Prology MDD-745 User Manual

Наименование: Пролоджи МДД-745

Страна-производитель: Китай

Основное предназначение товара:

мультимедийный центр

Срок службы: 2 ãîäà Изготовитель: СХТ Гроуп АГ

Юридический адрес изготовителя:

ЕБС Бизнесс Форум, Баарерштрассе 135, СХ-6301 Зуг, Швейцария

MDD-745

Автомобильный мультимедийный центр

возьмиêèíî

в дорогу

Руководство пользователя

www.prology.ru

Содержание

Назначение устройства

2

Функции устройства

3

Комплект поставки

3

Для безопасного и эффективного использования устройства

4

Элементы управления на передней панели

6

Элементы управления на пульте дистанционного управления

8

Использование пульта дистанционного управления

9

Интерактивная сенсорная панель управления с графическим интерфейсом

10

Общие операции

10

Выбор источника сигнала

12

Управление радиоприемником

12

Настройки RDS

15

Операции управления воспроизведением дисков

17

Меню управления воспроизведением DVD-дисков

18

Меню управления воспроизведением медиафайлов

20

Использование карт памяти SD/USB

23

Режим «Камера»

24

Режимы AUX 1, AUX 2

24

Меню настроек устройства

24

Режим SWC (программирование штатных кнопок управления



воспроизведением, находящихся на рулевом колесе автомобиля)

27

Режим настроек звучания

29

Основные технические характеристики

30

Установка устройства

32

Схема подключения проводов устройства

36

Назначение проводов

37

Воспроизводимые диски и форматы

39

Технические допуски на возможные незначительные дефекты изображения

41

Эксплуатационные ограничения и текущий ремонт

41

Для безопасного управления автомобилем

45

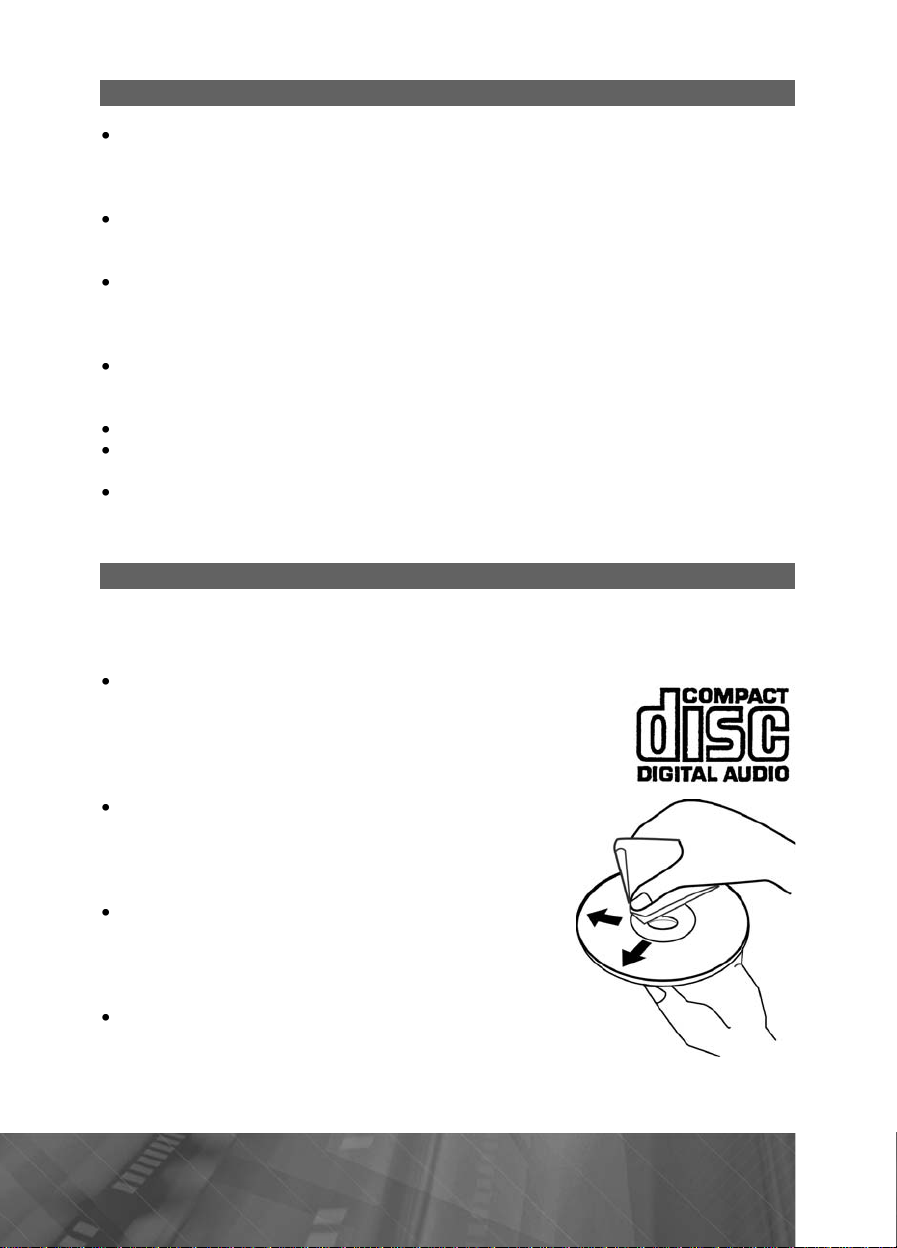

Меры предосторожности при обращении с дисками

45

Хранение, транспортирование, ресурс, утилизация

46

Гарантии поставщика

46

Расшифровка даты выпуска устройства, указанной в серийном номере

47

Для заметок

48

Руководство пользователя определяет порядок установки и эксплуатации автомобильного мультимедийного центра (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в настоящем Руководстве и не влияющие на работу устройства.

Назначение устройства

Устройство обеспечивает:

совместимость с форматами DVD/CD/MP3/MPEG4/JPEG;

прием радиостанций в диапазонах FM/УКВ;

воспроизведение звука через внешние громкоговорители или через линейный выход RCA

2

PROLOGY MDD-745

Функции устройства

Моторизованный широкоформатный цифровой ЖК-монитор размером 175мм (7")

Системы цветности PAL/NTSC/SECAM

Интерактивная сенсорная панель управления с графическим интерфейсом

Максимальная выходная мощность 4 х 55 Вт

Совместимость с форматами DVD, CD, MP3, MPEG4, JPEG

Поддержка файловой системы Giga MP3

Высокоскоростной цифровой PLL тюнер

Память на 30 радиостанций (18 FM/УКВ, 12 СВ)

Система RDS-EON

Встроенный интерфейс для подключения к резистивным кнопкам управления, расположенным на руле

Слот для карт памяти SD

Поддержка карт памяти с интерфейсом USB

Дистанционное управление

Программируемый цвет подсветки кнопок

Линейный аудио/видеовход Mini-Jack на передней панели

Видеовход RCA для камеры заднего обзора

Видеовыход RCA

4.1-канальный аудиовыход RCA

Стандартный разъем ISO

Стандартный монтажный размер 1 DIN

Комплект поставки

Автомобильный мультимедийный центр PROLOGY MDD-745

1 øò.

Съемная передняя панель

1 øò.

Пульт дистанционного управления

1 øò.

Соединительные кабели

1 комплект

Монтажный комплект

1 øò.

Кожух

1 øò.

Настоящее Руководство пользователя

1 øò.

Гарантийный талон

1 øò.

Индивидуальная потребительская тара

1 комплект

3

Для безопасного и эффективного использования устройства

Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг устройство относится к группировке 3230115 «Устройства радиоприемные комбинированные прочие» (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством пользователя. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение

èнастройка устройства популярно изложены в настоящем Руководстве пользователя и могут быть произведены потребителем в полном объ¸ме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам пору- чить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее — сертифицированный сервисный центр).

Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логи- ческих пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сертифицированный сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/ или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон в целях сбора возможных трупов насекомых

èнепопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

Не допускайте попадания каких-либо предметов внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

4

PROLOGY MDD-745

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии дискового отсека. Храните диски вдали отпрямых солнечных лучей Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

«Перескакивание» воспроизведения. Когда автомобиль движется по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски зву- чания и/или воспроизводимого изображения. Рекомендуется снизить скоость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче-

ских веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую ткань. Для того чтобы избежать повреждения жидкокристаллического монитора, следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь в сертифицированный сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеня ющиеся предметы Никогда не прикасайтесь к монитору во время автоматических перемеще-

ний. Не пытайтесь изменить наклон монитора вручную.

5

Элементы управления на передней панели

6

PROLOGY MDD-745

1. Кнопка автоматического сохранения радиостанций с наиболее мощным сигналом AS (при закрытом мониторе); кнопка увеличения угла наклона экрана TILT+ (при открытом мониторе)

2.Кнопка выбора FM/AM диапазонов в режиме радиопри¸мника BAND (ïðè



закрытом мониторе); кнопка уменьшения угла наклона экрана TILT- (ïðè îò-



крытом мониторе)

3.

Кнопка откидывания передней панели

4.

Вращающийся регулятор уровня громкости, кнопка паузы/возобновления



воспроизведения; кнопка «Ввод».

5.

Кнопка сброса всех настроек Reset

6.

Кнопка включения/выключения устройства (долгое нажатие для выключения)



и перехода в основное меню для выбора источника сигнала (при открытом мо-



ниторе)/переключения источников сигнала (при закрытом мониторе) /SRC

7.

Кнопка отключения/включения звука MUTE

8.

Кнопка включения режима повторного воспроизведения RPT

9.

Кнопка

: переход к предыдущему треку; автоматическая настройка на ра-



диостанции в направлении уменьшения частоты настройки; включение режи-



ма ускоренного воспроизведения в обратном направлении (долгое нажатие)

10. Кнопка

: переход к следующему треку; автоматическая настройка на ради-



останции в направлении увеличения частоты настройки; включение режима



ускоренного воспроизведения в прямом направлении (долгое нажатие)

11.

Крышка разъемов SD/USB

12. Аудио/видеовход mini-jack AV IN 13. ИК-приемник сигналов пульта ДУ 14. Кнопка извлечения диска

15. Кнопка открывания и закрывания монитора OPEN/CLOSE

16. Кнопка переключения информации, выводимой на отдельный ЖК-дисплей DISP (при закрытом мониторе); кнопка выбора формата экрана WIDE (при открытом мониторе)

17. Отдельный ЖК-дисплей (активен при закрытом мониторе) 18. Слот компакт-диска 19. Сенсорный дисплей устройства

Отдельный ЖК-дисплей

1. Значок диска (отображается при наличии диска в устройстве) 2. Значок режима повтора воспроизведения.

3. Отображение времени, параметров режима воспроизведения

4. Параметры приема радиосигнала 5. Отображение RDS-функций

7

Элементы управления на пульте дистанционного управления

1.

Кнопка

перехода

â

основное







ìåíþ äëÿ

выбора

источника







сигнала (при открытом монито-







ре)/переключения источников







сигнала (при закрытом монито-







ðå) SRC.















2.

Кнопка

извлечения

компакт-







диска .















3.

Кнопка

выбора

аудиоканала







(CD, MP3) и выбора языка зву-







кового

сопровождения

DVD



B A N D



AUDIO.

















4.

Кнопки

регулировки

уровня







громкости VOL-/+.









5.

Кнопка включения режима уве-







личения изображения ZOOM.





6.

Кнопка выбора FM/AM диапа-



E Q



зонов в режиме радиопри¸м-

OPE N/CLOS E

C L E A R



ника/включения

режима за-



















медленного

воспроизведения







DVD-дисков BAND.









7.

Кнопка выбора формата экра-





8.

íà WIDE.





сохран¸нных

T IL T



Кнопки

выбора





радиостанций

/ .









9.

Кнопка перехода в меню эква-







лайзера EQ.













10.

Кнопка перехода к произволь-







ному месту записи на диске;



IN T



кнопка выбора файла на дис-

R P T

*



ке или карте памяти, кнопка вы-







бора частоты радиоприемника







GOTO.

















11.

Кнопка

открытия/закрытия







монитора OPEN/CLOSE .





12.Кнопки управления углом наклона экрана TILT.

13.Кнопка повторного воспроиз-

ведения произвольного фрагмента записи RPT A-B.

14.Кнопка включения режима повторного воспроизведения RPT.

15.Кнопка отключения/включения звука MUTE.

16. Кнопка включения/выключения питания /POWER.

17.Кнопка выбора языка субтитров SUB TITLE.

18.Кнопка выбора угла просмотра DVD-диска ANGLE.

19.Кнопка вызова основного меню DVD-диска MENU.

20.Кнопка перехода к меню заглавий DVD-диска TITLE.

21.Кнопка вызова меню настроек устройства SETUP.

8

PROLOGY MDD-745

22.Кнопка управления режимом ускоренного воспроизведения в прямом направлении, ручной поиск радиостанций в направлении увеличения частоты

настройки, перемещения курсора вверх .

23.Кнопка перехода к следующей части (треку), автоматический поиск радиостанций в направлении увеличения частоты настройки, перемещения курсо-

ра вправо .

24. Кнопка паузы/возобновления воспроизведения, «Ввод» .

25.Кнопка перехода к предыдущей части (треку), автоматического поиска радиостанций в направлении уменьшения частоты настройки, перемещения кур-

сора влево

.

26.Кнопка настройки яркости и контрастности изображения PIC.

27.Кнопка управления режимом ускоренного воспроизведения в обратном направлении, ручной поиск радиостанций в направлении уменьшения частоты

настройки, перемещения курсора вниз .

28.Кнопка остановки воспроизведения .

29.Кнопка вывода информации о воспроизведении DISP/кнопка очистки поля вводимой информации CLEAR.

30.Кнопки цифрового ввода 0..9.

31.Кнопка управления режимом воспроизведения в случайном порядке RDM.

32.Кнопка включения режима сканирования треков INT.

Использование пульта дистанционного управления

При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ.

Дальность действия пульта дистанционного управления составляет 4-5 метров.

Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30°

Установка батареек в пульт дистанционного управления

1.Извлеките батарейный модуль, расположенный в торце пульта дистанционного управления, нажав на выступ и потянув, как показано на рисунке.

2.Установите новую батарейку, правильно расположив контакты «+» и «–». Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025.

Осторожно!

Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их нагреванию с большим выделением тепла.

Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

9

Интерактивная сенсорная панель управления с графическим интерфейсом

Данное устройство оборудовано сенсорной интерактивной панелью. Вы можете выбирать функции или регулировать отдельные параметры, просто прикасаясь к экрану пальцем или пластиковым стержнем (стилусом) (в комплект поставки не входит).

Внимание! Не используйте металлические или остро заточенные предметы для управления сенсорным интерактивным дисплеем. Также не прилагайте чрезмерных усилий при касаниях экрана.

Сенсорные области управления на мониторе (при просмотре видеозаписей и фотографий)

A – вход в основное меню (см. Выбор источника сигнала íà ñòð. 12).

B – отображение информации о воспроизведении. C – отображение экранного меню управления.

Общие операции

A

B

C

Включение устройства

Для включения устройства нажмите кнопку SRC/ на передней панели устройства (6) (стр. 6) или кнопку на пульте ДУ (16) (стр. 8).

Выключение устройства

Длявыключенияустройстванажмитеиудерживайтенеменее2-хсекундкнопкуSRC/ на передней панели (6) (стр. 6) или нажмите кнопкуна пульте ДУ (16) (стр. 8).

Отключение звука

Для отключения звука нажмите кнопкy MUTE на передней панели устройства (7) (стр. 6) или на пульте ДУ (15) (стр. 8). На дисплее устройства будет мигать зна- чок . Для включения звука повторите операцию еще раз. Любые операции по изменению воспроизведения уровня громкости автоматически отменяют режим отключения звука.

Регулировка громкости

Для изменения громкости вращайте регулятор громкости (4) (стр. 6) или нажимайте кнопки VOL+/VOL- (4) (стр. 8) пульта ДУ.

Открытие/закрытие монитора

Нажмите кнопку OPEN/CLOSE (15) (стр. 6) на передней панели устройства или кнопку(11) (стр. 8) на пульте ДУ, чтобы открыть/закрыть монитор.

Настройка угла наклона монитора

Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения. Когда монитор открыт, нажимайте кнопки TILT+ (1) (ñòð. 6), TILT- (2) (стр. 6) или кнопки TILT (12) (стр. 8) на пульте ДУ для регулировки угла наклона монитора. Короткие нажатия на эти кнопки приведут к изменению угла наклона на определенный угол, при продолжительном нажатии монитор будет наклонен на максимальный угол вперед или назад.

10

PROLOGY MDD-745

Переключение информации, выводимой на отдельный ЖК-дисплей

При закрытом мониторе нажимайте кнопку DISP на передней панели (16) (стр.6) или на пульте ДУ (29) (стр. 8) для изменения отображаемой на ЖК-дисплее информации, такой как текущее время, частота настройки радиоприемника или информация о воспроизводимом медиафайле (в зависимости от текущего режима работы устройства).

Настройка параметров изображения

Нажимайте на кнопку PIC на пульте ДУ для (26) (стр. 8) для выбора регулируемого параметров изображения:

BRIGHT (яркость) CONTRAST (контраст) закрытие меню

Когда открыто данное меню, Вы также можете нажимать кнопки/ на пульте

ДУ для выбора параметра изображения. Для изменения выбранного параметра, вра-

щайте регулятор громкости (4) (стр. 6) или нажимайте кнопки/на пульте ДУ. В режиме видеокамеры имеются следующие параметры изображения:

BRIGHT (яркость) CONTRAST (контраст)

COLOR (цветовая гамма) закрытие меню

Примечание. Меню закроется автоматически, если в течении 2 секунд не производятся настройки. Вход в данные настройки недоступен без пульта ДУ.

Изменение формата изображения

Нажмите кнопку WIDE на передней панели (16) (стр. 6) (при открытом мониторе) или на пульте ДУ (7) (стр. 8), чтобы изменить формат изображения. Режимы будут меняться в следующем порядке (в режиме воспроизведения видеофайлов и изображений):

В остальных случаях режим NORMAL будет отсутствовать.

Для выхода из режима STANDBY коснитесь экрана в любой точке или нажмите кнопку WIDE на пульте ДУ.

Сброс настроек

Кнопка сброса RESET (5) (стр. 6) находится на передней панели и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка находится внутри корпуса устройства, что позволяет избежать ее случайного нажатия. После нажатия данной кнопки устройство выключится и из памяти устройства будут стерты все запрограммированные радиостанции, громкости, и будет удалена настройка часов. Данная кнопка должна быть нажата при появлении на дисплее ошибочной индикации или при неправильном функционировании устройства.

Примечание. Если после нажатия кнопки RESET устройство продолжает работать неправильно, полностью отключите питание устройства (отсоединив желтый и красные провода (стр. 36), затем восстановите питание и проверьте работоспособность устройства.

11

Выбор источника сигнала

Чтобы открыть список источников сигнала, нажмите кнопку SRC/ на передней панели (6) (стр. 6) или кнопку SRC (1) на пульте ДУ (стр. 8), или нажмите левый верхний угол экрана. На дисплее устройства появится список источников сигнала:

Выберите источник сигнала, нажав на его иконку. Чтобы вернуться к текущему источнику, нажмите в левый верхний угол экрана.

Примечание.

Если в устройстве отсутствует диск или не подключена SD/USB-карта, то соответствующая иконка не будет подсвечена.

При входе в данное меню из режимов диска и карты памяти SD/USB воспроизведение файлов приостанавливается.

Управление радиоприемником

Принеобходимостипереключенияустройстваврежимработырадиоприемника нажимите кнопку SRC на передней панели (6) (стр. 6) или на пульте ДУ (1) (стр. 8), или нажмите в левый верхний угол дисплея и нажмите на иконку Радио





















































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































12











































PROLOGY MDD-745

1. Текущий режим работы (радиоприемник). Коснитесь иконки для выхода в основное меню

2.Индикация выбранного диапазона

3. Индикация номера радиостанции, сохраненной в памяти устройства 4. Индикаторы включенных функций:

ST: индикатор стереопри¸ма

LOC: индикатор местного режима приема

PTY, AF, TA, TP: RDS-функции (см. Настройки RDS на стр. 15) 5. Текущая частота настройки 6. Иконка вызова цифровой клавиатуры

7. Иконка входа в режим настроек 8. Индикация времени 9. Вход в режим эквалайзера

10. Сенсорные иконки предварительных настроек на радиостанции (экран 1); программы RDS-PTY (экран 2) (см. Настройки RDS на стр. 15)

11. Кнопки управления радиоприемником

– иконка переключения между экранами 1 и 2

/ – иконки пошаговой настройки на радиостанции в направлении увеличения

/уменьшения частоты

/ – сенсорные иконки автоматической настройки на радиостанции в на-

правлении увеличения /уменьшения частоты

PS – cенсорная иконка сканирования станций в выбранном диапазоне Äèàï. – сенсорная иконка выбора диапазона

ПАМЯТЬ – иконка входа в режим занесения текущей станции в ячейку памяти AF – включение/выключение режима AF (см. Настройки RDS на стр. 15)

PTY – данная иконка неактивна

TA – включение/выключение режима TA (см. Настройки RDS на стр. 15)

AS – иконка автоматического сохранения радиостанций с наиболее мощным сигналом Местн. – иконка выбора местного или дальнего режимов приема

13

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку Äèàï. (11) (стр. 12) на сенсорном экране или кнопку BAND (6) (стр. 8) на пульте ДУ.

Диапазоны будут переключаться циклически в следующем порядке:

FM-1 FM-2 FM-3 AM-1 AM-2

Примечание. Диапазон FM3 соответствует диапазону УКВ.

Автоматическая настройка на радиостанцию

Нажмите кнопку



/



на передней панели или на пульте ДУ или иконки





/на сенсорном экране для автоматического поиска радиостанции в направ лении уменьшения/увеличения частоты настройки.

Ручная настройка на радиостанцию

Для уменьшения/увеличения частоты настройки на один шаг кратковремен-

но нажмите иконку / на сенсорном экране или кнопку/на пульте ДУ. Вы также можете набрать нужную частоту:

На сенсорном экране

Нажмите иконку вызова цифровой клавиатуры (6) (стр. 12). Наберите числовое значение частоты с помощью появившейся на экране цифровой клавиатуры и нажмите иконку Ââîä для подтверждения. Чтобы очистить поле ввода, нажмите иконку Очист. Для закрытия цифровой клавиатуры без изменения текущей ча- стоты радиоприемника нажмите иконку Выход

На пульте ДУ

Нажмите кнопку GOTO (10) (стр. 8) на пульте ДУ. Наберите числовое значение

частоты с помощью цифровой клавиатуры пульта ДУ и нажмите кнопку для подтверждения. Чтобы очистить поле ввода, нажмите кнопку DISP/CLEAR (29) (стр. 8). Для закрытия цифровой клавиатуры без изменения текущей частоты радиоприемника нажмите кнопку GOTO åù¸ ðàç

Ручное сохранение настройки на радиостанцию в памяти устройства

Настройтесь на необходимую радиостанцию, нажмите кнопку Память (11) (стр. 12) на сенсорном экране. Сохраните станцию под желаемым номером ячейки памяти, нажав соответствующую кнопку. Для отмены нажмите Выход

Или нажмите одну из кнопок цифровой клавиатуры (1–6) на пульте ДУ (30) (стр. 8) и удерживайте ее в нажатом положении не менее 2 секунд. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.

Автоматическая настройка на радиостанции с сохранением в памяти устройства

Нажмите иконку AS (11) (стр. 12) на сенсорном экране для включения функции автоматической настройки на радиостанции в выбранном диапазоне и сохранения в памяти устройства шести радиостанций с наиболее мощным сигналом.

Выбор сохраненной радиостанции

Чтобы выбрать сохраненную радиостанцию, нажите на соответствующую

иконкупредварительнойнастройкинасенсорнойпанели(10)(стр.12)(принеобходимости переключитесь на Экран 1 с помощью иконки ), или нажмите одну из кнопок цифровой клавиатуры (1–6) на пульте ДУ. Или нажимайте кнопки / на пульте ДУ для выбора предыдущей/следующей сохраненной радиостанции.

14

PROLOGY MDD-745

+ 34 hidden pages
