Prology MDN-1715TVR User Manual [ru]

Наименование: Пролоджи МДН-1715ТВР

Страна-производитель: Китай

Основное предназначение товара:

мультимедийный навигационный центр

Срок службы: 2 ãîäà Изготовитель: СХТ Гроуп АГ

Юридический адрес изготовителя:

ЕБС Бизнесс Форум, Баарерштрассе 135, СХ-6301 Зуг, Швейцария

MDN-1715TVR

Мультимедийный навигационный центр

возьмиêèíî

в дорогу

Руководство пользователя

www.prology.ru

Содержание

Назначение устройства......................................................................................................................	2
Функции устройства .............................................................................................................................	3
Комплект поставки ...............................................................................................................................	3
Для безопасного и эффективного использования устройства......................................	4
Элементы управления на передней панели..............................................................................	6
Основно меню ........................................................................................................................................	8
Элементы управления на пульте дистанционного управления.......................................	9
Использование пульта дистанционного управления........................................................	10
Интерактивная сенсорная панель управления с графическим интерфейсом ....	11
Общие операции .................................................................................................................................	11
Включение устройства..............................................................................................................	11
Выключение устройтва.............................................................................................................	11
Регулирование громкости ......................................................................................................	11
Отключение звука .......................................................................................................................	11
Настройка угла наклона монитора ....................................................................................	12
Выбор источника сигнала .......................................................................................................	12
Кнопка RESET................................................................................................................................	12
Изменение подсветки монитора. Спящий режим .......................................................	12
Режим радиопри¸мника..................................................................................................................	13
Использование системы RDS ...............................................................................................	16
Режим ТВ тюнера ...............................................................................................................................	18
Операции управления воспроизведением дисков.............................................................	19
Меню управления воспроизведением DVD-дисков и видеофайлов..................	20
Настройки DVD.............................................................................................................................	23

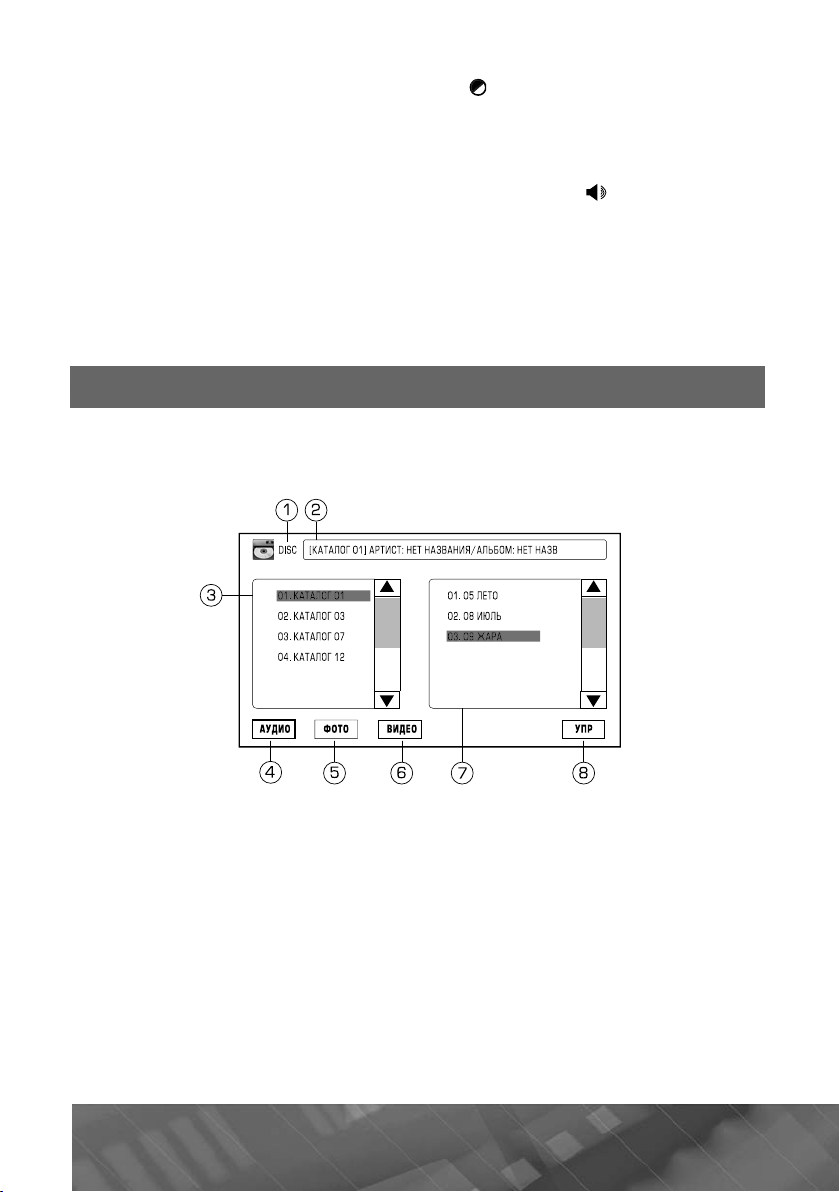

Меню управления воспроизведением аудио/видеофайлов
на дисках/картах USB ..............................................................................................................	26
Меню управления воспроизведением файлов изображения ......................................	27
Сенсорные иконки управления и их назначения.................................................................	28
Режим SWC...........................................................................................................................................	30
Режим навигации ...............................................................................................................................	32
Режим AV_IN1, AV_IN2....................................................................................................................	34
Режим USB.............................................................................................................................................	34
Установка фонового изображения экрана устройства ...................................................	35

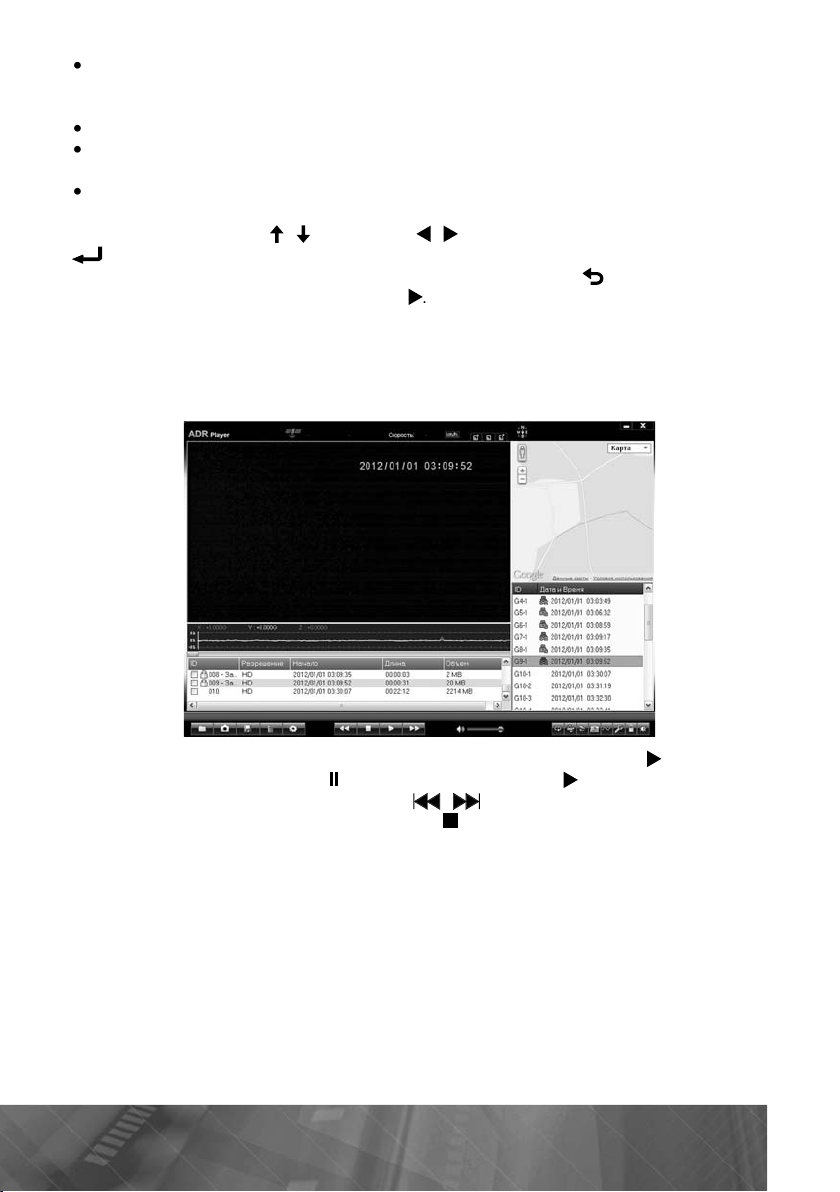

Режим DVR.............................................................................................................................................	35
Меню настроек устройства............................................................................................................	40
Режим настроек звучания..............................................................................................................	42
Основные технические характеристики..................................................................................	45

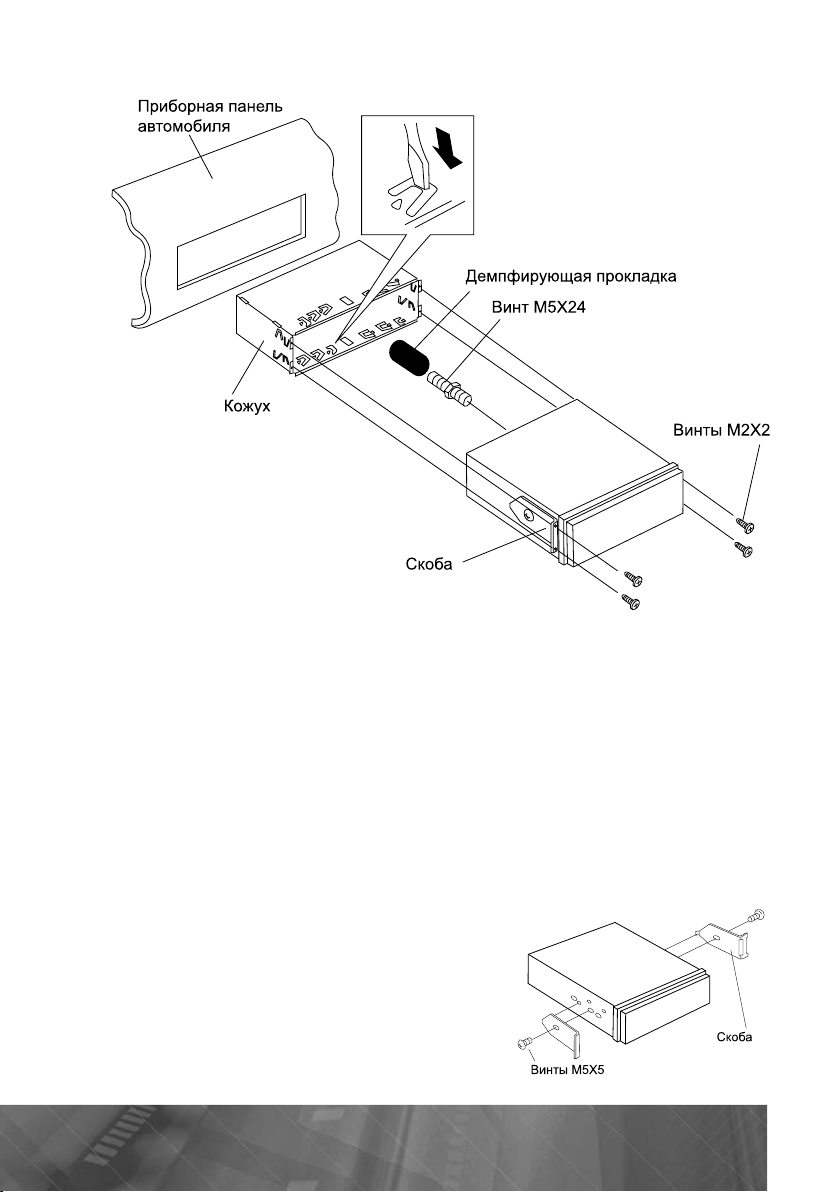

Установка устройства.......................................................................................................................	46

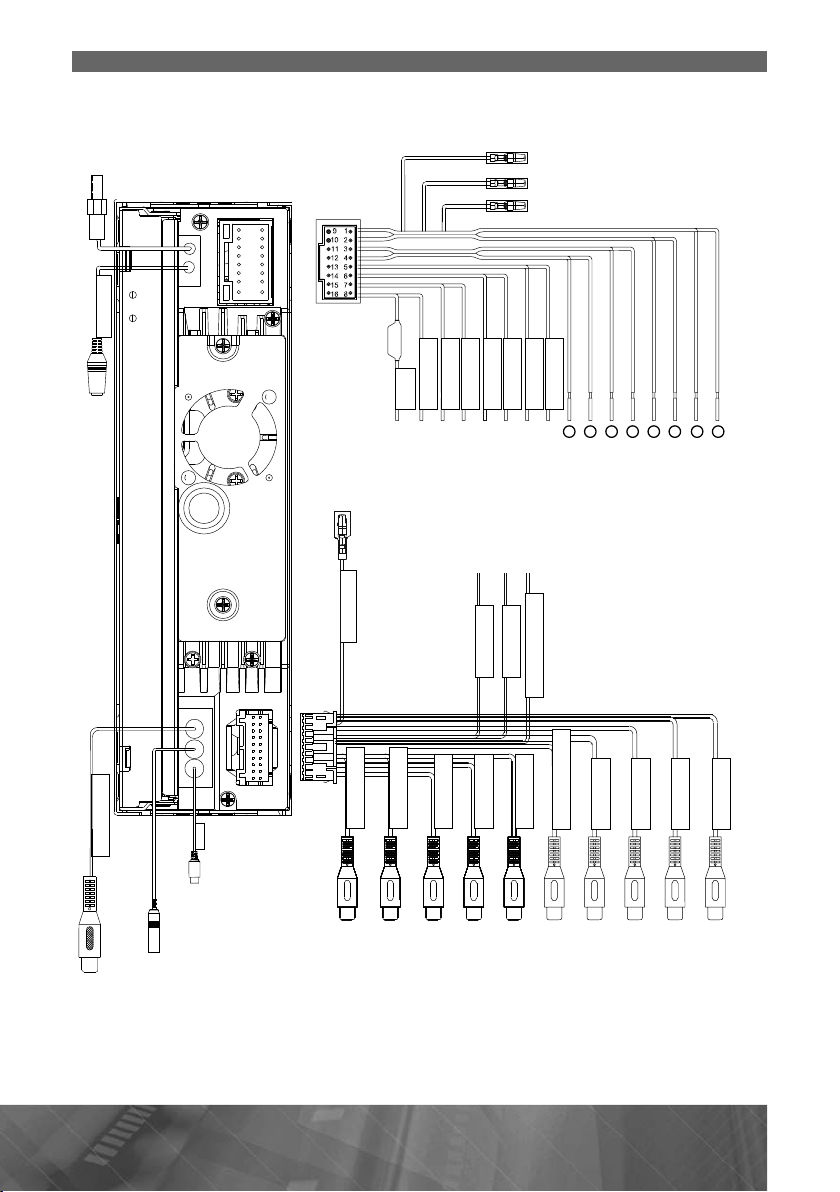

Схема подключения проводов устройства.............................................................................	49
Назначение отдельных проводов...............................................................................................	51
Воспроизводимые форматы дисков.........................................................................................	53
Технический допуски на возможные незначительлные дефекты
изображения.........................................................................................................................................	55
Эксплуатационные ограничения и текущий ремонт..........................................................	56
Для безопасного управления автомобилем..........................................................................	59
Меры предосторожности при обращении с дисками .......................................................	59
Хранение, транспортирование, ресурс, утилизация..........................................................	60
Гарантии поставщика.......................................................................................................................	60
Расшифровка даты выпуска устройства,
указанной в серийном номере.....................................................................................................	61
Для заметок...........................................................................................................................................	62

Руководство пользователя определяет порядок установки и эксплуатации автомобильного мультимедийного центра со встроенным модулем навигации (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики,

âконструкцию и сервисные меню могут быть внесены изменения, не отраженные

âнастоящем Руководстве.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.

Назначение устройства

Устройство PROLOGY MDN-1715TVR оснащено выдвижным жидкокристаллическим дисплеем с размером экрана по диагонали 175 мм. Такой дисплей обеспечивает минимальное потребление энергии.

Устройство предоставляет следующие возможности:

–совместимость с форматами DVD/CD/MP3/MPEG-4/JPEG;

–воспроизведение цветных видеопрограмм со встроенного проигрывателя, и входов AV_IN1 и AV_IN2;

–прием радиостанций в диапазонах FM/УКВ;

–прием телевизионных программ в диапазонах МВ и ДМВ;

–воспроизведение звукового сопровождения через внешние дополнительные динамики или через линейный 4.1-канальный RCA аудиовыход;

–работу с навигационным программным обеспечением Навител Навигатор (Автоверсия)

–запись на карту памяти microSD звука и видеоизображения дорожной ситуации с помощью видеорегистратора, входящего в комплект поставки.

2	PROLOGY MDN-1715TVR

Функции устройства

•Моторизованный широкоформатный цифровой ЖК-монитор размером 175 мм (7")

•Системы цветности PAL/SEСAM/NTSC

•Интерактивная сенсорная панель управления с графическим интерфейсом

•Максимальная выходная мощность 4 х 55 Вт

•Совместимость с форматами DVD, CD, MP3, MPEG4, JPEG

•Поддержка файловой системы Giga MP3

•Высокоскоростной цифровой PLL-тюнер

•Память на 18 радиостанций (FM/УКВ)

•Система RDS

•Возможность подключения и управления видеорегистратором Prology iReg-4000HD

•ТВ-тюнер

•Поддержка карт памяти с интерфейсом USB

•Встроенный интерфейс для подключения к резистивным кнопкам управления, расположенным на руле

•Встроенный модуль навигации

•Дистанционное управление

•Отдельный ЖК-дисплей для индикации режимов работы

•Аудио/видеовход mini-jack на передней панели

•Аудио/видеовход RCA

•Видеовыход RCA

•Видеовход RCA для камеры заднего обзора

•4.1-канальный аудиовыход RCA

•Стандартный разъем ISO

•Стандартный монтажный размер DIN

Комплект поставки

Устройство PROLOGY MDN-1715TVR		1 øò.
Пульт дистанционного управления		1 øò.
Соединительные провода	1 комплект
GPS-антенна		1 øò.
Карта памяти micro SD с навигационным программным обеспечением		1 øò.
Карта памяти micro SD для видеорегистратора		1 øò.
Декоративная рамка передней панели		1 øò.
Монтажный комплект		1 øò.
Кожух		1 øò.
Выносной ТВ-тюнер		1 øò.
Видеорегистратор		1 øò.
Настоящее Руководство пользователя		1 øò.
Гарантийный талон		1 øò.
Индивидуальная потребительская тара	1 комплект

Для безопасного и эффективного использования устройства

•Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг устройство относится к группировке 3230115 «Устройства

радиоприемные комбинированные прочие» (часть IV ОКДП).

• Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Установка устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка устройства популярно изложены в настоящем Руководстве и могут быть произведены потребителем в полном объ¸ме самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее — сертифицированный сервисный центр).

•Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

•Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

•Перед установкой устройства, пожалуйста, полностью прочитайте данное

Руководство. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

•Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

•При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотно прилегающие части моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

•После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон, чтобы исключить попадание пыли и насекомых внутрь устройства и его составных частей.

4	PROLOGY MDN-1715TVR

Не допускайте попадания каких-либо предметов внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии дискового отсека. Избегайте длительного воздействия на диски прямых солнечных лучей Температура. Устройство может работать неправильно при экстремально

высоких или экстремально низких температурах. В таких случаях прекратите использовать устройство до тех пор, пока температура не станет нормальной. Устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение Конденсат. В дождливую погоду или в условиях повышенной влажности,

а также в холодное время года сразу после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала, расположенном внутри устройства, может сконденсироваться влага. В случае появления конденсата устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите,

пока сконденсировавшаяся влага не испарится (около часа).
«Перескакивание»	воспроизведения.	Когда автомобиль движется
по неровной дороге,	по дороге с	поврежденным покрытием или

по бездорожью, при воспроизведении аудио/видеофайлов могут появляться пропуски звучания и/или воспроизводимого изображения.

Рекомендуется снизить скорость	и плавно преодолевать препятствия,
для исключения перескакивания	воспроизведения. Частые поездки

по дорогам с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенных внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую ткань Для того чтобы избежать повреждения жидкокристаллического монитора

следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь в сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легковоспламеняющи еся предметы Никогда не прикасайтесь к монитору во время его автоматического открытия

и закрытия. Не пытайтесь изменить наклон монитора вручную.

Элементы управления на передней панели
3	2	1	13	12	11
1					13
2					12
3					11
4					10
5
6
	7	14	15	8	9

1.Кнопка переключения режима отображения на вспомогательном ЖКдисплее DISP (работает только при закрытом мониторе); при открытом мониторе — кнопка изменения яркости экрана DIM (вместе с регулятором 5);

	кнопка включения спящего режим экрана (при нажатии с удерживанием).
2.	Кнопка	— переход к следующей главе (треку); поиск радиостанций в
	направлении увеличения частоты.
3.	Кнопка	— переход к предыдущей главе (треку); поиск радиостанций в
	направлении уменьшения частоты.

4.Кнопка SRC — переключение режимов работы устройства.

5.Регулятор громкости. При нажатии отключает/включает звук. После нажатия кнопки DIM регулирует яркость экрана.

6.Кнопка сброса всех настроек RESET.

7.Кнопка NAV/ — переключение устройства в режим навигации; вклю- чение/отключение питания устройства (длительное нажатие).

6	PROLOGY MDN-1715TVR

8. Линейный аудио/видеовход (mini-jack) AV_IN2 9. Разъем для подключения карт памяти USB 10. Кнопка извлечения диска

11. Кнопка открывания OPEN и закрывания CLOSE монитора.

12. Кнопка автоматического поиска и сохранения радиостанций в памяти устройства (длительное нажатие)/сканирования сохраненн х радиостанций AS/PS (работает только при закрытом мониторе); при открытом мониторе — кнопка увеличения угла наклона монитора TILT+.

13. Кнопка выбора диапазона радиопри¸мника BAND (работает только при закрытом мониторе); при открытом мониторе — кнопка уменьшения угла наклона монитора TILT-

14. ИК-приемник сигналов пульта дистанционного управления. 15. Отверстие дископри¸мника.

Дополнительный ЖК-дисплей

1.Индикация наличия диска в устройстве. Этот индикатор загорается при

наличии диска в устройстве 2. Индикатор режима повторного воспроизведения. Этот индикатор загора-

ется при закрытом мониторе во время режима повторного воспроизведения

3. Основная область дисплея. В этой области указываются: время воспроизведения, текущая частота настройки, текущее время и другая информация

4.Индикаторы включенных функций:

ST: индикатор стереопри¸ма в режиме радиоприемника.

LOC: индикатор при¸ма радиостанций с наиболее мощным сигналом.

5.Индикаторы функции RDS: AF: Альтернативные частоты. PTY: Код типа программы.

TA: Идентификация сообщения о дорожном движении.

TP: Идентификационные данные радиовещательной станции.

Примечание. На вспомогательном ЖК-дисплее информация отображается только при закрытом мониторе

Основное меню

Войти в основное меню можно коснувшись области À экрана (стр. 11) в любом режиме, кроме режима навигации. Для выбора необходимого режима коснитесь соответствующей иконки на экране.

DVR

1.Режим радиопри¸мника.

2.Переключение на аудио/видеовход AV_IN1, расположенный на задней панели устройства.

3.Режим проигрывателя дисков.

4.Переключение на аудио/видеовход AV_IN2, расположенный на передней панели устройства (mini jack).

5.Режим навигации.

6.Режим программирования кнопок управления воспроизведением, расположенных на рулевом колесе.

7.Режим работы ТВ приемника.

8.Режим работы USB-карты.

9.Настройки эквалайзера.

10.Выбор фонового изображения экранного меню устройства.

11.Отображение текущего времени и даты.

12.Режим настроек устройства.

13.Данная иконка неактивна.

14.Режим работы видеорегистратора.

15.Данная иконка неактивна.

Вы можете перемещать иконки (1-8, 12, 14) по сенсорному экрану, удерживая их нажатыми пальцем или стилусом (в комплект поставки не входит), для создания дизайна основного меню по своему вкусу.

8	PROLOGY MDN-1715TVR

Элементы управления на пульте дистанционного управления

	1	15
	2	16
	3	17
	4	18
	5	19
	6	20
	7	21
	8	21
	8
	9	22
	10	23
	10
	11	24
	12

1.Кнопка переключения источников сигнала SRC

2.	Открытие/закрытие выдвижного монитора	.

3.	Кнопка вызова экранного меню DVD диска MENU

4.Кнопка перехода к меню заглавий DVD дисков TITLE

5.Кнопка увеличения изображения ZOOM

6. Кнопка выбора диапазона радиопри¸мника BAND

7.Кнопка вкл/выкл режима воспроизведения в случайном порядке RDM

8.Кнопка отображения информации о воспроизведении OSD

9. Кнопки управления режимом ускоренного воспроизведения в прямом/об-

атном направлении/

10. Кнопка вызова меню настроек DVD SETUP

11.Кнопка подтверждения выбора OK.

12.Кнопки управления перемещением курсора

13.Кнопка остановки воспроизведения

14.Кнопки цифрового ввода 0..10+

15.Автоматическая настройка радиочастот AMS

16.Кнопка включения и выключения устройства NAV

17.Кнопка поворота изображения при просмотре видеофайлов ANGLE

18.Кнопка выбора языка субтитров видеофайлов SUBTITLE

19.Кнопка повторного воспроизведения произвольного участка записи REPT A-B

20.Кнопка управления режимом повторного воспроизведения REPT

21.Кнопка установки угла наклона выдвижного TFT экрана /

22.Кнопки перехода к предыдущей/следующей главе (треку); пошагового по-

иска радиостанций в направлении уменьшения/увеличения частоты настройки; при длительном нажатии - автоматический поиск радиостанций в направлении уменьшения/увеличения частоты настройки /

23.Кнопка входа в меню настроек звука SEL

24.Кнопки регулировки уровня громкости VOL-, VOL+

25. Кнопка паузы/возобновления воспроизведения

26.Кнопка отключения/включения звука MUTE

27.Кнопка выбора языка звукового сопровождения видеофайлов AUDIO

Использование пульта дистанционного управления

При использовании пульта дистанционного управления направляйте его на встроенный ИК-приемник сигналов ДУ (14) (стр. 6).

Дальность действия пульта дистанционного управления составляет 4-5 метров. Отклонение по горизонтали от прямого направления на ИК-приемник не должно превышать 30 градусов.

Установка батареек в пульт дистанционного управления

1.Откройте батарейный отсек, расположенный в нижней части пульта ДУ, как показано на рисунке справа.

2.Установите новую батарейку. Контакт с маркировкой «+» дол-

жен находиться вверху. Затем закройте крышку. Рекомендуемый тип литиевых батареек – CR2025.

Осторожно!

Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

Никогда не разбирайте батарейки, не подвергайте их сильному нагреву и не кладите в воду, так как это может привести к их нагреванию с большим выделением тепла.

Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

10	PROLOGY MDN-1715TVR

Интерактивная сенсорная панель управления с графическим интерфейсом

Данное устройство оборудовано сенсорным интерактивным дисплеем. Вы можете выбирать функции или регулировать отдельные параметры, прикасаясь к экрану пальцем или пластиковым стержнем — стилусом. (В комплект поставки не входит).

Внимание!

Не используйте металлические или острозаточенные предметы для управления сенсорным интерактивным

дисплеем. Также не прилагайте чрезмерных усилий при касаниях экрана.

Сенсорные области управления на мониторе

A — вход в главное меню (стр. 810)

Â— отображение информации о воспроизведении и отображение экранного меню

управления воспроизведением (для видеофайлов и дисков DVD)

Общие операции

Включение устройства

Для включениÿ устройства нажмите кнопку (16) на пульте ДУ (стр. 9) или кнопку NAV/ (7) на передней панели (стр. 6).

Выключение устройства
Для выключения устройства нажмите кнопку	(16)	на пульте ДУ
(стр. 9) или удерживайте нажатой 1-2 сек. кнопку NAV/		(7) на передней
панели (стр. 6).

Регулировка громкости

Для увеличения/уменьшения громкости вращайте регулятор громкости (5) на передней панели (стр. 6) по часовой стрелке/против часовой стрелки либо нажимайте кнопки VOL+/- (24) на пульте ДУ (стр. 9).

Отключение звука

Для отключения звука устройства нажмите кнопку MUTE (26) на пульте ДУ (стр. 9) или регулятор громкости (5) на передней панели (стр. 6). На дисплее устройства появится символ со шкалой громкости красного цвета. Для включения звука нажмите кнопку MUTE или регулятор громкости повторно. Также любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.

Настройка угла наклона монитора

Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения. Для этого нажимайте кнопки TILT-/TILT+ на передней панели или TILT(21) на пульте ДУ (стр. 9) для наклона монитора вперед/назад.

Выбор источника сигнала

Нажимайте кнопку SRC (1) на пульте ДУ (стр. 9) или на передней панели

(4)(стр. 6) для поочередного выбора одного из источников сигнала.

Либо коснитесь области A на экране устройства (стр. 11) для выбора ис-

точника сигнала в основном меню (стр. 8).

Кнопка RESET

Кнопка сброса программных установок устройства RESET (6) находится на передней панели (стр. 6), и для ее нажатия следует воспользоваться шариковой ручкой или другим подобным заостренным предметом. Кнопка находится в отверстии на корпусе устройства, что позволяет избежать ее случайного нажатия. После нажатия данной кнопки устройство выключится. Из памяти устройства будут стерты все запрограммированные радиостанции и настройки звука и времени. Данная кнопка должна быть нажата при появлении на дисплее оши-

бочной индикации или при неправильном функционировании устройства. Примечание. Если после нажатия кнопки RESET устройство продолжает

работать неправильно, полностью отключите питание устройства (отсоединив желтый и красные провода (стр. 49), затем включите питание и проверьте работоспособность устройства. Если устройство по-прежнему не работает, то обратитесь в сертифицированный сервисный центр.

Изменение подсветки ЖК-экрана и переход в спящий режим

Нажмите кнопку DIM (1) на передней панели (стр. 6) и затем регулируйте подсветку ЖК-экрана, вращая регулятор громкости (5).

Для входа в спящий режим, нажмите и удерживайте кнопку DIM на передней панели, при этом экран устройства отключится. Для включения экрана необходимо коснуться его в любом месте.

Внимание!

Не дотрагивайтесь до монитора во время его открытия или закрытия. Это может привести к поломке механизма и лишению права на бесплатное гарантийное обслуживание.

Если движение монитора было заблокировано каким-либо внешним воздействием или преградой, то защитный механизм автоматически заблокирует монитор в текущем положении, во избежание поломок выдвижного механизма и возможных проблем с автомобилем.

12	PROLOGY MDN-1715TVR

Режим радиопри¸мника

Для переключения устройства в режим работы радиопри¸мника последовательно нажимайте кнопку SRC (1) на пульте ДУ (стр. 9) или на передней панели (4) (стр. 6), пока на дисплее не появится режим Радио; нажмите кнопку BAND (6) на пульте ДУ; выберите в основном меню иконку Радио:

Радио

Ñâîé

Радио

Ñâîé

1.Нажмите для перехода в основное меню.

2.Выбранный радиодиапазон.

3.Отображение включенных RDS-функций.

4.Частота прослушиваемой радиостанции.

5.Иконка перехода в меню настроек эквалайзера.

6.Иконка включения/выключения тонкомпенсации.

7.Иконка поиска радиостанций в направлении уменьшения. частоты настройки.

8.Иконки предварительных настроек на радиостанции.

9.Иконка переключения диапазонов радиоприемника.

10.Иконка вызова меню сохранения станции в память устройства.

11.Иконка сканирования предварительно настроенных радиостанций; автоматический поиск и сохранение радиостанций в память устройства.

12.Иконка вызова радиостанций с помощью ввода частоты.

13.Иконка переключения местного/дальнего режимов приема.

14. Иконка 1/2. Коснитесь для отображения второй страницы нижней панели иконок

15. Иконка поиска радиостанций в направлении увеличения частоты настройки

16. Сенсорная кнопка отключения/включения звука

17.Сенсорная иконка режима PTY. Коснитесь иконки для перехода к списку типов программ

18.Коснитесь сенсорной иконки для включения/выключения функции RDS TA (ñòð. 17).

19.Коснитесь сенсорной иконки для включения/выключения функции RDS

AF (ñòð. 17).

20. Иконка 2/2. Коснитесь для отображения первой страницы нижней панели иконок

Выбор диапазона радиоприемника

Для переключения диапазонов радиоприемника нажимайте кнопку BAND на пульте ДУ или сенсорную иконку в меню радио (стр. 13). Диапазоны будут переключаться циклически в следующем порядке:

FM1 FM2 FM3 AM1 AM2

Автоматическая настройка на радиостанцию

Нажмите и удерживайте в течение 2 секунд кнопку (22) на пульте ДУ (стр. 9) или сенсорную иконку в экранном меню (стр. 13) для настройки на радиостанцию в направлении увеличения частоты настройки

Нажмите и удерживайте в течение 2 секунд кнопку (22) на пульте ДУ (стр. 9) или сенсорную иконку в экранном меню (стр. 13) для настройки на радиостанцию в направлении уменьшения частоты настройки

Ручная настройка на радиостанцию

Для пошаговой настройки на радиостанцию в направлении увеличения ча- стоты нажмите кнопку (22) на пульте ДУ (стр. 9) или сенсорную иконку в экранном меню. Для настройки на радиостанцию в направлении уменьшения частоты нажмите кнопку (22) на пульте ДУ (стр. 9) или сенсорную

иконку в экранном меню (стр. 13).

Автоматическая настройка на радиостанции с сохранением в памяти

Нажмите и удерживайте сенсорную иконку в меню радио (стр. 13) или кнопку AMS на пульте ДУ. При закрытом экране нажмите и удерживайте кнопку AS/PS (12) (стр. 6) на передней панели.

Шесть станций выбранного FM-диапазона с наиболее мощным сигналом будут автоматически найдены и занесены в память устройства, заменив ранее сохраненные радиостанции (RDS-функция AF (стр. 17) должна быть ОТКЛЮ- ЧЕНА).

Для остановки автоматической настройки повторно нажмите иконку или кнопку AMS на пульте ДУ.

14	PROLOGY MDN-1715TVR

Ручное сохранение радиостанции в памяти

Во время при¸ма радиостанции:

На пульте ДУ.

Удерживайте нажатой не менее 2 секунд одну из кнопок 1 …6 цифрового ввода (стр. 9).

Âэкранном меню.

1.Удерживайте нажатой не менее 2 секунд одну из сенсорных иконок Ð1 Ð6 (ñòð. 13).

2.Откройте окно меню занесения станции в память устройства, нажав сенсорную иконку(10) (ñòð. 13):

Радио


Ð1	Ð2	Ð3
Ð4	Ð5	Ð6

Сохраните станцию под желаемым номером ячейки памяти Ð1 Ð6 Радиостанции записываются вместо ранее сохран¸нных, стирая частоту на-

стройки предыдущей радиостанции из памяти.

Вызов радиостанций, сохраненных в памяти устройства

На пульте ДУ.

Нажмите одну из кнопок 1 6 цифрового ввода (14) на пульте ДУ (стр. 9).

В экранном меню.

Нажмите одну из сенсорных иконок Ð1 Ð6

Вызов радиостанций вручную

Нажмите сенсорную иконку в экранном меню (12) (стр. 13) для вызова окна ввода

Касаясь цифровых иконок, введите необходимую частоту, затем нажмите иконку для подтверждения. Для удаления всех введенных цифр нажмите иконку Õ в нижнем левом углу экрана, для удаления последней введенной цифры – иконку .

Для выхода из окна ввода частоты нажмите иконку Õ в верхнем правом углу экрана.

Сканирование радиостанций

Во время сканирования радиоприемник будет последовательно искать и на 5 секунд настраиваться на каждую радиостанцию диапазонов FM1, FM2, FM3, начиная с FM1.

Для включения сканирования нажмите сенсорную иконку в меню радио (стр. 13) или кнопку AMS (15) на пульте ДУ (стр. 9). Также при закрытом экране с помощью кнопки AS/PS (12) (стр. 6) на передней панели.

Для остановки сканирования нажмите указанную иконку повторно.

Выбор местного или дальнего режимов приема

В режиме местного приема чувствительность автопоиска немного снижена для наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.

Для переключения режима приема нажимайте сенсорную иконку в меню радио (стр. 13). При выборе местного режима приема индикатор LOC, находящийся в верхней части дисплея, загорается красным цветом. При выборе дальнего режима приема данный индикатор гаснет.

Стерео/монофонический режимы работы радиоприемника

Радиоприемник автоматически обнаруживает стереорежим радиостанции, если ее сигнал достаточно силен. В этом случае индикатор стереоприема ST, находящийся в верхней части дисплея, загорается красным светом. Если принимаемый сигнал слаб, приемник автоматически переходит в монофонический режим, индикатор стереоприема гаснет.

Использование системы RDS (Radio Data System)

Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, устройство предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI PS AF TP TA PTY RT.

PI (Program Identification code): Код идентификации программы.

PS (Program Service name): Название радиовещательной станции в виде букв и цифр.

AF (Alternative Frequencies): Альтернативные частоты. Список частот передат- чиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.

TP (Traffic Program identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.

TA (Traffic Announcement identification): Идентификация сообщения о дорожном движении. Идентификационные данные, показывающие, передается или не передается информация о дорожном движении.

16	PROLOGY MDN-1715TVR

PTY (Program Type Code): Код типа программы. Отражает содержание программы, например: новости, легкая музыка, спорт и т. д

RT (Radio Text): Короткие сообщения о текущей песне или имени исполнителя, передаваемые радиовещательной станцией

Режим AF

Когда данный режим включен, и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Для включения режима нажмите сенсорную иконку выбора настроек RDS-

функций , затем нажмите в появившемся меню иконку AF (стр. 13). Когда режим включен, иконка AF подсвечивается красным цветом.

Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.

Режим TA (прослушивание сообщений о дорожном движении)

Когда включен режим ТА и передается сообщение о дорожном движении, устройство временно переключится в режим радиоприемника, если оно находится в другом режиме воспроизведения

Для включения режима нажмите в режиме радио сенсорную иконку , затем нажмите в появившемся меню иконку TA (ñòð. 13).

Когда режим включен, соответствующая иконка подсвечивается красным цветом.

Использование кода PTY для выбора программ

Режим поиска программ по коду типа программы PTY.

Нажмите в режиме радио сенсорную иконку затем нажмите в появившемся меню иконку PTY (стр. 13). Выберите необходимый тип программы из следующего списка

NEWS — новост

ÑURRENT AFFAIRS — деловые новост INFORMATION — информация SPORT — спорт

EDUCATION — образование DRAMA — äðàì

CULTURES — культур

SCIENCE — íàóê

VARIED SPEECH — программы без определенного типа POP MUSIC — поп-музык

ROCK MUSIC — рок-музык

EASY LISTENING M — эстрадная музык

LIGHT CLASSIC M — легкая классическая музык SERIOUS CLASSICS — серьезная классическая музык OTHER MUSIC — другая музык

WEATHER METR — погод

FINANCE — финансы

CHILDREN'S PROG — детские программы

SOCIAL AFFAIRS — социальные программы RELIGION — религиозные программы PHONEIR — программы с участием слушателей

•TRAVEL&TOURING — путешествия

•LEISURE&TOURING — досуг

•JAZZ MUSIC — äæàç

•COUNTRY MUSIC— кантри

•NATIONAL MUSIC — национальная музыка

•OLDIES MUSIC — старые мелодии

•FOLK MUSIC — народная музыка

•DOCUMENTARY — документальные программы

•ALL SPEECH – общение на любые темы

Для перехода к следующей/предыдущей страницы со списком программ нажимайте сенсорные иконки и в правой части экрана. Нажмите сенсорную иконку с названием типа программы, затем иконку в нижней правой части экрана для подтверждения выбора.

После выбора включится автоматический поиск программы выбранного типа, при этом звук устройства будет отключен. После обнаружения радиостанции с искомым PTY начнется ее воспроизведение.

Если радиостанции с искомым PTY не будет обнаружено за один полный цикл настройки, устройство вернется к воспроизведению предыдущей радиостанции.

Режим ТВ-тюнера

Подключите к устройству выносной ТВ-тюнер согласно схеме на стр. 52.

При необходимости переключения устройства в режим работы ТВ-тюнера последовательно нажимайте кнопку SRC (1) на пульте ДУ (стр.стр. 9) или на передней панели (4) (стр. 6), пока на дисплее не появится режим ТВ или коснитесь области экрана À (стр. 11) и выберите в основном меню иконку ÒÂ.

Нажмите область экрана Â (стр. 11) для вызова элементов управления / / (переход к предыдущему телеканалу, автоматическая настройка с сохранением в памяти, переход к следующему телеканалу).

Убедитесь, что в разделе настроек ТВ-система (стр. 42) установлен рекомендуемый параметр SECAM_DK для корректного отображения цвета и звука принимаемых ТВ-каналов на территории России.

Автоматическая настройка на телеканалы с сохранением в памяти

Данная функция позволяет автоматически находить и сохранять телеканалы

ñнаиболее мощным сигналом. Для этого нажмите иконку в экранном меню.

Âпамяти устройства можно сохранить до 68 телеканалов (в зависимости от выбора ТВ-системы (стр. 42).

Внимание! Каждому частотному каналу соответствует определенный номер диапазона телевещания. Присваивать произвольные номера каналам невозможно.

Переключение телеканалов, сохраненных в памяти устройства

Для перехода к следующему/предыдущему телеканалу нажимайте сенсорные иконки/в экранном меню или на пульте ДУ (22) (стр. 9)

18	PROLOGY MDN-1715TVR

Операции управления воспроизведением дисков

Загрузка дисков

Вставьте диск в отверстие дископриемника (15) (стр. 6) рабочей стороной вниз. Через некоторое время после загрузки диска автоматически начнется его воспроизведение.

Извлечение дисков

Для извлечения диска из устройства нажмите кнопку (10) на передней панели (стр. 6) устройства.

Включение режима воспроизведения

При загрузке диска на экране появится надпись «ЧТЕНИЕ». В случае, если диск уже находится в слоте, перейти в режим воспроизведения диска можно: последовательно нажимая кнопку SRC (1) на пульте ДУ (стр. 9) или на передней панели (4) (стр. 6), пока устройство не перейдет в режим воспроизведения диска; нажав область A на экране и выбрав в основном меню сенсорную иконку

ÄÈÑÊ.

Некоторые DVD-диски могут автоматически включаться в режим воспроизведения с первой главы. Некоторые диски автоматически переходят в меню заглавий. Если на экран монитора выводится меню заглавий DVD, то для начала вос-

произведения с первой главы нажмите кнопку				(25) на пульте ДУ (стр. 9)

или сенсорную иконку, соответствующую запуску воспроизведения в меню загла-

вий. Для навигации по меню заглавий диска используйте кнопки

(12) è

OK (11) на пульте ДУ или сенсорные иконки в экранном меню.

Для воспроизведения двухстороннего DVD-диска вставьте его первой рабочей стороной вниз. По окончании воспроизведения первой стороны извлеките диск, переверните его и повторно загрузите в устройство для воспроизведения второй стороны. Первая и вторая стороны помечаются различным образом на разных дисках.

Временная остановка воспроизведения (пауза)
Во время	воспроизведения	диска нажмите		кнопку	(25) на пульте ДУ

(ñòð. 9) èëè	сенсорную иконку		в экранном	меню (стр. 20) для временной

остановки воспроизведения. В левом верхнем углу появится индикация «ПАУЗА». Для продолжения воспроизведения повторно нажмите данную кнопку/иконку.

Остановка воспроизведения диска
Âî	время воспроизведения диска	нажмите кнопку			(13)	íà	пульте	ÄÓ

(ñòð.	9) или сенсорную иконку		в экранном	ìåíþ		(ñòð.	20)	äëÿ

предварительной остановки воспроизведения. В левом верхнем углу появится индикация «ПРЕДВ. ОСТАН». Чтобы продолжить воспроизведение, нажмите


иконку	на сенсорном экране (стр.	20) или соответствующую кнопку на

пульте ДУ. Нажмите дважды кнопку		на пульте ДУ или на экране для полной

остановки воспроизведения. В левом верхнем углу появится индикация «СТОП».

Для воспроизведения с начала диска нажмите иконку				на сенсорном экране

или соответствующую кнопку на пульте ДУ. Функция предварительной остановки действует при воспроизведении только DVD и аудио-CD дисков.

+ 45 hidden pages
