Модель MCH-365U MKII

FM/УКВ CD/MP3 ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВ-приемника и проигрывателяMP3/WMA и компактдисков (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к ней динамиков.

В связи с постоянной работой по совершенствованиюCD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

CD-ресивер Prology MCH-365U MKII предназначен для прослушивания радиостанций в диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов в форматеMP3 и WMA на записываемых компакт-дисках CD-R / CD-RW, картах памяти Secure Digital или на картах памяти с интерфейсом USB, через внешние динамики.

Функции CD-ресивера

¨Полностью съемная передняя панель с футляром

¨Высокая выходная мощность 4x50 Вт

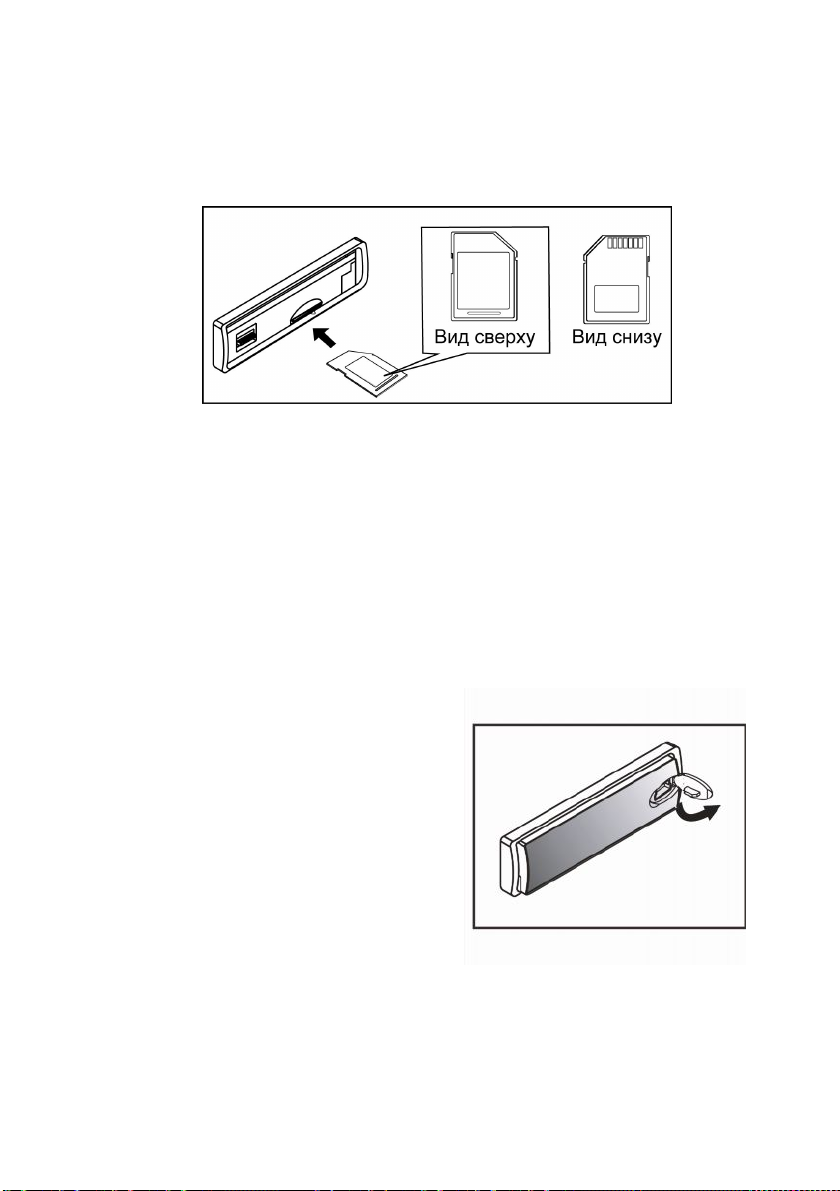

¨Слот для карт памяти SD

¨Поддержка карт памяти с интерфейсом USB

¨Линейный стереовход Mini-Jack на передней панели

¨Система RDS-EON

¨Дистанционное управление

¨Память на 18 радиостанций

¨Индикация информации MP3 ID3 TAG

¨Электронная регулировка параметров

¨Линейный выход RCA

¨Стандартный монтажный размер DIN

¨Стандартный разъем ISO

Prology MCH-365U MKII

1

© Saturn Marketing, Ltd.

Комплект поставки

CD-ресивер Prology MCH-365U MKII

1

шт.

Панель передняя съемная

1

шт.

Футляр панели передней съемной

1

шт.

Крепежные принадлежности

1

комплект

Ключ-съемник

2

шт.

Кожух

1

шт.

Соединительные кабели

1

комплект

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц

65 - 74

Диапазон частот FM, МГц

87,5 - 108

Промежуточная частота, МГц

10,7

Полезная чувствительность



(при отношении С/Ш 30 дБ), дБ

15

Отношение сигнал/шум, дБ

50

Глубина разделения стереоканалов (1 кГц), дБ

25

Проигрыватель CD



Размер дисков, дюймы

5

Каналы

2 канала, стерео

Частота дискретизации, кГц

44,1

Цифро-аналоговый преобразователь

Сдвоенный 1-битный

Диапазон воспроизводимых частот, Гц

5 – 20000

Полный коэффициент гармоник (1 кГц), %

0,1

Отношение сигнал шум, дБ

70

Общие



Напряжение питания, предельные значения

11 – 14 В постоянного



тока

Полярность источника питания

Только системы с за-



землением отрицатель-



ного полюса батареи

Максимальная выходная мощность, Вт

4 х 50

Подходящее сопротивление динамиков

4 Ом

Размеры установочные (Ш х В х Г), мм

182 х 52 х 167

Prology MCH-365U MKII

2

© Saturn Marketing, Ltd.

Установка CD-ресивера

·Для установкиCD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

·Перед началом установки удалите транспортировочные винты, расположенные на крышке CD-ресивера.

·Перед окончательной установкойCD-ресивера временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

·Используйте только прилагающиеся CDк -ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплектCD-ресивера, может привести к нарушению его нормальной работы.

·Если установкаCD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

·Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

·При установке отклонениеCD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.

·Никогда не устанавливайтеCD-ресивер там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Процедура установки

Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго вариантаCD-ресивер устанавливается сзади передней панели(CD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панеляхCD-ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве ниже.

Prology MCH-365U MKII

3

© Saturn Marketing, Ltd.

Первый вариант установки CD-ресивера

1.Приборная панель автомобиля.

2.Кожух.

После установки кожухаCDресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их чтобы зафиксировать кожух на месте.

3.Винт.

1.Приборная панель автомобиля.

2.Гайка (5 мм).

3.Пружинная шайба.

4.Винт (4 х 12 мм).

5.Винт.

6.Металлическая планка.

Для закрепления задней части CD-ресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.

7. Плоская шайба.

Удаление CD-ресивера

1.Декоративная рамка.

2.Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя. (При установке декоративной рамки на место направьте сторону с выемками вниз и установите рамку).

3.Съемник.

Вставьте съемники, входящие в комплект CD-ресивера, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть CD-ресивер из приборной панели автомобиля, потяните за съемники на себя.

Prology MCH-365U MKII

4

© Saturn Marketing, Ltd.

Второй вариант установки CD-ресивера

Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях CD-ресивера.

Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.

1.Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусеCDресивера. Закрепите кронштейны с обеих сторонCD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо винты с потайной головкой(4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.

2.Винт.

3.Крепежные кронштейны штатного радиоприемника.

4.Приборная панель или консоль автомобиля.

5.Скоба (необходимо удалить).

Примечание:

При установке CD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая планка не используются.

Prology MCH-365U MKII

5

© Saturn Marketing, Ltd.

Съемная передняя панель CD-ресивера
Отсоединение передней панели

Нажмите на кнопку освобождения передней панели:

Отсоедините переднюю панель от CD-ресивера:

Храните переднюю панель в прилагающемся к проигрывателю футляре.

Установка передней панели на место

Для установки передней панелиCD-ресивера на место вставьте ее в корпус, как показано на рисунке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.

Prology MCH-365U MKII

6

© Saturn Marketing, Ltd.

Осторожно:

1.Никогда не роняйте переднюю панельCD-ресивера.

2.Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели.

3.Никогда не дотрагивайтесь до разъемов, находящихся на передней панели

и CD-ресивере. Это может привести к загрязнению разъемов и плохому электрическому контакту.

4.В случае загрязнения контактов, их можно очищать сухой и чистой тканью.

5.Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.

6.Следите за тем, чтобы на переднюю панель CD-ресивера не попал бензин, растворители или другие летучие жидкости.

7.Никогда даже не пытайтесь разобрать переднюю панельCD-ресивера.

Prology MCH-365U MKII

7

© Saturn Marketing, Ltd.

PROLOGY MCH-365U MKII User Manual

Схема подключения проводов CD-ресивера

Внимание!

·Неверное подключение CD-ресивера может привести к его поломке и лишению права на гарантийное обслуживание.

·В данном CD-ресивере используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

·Красный провод CD-ресивера должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology MCH-365U MKII

8

© Saturn Marketing, Ltd.

Элементы управления и их функции

1

Кнопка снятия передней панели

2

Вращающийся регулятор параметров звучания/ кнопка выбора парамет-



ра звучания, "Ввод" MP3

3Линейный стереовход Mini-Jack

4Жидкокристаллический дисплейCD-ресивера

5Кнопка включения местного/дальнего режимов приёмаLOC

6Кнопка извлечения диска

7Кнопка выбора диапазона радиоприемника и управления режимом тонокомпенсации BND/LOUD

8Кнопка включения и выключения питания

9Кнопка выбора режима работыMODE

10Кнопка автоматического сохранения настройки на радиостанции в памяти проигрывателя и входа в режим поиска файлов AS/PS/MENU

11Кнопки предварительной настройки на радиостанции и управленияре жимами воспроизведения

1)Кнопка паузы и возобновления воспроизведения

2)Кнопка включения режима сканирования треков на дискеINT

3)Кнопка управления режимом повторного воспроизведенияRPT

4)Кнопка включения режима воспроизведения в произвольном порядке RDM

5)Кнопка перехода к предыдущей папке диска

6)Кнопка перехода к следующей папке диска

12Кнопка сканирования предварительно настроенных радиостанцийSCN

13 Кнопки настройки радиоприемника и управления воспроизведением

/

14Кнопка выбора режима работы дисплея и индикации информацииID3

DISP

15USB-разъём

16ИК-приёмник сигналов пульта ДУ

Prology MCH-365U MKII

9

© Saturn Marketing, Ltd.
