MULTI-FUNCTION DETECTOR PMDL 5 A1

MULTI-FUNCTION DETECTOR

Operating instructions

RAKENNEILMAISIN

Käyttöohje

MULTIDETEKTOR

Bruksanvisning

MULTIFUNCTIONELE DETECTOR

Gebruiksaanwijzing

IAN 107555

MULTIFUNKTIONSDETEKTOR

Betjeningsvejledning

MULTIFUNKTIONSDETEKTOR

Bedienungsanleitung

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens / maskinens funktioner.

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB / IE Operating instructions Page 1 FI Käyttöohje Sivu 13 SE Bruksanvisning Sidan 25 DK Betjeningsvejledning Side 37 NL / BE Gebruiksaanwijzing Pagina 49 DE / AT / CH Bedienungsanleitung Seite 61

CONTENT PAGE

Intended use 2 Safety instructions 2 Technical data 4 Description of the appliance 4 Items supplied 4 Unpacking 4 Inserting the battery 5 Measuring distances 5 Measuring areas 7 Measuring volumes 8 Locating concealed objects 8 Laser marking 10 Battery display 11 Cleaning and storage 11 Disposal 11 Warranty & Service 12 Importer 12

Read the operating instructions carefully before using the device for the first time and preserve this booklet for later reference. Pass this manual on to whoever might acquire the device at a future date.

- 1 -

MULTI-FUNCTION DETECTOR PMDL 5 A1

Intended use

The Multi-Measurement Detector is designed for the locating of electrical cables, of wood and metal objects, for the projecting of laser lines, for the measuring of areas and volumes as well as for the measuring of distances. The appliance is intended for domestic use only. Do not use it for commercial purposes. A different or any other usage is regarded as unintended use and can lead to damages and injuries. No liabity will be accepted for damage caused by manipulation of the laser equipment, as well as of the ultrasound transmitter/receiver, or through disregard of these safety instructions.

Safety instructions

Optimal and safe working with the multi-detector is only possible if you read these operating and safety instructions completely and strictly follow their instructions.

Risk of injury!

• Do not use the appliance at locations where there is a risk of fire or explosion, e.g. close to inflammable liquids or gases.

• This appliance may be used by children aged 8 over and by persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge, provided that they are under supervision or have been told how to use of the appliance safely and are aware of the potential risks. Children must not play with the appliance. Cleaning and user maintenance tasks must not be carried out by children unless they are supervised.

• Exercise caution with the holding pins. They are sharp and can cause injuries.

Caution regarding damage to the appliance!

• Do not expose the appliance to rainfall. Do not use the appliance in moist or wet environments.

• Do not place objects containing liquids, e.g. flower vases, on the appliance.

• Do not place any open sources of fire, like candles, on the device.

- 2 -

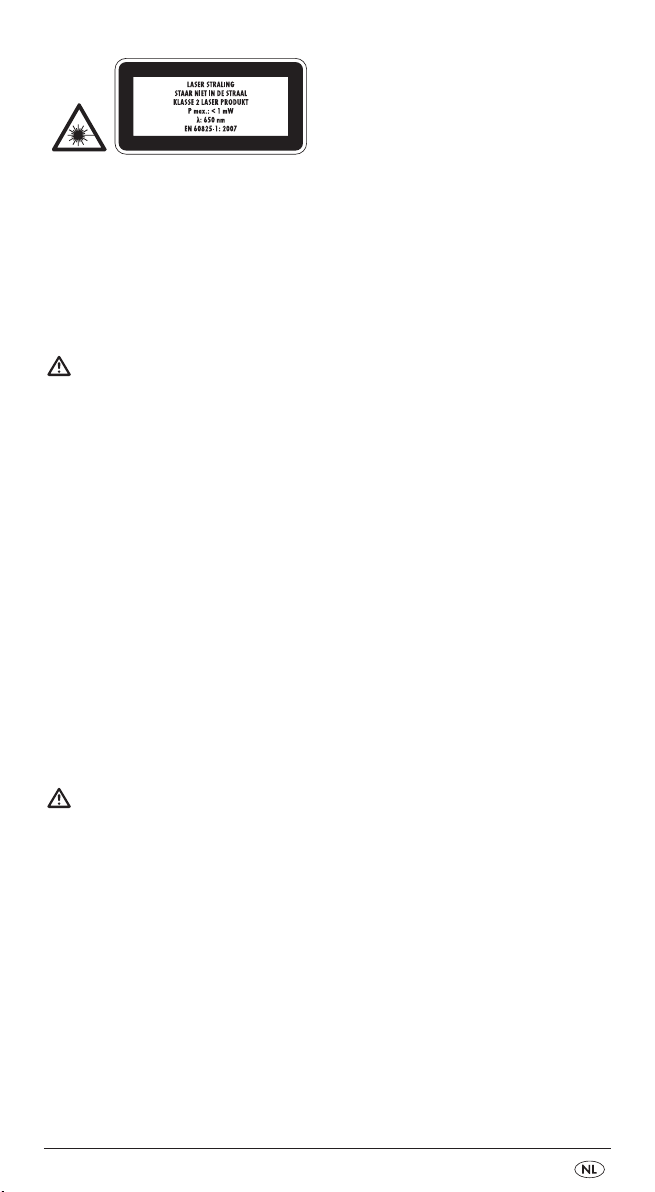

This appliance contains a Class 2 laser. NEVER direct the laser beam at people or animals. NEVER look directly into the laser. The laser can cause serious eye damage.

• Do NOT direct the laser beam at strongly reflective material. Reflected laser beams are also dangerous.

• Do NOT use the appliance to determine the alternating voltage level in exposed or non-insulated power cables.

• Do NOT use the appliance as a substitute for a voltmeter.

Notes regarding inaccurate measurement results

The appliance does not always recognise all pipes and power cables. The following conditions can contribute to inaccurate results:

– very thick walls – weak battery – deeply laid power cables or pipework – shielded cables – thick walls with thin pipes or power cables – walls panelled with metal sheets – very moist conditions

• This appliance is not suitable for detecting power cables in circuits, – which are isolated from the mains power supply. – through which direct current flows. – which are used for computer or telecommunications systems.

• With this appliance pipework made of plastic or similar materials cannot be detected, only pipework made of metal.

Interaction with batteries:

• Leaking batteries can cause damage to the appliance. If you do not intend to use the appliance for an extended period, remove the batteries.

• Should the batteries leak, wear protective gloves and clean the battery compartment with a dry cloth.

• Keep batteries away from children. Children can put batteries into their mouths and swallow them. Should a battery ever be swallowed, seek medical attention IMMEDIATELY.

- 3 -

Technical data

Distance measurement by means of Ultrasound Locating of: power cables, metal, wood Laser class: 2 Max. output power (P.max): < 1mW Wave length (λ): 650 nm

according EN60825-1:2007

Power supply: 9 V block battery

Description of the appliance

Measurement point

Display

Material switch (STUD/AC WIRE/METAL)

Button – MODE

Button – Holding pin

Button – READ

Button M (Memory)

Spirit level

Laser beam exit opening

Ultrasound sender/receiver

Function switch (LASER/DETECTOR/DISTANCE)

Button – RM (Read Memory)

Button – Holding pin

Button +/=

Battery compartment

Button – PUSH

Items supplied

• Multi-Function Detector

• 9V block battery

• Operating instructions

Unpacking

Take the Manifold Measurer from its packaging. Remove all transport restraints and packaging materials. Remove the protective foil from the display

- 4 -

Inserting the battery

1. Open the battery compartment ton the rear side of the Multi-Measurement Detector.

2. Place the 9 V block battery onto the contacts. Pay heed to the correct polarity.

3. Lay the tape for removal of the battery underneath the 9 V block battery and press it into the battery compartment

Important!

Ensure that the wires are not trapped in any way. This would lead to irreparable damage to the appliance.

4. Close the battery compartment t. The battery compartment lid must close with an audible click.

Measuring distances

1. Slide the function switch qto „DISTANCE“. The display 2switches itself on.

To switch between the metric and the Anglo-American units of measurement, press and hold the button MODE 4. Then press the button READ 6and release both buttons simultaneously. When you release the buttons, the measurement units change.

Note:

Measurements start at the measurement point 1!

Should the measurement lie outside the measurement range, „Err“ or an illogical number appear in the display. The measurement range lies between 0,6 m (2’) and 16 m (53’).

2. Hold the appliance upright towards the wall to which you wish to measure the distance. The ultrasound sender/receiver the wall. For this, use the spirit level: The bubble in the glass between the marking lines (see Fig.1).

3. Press the button READ When you hold the button READ appliance over the surface to be measured, the appliance continually measures the distances. These are shown on the display

. The distance measured appears in the display 2.

pressed down and slowly move the

- 5 -

must be at a right-angle to

must stand

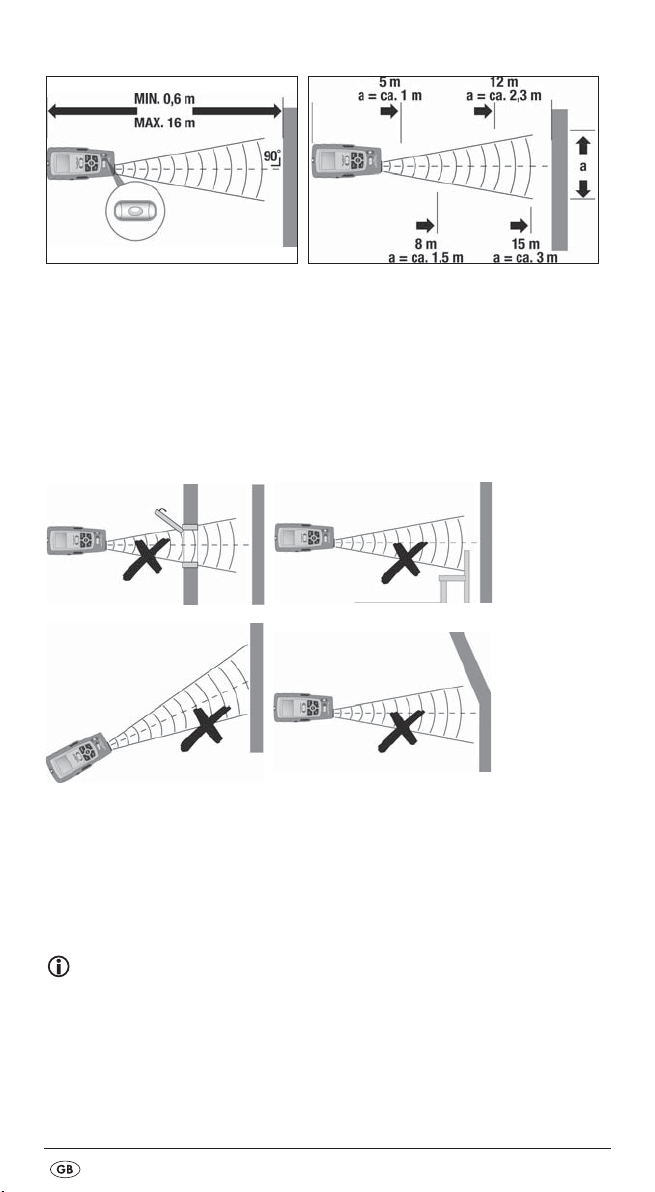

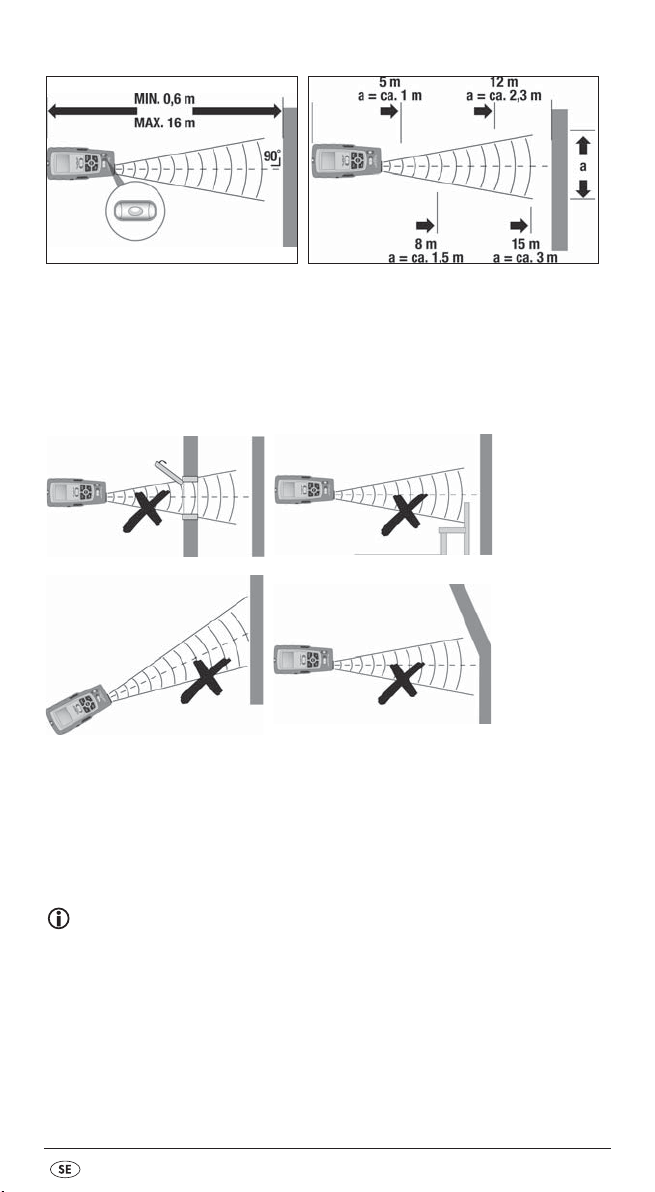

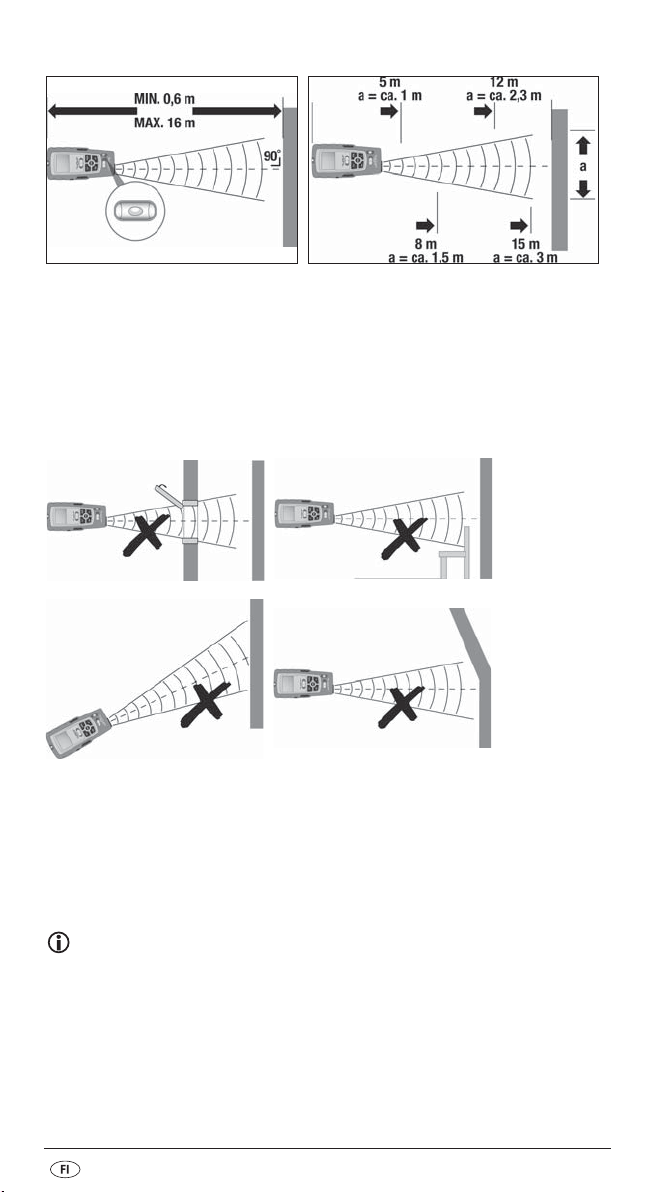

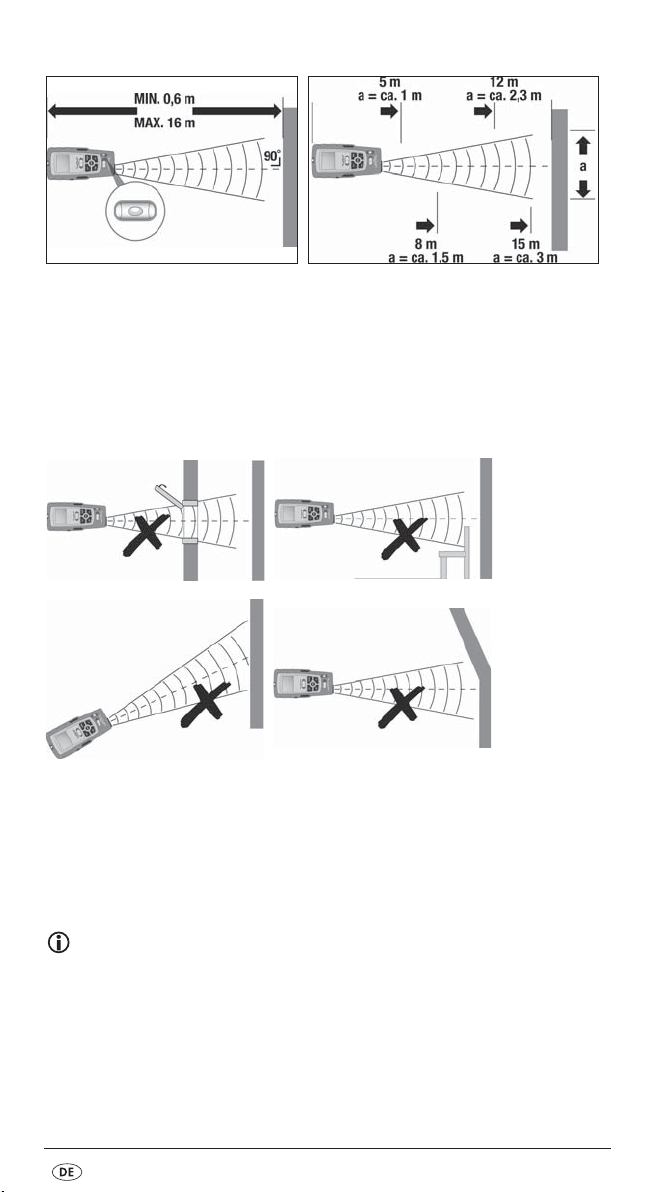

Take note of the following illustrations:

Fig.1 Fig. 2

The further you are from the wall, the wider is the area (a) that the MultiMeasurement Detector must measure by ultrasound (Fig. 2). Therefore take care that the Manifold Measurer is always directed at a right angle towards a level surface (Fig. 1 and 3). Ensure that there are no objects positioned within the measurement area.

False!

(Fig. 3)

The display illumination glows during the measurement. If a button is not pressed within ca.15 seconds, the illumination extinguishes. After a further ca. 15 seconds the diplay itself switches off. Press the button READ the illumination.

, to reactivate the display and

Note:

Inaccurate measurements can also occur through a weak battery. If the battery is too weak, the battery symbol appears in the display.

- 6 -

Adding distances together

You can add the measured distances together:

1. Measure the first distance as described.

2. Press the button +/=

. In the display 2, „+“ appears and the distance

measured carries itself over to the lower line.

3. Measure the next distance. The newly measured distance is shown in the upper line.

4. Once again, press the button +/=

. The new measurement is added

to the old measurement in the lower line.

5. Repeat steps 2 to 4 to add further measurements.

6. When you wish to leave the addition mode, press the button MODE

All values are erased.

Measuring areas

1. Slide the function switch qto „DISTANCE“. The display

2. Press the button MODE

3. Press the button READ the measured length appears and „W“ (Width) starts to flash.

4. Press the button READ appears on the upper line and the result of the area calculation in the lower line.

Adding areas together

1. Measure an area as described in the section „Measuring areas“.

2. Press the button M The area measured is now saved.

3. Press the button MODE measurement.

4. Measure the next area.

5. Press the button +/=

6. Press the button RM lower line.

7. Press the button +/= the result is shown in the lower line.

8. Repeat the steps 2 to 7 to add in further measurement values.

9. When you wish to leave the addition mode, press the button MODE All values are erased.

switches itself on.

. „M+“ appears in the display 2.

. A „+“ appears in the display 2.

. The result of the first measurement is shown in the

once. In the display 2flashes „L“ (Length).

, to measure the length. In the upper line

to measure the width. The measured width

. The appliance is now ready for the second

. Both measurements are added together and

- 7 -

Measuring volumes

1. Slide the function switch qto „DISTANCE“. The display

2. Press the button MODE

3. Press the button READ measured length appears and „W“ (Width) starts to flash.

4. Press the button READ measured width appears and „H“ (Height) starts to flash.

5. Press the button READ in the upper line. In the lower line appears the result of the volume calculation.

Adding volumes together

1. Measure a volume as described in the section „Measuring volumes“.

2. Press the button M The volume measured is now saved.

3. Press the button MODE measurement.

4. Measure the next volume.

5. Press the button +/=

6. Press the button RM lower line.

7. Press the button +/= the result is shown in the lower line.

8. Repeat the steps 2 to 7 to add in further measurement values.

9. When you wish to leave the addition mode, press the button MODE All values are erased.

switches itself on.

. „M+“ appears in the display 2.

. A „+“ appears in the display 2.

. The result of the first measurement is shown in the

. Both measurements are added together and

twice. In the display 2flashes „L“ (Length).

, to measure the length. In the upper line the

to measure the width. In the upper line the

to measure the height. The measured height appears

. The appliance is now ready for the second

Locating concealed objects

Notice:

• Before using the appliance for this task, first test it by locating a pipeline

or electrical power cable at a known position.

• In cases of doubt, always ask a qualified building contractor.

Attention!

Should the appliance find a live wire carrying alternating current,

appears in the display. Under no circumstances should you drill at this

location! Danger of electric shock!

- 8 -

The locating of concealed objects is the same in all three modes (STUD = wood, AC WIRE = live electric power cables, METAL = metal).

1. Slide the function switch

2. Slide the material switch

to „DETECTOR“.

to STUD, AC WIRE or METAL.

3. First of all, the appliance must be calibrated. Place it flat against the wall where you wish to search for concealed objects.

4. Press and hold the button PUSH

until the signal tone hums. The appliance has now adjusted itself to the wall thickness. Continue to keep the button PUSH

pressed down.

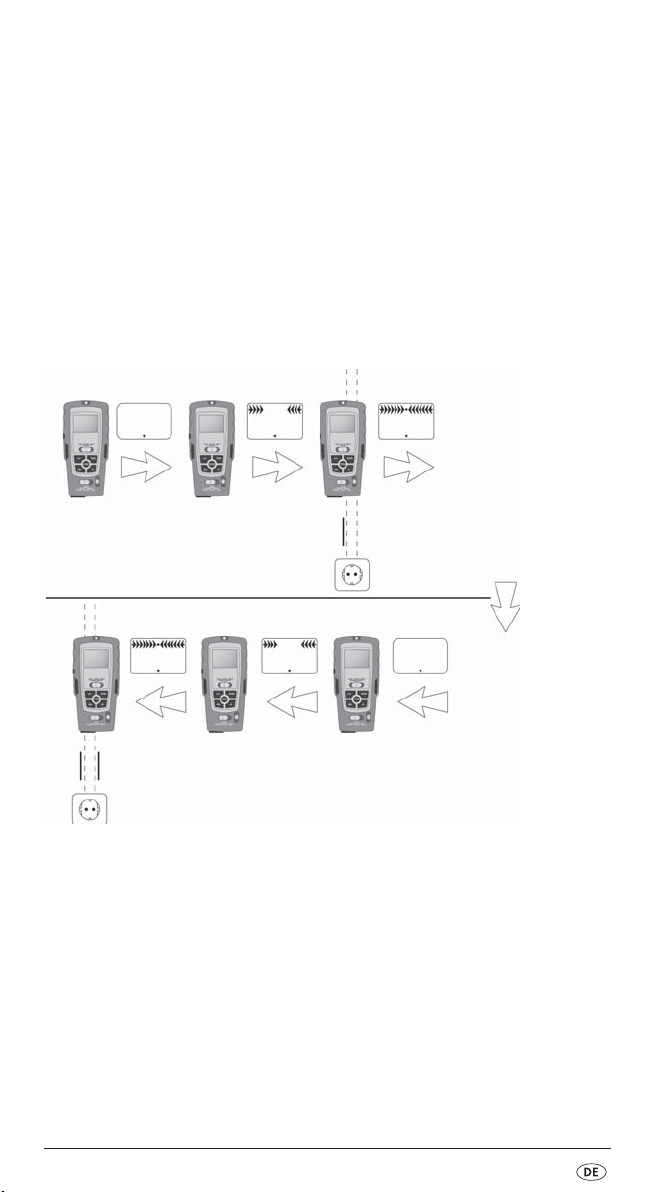

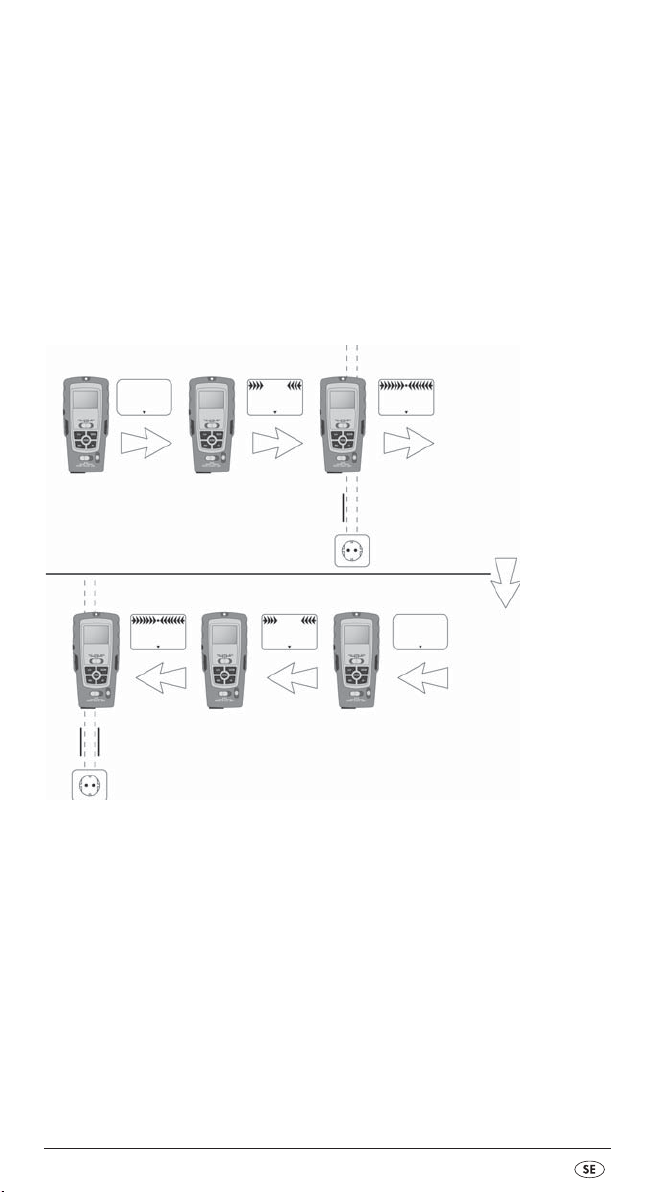

5. Move slowly along the wall with the appliance. As the arrows in the display move closer to the centre of the display, you are getting closer to the concealed object. When the arrows touch and a constant signal tone is heard, mark this position (see Fig. 4).

Fig. 4

6. Now repeat the procedure, but this time approach the object from the other side. As soon as the signal tone sounds, mark this position (see Fig. 4).

The concealed object runs between these two positions.

- 9 -

Locating wood objects

1. Proceed with the search for wood objects as described in the section „Locating concealed objects“.

2. When the Multi-Measurement Detector has found an object, mark it. To be sure that the object is wood, slide the material switch

3. Now search in the same position for metal. Should the Multi-Measurement Detector not find anything, then the object is wood. Should it find something, then the object is metal.

In this case, search again at a different position in the mode „STUD“ and repeat steps1 to 3.

to METAL.

Laser marking

The appliance contains a Class 2 laser. NEVER direct the laser beam at people or animals. NEVER look directly into the laser. The laser can cause serious eye damage.

You can use laser marking for the exactly horizontal positioning of pictures, shelves etc.

1. Place the function switch

to „LASER“. A laser line is projected.

Horizontal laser line

Attention!

Exercise caution with the holding pins. They are sharp and can cause injuries.

1. Hold the Manifold Measurer horizontally against the wall and align it with the assistance of the spirit level 8. The air bubble must stand between the two marking lines.

2. Push both of the holding pins ( The pins lightly bore themselves into the wall so that the appliance does not fall to the floor. The laser throws a horizontal line onto the wall.

5 + e

) buttons firmly downwards.

Note:

The holding pins do not function on stone or metal walls. The walls must have a soft upper surface.

- 10 -

Vertical laser line

1. Secure a strong thread in the eyelet above the measurement point 1.

2. Hang the Multi-Measurement Detector on the wall at the position where you want to project the vertical line. The Manifold Measurer hangs like a plumbline, perpendicularly downwards. The laser throws a vertical line onto the wall.

Battery display

A battery symbol appears in the display 2when the battery is weak resp. almost discharged. Replace the battery as soon as possible (see section „Inserting the battery“). If you do not, the measurements will be false.

Cleaning and storage

• Store the appliance at a dry and frost-free location.

• If you do not intend to use the appliance for an extended period, remove the battery from the battery compartment.

• Clean the appliance with a soft, dry cloth.

• Do not use chemical or abrasive cleaning agents. These could damage the housing.

Disposal

Do not dispose of the appliance in your normal domestic waste. This product is subject to the European guideline 2012/19/EU.

Dispose of the appliance through an approved disposal centre or at your community waste facility. Observe the currently applicable regulations. In case of doubt, please contact your waste disposal centre.

Battery disposal!

Batteries may not be disposed of with normal domestic waste. All consumers are statutorily obliged to dispose of batteries at the collection point in their community/district or with the original supplier. The purpose of this obligation is to ensure that batteries can be disposed of in an environmentally friendly manner. Only dispose of batteries when they are fully discharged.

Dispose of all packaging materials in an environmentally friendly manner.

- 11 -

Warranty & Service

The warranty for this appliance is for 3 years from the date of purchase. The appliance has been manufactured with care and meticulously examined before delivery. Please retain your receipt as proof of purchase. In the event of a warranty claim, please make contact by telephone with our Service Department. Only in this way can a post-free despatch for your goods be assured. The warranty covers only claims for material and manufacturing defects, but not for transport damage, for wearing parts or for damage to fragile components, e.g. buttons or batteries. This product is for private use only and is not intended for commercial use. The warranty is void in the case of abusive and improper handling, use of force and internal tampering not carried out by our authorized service branch. Your statutory rights are not restricted in any way by this warranty. The warranty period will not be extended by repairs made under warranty. This applies also to replaced and repaired parts. Any damage and defects extant on purchase must be reported immediately after unpacking the appliance, at the latest, two days after the purchase date. Repairs made after the expiration of the warranty period are subject to payment.

Service Great Britain

Tel.: 0871 5000 720 (£ 0.10/Min.) E-Mail: kompernass@lidl.co.uk

IAN 107555

Service Ireland

Tel.: 1890 930 034

(0,08 EUR/Min., (peak)) (0,06 EUR/Min., (off peak))

E-Mail: kompernass@lidl.ie

IAN 107555

Hotline availability:

Monday to Friday 08:00 - 20:00 (CET)

Importer

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 12 -

SISÄLLYSLUETTELO SIVU

Määräystenmukainen käyttö 14 Turvaohjeita 14 Tekniset tiedot 16 Laitteen kuvaus 16 Toimituslaajuus 16 Purkaminen pakkauksesta 16 Pariston asettaminen 17 Etäisyyksien mittaaminen 17 Pinta-alojen mittaaminen 19 Tilavuuksien mittaaminen 20 Peitossa olevien kohteiden havaitseminen 20 Lasermerkintä 22 Paristonäyttö 23 Säilytys ja puhdistaminen 23 Hävittäminen 23 Takuu & huolto 24 Maahantuoja 24

Lue käyttöohje ennen ensimmäistä käyttökertaa huolellisesti läpi ja pidä sitä lähettyvillä myös myöhemmissä käytöissä. Jos myyt laitteen, anna ohje myös seuraavalle omistajalle.

- 13 -

RAKENNEILMAISIN PMDL 5 A1

Määräystenmukainen käyttö

Laserilla varustettu monitoimimittauslaite ja -ilmaisin on suunniteltu sähköjohtojen, metalli- ja puukohteiden paikantamiseen, laserlinjojen heijastamiseen, pintojen ja tilavuuksien laskemiseen sekä etäisyyksien mittaukseen. Tämä laite on tarkoitettu ainoastaan yksityistarkoituksiin. Älä käytä sitä ammattitarkoituksessa. Muu tai tämän ylittävä käyttö katsotaan määräystenvastaiseksi ja voi johtaa vahinkoihin ja loukkaantumisiin. Emme ota vastuuta vaurioista, joiden syynä on laserlaitteiston tai ultraäänilähettimen/-vastaanottimen manipulointi tai turvaohjeiden noudattamatta jättäminen.

Turvaohjeita

Rakenneilmaisimen ihanteellinen ja turvallinen käyttö on mahdollista vain, kun tämä käyttöohje ja turvaohjeet luetaan kokonaan ja niiden sisältämiä ohjeita noudatetaan tarkasti.

Loukkaantumisvaara!

• Älä käytä laitetta paikoissa, joissa on olemassa tulipalon tai räjähdyksen vaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

• Tätä laitetta voivat käyttää 8 vuotta täyttäneet lapset sekä rajoittuneet fyysiset, aistilliset tai henkiset kyvyt tai puutteellisen kokemuksen ja/tai tiedon omaavat henkilöt, kun heitä valvotaan tai kun heitä on opastettu laitteen turvallisessa käytössä ja he ovat ymmärtäneet käytöstä aiheutuvat vaarat. Lap set eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

• Käsittele pidikeneuloja varovasti. Ne ovat erittäin teräviä ja saattavat aiheutta loukkaantumisia.

Varoitus laitevaurioista!

• Älä altista laitetta sateelle. Älä käytä laitetta kosteissa tai märissä ympäristöissä.

• Älä aseta laitteelle mitään nesteillä täytettyjä astioita, kuten esim. maljakoita.

• Älä sijoita laitteelle palolähteitä, kuten esimerkiksi kynttilöitä.

- 14 -

Laite sisältää 2-luokan laserin. Älä koskaan suuntaa laseria henkilöitä tai eläimiä kohti. Älä koskaan katso suoraan laseriin. Laser saattaa aiheuttaa silmävaurioita.

• Älä suuntaa lasersädettä voimakkaasti heijastaviin materiaaleihin. Heijastavan valon aiheuttama vaara.

• Älä käytä laitetta havaitaksesi vaihtojännitettä paljaassa tai eristämättömässä johdossa.

• Älä käytä laitetta jännitemittarin korvikkeena.

Ohjeita epätarkkojen mittaustulosten varalta

Laite ei aina tunnista kaikkia putkia ja johtoja. Seuraavat olosuhteet saattavat aiheuttaa epätarkkoja tuloksia:

– erittäin paksut seinät – heikot paristot – syvällä sijaitsevat johdot tai putket – suojatut johdot – paksut seinät ja ohuet putket tai johdot – metallipinnoitetut seinät – erittäin kosteat olosuhteet

• Tällä laitteella ei voida havaita mitään johtoja virtapiireissä, – jotka on eristetty verkkojännitesyötöstä. – joiden läpi virtaa tasavirta. – joita käytetään tietokone- tai televiestintäjärjestelmille.

• Tällä laitteella ei voida havaita mitään muovisia tms. putkia, ainoastaan metallisia putkia.

Paristojen käsittely:

• Vuotavat paristot saattavat vahingoittaa laitetta. Jos et käytä laitetta pidemmän aikaa, poista paristot.

• Jos paristot vuotavat, käytä suojakäsineitä ja puhdista paristokotelo kuivalla liinalla.

• Paristoja ei saa jättää lasten käsiin. Lapset saattavat pistää paristot suuhunsa ja niellä ne. Jos paristo on joutunut nieluun, hakeudu heti lääkärin hoitoon.

- 15 -

Tekniset tiedot

Etäisyyden mittaus ultraäänen avulla Paikantaminen: virtajohdot, metalli, puu Laserluokka: 2 Maks. lähtöteho (P.max): < 1 mW Aallonpituus (λ): 650 nm

mukaan EN60825-1:2007:n mukaan

Jännitelähde: 9 V:n paristo

Laitteen kuvaus

Mittauspiste

Näyttö

Materiaalikytkin (STUD/AC WIRE/METAL)

MODE-painike

Pidikeneula-painike

READ-painike

M-painike (Memory)

Vesivaaka

Laser ulostuloaukko

Ultraäänilähetin/-vastaanotin

Toimintokytkin (LASER/DETECTOR/DISTANCE)

RM-painike (Read Memory)

Pidikeneula-painike

+/= -painike

Paristokotelo

PUSH-painike

Toimituslaajuus

• Rakenneilmaisin

• 9V:n paristo

• käyttöohje

Purkaminen pakkauksesta

Poista monitoimimittauslaite pakkauksesta. Poista kaikki kuljetusvarmistimet ja pakkausmateriaalit. Poista näytön

suojakalvo.

- 16 -

Pariston asettaminen

1. Avaa monitoimimittauslaitteen taustapuolella oleva paristokotelo t.

2. Työnnä 9V:n neppariparisto liittimiin. Varmista oikea napaisuus.

3. Aseta pariston irrotusnauha 9V:n nepparipariston alle ja paina paristo paristokoteloon

Huomaa!

Varmista, etteivät johdot jää puristuksiin. Tämä aiheuttaa laitteelle korvaamatonta vahinkoa.

4. Sulje paristokotelo t. Paristokotelon kannen tulee lukittua kuuluvasti paikoilleen.

Etäisyyksien mittaaminen

1. Työnnä toimintokytkin qasentoon „DISTANCE“. Näyttö 2kytkeytyy päälle.

Vaihda metrijärjestelmän ja angloamerikkalaisten mittayksiköiden välillä painamalla painiketta MODE 4ja pitämällä sitä painettuna. Paina sitten painiketta READ Kun päästät painikkeet irti, mittayksiköt vaihtuvat.

Ohje:

Mittaus alkaa mittauspisteestä 1!

ja vapauta molemmat painikkeet samanaikaisesti.

Jos mitta on mittausalueen ulkopuolella, näytössä näkyy „Err“ tai epälooginen luku. Mittausalue sijaitsee välillä 0,6m (2’) ja 16 m (53’).

2. Pidä laitetta vaakasuorassa sen seinän edessä, johon haluat mitata etäisyyden. Ultraäänilähettimen/-vastaanottimen 0tulee osoittaa seinään suorassa kulmassa. Käytä tähän vesivaakaa: Vesivaa'an sijaita merkintäviivojen välissä (katso kuva 1).

3. Paina READ-painiketta READ-painiketta pinnan yläpuolella, laite mittaa etäisyyttä jatkuvasti. Etäisyydet näytetään nä-

ytöllä

. Näyttöön 2ilmestyy mitattu etäisyys. Jos pidät

painettuna ja liikutat laitetta hitaasti edelleen mitattavan

- 17 -

kuplan tulee

Huomaa seuraavat kuvat:

Kuva 1 Kuva 2

Mitä kauempana seinästä seisot, sitä leveämpi on se pinta (a), jonka monitoimimittauslaite ultraäänen avulla mittaa (kuva 2). Varmista siksi, että monitoimimittauslaite on aina suunnattu tasaiseen pintaan suorassa kulmassa (kuvat 1 ja 3). Varmista, ettei mittausalueella sijaitse mitään esineitä.

Väärin!

Kuva 3

Mittausten aikana näytön valaistus palaa. Jos mitään painiketta ei paineta n. 15 sekuntiin, näytön valaistus sammuu. Seuraavien n. 15 sekunnin kuluttua sammuu näyttö. Näyttö ja valaistus aktivoidaan uudelleen painamalla READpainiketta

Ohje:

Liian heikot paristot aiheuttavat epätarkkoja mittaustuloksia. Jos paristo on liian heikko, näyttöön ilmestyy paristosymboli.

- 18 -

Etäisyyksien laskeminen yhteen

Voit laskea mitattuja etäisyyksiä yhteen:

1. Mittaa ensimmäinen etäisyys kuvatulla tavalla.

2. Paina +/=-painiketta

. Näyttöön 2ilmestyy „+“ ja mitattu etäisyys

siirtyy alimmalle riville.

3. Mittaa seuraava etäisyys. Uusi mitattu etäisyys näytetään ylemmällä rivillä.

4. Paina uudelleen +/=-painiketta

. Uusi mittausarvo lisätään alemman rivin

vanhaan mittausarvoon.

5. Toista vaiheet 2–4 lisätäksesi summaan lisää mittausarvoja.

6. Kun haluat poistua Additions-yhteenlaskutilasta, paina MODE-painiketta

Kaikki arvot poistetaan.

Pinta-alojen mittaaminen

1. Työnnä toimintokytkin qasentoon „DISTANCE“. Näyttö 2kytkeytyy päälle.

2. Paina MODE-painiketta

3. Paina READ-painiketta mitattu pituus ja „W“ (Width = leveys) alkaa vilkkua.

4. Paina READ-painiketta mitattu leveys ja alemmalle riville pinta-alalaskelman tulos.

Pinta-alojen laskeminen yhteen

1. Mittaa yksi pinta-ala luvussa „Pinta-alojen mittaaminen“ kuvatulla tavalla.

2. Paina M-painiketta tallennettu.

3. Paina MODE-painiketta

4. Mittaa seuraava pinta-ala.

5. Paina +/=-painiketta

6. Paina RM-painiketta

7. Paina +/=-painiketta näytetään alemmalla rivillä.

8. Toista vaiheet 2–7 lisätäksesi summaan lisää mittausarvoja.

9. Kun haluat poistua Additions-yhteenlaskutilasta, paina MODE-painiketta Kaikki arvot poistetaan.

kerran. Näytössä 2vilkkuu „L“ (Length = pituus).

mitataksesi pituuden. Ylemmälle riville ilmestyy

mitataksesi leveyden. Ylemmälle riville ilmestyy

. Näyttöön 2ilmestyy „M+“. Mitattu pinta-ala on

. Laite on nyt valmis toista mittausta varten.

. Näyttöön 2ilmestyy „+“.

. Alarivillä näytetään enimmäisen mittauksen tulos.

. Molemmat mittaukset lasketaan yhteen ja tulos

- 19 -

Tilavuuksien mittaaminen

1. Työnnä toimintokytkin qasentoon „DISTANCE“. Näyttö 2kytkeytyy päälle.

2. Paina MODE-painiketta

3. Paina READ-painiketta mitattu pituus ja „W“ (Width = leveys) alkaa vilkkua.

4. Paina READ-painiketta mitattu leveys ja „H“ (Height = korkeus) alkaa vilkkua.

5. Paina READ-painiketta mitattu korkeus. Alimmalle riville ilmestyy tilavuuslaskelman tulos.

Tilavuuksien laskeminen yhteen

1. Mittaa yksi tilavuus luvussa „Tilavuuksien mittaaminen“ kuvatulla tavalla.

2. Paina M-painiketta tallennettu muistiin.

3. Paina MODE-painiketta

4. Mittaa seuraava tilavuus.

5. Paina +/=-painiketta

6. Paina RM-painiketta

7. Paina +/=-painiketta näytetään alemmalla rivillä.

8. Toista vaiheet 2–7 lisätäksesi summaan lisää mittausarvoja.

9. Kun haluat poistua Additions-yhteenlaskutilasta, paina MODE-painiketta Kaikki arvot poistetaan.

kahdesti. Näytössä 2vilkkuu „L“ (Length = pituus).

mitataksesi pituuden. Ylemmälle riville ilmestyy

mitataksesi leveyden. Ylemmälle riville ilmestyy

mitataksesi korkeuden. Ylimmälle riville ilmestyy

. Näyttöön 2ilmestyy „M+“. Mitattu tilavuus on

. Laite on nyt valmis toista mittausta varten.

. Näyttöön 2ilmestyy „+“.

. Alarivillä näytetään enimmäisen mittauksen tulos.

. Molemmat mittaukset lasketaan yhteen ja tulos

Peitossa olevien kohteiden havaitseminen

Ohje:

• Testaa laite ennen käyttöä etsimällä sillä tiedossasi

olevaa putkea tai sähköjohtoa.

• Kysy epäselvissä tapauksissa aina pätevältä rakennusurakoitsijalta.

Huomio!

Jos laite löytää vaihtovirtaa johtavan johdon, näyttöön ilmestyy . Älä missään tapauksessa poraa tässä kohdassa! Sähköiskun vaara!

- 20 -

Peitossa olevien kohteiden havaitseminen on samanlaista kaikissa kolmessa tilassa (STUD = puu, AC WIRE = sähköä johtavat johdot, METAL = metalli).

1. Työnnä toimintokytkin

2. Työnnä materiaalikytkin

asentoon „DETECTOR“.

asentoon STUD, AC WIRE tai METAL.

3. Ensiksi mittausilmaisin tulee kalibroida. Aseta se tasaisesti sitä seinää vasten, josta haluat etsiä peitossa olevia kohteita.

4. Paina PUSH-painiketta sammuu. Laite on nyt säätynyt seinän paksuuteen. Pidä PUSH-painiketta

ja pidä sitä painettuna, kunnes merkkiääni

edelleen painettuna.

5. Kuljeta mittausilmaisinta hitaasti seinää pitkin. Kun nuolet kulkevat näytöllä pistettä kohden, lähestyt etsittyä kohdetta. Kun nuolet ovat kokonaisia ja kuulet jatkuvan merkkiäänen, merkitse tämä kohta (katso kuva 4

Kuva 4

6. Toimi nyt jälleen samalla tavalla, mutta lähesty kohdetta toiselta puolelta. Heti, kun merkkiääni kuuluu, merkitse tämä kohta (katso kuva 4).

Etsitty kohde kulkee näiden kohtien välillä.

- 21 -

Puisten kohteiden

1. Toimi puisia kohteita etsiessäsi luvussa „Peitossa olevien kohteiden havaitseminen“ kuvatulla tavalla.

2. Kun monitoimimittausilmaisin on löytänyt kohteen, merkitse kohta. Voidaksesi olla varma siitä, että kohde on puusta, siirrä materiaalikytkin asentoon METAL.

3. Etsi nyt samasta kohdasta metallia. Jos monitoimimittausilmaisin ei löydä mitään, kohde on puusta. Jos monitoimimittausilmaisin löytää jotakin, kohde on metallista.

Etsi tässä tapauksessa toisesta kohdasta „STUD“-tilassa ja toista kohdat 1–3.

Lasermerkintä

Laite sisältää luokan 2 laserin. Älä koskaan suuntaa laseria henkilöitä tai eläimiä kohden. Älä koskaan katso suoraan laseriin. Laser saattaa aiheuttaa silmävaurioita.

Lasermerkintää voit käyttää suoristaaksesi kuvia, kaappeja tms. pysty- tai vaakasuorassa.

1. Aseta toimintokytkin

asentoon „LASER“. Laserlinja heijastuu.

Vaakasuora laserlinja

Huomaa!

Käsittele pidikeneuloja varovasti. Ne ovat erittäin teräviä ja saattavat aiheutta loukkaantumisia.

1. Pidä mittausilmaisinta seinällä vaakasuorassa ja suorista se vesivaa'an avulla. Kuplan tulee sijaita molempien merkintöjen välissä.

2. Työnnä molemmat pidikeneula-painikkeet ( Neulat porautuvat kevyesti seinään niin, ettei mittausilmaisin pääse putoamaan alas. Laser heijastaa vaakasuoran linjan seinään.

5 + e

) lujaa alaspäin.

Ohje:

Pidikeneulat eivät toimi kivi- tai metalliseinissä. Seinien pinnan tulee olla pehmeä.

- 22 -

Pystysuora laserlinja

1. Kiinnitä siima mittauspisteen 1yläpuolella olevaan renkaaseen.

2. Ripusta mittausilmaisin seinälle kohtaan, johon haluat heijastaa pystysuoran laserlinjan. Mittausilmaisin riippuu luotinarun tavoin alaspäin. Laser heijastaa seinään pystysuoran linjan.

Paristonäyttö

Näyttöön 2ilmestyy paristosymboli, kun paristo heikkenee. Vaihda paristo mahdollisimman nopeasti uuteen (katso luku „Pariston asettaminen“). Muutoin mittaustulokset vääristyvät.

Säilytys ja puhdistaminen

• Säilytä laitetta kuivassa tilassa pakkaselta suojattuna.

• Jos et käytä laitetta pidempään aikaan, poista paristo paristokotelosta.

• Puhdista laite kuivalla, pehmeällä liinalla.

• Älä käytä kemiallisia tai hankaavia puhdistusaineita. Ne voivat vaurioittaa laitteen koteloa.

Hävittäminen

Älä missään tapauksessa heitä laitetta tavallisen talousjätteen sekaan. Tämä tuote on yhdenmukainen EU-direktiivin 2012/19/EU kanssa.

Anna laite hyväksytyn jätehuoltoyrityksen tai kunnallisen jätelaitoksen hävitettäväksi. Noudata voimassa olevia määräyksiä. Epäselvissä tilanteissa ota yhteyttä paikalliseen jätehuoltoviranomaiseen.

Paristot

Älä missään tapauksessa heitä paristoja tavallisen kotitalousjätteen joukkoon. Paristot saattavat sisältää myrkkyjä, jotka vahingoittavat ympäristöä. Hävitä paristot siksi ehdottomasti voimassa olevien lakisääteisten määräysten mukaisesti.

Hävitä kaikki pakkausmateriaalit ympäristöystävällisesti.

- 23 -

Takuu & huolto

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolellisesti ja tarkistettu tarkasti ennen toimitusta. Säilytä ostokuitti todisteeksi takuun voimassaolosta. Ota takuutapauksessa puhelimitse yhteyttä huoltopisteeseesi. Vain näin voidaan taata tuotteesi maksuton lähettäminen huoltoon. Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, esim. kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen käyttöön. Väärä tai asiaton käyttö, väkivallan käyttö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia. Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisista jo ostettaessa olemassa olevista vahingoista ja puutteista on ilmoitettava välittömästi pakkauksesta purkamisen jälkeen, kuitenkin viimeistään kaksi päivää ostopäiväyksen jälkeen. Takuuajan jälkeen suoritetut korjaukset ovat maksullisia.

Huolto Suomi

Tel.: 010309 3582 E-Mail: kompernass@lidl.fi

IAN 107555

Palvelupuhelin:

Maanantaista perjantaihin klo 8:00 – 20:00 (CET)

Maahantuoja

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 24 -

Innehållsförteckning Sidan

Föreskriven användning 26 Säkerhetsanvisningar 26 Tekniska specifikationer 28 Beskrivning 28 Leveransens omfattning 28 Uppackning 28 Lägga i batteri 29 Mäta avstånd 29 Mäta ytor 31 Mäta volym 32 Lokalisering av dolda objekt 32 Lasermarkering 34 Batteristatusvisning 35 Förvaring och rengöring 35 Kassering 35 Garanti & Service 36 Importör 36

Läs igenom bruksanvisningen noga innan du börjar använda apparaten och spara den för senare bruk. Lämna över bruksanvisningen tillsammans med apparaten om du överlåter den till någon annan person.

- 25 -

MULTIDETEKTOR PMDL 5 A1

Föreskriven användning

Den multifunktionella mätaren med detektor och laser ska användas för att söka efter elledningar, föremål av trä och metall, projicera laserlinjer, beräkna ytor, volymer och avstånd. Den är endast avsedd för privat bruk. Använd inte apparaten yrkesmässigt. All annan eller utökad form av användning räknas som felaktig och kan leda till skador på person och material. Tillverkaren ansvarar inte för skador som är ett resultat av att laseranordningen eller ultraljudssändaren/ mottagaren manipulerats eller för att säkerhetsanvisningarna inte följts.

Säkerhetsanvisningar

Multidetektorn fungerar endast optimalt och man kan bara arbeta säkert med den genom att läsa igenom hela bruksanvisningen samt säkerhetsanvisningarna och följa dem exakt.

Skaderisk!

• Använd inte apparaten där det råder ökad brand- eller explosionsrisk, t ex i närheten av brännbara vätskor och gaser.

• Den här produkten kan användas av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de hålls under uppsikt eller instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt.

• Var försiktig när du handskas med fäststiften. De är mycket vassa och kan orsaka skador.

Varning för skador på apparaten!

• Utsätt inte apparaten för regn. Använd den inte heller i fuktig eller våt omgivning.

• Ställ inga vätskefyllda kärl, t ex blomvaser, på apparaten.

• Ställ inga öppna lågor, t ex stearinljus, på apparaten.

- 26 -

Den här apparaten innehåller en klass 2 laser. Rikta aldrig laserstrålen mot människor eller djur. Titta inte rakt in i lasern. Laserstrålen kan skada dina ögon.

• Rikta inte laserstrålen mot starkt reflekterande material. Då kan den reflekteras och orsaka skador.

• Använd inte apparaten för att kontrollera om det finns växelspänning i friliggande eller oisolerade ledningar.

• Använd inte apparaten istället för en voltmätare.

Information om osäkra mätresultat

Apparaten upptäcker inte alltid alla rör och ledningar. Följande omständigheter kan orsaka felaktiga mätresultat:

– mycket tjocka väggar – svaga batterier – djupt liggande rör och ledningar – avskärmad kabel – tjocka väggar med tunna rör eller ledningar – ytor täckta av metall – mycket fuktig miljö

• Den här apparaten kan inte användas för att lokalisera strömkretsledningar – som är isolerade från nätspänningsförsörjningen. – med likström. – som används till datorer och telekommunikationssystem.

• Den här apparaten kan inte användas för att lokalisera plaströr, bara rör av metall.

Handskas med batterier:

• Läckande batterier kan orsaka skador på apparaten. Ta ut batterierna om du inte ska använda apparaten under en längre tid.

• Om batterierna läcker ska du ta på skyddshandskar och rengöra facket med en torr trasa.

• Små barn får inte handskas med batterier. De kan stoppa dem i munnen och svälja dem. Om någon skulle råka svälja ett batteri måste man genast uppsöka läkare.

- 27 -

Tekniska specifikationer

Avståndsmätare med ultraljud Lokalisering av: elledningar, metall, trä Laserklass: 2 Max. uteffekt (P.max): <1mW Våglängd (λ): 650 nm

enligt EN60825-1:2007

Spänningsförsörjning: 9V blockbatteri

Beskrivning

Mätpunkt

Display

Materialväljare (STUD/AC WIRE/METAL)

Knapp MODE

Knapp till fäststift

Knapp READ (Avläs)

Knapp M (Minne)

Vattenpass

Laseröppning

Ultraljudssändare/-mottagare

Funktionsväljare (LASER/DETECTOR/DISTANCE)

Knapp RM (Read Memory)

Knapp till fäststift

Knapp +/=

Batterifack

Knapp PUSH

Leveransens omfattning

• Multidetektor

• 9V blockbatteri

• Bruksanvisning

Uppackning

Ta upp apparaten ur förpackningen. Ta bort alla transportskydd och allt förpackningsmaterial. Ta bort skyddsfolien från displayen

- 28 -

Lägga i batteri

1. Öppna batterifacket tpå apparatens baksida.

2. Sätt ett 9 V blockbatteri på kontakterna. Se till att polerna ligger rätt.

3. Lägg bandet som används för att ta ut batteriet under batteriet och tryck in det i batterifacket

Observera!

Akta så att kablarna inte kläms fast. Då totalförstörs apparaten.

4. Stäng batterifacket

. Det ska höras att det låser fast.

Mäta avstånd

1. Flytta funktionsväljaren till läge q„DISTANCE“. Displayen 2kopplas på.

För att växla mellan det metriska och det angloamerikanska måttsystemet håller du knappen MODE 4intryckt. Tryck sedan på knappen READ 6och släpp båda knapparna samtidigtlösen. När du släpper knapparna växlar apparaten till en annan måttenhet.

Obs:

Mätningen startar vid mätpunkt 1!

Om det som ska mätas ligger utanför mätområdet kommer „Err“ eller ett ologiskt tal upp på displayen. Mätområdet ligger mellan 0,6m (2’) och 16 m (53’).

2. Håll apparaten vågrätt mot den yta du ska mäta avståndet till. Ultraljudssändaren/mottagaren 0måste stå i rät vinkel mot ytan. Kontrollera detta med vattenpasset: Bubblan inuti vattenpasset befinna sig mellan markeringarna (se Bild 1).

3. Tryck på knappen READ Om du håller READ ska mätas kommer apparaten kontinuerligt att mäta de olika avstånden. Resultaten visas på displayen

. På displayen 2visas det uppmätta avståndet.

inne och långsamt för apparaten över den yta som

- 29 -

måste

Titta på följande bilder:

Bild 1 Bild 2

Ju längre bort från väggen du står, desto bredare blir den yta (a) som apparaten mäter med ultraljud (Bild 2). Kom därför ihåg att alltid hålla apparaten i rät vinkel (Bild 1 och 3) mot en plan yta. Se till att det inte finns några hinder i mätområdet.

Fel!

Bild 3

Under mätningsproceduren lyser displayen. Om ingen knapp trycks in på ca 15 sekunder slocknar displaybelysningen. Efter ytterligare ca 15 sekunder försvinner också visningen. Tryck på knappen READ och displaybelysning.

för att få tillbaka visning

Obs:

Felaktiga mätresultat beror på dåliga batterier. Om batteriets laddningsnivå är för låg kommer en batterisymbol upp på displayen.

- 30 -

Addera avstånd

Du kan addera uppmätta avstånd:

1. Mät det första avståndet så som beskrivs här.

2. Tryck på knappen +/=

. Displayen 2visar „+“ och det uppmätta

avståndet flyttar sig till den undre raden.

3. Mät nästa avstånd. Det nya mätresultatet visas på den övre raden.

4. Tryck på knappen +/=

igen. Det nya mätvärdet adderas nu med

det gamla på den undre raden.

5. Upprepa steg 2 till 4 för att lägga till fler mätvärden.

6. När du vill gå ut ur additionsläget trycker du på knappen MODE

Då raderas alla värden.

Mäta ytor

1. Flytta funktionsväljaren till läge q„DISTANCE“. Displayen 2kopplas på.

2. Tryck en gång på knappen MODE på displayen

3. Tryck på knappen READ

den visas på den övre raden och ett „W“ (width = bredd) börjar blinka.

4. Tryck på knappen READ

visas på den övre raden och på den undre resultatet av ytmätningen.

Addera ytor

1. Mät upp en yta så som beskrivs i kapitel „Mäta ytor“.

2. Tryck på knappen M Den uppmätta resultatet har sparats.

3. Tryck på knappen MODE mätningen.

4. Mät nästa yta.

5. Tryck på knappen +/=

6. Tryck på knappen RM den första mätningen.

7. Tryck på knappen +/= summan visas på den undre raden.

8. Upprepa steg 2 till 7 för att lägga till fler mätvärden.

9. När du vill gå ut ur additionsläget trycker du på knappen MODE Då raderas alla värden.

. „M+“ kommer upp på displayen 2.

. Ett „+“ kommer upp på displayen 2.

. På den undre raden visas resultatet av

. De två mätresultaten adderas och

. „L“ (length = avstånd/längd) blinkar

för att mäta upp längden. Den uppmätta läng-

för att mäta upp bredden. Det uppmätta värdet

. Apparaten är nu klar för den andra

- 31 -

Mäta volym

1. Flytta funktionsväljaren till läge q„DISTANCE“. Displayen 2kopplas på.

2. Tryck två gånger på knappen MODE displayen

3. Tryck på knappen READ den visas på den övre raden och ett „W“ (width = bredd) börjar blinka.

4. Tryck på knappen READ visas den uppmätta bredden och ett „H“ (height = höjd) börjar blinka.

5. Tryck på knappen READ visas på den övre raden. På den undre raden visas den uppmätta volymen.

för att mäta upp längden. Den uppmätta läng-

för att mäta upp bredden. På den övre raden

för att mäta höjden. Den uppmätta höjden

Addera volymer

1. Mät upp en volym så som beskrivs i kapitel „Mäta volym“.

2. Tryck på knappen M Den uppmätta volymen har sparats.

3. Tryck på knappen MODE Apparaten är nu klar för den andra mätningen.

4. Mät upp nästa volym.

5. Tryck på knappen +/=

6. Tryck på knappen RM den första mätningen.

7. Tryck på knappen +/= visas på den undre raden.

8. Upprepa steg 2 till 7 för att lägga till fler mätvärden.

9. När du vill gå ut ur additionsläget trycker du på knappen MODE Då raderas alla värden.

. „M+“ kommer upp på displayen 2.

. Ett „+“ kommer upp på displayen 2.

. På den undre raden visas resultatet av

. De två mätresultaten adderas och summan

.„L“ (length = längd) blinkar på

Lokalisering av dolda objekt

Obs:

• Testa apparaten innan du använder den på riktigt genom att försöka

lokalisera ett rör eller en elledning som du redan känner till.

• I tveksamma fall ska du alltid fråga en kvalificerad yrkesman om råd.

Varning!

När apparaten hittat en ledning med växel-ström visar displayen . Borra absolut inte på det stället! Risk för elektrisk stöt!

- 32 -

Lokalisering av dolda objekt fungerar likadant i alla lägena (STUD = trä, AC WIRE = strömförande ledningar, METAL = metall).

1. Flytta funktionsväljaren

2. Flytta materialväljaren

till läge „DETECTOR“.

till läge STUD, AC WIRE eller METAL.

3. Först måste du kalibrera apparaten. Sätt den plant mot den ytan där du ska söka efter dolda objekt.

4. Håll knappen PUSH nu ställt in sig på väggens tjocklek. Fortsätt att hålla PUSH

inne tills signalen tystnar. Apparaten har

intryckt.

5. Flytta apparaten långsamt längs ytan. När pilarna på displayen rör sig mot punkten närmar du dig det sökta objektet. När pilarna kommit ända fram och det hörs en ihållande signal märker du ut positionen på väggen (se Bild 4).

Bild 4

6. Gör sedan exakt likadant, förutom att du nu närmar dig objektet från andra sidan. Så snart du hör en signal markerar du positionen på väggen (se Bild 4).

Mellan de här två punkterna löper det sökta objektet.

- 33 -

Lokalisera träobjekt

1. När du söker efter träföremål gör du likadant som beskrivs i kapitel „Lokalisera dolda objekt“.

2. När apparaten lokaliserat ett objekt märker du ut dess position. För att försäkra dig om att det verkligen är ett föremål av trä som hittats flyttar du materialväljaren till

3. Sök sedan efter metall på samma ställe. Om ingen metall kan hittas består objektet av trä. Hittar man någon metall, består det av metall.

Sök i så fall på ett annat ställe på läge „STUD“ och upprepa steg 1 till 3.

METAL.

Lasermarkering

Den här apparaten har en Klass 2 laser. Rikta aldrig laserstrålen mot män-

niskor eller djur. Titta inte rakt in i lasern. Laserstrålen kan skada dina ögon.

Lasermarkeringen kan användas för att rikta upp tavlor, skåp och liknande i båda riktningarna.

1. Flytta funktionsväljaren qtill läge „LASER“. Nu projiceras en laserlinje.

Vågrät laserlinje

Varning!

Akta dig för fäststiften. De är mycket vassa och kan orsaka skador.

1. Håll apparaten vågrätt, plant mot den ytan som ska riktas horisontellt och rikta upp den med vattenpasset 8. Bubblan måste befinna sig mellan markeringarna.

2. Tryck sedan ner de två knapparna till fäststiften ( Stiften borrar in sig en liten bit i ytan så att apparaten fastnar. Lasern kastar en vågrät linje över ytan.

5 + e

) kraftigt.

Obs:

Fäststiften fungerar inte på ytor av sten eller metall. De föremål eller ytor som ska riktas måste ha en ganska mjuk yta.

- 34 -

Vågrät laserlinje

1. Fäst en lina eller tråd i öglan ovanför mätpunkten 1.

2. Häng apparaten på den yta som ska riktas vertikalt. Apparaten hänger rakt ner som ett lod. Lasern kastar en lodrät linje över ytan.

Batteristatusvisning

På displayen 2visas en batterisymbol när batteriet börjar bli urladdat. Byt då batteri så snart som möjligt (se kapitel „Lägga i batteri“). Annars blir mätresultaten inte exakta.

Förvaring och rengöring

• Förvara apparaten frostfritt på ett torrt ställe.

• Om du inte ska använda apparaten under en längre tid tar du ut batteriet ur facket.

• Torka av apparaten med en torr, mjuk trasa.

• Använd inte kemiska eller slipande medel. Då kan höljets yta skadas.

Kassering

Apparaten får absolut inte kastas bland de vanliga hushållssoporna. Denna produkt uppfyller kraven i EU-direktiv 2012/19/EU.

Lämna in den till ett företag som har tillstånd att ta hand om kasserade apparater av den här typen eller till rätt återvinningsstation på din kommuns avfallsanläggning. Följ gällande föreskrifter. Om du är tveksam ska du fråga den lokala avfallshanteringsmyndigheten.

Kassering av batterier

Den som använder någon typ av batterier är skyldig att lämna in dem till ett insamlingsställe i sin kommun eller stadsdel eller lämna tillbaka dem till affären där de köptes. Den här bestämmelsen är till för att skydda miljön. Lämna bara in urladdade batterier.

Lämna in allt förpackningsmaterial till miljövänlig återvinning.

- 35 -

Garanti & Service

För den här apparaten lämnar vi tre års garanti från och med inköpsdatum. Den här apparaten har tillverkats med omsorg och genomgått en noggrann kontroll innan leveransen. Var god bevara kassakvittot som köpbevis. Vi ber dig att kontakta ditt serviceställe per telefon vid garantifall. Endast då kan produkten skickas in fraktfritt. Garantin gäller bara för bara för material- eller fabrikationsfel, den täcker inte transportskador, förslitningsdelar eller skador på ömtåliga delar som t ex brytare och batterier. Produkten är endast avsedd för privat bruk och får inte användas yrkesmässigt. Vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade servicefilial upphör garantin att gälla. Den lagstadgade garantin begränsas inte av denna garanti. Garantitiden förlängs inte för att man utnyttjar garantiförmånerna. Det gäller även för utbytta eller reparerade delar. Eventuella skador och brister som upptäcks redan vid köpet måste anmälas omedelbart efter uppackningen, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man betala för eventuella reparationer.

Service Sverige

Tel.: 0770 930739 E-Mail: kompernass@lidl.se

IAN 107555

Service Suomi

Tel.: 010309 3582 E-Mail: kompernass@lidl.fi

IAN 107555

Tillgänglighet Hotline:

Måndag till fredag kl. 08.00 – 20.00 (CET)

Importör

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 36 -

INDHOLDSFORTEGNELSE SIDE

Bestemmelsesmæssig anvendelse 38 Sikkerhedsanvisninger 38 Tekniske data 40 Beskrivelse af enheden 40 Medfølger ved levering 40 Udpakning 40 Ilægning af batteri 41 Måling af afstande 41 Måling af flader 43 Måling af volumen 44 Sporing af skjulte genstande 44 Lasermarkering 46 Batteriindikator 47 Opbevaring og rengøring 47 Bortskaffelse 47 Garanti & Service 48 Importør 48

Læs betjeningsvejledningen igennem før første brug, og opbevar den til senere brug. Lad vejledningen følge med, hvis apparatet gives videre til andre.

- 37 -

MULTIFUNKTIONSDETEKTOR PMDL 5 A1

Bestemmelsesmæssig anvendelse

Multimåledetektoren med laser er beregnet til lokalisering af elektriske ledninger, af metal- og trægenstande, til projicering af laserlinjer, til beregning af flader og volumener samt til måling af afstande. Dette apparat er kun beregnet til privat brug. Det må ikke bruges i erhvervsmæssig sammenhæng. Al anden anvendelse betragtes som værende uden for anvendelsesområdet og kan føre til skader og kvæstelser. For skader på grund af manipulation af laserenheden samt af ultralydssenderen/-modtageren samt hvis sikkerhedsanvisningerne ikke overholdes, gives der ikke garanti.

Sikkerhedsanvisninger

Optimalt og sikkert arbejde med multidetektoren er kun muligt, hvis du har læst betjeningsvejledningen og sikkerhedsanvisningerne helt igennem og følger anvisningerne deri nøje.

Fare for personskader!

• Benyt ikke apparatet på steder, hvor der er fare for brand eller eksplosioner, f. eks. i nærheden af brændbare væsker eller gasser.

• Dette produkt må bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, psykiske, motoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

• Behandl nåleholderne forsigtigt. De er meget spidse og kan forårsage personskader.

Advarsel mod skader på apparatet!

• Udsæt ikke apparatet for regn. Anvend ikke apparatet i fugtige eller våde omgivelser.

• Anbring ikke beholdere fyldt med vand, f. eks. vaser, på apparatet.

• Stil ikke åbne brandkilder som f.eks. lys på apparatet.

- 38 -

Apparatet indeholder en klasse 2-laser. Ret aldrig laseren mod personer eller dyr. Kig aldrig direkte ind i laseren. Laseren kan fremkalde øjenskader.

• Ret ikke laserstrålen mod kraftigt reflekterende materialer. Fare på grund af reflekterende lys.

• Anvend ikke apparatet til at bestemme vekselspænding i fritliggende eller ikke-isolerede ledninger.

• Anvend ikke apparatet som erstatning for et voltmeter.

Info om upræcise måleresultater

Apparatet registrerer ikke altid alle rør og ledninger. Følgende forhold kan føre til upræcise resultater:

– meget tykke vægge – svage batterier – dybtliggende ledninger eller rør – afskærmede kabler – tykke vægge med tynde rør eller ledninger – metalbeklædte vægge – meget fugtige omgivelser

• Med dette apparat kan du ikke finde ledninger i strømkredsløb, – der er isoleret fra netspændingsforsyningen. – der fører jævnstrøm. – der anvendes til computer- eller telekommunikationssystemer.

• Med dette apparat kan du ikke finde rør af plast o. l., kun rør af metal.

Anvendelse af batterier:

• Batterier, som løber ud, kan beskadige apparatet. Tag batterierne ud, hvis du ikke skal bruge apparatet i en længere periode.

• Hvis batterierne har været utætte, skal du tage beskyttelseshandsker på og rengøre batterirummet med en tør klud.

• Lad ikke børn få fat i batterierne. Børn kan putte batterierne i munden og sluge dem. Hvis et batteri sluges, skal der straks søges læge.

- 39 -

Tekniske data

Afstandsmåler med ultralyd Sporing af: strømledninger, metal, træ Laserklasse: 2 Maks. udgangseffekt (P.max): < 1mW Bølgelængde (λ): 650 nm

i henhold til EN60825-1:2007

Spændingsforsyning: 9 V blokbatteri

Beskrivelse af enheden

Målepunkt

Display

Materialeomskifter (STUD/AC WIRE/METAL)

Tasten MODE (tilstand)

Tasten holdenål

Tasten READ (AFLÆS)

Tasten M (Memory)

Libelle

Laser udgangsåbning

Ultralydssender/-modtager

Funktionsomskifter (LASER/DETECTOR/DISTANCE)

Tasten RM (Read Memory) (Aflæs hukommelse)

Tasten holdenål

Taste +/=

Batterirum

Tasten PUSH (SKUB)

Medfølger ved levering

• Multifunktionsdetektor

• 9V-blokbatteri

• Betjeningsvejledning

Udpakning

Tag multimåledetektoren ud af emballagen. Fjern alle transportsikringer og emballagematerialer. Fjern beskyttelsesfolien fra displayet

- 40 -

Ilægning af batteri

1. Åbn batterirummet tpå bagsiden af multimåledetektoren.

2. Sæt 9 V-blokbatteriet på kontakterne. Sørg for korrekt polaritet.

3. Læg stroppen til udtagning af batteriet ned under 9V-blokbatteriet, og tryk batteriet ned i batterirummet

Obs!

Sørg for, at ledningerne ikke kommer i klemme. Det vil medføre skader på apparatet, som ikke kan repareres.

4. Luk batterirummet t. Dækslet til batterirummet skal gå hørbart i indgreb.

Måling af afstande

1. Skub funktionsomskifteren hen på q„DISTANCE“. Displayet 2tændes.

For at skifte mellem de metriske og de anglometriske måleenheder skal du trykke på knappen MODE 4og holde den nede. Tryk så på knappen READ 6, og slip begge knapper samtidigt. Når du slipper knapperne, skifter måleenheden.

Bemærk:

Målingen starter i målepunktet 1!

Hvis målingen ligger uden for måleområdet, vises i displayet „Err“ eller et ulogisk tal. Måleområdet ligger mellem 0,6m (2’) og 16 m (53’).

2. Hold apparatet vandret foran den væg, som du vil måle afstanden til. Ultralydssenderen/-modtageren 0skal pege på væggen i en ret vinkel. Det kan du sikre dig ved hjælp af vaterpasset: Boblen i libellen mellem markeringsstregerne (se fig.1).

3. Tryk på tasten READ Hvis du holder tasten READ videre hen over den flade, der skal måles, måler apparatet kontinuerligt afstandene. Disse afstande vises på

. På displayet 2vises den målte afstand.

trykket ned, og langsomt bevæger apparatet

displayet.

- 41 -

skal stå

Vær opmærksom på følgende illustrationer:

Fig.1 Fig. 2

Jo længere væk fra væggen du står, desto bredere er den flade (a), som multimåledetektoren måler ved hjælp af ultralyd (fig. 2). Vær derfor opmærksom på, at multi-måledetektoren altid skal være rettet mod en jævn flade i en ret vinkel (fig. 1 og 3). Sørg for, at der ikke befinder sig nogen genstande i måleområdet.

Forkert!

Fig. 3

Under målingerne lyser displaybelysningen. Hvis der i ca.15 sekunder ikke trykkes på nogen tast, slukkes lyset. Efter yderligere ca.15 sekunder slukkes displayet. Tryk på tasten READ

for at aktivere displayet og belysningen igen.

Bemærk:

Upræcise måleresultater kan forekomme på grund af for svage batterier. Hvis batteriet er for svagt, vises batterisymbolet på displayet.

- 42 -

Addering af afstande

Du kan addere målte afstande:

1. Mål den første afstand som beskrevet.

2. Tryk på tasten +/=

. På displayet 2vises „+“, og den målte afstand

overføres til den nederste linje.

3. Mål den næste afstand. Den nye, målte afstand vises på den øverste linje.

4. Tryk igen på tasten +/=

. Den nye måleværdi adderes til den gamle

måleværdi på den nederste linje.

5. Gentag trinnene 2 til 4, hvis du vil addere flere måleværdier.

6. Når du vil forlade additionstilstanden, skal du trykke på tasten MODE

Alle værdier slettes.

Måling af flader

1. Skub funktionsomskifteren hen på q„DISTANCE“. Displayet 2tændes.

2. Tryk på tasten MODE (Length = længde).

3. Tryk på tasten READ målte længde, og „W“ (Width = bredde) begynder at blinke.

4. Tryk på tasten READ målte bredde og på den nederste linje vises resultatet af fladeberegningen.

Addering af flader

1. Mål en flade, som beskrevet i kapitlet „Måling af flader“.

2. Tryk på tasten M

3. Tryk på tasten MODE

4. Mål den næste flade.

5. Tryk på tasten +/=

6. Tryk på tasten RM

7. Tryk på tasten +/= nederste linje.

8. Gentag trinnene 2 til 7 hvis du vil addere flere målinger.

9. Når du vil forlade additions-tilstanden, skal du trykke på tasten MODE Alle værdier slettes.

en enkelt gang. På displayet 2blinker „L“

for at måle længden. På den øverste linje vises den

for at måle bredden. På den øverste linje vises den

. På displayet 2vises „M+“. Den målte flade er gemt.

. Nu er apparatet klart til anden måling.

. Der vises et „+“ på displayet 2.

. På nederste linje vises resultatet af den første måling.

. De to målinger adderes, og resultatet vises på den

- 43 -

Måling af volumen

1. Skub funktionsomskifteren hen på q„DISTANCE“. Displayet 2tændes.

2. Tryk på tasten MODE (Length = længde).

3. Tryk på tasten READ den målte længde, og „W“ (Width = bredde) begynder at blinke.

4. Tryk på tasten READ bredde, og „H“ (Height = højde) begynder at blinke.

5. Tryk på tasten READ højde. På nederste linje vises resultatet af volumenberegningen.

Addering af volumener

1. Mål et volumen, som beskrevet i kapitlet „Måling af volumen“.

2. Tryk på tasten M

3. Tryk på tasten MODE

4. Mål det næste volumen.

5. Tryk på tasten +/=

6. Tryk på tasten RM

7. Tryk på tasten +/= nederste linje.

8. Gentag trinnene 2 til 7 for at addere flere måleværdier.

9. Når du vil forlade additions-tilstanden, skal du trykke på tasten MODE Alle værdier slettes.

to gange. På displayet 2blinker „L“

for at måle længden. På den øverste linje vises

for at måle bredden. På øverste linje vises den målte

for at måle højden. I øverste linje vises den målte

. På displayet 2vises „M+“. Det målte volumen er gemt.

. Nu er apparatet klart til anden måling.

. Der vises et „+“ på displayet 2.

. På nederste linje vises resultatet af den første måling.

. De to målinger adderes, og resultatet vises på den

Sporing af skjulte genstande

Bemærk:

• Test apparatet før brug ved at lade det finde et kendt rør eller

en kendt strømledning.

• Spørg i tvivlstilfælde altid en kvalificeret bygningsentreprenør.

Obs!

Finder apparatet en vekselstrømsførende ledning, vises på displayet . Bor under ingen omstændigheder på dette sted! Fare på grund af elektrisk stød!

- 44 -

Sporing af skjulte genstande foregår på samme måde i alle tre tilstande (STUD = træ, AC WIRE = strømførende ledninger, METAL = metal).

1. Skub funktionsomskifteren

2. Skub materialeomskifteren

hen på „DETECTOR“.

hen på STUD, AC WIRE eller METAL.

3. Først skal du kalibrere måleføleren. Sæt den fladt ind mod væggen der, hvor du vil søge efter skjulte genstande.

4. Tryk på tasten PUSH

og hold den nede, indtil signaltonen stopper.

Apparatet har nu indstillet sig på vægtykkelsen. Hold stadigvæk tasten

PUSH

trykket ned.

5. Kør langsomt måleføleren langs med væggen. Hvis pilene på displayet bevæger sig hen mod punktet, nærmer du dig den søgte genstand. Hvis pilene er komplette, og der lyder en vedvarende signaltone, skal du markere denne position (se fig. 4).

Fig. 4

6. Gå frem på samme måde igen, idet du blot nærmer dig genstanden fra den anden side. Så snart signaltonen lyder, markerer du denne position (se fig. 4).

Mellem disse positioner befinder den søgte genstand sig.

- 45 -

Søgning efter trægenstande

1. Ved søgning efter trægenstande skal du gå frem som beskrevet i kapitlet „Sporing af skjulte genstande“.

2. Når multimåledetektoren har fundet en genstand, markerer du den. For at være sikker på, at genstanden er af træ, skubber du materaileomskifteren hen på METAL.

3. Søg nu på det samme sted efter metal. Finder multi-måledetektoren intet, så er genstanden af træ. Finder multimåleapparatet noget, består genstanden af metal.

Søg i så fald et andet sted i tilstanden „STUD“, og gentag trinnene 1 til 3.

Lasermarkering

Apparatet indeholder en klasse 2-laser. Ret aldrig laseren mod personer eller dyr. Kig aldrig direkte ind i laseren. Laseren kan fremkalde øjenskader.

Lasermarkeringen kan du bruge til at bringe billeder, skabe o. l. i lod og vatter.

1. Stil funktionsomskifteren qpå „LASER“. Der projiceres en laserlinje.

Vandret laserlinje

Obs!

Vær forsigtig i omgangen med holdenålene. De er meget spidse og kan forårsage personskader.

1. Hold måleinstrumentet vandret ind mod væggen, og bring det i vatter ved hjælp af libellen

2. Skub de to taster Holdenåle ( i væggen, så måleinstrumentet ikke falder ned. Laseren kaster en vandret linje op på væggen.

. Boblen skal stå mellem de to markeringer.

5 + e

) fast nedad. Nålene borer sig let ind

Bemærk:

Holdenålene virker ikke på sten- eller metalvægge. Væggene skal have en blød overflade.

- 46 -

Lodret laserlinje

1. Bind en tråd i øjet over målepunktet 1.

2. Hæng måleinstrumentet op på væggen, der hvor du vil projicere den lodrette linje. Måleinstrumentet hænger lodret ned som et lod. Laseren kaster en lodret linje ind på væggen.

Batteriindikator

På displayet 2vises et batterisymbol, når batteriet bliver svagt. Udskift snarest muligt batteriet (se kapitlet „Ilægning af batteri“). Ellers bliver måleresultaterne forkerte.

Opbevaring og rengøring

• Opbevar apparatet et tørt og frostfrit sted.

• Hvis du ikke skal bruge apparatet i længere tid, skal du tage batterierne ud af batterirummet.

• Rengør apparatet med en tør, blød klud.

• Benyt ikke kemiske eller skurende rengøringsmidler. De kan beskadige huset.

Bortskaffelse

Kom under ingen omstændigheder afspilleren i det normale husholdningsaffald. Dette produkt overholder EuropaParlamentets og Rådets direktiv 2012/19/EU.

Bortskaf afspilleren hos et godkendt affaldsfirma eller på dit kommunale affaldsanlæg. Følg de aktuelt gældende regler. Kontakt affaldsordningen, hvis du er i tvivl.

Batterier

Smid aldrig batterierne ud med det almindelige husholdningsaffald. Batterier kan indeholde giftige stoffer, som kan ødelægge miljøet. Bortskaf derfor altid batterierne efter de gældende regler i loven.

Aflever alle emballagematerialer på et affaldsdepot, så miljøet skånes.

- 47 -

Garanti & Service

På denne donkraft får du 3 års garanti fra købsdatoen. Apparatet er produceret omhyggeligt og inden levering afprøvet samvittighedsfuldt. Opbevar kassebonen som bevis for købet. I garantitilfælde bedes du kontakte service-afdelingen telefonisk. På denne måde kan gratis indsendelse af varen garanteres. Garantiydelsen gælder kun for materiale- eller fabrikationsfejl, men ikke for transportskader, sliddele eller skader på skrøbelige dele som f.eks. kontakter eller batterier. Produktet er kun beregnet til privat og ikke til erhvervsmæssigt brug. Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede service-afdeling, ophører garantien. Dine juridiske rettigheder indskrænkes ikke ved denne garanti. Garantiperioden forlænges ikke på grund af produktansvaret. Det gælder også for udskiftede og reparerede dele. Eventuelle skader og mangler, som allerede findes ved køb, skal straks anmeldes efter udpakning og senest to dage efter købsdatoen. Når garantiperioden er udløbet, skal udgifterne til reparationer betales normalt.

Service Danmark

Tel.: 32 710005 E-Mail: kompernass@lidl.dk

IAN 107555

Åbningstid for hotline:

Mandag til fredag fra kl. 8:00 – 20:00 (MET)

Importør

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 48 -

INHOUDSOPGAVE BLADZIJDE

Gebruik in overeenstemming met bestemming 50 Veiligheidsvoorschriften 50 Technische gegevens 52 Apparaatbeschrijving 52 Inhoud van de verpakking 52 Uitpakken 52 Batterijen plaatsen 53 Meten van afstanden 53 Meten van oppervlakten 55 Meten van volumen 56 Opsporen van afgedekte objecten 56 Lasermarkering 58 Batterij-indicator 59 Opbergen en reinigen 59 Milieurichtlijnen 59 Garantie & service 60 Importeur 60

Lees de gebruiksaanwijzing vóór het eerste gebruik aandachtig door en bewaar deze voor toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de gebruiksaanwijzing mee.

- 49 -

MULTIFUNCTIONELE DETECTOR PMDL 5 A1

Gebruik in overeenstemming met bestemming

De multimeetdetector met laser is ontwikkeld voor het bepalen van de positie van elektrische leidingen, objecten van metaal en hout, voor het projecteren van laserlijnen, voor het berekenen van oppervlakten en volumen, alsmede voor het meten van afstanden. Dit apparaat is alleen bedoeld voor privédoeleinden. Gebruik het apparaat derhalve niet bedrijfsmatig. Een ander of verdergaand gebruik geldt als niet in overeenstemming met de bestemming en kan tot beschadigingen en letsel leiden. Voor schade door manipulatie aan de laserinrichting, evenals aan de ultrasone zender/ontvanger en in geval de veiligheidsinstructies niet worden opgevolgd is de fabrikant niet aansprakelijk.

Veiligheidsvoorschriften

Optimaal en veilig werken met de multidetector is alleen dan mogelijk, als u de gebruiksaanwijzing en de veiligheidsinstructies volledig leest en de aanwijzingen die zich daarin bevinden strikt nakomt.

Letselgevaar!

• Gebruik het apparaat niet op plaatsen waar brandgevaar of explosiegevaar bestaat, zoals bijvoorbeeld in de buurt van brandbare vloeistoffen of gassen.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen geen reiniging en gebruikersonderhoud zonder toezicht uitvoeren.

• Ga voorzichtig met de klemnaalden om. Deze zijn zeer spits en kunnen tot verwondingen leiden.

Waarschuwing voor beschadiging aan het apparaat!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen op het apparaat.

• Plaats geen open vuurbronnen, zoals bijvoorbeeld kaarsen, op het apparaat.

- 50 -

Het apparaat bevat een laser van Klasse 2. Richt de laser niet op personen of dieren. Kijk niet in de laser. De laser kan oogschade veroorzaken.

• Richt de laserstraal niet op sterk reflecterende materialen. Gevaar door reflecterend licht.

• Gebruik het apparaat niet om wisselspanning in blootliggende resp. niet geïsoleerde leidingen op te sporen.

• Gebruik het apparaat niet als vervanging voor een voltmeter.

Aanwijzingen over onjuiste meetresultaten

Het apparaat herkent niet altijd alle buizen en leidingen. De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:

– zeer dikke wanden – zwakke batterijen – diepliggende leidingen of buizen – afgeschermde kabel – dikke wanden met dunne buizen of leidingen – wanden die bekleed zijn met metaal – zeer vochtige omstandigheden

• Met dit apparaat kunnen geen leidingen worden opgespoord in stroomkringen, – die van de netspanning zijn geïsoleerd. – waardoor gelijkstroom stroomt. – die voor computer- of telecommunicatiesystemen worden gebruikt.

• Met dit apparaat kunnen geen kunststof buizen worden opgespoord, alleen metalen buizen.

Behandeling van de batterijen:

• Door lekkende batterijen kan het apparaat beschadigd raken. Neem de batterijen uit wanneer u het apparaat langere tijd niet gebruikt.

• Trek, als de batterijen lekken, veiligheidshandschoenen aan en maak het batterijvak met een droge doek schoon.

• Houd batterijen uit de buurt van kinderen. Kinderen kunnen batterijen in de mond stoppen en inslikken. Ga onmiddellijk naar een arts als een batterij werd ingeslikt.

- 51 -

Technische gegevens

Afstandsmeter met behulp van ultrasoontrilling Opsporen van: stroomleidingen, metaal, hout Laserklasse: 2 Max. uitgangsvermogen (P.max): < 1mW Golflengte (λ): 650 nm

volgens EN60825-1:2007

Voeding: 9 V-blokbatterij

Apparaatbeschrijving

Meetpunt

Display

Materiaalschakelaar (STUD/AC WIRE/METAL)

Toets MODE

Toets klemnaald

Toets READ

Toets M (Memory)

Luchtbelwaterpas

Laser uitschakelen

Ultrasonische zender/ontvanger

Functieschakelaar (LASER/DETECTOR/DISTANCE)

Toets RM (Read Memory)

Toets klemnaald

Toets +/=

Batterijvak

Toets PUSH

Inhoud van de verpakking

• Multifunctionele detector

• 9V-blokbatterij

• Gebruiksaanwijzing

Uitpakken

Haal de multimeetdetector uit de verpakking. Verwijder alle transportbeveiligingen en verpakkingsmaterialen. Verwijder de beschermfolie van het display

- 52 -

Batterijen plaatsen

1. Open het batterijvak taan de achterkant van de multimeetdetector.

2. Steek de 9V-blokbatterij op de contactpunten. Let op de juiste polariteit („+“ op „+“ en „–“ op „–“).

3. Plaats de band voor het eruit halen van de batterij onder de 9V-blokbatterij en druk de batterij in het batterijvak

Let op!

Dat de kabels niet bekneld raken. Dit leidt tot onherstelbare schade aan het apparaat.

4. Sluit het batterijvak t. De klep van het batterijvak moet er hoorbaar inklikken.

Meten van afstanden

1. Zet de functieschakelaar qop „DISTANCE“. Het display 2wordt ingeschakeld.

Om te wisselen tussen de metrische en Anglo-Amerikaanse maateenheden, drukt u op de toets MODE

READ verandert u de maateenheden.

en laat beide toetsen gelijktijdig weer los. Als u de toetsen loslaat,

Aanwijzing:

De meting begint bij het meetpunt 1!

en houdt u deze ingedrukt. Druk vervolgens op de toets

Bevindt de meting zich buiten het meetbereik, verschijnt op het display „Err“ of een onlogisch getal. Het meet-bereik ligt tussen de 0,6m (2’) en 16 m (53’).

2. Houd het apparaat horizontaal voor de wand, waarvan u de afstand wilt meten. De ultrasonische zender/ontvanger 0moet in een rechte hoek naar de wand wijzen. Gebruik hiervoor de waterpas: De luchtbel in de luchtbelwaterpas

3. Druk op de toets READ Als u de toets READ ten oppervlak beweegt, meet het apparaat continu de afstanden. Deze worden op het display

moet tussen de markeringsstrepen staan (zie afb.1).

. Op het Display 2verschijnt de gemeten afstand.

ingedrukt houdt en het apparaat langzaam over het te me-

weergegeven.

- 53 -

Let op de volgende afbeeldingen:

Afb.1 Afb. 2

Des te verder u van de wand bent verwijderd des te groter is het oppervlak (a) dat de multimeetdetector met behulp van de ultrasoontrilling mist (afb. 2). Zorg er daarom voor dat de multimeetdetector altijd op een vlak oppervlak in een rechte hoek wordt gericht (afb.1 en 3). Let op dat er geen voorwerpen in het meetbereik aanwezig zijn.

Fout!

Afb. 3

Tijdens de metingen brandt de displayverlichting. Drukt u binnen15 seconden geen toets in, gaat de verlichting weer uit. En drukt u binnen 30 seconden geen toets in, dan gaat het display uit. Druk op de toets READ verlichting weer te activeren.

om het display en de

Aanwijzing:

Als de batterijen te zwak zijn, ontstaan onnauwkeurige meetresultaten. Is de batterij te zwak, verschijnt op het display het batterijsymbool.

- 54 -

Optellen van afstanden

U kunt de gemeten afstanden optellen:

1. Meet zoals beschreven de eerste afstand.

2. Druk op de toets +/=

. Op het display 2verschijnt „+“ en de gemeten

afstand wordt op de onderste regel weergegeven.

3. Meet de volgende afstand. De nieuwe gemeten afstand wordt op de bovenste regel weergegeven.

4. Druk opnieuw op de toets +/=

. De nieuwe meetwaarde wordt opgeteld

bij de oude meetwaarde en op de onderste regel weergegeven.

5. Herhaal stap 2 t/m 4 om nog meer meetwaarden op te tellen.

6. Druk op de toets MODE

, als u de optelmodus wilt verlaten.

Alle waarden worden gewist.

Meten van oppervlakten

1. Zet de functieschakelaar qop „DISTANCE“. Het display 2wordt ingeschakeld.

2. Druk eenmaal op de toets MODE (length = lengte).

3. Druk op de toets READ

, om de lengte te meten. Op de bovenste regel ver-

schijnt de gemeten lengte en de „W“ (width = breedte) begint te knipperen.

4. Druk op de toets READ

verschijnt de gemeten breedte en op de onderste regel wordt het resultaat weergegeven van de oppervlakteberekening.

Optellen van oppervlakten

1. Meet een oppervlak, zoals beschreven in het hoofdstuk „Meten van oppervlakten“.

2. Druk op de toets M oppervlak is opgeslagen.

3. Druk op de toets MODE

4. Meet het volgende oppervlak.

5. Druk op de toets +/=

6. Druk op de toets RM weergegeven van de eerste meting.

7. Druk op de toets +/= resultaat wordt op de onderste regel weergegeven.

8. Herhaal stap 2 t/m 7 om nog meer meetwaarden op te tellen.

9. Druk op de toets MODE Alle waarden worden gewist.

. Op het display 2verschijnt „M+“. Het gemeten

. Op het display 2verschijnt een „+“.

. Op de onderste regel wordt het resultaat

. De beide metingen worden opgeteld en het

. Op het display 2knippert de „L“

, om de breedte te meten. Op de bovenste regel

. Het apparaat is nu gereed voor de tweede meting.

, als u de optelmodus wilt verlaten.

- 55 -

Meten van volumen

1. Zet de functieschakelaar qop „DISTANCE“. Het display

2. Druk tweemaal op de toets MODE „L“ (length = lengte).

3. Druk op de toets READ schijnt de gemeten lengte en de „W“ (width = breedte) begint te knipperen.

4. Druk op de toets READ schijnt de gemeten breedte en de „H“ (height = hoogte) begint te knipperen.

5. Druk op de toets READ wordt de gemeten hoogte weergegeven. Op de onderste regel wordt het resultaat weergegeven van de volumeberekening.

Optellen van volumen

1. Meet een volume, zoals beschreven in het hoofdstuk „Meten van volumen“.

2. Druk op de toets M volume is opgeslagen.

3. Druk op de toets MODE meting.

4. Meet het volgende volume.

5. Druk op de toets +/=

6. Druk op de toets RM weergegeven van de eerste meting.

7. Druk op de toets +/= resultaat wordt op de onderste regel weergegeven.

8. Herhaal stap 2 t/m 7, om nog meer meetwaarden op te tellen.

9. Druk op de toets MODE Alle waarden worden gewist.

wordt ingeschakeld.

, om de lengte te meten. Op de bovenste regel ver-

, om de breedte te meten. Op de bovenste regel ver-

, om de hoogte te meten. Op de bovenste regel

. Op het display 2verschijnt „M+“. Het gemeten

. Op het display 2verschijnt een „+“.

. Op de onderste regel wordt het resultaat

. De beide metingen worden opgeteld en het

. Op het display 2knippert de

. Het apparaat is nu gereed voor de tweede

, als u de optelmodus wilt verlaten.

Opsporen van afgedekte objecten

Aanwijzingen:

• Test het apparaat voor gebruik en laat het apparaat bijvoorbeeld een

buis of stroomleiding opsporen waarvan u weet waar deze zich bevindt.

• Raadpleeg in geval van twijfel altijd een gekwalificeerde aannemer.

Let op!

Vindt het apparaat een wisselstroomvoerende leiding verschijnt op het display . Ga dan in ieder geval niet op deze plaats boren! Gevaar voor een elektrische schok!

- 56 -

Het opsporen van afgedekte objecten verloopt in alle drie de modi (STUD = Hout, AC WIRE = Stroomvoerende leidingen, METAL = Metaal) op dezelfde wijze.

1. Zet de functieschakelaar

2. Zet de materiaalschakelaar

op „DETECTOR“.

op STUD, AC WIRE of METAL.

3. Eerst moet u de meetdetector kalibreren. Plaats de detector vlak op de wand, op de plek waar u naar afgedekte objecten wilt zoeken.

4. Druk op de toets PUSH

en houd deze ingedrukt tot het geluidssignaal niet meer te horen is. Het apparaat heeft zich nu op de wanddikte ingesteld. Houd de toets PUSH

nog ingedrukt.

5. Beweeg de meetdetector langzaam over de wand. Als de pijlen op het display naar een punt bewegen, nadert u het gezochte object. Zijn de pijlen compleet en krijgt u een aanhoudend geluidssignaal te horen, markeert u deze positie (zie afb. 4).

Afb. 4

6. Ga precies op dezelfde wijze te werk, maar nader nu het object van de andere kant. Zodra u het geluids-signaal hoort, markeert u deze positie (zie afb. 4).

Tussen deze posities bevindt zich het gezochte object.

- 57 -

Zoeken naar houten objecten

1. Ga bij het zoeken naar houten objecten op de manier te werk die beschreven is in het hoofdstuk „Opsporen van afgedekte objecten“.

2. Als de multimeetdetector een object heeft gevonden, dient u deze positie te markeren. Om er zeker van te zijn dat het object van hout is, zet u de materiaalschakelaar

3. Zoek nu op dezelfde plaats naar metaal. Vindt de multimeetdetector niets, dan is het object van hout. Vindt de multimeetdetector wel nog wat, dan is het object van metaal.

Zoek in dit geval in de modus „STUD“ op een andere plaats en herhaal stap 1 t/m 3.

op METAL.

Lasermarkering

Het apparaat bevat een Klasse II laser. Richt de laser niet op personen of dieren. Kijk niet in de laser. De laser kan oogschade veroorzaken.

U kunt de lasermarkering gebruiken om bijvoorbeeld schilderijen, kasten, enz. verticaal resp. horizontaal uit te lijnen.

1. Zet de functieschakelaar qop „LASER“. Er wordt een laserlijn geprojecteerd.

Horizontale laserlijn

Let op!

Ga voorzichtig met de klemnaalden om. Deze zijn zeer spits en kunnen tot verwondingen leiden.

1. Houd de meetdetector horizontaal tegen de wand en lijn deze met behulp van de luchtbelwaterpas beide markeringen staan.

2. Schuif de beide toetsen van de klemnaalden ( De naalden boren zich in de wand, zodat de meetdetector niet omlaag kan vallen. De laser zet een horizontale lijn uit op de wand.

uit. De luchtbel moet tussen de

5 + e

) stevig naar onder.

Aanwijzing:

De klemnaalden werken niet op stenen en metalen wanden. De wanden moeten een zacht oppervlak hebben.

- 58 -

Verticale laserlijn

1. Bevestig een draad aan het oog boven het meetpunt 1.

2. Hang de meetdetector aan de wand op de plaats waar u de verticale lijn wilt projecteren. De meet-detector hangt zoals een paslood verticaal naar onder. De laser zet een verticale lijn uit op de wand.

Batterij-indicator

Op het display 2verschijnt het batterijsymbool, als de batterij zwak wordt. Vervang zo snel mogelijk de batterij (zie hoofdstuk „Batterijen plaatsen“). Anders zijn de meetresultaten niet correct.

Opbergen en reinigen

• Berg het apparaat op een droge en vorstvrije plaats op.

• Als u het apparaat gedurende langere tijd niet gebruikt, haal dan de

batterijen uit het batterijvak.

• Reinig het apparaat met een droge, zachte doek.

• Gebruik geen chemische of schurende schoonmaakmiddelen.

U kunt hierdoor de behuizing van het apparaat beschadigen.

Milieurichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderhevig aan de Europese richtlijn 2012/19/EU.

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Batterijen

Deponeer de batterijen in geen geval bij het normale huisvuil. Batterijen kunnen giftige stoffen bevatten die schadelijk zijn voor het milieu. Ontdoe u daarom altijd van de batterijen in overeenstemming met de bestaande wettelijke bepalingen.

Voer alle verpakkingsmaterialen op een milieuvriendelijke manier af.

- 59 -

Garantie & service

U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.

Service Nederland

Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl

IAN 107555

Service België

Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be

IAN 107555

Bereikbaarheid hotline:

Maandag t/m vrijdag van 8:00 tot 20:00 uur (CET)

Importeur

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY

www.kompernass.com

- 60 -

INHALTSVERZEICHNIS SEITE

Bestimmungsgemäßer Gebrauch 62 Sicherheitshinweise 62 Technische Daten 64 Gerätebeschreibung 64 Lieferumfang 64 Auspacken 64 Batterie einlegen 65 Messen von Entfernungen 65 Messen von Flächen 67 Messen von Volumen 68 Aufspüren von verdeckten Objekten 68 Lasermarkierung 70 Batterieanzeige 71 Aufbewahrung und Reinigung 71 Entsorgen 71 Garantie und Service 72 Importeur 72

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

- 61 -

MULTIFUNKTIONSDETEKTOR PMDL 5 A1

Bestimmungsgemäßer Gebrauch

Der Multidetektor mit Laser ist zur Ortung von elektrischen Leitungen, von Metallund Holzobjekten, zum Projizieren von Laserlinien, zum Berechnen von Flächen und Volumina, sowie zum Messen von Entfernungen konzipiert. Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht gewerblich. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß und kann zu Beschädigungen und Verletzungen führen. Für Schäden durch Manipulation an der Lasereinrichtung, sowie am Ultraschallsender/-empfänger und bei Nichtbefolgen der Sicherheitshinweise wird keine Haftung übernommen.

Sicherheitshinweise

Optimales und sicheres Arbeiten mit dem Multidetektor ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Verletzungsgefahr!

• Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z. B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind sehr spitz und können Verletzungen hervorrufen.

Warnung vor Schäden am Gerät!

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie z.B. Vasen auf das Gerät.

• Stellen Sie keine offenen Brandquellen, wie z. B. Kerzen auf das Gerät.

- 62 -

Das Gerät enthält einen Klasse-2-Laser. Richten Sie den Laser nie auf Personen oder Tiere. Blicken Sie nie direkt in den Strahl. Der Laser kann Augenschäden hervorrufen.

• Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht.

• Verwenden Sie das Gerät nicht, um Wechselspannung in freiliegenden bzw. nicht isolierten Leitungen festzustellen.

• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.

Hinweise zu ungenauen Messergebnissen

Das Gerät erkennt nicht immer alle Rohre und Leitungen. Folgende Bedingungen können ungenaue Ergebnisse verursachen:

– sehr dicke Wände – schwache Batterien – tiefliegende Leitungen oder Rohre – abgeschirmte Kabel – dicke Wände mit dünnen Rohren oder Leitungen – mit Metall verkleidete Wände – sehr feuchte Bedingungen

• Mit diesem Gerät lassen sich keine Leitungen in Stromkreisen feststellen, – die von der Netzspannungsversorgung isoliert sind. – die von Gleichstrom durchflossen werden. – die für Computer- oder Telekommunikationssysteme genutzt werden.

• Mit diesem Gerät lassen sich keine Rohre aus Plastik o.ä. feststellen, nur Rohre aus Metall.

Hinweise zum Umgang mit Batterien

• Auslaufende Batterien können Beschädigungen am Gerät verursachen. Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien.

• Bei ausgelaufenen Batterien, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie verschluckt worden sein, suchen Sie sofort einen Arzt auf.

- 63 -

Technische Daten

Entfernungsmesser mittels Ultraschall Aufspüren von: Stromleitungen, Metall, Holz Laserklasse: 2 Ausgangsleistung (P.max): <1mW Wellenlänge (λ): 650 nm

gemäß EN60825-1:2007

Spannungsversorgung: 9 V-Blockbatterie

Gerätebeschreibung

Messpunkt

Display

Materialschalter (STUD/AC WIRE/METAL)

Taste MODE

Taste Haltenadel

Taste READ

Taste M (Memory)

Libelle

Laser-Austrittsöffnung

Ultraschallsender/-empfänger

Funktionsschalter (LASER/DETECTOR/DISTANCE)

Taste RM (Read Memory)

Taste Haltenadel

Taste +/=

Batteriefach

Taste PUSH

Lieferumfang

• Multifunktionsdetektor

• 9 V-Blockbatterie

• Diese Bedienungsanleitung

Auspacken

Entnehmen Sie den Multidetektor aus der Verpackung. Entfernen Sie alle Transportsicherungen und Verpackungsmaterialien. Entfernen Sie die Schutzfolie vom

Display

- 64 -

Batterie einlegen

1. Öffnen Sie das Batteriefach tauf der Rückseite des Multidetektors.

2. Stecken Sie die 9V-Blockbatterie auf die Kontakte. Achten Sie auf die richtige Polung.

3. Legen Sie das Band zum Herausholen der Batterie unter die 9V-Blockbatterie und drücken Sie sie in das Batteriefach

Achtung!

Achten Sie darauf, dass die Kabel nicht eingeklemmt werden. Das führt zu irreparablen Schäden am Gerät.

4. Schließen Sie das Batteriefach t. Der Batteriefachdeckel muss hörbar einrasten.

Messen von Entfernungen

1. Schieben Sie den Funktionsschalter qauf „DISTANCE“. Das Display schaltet sich ein.

Um zwischen den metrischen und angloamerikanischen Maßeinheiten zu wechseln, drücken und halten Sie die Taste MODE 4. Drücken Sie dann die Taste READ lösen, wechseln die Maßeinheiten.

und lösen Sie beide Tasten gleichzeitig. Wenn Sie die Tasten

Hinweis:

Die Messung startet am Messpunkt 1!

Befindet sich die Messung außerhalb des Messbereiches, erscheint im Display „Err“ oder eine unlogische Zahl. Der Messbereich liegt zwischen 0,6m (2’) und 16m (53’).

2. Halten Sie das Gerät waagerecht vor die Wand, zu der Sie die Entfernung messen wollen. Der Ultraschallsender/-empfänger Winkel auf die Wand zeigen. Benutzen Sie hierfür die Wasserwaage: Die Blase in der Libelle (siehe Abb. 1).

3. Drücken Sie die Taste READ Entfernung. Wenn Sie die Taste READ langsam weiter über die zu messende Fläche bewegen, misst das Gerät kontinuierlich die Entfernungen. Diese werden auf dem Display

muss zwischen den Markierungsstrichen stehen

. Im Display 2erscheint die gemessene

gedrückt halten und das Gerät

muss im rechten

angezeigt.

- 65 -

Beachten Sie folgende Abbildungen:

Abb. 1 Abb. 2

Je weiter Sie von der Wand entfernt stehen, umso breiter ist die Fläche (a), die der Multidetektor mittels Ultraschall misst (Abb. 2). Beachten Sie daher, dass der Multidetektor immer auf eine ebene Fläche im rechten Winkel gerichtet ist (Abb.1 und 3). Bitte beachten Sie, dass sich keine Gegenstände im Messbereich befinden.

Falsch!

Abb. 3

Während den Messungen leuchtet die Displaybeleuchtung. Wird ca.15 Sekunden keine Taste gedrückt erlischt die Beleuchtung. Nach weiteren ca.15 Sekunden erlischt die Anzeige. Drücken Sie die Taste

READ

, um die Anzeige und die Beleuchtung wieder zu aktivieren.

Hinweis:

Ungenaue Messergebnisse entstehen auch durch zu schwache Batterien. Ist die Batterie zu schwach, erscheint das Batterie-Symbol auf dem Display.

- 66 -

Addieren von Entfernungen

Sie können gemessene Entfernungen addieren:

1. Messen Sie die erste Entfernung wie beschrieben.

2. Drücken Sie die Taste +/=

. Im Display 2erscheint „+“ und die

gemessene Entfernung überträgt sich auf die untere Zeile.

3. Messen Sie die nächste Entfernung. Die neu gemessene Entfernung wird in der oberen Zeile angezeigt.

4. Drücken Sie erneut die Taste +/=

. Der neue Messwert wird auf

den alten Messwert in der unteren Zeile addiert.

5. Wiederholen Sie die Schritte 2 bis 4, um weitere Messwerte zu addieren.

6. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste

MODE

. Alle Werte werden gelöscht.

Messen von Flächen

1. Schieben Sie den Funktionsschalter qauf „DISTANCE“. Das Display

2. Drücken Sie die Taste MODE (Length = Länge).

3. Drücken Sie die Taste READ In der oberen Zeile erscheint die gemessene Länge und „W“ (Width = Weite) fängt an zu blinken.

4. Drücken Sie die Taste READ In der oberen Zeile erscheint die gemessene Breite und in der unteren Zeile das Ergebnis der Flächenberechnung.

schaltet sich ein.

einmal. Im Display 2blinkt „L“

, um die Länge zu messen.

, um die Breite zu messen.

Addieren von Flächen

1. Messen Sie eine Fläche, wie im Kapitel „Messen von Flächen“ beschrieben.

2. Drücken Sie die Taste M Fläche ist gespeichert.

3. Drücken Sie die Taste MODE Messung.

4. Messen Sie die nächste Fläche.

5. Drücken Sie die Taste +/=

6. Drücken Sie die Taste RM ersten Messung angezeigt.

7. Drücken Sie die Taste +/= und das Ergebnis wird in der unteren Zeile angezeigt.

8. Wiederholen Sie die Schritte 2 bis 7, um weitere Messwerte zu addieren.

9. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste

MODE

. Alle Werte werden gelöscht.

. Im Display 2erscheint „M+“. Die gemessene

. Das Gerät ist nun bereit für die zweite

. Ein „+“ erscheint auf dem Display 2.

. In der unteren Zeile wird das Ergebnis der

. Die beiden Messungen werden addiert

- 67 -

Messen von Volumen

1. Schieben Sie den Funktionsschalter qauf „DISTANCE“. Das Display

2. Drücken Sie die Taste MODE (Length = Länge).

3. Drücken Sie die Taste READ Zeile erscheint die gemessene Länge und „W“ (Width = Weite) fängt an zu blinken.

4. Drücken Sie die Taste READ Zeile erscheint die gemessene Breite und „H“ (Height = Höhe) fängt an zu blinken.

5. Drücken Sie die Taste READ erscheint die gemessene Höhe. In der unteren Zeile erscheint das Ergebnis der Volumenberechnung.

Addieren von Volumina

1. Messen Sie ein Volumen, wie im Kapitel „Messen von Volumen“ beschrieben.

2. Drücken Sie die Taste M Das gemessene Volumen ist gespeichert.

3. Drücken Sie die Taste MODE Messung.

4. Messen Sie das nächste Volumen.

5. Drücken Sie die Taste +/=

6. Drücken Sie die Taste RM ersten Messung angezeigt.

7. Drücken Sie die Taste +/= das Ergebnis wird in der unteren Zeile angezeigt.

8. Wiederholen Sie die Schritte 2 bis 7, um weitere Messwerte zu addieren.

9. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste MODE

schaltet sich ein.

zweimal. Im Display 2blinkt „L“

, um die Länge zu Messen. In der oberen

, um die Breite zu Messen. In der oberen

, um die Höhe zu messen. In der oberen Zeile

. Im Display 2erscheint „M+“.

. Das Gerät ist nun bereit für die zweite

. Ein „+“ erscheint auf dem Display 2.

. In der unteren Zeile wird das Ergebnis der

. Die beiden Messungen werden addiert und

. Alle Werte werden gelöscht.

Aufspüren von verdeckten Objekten

Hinweise:

• Testen Sie das Gerät vor dem Gebrauch dadurch, dass Sie ein bekanntes

Rohr bzw. eine bekannte Stromleitung erkennen lassen.

• Fragen Sie in Zweifelsfällen immer einen qualifizierten Bauunternehmer.

Achtung!

Findet das Gerät eine wechselstromführende Leitung, erscheint im Display . Bohren Sie auf keinen Fall an dieser Stelle! Gefahr durch elektrischen Schlag!

- 68 -

Das Aufspüren von verdeckten Objekten ist in allen drei Modi (STUD = Holz, AC WIRE = Stromführende Leitungen, METAL = Metall) gleich.

1. Schieben Sie den Funktionsschalter

2. Schieben Sie den Materialschalter

auf „DETECTOR“.

auf STUD, AC WIRE oder METAL.

3. Zuerst müssen Sie den Multidetektor kalibrieren. Setzen Sie ihn flach auf die Wand, wo Sie nach verdeckten Objekten suchen möchten.

4. Drücken und halten Sie die Taste PUSH

, bis der Signalton verstummt. Das Gerät hat sich nun auf die Wandstärke eingestellt. Halten Sie die Taste PUSH

weiterhin gedrückt.

5. Fahren Sie langsam mit dem Multidetektor an der Wand entlang. Wenn sich die Pfeile auf dem Display auf den Punkt zubewegen, nähern Sie sich dem gesuchten Objekt. Sind die Pfeile komplett und ein anhaltender Signalton ertönt, markieren Sie diese Position (siehe Abb. 4).

Abb. 4

6. Verfahren Sie nun genauso, nur nähern Sie sich von der anderen Seite an das Objekt. Sobald der Signalton ertönt, markieren Sie diese Position (siehe Abb. 4).

Zwischen diesen Positionen verläuft das gesuchte Objekt.

- 69 -

Suche nach Holzobjekten

1. Verfahren Sie bei der Suche nach Holzobjekten, wie im Kapitel „Aufspüren von verdeckten Objekten“ beschrieben.

2. Wenn der Multidetektor ein Objekt gefunden hat, markieren Sie es. Um sicher zu gehen, dass das Objekt aus Holz besteht, schieben Sie den Materialschalter

3. Suchen Sie nun an der selben Stelle nach Metall. Findet der Multidetektor nichts, so ist das Objekt aus Holz. Findet der Multidetektor etwas, besteht das Objekt aus Metall.

Suchen Sie in diesem Fall an einer anderen Stelle im Modus „STUD“ und wiederholen Sie die Schritte 1 bis 3.

auf METAL.

Lasermarkierung

Das Gerät enthält einen Klasse-2-Laser. Richten Sie den Laser nie auf Personen oder Tiere. Blicken Sie nie direkt in den Strahl. Der Laser kann Augenschäden hervorrufen.

Die Lasermarkierung können Sie benutzen, um Bilder, Schränke, o. ä. senkrecht bzw. waagerecht auszurichten.

1. Stellen Sie den Funktionsschalter Eine Laserlinie wird projiziert.

auf „LASER“.

Waagerechte Laserlinie

Achtung!

Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind sehr spitz und können Verletzungen hervorrufen.

1. Halten Sie den Multidetektor waagerecht an die Wand und richten Sie ihn mit Hilfe der Libelle Markierungen stehen.

2. Schieben Sie die beiden Tasten Haltenadeln ( Die Nadeln bohren sich leicht in die Wand, so dass der Multidetektor nicht herunterfällt. Der Laser wirft eine waagerechte Linie an die Wand.

aus. Die Blase muss zwischen den beiden

5+e

) fest nach unten.

Hinweis:

Die Haltenadeln funktionieren nicht auf Stein- oder Metallwänden. Die Wände müssen eine weiche Oberfläche haben.

- 70 -

Senkrechte Laserlinie

1. Befestigen Sie einen Faden an der Öse am Messpunkt 1.

2. Hängen Sie den Multidetektor an die Wand, wo Sie die senkrechte Linie projizieren wollen. Der Multidetektor hängt wie ein Lot senkrecht nach unten. Der Laser wirft eine senkrechte Linie an die Wand.

Batterieanzeige

Im Display 2erscheint ein Batterie-Symbol, wenn die Batterie schwach wird. Ersetzen Sie schnellstmöglich die Batterie (siehe Kapitel „Batterie einlegen“). Ansonsten werden die Messergebnisse verfälscht.

Aufbewahrung und Reinigung

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf.

• Wenn Sie das Gerät für längere Zeit nicht benutzen, entfernen Sie die Batterie aus dem Batteriefach.

• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch.

• Benutzen Sie keine chemischen oder scheuernden Putzmittel. Sie können das Gehäuse beschädigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

- 71 -

Garantie und Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten ServiceNiederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service Deutschland

Tel.: 0800 5435 111

(Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: kompernass@lidl.de

IAN 107555

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

IAN 107555

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: kompernass@lidl.ch

IAN 107555

Erreichbarkeit Hotline:

Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com

- 72 -

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND / GERMANY www.kompernass.com

Last Information Update · Tietojen tila · Informationsstatus Tilstand af information · Stand van de informatie Stand der Informationen: 01 / 2015 Ident.-No.: PMDL5A1-012015-2

IAN 107555

PowerFix PMDL 5 A1 User manual [se]

Specifications and Main Features

Frequently Asked Questions

User Manual
