INSTALLATION MANUAL

ITALIANO

NEDERLANDS

IMPORTANT INFORMATION

ABOUT YOUR NEW DVD NAVIGATION UNIT AND THIS MANUAL

• The Pioneer DVD Navigation Unit is intended solely as an aid to you in the oper­ation of your vehicle. It is not a substitute for your attentiveness, judgement and
care while driving.

• Do not use your navigation system to route you to emergency services such as
hospitals or police stations. Not all emergency service facilities are contained in
the map data.

• Do not operate the DVD Navigation Unit if doing so will divert your attention
from the safe operation of your vehicle. Always observe safe driving rules and
follow all existing traffic regulations.

• This manual explains how to install this DVD Navigation Unit in your vehicle.
Operation of this DVD Navigation Unit is explained in the separate “Operation
Manual” that also came with this unit.

1

Contents

IMPORTANT SAFEGUARDS .................... 3

PLEASE READ ALL OF THESE

INSTRUCTIONS REGARDING
YOUR DVD NAVIGATION
UNIT AND RETAIN THEM

FOR FUTURE REFERENCE .................... 3

Connecting the System ............................ 4

CAUTION ........................................................ 4

-

Before installing the unit

-

To prevent damage

-

Parts supplied

Connecting the system ...................................... 6

-

Connecting to the display with 20-pin
RGB input (AVIC-8DVD2)

-

Connecting to the display with 26-pin
RGB input
(AVH-P6400CD, AVH-P6400R, etc.)

-

Connecting to the display with 20-pin

RGB input (AVIC-9DVD2)

Connecting the power cord (1) .......................... 9

Connecting the power cord (2) ........................ 11

Installation ................................................ 12

CAUTION ...................................................... 12

To guard against electromagnetic

interference ................................................13

Before installing and fixing ............................ 13

Before using the adhesive tape ........................ 13

Installing the main unit .................................... 14

-

Installation notes

-

Parts supplied

-

CAUTION

-

If you install with the left and right sides of

the DVD Navigation Unit parallel to your

vehicle’s forward / backward direction

DIN Front/Rear-mount .................................... 17

DIN Front-mount ............................................ 17

-

Installation with the rubber bush

-

Removing the Unit

DIN Rear-mount .............................................. 18

-

Installation using the screw holes on the

side of the unit

Installing the GPS aerial .................................. 19

-

CAUTION

-

Installation notes

-

Parts supplied

-

When installing the aerial inside the

vehicle (on the dashboard or rear shelf)

-

When installing the aerial outside the

vehicle (on the body)

Installing the Remote control .......................... 22

-

Parts supplied

-

Loading the batteries

-

CAUTION

-

Remote control handling notes

-

When Installing with double-sided tape

Installing the microphone ................................ 24

-

Installation notes

-

Parts supplied

-

When installing the microphone on the

sun visor

-

When installing the microphone on the

steering column

-

CAUTION

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

After installing the unit .......................... 27

2

IMPORTANT SAFEGUARDS

PLEASE READ ALL OF THESE INSTRUCTIONS REGARDING YOUR DVD
NAVIGATION UNIT AND RETAIN THEM FOR FUTURE REFERENCE

1. Read this manual fully and carefully before installing your DVD Navigation Unit.

2. Keep this manual handy for future reference.

3. Pay close attention to all warnings in this manual and follow the instructions care­fully.

4. This unit is intended solely as an aid to you in the operation of your vehicle. It is
not a substitute for your attentiveness, judgement and care while driving. Do not
operate your DVD Navigation Unit if doing so will divert your attention from the
safe operation of your vehicle. Always observe safe driving rules and follow all
existing traffic regulations.

5. This DVD Navigation Unit may in certain circumstances display erroneous infor­mation regarding the position of your vehicle, the distance of objects shown on
the screen, and compass directions. In addition, the system has certain limitations,
including the inability to identify one-way streets, temporary traffic restrictions
and potentially unsafe driving areas. Please exercise your own judgement in light
of actual driving conditions.

6. As with any accessory in your vehicle’s interior, the DVD Navigation Unit
should not divert your attention from the safe operation of your vehicle. If you
experience difficulty in operating the system or reading the display, please make
adjustments while safely parked.

7. Do not attempt to install or service your DVD Navigation Unit by yourself.
Installation or servicing of the DVD Navigation Unit by persons without training
and experience in electronic equipment and automotive accessories may be dan­gerous and could expose you to the risk of electric shock or other hazards.

8. Please remember to wear your seat belt at all times while operating your vehicle.
If you are ever in an accident, your injuries can be considerably more severe if
your seat belt is not properly fastened.

3

Connecting the System

CAUTION

• Pioneer does not recommend that you install or service your DVD navigation

unit yourself. Installing or servicing of the product may expose you to risk of
electric shock or other hazards. Refer all installation and servicing of your
navigation unit to authorised Pioneer service personnel.

• Secure all wiring with cable clamps or electrical tape. Do not allow any bare

wiring to remain exposed.

• Do not drill a hole into the engine compartment to connect the yellow lead of

the unit to the vehicle battery. Engine vibration may eventually cause the
insulation to fail at the point where the wire passes from the passenger com­partment into the engine compartment. Take extra care in securing the wire
at this point.

• It is extremely dangerous to allow the GPS aerial cable or microphone cable

to become wound around the steering column or gearstick. Be sure to install
the unit in such a way that it will not obstruct driving.

• Make sure that wires will not interfere with moving parts of the vehicle, such

as the gearstick, handbrake or seat sliding mechanism.

• Do not route wires where they will be exposed to high temperatures. If the

insulation heats up, wires may become damaged, resulting in a short circuit
or malfunction.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

• Do not cut the GPS aerial cable to shorten it or use an extension to make it

longer. Altering the aerial cable could result in a short circuit or malfunc­tion.

• Do not shorten any leads. If you do, the protection circuit may fail to work

properly.

• Never feed power to other electronic products by cutting the insulation of the

power supply lead of the DVD navigation unit and tapping into the lead. The
current capacity of the lead will be exceeded, causing overheating.

ITALIANO NEDERLANDS

4

Connecting the System

Before installing the unit

• This unit is for vehicles with a 12-volt battery and negative grounding. Before installing

it in a recreational vehicle, lorry, or bus, check the battery voltage.

• To avoid shorts in the electrical sys-

tem, be sure to disconnect the (-) bat­tery cable before beginning installa­tion.

To prevent damage

• When disconnecting a connector, pull
the connector itself. Do not pull the
lead, as you may pull it out of the con­nector.

• If this unit is installed in a vehicle that
does not have an ACC (accessory)
position on the ignition switch, the red
lead of the unit should be connected to
a terminal coupled with ignition switch
ON/OFF operations. If this is not done,
the vehicle battery may be drained
when you are away from the vehicle
for several hours.

• To avoid short-circuiting, cover the
disconnected lead with insulating tape.

C

C

A

O

F

N

F

O

S

T

A

R

T

F

F

O

No ACC positionACC position

O

N

S

T

A

R

T

Parts supplied

5

ConnectorPower cord

Inter connector

(AVIC-8DVD2 only)

26-pin RGB cable

(AVIC-9DVD2 only)

Connecting the system

Connecting to the display with 20-pin RGB input (AVIC-8DVD22)

This product

15 cm

Power cord

Antenna jack

See pages 9-11.

☞

1 m

RGB input

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Hide-away Unit
(supplied with the Display)

To Display Unit
(ex. AVD-W6010)

Inter Connector (supplied) Microphone

6 m

5 m

RGB cable (supplied with the Display)

See pages 24.

☞

GPS aerial

See pages 19.

☞

ITALIANO NEDERLANDS

6

Connecting the System

Connecting to the display with 26-pin RGB input (AVH-P6400CD, AVH-P6400R, etc.)

This product

Antenna jack

15 cm

Note:

If you use equipment other than this unit
that require the connection of FM aerial,
use an adequate aerial distributor available
in the shops.

Power cord

See pages 9-11.

☞

AVIC-9DVD2: supplied
AVIC-8DVD2: CD-RGB600 (sold separately)
* Not used the Inter connector cable which supplied with

the AVIC-8DVD2.

(Ex. AVH-P6400CD, AVH-P6400R)

Microphone

See page 24.

☞

When resetting AV Head Unit

When pressing the reset button of AV Head
Unit while Navigation System and AV Head

GPS aerial

See page 19.

☞

Unit (AVH-P6400CD, AVH-P6400R) are
combined, make sure that ACC is tuned
OFF. If the reset button is pressed while
ACC is ON, it may not work properly.

7

Connecting to the display with 20-pin RGB input (AVIC-9DVD22)

This product

Note:

15 cm

Power cord

Antenna jack

Level Control
This is used for adjusting output from Audio
Output. If you turn it to the right, the volume
increases, while turning it to the left reduces the
volume. (Normally, turn it fully to the right, and
instead use the external equipment outputting
sound, such as a display, for adjusting the vol­ume.)

Audio output

If you use equipment other than this unit
that require the connection of FM aerial,
use an adequate aerial distributor available
in the shops.

See pages 9-11.

☞

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

CD-RGB26P
(sold separately)

Video output

Microphone

See page 24.

☞

GPS aerial

See page 19.

☞

RCA cable
(sold separately)

Please make sure to com­plete this connection.
Otherwise you cannot see
the image of the DVD­Video.

RGB output (Green)
Use this jack when
connecting the
Pioneer display.

ITALIANO NEDERLANDS

Green

To RGB input of the
display.

To Audio inputs.
To VTR input of the

display.

8

Connecting the System

Connecting the power cord (1)

Speed detection circuit lead

Vehicle injection computer

Note: The position of the speed
detection circuit depends on the
vehicle model. For details, consult
the relevant documents from
Pioneer. When making connec­tions for a model not listed in
those documents or for which con­nection to the speed detection cir­cuit is too difficult, connect the
separately sold ND-PG1 speed
pulse generator to the pink lead.

Note: The position of the hand­brake switch depends on the vehi­cle model. For details, consult the
vehicle owner’s manual or dealer.

Connection method

Pass the extension cord and
the lead for the speed detec­tion circuit through this hole.

Connector

Clamp firmly with
needle-nosed pliers.

Close the cover.

Pink (CAR SPEED SIGNAL INPUT)

The mobile navigation system is connected here to detect the distance
the vehicle travels. Always connect the vehicle’s speed detection cir­cuit or the ND-PG1 speed pulse generator, sold separately. Failure to
make this connection will increase errors in the location display.

WARNING: IMPROPER CONNECTION MAY RESULT IN
SERIOUS DAMAGE OR INJURY INCLUDING ELECRICAL
SHOCK, AND INTERFERENCE WITH THE OPERATION OF
THE VEHICLE’S ANTILOCK BRAKING SYSTEM, AUTO­MATIC TRANSMISSION AND SPEEDMETER INDICATION.

Lightgreen

Used to detect the ON/OFF status of the handbrake. This lead must
be connected to the power supply side of the handbrake switch. If

this connection is made incorrectly or omitted, certain functions
of your navigation system will be unusable.

Connection method

Clamp the handbrake switch
power supply side lead.

Power supply side

Clamp firmly with
needle-nosed pliers.

9

Ground side

Handbrake switch

This product

Power cord

Note:

Cords for this product and those for other
products may be different colours even if
they have the same function. When con­necting this product to another product,
refer to the supplied Installation manuals of
both products and connect cords that have
the same function.

Black, Orange/white, Red, Yellow

See Page 11.

☞

Yellow/black

When combining this navigation unit with a Pioneer car stereo,
if the car stereo has yellow/black leads, connect them to those
leads. In this way, when the guidance audio is output and
when you operate the system by voice, the vehicle stereo is
automatically muted to reduce the vehicle stereo volume.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Purple/white (REVERSEGEAR SIGNAL INPUT)

This is connected so that the navigation system can
detect whether the vehicle is moving forwards or
backwards. Connect the purple/white lead to the
lead whose voltage changes when the reverse gear
is engaged. Unless connected, the sensor may not
detect your vehicle travelling forward/backward
properly, and thus the position of your vehicle
detected by the sensor may be misaligned from the
actual position.

Note: When you use the ND-PG1 speed pulse
generator (sold separately), please make sure
to connect it.

Check the position of your vehicle’s
reversing lamp (the one that lights up
when the gearstick is in reverse [R]) and
find the reversing lamp lead in the boot.

Connection method

Clamp the reversing lamp
lead.

Clamp firmly with
needle-nosed pliers.

ITALIANO NEDERLANDS

Reversing lamp lead.

Fuse resistor

10

Connecting the System

This product

Yellow

To the terminal always supplied with power regardless of
ignition switch position.

Fuse holder (7.5 A)

Red

To the electric terminal controlled by the ignition switch
(12 V DC) ON/OFF.
Do not connect this lead to power source terminals to
which power is continuously supplied. If the lead is
connected to such terminals, the battery may be drained.

Orange/white

To lighting switch terminal.

Black

To vehicle (metal) body. To keep electromagnetic noise
from the vehicle body out of the mobile navigation system,
attach this lead near the main unit.

Fuse resistor

Fuse resistor

Yellow/black, Purple/white,

Pink,

Lightgreen

Note: When replacing the fuse, be
sure to use only a fuse of the rating
prescribed on the fuse holder.

Power cord

See

pages 9-11.

Note: The yellow, red, and orange/white leads should
be connected to the opposite side of the fusebox
terminals from the battery.

☞

Connecting the power cord (2)

Note:

Cords for this product and those for other products
may be different colours even if they have the same
function. When connecting this product to another
product, refer to the supplied Installation manuals
of both products and connect cords that have the
same function.

11

Installation

CAUTION

• Pioneer does not recommend that you install or service your DVD navigation
unit yourself. Installing or servicing the product may expose you to risk of
electric shock or other hazards. Refer all installation and servicing of your
navigation unit to authorised Pioneer service personnel.

• Never install the unit in places where:
* It could injure the driver or passengers if the vehicle stops suddenly.
* It may interfere with the driver’s operation of the vehicle, such as on the

floor in front of the driver’s seat.

• Make sure there is nothing behind the dashboard or panelling when drilling
holes in them. Be careful not to damage fuel lines, brake lines or power
cables.

• When using screws, do not allow them to come into contact with any electri­cal lead. Vibration may damage wires, leading to a short circuit or other
damage to the vehicle.

• To ensure proper installation, use the supplied parts in the manner specified.
If any parts other than the supplied ones are used, they may damage internal
parts of the unit or they may work loose and the unit may become detached.

• It is extremely dangerous to allow the GPS aerial lead or microphone lead to
become wound around the steering column or gearstick. Be sure to install
the unit in such a way that it will not obstruct driving.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

• Make sure that leads cannot get caught in a door or the sliding mechanism of
a seat, resulting in a short circuit.

• Please confirm the proper function of your vehicle’s other equipment follow­ing installation of the DVD navigation unit.

ITALIANO NEDERLANDS

12

Installation

To guard against electromagnetic interference

• In order to prevent interference, set the following items as far as possible from the main
unit of this Navigation System, other cables or leads:

- TV aerial and aerial lead

- FM, MW/LW aerial and its lead

- GPS aerial and its lead

In addition you should lay each aerial lead as far as possible from other aerial leads.
Do not bind them together, lay them together, or cross them.
Such electromagnetic noise would increase the error for the location display.

Before installing and fixing

• Consult with your nearest dealer if installation requires the drilling of holes or other mod­ifications of the vehicle.

•Before finally installing the unit, connect the wiring temporarily, making sure it is all
connected up properly, and the unit and the system work properly.

Before using the adhesive tape

• Make sure the surface is free of moisture, dust, grime, oil, etc. before affixing the tape.

13

Installing the main unit

5°

5°

30°

15°

Installation notes

• Do not install the main unit in places where it may become subject to high temperatures
or humidity, such as:
* Places close to a heater outlet.
* Places exposed to direct sunlight, such as on top of the dashboard or the rear shelf.
* Places that may be splashed by rain, for example close to the door.

• The installation strength will depend on the vehicle model and the installation position.
Choose a position where the main unit can be firmly installed, and install it securely.
If the main unit is not securely fastened, the errors in location display will be greater.

• Do not install the main unit on the board covering the spare tyre or other places which
are subject to vibration.

• When the main unit is installed under a front seat, ensure that it does not obstruct the
sliding action of the seat.

• Do not install the main unit where it will be under luggage. Strong mechanical shock to
the main unit would increase the errors in location display.

• Avoid installing the main unit in places where it will interfere with loading and unload­ing of the spare tyre, jack, tools, etc.

• Check that a disc or a PC card can be ejected with the main unit installed.

• Install the main unit on a surface within +30 degrees to -15 degrees tolerance (within
five degrees to the left or right of your vehicle’s direction of travel). A surface tilted
more than this would increase the errors in location display.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

• Do not install the main unit vertically. Installing it this way can cause it to function
improperly.

ITALIANO NEDERLANDS

14

Installation

Parts supplied

Main unit

Extraction Key (2 pcs.)

Frame

Screw

Rubber bush Binding screw

(5 × 6 mm)

(4 pcs.)

Holder

Flush surface screw

(5 × 6 mm)

(4 pcs.)

15

CAUTION

Locking screw

Installation direction lever

Underneath the DVD Navigation Unit

Locking screw

Installation direction lever

Front

Front Front

Front

Front

(Perpendicular)
Attachment
position of the
locking screw

↕

(Parallel)
Attachment
position of the
locking screw

↔

Forward / Backward
direction of vehicle

Forward / Backward
direction of vehicle

Forward / Backward
direction of vehicle

• Install with the left and right sides of the DVD Navigation Unit perpendicular
or parallel to your vehicle’s direction of travel. Do not install diagonally to your
vehicle’s direction of travel or the current location will be displayed incorrectly.

• If you install the left and right sides of the DVD Navigation Unit parallel to
your vehicle’s direction of travel, switch the installation direction lever, and
attach the locking screw to the “↔” side, or else the G sensor mounted in the
DVD Navigation Unit will not operate correctly.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

If you install with the left and right sides of the DVD Navigation Unit parallel to

your vehicle’s forward / backward direction

If you install with the left and right sides of the DVD Navigation Unit parallel to your
vehicle’s forward / backward direction, remove the mounting screw underneath the DVD
Navigation Unit, and switch the installation direction lever. Then change the screw mount­ing position from “
sor mounted in the DVD Navigation Unit will not operate correctly.

1. Remove the locking screw attached to the installation direction lever.

2. Switch the lever, and attach the mounting screw to the “↔” side.

↔” side to “↕” side. If the screw is attached to the “↔” side, the G sen-

ITALIANO NEDERLANDS

16

Installation

After inserting the holder into the dash­board, then select the appropriate tabs
according to the thickness of the dash­board material and bend them.
(Install as firmly as possible using the
top and bottom tabs. To secure, bend
the tabs 90 degrees.)

182

53

Rubber bush

Screw

Dashboard

Holder

DIN Front/Rear-mount

This unit can be properly installed either from “Front” (conventional DIN Front-mount) or
“Rear” (DIN Rear-mount installation, utilising threaded screw holes at the sides of unit
chassis). For details, refer to the following illustrated installation methods.

DIN Front-mount

Installation with the rubber bush

17

Removing the Unit

Pull out to remove the frame.
(When reattaching the frame, point the
side with a groove downwards and
attach it.)

Frame

Insert the supplied extrac­tion keys into the unit, as
shown in the figure, until
they click into place.
Keeping the keys pressed
against the sides of the unit,
pull the unit out.

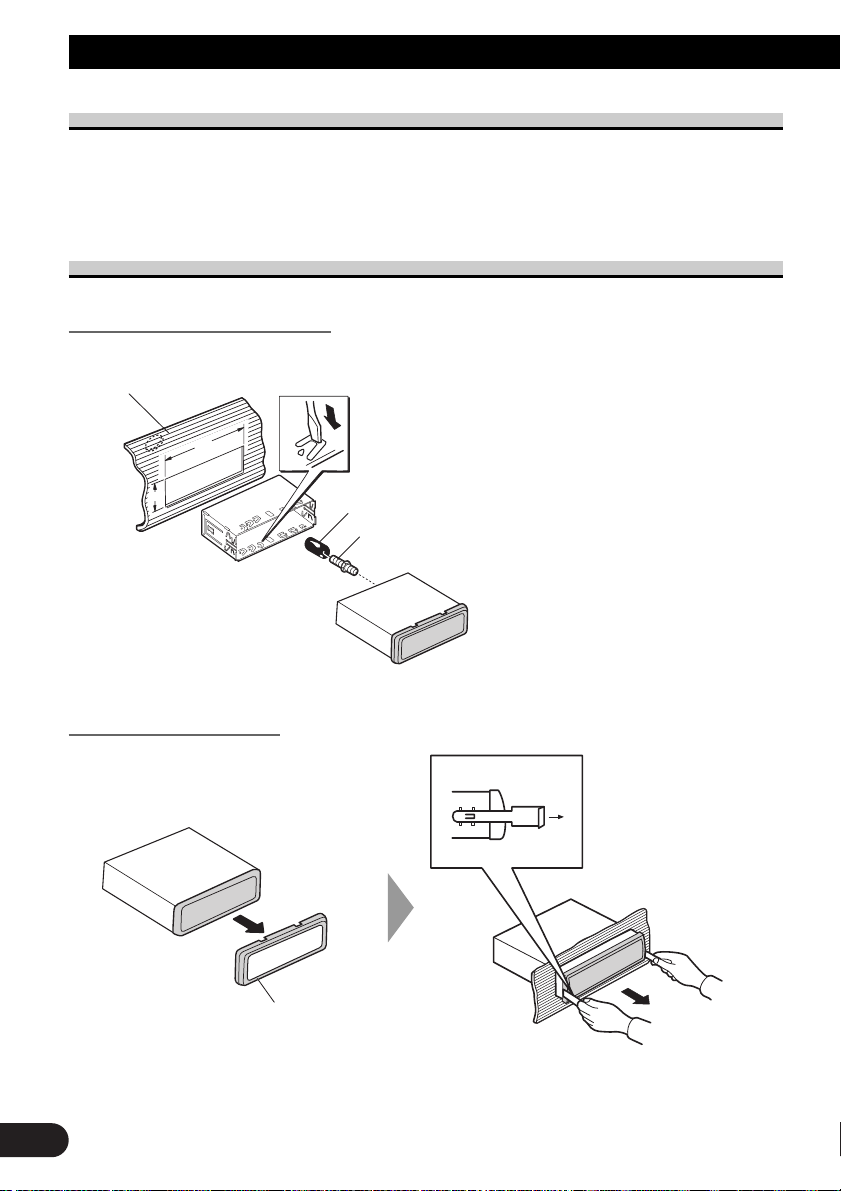

DIN Rear-mount

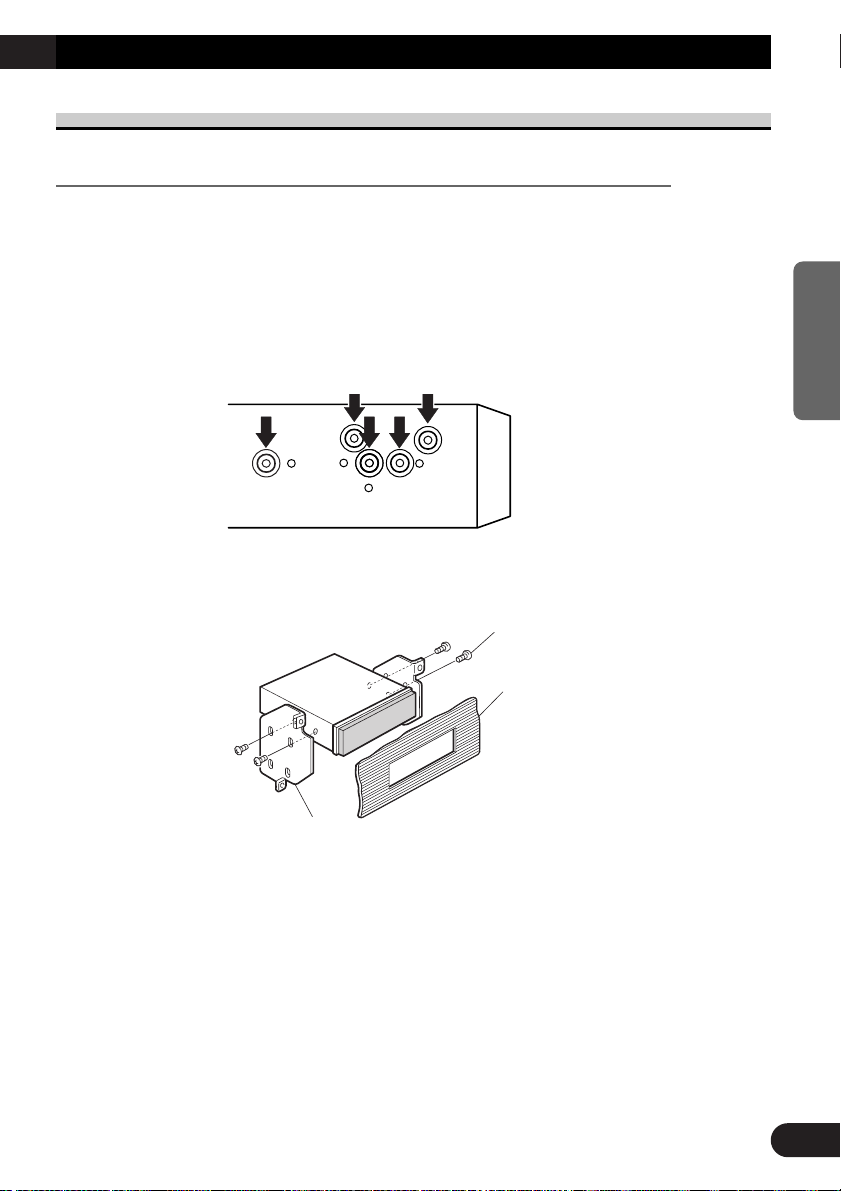

Installation using the screw holes on the side of the unit

• Fastening the unit to the factory radio mounting bracket.

Select a position where the screw holes of the bracket and
the screw holes of the head unit become aligned (are fit­ted), and tighten the screws at 2 places on each side.
Use either binding screws (5 × 6 mm) or flush surface
screws (5 × 6 mm), depending on the shape of the screw
holes in the bracket.

Screw

Dashboard or Console

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Mounting bracket

ITALIANO NEDERLANDS

18

Installation

Dashboard

Roof

Rear shelf

Boot lid

Installing the GPS aerial

CAUTION

• Do not cut the GPS aerial lead to shorten it or use an extension to make it
longer. Altering the aerial cable could result in a short circuit.

Installation notes

• The aerial should be installed on a
level surface where radio waves will
be blocked as little as possible. Radio
waves cannot be received by the aerial
if reception from the satellite is
blocked.
Installation on the vehicle roof or boot
lid is recommended to enable best
reception.

• When installing the GPS aerial inside the vehicle, be sure to use the metal sheet provid­ed with your system. If this is not used, the reception sensitivity will be poor.

• Do not cut the accessory metal sheet. This would reduce the sensitivity of the GPS aeri­al.

• Take care not to pull the aerial lead when removing the GPS aerial. The magnet attached
to the aerial is very powerful, and the lead may become detached.

• The GPS aerial is installed with a magnet. When installing the GPS aerial, be careful
not to scratch the vehicle body.

• When installing the GPS aerial on the outside of the vehicle, always put it in the vehicle
when going through an automatic vehicle wash. If it is left on the outside it may be
knocked off and scratch the vehicle body.

• Do not paint the GPS aerial, as this may affect its performance.

19

Parts supplied

Metal Sheet
Peel off the protective sheet
on the rear.

Waterproof padClamp (5 pcs.)Metal sheetGPS aerial

When installing the aerial inside the vehicle (on the dashboard or rear shelf)

Affix the metal sheet on as level a surface as possible where the GPS aerial faces outside
the window. Place the GPS aerial on the metal sheet. (The GPS aerial is fastened with its
magnet.)

GPS aerial

Make sure the surface is
free of moisture, dust,
grime, oil, etc., before
affixing the metal sheet.

Note: The metal sheet
contains a strong adhesive
and may leave a mark on
the dashboard if it is
removed.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Clamps
Use clamps to secure the
lead where necessary inside
the vehicle.

Note:

• When attaching the metal sheet, do not cut it into small pieces.

• Some models use window glass that does not allow signals from GPS satellites to pass through. On
such models, install the GPS aerial on the outside of the vehicle.

ITALIANO NEDERLANDS

20

Installation

Clamps
Use clamps to secure
the lead where
necessary inside the
vehicle.

Clamps
Use clamps to secure the
lead where necessary inside
the vehicle.

GPS aerial

When routing the lead in from the top of the
door

Make a U-shaped loop in the lead
on the outside to prevent rainwater
from flowing along the lead into the
interior of the vehicle.

When routing the lead in from inside the boot

Waterproof pad
Make sure the waterproof pad
contacts the top of the rubber
packing.

Make a U-shaped loop in the
lead outside the rubber
packing to prevent rainwater
from flowing along the lead
into the interior of the vehicle.

Rubber packing

When installing the aerial outside the vehicle (on the body)

Put the GPS aerial in a position as level as possible, such as on the roof or boot lid. (The
GPS aerial is fastened with a magnet.)

21

Installing the Remote control

Parts supplied

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Remote control

(UM-4, AAA, LR03 1.5 V)

HolderAlkaline battery

(2 pcs.)

Double-sided tape
(large)

Loading the batteries

Remove the battery cover, and insert two alkaline (UM-4, AAA, LR03, 1.5V) batteries.
For details, see “Hardware Manual”.

CAUTION

• Take care to insert the batteries the right way round as shown by the + and ­marks in the diagram.

• Do not mix new batteries with old.

• Do not mix different types of batteries. Even batteries of the same size may
have different voltages.

• If the Remote Control will be out of use for a long period, remove the batter­ies.

• If a battery leaks, completely clean any liquid or deposits from the battery
compartment before inserting new batteries.

• The supplied batteries cannot be recharged.

• We recommend using alkaline batteries as replacements.

• When disposing of used batteries, please comply with governmental regula­tions or environmental public institutional rules that apply in your
country/area.

ITALIANO NEDERLANDS

Remote control handling notes

• Always keep the remote control protected from direct sunlight or high temperatures.

Leaving the remote control in places exposed to direct sunlight or high temperatures for
long periods of time may cause deformation, discolouration or malfunction.

• Replace the batteries when the remote control’s performance deteriorates.

22

Installation

When installing with double-sided tape

Attach the Holder using the double-sided tape (large) included in the set.

When attaching horizontally

Remote Control

Remove

(not to be used)

Double-sided tape (large)

When attaching with elevated position

Holder

23

Remote Control

Remove

Double-sided tape (large)

Holder

Installing the microphone

Installation notes

• Install the microphone in a position and orientation that will enable it to pick up the

voice of the person operating the system.

Parts supplied

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

Microphone clipMicrophone

Double-sided tape

(small)

Clamp
(5 pcs.)

ITALIANO NEDERLANDS

24

Installation

Microphone clip

Clamps
Use clamps to secure the
lead where necessary inside
the vehicle.

Microphone

Microphone clip

When installing the microphone on the sun visor

1. Install the microphone on the microphone clip.

2. Install the microphone clip on the sun visor.

With the sun visor up, install the microphone clip. (Lowering the sun visor reduces the
recognition rate for voice operations.)

25

When installing the microphone on the steering column

Clamps
Use clamps to secure the
lead where necessary inside
the vehicle.

Double-sided tape

Install the microphone clip on
the rear side of the steering
column.

Fit the microphone leadinto
the groove.

Microphone

Microphone clip

1. Install the microphone on the microphone clip.

2. Install the microphone clip on the steering column.

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

CAUTION

• It is extremely dangerous to allow the microphone lead to become wound
around the steering column or gearstick. Be sure to install the unit in such a
way that it will not obstruct driving.

ITALIANO NEDERLANDS

26

After installing the unit

1. Reconnecting the battery.

First, double-check that all connections are correct and that the unit is installed correctly.
Reassemble all vehicle components that you previously removed. Then reconnect the neg­ative (–) cable to the negative (–) terminal of the battery.

2. Start the engine.

3. Press the reset button on the main unit.

Press the reset button on the main unit using a pointed object such as the point of a pen.

Reset button

4. Set the navigation system.

Set the navigation system as explained in the “Operation Manual”.

27

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

28

INFORMACIÓN IMPORTANTE

ACERCA DE SU NUEVA UNIDAD DE NAVEGACIÓN CON DVD Y ESTE MANUAL

• El sistema de navegación con DVD sólo tiene la finalidad de servirle como ayuda
para manejar su vehículo. De ninguna forma debe considerarse como un aca­parador de su atención, buen juicio y cuidado durante la conducción.

• No utilice su unidad de navegación con DVD para ir a lugares donde hay servi­cios de urgencia como hospitales o comisarias de policía. En el mapa no se indi­can todos los servicios de urgencia.

• No utilice la unidad de navegación con DVD si al hacerlo va a poner en peligro el
manejo seguro de su vehículo. Respete siempre las normas de conducción segura
y siga todos todas las normas de tráfico existentes.

• Este manual explica cómo instalar esta unidad de navegación con DVD en su
automóvil. El funcionamiento de este unidad de navegación con DVD se explica
en el “Manual de instruccìones” separado entregado también con este sistema.

1

Índice

PRECAUCIÓNES IMPORTANTES ............ 3

LEA TODAS ESTAS INSTRUCCIONES

RELACIONADAS CON SU UNIDAD
DE NAVEGACIÓN CON DVD Y
GUÁRDELAS PARA EMPLEARLAS
COMO REFERENCIA EN EL

FUTURO .................................................... 3

Conexión del sistema ................................ 4

PRECAUCIÓN .................................................. 4

-

Antes de instalar la unidad

-

Para impedir daños

-

Partes suministradas

Conexión del sistema ........................................ 6

-

Conexión a la pantalla mediante una
entrada RGB de 20 patillas
(AVIC-8DVD—)

-

Conexión a la pantalla mediante una
entrada de 26 patillas (AVH-P6400CD,
AVH-P6400R, etc.)

-

Conexión a la pantalla mediante una
entrada RGB de 20 patillas

(AVIC-9DVD—)

Conexión del cable de alimentación (1) ............ 9

Conexión del cable de alimentación (2) .......... 11

Instalación ................................................ 12

PRECAUCIÓN ................................................ 12

Para impedir que se produzcan interferencias

electromagnéticas en la unidad de

navegación con DVD ................................ 13

Antes de instalar y fijar la unidad .................... 13

Antes de utilizar la cinta adhesiva .................. 13

Instalación de la unidad principal .................... 14

-

Notas acerca de la instalación

-

Partes suministradas

-

PRECAUCIÓN

-

Instalación con los lados derecho e izquierdo

de la unidad de navegación con DVD

paralelos a la dirección del vehículo

Montaje trasero/delantero DIN ........................ 17

Montaje delantero DIN .................................... 17

-

Instalación con tope de goma

-

Extracción de la unidad

Montaje trasero DIN ........................................ 18

-

Instalación usando los orificios roscados

en el lado de este producto

Instalación de la antena GPS .......................... 19

-

PRECAUCIÓN

-

Notas acerca de la instalación

-

Partes suministradas

-

Cuando instale la antena en el interior

del vehículo (en el salpicadero o en la

bandeja trasera)

-

Cuando instale la antena en el exterior

del vehículo (en la carrocería)

Instalación del Control remoto ........................ 22

-

Partes suministradas

-

Instalación de las pilas

-

PRECAUCIÓN

-

Notas sobre el manejo del Control remoto

-

Instalación de la cinta adhesiva de doble

cara

Instalación del micrófono ................................ 24

-

Notas acerca de la instalación

-

Partes suministradas

-

Cuando instale el micrófono en el

parasol

-

Cuando instale el micrófono en la base

del volante

-

PRECAUCIÓN

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Después de instalar la unidad .............. 27

2

PRECAUCIÓNES IMPORTANTES

LEA TODAS ESTAS INSTRUCCIONES RELACIONADAS CON SU UNIDAD
DE NAVEGACIÓN CON DVD Y GUÁRDELAS PARA EMPLEARLAS COMO

REFERENCIA EN EL FUTURO

1. Lea completa y detenidamente este manual antes de instalar su unidad de nave­gación con DVD.

2. Guarde al alance de la mano este manual para utilizarlo como referencia en el
futuro.

3. Ponga mucha atención a todas las advertencias de este manual y siga cuidadosa­mente las instrucciones.

4. Esta unidad sólo tiene la finalidad de servirle como ayuda para manejar su
vehículo. De ninguna forma debe considerarse como un acaparador de su aten­ción, buen juicio y cuidado durante la conducción. No utilice su unidad de nave­gación con DVD si al hacerlo va a poner en peligro el manejo seguro de su
vehículo. Respete siempre las normas de conducción segura y siga todas las nor­mas de tráfico existentes.

5. En ciertas circunstancias esta unidad de navegación con DVD puede visualizar
una información errónea de la posición de su vehículo, la distancia de los objetos
mostrados en la pantalla y las direcciones de la brújula. Además, el sistema tiene
ciertas limitaciones, incluyendo la incapacidad de identificar calles de una direc­ción, restricciones temporales del tráfico y zonas donde la conducción pueda
resultar peligrosa. Haga uso de su buen juicio dependiendo de las condiciones de
conducción reales.

6. Al igual que con cualquier otro accesorio del interior, la unidad de navegación
con DVD nunca deberá distraerle y poner en peligro el manejo seguro de su
vehículo. Si encuentra dificultades al utilizar el sistema o al leer la visualización,
haga los ajustes necesarios con el vehículo estacionado en un lugar seguro.

7. No intente instalar o revisar usted mismo la unidad de navegación con DVD. La
instalación o revisión de la unidad de navegación con DVD por personas sin for­mación ni experiencia en equipos electrónicos y accesorios para automóviles
puede ser peligroso y podría exponerle a una descarga eléctrica o a otros peligros.

8. Recuerde ponerse siempre el cinturón de seguridad cuando maneje su automóvil.
En el caso de sufrir un accidente, sus lesiones pueden ser mucho más graves si no
tiene bien puesto su cinturón de seguridad.

3

Conexión del sistema

PRECAUCIÓN

• Pioneer no recomienda que sea usted mismo quien instale o revise su unidad
de navegación con DVD. La instalación o revisión del producto puede expon­erle a descargas eléctricas u otros peligros. Solicite que todos los trabajos de
instalación y revisión de su unidad de navegación los realice el personal de
servicio Pioneer autorizado.

• Asegure todo el cableado con abrazaderas de cables o cinta para usos eléctri­cos. No permita que el cableado pelado permanezca descubierto.

• No taladre ningun agujero en el compartimiento del motor para conectar el
cable amarillo de la unidad a la batería del vehículo. La vibración del motor
podría estropear el aislamiento en el punto por donde el cable pasa del com­partimiento de los pasajeros al compartimiento del motor. Tenga mucho
cuidado para mantener el buen estado del cable en este punto.

• Es peligrosísimo dejar que el cable de la antena GPS y el cable del micrófono
se enrollen en la base del volante o en la palanca de cambios. Asegúrese de
instalar la unidad de forma que ésta no sea un obstáculo para la conducción.

• Asegúrese de que los cables no interfieran con partes móviles del vehículo
tales como la palanca de cambios, el freno de mano o el mecanismo de
deslizamiento de los asientos.

• No ponga los cables donde queden expuestos a temperaturas altas. Si se
calienta el aislamiento, los cables podrán estropearse y causar un cortocir­cuito.

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

• No corte el cable de antena de GPS para reducir su longitud ni utilice una
extensión para alargarlo. La alteración del cable de la antena puede causar
un cortocircuito.

• No acorte ningún cable. Si lo hace, el circuito de protección tal vez no fun­cione correctamente.

• Nunca suministre alimentación a otros productos electrónicos cortando el
aislamiento del cable de alimentación de la unidad de navegación con DVD y
tomando corriente de él. La capacidad nominal del cable se excederá y
causará un recalentamiento.

ITALIANO NEDERLANDS

4

Conexión del sistema

Antes de instalar la unidad

• Esta unidad es para vehículos con batería de 12 voltios y con conexión a tierra. Antes de
instalar la unidad en un vehículo recreativo, camioneta, o autobús, revise el voltaje de la
batería.

• Para evitar cortocircuitos en el sistema
eléctrico, asegúrese de desconectar el
cable de la batería (-) antes de comen­zar con la instalación.

Para impedir daños

• Cuando desconecte un conector, tire del propio
conector. No tire del cable porque podría
sacarlo del conector.

• Si se instala esta unidad en un vehículo que no
tiene una posición ACC (accesorio) en el inter­ruptor de encendido, el cable rojo de la unidad
deberá conectarse al terminal conectado con
las operaciones del interruptor de encendido
ON/OFF. Si no se hace esto, la batería del
vehículo podría agotarse cuando drenarse
cuando usted esté lejos del vehículo durante
varias horas.

• Para evitar cortocircuitos, cubra el conductor
desconectado con cinta aislada.

C

C

A

O

F

N

F

O

S

T

A

R

T

Sin posición ACCPosición ACC

O

F

N

F

O

S

T

A

R

T

Partes suministradas

5

ConectorCable de alimentación

Interconector

(sólo para AVIC-8DVD—)

Cable RGB de 26 patillas
(sólo para AVIC-9DVD—)

Conexión del sistema

Conexión a la pantalla mediante una entrada RGB de 20 patillas (AVIC-8DVD—)

Este producto

15 cm

Cable de alimentación

Jack para
antena

☞ Consulte las páginas 9-11.

1 m

Entrada RGB

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Interconnector
(suministrado)

6 m

5 m

A la pantalla
(p. ej. AVD-W6010)

Unidad ocultable
(suministrado con la presentación visual)

ITALIANO NEDERLANDS

Cable RGB
(suministrado con la presentación visual)

Micrófono

☞ Consulte la página 24.

Antena GPS

☞ Consulte la página 19.

6

Conexión del sistema

Conexión a la pantalla mediante una entrada de 26 patillas

(AVH-P6400CD, AVH-P6400R, etc.)

Este producto

Nota:

15 cm

Cable de alimentación

Jack para antena

AVIC-9DVD— : suministrado
AVIC-8DVD— : CD-RGB600 (en venda por separado)
* No utilice el cable de interconexión, que se incluye

con el AVIC-8DVD—.

(P.ej. AVH-P6400CD, AVH-P6400R)

Si utiliza un equipo diferente de esta unidad
que requiera la conexión de una antena FM,
emplee un distribuidor de antena apropiado
que pueda adquirir en una tienda.

☞ Consulte las páginas 9-11.

Micrófono

Consulte la página 24.

☞

Reinicio de la Unidad principal AV

Al pulsar el botón de reinicio de la Unidad
principal AV cuando el sistema de nave­gación y Unidad principal AV
(AVH-P6400CD, AVH-P6400R) funcionan

Antena GPS

Consulte la

☞

página 19.

a la vez, asegúrese de que ACC está en la
posición OFF. Si pulsa el botón de reinicio
mientras ACC está en la posición ON,
puede que no funcione como debiera.

7

Conexión a la pantalla mediante una entrada RGB de 20 patillas (AVIC-9DVD—)

Este producto

Nota:

15 cm

Cable de alimentación

Jack para
antena

Control de la señal
Se utiliza para ajustar el volumen de la salida de
audio. Al girarlo hacia la derecha el volumen
aumenta y al girarlo hacia la izquierda disminuye.
(Habitualmente, se suele girar al máximo a la
derecha y se utiliza la señal de salida externa del
equipo para ajustar el volumen del sonido, por
ejemplo, a través de una pantalla).

Si utiliza un equipo diferente de esta unidad
que requiera la conexión de una antena FM,
emplee un distribuidor de antena apropiado
que pueda adquirir en una tienda.

Consulte las páginas 9-11.

☞

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Salida de audio

Salida del vídeo

Micrófono

☞

Consulte la
página 24.

Antena GPS

Consulte la

☞

página 19.

CD-RGB26P
(en venta por separado)

Salida RGB (verde)
Utilice esta conexión
para conectar la pan­talla de Pioneer.

ITALIANO NEDERLANDS

Verde

A la entrada RGB de
la pantalla.

Cable RCA
(en venta por separado)

A las entradas de
audio.

A la entrada VTR de
la pantalla.

Asegúrese de realizar estas
conexiones, sino no podrá ver
la imagen del vídeo DVD.

8

Conexión del sistema

Conexión del cable de alimentación (1)

Cable del circuito de detección de velocidad

Computadora de inyección del
automóvil

Nota: La posición del circuito de
detección de velocidad depende del
modelo del vehículo. Para mas
información, consulte los docu­mentos relevantes de Pioneer.
Cuando haga las conexiones para
un modelo que no se encuentre lis­tado en estos documentos o para el
que la conexión al circuito de
detección de velocidad resulta muy
difícil, conecte el generador de pul­sos de velocidad ND-PG1 vendido
por separado al cable rosado.

Nota: La posición del freno de
estacionamiento depende del mod­elo del vehículo. Para mas informa­ción, consulte el manual del pro­pietario del vehículo o a su conce­sionario.

Método de conexión

Pase el cable de extensión y
el cable del circuito de detec­ción de velocidad a través de
este agujero.

Conector

Apriete firmemente
con alicates de punta
de aguja.

Cierre la tapa.

Rosado
(ENTRADA DE SEÑAL DE VELOCIDAD DEL AUTOMÓVIL)

El sistema de navegación móvil se conecta aquí para detectar la dis­tancia que ha recorrido el automóvil. Conecte siempre el circuito de
detección de velocidad del automóvil o el generador de pulso de
velocidad ND-PG1 vendido por separado. Si no se hace esta conex­ión aumentará el error en la visualización de ubicación.

ADVERTENCIA: UNA MALA CONEXIÓN PUEDE OCA­SIONAR DAÑOS O LESIONES GRAVES, COMO DESCAR­GAS ELÉCTRICAS, Y AFECTAR AL FUNCIONAMIENTO
DEL SISTEMA DE ANTIBLOQUEO DE FRENOS, LA
TRANSMISIÓN AUTOMÁTICA Y EL INDICADOR DEL
VELOCÍMETRO DEL VEHÍCULO.

Verde claro

Se utiliza para detectar el estado ON/OFF del freno de mano. Este
cable debe conectarse al lado de alimentación del interruptor del
freno de mano. Si esta conexión se hace mal o se omite, algunas

funciones de su sistema de alimentación no podrán utilizarse.

Método de conexión

Apriete el cable del lado
de alimentación del inter­ruptor del freno de mano.

Lado de alimentación

Apriete firmemente con
alicates de punta de aguja.

9

Lado de masa

Interruptor del freno de mano

ENGLISH

Este producto

Cable de alimentación

Negro, anaranjado/blanco, rojo, amarillo

Consulte la página 11.

☞

Amarillo/negro

Cuando se combine esta unidad de navegación con un equipo
estéreo Pioneer para automóvil, si el equipo estéreo tiene cables
ama-rillos/negros, haga la conexión a estos cables. De esta
forma, cuando salga el audio guía y cuando utilice el sistema
mediante voz, el equipo estéreo para automóvil se silenciará
automáticamente.

Violeta/blanco
(ENTRADA DE SEÑAL DE MARCHA ATRÁS)

Ésta se conecta para que el sistema de navegación
pueda detectar si el automóvil está moviéndose hacia
adelante o hacia atrás. Conecte el cable violeta/blanco
al cable cuya tensión cambia cuando la palanca de
cambios se pone en la posición de marcha atrás.
Conéctela siempre al cable principal de la luz de mar­cha atrás. A menos que esté conectado, puede que el
sensor no detecte de forma correcta si su vehículo se
desplaza hacia delante o hacia atrás. Por ello, es posi­ble que la posición del vehículo que detecta el sensor
esté desalineada respecto a la posición real.

Nota: Si utiliza el generador de pulsos de velocidad
ND-PG1 (vendido separadamente), asegúrese de
conectarlo.

Nota:

Los cables para este producto y para otros
pueden ser de colores diferentes aunque
tengen la misma función. Cuando se
conecta este producto a otro, consulte los
manuales de instalación de ambas
unidades y conecte los cables que tienen la
misma función.

Método de conexión

Apriete el cable de la luz
de marcha atrás.

Apriete firmemente con
alicates de punta de aguja.

Resistencia de fusible

ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Cable de la luz de
marcha atrás.

Compruebe la posición de la luz de
marcha atrás de su vehículo [la que
se enciende cuando la palanca de
cambios se pone en marcha atrás
(R)] y encuentre en el portamaletas
el cable de la luz de marcha atrás.

10

Conexión del sistema

Conexión del cable de alimentación (2)

Este producto

Cable de alimentación

Negro

A la carrocería (metal) del vehículo. Para impedir que
entre en el sistema de navegación móvil el ruido elec­tromagnético procedente de la carrocería, haga la pues­ta a masa cerca de la unidad principal.

Nota:

Cuando reemplace el fusible,
asegúrese de utilizar solamente un
fusible del amperaje indicado en
el portafusible.

Nota:

Los cables para este producto y para otros pueden
ser de colores diferentes aunque tengen la misma
función. Cuando se conecta este producto a otro,
consulte los manuales de instalación de ambas
unidades y conecte los cables que tienen la misma
función.

Nota:

Los cables amarillos, rojos y anaranjados/blancos
deben conectarse a los terminales de la caja de
fusibles situados en el lado opuesto al de la batería.

11

Amarillo

Al terminal suministrado siempre con alimentación sin
tenerse en cuenta la posición del interruptor de encen-

Portafusible (7,5 A)

dido.

Rojo

Al terminal eléctrico controlado por el interruptor de
encendido (12 V CC) ON/OFF.
No conecte este cable a los terminales de alimentación

Resistencia de fusible

a los que se suministra alimentación continuamente. Si
el cable se conecta a estos terminales, la batería podrá
agotarse.

Anaranjado/blanco

Resistencia de fusible

Amarillo/negro, violeta/blanco, rosado, verde claro

Al terminal del interruptor de iluminación.

Consulte las páginas 9-11.

☞

Instalación

PRECAUCIÓN

• Pioneer no recomienda que sea usted mismo quien instale o revise su unidad
de navegación con DVD. La instalación o revisión del producto puede expon­erle a descargas eléctricas u otros peligros. Solicite que todos los trabajos de
instalación y revisión de su unidad de navegación los realice el personal de
servicio Pioneer autorizado.

• Nunca instale la unidad en lugares donde:
* Pueda lesionar al conductor o a los pasajeros si el vehículo se detiene brus-

camente.

* Pueda interferir en el manejo del vehículo por parte del conductor al pon-

erla, por ejemplo, en el suelo delante del asiento del conductor.

• Asegúrese de que no haya nada detrás del salpicadero u otros paneles al ta­ladrar agujeros en ellos. Tenga cuidado para no estropear los conductos de
combustible, los conductos del líquido de frenos o los cables de alimentación.

• Cuando utilice tornillos no permita que éstos entren en contacto con ningún
cable eléctrico. La vibración puede estropear los cables y causar un cortocir­cuito u otros daños en el vehículo.

• Para asegurar una instalación apropiada, utilice las piezas suministradas de
la forma especificada. Si utiliza otras piezas que no hayan sido suminis­tradas, éstas podrán estropear las partes internas de la unidad, o podrán
aflojarse y hacer que se desprenda la unidad.

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

• Es peligrosísimo dejar que el cable de la antena GPS y el cable del micrófono
se enrollen en la base del volante o en la palanca de cambios. Asegúrese de
instalar la unidad de forma que ésta no sea un obstáculo para la conducción.

• Asegúrese de que los cables no queden atrapados en una puerta ni en el
mecanismo de deslizamiento de un asiento porque puede producirse un cor­tocircuito.

• Después de instalar la unidad de navegación con DVD, compruebe que todos
los demás equipos de su vehículo funcionen correctamente.

ITALIANO NEDERLANDS

12

Instalación

Para impedir que se produzcan interferencias electromagnéticas en la

unidad de navegación con DVD

• Para evitar interferencias, instale los siguientes elementos lo más lejos posible del com­ponente principal de la unidad de navegación con DVD, así como de los cables de otros
dispositivos:

- La antena de televisión y su cable.

- La antena FM, MW/LW y su cable.

- La antena GPS y su cable.

Asimismo, coloque los cables de las antenas alejados entre sí. Procure que no queden
unidos, liados o cruzados. El ruido electromagnético puede aumentar el error de la visual­ización de la ubicación.

Antes de instalar y fijar la unidad

• Consulte con su distribuidor si la instalación requiere del taladro de orificios u otras
modificaciones del vehículo.

• Antes de finalmente instalar la unidad, conecte el cableado temporalmente y asegúrese
de que todo esté conectado correctamente y que la unidad y el sistema funcionan debida­mente.

Antes de utilizar la cinta adhesiva

• Antes de fijar la cinta adhesiva asegúrese de que la superficie no tenga humedad, polvo,
suciedad, aceite, etc.

13

Instalación de la unidad principal

5°

5°

30°

15°

Notas acerca de la instalación

• No instale la unidad principal en lugares donde quede expuesta a temperaturas y
humedades altas, tales como:
* Lugares próximos a salidas de calefacciones.
* Lugares expuestos a la luz solar directa tales como el salpicadero o la estantería

trasera del vehículo.

• Lugares donde pueda ser salpicada por la lluvia como, por ejemplo, cerca de la puerta.

• La resistencia de la instalación dependerá del modelo del vehículo y de la posición de
instalación. Elija una posición donde la unidad principal pueda instalarse firmemente, e
instálela bien.
Si la unidad principal no está firmemente sujeta, el error de la visualización de la ubi­cación será mayor.

• No instale la unidad principal en el panel que cubre la rueda de recambio ni en otros
lugares donde quede expuesta a la vibración.

• Cuando la unidad principal se instale debajo del asiento delantero, asegúrese de que ésta
no obstruya la acción de deslizamiento del asiento.

• No instale la unidad principal en ningún lugar donde la carga pueda quedar encima de
ella. Los golpes mecánicos intensos en la unidad principal podrían aumentar el error de
la visualización de la ubicación.

• Evite instalar la unidad principal en lugares donde interfiera con la carga y descarga de
la rueda de recambio, el gato, herramientas, etc.

• Compruebe que un disco o una PC card pueda expulsarse estando instalada la unidad
principal.

• Instale la unidad principal en una superficie con una tolerancia de inclinación de +30 a

-15 grados (en un margen de cinco grados a la izquierda o la derecha de la dirección de
desplazamiento del vehículo). Una superficie más inclinada podría aumentar el error de
la visualización de la ubicación.

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

• No instale la unidad principal verticalmente. Instalarla de esta forma puede ser la causa
de que la unidad funcione mal.

ITALIANO NEDERLANDS

14

Instalación

Partes suministradas

Unidad principal

Herramientas de extracción

(2 piezas)

Marco

Tornillo

Tope de goma Tornillo de unión

(5 × 6 mm)

(4 piezas)

Soporte

Tornillo de superficie plana

(5 × 6 mm)

(4 piezas)

15

PRECAUCIÓN

• Realice la instalación con los lados derecho e izquierdo de la unidad de nave­gación con DVD perpendiculares o paralelos a la dirección de desplazamien­to del vehículo. No lo haga en diagonal o no se detectará correctamente la
posición en que se encuentra.

• Si instala los lados derecho e izquierdo de la unidad de navegación con DVD
paralelos a la dirección de desplazamiento del vehículo, mueva la palanca de
dirección de montaje, y fije el tornillo de bloqueo en el lado del “↔”; en caso
contrario, el sensor gravitatorio montado en la unidad de navegación con
DVD no funcionará correctamente.

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Dirección del

vehículo

Delante

(Perpendicular)
Punto de fijación
del tornillo de
bloqueo
Lado “

↕”

Delante

Dirección del

vehículo

Delante

(Paralelo)
Punto de fijación
del tornillo de
bloqueo
Lado “

↔”

Dirección del

vehículo

Delante

Instalación con los lados derecho e izquierdo de la unidad de navegación con

DVD paralelos a la dirección del vehículo

Si realiza la instalación con los lados derecho e izquierdo de la unidad de navegación con
DVD paralelos a la dirección del vehículo, extraiga el tornillo de montaje que está situado
debajo de la unidad y mueva la palanca de dirección de montaje. A continuación, cambie
el punto de montaje del tornillo del lado “

↔”, el sensor gravitatorio que está montado en la unidad no funcionará correctamente.

“

1. Extraiga el tornillo de bloqueo que está fijado en la palanca de dirección de montaje.

2. Mueva la palanca y fije el tornillo de montaje en el lado “↔”.

Tornillo de bloqueo

Parte inferior de la unidad de
navegación con DVD

↔” al “↕”. Si el tornillo se instala en el lado

Tornillo de
bloqueo

ITALIANO NEDERLANDS

Palanca de dirección de montaje Palanca de dirección de montaje

16

Instalación

7

182

53

Montaje trasero/delantero DIN

Este producto puede ser instalado apropiadamente ya sea desde “Front” (montaje delantero
DIN convencional) o “Rear” (instalación de montaje trasero DIN, usando los orificios
roscados en los lados del chasis del producto). Para mas información, consulte los métodos
de instalación de las ilustraciones.

Montaje delantero DIN

Instalación con tope de goma

Después de insertar el soporte en la tabla de man-

Tablero de instrumentos

Soporte

dos, luego seleccione las orejetas apropiadas
según el grosor del material de la tabla de mandos
y dóblelos.
(Instale lo más firme posible usando las lengüe­tas superior e inferior. Para fijar, doble las lengüe­tas 90 grados).

Tope de goma

Tornillo

Extracción de la unidad

Tire hacia afuera para extraer el marco.
(Para la fijación del marco, apunte el lado
con ranura hacia abajo.)

Marco

17

Inserte las herramientas de
extracción suministradas en
la unidad, como se indica en
la figura, hasta que se
enganchen en su posición.
Tire de la unidad mientras
mantiene las herramientas
presionadas contra los lados
de la unidad.

Montaje trasero DIN

Instalación usando los orificios roscados en el lado de este producto

• Fijación de este producto a la ménsula de montaje.

Seleccione una posición donde los orificios de la
ménsula y los orificios roscados de este
producto se alineen (queden fijos), y apriete los
tornillos en 2 lugares sobre cada lado. Utilice
cualquiera de los tornillos de unión (5× 6 mm), o
tornillos de superficie plana (5 × 6 mm), dependi-
endo de la forma del tornillo de los orificios rosca­dos en la ménsula.

Tornillo

Tablero de instrumentos o consola

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Ménsula de montaje

ITALIANO NEDERLANDS

18

Instalación

Instalación de la antena GPS

PRECAUCIÓN

• No corte el cable de antena de GPS para reducir su longitud ni utilice una
extensión para alargarlo. La alteración del cable de la antena puede causar
un cortocircuito.

Notas acerca de la instalación

• La antena debe instalarse en una super­ficie nivelada donde las ondas de radio
queden bloqueadas lo menos posible.
Las ondas de radio no podrán ser
recibidas por la antena si la emisión
desde el satélite queda bloqueada.
Para obtener la mejor recepción se
recomienda realizar la instalación en el
techo o en la cubierta del maletero del
automóvil.

Salpicadero

Techo

Cubierta del maletero

Bandeja trasera

• Cuando instale la antena GPS en el interior del vehículo, asegúrese de utilizar la hoja
metálica proporcionada con su sistema. Si ésta no se utiliza, la sensibilidad de la recep­ción no será apropiada.

• No corte la hoja metálica suministrada para hacerla más pequeña. Esto podría reducir la
sensibilidad de la antena GPS.

• Tenga cuidado para no tirar del cable de la antena cuando quite la antena GPS. El imán
colocado en la antena es muy potente y es posible que el cable se desprenda.

• La antena GPS está instalada con su imán. Cuando instale la antena GPS, tenga cuidado
para no rayar la carrocería.

• Cuando instale la antena GPS en el exterior del automóvil, póngala siempre en su interi­or cuando éste tenga que pasar por un equipo de lavado automático de automóviles. Si la
antena se deja en el exterior, ésta podrá desprenderse y rayar la carrocería del automóvil.

• No pinte la antena GPS porque esto puede alterar su rendimiento.

19

Partes suministradas

ENGLISH

Abrazadera (5 piezas)Hoja de metalAntena GPS

Almohadilla para
el techo

Cuando instale la antena en el interior del vehículo

(en el salpicadero o en la bandeja trasera)

Fije la hoja de metal en una superficie tan plana como sea posible y donde la antena apunte
hacia al exterior de la ventana. Ponga la antena GPS en la hoja de metal. (La antena GPS
se fija mediante su imán).

Antena GPS

Hoja de metal
Desenganche la hoja de protección
de la parte trasera.

Asegúrese de que la super­ficie no tenga humedad,
polvo, suciedad, aceite,
etc., antes de fijar la hoja de
metal.

Nota: La hoja de metal
tiene un adhesivo fuerte y
puede dejar una marca en el
salpicadero al quitarla.

ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Abrazaderas
Utilice abrazaderas para asegurar
el cable en el interior del vehículo
donde sea necesario.

Nota:

• Cuando monte la hoja de metal, no la corte en piezas pequeñas.

• Algunos modelos utilizan ventanas con un tipo de cristal que no permiten el paso de las señales
procedentes de satélites GPS. Para tales modelos, instale la antena GPS en el exterior del
automóvil.

20

Instalación

Cuando instale la antena en el exterior del vehículo (en la carrocería)

Ponga la antena GPS en un lugar tan nivelado como sea posible como, por ejemplo, el
techo o la cubierta del maletero. (La antena GPS se fija con su imán).

Antena GPS

Cuando pase el cable al interior por la parte
superior de la puerta

Abrazaderas

Haga un bucle en forma de U en el
cable exterior para impedir la
entrada de agua de lluvia al
vehículo.

Utilice abrazaderas
para asegurar el cable
en el interior del
vehículo donde sea
necesario.

21

Cuando pase el cable al interior desde el maletero

Abrazaderas
Utilice abrazaderas
para asegurar el
cable en el interior
del vehículo donde
sea necesario.

Empaquetadura de caucho

Almohadilla para el techo
Asegúrese de que ésta toque
la parte superior de la empa­quetadura de caucho.

Haga un bucle en forma de U
en el cable exterior de la
empaquetadura de caucho para
impedir la entrada de agua de
lluvia al vehículo.

Instalación del Control remoto

Partes suministradas

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Control remoto

(UM-4, AAA, LR03, 1,5 V)

SoportePila alcalina

(2 piezas)

Cinta con adhesivo
de doble cara
(grande)

Instalación de las pilas

Extraiga la tapa del alojamiento de las pilas y ponga dos pilas alcalinas (UM-4, AAA,
LR03, 1,5V). Para más información, vea el “Manual de hardware”.

PRECAUCIÓN

• Al insertar las pilas, debe orientar las pilas como indican las marcas + y - del
diagrama.

• No mezcle pilas nuevas con pilas usadas.

• No mezcle tipos distintos de pilas. Incluso las pilas del mismo tamaño pueden
tener tensiones distintas.

• Extraiga las pilas del control remoto si no va a utilizarlo durante un período
prolongado.

• Si una pila ha producido fugas, limpie bien el líquido y los residuos del com­partimiento de las pilas antes de insertar pilas nuevas.

• Las pilas suministradas no pueden recargarse.

• Le recomendamos el empleo de pilas alcalinas como pilas de recambio.

• Cuando deseche las pilas, hágalo cumpliendo con las regulaciones legales o
con las normas de medio ambiente aplicables en su país/localidad.

Notas sobre el manejo del Control remoto

• Mantenga siempre el control remoto protegido contra la luz solar directa o las altas tem-

peraturas. Dejar el control remoto en lugares expuestos a la luz solar directa o altas tem­peraturas durante largos periodos de tiempo puede causar deformación, decoloración o
fallos en el funcionamiento.

• Reemplace las pilas cuando se deteriore el rendimiento del control remoto.

ITALIANO NEDERLANDS

22

Instalación

Instalación de la cinta adhesiva de doble cara

Fije el soporte con la cinta adhesiva de doble cara (grande) que se incluye en el juego.

Fijación horizontal

Control remoto

Soporte

Extraer

(no se usa)

Cinta adhesiva de doble cara (grande)

Fijación en posición elevada

23

Control remoto

Extraer

Cinta adhesiva de doble cara (grande)

Soporte

Instalación del micrófono

Notas acerca de la instalación

• Instale el micrófono en una posición u orientación que permita captar bien las voces de

la persona que utilice el sistema mediante voz.

ENGLISH

Partes suministradas

ESPAÑOL DEUTSCH FRANÇAIS

Presilla de micrófonoMicrófono

Cinta con adhesivo de
doble cara (pequeña)

Abrazadera
(5 piezas)

ITALIANO NEDERLANDS

24

Instalación

Cuando instale el micrófono en el parasol

1. Instale el micrófono en la presilla de micrófono.

Micrófono

Presilla de micrófono

2. Instale la presilla de micrófono en el parasol.

Con el parasol hacia arriba, instale la presilla del micrófono. (Al bajar el parasol se reduce
la capacidad de reconocimiento para las operaciones mediante voz).

Presilla de micrófono

25

Abrazaderas
Utilice abrazaderas
para asegurar el
cable en el interior
del vehículo donde
sea necesario.

Cuando instale el micrófono en la base del volante

1. Instale el micrófono en la presilla de micrófono.

Fije el cable del micrófono
en la ranura.

2. Instale la presilla de micrófono en la base del volante.

Micrófono

Presilla de micrófono

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

Cinta con adhesivo
de doble cara

Instale la presilla del
micrófono en el lado
trasero de la base del
volante.

Abrazaderas
Utilice abrazaderas para
asegurar el cable en el
interior del vehículo
donde sea necesario.

PRECAUCIÓN

• Es peligrosísimo dejar que el cable del micrófono se enrolle en la base del
volante o en la palanca de cambios. Asegúrese de instalar la unidad de forma
que ésta no sea un obstáculo para la conducción.

ITALIANO NEDERLANDS

26

Después de instalar la unidad

1. Vuelva a conectar la batería.

Primero, cerciórese de que todas las conexiones estén bien hechas y de que la unidad esté
instalada correctamente. Vuelva a instalar todos los componentes del vehículo que extrajo
previamente. Y luego vuelva a conectar el cable negativo (–) al borne negativo (–) de la
batería.

2. Ponga en marcha el motor.

3. Presione el botón de resposición de la unidad principal.

Presione el botón de reset de la unidad principal utilizando un objeto puntiagudo como, por
ejemplo, un bolígrafo.

Botón de resposición

4. Prepare el sistema de navegación móvil.

Prepare el sistema de navegación móvil como se explica en el “Manual de instrucciones”.

27

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

28

WICHTIGE INFORMATION

ÜBER IHR NEUE DVD-NAVIGATIONSEINHEIT UND DIESE ANLEITUNG

• Die DVD-Navigationseinheit von Pioneer ist ausschließlich als Orientierungshilfe
für Autofahrer bestimmt und ist keinesfalls als ein Ersatz für Unterhaltung beim
Fahren oder dergleichen zu verwenden.

• Verwenden Sie die DVD-Navigationseinheit nicht, um Notdienste wie
Krankenhäuser oder Polizeistationen aufzusuchen. Nicht alle derartigen
Einrichtungen sind in der Karteidatei vorhanden.

• Die DVD-Navigationseinheit sollte nur dann betrieben werden, wenn die
Aufmerksamkeit des Fahrers nicht vom Verkehrsgeschehen ablenkt: Das Gerät
darf den Fahrer niemals von der Einhaltung wichtiger Sichheitsrichtlinien und der
allgemeinen Verkehrsregeln abhalten.

• Diese Anleitung erklärt den Einbau der DVD-Navigationseinheit in Ihren Wagen.
Die Bedienung der DVD-Navigationseinheit ist in der separaten
“Bedienungsanleitung” des Geräts beschrieben.

1

Inhalt

WICHTIGE SICHERHEITSHINWEISE ...... 3

BITTE LESEN SIE DIESE ANLEITUNG

ZUM EINBAU DER DVD­NAVIGATIONSEINHEIT
AUFMERKSAM DURCH UND
BEWAHREN SIE DIE ANLEITUNG FÜR

SPÄTERES NACHSCHLAGEN AUF ...... 3

Anschluß des Geräts ................................ 4

VORSICHTSMASSNAHMEN ........................ 4

-

Vor dem Einbau des Geräts

-

Zur Vermeidung von Schäden

-

Mitgelieferte Teile

Anschluß des Geräts .......................................... 6

-

Anschluß an die Anzeige mit 20poligem
RGB-Eingang (AVIC-8DVD—)

-

Anschluß an die Anzeige mit 26poligem
RGB-Eingang (AVH-P6400CD,
AVH-P6400R, usw.)

-

Anschluß an die Anzeige mit 20poligem

RGB-Eingang (AVIC-9DVD—)

Anschluß des Stromkabels (1) .......................... 9

Anschluß des Stromkabels (2) ........................ 11

Einbau ........................................................ 12

VORSICHTSMASSNAHMEN ...................... 12

Zur Vermeidung elektromagnetischen

Rauschens.................................................. 13

Vor Einbau und Befestigung .......................... 13

Vor der Verwendung des Klebebands ............ 13

Einbau der Navigationseinheit ........................ 14

-

Hinweise zum Einbau

-

Mitgelieferte Teile

-

VORSICHTSMASSNAHMEN

-

Bei parallelem Einbau der DVD-

Navigationseinheit zur Fahrtrichtung des

Fahrzeugs

DIN-Vorder-/Rückmontage ............................ 17

DIN-Vordermontage ........................................ 17

-

Einbau mit der Gummibuchse

-

Ausbau dieses Geräts

DIN-Rückmontage .......................................... 18

-

Einbau unter Verwendung der

Gewindebohrungen an der Seite dieses

Produkts

Einbau der GPS-Antenne ................................ 19

-

VORSICHTSMASSNAHMEN

-

Hinweise zur Befestigung

-

Mitgelieferte Teile

-

Einbau der Antenne im

Fahrzeuginnenraum (auf dem

Armaturenbrett oder der Hutablage)

-

Einbau der Antenne außen am Fahrzeug

(an der Karosserie)

Einbau der Fernbedienung .............................. 22

-

Mitgelieferte Teile

-

Einlegen der Batterien

-

VORSICHTSMASSNAHMEN

-

Hinweise zur Handhabung der

Fernbedienung

-

Befestigung der Fernbedienung mit

doppelseitigen Klebstreifen

Einbau des Mikrofons ...................................... 24

-

Hinweise zum Einbau

-

Mitgelieferte Teile

-

Befestigung des Mikrofons an der

Sonnenblende

-

Befestigung des Mikrofons an der

Lenksäule

-

VORSICHTSMASSNAHMEN

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Nach dem Einbau des Geräts ................ 27

2

WICHTIGE SICHERHEITSHINWEISE

BITTE LESEN SIE DIESE ANLEITUNG ZUM EINBAU DER DVD­NAVIGATIONSEINHEIT AUFMERKSAM DURCH UND BEWAHREN SIE

DIE ANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF

1. Bitte lesen Sie diese Anleitung vor dem Einbau der DVD-Navigationseinheit
aufmerksam durch.

2. Bewahren Sie die Anleitung für späteres Nachschlagen auf.

3. Beachten Sie alle Warnungen in dieser Anleitung, und folgen Sie den hier
gegebenen Anweisungen genauestens.

4. Dieses Gerät ist ausschließlich als Orientierungshilfe für Autofahrer bestimmt
und ist keinesfalls als ein Ersatz für Aufmerksamkeit und Vorsicht beim Fahren
oder dergleichen zu verwenden. Die DVD-Navigationseinheit sollte nur dann
betrieben werden, wenn sie die Aufmerksamkeit des Fahrers nicht vom
Verkehrsgeschehen ablenkt: Das Gerät darf den Fahrer niemals von der
Einhaltung wichtiger Sicherheitsrichtlinien und den allgemeinen Verkehrsregeln
abhalten.

5. Es kann mitunter vorkommen, daß die DVD-Navigationseinheit die Position des
Fahrzeugs, die Entfernung der auf dem Bildschirm angezeigten Objekte und die
Kompaßrichtung nicht korrekt anzeigt. Darüber hinaus funktioniert das System
nur innerhalb bestimmter Grenzen und erkennt z.B. keine Einbahnstraßen,
vorübergehende Verkehrsbeschränkungen oder potentiell gefährliche
Streckenabschnitte. Beurteilen Sie die Verkehrssituation unter Beachtung der
herrschenden Bedingungen immer selbst.

6. Zubehör im Innenraum des Fahrzeugs sollte die Aufmerksamkeit des Fahrers
niemals vom Verkehrsgeschehen ablenken, und das gleiche gilt auch für die
DVD-Navigationseinheit. Falls Schwierigkeiten hinsichtlich der Bedienung des
Geräts auftreten oder das angezeigte Bild schlecht erkennbar ist, sollten weitere
Einstellungen erst nach dem sicheren Parken des Fahrzeugs vorgenommen wer­den.

7. Versuchen Sie niemals, die DVD-Navigationseinheit eigenhändig einzubauen
oder zu warten. Der Einbau oder die Wartung der DVD-Navigationseinheit durch
ungeschulte Personen, die im Umgang mit elektronischer Ausrüstung und
Fahrzeugzubehör keine Erfahrung haben, setzt den Fahrer der Gefahr elektrischer
Schläge und anderer Verletzungen aus.

8. Beachten Sie bitte, beim Fahren stets den Sicherheitsgurt anzulegen. Nicht kor­rekt angeschnallte Insassen sind bei einem Unfall einer wesentlich höheren
Verletzungsgefahr ausgesetzt.

3

Anschluß des Geräts

VORSICHTSMASSNAHMEN

• Pioneer rät nachdrücklich davon ab, die DVD-Navigationseinheit eigen­händig einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer
Schläge und anderer Gefahren besteht. Einbau und Wartung des
Navigationsgeräts sind deshalb dem autorisierten Kundendienst­Fachpersonal zu überlassen.

• Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine
offenliegenden Drähte vorhanden sein.

• Kein Loch in den Motorraum bohren, um das gelbe Kabel des Geräts an die
Fahrzeugbatterie anzuschließen: Die Kabelisolierung kann am Über­gangspunkt vom Fahrgastraum zum Motorraum durch die Vibration des
Motors beschädigt werden. Darauf achten, das Kabel in diesem Bereich
besonders gut zu befestigen.

• Es ist äußerst gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel
um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbe­dingt darauf achten, daß das Gerät den Fahrer nicht behindert.

• Vergewissern Sie sich, daß die Kabel keine beweglichen Teile des Fahrzeugs,
wie z.B. Gangschalthebel, Handbremse oder Sitzverstellmechanismus,
berühren.

• Die Kabel niemals in Bereichen verlegen, an denen sie hohen Temperaturen
ausgesetzt sind: Ein Erhitzen der Isolierung kann zur Beschädigung der
Kabel führen und einen Kurzschluß verursachen.

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

• Das Kabel der GPS-Antenne nicht abschneiden, um es zu kürzen, oder mit
einem Verlängerungskabel verlängern, da beides zu einem Kurzschluß oder
einer Fehlfunktion führen kann.

• Kabel sollten grundsätzlich nicht gekürzt werden. Andernfalls funktioniert
die Schutzschaltung eventuell nicht ordnungsgemäß.

• Niemals durch Aufschneiden der Isolierung des Betriebsstromkabels der
DVD-Navigationseinheit und Anzapfen der Leitung Strom an andere elek­tronische Geräte ableiten. Derartige Eingriffe führen zum Überschreiten der
Stromkapazität und Überhitzen des Kabels.

• Unsachgemäßer Einbau kann zum Erlöschen der Garantie des
Fahrzeugherstellers führen.

• Beachten Sie alle Vorschriften und Sicherheitshinweise des Kfz-Herstellers,
insbesondere Vorschriften zu Alarmanlage, Wegfahrsperren und Airbag!

ITALIANO NEDERLANDS

4

Anschluß des Geräts

Vor dem Einbau des Geräts

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an
Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder
Bus die Batteriespannung.

• Um Kurzschlüsse im elektrischen
System zu verhindern, ist unbedingt
vor dem Einbau das Minus­Batteriekabel (-) abzutrennen.

Zur Vermeidung von Schäden

• Beim Abziehen eines Steckers stets am
Stecker ziehen, niemals am Kabel. Andernfalls
kann das Kabel aus dem Stecker herausgezo­gen werden.

• Wenn dieses Gerät in einem Auto eingebaut
wird, das auf dem Zündschalter keine ACC
(Zubehör)-Position hat, sollte die rote Leitung
des Geräts an eine Klemme angeschlossen
werden, die mit der ON/OFF-Funktion des
Zündschalters gekoppelt ist. Andernfalls kann
die Autobatterie entleert werden, wenn Sie
mehrere Stunden von dem Fahrzeug weg sind.

• Um einen Kurzschluß zu vermeiden, abge­trennte Kabel mit Isolierband umwickeln.

C

C

A

O

F

N

F

O

S

T

A

R

T

ACC-Stellung

Keine ACC-Stellung

O

F

N

F

O

S

T

A

R

T

Mitgelieferte Teile

5

KabelsteckverbindungStromkabel

Zwischenkabel

(nur AVIC-8DVD—)

26poliges RGB-Kabel

(nur AVIC-9DVD—)

Anschluß des Geräts

Anschluß an die Anzeige mit 20poligem RGB-Eingang (AVIC-8DVD—)

Dieses Gerät

15 cm

Stromkabel

ENGLISH ESPAÑOL

Antennenbuchse

1 m

Zwischenkabel
(mitgeliefert)

6 m

Siehe Seite 9 bis 11.

☞

Zur Anzeigeeinheit
(z.B. AVD-W6010)

RGB-Eingang

Hideaway-Einheit
(mit Display mitgeliefert)

RGB-Kabel (mit Display mitgeliefert)

Mikrofon

Siehe Seite 24.

☞

GPS-Antenne

Siehe Seite 19.

☞

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

5 m

6

Anschluß an die Anzeige mit 26poligem RGB-Eingang
(AVH-P6400CD, AVH-P6400R, usw.)

7

Anschluß des Geräts

Mikrofon

Betriebsstromkabel

Dieses Gerät

☞

Siehe Seite 9 bis 11.

Antennenbuchse

15 cm

GPS-Antenne

☞

Siehe Seite 19.

☞

Siehe Seite 24.

AVIC-9DVD

— : migeliefert

AVIC-8DVD— : CD-RGB600 (getrennt erhältlich)
* Nicht das Verbindungskabel benutzen, das mit dem

AVIC-8DVD— geliefert wird.

(Z.B. AVH-P6400CD, AVH-P6400R)

Hinweis:

Wenn Sie andere Geräte als dieses
benutzen, die einen FM-Antennenanschluß
benötigen, benutzen Sie einen geeigneten
Antennenverteiler, den Sie in Geschäften
erhalten.

Wenn die AV Haupteinheit
zurückgesetzt wird

Wenn Sie die Reset-Taste der AV
Haupteinheit drücken, während das
Navigationssystem mit der AV Haupteinheit
(AVH-P6400CD, AVH-P6400R) verbunden
ist, müssen Sie sicherstellen, daß die
Zündung ausgeschaltet ist. Wenn Sie die
Reset-Taste drücken, während die Zündung
eingeschaltet ist, funktioniert sie evtl. nicht
richtig.

Anschluß an die Anzeige mit 20poligem RGB-Eingang (AVIC-9DVD—)

ENGLISH ESPAÑOL

15 cm

Antennenbuchse

Dieses Gerät

Betriebsstromkabel

Lautstärkeregelung
Wird benutzt, um das Ausgangssignal des Audio­Ausgangs einzustellen. Wenn Sie den Regler
nach rechts drehen, wird die Lautstärke erhöht;
wenn Sie den Regler nach links drehen, wird die
Lautstärke reduziert. (Normalerweise sollte der
Regler ganz nach rechts gedreht sein und ein
externes Gerät, z. B. eine Anzeige, sollte zur
Lautstärkeregelung angeschlossen sein.)

Audio-Ausgang

Video-Ausgang

Mikrofon

Siehe Seite 24.

☞

GPS-Antenne

Siehe Seite 19.

☞

Hinweis:

Wenn Sie andere Geräte als dieses
benutzen, die einen FM-Antennenanschluß
benötigen, benutzen Sie einen geeigneten
Antennenverteiler, den Sie in Geschäften
erhalten.

Siehe Seite 9 bis 11.

☞

RCA-Kabel
(getrennt erhältlich)

Stellen Sie sicher, daß diese
Kabel richtig angeschlossen sind.
Ansonsten können Sie das Bild
des DVD-Videos nicht sehen.

CD-RGB26P
(getrennt erhältlich)

RGB-Ausgang (grün)
Benutzen Sie diese
Buchse, um die Pioneer­Anzeige anzuschließen.

Grün

Zum RGB-Eingang
der Anzeige

Zu den
Audioeingängen

Zum VTR-Eingang
der Anzeige

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

8

Anschluß des Geräts

Anschluß des Stromkabels (1)

Kabel der Geschwindigkeit-Erkennungsschaltung
(Speed Pulse)

Einspritzungs­Steuercomputer des
Fahrzeugs

Hinweis: Die Position der
Geschwindigkeits­Erkennungsschaltung (Speed Pulse)
hängt vom Fahrzeug ab.
Einzelheiten entnehmen Sie den
entsprechenden Pioneer­Unterlagen. Wenn Verbindungen
für in diesen Unterlagen nicht
beschriebene Modelle oder solche
mit besonders schwierigen
Verbindungen vorgenommen
werden sollen, schließen Sie den
getrennt erhältlichen ND-PG1
Geschwindigkeits-Pulsgenerator an
die rosa Leitung an.

Hinweis: Die Position des
Handbremsschalters hängt vom
Fahrzeugmodell ab. Einzelheiten ent­nehmen Sie der technischen
Dokumentation des Fahrzeugs oder
erfragen Sie beim Händler.

Kabelsteck­verbindung

Rosa

Durch diesen Anschluß erkennt das Navigationsystem die Länge der
Fahrtstrecke. Die Geschwindigkeit-Erkennungsschaltung (Speed Pulse)
des Wagens oder den als Sonderzubehör erhältlichen Geschwindigkeit­Impulsgenerator ND-PG1 unbedingt anschließen. Andernfalls kann es
zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige kommen.

WARNUNG: WENN DIE VERBINDUNG NICHT RICHTIG
HERGESTELLT WURDE, KANN DIES ZU ERNSTHAFTEN
SCHÄDEN ODER VERLETZUNGEN INKLUSIVE
STROMSCHLÄGEN UND INTERFERENZEN MIT DEM
ANTIBLOCKIERSYSTEM DES FAHRZEUGS, DEM
AUTOMATIKGETRIEBE UND DER GESCHWINDIGKEIT­SANZEIGE FÜHREN.

Hellgrün

Dieser Anschluß dient zur Erkennung des ON/OFF-Status der
Handbremse. Das Kabel ist an die Stromversorgungsseite des
Handbremsschalters anzuschließen. Wird dieser Anschluß falsch

ausgeführt oder ausgelassen, sind bestimmte Funktionen des
Navigationssystems nicht betriebsfähig.

Anschlußmethode

Das Verlängerungskabel und
das Kabel der Geschwindigkeit­Erkennungsschaltung (Speed
Pulse) durch dieses Loch
führen.

Mit einer Nadelzange
fest zuklemmen.

Die Abdeckung schließen.

(FAHRZEUGGESCHWINDIGKEITS-SIGNALEINGANG)

Anschlußmethode

Die Stromversorgung des
Handbremsschalters
anklemmen.

Stromversorgungsseite

Fest mit einer Nadelzange
einklemmen.

9

Masseseite

Handbremsschalter

Dieses Gerät

ENGLISH ESPAÑOL

Hinweis:

Kabel dieses Geräts und die anderer
Produkte können verschiedene Farben
haben, auch wenn sie die gleichen
Funktionen haben. Beim Anschluß dieses
Geräts an ein anderes Gerät unter
Bezugnahme auf die mit beiden Geräten
mitgelieferten Installationsanleitungen die
Kabel mit derselben Funktion verbinden.

Stromkabel

Schwarz, orange/weiß, rot, gelb

Siehe Seite 11.

☞

Gelb/schwarz

Falls das Navigationsgerät mit einer Pioneer­Autostereoanlage kombiniert werden soll und die
Stereoanlage über ein gelb/schwarzes Kabel zur
Stummschaltung verfügt, an diese Kabel anschließen.
Hierdurch wird die Lautstärke der Stereoanlage automatisch
reduziert, wenn das Navigationsystem eine
Wegweiserdurchsage ausgibt, oder wenn das System
sprachgesteuert wird.

Violett/weiß
(RÜCKWÄRTSGANG-SIGNALEINGANG)

Über diesen Anschluß erkennt das Navigationsystem,
ob der Wagen vorwärts oder rückwärts fährt.
Die violett/weiße Leitung an die Leitung anklemmen,
deren Spannung sich ändert, wenn der Schalthebel
auf Rückwärts gestellt wird. Das Kabel stets an die
Hauptleitung der Rückfahrleuchte anschließen.
Wenn der Sensor nicht richtig angeschlossen ist,
erkennt er nicht genau, ob Ihr Fahrzeug vorwärts
oder rückwärts fährt. Daher kann die Position Ihres
Fahrzeugs, die der Sensor ermittelt, von der tatsäch­lichen Position abweichen.

Hinweis: Bei Verwendung des Geschwindigkeit­Impulsgenerators ND-PG1 (separat erhältlich) muß
diese Leitung angeschlossen werden.

Sicherungswiderstand

DEUTSCH FRANÇAIS

Anschlußmethode

Das Kabel der
Rückfahrleuchte ein­klemmen.

Mit einer Nadelzange
fest zuklemmen.

ITALIANO NEDERLANDS

Kabel der
Rückfahrleuchte.

Die Position der Rückfahrleuchte des
Wagens (die aufleuchtet, wenn mit
dem Schalthebel der Rückwärtsgang
[R] eingelegt wird) überprüfen und
das Kabel der Rückfahrleuchte im
Kofferraum zum Anschluß nutzen.

10

8

Anschluß des Geräts

Anschluß des Stromkabels (2)

Dieses Gerät

Stromkabel

Hinweis: Beim Austauschen der
Sicherung immer sicherstellen, daß
eine Sicherung der richtigen Stärke
entsprechend den Angaben am
Sicherungshalter eingesetzt wird.

Sicherungshalter (7,5 A)

Sicherungswiderstand

Hinweis:

Kabel dieses Produkts und die anderer Produkte kön­nen unterschiedliche Farben haben, auch wenn sie die
gleichen Funktionen haben. Beim Anschluß dieses
Produkts an ein anderes Gerät unter Bezugnahme auf
die mit beiden Produkten mitgelieferten
Installationsanleitungen die Kabel mit derselben
Funktion verbinden.

Schwarz

An Fahrzeugkarosserie (Metall) anschließen. In der
Nähe des Hauptgeräts verlegen, um zu vermeiden, daß
elektromagnetisches Rauschen von der
Fahrzeugkarosserie auf das Navigationsystem übertra­gen wird.

Hinweis: Das gelbe, rote und orange/weiße Kabel
sollten an der gegenüberliegenden Seite des
Sicherungskasteneinschlüsse von der Batterie
angeschlossen werden.

Gelb

An den Pol anschließen, der ungeachtet der
Zündschlüsselstellung ständig mit Strom versorgt wird.

Rot

An die über den Zündschalter (ON/OFF) geschaltete
Anschlußklemme anschließen (12 V Gleichspannung).
Dieses Kabel nicht an Stromversorgungsklemmen
anschließen, die ständig mit Strom versorgt werden.
Andernfalls kann die Batterie entleert werden.

11

Sicherungswiderstand

Gelb/schwarz, violett/weiß, rosa,
hellgrün

Orange/weiß

An die Lichtschalterklemme anschließen.

Siehe Seite 9 bis 11.

☞

Einbau

VORSICHTSMASSNAHMEN

• Pioneer rät nachdrücklich davon ab, die DVD-Navigationseinheit selbst
einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge
und anderer Gefahren besteht. Einbau und Wartung des Navigationsgeräts
sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen.

• Für den Einbau des Geräts sind die folgenden Plätze unbedingt zu vermei­den:
* Plätze, an denen das Gerät bei einem plötzlichen Bremsmanöver Fahrer

oder Mitfahrer verletzen kann.

* Plätze, an denen das Gerät den Fahrer bei der Steuerung des Wagens

behindert, wie z.B. auf dem Boden vor dem Fahrersitz.

• Vergewissern Sie sich vor dem Bohren von Löchern in Armaturenbrett oder
sonstige Verkleidungen, daß sich dahinter keine Gegenstände befinden.
Unbedingt darauf achten, keine Kraftstoffleitungen, Bremsleitungen oder
Stromkabel zu beschädigen.

• Bei der Verwendung von Schrauben darauf achten, daß diese keine elek­trischen Kabel berühren. Die Motorvibration kann zur Beschädigung der
Isolierung von Kabeln führen und dadurch Kurzschlüsse oder sonstige
Schäden am Fahrzeug verursachen.

• Um einen korrekten Einbau zu gewährleisten, sind die mitgelieferten Teile
entsprechend der jeweiligen Anleitung zu verwenden. Die Verwendung nicht
mitgelieferter Teile kann zur Beschädigung des Geräts führen. Darüber hin­aus können sich diese Teile lösen und den vorschriftsmäßig festen Sitz des
Gerätes lok-kern, was zur Funktionsbeeinträchtigung und erhöhter
Verletzungsgefahr bei Unfällen führt.

• Es ist äußerst gefährlich, die GPS-Antennenleitung oder das Mikrofonkabel
um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau un­bedingt darauf achten, daß das Gerät den Fahrer nicht behindert.

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

• Vergewissern Sie sich, daß sich die Kabel nicht in der Tür oder im
Sitzverstell- mechanismus verfangen können und einen Kurzschluß auslösen.

• Vergewissern Sie sich nach dem Einbau der DVD-Navigationseinheit, daß
alle anderen Vorrichtungen des Fahrzeugs ordnungsgemäß funktionieren.

12

8

Einbau

Zur Vermeidung elektromagnetischen Rauschens

• Um Störeinflüsse zu vermeiden, sind die folgenden Bauteile so weit wie möglich von
der Haupteinheit der DVD-Navigationseinheit, anderen Kabeln oder Leitungen zu
installieren:

- Fernsehantenne und Antennenkabel

- Radioantenne (UKW, MW/LW) und Antennenkabel

- GPS-Antenne und Antennenkabel

Außerdem ist jedes Antennenkabel so weit wie möglich von anderen Antennenkabeln zu
verlegen. Antennenkabel nicht zusammenbinden, untereinander verbinden oder über Kreuz
verlegen. Elektromagnetisches Rauschen kann zu einer erhöhten Fehlerrate der
Fahrzeugpositionsanzeige führen.

Vor Einbau und Befestigung

• Wenden Sie sich an Ihren Fachhändler, wenn zum Einbau des Geräts Löcher gebohrt
oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.

• Schließen Sie vor dem Einbau die Leitungen vorübergehend an und stellen Sie sicher,
daß alles richtig angeschlossen ist und das Gerät und das System einwandfrei arbeiten.

Vor der Verwendung des Klebebands

• Vor dem Anbringen von Klebeband vergewissern, daß die Klebefläche frei von
Feuchtigkeit, Staub, Schmutz, Öl usw. ist.

13

Einbau der Navigationseinheit

5°

5°

30°

15°

Hinweise zum Einbau

• Die Navigationseinheit nicht an Plätzen einbauen, an denen sie hohen Temperaturen
oder hoher Luftfeuchtigkeit ausgesetzt ist, wie z.B.:
* In der Nähe einer Heizvorrichtung
* Plätze mit direkter Sonnenbestrahlung, wie z.B. auf dem Armaturenbrett oder der

Hutablage

* Plätze, die Regenspritzern ausgesetzt sind, wie z.B. in Türnähe

• Die Einbaustabilität hängt vom Fahrzeugmodell und dem Einbauplatz ab.
Einen Einbauplatz wählen, an dem das Hauptgerät fest und sicher installiert werden
kann und das Gerät dort einbauen. Eine unzureichende Befestigung des Hauptgeräts
kann zu einer erhöhten Fehlerrate der Fahrzeugpositionsanzeige führen.

• Die Navigationseinheit nicht auf der Abdeckfläche über dem Ersatzreifen oder an sonsti­gen Plätzen, die Vibrationen ausgesetzt sind, einbauen.

• Vergewissern Sie sich beim Einbau der Navigationseinheit unter einem Vordersitz, daß
sie den Sitzverstellmechanismus nicht behindert.

• Das Gerät nicht an einem Platz einbauen, an dem Gepäck oder mitgeführte Lasten auf
dem Gerät zu liegen kommen. Starke Stöße gegen das Gerät können zu einer erhöhten
Fehlerrate der Fahrzeugpositionsanzeige führen.

• Das Gerät nicht an einem Platz einbauen, an dem es das Aus- oder Einladen von
Ersatzreifen, Wagenheber, Werkzeug usw. behindert.

• Vergewissern Sie sich daß sich eine Disc oder PC-Karte am gewählten Einbauplatz her­ausnehmen läßt.

• Die Navigationseinheit auf einer ebenen Fläche einbauen, deren Neigungsgrad zwischen
+30° und -15° (innerhalb von fünf Grad nach rechts oder links gesehen in Fahrtrichtung
des Fahrzeugs) liegen sollte. Eine schrägere Fläche kann zu einer erhöhten Fehlerrate
der Fahrzeugpositionsanzeige führen.

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

• Die Navigationseinheit nicht vertikal einbauen. Der Einbau in dieser Stellung kann zu
Funktionsstörungen des Gerätes führen.

ITALIANO NEDERLANDS

14

Einbau

Mitgelieferte Teile

Navigationseinheit

Ausziehschlüssel

(2 Stck.)

Rahmen

Schraube

Gummibuchse Verbindungsschraube

(5 × 6 mm)

(4 Stck.)

Halterung

Senkschraube

(5 × 6 mm)

(4 Stck.)

15

VORSICHTSMASSNAHMEN

• DVD-Navigationseinheit so einbauen, daß die rechte und linke Seite der
DVD-Navigationseinheit rechtwinklig oder parallel zur Fahrtrichtung des
Fahrzeugs stehen. Nicht quer zur Fahrtrichtung des Fahrzeugs einbauen, da
in diesem Fall die gegenwärtige Position nicht korrekt angezeigt wird.

• Wenn die linke und rechte Seite der DVD-Navigationseinheit parallel zur
Fahrtrichtung des Fahrzeugs eingebaut werden, muß der Hebel für die
Einbaurichtung umgelegt und die Sicherungsschraube auf der “↔”-Seite
befestigt werden, da andernfalls der G-Sensor der DVD-Navigationseinheit
nicht korrekt funktioniert.

ENGLISH ESPAÑOL

Fahrtrichtung des

Fahrzeugs

Vorderseite

(Rechtwinklig)
Montageposition der
Sicherungsschraube

↕”-Seite

“

Vorderseite

Fahrtrichtung des

Fahrzeugs

Vorderseite Vorderseite

(Parallel)
Montageposition der
Sicherungsschraube

↔”-Seite

“

Fahrtrichtung des

Fahrzeugs

Bei parallelen Einbau der DVD-Navigationseinheit zur Fahrtrichtung des

Fahrzeugs

Wenn die DVD-Navigationseinheit so eingebaut wird, daß linke und rechte Seite parallel zur
Fahrtrichtung des Fahrzeugs sind, die Sicherungsschraube unter der DVD-Navigationseinheit
entfernen und den Hebel für die Einbaurichtung umlegen. Anschließend die Schraube nicht
auf der “
Seite befestigt wird, funktioniert der G-Sensor der DVD-Navigationseinheit nicht korrekt.

1. Sicherungsschraube am Hebel für die Einbaurichtung entfernen.

2. Hebel umlegen und Sicherungsschraube auf der “↔”-Seite befestigen.

↔”-Seite, sondern auf der “↕”-Seite befestigen. Wenn die Schraube auf der “↔”-

Sicherungsschraube

Unter der DVD-Navigationseinheit

Sicherungs­schraube

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Hebel für die Einbaurichtung Hebel für die Einbaurichtung

16

Einbau

182

53

DIN-Vorder-/Rückmontage

Dieses Gerät kann entweder von “vorne” (konventionelle DIN-Vordermontage) oder von
“hinten” (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des
Chassis) richtig installiert werden. Einzelheiten entnehmen Sie bitte den im folgenden
dargestellten Einbauverfahren.

DIN-Vordermontage

Einbau mit der Gummibuchse

Armaturenbrett

Halterung

Ausbau dieses Geräts

Herausziehen, um den Rahmen
abzunehmen. (Beim Wiederanbringen des
Rahmens muß die Seite mit der Nut nach
unten weisen.)

Die Halterung in das Armaturenbrett einsetzen,
dann die der Dicke des Armaturenbretts
entsprechenden Zungen auswählen und diese
biegen.
(Mit Hilfe der Ansätze oben und unten so fest wie
möglich einsetzen. Zur Sicherung werden die
Ansätze 90 Grad gebogen.)

Gummibuchse

Schraube

Die mitgelieferten
Ausziehschlüssel wie in der
Abbildung gezeigt bis zur
Einrastposition in das Gerät
einsetzen. Die Schlüssel
gegen die Seiten des Geräts
drücken und das Gerät her­ausziehen.

17

Rahmen

DIN-Rückmontage

Einbau unter Verwendung der Gewindebohrungen an der Seite dieses Produkts

• Befestigen dieses Geräts an der Radiomontagehalterung.

Dieses Geräts und die Halterung so ausrichten, daß die
Gewindebohrungen zur Deckung gelangen, und
Schrauben an 2 Stellen auf jeder Seite festziehen. Je nach
Form der Gewindebohrungen in der Halterung
Verbindungsschrauben (5 × 6 mm) oder Senkschrauben
(5 × 6 mm) verwenden.

Schraube

Armaturenbrett oder Konsole

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

Montagehalterung

ITALIANO NEDERLANDS

18

Einbau

Einbau der GPS-Antenne

VORSICHTSMASSNAHMEN

• Das Kabel der GPS-Antenne nicht abschneiden, um es zu kürzen, oder mit
einem Verlängerungskabel verlängern, da beides zu einem Kurzschluß
führen kann.

Hinweise zur Befestigung

• Die Antenne ist auf einer ebenen
Fläche zu befestigen, die für
Funkwellen gut zugänglich sein sollte.
Der Empfang der Signale durch die
Antenne ist nur möglich, wenn die
Signale vom Satellit kommend nicht
blockiert werden.
Für optimalen Empfang empfiehlt sich
eine Befestigung auf dem Wagendach
oder auf dem Kofferraumdeckel.

Armaturenbrett

Dach

Kofferraumdeckel

Hutablage

• Bei der Befestigung der GPS-Antenne im Fahrzeuginnenraum unbedingt das mit­gelieferte Metallblech verwenden, da sich andernfalls kein guter Empfang erzielen läßt.

• Das Metallblech nicht kleiner schneiden, da hierdurch die Empfangsempfindlichkeit der
GPS-Antenne geschwächt wird.

• Beim Entfernen der GPS-Antenne darauf achten, nicht am Antennenkabel zu ziehen.
Der an der Antenne angebrachte Magnet ist stark, so daß sich das Kabel hierdurch lösen
kann.

• Die GPS-Antenne wird mit dem Magnet befestigt. Beim Anbringen der GPS-Antenne
darauf achten, die Lackierung nicht zu verkratzen.

• Eine an der Außenseite des Wagens angebrachte GPS-Antenne ist vor dem Fahren durch
eine Waschanlage abzunehmen und im Fahrzeuginnenraum zu verwahren. Andernfalls
kann sich die Antenne beim Waschen lösen und den Lack des Wagens verkratzen.

• Die GPS-Antenne nicht lackieren, um eine Minderung der Antennenleistung zu vermei­den.

19

Mitgelieferte Teile

Wasserfestes PolsterKabelklemme (5 Stck.)MetallblechGPS-Antenne

Einbau der Antenne im Fahrzeuginnenraum

(auf dem Armaturenbrett oder der Hutablage)

Das Metallblech auf einer möglichst ebenen Fläche befestigen, an der die GPS-Antenne
nach außen gerichtet ist. Die GPS-Antenne auf dem Metallblech plazieren. (Die
Befestigung erfolgt durch Magnethaftung.)

ENGLISH ESPAÑOL

GPS-Antenne

Metallblech
Die Schutzfolie an der Unterseite
abziehen.

Vor dem Aufkleben des
Metallblechs darauf achten, daß
die Befestigungsfläche frei von
Feuchtigkeit, Staub, Schmutz,
Öl usw. ist.

Hinweis: Das Metallblech ist
mit starkem Klebstoff
beschichtet, der Rückstände auf
dem Armaturenbrett hinter­lassen kann, falls das
Metallblech später wieder ent­fernt wird.

Kabelklemmen
Die Antennenleitung mit
Kabelklemmen im
Fahrzeuginnenraum verlegen.

Hinweis:

• Beim Einbau des Metallblechs keine anderen Bauteile beschädigen.

• Einige Modelle verwenden Glas, das Signale von GPS-Satelliten nicht durchläßt. Bei solchen
Modellen die GPS-Antenne außen am Fahrzeug anbauen.

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

20

Einbau

Einbau der Antenne außen am Fahrzeug (an der Karosserie)

Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z.B. auf dem Dach
oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.)

GPS-Antenne

Verlegen der Leitung vom Dach in den
Fahrzeuginnenraum

21

Die Antennenleitung hier in einer
U-förmigen Schleife verlegen, um
zu vermeiden, daß Regenwasser an
der Leitung entlang fließt und in
den Fahrzeuginnenraum läuft.

Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.

Verlegen der Leitung vom Kofferraum in den Fahrzeuginnenraum

Wasserfestes Polster
Darauf achten, daß das
wasserfeste Polster auf der
Gummidichtung liegt.

Kabelklemmen
Die Antennenleitung
mit Kabelklemmen im
Fahrzeuginnenraum
verlegen.

Gummdichtung

Den Antennenleitungsabschnitt
außerhalb der Gummidichtung
in einer U-förmigen Schleife
verlegen, um zu vermeiden,
daß Regenwasser an der
Leitung entlang fließt und in
den den Fahrzeuginnenraum
läuft.

Einbau der Fernbedienung

Mitgelieferte Teile

ENGLISH ESPAÑOL

Fernbedienung

(UM-4, AAA, LR03, 1,5 V)

HalterungAlkalibatterien

(2 Stck.)

Doppelseitiger
Klebstreifen (groß)

Einlegen der Batterien

Batterieabdeckung entfernen und zwei Alkalibatterien (UM-4, AAA, LR03, 1,5 V) einle­gen. Weitere Informationen finden Sie im “Hardwarenanleitung”.

VORSICHTSMASSNAHMEN

• Legen Sie die Batterien richtig herum ein (siehe + und - -Markierungen in
der Abbildung).

• Neue Batterien nicht zusammen mit bereits gebrauchten Batterien einlegen.

• Unterschiedliche Batterietypen nicht zusammen einlegen. Selbst Batterien
der gleichen Größe können unterschiedliche Spannung haben.

• Wenn die Fernbedienung längere Zeit nicht benutzt wird, nehmen Sie die
Batterien heraus.

• Bei Auslaufen der Batterien muß Batteriesäure und deren Rückstände vor
dem Einlegen neuer Batterien vollständig entfernt werden.

• Die mitgelieferten Batterien können nicht wieder aufgeladen werden.

• Für den Austausch empfehlen wir Alkalibatterien.

• Beim Entsorgen alter Batterien müssen alle örtlich geltenden Vorschriften
beachtet werden. Am besten sollten alte Batterien an einer Sammelstelle für
sachgerechte Entsorgung abgegeben werden.

Hinweise zur Handhabung der Fernbedienung

• Die Fernbedienung stets vor direkter Sonnenbestrahlung und hohen Temperaturen

schützen. Ein längeres Ablegen der Fernbedienung an Plätzen, die direkter
Sonnenbestrahlung oder hohen Temperaturen ausgesetzt sind, kann zur Verformung und
Verfärbung führen und Funktionsstörungen verursachen.

• Die Batterien austauschen, wenn die Leistung der Fernbedienung nachläßt.

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

22

Einbau

Befestigung der Fernbedienung mit doppelseitigen Klebstreifen

Die Halterung mit Hilfe des mitgelieferten doppelseitigen Klebstreifen (breit) befestigen.

Bei horizontalem Einbau

Fernbedienung

Halterung

Entfernen (wird
nicht verwendet)

Doppelseitiger Klebstreifen (breit)

Bei senkrechtem Einbau

23

Fernbedienung

Entfernen

Doppelseitiger Klebstreifen (breit)

Halterung

Einbau des Mikrofons

Hinweise zum Einbau

• Das Mikrofon an einem geeigneten Platz anbringen und so ausrichten, daß es die

Stimme der Person, die das System sprachbedient, gut aufnimmt.

Mitgelieferte Teile

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

MikrofonklemmhalterMikrofon

Doppelseitiger
Klebstreifen
(klein)

Kabelklemme
(5 Stck.)

ITALIANO NEDERLANDS

24

Einbau

Befestigung des Mikrofons an der Sonnenblende

1. Das Mikrofon im Mikrofonklemmhalter befestigen.

Mikrofon

Mikrofonklemmhalter

2. Den Mikrofonklemmhalter an der Sonnenblende anklemmen.

Die Sonnenblende hochklappen und den Mikrofonklemmhalter anklemmen. (Ein
Herunterklappen der Sonnenblende verringert die Empfangsempfindlichkeit des Mikrofons
bei der sprachgesteuerten Bedienung.)

Mikrofonklemmhalter

25

Kabelklemmen
Das Mikrofonkabel mit
Kabelklemmen im
Fahrzeuginnenraum ver­legen.

Befestigung des Mikrofons an der Lenksäule

1. Das Mikrofon im Mikrofonklemmhalter befestigen.

Das Mikrofonkabel in die
Kerbe einpassen.

2. Das Mikrofon an der Lenksäule befestigen.

Mikrofon

Mikrofonklemmhalter

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

Doppelseitiger Klebstreifen

Den Mikrofonklemmhalter
an der Rückseite der
Lenksäule befestigen.

Kabelklemmen
Das Mikrofonkabel mit
Kabelklemmen im
Fahrzeuginnenraum verlegen.

VORSICHTSMASSNAHMEN

• Es ist äußerst gefährlich, daß Mikrofonkabel um die Lenksäule oder den
Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf achten, daß das
Gerät den Fahrer nicht behindert.

ITALIANO NEDERLANDS

26

Nach dem Einbau des Geräts

1. Batterie Wiederanschließen.

Vergewissern Sie sich, daß alle Anschlüsse in Ordnung sind und das Gerät korrekt einge­baut ist. Hiernach alle zuvor ausgebauten Fahrzeugteile wieder befestigen. Anschließend
das negative (–) Batteriekabel wieder an den Minuspol (–) der Fahrzeugbatterie
anschließen.

2. Den Motor anlassen.

3. Die Rückstelltaste an der Navigationseinheit drücken.

Die Rückstelltaste an der Navigationseinheit mit einem spitzen Gegenstand, wie z.B. der
Spitze eines Kugelschreibers, drücken.

Rückstelltaste

4. Das Navigationssystem einstellen.

Das Navigationssystem entsprechend der Beschreibung in der “Bedienungsanleitung” ein­stellen.

27

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

28

INFORMATION IMPORTANTE

A PROPOS DE VOTRE UNITÉ DE NAVIGATION DVD ET DE CE MANUEL

• Cette unité de navigation DVD Pioneer est destinée uniquement à vous aider dans
la conduite de votre véhicule. En aucun cas, elle n’autorise un relâchement de
votre attention, de votre jugement et de votre vigilance pendant la conduite.

• N’utilisez pas cette unité de navigation DVD pour des services d’urgence comme
des hôpitaux ou des postes de police. Toutes les installations de service d’urgence
ne se trouvent pas dans les données cartographiées.

• N’utilisez PAS le système de navigation automobile si son emploi détourne votre
attention et empêche un maniement sûr de votre véhicule. Respectez toujours les
règles du code de la route et conformez-vous à toutes les réglementations
routières en vigueur.

• Ce manuel vous explique comment installer cette unité de navigation DVD dans
votre voiture. L’utilisation proprement dite de l’unité de navigation DVD est
expliquée dans le “Manuel de fonctionnement” séparé, livré avec le système.

1

Table des matières

IMPORTANTES MESURES DE

SECURITE .............................................. 3

VEUILLEZ LIRE TOUTES LES

EXPLICATIONS RELATIVES
À VOTRE UNITÉ DE NAVIGATION DVD
ET LES CONSERVER POUR VOUS Y
RÉFÉRER ÉVENTUELLEMENT

PAR LA SUITE .......................................... 3

Branchement du système ........................ 4

ATTENTION .................................................... 4

-

Avant de raccorder l’appareil

-

Pour éviter des dégâts

-

Pièces fournies

Branchement du système .................................. 6

-

Branchement à l’écran à l’aide du câble
20 broches RVB d’entrée (AVIC-8DVD—)

-

Branchement à l’écran à l’aide du câble
26 broches RVB d’entrée (AVH-P6400CD,
AVH-P6400R, etc.)

-

Branchement à l’écran à l’aide du câble

20 broches RVB d’entrée (AVIC-9DVD—)

Branchement du cordon d’alimentation (1) ...... 9

Branchement du cordon d’alimentation (2) .... 11

Installation ................................................ 12

ATTENTION .................................................. 12

Pour protéger le système de navigation

contre les parasites électromagnétiques .... 13

Avant un branchement définitif ...................... 13

Avant d’employer le ruban adhésif .................. 13

Installation de l’unité principale ...................... 14

-

Remarques sur l’installation

-

Pièces fournies

-

ATTENTION

-

Si vous installez avec les côtés gauche et

droit de l’unité de navigation DVD

parallèlement au sens de déplacement

de votre véhicule

Montage DIN avant/arrière .............................. 17

Montage DIN avant ........................................ 17

-

Installation avec une bague en caoutchouc

-

Dépose de l’unite

Montage DIN arrière ........................................ 18

-

Installation en utilisant les trous de

vis sur les côtés de l’appareil

Installation de l’antenne GPS .......................... 19

-

ATTENTION

-

Remarques sur l’installation

-

Pièces fournies

-

Installation de l’antenne dans le véhicule

(sur planche de bord ou lunette arrière)

-

Installation de l’antenne à l’extérieur du

véhicule (sur la carrosserie)

Installation de la télécommande ...................... 22

-

Pièces fournies

-

Insertion des piles

-

ATTENTION

-

Remarques sur le maniement de la

télécommande

-

En cas d’installation avec bande adhésive

double face

Installation du microphone .............................. 24

-

Remarques sur l’installation

-

Pièces fournies

-

Installation du microphone sur le

pare-soleil

-

Installation du microphone sur la

colonne de direction

-

ATTENTION

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

Après installation de l’unité .................. 27

2

IMPORTANTES MESURES DE SECURITE

VEUILLEZ LIRE TOUTES LES EXPLICATIONS RELATIVES À VOTRE
UNITÉ DE NAVIGATION DVD ET LES CONSERVER POUR

VOUS Y RÉFÉRER ÉVENTUELLEMENT PAR LA SUITE

1. Lisez attentivement toute cette brochure avant d’installer votre unité de naviga­tion DVD.

2. Conservez ce manuel à portée de la main pour vous y référer ultérieurement.

3. Tenez compte de tous les avertissements formulés dans ce manuel et respectez
soigneusement les consignes.

4. Cette unité est destinée uniquement à vous aider dans la conduite de votre
véhicule. En aucun cas, elle n’autorise un relâchement de votre attention, de votre
jugement et de votre vigilance pendant la conduite. N’utilisez PAS l’unité de nav­igation DVD si son emploi détourne votre attention et empêche un maniement sûr
de votre véhicule. Respectez toujours les règles du code de la route et conformez­vous à toutes les réglementations routières en vigueur.

5. Dans certaines circonstances, cette unité de navigation DVD peut afficher des
informations erronées à propos de la position de votre véhicule, de la distance des
objets affichés sur l’écran et des directions de la boussole. En outre, le système
comporte certaines limitations, telles que l’incapacité de signaler les rues à sens
unique, les restrictions temporaires à la circulation et les zones où la circulation
peut devenir dangereuse. Veuillez faire appel à votre propre jugement en fonction
de la situation réelle.

6. Comme tout autre accessoire de l’habitacle, l’unité de navigation DVD ne doit
pas détourner votre attention et nuire à la sécurité de la conduite. Si vous éprou­vez des difficultés à utiliser le système ou à lire l’écran, effectuez les réglages
nécessaires après vous être garé dans un endroit sûr.

7. N’essayez pas d’installer ou d’entretenir vous-même votre unité de navigation
DVD. L’installation et l’entretien effectués par un personnel non formé et non
compétent en équipements électroniques et accessoires pour automobiles peut
être dangereux car il y a risque d’électrocution et d’autres accidents.

8. Veillez à attacher toujours votre ceinture de sécurité sur la route. En cas d’acci­dent, le port de la ceinture peut réduire considérablement la gravité des blessures.

3

Branchement du système

ATTENTION

• Pioneer déconseille d’installer ou d’entretenir vous-même votre unité de
navigation DVD. Ces travaux comportent des risques d’électrocution et
d’autres dangers. Confiez l’installation et l’entretien à un personnel de ser­vice Pioneer qualifié.

• Immobilisez tous les fils avec des colliers ou des serre-câbles. Ne laissez
aucun fil à nu.

• Ne forez pas un orifice vers le compartiment du moteur afin de raccorder le
fil jaune de l’appareil sur la batterie du véhicule car les vibrations du moteur
pourraient à la longue abîmer l’isolation du fil au point de passage entre
l’habitable et le compartiment du moteur. Veillez tout particulièrement à
bien immobiliser le fil à ce point.

• Une situation très dangereuse pourrait se présenter si le câble d’antenne
GPS ou le fil du microphone devait s’enrouler autour de la colonne de direc­tion ou du levier de vitesses. Veillez à installer l’appareil de telle sorte que
rien ne fasse obstacle à la conduite.

• Assurez-vous qu’aucun fil ou conducteur ne fasse obstacle aux pièces mobiles
du véhicule, telles que le levier de vitesses, le frein à main ou le mécanisme de
réglage de la position des sièges.

• Ne cheminez pas les fils à des endroits potentiellement très chauds car un
échauffement de leur isolant peut les endommager et entraîner un court-cir­cuit.

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

• Ne coupez pas le câble de l’antenne GPS et n’utilisez pas un prolongateur
pour l’allonger car une telle modification pourrait provoquer un court-cir­cuit.

• Ne court-circuitez pas les fils car le circuit de protection ne fonctionnerait
plus correctement.

• N’alimentez jamais d’autres appareils électroniques en coupant la gaine
isolante du cordon d’alimentation de l’unité de navigation DVD et en y effec­tuant des raccords, car la capacité du cordon serait dépassée, ce qui provo­querait une surchauffe.

ITALIANO NEDERLANDS

4

Branchement du système

Avant de raccorder l’appareil

• Cet appareil est destiné aux véhicules avec une batterie de 12 V, avec pôle négatif à la
masse. Avant de l’installer dans un véhicule de loisir, un camion ou un car, vérifiez la
tension de la batterie.

• Afin d’éviter tout risque de court-cir­cuit, débranchez le câble de la borne
négative (-) de la batterie avant de
commencer la pose.

Pour éviter des dégâts

• Pour débrancher un connecteur, tirez
sur le connecteur proprement dit et pas
sur son fil, car il pourrait en être
arraché.

• Si cette unité est installée dans un
véhicule dont le contacteur d’allumage
n’a pas de position ACC (accessoire),
le fil rouge de l’unité doit être connec­té à une borne couplée aux opérations
de marche/arrêt du contacteur d’al­lumage. Sinon, la batterie du véhicule
peut se décharger lorsque le véhicule
n’est pas utilisé pendant plusieurs
heures.

• Pour éviter les courts-circuits, recou­vrez les fils déconnectés par du ruban
isolant.

C

C

A

O

F

N

F

O

S

T

A

R

T

Pas de position ACCPosition ACC

O

F

N

F

O

S

T

A

R

T

Pièces fournies

5

ConnecteurCordon d’alimentation

Interconnecteur
(AVIC-8DVD—

uniquement)

Câble 26 broches RVB

(AVIC-9DVD—

uniquement)

Branchement du système

Branchement à l’écran à l’aide du câble 20 broches RVB d’entrée (AVIC-8DVD—)

Ce produit

15 cm

Cordon
d’alimentation

Jack d’antenne

Cf. pages 9-11.

☞

Entrée RVB

ENGLISH ESPAÑOL DEUTSCH

1 m

Appareil déporté

(fourni avec l’ecran)

Vers l'écran
(ex. AVD-W6010)

Interconnecteur (fourni) Microphone

6 m

5 m

Câble RVB (fourni avec l’ecran)

Cf. page 24.

☞

Antenne GPS

Cf. page 19.

☞

FRANÇAIS

ITALIANO NEDERLANDS

6

Branchement du système

Branchement à l’écran à l’aide du câble 26 broches RVB d’entrée

(AVH-P6400CD, AVH-P6400R, etc.)

Jack d’antenne

15 cm

Ce produit

Cordon d’alimentation

AVIC-9DVD
AVIC-8DVD— : CD-RGB600 (vendu séparément)
* Ne pas utiliser l’interconnecteur fourni avec le

AVIC-8DVD—.

— : fourni

(AVH-P6400CD, AVH-P6400R)

Remarque:

Si vous utilisez un autre équipement que
cette unité qui requiert la connexion d’une
antenne FM, utilisez un répartiteur d’an­tenne approprié disponible dans le com­merce.

Cf. pages 9-11.

☞

Microphone

Cf. page 24.

☞

Lors de la réinitialisation de
unité principale AV

Lorsque vous appuyez sur le bouton de
réinitialisation de unité principale AV alors
que le système de navigation et
unité principale AV (AVH-P6400CD,
AVH-P6400R) sont combinés, veillez à ce
que la clé de contact ne soit pas sur ACC.

Antenne GPS

Cf. page 19.

☞

Si le bouton de réinitialisation est enfoncé
alors que la clé de contact est sur ACC, cela
risque d’entraîner un dysfonctionnement.

7

Branchement à l’écran à l’aide du câble 20 broches RVB d’entrée (AVIC-9DVD—)

ENGLISH ESPAÑOL DEUTSCH

Jack d’antenne

Ce produit

15 cm

Cordon d’alimentation

Commande de niveau
Cette commande est utilisée pour régler la sortie
audio. Tournez vers la droite pour augmenter, ou
respectivement vers la gauche pour diminuer le
volume. (Normalement, tournez-la complètement
vers la droite et réglez plutôt directement le son de
sortie de l’équipement externe, tel que l’écran,
pour régler le volume.)

Sortie audio

Sortie vidéo

Remarque:

Si vous utilisez un autre équipement que
cette unité qui requiert la connexion d’une
antenne FM, utilisez un répartiteur d’an­tenne approprié disponible dans le com­merce.

Cf. pages 9-11.

☞

CD-RGB26P
(vendu séparément)

Sortie RVB (Vert)
Utilisez cette price pour
connecter l’écran Pioneer

FRANÇAIS

Microphone

Cf. page 24.

☞

Antenne GPS

Cf. page 19.

☞

Vert

Câble RCA
(vendu séparément)

Veillez à établir cette connexion.
Autrement, vous ne pourrez pas
voir l’image sur l’écran DVD
video.

ITALIANO NEDERLANDS

A l’entrée RVB de
l’écran.

Vers les entrées
audio.

Vers l’entrée VTR
de l’écran.

8

Branchement du système

Branchement du cordon d’alimentation (1)

Conducteur de circuit de détection de vitesse

Ordinateur d’injection

Remarque: La position du circuit
de détection de vitesse dépend du
modèle du véhicule. Pour des
détails, consultez les do-cuments
appropriés de Pioneer. Pour
effectuer les connexions sur un
modèle ne figurant pas dans ces
documents ou sur lequel le
branchement au circuit de détec­tion de vitesse est trop difficile,
raccordez un générateur d’impul­sions de vitesse ND-PG1 sur le
cordon de connexion rose.

Remarque: La position du contac­teur de frein à main dépend du
modèle de véhicule. Pour les
détails, consultez le manuel de l’u­tilisateur du véhicule ou un conces­sionnaire.

Méthode de connexion

Passez le cordon-rallonge et
le fil pour le circuit de détec­tion de vitesse par ce trou.

Connecteur

Serrez fermement
avec une pince à
mâchoires
pointues.

Fermez le
couvercle.

Rose (Entrée du signal de vitesse de voiture)

Le système de navigation est raccordé ici afin de détecter la distance
parcourue par la voiture. Raccordez toujours le circuit de détection
de vitesse de la voiture ou le générateur d’impulsions de vitesse
ND-PG1, vendu séparément. Sans cette connexion, le risque
d’erreur d’affichage de la position augmente.

AVERTISSEMENT : UNE CONNEXION INAPPROPRIEE
RISQUE D’ENTRAINER DES DOMMAGES SERIEUX OU
DES BLESSURES DUES A UN CHOC ELECTRIQUE, DES
INTERFERENCES AVEC LE FONCTIONNEMENT DU
SYSTEME DE FREINAGE ANTIBLOCAGE DU VEHICULE,
AVEC LA TRANSMISSION AUTOMATIQUE ET AVEC LES
INDICATIONS DU COMPTEUR DE VITESSE.

Vert clair

Utilisé pour détecter l’état ON/OFF du frein à main. Ce conducteur
doit être raccordé sur l’alimentation du contacteur de frein à main.

Si cette connexion est omise ou mal faite, certaines fonctions du
système de navigation ne seront pas utilisables.

Méthode de connexion

Immobilisez le fil d’ali­mentation du contacteur de
frein à main.

Côté alimentation

Serrez fermement avec une
pince à mâchoires pointues.

9

Côté masse

Contacteur de frein à main

ENGLISH ESPAÑOL DEUTSCH

Ce produit

Cordon d’alimentation

Noir, Orange/blanc, Rouge, Jaune

Cf. page 11.

☞

Jaune/noir

Au cas où l’unité de navigation automobile est combinée à
une auto-stéréo Pioneer, si celle-ci possède des fils
jaune/noir, effectuez le branchement sur ces fils. De cette
façon, quand le guidage sonore est en service et lors d’une
commande vocale, le son de l’auto-stéréo est automatique­ment atténué et le volume sonore est réduit.

Violet/blanc (Entrée de signal de marche
arrière)

Cette connexion est effectuée pour que le système
de navigation puisse détecter si le véhicule avance
ou recule. Raccordez le cordon pourpre/blanc sur le
cordon dont la tension change quand le levier de
vitesses est mis en marche arrière [R]. Raccordez
toujours au conducteur primaire du feu de recul.
S’il n’est pas correctement connecté, le capteur peut
ne pas bien détecter les mouvements de marche
avant/arrière de votre véhicule, la position de votre
véhicule détectée par le capteur risque par con­séquent de différer de la position effective.

Remarque : si vous utilisez le générateur d’impul-

sions de vitesse ND-PG1 (vendu séparément),
veillez à effectuer le branchement.

Remarque:

Les câbles de ce produit et ceux d’autres
produits peuvent fort bien ne pas être de la
même couleur bien que remplissant la
même fonction. Pour relier ce produit à un
autre produit, utilisez le manuel d’installa­tion de chacun et effectuez les raccorde­ments en ne tenant compte que de la fonc­tion de chaque câble.

Méthode de connexion

Immobilisez le conducteur
du feu de recul.

Serrez fermement avec
une pince à mâchoires
pointues.

Conducteur du
feu de recul.

Résistance de fusible

FRANÇAIS

ITALIANO NEDERLANDS

Vérifiez la position du feu de recul
de votre véhicule (celle qui s’allume
quand le levier de vitesses est mis
en marche arrière [R]) et localisez le
conducteur du feu de recul dans le
coffre.

10

Branchement du système

Branchement du cordon d’alimentation (2)

Ce produit

Remarque:

Les câbles de ce produit et ceux d’autres produits
peuvent fort bien ne pas être de la même couleur bien
que remplissant la même fonction. Pour relier ce pro­duit à un autre produit, utilisez le manuel d’installa­tion de chacun et effectuez les raccordements en ne
tenant compte que de la fonction de chaque câble.

Cordon d’alimentation

Noir

A la carrosserie (partie métallique) du véhicule. Pour
éviter que le système de navigation ne soit perturbé par
des parasites électromagnétiques, raccordez le fil près
de l’unité principale.

Remarque: Pour remplacer un
fusible, utilisez-en un neuf ayant
l’ampérage indiqué sur le porte­fusibles.

Remarque: Les conducteurs jaune, rouge et
orange/blanc doivent être raccordés sur le côté
opposé des bornes du boîtier à fusibles provenant de
la batterie.

11

Porte-fusible (7,5 A)

Résistance de fusible

Résistance de fusible

Jaune/noir, Violet/blanc, Rose, Vert clair

Jaune

A la borne toujours sous tension, quelle que soit la posi­tion de la clé de contact.

Rouge

A la borne électrique, contrôlée par la position ON/OFF
de la clé de contact (courant continu 12 V).
Ne raccordez pas ce fil sur les bornes continuellement
sous tension. S’il est branché sur ces bornes, la batterie
va se décharger.

Orange/blanc

A la borne du commutateur d’éclairage.

Cf. pages 9-11.

☞

Installation

ATTENTION

• Pioneer déconseille d’installer ou d’entretenir vous-même votre unité de nav­igation DVD car ces travaux comportent des risques d’électrocution et
d’autres dangers. Confiez l’installation et l’entretien à un personnel de ser­vice Pioneer qualifié.

• N’installez jamais l’unité dans un endroit où:
* elle pourrait blesser le conducteur ou les passagers en cas d’arrêt brusque;
* elle pourrait gêner les mouvements du conducteur, comme sur le plancher

devant son siège.

• Avant d’y forer des trous, assurez-vous que rien ne se trouve derrière la
planche de bord ou une cloison. Veillez à ne pas endommager les canalisa­tions de carburant, circuits de freinage ou câbles d’alimentation.

•A l’emploi de vis, faites attention à un contact éventuel avec un conducteur
électrique. Des vibrations pourraient endommager les fils et provoquer un
court-circuit ou d’autres dégâts sur le véhicule.

• Pour que l’installation soit correcte, utilisez les pièces fournies de la manière
spécifiée. L’emploi de pièces différentes peut endommager les composants
intérieurs de l’unité ou, en se détachant, elles peuvent provoquer la chute de
l’unité.

• Une situation très dangereuse pourrait se présenter si le câble d’antenne
GPS ou le fil du microphone devait s’enrouler autour de la colonne de direc­tion ou du levier de vitesses. Veillez à installer l’appareil de telle sorte que
rien ne fasse obstacle à la conduite.

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

• Assurez-vous qu’aucun fil ou conducteur n’est coincé dans une porte ou le
mécanisme de coulissement d’un siège, car ceci pourrait provoquer un court­circuit.

• Vérifiez le bon fonctionnement des autres équipements du véhicule après
l’installation de l’unité de navigation DVD.

ITALIANO NEDERLANDS

12

Installation

Pour protéger le système de navigation contre les parasites

électromagnétiques

• Pour éviter tout parasite, placez les éléments suivants le plus loin possible de l'unité
principale de l'unité de navigation DVD, d'autres câbles ou cordons :

- Antenne TV et cordon d'antenne

- Antenne FM, PO/GO et son cordon

-Antenne GPS et son cordon

Placez également chaque cordon d'antenne le plus loin possible des autres cordons d'an­tenne. Ne les reliez pas ensemble, ne les assemblez pas ou ne les croisez pas. Ces parasites
augmenteraient l’erreur d’affichage de la position du véhicule.

Avant un branchement définitif

• Consultez le concessionnaire le plus proche si l’installation nécessite le percement de
trous ou toute autre modification du véhicule.

• Avant de finaliser l’installation de l’appareil, connectez temporairement le câblage en
s’assurant que tout est correctement connecté et que l’appareil et le système fonction­nent correctement.

Avant d’employer le ruban adhésif

• Afin de fixer le ruban adhésif, assurez-vous que l’endroit n’est ni humide ni souillé par
de la poussière ou de l’huile, etc.

13

Installation de l’unité principale

5°

5°

30°

15°

Remarques sur l’installation

• N’installez pas l’unité principale à un endroit où elle serait soumise à une forte tempéra­ture ou à l’humidité, tel que:
* Près d’une bouche du chauffage du véhicule.
* En plein soleil, comme sur le dessus de la planche de bord ou de la lunette arrière.
* Evitez un endroit où l’unité peut être mouillée par la pluie, comme près d’une porte.

• La résistance de l’installation dépend du modèle du véhicule et de la position de l’instal­lation. Choisissez un endroit où l’unité principale pourra être solidement fixée et
installez-la convenablement. Si elle n’est pas fermement immobilisée, l’erreur d’af­fichage de la position du véhicule augmentera.

• N’installez pas l’unité principale sur le couvercle du pneu de rechange ou tout autre
endroit soumis à des vibrations.

• Si l’unité principale est installée sous un siège avant, assurez-vous qu’elle ne fait pas
obstacle au coulissement du siège, et qu’elle ne soit pas déplacée par les pieds des pas­sagers arrière.

• N’installez pas l’unité principale à un endroit où vous pourriez poser des bagages. Des
chocs mécaniques puissants subis par l’unité principale augmenterait l’erreur d’af­fichage de la position du véhicule.

• Evitez d’installer l’unité principale à un endroit où elle gênerait l’accès au pneu de
rechange, au cric, à des outils, etc.

• Assurez-vous qu’un disque ou une carte PC puisse être augmenteraient de l’unité, une
fois qu’elle est installée.

• L’inclinaison éventuelle de la surface d’installation de l’unité principale ne doit pas
dépasser de +30 degrés à -15 degrés (à moins de cinq degrés vers la gauche ou vers la
droite du sens de déplacement de votre véhicule); faute de quoi l’erreur d’affichage de la
position du véhicule augmenterait.

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

• N’installez pas l’unité principale verticalement car elle ne fonctionnerait pas correcte­ment.

ITALIANO NEDERLANDS

14

Installation

Pièces fournies

Unité principale

clés d’extraction (2 piezas)

Cadre

Vis

Baque en cautchouc Vis de serrage

(5 × 6 mm)

(4 pièces)

Support

Vis à tête plate

(5 × 6 mm)

(4 pièces)

15
