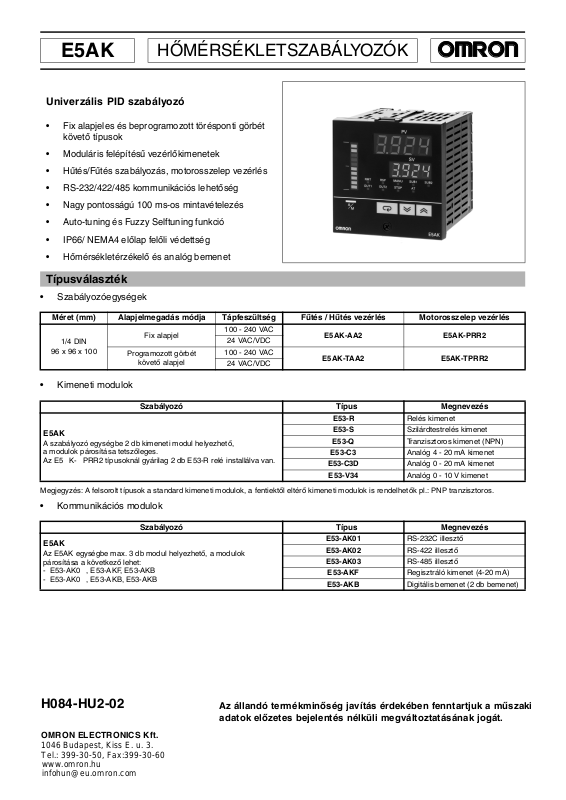

Omron E5AK DATASHEET [hu]
E5AK
HÕMÉRSÉKLETSZABÁLYOZÓK
OMRON
E5AK
Univerzális PID szabályozó
• Fix alapjeles és beprogramozott törésponti görbét
követõ típusok
• Moduláris felépítésû vezérlõkimenetek
• Hûtés/Fûtés szabályozás, motorosszelep vezérlés
• RS-232/422/485 kommunikációs lehetõség
• Nagy pontosságú 100 ms-os mintavételezés
• Auto-tuning és Fuzzy Selftuning funkció
• IP66/ NEMA4 elõlap felõli védettség
• Hõmérsékletérzékelõ és analóg bemenet
Típusválaszték
• Szabályozóegységek
Méret (mm) Alapjelmegadás módja Tápfeszültség Fûtés / Hûtés vezérlés Motorosszelep vezérlés
100 - 240 VAC
24 VAC/VDC
100 - 240 VAC
24 VAC/VDC
E5AK-AA2 E5AK-PRR2
E5AK-TAA2 E5AK-TPRR2
1/4 DIN
96 x 96 x 100
Fix alapjel
Programozott görbét
követõ alapjel
• Kimeneti modulok
Szabályozó Típus Megnevezés
E53-R Relés kimenet
E5AK
A szabályozó egységbe 2 db kimeneti modul helyezhetõ,
a modulok párosítása tetszõleges.
Az E5K-PRR2 típusoknál gyárilag 2 db E53-R relé installálva van.
Megjegyzés: A felsorolt típusok a standard kimeneti modulok, a fentiektõl eltérõ kimeneti modulok is rendelhetõk pl.: PNP tranzisztoros.
E53-S Szilárdtestrelés kimenet
E53-Q Tranzisztoros kimenet (NPN)
E53-C3 Analóg 4 - 20 mA kimenet
E53-C3D Analóg 0 - 20 mA kimenet
E53-V34 Analóg 0 - 10 V kimenet
• Kommunikációs modulok
Szabályozó Típus Megnevezés
E5AK
Az E5AK egységbe max. 3 db modul helyezhetõ, a modulok
párosítása a következõ lehet:
- E53-AK0, E53-AKF, E53-AKB
- E53-AK0, E53-AKB, E53-AKB
E53-AK01 RS-232C illesztõ
E53-AK02 RS-422 illesztõ
E53-AK03 RS-485 illesztõ
E53-AKF Regisztráló kimenet (4-20 mA)
E53-AKB Digitális bemenet (2 db bemenet)
H084-HU2-02
OMRON ELECTRONICS Kft.
1046 Budapest, Kiss E. u. 3.
Tel.: 399-30-50, Fax:399-30-60
www.omron.hu
infohun@eu.omron.com
Az állandó termékminõség javítás érdekében fenntartjuk a mûszaki
adatok elõzetes bejelentés nélküli megváltoztatásának jogát.
OMRON
HÕMÉRSÉKLETSZABÁLYOZÓK
E5EK
E5EK
Univerzális PID szabályozó
• Fix alapjeles és beprogramozott törésponti görbét
követõ típusok
• Moduláris felépítésû vezérlõkimenetek
• Hûtés/Fûtés szabályozás, motorosszelep vezérlés
• RS-232/422/485 kommunikációs lehetõség
• Nagy pontosságú 100 ms-os mintavételezés
• Auto-tuning és Fuzzy Selftuning funkció
• IP66/NEMA4 elõlap felõli védettség
• Hõmérsékletérzékelõ és analóg bemenet
Típusválaszték
• Szabályozóegységek
Méret (mm) Alapjelmegadás módja Tápfeszültség Fûtés / Hûtés vezérlés Motorosszelep vezérlés
100 - 240 VAC
24 VAC/VDC
100 - 240 VAC
24 VAC/VDC
100 - 240 VAC
24 VAC/VDC
E5EK-AA2 E5EK-PRR2
E5EK-AA2-DRT -
E5EK-TAA2 E5EK-TPRR2
1/8 DIN
96 x 48 x 100
Fix alapjel
Fix alapjel
(CompoBus/D kommunikációs
lehetõséggel / Devicenet)
Programozott görbét
követõ alapjel
• Kimeneti modulok
E5AK
A szabályozó egységbe 2 db kimeneti modul helyezhetõ,
a modulok párosítása tetszõleges.
Az E5K-PRR2 típusoknál gyárilag 2 db E53-R relé installálva van.
Megjegyzés: A felsorolt típusok a standard kimeneti modulok, a fentiektõl eltérõ kimeneti modulok is rendelhetõk pl.: PNP tranzisztoros.
Szabályozó Típus Megnevezés
E53-R Relés kimenet
E53-S Szilárdtestrelés kimenet
E53-Q Tranzisztoros kimenet (NPN)
E53-C3 Analóg 4 - 20 mA kimenet
E53-C3D Analóg 0 - 20 mA kimenet
E53-V34 Analóg 0 - 10 V kimenet
• Kommunikációs modulok
Szabályozó Típus Megnevezés
E53-AK01 RS-232C illesztõ
E5AK
Az E5EK egységbe 1 db modul helyezhetõ be.
E53-AK02 RS-422 illesztõ
E53-AK03 RS-485 illesztõ
E53-AKF Regisztráló kimenet (4 - 20 mA)
E53-AKB Digitális bemenet (2 db bemenet)
H084-HU2-02
adatok elõzetes bejelentés nélküli megváltoztatásának jogát.
OMRON ELECTRONICS Kft.
1046 Budapest, Kiss E. u. 3.
Tel.: 399-30-50, Fax:399-30-60
www.omron.hu
infohun@eu.omron.com
Az állandó termékminõség javítás érdekében fenntartjuk a mûszaki
