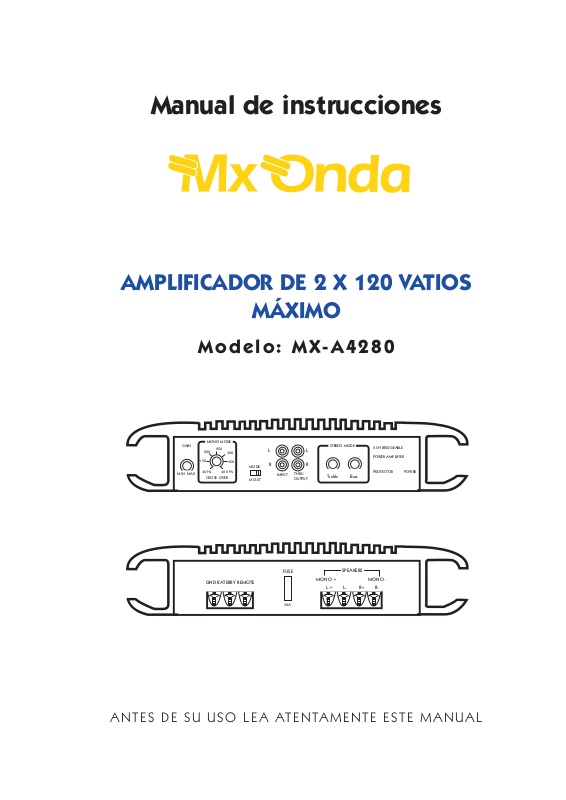

Mx Onda MX-A4280 Instruction Manual [es]
Manual de instrucciones
AMPLIFICADOR DE 2 X 120 VATIOS
MÁXIMO
Modelo: MX-A4280
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
GAIN
40 Hz
400 Hz
MONO + MONO -
L+ L- R+ R-
GND BATERRY REMOTE
30A
FUSE
SPEAKERS
LL
R
IMPUT
MODE
MO-ST
STEREO MODE
MONO MODE
CROSS OVER
PROTECTOR POWER
2 CH BRIDGEABLE
POWER AMPLIFIER
Treble Bass
THRU
OUTPUT
R
150
200
250
300
350
MIN MAX
CARACTERÍSTICAS
• Máxima potencia de salida 4 x 140 W (pico)
• Salida estéreo o monoaural (puenteable)
• Circuito de entrada aislado de masa
• Nivel de entrada ajustable
• Control de graves y agudos independiente (modo estéreo)
• Selector de la frecuencia de corte (modo monoaural)
• Salida auxiliar
• Circuito de protección contra sobretensiones
• Circuito de protección contra cortocircuitos
• Circuito de protección contra sobrecalentamientos
• Indicación de funcionamiento mediante diodo LED verde
• Indicación de protección mediante diodo LED rojo
• Baño de oro en todas las conexiones exteriores
Amplificador Modelo MX-A4280
2
ESQUEMA DE CONEXIONADO
CONEXIÓN ELÉCTRICA CONEXIÓN ESTÉREO
1 Cable de masa. 9 Conexiones de altavoces.
2 Conectar a chasis. 10 Altavoz derecho.
3 Cable de batería. 11 Altavoz izquierdo.
4 Fusible 30 A. 12 Selector MONO/ESTÉREO
5 Cable de alimentación. Situarlo según el modo de conexión.
6 Batería del vehículo. 13 Conector de entrada RCA canal IZDO.
7 Masa o chasis del vehículo. 14 Conector de entrada RCA canal DCHO.
8 Control remoto del 15 Cable con conectores RCA separados.
amplificador. Conectar a la 16 Autorradio con salida previo.
salida + 12 V que dispone
el autorradio para activar la
antena automática.
Amplificador Modelo MX-A4280
3
7
6
5
4
3
2
1
8
MONO + MONO -
L+ L- R+ R-
GND BATERRY REMOTE
30A
FUSE
SPEAKERS
11
10
9
13
14
12
• Situar el conmutador a estéreo (ST)
L L
R
IMPUT
Bridge ST
MODE
AUTORRADIO
THRU
OUTPUT
R
L
R
+
16
15
