Käyttö- ja asennusohje
Pyykinpesukone
WS 5427 MC 13
Lue ehdottomasti tämä käyttöja asennusohje ennen pesukoneen
asennusta ja käyttöönottoa.
Näin vältät mahdolliset vahingot ja
koneen rikkoutumisen.M.-Nr. 05 438 170
Lue tämä käyttöohje ennen kuin alat
käyttää pyykinpesukonetta. Käyttö
ohje sisältää tärkeää tietoa koneen
turvallisuudesta, käytöstä ja huollos
ta. Perehtymällä käyttöohjeeseen
vältät mahdolliset vahingot ja
koneen rikkoontumisen.
Säilytä tämä käyttöohje! Jos luovutat
koneen toiselle käyttäjälle, muista
antaa käyttöohje koneen mukana.
-
Tärkeitä turvallisuusohjeita
Pesukoneen sähköturvallisuus on
taattu vain silloin, kun se on liitetty
asianmukaisesti asennettuun suojajoh
dinjärjestelmään.
-
On tärkeää, että tämä vaatimus täyttyy.
Anna sähköalan ammattihenkilön tarvit
taessa tarkistaa rakennuskohtaiset säh
köliitännät.
Valmistaja ei vastaa vahingoista, jotka
johtuvat koneen liittämisestä puuttuvaan
tai puutteelliseen suojajohdinjärjestel
mään.
-
-
-
-
Pesukoneen asianmukainen
käyttö
Pesukone on tarkoitettu ainoastaan
sellaisten tekstiilien pesemiseen,
joiden hoito-ohjeissa sallitaan vesipesu.
Kaikki muu käyttö tapahtuu omalla vastuullasi. Valmistaja ei vastaa esine- ja
henkilövahingoista, jotka aiheutuvat koneen väärästä tai huolimattomasta käytöstä.
Tekninen turvallisuus
Tarkista pesukone ennen asennus
ta ulkoisten kuljetusvaurioiden va
ralta. Älä asenna tai ota käyttöön vahin
goittunutta pesukonetta.
Ennen kuin kytket pesukoneen säh
köverkkoon, tarkista ehdottomasti,
että laitteen arvokilvessä ilmoitetut va
rokkeet sekä jännite ja taajuus vastaa
vat käyttämiäsi varokkeita sekä sähkö
verkon jännitettä ja taajuutta. Kysy
tarvittaessa sähköalan ammattihenkilön
apua.
-
-
-
-
Pesukone täyttää vaaditut turvalli
suusmääräykset. Jätä pesukoneen
korjaus aina valtuutetun Miele-huoltoliikkeen tehtäväksi. Asiattomat korjaukset
voivat aiheuttaa vaaratilanteita, joista
valmistaja ei voi olla vastuussa.
Pesukone on kytketty pois sähkö-
verkosta vasta, kun:
– pesukoneen virtajohto on irti sähkölii-
tännästä,
– pesukoneen sulakkeet on kierretty
kokonaan irti sulaketaulusta tai
–
mahdolliset automaattisulakkeet on
kytketty pois päältä.
-
-
-
5
Tärkeitä turvallisuusohjeita

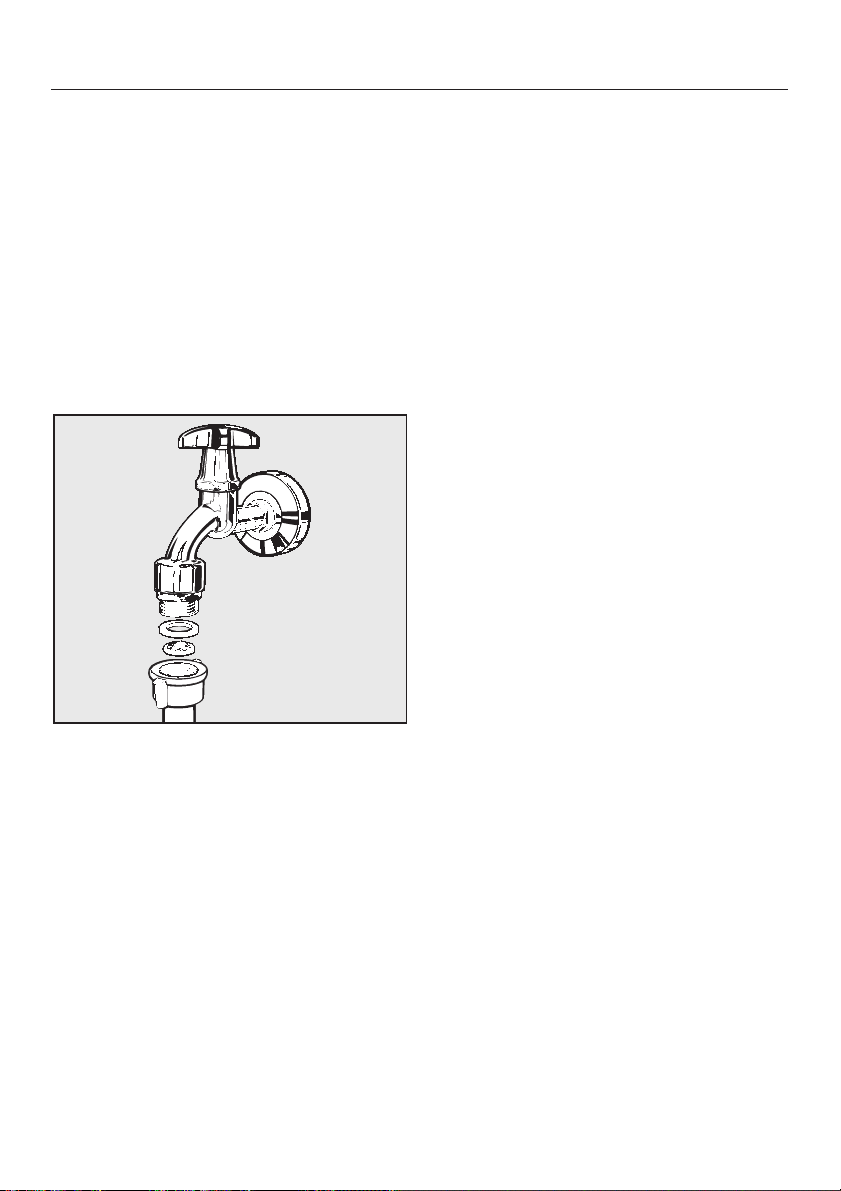

Pesukoneen saa liittää vesiliitän
tään vain uutta letkusarjaa käyttä
en. Vanhoja letkusarjoja ei saa käyttää
uudelleen. Tarkista letkusarjat säännölli
sesti. Näin ehdit vaihtaa mahdollisesti
vialliset letkut tarpeeksi ajoissa ja estää
siten vesivahingot.
Rikkinäiset laitteen osat saa vaihtaa
vain alkuperäisiin Miele-varaosiin.
Vain näin koneen turvallinen toiminta on
taattu.
-
-
Pesukoneen turvallinen käyttö
Älä sijoita pesukonetta tiloihin, jois
sa lämpötila voi laskea alle 0°C:n,
koska koneen letkut voivat rikkoutua niihin jääneen veden jäätyessä. Kylmyys
voi myös vaikuttaa pesukoneen elektronisiin toimintoihin.

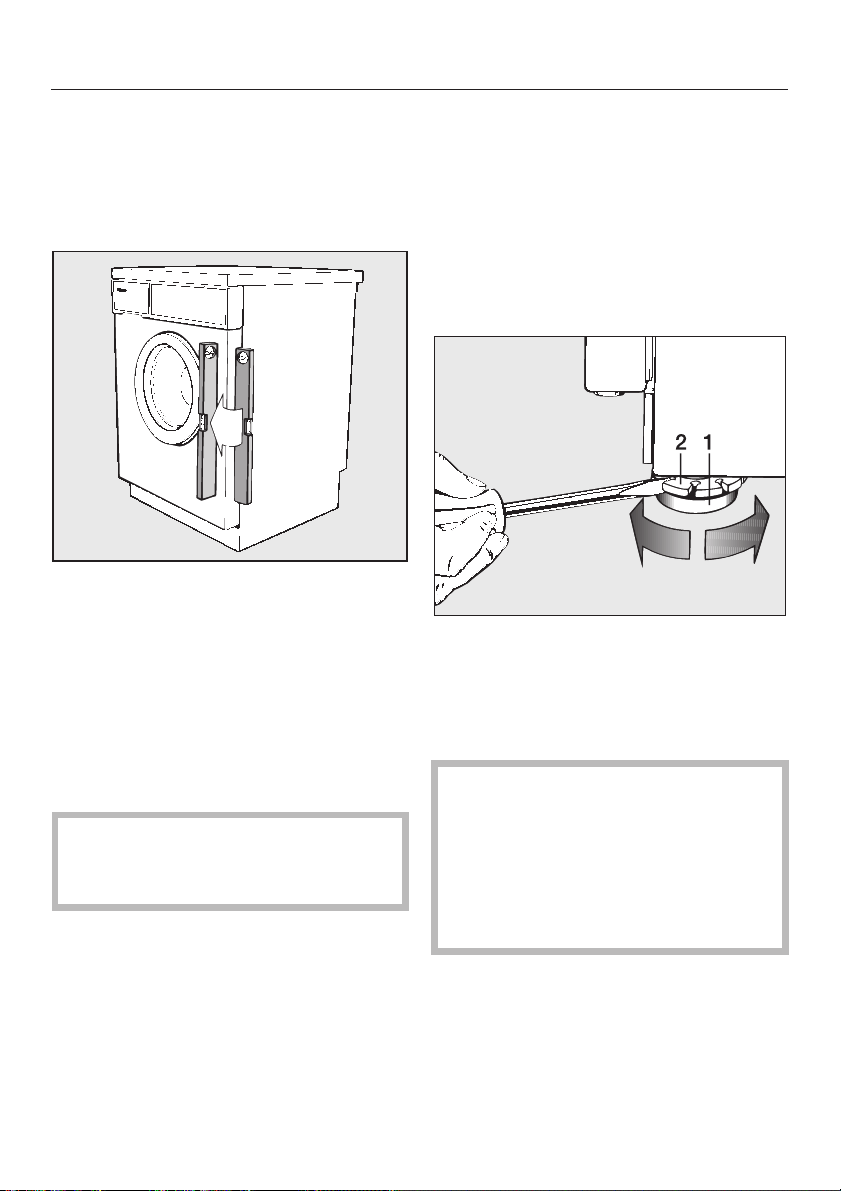

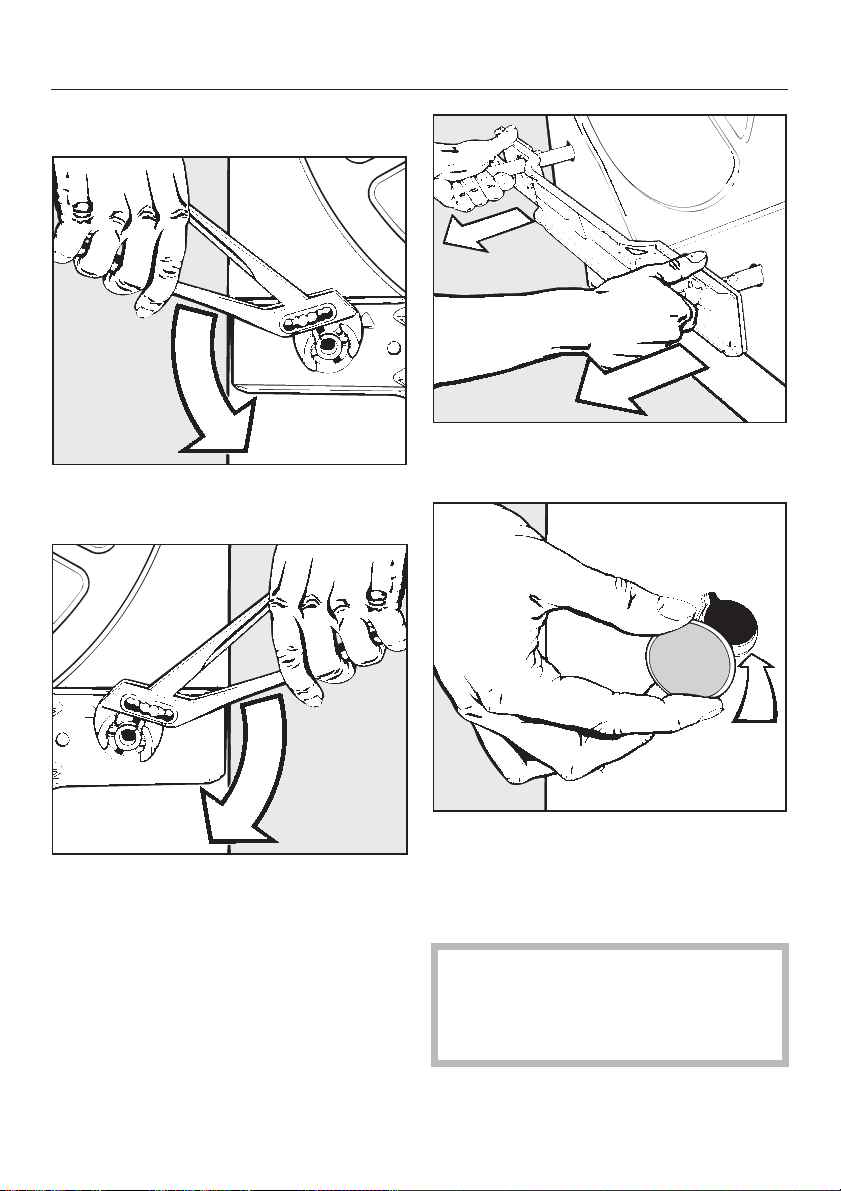

Poista kuljetustuki ennen pesuko-
neen käyttöönottoa (ks. kappaletta
"Asennus ja liitännät"). Paikalleen unohtunut kuljetustuki voi linkousvaiheessa
vahingoittaa konetta ja saada sen liikkumaan, jolloin se voi vahingoittaa lähellä
olevia kalusteita/laitteita.
Älä päästä teräksisiä pintoja (etu-
ja kansilevyä, ulkovaippaa) koske
tuksiin kloori- ja natriumhypokloriittipi
toisten puhdistus- ja desinfiointiainei
den kanssa. Nämä aineet voivat
aiheuttaa teräksisen pinnan korroosiota.
Myös aggressiiviset kloorivalkaisuainei
den höyryt voivat aiheuttaa korroosiota.
Älä siksi säilytä tällaisia aineita sisältä
viä säiliöitä avoimena koneen läheisyy
dessä.
Sulje varmuuden vuoksi vesihanat,
kun et käytä konetta pitkään aikaan
(esimerkiksi lomien ajaksi). Tämä on
-
tärkeää varsinkin silloin, kun pesukone
on sijoitettu tilaan, jossa ei ole lattiakaivoa.
Kiinnitä poistoletkun koukkupää
kunnolla, esimerkiksi käsienpesutai huuhtelualtaaseen, ettei poistoletku
työnny ulosvirtaavan poistoveden voimasta pois altaasta ja suihkuta likavettä
lattialle.
Tarkista myös että vesi poistuu altaasta
riittävän nopeasti, niin ettei se tulvi
altaan reunojen yli.
Huolehdi siitä, ettei pesukonee
seen joudu metalliesineitä (esim.
kolikoita, nauloja tai ruuveja), koska ne
voivat vahingoittaa pesurumpua ja -al
lasta.
Vahingoittuneet koneen osat voivat puo
lestaan vahingoittaa pyykkiäsi.
-
-
-
-
-
-
-
-
-
6
Tärkeitä turvallisuusohjeita
Kun pesuainetta annostellaan oi
kein, kone ei tarvitse kalkinpoistoa.
Jos esim. lämmitysvastuksiin on kuiten
kin kertynyt paksu kerros kalkkia, voit
käyttää pesukoneeseen sopivaa kalkin
poistoainetta, joka sisältää kor
roosiosuoja-aineita. Tällaista kalkinpois
toainetta voit hankkia Miele-huollosta.
Noudata ehdottomasti kalkinpoistoai
neen annostus- ja käyttöohjeita.
Huuhtele liuottimia sisältävillä ai
neilla käsittelemäsi tekstiilit huolelli
sesti puhtaalla vedellä ennen kuin pe
set ne koneessa.
Älä missään tapauksessa käytä
liuottimia sisältäviä pesuaineita
(esim. pesubensiiniä), koska ne voivat
vahingoittaa pesukonetta ja synnyttää
myrkyllisiä kaasuja. Lisäksi ne ovat palovaarallisia ja räjähdysherkkiä!
Jos käytät värjäysaineita pesuko-
neessa, niiden on oltava nimenomaan tarkoitettu käytettäviksi pesukoneessa. Noudata ehdottomasti
värjäysaineen käyttö- ja annostusohjei
ta.
-
-
-
-
Lisävarusteiden käyttö
-
-
-
Tässä pesukoneessa saa käyttää
vain Mielen hyväksymiä lisävarus
teita ja varaosia. Muussa tapauksessa
koneen takuuehdot raukeavat.
Ennen käytöstä poistamista
Kun poistat rikkinäisen pesukoneen
käytöstä, anna sähköalan ammatti
laisen irrottaa pesukoneen virtajohto
sähköliitännästä tai irrota pistotulpalla
varustetun pesukoneen virtajohto pisto
rasiasta. Riko virtajohto ja mahdollinen
pistotulppa. Näin kukaan ei pääse va
hingossakaan käyttämään rikkinäistä
pesukonetta.
-
-
-
-
-
Valkaisuaineet eivät sovellu kone
pesuun, sillä ne sisältävät rikkiä,
joka voi vahingoittaa pesukonetta.
Luukun lasi kuumenee, kun käytät
korkeaa pesulämpötilaa.
Varo etteivät lapset pääse polttamaan
itseään.
-
7
Pidä huolta ympäristöstäsi
Kuljetuspakkauksen
uusiokäyttö
Pakkaus suojaa konetta vaurioilta kulje
tuksen aikana. Pakkaukset on valmistet
tu luonnossa hajoavista ja uusiokäyt
töön soveltuvista materiaaleista.
Kun palautat pakkausmateriaalit kier
toon, säästät raaka-aineita ja vähennät
syntyvien jätteiden määrää. Miele-kaup
piaasi huolehtii yleensä kuljetuspak
kauksen talteenotosta. Voit myös itse
palauttaa materiaalit kierrätykseen, mi
käli paikkakunnallasi on pahvin ja muo
vin keräyspiste.
-
-
-
Mitä tehdä vanhalle
pesukoneelle?
Vanhoista koneista voi olla hyötyä vielä
käytettyinäkin. Älä siis vie vanhaa pesukonettasi kaatopaikalle, vaan tiedustele
kauppiaaltasi tai kierrätyskeskuksesta,
voiko koneen palauttaa kiertoon (esim.
raaka-aineeksi).
Säilytä käytöstä poistettava pesukone
poissa lasten ulottuvilta kuljetukseen
saakka. Tarkempia tietoja löydät käyttö
ohjeen kohdasta "Tärkeitä turvallisuus
ohjeita".
-
Säästöohjeita
Oma toimintasi vaikuttaa eniten siihen,
miten taloudellista pyykinpesusi on.
-
-
Säästät energiaa, vettä, pesuainetta ja
aikaa, kun noudatat seuraavia ohjeita:
Pese kerralla kutakin pesuohjelmaa
–
vastaava enimmäistäyttömäärä pyyk
kiä. Siten käytät pesukonetta mahdol
-
lisimman taloudellisesti.
Käytä pesuainetta enintään sen ver
–
-
ran kuin pesuainepakkauksessa ole
vassa annostusohjeessa neuvotaan.
– Voit alentaa pesulämpötilaa varsinai-
sessa pesussa, kun pyykkisi ei ole
erityisen likaista.
Kun peset vain kevyesti likaantunutta
pyykkiä, käytä Miniohjelmaa.
-
-
-
-
-
8
Laitteen osat
Näkymä etupuolelta
a Kansilevy
b Pesuainekotelo
Pesukoneen käyttötarkoitus
Tämä pesukone sopii erityisen hyvin
käytettäväksi kiinteistöpesuloissa, itse
palvelupesuloissa yms. kohteissa, jois
sa pestään päivittäin paljon pyykkiä.
-
-
c Ohjaustaulu
d Luukku

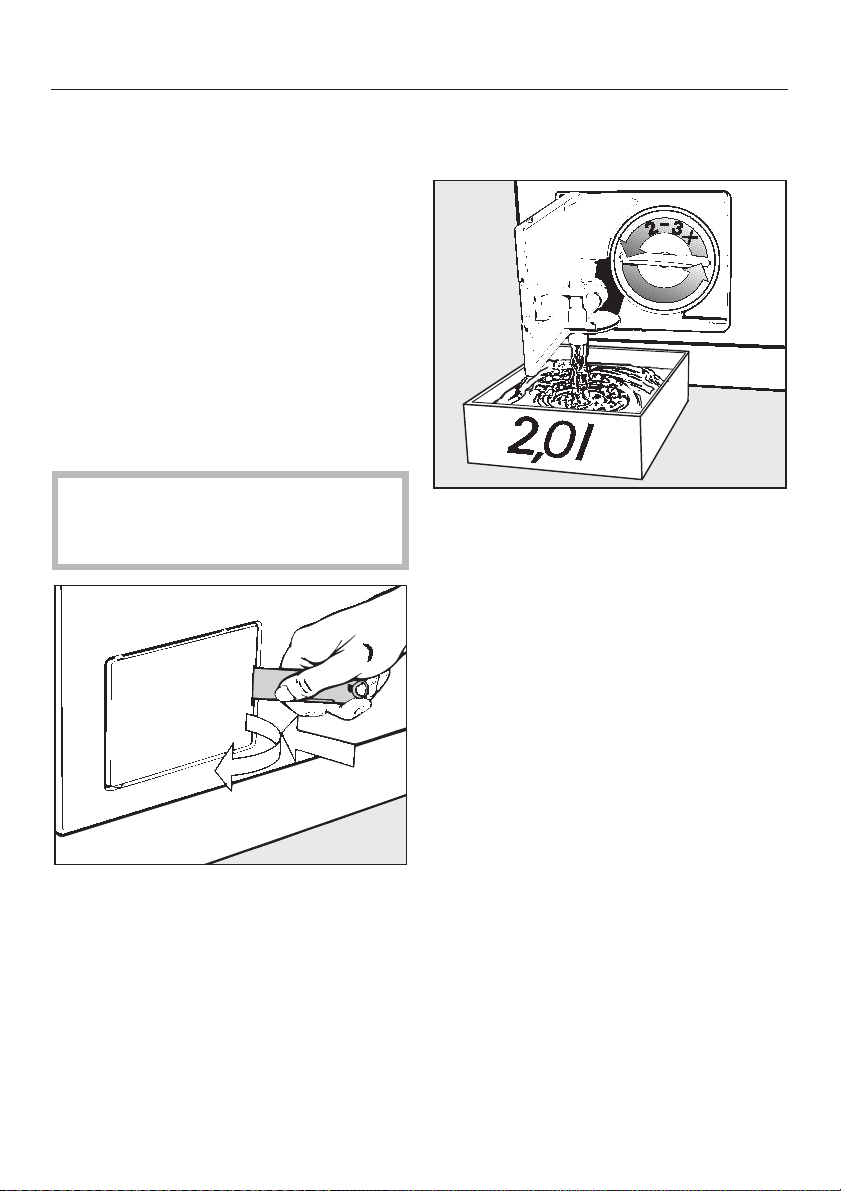

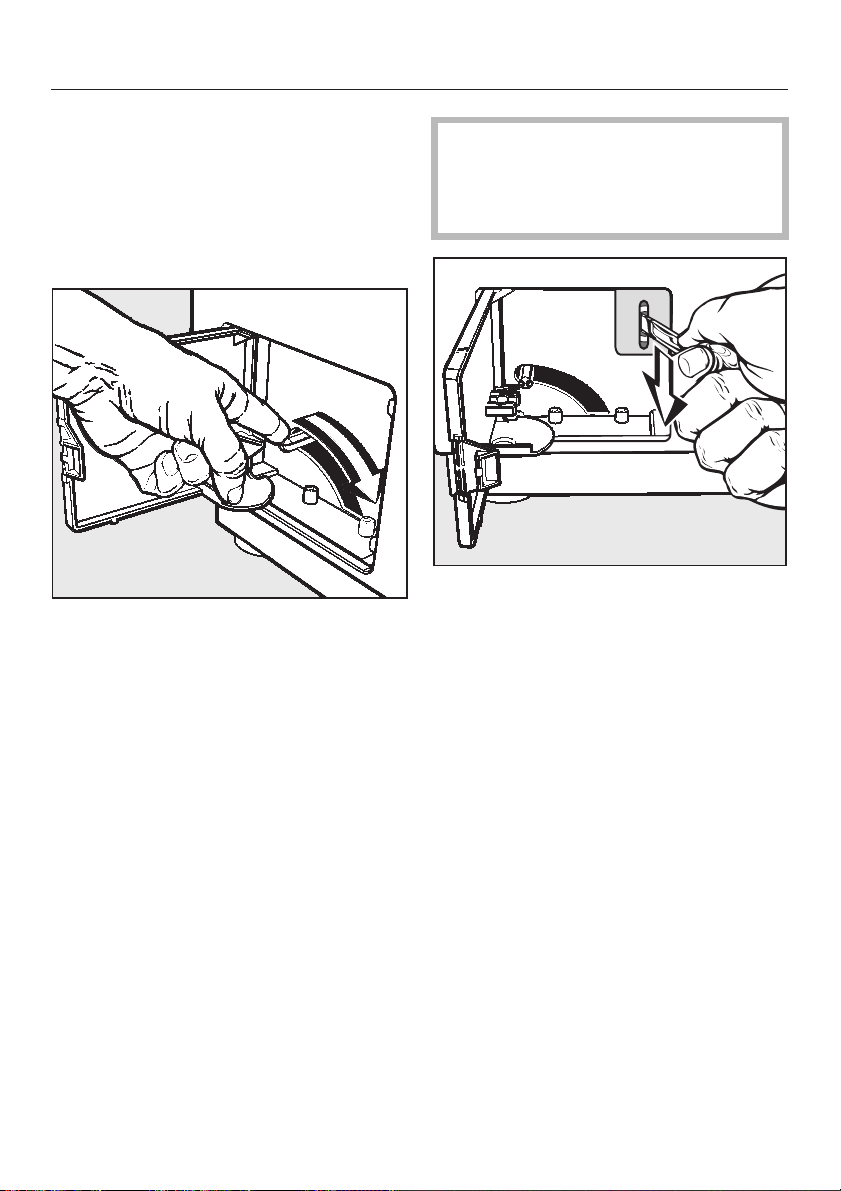

e Roskaloukun ja poistopumpun luukku
ja vara-aukaisin
f Säädettävät ruuvijalat
9
Laitteen osat
Ohjaustaulu
a Luukku-painike a
avaa luukun; vapauttaa ala-asentoon
painetut lisätoimintopainikkeet.
b Lisätoiminto-painikkeet
+i Esipesu
voidaan käyttää ohjelmissa
A, B, C, E
m Tärkkäys
voidaan käyttää ohjelmissa
A, B, E, F
w ilman loppulinkousta
voidaan käyttää ohjelmissa
A, B, C, D, E, F
Kun käynnistät pesuohjelman, näyttöruutu osoittaa pesuveden lämpenemistä 5°C:n tarkkuudella siihen
saakka, kunnes pesuvesi on lämmennyt tarpeeksi varsinaista pesua
varten.
Laitteen osat
Merkkivalo "p°C Lämpötila" palaa
veden lämmityksen aikana.
–
Jäljellä olevan ohjelma-ajan näyttö
j min
Kun pesuvesi on lämmennyt tarpeek
si varsinaista pesua varten, näyttö
ruutu muuttuu jäljellä olevan ajan
näytöksi. Näet tunnin ja minuutin tark
kuudella, miten paljon aikaa on jäljel
lä valitsemasi ohjelman päättymi
seen.
Merkkivalo "j min Aika" palaa.
Näyttöruutu laskee aikaa taaksepäin
1 minuutin tarkkuudella.
-
-
-
-
-
11
Ennen käyttöönottoa
Pesukoneen asennus ja liitännät on
tehtävä ennen ensimmäistä pesuker
taa.
Noudata kohdan "Asennus ja liitän
nät" ohjeita.
-
-
Voiteluaine- ja kokeiluvesijää
mien poishuuhtelu
A Käytä konetta ensimmäisen kerran il
man pyykkiä.
B Kaada hieman pesuainetta pesu
ainelokeroon j.
C Kierrä ohjelmanvalitsin asentoon
"A Kirjopesu 60°C".
D Paina "h Käynnistys"-painiketta.
-
-
-
12
Näin peset oikein
Pikakäyttöohje
Jos haluat nopeasti saada käsityksen
siitä, miten pesukonetta käytetään, seu
raa tekstin numeroituja kohtia (A, B,
C,...).
Ennen pesua
A Esikäsittele pyykki.
Tummat tekstiilit ovat usein väriä pääs
täviä, joten ne voivat värjätä vaaleita
tekstiilejä. Pese siksi tummat ja vaaleat
vaatteet mieluiten erikseen.
Pese arat tekstiilit erikseen ja käytä
mahdollisimman hellävaraista pesuoh
jelmaa.
Villavaatteet tai villasekoitteet voit pestä
koneessa vain, jos vaatteen hoito-oh
jeessa on Superwash-merkintä "Kone
pestävä".
Esikäsittele tahrat.
^
Esikäsittele pinttyneet, hankalat tahrat
sekä likaantuneet paidankaulukset tahranpoistoaineella tai pienellä määrällä
nestemäistä pesuainetta ennen pesua.
Kysy hankalissa tapauksissa neuvoja
esimerkiksi pesulasta.
Älä missään tapauksessa käytä kemiallisia (liuottimia sisältäviä) pesuaineita
koneessa!
-
-
-
-
^
Tyhjennä taskut.
Metalliesineet (esim. kolikot, naulat
ja ruuvit) voivat vahingoittaa pyykkiä
si sekä pesurumpua ja -allasta.
^
Lajittele pyykki.
Vaatteiden hoito-ohjeet löydät tuo
teselosteesta, joka yleensä sijaitsee
vaatteen kauluksessa tai sivusaumassa.
Yleisimpien hoito-ohjeiden selitykset
löydät kohdasta "Tekstiilien hoito-oh
jeet".
Pese koneessa vain konepesun kestä
viä tekstiilejä.
-
-
-
-
– Verhojen pesu:
irrota ripustimet ja kannattimet tai
kääri ne erillisen kankaan sisään.
Kun peset neuleita, farkkuja, housuja
ja koristeneulottuja vaatteita (esim.
T-paitoja, svetareita):
käännä vaatteet nurinpäin, jos niiden
hoito-ohjeessa niin kehotetaan.
Sulje vetoketjut, hakaset ja lehtiäiset en
nen pesua.
-
-
-
13
Näin peset oikein
B Avaa täyttöluukku.
C Laita pyykki koneeseen.
Suorista pestävät vaatteet ja aseta ne il
mavasti pesurumpuun.
Erikokoiset vaatekappaleet parantavat
pesutulosta ja linkous on tasaisempaa
ja hiljaisempaa.
Liian täyteen ahdettu kone ei pese puh
taaksi, ja lisäksi pyykki rypistyy helposti.
Varmista, ettei täyttöluukun ja tiivisterenkaan väliin jää mitään.
-
Ohjelman käynnistys
G Kierrä ohjelmanvalitsin haluamasi
ohjelman kohdalle
-
H Valitse haluamasi lisätoiminto.
Paina haluamasi lisätoiminnon paini
^
ketta (ks. "Ohjelmataulukko").
Voit peruuttaa valitsemasi lisätoiminnon
painamalla kyseistä painiketta uudel
leen.
.
-
-
E Annostele pesuaine, huuhteluaine
tai nestemäinen tärkki.
Katso tarkempia ohjeita kappalesta
"Pesuaineen annostus".
F Avaa vesihanat.
14
Näin peset oikein
Rahastimen käyttö
I Jos koneeseen on asennettu ra
hastin, käytä sitä.
Jos et noudata seuraavassa mainit
tua toimintajärjestystä, rahasi voivat
mennä hukkaan.
Laita kolikot/rahakkeet rahastimeen.
^
Paina vasta sitten "h Käynnis
^
tys"-painiketta.
Rahat voivat mennä hukkaan seuraa
vissa tilanteissa rahojen laittamisen jäl
keen ja ennen "h Käynnistys"-painikkeen painamista:
– jos avaat täyttöluukun.
– jos vaihdat pesuohjelmaa kiertämällä
ohjelmanvalitsinta asennon "r Seis"
ohitse.
– jos pesuohjelma keskeytyy yli 20 se-
kunnin ajaksi käyttäessäsi aikaohjauksista rahastinta.
-
-
-
J Paina "h Käynnistys"-painiketta.
Pesuohjelma käynnistyy.
-
-
Rahastin on tyhjennettävä säännölli
sesti, jottei se tukkeudu.
-
15
Näin peset oikein
Kun ohjelma on päättynyt
K Kierrä ohjelmanvalitsin asentoon
"r Seis".
L Sulje vesihanat.
M Paina painiketta "a Luukku".
N Ota pyykki pois koneesta.
Tarkista, ettei pesurumpuun jää yh
tään vaatekappaletta! Rumpuun
unohtunut pyykki voi värjätä seuraa
van pyykin tai mennä piloille seuraa
vassa pyykissä.
O Tarkista, ettei luukun tiivisteen vä
liin ole jäänyt pikkuesineitä.
-
-
-
-
16
Näin peset oikein
Ohjelman vaihtaminen
Voit vaihtaa pesuohjelmia A, B, C, D,
E keskenään milloin tahansa, jos se
vain on ohjelman kulkuun nähden mah
dollista.
Kierrä ohjelmanvalitsin haluamasi
^
pesuohjelman kohdalle. Uusi pesuoh
jelma jatkuu samasta vaiheesta,
mihin edellinen ohjelma on jäänyt.
Huomaa:
Älä kierrä ohjelmanvalitsinta asennon
"r Seis" ohitse, koska tällöin pesuoh
jelma keskeytyy.
Rahastimella varustetuissa koneissa
valittu pesuohjelma lukkiutuu 3 minuutin kuluttua eikä ohjelmaa voi
enää tämän jälkeen vaihtaa.
-
Ohjelman lopettaminen kesken
pesun
^ Kierrä ohjelmanvalitsin asentoon "r
Seis".
Jäljellä olevien ohjelmavaiheiden
merkkivalot sammuvat yksi toisensa
jälkeen, kunnes vain merkkivalo "r
Seis" palaa enää.
Ohjelmavaiheen ohittaminen
Kierrä ohjelmanvalitsin asentoon
^
"r Seis".
Kun sen ohjelmavaiheen merkkivalo al
kaa vilkkua, jolla haluat jatkaa pesuoh
jelmaa:
Kierrä ohjelmanvalitsin 3 sekunnin
^
sisällä takaisin haluamasi pesuohjel
man kohdalle.
Ohjelmavaiheen uusiminen
Edellytys:
Uusittavan ohjelmavaiheen on oltava
ensin päättynyt:
^ Kierrä ohjelmanvalitsin asentoon
"r Seis".
Kun vain merkkivalo "r Seis" palaa:
^ Valitse mikä tahansa ohjelma.
^ Paina "h Käynnistys"-painiketta.
^ Kierrä noin 5 sekunnin kuluttua
ohjelmanvalitsin takaisin asentoon
"r Seis".
Kun uusittavan ohjelmavaiheen merkki
valo alkaa vilkkua:
^
Kierrä ohjelmanvalitsin 3 sekunnin
sisällä takaisin käyttämäsi pesuohjel
man kohdalle.
Tekstiilit, joissa on seuraavan kuvan mukainen symboli, voidaan pestä koneessa:
/Käsinpesu
hVesipesu kielletty
apf Kuivapesu
DKuivapesu kielletty
yKloorivalkaisu sallittu
zKloorivalkaisu kielletty
Kuivaus
qNormaali rumpukuivaus
rVarovainen rumpukuivaus
sRumpukuivaus kielletty
Silitys
I Silitys enint. 200°C
H Silitys enint. 150°C
G Silitys enint. 110°C
J Silitys kielletty
Kansainvälisen villaliiton (IWS) suojattu
tuotemerkki.
18
Pesuaineen annostus
Voit käyttää kaikkia konepesuun tarkoi
tettuja pesuaineita, sekä pesujauheita
että nestemäisiä pesuaineita (myös tii
visteitä ja huuhteluaineen sisältäviä pe
suaineita).
Jos pesuainepakkauksen mukana on
annostusvälineitä, kuten pesupallo tai
annostelupussi, käytä niitä.
Pese neuleet ja villasekoitteet hieno
-
pesujauheella tai -nesteellä.
Pesuainepakkauksesta löydät myös
lisää kalkkisaippuan kerääntymistä
lämmitysvastuksiin.
... pesuaineen yliannostus puoles
taan:
–
lisää vaahdonmuodostusta,
–
heikentää pesukoneen pesutehoa,
Kovuusas
te
°dH
-
-
-
-
–
huonontaa pesu-, huuhtelu- ja lin
koustulosta sekä
–
kuormittaa ympäristöä turhaan.
-
19
Pesuaineen annostus
Pesuaineen annostus

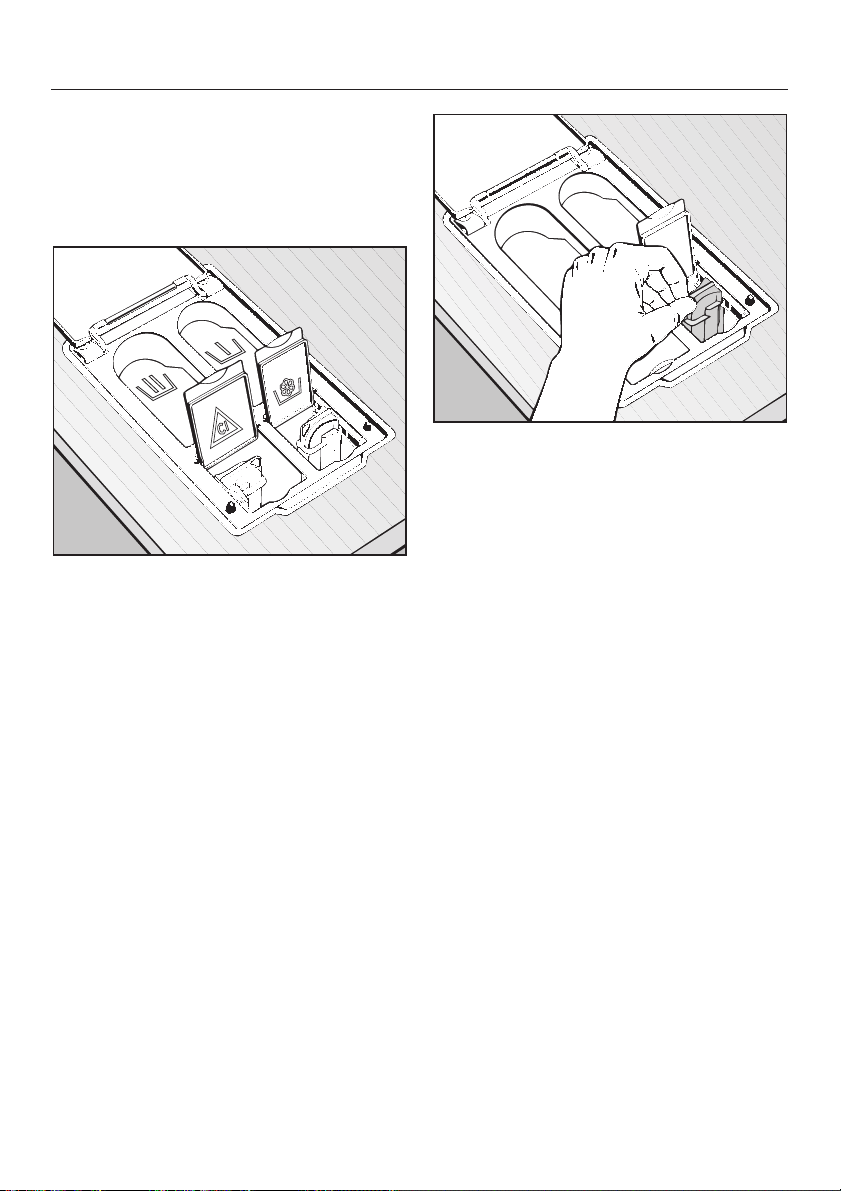

^ Nosta pesuainekotelon kansi ja an-
nostele pesuaine pesuainelokeroihin.
i = Pesuaine esipesua varten
(jos käytät tätä lisätoimintoa)
j = Pesuaine varsinaista pesua
varten
p = Huuhtelu- ja viimeistelyaine
tai nestemäinen tärkki
y= Nestemäinen kloorivalkaisuaine
Jos kloorivalkaisua ei käytetä,
lokeroa y ei tarvita, ja sen kannen voi
peittää erillisellä peitekannella. Peite
kannen voit tilata Miele-huollosta.
-
Tahranpoistosuolan yms.
aineen käyttö
Jos käytät pesuaineen ohella esimerkik
si tahranpoistosuolaa tai vedenpeh
mennysainetta, annostele käyttämäsi ai
neet pesuainelokeroon j seuraavassa
järjestyksessä:
1. Pesuaine
2. Vedenpehmennysaine
3. Tahrasuola
Näin aineet huuhtoutuvat pesuaineloke
rosta parhaiten.
-
Kloorivalkaisuaine y
Valkaise vain tekstiilejä, joiden hoito-ohjeessa sallitaan kloorivalkaisu y.
Annostele nestemäinen valkaisuaine ainoastaan sille varattuun lokeroon y.
Vain tällä tavoin valkaisuaine huuhtoutuu oikeassa vaiheessa pyykkiin, toisen
huuhtelun aikana (kylmävalkaisu).
Kirjopyykkiä voit valkaista ainoastaan
silloin, kun vaatteen hoito-ohjeessa on
ilmoitettu tekstiilin olevan värinkestävä
ja kun hoito-ohjeessa nimenomaan salli
taan kloorivalkaisu.
Kloorivalkaisua varten pesukonee
seen on ohjelmoitava neljäs, ylimää
räinen huuhtelu (ks. kappaleen
"Ohjelmat" kohtaa " Ohjelmoitavat
erikoistoiminnot".
-
-
-
-
-
-
20
Pesuaineen annostus
Huuhtelu- ja viimeistelyaine,
tärkki tai nestemäinen tärkki
Huuhteluaine pehmentää pyykin ja vä
hentää sen sähköisyyttä varsinkin rum
pukuivauksen jälkeen.
Tärkki ja viimeistelyaine ovat kovitusai
neita, joita käytetään lähinnä paitojen,
paitapuserojen, pöytä- ja lautasliinojen
yms. viimeistelyyn.
Annostele aineet pakkauksen annos
^
tusohjeiden mukaisesti.
Automaattinen huuhtelu- ja
viimeistelyaineen tai nestemäisen
tärkin annostus
^ Avaa huuhteluainelokeron p kansi.
Annostelemasi aine huuhtoutuu lokeros
ta automaattisesti viimeiseen huuhtelu
veteen. Huuhteluainelokeroon p jää
-
pesun jälkeen tilkka vettä.
Jos käytät usein nestemäistä tärkkiä,
puhdista huuhteluainelokero tavallis
ta useammin, varsinkin lokeron imu
putki. (Ks. ohjeet kappaleesta "Puh
distus ja hoito").
-
Erillinen tärkkäys jauhemaisella tai
nestemäisellä tärkillä
Ohenna ja annostele tärkki pakkauk
^
sessa olevan ohjeen mukaan.
^ Kun valitset ohjelmaa, paina painike
"m Tärkkäys" ala-asentoon.
Tällöin ohjelman kulku ja jäljellä olevan ohjelma-ajan näyttö pysähtyvät
ennen viimeistä huuhtelua.
Merkkivalo "m Tärkkäys" syttyy.
^ Kaada tärkki pesuainelokeroon i.
^ Paina painike "m Tärkkäys" takaisin
yläasentoon. Nyt pesuohjelma jatkuu.
-
-
-
-
-
-
^
Annostele haluamaasi ainetta huuhte
luainelokeroon enintään maksimi
täyttörajaan saakka.
^
Sulje huuhteluainelokeron ja pesu
ainekotelon kansi.
Voit valita toiminnon "w ilman loppulinkousta" vähentääksesi tärkätyn pyykin
rypistymistä. Pesuohjelman loputtua
kone poistaa veden, jonka jälkeen voit
poimia pyykit koneesta tippuvan märki
nä.
-
-
-
-
-
21
Ohjelmat
Ohjelmataulukko
OhjelmaPyykin lajiLämpötilaSuurin
Valko-/
kirjopesu
Siliävät
kuidut
Hienopesu/
Synteettiset kuidut
Puuvillasta tai pellavasta valmistetut
tekstiilit, kuten vuodevaatteet, pöytä
liinat, froteepyyhkeet, farkut,
T-paidat, alusvaatteet, sideharsovaipat.
Synteettisistä kuiduista valmistetut teks
tiilit, sekoitteet tai siliäväksi käsitelty puu
villa, esim. puserot, paidat, paitapuserot,
vuodevaatteet, pöytäliinat.
Synteettisistä kuiduista tai tekosilkistä
valmistetut tekstiilit, esim. sukat, paitapuserot, paidat, hienopyykki.
Konepesunkestävät verhot.30°C600
95°C - 40°C1250
-
95°C - 40°C900
-
-
60°C - 30°C600
linkous-
nopeus
VillaKonepesunkestävät villavaatteet, vil-
lasekoitteesta valmistetut vaatteet ja
neuleet.
Miniohjel-maKevyesti likaantuneet tekstiilit, jotka voi-
daan pestä kirjopesuohjelmalla.
Erillinen
huuhtelu
Erillinen
linkous
TyhjennysEi-lingottava pyykki, jonka voit ottaa ko
Käsin pesty pyykki, joka on vain tarkoi
tus huuhdella ja lingota.
Linkouksen kestävät tekstiilit, esim. kä
sinpesty pyykki.
neesta tippuvan märkänä.
-
-
-
30°C1250
40°C1250
1250
1250
Lisätoiminnot
Voit täydentää perusohjelmia käyttämällä seuraavia lisätoimintoja. Valitse lisätoi
minto painamalla kyseinen toimintopainike ala-asentoon.
+i "Esipesu"
Erittäin likaisten ja tahraantuneiden tekstiilien pesuun.
22
-
Ohjelmat
Täyttömäärä
enint.
6 kg
3 kg
1,5 kg
täytä pesu-
rummusta
1
ilmavasti
–
–
–
–
–
–
–
– Ilman loppulinkousta
– Esipesu
/
– Ilman loppulinkousta
3
Mahd.
lisätoiminnot
Esipesu
Tärkkäys
Ilman loppulinkousta
Esipesu
Tärkkäys
Ilman loppulinkousta
Esipesu
Muita neuvoja
Kun pyykki on erityisen likaista, käytä
toimintoa "Esipesu". Pese tummat teks
tiilit nestemäisellä pesuaineella.
Kun pyykki on erityisen likaista, käytä
toimintoa "Esipesu".
Pese villaa sisältävät tekstiilit villaohjel
massa.
Koska verhoissa on yleensä paljon hienoa pölyä, ohjelmaan on hyvä valita esipesu.
2 kg– Ilman loppulinkoustaKäytä nestemäistä villapesuainetta.
3 kg– Esipesu
– Tärkkäys
–
Ilman loppulinkousta
Käytä tavallista vähemmän pesuainetta
(vajaatäyttö, vain vähän likainen pyykki).
6 kgKun tekstiileiltä vaaditaan erityisen hyvä huuhtelutulos; käytetään
ylimääräisenä huuhteluna (kierrä ohjelmanvalitsin pesuohjelman
viimeisen huuhtelun jälkeen asentoon "Erillinen huuhtelu").
Pesukone poistaa veden viimeisen huuhtelun jälkeen, jonka jälkeen voit ottaa
pyykin koneesta tippuvan märkänä.
23
Ohjelmat
Ohjelman kulku
Alla mainittu pesuohjelmien kulku pe
rustuu perusohjelmiin ja kunkin pesuoh
jelman enimmäistäyttömäärään. Erik
seen valittavia lisätoimintoja ei ole otettu
huomioon.
Ohjelmavaiheen osoittimesta näet aina,
missä vaiheessa pesuohjelma kulloinkin
on meneillään.
-
-
Hienopesu / Synteettiset kuidut
-
Varsinainen pesu
Veden määrä: korkea
Huuhtelu
Veden määrä: korkea
Huuhtelujen määrä: 3
Loppulinkous:
enint. 600 kierr./min
Valko-/kirjopesu
Varsinainen pesu
Veden määrä: alhainen
Huuhtelu
Veden määrä: keskikorkea
Huuhtelujen määrä
– 3 (enimmäistäyttömäärä)
– 2 (vajaatäyttö)
Loppulinkous:
Siliävät kuidut
Varsinainen pesu
Veden määrä: alhainen
Huuhtelu
Veden määrä: keskikorkea
Huuhtelujen määrä
Loppulinkous:
enint. 1250 kierr./min
: 3
enint. 900 kierr./min
Villa
Varsinainen pesu
Veden määrä: alhainen
Huuhtelu
Veden määrä: alhainen
Huuhtelujen määrä
Loppulinkous:
hellävarainen pesurytmi
Miniohjelma 40°C
Varsinainen pesu
Veden määrä: alhainen
Huuhtelu
Veden määrä: keskikorkea
Huuhtelujen määrä: 2
Loppulinkous:
: 2
enint. 1250 kierr./min
enint. 1250 kierr./min
24
Ohjelmoitavat erikoistoiminnot
Ohjelmat
Pesukoneeseen voidaan ohjelmoida eri
koistoimintoja tai pesuohjelmien muu
toksia. Nämä muutostyöt saa suorittaa
vain valtuutettu Miele-huoltoliike.
Jos koneeseen ohjelmoidaan vakiotoi
minnoista poikkeavia erikoistoimintoja,
ne on ehdottomasti merkittävä muistiin,
jotta ne osataan vian sattuessa ohjel
moida vastaavanlaiseksi.
-
-
-
-
25
Puhdistus ja hoito
Tee pesukone jännitteettömäksi en
nen puhdistamista.
Pesukoneen puhdistus
Puhdista pesukoneen ulkovaippa
^
mietoon pesuaineveteen kastetulla
liinalla. Kuivaa pinnat lopuksi peh
meällä pyyhkeellä.
Pyyhi ohjaustaulu kuivaksi puristetulla
^
liinalla ja kuivaa pinta lopuksi peh
meällä pyyhkeellä.
Puhdista pesurumpu ja koneen muut
^
teräksiset osat tarvittaessa ruostumattoman teräksen puhdistukseen
tarkoitetulla pesuaineella.
Älä koskaan käytä hankausaineita,
desinfiointiaineita tai liuottimia!
Näiden aineiden sisältämät kemikaalit voivat vaurioittaa pahoin koneen
pintoja.
-
-
-
26
Puhdistus ja hoito
Poistovesijärjestelmän
puhdistaminen
Poistopumpulla varustetut pesuko
neet:
Tarkista nukkasihti aluksi noin 3-4 pesu
kerran jälkeen, jotta näet, miten usein
se täytyy puhdistaa.
Jos poistopumppu toimii normaalisti,
roskaloukusta valuu noin 2 litraa vettä.
Jos poistopumppu on tukossa, konees
sa voi olla enemmänkin vettä (enint.30 l).
Huomaa: Pesukoneesta virtaava vesi
on kuumaa, jos olet juuri pessyt
pyykkiä korkeassa lämpötilassa!
-
Aseta laakea astia roskaloukun luu
^
kun alle.
-
-
^ Avaa nukkasihdin väännintä kiertä-
mällä sitä varovasti, mutta älä kierrä
sitä kokonaan auki.
Anna kaiken veden valua ulos koneesta. Jos astia täytyy välillä tyhjentää:
keskeytä vedentulo kiertämällä nukkasihdin väännintä takaisin myötäpäivään.
-
^
Kytke pesukone pois päältä (avaa
luukku tai katkaise virta koneen pää
katkaisimesta).
^
Avaa roskaloukun luukku.
Kun haluat keskeyttää vedentulon:
^
Kierrä nukkasihti takaisin kiinni.
-
27
Puhdistus ja hoito
Kun roskaloukusta ei enää tule vettä:
^
kierrä nukkasihti kokonaan ulos ja
puhdista se.
^ Poista nukka ja kaikki ylimääräiset
esineet (napit, kolikot yms.).
Pyöritä poistopumpun siivekkeitä
^
sormella. Jos ne eivät pyöri kunnolla,
väliin on jäänyt ylimääräisiä esineitä.
Poista ne.
^ Puhdista myös roskaloukun sisätila.
Tarkista ettei nukkasihdin ja sisätilan
kierteisiin ole kertynyt kalkki- tai pesuainejäämiä tai nukkaa.
^ Aseta nukkasihti paikalleen ja kierrä
se tiukasti kiinni.
Jollet kierrä nukkasihtiä kunnolla pai
kalleen, koneesta voi valua vettä.
Jos pesukoneessa on poistoventtiili,
poistovesijärjestelmässä ei ole puh
distettavia osia.
lämpimällä vedellä.
^ Puhdista myös putket, jonka päälle
imuputket asetetaan.
^ Laita imuputket takaisin paikoilleen.
-
29
Puhdistus ja hoito
Tulovesisihtien puhdistus
Pesukoneessa on seuraavat sihdit, jot
ka suojaavat tulovesiliitännän venttiilejä:
kummankin tulovesiletkun vesihanan
–
puoleisessa päässä
kummankin tulovesiletkun pesuko
–
neen puoleisessa venttiilissä.
Tulovesiletkujen sihtien puhdistus:
Kierrä vesihana kiinni.
^
-
-
Tulovesiletkujen sihdit tulisi puhdistaa
pari kertaa vuodessa.
Tarkista lopuksi, että tulovesiletkujen lii
tokset ovat pitävät ja tiiviit. Tarkista
säännöllisesti, ettei letkuissa ole hal
keamia tai muita vaurioita. Vaihda letkut
tarvittaessa. Käytä vain letkuja, jotka
kestävät vähintään 70 baarin paineen,
esimerkiksi alkuperäisiä Miele-letkuja.
-
-
^
Kierrä tulovesiletku irti hanasta.
^
Irrota kumitiiviste urastaan.
^
Tartu sihdin ulokkeeseen pihdeillä,
vedä sihti ulos ja puhdista se.
^
Asenna osat takaisin päinvastaisessa
järjestyksessä.
30
Pesukoneen venttiilien sihtien
puhdistus:

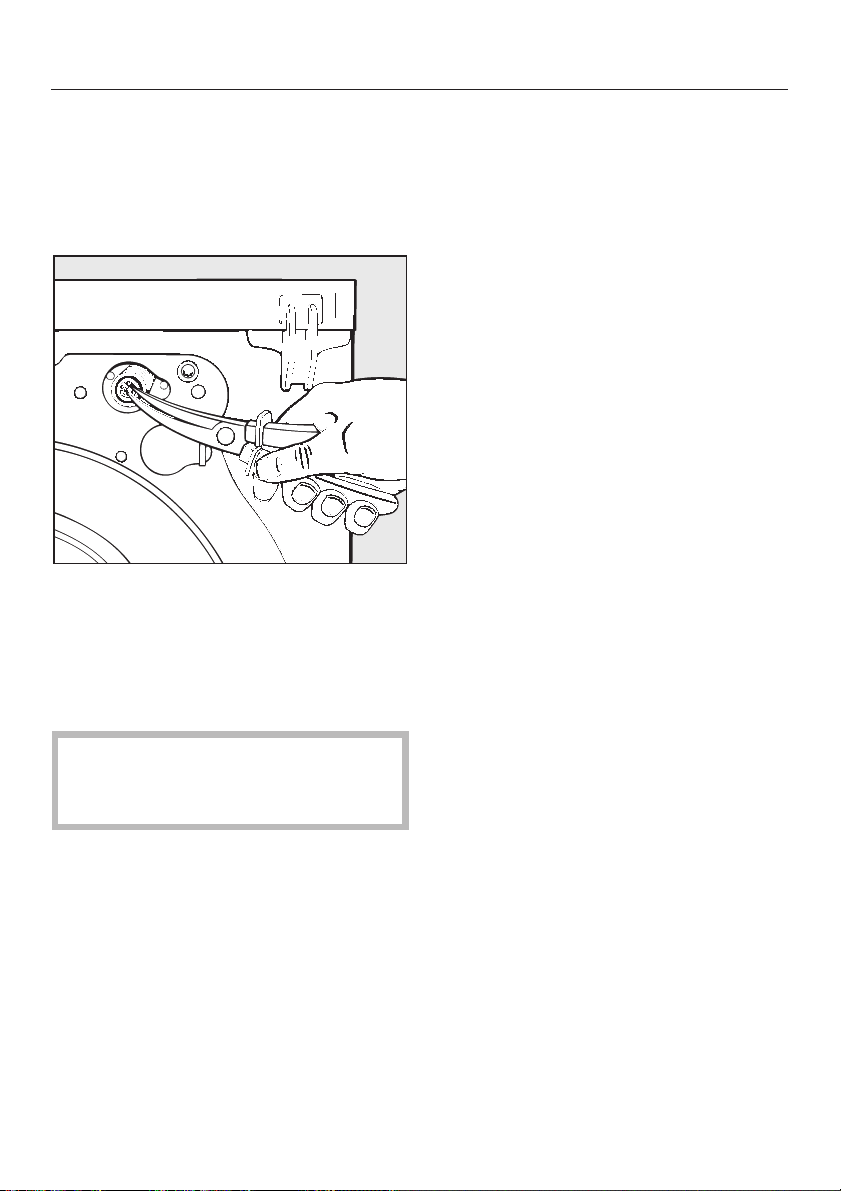

Irrota tulovesiventtiilin liitäntäkauluk
^
sen pyälletty muovimutteri kiertämällä
sitä varovasti pihdeillä.
^ Tartu muoviseen sihtiin pihdeillä (kat-
so kuva) ja vedä sihti ulos.
-
Puhdistus ja hoito
^ Puhdista muovinen sihti.
^ Asenna osat takaisin päinvastaisessa
järjestyksessä.
Kaikki tulovesisihdit on ehdottomasti laitettava takaisin paikoilleen puh
distuksen jälkeen.
-
-
31
Vianetsintä
Mitä tehdä, jos . . .
Useimmat pesukoneen päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit
poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tar
vitse kutsua huoltoliikettä paikalle.
Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian
mahdollinen syy. Ota kuitenkin huomioon seuraava:
Sähkölaitteita saa korjata vain valtuutettu huoltoliike. Asiattomista korjauksista
voi aiheutua vaaratilanteita pesukoneen käyttäjälle.
VikaMahdollinen syyToimenpide
Toiminnan merkkivalo
"I / h Päällä/Käynnissä" ei pala. Ohjelma ei
käynnisty.
Kone on pessyt pyykin
tavalliseen tapaan,
mutta merkkivalo "p"
vilkkuu.
Pesukone ei saa vir
taa.
Koneen vedenotossa
on häiriö.
Tulovesisihdit voivat
olla tukossa.
-
Tarkista, että
– luukku on kunnolla kiinni.
– pesukone on liitetty sähkö-
verkkoon.
– varokkeet ovat ehjiä.
– Avaa vesihanat kokonaan.
– Tarkista, etteivät tulovesilet-
kut ole mutkalla.
– Vedenpaine voi olla liian al-
hainen.
–
Puhdista sihdit (ks. kappa
leen "Puhdistus ja hoito"
kohtaa "Tulovesisihtien puh
distus").
Merkkivalo sammuu, kun kier
rät ohjelmanvalitsimen asen
toon "r Seis".
-
-
-
-
-
32
VikaMahdollinen syyToimenpide
Kone ei ole pessyt
pyykkiä. Merkkivalo
"p" vilkkuu, ohjel
mavaiheen osoitti
messa palaa merk
kivalo "r Seis".
Tarkistusmerkkivalo
"q" vilkkuu.
Ohjelmavaiheen
osoittimessa vilkkuu merkkivalo "i
Esipesu".
Pesuohjelman aikana tai sen jälkeen
ohjelmavaiheen
osoittimessa vilk
kuu merkkivalo "j
Varsinainen pesu".
Ohjelmavaiheen
osoittimessa vilk
kuu merkkivalo "n
Huuhtelu 1" tai "n
Huuhtelu 2".
-
-
-
-
-
Kone ei saa lain
kaan vettä.
Kone ei poista vet
tä.
Koneessa on tekninen häiriö.
Koneessa on tekninen häiriö.
Koneessa on tekni
nen häiriö.
-
Vianetsintä
Kierrä ohjelmanvalitsin asentoon
–
"r Seis".
Avaa vesihanat.
–
Valitse ohjelma.
–
Paina "h Käynnistys"-painiketta.
–
Jos koneeseen ei tule vieläkään tar
peeksi vettä, vedenpaine voi olla lii
an alhainen. Jos vedenpaine on kui
tenkin normaali, koneessa on
tekninen häiriö. Ota yhteys valtuu
tettuun Miele-huoltoliikkeeseen.
Tarkista,
– onko poistovesijärjestelmä tukos-
sa (ks. kappaleen "Puhdistus ja
hoito" kohtaa "Poistovesijärjestelmän puhdistus").
Valitse ohjelma uudelleen.
Jos merkkivalo alkaa vilkkua uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.
Jos merkkivalo alkaa vilkkua seuraavallakin käyttökerralla, ota yhteys
valtuutettuun huoltoliikkeeseen.
-
Valitse ohjelma uudelleen.
Jos merkkivalo alkaa vilkkua uudel
leen, ota yhteys valtuutettuun huol
toliikkeeseen.
-
-
-
-
-
-
33
Vianetsintä
VikaMahdollinen syyToimenpide
Veden tulo konee
seen kestää kauan,
vaikka vedenpaine
on normaali.
Pesuainelokeroihin
jää pesuainetta.
Huuhteluaine tai
kloorivalkaisuaine
ei huuhtoudu kokonaan lokerosta tai
lokeroihin jää normaalia enemmän
vettä.
Pyykki ei tullut puhtaaksi nestemäisellä pesuaineella.
Tulovesisihdit voivat olla
-
tukossa.
Vedenpaine ei ole riittävä.–Puhdista tulovesisihdit (ks.
Imuputki voi olla tukossa
tai pois paikaltaan.
Nestemäiset pesuaineet
eivät sisällä valkaisuaineita, joten ne eivät poista
hankalimpia tahroja, kuten marja-, kahvi- ja teetahroja.
Puhdista sihdit (ks. kappaleen
"Puhdistus ja hoito" kohtaa
"Tulovesisihtien puhdistus").
kappaleen "Puhdistus ja
hoito" kohtaa "Tulovesisih
tien puhdistus").
Tarkista, että vesihanasta
–
virtaa 15 sekunnissa vähin
tään 5 litraa vettä.
Puhdista imuputki (ks. kappa
leen "Puhdistus ja hoito" koh
taa "Pesuainekotelon puhdistus").
– Käytä valkaisevaa pesu-
ainetta.
– Voit myös laittaa tah-
rasuolaa lokeroon j ja
nestemäisen pesuaineen
pesupalloon.
–
Älä koskaan laita tahran
poistosuolaa ja nestemäistä
pesuainetta yhdessä pesu
ainelokeroon.
-
-
-
-
-
-
34
VikaMahdollinen syyToimenpide
Pestyissä tekstii
leissä on valkoi
sia, pesuainetta
muistuttavia jään
teitä.
Pestyssä pyykis
sä on harmaita
elastisia tahroja.
Tekstiileissä on
erityisen paljon
rasvapitoisia tahroja.
-
Pesuaine sisältää vettä
-
pehmentäviä aineosia
(zeoliittejä), jotka eivät
ole vesiliukoisia. Nämä
-
aineosat ovat tarttuneet
tekstiileihin.
Pestävässä pyykissä on
-
ollut niin paljon rasva
tahroja, ettei käyttämäsi
pesuainemäärä ole riit
tänyt irrottamaan rasvaa
kuiduista.
Vianetsintä
Voit yrittää irrottaa jäänteitä kui
–
vuneesta vaatteesta harjaamal
la niitä harjalla.
Pese tummat tekstiilit jatkossa
–
pesuaineella, joka ei sisällä
zeoliittejä. Nestemäiset pesuai
neet eivät yleensä sisällä zeoliit
tejä.
Käytä jatkossa vastaavan pyy
–
-
kin pesuun enemmän pesu
ainetta tai nestemäistä pesu
ainetta.
– Puhdista pesurumpu ennen
seuraavaa pesukertaa kone
tyhjänä käyttämällä ohjelmaa
"Kirjopesu 60°C" sekä nestemäistä pesuainetta.
– Valitse pesuohjelmaan esipesu.
Esipese tekstiilit nestemäisellä
pesuaineella.
– Käytä sitten varsinaiseen pe-
suun tavallisia jauhemaisia pesuaineita.
Erittäin likaisille työvaatteille suosi
tellaan käytettäväksi raskaaseen
ammattikäyttöön tarkoitettua eri
koispesuainetta.
Kysy tarkempaa neuvoja pesu
ainetoimittajaltasi.
-
-
-
-
-
-
-
-
-
-
35
Vianetsintä
VikaMahdollinen syyToimenpide
Pyykki ei linkoudu
ollenkaan tai lin
koutuu tavallista
huonommin.
Kone ei pysy linkouksen aikana
vakaasti paikallaan.
Olet valinnut lisätoiminnon
"w ilman loppulinkousta".
-
Pyykki on jakautunut epä
tasaisesti pesurumpuun. Täl
löin kone linkoaa pyykin al
haisella kierrosnopeudella tai
keskeyttää linkouksen.
Suuri, epätasaisesti rummun
reunalle kiertynyt vaatekap
pale (esim. kylpytakki) aiheuttaa liian suuren epätasa
painon linkouksessa.
Näin voi käydä, jos pesukoneen säätöjalat on säädetty
huonosti.
Jos pesukoneen alusta on
pehmeä tai epävakaa, lin
kousääni on voimakas eikä
kone pysy vakaasti paikal
laan.
Pese siksi aina erikokoisia
vaatekappaleita samalla ker
taa.
-
Säätöautomatiikka estää lin
kouksen käynnistymisen.
Kone kuitenkin tekee useita
linkouksen aloitusyrityksiä
niin kauan, että linkousaika
on kulunut umpeen.
Tarkista,
– onko poistovesijärjestelmä
tukossa. Katso puhdistusohjeet kappaleen "Puhdistus ja hoito" kohdasta
"Poistovesijärjestelmän
puhdistus".
Tasapainota kone uudelleen,
katso kappaleen "Asennus ja
liitännät" kohtaa "Pesukoneen tasapainotus".
Katso kappaleen "Asennus
-
ja liitännät" kohtaa "Sijoitus
paikka".
-
-
-
-
36
Luukun avaaminen
esim. sähkökatkon aikana
Poistopumpulla varustetut koneet:
Kierrä ohjelmanvalitsin asentoon
^
"r Seis".
Tarkista aina, että pesurumpu on
kokonaan pysähtynyt ennen kuin
kosket siihen. Muuten voit loukata
itsesi.
Avaa roskaloukun luukku ja tyhjennä
^
vesi pesukoneesta (ks. kappaleen
"Puhdistus ja hoito" kohtaa "Poistovesijärjestelmän puhdistus").
leen "Puhdistus ja hoito" kohtaa "Pois
tovesijärjestelmän puhdistus").
^ Paina varatyhjennysvipua alaspäin
kuvan mukaisesti ja pidä vipua painettuna, kunnes kaikki vesi on tyhjentynyt koneesta.
Tarkista aina, että pesurumpu on
kokonaan pysähtynyt ennen kuin
kosket siihen. Muuten voit loukata
itsesi.
-
-
^ Vedä hätäsalpaa kapealla työkalulla
alaspäin. Täyttöluukku aukeaa.
38
Huolto
Ellet saa itse poistetuksi toiminta
häiriötä, ota yhteys
Miele-kauppiaaseen
–
tai
valtuutettuun Miele-huoltoliikkeeseen.
–
Tietoja lähimmästä valtuutetusta
Miele-huoltoliikkeestä saat puhelinnu
merosta:
f(09) 875 970
Miele-huollon suora faksi:
(09) 875 97399

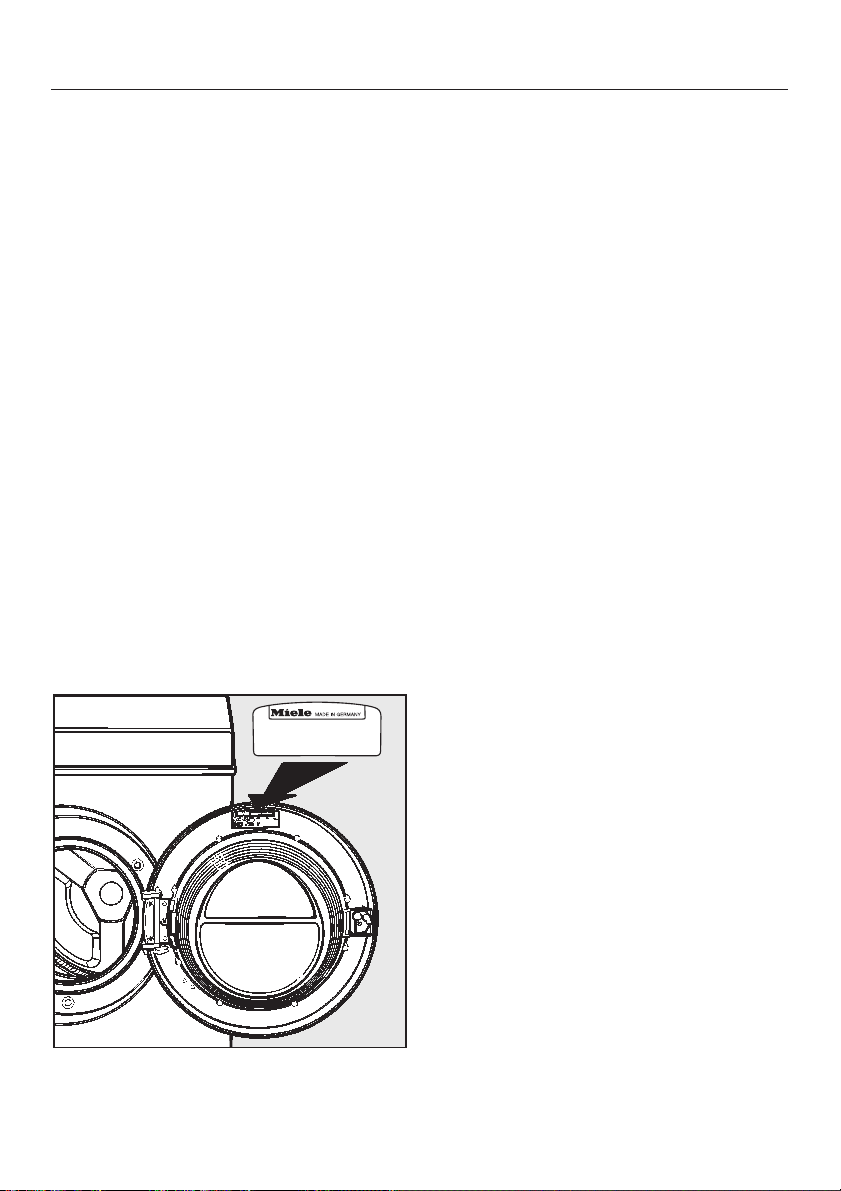

Huollolle tärkeät tyyppi- ja valmistusnumerot löytyvät arvokilvestä, joka on luukun sisäpuolella, lasin yläpuolella.
Tiedoksi huoltoliikkeelle:
Ohjaustaulun takana on neljä ruuvia,
jotka on irrotettava ennen pesukoneen
etuseinän avaamista.
-
-
39
Asennus ja liitännät
Näkymä takapuolelta
a Lisävarusteiden kaapeliliitännät
b Tulovesiletku (kylmä vesi)
c Tulovesiletku (lämmin vesi)
d Kuljetustuki (poistettava ehdottomasti
ennen käyttöönottoa)
e Sähköliitäntä ja liitäntäkaapeli
Vaihtoehtoisesti joko poistoventtiili tai
poistopumppu
f Poistoletku (poistopumpun)
g Poistoputki (poistoventtiilin)
h Säädettävät ruuvijalat
40
Asennus ja liitännät
Pesukoneen asennus
Sijoituspaikka
Paras mahdollinen sijoitusalusta pesu
koneelle on betonilattia. Kone linkoaa
vakaammin kovalla alustalla kuin esi
merkiksi puulattialla tai muuten epäva
kaalla alustalla.
Ota huomioon seuraavat seikat, kun
asennat pesukonetta:
Asenna kone tukevasti vaakasuoraan
^
asentoon.
Älä sijoita pesukonetta liian lähelle
poistovesikourua tai avoimia lattiakaivoja.
Pesukoneeseen pääsevä kosteus
voi vahingoittaa koneen elektronisia
osia.
^ Vältä koneen sijoittamista pehmeälle
lattiapinnalle, niin kone ei tärise lingotessaan.
-
Sijoita pesukone mieluiten huoneen
nurkkaan, koska lattia on yleensä nur
kista kaikkein tukevin.
-
-
Jos asennat koneen jalustalle, kone
täytyy ehdottomasti kiinnittää jalus
taan kiinnityskiskojen avulla, jottei se
putoa jalustaltaan linkouksen aikana.
Noudata mukana toimitettua asen
nusohjetta.
Pesukoneen sijoitus
Nosta pesukone pakkausalustalta ja
siirrä se sijoituspaikkaan.
Huomaa kuitenkin:
^ Älä nosta konetta täyttöluukusta.
Tarkista että koneen säätöjalat ja
sijoitusalusta ovat kuivia, muuten
kone voi liukua linkouksen aikana
paikaltaan.
-
-
-
Jos joudut sijoittamaan pesukoneen
puurakenteiselle lattialle:
^
Kiinnitä koneen alle vähintään
70 x 60 x 3 cm:n kokoinen tukeva
puulevy.
Kiinnitä puulevy ainakin kahteen lattiaa kannattavaan palkkiin, älä pelk
kiin lattialautoihin.
4. Peitä kuljetustuesta jääneet reiät mu
kana toimitetuilla tulpilla.
Älä liikuttele tai kallistele konetta kovin
paljon ilman kuljetustukea.
Säilytä kuljetustuki! Kun siirrät konet
ta esim. muutossa, kuljetustuki on
ehdottomasti asennettava takaisin
paikalleen.
-
-
Asennus ja liitännät
Pesukoneen tasapainotus
Pesukone on asennettava luotisuoraan
ja siten, että se seisoo vakaasti kaikkien
neljän jalan varassa. Vain tällöin pesu
kone voi toimia moitteettomasti.
Tasapainota kone säätämällä säätöjalkoja. Pesukone toimitetaan kaikki säätöjalat sisään kierrettyinä.
Säätöjalan pidentäminen ja lukitseminen
^
Kallista konetta varovasti ja tue se
esimerkiksi tukevan puukapulan
varaan.
Varo, ettei kone pääse putoamaan
pois tuen päältä. Loukkaantumisvaa
ra!
-
-
Avaa säätöjalan 1 ja vastamutterin 2
^
lukitus vääntämällä niitä yhdessä va
semmalle (ks. seuraavaa kuvaa), ja
kierrä säätöjalkaa ulospäin.
Laske pesukone jälleen tukevasti nel
^
jän jalan varaan.
Tarkista vesivaa’alla, onko pesukone
^
luotisuorassa.
^ Pidä kiinni säätöjalkaa 1 putkipihtien
avulla ja kierrä samalla vastamutteria
2 ruuvitaltalla oikealle koneen runkoa
vasten, kunnes vastamutteri lukkiu
tuu.
Kaikkien neljän vastamutterin on ol
tava lukittuna koneen runkoa vasten.
Tarkista myös niiden säätöjalkojen
lukitus, joita et avannut tasapaino
tuksen aikana. Muuten pesukone
saattaa siirtyä paikaltaan käytön ai
kana.
-
-
-
-
-
-
43
Asennus ja liitännät
Pesukoneen asennus jalustalle
44
Asennus ja liitännät
a Kylmävesiletku
– siniset raidat – (ks. Vesiliitännät)
b Lämminvesiletku
– punaiset raidat – (ks. Vesiliitännät)
c Sähköliitäntä (ks. seuraava sivu)
d Rahastin (lisävaruste)
e Ohjaustaulu
f Poistopumpun poistoletku
(ks. Vesiliitännät)
g Poistoventtiilin poistoputki
(ks. Vesiliitännät)
h Betonijalusta - rakennuskohtainen, li-
sävarusteena teräksinen jalusta (jalustan tukeva kiinnitys on tärkeää!)
i Kuusiomutteri M 10
j Kiinnityskisko
k Ruuvi, aluslaatta, ruuvitulppa 8x40
Jos kone kiinnitetään kelluvan betonilattian päälle, kone on kiinnitettävä materiaaliin sopivilla kiinnitystar
vikkeilla (ruuvitulpat ja ruuvit).
-
Rahastin
Pesukone voidaan varustaa tarvittaessa
rahastimella.*
Pesukone voidaan liittää myös raken
nuskohtaisesti valmiiksi asennettuun ra
hastimeen. Tähän asennukseen tarvi
taan erillinen liitäntäkaapeli*.
Rahastimen asennusta varten konee
seen on tehtävä muutostöitä, jotka saa
suorittaa vain valtuutettu Miele-huoltolii
ke.
Koneen toimintaa automaattisesti
sääteleviä kytkimiä, kuten kellokytki
miä, ei saa käyttää.
Kaikki merkinnällä * varustetut lisävarusteet ovat saatavissa valtuutetuista
Miele-huoltoliikkeistä.
-
-
-
-
-
-
45
Asennus ja liitännät
Sähköliitäntä
Pesukone toimitetaan kytkettäväksi
3 N ~400V 50 Hz liitäntään.
Sähköliitännän on oltava VDE 0100-nor
min mukainen.
Turvallisuuden lisäämiseksi liitännän voi
varustaa DIN VDE 0100, osan 739 suo
situsten mukaisella vikavirtasuojakytki
mellä, jonka laukeamisvirta on 30 mA
(DIN VDE 0664).
Tiedot pesukoneen nimellistehosta ja
tarvittavista sulakkeista löytyvät arvokil
vestä. Ennen pesukoneen liittämistä
sähköverkkoon on tarkistettava, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä.
Jos pesukone asennetaan kiinteästi
sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm.
Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (VDE 0660).
-
Jos koneen käyttämää jännitettä joudu
taan muuttamaan, muutostyöt on tehtä
vä kytkentämuutoskaavion mukaisesti.
Kaavio sijaitsee koneen takana liitäntä
-
kaapelin kiinnikkeen läheisyydessä.
Pesukoneen voi liittää 230 V vaihtovir
taan myös sukopistotulpalla varustetun
-
liitäntäjohdon välityksellä.
Anna valtuutetun Miele-huoltoliikkeen
tehdä tarvittavat muutostyöt.
-
-
-
-
-
Sähköliitännän uusiminen, asennukseen
tehtävät muutokset, suojamaadoituksen
toimivuuden testaus ja käytettävän su
lakkeen valinta on aina annettava säh
köalan ammattilaisten tehtäväksi, koska
he tuntevat asiaan liittyvät VDE-mää
räykset sekä paikallisen sähkönjakelu
yrityksen erityisvaatimukset.
46
-
-
-
-
Asennus ja liitännät
Vesiliitännät
Kylmän veden tuloliitäntä
Pesukoneen saa liittää vesijohtoverk
koon ilman erillisiä takaisinvirtauksen
varolaitteita, sillä laite on DIN-normien
mukainen.
Vesiliitäntää varten tarvittavissa vesi
hanoissa on oltava
3
/4" tuuman kierteet.
Jos tällaista hanaa ei ole, sen asentami
nen on ehdottomasti jätettävä alan am
mattilaisen tehtäväksi.
Pesukone liitetään kylmävesihanaan
noin 1,5 metrin pituisella (siniraitaisella)
3
/8" paineenkestävällä täyttöletkulla, jos-
3
sa
/4" sisäkierteet.
Kylmävesiletkua ei saa liittää lämminvesijohtoon.
Tarkista, että letkuliittimen kumitiiviste
on kunnolla paikallaan ennen kuin kierrät letkun vesihanaan.
Vesiliitäntä on paineen alaisena. Kun liitäntä on tehty, avaa vesihanaa varovasti
ja tarkista, että liitos on tiivis ja pitävä.
-
-
-
Lisävarusteena koneeseen saa tarvitta
essa 2,5 m:n tai 4 m:n pituisen täyttölet
kun. Letkun voi tilata Miele-huollosta.
Vesijohtoveden paineen on oltava vä
hintään 1 baaria ja enintään 10 baaria.
Jos paine ylittää 10 baaria, vesiliitän
tään on asennettava paineentasaus
venttiili.
Vesijohtoveden paine on riittävä, kun
täysin avatusta hanasta virtaa 15 se
kunnissa vähintään 5 litraa vettä.
-
-
-
-
-
-
Jos joudut uusimaan letkun, käytä
vähintään 70 baarin ylipaineen kestä
vää letkua ja liitäntäkappaletta, mie
luiten Mielen alkuperäisiä letkuja ja
varaosia.
-
-
47
Asennus ja liitännät
Lämpimän veden tuloliitäntä
Jotta sähkönkulutus jäisi lämminvesilii
täntää käytettäessä mahdollisimman
vähäiseksi, pesukone on mahdollisuuk
sien mukaan liitettävä kiertävään lämminvesijärjestelmään, josta menee
lämmintä vettä muuhunkin kuin pesuko
neen käyttöön. Näin putkessa kulkeva
vesi ei ehdi jäähtyä. Kuuman veden
lämpötila ei saa ylittää 70°C.
Jos joudut liittämään pesukoneen läm
pimään veteen ns. säteisputken (yksit
täisen, suoraan lämminvesivaraajasta
tulevan putken) välityksellä, putkessa
oleva vesi ehtii jäähtyä, jos pesukonetta
ei käytetä jatkuvasti. Tällöin kone joutuu
lämmittämään jo kertaalleen lämmitetyn
veden uudelleen sähköllä.
Pesukoneen toimintojen vuoksi konetta ei voi liittää pelkästään lämminvesiliitäntään.
Muutoin lämminvesiliitäntää koskevat
samat seikat kuin kylmävesiliitäntääkin.
-
-
-
Peitä koneen takapuolella oleva let
^
kun liitäntäkaulus pakkauksessa mu
kana olevalla suojuksella.
-
-
-
-
-
Jos pesukonetta ei liitetä lämmin
vesiliitäntään, käytössäsi on kaksi
vaihtoehtoa:
Kun et halua ohjelmoida konetta uu
1
delleen
Liitä molemmat tulovesiletkut kylmä
vesiliitäntään.
Kun kone ohjelmoidaan uudelleen
2
Pesukoneen saa ohjelmoida uudelleen
vain valtuutettu Miele-huoltoliike.
^
Tällöin punaraitaisen lämminvesilet
kun voi kiertää irti.
48
-
-
-
-
Asennus ja liitännät
Poistovesiliitäntä
Poistopumpulla varustetut pesuko
neet
Poistopumppu pumppaa poistoveden 1
metrin korkeuteen asti. Jotta poistovesi
pääsee vapaasti virtaamaan, 1,5 metrin
pituisen poistoletkun on oltava mahdol
lisimman suorassa.
Letkun päässä olevan koukkupään voit
irrottaa tarvittaessa.
Poistoletkun sijoitusvaihtoehdot:
Voit ripustaa poistoletkun käsienpe
–
su- tai huuhtelualtaaseen (vain poistopumpulla varustetut pesukoneet).
Kiinnitä poistoletkun koukkupää kunnolla, ettei se työnny ulosvirtaavan
veden voimasta pois altaasta ja suihkuta likavettä lattialle.
Tarkista että vesi poistuu altaasta riittävän nopeasti, jottei se tulvi altaan
reunojen yli tai imeydy takaisin pesukoneeseen.
-
-
Poistoventtiilillä varustetut
pesukoneet
Pesukone poistaa veden sähkömag
neettisen poistoventtiilin kautta. Koneen
mukana toimitettavan kulmaputken DN
70 avulla poistovesi voidaan johtaa suo
raan viemäriin tai rakennuskohtaiseen
poistovesikouruun.
-
-
-
–
Voit kiinnittää poistoletkun pään erilli
seen poistoputkeen kumiliittimen
avulla.
–
Voit johtaa poistoveden suoraan lat
tiakaivoon.
Tarvittaessa poistovesiletkua voidaan
pidentää 5 metriin saakka
Tähän tarvittavat lisävarusteet voi tilata
Miele-huollosta.
Koneen oma poistopumppu pumppaa
veden enintään 1 metrin korkeuteen.
Tarvittaessa voit lisätä poistokorkeutta
1,8 metriin saakka, kun hankit
Miele-huollosta ylimääräisen poisto
pumpun. Pumpun mukana saat tarvitta
van asennussarjan.
-
-
-
-
49
Tekniset tiedot
Korkeus85 cm
Leveys59,5 cm
Syvyys71,5 cm
Syvyys luukku avattuna107 cm
Paino114 kg
Sijoitusalustaan kohdistuva
enimmäisrasitus
Enimmäistäyttömäärä6 kg kuivaa pyykkiä
Liitäntäjänniteks. arvokilpi
Liitäntätehoks. arvokilpi
Sulakeks. arvokilpi
Tuloveden paine vähint.1 baari
Tuloveden paine enint.10 baaria
Veden poistokorkeus
(poistopumppu) enint.1 m
Äänitaso linkouksen aikana
