Gebruiksen montagehandleiding
voor de wasen centrifugeerautomaat WS 5426 MC 7
Lees absoluut uw gebruiksaanwijzing voor u dit toestel installeert en
in gebruik neemt.
Daardoor zorgt u voor uw eigen veiligheid en vermijdt u schade aan uw apparaat.
*
M.-Nr. 05 437 740
Inhoud
Opmerkingen omtrent uw veiligheid, waarschuwingen . . . . . . . . . . . . . . . . . . . 5
Uw bijdrage tot bescherming van ons milieu
De verpakking recycleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Uw oud toestel afdanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Stroom sparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Beschrijving van het toestel
Vooraanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Bestemming van het toestel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Display met verschillend functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Voor de eerste wasbeurt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Zo wast u juist
Korte handleiding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Voordat u gaat wassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Een programma starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Muntapparaat / Programmateller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Einde van het programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Van programma veranderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Een programma afbreken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Een programmadeel overslaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Een programmadeel herhalen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Onderhoudssymbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2
Inhoud
Wasmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Wasmiddel toevoegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Waterontharding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Bleekmiddel y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Wasverzachter, vormspoeler, poedervormig of vloeibaar stijfsel . . . . . . . . . . . . . 21
Wasverzachter, vormspoeler, vloeibaar stijfsel automatisch doseren . . . . . . . 21
Programma’s
Overzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Bijkomende functie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Programmaverloop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Programmeerfuncties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Reiniging en onderhoud van het toestel
Het toestel schoonmaken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Het afvoersysteem reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 De wasmiddelbak schoonmaken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Watertoevoerzeefjes reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 De zeefjes in de toevoerslangen reinigen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 De zeefjes in de toevoeraansluiting van de watertoevoerventielen reinigen . . 31
Wat gedaan als . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 De deur openen bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Technische dienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3
Inhoud

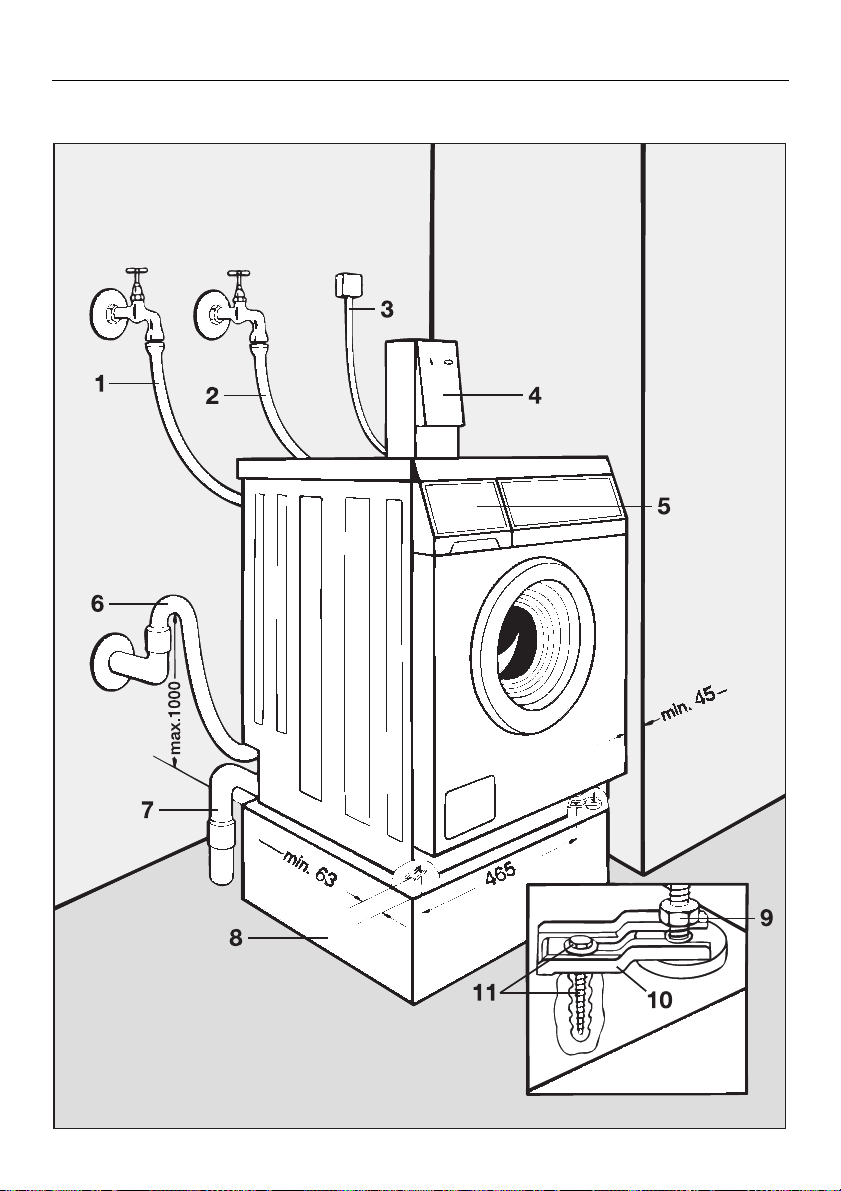

Opstellen en aansluiten
Achteraanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Het toestel opstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Plaats van opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Het toestel opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 De transportbeveiliging verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 De machine stellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Opstelling op een sokkel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Muntapparaat / Programmateller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Watertoevoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 De koud-watertoevoer aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 De warm-watertoevoer aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 Waterafvoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Bij uitvoering met afvoerpomp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Bij uitvoering met afvoerklep. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
4
Opmerkingen omtrent uw veiligheid, waarschuwingen
Lees uw gebruiksaanwijzing voor u uw wasautomaat in gebruik neemt. U vindt er belangrijke tips omtrent uw veiligheid, het gebruik en het onderhoud van uw toestel. Zo beschermt u zichzelf en vermijdt u schade aan het toestel.
Bewaar deze gebruiksaanwijzing zorgvuldig en geef ze door aan wie het toestel eventueel na u gebruikt.
Deskundig gebruik
Deze wasautomaat mag u enkel gebruiken om wasgoed te wassen
waarvan de fabrikant verklaart dat het machinaal wasbaar is.
Alle andere toepassingen zijn misschien gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor schade die werd veroorzaakt doordat het toestel niet volgens de voorschriften gebruikt of verkeerd bediend werd.
Technisch veilig
Zie na of het toestel geen uiterlijk zichtbare schade vertoont voordat
u het opstelt.
Beschadigde toestellen mag u nooit opstellen noch in gebruik nemen.
Vergelijk de gegevens omtrent de aansluiting van uw toestel (smelt-
stoppen, spanning en frequentie) op het typeplaatje met die van de elektrische installatie bij u ter plaatse voor u het toestel aansluit. Vraag eventueel uitleg aan een elektricien indien u niet zeker bent.
De elektrische veiligheid van dit toestel wordt enkel gewaarborgd indien het op een aardingssysteem is
aangesloten, dat volgens de voorschriften werd geïnstalleerd.
Het is heel belangrijk dat deze fundamentele veiligheidsvoorziening voorhanden is. Laat uw installatie bij twijfel door een vakman nakijken.
De fabrikant kan niet worden aansprakelijk gesteld voor schade die werd veroorzaakt doordat de aardingsleiding onderbroken was of gewoon ontbrak.
Dit toestel beantwoordt aan de geldende veiligheidsvoorschriften.
Door ondeskundige reparaties kunnen er onvoorziene risico’s opduiken voor wie het toestel gebruikt. Daar is de fabrikant niet aansprakelijk voor. Herstellingen mag u uitsluitend laten uitvoeren door vaklui die door de firma Miele erkend zijn.
Het toestel is enkel stroomloos indien:
–de stekker van het toestel uit het stopcontact is getrokken of
–de smeltstoppen uitgeschakeld zijn.
5
Opmerkingen omtrent uw veiligheid, waarschuwingen
Bij de fabricage werd het beste materiaal en de grootste zorgvul-
digheid aangewend. Toch kunnen toevoerslangen niet ontsnappen aan de ‘tand des tijds’. Door scheuren, knikken, deuken e.d. beginnen slangen te lekken. Controleer ze dus regelmatig. Zo kunt u ze tijdig vervangen en meteen waterschade verhinderen.
Laat defecte onderdelen enkel vervangen door originele Miele-ver-
vangstukken. Enkel dan bent u zeker dat ze ten violle voldoen aan de eisen die Miele qua veiligheid stelt.
Bij het gebruik
Stel uw wasautomaat niet op in een vertrek waar het kan vriezen.
Bevroren waterslangen kunnen onder druk scheuren of springen. De betrouwbaarheid van de elektronische elementen kan door temperaturen onder het vriespunt in het gedrang komen.
Verwijder de transportbeveiliging op de achterzijde voor u uw toestel
in gebruik neemt. Zie rubriek ‘Opstellen en aansluiten’. Zo de transportbeveiliging niet is verwijderd, kan die tijdens het centrifugeren schade teweegbrengen aan het toestel en eventueel ook aan meubelen of apparaten daarnaast.
Laat de roestvrijstalen vlakken (voorzijde, deksel, ommanteling)
niet in contact komen met vloeibaar reinigingsen desinfectiemiddel dat chloor of natriumhypochloriet bevat. De inwerking van dit middel kan op roestvrij staal corrosie teweegbrengen. Agressieve dampen afkomstig van bleekmiddel kunnen eveneens corrosie veroorzaken. Bewaar open recipiënten die deze middelen bevatten, dus niet vlakbij het toestel.
Doe de waterkranen dicht bij langere afwezigheid (bv. vakantie).
Vooral wanneer er zich vlak bij het toestel geen afvoer in de vloer bevindt.
Er is gevaar voor overstroming! Voor u de afvoerslang in een spoel-
bak hangt, dient u na te kijken of het water vlot genoeg wegvloeit.
Zorg ervoor dat die slang niet wegglijdt. Door de terugstoot van het wegvloeiende water kan die slang anders uit de spoelbak worden geslingerd.
Let erop dat er geen voorwerpen als spijkers, naalden, geldstukken,
bureauklemmen worden meegewassen. Deze voorwerpen kunnen schade teweegbrengen aan onderdelen van de machine. Bv. aan kuip of trommel. Deze beschadigde onderdelen kunnen op hun beurt uw was beschadigen.
6
Opmerkingen omtrent uw veiligheid, waarschuwingen
Zo u het wasmiddel juist doseert, hoeft u uw toestel niet te ontkalken.
Is uw toestel zo erg verkalkt dat het moet worden ontkalkt, gebruik dan speciaal ontkalkingsmiddel met corrosiebescherming. Dit middel kan u bij uw Miele-handelaar of in de Technische Dienst van Miele verkrijgen. Volg strikt de handleiding.
Wellicht hebt u textiel met reinigingsmiddel behandeld, dat oplos-
middel bevat. Spoel dit wasgoed in helder water uit voordat u het in deze wasautomaat wast.
Gebruik in deze machine in geen geval reinigingsmiddel dat oplos-
middel bevat (bv. wasbenzine). Sommige onderdelen van de machine dreigen namelijk schade op te lopen. Er kunnen ook giftige dampen ontstaan. Bovendien bestaat er bij deze middelen branden ontploffingsgevaar.
Kleuringsmiddel moet geschikt zijn voor gebruik in wasautomaten.
Hou de gebruikstips van de fabrikant in acht.
Gebruik in geen geval ontkleuringsmiddel. Door de zwavelhoudende
verbindingen ervan kan uw toestel corrosieschade oplopen.
In deze automaat mag u in geen geval wasgoed chemisch reinigen.
Denk eraan dat de ronde glazen deur heet wordt als u met hoge
temperaturen wast.
Verbied dus kleine kinderen het glas tijdens de wasbeurt aan te raken.
Gebruik van toebehoren
Er mag enkel toebehoren worden gemonteerd of ingebouwd indien
Miele dat uitdrukkelijk toelaat.
Indien u andere onderdelen monteert of inbouwt, vervalt het recht op waarborg en/of productaansprakelijkheid.
Uw oud toestel afdanken
Trek de stekker uit het stopcontact. Maak vervolgens snoer en
stekker onbruikbaar. Zo vermijdt u dat het toestel voor verkeerde doeleinden wordt gebruikt.
7
De verpakking recycleren
De verpakking behoedt het toestel voor transportschade. Er werd materiaal gekozen, dat het milieu verdraagt en dus opnieuw kan worden benut.
Door de verpakking weer in kringloop te brengen, wordt er grondstof gespaard en verkleint de afvalberg. Geef deze stoffen dus niet gewoon met het vuilnis mee. Breng ze liever naar het dichtstbijzijnde verzamelen sorteerterrein. Waar u dat vindt, komt u zeker bij uw gemeentebestuur aan de weet.
Uw oud toestel afdanken
Oude toestellen bevatten nog waardevol materiaal. Geef uw oud toestel dus niet gewoon met het grof huisvuil mee. Vraag liever inlichtingen aan uw gemeentebestuur of aan het dichtstbijzijnde autowrakof schrootverwerkend bedrijf omtrent de mogelijkheden om die stoffen opnieuw te gebruiken.
Zorg er ook voor dat het toestel intussen kinderveilig wordt bewaard. Hou dus rekening met de gelijknamige rubriek in de ‘Opmerkingen omtrent uw veiligheid, waarschuwingen’.
Stroom sparen
De belangrijkste bijdrage tot bescherming van ons milieu kan u zelf leveren.
Hou daartoe volgende tips in acht:
–Benut zoveel mogelijk de maximumlading die voor een bepaald programma is toegestaan. Dan is het stroomverbruik voor heel de lading het gunstigst.
–Gebruik telkens maar zoveel wasmiddel als wat op de verpakking staat aangegeven.
8
|
|
|
|
|
|
|
|
|
Beschrijving van het toestel |
Vooraanzicht |
|
|
|
|
Bestemming van het toestel |
||||
|
|
|
|
|
|
|
|
|
Deze wasautomaat is vooral geschikt |
|
|
|
|
|
|
|
|
|
voor gemeenschappelijk waskelders, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wassalons e.d. waar redelijk wat was- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
goed te wassen valt. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1Deksel
2Wasmiddelbak
3Bedieningspaneel
4Toesteldeur
5Luik waarachter het afvoersysteem en de noodontgrendeling zitten
6In de hoogte regelbare voetjes
9
Beschrijving van het toestel
Bedieningspaneel
bToets Deur a
laat de toesteldeur opengaan en ontgrendelt eventueel toetsen van gekozen bijkomende functies.
cToets voor bijkomende functie
+ i met voorwas
mogelijk in de programma’s
A, B, C
dToets Start h
om een wasprogramma te starten.
eDisplay met verschillende functies
fDisplay programmaverloop
g/h aan / start
ivoorwas
jhoofdwas
nspoelen
nspoelen
nspoelen
qafvoer
u centrifugeren op het einde t einde van het programma p/q watertoevoer / -afvoer
gProgrammakiezer
A Wit en Bont
B Kreukherstellend C Fijn / synthetisch D Wol
E Extra centrifugeren
10
Beschrijving van het toestel
Display met verschillende functies
bDisplay
cControlelampjes voor
–Temperatuur p°C
Na de programmastart wordt de soptemperatuur telkens in stappen van 5 °C aangeduid. Dat gebeurt tot de voor de hoofdwas ingestelde temperatuur is bereikt.
Het controlelampje ‘p°C’ brandt.
–Resterende tijd j min
Zodra de ingestelde temperatuur voor de hoofdwas is bereikt, wordt de nog resterende programmaduur in uren en minuten getoond.
Het controlelampje ‘j min’ brandt.
De resterende duur wordt in stappen van 1 minuut afgeteld.
11
Voor de eerste wasbeurt
Heel belangrijk: laat het toestel voor de eerste wasbeurt degelijk opstellen en aansluiten. Hou daarbij rekening met de rubriek ’Opstellen en aansluiten’.
De kuip uitspoelen
1 Eerste wasbeurt zonder wasgoed.
2 Giet wat wasmiddel in vakje j.
3Draai de programmakiezer op ‘A Bont 60 °C’.
4 Druk op de toets ‘h Start’.
12
Korte handleiding
De zinnen die voorafgegaan worden door deze getallen (1,2,3,...) kan u gebruiken als korte handleiding.
Voordat u gaat wassen
1 De was voorbereiden.
De zakken leegmaken
Metalen voorwerpen als spijkers, geldstukken, papierklemmen kunnen schade teweegbrengen aan het wasgoed en aan onderdelen van de machine.
Het wasgoed sorteren.
In de meeste textielsoorten vindt u in kraag of zoom een onderhoudsetiket. Sorteer uw was volgens deze symbolen. Hun betekenis vindt u in de rubriek ‘Onderhoudssymbolen’.
Was in deze machine enkel textiel dat voor de wasautomaat geschikt is.
Donker textiel vertoont de neiging bij de eerste wasbeurten kleur te verliezen. Om wasgoed met lichte tinten niet te laten verkleuren, wast u nieuw donker wasgoed liever een paar keer apart.
Delicaat textiel wast u beter apart en in een erg behoedzaam programma.
Bij wol of mengsels met wol dient in het onderhoudslabel vermeld te staan dat ze in de machine wasbaar zijn.
De vlekken op voorhand behandelen
Vlekken of erg vuile kragen op voorhand met vloeibaar wasmiddel of waspasta behandelen.
Bij bijzonder hardnekkige vlekken kan u uw drogist om advies vragen.
Gebruik in geen geval synthetische reinigingsmiddelen (die oplosmiddel bevatten) in uw wasautomaat!
–Bij gordijnen:
neem de gordijnrolletjes en de loden band af. U kan de gordijnen ook in een zak steken.
–Bij bh’s:
Geloste bh-beugels vastnaaien of verwijderen.
–Keer breigoed, jeans, broeken, t-shirts en sweaters binnenstebuiten zo de fabrikant dat aanbeveelt.
–Doe ritsen, haakjes en ogen voor het wassen dicht.
13
Zo wast u juist
2 De toesteldeur openen.
3 De was in de trommel stoppen.
Ontvouw de was en stop hem losjes in de trommel. Door textiel van verschillend formaat in de trommel te doen, verbetert het waseffect en raakt de was tijdens het centrifugeren beter verdeeld.
Als u te veel wasgoed in de trommel stopt, verslecht het wasresultaat en verhoogt de kans op kreuken.
Hou de volgende maximumladingen in acht:
Wit en Bont . . . . . . . . . . . . . . . . . . . 6 kg Kreukherstellend . . . . . . . . . . . . . . 3 kg Fijn / Synthetisch . . . . . . . . . . . . 1,5 kg Wol . . . . . . . . . . . . . . . . . . . . . . . . . 2 kg
4 De toesteldeur sluiten.
Let erop dat er niets klem zit tussen deur en dichtingsring.
5Wasmiddel en evt. wasverzachter of vloeibaar stijfsel toevoegen.
Daarover vindt u tips in de rubriek ‘Wasmiddel toevoegen’.
6 De waterkranen opendraaien.
Een programma starten
7De programmakiezer op het gewenste programma draaien.
Zie rubriek ‘Programma’s’, alinea ‘Overzicht’.
8Zo u dat wenst, de bijkomende functie kiezen.
Druk op de toets van de gewenste bijkomende functie.
Zie rubriek ‘Programma’s’, alinea ‘Overzicht’.
De gekozen bijkomende functie kan u weer uitschakelen door nog eens op de toets te drukken.
14
|
|
|
|
|
Zo wast u juist |
Muntapparaat / Programmateller |
0 Op de toets ‘h Start’ drukken |
||||
9 Het muntapparaat / de programma |
Het programma gaat nu van start. |
||||
|
|||||
|
|
teller bedienen (indien voorhanden) |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bedient u het apparaat in een ande- |
|
|
|
|
|
re volgorde dan hier beschreven, |
|
|
|
|
|
dan gaan de munten of penningen |
|
|
|
|
|
verloren. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gooi het geld of de penningen in het |
|
||
|
|
|
|||
|
|
|
|||
|
|
apparaat. |
|
||
|
|
Druk op de toets ‘h Start’. |
|
||
|
|
|
|||
|
|
|
|||
Er gaat geld verloren zo u na de geld- |
|
||||
inworp en voor het indrukken van de |
|
||||
toets ‘h Start’ |
|
||||
– |
de toesteldeur opent, |
|
|||
– |
de programmakiezer via ‘t einde’ |
|
|||
|
|
op een ander programma draait, |
|
||
– |
een programma bij gebruik van de |
|
|||
|
|
programmateller langer dan 20 se- |
|
||
|
|
conden onderbreekt. |
|
||
|
|
|
|
||
|
|
|
|
|
|
|
|
Neem de munten of penningen |
|
|
|
|
|
geregeld uit het muntapparaat. |
|
|
|
|
|
Anders worden er verstoppingen |
|
|
|
|
|
veroorzaakt. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15
Zo wast u juist
Einde van het programma
!De programmakiezer op ‘t Einde’ draaien.
§ De waterkranen dichtdraaien.
~ De toets ‘a deur’ indrukken.
$ Het wasgoed uitnemen.
Laat geen stukken wasgoed in de trommel achter! Die kunnen bij de daaropvolgende wasbeurt krimpen of ander linnen doen verkleuren.
%Zijn er geen voorwerpen in de dichtingsring achtergebleven?
