VRF Indoor Unit
50Hz
Type:
Wall Mounted M Series
Wall Mounted S Series
Contents
01 Wall Mounted M Series
20 Wall Mounted S Series
MCAC-VTSM-2016-05 |
Wall Mounted M Series |
Wall Mounted M Series |
|
1. Features .............................................................................. |
2 |
2. Specifications ..................................................................... |
3 |
3. Dimensions ......................................................................... |
5 |
4. Piping Diagrams ................................................................. |
6 |
5. Wiring Diagrams ................................................................. |
7 |
6. Capacity Tables ................................................................ |
10 |
7. Electrical Characteristics................................................. |
15 |
8. Sound Levels .................................................................... |
17 |
9. Accessories ...................................................................... |
19 |
1
Wall Mounted M Series |
MCAC-VTSM-2016-05 |
1. Features
Various selection
Three styles of panels to choose.
M9 panel (standard) |
M3 panel |
M10 panel |

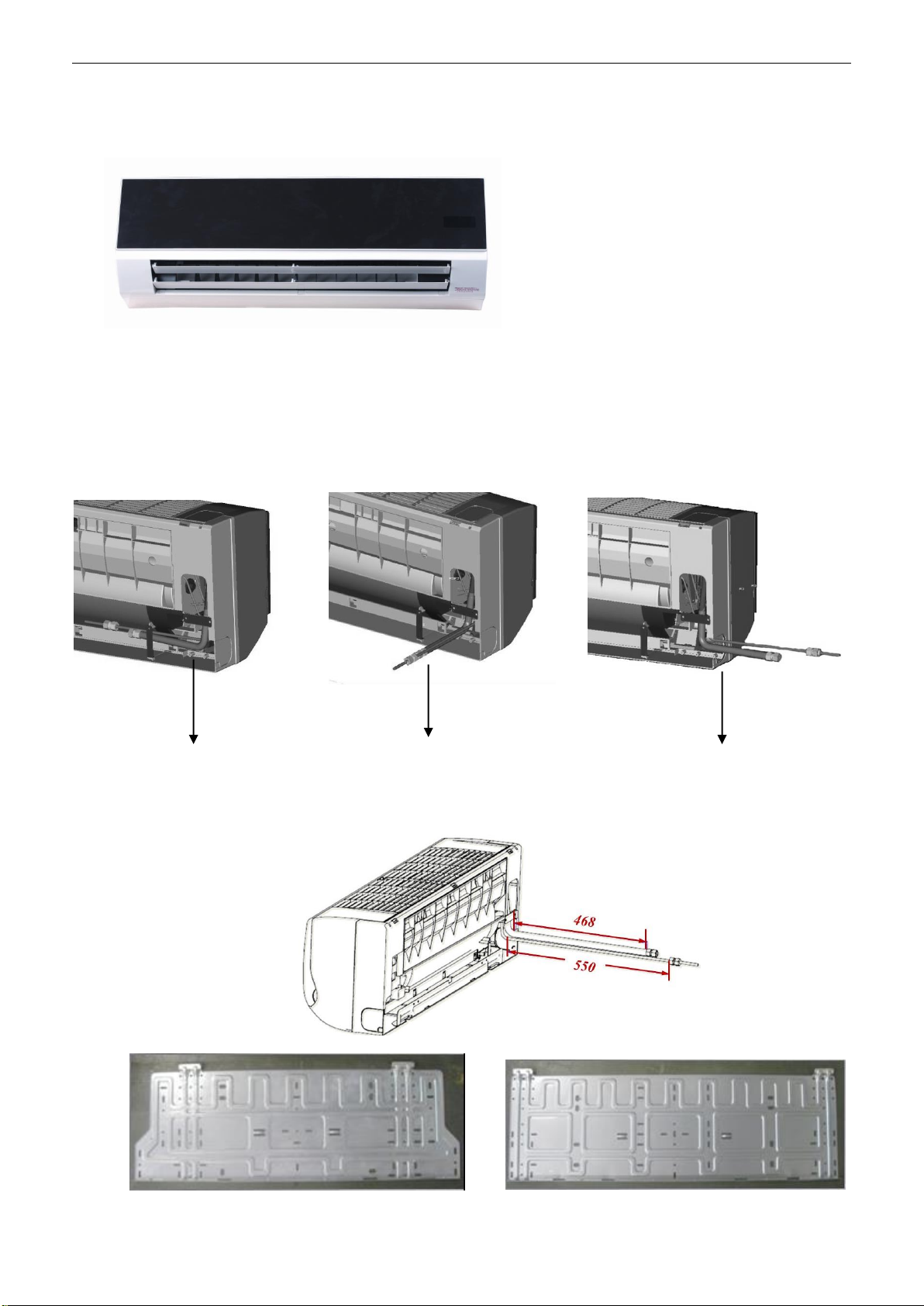

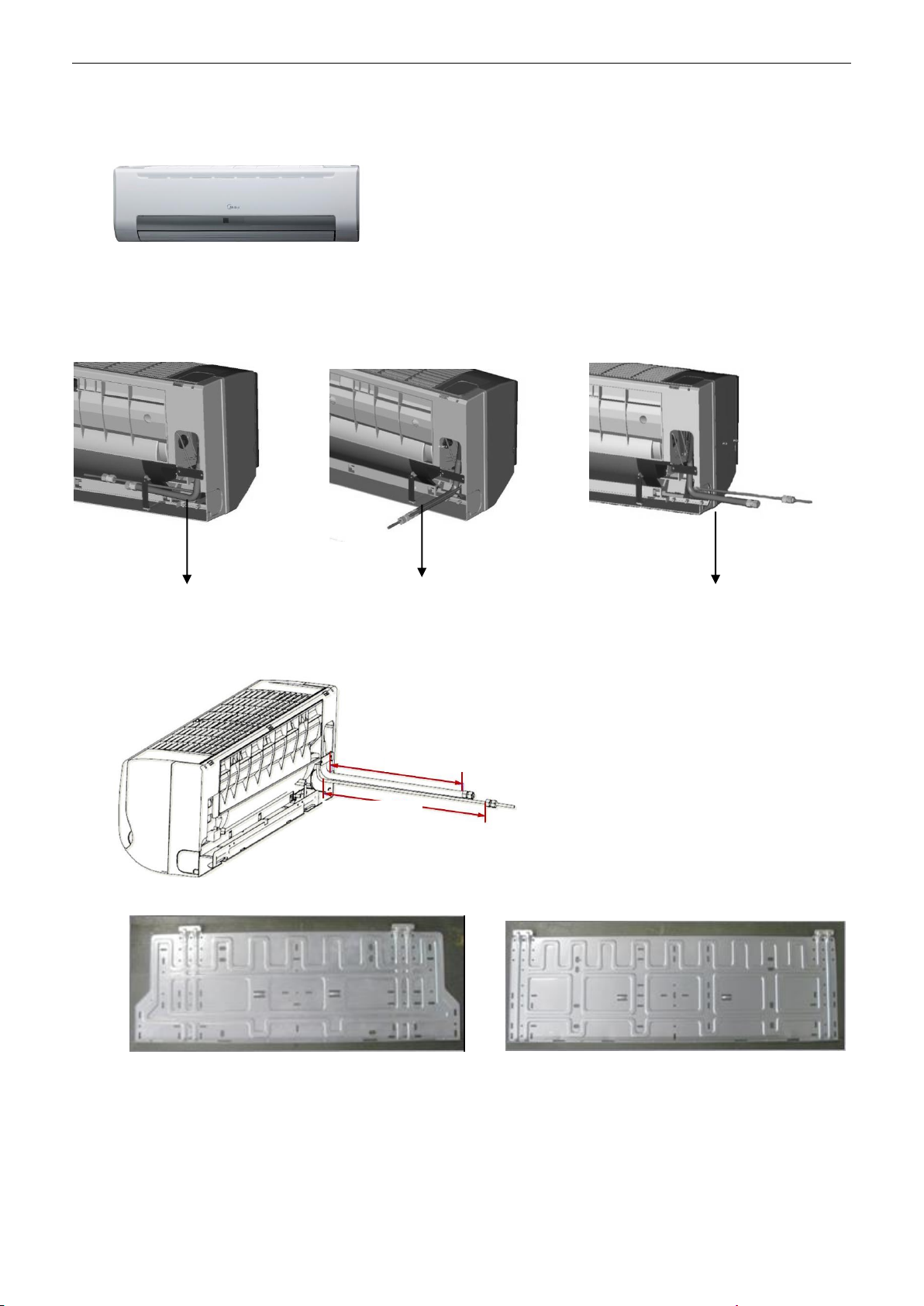

Flexible installation
Multi-refrigerant outlet pipe method: left\right\rear, more flexible for installation.
Flexsible piping connection |
Refrigerant piping and condensate piping on the same side |
High efficiency DC fan motor
The power consumption of DC driven VRF indoor units can be reduced up to 30% in comparison to corresponding AC type.
Quiet operation
Adoption of the 2000 stages element positioning mechanical expansion valve, ensures precise flow control, as well as lower modulation noise when EXV operating.
More smooth airflow with less turbulence. Owing to the multiple-blade fan and the air guide design, the airflow is getting smoother and more comfortable.
2
|
MCAC-VTSM-2016-05 |
|
|
|
|
Wall Mounted M Series |
|
|||
|
2. Specifications |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Model |
|
|
MI-22G/DHN1-M |
MI-28G/DHN1-M |
|
MI-36G/DHN1-M |
MI-45G/DHN1-M |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Power supply |
|
V- Ph-Hz |
|
220-240V~50Hz |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Capacity |
kW |
2.2 |
2.8 |
|
3.6 |
4.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Cooling |
|
Input |
W |
8 |
9 |
|
19 |
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rated current |
A |
0.27 |
0.31 |
|
0.43 |
0.44 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Capacity |
kW |
2.4 |
3.2 |
|
4 |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Heating |
|
Input |
W |
8 |
9 |
|
19 |
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rated current |
A |
0.27 |
0.31 |
|
0.43 |
0.44 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
|
WZDK20-38G |
WZDK20-38G |
|
ZKSP-58-8-1 |
ZKSP-58-8-1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor fan motor |
|
Type |
|
|
DC motor |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Input |
W |
7 |
8 |
|
18 |
18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Number of rows |
|
1 |
2 |
|
1 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tube pitch× row |
|
|
|
|
|
|
|
|
|
|
|
mm |
|
21×13.37 |
|
|
||
|
|
|
pitch |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fin spacing |
mm |
|
|
1.3 |
|
|
|
|
Indoor coil |
|
|
|
|
|
|
|
|
|
|
|
Fin type |
|
|
Hydrophilic aluminum |
|
|
|||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Piping diameter |
mm |
|
|
Ф7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Length× height |
mm |
585×315 |
585×315 |
|
701×315 |
701×315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Number of circuits |
|
2 |
3 |
|
3 |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor air flow (H/M/L) |
m3/h |
422/393/356 |
417/370/316 |
|
656/573/488 |
594/507/424 |
|
||
|
|
|
|
|
|
|
|
|
||
|
Indoor noise level (H/M/L) |
dB(A) |
31/30/29 |
31/30/29 |
|
33/32/30 |
35/33/31 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dimension (W×H×D) |
mm |
835×280×203 |
835×280×203 |
|
990×315×223 |
990×315×223 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor unit |
|
Packing (W×H×D) |
mm |
935×385×320 |
935×385×320 |
|
1085×420×335 |
1085×420×335 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Net/Gross weight |
kg |
8.4/12.1 |
9.5/13.1 |
|
11.4/15.5 |
12.8/16.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Refrigerant type |
|
|
|
R410A |
|
|
|||
|
|
|
|
|
|
|
|
|||
|
Throttle |
|
Type |
|
Electronic expansion valve |
|
|
|||
|
|
|
|
|
|
|
||||
|
Design pressure (H/L) |
MPa |
|
4.4/2.6 |
|
|
||||
|
|
|
|
|
|
|
|
|||
|
Liquid pipe/ Gas pipe |
|
mm |
|
Ф6.35/ Ф12.7 |
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
Power wiring |
mm2 |
|
3×2.5 |
|
|
||
|
Connecting wiring |
|
|
|
|
|
|
|
|
|
|
|
Signal wiring |
mm2 |
|
3×0.75 |
|
|
|||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|||
|
Drainage water pipe diameter |
mm |
|
Ф16.5 |
|
|
||||
|
|
|
|
|
|
|
|
|||
|
Controller |
|
|
|
Wireless remote controller |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Notes:
Nominal cooling capacities are based on the following conditions: return air temperature: 27°CDB, 19°CWB; outdoor temperature: 35°CDB, equivalent ref. piping: 8m (horizontal)
Nominal heating capacities are based on the following conditions: return air temperature: 20°CDB, outdoor temperature: 7°CDB, 6°CWB; equivalent ref. piping: 8m (horizontal)
3
|
Wall Mounted M Series |
|
|
|
|
MCAC-VTSM-2016-05 |
|
|||
|
Specifications |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
|
|
MI-56G/DHN1-M |
MI-71G/DHN1-M |
|
MI-80G/DHN1-M |
MI-90G/DHN1-M |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Power supply |
|
V- Ph-Hz |
|
220-240V~50Hz |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Capacity |
kW |
5.6 |
7.1 |
|
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Cooling |
|
Input |
W |
27 |
49 |
|
53 |
82 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rated current |
A |
0.58 |
0.6 |
|
0.6 |
0.78 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Capacity |
kW |
6.3 |
8 |
|
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Heating |
|
Input |
W |
27 |
49 |
|
53 |
80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rated current |
A |
0.58 |
0.6 |
|
0.6 |
0.78 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
|
ZKSP-58-8-1 |
ZKSP-60-8-3 |
|
ZKSP-60-8-3 |
ZKSP-60-8-3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor fan motor |
|
Type |
|
|
DC motor |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Input |
W |
25 |
40 |
|
40 |
65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Number of rows |
|
2 |
2 |
|
2 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tube pitch× row |
|
|
|
|
|
|
|
|
|
|
|
mm |
|
21×13.37 |
|
|
||
|
|
|
pitch |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fin spacing |
mm |
|
|
1.3 |
|
|
|
|
Indoor coil |
|
|
|
|
|
|
|
|
|
|
|
Fin type |
|
|
Hydrophilic aluminum |
|
|
|||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Piping diameter |
mm |
|
|
Ф7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Length× height |
mm |
701×315 |
825×399 |
|
825×399 |
825×399 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Number of circuits |
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor air flow (H/M/L) |
m3/h |
747/648/547 |
1195/1005/809 |
|
1195/1005/809 |
1421/1067/867 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Indoor noise level (H/M/L) |
dB(A) |
38/36/34 |
44/39/36 |
|
44/39/36 |
48/43/38 |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dimension (W×H×D) |
mm |
990×315×223 |
1194×343×262 |
|
1194×343×262 |
1194×343×262 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor unit |
|
Packing (W×H×D) |
mm |
1085×420×335 |
1290×375×460 |
|
1290×375×460 |
1290×375×460 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Net/Gross weight |
kg |
12.8/16.9 |
17/22.4 |
|
17/22.4 |
17/22.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Refrigerant type |
|
|
|
R410A |
|
|
|||
|
|
|
|
|
|
|
|
|||
|
Throttle |
|
Type |
|
Electronic expansion valve |
|
|
|||
|
|
|
|
|
|
|
||||
|
Design pressure (H/L) |
MPa |
|
4.4/2.6 |
|
|
||||
|
|
|
|
|
|
|
|
|||
|
Liquid pipe/ Gas pipe |
|
mm |
|
Ф9.53/ Ф15.9 |
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
Power wiring |
mm2 |
|
3×2.5 |
|
|
||
|
Connecting wiring |
|
|
|
|
|
|
|
|
|
|
|
Signal wiring |
mm2 |
|
3×0.75 |
|
|
|||
|
|
|
|
|
|
|||||
|
Drainage water pipe diameter |
mm |
|
Ф16.5 |
|
|
||||
|
|
|
|
|
|
|
|
|||
|
Controller |
|
|
|
Wireless remote controller |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Notes:
Nominal cooling capacities are based on the following conditions: return air temperature: 27°CDB, 19°CWB; outdoor temperature: 35°CDB, equivalent ref. piping: 8m (horizontal)
Nominal heating capacities are based on the following conditions: return air temperature: 20°CDB, outdoor temperature: 7°CDB, 6°CWB; equivalent ref. piping: 8m (horizontal)
4
MCAC-VTSM-2016-05 |
Wall Mounted M Series |

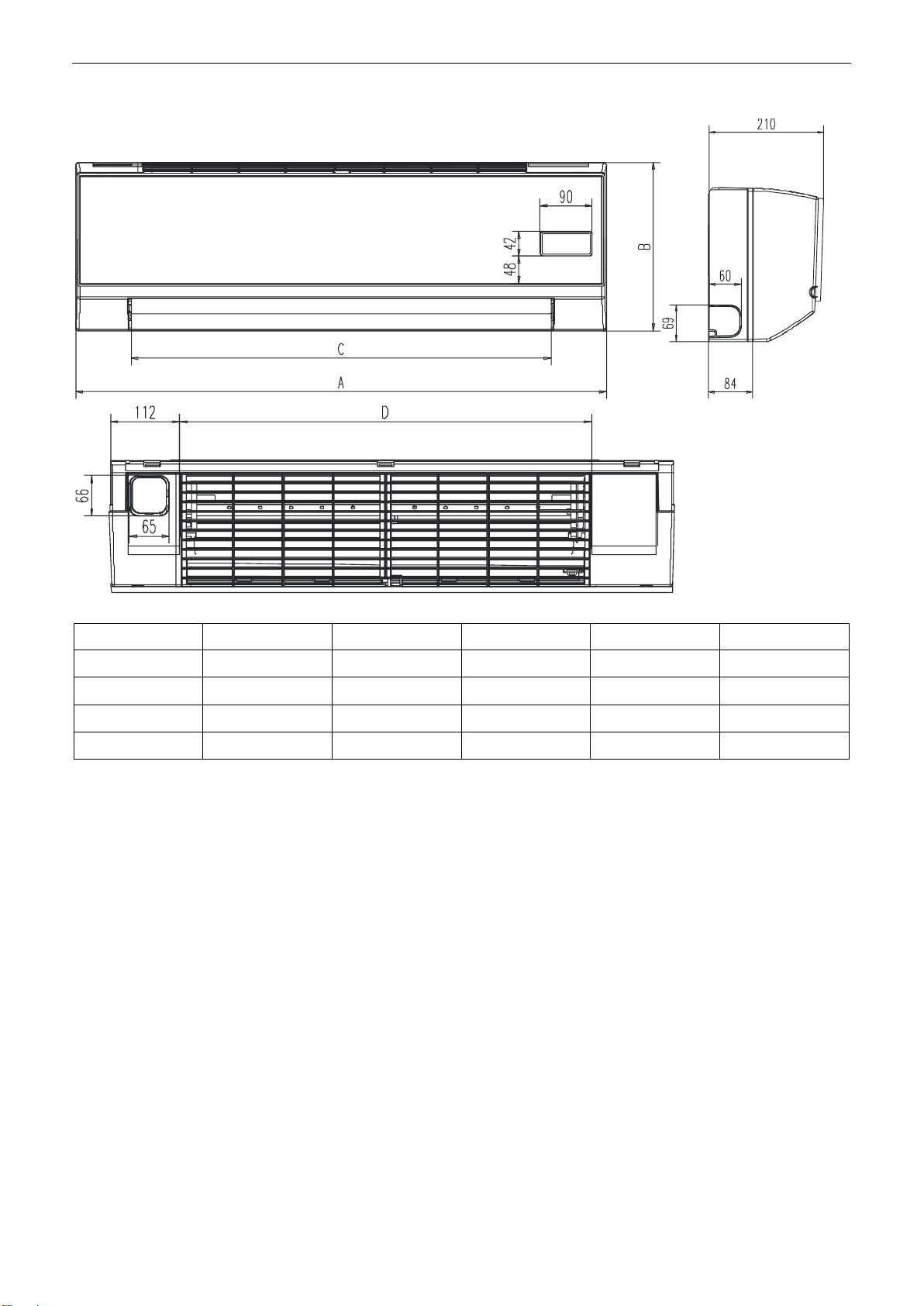

3. Dimensions
MI-22G/DHN1-M, MI-28G/DHN1-M
MI-36G/DHN1-M, MI-45G/DHN1-M, MI-56G/DHN1-M
MI-71G/DHN1-M, MI-80G/DHN1-M, MI-90G/DHN1-M
5
Wall Mounted M Series |
MCAC-VTSM-2016-05 |

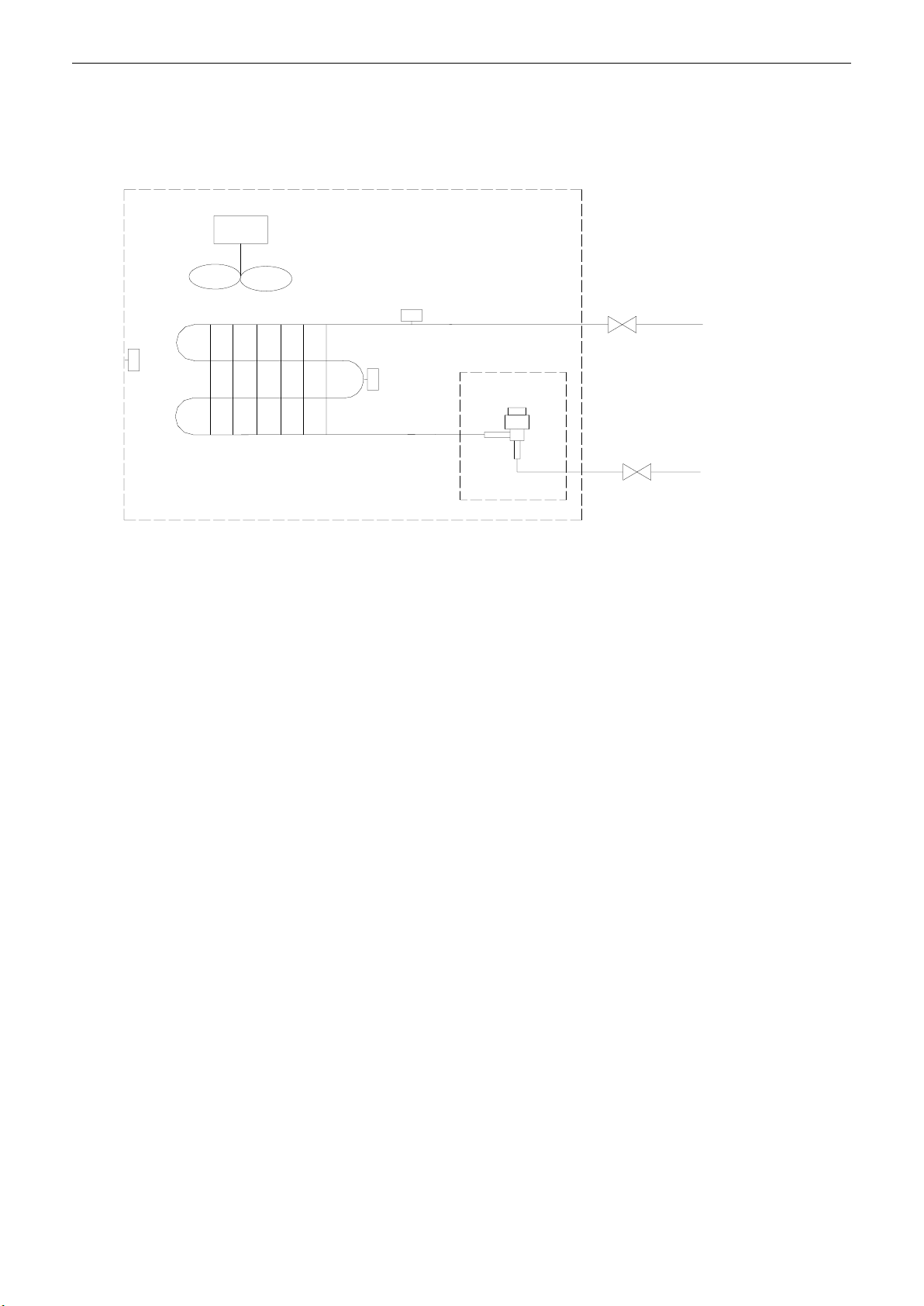

4. Piping Diagrams
motor |
|
|
|
fan |
|
|
T2B |
flare nut |
|
|
|
|
|
gas side |
T1 |
|
EXV |
|
T2 |
|
heat exchanger |
|
flare nut |
|
|
|
|
|
liquid side |
T1: Indoor ambient temperature sensor;
T2: Temperature sensor in the middle of evaporator;
T2B: Evaporator outlet temperature sensor.
Refrigerant pipe connection port diameters
Model |
Gas pipe |
Liquid pipe |
|
|
|
2.2-4.5kW |
Φ12.7 |
Φ6.35 |
|
|
|
5.6-9.0kW |
Φ15.9 |
Φ9.53 |
|
|
|
6
MCAC-VTSM-2016-05 |
Wall Mounted M Series |
5. Wiring Diagrams
MI-22G/DHN1-M, MI-28G/DHN1-M
Wire controller
Newdisplay panel XS4XP4
|
|
T1 |
T2 |
T2B |
GM |
PMV |
|
|
||
|
|
|
|
|
|
|
||||
|
|
WHITE |
XS1 |
|
XS2 |
XP3XS3 |
|
|
|
|
|
|
BLACK XP1 |
BLUE XP2 |
XP5 XS5 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Y/G |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
POWER |
|
|
|
|
|
|
|
|
|
|
|
|
CN22 |
|
CN6 |
CN2 |
CN3 |
CN18 |
CN17 SW3 |
CN10 |
ENC1 |
|
CN21 |
|
|
|
|
|
|
|
CN4 |
|
|
|
|
|
|
|
|
|
|
|
CN1 |
|
EY X |
|
|
main control Board |
CN16 |
|
|
|
||||||
CN8 |
|
|
CN20 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11CN |
L N |
|
P Q E |
|
|
|
|
|
|
|
POWER IN |
|
|
||
|
|
|
|
|
|
CN24 |
|
|
||
|
|
|
|
|
SW6 |
P |
Q |
Y |
X |
|
|
|
|
CN5 |
|
CN9 |
To outdoor |
To CCM |
|||
|
|
|
CN15 |
CN12 |
||||||
|
CN19 |
|
COMM. BUS |
COMM. BUS |
||||||
|
|
|
|
|
|
|
|
|
|
MI-36G/DHN1-M, MI-45G/DHN1-M, MI-56G/DHN1-M |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
XT2 |
To outdoor COMM. BUS |
|
|
|
|
|
|
|
GRAY |
|
P Q |
|
|
|
|
|
|
|
|
YELLOW |
) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
BLACK |
E |
BUS |
|
|
|
|
|
|
|
|
( |
|||
|
|
|
|
|
|
|
BLUE |
|
X Y |
|
|
|
|
|
|
|
|
|
CCM |
||
|
|
|
|
|
|
|
WHITE |
|
||
|
|
|
|
|
|
|
|
|
To COMM. |
|
T1 |
WHITE |
|
|
CN15 CN12 |
CN6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
T2 |
XS1 |
XP1 |
|
|
CN18 |
|
|
|
|
|
BLACK |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
CN19 |
|
|
|
XS2 |
XP2 |
|
|
|
|
SW6 |
|
|
||
|
|
CN17 |
|
|
|
|
||||
|
|
|
|
|
|
|
||||
T2B |
BLUE |
|
|
|
main control Board |
Y/G |
||||
|
XS3 |
XP3 |
|
|
CN16 |
|
|
|
|
|
|
|
|
CN11 |
|
|
CN3 |
CN2 |
|
||
PMV |
|
|
|
|
|
|
XT1 |
|||
|
|
|
|
|
|
|
|
|||
|
XS5 |
XP5 |
POWER |
|
CN9 |
|
Y/G |
POWER IN |
||
|
|
ENC1 |
|
|
||||||
|
|
|
|
|
|
New display panel |
|
|||
|
|
|
|
|
CN5 |
|
|
|||
GM |
|
|
|
|
SW3 |
|
|
|||
|
|
|
|
XS4 XP4 |
|
Wire |
||||
|
|
|
|
|
CN4 CN10 |
|
|
|||
|
|
|
|
|
|
|
|
|
controller |
|
|
|
|
|
|
|
7 |
|
|
|
|
Wall Mounted M Series |
MCAC-VTSM-2016-05 |
Wiring diagrams
MI-71G/DHN1-M, MI-80G/DHN1-M, MI-90G/DHN1-M
outdoor To CCM To
BUS .COMM BUS .COMM
T2B
X
Y
)(E
P
Q
XT2
BLUE
WHITE |
SW3 CN1 |
PMV |
GM |
BLUE |
|
||
BLACK |
|
|
|
BLACK |
|
|
|
YELLOW |
|
XS5 |
|
GRAY |
|
|
|
|
XP5 |
|
|
|
|
|
XS1 XP1
T2 BLACK
XS2 XP2
T1 WHITE
XS3XP3
Y/G
XT1 Y/G
POWER IN
|
CN17 |
|
|
|
POWER |
|
CN8 CN6 CN4 CN11 |
||||
|
|
||||
|
|
CN16 |
|
|
CN10ENC1 |
|
8 |
CN7 |
|
CN9 |
|
|
1 |
|
|
||
|
N |
|
|
SW6 |
|
|
C |
|
|
|
|
|
2 |
|
|
|
|
|
N |
|
|
|
|
3 |
C |
|
|
|
|
|
|
|
|
|
|
N |
|
|
|
|
CN5 |
C |
|
|
|
|
|
|
main control Board |
|
|||
|
|
CN12CN15 |
|||
CN19 |
|
|
|
||
|
|
|
|
MR
Code definition
GM
Wire controller
XS4 XP4
Code |
Name |
|
Code |
Name |
|
|
|
|
|
FM |
Fan motor |
|
T2B |
Evaporator outlet temperature sensor |
|
|
|
|
|
GM |
Swing motor |
|
CS |
Water level switch |
|
|
|
|
|
PMV |
EXV |
|
XP1-5/XS1-5 |
Connectors |
|
|
|
|
|
T1 |
Indoor ambient temperature sensor |
|
XT1/XT2 |
Terminals |
|
|
|
|
|
T2 |
Temperature sensor in the middle of evaporator |
|
MR |
Magnetic ring |
|
|
|
|
|
Dial switch setting
ON |
Means 0 |
|
|
ON |
Means 1 |
|
|
SW1 setting |
|
|
0 means auto addressing mode (Default) |
1234 |
1 means factory test mod |
|
SW2 setting |
||
|
00 means when temperature is 15°C or below, fan will stop to prevent cold air(Default) |
|
|
01 means when temperature is 20°C or below, fan will stop to prevent cold air |
|
123 4 |
10 means when temperature is 24°C or below, fan will stop to prevent cold air |
|
11 means when temperature is 26°C or below, fan will stop to prevent cold air |
||
|
8
MCAC-VTSM-2016-05 |
Wall Mounted M Series |
Dial switch setting
SW2 setting
123 4
00 means in heating mode, the fan which stop for reaching the set temp., will periodically stop for 4 minutes and run for 1 minute (Default)
01 means in heating mode, the fan which stop for reaching the set temp., will periodically stop for 8 minutes and run for 1 minute
10 means in heating mode, the fan which stop for reaching the set temp., will periodically stop for 12 minutes and run for 1 minute
11 means in heating mode, the fan which stop for reaching the set temp., will periodically stop for 16 minutes and run for 1 minute
SW5 setting
SW5 ON
12
00 means temperature compensation value is 6oC in heating mode (default)
01 means temperature compensation value is 2oC in heating mode
10means temperature compensation value is 4oC in heating mode
11means temperature compensation value is 8oC in heating mode
SW6 setting
SW6
ON
J1 definition
0 means temperature compensation value is 0oC in cooling mode (default)
1 means temperature compensation value is 2oC in cooling mode
With auto restart function
Non-auto restart function
9
Wall Mounted M Series |
MCAC-VTSM-2017-02 |
6. Capacity Tables
6.1 Cooling capacity tables
TC: Total Capacity; SC: Sensible Capacity
Indoor |
Outdoor |
|
|
|
|
|
Indoor temperature ( WB/DB) |
|
|
|
|
|
||||
14/20 |
16/23 |
18/26 |
19/27 |
20/28 |
22/30 |
24/32 |
||||||||||
Unit size |
temperature |
|||||||||||||||
TC |
SC |
TC |
SC |
TC |
SC |
TC |
SC |
TC |
SC |
TC |
SC |
TC |
SC |
|||
(kW) |
( DB) |
|||||||||||||||
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
|||
|
|
|||||||||||||||
|
10.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.9 |
1.5 |
|
|
12.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.8 |
1.5 |
|
|
14.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.8 |
1.5 |
|
|
16.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.8 |
1.5 |
|
|
18.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.8 |
1.4 |
|
|
20.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.7 |
1.4 |
|
|
21.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.6 |
1.6 |
2.7 |
1.4 |
|
|
23.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.5 |
1.5 |
2.7 |
1.4 |
|
|
25.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.5 |
1.5 |
2.6 |
1.4 |
|
2.2 |
27.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.5 |
1.5 |
2.6 |
1.4 |
|
|
29.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.4 |
1.4 |
2.5 |
1.4 |
|
|
31.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.4 |
1.4 |
2.5 |
1.4 |
|
|
33.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.4 |
1.4 |
2.4 |
1.4 |
|
|
35.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.3 |
1.3 |
2.4 |
1.4 |
|
|
||||||||||||||||
|
37.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.3 |
1.6 |
2.3 |
1.3 |
2.3 |
1.4 |
|
|
39.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.2 |
1.5 |
2.3 |
1.3 |
2.3 |
1.4 |
|
|
42.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.2 |
1.5 |
2.3 |
1.3 |
2.3 |
1.4 |
|
|
44.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.2 |
1.5 |
2.3 |
1.3 |
2.3 |
1.4 |
|
|
46.0 |
1.5 |
1.3 |
1.8 |
1.4 |
2.1 |
1.5 |
2.2 |
1.5 |
2.2 |
1.5 |
2.3 |
1.3 |
2.3 |
1.4 |
|
|
10.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.7 |
2.0 |
|
|
12.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.6 |
2.0 |
|
|
14.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.6 |
2.0 |
|
|
16.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.5 |
1.9 |
|
|
18.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.5 |
1.9 |
|
|
20.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.4 |
1.9 |
|
|
21.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.4 |
1.9 |
|
|
23.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.3 |
2.0 |
3.4 |
1.9 |
|
|
25.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.2 |
1.9 |
3.3 |
1.9 |
|
2.8 |
27.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.2 |
1.9 |
3.3 |
1.9 |
|
|
29.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.1 |
1.8 |
3.2 |
1.8 |
|
|
31.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.1 |
1.8 |
3.2 |
1.7 |
|
|
33.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
3.0 |
1.9 |
3.1 |
1.8 |
3.1 |
1.7 |
|
|
35.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.8 |
3.1 |
1.7 |
|
|
37.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.8 |
3.0 |
1.7 |
|
|
39.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.9 |
3.0 |
1.7 |
|
|
42.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.9 |
3.0 |
1.7 |
|
|
44.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.9 |
3.0 |
1.7 |
|
|
46.0 |
1.9 |
1.6 |
2.3 |
1.8 |
2.6 |
1.9 |
2.8 |
1.9 |
2.9 |
1.9 |
3.0 |
1.9 |
3.0 |
1.7 |
|
|
10.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.7 |
2.5 |
|
|
12.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.7 |
2.5 |
|
|
14.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.6 |
2.4 |
|
|
16.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.5 |
2.4 |
|
|
18.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.5 |
2.4 |
|
|
20.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.4 |
2.3 |
|
|
21.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.3 |
2.4 |
4.4 |
2.3 |
|
|
23.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.1 |
2.3 |
4.3 |
2.2 |
|
|
25.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.1 |
2.3 |
4.2 |
2.2 |
|
3.6 |
27.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.0 |
2.2 |
4.2 |
2.2 |
|
|
29.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.0 |
2.2 |
4.1 |
2.2 |
|
|
31.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.2 |
2.6 |
4.1 |
2.2 |
|
|
33.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.2 |
2.6 |
3.9 |
2.1 |
|
|
35.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.8 |
2.5 |
4.2 |
2.6 |
3.9 |
2.1 |
|
|
37.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.7 |
2.4 |
3.8 |
2.3 |
3.9 |
2.1 |
|
|
39.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.7 |
2.4 |
3.8 |
2.3 |
3.8 |
2.1 |
|
|
42.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.7 |
2.4 |
3.8 |
2.3 |
3.8 |
2.1 |
|
|
44.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.7 |
2.4 |
3.8 |
2.3 |
3.8 |
2.1 |
|
|
46.0 |
2.5 |
1.9 |
2.9 |
2.1 |
3.4 |
2.3 |
3.6 |
2.4 |
3.7 |
2.4 |
3.8 |
2.3 |
3.8 |
2.1 |
10
MCAC-VTSM-2017-02 |
|
|
|
|
|
|
|
|
|
|
|
|
Wall Mounted M Series |
|||||
Cooling capacity tables |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
TC: Total Capacity; SC: Sensible Capacity |
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Indoor temperature ( WB/DB) |
|
|
|
|
|
|
||||
Indoor |
Outdoor |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14/20 |
16/23 |
18/26 |
19/27 |
20/28 |
22/30 |
24/32 |
||||||||||||
Unit size |
temperature |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
(kW) |
( DB) |
TC |
SC |
TC |
|
SC |
TC |
SC |
TC |
SC |
TC |
SC |
TC |
|
SC |
TC |
SC |
|
|
|
kW |
kW |
kW |
|
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
|
kW |
kW |
kW |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.9 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.9 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.8 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.6 |
2.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.7 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.7 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.6 |
3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.3 |
|
3.4 |
5.5 |
3.0 |
|
|
25.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.2 |
|
3.0 |
5.4 |
2.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.5 |
27.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.1 |
|
3.0 |
5.2 |
2.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.1 |
|
2.9 |
5.2 |
2.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
31.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
5.0 |
|
2.9 |
5.1 |
2.7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
4.9 |
|
2.8 |
5.1 |
2.7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
4.8 |
|
2.8 |
5.0 |
2.7 |
|
|
|
|
||||||||||||||||
|
37.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.8 |
3.0 |
4.8 |
|
2.9 |
4.9 |
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.6 |
2.8 |
4.7 |
|
2.8 |
4.8 |
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.6 |
2.8 |
4.7 |
|
2.8 |
4.8 |
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.6 |
2.8 |
4.7 |
|
2.8 |
4.8 |
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
46.0 |
3.1 |
2.4 |
3.7 |
|
2.6 |
4.2 |
2.8 |
4.5 |
2.9 |
4.6 |
2.8 |
4.7 |
|
3.1 |
4.8 |
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
7.3 |
3.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
7.2 |
3.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
7.1 |
3.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
7.0 |
3.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
6.8 |
3.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
6.7 |
3.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
6.6 |
3.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
6.6 |
3.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.6 |
|
3.6 |
6.5 |
3.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.6 |
27.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.4 |
|
3.5 |
6.4 |
3.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.3 |
|
3.5 |
6.4 |
3.3 |
|
|
31.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.2 |
|
3.4 |
6.2 |
3.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.2 |
|
3.4 |
6.2 |
3.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
6.0 |
|
3.3 |
6.0 |
3.1 |
|
|
37.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.9 |
3.5 |
5.9 |
|
3.2 |
6.0 |
3.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.7 |
3.4 |
5.8 |
|
3.2 |
6.0 |
3.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.7 |
3.4 |
5.8 |
|
3.2 |
6.0 |
3.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.7 |
3.4 |
5.8 |
|
3.2 |
6.0 |
3.1 |
|
|
46.0 |
3.9 |
2.7 |
4.6 |
|
3.0 |
5.3 |
3.3 |
5.6 |
3.4 |
5.7 |
3.7 |
5.8 |
|
3.2 |
6.0 |
3.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
9.2 |
4.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
9.1 |
4.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
9.0 |
4.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.9 |
4.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.7 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.5 |
4.2 |
|
|
21.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.4 |
4.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.3 |
4.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.4 |
|
4.5 |
8.2 |
4.1 |
|
7.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
27.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.4 |
8.1 |
|
4.3 |
8.2 |
4.1 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.5 |
8.0 |
|
4.3 |
8.1 |
4.1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
31.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.5 |
7.9 |
|
4.3 |
7.8 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.5 |
7.8 |
|
4.2 |
7.8 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
35.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.5 |
4.5 |
7.6 |
|
4.1 |
7.7 |
3.9 |
|
|
37.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.4 |
4.4 |
7.5 |
|
4.1 |
7.6 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.2 |
4.3 |
7.4 |
|
4.1 |
7.6 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.2 |
4.3 |
7.4 |
|
4.1 |
7.6 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.2 |
4.3 |
7.4 |
|
4.1 |
7.6 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
46.0 |
4.9 |
3.6 |
5.8 |
|
4.0 |
6.7 |
4.3 |
7.1 |
4.5 |
7.2 |
4.3 |
7.4 |
|
4.1 |
7.6 |
4.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11
Wall Mounted M Series |
MCAC-VTSM-2017-02 |
|
|
|
|
|
|
|
|
Indoor temperature ( WB/DB) |
|
|
|
|
|
||||
Indoor |
Outdoor |
14/20 |
|
16/23 |
18/26 |
19/27 |
20/28 |
22/30 |
24/32 |
||||||||
Unit size |
temperature |
|
|||||||||||||||
TC |
|
SC |
TC |
SC |
TC |
|
SC |
TC |
SC |
TC |
SC |
TC |
SC |
TC |
SC |
||
(kW) |
( DB) |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
kW |
|
kW |
kW |
kW |
kW |
|
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
kW |
||
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
10.4 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
10.2 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
10.2 |
4.3 |
|
16.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
10.0 |
4.3 |
|
18.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
9.8 |
4.3 |
|
20.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
9.6 |
4.3 |
|
21.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
9.4 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
9.4 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.4 |
4.6 |
9.3 |
4.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8.0 |
27.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.1 |
9.1 |
4.6 |
9.2 |
4.4 |
|
29.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.2 |
9.0 |
4.7 |
9.1 |
4.4 |
|
31.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.2 |
8.9 |
4.7 |
8.8 |
4.4 |
|
33.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.2 |
8.8 |
4.7 |
8.8 |
4.4 |
|
35.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.4 |
5.2 |
8.6 |
4.7 |
8.6 |
4.4 |
|
37.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.3 |
5.2 |
8.4 |
4.8 |
8.6 |
4.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.1 |
5.2 |
8.3 |
4.8 |
8.6 |
4.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.1 |
5.2 |
8.3 |
4.8 |
8.6 |
4.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.1 |
5.2 |
8.3 |
4.8 |
8.6 |
4.6 |
|
46.0 |
5.5 |
|
6.4 |
6.6 |
5.9 |
7.5 |
|
5.6 |
8.0 |
5.5 |
8.1 |
5.2 |
8.3 |
4.8 |
8.6 |
4.6 |
|
10.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
11.7 |
6.0 |
|
12.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
11.5 |
5.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
11.4 |
5.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
11.3 |
5.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
11.0 |
5.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
10.8 |
5.7 |
|
21.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
10.6 |
5.6 |
|
23.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
10.5 |
5.5 |
|
25.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.6 |
6.1 |
10.4 |
5.5 |
9.0 |
27.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.3 |
5.9 |
10.4 |
5.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.1 |
5.7 |
10.3 |
5.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
31.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
10.0 |
5.7 |
9.9 |
5.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
33.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.6 |
6.0 |
9.9 |
5.6 |
9.9 |
5.3 |
|
35.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.5 |
6.0 |
9.6 |
5.5 |
9.7 |
5.3 |
|
37.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.3 |
5.8 |
9.5 |
5.4 |
9.6 |
5.3 |
|
39.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.2 |
5.7 |
9.4 |
5.3 |
9.6 |
5.3 |
|
42.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.2 |
5.7 |
9.4 |
5.3 |
9.6 |
5.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.2 |
5.7 |
9.4 |
5.3 |
9.6 |
5.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
46.0 |
6.2 |
|
4.9 |
7.3 |
5.3 |
8.4 |
|
5.8 |
9.0 |
5.9 |
9.2 |
5.7 |
9.4 |
5.3 |
9.6 |
5.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12
MCAC-VTSM-2017-02 |
|
|
|
|
|
|
Wall Mounted M Series |
|||
6.2 Heating capacity tables |
|
|
|
|
|
|
||||
TC: Total Capacity; WB: Wet-bulb temperature; DB: Dry-bulb temperature |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Outdoor |
|
|
|
Indoor temperature ( DB) |
|
|
|||
Indoor |
|
|
|
|
|
|
|
|||
temperature |
|
16.00 |
18.00 |
20.00 |
21.00 |
22.00 |
24.00 |
|||
Unit size |
|
|||||||||
( ) |
|
|
TC |
TC |
TC |
TC |
TC |
TC |
||
(kW) |
|
|
||||||||
|
|
|
|
|||||||
|
WB |
|
DB |
|
kW |
kW |
kW |
kW |
kW |
kW |
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
|
1.34 |
1.34 |
1.34 |
1.34 |
1.34 |
1.34 |
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
|
1.44 |
1.44 |
1.44 |
1.44 |
1.44 |
1.44 |
|
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
|
1.51 |
1.51 |
1.51 |
1.51 |
1.51 |
1.51 |
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
|
1.56 |
1.56 |
1.56 |
1.56 |
1.56 |
1.56 |
|
-13.00 |
|
-12.60 |
|
1.66 |
1.66 |
1.66 |
1.66 |
1.66 |
1.66 |
|
-11.00 |
|
-10.50 |
|
1.68 |
1.70 |
1.70 |
1.70 |
1.70 |
1.70 |
|
-10.00 |
|
-9.50 |
|
1.75 |
1.75 |
1.75 |
1.75 |
1.75 |
1.75 |
|
-9.10 |
|
-8.50 |
|
1.80 |
1.80 |
1.80 |
1.80 |
1.80 |
1.80 |
|
-7.60 |
|
-7.00 |
|
1.82 |
1.82 |
1.82 |
1.82 |
1.82 |
1.82 |
|
|
|
|
|
|
|
|
|
|
|
2.2 |
-5.60 |
|
-5.00 |
|
1.90 |
1.90 |
1.90 |
1.90 |
1.90 |
1.90 |
|
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
|
1.99 |
1.99 |
1.99 |
1.99 |
1.99 |
1.99 |
|
-0.70 |
|
0.00 |
|
2.14 |
2.14 |
2.14 |
2.14 |
2.14 |
2.02 |
|
2.20 |
|
3.00 |
|
2.26 |
2.26 |
2.26 |
2.26 |
2.21 |
2.02 |
|
4.10 |
|
5.00 |
|
2.33 |
2.33 |
2.33 |
2.33 |
2.21 |
2.02 |
|
6.00 |
|
7.00 |
|
2.40 |
2.40 |
2.40 |
2.33 |
2.21 |
2.02 |
|
|
|
||||||||
|
7.90 |
|
9.00 |
|
2.47 |
2.47 |
2.40 |
2.33 |
2.21 |
2.02 |
|
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
|
2.54 |
2.54 |
2.40 |
2.33 |
2.21 |
2.02 |
|
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
|
2.64 |
2.59 |
2.40 |
2.33 |
2.21 |
2.02 |
|
|
|
|
|
|
|
|
|
|
|
|
13.70 |
|
15.00 |
|
2.71 |
2.59 |
2.40 |
2.33 |
2.21 |
2.02 |
|
-20 |
|
-19.8 |
|
1.79 |
1.79 |
1.79 |
1.79 |
1.79 |
1.79 |
|
-19 |
|
-18.8 |
|
1.92 |
1.92 |
1.92 |
1.92 |
1.92 |
1.92 |
|
-17 |
|
-16.7 |
|
2.02 |
2.02 |
2.02 |
2.02 |
2.02 |
2.02 |
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
|
2.02 |
2.02 |
2.02 |
2.02 |
2.02 |
2.02 |
|
|
|
|
|
|
|
|
|
|
|
|
-13.00 |
|
-12.60 |
|
2.14 |
2.14 |
2.14 |
2.14 |
2.14 |
2.14 |
|
|
|
|
|
|
|
|
|
|
|
|
-11.00 |
|
-10.50 |
|
2.24 |
2.24 |
2.24 |
2.24 |
2.24 |
2.24 |
|
|
|
|
|
|
|
|
|
|
|
|
-10.00 |
|
-9.50 |
|
2.34 |
2.34 |
2.34 |
2.34 |
2.34 |
2.34 |
|
|
|
|
|
|
|
|
|
|
|
|
-9.10 |
|
-8.50 |
|
2.40 |
2.40 |
2.40 |
2.40 |
2.40 |
2.40 |
|
-7.60 |
|
-7.00 |
|
2.43 |
2.43 |
2.43 |
2.43 |
2.43 |
2.43 |
2.8 |
-5.60 |
|
-5.00 |
|
2.53 |
2.53 |
2.53 |
2.53 |
2.53 |
2.53 |
|
-3.70 |
|
-3.00 |
|
2.66 |
2.66 |
2.66 |
2.66 |
2.66 |
2.66 |
|
-0.70 |
|
0.00 |
|
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.69 |
|
|
|
|
|
|
|
|
|
|
|
|
2.20 |
|
3.00 |
|
3.01 |
3.01 |
3.01 |
3.01 |
2.94 |
2.69 |
|
|
|
|
|
|
|
|
|
|
|
|
4.10 |
|
5.00 |
|
3.10 |
3.10 |
3.10 |
3.10 |
2.94 |
2.69 |
|
|
|
|
|
|
|
|
|
|
|
|
6.00 |
|
7.00 |
|
3.20 |
3.20 |
3.20 |
3.10 |
2.94 |
2.69 |
|
7.90 |
|
9.00 |
|
3.30 |
3.30 |
3.20 |
3.10 |
2.94 |
2.69 |
|
9.80 |
|
11.00 |
|
3.39 |
3.39 |
3.20 |
3.10 |
2.94 |
2.69 |
|
11.80 |
|
13.00 |
|
3.52 |
3.46 |
3.20 |
3.10 |
2.94 |
2.69 |
|
13.70 |
|
15.00 |
|
3.62 |
3.46 |
3.20 |
3.10 |
2.94 |
2.69 |
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
|
2.24 |
2.24 |
2.24 |
2.24 |
2.24 |
2.24 |
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
|
2.40 |
2.40 |
2.40 |
2.40 |
2.40 |
2.40 |
|
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
|
2.52 |
2.52 |
2.52 |
2.52 |
2.52 |
2.52 |
|
-15 |
|
-14.7 |
|
2.60 |
2.60 |
2.60 |
2.60 |
2.60 |
2.60 |
|
-13.00 |
|
-12.60 |
|
2.68 |
2.68 |
2.68 |
2.68 |
2.68 |
2.68 |
|
-11.00 |
|
-10.50 |
|
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
|
-10.00 |
|
-9.50 |
|
2.92 |
2.92 |
2.92 |
2.92 |
2.92 |
2.92 |
|
|
|
|
|
|
|
|
|
|
|
|
-9.10 |
|
-8.50 |
|
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
|
|
-7.60 |
|
-7.00 |
|
3.04 |
3.04 |
3.04 |
3.04 |
3.04 |
3.04 |
|
|
|
|
|
|
|
|
|
|
|
3.6 |
-5.60 |
|
-5.00 |
|
3.16 |
3.16 |
3.16 |
3.16 |
3.16 |
3.16 |
|
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
|
3.32 |
3.32 |
3.32 |
3.32 |
3.32 |
3.32 |
|
-0.70 |
|
0.00 |
|
3.56 |
3.56 |
3.56 |
3.56 |
3.56 |
3.36 |
|
2.20 |
|
3.00 |
|
3.76 |
3.76 |
3.76 |
3.76 |
3.68 |
3.36 |
|
4.10 |
|
5.00 |
|
3.88 |
3.88 |
3.88 |
3.88 |
3.68 |
3.36 |
|
6.00 |
|
7.00 |
|
4.00 |
4.00 |
4.00 |
3.88 |
3.68 |
3.36 |
|
7.90 |
|
9.00 |
|
4.12 |
4.12 |
4.00 |
3.88 |
3.68 |
3.36 |
|
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
|
4.24 |
4.24 |
4.00 |
3.88 |
3.68 |
3.36 |
|
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
|
4.40 |
4.32 |
4.00 |
3.88 |
3.68 |
3.36 |
|
13.70 |
|
15.00 |
|
4.52 |
4.32 |
4.00 |
3.88 |
3.68 |
3.36 |
13
Wall Mounted M Series MCAC-VTSM-2017-02
Heating capacity tables |
TC: Total Capacity; WB: Wet-bulb temperature; DB: Dry-bulb temperature |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Outdoor |
|
|
Indoor temperature ( DB) |
|
|
||||
Indoor |
|
|
|
|
|
|
||||
temperature |
16.00 |
18.00 |
20.00 |
21.00 |
22.00 |
24.00 |
||||
Unit size |
||||||||||
|
( ) |
|
|
|
|
|
|
|||
|
TC |
TC |
TC |
TC |
TC |
TC |
||||
(kW) |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
||
|
WB |
|
DB |
kW |
kW |
kW |
kW |
kW |
kW |
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
2.80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
3.15 |
3.15 |
3.15 |
3.15 |
3.15 |
3.15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
3.25 |
3.25 |
3.25 |
3.25 |
3.25 |
3.25 |
|
|
-13.00 |
|
-12.60 |
3.35 |
3.35 |
3.35 |
3.35 |
3.35 |
3.35 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-11.00 |
|
-10.50 |
3.50 |
3.50 |
3.50 |
3.50 |
3.50 |
3.50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-10.00 |
|
-9.50 |
3.65 |
3.65 |
3.65 |
3.65 |
3.65 |
3.65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-9.10 |
|
-8.50 |
3.75 |
3.75 |
3.75 |
3.75 |
3.75 |
3.75 |
|
|
|
|
|
|
|
|
|
|
|
|
4.5 |
-7.60 |
|
-7.00 |
3.80 |
3.80 |
3.80 |
3.80 |
3.80 |
3.80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-5.60 |
|
-5.00 |
3.95 |
3.95 |
3.95 |
3.95 |
3.95 |
3.95 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
4.15 |
4.15 |
4.15 |
4.15 |
4.15 |
4.15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-0.70 |
|
0.00 |
4.45 |
4.45 |
4.45 |
4.45 |
4.45 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2.20 |
|
3.00 |
4.70 |
4.70 |
4.70 |
4.70 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4.10 |
|
5.00 |
4.85 |
4.85 |
4.85 |
4.85 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
6.00 |
|
7.00 |
5.00 |
5.00 |
5.00 |
4.85 |
4.60 |
4.20 |
|
|
|
|||||||||
|
7.90 |
|
9.00 |
5.15 |
5.15 |
5.00 |
4.85 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
5.30 |
5.30 |
5.00 |
4.85 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
5.50 |
5.40 |
5.00 |
4.85 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
13.70 |
|
15.00 |
5.65 |
5.40 |
5.00 |
4.85 |
4.60 |
4.20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
3.53 |
3.53 |
3.53 |
3.53 |
3.53 |
3.53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
3.78 |
3.78 |
3.78 |
3.78 |
3.78 |
3.78 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
3.97 |
3.97 |
3.97 |
3.97 |
3.97 |
3.97 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
4.10 |
4.10 |
4.10 |
4.10 |
4.10 |
4.10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-13.00 |
|
-12.60 |
4.22 |
4.22 |
4.22 |
4.22 |
4.22 |
4.22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-11.00 |
|
-10.50 |
4.41 |
4.41 |
4.41 |
4.41 |
4.41 |
4.41 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-10.00 |
|
-9.50 |
4.60 |
4.60 |
4.60 |
4.60 |
4.60 |
4.60 |
|
|
-9.10 |
|
-8.50 |
4.73 |
4.73 |
4.73 |
4.73 |
4.73 |
4.73 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-7.60 |
|
-7.00 |
4.79 |
4.79 |
4.79 |
4.79 |
4.79 |
4.79 |
|
|
|
|
|
|
|
|
|
|
|
|
5.6 |
-5.60 |
|
-5.00 |
4.98 |
4.98 |
4.98 |
4.98 |
4.98 |
4.98 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
5.23 |
5.23 |
5.23 |
5.23 |
5.23 |
5.23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-0.70 |
|
0.00 |
5.61 |
5.61 |
5.61 |
5.61 |
5.61 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2.20 |
|
3.00 |
5.92 |
5.92 |
5.92 |
5.92 |
5.80 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4.10 |
|
5.00 |
6.11 |
6.11 |
6.11 |
6.11 |
5.80 |
5.29 |
|
|
6.00 |
|
7.00 |
6.30 |
6.30 |
6.30 |
6.11 |
5.80 |
5.29 |
|
|
7.90 |
|
9.00 |
6.49 |
6.49 |
6.30 |
6.11 |
5.80 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
6.68 |
6.68 |
6.30 |
6.11 |
5.80 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
6.93 |
6.80 |
6.30 |
6.11 |
5.80 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
13.70 |
|
15.00 |
7.12 |
6.80 |
6.30 |
6.11 |
5.80 |
5.29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
4.48 |
4.48 |
4.48 |
4.48 |
4.48 |
4.48 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
4.8 |
4.8 |
4.8 |
4.8 |
4.8 |
4.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
5.04 |
5.04 |
5.04 |
5.04 |
5.04 |
5.04 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-13.00 |
|
-12.60 |
5.36 |
5.36 |
5.36 |
5.36 |
5.36 |
5.36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-11.00 |
|
-10.50 |
5.6 |
5.6 |
5.6 |
5.6 |
5.6 |
5.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-10.00 |
|
-9.50 |
5.84 |
5.84 |
5.84 |
5.84 |
5.84 |
5.84 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-9.10 |
|
-8.50 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-7.60 |
|
-7.00 |
6.08 |
6.08 |
6.08 |
6.08 |
6.08 |
6.08 |
|
|
|
|
|
|
|
|
|
|
|
|
7.1 |
-5.60 |
|
-5.00 |
6.32 |
6.32 |
6.32 |
6.32 |
6.32 |
6.32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
6.64 |
6.64 |
6.64 |
6.64 |
6.64 |
6.64 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-0.70 |
|
0.00 |
7.12 |
7.12 |
7.12 |
7.12 |
7.12 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2.20 |
|
3.00 |
7.52 |
7.52 |
7.52 |
7.52 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4.10 |
|
5.00 |
7.76 |
7.76 |
7.76 |
7.76 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
6.00 |
|
7.00 |
8 |
8 |
8 |
7.76 |
7.36 |
6.72 |
|
|
|
|||||||||
|
7.90 |
|
9.00 |
8.24 |
8.24 |
8 |
7.76 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
8.48 |
8.48 |
8 |
7.76 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
8.8 |
8.64 |
8 |
7.76 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
13.70 |
|
15.00 |
9.04 |
8.64 |
8 |
7.76 |
7.36 |
6.72 |
|
|
|
|
|
|
|
|
|
|
|
14
MCAC-VTSM-2017-02 |
|
|
|
|
|
|
Wall Mounted M Series |
||
|
|
|
|
|
|
|
|
|
|
|
Outdoor |
|
temperature |
|
|
Indoor temperature ( DB) |
|
|
|
Indoor Unit size |
|
16.00 |
18.00 |
20.00 |
21.00 |
22.00 |
24.00 |
||
|
( ) |
||||||||
(kW) |
|
TC |
TC |
TC |
TC |
TC |
TC |
||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
WB |
|
DB |
kW |
kW |
kW |
kW |
kW |
kW |
|
|
|
|
|
|
|
|
|
|
|
-20 |
|
-19.8 |
5.04 |
5.04 |
5.04 |
5.04 |
5.04 |
5.04 |
|
|
|
|
|
|
|
|
|
|
|
-19 |
|
-18.8 |
5.4 |
5.4 |
5.4 |
5.4 |
5.4 |
5.4 |
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
5.67 |
5.67 |
5.67 |
5.67 |
5.67 |
5.67 |
|
-15 |
|
-14.7 |
5.85 |
5.85 |
5.85 |
5.85 |
5.85 |
5.85 |
|
-13.00 |
|
-12.60 |
6.03 |
6.03 |
6.03 |
6.03 |
6.03 |
6.03 |
|
-11.00 |
|
-10.50 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
|
-10.00 |
|
-9.50 |
6.57 |
6.57 |
6.57 |
6.57 |
6.57 |
6.57 |
|
|
|
|
|
|
|
|
|
|
|
-9.10 |
|
-8.50 |
6.75 |
6.75 |
6.75 |
6.75 |
6.75 |
6.75 |
|
|
|
|
|
|
|
|
|
|
|
-7.60 |
|
-7.00 |
6.84 |
6.84 |
6.84 |
6.84 |
6.84 |
6.84 |
|
|
|
|
|
|
|
|
|
|
8.0 |
-5.60 |
|
-5.00 |
7.11 |
7.11 |
7.11 |
7.11 |
7.11 |
7.11 |
|
-3.70 |
|
-3.00 |
7.47 |
7.47 |
7.47 |
7.47 |
7.47 |
7.47 |
|
-0.70 |
|
0.00 |
8.01 |
8.01 |
8.01 |
8.01 |
8.01 |
7.56 |
|
2.20 |
|
3.00 |
8.46 |
8.46 |
8.46 |
8.46 |
8.28 |
7.56 |
|
4.10 |
|
5.00 |
8.73 |
8.73 |
8.73 |
8.73 |
8.28 |
7.56 |
|
|
|
|
|
|
|
|
|
|
|
6.00 |
|
7.00 |
9 |
9 |
9 |
8.73 |
8.28 |
7.56 |
|
|
||||||||
|
7.90 |
|
9.00 |
9.27 |
9.27 |
9 |
8.73 |
8.28 |
7.56 |
|
|
|
|
|
|
|
|
|
|
|
9.80 |
|
11.00 |
9.54 |
9.54 |
9 |
8.73 |
8.28 |
7.56 |
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
9.9 |
9.72 |
9 |
8.73 |
8.28 |
7.56 |
|
13.70 |
|
15.00 |
10.17 |
9.72 |
9 |
8.73 |
8.28 |
7.56 |
|
-20 |
|
-19.8 |
5.6 |
5.04 |
5.6 |
5.6 |
5.6 |
5.6 |
|
-19 |
|
-18.8 |
6 |
5.4 |
6 |
6 |
6 |
6 |
|
|
|
|
|
|
|
|
|
|
|
-17 |
|
-16.7 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
|
|
|
|
|
|
|
|
|
|
|
-15 |
|
-14.7 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
|
|
|
|
|
|
|
|
|
|
|
-13.00 |
|
-12.60 |
6.7 |
6.7 |
6.7 |
6.7 |
6.7 |
6.7 |
|
|
|
|
|
|
|
|
|
|
|
-11.00 |
|
-10.50 |
7 |
7 |
7 |
7 |
7 |
7 |
|
-10.00 |
|
-9.50 |
7.3 |
7.3 |
7.3 |
7.3 |
7.3 |
7.3 |
|
-9.10 |
|
-8.50 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
|
-7.60 |
|
-7.00 |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.0 |
-5.60 |
|
-5.00 |
7.9 |
7.9 |
7.9 |
7.9 |
7.9 |
7.9 |
|
|
|
|
|
|
|
|
|
|
|
-3.70 |
|
-3.00 |
8.3 |
8.3 |
8.3 |
8.3 |
8.3 |
8.3 |
|
|
|
|
|
|
|
|
|
|
|
-0.70 |
|
0.00 |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
8.4 |
|
|
|
|
|
|
|
|
|
|
|
2.20 |
|
3.00 |
9.4 |
9.4 |
9.4 |
9.4 |
9.2 |
8.4 |
|
4.10 |
|
5.00 |
9.7 |
9.7 |
9.7 |
9.7 |
9.2 |
8.4 |
|
6.00 |
|
7.00 |
10 |
10 |
10 |
9.7 |
9.2 |
8.4 |
|
7.90 |
|
9.00 |
10.3 |
10.3 |
10 |
9.7 |
9.2 |
8.4 |
|
9.80 |
|
11.00 |
10.6 |
10.6 |
10 |
9.7 |
9.2 |
8.4 |
|
|
|
|
|
|
|
|
|
|
|
11.80 |
|
13.00 |
11 |
10.8 |
10 |
9.7 |
9.2 |
8.4 |
|
|
|
|
|
|
|
|
|
|
|
13.70 |
|
15.00 |
11.3 |
10.8 |
10 |
9.7 |
9.2 |
8.4 |
|
|
|
|
|
|
|
|
|
|
15
