Введение

Как пользоваться настоящим руководством . . 1-2

Требования к топливу . . . . . . . . . . . . . . . . . . . . . . 1-3

• Бензиновый двигатель . . . . . . . . . . . . . . . . . . . . . . . 1-3

• Дизельный двигатель . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Порядок обкатки автомобиля . . . . . . . . . . . . . . . 1-7

JD RU 1.qxp 08.02.2014 11:59 Page 1

Введение

Мы хотим помочь Вам получить максимально возможное удовольствие от вождения данного автомобиля. Настоящее Руководство пользователя может оказать содействие в этом различными способами. Мы настойчиво рекомендуем прочитать руководство полностью. С целью уменьшения до минимума вероятности гибели людей и травматизма следует обязательно прочитать разделы, отмеченные заголовками ОСТОРОЖНО и ВНИМАНИЕ, которые присутствуют во всем руководстве.

Иллюстрации дополняют словесные описания, приведенные в настоящем руководстве, для того, чтобы наилучшим образом показать, как получить удовольствие от данного автомобиля. Прочтя данное руководство, владелец автомобиля ознакомится с его характерными особенностями, важной информацией о безопасности и с советами по его эксплуатации в различных дорожных условиях.

Общая структура руководства приведена в содержании. Неплохим местом для начала знакомства является предметный указатель; в нем приведен в алфавитном порядке перечень всей информации, содержащейся в руководстве.

Разделы: Настоящий мануал имеет восемь разделов и индекс. В начале каждого раздела указано короткое содержание, так что заглянут в него, вы сразу можете узнать, находится ли в нем информация, которая Вам нужна.

В данном руководстве находятся разнообразные сведения под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ. Они были подготовлены с целью повышения уровня личной безопасности владельца автомобиля. Необходимо внимательно прочитать ВСЕ процедуры и рекомендации, приведенные под заголовками ОСТОРОЖНО, ВНИМАНИЕ и К СВЕДЕНИЮ, и соблюдать их.



К СВЕДЕНИЮ

Информация, представленная под заголовком К СВЕДЕНИЮ, может представить интерес для владельца автомобиля или оказаться ему полезной.

КАК ПОЛЬЗОВАТЬСЯ НАСТОЯЩИМ РУКОВОДСТВОМ

ОСТОРОЖНО

Обозначенная под заголовком ОСТОРОЖНО ситуация может привести к нанесению вреда, причинению тяжелых травм или к гибели людей в случае игнорирования данного предупреждения.

ВНИМАНИЕ

Обозначенная под заголовком ВНИМАНИЕ ситуация может привести к нанесению вреда автомобилю при игнорировании данного предупреждения.

JD RU 1.qxp 08.02.2014 11:59 Page 2

Введение

Автомобили с бензиновым двигателем

Неэтилированный бензин

B Åâðoïå

Для оптимальной работы автомобиля мы векомендуем вам использовать неэтилированнный бензин, который соответсвует EN 228 и имеет уровень октана RON (октановое число бензина по исследовательскому методу) 95/ AKI (Высокооктановый Индекс) 91 или выше. Вы можете использовать неэтилированный бензин с октановым числом RON от 91 до 94/показателем AKI от 87 до 90, однако это может привести к незначительному снижению рабочих характеристик автомобиля.

Bíe Åâðoïû

Для достижения оптимальных рабочих характеристик автомобиля мы рекомендуем вам применять неэтилированный бензин с октановым числом RON (по исследовательскому методу) 91 / антидетонационным показателем AKI 87, или выше.

Автомобиль разработан таким образом, чтобы достигать максимальных эксплуатационных характеристик при использовании НЕЭТИЛИРОВАННОГО БЕНЗИНА, что также приводит к минимизации выхлопа вредных веществ и загрязнения свечей зажигания.

ТРЕБОВАНИЯ К ТОПЛИВУ

ВНИМАНИЕ

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЭТИЛИРОВАННОЕ ТОПЛИВО. Использование этилированного топлива наносит ущерб каталитическому нейтрализатору и приведет к повреждению кислородного датчика системы управления двигателя, негативно сказавшись на контроле выброса вредных веществ.

Никогда не добавляйте какиелибо присадки для очистки топливной системы в топливо за исключением тех, которые были рекомендованы производителем автомобиля. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

ОСТОРОЖНО

• Не доливайте топливо в бак по верхнюю кромку заправочной горловины после того, как произойдет автоматическое отключение заправочного пистолета во время заправки.

• После завершения заправки автомобиля топливом обязательно убедитесь в том, что крышка заправочной горловины плотно закрыта, для того, чтобы топливо не выплеснулось наружу в случае дорожнотранс-портного происшествия.

JD RU 1.qxp 08.02.2014 11:59 Page 3

Введение

Бензин, содержащий этиловый и метиловый спирт

Бензоспирт, смесь, состоящая из бензина и этилового спирта (также известного под названием пищевой спирт), и бензин или бензоспирт с содержанием метилового спирта (также известного под названием древесный спирт) продаются на рынке одновременно с этилированным или неэтилированным бензином или вместо них.

Не допускается использование бензоспирта, содержащего более 10% этилового спирта, и использование бензина или бензоспирта, содержащего какую-либо долю метилового спирта. Все эти виды топлива могут вызвать проблемы при управлении автомобилем и привести к повреждению топливной системы.

Прекратите использовать бензоспирт любого типа при возникновении проблем при управлении автомобилем.

Повреждение автомобиля или проблемы при управлении им могут не покрываться гарантией производителя в случае, если они вызваны использованием следующих видов топлива:

1. Бензоспирт, содержание этилового спирта в котором превышает 10%.

2. Бензин или бензоспирт, содержащие метиловый спирт.

3. Этилированное топливо или этилированный бензин.

Использование метилтербутилэфира (MTBE)

Не рекомендуется использовать в данном автомобиле топливо, объемная доля метилтербутилэфира (MTBE) в котором превышает 15,0% (весовая доля кислорода - 2,7%).

Использование топлив, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%), может привести к снижению эксплуатационных характеристик автомобиля и привести к образованию паровых пробок или проблем при запуске.

ВНИМАНИЕ

Никогда не используйте бензоспирт, содержащий метиловый спирт. Прекратите использовать любой продукт типа бензоспирта, который негативно сказывается на управлении автомобилем.

ВНИМАНИЕ

Предоставленная произво

дителем ограниченная гарантия на новый автомобиль может не распространяться на повреждение топливной сис

темы и ухудшение эксплуатационных характе- ристик, которые появились в результате использования видов топлива, объемная доля метилтербутилэфира (MTBE) в которых превышает 15,0% (весовая доля кислорода - 2,7%).

JD RU 1.qxp 08.02.2014 11:59 Page 4

Введение

Не используйте метиловый спирт

Для заправки данного автомобиля не следует использовать виды топлива с содержанием метанола (древесного спирта). Этот класс топлива может ухудшить эксплуатационные характеристики автомобиля и привести к повреждению деталей и агрегатов топливной системы.

Присадки к топливу

Kia рекомендует использовать высококачественный бензин, отвечающий требованиям европейского топливного стандарта (EN228) или другим аналогичным требованиям. Клиенты, которые не используют регулярно высококачественный бензин, включая топливные присадки, и испытывают проблемы с запуском двигателя или плавностью его работы, должны добавлять в топливный бак одну бутылку присадки каждые 15000 км (для Европы)/5000 км (за исключением Европы). Присадки можно приобрести у авторизованного дилера Kia. Там же можно получить рекомендации по их использованию. Не смешивайте другие присадки.

Эксплуатация автомобиля за рубежом

При поездке в другую страну на данном автомобиле следует обеспечить:

• соблюдение всех требований в отношении регистрации и страховки;

• определение наличия в продаже топлива необходимого качества.

Дизельный двигатель

Дизельное топливо

Дизельный двигатель должен работать только на имеющемся на рынке дизельном топливе, соответствующем стандарту EN 590 или аналогичному. (EN обозначает “Европейский стандарт”) Не используйте судовое дизельное топливо, печное топливо или неутвержденные топливные присадки, т.к. это повысит износ и вызовет повреждение двигателя и топливной системы. Применение неутвержденных марок топлива и/или присадок приведет к ограничению ваших гарантийных прав.

А автомобиле используется дизельное топливо с цетановым числом более 51. При наличии двух видов дизельного топлива используйте летнее или зимнее топливо в соответствии со следующими рекомендациями применительно к температуре окружающего воздуха.

• Âûøå -5

С (23оF) … Летнее

дизельное топливо.

• Íèæå -5

С (23оF) … Зимнее

дизельное топливо.

Внимательно следите за уровнем топлива в топливном баке: если двигатель остановится в результате нехватки топлива, снова запустить его можно будет только после полной прочистки систем.

JD RU 1.qxp 08.02.2014 11:59 Page 5

Введение

Биодизель

В автомобиле могут использоваться продаваемые в розницу дизельные смеси с содержанием биодизеля не более 7% (также известные как "дизельное топливо B7"), если биодизель соответствует стандарту EN 14214 или эквивалентным требованиям. (EN означает "Европейские нормативы"). Использование смесей с превышением 7% содержания биологических топлив, изготовленных из рапсового метилового эфира (RME), метилового эфира жирных кислот (FAME), метилового эфира растительного масла (VME) и т.п., или смеси дизельного топлива с превышением 7% содержания биодизеля будет вызывать повышенный износ или повреждение двигателя и топливной системы. На ремонт или замену компонентов, изношенных или поврежденных в результате использования неутвержденных марок топлива, гарантия изготовителя не распространяется.

ВНИМАНИЕ

Не допускайте попадания бензина или воды в топливный бак. В результате потребуется слив топлива из бака и удаление его из магистралей для исключения засорения насоса высокого давления и повреждения двигателя.

ВНИМАНИЕ - Дизельное

топливо (если установлен сажевый фильтр)

Для автомобилей с дизельным двигателем, оборудованным системой DPF, рекомендуется использовать соответствующее стандартам автомобильное дизельное топливо.

Если использовать дизельное топливо с высоким содержанием серы (серы более 50 промилле) и присадки, не соответствующие техническим условиям, возможно повреждение системы DPF и выделение белого дыма.

ВНИМАНИЕ

• Нельзя использовать любое топливо, будь то дизельное топливо, биодизель B7 или какое-либо иное, которое не соответствует самым последним требованиям, применяемым в топливной промышленности.

• Никогда не используйте никакие топливные присадки или присадки-очистители, не рекомендуемые либо не одобренные изготовителем автомобиля.

JD RU 1.qxp 08.02.2014 11:59 Page 6

Введение

Не требуется специального периода обкатки нового автомобиля. Соблюдение нескольких простых мер предосторожности в течение первых 1000 км (600 миль) пробега может позитивно сказаться на эксплуатационных характеристиках, экономичности и сроке службы автомобиля

• Не заставляйте двигатель работать на очень высоких оборотах.

• Во время движения поддерживайте частоту вращения двигателя (об/мин или обороты в минуту) в пределах от 2000 до 4000 об/мин.

• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение длительного времени. Изменение частоты вращения двигателя необходимо для его правильной обкатки.

• Избегайте резких торможений, за исключением экстренных случаев, с целью обеспечения правильного контакта тормозных колодок.

• Не следует буксировать прицеп в течение первых 2000 км (1200 миль) пробега автомобиля.

ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ

JD RU 1.qxp 08.02.2014 11:59 Page 7

Знакомство с вашим автомобилем

Внешний осмотр (передней части) . . . . . . . . . . . 2-2

Внешний осмотр (задней части) . . . . . . . . . . . . . 2-3

Внешний вид салона . . . . . . . . . . . . . . . . . . . . . . . 2-4

Обзор панели приборов . . . . . . . . . . . . . . . . . . . . 2-5

Моторный отсек . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

JD RU 2.qxp 11.03.2014 17:32 Page 1

ВНЕШНИЙ ОСМОтР (ПЕРЕДНЕЙ ЧАСтИ)

Знакомство с вашим автомобилем

1. Передний съемный

буксировочный крюк.............................6-42

2. Щетка очистителя ветрового стекла ...4-133

3. Наружное зеркало заднего вида .........4-52

4. Блокировка двери.................................4-18

5. Передняя фара..........................4-124, 7-98

6. Противотуманная фара......................4-129

7. Капот......................................................4-32

8. Шины и колеса......................................7-58

OJD012001

 Реальная форма может отличаться от показанной на рисунке.

JD RU 2.qxp 11.03.2014 17:32 Page 2

Знакомство с вашим автомобилем

ВНЕШНИЙ ОСМОтР (ЗАДНЕЙ ЧАСтИ)

1. Антенна на крыше ..............................4-191

2. Обогреватель заднего стекла............4-141

3. Очиститель заднего стекла................4-136

4. Блокировка двери.................................4-18

5. Система помощи при парковке

задним ходом......................................4-103

6. Устройство блокировки замков задних дверей, предотвращающее

их открывание детьми..........................4-23

7. Топливоналивная горловина ...............4-34

8. Задний буксировочный крюк................6-42

9. Задний комбинированный фонарь....7-112

10. Выключатель на ручке

крышки багажника .............................4-24

11. Фонарь дополнительного сигнала

торможения........................................7-117

12. Камера заднего вида........................4-123

OJD012002

 Реальная форма может отличаться от показанной на рисунке.

JD RU 2.qxp 11.03.2014 17:32 Page 3

ВНЕШНИЙ ВИД САЛОНА

Знакомство с вашим автомобилем

1. Сиденье ......................................................3-2

2. Внутренняя рукоятка двери ....................4-19

3. Переключатель электрического

стеклоподъемника....................................4-27

4. Переключатель блокировки

электрического стеклоподъемника ........4-30

5. Рычаг разблокирования капота ..............4-32

6. Складывание наружного зеркала

заднего вида ............................................4-52

7. Управление наружном зеркалом

заднего вида ............................................4-51

8. Устройство регулировки угла

наклона фар ..........................................4-130

9. Система управления подсветкой

приборной панели ..........................4-55, 4-69

10. Кнопка выключения функции

«стоп-старт» (Idle Stop and Go, ISG) ....5-17

11. Кнопка системы активной

экономии топлива ..................................5-36

12. Кнопка системы предупреждения о

выезде за пределы полосы движения ..5-64

13. Кнопка подогрева рулевого колеса ......4-44

14. Управление осветительными приборами /

указателями поворота..........................4-124

15. Рулевое колесо ......................................4-43

16. Стеклоочиститель/стеклоомыватель..4-133

17. Рычаг переключения передач......5-22, 5-26

18. Рычаг регулировки по высоте

и наклона рулевой колонки ..................4-44

19. Блок предохранителей ..........................7-71

OJD012003

 Реальная форма может отличаться от показанной на рисунке.

 Tип A

 Tип B

JD RU 2.qxp 11.03.2014 17:32 Page 4

Знакомство с вашим автомобилем

ОБЗОР ПАНЕЛИ ПРИБОРОВ

OJD012004

 Реальная форма может отличаться от показанной на рисунке.

1. Комбинация приборов ................4-54, 4-67

2. Звуковой прибор ...................................4-45

3. Средства управления аудиосистемой

на рулевом колесе..............................4-192

4. Переключатель круиз-контроля ...........5-56

Переключатель ограничителя

скорости .................................................5-61

Переключатель режимов дисплея

комбинации приборов...........................4-69

5. Подушка безопасности водителя ........3-58

6. Замок зажигания или кнопка пуска-

останова двигателя .......................5-6, 5-10

Выключатель аварийной сигнализации

...4-123

8. Аудиосистема......................................4-191

9. Обогрев сидений...................................3-13

10. Переключатель централизованного

управления замками дверей..............4-19

11. Кнопка ESC OFF..................................5-49

12. Система управления

микроклиматом ..........................4-142, 4-152

13. Прикуриватель...................................4-173

14. Порты для дополнительных

устройств, USB и iPod ......................4-177

15. Розетка питания ................................4-176

16. Передняя подушка безопасности

пассажира............................................3-59

17. Перчаточный ящик............................4-170

JD RU 2.qxp 11.03.2014 17:32 Page 5

МОТОРНЫЙ ОТСЕК

Знакомство с вашим автомобилем

OJD072001/OJD072002

 Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя ....................7-39

2. Бачок для тормозной жидкости/

сцепления ......................................7-44

3. Положительная клемма

аккумуляторной батареи ..............7-55

4. Отрицательная клемма

аккумуляторной батареи ..............7-55

5. Блок предохранителей .................7-71

6. Воздушный фильтр .......................7-48

7. Крышка радиатора........................7-43

8. Бачок для охлаждающей

жидкости двигателя ......................7-42

9. Масляный щуп ..............................7-39

10. Бачок для жидкости

омывателя ветрового стекла......7-46



Бензиновый двигатель (GDI)



Бензиновый двигатель (MPI)

JD RU 2.qxp 11.03.2014 17:32 Page 6

Знакомство с вашим автомобилем

1. Крышка маслозаливной

горловины двигателя ....................7-39

2. Бачок для тормозной жидкости/

сцепления ......................................7-44

3. Положительная клемма

аккумуляторной батареи ..............7-55

4. Отрицательная клемма

аккумуляторной батареи ..............7-55

5. Блок предохранителей .................7-71

6. Воздушный фильтр .......................7-48

7. Крышка радиатора........................7-43

8. Бачок для охлаждающей

жидкости двигателя ......................7-42

9. Масляный щуп ..............................7-39

10. Бачок для жидкости

омывателя ветрового стекла......7-46

OJD073077R

 Реальная форма может отличаться от показанной на рисунке.



Бензиновый двигатель (T-GDI)

JD RU 2.qxp 11.03.2014 17:32 Page 7

OJD072003

 Реальная форма может отличаться от показанной на рисунке.

1. Крышка маслозаливной

горловины двигателя ....................7-39

2. Бачок для тормозной жидкости/

сцепления ......................................7-44

3. Положительная клемма

аккумуляторной батареи ..............7-55

4. Отрицательная клемма

аккумуляторной батареи ..............7-55

5. Блок предохранителей .................7-71

6. Воздушный фильтр .......................7-48

7. Крышка радиатора........................7-43

8. Бачок для охлаждающей

жидкости двигателя ......................7-42

9. Масляный щуп ..............................7-39

10. Бачок для жидкости

омывателя ветрового стекла......7-46

11. Топливный фильтр ....................7-47



дизельный двигатель

Знакомство с вашим автомобилем

JD RU 2.qxp 11.03.2014 17:32 Page 8

Системы безопасности автомобиля

Сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

• Переднее сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

• Система памяти положений сиденья водителя . . 3-9

• Заднее сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-23

• Предупреждение о непристегнутых ремнях

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

• Поясной/плечевой ремень безопасности . . . . . . . . 3-27

• Преднатяжитель ремня безопасности . . . . . . . . . . 3-29

• Меры предосторожности при обращении

с ремнем безопасности. . . . . . . . . . . . . . . . . . . . . . . . 3-32

• Уход за ремнями безопасности. . . . . . . . . . . . . . . . . 3-34

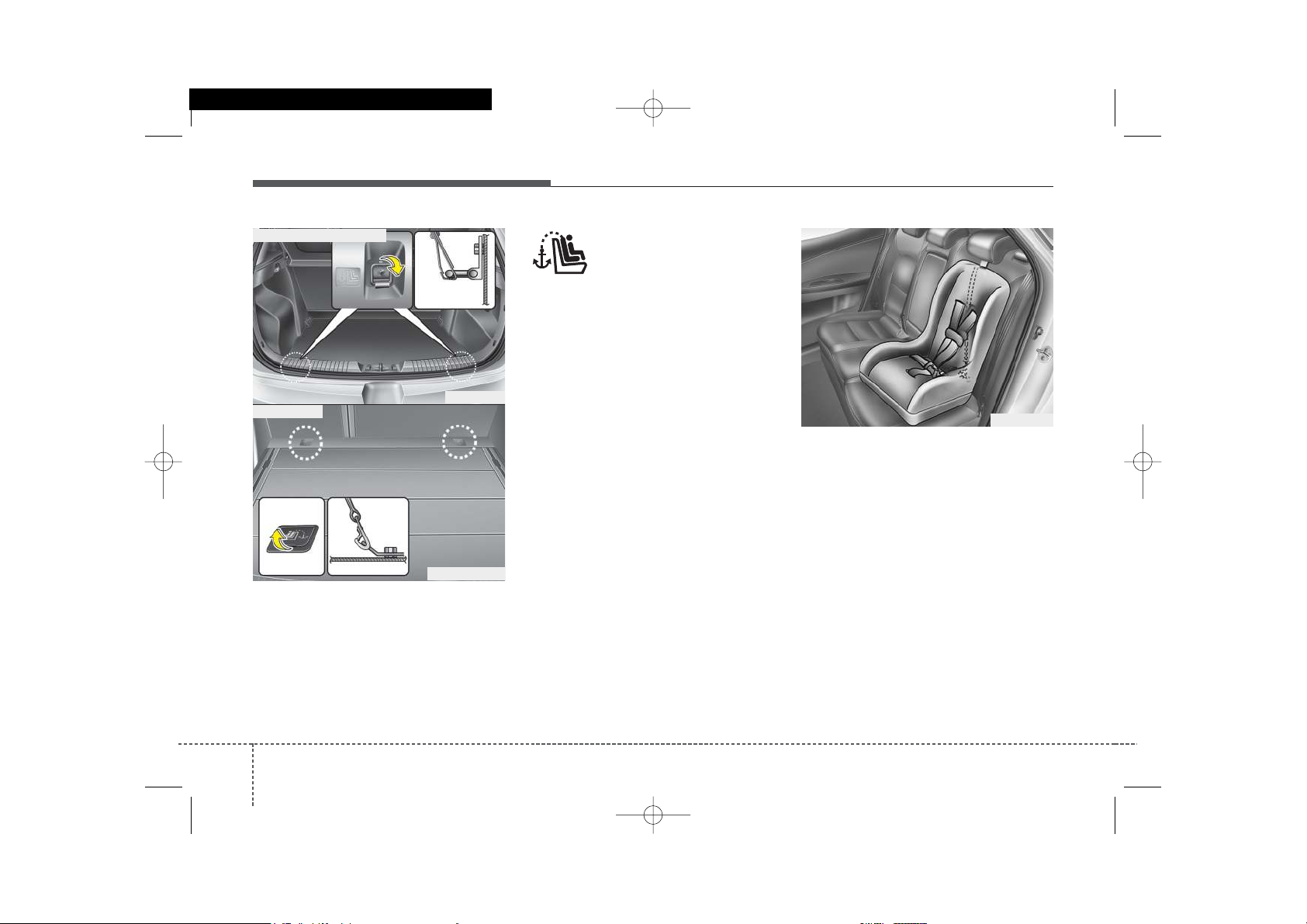

Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

• Использование детского удерживающего

устройства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

Подушка безопасности - система пассивной

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49

• Не следует устанавливать детское удерживающее

устройство на сиденье переднего пассажира . . . . 3-53

• Контрольная лампа и индикатор подушки

безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

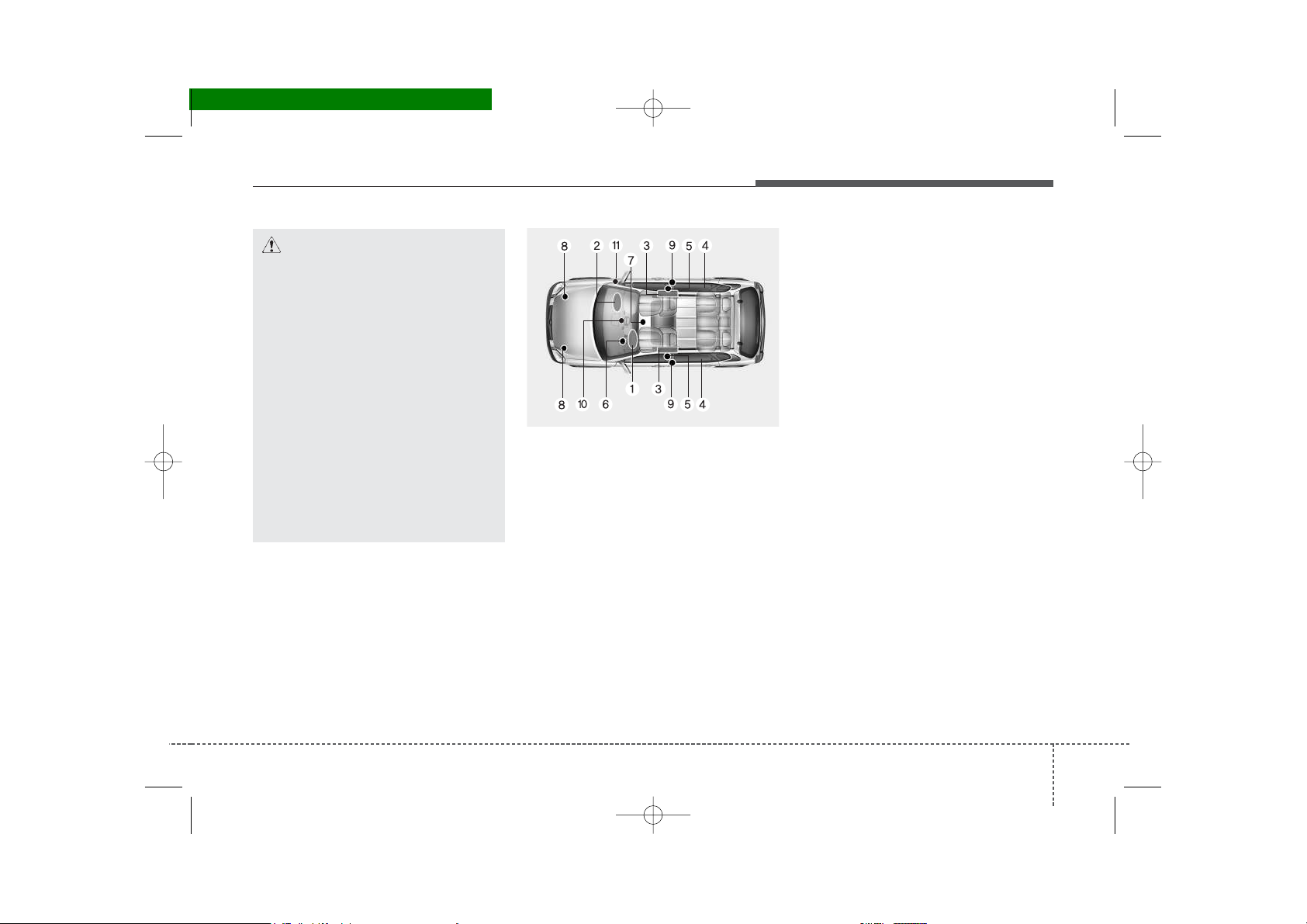

• Компоненты и функции системы SRS . . . . . . . . . . 3-55

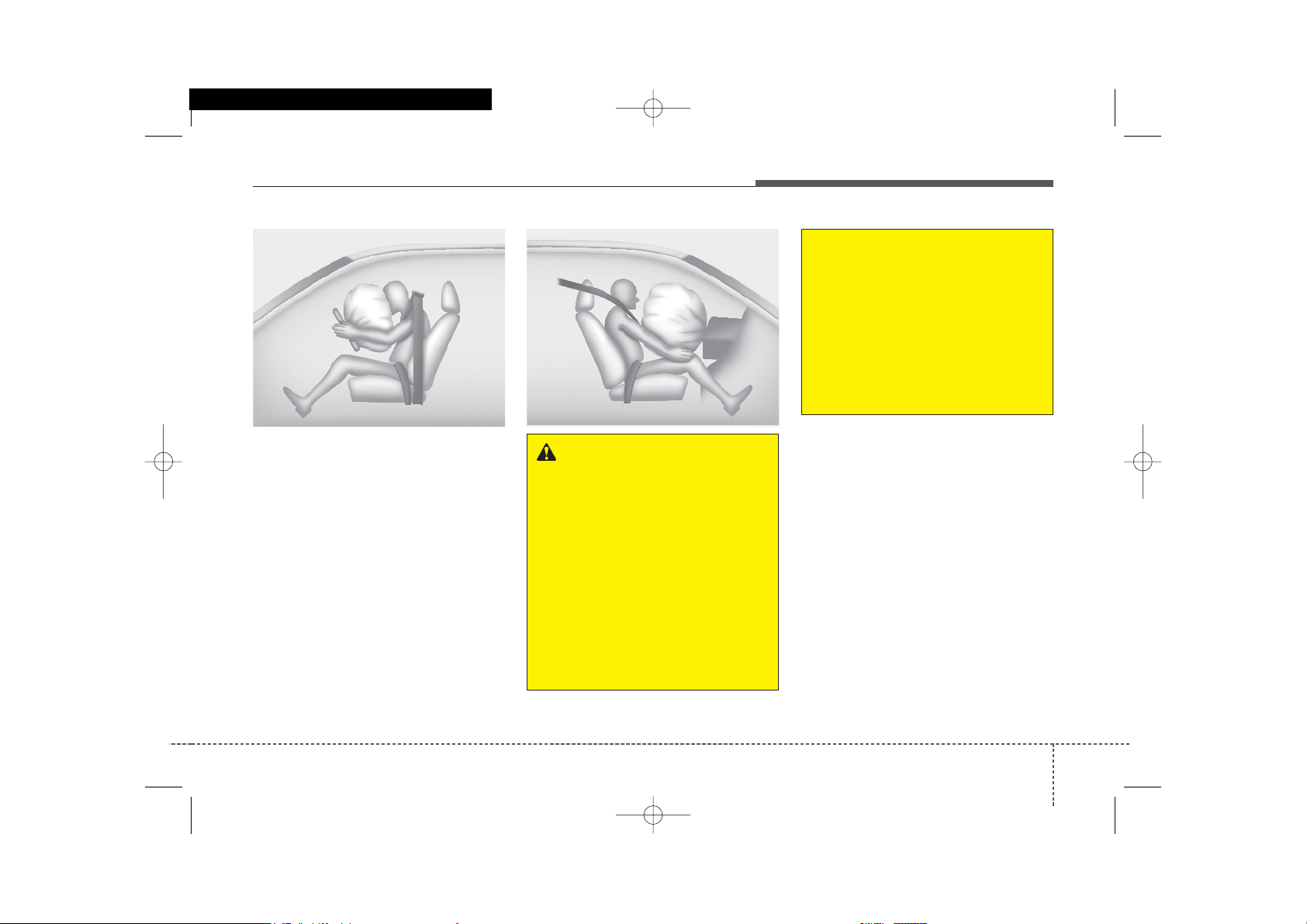

• Фронтальные подушки безопасности

водителя и пассажира . . . . . . . . . . . . . . . . . . . . . . . . 3-58

• Боковая подушка безопасности . . . . . . . . . . . . . . . . 3-65

• Шторка безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-66

• Уход за системой SRS. . . . . . . . . . . . . . . . . . . . . . . . . 3-73

• Дополнительные меры предосторожности . . . . . . 3-74

• Этикетка, предупреждающая о наличии

подушек безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-76

JD RU 3.qxp 08.02.2014 13:15 Page 1

Системы безопасности автомобиля

Сиденье водителя

(1) Регулировка продольная

положения сиденья

(2) Регулировка угла наклона спинки

сиденья (3) Регулировка сиденья по высоте (4) Поясничная опора* (5) Включатель подогрева сиденья* (6) Регулировка подголовника (7) Посадочное сиденье (только для

3-дверного автомобиля)

Сиденье переднего пассажира

(8) Регулировка продольная

положения сиденья (9) Регулировка угла наклона спинки

сиденья (10) Регулировка сиденья по высоте* (11) Поясничная опора* (12) Включатель подогрева сиденья* (13) Посадочное сиденье (только для

3-дверного автомобиля)

(14) Регулировка подголовника

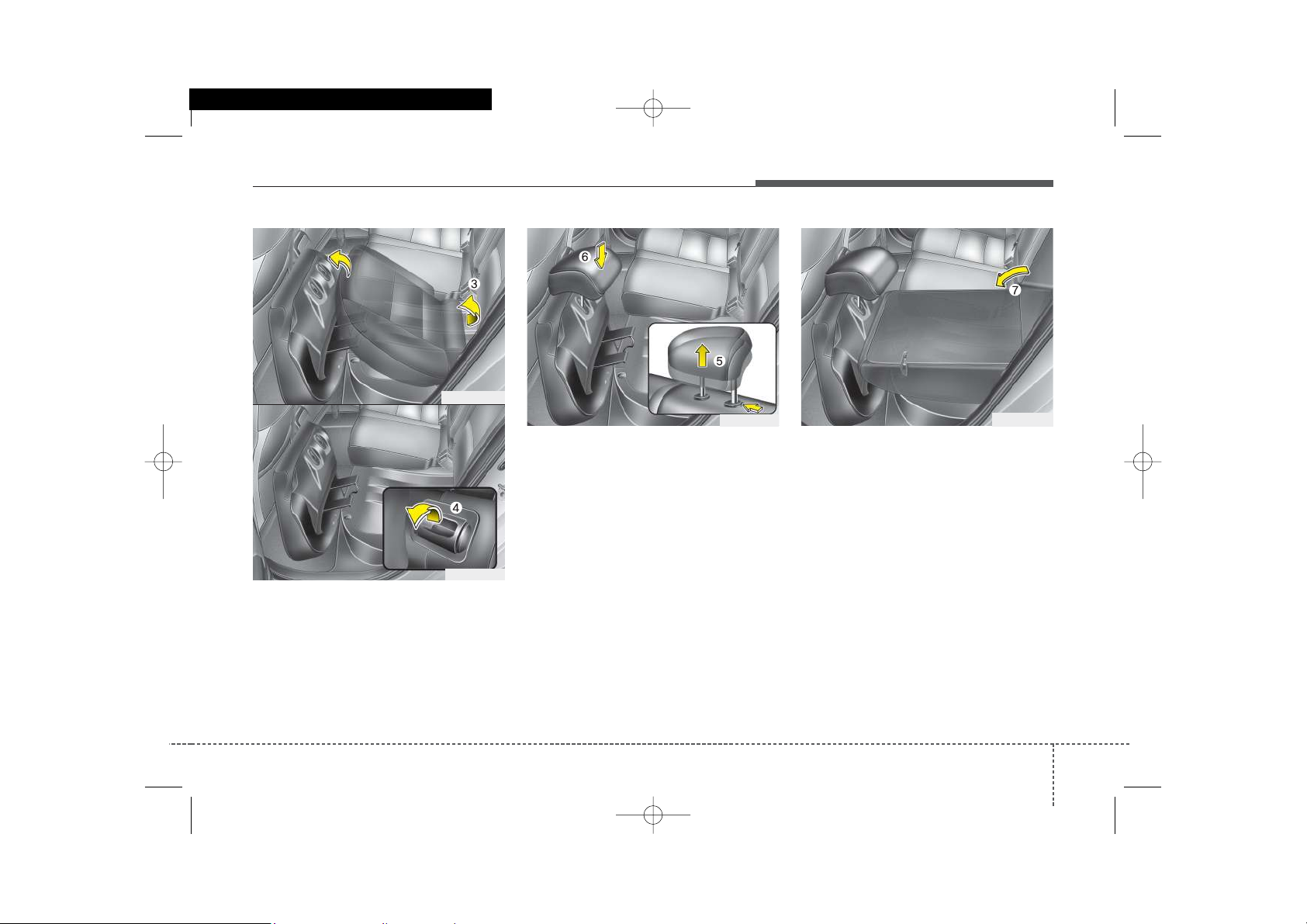

Заднее сиденье

(15) Подлокотник заднего сиденья* (16) Регулировка подголовников

заднего сидения

(17) Фиксаторы спинки (раздельной)

заднего сиденья

* : при наличии

СИДЕНЬЕ

OJD033001

 Tèï A

 Tèï B

JD RU 3.qxp 08.02.2014 13:15 Page 2

Системы безопасности автомобиля



К СВЕДЕНИЮ

В случае столкновения переднее сиденье может быть повреждено. В этом случае рекомендуется проверить систему сиденья у авторизованного дилера Kia.

ОСТОРОЖНО

- Незакрепленные предметы

Незакрепленные предметы в зоне ступней водителя могут помешать работе ножных педалей, что может привести к аварии. Запрещается помещать предметы по передние сиденья.

ОСТОРОЖНО

- Ответственность водителя за пассажира переднего сиденья

Вождение автомобиля с откинутой назад спинкой переднего сиденья может привести к серьезной или смертельной травме во время аварии. Если спинка переднего сиденья откинута назад, бедра пассажира могут выскользнуть из-под поясной части ремня безопасности и сильный удар придется на незащищенный живот. Это может привести к тяжелой или смертельной травме. Водитель должен дать указания переднему пассажиру привести спинку сиденья в вертикальное положение во время движения автомобиля.

ОСТОРОЖНО

Не используйте дополнительные подушки, уменьшающие трение между сидением и пассажиром. Бедра пассажира могут выскользнуть из-под ремня во время аварии или резкого торможения. Ремень безопасности может не сработать должным образом и это может привести к серьезным или смертельным повреждениям внутренних органов.

JD RU 3.qxp 08.02.2014 13:15 Page 3

Системы безопасности автомобиля

ОСТОРОЖНО

- Сиденье водителя

• Никогда не пытайтесь отрегулировать сиденье во время движения автомобиля. Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

• Никому не позволяйте изменять нормальное положение спинки сиденья. Предметы, размещенные напротив спинки сиденья или другим способом, могут помешать правильной блокировке спинки сиденья, что может привести к тяжелой или смертельной травме в случае резкой остановки или столкновения.

(продолжение)

• Перед началом движения всегда устанавливайте спинку сиденья в вертикальное положение, поясную часть ремня безопасности отрегулируйте таким образом, чтобы она плотно прилегала к телу и опустите на бедра. Эта наилучшее положение для Вашей защиты в случае аварии.

• Чтобы избежать возможной тяжелой травмы при контакте с подушкой безопасности, всегда садитесь как можно дальше от рулевого колеса, сохраняя при этом наиболее удобное положение для управления автомобилем. Рекомендуется, чтобы грудная клетка находилась на расстоянии не менее 250 мм (10 дюймов) от рулевого колеса.

ОСТОРОЖНО

- Спинки задних сидений

• Спинка заднего сиденья должна быть прочно закрыта на защелку. В противном случае пассажиры и предметы багажа могут быть выброшены вперед и стать причиной тяжелой травмы или смерти в случае резкого торможения или столкновения.

• Багаж и другие предметы должны быть уложены горизонтально в багажной зоне. Крупные, тяжелые или объемные предметы должны быть закреплены.

Ни при каких обстоятельствах не допускается размещение груза, превышающего высоту спинки сидений. Несоблюдение этих мер предосторожности может привести к тяжелой травме или смерти в случае резкой остановки, столкновения или переворачивания автомобиля.

(продолжение)

JD RU 3.qxp 08.02.2014 13:15 Page 4

Системы безопасности автомобиля

Переднее сиденье

Ручная регулировка

Вперед и назад

Для перемещения сиденья вперед или назад:

1.Потяните вверх рычаг регулировки продольного положения сиденья и удерживайте его.

2.Переместите сиденье на салазках в желаемое положение.

3.Отпустите рычаг и убедитесь, что сиденье заблокировано на месте.

Перед началом движения отрегулируйте положение сиденья и убедитесь, что сиденье надежно заблокировано на месте, для этого попытайтесь переместить его вперед и назад, не используя рычаг. Если сиденье перемещается, это означает, что оно неправильно заблокировано.

(продолжение)

• Во время движения автомобиля запрещается нахождение пассажира в багажной зоне и на сложенных спинках сидений. Все пассажиры должны правильно сидеть на сиденьях и быть пристегнуты во время движения.

• После возврата спинки сиденья в вертикальное положение, убедитесь, что она надежно зафиксирована защелкой, для этого толкните ее вперед и назад.

ОСТОРОЖНО

После регулировки сиденья всегда проверяйте, что оно надежно закреплено на месте, для этого попытайтесь переместить сиденье вперед или назад, не используя рычаг перемещения сиденья. Резкое или неожиданное движение сиденья водителя может стать причиной потери контроля над автомобилем и аварии.

ОСТОРОЖНО

• Будьте крайне внимательны, следите за тем, чтобы Ваши руки или другие предметы не попали в механизм сиденья во время его перемещения.

• Не оставляйте зажигалку на полу или на сиденье. При изменении положения сиденья газ может выйти из зажигалки и это может привести к возгоранию.

OJD032002

JD RU 3.qxp 08.02.2014 13:15 Page 5

Системы безопасности автомобиля

Угол наклона спинки сиденья

Для выбора желаемого угла наклона спинки сиденья поверните ручку управления вперед или назад.

Высота подушки сиденья (при наличии)

Для регулировки высоты подушки сиденья потяните рычаг вверх или вниз.

• Для опускания подушки сиденья несколько раз потяните вниз рычаг.

• Для поднимания подушки сиденья несколько раз потяните вверх рычаг.

Поясничная опора (при наличии)

Поясничную опору можно отрегулировать, нажав на соответствующий переключатель, расположенный сбоку сиденья.

1.Нажмите на переднюю часть переключателя, чтобы поднять опору или на заднюю часть переключателя, чтобы опустить.

2.После достижения требуемого положения отпустите переключатель.

OJD032003 OJD032004

OJD032055

JD RU 3.qxp 08.02.2014 13:15 Page 6

Системы безопасности автомобиля

Автоматическая регулировка (при наличии)

Сиденье водителя регулируется переключателями на внешней стороне подушки. Перед началом движения отрегулируйте положение сиденья таким образом, чтобы была возможность легко управлять рулевым колесом, педалями и переключателями на панели приборов.

Вперед и назад

1.Для перемещения сиденья в желаемое положение нажмите на переднюю или заднюю часть переключателя управления.

2.Отпустите переключатель как только добьетесь нужного положения.

ОСТОРОЖНО

Сиденье с электроприводом управляется при выключенном зажигании.

Поэтому никогда не следует оставлять детей в салоне автомобиля без присмотра.

ВНИМАНИЕ

• Сиденье с электроприводом приводится в движение электрическим двигателем. Прекратите его работу сразу после завершения регулировки. Чрезмерно длительная работа электропривода может повредить электрическое оборудование.

• Не управляйте двумя или более переключателями сиденья с электроприводом одновременно. Это может привести к неисправности электродвигателя или другого электрического компонента сиденья.

OJD032005

JD RU 3.qxp 08.02.2014 13:15 Page 7

Системы безопасности автомобиля

Угол наклона спинки сиденья

1.Для выбора желаемого угла наклона спинки сиденья нажмите на переднюю или заднюю часть переключателя управления.

2.Отпустите переключатель как только добьетесь нужного положения.

Высота подушки сиденья (при наличии)

1.Потяните переднюю часть контрольного переключателя вверх, чтобы поднять или вниз, чтобы опустить переднюю часть подушки сиденья. Потяните заднюю часть контрольного переключателя вверх, чтобы поднять или вниз, чтобы опустить нижнюю часть подушки сиденья.

2.Отпустите переключатель как только добьетесь нужного положения.

Поясничная опора (при наличии)

2.После достижения требуемого положения отпустите переключатель.

OJD032006 OJD032007 OJD032008

JD RU 3.qxp 08.02.2014 13:15 Page 8

Системы безопасности автомобиля

Система памяти положений сиденья водителя (при наличии, для автоматического сиденья)

Система памяти положений сиденья водителя позволяет сохранять и восстанавливать эти положения простым нажатием кнопки. Сохраняя выбранное положение в памяти системы, разные водители могут восстановить его в соответствии со своими предпочтениями. При отсоединении АКБ память положений стирается, после чего требуется ее восстановление.

Сохранение положений в памяти с использованием кнопок на двери

Сохранение положений сиденья водителя

1.Переведите рычаг переключения передач в положение «P» (Парковка) (для АКП) или нейтральное положение «N» (для МКП) при включенном состоянии кнопки пуска-останова двигателя или выключателя зажигания.

2.Откорректируйте положение сиденья водителя в соответствии со своими предпочтениями.

3.Нажмите кнопку SET (Установить) на панели управления. Раздастся один звуковой сигнал.

4.Не позднее чем через 5 с после нажатия кнопки SET нажмите одну из кнопок памяти (1 или 2). Раздастся два звуковых сигнала, подтверждая успешную запись в память.

OJD032054

ОСТОРОЖНО

Запрещается использовать систему памяти положений сиденья водителя во время движения.

Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

JD RU 3.qxp 08.02.2014 13:15 Page 9

Системы безопасности автомобиля

103

Восстановление положений из памяти

2.Для восстановления записанного в памяти положения нажмите желаемую кнопку памяти (1 или 2). Система подаст один звуковой сигнал, затем сиденье водителя будет автоматически установлено в сохраненное положение.

Если нажать на управляющий переключатель сиденья водителя, когда системой производится восстановление сохраненного положения, то перемещение сиденья будет остановлено, а затем начнется перемещение в направлении, выбранном управляющим переключателем.

Функция простого доступа (при наличии)

Система автоматически перемещает сиденье водителя следующим образом:

• Без системы электронного ключа

- После извлечения ключа зажигания и открытия двери водителя сиденье водителя переместится назад.

- После вставления ключа зажигания сиденье водителя переместится вперед.

• С системой электронного ключа

- После переключения кнопки пускаостанова в положение OFF и открытия двери водителя сиденье водителя переместится назад.

- После перемещения кнопки пускаостанова в положение ACC или START сиденье водителя переместится вперед.

Эту функцию можно активировать или отключить. Для получения информации обратитесь в "Пользовательские настройки" раздел 4.

ОСТОРОЖНО

Если при восстановлении из памяти положения сиденья водителя вы сидите в нем, следует быть осторожным. Будьте готовы нажать переключатель управления сиденьем, если оно переместится слишком далеко в любом направлении.

JD RU 3.qxp 08.02.2014 13:15 Page 10

311

Системы безопасности автомобиля

Подголовник

Сиденья водителя и переднего пассажира оснащены подголовниками для обеспечения безопасности и комфорта.

Подголовники не только обеспечивают комфорт водителю и пассажиру переднего сиденья, но и помогают защитить голову и шею в случае столкновения.

Регулировка вперед и назад (при наличии)

Положение подголовника с наклоном вперед можно отрегулировать, установив до 4 разных положений. Для этого следует потянуть подголовник вперед до фиксации в выбранном положении. Для установки подголовника в крайнее заднее положение необходимо потянуть его в крайнее заднее положение и отпустить. Отрегулируйте положение таким образом, чтобы обеспечить надлежащую опору для головы и шеи.

ОСТОРОЖНО

• Для максимальной эффективности в случае аварии подголовник следует отрегулировать таким образом, чтобы его средняя часть была на высоте центра тяжести головы пассажира. В целом, центр тяжести головы у большинства людей находится на уровне глаз. Кроме того, регулировка подголовника должна быть такой, чтобы он находился как можно ближе к голове. По этой причине не рекомендуется использовать подушку, которая удерживает тело на некотором расстоянии от спинки сиденья.

• Не управляйте автомобилем со снятыми подголовниками, поскольку в случае аварии возможны тяжелые травмы пассажиров.

При надлежащей регулировке подголовники могут обеспечить защиту от травм шеи.

• Не регулируйте положение подголовника сиденья водителя во время движения автомобиля.

OPA039052

OJD032009

JD RU 3.qxp 08.02.2014 13:15 Page 11

Системы безопасности автомобиля

123

Регулировка по высоте вверх и вниз

Чтобы поднять подголовник, потяните его вверх до желаемого положения (1). Чтобы опустить подголовник, нажмите и удерживайте кнопку разблокирования (2) на опоре и опустите подголовник до желаемого положения (3).

Демонтаж и монтаж

Снятие подголовника.

1. Наклоните спинку сиденья (2) с помощью рычага или переключателя (1) наклона.

2. Поднимите подголовник как можно выше.

3. Нажмите кнопку фиксации подголовника (3) и поднимите подголовник вверх (4).

ОСТОРОЖНО

Не допускайте, чтобы кто-либо сидел на сиденье со снятым подголовником во время движения.

OJD032010

OJD033068

OJD033070

 Tèï A

 Tèï B

JD RU 3.qxp 08.02.2014 13:15 Page 12

313

Системы безопасности автомобиля

Установка подголовника.

1. Вставьте стержни (2) подголовника в отверстия и нажмите кнопку фиксации (1).

2. Наклоните спинку сиденья (4) с помощью рычага или переключателя (3) наклона.

3. Отрегулируйте высоту подголовника.

Обогреватель сиденья (при наличии)

Обогреватель сиденья предназначен для обогрева передних сидений в холодную погоду. Когда выключатель зажигания находится в положении ON (ВКЛ), нажмите на любой из переключателей, чтобы включить обогрев сиденья водителя или пассажира переднего сиденья.

В умеренно холодную погоду или если функция охлаждения сидений не требуется, установите переключатели в положении “OFF” (ВЫКЛ).

OJD033069

OJD033071

 Tèï A

 Tèï B

ОСТОРОЖНО

После установки и регулировки подголовника обязательно убедитесь, что он зафиксирован.

OJD032012

JD RU 3.qxp 08.02.2014 13:15 Page 13

Системы безопасности автомобиля

143

• При каждом нажатии переключателя

температурный режим сиденья изменяется следующим образом:

• По умолчанию переключатель

обогревателя сиденья устанавливается в положении OFF (ВЫКЛ) при каждом включении зажигания.



К СВЕДЕНИЮ

Если переключатель обогревателя сиденья установлен в положении ON (ВКЛ), система обогрева выключается или включается автоматически в зависимости от температуры сиденья.

ВНИМАНИЕ

- Повреждение сиденья

• При очистке сидений не следует использовать органические растворители, такие как разбавитель краски, бензол, спирт и бензин. Это может повредить поверхность обогревателя или сидений.

• Во избежание перегрева обогревателя сиденья не помещайте на сиденье во время его работы предметы, изолирующие тепло, такие как одеяла, подушки или чехлы для сидений.

• Не размещайте тяжелые или острые предметы на сиденьях, оснащенных обогревателями. Может произойти повреждение компонентов системы обогрева сидений.

ÂÛÊË. → ÂÛÑ. ( ) → СРЕДН ( )

ÍÈÇÊ. ( )

→

ОСТОРОЖНО

- Ожоги, вызванные обогревателем сиденья

Пассажиры должны соблюдать чрезвычайную осторожности при использовании обогревателей сидений из-за возможности чрезмерного нагревания или ожогов. Обогреватель сиденья может стать причиной ожогов даже при низкой температуре, особенно, при длительном использовании.

В частности, водитель должен соблюдать чрезвычайную осторожность в отношении следующих категорий пассажиров:

1.Младенцы, дети, пожилые, больные люди или инвалиды

2.Лица с чувствительной кожей или с легко возникающими ожогами

3.Усталые люди

4.Лица в состоянии опьянения

5.Лица, принимающие препараты, которые могут вызвать сонливость (снотворные, препараты от простуды и т. д.)

JD RU 3.qxp 08.02.2014 13:15 Page 14

315

Системы безопасности автомобиля

Карман на спинке сиденья (при наличии)

На спинках сидений водителя и переднего пассажира имеются карманы.

Вход на заднее сиденье (только для 3-дверного автомобиля)

Для посадки или выхода задних пассажиров сиденье переднего пассажира или водителя необходимо сложить и затем сместить.

1. Для складывания спинки переднего сиденья необходимо потянуть вверх на рычаг сиденья водителя.

ОСТОРОЖНО - Карманы

на спинках сидений

Не кладите в карманы на спинках сидений тяжелые или острые предметы. Во время ДТП они могут выпасть из кармана и травмировать водителя или пассажиров.

OJD032013

OJD033064E

OJD033065

Сиденье водителя

Сиденье переднего пассажира

JD RU 3.qxp 08.02.2014 13:16 Page 15

Системы безопасности автомобиля

163

2. Установите удлиняющую направляющую ремня безопасности в положение 3.

3. После посадки или высадки отодвиньте сиденье назад, удерживая его за подушку, и затем толкните назад спинку. Установите удлиняющую направляющую ремня безопасности в положение 1 или 2.

Заднее сиденье

Подголовник

Все сидячие места заднего сиденья оборудованы подголовниками для безопасности и комфорта пассажиров.

Подголовники не только обеспечивают комфорт пассажирам, но и помогают защитить голову и шею в случае столкновения.

OPA039053

* при наличии

ОСТОРОЖНО

• Не управляйте автомобилем со снятыми подголовниками. В случае столкновения у пассажира может возникнуть тяжелая травма.

При надлежащей регулировке подголовники могут обеспечить защиту от тяжелой травмы шеи.

OJK032061

JD RU 3.qxp 08.02.2014 13:16 Page 16

317

Системы безопасности автомобиля

Регулировка по высоте вверх и вниз

Демонтаж и монтаж

Для снятия подголовника, извлеките его, нажав кнопку разблокирования (1) и одновременно вытягивая его вверх (2).

Для установки подголовника вставьте опоры подголовника (3) в отверстия, одновременно нажав кнопку разблокирования (1). Затем отрегулируйте его по высоте.

Подлокотник (при наличии)

Для использования подлокотника вытяните его из спинки сиденья.

ОСТОРОЖНО

Для обеспечения надлежащей защиты пассажира после регулировки убедитесь, что подголовник заблокирован в выбранном положении.

OJD032014 OJD032015 OJD032016

JD RU 3.qxp 08.02.2014 13:16 Page 17

Системы безопасности автомобиля

183

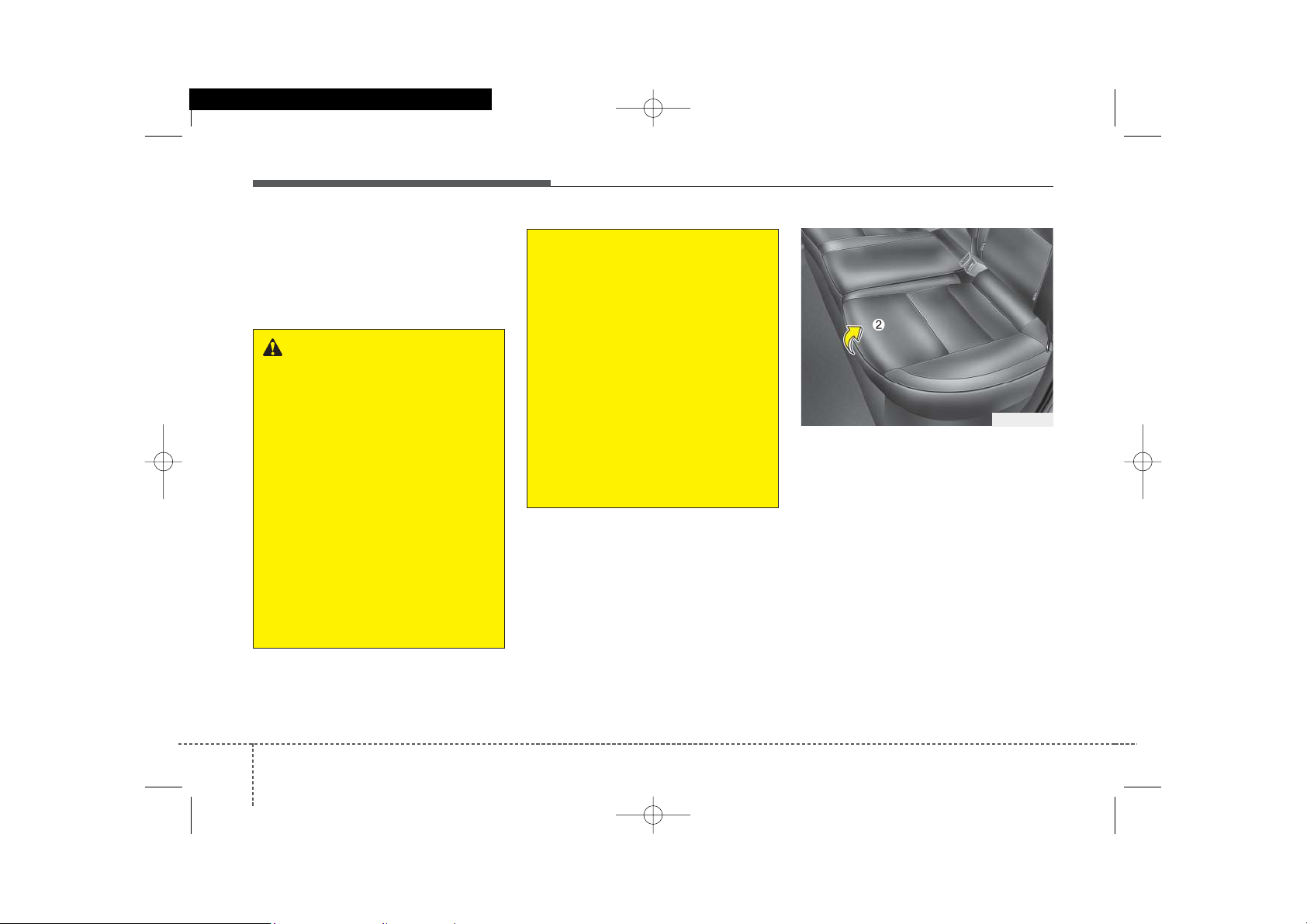

Складывание заднего сиденья

Спинки задних сидений (или подушки) могут быть сложены для упрощения перевозки длинномерных предметов или для увеличения объема багажного отделения автомобиля.

Для складывания подушки и спинки заднего сиденья (5-дверная модель и универсал)

1.Установите спинку сиденья в вертикальное положение и при необходимости передвиньте переднее сиденье вперед.

2.Поднимите переднюю часть подушки сиденья.

ОСТОРОЖНО

Складывающиеся спинки (или подушки) задних сидений предназначены для того, чтобы в автомобиле можно было перевозить более длинные предметы, чем те, которые помещаются в багажное отделение. Во время движения автомобиля никогда не позволяйте пассажирам садиться на верхнюю часть спинки, когда она находится в сложенном состоянии, поскольку это неправильное положение для сидения, и в таком случае нельзя пристегнуться ремнями бе

зопасности.

(продолжение)

(продолжение) Это может привести к получению

серьезных травм или к гибели людей в случае дорожнотранспортного происшествия или внезапной остановки автомобиля. Предметы, которые перевозятся в автомобиле со сложенной спинкой заднего сиденья, не должны выступать выше верхней кромки передних сидений. В противном случае груз может переместиться вперед и привести в получению травм или повреждений при внезапной остановке ав

томобиля.

OJD032017

JD RU 3.qxp 08.02.2014 13:16 Page 18

319

Системы безопасности автомобиля

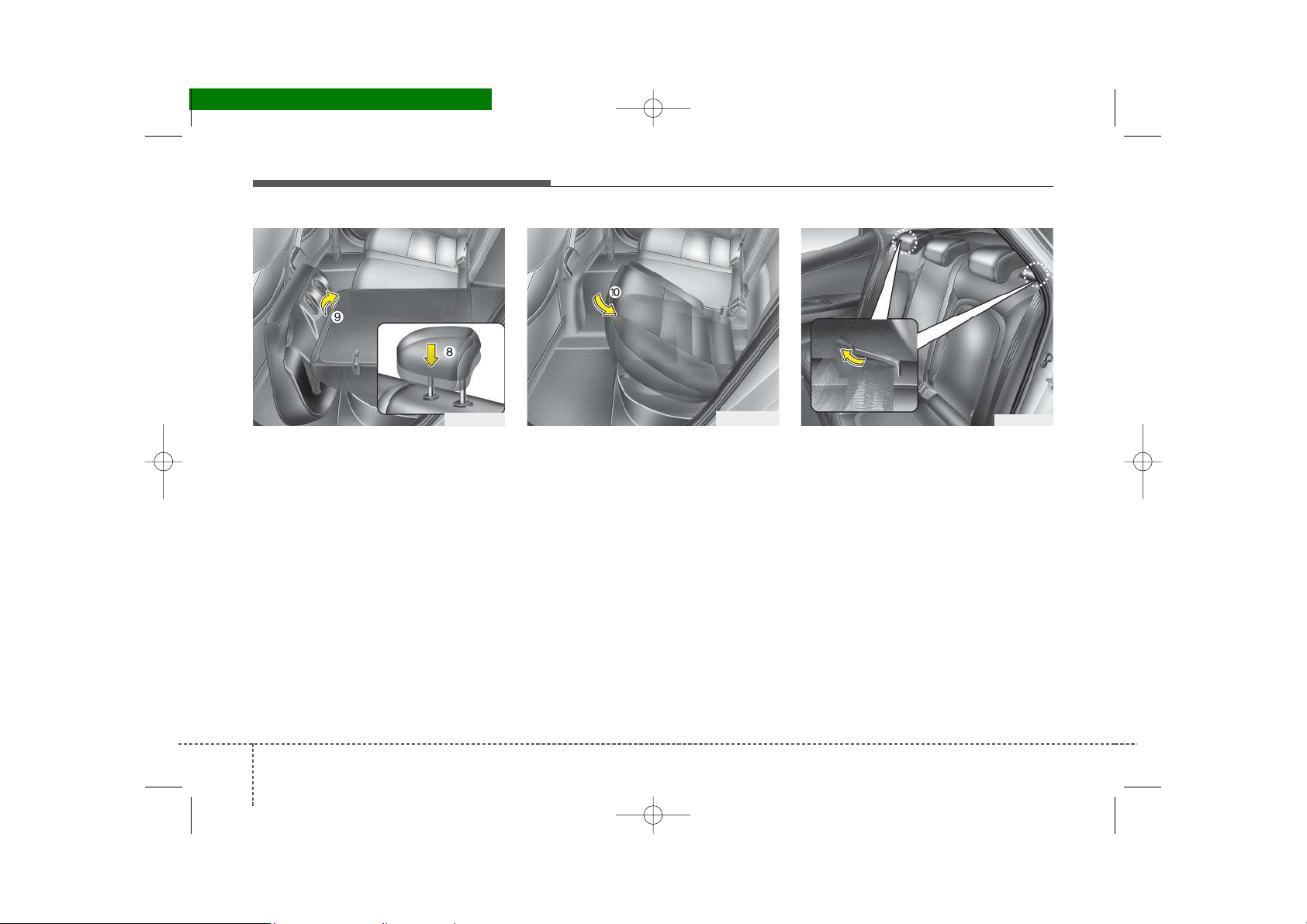

3.Поднимите заднюю часть подушки сиденья. Установите подушку заднего сиденья вертикально.

4. Потяните за красный рычаг

разблокировки (хорошо заметный).

5. Снимите подголовник со спинки заднего сиденья.

6. Уберите подголовник, вставив стержни подголовника в отверстия в основании подушки сиденья.

7. Наклоните спинку заднего сиденья вперед и прижмите ее вниз.

OJD032018

OJD032019

OJD032020 OJD032021

JD RU 3.qxp 08.02.2014 13:16 Page 19

Системы безопасности автомобиля

203

8. Чтобы воспользоваться задним сиденьем, установите его подголовник в удобное положение.

9. Поднять и откинуть спинку сиденья

назад, чтобы она плотно встала на защелки, фиксирующие ее в правильном положении. Убедитесь, что спинка сиденья зафиксирована правильно (красная метка не видна).

10. Верните подушку сиденья в исходное положение, нажав на заднюю часть подушки. Убедитесь в том, что положение подушки сиденья зафиксировано.

11. Верните ремень безопасности

заднего сиденья в исходное положение.

Складывание спинки заднего сиденья (для 3-дверного автомобиля):

1. Чтобы предотвратить повреждение ремня безопасности заднего сиденья, убедитесь что лента ремня безопасности находится в направляющем приспособлении.

2. Установите спинку переднего сиденья в вертикальное положение и при необходимости сдвиньте его вперед.

3. Опустите подголовник заднего сиденья в крайнее нижнее положение.

OJD032022

OJD032023 OJD033066

JD RU 3.qxp 08.02.2014 13:16 Page 20

321

Системы безопасности автомобиля

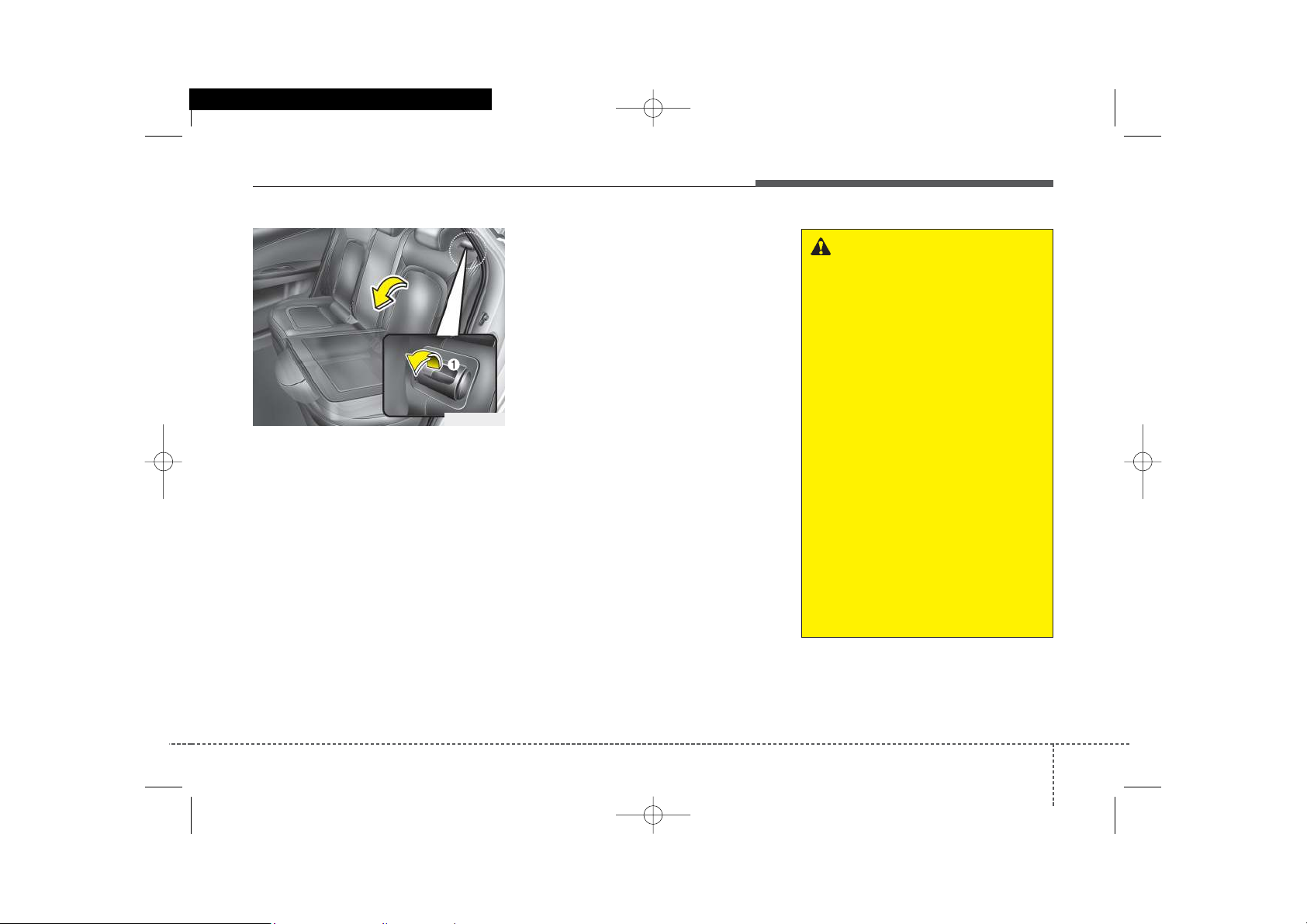

4.Потяните рычаг блокировки (1) и сложите спинку заднего сиденья вперед и вниз до устойчивой фиксации в этом положении.

Если после раскладывания спинки заднего сиденья ремень безопасности будет заблокирован, потяните его и освободите, потянув еще раз.

Раскладывание заднего сиденья

1. Для использования заднего сиденья поднимите и потяните назад спинку сиденья. Тяните за спинку сиденья, пока она не зафиксируется и не раздастся щелчок. Убедитесь, что сиденье заблокировано на месте. Возвращая спинку сиденья в вертикальное положение, всегда следите за тем, чтобы она была зафиксирована в выбранном положении, нажав на верхнюю часть спинки сиденья.

Если Вы не можете увидеть красную линию в нижней части рычага складывания, это означает, что сиденье полностью заблокировано.

2. Верните ремень безопасности заднего сиденья в правильное положение.

3. После полной установки спинки сиденья, снова проверьте рычаг складывания спинки сиденья.

OJD033067

ОСТОРОЖНО

При возвращении спинки заднего сиденья в вертикальное положение после ее складывания:

Проявляйте осторожность во избежание повреждений ремня безопасности или его пряжки. Не допускайте защемления или зажатия ремня безопасности или его пряжки задним сиденьем. Убедитесь в том, что спинка заднего сиденья прочно зафиксирована в вертикальном положении. Для этого потяните на себя верхнюю часть спинки. В противном случае при дорожнотранспортном происшествии или внезапной остановке возможно складывание сиденья и перемещение грузов из багажника в пассажирский салон, что может привести к получению серьезных травм или к гибели людей.

JD RU 3.qxp 08.02.2014 13:16 Page 21

Системы безопасности автомобиля

223

ОСТОРОЖНО

- Погрузка багажа

При погрузке или разгрузке грузов нужно убедиться, что двигатель выключен, автоматическая коробка передач находится в положении P (парковка) или ручная КПП в положении R (задний ход) или 1-й передачи, и что стояночный тормоз надежно сработал. Если этого не сделать и случайно перевести селектор коробки передач в любое другое положение, можно привести автомобиль в движение.

ОСТОРОЖНО - Багаж

Необходимо всегда фиксировать положение багажа для предотвращения его резкого перемещения по автомобилю при столкновении, что может вызвать нанесение травм людям, находящимся в транспортном средстве. Особую осторожность следует соблюдать в отношении предметов, расположенных на задних сиденьях, поскольку они могут ударить людей, находящихся на передних сиденьях, при лобовом столкновении.

ВНИМАНИЕ

- Ремни безопасности заднего сиденья

При возвращении спинок задних сидений в вертикальное положение не забудьте вернуть ремни безопасности задних сидений в исходное положение.

JD RU 3.qxp 08.02.2014 13:16 Page 22

323

Системы безопасности автомобиля

Система крепления ремней безопасности

РЕМНИ БЕЗОПАСНОСТИ

(продолжение)

• Никогда не надевайте плечевой ремень, закрепляя его под рукой или за спиной. Неправильно расположенный плечевой ремень может стать причиной тяжелых травм в случае аварии. Плечевой ремень следует перекинуть через плечо и расположить поперек ключицы в средней части плеча.

• Избегайте скручивания ремней безопасности во время их надевания. Скрученный ремень безопасности не сможет обеспечить эффективную защиту. В случае столкновения он может даже врезаться в тело. Следите за тем, чтобы корд ремня не был скручен.

• Берегите корд ремня или крепление от повреждений. Если корд ремня или крепление повреждены, замените их.

ОСТОРОЖНО

Ремни безопасности рассчитаны на костную структуру тела и должны быть расположены на уровне таза, грудной клетки и плеч, в зависимости от ситуации; следует избегать размещения поясной части ремня поперек области живота.

Для обеспечения надлежащей защиты ремни безопасности должны быть натянуты как можно сильнее при сохранении комфорта для пассажира.

Незатянутый ремень значительно снизит защиту пассажира. Следите за тем, чтобы корд ремня безопасности не был загрязнен лаками, маслами или химическими препаратами, в частности, кислотой аккумуляторной батареи.

(продолжение)

ОСТОРОЖНО

• Для максимальной защиты, создаваемой системой, ремни безопасности следует использовать каждый раз, когда автомобиль находится в движении.

• Ремни безопасности наиболее эффективны, когда спинки сидений находятся в вертикальном положении.

• Дети в возрасте 12 лет и младше всегда должны быть надлежащим образом пристегнуты на заднем сиденье. Никогда не позволяйте детям ездить на переднем пассажирском сиденье. Если ребенка младше 12 лет необходимо перевозить на переднем сиденье, он должен быть правильно пристегнут, а сиденье должно быть отодвинуто как можно дальше.

(продолжение)

JD RU 3.qxp 08.02.2014 13:16 Page 23

Системы безопасности автомобиля

243

ОСТОРОЖНО

• Пользователю запрещается изменять или вносить дополнения в конструкцию, которые будут препятствовать работе устройства регулировки ремня по устранению провисания, и запрещается препятствовать регулировке узла ремня безопасности, направленной на устранение провисания ремня.

• Пристегивая ремень безопасности будьте внимательны, закрепляйте его в соответствующем замке, не спутайте с замком соседнего сидения. Это очень опасно и ремень безопасности может не защитить должным образом во время аварии.

(продолжение)

• Не отстегивайте ремень безопасности и не пытайтесь застегнуть и расстегнуть ремень безопасности по время езды. Это может привести к потере управления и созданию аварийной ситуации со смертельным исходом, серьезными травмами и повреждением имущества.

• Пристегивая ремень безопасности убедитесь в том, что он не попадает на твердые предметы или предметы, которые могут легко разбиться.

• Убедитесь в том, что в замок ремня безопасности не попали никакие посторонние предметы. В противном случае ремень может не пристегнуться должным образом.

(продолжение) Ремни можно безопасно

почистить с использованием слабого раствора мыла в воде. Если корд ремня изношен, загрязнен или поврежден, то ремень следует заменить. Важно заменить весь узел целиком после того, как ремень надевали во время сильного столкновения, даже если повреждение узла незаметно. Ленты ремней не должны быть перекручены во время надевания. Каждый узел ремня должен использоваться только одним пассажиром; опасно размещать ремень вокруг ребенка, сидящего на коленях пассажира.

JD RU 3.qxp 08.02.2014 13:16 Page 24

325

Системы безопасности автомобиля

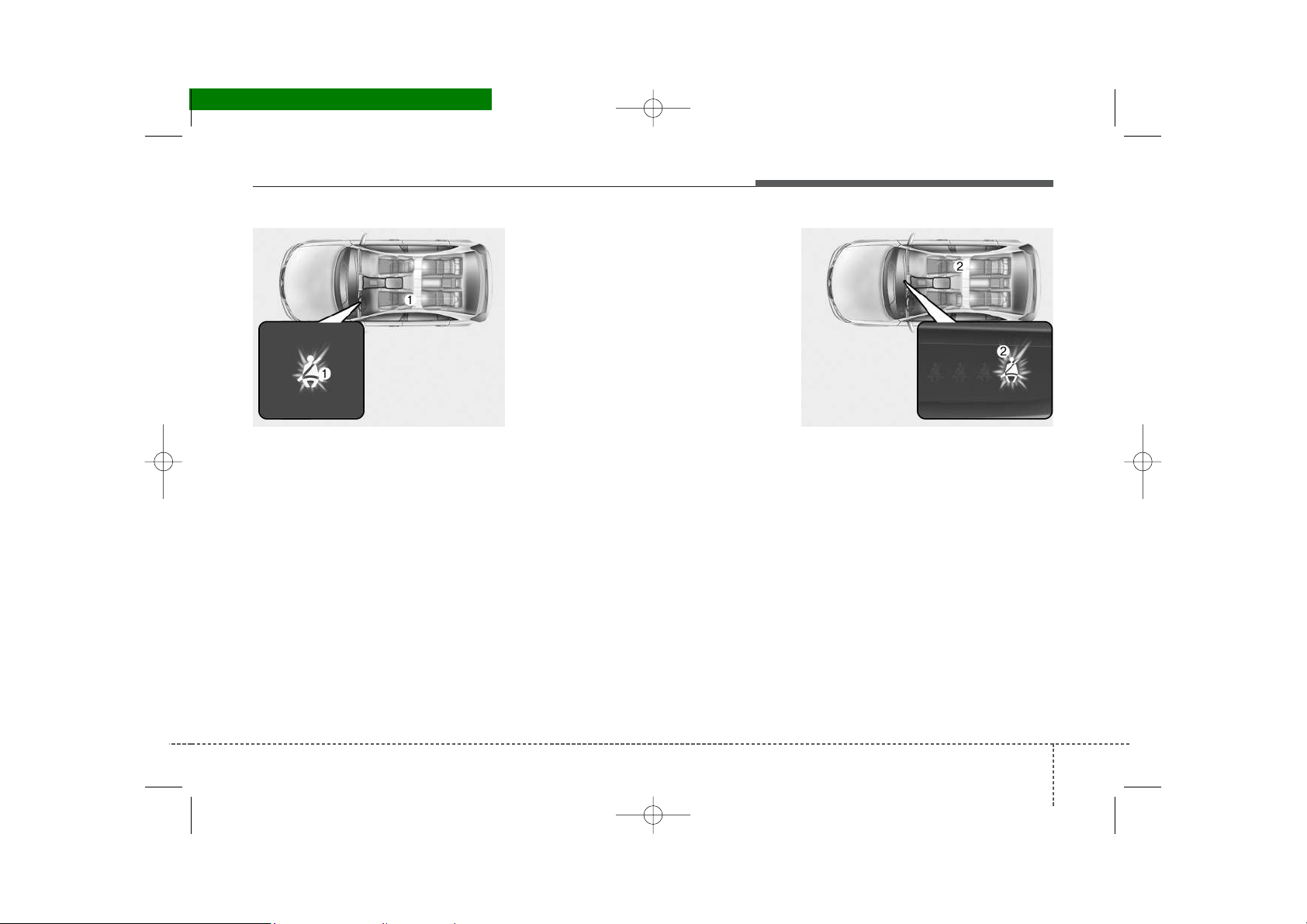

Предупреждение о непристегнутых ремнях безопасности

Контрольная лампа (1) ремня безопасности водителя

В качестве напоминания для водителя контрольная лампа ремня безопасности будет гореть в течение приблизительно 6 с при каждом включении зажигания, независимо от того, застегнут ремень или нет.

Если ремень безопасности водителя остается непристегнутым после включения зажигания, контрольная лампа ремня безопасности будет гореть до тех пор, пока ремень не будет пристегнут.

Если при непристегнутом ремне безопасности водителя скорость превысит 9 км/ч, постоянный режим включения контрольный лампы сменится мигающим, который будет сохраняться до тех пор, пока скорость не опустится ниже 6 км/ч. (при наличии)

Если водитель с непристегнутым ремнем безопасности превысит скорость 20 км/ч, в течение 100 с будет звучать предупредительный звуковой сигнал и будет мигать контрольная лампа. (при наличии)

Контрольная лампа (2) ремня безопасности переднего пассажира

Независимо от того, пристегнут ремень безопасности пассажира на переднем сиденье или нет, при каждом включении зажигания в качестве напоминания включаются контрольные лампы ремня безопасности.

Если перед включением зажигания пассажир на переднем сиденье не пристегнулся ремнем безопасности, а также в случае отстегивания ремня после включения зажигания, контрольная лампа загорается и продолжает гореть до тех пор, пока ремень не будет пристегнут.

OAM032161L OJD032024

JD RU 3.qxp 08.02.2014 13:16 Page 25

Системы безопасности автомобиля

263



К СВЕДЕНИЮ

• Сигнальная лампа ремня безопасности пассажира переднего сиденья находится в центре фронтальной панели.

• Несмотря на то, что сиденье пассажира переднего ряда свободно, сигнальная лампа ремня безопасности будет мигать или гореть в течение 6 секунд.

• Предупреждение о необходимости пристегнуть ремень безопасности для пассажирского сиденья переднего ряда могут срабатывать если на это место положен багаж.

Контрольные лампы (3, 4, 5) ремней безопасности заднего ряда

Если при включенном зажигании и неработающем двигателе ремень безопасности заднего ряда окажется непристегнутым, загорится соответствующая контрольная лампа и будет гореть до тех пор, пока ремень не будет пристегнут.

OJD032025

OJD032058

 Tèï À

 Tèï B

ОСТОРОЖНО

Неправильная посадка во время движения неблагоприятно влияет на систему сигнализации ремня безопасности переднего пассажира. Важно, чтобы водитель проинструктировал пассажира о надлежащей посадке в соответствии с инструкциями, приведенным в данном руководстве.

JD RU 3.qxp 08.02.2014 13:16 Page 26

327

Системы безопасности автомобиля

И затем, сигнальная лампа ремней безопасности сидений заднего ряда будет гореть в течение 35 с, если случится что-то из перечисленного ниже:

- пуск двигателя при непристегнутом ремне безопасности заднего ряда.

- превышение скорости 9 км/ч при непристегнутом ремне безопасности заднего ряда.

- отстегивание ремня безопасности при скорости ниже 20 км/ч.

Если ремни безопасности заднего ряда пристегиваются, сигнальная лампа сразу же гаснет.

При отстегивании ремня безопасности заднего ряда на скорости выше 20 км/ч загорится соответствующая контрольная лампа и в течение 35 с будет звучать предупредительный колокольчик.

Но если поясной/плечевой ремень безопасности заднего ряда сидений будет пристегнут и расстегнут дважды в течение 9 секунд после того, как ремень пристегнут, соответствующая сигнальная лампа ремня безопасности не будет работать.

Поясной/плечевой ремень безопасности

Регулировка высоты (5-дверная модель и универсал)

Для максимального комфорта и безопасности Вы можете отрегулировать высоту точки крепления плечевого ремня, установив его в одном из 4 положений.

Высота отрегулированного ремня безопасности должна быть такой, чтобы он не находился слишком близко к шее. В противном случае не будет обеспечена наиболее эффективная защита. Плечевая часть ремня должна быть отрегулирована таким образом, чтобы ремень пересекал грудную клетку и плечо в его средней части ближе к двери, а не к шее.

Чтобы отрегулировать якорь крепления ремня безопасности, опустите или поднимите регулятор в соответствующее положение.

Чтобы поднять регулятор высоты, потяните его вверх (1). Чтобы опустить, потяните его вниз (3), одновременно нажав кнопку регулировки высоты (2).

Отпустите кнопку, чтобы зафиксировать якорь в выбранном положении. Попытайте сдвинуть регулятор высоты, чтобы убедиться, что он заблокирован в выбранном положении.

OLM039026

 Передний пассажир

ОСТОРОЖНО

• Убедитесь, что якорь плечевого ремня заблокирован в выбранном положении на надлежащей высоте. Никогда не размещайте плечевой ремень поперек шеи или лица. Неправильное размещение ремней безопасности может привести к тяжелым травмам в случае аварии.

• Несоблюдение требования заменить ремни безопасности, которые могли быть повреждены в случае аварии, не позволит обеспечить защиту в случае другого столкновения и может привести к травме или смерти. Как можно скорее замените ремни безопасности, которые были задействованы во время аварии.

JD RU 3.qxp 08.02.2014 13:16 Page 27

Системы безопасности автомобиля

283

Для закрепления ремня безопасности:

Для закрепления ремня безопасности вытяните его из натяжителя ремня и вставьте металлический язычок (1) в пряжку (2). При фиксации язычка в пряжке раздастся звук “щелчка”.

Ремень безопасности автоматически регулирует правильную длину только после того, как поясная часть ремня отрегулирована вручную таким образом, чтобы она плотно прилегала к бедрам. Если ремень вытягивать медленным, плавным движением, он удлинится и даст большую свободу движения. Однако в случае резкого торможения или столкновения ремень будет заблокирован на месте. Он также будет заблокирован, если пытаться вытягивать его слишком быстро.



К СВЕДЕНИЮ

Если невозможно вытянуть ремень безопасности из натяжителя, с силой вытяните его и отпустите. Тогда можно будет плавно вытянуть ремень.

ВНИМАНИЕ

При использовании ремня безопасности заднего центрального сиденья используйте пряжку с маркировкой “CENTER” (ЦЕНТР).

B200A01NF

ОСТОРОЖНО

Вы должны размещать поясную часть ремня как можно ниже и плотнее вокруг бедер, но не вокруг талии. Если поясной ремень расположен слишком высоко на талии, это может увеличить риск травмы в случае столкновения. Обе руки не должны находиться под ремне или поверх него. Одна рука должна находиться под ремнем, а другая над ним, как показано на рисунке.

Никогда не надевайте ремень безопасности таким образом, чтобы рука со стороны двери была под ремнем.

B180A01NF

1 2

OJD032026

 Ремень безопасности заднего центрального

сиденья (при наличии)

JD RU 3.qxp 08.02.2014 13:17 Page 28

329

Системы безопасности автомобиля

Чтобы свернуть ремень безопасности:

Ремень безопасности убирается путем нажатия на кнопку (A) на пряжке.

При нажатии ремень должен автоматически убраться в натяжитель.

Если это не произойдет, проверьте ремень и убедитесь, что он не перекручен, затем повторите попытку.

Преднатяжитель ремня безопасности

Ваш автомобиль оснащен преднатяжителями ремней безопасности водителя и пассажира. Назначение преднатяжителя обеспечить плотное натяжение ремня и удержание корпуса пассажира при лобовых столкновениях. Преднатяжители ремней безопасности могут активироваться в случае аварии, если лобовой удар будет достаточно сильным.

В случае резкого торможения или слишком быстрого движения пассажира вперед натяжитель ремня безопасности заблокируется. При лобовом столкновении преднатяжитель активируется и натянет ремень безопасности для более плотного контакта ремня с телом пассажира.

Если система ощутит чрезмерное натяжение ремня безопасности водителя или пассажира при активации преднатяжителя, то ограничитель нагрузки внутри преднатяжителя высвободит часть давления, влияющего на ремень безопасности.

B210A01NF

OED030300

ОСТОРОЖНО

Для вашей безопасности убедитесь в том, что лента ремня не ослаблена и не перекручена и всегда правильно размещена на вашем сиденье.

JD RU 3.qxp 08.02.2014 13:17 Page 29

Системы безопасности автомобиля

303

Система преднатяжения ремня безопасности состоит, в основном, из следующих компонентов.

Их местоположение указано на рисунке:

1.Контрольная лампа подушки безопасности SRS

2.Узел преднатяжителя ремня безопасности

3.Блок управления системой SRS



К СВЕДЕНИЮ

• При срабатывании преднатяжителей ремней безопасности возможен громкий шум и образование мелкой пыли, которая может появиться в виде дыма и может быть заметна в салоне автомобиля. Это нормальное рабочее состояние, которое не является опасным.

• Несмотря на свою безвредность, мелкая пыль может вызвать раздражение кожи, и ее не следует вдыхать в течение длительного времени. После аварии, в которой сработали преднатяжители ремней безопасности тщательно промойте все участки кожи, на которые попала пыль.

• Поскольку датчик, который активирует подушку безопасности SRS, подключен к преднатяжителю ремня безопасности, на приборной панели примерно в течение 6 секунд после включения зажигания будет гореть сигнальная лампа SRS, которая затем выключится.

ОСТОРОЖНО

Чтобы получить максимальную пользу от преднатяжителя ремня безопасности:

1.Ремень безопасности должен быть правильно надет и отрегулирован до правильного положения. Прочитайте всю приведенную в этом руководстве важную информацию и соблюдайте приведенные ниже указания и меры предосторожности, касающиеся возможностей системы безопасности пассажира, включая ремни безопасности и подушки безопасности.

2.Следите за тем, чтобы у Вас и Ваших пассажиров всегда были правильно надеты ремни безопасности.

8KMB3311

JD RU 3.qxp 08.02.2014 13:17 Page 30

331

Системы безопасности автомобиля

ВНИМАНИЕ

Если преднатяжитель ремня безопасности работает неправильно, контрольная лампа неисправности подушек безопасности будет гореть даже при исправной подушке безопасности. Если контрольная лампа неисправности подушек безопасности не загорается при включении зажигания, остается включенной более примерно 6 с или горит во время движения автомобиля, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

ОСТОРОЖНО

• Преднатяжители рассчитаны только на однократное срабатывание. После активации преднатяжитель ремня безопасности должен быть заменен. Все ремни безопасности любого типа, которые были задействованы во время столкновения, должны быть заменены.

• Механизмы узла преднатяжителя ремня безопасности становятся горячими во время срабатывания. Не касайтесь узлов преднатяжителей ремней безопасности в течение нескольких минут после их срабатывания.

• Не пытайтесь самостоятельно выполнить проверку или замену преднатяжителей ремней безопасности. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

(продолжение)

• Не пытайтесь любыми способами выполнять обслуживание или ремонт системы преднатяжителя ремня безопасности.

• Ненадлежащее обращение с узлами преднатяжителей ремней безопасности и несоблюдение предупреждений в отношении ударов, изменения, проверки, замены, обслуживания или ремонта узлов преднатяжителем ремней безопасности может привести к ненадлежащей работе или непреднамеренной активации устройства и тяжелой травме.

• Всегда надевайте ремни безопасности во время вождения или поездки в автомобиле.

• Для утилизации автомобиля или преднатяжителя ремня безопасности рекомендуем обращаться к авторизованному дилеру Kia.

JD RU 3.qxp 08.02.2014 13:17 Page 31

Системы безопасности автомобиля

323

Меры предосторожности при обращении с ремнем безопасности

Младенцы и маленькие дети

Вы должны соблюдать принятые в Вашей стране требования. Кресла для детей и/или младенцев должны быть правильно размещены и закреплены на заднем сиденье. Подробнее об этих креслах см. п. “Система безопасности для детей” в этом разделе.



К СВЕДЕНИЮ

Маленькие дети лучше всего защищены от травмы в случае аварии, когда они правильно пристегнуты на заднем сиденье в специальном кресле, которое соответствует стандартам безопасности Вашей страны. Перед покупкой любой системы безопасности для детей убедитесь, что на ней имеется маркировка, удостоверяющая, что она соответствует стандартам безопасности Вашей страны. Кресло должно соответствовать росту и весу ребенка. Проверьте эту информацию на маркировке кресла для детей. См. пункт «Система безопасности для детей» в этом разделе.

ОСТОРОЖНО

Все пассажиры автомобиля всегда должны надевать ремни безопасности. Ремни безопасности и детские кресла снижают риск тяжелых или смертельных травм для всех пассажиров в случае столкновения или резкого торможения. Без ремней безопасности пассажиры могут слишком близко сместиться к сработавшей подушке безопасности, удариться о внутреннюю конструкцию или выпасть из автомобиля. Правильно надетые ремни безопасности значительно снижают эти риски.

Соблюдайте все предупреждения данного руководства о ремнях безопасности, подушках безопасности и сиденьях пассажиров, изложенные в этом руководстве.

ОСТОРОЖНО

Каждый пассажир, включая младенцев и детей, автомобиля всегда должен быть правильно пристегнут в автомобиле. Никогда не держите ребенка на руках или коленях во время поездки в автомобиле. Неконтролируемые силы, возникающие во время столкновения, вырвут ребенка из Ваших рук и ударят его отбросят его внутрь салона автомобиля. Всегда используйте правильную систему безопасности для детей, в зависимости от роста и веса ребенка.

JD RU 3.qxp 08.02.2014 13:17 Page 32

333

Системы безопасности автомобиля

Дети старшего возраста

Дети, которые слишком велики для размещения в кресле для детей, всегда должны размещаться на заднем сиденье и использовать доступные поясничные/плечевые ремни. Поясную часть ремня следует защелкнуть и затянуть таким образом, чтобы она плотно прилегала к бедрам, и опустить как можно ниже. Периодически проверяйте ремень. Непоседливость ребенка может привести к изменению положения ремня. При аварии наибольшая защита детей обеспечивается в том случае, когда они правильно пристегнуты в специальном кресле для детей на заднем сиденье.

Если ребенок более старшего возраста (старше 12 лет) должен сиденье на переднем сиденье, то он должен быть надежно пристегнут поясным/плечевым ремнем безопасности, а сиденье должно быть отодвинуто в крайнее заднее положение. Дети младше 12 лет должны быть надежно пристегнуты на заднем сиденье. НИКОГДА не сажайте ребенка в возрасте 12 лет и младше на переднее сиденье. НИКОГДА не размещайте кресло для ребенка задней частью вперед на переднем сиденье автомобиля.

Если плечевая часть ремня слегка касается шеи или лица ребенка, попробуйте посадить его ближе к центру автомобиля. Если плечевая часть ремня продолжает касаться лица или шеи ребенка, следует вернуть его в кресло для детей.

Беременные женщины

Беременным женщинам рекомендуется использовать ремень безопасности для уменьшения вероятности травмы в случае аварии. При использовании ремня безопасности поясную часть следует разместить как можно ниже и затянуть как можно плотнее на бедрах, но не поперек живота. Специальные рекомендации можно получить у врача.

ОСТОРОЖНО - Плечевые

ремни на маленьких детях

• Никогда не допускайте контакта плечевого ремня с шеей или лицом ребенка во время движения автомобиля.

• Если ремни безопасности неправильно надеты и отрегулированы на ребенке, существует риск его смерти или тяжелой травмы.

ОСТОРОЖНО

- Беременные женщины

Беременные женщины никогда не должны размещать поясную часть ремня безопасности над областью живота, в которой расположен плод, или выше живота, т. к. в во время столкновения ремень может нанести повреждения плоду.

JD RU 3.qxp 08.02.2014 13:17 Page 33

Системы безопасности автомобиля

343

Травмированный человек

При транспортировке травмированного человека на него следует надеть ремень безопасности.

При необходимости Вы должны получить рекомендации у врача.

Один ремень - для одного человека

Никогда не пытайтесь использовать один ремень для двоих человек (включая детей). Это может утяжелить травмы в случае аварии.

Не ложитесь на сиденье

Для снижения вероятности травмы в случае аварии и для обеспечения максимальной эффективности системы безопасности, все пассажиры должны сидеть во время движения автомобиля, а передние сиденья должны находиться в вертикальном положении. Ремень безопасности не может обеспечить надлежащую защиту, если человек лежит на заднем сиденье или переднее сиденье откинуто назад.

Уход за ремнями безопасности

Запрещается разбирать систему ремней безопасности и вносить в нее изменения. Кроме того, необходимо соблюдать осторожность, чтобы не повредить ремни безопасности и крепежные приспособления петлями сидений, дверьми и другими способами.

ОСТОРОЖНО

Движение с откинутым назад сиденьем увеличивает риск тяжелых или смертельных травм в случае столкновения или резкого торможения. Защита, обеспечиваемая системой безопасности автомобиля (ремни безопасности и подушки безопасности), значительно снижается, если сиденье откинуто назад. Для правильной работы ремни безопасности должны плотно прилегать к бедрам и груди.

Чем больше отклонено сиденье назад, тем выше вероятность того, что бедра пассажира выскользнут из-под поясной части ремня, а шея пассажира ударится о плечевую часть ремня, что приведет к серьезным травмам. Водители и пассажиры всегда должны сидеть, касаясь спиной сидений, правильно надев ремни и расположив спинки кресел вертикально.

ОСТОРОЖНО

При возврате спинки заднего сиденья после того, как оно было сложено, следите за тем, чтобы не повредить корд ремня безопасности или пряжку. Убедитесь, что корд ремня или пряжка не защемлены в заднем сиденье.

Ремень безопасности с поврежденным кордом или пряжкой потеряют свою прочность и могут не сработать во время столкновения или резкого торможения, приведя к тяжелой травме. Если корд ремня или пряжка повреждены, их следует немедленно заменить.

JD RU 3.qxp 08.02.2014 13:17 Page 34

335

Системы безопасности автомобиля

Периодическая проверка

Рекомендуется периодически проверять все ремни безопасности на износ iи наличие возможных повреждений. Любые поврежденные детали следует как можно скорее заменить.

Содержите ремни в чистом и сухом состоянии

Ремни безопасности должны быть чистыми и сухими.

Загрязненный ремень можно очистить при помощи слабого раствора мыла в теплой воде. Не следует использовать отбеливатели, красители, сильные моющие средства или абразивные средства, поскольку они могут повредить и ослабить ткань.

Когда следует менять ремни безопасности

Если автомобиль был в аварии, то узел или узлы ремня безопасности, задействованного во время аварии, следует менять полностью. Это следует делать даже в том случае, если повреждения невидимы. Рекомендуем обратиться к авторизованному дилеру Kia.

JD RU 3.qxp 08.02.2014 13:17 Page 35

Системы безопасности автомобиля

363

ДЕТСКОЕ СИДЕНЬЕ (ПРИ НАЛИЧИИ)

Дети, перевозимые в автомобиле, должны сидеть на заднем сиденье и всегда должны быть правильно пристегнуты на сиденье для минимизации риска травмы в случае аварии, резкого торможения или маневра. В соответствии со статистикой аварий, для детей безопаснее находиться на заднем сиденье в пристегнутом состоянии, чем на переднем сиденье. Дети старшего возраста, не помещающиеся в детское автомобильное кресло, должны быть пристегнуты одним из ремней безопасности автомобиля.

Вы должны соблюдать принятые в Вашей стране требования. Автомобильные кресла для детей и/или младенцев должны быть правильно размещены и закреплены на заднем сиденье.

Вы должны использовать имеющиеся в продаже системы безопасности для детей, которые соответствуют требованиям стандартов безопасности в Вашей стране. Системы безопасности для детей предназначены для крепления на сиденьях автомобиля при помощи поясной части ремня безопасности, страховочного крепления и/или креплений ISOFIX.

Дети могут получить травму или погибнуть в аварии, если их кресла неправильно закреплены. Для маленьких детей и младенцев следует использовать детское автомобильное кресло.

Перед покупкой конкретной системы безопасности для детей, убедитесь, что она пригодна для установки на сиденье Вашего автомобиля и подходит по размеру для Вашего ребенка. При установке системы безопасности для детей соблюдайте все инструкции, предоставленные ее производителем.

ОСТОРОЖНО

• Систему безопасности для детей следует размещать на заднем сиденье. Никогда не устанавливайте автомобильное кресло для детей на переднее пассажирское сиденье. В случае аварии и раскрытия подушки безопасности со стороны пассажира возможна тяжелая травма или гибель ребенка, находящегося в кресле для детей. Поэтому кресло для детей следует использовать только на заднем сиденье.

• Ремень безопасности или система безопасности для детей могут сильно нагреться в солнечный день в закрытом автомобиле, даже если температура наружного воздуха не кажется очень высокой. Проверьте обивку сиденья и пряжки перед тем, как усаживать в кресло ребенка.

(продолжение)

JD RU 3.qxp 08.02.2014 13:17 Page 36

337

Системы безопасности автомобиля

(продолжение)

• Когда система безопасности для детей не используется, храните ее в багажном отделении или прикрепите ремнем безопасности таким образом, чтобы она не сместилась вперед в случае резкого торможения или аварии.

• Дети могут получить тяжелую травму или погибнуть при раскрытии подушки безопасности.

Все дети, даже если они слишком велики для размещения в кресле для детей, должны находиться на заднем сиденье во время движения автомобиля.

ОСТОРОЖНО

Для снижения вероятности тяжелых или смертельных травм:

• Дети всех возрастов более защищены, когда они пристегнуты на заднем сиденье.

При перевозке на переднем пассажирском сиденье ребенок может быть получить сильный удар раскрывшейся подушкой безопасности и получить тяжелые или смертельные травмы.

• Всегда соблюдайте инструкции по установке и использованию системы безопасности для детей, предоставляемые ее производителем.

• Всегда следите за тем, чтобы кресло для детей было правильно закреплено в автомобиле, а ребенок надежно пристегнут в кресле для детей.

(продолжение)

• Никогда не держите ребенка на руках или коленях во время поездки в автомобиле. Неконтролируемые силы, возникающие во время столкновения, вырвут ребенка из Ваших рук и приведут к удару ребенка о внутренность салона.

• Никогда не пристегивайтесь ремнем безопасности вместе с ребенком. Во время столкновения ремень безопасности может глубоко врезаться в ребенка и вызвать тяжелые внутренние травмы.

• Никогда не оставляйте в автомобиле детей без присмотра – даже на короткое время. Автомобиль может очень быстро нагреться, что приведет к серьезной угрозе для здоровья оставленных в нем детей. Даже очень маленькие дети могут случайно привести автомобиль в движение, застрять в окнах или заблокировать себя или других внутри автомобиля.

(продолжение)

JD RU 3.qxp 08.02.2014 13:17 Page 37

Системы безопасности автомобиля

383

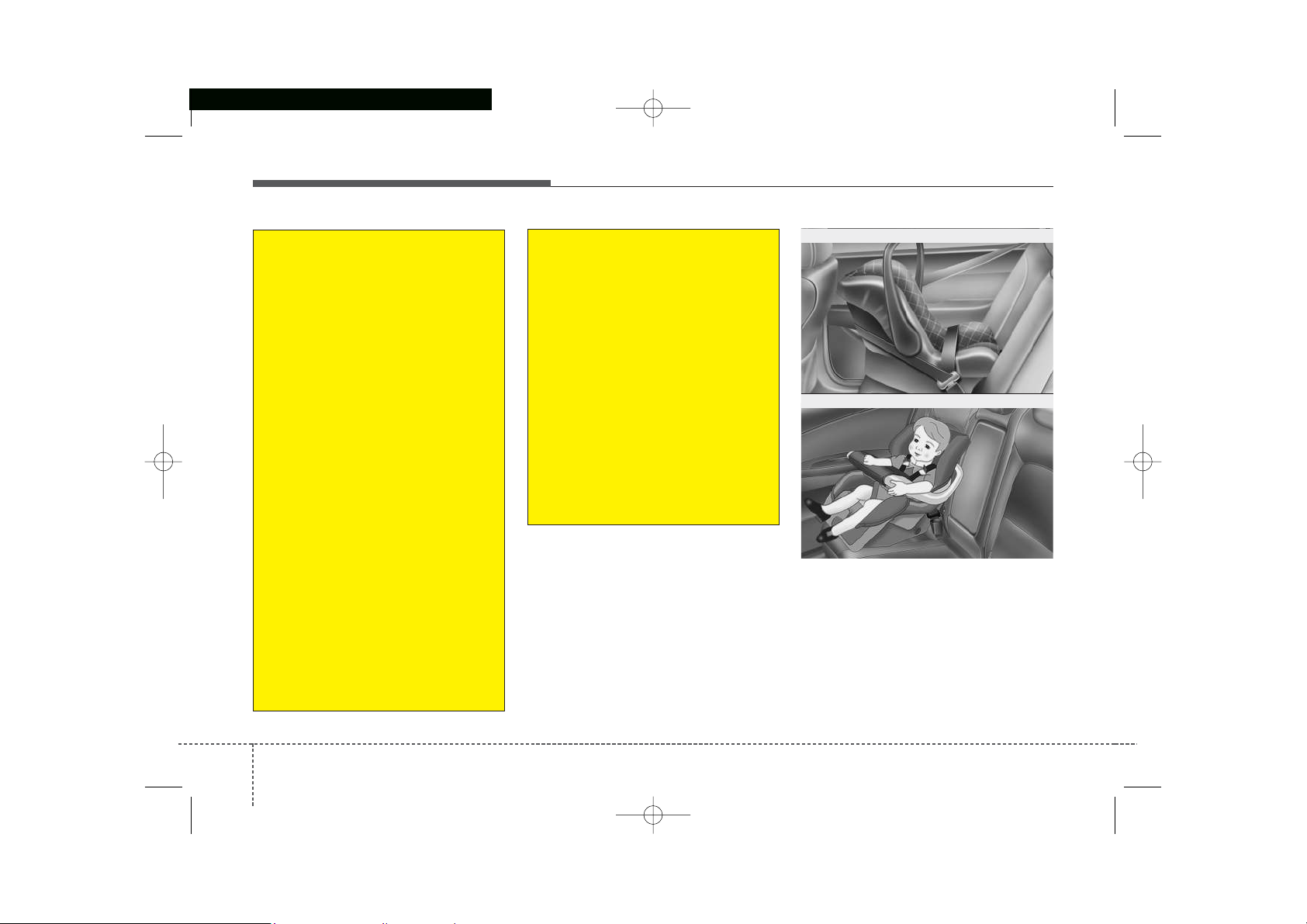

Использование детского удерживающего устройства

Для перевозки маленьких детей и младенцев использование детского удерживающего устройства является обязательным. Размеры детского удерживающего устройства должны соответствовать данным ребенка. Устройство должно устанавливаться согласно инструкции производителя.

CRS09

OJD032027

Детское удерживающее устройство, обращенное назад

Детское удерживающее устройство, обращенное вперед

(продолжение)

• Никогда не пристегивайте двух детей или любых других двух лиц одним и тем же ремнем безопасности.

• Дети часто ерзают на месте и перемещаются недопустимым образом. Плечевой ремень не должен проходить под рукой или за спиной ребенка. Всегда сажайте детей на заднее сиденье и закрепляйте их надлежащим образом.

• Не разрешайте детям вставать ногами или коленями на сиденье или коврик во время движения. В момент столкновения или резкого торможения ребенка может бросить на какой-либо элемент салона с большой вероятностью серьезной травмы.

• Не используйте детские автокресла, опускаемые сверху на спинку сиденья, поскольку они не обеспечивают достаточной безопасности при дорожнотранспортном происшествии.

(продолжение)

• Ремни безопасности могут сильно нагреваться, особенно если автомобиль стоит под прямыми лучами солнца. Прежде чем пристегнуть ребенка, всегда проверяйте температуру пряжки.

• После дорожно-транспортного происшествия рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Если установке детского удерживающего устройства мешает сиденье водителя, установите его на правом заднем сиденье.

JD RU 3.qxp 08.02.2014 13:17 Page 38

339

Системы безопасности автомобиля

В целях безопасности детское удерживающее устройство рекомендуется устанавливать на задних сиденьях.

ОСТОРОЖНО - Установка

детского удерживающего устройства

• Если детское удерживающее устройство не закреплено в автомобиле надлежащим образом или если ребенок не пристегнут надлежащим образом в устройстве, это может привести к серьезным травмам или смерти ребенка при столкновении. Перед установкой детского удерживающего устройства прочитайте инструкцию производителя.

• Если ремень безопасности не работает так, как описано в этом разделе, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

(продолжение)

• Несоблюдение указаний по эксплуатации детского удерживающего устройства, приведенных в этом руководстве и инструкции производителя, может повысить вероятность и/или тяжесть травмирования ребенка в случае дорожнотранспортного происшествия.

ОСТОРОЖНО

Запрещается устанавливать обращенное назад детское удерживающее устройство на сиденье для переднего пассажира ввиду опасности удара по нему раскрывающейся боковой подушкой безопасности и смерти ребенка.

JD RU 3.qxp 08.02.2014 13:17 Page 39

Системы безопасности автомобиля

403

Установка детского удерживающего устройства с использованием поясного/ плечевого ремня

Чтобы установить детское удерживающее устройство на крайнем или центральном заднем сиденье, выполните следующие действия:

1.Разместите детское удерживающее устройство на сиденье и проведите вокруг него (или через него) поясной/плечевой ремень согласно инструкции производителя. Не перекручивайте ремни безопасности.

2.Пристегните поясной/плечевой ремень. При этом должен быть слышен четкий щелчок.

Кнопку освобождения необходимо расположить легкодоступным образом.

3.Пристегните ремень безопасности и полностью выберите слабину. После установки детского удерживающего устройства проверьте ее надежность, подвигав устройство во всех направлениях.

Если требуется натянуть ремень, потяните его в сторону втягивающего устройства. После отстегивания ремня безопасности и его втягивания втягивающее устройство автоматически возвращается в нормальное состояние автоматического запирания пассажира.

OEN036101 OEN036104E2MS103005

JD RU 3.qxp 08.02.2014 13:17 Page 40

341

Системы безопасности автомобиля

Возрастная группа

Расположение сиденья

Переднее

пассажирское

сиденье

Заднее боковое

сиденье

Заднее центральное

сиденье

(при наличии)

0 : до 10 кг (0 - 9 месяцев)

U* U U

0+ : äî 13 êã (0 - 2 ãîäà)

U* U U

I : 9 - 18 кг (9 месяцев - 4 года)

U* U U

II è III : 15 - 36 êã (4 ãîäà - 12 ëåò)

U* U U

Применимость детских удерживающих устройств для различных посадочных положений при использовании ремня безопасности

- Для Европы

Используйте только сертифицированные детские удерживающие устройства, подходящие для ваших детей. При использовании детских удерживающих устройств следует руководствоваться приведенной ниже таблицей.

U : Подходит для устройств “универсальной” категории данной весовой группы U* : Пригодные для "универсальной" категории удерживающие устройства

утверждены для использования только с не регулируемым по высоте сиденьем или в наивысшем положении регулируемого по высоте сиденья.

ОСТОРОЖНО

Мы рекомендуем устанавливать детское удерживающее устройство на заднее сиденье даже если выключатель подушки безопасности пассажира на переднем сиденье установлен в положение “OFF”. Если в силу исключительных обстоятельств требуется установить детское удерживающее устройство на сиденье переднего пассажира, необходимо дезактивировать подушку безопасности переднего пассажира.

JD RU 3.qxp 08.02.2014 13:17 Page 41

Системы безопасности автомобиля

423

Закрепление детского удерживающего устройства с использованием крепления привязного ремня (при наличии)

Крюки системы безопасности для детей расположены на поперечной обивке за задними сидениями (3- и 5дверные модели) или на панели за задними сидениями (универсал).

Данный символ указывает на расположение привязного крепления.

1.Проведите привязной ремень детского удерживающего устройства над спинкой сиденья.

Если автомобиль оснащен регулируемыми подголовниками, проведите привязной ремень под подголовником между опорами подголовника, в противном случае перекиньте его через спинку сиденья.

2.Пристегните крюк привязного ремня к соответствующей скобе и затяните ремень, чтобы зафиксировать сиденье.

OJD032029

OJD033028

OGDE032020L

 3- и 5-дверные модели

 Универсал

JD RU 3.qxp 08.02.2014 13:17 Page 42

343

Системы безопасности автомобиля

ОСТОРОЖНО

Если детское удерживающее устройство не закреплено в автомобиле надлежащим образом или если ребенок не пристегнут в устройстве надлежащим образом, это может привести к серьезным травмам или смерти ребенка во время столкновения.

Всегда соблюдайте инструкции производителя по установке и использованию.

ОСТОРОЖНО

- Привязной ремень

Никогда не прикрепляйте более одного детского удерживающего устройства к одному и тому же привязному ремню или к одному и тому же нижнему креплению. Увеличенная в результате использования нескольких устройств нагрузка может привести к разрушению привязных ремней или точек крепления и, как следствие, к серьезному травмированию или смерти ребенка.

ОСТОРОЖНО - Проверка

детского удерживающего устройства

Убедитесь в надежности крепления детского удерживающего устройства, толкая и потягивая его в различных направлениях. Неправильно установленное детское удерживающее устройство может качаться, скручиваться, опрокинуться или отделиться и способно привести к серьезному травмированию или смерти ребенка.

ОСТОРОЖНО

Не устанавливайте детское удерживающее устройство по центру заднего сиденья, используя анкерные крепления привязного ремня. Эти крепления предназначены только для левого и правого (крайних) мест заднего ряда.

В случае дорожно-транспортного происшествия анкерные крепления привязного ремня могут не удержать ДУУ по центру заднего сидения или сломаться, что может привести к серьезному травмированию или смерти ребенка.

JD RU 3.qxp 08.02.2014 13:17 Page 43

Системы безопасности автомобиля

443

Закрепление детского удерживающего устройства при помощи систем ISOFIX и Tether Anchorage (при наличии)

Система ISOFIX представляет собой стандартизированное приспособление, позволяющее закреплять детские удерживающие устройства без использования штатного “взрослого” ремня безопасности. Это намного безопаснее, быстрее и удобнее.

Детское сидение ISOFIX можно установить только если оно утверждено для данного типа автомобиля или имеет общее одобрение в соответствии с требованиями правил ECE-R44.

 ISOFIX: International Standards Origanisation FIX

(организация международных стандартов FIX)

В нижней части спинок задних сидений с каждой стороны автомобиля нанесены знаки ISOFIX. Они указывают положения нижних анкерных креплений для детских удерживающих систем.

ОСТОРОЖНО - Крепление

детского удерживающего устройства

• Крепления детского удерживающего устройства рассчитаны только на нагрузки, возникающие при использовании надлежащим образом установленного устройства. Ни при каких обстоятельствах не следует их использовать для крепления ремней безопасности взрослых пассажиров, привязных ремней или других предметов или оборудования.

• Привязной ремень следует зацеплять за специальное крепление, в противном случае он может функционировать неправильно.

OVI039060 OJD032030

Анкерное

крепление

ISOFIX

Крепление детского

удерживающего

устройства

JD RU 3.qxp 08.02.2014 13:17 Page 44

345

Системы безопасности автомобиля

Оба крайних задних сиденья оснащены парой креплений ISOFIX и соответствующими креплениями Top Tether, расположенными на полу за задними сидениями (универсал) или на панели за задними сидениями (седан). Крепления ISOFIX расположены между подушкой и спинкой сиденья и обозначены знаком ISOFIX.

Для установки детского удерживающего устройства (ДУУ) ISOFIX необходимо соединить его разъем с креплениями ISOFIX автомобиля (до щелчка, проверьте визуальные индикаторы на ДУУ, потяните ДУУ из стороны в сторону для проверки надежности крепления).

ДУУ, имеющие общее одобрение в соответствии с требованиями правил ECE-R 44, необходимо дополнительно прикрепить к соответствующей точке крепления Top Tether, расположенной на полу за задними сиденьями (универсал) или на панели за задними сидениями (седан).

Устанавливать и использовать ДУУ ISOFIX необходимо в соответствии с руководством по установке, входящем в комплект его поставки.

Порядок закрепления детского удерживающего устройства

1.Установите замок детского удерживающего устройства (ДУУ) в анкерное крепление ISOFIX. При этом должен быть слышен четкий щелчок.

2.Пристегните крюк привязного ремня к соответствующей скобе и затяните ремень, чтобы зафиксировать сиденье. (См. предыдущую страницу.)

ОСТОРОЖНО

• При использовании автомобильной системы ISOFIX для установки детского удерживающего устройства (ДУУ) на заднем сиденье все неиспользуемые металлические замковые пластины или язычки ремней безопасности заднего сиденья необходимо застегнуть в соответствующих замках. Ремни безопасности необходимо провести за ДУУ и выбрать их слабину, чтобы ребенок не смог дотянуться и ухватиться за выпущенные ремни. Используя незастегнутые металлические замковые пластины или язычки, ребенок может дотянуться до выпущенных ремней, что может привести к его удушению, серьезной травме или смерти в ДУУ.

• Не кладите ничего вокруг анкерных креплений ISOFIX. Также убедитесь в том, что ремни безопасности не цепляются за анкерные крепления ISOFIX.

ВНИМАНИЕ

В процессе установки не повредите (путем царапания или прищемления) ремень безопасности заднего сиденья замком ДУУ ISOFIX и анкерным креплением ISOFIX.

JD RU 3.qxp 08.02.2014 13:17 Page 45

Системы безопасности автомобиля

463

(продолжение)

• Не закрепляйте более одного ДУУ к автомобильному нижнему анкерному креплению. Это может привести к недопустимому увеличению нагрузки и поломке анкерных креплений привязного ремня и, как следствие, к серьезному травмированию или смерти ребенка.

• Закреплять оригинальные ДУУ ISOFIX и совместимые ДУУ необходимо только в надлежащих местах, показанных на рисунке.

• Всегда соблюдайте инструкции по установки и использованию, предоставленные производителем ДУУ.

ОСТОРОЖНО

• Не устанавливайте детское удерживающее устройство по центру заднего сиденья, используя автомобильные анкерные крепления ISOFIX. Эти крепления предназначены только для левого и правого (крайних) мест на заднем сиденье. Не сделайте ошибки, пытаясь установить ДУУ по центру заднего сидения в анкерных креплениях ISOFIX, имеющих другое назначение.

В случае дорожно-транспортного происшествия крепления закрепленного по центру заднего сидения ДУУ ISOFIX могут не выдержать нагрузки и сломаться, что может привести к серьезному травмированию или смерти ребенка.

(продолжение)

JD RU 3.qxp 08.02.2014 13:17 Page 46

347

Системы безопасности автомобиля

Применимость детских удерживающих устройств для различных положений ISOFIX - для Европы

F ISO/L1 - X X -

G ISO/L2 - X X -

E ISO/R1 - IL IL -

D ISO/R2 - IL IL -

C ISO/R3 - IL* IL* -

D ISO/R2 - IL IL -

C ISO/R3 - IL* IL* -

B ISO/F2 - IUF IUF -

B1 ISO/F2X - IUF IUF -

A ISO/F3 - IUF IUF -

Заднее боковое

сиденье (сторона

водителя)

Переднее

пассажирское

сиденье

Front Passenger

Крепление

(фиксирующее

устройство)

РазмерВесовая группа

Переносные

детские сиденья

0 : äî 10 êã

0+ : äî 13 êã

I : îò 9 äî 18 êã

Заднее боковое

сиденье (сторона

пассажира)

Расположение ISOFIX в автомобиле

IUF = Подходит для обращенных вперед ДУУ ISOFIX универсальной категории, одобренной для данной весовой группы. IL = Подходит для конкретных ДУУ ISOFIX из прилагаемого перечня. Эти ДУУ ISOFIX CRS относятся к категориям

"особая", "ограниченная" или " полууниверсальная". X = Положение ISOFIX не подходит для ДУУ ISOFIX данной массовой группы и/или данного типоразмера. IL* = Устройство ISO/R3 может устанавливаться на передних сиденьях только в крайнем переднем положении.

Однако устройство ISO/R3 не может быть установлено на автомобиле с 3 дверями.

JD RU 3.qxp 08.02.2014 13:17 Page 47

Системы безопасности автомобиля

483

Рекомендуемые детские удерживающие устройства – для Европы

Информация от производителя ДУУ

Britax Römer http://www.britax.com

Группа по массе Название Производитель Тип фиксации

¹ регистрации

ECE-R44

Группа 0+

(0-13kg)

Baby Safe Plus II Britax Römer

Кресло, устанавливаемое против

направления движения,

с переходником ISOFIX

E1 04301146

Группа 1

(9-18kg)

Duo Plus Britax Römer

Кресло, устанавливаемое по направлению

движения нижнее крепление ISOFIX

+ верхнее крепление на фале

E1 04301133

Кресло, устанавливаемое по направлению движения с использованием трехточечного

ремня безопасности автомобиля

JD RU 3.qxp 08.02.2014 13:17 Page 48

349

Системы безопасности автомобиля

(1) Фронтальная подушка

безопасности водителя

(2) Фронтальная подушка

безопасности пассажира на

переднем сиденье (3) Боковая подушка безопасности* (4) Шторка безопасности* (5) Выключатель фронтальной

подушки безопасности пассажира

на переднем сиденье

* : при наличии

ПОДУШКА БЕЗОПАСНОСТИ - СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ НАЛИЧИИ)

OJD032031/OJD032032

 Установленные в вашем автомобиле подушки безопасности могут

отличаться от показанного на рисунке.

JD RU 3.qxp 08.02.2014 13:17 Page 49

Системы безопасности автомобиля

503

Как работает система подушек безопасности

• Подушки безопасности

активируются (для раскрытия по необходимости), только если ключ зажигания находится в положении ON или START.

• Подушки безопасности моментально

раскрываются в случае сильного фронтального или бокового удара (если установлены боковые подушки безопасности или шторки), чтобы защитить пассажиров от серьезных физических травм.

• Нет определенной скорости, при

которой подушки безопасности раскрываются. В основном подушки безопасности должны раскрываться в зависимости от силы и направления удара. Эти два фактора определяют необходимость отправки датчиками электронного сигнала раскрытия.

• Раскрытие подушки безопасности

зависит от нескольких факторов, включая скорость автомобиля, угол удара, а также монолитность и плотность автомобилей или предметов, с которыми ваш автомобиль столкнется. Тем не менее факторы не ограничиваются приведенными выше.

ОСТОРОЖНО

• Даже если автомобиль оснащен подушками безопасности, водитель и пассажиры должны всегда пристегиваться ремнями безопасности, которые снижают риск получения травм и тяжесть травм в случае ДТП или переворота автомобиля.

• В запале-воспламенителе системы надувных подушек безопасности и устройстве предварительного натяжения содержится взрывчатая химическая продукция.

При утилизации транспортного средства без предварительного демонтажа запалов-воспламенителей системы надувных подушек безопасности и устройств предварительного натяжения ремней безопасности вероятно возникновение пожара. Перед утилизацией транспортного средства рекомендуется обратиться к официальному дилеру Kia.

(Продолжение)

• Детали системы надувных подушек безопасности и проводку следует защищать от контакта с водой и любыми другими жидкостями. Если компоненты системы надувных подушек безопасности будут подвергнуты воздействию воды или других жидкостей, это может стать причиной пожара или серьезной травмы.

JD RU 3.qxp 08.02.2014 13:17 Page 50

351

Системы безопасности автомобиля

• Фронтальные подушки безопасности полностью раскрываются и спускаются моментально.

Во время ДТП практически невозможно заметить раскрытие подушек безопасности.

После удара более вероятно увидеть просто пустые подушки безопасности, свисающие из отделений для их хранения.

• Чтобы обеспечить защиту при серьезном столкновении, подушки безопасности должны раскрываться моментально. Скорость раскрытия подушек безопасности важна вследствие чрезвычайно короткого времени возникновения столкновения и необходимости наличия подушки безопасности между пассажиром и частями кузова автомобиля до того, как пассажир о них ударится. Моментальное раскрытие снижает риск получения травм и угрозу для жизни при серьезном столкновении. Поэтому оно является неотъемлемой частью конструкции подушки безопасности.

Однако поскольку раскрытие подушек безопасности происходит с огромной силой, оно может также стать причиной травм, таких как ссадины на лице, синяки и сломанные кости.

• Также существуют обстоятельства, в которых контакт с подушкой безопасности рулевого колеса может привести к летальному исходу, особенно если водитель находится чрезмерно близко к рулевому колесу.

ОСТОРОЖНО

• Во избежание серьезных травм и смерти вследствие раскрытия подушек безопасности в ДТП водитель должен сидеть как можно дальше от подушки безопасности рулевого колеса – по крайней мере на расстоянии 250 мм (10 дюймов). Передний пассажир должен передвинуть сиденье как можно дальше назад и откинуться на спинку.

• В случае ДТП подушка безопасности моментально раскрывается. Если пассажиры не находятся в правильном положении, в результате раскрытия подушек безопасности они могут получить травмы.

• Раскрытие подушки безопасности может причинить травмы, такие как ссадины на лице или теле, порезы от разбитых стекол и ожоги.

JD RU 3.qxp 08.02.2014 13:17 Page 51

Системы безопасности автомобиля

523

Øóì è äûì

При раскрытии подушек безопасности раздается громкий шум и внутри автомобиля распространяется дым и порох. Это нормальная ситуация, которая является результатом зажигания пиропатрона подушки безопасности. После раскрытия подушки безопасности может ощущаться затруднение дыхания вследствие контакта грудной клетки с ремнем и подушкой безопасности, а также вследствие вдыхания дыма и пороха. После столкновения как

можно скорее откройте двери и/или окна, чтобы уменьшить дискомфорт и предотвратить продолжительное вдыхание дыма и пороха.

Несмотря на то, что дым и порох не являются токсичными, они могут вызвать раздражение кожи (глаз, носоглотки и т. п.). В этом случае немедленно промойте холодной водой и обратитесь к врачу, если симптом не исчезнет.

ОСТОРОЖНО

При раскрытии подушек безопасности связанные с ними части в рулевом колесе, приборной панели и/или по обеим сторонам рейлингов крыши над передними и задними дверьми являются очень горячими Во избежание травм не прикасайтесь к внутренним частям отделений для хранения подушек безопасности сразу после их раскрытия.

OYDESA2042

1JBH3051

 Tèï B

 Tèï A

OJD032059

JD RU 3.qxp 08.02.2014 13:17 Page 52

353

Системы безопасности автомобиля

Не следует устанавливать детское удерживающее устройство на сиденье переднего пассажира

Запрещается устанавливать на сиденье переднего пассажира детское удерживающее устройство, обращенное назад. Раскрывающаяся подушка безопасности может ударить по обращенному назад детскому удерживающему устройству и нанести ребенку серьезные травмы или привести к летальному исходу.

Кроме того, не следует устанавливать на сиденье переднего пассажира также и обращенные вперед ДУУ. Раскрывающаяся фронтальная подушка безопасности может ударить по обращенному назад детскому удерживающему устройству и привести к серьезному травмированию или смерти ребенка.

Фронтальную подушку безопасности пассажира на переднем сиденье можно активировать или дезактивировать специальным выключателем.

Подробнее см. стр. 3-62.

Контрольная лампа и индикатор подушки безопасности

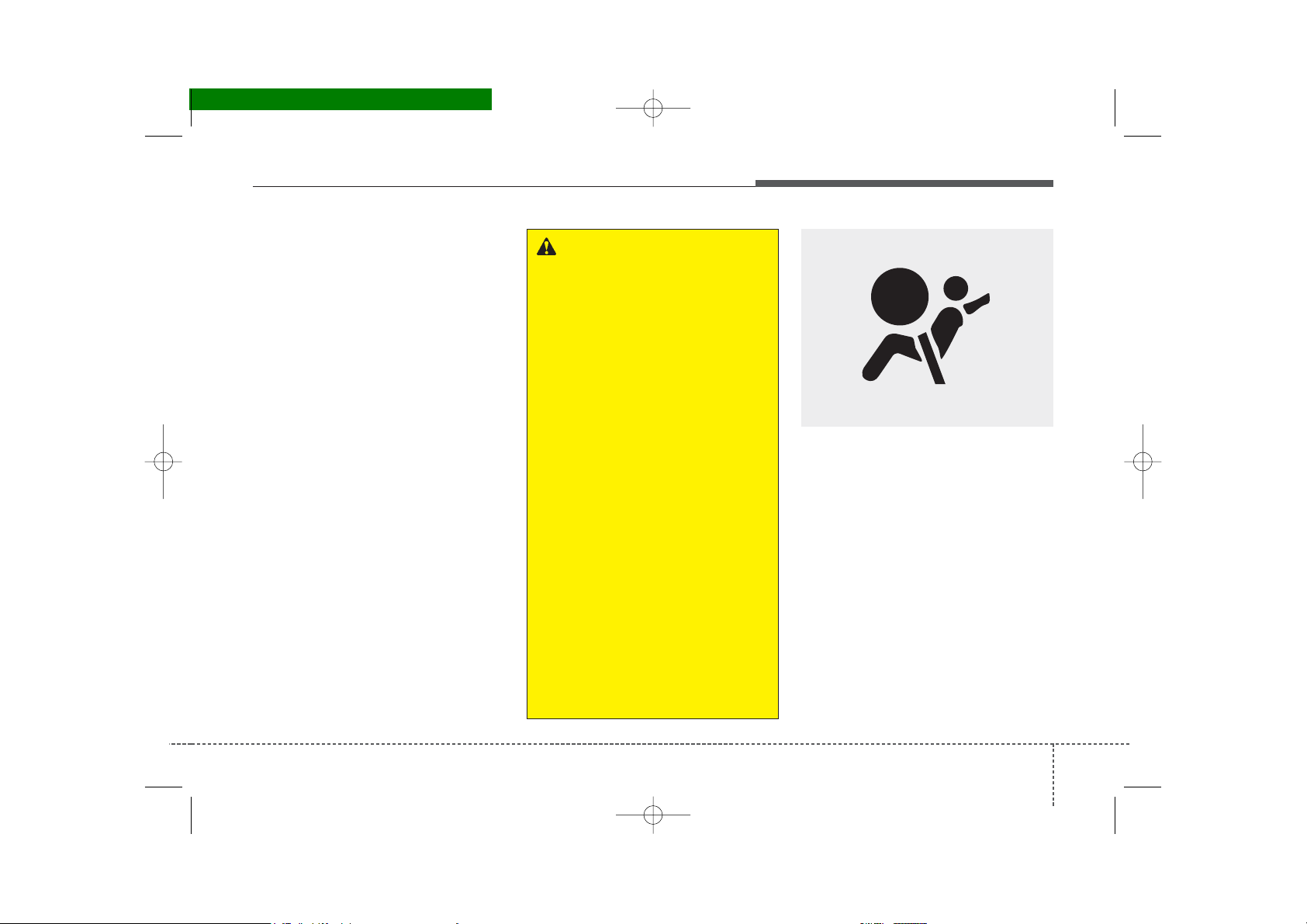

Контрольная лампа подушки безопасности

Контрольная лампа подушек безопасности на приборной панели предназначена для предупреждения водителя о возможной неисправности системы пассивной безопасности (SRS).

ОСТОРОЖНО

• ЗАПРЕЩАЕТСЯ устанавливать детское удерживающее устройство, обращенное назад, на сиденье, перед которым находится АКТИВНАЯ ПОДУШКА БЕЗОПАСНОСТИ. Это может привести к СЕРЬЕЗНОЙ ТРАВМЕ или СМЕРТИ РЕБЕНКА.

• Не устанавливайте детское удерживающее устройство на сиденье переднего пассажира. Раскрывающаяся фронтальная подушка безопасности может ударить по нему и привести к серьезному травмированию или смерти ребенка.

• Для перевозки детей на боковых задних сиденьях автомобилей, оснащенных шторками безопасности, необходимо устанавливать ДУУ как можно дальше от дверей и проверять надежность крепления.

Раскрытие шторки безопасности может привести к серьезному травмированию или смерти ребенка, независимо от его возраста.

W7-147

JD RU 3.qxp 08.02.2014 13:17 Page 53

Системы безопасности автомобиля

543

При включении зажигания контрольная лампа должна гореть приблизительно 6 секунд, а затем погаснуть.

В следующих случаях требуется проверка системы:

• При включении зажигания не загорается лампа (должна гореть короткое время).

• Лампа не гаснет приблизительно через 6 секунд.

• Лампа загорается во время движения автомобиля.

• Когда замок безопасности находится в положении ВКЛ (ON), мигает индикатор.

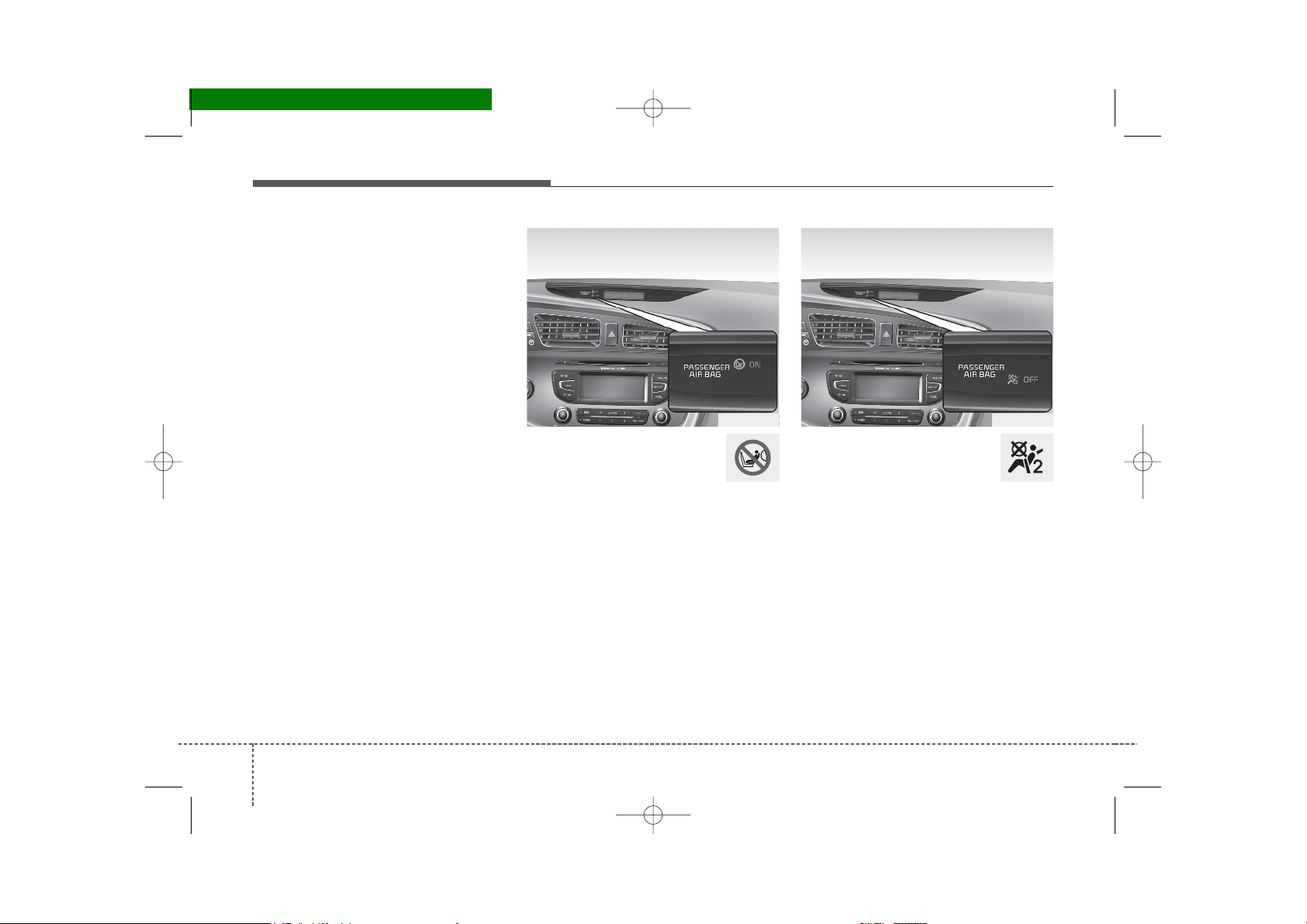

Индикатор активации фронтальной подушки безопасности пассажирского сиденья

После включения зажигания индикатор активации фронтальной подушки безопасности пассажира на переднем сиденье загорается приблизительно на 4 секунды.

Он также загорается при замыкании выключателя этой подушки и горит в течение 60 секунд.

Индикатор деактивации фронтальной подушки безопасности пассажира на переднем сиденье

Он загорается приблизительно на 4 секунды после включения зажигания.

Индикатор деактивации фронтальной подушки безопасности пассажира на переднем сиденье также загорается при размыкании выключателя этой подушки и гаснет при его замыкании.

OJD032033 OJD032034

JD RU 3.qxp 08.02.2014 13:17 Page 54

355

Системы безопасности автомобиля

Компоненты и функции системы SRS

Система SRS состоит из следующих компонентов:

1.Модуль фронтальной подушки безопасности водителя

2.Модуль фронтальной подушки безопасности пассажира

3.Модули боковых подушек безопасности*

4.Модули шторок безопасности*

5.Узлы преднатяжителей втягивающих устройств

6.Контрольная лампа подушки безопасности

7.Блок управления системой SRS (SRSCM)

8.Датчики фронтального удара

9.Датчики бокового удара*

10. Индикатор фронтальной подушки безопасности пассажира

11. Выключатель фронтальной

подушки безопасности пассажира

* : при наличии

Когда ключ зажигания находится в положении “ON”, блок SRSCM постоянно контролирует все компоненты системы с целью оценки достаточности фронтального, околофронтального или бокового удара для раскрытия подушки или срабатывания ремня безопасности.

После включения зажигания на приборной панели в течение прибл. 6 секунд будет гореть контрольная лампа подушек безопасности SRS, после чего она должна погаснуть.

ВНИМАНИЕ

В случае неисправности выключателя фронтальной подушки безопасности индикатор ее деактивации гореть не будет (индикатор активации загорается и приблизительно через 60 секунд гаснет), а сама подушка будет раскрываться при лобовом столкновении даже в положении разомкнутого выключателя.

В этом случае рекомендуем обратиться к авторизованному дилеру Kia для проверки выключателя фронтальной подушки безопасности пассажира и системы подушек безопасности SRS.

OJD032053

JD RU 3.qxp 08.02.2014 13:17 Page 55

Системы безопасности автомобиля

563

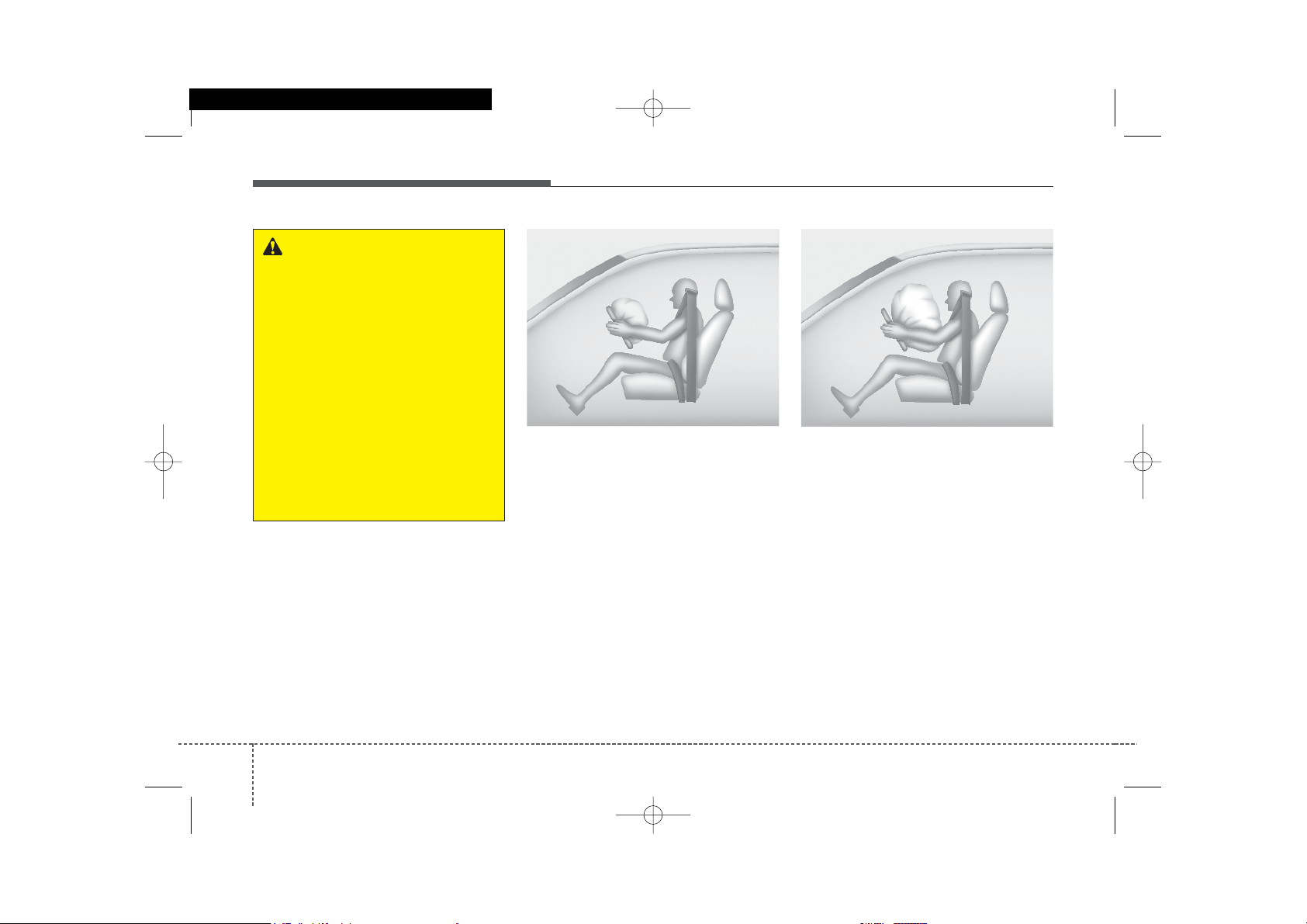

Модули фронтальных подушек безопасности расположены в центре рулевого колеса и на передней панели пассажира на перчаточным ящиком и/или в коленном буфере со стороны водителя. Если блок SRSCM регистрирует фронтальный удар достаточной силы, он автоматически раскрывает передние подушки безопасности.

При раскрытии разрывные швы в крышках подушек безопасности расходятся под давлением раскрытия подушек. Затем крышки открываются, что позволяет подушкам безопасности полностью раскрыться.

B240B02L

Фронтальная подушка безопасности водителя (2)

B240B01L

Фронтальная подушка безопасности водителя (1)

ОСТОРОЖНО

Возникновение одного из следующих условий указывает на неисправность системы SRS. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• При включении зажигания не загорается лампа (должна гореть короткое время).

• Лампа не гаснет приблизительно через 6 секунд.

• Лампа загорается во время движения автомобиля.

• Лампа мигает при включенном зажигании.

JD RU 3.qxp 08.02.2014 13:17 Page 56

357

Системы безопасности автомобиля

Полностью раскрытая подушка безопасности вместе с правильно пристегнутым ремнем безопасности замедляют перемещение водителя вперед и снижают риск травмирования головы и грудной клетки.

После полного заполнения газ из подушек безопасности начинает немедленно выходить, что позволяет водителю смотреть вперед, управлять рулевым колесом или другими функциями.

B240B05L

Фронтальная подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте и не кладите какие-либо принадлежности (держатель для напитков, бокс для кассет, наклейки и т. п.) на переднюю панель над перчаточным ящиком, если в автомобиле установлена подушка безопасности пассажира. Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия подушки.

(продолжение)

• Не размещайте контейнер с жидким освежителем воздуха рядом с комбинацией приборов или на поверхности панели приборов.

Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия подушки безопасности пассажира.

B240B03L

Фронтальная подушка безопасности водителя (3)

JD RU 3.qxp 08.02.2014 13:17 Page 57

Системы безопасности автомобиля

583

Фронтальная подушка безопасности водителя и переднего пассажира

Ваш автомобиль оснащен системой пассивной безопасности (подушками безопасности) и комбинированными поясно-плечевыми ремнями безопасности как на стороне водителя, так и пассажира.

На ее наличие указывает рельефная надпись “AIR BAG” на крышке подушки безопасности на рулевом колесе и на элементе передней панели над перчаточным ящиком со стороны пассажирского сиденья.

ОСТОРОЖНО

• При раскрытии подушек безопасности может быть слышен громкий шум, после чего в автомобиле образуется мелкая пыль. Это нормально и не представляет опасности – такой мелкий порошок используется при упаковке подушек. Высвободившаяся при раскрытии подушки пыль может вызвать раздражение кожи или глаз, а в некоторых случаях и приступ астмы.

После каждого раскрытия подушек безопасности всегда тщательно мойте все пораженные участки кожи теплой водой с мягким мылом.

• Система SRS может работать только при включенном зажигании. Если при включении зажигания или запуске двигателя контрольная лампа подушек безопасности SRS не загорается или постоянного горит более 6 секунд или если лампа загорается во время движения, система SRS неисправна.

(продолжение)

В этом случае обратитесь к авторизованному дилеру Kia для проверки системы.

• Перед установкой предохранителя или отсоединением клеммы АКБ переведите ключ зажигания в положение LOCK и выньте его из замка. Запрещается вынимать и устанавливать предохранитель(и) подушек безопасности, если ключ зажигания находится в положении ON. При несоблюдении данного предупреждения загорится контрольная лампа подушек безопасности SRS.

OJD032035

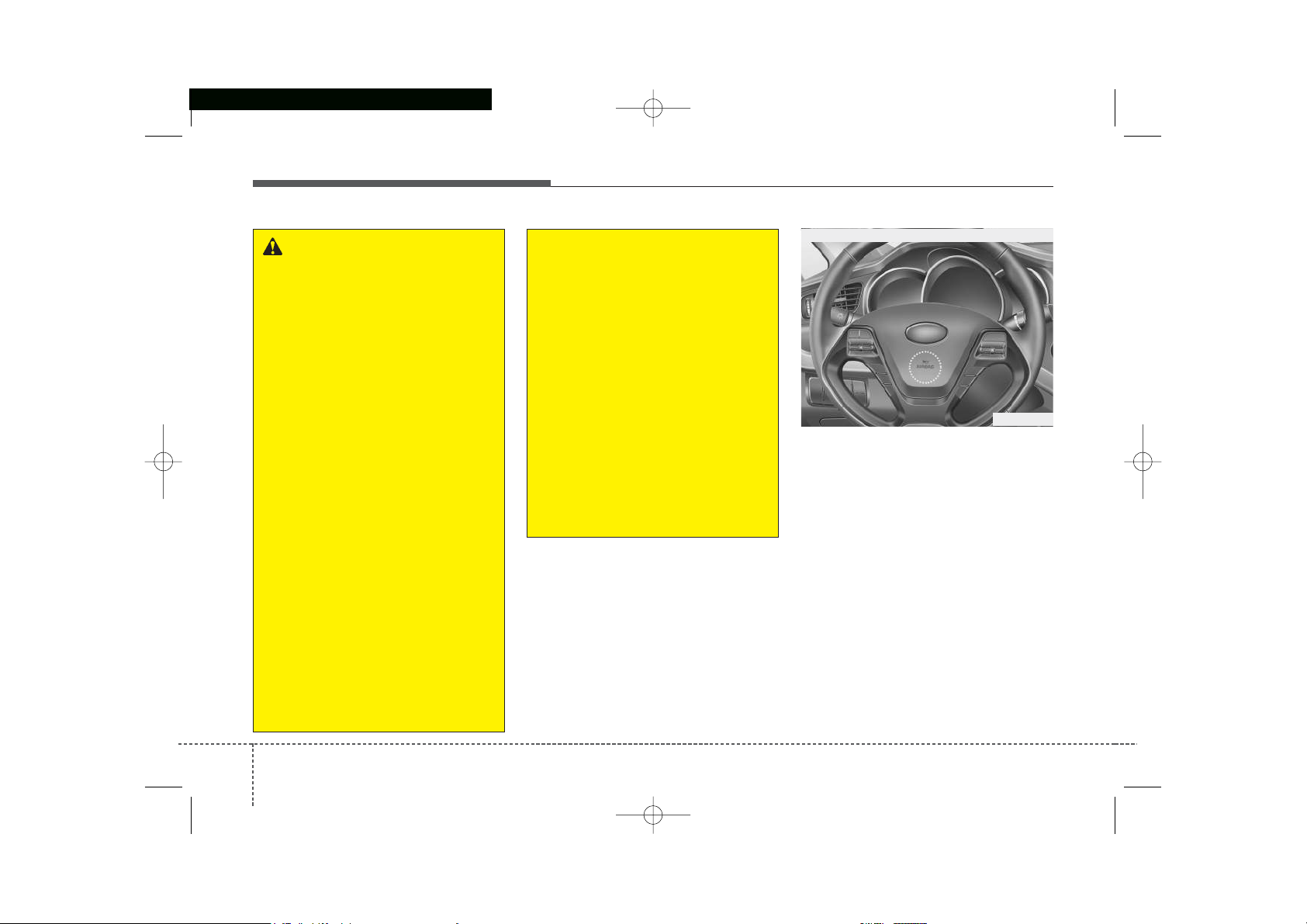

 Фронтальная подушка безопасности водителя

JD RU 3.qxp 08.02.2014 13:17 Page 58

359

Системы безопасности автомобиля

Система подушек безопасности SRS включает в себя подушки безопасности, установленные под панелью в центре рулевого колеса и под элементом передней панели над перчаточным ящиком со стороны пассажирского сиденья.

Система SRS предназначена для дополнительной (кроме системы ремней безопасности) защиты водителя от сильного фронтального удара.

ОСТОРОЖНО

В каждой без исключения поездке водитель и все пассажиры должны быть пристегнуты ремнями безопасности, а дети должны находиться в детском удерживающем устройстве. Подушки безопасности раскрываются мгновенно со значительной силой. Ремни безопасности позволяют пассажирам сохранять нужное положение, чтобы получить максимальную пользу от подушек безопасности. Даже при наличии подушек безопасности неправильно пристегнутые или непристегнутые водитель и пассажиры могут серьезно пострадать при раскрытии подушек безопасности. Соблюдайте все предупреждения данного руководства о ремнях и подушках безопасности, а также о безопасности пассажиров.

Для снижения вероятности летального исхода или нанесения серьезных травм и получения максимальной пользы от системы безопасности:

(продолжение)

OJD032036

 Фронтальная подушка безопасности пассажира

JD RU 3.qxp 08.02.2014 13:18 Page 59

Системы безопасности автомобиля

603

(продолжение)

• Не прислоняйтесь к двери или центральной консоли – всегда сохраняйте вертикальное положение.

• Запрещается размещать какиелибо предметы на модулях подушек безопасности (или вблизи них), расположенных на рулевом колесе, панели приборов, а также над перчаточным ящиком на стороне пассажира, поскольку такие предметы могут травмировать находящихся в салоне в случае раскрытия подушки безопасности при столкновении.

• Запрещается самостоятельно вскрывать или отсоединять проводку и прочие компоненты системы SRS. Это может привести к травмам вследствие случайного раскрытия подушек безопасности или стать причиной неисправности системы SRS.

(продолжение)

• Никогда не помещайте ребенка в детском автокресле или ребенка на дополнительной подушке на переднее сиденье.

• Всегда пристегивайте детей на заднем сиденье. Это самое безопасное место для детей во время движения.

• Фронтальные и боковые подушки безопасности могут нанести травмы пассажирам, неправильно сидящим на передних сиденьях.

• Передвиньте сиденье как можно дальше от фронтальных подушек безопасности, чтобы при этом сохранить управление автомобилем.

• Не сидите и не наклоняйтесь близко к подушкам безопасности без необходимости и не разрешайте пассажирам делать это. При неправильном положении водитель и пассажиры могут получить серьезные травмы при раскрытии подушек безопасности.

(продолжение)

• Если во время езды продолжает гореть контрольная лампа неисправности подушек безопасности, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• Подушки безопасности можно использовать только один раз. В случае раскрытия подушки безопасности рекомендуем обратиться к авторизованному дилеру Kia для ее замены.

• Система SRS предназначена для раскрытия фронтальных подушек безопасности только при достаточно сильном столкновении, когда угол удара составляет менее 30° к передней продольной оси автомобиля.

Кроме того, подушки безопасности раскрываются только один раз. Необходимо всегда использовать ремни безопасности.

(продолжение)

JD RU 3.qxp 08.02.2014 13:18 Page 60

361

Системы безопасности автомобиля

(продолжение)

• Фронтальные подушки безопасности не должны раскрываться при ударах сбоку, сзади или опрокидывании. Кроме того, фронтальные подушки безопасности не будут раскрываться, если сила удара не превысит порога срабатывания.

• Запрещается размещать систему безопасности для детей на переднем сиденье.

Раскрытие подушек безопасности в случае ДТП может привести к серьезным травмам или смерти младенца или ребенка.

• Детей до 12 лет необходимо всегда закреплять надлежащим образом в детских удерживающих устройствах на заднем сиденье. Не перевозите детей на переднем сиденье. Если необходимо перевести ребенка старше 12 лет на переднем сиденье, его необходимо надлежащим образом пристегнуть, а само сиденье отодвинуть как можно дальше назад.

(продолжение)

• Для максимальной безопасности в любом ДТП и снижения риска смертельного исхода или получения серьезных травм все пассажиры, включая водителя, должны быть всегда пристегнуты ремнями безопасности независимо от того, оборудовано ли конкретное место подушкой безопасности. Не сидите и не наклоняйтесь близко к подушкам безопасности без необходимости во время движения.

• Неправильное положение может привести к серьезным травмам или летальному исходу в случае ДТП. До того как автомобиль припаркован и ключ зажигания вынут из замка, все пассажиры должны сидеть вертикально относительно спинки сиденья. Они должны находиться по центру сиденья и быть пристегнутыми ремнями безопасности. Ноги должны быть вытянуты и находиться в удобном положении. Ступни должны находиться на полу.

(продолжение)

• Для обеспечения защиты в случае ДТП система подушек безопасности SRS должна раскрываться очень быстро. Если пассажир не находится в нужном положении вследствие непристегнутого ремня безопасности, подушка безопасности может нанести серьезные травмы или привести к летальному исходу.

JD RU 3.qxp 08.02.2014 13:18 Page 61

Системы безопасности автомобиля

623

Индикатор активации/ дезактивации фронтальной подушки безопасности пассажира (при наличии)

Если на переднем сиденье пассажира требуется установить ДУУ или на нем нет пассажира, фронтальную подушку безопасности пассажира можно дезактивировать специальным выключателем.

Если в силу исключительных обстоятельств требуется установить обращенное назад детское удерживающее устройство на сиденье переднего пассажира, необходимо дезактивировать фронтальную подушку безопасности пассажира.

Порядок деактивации и активации фронтальной подушки безопасности пассажира:

Чтобы деактивировать фронтальную подушку безопасности пассажира, поверните ее выключатель в положение "OFF" механическим ключом.

Индикатор ( ) деактивации фронтальной подушки безопасности пассажира будет гореть до момента ее реактивации.

Чтобы реактивировать фронтальную подушку безопасности пассажира, поверните ее выключатель в положение "ON" механическим ключом. Индикатор деактивации фронтальной подушки безопасности погаснет, а индикатор активации ( ) будет гореть в течение приблизительно 60 секунд.

ОСТОРОЖНО

На некоторых моделях выключатель фронтальной подушки безопасности можно повернуть при помощи аналогичного небольшого твердого приспособления. Всегда проверяйте состояние выключателя и индикатора фронтальной подушки безопасности пассажира.

OJD032037

OJD032033

OJD032034

JD RU 3.qxp 08.02.2014 13:18 Page 62

363

Системы безопасности автомобиля



К СВЕДЕНИЮ

• Если выключатель фронтальной подушки безопасности пассажира находится в положении “ON”, подушка активирована. В этом состоянии запрещается устанавливать детское удерживающее устройство для любого возраста на переднее сиденье пассажира.

• Если выключатель фронтальной подушки безопасности пассажира находится в положении “OFF”, подушка деактивирована.

ВНИМАНИЕ

• При неисправности выключателя фронтальной подушки безопасности пассажира будет гореть контрольная лампа ( )на панели приборов.

Кроме того, не будет гореть индикатор ( ) деактивации фронтальной подушки безопасности пассажира (индикатор активации фронтальной подушки безопасности пассажира загорится и погаснет приблизительно через 60 с).

Даже если выключатель фронтальной подушки безопасности установлен в положение “OFF”, блок управления SRSCM реактивирует подушку и она будет раскрываться при лобовом столкновении.

В этом случае обратитесь к авторизованному дилеру Kia для проверки системы.

(продолжение)

• Если контрольная лампа неисправности подушек безопасности не загорается при включении зажигания, остается включенной более примерно 6 с или горит во время движения автомобиля, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

JD RU 3.qxp 08.02.2014 13:18 Page 63

Системы безопасности автомобиля

643

(продолжение)

• Даже если на вашем автомобиле имеется выключатель фронтальной подушки безопасности пассажира, не устанавливайте ДУУ на это сиденье. Устанавливать детское удерживающее устройство на переднее сиденье запрещается. Дети, слишком большие для детских удерживающих устройств, должны всегда находиться на заднем сиденье и использовать имеющиеся поясные/плечевые ремни. Наибольшая безопасность детей обеспечивается на заднем сиденье и при условии их надлежащего закрепления в детском удерживающем устройстве.

• Если на сиденье переднего пассажира больше не требуется детское удерживающее устройство, необходимо как можно скорее реактивировать фронтальную подушку безопасности.

ОСТОРОЖНО

• Ответственность за правильное положение выключателя фронтальной подушки безопасности пассажира несет водитель.

• Деактивировать фронтальную подушку безопасности пассажира следует только при выключенном зажигании, в противном случае может выйти из строя блок управления SRSCM и возникнет опасность несрабатывания при столкновении всех подушек безопасности.

• Запрещается устанавливать обращенное назад ДУУ на сиденье переднего пассажира, если его фронтальная подушка безопасности не деактивирована. Раскрытие подушек безопасности в случае ДТП может привести к серьезным травмам или смерти младенца или ребенка.

(продолжение)

OJD032038

OJD032040

 Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

JD RU 3.qxp 08.02.2014 13:18 Page 64

365

Системы безопасности автомобиля

Боковая подушка безопасности (при наличии)

Ваш автомобиль оснащен боковыми подушками безопасности, находящимися у каждого переднего сиденья. Эти подушки безопасности предназначены для обеспечения дополнительной защиты водителя и/или пассажира на переднем сиденье в случае столкновения (в дополнение к защите, обеспечиваемой ремнями безопасности).

Боковые подушки безопасности раскрываются только при боковом ударе определенной силы, угла и скорости, направленном в определенное место. Таким образом, боковые подушки безопасности раскрываются не при всех боковых ударах.

ОСТОРОЖНО

• Боковая подушка безопасности используется в дополнение к ремням безопасности водителя и пассажира и не отменяет необходимость их использования. Поэтому во время движения необходимо постоянно использовать ремни безопасности. Подушки безопасности раскрываются только при определенных боковых ударах, угрожающих безопасности находящихся в салоне людей.

• Для обеспечения наилучшей защиты от бокового удара и предотвращения травм вследствие раскрытия боковых подушек безопасности водитель и пассажир на переднем сиденье должны сидеть прямо и быть надлежащим образом пристегнутыми ремнями безопасности. Руки водителя следует держать на рулевом колесе в положениях на 9:00 и 3:00 часа. Пассажиру следует держать руки и кисти на своих бедрах.

(продолжение)

ОСТОРОЖНО

Не разрешайте пассажирам высовываться из дверей, класть какие-либо предметы между дверьми и пассажирами если они сидят на местах, оборудованных боковыми подушками безопасности и/или шторками безопасности.

(продолжение)

• Не надевайте на сидения какиелибо дополнительные чехлы.

• Использование чехлов может уменьшить вплоть до нуля эффективность системы.

• Не устанавливайте какие-либо дополнительные принадлежности на боковые стороны салона или вблизи боковых подушек безопасности.

• Не располагайте какие-либо предметы поверх подушки безопасности или между ней и собой.

• Не оставляйте какие-либо предметы (зонтик, сумку и т. п.) между передней дверью и передним сиденьем.

Такие предметы могут стать опасными метательными снарядами и причинить травму в случае раскрытия боковой подушки.

(продолжение)

JD RU 3.qxp 08.02.2014 13:18 Page 65

Системы безопасности автомобиля

663

Шторка безопасности (при наличии)

Шторки безопасности расположены вдоль обоих рейлингов крыши над передними и задними дверьми. Они предназначены для защиты водителя и пассажиров на переднем и боковых задних сиденьях от определенных боковых ударов.

Шторки безопасности раскрываются только при боковом ударе определенной силы, угла и скорости, направленном в определенное место.

При других боковых ударах, а также при лобовых столкновениях, ударах сзади и большинстве опрокидываний шторки безопасности не раскрываются.

(продолжение)

• Для предотвращения неожиданного раскрытия боковой подушки безопасности, которое может привести к травме, не допускайте ударов по зоне бокового датчика удара при включенном зажигании.

• При повреждении сиденья или его обивки рекомендуем обратиться к авторизованному дилеру Kia для ремонта системы.

OJD032039

OJD032041

 Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

JD RU 3.qxp 08.02.2014 13:18 Page 66

367

Системы безопасности автомобиля

(продолжение)

• Не разрешайте пассажирам прислоняться к дверям головой или другими частями тела, высовывать руки из окон и класть какие-либо предметы между дверьми и собой, если их сиденье оснащено боковыми подушками безопасности и/или шторками безопасности.

• Запрещается самостоятельно вскрывать или ремонтировать любые компоненты системы шторок безопасности. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

Невыполнение указанных выше инструкций может в случае ДТП привести к травмированию или смерти водителя или пассажиров.

ОСТОРОЖНО

• Для того чтобы боковые подушки безопасности и шторки безопасности обеспечили наилучшую защиту, водитель, пассажир на переднем сиденье и пассажиры на обоих боковых задних сиденьях должны сидеть прямо и быть надлежащим образом пристегнутыми ремнями безопасности. Для безопасности детей очень важно, чтобы они находились на заднем сиденье в детском удерживающем устройстве.

• На боковых задних сиденьях дети должны находиться в подходящих детских удерживающих устройствах. Детские удерживающие устройства следует устанавливать как можно дальше от дверей и надежно фиксировать.

(продолжение)

JD RU 3.qxp 08.02.2014 13:18 Page 67

Системы безопасности автомобиля

683

Почему моя подушка безопасности не раскрылась при ДТП? (Условия, при которых раскрываются или не раскрываются подушки безопасности)

Случается множество различных типов ДТП, при которых подушка безопасности не обеспечивает дополнительную защиту.

К ним относятся тыловые удары, второй или третий удар в ДТП с несколькими столкновениями, а также удары на малой скорости.

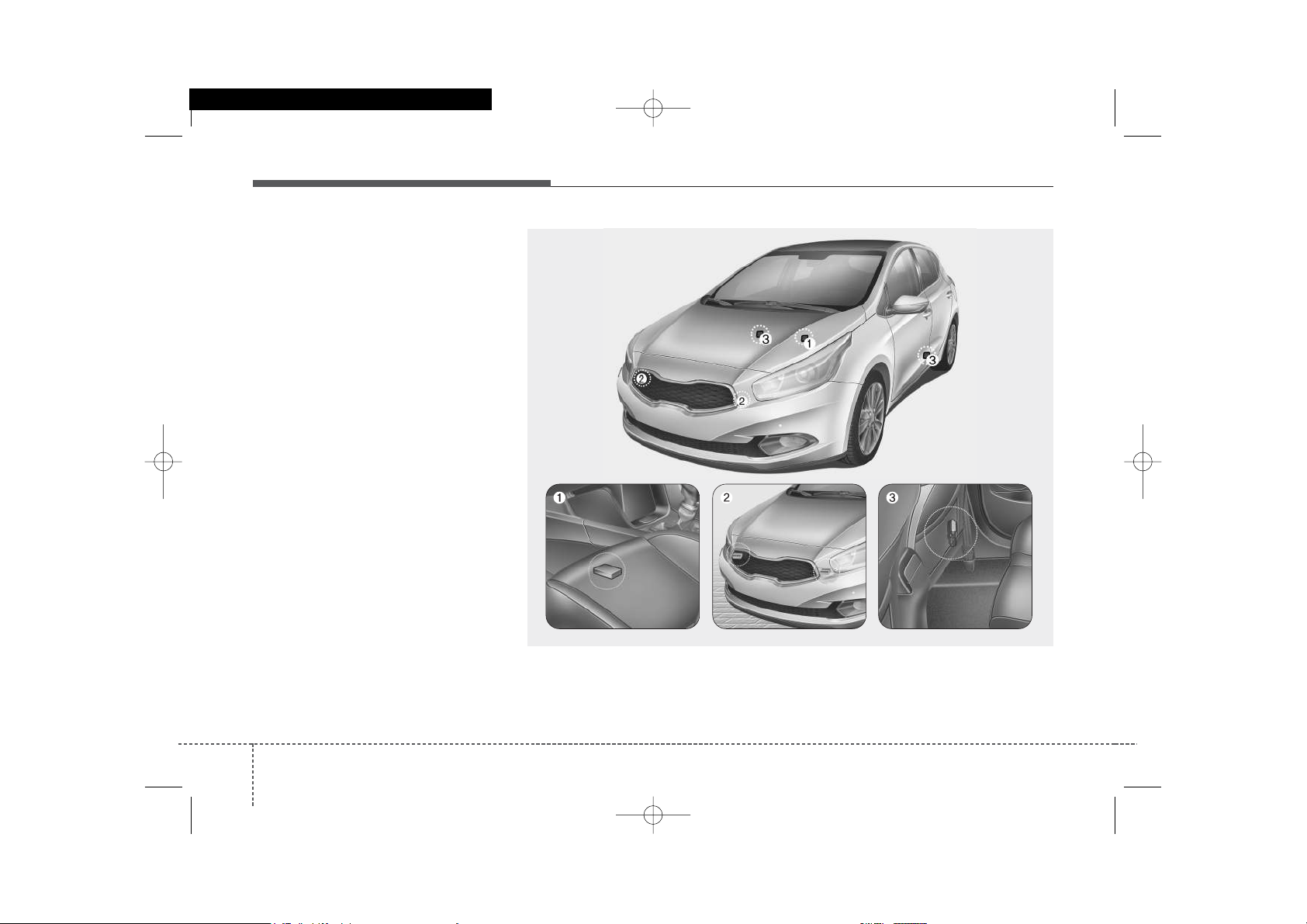

Датчики удара

(1) Блок управления SRSCM (2) Датчик лобового удара

(3) Датчик бокового удара (при наличии)

OJD032042/OJD032043/OJD032044/OJD032045

JD RU 3.qxp 08.02.2014 13:18 Page 68

369

Системы безопасности автомобиля

Условия раскрытия подушки безопасности

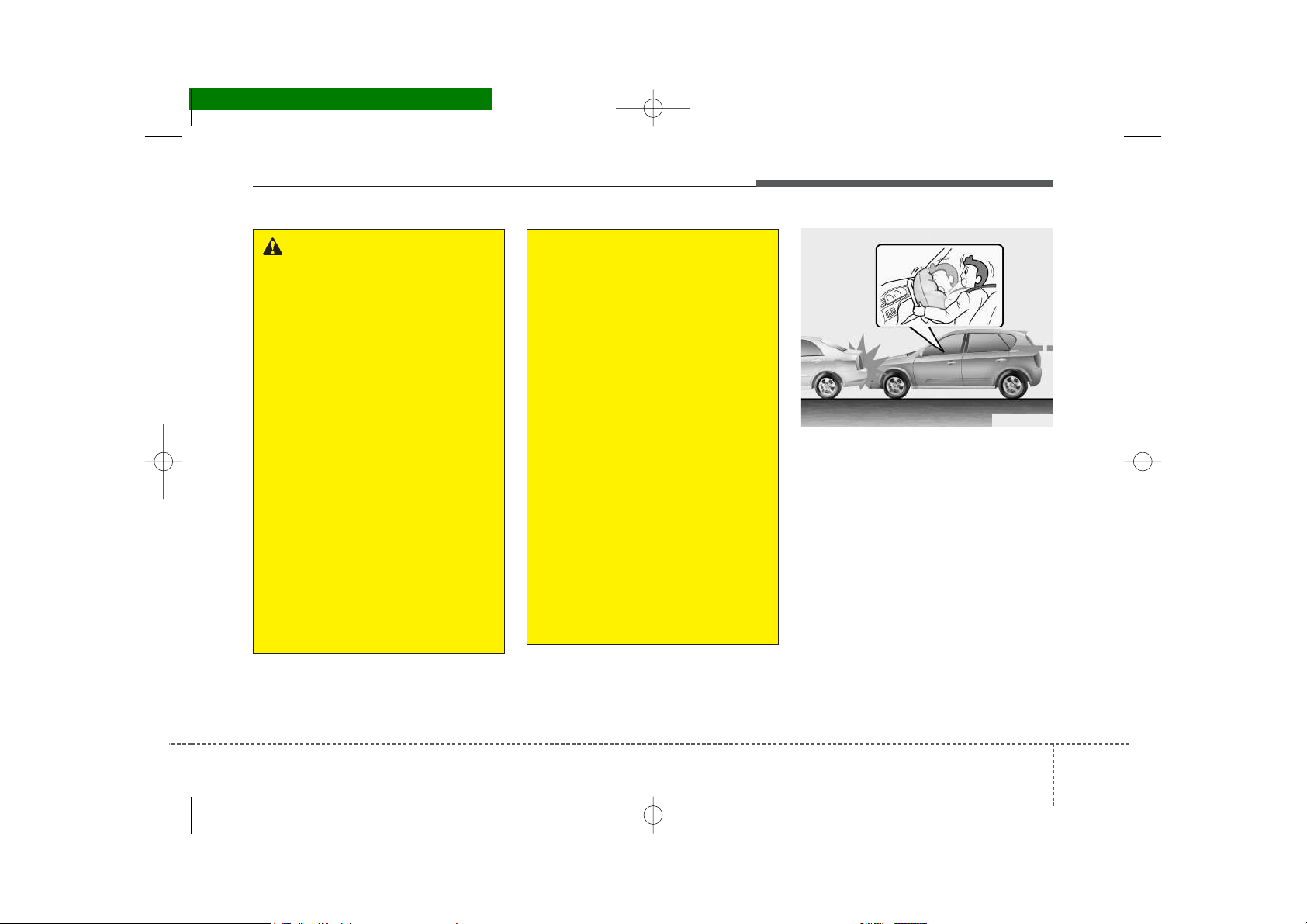

Фронтальные подушки безопасности

Передний подушки безопасности должны раскрываться при фронтальном ударе в зависимости от силы, скорости и угла фронтального удара.

ОСТОРОЖНО

• Не допускайте никаких ударов по местам расположения подушек безопасности и датчиков. Это может привести к неожиданному раскрытию подушки безопасности, что может привести к серьезной травме или смерти.

• Любое изменение местоположения или угла датчиков удара может привести к тому, что подушка может раскрыться в ненадлежащий момент и не раскрыться тогда, когда должна. Каждая из этих ситуаций может привести к тяжелой травме или смерти. Следовательно, не пытайтесь выполнять обслуживание датчиков удара или в смежных с ними зонах. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

(продолжение)

• Особого внимания требуют ситуации, связанные с изменением установочных углов датчиков вследствие деформации переднего бампера, кузова, средней или задней стоек в местах расположения датчиков удара. Рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

• В конструкции вашего автомобиля заложена возможность поглощения энергии удара и раскрытия подушки(подушек) безопасности при определенных типах столкновения. Установка “кенгурятника” или неоригинального бампера может отрицательно повлиять на характеристики автомобиля, относящиеся к столкновениям и раскрытию подушек безопасности.

OED036096

JD RU 3.qxp 08.02.2014 13:18 Page 69

Системы безопасности автомобиля

703

Боковые подушки безопасности и шторки безопасности (при наличии)

Боковые подушки безопасности и шторки безопасности раскрываются по сигналу от датчиков бокового удара с учетом силы или угла удара, а также скорости автомобиля.

Хотя фронтальные подушки безопасности (водителя и пассажира на переднем сиденье) предназначены только для защиты при лобовых столкновениях, они могут также раскрыться и при столкновениях другого типа в случае достаточно сильного воздействия на датчики фронтального удара. Боковые подушки безопасности и/или шторки безопасности предназначены только для защиты при боковых столкновениях, однако они могут также раскрыться в случае достаточно сильного воздействия на датчики бокового удара.

Подушки безопасности могут раскрыться вследствие сильных толчков шасси во время езды по плохой дороге или обочине. Для предупреждения нежелательного раскрытия подушки безопасности двигаться по плохим дорогам или бездорожью следует очень осторожно.

Условия нераскрытия подушки безопасности

• При определенных ударах на малой скорости подушки безопасности не должны раскрываться. В таких случаях подушки безопасности не должны раскрываться, так как они не обеспечат дополнительную защиту (кроме ремней безопасности).

OED036099

OJD032048

OGDE031045

 Установленные в вашем автомобиле

подушки безопасности могут отличаться от показанного на рисунке.

JD RU 3.qxp 08.02.2014 13:18 Page 70

371

Системы безопасности автомобиля

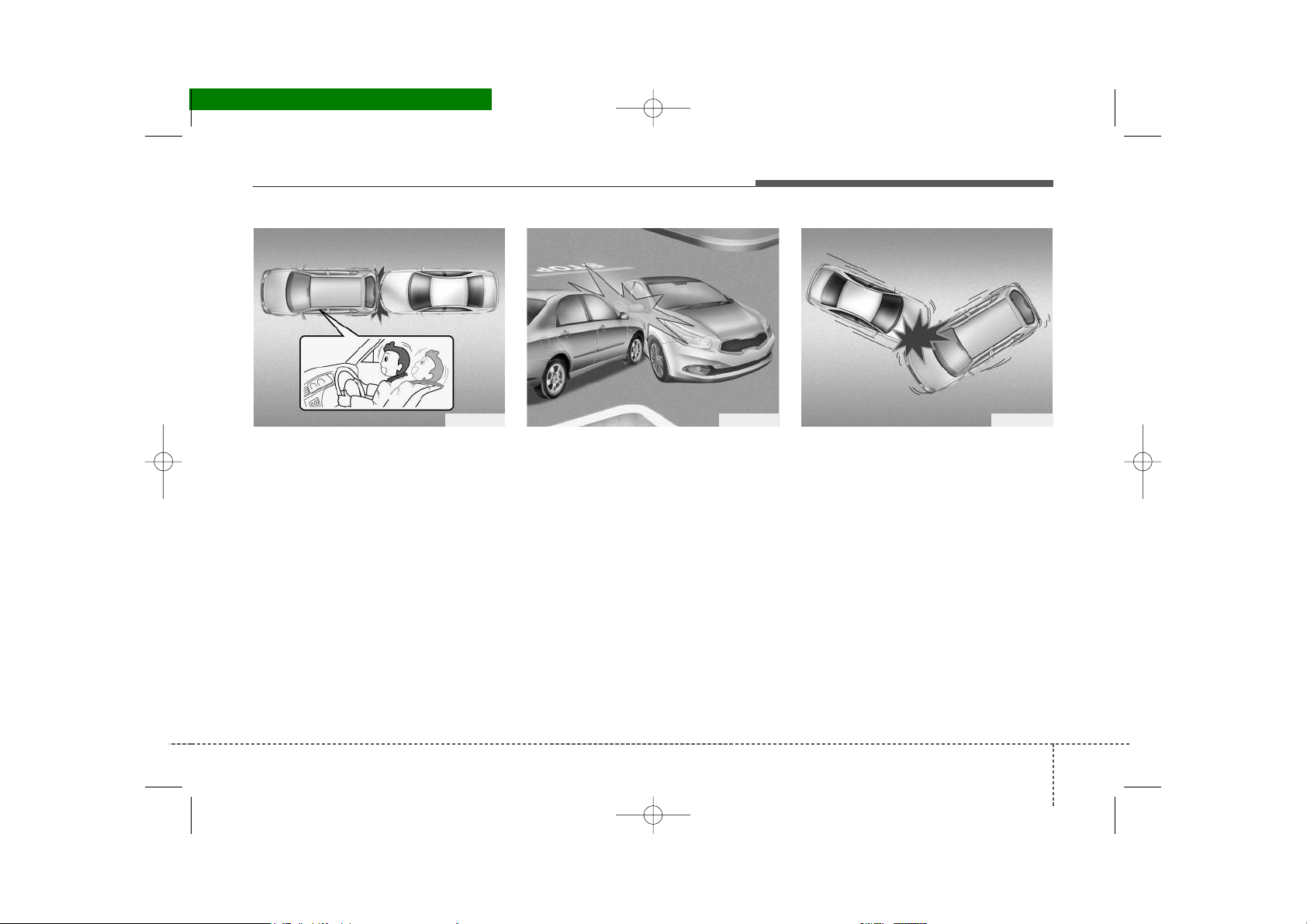

• Подушки безопасности не должны раскрываться при тыловом ударе, так как сила удара перемещает пассажиров назад. В этом случае раскрывшиеся подушки безопасности не обеспечат дополнительную защиту.

• Фронтальные подушки безопасности не должны раскрываться при боковых ударах, так как пассажиры перемещаются в сторону удара и передние подушки безопасности не обеспечат дополнительную защиту пассажиров.

• Однако в зависимости от силы и угла удара и скорости автомобиля могут раскрыться боковые подушки безопасности или шторки.

• При угловом ударе пассажиры могут переместиться в направлении, в котором подушки безопасности не смогут обеспечить дополнительную защиту, поэтому датчики не должны раскрывать никаких подушек.

OED036102OED036100 OJD032048

JD RU 3.qxp 08.02.2014 13:18 Page 71

Системы безопасности автомобиля

723

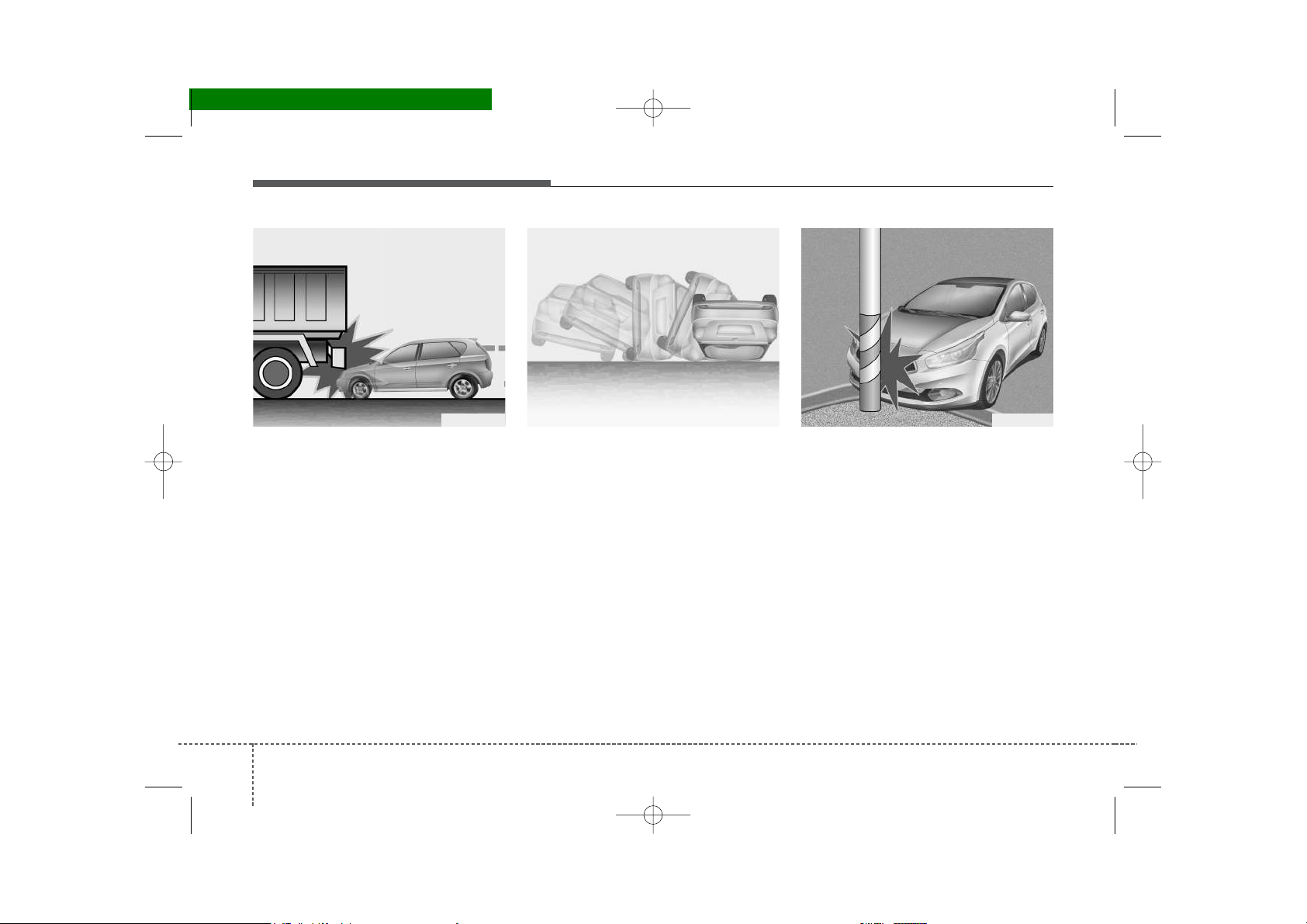

• Часто непосредственно перед ударом водитель резко тормозит. При таком резком торможении опускается передняя часть автомобиля. Это приводит к тому, что автомобиль скользит под автомобиль с более высоким клиренсом. В такой ситуации подушки безопасности могут не раскрыться, так как силы замедления, регистрируемые датчиками, могут в значительной степени быть заменены таким ударом скольжения.

• В случае опрокидывания подушки безопасности могут не раскрыться, поскольку автомобиль не способен обнаружить такой тип ДТП.

Однако боковые подушки и (или) шторки безопасности могут раскрыться в случае опрокидывания автомобиля после бокового столкновения.

• Подушки безопасности могут не раскрыться, если автомобиль столкнется с такими предметами, как электрические столбы или деревья, когда точка удара сконцентрирована в одной области и датчики не регистрируют полную силу удара.

OED036103 OED036104 OJD032050

JD RU 3.qxp 08.02.2014 13:18 Page 72

373

Системы безопасности автомобиля

Уход за системой SRS

Система SRS практически не требует технического обслуживания и не содержит частей, который можно самостоятельно безопасно обслуживать. Если контрольная лампа подушек безопасности не загорается или постоянно горит, рекомендуем обратиться к авторизованному дилеру Kia для проверки системы.

ОСТОРОЖНО

• Модификация компонентов или проводки системы SRS, включая установку любых значков на крышки подушек и изменение конструкции, может отрицательно повлиять на характеристики системы SRS и привести к возможным травмам.

• Для очистки крышек подушек безопасности используйте мягкую сухую или смоченную чистой водой ткань. Растворители и очистители могут отрицательно воздействовать на крышки подушек безопасности и правильное раскрытие системы.

(продолжение)

• Запрещается размещать какиелибо предметы на модулях подушек безопасности (или вблизи них), расположенных на рулевом колесе, панели приборов, коленном буфере на стороне водителя, а также над перчаточным ящиком на стороне пассажира, поскольку такие предметы могут травмировать находящихся в салоне в случае раскрытия подушки безопасности при столкновении.

• В случае раскрытия подушки безопасности рекомендуем обратиться к авторизованному дилеру Kia для ее замены.

(продолжение)

JD RU 3.qxp 08.02.2014 13:18 Page 73

Системы безопасности автомобиля

743

Дополнительные меры предосторожности

• Запрещается перевозить пассажиров в багажном отделении или на сложенной спинке сиденья. Водитель и

пассажиры должны сидеть вертикально, откинувшись на спинку. Ремни безопасности должны быть пристегнуты, а ноги должны находиться на полу.

• Пассажиры не должны

высовываться из автомобиля и меняться сиденьями во время движения. Непристегнутого ремнем

безопасности пассажира во время ДТП или резкого торможения может отбросить на внутренние части салона, на других пассажиров или выбросить из автомобиля.

• Каждый ремень безопасности

предназначен для одного пассажира. Если одним ремнем

безопасности пользуется более одного человека, в результате ДТП они могут серьезно пострадать или погибнуть.

• Не устанавливайте дополнительные

принадлежности на ремни безопасности. Устройства,

претендующие на повышение комфорта пассажира или смещающие положение ремня безопасности, могут снизить защиту, которую обеспечивает ремень, и повысить вероятность получения серьезных травм в результате ДТП.

• Пассажиры не должны помещать

твердые или острые предметы между телом и подушками безопасности. Твердые или острые

предметы на коленях или во рту могут привести к травмам при раскрытии подушки безопасности.

• Пассажиры должны находиться

на достаточном расстоянии от крышек подушек безопасности.

Водитель и пассажиры должны сидеть вертикально, откинувшись на спинку. Ремни безопасности должны быть пристегнуты, а ноги должны находиться на полу. Если водитель и пассажиры находятся слишком близко к крышкам подушек безопасности, они могут получить травмы при раскрытии подушек.

(продолжение)

• Если необходимо утилизировать компоненты системы подушек безопасности или автомобиль целиком, нужно соблюдать определенные меры предосторожности. Уполномоченный

дилер Kia осведомлен о таких мерах предосторожности и может предоставить нужную информацию. Несоблюдение этих мер и процедур может повысить риск получения травм.

• Если автомобиль был затоплен или на ковриках или полу видны следы воды, не пытайтесь запускать двигатель. Рекомендуем обратиться к авторизованному дилеру Kia.

JD RU 3.qxp 08.02.2014 13:18 Page 74

375

Системы безопасности автомобиля

• Не прикрепляйте и не помещайте предметы на крышки подушек безопасности или рядом с ними.

Предмет, прикрепленный или помещенный на крышки передних или боковых подушек безопасности может негативно повлиять на работу подушек.

• Запрещается модифицировать передние сиденья. Модификация передних сидений может помешать работе чувствительных компонентов системы пассивной безопасности или боковых подушек.

• Запрещается помещать предметы

под передние сиденья.

Помещение предметов под передние сиденья может помешать работе чувствительных компонентов и жгутов проводки системы пассивной безопасности.

• Никогда не держите младенца или ребенка на коленях. В результате ДТП младенец или ребенок может серьезно пострадать или погибнуть. Младенцы и дети должны быть правильно пристегнуты в соответствующем детском кресле или на заднем сиденье.

Установка дополнительного оборудования или модификация автомобиля с подушками безопасности

Модификация автомобиля путем изменения рамы, бамперов, переднего и бокового листового металла или клиренса может повлиять на работу системы подушек безопасности автомобиля.

ОСТОРОЖНО

• При неправильном расположении на сиденье или его смещении водитель и пассажиры могут оказаться слишком близко к раскрывающейся подушке безопасности, удариться об элементы конструкции или могут быть выброшены из автомобиля, что приведет к серьезным травмам или смерти.

• Всегда сохраняйте вертикальное положение по центру сиденья, откинувшись на спинку. Ремень безопасности должен быть пристегнут, ноги должны быть вытянуты и находиться в удобном положении, а ступни должны находиться на полу.

JD RU 3.qxp 08.02.2014 13:18 Page 75

Предупреждающая этикетка подушек безопасности (при наличии)

Все предупреждающие этикетки подушек безопасности предназначены для информирования водителя и пассажиров об их потенциальной опасности.

Обратите внимание, что в этих обязательных предупреждениях особое внимание уделяется безопасности детей. Кроме того, нельзя забывать и о приведенных выше опасностях для взрослых.

 Tèï B

OJD032051

 Tèï A

OJD032052

376

Системы безопасности автомобиля

JD RU 3.qxp 08.02.2014 13:18 Page 76

О КОМПАНИИ KIA

Поздравляем вас с приобретением нового автомобиля Kia. Являясь признанным в мире производителем автомобилей,

известных своим высоким качеством и справедливой ценой, компания Kia Motors считает своим долгом предоставлять клиентам услуги на уровне выше их ожиданий и полностью удовлетворяющем их потребности.

В дилерской сети Kia вас ожидает “семейное” отношение, которое создает ощущение тепла, гостеприимства и доверия – ощущения, что за тобой ухаживают заботливые люди.

Вся информация, содержащаяся в этом руководстве пользователя, является точной на момент ее опубликования. Тем не менее, Kia оставляет за собой право в любое время вносить изменения, потому что таким образом реализуется наша политика непрерывного усовершенствования продукции.

Данное руководство относится ко всем моделям этого автомобиля и включает в себя описания и пояснения дополнительного и стандартного оборудования. В результате этого в руководстве могут встречаться материалы, которые не соответствуют вашей конкретной модели автомобиля Kia.

Наслаждайтесь вашим автомобилем и

«семейной» заботой от Kia!

JD RU foreword.qxp 08.02.2014 11:58 Page 1

Спасибо за то, что вы выбрали автомобиль Kia. В этом руководстве вы найдете сведения по эксплуатации, техническому обслуживанию и безопасности

автомобиля. Оно также дополнено буклетом “Гарантийные обязательства и техническое обслуживание”, который содержит важную информацию по вопросам гарантийного обслуживания вашего автомобиля. Для обеспечения приятной и безопасной эксплуатации вашего нового автомобиля Kia настоятельно просит внимательно ознакомиться с этими материалами и выполнять приведенные рекомендации.

Kia предлагает Вам большое разнообразие вариантов исполнения, компонентов и комплектующих для различных моделей. Следовательно, оборудование, описанное в данном руководстве, наряду с иллюстрациями, может отличаться от комплектации Вашего автомобиля.

Информация и технические характеристики, приведенные в данном руководстве, были абсолютно точными на момент издания. Kia оставляет за собой право вносить изменения в технические характеристики или конструкцию в любое время без уведомления и каких-либо обязательств. Если у вас есть вопросы, рекомендуем проконсультироваться у авторизованного дилера Kia.

Компания Kia заявляет о своем неослабевающем стремлении к обеспечению вашего удовлетворения от использования автомобиля Kia.

форме, электронной или печатной, включая фотокопирование, запись или внесение в информационнопоисковую систему, запрещено без предварительного письменного разрешения компании Kia Motors Slovakia s.r.o..

Предисловие

JD RU foreword.qxp 08.02.2014 11:58 Page 2

Введение

Знакомство с вашим автомобилем

Системы безопасности автомобиля

Характеристики автомобиля

Управление автомобилем

Действия в непредвиденных случаях

Техническое обслуживание

Технические характеристики & Информация для потребителя

Приложение

Предметный указатель

СОДЕРЖАНИЕ

JD RU foreword.qxp 08.02.2014 11:58 Page 3

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 1

Характеристики автомобиля

Ключи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

• Запишите номер вашего ключа . . . . . . . . . . . . . . 4-4

•

Операции, выполняемые с использованием ключа

• Система иммобилайзера. . . . . . . . . . . . . . . . . . . . . 4-5

Система дистанционного бесключевого доступа . .

• Дистанционное управление системой

бесключевого доступа . . . . . . . . . . . . . . . . . . . . . . . 4-7

• Предупреждение о передатчике . . . . . . . . . . . . . . 4-9

• Замена батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

. 4-4

4-7

Электронный ключ . . . . . . . . . . . . . . . . . . . . . . . 4-12

• Функции электронного ключа . . . . . . . . . . . . . . . 4-12

• Предостережения об электронном ключе . . . . . . 4-14

• Блокирование/разблокирование дверей

в аварийной ситуации. . . . . . . . . . . . . . . . . . . . . . . 4-14

Система противоугонной сигнализации. . . . . 4-15

• Активированное состояние . . . . . . . . . . . . . . . . . . 4-15

• Состояние противоугонной защиты . . . . . . . . . . 4-17

• Деактивированное состояние . . . . . . . . . . . . . . . . 4-17

Дверные замки . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

• Снаружи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18

• Изнутри . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

• Мертвые замки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21

• Функции блокировки/разблокировки дверей . . 4-21

• Устройство блокировки замков задних дверей,

предотвращающее их открывание детьми . . . . 4-22

Крышка багажника. . . . . . . . . . . . . . . . . . . . . . . 4-24

• Открытие крышки багажника . . . . . . . . . . . . . . . 4-24

• Закрытие крышки багажника . . . . . . . . . . . . . . . 4-25

• Аварийное отпирание крышки багажника . . . . 4-26

Îêíà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27

• Электростеклоподъемники . . . . . . . . . . . . . . . . . . 4-28

• Стекла, приводимые вручную . . . . . . . . . . . . . . . 4-31

Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32

• Открывание капота. . . . . . . . . . . . . . . . . . . . . . . . . 4-32

• Закрывание капота . . . . . . . . . . . . . . . . . . . . . . . . . 4-33

Дверца топливозаливной горловины . . . . . . . 4-34

•

Открывание дверцы топливозаливной горловины

•

Закрывание дверцы топливозаливной горловины

. 4-34

. .

4-34

Панорамный люк в крыше . . . . . . . . . . . . . . . . 4-38

• Предупреждение об открытом верхнем люке . . 4-38

• Солнцезащитная шторка . . . . . . . . . . . . . . . . . . . . 4-39

• Сдвиг верхнего люка. . . . . . . . . . . . . . . . . . . . . . . . 4-39

• Наклон верхнего люка . . . . . . . . . . . . . . . . . . . . . . 4-40

• Закрытие верхнего люка . . . . . . . . . . . . . . . . . . . . 4-40

• Возврат верхнего люка к начальным

установкам (сброс) . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42

Рулевое колесо . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-43

• Усилитель руля с электронным управлениемв . . . 4-43

•

Рулевая колонка с наклоном и телескопированием. 4-44

• Подогреваемое рулевое колесо . . . . . . . . . . . . . . . 4-44

• Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45

• Гибкое рулевое управление . . . . . . . . . . . . . . . . . . 4-46

Зеркала. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-49

• Внутреннее зеркало заднего вида . . . . . . . . . . . . . 4-49

• Наружное зеркало заднего вида . . . . . . . . . . . . . . 4-50

Комбинация приборов (Обычный) . . . . . . . . . 4-54

• Подсветка панели приборов . . . . . . . . . . . . . . . . . 4-55

• Приборы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-55

• Индикатор передачи в МКПП. . . . . . . . . . . . . . . . 4-57

• Индикатор передачи АКПП. . . . . . . . . . . . . . . . . . 4-57

• Коробка передач с двойным сцеплением,

индикатор включения передачи . . . . . . . . . . . . . . 4-58

• Индикатор ограничителя скорости . . . . . . . . . . . 4-58

• Одометр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-59

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 2

• Маршрутный компьютер. . . . . . . . . . . . . . . . . . . . 4-59

• Информация на ЖК-дисплее . . . . . . . . . . . . . . . . . 4-82

• Контрольные лампы и индикаторы . . . . . . . . . . 4-88

Комбинация приборов (Supervision) . . . . . . . . 4-67

• Подсветка панели приборов . . . . . . . . . . . . . . . . . 4-69

• Переключение режимов дисплея комбинации

приборов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69

• Приборы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69

• Индикатор передачи в МКПП. . . . . . . . . . . . . . . . 4-72

• Индикатор передачи АКПП. . . . . . . . . . . . . . . . . . 4-73

• Коробка передач с двойным сцеплением,

индикатор включения передачи . . . . . . . . . . . . . . 4-73

• Индикатор ограничителя скорости . . . . . . . . . . . 4-74

• Одометр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-74

• Маршрутный компьютер. . . . . . . . . . . . . . . . . . . . 4-75

• Информация на ЖК-дисплее . . . . . . . . . . . . . . . . . 4-82

• Контрольные лампы и индикаторы . . . . . . . . . . 4-88

ЖК дисплей для предупреждений и

индикации (дисплей панели приборов) . . . . . 4-101

Система задней парковки . . . . . . . . . . . . . . . . . 4-103

• Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-103

• Условия, при которых система не работает . . . . 4-105

• Предупреждения. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-105

• Самодиагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-106

Система помощи при парковке . . . . . . . . . . . . 4-107

• Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-107

• Условия, при которых система не работает . . . . 4-109

• Самодиагностика . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-111

Интеллектуальная система помощи

при парковке

• Необходимые условия для работы системы . . . . 4-113

• Условия, при которых система не работает . . . . 4-113

(SPAS). . . . . . . . . . . . . . . . . . . . . . 4-112

• Порядок работы с системой . . . . . . . . . . . . . . . . . . 4-116

• Дополнительные инструкции . . . . . . . . . . . . . . . . 4-121

• Нештатная работа системы . . . . . . . . . . . . . . . . . . 4-122

Камера заднего вида . . . . . . . . . . . . . . . . . . . . . . 4-123

Огни аварийной сигнализации. . . . . . . . . . . . . 4-123

Освещение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-124

• Функция экономии энергии АКБ . . . . . . . . . . . . . 4-124

• Функция задержки отключения фар. . . . . . . . . . 4-124

• Функция приветствия светом фар . . . . . . . . . . . . 4-124

• Стационарная лампа освещения на поворотах . . 4-125

• Управление светом . . . . . . . . . . . . . . . . . . . . . . . . . 4-125

• Включение дальнего света. . . . . . . . . . . . . . . . . . . 4-127

• Указатели поворота и перестроения . . . . . . . . . . 4-128

• Передние противотуманные фары . . . . . . . . . . . . 4-129

• Задние противотуманные фары . . . . . . . . . . . . . . 4-129

• Дневные ходовые огни . . . . . . . . . . . . . . . . . . . . . . 4-130

• Корректор наклона фар . . . . . . . . . . . . . . . . . . . . . 4-130

• Адаптивная система коррекции фар (AFLS) . . . 4-131

Стеклоочистители и стеклоомыватели. . . . . . 4-133

• Стеклоочистители ветрового стекла . . . . . . . . . . 4-133

• Стеклоомыватели ветрового стекла . . . . . . . . . . 4-135

• Переключатель стеклоочистителя

и стеклоомывателя заднего стекла . . . . . . . . . . . 4-136

Освещение салона . . . . . . . . . . . . . . . . . . . . . . . . 4-137

• Автоматическое отключение плафона

освещения салона . . . . . . . . . . . . . . . . . . . . . . . . . . 4-137

• Лампа направленного освещения . . . . . . . . . . . . 4-137

• Плафон освещения салона. . . . . . . . . . . . . . . . . . . 4-138

• Лампа в зеркале солнцезащитного козырька . . 4-138

• Фонарь багажника. . . . . . . . . . . . . . . . . . . . . . . . . . 4-139

• Лампа перчаточного ящика. . . . . . . . . . . . . . . . . . 4-139

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 3

Система приветствия . . . . . . . . . . . . . . . . . . . . . 4-140

• Приветствие светом фар . . . . . . . . . . . . . . . . . . . . 4-140

• Освещение салона . . . . . . . . . . . . . . . . . . . . . . . . . . 4-140

• Фонарь подсветки выхода . . . . . . . . . . . . . . . . . . . 4-140

Дефростер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-141

• Обогреватель заднего стекла. . . . . . . . . . . . . . . . . 4-141

Ручная система климат-контроля . . . . . . . . . . 4-142

• Обогрев и кондиционирование воздуха . . . . . . . 4-143

• Работа системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-148

• Воздушный фильтр климат-контроля. . . . . . . . . 4-150

• Проверка количества хладагента и

смазочного материала компрессора. . . . . . . . . . . 4-151

Автоматическая система климат-контроля. . 4-152

• Автоматическое управление обогревом и

кондиционированием воздуха . . . . . . . . . . . . . . . . 4-153

• Ручное управление обогревом

и кондиционированием воздуха . . . . . . . . . . . . . . 4-155

• Работа системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-160

• Воздушный фильтр климат-контроля. . . . . . . . . 4-163

• Проверка количества хладагента и

смазочного материала компрессора. . . . . . . . . . . 4-163

Размораживание и отпотевание ветрового стекла. .

Система климат-контроля с ручным управлением

•

• Система климат-контроля с автоматическим

управлением . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-166

4-165

. 4-165

Чистый воздух . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-168

Багажное отделение. . . . . . . . . . . . . . . . . . . . . . . 4-169

• Ящик хранения в центральной консоли . . . . . . 4-169

• Убирающийся подлокотник. . . . . . . . . . . . . . . . . . 4-169

• Перчаточный ящик . . . . . . . . . . . . . . . . . . . . . . . . . 4-170

• Холодильный отсек . . . . . . . . . . . . . . . . . . . . . . . . . 4-170

• Отсек для солнцезащитных очков . . . . . . . . . . . . 4-171

• Лоток багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-171

• Боковой лоток багажника . . . . . . . . . . . . . . . . . . . 4-172

Особенно

• Прикуриватель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-173

• Пепельница . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-173

• Чашкодержатель . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-174

• Держатель для бутылок . . . . . . . . . . . . . . . . . . . . . 4-175

• Солнцезащитный козырек. . . . . . . . . . . . . . . . . . . 4-175

• Розетка питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-176

• Порты для дополнительных устройств (Aux),

• Вешалка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-178

• Крепление(я) коврика. . . . . . . . . . . . . . . . . . . . . . . 4-178

• Багажная сетка (держатель) . . . . . . . . . . . . . . . . . 4-179

• Вещевая крышка багажного отделения . . . . . . . 4-179

• Барьерная сетка . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-180

• Шторка багажного отделения . . . . . . . . . . . . . . . . 4-183

• Рельсовая система багажного отделения . . . . . . 4-185

• Держатель сумки . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-186

сти салона . . . . . . . . . . . . . . . . . . . . . . . 4-173

USB è iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-177

Элементы внешней отделки . . . . . . . . . . . . . . . 4-187

• Установка кронштейна на релинг . . . . . . . . . . . . 4-187

• Багажник на крыше . . . . . . . . . . . . . . . . . . . . . . . . 4-189

Аудиосистема . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-191

• Антенна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-191

• Дистанционное управление аудиосистемой . . . . 4-192

• Принцип работы аудиосистемы автомобиля . . . 4-193

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 4

Характеристики автомобиля

КЛЮЧИ

Запишите номер вашего ключа

Код ключа выштампован на бирке, прикрепленной к набору ключей. В

случае потери ключей рекомендуется обратиться в официальный дилерский центр Kia. Снимите и храните бирку с кодом ключа в безопасном месте. Также запишите код ключа и храните в безопасном месте, но не в автомобиле.

Операции, выполняемые с использованием ключа

• Запуск двигателя

• Блокировка и разблокировка дверей

ОСТОРОЖНО

Рекомендуем использовать оригинальные запасные части, приобретенные у дилера Kia. Использование послепродажных ключей может привести к тому, что замок зажигания не сможет перейти из состояния START в состояние ON. В этом случае стартер не выключится, что может привести к его повреждению и опасности пожара вследствие чрезмерного тока в проводке.

ОСТОРОЖНО - Êëþ÷

зажигания

Детям, оставленным в автомобиле без присмотра с ключом зажигания (электронным ключом), может грозить опасность, даже если ключ не находится в замке зажигания или кнопка пуска/останова не находится в положении ACC или ON. Дети повторяют действия взрослых и могут вставить ключ в замок зажигания или нажать кнопку пуска/останова. Ключ зажигания (электронный ключ) позволит детям управлять электростеклоподъемниками или другими органами управления и даже привести автомобиль в движение, что может привести к серьезным травмам и даже летальному исходу. Никогда не оставляйте ключи в автомобиле, где находятся дети без присмотра, если работает двигатель.

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 5

Характеристики автомобиля

Система иммобилайзера

Автомобиль может быть оснащен электронной системой иммобилайзера двигателя, которая снижает риск несанкционированного использования автомобиля.

Система иммобилайзера состоит из небольшого передатчика в ключе и электронных устройств в автомобиле.

Автомобили без системы электронного ключа

При каждой установке ключа в замок зажигания и поворота в положение ON система иммобилайзера проверяет действительность ключа.

Если ключ действительный, двигатель запустится.

Если ключ недействительный, двигатель не запустится.

Отключение системы иммобилайзера:

Вставьте ключ зажигания в замок и установите его в положение ON.

Включение системы иммобилайзера:

Переведите ключ зажигания в положение “OFF”. Система иммобилайзера включается автоматически. Если в автомобиле не находится действительный ключ зажигания, двигатель не запустится.

Автомобили с системой электронного ключа

При каждом переключении кнопки пуска/останова в положение ON система иммобилайзера проверяет действительность ключа.

Если ключ действительный, двигатель запустится.

Если ключ недействительный, двигатель не запустится.

Отключение системы иммобилайзера:

Установите кнопку пуска/остановки двигателя в положение ON.

Включение системы иммобилайзера:

Установите кнопку пуска/остановки двигателя в положение OFF. Система иммобилайзера включается автоматически. Если в автомобиле не находится действительный электронный ключ, двигатель не запустится.

ОСТОРОЖНО

Во избежание кражи автомобиля не оставляйте в нем запасные ключи. Пароль для системы иммобилайзера является уникальным и должен храниться в секрете. Не оставляйте этот номер в автомобиле.



К СВЕДЕНИЮ

При запуске двигателя рядом не должно находиться ключей с другим кодом иммобилайзера. В противном случае двигатель может не запуститься или может вскоре после запуска остановиться. Для предупреждения возможных проблем после приемки вашего нового автомобиля храните все ключи отдельно.

ВНИМАНИЕ

Не держите металлические предметы рядом с замком зажигания. Двигатель может не запуститься, так как металлические предметы могут препятствовать передаче сигнала транспондера.

JD RU 4a(~141).qxp 08.02.2014 12:08 Page 6

Характеристики автомобиля



К СВЕДЕНИЮ

Если вам нужны дополнительные ключи или если вы потеряли свои ключи, рекомендуем обратиться к авторизованному дилеру Kia.

ВНИМАНИЕ

Транспондер в ключе зажигания является важной частью системы иммобилайзера. Она разработана для многолетней бесперебойной работы, однако нужно избегать воздействия влаги, статического электричества и грубого обращения. В противном случае может возникнуть сбой системы иммобилайзера.

ВНИМАНИЕ

Не изменяйте, не модифицируйте и не регулируйте систему иммобилайзера, так как это может привести к ее неисправности. Для обслуживания системы рекомендуем обратиться к авторизованному дилеру Kia.

Неисправности, вызванные неправильным изменением, регулировкой или модификациями системы иммобилайзера не покрываются гарантией на автомобиль.

Kia cee’d JD 2012 — 2015 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
