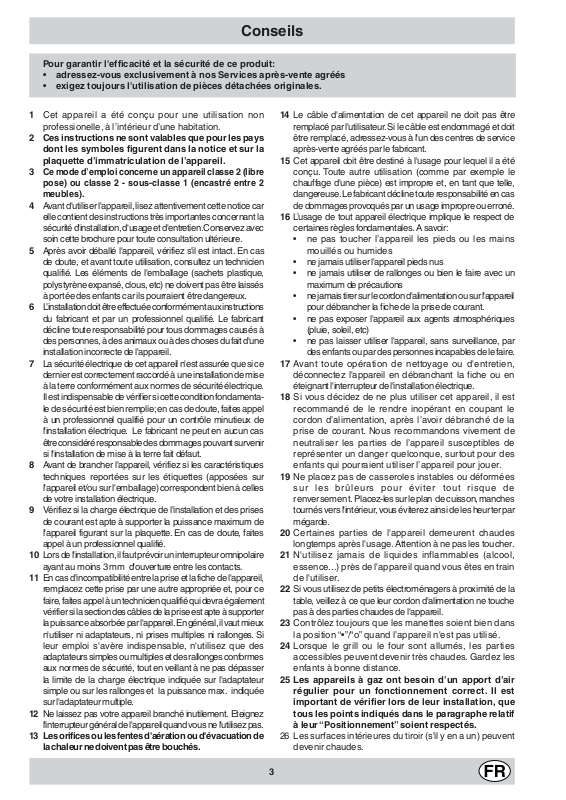

Conseils
Pour garantir l'efficacité et la sécurité de ce produit:
• adressez-vous exclusivement à nos Services après-vente agréés
• exigez toujours l'utilisation de pièces détachées originales.
1 Cet appareil a été conçu pour une utilisation non
professionelle, à l’intérieur d’une habitation.
2 Ces instructions ne sont valables que pour les pays
dont les symboles figurent dans la notice et sur la
plaquette d’immatriculation de l’appareil.
Ce mode d’emploi concerne un appareil classe 2 (libre
3
pose) ou classe 2 - sous-classe 1 (encastré entre 2
meubles).
4 Avant d'utiliser l'appareil, lisez attentivement cette notice car
elle contient des instructions très importantes concernant la
sécurité d'installation, d'usage et d'entretien. Conservez avec
soin cette brochure pour toute consultation ultérieure.
5 Après avoir déballé l'appareil, vérifiez s'il est intact. En cas
de doute, et avant toute utilisation, consultez un technicien
qualifié. Les éléments de l'emballage (sachets plastique,
polystyrène expansé, clous, etc) ne doivent pas être laissés
à portée des enfants car ils pourraient être dangereux.
6 L’installation doit être effectuée conformément aux instructions
du fabricant et par un professionnel qualifié. Le fabricant
décline toute responsabilité pour tous dommages causés à
des personnes, à des animaux ou à des choses du fait d'une
installation incorrecte de l'appareil.
7 La sécurité électrique de cet appareil n'est assurée que si ce
dernier est correctement raccordé à une installation de mise
à la terre conformément aux normes de sécurité électrique.
Il est indispensable de vérifier si cette condition fondamentale de sécurité est bien remplie; en cas de doute, faites appel
à un professionnel qualifié pour un contrôle minutieux de
l'installation électrique. Le fabricant ne peut en aucun cas
être considéré responsable des dommages pouvant survenir
si l'installation de mise à la terre fait défaut.
8 Avant de brancher l'appareil, vérifiez si les caractéristiques
techniques reportées sur les étiquettes (apposées sur
l'appareil et/ou sur l'emballage) correspondent bien à celles
de votre installation électrique.
9 Vérifiez si la charge électrique de l'installation et des prises
de courant est apte à supporter la puissance maximum de
l'appareil figurant sur la plaquette. En cas de doute, faites
appel à un professionnel qualifié.
10 Lors de l'installation, il faut prévoir un interrupteur omnipolaire
ayant au moins 3 mm d'ouverture entre les contacts.
11 En cas d'incompatibilité entre la prise et la fiche de l'appareil,
remplacez cette prise par une autre appropriée et, pour ce
faire, faites appel à un technicien qualifié qui devra également
vérifier si la section des câbles de la prise est apte à supporter
la puissance absorbée par l'appareil. En général, il vaut mieux
n'utiliser ni adaptateurs, ni prises multiples ni rallonges. Si
leur emploi s'avère indispensable, n'utilisez que des
adaptateurs simples ou multiples et des rallonges conformes
aux normes de sécurité, tout en veillant à ne pas dépasser
la limite de la charge électrique indiquée sur l'adaptateur
simple ou sur les rallonges et la puissance max. indiquée
sur l'adaptateur multiple.
12 Ne laissez pas votre appareil branché inutilement. Eteignez
l'interrupteur général de l'appareil quand vous ne l'utilisez pas.
13 Les orifices ou les fentes d'aération ou d'évacuation de
la chaleur ne doivent pas être bouchés.
14 Le câble d'alimentation de cet appareil ne doit pas être
remplacé par l'utilisateur. Si le câble est endommagé et doit
être remplacé, adressez-vous à l'un des centres de service
après-vente agréés par le fabricant.
15 Cet appareil doit être destiné à l'usage pour lequel il a été
conçu. Toute autre utilisation (comme par exemple le
chauffage d'une pièce) est impropre et, en tant que telle,
dangereuse. Le fabricant décline toute responsabilité en cas
de dommages provoqués par un usage impropre ou erroné.
16 L’usage de tout appareil électrique implique le respect de
certaines règles fondamentales. A savoir:
• ne pas toucher l’appareil les pieds ou les mains
mouillés ou humides
• ne jamais utiliser l'appareil pieds nus
• ne jamais utiliser de rallonges ou bien le faire avec un
maximum de précautions
• ne jamais tirer sur le cordon d'alimentation ou sur l'appareil
pour débrancher la fiche de la prise de courant.
• ne pas exposer l'appareil aux agents atmosphériques
(pluie, soleil, etc)
• ne pas laisser utiliser l'appareil, sans surveillance, par
des enfants ou par des personnes incapables de le faire.
17 Avant toute opération de nettoyage ou d'entretien,
déconnectez l'appareil en débranchant la fiche ou en
éteignant l'interrupteur de l'installation électrique.
18 Si vous décidez de ne plus utiliser cet appareil, il est
recommandé de le rendre inopérant en coupant le
cordon d’alimentation, après l’avoir débranché de la
prise de courant. Nous recommandons vivement de
neutraliser les parties de l’appareil susceptibles de
représenter un danger quelconque, surtout pour des
enfants qui pourraient utiliser l’appareil pour jouer.
19 Ne placez pas de casseroles instables ou déformées
sur les brûleurs pour éviter tout risque de
renversement. Placez-les sur le plan de cuisson, manches
tournés vers l'intérieur, vous éviterez ainsi de les heurter par
mégarde.
20 Certaines parties de l'appareil demeurent chaudes
longtemps après l'usage. Attention à ne pas les toucher.
21 N'utilisez jamais de liquides inflammables (alcool,
essence...) près de l'appareil quand vous êtes en train
de l'utiliser.
22 Si vous utilisez de petits électroménagers à proximité de la
table, veillez à ce que leur cordon d'alimentation ne touche
pas à des parties chaudes de l'appareil.
23 Contrôlez toujours que les manettes soient bien dans
la position “•”/“o” quand l’appareil n'est pas utilisé.
24 Lorsque le grill ou le four sont allumés, les parties
accessibles peuvent devenir très chaudes. Gardez les
enfants à bonne distance.
25 Les appareils à gaz ont besoin d’un apport d’air
régulier pour un fonctionnement correct. Il est
important de vérifier lors de leur installation, que
tous les points indiqués dans le paragraphe relatif
à leur “Positionnement” soient respectés.
26 Les surfaces intérieures du tiroir (s'il y en a un) peuvent
devenir chaudes.
3
Instructions pour l’installation
Les instructions suivantes sont destinées à l’installateur
qualifié afin d’effectuer les opérations d’installation, de
réglage et d’entretien technique de la manière la plus
correcte et conformément aux normes en vigueur.
Important: n’importe quelle opération de réglage,
d’entretien, etc..., doit être effectuée après avoir
débranché la prise de la cuisinière.
Conditions réglementaires d’installation
Le raccordement gaz devra être fait par un professionnel
qualifié qui assurera la bonne alimentation en gaz et le
meilleur réglage de la combustion des brûleurs. Ces
opérations d’installation, quoique simples, sont délicates
et primordiales pour que votre cuisinière vous rende le
meilleur service. L’installation doit être effectuée
conformément aux textes réglementaires et règles de l’art
en vigueur, notamment:
• Arrêté du 2 août 1977. Règles techniques et de sécurité
applicables aux installations de gaz combustibles et
d’hydro-carbures liquéfiés situées à l’intérieur des
bâtiments d’habitation et de leur dépendances.
• Norme DTU P45-204. Installations de gaz
(anciennement DTU n° 61-1-installations de gaz - Avril
1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.
Positionnement
Pour garantir le fonctionnement correct de l’appareil, il faut
que la pièce dans laquelle se trouve l’appareil comporte
une ventilation haute et basse, ainsi qu’une fenêtre. Il faut
respecter les conditions suivantes:
a) La pièce doit prévoir un système d’évacuation vers
l’extérieur des fumées de combustion, réalisé au moyen
d’une hotte ou par ventilateur électrique qui entre
automatiquement en fonction dès que l’on allume
l’appareil.
à coucher (Fig. B).
Détail A Local Local à
adjacent ventiler
A
Exemples d'ouverture de ventilation Agrandissement de la fissure
pour l'air comburant entre la porte et le sol
Fig. A Fig. B
c) En cas d’utilisation intensive et prolongée de l’appareil,
une aération supplémentaire pourrait être nécessaire;
dans ce cas, ouvrez une fenêtre ou augmentez la
puissance de l’aspiration mécanique si vous disposez
d’une hotte.
d) Les gaz de pétrole liquéfiés, plus lourds que l’air, se
déposent et stagnent vers le bas. Les locaux qui
contiennent donc des bouteilles de G.P.L doivent
prévoir des ouvertures vers l’extérieur afin de permettre
l’évacuation par le bas, des fuites éventuelles de gaz.
Les bouteilles de GPL, qu’elles soient vides ou
partiellement pleines, ne devront donc pas être
installées ou déposées dans des locaux qui se trouvent
au dessous du niveau du sol (caves etc.). Il est
opportun de tenir dans le local, uniquement la bouteille
que vous êtes en train d’utiliser, placée de façon à ne
pas être sujette à l’action directe de sources de chaleur
(fours, feux de bois, poêles etc.) qui peuvent atteindre
des températures supérieures à 50°C.
Nivellement (Il n’est présent que sur certains modèles)
Dans la partie inférieure de la cuisinière se trouvent 4
pieds réglables au moyen de vis qui permettent la mise à
niveau de l’appareil, en cas de besoin. Il est indispensable
de positionner l’appareil à l’horizontale.
En cas de cheminée ou Directement à l'extérieur
conduit de fumée ramifié
(réservé aux appareils de cuisson)
b) La pièce doit prévoir un système qui consent l’afflux
d’air nécessaire à une régulière combustion. Le flux
d’air nécessaire à la combustion ne doit pas être
3
inférieur à 2 m
/h par kW de puissance installée. Le
système peut être réalisé en prélevant l’air directement
de l'extérieur du bâtiment au moyen d’un conduit d’au
moins 100 cm
2
de section adaptée de manière à ce
qu’il ne puisse être accidentellement bouché (Fig.A).
Ou, de manière indirecte depuis des milieux adjacents
et équipés d’un conduit de ventilation avec l'extérieur
comme susmentionné; les susdits milieux ne doivent
pas être des parties communes du bâtiment, ni
présenter des danger d’incendie, ni être des chambres
Montage pieds (Il n’est présent que sur certains modèles)
La cuisinière est fournie de pieds à monter par encastrement
sous la base.
4
Installation de la cuisinière
La cuisinière est prédisposée avec un degré de protection
contre les surchauffes excessives du genre X, on peut
par conséquent l’installer à côté de meubles dont la
hauteur ne dépasse pas celle du plan de travail. La paroi
en contact avec la paroi postérieure de la cuisinière doit
être réalisée en matériel non inflammable. Pendant le
fonctionnement, la paroi postérieure de la cuisinière peut
atteindre une température de 50°C supérieure à celle
ambiante. Il faut observer les précautions suivantes pour
une installation correcte de la cuisinière:
a) Les meubles situés à côté, dont la hauteur est
supérieure à celle des plans de travail, doivent être
situés à au moins 600 mm du bord du plan même.
b) Les hottes doivent être installées selon les conditions
indiquées dans leurs livrets d’instructions et à au moins
650 mm de distance.
c) Si la cuisinière est installée sous un élément suspendu,
il faut que ce dernier soit placé à au moins
700 mm (millimètres) de distance du plan. Les meubles
près de la hotte devront maintenir une distance
minimum du plan du travail de 420 mm comme indiqué
Fig. C et D.
flexibles, il faut respecter les prescriptions suivantes:
• Aucune partie du tuyau ne doit être en contact, en
aucun point, avec des températures supérieures à
50°C.
• Sa longueur doit être inférieure à 1500 mm;
• Le tuyau ne doit pas être soumis à traction ou torsion,
en outre il ne doit pas présenter de chicanes trop
étroites ou des étranglements;
• Le tuyau ne doit pas être en contact avec des corps
tranchants, des arêtes vives et il ne doit être ni écrasé
ni placé contre des parties mobiles;
• Le tuyau doit être placé de manière à pouvoir vérifier
son état de conservation tout le long de son parcours;
Vérifier que le tuyau soit bien installé aux deux extrémités
et le fixer au moyen de bagues de serrages conformes à
la norme en vigueur. Si l’une ou plusieurs de ces conditions
ne peuvent pas être respectées, il faut installer des tuyaux
métalliques flexibles conformes à la norme en vigueur.
Si la cuisinière est installée dans des conditions de classe 2 sous-classe 1, il faut se raccorder au réseau gaz
uniquement par tuyau métallique flexible conforme à la
norme en vigueur.
HOOD
Min. mm.
900
mm. with hood
420
650
Min. mm.
min.
mm.
420
Min.
HOOD
Min. mm.
600
420
Min. mm.
min. 650 mm. with hood
700 mm. without hood
min.
mm.
420
Min.
Fig. C Fig. D
Raccordement gaz
Raccorder l’appareil à la tuyauterie ou à la bouteille de
gaz conformément aux Normes en vigueur uniquement
après avoir vérifié que l’appareil est bien réglé pour le
type de gaz d’alimentation utilisé. Si nécessaire, effectuer
les opérations décrites dans le paragraphe “Adaptation
aux différents types de gaz”. Certains modèles prévoient
l’alimentation de gaz tant à droite qu’à gauche, selon les
cas; pour changer le raccordement, il faut invertir le porte-tuyau avec le bouchon de fermeture et remplacer le
joint d’étanchéité (fourni avec l’appareil). Si l’alimentation
s’effectue avec du gaz liquide en bouteille, utiliser les
régulateurs de pression conformes aux Normes en
vigueur.
Important: pour un fonctionnement en toute sécurité, pour
un emploi correct de l’énergie et une plus longue durée
de vie de l’appareil, vérifier que la pression d’alimentation
respecte bien les valeurs indiquées dans le tableau 1
“Caractéristiques des brûleurs et des injecteurs”.
Raccordement du tuyau flexible
Le raccordement doit être effectué au moyen d’un tuyau
flexible pour gaz conforme aux caractéristiques indiquées
dans les normes en vigueur. Le diamètre interne du tuyau
à utiliser doit être de:
- 8mm pour l’alimentation avec gaz liquide;
- 15mm pour l’alimentation avec gaz méthane.
Plus particulièrement, pour la mise en oeuvre des tuyaux
Raccordement avec tuyau flexible en acier inox, à
paroi continue avec raccords filetés
Eliminer le porte-tuyau installé sur l’appareil. Le raccord
d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle
cylindrique. Utiliser exclusivement des tuyaux conformes
mm. without hood
à la Norme en vigueur et des joints d’étanchéité conformes
700
min.
à la Norme en vigueur. La mise en service de ces tuyaux
doit être effectuée de manière à ce que leur longueur ne
dépasse pas 2000 mm. en extension maximum.
Vérification de l’étanchéité
Important: une fois l’installation terminée, vérifier
l’étanchéité de tous les raccords en utilisant une solution
savonneuse et jamais une flamme. Après avoir effectué
le branchement, veillez à ce que le tuyau métallique flexible
ne soit pas écrasé ni placé contre des parties mobiles.
Branchement du câble d’alimentation au réseau
électrique
Monter sur le câble une fiche normalisée pour la charge
indiquée sur la plaquette des caractéristiques; en cas de
branchement direct au réseau, intercaler entre l’appareil
et l’installation électrique un interrupteur omnipolaire avec
ouverture minimum de 3 mm. entre les contacts,
dimensionné à la charge et conforme aux normes
NFC 15-100 (l’interrupteur ne doit pas interrompre le fil
de la terre). Le câble d’alimentation ne doit pas être soumis
à des températures supérieures de 50°C à celle ambiante.
Avant de procéder au branchement, vérifier que:
• le plomb réducteur et l’installation de l’appartement
peuvent supporter la charge de l’appareil (voir plaquette
des caractéristiques);
• l’installation électrique est bien équipée d’une mise à
la terre efficace conformément aux normes et
dispositions de la loi;
• la prise ou l’interrupteur omnipolaire peuvent aisément
être atteints à cuisinière installée.
N.B: n’utiliser ni réducteurs, ni adaptateurs, ni dérivations
5
car ils pourraient provoquer des surchauffes ou des
brûlures.

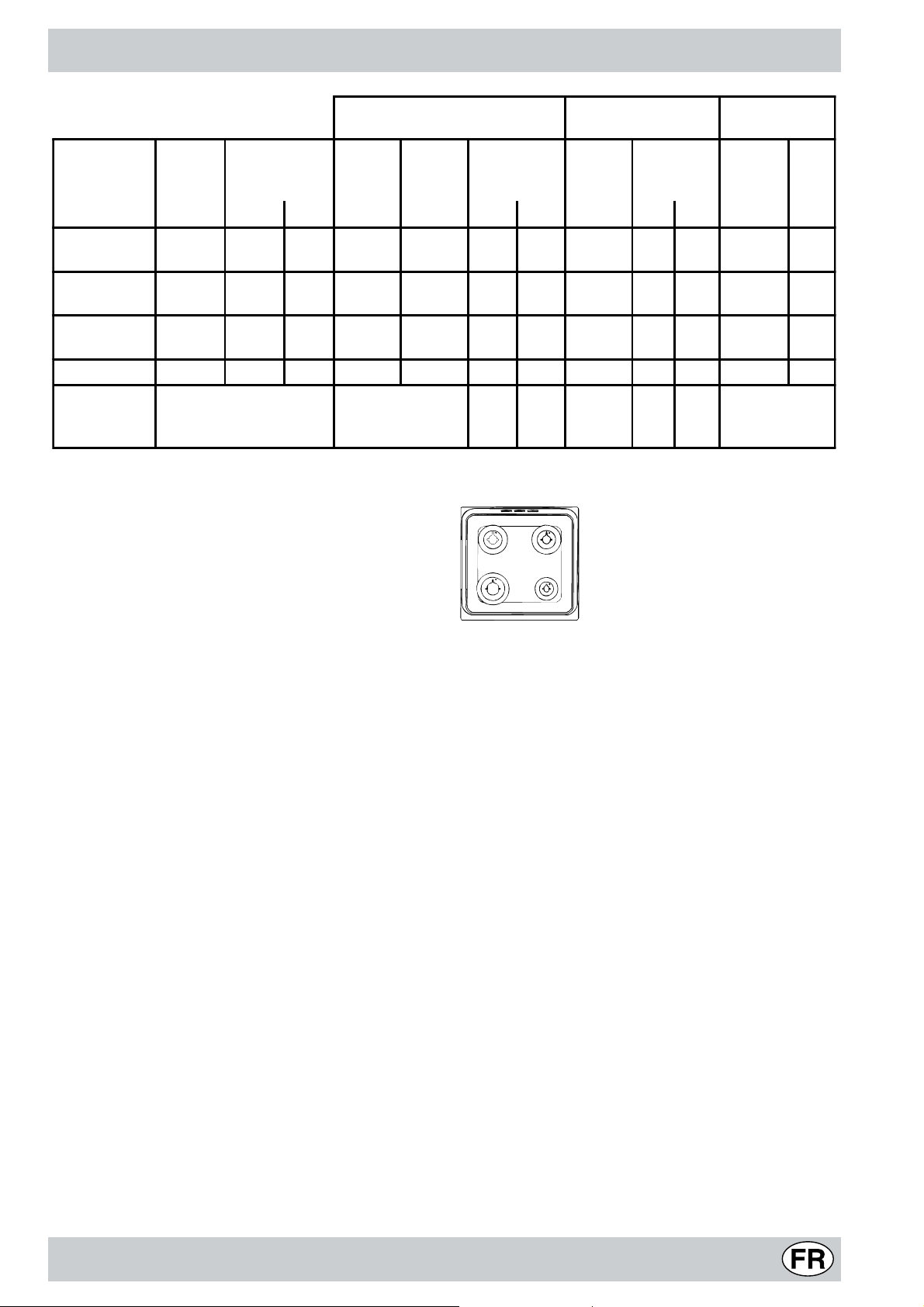

Adaptation du plan de cuisson aux différents types
de gaz
Pour adapter la cuisinière à un type de gaz différent de
celui pour lequel elle est prédisposée (indiqué sur les
étiquettes fixées sur le couvercle), il faut procéder comme
suit:
a) remplacer le porte-tuyau installé en usine par celui
fourni dans la boîte “accessoires cuisinière”.
b) Remplacement des injecteurs des brûleurs du plan de
cuisson:
• enlever les grilles du plan de cuisson et sortir les
brûleurs de leur logement;
• dévisser les injecteurs à l’aide d’une clé à tube de
7 mm. et les remplacer par les injecteurs adaptés au
nouveau type de gaz (voir tableau 1 “Caractéristiques
des brûleurs et des injecteurs”).
• remonter les différentes parties en effectuant les
opérations dans le sens inverse.
c) Réglage des minima des brûleurs:
• placer le robinet sur la position minimum;
• enlever le bouton et tourner la vis de réglage
positionnée à l’intérieur ou sur le côté de la tige du
robinet jusqu’à obtenir une petite flamme régulière;
N.B.: en cas de gaz liquides, il faut visser à fond la vis
de réglage.
• vérifier si, en tournant rapidement le robinet du
maximum au minimum, le brûleur ne s’éteint pas.
d) Réglage de l’air primaire des brûleurs:
Les brûleurs ne nécessitent d’aucun réglage de l’air
primaire.
• déposez le brûleur du four après avoir enlevé la vis
"V";
• dévissez l'injecteur du brûleur du four à l'aide de la clé
à tube adaptée pour les injecteurs, ou mieux encore
avec une clé à tube de 7 mm et remplacez-le par celui
adapté au nouveau type de gaz (voir tableau 1).
Faites très attention aux câbles des bougies et aux
tuyaux des thermocouples.
• remontez les différentes parties en effectuant les
opérations dans le sens inverse.
b) Réglage du minimum du brûleur du four à gaz équipé
de thermostat:
• allumer le brûleur comme indiqué au paragraphe “la
manette du four” du mode d’emploi;
• tourner le bouton sur la position de Min après l’avoir
laissé pendant environ 10 minutes sur la position Max;
• enlever le bouton;
• agir sur la vis de réglage positionnée à l’externe de la
tige du thermostat (voir fig.) jusqu’à obtenir une petite
flamme régulière;
N.B.: en cas de gaz liquides, il faut visser à fond la vis
de réglage.
Adaptation aux différents types de gaz
Pour adapter le four à un type de gaz autre que celui pour
lequel il est prédisposé (indiqué sur les étiquettes), il faut
procéder comme suit :
a) Remplacez l'injecteur du brûleur du four
• ouvrez complètement la porte du four
• sortez la sole du four coulissante
• dévissez la vis de fixation du brûleur
V
• vérifier si, en tournant rapidement le bouton, de la
position Max à la position de Min ou avec de rapides
ouvertures et fermetures de la porte du four, le brûleur
ne s’éteint pas.
Réglage de l’air primaire des brûleurs du four
Les brûleurs ne nécessitent d’aucun réglage de l’air
primaire.
Attention
En fin d’opération remplacer la vieille étiquette par celle
correspondant au nouveau gaz utilisé, disponible dans
nos Services Après-vente.
Note
Si la pression du gaz utilisé est différente (ou variable)
par rapport à la pression prévue, il faut installer, sur la
tuyauterie d’entrée un régulateur de pression approprié
conforme aux Normes Nationales en vigueur sur les
“régulateurs pour gaz canalisés”.
6
Loading...
