HP Designjet
T11XX (HD) MFP
Surinkimo instrukcijos
© Hewlett-Packard Company, 2008
Inkjet Commercial Division
Avenida Graells 501 · 08174
Sant Cugat del Vallès
Barselona · Ispanija
Visos teisės saugomos
Atidžiai perskaitykite šias instrukcijas...
Ko jums reikės, jei norėsite atlikti šią procedūrą
• Skaitytuvas sunkus, todėl jam išpakuoti
gali reikėti trijų žmonių. Kai reikia daugiau
nei vieno žmogaus, šios dėžės apačioje
rodomas šis simbolis.
• Surinkdami stovo komplektą pamatysite
nuorodų į šias etiketes, esančias ant kai
kurių elementų, kurios nurodo kairę ir dešinę
puses.
L Kairė pusė
R Dešinė pusė
Prieš pradedant šią procedūrą jūsų
spausdintuvas jau turi būti surinktas ir veikti.
Spausdintuvo surinkimo instrukcijų ieškokite
surinkimo lape, pridėtame prie spausdintuvo.
Surinkimo lapas
Jutiklinį ekraną galima pritvirtinti dešinėje
arba kairėje stovo pusėje.
Jutiklinio ekrano surinkimas
Stovo išpakavimas
4
8
10
28
13
22
23
6
12
11
3
15
2
1
5
9
16
25 26
27
24
21
7
Skaitytuvo komplektas
Dėžė
Dėžė
Surinkimo rinkinio turinys
Aprašymas
Kiekis
12
5
1
1
1
2
7
1
4
12
10
5
14 18
1
19
19
Specialus skaitytuvo varžtas
Varžtas M6x10 („Torx T30“)
Varžtas M6x30 („Torx T30“)
Varžtas M5x14
5 mm poveržlė
Įžeminimo kabelis
Atsuktuvas „Torx“ T25
Atsuktuvas „Torx“ T30 su T formos rankena
Plastikinė juosta
Dideli maitinimo kabelio spaustukai
Maži maitinimo kabelio spaustukai
Stovo veržliaraktis
Ribotuvas
1. Kalibravimo lapas
2. Nuo dulkių saugantis plastikinis
uždangalas
3. Laikmenų kreiptuvai (X2)
4. A2 vokas
5. Skaitytuvas
6. Sistemos atkūrimo DVD diskas
7. Klaviatūra
8. Galinė lenta
9. Viršutinė juosta su kreiptuvu
10. Kairioji koja
11. Surinkimo rinkinys
12. Priežiūros rinkinys
13. Kabelių pluoštas
14. Kairioji apatinė dalis
15. Skersinis
16. Dešinioji koja
18. Apatinis skersinis
19. Dešinioji apatinė dalis
21. Jutiklinis ekranas
22. Monitoriaus stovas
23. Klaviatūros lentelė
24. Jutiklinio ekrano rašiklis
25. Trikampio laikiklio dangtelis
26. Tiesaus laikiklio dangtelis
27. Jutiklinio ekrano laikiklis
28. Surinkimo instrukcijos
2,5 mm šešiakampis atsuktuvas
su T formos rankena
Stovo surinkimas
Turn the legs upside down, and attach the
Apverskite kojas ir prie kairiosios ir
7
2
two feet to the left and right legs using four
dešiniosios kojų pritvirtinkite du padus.
M6×30 screws (two for each foot). Tighten
the screws with the T-handle Torx driver
T30 found in the assembly kit.
Prie kojų pritvirtinkite viršutinį strypą.
3 54
Atsargiai pastatykite kojas tiesiai.
Apatinį strypą pritvirtinkite prie dviejų kojų.
1
Prisukite varžtus naudodami T formos rankeną
turintį „Torx“ atsuktuvą T30, kurį rasite surinkimo
rinkinyje.
M6×10
Naudodami keturis varžtus ir du ribotuvus
prie dviejų kojų pritvirtinkite viršutinį strypą
ir vielą.
M6×30
M6×10
M6×30
Tvirtai prisukite visus varžtus.
Turn the legs upside down, and attach the
7
6
two feet to the left and right legs using four
M6×30 screws (two for each foot). Tighten
the screws with the T-handle Torx driver
T30 found in the assembly kit.
Turn the legs upside down, and attach the
Trise perkelkite skaitytuvą į vietą ir įstatykite
7
10
two feet to the left and right legs using four
gumines kojytes į nurodytas skyles (dviese
M6×30 screws (two for each foot). Tighten
perkelkite, trečias padeda įstatyti kojytes).
the screws with the T-handle Torx driver
T30 found in the assembly kit.
Prijunkite galinę lentą. Tai atliekama
7 9
įstatant keturis kaiščius, esančius galinėje
lentos pusėje, į guma padengtas viršutinio
strypo skyles.
Pritvirtinkite keturiais specialiais varžtais,
11 12
naudodami 2,5 mm šešiakampį atsuktuvą
su T formos rankena.
Dviese iškelkite skaitytuvą iš dėžės. Trečias
8
žmogus ant grindų turėtų padėti kelias
įpakavimo dėžes (rekomenduojame putplasčio
šonines apsaugas iš skaitytuvo dėžės).
Pritvirtinkite skaitytuvą
prie stovo
Dabar turite nuspręsti, kurioje pusėje ketinate
pritvirtinti jutiklinį ekraną. Jį galima pritvirtinti
stovo kairėje arba dešinėje pusėje.
Kiti veiksmai (12–22) paaiškina, kaip pritvirtinti
jutiklinį ekraną dešinėje stovo pusėje.
Jutiklinis ekranas
Surinkimas
Norint pritvirtinti jutiklinį ekraną kairėje stovo
pusėje,naudojamos tos pačios dalys, tik „mirror“
čia aprašyta surinkimo procedūra atliekama
veidrodiniu principu.
Padėkite skaitytuvą ant įpakavimo dėžių.
Prie jutiklinio ekrano laikiklių pritvirtinkite
du laikiklių dangtelius, naudodami
du varžtus tiesaus laikiklio dangteliui
prisukti ir du varžtus bei dvi žvaigždės
formos poveržles trikampio laikiklio
dangteliui prisukti.
M5X14
Du (M6X10) varžtus prisukite prie kojos,
13
o du (M5X14) varžtus su dviem poveržlėmis
prisukite ten, kur parodyta – vieną prie
kojos, kitą prie viršutinio strypo trikampio
laikiklio dalies. Nepriveržkite, palikite
4 mm tarpą.
M6X10 M5X14
Įstumkite jutiklinio ekrano laikiklį į vietą
14
virš šių keturių varžtų.
Priveržkite visus keturis varžtus.
15
Užstumkite klaviatūros lentelę ant jutiklinio
16
ekrano atramos.
Stumkite klaviatūros lentelę žemyn, kol
17
rodyklė įsistatys į savo vietą jutiklinio
ekrano atramoje.
Nenuėmę apsauginio putplasčio apverskite
18
jutiklinį ekraną ir prie galinės sienelės
pritvirtinkite monitoriaus stovą kartu su vienu
įžeminimo kabelio galu ten, kur parodyta.
Naudokite keturis M5×14 varžtus ir vieną
žvaigždės formos poveržlę įžeminimo
kabeliui tvirtinti.
M5×14
Nuimkite apsauginius putplasčio įdėklus
19
ir įstumkite jutiklinio ekrano komplektą
į jutiklinio ekrano atramą.
Naudodami varžtą ir žvaigždės formos
20
poveržlę prijunkite jutiklinio ekrano
komplekto įžeminimo kabelį prie
jutiklinio ekrano atramos.
M5X14
Stumkite klaviatūros lentelę žemyn,
21
kol rodyklė įsistatys į savo vietą jutiklinio
ekrano atramoje.
Pritvirtinkite jutiklinio ekrano rašiklį prie
22
ekrano šono.
Įrenginys surinktas ir turi atrodyti kaip žemiau
esančioje iliustracijoje.
Atidarykite skaitytuvo šoninį dangtį.
23
Iš skaitytuvo vidaus išimkite putplasčio
24
laikiklius.
Uždarykite skaitytuvo šoninį dangtį.
25
Įstumkite surinktą spausdintuvą po skaitytuvu.
26
Spausdintuvo kojelės bus skaitytuvo kojelių
išorėje.
27
Kabeliai ir
jų sujungimas
Kabelis
per
skyles.
Prijunkite klaviatūrą prie jutiklinio ekrano,
tiesdami kabelį palei atramos vidinę
sienelę ir prakišdami į viršų per skylę
į klaviatūros laikiklis, kaip parodyta.
Prijunkite kabelių pluoštą prie jutiklinio
28
ekrano, kaip parodyta (tiesdami jį tarp
laikiklio ir skaitytuvo) – įkiškite į maitinimo,
USB, „FireWire“ ir tinklo jungtis.
Maitinimas
Tinklas
USB ir
„Fire–
wire“
Nuimkite dangtelį skaitytuvo šone
29
ir prakiškite vieną iš „FireWire“ kabelių
per angą galinėje sienelėje.
Ant iš ekrano išeinančios apsauginės
30
kabelio pluošto dalies uždėkite keturis
didelius spaustukus. Įtvirtinkite spaustukus
jutiklinio ekrano laikiklių dangteliuose
esančiose skylėse.
Nuimkite skaitytuvo galinį dangtį ir sudėkite
31
likusį kabelį, kaip parodyta žemiau.
Uždėkite dangtį.
Prie skaitytuvo prijunkite maitinimo kabelį.
32
Ant Y formos maitinimo kabelio uždėkite
33
spaustukus. Tada spaustukus pritvirtinkite
prie stovo.
Jei jutiklinio ekrano komplektas buvo
pritvirtintas ant kairiosios kojos, Y formos
maitinimo kabelį reikia pritvirtinti tik prie
kairiosios kojos ir skersinio.
USB kabeliu prijunkite skaitytuvą prie
34
spausdintuvo. Pareguliuokite paliekamo
kabelio ilgį, kad būtų galima ištraukti
spausdintuvą, kai bus keičiamas popierius.
Y formos maitinimo kabelį įjunkite
35
į elektros lizdą.
Jei spausdintuvo dar neprijungėte prie
36
elektros lizdo, padarykite tai ir įjunkite jį.
Dabar turėsite nuvalyti skaitymo vietą.
Norint tai padaryti, jums prireiks
priežiūros rinkinyje pateikiamų valymo
įrankių ir valymo skysčio (jo nėra
priežiūros rinkinyje).
Įspėjimas: nenaudokite abrazyvų,
Skaitymo vietos
valymas
acetono, benzolo arba skysčių,
kurių sudėtyje yra šių cheminių
medžiagų. Nepurkškite skysčių tiesiai
ant skaitytuvo stiklinės plokštelės arba
kitos skaitytuvo vietos.
Nuspauskite du užraktus ir atidarykite
37
skaitytuvo dangtį, kad pamatytumėte
skaitymo vietą.
Nuvalykite stiklą nepūkuotu skudurėliu,
38
sudrėkintu švelniu, nepaliekančiu ruožų
stiklo valikliu.
Naudodami atskirą, sausą nepūkuotą
39
skudurėlį (tokį kaip gaunamą su
priežiūros komplektu) nuvalykite stiklą.
Nuvalykite baltą fono plokštelę
40
nepūkuotu skudurėliu, sudrėkintu švelniu,
nepaliekančiu ruožų stiklo valikliu.
Nuvalykite traukimo mechanizmo ratukus
41
ir sritį aplink juos.
Atskiru, švariu nepūkuotu, nepaliekančiu
42
ruožų skudurėliu nusausinkite baltą fono
plokštę, ratukus ir sritį aplink juos.
Uždarykite skaitytuvo dangtį ir pas-
43
pauskite jį, kad užsiksuotų savo vietoje.
Įjunkite skaitytuvą ir palikite jį įšilti,
44
kol užges oranžinė lemputė ir užsidegs
žalia (pasiruošimo būsenos) lemputė.
Kai užsidegs žalia (pasiruošimo būsenos)
45
lemputė, įjunkite jutiklinį ekraną.
Norėdami pradėti: pasirinkite kalbą
46
(žemiau), perskaitykite licencijos sutartį,
paspauskite Sutinku ir paslėpkite darbo
pradžios langą.
Pastaba: Jei įjungiant jutikliniame ekrane
atsiranda pranešimas „No scanner was
found” (skaitytuvas nerastas), paspauskite
parinktį Rescan (ieškoti iš naujo).
,esančią jutikliniame ekrane.
Dabar reikia kalibruoti skaitytuvą.
Tam jums reikės skaitytuvo priežiūros
lapo, kurį rasite žemiau parodytame
apsauginiame aplanke.
Išlygiavimas ir „calibration“
(tiekimo kalibravimas)
Svarbu: jei nustatote pirmą kartą, prieš
pereidami prie kito kameros išlygiavimo
kalibravimo veiksmo įsitikinkite, kad
skaitytuvas buvo įjungtas mažiausiai
vieną valandą. Tik įjungus skaitytuvą
galimi nedideli šviesos intensyvumo
pokyčiai ir kameros poslinkiai. Įšilimas
užtikrins, kad apšvietimo sąlygos
ir kameros aukštis stabilizavosi.
Norėdami pradėti priežiūros procedūrą:
1: Jutikliniame ekrane paspauskit
Setup (nustatymai) skirtuką.
2: Paspauskite Options (pasirinktys)
mygtuką ir pasirinkite Scanning
(nuskaitymas).
3: Paspauskite Scanner Maintenance
(skaitytuvo priežiūra) mygtuką.
Priežiūros vedlys paprašys įdėti priežiūros
47
lapą. Lapas dedamas gerąja puse
žemyn. Įkiškite popierių lygiuodami pagal
dvi vidurio rodykles. Tęskite paspausdami
Next (pirmyn). Pastaba: jei jau įdėta,
įsitikinkite, kad atlikdami šią proceso
dalį pašalinote magnetinius laikmenų
kreiptuvus.
Pašalinkite magnetinius
laikmenų kreiptuvai
Dabar vykdykite jutikliniame ekrane
48
rodomas instrukcijas.
Toliau jutikliniame ekrane turite patikrinti
49
TCP/IP nustatymus (eikite į Setup/
Option/System/Advanced/Network
settings/IP Address) ir, jei reikia, juos
pataisykite.
Prijungimas prie
spausdintuvo
Jei ketinate nuskaityti tinklu, naudodami
„HP Designjet“ skaitytuvo programinę
įrangą, tinkle bendrai naudojami failai
turi būti aplanke D:images directory
(vaizdų aplankas).
Įrašius failą į šį aplanką, jį galės pasiekti
visi tinklo vartotojai, kurių kompiuteriuose
veikia bet kuri operacinė sistema.
Daugiau informacijos apie šią problemą
galite rasti vartotojo dokumentacijoje,
pateikiamoje su jūsų įrenginiu.
Norėdami į skaitytuvo programinės įrangos
spausdintuvų sąrašą įtraukti „HP Designjet“
spausdintuvą, atlikite šiuos veiksmus:
1: Jutikliniame ekrane eikite į nustatymų
skirtuką.
2: Paspauskite parinkčių mygtuką
ir pasirinkite sistemą.
3: Paspauskite Install Printer Driver
(diegti spausdintuvo tvarkyklę).
4: Paspauskite mygtuką spausdintuvo, kurį
norite įdiegti.
5: Vykdykite instrukcijas esančias ekrane.
Laikmenos prolio
sukūrimas
Toliau turite sukurti laikmenos prolį:
50
pirmiausias paspauskite mygtuką
„media prole“ (laikmenos prolis),
tada paspauskite „installed paper“
(įdėtas popierius), kai pranešama:
„No media prole exists“ (nėra jokio
laikmenos prolio), spustelėkite OK (gerai).
Saugokite nuo dulkių ir stenkitės
sugaišti kuo mažiau laiko priežiūrai:
kai nenaudojate skaitytuvo, uždenkite
jį plastikiniu, saugančiu nuo dulkių
uždangalu.
Pastabos ir patarimai
Įspėjimas: įsitikinkite, kad skaitytuvas
IŠJUNGTAS, kai uždengiate saugančiu
nuo dulkių uždangalu.
Priežiūros procedūrai pasibaigus išimkite
skaitytuvo priežiūros lapą ir vėl padėkite
į apsauginį aplanką.

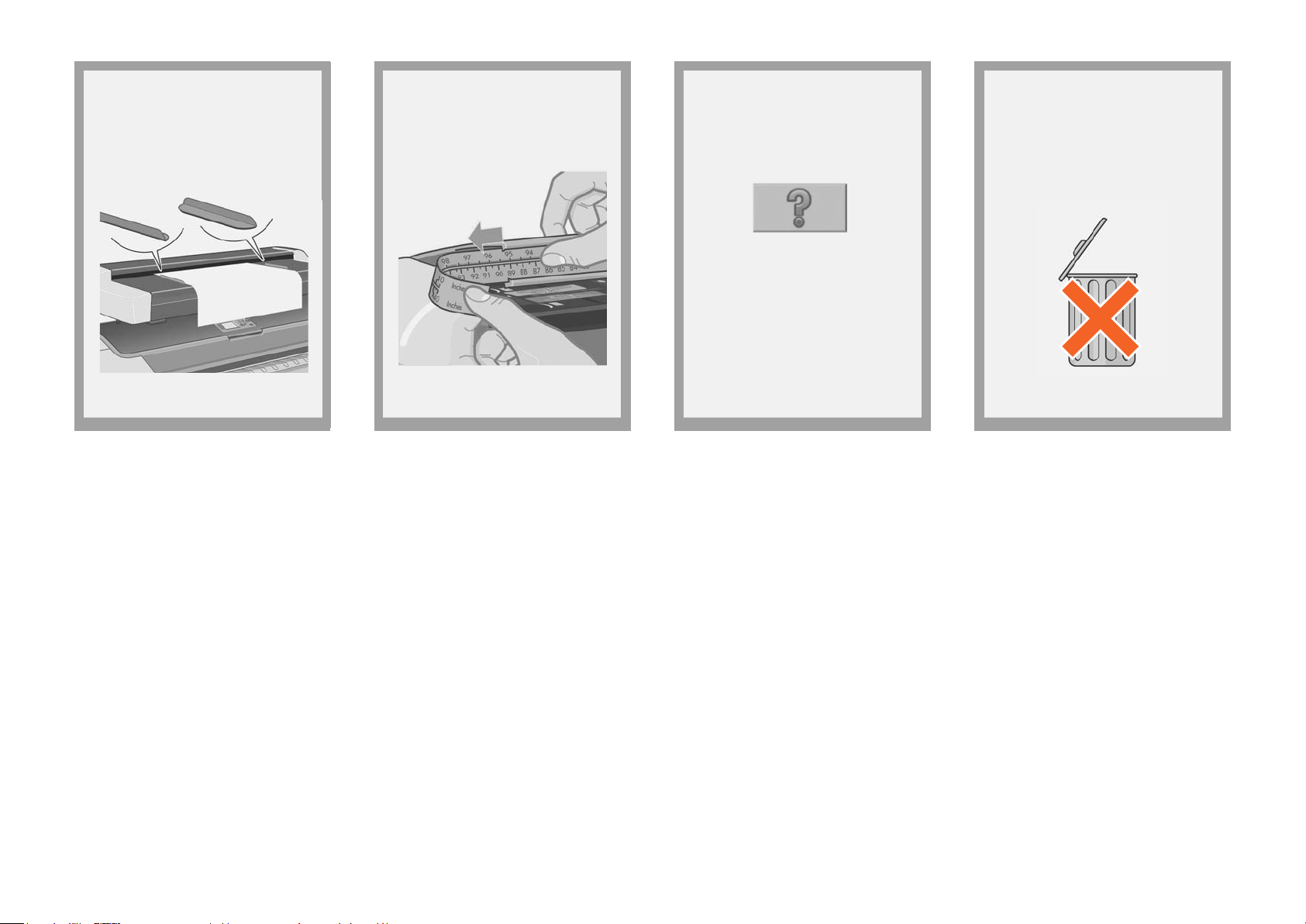

Jūsų „HP Designjet“ turi du magnetinius
laikmenų kreiptuvus; kai reikia, juos
galima uždėti arba nuimti.
Skaitytuvo liniuotėje galima pakeisti
centimetrus į colius, ją ištraukiant,
apverčiant ir vėl įkišant.
Daugiau informacijos, kaip naudoti
skaitytuvą, ieškokite internetinėje žinyno
sistemoje, kurią galite pasiekti jutikliniame
ekrane paspaudę žemiau pavaizduotą
mygtuką.
Išsaugokite šias instrukcijas
Norėdami atlikti įprastinę priežiūrą (kartą
per mėnesį) bus naudinga vėl peržiūrėti
šiuos skyrius:
• skaitymo vietos valymas
• Išlygiavimas ir kalibravimas
Loading...
