AVR 140 Sintoamplificatore Audio/Video

ISTRUZIONI D’USO

Power for the Digital Revolution

Sommario

3 Introduzione 4 Informazioni di Sicurezza 4 Disimballo 5 Controlli del Pannello Frontale 7 Connettori del Pannello Posteriore

9 Funzioni del Telecomando 12 Installazione e Collegamenti 12 Collegamenti Apparecchiature Audio 12 Collegamenti Apparecchiature Video 13 Collegamenti A/V via SCART 14 Collegamenti Sistema e Collegamento

di Rete

15 Selezione Altoparlanti 15 Posizionamento Altoparlanti 16 Configurazione del Sistema 16 Prima accensione 16 Regolazioni del Sistema 17 Settaggio degli Ingressi 18 Settaggio del surround 18 Impostazioni del sistema Night Mode

(modalità notturna)

19 Configurazione delle modalità Surround

Off (Stereo)

20 Settaggio degli altoparlanti 22 Regolazione del Delay

(Tempo di Ritardo)

23 Regolazione dei Livelli in Uscita 26 Funzionamento 26 Tabella Modi Surround 28 Operazioni di Base 28 Selezione delle Sorgenti 28 Ingressi diretti 6/8ch. 28 Controlli ed impiego della cuffia 29 Selezione dei Modi Surround 29 Riproduzione dell’Audio Digitale 29 Dolby Digital 29 DTS 30 Riproduzione Audio PCM 30 Selezionare una Sorgente Digitale 30 Indicatori di Bitstream Digitale 30 Tipologie di Modo Surround 31 Indicazioni di Riproduzione PCM 31 Indicatori Diffusori/Canali 32 Night Mode (modalità notturna) 32 Registrazione di Nastri 32 Uso del dispositivo The Bridge 32 Regolazione del Livello di Uscita con

Segnali da Sorgente

33 Backup di Memoria 33 Funzioni Avanzate 33 Fading del Display del Pannello Frontale 34 Livello del Volume all’Accensione 34 Settaggi Semi-OSD 34 Regolazione Full OSD Time Out 35 Modalità surround preimpostata 35 Colore dello sfondo dell’OSD completo 35 Funzionamento del Sintonizzatore 35 Funzionamento di Base del Sintonizzatore 35 Selezione delle Stazioni 35 Preselezione delle Stazioni 36 Operazioni RDS 36 Sintonia RDS 36 Opzioni del Display RDS 36 Ricerca Programmi 37 Programmazione del Telecomando 37 Programmare il Telecomando con i Codici

37 Accesso con Codice Diretto 37 Sistema di Ricerca Automatica 37 Lettura dei Codici 38 Programmazione Macro 38 Funzioni Dispositivo Programmato 38 Accesso "Punch-Trough" al Volume 39 Accesso "Punch-Trough" ai Canali 39 Accesso "Punch-Trough" alla Meccanica

di Trasporto

39 Resettare la Memoria del Telecomando

40 Lista Funzioni 42 Problemi e Rimedi 42 Resettaggio del Processore 43 Specifiche Tecniche 44 Appendice – Foglio di lavoro impostazioni

DICHIARAZIONE DI CONFORMITÀ

Noi, Harman Consumer Group International

2, route de Tours 72500 Château-du-Loir FRANCIA

dichiariamo, sotto la nostra responsabilità, che il prodotto descritto nel presente manuale è compatibile con le seguenti specifiche tecniche:

EN 55013:2001 + A1:2003 EN 55020:2002 + A1:2003 EN 61000-3-2:2000 EN 61000-3-3:1995 + A1:2001 EN 60065:2002

Jurjen Amsterdam

Harman Consumer Group International

07/05

Convenzioni tipografiche

Per semplificare l’uso del presente manuale con gli schemi delle connessioni del telecomando,dei comandi del pannello frontale e del pannello posteriore si sono adottate determinate convenzioni.

ESEMPIO - (grassetto) indica un particolare pulsante del telecomando o del pannello frontale o un jack di connessione del pannello posteriore.

ESEMPIO - (caratteri OCR) indica un messaggio visualizzato sul display del pannello frontale.

- (numero in un quadrato) indica un particolare comando del pannello frontale.



- (numero in un cerchio) indica una connessione sul pannello posteriore.

- (numero in un ovale) indica un pulsante o un indicatore sul telecomando.

2 SOMMARIO

Introduzione

Congratulazioni per aver scelto un prodotto Harman Kardon!

L’acquisto del AVR 140 vi garantirà anni di superbe prestazioni d’ascolto. Progettato per offrirvi tutto il dettaglio e l’emozionalità di una colonna sonora cinematografica, e allo stesso tempo ciascuna minima "nuance" della riproduzione musicale, l’AVR 140 è il grande sintoamplificatore multicanale per il nuovo millennio. Oltre ai tradizionali modi di decodifica 5.1 come il Dolby Digital e il DTS, questo apparecchio offre tutte le più recenti novità della tecnologia nel settore, come il Dolby Pro Logic II e IIx, l’intera gamma dei modi DTS 6.1,il DTS Neo:6 e l’ultima versione 7.1 della tecnologia brevettata Harman Kardon Logic 7.

L’AVR 140 è stato ingegnerizzato in modo tale che l’accesso a tutta la potenzialità delle sue tecnologie, sia il più facilitato possibile. Menu visualizzati sullo schermo, connettori di tipo jack e terminali identificabili con codice colore semplificano e velocizzano l’installazione. Ciò consentirà di effettuare correttamente i collegamenti dei diffusori, della sorgente sonora e degli altri dispositivi esterni. Inoltre dedicare alcuni minuti all’apprendimento delle funzioni dei diversi comandi consentirà di sfruttare tutta la potenza che AVR 140 è in grado di offrire.

Per qualsiasi domanda relativa al prodotto, all’installazione ed al funzionamento occorre rivolgersi alla propria fonte locale d’informazione di fiducia.

Descrizione e caratteristiche

L’AVR 140 è uno dei ricevitori audio/video più versatili e complessi, che possiede un’amplissima gamma di opzioni d’ascolto. In aggiunta alle decodifiche Dolby Digital e DTS è presente un’ampia varietà di modi surround per le registrazioni stereo o a codifica matriciale, per l’impiego con sorgenti quali il CD, il Videoregistratore,le stazioni Televisive ed il sintonizzatore AM/FM incorporato nell’AVR. Insieme a Dolby Digital EX, Dolby Pro Logic II e IIx, DTS 6.1, il DTS Neo:6, DTS 96/24, Dolby 3 Stereo, alle modalità "Hall" a 5 e 7 canali, l’AVR offre l’esclusiva tecnologia brevettata Harman Kardon Logic 7, in entrambe le versioni, 5.1 e 7.1 canali, per ricreare una spazialità più ampia, più coinvolgente e degli affetti ambiente più credibili ed emozionanti. Pur essenzialmente pensato per l’installazione in sistemi multicanali, una tecnologia avanzata lavora al servizio dell’AVR 140 anche quando si usano due soli diffusori, con l’esclusiva modalità VMAx

di Harman International che si avvale di un processo brevettato per creare un campo sonoro avvolgente quando sono disponibili soltanto i due diffusori frontali sinistro e destro.

In più, per offrirvi la più ampia gamma di possibilità di ascolto, l’AVR é facile da configurare in maniera tale da ottenere i migliori risultati con i vostri altoparlanti e le vostre specifiche esigenze di posizionamento e ambiente.

La modalità Stereo-Direct bypassa il processore digitale onde preservare i più raffinati passaggi e i più minuti particolari del vecchio materiale a due canali, mentre il sistema di bass management, disponibile nelle modalità surround e Stereo Digitale, vi consente di adattare minuziosamente il suono, affinché assecondi i vostri gusti o l’acustica del vostro ambiente.

La flessibilità è praticamente illimitata, grazie alle connessioni per quattro dispositivi video, tutte con ingressi sia in composito che in S-Video. Due ulteriori ingressi audio disponibili, ed un totale di sei ingressi e due uscite digitali, rendono l’AVR 140 capace di supportare tutte le nuove sorgenti audio digitali.

Per la piena compatibilità con le più recenti sorgenti video HDTV e con i DVD Player con uscita progressive-scan, l’AVR dispone di una sezione videoswitching a componenti, a larghissima banda e bassa diafonia.

L’ampia capacità multiroom dell’AVR 140 comprende la possibilità di assegnare due dei canali di uscita dell’ AVR al sistema multiroom.

Sono presenti uscite digitali coassiale ed ottica per il collegamento diretto a registratori digitali. Un’uscita per videoregistrazione e un ingresso a otto canali con codifica-colore, fanno dell’AVR 140 un apparecchio virtualmente a prova di futuro, con tutto quello che occorre per ospitare a bordo gli eventuali nuovi formati del domani.

Sinora gli AVR Harman Kardon sono stati in grado di accomodare la quasi totalità dei dispositivi sorgente dotati di uscite analogiche di linea, digitali ottiche o digitali coassiali, incluso la maggior parte dei media player digitali. Con una semplice connessione tra l’AVR 140 e il dispositivo The Bridge Harman Kardon opzionale, avrete la possibilità di ascoltare il materiale memorizzato sul vostro Apple

iPod®compatibile . Il telecomando del vostro sistema AVR è stato preprogrammato in fabbrica con codici di controllo che vi permettono di selezionare tracce per la riproduzione e di navigare tra molte delle funzioni del vostro iPod, anche attraverso la stanza. La tecnologia Bridge

™

vi consentirà inoltre di caricare il vostro iPod.

Il potente amplificatore dell’AVR 140 si avvale delle tecnologie di progettazione Harman Kardon ad alta intensità di corrente per soddisfare l’ampia gamma dinamica di qualsiasi selezione di programma.

Harman Kardon ha inventato il ricevitore (sintoamplificatore) ad alta fedeltà più di cinquant’anni fa. Grazie a circuitazioni allo stato dell’arte, ad una tecnologia che ha ottenuto i massimi riconoscimenti e l’onore del tempo, l’AVR è la perfetta combinazione tra le tecnologie digitali più avanzate ed un amplificazione analogica potente e silenziosa, in una "confezione" elegante e semplice da usare.

■ Decodificatori Dolby Digital, Dolby Digital EX e Dolby Pro Logic II e IIx, l’intera gamma dei modi DTS, compreso il DTS–ES 6.1 Discreto e Matriciale e il Neo:6.

■ Sei canali di amplificazione ad alta corrente

■ Processore Esclusivo Harman Kardon Logic 7, per la prima volta disponibile con sistema a 5.1 e 7.1 canali, in molteplici di modalità e due modi VMAx.

■ Modalità Stereo-Direct per Sorgenti a Due-Canali in grado di Bypassare il Processamento DSP onde Preservare l’Integrità dei Materiali Analogici.

■ Modalità Stereo-Digital Onde Poter Disporre del Bass Management delle Basse Frequenze tra Diffusori Principali e Subwoofer

■ Sezione video-switching a larga banda, compatibile HDTV.

■ Ingressi A/V analogici sul pannello frontale.

■ Ingressi digitali sul pannello frontale, per un facile collegamento di dispositivi digitali portatili, e dei più recenti modelli di console videogame.

■ Connessioni al dispositivo The Bridge Harman Kardon (opzionale) per caricare, riprodurre e controllare un Apple

iPod®com-

patibile

■ Titolazione (titling) degli ingressi per tutte le sorgenti di ingresso (eccetto sintonizzatore)

■ Ingressi e Uscite Digitali con connessioni multiple.

■ Menu visualizzato sullo schermo e display con colore di sfondo a scelta blu o nero

■ Ingresso diretto 6/8 canali per l’uso con formati audio futuri

■ Ampie possibilità di bass management, che includono tre gruppi crossover separati.

■ Telecomando programmato con codici interni

INTRODUZIONE 3

Indicazioni di sicurezza

ATTENZIONE

PERICOLO DI SCOSSA

ELETTRICA NON APRIRE

ATTENZIONE: PER EVITARE RISCHI DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO DELL'APPARECCHIO NON CI SONO PARTI SULLE QUALI L'UTENTE POSSA INTERVENIRE. PER L'ASSISTENZA, RIVOLGETEVI A PERSONALE QUALIFICATO.

AVVERTENZA: PER EVITARE RISCHI DI INCENDIO O DI SCOSSA ELETTRICA, NON ESPONETE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA'.

Il simbolo del lampo a freccia all’interno di un triangolo equilatero segnala all’utente la presenza, all’interno dell’apparecchio, di alta tensione pericolosa non isolata quanto basta per costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo all’interno di un triangolo equilatero segnala all’utente la presenza di importanti instruzioni di funzionamento e di manutenzione (assistenza) nella documentazione allegata all’apparecchio.

Importanti indicazioni di sicurezza

Prima dell’uso verificare la tensione di rete

AVR è stato progettato per funzionare ad una tensione di 220-240 V CA. Il collegamento ad una tensione di rete diversa da quella prevista può generare rischi per la sicurezza o pericolo d'incendi e danneggiare l’unità.

Per eventuali domande sui requisiti di tensione del modello specifico o sulla tensione di rete della zona, si raccomanda di contattare il rivenditore prima di inserire la spina dell’unità in una presa a muro.

Non usare prolunghe

Per evitare rischi per la sicurezza, usare solo il cavo di alimentazione collegato all’unità. Raccomandiamo di non usare prolunghe con questo prodotto. Come per tutti gli apparecchi elettrici, non sistemare i cavi di alimentazione sotto tappeti o simili, e non collocarvi sopra oggetti pesanti. I cavi danneggiati devono essere immediatamente sostituiti con altri che soddisfino le specifiche di fabbrica.

Maneggiare con cura i cavi di alimentazione CA

Quando si stacca il cavo di alimentazione da una presa CA, tirare sempre la spina e non il cavo.

Se si prevede di non usare l’unità per lungo tempo, staccare la spina dalla presa di corrente.

Non aprire l’involucro

In questo prodotto non ci sono componenti la cui manutenzione possa essere eseguita dall’utente.Aprire l’involucro può generare rischi di scosse elettriche ed ogni modifica del prodotto fa decadere la garanzia. Se acqua o un qualsiasi oggetto metallico, come un fermaglio per carta o un punto metallico, cadono per caso dentro l’unità, occorre scollegarla immediatamente dalla rete CA e consultare un centro di assistenza autorizzato Harman/Kardon.

Luogo d’installazione

■ Per garantire un corretto funzionamento e per evitare rischi di sicurezza, sistemare l’unità su una superficie stabile e liscia. Se si colloca l’unità su una mensola, assicurarsi che la mensola e gli eventuali fissaggi possano sopportare il peso del prodotto.

■ Accertarsi che sopra e sotto l’unità vi sia uno spazio adeguato per la ventilazione. Se il prodotto viene installato in un armadio o in uno spazio chiuso, accertarsi che all’interno vi sia una sufficiente aerazione. In alcune circostanze può essere necessario un ventilatore.

■ Non collocare l’unità direttamente su superfici coperte da tappeti o moquette.

■ Evitare le installazioni in ambienti molto caldi o molto freddi, in aree esposte alla luce diretta del sole oppure in prossimità di apparecchiature che emettono calore.

■ Evitare i luoghi umidi.

■ Non ostruire le fessure di ventilazione sopra

l’unità ed evitare di porre oggetti direttamente su di loro.

■ A causa del peso dell’AVR 140 e del calore prodotto dagli amplificatori, esiste una remota possibilità che l’imbottitura in gomma sul fondo dei piedini dell’unità possa lasciare dei segni su alcuni materiali in legno o impiallacciati. Prestare massima cautela quando si colloca l’unità su legni morbidi o altri materiali che potrebbero venire danneggiati dal calore o da oggetti pesanti. Alcune finiture delle superfici possono evidenziare una particolare sensibilità all’assorbimento di tali segni a causa di molteplici fattori che esulano dal controllo di Harman Kardon, incluso la natura della finitura, i materiali per la pulizia utilizzati e il normale calore e vibrazione provocati dall’uso del prodotto o altri fattori. Raccomandiamo di usare cautela nella scelta del luogo di installazione per i componenti e delle normali pratiche di manutenzione, poiché la garanzia non copre questo tipo di danno ai mobili.

Pulizia

Quando l’unità è sporca occorre strofinarla con un panno asciutto, pulito e morbido. Se necessario strofinarla con un panno morbido inumidito con acqua leggermente saponata quindi con un altro panno inumidito con acqua pulita. Asciugarla subito con un panno asciutto. NON USARE MAI benzolo, detersivi ad aerosol,solventi, alcool o qualsiasi altro detergente volatile. Non usare detergenti abrasivi perché possono danneggiare la finiture delle parti metalliche. Evitare di spruzzare insetticidi vicino all’unità.

Spostamento dell’unità

Prima di spostare l’unità, accertarsi di avere rimosso tutti i cavi di connessione ad altri componenti nonché di aver disconnessa l’unità dalla presa di CA.

Rimozione dell'imballaggio

La scatola di cartone ed i materiali usati per proteggere il nuovo ricevitore durante il trasporto sono stati appositamente progettati per attutire urti e vibrazioni. Suggeriamo di conservare il cartone e i materiali d’imballo per usarli spostare l’unità in caso di trasloco o per eventuali riparazioni.

Per minimizzare le dimensioni del cartone in magazzino, è possibile appiattirlo. Ciò può essere facilmente ottenuto tagliando attentamente il nastro adesivo lungo le linee di giunzione sul fondo e ripiegando completamente il cartone. Altri inserti di cartone possono essere immagazzinati nello stesso modo. I materiali d’imballaggio che non possono essere appiattiti devono essere conservati con il cartone in un sacco di plastica.

Se non si desidera conservare i materiali dell’imballaggio, tenere presente che il cartone e le altre parti di protezione dell’imballaggio sono riciclabili. Suggeriamo di rispettare l’ambiente provvedendo allo smaltimento questi materiali in un locale centro di riciclaggio.

È di estrema importanza rimuovere la protezione in film plastico dalla lente del pannello frontale. Se mantenuta in posizione potrebbe compromettere le prestazioni del telecomando.

4 INDICAZIONI DI SICUREZZA

Comandi sul pannello frontale

Interruttore principale

Controllo di alimentazione del sistema

Indicatore di Funzionamento

Uscita cuffia

Selettore Gruppo Modo Surround

Pulsante di selezione dei diffusori

Pulsanti di selezione

Abilitazione/Disabilitazione Controlli di Tono

Surround Mode Selector

Interruttore principale: per accendere

AVR premere questo pulsante. Quando questo interruttore viene premuto, l’unità è impostata in modalità stand-by, come indicato dal LED giallo

del controllo di alimentazione del

sistema

premuto per fare funzionare l'unità. Per spegnere l’unità senza usare il telecomando, questo interruttore DEVE essere premuto finché non fuoriesce dal pannello frontale, in modo che sulla sua sommità compaia il messaggio “OFF”.

Nota: Questo interruttore va tenuto,normalmente, in posizione On.

quando l’interruttore principale su “ON”, premere questo pulsante per accendere AVR: premerlo di nuovo per spegnere l’unità (stand-by). Notare che l’indicatore di alimen- tazione, dell'interruttore quando l’unità è accesa.

. Questo interruttore DEVE essere

Controllo di alimentazione del sistema:

è impostato

diventa verde

Pulsante di sintonizzazione

)

AM/FM

Pulsante d’impostazione (Set)

Selettore delle Stazioni Preselezionate

Indicatore degli ingressi di diffusori / canali

Selettore dell’ingresso digitale

Selettore RDS

Ritardo (Delay)

Ingresso Digitale Ottico 3

Indicatore di Funzionamento: Questo

indicatore é illuminato in ambra quando l’unità é in modalità Stand-By, ad indicare che la macchina è pronta per essere posta in funzione. Quando la macchina è operativa, l’indicatore si illumina di verde.

Uscita cuffia: questo jack può essere utiliz-

zato per ascoltare l’AVR in cuffia. Controllare che la cuffia sia dotata di una presa standard phono/stereo da 6,3 mm. Notare che gli altoparlanti nel locale principale e tutte le uscite preamplificate si disattivano automaticamente quando



si impiega l’uscita cuffia.

Indicatori della modalità Surround

(

Ingresso Digitale Coassiale 3

Ingresso Video 3

Indicatori degli ingressi



Display Informativo Principale

Finestra del sensore remoto

Selettore dell’ingresso digitale

Pulsante di selezione dei canali

Controllo del volume

Selettore Gruppo Modo Surround:

Premere questo tasto per selezionare le famiglie (gruppi) di modi surround. Ciascuna pressione del tasto selezionerà una famiglia di modi surround, nel seguente ordine:

Modi Dolby ➜ Modi DTS Digital ➜DSP ➜ Modi Stereo ➜ Modi Logic 7.

Una volta premuto il tasto, così che il nome del gruppo di modo surround desiderato appaia nella Linea Display Informativo Principale

, premete il Selettore di Modo Surround

per scorrere i modi individuali disponibili. Per esempio, premete questo tasto per selezionare i modi Dolby e quindi premete il Selettore di

Modo Surround

opzioni di modo.

Pulsante di selezione dei diffusori:

premere questo pulsante per avviare il processo di selezione delle posizioni dei diffusori utilizzati nel locale d’ascolto (vedere pag. 16 per maggiori dettagli sull’installazione e la configurazione).

per scegliere tra le varie

COMANDI SUL PANNELLO FRONTALE 5

Comandi sul pannello frontale

Pulsanti di selezione: quando si sta impo-

stando la configurazione dell’AVR,utilizzare questi pulsanti per selezionare le opzioni disponibili, come indicato sul Display Informativo Principale

Tasto Abilitazione/Disabilitazione

Controlli di Tono: premendo questo tasto si

abilitano o disabilitano le funzioni di controllo dei toni. Quando il pulsante viene premuto in modo da far illuminare la scritta

Display Informativo Principale zione dei Bassi degli acuti e del controllo di bilanciamento si avvertirà sul suono in uscita.

Quando il tasto viene premuto facendo illuminare la scritta

TONE OUT, il segnale in uscita non

presenterà alcuna alterazione dovuta ai controlli, comunque essi siano stati selezionati.

Selettore Modo Surround: Premete que-

sto tasto per selezionare tra le opzioni di modo surround disponibili per il gruppo di modo selezionato. Il modo specifico varierà in base al numero dei diffusori disponibili, al gruppo di modo e al fatto che la sorgente in ingresso sia analogica o digitale. Per esempio, premete il

Selettore Gruppo di Modo Surround

effettuare un gruppo di modo come Dolby o Logic 7, quindi premete nuovamente il tasto per ossevare la scelta di modi possibile. Per ulteriori informazioni sulla selezione dei modi, vedere a pagina 29.

)

Pulsante di sintonizzazione: Premete la

parte sinistra del tasto per sintonizzare le stazioni con frequenza più bassa, e la parte destra del tasto per sintonizzare quelle con frequenza più alta. Quando viene raggiunta una stazione con un segnale sufficientemente forte, nel Display

Informativo Principale

MANUAL TUNED o AUTO TUNED (vedi a

pagina 35 per ulteriori informazioni sulla sintonia delle stazioni).

AM/FM: premere il pulsante per selezionare

il sintonizzatore come sorgente d’ingresso dell’AVR. Quando viene premuto il pulsante si sente l’ultima emittente sintonizzata. Premere nuovamente il pulsante per commutare fra le bande AM e FM, tenerlo premuto per commutare fra stereo e mono e rispettivamente fra sintonizzazione automatica e manuale (vedere pag. 35 per maggiori dettagli).

Pulsante d’impostazione (Set): quando si

selezionano le opzioni durante l’installazione e la configurazione, premere questo pulsante per immettere l’impostazione desiderata nella memoria dell’AVR, come indicato sul Display

Informativo Principale

TONE IN nel

la regola-

, appaiono le scritte

per

Selettore delle Stazioni Preselezionate:

premere questo tasto per effettuare la scansione, avanti o indietro, delle stazioni radio memorizzate (vedi a pag. 35 per ulteriori informazioni sulla programmazione del sintonizzatore).

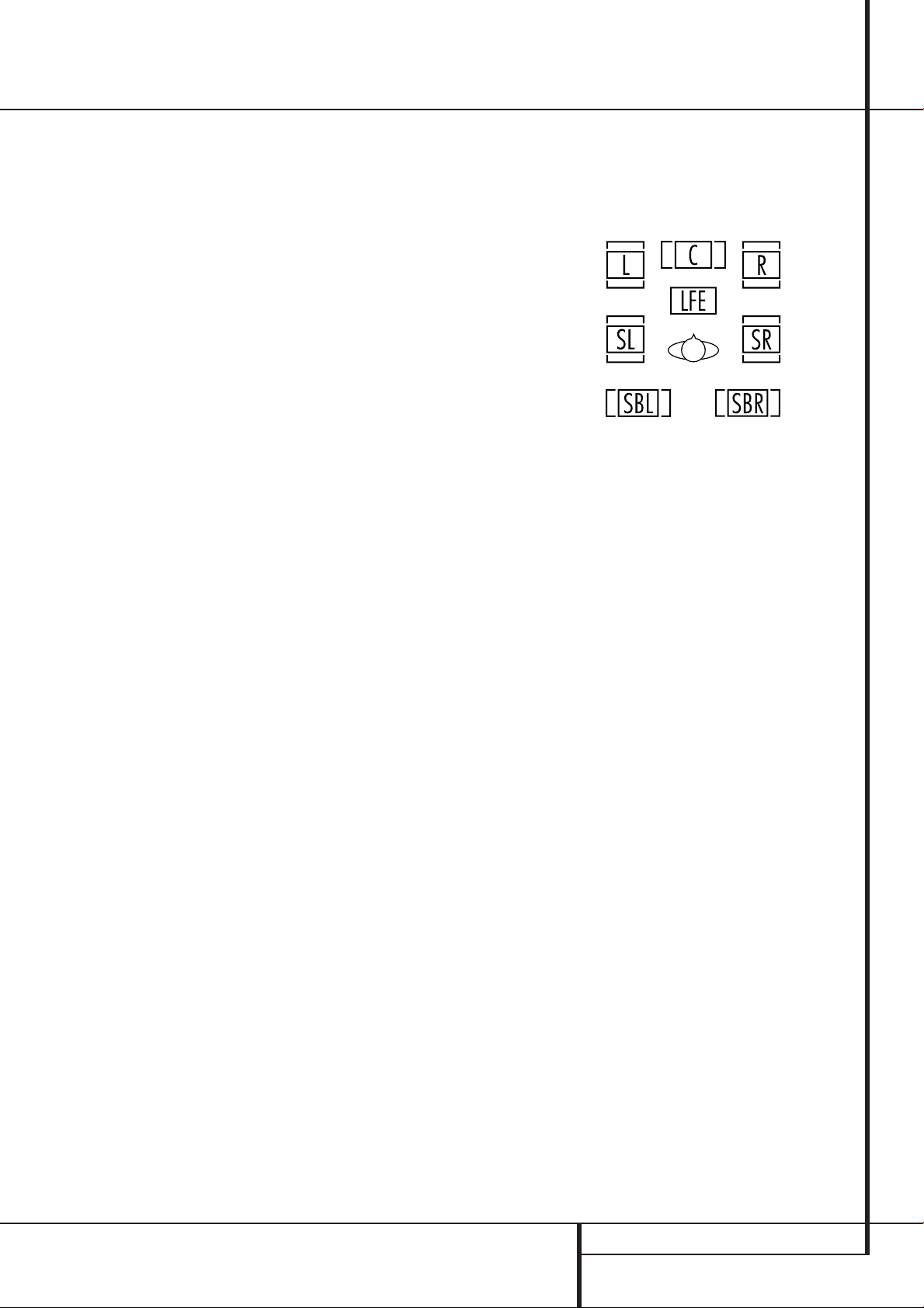

Indicatore degli ingressi di diffusori /

canali: questi indicatori sono polifunzionali ed

indicano sia il tipo di diffusore selezionato per ogni canale, sia la configurazione del segnali dei dati in entrata. Gli indicatori dei diffusori sinistro, centrale, destro, destro Surround e sinistro Surround sono costituiti da tre caselle, mentre il subwoofer da un’unica casella. La casella centrale s’illumina quando è selezionato un diffusore “SMALL”, mentre le due caselle esterne s’illuminano quando sono selezionati due diffusori “LARGE”. Se non è accesa alcuna casella dei canali centrale, Surround e subwoofer,significa che non è stato selezionato alcun diffusore per quella posizione (vedere pag. 20 per maggiori informazioni sulla configurazione dei diffusori). Le lettere all’interno di ogni casella centrale segnalano i canali d’ingresso attivi. Per gli ingressi analogici standard s’illuminano soltanto le lettere L (sinistro) e R (destro), che segnalano un ingresso stereo. Quando è riprodotta una sorgente digitale gli indicatori s’illuminano per segnalare l’inizio della ricezione dall’ingresso digitale. Quando le lettere lampeggiano l’ingresso digitale è stato interrotto.Vedere pag. 22 per maggiori informazioni sugli indicatori dei canali.

Selettore dell’ingresso digitale: premere

questo pulsante per scegliere l’ingresso nell’elenco delle sorgenti d’ingresso.

^ Selettore RDS: premere questo tasto per selezionare il tipo di messaggio leggibile attraverso il Radio Data System del sintonizzatore (vedi a pag. 36 per ulteriori informazioni sul sistema RDS)

& Ritardo (Delay): premere questo pulsante per avviare la sequenza delle operazioni necessarie per inserire le impostazioni del ritardo (vedere pag. 22 per maggiori dettagli sugli intervalli di ritardo).

Ingresso Digitale Ottico 3: collegare

l’uscita audio digitale ottica di un apparecchiatura audio o video a questo ingresso. Quando l’ingresso non è utilizzato assicurarsi che il coperchietto plastico di protezione sia in sede, così da evitare eventuali danneggiamenti.

(

Indicatori della modalità Surround: La

modalità al momento selezionata, apparirà come uno di tali indicatori. Notare che quando l’unità AVR viene accesa, l’intera lista dei modi disponibili si illumina brevemente, quindi la sezione Indicatori torna al suo normale aspetto operativo, con il solo indicatore della modalità in quel momento attiva illuminato.

Ingresso Digitale Coassiale 3: questo

connettore viene normalmente impiegato per collegare l’uscita di un registratore portatile, di una consolle per videogiochi o di altri prodotti che dispongano di un uscita digitale coassiale.

Ingresso Video 3: questi connettori

audio/video possono essere impiegati per il colegamento temporaneo ad un videogame o a un’ attrezzatura audio/video portatile, per esempio una videocamera o un riproduttore audio portatile.



Indicatori degli ingressi: L’ingresso al

momento selezionato, apparirà come uno di tali indicatori. Notare che quando l’unità AVR viene accesa, l’intera lista degli ingressi disponibili si illumina brevemente, quindi la sezione Indicatori torna al suo normale aspetto operativo, con il solo indicatore dell’ingresso selezionato illuminato.

Display Informativo Principale: il presen-

te display visualizza i messaggi e le indicazioni di stato che facilitano l’uso del ricevitore.

Finestra del sensore remoto: il sensore

dietro questa finestra riceve i segnali ad infrarossi dal telecomando. Puntare il telecomando, accertandosi che l’area non sia ostruita, bloccata o coperta a meno che non sia stato installato un sensore remoto esterno.

Selettore dell’ingresso digitale: quando

è attivata una sorgente dotata d’uscita digitale, premere questo pulsante per scegliere tra gli



ingressi digitali ottici pag. 17 e 29 per maggiori dettagli sull’audio digitale).

Pulsante di selezione dei canali: premere

questo pulsante per avviare il processo di regolazione del trim del livello d’uscita del canale per mezzo di una sorgente audio esterna. (Per ulteriori informazioni sulla regolazione del trim del livello d’uscita vedere pag. 32).

Controllo del volume: ruotare il selettore

in senso orario per aumentare il volume ed in senso antiorario per diminuirlo. Se l’audio dell’unità AVR viene disattivato, il controllo di regolazione del volume annulla automaticamente la disattivazione audio.

e coassiali(vedere

6 COMANDI SUL PANNELLO FRONTALE

Collegamenti del pannello posteriore



Antenna AM



Antenna FM



Ingresso Tape (registratore)



Uscita Tape (registratore)



Uscita Subwoofer



Ingresso Audio DVD



Ingresso CD



Uscita Audio Video 1

 

Ingressi diretti 6/8 Canali

NOTA: Onde aiutarvi nell’effettuare un corretto collegamento per gli ingressi/uscite multicanali e per quello degli altoparlanti, tutti i connettori e i terminali altoparlanti sono contrassegnati da un codice-colore, in conformità alle più recenti norme CEA, secondo lo schema seguente:

Frontale Sinistro: Bianco Frontale Destro: Rosso Centrale: Verde Surround Sinistro: Blù Surround Destro: Grigio Surround Posteriore Sinistro: Marrone Surround Posteriore Destro: Terra di Siena Subwoofer (LFE): Viola Audio Digitale: Arancio Videocomposito: Giallo Video Component "Y": Verde Video Component "Pr": Rosso Video Component "Pb": Blù



Antenna AM: collegare l’antenna a telaio AM

in dotazione al ricevitore a questi terminali: se si usa un’antenna esterna effettuare i collegamenti ai terminali AM e GND secondo le istruzioni fornite con l’antenna.

Connettore DMP The Bridge



Uscite audio Digitale



Uscita Video Monitor



Ingresso Video DVD



Uscite Altoparlanti Frontali



Uscite Altoparlante Centrale



Uscite Altoparlanti surround



Presa di corrente assistita



Presa di correnvidte non assistita



Presa per Cordone di Rete



Ingressi videocomponent - Video 2



Antenna FM: collegare l’antenna FM interna

in dotazione o quella esterna opzionale a questo terminale.



Ingressi di registrazione (Tape):

collegare questi jack a quelli PLAY/OUT (uscite di riproduzione) di un registratore audio.



Uscite Tape (registratore): collegate queste

uscite ai connettori Record/In di un registratore audio.



Uscita subwoofer: collegare questo jack

all’ingresso in linea di un subwoofer attivo. Se si usa un amplificatore esterno al subwoofer, occorre collegare questo jack all’ingresso dell’amplificatore del subwoofer.



Ingressi Audio DVD: collegate a questi

ingressi un DVD o un’altra sorgente audio.



Ingressi CD: collegate a questi ingressi le

uscite analogiche di un ripdoduttore o di un changer CD o altra sorgente audio.



Uscita Audio Video 1: collegate queste

uscite ai connettori Record/In di un videoregistratore o di un altro registratore audio.



Uscite a componenti del monitor



Ingressi video a componenti Video 1



Ingressi audio Video2



Ingressi digitali coassiali



Uscite Surrond Posteriore Diffusori



Uscite video Video1



Ingressi video Video 1



Ingressi digitali ottici



Ingresso audio Video1 Ingressi video Video2



Media Player): Con l’AVR 140 spento, collegare un’estremità del dispositivo opzionale

brevettato e l’altra all’Apple iPod compatibile in uso. Una volta selezionata la sorgente Digital Media Player, si possono visualizzare i messaggi di controllo e navigazione dell’iPod sul proprio display video (se collegato a una delle Uscite

video monitor zione superiore e inferiore

navigare nell’iPod e selezionare tracce per la riproduzione utilizzando i

DE F

telecomando dell’AVR.Vedere pagina 32 per ulteriori informazioni.



Ingressi Diretti 6/8-Canali: Questi ingressi

vengono impiegati per il collegamento con dispositivi di sorgente quali un lettore DVD-Audio o SACD con uscite analogiche discrete. A seconda del dispositivo di sorgente impiegato, possono essere usati tutti e otto gli ingressi, benché nella gran parte dei casi verranno impiegate solo le connessioni agli altoparlanti frontali (front left/right), al canale centrale (center) ai diffusori surround (surround left/right)e al canale LFE (ingresso subwoofer) per il trattamento dei segnali standard 5.1.

Connettore DMP (Digital

Harman Kardon a questo connettore



e nelle Righe di visualizza-

. È possibile

⁄/¤/‹/›

, il Pulsante d’impostazione (Set)

e i Controlli di trasportoPsul

pulsanti

COLLEGAMENTI DEL PANNELLO POSTERIORE 7

Collegamenti del pannello posteriore



Uscite audio digitali: collegare questi jack al

rispettivo connettore d’ingresso digitale su un registratore digitale come un registratore CD-R o MiniDisc.



Uscita video del monitor: Collegate queste

uscite all’ingresso composito o S-Video di un monitor TV o di un videoproiettore per poter osservare i menù su schermo e le uscite di ciascuna sorgente Video standard o S-Video selezionata mediante il video-switcher del sintoamplificatore.



Ingressi video DVD: collegate questi

ingressi ai connettori videocomposito o S-Video di un DVD o di un altra sorgente video.



Uscite Altoparlanti Frontali: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Bianco è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Rosso sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) dell’AVR ai terminali Neri (-) dei diffusori.Vedere a pagina 12 per maggiori informazioni sulla polarità dei diffusori.



Uscite Canale Centrale: Collegate queste

uscite ai corrispondenti terminali + o – dei vostri diffusori sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Verde è il positivo (+) e deve essere collegato al terminale Rosso del diffusore. Collegate il terminale Nero (-) dell’AVR al terminale Nero (-) del diffusore.Vedere a pagina 12 per maggiori informazioni sulla polarità dei diffusori.



Uscite Altoparlanti Surround: Collegate

queste uscite ai corrispondenti terminali + o – dei vostri diffusori surround sinistro e destro. Conformemente alle nuove specifiche per il codice-colore CEA, il terminale Blù è il positivo del canale sinistro (+) corrispondente al terminale Rosso del diffusore, mentre il Grigio sul sintoampli è il positivo (+) del canale destro corrispondente al positivo (+) Rosso del diffusore destro. Collegate i terminali Neri (-) dell’AVR ai terminali Neri (-) dei corrispondenti diffusori surround. (Vedere a pagina 12 per maggiori informazioni sulla polarità dei diffusori).



Presa CA commutata: la presente presa

può essere utilizzata per alimentare un apparecchio che si desidera accendere quando l’unità è attivata per mezzo dell’interruttore Controllo di

alimentazione del sistema



Presa CA non commutata: la presente

presa può essere utilizzata per alimentare qualsiasi apparecchio CA. La corrente rimane su questa presa indipendentemente dal fatto che AVR sia acceso o spento (in stand-by), a condizione che l’interruttore principale (Main

Power)

Nota: il consumo massimo dell’apparecchiatura

collegata alla presa non asservita superare 100 Watt, quello dell’apparecchiatura collegata alla presa asservita



Cavo di alimentazione CA: collegare la

spina CA ad una presa CA a muro non commutata.



Ingresso Video 2 a Componenti:

Collegate le uscite videocomponent Y/Pr/Pb di un convertitore HDTV, di un ricevitore satellitare o di un'altra sorgente video con uscite a componenti a questi connettori.



Uscite a componenti del monitor:

collegare queste uscite agli ingressi videocomponent di un videoproiettore o del monitor. Quando si seleziona una sorgente collegata ad uno dei due

ingressi videocomponent

inviato ad uno di questi jack.



Ingressi video a componenti Video 1:

collegare questi jack alle uscite videocomponent Y/Pr/Pb di un lettore DVD.

NOTA: tutti gli ingressi e le uscite a componenti possono essere impiegati anche per i segnali RGB, nello stesso modo descritto per i segnali Y/Py/Pb, collegando i jack ai connettori di corrispondente colore. Il collegamento RGB non è possibile se le uscite della sorgente hanno un segnale sincronizzato separato (vedi a pag.13).



Ingressi audio Video 2: collegate questi

connettori alle uscite audio PLAY/OUT di un VCR o di altra sorgente audio o video.

sia acceso.





il segnale viene



non deve

50 Watt.



Ingressi Digitali Coassiali: Collegate l’uscita

digitale coassiale di un DVD player, di un ricevitore HDTV, di un Laser Disc, di un MiniDisc o di un CD player a questi ingressi. Il segnale può essere indifferentemente Dolby Digital, DTS,un segnale MPEG a 2 Canali o un segnale standard PCM. Non collegate le uscite RF di un Laser Disc Player a questi ingressi.



Uscite Surround Posteriori: Questi termi-

nali altoparlanti, vengono impiegati quando c’è necessité di pilotare i diffusori surround posteriori in un sistema a 6.1/7.1 canali.



Uscite video Video 1: collegate queste

uscite ai connettori Record/In videocomposito o S-Video di una qualsiasi sorgente video.



Ingressi video Video1: collegate questi

ingressi ai connettori Play/Out videocomposito o S-Video del videoregistratore o di una qualsiasi sorgente video.



Ingressi digitali Ottici: Collegate l’uscita

digitale ottica di un DVD player, di un ricevitore HDTV, di un Laser Disc, di un MiniDisc o di un CD player a questi ingressi. Il segnale può essere indifferentemente Dolby Digital, DTS,un segnale MPEG a 2 Canali o un segnale standard PCM.



Ingressi audio Video 1: Collegate questi

jack ai connettori PLAY/OUT2 di un VCR o di un altra sorgente audio.

Ingressi video Video 2: collegate questi

ingressi ai connettori Play/Out videocomposito o S-Video di un secondo videoregistratore o di una qualsiasi sorgente video.

NOTA SUI COLLEGAMENTI VIDEO: Quando all’AVR 140 si collega una sorgente video come un videoregistratore (VCR), un lettore DVD, un ricevitore satellitare, un set-top box per TV via cavo, un personal video recorder (PVR) o un video game, è possibile utilizzare la connessione videocomposito o S-video, ma non entrambe.

8 COLLEGAMENTI DEL PANNELLO POSTERIORE

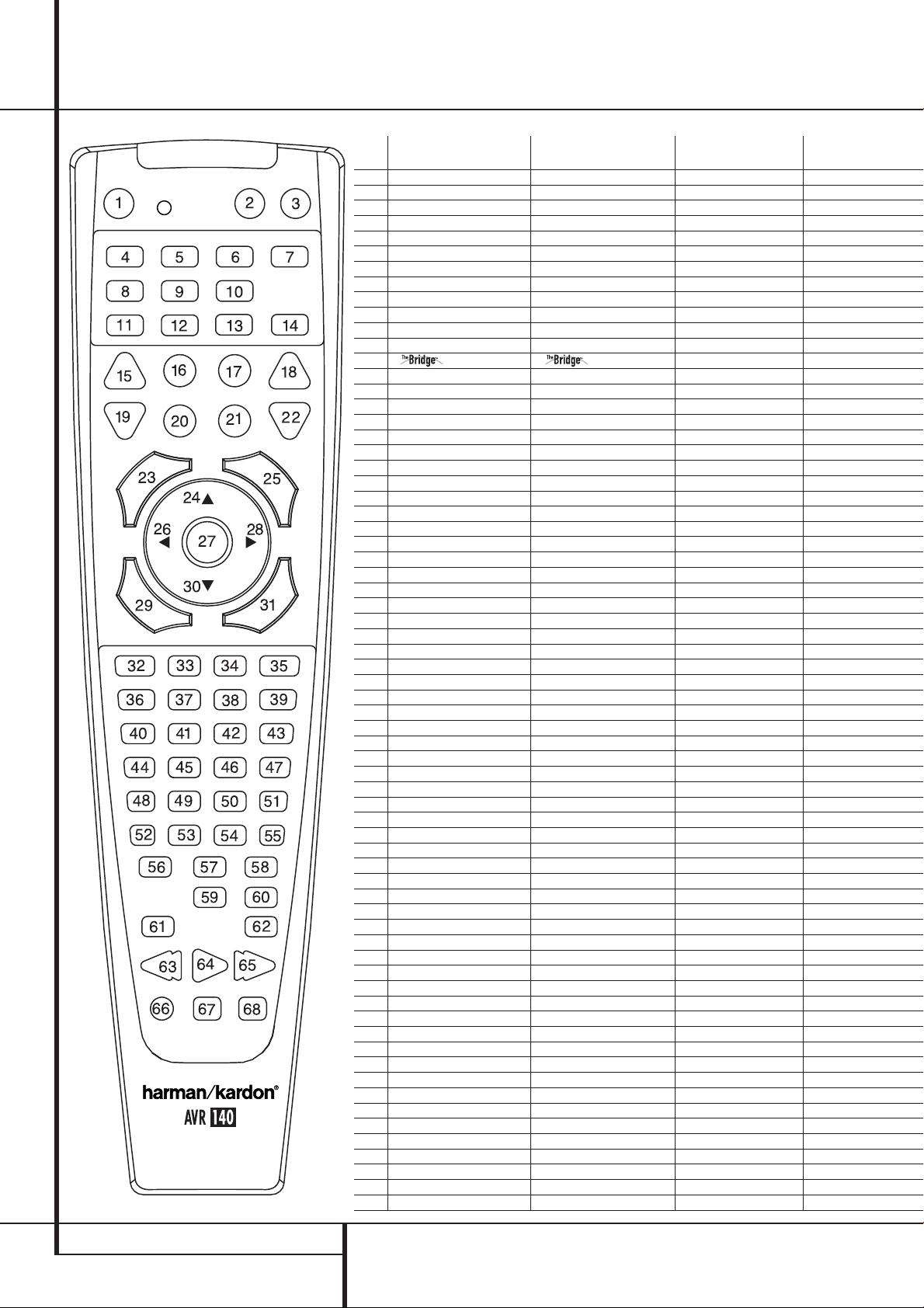

Funzioni del Telecomando Principale

Spegnimento

Finestrella di trasmissione IR

Indicatore di programma

Accensione

Selezione Ingressi

Selettore AVR

Selezione AM/FM (sinto)

Ingressi diretti 6-Canali/8-Canali

Test

Timer di Spegnimento (Sleep)

Selettore di Modo Surround

Modalità Notturna

Selezione Canali

D E F G H I J K L M N O P Q                

⁄/¤

Tasti

‹

Tasto Tasto di Impostazione (Set) Selettore Digitale Tasti Numerici Tasto Sintonizzazione (Tuner) Tasto Direct Sintonizzazione Avanti/Indietro (Up/Down) Tasto OSD Tasto Selezione Modo Dolby Tasto Selezione Modo DTS Tasto Selezione Modo Logic 7 Tasti Avanti/Indietro (FW/Rev) Tasto di Riserva Skip Avanti/Indietro (Up/Down) Tasto Selezione Modo Stereo Selettore Modo DTS Neo:6 Tasti Macro Tasto Selezione RDS Preselezioni Avanti/indietro (Up/Down) Cancellazione Tasto Memorizzazione (Memory) Ritardo(Delay) /Can. Prec.

›

Tasto Selezione Diffusori Mute Controllo del Volume

Selettore DMP The Bridge Selettore TV/Video Tasto Dim

NOTA: I nomi delle funzioni qui riportati rappresentano la caratteristica di ciascun pulsante associata al ricevitore AVR. La maggior parte dei pulsanti dispone di funzioni supplementari se associata ad altri dispositivi (vedere pag. 40-41 per l’elenco di queste funzioni).

PRINCIPALI FUNZIONI DI CONTROLLO DEL TELECOMANDO 9

Funzioni del Telecomando Principale

NOTA IMPORTANTE: il telecomando può essere

programmato per controllare fino a 7 apparecchi compreso l’AVR. Ciascuna volta, prima di iniziare ad usare il telecomando, bisogna ricordare di premere il pulsante di Selezione dell’Ingresso

corrispondente all’unità che desiderate telecomandare. Comunque il telecomando viene preprogrammato in fabbrica per funzionare con l’AVR e con la maggior parte dei CD Player, dei DVD Player e dei Registratori a Cassette Harman Kardon. Il telecomando è inoltre in grado di operare con una grande varietà di altri prodotti, impiegando i codici di controllo già programmati. Prima di impiegare il telecomando con altri prodotti leggere bene le istruzioni a pag. 37-39 per assicurarsi di programmare i corretti codici per gli apparecchi presenti nel vostro sistema.

È anche importante ricordare che molti dei tasti del telecomando assumono funzioni diverse a seconda dell’apparecchio scelto con il Tasto di Selezione

Ingresso

. Le descrizioni qui riportate si riferiscono in particolare alle funzioni del telecomando utilizzato per AVR (vedere pagina 40 per i dettagli sulle funzioni alternative dei pulsanti del telecomando).

Spegnimento: premere questo pulsante per

porre l’AVR o un altra apparecchiatura selezionata tramite telecomando,in modo stand-by.

Finestra del trasmettitore IR: puntare

questa finestra verso l’unità AVR premendo i pulsanti sul telecomando per accertarsi che i comandi ad infrarossi siano ricevuti correttamente.

Indicatore di programma: Questo indica-

tore a tre colori guida l’utente attraverso la procedura di programmazione del telecomando.(Vedere pagina 37 per informazioni sulla programmazione del telecomando).

Accensione: premete questo tasto per accen-

dere l’apparecchio selezionato tramite il Selettore

d’Ingresso

(eccetto Tape-Registratore).

Selettori d’ingresso: premendo uno di questi

pulsanti si eseguono tre operazioni allo stesso tempo. Innanzitutto, se l’AVR è spento, ciò consente di accendere l’unità. Quindi la sorgente indicata sul pulsante viene selezionata come ingresso AVR. Infine, il telecomando viene commutato per controllare il dispositivo selezionato. Dopo aver premuto uno di questi pulsanti, occorre premere il pulsante

AVR

di nuovo per attivare le funzioni di AVR

con il telecomando.

Selettore AVR: premendo questo pulsante il

telecomando controlla le funzioni di AVR che viene anche acceso qualora sia in stand-by.

Selettore sintonizzatore AM/FM: premere

questo pulsante per selezionare il sintonizzatore AVR come opzione d’ascolto. Premendo questo pulsante quando si sta utilizzando un sintonizzatore, è possibile commutare fra le bande AM e FM.

Ingresso Diretto 6-Canali/8-Canali:

Premere questo tasto per selezionare il dispositivo collegato agli Ingressi Diretti 6-Canali o agli

Ingressi Diretti 8 Canali



(la disponibilità degli ingressi dipende dalla selezione 5.1 o 6.1/7.1 effettuata durante il settaggio dei modi surround, vedere a pag. 28 per ulteriori informazioni).

Tono Test: premere questo tasto per iniziare la

sequenza di calibrazione dei livelli di uscita dei canali dell’AVR (vedere a pagina 23 per ulteriori informazioni sulla calibrazione dell’AVR).

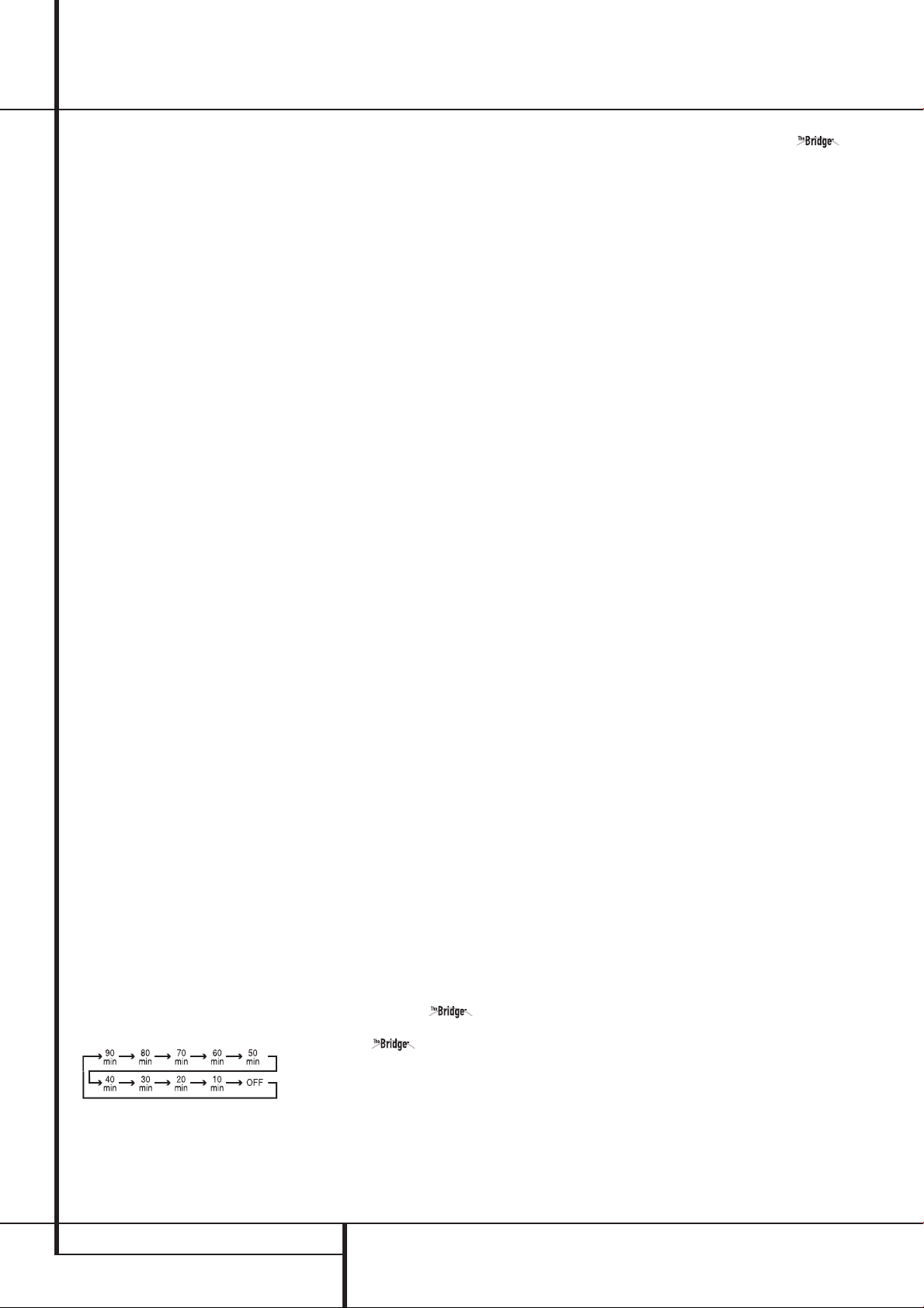

Pulsante Sleep: premere questo pulsante per

impostare l’unità sulla modalità Sleep. Quando il tempo indicato sul display è trascorso,l’unità AVR passa automaticamente nella modalità Standby. Ogni volta che si aziona il pulsante il tempo viene modificato fino al disinserimento secondo la seguente successione:

Premere il pulsante e mantenerlo premuto per due secondi, per disattivare l’impostazione della modalità Sleep. Notare che questo tasto viene anche impiegato per cambiare i canali sul vostro televisore, videoregistratore o ricevitore satellitare quando viene selezionata la corrispondente sorgente usando il tasto Selettore Ingresso

Selettore della modalità Surround:

Premere questo tasto per selezionare uno dei modi surround HALL,, THEATRE o VMAx. Notare che a seconda del tipo di ingresso selezionato alcuni modi potrebbero non essere disponibili (vedi a pag. 26 per maggiori informazioni sui modi surround). Notare che questo tasto viene anche impiegato per cambiare i canali sul vostro televisore, videoregistratore o ricevitore satellitare quando viene selezionata la corrispondente sorgente usando il Tasto Selettore Ingresso

Pulsante Ore notturne (Night): premere

questo pulsante per attivare la modalità Ore notturne, tale modalità é ottenibile solo con sorgenti digitali codificate Dolby Digital e serve a preservare l’intellegibilità del canale centrale (canale dialoghi) a livelli di volume limitati. (Vedere pagina 18 per ulteriori informazioni).

Pulsante di selezione dei canali: questo

pulsante viene utilizzato per avviare il processo di impostazione dei livelli di uscita di AVR con una sorgente esterna. Dopo aver premuto questo pulsante, utilizzare i pulsanti

⁄/¤

per selezionare il

canale da regolare, quindi premere il pulsante Set (impostazione)

⁄/¤

, seguito di nuovo dai i pulsanti

per modificare l’impostazione del livello (vede-

re pag. 31 per maggiori dettagli).

Pulsanti

⁄/¤

: Questi tasti multi-funzione,

vengono impiegati per selezionare gli oggetti o navigare attraverso i menù su schermo (on-screen) o sul pannello frontale o per effettuare le regolazioni di configurazione, come quella degli ingressi digitali o il settaggio del tempo di ritardo (Delay). Quando intendete cambiare una regolazione, prima di tutto premete il tasto corrispondente alla funzione o al settaggio che va cambiato (ad es. premete il Tasto Selezione Digitale

per modificare un ingresso digitale) quindi premete uno di questi tasti per scorrere la lista delle opzioni o per incrementare o decrementare una data regolazione. La sezione di questo manuale che descrive le singole funzioni e prestazioni, contiene informazioni specifiche sull’uso di questi tasti per ciascuna applicazione.

Quando il telecomando dell’AVR è stato programmato con i codici di un altra apparecchiatura questo tasto è impiegato anche per il processo di autoricerca (Auto Search).

‹

Pulsante

questo pulsante viene utilizzato per modificare la selezione o l’impostazione del menu se sono selezionati dispositivi comandati tramite menu (TV, VCR, DVD ecc.).

Pulsante Set (impostazione): questo pulsan-

te è utilizzato per immettere le impostazioni nella memoria di AVR. Viene utilizzato anche per le procedure di installazione del ritardo, di configurazione dei diffusori e di regolazione dei livelli d’uscita del canale.

Selettore digitale: premere questo pulsante

per assegnare uno degli ingressi digitali

*Ó

ad una sorgente (vedere pag. 30 per mag-

giori dettagli sulla selezione degli ingressi digitali).

Tasti numerici: questi pulsanti costituiscono

una tastiera di 10 pulsanti numerici per immettere le posizioni preselezionate del sintonizzatore. Essi sono utilizzati anche per selezionare il numero del canale, se l'opzione TV, VCR,TV via cavo o ricevitore satellitare è stata selezionata sul telecomando oppure per selezionare la numerazione delle tracce del CD, del DVD o del lettore LD in base alla programmazione del telecomando.

Pulsante sintonia (Radio): Premete questo

tasto quando è in uso il sintonizzatore per scegliere tra sintonia automatica o manuale. Quando il tasto è pigiato così che la scritta MANUAL sia apparsa nel Display Informativo Principale

, agendo sui tasti di Sintonia K)

menta o decrementa la frequenza a singoli passi. Quando c’è in uso la banda FM e sul Display

Informativo Principale

AUTO, Premendo questi tasti si commuta la rice-

appare la scritta

zione in mono, rendendo così ascoltabili anche le stazioni con segnale più basso. (Vedi a pagina 35 per ulteriori informazioni).

Tasto Direct: premere questo tasto con il

sintonizzatore in funzione per iniziare la sequenza di raggiungimento diretto di una determinata stazione. Una vota premuto il tasto comporre sul

tastierino numerico

le cifre relative alla stazione (vedi a pagina 34 per ulteriori informazioni sul sintonizzatore).

Pulsante Sintonizzazione alte / basse

frequenze (Tuning up / down): quando è in

uso il sintonizzatore questi tasti consentiranno la sintonia in avanti o indietro attraverso la banda di frequenze selezionata. Se è stato premuto il tasto di

Modo Sintonia

il tasto di Banda

o è stato mantenuto pigiato

sul pannello frontale, così che

nel Display Informativo Principale apparsa la scritta

AUTO, premendo uno dei tasti

in questione, il sintonizzatore inizierà a cercare la stazione succesiva che presenti un segnale di intensità accattabile per una ricezione di qualità. Quando nel Display Informativo Principale

appare la scritta MANUAL premendo questi tasti si sintonizzeranno le stazioni, con incremento di un singolo passo per volta. (Vedi a pagina 35 per ulteriori informazioni).

Pulsante OSD: premere questo pulsante per

visualizzare e selezionare le informazioni sullo schermo.



si incre-

sia

10 PRINCIPALI FUNZIONI DI CONTROLLO DEL TELECOMANDO

Funzioni del Telecomando Principale

Selettore Modo Dolby: Questo tasto serve

a selezionare uno dei modi Dolby Surround disponibili. Per ciascuna pressione del tasto verrà selezionato uno dei modi Dolby Pro Logic II, Dolby 3 Stereo o Dolby Digital. Notare che il Dolby Digital è disponibile solo con un ingresso digitale selezionato e gli altri modo solo se non c’è in riproduzione una sorgente Dolby Digital (fatta eccezione per il Pro Logic II con registrazioni Dolby Digital 2.0, vedi pag. 31).Vedere a pag. 25 per le opzioni di modo Dolby surround disponibili.

Selettore di Modo Digitale DTS: Quando

c’è una sorgente DTS in riproduzione, l’AVR seleziona automaticamente la decodifica corrispondente e nessun altra decodifica è resa disponibile. Premendo il tasto sarete in grado di osservare quale dei modi è stato selezionato dal decoder interno dell’AVR, a seconda del materiale surround riprodotto e della configurazione degli altoparlanti. Se non c’è una sorgente DTS in riproduzione questo tasto non ha alcuna efficacia.

Selettore Logic 7: Premere questo tasto

per selezionare uno dei modi surround Logic 7 disponibili (vedi alle pag. 26 per le opzioni Logic 7 disponibili).

Tasti Avanti/Indietro (FW/Rev): questi pul-

santi non hanno alcuna funzione per l’AVR ma possono essere programmati per il funzionamento avanti/indietro di un’ampia varietà di lettori CD o DVD e registratori audio o di videocassette (vedere pag. 40 per maggiori dettagli sulla programmazione del telecomando).

Tasto di Riserva: Questo tasto non ha fun-

zione quando impiegato con l’AVR. Se invece viene usato con il lettore DVD, controlla la funzione di visualizzazione dei Sottotitoli.



Tasti Skip: questi tasti non hanno funzionalità

diretta sull’AVR ma quando impiegati con un CD o un DVD Changer compatibili, possono cambiare la traccia (in avanti o indietro) o il disco che sta suonando nel Changer.



Selettore di Modo Stereo: Premere que-

sto pulsante per selezionare un modo di riproduzione stereo. Quando il pulsante viene premuto ed appare la dicitura

Display Informativo Principale

SURROUND OFF nel

, con sol-

tanto l’Indicatore della modalità Surround Surr

Off

(

illuminato, l’AVR funzionerà in modalità bypass con una modalità stereo a due canali, sinistro e destro, pura completamente analogica escludendo completamente qualsiasi processamento surround del suono o bass management, al contrario di altre modalità in cui viene utilizzato il processamento digitale. Quando alla pressione del tasto corrisponde la scritta

SURROUND OFF

nel Display Informativo PrincipaleÒ, con entrambi gli Indicatori della modalità Surround

DSP e Surr Off

(

illuminati potrete apprezzare una presentazione sonora a due canali, assieme alla comodità del bass management. Quando alla pressione del tasto corrisponde la scritta

STEREO

Informativo Principale

o 7 C H STEREO nel Display

, il segnale stereo

5CH

viene girato a tutti e cinque i diffusori, ove presenti. (Vedi pagina 19 per ulteriori informazioni sui modi di riproduzione stereo).



Selettore di Modo DTS Neo:6: Premendo

questo tasto scorrerete la lista dei modi DTS Neo:6 disponibili, in grado di estrarre una scena sonora surround a cinque o sette canali da programmi di sorgente a due canali (da sorgenti PCM o segnali analogici). Alla prima pressione del tasto si selezionerà l’ultimo modo DTS Neo:6 impiegato, e a ciascuna pressione successiva si selezionerà il modo disponibile successivo.



Tasti Macro: premere questi tasti per memo-

rizzare o richiamare una Macro, ossia una sequenza di comandi immagazzinata nella memoria del telecomando (vedere a pag. 38 per ulteriori informazioni sulla memorizzazione e il richiamo delle Macro).



Tasto RDS: premere questo tasto per visualiz-

zare i differenti messaggi inviati dalle stazioni al Radio Data System (RDS) incorporato nel sintonizzatore dell’AVR (vedere a pag. 36 per maggiori informazioni sull’RDS).



Preselezioni Avanti/Indietro: con il sintoniz-

zatore attivato,premete questi tasti per scansionare le stazioni pre-programmate nella memoria dell’AVR. Quando invece, premendo il tasto

Selezione Ingresso

o il DVD questi tasti funzioneranno come Avanti/ Indietro Lento (DVD) o +10 (CD, CDR).



Cancellazione: premere questo tasto per

cancellare indicazioni sbagliate nell’utilizzo del telecomando per il raggiungimento diretto di una stazione radio.



Pulsante di memorizzazione (Memory):

Premete questo tasto per inserire una stazione radio nella memoria di preselezione dell’AVR. Due indicatori a segmenti appariranno sul lato destro del nel Display Informativo Principale questo punto avrete a disposizione cinque secondi per inserire una locazione di memoria in preselezione, impiegando i Tasti Numerici pag. 35 per ulteriori informazioni).



Ritardo (Delay)/Canale prec.: premere que-

sto pulsante per avviare l’impostazione del ritardo utilizzato da AVR per elaborare il suono Surround. Dopo aver premuto il pulsante si inseriscono gli intervalli di ritardo,premendo il pulsante Set poi utilizzando i pulsanti di selezione modificare le impostazioni. Premere di nuovo il pulsante Set per completare la procedura (vedere pag. 22 per maggiori dettagli).



Pulsante ›: premere questo pulsante per

modificare l’impostazione o la selezione del menu se sono utilizzati dispositivi guidati da menu (TV, VCR, DVD,ecc.).



Pulsante di selezione dei diffusori: preme-

re questo pulsante per avviare il processo di configurazione del Bass Management System (sistema di gestione dei toni bassi) di AVR da utilizzare con il tipo di diffusori del vostro sistema. Dopo aver premuto il pulsante, utilizzare i pulsanti di selezione

⁄/¤

impostare. Premete il Tasto Set selezionate il tipo di altoparlanti (Large-grandi, Small-piccoli o None-nessun altoparlante) corrispondenti a quelli attualmente in uso (vedi a pag. 20 per maggiori informazioni).

è stato selezionato il CD

. (Vedi a

⁄/¤

per selezionare il canale che si desidera

e quindi



Pulsante disattivazione audio (Mute):

premere questo pulsante per disattivare temporaneamente l’audio di AVR o del televisore controllato in base all'apparecchio selezionato. Quando si programma l’AVR per operare su un altro apparecchio, si preme questo tasto insieme al Selettore

d’Ingresso

per iniziare il processo di programmazione. (vedere a pag.37 per ulteriori informazioni sulla programmazione del telecomando).



Controllo del volume (Volume Up/Down):

premere questi pulsanti per aumentare o diminuire il volume del sistema.



Selettore DMP (Digital Media

Player) The Bridge: Quando il dispositivo

Harman Kardon (opzionale) è collegato

al Connettore DMP (Digital Media Player)

21 ed un Apple

iPod®compatibile è inserito nel , premendo questo selettore si seleziona l’iPod come il dispositivo di ingresso della sorgente audio per l’AVR 140. Inoltre, se un display video è collegato ad una delle Uscite



video monitor

, i messaggi dell’iPod appaio-

no visualizzati sullo schermo, e nelle Righe di

visualizzazione superiore e inferiore

⁄/¤/‹/›

d’impostazione (Set) sporto

pulsanti

DE

e i Controlli di tra-

possono essere utilizzati per navigare nell’iPod ed attivare numerose funzioni.Vedere pagina 32 e i manuali per ulteriori informazioni sul dispositivo The Bridge e l’iPod in uso.



Tasto TV/Video: questo tasto non ha funzio-

nalità diretta sull’AVR,ma quando impiegato in congiunzione ad un videoregistratore, ad un DVD o ad un ricevitore satellitare compatibile e dotato

di funzione TV/Video, premendo tale pulsante si seleziona tra l’uscita del riproduttore o del ricevitore e l’ingresso video esterno a quel riproduttore. Consultate il manuale del riproduttore o del ricevitore per conoscere le modalità di tale funzione.

NOTA: Per ciascuna pressione di qualsiasi tasto del telecomando principale, i Tasti Selezione

Ingresso

peggeranno per un istante a confermare la trasmis-

sione del comando, a patto che vi sia una funzione

per

per quel tasto rispetto al dispositivo selezionato

associati al tasto premuto, lam-

(vedi lista delle funzioni alle pagine 40 e 41).



Tasto Dim: Tasto Dimmer: Premete questo

tasto per attivare la funzione Dimmer che riduce la luminosità del display o lo spegne completamente. La prima pressione del pulsante mostrerà l’impostazione predefinita in fabbrica. Premere nuovamente il pulsante per ridurre la luminosità del 50% e premerlo di nuovo nell’arco di cinque secondi per spegnere completamente il display. Notare che questa impostazione è temporanea; il display tornerà comunque alla piena illuminazione ad ogni accensione dell’AVR. Inoltre l’alone di luce blù attorno all’ Indicatore di Accensione

rimarrà alla massima intensità qualunque sia l’impostazione selezionata, a ricordarvi che l’AVR è comunque acceso.

, il Pulsante

PRINCIPALI FUNZIONI DI CONTROLLO DEL TELECOMANDO 11

Installazione e collegamenti

Dopo aver rimosso l’imballaggio dell’unità e dopo averla collocata su una superficie solida adatta a sopportarne il peso, occorre effettuare i collegamenti dell’apparecchiatura audio/video.

Collegamenti dell’ apparecchiatura audio

Suggeriamo di utilizzare cavi di interconnessione d’alta qualità per collegare i dispositivi sorgente e i registratori come pure per conservare l’integrità dei segnali.

Se si stanno effettuando i collegamenti di una sorgente audio o dei diffusori, si consiglia sempre di staccare l’unità dalla presa CA a muro. Ciò impedisce di inviare segnali audio accidentali o transitori ai diffusori, che potrebbero danneggiarli.

1. Collegare l’uscita analogica del lettore CD agli



ingressi CD NOTA: se il lettore CD dispone di uscite audio sia

fisse che variabili, è meglio usare l’uscita fissa, a meno che l’ingresso al ricevitore sia così basso da far sembrare il suono rumoroso oppure così alto da distorcere il segnale.

2. Collegate l’uscita analogica di un registratore a cassette, MD, CD-R o altro registratore audio all’ingresso analogico del registratore all’ingresso Tape

Output

3. Collegate l’uscita digitale di una sorgente digitale, come un DVD o un CD Changer o Player o un videogame di ultima generazione, un ricevitore satellitare digitale, un sintonizzatore HDTV o un top box per digitale via cavo o l’uscita di una scheda audio per computer compatibile etc. agli Ingressi Digitali Ottici o Coassiali (Coax)

*Ó

ta audio digitale coassiale del lettore DVD in uso

all’Ingresso audio digitale coax 1

tale ingresso digitale è assegnato per impostazione predefinita alla sorgente DVD.

4. Collegare le uscite coassiali o digitali

ottiche

relative connessioni d’ingresso digitali su un registratore CD-R o MiniDisc.

5. Assemblare l’antenna a telaio AM, fornita in dotazione, come illustrato qui in basso e collegarla ai terminali a vite AM e GND

6. Collegare l’antenna FM, fornita in dotazione, alla connessione FM (75 ohm) può essere anche un’antenna da tetto esterna o un’antenna alimentata internamente o da un cavo di alimentazione oppure collegata ad un sistema di TV via cavo. Notare che, se l’antenna o la connessione usano un cavo doppio da 300 ohm, occorre utilizzare un adattatore da 300 a 75 ohm per effettuare il collegamento.



Tape Input. Collegate l’ingresso



dell’AVR.

. Raccomandiamo di collegare l’usci-





sul pannello posteriore di AVR alle





L’antenna FM

poiché

7. Con l’AVR 140 spento, collegare il dispositivo

Harman Kardon opzionale al Connet-

tore DMP (Digital Media Player)



. L’Apple®iPod®compatibile può essere inserito nel dispositivo The Bridge quando si desidera utilizzarlo come dispositivo sorgente audio. I materiali video archiviati sull’iPod non possono essere visualizzati con l’AVR.

8. Collegare le uscite dei diffusori frontali, centrale e Surround



ai rispettivi diffusori.

Per garantire che tutti i segnali audio siano trasmessi ai diffusori senza perdite di purezza o di risoluzione, suggeriamo di utilizzare cavi per diffusori d’alta qualità. Sono disponibili molte marche di cavi e la scelta del cavo deve dipendere dalla distanza tra i diffusori ed il ricevitore, dal tipo di diffusori, dalle preferenze personali e da altri fattori. Il vostro rivenditore o installatore è una preziosa fonte di informazioni da consultare per scegliere il cavo adeguato.

Indipendentemente dalla marca del cavo prescelto, suggeriamo di utilizzare cavi realizzati in rame sottile a più fili, con un diametro superiore a 2 mm

I cavi con un diametro di 1,5 mm

possono essere

utilizzati per i collegamenti corti o inferiori ai 4 metri. Suggeriamo di non utilizzare cavi con un diametro inferiore a 1 mm

a causa della perdita di potenza e della degradazione della prestazione che potrebbero verificarsi.

I cavi che passano all’interno di pareti devono essere contrassegnati con marchi appositi indicati da UL, CSA o altri enti autorizzati di certificazione degli standards. Ulteriori chiarimenti potranno essere richiesti al vostro installatore di fiducia o altro installatore autorizzato che sia a conoscenza delle regole di installazione e codifica nella vostra area.

Quando collegate i cavi agli altoparlanti fate bene attenzione di rispettare la corretta polarità. Ricordate che i diffusori più recenti impiegano un codice-colore differente, come specificato a pag. 8. Comunque la maggior parte dei diffusori continua ad impiegare un terminale rosso per il positivo (+) ed uno nero per il negativo (-). Collegate positivo del sintoamplificatore con positivo del diffusore e negativo, o "nero" con negativo.

NOTA: mentre la maggior parte di fabbricanti aderiscono alla convenzione industriale di utilizzare i terminali neri per il polo negativo e quelli rossi per il polo positivo, alcune case costruttrici possono derogare da questa consuetudine. Per garantire una messa in fase corretta e la riproduzione ottimale, controllare la targhetta d’identificazione sul diffusore o nel manuale d’uso per verificare la polarità. Se la polarità del vostro diffusore non è nota, si può consultare il rivenditore di fiducia oppure l’assistenza del produttore dei diffusori prima di procedere all’installazione.

Inoltre raccomandiamo che la lunghezza del cavo utilizzato per collegare coppie di diffusori sia identica. Ad esempio, utilizzare cavi della stessa lunghezza per collegare il diffusore frontale sinistro

e quello frontale destro oppure il diffusore Surround sinistro e quello destro, anche se i diffusori sono collocati a distanze diverse da AVR.

Notare che non è possibile utilizzare l’AVR 140 in una configurazione a 7.1 canali.Tutte le informazioni sorgenti che l’AVR riceve o desume per i canali surround posteriore sinistro e destro, ad esempio attraverso gli Ingressi diretti 6/8



canali

o durante il processamento stereo a

7 canali, vengono combinate ed emesse sulle Uscite Surround posteriore diffusori a canale



singolo

9. I collegamenti al subwoofer vengono effettuati generalmente per mezzo del collegamento audio del livello di linea dall’Uscita subwoofer



all’ingresso di linea del subwoofer con amplificatore integrato. Se si utilizza un subwoofer passivo, il collegamento viene effettuato prima con un amplificatore di potenza, che sarà collegato ad uno o più diffusori del subwoofer. Se si sta utilizzando un subwoofer attivo che non dispone di ingressi in linea, per il collegamento seguire le istruzioni fornite con il diffusore.

10. Se viene utilizzata una sorgente audio multicanale esterna con uscite 5.1 come un processore/decoder digitale esterno, un DVD-Audio o un lettore SACD, collegare le uscite di tale apparecchio agli Ingressi diretti 6/8 canali



Collegamenti dell'apparecchio video

L’apparecchio video è collegato allo stesso modo dei componenti audio. Quindi si raccomanda di nuovo l’uso di cavi di interconnessione d’alta qualità per conservare la qualità del segnale.

1. Collegate le uscite audio e video del VCR agli



ingressi Video 1

o Video 2 In

pannello posteriore. Gli ingressi audio e video del VCR dovranno essere collegati alle uscite



Video 1 Out

sull’AVR.

2. Sebbene a questi connettori (di tipo jack) possa venire collegato qualunque dispositivo video, raccomandiamo di collegare il vostro video recorder ai Connettori (jack) di ingresso

audio Video/video Video 1

poter sfruttare la preprogrammazione del telecomando con codici per video recorder per il dispositivo Video 1. Per lo stesso motivo,raccomandiamo di collegare il convertitore per TV via cavo o il ricevitore satellitare ai Connettori (jack) Ingresso audio/



video Video 2

e il televisione ai

Connettori (jack) di Ingresso audio/video

Video 3

IMPORTANTE: Se si utilizza il televisore soltanto come dispositivo di visualizzazione (ossia se si ricevono i programmi televisivi attraverso un cable box o un ricevitore satellitare), non collegare le uscite del TV ai connettori (jack) Audio/Video Video 3 e Ingresso S-Video

né ad altri ingressi sull’AVR.





del

in modo da

12 INSTALLAZIONE E COLLEGAMENTI

Installazione e collegamenti

3. Collegare le uscite audio e video analogiche di un lettore DVD o di un lettore laser disc alla con-



nessione DVD

4. Collegare le uscite audio digitali di un lettore CD, di un lettore DVD, di un ricevitore satellitare, di un convertitore via cavo o HDTV ai rispettivi ingressi digitali ottici o coassiali

*Ó

lizza come impostazione predefinita Ingresso digitale coassiale 1

utilizzano come impostazione predefinita gli ingressi analogici, nonostante qualunque sorgente possa venire assegnata a qualunque ingresso audio digitale sul ricevitore.

5. Collegate i connettori Monitor Output Com- posito ed S-Video (se c’è un dispositivo S-Video in uso) ingressi Composito ed S-Video del vostro televisore o del vostro video-proiettore.

6. Se il lettore DVD e il monitor dispongono di connessioni videocomponent, collegare le uscite a componenti del lettore DVD agli ingressi

videocomponent

utilizzano le connessioni videocomponent occorre effettuare ugualmente le connessioni audio agli

Ingressi video a componenti Video 1

analogici oppure ad uno qualsiasi dei jack degli

ingressi coassiali o digitali ottici

7. Se è disponibile un altro dispositivo videocomponent collegarlo ai jack dell’ingresso video-

component –Video 2 connessioni audio di tale dispositivo agli ingressi audio DVD jack degli ingressi coassiali o digitali ottici



8. Se si utilizzano gli ingressi videocomponent collegare l’uscita videocomponent ingressi videocomponent del televisore, del proiettore o del display.

9. Se avete una Camcorder, un videogame o un altro dispositivo audio/video da collegare temporaneamente all’AVR, collegatene i connettori audio, video e uscita audio digitale, agli Ingressi

del Pannello Frontale

vo collegato agli ingressi Video 3 zionato come Ingresso Video 3, mentre collegato agli Ingressi Digitali come ingresso Optical 3 o Coaxial 3. (vedi a pag. 17 per ulteriori informazioni sulla configurazione degli ingressi).

. Ricordare che la sorgente DVD uti-



. Tutte le altre sorgenti



del sintoamplificatore agli



. Notare che anche se si







. Occorre effettuare le

oppure ad uno qualsiasi dei



agli

*ÓÔ

*Ó

. Un dispositi-

viene sele-

viene selezionato

Note sulla connessione video

• I segnali videoY/Pr/Pb a Componenti, RGB (vedi pagina 13), o Videocomposito, possono essere osservati solo nel loro formato nativo e non saranno convertiti in altri formati. I segnali S-Video verranno convertiti in videocomposito. Il menù su schermo (OSD) potrà comunque essere osservato, sia che sul televisore sia stato selezionato l’ingresso Video o l’S-Video.

• Quando si utilizzano la connessione videocomponent, i menu su schermo non sono visibili. Occorre commutare l’ingresso composito standard oppure S-Video sul televisore per visualizzare questi menu.

• Tutti gli ingressi e le uscite a componenti possono essere utilizzati anche per i segnali RGB, analogamente alla modalità descritta per i segnali a componenti Y/Pr/Pb, quindi collegarli ai jack con il colore corrispondente. Ma ciò è corretto unicamente se i tre segnali video RGB rappresentano l’uscita della sorgente video, con un segnale sincronizzato nel segnale "G" solamente, e senza alcun segnale di uscita sincronizzato separatamente dalla sorgente.

Collegamenti A/V SCART

Per i collegamenti sopra descritti le unità video necessitano di connettori RCA (Cinch) o/e connettori S-Video per tutti i segnali audio e video; qualsiasi normale unità video (non SVHS o High

8) per la sola riproduzione necessita di 3 jack

RCA, i videoregistratori di 6 jack RCA per registrazione e riproduzione. Qualsiasi dispositivo S-Video (SVHS, High 8) necessita di 2 jack RCA (audio) e 1 jack S-Video (video) se si tratta di un’unità di riproduzione oppure di 4 jack RCA (Audio In/Out) e 2 S-Video (Video In/Out) se si tratta di un videoregistratore utilizzato per la registrazione.

Molti dispositivi video europei sono provvisti solo in parte di jack RCA (Cinch) o S-Video e non per tutti gli ingressi e le uscite audio e video necessari come sopra descritto, mentre dispongono invece delle cosiddette prese Scart o connettori Europei AV.

In tal caso servono i seguenti cavi o adattatori Scart-Cinch:

• Le unità di riproduzione, come ricevitori satellitari, videocamere,lettori DVD o LD necessitano di un adattatore da prese Scart a 3 RCA, vedere Fig. 1 (normali dispositivi video) o da prese Scart a 2 RCA+1 S-Video, vedere Fig. 4 (dispositivi S-Video).

• I videoregistratori HiFi necessitano di un adattatore da presa Scart a 6 prese RCA, vedere fig. 2 (video normale), o da Scart a 4 jack audio + 2 S-Video, vedere fig. 5 (VCR S-Video). Leggere attentamente le istruzioni allegate all’adattatore per identificare quale delle sei prese viene utilizzata per il segnale di registrazione al VCR (collegare con i jack d’uscita di AVR) e per il segnale di riproduzione dal VCR (collegare con i jack d’ingresso di AVR). Differenziare i segnali audio da quelli video. Non esitare a consultare il proprio rivenditore di fiducia in caso di dubbi.

• Utilizzando normali apparecchi video, lo schermo della TV necessita solo di un adattatore da 3 prese RCA a Scart (Fig. 3). Se si utilizzano anche apparecchi S-Video è necessario anche un adattatore da 2 prese RCA + 1 S-Video a Scart (Fig. 6), collegato all’ingresso SCART del televisore dotato di S-Video.

Si noti che soltanto le prese video (la presa “gialla” Cinch in Fig. 3 e quella S-Video in Fig. 6) devono essere collegate all’uscita video



per monitor TV (TV Monitor Output)

volume del televisore deve essere ridotto al minimo.

Nota importante per i cavi dell’adattatore:

se i connettori Cinch dell’adattatore utilizzato sono marcati, collegare sempre le prese d’ingresso (“In”) audio e video ai corrispondenti jack d’ingresso (“In”) audio e video su AVR e viceversa. In caso non siano marcati, prestare attenzione alle direzioni del flusso del segnale rappresentate nei diagrammi sopra riportati e nelle istruzioni allegate all’adattatore. In caso di dubbi non esitare a consultare il rivenditore.

Note importanti per i collegamenti S-Video:

1. Ad AVR devono essere collegati solo ingressi e

uscite S-Video di apparecchi S-Video, NON ingressi ed uscite video sia normali che S-Video (ad eccezione del televisore, vedere punto). Quando entrambe le connessioni sono state effettuate, solo il segnale S-Video sarà visibile sullo schermo.

2. Come per la gran parte delle unità AV

l’AVR non converte i segnali video in S-Video, ma solo viceversa. Pertanto entrambe le connessioni devono essere eseguite dall’unità AVR al televisore, se si utilizzano sia sorgenti video, sia S-Video e occorre selezionare l’ingresso appropriato sul televisore.

e il

INSTALLAZIONE E COLLEGAMENTI 13

Installazione e collegamenti

Adattatore SCART/Cinch

per riproduzione;

flusso del segnale:

SCART

Adattatore SCART/Cinch

per riproduzione e

registrazione; flusso del

SCART ↔ Cinch Verde

Adattatore Cinch/SCART

per registrazione

flusso del segnale:

Adattatore SCART/S-

per registrazione;

flusso del segnale:

Adattatore SCART/S-

per registrazione e

riproduzione flusso

Blu SCART ↔ Cinch

Adattatore SCART/S-

per riproduzione

flusso del segnale:

Figura 1:

→

Cinch Rosso

Figura 2:

segnale:

Figura 3:

→

Cinch

SCART → Cinch

Cinch → SCART

SCART

Figura 4:

Video

Figura 5:

Video

del segnale:

Figura 6:

Video

Nero

Giallo

Rosso

Nero

Uscita S-Video

Sono possibili anche altri colori, come marrone e grigio.

Nero

Giallo

Rosso

Nero

Rosso

Blu

Giallo

Verde

Bianco

Rosso

Nero

Ingresso S-Video

Nero

Rosso

Blu

Giallo

Ingresso S-Video

Uscita S-Video

Connessioni del sistema e di alimentazione

Collegamenti all’alimentazione CA

Questa unità è dotata di due prese supplementari CA, che possono essere utilizzate per alimentare dispositivi accessori, ma non dovrebbero essere utilizzate per dispositivi ad alto assorbimento di potenza come gli amplificatori. L’assorbimento di potenza complessivo di ogni presa non deve superare i 100 Watt.



La presa commutata tanto quando l’unità è accesa. Questa caratteristica è adatta ai dispositivi che non dispongono di un interruttore principale di alimentazione oppure ne possiedono uno di tipo meccanico che potrebbe essere lasciato sulla posizione “ON”.

NOTA: molti prodotti audio e video passano nella modalità stand-by se si usano le prese commutate e non possono essere riaccesi utilizzando soltanto la presa, senza avvalersi del telecomando del prodotto.

La presa non commutata ta soltanto fino a quando l’unità rimane collegata ad una presa CA e l’interruttore

principale

è inserito.

L’ AVR 140 assorbe assai più corrente di altri dispositivi domestici con cordone rimuovibile, come per esempio i personal computer. Per questa ragione è molto importante che venga impiegato unicamente il cordone fornito a corredo (o un rimpiazzo di identica capacità).

Una volta che il cordone di rete è collegato, siete quasi pronti a godere delle straordinarie fedeltà e potenza dell’ AVR 140 !

verrà alimentata sol-



viene alimenta-

Nota importante per l’uso di adattatori SCART-Chinch:

Quando delle fonti video sono collegate alla TV tramite prese scart, oltre ai normali segnali audio e video, vengono inviati alla TV anche altri segnali specifici, quali ad esempio: Con tutte le fonti video, il segnale per la selezione automatica dell’ingresso, che fa si che la TV automaticamente selezioni la fonte video appropriata appena questa viene attivata. Con i riproduttori DVD, i segnali per settare la TV al formato 16:9 (von televisori 16:9 o con televisori 4:3 con formato 16:9 selezionabile.), e per attivare o disattivare il video decoder RGB a seconda dei settaggi del riproduttore DVD. Con ogni altro adattatore questi segnali di controllo si perdono e i relativi settaggi sul TV dovranno essere effettuati manualmente.

14 INSTALLAZIONE E COLLEGAMENTI

Nota per il segnale RGB con presa SCART:

Se si utilizza un’unità che fornisce segnali RGB su un’uscita SCART (vale a dire come accade nella maggior parte dei lettori DVD) e si intende utilizzare il segnale RGB, l’uscita SCART deve essere collegata direttamente al televisore. Sebbene AVR possa commutare a tre vie i segnali video (come i segnali a componenti Y/Pb/Pr) la maggior parte dei TV necessita di segnali separati di sincronismo per RGB (anche con la SCART) che non possono essere commutati e forniti dall’AVR. I segnali RGB possono essere emessi dall’AVR solo se non sono necessari segnali di sincronismo separati (Vedere il 4º capitolo del paragrafo ”note sulla connessione video” a pag. 14).

+ 32 hidden pages
