Harman kardon AVR 140 User Manual [fi]
AVR 140 Audio/video-viritinvahvistin
OMISTAJAN KÄSIKIRJA
Power for the Digital Revolution
®
Sisältö
3 Johdanto
4 Turvallisuusohjeita
4 Pakkauksen purku
5 Etulevyn säätimet
7 Takalevyn liitännät
9 Kauko-ohjaimen toiminnot
12 Asennus ja kytkennät
12 Audiolaitteiden kytkeminen
12 Videolaitteiden kytkeminen
13 SCART A/V-liitännät
14 Laitteisto- ja virtakytkennät
15 Kaiuttimien valinta
15 Kaiuttimien sijoitus
16 Järjestelmän säätäminen
16 Ensimmäinen käynnistys
16 Kuvaruutuvalikoiden käyttö
16 Järjestelmäasetukset
17 Ohjelmalähteen asetukset
17 Surround-tilojen asetukset
18 Yökuuntelutilan asetukset
19 Surround Off (Stereo) -tilojen asetukset
20 Kaiutinasetukset
22 Viiveajan asetukset
23 Lähtötasojen säätäminen
26 Käyttö
26 Surround-tilakaavio
28 Peruskäyttö
28 Kytkeminen päälle ja pois
28 Uniajastimen käyttö
28 Ohjelmalähteen valinta
28 6- tai 8-kanavainen tuloliitäntä
28 Kuulokkeiden käyttö
29 Surround-tilan valitseminen
29 Digitaalisen audion toistaminen
29 Dolby Digital
29 DTS
30 PCM
30 Digitaaliohjelmalähteen valinta
30 Digitaalisen bittivirran ilmaisimet
30 Surround-toimintatilatunnisteet
31 PCM-toiston ilmaisimet
31 Kaiutin/kanava-ilmaisimet
32 Yökuuntelutila
32 Äänittäminen
32 The Bridge™ -järjestelmän käyttö
33 Lähtötasojen asetus käyttäen
ohjelmalähdettä
33 Muistinvarmennus
33 Erikoistoiminnot
33 Etulevyn näytön automaattinen himmennys
34 Äänenvoimakkuuden esiasetus
34 Osittaisnäytön asetukset
34 Kokonäytön aika-asetus
35 Esivalittu surround-toimintatila
35 Kuvaruutuvalikon taustaväri
35 Radion käyttö
35 Virittimen käyttö
35 Aseman valinta
35 Pikavalintojen käyttö
36 RDS-järjestelmän käyttö
36 RDS-viritys
36 RDS-näyttö
36 Ohjelmahaku (PTY)
37 Kauko-ohjaimen ohjelmointi
37 Kauko-ohjaimen koodiohjelmointi
37 Koodin suorasyöttö
37 Automaattihaku
37 Koodin lukeminen
38 Makrojen ohjelmointi
38 Makrokomentojen poisto
38 Ohjelmoidut laitetoiminnot
38 Rinnakkainen äänenvoimakkuuden ohjaus
39 Rinnakkainen kanavavalinta
39 Rinnakkainen erillislaitteiden ohjaus
39 Kauko-ohjaimen muistin tyhjennys
40 Toimintoluettelo
42 Vianetsintäkaavio
42 Suorittimen tehdasasetusten palautus
43 Tekniset tiedot
44 Lisäys – Asetusmuistio
Vakuutus standardien täyttämisestä
Harman Consumer Group International
2, route de Tours
72500 Château-du-Loir,
FRANCE
Vakuutamme omalla vastuullamme, että tässä
omistajan käsikirjassa kuvattu tuote on
teknisten standardien mukainen:
EN 55013:2001 + A1:2003
EN 55020:2002 + A1:2003
EN 61000-3-2:2000
EN 61000-3-3:1995 + A1:2001
EN 60065:2002
Jurjen Amsterdam
Harman Consumer Group International
Merkintätavat
Jotta sinun olisi helpompi käyttää tätä käsikirjaa tutustuessasi kauko-ohjaimeen, etulevyn säätimiin ja
takalevyn liitäntöihin, olemme käyttäneet tässä käsikirjassa tiettyjä merkintätapoja.
ESIMERKKI - (lihavoitu) viittaa kauko-ohjaimen tai etulevyn painikkeeseen tai takalevyn liitäntään.
ESIMERKKI - (OCR-kirjasin) viittaa etulevyn näytössä näkyvään tekstiin.
1
– (neliön sisällä oleva numero) viittaa etulevyn säätimeen.
– (ympyrän sisällä oleva numero) viittaa takalevyn liitäntään.
0
– (ovaalin sisällä oleva numero) viittaa kauko-ohjaimen säätimeen tai ilmaisimeen.
allalueteltujen
07/05
2 SISÄLLYS
Johdanto
Kiitos siitä, että valintasi oli
Harman Kardon!
Harman Kardon AVR 140 -viritinvahvistimen
hankinnan myötä sinulla on edessäsi monien
vuosien kuuntelunautinto.
AVR 140 on todellinen uuden vuosituhannen
monikanavainen viritinvahvistin, joka tuo
kuultavillesi kaikki elokuvien ääniraitojen
hienoimmatkin yksityiskohdat ja musiikin kaikki
vivahteet. Perinteisten digitaalisten monikuvatekniikoiden (Dolby Digital ja DTS) lisäksi
laitteessa on uusimmat surround-piirit, kuten
Dolby Pro Logic II ja IIx, koko valikoima DTS-ES
6.1 -tiloja, DTS Neo:6 ja Harman Kardonin oman
Logic 7 -tekniikan viimeisimmät 7.1-versiot.
AVR 140 on suunniteltu niin, että saat kaiken irti
digitaalisesta tekniikasta. Valikkojen ja värikoodattujen liitäntöjen ansiosta asennus sujuu
nopeasti ja helposti. Saadaksesi eniten irti
uudesta laitteestasi suosittelemme, että luet
tämän käsikirjan huolellisesti läpi. Näin
varmistat, että liität kaiuttimet, ohjelmalähteet ja
muut erilliset laitteet oikein. Kun käytät hetken
eri säätimien toimintojen opetteluun, saat
täyden hyödyn AVR 140:n ominaisuuksista.
Jos sinulla on tähän tuotteeseen, sen asennukseen tai käyttöön liittyviä kysymyksiä, ota yhteys
jälleenmyyjääsi.
Kuvaus ja toiminnot
AVR 140 on yksi markkinoiden monipuolisimmista ja suorituskykyisimmistä AV-viritinvahvistimista. Digitaalisissa äänilähteissä käytettävien
Dolby Digital ja DTS-tekniikoiden lisäksi
laitteessa on laaja valikoima matrisoituja
surround-tiloja sekä stereotiloja, joita voidaan
hyödyntää vaikka CD-levyjen soitossa, televisiokatselussa ja radiokuuntelussa.Tekniikoiden
valikoima on hyvin monipuolinen: Dolby Digital
EX, Dolby Pro Logic II ja IIx, DTS Neo:6,DTS
96/24, Dolby 3 Stereo,5- ja 7-kanavainen stereo
ja Hall- sekä Theater-tilat. Näiden lisänä ovat
vielä Harman Internationalin ainutlaatuinen
Logic 7 -prosessi sekä 5.1- että 7.1-kanavaisena
versiona. Kaikki nämä laajentavat kuuntelumahdollisuuksia valtavasti.
AVR 140 on tarkoitettu erityisesti monikanavajärjestelmän osaksi. Hyödyt kuitenkin sen edistyksellistä tekniikkaa jo yhdellä kaiutinparilla,
sillä Harman International -yrityksen kehittämä
®
VMAx
-toiminto luo kiehtovia äänimaisemia jo
kahden kaiuttimen järjestelmässä.
Sen lisäksi, että AVR tarjoaa paljon erilaisia
kuuntelutoimintoja, laite on helppo muokata
erilaisten kaiuttimien ja kuunteluolosuhteiden
mukaan.
Monipuolisen järjestelmän rakentamiseksi AVR
on varustettu peräti neljän videolaitteen liitännöillä, joista jokaisessa on sekä komposiitti- että
S-Videotulo. Lisänä ovat vielä kaksi ylimääräistä
audiotuloa ja kaikkiaan kuuden digitaalisen
tulon ja kaksi kahden lähdön valikoima, joiden
ansiosta AVR 140 pystyy käsittelemään
viimeisimpiäkin digitaalisia ohjelmalähteitä.
AVR on yhteensopiva myös uusimpien HDTVohjelmalähteiden ja progressiivisesti
skannaavien DVD-soittimien kanssa, koska sen
videopiirit ovat laajakaistaisia ja hyvin
suojattuja.
Digitaalisen tallentimen kytkemistä varten
laitteessa on koaksiaalinen ja optinen digitaalilähtö. Videolähtö ja värikoodattu kahdeksankanavainen tulo varmistavat, että AVR 140 viritinvahvistimen suorituskyky riittää pitkälle
tulevaisuuteen niissäkin järjestelmissä, jotka
eivät ole vielä kaupallisessa tuotannossa.
Harman Kardon AVR -viritinvahvistimiin on
voinut tähänkin asti kytkeä lähes minkä tahansa
ohjelmalähteen, jossa on linjatasoinen
analogilähtö tai optinen tai koaksiaalinen digitaalilähtö. Nyt voit lisäksi hankkia
-sovittimen ja kytkeä sen avulla vaivattomasti
®
Apple
iPod®**-soittimen viritivahvistimeesi.
AVR-viritinvahvistimen kauko-ohjaimeen on
tallennettu valmiiksi oikeat ohjauskoodit, joten
kauko-ohjaimella voi suoraan valita soitettavat
kappaleet ja ohjata monia iPod-soittimen
toimintoja. The Bridge™ toimii myös iPodsoittimesi laturina.
AVR 140 -viritinvahvistimen tehokkaassa vahvistimessa on käytetty perinteistä Harman Kardon
suurvirta-suunnittelufilosofiaa, jotta se pystyy
toistamaan minkä tahansa ohjelmamateriaalin
sisältämän dynamiikan.
Harman Kardon kehitti high-fidelity-viritinvahvistintyypin jo yli viisikymmentä vuotta sitten.
State-of-the-art-piiritekniikka ja edistyksellinen
sähköinen suunnittelu tekee AVR 140 -viritinvahvistimesta ihanteellisen ohjelmakeskuksen,
jossa yhdistyvät viimeisin digitaalitekniikka,
voimakkaat pääteasteet ja tyylikäs muotoilu.
■ Dolby* Digital, Dolby Digital EX ja
Dolby Pro Logic II ja IIx, täydet
DTS-tilat, mukana myös DTS-ES 6.1 ja
Neo:6
■ Kuusi suurvirtatekniikkaa hyödyntävää
vahvistinkanavaa.
■ Harman Kardonin ainutlaatuinen
Logic 7 -äänenmuokkaus, ensi kertaa
sekä 5.1- että 7.1-versiona, laaja
valikoima toimintatiloja sekä kaksi
VMAx-tilaa
■ Stereo-Direct-toimintatilassa DSP-piiri
ohitetaan kokonaan, jolloin
kaksikanavaisen ohjelmalähteen
analoginen materiaali toistuu täysin
luonnollisena
■ Stereo-Digital-toimintatilassa
ohjelmoitavalla jakosuotimella
säädetään matalien taajuuksien syöttöä
pääkaiuttimille ja subwooferille.
■ Laajakaistaiset, HDTV-kelpoiset
komponenttivideopiirit
■ Etulevyssä analogiset A/V-tulot
■ Etulevyn digitaalisiin tuloihin voit
helposti kytkeä kannettavan digitaalilaitteen tai vaikkapa uusimman
videopelikonsolin
■ Harman Kardon -sovittimen
kytkentävalmius (lisävaruste).
Sovittimen avulla lataat järjestelmään
sopivan Apple® iPod® -soittimen ja
ohjaat sen monia toimintoja.
■ Ohjelmalähteiden nimeys
(viritintä ei nimetä uudelleen).
■ Monipuoliset digitaaliset tulot ja
lähdöt
■ Kuvaruutuvalikot, joiden taustaväriksi
voi valita sinisen tai mustan.
■ 6/8-kanavainen tulo merkitsee
valmiutta tulevien audioformaattien
käyttöön.
■ Erinomainen bassonhallinta, johon
kuuluu esimerkiksi kolme erillistä
jakosuodinryhmää
■ Kauko-ohjain tunnistaa valmiiksi
määritellyt koodit.
JOHDANTO 3
Turvallisuusohjeita
VAROITUS
SÄHKÖISKUN VAARA
ÄLÄ AVAA KOTELOA
VAROITUS: VÄLTTYÄKSESI SÄHKÖISKULTA ÄLÄ AVAA KOTELOA, SILLÄ SEN SISÄLLÄ EI OLE KÄYTTÄJÄN
HUOLLETTAVIA OSIA. ANNA VALTUUTETUN HUOLTOPALVELUN SUORITTAA KAIKKI HUOLTOTYÖT.
VAROITUS: LAITETTA EI SAA JÄTTÄÄ ALTTIIKSI SATEELLE TAI MUULLE KOSTEUDELLE, JOTTA
SÄHKÖISKUN VAARA VÄLTETÄÄN.
Tasasivuisen kolmion sisällä oleva salamanuolitunnus on tarkoitettu varoittamaan käyttäjää tuotteen kotelon sisäisistä
eristämättömistä jännitteistä. Jännitteet
saattavat olla niin voimakkaita, että ne
aiheuttavat vakavan sähköiskun vaaran.
Kolmion sisällä oleva huutomerkki
ilmoittaa, että käyttöohjeissa on erityisen
tärkeitä käyttö- tai huolto-ohjeita
kohteeseen liittyen.
Tärkeitä turvallisuusohjeita
Tarkista verkkojännite ennen
käyttöönottoa
Uuden Harman Kardon AVR -viritinvahvistimesi
käyttöjännite on 220-240 V. Jos kytket
viritinvahvistimen johonkin muuhun
jännitteeseen aiheutat tulipalovaaran ja
vastaanotin saattaa vaurioitua.
Jos sinulla on kysymyksiä hankkimasi mallin
käyttöjännitteestä tai asuinpaikkasi verkkojännitteestä, ota yhteys jälleenmyyjääsi ennen kuin
kytket laitteen seinäpistorasiaan.
Älä käytä jatkojohtoja
Käytä ainoastaan laitteen mukana toimitettua
virtajohtoa. Emme suosittele jatkojohtojen
käyttöä tämän laitteen kanssa. Kuten kaikkien
muidenkin sähkölaitteiden yhteydessä, älä vedä
virtajohtoja mattojen alitse tai aseta raskaita
esineitä niiden päälle.Vahingoittuneet
virtajohdot on heti korvattava vaatimukset
täyttävillä johdoilla.
Käsittele virtajohtoa varovaisesti
Kun irrotat virtajohtoa pistorasiasta, vedä pistotulpasta, älä johdosta. Jos laite on pidempään
käyttämättömänä, irrota se pistorasiasta.
Älä avaa laitteen koteloa
Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaaminen aiheuttaa
sähköiskun vaaran ja muutokset tuotteeseen
aiheuttavat takuun raukeamisen.Jos laitteen
sisään joutuu vahingossa vettä tai metalliesine,
esimerkiksi paperiliitin tai niitti, irrota laite heti
pistorasiasta ja ota yhteyttä valtuutettuun
huoltoliikkeeseen.
Sijoituspaikka
■ Sijoita laite tukevalle ja tasaiselle alustalle.
Näin varmistat laitteen toiminnan ja vältät
mahdolliset vaaratilanteet. Kun sijoitat
laitteen hyllylle varmista, että hylly ja sen
kiinnikkeet kantavat laitteen painon.
■ Varmista, että laitteen ylä- ja alapuolella on
riittävästi tuuletustilaa. Jos laite sijoitetaan
kaappiin tai muuhun suljettuun tilaan
varmista, että ilman kierto kaapin sisällä on
riittävä. Joissakin tapauksissa voi olla tarpeen
asentaa tuuletin.
■ Älä sijoita laitetta pehmeälle alustalle.
■ Älä sijoita laitetta kuumiin tai kylmiin tiloihin,
suoraan auringonpaisteeseen tai
lämmityslaitteen läheisyyteen.
■ Älä sijoita laitetta kosteisiin tiloihin.
■ Älä peitä laitteen yläpinnan tuuletusreikiä tai
aseta esineitä suoraan niiden päälle.
■ AVR 140 on verraten painava laite ja
vahvistin tuottaa lämpöä, joten laitteen
pohjassa olevat kumitassut saattavat jättää
jäljet esimerkiksi herkkään puupintaan.
Huomioi nämä ominaisuudet, kun aiot
sijoittaa laitteen pehmeälle puutasolle tai
alustalle, joka saattaa viottua lämmön tai
painon vaikutuksesta. Jotkut pintamateriaalit
olla erittäin herkkiä pintavaurioille eikä
Harman Kardon voi tietenkään vaikuttaa
niiden ominaisuuksiin. Alustaa valittaessa
kannattaa huomioida esimerkiksi viimeistelyn
asettamat erityisvaatimukset, puhdistustapa
ja viritinvahvistimen tuottama lämpö ja
värinä. Huomioi kalusteet äänentoistojärjestelmäsi sijoituksessa ja asennuksessa, sillä
laitteen takuu ei kata kalusteille mahdollisesti
aiheutuneita vahinkoja.
Puhdistus
Jos laite likaantuu, pyyhi se puhtaalla, pehmeällä
kuivalla kankaalla. Puhdista laite tarvittaessa
pehmeällä, mietoon saippuaveteen kastetulla
kankaalla ja sen jälkeen puhtaalla kostealla
kankaalla. Kuivaa pinnat lopuksi kuivalla
kankaalla. ÄLÄ KOSKAAN käytä bentseeniä,
tinneriä, alkoholia tai muita syttyviä
puhdistusaineita. Älä myöskään käytä hankaavia
puhdistusaineita, koska ne saattavat vaurioittaa
laitteen pintaa. Vältä hyönteismyrkyn käyttöä
laitteen läheisyydessä.
Laitteen siirtäminen
Ennen kuin siirrät laitetta, irrota kaikki liitäntäjohdot ja varmista, että olet irrottanut sen
pistorasiasta.
Pakkauksen purku
Pakkaus ja sen pehmusteet on suunniteltu
erityisesti suojaamaan uutta viritinvahvistintasi
iskuilta ja tärinältä kuljetuksen aikana. Säilytä
pakkaus ja kuljetustarvikkeet tulevaa
kuljetustarvetta varten.
Voit litistää pakkauksen säilytystilan
säästämiseksi. Leikkaa varovasti saumoja
peittävä teippi. Taita pakkaus litteäksi. Litistä
samalla tavoin muuta pahviset pakkausmateriaalit. Pakkausmateriaalit,joita ei voi litistää,
tulee säilyttää pakkauksen yhteydessä
muovipussissa.
Jos et halua säilyttää pakkausmateriaaleja, ota
huomioon, että pakkaus ja muut pakkaus
-materiaalit ovat kierrätettäviä. Ota ympäristö
huomioon ja toimita pakkauksen osat
lähimpään kierrätyspisteeseen.
Poista etulevystä suojakelmu,jotta se ei haittaa
kauko-ohjaimen käyttöä.
4 TURVALLISUUSOHJEITA
Etulevyn säätimet
Päävirtakytkin
1
Järjestelmän virtakytkin
2
Virtailmaisin
3
Kuulokeliitin
4
Surround-toimintatilaryhmän valitsin
5
Kaiuttimien valitsin
6
Valintapainikkeet
7
Äänensävypiirin valitsin
8
Surround-toimintatilan valitsin
9
1
Päävirtakytkin: Tällä painikkeella kytket
AVR-viritinvahvistimen päävirran päälle ja pois
(ON ja OFF). Painaessasi kytkimen pohjaan
oranssi LED-ilmaisin
ja laite asettuu valmiustilaan. Normaalissa
käytössä päävirta PIDETÄÄN kytkettynä. Kun
haluat kytkeä laitteen kokonaan pois päältä ja
estää samalla kauko-ohjaimen toiminnan, paina
päävirtakytkintä siten, että se ponnahtaa ulos.
Samalla Kytkimessä oleva OFF-ilmaisin jää
näkyviin.
HUOMAA: Päävirtakytkin jätetään normaalissa
käytössä ON-asentoon.
2
Järjestelmän virtakytkin: Tämän
kytkimen ensimmäinen painallus asettaa
AVR-viritinvahvistimen toimintatilaan ja toinen
painallus takaisin valmiustilaan. Huomaa, että
päävirta pitää olla ensin kytkettynä päävir-
takytkimellä
sinisenä, kun laite on toimintatilassa.
3
syttyy, päävirta kytkeytyy
1
. Virtailmaisin3palaa
Virityspainike
)
Aaltoalueen valitsin (AM/FM)
!
Set-painike
@
Pikavalintapainike
#
Kaiuttimien ja kanavien ilmaisimet
$
Ohjelmalähteen valitsin
%
RDS-painike
^
Viivepiirin painike
&
Optinen digitaalitulo 3
*
3
Virtailmaisin: LED-ilmaisin palaa oranssin-
värisenä laitteen ollessa valmiustilassa. Ilmaisin
osoittaa tällöin, että päävirta on kytkettynä,
mutta laite ei ole vielä toimintatilassa.
Viritinvahvistimen ollessa toimintatilassa ilmaisin
palaa sinisenä.
4
Kuulokeliitäntä: liitännän avulla voit
kuunnella AVR:n ääntä kuulokkeilla. Varmista,
että kuulokkeissa on standardien mukainen
6,3 mm stereoplugi. Huomaa, että kaiuttimet
mykistyvät automaattisesti kytkiessäsi
kuulokkeet viritinvahvistimeen.
5
Surround-toimintatilaryhmän valitsin:
Tällä painikkeella valitset ryhmän, johon
varsinainen surround-tila lukeutuu.Ryhmä vaihtuu
joka painalluksella seuraavassa järjestyksessä:
Dolby-tilat ➜ DTS-tilat ➜ DSP-tilat ➜ Stereotilat
➜ Logic 7 -tilat.
Kun sopivan ryhmän nimi lukee näytössä
voit selata eri toimintatilavaihtoehtoja painelemalla surround-toimintatilan
valitsinta
viritinvahvistimen johonkin tiettyyn Dolby-tilaan,
painele ensin tätä painiketta valitaksesi Dolbyryhmän ja valitse sitten haluamasi toimintatila
surround-toimintatilan valitsimella
9
. Jos esimerkiksi haluat asettaa
9
Ò
,
.
Surround-tilan ilmaisimet
(
Koaksiaalinen digitaalitulo 3
Ó
Video 3 -tulo
Ô
Ohjelmalähdeilmaisimet
Näyttöruutu
Ò
Kauko-ohjausanturi
Ú
Digitaalitulon valitsin
Û
Äänikanavavalitsin
Ù
Voimakkuussäädin
ı
6
Kaiuttimien valitsin: paina
tästä painikkeesta halutessasi valita säädettäväksi huoneesi kaiuttimia koskevat asetukset
(katso lisätiedot sivulta 16).
7
Valintapainikkeet: näillä painikkeilla voit
valita näyttöruudussa
AVR:n säätötoimenpiteiden aikana.
8
Äänensävypiirin valitsin: kytke laitteen
äänensävyn ja stereobalanssin säätöpiirit
käyttöön painamalla tästä niin, että
-teksti syttyy näyttöruutuunÒ. Tällöin basso
ja diskantti -säätimet sekä balanssisäädin
&
kytkeytyvät toimintaan. Kun painiketta
painetaan niin, että
näyttöruutuun
eli mainituilla säädöillä ei ole vaikutusta ääneen.
Ò
näkyvät vaihtoehdot
TONE IN
TONE OUT syttyy
Ò
, lähtevä signaali on “suora”
ETULEVYN SÄÄTIMET 5
Etulevyn säätimet
9
Surround-toimintatilan valitsin: Tällä
näppäimellä valitset viritinvahvistimen toimintatilan toimintatilaryhmän tarjoamista vaihtoehdoista. Vaihtoehtojen määrä riippuu kaiuttimien
lukumäärästä, toimintatilaryhmästä ja siitä, onko
ohjelmalähde digitaalinen vai analoginen.Valitse
siis ensin esimerkiksi Dolby- tai Logic 7 -ryhmä
surround-toimintatilaryhmän valitsimella
5
ja painele sitten tätä näppäintä nähdäksesi
kaikki ryhmän tarjoamat vaihtoehdot. Lue lisää
toimintatilan valinnasta sivulta 29.
)
Virityspainike: Viritä radio edellisen aseman
taajuudelle painamalla näppäimen vasenta
reunaa ja seuraavan aseman taajuudelle
painamalla sen oikeata reunaa. Kun viritin löytää
aseman, jonka signaali on riittävän voimakas,
näyttöön ilmestyy
AUTO TUNED -teksti (lue radioaseman
virittämisestä lisää sivulta 35).
!
Aaltoalueen valitsin (AM/FM): tällä
painikkeella valitaan AVR:n ohjelmalähteeksi
sisäänrakennettu viritin. Kun painiketta painetaan
kerran,AVR kytkeytyy viimeksi viritetyn aseman
toistoon. Kun painat sitä toisen kerran, toistettava
aaltoalue (AM/FM) vaihtuu. Kun painiketta
pidetään alhaalla, virittimen toistotila vaihtuu
tilojen mono/stereo välillä tai automaattisen/
käsivirityksen välillä (katso lisätiedot sivulta 35).
@
Set-painike: tehtyäsi säätöjä laitteen käyt-
töönotossa tai eri asetuksissa paina tätä näppäintä
halutessasi tallentaa näyttöruudussa
näkyvän säätöasetuksen AVR:n muistiin.
#
Pikavalintapainike:: rullaa tällä
painikkeella alas tai ylös virittimen pikavalintoihin
tallennettujen asemien listaa (katso lisätiedot
pikavalintojen ohjelmoinnista sivulta 35).
MANUAL TUNED- tai
Ò
$
Kaiuttimien ja kanavien ilmaisimet:
Nämä monitoimi-ilmaisimet näyttävät, mitä
kaiuttimia on valittu tai millaisessa kokoonpanossa
laitteen vahvistinkanavia käytetään.Vasen, keski,
oikea, oikea surround ja vasen surround ilmaistaan
kukin kolmiosaisena laatikkona, subwoofer
puolestaan yhtenä Keskimmäinen osa laatikosta
palaa kun valittuna on “Small”, kaksi ulommaista
kun valittuna on “Large”. Kun mikään laatikoiden
osista ei pala, kyseistä kaiutinyksikköä ei ole valittu
(katso lisätiedot sivulta 20). Laatikoiden keskiosan
kirjain ilmaisee palaessaan, että kyseinen kaiutin
on käytössä. Tavallisessa analogisessa stereotoistossa vain L ja R palavat. Digitaalisessa toistossa
ne ilmaisimet syttyvät, joita vastaavaa signaalia
ohjelmalähde lähettää. Kun kirjain vilkkuu,digitaalisessa signaalissa on katkos (katso lisätiedot
alkaen sivulta 22).
%
Ohjelmalähteen valitsin: tällä painikkeella
voit vaihtaa ohjelmalähdettä valitsemalla sen
luettelosta.
^ RDS-valitsin: painele tätä näppäintä
halutessasi katsella RDS-järjestelmän välittämiä
erilaisia viestejä (katso lisätiedot RDSjärjestelmästä sivulta 36).
&
Viive: paina tätä painiketta halutessasi
päästä säätämään laitteen sisäistä viivepiiriä
(katso lisätiedot sivulta 22).
*
Optinen digitaalitulo 3: Kytke tähän
liittimeen audio- tai videolaitteen optinen digitaalilähtö. Suojaa liitin laitteen vakiovarustukseen
kuuluvalla muovitulpalla aina kun se ei ole
käytössä. Näin estät liitännän toimintaa
heikentävän pölyn kerääntymisen liittimeen.
(
Surround-tilan ilmaisimet: Kun kytket
laitteen virran päälle, kaikki surround-tilan
ilmaisimet palavat hetken. Sen jälkeen
ilmaisinkenttä asettuu normaaliin toimintatilaan,
jolloin ainoastaan valittuna olevan toimintatilan
ilmaisin palaa.
Ó
Koaksiaalinen digitaalitulo 3: Tavallisesti
tähän tuloon kytketään kannettava digitaalinen
soitin, videopelikonsoli tai muu koaksiaalisella
digitaalilähdöllä varustettu laite.
Ô
Video 3 -tulo: Näihin A/V-liittimiin voit
kytkeä tilapäisesti esimerkiksi pelikonsolin tai
kannettavan A/V-laitteen kuten videokameran tai
soittimen.
Ohjelmalähdeilmaisimet: Kun kytket
laitteen virran päälle, kaikki ohjelmalähdeilmaisimet palavat hetken. Sen jälkeen
ilmaisinkenttä asettuu normaaliin toimintatilaan,
jolloin ainoastaan valittuna olevan ohjelmalähteen ilmaisin palaa.
Ò
Näyttöruutu: tämä suurikokoinen näyttö
tarjoaa viestejä ja ilmaisimia, jotka helpottavat
sinua laitteen käytössä.
Ú
Kauko-ohjausanturi: Tämän ikkunan
takana oleva anturi vastaanottaa kauko-ohjaimen
infrapunasignaalin. Suuntaa kauko-ohjain
ikkunaa kohti. Älä peitä ikkunaa, ellei
järjestelmässä ole ulkoista kauko-ohjausanturia.
Û
Digitaalitulon valitsin: jos kuuntelet digi-
taalista ohjelmalähdettä, valitse tästä optinen
tai koaksiaalinendigitaalitulo.
(Lue lisää sivuilta 17 ja 29).
Ù
Äänikanavavalitsin: paina tätä painiketta
halutessasi käynnistää eri äänikanavien
lähtötasojen säädön käyttäen ulkopuolista
äänilähdettä (katso lisätiedot sivulta 31).
ı
Voimakkuussäädin: käännä tätä nuppia
myötäpäivään, jos haluat nostaa äänenvoimakkuutta ja vastapäivään, jos haluat laskea sitä. Jos
laitteen mykistystoiminto on päällä, äänenvoimakkuuden säätimen kääntäminen
kytkee mykistyksen automaattisesti pois.
6 ETULEVYN SÄÄTIMET
Takalevyn liitännät
AM-antennitulo
FM (ULA) -antennitulo
Nauhuritulo
Nauhurilähtö
Subwoofer-lähtö
DVD-audiotulo
CD-tulo
Video 1 -audiolähtö
8-kanavainen tulo
HUOMAA: Kytkentöjen helpottamiseksi kaikki
monikanava- ja kaiutinliitännät on merkitty
uusimpien CEA-normien mukaisin väritunnuksin:
Vasen etukaiutin: Valkoinen
Oikea etukaiutin: Punainen
Keskikaiutin: Vihreä
Vasen surround-kaiutin: Sininen
Oikea surround-kaiutin: Harmaa
Vasen taka-surround-kaiutin: Ruskea
Oikea taka-surround-kaiutin: Kellanruskea
Subwoofer (LFE): Violetti
Digitaalinen audioväylä: Oranssi
Komposiittivideo: Keltainen
Videosignaalin Y-komponentti: Vihreä
Videosignaalin Pr-komponentti: Punainen
Videosignaalin Pb-komponentti: Sininen
AM-antennitulo: kytke näihin liittimiin
vakiovarusteisiin kuuluva AM-antennisulmukka. Jos
käytät ulkoista AM-antennia, kytke sen johdot
AM-jaGND-liittimiin antennin käyttöohjeen
mukaisesti.
-DMP-liitin
Digitaaliset audiolähdöt
Videomonitorilähtö
DVD-videotulo
Etukaiutinlähdöt
Keskikaiutinlähtö
Surround-kaiutinlähdöt
Kytkeytyvä AC-lähtö
Kytkeytymätön AC-lähtö
AC-virtajohdon tuloliitin
Video 2 -komponenttivideotulo
FM (ULA) -antennitulo: kytke tähän
liittimeen joko vakiovarusteisiin kuuluva antennijohto tai erillisantenni, esimerkiksi taloyhtiön keskusantenni.
Nauhuritulo: kytke näihin liittimiin ääni-
nauhurin PLAY/OUT-liittimistä tulevat johdot.
Nauhurilähtö: kytke näihin liittimiin
ääni-nauhurin RECORD/INPUT-liittimistä tulevat
johdot.
Subwoofer-lähtö: kytke tähän liitäntään
aktiivisen subwooferin linjatasoiseen tuloliitäntään menevä johto. Jos käytät erillistä
subwooferin päätevahvistinta, kytke tähän
liitäntään sen tuloliitäntään menevä johto.
DVD-audiotulo: Kytke DVD-soittimen tai
muun audio/video-ohjelmalähteen analogiset
audiolähdöt näihin tuloliittimiin.
CD-tulo: Kytke naihin liitttimiin CD-soitin,
-vaihtaja tai muu audiolähde.
Komponenttivideolähtö
Video 1 -komponenttivideotulo
Video 2 -audiotulo
Koaksiaaliset digitaalitulot
Takakeskikaiutinlähtö
Video 1 -videolähtö
Video 1 -videotulo
Optiset digitaalitulot
Video 1 -audiotulo
Video 2 -videotulo
Video 1 -audiolähtö: kytke näihin
liittimiin videonauhurin tai minkä tahansa
tallentimen RECORD/INPUT-liittimistä tulevat
johdot.
liitäntä: Katkaise ensin AVR 140 -viritinvahvistimen virta ja kytke sitten Harman Kardon
järjestelmään sopiva Apple iPod -soitin
puolestaan sovittimeen. Kun audio-ohjelmalähteeksi valitaan jatkossa ’Digital Media Player’,
näet kuvaruudussa ja etulevyn näytössä
iPod-soittimen ohjaus- ja navigointivalikot.
(Näyttölaite pitää olla kytkettynä videomonito-
rilähtöön
toimintoja ja valita soitettavat kappaleet
AVR-kauko-ohjaimen navigointinäppäimillä
⁄/¤/‹/›
ja ohjausnäppäimilläP. Lue lisätietoja
sivulta 32.
Digital Media Player (DMP) -
-sovitin (lisävaruste) tähän liitäntään ja
Ò
). Voit ohjata monia iPodin
DE
, Set-näppäimellä
F
TAKALEVYN LIITÄNNÄT 7
Takalevyn liitännät
8-kanavainen tulo: Kytke tähän
liitinryhmään erillisillä analogilähdöillä varustettu
ohjelmalähde, kuten DVD-Audio- tai SACD-soitin.
Voit käyttää kytkentään kaikkia kahdeksaa
liitintä, jos ohjelmalähde sitä edellyttää. Usein
kuitenkin audiojärjestelmän kytkentöihin riittää
5.1-asetelman mukaisen vasemman ja oikean
etukanavan, keskikanavan, vasemman ja oikean
surround-kanavan sekä LFE-kanavan (subwoofertulo) kytkeminen.
Digitaaliset audiolähdöt: kytke näihin
liittimiin digitaaliseen CD-R- tai MiniDisc-tallentimeen lähtevät johdot.
Videomonitorilähtö: Kytke tämä liitäntä
television tai videoprojektorin komposiitti- ja/tai
S-Videotuloliitäntään.Tällöin voit valita viritinvahvistimen ohjaimilla haluamasi video- tai
S-Video-ohjelmalähteen sekä tarkastella asetusvalikoita ruudulla.
DVD-videotulo: kytke näihin liittimiin DVDsoittimesta tai muusta videolaitteesta tuleva
komposiitti- tai S-Video-johto.
Etukaiutinlähdöt: Kytke nämä liittimet
vasemman ja oikean etukaiuttimen vastaaviin
(+)- ja (–)-liittimiin. CEA-värikoodien mukaisesti
valkoinen liitin on positiivinen eli "+"-napa. Se
pitää kytkeä vasemman etukaiuttimen "+"napaan, joka vanhan värikoodauksen mukaan on
merkitty punaisella värillä. Punainen liitin on
oikealle etukaiuttimelle tarkoitettu positiivinen eli
"+"-napa, joka pitää kytkeä oikean etukaiuttimen punaiseen "+"-liittimeen. Kytke vahvistimen
mustat (–)-liittimet kaiuttimien mustiin (–)liittimiin. Lue lisätietoja kaiuttimien napaisuudesta sivulta 12.
Keskikaiuttimen lähtö: Kytke nämä
liittimet keskikaiuttimen vastaaviin (+)- ja
(–)-liittimiin. CEA-värikoodien mukaisesti vihreä
liitin on positiivinen eli "+"-napa. Se pitää
kytkeä keskikaiuttimen "+"-napaan,joka vanhan
värikoodauksen mukaan on merkitty punaisella
värillä. Kytke vahvistimen musta (–)-liitin
kaiuttimen mustalla merkittyyn negatiiviseen
(–)-napaan. (Lue lisätietoja kaiuttimien
napaisuudesta sivulta 12.)
Surround-kaiutinlähdöt: Kytke nämä
liittimet surround-kaiuttimien vastaaviin (+)- ja
(–)-liittimiin. CEA-värikoodien mukaisesti sininen
liitin on positiivinen eli "+"-napa. Se pitää
kytkeä vasemman surround-kaiuttimen "+"
-napaan, joka vanhan värikoodauksen mukaan
on merkitty punaisella värillä. Harmaa liitin on
oikealle surround-kaiuttimelle tarkoitettu positiivinen eli "+"-napa, joka pitää kytkeä oikean
surround-kaiuttimen punaiseen "+"-liittimeen.
Kytke vahvistimen mustat (–)-liittimet
surround-kaiuttimien mustiin (–)-liittimiin. (Lue
lisätietoja kaiuttimien napaisuudesta sivulta 12.)
Kytkeytyvä AC-lähtö: voit kytkeä tähän
pistorasiaan minkä tahansa audio- tai videolaitteen, jonka haluat kytkeytyvän päälle tai
pois viritinvahvistimen järjestelmän virta-
kytkimestä
Kytkeytymätön AC-lähtö
tähän pistorasiaan minkä tahansa audio- tai
videolaitteen, jonka virta pysyy päällä niin kauan,
kun AVR päävirtakytkin
Huomaa: Kytkemättömään
Kytkeytymättömään AC-lähtöön
liitettyjen laitteiden yhteenlaskettu tehonkulutus
saa olla enintään 100 W ja kytkeytyvään
AC-lähtöön
AC-virtajohto: kytke laite verkkovirtaan
tällä johdolla.
Video 2 -komponenttivideotulo: Kytke
HDTV-päätteen, satelliittivastaanottimen tai muun
videolähteen Y/Pr/Pb-johdot näihin liittimiin.
Komponenttivideolähtö: kytke tähän
liitäntään videoprojektoriin tai -monitoriin
menevät johdot, jos laitteessa on komponenttitulot. Kun ohjelmalähteeksi valitaan kompo-
nenttivideotuloihin
malähde, signaali ohjataan myös tähän lähtöön.
Video 1 -komponenttivideotulo: kytke
tähän liitäntään DVD-soittimen komponenttivideo-lähtö, jos sellainen on käytettävissä.
Huomaa: kaikkia komponenttivideolähtöjä/
tuloja voidaan käyttää myös RGB-muotoisten
videosignaalien kytkemiseen. Kytke ne samalla
tavoin kuin Y/Pr/Pb-signaalit liitäntöjen värikoodauksen mukaisesti. RGB-signaali voidaan kytkeä
vain, jos käytössä on kolme RGB-johdinta eikä
ohjelmalähde lähetä erillistä tahdistussignaalia
(Lue sivu 13).
Video 2 -audiotulo: Kytke näihin liittimiin
toisen videonauhurin tai muun audio/video-ohjelmalähteen PLAY/OUT-audiolähdöt.
2
.
enintään 50 W.
1
: voit kytkeä
on päällä.
kytketty ohjel-
Koaksiaaliset digitaalitulot: Kytke näihin
liittimiin DVD-soittimen, HDTV-vastaanottimen,
MP3-järjestelmään sopivan äänikortin, LD-, MDtai CD-soittimen koaksiaaliset digitaalilähdöt.
Digitaalinen audiosignaali voi olla Dolby Digital-,
DTS-, 2-kanava MPEG 1- tai PCM-muotoista.
Älä kytke LD-soittimen digitaalista RF-lähtöä
näihin liittimiin.
Takakeskikaiutinlähtö: Tähän lähtöön
kytketty kaiutin toistaa 6.1/7.1-kanavaisen
ohjelman takakeskikanavan äänet.
Video 1 -videolähtö: kytke näihin liitti-miin
kuvanauhurin RECORD/INPUT-liittimiin menevä
komposiitti- tai S-Video-johto.
Video 1 -videotulo: kytke näihin liittimiin
minkä tahansa videolaitteen PLAY/OUT-
liittimistä tuleva komposiitti- tai S-Video-johto.
Optiset diditaalitulot: Kytke näihin
liittimiin DVD-soittimen, HDTV-vastaanottimen,
MP3-järjestelmään sopivan äänikortin, LD-,
MD- tai CD-soittimen optiset digitaalilähdöt.
Digitaalinen audiosignaali voi olla Dolby Digital-,
DTS-, 2-kanava MPEG 1- tai PCM-muotoista.
Video 1 -audiotulo: Kytke näihin liittimiin
videonauhurin tai muun audio/video-ohjelmalähteen PLAY/OUT-audiolähdöt.
Video 2 -videotulo: kytke näihin liittimiin
minkä tahansa videolaitteen PLAY/OUT-
liittimistä tuleva komposiitti- tai S-Video-johto.
TIETOA VIDEOKYTKENNÖISTÄ: Kun kytket
AVR 140 -viritinvahvistimeen videonauhurin,
DVD-soittimen, satelliittivirittimen, kaapelisovittimen, videotallentimen, videopelin tai muun
videolaitteen, käytä vain joko komposiitti- tai
S-Videoliitäntää. Älä käytä molempia yhtä aikaa.
8 TAKALEVYN LIITÄNNÄT
Kauko-ohjaimen toiminnot
0
Power Off -painike (virta pois)
1
IR-lähetin
2
Ohjelmointi
3
Power On -painike (virta päälle)
4
Tulovalitsimet
5
AVR-valitsin
6
AM/FM-valitsin
7
6-kanava-/8-kanavajärjestelmän tulovalitsin
8
Testiäänipainike
9
Uniajastin
A
Surround-tilan valitsin
B
Yökuuntelun valitsin
C
Äänikanavan valitsin
⁄/¤
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
-painikkeet
‹
-painike
Set-painike
Digitaalitulojen ohjaus
Numeropainikkeet
Viritystavan valitsin
Suoravirityksen valitsin
Viritys ylös/alas
OSD-painike
Dolby-tilan valintapainike
Digitaalisen DTS-tilan valintapainike
Logic 7 -tilan valintapainike
Erillislaitteiden ohjauspainikkeet
Lisäpainike
CD/DVD-soittimen hakupainikkeet
Stereotilan valintapainike
DTS Neo:6 -tilan valintapainike
Makropainikkeet
RDS-painike
Pikavalintojen selaus
Poistopainike
Muistipainike
Viive/kanava-valitsin
›
-painike
Kaiutinvalitsin
Mykistyspainike
Äänenvoimakkuus ylös/alas
Digital Media Player (DMP) -valitsin
TV/Video-valitsin
Himmennyspainike
Huomaa: Tässä kuvatut toimintojen
nimet vastaavat kunkin painikkeen ohjaamia
toimintoja AVR -viritinvahvistimen yhteydessä.
Useimmilla painikkeilla on lisätoimintoja muita
laitteita ohjattaessa. Luettelon näistä
toiminnoista löydät sivulta 40-41.
KAUKO-OHJAIMEN TOIMINNOT 9
Kauko-ohjaimen toiminnot
TÄRKEÄ HUOMAUTUS: AVR 140:n kauko-
ohjain voidaan ohjelmoida ohjaamaan jopa
seitsemää muuta laitetta. Ennen ohjaimen käyttöä
muista painaa sen laitteen tulovalitsinta
4
jota haluat käyttää. AVR:n kauko-ohjain on
ohjelmoitu tehtaalla ohjaamaan AVR:n lisäksi
useimpia Harman Kardonin valmistamia CD- ja
DVD-soittimia ja kasettinauhureita. Kaukoohjaimen tunnistamien laitekoodien ansiosta voit
ohjata myös muuntyyppisiä ja -merkkisiä laitteita.
Ennen kuin alat käyttää muita laitteita, tutki
ohjaimen mahdollisuudet sivuilta 36-39.
On hyvä muistaa, että monien ohjaimen
painikkeiden toiminta riippuu tulovalinnasta
ohjelmalähteen valintapainike
4
. Tällä
sivulla kerrotut toiminnot ovat ohjaimen
näppäinten alkuperäistoimintoja (katso lisätiedot
vaihtoehdoista sivulta 40).
0
Power Off -painike: sammuta AVR tai
muu kauko-ohjaukseen valittu laite painamalla
tätä painiketta.
1
IR-lähetin: Suuntaa IR-lähetin AVR-viritin-
vahvistimen etulevyä kohti, kun painat kaukoohjaimen näppäimiä. Näin varmistat, että kaukoohjaussignaalit menevät perille.
2
Ohjelmointi-ilmaisin: Kolmivärinen
ilmaisin auttaa kauko-ohjaimen ohjelmoinnissa.
(Lue lisää sivulta 37.)
3
Power On -painike: kytke tästä virta kuun-
nellaksesi sitä laitetta, joka on viimeksi valottu
painamalla tulovalitsinta
4
Tulovalitsimet: näiden painikkeiden käyttö
4
(paitsi nauhuri).
aktivoi kolme toimintoa samanaikaisesti. Ensiksi,
jos AVR on pois päältä, se kytkeytyy päälle.
Toiseksi AVR valitsee sen ohjelmalähteen jota
vastaavaa tuloliitännän painiketta painetaan.
Kolmanneksi se vaihtaa kauko-ohjaimella
ohjattavaa laitetta. Kun olet painanut tällaista
painiketta muista painaa AVR-valitsinta
5
jotta voisit ohjata AVS-viritinvahvistinta.
5
AVR-valitsin: tämän näppäimen painallus
kytkee ohjaimen takaisin AVR:n ohjaukseen.
Jos AVR on valmiustilassa, se kytkeytyy päälle
painettaessa tätä näppäintä.
6
AM/FM-valitsin: paina tätä näppäintä
halutessasi kuunnella AVR:n sisäänrakennetua
viritintä. Jos viritin on jo käytössä, painikkeella
valitaan AM- tai FM-aaltoalue.
7
6-kanava-/8-kanavajärjestelmän
tulovalitsin: Tällä painikkeella valitset ohjel-
malähteeksi 6-kanavatuloon tai 8-kanavatuloon
kytketyn laitteen (Käytettävissä olevat
vaihtoehdot riippuvat surround-asetuksista
5.1- tai 6.1-/7.1-järjestelmien osalta. Lue
lisätiedot sivulta 28).
8
Testiäänipainike: aloita AVR:n
lähtökanavien tasojen säätö painamalla tästä
näppäimestä (katso lisätiedot sivulta 23).
9
Uniajastin: kytke AVR tästä painikkeesta
uniajastukseen eli sammumaan automaattisesti
määrätyn ajan kuluttua. Jokainen näppäimen
painallus vaihtaa aikaa seuraavassa
järjestyksessä:
Kytke uniajastin pois painamalla samaa painiketta
vähintään 2 sekuntia.
Huomaa, että tällä painikkeella voit vaihtaa
television, videonauhurin tai satelliittivastaanottimen kanavia silloin, kun vaastaava laite on
aktivoitu ohjelmalähteen valintapainikkeella
4
.
A
Surround-tilan valisin: Tällä painikkeella
valitset sopivan HALL-,THEATER- tai VMAxsurround-tilan. Huomaa, että valintamahdollisuus
riippuu käytössä olevasta ohjelmalähteestä.
(Lue lisätietoja surround-tiloista sivulta 25).
Huomaa lisäksi, että tällä painikkeella voit virittää
television, videonauhurin tai satelliittivastaanottimen
kanavia silloin, kun vaastaava laite on aktivoitu
ohjelmalähteen valintapainikkeella
B
Yökuuntelun valitsin: kytke tästä
4
.
painikkeesta yökuuntelu päälle.Toiminto on
käytössä vain Dolby Digital -äänisignaalilla ja sen
tarkoitus on säilyttää keskikanavan (eli vuoropuhelua toistavan kanavan) selkeys pianillä
äänitasoilla (katso lisätiedot sivulta 18).
C
Äänikanavan valitsin: tästä painikkeesta
aloitetaan AVR:n äänikanavien säätäminen käytettäessä ulkoista äänilähdettä. Kun olet painanut
tästä, jatka painamalla
⁄/¤
-painikkeita
D
valitaksesi säädettävän äänikanavan ja paina
seuraavaksi Set-painiketta
valitun kanavan äänitaso painamalla
F
. Säädä sitten
⁄/¤
(katso
lisätiedot sivulta 31).
⁄/¤
D
-painikkeet: Näillä yleispainikkeilla
voit muuttaa tai selailla ruudulla tai etulevyn
näytöllä olevia valikoita tehdessäsi järjestelmäasetuksia esimerkiksi digitaalisiin tuloihin tai
viiveaikoihin. Ennen asetuksen muuttamista sinun
pitää aktivoida kyseinen toiminto. (Esimerkki:
Sinun pitää painaa Digitaalisen ohjelmaläh-
teen valintapainiketta
G
ennen kuin voit
vaihtaa digitaalista ohjelmalähdettä.) Tämän
jälkeen voit selailla tai muuttaa kyseiseen toimintoon liittyvien valikoiden arvoja näillä painikkeilla.
Tarkat ohjeet painikkeiden käytöstä neuvotaan
kunkin toiminnon kohdalla tässä käsikirjassa.
Kun AVR:n kauko-ohjain ohjelmoidaan toisen
laitteen ohjauskoodeille,näillä painikkeilla käynnistetään automaattinen haku “Auto Search”(katso
lisätiedot sivulta 36).
E‹-painike: tällä painikkeella vaihdetaan
valikkorivi tai asetus joidenkin säätöprosessien
aikana.
F
Set-painike: tällä painikkeella asetukset
tallennetaan AVR:n muistiin. Painiketta käytetään
myös viiveajan, kaiutinkokoonpanon ja
äänikanavien tasojen säätämisessä.
G
Digitaalitulojen ohjaus: tällä painikkeella
ohjaat digitaaliset ohjelmalähteet haluttuihin
tuloihin
*Ó
H
Numeropainikkeet: näillä painikkeilla voit
(katso lisätiedot sivulta 29).
naputella virittimeen halutun taajuuden. Niillä
valitaan myös kanava käytettäessä ohjaimella
muita ohjelmalähteitä, esimerkiksi televisiota,
sekä valitaan kappaleet CD-, DVD- ja LD-soitossa.
I
Viritystavan valitsin: Virittimen ollessa
ohjelmalähteenä valitset tällä painikkeella
asemanhakutavaksi automaattisen tai käsivirityksen. Kun näytössä
Ò
lukee MANUAL,
viritystaajuus nousee tai laskee askeleittain
painellessasi virityspainikkeita
K).Kun
kuuntelet
FM-asemia ja näytössä
Ò
lukee AUTO, tämä
painike muuttaa vastaanoton monofoniseksi,
jolloin kuulet heikoimpienkin asemien ohjelman
(lue lisää sivulta 34).
J
Suoravirityksen valitsin: paina ensin tätä
painiketta halutessasi syöttää virittimeen
haluamasi radioaseman taajuuden. Painalluksen
jälkeen näppäile taajuus numeropainikkeilla
H
(katso lisätiedot sivulta 34).
K
Viritys ylös/alas: Kun viritin on valittu
ohjelmalähteeksi, haet näillä painikkeilla kuunneltavaksi seuraavia tai edellisiä radioasemia
samalta aaltoalueelta. Jos haluat radion hakevan
aseman automaattisesti, paina ensin viritystavan
valitsinta
aaltoalueen valitsinta
näyttöön
I
tai pidä etulevyssä olevaa
!
painettuna, jotta
Ò
ilmestyy sana ”AUTO”.
Painaessasi sitten virityspainikkeita radio virittyy
automaattisesti sellaisen aseman taajuudelle, joka
on riittävän voimakas laadukkaaseen kuunteluun.
Kun näytössä
Ò
lukee ”MANUAL”,
viritystaajuus nousee tai laskee käsisäätöisesti
painalluksien tahdissa (lue lisää sivulta 34).
L
OSD-painike: kytke tällä painikkeella
kuvaruutunäyttö (OSD = On Screen Display), jotta
voit säätää AVR:n asetuksia.
10 KAUKO-OHJAIMEN TOIMINNOT
Kauko-ohjaimen toiminnot
M
Dolby-tilan valintapainike: Tällä
painikkeella valitset jonkin Dolby Surround
-toimintatiloista. Toistuvilla painalluksilla voit
vaihtaa toimintatilaksi Dolby Pro Logic II-, Dolby 3
Stereo- tai Dolby Digital -vaihtoehdon. Huomaa,
että Dolby Digital -tila on käytössä vain
digitaaliselle äänilähteelle, ja muut tilat ovat
mahdolisia vain silloin, kun valittuna ei ole Dolby
Digital -ohjelmalähde (Poikkeuksen tekee Dolby
Digital 2.0 -toistotila, joka hyödyntää Pro Logic II
-järjestelmää. Lue lisätiedot sivulta 29). Lue
sivulta 25 lisätietoja valittavana olevista Dolby
Surround -vaihtoehdoista.
N
Digitaalisen DTS-tilan valintapainike:
Jos käytössä on DTS-ohjelmalähde AVR
-viritinvahvistin valitsee automaattisesti oikean
toimintatilan eivätkä muut tilat ole käytettävissä.
Painikkeen näpäytys tuo näyttöön tiedon AVR
-dekooderin valitsemasta tilasta, joka riippuu
toistettavasta surround-materiaalista sekä
kaiutinasetuksista. Jos valittuna ei ole DTS-ohjelmalähde, tämä painike ei ole käytössä. (Lue
sivuilta 25 lisätietoja DTS-vaihtoehdoista).
O
Logic 7 -tilan valintapainike: Tällä
painikkeella valitset jonkin Logic 7
-surroundtiloista. (Lue lisätietoja Logic 7
-vaihtoehdoista sivulta 25).
P
Erillislaitteen ohjauspainikkeet: Näillä
painikkeilla ei ole vaikutusta AVR-viritinvahvistimen
toimintaan, mutta ne voidaan ohjelmoida
käynnistämään erilaisia CD- ja DVD-soittimien
toistotoimintoja, ja vastaavia toimintoja audio- ja
videonauhureissa (katso lisätiedot sivulta 40).
Q
Lisäpainike: Tällä painikkeella ei ole
vaikutusta AVR-viritinvahvistimen toimintaan,
mutta sitä voi käyttää DVD-soittimen tekstitystoiminnon ohjaamiseen.
DV/DVD-soittimien hakupainikkeet:
näillä painikkeilla ei ole mitään tekemistä AVR:n
kanssa, mutta ne voidaan ohjelmoida käynnistämään CD- ja DVD-soittimien ja -vaihtajien
levyjen tai kappaleiden hakuja.
Stereotilan valitsin: Tällä näppäimellä
valitset tilanteeseen parhaiten sopivan
stereotilan. Kun painelet näppäintä siten,että
SURROUND OFF -teksti ilmestyy näyttöön
Ò
ja ainoastaan SURR. OFF -toimintatilail-
maisin(palaa, AVR toimii täysin analogisena
kaksikanavaisena stereolaitteena (vasen/oikea).
Tällöin ei surround-prosessointipiiri eikä bassonhallintatoiminto ole lainkaan käytössä. Jos sen
sijaan näytössäÒon SURROUND OFF teksti ja sekä DSP- että SURR. OFF -toimintati-
lailmaisimet(palavat, voit nauttia
kaksikanavaisuudesta hyödyntäen samalla
bassonhallintapiirin toimintoja. Jos näytössä
on 5 C H STEREO- tai 7 CH STEREO teksti, stereosignaali syötetään kaikille viidelle
kaiuttimelle sikäli kun ne on asennettu
järjestelmään (lue stereotoistosta lisää sivulta 19).
Ò
DTS Neo:6 -tilan valitsin: Tällä painikkeella
valitaan jokin DTS Neo:6 -toimintatiloista, jotka
tuottavat viisi- tai seitsemänkanavaisen surroundäänimaiseman kaksikanavaisesta ohjelmamateriaalista (PCM- tai analogiset ohjelmalähteet).
Ensimmäisellä painalluksella laite asettuu siihen
DTS Neo:6 -tilaan, jossa se oli edellisellä käyttökerralla. Jatkopainalluksilla toimintatila vaihtuu.
Makropainikkeet: paina näistä halutessasi
tallentaa tai kutsua esiin makron, joka on esiohjelmoitu, kaukosäätimen muistiin tallennettu
komentojen sarja (katso lisätiedot sivulta 37).
RDS-valitsin: paina tästä halutessasi nähdä
AVR:n virittimen sisältämän RDS-toiminnon
välittämiä viestejä (katso lisätiedot sivulta 35).
Pikavalintojen selaus: virittimen ollessa
valittuna voit selata näistä painikkeista AVR:n
muistiin tallennettuja radioasemien pikavalintoja.
Jos CD tai DVD on valittu tulovalitsimista
4
painikkeilla ohjataan hidastettua toistoa (DVD) tai
”+10” (CD,CDR).
Poistopainike: pyyhi tällä painikkeella
vikanäppäilyt syöttäessäsi radiotaajuuksia asemien
suoravalinnassa.
Muistipainike: Tätä näppäintä tarvitset
tallentaaksesi radioaseman AVR:n pikavalintamuistiin. Kun kaksi korostusmerkkiä vilkkuu
näytön
Ò
oikeassa reunassa, sinulla on viisi
sekuntia aikaa syöttää numeronäppäimillä
H
sen pikavalinnan numero, johon haluat
aseman tallentaa (lue lisää sivulta 34).
Viive/kanava-valitsin: aloita tästä
painikkeesta AVR:n sisäänrakennettujen viivepiirien mahdollistamien viiveaikojen säätäminen.
Painalluksen jälkeen viiveaika säädetään
painamalla ensin Set-painiketta
käyttämällä sitten
⁄/¤
-painikkeitaD.
F
ja
Lopeta säätö painamalla uudelleen Set-
painiketta (katso lisätiedot sivulta 22).
›-näppäin: paina tästä halutessasi muuttaa
säätöä tehdessäsi lukuisia AVR:n asetuksia.
Kaiutinvalitsin: paina tästä halutessasi
aloittaa AVR:n bassonhallintajärjestelmän
säätämisen käyttämäsi kaiuttimien mukaan.
Kun olet painanut kerran, valitse haluamasi
äänikanava
asetuspainiketta
⁄/¤
-painikkeilla D. Paina
F
ja valitse kaiutintyyppi
(Large (suuri), Small (pieni) tai None (ei kaiutinta))
järjestelmään kytkettyjen kaiuttimien perusteella.
(Lue silätietoja sivulta 20.)
Mykistyspainike: mykistä tästä
painikkeesta hetkellisesti AVR tai televisiovastaanotin sen mukaan, kumpi ohjelmalähde on
valittuna ohjattavaksi. Kun AVR:n kauko-ohjainta
ohjelmoidaan toisen laitteen ohjaukseen,
toimenpide käynnistetään painamalla tätä
painiketta tulovalitsimen
4
kanssa (katso
lisätiedot sivulta 36).
Äänenvoimakkuus ylös/alas: säädä
äänenvoimakkuus näillä painikkeilla.
-valitsin: Tällä näppäimellä valitset ohjelmalähteeksi Apple
Digital Media Player (DMP)
®
iPod®-soittimen. Toiminto
edellyttää, että järjestelmään sopiva iPod on
telakoitu -sovittimeen (lisävaruste), joka
puolestaan on kytketty AVR 140 -viritinvahvistimen
Digital Media Player (DMP) liitäntään
rilähtöön
. Jos lisäksi videomonito-
on kytketty näyttölaite,näet
kuvaruudussa ja etulevyn näytössä
iPod-soittimen käyttöön liittyviä valikoita. Voit
ohjata monia iPodin toimintoja ja valita
soitettavat kappaleet
AVR-kauko-ohjaimen navigointinäppäimillä
⁄/¤/‹/›
DE
, Set-näppäimellä
ja ohjausnäppäimilläP. Lue lisätietoja
-sovittimen ja iPod-soittimen käyttöop-
paista sekä tämän ohjeen sivulta 32.
,
TV/Video-valitsin: Tällä näppäimellä ei ole
suoraa vaikutusta AVR-viritinvahvistimen toimintaan. Jos järjestelmässä on TV/Video-valintatoiminnolla varustettu videonauhuri, DVD-soitin
tai satelliittiviritin, voit ohjata näppäimellä sen
lähtö- ja tulovalintaa. Lue tarkemmat ohjeet
laitteiden omista käyttöohjekirjoista.
HUOMAA: Kun painat jotain kauko-ohjaimen
näppäintä, ohjelmalähdevalitsimen
punainen ilmaisin välähtää vahvistaen toiminnon.
Tämä edellyttää, että näppäin on käytettävissä
valitun ohjelmalähteen ohjaamiseen (tutustu
sivuilla 40 ja 41 oleviin toimintoluetteloihin).
Himmennyspainike: Tällä painikkeella voit
vähentää etulevyssä olevan näytön kirkkautta tai
sammuttaa sen kokonaan. Ensimmäisen painalluksen jälkeen näyttö asettuu normaaliin
kirkkaustilaansa, ja seuraava painallus
himmentää näyttöä 50 %. Kun painat näppäintä
vielä kerran viiden sekunnin kuluessa, näyttö
sammuu kokonaan. Huomioi, että himmennysasetus kumoutuu katkaistessasi laitteesta virran, ja
näyttö asettuu aina kirkkaimpaan tilaansa
kytkiessäsi virran takaisin päälle. Huomioi lisäksi,
että virtailmaisin
3
sininen ilmaisin palaa aina
kirkkaana himmennysasetuksesta riippumatta. Se
osoittaa laitteen olevan toimintatilassa, vaikka
näyttö olisi sammutettuna.
Ò
F
45
KAUKO-OHJAIMEN TOIMINNOT 11
Asennus ja kytkennät
Järjestelmän asennus
Kun olet purkanut laitteen pakkauksestaan ja
sijoittanut sen tukevalle alustalle, joka pystyy
kannattamaan laitteen painon, sinun on kytkettävä
se järjestelmäsi audio- ja videolaitteisiin.
Audiolaitteiden kytkeminen
Suosittelemme, että käytät signaalin laadun
säilyttämiseksi korkealaatuista audiokaapelia
ohjelmalähteiden ja nauhureiden kytkemiseen.
Laite kannattaa aina irrottaa seinäpistokkeesta,
kun kytket ääniohjelmalähteitä tai kaiuttimia.
Näin et vahingossa lähetä audiosignaalia tai
signaalipiikkiä kaiuttimiin, mikä saattaisi
vahingoittaa niitä.
1. Kytke CD-soittimen analogiset lähdöt
CD-tuloihin
Huomaa: Kun CD-soittimessa on sekä kiinteät
että muuttuvat äänilähdöt kannattaa käyttää
kiinteää lähtöä, ellei viritinvahvistimeen tuleva
signaali ole niin alhainen, että toistossa on
kohinaa tai niin korkea, että signaali säröytyy.
2. Kytke kasettidekin, MD-soittimen, CD-Rsoittimen tai muun audiolaitteen analogiset
lähtölii-tännät nauhurituloihin (Tape Input)
. Kytke analogiset tuloliitännät AVR:n
nauhurilähtöihin (Tape Output)
3. Kytke digitaalisen ohjelmalähteen, kuten
CD- tai DVD-vaihtaja tai soitin, nykyaikainen
videopeli, digitaalinen satelliittiviritin,
HDTV-viritin, digitaalinen kaapelitelevisiopääte
tai järjestelmään sopiva tietokoneen äänikortti
optisiin tai koaksiaalisiin digitaalituloihin
*Ó
DVD-soittimen koaksiaalinen digitaalilähtö
kannattaa kytkeä ensisijaisesti viritinvahvistimen
koaksiaaliseen digitaalituloon 1
vastaa tehdasasetuksen mukaista oletusta.
4. Kytke takalevyn koaksiaaliset tai optiset
digitaalilähdöt
soittimen digitaalituloihin.
5. Kokoa viritinvahvistimen mukana toimitettu
AM-kehäantenni alla olevan kuvan mukaisesti.
Kytke se AM- ja GND -liitäntöihin
6. Kytke ULA- eli FM-antenni FM (75 Ω)
-liitäntään
kattoantenni, sisällä pidettävä aktiivi- tai
lanka-antenni tai liitäntä kaapeliverkkoon tai
yhteisantenniin. Jos antenni tai tai sen liitäntä on
300 Ω kaksijohtimista kaapelia, sinun on
käytettävä liitännässä 300/75 Ω-adapteria.
.
.
CD-R-soittimen tai MD-
. FM-antenni voi olla ulkoinen
.
, sillä se
.
7. Katkaise AVR 140 -viritinvahvistimen virta ja
kytke sitten Harman Kardon -sovitin
(lisävaruste) Digital Media Player
(DMP) -liitäntään
®
Apple
iPod®-soitinta audio-ohjelmalähteenä,
telakoi se The -sovittimeen. iPodsoittimeen tallenettua video-ohjelmaa ei sen
sijaan voi katsella AVR-viritinvahvistimen kautta.

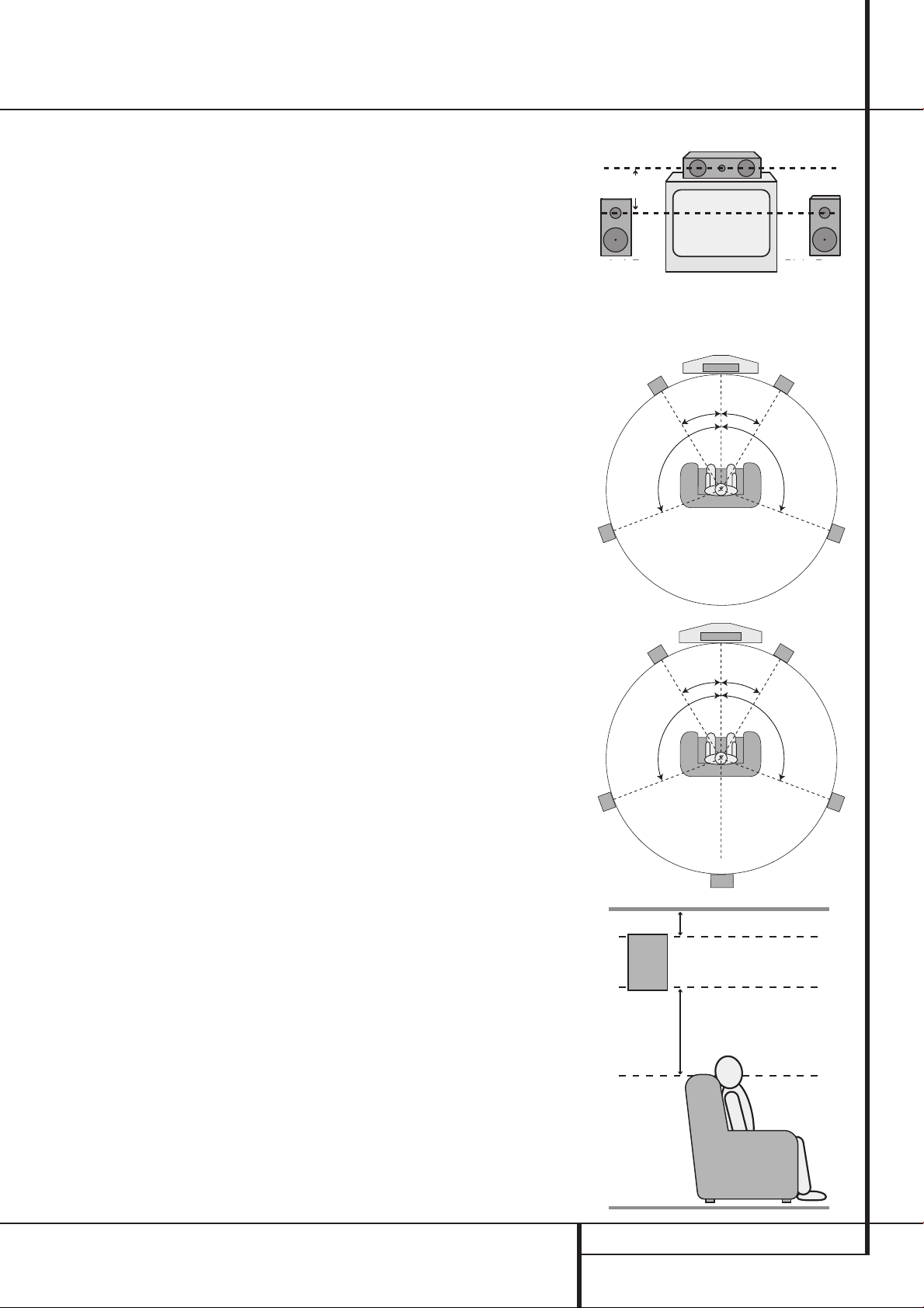

8. Kytke etu-, keski- ja surround-kaiuttimet niitä
vastaaviin kaiutinliittimiin
Käytä vain korkealaatuista kaiutinjohtoa varmistaaksesi, että äänisignaalit tulevat kaiuttimille
asti ilman, että äänen kirkkaus tai selkeys
heikkenee.Markkinoilla on useita eri
johtomerkkejä ja johdon valintaan vaikuttavat
kaiuttimen ja viritinvahvistimen välinen etäisyys,
käyttämäsi kaiuttimen tyyppi, henkilökohtaiset
mieltymyksesi ja muut tekijät. Jälleenmyyjältäsi
saat tietoa oikean johdon valinnasta.
Riippumatta kaapelin valmistajasta
suosittelemme, että käytät kaiutinkaapelina
monijohtimista kuparijohtoa, jonka poikkipinta on
2
yli 2 mm
.
Seinien sisällä johdetuissa johdoissa tulee olla
asianmukaiset merkinnät. Seinien sisäpuolelle
suoritettavaa johdotusta koskevia asioita voit
tiedustella asentajalta, joka tuntee asuinalueesi
rakentamismääräykset.
Kun kytket johdot kaiuttimiin varmista, että
noudatat oikeaa napaisuutta. Muista kytkeä
“negatiivinen” tai “musta” johdin samaan
liitäntään sekä viritinvahvistimessa että
kaiuttimessa. Vastaavasti kytke “positiivinen” tai
“punainen” johdin samaan liitäntään sekä
AVR:ssä että kaiuttimessa.
Varmista oikea napaisuus tehdessäsi
kaiutinkytkentöjä. Huomaa,että jokainen kaiutinlähdön positiivinen (+)-napa on merkitty omalla
värillä, jotka on lueteltu sivulla yhdeksän.
Useimmissa kaiuttimissa positiivinen (+)-napa on
kuitenkin edelleen merkitty perinteisen tavan
mukaan punaisella värillä. Kytke negatiiviset
(–)-navat kaiuttimista vahvistimen vastaavaan
liittimeen.
Huomaa: Vaikka suurin osa kaiutinvalmistajista
noudattaakin sovittua tapaa käyttää mustia
liitäntöjä negatiiviselle ja punaisia liitäntöjä positiiviselle, jotkut valmistajat saattavat poiketa
tästä. Varmista oikea vaihe ja paras mahdollinen
toisto tarkastamalla kaiuttimen tunnistekilvestä
tai käyttöohjeesta oikea napaisuus.Jos et tunne
kaiuttimiesi napaisuutta, kysy neuvoa jälleenmyyjältäsi ennen kuin jatkat asennusta, tai ota
yhteys kaiuttimien valmistajaan.
. Kun haluat käyttää
.
Suosittelemme, että käytät samanpituisia johtoja
kaiutinparien kytkemiseen. Eli kytke esimerkiksi
vasen ja oikea etukaiutin tai vasen ja oikea
surround-kaiutin samanpituisella johdolla, vaikka
kaiuttimet olisivat eri etäisyydellä AVR
-viritinvahvistimesta.
Huomioi, että AVR 140 -viritinvahvistin ei toimi
täysiverisesti 7.1-kanavaisena, sillä siihen voi
kytkeä vain yhden takakeskikaiuttimen. Jos
esimerkiksi 6/8-kanavaiseen tuloon
kytketyn laitteen ohjelma sisältää sekä
vasemman että oikean takakeskikanavan, ne
yhdistetään yhdeksi takakeskikanavasignaaliksi,
joka puolestaan syötetään takakeskikaiutin-
lähdön
kautta järjestelmän ainoaan
takakeskikaiuttimeen
9. Vahvistimella varustetun subwooferin linjatulot
kytketään linjatasoiseen subwooferlähtöön
. Jos järjestelmässäsi on passiivinen
subwoofer, liitäntä kytketään ensin tehovahvistimeen, joka kytketään yhteen tai useampaan
subwooferiin. Jos järjestelmässäsi on aktiivinen
subwoofer, jossa ei ole linjatasoisia tuloja,
noudata subwooferin käyttöohjeen kytkentäohjeita.
10. Jos käytät ulkoista monikanavaista audiolähdettä, jossa on 5.1-lähtöliitäntä, kuten
digitaaliprosessori/dekooderi, DVD-Audio- tai
SACD-soitin, kytke se 8-kanavaiseen
tuloliitäntään
.
Videolaitteiden kytkeminen
Videolaitteiden liitännät suoritetaan samalla
tavoin kuin audiolaitteiden liitännät.
Suosittelemme, että käytät korkealaatuista
videokaapelia signaalin laadun säilyttämiseksi.
1. Kytke videonauhurin audio- ja videolähdöt
takalevyn Video 1-
tuloihin
yhdistettävä Video 1 -lähtöihin
2. Vaikka näihin liitäntöihin voikin kytkeä minkä
tahansa videolaitteen, Video 1 -AV-tuloihin
videonauhuri. Tällöin voit hyödyntää kaukoohjaimen tehdasasetusta, jonka mukaan
videonauhuri on kytketty nimenomaan Video 1 tuloon. Vastaavasta syystä kaapelitelevisiosovitin
tai satelliittiviritin kannattaa kytkeä Video 2 -
AV-tuloihin
tuloihin
TÄRKEÄÄ: Jos käytät televisiotasi vain näyt-
tölaitteena (virittimenä toimii tällöin esimerkiksi
kaapelitelevisiosovitin tai satelliittiviritin), älä
kytke television signaalilähtöä video 3
-audio/video-tuloon tai S-videotuloon
kannattaa kytkeä ensisijaisesti
Ô
tai Video 2 -
. Videonauhurin tuloliitännät on
ja televisio Video 3 -AV-
.
.
Ô
.
12 ASENNUS JA KYTKENNÄT
Asennus ja kytkennät
3. Kytke DVD- tai LD-soittimen analogiset audioja videolähdöt DVD-tuloon
4. Kytke CD- tai DVD-soittimen, satelliittivirittimen, S-kanavamuuntimen tai HDTV-muuntimen
digitaaliset audiolähdöt vastaaviin optisiin tai
koaksiaalituloihin
Muista, että tehdasasetusten mukaan DVD-soitin
oletetaan kytkettäväksi koaksiaaliseen digi-
taalituloon 1
analogisiin tuloihin. Halutessasi voit toki käyttää
digitaalituloja muidenkin ohjelmalähteiden
kytkentään.
5. Kytke viritinvahvistimen komposiitti- ja
S-Videosignaalin (käyttäessäsi S-Video-ohjelmalähdettä) monitorilähdöt
videoprojektorin vastaaviin tuloliittimiin.
6. Jos DVD-soittimessa ja monitorissa on RGBsignaaliliitännät, kytke DVD-soittimen RGBsignaaliliitännät Video 1 -komponenttivideo-
tulo
RGB-videoliliitäntöjen avulla, audioliitännät on
tehtävä joko analogisiin DVD-audiotuloihin
tai koaksiaalisiin tai optisiin digitaalituloi-
hin
7. Jos järjestelmässäsi on muita RGB-laitteita,
kytke ne video 2 RGB-videotuloon
Kyseisen laitteen audioliitännät tulisi kytkeä joko
video 2 -tuloihin
sista tai optisista digitaalituloista
8. Jos kytket videosignaalin RGB-videotuloihin,
kytke RGB-signaalilähtö
projektorin tai näytön RGB-videotuloihin.
9. Jos haluat kytkeä videokameran, videopelin tai
muun audio/video-ohjelmalähteen AVR-viritinvahvistimeen väliaikaisesti, kytke niiden audio-,
video- tai digitaaliset audiolähdöt vahvistimen
etulevyn tuloliitäntöihin
-liittimiin
Video 3 -ohjelmalähteenä, ja kytkettynä digitaalisiin tuloihin
"Coaxial 3" -tulona. (lue lisätietoja tuloliitännöistä sivulta 17.)
ja kaikki muut ohjelmalähteet
. Vaikka videoliitännät tehdään
.
Ô
kytketty videolaite aktivoituu
*Ó
.
*Ó
tai johonkin koaksiaali-
se aktivoituu "Optical 3" tai
television,
*ÓÔ
.
television tai
.
. Video 3
.
Huomautus videokytkennöistä:
• Y/Pr/Pb-, RGB- (lue sivu 13) tai tavallista
komposiittivideosignaalia ei voi muuntaa
toiseen formaattiin, mutta S-Video-signaalin
voi muuntaa komposiittivideosignaaliksi.
Kuvaruutuvalikot (OSD-näyttö) ovat
käytettävissä aina, kun valittuna on television
Video- tai S-Videotulo.
• Jos videosignaali ohjataan RGB-videoliitäntöihin, kuvaruutuvalikko ei ole käytössä. Sinun on
valittava valikkojen käyttöä varten television
video- tai S-Video-tulo.
• AVR pystyy käsittelemään video-, S-Video ja
RGB-videosignaaleja. Se ei kuitenkaan pysty
muuntamaan video- tai S-Video-signaalia
RGB-videosignaaliksi.
Tämä toimii vain silloin, kun ohjelmalähde
syöttää erikseen RGB-videosignaalin kolme
osaa, ja ainoastaan G-signaaliin on lisätty
tahdistussignaali. Jos tahdistussignaalia ei ole,
voit hyödyntää vain ohjelmalähteen erillisinä
syöttämiä signaaleja.
SCART A/V-liitännät
Edellä kuvattuja videolaitekytkentöjä varten
videolaitteissasi on oltava RCA- ja/tai S-Videoliitännät kaikille audio- ja videoliitännöille.
Tavalliset toistavat videolaitteet (ei S-VHS tai Hi 8)
tarvitsevat 3 RCA-liitäntää, nauhoittavat/toistavat
videolaitteet tarvitsevat jopa 6 RCA-liitäntää.
Toistavissa S-Video-laitteissa (S-VHS, Hi 8) on
oltava 2 RCA-liitäntää (audio) ja 1 S-Videoliitäntä (video) ja nauhoittavissa/toistavissa
laitteissa 4 RCA-liitäntää (audio in/out) ja 2
S-Video-liitäntää (video in/out).
Useissa eurooppalaisvalmisteisissa videolaitteissa ei ole RCA-liitäntöjä kaikille audio- ja
videokanaville. Sen sijaan niissä on ns. Scart- eli
Euro-AV-liitäntä (suorakaiteen muotoinen
21-napainen liitintyyppi).
Tässä tapauksessa tarvitset seuraavat ScartRCA-sovittimet laitteiden kytkemiseen:
• Toistavat laitteet, kuten satelliittivirittimet,
videonauhurit, DVD ja LD soittimet jne.vaativat Scart/3 RCA-sovittimen, katso kuva 1
(tavalliset videolaitteet) tai Scart/2 RCA + 1
S-Video -sovittimen, katso kuva 4 (S-Videolaitteet).
• Hifivideonauhurit vaativat Scart/6 RCAsovittimen, katso kuva 3 (tavalliset videolaitteet) tai Scart/4 RCA + 2 S-Video -sovittimen,
katso kuva 5 (S-Video-laitteet).Tutustu huolellisesti sovittimen käyttöohjeisiin, joiden avulla
tunnistat RCA-liitäntöjen signaalit. Kytke
äänitettävän signaalin liitännät AVR:n
lähtöliitäntöihin ja toistettavan signaalin
liitännät AVR:n tuloihin. Kysy tarvittaessa
neuvoa jälleenmyyjältäsi.
• Jos järjestelmässäsi on vain tavallisia videolaitteita, television kytkentä vaatii 3 RCA/Scartsovittimen, katso kuva 3. Jos järjestelmässäsi
on myös S-Video-laitteita, tarvitset lisäksi
2 RCA + 1 S-Video / Scart-sovittimen, katso
kuva 6, joka kytketään television S-Video
Scart-liitäntään.
Huomaa, että vain videoliitännät (keltainen
RCA-liitin kuvassa 3 ja S-Video-liitin kuvassa 6)
kytketään AVR -viritinvahvistimen monito-
rilähtöön
pienimmällä asetuksella.
Tärkeää tietoa sovitinkaapeleista
Jos sovittimen RCA-liittimet on merkitty, kytke
sekä äänen että kuvan IN-liittimet AVR -viritinvahvistimen IN-liitäntöihin ja päinvastoin. Jos
liittimiä ei ole merkitty, varmista signaalin
kulkusuunta yllä olevasta kaaviosta tai
sovittimen ohjeista. Kysy tarvittaessa ohjeita
jälleenmyyjältäsi.
Tärkeää S-Video-liitännöistä:
1. Kytke S-Video-laitteista vain S-Video-annot/otot
AVR -viritinvahvistimeen.(Älä kytke molempia
signaalityyppejä.) Poikkeuksena tästä on televisio,
katso kohta 2.
Jos molemmat liitännät on kytkettynä, vain
S-Video-signaali tulostuu ruudulle.
2. Kuten useimmat muutkaan AV-laitteet,AVR ei
muunna tavallista videosignaalia S-Videosignaaliksi vaan ainoastaan päinvastoin. Siksi
sinun on kytkettävä molemmat liitännät
television vastaaviin liitäntöihin. Muista valita
televisiossa oikea tulo.
. Pidä television äänenvoimakkuus
ASENNUS JA KYTKENNÄT 13
Asennus ja kytkennät
Scart/RCA-sovitin
Kuva 1:
toistoa varten.
Signaalin suunta:
Scart → RCA
Kuva 2:
Scart/RCA-sovitin
nauhoitusta/toistoa varten.
Signaalin suunta:
Scart ↔ RCA
Kuva 3:
RCA/Scart-sovitin
toistoa varten.
Signaalin suunta:
RCA → Scart
Kuva 4:
Scart/S-Video-sovitin
toistoa varten.
Signaalin suunta:
Scart → RCA
Kuva 5:
Scart/S-Video-sovitin
nauhoitusta/toistoa varten.
Signaalin suunta:
Scart ↔ RCA
Musta
Keltainen
Punainen
Musta
Keltainen
Punainen
Musta
Punainen
1
Sininen
Keltainen
1
Vihreä
Valkoinen
Punainen
Musta
S-Video In
Musta
Punainen
1
Sininen
Keltainen
S-Video In
S-Video Out
Laitteisto- ja virtakytkennät
Virtakytkennät
Laitteessa on kaksi lisäpistorasiaa. Niitä voi
käyttää muiden laitteiden jännitteensyöttöön,
mutta niihin ei tulisi kytkeä suurta virtamäärää
käyttäviä laitteita, kuten tehovahvistimia tai
televisiota. Pistorasioihin kytkettyjen laitteiden
yhteinen virrankulutus ei saa olla yli 100 W.
Kytkeytyvään AC-lähtöön
jännite vain silloin, kun AVR on kytketty päälle.
Tämä pistorasia on tarkoitettu laitteille, joissa ei
ole erillistä virtakatkaisijaa tai mekaanista
virtakatkaisijaa, jonka voi jättää “ON”asentoon.
Huomaa: Monet audio- ja videolaitteet
saattavat kytkeytyä vain valmiustilaan, kun ne on
kytketty tähän pistorasiaan. Ne on silloin
kytkettävä erikseen päälle kauko-ohjaimella.
Tavalliseen AC-lähtöön
aina, kun AVR on kytketty pistorasiaan ja
päävirtakatkaisin
AVR -viritinvahvistin ottaa sähköverkosta merkittävästi enemmän virtaa kuin tietokoneet tai
vastaavat kotitalouslaitteet, joissa saattaa myös
olla irrotettava virtajohto. Siksi on erittäin
tärkeää, että käytät ainoastaan viritinvahvistimen mukana toimitettua virtajohtoa (tai kaikilta
ominaisuuksiltaan täysin vastaavaa johtoa).
Kytkettyäsi virtajohdon olet lähestulkoon valmis
nauttimaan AVR -viritinvahvistimen
uskomattomasta tehosta ja äänenlaadusta!
on kytketty virta
1
on kytketty päälle.
on kytketty
Scart/S-Video-sovitin
Kuva 6:
toistoa varten.
Signaalin suunta:
RCA → Scart
Punainen
Musta
S-Video Out
1)
Myös muut värit mahdollisia, mm. ruskea ja harmaa.
Tärkeä huomautus
SCART-RCA-sovittimien käyttäjille:
Kun videolaite kytketään televisioon Scartjohtimella, kaapelissa kulkee ohjelman lisäksi
erityisiä ohjaussignaaleja. Tällainen signaali
kytkee television automaattisesti Scart-kaapelia
käyttävälle ohjelmalähteelle heti kun se käynnistetään. Toinen erikoissignaali vaihtaa DVDtoistossa tv-kuvan 16:9-suhteeseen (16:9televisiot tai 16:9-kuvasuhteella varustetut
4:3-televisiot) ja kytkee liitännän RGB-tilaan
(riippuen DVD-soittimen asetuksista). Sovittimia
käytettäessä nämä erikoissignaalit eivät välity,
vaan käyttäjän on tehtävä valinnat käsin.
Huomautus RGB-signaalista
SCART-kytkennöissä:
Jos laitteesi ohjaa RGB-signaalia SCARTliitäntään (kuten useimmat DVD-soittimet) ja
haluat käyttää tätä RGB-signaalia, sinun on
kytkettävä kyseinen SCART-liitäntä suoraan televisioosi. Vaikka AVR pystyykin käsittelemään
kolmikanavaista videosignaalia (kuten RGBsignaali), useimmat televisiot vaativat erillisen
tahdistussignaalin RGB-signaalille (mikä kulkee
SCART-liittimessä), jota AVR ei käsittele tai
tuota. RGB-signaali voidaan ohjata AVR:n läpi
vain silloin, kun erillistä tahdistussignaalia ei
tarvita (Lue huomautus videokytkennöistä sivulta
13).
14 ASENNUS JA KYTKENNÄT
Loading...
