Florabest FTP 400 B2 User Manual [en, it, de, fr]

®

Klarwasser-Tauchpumpe FTp 400 B2

Klarwasser-Tauchpumpe

Originalbetriebsanleitung

pompa ad immersione per
acque chiare

Traduzione delle istruzioni d’uso originali

pompe à eau immergée

Traduction du mode d‘emploi d‘origine

suBmersiBle waTer pump

Translation of original operation manual

IAN 89302

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

DE / AT / CH Originalbetriebsanleitung Seite 4
FR / CH Traduction du mode d‘emploi d‘origine Page 17
IT / CH Traduzione delle istruzioni d’uso originali Pagina 29
GB Translation of original operation manual Page 41

1

2

8

7

4

56

8

7

5

9

9

11

3

½’’

¾’’

1’’

G1’’

9

10

11

12

12

1

10a

10b

9

10

11

1 ½’’

3

5 1413

4

DE AT CH

Inhalt

Einleitung .....................................4

Bestimmungsgemäße

Verwendung ................................ 4

Allgemeine Beschreibung ............. 5

Lieferumfang ..................................... 5

Übersicht ......................................... 5

Funktionsbeschreibung ....................... 5

Technische Daten..........................5

Leistungsdaten .................................. 6

Sicherheitshinweise ......................6

Bildzeichen auf dem Gerät ................. 6

Bildzeichen in der Betriebsanleitung .... 6

Allgemeine Sicherheitshinweise .......... 6

Inbetriebnahme ...........................8

Montage .......................................... 8

Druckleitung anschließen ................... 8

Aufstellen / Aufhängen ...................... 9

Prüfungen vor Inbetriebnahme ............ 9

Bedienung .................................10

Netzanschluss ................................ 10

Ein- und Ausschalten ........................ 10

Betrieb ........................................... 10

Wartung und Reinigung ............. 11

Allgemeine Reinigungsarbeiten ......... 11

Rückuss-Stopp auswechseln ............. 11

Schaufelrad reinigen .......................11

Lagerung ...................................12

Entsorgung/Umweltschutz .......... 12

Ersatzteile / Zubehör .................12

Fehlersuche ................................ 13

Garantie ....................................14

Reparatur-Service ......................15

Service-Center ............................ 16

Service-Niederlassung ................16

Original CE Konformitäts-

erklärung ..................................52

Explosionszeichnung .................. 53

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für ein
hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt. Es ist nicht
auszuschließen, dass sich in Einzelfällen am
oder im Gerät, bzw. in Schlauchleitungen
Restmengen von Wasser oder Schmierstoffen

benden. Dies ist kein Mangel oder Defekt

und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil

dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch

und Entsorgung. Machen Sie sich vor

der Benutzung des Gerätes mit allen
Bedien- und Sicherheitshinweisen ver­traut. Benutzen Sie das Gerät nur wie
beschrieben und für die angegebenen
Einsatzbereiche. Bewahren Sie die Be­triebsanleitung gut auf und händigen
Sie alle Unterlagen bei Weitergabe
des Gerätes an Dritte mit aus.

Bestimmungsgemäße
Verwendung

Die Klarwasser-Tauchpumpe ist zur Förde­rung von Wasser bis zu einer Temperatur
von max. 35°C bestimmt. Sie ist z.B. geeig­net zum Leeren von Becken und Behältern.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein­satz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle

oder Schäden an anderen Menschen oder

deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch oder
falsche Bedienung verursacht wurden.

4

DE AT CH

Allgemeine
Beschreibung

Die Abbildung der wichtigs-

ten Funktionsteile nden Sie

auf der vorderen Ausklapp­seite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist. Entsorgen Sie
das Verpackungsmaterial ordnungsgemäß.

- Klarwasser-Tauchpumpe (Pumpe)

- Winkeladapter + Adapter mit Schlauch­anschluss

- 8 m Nylonseil

- Originalbetriebsanleitung

Übersicht

1 Tragegriff
2 Netzanschlussleitung
3 Pumpengehäuse
4 Fußteil
5 Pumpenausgang
6 Schwimmschalter
7 Schwimmschalter
8 Schwimmschalter
9 Adapter mit Schlauchanschluss

10 Rückuss-Stopp (10a) mit Dichtung

(10b) (nicht sichtbar)

11 Winkeladapter
12 8 m Nylonseil

13 Dichtring
14 Aussparung am Fußteil

-Kabel

-Rasterung

Funktionsbeschreibung

Die Pumpe ist mit einer Schwimmschal­tung ausgestattet, die die Pumpe wasser­standsabhängig automatisch ein- oder
ausschaltet.
Bei Überlastung wird die Pumpe durch den
eingebauten Thermoschutzschalter ausge-

schaltet. Nach Abkühlung läuft der Motor

von selbst wieder an.

Zudem besitzt die Pumpe einen Rückuss­Stopp, der das Zurückießen des Wassers

z.B. bei einem Stromausfall verhindert.

Technische Daten

Klarwasser-Tauchpumpe FTP 400 B2

Nenneingangsspannung ... 230 V~, 50 Hz

Leistungsaufnahme .......................400 W

Maximale Fördermenge (Qmax) ..10000 l/h

Maximale Förderhöhe (Hmax) ............7 m

Maximale Eintauchtiefe ......................7 m

Max. Wassertemperatur (Tmax). ......35 °C

Schlauchanschluss ½“, ¾“, 1“, 1 ½“ IG

(IG: Innengewinde)
Maximale Korngröße (saugbare

Schwebstoffe) ............................. Ø 5 mm

Länge Netzanschlussleitung ..............10 m

Gewicht (inkl. Zubehör) .................3,6 kg

Schutzklasse ......................................... I

Schutzart .........................................IPX8

Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser

Betriebsanleitung sind deshalb ohne Ge­währ. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.

5

DE AT CH

m

7 m

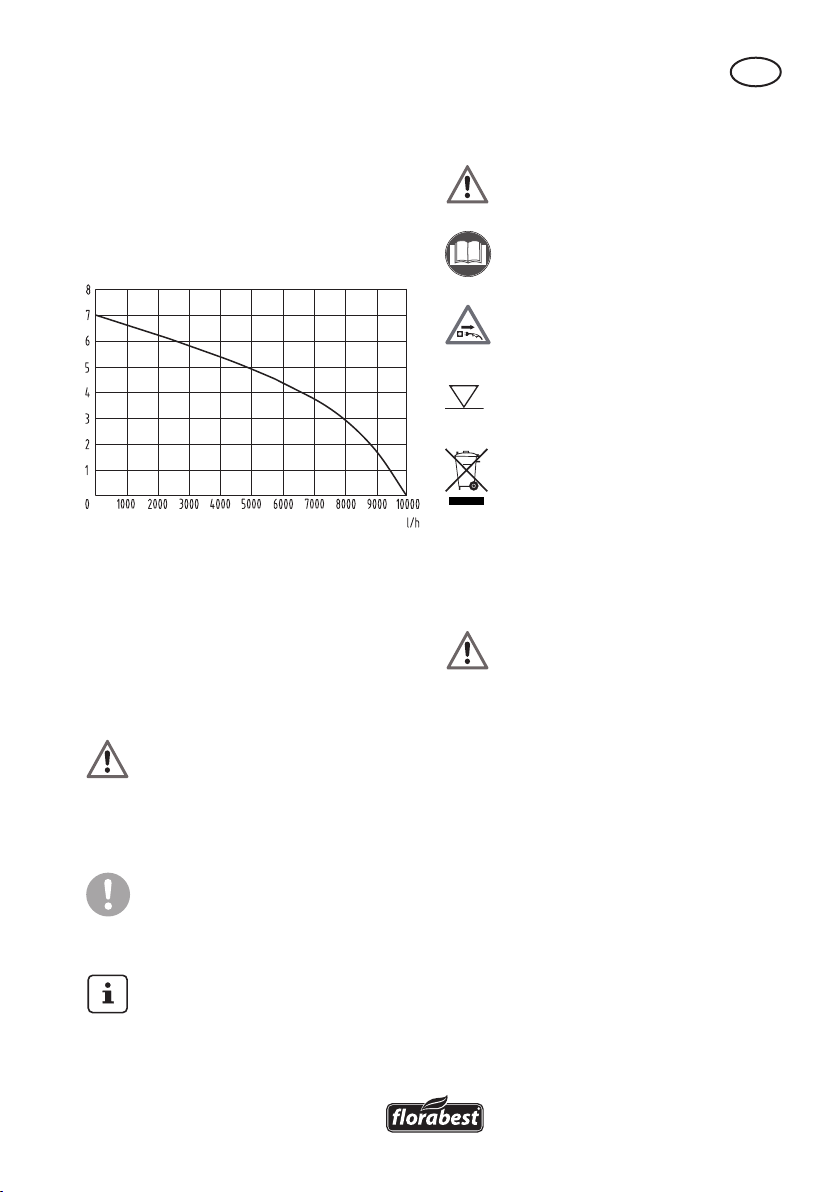

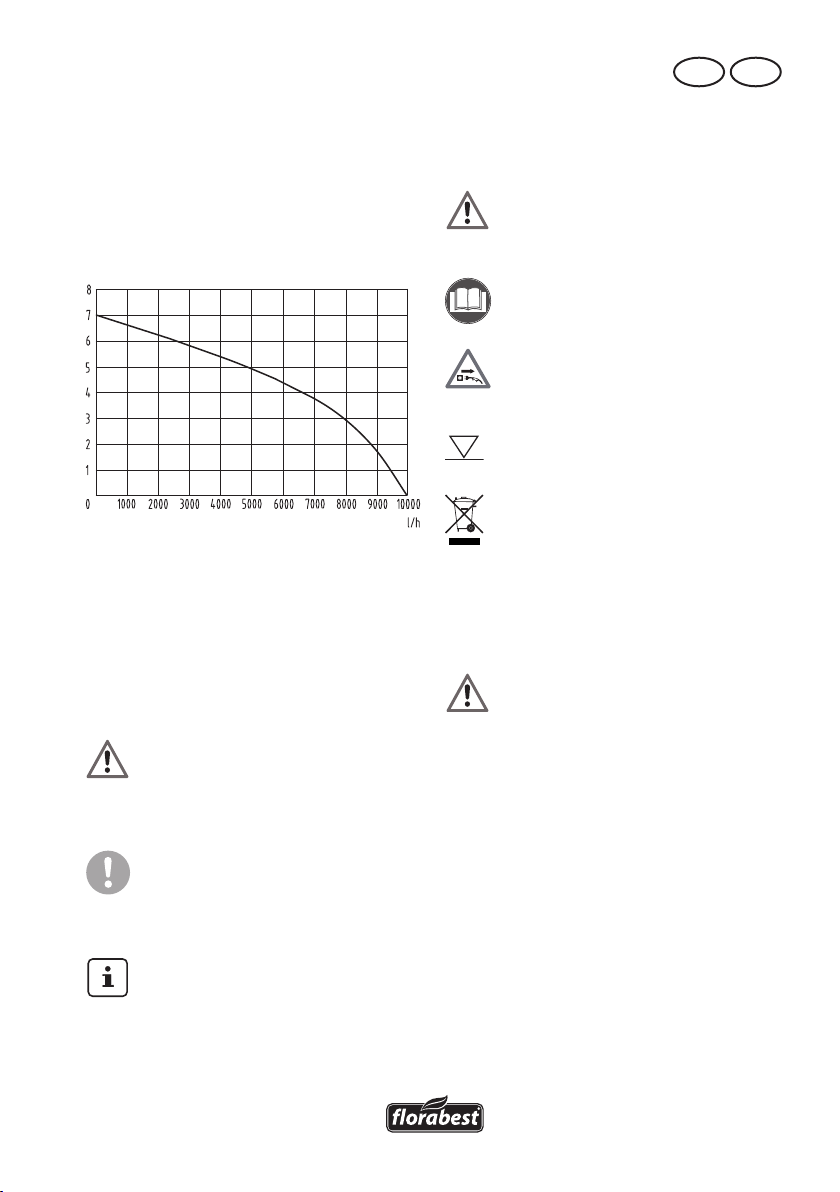

Leistungsdaten

Die Messung der maximalen Leistungs­daten erfolgt bei geradem, direktem
Ausgang. Der Winkeladapter kann die
Leistung reduzieren.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegen­den Sicherheitsvorschriften bei der Arbeit
mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung! Nicht für reines Sandwas-

ser benutzen!

Lesen und beachten Sie die zum Ge-

rät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschä-

digung oder Durchschneiden der
Netzanschlussleitung sofort den
Stecker aus der Steckdose.

Maximale Eintauchtiefe

Elektrogeräte gehören nicht in den

Hausmüll.

Bildzeichen in der Betriebs­anleitung

Gefahrenzeichen mit Angaben

zur Verhütung von Personen­oder Sachschäden.

Gebotszeichen (anstelle des Ausru-

fungszeichens kann das Gebot erläu-

tert sein) mit Angaben zur Verhütung

von Schäden.

Hinweiszeichen mit Informationen

zum besseren Umgang mit dem Ge­rät.

Allgemeine
Sicherheitshinweise

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle

und Verletzungen:

• Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, senso­rischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels
Wissen benutzt zu werden; es sei denn,
sie werden durch eine für ihre Sicher­heit zuständige Person beaufsichtigt
oder erhalten von ihr Anweisungen, wie
das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.

• Personen, die mit der Betriebsanleitung
nicht vertraut sind, dürfen das Gerät
nicht benutzen. Örtliche Bestimmungen
können das Mindestalter der Bedie­nungsperson festlegen.

• Tragen Sie zum Schutz gegen elektri­schen Schlag festes Schuhwerk.

6

DE AT CH

• Ergreifen Sie geeignete Maßnahmen,

um Kinder vom laufenden Gerät fern­zuhalten. Es besteht Verletzungsgefahr.

• Benutzen Sie das Gerät nicht in der
Nähe von entzündbaren Flüssigkeiten
oder Gasen. Bei Nichtbeachtung be­steht Brand- oder Explo sions gefahr.

• Die Förderung von aggressiven, abrasi-

ven (schmiergelwirkenden), ätzenden,
brennbaren (z.B. Motorenkraftstoffe)

oder explosiven Flüssigkeiten, Salzwas­ser, Reinigungsmitteln und Lebensmit­teln ist nicht gestattet. Die Temperatur

der Förderüssigkeit darf 35°C nicht

überschreiten.

• Bewahren Sie das Gerät an einem tro­ckenen Ort und außerhalb der Reich­weite von Kindern auf.

Vorsicht! So vermeiden Sie Geräte-

schäden und eventuell daraus resul-

tierende Personenschäden:

• Arbeiten Sie nicht mit einem beschä­digten, unvollständigen oder ohne die
Zustimmung des Herstellers umgebau­ten Gerät. Lassen Sie vor Inbetriebnah­me durch einen Fachmann prüfen, dass
die geforderten elektrischen Schutz­maßnahmen vorhanden sind.

• Beaufsichtigen Sie das Gerät während
des Betriebs, um automatisches Ab­schalten oder Trockenlaufen der Pumpe
rechtzeitig zu erkennen. Prüfen Sie
regelmäßig die Funktion des Schwimm-

schalters (siehe Kapitel „Inbetriebnah­me“). Bei Nichtbeachtung erlöschen

Garantie- und Haftungsansprüche.

• Bitte beachten Sie, dass die Pumpe

nicht zum Dauerbetrieb (z.B. für Was­serläufe in Gartenteichen) geeignet ist.

Prüfen Sie das Gerät regelmäßig auf
einwandfreie Funktion.

• Beachten Sie, dass in dem Gerät

Schmiermittel zum Einsatz kommen,
die u.U. durch Ausießen Beschädi­gungen oder Verschmutzungen verur­sachen können. Setzen Sie die Pumpe
nicht in Gartenteichen mit Fischbestand

oder wertvollen Panzen ein.

• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung oder
am Schlauch.

• Schützen Sie das Gerät vor Frost und
Trockenlaufen.

• Verwenden Sie nur Original-Zubehör
und führen Sie keine Umbauten am
Gerät durch.

• Lesen Sie zum Thema „Reinigung,

Wartung, Lagerung“ bitte die Hinweise
in der Betriebsanleitung. Alle darüber
hinausgehenden Maßnahmen, insbe­sondere das Öffnen des Gerätes, sind
von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall im­mer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle

und Verletzungen durch elektrischen

Schlag:

• Benden sich Personen im Wasser, so

darf das Gerät nicht betrieben werden.
Es besteht Gefahr durch elektrischen
Schlag.

• Bei Betrieb des Gerätes muss nach
dem Aufstellen der Netzstecker frei zu­gänglich sein.

• Bevor Sie Ihre neue Pumpe in Betrieb

nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutz-

schaltung muss den Sicherheitsvor­schriften der Energie-Versorgungs­unternehmen entsprechen und
einwandfrei funktionieren,

- Schutz der elektrischen Steckverbin-

7

DE AT CH

dungen vor Nässe.

• Bei Überschwemmungsgefahr die
Steckverbindungen im überutungs­sicheren Bereich anbringen. Gefahr
durch elektrischen Schlag.

• Achten Sie darauf, dass die Netzspan­nung mit den Angaben des Typenschil­des übereinstimmt.

• Führen Sie die Elektroinstallation entspre­chend der nationalen Vorschriften aus.

• Schließen Sie das Gerät nur an eine
Steckdose mit Fehlerstrom-Schutzein­richtung (FI-Schalter) mit einem Bemes­sungsfehlerstrom von nicht mehr als

30mA an; Sicherung mind. 6Ampere.

• Prüfen Sie vor jedem Gebrauch Gerät,
Netzanschlussleitung und Stecker auf
Beschädigungen. Defekte Netzan­schlussleitungen dürfen nicht repariert
werden, sondern müssen gegen ein
neues ausgetauscht werden. Lassen Sie
Schäden an Ihrem Gerät von einem
autorisierten Fachmann beseitigen.

• Wenn die Anschlussleitung dieses Ge­rätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kunden-

dienst oder eine ähnliche qualizierte

Person ersetzt werden, um Gefährdun­gen zu vermeiden.

• Benutzen Sie die Netzanschlussleitung
nicht, um den Stecker aus der Steck­dose zu ziehen. Schützen Sie die
Netzanschlussleitung vor Hitze, Öl
und scharfen Kanten.

• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung.

• Verwenden Sie nur Verlängerungska­bel, die spritzwassergeschützt und für
den Gebrauch im Freien bestimmt sind.
Rollen Sie eine Kabeltrommel vor Ge­brauch immer ganz ab. Überprüfen Sie
das Verlängerungskabel auf Schäden.

• Ziehen Sie vor allen Arbeiten am
Gerät, bei Undichtigkeiten im Was-

sersystem, in Arbeitspausen und bei
Nichtgebrauch den Netzstecker aus
der Steckdose.

• Netzanschlussleitungen dürfen kei­nen geringeren Querschnitt besitzen
als Gummischlauchleitungen mit der
Bezeichnung H07 RN-F. Die Leitungs­länge muss 10 m betragen. Der Litzen­querschnitt des Verlängerungskabels
muss mindestens 2,5 mm

• Schützen Sie Netzanschlussleitungen
und elektrische Anschlüsse vor Feuch­tigkeit. Stellen Sie sicher, dass Netz­anschlussleitungen und elektrische An-

schlüsse im überutungssicheren Bereich

liegen.

2

betragen.

Inbetriebnahme

Montage

Adapter anschrauben

1. Schrauben Sie den Winkeladap-

ter (11) und den Adapter mit
Schlauchanschluss (9) auf den
Pumpenausgang (5).

Schwimmschalter montieren

2. Positionieren Sie das Schwimm-

schalter-Kabel (7) in der Schwimm­schalter-Rasterung (8).

Druckleitung anschließen

Die Installation der Klarwasser-Tauchpumpe
erfolgt

- entweder mit fester Rohrleitung

- oder mit exibler Schlauchleitung.

• Stülpen Sie bei Verwendung eines
½“ Schlauches diesen über den

Adapter mit Schlauchanschluss (9)

der Pumpe und befestigen Sie ihn
mit einer Schlauchschelle.

8

DE AT CH

• Für die Verwendung eines ¾“-, 1“­oder 1 ½“-Schlauches schneiden
Sie den jeweils darüberliegenden
Anschluss ab und stülpen dann den
Schlauch über den entsprechen-

den Anschluss (Befestigung mit
Schlauchschelle).

• Für die Verwendung eines Hahn­stücks (G1“) zum Anschluss ex­terner Schlauchanschluss-Systeme
schneiden Sie die oberen beiden
Anschlüsse direkt über dem G1“­Rohrgewinde ab.

Die Messung der maximalen Leis-

tungsdaten erfolgt bei geradem,
direktem Ausgang. Der Winkeladap-

ter (

11) und der Rückuss-Stopp

(

10) können die Leistung redu-

zieren.

Um die Pumpleistung zu erhöhen, kann der

Rückuss-Stopp (10) aus dem Winkeladap­ter (11) herausgenommen werden (siehe

„Rückuss-Stopp auswechseln“). Dies

empehlt sich insbesondere bei Schlauch-

anschlüssen kleiner als 1“. Bitte bedenken
Sie, dass dann allerdings beim Pumpen
oder Stromausfall das Wasser ggf. zurück-

ießen kann.

Aufstellen / Aufhängen

Die Pumpe kann im Wasser aufge-

stellt oder aufgehängt werden.
Zum Aufhängen und/oder Heraus­ziehen der Pumpe können Sie das
im Lieferumfang enthaltene Nylon-

seil (

Der Pumpenschacht sollte mindestens die
Abmessungen von 40 x 40 x 50 cm ha­ben, damit sich der Schwimmschalter frei
bewegen kann.

12) verwenden.

Befestigen Sie das Nylonseil (12)

am Tragegriff (1).

Achten Sie darauf, das Gerät

auf keinen Fall an der Netz­anschlussleitung zu halten
oder aufzuhängen. Es besteht
die Gefahr eines Stromschla­ges durch eine beschädigte
Netzanschlussleitung.

Achten Sie darauf, dass sich am

Schachtboden im Laufe der Zeit
Schmutz und Sand ansammeln kann,
der die Pumpe beschädigen könnte.
Wir empfehlen, die Pumpe auf einen
Ziegelstein zu stellen.
Bei zu geringem Wasserspiegel kann

der im Schacht bendliche Schlamm

schnell eintrocknen und die Pumpe
am Anlaufen hindern.

Prüfungen vor
Inbetriebnahme

• Prüfen Sie die Funktion des

Schwimmschalters (siehe „Bedie­nung“).

• Prüfen Sie, ob die Pumpe standsi­cher aufgestellt oder sicher aufge­hängt ist.

• Prüfen Sie, ob die Druckleitung
ordnungsgemäß angebracht wur­de.

• Überprüfen Sie den ordnungsge­mäßen Zustand der elektrischen
Steckdose und dass diese ausrei-

chend abgesichert ist (mind.6A).

• Vergewissern Sie sich, dass nie
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann. Es
besteht die Gefahr eines Strom­schlages.

9

DE AT CH

Bedienung

Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist
bereits mit einem Schutzkontaktstecker ver­sehen. Die Pumpe ist bestimmt für den An­schluss an eine Schutzkontaktsteckdose mit

Fehlerstrom-Schutzeinrichtung (FI-Schalter)
mit 230V~50Hz.

Nehmen Sie das Gerät erst nach

Beachtung aller vorhergehenden
Punkte in Betrieb.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker in die
Steckdose. Die Pumpe läuft sofort an.

2. Zum Ausschalten ziehen Sie den Ste­cker aus der Steckdose. Die Pumpe
schaltet ab.

Bei zu geringem Wasserstand

schaltet der Schwimmschalter die
Pumpe automatisch ab.

Betrieb

Beaufsichtigen Sie das Gerät wäh-

rend des Betriebs, um automatisches
Abschalten oder Trockenlaufen der
Pumpe rechtzeitig zu erkennen und
Schäden zu vermeiden.

Im automatischen Betrieb schaltet der

Schwimmschalter (

matisch ein bzw. ab.

Schwimmschalter einstellen

6) die Pumpe auto-

ändern der Position des Schwimmschalters

in der Schwimmschalter-Rasterung (

eingestellt werden.

Bei stationärer Installation muss die

Funktion des Schwimmschalters

(

6) regelmäßig (spätestens alle

drei Monate) überprüft werden.

Überprüfen Sie den Schwimmschal-

ter (

- Er muss so positioniert sein, dass er

- Achten Sie auch darauf, dass der

- Achten Sie bei der Einstellung

Es besteht die Gefahr des Trocken-

laufens, wenn das Schwimmschal­ter-Kabel (
wird.

6):

sich frei heben und senken kann.

Die Schaltpunkthöhe „Ein“ und die
Schaltpunkthöhe „Aus“ müssen

leicht erreicht werden können.
Prüfen Sie dies, indem Sie die
Pumpe in ein Gefäß, gefüllt mit
Wasser, stellen und den Schwimm­schalter mit der Hand vorsichtig
hochheben und anschließend
wieder senken. Dabei können Sie
sehen, ob die Pumpe sich ein- bzw.
ausschaltet.

Abstand zwischen dem Schwimm­schalter und der Schwimmschalter-

Rasterung (

ist. Bei zu geringem Abstand wird
die einwandfreie Funktion nicht
gewährleistet.

darauf, dass der Schwimmschalter
nicht vor dem Ausschalten der
Pumpe den Boden berührt.

8) nicht zu gering

7) zu lange gewählt

8)

Der Ein- bzw. Aus-Schaltpunkt des

Schwimmschalters (

6) kann durch Ver-

10

DE AT CH

Wartung und Reinigung

Reinigen und pegen Sie Ihr Gerät regel­mäßig. Dadurch wird seine Leistungsfähig­keit und eine lange Lebensdauer gewähr­leistet.

Lassen Sie Arbeiten, die nicht

in dieser Betriebsanleitung
beschrieben sind, von unse­rem Service-Center durch­führen. Verwenden Sie nur
Originalteile. Es besteht Ver­letzungsgefahr.

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom­schlages oder Verletzungsgefahr
durch bewegliche Teile.

Allgemeine
Reinigungsarbeiten

• Nicht stationär installierte Geräte:
Reinigen Sie die Pumpe nach jedem
Gebrauch mit klarem Wasser.

• Stationär installierte Geräte:
Prüfen Sie die Funktion des Schwimm-

schalters (
alle drei Monate).

• Entfernen Sie Fusseln und faserige Par­tikel, die sich im Pumpengehäuse

(

3) eventuell festgesetzt haben, mit

einem Wasserstrahl.

• Reinigen Sie den Schwimmschalter

(

6) von Ablagerungen mit klarem

Wasser.

• Befreien Sie den Schachtboden regel-

mäßig von Schlamm (spätestens alle
3 Monate) und reinigen Sie auch die

Schachtwände.

6) regelmäßig (spätestens

Rückuss-Stopp auswechseln

Tauschen Sie einen defekten Rückuss-

Stopp aus.

1. Schrauben Sie den Adapter mit

Schlauchanschluss (9) am Winkel­adapter (11) ab und entnehmen
Sie Rückuss-Stopp (10a) und Dich­tung (10b).

2. Setzen Sie die Dichtung (10b) in
den neuen Rückuss-Stopp (10a)

ein.

3. Setzen Sie den Rückuss-Stopp (10)
so zwischen Winkeladapter (11)

und Adapter mit Schlauchanschluss

(9) ein, dass sich das Ventil in

Flussrichtung öffnet und gegen die
Flussrichtung schließt.

Schaufelrad reinigen

Bei zu starker Ablagerung im Pumpenge-

häuse (3) muss der untere Teil der Pumpe
wie folgt zerlegt werden:

1. Lösen Sie die 3 Schrauben an

der Unterseite des Fußteils (4)

und ziehen Sie das Fußteil ab.

2. Reinigen Sie das Schaufelrad mit

klarem Wasser.

Achtung! Die Pumpe nicht auf
dem Schaufelrad abstellen oder
abstützen!

3. Setzen Sie den Dichtring (13) in

das Fußteil (4) ein.

4. Positionieren Sie das Fußteil (4)

so am Pumpengehäuse (3), dass
die Aussparung (14) am Fußteil
(4) auf Höhe des Pumpenaus­gangs (5) liegt.

11

DE AT CH

Alle darüber hinausgehenden Maßnahmen,

insbesondere das Öffnen der Pumpe, sind
von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall immer an
unser Service-Center.

Lagerung

• Reinigen Sie die Pumpe vor der Lage­rung.

• Bewahren Sie die Pumpe trocken und
frostsicher und außerhalb der Reichwei­te von Kindern auf.

• Wenn Sie die Pumpe einen längeren
Zeitraum nicht benutzt haben, dann
muss sie nach dem letzten Einsatz und
vor Neueinsatz gründlich gereinigt
werden. Infolge von Ablagerungen und
Rückständen kann es ansonsten zu An­laufschwierigkeiten kommen.

Entsorgung/
Umweltschutz

Führen Sie Gerät, Zubehör und Verpa­ckung einer umweltgerechten Wiederver­wertung zu.

Elektrogeräte gehören nicht in den

Hausmüll.

Geben Sie das Gerät an einer Verwer­tungsstelle ab. Die verwendeten Kunststoff-

und Metallteile können sortenrein getrennt

werden und so einer Wiederverwertung
zugeführt werden. Fragen Sie hierzu unser
Service-Center.
Die Entsorgung Ihrer defekten eingesende­ten Geräte führen wir kostenlos durch.

Ersatzteile / Zubehör

Verwenden Sie zum Nachkauf von Ersatz­teilen die angegebene Service-Adresse.
Geben Sie bitte bei Ihrer Bestellung den

Maschinentyp und die Artikel-Nummer des

Ersatzteiles oder die Positionsnummer ge­mäß Explosionszeichnung an.

12

Rückuss-Stopp ...........Art.-Nr. 91101243

Der Rückuss-Stopp ist ein Verschleißteil und

wird nicht unter Garantie ausgetauscht.

Zubehör kann online bestellt werden unter:
http://www.grizzly.biz/shop

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

Steckdose, Netzanschlussleitung,

Pumpe läuft
nicht an

Pumpe för­dert nicht

Pumpe schal­tet nicht aus

Fördermenge
ungenügend

Pumpe schal­tet nach kur­zer Laufzeit
ab

Netzspannung fehlt

Schwimmschalter (

nicht

Einlaufgitter des Fußteils (

verstopft
Pumpenleistung verringert durch

stark verschmutzte und schmirgeln­de Wasserbeimengungen

Rückuss-Stopp (

gesetzt oder defekt

Schwimmschalter kann nicht ab­sinken

Einlaufgitter des Fußteils (

verstopft
Pumpenleistung verringert durch

stark verschmutzte und schmirgeln­de Wasserbeimengungen

Rückuss-Stopp (

gesetzt oder defekt

Rückuss-Stopp (

Pumpleistung

Motorschutz schaltet die Pumpe

wegen zu starker Wasserver­schmutzung ab.

Wassertemperatur zu hoch, Motor­schutz schaltet Gerät ab.

6) schaltet

4)

10) falsch ein-

4)

10) falsch ein-

10) reduziert

Leitung, Stecker prüfen, ggf. Repara­tur durch Elektrofachmann

Schwimmschalter in höhere Stellung
bringen

Einlaufgitter des Fußteils mit Wasser­strahl reinigen

Pumpe reinigen und ggf. Dichtring

(

13) ersetzen

Sitz des Rückuss-Stopps überprü­fen, ggf. auswechseln (siehe „War­tung und Reinigung“)

Pumpe auf dem Schachtboden rich­tig aufstellen

Einlaufgitter des Fußteils mit Wasser­strahl reinigen

Pumpe reinigen und ggf. Dichtring

(

13) ersetzen

Sitz des Rückuss-Stopps überprü­fen, ggf. auswechseln (siehe „War­tung und Reinigung“)

Rückuss-Stopp aus Winkeladapter
( 11) nehmen (siehe „Inbetrieb­nahme“)

Netzstecker ziehen und Pumpe so­wie Schacht reinigen.

Auf maximale Wasser-Temperatur
von 35°C achten!

DE AT CH

13

DE AT CH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts

stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufda­tum. Bitte bewahren Sie den Original Kas­senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf-

datum dieses Produkts ein Material- oder

Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantieleis­tung setzt voraus, dass innerhalb der Drei­Jahres-Frist das defekte Gerät und der Kauf-

beleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel

besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie
gedeckt ist, erhalten Sie das reparierte oder

ein neues Produkt zurück. Mit Reparatur

oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewähr­leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa­cken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind

kostenpichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitäts­richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder

Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können

(z.B. Rückuss-Stopp, Dichtring) oder für

Beschädigungen an zerbrechlichen Teilen

(z.B. Schalter, Akkus).

Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße
Benutzung des Produkts sind alle in der Be­triebsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Betriebs­anleitung abgeraten oder vor denen ge­warnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach­gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge­nommen wurden, erlischt die Garantie.

Es besteht insbesondere kein Garantiean-

spruch beim Fördern von abrasiven Ma­terialien (Sand, Steine) oder aggressiven

Flüssigkeiten, da dadurch Dichtungen,
Laufrad, Motor oder andere Teile beschä­digt werden.
Achtung: Tauchpumpen sind Entwässe­rungspumpen. Die Konstruktion einer
Tauchpumpe verfolgt den Zweck, im
Rahmen ihrer Leistungsklasse möglichst
rasch ein bestimmtes Volumen Wasser zu
fördern, bzw. abzupumpen. Tauchpumpen
sind nicht geeignet als Bewässerungspum-

14

DE AT CH

pen (z.B. zur Gartenbewässerung) oder als
Dauerlaufpumpen (z.B. für Bachläufe oder
Teichfontänen). Bei Zweckentfremdung er-

lischt der Garantieanspruch.
Prüfen Sie regelmäßig die Funktion des
Schwimmschalters. Bei Nichtbeachtung
oder Trockenlaufen der Pumpe erlöschen
Garantie- und Haftungsansprüche.
Der Garantieanspruch erlischt auch beim
Einsatz der Klarwasser-Tauchpumpe ohne
Bodenplatte oder bei Beschädigungen,
die durch Halten oder Aufhängen an der
Netzanschlussleitung verursacht werden.
Die Pumpen dürfen nicht trocken laufen
oder Frost ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anlie­gens zu gewährleisten, folgen Sie bitte den

folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer

(z.B. IAN12345) als Nachweis für

den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte
dem Typenschild, einer Gravur, auf
dem Titelblatt Ihrer Betriebsanleitung

(unten links) oder als Aufkleber auf der

Rück- oder Unterseite.

• Sollten Funktionsfehler oder sonstige

Mängel auftreten, kontaktieren Sie

zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In­formationen über die Abwicklung Ihrer
Reklamation.

• Ein als defekt erfasstes Produkt können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des

Kaufbelegs (Kassenbons) und der
Angabe, worin der Mangel besteht

und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte

Service-Anschrift übersenden. Um An­nahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim
Kauf mitgelieferten Zubehörteile ein
und sorgen Sie für eine ausreichend
sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Ga­rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kos­tenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert einge­sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei­nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Unfrei - per Sperrgut, Express oder mit
sonstiger Sonderfracht - eingeschickte Ge­räte werden nicht angenommen.
Die Entsorgung Ihrer defekten eingesende­ten Geräte führen wir kostenlos durch.

15

DE AT CH

Service-Center

Service Deutschland

DE

Tel.: [phone]
(0,14 EUR/Min. aus dem dt. Festnetz,
Mobilfunk max. 0,42 EUR/Min.)
E-Mail: [e-mail]

IAN 89302

Service Österreich

AT

Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]

IAN 89302

Service Schweiz

CH

Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 89302

Service-

Niederlassung

Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kon­taktieren Sie zunächst das oben genannte
Service-Center.

Grizzly Gartengeräte

DE

GmbH & CO KG

Kundenservice

AT

Georgenhäuser Str. 1

64409 Messel

DEUTSCHLAND

Homepage: www.grizzly.biz

ASA Marina AG

CH

Postfach 04
6949 Comano

16

CHFR

Sommaire

Introduction ...............................17

Fins d’utilisation ......................... 17

Description générale ..................18

Volume de la livraison ..................... 18

Vue synoptique ............................... 18

Description du fonctionnement .......... 18

Détails techniques ...................... 18

Performances .................................. 19

Instructions de sécurité ............... 19

Symboles utilisés dans le mode

d’emploi ........................................19

Explication des symboles et des avis

de sécurité ..................................... 19

Consignes générales de sécurité ....... 19

Mise en service ..........................21

Instructions de montage ................... 21

Raccordement de la conduite forcée .. 21

Mettre en place / accrocher ............. 22

La mise en marche .......................... 22

Service .......................................23

Le raccordement au réseau ............... 23

Mise en marche et arrêt ................... 23

Opération ...................................... 23

Entretien et nettoyage ................ 24

Travaux d’entretien et de nettoyage

généraux ....................................... 24

Remplacement du clapet de

non-retour ..................................... 24

Nettoyage de la roue à godets ......... 24

Stockage ....................................25

Protection de l’environnement .... 25

Pièces de rechange / Accessoires..25

Garantie ....................................25

Service Réparations ...................27

Service-Center ............................ 27

Agence de service après-vente ... 27

Dépannage ................................ 28

Traduction de la déclaration de

conformité CE originale ..............52

Vue éclatée ................................53

Introduction

Toutes nos félicitations pour l’achat de
votre nouvel appareil. Vous avez ainsi
choisi un produit de qualité supérieure.

La qualité de l’appareil a été vériée

pendant la production et il a été soumis

à un contrôle nal. Le fonctionnement de

votre appareil est donc ainsi garanti. Il
n’est pas à exclure que dans certains cas
isolés, il demeure dans l’appareil, ou dans

les tuyauteries exibles, des quantités rési­duelles d’eau ou de lubriants industriels.

Ceci n’est pas un défaut ou un vice et on
ne doit pas s’inquiéter à ce sujet.

La notice d’utilisation fait partie de

ce produit. Elle contient des instruc­tions importantes pour la sécurité,
l’utilisation et l’élimination des
déchets. Avant d’utiliser ce produit,
lisez attentivement les consignes
d’emploi et de sécurité. N’utilisez le
produit que tel que décrit et unique­ment pour les domaines d’emploi
indiqués.

Conservez cette notice et remet-

tez-la avec tous les documents si
vous cédez le produit à un tiers.

Fins d’utilisation

La pompe à eau immergée est conçue pour
pomper de l‘eau jusqu‘à une température
maximale de 35°C.
Elle est adaptée, par exemple, pour pomper
et transvaser depuis un bassin vers des conte­neurs et de l‘eau d‘une cave inondée.
Cet appareil n’est pas adapté à une utilisa­tion industrielle. Toute utilisation industrielle

met n à la garantie.

L‘opérateur ou l‘utilisateur est responsable
des accidents ou des dégâts sur les per­sonnes et sur les biens.

17

FR CH

Le fabricant n‘est pas responsable des dégâts
qui ont été causés par un usage contraire
aux prescriptions ou par une utilisation non
conforme.

Description générale

Vous trouverez les illustrations

sur la page de rabat avant.

Volume de la livraison

Déballez l’appareil et vériez que la li­vraison est complète. Evacuez le matériel
d’emballage comme il se doit.

- Pompe

- Adaptateur d‘angle et adaptateur avec
raccord de tuyau

- 8 m de câble de nylon

- Mode d’emploi

Vue synoptique

1 Poignée
2 Conduite de réseau
3 Boîtier de la pompe

4 Socle de la pompe
5 Sortie de pompe

6 Interrupteur à otteur complet
7 Câble d’interrupteur à otteur
8 Cran de l’interrupteur à otteur

9 Adaptateur avec raccord de tuyau

10 Clapet de non-retour avec joint

(non visible)

11 Adaptateur d‘angle
12 8 m de câble de nylon

13 Bague d’étanchéité

14 Evidement dans le pied

Description du

fonctionnement

La pompe est équipée d’une commande à

otteur qui la met automatiquement en ou

hors circuit, en fonction du niveau d’eau.

En cas de surcharge, la pompe est arrêtée

par le disjoncteur thermique incorporé.
Après refroidissement, le moteur redémarre
tout seul.
La pompe est de plus équipée d’un clapet

anti-retour qui empêche l’eau de reuer,

par exemple lors d’une panne de courant.

Détails techniques

Type .............................FTP 400 B2

Raccordement au réseau ...230 V~, 50 Hz

Puissance ................................... 400 W

Max. ux de pompage (Qmax) .. 10000 l/h

Max. hauteur de pompage (Hmax) .... 7 m

Profondeur d’immersion max. ............ 7 m

Température de l’eau max. ............. 35° C

Raccord de tuyau .......½“, ¾“, 1“, 1 ½“ *

(* Filetage intérieur)

Corps étrangers max. ................. Ø 5 mm

Conduite de réseau ........................ 10 m

Poids .......................................... 3,6 kg

Classe de protection .............................. I

Mode de protection ..........................IPX8

Des modications techniques et optiques

en vue d’un perfectionnement sont pos-

sibles sans notication préalable. C’est

pourquoi toutes les dimensions, informa­tions, remarques et déclarations mention­nées dans ce manuel sont sans engage­ment de notre part. Par conséquent, des
prétentions à des revendications juridiques
qui se basent sur le manuel d’instructions
d’emploi seront sans effet.

18

CHFR

m

7 m

Performances

On obtient des performances maximales
en sortie droite et directe. L’adaptateur
d’angle peut réduire la puissance de l‘ap­pareil.

Instructions de sécurité

Cette section traite des principales normes
de sécurité lors de travaux avec l‘appareil.

Symboles utilisés dans le

mode d’emploi

Explication des symboles et

des avis de sécurité

Attention!

Ne pas utiliser avec de l’eau très

sableuse!

Lisez et respectez le mode d’emploi

de l’appareil.

Attention! Si le câble de réseau est

détérioré ou coupé, tirez immédia­tement la che de la prise de cou­rant.

Profondeur d’immersion maximale

Les machines n’ont pas leur place

dans les ordures ménagères.

Consignes générales de
sécurité

Travaux avec l‘appareil :

Prudence : vous éviterez ainsi acci-

dents et blessures :

Symbole de danger et indica-

tions relatives à la prévention
de dommages corporels ou
matériels.

Symbole d’interdiction (l’interdiction

est précisée à la place des guille-

mets) et indications relatives à la

prévention de dommages.

Symboles de remarque et informa-

tions permettant une meilleure utili­sation de l‘appareil.

• Cet appareil n’est pas prévu pour être
utilisé par des personnes (y compris les
enfants) dont les capacités physiques,

sensorielles ou mentales sont réduites,
ou des personnes dénuées d’expérience
ou de connaissance, sauf si elles ont

pu bénécier, par l’intermédiaire d’une

personne responsable de leur sécurité,
d’une surveillance ou d’instructions
préalables concernant l’utilisation de
l’appareil.

• Il convient de surveiller les enfants pour
s’assurer qu’ils ne jouent pas avec l’ap­pareil.

• Les personnes qui ne connaissent pas le
mode d‘emploi ne doivent pas utiliser

19

FR CH

l‘appareil. Il se peut que des disposi-

tions locales xent l’âge minimum de

l‘utilisateur.

• Portez des chaussures de sécurité an
d’être isolé des éventuelles décharges

électriques.

• Prenez toutes les mesures appropriées
pour tenir les enfants éloignés de l‘ap­pareil lorsque celui-ci fonctionne. Vous
risquez de vous blesser.

• N‘utilisez pas l‘appareil à proximité de

liquides inammables ou de gaz. En

cas d‘inobservation de cette consigne, il
y a risque d‘incendie ou d‘explosion.

• L‘utilisation de liquides agressifs, abra-

sifs (ayant un effet déclencheur), déca­pants, inammables (par exemple des
carburants pour moteur) ou explosifs,

d‘eau salée, de produits de nettoyage
et alimentaires est interdite. La tempé­rature du liquide pompé ne peut pas
dépasser 35 °C.

• Conservez l‘appareil dans un endroit
sec et hors de portée des enfants.

Prudence! Vous évitez ainsi d‘en-

dommager l‘appareil et les éven­tuelles conséquences pouvant affec-

ter les personnes :

• Ne travaillez pas avec un appareil
endommagé, incomplet ou sans consen­tement du fabricant de l‘appareil si

celui-ci a été modié. Avant la mise en

service, faites contrôler par un spécia­liste que les mesures de protection élec­triques exigées sont disponibles.

• Contrôlez l‘appareil pendant son exploi-

tation (notamment dans les locaux d‘ha­bitation) pour détecter à temps la dé-

connexion automatique ou un fonction­nement à vide de la pompe. Contrôlez
régulièrement le fonctionnement de

l‘interrupteur ottant (cf. chapitre « Mise

en service »). L‘inobservation de cette
consigne met n aux droits de garantie

et à la responsabilité.

• Veuillez ne pas oublier que la pompe
n‘est pas adaptée à une exploitation

en continu (par exemple pour des cours
d‘eau, dans des étangs). Contrôlez

régulièrement le bon fonctionnement de
l‘appareil.

• N‘oubliez pas que l‘appareil utilise

des lubriants, lesquels en cas de fuite,

peuvent s‘écouler et causer des dom­mages ou des pollutions. Ne placez pas
la pompe dans des étangs contenant
des poissons ou des plantes de valeur.

• Ne portez pas ou ne xez pas l‘appa­reil par le câble ou le tuyau de refoule­ment.

• Protégez l‘appareil du gel et du fonc­tionnement à sec.

• Utilisez seulement des accessoires d‘ori-

gine et ne modiez pas l‘appareil.

• En ce qui concerne le thème « Mainte-

nance et nettoyage », veuillez lire les
instructions du mode d‘emploi. Toutes
les tâches concernant ce sujet, en parti­culier l‘ouverture de l‘appareil, doivent

être exécutées un électricien de métier.

En cas de réparation, adressez vous
toujours à notre service après-vente.

Sécurité électrique :

Prudence : vous éviterez ainsi les

blessures et les accidents dus au

choc électrique :

• L’appareil ne doit pas être utilisé si des
personnes se trouvent dans l’eau (p. ex.

en cas des travaux de nettoyage ou de

maintenance aux piscines). Il existe un

danger par choc électrique.

• Lorsque l‘appareil fonctionne après
avoir été mis en place, la che de sec-

20

CHFR

teur doit être accessible.

• Avant que vous ne mettiez en service
votre nouvelle pompe, faites contrôler

par un professionnel :

- que la mise à la terre, la liaison au
neutre, le circuit de protection de
courant de défaut correspondent
aux normes de sécurité des en­treprises d‘approvisionnement en
énergie et fonctionnent correcte­ment,

- que les raccordements électriques
sont protégés de l‘humidité.

• En cas de risque d‘inondation les rac-

cordements doivent être situés dans une

zone à l‘abri des inondations. Danger
de décharge électrique.

• Faites attention à ce que la tension de
réseau corresponde aux indications de
la plaque signalétique.

• Branchez l‘appareil seulement sur une
prise de courant avec un dispositif
de protection de courant de défaut

(commutateur FI) avec un courant de

référence d‘un maximum de 30 mA ;
protection au moins 6 ampères

• Avant toute utilisation, contrôlez l‘appa­reil, le câble et la prise pour détecter
tout dommage. Les câbles défectueux

ne peuvent pas être réparés mais
doivent être échangés contre de nou-

veaux. Faites réparer les dommages
survenus à votre appareil par un spé­cialiste autorisé.

• N‘utilisez pas le câble pour tirer sur la
prise de courant. Protégez le câble de
la chaleur, de l‘huile et des bords cou­pants.

• Si le câble d’alimentation est endom­magé, il doit être remplacé par le fa­bricant, son service après vente ou des

personnes de qualication similaire an

d’éviter un danger.

• Ne portez pas ou ne xez pas l‘appa-

reil par le câble.

• Utilisez seulement des câbles de prolon­gation qui sont étanches aux jets d‘eau

et prévus pour être utilisés en plein air.

Avant utilisation, déroulez toujours la

totalité du câble. Contrôlez le câble an

de détecter tout dommage.

• Avant tout travail sur l’appareil, en
cas de non-étanchéité dans le système
d’eau, pendant les pauses et en cas de

non utilisation, retirez la che secteur

de la prise de courant.

• Les conduites d‘alimentation ne doivent
pas avoir de plus petite coupe transver­sale que des câbles sous caoutchouc
avec la marque H07RN-F. La longueur

de ligne doit être de 10 m. La section
du toron de la rallonge doit être égale

ou supérieure à 2,5 mm

2

.

Mise en service

Instructions de montage

Visser l’adaptateur

1. Vissez l‘adaptateur d‘angle (11)

et l‘adaptateur avec raccord de

tuyau (9) sur la sortie de pompe
(5)

  Monterl’interrupteuràot-

teur

2. Positionnez le câble d’interrupteur

à otteur (7) dans le cran de l’in­terrupteur à otteur (8).

Raccordement de la conduite
forcée

L’installation de la pompe à eau immergée

est effectuée:

- soit sur une tuyauterie xe

- soit sur des tuyaux exibles

21

FR CH

• Si vous utilisez un tuyau en ½“,
emboîtez-le sur l’adaptateur avec

raccord de tuyau (9) de la pompe

et xez-le à l’aide d’un collier de

serrage.

• Si vous utilisez un tuyau en ¾“,
1“ ou 1½“, coupez l’embout pla­cé au-dessus et emboîtez ensuite
le tuyau sur l’embout correspon­dant (xation avec collier de ser-

rage).

• Si vous utilisez une pièce de ro-

binet (G1“) pour le raccordement

de systèmes d’embouts de tuyaux
externes, coupez les deux embouts
supérieurs juste au-dessus du le­tage du tube G1“.

La mesure des données de puis-

sance maximale s’effectue à l’aide
d’une sortie droite et directe.
L’adaptateur d’angle (
pet de non-retour (
réduire la puissance.

Il est possible de retirer le clapet de non-re­tour (10) de l’adaptateur (11) pour aug­menter la puissance de la pompe (voir
«remplacement du clapet de non-retour»).
Ceci est notamment recommandé pour les
embouts de tuyaux inférieurs à 1“. Tenez

compte du fait que le reux de l’eau peut

toutefois éventuellement survenir en cas
de coupure de courant ou de panne des
pompes.

11) et cla-

10) peuvent

Mettre en place / accrocher

La pompe peut être placée ou ac-

crochée dans l’eau. Pour accrocher
et / ou tirer la pompe, vous pouvez
utiliser le câble (
dans le volume de la livraison.

12) contenu

Il serait préférable que la fosse de la

pompe ait les dimensions suivantes:
40 x 40 x 50 cm an que l’interrupteur à
otteur puisse se déplacer librement.

Fixez le câble de nylon (12) à la

poignée de transport (1).

Faites attention à ce qu‘en

aucun cas l‘appareil ne soit

xéoususpenduparlecâble

d‘alimentation secteur. Il y a
alors danger d‘une décharge

électriqueparlescâbles

d‘alimentation secteur en­dommagés.

Faites attention qu‘avec le temps,

il n‘y ait pas de saleté ou de sable
qui s‘accumule dans le puits, ce qui
pourrait endommager la pompe.
Nous recommandons de placer la
pompe sur une brique.
Si la surface du plan d‘eau est trop
petite, la vase présente dans le puits
peut se dessécher rapidement et

empêcher la pompe de fonctionner.

La mise en marche

• Contrôlez le fonctionnement de l’in-

terrupteur à otteur (voir «Service»).

• Vériez que la pompe est bien

posée sur le sol de la fosse.

• Vériez que la conduite forcée est

montée correctement.

• Vériez que la prise électrique est
en bon état (au moins de 6A).

• Evitez que la pompe fonctionne à
sec. Il y a le risque d’une électro­cution.

22

CHFR

Service

Le raccordement au réseau

La pompe que vous avez acquise est déjà
munie d’un interrupteur de sécurité. L’appa­reil a été conçu pour un raccordement à un
socle de prise de courant de sécurité avec un
dispositif de protection par courant de défaut

(commutateur FI) avec 230 V ~ 50Hz.

Ne mettez l’appareil en marche

que sous respect de tous les points
précités.

Mise en marche et arrêt

1. Branchez le câble d’alimentation dans
la prise de courant. La pompe démarre
immédiatement.

2. Pour débrancher, retirer le connecteur de

la prise de courant. La pompe s’arrête.

Si le niveau de l‘eau est trop faible,

le commutateur ottant arrête auto­matiquement la pompe.

Opération

Surveillez l’appareil pendant son

fonctionnement an de constater,

en temps utile, une marche à sec de
la pompe et éviter ainsi des dom­mages.

glé en changeant la position de l’interrup-

teur à otteur dans le cran de l’interrupteur
à otteur (

En cas d’installation stationnaire,

Contrôlez l’interrupteur à otteur (

- Il doit être positionné de telle sorte

- Faites également attention à ce

- Lors du réglage de l’interrupteur

8).

l’interrupteur à otteur (
être contrôlé régulièrement (au plus
tard tous les trois mois).

6).

qu’il puisse se lever et s’abaisser
librement. La hauteur du point de

commutation «Marche» et la hau­teur du point de commutation «Ar­rêt» doivent pouvoir être atteints
facilement. Vériez en plaçant la

pompe dans un récipient rempli
d’eau et soulever avec précaution

l’interrupteur à otteur à la main

et ensuite le laisser retomber. Ce
faisant, vous pouvez remarquer
si la pompe se met en marche ou

s’arrête.

que la distance ne soit pas trop

petite entre l’interrupteur à otteur
et le cran de l’interrupteur à ot­teur (

à otteur (6), veillez à ce que

celui-ci ne touche pas le sol avant

l’arrêt de la pompe.

8).

6) doit

En mode automatique, l’interrupteur à

otteur (
s’arrête automatiquement.

Réglerl’interrupteuràotteur

Le point de commutation Marche-Arrêt de
l’interrupteur à otteur (

6) de la pompe s’enclenche et

6) peut être ré-

Il existe un danger de fonctionne-

ment à sec, si le câble d’interrup-

teur à otteur (

7) est trop long.

23

FR CH

Entretien et nettoyage

La pompe est un produit de qualité ayant
fait ses preuves et qui a été soumis a un
contrôle nal sévère. Toutefois, pour aug­menter la longévité, nous recommandons
un contrôle et un entretien réguliers.

Si vous faites exécuter des

travaux qui ne sont pas décrits
dans cette directive, adressez
vous à notre service après­vente. Utilisez seulement des
pièces d‘origine. Vous risquez
de vous blesser.

Débrancher la pompe avant

chaque travail d’entretien. Il y dan­ger d’un choc électrique ou le dan­ger de se blesser par des pièces en
mouvement.

Travaux d’entretien et de
nettoyage généraux

• En cas d’utilisation mobile, la pompe

doit être nettoyée à l’eau claire après

chaque utilisation.

• En cas d’utilisation xe, il faut vérier la
fonction de l’interrupteur à otteur (

6) régulièrement (au plus tard tous les

trois mois).

• Enlever les bres et peluches se trouvant

éventuellement dans le boîtier de la
pompe (

• Eliminer les dépôts sur l’interrupteur à

otteur (

• Nettoyer régulièrement (au plus tard
tous les trois mois) la boue se trouvant

sur le sol de la fosse et sur les parois de
la fosse.

3) avec un jet d’eau.

6) à l’eau claire.

Remplacement du clapet de

non-retour

Échangez un clapet de anti-retour défec­tueux.

1. Dévissez l’adaptateur raccordé à

la tuyauterie (9) sur l’adaptateur
coudé (11) et retirez le clapet de
anti-retour (10a) ainsi que le joint
(10b).

2. Insérez le joint (10b) dans le cla-

pet de non-retour (10a).

3. Placez le clapet de non-retour

(10) avec le raccordement de
tuyau (9) entre l’adaptateur an­gulaire (11) et l’adaptateur de

telle sorte que la soupape s’ouvre

dans la direction du ux et se

ferme dans la direction opposée

au ux.

Nettoyage de la roue à
godets

Si les dépôts sont trop importants dans le

boîtier de la pompe (3), il faut démonter la
partie inférieure de la pompe comme suit:

1. Desserrez les 3 vis en dessous du

pied (4) et retirez le pied.

2. Nettoyez la roue à aubes avec de
l‘eau claire.

Attention ! Ne pas poser la pompe

sur ou contre la roue à aubes !

3. Insérez la bague d‘étanchéité (13)
dans le pied (4).

4. Positionnez le pied (4) sur le corps
de pompe (3) de telle sorte que
l‘évidement (14) du pied (4) se

trouve à la hauteur de la sortie de

pompe (5).

24

CHFR

Tous les travaux qui ne sont pas décrits
ici, en particulier l‘ouverture de la pompe

doivent être exécutés par un électricien

professionnel. Pour toute réparation, adres­sez-vous toujours à notre service après­vente

Stockage

• Nettoyez la pompe avant de la stocker.

• Conservez la pompe au sec, à l’abri du
gel et hors de portée des enfants.

• Si vous n’avez pas utilisé la pompe
pendant une longue période, il faut la
nettoyer à fond après la dernière utili­sation et avant toute nouvelle utilisation,
sinon les dépôts et les résidus peuvent
entraîner des problèmes de démarrage.

Protection de l’environ­nement

Respectez la réglementation relative à la

protection de l’environnement (recyclage)

pour l’élimination de l’appareil, des acces­soires et de l’emballage.

Les appareils ne font pas partie des

ordures ménagères.

Déposez l’appareil à un point de recy­clage. Les pièces de plastique et de métal

utilisées peuvent être triées selon leur
nature et être ainsi recyclées. Demandez

conseil sur ce point à notre centre de ser­vices.
Nous exécutons gratuitement l’élimination
des déchets de vos appareils renvoyés
défectueux.

Pièces de rechange /
Accessoires

Pour vous procurer des pièces de re­change, utilisez l’adresse de service ou le

numéro de fax indiqués. Mentionnez dans

votre commande le type de l‘appareil et le
numéro d‘article de la pièce ou son numé­ro de position d’après le dessin éclaté.

Clapet de non-retour ... Art.-Nr. 91101243

Etant une pièce d’usure, le clapet de
non-retour n’est pas remplacé sous garan­tie.

Garantie

Chère cliente, cher client,

Ce produit bénécie d’une garantie de
3ans, valable à compter de la date d’achat.

En cas de manques constatés sur ce produit,
vous disposez des droits légaux contre le
vendeur du produit. Ces droits légaux ne
sont pas limités par notre garantie présentée
par la suite.

Conditions de garantie

Le délai de garantie débute avec la date
d’achat. Veuillez conserver soigneusement
le ticket de caisse original. En effet, ce do­cument vous sera réclamé comme preuve
d’achat.
Si un défaut de matériel ou un défaut de
fabrication se présente au cours des trois
ans suivant la date d’achat de ce produit,
nous réparons gratuitement ou remplaçons
ce produit - selon notre choix. Cette garantie
suppose que l’appareil défectueux et le jus-

ticatif d’achat (ticket de caisse) nous soient

présentés durant cette période de trois ans et
que la nature du manque et la manière dont
celui-ci est apparu soient explicités par écrit

25

FR CH

dans un bref courrier.
Si le défaut est couvert par notre garantie, le
produit vous sera retourné, réparé ou rem­placé par un neuf. Aucune nouvelle période
de garantie ne débute à la date de la répa­ration ou de l’échange du produit.

Durée de garantie et demande lé­gale en dommages-intérêts

La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les
dommages et les manques éventuellement
constatés dès l’achat doivent immédiatement
être signalés après le déballage. A l’expira­tion du délai de garantie les réparations oc­casionnelles sont à la charge de l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon de
sévères directives de qualité et il a été entiè­rement contrôlé avant la livraison.

La garantie s’applique aux défauts de ma­tériel ou aux défauts de fabrication. Cette
garantie ne s’étend pas aux parties du pro­duit qui sont exposées à une usure normale

et peuvent être donc considérées comme
des pièces d’usure (par exemple le clapet de

non-retour, le bague d’étanchéité) ou pour
des dommages affectant les parties fragiles

(par exemple les commutateurs, l’accumula­teur).
Cette garantie prend n si le produit en-

dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation
appropriée du produit, il faut impérativement
respecter toutes les instructions citées dans
le manuel de l’opérateur. Les actions et les
domaines d’utilisation déconseillés dans la
notice d’utilisation ou vis-à-vis desquels une
mise en garde est émise, doivent absolument

être évités.

En cas de pompage d’eau sableuse ou de
liquides corrosifs ou d’autres utilisations in­correctes, les droits de garantie ne sont pas
valables car les joints, la roue de roulement,
le moteur ou d’autres pièces peuvent être en­dommagés. Les pompes également ne sont
pas destinées au pompage de matériaux

abrasifs (sable, cailloux).

Attention : Les pompes sont des pompes de
drainage. L’installation d’une pompe à im­mersion a pour but d’extraire, voire de pom­per le plus rapidement possible un certain
volume d’eau dans le cadre de sa catégorie.
Les pompes à immersion ne conviennent pas

comme pompes d’irrigation (par ex. pour
l’irrigation du jardin) ou comme pompes à
fonctionnement constant (par ex. pour les
cours de ruisseaux ou les fontaines d’étangs).
Le droit de garantie prend n en cas d’une

utilisation non conforme à la destination.
Contrôlez régulièrement le fonctionnement

de l’interrupteur à otteur. En cas d’emploi

non conforme ou de fonctionnement à sec
de la pompe, vous perdez les droits de la
garantie.

Marche à suivre dans le cas de
garantie

Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions

suivantes :

• Tenez vous prêt à présenter, sur demande,

le ticket de caisse et le numéro d’article

(par exemple IAN 12345) comme preuve

d’achat.

• Vous trouverez le numéro d’article sur la
plaque signalétique, sur la gravure, sur la

page de titre de votre mode d’emploi (en
bas, à gauche) ou comme autocollant au

dos ou en dessous de l’article.

• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par

26

CHFR

e-Mail, avec le service après-vente dont
les coordonnées sont indiquées ci-des­sous. Vous recevrez alors des renseigne­ments supplémentaires sur le déroulement
de votre réclamation.

• En cas de produit défectueux vous pou­vez, après contact avec notre service
clients, envoyer le produit, franco de port
à l’adresse de service après-vente indi-

quée, accompagné du justicatif d’achat
(ticket de caisse) et en indiquant quelle est

la nature du défaut et quand celui-ci s’est
produit. Pour éviter des problèmes d’ac­ceptation et des frais supplémentaires,
utilisez absolument seulement l’adresse
qui vous est donnée. Assurez-vous que
l’expédition ne se fait pas en port dû,
comme marchandises encombrantes, en­voi express ou autre taxe spéciale. Veuil­lez renvoyer l’appareil, y compris tous les
accessoires livrés lors de l’achat et prenez
toute mesure pour avoir un emballage de

transport sufsamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter
par notre service, des réparations qui ne font
pas partie de la garantie. Nous vous enver­rons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils
qui ont été correctement emballés et qui ont

envoyés sufsamment affranchis.

Attention: veuillez renvoyer à notre agence
de service votre appareil nettoyé et avec
une note indiquant le défaut constaté. Les
appareils envoyés en port dû - comme mar­chandises encombrantes, en envoi express
ou avec toute autre taxe spéciale ne seront
pas acceptés. Nous exécutons gratuitement
la mise aux déchets de vos appareils défec­tueux renvoyés.

Service-Center

Service Suisse

CH

Tel.: [phone]
(0,08 CHF/Min., mobile max.
0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 89302

Service France

FR

Tel.: [phone]
E-Mail: [e-mail]

IAN 89302

Agence de service

après-vente

Veuillez noter que l’adresse suivante n’est
pas une adresse de service après-vente.
Contactez d’abord le service après-vente
cité plus haut.

CH

FR

ASA Marina AG

Postfach 04
6949 Comano

Multiservices Moulinois Plus

38, rue du Général Hoche

03000 Moulins
http://multiservicesmoulinoisplus.fr/

27

FR CH

Dépannage

Pannes Causes Aide

La pompe ne
démarre pas

La pompe ne
pompe pas

La pompe ne

s’arrête pas

Flux insufsant

La pompe s’arrête

après un bref
temps de marche

- pas de tension de réseau

- l’interrupteur à otteur ( 6)

ne se met pas en marche

- grille d‘entrée du pied (

bouchée

- performance de la pompe
réduite à cause de quantités
d‘eau souillées et émerisées

- clapet de non-retour (
mal monté ou défectueux

- l‘interrupteur à otteur ne

peut pas descendre

- grille d‘entrée du pied (

bouchée

- performance de la pompe
réduite à cause de quantités
d‘eau souillées et émerisées

- clapet de non-retour (
mal monté ou défectueux

- clapet de non-retour (
réduit la puissance de pom­page

- la protection du moteur
stoppe la pompe à cause de
salissures trop importantes

- température de l‘eau trop éle­vée, la protection du moteur
stoppe

4)

10)

4)

10)

10)

- vérier la tension du réseau

- placer l‘interrupteur à otteur à

une hauteur plus élevée

- nettoyer au jet d‘eau la grille
d‘entrée du pied

- nettoyer la pompe et rempla­cer le cas échéant la rondelle

d’étanchéité (

- Contrôler la position du clapet
de non-retour et éventuellement

le remplacer (voir «Entretien et
nettoyage»)

- placer la pompe correctement
sur le sol de la fosse

- nettoyer au jet d‘eau la grille
d‘entrée du pied

- nettoyer la pompe et rempla­cer le cas échéant la rondelle

d’étanchéité (

- contrôler la position du clapet
de non-retour et éventuellement

le remplacer (voir «Entretien et
nettoyage»)

- Retirer le clapet de non-retour de
l’adaptateur (

en service»)

- débrancher et nettoyer la
pompe et la fosse

- respecter la température maxi­male de 35° C!

13)

13)

11) (voir «Mise

28

IT CH

Contenuto

Introduzione ..............................29

Scopo d’uso ...............................29

Descrizione generale ..................30

Confezione ....................................30

Vista d’insieme ...............................30

Campi d’impiego ............................ 30

Dati tecnici .................................30

Altezza di portata ........................... 31

Consigli di sicurezza ....................31

Simboli nelle istruzioni .................... 31

Spiegazione di simboli e avvertenze di

sicurezza .......................................31

Consigli di sicurezza generali...........31

Messa in esercizio ......................33

Istruzioni di montaggio ....................33

Allacciamento della tubazione di

mandata ......................................... 33

Installazione / sospensione .............. 34

Controlli prima della messa in

esercizio ........................................34

Comando ...................................35

Allacciamento a rete........................35

Accensione e spegnimento ...............35

Funzionamento ...............................35

Manutenzione e pulizia ...............36

Lavori di pulizia generali .................36

Sostituzione del blocca-riusso .............36

Pulire la ruota a pale ...................... 36

Immagazzinamento ...................37

Smaltimento / Tutela

dell’ambiente .............................37

Ordinazione di pezzi di ricambio .. 37

Garanzia ...................................37

Servizio di riparazione ...............39

Service-Center ............................39

Filiale di assistenza tecnica .........39

Disturbi - Cause - Rimedio ..........40

Traduzione della dichiarazione

di conformità CE originale ..........52

Vista esploso .............................53

Introduzione

Congratulazioni per l’acquisto del Suo
nuovo apparecchio. Ha scelto un prodotto
altamente pregiato.
Questo apparecchio è stato sottoposto a
un controllo di qualità durante la produ­zione e quindi sottoposto a un controllo

nale. Quindi è garantito il funzionamento

del vostro apparecchio. Non si esclude
tuttavia che in casi singoli possano trovarsi

nell’apparecchio o nelle condutture essi­bili residui di acqua o lubricanti. Questo

non rappresenta un vizio o difetto e nean­che un motivo di preoccupazione.

Le istruzioni per l’uso costituiscono

parte integrante di questo prodotto.
Contengono indicazioni importanti
per la sicurezza, l’uso e lo smalti­mento. Prima dell’uso del prodotto,
si raccomanda di familiarizzare
con tutte le indicazioni di comando
e di sicurezza. Usare il prodotto
solo come descritto e per i campi

d’impiego specicati. Conservare le

istruzioni in un luogo sicuro e conse­gnare la documentazione in caso di
cessione del prodotto a terzi.

Scopo d’uso

La pompa ad immersione per acque chiare

ed è adatta per il trasporto di acque no

ad una temperatura massima di 35°C.

E’ adatta p. es. per il ricircolo e il prosciu­gamento di vasche e contenitori e per il
prosciugamento di cantine allagate.
Questo apparecchio non è adatto per l’uso
industriale. In caso di un impiego per uso
industriale decade la garanzia.

L’utilizzatore è responsabile per incidenti
o danni ad altre persone o alla proprietà
delle medesime.

29

IT CH

Il fabbricante declina ogni responsabilità
per danni causati da un uso conforme alle
disposizioni o da un comando errato.

Descrizione generale

Le immagini si trovano sulla

parte anteriore dell’apertura
ribaltabile.

Confezione

Rimuovere l’apparecchio dalla confezione
e controllare se è completo. Smaltire il
materiale di imballaggio secondo le dispo­sizioni.

-

Pompa ad immersione per acque chia­re

- Adattatore angolare + addattatori con

giunto per tubi essibili

- 8 m di corda di nylon

- Istruzioni per l’uso

Vista d’insieme

1 Impugnatura
2 Conduttura rete
3 Carcassa pompa

4 Zoccola della pompa

5 Uscita pompa
6 Interruttore a galleggiante
7 Cavo interruttore a galleggiante
8 Dispositivo di arresto interruttore

a galleggiante

9 Addattatori con giunto per tubi

essibili

10 Blocca-riusso con guarnizione

(non a vista)

11 Adattatore angolare
12 8 m di corda di nylon

13 Anello di tenuta

14 Cavità sullo zoccolo della pom-

pa

Campi d’impiego

La pompa è dotata di un interruttore gal­leggiante, che spegne e accende l’appa­recchio automaticamente in base al livello
dell’acqua.
In caso di sovraccarico la pompa viene
spenta mediante l‘interruttore termico di si­curezza montato. Dopo il raffreddamento,
il motore si riavvia autonomamente.

Inoltre, la pompa possiede un blocca-ri-

usso che impedisce uno scorrimento di

ritorno dell’acqua, per esempio in caso di
improvvisa mancanza di corrente.

Dati tecnici

Tipo ..............................FTP 400 B2

Allacciamento rete .......... 230 V ~, 50 Hz

Potenza di presa ..........................400 W

Portata massima (Qmax) ..........10000 l/h

Altezza massima di portata (Hmax) .....7 m

Massima profondità di immersione ......7 m

Temperatura massima dell’acqua

(Tmax) ..........................................35 °C

Allacciamento tubo

essibile ................... ½“, ¾“, 1“, 1 ½“ *

(* Filettatura interna)

Corpi estranei dimensione mass. .. Ø 5 mm

Conduttura rete ...............................10 m

Peso ............................................3,6 kg

Classe di protezione .............................. I

Tipo di protezione ........................... IPX8

Ci si riserva il diritto di apportare varia­zioni tecniche ed ottiche senza preavviso
nell’ambito dello sviluppo del prodotto.
Tutte le dimensioni, indicazioni e dati delle
presenti istruzioni per l’uso sono pertanto
non vincolanti. Non si accetta pertanto al­cuna rivendicazione di diritti a fronte delle
presenti istruzioni per l’uso.

30

IT CH

m

7 m

Altezza di portata

La misurazione dei dati di potenza massi­ma avviene con uscita rettilinea e diretta.
L’adattatore dell’angolo può ridurre la
potenza.

Consigli di sicurezza

Questa sezione tratta le norme di sicurez­za essenziali da rispettare quando si lavo­ra con l’apparecchio.

Simboli nelle istruzioni

Spiegazione di simboli e av­vertenze di sicurezza

Attentione!

Non usare con acqua ad alto con­tenuto di sabbia!

Leggere e seguire scrupolosamente

le istruzioni per l’uso che accompa­gnano l’apparecchio.

Attenzione! In caso di danneggia-

mento o taglio del cavo di alimen-

tazione, slare immediatamente la

spina dalla presa.

Massima profondità di immersione

Le apparecchiature non si devono

smaltire insieme ai riuti domestici.

Consigli di sicurezza generali

Lavorare con l’apparecchio:

Attenzione: in questo modo evitate

incidenti e lesioni:

Simboli dei pericoli con appo-

site indicazioni per prevenire
danni a persone o cose.

Simboli dei divieti (al posto del

punto esclamativo, viene spiegato il

divieto) con indicazioni relative alla

prevenzione di danni.

Simboli di avvertenza con informa-

zioni relative ad un migliore tratta­mento dell’apparecchio.

• Questo apparecchio non è concepito

per essere usato da persone (compresi
bambini) con limitate capacità siche,
sensoriali o mentali o senza sufcien-

te esperienza e/o che non hanno le
nozioni necessarie, salvo nei casi in
cui siano sorvegliati da una persona
responsabile per la loro sicurezza
oppure vengano istruiti su come usare
l’apparecchio.

• Bambini devono essere sorvegliati, per
garantire che non giochino con l’appa­recchio.

• Persone che non hanno letto attenta­mente le istruzioni d’uso, non devono
usare l’apparecchio. Disposizioni di

31

IT CH

legge locali possono stabilire l’età mi­nima dell’utente.

• Indossare calzature antinfortunistiche
per proteggersi da scariche elettriche.

• Adottare adeguate misure per tenere
bambini lontani dall’apparecchio. Peri­colo di lesioni!

• Non usare l’apparecchio nelle vicinan-

ze di liquidi o gas inammabili. La

mancata osservanza comporta pericoli
di incendio o di esplosione.

• Non è ammesso il trasporto di liquidi

aggressivi, abrasivi, corrosivi, inam­mabili (p. esempio carburanti per
motore) o esplosivi, acqua salata, de-

tergenti e generi alimentari. La tempe­ratura del liquido trasportato non deve
superare i 35°C.

• Conservare l’apparecchio in un luogo
asciutto e fuori dalla portata di bambini.

Attenzione! In questo modo evitate

danni all’apparecchio ed eventuali

danni a persone consequenziali :

• Non lavorare con un apparecchio
danneggiato, incompleto o trasformato
senza l’autorizzazione del fabbricante.
Prima della messa in esercizio fare
controllare da un esperto, che siano
presenti i dispositivi di protezione elet­trici richiesti.

• Sorvegliare l’apparecchio durante

l’esercizio (soprattutto negli ambienti
abitativi), per riconoscere tempesti-

vamente un eventuale spegnimento
automatico o funzionamento a secco
della pompa. Controllare ad intervalli
regolari il funzionamento dell’interrutto-

re galleggiante (vedi capitolo „Messa
in esercizio“). La mancata osservanza

comporta l’esclusione dei diritti di ga­ranzia e di responsabilità.

• Tenere conto che la pompa non è adat­ta per un funzionamento permanente

(p. es. per corsi d’acqua nei laghetti
del giardino). Controllare ad intervalli

regolari il funzionamento perfetto
dell’apparecchio.

• Tenere conto che all’interno dell’appa-

recchio vengono impiegati lubricanti

che, in caso di fuoriuscita, possono
causare danni o inquinamento. Non
impiegare la pompa nei laghetti del
giardino contenenti pesci o piante pre­ziose.

• Non trasportare o ssare l’apparecchio

dal cavo o dalla tubazione di mandata.

• Proteggere l’apparecchio dal gelo e
dal funzionamento a secco.

• Usare solo accessori originali e non
eseguire trasformazioni all’apparec­chio.

• Per quanto riguarda il tema „Manuten­zione e pulizia“ leggere le indicazioni
contenute nelle istruzioni d’uso. Ogni
altra operazione, in particolare l’aper­tura dell’apparecchio, devono essere
eseguite da un elettricista. In caso di ri­parazione, rivolgersi sempre al nostro
centro di assistenza.

Sicurezza elettrica:

Attenzione: in questo modo evitate

incidenti e lesioni a causa di scosse

elettriche:

• In presenza di persone nell’acqua l’ap­parecchio non deve essere azionato.
Pericolo di scosse elettriche.

• Quando l’apparecchio è in funzione,
dopo l’installazione il cavo di rete
deve essere liberamente accessibile.

• Prima di mettere in esercizio la vostra
nuova pompa, fare controllare da un

esperto:

32

IT CH

- il collegamento a terra, la messa a
terra del neutro, l’interruttore di si­curezza per correnti di guasto deve
corrispondere alle disposizioni di
sicurezza delle aziende d’approvvi­gionamento di energie e garantire
un funzionamento perfetto,

- i collegamenti elettrici a spina devo­no essere protetti dall’acqua.

• In caso di pericolo di inondazione, i
collegamenti a spina devono essere

ssati in una zona lontana da quella

affetta dall’inondazione.

• Fare attenzione che la tensione di rete
corrisponda alle indicazioni sulla tar­ghetta.

• Collegare l’apparecchio solo ad una
presa con dispositivo di protezione per

correnti di guasto (interruttore FI) con

una corrente differenziale non superio­re a 30 mA an; dispositivo di protezio­ne di un minimo di 6 Ampere.

• Controllare prima di ogni utilizzo la
presenza di eventuali danni all’apparec­chio, al cavo e alla spina. Cavi difettosi
non devono essere riparati, ma sostituiti
con cavi nuovi. Eventuali danneggia­menti all’apparecchio devono essere
eliminati da un esperto autorizzato.

• Non usare il cavo per staccare la spi­na dalla presa. Proteggere il cavo da
fonti di calore, olio e angoli appuntiti.

• Nel caso in cui la conduttura di colle­gamento di questo apparecchio venga
danneggiata, deve essere sostituita da
parte del produttore o dal servizio di
assistenza cliente dello stesso oppure

da una persona qualicata, al ne di

evitare pericoli.

• Non trasportare o ssare l’apparecchio

dal cavo.

• Usare solo prolunghe protette da spruz­zi d’acqua e adatte per l’uso esterno.

Prima dell’uso srotolare completamente
il tamburo per cavi. Controllare even­tuali danneggiamenti del cavo.

• Prima di qualsiasi lavoro all’apparec­chio, in caso di anermeticità nel sistema
idrico, durante le pause di lavoro e in
caso di non-utilizzo, staccare la spina
dalla presa.

• I cavi di rete non devono avere una se­zione inferiore alle tubazioni di gomma
con la denominazione H07RN-F. La lun­ghezza delle condutture deve essere di
10 m. La sezione del trefolo del cavo di
prolunga deve esser di almeno 2,5 mm

2

Messa in esercizio

Istruzioni di montaggio

Avvitamento dell’adattatore

1. Avvitare l’adattatore angolare

(11) e l’adattatore con giunto
per tubi essibili (9) sull’uscita
della pompa (5).

Montaggio dell’interruttore

a galleggiante

2. Posizionare il cavo dell’interrutto-

re a galleggiante (7) nel disposi­tivo di arresto dell’interruttore a

galleggiante (8).

Allacciamento della tubazione
di mandata

L’installazione della pompa va effettuata o:

- con tubazione rigida

- o con tubi essibili

• In caso d’impiego di un ½” tubo

essibile, inlare quest’ultimo
sulla giunzione per tubo essi­bile (9) della pompa e ssarlo

eventualmente con una fascetta

.

33

IT CH

serramanicotto.

• In caso d’impiego di un ¾”,

1“ oppure 1½” tubo essibile,

tagliare via rispettivamente la
giunzione soprastante ad esso

ed inlare poi il tubo essibile

sulla rispettiva giunzione (ssag-

gio con fascetta serratubo).

• In caso d’impiego di un rubi-

netto (G1“) per il collegamento

di sistemi di giunzione per tubo

essibile esterni, tagliare via

entrambe le giunzioni superiori
collocati direttamente sopra la

lettatura G1“.

La misurazione dei dati massimi

di portata avviene al momento di
un’uscita rettilinea e diretta. L’adat-

tatore ad angolo (

ca-riusso ( 10) possono ridurre

la portata di pompaggio.

Per permettere un aumento della portata
di pompaggio, si può tirare fuori il bloc-

ca-riusso (10) dall’adattatore ad angolo
(11) (vedi
usso“). Ciò è raccomandabile soprattutto
nel caso di giunzioni per tubo essibile più

piccole di 1”. In tal caso, però, si prega
di tener conto che durante il pompaggio o

se si verica un’improvvisa mancanza di

corrente, l’acqua potrebbe eventualmente

riuire.

“Sostituzione del blocca-ri-

11) ed

il bloc-

Installazione / sospensione

La pompa può essere installata o

appesa nell’acqua.

Per appendere e/o estrarre la pom-

pa è possibile usare la corda di

nylon (

di fornitura.

12) contenuta nel volume

Il pozzetto della pompa deve presentare
delle dimensioni minime di 40 x 40 x 50
cm da permettere all’interruttore automati­co a galleggiante di muoversi liberamente.

Fissare la corda di nylon (12) al

manico di trasporto (1).

Fare attenzione che l’appa-

recchio non venga tenuto o
sospeso dal cavo di rete. Esi
ste il pericolo di scosse elet­triche a causa di cavi di rete
danneggiati.

Tenere conto che nel corso del tem-

po possono accumularsi sul fondo
del pozzetto sporco e sabbia, che
possono danneggiare la pompa.
Consigliamo di posizionare la pom­pa su un mattone.
In caso di un livello dell’acqua trop­po basso può avvenire che il fango
presente nel pozzetto si secchi
troppo rapidamente e impedisca il
funzionamento della pompa.

Controlli prima della messa

in esercizio

• Controllare il funzionamento
dell’interruttore a galleggiante

(vedi „Comando“).

• Controllare che la pompa giaci in
piedi sul fondo del pozzetto.

• Controllare se la tubazione di man­data è stata applicata a regola
d’arte.

• Controllare lo stato corretto della
presa elettrica.

• Accertarsi che non giunga mai
dell’umidità o dell’acqua all’al­lacciamento a rete. Pericolo di
scosse elettriche.

-

34

IT CH

Comando

Allacciamento a rete

La pompa da voi acquistata è già dotata
di una spina con contatto di terra. L’appa-

recchio è concepito per l’allacciamento a
una spina con dispositivo di protezione

differenziale (interruttore FI) da 230 V ~

50Hz.

Mettere in esercizio l’apparecchio

dopo aver osservato tutti i punti
precedenti.

Accensione e spegnimento

1. Inserire la spina nella presa. La pompa
si accende subito.

2. Per spegnere, staccare la spina dalla
presa. La pompa si spegne subito.

Se il livello dell’acqua è troppo bas-

so, l’interruttore galleggiante spegne
automaticamente la pompa.

Funzionamento

Sorvegliare l’apparecchio durante

l’esercizio, per riconoscere tempe­stivamente uno spegnimento auto­matico o un funzionamento a secco
della pompa ed evitare danneggia­menti.

Nel funzionamento automatico l’interrutto-

re a galleggiante (

la pompa automaticamente

Regolazione dell’interruttore a gal­leggiante

Il punto di accensione o di spegnimento

dell’interruttore a galleggiante (

6) spegne o accende

6) può

essere regolato mediante modica della

posizione dell’interruttore a galleggiante
nel dispositivo di arresto dell’interruttore a

galleggiante (

Nelle installazioni stazionarie il

funzionamento dell’interruttore a

galleggiante (
controllato a intervalli regolari (al
più tardi ogni tre mesi).

Controllare l’interruttore a galleg-

giante (

- Deve essere posizionato in

Controllare ciò immergendo la

- Prestare attenzione anche al

- Nella regolazione dell’inter-

Il pericolo di un funzionamento a

secco nasce quando il cavo dell’in-

terruttore a galleggiante (

ne selezionato per troppo tempo.

8).

6) deve essere

6):

modo tale da potersi sollevare e
abbassare liberamente. L’altezza
del punto di commutazione ”On“
e l’altezza del punto di commu­tazione ”Off “ devono essere
raggiungibili facilmente.

pompa in un contenitore riempito
d’acqua, alzare attentamente l’in-

terruttore a galleggiante (6) per

poi abbassarlo di nuovo. Facendo
ciò si può vedere se la pompa si
accende ovvero se si spegne.

fatto che la distanza tra l’interrut­tore a galleggiante e il disposi­tivo di arresto dell’interruttore a

galleggiante (8) non sia troppo

ridotta.

ruttore a galleggiante (6) fare

attenzione che, prima dello spe­gnimento della pompa, l’interrut­tore a galleggiante non tocchi il
fondo. Attenzione!

7) vie-

35

IT CH

Manutenzione e pulizia

La pompa è un prodotto sperimentato di
qualità sottoposta ad un severo controllo
nale. Per una lunga durata raccomandia­mo però di effettuare controlli e cura ad
intervalli regolari.

Fare eseguire i lavori non de-

scritti nelle presenti istruzioni
d’uso dal nostro centro di
assistenza. Usare solo com­ponenti originali. Pericolo di
lesioni!

Prima di ogni intervento di manuten-

zione estrarre la spina dalla presa.
Pericolo di scosse elettriche o di
ferite a causa di parti mobili.

Lavori di pulizia generali

• Nel caso di applicazione trasportabile
occorre pulire la pompa con acqua
limpida dopo ogni uso.

• Nel caso di installazione stazionaria
occorre controllare ad intervalli regola­ri (al più tardi ogni tre mesi) il funzio­namento dell’interruttore a galleggian-

te (

6).

• Peli e particelle simili a bre che even­tualmente si sono ssate nella carcassa
della pompa (

mezzo di getto d’acqua.

• Pulire ad intervalli regolari il fondo del

pozzetto rimovendo il fango (al più
tardi ogni tre mesi) e pulire anche le

pareti del pozzetto.

• Pulire l’interruttore a galleggiante (

6) con acqua limpida da eventuali de-

positi.

• Nel caso di un uso mancato della
pompa per un prolungato periodo di
tempo, dopo l’ultimo impiego della

3) vanno rimossi per

stessa e prima del nuovo impiego oc­corre pulire la stessa con cura poiché,
a causa di depositi e di residui, si

possono altrimenti presentare difcoltà

nell’avvio.

Sostituzione del blocca-riusso

Sostituire un blocca-riusso difettoso.

1. Svitare l’adattatore con giunto

per tubi essibili (9) dall’adatta­tore angolare (11) e rimuovere il
blocca-riusso (10a) e la guarni­zione (10b).

2. Inserire la guarnizione (10b) nel
blocca-riusso (10a).

3. Posizionare il blocca-riusso (10)
tra l‘adattatore angolare (11) e

l‘adattatore con giunto per tubi
essibili (9) in modo tale da assi­curare l‘apertura della valvola in

direzione del usso e la chiusura

della stessa nel senso opposto

alla direzione del usso.

Pulire la ruota a pale

Nel caso di strati di depositi troppo grossi

nella carcassa della pompa (12) occorre

smontare la parte inferiore della pompa

come segue:

1. Allentare le 3 viti sul lato inferio-

re dello zoccolo della pompa (4)

e staccare lo zoccolo.

2. Pulire la ruota a pale con acqua
chiara.

Attenzione! Non deporre o ap-

poggiare la pompa sulla ruota a
pale!

3. Inserire l’anello di tenuta (13)
nello zoccolo della pompa (4).

36

IT CH

4. Posizionare lo zoccolo della

pompa (4) sull’alloggiamento
della pompa (3) in modo tale
che la cavità (14) dello zoccolo
(4) si trovi all’altezza dell’uscita
della pompa (5).

Tutte le altre operazioni, in particolare
l’apertura della pompa, devono essere
eseguite da un elettricista. In caso di ripa­razione, rivolgersi sempre al nostro centro
di assistenza.

Immagazzinamento

• Pulire la pompa prima dello stoccag­gio.

• Conservare la pompa in un luogo
asciutto e protetto dal gelo e fuori dal­la portata di bambini.

• Se la pompa non è stata usata per
un periodo prolungato, è necessario
pulirla accuratamente dopo l’ultimo
impiego e prima del nuovo impiego. In
seguito a depositi e residui si possono

vericare difcoltà di avvio.

Smaltimento/Tutela
dell’ambiente

Effettuare lo smaltimento dell’apparecchio,
degli accessori e della confezione nel
rispetto dell’ambiente presso un punto di
raccolta per riciclaggio.

Le apparecchiature non devono

essere smaltite insieme ai riuti do­mestici.

Consegnare l’apparecchiatura presso un
centro di raccolta e recupero. Le parti pla­stiche e di metallo usate potranno essere
selezionate e avviate al recupero. Chiede­re informazioni a riguardo al nostro centro

assistenza clienti.
Lo smaltimento degli apparecchio difettosi
consegnati viene effettuato gratuitamente.

Ordinazione di pezzi di

ricambio

Per ordinare parti di ricambio rivolgersi al
servizio di assistenza tecnica all’indirizzo
o numero di fax indicato. Al momento
dell’ordinazione si prega di indicare il tipo
di macchina ed il numero dell’articolo op­pure il numero di posizione ai sensi dello
spaccato.

Blocca-riusso ...articolo numero 91101243

Il blocca-riusso è un pezzo soggetto a

usura e non è sostituibile quando è ancora
in garanzia.

Garanzia

Gentile cliente,
Su questo apparecchio Le viene concessa
una garanzia di 3 anni a partire dalla
data di acquisto.
In caso di difetti di questo prodotto può
avanzare diritti legali nei confronti del
venditore del prodotto. Tali diritti legali non
vengono limitati dalla nostra garanzia qui
di seguito rappresentata.

Condizioni di garanzia

Il termine di garanzia inizia con la data di
acquisto. La preghiamo di conservare in
un luogo sicuro lo scontrino scale origina­le. Questo documento viene richiesto come
prova d’acquisto.
Qualora subentrasse un difetto di materiale
o di fabbricazione entro tre anni a partire
dalla data di acquisto di questo prodotto,
il prodotto verrà riparato o sostituito – a
nostra discrezione - gratuitamente da noi.

37

IT CH

Questa prestazione di garanzia presuppo­ne che venga presentato entro il termine di
tre anni l’apparecchio difettoso e la prova

d’acquisto (scontrino scale) e descritto

brevemente per iscritto in che cosa consiste

il difetto e quando si è vericato.

Se il difetto è coperto dalla nostra garan­zia, riceverà il prodotto riparato oppure
un prodotto nuovo. Con la riparazione o
la sostituzione del prodotto non inizia un
nuovo periodo di garanzia.

Tempo di garanzia e diritti legali
per vizi della cosa

Il periodo di garanzia non viene prolunga­to. Questo vale anche per parti sostituite
e riparate. Difetti e vizi presenti già al mo­mento dell’acquisto devono essere segnalati
immediatamente dopo la rimozione dall’im­ballaggio. Riparazioni che accorrono dopo
il periodo di garanzia sono a pagamento.

Volume di garanzia

L’apparecchio è stato prodotto accurata­mente secondo severe direttive di qualità
e controllato con coscienza prima della
consegna.

La prestazione di garanzia vale per difetti
di materiale o di fabbricazione. Questa
garanzia non si estende ai componenti del
prodotto che sono soggetti a normale usu­ra e che quindi possono essere visti come
parti di usura (p. es. blocca-riusso) oppu­re per danneggiamenti delle parti fragili

(p. es. interruttori, accumulatori o elementi
di vetro).

Questa garanzia decade se il prodotto è
stato danneggiato, non usato correttamen­te o non manutenuto. Per un uso corretto
del prodotto devono essere osservate tutte
le indicazioni riportate nelle istruzioni per
l’uso. Destinazioni d’uso e azioni sconsi-

gliate nelle istruzioni d’uso o dalle quali
si viene avvertiti, sono tassativamente da
evitare.
Il prodotto è destinato esclusivamente all’u­so commerciale. In caso di uso improprio,
esercizio della forza e interventi non effet­tuati dalla nostra liale di assistenza tecni­ca autorizzata, decade la garanzia.

Esclusi dalla garanzia sono danni dovuti
a trasporti di liquidi aggressivi o altri usi
impropri e non rispettanti le istruzioni non­ché una non osservazione delle istruzioni
sull’uso, applicazione della forza o una

manutenzione scorretta o insufciente,

poiché in tali casi vengono danneggiati
guarnizioni, ruota a pale, motore o altri
componenti della pompa. Anche le pompe
per acque non sono adatte per il trasporto

di materiali abrasivi (sabbia, pietre). At­tenzione: le pompe ad immersione sono

delle pompe di drenaggio. La costruzione
di una pompa ad immersione persegue lo
scopo di trasportare o drenare, nell‘ambito
della sua classe di rendimento, nel minore
tempo possibile un dato volume d‘acqua.
Le pompe ad immersione non sono adatte

per l‘uso come pompe da irrigazione (per
esempio per l‘irrigazione del giardino) o
come pompa a ciclo continuo (per esem­pio per ruscelli o per fontane di laghetti).

In caso di utilizzo per uno scopo diverso
da quello previsto decade ogni diritto di
garanzia.
Controllare a intervalli regolari il funziona­mento dell’interruttore a galleggiante. La
mancata osservanza o il funzionamento
a secco della pompa annullano i diritti di
garanzia e responsabilità.
Il diritto di garanzia cessa in particolare
con impiego delle pompe senza piastra di

base oppure (e ciò vale per tutte le pompe)

nel caso di danni causati dal fatto che la

38

IT CH

pompa è stata appesa o sostenuta con il
cavo di rete. Le pompe non devono essere
in funzione a secco oppure essere esposte
al gelo.

Svolgimento in caso di garanzia

Per garantire una rapida elaborazione del­la Sua pratica, La preghiamo di seguire le

seguenti indicazioni:

• per tutte le richieste tenere a portata di

mano lo scontrino scale e il codice ar­ticolo (p. es. IAN 12345) come prova

d’acquisto.

• I codici articolo sono riportati sulla
targhetta del tipo, sulla copertina delle

istruzioni (in basso a sinistra) oppure

come adesivo sulla parte posteriore o
inferiore.

• Nel caso in cui si dovessero vericare

difetti funzionali o altri vizi, La preghia­mo di contattare telefonicamente o per
e-mail. Riceverà ulteriori informazioni
sullo svolgimento del Suo reclamo.

• Un prodotto rilevato come difettoso
può essere inviato con porto franco
all’indirizzo di assistenza comunicato,
previa consultazione del nostro servi­zio di assistenza tecnica, allegando

la prova d‘acquisto (scontrini scali)

e l’indicazione, in che cosa consiste

il difetto e quando si è vericato. Per

evitare problemi di accettazione e costi
aggiuntivi, usare tassativamente solo
l’indirizzo che Le è stato comunicato.
Assicurarsi che la spedizione non av­venga in porto assegnato, con merce
ingombrante, corriere espresso o altro
carico speciale. Spedire l’apparecchio
inclusi tutti gli accessori forniti insieme
al momento dell’acquisto e garantire
un imballaggio di trasporto sufciente­mente sicuro.

Servizio di riparazione

Riparazioni non soggette alla garanzia
possono essere effettuate dietro fattura dalla

nostra liale di assistenza tecnica previo

preventivo gratuito da parte della stessa. Pos­siamo lavorare solo apparecchi che vengono

spediti sufcientemente imballati e affrancati.

Attenzione: Spedire l’apparecchio alla

nostra liale in condizioni pulite e con l’in­dicazione del difetto. Apparecchi spediti in
porto assegnato - con merce ingombrante,
corriere espresso o altro carico speciale

- non vengono accettati. Lo smaltimento
degli apparecchi difettosi spediti viene ef­fettuato da noi gratuitamente.

Service-Center

Assistenza Svizzera

CH

Tel.: [phone]
(0,08 CHF/Min., telefonia mobile
max. 0,40 CHF/Min.)
E-Mail: [e-mail]

IAN 89302

Assistenza Italia

IT

Tel.: [phone]
E-Mail: [e-mail]

IAN 89302

Filiale di assisten-

za tecnica

Non dimenticare che il seguente indirizzo
non è un indirizzo di assistenza tecnica.
Contattare prima di tutto il centro di assi­stenza tecnica sopra nominato.

ASA Marina AG

CH

Postfach 04
6949 Comano

Garden Italia SPA

IT

Via Zaccarini, 8

29010 San Nicolò a Trebbia (PC)

39

IT CH

Disturbi - Cause - Rimedio

Disturbi Cause Rimedio

La pompa non si
avvia

La pompa non
trasporta

La pompa non si
spegne

Quantità insuf­ciente di portata

Dopo un breve
periodo di
funzionamento
la pompa si
spegne

- mancanza di tensione di rete - controllare tensione di rete

- l’interruttore a galleggiante

(

6) non funziona

- grata di entrata dello zoccolo

(

4) intasata

- prestazione ridotta della pompa
a causa di additivi fortemente
impuri e abrasivi nell’acqua

- blocca-riusso (

oppure installato in modo sba­gliato

- l’interruttore a galleggiante

(

10) non può abbassarsi

- grata di entrata dello zoccolo

(

4) intasata

- prestazione ridotta della pompa
a causa di additivi fortemente
impuri e abrasivi nell’acqua

- blocca-riusso (

oppure installato in modo sba­gliato

- blocca-riusso (

potenzadi pompaggio

- il salvamotore fa spegnere la
pompa a causa di grado d’im­purità troppo elevata dell’acqua

- temperatura troppo elevata
dell’acqua, il salvamotore causa
lo spegnimento della pompa

10) difettoso

10) difettoso

10) riduce

- portare l’interruttore a galleggian-

te in una posizione più elevata

- pulire la grata di entrata dello
zoccolo con getto d’acqua

- pulire la pompa e sostituire
eventualmente il anello di tenuta

(

13)

- controllare ed eventualmente
sostituire la sede del blocca-ri-

usso (vedi “Manutenzione e
pulizia”)

- mettere in piedi la pompa cor­retta-mente sul fondo del poz­zetto

- pulire la grata di entrata dello
zoccolo con getto d’acqua

- pulire la pompa e sostituire
eventualmente il anello di tenuta

(

13)

- controllare ed eventualmente
sostituire la sede del blocca-ri-

usso (vedi “Manutenzione e
pulizia”)

- staccare blocca-riusso dall’a­dattatore (vedi “Messa in fun­zione”)

- estrarre la spina dalla rete e
pulire la pompa ed il pozzetto

- fare attenzione che la tempera­tura massima consentita dell’ac­qua è di 35° C!

40

GB

Content

Introduction ...............................41

Areas of Application ..................41

General Description ....................42

Scope of Delivery ............................ 42

Overview ....................................... 42

Functional description ...................... 42

Technical Data ............................42

Performance data ............................43

Notes on Safety .........................43

Symbols in the manual ..................... 43

Explanation of symbols .................... 43

General notes on safety ...................43

Start-up .....................................45

Assembly .......................................45

Connection of the pressure line ......... 45

To erect / suspend ..........................46

Controls before operational start-up ...46

Operation ..................................46

Mains connection ............................ 46

Switching on and off .......................46

Working ........................................47

Maintenance and Cleaning .........47

General cleaning instructions ............ 47

To replace the backow stop ............ 48

To clean the paddle wheel ...............48

Storage ......................................48

Waste Disposal and

Environmental Protection ...........48

Spare Parts Order ......................48

Faults - Causes - Remedies .........49

Guarantee .................................50

Repair Service ............................51

Service-Center ............................51

Service Branch ...........................51

Translation of the original

EC declaration of conformity ......52

Exploded Drawing .....................53

Introduction

Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected

to a nal inspection. The functionality of

your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
This is not a fault or defect and it repre­sents no cause for concern.

The operating instructions constitute

part of this product. They contain
important information on safety, use
and disposal.

Before using the product, familiarise

yourself with all of the operating
and safety instructions. Use the
product only as described and for

the applications specied.

Keep this manual safely and in the

event that the product is passed on,
hand over all documents to the third
party.

Areas of Application

The submersible water pump acquired by
you is designed for pumping water with a
maximum temperature of 35°C.
This pump can be used in every case where
water must be pumped, for example in the
household, in agriculture, in horticulture, in
sanitation work and in many other applica­tions.
This equipment is not suitable for commer­cial use. Commercial use will invalidate the
guarantee.
The operator or user is responsible for ac-

41

GB

cidents or damage to other people or their
property. The manufacturer shall not be li­able for damages caused by use other than
for which the equipment is intended or by
incorrect operation.

General Description

The illustration of the principal

functioning parts can be found
on the front foldout page.

Scope of Delivery

Carefully unpack the appliance and check
that it is complete. Dispose of the packag­ing material correctly.

- Submersible water pump (pump)

- Angle adapter + adapter with hose

connection

- 8m nylon rope

- Instructional manual

Overview

1 Carrying handle

2 Mains cable

3 Pump casing
4 Pump base
5 Pump output
6 Float switch
7 Float switch cable
8 Float switch grid
9 Adapter with hose connection

10 backow stop with seal

(not visible)

11 Angle adapter
12 8 m nylon rope

Functional description

The pump is tted with a oat switch,

which automatically switches the equip­ment on or off.

In case of overload, the pump is switched
off by the integrated thermal protection
switch. After cooling, the motor restarts au­tomatically.

In addition, the pump also has a backow
stop that prevents water from owing back,

for example during an interruption in the
power supply.

Technical Data

Submersible water pump .............FTP 400 B2

Mains connection ............ 230 V~, 50 Hz

Power consumption .....................400 W

Max. discharge rate (Qmax) ... 10000 l/h

Max. discharge head (Hmax) ............ 7 m

Max. depth of immersion ..................7 m

Max. water temperature (Tmax) .......35°C

Hose connection .......½“, ¾“, 1“, 1 ½“ *

(* inside thread)

Max. foreign body size: ..............ø 5 mm

Mains cable ..................................10 m

Weight (incl. accessories) .............3.6 kg

Safety class ..........................................I

Degree of protection ........................ IPX8

Technical and optical changes can be
carried out in the course of further develop­ment without notice. All dimensions, refer­ences and information of this instruction
manual are therefore without guarantee.
Legal claims, which are made on the basis
of the instruction manual, cannot thus be
considered as valid.

13 Sealing ring

14 Notch on base

42

GB

m

7 m

Performance data

The maximum performance data are meas-

ured with a straight, direct outlet ow.
The angle piece and backow stop may

reduce performance.

Explanation of symbols

Caution! Do not use for water with

a high sand content!

Read and follow the operating in-

structions provided for the device!

Attention: Remove the plug from the

socket as soon as the power lead is
damaged or cut.

Greatest possible operating immer-

sion depth.

Electric appliances should not be

disposed of in the domestic gar­bage.

General notes on safety

Notes on Safety

Working with the equipment:

This section deals with the basic safety
regulations to be observed when working
with the machine.

Symbols in the manual

Warning symbols (the danger

can be explained at the place
of the exclamation mark)
with information on damage
and injury prevention.

Instruction symbols (the instruction

can be explained at the place of
the exclamation mark) with informa­tion on preventing damage.

Help symbols with information on

improving tool handling.

Caution: to avoid accidents and

injuries:

• This appliance is not intended for use

by persons (including children) with

reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been
given supervision or instruction concer­ning use of the appliance by a person
responsible for their safety.

• Children should be supervised to ensu­re that they do not play with the appli­ance.

• People who are unfamiliar with the
operating instructions are not permitted
to use the equipment. Local regulations
or bylaws may determine the minimum
age for using the device.

• Wear sturdy footwear to protect
against electric shock.

43

GB

• Should there be people in the water,
do not operate the equipment. Risk of
electric shock!

• Take appropriate measures to keep
children away from the equipment
whilst it is running. There is a risk of
injury!

• Do not use the equipment in the vicinity

of ammable liquids or gases. Non­observance will result in a risk of re

or explosion.

• The transportation of aggressive, abra-

sive (grinding effect), corrosive, com­bustible (e.g. motor fuels) or explosive

liquids, salt water, cleaning agents and
foodstuffs is not permitted. The temper­ature of the liquid being transported
must not exceed 35°C.

• Store the equipment in a dry place and
out of reach of children.

Caution! To avoid damage to the

equipment and any possible person

injury resulting from this:

• Do not work with damaged or incom­plete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical pro­tection measures are in place.

• Monitor the equipment during opera­tion (particularly in residential spaces,

in order to detect automatic switching
off or dry running of the pumps in time.

Regularly check the function of the oat
switch (see chapter “initial operation“).

Non-observance will invalidate all
guarantee and liability claims.

• Please note that the pump is not suit-

able for continuous operation (e.g. for
watercourses in garden ponds). Check

the equipment regularly for correct

functioning.

• Note that the lubricants used in the
equipment may cause damage or con­tamination if they escape. Do not use

the pump in garden ponds with sh

stocks or valuable plants.

• Do not carry or x the equipment by

the cable or pressure line.

• Protect the equipment from frost and
from running dry.

• Use only original accessories and do
not carry out conversion work on the
equipment.

• Please read the notes in the operating
instructions on the topic of “mainte­nance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be car­ried out by an electrician. In the case
of repairs, always contact our service
centre.

Electrical safety:

Caution: to avoid accidents and

injuries from electric shocks:

• The equipment is not to be operated if
there are people in the water. There is
a risk of electric shock.

• After erection, the mains plug must be
freely accessible when the equipment
is in operation.

• Before operating your new pump, have

a specialist check:

- The earthing, the protective multiple
earthing; the residual current circuit
breaking must be compliant with
the safety regulations of the energy
supply company and function with­out fault,

- The protection of the electrical plug
connections from the wet.

• If there is a risk of ooding, x the

44

GB

plug connections in an area that is safe

from ooding.

• Ensure that the mains voltage matches

the specications on the rating plate.

• The electrical installation shall be ac­cording to national wiring rules.

• Connect the equipment only to a sock­et with a residual current protection

device (residual current circuit breaker)

with a rated current of not more than
30 mA; minimum fuse 6 amperes.

• Before each use, check the equipment,
cable and plug for damage. Defec­tive cables are not to be repaired, but
rather replaced by new ones. Have
damage on your equipment repaired
by an authorised specialist.

• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualied per­son in order to prevent hazards.

• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.

• Do not carry or x the equipment by

the cable.

• Use only extension cables that are pro­tected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the ca­ble for damage.

• Disconnect the mains plug from the
socket before all work on the equip­ment, in case of leaks in the water sys­tem, during work breaks, and when not
in use.

• The cross-section of mains connection
lines must be no smaller than rub­ber hose lines with the designation
H07RN-F. The line must be 10 m long.

The exible lead cross-section of the ex-

tension cord must at least 2.5 mm

2

.

Start-up

Assembly

To screw-on the adapter:

1. Screw the angle adapter (11)

and the adapter with the hose

connection (9) onto the pump
outlet (5).

  Installingtheoatswitch

2. Position the oat switch cable (7)
in the oat switch grid (8).

Connection of the pressure

line

The installation of the submersible water
pump is implemented either

- with xed pipe or

- with exible hose line

• If using a ½” hose, attach the
hose over the pump’s hose con-

nection (9) and fasten it with a

hose clamp if necessary.

• To use a ¾”, 1“ or 1½” hose, cut
off the connection above and at­tach the hose over the correct con­nection (xing with a hose clamp).

• To use a tap adaptor (G1“) to

connect external hose connec­tion systems, cut off the two top
connections directly above the
G1“ tube thread.

Measurement of maximum output

data takes place during direct,
straight pumping. The angle adapt-

er (

11) and the backow stop-

per (

To increase pump output, the backow
stopper (10) may be taken out of the angle

10) may reduce output.

45

GB

adapter (11) (see “replacing backow
stopper”). This is particularly recom-

mended for hose connections smaller than
1“. Please bear in mind that the water may

then ow back during pumping, or in the

event of a power cut.

To erect / suspend

The pump can be erected or sus-

pended in the water.

The cord (

delivery contents may be used to
suspend and/or extract the pump.

The pump shaft should have the dimen­sions 40 x 40 x 50cm at least, so that the

oat switch can move freely.

Fix the nylon rope (12) onto the car-

rying handle (1).

Ensure that the equipment is

not hung up or held by the
mains cable. There is a risk
of electric shock from dam­aged mains cables.

Note that, over time, dirt and sand

may collect on the bottom of the
shaft, which could damage the
pump.
We recommend standing the pump
on a brick.
If the water level is too low, the silt in
the shaft can quickly dry out and im­pede the pump when warming up.

12) contained in the

• Check that the pump is resting

on the pit base

• Check that the pressure line has
been attached properly

• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf­ciently fused (at least 6 A). In­sert the pump plug into the plug
socket and the pump is ready for
operation.

• Make sure that moisture or water

never come in contact with the
mains connection.There is a risk
of electrocution.

Operation

Mains connection

The submersible water pump acquired by
you is already provided with an grounded
plug. The equipment is designed for con-

nection to an earthed wall socket with a

residual current operated device (RCD
switch) at 230 V ~ 50Hz.

Only start to operate the device

after all the above conditions have
been observed.

Switching on and off

1. Insert the plug in the socket. The pump

starts working immediately.

2. To switch off, withdraw the plug from

the socket. The pump stops.

Controls before operational
start-up

• Check that the oat switch is

working (see chapter: “Opera­tion“).

46

If the water level is too low, the

oat switch will automatically

switch off the pump.

GB

Working

Supervise the appliance while it is

in operation in order to be immedi­ately aware if the automatic cut-out
operates or the pump runs dry, to
limit any damage to a minimum.

In automatic mode, the oat switch auto­matically switches the pump on or off.

Adjustingtheoatswitch:

The on/off switch point on the oat switch
(

6) can be adjusted by changing the
position of the oat switch in the oat
switch grid (

In the case of stationary installation,

check regularly (no less then once
every three months) that the oat
switch (

  Checktheoatswitch( 6):

- It must be positioned so that it

Check this by placing the pump

- Ensure that the distance between

- During the adjustment of the oat

8).

6) is working.

can lift and lower freely. The
switching point heights “On”
and “Off” must be easy to
reach.

into a vessel lled with water
and lift the oat switch (6) care-

fully by hand and then lower it
again. In this case, you can see
whether the pump switches on
and off.

the oat switch and the oat switch
grid (

switch (6), ensure that the oat
switch does not contact the oor

before the pump switches off.

8) is not too small.

The pump will run dry if too long a

oat switch cable (

7) is chosen.

Maintenance and
Cleaning

Clean and maintain your equipment regu­larly. This will guarantee its performance
and long durability.

Ask our service centre to car-

ry out any work that is not
described in these instruc­tions. Use only original parts.
There is a risk of injury!

Pull out the power plug before eve-

ry maintenance operation. There is
a risk of electrocution or of injury
from moving parts.

General cleaning instructions

• In case of transport for utilization in
different locations, the pump must be
cleaned with clear water after every use.

• In case of stationary installation, the

function of the oat switch (
to be checked regularly (at the latest
every three months).

• With a water jet, remove uff and
brous particles which are possibly
present in the pump casing (

• Clean precipitation from the oat

switch (

• Regularly remove sludge from the pit

base (at the latest every 3 months) and

also clean the shaft walls

6) with clear water.

6) is

3).

47

GB

To replace the backow stop

Replace a defective backow stop.

1. Unscrew the adapter with the hose

connection (9) on the angle adapt­er (11) and remove the backow
stop (10a) and seal (10b).

2. Insert the seal (10b) into the
back ow stop (10a).

3. Set the backow stop (10) be­tween the angle adapter (11)

and the adapter with the hose
connection (9) in such a man­ner that the stop is opened in

the owing direction and closed
against the owing direction.

To clean the paddle wheel

In the case of too severe precipitation in

the pump casing (3), the lower part of the
pumps must be disassembled as follows:

1. Loosen the 3 screws on the un-

derside of the base (4) and take

off the base.

2. Clean the paddle wheel with
clear water.

Caution! Do not place or support

the pump on the paddle wheel!

3. Insert the sealing ring (13) into
the base (4).

4. Position the base (4) on the
pump casing (3) such that the
notch (14) on the base (4) is at
the level of the pump output (5).

Any measures above and beyond these, par­ticularly opening the equipment, are to be
carried out by an electrician. In the case of
repairs, always contact our service centre.

Storage

• Clean the pump before storage.

• Store the appliance in a dry, frost-free
place, and where children cannot gain
access to it.

• When the pump is not to be used for
a longer period, it must be thoroughly
cleaned after its last use, and before it
is next used. Otherwise there may be
problems in starting the pump, caused
by deposits and residues.

Waste Disposal

and Environmental
Protection

Be environmentally friendly. Return the tool,
accessories and packaging to a recycling

centre when you have nished with them.

Electric appliances should not be dis-

posed of in the domestic garbage.

Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center
about this. Defective units returned to us
will be disposed of for free.

Spare Parts Order

When buying parts for the submersible
water pump, use the service address or fax
number given.
Please enter your machine type and the
item number of the part you are ordering
or its position on the exploded drawing.

Backow stop .......... item No. 91101243

The backow stop is subject to wear; its

replacement is not covered by guarantee.

48

Faults - Causes - Remedies

Faults Causes Remedies

GB

Pump does not start

Pumps has no dis­charge

Pump does not switch
off

Flow rate insufcient

Pump switches off
after a short period

- Mains voltage is not applied

- Float switch (
switch

- Base (

blocked

- Reduces pump performance,
through severely contami­nated water and additions in
the water which produce a
grinding effect

- Backow stop (
incorrectly tted or faulty

- Float switch cannot drop - Set up pumps correctly on the

- Base (

blocked

- Reduces pump performance,
through severely contami­nated water and additions in
the water which produce a
grinding effect

- Backow stop (
incorrectly tted or faulty

- Backow stop (

duces pump performance

- Motor contactor disconnects

the pumps because of water
pollution that is too severe.

- Water temperature too high,
motor contactor breaks

6) does not

4) inlet grating

10) is

4) inlet grating

10) is

10) re-

- Check mains voltage

- Bring oat switch into higher

position

- Use a water jet to clean the
base inlet grating

- Clean pumps and replace
sealing ring (
essary

- Check the backow stop’s

connection. Change it if

necessary (see “Maintenance
and Cleaning”)

pit base

- Use a water jet to clean the
base inlet grating

- Clean pumps and replace
sealing ring (
essary

- Check the backow stop’s

connection. Change it if

necessary (see “Maintenance
and Cleaning”)

- Remove the backow stop
from the angle adapter (

11) (see “Start-up”)

- Pull out power plug and
clean the pump as well as
shaft

- Note maximum water tem­perature of 35°C!

13) as nec-

13) as nec-

49

GB

Guarantee

Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.

Terms of Guarantee

The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of pur­chase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it oc­curred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe­riod begins on repair or replacement of the
product.

Guarantee Period and Statutory
Claims for Defects

The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af­ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.

Guarantee Cover

The equipment has been carefully pro­duced in accordance with strict quality

guidelines and conscientiously checked
prior to delivery.

The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may there-

fore be considered as wearing parts (e.g.
backow stop, sealing ring) or to cover
damage to breakable parts (e.g. switches,
batteries, or parts made of glass).

This guarantee shall be invalid if the prod­uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of

the instructions specied in the operating

manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter­ventions not undertaken by our authorised
service branch.

In the case of pumping water contain­ing sand or aggressive liquids or other
incorrect, non-design-appropriate use, as
well as in case of non-observance of the
operating manual, application of force in
use or inappropriate or insufcient main­tenance, no guarantee claim exists, since
seals, impeller wheel, motor or other parts
are damaged by this. Also, sewage water
pumps are not suitable for the pumping of
abrasive materials (sand, stone).
Note: submersible pumps are drainage
pumps. This kind of pump is constructed
with the purpose of transporting or remov­ing a certain volume of water – depending
on its output category – as quickly as pos­sible. Submersible pumps are not intended
as irrigation (for example, in garden ir-

50

GB

rigation systems) or as constant water-ow
pumps (such as in articial streams or or­namental fountains). Inappropriate use will

invalidate the warranty.

Periodically check that the oat switch is

operational. Warranty and liability claims
will be void in case on non-compliance or
if the pump runs dry.
In particular, the guarantee is likewise void
in the case of employment of the sewage

water pumps without base plate or (this
applies for all pumps) in case of damages

which are caused by supporting on or sus­pending from the mains cable. The pumps
must not be run dry or exposed to frost.

Processing in Case of Guarantee

To ensure quick handling of you issue,

please follow the following directions:

• Please have the receipt and item num-

ber (e.g. IAN 12345) ready as proof

of purchase for all enquiries.

• Please nd the item number on the

rating plate, an engraved plate on the

front page of your manual (bottom left)

or as a sticker on the back or bottom.

• Should functional errors or other de­fects occur, please initially contact the

service department specied below by

telephone or by e-mail. You will then
receive further information on the pro­cessing of your complaint.

• After consultation with our customer
service, a product recorded as defec­tive can be sent postage paid to the
service address communicated to you,

with the proof of purchase (receipt)
and specication of what constitutes

the defect and when it occurred. In or­der to avoid acceptance problems and
additional costs, please be sure to use
only the address communicated to you.
Ensure that the consignment is not sent
carriage forward or by bulky goods,

express or other special freight. Please
send the equipment inc. all accessories
supplied at the time of purchase and
ensure adequate, safe transport pack­aging.

Repair Service

For a charge, repairs not covered by the
guarantee can be carried out by our ser­vice branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.

Service-Center

Service Great Britain

Tel.: [phone]
(£ 0.10/Min.)
E-Mail: [e-mail]

IAN 89302

Service Branch

Please note that the following address is
not a service address. Please initially con-

tact the service centre specied above.

DES UK Ltd.

Unit B7
Oxford Street Industrial Park
Vulcan Road

Bilston, West Midlands WV14 7LF

51

formity

laration of con-

original EC dec-

Translation of the

originale

Traduzione del-

la dichiarazione

di conformità CE

We hereby conrm

that the

FTP 400 B2 series

submersible water pump

serial number

201304000001--

201304053072

conforms with the following

applicable relevant version of

the EU guidelines:

In order to guarantee consis-

tency, the following harmo-

nised standards as well as

national standards and stipula-

tions have been applied:

Volker Lappas

(Dokumentationsbevollmächtigter, Chargé de documentation,

déclaration de

Traduction de la

FR IT

Original CE

DE

52

Con la presente dichiariamo che

la pompa ad immersione per

acque chiare

originale

conformité CE

CH CH

Nous certions par la présente

que le modèle

Pompe à eau immergée

erklärung

Konformitäts-

AT GB

CH

Hiermit bestätigen wir,

dass die

Klarwasser-Tauchpumpe

serie di costruzione FTP 400 B2

Numero di serie

201304000001--

201304053072

corrisponde alle seguenti diret-

tive UE in materia nella rispetti-

va versione valida:

série FTP 400 B2

Numéro de série

201304000001--

201304053072

est conforme aux directives UE

actuellement en vigueur:

Baureihe FTP 400 B2

Seriennummer

201304000001--

201304053072

folgenden einschlägigen EU-

Richtlinien in ihrer jeweils gülti-

gen Fassung entspricht:

Per garantire la conformità

sono state applicate le seguenti

norme armonizzate e anche le

norme e disposizioni nazionali

2004/108/EC • 2006/95/EC • 2011/65/EU

En vue de garantir la conformi-

té les normes harmonisées ainsi

que les normes et décisions

nationales suivantes ont été

Um die Übereinstimmung zu

gewährleisten, wurden fol-

gende harmonisierte Normen

sowie nationale Normen und

che seguono:

EN 55014-1/A2:2011 • EN 55014-2/A2:2008

EN 61000-3-2/A2:2009 • EN 61000-3-3:2008

appliquées :

EN 60335-1/A15:2011 • EN 60335-2-41/A2:2010 • EN 62233:2008

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

Bestimmungen angewendet:

Responsabile documentazione tecnica, Documentation Representative)

64823 Groß-Umstadt, GERMANY

21.06.2013

Explosionszeichnung • Vue éclatée

Vista esplosa • Exploded Drawing

informativ, informatif, informativo, informative

2013-04-16_rev02_gs

53

GRIZZLY GARTENGERÄTE GMBH & CO. KG

Am Gewerbepark 2
D-64823 Groß-Umstadt

Stand der Informationen · Version des informations · Versione
delle informazioni · Last Information Update: 03 / 2013
Ident.-No.: 79300142032013-CH

IAN 89302
