ZOOM RFX-2200 User Manual

MODE D'EMPLOI

Sommaire

Introduction •••••••••••••••••••••••• 27
Commandes et caractéristiques

•••••• 28

Face avant

••••••••••••••••••••••• 28

Face arrière

••••••••••••••••••••• 28

Montage en rack

•••••••••••••••••••• 30

Connexions

•••••••••••••••••••••••• 30

Essayer les effets

•••••••••••••••••• 32

Edition d'un Patch

•••••••••••••••••• 33

Fonctions utiles

•••••••••••••••••••• 34

Utiliser la fonction de contrôle MIDI

•••• 36

Rappeler les réglages d'usine

du RFX-2200

••••••••••••••••••••• 39

Effets du RFX-2200

••••••••••••••••• 40

Liste de patches

••••••••••••••••••• 48

En cas de problème

•••••••••••••••• 50

PRECAUTIONS D'EMPLOI ET

SECURITE

•••••••••••••••••••••••• 51

Fiche technique

••••••••••••••••••• 102

Tableau d'implémentation MIDI

••••••••103

ZOOM RFX-2200

27

Nous vous remercions pour votre achat du ZOOM RFX-2200 (que nous appellerons ensuite simplement "RFX-2200"). Le RFX­2200 est une réverbération numérique doublée d'un processeur multi-effet sophistiqué, offrant les caractéristiques suivantes:

•Effets pratiques et de qualité superbe

Le RFX-2200 propose un magnifique assortiment complet de 48 effets préprogrammés (8 effets x 6
banques). Les effets de réverbération à eux seuls proposent jusqu'à 121 réglages différents. Le décor
sonore convaincant créé par le RFX-2200 surpasse de loin tout ce qui est disponible dans la même classe
d’effets.

• Accès instantané à 100 mémoires (Patches)

Vous pouvez mémoriser jusqu'à 100 Patches (réglages d'effets) dans la mémoire interne. Le rappel des
Patches est tout ce qu'il y a de plus simple et rapide.

• Sortie numérique

La sortie numérique S/PDIF (avec prise optique et coaxiale) permet de connecter le RFX-2200 à un
appareil de type Consumer offrant une entrée numérique (enregistreur multipiste numérique, enregistreur
MD, enregistreur DAT ou autre équipement similaire) et d'ainsi conserver le signal dans le domaine
numérique.

• Connecteur MIC IN

Le connecteur dédié pour microphone en face avant est pratique pour créer des effets vocaux en évitant de
pénibles connexions à l’arrière. Le pilotage de l’effet VOCODER devient un jeu d’enfant.

• Fonction d'entrée Tap

Grâce à la fonction d'entrée Tap, vous pouvez définir des paramètres temporels comme le temps de retard.
Vous pourrez par exemple aligner très facilement le temps de retard sur le tempo de vos morceaux.

• Contrôle MIDI

Grâce à une connexion MIDI, vous pouvez exécuter depuis un appareil externe des opérations comme le
changement de Patch, le contrôle des paramètres en temps réel et la sauvegarde des données de Patch.

Veuillez prendre le temps de lire ce manuel attentivement afin d'exploiter au maximum les possibilités de votre RFX­2200 et d'en obtenir une performance et une durée de vie optimales. Conservez ce manuel, la carte de garantie et toute
autre documentation pour toute référence ultérieure.

* MIDI est une marque commerciale déposée de l'Association of Musical Electronics Industry (AMEI).

© ZOOM Corporation

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

Français

Introduction

Français

(1) Connecteur MIC IN

Vous pouvez brancher un microphone d’une impédance
d’environ 600Ω à cette prise afin de l’utiliser comme
entrée supplémentaire. Vous pouvez utiliser une fiche
XLR (connexion symétrique) ou un jack (connexion
symétrique/asymétrique).
Normalement, le signal d’entrée de ce connecteur est
mélangé avec le signal entrant via les prises INPUT en
face arrière. Quand l’effet VOCODER est sélectionné, le
signal de ce connecteur sert à contrôler les
caractéristiques et l’enveloppe du son (courbe de
changement de volume) de l’effet VOCODER.

(2) Commutateur MIC ON/OFF

Ce commutateur active/coupe le signal du connecteur
MIC IN. Quand le commutateur est activé (ON), le
témoin de droite s’allume.

(3) Commande INPUT

Détermine le niveau d'entrée du signal arrivant aux prises
INPUT et MIC IN.

(4) Commande OUTPUT

Détermine le niveau du signal aux sorties OUTPUT.

(5) Commande et diode MIX

Permet de régler la balance entre le signal direct (DRY)
et le signal d'effet (WET). Lorsque cette commande est
tournée à bout de course vers la gauche, seul le signal
direct est transmis. Lorsqu'elle se trouve à bout de course
vers la droite, seul le signal d'effet est produit. La diode
s'allume pour indiquer que le réglage de balance a été
modifié depuis la dernière opération de sauvegarde.

(6) Bouton CANCEL

Permet d'annuler une opération de sauvegarde.

(7) Bouton COMPARE

Quand vous éditez un Patch (groupe de réglages d'effet
mémorisés), ce bouton vous permet de comparer la
version du son mémorisée avec la version éditée.

(8) Bouton MIDI

Ce bouton sert à régler divers paramètres MIDI.

(9) Bouton PARM CHECK

Ce bouton permet de contrôler les réglages des
paramètres d'effet.

(10) Bouton STORE

Ce bouton permet de sauvegarder les Patches dans la

Face avant

Face arrière

(2) Commutateur MIC ON/OFF

(1) Connecteur MIC IN

(3) Commande INPUT

(4) Commande OUTPUT

(5) Commande et diode MIX

(6) Bouton CANCEL

(7) Bouton COMPARE

(8) Bouton MIDI

(9) Bouton PARM CHECK

(10) Bouton STORE

(11) Témoins de niveau

(12) Boutons VALUE UP/DOWN

(13) Bouton BANK

(14) Ecran

(15) Bouton et diode TAP

(16) Bouton et diode BYPASS

(2) Prises MIDI

(3) Prise BYPASS

(1) Connecteur POWER

(1) Connecteur POWER

Branchez le câble d’alimentation fourni à ce connecteur
pour alimenter l’appareil.

(2) Prises MIDI

Ces prises permettent une connexion avec l’interface
MIDI d’un ordinateur, un clavier MIDI etc. Cela permet
de changer de patch à partir d’un appareil externe.

(3) Prise BYPASS

Permet de brancher un commutateur au pied FS01
(option) afin d'activer/de couper les effets.

(4) Prises DIGITAL OUT

Ces prises transmettent en format numérique S/PDIF le
même signal que celui transféré aux prises OUTPUT.
Vous pouvez utiliser ces prises afin de transmettre le

Commandes et caractéristiques

28

ZOOM RFX-2200

Face avant

Face arrière

(17) Diodes BANK

(18) Sélecteur et diode EFFECT TYPE

(19) Commande et diode REV CHARACTER (EDIT 1)

(20) Commande et diode REV TIME (EDIT 2)

(21) Commande et diode REV EQ LOW (EDIT 3)

(22) Commande et diode REV EQ HIGH (EDIT 4)

(23) Commutateur POWER

(4) Prises DIGITAL OUT

(5) Prises OUTPUT (6) Prises INPUT

Commandes et caractéristiques

Français

mémoire et d'effectuer d'autres opérations.

(11) Témoins de niveau

Ces témoins indiquent le niveau d'entrée du signal.

(12) Boutons VALUE UP/DOWN

Ces boutons servent à choisir les Patches et à modifier les
valeurs des paramètres. Pour effectuer des réglages plus
rapides, maintenez un bouton enfoncé en appuyant sur
l'autre bouton.

(13) Bouton BANK

Permet de choisir la banque d'effets (groupe d'effets
agencés selon des catégories générales).

(14) Ecran

Affiche diverses informations comme les numéros de
Patch et les valeurs de paramètres.

(15) Bouton et diode TAP

Ce bouton permet de définir directement des paramètres
temporels comme le temps et la vitesse de retard. Quand
la fonction d'entrée Tap est disponible pour l'effet choisi,
la diode clignote à une fréquence indiquant le réglage
choisi. Si vous avez choisi un effet pour lequel la fonction
d'entrée Tap n'est pas disponible, la diode sera éteinte.

(16) Bouton et diode BYPASS

Ce bouton permet d'activer un mode de contournement
des effets: seul le son original est alors reproduit. Quand
ce mode est activé, la diode s'allume.

(17) Diodes BANK

Ces diodes indiquent la banque sélectionnée.

(18) Sélecteur et diode EFFECT TYPE

Permet de choisir un effet dans la banque sélectionnée. Si
vous avez modifié l'effet depuis sa dernière sauvegarde,
cette diode sera allumée.

(19) Commande et diode REV CHARACTER (EDIT 1)
(20) Commande et diode REV TIME (EDIT 2)
(21) Commande et diode REV EQ LOW (EDIT 3)
(22) Commande et diode REV EQ HIGH (EDIT 4)

Ces commandes permettent de régler les paramètres
d'effet à la valeur souhaitée. Le choix des paramètres
réglables dépend de l'effet sélectionné. Si un réglage a été
modifié depuis la dernière sauvegarde, la diode en
question s'allumera.

(23) Commutateur POWER

Met l’appareil sous/hors tension.

signal à un appareil Consumer équipé d'une entrée
numérique, comme un enregistreur multipiste numérique,
un enregistreur MD ou un enregistreur DAT. Vous
pouvez transférer le signal simultanément via la prise de
sortie optique et la prise de sortie coaxiale. Dans ce cas,
la commande OUTPUT est contournée.

(5) Prises OUTPUT

Reliez ces sorties aux entrées de l'enregistreur ou d'un

système de reproduction.

(6) Prises INPUT

Entrées permettant d'accueillir des signaux de niveau
ligne provenant d'un instrument ou d'un lecteur CD. Si
vous n'insérez un jack que dans la prise L/MONO, le
signal de cette prise est transmis aux deux canaux.

ZOOM RFX-2200

29

Français

Cet exemple montre comment insérer le RFX-2200 entre une
source sonore comme un microphone ou un instrument et un
système de reproduction ou un enregistreur multipiste.
Branchez les sources mono à l'entrée INPUT L/MONO et les
sources stéréo aux entrées jack INPUT L et R.
Dans cet exemple, la balance entre le son direct et le son à

effet est réglée via la commande MIX du RFX-2200.
Si vous utilisez un élément disposant d'une entrée numérique
S/PDIF (comme un enregistreur multipiste numérique, un
enregistreur MD ou un enregistreur DAT), vous pourrez
effectuer la connexion dans le domaine numérique.

Cette section vous montre comment connecter le RFX-2200 à une source sonore et un système de reproduction.

Cet exemple montre comment brancher le RFX-2200 aux
prises d'envoi et de retour d'une console de mixage ou d'un
enregistreur multipiste. Reliez l'envoi (Send) de la console ou
de l'enregistreur à l'entrée INPUT L/MONO du RFX-2200 et
les prises OUTPUT L/R du RFX-2200 aux prises de retour
(Return) ou aux entrées stéréo ligne de la console de mixage
ou du multipiste.
Si vous utilisez un élément disposant d'une entrée numérique
S/PDIF (comme un enregistreur multipiste numérique, un

enregistreur MD ou un enregistreur DAT), vous pourrez
effectuer la connexion dans le domaine numérique.
Pour cette configuration, veillez à régler la commande MIX du
RFX-2200 de sorte que ce dernier ne reproduise que le signal
d'effet; réglez la balance entre le signal original et le signal
d'effet sur la console de mixage ou le multipiste. Si la console
ou l'enregistreur multipiste dispose d'un envoi stéréo, il est
également possible d'envoyer un signal d'envoi stéréo au RFX-

2200.

Connexions d'insertion

Connexions envoi/retour (Send/Return)

Montage en rack

Connexions

30

ZOOM RFX-2200

Le RFX-2200 est compatible avec la norme internationale pour racks de 19 pouces (EIA, DIN). Comme l'appareil est
conçu pour une installation en rack, il est préférable de l'utiliser ainsi plutôt que de le placer simplement sur une table.
Alignez les quatre orifices pour vis avec ceux du rack et attachez solidement l'appareil au rack avec des vis.

Attention

• Le RFX-2200 se sert d'un cadre métallique, ce qui
rend l'appareil plus lourd qu'il n'en a l'air. Lors du
montage de l'appareil en rack, offrez un soutien à
l'appareil jusqu'à ce que toutes les vis soient
convenablement serrées, faute de quoi, l'appareil
risque de tomber et de blesser quelqu'un ainsi que
de s'endommager et/ou d'endommager du matériel.

• N'empilez pas l'appareil sur d'autres appareils. La
chaleur qui s'en dégage risque de diminuer la
performance des appareils, voire même de

provoquer un incendie.

• Avant l’installation, débranchez toujours les
câbles de connexion et d’alimentation. Vous
éviterez ainsi d'endommager le matériel ou les
câbles.

• Veillez à placer le rack dans lequel l'appareil est
installé sur une surface plane et solide afin
d'éviter qu'il ne vibre ou ne bascule. Cela pourrait
entraîner des blessures et endommager l'appareil
ou tout autre matériel.

Boîte à rythme, synthétiseur ou autre

8888

Guitare

Effet de guitare

INPUT

L/MONO

R

L

INPUT

FS01

FS01

R

OUTPUT BYPASS

L

R

FS01

Microphone

MIC IN

INPUT

L/MONO

OUTPUT
R

L

BYPASS
FS01

FS01

FS01

RFX-2200

Console de mixage
ou ampli/enceintes

RFX-2200

RETURN

L

SEND

R

Console de mixage
ou multipiste

Français

Utilisation de l'effet VOCODER

Contrôle des effets du RFX-2200 via un ordinateur

* Les vis de montage pour rack ne sont

pas fournies avec l'appareil.

Module de sons

Ordinateur

Interface MIDI

Système de
reproduction

MIDI IN MIDI OUT

MIDI IN

OUTPUT
R

L

L

INPUT

R

MIDI
OUT

MIDI IN

RFX-2200

Avec cet exemple de connexion, un logiciel séquenceur d’un
fabricant tiers change les patch et modifie les réglages de
paramètres.

Amplis pour claviers

Microphone

Synthétiseur

Lecteur MD, échantillonneur ou

autre appareil avec voix

enregistrée

OUTPUT
RR

L/MONO

L

INPUT

MIC IN

RFX-2200

Voici un exemple de connexion pour utiliser l’effet
VOCODER de la banque SFX.
Branchez un micro à la prise MIC IN en face avant et un
synthétiseur ou un autre instrument à la prise INPUT
L/MONO en face arrière. Vous pouvez alors utiliser le micro
pour faire varier l’enveloppe (la courbe de changement de
volume) et les caractéristiques sonores de l’effet VOCODER.

Au lieu du micro, vous pouvez également faire appel au signal
du canal droit pour contrôler l'effet. Dans ce cas, le signal
arrivant à la prise INPUT L/MONO est contrôlé par le signal
arrivant à la prise INPUT R. Vérifiez que le témoin du
commutateur MIC ON/OFF est allumé. Si ce n’est pas le cas,
appuyez sur le commutateur pour allumer le témoin.

Montage en rack

Connexions

ZOOM RFX-2200

31

32

ZOOM RFX-2200

1. Pour activer le mode de contournement du

RFX-2200, appuyez sur le bouton BYPASS
quand l'appareil se trouve en mode de
reproduction.

La diode BYPASS s'allume.

Le RFX-2200 propose deux modes de contournement; le
mode de contournement activé dépend de l'effet contenu
dans le Patch que vous avez sélectionné. (Pour savoir
quel type de contournement les effets utilisent, voyez les
pages 40 - 48.)

• Mode de contournement WET MUTE

Pour ce mode de contournement, seul le signal d'effet
est coupé; le signal direct (original) est reproduit. Le
niveau du signal original dépend de la position de la
commande MIX. Aussi, le son pourrait baisser, voire
même être entièrement coupé.

• Mode de contournement DRY THRU

Le signal original est reproduit sans aucun traitement
des effets. Le réglage de la commande MIX n'a pas
d'influence sur le niveau de volume.

2. Pour annuler le mode de contournement et

retourner au mode normal du RFX-2200,
appuyez une fois ou plus sur le bouton
BYPASS.

Essayer les effets

Mise sous tension

Français

Sélection d'un Patch

Contournement des effets

Cette section est destinée à vous familiariser avec les manipulations de base sur le RFX-2200.

1. Vérifiez que le câble d’alimentation, la source

sonore et le système de reproduction sont
correctement branchés au RFX-2200.

Réglez les commandes INPUT et OUTPUT du RFX­2200 ainsi que la commande de volume du système de
reproduction au minimum.

2. Mettez le système sous tension en respectant

l'ordre suivant: source sonore RFX-2200

matériel de reproduction.

3. Tout en écoutant la source, ajustez la

commande INPUT du RFX-2200 pour régler le

niveau d'entrée.

Pour minimiser le bruit et la distorsion, réglez la
commande INPUT à un niveau aussi élevé que possible
sans que la diode CLIP (saturation) ne s'allume. Quand
vous utilisez un micro branché à la prise MIC IN, réglez
le commutateur MIC ON/OFF sur ON pour allumer le
témoin.

4. Réglez la commande OUTPUT et la

commande de volume du matériel de
reproduction de sorte à obtenir un volume de
reproduction adéquat.

1. Choisissez le numéro du Patch souhaité via

les boutons VALUE UP/DOWN.

Le bouton VALUE UP permet de choisir les Patches dans
l'ordre croissant et le bouton VALUE DOWN dans l'ordre
décroissant.

2. Tout en jouant sur l'instrument ou en

produisant un son via la source sonore,
changez de Patch et écoutez le changement
produit sur le son.

La mémoire du RFX-2200 contient 100 Patches mémorisés. L'écran affiche le numéro du Patch sélectionné (01, 02,...99, 00).
Nous appellerons cet état le "mode de reproduction".
Pour changer de Patch, suivez les étapes suivantes. Nous vous conseillons d'essayer simplement divers Patches afin de vous faire
une idée des types de sons que le RFX-2200 vous permet de produire.

Vous pouvez désactiver temporairement le traitement de l'effet de sorte à obtenir uniquement le son direct. Cette fonction vous
sera utile pour contrôler rapidement les changements produits par un effet.

Mettez le RFX-2200 et les périphériques sous tension puis réglez le volume.

Numéro du Patch
sélectionné (01, 02,...99, 00)

ZOOM RFX-2200

33

Bouton BANK

Le bouton BANK sert à sélectionner la banque d'effets
(groupe d'effets agencés selon des catégories générales). Le
choix des banques dépend du réglage BANK défini.

• Banque gauche sélectionnée

A chaque fois que vous appuyez sur le bouton BANK, vous
sélectionnez une banque dans l'ordre suivant: REVERB
DELAY EFFECTS REVERB.

• Banque droite sélectionnée

A chaque fois que vous appuyez sur le bouton BANK, vous
sélectionnez une banque dans l'ordre suivant: SFX RE­MIX MIXDOWN SFX.

• Quand vous retrouvez les réglages d'origine d'une
banque modifiée, la diode BANK correspondante
clignote pendant 1 seconde..

Sélecteur EFFECT TYPE

Ce sélecteur permet de choisir un effet. Comme indiqué ci­dessous, vous pouvez choisir les effets dans deux banques,
dépendant du réglage défini via le bouton BANK.

• Quand vous tournez le sélecteur EFFECT TYPE, l'écran
affiche pendant environ 2 secondes le numéro de l'effet
(1 - 8).

• Si vous avez modifié le numéro d'effet en question
depuis sa dernière sauvegarde, la diode du sélecteur
EFFECT TYPE sera allumée. Quand vous retrouvez les
réglages d'origine, la diode s'éteint.

• Lors de la selection d'un Patch, la diode de la banque
dans laquelle reside ce Patch s'allume.

Edition d'un Patch

Français

Sélection d'un effet

Si vous changez tout réglage de paramètre mémorisé, l'écran
affiche pendant environ deux secondes la nouvelle valeur de
paramètre et le symbole d'édition EDITED (.) apparaît dans le

coin droit de l'écran. Ce symbole vous indique que le Patch
choisi a été édité. Vu que la diode de la commande utilisée
pour modifier la valeur du paramètre s'allume également, vous
pouvez contrôler en un clin d'œil quel paramètre a été édité.

Remarque:
Quand l'effet est modifié, la diode de toutes les
commandes s'allume, à l'exception de la commande
MIX.

Vous pouvez choisir un Patch dans la mémoire et l'éditer à l'aide des commandes de la face avant. Vous pouvez par exemple
choisir différents effets et régler l'intensité ainsi que d'autres paramètres des effets.

L'effet détermine le type de traitement appliqué au signal original. Choisissez un effet à l'aide du bouton BANK et du sélecteur
EFFECT TYPE.

Paramètre

La diode s'allume.

Symbole EDITED (.) affiché

modifié

Banque REVERB ou SFX sélectionnée

Bouton BANK

Bouton BANK

Changement de banque

Changement de banque

Banque DELAY ou RE-MIX sélectionnée

Banque EFFECTS ou MIXDOWN

Français

34

ZOOM RFX-2200

Commande MIX

La commande MIX permet de régler la balance entre le signal
direct (DRY) et le signal d'effet (WET). Lorsque cette
commande est tournée à bout de course vers la gauche, seul le
signal direct est transmis. Lorsqu'elle se trouve à bout de
course vers la droite, seul le signal d'effet est produit.

•

Quand vous utilisez la commande MIX, l'écran affiche
pendant environ 2 secondes le réglage de balance (0 - 99).

• Si vous avez modifié le réglage de balance depuis sa
dernière sauvegarde, la diode de la commande MIX sera
allumée. Quand vous retrouvez le réglage d'origine, la
diode s'éteint.

Commande REV CHARACTER (EDIT 1)
Commande REV TIME (EDIT 2)
Commande REV EQ LOW (EDIT 3)
Commande REV EQ HIGH (EDIT 4)

Ces commandes permettent d'éditer les paramètres de l'effet
choisi. (Pour en savoir plus sur les paramètres éditables pour
chaque effet, voyez les pages 40 - 48.)

• Lorsque vous utilisez une de ces commandes, l'écran
affiche pendant 2 secondes la valeur du paramètre
correspondant.

•

Si vous modifiez un réglage de paramètre sauvegardé, la
diode de la commande correspondante s'allumera. Quand
vous retrouvez la valeur d'origine du paramètre, la diode
s'éteint. Quand vous activez l'effet, la diode de toutes les
commandes s'allume, à l'exception de la commande MIX.

Fonctions utiles

Modifier la valeur d'un paramètre d'effet

Contrôle de la valeur de paramètre (contrôle de paramètre)

1. Sélectionnez le Patch et effectuez les éditions

souhaitées.

2. Appuyez sur le bouton STORE.

Le numéro du Patch clignote à l'écran.

3.

Choisissez à l'aide des boutons VALUE
UP/DOWN le numéro de Patch sous lequel

vous souhaitez mémoriser votre Patch édité.

Si vous souhaitez utiliser le même numéro de Patch,
ignorez cette étape.

4. Appuyez à nouveau sur le bouton STORE afin

d'exécuter la sauvegarde.

Le Patch est sauvegardé dans la mémoire et son numéro
cesse de clignoter à l'écran.
Si vous appuyez sur le bouton CANCEL au lieu du
bouton STORE, l'opération de sauvegarde sera annulée et
l'appareil retournera au statut de l'étape 1.

1. Appuyez sur le bouton PARM CHECK.

Le symbole de contrôle de paramètre PARM CHECK (.)
apparaît au centre de l'écran et la diode du sélecteur
EFFECT TYPE clignote à l'écran pendant environ 2
secondes.

Ceci vous indique que vous avez activé le contrôle de
paramètre d'effet. L'écran affiche pendant environ 2
secondes le numéro de l'effet sélectionné (1 - 8). L'écran
retourne ensuite au statut d'affichage original.

2. Pour contrôler un autre paramètre, appuyez à

nouveau sur le bouton PARM CHECK avant
que l'écran ne retourne au statut d'affichage
original.

Sauvegarde d’un Patch édité

Le RFX-2200 vous propose une série de fonctions bien utiles pour éditer les Patches.

Vous pouvez aussi contrôler directement une valeur de paramètre, c.-à-d. sans utiliser la commande correspondante en face avant.

Chaque effet du RFX-2200 est constitué d'une série de paramètres d'effet déterminant l'intensité et les caractéristiques acoustiques
de l'effet en question. Vous pouvez régler les paramètres des effets via les commandes d'édition suivantes.

Si vous ne sauvegardez pas dans la mémoire le Patch que vous avez édité, toutes ces éditions seront perdues quand vous
sélectionnez un autre Patch. Si vous souhaitez conserver votre version éditée d'un Patch, sauvegardez-la dans la mémoire en
suivant les étapes suivantes.

S'allume lorsque le

balance a été modifié.

réglage de

Signal direct

uniquement

Signal d'effet
uniquement

S'allument si le

paramètre a été édité.

Bouton STORE

Bouton

PARM CHECK

Numéro d'effet

Symbole PARM CHECK (.)

La diode clignote

ZOOM RFX-2200

35

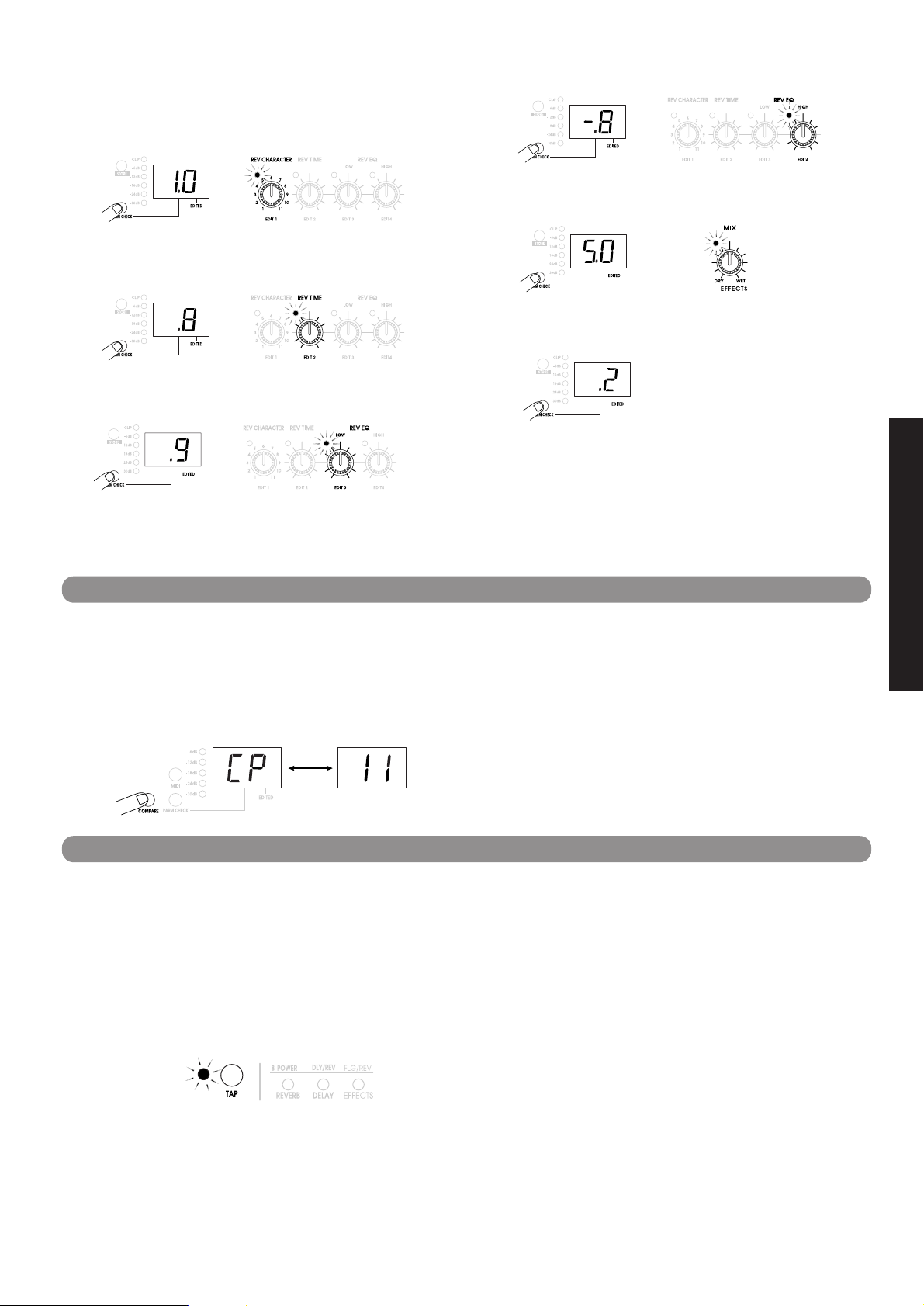

A chaque pression sur le bouton PARM CHECK, le
RFX-2200 contrôle le paramètre suivant.

REV CHARACTER

Paramètre réglé via la commande REV CHARACTER (EDIT 1)

REV TIME

Paramètre réglé via la commande REV TIME (EDIT 2)

REV EQ LOW

Paramètre réglé via la commande REV EQ LOW (EDIT 3)

REV EQ HIGH

Paramètre réglé via la commande REV EQ HIGH (EDIT 4)

MIX

Réglage de balance entre le signal direct et le signal d'effet

TAP BEAT

Longueur du temps de référence pour l'entrée Tap

• Vous pouvez contrôler le paramètre TAP BEAT
uniquement pour les effets pour lesquels la fonction
d'entrée Tap (voyez ci-après) est disponible. Cependant,
si vous avez choisi RHYTHMIC DELAY, il n'y aura pas de
réglage d'entrée Tap.

• Quand vous contrôlez le réglage de vitesse défini via la
fonction d'entrée Tap, l'écran affiche l'indication "tP".

Français

Comparer le son avant et après édition (fonction Compare)

1. Appuyez sur le bouton COMPARE.

Le RFX-2200 active temporairement la version originale
du Patch en cours d'édition. L'indication "CP" et le
numéro du Patch sont affichés alternativement à l'écran et
le symbole d'édition "EDITED" disparaît.

2.

Pour retourner à la version du Patch en cours
d'édition, appuyez à nouveau sur le bouton
COMPARE (ou appuyez sur le bouton CANCEL).

• Si vous le souhaitez, vous pouvez contrôler la valeur
originale de chaque paramètre en appuyant sur le bouton
PARM CHECK quand le mode de comparaison est activé.

• En mode de comparaison, les commandes n'ont aucun
effet.

Régler des paramètres à l'aide du bouton TAP (fonction d'entrée Tap)

1. Choisissez un Patch pour lequel la fonction

d'entrée Tap est disponible.

C'est l'effet choisi pour le Patch qui détermine si la
fonction d'entrée Tap est disponible ou non (voyez les
pages 40 - 48). Si la fonction d'entrée Tap est disponible
pour le Patch choisi, la diode TAP clignote.

2. Appuyez quelques fois sur le bouton TAP à

l'intervalle souhaité.

Le temps ou la vitesse de retard est réglé en fonction de
l'intervalle entré et du temps de référence (tap beat) défini
pour le Patch correspondant (voyez la page 38).

3. Si vous le souhaitez, sauvegardez le Patch.

Le paramètre modifié via la fonction d'entrée Tap
retourne à sa valeur originale quand vous changez de
Patch. Si vous voulez conserver le réglage défini, veillez
à sauvegarder le Patch.

• Le paramètre réglable via la fonction d'entrée Tap est
prédéfini (voyez les pages 40 - 48).

• L'intervalle maximum que vous pouvez définir pour la
fonction d'entrée Tap est de 2 secondes.

• Si l'intervalle d'entrée Tap est hors des limites de la
plage de réglage du paramètre en question, le RFX-2200
ramènera la valeur entrée dans les limites de la plage de
réglage.

• Si vous avez réglé un paramètre via la fonction d'entrée
Tap et que vous le modifiez ensuite à l'aide de la
commande qui lui est assignée, le réglage défini via la
commande aura priorité sur le réglage d'entrée Tap.

Cette fonction vous permet de comparer le son en cours d'édition avec sa version non éditée.

Le RFX-2200 vous permet de régler des paramètres temporels en appuyant sur le bouton TAP à l'intervalle souhaité. Vous
pouvez ainsi facilement aligner la vitesse de modulation du Flanger ou le temps de retard sur le tempo de votre morceau.

Bouton COMPARE

Apparaissent
alternativement

Français

36

ZOOM RFX-2200

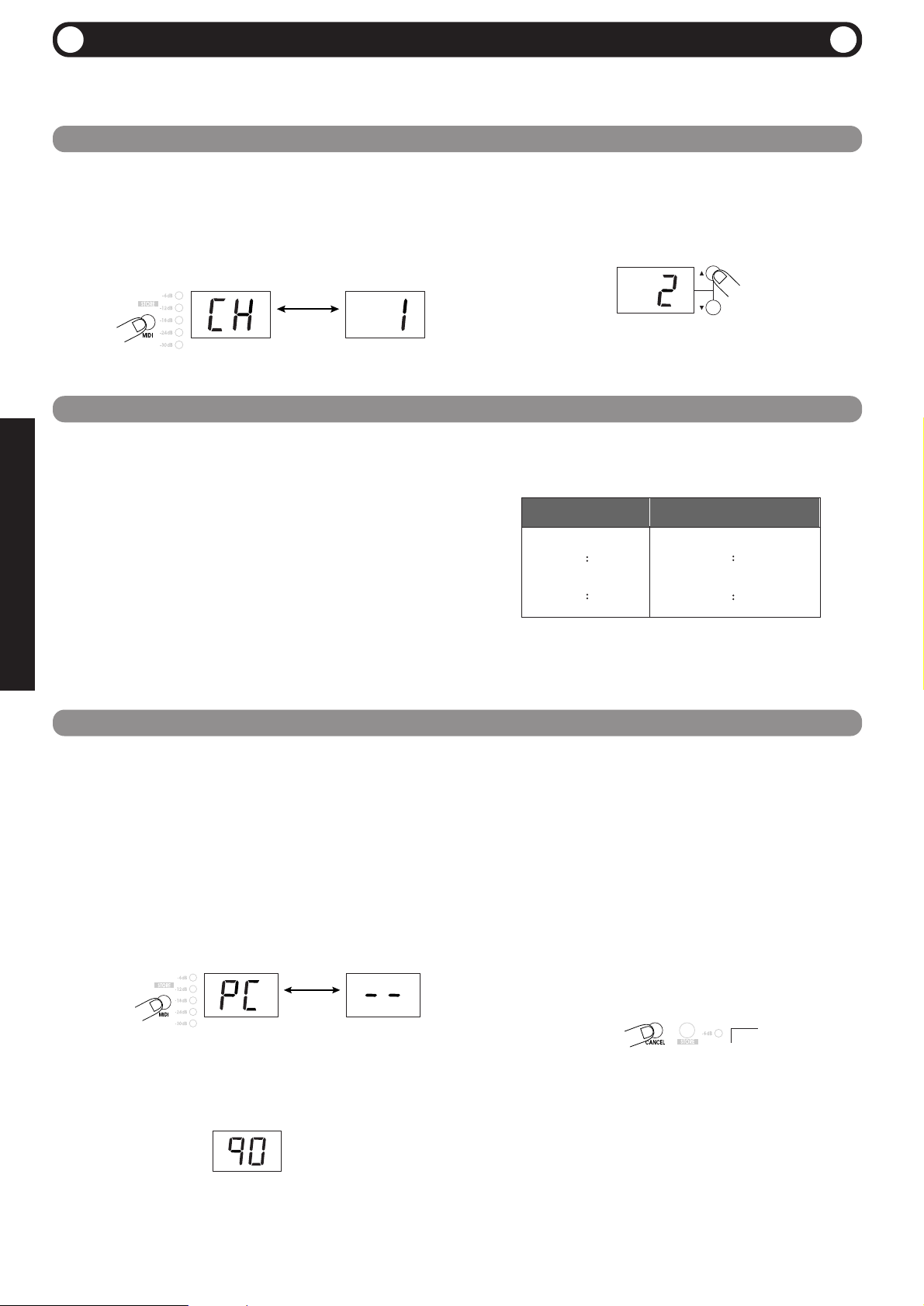

Utiliser la fonction de contrôle MIDI

Régler le canal MIDI

Choisir des Patches via MIDI

Sauvegarder des numéros de changement de programme dans le tableau de mémorisation

Grâce à une connexion MIDI, le RFX-2200 peut recevoir des commandes et ainsi changer de Patch, contrôler les paramètres et
transférer le contenu de la mémoire dans un appareil MIDI externe. Cette section vous décrit la procédure générale d'utilisation
des fonctions MIDI.

1. En mode de reproduction, appuyez une fois

sur le bouton MIDI.

L'indication "CH" et le numéro du canal MIDI choisi sont
affichés alternativement à l'écran.

2. Choisissez un canal MIDI 1 à 16 via les

boutons VALUE UP/DOWN. Quand l'écran
affiche "--", la fonction de transmission/de
réception MIDI est désactivée.

3. Pour retourner au mode de reproduction,

appuyez sur le bouton CANCEL.

1. Connectez la prise MIDI OUT du dispositif

MIDI externe à la prise MIDI IN du RFX-2200.

Le réglage de canal MIDI du RFX-2200 doit
correspondre au réglage de canal de transmission MIDI
du dispositif externe.

2. Envoyez un message de changement de

programme au RFX-2200 depuis le dispositif
MIDI externe.

Par défaut, les numéros de Patch du RFX-2200
correspondent aux numéros de changement de

programme suivants.

• Quand vous changez de Patch sur le RFX-2200, ce
dernier transmet le message de changement de
programme correspondant à la prise MIDI OUT.

1. En mode de reproduction, choisissez le Patch

auquel vous souhaitez assigner un numéro de
changement de programme et appuyez deux
fois sur le bouton MIDI.

L'indication "PC" et l'indication "--" sont affichées
alternativement à l'écran.

2. Envoyez un message de changement de

programme depuis le dispositif MIDI connecté
à la prise MIDI IN du RFX-2200.

L'indication "--" est remplacée à l'écran par le numéro de
changement de programme reçu.
Ce numéro de changement de programme est alors
assigné au Patch sélectionné.

3. Si vous souhaitez assigner un numéro de

changement de programme différent pour ce
Patch, répétez l'étape 2.

Vous pouvez aussi assigner plusieurs numéros de
changement de programme à un même numéro de Patch.

4. Une fois que vous avez terminé vos réglages,

appuyez sur le bouton CANCEL afin de
retourner au mode de reproduction.

Si nécessaire, répétez les étapes 1 - 4 pour assigner des
numéros de changement de programme à d'autres
numéros de Patch.

• Les numéros de changement de programme 100 - 127
sont affichés à l'écran de la manière suivante: ".0" ­"2.7".

• L'appareil conserve les changements définis dans le
tableau de mémorisation et ne les perd donc pas à la
mise hors tension. (Si vous souhaitez retrouver les
réglages d'usine du tableau de mémorisation, voyez la
procédure à la page 39.)

Pour pouvoir changer de Patch sur le RFX-2200, vous devez lui envoyer un message de changement de programme depuis un
clavier ou séquenceur MIDI ou tout autre instrument similaire.

Dans certains cas, vous souhaiterez peut-être assigner des numéros de changement de programme spécifiques aux numéros de
Patch du RFX-2200. (En vue par exemple d'appeler le numéro de Patch 1 du RFX-2200 quand vous sélectionnez sur votre synthé
le son associé au changement de programme 100.) Dans ce cas, vous pouvez utiliser le "tableau de mémorisation" de la mémoire
du RFX-2200 et modifier le numéro de changement de programme assigné au numéro de Patch.

Définissez le canal MIDI pour la communication avec le RFX-2200 en suivant les étapes suivantes.

Bouton MIDI

Apparaissent

Appuyez une fois

alternativement

Numéro de Patch

du RFX-2200

01
02

99

00

00

Numéro de changement

de programme

0
1

98
99

127

Bouton MIDI

Apparaissent

Appuyez deux fois

alternativement

Bouton CANCEL

Français

ZOOM RFX-2200

37

Changer les paramètres d'effet via MIDI

Sauvegarde sur un séquenceur des opérations effectuées en face avant

Paramètre d'effet

Numéro de

contrôle

Valeur de réception

acceptable

Valeur de transmission

acceptable

EFFECT TYPE 86

0 - 47 0 - 47

REV CHARACTER(EDIT1) 84

0 - 10 0 - 10

REV TIME(EDIT2) 85

0 - 127 0 - 127

REV EQ LOW(EDIT3) 87

0 - 127 0 - 127

REV EQ HIGH(EDIT4) 88

0 - 127 0 - 127

MIX 8

0 - 127 0 - 127

BYPASS

80, 91

0 – 63 = contournement désactivé

64 – 127 = contournement activé

80

0 = contournement désactivé / 127 = contournement activé

TAP 64

64 - 127 Produit 127 suivi immédiatement de 0.

1. Connectez la prise MIDI OUT du dispositif

MIDI externe à la prise MIDI IN du RFX-2200.

Le canal MIDI du RFX-2200 doit correspondre au canal
de transmission MIDI du dispositif externe.
(Pour en savoir plus sur le réglage du canal MIDI, voyez la page 36.)

2.

Envoyez un message de commande de contrôle
au RFX-2200 depuis le dispositif MIDI externe.

Les paramètres d'effet du RFX-2200 correspondent aux
numéros de contrôle suivants.

• Quand vous utilisez un bouton ou une commande en
face avant, l'appareil envoie une des commandes de
contrôle décrites ci-dessus.

•

Changer un paramètre via une commande de contrôle produit
exactement le même effet que lorsque vous l'éditez via les
commandes en face avant. Si nécessaire, sauvegardez le
Patch édité.

1. Connectez la prise MIDI OUT du dispositif

MIDI externe à la prise MIDI IN du RFX-2200
et branchez la prise MIDI OUT du RFX-2200 à
la prise MIDI IN du dispositif MIDI externe.

• Le canal MIDI du RFX-2200 doit correspondre au canal
de transmission MIDI de la piste du séquenceur sur
laquelle vous souhaitez enregistrer les opérations.

(Pour en savoir plus sur le réglage du canal MIDI, voyez
la page 36.)

• Assurez-vous que la fonction d'écho MIDI (MIDI thru) du
séquenceur est désactivée (OFF).

• Nous vous conseillons d'enregistrer un message de
changement de programme au début de la piste

appelant le Patch utilisé comme point de départ.

2. Lancez le séquenceur MIDI et démarrez

l'enregistrement.

3. OUtilisez les commandes sur la face avant du

RFX-2200.

Le mouvement des commandes est enregistré sous forme
d'informations de commande de contrôle dans la piste du
séquenceur MIDI.

4. Arrêtez l'enregistrement sur le séquenceur

MIDI et reproduisez la piste depuis le début.

Les paramètres changeront alors conformément aux
réglages effectués ci-dessus à l'étape 3.

Entrée Tap via l'horloge MIDI

1. Connectez la prise MIDI OUT du dispositif

MIDI externe à la prise MIDI IN du RFX-2200.

• Si vous désirez entrer le tempo avec le bouton TAP,
réglez MIDI Clock Receive= OFF.

2. Choisissez sur le RFX-2200 un Patch pour

lequel la fonction d'entrée Tap est disponible.

• Pour en savoir plus sur les paramètres offrant la fonction
d'entrée Tap, voyez les pages 40 - 48.)

3. Appuyez quatre fois sur le bouton MIDI depuis

le mode de reproduction.

L'indication "CL" et l'indication "on" (réception d'horloge

MIDI activée) ou "oF" (réception d'horloge MIDI
désactivée) sont affichées alternativement à l'écran.

4. Choisissez le réglage "on" via les boutons

VALUE UP/DOWN.

5. Pour retourner au mode de reproduction,

appuyez sur le bouton CANCEL.

Vous pouvez maintenant utiliser la fonction d'entrée Tap
d'horloge MIDI. Ce réglage est appliqué à tous les Patches.

Vous pouvez changer les paramètres d'effet du RFX-2200 en lui envoyant des commandes de contrôle MIDI depuis un dispositif
MIDI externe (clavier ou séquenceur MIDI ou tout autre instrument similaire). Cette fonction utile vous permet donc de changer
les paramètres à distance.

Vous pouvez sauvegarder sur un séquenceur MIDI et sous forme de commandes de contrôle les opérations effectuées via les commandes
sur la face avant du RFX-2200 afin de reproduire ultérieurement ces changements. Grâce à cette fonction, vous pourrez par exemple
facilement piloter un module de sons via le séquenceur tout en opérant les réglages en temps réel sur le RFX-2200.

Au lieu du bouton TAP, vous pouvez utiliser un appareil MIDI externe (comme un séquenceur ou une boîte à rythmes MIDI) et
transmettre son horloge MIDI afin d'aligner le temps ou la vitesse de retard sur le tempo de l'horloge.

Bouton MIDI

Apparaissent

Appuyez 4 fois

alternativement

Français

ZOOM RFX-2200

38

Transfert de données (transmission)

Réglage du temps de référence (tap beat)

6. Transmettez l'horloge MIDI du dispositif MIDI

externe.

Le temps ou la vitesse de retard est réglé conformément
au tempo défini via l'horloge MIDI et au temps de
référence (tap beat) défini pour le Patch correspondant
(voyez ci-dessous).

7. Si nécessaire, sauvegardez le Patch.

Le paramètre modifié par la fonction d'entrée Tap via
l'horloge MIDI retourne à sa valeur originale quand vous
changez de Patch. Si vous voulez conserver le réglage
défini, veillez à sauvegarder le Patch.

• Si vous rappelez un Patch sauvegardé, il vous suffit de
transmettre l'horloge MIDI pour régler automatiquement
le temps ou la vitesse de retard en fonction du tempo de
l'horloge.

• Si vous avez réglé un paramètre à l'aide de la fonction
d'entrée Tap d'horloge MIDI et que vous le modifiez
ensuite à l'aide de la commande qui lui est assignée, le
réglage défini via la commande aura priorité sur le
réglage d'entrée Tap d'horloge MIDI.

• Le RFX-2200 compte 24 impulsions d'horloge MIDI par
intervalle, soit des unités de 1 ms. L'intervalle maximum
que le RFX-2200 peut mesurer est de 2 secondes.

1.

Si vous utilisez deux RFX-2200, connectez la
prise MIDI OUT du premier RFX-2200 à la prise
MIDI IN du second RFX-2200 et branchez la
prise MIDI OUT du second RFX-2200 à la prise
MIDI IN du premier RFX-2200. Le canal MIDI doit
être identique sur les deux appareils.

Exemple de connexion de deux RFX-2200

Si vous utilisez un séquenceur MIDI ou un autre
dispositif MIDI, connectez la prise MIDI OUT du RFX­2200 à la prise MIDI IN du séquenceur MIDI.

2. Appuyez trois fois sur le bouton MIDI du RFX-

2200 transférant les données.

L'indication "dt" et l'indication "AL" sont affichées
alternativement à l'écran.

3. Choisissez à l'aide des boutons VALUE

UP/DOWN le type de données à transmettre.

• AL

Toutes les données de patch et le tableau
d’apprentissage

• Numéro du Patch sélectionné

Uniquement les données du Patch sélectionné (si une
édition est en cours, les données de l'édition en cours)

4. Pour exécuter le transfert des données,

appuyez sur le bouton STORE.

Le RFX-2200 assurant la transmission commence le
transfert des données. (Les données sont reçues
automatiquement par le RFX-2200 de réception. La
réception ne requiert donc aucune opération particulière.)
Durant le transfert, l'indication "dt" clignote à l'écran du
RFX-2200 transférant les données et l'indication "dr"
clignote sur l'écran du RFX-2200 recevant les données.
Une fois le transfert terminé, les RFX-2200 activent
automatiquement le mode de reproduction.

MIDI IN

MIDI OUT

MIDI IN MIDI OUT

RFX-2200

RFX-2200

1.

En mode de reproduction, choisissez un Patch
pour lequel la fonction d'entrée Tap est disponible.

• Le réglage d'entrée Tap est défini de manière
indépendante pour chaque Patch.

2. Appuyez cinq fois sur le bouton MIDI.

L'écran affiche alternativement l'indication "bt" et le
numéro correspondant à la longueur de note du temps de
référence défini.

3. Réglez la longueur de note à l'aide des

boutons VALUE UP/DOWN.

4. Appuyez sur le bouton CANCEL.

Le RFX-2200 retourne au mode de reproduction. Si vous
souhaitez conserver le réglage de temps de référence du
Patch, effectuez une sauvegarde.

REMARQUE:
Le réglage tempo entrera en vigueur le prochaine fois que
vous l'effectuez avec la fontion Tap ou à la réception d'un
signal MIDI Clock.

Apparaissent
alternativement

Bouton MIDI

Appuyez 5 fois

Ce paramètre détermine la longueur du temps de référence utilisé pour régler via la fonction d'entrée Tap le temps ou la vitesse de
retard. Si par exemple le temps de référence correspond à "4" (noire), le RFX-2200 adoptera comme temps ou vitesse de retard la
longueur d'un temps de l'horloge MIDI (24 pulsations d'horloge) ou l'intervalle auquel vous appuyez sur le bouton TAP. Si le
réglage de temps de référence correspond à "8" (croche), ce temps sera réduit de moitié.

Vous pouvez transmettre via une connexion MIDI les informations liées au Patch ainsi qu'au tableau de mémorisation et sauvegardées
dans la mémoire interne du RFX-2200. Vous pouvez par exemple échanger les réglages entre deux RFX-2200 ou encore sauvegarder
les réglages sur un séquenceur MIDI. Cela vous permet de recharger ces données à tout moment dans le RFX-2200.

32 Triple croche
16 Double croche
t8 Triolet de croches

16. Double croche pointée
8 Croche
t4 Triolet de noires

8. Triolet de croches pointées

4 Noire

4. Noire pointée
2 Blanche
01 Ronde
02 Deux rondes
04 Quatre rondes

oF Le signal d'horloge MIDI n'est pas utilisé pour ce Patch. C'est

l'intervalle auquel le bouton TAP est enfoncé qui définit directement
le temps ou la vitesse de retard.

Français

39

Rappeler les réglages d'usine du RFX-2200

ZOOM RFX-2200

Vous pouvez rappeler les réglages d'usine pour tous les paramètres du RFX-2200 ou encore individuellement pour chaque Patch
(fonction de rappel). Cette fonction vous sera utile quand vous avez écrasé un Patch original par mégarde ou encore quand vous
souhaitez retrouver tous les réglages d'origine de l'appareil.

Remarque:
Quand vous effectuez l'opération de rappel, vous perdez toutes les données que vous avez sauvegardées dans la mémoire
interne. Avant d’effectuer cette opération, assurez-vous donc bien que vous n'avez plus besoin de ces données.

Transfert de données (réception)

•Si vous avez sélectionné "AL" pour la
transmission

Toutes les données de Patch et les données du tableau
de mémorisation contenues dans la mémoire du RFX­2200 recevant les données sont écrasées.

•Si vous avez sélectionné "numéro du Patch
sélectionné" pour la transmission

Les données du Patch en cours d'édition sont écrasées..
Si nécessaire, sauvegardez les données.

5. Pour enregistrer des données sur un

séquenceur MIDI ou un autre dispositif MIDI
externe, activez le mode d'enregistrement du
dispositif en question et appuyez sur le

bouton STORE.

Une fois le transfert terminé, arrêtez l'enregistrement sur
le dispositif MIDI externe et effectuez toutes les étapes
nécessaires en vue de sauvegarder les données sur ce
dispositif.

• Pour annuler la transmission des données, appuyez sur
le bouton CANCEL au lieu du bouton STORE à l'étape 4.

Remarque:
Le RFX-2200 transmet successivement plusieurs séries
de données SysEx. Si l'enregistreur de données MIDI
utilisé arrête l'enregistrement après la réception d'une
série de données SysEx, les données du RFX-2200
risquent de ne pas être sauvegardées correctement.

1. Connectez la prise MIDI OUT du dispositif

MIDI externe (séquenceur, etc.) à la prise MIDI
IN du RFX-2200.

2. Lancez la reproduction sur le dispositif MIDI

externe.

•Si vous avez sélectionné "AL" pour la
transmission

Toutes les données de Patch et les données du tableau
de mémorisation contenues dans la mémoire du RFX­2200 recevant les données sont écrasées. L'indication
"dr" clignote à l'écran durant la réception des données.

•Si vous avez sélectionné "numéro du Patch
sélectionné" pour la transmission

Les données du Patch en cours d'édition sont écrasées..

Si nécessaire, sauvegardez les données.

• Quand vous transmettez des données vers ou chargez
des données depuis un dispositif MIDI externe, vous
devez assigner le même canal MIDI au RFX-2200 et au
dispositif externe. Sans cela, le RFX-2200 ignorera les
données quand vous lancez la reproduction sur le
dispositif MIDI externe.

• La reproduction sur le dispositif MIDI externe doit être
effectuée au tempo adopté à l'enregistrement des
données. Si le tempo est plus rapide, le RFX-2200 risque
de ne pas recevoir correctement les données.

3. Une fois que les données ont été chargées

dans le RFX-2200, arrêtez la reproduction sur
le dispositif MIDI externe.

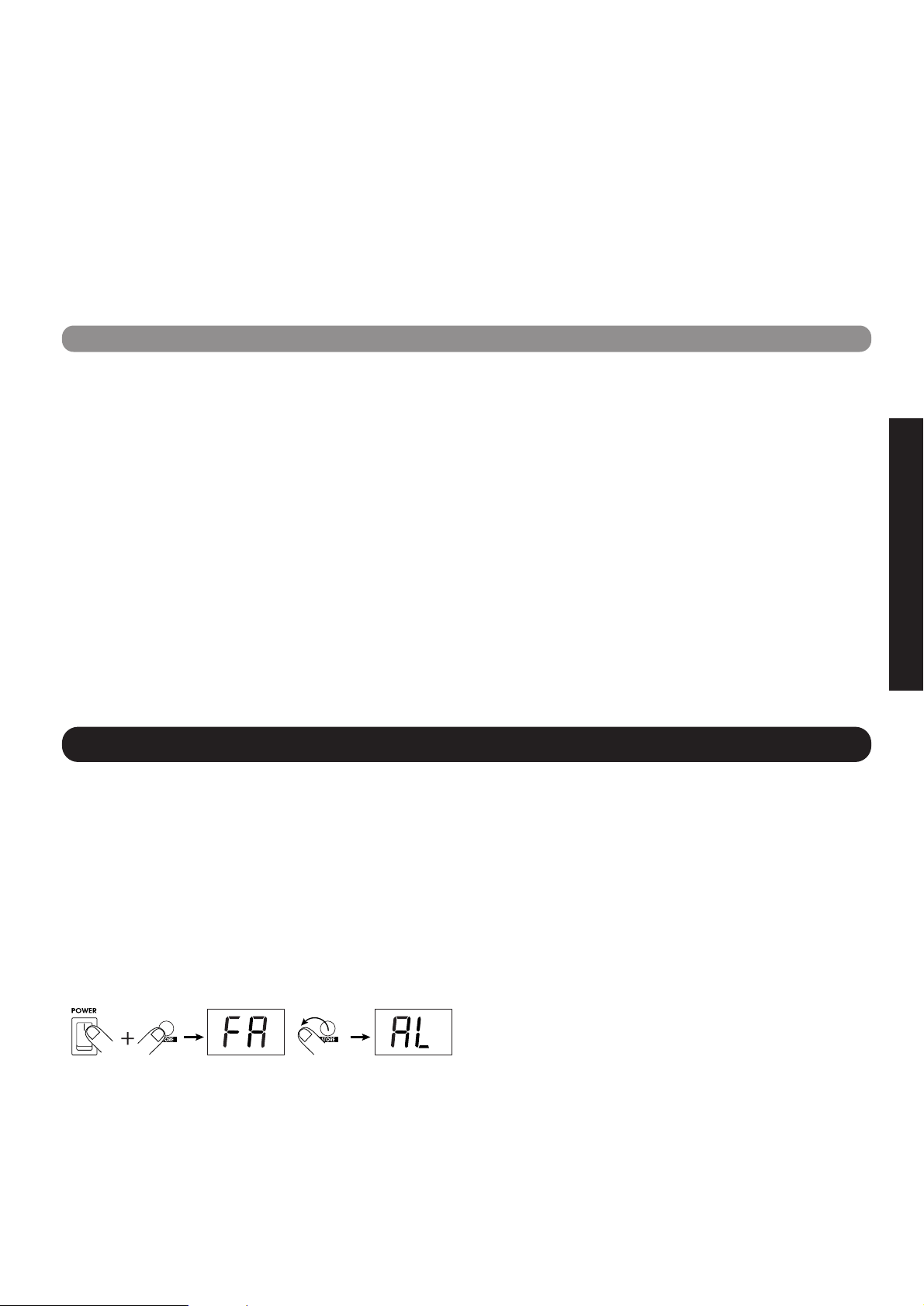

1. Mettez le RFX-2200 sous tension en

maintenant enfoncé le bouton STORE.

L'écran affiche l'indication "FA" tant que vous maintenez
enfoncé le bouton STORE.

Quand vous relâchez le bouton STORE, l'indication "AL"
clignote à l'écran.

2. Choisissez via les boutons VALUE UP/DOWN

les réglages que vous souhaitez rappeler.

• AL

Pour rappeler les réglages d'usine de toutes les données
de Patch et des données du tableau de mémorisation.

• 01 - 99, 00

Pour rappeler les réglages d'usine uniquement pour le
Patch sélectionné.

• PC

Seul le tableau de mémorisation est initialisé (retrouve
ses valeurs d'usine).

3. Pour effectuer l'opération de rappel, appuyez

à nouveau sur le bouton STORE.

• Si vous avez choisi AL ou PC à l'étape 2

Le rappel est effectué et l'appareil passe en mode de
reproduction.

•Si vous avez choisi un numéro de Patch
spécifique à l'étape 2

L'appareil reste en mode de rappel et vous permet de
rappeler tout autre numéro de Patch souhaité.

Pour annuler la fonction de rappel, appuyez sur le
bouton CANCEL.

Cette section vous indique comment charger dans le RFX-2200 les données de Patch et les données de tableau de mémorisation
sauvegardées sur un dispositif MIDI externe.

Interrupteur
POWER

Bouton STORE

Relâchez le Bouton STORE

40

ZOOM RFX-2200

Cette section décrit tous les effets et les paramètres offerts par le RFX-2200.

Les effets pouvant être utilisés dans un système Send/Return (p. 30) sont indiqués par ce symbole.

Les effets pour lesquels la fonction d'entrée Tap (p. 35) est disponible sont indiqués par ce symbole.
Les paramètres réglables via la fonction d'entrée Tap comportent l'indication "TAP" à côté de leur nom.

BYPASS vous indique que l'appareil se trouve en mode de contournement (p. 32). Il s'agit soit du mode de
contournement WET MUTE (seul le son d'effet est coupé), soit du mode de contournement DRY THRU (le
son direct est reproduit sans aucun traitement).

Effets du RFX-2200

Banque REVERB

Français

Cette banque propose divers effets de réverbération. Les paramètres REV CHARACTER, REV TIME, REV EQ LOW et REV
EQ HIGH sont réglés via leur commande respective et sont communs à tous ces effets. Pour chaque effet, la commande REV
CHARACTER permet de sélectionner une des 11 variations de caractère et de produire un son et un style spécifique.

1. HALL

1 Large Hall •••••••••••••• Cet effet simule l'acoustique d'une grande

salle de concert.

2 Bright Hall•••••••••••••• Cet effet simule l'acoustique d'une salle de

taille moyenne avec une réverbération forte et
brillante.

3 Recital Hall ••••••••••• Simule une petite salle.
4 Municipal •••••••••••••• Simule une salle de fête relativement vaste.
5 Wood Hall ••••••••••••• Simule une salle de taille moyenne dont

l'intérieur est principalement en bois.

6 Cathedral •••••••••••••• Simule une grande cathédrale.
7 Medconcert •••••••••• Simule une salle de concert de taille

moyenne.

8 Strings Hall ••••••••••• Simule une salle de concert conçue pour

musique classique.

9 Castle Hall •••••••••••• Simule un château médiéval.
10 Small Hall •••••••••••••• Simule une petite salle avec une sonorité

chaude.

11 Gymnasium •••••••••• Simule un gymnase.

2. ROOM

1 Tile Chamber •••••••• Simule l'acoustique d'une pièce dallée.
2 Warm Room ••••••••• Simule l'acoustique d'une pièce avec une

sonorité chaude.

3 Big Wooden •••••••••• Simule l'acoustique d'une pièce relativement

grande faite de bois.

4 Meeting Room ••••• Simulates the acoustics of a conference room.
5 Large Club •••••••••••• Simule l'acoustique d'un grand club avec une

forte réverbération.

6 GtrSpace ••••••••••••••• Réverbération avec un médium prononcé.
7 Strings Room ••••••• Réverbération accentuant le médium et le

grave.

8Small Chamber •••• Réverbération qui fait ressortir clairement le

discours.

9 Glass Room •••••••••• Réverbération avec un grave plutôt maigre.
10

Rehearsal Space

•••• Simule une salle de répétition avec une forte

réverbération.

11 Garage •••••••••••••••••• Simule la réverbération d'un garage..

Tableau des caractères de réverbération

1 HALL

2 ROOM

3 PLATE

4 VOCAL

5 AMBIENCE

6 PERCUSS

7 ENSEMBLE

8 POWER

Commande

Paramètre

Description

Plage de réglage

Détermine le caractère
de réverbération (voyez
le tableau).

(de moyennes à grandes).
Ces effets simulent la réverbération dans divers environnements intérieurs, allant de

petites pièces à de grandes salles de réunion.small rooms to large clubs.
Ces effets simulent la fameuse réverbération par plaque (plate) (produite par un

capteur monté sur une grande plaque métallique suspendue).

Effets de réverbération spécialement conçus pour le chant et la narration.

Ces effets ajoutent une atmosphère naturelle au son original et se prêtent aussi bien
aux instruments seuls qu'aux sources de musique stéréo.

(PERCUSSION)

Ces effets de réverbération sont idéaux pour la batterie et la percussion.

Ces effets de réverbération sont idéaux pour la batterie et la percussion.

Ces effets confèrent force et énergie aux sources sonores.

REV CHARACTER

Character Reverb Time EQ Low EQ High

1 - 11 1 - 30 -12 - +12 -12 - +12

REV TIME REV EQ LOW REV EQ HIGH

Détermine le temps de
réverbération.

Ces effets simulent la réverbération propre à différents types de salles

Règle l'accentuation/
l'atténuation d'égalisation
des graves.

Règle l'accentuation/
l'atténuation
d'égalisation des aigus.

S/R

S/R

S/R

S/R

S/R

S/R

S/R

S/R

TAP BYPASS

WET

MUTE

Français

ZOOM RFX-2200

41

3. PLATE

1 Large Plate ••••••••••• Simule la réverbération produite par une

grande plaque.

2Bright Plate •••••••••• Plaque de réverbération brillante, idéale pour

percussion.

3 Dark Plate ••••••••••••• Réverbération de plaque avec impression de

profondeur.

4 Clear Plate •••••••••••• Réverbération de plaque transparente, idéale

pour le chant.

5 Short Plate •••••••••••• Réverbération de plaque avec un temps de

réverbération court.

6 Slap Plate ••••••••••••• Réverbération avec un long Pre-Delay.
7 Lo-Pass Plate ••••••• Réverbération de plaque agissant sur le grave.
8 Hi-Pass Plate ••••••• Réverbération de plaque agissant sur l'aigu.
9 Rich Plate ••••••••••••• Réverbération de plaque riche et dense.
10 Endless Plate ••••••• Réverbération de plaque régulière très longue.
11 Tunnel ••••••••••••••••••• Simule la réverbération d'un tunnel.

4. VOCAL

1 Female Rock •••••••• Réverbération idéale pour chanteuses de rock.
2 Male Ballad ••••••••••• Réverbération conçue pour ballades chantées

par des hommes.

3 Chorus •••••••••••••••••• Réverbération conçue pour choeurs.
4 Female Folk •••••••••• Réverbération naturelle exceptionnelle pour

voix féminines.

5 Hi Male Rock •••••••• Réverbération conçue pour des voix

masculines relativement hautes.

6 Narration ••••••••••••••• Réverbération conçue pour souligner la

narration.

7 Chanting ••••••••••••••• Réverbération conçue pour le chant en

groupe.

8 Slapback ••••••••••••••• Souligne la voix sans changer d'autres

caractéristiques.

9 Enhancer •••••••••••••• Réverbération avec accentuation de l'aigu.
10 LushVerb •••••••••••••• Simulation d'un vaste espace, idéal pour la

voix.

11 EchoVerb •••••••••••••• Réverbération avec un long Pre-Delay.

5. AMBIENCE

1 Rock Mix ••••••••••••••• Réverbération pour sources de musique rock.
2 Jazz Band ••••••••••••• Réverbération pour sources de musique jazz.
3 Reggae Mix •••••••••• Réverbération assez prononcée pour reggae et

genres apparentés

4 Keyboard •••••••••••••• Superbe atmosphère pour clavier
5Hip Hop ••••••••••••••••• Atmosphère pour musique rap et hip hop.
6Film Score •••••••••••• Atmosphère pour musique de film.
7 Electronic Mix •••••• Effet spatial pour synthétiseur.
8 New Age ••••••••••••••• Atmosphère pour sources sonores MIDI.
9 Strings Quartet •••• Atmosphère chaude, axée sur le médium,

pour cordes.

10 Choral Mix •••••••••••• Riche atmosphère pour choeurs et ensembles

vocaux.

11 Percussion Mix •••• Atmosphère idéale pour ensembles de

percussion.

6. PERCUSSION

1 Rock Kit/1 ••••••••••••• Réverbération conçue pour batterie rock.
2 LatinPerc •••••••••••••• Atmosphère légère pour percussion.
3 Jazz Drums •••••••••• Réverbération conçue pour batterie jazz.
4 Tom ••••••••••••••••••••••• Effet relativement profond pour toms.
5 Shaker ••••••••••••••••••• Idéal pour maracas et autres instruments de

percussion de ce type.

6 Reggae Drums ••••• Effet axé sur le médium pour batterie reggae.
7 Rock Kit/2 ••••••••••••• Permet d'ajouter de la réverbération à la

caisse claire ou aux cymbales sans affecter le
grave.

8 MalletPerc •••••••••••• Cet effet souligne la percussion de type

maillet.

9Slap ••••••••••••••••••••••• Réverbération avec un Pre-Delay court,

accentuant les basses fréquences.

10 Afro Drums ••••••••••• Réverbération conçue pour percussion de type

africain.

11 Bells ••••••••••••••••••••••• Effet axé sur l'aigu, idéal pour cloches.

7. ENSEMBLE

1 Strings ••••••••••••••••••• Réverbération conçue pour cordes.
2 Brass ••••••••••••••••••••• Réverbération conçue pour ensembles de

cuivres.

3Piano ••••••••••••••••••••• Réverbération chaude et vaste, idéale pour

solos de piano.

4 Winds •••••••••••••••••••• Réverbération conçue pour instruments en

bois à vent.

5 Synth/1 •••••••••••••••••• Réverbération conçue pour synthétiseur.
6 Solo Strings •••••••••• Réverbération conçue pour instruments à

cordes solos.

7 Jazz Organ ••••••••••• Réverbération légère mettant le son d'orgue

en avant.

8 Chorus •••••••••••••••••• Large réverbération pour choeurs.
9 Solo Winds ••••••••••• Réverbération en sourdine, idéale pour solos

d'instruments à vent.

10 Church Organ •••••• Réverbération conçue pour ajouter un

sentiment d'espace à la musique d'orgue.

11 Synth/2 •••••••••••••••••• Superbe réverbération pour synthétiseur.

8. POWER

1 Kick/1 •••••••••••••••••••• Souligne l'impact du corps de la grosse caisse.
2 Kick/2 •••••••••••••••••••• Augmente la taille perçue de l'image de la

grosse caisse.

3 Snare/1 •••••••••••••••••• Accentue le son du corps de la caisse claire.
4 Snare/2 ••••••••••••••••• Ajoute une réverbération brillante au son de

caisse claire.

5 Toms/1 •••••••••••••••••• Conçue pour les toms bas et les toms reposant

sur le sol.

6 Toms/2 •••••••••••••••••• Souligne le médium des toms.
7 Hand Perc ••••••••••••• Idéale pour percussion manuelle.
8 DistGtr/1 ••••••••••••••• Conçue pour un son de guitare avec distorsion

avec un caractère rappelant clairement une
pédale d'effet.

9 DistGtr/2 ••••••••••••••• Conçue pour un son de guitare avec distorsion

avec un caractère brillant.

10 Vocal/1 •••••••••••••••••• Augmente la puissance d'impact de la voix.
11 Vocal/2 •••••••••••••••••• Idéale pour le chant de type ballade.

Contient des effets uniques de retard (Delay) et des effets combinés permettant d'allier l'effet de retard à un autre effet. Les
effets combinés repérés par un "+" sont constitués de deux effets branchés en série. Les effets combinés marqués d'un "/"
utilisent deux effets en parallèle pour le canal gauche et droit.

Banque DELAY

42

ZOOM RFX-2200

Français

Beat

1: Triple croche 2: Triolet de doubles croches 3: Double croche 4: Triolet de croches 5: Double croche pointée 6: Croche
7: Triolet de noires 8: Croche pointée 9:Noire 10: Noire pointée 11:Blanche

Cet effet combine en série un effet Chorus et un effet Delay.

Cet effet combine en série un effet Delay et un effet Flanger.

5 CHO+DLY

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Chorus Mix Chorus Depth Delay Time[x 10] Delay Feedback

WET

MUTE

1 - 11 1 - 30 1 - 75 0 - 30

6 DLY+FLG

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Flanger Feedback

Flanger Rate [TAP]

Delay Time[x 10] Delay Feedback

WET

MUTE

1 - 11 1 - 50 1 - 75 0 - 30

Règle la profondeur de
modulation de l'effet
Chorus.

Règle le temps de
retard par pas de 10
ms (75: 743 ms).

Règle le nombre de
répétitions du son
retardé.

Détermine la balance
de signal sec et de
signal de Chorus.

Ajuste la vitesse de
modulation du Flanger.

Règle le temps de
retard par pas de 10
ms (75: 743ms).

Règle le nombre de
répétitions du son
retardé.

Détermine la quantité
de réinjection de
Flanger.

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

S/R

S/R

1 ST DLY

Commande

Paramètre

Description

Plage de réglage

Règle la quantité
d'atténuation des aigus
dans le registre aigu.

2 MN DLY

Commande

Paramètre

Description

Plage de réglage

Règle la quantité
d'atténuation des aigus
dans le registre aigu.

3 PAN DLY

Commande

Paramètre

Description

Plage de réglage

Règle la profondeur de
l'effet pan automatique.

4 RHYTHM

Commande

Paramètre

Description

Plage de réglage

Définit le temps de
retard via une valeur de
note (voyez ci-dessous).

(STEREO DELAY)

Effet Delay stéréo avec un temps de retard maximum pouvant aller

jusqu'à 1486 ms.

EDIT 1

High Damp Time[x 100] [TAP] Time[x 1] [TAP] Feedback

Règle le temps de
retard par pas de 100
ms.

1 - 11 0 - 14 0 - 99 -15 - 15

(MONO DELAY )

Effet Delay monaural avec un temps de retard maximum pouvant aller

EDIT 2 EDIT 3 EDIT 4

Règle le temps de
retard par pas de 1 ms.

Règle le nombre de
répétitions du son
retardé. Pour des valeurs
négatives, vous obtenez
un feedback croisé.

TAP BYPASS

jusqu'à 2972 ms.

EDIT 1

High Damp

1 - 11 0 - 29 0 - 99 0 - 30

Time[x 100] [TAP] Time[x 1] [TAP]

Règle le temps de
retard par pas de 100
ms.

EDIT 2 EDIT 3 EDIT 4

Feedback

Règle le temps de
retard par pas de 1 ms.

Règle le nombre de
répétitions du son
retardé.

TAP BYPASS

(AUTO PANNING DELAY ) Effet Delay monaural avec panoramique automatique (auto-pan).

EDIT 1

Depth Rate [TAP] Time[x 10] Feedback

Ajuste la vitesse de
l'effet pan automatique.

1 - 11 1 - 50 1 - 99 0 - 30

(RHYTHMIC DELAY )

EDIT 2 EDIT 3 EDIT 4

Règle le temps de
retard par pas de 10
ms (max. 990 ms).

Règle le nombre de
répétitions du son
retardé.

TAP BYPASS

Il s'agit d'un effet Delay monaural pour lequel le temps de retard
peut être défini en valeur BPM et en valeur de note. Si le paramètre de réception
d'horloge MIDI est réglé sur "on", cet effet reçoit toujours le signal d’horloge MIDI.

EDIT 1

Beat BPM[x 10] [TAP] BPM[x 1] [TAP] Feedback

Règle la valeur BPM
par pas de 10
battements (plage de
réglage: 41 - 250).

1 - 11 4 - 25 0 - 9 0 - 30

EDIT 2 EDIT 3 EDIT 4

Règle la valeur BPM
par pas de 1 battement.

Règle le nombre de
répétitions du son
retardé.

TAP BYPASS

S/R

WET

MUTE

S/R

WET

MUTE

S/R

WET

MUTE

S/R

WET

MUTE

Français

ZOOM RFX-2200

43

1 PITCH

Effet Pitch Shifter stéréo qui ajoute un composant transposé au son original.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Tone Pitch Fine Shift

WET

MUTE

WET

MUTE

WET

MUTE

1 - 11 0 - 24 -10 - +10 dn, UP

2 CHORUS

Chorus stéréo avec trois voix par canal.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Tone

Depth Rate

Pre Delay

1 - 11 1 - 30 1 - 50 1 - 30

3 FLANGER

Flanger stéréo à large plage.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Feedback Depth Rate [TAP] Manual

1 - 11 0 - 30 1 - 50 1 - 30

4 PHASER

Phaser avec une fluctuation prononcée.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Stage Depth Rate [TAP] Feedback

WET

MUTE

1 - 11 1 - 30 1 - 50 0 - 30

Ajuste le timbre de
l'effet.

Détermine l'intervalle
de transposition en
demi-tons.

Détermine la profondeur
de modulation de
hauteur.

Détermine la
profondeur de l'effet.

Permet d'effectuer un
réglage fin de la
hauteur.

Détermine la direction
de la transposition (vers
le haut ou vers le bas).

Détermine la vitesse de
modulation de hauteur.

Détermine le temps de
retard initial.

Détermine la vitesse de
modulation du Flanger.

Règle la bande passante
de l'effet de filtre.

Ajuste le timbre de
l'effet.

Détermine la quantité de
réinjection de Flanger.

Détermine la
profondeur de la
fluctuation.

Détermine la vitesse de
fluctuation du Phaser.

Détermine la quantité
de réinjection de
Phaser.

Définit le nombre
d'étages du Phaser ainsi
que la phase.
1 - 5: 4, 6, 8, 10 (phase
normale)
6 - 11: 4, 6, 8, 10, 12, 16
(phase opposée)

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

S/R

S/R

S/R

S/R

Cet effet combine en série un effet Delay et un effet de réverbération.

Cet effet combine en parallèle un Delay et une réverbération. Le canal gauche
porte l'effet Delay et le canal droit l'effet de réverbération.

7 DLY+REV

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Mix Reverb Time Delay Time[x 10] Delay Feedback

WET

MUTE

1 - 11 1 - 30 0 - 30

8 DLY/REV

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Mix Reverb Time Delay Time[x 10] Delay Feedback

WET

MUTE

1 - 11 1 - 30 1 - 75

1 - 75

0 - 30

Règle le temps de
retard par pas de 10
ms (75: 743 ms).

Règle le temps de
réverbération.

Règle le nombre de
répétitions du son
retardé.

Détermine la balance
de signal sec et de
signal réverbéré.

Règle le temps de
réverbération.

Règle le temps de
retard par pas de 10
ms (75: 743 ms).

Règle le nombre de
répétitions du son
retardé.

Détermine la balance
de signal sec et de
signal réverbéré.

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

S/R

S/R

Contient des effets uniques de modulation et des effets combinés qui utilisent deux effets simultanément. Les effets combinés
repérés par un "+" sont constitués de deux effets branchés en série. Les effets combinés marqués d'un "/" utilisent deux effets
en parallèle pour le canal gauche et droit.

Banque EFFECTS

Cette banque propose des effets spéciaux tels qu'un effet VOCODER et un modulateur en boucle.

Banque SFX

44

ZOOM RFX-2200

Français

5 TRM-PAN

Effet allant du trémolo au changement automatique du son dans l'image stéréo (auto-pan).

Commande

Paramètre

Description

Plage de réglage

Si vous tournez la
commande vers la
gauche, vous obtenez un
effet trémolo. Tournez-la
vers la droite pour obtenir
un effet Pan automatique
avec une plage plus vaste.

6 CHO+REV

Commande

Paramètre

Description

Plage de réglage

Détermine la balance
de signal sec et de
signal réverbéré.

7 FLG+REV

EDIT 1

EDIT 2 EDIT 3 EDIT 4

DepthWidth Rate [TAP] Clip

Détermine la
profondeur de l'effet
auto-pan.

1 - 11 1 - 10 1 - 50 0 - 10

Ajuste la vitesse du
trémolo/pan
automatique.

Combinaison en série d'un Chorus et d'une réverbération.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Reverb Mix Reverb Time Chorus Depth Chorus Mix

Règle le temps de
réverbération.

1 - 11 1 - 30 1 - 30 0 - 99

Ajuste la profondeur de
modulation de Chorus.

Combinaison en série d'un Flanger et d'une réverbération.

Les paramètres sont identiques à ceux de l'effet "8 FLG/REV".

8 FLG/REV

Commande

Paramètre

Description

Plage de réglage

Détermine la balance
de signal sec et de
signal réverbéré.

Combinaison en parallèle d'un Flanger et d'une réverbération. Le canal gauche porte l'effet
Flanger et le canal droit l'effet de réverbération.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Reverb Mix Reverb Time Flanger Rate [TAP] Flanger Feedback

Règle le temps de
réverbération.

1 - 11 1 - 30 1 - 50 0 - 30

Détermine la vitesse de
fluctuation du Flanger.

Règle l'aspect de la
forme d'onde du LFO
contrôlant la
modulation.

Détermine la balance de
signal sec et de signal de
Chorus.

Détermine la quantité
de réinjection de
Flanger.

TAP BYPASS

WET

MUTE

S/R

TAP BYPASS

WET

MUTE

S/R

S/R

TAP BYPASS

WET

MUTE

1 VOCODER

Commande

Paramètre

Description

Plage de réglage

2

RING-MOD

Commande

Paramètre

Description

Plage de réglage

3 TIME TRIP

Commande

Paramètre

Description

Plage de réglage

Cet effet vous permet d'utiliser un microphone branché à l'entrée MIC IN pour contrôler le signal
provenant d'un synthétiseur et arrivant à l'entrée INPUT L.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Band/Attack Chorus Mix Distortion Sens

Sélectionne le nombre
de bandes de filtre pour
le VOCODER ainsi que
la vitesse de réponse.
1 - 5: 18 bandes, 6 - 11:
10 bandes (des valeurs
basses correspondent à
une attaque plus rapide)

1 - 11 0 - 10 0 - 10 1 - 30

Détermine la balance
de signal sec et de
signal de Chorus.

Détermine le niveau de
distorsion.

Il s'agit d'un Ring Modulator (modulateur en boucle) avec un retard bref.

EDIT 1

Delay Mode

Change le mode de
retard.

1 - 11 1 - 50 -12 - 12 -12 - 12

Change la fréquence
de modulation du
signal d'entrée.

EDIT 2 EDIT 3 EDIT 4

Frequency EQ Low

Règle l'accentuation/
l'atténuation
d'égalisation des graves.

Cet effet change le temps de retard en fonction de l'intensité du signal d'entrée.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Depth Sensitivity Feedback Feedback Polarity

Définit la plage de
changement du temps
de retard.

1 - 11 1 - 50 0 - 30 -1, 1

Règle la sensibilité de
changement du temps
de retard.

Définit le nombre de
répétitions du son
retardé.

Détermine la sensibilité
du VOCODER.

EQ High

Règle l'accentuation/
l'atténuation
d'égalisation des aigus.

Définit la polarité de
réinjection. -1: phase
inverse, 1: phase normale

TAP BYPASS

WET

MUTE

TAP BYPASS

WET

MUTE

S/R

TAP BYPASS

WET

MUTE

Français

ZOOM RFX-2200

45

Tableau des caractères DIMENSION

4 PIT-DLY

1 Super Wide ••••••••••• Souligne la dispersion stéréo des sources

musicales.

2 Stereo Mono ••• Change la localisation du son et passe de

stéréo à mono.

3 Left Right ••••••••• Change la localisation du son de gauche à

droite.

4 Right Left ••••••••• Change la localisation du son de droite à

gauche.

5Big Delay •••••••••••••• Effet avec un long Pre-Delay permettant de

créer une impression de vaste espace.

6 Mono Stereo ••• Change la localisation du son et passe de mono

à stéréo.

7 StereoMids ••••••••••• Crée une large impression d'expansion du

médium.

8 Huge Bass •••••••••••• Crée une impression d'expansion du grave..
9Ping-Pong ••••••••••••• Réverbération rebondissant de gauche à droite

et de droite à gauche.

10 Bass/Treble •••••••••• Ajoute de la réverbération au grave et à l'aigu.
11 Millennium •••••••••••• Crée un vaste espace de réverbération.

Commande

Paramètre

Description

Plage de réglage

Définit la quantité du
signal de réinjection.

Cet effet comprend un Pitch Shifter intégré à la boucle de réinjection.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Feedback Delay TIME[x 10] Pitch Pitch Goal

Règle le temps de
retard par pas de 10
ms (75: 743 ms).

1 - 11 1 - 75 0 - 30 -12 - 12

Définit la valeur de
transposition. A la
valeur maximum (30), la
valeur de transposition
correspond au réglage
Pitch Goal.

Détermine l'intervalle
de transposition en
demi-tons.

S/R

TAP BYPASS

WET

MUTE

5 ROTARY

Commande

Paramètre

Description

Plage de réglage

6

DIMENSION

Commande

Paramètre

Description

Plage de réglage

Simule un haut-parleur rotatif tournant de manière mécanique.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Drive Speed 1 Speed 2 [TAP] Speed Select

Ajuste la distorsion.

1 - 11 1 - 50 1 - 50 S1, S2

Règle la vitesse de
rotation 1.

Ces effets contrôlent la dispersion spatiale du son.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Character Reverb Time EQ Low EQ High

Définit le caractère.
(Voyez le tableau.)

1 - 11 1 - 30 -12 - 12 -12 - 12

Règle le temps de
réverbération.

TAP BYPASS

Règle la vitesse de
rotation 2.

Passe de la vitesse 1
(S1) à la vitesse 2 (S2).

WET

MUTE

TAP BYPASS

Règle l'accentuation/
l'atténuation
d'égalisation des graves.

Règle l'accentuation/
l'atténuation
d'égalisation des aigus.

WET

MUTE

S/R

7 GATE REV

Commande

Paramètre

Description

Plage de réglage

8 RVS REV

Commande

Paramètre

Description

Plage de réglage

Effet spécial de réverbération Gate dans lequel la réverbération est brusquement coupée par
une porte

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Threshold Reverb Time EQ Low EQ High

Règle la sensibilité de
la porte.

1 - 11 1 - 30 -12 - 12 -12 - 12

Règle le temps de
réverbération.

Règle l'accentuation/
l'atténuation
d'égalisation des graves.

Règle l'accentuation/
l'atténuation
d'égalisation des aigus.

(REVERSE REVERB) Produit un effet similaire à celui obtenu lorsqu'une bande tourne à l'envers.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

Threshold Reverb Time EQ Low EQ High

Détermine la sensibilité
de l'effet, soit le niveau
à partir duquel la
réverbération est
appliquée.

1 - 11 1 - 30 -12 - 12 -12 - 12

Règle le temps de
réverbération.

Règle l'accentuation/
l'atténuation
d'égalisation des graves.

Règle l'accentuation/
l'atténuation
d'égalisation des aigus.

S/R

TAP BYPASS

WET

MUTE

S/R

TAP BYPASS

WET

MUTE

Français

46

ZOOM RFX-2200

1 Lo-Fi EFX

Effet spécial conçu spécialement pour dégrader la qualité du son.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character Color Distortion Tone

WET

MUTE

WET

MUTE

WET

MUTE

1 - 11 1 - 10 1 - 10 1 - 20

2 ISOLATOR

Cet effet divise le signal en trois bandes et permet de régler le niveau pour chacune des bandes.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character

Low Mix Mid Mix

High Mix

1 - 11 0 - 99 0 - 99 0 - 99

3 COMB

(COMB FILTER ) Cet effet applique un filtre en peigne (Comb) au signal d'entrée.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Response Range Frequency Feedback

1 - 11 1 - 40 1 - 30 0 - 30

4 STEP CRY

Cet effet utilise des filtres afin de conférer au son un effet d'étage.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Wave Balance Depth Step Rate [TAP] Resonance

WET

MUTE

1 - 11 1 - 30 1 - 50 1 - 10

5

RESONANCE

Effet de filtre avec composant de résonance.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Resonance Sensitivity LFO Rate [TAP] LFO Depth

WET

MUTE

1 - 11 1 - 30 1 - 50 0 - 30

6 LPF

( LOW PASS FILTER ) Filtre laissant passer uniquement les composants de fréquence grave du signal.

7 BPF

(BAND PASS FILTER) Filtre laissant passer uniquement les composants de fréquence moyenne du signal.

8 HPF

(HIGH PASS FILTER ) Filtre laissant passer uniquement les composants de fréquence aiguë du signal.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Resonance Frequency LFO Rate [TAP] LFO Depth

WET

MUTE

1 - 11 1 - 30 1 - 50 0 - 30

Change graduellement
le caractère du filtre.

Ajuste la couleur du
son.

Règle le niveau de la
bande des graves.

Définit la plage de
réglage du paramètre
Frequency.

Ajuste la distorsion. Ajuste le timbre de

l'effet.

Règle le niveau de la
bande des médiums.

Règle le niveau de la
bande des aigus.

Ajuste la fréquence du
filtre en peigne.

Définit la quantité du
signal de réinjection.

Ajuste la fréquence de
transition.

Ajuste la vitesse de
réponse pour le
changement du
paramètre Frequency.

Ajuste la profondeur
de l'effet.

Ajuste la fréquence de
l'effet d'étage.

Ajuste l'intensité de
l'effet.

Des valeurs basses
produisent un effet CRY
(Wah) plus prononcé,
tandis que des valeurs
élevées produisent un
effet STEP (d'étage)
plus marqué.

Ajuste la sensibilité du
filtre part rapport au
signal d'entrée.

Ajuste la vitesse du
LFO.

Ajuste la plage de
modulation du LFO.

Ajuste la résonance.

Ajuste la fréquence de
coupure.

Ajuste la vitesse du
LFO.

Ajuste la plage de
modulation du LFO.

Ajuste la résonance.

"6 LPF", "7 BPF" et "8 HPF" disposent de paramètres identiques.

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Cette banque contient principalement des effets conçus pour effectuer divers traitements sur des sources stéréo. Lo-Fi dégrade
volontairement la qualité du son afin de créer un effet spécial. ISOLATOR divise le signal en trois bandes dont vous pouvez régler
séparément le niveau. Cette banque sera par exemple très utile pour le travail de mixage sur 2 pistes ou pour le travail de DJ.

Banque RE-MIX

Français

ZOOM RFX-2200

47

Les effets de mixage de cette banque viennent à point pour déterminer l'atmosphère générale d'un morceau lors du mixage final (mixage de
toutes les pistes sur deux pistes stéréo) ou de la mastérisation (ajustement précis du son et du volume sur un mélange final stéréo).

Il vaut mieux utiliser les effets de cette banque en réglant la commande MIX sur 99, de sorte à ne
produire que le signal d'effet (WET).

Banque MIXDOWN

1 FINAL

(FINAL MASTER) Cet effet combine en série un égaliseur à 4 bandes et un compresseur à 3 bandes.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character Low MIX Mid MIX High MIX

DRY

THRU

1 - 11 0 - 50 0 - 50 0 - 50

Règle le niveau des
graves sur

-∞ ou ­24,5 à 0 dB (par pas
de 0,5 dB) 50: 0 dB

Règle le niveau des
médiums sur -∞

ou ­24,5 à 0 dB (par pas de
0,5 dB) 50: 0 dB

Règle le niveau des
aigus -∞

ou -24,5 à 0
dB (par pas de 0,5 dB)
50: 0 dB

Sélectionne la
compression et le type
d’égalisation (voyez le
tableau).

Commande

Paramètre

Plage de réglage

Description

Tableau de caractéristiques FINAL

1 Drum Punch

•••••••••••• Confère plus de punch au son de batterie.

2 Dance Mix

••••••••••••••• Génère le grave d’une piste de danse.

3 Pushy Pop

•••••••••••••• Rend un morceau populaire plus

puissant.

4 Rock Shape

•••••••••••• Ajoute une note de rock.

5 MP3 Enhancer

•••••••• Éclaircit un son étouffé.

6Vocal Boost

•••••••••••• Ramène le chant vers l’avant.

7 Low End Comp

••••••• Compression du grave uniquement.

8Mid Range Comp

•••• Compression du médium uniquement.

9Hi End Comp

•••••••••• Compression de l’aigu uniquement.

10 Walkie Talkie

•••••••••• Accentuation du médium.

11 Maximum

•••••••••••••••• Augmente le niveau de pression sonore

global.

2 POWER

(POWER BOOST) Effet de mixage final qui souligne la basse et donne un punch puissant au son.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Character Reverb Time Reverb Mix Intensity

DRY

THRU

DRY

THRU

DRY

THRU

1 - 11 1 - 30 0 - 99 0 - 15

3 WIDE

(WIDE IMAGE) Effet de mixage final qui accentue la plage stéréo gauche/droite.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Character

Reverb Time Reverb Mix

Intensity

1 - 11 1 - 30 0 - 99 0 - 15

4 BOOST

BOOST EQ) Effet de mixage final qui confère un grave serré et un aigu nerveux.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Character Reverb Time Reverb Mix Intensity

1 - 11 1 - 30 0 - 99 0 - 15

5 VOCAL

(VOCAL PRESENCE) Effet de mixage final qui fait ressortir la souplesse et la chaleur du chant.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Reverb Character Reverb Time Reverb Mix Intensity

DRY

THRU

1 - 11 1 - 30 0 - 99 0 - 15

Sélectionne divers
types de réverbération
(voyez le tableau à la
page suivante).

Règle le temps de
réverbération.

Règle le temps de
réverbération.

Détermine la balance
de signal sec et de
signal réverbéré.

Détermine la balance
de signal sec et de
signal réverbéré.

Ajuste l'accentuation
de la basse.

Ajuste la plage stéréo
gauche/droite.

Ajuste le volume des
graves/des aigus.

Sélectionne divers
types de réverbération
(voyez le tableau à la
page suivante).

Règle le temps de
réverbération.

Détermine la balance
de signal sec et de
signal réverbéré.

Sélectionne divers
types de réverbération
(voyez le tableau à la
page suivante).

Règle le temps de
réverbération.

Détermine la balance
de signal sec et de
signal réverbéré.

Sélectionne divers
types de réverbération
(voyez le tableau à la
page suivante).

Ajuste la bande
permettant d'améliorer
la clarté et d'accentuer
la richesse du chant.

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Français

48

ZOOM RFX-2200

Tableau de types de réverbération POWER, WIDE, BOOST, VOCALWIDE, BOOST, VOCAL

1Warm Hall

••••••••••••• Réverbération de salle chaleureuse

2 Normal Hall

••••••••••• Réverbération de salle normale

3 Clear Hall

•••••••••••••• Réverbération de salle claire

4 Warm Room

•••••••••• Réverbération de chambre chaleureuse

5 Normal Room

•••••••• Réverbération de chambre chaleureuse

6 Clear Room

••••••••••• Réverbération de chambre claire

7 Warm Plate

••••••••••• Réverbération de plaque chaleureuse

8 Normal Plate

••••••••• Réverbération de plaque normale

9 Clear Plate

•••••••••••• Réverbération de plaque claire

10 Warm Ambience

•••• Ambiance chaleureuse

11 Clear Ambience

••••• Ambiance claire

7 MIC SIM

(MIC SIMULATOR ) Simule les caractéristiques d'un microphone à condensateur de haute qualité tout

en utilisant un simple microphone dynamique.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character Threshold EQ Low EQ High

DRY

THRU

1 - 11 1 - 16 -12 - +12 -12 - +12

8 CABI SIM

(CABINET SIMULATOR) Ajoute les caractéristiques sonores d'un boîtier d'amplificateur au son d'une

guitare électrique.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character Presence EQ Low EQ High

DRY

THRU

1 - 11 1 - 16 -12 - +12 -12 - +12

6

COMP•LIM

Cet effet permet de maintenir les niveaux des signaux dans une certaine plage. Le compresseur
augmente le niveau des signaux se trouvant sous un certain seuil et réduit le niveau des signaux très
forts. Le limiteur se borne à limiter le niveau des signaux très élevés.

EDIT 1

EDIT 2 EDIT 3 EDIT 4

TAP BYPASS

Character Threshold EQ Low EQ High

DRY

THRU

1 - 11 1 - 16 -12 - +12 -12 - +12

Permet de régler le
niveau seuil.

Ajuste l'accentuation/
l'atténuation
d'égalisation des graves.

Ajuste l'accentuation/
l'atténuation
d'égalisation des aigus.

Ajuste l'accentuation/
l'atténuation
d'égalisation des graves.

Ajuste l'accentuation/
l'atténuation
d'égalisation des aigus.

Choisit le caractère du
microphone et le degré
d'accentuation
(Enhancer) de l'aigu.
1 - 6: Pour le chant
7 - 11: Pour la musique
instrumentale (des
valeurs plus élevées
entraînent une
accentuation de l'aigu
plus prononcée)

Ajuste le niveau des
ultra-hautes
fréquences.

Permet de spécifier le
caractere de l'amplificateur
et de déterminer à quel
point le haut-parleur
influence le son.
1 - 6: COMBO
7 - 11: STACK (plus les
chiffres sont élevés, plus le
haut-parleur influence le
son)

Détermine le niveau
auquel le compresseur/
limiteur devient actif.

Ajuste l'accentuation/
l'atténuation
d'égalisation des graves.

Ajuste l'accentuation/
l'atténuation
d'égalisation des aigus.

Choisit le type d'effet et
règle le temps
d'étouffement.
1 - 6: Compresseur
7 - 11: Limiteur (des
valeurs plus élevées
entraînent un temps
d'étouffement plus long)

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

Commande

Paramètre

Plage de réglage

Description

HALL
ROOM
HALL
RHYTHM
PAN DLY
DLY+REV
CHORUS
FLANGER
PITCH
TRM-PAN

01
02
03
04
05
06
07
08
09
10

No. Nom Commentaire Effet

Orchestral Hall
Tile Chamber
Cathedral
132-BPM Delay
Panning Delay
Delay + Reverb
Slow Chorus
LFO Flange
Synth Harmony
Pulsar

Réverbération de grande salle pour ensembles
Réverbération brève et brillante pour batterie
Réverbération riche et longue pour chant
Delay de croches pointées, 132 BPM
Delay auto-pan de 200 ms
Delay -> reverb pour le chant
Chorus profond pour piano électrique
Flanger profond et lent pour motif rythmique
Ajoute une harmonie de 5 demi-tons vers le bas
Trémolo dur et intense pour synthé

Liste de patches

Français

ZOOM RFX-2200

49

BPF
PLATE
ISOLATOR
DIMENSION
Lo-Fi EFX
FINAL
GATE REV
PIT-DLY
HALL
HALL
HALL
HALL
ROOM
ROOM
ROOM
ROOM
ROOM
PLATE
PLATE
PLATE
PLATE
PLATE
VOCAL
VOCAL
VOCAL
VOCAL
VOCAL
AMBIENCE
AMBIENCE
AMBIENCE
AMBIENCE
AMBIENCE
PERCUSSION
PERCUSSION
PERCUSSION
PERCUSSION
PERCUSSION
ENSEMBLE
ENSEMBLE
ENSEMBLE
POWER
POWER
POWER
POWER
DIMENSION
GATE REV
RVS REV
RVS REV
AMBIENCE
ROOM
CHO+REV
DLY/REV
CHO+DLY
FLG+REV
DLY+FLG
ST DLY
MN DLY
RHYTHM
CHORUS
FLANGER
PITCH
TRM-PAN

11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72

Wow!
Endless Plate
Extreme Bipolar
Mono -> Stereo
Mess It Up
WalkieTalkie
Sharp Gated Verb
Gunshot
Medium Concert Hall
Small Bright Hall
Gymnasium
Midrange Hall
Small Chamber
Big Wooden Room
Glass Room
Large Warm Room
Guitar Space
Lyrical
Boomer
Slap Plate
High-pass Plate
Midrange Plate
Vocal Chant
Male Ballad
Female Rock
Vocal Enhancer
Choir Verb
Rock Mix
Hip Hop Ambience
Synth Verb
Reggae Mix
New Age Ambience
Percussion Slap
Rock Kit
Beat Space
Latin Percussion
Mallet Percussion
Big Piano Verb
String Texture
Church Organ
Bright Snare Smack
Power Kick
Power Guitar
Vocal Power
Ping Pong Verb
Smooth Gated Verb
Long Reverse Verb
Short Reverse Verb
Early Reflection 1
Early Reflection 2
Chorus + Reverb
Delay/Reverb
Chorus + Delay
Flange + Reverb
Delay + Flange
Stereo Delay
Mono Delay
112-BPM Delay
Active Chorus
Manual Flange
12 string
Swirly

Wah très résonant
Réverbération ultra-longue
Grave et aigu uniquement
Épaissit des cuivres
Dégradation Lo-Fi
Effet de son radio pour parole
Assombrit la batterie
Son de coup de feu
Réverbération de salle moyenne pour piano
Réverbération de petite salle pour guitare acoustique
Grande réverbération spéciale
Réverbération de salle de récital
Réverbération de petite chambre
Réverbération de grande chambre pour percussions de mains
Réverbération de chambre pour section de cuivres
Réverbération de chambre chaleureuse
Allège le son de guitare avec distorsion
Riche réverbération de plaque
Réverbération de plaque passe-bas pour grosse caisse
Rend la caisse claire plus brillante
Réverbération sans basse
Réverbération de plaque claire
Réverbération pour chant solo
Réverbération plus profonde pour voix d’homme
Réverbération vocale pour voix de femme
Avive une voix de soliste
Réverbération vocale pour chœur
Réverbération ambiante avec moins de grave
Réverbération avec accentuation du grave
Réverbération très brillante pour claviers
Réverbération ambiante dans le médium
Réverbération brillante et ouverte
Réverbération Slap brève pour percussion de mains
Réverbération ambiante pour batterie
Réverbération Slap pour parties rythmiques
Bonne ambiance pour bongo
Réverbération ambiante pour marimba
Superbe réverbération pour ballades lentes
Épaissit les sons de cordes d’un synthé
Crée de l’espace pour orgue à tuyaux
Réverbération pour caisse claire
Ajoute de la vitalité à la grosse caisse
Épaissit le son de guitare crunch
Réverbération brève et épaisse pour voix
Idéal avec un instrument mélodique solo
Éclaircit la batterie
Accentue le grave de la grosse caisse
Réverbération excentrique pour batterie
Réflexion de pièce accentuant le son de batterie
Premières réflexions d’une petite pièce
Chorus -> reverb pour enrichir la voix
Delay sur canal L et réverb sur canal R
Chorus -> delay pour synthé
Flanger -> reverb pour synthé solo
Delay -> flanger éclaircissant le synthé
Delay de 300 ms avec moins d’atténuation
Delay de 500 ms avec atténuation de l’aigu
Delay de doubles croches, 112 BPM
Chorus pour cordes
Accentue les harmoniques supérieures
Pitch Shift d’1 octave vers le bas
Auto-pan lent et large

Français

50

ZOOM RFX-2200

En cas de problème

73

Juicy Phase

74

Deep Purple

75

Filter Pulse

76

Slow Sweep

77

Telephone

78

Isolate Midrange

79

Isolate Lows

80

Resonance

81

Cry Mary

82

Pedal Tone

83

Robot Voice

84

Kookyman

85

Ring Modulator

86

Power Boost

87

Wide Image

88

Boost EQ

89

Vocal Presence

90

Rock Shape

91

Dance Bass

92

MAXIMUM

93

Vocal Boost

94

MP3 Enhancer

95

Punch It Up

96

Compressor w/EQ

97

Mic Simulator

98

Mic Sim w/enhance

99

Detailed Near Fields

00

Detailed Room Monitors

Phaser pour guitare électrique claire
Haut-parleur rotatif avec distorsion
Filtre passe-bas 124 BPM
Filtre passe-bas de haute résonance
Filtre passe-haut créant une voix de téléphone
Ne laisse que le médium
Ne laisse que le grave
Filtre à résonance pour batterie
Wah à paliers pour basse synthé
Filtre à peigne
Vocoder
Effet irréel
Ajoute une note décalée aux temps
Épaissit un son rock MIDI
Donne l’impression de stéréo
Muscle le mixage
Ajoute une ambiance au mixage
Compression multi-bande pour mixage rock
Mord le sol
Extrait toute la puissance de la bande
Fait ressortir le chant
Donne du punch aux données audio comprimées
Compresseur de base
Accentue l’aigu et le grave
Simule un micro à condensateur
Simulateur de micro de qualité
Simulation d’enceinte 1
Simulation d’enceinte 2

PHASER
ROTARY
LPF
LPF
HPF
ISOLATOR
ISOLATOR
RESONANCE
STEP CRY
COMB
VOCODER
TIME TRIP
RING-MOD
POWER BOOST
WIDE
BOOST
VOCAL PRESENCE
FINAL
FINAL
FINAL
FINAL
FINAL
COMP • LIM
COMP • LIM
MIC SIM
MIC SIM
CABI SIM
CABI SIM

Symptôme Vérification Solution

• La source sonore est-elle correctement

Pas de son ou volume
extrêmement bas.

Le signal d’entrée est
décomposé ou saturé.

branchée aux entrées INPUT et les sorties
OUTPUT sont-elles bien branchées au
matériel de reproduction?

• Les câbles blindés utilisés pour les
connexions ne sont-ils pas endommagés?

• La source sonore et le système de
reproduction fonctionnent-ils normalement?
Le volume est-il bien réglé?

• Le réglage des commandes INPUT et
OUTPUT du RFX-2000 est-il correct?

• Avez-vous branché un microphone à l’entrée
INPUT en face arrière?

• L'appareil est-il en mode de contournement et
la commande MIX est-elle tournée à bout de
course en position WET?

• Le réglage de la commande EDIT 1 - 4
entraîne-t-il une coupure du son?

• Le commutateur MIC ON/OFF est-il réglé
sur OFF?

• Avez-vous branché un appareil ligne comme
un synthétiseur au connecteur MIC IN en
face avant?

• Le niveau d’entrée est-il trop élevé?

Suivez les instructions données sous
"Connexions".

Remplacez les câbles blindés si nécessaire.

Vérifiez tous les éléments et réglez le volume
à un niveau adéquat.

Réglez correctement les commandes en
suivant les instructions données sous
"Essayer les effets".

Branchez le microphone à l’entrée MIC IN en
face avant.

Ramenez la commande MIX vers la position
DRY.

Tournez la commande EDIT 1 - 4 vers la
droite.

Pour utiliser un micro branché au connecteur
MIC IN, le commutateur MIC ON/OFF doit
être réglé sur ON.

La sensibilité du connecteur MIC IN est
optimisée pour des microphones.
Branchez les appareils de niveau ligne aux
entrées INPUT en face arrière.

Amenez la commande INPUT sur une position
adéquate de sorte à ce que le témoin CLIP ne
s’allume pas lors des crêtes de signal.

Pas de signal d’effet.

• Le mode de contournement du RFX-2000
est-il activé?

• Avez-vous branché le mauvais commutateur
au pied?

Annulez le mode de contournement.

Servez-vous exclusivement du ZOOM FS01.

ZOOM RFX-2200

51

Français

PRECAUTIONS D'EMPLOI ET

SECURITE

CONSIGNES DE SECURITE

Dans ce manuel, des symboles sont employés pour signaler
les messages d'alerte et précautions à lire pour prévenir les
accidents. Leur signification est la suivante:

Ce symbole signale des explications
concernant des dangers extrêmes. Si
vous l'ignorez et utilisez mal votre
appareil, vous encourez des risques de
graves blessures ou même de mort.

Ce symbole signale des explications
concernant des facteurs de danger. Si
vous l'ignorez et utilisez mal votre
appareil, vous risquez des dommages
corporels et matériels.

Veuillez suivre les consignes de sécurité et précautions
d'emploi pour utiliser sans danger le RFX-2200.

A propos de l'alimentation

• Ne connectez l'ampli qu' à des prises secteur de100 –
120 V ou 220 – 240 V 50/60Hz (selon la tension pour
laquelle est prévu l'ampli; référez-vous à sa face
arrière).

• Mettez l'appareil à la terre en reliant la borne de terre
de la prise de courant à une bonne terre externe. Ne
vous servez pas des canalisation d'eau ou de gaz, de
câble téléphonique ou de paratonnerre pour la mise à
la terre afin d'éviter tout risque d'électrocution ou
d'explosion.

• En cas d'orage ou de non-utilisation prolongée,
débranchez le câble d'alimentation de la prise de
courant.

• Evitez de pincer le câble d'alimentation, de le tordre ou
de le comprimer sous des objets lourds.

Environnement

Evitez d'utiliser votre RFX-2200 dans des conditions ou
il est exposé à des:

• Températures extrêmes

• Sources de chaleurs telles que des radiateurs ou autre
type de chauffage.

• Forte humidité ou condensation

• Poussiéres excessives ou sable

• Vibrations excessives ou chocs

Laissez assez de place autour de l’appareil pour lui
assurer une bonne ventilation.
Ne bloquez pas les orifices de ventilation (avec des
journaux ou des rideaux, par exemple).

Maniement

• Ne placez pas de récipients pleins de liquide, comme
des vases, sur le RFX-2200 car cela peut provoquer

une électrocution.

• Ne placez pas de flammes nues telles que des bougies
sur le RFX-2200 pour éviter tout risque d'incendie.

Le RFX-2200 est un instrument de précision. N'exercez
pas de force excessive sur ses boutons et commandes.
Ne le laissez pas tomber, et ne le soumettez pas à des
chocs ou pressions excessives.

Modifications

N'ouvrez jamais l'enceinte du RFX-2200 et ne modifiez
ce produit en aucune façon car cela pourrait
l'endommager.

Volume

N'utilisez pas le RFX-2200 à fort volume durant une
longue période car cela pourrait entraîner des troubles
auditifs.

Connexion des câbles et prises d'entrée/sortie

Vous devez toujours éteindre le RFX-2200 et tout autre
équipement avant de connecter ou déconnecter tout
câble.Veillez aussi à déconnecter tous les câbles et le
cordon d'alimentation avant de déplacer le RFX-2200.

Précautions d'emploi

Interférence électrique

Pour des raisons de sécurité, le RFX-2200 a été conçu en
vue d'une protection maxiimale contre l'émission de
radiations électromagnétiques par l'appareil et d'une
protection contre les interférences externes. Toutefois, ne
placez pas un équipement très sensible aux interférences ou
émettant de puissantes ondes électromagnétiques pres du
RFX-2200, le risque d'interférence ne pouvant alors pas être
totalement écarté.

Dans tout appareil à commande numérique, RFX-2200
compris, les interférences électromagnétiques peuvent
causer de mauvais fonctionnements et altérer ou détruire des
données. Vous devez vous efforcer de minimiser ce risque.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer le RFX-2200.
Si nécessaire, humidifiez légèrement le chiffon. N'employez
pas de nettoyant abrasif, de cire ou solvants (tels que diluant
pour peinture ou alcool de nettoyage), car cela pourrait
ternir la finition ou endommager la surface.

Veuillez conserver ce manuel à disposition pour vous
y référer ultérieurement.

Attention

Danger

Danger

Danger

Attention

Danger

Danger

Attention

Danger

Deutsch

Français

Italiano

Español

102

ZOOM RFX-2200

Preset programs

528 (8 effects x 6 banks x 11 variations)

Program memory

100

Sampling frequency

44.1 kHz

A/D converter

20 bit, 64 times oversampling

D/A converter

20 bit, 128 times oversampling

Inputs

Line input

2 x standard mono phone jack
Input impedance 10 kiloohms (mono), 20 kiloohms (stereo)
Reference input level -10 to +4 dBm

Microphone input

XLR-3-31/standard phone combo jack
(Balanced operation)
Input impedance 4.5 kilohm, pin 2 hot
(Unbalanced operation)
Input impedance 50 kilohms
Reference input level -56 dBm

Outputs

2 x standard mono phone jack
Output impedance 500 ohms
Reference output level -10 to +4 dBm

Digital outputs

S/P DIF (coaxial, optical)

Control input

FS01

MIDI

IN, OUT, THRU

Dimensions

482 (W) x 115 (D) x 44 (H) mm

Weight

2.0 kg

Supplied accessory

Power cord

* 0 dBm = 0.775 Vrms
* Design and specifications subject to change without notice.

Specifications

Deutsch

Français

Italiano

Español

MIDI Implimentation Chart

ZOOM RFX-2200

103

[Effector] Date: 21 July 2004

Model RFX-2200 MIDI Implementation Chart Version: 1.00

Function Transmitted Recognized Remarks

Basic Default 1-16, OFF 1-16, OFF Memorized

Channel Changed 1-16, OFF 1-16, OFF See Notes

Default 3 3

Mode Messages x x

Altered ******************

Note x x

Number True voice ****************** x

Velocity Note ON x x

Note OFF x x

After Key's x x

Touch Ch's x x

Pitch Bend x x

86 86 Effect Type

84 84 Edit1

Control Change 85 85 Edit2

87 87 Edit3

88 88 Edit4

8 8 Mix

80 80,91 Bypass

64 64 Tap

Prog o 0-99 o

Change True # ******************

System Exclusive o o

System Song Pos x x

Song Sel x x

Common Tune x x

System Clock x o

Real Time Commands x x

Local ON/OFF x x

Aux All Notes OFF x x

Messages Active Sense x x

Reset x x

Notes Transmitted and Recognized channels are same.

Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO o: Yes

Mode 3: OMNI OFF, POLY Mode 1: OMNI OFF, MONO x: No

ZOOM CORPORATION

ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho,
Chiyoda-ku, Tokyo 101-0032, Japan
Web Site: http://www.zoom.co.jp

RFX-2200-5050-2
