Whirlpool AMD 012/1, AMD 014, AMD 013, AMD 017, AMD 016 INSTRUCTION FOR USE [nl]

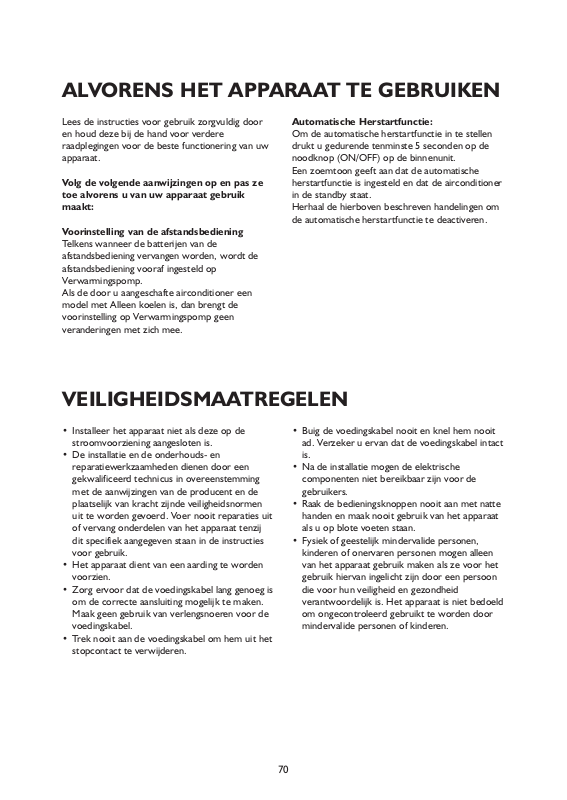

ALVORENS HET APPARAAT TE GEBRUIKEN

Lees de instructies voor gebruik zorgvuldig door en houd deze bij de hand voor verdere raadplegingen voor de beste functionering van uw apparaat.

Volg de volgende aanwijzingen op en pas ze toe alvorens u van uw apparaat gebruik maakt:

Voorinstelling van de afstandsbediening

Telkens wanneer de batterijen van de afstandsbediening vervangen worden, wordt de afstandsbediening vooraf ingesteld op Verwarmingspomp.

Als de door u aangeschafte airconditioner een model met Alleen koelen is, dan brengt de voorinstelling op Verwarmingspomp geen veranderingen met zich mee.

Automatische Herstartfunctie:

Om de automatische herstartfunctie in te stellen drukt u gedurende tenminste 5 seconden op de noodknop (ON/OFF) op de binnenunit.

Een zoemtoon geeft aan dat de automatische herstartfunctie is ingesteld en dat de airconditioner in de standby staat.

Herhaal de hierboven beschreven handelingen om de automatische herstartfunctie te deactiveren.

VEILIGHEIDSMAATREGELEN

•Installeer het apparaat niet als deze op de stroomvoorziening aangesloten is.

•De installatie en de onderhoudsen reparatiewerkzaamheden dienen door een gekwalificeerd technicus in overeenstemming met de aanwijzingen van de producent en de plaatselijk van kracht zijnde veiligheidsnormen uit te worden gevoerd. Voer nooit reparaties uit of vervang onderdelen van het apparaat tenzij dit specifiek aangegeven staan in de instructies voor gebruik.

•Het apparaat dient van een aarding te worden voorzien.

•Zorg ervoor dat de voedingskabel lang genoeg is om de correcte aansluiting mogelijk te maken. Maak geen gebruik van verlengsnoeren voor de voedingskabel.

•Trek nooit aan de voedingskabel om hem uit het stopcontact te verwijderen.

•Buig de voedingskabel nooit en knel hem nooit ad. Verzeker u ervan dat de voedingskabel intact is.

•Na de installatie mogen de elektrische componenten niet bereikbaar zijn voor de gebruikers.

•Raak de bedieningsknoppen nooit aan met natte handen en maak nooit gebruik van het apparaat als u op blote voeten staan.

•Fysiek of geestelijk mindervalide personen, kinderen of onervaren personen mogen alleen van het apparaat gebruik maken als ze voor het gebruik hiervan ingelicht zijn door een persoon die voor hun veiligheid en gezondheid verantwoordelijk is. Het apparaat is niet bedoeld om ongecontroleerd gebruikt te worden door mindervalide personen of kinderen.

70

AIR CONDITIONER VOORZORGSMAATREGELEN

Volg de hieronder beschreven instructies nauwkeurig op:

•De langdurige en directe blootstelling aan koude lucht kan de gezondheid negatief beïnvloeden. We raden u aan om de jaloezie zo af te stellen dat de directe stroom koude lucht voorkomen wordt en in de ruimte deflecteert.

•Voorkom dat de luchtstroom in aanraking komt met gaspitten en kachels.

•In het geval van storing schakel eerst het apparaat uit door op de ON/OFF toets te drukken op de afstandbediening en koppel het apparaat vervolgens van de stroomvoorziening los.

•Plaats nooit vreemde voorwerpen op de buitenunit.

•Dit product bevat Gefluorineerde Broeikasgassen die onder het Kypto Protocol vallen aangezien het koelgas in een hermetisch afgesloten systeem zit. Koelgas: R410a is voorzien van een Aardopwarmingspotentieel (GWP) 1975.

MILIEUTIPS

•Dit apparaat is gemaakt van recycleerbare of herbruikbare materialen. De afdanking hiervan dient in overeenstemming met de plaatselijk wetgeving voor afvalverwerking uit te worden gevoerd. Knip, alvorens het apparaat af te danken, de voedingskabel af zodat het apparaat niet hergebruikt kan worden.

•Neem voor verdere informatie over de behandeling en recycling van dit product contact op met het plaatselijke bestuur dat de gescheiden afvalverzameling regelt of met de winkel waar u het apparaat gekocht heeft.

VERPAKKINGSMATERIAAL VERWERKEN

•Het verpakkingsmateriaal is 100% recyclebaar

zoals tevens door het kringloopsymbool . wordt aangegeven. De verschillende delen van

het verpakkingsmateriaal mogen niet in het milieu worden achtergelaten maar dienen in overeenstemming met de plaatselijke voorschriften te worden verwerkt.

VERWERKING VAN HET APPARAAT

•Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

•Door ervoor te zorgen dat dit apparaat op correcte wijze afgedankt wordt draagt u bij aan het voorkomen van de mogelijke negatieve invloeden op het milieu en de gezondheid.

•Het sysmbool op het product of op de documenten die bij het product horen geven aan

dat het apparaat niet als normaal huisafval behandeld dient te worden maar dat het naar een speciaal verzamelcentrum voor elektrische en elektronische apparaten dient te worden gebracht alwaar ze worden opgeslagen en gerecycled.

71

PRODUCTBESCHRIJVING

Binnenunit																																			Buitenunit
1.	Luchtaanzuiging																														11.											Luchtaanzuiging
2.	Voorpaneel																														12.											Leidingen en netsnoer
3.	Display paneel																														13.											Afvoerslang
4.	Elektrische doos																																									Opmerking: Condenswater wordt afgevoerd
5.	Luchtuitlaat																																									tijdens het KOELEN of DROGEN.
6.	Filter monitor resetknop																														14.											Luchtuitlaat

7.Jaloezie voor verticale afstelling

8.Jaloezie voor horizontale afstelling

9.Luchtfilter

10.Afstandsbediening

De afbeeldingen die in deze instructiehandleiding opgenomen zijn baseren zich op de aanzichten buitenaf van de standaardmodellen. De vorm en het design variëren per model.

72

CONTROLE PANEEL DISPLAY

INDICATOREN BESCHRIJVING

Temperatuurindicator (1)

Geeft de ingestelde temperatuur weer.

Indicatielampje apparaat in werking (2)

Licht op tijdens de functionering.

Knippert tijdens het ontdooien van de buitenunit.

Indicatielampje timer (3)

Dit brandt tijdens de ingestelde tijd.

Gaat uit als de ingestelde tijd voorbij is.

Sleepindicator (4)

Gaat aan tijdens de sleepmode.

Filter monitor indicator (5)

De filter monitor indicator knippert na 240 uur gebruik om u eraan te herinneren dat het filter gereinigd dient te worden.

Druk na de reiniging van het filter op de resetknop op de binnenunit achter het voorpaneel om het knipperen van de filter monitor indicator uit te schakelen.

Noodstopknop ON/OFF (6)

Wordt gebruikt om de unit te controleren door de knop in te drukken als de Afstandbediening niet functioneert.

Wordt gebruikt om de automatische herstartfunctie in te stellen of te annuleren.

Signaalontvanger (7)

1

2

3

4

5

6

7

73

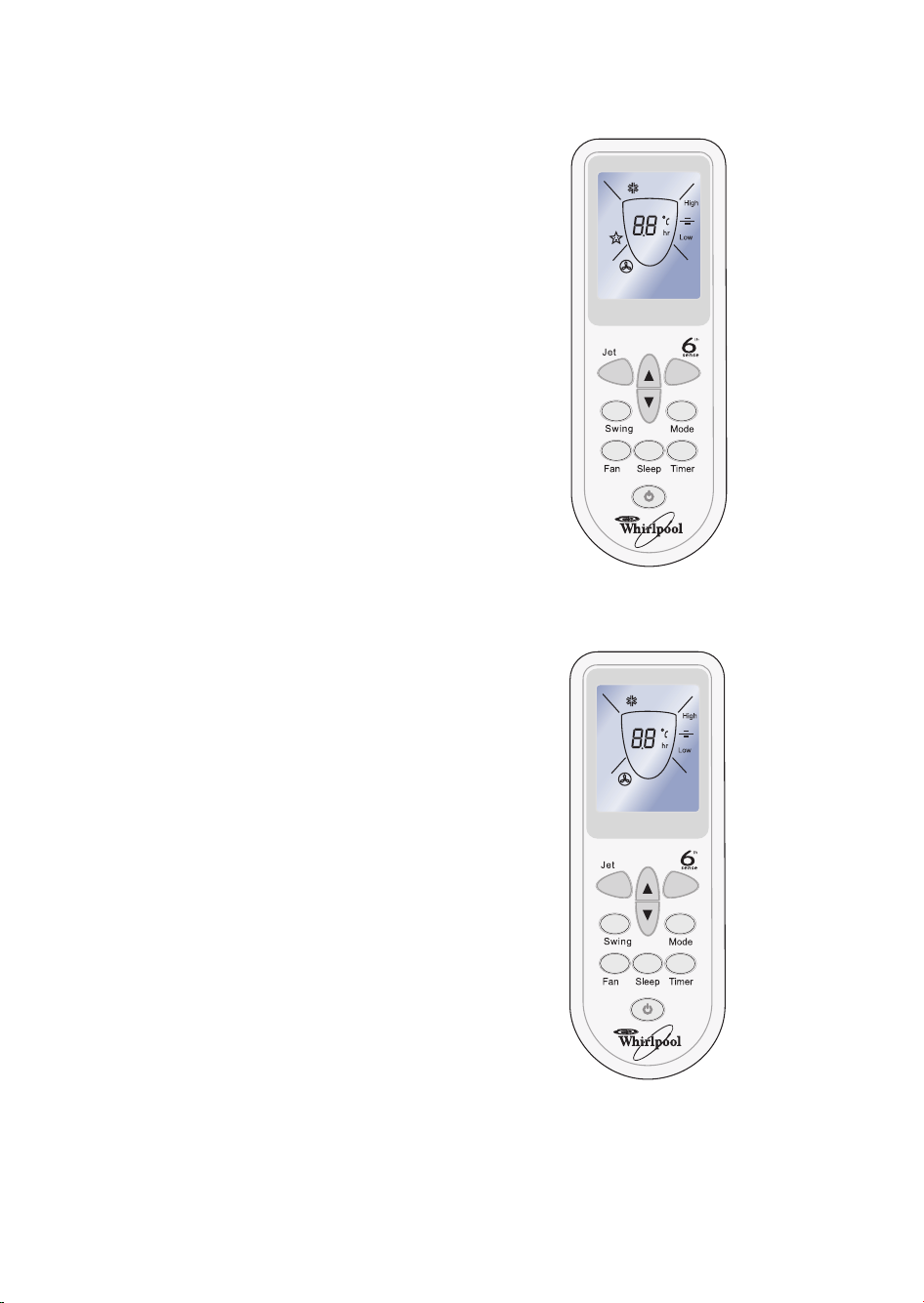

AFSTANDBEDIENING FUNCTIES EN INDICATOREN

1.ON/OFF-TOETS

Schakeli het apparaat in of uit door op deze knop te drukken.

2.TIMER TOETS

Stelt de ingestelde tijd in of annuleert deze.

3-4. TOETSEN VOOR HET INSTELLEN VAN DE KAMERTEMPERATUUR

Worden gebruikt om de kamertemperatuur te selecteren. Wordt gebruikt om de tijd in te stellen in de tijdmode.

5.MODE-TOETS

Wordt gebruikt om de bedieningsmode te selecteren.

6. TOETS

Wordt gebruikt om de 6th sense functie in te stellen of te annuleren, ook in stand-by.

7.SLEEP-TOETS

Wordt gebruikt om de Sleep-mode in te stellen of te annuleren.

8.FAN-TOETS (ventilator)

Wordt gebruikt om de ventilatiesnelheid te selecteren op automatisch, hoog, gemiddeld of laag.

9.SWING-TOETS

Wordt gebruikt om het kantelen van de verticale jaloezie te stoppen of te starten en de gewenste op/neergaande richting van de luchtstroom in te stellen.

10.JET-TOETS

10	6
4	5
9	3
8	2
7	1

Wordt gebruikt om snelle koeling te starten of te stoppen. (Snelle koeling werkt met hoge ventilatiesnelheid en een automatisch ingestelde temperatuur van 18°C).

INDICATOR SYMBOLEN OP

AFSTANDBEDIENING DISPLAY

	Indicator koelen	indicator
	Indicator drogen	Indicator Sleepstand
	Indicator alleen ventilatie	Jet indicator
	Indicator verwarmen	Signaaluitzending
	Automatische ventilatiesnelheid	Weergave ingestelde temperatuur
	Hoge ventilatiesnelheid	Weergave ingestelde timer
	Gemiddelde ventilatiesnelheid	Temperatuur afstellen (±2°C) indicator in 6th
		sense functie
	Lage ventilatiesnelheid

74

OPSLAG EN TIPS VOOR HET GEBRUIK VAN DE RC

Plaatsen van de batterijen

Verwijder het batterijklepje in de richting van de pijl.

Leg nieuwe batterijen in de afstandsbediening en zorg ervoor dat de (+) en (-) van de batterij op de juiste manier geplaatst zijn.

Schuif het klepje op zijn plaats terug.

Opmerking:

• Gebruik 2 LR03 AAA (1,5 V)-batterijen. Gebruik geen oplaadbare batterijen.

Vervang de batterijen door nieuwe van hetzelfde type als het display zwak wordt.

• Als de vervanging binnen één minuut uitgevoerd wordt, blijft de oorspronkelijke instelling van de afstandsbediening gehandhaafd. Als het vervangen van de batterijen echter langer dan 3 minuten in beslag neemt, worden alle instellingen die vooraf zijn ingevoerd geannuleerd en wordt op de timer nul aangegeven.

Verwijderen van de batterijen

Verwijder het batterijklepje in de richting van de pijl.

Druk met uw vingers zachtjes op de plus pool van de batterij, en trek vervolgens de batterijen uit het vak.

Deze handelingen dienen te worden uitgevoerd door volwassenen. Het is kinderen verboden om de batterijen uit de afstandsbediening te verwijderen, om het gevaar van het inslikken van de batterijen te voorkomen.

Het afdanken van de batterijen

Dank de batterijen af als gescheiden gemeentelijk afval en geef ze af bij een toegankelijk verzamelpunt.

Om de airconditioner te bedienen, dient u de afstandsbediening op de signaalontvanger te richten.

De airconditioner kan met de afstandsbediening tot Signaalontvanger een afstand van 7 m worden bediend.

75

BESCHRIJVING BEDIENINGSMODI

Bedieningsmodi

1. Selecteren van de mode

Iedere keer dat de MODE-toets wordt ingedrukt, verandert de bedieningsmode achtereenvolgens in: KOELEN → DROGEN →

ALLEEN VENTILATIE → VERWARMEN

↑

De verwarmingsmode is NIET beschikbaar op de airconditioner voor alleen koelen.

2 "FAN"-mode (ventilatie)

Iedere keer dat de "FAN"-toets ingedrukt wordt, verandert de ventilatiesnelheid achtereenvolgens in:

Automatisch → Hoog → Gemiddeld → Laag

↑

In de mode "ALLEEN VENTILATIE" zijn alleen "High", "Medium" en "Low" beschikbaar.

In de mode "DROGEN" is de luchtstroom automatisch op "Low" ingesteld; de "FAN"-toets werkt in dit geval niet.

3. Instellen van de temperatuur

Druk eenmaal om de temperatuurinstelling met 1°C te verhogen

Druk eenmaal om de temperatuurinstelling met 1°C te verlagen

Beschikbare temperatuurinstellingen

* VERWARMEN, KOELEN	18°C~32°C
DROGEN	kan niet ingesteld worden
ALLEEN VENTILATIE	kan niet ingesteld worden

*OPMERKING: De verwarmingsmode is NIET beschikbaar op de modellen met alleen koelen.

4. Inschakelen

Druk op de -toets. Zodra het apparaat het signaal ontvangen heeft, gaat de het indicatielampje "apparaat in werking" van de binnenunit branden.

Wacht tijdens het veranderen van de modi een aantal seconden en herhaal de handeling als de unit niet onmiddellijk reageert.

In het geval dat u voor de verwarmingsfunctie kiest wordt de luchtstroom na 2-5 minuten opgestart.
