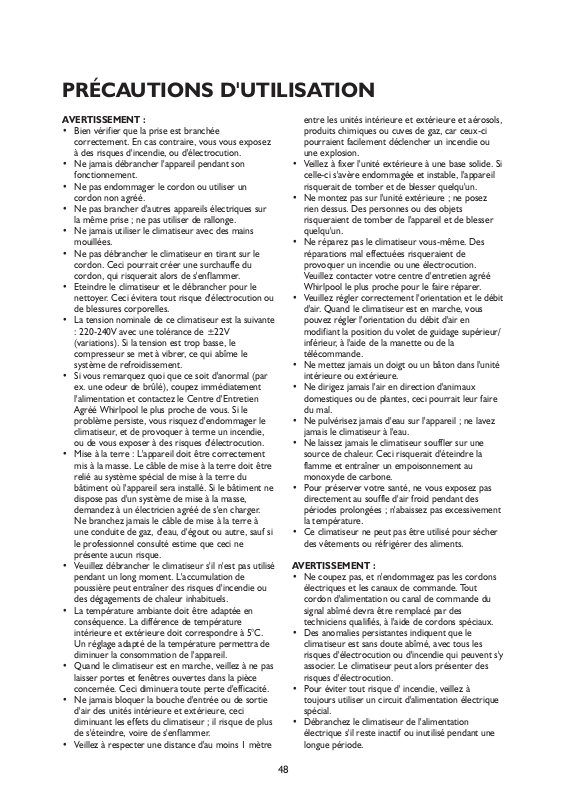

PRÉCAUTIONS D'UTILISATION

AVERTISSEMENT :

• Bien vérifier que la prise est branchée correctement. En cas contraire, vous vous exposez à des risques d'incendie, ou d'électrocution.

• Ne jamais débrancher l'appareil pendant son fonctionnement.

• Ne pas endommager le cordon ou utiliser un cordon non agréé.

• Ne pas brancher d'autres appareils électriques sur la même prise ; ne pas utiliser de rallonge.

• Ne jamais utiliser le climatiseur avec des mains mouillées.

• Ne pas débrancher le climatiseur en tirant sur le cordon. Ceci pourrait créer une surchauffe du cordon, qui risquerait alors de s'enflammer.

• Eteindre le climatiseur et le débrancher pour le nettoyer. Ceci évitera tout risque d'électrocution ou de blessures corporelles.

• La tension nominale de ce climatiseur est la suivante : 220-240V avec une tolérance de ±22V (variations). Si la tension est trop basse, le compresseur se met à vibrer, ce qui abîme le système de refroidissement.

• Si vous remarquez quoi que ce soit d'anormal (par ex. une odeur de brûlé), coupez immédiatement l'alimentation et contactez le Centre d'Entretien Agréé Whirlpool le plus proche de vous. Si le problème persiste, vous risquez d'endommager le climatiseur, et de provoquer à terme un incendie, ou de vous exposer à des risques d'électrocution.

• Mise à la terre : L'appareil doit être correctement mis à la masse. Le câble de mise à la terre doit être relié au système spécial de mise à la terre du bâtiment où l'appareil sera installé. Si le bâtiment ne dispose pas d'un système de mise à la masse, demandez à un électricien agréé de s'en charger. Ne branchez jamais le câble de mise à la terre à une conduite de gaz, d'eau, d'égout ou autre, sauf si le professionnel consulté estime que ceci ne présente aucun risque.

• Veuillez débrancher le climatiseur s'il n'est pas utilisé pendant un long moment. L'accumulation de poussière peut entraîner des risques d'incendie ou des dégagements de chaleur inhabituels.

• La température ambiante doit être adaptée en conséquence. La différence de température intérieure et extérieure doit correspondre à 5°C. Un réglage adapté de la température permettra de diminuer la consommation de l'appareil.

• Quand le climatiseur est en marche, veillez à ne pas laisser portes et fenêtres ouvertes dans la pièce concernée. Ceci diminuera toute perte d'efficacité.

• Ne jamais bloquer la bouche d'entrée ou de sortie d'air des unités intérieure et extérieure, ceci diminuant les effets du climatiseur ; il risque de plus de s'éteindre, voire de s'enflammer.

• Veillez à respecter une distance d'au moins 1 mètre

entre les unités intérieure et extérieure et aérosols, produits chimiques ou cuves de gaz, car ceux-ci pourraient facilement déclencher un incendie ou une explosion.

• Veillez à fixer l'unité extérieure à une base solide. Si celle-ci s'avère endommagée et instable, l'appareil risquerait de tomber et de blesser quelqu'un.

• Ne montez pas sur l'unité extérieure ; ne posez rien dessus. Des personnes ou des objets risqueraient de tomber de l'appareil et de blesser quelqu'un.

• Ne réparez pas le climatiseur vous-même. Des réparations mal effectuées risqueraient de provoquer un incendie ou une électrocution. Veuillez contacter votre centre d'entretien agréé Whirlpool le plus proche pour le faire réparer.

• Veuillez régler correctement l'orientation et le débit d'air. Quand le climatiseur est en marche, vous pouvez régler l'orientation du débit d'air en modifiant la position du volet de guidage supérieur/ inférieur, à l'aide de la manette ou de la télécommande.

• Ne mettez jamais un doigt ou un bâton dans l'unité intérieure ou extérieure.

• Ne dirigez jamais l'air en direction d'animaux domestiques ou de plantes, ceci pourrait leur faire du mal.

• Ne pulvérisez jamais d'eau sur l'appareil ; ne lavez jamais le climatiseur à l'eau.

• Ne laissez jamais le climatiseur souffler sur une source de chaleur. Ceci risquerait d'éteindre la flamme et entraîner un empoisonnement au monoxyde de carbone.

• Pour préserver votre santé, ne vous exposez pas directement au souffle d'air froid pendant des périodes prolongées ; n'abaissez pas excessivement la température.

• Ce climatiseur ne peut pas être utilisé pour sécher des vêtements ou réfrigérer des aliments.

AVERTISSEMENT :

• Ne coupez pas, et n'endommagez pas les cordons électriques et les canaux de commande. Tout cordon d'alimentation ou canal de commande du signal abîmé devra être remplacé par des techniciens qualifiés, à l'aide de cordons spéciaux.

• Des anomalies persistantes indiquent que le climatiseur est sans doute abîmé, avec tous les risques d'électrocution ou d'incendie qui peuvent s'y associer. Le climatiseur peut alors présenter des risques d'électrocution.

• Pour éviter tout risque d' incendie, veillez à toujours utiliser un circuit d'alimentation électrique spécial.

• Débranchez le climatiseur de l'alimentation électrique s'il reste inactif ou inutilisé pendant une longue période.

Page 2

• Pour 18-23K, 230V, avec une variation de tolérance de ±23V. À des tensions extrêmement faibles, le compresseur sera soumis à d'intenses vibrations qui risqueraient d'endommager le système réfrigérant. Les composants électriques seront facilement abîmés par une tension trop importante.

• Veillez à ce que l'alimentation électrique soit correctement protégée par un circuit électrique spécial équipé d'un disjoncteur à air. Le climatiseur

se met en route ou s'arrête automatiquement conformément aux besoins. N'éteignez et n'allumez pas trop souvent l'appareil, ceci pourrait l'abimer. Vous vous exposeriez à des risques d'électrocution ou de blessures.

• Ne coupez pas le câble extérieur ; ne l'abîmez pas. Tout câble extérieur abîmé devra être remplacé par un électricien qualifié.

NOTICE D'UTILISATION

Principe et fonctions spéciales du mode Refroidissement Principe :

Le climatiseur absorbe la chaleur de l'air intérieur et l'évacue au-dehors, faisant ainsi baisser la température de la pièce. Ses capacités de refroidissement diminuent quand les températures extérieures augmentent.

Fonction antigel :

Du givre peut apparaître sur la surface de l'échangeur thermique intérieur si le climatiseur fonctionne en mode de refroidissement "température basse" (low-temperature). Lorsque la température de l'échangeur thermique intérieur chute à 0° ou au-dessous, le micro-ordinateur de l'unité extérieure arrête le compresseur afin de protéger l'unité toute entière.

Principe et fonctions spéciales du mode Chauffage Principe :

• Le climatiseur absorbe la chaleur de l'air extérieur pour la transmettre aux pièces ; il fait ainsi monter la température ambiante. Ses capacités de chauffage diminuent quand les températures extérieures baissent.

• Ce système de circulation de l'air chaud peut augmenter très rapidement les températures intérieures.

• Associez à ce climatiseur d'autres appareils de chauffage si la température extérieure est particulièrement basse.

Dégivrage :

• L'échangeur thermique extérieur peut geler si la température extérieure est basse, si le taux d'humidité est élevé et si le climatiseur a fonctionné pendant un certain temps, réduisant les performances de chauffage. Dans un tel cas, l'appareil dégivre automatiquement et le chauffage est interrompu pendant 6/8-10 minutes.

• Les ventilateurs intérieur et extérieur sont automatiquement arrêtés pendant le dégivrage automatique (auto-defrost).

• Pendant le dégivrage, un voyant clignote sur l'unité intérieure. Il se peut qu'une fine brume se dégage de l'unité intérieure. Ceci est dû au dégivrage rapide et est tout à fait normal.

• Le mode Chauffage est automatiquement restauré dès que le processus de dégivrage est terminé.

Fonction blocage air froid :

En mode Chauffage, si l'échangeur de chaleur de l'unité intérieure n'atteint pas une température spécifique dans les situations suivantes, le ventilateur intérieur ne démarrera pas pour éviter de diffuser de l'air froid (dans les 3 minutes qui suivent) : 1. Démarrage du mode Chauffage ; 2. Fin du dégivrage automatique.

Causes possibles d'une anomalie de fonctionnement du climatiseur.

Un dispositif de sécurité s'est enclenché dans la plage de températures spécifiées ci-dessous, entraînant l'arrêt de l'unité.

Si l’unité fonctionne en mode Refroidissement ou Déshumidification alors que l'humidité relative est supérieure à 80 % (porte et fenêtres ouvertes), de la rosée peut se dégager de la bouche de sortie de l’air.

Mode Chauffage

Température extérieure supérieure à 24°C

Mode Refroidissement

Température extérieure supérieure à 43°C

Mode Déshumidification

Température ambiante inférieure à 18°C

Température extérieure inférieure à -7°C

Température ambiante supérieure à 27°C

Température intérieure inférieure à 21°C

Page 3

DESCRIPTION DU CLIMATISEUR

1. Fiche (AMC 996/998)

2. Couvercle de la plaque à bornes

3. Commutateur à clé

4. Panneau avant

5. Filtre

6. Volet de guidage

7. Afficheur

8. Conduit mural

9. Ruban d'étanchéité

10.Cordon d’alimentation intérieur et extérieur

11.Tuyau de vidange

Bouche d'entrée de l'air

Bouche de sortie

de l'air

Télécommande

Unité intérieure

Unité extérieure

Chauffage

Refroidissement

Température

Déshumidification

Récepteur

Bouche d'entrée de l'air

Bouche de sortie

de l'air

Page 4

COMMENT UTILISER LA TÉLÉCOMMANDE

Conseils d'utilisation - Procédures générales

1. Une fois que l'unité principale est reliée à l'alimentation électrique, appuyez sur la touche ON/OFF de la télécommande pour mettre le climatiseur en marche. (Remarque : Le volet de guidage de l'unité principale se fermera automatiquement si le climatiseur est éteint.)

2. Appuyez sur la touche MODE pour sélectionner le mode de fonctionnement souhaité.

3. Appuyez sur la touche UP (HAUT) ou DOWN (BAS) pour choisir la température souhaitée.

4. Appuyez sur la touche FAN SPEED (VITESSE VENTILATEUR) pour définir celle-ci. AUTO, LOW (BAS), MEDIUM (MOYEN) ou HIGH (HAUT).

5. Appuyez sur la touche SWING (OSCILLATION) pour en sélectionner le mode.

Conseils d'utilisation - Procédures facultatives

1. Appuyez sur la touche SLEEP (NUIT) pour définir le mode Nuit.

2. Appuyez sur les touches TIMER-ON (MINUTEUR ACTIVÉ) TIMEROFF (MINUTEUR DÉSACTIVÉ), UP (HAUT) et DOWN (BAS) pour choisir l'heure automatique de départ ou de fin.

3. Appuyez sur la touche LIGHT (ÉCLAIRAGE) pour allumer ou éteindre l'écran du climatiseur.

4. Appuyez sur la touche CLOCK (HORLOGE). L'icône CLOCK (HORLOGE) se met à clignoter: vous pouvez régler l'heure.

Description et fonction des Touches de la télécommande Remarque : Pointez bien la télécommande en direction du récepteur de

signaux. Vérifiez qu'il n'y ait aucun obstacle entre la télécommande et le récepteur de signaux. Ne faites pas tomber la télécommande. Ne renversez pas de liquides sur celle-ci; ne l'exposez pas aux rayons directs du soleil ou à des températures élevées. Cette télécommande est à usage général et s'applique à plusieurs types (fonctions) de climatiseur. Veillez noter que si une touche ne s'applique pas à ce modèle particulier, celle-ci ne sera pas décrite ici.

MARCHE/ARRÊT To u c h e ON/O F F

Appuyez une fois sur cette touche pour mettre l'unité en marche ; appuyez deux fois pour l'arrêter. Seule l'icône TIMER (MINUTEUR) de l'horloge s'affiche (si elle est activée) quand l'unité ne fonctionne pas.

MODE Touche MODE

Appuyez sur cette touche pour changer le mode dans l'ordre suivant :

Mode REFROIDISSEMENT

Mode DÉSHUMIDIFICATION

Mode VENTILATION mode HEAT (CHAUFFAGE) (NB : Les unités à refroidissement

uniquement n'accepteront pas le mode CHAUFFAGE)

2 3

Télécommande

Tête d'émission du signal

Page 5

UP/DOWN (HAUT/BAS) Touche UP/DOWN (HAUT/BAS)

Lorsque le mode REFROIDISSEMENT, DÉSHUMIDIFICATION, VENTILATION ou CHALEUR est sélectionné, appuyez sur ces deux touches pour régler la température entre 16 et 30°C. La température de chaque mode peut être mémorisée.

FAN SPEED (VITESSE DU VENTILATEUR) Touche FAN (VENTILATEUR)

Appuyez sur cette touche pour modifier les cycles de vitesse du ventilateur, comme suit :

Indique une vitesse automatique.

Indique une vitesse lente.

Indique une vitesse moyenne.

Indique une grande vitesse. Remarque : En mode DEHUMIDIFY (DÉSHUMIDIFICATION), le moteur du ventilateur tourne doucement. La vitesse du ventilateur peut être mémorisée dans chaque mode.

SWING (OSCILLATION) Touche SWING (OSCILLATION)

Quand l'unité fonctionne, appuyez sur cette touche pour activer la fonction oscillation, indiquée par l'icône d'oscillation. Appuyez à nouveau sur la touche pour arrêter cette fonction.

TIMER-ON (MINUTEUR ACTIVÉ) Touche TIMER (MINUTEUR)

Les paramètres du minuteur fonctionnent sur le système de 24 heures. Appuyez une fois pour accéder à la configuration de TIMER ON (MINUTEUR ACTIVÉ), auquel cas l'icône TIMER ON se mettra à clignoter. À ce stade, appuyez sur la touche UP (HAUT) pour augmenter le réglage TIMER ON (MINUTEUR ACTIVÉ) de 1 minute. En maintenant cette touche enfoncée pendant 2 secondes ou plus, le point décimal du paramètre des minutes monte de 1 toutes les demi-secondes. Appuyez sur la touche DOWN (BAS) pour diminuer le réglage TIMER ON (MINUTEUR ACTIVÉ) de 1 minute. En maintenant cette touche enfoncée pendant 2 secondes ou plus, le point décimal du paramètre des minutes diminue de 1 toutes les demi-secondes. Une fois l'heure correctement définie, appuyez à nouveau sur cette touche pour confirmer les paramètres de TIMER-ON. Si TIMER ON est déjà activé, appuyez sur cette touche pour annuler.

TIMER-OFF (MINUTEUR DÉSACTIVÉ) Touche TIMER-OFF (MINUTEUR DÉSACTIVÉ)

Appuyez une fois sur cette touche pour accéder à la configuration de TIMER-OFF (MINUTEUR DÉSACTIVÉ). L'icône de TIMER OFF se met à clignoter. La méthode de configuration des paramètres est identique à celle de la fonction TIMER ON.

Télécommande

Page 6

CLOCK (HORLOGE) Touche CLOCK (Horloge)

Quand vous appuyez sur cette touche, l'icône CLOCK (Horloge) se met à clignoter et entre en mode de réglage. En mode Réglage horloge, appuyez sur la touche UP (HAUT) pour avancer l'heure de 1 minute à la fois. Si vous maintenez enfoncée la touche UP (HAUT) pendant 2 secondes ou plus, l'heure augmente de 10 minutes toutes les demi-secondes. Appuyez sur la touche DOWN (BAS) pour diminuer l'heure de 1 minute à la fois. Si vous maintenez enfoncée la touche DOWN (BAS) pendant 2 secondes ou plus, l'heure diminue de 10 minutes toutes les demi-secondes. Une fois le réglage effectué, appuyez sur CLOCK (HORLOGE) à nouveau pour valider votre séelction.

Si vous n'appuyez sur aucune touche pendant 6 secondes après la configuration de TIMER ON, TIMER OFF ou CLOCK, l'unité quittera le mode Configuration.

JET Touche JET

En mode COOL (REFROIDISSEMENT) ou HEAT (CHAUFFAGE), appuyez sur cette touche pour activer ou désactiver la fonction jet. L'icône JET s'affiche quand la fonction Jet est activée. La fonction Jet sera automatiquement annulée lors du changement de mode ou de vitesse du ventilateur.

ROUND U (VENTILATION DE PROXIMITÉ) Touche ROUND

Appuyez une fois sur cette touche pour activer la fonction ROUND U (VENTILATION DE PROXIMITÉ), auquel cas l'icône ROUND U (VENTILATION DE PROXIMITE) apparaît. Lorsque la fonction ROUND U est activée, la télécommande envoie un message de température vers le tableau principal toutes les 10 minutes. Pour désactiver cette fonction, appuyez à nouveau sur la touche ROUND.

Remarque : La fonction ROUND U (VENTILATION DE PROXIMITÉ) indique que le climatiseur se règle lui-même en fonction de la température ambiante. Ceci est possible grâce à un capteur placé dans la télécommande.

SLEEP (NUIT) Touche SLEEP (NUIT)

En mode COOL (REFROIDISSEMENT), DEHUMIDIFY (DÉSHUMIDIFICATION) et HEAT (CHAUFFAGE), appuyez une fois sur cette touche pour activer la fonction SLEEP (NUIT) ; l'icône SLEEP s'affiche. Pour désactiver cette fonction, appuyez à nouveau sur la touche SLEEP. Lors du changement de mode ou de la mise en fonctionnement / à l’arrêt de l’unité, la fonction SLEEP (NUIT) est automatiquement annulée. Si le climatiseur fonctionne en mode refroidissement pendant deux heures, la température programmée augmentera de 1°C maximum ; ensuite, elle se stabilisera (si la température ambiante est égale ou supérieure à 26°C, la température réglée ne sera pas modifiée). Si le climatiseur fonctionne en mode chauffage pendant trois heures, la température programmée augmentera de 3° C maximum ; ensuite, elle se stabilisera.

6th SENSE (6e SENS) Touche 6th SENSE (6e SENS)

Appuyez sur cette touche pour accéder au mode 6TH SENSE (6e SENS). Appuyez à nouveau sur cette touche pour quitter le mode 6e Sens et revenir au mode précédent (COOL – Refroidissement, DEHUMIDIFY – Déshumidification, ou HEAT – Chauffage).

Remarque : Ce mode permet au climatiseur de sélectionner automatiquement le mode de fonctionnement adéquat, en fonction de la température intérieure, pour rendre votre environnement plus confortable.

LIGHT (ÉCLAIRAGE) Touche LIGHT (ÉCLAIRAGE)

Appuyez une fois pour activer ou désactiver la fonction Éclairage sur l'unité principale.

Page 7

RANGEMENT DE LA TÉLÉCOMMANDE ET ASTUCES RELATIVES À SON UTILISATION

Comment introduire les piles

1. Dévissez la vis située sur le couvercle des piles.

2. Appuyez doucement sur le couvercle des piles, et

poussez dans le sens de la flèche pour le retirer (voir illustration).

3. Sortez les piles usagées.

4. Remplacez-les par deux piles No7 (AAA 1,5V).

Vérifiez que les pôles "+" et "-" sont dans le bon sens.

5. Refermez le couvercle des piles de la télécommande.

6. Replacez la vis sur la télécommande.

Comment retirer les piles

Dévissez la vis et retirez le couvercle des piles en le faisant glisser dans le sens indiqué par la flèche. Appuyez légèrement avec vos doigts sur le pôle positif de la pile, puis sortez les piles de leur logement. Cette opération doit être réalisée par des adultes uniquement. Empêchez les enfants de jouer avec les piles pour éviter qu'ils ne risquent de les avaler.

Élimination des piles

Veuillez déposer les piles usagées au point de collecte dédié à cet effet.

Pour faire fonctionner le climatiseur, pointez la télécommande vers le récepteur. La télécommande a un rayon d'action de 7 mètres.

Précautions

• Quand vous remplacez les piles, ne mélangez pas

nouvelles piles et anciennes piles, ou n'insérez pas un type de pile différent, car ceci pourrait nuire au bon fonctionnement de la télécommande.

• Si vous pensez ne pas devoir utiliser la télécommande pendant un certain temps, sortez les piles pour

éviter toute fuite d’acide à l'intérieur de la télécommande.

• Respectez les plages de fonctionnement.

• Veillez à ne pas approcher la télécommande à moins d'un mètre d'un téléviseur ou d'une chaîne hi-fi.

• Si la télécommande ne s'allume pas après le remplacement des piles, enlevez les piles et attendez 30

secondes avant de les remettre. Si elle ne fonctionne toujours pas, insérez de nouvelles piles.

• Pour faire fonctionner l'unité principale à l'aide de la télécommande, pointez la télécommande vers le

récepteur de l'unité principale, pour en vérifier la bonne réception.

• Pour envoyer un message avec la télécommande, le symbole clignotera pendant 1 seconde. À la

réception du message, l'unité principale émettra un petit bip.

Mode de fonctionnement de secours

Si vous perdez ou abîmez la télécommande, vous pouvez utiliser la touche AUTO / STOP (AUTO/ARRÊT), auquel cas l'unité passera en mode auto, et vous ne pourrez plus changer la température programmée ou la vitesse du ventilateur.

Procédez comme suit :

DÉMARRAGE : Avec l'appareil à l'arrêt, appuyez sur cette touche pour faire passer le climatiseur en mode 6th Sense. En fonction de la température intérieure, le microordinateur sélectionne automatiquement le mode (COOL - Refroidissement, HEAT – Chauffage, ou FAN – Ventilateur) voulu pour assurer votre confort. ARRÊT : En statut ON, appuyez sur cette touche pour arrêter le climatiseur.

Commutateur à clé

Page 8

NETTOYAGE ET ENTRETIEN

Avertissement

• Veillez à éteindre et à débrancher l'unité avant

de procéder au nettoyage du climatiseur, pour éviter tout risque d'électrocution.

• En mouillant le climatiseur, vous vous exposez à

un risque d'électrocution. Ne lavez jamais votre climatiseur à l'eau !

• Certains solvants, comme les diluants ou

l'essence, peuvent abimer l'extérieur du climatiseur. Utilisez juste un chiffon doux et sec ou humecté, et un nettoyant doux pour nettoyer l'armoire du climatiseur.

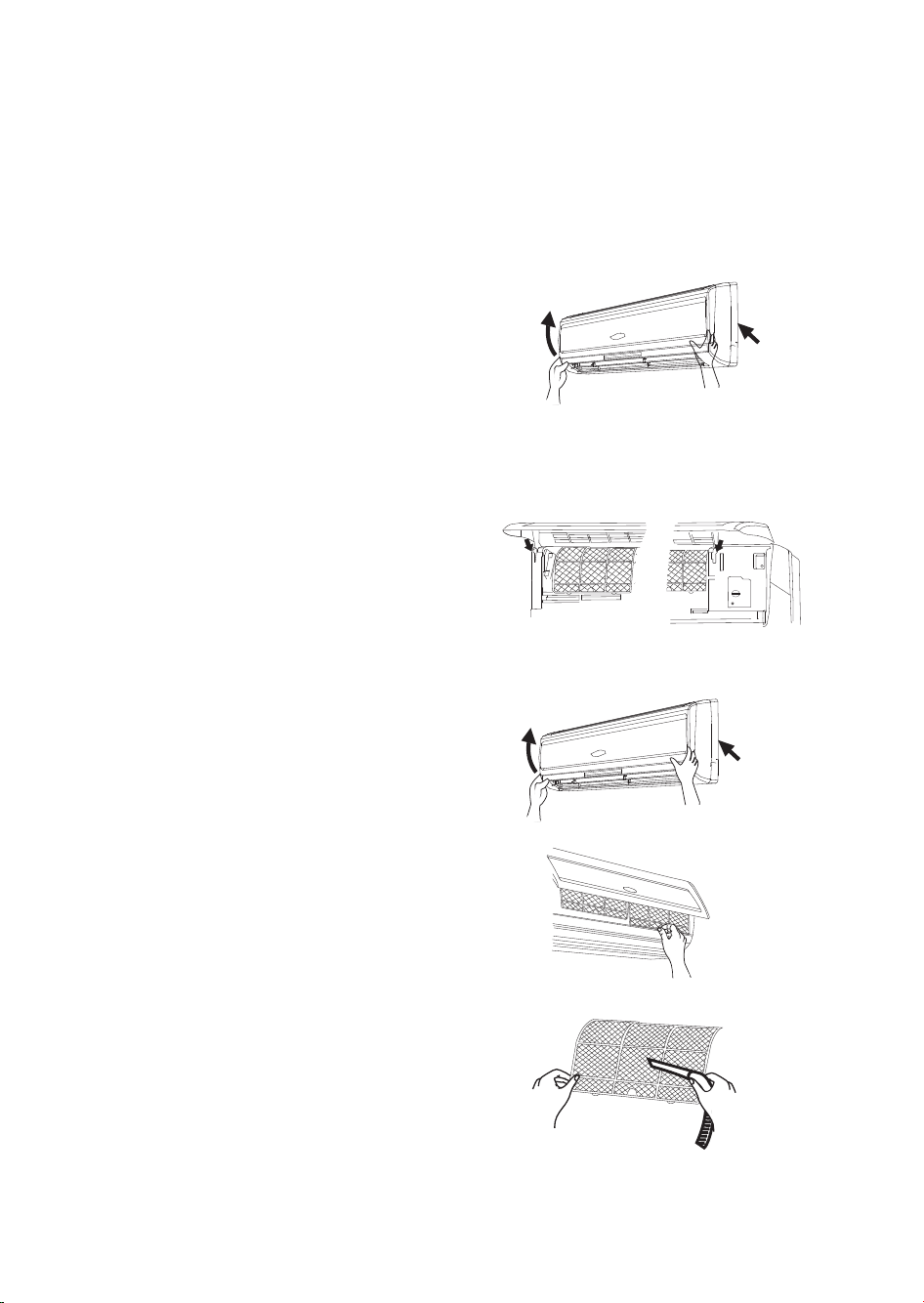

Nettoyage du panneau avant (veillez à bien extraire le panneau avant, avant de nettoyer).

1. Retrait du panneau avant

Soulevez le panneau avant, comme illustré par la flèche. Tirez fortement sur les encoches des deux embouts du panneau avant pour extraire celui-ci.

2. Nettoyage du panneau avant

Nettoyez avec une brosse douce trempée dans une solution d'eau et de détergent neutre. Essuyez l'eau et séchez le panneau (NB : Pour éviter toute décoloration ou déformation, la température de l'eau ne doit pas dépasser 45°C).

3. Remise en place du panneau avant (en fonction du modèle)

Posez le support rotatif des deux embouts du panneau avant dans l'encoche de support. Fixez le panneau en place comme indiqué par la flèche. Voir Fig. 1 (a,b).

Nettoyez le filtre (tous les 3 mois environ). Remarque : Nettoyez le filtre à air plus fréquemment si le climatiseur est utilisé dans un environnement poussiéreux. Pour éviter toute blessure corporelle, ne touchez pas aux pales de l'unité intérieure avec les doigts après avoir retiré le filtre.

(a)

(b)

Fig. 1

(a)

(b)

Page 9

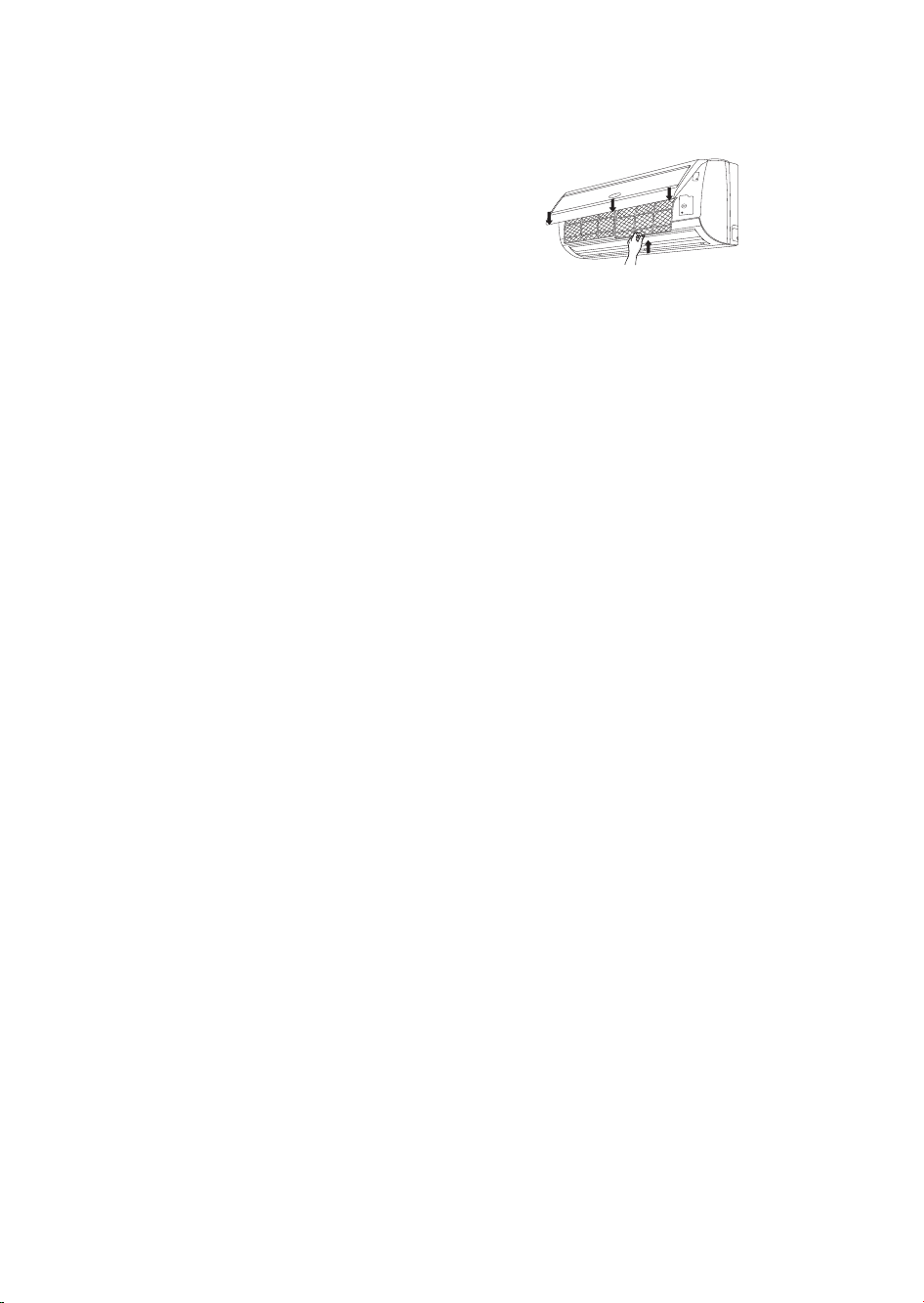

1. Retrait du filtre à air

Saisissez l'encoche sur les deux embouts du panneau avant. Tirez fortement, comme vous l'indique la flèche, pour ouvrir le panneau avant en faisant un mouvement d'angle. Tirez ensuite le filtre à air vers le bas pour l'extraire. Voir Fig. 2 (a,b).

2. Nettoyage du filtre à air

Nettoyez le filtre avec un aspirateur, ou à l'eau. Si le filtre est trop sale, lavez-le à l'eau tiède (moins de 45°C) et avec un produit nettoyant neutre. Séchez dans un endroit sec et frais.

Remarque : Pour éviter toute déformation ou décoloration, la température de l'eau ne doit pas être supérieure à 45°C. Ne jamais sécher près d'un feu, car le filtre risquerait de brûler ou de se déformer.

3. Remise en place du filtre à air

Réinstallez le filtre à air, comme illustré par la flèche. Fixez le panneau avant de manière sûre.

Vérification avant utilisation saisonnière

1. Vérifiez que rien ne bloque la bouche d'entrée /

de sortie de l'air des unités intérieure et extérieure.

2. Vérifiez que le câble de mise à la masse est

toujours en bon état et qu'il est pleinement performant.

3. Vérifiez que les piles de la télécommande ne

doivent pas être remplacées.

4. Vérifiez que la plaque de montage de l'unité

extérieure n'est pas abîmée. Si tel n'est pas le cas, veuillez contacter un Service Après-vente agréé Whirlpool.

Entretien après utilisation saisonnière

1. Débranchez le cordon d'alimentation.

2. Nettoyez le filtre à air.

3. Éliminez la poussière et les corps étrangers

présents dans l'unité extérieure.

4. Si l’unité extérieure est rouillée, veuillez peindre

les points de rouille avec le produit adéquat pour empêcher qu’ils ne s’étendent.

Fig. 2

Page 10

AVERTISSEMENT :

N'essayez pas de réparer le climatiseur vous-même. Toute réparation réalisée de façon incorrecte pourrait être source d'électrocution ou d'incendie. Veuillez dès lors contacter un Service Aprèsvente agréé Whirlpool pour obtenir les services d'un professionnel. Les vérifications suivantes pourront vous aider à économiser du temps et de l'argent.

CHARTE DE DEPANNAGE

Défaut de

fonctionnement

Cause

Le climatiseur ne se met pas en marche immédiatement quand il a été arrêté.

• Pour protéger le climatiseur quand vous le remettez en service après un arrêt, la commande du microordinateur introduit une pause de 3 minutes avant d'autoriser le climatiseur à se remettre en marche.

Vous décelez une odeur déplaisante lors du démarrage de l'appareil.

• Le climatiseur en soi ne produit aucune odeur. Toute odeur ne peut donc provenir que d'une accumulation de facteurs issus de votre environnement. La solution consiste à nettoyer le filtre à air (reportezvous au chapitre "Nettoyage et entretien").

• Si le problème persiste, il convient de nettoyer le climatiseur (veuillez contacter un Service Après-vente agréé Whirlpool).

Vous entendez un bruit de "gargouillement" quand le climatiseur est allumé.

• Quand vous mettez le climatiseur en marche, ou quand le compresseur se met en marche ou s'arrête, ou encore quand le climatiseur est éteint, vous pouvez entendre un bruit de gargouillement qui correspond au reflux du réfrigérant dans le tuyau. Il ne s'agit pas d'un défaut de fonctionnement.

Une légère brume se dégage de la bouche de sortie quand le climatiseur fonctionne en mode Refroidissement.

• Ceci se produit parfois lorsque la température intérieure et le degré d'humidité sont élevés. Ceci est dû au fait que l'air intérieur est refroidi rapidement.

• La brume se dissipera assez rapidement à mesure que la température et le niveau d'humidité intérieurs diminuent.

Vous entendez un léger craquement quand le climatiseur est mis en marche ou arrêté.

• Ce bruit correspond à la friction provoquée par l'expansion du panneau avant ou des autres pièces en raison du changement de température.

Le climatiseur ne se met pas en marche.

• Y a-t-il une coupure de courant ?

• Assurez-vous que la fiche est bien enfoncée dans sa prise ?

• Le dispositif de protection du circuit s'est-il enclenché ?

• La tension est-elle trop forte ou trop faible ? (Faites-la contrôler par un professionnel.)

• Le fonction minuterie a-t-elle été utilisée correctement ?

Le climatiseur ne refroidit (ne chauffe pas) pas correctement.

• La température est-elle réglée correctement ?

• La bouche de sortie ou d'entrée de l'unité extérieure est-elle bloquée ?

• Le filtre à air n'est-il pas encrassé (voir le chapitre "Nettoyage et entretien") ?

• Toutes les portes et fenêtres sont-elles fermées ?

• La vitesse du ventilateur est-elle réglée sur "LOW" (vitesse lente) ?

• Y a t il une autre source de chaleur dans la pièce ?

La télécommande ne parvient pas à s'exécuter.

• Il arrive que la télécommande ne fonctionne pas quand le climatiseur fait l'objet d'interférences inhabituelles, ou si vous changez fréquemment de fonction. Pour restaurer le fonctionnement normal, éteignez puis rallumez come il se doit.

• La télécommande est-elle bien positionnée ? Il n'y a aucun obstacle dans son champ de fonctionnement ?

• Vérifiez les piles de la télécommande. Si les piles sont trop faibles, remplacez-les.

• Vérifiez que la télécommande n'est pas abîmée.

Page 11

Défaut de

fonctionnement

Cause

De l'eau s'échappe de l'unité intérieure.

• Niveau d'humidité important dans l'air.

• Débordement de la condensation.

• Le raccord du tuyau d'évacuation de l'unité intérieur est desserré.

De l'eau s'échappe de l'unité extérieure.

• En mode refroidissement, l'eau peut se condenser sur le tuyau ou sur son raccord à cause du refroidissement.

• L'eau du dégivrage s'écoule en mode chauffage ou dégivrage (dégivrage automatique).

• En mode refroidissement, il est possible qu'il y ait des fuites d'eau à partir de l'échangeur thermique.

L'unité intérieure fait du bruit.

• Le bruit provient du basculement du relais ventilateur ou compresseur (ouverture / fermeture).

• Le climatiseur fait parfois du bruit en mode dégivrage ou quand il s'arrêt ; ceci est dû au débit inverse du réfrigérant dans l'unité.

L'unité intérieure ne produit pas d'air.

• Lorsque la température de l'échangeur thermique intérieur est faible pendant le processus de chauffage, l'unité arrête de souffler de l'air pour éviter de souffler de l'air froid (pendant 3 minutes).

• En mode chauffage, si la température extérieure ou le niveau d'humidité est élevé(e) et que l'échangeur thermique extérieur détecte une quantité de givre plus importante, le climatiseur activera la fonction de dégivrage automatique, et l'unité intérieure arrêtera de souffler de l'air pendant 6/8~10 minutes. Pendant le dégivrage, de l'eau ou de la vapeur peuvent se dégager de l'unité extérieure.

• En mode déshumidification, le ventilateur de l'unité intérieure peut s'arrêter pour empêcher l'évaporation de l'eau de condensation et l'augmentation de la température.

Humidité sur la grille de sortie d'air

• Si le climatiseur tourne alors que l'humidité est importante, celle-ci peut se condenser sur la grille et s'y accumuler.

Dans les cas suivants, veuillez contacter un Service Après-vente agréé Whirlpool.

Arrêtez le climatiseur et débranchez la prise.

• Le climatiseur émet un bruit strident pendant le fonctionnement.

• Le climatiseur dégage une odeur désagréable pendant le fonctionnement.

• De l'eau s'écoule de l'unité intérieure.

• Des gouttes apparaissent fréquemment sur l'interrupteur pneumatique ou la protection contre les fuites.

• Des corps étrangers ou de l'eau se sont introduits dans l'appareil ou dans la télécommande.

• Surchauffe anormale du cordon d'alimentation et de la prise.

Page 12

PROCÉDURE D'INSTALLATION PRÉCAUTIONS À OBSERVER

Précautions importantes

1. Le climatiseur doit être installé par un professionnel, conformément aux réglementations applicables localement en matière d'installations électriques et aux instructions fournies dans ce manuel ;

2. Veuillez contacter le Service Après-vente Whirlpool ou un technicien qualifié avant l'installation ;

3. Tout changement de la position d'installation devra être réalisée par des professionnels ;

4. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, par un représentant agréé ou toute personne qualifiée, afin d'éviter toute situation dangereuse.

Conditions requises pour l'installation

Évitez d'installer le climatiseur dans les endroits suivants, sous peine de provoquer des défauts de fonctionnement de l'appareil. Si vous ne pouvez l'éviter, veuillez prendre conseil auprès du Service Après-vente Whirlpool.

• Environnements où sont présents dans l'air : chaleur, vapeur, gaz inflammables ou explosifs, ou solvants volatils ;

• À proximité de sites à haute fréquence, par exemple machines à souder, équipement médical ;

• Régions où la teneur en sel-sodium du sol est importante (proximité de la mer) ;

• Lieux où de l'huile (mécanique) est présente dans l'air ;

• Lieux où sont présents des gaz sulphureux (sources sulfureuses, par exemple) ;

• Autres conditions spéciales.

Unité intérieure : Choix de la position d'installation

1. Les bouches d'entrée et de sortie d'air doivent être tenues éloignées de tout obstacle, de manière à ce que le débit d'air puisse atteindre tous les recoins de la pièce ;

2. Veuillez sélectionner une position où l'eau de condensation pourra s'évacuer facilement, et où l'unité extérieure pourra être facilement raccordée ;

3. Installez hors de portée des enfants ;

4. Choisissez un emplacement qui sera en mesure de supporter le poids de l'unité intérieure et qui n'augmentera pas le bruit et les vibrations ;

5. Prévoyez un espace suffisant pour faciliter les opérations de réparation et d'entretien ; l'unité intérieure doit être positionnée à au moins 2,3m du sol ;

6. Choisissez un endroit situé à au moins 1 mètre d'une télévision, d'un système hi-fi ou de tout autre apapreil électrique ;

7. Choisissez un endroit qui vous permettra d'accéder facilement au filtre à air ;

8. Veillez à ce que l’installation de l’unité intérieure soit réalisée conformément aux exigences définies par le plan des dimensions d’installation.

Unité extérieure : Choix de la position d'installation

1. Choisissez un endroit où le bruit et le débit d'air du ventilateur ne risquent pas de gêner des voisins, des animaux ou des plantes ;

2. Veillez à ce que l'unité extérieure bénéficie d'une bonne ventilation ;

3. Veillez à ce qu'il n'y ait aucun obstacle près de l'unité extérieure, susceptible d'encombrer les bouches d'entrée et d'évacuation de l'air de l'unité ;

4. Le lieu d'installation devra pouvoir supporter le poids et les vibrations de l'unité extérieure, et garantir une installation sans danger ;

5. Choisissez un endroit sec, mais qui ne soit pas exposé directement aux rayons du soleil ou aux vents forts ;

6. Veillez à ce que l’unité extérieure soit installée conformément aux dimensions spécifiées pour l’installation, de manière à faciliter son entretien ou sa réparation ;

7. La différence de hauteur des tuyaux de l'installation ne devra pas dépasser 5 mètres, et leur longueur 10 mètres ;

8. Installez l'unité hors de portée des enfants ;

9. Choisissez un lieu qui n'encombre pas le passage du public ou la vue.

Page 13

EXIGENCES EN MATIÈRE DE SÉCURITÉ ÉLECTRIQUE

1. L'alimentation électrique doit respecter la tension nominale ; le climatiseur doit disposer d'un circuit spécial. Le diamètre du cordon d'alimentation doit respecter les exigences spécifiées.

2. Plage de tensions autorisées : La plage de tensions acceptables est de 90%~110% (tension nominale).

3. Ne tirez jamais sur le cordon d'alimentation.

4. Vérifiez que la mise à la terre a été correctement effectuée par un professionnel, et qu'un fil de masse est relié au système spécial de mise à la masse du bâtiment. Le secteur doit disposer d'une protection contre la dispersion électrique et d'un commutateur de débit d'air doté d'une capacité suffisante (veuillez vous reporter au tableau suivant). Le commutateur de débit d'air doit également être équipé d'un déclencheur magnétique et thermique, de manière à protéger l'appareil en cas de courtcircuit ou de surcharge.

5. L'espace minimum entre le climatiseur et une surface inflammable ne doit pas être inférieur à 1,5 m.

Condition de mise à la terre

1. Du fait que le groupe de conditionnement d'air est un appareil électrique de Classe 1, des mesures de mise à la terre fiables doivent être prises ;

2. Les câbles jaune et vert à l'intérieur du climatiseur sont destinés à la mise à la masse ; ils ne doivent pas être coupés ou utilisés à toute autre fin. N'utilisez pas de vis-taraud pour le serrage, car cela pourrait causer un risque d'électrocution ;

3. L'alimentation électrique de l'utilisateur devra disposer d'une borne de terre en bon état de fonctionnement. Il est interdit de relier le fil de mise à la terre à :

1) Un tuyau d'arrivée d'eau

2) Une conduite de gaz

3) Un tuyau d'égout

4) Toute autre position qu'un professionnel estimerait dangereuse.

Autre :

1. Le raccord entre le climatiseur et les fils électriques, de même que le raccord entre les différents éléments devront se faire conformément au schéma de câblage accompagnant l'appareil ;

2. Le modèle et le calibre du fusible doivent être conformes aux indications figurant sur la commande ou le fusible ;

3. La pression statique externe du climatiseur en position de mesure est de 0 Mpa ;

4. Tous les travaux électriques doivent être réalisés par des professionnels qualifiés, conformément aux réglemantations applicables localement et aux indications spécifiées dans le présent manuel ;

5. La connexion d'alimentation est de type Y. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, un représentant agréé ou toute personne qualifiée, afin d'éviter tout risque éventuel ;

6. Utilisez la tension norminale spécifiée et un circuit séparé.

Modèle Capacité du

commutateur de débit d'air

Portion minimum du câble de mise à la terre

Portion minimum du câble d'alimentation

AMC 996 20A 2.5mm² 2.5mm² AMC 998 20A 2.5mm² 2.5mm² AMD 009 20A 2.5mm² 2.5mm²

Page 14

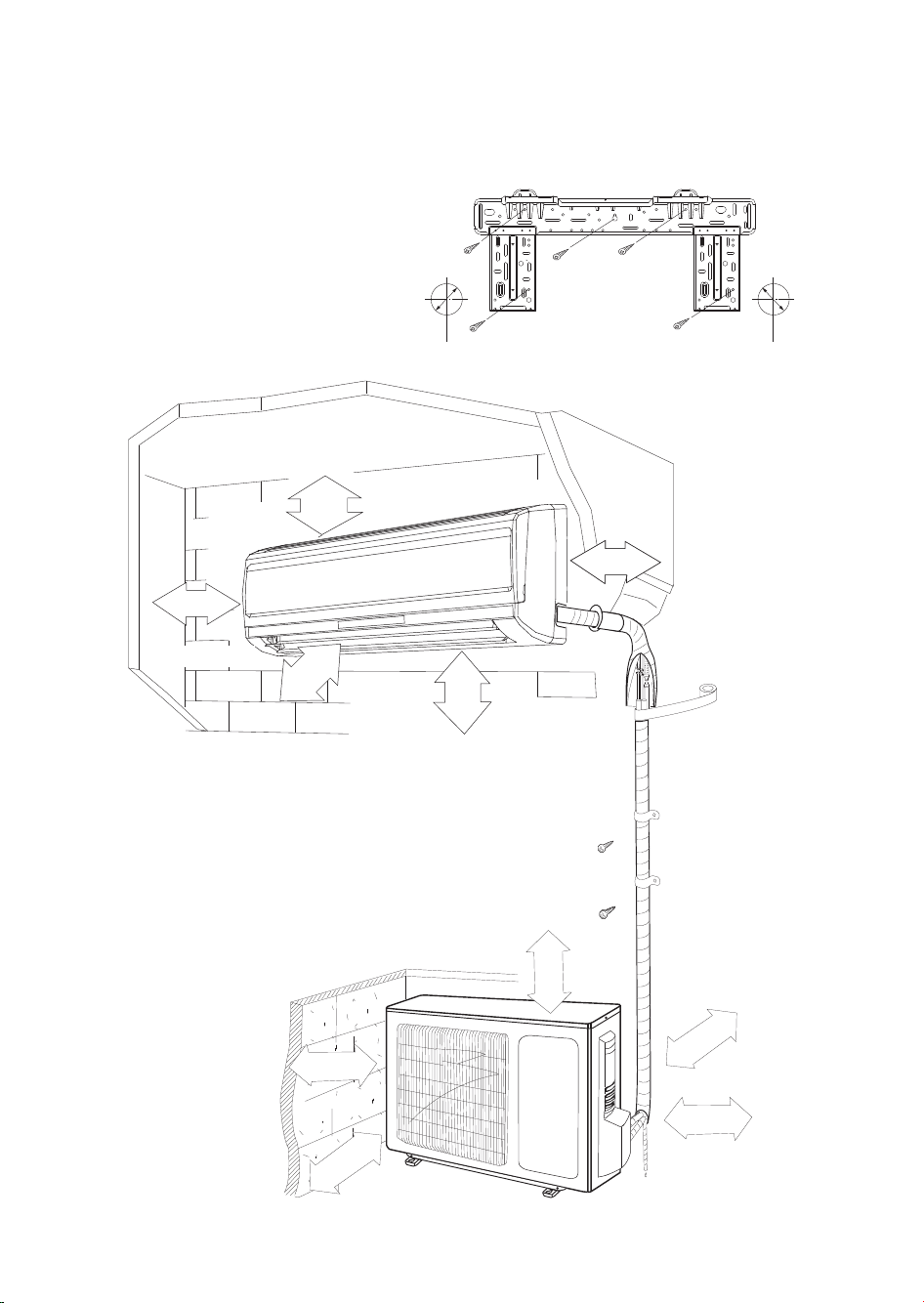

PLANS DES DIMENSIONS D'INSTALLATION

AMC 996 - 9k Btu AMC 998 - 12k Btu

À partir du plafond

Plus de

15 cm

Plus de 15 cm

À partir du mur

À partir du sol

Plus de

300 cm

Plus de

230 cm

Côté bouche

d'entrée de l'air

À partir des

obstacles potentiels

Plus de 50 cm

Côté bouche

d'entrée de l'air

Plus de 30 cm

Plus de 50 cm

Plus de 30 cm

À partir du mur

Côté bouche d'entrée de l'air

Plus de 200 cm

Page 15

AMD 009 - 18k Btu

À partir du plafond

Plus de

15 cm

Plus de 15 cm

À partir du mur

À partir du sol

Plus de

300 cm

Plus de

240 cm

Côté système

d'aspiration

À partir des

obstacles potentiels

Plus de 50 cm

Côté système

d'aspiration

Plus de 30 cm

Plus de 50 cm

Plus de 30 cm

À partir du mur

Côté système d'aspiration

Plus de 200 cm

Page 16

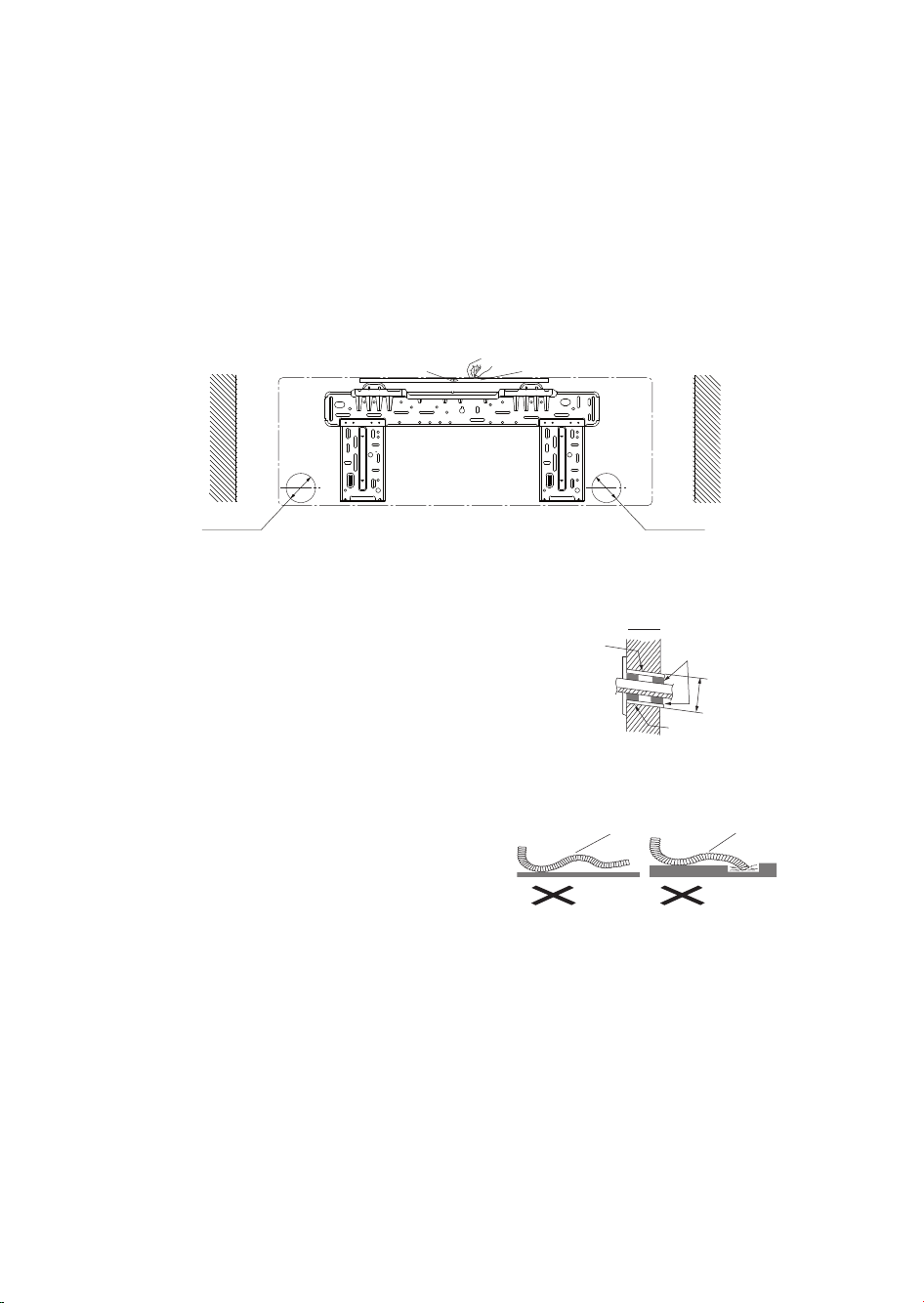

INSTALLATION DE L'UNITÉ INTÉRIEURE

Installation de la plaque de montage

1. Mettez à niveau avec un fil à plomb ou un niveau. La sortie d’eau se trouvant à gauche, mieux vaut que ce côté soit plus bas quand vous réglerez la plaque murale ;

2. Utilisez les vis pour fixer la plaque de montage sur le mur ;

3. Une fois l'installation terminée, tirez avec les mains sur la plaque de montage pour vérifier qu'elle est solidement fixée. Cette plaque doit pouvoir supporter le poids d'un adulte (60kg) et les vis doivent toutes supporter une proportion plus ou moins identique du poids.

Percée du mur et installation du conduit mural

1. Après avoir sélectionné la position du conduit, conformément à la Figure ci-dessus, percez un trou en V (Ø 55 ou 65) ;

2. Pour empêcher que le conduit d'installation et le câble qui traversent le mur ne soient abîmés, et pour protéger contre toute intrusion des rats, vous devez installer un conduit mural.

Installation du tuyau d'évacuation

1. Le tuyau d'évacuation flexible doit être tourné vers le bas pour permettre à l'eau de s'évacuer ;

2. Veillez à ne pas tordre, bosseler ou plier le tuyau d'évacuation dans l'installation et à ne pas immerger son embout de sortie dans l'eau ;

3. La partie supplémentaire du tuyau d'évacuation flexible passant par l'unité intérieure doit être enroulé dans un matériau d'isolation thermique.

Indiqué au milieu Niveau

Mur

Plus de 150 mm

du mur

Plus de 150 mm

du mur

Côté gauche Ø 65 mm Côté droit Ø 65 mm

Trou mural pour sortie arrière du tube

Intérieur Extérieur

Conduit mural

Pâte adhésive

Conduit protecteur

Spire

Bosse

Ne pas immerger dans l'eau

Page 17

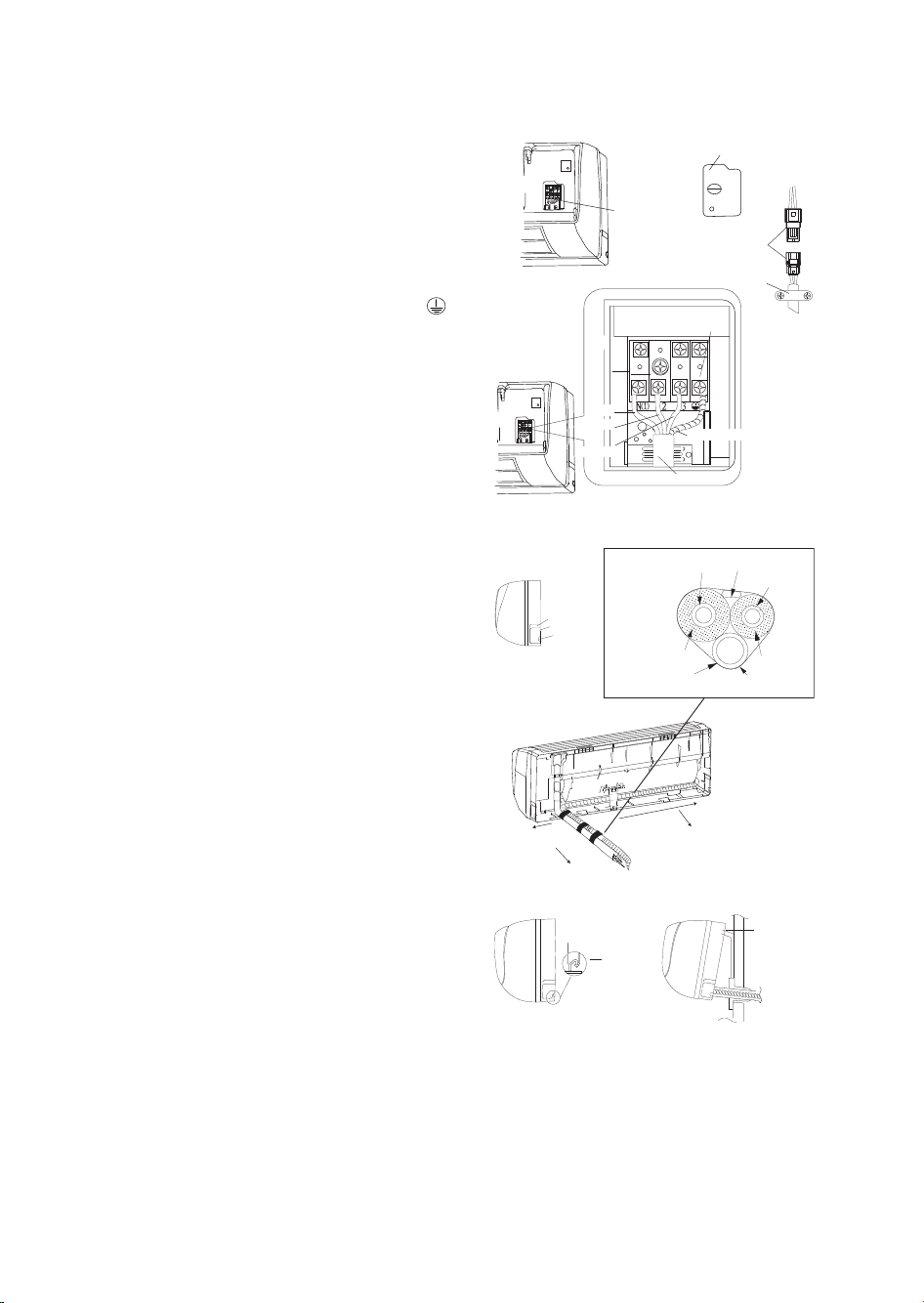

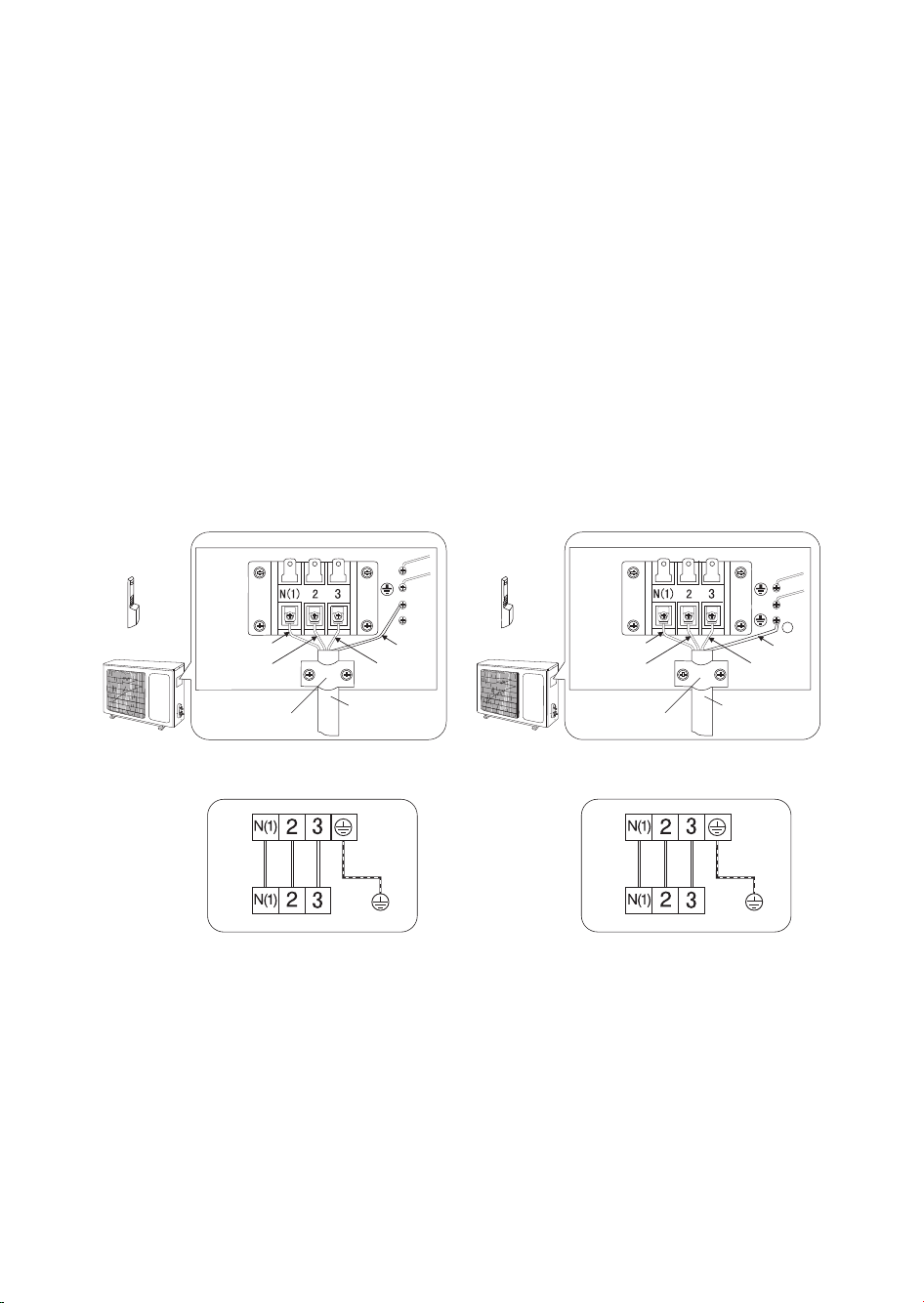

Branchement des câbles intérieur et extérieur

1. Ouvrez le panneau avant ;

2. Dévissez les vis fixant la plaque recouvrant la plaquette de connexions. (Voir Fig. 1) ;

3. Faites passer le câble par un conduit séparé à l'arrière de l'unité intérieure et tirez-le par l'avant ;

4. Branchez le fil bleu du câble d'alimentation à la borne "N(1)" de la plaquette de connexions, connectez le fil noir à la borne "2", le fil marron à la borne "3" et le fil jaune-vert (fil de mise à la terre) à la borne "( )" (voir Fig. 2) ;

5. Mettez la portion du câble d'alimentation avec le tuyau protecteur dans la rainure prévue à cet effet et fermez la plaque de recouvrement. Serrez les vis de fixation pour maintenir en place le câble de connexion ;

6. Réinstallez le panneau avant ;

7. Pour le modèle à Refroidissement/Chauffage, la ligne de commande des signaux est reliée à l'unité intérieure via un connecteur et maintenue en place à l'aide du peigne de câble situé en bas du boîtier (voir fig. 3).

Remarques : Si le câble de branchement n'est pas assez long, veuillez contactez le centre de service agréé pour obtenir une rallonge du câble spécial. Vous n'êtes autorisé à faire aucun raccord dans ce câble.

• Veillez à brancher correctement le câble. Un mauvais branchement entraînera un dysfonctionnement de certaines pièces électriques.

• Vissez fermement la vis-borne pour empêcher la présence de jeu.

• Après avoir vissé, tirez délicatement pour tendre le câble.

• Un mauvais branchement du câble de mise à la terre peut présenter des risques d'électrocution.

• Veillez à bien fixer la plaque du raccordement et à la comprimer fermement contre le câble de raccordement. En cas de fixation incorrecte,de l'eau ou de la poussière peut pénétrer ou exposer directement la borne de raccordement à des forces externes, outre à créer un risque d'incendie ou d'électrocution.

Installation de l'unité intérieure

• Le conduit d'installation peut provenir de quatre directions différentes : droite, arrière droite, gauche et arrière gauche.

1. Lorsque vous installez le conduit à gauche ou à droite, coupez ce qui peut dépasser de tuyau à la base de l'unité. (Voir Fig. 1).

• Lorsque vous tirez le câble d’alimentation, coupez la portion en excédent 1. Lorsque vous tirez le tuyau de raccordement et le câble d’alimentation, coupez les portions excédentaires 1 et 2 (ou 1, 2 et 3) ;

2. Tirez le conduit d'installation du compartiment du bas. Utilisez le ruban adhésif pour coller le conduit d'installation, le câble électrique et le tuyau d'évacuation correctement, puis faites-les passer par le trou du conduit (voir Fig. 2).

3. Accrochez les griffes à l'arrière de l'unité intérieure au crochet de la plaque de montage. Déplacez l'unité vers la gauche et la droite pour vérifier qu'elle est stable. (Voir Fig. 3).

4. La hauteur d'installation de l'unité intérieure doit être au moins de 2,3 m.

Fig. 1

Fig. 2

Fig. 3

Câble d'alimentation

Bleu

Marron

Noir

Câble d'alimentation

Jaune/Vert

Connecteur

Serre-câble

Plaque de revêtement

Fig. 1

Fig. 2

Fig. 3

Portion supp. 3

Portion supp. 2

Portion supp. 1

Conduit d'installation côté air

Câble électrique pour branchement externe

Conduit d'installation côté liquide

Enfin, enroulez de ruban adhésif.

Isolation thermique du conduit d'installation côté liquide

Tuyau de vidange

Gauche

Arrière droite

Arrière droite gauche

Crochet d'attache

Plaque de montage

Page 18

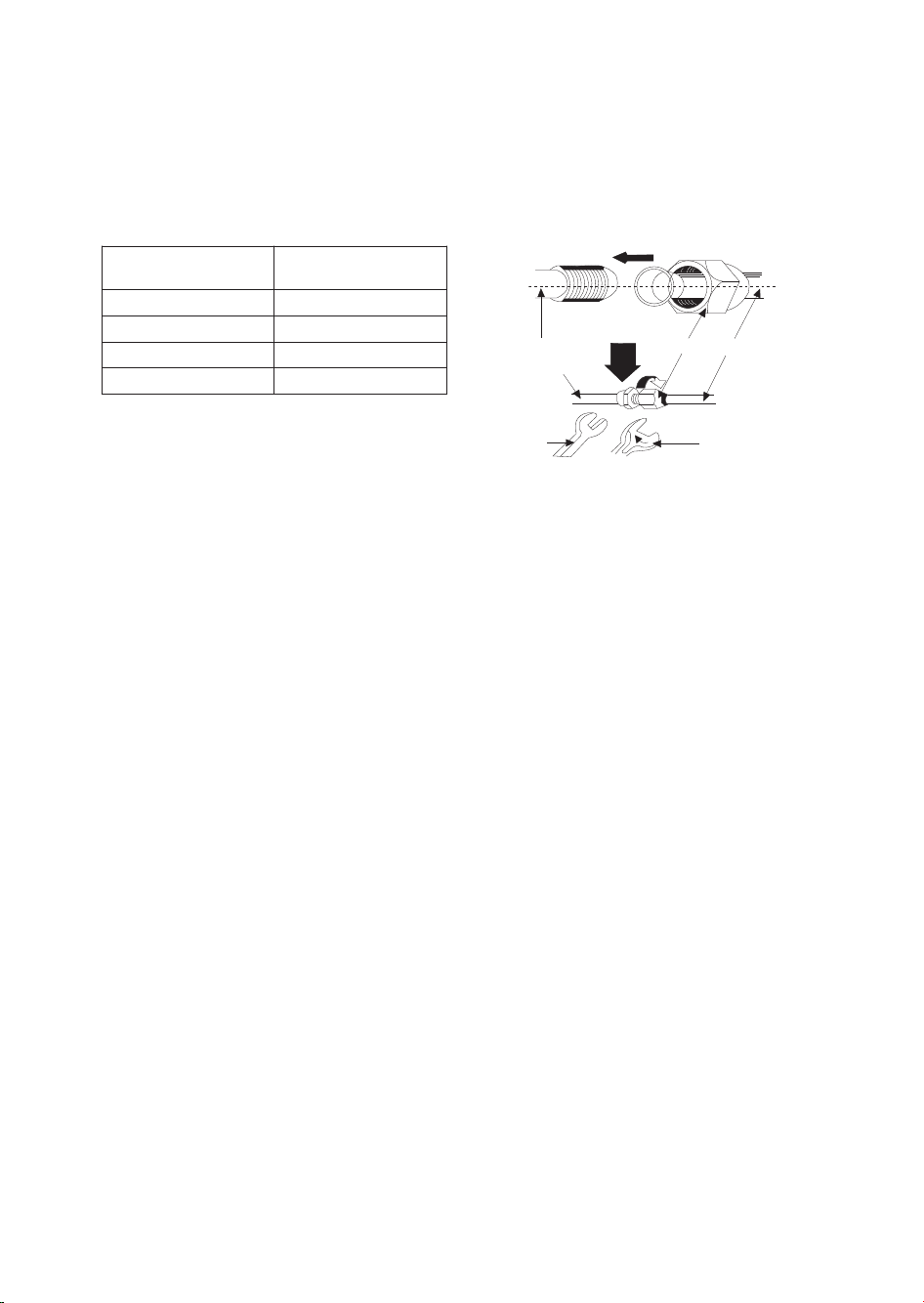

Installation du conduit de branchement

1. L'extrémité conique du conduit de branchement doit être alignée avec la face correspondante du joint de vanne.

2. Serrez l'écrou à la main sur le conduit de branchement, puis utilisez une clé pour le serrer à fond. Attention : Une torsion excessive risquerait d'abîmer l'écrou.

Remarques :

Branchez le conduit de raccordement d'abord à l'unité intérieure, puis à l'unité extérieure. Faites attention à la flexion et à la disposition du tuyau, de façon à éviter tout endommagement du conduit de raccordement. Évitez de serrer l'écrou de manière excessive, sous peine de provoquer des fuites.

Écrou hexagonal Couple de serrage

(Nlm)

Ø 6 15~20

Ø 9.5 31~35

Ø 12 50~55 Ø 16 60~65

Conduits d'installation de l'unité intérieure

Ecrou évasé

Conduits

d'installation

Clé

Clé de serrage dynamométrique

Page 19

INSTALLATION DE L'UNITÉ EXTÉRIEURE

Branchement du câble

1. Retirez la poignée de la plaque du côté droit du groupe extérieur (une seule vis).

2. Enlevez le collier pour câble, raccordez le câble d'alimentation à la borne du tableau de raccordements et fixez-le. La distribution de la ligne de raccord doit correspondre à celle du groupe intérieur.

3. Utilisez le serre-câble pour serrer le câble de raccordement à l'alimentation. En ce qui concerne les appareils de chauffage et de refroidissement, utilisez également le collier pour câble afin de fixer le câble de commande du signal avant de fixer les connecteurs correspondants.

4. Vérifiez la bonne fixation des lignes de raccord.

5. Installez la poignée (fixée à l'aide d'une vis).

Remarques :

• Un raccordement incorrect de la ligne peut engendrer la défaillance de certains composants et pièces électriques.

• Lors de la fixation du câble, laissez-lui un peu de jeu entre le point de raccordement et le point de fixation.

Diagrammes de raccord pour unités intérieure et extérieure

Poignée

AMC 996/998

Bleu

Noir

Serre-câble

Câble d'alimentation

Marron

Jaune/Vert

Câble d'alimentation

Bleu

Noir

Marron

Jaune/Vert

Bloc raccord pour Unité extérieure

Poignée

AMD 009

Bleu

Noir

Serre-câble

Câble d'alimentation

Marron

Jaune/Vert

Câble d'alimentation

Bleu

Noir

Marron

Jaune/Vert

Bloc raccord pour Unité extérieure

Page 20

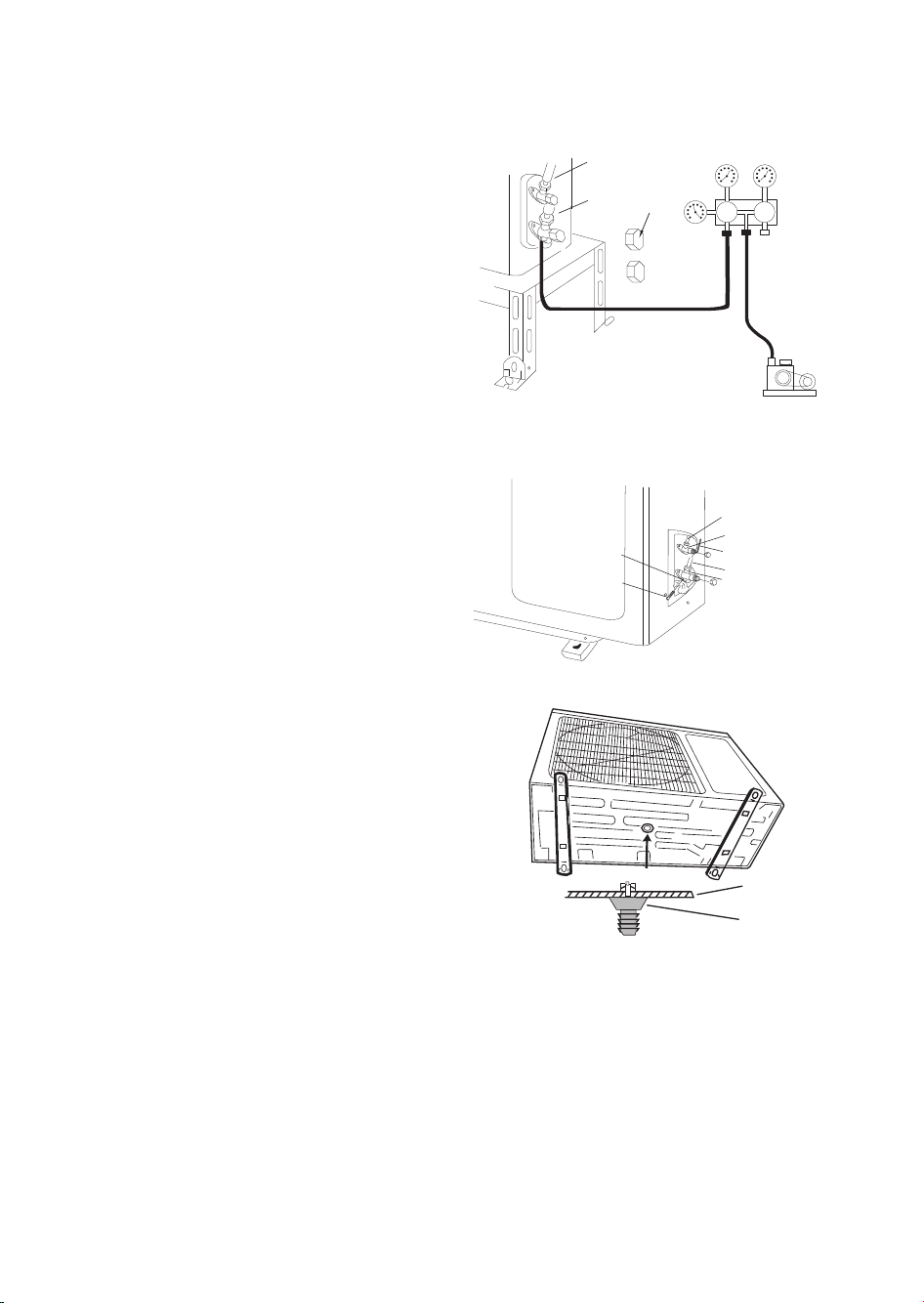

Inspection pompage à vide et fuites

1. Retirez le cache-écrou du robinet d'arrêt.

2. Alignez avec le centre du conduit d'installation et serrez suffisamment à la main l'écrou évasé.

3. Serrez l'écrou évasé à l'aide d'une clé.

4. Retirez le capuchon de la valve de liquide, le capuchon de la valve à gaz ainsi que l'écrou du canal d'admission du réfrigérant.

5. A l'aide d'une clé hexagonale, dévissez le corps de la valve de liquide tout en utilisant en même temps un tournevis afin d'ouvrir le boisseau de la valve de liquide. À présent, le gaz pourra s'écouler.

6. Laissez le gaz s'écouler pendant environ 15 secondes et, dès que le gaz réfrigérant commence à s'écouler, fermez le boisseau et serrez l'écrou du canal d'admission du réfrigérant.

7. Ouvrez complètement le corps de la valve de liquide et de la valve à gaz.

8. Tournez et resserrez le capuchon des valves, puis à l'aide d'eau savonneuse ou d’un détecteur de fuites, vérifiez la présence de fuites de gaz sur les unités extérieure et intérieure et au niveau des raccords de tuyaux.

9. Si les conditions le permettent, utilisez une pompe à vide pour pomper l'air du groupe à partir du boisseau.

Vidange de l'eau de condensation du groupe extérieur

Lorsque le climatiseur est en mode Chauffage, l'eau de condensation générée sur l'unité extérieure ainsi que l'eau résultant du dégivrage s'évacuent via le conduit d'évacuation vers la décharge. Méthodes d'installation : Comme indiqué dans ce schéma, insérez le joint de vidange de l'unité extérieure dans le trou de diamètre 25 situé sur le châssis. Raccordez le drain à la décharge de manière à éliminer correctement l'eau de condensation et l'eau résultant du dégivrage.

Petite conduite

Grosse conduite

Chapeau de valve

Bouche de remplacement fluide frigorigène

Conduite de liquide

Robinet de liquide

Clé hexa. intérieure

Conduite de gaz

Robinet de gaz

Châssis

Robinet d'évacuation extérieur

Indicateur de vide

Pompe à vide

Page 21

VÉRIFICATIONS ET CYCLES DE TEST APRÈS INSTALLATION

Vérifier les éléments après l'installation

Lancement d'un cycle de Test

1. Préparation du cycle de tests

• N'allumez pas l'appareil avant d'avoir complètement terminé le travail d'installation.

• Veuillez vérifier que la ligne de commande est correctement installée et que tous les fils électriques sont correctement branchés.

• Ouvrez les robinets d'arrêt des petits et gros conduits.

• Retirez les corps étrangers de l'unité, en particulier les morceaux de métal, bouts de fils électriques et outils.

2. Commande d'un cycle de Test

• Une fois que l'unité principale est reliée à l'alimentation électrique, appuyez sur la touche ON/OFF de la télécommande pour mettre le climatiseur en marche.

• Appuyez sur la touche Mode, sélectionnez les modes de fonctionnement comme refroidissement et ventilateur, et vérifiez que l'appareil fonctionne normalement.

Vérifier les éléments Problèmes provoqués par une mauvaise installation L'installation est-elle stable ? L'appareil risque de tomber, de vibrer ou de faire

du bruit.

Avez-vous vérifié qu'il n'y a pas de fuites de gaz ? Celles-ci peuvent provoquer un refroidissement

(chauffage) incorrect.

L'isolation thermique de l'unité est-elle suffisante ? Si tel n'est pas le cas, ceci peut engendrer un

refroidissement (chauffage) incorrect.

L'évacuation se déroule-t-elle sans problème ? Risque de provoquer de la condensation et la

formation de gouttes

L'alimentation secteur est-elle identique à la tension nominale indiquée sur la plaque signalétique ?

L'unité pourrait être exposée à un risque de rupture, ou certains de ses composants pourraient griller.

Les fils et conduits sont-ils correctement installés ? L'unité pourrait être exposée à un risque de

rupture, ou certains de ses composants pourraient

griller. L'unité a-t-elle été correctement mise à la terre ? Risque de fuite électrique Les modèles de lignes/fils sont-ils conformes aux

exigences ?

L'unité pourrait être exposée à un risque de

rupture, ou certains de ses composants pourraient

griller. Des obstacles sont-ils présents près de la bouche

d'entrée ou de sortie des unités intérieure et extérieure ?

Si tel est le cas, ceci peut engendrer un

refroidissement (chauffage) incorrect.

La longueur du conduit réfrigérant et la quantité de la charge de réfrigérant ont-ils été notés ?

Il est difficile de savoir quelle quantité de réfrigérant

utiliser.

Page 22

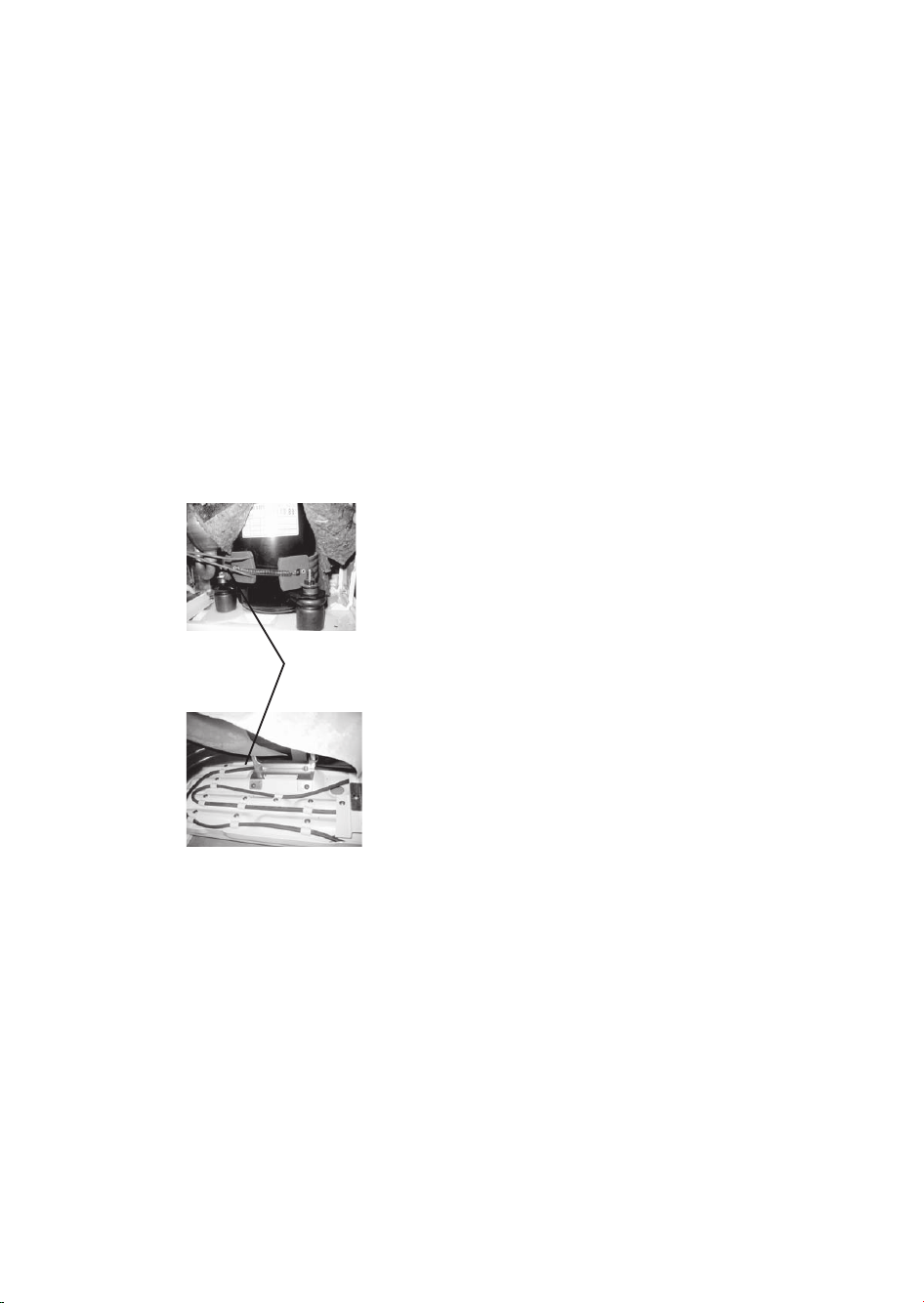

COURROIE DE CHAUFFAGE ÉLECTRIQUE

COURROIE DE CHAUFFAGE ÉLECTRIQUE POUR LES MODÈLES AVEC FONCTION "INVERTER" AMC 996 - 998 UNIQUEMENT

En cas de défaillance de la sonde de température extérieure, les deux courroies électriques s'arrêteront de fonctionner. Dans des conditions normales, le fonctionnement se déroule comme suit :

1. Quand la température extérieure est égale ou inférieure à -5° et que le compresseur ne démarre pas, la courroie de chauffage électrique du compresseur se met en marche ; si le compresseur est en service, ou qu'il ne se démarre pas alors que la température extérieure est de -2°C, la courroie de chauffage électrique ne se met pas en marche. Si le compresseur ne démarre pas et que la température extérieure se situe entre -5°C et -2°C, la courroie de chauffage électrique du compresseur conserve son statut actuel.

2. Quand la température extérieure est inférieure ou égale à 3°C , la courroie de chauffage du condensateur électrique fonctionne. Si la température extérieure est supérieure à 6°C, elle ne fonctionnera pas. Entre 3° et 6°C, elle maintient son statut actuel.

AMC 996/998

Courroie de chauffage électrique
