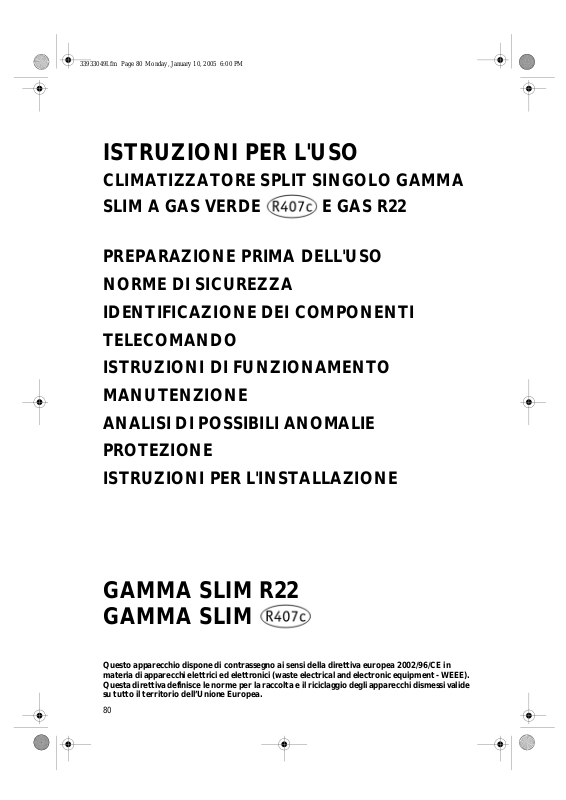

ISTRUZIONI PER L'USO
CLIMATIZZATORE SPLIT SINGOLO GAMMA SLIM A GAS VERDE
E GAS R22
PREPARAZIONE PRIMA DELL'USO NORME DI SICUREZZA IDENTIFICAZIONE DEI COMPONENTI TELECOMANDO
ISTRUZIONI DI FUNZIONAMENTO MANUTENZIONE
ANALISI DI POSSIBILI ANOMALIE
PROTEZIONE
ISTRUZIONI PER L'INSTALLAZIONE
GAMMA SLIM R22
GAMMA SLIM
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.
80
33933049I.fm Page 81 Monday, January 10, 2005 6:00 PM
PREPARAZIONE PRIMA DELL'USO
Prima di utilizzare il climatizzatore, verificare e preimpostare quanto segue.
• Impostazione predefinita del telecomando
Il telecomando NON viene preimpostato su Climatizzatore solo raffreddamento o Pompa di calore dal fabbricante.
Ogni qualvolta che si sostituiscono le batterie del telecomando, gli indicatori Raffreddamento |
e Riscaldamento |
lampeggeranno alternativamente sul display a cristalli liquidi del telecomando. |
|
L'utente può preimpostare il telecomando in funzione del tipo di climatizzatore acquistato, nel seguente modo:
Premendo qualsiasi pulsante quando |
lampeggia, viene impostata la modalità Pompa di calore. |
Premendo qualsiasi pulsante quando |
lampeggia, viene impostata la modalità Solo raffreddamento. |
Se non si preme alcun pulsante entro 12 secondi, il telecomando verrà preimpostato automaticamente su Pompa di calore.
Nota:
Se il climatizzatore acquistato è uno Solo raffreddamento, anche se il telecomando è stato preimpostato su Pompa di calore, questa impostazione non avrà alcun valore. Al contrario, se il climatizzatore acquistato è uno a Pompa di calore e il telecomando è stato preimpostato su Solo raffreddamento, NON è possibile preimpostare il funzionamento della modalità Riscaldamento attraverso il telecomando.
• Funzione retroilluminazione (opzionale)
Premendo qualsiasi pulsante del telecomando per circa 2 secondi, la retroilluminazione si accende. Rilasciando il pulsante, si spegne automaticamente dopo 10 secondi.
Nota: La retroilluminazione è una funzione opzionale.
• Impostazione predefinita di Riavvio automatico
La funzione di Riavvio automatico non è predefinita dal fabbricante. Per impostarla, tenere premuto il pulsante di emergenza (ON/OFF) sull'unità interna per almeno 5 secondi. Un segnale acustico indicherà che è stata impostata la funzione di riavvio automatico e il climatizzatore è in standby.
Per annullare la funzione di riavvio automatico, tenere nuovamente premuto il pulsante di emergenza (ON/OFF) sull'unità interna per almeno 5 secondi. Un segnale acustico indicherà che a funzione di riavvio automatico è stata annullata e il climatizzatore è in standby.
NORME DI SICUREZZA
Evitare i seguenti comportamenti.
•L'esposizione prolungata ad aria fredda è dannosa per la salute. Si consiglia di diffondere il flusso d'aria in tutto l'ambiente.
•Fare attenzione che il flusso d'aria non raggiunga bruciatori a gas e stufe.
•Non toccare i pulsanti di funzionamento con le mani bagnate.
In questa circostanza, prestare attenzione.
•Non riparare l'apparecchio autonomamente. Una riparazione errata potrebbe causare scossa elettrica, ecc.
Attenersi alla presente istruzione.
• Non appoggiare oggetti sull'unità esterna.
La messa a terra dell'apparecchio è fondamentale.
•L'utente sarà responsabile di affidare a un tecnico qualificato la messa a terra dell'apparecchio, che dovrà essere eseguita ai sensi della legislazione in vigore localmente.
AVVERTENZA: La movimentazione scorretta dell'apparecchio potrebbe causare un serio pericolo, come morte, lesioni gravi, ecc.
•Utilizzare la tensione di alimentazione indicata sulla targhetta matricola. Non utilizzare prolunghe per l'alimentazione. In caso contrario l'apparecchio potrebbe subire gravi danni e sussiste il rischio di incendio.
•Tenere l'interruttore o la spina di alimentazione al riparo dalla sporcizia. Collegare il cavo di alimentazione correttamente e saldamente alla presa, evitando in tal modo il pericolo di scossa elettrica o di scoppio di incendio per contatto insufficiente.
•Non usurare l'interruttore di alimentazione o tirare la spina per spegnerlo quando l'apparecchio è in funzione. Questo comportamento potrebbe causare un incendio determinato da una scintilla, ecc.
•Non piegare, tirare o premere il cavo di alimentazione, in quanto si potrebbe rompere. Eventuali casi di scossa elettrica o incendio sono probabilmente determinati da un cavo di alimentazione rotto.
•Non inserire mai un bastone o uno strumento simile nell'apparecchio. L'alta velocità a cui ruota il ventilatore potrebbe causare lesioni.
•In caso di malfunzionamento, spegnere l'apparecchio con il telecomando prima di scollegarlo dall'alimentazione.
81
33933049I.fm Page 82 Monday, January 10, 2005 6:00 PM

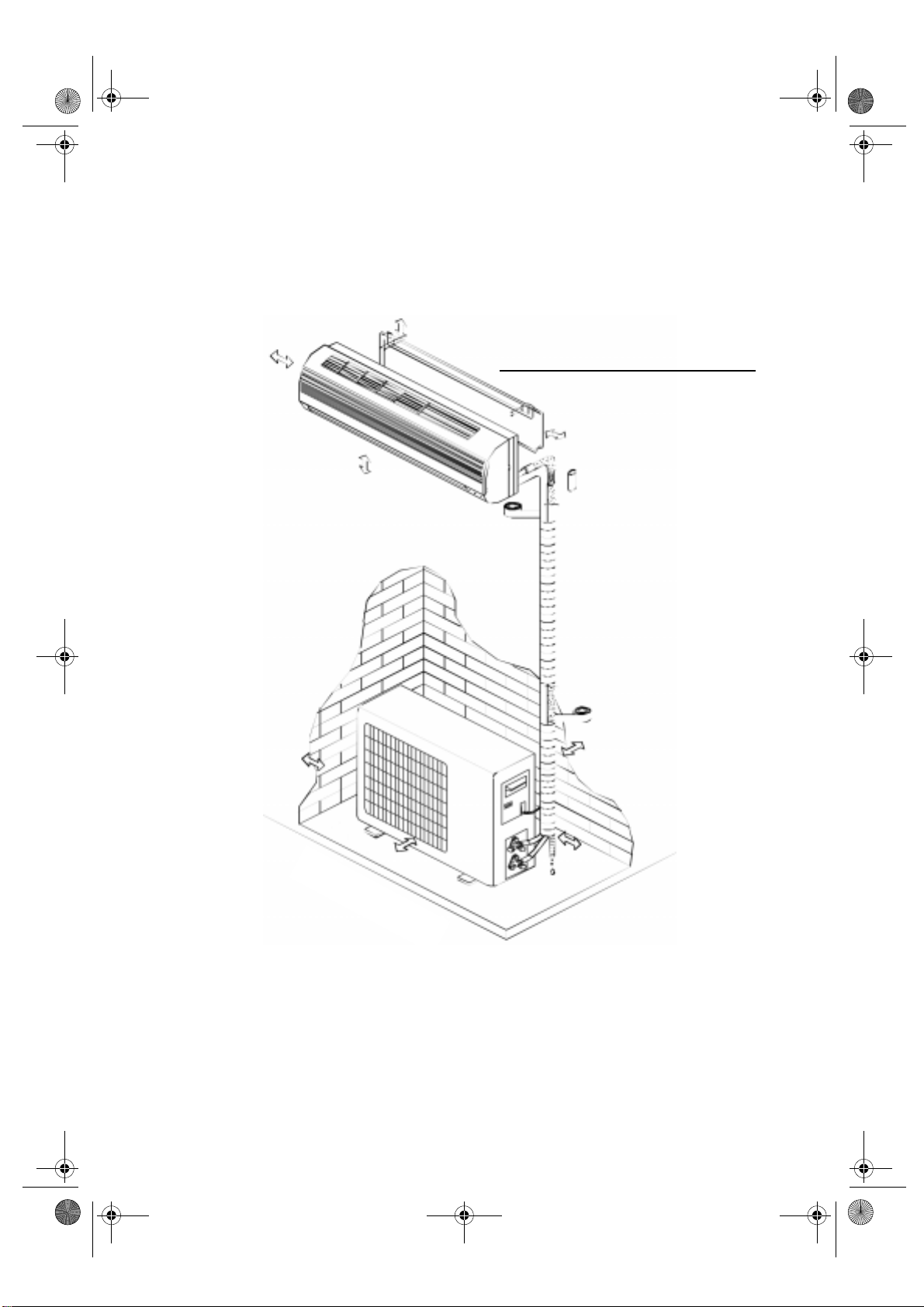

IDENTIFICAZIONE DEI COMPONENTI
A
B |
Unità interna |
R
C
I
M G H
E F
L D
Unità esterna |
N |
O |
|
|
|
|
|
P |
Q
Unità interna
A- Ingresso aria
B- Pannello frontale
C- Pannello di comando
D- Display
E- Uscita dell'aria
F-Alette deflettrici per l'orientamento dell'aria in verticale
G- Alette deflettrici per l'orientamento dell'aria in orizzontale
H- Filtro al carbone (opzionale)
I- Filtro elettrostatico (opzionale)
L- Telecomando
M- Filtro dell'aria
Unità esterna
N- Ingresso aria
O- Tubi e cavo di connessione all'alimentazione
P- Tubo di scarico
Nota: L'acqua di condensa defluisce nelle modalità di funzionamento RAFFREDDAMENTO o DEUMIDIFICAZIONE.
Q- Spurgo dell'aria
R- Targhetta dati caratteristici (dati tecnici prodotto)
NOTA:
La figura sopra riportata è una semplice presentazione dell'apparecchio e potrebbe non corrispondere all'estetica dell'unità effettivamente acquistata.
82
33933049I.fm Page 83 Monday, January 10, 2005 6:00 PM
Funzionamento e display
1
Solo per modello SLIM senza LED
2
3
4
5
1.Indicatore Compressore
Si accende quando il compressore è in funzione.
2.Spia Timer
Èaccesa durante il tempo di funzionamento impostato.
3.Spia di funzionamento
Èaccesa durante il funzionamento dell'apparecchio. Lampeggia durante lo sbrinamento.
4.Recettore segnale
Riceve i segnali dal telecomando.
5.Pulsante di emergenza
Viene utilizzato per azionare l'apparecchio quando il telecomando non funziona. Utilizzato per impostare o annullare la funzione di riavvio automatico. (Vedere pagina 81)
Nota: La forma e la posizione di interruttori e indicatori può variare in funzione del modello, ma il loro funzionamento rimane simile.
83
33933049I.fm Page 84 Monday, January 10, 2005 6:00 PM
Funzionamento e display
Modello SLIM senza LED
Modello SLIM con LED
1.Indicatore compressore (Rosso)
Si accende quando il compressore è in funzione.
2.Recettore segnale
Riceve i segnali dal telecomando.
3.Spia modalità Sleep (Giallo)
Si accende in modalità Sleep.
4.Spia modalità Timer (Arancio)
Èaccesa durante il tempo di funzionamento impostato.
5.Display LED
Visualizza la temperatura durante l'impostazione. Visualizza la temperatura ambiente in altri momenti.
6.Spia di funzionamento (verde)
Èaccesa durante il funzionamento dell'apparecchio.
84
33933049I.fm Page 85 Monday, January 10, 2005 6:00 PM

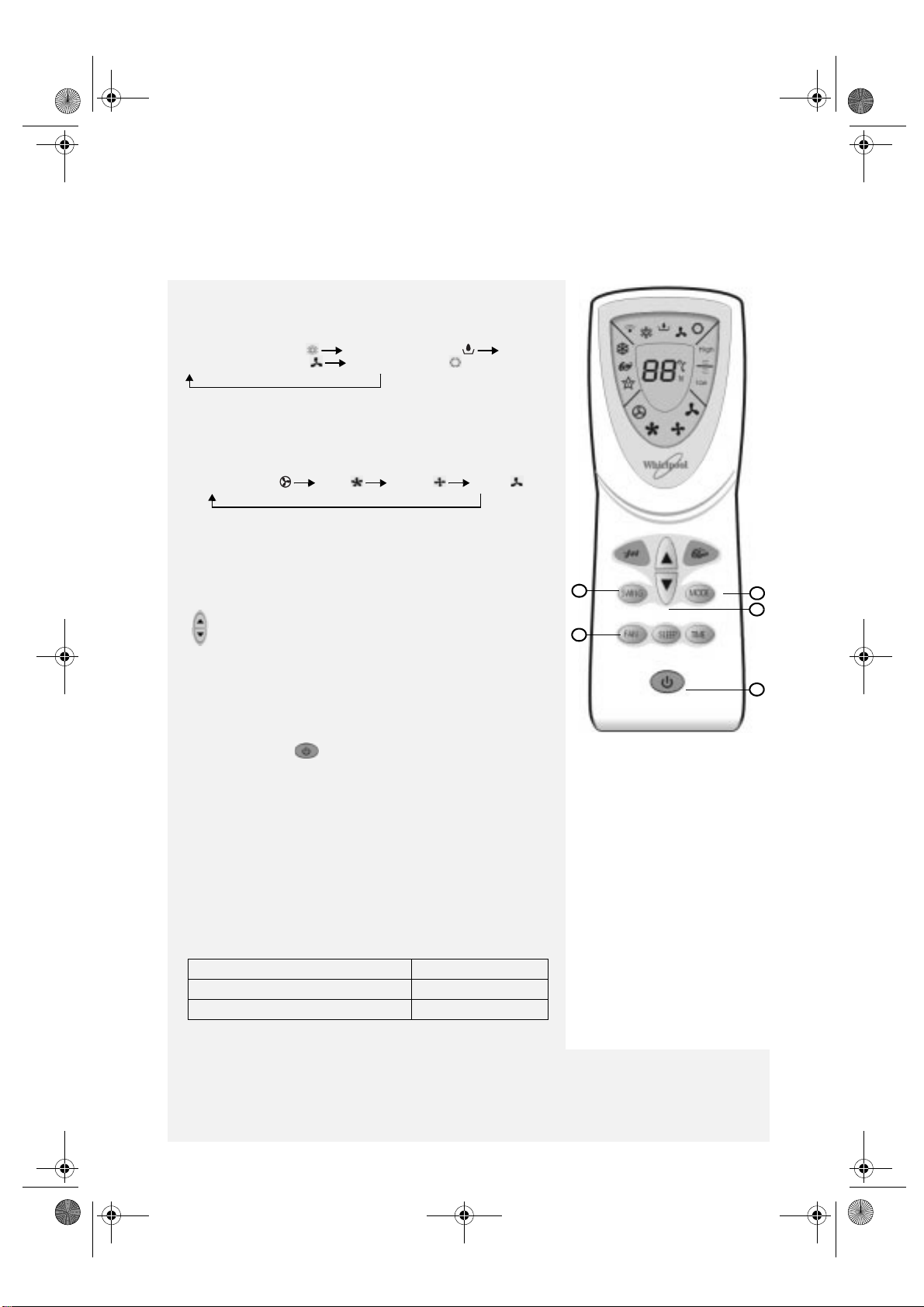

TELECOMANDO
Il telecomando invia i segnali all'apparecchio.
A.Pulsante ON/OFF
Premendo questo pulsante, l'apparecchio si avvierà quando è collegato alla corrente o si arresterà se è in uso.
B.Pulsante MODE
Consente di selezionare la modalità di funzionamento.
C.Pulsante FAN
Utilizzato per impostare la velocità del ventilatore in sequenza su automatico, alto, medio, basso.
D.Pulsanti di IMPOSTAZIONE DELLA TEMPERATURA AMBIENTE
Consente di impostare la temperatura ambiente. per impostare l'orario nella modalità TIMER.
E.Pulsante SWING
Utilizzato per avviare o arrestare l'oscillazione delle alette della regolazione verticale e impostare la direzione desiderata del flusso d'aria verso l'alto o verso il basso.
F.Pulsante 6th SENSE
Consente di entrare direttamente nella modalità fuzzy logic, indipendentemente dal fatto che l'apparecchio sia acceso o spento.
G.Pulsante di esclusione del TIMER
Utilizzato per impostare o annullare il funzionamento del timer.
H.Pulsante SLEEP
Utilizzato per impostare o annullare la modalità di funzionamento SLEEP.
I.Pulsante JET
Consente di avviare o arrestare il raffreddamento rapido.
(Il raffreddamento rapido opera con il ventilatore ad alta velocità e con la temperatura impostata automaticamente a 18°C).
I
F D
E
B C
G
H
A
Simboli degli indicatori |
Indicatore |
Velocità ventilatore |
High |
Utilizzato per |
sul display LCD: |
automatica |
|
regolare la |
|
Indicatore Jet |
raffreddamento |
Velocità ventilatore alta |
|
temperatura nella |
Indicatore 6th Sense |
Indicatore |
Velocità ventilatore media |
|
modalità 6th sense o |
Indicatore modalità |
deumidificazione |
Velocità ventilatore bassa |
|
Deumidificazione |
Sleep |
Indicatore solo |
Display impostazione |
Low |
(Vedere pagina 88 |
Trasmissione segnale |
ventilatore |
temperatura |
|
“Modalità 6th |
|
*Indicatore |
Display impostazione timer |
|
sense” per i dettagli) |
|
riscaldamento |
|
|
|
NOTA: Il display del telecomando rimane attivo anche quando l'unità non è in funzione.
Come inserire le batterie
• Estrarre il coperchio del vano batterie nella direzione della freccia.
• Inserire le batterie nuove facendo attenzione ad abbinare correttamente i segni (+) e (-) della batteria.
•Riposizionare il coperchio facendolo scorrere in posizione.
NOTA:
•Utilizzare 2 batterie LR03 AAA (1,5 V). Non utilizzare batterie ricaricabili. Sostituire le batterie usate con batterie nuove dello stesso tipo quando il
display non è più leggibile.
• Se le batterie vengono sostituite entro 1 minuto, il telecomando manterrà l'impostazione predefinita originale. Tuttavia, se si desidera modificare l'impostazione predefinita da Pompa di calore a Solo raffreddamento o da Solo raffreddamento a Pompa di calore, attendere 3 minuti prima di posizionare le batterie nuove. (Fare riferimento a pagina 81 per i dettagli).
85
