Telcoma RAP6 User Manual

I

F

E

GB

D

RAP-6

BARRIERA ELETTROMECCANICA
MANUALE ISTRUZIONI E CATALOGO RICAMBI

IL PRESENTE LIBRETTO È DESTINATO AL PERSONALE TECNICO QUALIFICATO ALLE INSTALLAZIONI

BARRIERE ELECTROMECANIQUE
NOTICE D’INSTRUCTION ET CATALOGUE PIECES DE RECHANGE

CETTE NOTICE S’ADRESSE À DES TECHNICIENS SPÉCIALISÉS DANS L’INSTALLATION

BARRERA ELECTROMECÁNICA
MANUAL INSTRUCCIONES Y CATALOGO REPUESTOS

EL PRESENTE FOLLETO ESTÁ DESTINADO AL PERSONALTÉCNICO ESPECIALIZADO EN INSTALACIONES

ELECTROMECHANICAL BARRIER
INSTRUCTION HANDBOOK AND SPARE PARTS CATALOGUE

THIS HANDBOOK IS INTENDED FOR QUALIFIED TECHNICAL INSTALLERS

ELEKTROMECHANISCHE SCHRANKE
BEDIENUNGSANWEISUNGEN UND ERSATZTEILLISTE

DAS VORLIEGENDE HANDBUCH IST FÜR DAS MIT DER INSTALLATION BETRAUTE TECHNISCH QUALIFIZIERTE FACHPERSONAL BESTIMMT

ISTRAP6

V. 04.2008

NL

ELEKTROMECHANISCHE SLAGBOOM
GEBRUIKERSHANDLEIDING EN RESERVEONDERDELEN-CATALOGUS

DEZE HANDLEIDING IS BESTEMD VOOR VAKBEKWAME INSTALLATEURS

Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. [phone] - Fax [phone] - Part. IVA 00809520265

http://www.telcoma.it E-mail: info@telcoma .it

I

CARATTERISTICHE CARACTERISTIQUES CARACTERISTICAS

F

E

RAP- 6 è una barriera elettromeccanica che
trova impiego negli accessi a: parcheggi,
stabilimenti, enti pubblici, ospedali, edifici
condominiali,etc.
E’ costituita da un armadietto, all’interno del
quale sono alloggiati il motoriduttore e la
centralinaelettronica dicomando.
Il movimento è irreversibile con possibilità di
sbloccomanuale.

Accessori a richiesta

Struttura mobile a siepe
Piedino snodato di appoggio
Asta a profilo rettangolare L = m6.25
Asta a profilo tondo L = m6.25
Appoggio fisso per asta

RAP-6 est une barrière électromécanique
Pouvant être utilisée dans les accès aux
parkings, aux parkings à étages, aux
Établissements, aux services publics, aux
hôpitaux, aux immeubles, etc.
Elle est dotée d’une petite armoire contenant
le moto-réducteur et la centrale électronique
de commande.
Le mouvement est irréversible avec possibilité
de déblocage manuel.

Accessoires à la demande

Structure mobile en épi
Pied d’appui articulé
Barre à profil rectangulaire L = m6.25
Lisse de section ronde L = 6,25 m Mástil de perfil redondo L=6,25 m

Appui fixe pour barre

RAP-6 es una barrera electromecánica que se
emplea en las entradas a aparcamientos,
garajes, establecimientos, organismos
pœblicos, hospitales, edificios residenciales,
etc.
Esta constituida por un armario, en cuyo
interior hay montado un motorreductor y una
central electrónica de mando.
El movimiento es irreversible con la posibilidad
de desbloqueo manual.

Accesorios a pedido

Estructura móvil tipo valla.
Pié articulado de apoyo
Asta con perfil rectangular L = m6.25

Apoyo fijo para asta

GB

FEATURES

RAP-6 is an electromechanical barrier
designed for use at entrances to: car parks,
multi-storey parks, factories, public
administration buildings, hospitals, apartment
blocks, etc..
It consists of a box which houses the gearmotor
and the electronic control unit.
Movement is irreversible with the possibility of
manual release.

Optional accessories

Mobile fence-type frame
Jointed support foot
Rectangular bar L = m6.25
Round-profile bar L=6.25m

Fixed bar rest

D

KENNDATEN SPECIFICATIES

Bei der handelt es sich um eineRAP-6
elektromechanische Schranke, die ihren
Einsatz bei den Zugängen von Parkplätzen,
Parkhäusern, Fabriken, öffentlichen Behörden,
Krankenhäusern, Wohngebäuden, usw.findet.
Sie besteht aus einem Gehäuse, in dessen
Inneren der Getriebemotor und die
elektronische Steuerzentrale untergebracht
sind.
Die Bewegung ist irreversible mit möglicher
manueller Entriegelung.

Sonderzubehör

Mobile Flechtzaun-Struktur
Gelenk-Stützfuß
Stange mit rechteckigem Profil L = m6.25
Runder Schrankenbaum L=6.25m
Feste Stangenauflage

NL

De RAP-6 is een elektromechanische
slagboom die toegepast kan worden om
respectievelijk toegang te verlenen en te
ontzeggen naar: parkeerplaatsen,
parkeergarages, bedrijven, openbare
instellingen, ziekenhuizen, flatgebouwen enz.
Het apparaat bestaat uit een kast waar de
motorreductieaandrijving en de hydraulische
besturingskast in ondergebracht zijn.
De beweging is onomkeerbaar en kan met de
hand ontkoppeld worden.

Op aanvraag leverbare accessoires

Beweegbare afrasteringsconstructie
Gescharnierde steunpoot
Slagboom met een rechthoekig profiel L = m6.25
Ronde boom L=6,25m

Vaste steun voor de slagboom

2

I F E

DATI TECNICI DONNEES TECHNIQUES

Tensione di linea

Alimentazione motore

Corrente max. Assorbita

Potenza max. assorbita

Coppia nominale

Tempo di apertura

Movimento

Angolo max di rotazione

Temperatura di funzionamento

Grasso motore

Intermittenza lavoro

Lunghezza max asta

Peso

Tension de ligne

Alimentation moteur

Courant max. Absorbé

Puissance max absorbée

Couple nominal

Temps d’ouverture

Mouvement

Angle max de rotation

Température de fonctionnement

Graisse moteur

Intermittence de fonctionnement

Longueur max tige

Poids

DATOS TÉCNICOS

Tensión de linea

Alimentación motor

Corriente máx. Absorbida

Potencia máx. absorbida

Par nominal

Tiempo de abertura

Movimiento

Angulo máx. de rotación

Temperatura de funcionamiento

Grasa motor

Intermitencia trabajo

Longitud máx. asta

Peso

U.M.

Va c

Vdc

A

VA

Nm

sec.

irreversibile - irréversible - irreversible

°

°C

%

m

Kg

RAP-6

230

24

1

200

280

7-8

90

- 10+70

TS-10

50

6.25

55

GB D

TECHNICAL DATA TECHNISCHE DATEN

Line voltage

Motor power supply

Max. input curren

Max. input power

Nominal torque

Opening time

Movement

Max. angle of rotation

Operating temperature

Motor grease

Working intermittence

Max. bar length

Weight

Netzspannung

Versorgung Motor

Max. Stromaufnahme

Max. Leistungsaufnahme

Nenndrehmoment

Öffnungszeit

Gangwerk

Max. Drehwinkel

Betriebstemperatur

Motorschmierfett

Arbeitsintermittenz

Max. Stangenlänge

Gewicht

NL

TECHNISCHE GEGEVENS

Leidingspanning

Motorvoeding

Max. Stroomafname

Max. opgenomen vermogen

Nominale koppel

Openingstijd

Beweging

Max. draaihoek

Bedrijfstemperatuur

Motorvet

Intermitterend bedrijf

Max. lengte van de slagboom

Gewicht

U.M.

Va c

Vdc

A

VA

Nm

sec.

irreversible - irreversibel - onomkeerbaar

°

°C

%

m

Kg

RAP-6

230

24

1

200

280

7-8

90

- 10+70

TS-10

50

6.25

55

3

I

MISURE D’INGOMBRO

F

MESURES D’ENCOMBREMENT

MEDIDAS MAXIMAS EXTERNAS

E

OVERALL MEASUREMENTS

GB

AUSSENABMESSUNGEN

D

MAATSCHETS

NL

235

1073

935

350

I

QUADRO D’INSIEME

1. Fotocellule

2. Appoggio fisso

3. Asta in alluminio

4. Losanghe catarifrangenti

5. Selettore a chiave

6. Siepe

7. RAP-6

8. Lampeggiatore

9. Antenna

10. Interruttore differenziale

11. Interruttore generale

12. Linea di alimentazione

F

TABLEAU D’ENSEMBLE

1. Photocellule

2. Appui fixe

3. Barre en aluminium

4. Losanges catadioptriques

5. Sélecteur à clé

6. Epi

7. RAP-6

8. Clignotant

9. Antenne

10. Interrupteur différentiel

11. Interrupteur général

12. Ligne d’alimentation

E

CUADRO DEL CONJUNTO

1. Fotocélula

2. Apoyo fijo

3. Asta de aluminio

4. Rombos catafaros

5. Selector a llave

6. Seto

7. RAP-6

8. Intermitente

9. Antena

10. Interruptor diferencial

11. Interruptor general

12. Línea de alimentación

GB D NL

GENERAL LAYOUT GESAMTÜBERSICHT TOTAALBEELD

1. Photocells
2 Fixed rest

3. Aluminium bar

4. Diamond-shape reflectors

5. Key selector

6. Fence frame

7. RAP- 6

8. Blinking light

9. Antenna

10. Differential switch

11. On/off switch

12. Power line

1. Photozellen (Lichtschranke)

2. Feste Auflage

3. Aluminiumstange

4. Rautenförmige Rückstrahler

5. Schlüsselwahlschalter

6. Flechtzaun

7. RAP- 6

8. Blinklicht

9. Antenne

10. Differentialschalter

11. Hauptschalter

12. Zufuhrlinie

1. Fotocellen

2. Vaste steun

3. Aluminium slagboom

4. Ruitvormige reflectoren

5. Sleutelschakelaar

6. Afrasteringsconstructie

7. RAP- 6

8. Knipperlicht

9. Antenne

10. Aardlekschakelaar

11. Hoofdschakelaar

12. Stroomtoevoerleiding

4

3

4

2

1

5

6

7

4X0.5

2X1

4X0.5

8

9

2X1.5

RG 58

2X1

2X1

3X1.5

230V

1

I

F

E

GB

D

NL

QUADRO D’ASSIEME

TABLEAU D’ENSEMBLE

CUADRO DEL CONJUNTO

GENERAL ASSEMBLY

GESAMTANSICHT

OVERZICHTSTEKENING

10

11

12

Fig. 1 / Abb. 1

5

I F E

VERIFICHE PRELIMINARI
ED INSTALLAZIONE ATERRA
DELLA CONTROPIASTRA

Prima di passare all’installazione vera e propria,
si consiglia di verificare che la sede di installo
della barriera sia solida ed appropriata e le per­metta un esercizio corretto.
Se la RAP-6
cemento, può essere fissatadirettamente al suo­lo con 4 tasselli ad espansione D.12 (fig.2), op­pure il fissaggio può essere fatto con l’ausilio del­la piastra. In questo caso agire nel seguente
modo:

1) Eseguire uno scavo di fondazione, tenendo
conto delle misure della piastra di fondazione.

2) Alloggiare nello scavo le canaline di adduzione
dei cavi di alimentazione e di collegamento ester­no.

3) Eseguire il montaggio piastra-zanche(Fig.3).

4) Annegare nel calcestruzzo le canaline e la pia­stra di fondazione e controllarne l’orizzontalità.

5) Svitare i dadi dalle 4 zanche dopo che il calce­struzzo si sia solidificato.

6) Alloggiare sulla piastra la RAP-6
le 4 rondelle ed i 4 dadi in dotazione.

poggia su un solido basamento in

fissandola con

CONTROLES PRELIMINAIRES
ET INSTALLATION AU SOL
DE LA CONTRE-PLAQUE

Il est conseillé, avant de commencer l’installation
en elle-même, de contrôler que l’emplacement
réservé à la barrière soit solide, approprié, et qu’il
consente un fonctionnement correct.
Si laRAP-6
elle peut être fixée directement au sol avec 4 vis
Tamponnées Diam.12 (fig.2) ou la fixation peut
être effectuée à l’aide de la plaque. Dans ce cas­là, procéder comme suit:

1) Creuser les fondations en tenant compte des
mesures de la plaque de fondation.

2) Installer dans le trou les tuyaux d’adduction
des câbles d’alimentation et de raccordement
externe.

3) Exécuter le montage plaque-boulons de
serrement à crans (Fig.3).

4) Noyer dans le béton les tuyaux et la plaque de
fondation en en contrôlant l’horizontalité.

5) Dévisser les écrous des 4 boulons de
serrement à crans après que le béton se soit
Solidifié.

6) Installer la RAP-6
les 4 rondelles et les 4 écrous en dotation.

repose sur une base solide en ciment,

sur la plaque en la fixant avec

VERIFICACIONES PRELIMINARES
E INSTALACION DESCARGAA
TIERRA DE LA CONTRAPLANCHA

Antes de pasar a la instalación efectiva, se
aconseja de controlar que el lugar donde se
Instalará la barrera sea sólido, adecuado y le
permita un ejercicio correcto.
Si RAP-6
mento, se puede fijar directamente al suelo con
4 bulones expansibles D.12 (fig.2), o sino, la
fijación se puede realizar con la ayuda de la
plancha. En este caso actuar del siguiente modo:

1) Hacer una excavación de basamento, teniendo
en cuenta de la plancha de basamento.

2) Colocar en la excavación los canales de
aducción de los cables de alimentación y de
conexión externa

3) Realizar el montaje plancha-bulones de anclaje
(Fig.3).

4) Introducir en el cemento armado los canales y
la plancha de basamento y controlar su
horizontalidad.

5) Desatornillar las tuercas de los 4 bulones de
anclaje después que el cemento se haya
solidificado.

6) Colocar RAP-6
las 4 arandelas y las 4 tuercas que vienen con el
aparato.

se apoya sobre una sólida base de ce-

sobre la plancha, fijándola con

GB

PRELIMINARY CHECKS AND
INSTALLATION OF BASE
PLATE IN THE GROUND

Before installing, it is advisable to check that the
ground where the barrier is to be installed is solid
and suitable so that correct operation is not
compromised.
If the RAP-6
fixed directly to the ground with 4 screw anchors
dia.12 (fig. 2) otherwise fixing may be done using
the plate. In this case, proceed as follows:

1) Dig a foundation hole, according to the
measurements of the foundation plate.

2) Place ducts in the hole for the supply and
external connection cables to pass through.

3) Assemble the plate-rag bolts (fig. 3).

4) Bury the ducts and foundation plate in the
cement and check that they are horizontal.

5) Unscrew the nuts from the 4 rag bolts after the
cement has set.

6) Position the RAP-6
the 4 washers and 4 nuts provided.

rests on a solid cement base, it may

on the plate, fixing it with

D NL

VORBEREITENDE
ÜBERPRÜFUNGEN UND
ERDUNG DER GEGENPLATTE

Vor der eigentlichen Installation ist es ratsam zu
überprüfen, ob der Installationssitz der Schranke
solide und geeignet ist, und einen korrekten
Betrieb ermöglicht.
Wenn die RAP-6
Zement aufliegt, kann eine Schwelle mit 4
Spreizdübeln Ø 12 (Abb. 2) direkt befestigt
werden, bzw. kann die Befestigung mit Hilfe der
Platte erfolgen. In diesem Fall ist wie folgt zu
verfahren:

1) Einen Aushub entsprechend den Abmessun­gen der Fundamentsplatte durchführen.

2) Die Versorgungsschienen der Zufuhrkabel und
der externen Anschlüsse in dem Aushub
verlegen.

3) Die Montage Platte-Anker (Abb. 3)
durchführen.

4) Die Schienen und die Fundamentsplatte in dem
Zement verlegen und deren horizontale
Ausrichtung überprüfen.

5) Die Muttern der 4 Anker festschrauben,
nachdem der Zement fest geworden ist.

6) DieRAP-6
Zuhilfenahme der 4 mitgelieferten
Unterlegscheiben und der 4 Muttern befestigen.

auf einer soliden Grundlage aus

auf der Platte positionieren und unter

Alvorens tot de eigenlijke installatie over te gaan
adviseren wij u te controleren of de plaats waar
de slagboom geïnstalleerd wordt solide en
geschikt is zodat de slagboom goed kan
functioneren.
Als de RAP-6
steunt, dan kan de slagboom met 4
expansiepluggen met een diameter van 12 mm
(fig. 2) rechtstreeks aan de grond bevestigd
worden of de slagboom kan met behulp van de
plaat. In dat geval moet u als volgt te werk gaan:

1) Graaf een funderingsgeul waarbij u rekening
moet houden met de afmetingen van de
funderingsplaat.

2) Leg de kabelgoten voor de voedingskabels en
de leidingen voor de externe aansluitpunten in
de geul.

3) Monteer de plaat met de ankers (fig. 3).

4) Controleer of de kabelgoten en de
funderingsplaat volledig horizontaal liggen en dek
ze vervolgens met beton af.

5) Draai nadat het beton uitgehard is de moeren
vande4ankersaf.

6) Zet deRAP-6
4 meegeleverde onderlegringen en de 4 moeren
vast.

CONTROLES VOORAF
EN DE MONTAGEPLAAT
OP DE GROND INSTALLEREN

op een solide betonnen fundering

op de plaat en maak deze met de

6

344

Fig. 2 / Abb. 2

232

min. 150 mm

Fig. 3 / Abb. 3

7

I

F E

INSTALLAZIONE DELLABARRIERA

Dato il peso della barriera, la movimentazione
della stessa dovrà essere eseguita da più per­sone.
Lo sballaggio dovrà essere eseguito come il­lustrato in figura.
Per il collegamento elettrico si consiglia di usa­re un cavo di alimentazione 3x1.5.

1) Installare la barriera a terra nei modi prece­dentemente descritti.

2) Fissare l’asta alla barriera

3) Portare la barriera in posizione di asta ab­bassata

4) Effettuare i necessari collegamenti elettrici.

5) Dare alimentazione

6) Eseguire la regolazione delle viti di
finecorsa

7) Provare il funzionamento dell’impianto

8) Selezionare sulla centralina elettronica di co­mando le modalità di funzionamento deside­rate.

INSTALLATION DE LA BARRIERE

Vu le poids de la barrière, celle-ci devra être
déplacée par plusieurs personnes. Le
déballage sera exécuté comme indiqué à la
figure.
Il est conseillé, pour le branchement électrique,
d’utiliser un câble d’alimentation 3x1,5.

1) Installer la barrière au sol comme décrit
précédemment.

2) Fixer la barre à la barrière.

3) Placer la barrière en position de barre
baissée.

4) Effectuer les branchements électriques
nécessaires.

5) Brancher le courant.

6) Régler les vis de fin de course.

7) Faire un essai de fonctionnement.

8) Sélectionner sur la centrale électronique de
commande les modalités de fonctionnement
désirées.

INSTALACION DE LA BARRERA

Debido al peso de la barrera, la movimentación
de la misma tiene que realizarse por varias
personas.
El desembalaje debe realizarse como ilustrado
en la figura.
Para la conexión eléctrica se aconseja usar
un cable de alimentación 3x1.5.

1) Instalar la barrera a tierra en las formas an­teriormente descriptas.

2) Fijar el asta a la barrera

3) Llevar la barrera a la posición de asta baja.

4) Efectuar las conexiones eléctricas
necesarias.

5) Dar alimentación

6) Efectuar la regulación de los tornillo de
recorrido.

7) Probar el funcionamiento de la instalación

8) Seleccionar en el tablero electrónico de
mando las formas de funcionamiento
deseadas.

8

GB D NL

INSTALLATION OF THE BARRIER INSTALLATION DER SCHRANKE DE SLAGBOOM INSTALLEREN

Given the weight of the barrier, it should be
handled by several persons.
Unpack as shown in figure.
A 3 x 1.5 power supply cable is recommended
for electrical connection.

1) Install the barrier as described above.

2) Fix the bar to the barrier.

3) Put the barrier to the “bar down” position.

4) Make the necessary electrical connections.

5) Turn on the power supply.

6) Adjust the limit stop screws.

7) Test operation of the installation.

8) Select the required operating modes on the
electronic control unit.

Aufgrund des Gewichtes der Schranke ist die
Versetzung derselben von mehreren Personen
durchzuführen.
Das Auspacken ist wie in Abbildung
dargestellt durchzuführen.
Für den Elektroanschluß ist es ratsam, ein
Stromzufuhrkabel von 3 x 1.5 zu verwenden.

1) Die Schranke am Boden auf die vorab
beschriebene Weise installieren.

2) Die Stange an der Schranke befestigen.

3) Die Schranke in die abgesenkte Position
bringen.

4) Die notwendigen Elektroanschlüsse
ausführen.

5) Die Stromversorgung einschalten.

6) Die Einstellung der Endanschlagsnocken
durchführen.

7) Den Betrieb der Anlage ausprobieren.

8) Auf der elektronischen Steuerzentrale die
gewünschte Betriebsart auswählen.

Met het oog op het gewicht van de slagboom
moet de slagboom door meerdere personen
verplaatst worden.
Haal de slagboom uit de verpakking zoals
afgebeeld op figuure.
Om de elektrische aansluiting tot stand te
brengen adviseren wij u gebruik te maken van
een elektrisch snoer 3x1.5

1) Installeer de slagboom op de grond op de
hiervoor beschreven manier.

2) Maak de slagboom vast.

3) Zet de slagboom in een dusdanige stand
dat de slagboom naar beneden is.

4) Breng de nodige elektrische aansluitingen
tot stand.

5) Schakel de stroomtoevoer in.

6) Stel de aanslagnokken af.

7) Test de werking van de installatie.

8) Stel de gewenste werking op de
elektronische bedieningseenheid in.

9

I

F

E

INSTALLAZIONE SINISTRA

La RAP-6 viene fornita per un utilizzo
normalmente destro ed in posizione di asta
alzata, cosicchéla molla dicontrappeso interna
non risulti essere caricata. Con “uso
normalmente destro” si intende armadietto
montato a destra dellaluce di passaggio. (Vista
dall'interno).fig.1

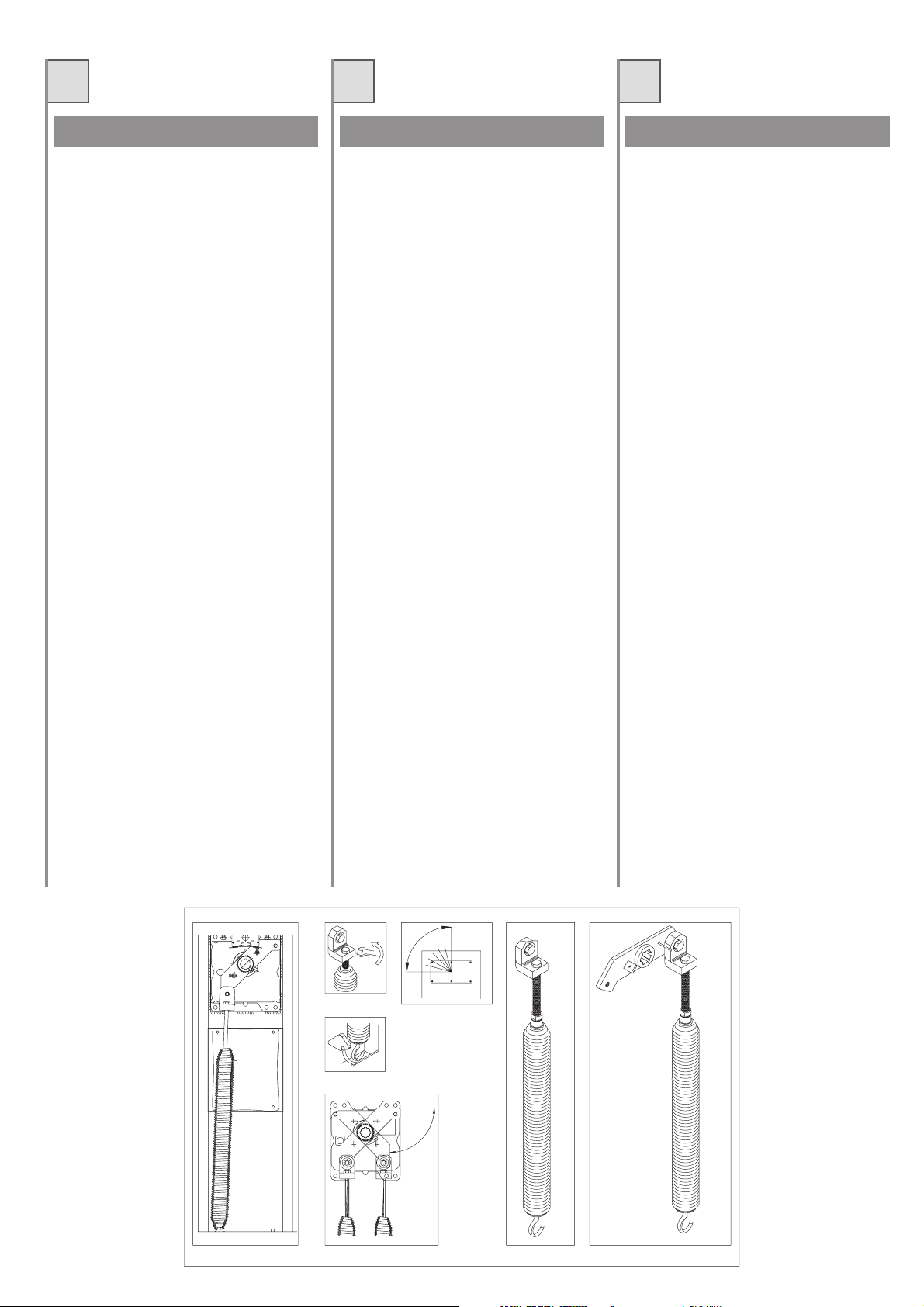

Per un utilizzo della barriera sinistro, spostare il
gruppo molla nella posizione opposta (come in
fig. 4)Per un utilizzo della barriera sinistro
procederenel seguentemodo:

1) Allentare il carico della molla portandolo a
zero agendo sulla vite di registro molla.
(fig.5)

2) Sganciare la molla dall'attacco inferiore.
(fig.6)

3) Estrarre il gruppo molla dalla barriera
svitandola vitesul bilancino(fig.7)

4) Estrarre il bilancino di comando dall'albero
scanalato e ruotarlo di 90° circa
reinserendolo sull'albero e
ribloccandolo.(fig.8)

5) Posizionarsi posteriormente alla barriera e
verificare che la rotazione della piastra con
albero crei un angolo di 90° (fig.9); se
necessario ricontrollare la posizione del
bilancinodi comando.

6) Assicurarsi chela barriera siain posizione di
astaalzata.

7) Installare il gruppo molla sul bilancino,
agganciare la molla all'attacco inferiore
(fig.10), ed agire sulla vite registro molla
caricandola quanto basta per garantire un
sufficiente aiuto alla movimentazione
dell'asta.

8) Invertire i cavi del motore: apre e chiude;
(vedi“morsettiere” dellacentralina).

INSTALLATION GAUCHE INSTALACION IZQUIERDA

La RAP-6 est normalement fournie pour un
usage “droit” et en position de barre levée de
façon à ce que le ressort de contre-poids in­terne ne soit pas bandé. L’expression “usage
normal droit” indique que l’armoire est montée
à droite de l’ouverture de passage. (Vue de
L’intérieur). (fig.1)
Pour changer le sens d’ouverture de la
barrière, déplacer le groupe ressort dans la
position opposée (comme à la fig. 4).

Pour le montage de la barrière à gauche,
procéderde lafaçon suivante:

1) Relâcher lacharge duressort enle mettantà
zéro enagissant surla visde réglagedu ressort.
(fig.5)

2) Décrocher le ressort du point d'attache
inférieur.(fig.6)

3) Extraire le groupe ressort de la barrière en
dévissantla vissur lebalancier(fig.7)

4) Extraire lebalancier de commande del'arbre
cannelé et le tourner de 90° environ, le
remettresur l'arbreet lerebloquer(fig.8).

5) Se placer derrièrela barrièreet vérifierque la
rotation de la plaque avec arbre crée un
angle de 90° (fig.9) ; si nécessaire
recontrôler la position du balancier de
commande.

6) S'assurer que la lisse de la barrière est en
positionrelevée.

7) Installer le groupe ressort sur le balancier,
accrocher le ressort au point d'attache
inférieur (fig.10), agir sur la vis de réglage
du ressort en le chargeant pour garantir une
aidesuffisante aumouvement dela lisse.

8)

Invertir les câblesdu moteur:ouvre etferme;

(voir“ serre-câble” delacentrale).

La RAP-6 se entrega para un uso normalmente
hacia la derecha y en posición de asta
levantada, de este modo el resorte de
contrapeso interno no esté cargado. El “uso
normalmente hacia la derecha” significa
armario armado a la derecha de la luz de paso.
(Vista desde el interior). (fig. 1).
Para utilizar la barrera instalada del lado
izquierdo, desplace el grupo muelle a la
posición opuesta (como muestra la fig. 4)

Para utilizar la barrera a izquierda, proceda de
lasiguiente manera:

1) Afloje la carga del muelle, colocándola en
cero, utilizando el tornillo de regulación del
muelle(fig.5).

2) Desenganche el muelle del enganche
inferior(fig.6).

3) Extraiga el grupo muelle de la barrera,
desenroscando el tornillo del balancín
(fig.7).

4) Extraiga el balancín de mando del eje
acanalado y gírelo de 90°; móntelo
nuevamenteen eleje ybloquéelo(fig.8).

5) Colóquese detrás de la barrera y controle
que la rotación de la placa con eje forme un
ángulo de 90° (fig.9); si fuera necesario,
controle de nuevola posicióndel balancín de
mando.

6) Controle que la barrera esté en la posición
demástil levantado.

7) Instale el grupo muelle en el balancín,
enganche el muelle al enganche inferior
(fig.10) y mueva el tornillo de regulación del
muelle cargándolo lo suficiente como para
garantizar una ayuda al movimiento del
mástil.

8)

Invierta los cables del motor: abrir y cerrar;
(vØase“tableros debornes” delacentral)

10

MicroswitchMicroswitch
HoneywellHoneywell

Fig. 4/ Abb.4

Microswitch
HoneywellHoneywell

Fig.5

Fig.6

90°

90°

Fig.8

Fig.9

Fig.7

Fig.10

GB

D

NL

LEFT-HAND INSTALLATION

The RAP-4 comes supplied for right-hand use
and in the “bar-up” position; the internal
counterweight spring is consequently not
loaded. The expression “right-hand use”
means that the box is assembled to the right

of the aperture (seen from inside). (fig. 1).
For left-hand use of the barrier, move the spring
unit to the opposite side (as in fig. 4).

Proceed as follows for the lefthand use of the
barrier:

1) Reduce the load of the spring to zero by
meansof thespring adjustmentscrew.(fig. 5)

2) Disconnect the spring from the lower
connector.(fig. 6)

3) Extract the spring unit from the barrier
unscrewing the screw on the spring
equalizingrocker arm(fig. 7)

4) Extract the springequalizing rockerarm from
the splined shaft, turn it through
approximately 90°, insert it into the shaft
againand secureit. (fig.8)

5) From behind the barrier, check that the
rotation of theplate has an angle of 90° with
the shaft (fig. 9); if necessary check the
position of the spring equalizing rocker arm
again.

6) Make sure that the barrier is in the bar up
position.

7) Fit the spring unit on the spring equalizing
rocker arm, connect the spring to the lower
connector (fig.10), andtension the spring by
means of the spring adjustment screw to
guarantee that the bar movement is
sufficientlyassisted.

8)

Invert the motor wires: open and close; (refer
to “terminalboards” for theelectronic control
unit).

INSTALLATION LINKS

Die RAP-4 wird für die normalerweise übliche
rechte Verwendung und in der Position mit
angehobener Stange geliefert, d.h. daß die
interne Gegengewichtsfeder nicht gespannt
ist. Unter der „normalerweise rechten“
Anwendung versteht sich, daß der Schrank
rechts vom Durchgang montiert ist (von der
Innenseite aus gesehen). (Abb. 1).
Für eine Verwendung der Schranke auf der
linken Seite ist die Federgruppe auf die
gegenüberliegende Position zu versetzen
(wie in Abb. 4 dargestellt).

Um die Schranke links anzubringen, wie hier
folgenderklärt vorgehen:

1) Die Federspannung bisauf Null lockern, indem
die Federregistrierschraube betätigt wird (Abb.

5).

2) DieFeder vom unteren Anschluss ausspannen
(Abb. 6).

3) Die Federeinheit aus der Schranke nehmen,
indem die Schraube am Pendel gelöst wird
(Abb. 7).

4) Das Schaltpendel aus der Keilwelle nehmen
und um ca. 90° drehen, dann wieder in die
Welle einfügenund blockieren (Abb.8).

5) Hinter die Schranke gehen und prüfen, dass
die Drehung zwischen Platte und Welle einen
90° Winkel erzeugt (Abb. 9); ggf. die Position
des Schaltpendelserneut kontrollieren.

6) Sicher stellen, dass der Schrankenbaum
gehoben ist.

7) Die Federeinheit in das Pendel einbauen, die
Feder am unterenAnschluss einspannen (Abb.

10) und die Federregistrierschraube betätigen,
dabei die Feder so spannen, dass eine
ausreichende Hilfe bei der
Schrankenbaumbewegung garantiertist.

8)

Die Kabel des Motors umkehren: öffnen und
schließen (siehe “Klemmenleiste” der
Zentrale).

INSTALLATIE AAN DE LINKERKANT

De RAP-4 wordt standaard voor rechts gebruik
geleverd en met de slagboom in omhoogstaan­de stand zodat de tegengewichtveer niet belast
wordt. Met “standaard rechts gebruik” wordt
bedoeld dat de schakelkast aan de rechterkant
van de openingsdoorgang is gemonteerd (van
binnenuit gezien) (zie fig. 1).
Om de slagboom aan de linkerkant te
installeren moet het veerblok in de
tegenovergestelde stand verplaatst worden
(zoals afgebeeld op fig. 4).

Om de slagboom links te gebruiken gaat u als
volgtte werk:

1) Haal met behulp van de stelschroef van de
veer de spanning helemaal van de veer.
(afb.5)

2) Haal de veer van de onderste aansluiting los.
(afb.6)

3) Haal de veergroep uit de slagboominstallatie
door de schroef op het zwengeltje los te
draaien. (afb.7)

4) Haal het zwengeltje uit de gegroefde as en
draai dat ongeveer 90° waarbij u het weer op
as aanbrengten vast zet.(afb.8)

5) Ga achter de slagboom staan en controleer of
de plaat met de as een hoek van 90° vormt
(afb.9); controleer de stand van het zwengeltje
zo nodigopnieuw.

6) Vergewis uervan dat deboom omhoog staat.

7) Installeer de veergroep op het zwengeltje,
haak de veer aan de onderste aansluiting vast
(afb.10) en draai de stelschroef van de veer
zover dat despanning op de veer voldoendeis
om de boom bij de beweging daarvan
voldoende tehelpen.

8)

Verwissel de kabels van de motor: openen en
sluiten (zie “klemmenstroken” van de
besturingskast).

MicroswitchMicroswitch
HoneywellHoneywell

Fig. 4/ Abb.4

Microswitch
HoneywellHoneywell

Fig.5

Fig.6

90°

90°

Fig.8

Fig.9

Fig.7

Fig.10

11

I

F

E

SBLOCCAGGIO DELLA BARRIERA

Per sbloccare la barriera ruotare il volantino di
sblocco in senso orario fino ad arrivare a fine
corsa(Fig.11).
Per riarmare ilmotoriduttore ruotareil volantino i
n senso antiorario fino ad arrivare alla battuta
d'arresto.

GB

BARRIER RELEASE

To release the barrier, turn the release wheel in
aclockwise directionas farasit willgo (Fig.11).
To restorethe gearmotor, turnthe releasewheel
inan anti-clockwisedirection asfaras itwill go.

DÉBRAYAGE DE LA BARRIÈRE DESBLOQUEO DE LA BARRERA

Pour le débrayage de la barrière, tourner le
volant de débrayage dans le sens des aiguilles
d'unemontre jusqu'àla findela course(Fig.11).
Pour réarmerl'opérateur, tourner le volantdans
le sens inverse des aiguilles d'une montre
jusqu'àla butéed'arrêt.

D

ENTRIEGELUNG DES
SCHRANKENBAUMS

Zum Entriegeln des Schrankenbaums, das
Entriegelungsrad im Uhrzeigersinn bis zum
Anschlagdrehen (Abb.11).
Um den Schrankenheber wieder einzuschalten,
das Handrad gegen den Uhrzeigersinn bis zum
Anschlagdrehen.

Para desbloquear la barrera, gire el volante de
desbloqueo en el sentido horario hastallegar al
finde carrera(Fig.11).
Para restablecer el motorreductor, gire el
volante en el sentido antihorario hasta llegar al
tope.

NL

ONTGRENDELING VAN
DE SLAGBOOM

Om de slagboom te ontgrendelen draait u het
ontgrendelingswieltje met de wijzers van de
klokmee totdathet nietverderkan (afb.11).
Om de reductiemotorterug testellen draaitu het
wieltje tegen de wijzers van deklok in totdat het
nietverder kan.

12

Fig. 11 / Abb. 11

I

F E

BATTERIE

All'interno del box centralina si trova
l'alloggiamento pern°2 batterie a secco da 12V

1.9Ah.
Per il fissaggio delle batterie sul coperchio
centralina utilizzare la fascettametallica e le viti
indotazione comerappresentato infigura.

GB

BATTERIES

There is a location for two 12V 1.9 Ah dry
batteriesinside thecontrol box.
Use the supplied metal clamps and screws to
secure the batteries to the lid of the control unit
asillustrated inthe diagram.

BATTERIES

À l'intérieur du coffret contenant la logique de
commande se trouve le logement pour 2
batteriesà secde 12V1,9 Ah.
Pour lafixation desbatteries surle couvercle de
la logique, utiliser le collier métallique et les vis
fourniescomme l'illustrela figure.

BATERÍAS

En el interior de la caja de la central hay un
alojamiento para 2 baterías en seco de 12V 1,9
Ah.
Para fijar las baterías a la tapa de la central,
utilice la abrazadera metálica y los tornillos, tal
comose muestraen lafigura.

D NL

BATTERIEN

Im Gehäuse der Steuerung befindet sich ein
Abteilfür Nr. 2Trockenbatterien12V 1.9Ah.
Zur Befestigung der Batterien auf dem Deckel
der Steuerung, die Metallschelle und die
mitgelieferten Schrauben benutzen, wie in der
Abbildunggezeigt.

BATTERIJEN

Binnenin debox van debesturingseenheid is er
plaatsvoor 2batterijen van12V1,9 Ah.
Om de batterijen op de dekplaat van de
besturingseenheid te bevestigen gebruikt u het
meegeleverde metalen bandjeen deschroeven
zoalsdat opde afbeeldingtezien is.

13

I

F E

COLLEGAMENTO ELETTRICO BRANCHEMENT ELECTRIQUE

Vedi nel manuale della centralina elettronica
“morsettiere”.

GB

Voir dans le manuel de la centrale électronique
“ serre-câble ”.

D NL

ELECTRICAL CONNECTION ELEKTROANSCHLUSS

Refer to “terminal boards” in the electronic
control unit handbook.

Siehe Handbuch der elektronischen Zentrale
“Klemmenleiste”.

CONEXION ELECTRICA

Véase el manual de la central electrónica
“tablero de bornes”.

ELEKTRISCHE AANSLUITING

Zie de paragraaf “klemmenstroken” in de
handleiding van de elektronische
besturingskast.

14

I

F

E

ANOMALIE E RIMEDI ANOMALIES ET REMEDES

1. La barriera non si aziona. Il motore elet­trico non funziona e non si avverte, quin­di, alcun rumore o vibrazione.

a. Verificare che la centralina elettronica sia

regolarmente alimentata.

b. Verificare l’efficienza dei fusibili.
c.Verificare con l’ausilio di adeguati strumenti

diagnostici, che le funzioni della centralina
elettronica siano corrette.

d. Accertarsi che la barriera riceva alimenta-

zione 230Vac– 10%.

2. La barriera si aziona ma non avviene il
movimento dell’asta.

a. Verificare che la regolazione forza della

molla sia stata eseguita correttamente.

b. Verificare che l’asta non sia ostacolata nel

movimento.

c. Verificare che la non sia sRAP-6 bloccata.

1. La barrière ne s’actionne pas. Le moteur
Électrique ne fonctionne pas et donc on
n’entend ni bruit ni vibration.

a. Vérifier que la centrale électronique soit bien

Alimentée.

b. Vérifier l’efficacité des fusibles.
c. Vérifier à l’aide d’instruments de diagnostic

Adéquats que les fonctions de la centrale
Électronique soient correctes.

d. S’assurer que la barrière reçoit une

alimentation de 230 Vac – 10%.

2. La barrière entre en action mais la barre
ne bouge pas.

a. Vérifier que le réglage de la force du ressort

ait été correctement effectué.

b. Vérifier que la barre ne soit pas gênée dans

son mouvement.

c. Vérifier que la RAP-6 ne soit pas

Déverrouillée.

ANOMALIAS Y SOLUCIONES

1. La barrera no se pone en acción. El motor
Eléctrico no funciona y, por lo tanto, no
se advierte ningœn ruido o vibración.

a. Controlar que el tablero de mandos

electrónico esté alimentado.

b. Controlar la eficiencia de los fusibles.
c. Controlar, con la ayuda de adecuados

instrumentos diagnósticos, que las
funciones del tablero de mandos electrónico
sean correctas.

d. Verificar que la barrera reciba aliemtación

230Vac–10%.

2. La barrera se acciona pero no se realiza
el movimiento del asta.

a. Controle que la fuerza del muelle haya sido

correctamente regulada

b. Controlar que el asta no esté bloqueada en

su movimiento.

c. Cerciórese de que RAP-6 no esté

desbloqueada.

GB

D

TROUBLESHOOTING BETRIEBSSTÖRUNGEN

UND DEREN BEHEBUNG

1. The barrier does not activate. The electric
motor does not work and there is
consequently no noise or vibration.

a. Check that the electronic control unit is

powered correctly.

b. Check that the fuses are intact.
c. Check with the help of suitable diagnostic

instruments that the electronic control unit
functions correctly.

d. Make sure that the barrier is receiving power

230Vac – 10%.

2. The barrier activates but the bar does not
move.

a. Check that the thrust of the spring has been

correctly adjusted.

b. Check that bar movement is not obstructed.
c. Check that the RAP-6 has not been

released.

1. Die Schranke setzt sich nicht in Betrieb.

Der Elektromotor funktioniert nicht und
es ist daher keinerlei Geräusch oder
Vibration festzustellen.

a. Überprüfen, daß die elektronische Zentrale

einwandfrei mit Strom versorgt ist;

b. Die Leistungsfähigkeit der Sicherungen

überprüfen;

c. Unter Zuhilfenahme geeigneter

Meßinstrumente überprüfen, daß die
Funktionen der elektronischen Zentrale
einwandfrei sind.

d. Sicherstellen, daß die Schranke mit

elektrischem Strom 230Vac – 10% versorgt
wird.

2. Die Schranke setzt sich in Betrieb, die

Schrankenstange bewegt sich jedoch
nicht.

a. Überprüfen, ob die Einstellung der

Federspannung korrekt durchgeführt ist.

b. Überprüfen, daß die Stange in ihrer

Bewegung nicht behindert wird.

c. Überprüfen, daß sich die RAP-6 nicht

entriegelt.

NL

STORINGEN EN OPLOSSINGEN

1. De slagboom doet het niet. De
elektromotor functioneert niet en u
neemt dan ook geen enkel geluid of
trilling waar.

a. Controleer of de elektronische

besturingseenheid stroom toegevoerd krijgt.

b. Controleer of de zekeringen efficiënt zijn.
c. Controleer met behulp van adequate

diagnose-apparatuur of de werking van de
besturingseenheid juist is.

d. Verzeker u ervan dat de slagboom een

spanning van 230 Vac – 10% toegevoerd
krijgt.

2. De slagboom doet het wel maar de
slagboom beweegt niet.

a. Controleer of de krachtregeling van de veer

op de juiste manier uitgevoerd is.

b. Ga na dat de slagboom tijdens de beweging

ervan nergens door belemmerd wordt.

c. Ga na dat de niet ontgrendeld is.RAP-6

15

IFE

AVVERTENZE IMPORTANTI

SULL'INSTALLAZIONE

- L'installazione dell'automazione deve essere
eseguita a regola d'arte da personale qualificato
avente i requisitidi legge e fattain conformità della
direttiva macchine 98/37/CE e alle normative
EN13241-1,EN 12453e EN 12445.

- Verificare la solidità delle strutture esistenti
(colonne, cerniere, ante) in relazione alle forze
sviluppatedal motore.

- Verificare che vi siano dei fermi meccanici di
adeguata robustezza a fine apertura e fine
chiusuradelle ante.

- Verificare lo stato di eventuali cavi già presenti
nell'impianto.

- Fare un'analisi dei rischi dell'automazione e di
conseguenza adottare le sicurezze e le
segnalazioninecessarie.

- Installare i comandi (ad esempio il selettore a
chiave) in modo che l'utilizzatore nonsi trovi inuna
zonapericolosa.

- Terminata l'installazione provare più volte i
dispositivi di sicurezza, segnalazione e di sblocco
dell'automazione.

- Applicare sull'automazione l'etichetta o la
targhetta CE contenenti le informazioni di pericolo
ei datidi identificazione.

- Consegnare all'utilizzatore finale le istruzioni
d'uso, le avvertenze per la sicurezza e la
dichiarazioneCE diconformità.

- Accertarsi che l'utilizzatore abbia compreso il
corretto funzionamento automatico, manuale e di
emergenzadell'automazione.

- Informare l'utilizzatore per iscritto (ad esempio
nelleistruzioni d'uso):
* dell'eventuale presenza di rischi residui non

protettie dell'usoimproprio prevedibile.

* Di scollegare l'alimentazione quando viene

eseguita la pulizia nell'area dell'automazione o
viene fatta piccola manutenzione (es:
ridipingere).

* Di controllare frequentemente che non vi siano

danni visibili all'automazione e nel caso ve ne
siano,avvertire immediatamentel'installatore

* Di non far giocare i bambini nelle immediate

vicinanzedell'automazione

- Predisporre un piano di manutenzione
dell'impianto (almeno ogni 6 mesi perle sicurezze)
riportando su di un apposito registro gli interventi
eseguiti.

AVERTISSEMENTS IMPORTANTS

CONCERNANT L'INSTALLATION

L'installation de l'automation doit être effectuée

­dans lesrègles del'art pardu personnelspécialisé,
conformément aux dispositions légales, à la
directive machine 98/37/CE et aux normes EN
12453et EN12445.

- S'assurer que les structures existantes (colonnes,
charnières, vantaux) soient suffisamment solides
pourrésister auxforces développées parle moteur.

- S'assurer que les arrêts mécaniques en fin
d'ouverture et en fin de fermeture des vantaux
soientsuffisamment robustes.

- Vérifier l'état des câbles qui se trouvent
éventuellementdéjà dansl'installation

- Faire une analyse des risques de l'automation et
adopter, en fonction de celle-ci, les dispositifs de
sécuritéet designalisation nécessaires.

- Installer lescommandes (par exemple le sélecteur
à clé) de manière à ceque l'utilisateur nese trouve
pasdans unezone dangereuse.

- Une foisl'installation terminée, testerplusieurs fois
les dispositifs de sécurité, de signalisation et de
déverrouillagede l'automation.

- Appliquer sur l'automation l'étiquette ou la plaque
CE où sont indiqués les dangers présentés par
l'automation ainsi que les données d'identification
dela machine.

- Remettre à l'utilisateur final le mode d'emploi, les
avertissements concernant la sécurité et la
déclarationCE deconformité.

- S'assurer que l'utilisateur a bien compris le
fonctionnement automatique, manuel et d'urgence
del'automation.

Informer par écrit l'utilisateur (par exempledans le

­moded'emploi) del'éventuelle présence derisques
résiduels non couvertset desutilisations impropres
prévisibles.

- Informer l'utilisateur parécrit (par exempledans le
moded'emploi) :

de la présence éventuelle de risques résiduels

*

nonprotégés etde l'usage impropreprévisible.
De la nécessité de couper l'alimentation quand

*

le nettoyage de la zone de l'automatisme a lieu
ou en cas de petites interventions de
maintenance(ex. Repeindre).
De la nécessité de contrôler fréquemment

*

l'absence de dommages visibles à
l'automatisme et s'il y en a, avertir
immédiatementl'installateur.
Qu'il ne faut pas laisser les enfants jouer à

*

proximitéde l'automatisme.

- Etablir unplan de maintenancede l'installation (au
moins tous les 6 mois pour les dispositifs de
sécurité) en inscrivant sur un registre prévu à cet
effetles interventionseffectuées.

ADVERTENCIAS IMPORTANTES

SOBRE LA INSTALACION

- La instalación del automatismo debeser realizada
según los cánones, por personal cualificado que
reúna los requisitos establecidos por la ley y de
conformidad con la Directiva sobre máquinas
98/37/CEy conlas normas EN12453 yEN 12445.

- Compruebe la solidez de las estructuras
existentes (columnas, bisagras, hojas) enrelación
conlas fuerzasdesarrolladas por elmotor.

- Controle que haya retenes mecánicos de solidez
adecuada en los puntos de fin de apertura y de fin
decierre delas hojas.

- Controle elestadode loscables yaexistentes enla
instalación,en sucaso.

- Haga un análisisde los riesgos del automatismo y
adopte los dispositivos de seguridad y las
señalizacionesnecesarias enconsecuencia.

- Instale los mandos (por ejemplo, el selector de
llave) demanera queel usuariono seencuentre en
unazona peligrosa.

- Terminada la instalación, pruebe varias veces los
dispositivos de seguridad, señalización y
desbloqueodel automatismo.

- Aplique en el automatismo una etiqueta o una
placa CE que contenga las informaciones de
peligroy losdatos de identificación.

- Entregue al usuario final las instrucciones para el
uso, las advertencias para la seguridad y la
declaraciónCE deconformidad.

- Asegúrese de que el usuariohaya comprendido el
correcto funcionamiento automático, manual y de
emergenciadel automatismo.

- Informe al usuario por escrito (por ejemplo, en los
manuales de instrucciones) de la eventual
presencia de riesgosresiduales noprotegidos y del
usoinadecuado previsible.

- Informe al usuario por escrito (por ejemplo en las
instruccionesde uso):
*

sobre la presencia de riesgos residuales no
protegidosy sobreel uso inadecuadoprevisible.

*

que debe desconectar la alimentación cuando
hace la limpiezaen lazona dela automatización
o si hace un pequeño mantenimiento (ej.:
Pintar).

*

que debe controlar a menudo que la
automatización nopresente dañosvisibles y, en
el caso de que los haya, deberá advertir de
inmediatoal instalador
que no debe permitir que los niños jueguen en

*

lascercanías dela automatización

- Predisponga un programa de mantenimientode la
instalación (al menos cada 6 meses para los
dispositivos de seguridad),anotando enun registro
expresamente dedicado las intervenciones
realizadas.

16

GB D NL

IMPORTANT RECOMMENDATIONS

CONCERNING INSTALLATION

- Only qualified personnel having the legal
requirements must install the automation according
to the principles of good workmanship and in
conformity with the machinery directive 98/37/CE
andstandards EN12453 and EN12445.

- Check that the existing structures (posts, hinges,
leaves) arestable inrelation tothe forces developed
bythe motor.

- Check that suitably robust limit stops have been
installedfor endof gate openingand closing.

- Check the state of the cables that are already
presentin thesystem.

- Analyse thehazards connectedwith the automation
system and adopt the necessary safety and
signallingdevices accordingly.

- Install the commands (e.g.the key selector) so that
the user is not placed in a hazardous area when
usingthem.

- Upon completion of the installation, test the safety,
signalling and release devices of the automation
systemseveral times.

- Apply the CE label or plate with information
regarding the hazards and identification data on the
automation.

- Give theend userthe instructionsfor use,the safety
recommendations and the CE declaration of
conformity.

- Ensure that the user has understood the correct
automatic, manual and emergency operation of the
automationsystem.

- Inform the user in writing (e.g. in the instructions for
use) of any unprotected residual risks and of
foreseeablemisuse.

- Inform the user inwriting (in the use instructions for
example):

* Of possible non secluded residual risks and of

foreseeableimproper use.
*

To disconnect the power supply when cleaning
the area that is automated or when performing
smallmaintenance operations(e.g.: Repainting).

*

To frequently control that no visible damage has
occurred to the automation, and to inform the
installerimmediately ifdamage is noticed.

* Not to allow children to play in the vicinity of the

automation.

- Prepare a maintenance schedule for the
automation installation (at least once every 6
months for the safety devices), recording the work
carriedout ina special book.

WICHTIGE

INSTALLATIONSHINWEISE

- Die Installation der Automatisierung muss in
Übereinstimmung mit der Maschinenrichtlinie 98/37/EU
und den Bestimmungen EN 12453 und EN 12445,
fachgerecht und von qualifiziertem Personal, das die
gesetzlichen Anforderungen erfüllt, vorgenommen
werden.

- Die Stabilität der vorhandenen Strukturen (Säulen,
Scharniere, Flügel) im Hinblick auf die vom Motor
entwickelten Kräfte überprüfen.

- Sicherstellen, dass am Öffnungsanschlag und am
Schließanschlag der Torflügel ausreichend robuste
mechanische Feststellvorrichtungen vorhanden sind.

- Den Zustand eventueller, bereits in der Anlage
vorhandener Kabel überprüfen.

- Die Risiken, die durch die Automatisierung entstehen
können, abwägen und dementsprechende
Sicherheitsvorkehrungen treffen, sowie die
erforderlichen Warnhinweise anbringen.

- Die Steuerungen (z.B. Schlüsselschalter) so
installieren, dass sich der Benutzer nicht in einem
Gefahrenbereich aufhalten muss.

- Nach abgeschlossener Installation mehrmals die
Sicherheits-, Anzeige- und Entsperrvorrichtungen der
Automatisierung erproben.

- Auf der Automatisierung die EU- Etikette oder das EU­Schild anbringen, auf dem die Gefahrenhinweise und
die Kenndaten aufgeführt sind.

- Dem Endkunden die Bedienungsanweisung, die
Sicherheitshinweise und die EU-Konformitätserklärung
aushändigen.

- Sicherstellen, dass der Bediener die korrekte
automatische und manuelle Funktionsweise sowie den
Notbetrieb derAutomatisierung verstanden hat.

- Den Benutzer schriftlich (beispielsweise in der
Bedienungsanweisung) über das Vorhandensein
etwaiger, nicht abgesicherter Restrisiken und über eine
vorhersehbare, missbräuchliche Benutzung,
informieren.

- Den Benutzer schriftlich (z.B. in den
Bedienungsanleitungen) über folgendes informieren:

* eventuelles Vorhandensein nicht geschützter

Restrisiken; vorhersehbarer unsachgemäßer Gebrauch

* Vorschrift, die Stromversorgung abzutrennen, wenn im

Bereich der Automatisierung gereinigt wird oder kleine
Instandhaltungen ausgeführt werden (wie z.B. neuer
Anstrich)

* dass er die Automatisierung häufig auf sichtbare

Schäden zu überprüfen und ggf. unverzüglich den
Installateur zu benachrichtigen hat

* dass Kinder nicht in der unmittelbaren Nähe der

Automatisierung spielen dürfen.

- Einen Wartungsplan für die Anlage vorbereiten (die
Sicherheitsvorrichtung müssen mindestens alle 6
Monate gewartet werden) und die ausgeführten
Wartungseingriffe in einem entsprechenden Verzeichnis
anmerken.

BELANGRIJKE AANWIJZINGEN

M.B.T. DE INSTALLATIE

- De installatie van de automatisering moet op
deugdelijke wijze uitgevoerd worden door vakmensen
die aan de wettelijke eisen voldoen en moet in
overeenstemming zijn met de Machinerichtlijn 98/37/EG
en de normen EN12453 en EN 12445.

- Er moet gecontroleerd worden of de bestaande
constructie-elementen (zuilen, scharnieren, vleugels)
stevig zijn met het oog op de kracht die door de motor
ontwikkeld wordt.

- Er moet gecontroleerd worden of er aan het einde van
de opening en aan het einde van de sluiting van de
vleugels mechanische stops zijndie stevig genoeg zijn.

- Controleer de staat van de kabels die eventueel reeds
in de installatie aanwezigzijn.

- Er moet een risicoanalyse van de automatisering
gemaakt worden en op basis daarvan moeten de
nodige veiligheids- en waarschuwingssystemen
toegepast worden.

- De bedieningselementen (bijv. de sleutelschakelaar)
moeten zodanig geïnstalleerd worden dat de gebruiker
zich niet op gevaarlijkeplaatsen bevindt.

- Na afloop van de installatie moeten de veiligheids-,
waarschuwings- en ontgrendelsystemen van de
automatisering diverse keren getestworden.

- Op de automatisering moet het CE-etiket of het CE­plaatje met informatie over de gevaren en de
typegegevens aangebracht worden.

- De gebruiksaanwijzing, de veiligheidsvoorschriften en
de EG-verklaring van overeenstemming moeten aan de
eindgebruiker gegeven worden.

- Er moet nagegaan worden of de gebruiker de juiste
automatische, handbediende en noodwerking van de
automatisering begrepen heeft.

- De gebruiker moet schriftelijk geïnformeerd worden
(bijvoorbeeld in de gebruiksaanwijzing) over de
eventuele aanwezigheid van restrisico's waartegen
geen bescherming is en verkeerd gebruik dat te
voorzien is.

- Informeer de gebruiker schriftelijk (bijvoorbeeld in de
aanwijzingen voor gebruik) ten aanzien van het
volgende:

* eventueel nog aanwezige niet-beveiligde restrisico's en

voorspelbaar oneigenlijk gebruik.

* de stroomtoevoer los te koppelen wanneer er

schoonmaakwerkzaamheden in de zone rondom de
automatisering worden verricht of klein onderhoud
(bijvoorbeeld: schilderwerk).

* dikwijls te controleren dat er geen zichtbare schade aan

de automatisering is, en indien die er is, onmiddellijk de
installateur te waarschuwen

* geen kinderen in de onmiddellijke nabijheid van de

automatisering te laten spelen

- Er moet een onderhoudsplan van de installatie
opgesteld worden (minimaal om de 6 maanden voor de
beveiligingen) waarbij de uitgevoerde werkzaamheden
in een speciaal registergenoteerd moeten worden.

17

RAP-6

18

CATÁLOGO DE

RECAMBIOS

60X80X10

E

CATALOGUE DES

RECHANGES

F

TORNILLO M10X16 UNI 5931 ALLEN GALV.

ARANDELA Ø10 UNI 6592 GALVANIZADA

SOPORTE MÁSTIL RAP 6 PINT.

VIS M10X16 UNI 5931 CHC ZINGUÉE

RONDELLE D.10 UNI 6592 ZINGUÉE

SUPPORT POUR LISSE RAP 6 PEINT

SOPORTE MÁSTIL Ø 90 PARA RAP 6 PINT.

TORNILLO M12X25 UNI 5933 CAB. AVELL. GALV.

SUPPORT POUR LISSE D.90 POUR RAP 6 PEINT

VIS M12X25 UNI 5933 FHC ZINGUÉE

PASADOR M8X8 UNI 5923 GALV.

PLACA DE SOP.MÁSTIL RAP6 GALV.

GOUJON M8X8 UNI 5923 ZINGUÉ

PLAQUE DE SUPPORT LISSE RAP6 ZINGUÉE

ARMARIO PARA RAP 6 PINT.

MICROINTERRUPTOR 30X16 CON PALANCA

FUT POUR RAP 6 PEINT

MICROINTERRUPTEUR 30X16 AVEC LEVIER

TORNILLO M3X15 MARIPOSA CAB.CIL GALV.

TORNILLO M12X20 UNI 5739 CAB.HEX. GALV.

VIS M3X15 TRILOBÉE C ZINGUÉE

VIS M12X20 UNI 5739 H ZINGUÉE

TORNILLO M4X10 UNI 5931 ALLEN GALV.

ARANDELA SEEGER Ø 38 UNI 7435

TORNILLO M6X20 UNI 5739 CAB.HEX. GALV.

VIS M4X10 UNI 5931 CHC ZINGUÉE

BAGUE SEEGER D.38 UNI 7435

VIS M6X20 UNI 5739 H ZINGUÉE

TUERCA M6 ALTA GALV.

BALANCÍN PARA RAP 6 GALV.

ÉCROU M6 HAUT ZINGUÉ

BALANCIER POUR RAP 6 ZINGUÉ

SELLO DE ACEITE BA

VOLANTE RAP 6

PUERTAPARAARMARIO BR 6 VER.

60X80X10

DÉFLECTEUR D'HUILE BA

POIGNÉE & VOLANT RAP 6 ASS.

PORTE POUR FUT BR 6 PEINT

CABLES MICROINT. FIN CARR.PARA BR 6

TAPÓN DESBLOQUEO PARA SWING/IR.

SERR.PARA SM-SML-TECNO

CÂBLAGE MICRO-INT. FC POUR BR 6

BOUCHON PROT. DÉBRAYAGE POUR SWING/IR.

SERRURE POUR SM-SML-TECNO

ARANDELA SEEGER Ø 25 UNI 7435

BAGUE SEEGER D.25 UNI 7435

PERNO SOPORTE PARA EXC. BR 6

EXCEN. PARA TENSIÓN MUELLE BR 6

COJINETE Ø 15X42X13 6302

ARANDELA SEEGER Ø 42 UNI 7437

DISTANCIADOR PARA EXC. BR 6

TORNILLO REGULACIÓN MUELLE BR 6 GALV.

MUELLE DE TRACCIÓN PARA BR 6

CE.C CTx1 MOTOR 24Vdc RAP 6

DIST. CON ROSCA M3

TORNILLO M3X6 uni 7985 CAB.CIL. GALV.

ARANDELA Ø 6X24 DIN 9021 GALV.

CAJA PLÁST. TELCOMA 274X217X110 + 4 TORNILLOS

TORNILLO M6X50 CABEZA CONVEXA

TOROIDAL 230/22V 150VA PARA CE.C

TORNILLO M2.9X13 UNI 6954 NIQUEL

PLACA PARATOROIDAL RAP 4 GALV.

TORNILLO M4X8 UNI 8113 MARIP.CAB. AVELL. GALV.

PRENSAESTOPAS GW50428 F20 XSEPARE'

GRAPA FIJACIÓN RAP3/BR6 GALV.

ARANDELA Ø 14 UNI 6592 GALV.

TUERCA M14 UNI 5588 GALV.

PLACA FIJACIÓN BR 6 GALV.

TAPÓN PARA TAPA SWING Ø16X1

TORNILLO M12X40 UNI 5739 CAB.HEX. BRUTO

TUERCA M12 UNI 6/S 5588 GALV.

LASPIEZAS8,9,13,14y19SÓLOCONCENTRAL“T124”

PIVOT SUPPORT POUR EXCENTRIQUE BR 6

EXCENTRIQUE POUR TIRAGE RESSORT BR 6

ROULEMENT D.15X42X13 6302

BAGUE SEEGER D.42 UNI 7437

ENTRETOISE POUR EXCENTRIQUE BR 6

VIS RÉGLAGE RESSORT BR 6 ZINGUÉ

RESSORT DE TRACTION POUR BR 6

LOGIQUE CE.C x 1 MOTEUR 24Vcc RAP 6

ENTRETOISE AVEC FILET M3

VIS M3X6 UNI 7985 C ZINGUÉE

RONDELLE D.6X24 DIN 9021 ZINGUÉE

BOÎTIER PLAST. TELCOMA 274X217X110+4VIS

VIS M6X50 TÊTE BOMBÉE

TOROÏDE 230/22V 150VA POUR CE.C

VIS M2.9X13 UNI 6954 NICKEL

PLAQUE POUR TOROÏDE RAP 4 ZINGUÉE

VIS M4X8 UNI 8113 TRILOBÉE FS ZINGUÉE

PASSE-CÂBLE GW50428 F20 POUR CLOISON

PATTE DE FIXATION RAP3/BR6 ZINGUÉE

RONDELLE D.14 UNI 6592 ZINGUÉE

ÉCROU M14 UNI 5588 ZINGUÉ

PLAQUE D'ANCRAGE BR 6 ZINGUÉE

BOUCHON POUR CALOTTE SWING D.16X1

VIS M12X40 UNI 5739 H BRUTE

ÉCROU M12 UNI 6/S 5588 ZINGUÉ

LES PIÈCES 8-9-13-14 ET 19 UNIQUEMENT AVEC

LOGIQUE DE COMMANDE « T124 »

CATALOGO

RICAMBI

I

Nr. Cod. Distinta base RAP-6 Liste base RAP-6 Lista de materiales RAP-6

1 VTM100X0160CZCE VITE M10X16 UNI 5931 TCCE ZN.

2 RON10X00PZ RONDELLA D.10 UNI 6592 ZINCATA

3 SUP0031V SUPPORTO ASTA RAP 6 VERN.

3a SUP0030V SUPPORTO ASTA D.90 PER RAP 6 VERN.

4 VTM120X0250SZCE VITE M12X25 UNI 5933 TPSE ZINC.

5 GR08X008EPZ GRANO M8X8 UNI 5923 ZINC.

6 PIASUPASTAB5Z PIASTRA DI SUP.ASTA RAP6 ZINC.

7 ARMB5V ARMADIO PER RAP 6 VER.

8* MISW30X16L MICROSWITCH 30X16 CON LEVA

9* VTT030X0150CZC VITE M3X15 TRILOBATATC ZINC

10 VTM120X0200EZ VITE M12X20 UNI 5739 TE ZINC

11 9224000100 VITE M4X10 UNI 5931 TCCE ZINC

12 SEG38EF ANELLO SEEGER D.38 UNI 7435

13* VTM060X0200EZ VITE M6X20 UNI 5739 TE ZINC

14* DA06ZL DADO M6 ALTO ZINC.

15 BIB5Z BILANCINO PER RAP 6 ZINC.

16 PA60X80X10BA PARAOLIO 60X80X10 BA

17 MAN0010 MANOPOLA & VOLANTINO RAP 6 ASS.

18 PORB6V PORTA PER ARMADIO BR 6 VER.

19* CAB0002 CABLAGGIO MICRO-SW FC PER BR 6

20 TAP0005 TAPPO COPRISBLOC.PER SWING/IR.

21 SER0006 SERR.PER SM-SML-TECNO

22 SEG25EF ANELLO SEEGER D.25 UNI 7435

23 PE0020 PERNO SUPPORTO PER ECC. BR 6

24 9262008900 ECCEN. PER TIRAGGIO MOLLA BR 6

25 CUSC6302B CUSCINETTO D.15X42X13 6302

26 SEG42IF ANELLO SEEGER D.42 UNI 7437

27 DIS0019 DISTANZIALE PER ECC. BR 6

28 VTREGMOLLA VITE REGISTRO MOLLA BR 6 ZIN.

29 MO0022 MOLLA DI TRAZIONE PER BR 6

30 CECRAP6 CE.C CTx1 MOTORE 24Vdc RAP 6

31 DIS0024 DIST. CON FILETTO M3

32 VTM030X0060SZC VITE M3X6 uni 7985 TC ZINC

33 RON06X24PZ RONDELLA D.6X24 DIN 9021 ZINC.

34 SPTEL SCAT. PLAST. TELCOMA 274X217X110+4VITI

35 9224008100 VITE M6X50 TESTA BOMBATA

36 TRA230V150VATOR TOROIDE 230/22V 150VA PER CE.C

37 VTA029X0013CNC VITE M2.9X13 UNI 6954 NICHEL

38 PIATOR PIASTRA PER TOROIDE RAP 4 ZINC.

39 VTT040X0080SZC VITE M4X8 UNI 8113 TRIL.TPS ZINC

40 PASF20 PASSACAVO GW50428 F20 XSEPARE'

41 9182005900 ZANCA FISSAGGIO RAP3/BR6 ZIN.

42 RON14X00PZ RONDELLA D.14 UNI 6592 ZINC.

43 DA14Z0 DADO M14 UNI 5588 ZN

44 9182004700 PIASTRA D'ANCORAGGIO BR 6 ZIN.

45 TAP0037 TAPPO PER CALOTTA SWING D.16X1

46 VTM120X0400EG VITE M12X40 UNI 5739 TE GREZZA

47 DA12Z0 DADO M12 UNI 6/S 5588 ZN

I PARTICOLARI 8;9;13;14 e 19 SOLO CON CENTRALINA “T124”

19

RAP-6

20

CATALOGUS MET

RESERVEONDERDELE

60X80X10

NL

ERSATZTEILKATALOG

D

SCHROEF M10X16 UNI 5931 TCCE VERZINKT.

BORGRING D.10 UNI 6592 VERZINKT

STEUN BOOM RAP 6 VERN.

SCHRAUBE M10X16 UNI 5931 INBUS-ZYLINDERKOPF VERZINKT

UNTERLEGSCHEIBE D.10 UNI 6592 VERZINKT

SCHRANKENBAUMHALTERUNG RAP 6 LACK.

STEUN BOOM D.90 VOOR RAP 6 VERN.

SCHROEF M12X25 UNI 5933 TPSE VERZINKT

SCHRANKENBAUMHALTERUNG D.90 PER RAP 6 LACK.

SCHRAUBE M12X25 UNI 5933 SENKFLACHKOPF VERZINKT

STIFT M8X8 UNI 5923 VERZINKT

PLAAT VOOR STEUN BOOM RAP6 VERZINKT

KAST VOOR RAP 6 VER.

STIFT M8X8 UNI 5923 VERZINKT

SCHRANKENBAUMTRAGPLATTE RAP6 VERZINKT

SCHRANK FÜR RAP 6 LACK.

MICROSWITCH 30X16 MET HENDEL

SCHROEF M3X15 DRIELOBBIG TC VERZINKT

MIKROSCHALTER 30X16 MIT HEBEL

SCHRAUBE M3X15 DREIBUCKELIG TC VERZINKT

SCHROEF M12X20 UNI 5739 TE VERZINKT

SCHROEF M4X10 UNI 5931 TCCE VERZINKT

SEEGERRING D.38 UNI 7435

SCHRAUBE M12X20 UNI 5739SECHSKANT VERZINKT

SCHRAUBE M4X10 UNI 5931 INBUS-ZYLINDERKOPF VERZINKT

SEEGERRING D.38 UNI 7435

SCHROEF M6X20 UNI 5739 TE VERZINKT

MOER M6 HOOG VERZINKT

ZWENGEL VOOR RAP 6 VERZINKT

SCHRAUBE M6X20 UNI 5739SECHSKANT VERZINKT

MUTTER M6 HOCH VERZINKT

PENDEL FÜR RAP 6 VERZINKT

OLIEKEERRING BA

HENDEL & WIELTJE RAP 6 ASS.

DEUR VOOR KAST BR 6 VER.

60X80X10

ÖLSUMPF BA

KNAUF FÜR HANDRAD RAP 6 ASS.

TÜR FÜR SCHRANK BR 6 LACK.

BEKABELING MICRO-SW FC VOOR BR 6

DOP ONTGREND.BESCHERM.VOOR SWING/IR.

SERR.VOOR SM-SML-TECNO

ENDSCHALTERVERDRAHTUNG FÜR BR 6

STOPFEN FÜR ENTRIEGELUNGSDECKEL FÜR SWING/IR.

SCHLOSS FÜR SM-SML-TECNO

SEEGERRING D.25 UNI 7435

SEEGERRING D.25 UNI 7435

PIN STEUN VOOR EXC. BR 6

EXCEN. VOOR TREKKRACHT VEER BR 6

LAGER D.15X42X13 6302

SEEGERRING D.42 UNI 7437

AFSTANDSTUK VOOR EXC. BR 6

STELSCHROEF VEER BR 6 VERZINKT

TREKVEER VOOR BR 6

BESTUR.EENHEID CTx1 MOTOR 24Vdc RAP 6

AFSTANDSTUK MET SCHROEFDRAAD M3

SCHROEF M3X6 uni 7985 TC VERZINKT

BORGRING D.6X24 DIN 9021 VERZINKT

PLAST.BOX TELC. 274X217X110+ 4 SCHROEVEN

SCHROEF M6X50 BOLLE KOP

TOROIDE 230/22V 150VA VOOR BEST.EENHEID

SCHROEF M2.9X13 UNI 6954 NIKKEL

PLAAT VOOR TOROIDE RAP 4 VERZINKT

SCHROEF M4X8 UNI 8113 DRIEL.TPS VERZINKT

KABELDOORGANG GW50428 F20 XSCHEIDING

BEUGEL BEVESTIGING RAP3/BR6 VERZINKT

BORGRING D.14 UNI 6592 VERZINKT

MOER M14 UNI 5588 VERZINKT

VERANKERINGSPLAAT BR 6 VERZINKT

DOPVOORKAPSWINGD.16X1

SCHROEF M12X40 UNI 5739 TE ONBEHANDELD

MOER M12 UNI 6/S 5588 VERZINKT

DE ONDERDELEN 8;9;13;14 en 19 ALLEEN BIJ

BESTURINGSEENHEID “T124”

TRAGZAPFEN FÜR EXZ. BR 6

EXZENTER FÜR FEDERZUG BR 6

LAGER D.15X42X13 6302

SEEGERRING D.42 UNI 7437

DISTANZSTÜCK PER ECC. BR 6

FEDERREGISTRIERSCHRAUBE BR 6 VERZINKT

ZUGFEDER FÜR BR 6

STEUERUNG FÜR 1 MOTOR 24Vdc RAP 6

DIST. MIT GEWINDE M3

SCHRAUBE M3X6 uni 7985 TC VERZINKT

UNTERLEGSCHEIBE D.6X24 DIN 9021 VERZINKT

PLASTIKDOSE TELCOMA 274X217X110 + 4 SCHRAUBEN

SCHRAUBE M6X50 LINSENKOPF

TOROID 230/22V 150VA FÜR CE.C

SCHRAUBE M2.9X13 UNI 6954 NICKEL

PLATTE FÜR TOROID RAP 4 VERZINKT

SCHRAUBE M4X8 UNI 8113 DREIBUCK. SENKFLACHKOPF VERZINKT

KABELDURCHFÜHRUNG GW50428 F20 FÜR SEPARE'

ANKERBEIN RAP3/BR6 VERZINKT

UNTERLEGSCHEIBE D.14 UNI 6592 VERZINKT

MUTTER M14 UNI 5588 VERZINKT

ANKERPLATTE BR 6 VERZINKT

STOPFEN FÜR KAPPE SWING D.16X1

SCHRAUBE M12X40 UNI 5739SECHSKANT UNBEARBEITET

MUTTER M12 UNI 6/S 5588 VERZINKT

EINZELTEILE 8;9;13;14 und 19 NUR MIT STEUERUNG “T124”

SPARE PARTS

CATALOGUE

GB

AP-6 spare parts RAP-6 ersatzteile RAP-6 reserveonderdelen
R

M10X16 UNI 5931 TCCE GALV. SCREW.

D.10 UNI 6592 GALV. WASHER

RAP 6 PAINTED BAR SUPPORT

RAP 6 D.90 PAINTED BAR SUPPORT

M12X25 UNI 5933 TPSE GALV. SCREW

Nr. Cod.

1 VTM100X0160CZCE

2 RON10X00PZ

3 SUP0031V

3a SUP0030V

4 VTM120X0250SZCE

M8X8 UNI 5923 GALV. DOWEL

RAP6 GALV. BAR SUPPORT PLATE

RAP 6 PAINTED CABINET

30X16 MICROSWITCH WITH LEVER

5 GR08X008EPZ

6 PIASUPASTAB5Z

7 ARMB5V

8* MISW30X16L

M3X15 TRI-LOBED TC GALV. SCREW

M12X20 UNI 5739 TE GALV. SCREW

M4X10 UNI 5931 TCCE GALV. SCREW

D.38 UNI 7435 SNAP RING

M6X20 UNI 5739 TE GALV. SCREW

M6 ALTO GALV. NUT

9* VTT030X0150CZC

10 VTM120X0200EZ

11 9224000100

12 SEG38EF

13* VTM060X0200EZ

14* DA06ZL

BA OIL GUARD

RAP 6 GALV. SPRING EQUALIZING ROCKER ARM

60X80X10

RAP 6 ASS. KNOB & WHEEL

15 BIB5Z

16 PA60X80X10BA

17 MAN0010

PAINTED DOOR FOR BR 6 CABINET

BR 6 WIRED MICRO-SW FC

SWING/IR. RELEASE CAP

18 PORB6V

19* CAB0002

20 TAP0005

SM-SML-TECNO LOCK

D.25 UNI 7435 SNAP RING

BR 6 CAM SUPPORT PIN

21 SER0006

22 SEG25EF

23 PE0020

BR 6 SPRING TIGHTENING CAM

D.15X42X13 6302 BEARING

D.42 UNI 7437 SNAP RING

BR 6 CAM SPACER

24 9262008900

25 CUSC6302B

26 SEG42IF

27 DIS0019

BR 6 GALV. SPRING ADJUSTMENT SCREW

BR 6 DRAW SPRING

RAP 6CE.C CTx1 24Vdc MOTOR

M3 THREADED SPACER

28 VTREGMOLLA

29 MO0022

30 CECRAP6

31 DIS0024

TELCOMA 274X217X110 PLAST BOX+ 4 SCREWS

M3X6 uni 7985 TC GALV. SCREW

D.6X24 DIN 9021 GALV. WASHER

M6X50 CUP-HEADED SCREW

230/22V 150VA TOROID FOR CE.C

M2.9X13 UNI 6954 NICKEL-PLATED SCREW

32 VTM030X0060SZC

33 RON06X24PZ

34 SPTEL

35 9224008100

36 TRA230V150VATOR

37 VTA029X0013CNC

RAP 4 GALV. TOROID PLATE

M4X8 UNI 8113 TRI-LOBED TPS GALV. SCREW

GW50428 F20 XSEPARE' CABLE CLIP

RAP3/BR6 GALV. FIXING TIE

D.14 UNI 6592 GALV. WASHER

38 PIATOR

39 VTT040X0080SZC

40 PASF20

41 9182005900

42 RON14X00PZ

M14 UNI 5588 GALV. NUT

BR 6 GALV. FIXING PLATE

SWING D.16X1 COVER PLUG

43 DA14Z0

44 9182004700

45 TAP0037

M12X40 UNI 5739 TE SCREW

M12 UNI 6/S 5588 GALV. NUT

ITEMS 8;9;13;14 and 19 WITH “T124” CONTROL

46 VTM120X0400EG

47 DA12Z0

21

UNIT ONLY

MOTORIDUTTORE RAP-6
MOTORÉDUCTEUR RAP-6
MOTORREDUCTOR RAP-6
RAP-6 GEARMOTOR
GETRIEBEMOTOR RAP-6
REDUCTIEMOTOR RAP-6

22

CATALOGO

IFE

RICAMBI

CATALOGUE DES
RECHANGES

CATÁLOGO DE
RECAMBIOS

Nr. Cod. Distinta base Liste base Lista de materiales

MOTORIDUTTORE RAP-6 MOTORÉDUCTEUR RAP-6 MOTORREDUCTOR RAP-6

48 CUSC60092RSB CUSCINETTO D.45X75X16 6009 2RS
49 DA08Z0 DADO M8 UNI 6/S 5588-8 ZN
50 BR0013 BRONZINA PER VSF RAP6
51 PRESSPG11M PRESSACAVO PG 11 MAXIBLOCK
52 CORD900 CORPO SUPERIORE PER ROCK
53 RON03X07PP3 ROND. D.3 D.E.7 H:3 PLASTICA
54 ENCODERRAP ENCODER MAGNETICO X RAP
55 VTT030X0100CZC VITE M3X10 DIN 7500-C-H TRIL.TC ZINC
56 DIS0023 DISTANZIALE PER MOTORE 24V RAP6
57 VTM040X0160EI VITE M4X16 ISO 4017 TE A2 INOX
58 MAG4POLI PLASTO-MAGNETE 4 4 POLI RE8
59 SUP0026 SUPPORTO ROT. ENCODER TECNO H=10.3
60 MOT0026 MOT.RAP6 2800 g/m 24Vcc E VSF
61 COREB5 CORPO INFERIORE PER RAP6
62 TAP0020 TAPPO PER ROCK D.10X10 GOMMA
63 OR253M59X03M53 O.RING D.253.59X3.53 N.41000
64 SPIC04X025G SPINACILINDRICA 4X25 DIN6325
65 9336000200 INGRANAGGIO RID.ALB.MOT. ROCK
66 ALBSB5R ALBERO SCANALATO PER RAP 6
67 PE0028 PERNO DI SBLOCCO RAP6 ZINC.
68 COR0021 CORONA ELICOIDALE Z30 M3 X RAP6
69 LI12X08X063 LINGUETTA12X8X63 UNI 6604/A
70 MOS2010X38 MOLLA DI SBLOCCO PER SM 10X38
71 CUSC62052RSB CUSCINETTO D.25X52X15 6205 2RS
72 9230002200 VITE S.FINE PER ROCK 24V
73 FONARB5 FONDELLO X ASTUCCIO A RULLINI
74 ARHK4516B5 ASTUCCIO A RULLINI 45X52X16
75 VTT060X0200CICE VITE M6X20 TCCE TRILOBATA INOX
76 SEG45EF ANELLO SEEGER D.45 UNI 7435

SPARE PARTS

GB D NL

CATALOGUE

ROULEMENT D.45X75X16 60092RS
ÉCROU M8 UNI6/S 5588-8 ZINGUÉ
COUSSINET EN BRONZEPOUR VSF
PRESSE-ÉTOUPE PG 11 MAXIBLOCK
CORPS SUPÉRIEUR POURROCK
RONDELLE D.3 D.E.7H:3 PLASTIQUE
ENCODEUR MAGNÉTIQUE XRAP
VIS M3X10 DIN7500-C-H TRILOBÉE C ZINGUÉE
ENTRETOISE POUR MOTEUR24V RAP6
VIS M4X16 ISO4017 H A2INOX
PLASTO-AIMANT 4 4 PÔLES RE8
SUPPORT ROT. ENCODEUR TECNOH=10.3
MOTEUR RAP6 2800tr/min 24Vcc E VSF
CORPS INFÉRIEUR POURRAP6
BOUCHON POUR ROCKD.10X10 CAOUTCHOUC
JOINT TORIQUED.253.59X3.53 N.41000
CHEVILLE CYLINDRIQUE 4X25DIN6325
ENGRENAGE RÉD.ARBRE MOTEUR ROCK
ARBRE CANNELÉ POURRAP 6
PIVOT DE DÉBRAYAGE RAP6ZINGUÉ
COURONNE HÉLICOÏDALE Z30M3 POUR RAP6
CLAVETTE 12X8X63 UNI 6604/A
RESSORT DE DÉBRAYAGEPOUR SM 10X38
ROULEMENT D.25X52X15 62052RS
VISSANSFINPOURROCK24V
FOND POUR CAGEÀ ROULEAUX
CAGE À ROULEAUX45X52X16
VIS M6X20 CHCTRILOBÉE INOX
BAGUE SEEGER D.45UNI 7435

RAP6

ERSATZTEILKATALOG CATALOGUS MET

COJINETE Ø 45X75X166009 2RS
TUERCA M8UNI 6/S 5588-8 ZN
BUJE PARA VSF
PRENSAESTOPASPG 11 MAXIBLOCK
CUERPO SUPERIOR PARA ROCK
ARANDELA Ø3 D.E.7 H:3 PLÁSTICO
ENCODER MAGNÉTICO XRAP
TORNILLO M3X10 DIN7500-C-H MARIP.CC GALV.
DISTANCIADOR PARA MOTOR 24V RAP6
TORNILLO M4X16 ISO4017 CAB. HEX.A2 AC.INOX
MAGNETO PLASTI-FORME44POLOSRE8
SOPORTE GIRATORIO ENCODER TECNO H=10.3
MOT.RAP62800 rpm 24VccY VSF
CUERPO INFERIOR PARA RAP6
TAPÓN PARA ROCK Ø 10X10 GOMA
JUNTAO-RING Ø 253.59X3.53N°41000
PASADOR CILÍNDRICO 4X25 DIN6325
ENGRANAJE RED. EJEMOT. ROCK
EJE ACANALADOPARARAP 6
PERNO DE DESBLOQUEORAP6 GALV.
CORONA HELICOIDALZ30 M3 XRAP6
LENGÜETA12X8X63 UNI 6604/A
MUELLE DE DESBLOQUEOPARASM 10X38
COJINETE Ø 25X52X156205 2RS
TORNILLO S.FIN PARA ROCK 24V
FONDO X CAJADE RODILLOS
CAJA DERODILLOS 45X52X16
TORNILLO M6X20ALLEN MARIPOSAAC. INOX
ARANDELA SEEGERØ 45 UNI 7435

RAP6

RESERVEONDERDELE

Nr. Cod. RAP-6 GEARMOTOR GETRIEBEMOTOR RAP-6 REDUCTIEMOTOR RAP-6

48 CUSC60092RSB

44 VTM040X0200EI M4x20 UNI 5739 TE A2 steel screw Schraube M4x20 UNI 5739 Sechskantkopf A2 Inox Schroef M4x20 UNI 5739 TE A2 inox

49 DA08Z0

45 MAG4POLI 4+4 pole RE 8 plastomagnet Plastomagnet 4+4 Pole RE 8 Plastomagneet 4+4 polen RE 8

50 BR0013

46 SUP0026 TECNO enc. rotating support Drehhalterung für Enc. TECNO Draaiende steun enc. TECNO

51 PRESSPG11M

47 VTM050X0160CZCE M5x16 UNI 5931 TCCE galv. screw Schraube M5x16 UNI 5931 Schroef M5x16 UNI 5931 TCCE verzinkt

52 CORD900
53 RON03X07PP3

48 RON6X18PZ D.6X18 UNI 6593 galv. washer Unterlegscheibe D.6X18 UNI 6593 verzinkt Borgring D.6X18 UNI 6593 VERZINKT

54 ENCODERRAP

49 MOT0022 RAP4 30Vcc 2500g/m motor Mot. für RAP4 30Vcc 2500g/m Motor voor RAP4 30Vcc 2500g/m

55 VTT030X0100CZC

50 VTT030X0100CZC M3X10 tri-lobed TC galv. screw Schraube M3X10 dreibuckelig Cilinderschroef M3X10 met driebladen verzinkt

56 DIS0023
57 VTM040X0160EI

51 ENCODERRAP Magnetic encoder Magnetischer Encoder Magnetische encoder

58 MAG4POLI

52 DIS0022 5mm encoder spacer Distanz.x Encoderlesung H.5mm Afstandsstuk voor encoderlezer H.5mm

59 SUP0026

53 MOS00 BSL release spring Entriegelungsfeder BSL Veer voor ontgrendeling BSL

60 MOT0026

54 LI08X07X036 8x7x36 UNI 6604 tongue Federkeil 8x7x36 UNI 6604 Lipje 8x7x36 UNI 6604

61 COREB5

55 CUSC62012RSB D.12x32x10 bearing Lager D.12x32x10 Lager D.12x32x10

62 TAP0020

56 ALBAD0D BS main countershaft Hauptantriebswelle für BS Primaire as voor terugloop voor BS

63 OR253M59X03M53

57 COR0007 VSF BS crown gear Zahnkranz für VSF BS Tandkrans voor VSF BS

64 SPIC04X025G

58 SEG20EF D.20 snap ring Seegerring D.20 Seegerring D.20

65 9336000200

59 PE0018 BS release pin Entriegelungszapfen BS Pin voor ontgrendeling BS

66 ALBSB5R

60 VTM040X0180CZCE M4x18 UNI 5931 TCCE galv. screw Schraube M4x18 UNI 5931 Schroef M4x18 UNI 5931 TCCE verzinkt

67 PE0028
68 COR0021

61 SEMDB2L RAP 4 RH milled half bearing Gehäusehälfte RE gefräst für RAP 4 Rechterhelft behuizing gefreesd voor RAP 4

69 LI12X08X063

62 ORX02M00 D.2mm rubber O-Ring O-Ring aus Gummi D.2mm O.Ring uit rubber D.2mm

70 MOS2010X38

63 CUSC62052RSB D.25x52x15 No. 6205 2RS bearing Lager D.25x52x15 Nr. 6205 2RS Lager D.25x52x15 n°6205 2RS

71 CUSC62052RSB

64 SEG25EF D.25 snap ring Seegerring D.25 Seegerring D.25

72 9230002200

65 COR0013 D.87 Z56 D.39 Z24 crown gear Zahnkranz D.87 Z56 D.39 Z24 Tandkrans D.87 Z56 D.39 Z24

73 FONARB5

66 9221000800 D.86 Z42 crown serr. shaft Zahnkranz D.86 Z42 Keilwelle Krans D.86 Z42 gegroefde as

74 ARHK4516B5

67 SEMSB2L RAP4 LH milled half bearing Gehäusehälfte LI gefräst für RAP4 bearb. Linkerhelft behuizing gefreesd RAP4 bewerkt.

75 VTT060X0200CICE

68 GR05X006ENZ M5x6 UNI 5927 galv. Deid. dowel Stift M5x6 UNI 5927 zn. Deid. Stifttap M5x6 UNI 5927 verzinkt. Deid.

76 SEG45EF

69 PE0015 RAP4 galv. release cam upper pin Ob. Zapfen Exz. Entriegelung RAP4 verzinkt Pen steun.excentriek ontgrendeling

BEARING D.45X75X16 6009 2RS
M8 UNI 6/S 5588-8 GALV. NUT
VSF BUSHING

RAP6
PG 11 MAXIBLOCK CABLE CLAMP
ROCK UPPER CASING
D.3 D.E.7 H:3 PLASTIC WASHER
RAP MAGNETIC ENCODER
M3X10 DIN 7500-C-H TRI-LOBED GALV. SCREW
24V RAP6 MOTOR SPACER
M4X16 ISO 4017 TE A2 STAINLESS STEEL SCREW
4+4 POLES RE8 PLASTOMAGNET
TECNO ENCODER ROTATING SUPPORT H=10.3
MOT. RAP6 2800 rpm 24Vdc E VSF
RAP6 LOWER CASING
ROCK D.10X10 RUBBER PLUG
D.253.59X3.53 N.41000 O.RING
4X25 DIN6325 CYLINDRICAL PIN
ROCK DR.SHA. RED. GEAR
RAP 6 SPLINED SHAFT
RAP6 GAL. RELEASE PIN
RAP6 Z30 M3 HELICAL GEAR
12X8X63 UNI 6604/A TONGUE
SM 10X38 RELEASE SPRING
D.25X52X15 6205 2RS BEARING
24V ROCK WORM
ROLLER CASE BASE
45X52X16 ROLLER CASE
M6X20 TCCE TRI-LOBED S. STEEL SCREW
D.45 UNI 7435 SNAP RIN

70 SPIC02X012G 2x12 art. 5010 DIN 6325 parallel pin Zyl. Stift 2x12 Art. 5010 DIN 6325 Pin cil. 2x12 art. 5010 DIN 6325
71 ECCSBL FUNKY release cam Exzenter für Entriegelung FUNKY Excentrek voor ontgrendeling FUNKY
72 CUSC6302B D.15x42x13 N°6302 bearing Lager D.15x42x13 Nr.6302 Lager D.15x42x13 N°6302
73 PA17X40X7BA D.17x40x7 BA 10813 oil splash guard Ölabdichtung D.17x40x7 BA 10813 Oliekering D.17x40x7 BA 10813
74 GRS00 ASS. FUNKY AUXILIARY UNIT Sekundärgetriebegruppe FUNKY montiert SECUNDAIRE GROEP FUNKY

AVAILABLE ASSEMBLED PARTS: LIEFERBARE MONTIERTE TEILE: LEVERBARE GEASSEMBLEERDE

LAGER D.45X75X16 6009 2RS
MUTTER M8 UNI 6/S 5588-8 ZN
BRONZELAGER FÜR VSF
KABELHALTER PG 11 MAXIBLOCK
OBERER KÖRPER FÜR ROCK

Inbus-Zylinderkopf verzinkt

UNTERLEGSCHEIBE D.3 D.E.7 H:3 PLASTIK
MAGNETISCHER ENCODER X RAP
SCHRAUBE M3X10 DIN 7500-C-H DRE.ZYLINDERKOPF VERZ.
DISTANZSTÜCK FÜR MOTOR 24V RAP6

Zylinderkopf verzinkt

SCHRAUBE M4X16 ISO 4017 SECHSKANT A2 INOX
PLASTOMAGNET 4 4 POLE RE8
DREHHALTERUNG FÜR ENCODER TECNO H=10.3
MOT. RAP6 2800 U/M 24Vcc E VSF
UNTERER KÖRPER FÜR RAP6
STOPFEN FÜR ROCK D.10X10 GUMMI
O-RING D.253.59X3.53 N.41000
ZYLINDERSTIFT 4X25 DIN6325
ZAHNRAD UNTERSETZ. MOTORWELLE ROCK
KEILWELLE FÜR RAP 6
ENTRIEGELUNGSZAPFEN RAP6 VERZINKT

Inbus-Zylinderkopf verzinkt

SCHRÄGZAHNKRANZ Z30 M3 X RAP6
FEDERKEIL 12X8X63 UNI 6604/A
ENTRIEGELUNGSFEDER FÜR SM 10X38
LAGER D.25X52X15 6205 2RS
SCHNECKE FÜR ROCK 24V
BODEN X ROLLENGEHÄUSE
ROLLENGEHÄUSE 45X52X16
SCHRAUBE M6X20 TCCE DREIBUCKELIG INOX
SEEGERRING D.45 UNI 7435

RAP6

LAGER D.45X75X16 60092RS
MOER M8 UNI6/S 5588-8 VERZINKT
BUS VOOR VSF
KABELAANDRUKKER PG 11 MAXIBLOCK
BOVENDEEL VOOR ROCK
BORGRING. D.3 D.E.7H:3 PLASTIC
MAGNEETENCODER X RAP
SCHROEF M3X10 DIN 7500-C-H DRIEL.TC VERZ.
AFSTANDSTUK VOOR MOTOR 24V RAP6
SCHROEF M4X16 ISO4017 TE A2 INOX
PLASTOMAGNEET 4 4-POLIG RE8
DRAAIBARE STEUN ENCODERTECNO H=10.3
MOT.RAP62800 g/m 24Vcc E VSF
BENEDENDEEL VOOR RAP6
DOP VOOR ROCKD.10X10 RUBBER
O-RING D.253.59X3.53 N.41000
CYLINDERSTIFT 4X25 DIN6325
TANDWERK RED.MOTOR AS ROCK
GEGROEFDE ASVOOR RAP 6
ONTGRENDELINGSPIN RAP6 VERZINKT
HELICOIDALE KROONRAD Z30M3 X RAP6
LIPJE 12X8X63 UNI6604/A
ONTGRENDELINGSVEER VOOR SM10X38
LAGER D.25X52X15 62052RS
WORMSCHROEF VOOR ROCK24V
BODEM X FOEDRAALOP ROLLETJES
FOEDRAAL OPROLLETJES 45X52X16
SCHROEF M6X20 TCCEDRIELOBBIG INOX
SEEGERRING D.45 UNI7435

RAP6

RAP4 verzinkt

GEASSEMBLEERD

ONDERDELEN:

23

IFE

SMALTIMENTO ELIMINATION ELIMINACION

Questo prodotto è formato da vari componenti che

potrebbero a loro volta contenere sostanze

inquinanti.Non disperderenell'ambiente!
Informarsi sulsistema diriciclaggio osmaltimento del
prodotto attenendosi alle norme di legge vigenti a
livellolocale.

Ce produit est constitué de divers composants qui

pourraient à leur tour contenir des substances
polluantes. Ne pas laisser ce produit gagner

l'environnement.
S'informer sur le système de recyclage ou
d'élimination du produit conformément aux
dispositionslégales envigueur à unniveau local.

Este producto está constituido por varios

componentes quepodrían, asu vez,contener
sustancias contaminantes. ¡No los vierta en el

medioambiente!
Infórmese sobre el sistema de reciclaje o
eliminación del producto con arreglo a las leyes
vigentesen ámbitolocal.

GB D NL

DISPOSAL ENTSORGUNG VERWIJDERING

This product ismade up of various components

that could contain pollutants. Dispose of

properly!
Make enquiries concerning the recycling or
disposal ofthe product, complyingwith the local
lawsin force.

Dieses Produkt besteht aus verschiedenen

Bauteilen, die ihrerseits die Umwelt
verschmutzende Stoffe enthalten können.

Sachgerechtentsorgen!
Informieren Sie sich, nach welchem Recycling­oder Entsorgungssystem das Produkt
entsprechend der örtlich geltenden
Bestimmungenzu entsorgenist

Dit product bestaat uit diverse onderdelen die

ook weer verontreinigende stoffen kunnen
bevatten. Het product mag niet zomaar

weggegooidworden!
Informeer over de wijze van hergebruik of
verwijdering van het product enneem daarbijde
wettelijke voorschriften die ter plaatse gelden in
acht.

24

AUTOMATISMI PROFESSIONALI PER CANCELLI E GARAGE

PROFESSIONAL GARAGE DOOR AND GATE OPERATORS

DICHIARAZIONE CE

Il fabbricante:

Telcoma srl

Via L. Manzoni, 11

31015 - Z.I. Campidui - Conegliano (TV)

ITALY

DICHIARA che il prodotto

MOTORIDUTTORE

“RAP6”

è conforme alle condizioni delle seguenti direttive CEE:

Direttive 73/23 CEE Direttiva 93/68 CEE

Bassa Tensione

Direttiva 89/336 CEE Direttiva 92/31 CEE

Direttiva 92/31 CEE compatibilità

Elettromagnetica

e che:

sono state applicate le seguenti (parti/clausole) di norme

armonizzate:

EN60335-1, EN 60204-1, EN 61000-6-3,

EN61000-6-1

DECLARATION CE

The manufacturer:

Telcoma srl

Via L. Manzoni, 11

31015 - Z.I. Campidui - Conegliano (TV)

ITALY

DECLARES that the products

GEAR MOTOR DRIVE UNIT

“RAP6”

are however conforming to the only applicable parts of

this directive;

Directive 73/23/EEC, Directive 93/68/EEC

Low Voltage

Directive 89/336/EEC, Directive 92/31/EEC

Directive 92/31/EEC Electromagnetic

Compatibility

The following parts/clauses of the harmonised regulations

have been applied:

EN60335-1, EN60204-1, EN 61000-6-3,

EN61000-6-1

e per le sole parti applicabili le norme

EN12445 e EN12453

DICHIARAZIONE DEL FABBRICANTE

(Direttiva 98/37 CEE Allegato II, Parte B)

Il prodotto è costruito per essere incorporati in una

macchina o per essere assemblati con altri macchinari

per costruire una macchina considerata dalla Direttiva

98/37 CEE

E inoltre dichiara che non è consentito mettere in servizio

il prodotto fino a che la macchina in cui saranno

incorporati o di cui diverranno componenti sia stata

identificata e ne sia stata dichiarata la conformità alle

condizioni della Direttiva 98/87 CEE e alla legislazione

nazionale che lo traspone, vale a dire fino a che il

prodotto di cui alla presente dichiarazione non formi un

complesso unico con la macchina finale.

Conegliano, lì 03/06/2006

and for the only applicable parts the norms

EN12445 e EN12453

DECLARATION BY THE MANUFACTURER
(Directive 98/37/EEC, Attachment II, Part B)

Have been constructed to be incorporated in a machine

or to be assembled with other machinery to construct a

machine as set out in Directive 98/37/EEC

The manufacturer furthermore declares that it is not

permitted to operate the products until the machine in

which they will be incorporated or of which they will

become components has been identified and its

conformity with the provisions set out in Directive

98/37/EEC and the national legislation has been

declared, i.e. until the products as set forth in this

declaration form a single unit with the final machine.

Conegliano, lì

03/06/2006

Legale rappresentante
Augusto Silvio Brunello

Legal representative
Augusto Silvio Brunello

25

NOTES

26

CERTIFICATO DI GARANZIA

PRODOTTO

TIMBRO E/O FIRMA DELL’INSTALLATORE

DATA D’INSTALLAZIONE

%

IFE

GARANZIA GARANTIE GARANTIA

La presentegaranzia copre gli eventualiguasti e/oanomalie
dovuti a difetti e/ovizi di fabbricazione. La garanzia decade
automatica­mentein casodimanomissione oerrato utilizzodel prodotto.
Durante ilperiodo digaranzia laditta Telcoma srlsi impegna
a riparare e/o sostituire leparti difettate e non manomesse.
Restano a intero ed esclusivo carico del cliente il diritto di
chiamata, nonché le spese di rimozione, imballo e
starsportodel prodottoperla riparazionee sostituzione.

Cette garantie couvre les éventuelles pannes et/ou
anomalies imputables à des défauts eou vis de fabrication.
La garantie s'annule automatiquement si le produit a été
modifiéou utilisédemaniére impropre.L'entrepriseTelcoma
srl s'engange, durant la periode de garantie du produit, à
reparer et/ou remplacer les piéces defectueuses n'ayant
pas subi de modifications. Restent entièrement et
exclusivament àla charge du client,le droitd'appel ainsique
les frais d'enleévement, d'emballage et de transport du
produitpour saréparationou substitution.

La presente garantia es válida en el caso cie averias y/o
anomaliás causadas por defectos y/o desperfectos de
fabricación. La garantia automáticamente pierde valor en el
caso de arreglos improprios o utilizactión equivocada del
producto. Durante el periodo de garantía, la empresa
Telcoma srl se compromete a reparar y/o cambiar la partes
defectuosas que no hayan sido dañadas. Quedan a total y
exclusivo cargo delcliente el derechode llamada, como asi
también los gastos de extracción, embalaje y transporte del
productopara laraparacióno cambio.

GB D NL

WARRANTY GARANTIE GARANTIE

This warranty covers any failure and/or malfunctioning due
tomanifacturing faultsand/orbad workmanship.
The warranty is automatically invalidated if the product is
temperedwith orusedincorrectly.
During thewarranty period,Telcoma srl undertakesto repair
and/or replace faulty parts provided they have not been
temperdwith.
The call-out charge as well as the expenses for
dasasembley,packing andtransport of theproduct for repair
orreplacement shallbecharged entirelyto thecustomer.

Die vorliegendeGarantie deckteventuelle Defekteund/oder
Betriebsstörungen ab, die auf Fabricationsfehler
und/oder mängel zurück-zuführen sin. Die Garantie
verfällt automatisch im Falle von Manipulationen oder
fehlerhaftem Gebrauch des Produktes. Während der
Garantiezeit verpflichtet sich die Firma Telcoma srl, die
defekten und nicht manipulierten Teile zu reparieren
und/oder auszutauschen. Die Auforderung des
Kundendienstes als auch die Kosten für die Abholung, die
Verpackung und den Transport des Produkten für die
Reparatur bzw den Austausch gehen zu vollen und
ausschliefßlichenLasten desKunden.

Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui
31015 Conegliano - (TV) Italy - Tel. [phone]
Fax [phone] - Part. IVA 00809520265

http://www.telcoma.it E-mail: info@telcoma .it

Deze garantie dekteventuele storingenen/of defectendie te
wijten aan fabrieksfouten en/of gebreken. De garantie
vervalt automatischindien de gebruiker zelf aanhet produkt
gesleuteld heeft of veranderingen aangebracht heeft of
indien hetprodukt opverkeerde wijze gebruiktis. Tijdensde
garantietermijn neemt de Firma Telcoma srl de verplichting
op te defecte onderdelen te repareren en/of te vervangen
mits de gebruiker deze onderdelen niet zelf geprobeerd
heeft te repareren. De voorrijkosten alsmede de onkosten
voor het demonteren, het verpakken en verzenden van het
produkt te repareren of te vervangen zijn en blijven
uitsluitendvoor rekeningvande klant.
