Telcoma EVO2000 User Manual

I

F

E

ISTEV2

V. 12.2009

EVO 2000

MOTORIDUTTORE ELETTROMECCANICO IN BAGNO D’OLIO PER CANCELLI SCORREVOLI

IL PRESENTE LIBRETTO È DESTINATO AL PERSONALE TECNICO QUALIFICATO ALLE INSTALLAZIONI

MOTO-REDUCTEURS ELECTROMECANIQUES EN BAIN D’HUILE POUR PORTAILS CUOLISSANTS

CETTE NOTICE S'ADRESSE À DES TECHNICIENS SPÈCIALISÈS DANS L'INSTALLATION

MOTORREDUCTORES ELECTROMECÁNICOS EN BAÑO DE ACEITE PARA CANCELAS CORREDERAS

EL PRESENTE FOLLETO ESTÁ DESTINADO AL PERSONAL TECNICO ESPECIALIZADO EN INSTALACIONES

GB

D

NL

ELECTROMECHANICAL GEARMOTORS IN OIL BATH FOR SLIDING GATES

THIS HANDBOOK IS INTENDED FOR QUALIFIED TECHNICAL INSTALLERS

ELEKTROMECHANISCHER ÖLBAD-GETRIEBE-MOTOR FÜR SCHIEBETORE

DAS VORLIEGENDE HANDBUCH IST FÜR DAS MIT DER INSTALLATION BETRAUTE TECHNISCH QUALIFIZIERTE
FACHPERSONAL BESTIMMT

ELEKTROMECHANISCHE MOTORREDUCTOREN IN OLIEBAD VOOR SCHUIFPOORTEN

DEZE HANDLEIDING IS BESTEMD VOOR VAKBEKWAME INSTALLATEURS

Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. [phone] - Fax [phone] - Part. IVA 00809520265

http://www.telcoma.it E-mail: info@telcoma .it

I F E

MODELLI E CARATTERISTICHE

EVO 2000

Motoriduttore elettromeccanico in bagno d’o­lio per ante fino ad un peso di 2000 Kg; con:

- Frizione meccanica a secco

- Elettrofreno

- Sblocco manuale di emergenza
Completo di: condensatore, staffe di finecor­sa, piastra di ancoraggio e viti di fissaggio.

MODELES ET CARACTERISTIQUES

EVO 2000

Motoréducteur électromécanique en bain
d’huile pour portails d’un poids maxi. de
2000 Kg; avec:

- embrayage mécanique à sec;

- électrofrein;

- déverrouillage manuel de secours.
Doté de: condensateur, étriers de fin de
course, plaque d’ancrage et vis de fixation.

MODELOS Y CARACTERISTICAS

EVO 2000

Motorreductor electromecánico con baño de
aceite para hojas con un peso de hasta

2.000 kg; con:

- Embrague mecánico seco

- Electrofreno

- Dispositivo de desbloqueo manual de
emergencia

Dotado de: condensador, abrazaderas de fin
de carrera, placa de anclaje y tornillos de
fijación.

Tensione di alimentazione

Peso massimo anta

Forza di spinta

Corrente max assorbita

Potenza max assorbita

Condensatore

Coppia nominale

Velocità anta

Temperatura di funzionamento

Intervento termoprotezione

Olio motore

Intermittenza lavoro

Peso

EVO 2000

Données techniquesDati tecnici

Tension d’alimentation

Poids maxi. du portail

Force de poussée

Courant max absorbé

Puissance max absorbée

Condensateur

Couple nominal

Vitesse du portail

Température de fonc.

Interv. thermoprotec.

Huile moteur

Intermittence de fonctionnement

Poids

Datos tecnicos

Tensión de alimentación

Peso máximo hoja

Fuerza de empuje

Corriente máx. absorbida

Potencia máx. absorbida

Condensador

Par nominal

Velocidad hoja

Temperatura de funcionamiento

Intervención termoprotección

Aceite motor

Intermitencia trabajo

Peso

u.m.

m/min

EVO 2000

Vac

Kg 2000 2000

N

A

VA
µF

Nm

°C

°C 160 160

SAE 100 100

% 40 50

Kg

230 400

1400

4,3 2,7

1000

16

50

10

-20 +7010-20 +70

24

VOLT CONTROL UNIT FCE FCM

230

si / oui / si

si / oui / si

EVO 2000T

2500

1800

-

90

22,5

-

EVO 2000 T

2

400

no

no

si / oui / si

GB D NL

MODELS AND SPECIFICATIONS MODELLE UND EIGENSCHAFTEN MODELLEN EN SPECIFICATIES

EVO 2000

Electromechanical gearmotor in oil bath for
gates weighing up to 2000 kg; with:

- dry mechanical clutch

- electric brake

- manual emergency release.
Complete with: capacitor, stop clamps,
anchor plate and clamping screws.

Technical data Technische Daten

Power supply

Maximun gate weight

Thrust

Max. current consumption

Max. imput power

Capacitor

Nominal torque

Gate speed

Temperature range

Thermal cut-out

Motor oil

Working intermittence

Weight

Versorgungsspannung

Höchstgewicht Tor

Schubkraft

Max. Stromaufnahme

Max. Leistungsaufnahme

Kondensator

Nenndrehmoment

Geschwindigkeit Tor

Betriebstemperatur

Überhitzungsschutz

Motorenöl

Arbeitsintermittenz

Gewicht

EVO 2000

Elektromechanischer Getriebemotor im
Ölbad für Tore mit einem Gewicht von 2000
kg; mit:

- Mechanischer Trockenkupplung.

- Elektrobremse.

- Manueller Notentriegelung.
Komplett mit: Kondensator, Endanschlag­sbügel, Verankerugsplatte und
Befestigungs-schrauben.

Technische

Voedingsspanning

Maximale gewicht poortvleugel

Krachtregelling

Maximaaal stroomverbruik

Maximaal vermogensverbruik

Condensator

Nominaal koppel

Snelheid poortvleugel

Temperatuurbereik

Thermische beveiliging

Motorolie

Intermitterend bedrijf

Gewicht

EVO 2000

Elektromechanische motorreductor in
oliebad voor poortvleugels met een gewicht
van maximaal 2000 kg; met:

- Mechanische droge koppeling

- Elektrische rem

- Handmatige ontgrendeling in geval van
nood.

Inclusief: condensator, eindaanslagbeugels,
verankeringsplaat en bevestigingsschroeven.

u.m.

m/min

EVO 2000

Vac

Kg 2000 2000

N

A

VA
µF

Nm

°C

°C 160 160

SAE 100 100

% 40 50

Kg

1400

1000

-20 +7010-20 +70

EVO 2000T

230 400

2500

4,3 2,7

1800

16

50

10

24

90

22,5

-

EVO 2000
EVO 2000 T

VOLT CONTROL UNIT FCE FCM

230
400

si / oui / si

no

si / oui / si

no

-

si / oui / si

3

I F E

QUADRO D’INSIEME TABLEAU D’ENSEMBLE CUADRO DE CONJUNTO

1. Linea di alimentazione

2. Interruttore generale

3. Interruttore differenziale

4. EVO 2000

5. Fotoccellula

6. Antenna

7. Lampeggiatore

8. Selettore a chiave

1. Ligne d’alimentation

2. Interrupteur général

3. Interrupteur différentiel

4. EVO 2000

5. Photocellule

6. Antenne

7. Clignotant

8. Sélecteur à clé

1. Línea de alimentación

2. Interruptor general

3. Interruptor diferencial

4. EVO 2000

5. Fotocélula

6. Antena

7. Intermitente

8. Selector a llave

GB D NL

GENERAL VIEW GESAMTANSICHT TOTAALBEELD

1. Supply line

2. On/Off switch

3. Differential safety switch

4. EVO 2000

5. Photocell

6. Antenna

7. Flashing light

8. Key selector

1. Stromversorgungsleitung

2. Hauptschalter

3. Trennschalter

4. EVO 2000

5. Photozelle

6. Antenne

7. Blinklicht

8. Schlüsselschalter

1. Voedingsleiding

2. Hoofdschakelaar

3. Differentiaalschakelaar

4. EVO 2000

5. Fotocel

6. Antenne

7. knipperlicht

8. Keuzeschakelaar met sleutel

GB

D

NL

4

F

E

I

MISURE D’INGOMBRO

MESURES D’ENCOMBREMENT

362

MEDIDAS MÁXIMAS EXTREMAS

OVERALL MEASUREMENTS

3

100

AUSSENABMESSUNGEN

297

GLOBALE AFMETINGEN

170

203

180

8

5

7

4

6

5

2x1

RG 58

5

,

x0

4

4

3

2

1

230 V

3x1,5

,5

x0

2

5

0,

x

3

5

I F E

VERIFICHE PRELIMINARI CONTROLES PRELIMINAIRES CONTROLES PRELIMINARES

Prima di passare alla installazione si con­siglia di effettuare le seguenti verifiche e
operazioni.

1. La struttura del cancello deve essere sol­ida e appropriata.

2. Durante la sua corsa, il cancello non
deve presentare eccessivi sbandamenti
laterali.

3. Il sistema ruote/rotaia inferiore e
rulli/guida superiore deve funzionare
senza eccessivi attriti.

4. Per evitare il deragliamento del cancello
devono essere installate le battute di
arresto dello scorrevole, sia in apertura
che in chiusura.

5. Nei cancelli preesistenti eliminare la
eventuale serratura manuale.

6. Portare alla base del cancello le canaline
di adduzione dei cavi di alimentazione
(diam. mm 25÷50) e di collegamento
esterno (fotocellula, lampeggiatore,
selettore a chiave, etc.).

Il est conseillé, avant de passer à la pose,
d’effectuer les contrôles suivants.

1. La structure du portail doit être solide et
adéquate.

2. Pendant sa course, le portail ne doit pas
trop s’incliner latéralement.

3. Le système roulettes/rail inférieur et
rouleaux/guidage supérieur doit fonction­ner sans trop de frottements.

4. Pour éviter que le portail ne déraille, il est
nécessaire d’installer des butées d’arrêt
en ouverture comme en fermeture.

5. Eliminer l’éventuelle serrure manuelle
sur les portails déjà existants.

6. Faire arriver jusqu’à la base du portail les
canaux d’adduction des câbles d’alimen­tation (diam. mm 25÷50) et de raccorde­ment extérieur (photocellule, clignotant,
sélecteur à clé, etc.).

Antes de pasar a la instalación se aconseja
efectuar los siguientes controles y opera­ciones.

1. La estructura de la cancela debe ser sól­ida y apropiada.

2. Durante su movimiento, la cancela no
debe presentar excesivos vaivenes lat­erales.

3. El sistema ruedas/vías inferior y rodil­los/guía superior debe funcionar sin
esfuezos excesivos.

4. Para evitar el descarrilamiento de la can­cela, hay que instalar los topes de freno
de la corredera ya sea en apertura que
en cierre.

5. En las cancelas pre-existentes, eliminar
el eventual cierre manual.

6. Llevar a la base de la cancela los canalil­los de los cables de alimentación (diám.
25-50) y de juntura externa (Fotocélula,
intermitente, selector de llave, etc.).

GB D NL

PRELIMINARY CHECKS

Before installing, the following checks should
be carried out.

1. The structure of the gate should be solid
and suitable.

2. While moving, the gate should not show
excessive side skid.

3. The system wheels/lower track and
rollers/upper track must function without
excessive friction.

4. In order to avoid derailment of the gate,
stop ledges must be installed on the slid­ing gate for closing as well as opening
operations.

5. In existing gates remove the manual lock
if present.

6. Position the raceways for the power sup­ply cables (dia. 25÷50 mm) and for the
external connection (photocell, flashing
light, key selector switch, etc.).

VORBEREITENDE ÜBERPRÜFUNGEN

Vor Beginn der Installlation ist es ratsam, die
folgenden Überprüfungen und Tätigkeiten
vorzunehmen.

1. Die Struktur des Tores muß stabil und
geeignet sein.

2. Das Tor darf während seines Laufes
keine übermäßigen seitlichen
Abweichungen aufweisen.

3. Das System Räder/untere Schiene und
Rollen/obere Führung muß ohne über­mäßige Reibungen funktionieren.

4. Um eine Entgleisung des Tores zu ver­meiden, müssen die Endanschläge des
Schiebers sowohl beim Öffnen als auch
beim Schließen installiert werden.

5. Bei bereits bestehenden Toren ist ein
eventuell vorhandenes manuelles
Schloß zu entfernen.

6. An der Basis des Tores Führungskanäle
für die Kabel der Zuleitung (Durchmesser
25• 50mm) und des Außenanschlusses
(Photozelle, Blinklicht, Schlüsselschalter
usw.) ausführen.

CONTROLES VOORAF

Alvorens tot het installeren over te gaan
dienen de volgende controles uitgevoerd te
worden.

1. De poortconstructie moet stevig en ade­quaat zijn.

2. Tijdens het openen en sluiten mag de
poort geen bijzondere zijwaartse beweg­ingen maken.

3. Het systeem van de benedenrail en de
bovengeleider moet zonder wrijving
werken.

4. Om ontsporing van de poort te
voorkomen dienen aanslagen te worden
aangebracht, zowel bij het openen als bij
het sluiten.

5. Bij reeds bestaande schuifpoorten dient
een eventueel aanwezige handvergren­deling te worden verwijderd.

6. Plaats de kabelgoten voor de voedingsk­abels (diameter van 25 tot 50 mm) en
voor de externe aansluitingen (fotocel,
knipperlicht, sleutelschakelaar etc.) aan
de onderkant van de poort.

6

I F E

INSTALLAZIONE DEL MOTORIDUTTORE INSTALLATION DU MOTORÉDUCTEUR INSTALACION DEL MOTORREDUCTOR

1. Fissare la piastra di ancoraggio o con 4
tasselli ad espansione o coibentandola
nel calcestruzzo (fig. 1).

2. Togliere il coperchio al motoriduttore

3. Sistemare il motoriduttore sulla piastra di
fissaggio

4. Sistemare le 4 viti a cava esagonale
nella loro sede facendole fuoriuscire di
una quantità minima 5 mm. (Questo
servirà per le regolazioni finali) (A Fig.2).

5. Sbloccare il motoriduttore (figg. 2-3).

6. Montare rondelle e viti in dotazione sugli
elementi di cremagliera.

7. Appoggiare al pignone il primo elemento
di cremagliera in corrispondenza del dis­tanziale e segnare la posizione (fig. 4).

8. Fissare con un morsetto l’elemento di
cremagliera al cancello

9. Spostare manualmente il cancello e
portare il distanziale in corrispondenza
del pignone.

10. Verificato che il primo distanziale sia alla
posizione innanzi segnata, fissare con i
punti di saldatura prima i due distanziali
laterali e poi quello centrale

11. Per posizionare il successivo elemento di
cremagliera con la dentatura corretta­mente in fase, si consiglia di bloccare
con dei morsetti uno spezzone di
cremagliera e fissare i relativi distanziali
con punti di saldatura. (fig. 5).
Ripeti tali operazioni per tutti i rimanenti
elementi di cremagliera da montare.
Verificato che sia tutto a posto, saldare
accuratamente i distanziali al cancello

12. Il peso del cancello non deve mai
gravare sul pignone, perciò assicurarsi
che fra pignone e cremagliera ci siano
almeno 2 mm di aria; per i piccoli aggius­tamenti, serviti delle 4 viti a cava esago­nale. (fig. 6).

13. Fissare in modo saldo il motoriduttore
alla piastra di ancoraggio

14. Posizionare le 2 staffe di finecorsa sulla
cremagliera del cancello

15. Risistemare il coperchio.

N.B.: Gli elementi di cremagliera non
vanno saldati tra loro ne ai distanziali. Nel
caso di cancelli nuovi, bisogna avere l’ac­cortezza di verificare, dopo un paio di
mesi dalla installazione, il gioco cre­magliera e pignone. Per l’eventuale gio­co tra cremagliera e pignone agire sulle 4
viti a cava Esagonale.

1. Fixer la plaque d’ancrage soit avec 4
chevilles à expansion, soit en la noyant
dans du béton (fig. 1).

2. Enlever le capot du motoréducteur.

3. Placer le motoréducteur sur la plaque
d’ancrage.

4. Engager les 4 vis à empreinte hexagonale
dans leur siège de telle façon à les faire
saillir de 5 mm minimum (ceci permettra
de faire les régulations finales (A fig.2).

5. Déverrouiller le motoréducteur (fig. 2-3).

6. Placer les rondelles et les vis fournies en
dotation sur les éléments de la crémaillère.

7. Poser contre le pignon le premier élément
de la crémaillère, au niveau de l’entretoise,
et marquer sa position (fig. 4).

8. Fixer l’élément de la crémaillère au portail
au moyen d’un serre-joint.

9. Déplacer manuellement le portail et placer
l’entretoise en face du pignon.

10. Vérifier que la première entretoise se trou­ve à la position marquée précédemment.
Après quoi, fixer par des points de soudure
d’abord les entretoises latérales et ensuite
celle du centre.

11. Pour positionner l’élément suivant de la
crémaillère avec les dents parfaitement
synchronisées, il est conseillé de bloquer
une partie de la crémaillère au moyen de
serre-joints et de fixer ensuite les entre­toises correspondantes par des points de
soudure (fig. 5).
Répéter cette opération pour tous les élé­ments de la crémaillère qui restent à mon­ter.
Après avoir contrôlé que tout est en ordre,
souder avec soin les entretoises au portail.

12. Le poids du portail ne doit jamais reposer
sur le pignon. Par conséquent, contrôler
qu’il y ait un jeu de 2 mm au moins entre
pignon et crémaillère; pour ajuster légère­ment ce jeu, se servir des 4 vis à
empreinte hexagonale (fig. 6).

13. Fixer solidement le motoréducteur à la
plaque d’ancrage.

14. Installer les 2 étriers de fin de course sur la
crémaillère du portail.

15. Mettre le capot à sa place.

N.B.: Les éléments de la crémaillère ne
doivent ni être soudés entre eux, ni aux
entretoises. Si le portail est neuf, il est
nécessaire de vérifier, environ deux mois
après la pose, le jeu crémaillère-pignon.
Pour régler éventuel-lement le jeu entre
crémaillère et pignon, agir sur les 4 vis à
empreinte hexagonale.

Hay que realizar lo siguiente:

1. Fijar la placa de anclaje con 4 tornillos de
expansión o aislándola en el hormigón (fig. 1).

2. Quitar la tapa del motorreductor.

3. Colocar el motorreductor sobre la placa de
fijación.

4. Colocar los 4 tornillos de ranura hexagonal
en su alojamiento, haciendo que sobresalgan
5 mm. (Esto servirá para las regulaciones
finales) (A Fig.2).

5. Desbloquear el motorreductor (figs. 2-3).

6. Montar arandelas y tornillos, asignados en el
equipamiento base, en los elementos de cre­mallera.

7. Apoyar al piñón el primer elemento de cre­mallera, en correspondencia del distanciador,
y marcar la posición (fig. 4).

8. Fijar, con una mordaza, el elemento de cre­mallera a la cancela.

9. Desplazar manualmente la cancela, situando
el distanciador en correspondencia del piñón.

10. Una vez controlado que el primer distanci­ador se encuentre en la posición antes mar­cada, fijar, con puntos de soldadura, primero
los dos distanciadores laterales y después el
central.

11. Para colocar el sucesivo elemento de cre­mallera con los dientes correctamente en
fase, se aconseja bloquear con unas mor­dazas una pieza de cremallera y fijar los cor­respondientes distanciadores con puntos de
soldadura. (fig. 5).
Estas operaciones se repetirán para todos
los demás elementos de cremallera que haya
que montar.
Una vez controlado que todo esté bien colo­cado, se soldarán con mucha atención los
distanciadores a la cancela.

12. El peso de la cancela no debe cargar nunca
sobre el piñón; por esto, hay que asegurarse
de que entre el piñón y la cremallera queden
al menos 2 mm de aire; para pequeñas reg­ulaciones, se utilizarán los 4 tornillos de ranu­ra hexagonal (fig. 6).

13. Fijar sólidamente el motorreductor a la placa
de anclaje.

14. Colocar las 2 abrazaderas de fin de carrera
en la cremallera de la cancela.

15. Montar de nuevo la tapa.

N. B.: Los elementos de cremallera no se
tienen que soldar entre sí ni a los distanci­adores. En el caso de cancelas nuevas, hay
que controlar, un par de meses después de la
instalación, el juego cremallera-piñón. Si
resulta necesario, se regulará este juego a
través de los 4 tornillos de ranura hexagonal.

7

GB D NL

INSTALLATION OF GEARMOTOR

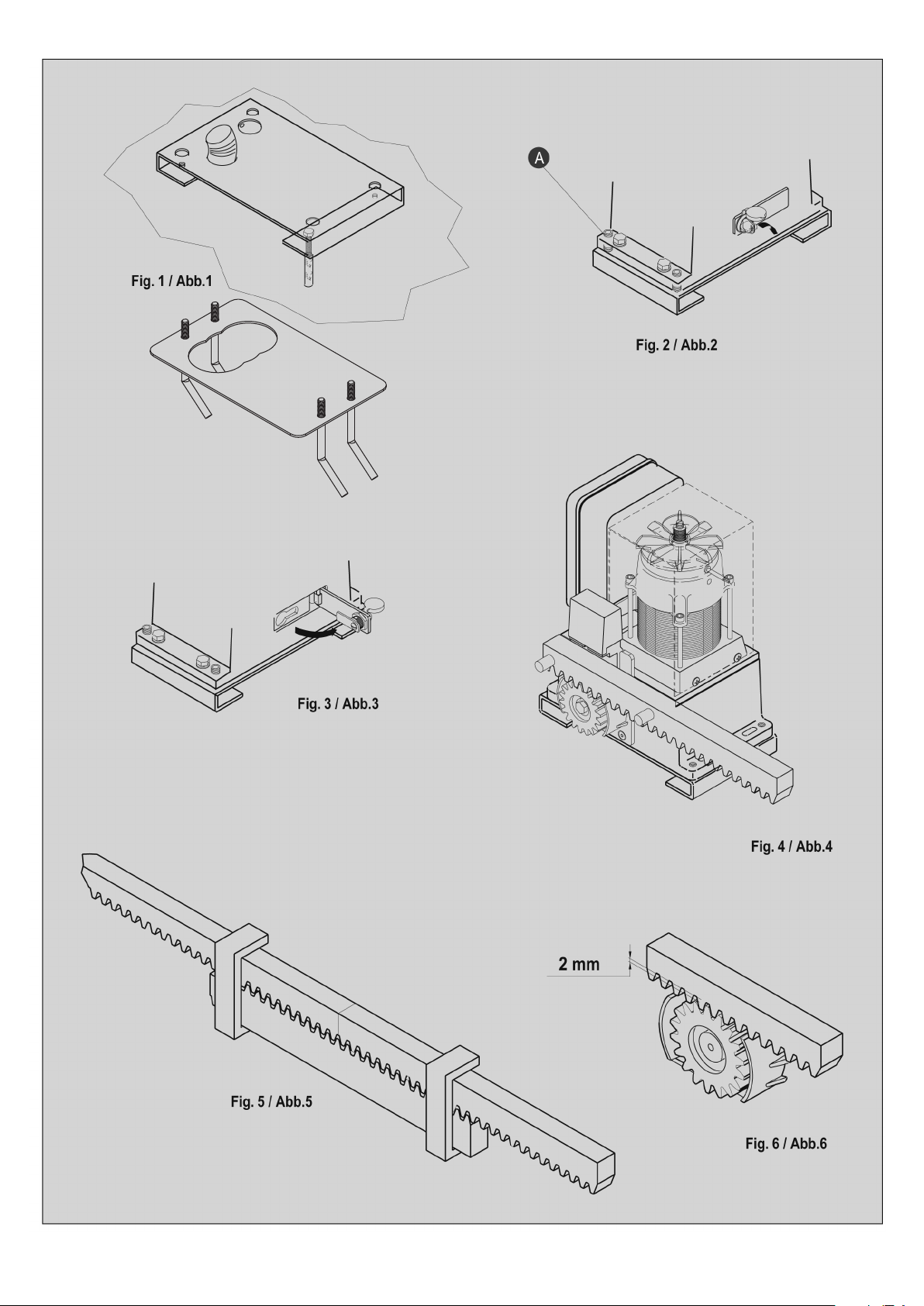

1. Fix the anchor plate either with 4 screw
anchors or embedding it in concrete (fig.

1).

2. Remove the cover from the gearmotor.

3. Place the gearmotor on the anchor plate.

4. Insert the 4 socket-head screws into the
respective holes, leaving them protruding
by at least 5 mm. (This will serve for fine
adjustment) (See fig. 2).

5. Release the gearmotor (figs. 2-3).

6. Assemble the provided washers and
screws onto the rack elements.

7. Rest the first rack element on the pinion
in line with the spacer and mark the posi­tion (fig. 4).

8. Using a holdfast, fix the rack element to
the gate.

9. Manually move the gate and put the
spacer in line with the pinion.

10. Check that the first spacer is aligned with
the previously marked position and fix by
spot welding: first the two side spacers
and then the central one.

11. To position the next rack element with
correctly aligned toothing, it is advisable
to lock a section of the rack using hold­fasts and fix the relative spacers by spot
welding (fig. 5).
Repeat these operations for all the
remaining rack elements to be mounted.
Check that everything is in place and
carefully weld the spacers to the gate.

12. The gate should never weigh on the pin­ion, so ensure that there is at least 2 mm
gap between the pinion and the rack; for
fine adjustments use the 4 socket-head
screws (fig. 6).

13. Securely fix the gearmotor to the anchor
plate.

14. Position the 2 stop clamps on the gate
rack.

15. Replace the cover.

N.B. The rack elements should not be
welded together or to the spacers. With
new gates, about two months after instal­lation check the backlash between rack
and pinion. Use the 4 socket-head screws
if any adjustment is necessary.

INSTALLATION DES GETRIEBEMOTORS INSTALLATIE VAN DE MOTORREDUCTOR

1. Die Verankerungsplatte entweder mit 4
Spreizdübeln befestigen oder im Beton einbetten
(Abb. 1).

2. Die Abdeckung vom Getriebemotor entfernen.

3. Den Getriebemotor auf der Befes-tigungsplatte
ausrichten.

4. Die 4 Sechskantlochschrauben in ihren Sitz ein­setzen und mindestens 5 mm herausstehen
lassen (Dies dient der endgültigen Einstellung.
(Abb. 2).

5. Den Getriebemotor entriegeln (Abb. 2-3).

6. Die mitgelieferten Unterlegscheiben und
Schrauben auf die Zahnstangenelemente mon­tieren.

7. Das erste Zahnstangenelement in Überseinstim­mung mit dem Abstandhalter auf den Ritzel auf­setzen und die Position anzeichnen (Abb. 4).

8. Das Zahnstangenelement mit einer Schraub­zwinge am Tor befestigen.

9. Das Tor manuell versetzen und den
Anstandhalter in Übereinstimmung mit dem
Ritzel bringen.

10. Nachdem überprüft wurde, daß der erste
Abstandshalter mit der vorab gekennzeichneten
Position ausgerichtet ist, sind durch
Punktschweißung zunächst die zwei seitlichen
Abstandhalter und danach der mittlere
Abstandshalter zu befestigen.

11. Um das nächste Element der Zahn-stange
genau abgestimmt auf die Ver-zahnung zu posi­tionieren, ist es ratsam, einen Teil der Zahnstange
mit Zwingen zu blockieren und die entsprechen­den Abstandshalter mittels Punktschweißung zu
fixieren (Abb. 5).
In dieser Weise ist bei allen noch zu montieren­den Elementen der Zahnstange vorzugehen.
Nachdem kontrolliert wurde, daß alles in Ordnung
ist, sind die Abstandshalter sorgfältig an das Tor zu
schweißen.

12. Das Gewicht des Tors darf den Ritzel nicht belas­ten; daher ist sicherzustellen, daß zwischen Ritzel
und Zahnstange mindestens 2 mm Luft besteht;
für kleine Anpassungen ist sich der 4 Sechskan­tlochschrauben zu bedienen (Abb. 6).

13. Den Getriebemotor fest an der Veran­kerungsplatte befestigen.

14. Die 2 Endanschlagsbügel auf der Zahnstange
des Tors positionieren.

15. Die Abdeckung wieder aufsetzen.

Hinweis: Die Zahnstangenelemente werden
weder untereinander noch an die Abstandhalter
angeschweißt. Im Falle neuer Tore ist es
notwendig, einige Monate nach der Installation
das Spiel Zahnstange-Ritzel sorgfältig zu über­prüfen. Für eine eventuelle Justierung des Spiels
zwischen Zahnstange und Ritzel sind die 4
Sechska ntschrauben zu betätigen.

1. Bevestig de verankeringsplaat met 4
chemische ankers of isoleer de plaat in
beton (fig. 1).

2. Haal de kap van de motorreductor af.

3. Zet de motorreductor op de bevestig­ingsplaat.

4. Doe de 4 inbusschroeven op hun plaats en
laat ze minimaal 5 mm uitsteken. (Dit dient
voor de uiteindelijke afstellingen) (A - fig. 2).

5. Ontgrendel de motorreductor (fig. 2-3).

6. Doe de onderlegringen en de schroeven,
die bij de levering inbegrepen zijn, op de
tandheugelelementen

7. Zet een element van de tandheugel op het
tandwiel ter hoogte van het eerste afs­tandsstuk en teken de positie af (fig. 4).

8. Zet dit tandheugelelement met een klem
aan de poort vast.

9. Verplaats de poort met de hand en plaats
het afstandsstuk ter hoogte van het tand­wiel.

10. Na controle van het eerste afstandsstuk,
dat op één lijn moet zitten met de zojuist
afgetekende positie, moeten eerst de beide
afstandsstukken aan de zijkant op een
paar punten vastgelast worden en daarna
kan het middelste afstandsstuk vastgelast
worden.

11. Om het volgende element van de tand­heugel ook in de juiste stand te kunnen
monteren, is het verstandig om een deel
van de tandheugel met een klem vast te
zetten en daarna de betreffende afs­tandsstukken op een aantal punten vast te
lassen. (fig. 5).
Herhaal deze procedure totdat alle overige
onderdelen van de tandheugel zijn gemon­teerd.
Verzeker u ervan dat alles in orde is en las
vervolgens de afstandsstukken zorgvuldig
op de poort.

12. Het gewicht van de poort mag nooit op het
tandwiel drukken, u dient zich er dus van te
verzekeren dat er tussen het tandwiel en
de tandheugel minimaal 2 mm ruimte
overblijft; maak voor kleine afstellingen
gebruik van de 4 inbusschroeven (fig. 6).

13. Maak de motorreductor stevig aan de ver­ankeringsplaat vast.

14. Plaats de 2 eindaanslagbeugels op de
tandheugel van de poort.

15. Doe de kap er weer op.

N.B.: De tandheugelelementen mogen niet
tegen elkaar aan en niet tegen de afs­tandsstukken aan gelast worden. Als de
poort nieuw is dient de speling tussen de
tandheugel en het tandwiel een paar maan­den na de installatie gecontroleerd worden.
Als de speling tussen de tandheugel en het
tandwiel afgesteld moet worden draai dan
aan de 4 inbusschroeven.

8

9

I F E

COLLEGAMENTO ELETTRICO CONNEXION ÉLECTRIQUE CONEXION ELECTRICA

Vedi nel manuale della centralina elettronica.
Collegare alimentazione elettrofreno (Grey­Grey) fig.8/Abb.8, ad una fonte a 230 Vac
presente quando il motoriduttore è in funzione
(es. in parallelo al lampeggiante)

Voir livret d’instructions de la centrale

électronique.

Connecter l'alimentation du frein électrique
(Gris-Gris) fig. 8/Croquis 8, à une source à 230
Vac présente lorsque le motoréducteur est en
marche (ex. en parallèle au clignotant)

Véase el manual de la centralita electrónica.
Es preciso conectar el cable de alimentación
del electrofreno (Grey-Grey), fig. 8, a una fuente
de 230 V c.a. presente cuando el motorreductor
esté en función (ej.: en paralelo a la luz
intermitente).

GB D NL

ELECTRICAL CONNECTION

See the electronic power unit booklet.
Connect the electric brake power cable (Grey­Grey) fig. 8 to a 230 Vac source that must be
present when the gearmotor is in operation (e.g.
in parallel with the flashing light).

ELEKTROANSCHLUSS ELEKTRISCHE AANSLUITING

Siehe Handbuch der elektronischen
Steuereinheit.
Die Speisung der Elektrobremse (Grey-Grey)
Abb.8, an eine 230 Vac-Quelle anschließen,
die vorhanden ist, wenn der Getriebemotor
läu ft ( Bs p. m it d er B li n kl eu cht e
parallelschalten).

Zie de handleiding van de elektronische
besturingskast.
Sluit de stroomvoorziening van de elektrische
rem (Grey-Grey), fig. 8/Abb. 8, aan op een
stroombron van 230 Vac die aanwezig is als de
motorreductor in werking is (bijv. parallel op het
knipperlicht).

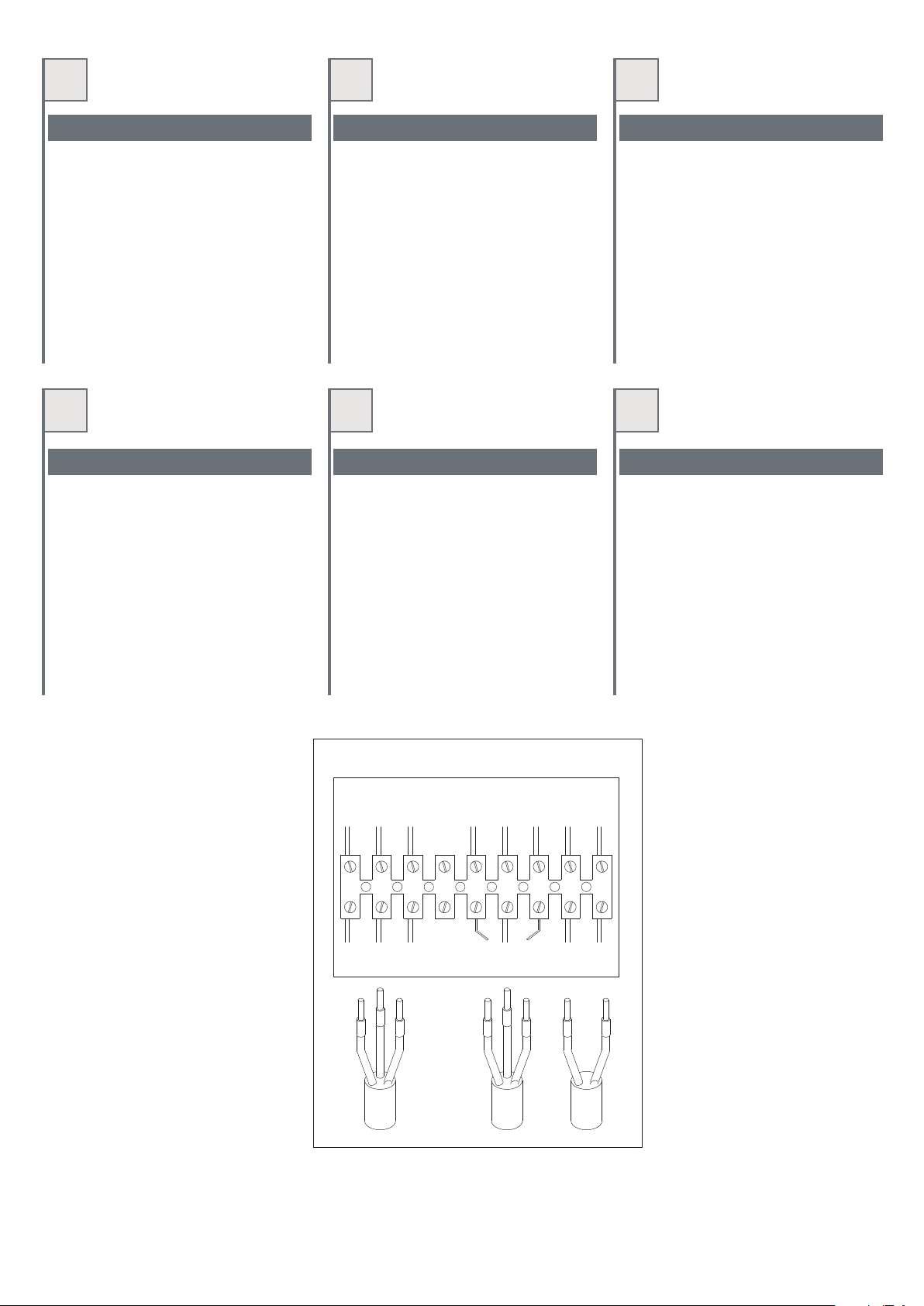

EVO 2000 T

BLACK

400Vca FC

RED

WHITE

fig. 8

Abb. 8

COM

FCA

FCC

GREY

230Vca

(FRENO)/(BRAKE)

GREY

10

I F E

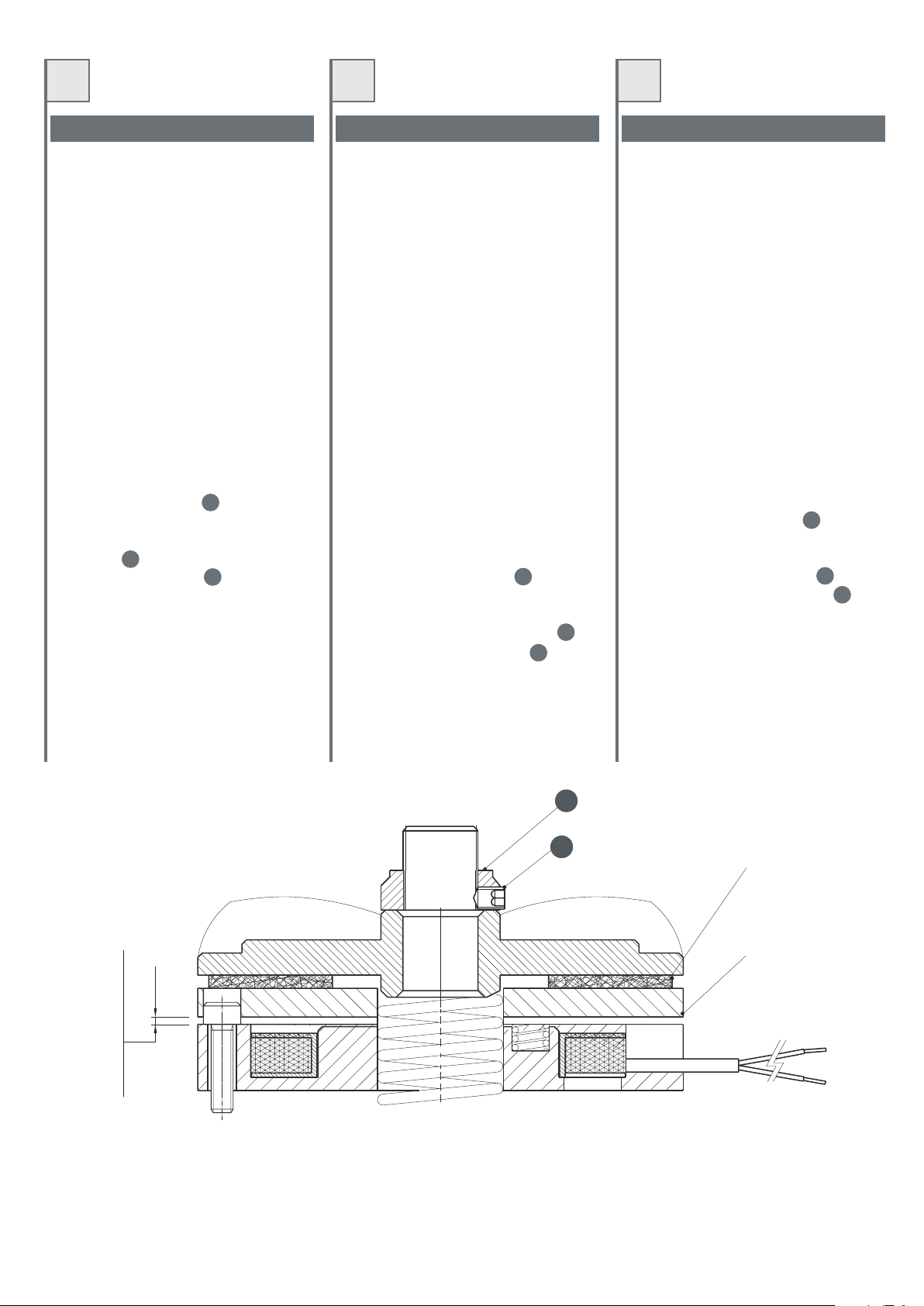

ELETTROFRENO - EVO2000T ÉLECTROFREIN - EVO2000T ELECTROFRENO - EVO2000T

L’arresto immediato del cancello è garan­tito dalla presenza dell’elettrofreno. Il lavoro
di attrito dipende da una molteplicità di fattori
principalmente dall’inerzia, dalla velocità di
frenata e dalla frequenza degli interventi. È
necessario sostituire l’ancora frenante
dopo un consumo del materiale d’attrito
pari a 1,5 mm. Dopo la sostituzione dell’an-
cora frenante assicurarsi che il traferrosia
correttamente regolato.

Il valore ideale di registrazione del tra-
ferro è di 0,2 mm . Il valore massimo
accettabile del traferro è di 0,7 mm.
L’aumento del traferro derivato dal consumo
del materiale d’attrito porta ad un decadi­mento delle prestazioni del freno. Per regis­trare nella giusta posizione l’ancora frenante
bisogna:

1. Allentare la vite M5.

A

2. Agire sulla ghiera regolandola con il gius-

to traferro (servendosi di uno spessimen-

B

tro).

3. Serrare la vite M5.

A

Ricorda! La trascurata manutenzione
porterà alla mancata funzione di frenatura.

L’arrêt immédiat du vantail est garanti par
l’électrofrein.
L’effet du frottement dépend d’une multitude
de facteurs, notamment de l’inertie, de la
vitesse de freinage et de la fréquence d’utili­sation.
Le remplacement de la griffe de freinage
s’impose après une consommation de 1,5
mm de la matière de frottement.
Après le remplacement de la griffe de
freinage, contrôler que l’entrefer soit réglé
correctement.
La valeur idéale de régulation de l’ entrefer
est de 0,2 mm. La valeur maximum admissi­ble de l’entrefer est de 0,7 mm.
L’augmentation de l’entrefer due à la con­sommation de la matière de frottement est
préjudiciable aux performances du frein.
Pour régler la griffe de freinage dans la posi­tion correcte, procéder de la façon suivante:

1. Desserrer la vis M5.

A

2. Intervenir sur l’anneau en le réglant avec
le juste entrefer (se servir d’une jauge

B

d’épaisseur).

3. Serrer la vis M5.

B

A

Se rappeler qu’un défaut de maintenance
portera préjudice au freinage!

La parada inmediata de la cancela está
garantizada por la presencia del elec­trofreno.
El trabajo de roce depende de múltiples fac­tores, principalmente de la inercia, de la
velocidad de frenado y de la frecuencia de
las intervenciones.
Es necesario sustituir el ancla de frenado
después de un consumo del material de
roce de 1,5 mm.
Después de sustituir el ancla de frenado,
hay que asegurarse de que el entrehierro
esté regulado correctamente.
El valor ideal de regulación del entrehierro
es de 0,2 mm; el valor máximo aceptable es
de 0,7 mm.
El aumento del entrehierro derivado del con­sumo del material de roce comporta una dis­minución de las prestaciones del freno.
Para regular el ancla de frenado en la posi­ción correcta, hay que realizar lo siguiente:

A

1. Aflojar el tornillo M5.

A

2. Actuar sobre la abrazadera, dejando el
entrehierro apropiado (utilizando un cali­bre de espesor).

3. Apretar el tornillo M5.

B

A

A

Recuerde! Si no se realiza el manten­imiento adecuado, no se ejecutará la fun­ción de frenado.

TRAFERRO
ENTREFER
ENTREHIERRO

B

A

MATERIALE D'ATTRITO
MATIÈRE DE FROTTEMENT
MATERIAL DE ROCE

ANCORA FRENANTE
GRIFFE DE FREINAGE
ANCLA DE FRENADO

0.2 mm

11

GB D NL

ELECTRIC BRAKE - EVO2000T ELEKTROBREMSE - EVO2000T ELEKTRISCHE REM - EVO2000T

Immediate stopping of the gate is guaran­teed by the electric brake.
Friction depends on many factors, but most­ly on inertia, braking speed and the frequen­cy of operation.
The braking armature must be replaced
when the friction materialhas been worn by
1,5 mm.
After replacement of the braking armature,
make sure that the air gapis correct.
The ideal air gap adjustment value is 0,2

mm. The maximum acceptable value of the
air gapis 0,7 mm.

Increase in the air gap due to wear of the fric­tion material leads to a decline in brake per­formance.
To adjust the braking armature to the right
position, proceed as follows:

1. loosen the screw M5.

A

2. adjust the ring nut to obtain the correct
air gap (measuring with a thickness
gauge).

3. tighten the screw M5.

B

A

Note! Failure to carry out maintenance
results in failure of the braking function.

Die unmittelbare Stillegung des Tors ist durch
das Vorhandensein der Elektrobremse
gewährleistet.
Der Abrieb hängt von vielzähligen Faktoren
ab, hauptsächlich jedoch von dem
Beharrungsvermögen, der Bremsges­chwindigkeit und der Häufigkeit der Eingriffe.
Es ist notwendig, den Bremsanker nach
einer Abnutzung des Abriebmaterials
entsprechend 1,5 mm auszutauschen. Nach
dem Austausch des Bremsankers ist
sicherzustellen, daß der Luftspalt korrekt
reguliert wird. Der ideale Einstellwert des
Luftspaltes beträgt 0,2 mm. Der maximal
zulässige Wert des Luftspaltes beträgt 0,7
mm.
Die Vergrößerung des auf die Abnutzung des
Abriebmaterials zurückzuführenden Lufts­paltes führt zu einer Verschlechterung der
Leistungsfähigkeit der Bremse.
Um die richtige Position des Bremsankers
einzustellen, ist folgendes notwendig:

1. Die Schraube M5 lockern.

A

2. Den Passring betätigen und somit den
richtigen Luftspalt (unter Zuhilfenahme
eines Dickenmessers) regulieren.

3. Die Schraube M5 festziehen.

B

A

Het onmiddellijke stoppen van de poort wordt
gewaarborgd door de elektrische rem.
Het wrijvingswerk is afhankelijk van tal van
factoren en met name van de uitloop, de
remsnelheid en de inschakelfrequentie.
Het remanker dient vervangen te worden
nadat het wrijvingsmateriaal 1,5 mm
afgesleten is.
Nadat u het remanker vervangen heeft moet
u controleren of de luchtspleet naar
behoren afgesteld is.
De ideale afstelwaarde van de bedraagt 0,2
mm. De maximum aanvaardbare waarde
van de luchtspleet bedraagt 0,7 mm.
Toename van de luchtspleet vanwege slij­tage van het wrijvingsmateriaal leidt tot
achteruitgang van de remprestaties.
Om het remanker in de juiste positie af te
stellen moet u:

1. De schroef M5 losdraaien.

A

2. Aan de klemring draaien en de juiste
luchtspleet afstellen (maak daarbij
gebruik van een diktemeter).

3. Draai de schroef M5 weer aan.

B

A

Denk eraan! Nalatig onderhoud leidt tot
haperen van de rem.

AIR GAP
LUFTSPALT
LUCHTSPLEET

Achtung! Mangelnde Wartung führt zu
mangelhafter Funktion der Bremsung.

B

A

FRICTION MATERIAL
ABRIEBMATERIAL
WRIJVINGSMATERIAAL

BRAKING ARMATURE
BREMSANKER
REMANKER

0.2 mm

12

I F E

ANOMALIE E RIMEDI ANOMALIES

ET REMEDES

1. Il cancello non apre o non chiude. Il
motore elettrico non funziona e non si
avverte, quindi, alcun rumore o
vibrazione.

a. Verificare che la centralina elettronica sia

regolarmente alimentata

b. Verificare l’efficienza dei fusibili
c. Verificare l’efficienza del condensatore di

avviamento motore. Per controllare
questa condizione collegare un conden­satore volante da 16µF il parallelo ai cavi
APRE-CHIUDE (SM 2000).

d. Verificare con l’ausilio di adeguati stru-

menti diagnostici, che le funzioni della
centralina elettronica siano corrette.

e. Accertarsi che il motoriduttore riceva ali-

mentazione.

2. Il cancello non apre, il motore fun­ziona ma non avviene il movimento.

a. Assicurarsi che la frizione non sia troppo

allentata.

b. Verificare che il pignone dentato sia in

presa con la cremagliera.

c. Controllare che il motoriduttore non sia

sbloccato.

d. Verificare che all’avvio del motore l’elet-

trofreno agisca correttamente

e. Può darsi che il cancello sia bloccato

meccanicamente ad uno dei due arresti
meccanici. In tal caso bisogna sbloccare
manualmente il motoriduttore, azionare il
cancello a mano liberandolo da quella
posizione anomala e, prima di ripristinare
il funzionamento automatico, provvedere
ad un giusto posizionamento delle staffe
di finecorsa.

1. Le portail ne s’ouvre pas ou bien ne se
ferme pas. Le moteur électrique ne
marche pas et l’on n’entend ni bruit ni
vibration.

a. Contrôler que l’appareil électronique soit

normalement alimenté en courant.

b. Contrôler l’efficacité des fusibles.
c. Contrôler l’efficacité des condensateurs

de démarrage des moteurs.
S’assurer de l’efficacité du condensateur
de démarrage du moteur. Pour ce con­trôle, brancher un condensateur volant
de 16µF en parallèle aux câbles OUVRE­FERME (SM 2000).

d. Contrôler à l’aide d’instruments spéciaux

que les fonctions de la centrale électron­ique soient correctes.

e. Vérifier que le moto-réducteur soit ali-

menté.

2. Le portail ne s’ouvre pas, le moteur
marche mais le portail ne bouge pas.

a. Contrôler que le débrayage ne soit pas

desserré.

b. Vérifier que le pignon dentelé fasse prise

sur la crémaillère.

c. Au moment du démarrage du moteur,

s’assurer du bon fonctionnement de
l’électrofrein.

d. Il se peut que le portail se soit bloqué

mécaniquement à l’une des deux butées.
Dans ce cas, déverrouiller manuellement
le motoréducteur et manœuvrer
manuellement le portail pour le dégager
de cette position anormale. Avant d’en­clencher le fonctionnement en automa­tique, positionner correctement les étri­ers de fin de course.

ANOMALIAS
Y REMEDIOS

1. La cancela no se abre o no se cierra.
El motor eléctrico no funciona y no se
advierte, por lo tanto, ningún sonido o
vibración.

a. Verificar que la centralita electrónica esté

regularmente alimentada.

b. Verificar que funcionen los fusibles.
c. Hay que verificar la eficiencia del con-

densador de arranque del motor. Para
controlar esta condición, se conectará un
condensador provisional de 16µF en
paralelo a los cables ABRE-CIERRA (SM

2000).

d. Verificar con la ayuda de los instrumen-

tos adecuados, que las funciones de la
centralita electrónica sean correctas.

e. Asegurarse de que el motorreductor reci-

ba alimentación 230 Vca +10%.

2. La cancela no se abre, el motor fun­ciona pero no se realiza el movimiento.

a. Asegurarse de que el embrague no esté

demasiado floja.

b. Verificar que el piñón dentado se

enganche a la cremallera.

c. Asimismo, se tiene que controlar que, al

arrancar el motor, el electrofreno fun­cione correctamente.

d. Puede suceder que la cancela esté blo-

queada mecánicamente en uno de los
dos topes mecánicos. En tal caso, habrá
que desbloquear manualmente el
motorreductor, accionar la cancela a
mano, liberándola de la posición anó­mala y, antes de reactivar el fun­cionamiento automático, colocar de
manera correcta las abrazaderas de fin
de carrera.

13

GB D NL

TROUBLESHOOTING BETRIEBSSTÖRUNGEN UND

DEREN BEHEBUNG

1. The gate neither opens nor closes.
The electric motor does not function,
therefore no sound or vibration is
heard.

a. Check that the electronic equipment is

powered correctly.

b. Check the fuses.
c. Check that the motor start-up capacitor is

in proper working order. To check this,
connect a loose 16µF capacitor in paral­lel with the OPEN-CLOSE wires (SM

2000).

d. Check, using suitable diagnostic instru-

ments, that the electronic equipment
functions correctly.

e. Make sure that the gearmotor is on 230

Volts AC ± 10%.

2. The gate does not open, the motor
functions but there is no motion.

a. Make sure the clutch is not too loose.
b. Make sure the serrated pinion is in mesh

with the rack.

c. Upon starting the motor, check that the

electric brake is in proper working order.

d. The gate may be mechanically locked by

one of the two stops. If it is, the gearmo­tor should be released manually and the
gate moved by hand to release it from
the anomalous position. Position the stop
clamps correctly before restoring auto­matic operation.

1. Das Tor läßt sich nicht öffnen oder
nicht schließen. Der Elektromotor
funktioniert nicht und man kann daher
keinerlei Geräusch oder eine Vibration
wahrnehmen.

a. Überprüfen, ob das elektronische

Steuergehäuse ordnungsgemäß mit
Strom versorgt wird.

b. Die Leistungsfähigkeit der Sicherungen

überprüfen.

c. Die Leistungsfähigkeit des Kondensators

für den Motorstart überprüfen. Um
diesen Zustand zu kontrollieren, einen
mobilen Kondensator zu 16µF parallel zu
den Kabeln ÖFFNEN-SCHLIESSEN (SM

2000) anschließen.

d. Mit Hilfe der entsprechenden Meßgeräte

überprüfen, ob die Funktionen des elek­tronischen Steuergehäuses einwandfrei
sind.

e. Sicherstellen, daß der Motor mit 230

VAC ± 10% versorgt wird.

2. Das Tor öffnet sich nicht, der Motor
funktioniert, es erfolgt jedoch den­noch keine Öffnungsbewegung.

a. Sicherstellen, daß die Kupplung nicht zu

locker ist.

b. Überprüfen, ob der Ritzel in die

Zahnstange eingreift.

c. Überprüfen, ob beim Starten des Motors

die Elektrobremse korrekt funktioniert.

d. Es kann sein, daß das Tor bei einem der

beiden mechanischen Stillegungen
mechanisch blockiert ist. In diesem Fall
ist es notwendig, den Getriebemotor
manuell zu entriegeln. Das Tor per Hand
betätigen, indem dieses aus der
anomalen Position befreit wird, und vor
der Wiederherstellung des automatis­chen Betriebs ist eine richtige
Positionierung der Endanschlagsbügel
vorzunehmen.

STORINGEN EN
OPLOSSINGEN

1. De poort gaat niet open of dicht. De
elektromotor werkt niet, er is geen
geluid of trilling waar te nemen.

a. Controleer of de voeding goed is aanges-

loten op de elektronische besturingskast.

b. Controleer de zekeringen.
c. Controleer of de opstart-condensator van

de motor goed functioneert. Om dit te
controleren dient een hulpcondensator
van 16µF parallel aan de kabels OPE­NEN-SLUITEN aangesloten te worden
(SM 2000).

d. Ga met de juiste controle-apparatuur na

of de besturingskast goed functioneert.

e. Controleer of de motorreductor 230 Vac

± 10 % voeding krijgt.

2. De poort gaat niet open, de motor
werkt, maar er is geen beweging.

a. Ga na dat de koppeling niet te los staat.
b. Controleer of het tandwiel goed in de

tandheugel ingrijpt.

c. Controleer of bij het starten van de motor

de elektrische rem op de juiste manier
reageert.

d. Het is mogelijk dat de poort mechanisch

geblokkeerd wordt door één van de
beide mechanische aanslagen. In dit
geval moet de motorreductor handmatig
ontgrendeld worden. Beweeg de poort
met de hand uit de abnormale positie en
zet de eindaanslagbeugels in de juiste
stand alvorens het systeem weer op de
automatische stand in werking te stellen.

14

I F E

RACCOMANDAZIONI

FINALI

1. L'installazione dell'automazione deve essere
eseguita a regola d'arte da personale
qualificato avente i requisiti di legge e fatta in
conformità della direttiva macchine 98/37/CE
e alle normative EN 12453 e EN 12445.

2. Verificare la solidità delle strutture esistenti
(colonne, cerniere, ante) in relazione alle
forze sviluppate dal motore.

3. Verificare che vi siano dei fermi meccanici di
adeguata robustezza a fine apertura e fine
chiusura delle ante.

4. Fare un'analisi dei rischi dell'automazione e
di conseguenza adottare le sicurezze e le
segnalazioni necessarie.

5. Installare i comandi (ad esempio il selettore a
chiave) in modo che l'utilizzatore non si trovi in
una zona pericolosa.

6. Terminata l'installazione provare più volte i
dispositivi di sicurezza, segnalazione e di
sblocco dell'automazione.

7. Applicare sull'automazione l'etichetta o la
targhetta CE contenenti le informazioni di
pericolo e i dati di identificazione.

8. Consegnare all'utilizzatore finale le istruzioni
d'uso, le avvertenze per la sicurezza e la
dichiarazione CE di conformità.

9. Accertarsi che l'utilizzatore abbia compreso il
corretto funzionamento automatico, manuale
e di emergenza dell'automazione.

10. Informare l'utilizzatore per iscritto (ad
esempio nelle istruzioni d'uso) dell' eventuale
presenza di rischi residui non protetti e
dell'uso improprio prevedibile.

11. Predisporre un piano di manutenzione
dell'impianto (almeno ogni 6 mesi per le
sicurezze) riportando su di un apposito
registro gli interventi eseguiti.

RECOMMANDATIONS

FINALES

1. L'installation de l'automation doit être
effectuée dans les règles de l'art par du
personnel spécialisé, conformément aux
dispositions légales, à la directive machine
98/37/CE et aux normes EN 12453 et EN

12445.

2. S'assurer que les structures existantes
(colonnes, charnières, vantaux) soient
suffisamment solides pour résister aux forces
développées par le moteur.

3. S'assurer que les arrêts mécaniques en fin
d'ouverture et en fin de fermeture des vantaux
soient suffisamment robustes.

4. Faire une analyse des risques de
l'automation et adopter, en fonction de celle­ci, les dispositifs de sécurité et de
signalisation nécessaires.

5. Installer les commandes (par exemple le
sélecteur à clé) de manière à ce que
l'utilisateur ne se trouve pas dans une zone
dangereuse.

6. Une fois l'installation terminée, tester
plusieurs fois les dispositifs de sécurité, de
signalisation et de déverrouillage de
l'automation.

7. Appliquer sur l'automation l'étiquette ou la
plaque CE où sont indiqués les dangers
présentés par l'automation ainsi que les
données d'identification de la machine.

8. Remettre à l'utilisateur final le mode d'emploi,
les avertissements concernant la sécurité et la
déclaration CE de conformité.

9. S'assurer que l'utilisateur a bien compris le
fonctionnement automatique, manuel et
d'urgence de l'automation.

10. Informer par écrit l'utilisateur (par exemple
dans le mode d'emploi) de l'éventuelle
présence de risques résiduels non couverts et
des utilisations impropres prévisibles.

11. Etablir un plan de maintenance de
l'installation (au moins tous les 6 mois pour les
dispositifs de sécurité) en inscrivant sur un
registre prévu à cet effet les interventions
effectuées.

RECOMENDACIONES

FINALES

1. La instalación del automatismo debe ser
realizada según los cánones, por personal
cualificado que reúna los requisitos
establecidos por la ley y de conformidad con
la Directiva sobre máquinas 98/37/CE y con
las normas EN 12453 y EN 12445.

2. Compruebe la solidez de las estructuras
existentes (columnas, bisagras, hojas) en
relación con las fuerzas desarrolladas por el
motor.

3. Controle que haya retenes mecánicos de
solidez adecuada en los puntos de fin de
apertura y de fin de cierre de las hojas.

4. Haga un análisis de los riesgos del
automatismo y adopte los dispositivos de
seguridad y las señalizaciones necesarias en
consecuencia.

5. Instale los mandos (por ejemplo, el selector
de llave) de manera que el usuario no se
encuentre en una zona peligrosa.

6. Terminada la instalación, pruebe varias
veces los dispositivos de seguridad,
señalización y desbloqueo del automatismo.

7. Aplique en el automatismo una etiqueta o una
placa CE que contenga las informaciones de
peligro y los datos de identificación.

8. Entregue al usuario final las instrucciones
para el uso, las advertencias para la
seguridad y la declaración CE de
conformidad.

9. Asegúrese de que el usuario haya
comprendido el correcto funcionamiento
automático, manual y de emergencia del
automatismo.

10. Informe al usuario por escrito (por ejemplo,
en los manuales de instrucciones) de la
eventual presencia de riesgos residuales no
protegidos y del uso inadecuado previsible.

11. P re di sp on ga u n p rog ram a de
mantenimiento de la instalación (al menos
cada 6 meses para los dispositivos de
seguridad), anotando en un registro
expresamente dedicado las intervenciones
realizadas.

SMALTIMENTO

Questo prodotto è formato da vari componenti
che potrebbero a loro volta contenere sostanze
inquinanti. Non disperdere nell'ambiente!
Informarsi sul sistema di riciclaggio o
smaltimento del prodotto attenendosi alle
norme di legge vigenti a livello locale.

ELIMINATION

Ce produit est constitué de divers composants
qui pourraient à leur tour contenir des
substances polluantes. Ne pas laisser ce
produit gagner l'environnement.
S'informer sur le système de recyclage ou
d'élimination du produit conformément aux
dispositions légales en vigueur à un niveau
local.

ELIMINACION

Este producto está constituido por varios
componentes que podrían, a su vez, contener
sustancias contaminantes. ¡No los vierta en el
medio ambiente!
Infórmese sobre el sistema de reciclaje o
eliminación del producto con arreglo a las leyes
vigentes en ámbito local.

15

GB D NL

FINAL

RECOMMENDATIONS

1. Only qualified personnel having the legal
requirements must install the automation
according to the principles of good
workmanship and in conformity with the
machinery directive 98/37/CE and standards
EN 12453 and EN 12445.

2. Check that the existing structures (posts,
hinges, leaves) are stable in relation to the
forces developed by the motor.

3. Check that suitably robust limit stops have
been installed for end of gate opening and
closing.

4. Analyse the hazards connected with the
automation system and adopt the necessary
safety and signalling devices accordingly.

5. Install the commands (e.g. the key selector)
so that the user is not placed in a hazardous
area when using them.

6. Upon completion of the installation, test the
safety, signalling and release devices of the
automation system several times.

7. Apply the CE label or plate with information
regarding the hazards and identification data
on the automation.

8. Give the end user the instructions for use, the
safety recommendations and the CE
declaration of conformity.

9. Ensure that the user has understood the
correct automatic, manual and emergency
operation of the automation system.

10. Inform the user in writing (e.g. in the
instructions for use) of any unprotected
residual risks and of foreseeable misuse.

11. Prepare a maintenance schedule for the
automation installation (at least once every 6
months for the safety devices), recording the
work carried out in a special book.

DISPOSAL

This product is made up of various components
that could contain pollutants. Dispose of
properly!
Make enquiries concerning the recycling or
disposal of the product, complying with the local
laws in force.

ABSCHLIESSENDE

EMPFEHLUNGEN

1. Die Installation der Automatisierung muss in
Übereinstimmung mit der Maschinenrichtlinie
98/37/EU und den Bestimmungen EN 12453
und EN 12445, fachgerecht und von
qualifiziertem Personal, das die gesetzlichen
Anforderungen erfüllt, vorgenommen werden.

2. Die Stabilität der vorhandenen Strukturen
(Säulen, Scharniere, Flügel) im Hinblick auf
die vom Motor entwickelten Kräfte
überprüfen.

3. Sicherstellen, dass am Öffnungsanschlag
und am Schließanschlag der Torflügel
aus re ich end ro b us te me ch ani sch e
Feststellvorrichtungen vorhanden sind.

4. Die Risiken, die durch die Automatisierung
en ts teh en k ön ne n, ab wäg en u nd
dementsprechende Sicherheitsvorkehrungen
tr ef fe n, so wie di e e rf or der li che n
Warnhinweise anbringen.

5. Die Steuerungen (z.B. Schlüsselschalter) so
installieren, dass sich der Benutzer nicht in
einem Gefahrenbereich aufhalten muss.

6. Nach abgeschlossener Installation mehrmals
d i e S i c h e rh ei ts -, A n z e i ge - u n d
Entsperrvorrichtungen der Automatisierung
erproben.

7. Auf der Automatisierung die EU- Etikette oder
das EU-Schild anbringen, auf dem die
Gefahrenhinweise und die Kenndaten
aufgeführt sind.

8. Dem Endkunden die Bedienungsanweisung,
die Sicherheitshinweise und die EU­Konformitätserklärung aushändigen.

9. Sicherstellen, dass der Bediener die korrekte
automatische und manuelle Funktionsweise
sowie den Notbetrieb der Automatisierung
verstanden hat.

10. Den Benutzer schriftlich (beispielsweise in
der Bedienungsanweisung) über das
Vorhandensein etwaiger, nicht abgesicherter
Restrisiken und über eine vorhersehbare,
missbräuchliche Benutzung, informieren.

11. Einen Wartungsplan für die Anlage
vorbereiten (die Sicherheitsvorrichtung
müssen mindestens alle 6 Monate gewartet
w er d e n ) u nd d i e a us g ef üh r te n
Wartungseingriffe in einem entsprechenden
Verzeichnis anmerken.

ENTSORGUNG

Dieses Produkt besteht aus verschiedenen
Bauteilen, di e ihrerseits die Umwelt
verschmutzende Stoffe enthalten können.
Sachgerecht entsorgen!
Informieren Sie sich, nach welchem Recycling­oder Entsorgungssystem das Produkt
ent spr ech end der örtl ich gel ten den
Bestimmungen zu entsorgen ist

ENKELE BELANGRIJKE

AANWIJZINGEN TOT SLOT

1. De installatie van de automatisering moet op
deugdelijke wijze uitgevoerd worden door
vakmensen die aan de wettelijke eisen
voldoen en moet in overeenstemming zijn met
de Machinerichtlijn 98/37/EG en de normen
EN 12453 en EN 12445.

2. Er moet gecontroleerd worden of de
bestaande constructie-elementen (zuilen,
scharnieren, vleugels) stevig zijn met het oog
op de kracht die door de motor ontwikkeld
wordt.

3. Er moet gecontroleerd worden of er aan het
einde van de opening en aan het einde van de
sluiting van de vleugels mechanische stops
zijn die stevig genoeg zijn.

4. Er moet een risicoanalyse van de
automatisering gemaakt worden en op basis
daarvan moeten de nodige veiligheids- en
waarschuwingssystemen toegepast worden.

5. De bedi enin gsel emen ten (b ijv. de
sleut elsch akel aar) moe ten zoda nig
geïnstalleerd worden dat de gebruiker zich
niet op gevaarlijke plaatsen bevindt.

6. Na afloop van de installatie moeten de
ve il igh ei ds- , wa ar s ch uw ing s- e n
ontgrendelsystemen van de automatisering
diverse keren getest worden.

7. Op de automatisering moet het CE-etiket of
het CE-plaatje met informatie over de gevaren
en de typegegevens aangebracht worden.

8. D e g e b r u i k s a a n w i j z i n g , d e
veiligheidsvoorschriften en de EG-verklaring
van overeenstemming moeten aan de
eindgebruiker gegeven worden.

9. Er moet nagegaan worden of de gebruiker de
juiste automatische, handbediende en
noodwerking van de automatisering begrepen
heeft.

10. De gebruiker moet schriftelijk geïnformeerd
w o r d e n ( b i j v o o r b e e l d i n d e
gebruiksaanwijzing) over de eventuele
aanwezigheid van restrisico's waartegen
geen bescherming is en verkeerd gebruik dat
te voorzien is.

11. Er moet een onderhoudsplan van de installatie
opgesteld worden (minimaal om de 6 maanden
voor de beveiligingen) waarbij de uitgevoerde
werkzaamheden in een speciaal register
genoteerd moeten worden.

VERWIJDERING

Dit product bestaat uit diverse onderdelen die
ook weer verontreinigende stoffen kunnen
bevatten. Het product mag niet zomaar
weggegooid worden!
Informeer over de wijze van hergebruik of
verwijdering van het product en neem daarbij de
wettelijke voorschriften die ter plaatse gelden in
acht.

16

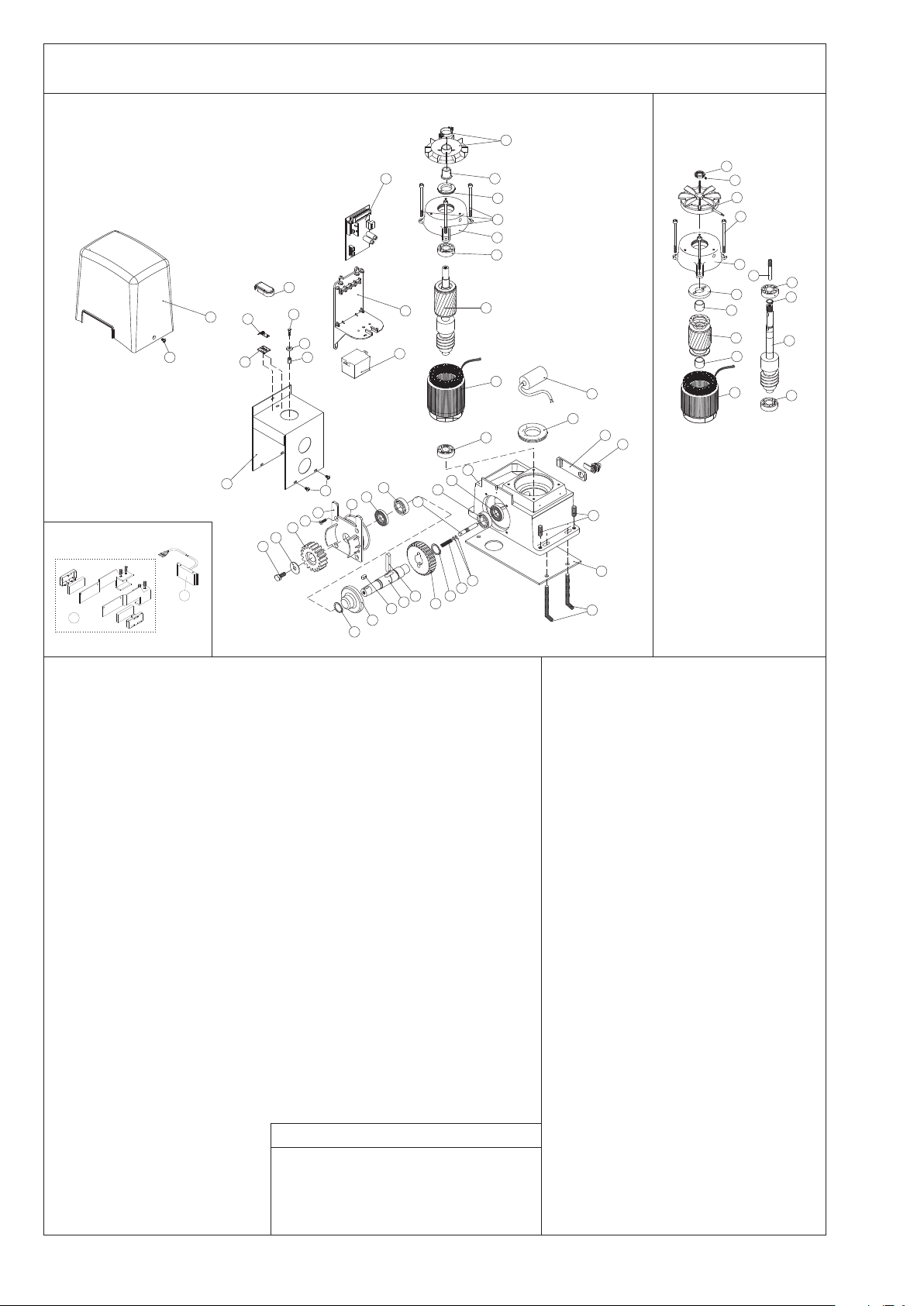

EVO2000 / EVO2000T

EVO2000

KITFCEVO

56

EVO2000T

1

41

44

38

34

48

46

35

36

45

39

37

36

30

29

28

27

26

25

21

43

42

24

23

20

14

15

22

23

19

24

2

3

4

5

6

7

OR

IT

AC

CAP

9

7

12

13

16

17

18

40

8

10

11

31

33

32

49

50

51

5

6

59

53

58

54

58

55

52

56

57

52

EVO2000

1 9235002800
2 9352008700
3 GHI0001
4 VTM060X1000CZCE
5 CALE0L
6 CUSC6204ZZA
7 ALBVSFEV2
8 PA50X80X8BA
9 STATE00001
10 SPTV
11 SER0006
12 COREV2V
13 PA25X40X7BASL
14 CUSC6005A
15 PE0014
16 OR006M75X01M78
17 MOS2010X38
18 SEG30EF
19 COR0009
20 DIS0020
21 SEG28EF
22 LI10X08X060
23 ALBCE0Z2
24 LI08X07X015
25 VTM120X0200EZ
26 RON12X36PZ
27 PIGNE0M418Z
28 VTM060X0160SZCE
29 FLA20V
30 OR098M02X03M53
31 GR12X030EPZ
32 ZAM10ZL45
33 PIAANEV2P

34 VTT050X0100CZC
35 9216004000
36 VTM040X0160EI
37 SUP0026
38 COPEV2SER
39 MAG4POLI
40 9422516000
41 T101SS
42 TRA230V10VACAB1
43 SUP0038
44 COENCEP
45 ENCODERSML
46 PIAFENCEP

KITFCEVO

47 KITMAEVO
48 FCEVON

EVO2000T

VTM060X1000CZCE

5
6 CALE0L
49 GHI0002
50 GR05X006ENZ
51 9295001500
52 CUSC63032RSA
53 FLFE2Z
54 ROTE00002
55 STATE20002
56 SEG20EF
57 ALBVE2G
58 BR0005
59 9230004600

17

AUTOMATISMI PROFESSIONALI PER CANCELLI E GARAGE

PROFESSIONAL GARAGE DOOR AND GATE OPERATORS

DICHIARAZIONE DEL FABBRICANTE

(Direttiva 2006/42/CE)

Il fabbricante:

Telcoma srl

Via L. Manzoni, 11

31015 - Z.I. Campidui - Conegliano (TV)

ITALY

DICHIARA che il prodotto

MOTORIDUTTORE PER

“EVO 2000” “EVO 2000 T”

Sono costruiti per essere incorporati in una macchina o per essere assemblati con altri

macchinari per costruire una macchina considerata dalla Direttiva 2006/42/CE

I prodotti sono comunque conformi alle sole parti applicabili di questa direttiva;

Sono conformi alle condizioni delle seguenti altre direttive CEE:

? Direttive 2006/95/CE

Bassa Tensione (LVD)

? Direttiva 2004/108/CE

Compatibilità Elettromagnetica (EMC)

e per le sole parti applicabili le norme

EN12445 e EN12453

DECLARATION BY THE MANUFACTURER

(Directive 2006/42/EC)

The manufacturer:

Telcoma srl

Via L. Manzoni, 11

31015 - Z.I. Campidui - Conegliano (TV)

ITALY

DECLARES that the products

GEAR MOTOR DRIVE UNIT FOR

“EVO 2000” “EVO 2000 T”

Have been constructed to be incorporated in a machine or to be assembled with other

machinery to construct a machine as set out in Directive 2006/42/EC

. The products are however conforming to the only applicable parts of this directive;

They are in conformity with the following other EEC Directives:

? Directive 2006/95/EC

Low Voltage (LVD)

? Directive 2004/108/EC

Electromagnetic Compatibility (EMC)

and for the only applicable parts the norms

EN12445 e EN12453

E inoltre dichiara che non è consentito mettere in servizio il prodotto fino a che la macchina
in cui saranno incorporati o di cui diverranno componenti sia stata identificata e ne sia stata
dichiarata la conformità alle condizioni della Direttiva 2006/42/CE e alla legislazione
nazionale che lo traspone, vale a dire fino a che il prodotto di cui alla presente dichiarazione
non formi un complesso unico con la macchina finale.

Conegliano, 04/12/2009

Legale rappresentante

Augusto Silvio Brunello

18

The manufacturer furthermore declares that it is not permitted to operate the products until
the machine in which they will be incorporated or of which they will become components
has been identified and its conformity with the provisions set out in Directive 2006/42/EC
and the national legislation has been declared, i.e. until the products as set forth in this
declaration form a single unit with the final machine.

Conegliano, 04/12/2009

Legal representative

Augusto Silvio Brunello

19

CERTIFICATO DI GARANZIA

PRODOTTO

TIMBRO E/O FIRMA DELL’INSTALLATORE

DATA D’INSTALLAZIONE

%

I F E

GARANZIA GARANTIE GARANTIA

La presente garanzia copre gli eventuali guasti e/o anomalie
dovuti a difetti e/o vizi di fabbricazione. La garanzia decade
automatica­mente in caso di manomissione o errato utilizzo del prodotto.
Durante il periodo di garanzia la ditta Telcoma srl si impegna
a riparare e/o sostituire le parti difettate e non manomesse.
Restano a intero ed esclusivo carico del cliente il diritto di
chiamata, nonché le spese di rimozione, imballo e
starsporto del prodotto per la riparazione e sostituzione.

Cette garantie couvre les éventuelles pannes et/ou
anomalies imputables à des défauts eou vis de fabrication.
La garantie s'annule automatiquement si le produit a été
modifié ou utilisé de maniére impropre. L'entreprise Telcoma
srl s'engange, durant la periode de garantie du produit, à
reparer et/ou remplacer les piéces defectueuses n'ayant
pas subi de modifications. Restent entièrement et
exclusivament à la charge du client, le droit d'appel ainsi que
les frais d'enleévement, d'emballage et de transport du
produit pour sa réparation ou substitution.

La presente garantia es válida en el caso cie averias y/o
anomaliás causadas por defectos y/o desperfectos de
fabricación. La garantia automáticamente pierde valor en el
caso de arreglos improprios o utilizactión equivocada del
producto. Durante el periodo de garantía, la empresa
Telcoma srl se compromete a reparar y/o cambiar la partes
defectuosas que no hayan sido dañadas. Quedan a total y
exclusivo cargo del cliente el derecho de llamada, como asi
también los gastos de extracción, embalaje y transporte del
producto para la raparación o cambio.

GB D NL

WARRANTY GARANTIE GARANTIE

This warranty covers any failure and/or malfunctioning due
to manifacturing faults and/or bad workmanship.
The warranty is automatically invalidated if the product is
tempered with or used incorrectly.
During the warranty period, Telcoma srl undertakes to repair
and/or replace faulty parts provided they have not been
temperd with.
The call-out charge as well as the expenses for
dasasembley, packing and transport of the product for repair
or replacement shall be charged entirely to the customer.

Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui
31015 Conegliano - (TV) Italy - Tel. ++39 0438-451099
Fax ++39 0438-451102 - Part. IVA 00809520265

Die vorliegende Garantie deckt eventuelle Defekte und/oder
Betriebsstörungen ab, die auf Fabricationsfehler
und/oder mängel zurück-zuführen sin. Die Garantie
verfällt automatisch im Falle von Manipulationen oder
fehlerhaftem Gebrauch des Produktes. Während der
Garantiezeit verpflichtet sich die Firma Telcoma srl, die
defekten und nicht manipulierten Teile zu reparieren
und/o der aus zutausc hen. Die Auf orderung des
Kundendienstes als auch die Kosten für die Abholung, die
Verpackung und den Transport des Produkten für die
Reparatur bzw den Austausch gehen zu vollen und
ausschliefßlichen Lasten des Kunden.

http://www.telcoma.it E-mail: info@telcoma .it

Deze garantie dekt eventuele storingen en/of defecten die te
wijten aan fabrieksfouten en/of gebreken. De garantie
vervalt automatisch indien de gebruiker zelf aan het produkt
gesleuteld heeft of veranderingen aangebracht heeft of
indien het produkt op verkeerde wijze gebruikt is. Tijdens de
garantietermijn neemt de Firma Telcoma srl de verplichting
op te defecte onderdelen te repareren en/of te vervangen
mits de gebruiker deze onderdelen niet zelf geprobeerd
heeft te repareren. De voorrijkosten alsmede de onkosten
voor het demonteren, het verpakken en verzenden van het
produkt te repareren of te vervangen zijn en blijven
uitsluitend voor rekening van de klant.
