CZ
1
2
CZ
3
Singer je registrovaná ochranná značka společnosti
The Singer Company Ltd. a její poboček.
Copyright © 2010
Všechny práva vyhrazené po celém světě.
OBAL VÝROBKU.
Byly splněny povinnosti vyplývající ze zákona č. 477/2001 Sb., o obalech, včetně uhrazení finančního příspěvku organizaci zajišťující využití obalového odpadu. Doporučujeme uschovat po dobu záruky obal výrobku včetně výplní, pro možnost bezpečného přepravení do servisního střediska.
ODLOŽTE NA MÍSTO URČENÉ OBCÍ K UKLÁDÁNÍ ODPADU!
ELEKTROODPAD
BYLY SPLNĚNY POVINNOSTI VYPLÝVAJÍCÍ ZE ZÁKONA Č. 185/2001 SB., O ODPADECH VČETNĚ UHRAZENÍ FINANČNÍHO PŘÍSPĚVKU ORGANIZACI ZAJIŠŤUJÍCÍ RECYKLACI.
ODLOŽTE NA MÍSTA K TOMU URČENÁ, NEODSTRAŇUJTE SPOLU SE SMĚSNÝM KOMUNÁLNÍM ODPADEM.
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA.
4
DŮLEŽITÉ POKYNY K BEZPEČNOSTI
Při používání elektrických spotřebičů je nutné vždy dodržovat základní preventivní opatření. Než začnete používat tento šicí stroj pro domácnost, přečtěte si všechny pokyny.
POZOR - Jak snížit nebezpečí úrazu elektrickým proudem:
1.Nikdy nenechávejte zapnutý šicí stroj bez dozoru.
2.Okamžitě po skončení práce a před čištěním stroj vždy vypněte ze zásuvky.
3.Před výměnou žárovky vždy vypněte stroj ze zásuvky. Žárovku nahraďte stejným typem o příkonu 15W v oblasti (220-240V).
POZOR - Jak snížit nebezpečí popálení, požáru, úrazu elektrickým proudem nebo poranění
1.Nenechávejte stroj dětem na hraní. Při práci se strojem v přítomnosti dětí dbejte zvýšené opatrnosti.
2.Šicí stroj používejte pouze k účelům uvedeným v této příručce. Používejte pouze příslušenství doporučené výrobce, uvedené v této příručce.
3.Nikdy nepracujte s šicím strojem, pokud má poškozenou síťovou
šňůru nebo vidlici, nefunguje správně, upadl a poškodil se, nebo spadl do vody. Dejte stroj zkontrolovat, opravit nebo seřídit u nejbližšího autorizovaného prodejce nebo v servisu.
4.Nikdy na stroji nepracujte se zakrytými větracími otvory.
Nenechávejte ve větracích otvorech ani na ovládacím pedálu usazovat chlupy, prach, ani kousky látek.
5.Nepřibližujte se prsty k pohyblivým dílům stroje. Zvláštní pozor si dávejte na jehlu.
6.Používejte vždy správnou stehovou desku. Nesprávná deska může způsobit lámání jehly.
7.Nepoužívejte ohnuté, poškozené jehly.
8. Při šití netahejte za látku, ani na ni netlačte. Mohly byste vychýlit a |
CZ |
zlomit jehlu. |
9.Když děláte jakékoli práce v prostoru jehly, jako navlékání, výměnu jehly, navlékání cívky, výměnu přítlačné patky apod., vždy vypněte stroj („0“).
10.Při snímání krytů, mazání či provádění jakékoli uživatelské údržby dle této příručky, vždy vypněte stroj ze zásuvky.
11.Nikdy nestrkejte žádné předměty do otvorů ve stroji.
12.Nepoužívejte šicí stroj na volném prostranství (venku).
13.Nepoužívejte stroj tam, kde se používají aerosolové výrobky (spreje) nebo kde se používají technické plyny.
14.Před vypnutím ze zásuvky vypněte stroj do polohy „0“.
15.Při vypojování ze zásuvky netahejte za šňůru, ale uchopte do ruky vidlici.
16.Úroveň hluku při normálních provozních podmínkách je 75dV(A).
17.Když stroj nefunguje, jak má, vypněte jej ze zásuvky.
18.Nikdy nepokládejte nic na ovládací pedál.
19.Tento šicí stroj je vybaven dvojitou izolací. Používejte pouze shodné náhradní díly. Řiďte se pokyny pro obsluhu spotřebičů s dvojitou izolací.
20.Tento spotřebič není určen osobám (včetně dětí) se sníženou fyzickou a duševní schopností, se sníženou vnímavostí nebo s nedostatkem zkušeností a znalostí, pokud nepracují pod dohledem nebo podle pokynů osoby odpovědné za jejich bezpečnost.
21.Na děti je třeba dohlížet, aby si se strojem nehrály.
TYTO POKYNY K OBSLUZE SI ULOŽTE
Tento stroj je konstruován pro použití v domácnosti, nikoliv pro dílenský provoz.
5
BLAHOPŘEJEME VÁM
Jako majitel nového šicího stroje Singer máte před sebou vzrušující tvůrčí dobrodružství. Od prvního okamžiku, kdy s ním začnete pracovat, si uvědomíte, že šijete na jednom z nesnáze ovladatelných strojů, jaký byl kdy vyroben.
Doporučujeme Vám, abyste předtím, než začnete stroj používat, zjistili všechny jeho schopnosti důkladným prostudováním tohoto návodu krok za krokem u svého stroje.
Abyste vždy měli k dispozici to nejmodernější zařízení, vyhrazuje si výrobce právo, uzná-li to za nutné, kdykoli změnit vzhled nebo konstrukci tohoto stroje i jeho příslušenství.
Singer® je registrovaná ochranná známka společnosti The Singer Company Ltd. a jejích poboček.
Copyright © 2010
Všechny práva vyhrazena po celém světě.
SEZNAM ZNAČKOVÝCH OPRAVEN SINGER
SINGER SERVIS |
Petr Stefanski |
Miroslav JELÍNEK |
Miloslav Žižka |
Milady Horákové |
Výškovická 178 |
Branky 17 |
Hořická 831 |
170 00 Praha 7 |
710 00 Ostrava |
664 41 Brno |
500 00 Hradec Králové |
tel.: 272 773 079 |
tel.: 596 752 132 |
tel.: 547 352 285 |
tel.: 495 538 130 |
servis@singer.cz |
Jan Šilpoch, I+M |
mob.: 602 553 203 |
mob.: 603 812 814 |
|
jelinekservis@quick.cz |
Zdeněk Vorlický |
|
František Zetek |
Hlavanova 8 |
Petr Stavárek |
|
Alšova 835 |
301 00 Plzeň |
Šatovská 12 |
|
438 01 Žatec |
tel.: 377 240 006 |
Dolní 1004 |
671 81 Znojmo |
tel.: 415 712 655 |
|
744 01 Frenštát |
tel.: 515 227 255 |
frantisek.zetek@tiscali.cz |
|
pod Radhoštem |
mob.: 606 711 110 |
|
|
tel.: 556 830 290 |
|
Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými, mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí, pokud osoba odpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používaní spotřebiče.
6
Obsah |
|
Základní části stroje ........................................................ |
8 |
Připojení stroje k síti ........................................................ |
10 |
Páčka pro zdvižení přítlačné patky se dvěma |
|
polohama ......................................................................... |
11 |

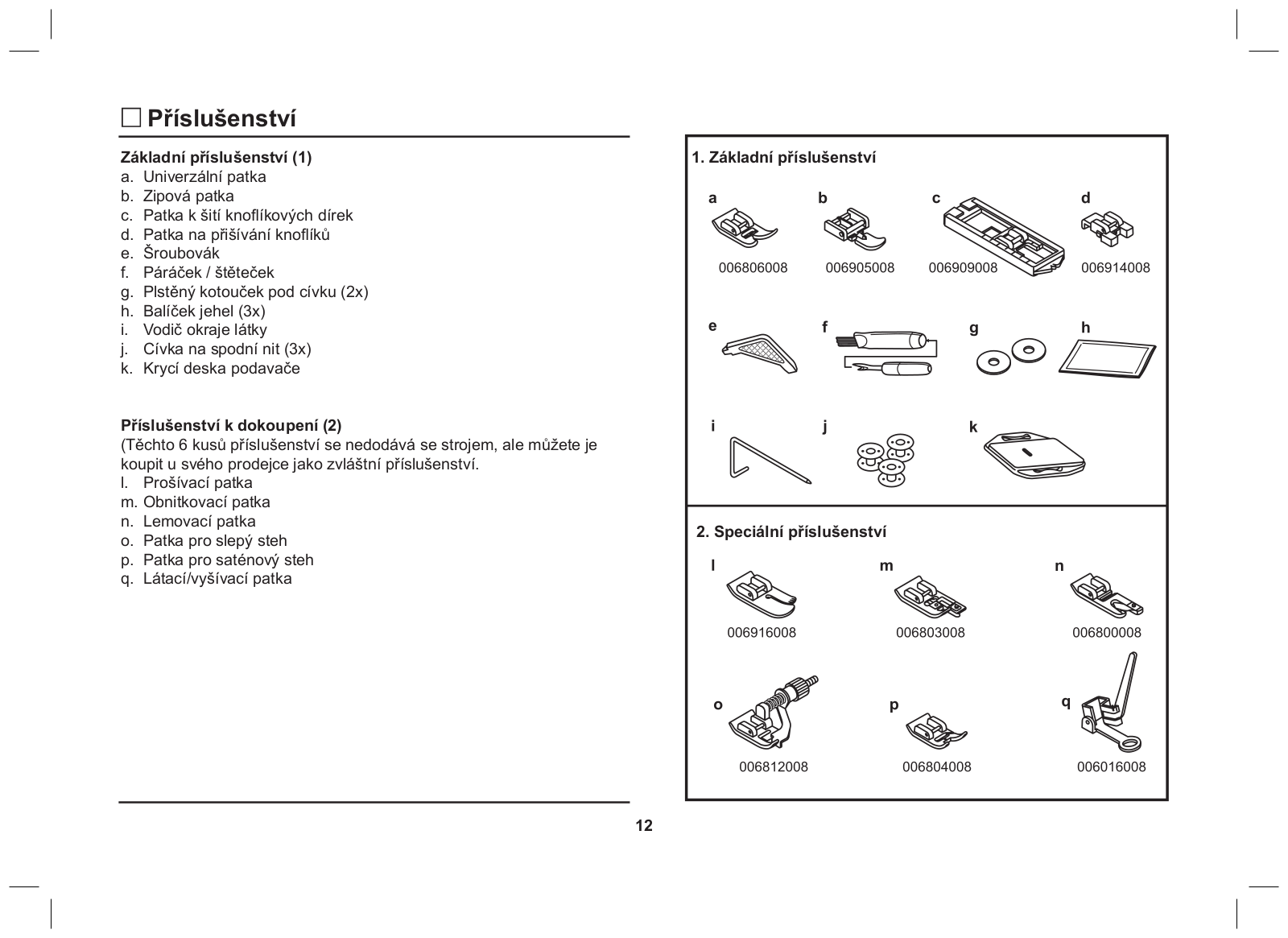

Příslušenství ................................................................... |
12 |

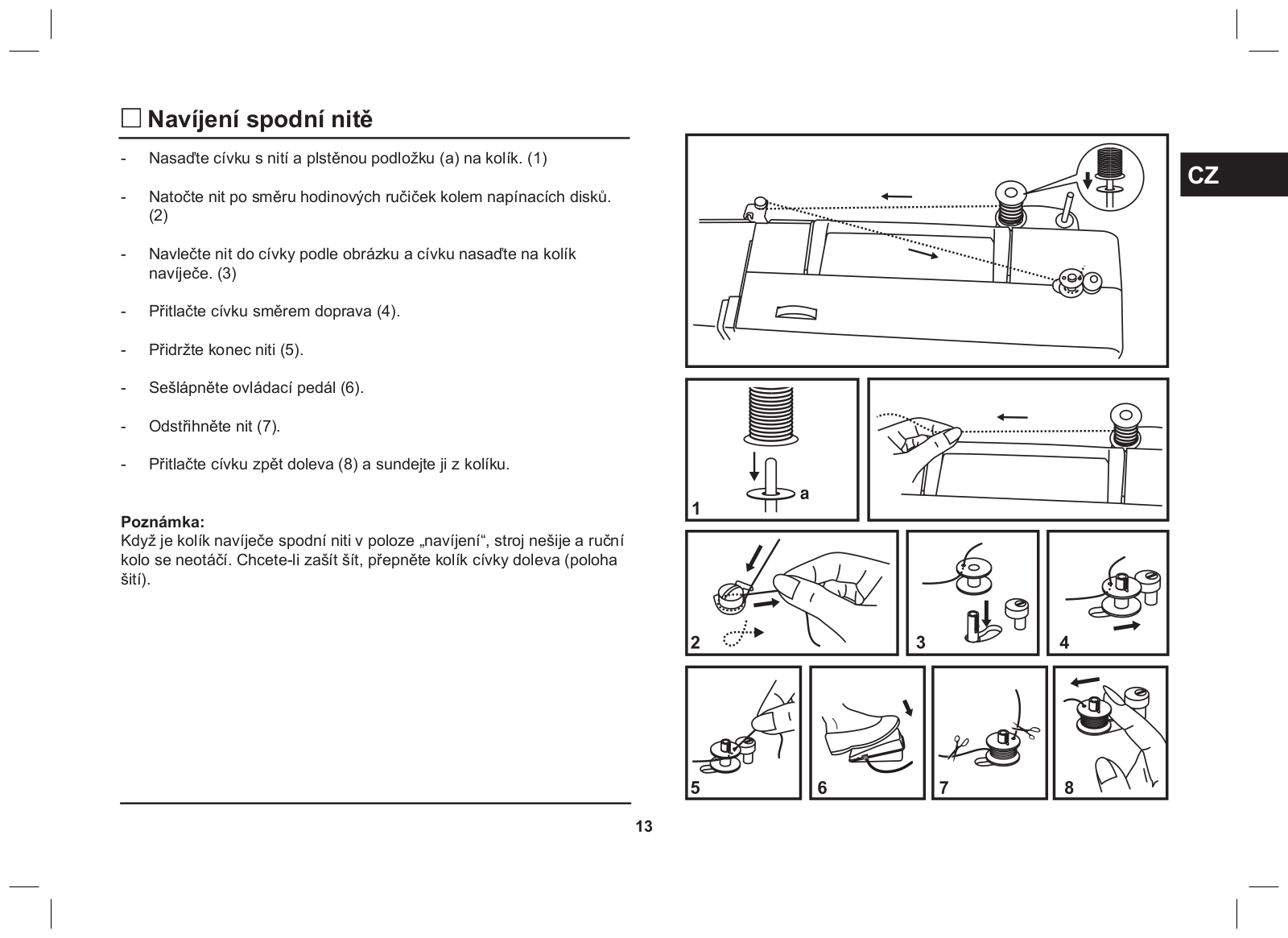

Navíjení spodní nitě ........................................................ |
13 |
Vkládání spodní nitě ........................................................ |
14 |
Navlékání horní nitě ........................................................ |
15 |
Vytažení spodní nitě ........................................................ |
16 |
Napětí nitě ........................................................................ |
17 |
Jak si vybrat steh ............................................................ |
18 |
Volič délky stehu a volič šířky stehu ................................ |
19 |
Šití rovným stehem ........................................................ |
20 |
Zpětné šití ........................................................................ |
21 |
Vyjmutí výrobku |
21 |
|
CZ |
||
....................................................................Odříznutí nití |
21 |
|
Slepý steh ........................................................................ |
22 |
|
Vyšití knoflíkové dírky ve 4 krocích ................................ |
23 |
|
Přišívání knoflíků(pouzeModel1408) ............................ |
24 |
|
Přišívání knoflíků(pouzeModel1409) ............................ |
25 |
|
Látání a quiltování volným pohybem ................................ |
26 |
|
Nasazení násuvné přídavné desky ................................ |
27 |
|
Nasazení držáku přítlačné patky ...................................... |
28 |
|
Odpovídající jehla / látka / nit ......................................... |
29 |
|
Krycí deska podavače ...................................................... |
30 |
|
Vkládání a výměna jehel ................................................ |
31 |
|
Výměna žárovky .............................................................. |
32 |
|

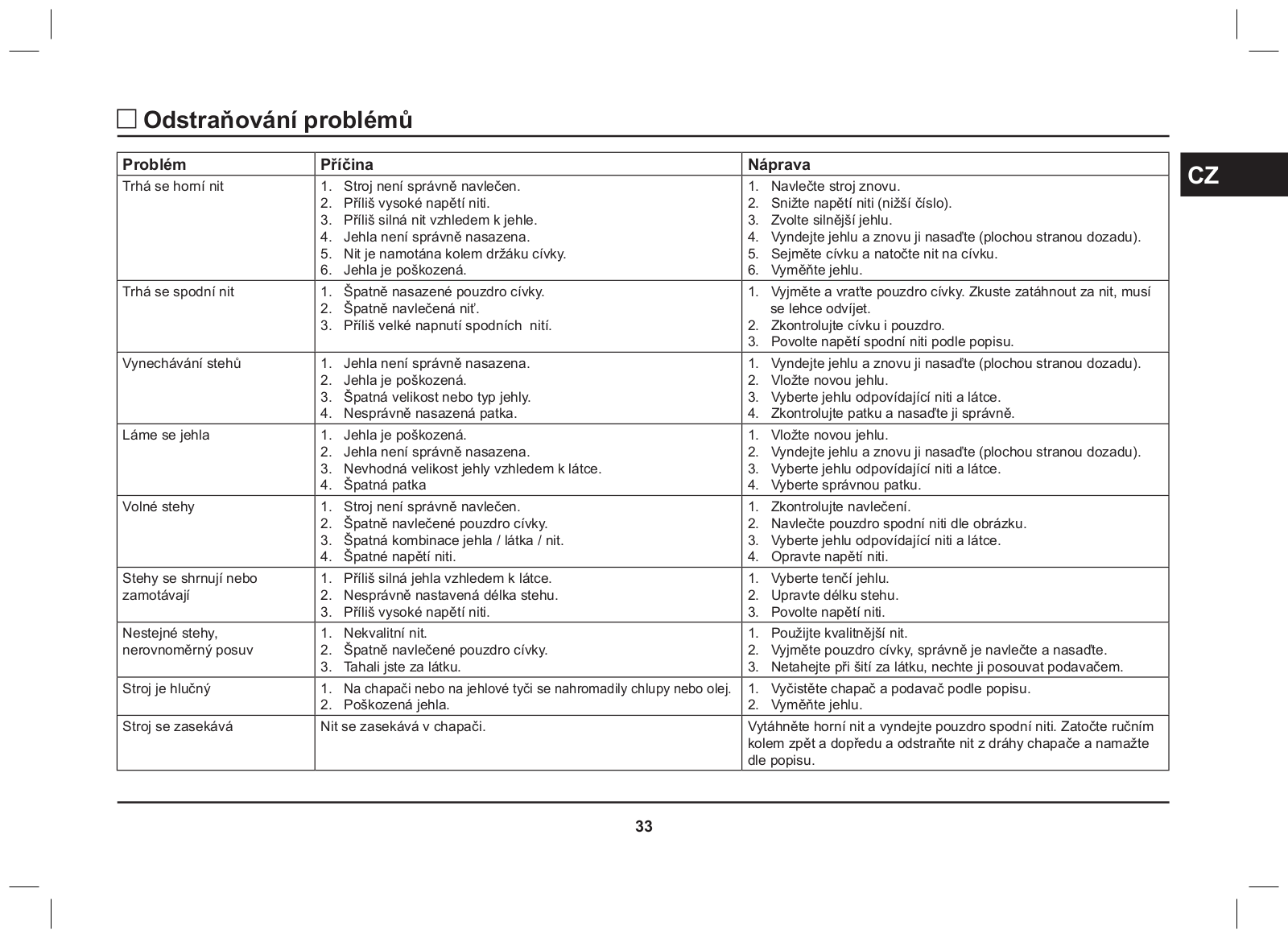

Odstraňování problémů ................................................... |
33 |
|
7
Základní části stroje
1.Volič nastavení napětí
2.Niťová páka
3.Odřezávač nití
4.Čelní kryt
5.Přítlačná patka
6.Stehová deska
7.Násuvná přídavná deska / schránka na příslušenství
8.Výběr stehu
9.Doraz navíječe cívky na spodní nit
10.Volič délky stehu (model 1409)
11.Páčka pro zpětné šití
8
Základní části stroje
12. |
Držadlo |
CZ |
13. |
Navíječ spodní nitě |
|
14. |
Kolíky pro cívky s nitěmi |
|
15. |
Ruční kolo |
|
16. |
Hlavní vypínač (vypínač osvětlení) |
|
17. |
Elektrická zásuvka stroje |
|
18. |
Vodítko navíječe spodní niti |
|
19. |
Páčka pro zvedání přítlačné patky |
|
20.Ovládací pedál
21.Síťová šňůra
9
Připojení stroje k síti
Zapněte stroj do zásuvky podle obrázku (1).
Tento spotřebič je vybaven síťovou vidlicí se zemnícím vodičem, používejte pouze zásuvku se zemnícím kolíkem (2).
Pozor:
Není-li stroj v provozu, vypínejte síťovou šňůru ze zásuvky.
Ovládací pedál
Ovládacím pedálem měníte rychlost šití (3).
Pozor:
Máte-li pochybnosti o správném zapojení stroje do sítě, obraťte se na kvalifikovaného elektrikáře. Když stroj nepoužíváte, vždy jej odpojte od sítě. Ke stroji musíte používat ovládací pedál jemu určený s typovým označením.
Osvětlení pracovní plochy
Přepnutím hlavního vypínače (A) do polohy „I“ zapnete stroj i osvětlení.
A
Polarizovaná zástrčka
Uzemňovací kolík
|
|
10
Páčka pro zdvižení přítlačné patky se dvěma polohami
Šijete-li několik vrstev nebo silnou látku, můžete zdvihnout přítlačnou |
CZ |
patku do zvýšené polohy pro snazší vkládání výrobku (A). |
A
11
