Silvercrest SVG 2.0 A1 User Manual [cs, pl, en]
CZ
PL
SI
SK
GB
HU
USB Video Grabber
for digitising analogue video and audio recordings
USB Video Grabber
for digitising analogue video and
audio recordings
User manual and service
information
USB videó digitalizáló
analóg videó és audió fel vételek
digitalizálására
Felhasználói kézikönyv és
szerviz tájékoztatás
USB video grabber
do dygitalizowania analogowych
nagrań audio i wideo
Uživatelská příručka a
informace o údržbě
USB video grabber
na digitalizáciu analógových
video a audionahrávok
Používateľská príručka a
informácie o údržbe
Konwerter sygnału USB Video
na digitalizování analogových video a
audio nahrávek
Instrukcja obsługi oraz
informacje o serwisie
USB in video povezovalni kabel
za digitaliziranje analognih video in
avdio posnetkov
Navodila za uporabo in
servisne informacije
SVG 2.0 A1
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Contents
Safety Instructions .......................................................................................... 2
Operational safety .......................................................................................... 2
Intended use .................................................................................................. 3
Children .......................................................................................................... 3
Electromagnetic Compatibility ........................................................................ 3
Back up .......................................................................................................... 4
Cleaning ......................................................................................................... 4
Conformity ...................................................................................................... 4
Disposal of old devices .................................................................................. 4
Introduction ...................................................................................................... 5
What may be reproduced? ............................................................................. 5
System requirements ..................................................................................... 5
Features of the Video Grabber ...................................................................... 5
Items supplied ................................................................................................ 6
Setup for first time use ................................................................................... 7
Installing the software .................................................................................... 7
Connection overview ...................................................................................... 8
Connecting to your PC ................................................................................... 9
Appendix ........................................................................................................ 11
Troubleshooting ........................................................................................... 11
Technical Data ............................................................................................. 11
Warranty information .................................................................................... 12
V 1.12
1
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1
Safety Instructions
Before first using this device please read the following instructions carefully
and take note of the safety warnings, even if you are familiar with using
electronic devices. Please keep this manual safe for future reference. Please
ensure that if you resell or pass on this device, you also include these
instructions.
Operational safety
Please follow the usage instructions of your computer.
Keep the device away from moisture, vibration, dust, heat and direct
sunlight to avoid system failure.
Never open the device casing. Doing so will void the warranty and could
lead to permanent damage to the device.
Never allow children to play unsupervised with electrical devices. Children
cannot always recognise possible hazards. Small parts may cause choking
resulting in death or serious injury. Keep packaging away from children as
it is a suffocation risk.
After transport wait until the device has reached ambient temperature
before use. In extreme temperature or humidity fluctuation condensation
can lead to moisture build up which can cause a short circuit.
Always handle the cables by the connector and do not pull on the cables
themselves. Do not place any heavy objects on the cables or connectors
and ensure that the cable shielding does not become cracked. Never tie a
knot in a cable and do not tie cables together. Ensure that all cables are
placed so that no one can trip over them and they do not cause an
obstruction.
2
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Intended use
The SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 changes analogue
information e.g. from a camcorder, into digital information that can be saved
onto a PC and post processed. The device can only be used with a USB 2.0
port. USB 1.1 standard is not supported. The device may not be connected to
a USB 1.1 port.
This is an information technology device. This product may only be used for
private purposes. It is not to be used for industrial or commercial purposes.
This product is not designed for medical, lifesaving or life sustaining
applications. The device should not be used outside or in tropical climates.
Only connection cables and external devices which are designed for this
product in terms of safety, electromagnetic compatibility and shielding quality
may be used in conjunction with the unit. This device fulfils all relevant norms
and standards in conjunction with CE conformity. Compliance with these
norms is no longer guaranteed if the device is altered in ways not sanctioned
by the manufacturer. Only use accessories specified by the manufacturer.
When this device is used outside Germany compliance is required with the
regulations and laws of that country. When connecting ensure that the cable is
not too taut and the connector plug is not stressed.
Children
Electrical devices do not belong in children's hands. Never allow children to
use electrical devices unsupervised. Children cannot always recognise
possible hazards. Keep packaging away from children as it is a suffocation
risk.
Electromagnetic Compatibility
The Electromagnetic Compatibility Directive (EMC) must be adhered to when
connecting the device. Ensure that there is a minimum distance of 1m from
high frequency and magnetic sources of interference (e.g. TVs, speakers,
mobile phones etc) in order to prevent malfunctions and loss of data.
3
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1
Back up
After each update please ensure that you back up your data to external
storage media. Damage claims for lost data or for consequential losses as a
result of lost data are excluded.
Cleaning
Warning! This device does not contain any parts that require servicing or
cleaning. Never open the device casing as this can be hazardous. Ensure that
the components do not become dirty. Do not use any solvents or corrosive or
gaseous cleaning materials. Clean the device with a damp cloth if it becomes
dirty.
Conformity
This device conforms to the full extent with the basic requirements
and other required provisions of the EMC Directive 2004/108/EC.
The Declaration of Conformity is to be found at the end of this instruction
manual.
Disposal of old devices
The crossed out wheelie bin symbol on a product indicates that the
product is subject to European Directive 2002/96/EC. All old
electric and electronic devices must be separated from normal
household waste and disposed of at designated state facilities.
Disposal of old devices in this manner will prevent harm to the environment
and human health hazards. For further information regarding disposal of old
devices contact your local government office or the retailer where you
purchased this product.
4
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Introduction
What may be reproduced?
Please note: This device is configured so that copyright protected material
cannot be recorded. It is not permitted to misuse this device to avoid copyright
protection. Unless you are the copyright owner or have permission of the
copyright owner, unauthorised reproduction may be a breach of national or
international law and serious penalties can result.
This product contains copy protection technology which is protected by US
patents and other intellectual property rights of the Macrovision Corporation.
Reverse engineering or disassembly is prohibited.
System requirements
Computer PC/AT compatible Computer with sound card
Processor minimum Pentium 4 with at least 1.2 GHz
Operating system Windows
®
XP/Vista™ or higher
RAM 512 MB or more
Connection USB 2.0 interface
Features of the Video Grabber
High Speed USB 2.0 for optimal recording quality
Direct conversion into MPEG 1/2/4 format with the Power Director, ideal for
digital post processing
Up to 25 frames per second, resolution
from up to 720 x 576 (PAL)
Composite, S-Video analogue input
Software supports SnapShot (single picture) mode, brightness, contrast,
colour, saturation and sharpness settings
Stereo audio recording
5
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1

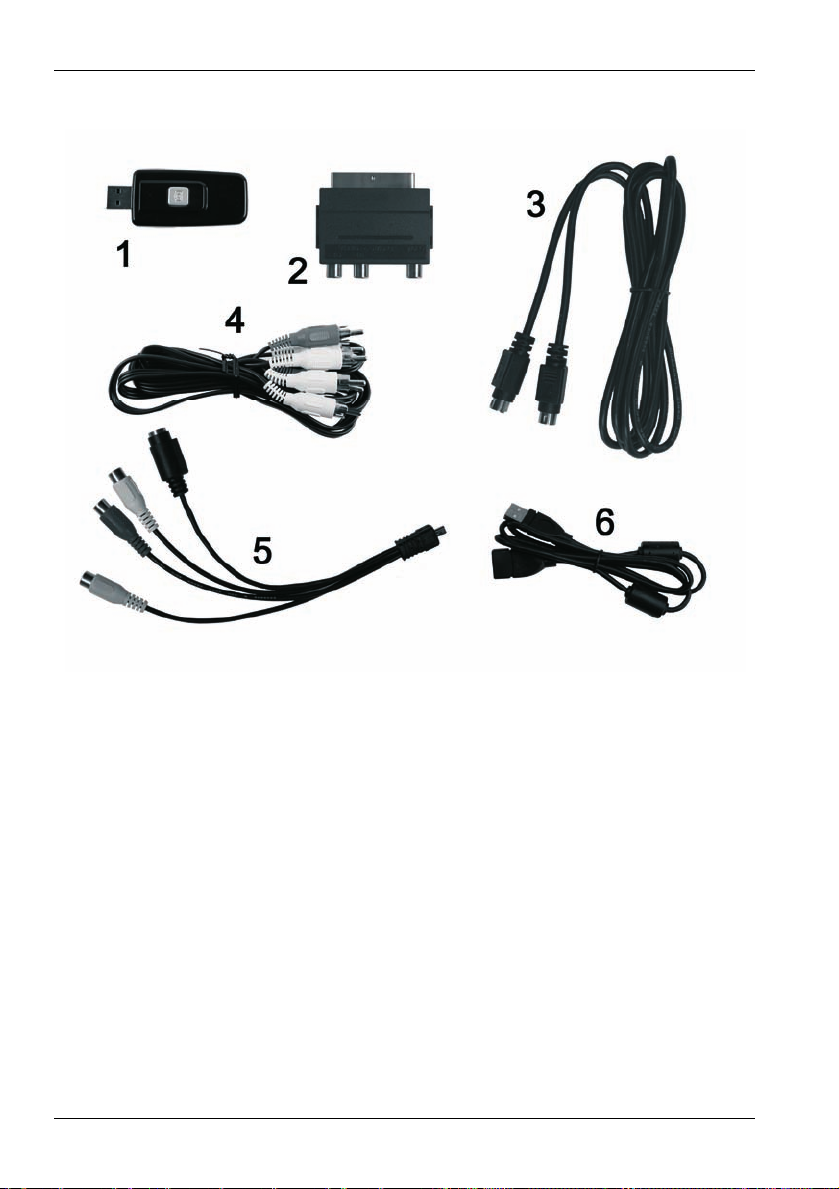

Items supplied
1 SilverCrest USB 2.0 Video Grabber
2 Scart Adapter
3 S-Video cable
4 Audio/Video cable
5 Audio/video connector adapter
6 USB cable (Extension cable)
7 Installation and application software (not shown above)
8 User manual with warranty card (not shown above)
6
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Setup for first time use
Installing the software
The required software (drivers and applications) must first be
installed before you plug in the device.
When installing programs or drivers important files can be
overwritten and altered. You should back up the contents of
your hard drive before the installation of the programs, so that
you can still access your original files if there is a problem with
the installation.
Should your operating system be set in a way that the installation
of software and drivers will only be accepted when they are
signed (approved by Microsoft), an appropriate dialogue box will
appear. This does not mean that the driver is defective, just that
it is indicating that it does not have this Microsoft signature. You
can ignore this advice. Click on 'Continue' to install the drivers.
Insert the enclosed CD ROM into the drive and the installation menu opens
automatically.
Install the software (Power Director) and the drivers (Device Driver)
according to the directions on the screen.
Restart your PC after installation to finalise the procedure.
If the installation assistant does not automatically start when
the CD ROM is inserted, then the auto run function of your
CD drive is deactivated. Then proceed as follows:
Click on the 'Start' button to open the Start Menu.
Click on the option 'Run...'
Insert the drive letter of your CD ROM drive, followed by a colon and the
program name 'Autorun' (e.g. D:autorun)
Click on the 'OK' button to confirm the action.
A description of the software can be found on the CD ROM.
7
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1
Connection overview
Connect the adapter (5) to the Video Grabber (1). Therefore put the Mini USB
connector of the adapter into the mini USB socket at the back of the Video
Grabber (see illustration).
Video Grabber
Connector Adapter
Snapshot Button
1
S-Video input
Stereo Audio input (white/red)
Composite Video input (yellow)
1
This button generates a snapshot (photo of the current video) when the
recording mode of the enclosed 'Power Director' software is activated.
8
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Connecting to your PC
In order to record using the Video Grabber you must first install the software. If
you haven't already done so, go to the chapter entitled 'Installing the software'
and follow the instructions.
Connect the adapter (5) to the Video Grabber (1) as shown in the earlier
illustration.
Attach the video output of your source (e.g. camcorder) to the Video
Grabber. Now you have the choice of the following types of connection:
Composite Video Signal
Connect one end of the Audio/Video cable (4) (yellow, red and white
connectors at both ends) with the video input (yellow) and the audio
input (red and white) of the connection adapter.
Connect the other end of the Audio/Video cable (4) with a free video
output (normally a yellow socket) and a free audio output (normally a red
and white socket) of your source.
S-Video-Signal
Connect one end of the S-Video cable (3) (same plug on both cable
ends) with the S-Video input (black) of the connection adapter.
Connect the other side of the S-Video cable (3) to a free S-Video output
of your source.
Scart Adapter
When your source does not have a Video or S-Video output, you can use
the enclosed Scart Adapter (2).
Connect either the S-Video cable (3) (same plug on both cable ends) or
the Audio/Video cable (4) (yellow, red and white plug on both cable
ends) to the Scart Adapter.
Plug the Scart Adapter into a free Scart socket of your source.
9
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1
Connect the audio output of your source to the Video Grabber. To this
purpose use the red and white RCA connectors of the Audio/Video
cable (4).
Plug the Video Grabber's USB connector into a free USB 2.0 port, ensuring
your PC is switched on. Use the enclosed extension cable (6) if necessary
to extend the reach of the cable. If possible, ensure that the Video Grabber
is directly connected to your PC (not via a USB Hub). Only use the device
with a USB 2.0 port.
The operating system will automatically detect the Video Grabber. Follow
the instructions on the screen.
Use the enclosed software to record from your source. The software
provides detailed usage instructions in electronic format. Start the relevant
program.
10
SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 English
Appendix
Troubleshooting
The Video Grabber is connected but not recognised by the operating system.
Check all the connections.
Are you using a supported operating system?
New USB devices have been recognised and drivers must be installed.
When a USB device is connected to a new port it receives a new ID.
This normally requires driver installation, even if the driver is already
installed.
The video received over the S-Video cable is in black and white.
The playback source must be switched to S-Video.
Error message saying that the video is protected.
The copyright system has been activated. This material cannot be
copied.
Technical Data
Video input RCA video jack (yellow) / S-Video jack (black)
Audio input RCA audio jacks (red/white)
Video format PAL, NTSC
Video encoding MPEG 720x576 Pixel
Picture format BMP, JPG
Interface USB 2.0
Dimensions 73 x 30 x 11 mm (L x W x H)
Weight 14 g
11
English SilverCrest USB 2.0 Video Grabber SVG 2.0 A1
Warranty information
12
SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1 Polski
Spis treści
Instrukcje bezpieczeństwa ........................................................................... 14
Bezpieczeństwo pracy ................................................................................. 14
Użytkowanie zgodne z przeznaczeniem ...................................................... 15
Dzieci ........................................................................................................... 15
Zgodność elektromagnetyczna .................................................................... 15
Zabezpieczanie danych ............................................................................... 16
Czyszczenie ................................................................................................. 16
Zgodność ..................................................................................................... 16
Usuwanie zużytych urządzeń ...................................................................... 16
Wprowadzenie ................................................................................................ 17
Co wolno reprodukować? ............................................................................ 17
Wymagania systemowe ............................................................................... 17
Cechy wideo grabbera ................................................................................. 17
Zakres dostawy ............................................................................................ 18
Uruchomienie ................................................................................................. 19
Instalacja oprogramowania .......................................................................... 19
Przegląd złączy ............................................................................................ 20
Podłączenie do komputera PC .................................................................... 21
Załącznik ......................................................................................................... 23
Usuwanie usterek ......................................................................................... 23
Dane techniczne .......................................................................................... 23
Informacje o gwarancji ................................................................................. 24
V 1.12
13
Polski SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1
Instrukcje bezpieczeństwa
Przed pierwszym użyciem urządzenia prosimy dokładnie zapoznać się z
poniższymi instrukcjami. Należy stosować się do wszystkich ostrzeżeń o
zagrożeniach, nawet jeśli obsługa urządzeń elektronicznych jest Ci znana.
Niniejszą instrukcję należy starannie przechowywać do wykorzystania w
przyszłości. W razie sprzedaży lub przekazania urządzenia należy koniecznie
dołączyć do niego niniejszą instrukcję.
Bezpieczeństwo pracy
Przestrzegaj instrukcji obsługi komputera.
Chroń urządzenie przed wilgocią i unikaj wstrząsów, kurzu, wysokich
temperatur oraz bezpośredniego oddziaływania promieni słonecznych, by
uniknąć zakłóceń w pracy.
Nigdy nie otwieraj obudowy urządzenia. Powoduje to utratę gwarancji i
możliwe jest też zniszczenie urządzenia.
Nigdy nie należy pozwalać dzieciom używać urządzeń elektrycznych bez
nadzoru. Dzieci nie zawsze mogą rozpoznać ewentualne zagrożenia.
Drobne części mogą w razie połknięcia stanowić zagrożenie dla życia.
Także folię z opakowania należy trzymać poza zasięgiem dzieci – istnieje
niebezpieczeństwo uduszenia.
Po transporcie należy odczekać z uruchomieniem tak długo, aż urządz
uzyska
wilgotności może dojść na skutek kondensacji do tworzenia się wilgoci,
która z kolei może spowodować zwarcie elektryczne.
Wszystkie przewody należy chwytać za wtyk; nie należy ciągnąć za sam
przewód. Na przewodach nie należy ustawiać ciężkich przedmiotów, nie
należy zginać przewodów, w szczególności przy wtyku i przy gniazdach
przyłączeniowych. Nigdy nie należy wiązać węzłów na przewodach ani
skręcać ich z innymi przewodami. Wszystkie przewody należy prowadzić
tak, by nikt po nich nie deptał i by nikomu nie przeszkadzały.
14
temperaturę pokojową. W razie dużych wahań temperatury lub
enie
SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1 Polski
Użytkowanie zgodne z przeznaczeniem
SilverCrest USB 2.0 wideo grabber SVG 2.0 A1 przekształca sygnały
analogowe, np. z kamery wideo, na sygnały cyfrowe, które następnie można
zapisać i edytować na komputerze PC. Urządzenie można stosować
wyłącznie na złączu USB 2.0. Standard USB 1.1 nie jest obsługiwany.
Urządzenia nie można podłączać do złącza USB 1.1
Jest to urządzenie należące do kategorii elektroniki informatycznej. Może ono
być stosowane wyłącznie do użytku prywatnego; wykorzystanie w
zastosowaniach przemysłowych i komercyjnych jest zabronione. Niniejszy
produkt co do zasady nie jest przeznaczony do wykorzystania w
zastosowaniach związanych z medycyną, w ratownictwie medycznym i w
systemach podtrzymywania życia. Oprócz tego nie wolno używać urządzenia
poza zamkniętymi pomieszczeniami i w rejonach o klimacie tropikalnym.
Wolno stosować tylko takie przewody połączeniowe i urządzenia zewnętrzne,
które są odpowiednie dla niniejszego urządzenia z punktu widzenia techniki
bezpieczeństwa pracy, przepisów o zgodności elektromagnetycznej i pod
względem jakości ekranowania. Niniejsze urzą
ws
zystkich odnośnych norm i dyrektyw, związanych ze zgodnością CE. W
przypadku nieuzgodnionych z producentem modyfikacji urządzenia nie można
zagwarantować spełnienia wymagań tych norm. Należy stosować tylko
akcesoria zalecane przez producenta. Jeżeli urządzenie jest używane poza
terytorium Republiki Federalnej Niemiec, należy przestrzegać przepisów
krajowych lub przepisów kraju użytkowania. Ponadto podczas podłączania
należy dopilnować, by przewody nie były nadmiernie naprężone, a wtyki nie
były obciążone mechanicznie!
dzenie spełnia wymaga
nia
Dzieci
Urządzenia elektryczne trzymaj poza zasięgiem dzieci. W żadnym wypadku
nie wolno pozwalać dzieciom na korzystanie z urządzeń elektrycznych bez
dozoru. Dzieci nie zawsze mogą rozpoznać ewentualne zagrożenia. Także
folię z opakowania należy trzymać poza zasięgiem dzieci – istnieje
niebezpieczeństwo uduszenia.
Zgodność elektromagnetyczna
Przy podłączaniu urządzenia należy przestrzegać wytycznych w sprawie
zgodności elektromagnetycznej (EMC). Należy zachować odstęp co najmniej
jednego metra od źródeł zakłóceń wysokiej częstotliwości i
15
Polski SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1
elektromagnetycznych (np. odbiornik TV, kolumny głośnikowe, telefony
komórkowe itp.), by uniknąć zakłóceń w pracy i utraty danych.
Zabezpieczanie danych
Należy pamiętać: po każdej aktualizacji danych należy wykonać kopie
bezpieczeństwa na zewnętrznych nośnikach danych. Nie istnieją żadne
roszczenia odszkodowawcze z tytułu utraconych danych czy szkód pośrednich
na skutek utraty danych.
Czyszczenie
Uwaga! Urządzenia nie zwierają żadnych części wymagających konserwacji
lub czyszczenia. Nigdy nie wolno otwierać obudowy urządzenia, by uniknąć
zagrożeń. Należy uważać, by nie zabrudzić komponentów. Nie używać
żadnych rozpuszczalników ani żrących lub gazowych środków czyszczących.
W razie zabrudzenia czyścić urządzenie wilgotną szmatką.
Zgodność
Urządzenie to w pełnym zakresie spełnia podstawowe wymaga nia
dyrektywy w sprawie zgodności elektromagnetycznej 2004/108/EC
oraz innych odnośnych przepisów.
Deklarację zgodności można tez znaleźć na końcu niniejszej instrukcji obsługi.
Usuwanie zużytych urządzeń
Symbol przekreślonego pojemnika na odpady na produkcie
oznacza, że produkt podlega europejskiej dyrektywie 2002/96/EC.
Wszystkie urządzenia elektryczne i elektroniczne muszą być
usuwane oddzielnie od odpadów domowych i oddawane do
specjalnych punków zbiórki.
Prawidłowo usuwając zużyte urządzenie zapobiegasz zanieczyszczeniu
środowiska i zagrożeniom dla zdrowia. Więcej informacji na temat usuwania
zużytych urządzeń otrzymasz u lokalnych władz, w firmie zajmującej się
wywozem odpadów lub u sprzedawcy produktu.
16
SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1 Polski
Wprowadzenie
Co wolno reprodukować?
Należy pamiętać: to urządzenie jest tak skonstruowane, że nie pozwala
kopiować treści chronionych przed kopiowaniem. Wykorzystanie tego
urządzenia do obchodzenia ochrony przed kopiowaniem jest zabronione. Jeśli
nie masz praw autorskich lub zezwolenia właściciela tych praw, wówczas
nieuprawniona reprodukcja może stanowić naruszenie prawa krajowego lub
międzynarodowego i pociągać za sobą surowe kary.
Produkt ten zawiera technologię zabezpieczenia przed kopiowaniem, która
jest chroniona patentami USA i innymi prawami własności intelektualnej
Macrovision Corporation. Kopiowanie urządzenia i jego demontaż są
zabronione.
Wymagania systemowe
Komputer komputer kompatybilny z PC/AT z kartą dźwiękową
Klasa procesora od Pentium 4 z zegarem 1.2 GHz lub lepszy
System operacyjny Windows
®
XP/Vista™ lub lepszy
Pamięć robocza 512 MB lub więcej
Złącze port USB 2.0
Cechy wideo grabbera
High Speed USB 2.0 dla optymalnej jakości nagrania
Bezpośrednie przekształcenie do formatu MPEG 1/2/4, idealnego do
dalszej obróbki cyfrowej
Do 25 klatek na sekundę przy rozdzielczości do 720 x 576 (PAL)
Analogowe wejście S-Video i Composite
Obsługuje programowo SnapShot (pojedyncza klatka) oraz regulację
jasności, kontrastu, koloru, nasycenia i ostrości
Z nagrywaniem dźwięku stereo
17
Polski SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1
Zakres dostawy
1 SilverCrest USB 2.0 wideo grabber
2 Adapter SCART
3 Przewód S-Video
4 Kabel audio/wideo
5 Adapter przyłączeniowy audio/ wideo
6 Przewód przyłączeniowy USB (przedłużacz)
7 Oprogramowanie instalacyjne i aplikacje (bez rysunku)
8 Podręcznik użytkownika i karta gwarancyjna (bez rysunku)
18
SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1 Polski
p
Uruchomienie
Instalacja oprogramowania
Przed podłączeniem urządzenia należy zainstalować niezbędne
oprogramowanie (sterowniki i aplikacje).
Instalacja
nadpisanie i modyfikację ważnych danych. Aby w razie
ewentualnych problemów po instalacji mieć dostęp do
oryginalnych danych, należy przed instalacją programów
wykonać kopie zapasową dysku twardego.
Jeśli system operacyjny jest tak ustawiony, że instalacja
oprogramowania i sterowników jest dozwolona tylko wtedy, gdy
są one podpisane (zatwierdzone przez Microsoft), zostanie
wyświetlone odpowiednie okno dialogowe. Nie oznacza to, że
sterownik jest wadliwy, lecz wskazuje jedynie na brak podpisu
firmy Microsoft. Można zignorować tę wskazówkę. Aby
zainstalować, kliknij "Dalej".
Włóż załączoną płytę CD do napędu; menu instalacyjne zostanie
uruchomione automatycznie.
rogramów lub sterowników może spowodować
Zainstaluj oprogramowanie (Power Director) i sterowniki (Device Driver)
zgodnie z instrukcjami na ekranie.
Aby zakończyć proces, po instalacji uruchom ponownie komputer.
Jeśli kreator instalacji nie uruchomi się automatycznie po
włożeniu płyty do napędu, oznacza to, że funkcja Autorun
napędu CD jest wyłączona. Należy wówczas postępować w
następujący sposób:
Kliknij przycisk Start, aby otworzyć menu Start.
Kliknij wpis "Uruchom".
Wpisz teraz literę swojego napędu CD-ROM i po wielokropku nazwę
programu "Autorun", np. D:autorun.
19
Polski SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1
Zatwierdź wpis kliknięciem przycisku "OK".
Na płycie CD znajduje się także opis oprogramowania.
Przegląd złączy
Połącz adapter przyłączeniowy (5) z wideo grabberem (1). Umieść w tym celu
wtyk mini USB adaptera przyłączeniowego w tylnym gnieździe wideo grabbera
(patrz rysunek).
Wideo grabber
Adapter połączeniowy
Przycisk Snapshot
2
Wejście S-Video
Wejście stereo audio (biały / czerwony)
Wejście wideo Composite (żółty)
2
Ten przycisk tworzy pojedynczą klatkę (zdjęcie z bieżącego wideo), gdy tryb
nagrywania załączonego oprogramowania „Power Director“ jest aktywny.
20
SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1 Polski
Podłączenie do komputera PC
Aby zapis za pomocą wideo grabbera był możliwy, należy najpierw
zainstalować oprogramowanie. Jeśli oprogramowanie zostało jeszcze
zainstalowane, przejdź do rozdziału 'Instalacja oprogramowania' i postępuj
zgodnie z instrukcją.
Połącz adapter przyłączeniowy (5) z wideo grabberem (1), jak pokazano na
poprzednim rysunku.
Podłącz wyjście wideo źródła sygnału (np. kamera wideo) do wideo
grabbera. Do dyspozycji są następujące typy połączeń:
Sygnał Composite Video
Podłącz jedną stronę kabla audio/wideo (4) (żółte, czerwone i białe wtyki
po obu końcach kabla) z wejściem wideo (żółte) i wejściem audio
(czerwone i białe) adaptera przyłączeniowego.
Podłącz drugą stronę kabla audio/wideo (4) z wolnym wyjściem wideo
(zwykle kolor żółty) i
biały) źródła sygnału.
Sygnał S-Video
wolnym wyjściem
audio (zwykle kolor czerwony i
Podłącz jeden koniec przewodu S-Video (3) (jednakowe wtyki po obu
końcach przewodu) do wejścia S-Video (czarne) adaptera
przyłączeniowego.
Połącz drugi koniec przewodu S-Video (3) z wolnym wyjściem S-Video
źródła sygnału.
Adapter SCART
Gdy źródło sygnału nie jest wyposażone w wyjście wideo lub S-Video,
można użyć załączonego adaptera SCART (2).
Podłącz do wyboru przewód S-Video (3) (jednakowe wtyki po obu
końcach przewodu) lub przewód audio/wideo (4) (żółte, czerwone i białe
wtyki po obu końcach przewodu) z adapterem S CART.
Umieść adapter SCART w wolnym gnieździe SCART źródła sygnału.
21
Polski SilverCrest USB 2.0 Wideo grabber SVG 2.0 A1
Połącz wyjście audio źródła sygnału z wideo grabberem. Użyj w tym celu
czerwonego i białego wtyku cinch kabla audio/wideo (4).
Umieść wtyk USB wideo grabbera w wolnym gnieździe USB 2.0
włączonego komputera PC. Jeśli gniazdo jest trudno dostępne, użyj
załączonego przedłużacza (6). Upewnij się, że wideo grabber jest w miarę
możliwości podłączony bezpośrednio do komputera (nie przez hub USB).
Urządzenie podłączać wyłącznie do złącza USB 2.0.
System operacyjny rozpozna wideo grabber automatycznie. Postępuj
zgodnie z instrukcjami na ekranie.
Użyj załączonego oprogramowania, aby edytować materiał ze źródła.
Oprogramowanie zawiera wyczerpujące instrukcje obsługi w formie
elektronicznej. Uruchom w tym celu odpowiedni program.
22
Loading...
