Scheppach HC104DC operation manual

Download

Art.Nr.

5906133901

AusgabeNr.

5906133850

Rev.Nr.

07/01/2019

HC104DC

Kompressor

Originalbetriebsanleitung

Compresseur

Traduction des instructions d’origine

Compressore

Traduzione delle istruzioni originali

Kompresor

Preklad originálu návodu na obsluhu

Kompresor

Překlad originálního návodu k obsluze

Kompressor

Tõlge Originaalkasutusjuhend

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

4-12

13-21

22-30

31-38

39-46

47-54

Kompresorius

Vertimas originali naudojimo instrukcija

Kompresors

Tulkošana no oriģinālā lietošanas instrukcija

Compressor

Translation from the original instruction manual

Kompresszor

Az eredeti használati útmutató fordítása

55-62

63-70

71-78

79-87

6 1011

4(a; b; c)

3(d; e; f; g)

1312

Inhaltsverzeichnis: Seite:

1. Einleitung 06

2. Gerätebeschreibung 06

3. Lieferumfang 06

4. Bestimmungsgemäße Verwendung 06

5. Sicherheitshinweise 07

6. Technische Daten 09

7. Vor Inbetriebnahme 09

8. Aufbau und Bedienung 09

9. Elektrischer Anschluss 10

10. Reinigung, Wartung, Lagerung und Transport 10

11. Entsorgung und Wiederverwertung 11

12. Ersatzteilbestellung 11

13. Störungsabhilfe 12

14. Konformitätserklärung 90

4 D

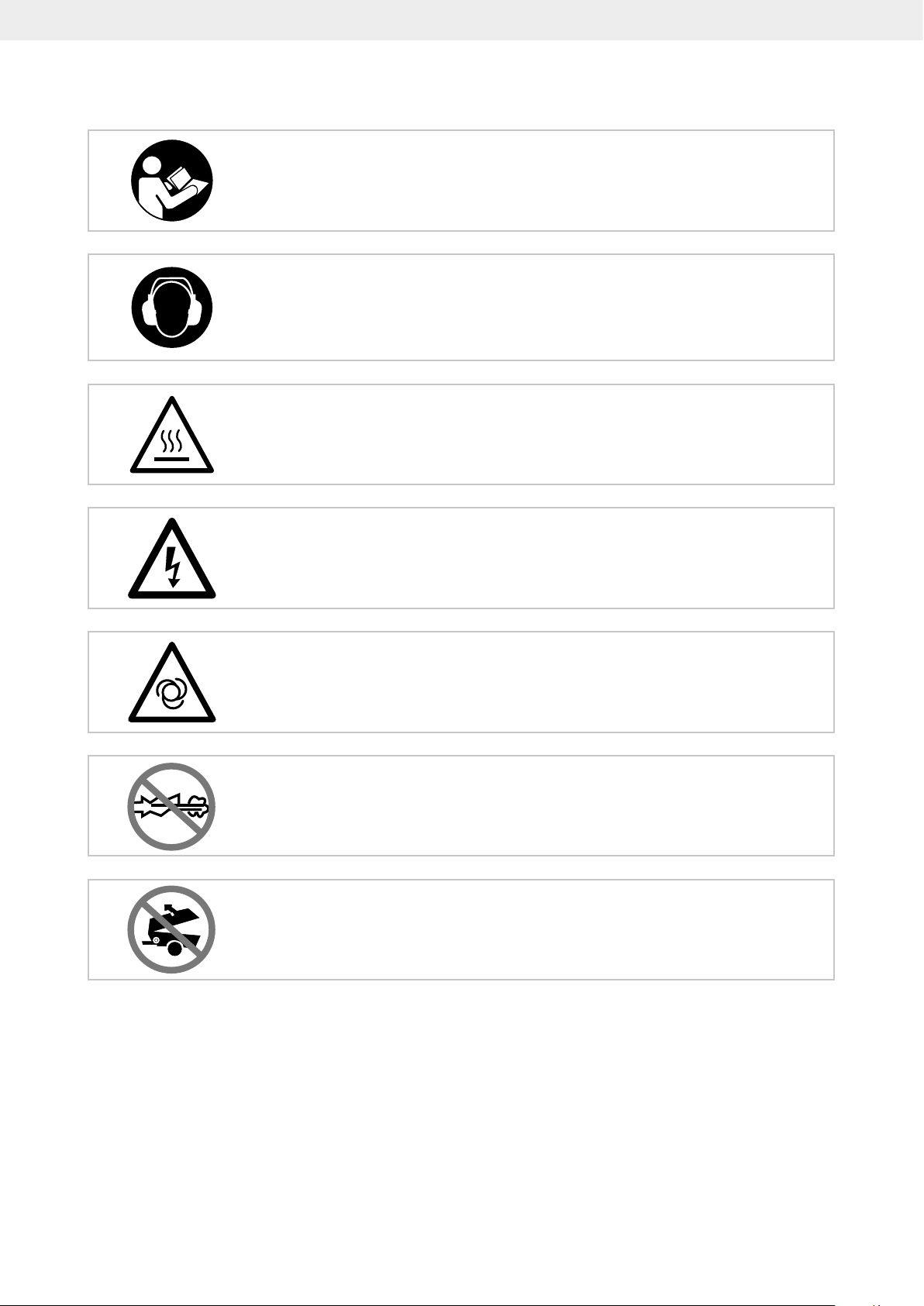

Erklärung der Symbole auf dem Gerät

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken

Warnung vor heißen Teilen

Warnung vor elektrischer Spannung

Warnung vor automatischem Anlauf

Den Hahn nicht ö󰀨nen, bevor der Luftschlauch angeschlossen ist

Gerät nur mit geschlossener Abdeckhaube in Betrieb nehmen

1. Einleitung

2. Gerätebeschreibung (Abb. 1, 2)

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Verehrter Kunde,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,

• Einbau und Austausch von nicht originalen Ersatzteilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Werkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Werkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Werkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Werkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Werkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Werkzeug dürfen nur Personen arbeiten, die im Gebrauch des Werkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Ablassschraube für Kondenswasser

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgelesen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgri󰀨

10. Schnellkupplung (Kesseldruck)

11. Manometer (Kesseldruck)

12. Motorschutz

13. Luftlter

14. Fußkappe

15. Überdruckventil

3. Lieferumfang (Abb. 1-4)

1x Kompressor 2x Räder (3)

2x Luftlter (13)

2x Standfuß (4) 2x Fußkappe (14) 2x Sechskantschraube M8 (a) 2x Sechskantmutter M8 (b) 4x Scheibe A8,4 (c) 2x Radbolzen (d) 4x Scheibe A10,4 (e) 2x Federring A10,4 (f) 2x Sechskantmutter M10 (g)

4. Bestimmungsgemäße

Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 322 l/min. betrieben werden können (z.B. Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es bedingt möglich, Werkzeuge zu betreiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und Schlagschrauber). Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6 D

5. Sicherheitshinweise

m Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Werkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich kann Unfälle zur

Folge haben.

2. Berücksichtigen Sie Umgebungseinüsse

– Setzen Sie Elektrowerkzeuge nicht dem Regen

aus.

– Benutzen Sie Elektrowerkzeuge nicht in feuch-

ter oder nasser Umgebung. Gefahr durch Stromschlag!

– Sorgen Sie für gute Beleuchtung des Arbeits-

bereichs.

– Benutzen Sie Elektrowerkzeuge nicht, wo

Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

– Vermeiden Sie Körperberührung mit geerdeten

Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4. Halten Sie Kinder fern!

– Lassen Sie andere Personen nicht das Werk-

zeug und das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

– Unbenutzte Elektrowerkzeuge sollten an einem

trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebe-

nen Leistungsbereich.

7. Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck,

sie könnten von beweglichen Teilen erfasst werden.

– Bei Arbeiten im Freien sind Gummihandschuhe

und rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

8. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

– Benutzen Sie das Kabel nicht, um den Stecker

aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9. Pegen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie Ihren Kompressor sauber, um gut

und sicher zu arbeiten.

– Befolgen Sie die Wartungsvorschriften. – Kontrollieren Sie regelmäßig die Anschluss-

leitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

– Kontrollieren Sie Verlängerungsleitungen regel-

mäßig und ersetzen Sie diese, wenn sie beschädigt sind.

10. Ziehen Sie den Stecker aus der Steckdose

– Bei Nichtgebrauch des Elektrowerkzeugs, vor

der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

11. Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim

Einstecken des Steckers in die Steckdose ausgeschaltet ist.

12. Benutzen Sie Verlängerungskabel für den Außenbereich

– Verwenden Sie im Freien nur dafür zugelassene

und entsprechend gekennzeichnete Verlängerungskabel.

– Verwenden Sie die Kabeltrommel nur im abge-

rollten Zustand.

13. Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit

Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs

müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

– Überprüfen Sie, ob die beweglichen Teile ein-

wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

– Beschädigte Schutzvorrichtungen und Teile

müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

– Beschädigte Schalter müssen bei einer Kunden-

dienstwerkstatt ersetzt werden.

– Benutzen Sie keine fehlerhaften oder beschä-

digten Anschlussleitungen.

– Benutzen Sie keine Elektrowerkzeuge, bei de-

nen sich der Schalter nicht ein- und ausschalten lässt.

15. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

– Dieses Elektrowerkzeug entspricht den ein-

schlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

16. Achtung!

– Zu Ihrer eigenen Sicherheit, benutzen Sie nur

Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

17. Geräusch

– Bei Verwendung des Kompressors Gehörschutz

tragen.

18. Austausch der Anschlussleitung

– Wenn die Anschlussleitung beschädigt wird,

muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge

19. Befüllung von Reifen

– Kontrollieren Sie den Reifendruck unmittelbar

nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

20. Straßenfahrbare Kompressoren im Baustellenbetrieb

– Achten Sie darauf, dass alle Schläuche und Ar-

maturen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.

21. Aufstellort

– Stellen Sie den Kompressor nur auf einer ebe-

nen Fläche auf.

Zusätzliche Sicherheitshinweise

Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Be-

trieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von

Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können.

• Halten Sie beim Lösen der Schlauchkupplung das

Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tra-

gen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen

oder Kleidung am Körper reinigen. Verletzungsgefahr!

Vorsicht! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!

• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Sto󰀨e gemachten Angaben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kenn-

zeichnungen der Gefahrsto󰀨verordnung sind

zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu tre󰀨en, insbesondere geeignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, o󰀨enes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVCDruckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Medien zerstören den Druckschlauch.

Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheits-

maßnahmen zu tre󰀨en.

• Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.

• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.

• Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

Bewahren Sie die Sicherheitshinweise gut auf.

8 D

6. Technische Daten

Netzanschluss 230 V ~ / 50Hz Motorleistung W 1800 Betriebsart S1 Kompressor-Drehzahl 2850 min Druckbehältervolumen

(in Liter)

-1

100

Betriebsdruck ca. 8 Bar Theo. Ansaugleistung l/min ca. 322 Schallleistungspegel L Unsicherheit K

97 dB(A)

2,92 dB

Schutzart IP20 Gerätegewicht in kg 45 Max. Aufstellhöhe (üNN) 1000 m

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

7. Vor Inbetriebnahme

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug!

Kinder dürfen nicht mit Kunststo󰀨beuteln, Folien

und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder

entammbare Gase benden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

8. Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Zur Montage benötigen Sie: 2 x Gabelschlüssel 14 mm und 17 mm (nicht im Lieferumfang enthalten)

8.1 Montage der Räder (Abb. 6, 7)

• Stecken Sie den Radbolzen (d) durch das Rad (3) und schieben Sie eine Scheibe (e) mit auf den Bolzen (d). Stecken Sie nun den Radbolzen (d) durch die vorgesehene Bohrung am Kompressor. Schieben Sie die Unterlegscheibe (c) mit Federring (f) auf den Bolzen und sichern das Rad mit der Sechskantmutter (g).

• Gehen Sie beim zweiten Rad (3) wie oben beschrieben vor.

8.2 Montage der Standfüße (Abb. 5)

• Schieben Sie die Sechskantschraube (a) durch den Standfuß (4). Eine Scheibe (c) muss zwischen Kompressor und Standfuß (4). Stecken Sie nun die Kombination durch die vorgesehene Bohrung und sichern die Schraube (a) mit Scheibe (c) und Mutter (b).

• Gehen Sie beim zweiten Standfuß (4) wie oben beschrieben vor.

8.3 Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V ~ / 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung mit der Maschinenleistung auf dem Datenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern.

• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

8.4 Ein-/ Ausschalter (Abb. 2)

• Durch Drücken des Knopfes (8) auf Position I wird der Kompressor eingeschaltet.

• Zum Ausschalten des Kompressors muss der Knopf (8) auf Position 0 gedrückt werden.

8.5 Druckeinstellung (Abb. 2)

• Mit dem Druckregler (7) kann der Druck am Manometer (6) eingestellt werden.

• Der eingestellte Druck kann an der Schnellkupplung (5) entnommen werden.

8.6 Druckschaltereinstellung

• Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 Bar Ausschaltdruck ca. 8 Bar

8.7 Überlast-Schutzschalter (Abb. 8 Pos. 12)

• Der Kompressor verfügt über einen automatischen Schutz gegen thermische Überlastung. Der Überlastungsschutz aktiviert sich bei zu hoher Motortemperatur.

• Das Gerät wird ausgeschaltet. Eine erneute Inbetriebnahme des Gerätes kann erst nach Abkühlung und manuellem Reset erfolgen.

• Gehen Sie nach Aktivierung wie folgt vor:

– Lassen Sie das Gerät abkühlen, – Betätigen Sie den Überlast-Schutzschalter (12)

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

Die Netzspannung muss 230 V~ betragen. Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heisst, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz “Z” (Zmax = 0.382 Ω) nicht überschreiten, oder b) eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

10. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

m Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker! Verletzungsgefahr durch Stromstöße!

m Achtung! Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr!

m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr!

10.1 Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei

wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je-

der Benutzung reinigen.

10 D

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

10.2 Wartung des Druckbehälters (Abb. 1+3)

m Achtung! Für dauerhafte Haltbarkeit des Druck- behälters (2) ist nach jedem Betrieb das Kondenswasser durch Ö󰀨nen der Ablassschraube (1) abzulassen. Lassen Sie zuvor den Kesseldruck am Überdruckventil (15) ab. Die Ablassschraube wird

durch Drehen gegen den Uhrzeigersinn geö󰀨net

(Blickrichtung von der Kompressorunterseite auf die Schraube), damit das Kondenswasser vollständig aus dem Druckbehälter ablaufen kann. Verschließen Sie danach die Ablassschraube wieder (Drehen im Uhrzeigersinn). Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen.

Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

10.3 Lagerung

m Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

11. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpackung

ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststo󰀨e. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio-

nalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten

kann aufgrund potentiell gefährlicher Sto󰀨e, die häug in Elektround Elektronik-Altgeräten enthalten

sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts

tragen Sie außerdem zu einer e󰀨ektiven Nutzung

natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

m Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

10.3.1 Ablassen des Überdrucks

Lassen Sie den Überdruck im Kompressor ab, indem Sie den Kompressor ausschalten und die noch im Druckbehälter vorhandene Druckluft verbrauchen, z.B. mit einem Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspistole.

10.4 Transport

Der Kompressors kann, durch kippen am Handgri󰀨

auf die Räder, transportiert werden.

12. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteil-Nummer des erforderlichen Ersatzteil

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Zylinder, Kolben, Kolbenringe

11D

13. Störungsabhilfe

Störung Mögliche Ursache Abhilfe

Kompressor läuft nicht.

Kompressor läuft, jedoch kein Druck.

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

• Netzspannung nicht vorhanden.

• Netzspannung zu niedrig.

• Außentemperatur zu niedrig.

• Motor überhitzt.

• Rückschlagventil undicht

• Dichtungen kaputt.

• Ablass-Schraube für Kondenswasser (1) undicht.

• Schlauchverbindungen undicht.

• Schnellkupplung undicht.

• Zu wenig Druck am Druckregler (7) eingestellt.

• Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

• Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

• Nicht unter +5° C Außentemperatur betreiben.

• Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

• Rückschlagventil austauschen.

• Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

• Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

• Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

• Schnellkupplung überprüfen, ggf. ersetzen.

• Druckregler weiter aufdrehen.

12 D

Table des matières: Page:

1. Introduction 15

2. Description de lʼappareil 15

3. Ensemble de livraison 15

4. Utilisation conforme 15

5. Recommandations générales concernant la sécurité 16

6. Caractéristiques techniques 18

7. Avant la mise en service 18

8. Montage et utilisation 18

9. Raccordement électrique 19

10. Nettoyage, maintenance, stockage et commande de pièces de rechange 19

11. Mise au rebut et recyclage 20

12. Pièces de rechange 20

13. Dépannage 21

14. Déclaration de conformité 90

13FR

Légende des symboles gurant sur l’appareil

Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité, et respectezles!

Portez une protection auditive. L’exposition au bruit peut entraîner une perte d’audition.

Attention aux pièces brûlantes !

Attention à la tension électrique !

Attention au démarrage automatique

Ne pas ouvrir la vanne avant que le tuyau soit branché!

N'utilisez l'appareil que lorsque le couvercle est fermé.

14 FR

1. Introduction

2. Description de l’appareil (g. 1, 2)

FABRICANT:

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Cher Client, Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

Remarque: Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n’est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,

• Non-respect des instructions d‘utilisation,

• Travaux de réparation e󰀨ectués par des tiers, par des spécialistes non agréés,

• Remplacement et montage de pièces de rechange qui ne sont pas d‘origine.

• Utilisation non conforme,

• Lors d’une défaillance du système électrique en cas de non-respect des réglementations électriques et des normes VDE 0100, DIN 57113 / VDE0113 .

Nous vous recommandons: De lire intégralement le manuel d’utilisation, avant

d’e󰀨ectuer le montage et la mise en service.

Le présent manuel d‘utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d‘en utiliser pleinement le potentiel dans le cadre d’une utilisation conforme. Les instructions importantes qu’il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les

périodes d’indisponibilité ; comment enn augmenter la abilité et la durée de vie de la machine. En

plus des consignes de sécurité contenues dans ce manuel d‘utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l‘utilisation de la machine dans votre pays. Conservez le manuel d‘utilisation dans une pochette plastique pour le protéger des salissures et de l‘humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d‘utilisation puis le suivre attentivement. Seules les personnes formées à l‘utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L‘âge minimum requis doit être respecté.

1. Vis letée de vidange du condensat

2. Récipient sous pression

3. Roue

4. Pied d’appui

5. Raccord rapide (air comprimé réglé)

6. Manomètre (pression réglée lisible)

7. Régulateur de pression

8. Interrupteur marche / arrêt

9. Poignée de transport

10. Raccord rapide (pression de la cuve)

11. Manomètre (pression de la cuve)

12. Protection thermique du moteur

13. Filtre à air

14. Cache moyeu de roue

15. Soupape de décharge de surpression

3. Ensemble de livraison (g. 1-4)

1x Compresseur 2x Roues (3) 2x Filtre à air (13) 2x Pied (4) 2x Cache moyeu de roue (14) 2x Boulon hexagonal M8 (a) 2x Ecrou hexagonalM8 (b) 4x Rondelle A8,4 (c) 2x Axe de roue (d) 4x Rondelle A10,4 (e) 2x Rondelle-ressort A10,4 (f) 2x Ecrou hexagonal M10 (g)

4. Utilisation conforme

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé qui peuvent être utilisés avec un débit d’air d’env. 322 l/

min. (par exemple : pistolets de gonage des pneus, sou󰀪ettes à air comprimé et pistolets de peinture).

Du fait de la quantité d’air délivrée limitée à un certain volume, certains outils nécessitant une grande quantité d’air ne pourront être utilisés que dans certaines conditions (par exemple: une ponceuse vibrante, une meuleuse ou une visseuse à chocs). La machine doit exclusivement être employée conformément à son a󰀨ectation. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l‘utilisateur est le seul responsable.

Remarque : conformément aux dispositions, nos appareils n‘ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons

toute responsabilité si l‘appareil est utilisé à des ns

commerciales, artisanales ou industrielles, ou dans le cadre d‘activités comparables.

15FR

5. Recommandations générales

concernant la sécurité

n Attention ! Les consignes de sécurité suivantes doivent impérativement être respectées lors de l’utilisation d’outils électriques pour éviter les électrocutions, les risques de blessures et les incendies. Lisez toutes les instructions avant d’utiliser l’outil électrique et conservez les consignes de sécurité.

Travail en toute sécurité

1. Maintenir l‘ordre dans la zone de travail

– Le désordre régnant dans la zone de travail peut

entraîner des accidents.

2. Tenir compte de l’environnement du poste de

travail

– Ne pas exposer les outils électriques à la pluie. – Ne pas utiliser les outils électriques dans un

environnement humide ou mouillé. Danger d’électrocution !

– Veiller à ce que le poste de travail soit bien

éclairé.

– Ne pas utiliser les outils électriques dans les

lieux où des risques d‘incendie ou d‘explosion sont potentiels.

3. Se protéger contre les électrocutions

– Éviter tout contact du corps avec les pièces

mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

4. Tenez les enfants à l‘écart !

– Ne laissez pas d’autres personnes toucher

l’outil ou le câble, éloignez-les de votre poste de travail.

5. Conserver les outils électriques non utilisés en

sécurité

– Les outils électriques non utilisés doivent être

conservés dans un lieu sec, en hauteur ou fermé, hors de portée des enfants.

6. Ne pas forcer l‘outil électrique

– Il fonctionne en e󰀨et de manière plus satis-

faisante et plus sûre dans sa plage de performances.

7. Porter des vêtements adaptés

– Ne pas porter de vêtements amples ou de bijoux

qui risqueraient d‘être entraînés par les pièces en mouvement.

– Lors de travaux en plein air, il est recomman-

dé de porter des gants en caoutchouc et des chaussures antidérapantes.

– Recouvrir les cheveux longs d‘un let.

8. Ne pas utiliser le câble d’alimentation à d’autres

ns

– Ne pas tirer sur le câble pour débrancher la che

de la prise. Protéger le câble de la chaleur, de l‘huile et des arêtes coupants.

9. Prendre soin de ses outils

– Maintenez votre compresseur propre pour pou-

voir travailler en toute sécurité.

– Suivez les consignes de maintenance

– Contrôler régulièrement le câble de raccorde-

ment de l‘outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.

– Contrôler régulièrement les rallonges et les rem-

placer en cas de dommage.

10. Retirez la che de la prise de courant

– En cas de non-utilisation de l‘outil électrique,

avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

11. Éviter une mise en marche involontaire

– S‘assurer lors du branchement de la che dans

la prise que l‘interrupteur est éteint.

12. Utiliser une rallonge homologuée pour une utilisation à l‘extérieur

– En extérieur, utiliser uniquement des rallonges

homologuées et marquées comme étant conformes à cet emploi.

– N‘utiliser les tambours de câbles que lorsqu‘ils

sont déroulés.

13. Être attentif

– Faire attention à ce que l‘on fait. Procéder de

manière raisonnable. Ne pas utiliser l‘outil électrique lorsque l‘on est pas concentré.

14. Vérier si l‘outil électrique présente des dommages

– Avant de poursuivre l‘utilisation de l‘outil élec-

trique, il convient de vérier soigneusement que

les dispositifs de protection et les autres pièces fonctionnent parfaitement et conformément aux dispositions.

– Vérier que les pièces mobiles fonctionnent par-

faitement, ne sont pas bloquées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l‘outil électrique.

– Sauf indication contraire dans la notice d‘uti-

lisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions dans un atelier spécialisé et agréé.

– Les interrupteurs défectueux (par exemple : ne

permettant pas de passer de l’état de marche à l’état d’arrêt) doivent être remplacés dans un atelier du service après-vente.

– Ne pas utiliser de câbles raccordement défail-

lants ou endommagés.

– Ne pas utiliser d‘outils électriques dont les ches

ne se branchent et ne se débranchent pas.

15. Faire réparer l‘outil électrique par un électricien spécialisé

– Cet outil électrique est conforme aux disposi-

tions de sécurité en vigueur. Les réparations ne doivent être menée à bien que par un électricien spécialisé qui utilisera des pièces de rechange d‘origine. Sinon, l‘utilisateur risque l‘accident.

16 FR

16. Attention !

– Pour votre propre sécurité, utilisez uniquement

des accessoires et appareils auxiliaires indiqués dans le mode d’emploi ou recommandés et spé-

ciés par le fabricant. L’usage de tout autre outil

ou accessoire que ceux recommandés dans le mode d’emploi ou dans le catalogue peut être à l’origine d’un risque de blessure corporelle.

17. Bruit

– Portez une protection auditive lors de l’utilisation

du compresseur.

18. Remplacement du câble de raccordement

– Lorsque le câble de raccordement est endom-

magé, seul le fabricant ou un électricien agréé

sont qualiés pour le remplacer an d’éviter tout

danger. Risque d’électrocution !

19. Gonage de pneus

– Contrôlez la pression de gonage directement

après le re gonage en utilisant un manomètre

adéquat, par exemple. celui d’une station-service.

20. Compresseurs transportables sur chantier

– Veiller à ce que toutes les conduites et raccords

conviennent à la pression d’utilisation la plus élevée donnée pour le compresseur.

21. Lieu d’installation

– Placez impérativement le compresseur sur une

surface plane.

Consignes de sécurité supplémentaires

Consignes de sécurité relatives au travail avec de l’air comprimé et des sou󰀪ettes à air comprimé

• Le moteur du compresseur et les conduites atteignent des températures élevées lors du fonctionnement. Tout contact provoque des brûlures.

• L’air aspiré par le compresseur doit être maintenu exempt d’impuretés, elles pourraient entraîner des explosions ou des incendies dans le moteur du compresseur.

• Maintenez fermement le raccord du exible pendant que vous le détachez. Vous éviterez ainsi de vous faire blesser par le tuyau qui vous échapperait.

• Portez des lunettes de protection lorsque vous tra-

vaillez avec la sou󰀪ette à air comprimé. Des corps étrangers et des pièces projetées par le sou󰀪e

peuvent facilement provoquer des blessures.

• Ne dirigez pas le jet d’air sur des personnes et ne nettoyez pas des vêtements sur le corps avec

la sou󰀨ette à air comprimé. Risque de blessure !

Avertissement ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut, dans certaines circonstances, perturber les implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d‘implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d‘utiliser l‘outil électrique.

Consignes de sécurité pour l’application de peinture au pistolet

• N’utilisez pas de vernis ni de solvant ayant un

point d’inammation inférieur (point éclair) à 55°

C. Risque d’explosion !

• Ne chau󰀨ez pas la peinture et le solvant. Risque d’explosion !

• Lorsque vous utilisez des liquides nocifs, il est im-

pératif de porter des masques ltrants an de vous

protéger. Respectez également les indications des fabricants de telles substances en ce qui concerne les mesures de sécurité à respecter.

• Respecter les indications et les marquages de sécurité relatifs aux substances dangereuses gurant sur les emballages des produits utilisés. Le cas échéant, prendre des mesures de protection supplémentaires, porter des vêtements et masques adéquats.

• Il ne faut pas fumer pendant la pulvérisation ainsi que dans l’espace de travail. Risque d’explosion ! Les vapeurs de peinture sont très facilement in-

ammables.

• Aucun foyer, aucune source d’éclairage non couverte et aucune machine produisant des étincelles ne doivent être présents, ni utilisés.

• N’entreposez pas d’aliments et de boissons dans l’espace de travail. Les vapeurs de peinture sont nocives.

• L’espace de travail doit avoir un volume supérieur

à 30 m3, un renouvellement d’air su󰀩sant doit être

assuré lors de la pulvérisation et du séchage. Ne pulvérisez pas contre le courant d’air. Respectez toujours les règlements locaux lorsque vous pul-

vérisez des produits inammables ou dangereux.

• Le exible en PVC n’est pas conçu pour pulvériser des produits tels que de l’essence minérale, de l’acétate de butyle et du chlorure de méthylène car ils l’attaqueraient.

Fonctionnement des réservoirs sous pression

• Toute personne qui utilise un réservoir sous pression doit le conserver en bon état, l’utiliser dans les règles de l’art, le surveiller, procéder immédiatement à tous les travaux d’entretien et de réparation nécessaires et prendre les mesures de sécurité nécessaires en fonction des circonstances.

• Les autorités compétentes peut imposer dans certains cas des mesures de surveillance particulières.

• Il ne faut pas utiliser un réservoir sous pression, lorsqu’il présente des vices qui menacent les employés ou les tierces personnes.

• Contrôlez le réservoir sous pression avant chaque utilisation pour déceler les traces de rouille et les détériorations. Il ne faut pas utiliser le compresseur dont le réservoir sous pression est rouillé ou

endommagé. Vériez les dommages et adressez-

vous au service après-vente.

Conservez bien ces consignes de sécurité.

17FR

6. Caractéristiques techniques

Branchement secteur 230 V ~ / 50 Hz Puissance moteur W 1800 Mode de fonctionnement S1 Régime du compresseur 2850 min Volume du réservoir sous

pression (en litres) Pression de service env. 8 bar Capacité de remplissage

l/min. Niveau acoustique LWA 97 dB(A) Imprécision KWA 2,92 dB Classe de protection IP20

Poids de l’appareil en kg 45 Max. hauteur d’installation

(au-dessus du niveau de la mer)

Les valeurs de niveau de bruit ont été détermi-

nées conformément à l’EN ISO 3744.

Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d’audition.

-1

100

env. 322

1000 m

7. Avant la mise en service

• Ouvrez l’emballage et sortez-en délicatement l’appareil.

• Retirez l’emballage ainsi que les protections d’emballage et de transport (s’il y a lieu).

• Vériez que la fourniture est complète.

• Vériez que l’appareil et les accessoires n’ont pas été endommagés lors du transport.

• Conservez si possible l’emballage jusqu’à la n de la période de garantie.

ATTENTION L’appareil et les matériaux d’emballage ne sont

pas des jouets ! Les enfants ne doivent en au-

cun cas jouer avec les sacs en plastique, lms d’emballage et pièces de petite taille ! Il existe un risque d’ingestion et d’asphyxie !

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux caractéristiques du réseau.

• Contrôlez si l’appareil n’est pas endommagé. Signalez immédiatement tout dommage au transporteur qui a livré le compresseur.

• Le compresseur doit être mis en place à proximité de l’alimentation en courant.

• Il faut éviter d’utiliser des rallonges trop longues et enroulées sur des tambours qui provoquent des chutes de tension et empêche la mise en route du moteur.

• En présence de températures inférieures à +5°C, il est possible que le moteur peine à démarrer.

• Veillez à ce que l’air aspiré soit sec et dénué de poussière.

• N’installez pas le compresseur dans un endroit humide ou mouillé.

• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante de +5°C à 40°C). La pièce doit être exempte de poussières, d’acides, de vapeurs,

de gaz explosifs ou inammables.

• Le compresseur doit être utilisé dans des endroits secs. Il ne peut pas être utilisé dans des zones où il risque d’être éclaboussé par de l’eau

8. Montage et utilisation

m Attention !

Avant la mise en service, il est impératif d’assembler l’appareil complètement !

Pour le montage, vous avez besoin de : 2 x clés à fourche de 14 mm et 17 mm (non comprises dans la livraison)

8.1 Montage des roues (g. 6, 7)

• Passez l’axe de roue (d) dans la roue (3) en introduisant simultanément une rondelle (e) sur l’axe (d). Insérez ensuite l’axe de roue (d) au travers

de l’orice prévu à cet e󰀨et sur le compresseur et xez la roue à l’aide de l’écrou hexagonal (g).

• Procédez comme indiqué ci-dessus pour la deuxième roue (3).

8.2 Montage du pied d’appui (g. 5)

• Insérez le boulon hexagonal (a) au travers du pied (4). il faut insérer une rondelle (c) entre le compresseur et le pied (4). Insérez les deux éléments

assemblés dans l’orice et xez le boulon (a) en

utilisant une rondelle (c) et un écrou hexagonal (b).

• Procédez de même pour xer le deuxième pied (4), comme décrit ci-dessus.

8.3 Raccordement au réseau électrique

• Le compresseur est équipé d’un câble de raccor-

dement a au réseau et d’une che de sécurité. Le

compresseur peut être branché à toute prise de courant équipée d’une terre de 230V~ / 50 Hz et protégée par un fusible de 16 A.

• Veillez, avant la mise en service, à ce que la tension du secteur et la tension d’utilisation soient identiques en vous reportant à la plaque signalétique de la machine.

• Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. provoquent des chutes de tension et peuvent empêcher le démarrage du moteur.

• Lorsque la température descend en dessous de +5° C, le moteur a du mal à démarrer

8.4 Interrupteur marche/arrêt (g. 2)

• Faire basculer le bouton (8) en position I pour la mettre le compresseur en route.

18 FR

• Pour arrêter le compresseur, faire basculer le bouton (8) en position 0.

8.5 Réglage de la pression (g. 2)

• Le régulateur de pression (7) permet de régler la pression, la lire sur le manomètre (6).

• La pression réglée est transmise au raccord rapide (5).

8.6 Réglage du manocontact

• Le manocontact est réglé à l’usine. Pression d’enclenchement env. 6 bars Pression de mise hors circuit env. 8 bars.

8.7 Protection thermique du moteur (g. 8 pos. 12)

• Le compresseur est équipé d’une protection thermique automatique contre les surcharges thermiques. La protection thermique s’active lorsque le moteur atteint une forte température.

• Le compresseur est arrêté. La remise en service ne peut intervenir que lorsque le moteur a refroidi et après réarmement manuel de la protection thermique.

• Procédez comme suit:

– Laissez refroidir l‘appareil, – Appuyez sur le bouton de la protection ther-

mique (12)

9. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement corres-

pond aux spécications des normes VDE et DIN en vigueur. Le branchement au secteur e󰀨ec-

tué par le client et la rallonge électrique utilisée

doivent correspondre à ces spécications.

• Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de le brancher sur n’importe quel point de raccordement.

• L’appareil peut entraîner des variations de tension passagères lorsque le réseau n’est pas favorable.

• Le produit est exclusivement prévu pour l’utilisation aux points de raccordement a) qui ne dépassent pas une impédance de réseau maximale autorisée de «Z» ou (Zmax = 0.382 Ω) b) qui ont une intensité admissible du courant permanent d’au moins 100 A par phase.

• En tant qu’utilisateur, vous devez vous assurer, si nécessaire en consultant votre électricien local, que le point de raccordement avec lequel vous voulez utiliser le produit, répond à l’une des deux exigences a) ou b).

Câble de raccordement électrique défectueux Des détériorations de l‘isolation sont souvent présentes sur les câbles de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les câbles de raccordement passent par des fenêtres ou des portes entrebaillées.

• Des pliures dues à une xation ou à un cheminement incorrects.

• Des coupures lorsque l’on a roulé sur le câble.

• Des détériorations de l‘isolation dues à l’arrachement hors de la prise murale.

• Des ssures dues au vieillissement de l‘isolation.

Les câbles de raccordement électriques endommagés de cette façon ne doivent pas être utilisés et, en raison de leur isolation défectueuse, sont mortellement dangereux. Vériez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Lors du contrôle, veillez à ce que le câble de raccordement ne soit pas connecté au réseau. Les câbles de raccordement électriques doivent

correspondre aux spécications des normes VDE

et DIN en vigueur. N‘utilisez que des câbles marqués du signe H05VV-F. Le marquage du type sur le câble de raccordement est obligatoire. Moteur à courant alternatif La tension du réseau doit être de 230 V~. Les conducteurs des rallonges d‘une longueur maximum de 25 m doivent avoir une section de 1,5 mm2.

Les raccordements et réparations de l‘équipement électrique doivent être réalisés par un électricien. Pour toute question, veuillez indiquer les caractéristiques suivantes :

• Type de courant du moteur

• Données gurant sur la plaque signalétique de la machine

• Données gurant sur la plaque signalétique du moteur

10. Nettoyage, maintenance,

stockage et commande de pièces de rechange

m Attention ! Retirez la prise du réseau pour chaque opération de réglage et de maintenance ! Risque d’électrocution ! m Attention ! Attendez que l’appareil ait complètement refroidi ! Risque de brûlure! m Attention ! Avant tous travaux de nettoyage et de maintenance, détendez la pression de l’appareil ! Risque de blessure !

10.1 Nettoyage

• Maintenez l’appareil aussi propre et hors poussière

que possible. Essuyez l’appareil avec un chi󰀨on propre ou sou󰀪ez dessus avec de l’air comprimé

à basse pression.

• Nous recommandons de nettoyer l’appareil immédiatement après chaque utilisation.

19FR

• Nettoyez l’appareil régulièrement à l’aide d’un

chi󰀨on humide et un peu de savon noir. N’utilisez

aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce de l’eau n’entre pas à l’intérieur de l’appareil.

• Débranchez le exible et les outils de pulvérisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits similaires.

10.2 Maintenance du réservoir sous pression

(g. 3)

m Attention ! Pour garantir une bonne longévité du résevoir sous pression (2), il faut vider l‘eau de

condensation en ouvrant la vis de vidange letée

(1) après chaque utilisation. Evacuez tout d’abord la pression de la cuve au moyen de la soupape de décharge de surpression (15). Le bouchon leté de vidange se dévisse en tournant dans le sens contraire des aiguilles d‘une montre (en regardant du bas du compresseur vers la vis), an que l‘eau de condensation puisse s‘échapper complètement du réservoir sous pression. Refermez ensuite le vis de vidange

letée (en tournant dans le sens des aiguilles d‘une

montre).

Contrôlez le résevoir sous pression avant chaque utilisation pour déceler d’éventuelles traces de rouille et des détériorations. Il ne faut pas utiliser un compresseur présentant un réservoir sous pression rouillé ou endommagé. Si vous constatez des dommages, veuillez vous adresser au service après-vente.

10.3 Stockage

m Attention !

Retirez la che du secteur, détendez l’appareil et

tous les outils à air comprimé raccordés. Rangez le compresseur de manière à ce qu’aucune personne non autorisée ne puisse le mettre en service.

11. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet em-

ballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux en utilisant les lières d’élimination des déchets spéciaux. Renseignez-vous chez un

revendeur spécialisé ou auprès de lʼadministration

de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d’équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être

jeté avec les déchets ménagers. Ce produit doit être

remis à un centre de collecte prévu à cet e󰀨et.

Le produit peut par ex. être retourné à l’achat d’un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d’appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. Une élimination conforme de ce pro-

duit contribue en outre à une utilisation e󰀩cace des

ressources naturelles. Pour plus d’informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d’élimination des déchets, un organisme agréé pour éliminer les déchets d’équipements électriques et électroniques ou le service d’enlèvement des déchets

12. Pièces de rechange

m Attention ! Conservez le compresseur dans un lieu sec et inaccessible aux personnes non autorisées. Ne le renversez pas, placez le uniquement debout !

10.3.1 Évacuation du surplus de pression

Évacuez la surpression contenue dans le compresseur en éteignant le compresseur et en utilisant l‘air comprimé restant dans le réservoir sous pression, par exemple à l‘aide d‘un outil à air comprimé tour-

nant à vide ou avec une sou󰀪ette.

10.4 Transport (g. 1)

Le compresseur peut être déplacé en le faisant rouler après l’avoir soulevé à l’aide de sa poignée

20 FR

Pour vous procurer des pièces de rechange, il faudra préciser les éléments suivants:

• Type de l’appareil

• Référence de l’appareil

• N° de série de l’appareil

• Référence de la pièce de rechange nécessaire

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation et sont donc des consommables non couverts par la garantie.

Pièces d’usure*: Cylindre, Piston, Segments de piston

*Ne font pas partie de l’ensemble de livraison !

13. Dépannage

Panne Cause possible Remède

Le compresseur ne marche pas.

Le compresseur fonctionne, cependant aucune pression n’est présente.

Le compresseur fonctionne, la pression

est a󰀩chée sur le

manomètre, mais les outils ne fonctionnent pas.

• Pas de tension secteur.

• Tension secteur trop basse.

• Température extérieure trop faible.

• Moteur surchau󰀨é.

• Soupape anti-retour non étanche

• Joints endommagés.

• Vis letée de vidange de condensat (1) non étanche.

• Raccords de exibles non étanches.

• Raccord rapide non étanche.

• Pression réglée à l’aide du régulateur de pression (7) trop faible.

• Contrôler le câble, la che, le fusible et la prise de courant.

• Evitez des rallonges trop longues. Utilisez des rallonges ayant des conducteurs d’une section

su󰀩sante

• Ne pas travailler à une température inférieure à +5°C.

• Laisser refroidir le moteur, le cas échéant,

supprimer la raison de la surchau󰀨e

• Remplacer la soupape anti-retour.

• Contrôler les joints, faire remplacer les joints endommagés dans un atelier SAV.

• Resserrer la vis manuellement. Contrôler le joint de la vis, le remplacer le cas échéant.

• Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

• Contrôler le raccord rapide, le cas échéant, le remplacer

• Ouvrir plus le régulateur de pression.

21FR

Sommario: Pagina:

1. Introduzione 24

2. Descrizione dell‘apparecchio 24

3. Dotazione 24

4. Utilizzo conforme 24

5. Avvertenze per la sicurezza 25

6. Dati tecnici 26

7. Prima della messa in servizio 27

8. Installazione e funzionamento 27

9. Collegamento elettrico 28

10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio 28

11. Smaltimento e riciclo 29

12. Ordine di pezzi di ricambio 29

13. Risoluzione dei guasti 30

14. Dichiarazione di conformità 90

22 IT

Spiegazione dei simboli sullo strumento

Prima dell‘inizio istruzioni per l‘uso e la sicurezza Leggere e seguire!.

Indossare protezioni per l‘udito. L‘esposizione al rumore può causare la perdita dell‘udito.

Avviso di parti calde

Segnalazione di tensione elettrica

Attenzione al riavvio automatico

Non aprire il rubinetto prima che il tubo dell‘aria sia collegato

Utilizzare l'apparecchio solo con il coperchio chiuso.

23IT

1. Introduzione

COSTRUTTORE:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Gentile cliente, Le auguriamo soddisfazione e successo con l‘uso del suo nuovo apparecchio.

Nota:

In base all‘attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all‘apparecchio o dall‘apparecchio in caso di:

• uso non conforme,

• mancata osservanza delle istruzioni per l‘uso,

• esecuzione di riparazioni da parte di terzi non autorizzati,

• montaggio e sostituzione con pezzi di ricambio non originali,

• utilizzo per scopi diversi da quelli previsti,

• guasto all‘impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113 / VDE 0113.

Si raccomanda in particolare quanto segue:

leggere integralmente il testo delle istruzioni per l‘uso prima di procedere al montaggio e alla messa in funzione. Questo manuale d‘uso dovrebbe permetterle di conoscere la Sua macchina in modo semplice e di usare gli accessori disponibili in conformità con gli scopi previsti. Le istruzioni per l‘uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e aumentando l‘af-

dabilità della macchina. Oltre alle norme di sicurezza

riportate in questo manuale d‘uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina. Il manuale d‘uso deve essere conservato con la macchina, in una busta di plastica, al riparo dalla sporcizia e dall‘umidità. Il manuale d‘uso deve essere letto e rispettato scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all‘uso e informate dei rischi che questo comporta. Va rispettata l‘età minima prescritta. Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘esercizio di macchine di lavorazione del legno Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell‘apparecchio (Fig. 1, 2)

1. Vite di scarico per l‘acqua di condensa

2. Serbatoi a pressione

3. Ruota

4. Base

5. Giunto rapido (aria compressa regolata)

6. Manometro (la pressione impostata può essere

letta)

7. Regolatore di pressione

8. Interruttore On/O󰀨

9. Impugnatura di trasporto

10. Giunto rapido (pressione della caldaia)

11. Manometro (pressione della caldaia)

12. Protezione motore

13. Filtro dell’aria

14. Copripiedini

15. Valvola limitatrice di pressione

3. Dotazione

1x compressore 2x ruote (3)

2x ltri dell’aria (13)

2x piedini (4) 2x copripiedini (14) 2x viti a testa esagonale M8 (a) 2x dadi esagonali M8 (b) 4x rondelle A8,4 (c) 2x bulloni da ruota (d) 4x rondelle A10,4 (e) 2x rosette elastiche A10,4 (f) 2x dadi esagonali M10 (g)

4. Utilizzo conforme

Il compressore viene utilizzato per generare aria compressa per utensili pneumatici che possono es-

sere azionati con un usso d‘aria no a 322 l/min. (ad es. gonagomme, pistola di so󰀩aggio e pistola

a spruzzo). A causa della portata d’aria ridotta è possibile utilizzare solo limitatamente utensili che hanno un fabbisogno d’aria molto elevato (ad es. levigatrici orbitali, smerigliatrici diritte e avvitatori a impulsi). La macchina deve essere usata solo per lo scopo prescritto. Utilizzi eccedenti tale impiego sono considerati non conformi all‘impiego previsto. Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l‘utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriale. Se l‘apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

24 IT

5. Avvertenze per la sicurezza

m Attenzione! Durante l’utilizzo di apparecchi elet- trici e per prevenire scosse elettriche, pericoli di lesioni e di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggere completamente le indicazioni prima di utilizzare questo utensile e conservarle in buono stato per eventuali necessità future.

Per un lavoro sicuro

1. Mantenere il luogo di lavoro in ordine.

– Il disordine sulla postazione di lavoro comporta

pericoli di incidenti.

2. Considerare le caratteristiche dell‘ambiente di lavoro.

– Non esporre gli apparecchi elettrici alla pioggia. – Non utilizzare apparecchi elettrici in ambienti

umidi o bagnati. Pericolo di scosse elettriche!

– Fare in modo che vi sia una buona illuminazione. – Non utilizzare apparecchi elettrici nelle vicinan-

ze di liquidi inammabili o di gas.

3. Proteggersi dalle scosse elettriche.

– Evitare contatti con oggetti con messa a terra,

quali ad esempio tubi, caloriferi, forni, refrigeratori.

4. Tenere lontano dalla portata dei bambini!

– Non lasciare che altre persone accedano all‘u-

tensile e al cavo o sostino nell‘area di lavoro.

5. Riporre gli elettroutensili non sicuri

– Gli apparecchi elettrici non utilizzati devono

essere conservati in un luogo asciutto, posto in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.

6. Non sovraccaricare l‘elettroutensile.

– Si lavora meglio e in modo più sicuro nell‘ambito

della potenza indicata.

7. Indossare abbigliamento idoneo.

– Non indossare abiti larghi o gioielli. Essi potreb-

bero essere attirati da elementi in movimento.

– Per lavori all‘aria aperta si raccomanda di in-

dossare guanti di gomma e scarpe antiscivolo.

– In presenza di capelli lunghi si prega di coprirli

con una rete.

8. Utilizzare il cavo esclusivamente per lo scopo per cui è stato creato.

– Non utilizzare il cavo per staccare la spina dalla

presa. Salvaguardare il cavo da elevate temperature, olio e spigoli taglienti.

9. Prendersi cura con costanza degli attrezzi.

– Conservare il compressore in modo pulito, ido-

neo e sicuro per lavorare.

– Seguire le istruzioni per la manutenzione. – Controllare regolarmente il cavo di alimentazio-

ne dell‘apparecchio elettrico e, in caso di danni, farlo sostituire da un tecnico specializzato.

– Controllare regolarmente tutte le prolunghe e

sostituirle qualora siano danneggiate.

10. Staccare la spina dalla presa di corrente.

– In caso di mancato utilizzo dell‘apparecchio

elettrico, prima di e󰀨ettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

11. Evitare l’accensione involontaria.

– Assicurarsi che al momento dell‘inserimento

della spina nella presa elettrica, l‘interruttore sia disinserito.

12. Utilizzare prolunghe per uso esterno

– All‘aperto utilizzare solamente prolunghe ade-

guate e contrassegnate per tale utilizzo.

– Utilizzare l‘avvolgicavo solo quando questo è

srotolato.

13. Prestare attenzione.

– Fare attenzione alle operazioni e󰀨ettuate. Accin-

gersi a compiere il lavoro con ragionevolezza. Non utilizzare l‘apparecchio quando si è distratti.

14. Vericare l’apparecchio per identicare eventuali parti danneggiate.

– Prima dell‘uso dell‘apparecchio, vericare il

corretto funzionamento di tutti i dispositivi di protezione o sostituire le parti difettose.

– Controllare che le parti mobili funzionino corret-

tamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo corretto e osservare tutte le condizioni atte a garantire un regolare funzionamento dell‘apparecchio elettrico.

– I dispositivi di sicurezza o le parti danneggiate

devono essere riparati o sostituiti a regola d‘arte

da un’o󰀩cina di riparazione riconosciuta, a meno

di indicazioni diverse fornite nelle istruzioni d‘uso.

– Gli interruttori danneggiati devono essere sosti-

tuiti da un‘o󰀩cina del Centro Assistenza.

– Non utilizzare cavi di collegamento difettosi o

danneggiati.

– Non utilizzare apparecchi elettrici il cui interrut-

tore non può essere inserito e disinserito.

15. Far riparare l‘apparecchio da un elettricista qua-

licato.

– Questo apparecchio elettrico è conforme alle

vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persone

qualicate utilizzando pezzi di ricambio originali;

in caso contrario potrebbero derivare incidenti per l‘utilizzatore.

16. Attenzione!

– Per la propria sicurezza, utilizzare solo accesso-

ri e dispositivi aggiuntivi specicati nel manuale di istruzioni o raccomandati dal produttore o

specicati. L‘utilizzo di strumenti o accessori non

raccomandati nel manuale d‘uso o nel catalogo può provocare lesioni personali.

17. Rumore

– Quando si utilizza il compressore, ricorrere a

una protezione uditiva.

25IT

18. Sostituzione del cavo di collegamento

– Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal costruttore o un elettricista

qualicato al ne di evitare pericoli. Pericolo di

scosse elettriche

19. Gonaggio di pneumatici

– Controllare la pressione immediatamente dopo il

gonaggio con un manometro adatto, ad esempio presso una stazione di servizio.

20. Compressori portatili per lavori in cantiere

– Assicurarsi che tutti i tubi e i raccordi siano

adatti per la pressione di esercizio massima consentita del compressore.

21. Luogo di installazione

– Posizionare il compressore su una supercie

piana.

Avvisi di sicurezza supplementari

• Durante lo spruzzo, nonché nell'area di lavoro, è

vietato fumare. Pericolo di esplosione! Anche i va-

pori delle vernici sono altamente inammabili.

• Caminetti, amme libere o macchine generatrici

di scintille non devono essere nei dintorni o essere utilizzate.

• Non conservare o consumare cibi e bevande

nell'area di lavoro. I vapori delle vernici sono nocivi per la salute.

• L'area di lavoro deve essere superiore a 30 m³ e

deve essere garantito un su󰀩ciente ricambio d'aria

durante la spruzzatura e l'asciugatura.

• Non spruzzare controvento. Durante la spruzzatu-

ra di sostanze inammabili o pericolose osservare

le disposizioni delle autorità di Polizia locali.

• Non lavorare su tubi di pressione in PVC con ac-

qua ragia, alcool butilico e cloruro di metile. Queste sostanze danneggiano il tubo della pressione.

Avvisi di sicurezza per lavori con aria compressa

e pistola di so󰀩aggio

• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di ustioni.

• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.

• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.

• Quando si lavora con la pistola so󰀩aggio indossare occhiali di protezione. Corpi estranei e parti

so󰀩ate possono provocare lesioni.

• Con la pistola di so󰀩aggio non so󰀩are su persone o pulire gli abiti indossati. Pericolo di infortuni!

Avviso! Questo elettroutensile genera un campo magnetico durante l‘esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell‘impianto medico prima di utilizzare l‘elettroutensile.

Avvisi di sicurezza con spruzzi di colore

• Non utilizzare vernici o solventi con un punto di inammabilità inferiore a 55 °C. Pericolo di esplosione!

• Vernici e solventi non si scaldano. Pericolo di esplosione!

• Se si lavora con liquidi pericolosi per la salute,

sono necessari dispositivi con ltro di protezione

(maschere viso). Osservare le misure di protezione dei produttori di tali sostanze.

• Devono essere rispettate le speciche e le marcature di materiali pericolosi riportate sulle confezioni dei materiali da utilizzare. Devono essere prese necessarie precauzioni supplementari in particolare in merito all'utilizzo di indumenti e maschere appropriate.

Funzionamento di serbatoi a pressione

• Chiunque gestisca un serbatoio a pressione deve mantenerlo in buono stato a󰀩nché funzioni correttamente, monitorare, rendere immediatamente necessari interventi di manutenzione e riparazione e soddisfare le condizioni di sicurezza necessarie.

• L'autorità di vigilanza può ordinare le misure di controllo necessarie nei singoli casi.

• Il serbatoio a pressione non deve essere utilizzato in caso di difetti, metterà in pericolo dipendenti o terzi.

• Controllare il serbatoio a pressione prima dell'utilizzo per eventuale presenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

Conservare bene le indicazioni di sicurezza.

6. Dati tecnici

Collegamento alla rete 230 V ~ / 50Hz Potenza motore W 1800

Modalità operativa S1

Numero di giri del compressore

2850 min

Volumi serbatoio a pressione (in litri)

Pressione di funzionamento

ca. 8 bar

Aspirazione teo. l/min ca. 322 Livello di potenza

acustica LWA

97 dB(A)

Incertezza KWA 2,92 dB Grado di protezione IP20 Peso dispositivo in kg 45 Altezza max. (slm) 1000 m

-1

100

26 IT

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744.

Indossare una protezione acustica. L‘esposizione al rumore può causare la perdita dell’udito.

7. Prima della messa in servizio

8.1 Montaggio delle ruote (Fig. 6-7)

• Inserire il bullone da ruota (d) nella ruota (3) inlando una rondella (e) sul bullone (d). Inserire ora il bullone da ruota (d) nel foro predisposto sul compressore. Spingere la rondella (c) con la rosetta elastica (f) sul

bullone e ssare la ruota con il dado esagonale (g).

• Procedere come descritto in precedenza per la seconda ruota (3).

• Aprire la confezione ed estrarre con cautela l‘apparecchio.

• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).

• Vericare che il materiale fornito alla consegna sia completo.

• Controllare che l‘apparecchio e gli accessori non presentino danni dovuti al trasporto.

• Conservare l’imballo, se possibile, no alla scadenza della garanzia.

ATTENZIONE

L‘apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero giocare con sacchetti di plastica, pellicole e piccoli componenti! C‘è il rischio che il materiale venga ingoiato e

pericolo di so󰀨ocamento!

Prima di e󰀨ettuare il collegamento, osservare i dati

di rete riportati sulla targhetta.

• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto dalla quale il compressore è stato consegnato.

• L‘installazione del compressore deve al avvenire in prossimità del consumatore.

• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).

• Assicurarsi che l‘aria aspirata sia asciutta e senza polvere.

• Non posizionare il compressore in ambienti umidi o bagnati.

• Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5°C a 40°C). Nell‘ambiente non devono trovar-

si polvere, acidi, fumi, gas esplosivi o inammabili.

• Il compressore è adatto per l‘uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d‘acqua, l‘uso non è consentito.

8. Installazione e funzionamento

m Attenzione! Prima della messa in servizio montare completamente il dispositivo!

Per l‘installazione è necessario:

2 x chiavi sse 14 mm e 17 mm (non in dotazione)

8.2 Montaggio dei piedi di supporto (Fig. 5)

• Spingere la vite a testa esagonale (a) attraverso il piedino (4). Posizionare una rondella (c) fra compressore e piedino (4). Ora inserire il gruppo at-

traverso il foro predisposto e ssare la vite (a) con

rondella (c) e dado (b).

• Procedere come descritto in precedenza per il secondo piedino (4).

8.3 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazione con spina con messa terra. Questa può essere collegata a qualsiasi presa con messa a terra da 230V ~ / 50 Hz, con una potenza di 16 A.

• Prima dell‘uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetta dati.

• Evitare cavi lunghi, nonché prolunghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l‘avviamento del motore.

• A temperatura inferiore a +5°C l‘avvio del motore

diventa di󰀩coltoso a causa dell‘attrito.

8.4 Interruttore On/O󰀨 (Fig. 2)

• Premendo il pulsante (8) in posizione I il compressore si accende.

• Per spegnere il compressore il pulsante (8) deve essere premuto in posizione 0.

8.5 Regolazione della pressione (Fig. 2)

• Con il regolatore di pressione (7) è possibile impostare la pressione sul manometro (6).

• La pressione impostata può essere rimossa con il giunto rapido (5).

8.6 Impostazione pressostato

• Il pressostato è preimpostato in fabbrica. Pressione in ingresso ca. 6 bar Pressione in uscita ca. 8 bar

8.7 Interruttore di sovraccarico (Fig. 8 Pos. 12)

• Il compressore dispone di una protezione automatica contro il sovraccarico termico. La protezione si attiva nel caso in cui venga raggiunta una temperatura troppo elevata del motore.

• L’apparecchio viene disattivato. Una nuova messa in funzione dell’apparecchio è quindi possibile soltanto

dopo il ra󰀨reddamento e in seguito a un reset manuale.

• In seguito all’attivazione, procedere nel seguente modo:

– lasciar ra󰀨reddare l’apparecchio,, – azionare l’interruttore di sovraccarico (12)

27IT

9. Collegamento elettrico

Il motore elettrico installato è pronto per l‘uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolunghe devono soddisfare queste prescrizioni.

• Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di

collegamento. Ciò signica che non ne è consentito

l’uso con collegamento prese scelte a piacimento.

• In caso di condizioni di rete sfavorevoli l’apparecchio può causare delle variazioni temporanee di tensione.

• Il prodotto è concepito solo per l’utilizzo collegato a prese che a) non superino una massima impedenza di rete „Z“, oppure (Zmax = 0.382 Ω) b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.

• In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell’energia elettrica, che la presa di collegamento

dalla quale volete azionare il prodotto soddis uno

dei due requisiti citati a) oppure b).

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell‘isolamento. Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passare attraverso le

fessure delle nestre e delle porte.

• I cavi di collegamento sono ssati in modo o in direzione impropria.

• Lesioni nei punti di collegamento dei cavi.

• Problemi di isolamento derivati dalla errata installazione della presa a muro.

• Presenza di fenditure conseguenti all‘invecchiamento dell‘isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento. Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica. I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzare esclusivamente cavi di collegamento recanti il contrassegno H05VV-F. L‘indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

La tensione di rete deve essere di 230 V~.

Le prolunghe devono essere lunghe no a 25 m e

devono avere una sezione di 1,5 mm quadrati. Gli interventi all‘impianto elettrico devono essere effettuati solo da tecnici specializzati in apparecchiature elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore

• Dati della piastrina delle speciche della macchina

• Dati della piastrina delle speciche del motore

10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

m Attenzione! Prima di ogni intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

m Attenzione! Attendere che il dispositivo si sia completamente raffreddato! Pericolo di ustioni! m Attenzione! Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

10.1 Pulizia

• Mantenere il dispositivo senza polvere e sporco,

per quanto possibile. Pulire il dispositivo con un panno pulito o so󰀩are con aria compressa a bassa pressione.

• Si consiglia di pulire il dispositivo dopo ogni uti-

lizzo.

• Pulire l'apparecchio con un panno umido e un po'

di sapone. Non usare solventi o detergenti che potrebbero danneggiare le parti in plastica dell’apparecchio. Fare attenzione a non far entrare acqua nell’apparecchio.

• Tubo e dispositivi di spruzzo devono essere scol-

legati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio di pressione

(Fig. 3)

m Attenzione! er garantire una maggiore durata, dopo ogni utilizzo il serbatoio di pressione (2) deve essere scaricato dalla condensa aprendo la vite di scarico (1). Prima di tutto, scaricare la pressione della caldaia attraverso la valvola limitatrice di pressione (15). Aprire la vite di scarico ruotando in senso antiorario (direzione indicata alla base del compressore sulla vite) in modo che l‘acqua di condensa venga scaricata dal serbatoio a pressione. Quindi chiudere la vite di scarico (girare in senso orario). Controllare il serbatoio a pressione prima

dell‘utilizzo per identicare l’eventuale presenza di

ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l‘assistenza clienti.

28 IT

10.3 Conservazione m Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spegnere il compressore in modo che non possa essere usato da persone non autorizzate. m Attenzione! Conservare il compressore in un luogo asciutto e inaccessibile per l‘ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

10.3.1 Scarico di sovrappressione

Scaricare l‘eccesso di pressione nel compressore spegnendo il compressore e consumare l‘aria compressa presente nel serbatoio a pressione, ad es. con uno strumento ad aria compressa al minimo o con una pistola.

10.4 Trasporto (Fig. 1)

Il compressore può essere trasportato inclinandolo

sulle ruote a󰀨errandolo dalla maniglia.

11. Smaltimento e riciclo

Il dispositivo viene fornito in una confezione per evitare danni durante il trasporto. Questa confezione è realizzata con materie prime e può quindi essere riutilizzata o può essere riciclata. Il dispositivo e i

suoi accessori sono realizzati con materiali di󰀨erenti

come il metallo e la plastica. Portare i componenti difettosi in luoghi idonei allo smaltimento di riuti pericolosi. Chiedere al proprio rivenditore o al proprio Comune di residenza!

12. Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Modello dell‘apparecchio

• Numero articolo dell‘apparecchio

• Numero identicativo del dispositivo

• Codice di ricambio del pezzo di ricambio neces-

sario

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: Cilindri, pistoni, anelli m di tenuta dei pistoni

* non necessariamente compreso tra gli elementi forniti!

Non smaltire i dispositivi usati insieme ai riuti

domestici!

Questo simbolo indica che il prodotto non deve

essere smaltito con i riuti domestici come da

direttiva per gli strumenti elettrici ed elettronici

usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all‘atto dell‘acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull‘ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce

inoltre a sfruttare in modo e󰀩ciente le risorse.

Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l‘azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

29IT

13. Risoluzione dei guasti

Guasto Possibile causa Soluzione

Il compressore non funziona.

Il compressore funziona, ma senza pressione.

Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.

• Tensione di rete assente.

• Tensione troppo bassa.

• Temperatura esterna troppo bassa.

• Motore surriscaldato

• Perdita della valvola di non ritorno

• Guarnizioni rotte.

• Perdita della vite di scarico dell'acqua di condensa (1).

• I essibili di collegamento perdono.

• Il giunto rapido perde.

• Impostare il regolatore di pressione (7) a una pressione più bassa.

• Vericare cavo, spina, fusibile e presa.

• Evitare prolunghe troppo lunghe. Utilizzare

cavi con su󰀩cienti sezioni.

• Non utilizzare con una temperatura esterna inferiore a +5° C.

• Lasciare ra󰀨reddare il motore, se necessario, eliminare la causa del guasto.

• Sostituire la valvola di non ritorno.

• Controllare le guarnizioni, far sostituire le

guarnizioni rotte in un'o󰀩cina.

• Serrare la vite a mano. Controllare la guarnizione sulla vite, se necessario sostituirla.

• Vericare il tubo essibile e gli utensili, se necessario sostituire.

• Vericare il giunto rapido, se necessario sostituirlo.

• Aprire nuovamente il regolatore di pressione.

30 IT

Obsah: Strana:

1. Úvod 33

2. Popis prístroja 33

3. Rozsah dodávky 33

4. Správny spôsob použitia 33

5. Bezpečnostné pokyny 34

6. Technické údaje 35

7. Pred uvedením do prevádzky 36

8. Zloženie a obsluha 36

9. Elektrická prípojka 36

10. Čistenie, údržba a skladovanie 37

11. Likvidácia a recyklácia 38

12. Objednávanie náhradných dielov 38

13. Odstraňovanie porúch 38

14. Vyhlásenie o zhode 90

31SK

Vysvetlenie symbolov na prístroji

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Výstraha pred horúcimi dielmi

Výstraha pred elektrickým napätím

Upozornenie! Automatické spustenie

Ohút neotvorte dovtedy, dokým nie je pripojená vzduchová hadica

Spúšťajte zariadenie len s uzavretým krytom

32 SK

1. Úvod

VÝROBCA:

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Vážený zákazník,

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,

• nedodržania pokynov na obsluhu,

• opravy vykonanej treťou stranou, opravy nevykonanej v autorizovanom servise,

• montáže neoriginálnych dielcov alebo použitia ne- originálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

Odporúčame:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.

Pokyny na obsluhu sú určené na to, aby sa používateľ oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo

vašej krajine.

Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené

v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja

musí byť splnený stanovený minimálny vek. Popri bezpečnostných pokynoch a upozorneniach

obsiahnutých v tomto návode na obsluhu a zvlášt-

nych predpisoch vašej krajiny je nutné dodržiavať

všeobecne uznávané technické predpisy pre prevádzku.

2. Popis prístroja (obr. 1, 2)

1. Výpustná skrutka pre kondenzovanú vodu

2. Tlaková nádoba

3. Koleso

4. Oporná noha

5. Rýchlospojka (regulovaný stlačený vzduchu)

6. Manometer (možnosť odčítania nastaveného tlaku)

7. Regulátor tlaku

8. Zapínač/vypínač

9. Prepravná rukoväť

10. Rýchlospojka (tlak v kotle)

11. Manometer (tlak v kotle)

12. Ochrana motora

13. Vzduchový lter

14. Krytka nohy

15. Pretlakový ventil

3. Rozsah dodávky (obr. 1-4)

1x kompresor 2x kolesá (3)

2x vzduchový lter (13)

2x oporná noha (4) 2x krytka nohy (14)

2x skrutka so šesťhrannou hlavou M8 (a) 2x šesťhranná matica M8 (b) 4x podložka A8,4 (c) 2x čap kolesa (d) 4x podložka A10,4 (e) 2x pružný krúžok A10,4 (f) 2x šesťhranná matica M10 (g)

4. Správny spôsob použitia

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje, ktoré sa môžu prevádzkovať s množstvom vzduchu do cca 322 l/min (napr. plnenie pneumatík, vyfukovacia pištoľ a lakovacia pištoľ).

Z dôvodu obmedzeného množstva dopravovaného vzduchu je podmienene možné prevádzkovanie nástrojov, ktoré vykazujú veľmi vysokú spotrebu vzduchu (napr. vibračná brúska, tyčová brúska a nárazový uťahovač). Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie.

33SK

Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

5. Bezpečnostné pokyny

m Pozor! Pri používaní elektrických prístrojov je

nutné na ochranu pred zásahom elektrickým prú-

dom, pred nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpeč-

nostné upozornenia a dobre ich uschovajte.

Bezpečná práca

1. Udržujte Vaše pracovisko vždy v čistom stave

– Neporiadok na pracovisku môže spôsobiť ne-

bezpečenstvo úrazu.

2. Dbajte na vplyvy okolia

– Nevystavujte elektrické prístroje dažďu. – Nepoužívajte elektrické nástroje vo vlhkom ale-

bo mokrom prostredí. Nebezpečenstvo elektrického úderu!

– Postarajte sa o dobré osvetlenie. Nepoužívajte

elektrické prístroje v blízkosti horľavých tekutín

alebo plynov.

– Elektrické prístroje nepoužívajte na miestach, kde

hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3. Chráňte sa pred elektrickým úrazom

– Zabráňte telesnému dotyku s uzemnenými pred-

metmi, ako napríklad potrubnými rúrami, radiátormi, pecami, chladničkami.

4. Zabráňte prístup deťom!

– Nedovoľte iným osobám dotýkať sa prístroja

alebo káblu počas práce, zabráňte im vstupu

do Vašej pracovnej oblasti.

5. Ukladajte Vaše prístroje na bezpečnom mieste

– Nepoužívané nástroje musia byť uskladnené v su-

chej, uzatvorenej miestnosti a mimo dosahu detí.

6. Nepreťažujte Vaše prístroje

– Práca je dôkladnejšia a bezpečnejšia v rozme-

dzí uvedeného výkonu prístroja.

7. Pri práci používajte vhodný pracovný odev

– Nenoste pri práci s prístrojom voľné oblečenie

ani šperky. Môžu byť totiž zachytené pohyblivými súčiastkami.

– Pri prácach vonku sa odporúčajú gumené ruka-

vice a protišmyková pevná obuv.

– Ak máte dlhé vlasy, používajte sieťku na vlasy.

8. Nepoužívajte kábel na iné účely

– Nenoste prístroj zavesený za elektrický kábel a

nepoužívajte ho na vyťahovanie zástrčky von zo zásuvky. Chráňte elektrický kábel pred teplom,

olejom a ostrými hranami.

9. Dôkladne ošetrujte Vaše prístroje

– Udržujte váš kompresor vždy čistý, aby ste mohli

pracovať dôkladne a bezpečne.

– Dodržiavajte predpisy pre údržbu.

– Pravidelne kontrolujte zástrčku a kábel, a pri

eventuálnom poškodení ich nechajte vymeniť autorizovaným odborníkom.

– Pravidelne kontrolujte predlžovací kábel a na-

hraďte káble, ktoré sú poškodené.

10. Zástrčku vytiahnite zo zásuvky.

– Pri nepoužívaní elektrického prístroja, pred

údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, frézky.

11. Zabráňte neúmyselnému nábehu.

– Uistite sa, že je spínač pri zasunutí zástrčky do

zásuvky vypnutý.

12. Pre vonkajšiu oblasť používajte predlžovací ká- bel.

– Na voľnom priestranstve používajte iba povo-

lené a príslušne označené predlžovacie káble.

– Používajte káblový bubon iba v rozvinutom sta-

ve.

13. Buďte opatrní.

– Dávajte pozor na to, čo robíte. Pri práci použí-

vajte rozum. Elektrický prístroj nepoužívajte, ak sa nesústredíte.

14. Pravidelne kontrolujte prípadné poškodenia vášho prístroja

– Pred ďalším používaním prístroja starostlivo

skontrolovať, či sú ochranné zariadenia alebo ľahko poškodené súčiastky stále v náležitom funkčnom stave podľa predpisov.

– Skontrolujte, či je funkcia všetkých pohyblivých

dielov prístroja v poriadku, t.j. či nedochádza k

ich blokovaniu alebo nie sú poškodené. Všetky

diely musia byť správne namontované, aby sa zabezpečila bezpečnosť prístroja.

– Poškodené ochranné zariadenia a súčiastky

musia byť odborne opravené alebo vymenené v zákazníckom servise, pokiaľ nie je v návodoch

na obsluhu uvedené inak.

– Poškodené spínače musia byť nahradené v zá-

kazníckom servise.

– Nepoužívajte poškodené alebo poškodené prí-

pojné káble.

– V žiadnom prípade nepoužívajte prístroje, ak na

nich nie je možné vypnúť a zapnúť ich vypínač.

15. Elektrický prístroj nechajte opraviť vyučeným elektrikárom.

– Tento elektrický prístroj je v súlade s príslušný-

mi bezpečnostnými smernicami. Opravy smie vykonávať len odborný elektrikár, v opačnom prípade môže dôjsť k úrazu obsluhujúcej osoby.

16. Pozor!

– Používajte kvôli vašej vlastnej bezpečnosti vždy

len príslušenstvo a prídavné zariadenia, ktoré sú

uvedené v návode na obsluhu alebo sú odporú-

čané resp. uvádzané výrobcom prístroja. Použitie obrábacích nástrojov alebo príslušenstva,

ktoré nie sú uvedené v návode na obsluhu ale-

bo v katalógu, môže pre vás osobne znamenať vznik eventuálneho nebezpečenstva zranenia

17. Hluk

– Pri používaní kompresora používať ochranu

sluchu.

34 SK

18. Výmena prípojného vedenia

– V prípade poškodenia prípojného vedenia sa

musí vymeniť výrobcom alebo odborným elektrikárom, aby sa zabránilo rizikám. Nebezpe-

čenstvo elektrického úderu!

19. Plnenie pneumatík

– Skontrolujte tlak pneumatík bezprostredne po

naplnení pomocou vhodného tlakomeru, napr. na čerpacej stanici.

20. Pojazdné kompresory v prevádzke na stavbách

– Dbajte nato, aby boli všetky hadice a armatú-

ry vhodné pre najvyšší prípustný pracovný tlak

kompresoru.

21. Miesto postavenia

– Postavte kompresor len na rovnú plochu.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Bezpečnostné pokyny pre prácu so stlačeným vzduchom a vyfukovacími pištoľami

• Hustiaca pumpa a vedenia dosahujú počas prevádzky vysoké teploty. Kontakt môže viesť k po-

páleniam.

• Vzduch nasávaný kompresorom nesmie obsaho-

vať prímesi, ktoré by mohli v hustiacej pumpe viesť k vzniku požiarov alebo explózií.

• Pri uvoľňovaní hadicovej spojky pevne držte rukou spojkový diel hadice. Takto zabránite prípadnému

zraneniu spätným úderom hadice.

• Pri práci s vyfukovacou pištoľou používať ochran-

né okuliare. Cudzími telesami a odfúknutými časťami je ľahko možné spôsobiť prípadné zranenia.

• Vyfukovacou pištoľou nesmerovať prúd vzduchu na osoby alebo na odev na tele. Nebezpečenstvo

poranenia!

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Bezpečnostné pokyny pri striekaní farby

• Nespracovávajte nikdy laky alebo riedidlá s bodom vzplanutia nižším ako 55° C. Nebezpečenstvo výbuchu!

• Laky a riedidlá neohrievať. Nebezpečenstvo výbuchu!

• Ak sa spracovávajú zdraviu škodlivé tekutiny, sú

potrebné za účelom ochrany ltračné prístroje (masky na tvár). Prosím dbajte na údaje výrobcu týchto použitých látok o potrebných ochranných

opatreniach.

• Je potrebné dbať na údaje a označenia podľa smer-

níc o nebezpečných látkach uvedené na obaloch spracovávaných materiálov. V prípade, že to je potrebné, sa musia urobiť dodatočné opatrenia, predovšetkým používať vhodný odev a ochranné masky.

• Počas procesu striekania a ani v pracovnej miestnosti sa nesmie fajčiť. Nebezpečenstvo výbuchu! Taktiež výpary farieb sú ľahko horľavé.

• Ohniská, otvorené svetlo alebo iskriace prístroje sa tu nesmú vyskytovať resp. byť prevádzkované.

• Jedlá a nápoje neskladovať ani nekonzumovať v pracovnej miestnosti. Výpary farieb sú zdraviu škodlivé.

• Pracovný priestor musí byť väčší ako 30 m3 a musí

byť zabezpečená dostatočná výmena vzduchu pri striekaní a sušení.

• Nestriekať proti vetru. Zásadne dodržiavať pri striekaní horľavých resp. nebezpečných tekutých materiálov dodržiavať predpisy miestneho policaj-

ného zboru.

• V spojení s tlakovou hadicou z PVC nespracová-

vajte žiadne médiá ako sú napr. Testovací benzín, butylalkohol a metylénchlorid. Tieto média môžu zničiť tlakovú hadicu.

Prevádzka tlakových nádrží

• Prevádzkovateľ tlakovej nádrže musí nádrž udržiavať v dobrom stave podľa predpisov, správne vykonávať jej prevádzku, kontrolovať ju, realizovať nevyhnutné údržbové práce a opravy v prípade potreby a podľa okolností zaviesť potrebné bezpečnostné opatrenia.

• Dozorný úrad môže v jednotlivých prípadoch nariadiť kontrolné opatrenia.

• Tlaková nádrž sa nesmie prevádzkovať vtedy, keď sa na nej vyskytujú nedostatky, ktoré by mohli

ohrozovať zamestnancov alebo iné osoby.

• Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádobou. V prípade, že sa zistia poškodenia, obráťte sa prosím na zákaznícky servis.

Starostlivo uschovajte tieto bezpečnostné pokyny.

6. Technické údaje

Sieťové pripojenie 230 V ~ / 50Hz Výkon motora 1800 W Pracovný režim S1 Otáčky kompresora 2850 min Objem tlakovej nádrže 100 Prevádzkový tlak cca. 8 bar Teor. nasávací výkon l/min cca. 322 Hladina akustického výkonu LWA 97 dB(A) Nepresnosť KWA 2,92 dB

Druh ochrany IP20

Hmotnosť prístroja v kg 45 Max. nadmorská výška

(m. n. m.):

-1

1000 m

35SK

Emisné hodnoty hluku boli merané podľa EN ISO

374 4.

• Pri druhom kolese (3) postupujte podľa vyššie uvedeného popisu.

Noste ochranu sluchu.

Vplyv hluku môže spôsobiť stratu sluchu.

7. Pred uvedením do prevádzky

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte obalový materiál, ako aj obalové a pre-

pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom

poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

m POZOR Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s

údajmi elektrickej siete.

• Skontrolujte prípadné poškodenie transportom.

Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.

• Postavenie kompresora sa musí uskutočniť v blízkosti spotrebiča.

• Dlhé vzduchové vedenia a dlhé prívodné vedenia (predlžovacie káble) sa neodporúčajú.

• Dbať na suchý a bezprašný nasávaný vzduch.

• Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.

• Kompresor smie byť používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia

+5 °C až 40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne ani

zápalné plyny.

• Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajú-

cou vodou, je použitie prístroja zakázané.

8. Zloženie a obsluha

m Pozor! Pred uvedením do prevádzky prístroj bezpodmie-

nečne kompletne zmontovať!

Na montáž potrebujete: 2 x vidlicový skrutkovač 14 mm a 17 mm(nie je súčasťou dodávky)

8.1 Montáž kolies (obr. 6, 7)

• Zastrčte čap kolesa (d) cez koleso (3) a spolu s ním posuňte podložku (e) na čap (d). Teraz zastrčte čap kolesa (d) cez určený otvor na kompresore. Posuňte podložku (c) s pružným krúžkom (f) na čap a zaistite koleso šesťhrannou maticou (g).

8.2 Montáž opornej nohy (obr. 5)

• Zasuňte skrutku so šesťhrannou hlavou (a) cez opornú nohu (4). Medzi kompresorom a opornou

nohou (4) musí byť jedna podložka (c). Teraz túto kombináciu zastrčte cez určený otvor a zaistite skrutku (a) podložkou (c) a maticou (b).

• Pri druhej opornej nohe (4) postupujte podľa vyššie uvedeného popisu.

8.3 Sieťové pripojenie

• Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou s ochranným kontaktom. Táto zástrčka môže byť zapojená na každej zásuvke s ochranným vodičom 230 V~ / 50Hz, ktorá je zabezpečená istením s hodnotou 16 A.

• Pred uvedením do prevádzky dbajte na to, či prítomné sieťové napätie zodpovedá prevádzkovému napätiu (podľa typového štítku na prístroji).

• Dlhé prívodné vedenia, ako aj predlžovacie káble, káblové bubny atď. Spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora.

• Pri nízkych teplotách pod +5 °C je nábeh motora ohrozený ťažkým chodom.

8.4 Zapínač/vypínač (obr. 2)

• Prepnutím tlačidla (8) do polohy I sa zapne kompresor.

• Pre vypnutie kompresora sa tlačidlo (8) musí prep-

núť do polohy 0.

8.5 Nastavenie tlaku (obr. 2)

• Pomocou regulátora tlaku (7) sa dá na manometri

(6) nastaviť tlak.

• Nastavený tlak sa dá odčítať na rýchlospojke (5).

8.6 Nastavenie tlakového spínača

• Tlakový spínač je nastavený výrobcom. Zapínací tlak cca. 6 bar Vypínací tlak cca. 8 bar

8.7 Vypínač proti preťaženiu (obr. 8 poz. 12)

• Kompresor disponuje automatickou ochranou proti

tepelnému preťaženiu. Ochrana proti preťaženiu sa aktivuje, keď je teplota motora príliš vysoká.

• Zariadenie sa vypne. Zariadenie sa smie znovu

uviesť do prevádzky až po vychladnutí a manuálnom vynulovaní.

• Po aktivácii postupujte nasledovne:

– Nechajte zariadenie vychladnúť, – Stlačte ochranný vypínač proti preťaženiu (12)

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

36 SK

• Výrobok spĺňa požiadavky smernice EN 61000-3- 11 a podlieha zvláštnym podmienkam pre pripoje-

nie. To znamená, že nie je prípustné používanie na ĺubovoľných prípojných bodoch.

• Prístroj môže pri nepriaznivých sieťových podmienkach viesť krechodným výkyvom napätia.

• Výrobok je určený výhradne len pre používanie na takých prípojných bodoch, ktoré a) neprekračujú maximálnu prípustnú sieťovú impedanciu Z sys = 0,271 Ω, alebo b) majú hodnotu zaťažiteľnosti siete permanent-

ným prúdom minimálne 100 Afázu.

• Ako prevádzkovateľ musíte zabezpečiť, v prípa-

de potreby po konzultácii s vašim dodávateľom elektrickej energie, aby váš prípojný bod, na ktorom chcete používať tento výrobok, spĺňal jeden z oboch uvedených požiadaviek a) alebo b.

Poškodené elektrické prípojné vedenie.

Na elektrických prípojných vedeniach často vznikajú

škody na izolácii.

Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upev-

nenia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k

elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F. Vytlačenie označenia typu na prípojnom kábli je predpis

Motor na striedavý prúd

• Sieťové napätie musí predstavovať 230 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vyka-

zovať priemer 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

• druh prúdu motora,

• údaje z typového štítka stroja,

• údaje o motore z typového štítka.

m Pozor!

Počkajte, kým bude prístroj úplne vychladnutý! Nebezpečenstvo popálenia!

m Pozor!

Pred všetkými čistiacimi a údržbovými prácami zbaviť prístroj tlaku! Nebezpečenstvo poranenia!

10.1 Čistenie

• Udržujte prístroj vždy v čo najčistejšom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po každom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prí-

stroja nedostala voda.

• Hadica a striekacie nástroje sa musia pred čiste-

ním odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

10.2 Údržba tlakovej nádoby (obr. 3)

Pozor! Pre dlhodobú trvanlivosť tlakovej nádoby (2) sa musí po každej prevádzke vypustiť kondenzovaná voda otvorením vypúšťacej skrutky (1). Najskôr znížte tlak v kotle na pretlakovom ventile (15). Vypúšťacia skrutka sa otvára otočením proti smeru hodinových ručičiek (pri smere pohľadu zo spodnej strany

kompresora na skrutku), aby mohla kondenzovaná

voda kompletne odtiecť z tlakovej nádoby. Vypúšťaciu skrutku potom znovu pevne dotiahnite (otáčanie v smere hodinových ručičiek). Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná

alebo poškodená. Kompresor sa nesmie prevádzko-

vať s poškodenou alebo skorodovanou tlakovou nádobou. V prípade, že sa zistia poškodenia, obráťte sa prosím na zákaznícky servis.

10.3 Skladovanie

m Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený

do prevádzky nepovolanou osobou.

m Pozor!

Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

10. Čistenie, údržba a skladovanie

m Pozor!

Pred všetkými čistiacimi a údržbovými prácami vytiahnite kábel zo siete! Nebezpečenstvo poranenia

elektrickými údermi!

10.3.1 Vypustenie pretlaku

Vypustite pretlak z kompresoru takým spôsobom,

že kompresor vypnete a spotrebujete ešte prítomný tlak vzduchu v tlakovej nádobe, napr. Pustením pneumatického nástroja na voľnobeh alebo vyfukovacou pištoľou.

37SK

10.4 Preprava

Kompresor je možné prepraviť na kolesá vyklopením rukoväte.

11. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia

poškodeniu pri transporte. Tento obal je vyrobený

zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych

materiálov, ako sú napr. kovy a plasty.

Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Staré zariadenia nevyhadzujte do domového odpadu!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení

(2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre-

disku na recykláciu odpadu z elektrických a elektro-

nických zariadení.

Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto

výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov.

Informácie o zberných strediskách pre staré zariade-

nia získate od vašej miestnej správy, verejnoprávnej

inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických

a elektronických zariadení alebo od vášho odvozu

odpadkov.

12. Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviesť

nasledovné údaje:

• Typ prístroja

• Výrobkové číslo prístroja

• Identikačné číslo zariadenia

• Číslo potrebného náhradného dielu

Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému

alebo prirodzenému opotrebeniu, resp. sú nasledu-

júce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: Valce, piesty, piest-

ne krúžky

* nie je bezpodmienečne obsiahnuté v objeme do-

dávky!

13. Odstraňovanie porúch

Porucha Možná príčina Náprava

Kompresor nebeží. • Nie je k dispozícii sieťové napätie.

• Príliš nízke sieťové napätie.

• Vonkajšia teplota príliš nízka.

• Prehriaty motor.

Kompresor beží, avšak bez tlaku.

Kompresor beží, tlak

sa zobrazuje na manometri, ale nástroje

nebežia.

• Spätný ventil je netesný.

• Tesnenia sú poškodené.

• Vypúšťacia skrutka na kondenzovanú vodu (1) netesná.

• Netesné hadicové spoje.

• Netesná rýchlospojka.

• Nastavený príliš nízky tlak na regulátore tlaku (7).

• Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku.

• Nepoužívať príliš dlhé predlžovacie káble.

Použiť predlžovací kábel s dostatočným prierezom žily.

• Neprevádzkovať pri vonkajšej teplote nižšej ako +5°.

• Motor nechať vychladnúť prípadne odstrániť

príčinu prehriatia.

• Vymeniť spätný ventil.

• Skontrolovať tesnenia, opotrebované tesnenia

nechať vymeniť v odbornom servise.

• Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrutke, prípadne vymeniť.

• Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť.

• Skontrolovať rýchlospojku, v prípade potreby vymeniť.

• Regulátor tlaku ďalej povoliť.

38 SK

Obsah: Strana:

1. Úvod 41

2. Popis přístroje 41

3. Rozsah dodávky 41

4. Použití podle účelu určení 41

5. Bezpečnostní pokyny 42

6. Technická data 43

7. Před uvedením do provozu 44

8. Montáž a obsluha 44

9. Elektrická přípojka 44

10. Čištění, údržba a uložení 45

11. Likvidace a recyklace 46

12. Náhradní díly dle přání 46

13. Odstraňování závad 46

14. Prohlášení o shodě 90

CZ 39

Vysvětlení symbolů na přístroji

Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování před horkými díly

Varování před elektrickým napětím

Varování! Automatický start

Neotevírejte ventil dříve, než připojíte vzduchovou hadici

Spusťte přístroj pouze s uzavřeným krytem

CZ40

1. Úvod

2. Popis přístroje (obr. 1, 2)

VÝROBCE:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Vážený zákazníku,

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprová-

děné v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způso-

bena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

1. Výpustný šroub pro kondenzační vodu

2. Tlaková nádoba

3. Kolo

4. Podpěrná noha

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak lze odečíst)

7. Regulátor tlaku

8. Spínač Zap/Vyp

9. Přepravní madlo

10. Rychlospojka (tlak ve vzdušníku)

11. Tlakoměr (tlak ve vzdušníku)

12. Motorový jistič

13. Vzduchový ltr

14. Kryt nohy

15. Přetlakový ventil

3. Rozsah dodávky (obr. 1-4)

1x kompresor

2x kolečka (3) 2x vzduchový ltr (13) 2x opěrná noha (4)

2x kryt nohy (14) 2x šroub se šestihrannou hlavou M8 (a) 2x šestihranná matice M8 (b)

4x podložka A8,4 (c)

2x kolový šroub (d)

4x podložka A10,4 (e) 2x pružná podložka A10,4 (f)

2x šestihranná matice M10 (g)

4. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provozovány s množstvím vzduchu až cca 322 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole). V důsledku omezeného dodávané množství vzduchu je možné pouze podmíněně pohánět nástroje, které mají velmi vysokou spotřebu vzduchu (např. oscilační brusky, tyčové brusky a nárazové šroubováky).

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

CZ 41

5. Bezpečnostní pokyny

m Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uscho-

vejte.

Bezpečná práce

1. Udržujte Vaše pracoviště v pořádku

– Nepořádek na pracovišti představuje nebezpečí

úrazu.

2. Zohledněte vlivy prostředí

– Nevystavujte elektrické nářadí dešti. Nepouží-

vejte elektrické nářadí ve vlhkém nebo mokrém prostředí.

– Postarejte se o dobré osvětlení. Nebezpečí úde-

ru elektrickým proudem!

– Nepoužívejte elektrické nářadí v blízkosti hoř-

lavých kapalin nebo plynů.

– Elektrický nástroj nepoužívejte, hrozí-li nebez-

pečí požáru nebo výbuchu.

3. Chraňte se před úderem elektrickým proudem

– Vyhýbejte se tělesnému kontaktu s uzemněnými

částmi např. rourami, topnými tělesy, sporáky, ledničkami.

4. Nepouštějte do blízkosti děti!

– Nenechte jiné osoby dotýkat se nářadí nebo ka-

belu, nepouštějte je na své pracoviště..

5. Nářadí uschovávejte bezpečně

– Nepoužívané nářadí musí být uloženo na su-

chém, uzamčeném místě a mimo dosah dětí.

6. Nářadí nepřetěžujte

– Na těžké práce nepoužívejte moc slabé nářadí

nebo přídavné nářadí.

7. Noste vhodné pracovní oblečení

– Nenoste široké oblečení nebo šperky. Mohly by

být zachyceny pohyblivými částmi.

– Při práci ve volném prostranství jsou vhodné

gumové rukavice a pevná neklouzavá obuv

– V případě dlouhých vlasů noste vlasovou síťku.

8. Nepoužívejte kabel na účely, pro které není určen

– Nenoste nářadí za kabel a nepoužívejte ho na

vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

– Nářadí pečlivě ošetřujte – Udr žujte Váš kompresor čist ý, abyste mohli dob-

ře a bezpečně pracovat.

– Dodržujte předpisy pro údržbu. – Pravidelně kontrolujte zástrčku a kabel a v pří-

padě poškození je nechte obnovit autorizovaným odborníkem.

– Pravidelně kontrolujte prodlužovací kabely a

poškozené nahraďte.

9. Vytáhněte vidlici z elektrické zásuvky

– Pokud elektrický nástroj nepoužíváte, před údrž-

bou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.

10. Vyhněte se neúmyslnému spuštění

– Ujistěte se, že je spínač při zasunutí vidlice do

elektrické zásuvky vypnutý.

11. Venku používejte prodlužovací kabel.

– Venku používejte pouze k tomu schválené a od-

povídajícím způsobem označené prodlužovací

kabely.

– Naviják prodlužovacích kabelů používejte pouze

s odvinutým kabelem.

12. Buďte soustředění

– Dávejte pozor na to, co se děje. Pracujte s ro-

zumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.

13. Zkontrolujte nářadí, zda není poškozeno

– Před dalším použitím nářadí musí být pečli-

vě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.

– Překontrolujte, zda je v pořádku bezvadná funk-

ce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.

– Poškozená bezpečnostní zařízení a díly musí

být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.

– Poškozené vypínače musí být nahrazeny v dílně

zákaznického servisu.

– Nepoužívejte žádné vadné nebo poškozené

přívodní kabely.

– Nepoužívejte stroje, u kterých se nedá za- a

vypnout vypínač.

14. Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.

– Toto elektrické nářadí odpovídá příslušným bez-

pečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele.

15. Pozor!

– Z důvodů vlastní bezpečnosti používejte pou-

ze příslušenství nebo přídavné přístroje, které

jsou uvedeny v návodu k obsluze nebo byly vý-

robcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.

16. Hluk

– Při používání kompresoru nosit ochranu sluchu.

17. Výměna napájecího vedení

– Pokud je poškozeno napájecí vedení, musí být

nahrazeno výrobcem nebo odborným elektriká-

řem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!

18. Huštění pneumatik

– Kontrolujte tlak v pneumatikách bezprostředně

po naplnění vhodným manometrem, např. Na čerpací stanici.

CZ42

19. Pojízdné kompresory ve staveništním provozu

– Dbejte na to, aby byly všechny hadice a arma-

tury vhodné pro nejvyš ší přípustný pracovní tlak

kompresoru.

20. Místo instalace

– Postavte kompresor pouze na rovnou plochu.

Doplňující bezpečnostní pokyny

Bezpečnostní pokyny pro práci se stlačeným

vzduchem a vyfukovacími pistolemi

• Čerpadlo kompresoru a vedení dosahují při provozu vysokých teplot. Kontakt s nimi vede k popálení.

• Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.

• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.

• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění.

• Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny při stříkání barvy

• Nezpracovávat žádné laky nebo rozpouštědla s bodem vzplanutí nižším než 55° C. Nebezpečí vý-

buchu!

• Laky a rozpouštědla nezahřívat. Nebezpečí výbuchu!

• Pokud jsou zpracovávány zdraví škodlivé kapaliny,

jsou k ochraně potřeba ltrační přístroje (obličejové masky). Dodržujte také údaje k ochranným opatřením výrobců těchto látek.

• Je třeba dodržovat údaje a značení nařízení o nebezpečných látkách uvedené na obalech zpracovávaných materiálů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky.

• Během stříkání a také v pracovní místnosti se nesmí kouřit. Nebezpečí výbuchu! Také výpary barev

jsou lehce zápalné.

• Topeniště, otevřené světlo nebo jiskřící stroje se

nesmí vyskytovat resp. být provozovány.

• Jídlo a nápoje neskladovat nebo nekonzumovat v pracovní místnosti. Výpary barev jsou zdraví škod-

livé.

• Pracovní místnost musí být větší než 30 m3 a mu-

sí být zaručena dostatečná výměna vzduchu při stříkání a zasychání.

• Nestříkat proti větru. Při stříkání zápalných resp. nebezpečných tekutých materiálů zásadně dodržovat nařízení místních policejních úřadů.

• Nezpracovávejte ve spojení s tlakovou hadicí z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou

hadici.

Používání tlakových nádrží

• Provozovatel tlakové nádrže ji musí udržovat v řádném stavu, řádně ji používat, kontrolovat, provádět okamžitě nutné údržbové práce a opravy a podle okolností učinit potřebná bezpečnostní opatření.

• Dozorčí úřad může v jednotlivých případech nařídit potřebná kontrolní opatření.

• Tlaková nádrž nesmí být používána, pokud vykazuje nedostatky, které by mohly ohrozit zaměstnance nebo třetí osoby.

• Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

Bezpečnostní pokyny si dobře uložte

6. Technická data

Síťová přípojka 230 V ~ 50Hz Výkon motoru 1800 W

Druh provozu S1 Počet otáček

kompresoru

2850 min

O b j e m t l a ko v é n á d r ž e ( v l i t r e c h ) 100 Provozní tlak ca. 8 bar Teor. sací výkon (l/min) ca. 322

Hladina akustického

výkonu LWA

97 dB(A)

Nejistota KWA 2,92 dB Druh ochrany IP20

Hmotnost přístroje v kg 45 Max. nadmořská výška

instalace (n.m.):

Hodnoty emise hluku změřeny podle normy EN ISO

374 4.

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

-1

1000 m

CZ 43

7. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní

pojistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při

přepravě nepoškodily.

• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR! Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

• Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Eventuální poškození ihned nahlásit přepravní rmě, která kompresor dodala.

• Instalace kompresoru musí být provedena v blízkosti spotřebiče.

• Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).

• Dbát na suchý a bezprašný nasávaný vzduch.

• Kompresor neumisťovat ve vlhké nebo mokré míst- nosti.

• Kompresor smí být provozován pouze ve vhodných

místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyse-

liny, výpary, výbušné nebo zápalné plyny.

• Kompresor je vhodný k použití v suchých místnos-

tech. V oblastech, ve kterých se pracuje se stříkající voudou, není použití přípustné.

8. Montáž a obsluh

8.2 Montáž podpěrné nohy (obr. 5)

• Prostrčte šroub se šestihrannou hlavou (a) přes opěrnou nohu (4). Mezi kompresorem a opěrnou nohou (4) musí být podložka (c). Zasuňte nyní sestavu do příslušného otvoru a zajistěte šroub (a) pomocí podložky (c) a matice (b).

• U druhé opěrné nohy (4) postupujte tak, jak je výše popsáno.

8.3 Připojení na síť

• Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s ochranným kolíkem 230 V~ / 50 Hz, která je jištěna 16 A.

• Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím (podle výkonového listu přístroje).

• Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.

• Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

8.4 Spínač Zap / Vyp (obr. 2)

• Stisknutím tlačítka (8) do polohy I se kompresor zapne.

• Pro vypnutí kompresoru se musí stisknout tlačítko (8) do polohy 0.

8.5 Nastavení tlaku (obr. 2)

• Regulátorem tlaku (7) lze nastavit tlak na manometru (6).

• Nastavený tlak lze zjistit na rychlospojce (5).

8.6 Nastavení tlakového spínače

• Tlakový spínač je nastaven ze závodu Zapínací tlak cca. 6 barů. Vypínací tlak cca. 8 barů.

m Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontovat!

K montáži potřebujete: 2 x rozvidlený klíč 14 mm a 17 mm (není obsažen v

rozsahu dodávky)

8.1 Montáž kol (obr. 6, 7)

• Prostrčte kolový šroub (d) přes kolo (3) a nasuňte přitom podložku (e) na šroub (d). Zasuňte nyní kolový šroub (d) do příslušného otvoru na kompresoru. Nasuňte podložku (c) s pružnou podložkou (f) na šroub a zajistěte kolo šestihrannou maticí (g).

• U druhého kola (3) postupujte tak, jak je výše popsáno.

CZ44

8.7 Ochranný spínač při přetížení (obr. 8 pol. 12)

• Kompresor disponuje automatickou ochranou proti

termickému přetížení. Ochrana proti přetížení se aktivuje při příliš vysoké teplotě motoru.

• Přístroj se vypne. Opětovné uvedení přístroje do provozu může proběhnout teprve po ochlazení a manuálním restartu.

• Po aktivaci postupujte následujícím způsobem:

– Nechte přístroj vychladnout, – Aktivujte ochranný spínač při přetížení (12)

9. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

• Výrobek splňuje požadavky normy EN 61000-311 a podléhá speciálním podmínkám připojení. To znamená, že použití na libovolně volitelných přípojných bodech není přípustné.

• Přístroj může při nepříznivých podmínkách v síti způsobit dočasné kolísání napětí.

• Výrobek je konstruován výhradně pro použití na přípojných bodech, které a) nepřekračují maximální přípustnou impedanci sítě Z sys = 0,271 Ω nebo b) disponují dlouhodobým proudovým zatížením sítě minimálně 100 A/fáze.

• Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby

Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b).

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá-

suvky ve stěně.

• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F. Uvedení typového označení na přívodním kabelu je

povinné.

Motor na střídavý proud

Napětí v síti musí činit 230 V~ Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního. Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

• Údaje z typového štítku motoru

10. Čištění, údržba a uložení

m Pozor!

Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku! Nebezpečí zranění úderem

elektrického proudu!

m Pozor!

Počkejte, až se přístroj úplně ochladí! Nebezpečí popálení!

m Pozor!

Před všemi čisticími a údržbovými pracemi musí být přístroj beztlaký! Nebezpečí zranění!

10.1 Čištění

• Udržujte přístroj tak prostý prachu a nečistot, jak je to jen možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při níz-

kém tlaku.

• Doporučujeme přímo po každém použití přístroj

vyčistit.

• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do pří-

stroje nedostala voda.

• Hadice a stříkací nástroje musí být před čištěním

z kompresoru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod.

10.2 Údržba tlakové nádrže (obr. 3)

m Pozor! Pro trvalou životnost tlakové nádrže (2) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího šroubu (1). Pomocí přetlakového ventilu (15) nejdříve vypusťte tlak ze vzdušníku. Vypouštěcí šroub se otevře otáčením proti směru hodinových ručiček (při pohledu ze spodní

strany kompresoru na šroub), aby mohla kondenzo-

vaná voda úplně odtéct z tlakové nádrže. Vypouštěcí šroub poté opět uzavřete (otáčení ve směru hodinových ručiček). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

10.3 Uložení

m Pozor!

Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kompresor

odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.

m Pozor! Kompresor skladovat pouze v suchém a pro nepovolené osoby nepřístupném okolí. Nenaklánět, skladovat pouze ve svislé poloze!

CZ 45

10.3.1 Vypuštění přetlaku

Vypusťte přetlak v kompresoru tak, že kompresor vypnete a spotřebujete ještě přítomný stlačený vzduch v tlakové nádrži, např. spuštěním pneumatického nástroje do volnoběhu nebo pomocí vyfukovací pistole.

10.4 Přeprava

Kompresor lze přepravovat naklopením na kola pomocí rukojeti.

11. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Neodhadzujte staré zariadenia do domového odpadu!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU)

a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení.

Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby

svozu odpadu.

12. Náhradní díly dle přání

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Typ stroj e

• Výrobní číslo stroje

• Identikační číslo stroje

• Číslo požadovaného náhradního dílu

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Válec, píst, pístní kroužky

* není nutně obsaženo v rozsahu dodávky!

13. Odstraňování závad

Závada Možná příčina Odstranění

Kompresor neběží. • Není k dispozici síťové napětí.

• Moc nízké síťové napětí.

• Moc nízká vnější teplota.

• Přehřátý motor.

Kompresor běží, ovšem není k dispozici

tlak.

Kompresor běží, na

manometru je ukazován tlak, ovšem nástroje

neběží.

• Netěsný zpětný ventil.

• Zničená těsnění.

• Netěsný vypouštěcí šroub na kondenzovanou vodu (1).

• Netěsné hadicové spojení.

• Netěsná rychlospojka.

• Na regulátoru tlaku (7) je nastaven moc

nízký tlak.

• Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.

• Vyhýbat se použití moc dlouhých prodlužova-

cích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

• Neprovozovat při vnější teplotě nižší než +5 °C.

• Motor nechat ochladit, event. odstranit příčinu

přehřátí.

• Vyměnit zpětný ventil.

• Těsnění překontrolovat, zničená těsnění ne-

chat vyměnit v odborném servisu.

• Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit.

• Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.

• Překontrolovat rychlospojku, event. vyměnit.

• Regulátor tlaku více otevřít.

CZ46

Sisukord: Lk:

1. Sissejuhatus 49

2. Seadme kirjeldus 49

3. Tarnekomplekt 49

4. Sihtotstarbekohane kasutamine 49

5. Ohutusjuhised 50

6. Tehnilised andmed 51

7. Enne käikuvõtmist 51

8. Ülesehitus ja käsitsemine 52

9. Elektriühendus 52

10. Puhastamine, hooldus, ladustamine ja transportimine 53

11. Utiliseerimine ja taaskäitlus 53

12. Tellida varuosi 54

13. Rikete kõrvaldamine 54

14. Vastavusdeklaratsioon 90

47EE

Seadmel olevate sümbolite selgitus

Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!

Kandke kuulmekaitset! Müra toime võib põhjustada kuulmiskadu.

Hoiduge kuuma pinnaga!

Kasutusjuhised!

Hoiatus! Automaatne käivitus.

Ärge avage kukk enne õhuvooliku kinnitamist.

Käivitage seade ainult siis, kui kaas on kinni

48 EE

1. Sissejuhatus

2. Seadme kirjeldus (joon. 1, 2)

TOOTJA:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Austatud klient!

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,

• käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,

• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,

• mitte sihtotstarbekohasel kasutamisel,

• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

1. Kondensvee väljalaskepolt

2. Rõhumahuti

3. Ratas

4. Seisujalg

5. Kiirliitmik (reguleeritud suruõhk)

6. Manomeeter (saab seadistatud rõhu maha lugeda)

7. Rõhuregulaator

8. Sisse-/ Välja-lüliti

9. Transpordikäepide

10. Kiirliitmik (katla surve)

11. Manomeeter (katla surve)

12. Mootorikaitse

13. Õhulter

14. Jalakaitse

15. Ülerõhuklapp

3. Tarnekomplekt (joon. 1-4)

1x kompressor 2x ratas (3)

2x õhulter (13)

2x tugijalg (4) 2x jalakaitse (14) 2x kuuskantpolt M8 (a) 2x luuskantmutter M8 (b) 4x seib A8,4 (c) 2x rattapolt (d) 4x seib A10,4 (e) 2x vedrurõngas A10,4 (f) 2x kuuskantmutter M10 (g)

4. Sihtotstarbekohane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks suruõhukäitusega tööriistadele, mida saab käitada õhukogusega kuni u 322 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol). Õhu piiratud edastuskoguse tõttu on tööriistu, millel on väga kõrge õhukulu (nt ekstsenterlihvija, varslihvija ja löökkruvits), võimalik käitada ainult teatud tingimustel.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

49EE

5. Ohutusjuhised

m Tähelepanu! Elektritööriista kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

Ohutu töötamine

1. Hoidke oma tööpiirkond korras.

– Tööpiirkonnas valitseva korratuse tagajärjeks

võivad olla õnnetused.

2. Arvestage ümbrusmõjudega.

– Ärge jätke elektritööriistu vihma kätte. – Ärge kasutage elektritööriistu niiskes või märjas

keskkonnas.

– Hoolitsege tööpiirkonna hea valgustuse eest. – Ärge kasutage elektritööriista kohtades, kus

valitseb tulekahju- või plahvatusoht.

3. Kaitske ennast elektrilöögi eest.

– Vältige kehaga maandatud osade nagu (nt to-

rud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

4. Hoidke lapsed eemal!

– Ärge laske teistel isikutel puutuda seadmeid

ega kaablit, hoidke nad tööpiirkonnast eemal.

5. Hoidke mittekasutatavat elektritööriista turvaliselt alal.

– Mittekasutatavad elektritööriistad tuleks panna

ära kuiva kõrgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

6. Ärge koormake elektritööriista üle.

– Nad töötavad paremini ja ohutumalt esitatud

võimsusvahemikus.

7. Kandke sobivat riietust.

– Ärge kandke avarat riietust või ehteid, mis võik-

sid liikuvatesse osadesse kinni jääda.

– Õues töötamisel on soovitatav libisemiskindlad

jalatsid.

– Pikkade juuste korral kandke juuksevõrku.

8. Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud.

– Ärge kasutage kaablit, et pistik pistikupesast

välja tõmmata. Kaitske kaablit kuumuse, õli ja teravate servade eest.

9. Hoolitsege oma tööriistade eest hästi.

– Hoidke lõiketööriistad teravad ja puhtad, et pa-

remini ning ohutumalt töötada.

– Järgige juhiseid määrimise ja tööriistavahetuse

kohta.

– Kontrollige regulaarselt elektritööriista ühen-

dusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.

– Kontrollige regulaarselt pikendusjuhtmeid ja

asendage, kui need on kahjustunud.

10. Tõmmake pistik pistikupesast välja.

– Elektritööriista mittekasutuse korral, enne hool-

dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

11. Vältige ettekavatsematut käivitumist.

– Veenduge, et lüliti on pistiku pistikupesasse pist-

misel välja lülitatud.

12. Kasutage väliskeskkonnas pikenduskaablit.

– Kasutage õues ainult selleks lubatud ja vastavalt

tähistatud pikenduskaablid.

– Kasutage kaablitrumlit üksnes mahakeritud sei-

sundis.

13. Olge alati tähelepanelik.

– Jälgige, mida Te teete. Toimige töötamisel

mõistlikult. Ärge kasutage elektritööriista, kui olete hajevil.

14. Kontrollige elektritööriista võimalike kahjustuste suhtes.

– Enne elektritööriista edasist kasutamist tuleb

uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.

– Kontrollige üle, kas liikuvad detailid talitlevad

laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

– Laske kahjustatud kaitseseadised ja detailid tun-

nustatud oskustöökojas remontida või välja vahetada, kui kasutusjuhendis pole mainitud teisiti.

– Kahjustatud lülitid tuleb lasta asendada kliendi-

teeninduse töökojas.

– Ärge kasutage vigaseid või kahjustatud ühen-

dusjuhtmeid.

– Ärge kasutage elektritööriistu, millel pole või-

malik lüliti sisse ja välja lülitada.

15. Laske elektritööriist elektrispetsialistil remontida.

– Antud elektritööriist vastab asjaomastele ohu-

tusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal õnnetused juhtuda.

16. Tähelepanu!

– Kasutage isikliku ohutuse huvides ainult kasu-

tusjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

17. Müra

– Kandke kompressori kasutamisel kuulmekaitset.

18. Ühendusjuhtme väljavahetamine

– Kui kahjustatakse ühendusjuhet, siis tuleb see

lasta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide tõttu

19. Rehvide täitmine

– Kontrollige rehvirõhku vahetult pärast täitmist

sobiva manomeetriga, nt tanklas.

20. Tänavamobiilsed kompressorid ehitusplatsikäitusel

– Pöörake tähelepanu sellele, et kõik voolikud ja

armatuurid on kompressori suurimale lubatud töörõhule sobilikud.

21. Ülespanekukoht

– Pange kompressor üles ainult tasasele pinnale.

50 EE

Täiendavad ohutusjuhised

Ohutusjuhised suruõhu ja puhumispüstolitega

töötamiseks

• Tihenduspump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põletusi.

• Kompressori poolt sisseimetav õhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekahjusid või plahvatusi põhjustada.

• Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa käega kinni. Nii väldite tagasipõrkuvast voolikust tingitud vigastusi.

• Kandke puhumispüstoliga töötamisel kaitseprille. Võõrkehade ja eemalepuhutavate osade tõttu võidakse kergesti vigastusi põhjustada.

• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht!

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Ohutusjuhised värvi pihustamisel

• Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!

• Ärge soojendage värve ja lahusteid. Plahvatusoht!

• Kui töödeldakse tervistkahjustavaid vedelikke, siis

on kaitseks nõutavad lterseadmed (näomaskid).

Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.

• Tuleb järgida töödeldavate materjalide ümbrispakenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riietust ja maske.

• Pihustamisprotseduuri ajal ja tööruumis ei tohi suitsetada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.

• Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.

• Ärge säilitage ega tarbige tööruumis roogasid ja jooke. Värviaurud on tervistkahjustavad.

• Tööruum peab olema suurem kui 30 m³ ja pihustamisel ning kuivatamisel peab olema tagatud piisav õhuvahetus.

• Ärge pihustage vastu tuult. Järgige põlemisvõimeliste või ohtlike pritsitavate ainete pihustamisel põhimõtteliselt kohaliku politseiameti nõudeid.

• Ärge töödelge PVC rõhuvoolikuga ühenduses meediume nagu testbensiin, butüülalkohol ja metüleenkloriid. Need meediumid rikuvad rõhuvooliku.

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõuetekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja parandustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.

• Järelevalveamet võib üksikjuhtumil järelevalvemeetmeid kohaldada.

• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.

• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Võrguühendus 230 V ~ / 50Hz Mootori võimsus W 1800 Töörežiim S1

Kompressori pöördearv 2850 min

R õ h u ma h u t i m a h t ( l i i t r i t e s) 100 Töörõhk u 8 bar Teor imivõimsus l/min u 322 Helivõimsustase LWA 97 dB(A)

Määramatus KWA 2,92 dB Kaitseliik IP20 Seadme kaal kg 45

Max ülespanemiskõrgus (üle NN) 1000 m

Müraemissiooni väärtused määrati vastavalt EN ISO 374 4.

Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.

-1

7. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.

• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU! Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

51EE

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpordiettevõtet, mille kaudu kompressor kohale tarniti.

• Kompressor tuleb üles panna tarbija lähedusse.

• Tuleb vältida pikki õhutorustikke ja pikki toitetorustikke (pikenduskaableid).

• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.

• Ärge pange kompressorit üles niiskesse või märga ruumi.

• Kompressorit tohib käitada ainult sobivates ruumides (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.

• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava veega, pole kasutamine lubatud.

8. Ülesehitus ja käsitsemine

m Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata

terviklikult!

Monteerimiseks vajate: 2 x lihtvõti 14 mm ja 17 mm (ei sisaldu tarnekomplektis)

8.1 Rataste montaaž (joon. 6, 7)

• Asetage rattapolt (d) läbi ratta (3) ja lükake seib (e) samuti poldile (d). Asetage nüüd rattapolt (d) läbi kompressoril oleva selleks ette nähtud ava. Pange alusseib (c) koos vedrurõngaga (f) poldile ja kinnitage ratas kuuskantmutriga (g).

• Toimige teise rattaga (3) eespool kirjeldatud viisil.

8.2 Seisujala montaaž (joon. 5)

• Lükake kuuskantpolt (a) läbi tugijala (4). Kompressori ja tugijala (4) vahel peab olema seib (c). Asetage nüüd see koost läbi ettenähtud ava ja kinnitage polt (a) seibi (c) ja mutriga (b).

• Toimige teise tugijalaga (4) eespool kirjeldatud viisil.

8.3 Võrguühendus

• Kompressor on varustatud kaitsekontaktpistikuga võrgujuhtmega. Selle saab iga 16 A kaitstud 230 V~ / 50 Hz kaitsekontakt-pistikupesa külge ühendada.

• Pöörake enne käikuvõtmist tähelepanu sellele, et võrgupinge ühildub masina võimsuse andmesildil esitatud tööpingega.

• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.

• Madalatel temperatuuridel alla +5°C on mootori käivitumine raske liikuvuse tõttu ohus.

8.4 Sisse-/ Väljalüliti (joon. 2)

• Nupu (8) vajutamisel positsiooni I lülitatakse kompressor sisse.

• Kompressori väljalülitamiseks tuleb nupp (8) positsiooni 0 vajutada.

8.5 Rõhu seadistamine (joon. 2)

• Rõhuregulaatoriga (7) saab manomeetril (6) rõhku seadistada.

• Seadistatud rõhku saab tarbida kiirliitmikul (5).

8.6 Rõhulüliti seadistamine

• Rõhulüliti on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

8.7 Ülekoormus-kaitselüliti (joon. 8 pos 12)

• Kompressor on varustatud automaatse kaitsmega termilise ülekoormuse vastu. Ülekoormuskaitse aktiveerub mootori liiga kõrge temperatuuri tõttu.

• Seade lülitatakse välja. Seadme saab uuesti käiku võtta alles pärast maha jahtumist ja manuaalset lähtestamist.

• Toimige pärast aktiveerumist järgmiselt:

– Laske seadmel maha jahtuda, – Vajutage ülekoormus-kaitselülitit (12)

9. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

• Toode vastab standardi EN 61000-3-11 nõudmistele ja selle ühendamisel kehtivad eritingimused. See tähendab, et ei ole lubatud kasutamine mis tahes vabalt valitud ühenduskohas.

• Ebasoodsate võrgutingimuste korral võib seade põhjustada ajutisi pinge kõikumisi.

• Toode on ettenähtud kasutamiseks eranditult ühenduskohtades, a) mis ei ületa maksimaalselt lubatud võrgutakistust Z või b) mille võrgu voolutaluvus on 100 amprit iga faasi kohta.

• Teie kui kasutaja peate, vajadusel vastava energiaettevõttega konsulteerides, kindlaks tegema, et Teie ühenduskoht, kus Te toodet käitada soovite, vastaks ühele toodud nõudmistest, kas nõudmisele a) või nõudmisele b).

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.

52 EE

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljarebimise tõttu.

• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe võrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

Võrgupinge peab olema 230 V~. Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik

• masina tüübisildi andmed

• mootori tüübisildi andmed

10. Puhastamine, hooldus, ladusta-

mine ja transportimine

m Tähelepanu!

Tõmmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi võrgupistik välja! Vigastusoht voolulöökide tõttu!

10.2 Rõhumahuti hooldus (joon. 3)

Tähelepanu! Rõhumahuti (2) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaskepoldi (1) avamisega välja lasta. Laske eelnevalt katlarõhk ülerõhuklapist (15) välja. Väljalaskepolt avatakse vastupäeva keerates (vaatesuund kompressori alaküljelt poldile), et kondensvesi saaks rõhumahutist täielikult välja voolata. Sulgege seejärel väljalaskepolt taas (päripäeva keerates). Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

10.3 Ladustamine

m Tähelepanu! Tõmmake võrgupistik välja, ventileerige seade ja kõik külge ühendatud suruõhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku võtta.

m Tähelepanu!

Säilitage kompressorit ainult kuivas ja ebapädevatele isikutele ligipääsematus kohas. Ärge kallutage, säilitage ainult püstiselt!

10.3.1 Ülerõhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis oleva suruõhu, nt tühikäigul suruõhutööriistaga või puhumispüstoliga.

10.4 Transportimine

Kompressorit saab käepidemest hoides kallutatud olekus ratastel transportida.

m Tähelepanu! Oodake, kuni seade on täielikult maha jahtunud! Põletusoht!

m Tähelepanu!

Enne kõiki puhastus- ja hooldustöid tuleb seade rõhuvabaks teha! Vigastusoht!

10.1 Puhastamine

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

11. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

53EE

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste

kohaselt utiliseerida koos olmeprügiga. Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

13. Rikete kõrvaldamine

12. Tellida varuosi

Tellimisel esitage palun järgnev teave:

• Varustuse tüüp

• Varustuse artiklinumber

• Varustuse ID number

• Vajaliku varuosa number

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kuluosad*: Silinder, kolb, kolvirõngad

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Rike Võimalik põhjus Kõrvaldamine

Kompressor ei tööta. • Võrgupinge puudub.

• Võrgupinge liiga madal.

• Välistemperatuur liiga madal.

• Mootor üle kuumenenud.

Kompressor töötab, kuid rõhk puudub.

Kompressor töötab, manomeetril näidatakse rõhku, kuid tööriistad ei tööta.

• Tagasilöögiventiil ebatihe

• Tihendid defektsed.

• Kondensvee väljalaskepolt (1) ebatihe.

• Voolikuühendused ebatihedad.

• Kiirliitmik ebatihe.

• Rõhuregulaatoril (7) liiga väike rõhk seadistatud.

• Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa.

• Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlõikega pikenduskaablit.

• Ärge käitage välistemperatuuridel alla +5° C.

• Laske mootoril maha jahtuda, vaj. korral kõrvaldage ülekuumenemise põhjus.

• Vahetage tagasilöögiventiil välja.

• Kontrollige tihendid üle, laske defektsed tihendid oskustöökojas asendada.

• Pingutage polt käsitsi üle. Kontrollige poldi tihendit, vaj. korral asendage.

• Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja.

• Kontrollige kiirliitmik üle, vaj. korral asendage.

• Keerake rõhuregulaatorit rohkem lahti.

54 EE

Turinys: Puslapis:

1. Įžanga 57

2. Įrenginio aprašymas 57

3. Komplektacija 57

4. Naudojimas pagal paskirtį 57

5. Saugos nurodymai 58

6. Techniniai duomenys 59

7. Prieš pradedant eksploatuoti 60

8. Montavimas ir valdymas 60

9. Elektros prijungimas 60

10. Valymas, techninė priežiūra, laikymas ir transportavimas 61

11. Utilizavimas ir pakartotinis atgavimas 62

12. Užsakyti atsargines dalis 62

13. Sutrikimų šalinimas 62

14. Atitikties deklaracija 90

55LT

Simbolių ant įrenginio aiškinimas

Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!

Naudokite klausos apsaugą! Dėl triukšmo galima prarasti klausą.

Saugokitės karšto paviršiaus.

Naudojimo instrukcijos!

Įspėjimas ! Įsijungia automatiškai.

Neprijungę oro žarnos, neatidarinėkite čiaupo.

Įjunkite įrenginį tik uždarytą dangtį

56 LT

1. Įžanga

2. Įrenginio aprašymas (1, 2 pav.)

GAMINTOJAS:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Gerbiamas kliente,

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

NURODYMAS:

Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• remontuojant tretiesiems asmenims, neįgaliotiems specialistams,

• montuojant ir keičiant neoriginalias atsargines dalis,

• naudojant ne pagal paskirtį,

• sugedus elektros įrangai, nesilaikant elektrai kelia-

mai reikalavimų ir VDE nuostatų 0100, DIN 57113

/ VDE0113 .

Atkreipkite dėmesį:

Prieš montuodami ir pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susi-

pažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip

su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

1. Kondensato išleidimo varžtas

2. Slėgio rezervuaras

3. Ratas

4. Stovas

5. Greitai išardoma mova (reguliuojamas suslėgtasis oras)

6. Manometras (nustatytą slėgį galima nuskaityti)

7. Slėgio reguliatorius

8. Įj./išj. jungiklis

9. Transportavimo rankena

10. Greitai išardoma mova (katilo slėgis)

11. Manometras (katilo slėgis)

12. Variklio apsauga

13. Oro ltras

14. Kojos gaubtelis

15. Redukcinis vožtuvas

3. Komplektacija (1-4 pav.)

1x kompresorius 2x ratai (3)

2x oro ltrai (13) 2x atraminės kojos (4) 2x kojų gaubteliai (14) 2x šešiabriauniai varžtai M8 (a) 2x šešiabriaunės veržlės M8 (b) 4x poveržlės A8,4 (c) 2x ratų kaiščiai (d) 4x poveržlės A10,4 (e) 2x spyruokliniai žiedai A10,4 (f) 2x šešiabriaunės veržlės M10 (g)

4. Naudojimas pagal paskirtį

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksploatuoti su maždaug iki 322 l/min. oro kiekiu (pvz., padangų pripūtimo įrenginiui, išpūtimo pistoletui ir dažymo pistoletui). Dėl riboto tiekiamo oro kiekio sąlyginai galima eksploatuoti įrankius, kurie pasižymi labai didelėmis oro sąnaudomis (pvz., vibracinę šlifavimo mašiną, tiesiąją šlifavimo mašiną ir smūginis atsuktuvą). Įrenginį leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą arba patirtus bet kokius suža-

lojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra

skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai

prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

57LT

5. Saugos nurodymai

m Dėmesio! Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, per-

skaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

Darbas saugiai

1. Palaikykite savo darbo zonoje tvarką

– Dėl netvarkos darbo zonoje gali įvykti nelaimin-

gų atsitikimų.

2. Atsižvelkite į aplinkos poveikį.

– Saugokite elektrinius įrankius nuo lietaus. – Nenaudokite elektrinių įrankių drėgnoje arba

šlapioje aplinkoje.

– Pasirūpinkite geru darbo zonos apšvietimu. – Nenaudokite elektrinių įrankių ten, kur kyla gais-

ro arba sprogimo pavojus.

3. Apsisaugokite nuo elektros smūgio.

– Stenkitės nesiliesti prie įžemintų dalių (pvz.,

vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

4. Žiūrėkite, kad kiti asmenys laikytųsi atokiau.

– Neleiskite kitiems asmenims, ypač vaikams,

liestis prie elektrinio įrankio arba kabelio. Žiūrėkite, kad jie būtų toliau nuo darbo zonos.

5. Laikykite nenaudojamus elektrinius įrankius sau- gioje vietoje.

– Nenaudojamus elektrinius įrankius reikėtų pa-

dėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

6. Neperkraukite elektrinio įrankio.

– Nurodytame galios diapazone dirbsite geriau ir

saugiau.

7. Vilkėkite tinkamus drabužius.

– Nevilkėkite plačių drabužių arba papuošalų, ku-

riuos galėtų pagriebti judančios dalys.

– Dirbant lakia rekomenduojama avėti neslidžiais

batais.

– Ant ilgų plaukų užsidėkite plaukų tinklelį.

8. Nenaudokite kabelio tam neskirtiems tikslams.

– Nenaudokite kabelio, norėdami ištraukti kištuką

iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

9. Kruopščiai prižiūrėkite savo įrankius.

– Pjovimo įrankiai turi būti aštrūs ir švarūs, kad

būtų galima dirbti geriau ir saugiau.

– Laikykitės tepimo ir įrankių keitimo nurodymų. – Reguliariai tikrinkite elektrinio įrankio prijungimo

laidą ir, jei jis pažeistas, paveskite jį patikrinti pripažintam specialistui.

– Reguliariai tikrinkite ilginamuosius laidus ir, jei

jie pažeisti, juos pakeiskite.

10. Ištraukite kištuką iš kištukinio lizdo.

– Kai nenaudojate elektrinio įrankio, prieš atlik-

dami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležtę, grąžtą, frezą.

11. Venkite neplanuoto paleidimo.

– Įkišdami kištuką į kištukinį lizdą, įsitikinkite, kad

jungiklis išjungtas.

12. Naudokite ilginamąjį kabelį išorės sričiai.

– Naudokite lauke tik tam skirtus ir atitinkamai

pažymėtus ilginamuosius kabelius.

– Kabelio būgną naudokite tik išvynioję.

13. Visada būkite atidūs.

– Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai.

Nenaudokite elektrinio įrankio nesusikoncentravę.

14. Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

– Prieš tolesnį elektrinio įrankio naudojimą apsau-

ginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.

– Patikrinkite, ar judančios dalys nepriekaištingai

veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaiš-

tingas elektrinio prietaiso eksploatavimas.

– Pažeistus apsauginius įtaisus ir dalis pagal pa-

skirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instruk-

cijoje nenurodyta kitaip.

– Pažeistus jungiklius reikia pakeisti klientų ap-

tarnavimo tarnybos dirbtuvėse.

– Nenaudokite netinkamų arba pažeistų jungia-

mųjų laidų.

– Nenaudokite elektrinių įrankių, kurių jungiklis

neįsijungia arba neišsijungia.

15. Paveskite elektrinį įrankį suremontuoti kvalikuotam elektrikui.

– Šis elektrinis įrankis atitinka tam tikras saugos

nuostatas. Remontuoti leidžiama tik kvalikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti ne-

laimingų atsitikimų.

16. Dėmesio!

– Savo pačių saugumui naudokite tik priedus ir

papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo

arba nurodė gamintojas. Naudodami kitus, o

ne naudojimo instrukcijoje ar kataloge reko-

menduojamus įstatomus įrankius arba priedus, galite susižaloti.

17. Triukšmas

– Naudodami kompresorių, naudokite klausos

apsaugą.

18. Prijungimo laido keitimas

– Jei prijungimo laidas pažeidžiamas, jį privalo

pakeisti gamintojas arba kvalikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių

19. Padangų pripūtimas

– Patikrinkite padangų slėgį iš karto po pripūtimo,

naudodami tinkamą manometrą, pvz., degalinėje.

58 LT

20. Keliais važiuojantys kompresoriai statybvietėse

– Atkreipkite dėmesį į tai, kad visos žarnos ir ar-

matūros tinkamos didžiausiam leistinam kompresoriaus darbo slėgiui.

21. Pastatymo vieta

– Statykite kompresorių tik ant lygaus paviršiaus.

• Nepurkškite prieš vėją. Purkšdami degias arba pa-

vojingas purškiamas medžiagas, laikykitės vietos policijos žinybų nuostatų.

• Kartu su PVC slėgine žarna neapdorokite tokių ter-

pių, kaip benzinas, butilo alkoholis ir metilenchloridas. Šios terpės sugadins slėginę žarną.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais reko-

menduojame pasikonsultuoti su savo gydytoju arba

medicininių implantų gamintoju.

Papildomi saugos nurodymai

Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

• Kompresorinis siurblys ir linijos eksploatuojant sti-

priai įkaista. Prisilietus nudegama.

• Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogimą.

• Atlaisvindami žarnos movą, jungiamąją žarnos detalę tvirtai laikykite viena ranka. Taip Jūsų nesužalos greitai atgal judanti žarna.

• Dirbdami su išpūtimo pistoletu, užsidėkite apsauginius akinius. Dėl svetimkūnių ir į šoną nupūstų dalių galima lengvai susižaloti.

• Išpūtimo pistoletu nepūskite į žmones arba nevalykite ant kūno esančių drabužių. Pavojus susižaloti!

Saugos nurodymai purškiant dažus

• Neapdorokite dažų arba tirpiklių, kurių pliūpsnio temperatūra yra mažesnė nei 55 °C. Sprogimo

pavojus!

• Dažų ir tirpiklių neįkaitinkite. Sprogimo pavojus!

• Jei apdorojami sveikatai kenksmingi skysčiai, ap-

saugai reikalingi ltravimo prietaisai (veido kaukės). Taip pat atkreipkite dėmesį į tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemonių.

• Atkreipkite dėmesį į nurodymus ir ženklinimus pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.

• Purškimo proceso metu ir darbo patalpoje nega-

lima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.

• Neturi būti ir negalima eksploatuoti ugniaviečių, atviros šviesos arba kibirkščiuojančių mašinų.

• Nelaikykite ir nevalgykite / negerkite darbo patal-

poje maisto produktų ir gėrimų. Dažų garai yra

kenksmingi sveikatai.

• Darbo patalpa turi būti didesnė nei 30 m³ ir purš-

kiant bei džiovinant turi būti užtikrinti pakankamai

oro mainai.

Slėginių rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi palaikyti tvarkingos būsenos, tinkamai eksploatuoti,

kontroliuoti, nedelsiant atlikti reikalingus einamo-

sios priežiūros ir remonto darbus bei imtis reikalingų, sąlygas atitinkančių saugos priemonių.

• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.

• Slėginio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems

arba tretiesiems asmenims.

• Prieš eksploatuodami, kaskart patikrinkite slėginį

rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

Padėkite šias saugos nuorodas į saugią vietą.

6. Techniniai duomenys

Tinklo jungtis 230 V ~ / 50Hz Variklio galia, W 1800

Darbo režimas S1 Kompresoriaus sūkių

skaičius

2850 min

S l ė g i o r e z e r v u a r o t ū r i s ( l i t r a i s ) 100 Darbinis slėgis apie 8 bar

Teor. siurbiamoji galia, l/min apie 322 Garso galios lygis LWA 97 dB(A)

Neapibrėžtis KWA 2,92 dB

Apsaugos laipsnis IP20

Įrenginio svoris, kg 45 Maks. pastatymo aukštis 1000 m

Spinduliuojamojo triukšmo vertės buvo nustatytos

pagal EN 3744.

Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.

-1

59LT

7. Prieš pradedant eksploatuoti

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavi-

mo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant

jie nebuvo pažeisti.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

DĖMESIO Įrenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

Prieš prijungdami įsitikinkite, kad duomenys specikacijų lentelėje sutampa su tinklo duomenimis.

• Patikrinkite įrenginį, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedelsdami informuokite transporto įmonę, kuri pristatė kompresorių.

• Kompresorius turi būti statomas šalia vartotojo.

• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).

• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų

sausas ir be dulkių.

• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.

• Eksploatuokite kompresorių tik tinkamose patalpo-

se (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.

• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vande-

niu, naudoti draudžiama.

8. Montavimas ir valdymas

8.2 Stovo montavimas (5 pav.)

• Prakiškite šešiabriaunį varžtą (a) pro atraminę koją (4). Poveržlė (c) turi būti tarp kompresoriaus ir atraminės kojos (4). Dabar prakiškite derinį pro tam skirtą kiaurymę ir užksuokite varžtą (a) poveržle (c) ir veržle (b).

• Su antrąja atramine koja (4) atlikite pirmiau aprašytus veiksmus.

8.3 Tinklo jungtis

• Kompresorius yra su tinklo laidu su kištuku su ap-

sauginiu kontaktu. Jį galima jungti į bet kurį kištukinį lizdą su apsauginiu kontaktu 230 V~ / 50 Hz,

kuris apsaugotas 16 A.

• Prieš eksploatacijos pradžią atkreipkite dėmesį į

tai, kad tinklo įtampa su darbine įtampa sutaptų su mašinos galia duomenų lentelėje.

• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. sumažėja įtampa, kuri gali trukdyti paleisti variklį.

• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti variklį dėl sunkios eigos.

8.4 Jungiklis / išjungiklis (2 pav.)

• Paspaudus mygtuką (8) į I padėtį, kompresorius įjungiamas.

• Kompresoriui išjungti mygtuką (8) reikia paspausti į 0 padėtį.

8.5 Slėgio nustatymas: (2 pav.)

• Slėgio reguliatoriumi (7) galima nustatyti slėgį manometre (6).

• Nustatytą slėgį galima matyti ant greitai išardomos movos (5).

8.6 Slėgio jungiklio nustatymas

• Slėgio jungiklis nustatytas gamykloje. Įjungimo slėgis apie 6 bar Išjungimo slėgis apie 8 bar

m Dėmesio! Prieš pradėdami eksploatuoti, įrenginį būtinai iki

galo sumontuokite!

Montavimui Jums reikia:

2 x veržliarakčių 14 mm ir 17 mm (neįeina į komplektaciją)

8.1 Ratukų montavimas (6, 7 pav.)

• Prakiškite rato kaištį (d) pro ratą (3) ir ant kaiščio (d) užmaukite poveržlę (e). Dabar prakiškite rato kaištį (d) pro numatytą kiaurymę kompresoriuje. Užmaukite poveržlę (c) su spyruokliniu žiedu (f) ant kaiščio ir užksuokite ratą šešiabriaune veržle (g).

• Su antruoju ratu (3) atlikite pirmiau aprašytus veiksmus.

60 LT

8.7 Apsauginis perkrovos jungiklis (8 pav., 12 poz.)

• Kompresorius yra su automatine apsauga nuo ter-

minės perkrovos. Apsauga nuo perkrovos aktyvinama esant per aukštai variklio temperatūrai.

• Įrenginys išjungiamas. Iš naujo pradėti eksploatuoti įrenginį galima tik po atvėsimo ir rankinės at-

statos.

• Aktyvinę atlikite tokius veiksmus:

– Palaukite, kol prietaisas atvės, – Paspauskite apsauginį perkrovos jungiklį (12)

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilgi-

namasis laidas turi atitikti šiuos reikalavimus.

• Gaminys atitinka standarto EN 61000-3-11 reika-

lavimus ir jam taikomos specialios prijungimo sąlygos. Tai reiškia, kad gaminį bet kokiame laisvai pasirinktame prijungimo taške naudoti draudžiama.

• Atsižvelgiant į nepalankias maitinimo šaltinio sąlygas gaminys gali sukelti laikiną įtampos svyravimą.

• Gaminys skirtas naudoti tik jungimo taškuose, kurie:

a) neviršija didžiausios leidžiamos maitinimo varžos „Z“, arba b) kurių maitinimo tinklo nuolatinis srovės tiekimo pajėgumas yra bent 100 A kiekvienai fazei.

• Kaip naudotojas turite užtikrinti, jei reikia pasikonsultavęs su elektros energiją tiekiančia įmone, kad prijungimo taškas, prie kurio norite prijungti įrenginį, atitinka vieną anksčiau nurodytų a) arba b) reikalavimų.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami

pro langus arba durų plyšius;

• sulenkimo vietos netinkamai pritvirtinus arba nu-

tiesus prijungimo laidą;

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;

• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai ne-

pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE

ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F. Žyma tipo pavadinime prijungimo kabelyje yra pri-

valoma.

Kintamosios srovės variklis

Tinklo įtampa turi būti 230 V~. Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5

kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės;

• duomenis iš variklio specikacijų lentelės.

10. Valymas, techninė priežiūra, lai-

kymas ir transportavimas

m Dėmesio! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką! Pavojus susižaloti dėl elektros smūgių!

m Dėmesio!

Palaukite, kol įrenginys visiškai atvės! Pavojus nudegti!

m Dėmesio!

Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgį! Pavojus susižaloti!

10.1 Valymas

• Stenkitės, kad įrenginys būtų kuo švaresnis ir nedulkėtas. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

• Rekomenduojame įrenginį išvalyti iš karto po kiekvieno naudojimo.

• Reguliariai valykite įrenginį drėgna šluoste. Nenau-

dokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines įrenginio dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti vandeniu, tirpikliais ir pan.

10.2 Slėginio rezervuaro techninė priežiūra (3 pav.)

m Dėmesio! Kad slėginis rezervuaras (2) ilgai veiktų, po kiekvieno eksploatavimo išleiskite kondensatą, atidarydami išleidimo varžtą (1). Prieš tai išleiskite slėgį iš katilo pro redukcinį vožtuvą (15). Išleidimo varžtas atidaromas, sukant prieš laikrodžio rodyklę (žiūrint iš kompresoriaus apačios į varžtą), kad kondensatas galėtų visiškai išbėgti iš slėginio rezervuaro. Po to išleidimo varžtą vėl įsukite (sukite pagal laikrodžio rodyklę). Prieš eksploatuodami, kaskart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

10.3 Laikymas

m Dėmesio!

Ištraukite tinklo kištuką, išleiskite iš įrenginio ir visų prijungtų pneumatinių įrankių orą. Išjunkite kompresorių taip, kad jo negalėtų paleisti neįgalioti asme-

nys.

m Dėmesio! Laikykite kompresorių tik sausoje ir pašaliniams asmenims nepasiekiamoje vietoje. Neverskite ir laiky-

kite vertikalioje padėtyje!

10.3.1 Viršslėgio išleidimas

Išleiskite viršslėgį iš kompresoriaus, išjungdami kompresorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį orą, pvz., pneumatiniu įrankiu tuščiąja eiga arba išpūtimo pistoletu.

10.4 Transportavimas

Kompresorių galima transportuoti, už rankenos jį paverčiant ant ratų.

61LT

11. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba ben-

drijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-

minio negalima mesti į buitines atliekas. Šį gaminį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, ku-

rioje paruošiami seni elektriniai ir elektroniniai prie-

taisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna

senuose elektriniuose ir elektroniniuose prietaisuo-

se, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

12. Užsakyti atsargines dalis

Užsakydami atsargines dalis, pateikite tolimesnę informaciją:

• įrenginio modelį,

• įrenginio artikulo numerį,

• įrenginio identikacinį numerį,

• atsarginės dalies numerį.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžia-

ga.

Besidėvinčios detalės*: Cilindras, stūmoklis, stūmoklio žiedai

* netiekiamos kartu su prietaisu!

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti

Kompresorius neveikia.

Kompresorius veikia,

tačiau nėra slėgio.

Kompresorius veikia, manometre rodomas

slėgis, tačiau įrankiai

neveikia.

• Nėra tinklo įtampos.

• Per žema tinklo įtampa.

• Per žema išorinė temperatūra.

• Perkaito variklis.

• Nesandarus atbulinis vožtuvas

• Pažeisti sandarikliai.

• Kondensato (1) išleidimo varžtas.

• Nesandarios žarnų jungtys.

• Nesandari greitai išardoma mova.

• Slėgio reguliatoriumi (7) nustatytas per

mažas slėgis.

• Patikrinkite kabelį, tinklo kištuką, saugiklį ir kištukinį lizdą.

• Venkite per ilgų ilginamųjų kabelių. Naudokite ilginamuosius kabelius su pakankamo skersmens gyslomis.

• Neeksploatuokite žemesnėje nei +5 °C išo-

rės temperatūroje.

• Leiskite varikliui atvėsti. Prireikus pašalinkite perkaitimo priežastį.

• Pakeiskite atbulinį vožtuvą.

• Patikrinkite sandariklius. Pažeistus sandariklius paveskite pakeisti specializuotoms

dirbtuvėms.

• Priveržkite varžtą ranka. Patikrinkite sandariklį ant varžto, prireikus pakeiskite

• Patikrinkite suslėgtojo oro žarną ir įrankius, prireikus pakeiskite.

• Patikrinkite greitai išardomą movą, prireikus pakeiskite.

• Dar atsukite slėgio reguliatorių.

62 LT

Satura rādītājs: Lappuse:

1. Ievads 65

2. Ierīces apraksts 65

3. Piegādes komplekts 65

4. Paredzētajam mērķim atbilstoša lietošana 65

5. Drošības norādījumi 66

6. Tehniskie dati 67

7. Darbības pirms lietošanas sākšanas 68

8. Uzstādīšana un lietošana 68

9. Pieslēgšana elektrotīklam 68

10. Tīrīšana, apkope, glabāšana un transportēšana 69

11. Likvidācija un atkārtota izmantošana 70

12. Pasūtīt rezerves daļas 70

13. Traucējumu novēršana 70

14. Atbilstības deklarācija 90

63LV

Simbolu, kas atrodas uz ierīces, skaidrojums

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!

Lietojiet ausu aizsargus! Trokšņu iedarbība var izraisīt dzirdes zudumu.

Piesargāties no karstas virsmas.

Lietošanas instrukcijas!

Brīdinājums! Ieslēdzas automātiski.

Neatveriet krānu, kamēr nav pievienota gaisa šļūtene

Ieslēdziet ierīci tikai tad, kad vāciņš ir aizvērts

64 LV

1. Ievads

2. Ierīces apraksts (att. 1, 2)

RAŽOTĀJS:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu remontu,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• paredzētajam mērķim neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/ VDE0113 .

Ievērojiet:

Pirms montāžas un lietošanas sākšanas izlasiet visu

lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par

drošu, pareizu un ekonomisku darbu ar elektroins-

trumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie

noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Kondensāta notecināšanas atveres aizgrieznis

2. Spiedientvertne

3. Ritenis

4. Balsta kāja

5. Ātrjaucams savienojums (regulējams saspiestais gaiss)

6. Manometrs (var nolasīt noregulēto spiedienu)

7. Spiediena regulators

8. Ieslēgšanas/izslēgšanas slēdzis

9. Transportēšanas rokturis

10. Ātrjaucams savienojums (spiediens tvertnē)

11. Manometrs (spiediens tvertnē)

12. Motora aizsardzība

13. Gaisa ltrs

14. Kājas uzgalis

15. Pārspiediena vārsts

3. Piegādes komplekts (att. 1-4)

1x kompresors

2x riteņi (3) 2x gaisa ltrs (13) 2x balsta kāja (4) 2x kājas uzgalis (14) 2x sešstūrgalvas skrūve M8 (a) 2x sešstūra uzgrieznis M8 (b) 4x paplāksne A8,4 (c) 2x riteņa tapa (d) 4x paplāksne A10,4 (e) 2x atsperpaplāksne A10,4 (f) 2x sešstūra uzgrieznis M10 (g)

4. Paredzētajam mērķim atbilstoša

lietošana

Kompresors ir paredzēts saspiestā gaisa ģenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa daudzumu līdz apt. 322 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krāsošanas pistole). Sakarā ar ierobežotu gaisa padevi ir nosacīti iespējams lietot instrumentus, kuriem nepieciešams ļoti liels gaisa patēriņš (piem., orbitālā slīpmašīna, taisnā slīpmašīna un triecienskrūvgriezis). Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

65LV

5. Drošības norādījumi

m Uzmanību! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroierīces, ņemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1. Uzturiet kārtībā savu darba vietu.

– Nekārtība darba vietā var izraisīt nelaimes ga-

dījumus.

2. Ņemiet vērā apkārtējās vides ietekmi.

– Sargājiet elektroinstrumentus no lietus. – Nelietojiet elektroinstrumentus mitrā vai slapjā

vidē.

– Rūpējieties par labu darba vietas apgaismoju-

mu.

– Nelietojiet elektroinstrumentus ugunsnedrošā

vai sprādzienbīstamā vidē.

3. Sargājiet sevi no iespējamā elektrošoka.

– Izvairieties pieskarties iezemētiem priekšme-

tiem (piemēram, caurulēm, radiatoriem, plītīm,

ledusskapjiem).

4. Nelaidiet klāt citas personas.

– Neļaujiet citām personām, jo īpaši bērniem,

pieskarties elektroinstrumentam vai vadam.

Nelaidiet klāt savai darba vietai šīs personas.

5. Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā.

– Neizmantotus elektroinstrumentus uzglabājiet

sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

6. Nepārslogojiet elektroinstrumentu.

– Ar norādīto pieļaujamo jaudu varēsit strādāt

labāk un drošāk.

7. Lietojiet piemērotu apģērbu.

– Nelietojiet platu apģērbu vai rotaslietas, ko var

satvert ierīces kustīgās detaļas.

– Strādājot brīvā dabā, ieteicams izmantot neslī-

došus apavus.

– Garus matus nosedziet ar matu tīkliņu.

8. Neizmantojiet vadu mērķiem, kuriem tas nav pa-

redzēts.

– Neizmantojiet vadu, lai izvilktu kontaktdakšu

no kontaktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm.

9. Rūpīgi kopiet instrumentus

– Uzturiet zāģēšanas instrumentus asus un tīrus,

lai darbs veiktos labāk un drošāk.

– Ievērojiet eļļošanas un instrumentu nomaiņas

norādījumus.

– Regulāri pārbaudiet elektroinstrumenta pieslē-

guma vadu un bojājumu gadījumā lieciet to salabot kompetentam speciālistam.

– Regulāri pārbaudiet pagarinātājus un nomainiet

tos, ja tie ir bojāti.

10. Atvienojiet kontaktdakšu no kontaktligzdas.

– Ja nelietojat elektroinstrumentu, pirms apkopes

un nomainot instrumentus, piemēram, zāģa plātni, urbi, frēzi.

11. Izvairieties no neuzraudzītas darbības sākšanas.

– Pārliecinieties, vai slēdzis, ievietojot kontaktdak-

šu kontaktligzdā, ir izslēgts.

12. Strādājot ārā, izmantojiet pagarinātājus.

– Brīvā dabā lietojiet tikai atļautos pagarinātājus

ar atbilstīgiem apzīmējumiem.

– Kabeļsaivu izmantojiet tikai notītā stāvoklī.

13. Vienmēr esiet uzmanīgs.

– Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi.

Nelietojiet elektroinstrumentu, ja neesat kon-

centrējies.

14. Pārbaudiet, vai elektroinstruments nav bojāts.

– Pirms elektroinstrumenta turpmākas izmanto-

šanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.

– Pārbaudiet, vai kustīgās detaļas darbojas nevai-

nojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

– Bojāti aizsargmehānismi un detaļas atbilstoši

jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

– Bojāti slēdži jānomaina klientu tehniskās apkal-

pošanas darbnīcā.

– Neizmantojiet neatbilstīgus vai bojātus pieslē-

guma vadus.

– Nelietojiet elektroinstrumentus, kuriem nevar

ieslēgt un izslēgt slēdzi.

15. Elektroinstrumenta remontu uzticiet veikt kvalicētam elektriķim.

– Šis elektroinstruments atbilst attiecīgajiem dro-

šības noteikumiem. Remontu drīkst veikt tikai kvalicēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelaimes gadījumi.

16. Ievērībai!

– Savai drošībai lietojiet tikai piederumus un pa-

pildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs.

Citu darba instrumentu vai piederumu lietošana,

kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

17. Troksnis

– Izmantojot kompresoru, lietojiet ausu aizsargus.

18. Pieslēguma vada nomaiņa

– Ja bojā pieslēguma vadu, ražotājam vai kvali-

cētam elektriķim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskais trieciens

19. Riepu piepildīšana

– Tieši pēc piepildīšanas pārbaudiet spiedienu

riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā.

66 LV

20. Pa ceļu pārvietojami kompresori lietošanai būv-

laukumā

– Uzmaniet, lai visas šļūtenes un armatūra būtu

piemērota kompresora maksimāli pieļaujamajam darba spiedienam.

21. Uzstādīšanas vieta

– Uzstādiet kompresoru tikai uz līdzenas pamat-

nes.

Papildu drošības norādījumi

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• Kompresora sūknis un cauruļvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada

apdegumus.

• Kompresora iesūktais gaiss jāuztur tīrs no piemai-

sījumiem, kas kompresora sūknī var radīt ugunsgrēkus vai sprādzienus.

• Atvienojot šļūtenes savienojumu, noturiet ar roku šļūtenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šļūtene.

• Darbā ar izpūšanas pistoli lietojiet aizsargbrilles. Svešķermeņi un aizpūstas daļas var viegli izraisīt

savainojumus.

• Neappūtiet personas ar izpūšanas pistoli vai netī-

riet apģērbu uz ķermeņa. Savainošanās risks!

• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmaiņai smidzināšanas un žāvēšanas laikā.

• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ievērojiet vietējās policijas pārvaldes noteikumus.

• Neizmantojiet kopā ar PVC spiediena šļūteni šādus šķidrumus, piem., lakbenzīnu, butilspirtu un metilēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni.

Spiedientvertņu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākļiem jāveic nepieciešamie drošības pasākumi.

• Uzraudzības iestāde atsevišķā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku-

miem.

• Nedrīkst lietot spiedientvertni, ja tai ir trūkumi, tā

apdraud darbiniekus vai trešās personas.

• Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

Uzglabājiet drošības norādījumus drošā vietā.

Brīdinājums! Šis elektroinstruments darba laikā

rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem

implantiem pirms elektroinstrumenta lietošanas ie-

teicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi krāsas izsmidzināšanas laikā

• Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55° C. Sprādzienbīstamība!

• Nesildiet lakas un šķīdinātājus. Sprādzienbīstamība!

• Ja izmanto veselībai kaitīgus šķidrumus, aizsar-

dzībai ir nepieciešamas ltrācijas ierīces (aizsargmaska). Ievērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.

• Jāievēro uz izmantojamo materiālu ārējā iepakojuma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apģērbs un jālieto maskas.

• Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēķēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.

• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vietas, atklātu liesmu vai dzirksteļojošas mašīnas.

• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.

6. Tehniskie dati

Tīkla pieslēgums 230 V ~ / 50Hz

Motora jauda W 1800

Darbības režīms S1

Kompresora apgriezienu skaits

2850 min

Spiedientvertnes tilpums (litros) 100 Darba spiediens apt. 8 bar

Teorēt. iesūkšanas jauda l/min apt. 322 Skaņas jaudas līmenis

LWA

97 dB(A)

Kļūda KWA 2,92 dB Aizsardzības pakāpe IP20 Ierīces svars kg 45 Maks. uzstādīšanas 1000 m

Trokšņu emisijas vērtības bija noteiktas atbilstoši standarta EN ISO 3744 prasībām.

Lietojiet ausu aizsargus.

Trokšņu iedarbība var izraisīt dzirdes zudumu.

-1

67LV

7. Darbības pirms lietošanas

sākšanas

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakoju-

ma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēša-

nas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

Pirms pieslēgšanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespējamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.

• Kompresora uzstādīšana jāveic patērētāja tuvumā.

• Nedrīkst pieļaut garus gaisa vadus un garas baro-

jošās līnijas (pagarinātājus).

• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez putekļiem.

• Neuzstādiet kompresoru mitrā vai slapjā telpā.

• Kompresoru drīkst lietot tikai piemērotās telpās (la-

bi ventilētās, apkārtējā gaisa temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.

• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.

8. Uzstādīšana un lietošana

m Uzmanību! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Montāžai ir nepieciešams: 2 x dakšatslēgas 14 mm un 17 mm (nav iekļautas piegādes komplektā)

8.1 Riteņu montāža (att. 6, 7)

• Ievietojiet riteņa tapu (d) caur riteni (3) un uzlieciet paplāksni (e) uz tapas (d). Tagad ievietojiet riteņa tapu (d) caur kompresorā paredzēto caurumu. Uzvirziet paplāksni (c) ar atsperpaplāksni (f) uz tapas un nodrošiniet riteni ar sešstūra uzgriezni (g).

• Rīkojieties ar otru riteni (3), kā iepriekš aprakstīts.

8.2 Balsta kājas montāža (att. 5)

• Iebīdiet sešstūrgalvas skrūvi (a) caur balsta kāju (4). Vienai paplāksnei (c) jābūt starp kompresoru un balsta kāju (4). Tagad ievietojiet kombināciju caur paredzēto caurumu un nodrošiniet skrūvi (a) ar paplāksni (c) un uzgriezni (b).

• Rīkojieties ar otru balsta kāju (4), kā iepriekš aprakstīts.

8.3 Tīkla pieslēgums

• Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230 V~ / 50 Hz, kas ir aprīkota ar 16 A drošinātāju.

• Pirms lietošanas sākšanas uzmaniet, lai tīkla spriegums sakristu ar darba spriegumu un mašīnas jaudu datu plāksnītē.

• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aiz-

kavēt motora palaišanu.

• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēļ.

8.4 Ieslēgšanas/izslēgšanas slēdzis (att. 2)

• Nospiežot pogu (8) pozīcijā I, ieslēdz kompresoru.

• Lai izslēgtu kompresoru, poga (8) jānospiež po-

zīcijā 0.

8.5 Spiediena regulēšana (att. 2)

• Ar spiediena regulatoru (7) var noregulēt spiedienu manometrā (6).

• Noregulēto spiedienu var noņemt uz ātrjaucamā savienojuma (5).

8.6 Spiediena releja regulēšana

• Spiediena relejs ir noregulēts rūpnīcā. Ieslēgšanas spiediens apt. 6 bar Izslēgšanas spiediens apt. 8 bar

8.7 Pārslodzes aizsargslēdzis (att. 8, poz. 12)

• Kompresoram ir automātiska aizsardzība pret termisku pārslodzi. Pārslodzes aizsardzība aktivizējas augstas temperatūras gadījumā.

• Ierīce tiek izslēgta. Atkārtotu ierīces lietošanu var atsākt tikai pēc tam, kad tā ir atdzisusi un manuāli atiestatīta.

• Pēc aktivizēšanas rīkojieties šādi:

– Ļaujiet ierīcei atdzist, – Nospiediet pārslodzes aizsargslēdzi (12)

9. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

• Šis produkts atbilst EN 61000-3-11 prasībām un ir pakļauts īpašiem savienojuma nosacījumiem. Tas nozīmē, ka produkta izmantošana brīvi izvēlētā savienojuma vietā ir aizliegta.

• Ja nav nodrošināti atbilstoši nosacījumi strāvas padevē, produkts var likt spriegumam būt īslaicīgi nevienmērīgam.

• Šis produkts ir paredzēts lietošanai tikai savienojuma vietās, a) kuras nepārsniedz maksimāli pieļaujamo piegādes pilno pretestību „Z” vai

68 LV

b) kurās ir nepārtraukts maģistrāles strāvas padeves apjoms vismaz 100 A uz fāzi.

• Kā lietotājam, Jums, sazinoties ar elektrības nodrošināšanas uzņēmumu, ja nepieciešams, ir jānodrošina, ka savienojuma vieta, kurā vēlaties pievienot produktu, atbilst vienai no divām prasībām

- a) vai b), kas aprakstītas augstāk.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostip-

rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar marķējumu H05VV-F. Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

10.1 Tīrīšana

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.

• Regulāri tīriet ierīci ar mitru drānu un mazliet šķid-

ro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

10.2 Spiedientvertnes apkope (att. 3)

m Uzmanību! Lai nodrošinātu spiedientvertnes (2) ilgstošu derīgumu, pēc katras lietošanas jānotecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (1). Vispirms samaziniet spiedienu tvertnē ar pārspiediena vārstu (15). Notecināšanas atveres aizgriezni atskrūvē, griežot pretēji pulksteņrādītāja

virzienam (skatoties no kompresora apakšpuses uz

aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrūvējiet notecināšanas atveres aizgriezni (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

Maiņstrāvas motors

Elektrotīkla spriegumam jābūt 230 V~. Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati.

10. Tīrīšana, apkope, glabāšana un transportēšana

m Uzmanību! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu! Savainošanās risks, ko rada strāvas impulsi!

m Uzmanību!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt

apdegumus!

10.3 Glabāšana m Uzmanību!

Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un

visus pievienotos pneimatiskos instrumentus. Novietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

m Uzmanību!

Uzglabājiet kompresoru tikai sausā un nepiederošām personām nepieejamā vietā. Nesagāziet, uzglabājiet tikai stāvus pozīcijā!

10.3.1 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedientvertnē esošo sa-

spiesto gaisu, piem., ar pneimatisko instrumentu

tukšgaitā vai ar izpūšanas pistoli.

10.4 Transportēšana

Kompresoru var transportēt, sagāžot to aiz roktura uz riteņiem.

m Uzmanību!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāatbrīvo no spiediena! Savainošanās risks!

69LV

11. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietē-

jiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību.

Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

12. Pasūtīt rezerves daļas

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• Ierīces tips

• Ierīces preces numurs

• Ierīces identikācijas numurs

• Nepieciešamās rezerves daļas numurs

Informācija par apkalpošanu

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: Cilindri, virzuļi, virzuļu gredzeni

* Nav noteikti jābūt piegādes komplektā!

13. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana

Kompresors nedarbojas.

Kompresors darbojas,

taču nav spiediena.

Kompresors darbojas,

spiedienu parāda manometrā, taču instru-

menti nedarbojas.

• Tīkla spriegums nav pieejams.

• Tīkla spriegums pārāk zems.

• Ārējā temperatūra pārāk zema.

• Motors pārkarsis.

• Nehermētisks pretvārsts

• Sabojāti blīvējumi.

• Nehermētisks kondensāta notecināšanas atveres aizgrieznis (1).

• Nehermētiski šļūteņu savienojumi.

• Nehermētisks ātrjaucams savienojums.

• Ar spiediena regulatoru (7) noregulēts

pārāk mazs spiediens.

• Pārbaudiet vadu, tīkla kontaktdakšu, drošinātāju un kontaktdakšu.

• Nepieļaujiet pārāk garus pagarinātājus. Izmantojiet pagarinātājus ar pietiekamu dzīslu šķērsgriezumu.

• Nelietojiet, ja ārējā temperatūra ir zemāka par +5° C.

• Ļaujiet motoram atdzist, ja nepieciešams,

novērsiet pārkaršanas cēloni.

• Nomainiet pretvārstu.

• Pārbaudiet blīvējumus, uzticiet nomainīt sa-

bojātus blīvējumus specializētā darbnīcā.

• Ar roku pievelciet aizgriezni. Pārbaudiet, ja nepieciešams, nomainiet blīvējumu uz aizgriežņa.

• Pārbaudiet, ja nepieciešams, nomainiet pneimatisko šļūteni un instrumentus.

• Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu.

• Vairāk atskrūvējiet spiediena regulatoru.

70 LV

Table of contents: Page:

1. Introduction 73

2. Layout 73

3. Scope of delivery 73

4. Proper use 73

5. Safety instructions 74

6. Technical data 75

7. Before starting the equipment 75

8. Attachment and operation 76

9. Electrical connection 76

10. Cleaning, maintenance, storage and transport 77

11. Disposal and recycling 78

12. Spare-part ordering 78

13. Troubleshooting 78

14. Declaration of conformity 90

71GB

Explanation of the symbols on the equipment

Read and follow the operating and safety instructions before you start working with this power tool.

Wear ear-mu󰀨s. The impact of noise can cause damage to hearing.

Beware of hot parts!

Beware of electrical voltage!

Warning! Automatic start-up.

Do not open the cock before the air hose is attached.

Only operate the unit with closed cover.

72 GB

1. Introduction

2. Layout (g. 1, 2)

MANUFACTURER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Dear Customer,

We hope your new tool brings you much enjoyment and success.

Note:

According to the applicable product liability laws, the manufacturer of the device does not assume liability for damages to the product or damages caused by the product that occurs due to:

• Improper handling,

• Non-compliance of the operating instructions,

• Repairs by third parties, not by authorized service technicians,

• Installation and replacement of non-original spare parts,

• Application other than specied,

• A breakdown of the electrical system that occurs due to the non-compliance of the electric regulations and VDE regulations 0100, DIN 57113 / VDE0113 .

We recommend:

Read through the complete text in the operating instructions before installing and commissioning the device. The operating instructions are intended to help the user to become familiar with the machine and take advantage of its application possibilities in accordance with the recommendations. The operating instructions contain important information on how to operate the machine safely, professionally and economically, how to avoid danger, costly repairs, reduce downtimes and how to increase reliability and service life of the machine. In addition to the safety regulations in the operating instructions, you have to meet the applicable regulations that apply for the operation of the machine in your country. Keep the operating instructions package with the machine at all times and store it in a plastic cover to protect it from dirt and moisture. Read the instruction manual each time before operating the machine and carefully follow its information. The machine can only be operated by persons who were instructed concerning the operation of the machine and who are informed about the associated dangers. The minimum age requirement must be complied with.

1. Drain plug for condensation water

2. Pressure vessel

3. Wheel

4. Supporting foot

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the preset vessel pressure)

7. Pressure regulator

8. ON/OFF switch

9. Transport handle

10. Quick-coupling (vessel pressure)

11. Manometer (vessel pressure)

12. Motor protection

13. Air lter

14. Foot caps

15. Overpressure valve

3. Scope of delivery (g. 1-4)

1x compressor 2x wheels (3)

2x air lter (13)

2x feet (4) 2x foot caps (14) 2x hexagonal screw M8 (a) 2x hexagonal nut M8 (b) 4x washer A8,4 (c) 2x wheel bolts (d) 4x washer A10,4 (e) 2x spring washer A10,4 (f) 2x hexagonal nut M10 (g)

4. Proper use

The compressor is designed to generate compressed air for compressed-air driven tools which can be driven with an air volume of up to approx.

322 l/min (e.g. tire inator, blow-out pistol and paint

spray gun).

Due to the restricted air ow rate, it is only possible

to operate tools with a very high compressed air consumption (e.g. orbital sanders, straight grinders and impact screwdriver) in some circumstances. The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes.

73GB

5. Safety instructions

m Attention! The following basic safety measures must be observed when using electric tools for protection against electric shock, and the risk of inju-

ry and re. Read all these notices before using the

electric tool and keep the safety instructions for later reference.

Safe work

1. Keep the work area orderly

– Disorder in the work area can lead to accidents.

2. Take environmental inuences into account

– Do not expose electric tools to rain. – Do not use electric tools in a damp or wet envi-

ronment. There is a risk of electric shock!

– Make sure that the work area is well-illuminated. – Do not use electric tools where there is a risk of

re or explosion.

3. Protect yourself from electric shock

– Avoid physical contact with earthed parts (e.g.

pipes, radiators, electric ranges, cooling units).

4. Keep children away

– Do not allow other persons to touch the equip-

ment or cable, keep them away from your work area.

5. Securely store unused electric tools

– Unused electric tools should be stored in a dry,

elevated or closed location out of the reach of children.

6. Do not overload your electric tool

– They work better and more safely in the speci-

ed output range.

7. Wear suitable clothing

– Do not wear wide clothing or jewellery, which

can become entangled in moving parts.

– Rubber gloves and non-slip shoes are recom-

mended when working outdoors.

– Tie long hair back in a hair net.

8. Do not use the cable for purposes for which it is not intended

– Do not use the cable to pull the plug out of the

outlet. Protect the cable from heat, oil and sharp edges.

9. Take care of your tools

– Keep your compressor clean in order to work

well and safely.

– Follow the maintenance instructions.

– Check the connection cable of the electric tool

regularly and have it replaced by a recognised specialist when damaged.

– Check extension cables regularly and replace

them when damaged.

10. Pull the plug out of the outlet

– During non-use of the electric tool or prior to

maintenance and when replacing tools such as saw blades, bits, milling heads.

11. Avoid inadvertent starting

– Make sure that the switch is switched o󰀨 when

plugging the plug into an outlet.

12. Use extension cables for outdoors

– Only use approved and appropriately identied

extension cables for use outdoors.

– Only use cable reels in the unrolled state.

13. Remain attentive

– Pay attention to what you are doing. Remain

sensible when working. Do not use the electric tool when you are distracted.

14. Check the electric tool for potential damage

– Protective devices and other parts must be care-

fully inspected to ensure that they are fault-free and function as intended prior to continued use of the electric tool.

– Check whether the moving parts function fault-

lessly and do not jam or whether parts are damaged. All parts must be correctly mounted and

all conditions must be fullled to ensure fault-

free operation of the electric tool.

– Damaged protective devices and parts must be

properly repaired or replaced by a recognised

workshop, insofar as nothing di󰀨erent is specied in the operating manual.

– Damaged switches must be replaced at a cus-

tomer service workshop.

– Do not use any faulty or damaged connection

cables.

– Do not use any electric tool on which the switch

cannot be switched on and o󰀨.

15. Have your electric tool repaired by a qualied electrician

– This electric tool conforms to the applicable

safety regulations. Repairs may only be performed by an electrician using original spare parts. Otherwise accidents can occur.

16. Important!

– For your own safety you must only use the ac-

cessories and additional units listed in the oper-

ating instructions or recommended or specied

by the manufacturer. The use of mounted tools or accessories other than those recommended in the operating instructions or catalog may place your personal safety at risk.

17. Noise

– Wear ear mu󰀨s when you use the compressor.

18. Replacing the power cable

– To prevent hazards, leave the replacement of

damaged power cables strictly to the manufac-

turer or a qualied electrician. There is a risk of

electric shock!

19. Inating tires

– Directly after inating tires, check the pressure

with a suitable pressure gauge, for example at

your lling station.

20. Roadworthy compressors for building site operations

– Make sure that all lines and ttings are suitable

for the maximum permissible operating pressure of the compressor.

21. Place of installation

– Set up the compressor on an even surface.

74 GB

Additional safety instructions

Safety instructions for working with compressed air and blasting guns

• The compressor pump and lines can become very hot during operation. Touching these parts will burn you.

• The air which is sucked in by the compressor must

be kept free of impurities that could cause res or

explosions in the compressor pump.

• When releasing the hose coupling, hold the hose coupling piece with your hand. This way, you can protect yourself against injury from the rebounding hose.

• Wear safety goggles when working with the blow-

out pistol. Foreign bodies or blown o󰀨 parts can

easily cause injuries.

• Do not blow at people with the blow-out pistol and do not clean clothes while being worn. Risk of injury!

Warning! This electric tool generates an electromagnetic eld during operation. This eld can impair active or passive medical implants under certain conditions. In order to prevent the risk of serious or deadly injuries, we recommend that persons with medical implants consult with their physician and the manufacturer of the medical implant prior to operating the electric tool.

Safety information for paint spraying

• Do not process any paints or solvents with a ash point below 55° C. There is a risk of explosion!

• Do not heat up paints or solvents. There is a risk of explosion!

• If hazardous liquids are processed, wear protec-

tive lter units (face guards). Also, adhere to the

safety information provided by the manufacturers of such liquids.

• The details and designations of the Ordinance on Hazardous Substances, which are displayed on the outer packaging of the processed material, must be observed.

• Additional protective measures are to be undertaken if necessary, particularly the wearing of suitable clothing and masks.

• Do not smoke during the spraying process and/or in the work area. There is a risk of explosion! Paint vapors are easily combustible.

• Never set up or operate the equipment in the vicini-

ty of a re place, open lights or sparking machines.

• Do not store or eat food and drink in the work area. Paint vapors are harmful to your health.

• The work area must exceed 30 m3 and su󰀩cient ventilation must be ensured during spraying and drying. Do not spray against the wind. Always adhere to the regulations of the local police authority when spraying combustible or hazardous materials.

• Do not process media such as white spirit, butyl alcohol and methylene chloride with the PVC pressure hose. These media will destroy the pressure hose.

Operating pressure vessels

• You must keep your pressure vessel in good working order, operate the vessel correctly, monitor the vessel, carry out necessary maintenance and repair work immediately and meet the relevant safety precautions.

• The supervisory authority may enforce essential control measures in individual cases.

• A pressure vessel is not allowed to be used if it has faults or deciencies that can endanger workers or third parties.

• Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, then please contact the customer service workshop.

Do not lose these safety instructions.

6. Technical data

Mains connection 230 V ~ / 50 Hz Motor rating W 1800

Operating mode S1

Compressor speed 2850 min Pressure vessel capacity

(in liters)

Operating pressure approx. 8 bar

Theoretical intake capacity (l/min)

Sound power level LWA 97 dB(A) Uncertainty KWA 2.92 dB Protection type IP20 Weight of the unit in kg 45 Max. altitude

(above mean sea level)

The noise emission values were measured in accordance with EN ISO 3744.

Wear hearing protection.

The e󰀨ects of noise can cause a loss of hearing.

approx. 322

-1

100

1000 m

7. Before starting the equipment

• Open the packaging and remove the device carefully.

• Remove the packaging material as well as the pack aging and transport bracing (if available).

• Check that the delivery is complete.

• Check the device and accessory parts for transport damage.

• If possible, store the packaging until the warranty period has expired.

75GB

ATTENTION

The device and packaging materials are not toys! Children must not be allowed to play with plastic

bags, lm and small parts! There is a risk of swallowing and su󰀨ocation!

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

• Check the equipment for damage which may have occurred in transit. Report any damage immediately to the transport company which was used to deliver the compressor.

• Install the compressor near the point of consumption.

• Avoid long air lines and supply lines (extension cables).

• Make sure that the intake air is dry and dustfree.

• Do not install the compressor in a damp or wet room.

• The compressor may only be used in suitable rooms (with good ventilation and an ambient temperature from +5 °C to 40 °C). There must be no dust, acids, vapors, explosive gases or inammable gases in the room.

• The compressor is designed to be used in dry rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water.

8. Attachment and operation

m Important!

You must fully assemble the appliance before using it for the rst time!

You will require the following tools for assembly and installation: 2 x open-ended wrench size 14 mm and 17 mm (not included)

8.1 Fitting the wheels (g. 6, 7)

• Insert the wheel bolt (d) through the wheel (3) and slide on a washer (e) with the bolt (d). Now feed the wheel bolt (d) through the hole provided on the compressor. Slide the washer (c) and the spring washer (f) onto the bolt and secure the wheel with the hexagonal nut (g).

• Carry out the same procedure with the second wheel (3).

8.2 Fitting the supporting foot (g. 5)

• Slide the hexagonal screw (a) through the foot (4). Fit a washer (c) between the compressor and the foot (4). Now feed the combination through the hole provided and secure the screw (a) with a washer (c) and nut (b).

• Carry out the same procedure with the second foot (4).

8.3 Mains connection

• The compressor is equipped with a mains cable with shock-proof plug. This can be connected to any 230V~ / 50 Hz shock-proof socket which is protected by a 16 A fuse.

• Before you use the machine, make sure that the mains voltage is the same as the operating voltage (see the rating plate).

• Long supply cables, extensions, cable reels etc. cause a drop in voltage and can impede motor start-up.

• At low temperatures below +5 °C, sluggishness

may make starting di󰀩cult or impossible.

8.4 ON/OFF switch (g. 2)

• To switch on the compressor, press the button (8) on position I.

• To switch o󰀨 the compressor, press the button (8) on position 0.

8.5 Setting the pressure (g. 2)

• You can adjust the pressure on the pressure gauge (6) using the pressure regulator (7).

• The set pressure can be taken from the quick lock coupling (5).

8.6 Setting the pressure switch

• The pressure switch is set at the factory. Cut-in pressure approx. 6 bar. Cut-out pressure approx. 8 bar.

8.7 Overload protection switch (g. 8 pos. 12)

• The compressor has an automatic protection against thermal overload. The overload protector is activated at high engine temperature.

• The device is turned o󰀨. Re-commissioning of the device can be done only after cooling down and manual reset.

• Follows after activation:

– Let the unit cool down, – Press the overload protection switch (12)

9. Electrical connection

The electrical motor installed is connected and ready for operation. The connection complies with the applicable VDE and DIN provisions. The customer‘s mains connection as well as the extension cable used must also comply with these regulations.

• The product meets the requirements of EN 610003-11 and is subject to special connection conditions. This means that use of the product at any freely selectable connection point is not allowed.

• Given unfavourable conditions in the power supply the product can cause the voltage to uctuate temporarily.

76 GB

• The product is intended solely for use at connection points that a) do not exceed a maximum permitted supply impedance “Z” (Zmax = 0.382 Ω), or b) have a continuous current-carrying capacity of the mains of at least 100 A per phase.

• As the user, you are required to ensure, in consultation with your electric power company if necessary, that the connection point at which you wish to operate the product meets one of the two requirements, a) or b), named above.

Damaged electrical connection cable

The insulation on electrical connection cables is often damaged. This may have the following causes:

• Passage points, where connection cables are passed through windows or doors.

• Kinks where the connection cable has been improperly fastened or routed.

• Places where the connection cables have been cut due to being driven over.

• Insulation damage due to being ripped out of the wall outlet.

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not be used and are life-threatening due to the insulation damage. Check the electrical connection cables for damage regularly. Make sure that the connection cable does not hang on the power network during the inspection. Electrical connection cables must comply with the applicable VDE and DIN provisions. Only use connection cables with the marking „H05VV-F“. The printing of the type designation on the connection cable is mandatory.

AC motor

• The mains voltage must be 230 V~

• Extension cables up to 25 m long must have a cross-section of 1.5 mm².

Connections and repairs of electrical equipment may

only be carried out by an electrician.

Please provide the following information in the event of any enquiries:

• Type of current for the motor

• Machine data - type plate

• Motor data - type plate

10. Cleaning, maintenance, storage

and transport

m Important! Pull out the power plug before doing any cleaning and maintenance work on the equipment. Risk of injury from electric shock!

m Important! Wait until the equipment has cooled down completely! Risk of burns! m Important! Always depressurize the equipment before carrying out any cleaning and maintenance work! Risk of injury!

10.1 Cleaning

• Keep the equipment free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure.

• We recommend that you clean the equipment immediately after you use it.

• Clean the equipment regularly with a damp cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into the interior of the equipment.

• You must disconnect the hose and any spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

10.2 Maintenance work on the pressure vessel

(g. 3)

m Important! To ensure a long service life of the

pressure vessel (2), drain o󰀨 the condensed water

by opening the drain valve (1) each time after using. Release the vessel pressure at the overpressure valve (15) beforehand. Open the drain screw by turning counter-clockwise (looking at the screw from the bottom of the compressor) so that all the condensed water can run out of the pressure vessel. Then close the drain screw again (turn it clockwise). Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, then please contact the customer service workshop.

10.3 Storage

m Important! Pull out the mains plug and ventilate the equipment

and all connected pneumatic tools. Switch o󰀨 the

compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

m Important! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

10.3.1 Releasing excess pressure

Release the excess pressure by switching o󰀨 the

compressor and using the compressed air which is still left in the pressure vessel, e.g. with a compressed air tool running in idle mode or with a blowout pistol.

77GB

10.4 Transport

The compressor can be tilted it up by means of the handle so that it can be transported on the wheels.

11. Disposal and recycling

The unit is supplied in packaging to prevent its being damaged in transit. This packaging is raw material and can therefore be reused or can be returned to the raw material system. The unit and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

Old devices must not be disposed of with household waste!

This symbol indicates that this product must not be disposed of together with domestic waste in compliance with the Directive

(2012/19/EU) pertaining to waste electrical and electronic equipment (WEEE). This product must be disposed of at a designated collection point. This can occur, for example, by handing it in at an authorised collecting point for the recycling of waste electrical and electronic equipment. Improper handling of waste equipment may have negative consequences for the environment and human health due to potentially hazardous substances that are often contained in electrical and electronic equipment.

By properly disposing of this product, you are also

contributing to the e󰀨ective use of natural resources.

You can obtain information on collection points for waste equipment from your municipal administration, public waste disposal authority, an authorised body for the disposal of waste electrical and electronic equipment or your waste disposal company.

12. Spare-part ordering

Please quote the following in your order for spare parts:

• Type of device

• Article No. of deviceIdent. No. of device

• Spare Part No. of the required spare part

Service information

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Wear parts*: Cylinder, piston, piston rings

* Not necessarily included in the scope of delivery!

13. Troubleshooting

Fault Possible cause Remedy

The compressor does not start.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

• No supply voltage.

• Insu󰀩cient supply voltage.

• Outside temperature is too low.

• Motor is overheated.

• The non-return valve leaks.

• The seals are damaged.

• The drain plug for condensation water (1) leaks.

• The hose connections have a leak.

• A quick-lock coupling has a leak.

• Insu󰀩cient pressure set on the pressure regulator (7).

• Check the supply voltage, the power plug and the socket-outlet.

• Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

• Never operate with an outside temperature of below +5° C.

• Allow the motor to cool down. If necessary, remedy the cause of the overheating.

• Have a service center replace the non-return valve.

• Check the seals and have any damaged seals replaced by a service center.

• Tighten the screw by hand. Check the seal on the screw and replace if necessary.

• Check the compressed air hose and tools and replace if necessary.

• Check the quick-lock coupling and replace if necessary.

• Increase the set pressure with the pressure regulator.

78 GB

Tartalomjegyzék: Oldal:

1. Bevezetés 81

2. A készülék leírása 81

3. Szállított elemek 81

4. Rendeltetésszerűi használat 81

5. Biztonsági utasítások 82

6. Technikai adatok 83

7. Beüzemeltetés előtt 84

8. Felépítés és kezelés 84

9. Elektromos csatlakoztatás 85

10. Tisztítás, karbantartás és tárolás 85

11. Megsemmisítés és újrahasznosítás 86

12. Alkatrészek rendelése 86

13. Hibaelhárítás 86

14. Konformkijelentés 90

79HU

A készüléken található szimbólumok magyarázata

Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig

tartsa be azokat!.

Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Figyelmeztetés a forró részek elöl!

Figyelmeztetés az elektromos feszültség elöl!

Figyelmeztetés! Az egység távirányított és gyelmeztetés nélkül megindulhat.

A levegőtömlő csatlakoztatása előtt ne nyissa ki a csapot

Csak akkor indítsa el a készüléket, ha a fedél le van zárva

80 HU

1. Bevezetés

2. A készülék leírása (1., 2. ábra)

GYÁRTÓ:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Tisztelt vásárló!

Sok örömet és sikert kívánunk Önnek, amikor az új

készülékét használja.

Kedves Vásárló!

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,

• a használati utasítások be nem tartása,

• harmadik személy által végzett, szakképzetlen ja-

vítások,

• nem eredeti alkatrészek beszerelése és cseréje,

• szakszerűtlen használat,

• az elektromos rendszer kiesése az elektromos elő-

írások, illetve a VDE 0100, DIN 57113 / VDE 0113

szabályozások be nem tartása miatt.

Javaslatok:

Mielőtt a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való ismerkedésének megkönnyítése és a használati lehetőségeinek megismertetése. Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gaz-

daságos használatával kapcsolatosan, a veszélyek

elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízha-

tóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül mindenképpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzeme-

lésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják

a készüléket, akiket kiképeztek a gép használatáról,

és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort. A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások kiegészítéseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek

üzemelésekor.

Az útmutató, valamint a biztonsági előírások gyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

1. Leeresztőcsavar a kondenzvízhez

2. Nyomástartály

3. Kerék

4. Állóláb

5. Gyorskuplung (szabályozott préslég)

6. Manométer (le lehet olvasni a beállított nyomást)

7. Nyomásszabályozó

8. Be-/ki- kapcsoló

9. Szállítófogantyú

10. Gyorscsatlakozó (tartálynyomás)

11. Manométer (tartálynyomás)

12. Motorvédelem

13. Db légszűrő

14. Talpkupak

15. Biztonsági szelep

3. Szállított elemek (1-4. ábra)

1x db kompresszor 2x db kerék (3)

2x db légszűrő (13)

2x db láb (4) 2x db talpkupak (14) 2x db M8 hatlapú csavar (a) 2x db M8 hatlapú anya (b) 4x db A8,4 alátét (c) 2x db kerékcsap (d) 4x db A10,4 alátét (e) 2x db A10,4 rugós alátét (f) 2x db M10 hatlapú anya (g)

4. Rendeltetésszerűi használat

A kompresszor préslég előállítására szolgál, a préslég által üzemeltetett szerszámokhoz, amelyek cca. 322 l/perc-i légmennyiséggel lehetnek üzemeltetve (mint például abroncstöltők, kifúvópisztolyok és lakkozó pisztolyok).

A szállított levegő korlátozott mennyisége miatt a nagyon nagy levegőfogyasztással rendelkező szerszámok (pl. rezgőcsiszolók, rúdcsiszolók és ütőműves csavarbehajtók) csak korlátozottan üzemeltethetők.

A gépet csak rendeltetése szerint szabad használ-

ni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért

vagy bármilyen fajta sérülésért a használó ill. a kez-

elő felelős és nem a gyártó.

Kérjük vegye gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy

gyári használatra lettek konstruálva. Nem vállalunk

szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területen valamint egyenértékű tevé-

kenységek területen van használva.

81HU

5. Biztonsági utasítások

m Figyelem! Az elektromos kéziszerszámok haszná-

lata során az áramütés, illetve sérülés- és tűzveszély megelőzése érdekében az alábbi alapvető biztonsági utasításokat kell betartani. Az elektromos kéziszerszám használata előtt minden utasítást olvasson el, és mindig gondosan tartsa be a biztonsági előírásokat.

Biztonságos munkavégzés

1. Tartsa a munkakörét rendben

– Rendetlenség a munkakörben baleset veszélyét

idézi elő.

2. Vegye a környezeti befolyásokat gyelembe

– Ne tegyen ki az elektromos szerszámokat eső-

nek.

– Ne használjon elektromos szerszámokat ned-

ves vagy vizes környezetben. Veszély az áramcsapás által!

– Gondoskodjon jó megvilágításról. – Ne használjon elektromos eszközöket ott, ahol

tűz- és robbanásveszély keletkezhet.

3. Óvja magát az áramütés elől

– Kerülje el a földelt részekkel való testi érint-

kezést, mint például csövekkel, fűtőtestekkel, tűzhelyekkel,hűtőszekrényekkel.

4. Tartsa a gyerekeket távol!

– Ne engedje meg más személynek, hogy meg-

érintsék a szerszámot vagy a kábelt, tartsa őket a munkakörétől távol.

5. Tárolja a szerszámait biztonságosan

– Nem használt szerszámokat egy száraz, zárt

teremben és a gyerekek számára nem elérhe-

tően kell tárolni.

6. Ne terhelje túl a szerszámait

– Jobban és biztonságosabban dolgozik a meg-

adott teljesítményi körben.

7. Viseljen megfelelő munkaruhát

– Ne viseljen bő ruhát vagy ékszert. Ezeket elkap-

hatják a mozgó részek.

– Hosszú hajnál viseljen hajhálót. – A szabadban történö munkálatoknál gumikesz-

tyű és tapadós lábbeli ajánlatos.

8. Ne használja fel a kábelt más célokra

– Ne hordja a szerszámot a kábelnál fogva, és

ne használja fel a kábelt a csatlakozó dugó kihúzására a dugaszoló aljzatból. Óvja a kábelt

hőségtől, olajtól és éles szélektől.

9. Ápolja gondosan a szerszámait

– Tartsa a kompresszort tisztán azért, hogy jól és

biztosan tudjon dolgozni.

– Tartsa be a karbantartási előírásokat.. – Ellenőrizze le rendszeresen a csatlakozási ve-

zetéket és a kábelját, és sérülés esetén cseréltesse ki azt egy elismert szakember által.

– Ellenőrizze le rendszeresen a hosszabbító ká-

belt és sérülés esetén cserélje ki.

10. Húzza ki a csatlakozódugót az aljzatból

– Ha nem használja az elektromos kéziszerszá-

mot, javítás előtt és a szerszámok, pl. fűrészlap,

fúró és marógép cseréjénél.

11. Ügyeljen arra, hogy a gép ne indulhasson el akaratlanul

– Mielőtt a csatlakozót bedugja az aljzatba, győ-

ződjön meg ar ról, hogy a gép kapcsolója kikapcsolt állapotban van.

12. Kültéren használjon hosszabbító kábelt

– A szabadban csak szabadtéri használatra alkal-

mas, ennek megfelelő jelöléssel ellátott hoszszabbító kábelt alkalmazzon.

– A kábeldobot csak letekert állapotban használja.

13. Legyen gyelmes

– Figyeljen arra, amit csinál. Munkája során kellő

körültekintéssel járjon el. Ne használja az elekt-

romos kéziszerszámot, ha nem tud rá gyelni.

14. Ellenőrizze le a készülékét sérülésekre

– A szerszám további használata előtt a védő

berendezéseket vagy enyhén sérült részeket gondosan megvizsgálni, hibátlan és meghatá-

rozásuknak megfelelő működésükre.

– Vizsgálja meg, hogy a mozgó részek működé-

se rendben van, és hogy nem szorulnak vagy nincsennek károsulva részeik. Ahhoz, hogy a

készülék biztonsága biztosítva legyen minden

résznek helyesen fel kell szerelve lennie.

– Amennyiben a használati utasításban nincs más

megadva, a károsult biztonsági berendezéseket

és részeket szakszerüen egy elismer t szakműhely által kell megjavíttatni vagy kicseréltetni.

– A károsult kapcsolókat egy vevőszolgálati mű-

hely által muszáj kicseréltetni.

– Ne használjon hibás vagy sérült csatlakozó ve-

zetékeket.

– Ne használjon olyan elektromos szerszámokat

ahol a kapcsolót nem lehet be- és kikapcsolni.

15. Az elektromos kéziszerszám javítását villanysze-

relővel végeztesse

– Ez az elektromos szerszám megfelel a rávo-

natkozó biztonsági határozatoknak. Javításokat

csak egy villamossági szakember végezheti el, különben balesetek érhetik a használót.

16. Figyelem!

– Saját biztonságáért, csak a használati utasí-

tásban megadott vagy a gyártó által ajánlott vagy megadott kellékeket és pótkészülékeket használni. A használati utasításban vagy a katalógusban ajánlott bevetési szerszámoktól vagy kellékektől eltérőek használata egy személysérülési veszélyt jelenthet az Ön számára.

17. Zaj

– A kompresszor használatánál zajcsökkentő fü-

lvédőt hordani.

18. A csatlakozási vezeték kicserélése

– Ha megrongálódik a csatlakozási vezeték, akkor

a veszélyeztetések elkerülése érdekében azt ki kell cseréltetni a gyártó vagy egy villamossági szakember által. Veszély az áramcsapás által!

19. Abroncsok feltöltése

– Közvetlenül a feltöltés után leellenőrizni, például

egy benzinkútnál egy megfelelő manométerrel

a töltést.

82 HU

20. Útonhajtaható kompresszorok építési helyszí- nüzemben

– Ügyeljen arra, hogy minden tömlő és armatúra

megfelelő legyen a kompresszor maximálisan

engedélyezett munkanyomásának.

21. Felállítás helye

– A kompresszort csak egy sík felületre állítani fel.

Ovábbi biztonsági utasítások

Biztonsági utasítások a présléggel és a kifúvó pisztolyokkal történő dolgozáshoz

• Az üzem alat a kompresszorszivattyú és a vezeté-

kek magas hőmérsékleteket érnek el. A megérintésük megégetéshez vezet.

• A kompresszor által beszívott levegőt olyan hozzá-

keverésektől mentesen kell tartani, amelyek a kompresszorszivattyúban tűzhöz vagy robbanáshoz vezet-

hetne.

• A tömlőkuplung kioldásánál tartsa kézzel feszesen

a tömlő kuplungrészét. Így elkerüli a visszacsapódó tömlő általi sérüléseket.

• A kifúvópisztollyal történő dolgozásnál védőszem-

üveget hordani. Az idegen testek vagy az elfújt részek könnyen sérüléseket okozhatnak.

• Ne fújjon a kifúvópisztollyal személyekre vagy tisz-

títson ruhát a testen. Sérülés veszélye!

Figyelmeztetés! Ez az elektromos kéziszerszám

működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok mű-

ködését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi

implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az

implantátum gyártójának véleményét.

Biztonsági utasítások a színszórásnál

• Ne dolgozzon fel olyan lakkokat vagy oldószere-

ket amelyeknek a gyulladási pontja 55°C alatt van. Robbanásveszély!

• Ne melegítse meg a lakkokat vagy az oldószere-

ket. Robbanásveszély!

• Ha az egészségre káros folyadékokat dolgozna

meg, akkor védelemként szűrőkészülékekre (arcmaszkokra) van szükség. Vegye gyelembe az

ilyen anyagokat gyártó cégnek, az óvintézkedésekkel kapcsolatos közléseit is.

• Figyelembe kell venni a megmunkálandó anyagok

átcsomagolására feltett veszélyanyagrendelettel kapcsolatos adatokat és megjelöléseket. Adott

esetben kiegészítő védőintézkedéseket kell elvégezni, különösen szükséges a megfelelő ruhák és

maszkok hordása.

• Tilos a dohányzás a szórási folyamat ideje alatt,

valamint a munkateremben. Robbanásveszély!

Színpárák is könnyen gyullékonyak.

• Nem szabad tűzhelyeknek, nyílt fénynek vagy szik-

raképző gépeknek felállítva illetve üzemeltetve len-

niük.

• Ne tároljon vagy fogyasztjon ételeket vagy italokat a munkateremben. A festékpárák károssak az egészségre.

• A munkateremnek 30 m3-nél nagyobbnak kell len-

nie és a szórásnál és szárításnál biztosítani kell egy elegendő levegőcserét.

• Ne szórjon szél ellen. Gyullékony illetve veszélyes

szórójavak szórásánál már alapjába véve gyelembe kell venni a helyi rendőrség határozatait.

• Ne dolgozzon fel a PVC-nyomótömlővel összeköttetésben olyan mediumokat mint tesztbenzínt, bu-

tylalkoholt és methylenchloridot. Ezek a mediumok

tönkreteszik a nyomótömlőt.

Nyomástartály üzemeltetése

• Aki egy nyomástartályt üzemeltet, annak azt egy

rendeltetésszerűi állapotban kell tartania, rendeltetésszerűen kell üzemeltetnie, felügyelnie, azon-

nal minden szükséges gondozási és rendbehozási munkát elvégeznie valamint a körülmények szerint szükséges biztonsági intézkedéseket megtennie.

• A felügyelő hivatal egyes esetben egy szükséges felügyelési intézkedést rendelhet el.

• Egy nyomástartályt nem szabad üzemeltetni, ha olyan hibákat mutat ki, amelyek által az alkalmazott vagy egy harmadik személy veszélyeztetve lehet.

• Minden üzem előtt a nyomástartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompreszszort sérült vagy rozsdás nyomástartállyal üzemel-

tetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

Ne veszítse el ezeket a biztonsági utasításokat.

6. Technikai adatok

Hálózati csatlakozás 230 V ~ / 50Hz Motorteljesítmény W 1800 Üzemmód S1 Kompresszor-fordulat-

szám perc-1

2850 min

Nyomástartályürtartalom (literben)

Üzemi nyomás cca. 8 bar Teo. Beszívási teljesítmény

l/perc Hangteljesítménymérték

LWA

cca. 322

97 dB(A)

Bizonytalanság KW 2,92 dB Védelmi rendszer IP20

A készülék súlya kg-ban 45

Max. felállításmagasság (NN felett)

-1

100

1000 m

83HU

A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.

Viseljen hallásvédőt.

A zaj halláskárosodást okozhat.

7. Beüzemeltetés előtt

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.

• Távolítsa el a csomagolóanyagot, valamint a csomagolási / szállítási biztosításokat (ha vannak ilyenek).

• Ellenőrizze, hogy teljes-e a szállítmány.

• Ellenőrizze a készülék és a kiegészítő alkatrészek

szállítás során keletkezett sérüléseit.

• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.

m FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték!

A gyerekek ne játsszanak a műanyag zacskókkal,

fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

• Ellenőrizze le a kézüléket szállítási károkra. Eset-

leges sérüléseket azonnal a szállítmányozó vállalatnál, amelyik a kompresszort szállította jelenteni.

• A kompresszort a fogyasztó közelében kell felál-

lítani.

• El kell kerülni a hosszú légvezetékek és a hosszú

csatlakozók (hosszabbítókábel) használatát.

• Ügyelni egy száraz és pormentes légbeszívásra.

• Ne állítsa fel nedves vagy vizes teremben a kompresszort.

• A kompresszort csak megfelelő termekben (jól

szellőztetett, környezeti hőmérséklet +5°C-tól

40°C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyullékony gázoknak lennie.

• A kompresszor száraz termekben levő használatra alkalmas. Tilos olyan részlegekben használni, ahol

fröccsenővízzel dolgoznak.

8. Felépítés és kezelés

m Figyelem!

A beüzemeltetés előtt a készüléket okvetlenül

komplett összeszerelni!

Az összeszereléshez szüksége van: 2 x villáskulcs

14 mm és 17 mm (nincs a szállítás terjedelmében)

8.1 A kerekek felszerelése (6., 7. ábra)

• Vezesse át a kerékcsapot (d) a keréken (3), és toljon egy alátétet (e) a csapra (d). Vezesse át a kerékcsapot (d) a kompresszor erre szolgáló furatán. Tolja az alátétet (c) a rugós alátéttel (f) együtt

a csapszegre, és a hatlapú anyával (g) biztosítsa

a kereket.

• A második keréknél (3) is a fentiek szerint járjon el.

8.2 Az állóláb felszerelése (5. ábra)

• Tolja át a hatlapú csavart (a) a lábon (4). Egy alátétre (c) van szükség a kompresszor és a lába (4) között. Most vezesse át a kombinációt a tervezett

furaton, és biztosítsa a csavart (a) az alátéttel (c)

és az anyával (b).

• A második lábnál (4) is a fentiek szerint járjon el.

8.3 Hálózati csatlakozás

• A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Ezt minden védőérintkezős 230V ~ 50 Hz dugaszoló aljzatra rá lehet kapcsolni, amely 16A-al le van biztosítva.

• Üzembe helyezés előtt ügyeljen arra, hogy a hálózati feszültség megegyezzen a gép teljesítményi

táblája szerinti üzemi feszültségnek.

• Hosszú betáplálási vezetékek, valamint meghosz-

szabbítások, kábeldobok stb. Feszültségesést okoznak és megakadályozhatják a motorindítást.

• Alacsony hőmérsékleteknél, +5°C alatt nehéz járatúság által veszélyeztetve van a motorindítás.

8.4 Be-/ kikapcsoló (2. ábra)

• A gomb (8) I állásba nyomása bekapcsolja a kompresszort.

• A kompresszor kikapcsolásához nyomja 0 állásba a gombot (8).

8.5 Nyomásbeállítás (2. ábra)

• A nyomásszabályozóval (8) lesz a manométeren

(7) beállítva a nyomás.

• A beállított nyomást a gyorskuplungon (6) lehet levenni.

• A kazánnyomás a manóméteren (6) less leolvasva.

8.6 Nyomáskapcsoló beállítás

• A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás cca. 6 bar Kikapcsolási nyomás cca. 8 bar

8.7 Túlterhelésvédő kapcsolóval (8. ábra pos. 12)

• A motor túlterhelésvédő kapcsolóval rendelkezik. A kompresszor túlterhelésénél a védőkapcsoló automatikusan lekapcsol, így védve a kompresszort a túlhevüléstől.

• Ha a túlterhelésvédő kapcsoló kioldott, akkor a kompresszort a főkapcsolónál kapcsolja le, és várjon, amíg lehűl.

• Az aktiválás után az alábbiak szerint járjon el:

– Hagyja a készüléket lehűlni, – Ezután nyomja le a túlterhelésvédő kapcsolót

(12)

84 HU

9. Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek. A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek

az előírásoknak.

• A termék megfelel az EN 61000-3-11 szabvány előírásainak és különleges csatlakoztatási feltételek

vonatkoznak rá. Ez azt jelenti, hogy szabadon választott, tetszőleges csatlakozási pontok használatával nem engedélyezett a termék használata.

• A kedvezőtlen hálózati körülmények a készülék átmeneti feszültség-ingadozásához vezethetnek.

• A terméket kizárólag olyan csatlakozási pontokkal használatra tervezték, amelyek a) a maximálisan megengedett „Z” hálózati imp

danciát (Zmax = 0,382 Ω) nem haladják meg, vagy

amelyek

b) tartós áramterhelhetősége fázisonként legalább

100 A.

• Felhasználóként meg kell győződnie arról - szükség esetén az áramszolgáltató vállalattal egyeztetve -, hogy a csatlakoztatási pont, amelynél a terméket üzemeltetni kívánja, a két, a) és b) követelmény valamelyikének megfelel.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül. Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.

• Törési helyek a csatlakozóvezetékek szakszerűt-

len rögzítése vagy vezetése miatt.

• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.

• Szigetelés sérülése a fali csatlakozóaljzatból való

kiszakítás miatt.

• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e

az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra. Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak

H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozóvezeték típusának megnevezését a ve-

zetéken fel kell tüntetni.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa

• Gép típuscímkéjének adatai

• Motor típuscímkéjének adatai

10. Tisztítás, karbantartás és tárolás

m Figyelem!

Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót! Sérülési veszély az áramcsapások által!

m Figyelem! Várja meg amig a készülék teljesen le nem hült! Megégetés veszélye!

m Figyelem! Minden tisztítási és karbantartási munka előtt a készüléket nyomásnélkülire kell tenni! Sérülés veszélye!

10.1 Tisztítás

• Tartsa a készüléket annyira por- és szennyeződés mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki

alacsony nyomás alatt sűrített levegővel.

• Azt ajánljuk, hogy minden használat után azonnal

kitisztítsa a készüléket.

• A készüléket rendszeresen egy nedves posztóval

és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejébe.

• Tisztítás előtt leválasztani a tömlőt és a permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

10.2 A nyomástartály karbantartása (13. ábra)

Figyelem! A nyomástartály (2) tartós tartósságá-

hoz minden üzem után a leeresztőcsavar (1) megnyitása által le kell engedni a kondenzvízet. Először

eressze le a tartálynyomást a biztonsági szelepen

(15) keresztül. A leeresztőcsavar az óramutató járásával ellenkező irányba történő csavarás által lesz

megnyitva (a kompresszor alulsó oldala felöl néz-

ve a csavarra), azért hogy a kondenzvíz teljesen le

tudjon folyni a nyomástartályból. Zárja azután ismét

be a leeresztőcsavart (az óramutató forgási irányába csavarni). Minden üzem előtt a nyomástartályt rozsdára és sérülésekre leellenőrizni. Nem szabad

a kompresszort sérült vagy rozsdás nyomástartály-

lyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

Váltóáramú motor

• A hálózati feszültség 230 V~ legyen

• A 25 méternél rövidebb hosszabbító vezetékek keresztmetszete 1,5 négyzetmilliméter legyen.

Az elektromos berendezések csatlakoztatását és ja-

vítását csak villamossági szakember végezheti.

10.3 Tárolás m Figyelem!

Húzza ki a hálózati csatlakozót, légtelenítse ki a készüléket és minden csatlakoztatott préslégszerszámot. Állítsa úgy le a kompresszort, hogy jogosulatlanok ne tudják üzembe venni.

85HU

m Figyelem!

A kompresszort csak száraz és jogosulatlanok szá-

mára nem hozzáférhető környezetben tárolni. Ne

döntse meg, cask állva tárolni! Kifolyhat az olaj!

10.3.1 A túlnyomás leeresztése

A kompresszorban levő túlnyomást leereszteni azáltal, hogy kikapcsolja a kompresszort és a nyomás-

tartályban levő présléget, például egy üresjáratban levő préslég szerszámmal vagy egy kifúvópisztollyal

elfogyasztja.

10.4 Transzport

A kompresszor a fogantyúnál a kerekekre billentve

szállítható.

10.5 alkatrészek rendelése

Pótalkatrészek rendelésekor a következő információkat kell megadni;

• A berendezés típusa

• Cikke számát a gép

11. Megsemmisítés és

újrahasznosítás

12. Alkatrészek rendelése

Pótalkatrész rendelésnél adja meg a következő adato-kat:

• Készülék típusa

• Készülék cikkszáma

• Készülék azonosító száma

• A szükséges pótalkatrész azonosító száma

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a kö-

vetkező részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő ré-

szekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: Henger, dugattyú, dugattyú-

gyűrűk

* nincs okvetlenül a szállítás terjedelmében!

A szállítási károk megakadályozásához a készü-

lék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy

pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból.

Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a gyelmet, hogy

a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv

(2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásár-

lásakor történő visszaadással vagy az elektromos

és elektronikus berendezések hulladékait újrahasz-

nosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a

használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes

anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrá-

sok hatékony használatához is hozzájárul. A hasz-

nált berendezések gyűjtőhelyeivel kapcsolatban a

városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos

gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

86 HU

13. Hibaelhárítás

Üzemzavar Lehetséges ok Elhárítás

Nem fut a kompreszszor.

A kompresszor fut, de nincs nyomás.

Fut a kompresszor, a manométeren nyomás van kijelezve, de a szerszámok nem futnak.

• Hiányzik a hálózati feszültség.

• Túl alacsony a hálózati feszültség.

• Túl alacsony a kinti hőmérséklet.

• Túlhevült a motor.

• Szivárgó a visszacsapó szelep.

• Tönkre van a tömítés.

• A kondenzvíz leeresztőcsavarja nem tömör.

• Szivárgóak a tömlőcsatlakozások.

• Szivárgós a gyorskuplung.

• Túl kicsi nyomás van a nyomásszabályo-

zón beállítva.

• Leellenőrizni a kábelt, biztosítékot és a dugaszoló aljzatot.

• Kerülje el a túl hosszú hosszabbítókábelt.

Elegendő keresztmetszetű hosszabbítókábelt

használni.

• Ne üzemeltese + 5°C kinti hőmérséklet alatt.

• Hagyni a motort lehülni adott esetben eltávolítani a túlhevülés okát.

• Kicserélni a visszacspó szelepet.

• Leellenőrizni a tömítéseket, a tönkrement

tömítéseket egy szakműhelyben kicseréltetni.

• Kézzel utánnahúzni a csavart. Leellenőrizni a tömítést a csavaron, adott esetben kicserélni.

• Leellenőrizni a préslégtömlőt és a szerszámokat, adott esetben kicserélni.

• Leellenőrizni a gyorskuplungot, adott esetben kicserélni.

• Tovább kinyitni a nyomásszabályozót.

87HU

888990

CE - Konformitätserklärung Originalkonformitätserklärung

CE - Declaration of Conformity CE - Déclaration de conformité

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für

den Artikel hereby declares the following conformity under the EU Directive

and standards for the following article déclare la conformité suivante selon la directive UE et les normes

pour l’article dichiara la seguente conformità secondo le direttive e le normati-

ve UE per l‘articolo declara la conformidad siguiente según la directiva la UE y las

normas para el artículo

kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite

järgmist artiklinumbrit erklærer hermed, at følgende produkt er i overensstemmelse med

nedenstående EUdirektiver og standarder verklaart hierbij dat het volgende artikel voldoet aan de daarop

betrekking hebbende EG-richtlijnen en normen vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direk-

tiivit ja standardit försäkrar härmed följande överensstämmelse enligt EU-direktiv

och standarder för följande artikeln

deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami

UE i normami pareiškia, taip atitiktis pagal ES direktyvos ir standartai šį straips-

nį

az EU-irányelv és a vonatkozó szabványok szerinti következo

megfeleloségi nyilatkozatot teszi a termékre izjavlja sledeco skladnost z EU-direktivo in normami za artikel

prohlašuje následující shodu podle smernice EU a norem pro

výrobek prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre

výrobok ovime izjavljuje da postoji sukladnost prema EU-smjernica i nor-

mama za sljedece artikle

apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti

šādu rakstu declară următoarea conformitate corespunzător directivelor şi

normelor UE pentru articolul

декларира съответното съответствие съгласно Дирек-тива

на ЕС и норми за артикул

Marke / Brand: SCHEPPACH Art.-Bezeichnung / Article name: KOMPRESSOR - HC104DC

COMPRESSOR - HC104DC COMPRESSEUR - HC104DC

Art.-Nr. / Art. no.: 5906133901

2014/29/EU

2014/35/EU

2014/30/EU

X 2006/42/EC

Annex IV

Notied Body: Notied Body No.: Certicate No.:

2004/22/EC

2014/68/EU

2011/65/EU*

89/686/EC_96/58/EC

90/396/EC

X 2000/14/EC_2005/88/EC

Annex V Annex VI

Noise: measured L P = 1.5 KW; L/Ø = cm

Notied Body: Société Nationale de Certication et d’Homologation Notied Body No.: 0499

2010/26/EC

Emission. No:

= 95,8 dB(A); guaranteed L

= 97 dB(A)

Standard references:

EN 61000-6-3:2007/A1:2011; EN 61000-6-1:2007; EN 61000-3-2:2014; EN 61000-3-11:2000; EN1012-1:2010; AfPS GS 2014:01 PAK;

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. This declaration of conformity is issued under the sole responsibility of the manufacturer. Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und

des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elektro- und Elektronikgeräten. The object of the declaration described above fulls the regulations of the directive 2011/65/EU of the European Parliament and Council

from 8th June 2011, on the restriction of the use of certain hazardous substances in electrical and electronic equipment. L’appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du

Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Ichenhausen, den 07.01.2019 __________________________

Unterschrift / Markus Bindhammer / Technical Director

First CE: 2018 Subject to change without notice

Documents registar: Andreas Pecher

Günzburger Str. 69, D-89335 Ichenhausen

Garantiebedingungen Revisionsdatum 20. August 2018

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Ver fügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser

Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der War tungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transpor tschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine O riginalteile sind oder nicht bestimmungsgemäß ver wendet werden.

- Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

- Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom S ervicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines VorOrt-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx.

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten

werden, so informieren wir Sie rechtzeitig.

7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparatur freigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere B earbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · w ww.scheppach.com

Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Garantie DE

O󰀨ensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We guarantee for our machines in

case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not manufac-

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l’acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d’un défaut de matière ou d’usinage durant cette période. Toutes les

Zjevné nedostatky je nutné nahlásit do 8 dnů pro obdržení zboží, jinak kupující ztratí veškeré nároky vyplývající z těchto nedostatků. Poskytujeme záruku pro naše stroje při správném používání na dobu zákonné záruční lhůty od předání takovým způsobem, že každý díl stroje, který se stane během této doby prokazatelně nepoužitelným z důvodu vady materiálu nebo výroby, bezplatně nahradíme. Za díly, které sami nevyrábíme, poskytujeme záruku jen v takovém rozsa-

Zjavné nedostatky treba oznámiť v priebehu 8 dní od príjmu tovaru, v opačnom prípade stráca

kupujúci všetky nároky kvôli takýmto nedostatkom. Záruku na naše stroje pri správnom zaob-

chádzaní poskytujeme na dobu zákonnej záručnej lehoty od odovzdania tým spôsobom, že každú časť stroja, ktorá by sa v priebehu tohto času stala dokázateľne nepoužiteľnou následkom chýb materiálu alebo výrobných chýb, bezplatne vymeníme. Na diely, ktoré sami nevyrábame,

Očitne pomanjkljivosti morate naznaniti v roku 8 dni po prejemu blaga, v nasprotnem kupec izgubi vse pravice v primeru takih pomanjkljivosti. Garancijo za naše stroje jamčimo pri pravilnem ravnanju v trajanju zakonskega roka veljavnosti garancije ob predaji na tak način, da vsak del stroja, ki postane v tem času dokazljivo neuporabben zaradi napak v materialu ali izdelavi,

Német garancia HU

A nyilvánvaló hiányokat az áru átvétele után 8 napon belül be kell jelenteni. Egyéb esetekben a

vevő az ilyen hiányokkal kapcsolatos összes igényét elveszíti. Helyes használat esetén gépeinkre az átadástól a törvényileg szabályozott jótállás időtartama alatt garanciát biztosítunk oly módon, hogy díjmentesen kicserélünk minden olyan alkatrészt, amely ezen idő alatt bizonyíthatóan

anyaghiba vagy gyártási hiba miatt vált használhatatlanná. A nem saját gyártású alkatrészekért

Očiti nedostaci moraju se prijaviti u roku od 8 dana nakon primitka robe, u suprotnom kupac gubi

pravo na zahtjeve zbog takvih nedostataka. Dajemo jamstvo za naše strojeve pri ispravnom

rukovanju u trajanju zakonski propisanog jamstvenog roka od preuzimanja na način da ćemo

besplatno zamijeniti sve dijelove stroja koji u tom razdoblju postanu neupotrebljivi zbog materijalnih ili proizvodnih pogrešaka. Za dijelove koje mi ne proizvodimo dajemo jamstvo samo do

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiile nimetatud vigade tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kļuvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dellíacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellíacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleißteil und von jeglichen Garantieansprüchen grundsätzlich ebenfalls ausgeschlossen.

Warranty GB

tured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new par ts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded. The saw blade is a consumable item and explicitly excluded from any warranty.

Garantie FR

pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d’un recours en garantie auprès des fournisseurs respectifs. Les frais de main d’œuvre occasionnés par le remplacement des pièces sont à la charge de l’acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus. La lame est une pièce d’usure et est exclue de la garantie.

Záruka CZ

hu, v jakém nám přísluší nároky na záruku od subdodavatelů. Náklady za používání nových dílů přebírá kupující. Nároky na vrácení peněz a slevu z kupní ceny a jiné nároky na náhradu škody jsou vyloučeny. Kotouč pily je opotřebitelný díl a je rovněž zásadně vyloučen z jakýchkoli nároků

na záruku.

Záruka SK

poskytujeme záruku iba do takej miery, do akej nám prináležia nároky na záručné plnenie voči subdodávateľom. Náklady za vloženie nových dielov nesie kupujúci. Nároky na výmenu tovaru a nároky na zníženie ceny a ostatné nároky na odškodnenie sú vylúčené. Pílový kotúč je spotrebný diel a zásadne je taktiež vylúčený z akýchkoľvek záručných nárokov.

Garancija SI

zamenjamo brezplačno. Za dele, ki jih ne izdelujemo sami, jamčimo samo v tolikšni meri, kolikor nam dopušča naša pravica do dobaviteljev. Stroške vstavljanja novih delov nosi kupec. Zahtevki za zamenjavo in znižanje cene niso sprejemljivi. List žage je obrabni del in tako tudi v celoti izključen iz vsakega garacijskega zahtevka.

csak abban az esetben vállalunk garanciát, ha beszállítónk felé jótállási igényt támaszthatunk. Az új alkatrészek alkalmazásának költségei a vevőt terhelik. Az átalakítási és árleszállítási igények, valamint egyéb kár térítési igények ki vannak zárva. A fűrészlap kopó alkatrésznek számít, ezért alapvetően minden garanciaigény alól ki van zárva.

Jamstvo HR

mjere do koje nas na to obvezuju jamstveni zahtjevi na račun dobavljača. Troškove ugradnje novih dijelova snosi kupac. Zahtjevi za smanjenje kupovne cijene ili promjenu narudžbe te ostali zahtjevi za naknadu štete su isključeni. List pile potrošni je dio te je načelno također isključen od

svih jamstvenih zahtjeva.

Garantii EE

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV

tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus

patenkinamos.

Garanzia IT

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei

componenti nuovi sono a carico dellíacquirente. Sono escluse pretese di risoluzione per vizi, di

riduzione o ulteriori pretese di risarcimento danni.

Gwarancja PL

nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH | Günzburger Str. 69 |

D-89335 Ichenhausen | www.scheppach.com

Scheppach HC104DC operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
