Instalace ovladačeInstalace

SyncMaster 713N

ramu

Nedodržování pravidel označených tímto symbolem může mít za následek úraz nebo
poškození zařízení.

Tento symbol označuje informace,

Zákaz

Nerozebírat! Odpojte napájecí kabel ze zásuvky.

Nedotýkat se!

které je třeba v každém případě
přečíst a porozumět jim.

Nutnost uzemnění jako prevence
zásahu elektrickým proudem

Napájení

Nepoužíváte-li monitor delší dobu, přepněte počítač do úsporného (spícího)
režimu (DPMS). Používáte-li spořič obrazovky, aktivujte jej.

Nepoužívejte poškozenou nebo uvolněnou zásuvku.

z

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Nevytahujte zástrčku uchopením za kabel, ani se nedotýkejte zástrčky
vlhkýma rukama.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

z

Používejte pouze řádně uzemněnou zásuvku a zástrčku.

z Nesprávné uzemnění může způsobit zásah elektrickým proudem nebo

poškození zařízení.

Kabel napájení zapojte tak, aby nedošlo k jeho uvolnění.

z Špatné zapojení může způsobit požár.

Instalace

Kabely příliš neohýbejte, ani na ně nestavte těžké předměty, které by
mohly způsobit poškození kabelů.

z V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Nepřipojujte do jedné zásuvky příliš mnoho produžovacích kabelů.

z Může to způsobit požár.

Vždy kontaktujte autorizované servisní středisko, pokud monitor instalujete v

místě s vysokou prašností, vysokými nebo nízkými teplotami, vysokou
vlhkostí, v místě, kde se používají chemikálie, a na místech s nepřetržitým
provozem, např. letiště, vlakové nádraží atd.

Pokud tak neučiníte, může to vést k vážnému poškození monitoru.

Monitor umístěte v prostředí s nízkou vlhkostí a minimem prachu.

z V opačném případě by uvnitř monitoru mohlo dojít ke zkratu nebo

požáru.

Při přemisťování monitoru dejte pozor, ať jej neupustíte.

z Můžete tím způsobit jeho poškození nebo se zranit.

Nainstalujte základnu monitoru do vitríny nebo na polici tak, aby ji konec
základny nepřesahoval.

z Pád zařízení může vést k jeho poškození nebo způsobit poranění.

Neumisťujte výrobek na nestabilní nebo malé plochy.

z Umístěte výrobek na rovnou, stabilní plochu, v opačném případě může

dojít k jeho pádu a zranění blízko se nacházejících osob, zejména dětí.

Neumísťujte výrobek na podlahu.

Někdo, zvláště děti, by o něj mohl zakopnout.

z

Nepřibližujte k výrobku hořlavé předměty jako svíčky, insekticidy nebo
cigarety.

z Jinak může dojít k požáru.

Zajistěte dostatečnou vzdálenost napájecího kabelu od topných zařízení.

z Roztavená izolace může být příčinou úrazu elektrickým proudem nebo

požáru.

Výrobek neumisťujte na místa se špatnou ventilací, např. na polici na
knihy, do skříně atd.

z Zvýšení teploty uvnitř zařízení může způsobit požár.

Pokládejte monitor opatrně.

Při neopatrném zacházení jej můžete poškodit nebo zničit.

z

Nepokládejte monitor na obrazovku.

z Můžete poškodit povrch obrazovky.

Čistění

Instalaci nástěnné konzoly je třeba svěřit vyškolenému odborníkovi.

z Instalace neškolenou osobou může mít za následek zranění.
z Používejte vždy pouze montážní zařízení popsané v přiručce.

Při instalaci zařízení kvůli proudění vzduchu zajistěte, aby bylo umístěno
alespoň 10 cm od zdi.

Špatné větrání může způsobit zvýšení teploty uvnitř zařízení, což má za

z

následek zkrácení životnosti součástí a zhoršení výkonu.

Čistíte-li skříň monitoru nebo obrazovku, používejte mírně navlhčený měkký
hadřík.

Nerozprašujte čisticí prostředek přímo na monitor.

Používejte doporučený čisticí prostředek a měkký hadřík.

Zaprášené a špinavé konektory monitoru vyčistěte suchým hadříkem.

Špinavý konektor může způsobit zásah elektrickým proudem nebo

z

požár.

Před čištěním výrobku jej odpojte od napájení.

z V opačném případě může dojít k úrazu elektrickým proudem nebo

požáru.

Vytáhněte zástrčku napájecího kabelu ze zásuvky a očistěte výrobek
měkkým suchým hadříkem.

z Nepoužívejte chemikálie jako vosk, benzen, alkohol, ředidla, insekticidy,

Další pokyny

osvěžovače vzduchu, maziva nebo saponáty.

Jednou ročně svěřte monitor servisnímu nebo zákaznickému středisku k
vyčištění vnitřku.

z Udržujte vnitřek monitoru v čistotě. Prach, který se nahromadí v

monitoru za dlouhou dobu používání, může způsobit jeho chybnou
funkci nebo požár.

Neodstraňujte kryt (nebo zadní část).

z Hrozí riziko zásahu elektrickým proudem nebo požáru.
z Svěřte opravu kvalifikovaným odborníkům.

Pokud monitor nepracuje normálně, zejména pokud se z jeho nitra
ozývají neobvyklé zvuky nebo je cítit zápach, okamžitě jej odpojte ze
zásuvky a

z

zavolejte autorizovaného prodejce nebo servis.

Hrozí riziko zásahu elektrickým proudem nebo požáru.

Výrobek neumisťujte na místa vystavená účinkům oleje, kouře nebo
vlhkosti; neumisťujte jej dovnitř vozidla.

z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu

elektrickým proudem či požáru.
Nepoužívejte monitor zejména v blízkosti vody nebo venku, kde může

z

být vystaven působení deště nebo sněhu.

Pokud monitor spadne na zem nebo dojde k poškození jeho skříně,
vypněte jej a odpojte napájecí kabel. Potom zavolejte Servisní Středisko.

z V opačném případě může dojít k chybné funkci monitoru nebo k zásahu

elektrickým proudem či požáru.

Odpojte monitor ze zásuvky, pokud jej nebudete dlouhou dobu používat
nebo je-li venku bouřka a blýská se.

z V opačném případě hrozí riziko zásahu elektrickým proudem nebo

požár.

Nikdy nezkoušejte posunovat monitor táhnutím za napájecí kabel nebo
video kabel.

z Může to způsobit přetržení kabelu, zásah elektrickým proudem nebo

požár v důsledku poškození kabelu.

Nikdy nevkládejte do otvorů monitoru žádné kovové předměty.

z Může to způsobit zásah elektrickým proudem, požár nebo úraz.

Nezakrývejte větrací otvory skříně monitoru.

z Nedostatečné větrání může způsobit poruchu monitoru nebo požár.

Nepokládejte na monitor žádné těžké předměty.

z Hrozí riziko zásahu elektrickým proudem nebo požáru.

Pokud do monitoru vnikne cizí látka, odpojte napájecí kabel a

z

kontaktujte Servisní středisko.

Neumísťujte v blízké vzdálenosti od výrobku výbušné chemické spreje
nebo hořlavé látky.

z Může to způsobit výbuch nebo požár.

Udržujte monitor mimo dosah jakýchkoli zdrojů magnetického pole.

z V opačném případě může dojít k barevným a tvarovým deformacím

obrazu.

Nevkládejte do ventilačních otvorů a zdířky pro sluchátka a A/V zařízení
kovové ani hořlavé předměty (vrtáky, dráty, papíry, zápalky)

z Můžete tím způsobit požár nebo úraz elektrickým proudem. Pokud do

zařízení vniknou cizí látky nebo voda, vypněte zařízení, vytáhněte
zástrčku z elektrické zásuvky a kontaktujte Servisní Středisko.

Pokud je na obrazovce monitoru po velmi dlouhou dobu zobrazen jeden
nepohyblivý obraz, mohou na ní zůstat jeho zbytky nebo stíny.

Potřebujete-li se vzdálit od monitoru na delší dobu, přepněte jej do

z

režimu s šetřením energie nebo aktivujte spořič obrazovky.

Nastavte rozlišení a frekvenci na hodnoty odpovídající modelu monitoru.

z Nevhodné rozlišení může způsobit nedostatečnou kvalitu obrazu.

17 " - 1280 X 1024

j

Nepřetržité sledování monitoru z příliš malé vzdálenosti může způsobit
poškození zraku.

Po každé hodině práce s monitorem si dopřejte alespoň pětiminutovou
přestávku, abyste snížili namáhání očí

.

Neinstalujte zařízení na nestabilní, nerovný povrch nebo na místo
vystavené vibracím.

z Pád zařízení může vést k jeho poškození nebo způsobit poranění.

Použití zařízení v místech vystavených vibracím může vést k snížení
životnosti zařízení nebo k jeho vzplanutí.

Pokud monitor přemisťujete, vypněte jej a odpojte napájecí kabel.
Před přenášením se ujistěte, že jsou všechny kabely, včetně anténního
kabelu a kabelů propojujících monitor s jinými zařízeními, odpojeny od
monitoru.

z Neodpojení kabelů může vést k jejich poškození, k požáru nebo zásahu

elektrickým proudem.

Umístěte výrobek mimo dosah dětí, protože by ho mohly poškodit tím,
že se na něj budou zavěšovat.

z Výrobek může při pádu způsobit zranění, nebo dokonce i smrt.

Pokud výrobek po delší dobu nepoužíváte, odpojte jej od elektrické sítě.

z V opačném případě může dojít k zahřívání způsobenému

nahromaděnými nečistotami nebo poškozenou izolací, což může vést k
úrazu elektrickým proudem nebo požáru.

Na výrobek neumísťujte oblíbené předměty vašich dětí (nebo cokoli

iného, co by je mohlo uvést v pokušení).

z Děti by se mohly pokusit na výrobek vyšplhat a předmět získat. V

takovém případě by mohlo dojít k pádu výrobku a ke způsobení zranění
nebo smrti.

j

ý p

Přesvědčte se, zda jsou k monitoru přiloženy níže uvedené součásti. Pokud nějaká součást chybí,

kontaktujte svého prodejce.

Obsah balení

Volitelné 1

Volitelné 2

Příručka

Monitor &

Monitor & otočn

ednoduchý podstavec Podstavec

odstavec

CD s příručkou uživatele,

Kabel

Průvodce rychlým

nastavením

Záruční list

(Není k dispozici ve všech

zemích.)

ovladačem monitoru a se

softwarem Natural Color

(Natural Color Pro) a

MagicTune™software CD

Pohled zepředu

Kabel D-Sub Napájecí kabel

1. Tlačítko Menu [ ]

2. Tlačítko MagicBright

[]

Otevře menu OSD. Slouží také k ukončení práce s menu OSD či k
návratu do předchozího menu.

MagicBright je nová funkce, která optimalizuje způsob zobrazení
obrazu podle jeho obsahu. V současné době jsou k dispozici tři
různé režimy: Text (text), Internet (Internet) a Entertain (zábava).
Každý z režimů má své vlastní nastavení hodnoty jasu.Každé ze tří
nastavení lze jednoduše vybrat stisknutím ovládacích tlačítek
MagicBright.

1) Custom

Přestože základní přednastavené hodnoty byly pečlivě
vybrány našimi odborníky, nemusí přesně vyhovovat vašim
individuálním potřebám.
V tomto případě nastavte jas a kontrast pomocí OSD menu.

2) Text

Pro zobrazení dokumentů nebo obrázků obsahujících hodně
textu.

3) Internet

: Normální jas

: Střední jas

3. Tlačítko Brightness

[]

2,3. Tlačítka pro nastavení

[]

4. Tlačítko Enter [ ]

5. Tlačítko Auto

6. Vypínač napájení

7. Kontrolka napájení

V části PowerSaver této příručky naleznete další informace o funkcích pro úsporu energie.
Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte jej.

Pro smíšené obrázky obsahující text i grafiku.

4) Entertain

Pro sledování filmů například z DVD nebo VCD.

4) Custom

Přestože základní přednastavené hodnoty byly pečlivě
vybrány našimi odborníky, nemusí přesně vyhovovat vašim
individuálním potřebám.
V tomto případě nastavte jas a kontrast pomocí OSD menu. --
>

>>Klepnutím sem zobrazíte animaci.

Není-li zobrazeno menu OSD, nastavte jas stisknutím tlačítka.

Tato tlačítka slouží k výběru a nastavení položek menu.

Používá se pro výběr menu OSD.

Slouží k automatickému nastavení přímého přístupu.

Tento vypínač se používá pro zapnutí a vypnutí monitoru.

Tato kontrolka během normálního provozu zeleně svítí a jednou
zeleně zabliká, když monitor ukládá nastavení do paměti.

: Vysoký jas

Pohled zezadu

1. Zásuvka pro napájení

2. Port D-sub 15-pin

V části Připojení monitoru naleznete další informace o propojení kabelů.

(Zadní strana různých výrobků se může lišit.)

Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně
monitoru.
Připojte propojovací kabel k 15pinovému konektoru D-sub na zadní
straně monitoru..

1.

2-1.

2-2.

2-3.

3.

Připojte napájecí kabel monitoru do napájecí zásuvky na zadní straně monitoru.
Druhý konec napájecího kabelu zasuňte do nejbližší elektrické zásuvky.

Použití analogového konektoru D-sub grafického adaptéru.
Připojte propojovací kabel k 15pinovému konektoru D-sub na zadní straně monitoru..

Připojení k počítači Macintosh
Monitor lze připojit k počítači Macintosh pomocí propojovacího kabelu D-SUB.

Monitor lze připojit ke staršímu modelu počítače Macintosh pomocí speciálního adaptéru.
Zapněte počítač a monitor. Objeví-li se na obrazovce monitoru obraz, instalace je hotova.

Sestavení monitoru

Monitor a dolní část

A

r

Otočný podstavec

Za

ážka podstavce

Montáž držáku (podstavce)

Monitor lze připevnit pomocí montážní podložky typu VESA o rozměrech 100mm x 100mm.

.

Jednoduchý podstavec Otočný podstavec

j

j

g)

(

)

A. Monitor

B. Montáž držáku (podstavce)

1. Vypněte monitor a odpojte jeho napájecí kabel.

2. Položte LCD monitor obrazovkou dolů na rovný povrch s ochrannou poduškou.

3. Uvolněte a vyšroubujte dva šrouby a potom sejměte podstavec z LCD monitoru.

4. Chránič srovnejte s otvory v zadní části krytu televizoru a připevněte ho čtyřmi šrouby
dodanými s ramenem, nástěnnou konzolí nebo jiným montážním zařízením.

Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do

ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace
ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro
operační systém, který používáte.

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z

edné z níže uvedených webových stránek.

z Webové stránky: http://www.samsung.com/ (celý svět)

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (Čína)

Windows ME

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na

"Ovladač systému Windows ME (Windows ME Driver)"

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko

.

"OK"

.

4. V okně "

Upozornění (Warnin

" klepněte na tlačítko "

Nainstalovat

Install

".

j

5. Instalace ovladače monitoru je hotova.

Windows XP/2000

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na

3. Ze seznamu vyberte model monitoru a potom klepněte na tlačítko

"Ovladač systému Windows XP/2000 (Windows XP/2000 Driver)"

"OK"

.

.

4. V okně "

5. Pokud je zobrazeno následující okno

klepněte na tlačítko

Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže poškodit
operační systém. Certifikovaný ovladač bude k dispozici na domovské stránce Samsung
Monitor Homepage

http://www.samsung.com/.

6. Instalace ovladače monitoru je hotova.

Upozornění (Warning)

"OK"

" klepněte na tlačítko "

.

"Zpráva"

Nainstalovat (Install)

, klepněte na tlačítko

".

"Pokračovat"

. Potom

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do

ednotky CD-ROM disk CD, který je součástí dodávky monitoru. Proces instalace
ovladače se pro různé operační systémy liší. Postupujte tedy podle pokynů pro

operační systém, který používáte.

j

r

í

Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z

edné z níže uvedených webových stránek.

z Webové st

ánky: http://www.samsung.com/ (celý svět)

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (Čína)

Operační systém Microsoft® Windows® XP

1. Vložte disk CD do jednotky CD-ROM.

2. Klepněte na tlačítko "

".

témata

" —>, dále na položku "

Start

Ovládací panely

" a na ikonu "

Vzhled a

3. Klepněte na ikonu "

4. Klepněte na tlačítko "

Obrazovka

Vlastnosti

" a na kartě "

" na kartě "

Nastavení

" klepněte na tlačítko "

Upřesnit...

Monitor

" a vyberte kartu "

Ovladač

".

".

5. Klepněte na tlačítko "

seznamu nebo...

Aktualizovat ovladač..

" a potom klepněte na tlačítko "

", potom vyberte položku "

".

Dalš

Nainstalovat ze

6. Vyberte položku "

dalším okně klepněte na tlačítko "

7. Klepněte na tlačítko "
seznamu vyberte model monitoru. Potom klepněte na tlačítko "

Nevyhledávat, vyberu jej ze seznamu

Z diskety

Vyhledat

", zadejte do textového pole řetězce A:(D:\ovladač) a ze

".

", klepněte na tlačítko "

".

Další

Další

" a v

8. Zobrazí-li se níže uvedené okno "
klepněte na tlačítko "OK".

Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže poškodit
operační systém. Certifikovaný ovladač bude k dispozici na domovské stránce Samsung
Monitor Homepage

http://www.samsung.com/.

9. Klepněte na tlačítko "

" a potom na tlačítko "OK".

Zavřít

", klepněte na tlačítko "

Zpráva

Pokračovat

" button. Potom

j

ící

í

10. Instalace ovladače monitoru je hotova.

Operační systém Microsoft® Windows® 2000

Pokud se na obrazovce zobrazí zpráva "Digitální podpis nebyl nalezen (Digital
Signature Not Found)" postupujte podle následu

1. V okně "

2. V okně "

3. Do textového pole zadejte A:(D:\Ovladač), klepněte na tlačítko "Otevřít" a potom na tlačítko
"OK".

Postup instalace

1. V menu "

2. Poklepejte na ikonu "

3. Vyberte kartu "

4. Vyberte kartu "

Případ 1: Není-li tlačítko "Vlastnosti" aktivní, znamená to, že monitor je správně

Případ 2: Pokud je tlačítko "Nastavení" aktivní, klepněte na ně a pokračujte v instalaci.

5. Na kartě "
"Další".

6. Vyberte položku "

ovladač

7. Klepněte na tlačítko "

8. Klepněte na tlačítko "

9. Vyberte model monitoru a klepněte na tlačítko "

10. Klepněte na tlačítko "

Vložit disketu (Insert disk)
Hledá se soubor (File needed)

" klepněte na položky "

Start

Obrazovka
Nastavení
Monitor

nakonfigurován. Ukončete instalaci.

Ovladač

", potom klepněte na tlačítko "

".

" klepněte na tlačítko "

Zobrazit seznam známých ovladačů pro toto zařízení a vybrat

Vyhledat

Otevřít

Dokončit

".

" a potom klepněte na tlačítko "

" a do pole zadejte text A:(D:\Ovladač).

" a potom na tlačítko "OK".

" a potom na tlačítko "

" klepněte na tlačítko "OK".

" klepněte na tlačítko "

Nastavení

Další

" a "

Aktualizovat ovladač..

" a na tlačítko "

Další

ch pokynů.

Vyhledat

Ovládací panely

Upřesnit..

Z diskety

" a znovu na tlačítko "

".

Zavřít

".

".

" a potom na tlačítko

".

".

Další

".

Zobrazí-li se okno "
klepněte na tlačítko "
"

".

Zavř

t

Operační systém Microsoft® Windows® Millennium

1. V menu "

2. Poklepejte na ikonu "

3. Vyberte kartu "

4. Vyberte kartu "

5. Klepněte na tlačítko "

6. Vyberte položku "

7. Vyberte položku "

a klepněte na tlačítko "

8. Klepněte na tlačítko "

9. Zadejte do pole A:\(D:\ovladač) a klepněte na tlačítko "OK".

Start

Nebyl nalezen digitální podpis (Digital Signature Not Found)

". Klepněte na tlačítko "

Ano

" klepněte na položky "

Obrazovka
Nastavení
Monitor

Zadat umístění ovladače
Zobrazit seznam všech ovladačů v daném umístění a vybrat ovladač

" a klepněte na tlačítko "

".

Další

" v okně "

".

Změnit

Z diskety

Nastavení

".

Typ monitoru

"

Dokončit

" a "

Upřesnit

".

" a potom na tlačítko

Ovládací panely

".

".

".

",

"

10. Vyberte položku "

r

p

r

k počítači a klepněte na tlačítko "OK".

11. Pokračujte klepnutím na tlačítka "

Vlastnosti obrazovky.
(Během instalace může dojít k zobrazení jiných dialogových oken s upozorněními nebo
jinými zp

Operační systém Microsoft® Windows® NT

1. V menu
ikonu

2. V okně Informace o registraci obrazovky (Display Registration Information) klepněte na kartu
Nastavení (Settings) a potom na tlačítko

3. Vyberte režim, který chcete používat (rozlišení, počet barev a obnovovací frekvenci) a potom
klepněte na tlačítko OK.

4. Pokud funkce obrazovky vypadají po klepnutí na tlačítko Test normálně, klepněte na tlačítko

Použít (Apply)

počet barev a frekvenci).

Operační systém Linux

Abyste mohli spouštět systém X-Window, je třeba vytvořit konfigurační soubor X86Config
obsahující systémová nastavení.

1. V první a druhé obrazovce po spuštění souboru X86Config stiskněte klávesu Enter.

2. Třetí obrazovka obsahuje

3. Nastavte parametry myši.

4. Další obrazovka slouží pro

5. Nastavte parametry klávesnice.

6. Další obrazovka slouží pro

7. Nejprve nastavte
hodnotu.)

8. Nastavte

9. Zadejte

10. Nastavení monitoru je
Po nastavení dalšího požadovaného hardwaru

ávami. V takovém případě vyberte možnost odpovídající vašemu monitoru.)

Start

Obrazovka

Není-li v seznamu
vyberte rozlišení a frekvenci podle části Předvolené režimy v této uživatelské příručce.

vertikální frekvenci

název modelu monitoru

Zobrazit všechna zařízení

Zavřít

klepněte na položky

icon.

. Pokud funkce obrazovky nejsou normální, vyberte jiný režim (nižší rozlišení,

Všechny režimy obrazovky (All Display Modes)

nastavení myši (setting your mouse)

výběr klávesnice

nastavení monitoru

horizontální frekvenci

hotovo

Nastavení

monitoru. (Můžete zadat přímo příslušnou hodnotu.)

. Tato informace nemá vliv na funkci systému X-Window.

.

", ze seznamu vyberte monitor, který je připojen

" a "OK", dokud se nezavře dialogové okno

a

Ovládací panely

Všechny režimy obrazovky (All Display Modes)

.

.

monitoru. (Můžete zadat přímo příslušnou

S

systém X-Window.

usťte

a potom poklepejte na

žádný režim,

.

.

Systém Natural Color

Systém Natural Colo

Jedním ze známých problémů používání počítačů je, že barvy obrázků vytisknutých na

tiskárně, naskenovaných obrázků či obrázků pořízených digitálním fotoaparátem nejsou stejné

j

ako na monitoru.

Ideálním řešením tohoto problému je softwarový systém Natural Color. Je to systém správy
barev, který byl vyvinut ve spolupráci společnosti Samsung Electronics a institutu Korea
Electronics & Telecommunications Research Institute (ETRI). Systém je k dispozici pouze pro
monitory Samsung a zajišťuje, že barvy obrázků na monitoru jsou stejné jako barvy
vytisknutých či naskenovaných obrázků.
Další informace naleznete v Nápovědě (F1) k softwaru.

Instalace softwaru Natural Color

Vložte disk CD, který je součástí dodávky monitoru Samsung, do jednotky CD-ROM. Zobrazí
se úvodní obrazovka instalace programu. Klepnutím na Natural Color na úvodní obrazovce
zahájíte instalaci softwaru Natural Color. Chcete-li program nainstalovat manuálně, vložte
dodaný disk CD do jednotky CD-ROM, klepněte na tlačítko [Start] operačního systému
Windows a potom vyberte z menu položku [Spustit].
Zadejte do pole Spustit řetězec D:\color\eng\setup.exe a potom stiskněte klávesu <Enter>.
(Není-li D:\ písmeno jednotky CD-ROM, zadejte správné písmeno jednotky.)

Odinstalování softwaru Natural Color

Klepněte na položku [Nastavení]/[Ovládací panely] v menu [Start] a potom poklepejte na ikonu
[Přidat nebo odebrat programy].
Vyberte ze seznamu položku Natural Color a potom klepněte na tlačítko [Přidat či odebrat].

Otevře MENU OSD. Slouží také k ukončení práce s MENU OSD či k návratu do předchozího

1.

MENU.

Nastavení položek MENU.

2.

Nastavení položek MENU.

3.

Aktivuje zvýrazněnou položku MENU.

4.

Slouží k automatickému nastavení přímého přístupu.

5.

AUTO

MENU Popis

AUTO

MagicBright™

Stisknete-li tlačítko '

', objeví se obrazovka automatického nastavení

AUTO

(Auto Adjustment), jak je znázorněno na animaci uprostřed.
Chcete-li dosáhnout ostřejšího automatického nastavení, proveďte funkci
'AUTO' při zapnuté funkci 'AUTO PATTERN'.

z Pokud automatické nastavení správně nepracuje, stiskněte znovu

tlačítko Auto a nastavte si obraz s větší přesností.

z Pokud změníte rozlišení na ovládacím panelu, bude aktivována

funkce Auto.

MENU Popis

Dalším stiskem tlačítka MagicBright™ lze cyklicky přepínat mezi

MagicBright

™

předkonfigurovanými režimy.

- Čtyři odlišné režimy (Custom/Text/Internet/Entertain)

Brightness

MENU Popis

Brightness

1. Picture

2. Color

3. Image

4. OSD

5. Setup

6. Information


Nastavení červené barvy.

Brightness Contrast

Color Tone Color Control Gamma

Coarse Fine Sharpness H-Position V-Position

Language H-Position V-Position Transparency Display Time

Image Reset Color Reset

MENU Popis Přehrát/Zastavení

Nastavení červené barvy.

Brightness

Funkce přímého řízení (Direct Control)

zobrazeno MENU OSD, nastavte jas stisknutím
tlačítka.

: Není-li

Contrast

Color

Nastavení zelené barvy.

MENU Popis Přehrát/Zastavení

Tón barvy lze změnit a vybrat jeden ze čtyř režimů -

Color Tone

Color Control

Gamma


Cool (chladný), Normal, Warm (teplý) a Custom
(vlastní).

Podle těchto kroků lze nastavit jednotlivé barevné
složky R,G,B.

Vyberte jednu ze tří předdefinovaných hodnot gamma.

MENU Popis Přehrát/Zastavení

Odstraňuje šum jako jsou například svislé pruhy.

Coarse

Fine

Hrubé nastavení může posunout zobrazovanou oblastí
monitoru. Pomocí menu Horizontal Control ji můžete
přemístit doprostřed.

Odstraňuje šum jako jsou například vodorovné pruhy.
Jestliže šum nezmizí ani po jemném doladění,
zopakujte to znovu po nastavení frekvence (rychlost
hodin).

Sharpness

H-Position

V-Position

OSD

FPodle těchto pokynů lze upravit čistotu obrazu.

Podle těchto pokynů nastavíte vodorovnou polohu
obrazu na obrazovce.

Podle těchto pokynů nastavíte svislou polohu obrazu
na obrazovce.

MENU Popis Přehrát/Zastavení

Pomocí níže uvedeného postupu nastavte jazyk
MENU. Můžete si vybrat jeden ze sedmi jazyků

Language

(anglicky, německy, španělsky, francouzsky, italsky,
švédsky, rusky).
jazyk MENU OSD. Nemá žádný vliv na jakýkoli
software v počítači.

Poznámka

: volba platí pouze pro

H-Position

V-Position

Transparency

Display Time

Setup

Pomocí této funkce můžete změnit vodorovnou polohu
MENU OSD na obrazovce monitoru.

Pomocí této funkce můžete změnit svislou polohu

MENU OSD na obrazovce monitoru.

Funkce je určena ke změně průhlednosti pozadí menu
OSD (On-Screen Display).

Nedojde-li během určité doby v menu k žádnému
nastavení, menu se automaticky vypne.
Čas, po který menu bude čekat, než se vypne, lze
nastavit.

MENU Popis Přehrát/Zastavení

Image Reset

Color Reset

Information

Nastavené hodnoty parametrů Image jsou nahrazeny
výchozími hodnotami.

Nastavené hodnoty parametrů Color jsou nahrazeny
výchozími hodnotami.

MENU Popis

Information

Zobrazí na obrazovce MENU OSD informace o zdroji videosignálu a
režimu zobrazení.

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

Přehled

Co je software MagicTune™

Funkce monitoru mohou záviset na grafickém adaptéru, počítači, osvětlení a jiných podmínkách okolního
prostředí. Dosažení co nejlepšího obrazu monitoru vyžaduje jeho pečlivé nastavení podle vlastních požadavků.
Použití manuálních ovládacích prvků, které jsou k dispozici pro vyladění obrazu, může být často poměrně
náročné. Přesné nastavení (vyladění) obrazu vyžaduje snadno použitelný program, který vás krok za krokem
provede procesem dosažení jeho co nejlepší celkové kvality.

Ve většině případů i jednoduché nastavení jasu a kontrastu představuje použití víceúrovňového menu OSD (On­Screen Display), které nemusí být vždy dobře srozumitelné. Pro správné nastavení ovládacích prvků monitoru
navíc chybí potřebná kontrola či zpětná vazba. MagicTune™ je softwarový nástroj, který vede uživatele
procesem nastavení pomocí srozumitelných instrukcí a zobrazování vzorků pro každý parametr nastavení
monitoru. Parametry nastavené každým uživatelem lze uložit, což umožňuje snadný výběr charakteristik obrazu
ve víceuživatelském prostředí nebo vytvoření několika předdefinovaných nastavení podle obsahu a okolního
osvětlení.

Základní funkce

MagicTune™ je softwarový nástroj, který umožňuje nastavení monitoru a vyladění barev pomocí protokolu

Display Data Channel Command Interface (DDC/CI)

nastavení obrazu, takže není zapotřebí používat menu OSD (On-Screen Display). MagicTune supports Windows
98SE, Me, 2000, XP Home, and XP Professional.

MagicTune umožňuje rychle a přesně vyladit obraz, jednoduše nastavení uložit a používat takové konfigurace
monitoru, které nejlépe vyhovují vašim potřebám.

protocol. Tímto softwarem se provádějí všechna

Režim OSD

Režim OSD umožňuje snadné nastavení monitoru bez předem definovaných kroků. Můžete prostě otevřít
požadovanou položku menu a snadno ji nastavit.

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

Instalace

1. Vložte instalační CD do CD-ROM mechaniky.

2. Klikněte na instalační soubor MagicTune.

3. Vyberte jazyk instalace a klepněte na tlačítko “Další”.

4. Až se zobrazí okno průvodce instalací InstallShield Wizard, klikněte na " Další."

5. Podmínky používání odsouhlasíte zvolením "I accept the terms of the license agreement" ("Souhlasím s

podmínkami licenční smlouvy").

6. Zvolte složku, do které chcete program MagicTune nainstalovat.

7. Klikněte na tlačítko "Install."

8. Zobrazí se okno stavu instalace "Installation Status".

9. Klikněte na tlačítko “Dokončit”.

10. Po dokončení instalace se na ploše zobrazí ikona MagicTune 3.5.

Program spusťte dvojím kliknutím na ikonu.

V závislosti na vlastnostech vašeho počítačového systému nebo monitoru se ikona
programu MagicTune nemusí vůbec objevit. Pokud se tedy neobjeví, stiskněte klávesu
F5.

Problémy při instalaci

Instalace programu MagicTune 3.5 může být ovlivněna takovými faktory, jako je video karta, základní deska
(Motherboard) a síťové prostředí.
Pokud máte během instalace problémy, vyhledejte kapitolu

"Odstranění problémů".

Systémové požadavky

Operační systémy

z Windows 98 SE
z Windows Me
z Windows 2000
z Windows XP Home Edition

z

Windows XP Professional

Hardware

z

paměť min. 32 MB

z pevný disk min. 25 MB

* Více informací získáte na

webové. stránce MagicTune.

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

MagicTune umožnuje rychle a presne vyladit obraz, jednoduše nastavení uložit a
používat takové konfigurace monitoru, které nejlépe vyhovují vašim potrebám.

z Zobrazení OSD modu může být nestabilní. Jak je vysvětleno v

z Řídicí režim MagicTune se bude lišit v závislosti na modelu monitoru.

uživatelské příručce, je přímo závislé na rozhraní konkrétní obrazovky.

z Během pohybu otočného čepu nemusí část programu MagicTune

fungovat správně.

Režim OSD

Režim OSD usnadňuje nastavení na všech monitorech. Pokud ho vyvoláte, každá záložka v horní části ovládacího
okna zobrazí obecný popis položek menu pro nastavení. Pokud je vyberete, zobrazí každá záložka seznam
položek menu. Kromě rychlého nastavení monitoru umožňuje režim OSD také snadný a praktický přístup ke všem
záložkám a položkám menu.

Popis tlačítek

OK

Reset (Obnovit)

Cancel (Zrušit)

Aplikuje jakékoliv provedené změny a zavírá program MagicTune.

Obnovuje hodnoty monitoru zobrazené v aktivním ovládacím okně na hodnoty doporučené
výrobcem.

Zavírá program MagicTune bez uložení provedených změn. Pokud jste v ovládacím okně
žádné změny neprovedli, kliknutím na "Cancel" neprovedete žádnou změnu.

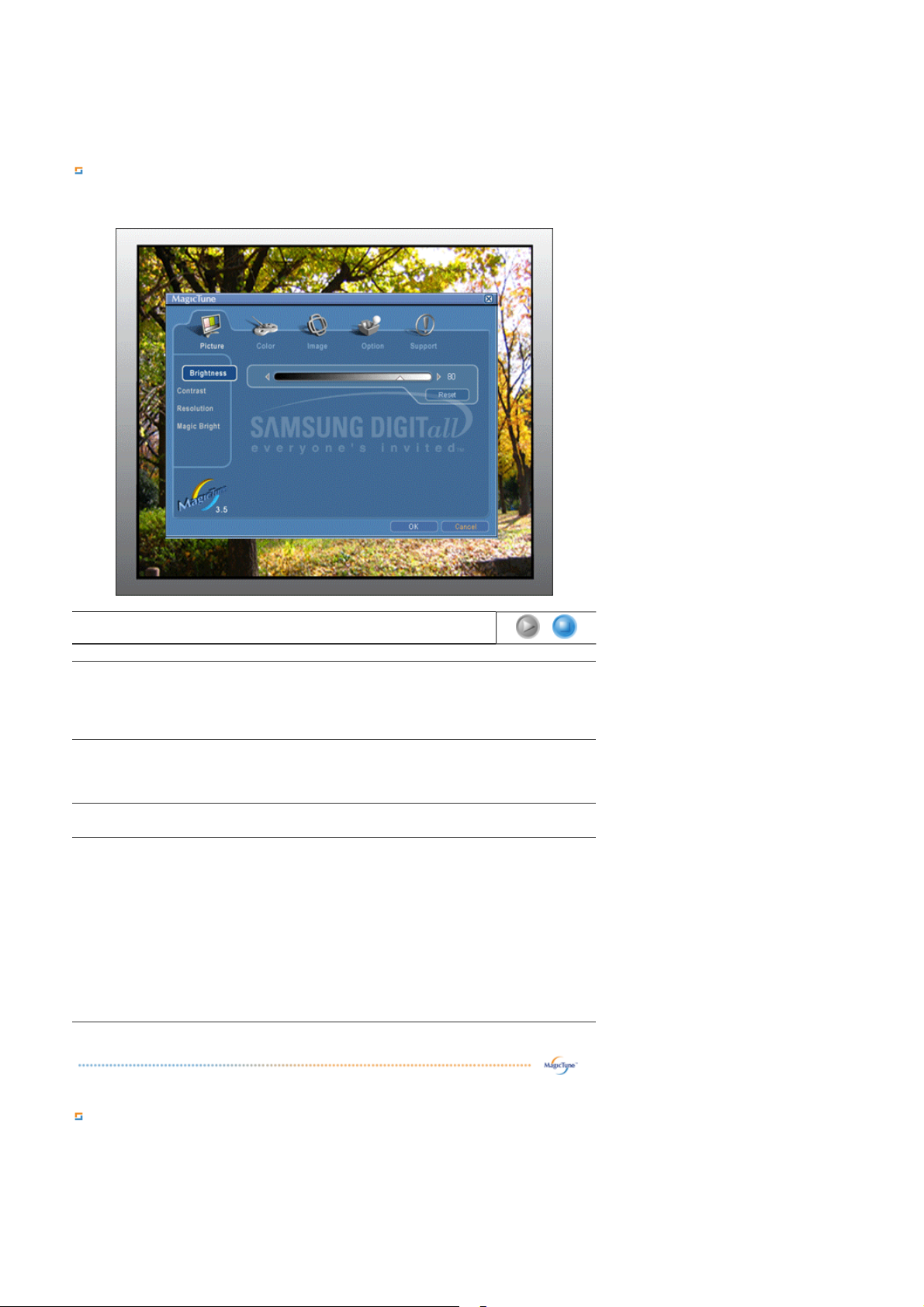

Popis záložky Picture (Obraz)

Umožňuje uživateli nastavit obrazovku na požadované hodnoty.

Brightness Contrast Resolution MagicBright

nmlkji nmlkj

Danou obrazovku zesvětlí nebo ztmaví. Podrobné údaje o obrazech v tmavých částech se

Brightness

Contrast

Resolution
(Rozlišen)í Seznam všech rozlišení podporovaný programem.

MagicBright™

mohou ztratit, pokud nenastavíte jas na správou úroveň. Abyste získali ty nejlepší podmínky,
nastavte jas.

Nastaví rozdíl v jasu mezi světlými a tmavými plochami na obrazovce. Dodá obrazům
křehkost.

Jde o proces, pomocí kterého jsou vámi vybrané barvy optimalizovány a udržovány.
MagicTune je velmi užitečný, zejména pokud jste jedním z těch, kteří chtějí sledovat přesně
reprodukovaný obraz i s jeho detaily - včetně webových obrazů a těch vytvořených digitálních
fotoaparátem nebo skenerem.

nmlkj

1. Text: Pro zobrazení dokumentů nebo obrázků obsahujících hodně textu.

2. Internet: Pro smíšené obrázky obsahující text i grafiku.

3. Entertain: Pro sledování filmů například z DVD nebo VCD.

4. Custom: Přestože základní přednastavené hodnoty byly pečlivě vybrány našimi
odborníky, nemusí přesně vyhovovat vašim individuálním potřebám. V tomto případě
nastavte Brightness (Jas) a Contrast (Kontrast) pomocí OSD menu.

nmlkj

Color TabPopis záložky Color (Barvy)

Upravte "teplotu" pozadí monitoru nebo barvy obrazu.

Color Tone Color Control Calibration

nmlkji nmlkj nmlkj

Color Tone
(Barevný tón)

Můžete změnit tón barvy.

z Warm - Normal - Cool
z Custom

Color Control
(Ovládání

Upravte barvu obrazu.
Můžete změnit barvu monitoru na vaši oblíbenou barvu.

barev)

z R- G - B

Jde o proces, pomocí kterého jsou vámi vybrané barvy optimalizovány a udržovány.

Calibration
(Kalibrace)

MagicTune je velmi užitečný, zejména pokud jste jedním z těch, kteří chtějí sledovat přesně
reprodukovaný obraz i s jeho detaily - včetně webových obrazů a těch vytvořených
digitálních fotoaparátem nebo skenerem.

Popis záložky Image(Obraz)

Nastavte hodnoty Position (Poloha), Fine (Jemné) a Coarse (Hrubé) obrazu.

Image Setup Position

nmlkji nmlkj

z Fine (Jemné): Odstraňuje šum jako jsou například vodorovné pruhy.

Jestliže šum nezmizí ani po jemném doladění, zopakujte to znovu po nastavení

Image Setup
(Nastavení
obrazu)

frekvence (rychlost hodin).

z Coarse (Hrubé): Odstraňuje šum jako jsou například svislé pruhy.

Hrubé nastavení může posunout zobrazovanou oblastí monitoru. Pomocí menu
Horizontal Control ji můžete přemístit doprostřed.

z Auto Setup : Položka Auto umožňuje automatické nastavení monitoru podle

vstupního video signálu.Automaticky jsou nastaveny hodnoty položek fine (jemný),
coarse (hrubý) a position (pozice).

Position (Poloha)

Podle těchto pokynů nastavíte vodorovnou, svislou polohu obrazu na obrazovce.

Popis záložky Option (Možnosti)

Můžete nastavit, aby program MagicTune používal následující možnosti.

Zavede dialogové okno preferencí. Aktivní preference budou mít v zaškrtávacím okénku

"V". Jakoukoliv preference zapnete nebo vypnete umístěním kurzoru na okénko a
kliknutím.

z

Preferences
(Preference)

Enable task tray menu . ( Zpřístupnění úlohového menu. )

- Menu programu MagicTune otevřete kliknutím na ikonu [task tray menu].
Menu se nezobrazí, pokud není vybráno [Enable System Tray] v [Options] ' [Basic
Settings].

z Select Language(Výběr jazyka) - Výběr jazyka se projeví pouze v systému menu

OSD (On Screen Display). - The language chosen affects only the language of the
OSD.

Source Select

z Analog
z Digital

Popis záložky Support (Podpora)

Zobrazuje ID a číslo verze programu a umožňuje vám používat Nápovědu.

Pokud potřebujete pomoci s instalací nebo používáním programu MagicTune, navštivte

Help (Nápověda)

webovou stránku MagicTune nebo klikněte na soubory Nápovědy (Návod k použití). Návod
k použití se otevírá v základním okně browseru.

Asset ID

K ovládání monitoru klienta můžete použít server.(Aby bylo možné používat tento program
jako klienta, musí být nainstalován program serveru)

User Name

User ID

Server IP

Department

Location

Version

Zobrazuje číslo verze programu MagicTune.

Zobrazí jméno uživatele přihlášeného na PC.

Zobrazí ID uživatele přihlášeného na PC.

Zadejte adresu IP.

Zadejte název oddělení.

Zadejte umístění

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

Color Calibration (Kalibrace barev)

1. Color Calibration (Kalibrace barev)

Kalibrace barev(“ColorCalibration”) vám pomůžeoptimálně nastavit váš monitor tak, aby zobrazoval věrné barvy.

Optimální nastavení monitor provedete pomocí následujících 5 kroků.

1. Nastavte “Ovladač jasu” tak, aby jas kontrolního políčka bylschodný sjasem pozadí.

2. Pokudna "Kontrolním políčku" objevíte určitý barevný tón, přesuňteovládací kurzor ve směru barevného tónu
odpovídajícímu "Referenčnímu barevnému kruhu".
=> Při správném nastavení se na "Kontrolním políčku" neobjeví žádný barevný tón.

3. Po dokončení nastavení v kroku 1 stiskněte tlačítko “Next”.

4. Zopakujte postup 1), 2) a 3) pro zbývající kroky 2 - 5.

5. Efekt kalibrace snadno zkontrolujete stisknutím tlačítka “Preview”!

Jak může používat nastavené hodnoty barev více uživatelů
Definice
Pokud monitor používá více uživatelů, mohou být uloženy a následně používány hodnoty barev nastavené pomocí
kalibrace barev pro každého uživatele. Uložené hodnoty barev může používat až 5 uživatelů.

1. Jak uložit nastavené hodnoty barev:
How to apply the saved color values: Stisknutím Next (Další) změníte na Apply (Použít) a následně můžete uložit
nastavené hodnoty barev. Můžete uložit až 5 hodnot.

2. Jak použít uložené hodnoty barev:
Stisknutím tlačítka Multi User (Více uživatelů) na hlavní obrazovce zvolíte a použijete jednu z uložených hodnot
barev.

2. Preview (Náhled)

Stiskněte tlačítko “Preview” na “Color Calibration “.
Zobrazí se výše uvedený obrázek.

1. Stisknutímtlačítka “View Calibrated” zkontrolujete efekt nastavené kalibrace.

2. Stisknutímtlačítka “View Uncalibrated” zobrazíte původní obraz.

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

Odinstalování

Program MagicTune můžete odinstalovat pouze pomocí možnosti "Add or Remove Programs" ovládacího
panelu Windows.

Program MagicTune odinstalujete provedením následujícím kroků.

1. Zvolte [Task Tray] ' [Start] ' [Settings] a v menu vyberte [Control Panel]. Pokud je program spuštěn
pod Windows XP, vyberte [Control Panel] v menu [Start].

2. Klikněte na ikonu Click the "Add or Remove Programs" na ovládacím panelu

3. Na obrazovce "Add or Remove Programs" rolujte dolů a vyhledejte "MagicTune." Označte ho
kliknutím.

4. Program odstraňte kliknutím na "Change/Remove".

5. Proces odinstalování programu spusťte kliknutím na "Yes".

6. Vyčkejte, až se zobrazí dialogové okno "Uninstall Complete".

Na

webových stránkách MagicTune naleznete technickou podporu programu MagicTune, FAQs (otázky a

odpovědi) a softwarové aktualizace (upgrady).

Přehled | Instalace | Režim OSD | Kalibrace barev | Odinstalování | Odstraňování potíží

Odstraňování potíží

MagicTune nemusí fungovat, pokud během práce s programem MagicTune vyměníte monitor nebo
aktualizujete ovladač grafické karty. Pokud se tak stane, restartujte systém.

Potíže Kontrolní seznam Možné řešení

Zkontrolujte, pokud
správně nefunguje
funkce MagicTune.

MagicTune™
nepracuje správně.

Na

webových

odpovědi) a softwarové aktualizace (upgrady).

stránkách MagicTune naleznete technickou podporu programu MagicTune, FAQs (otázky a

Funkce MagicTune je k
dispozici pouze na PC
(VGA) s OS Windows, který
podporuje „Plug and Play“.

Vyměnili jste počítač nebo
grafickou kartu?

* Pokud chcete zjistit, zda-li váš počítač
podporuje funkci MagicTune, postupujte dle níže
uvedených kroků (u Windows XP);

Control Panel -> Performance and Hlavní
nabídka Start -> Ovládací panely -> Systém ->
Hardware -> Správce zařízení -> Monitory -> po
smazání monitoru Plug and Play, můžete
‘monitor Plug and Play' můžete monitor nalézt
vyhledáním nového hardwaru.

MagicTune je dodatečný software k monitoru.
Některé grafické karty možná nebudou váš
monitor podporovat. Pokud budete mít s
grafickou kartou problém, navštivte naši
webovou stránku, abyste si ověřili seznam
kompatibilních grafických karet.

http://www.samsung.com/monitor/magictune

Stáhněte nejnovější program. Program lze
stáhnout na webových stránkách

http://www.samsung.com/monitor/magictune.

Než zavoláte servis, pokuste se pomocí informací v této části zjistit, zda nejste schopni
vyřešit potíže sami. Potřebujete-li odbornou pomoc, zavolejte na telefonní číslo uvedené na
záručním listu nebo v části Informace, nebo kontaktujte svého prodejce.

Potíže Kontrolní seznam Možné řešení

Na obrazovce monitoru
není žádný obraz.
Monitor nelze zapnout.

Je správně připojen
napájecí kabel?

Je na obrazovce
monitoru zobrazen
nápis "

Check Signal

"?

Cable

Je-li v síti napětí a
počítač je zapnut,
restartujte jej. Na
obrazovce monitoru by
se měla objevit úvodní
stránka (přihlášení k
počítači).

Je na obrazovce
monitoru zobrazen
nápis "

Not Optimum
Mode. Recommended
mode : 1280 x 1024

"?

60Hz

Přesvědčte se, že je správně
připojen napájecí kabel a že je v
zásuvce napětí.

Zkontrolujte připojení propojovacího
kabelu signálu.

Pokud se úvodní stránka
(příhlášení) zobrazí, nastartujte
počítač ve vhodném režimu
(nouzový režim v systémech
Windows ME/XP/2000) a změňte
frekvenci grafického adaptéru
počítače.
(Další informace naleznete v části

Předvolené režimy)

Poznámka: Pokud se úvodní
stránka (přihlášení) nezobrazí,

kontaktujte odborný servis nebo
svého prodejce.

Tato zpráva se objeví, p
signál z grafického adaptéru
počítače maximální rozlišení a
frekvenci, které je schopen monitor
správně zobrazovat.

Nastavte maximální rozlišení a
frekvenci na hodnoty odpovídající
parametrům monitoru.

Pokud rozlišení displeje překračuje
parametry SXGA nebo 75Hz, je
zobrazena zpráva "

Mode. Recommended mode :
1280 x 1024 60Hz

obnovovací frekvence displeje
překračuje 85Hz, diplej pracuje

řekračuje-li

Not Optimum

". Pokud

správně, ale je zobrazena zpráva
"

Not Optimum Mode.
Recommended mode : 1280 x
1024 60Hz

na jednu minutu a pak zmizí. Během
této minuty proveďte nastavení do
doporučeného režimu. (Zpráva je po
restartu systému zobrazována
znovu.)

". Zpráva je zobrazena

Obraz má zvláštní
barvy nebo je pouze
černobílý.

Obraz se náhle změnil
a je nesouměrný.

Na obrazovce monitoru
není žádný obraz. Bliká
kontrolka monitoru v
jednosekundových
intervalech?

Zobrazuje monitor
pouze jednu barvu, jako
byste se dívali na
obrazovku přes barevný
celofán?

Změnily se podivně
barvy po spuštění
nějakého programu
nebo vlivem chyby
nějaké aplikace?

Je správně nastaven
grafický adaptér
počítače?

Změnili jste grafický
adaptér nebo ovladač?

Upravili jste nastavení
rozlišení a frekvence
monitoru?

Monitor je v úsporném režimu
PowerSaver.

Stiskem klávesy na počítači nebo
pohybem myši aktivujte monitor i
jeho obraz.

Zkontrolujte připojení propojovacího
kabelu.

Přesvědčte se, zda je grafický
adaptér počítače řádně zasunut do
svého slotu.

Restartujte počítač.

Nastavte grafický adaptér podle
příslušné dokumentace.

Nastavte pozici a velikost obrazu
pomocí funkcí menu OSD.

Nastavte rozlišení a frekvenci
grafického adaptéru počítače.
(Další informace naleznete v části

Předvolené režimy).

Obraz je zkreslený
nebo nelze provést
nastavení pomocí
menu OSD.

Kontrolka LED bliká,
ale chybí obraz.

Obraz monitoru má
pouze 16 barev. Barvy
se zm

ěnily po výměně

grafického adaptéru.

Na obrazovce monitoru
je zpráva
"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found".

Obraz může být nesouměrný z důvodu cyklu signálů grafického adaptéru.
Nastavte znovu pozici obrazu pomocí funkcí menu OSD.

Upravili jste nastavení
rozlišení a frekvence
monitoru?

Byla během kontroly
předvolených režimů
správně nastavena
frekvence?

Jsou správně
nastaveny barvy
systému Windows?

Je správně nastaven
grafický adaptér
počítače?

Nainstalovali jste
ovladač monitoru?

Nahlédněte do příručky
ke grafickému adaptéru
a zjistěte, zda je

Nastavte rozlišení a frekvenci
grafického adaptéru počítače.
(Další informace naleznete v části

Předvolené režimy).

Nastavte správně frekvenci podle
příručky ke grafickému adaptéru a
podle části Předvolené režimy.

(Maximální frekvence pro rozlišení
se může pro různé výrobky lišit.)

Pro systémy Windows ME/XP/2000:

Nastavte správně barvy v
dialogových oknech

panely, Obrazovka

Nastavte grafický adaptér podle
příslušné dokumentace.

Nainstalujte ovladač monitoru podle
pokynů v části Instalace ovladače
monitoru.

Nainstalujte ovladač monitoru podle
pokynů v části Instalace ovladače
monitoru.

Ovládací

a

Nastavení

.

podporována funkce
Plug & Play (VESA
DDC).

Zkontrolujte, pokud
správně nefunguje
funkce MagicTune.

MagicTune™
nepracuje správně.

Nastanou-li potíže s monitorem, zkontrolujte následující skutečnosti:

1. Přesvědčte se, zda jsou napájecí kabel a propojovací video kabel správně připojeny k počítači.

2. Zjistěte, zda počítač během restartování několikrát (více než třikrát) zapípá.
(Pokud ano, požádejte o servis základní desky počítače.)

3. Pokud jste nainstalovali nový grafický adaptér nebo pokud jste počítač sestavovali z dílů,
zkontrolujte, zda jste také nainstalovali ovladač grafického adaptéru a monitoru.

4. Zkontrolujte, zda je frekvence monitoru nastavena na hodnotu 75Hz nebo 85Hz.
(Při použití maximálního rozlišení by neměla překročit 60Hz.)

5. Máte-li potíže s instalací ovladače grafického adaptéru, restartujte počítač a spusťte jej v
nouzovém režimu, odeberte grafický adaptér v dialogovém okně "

Správce zařízení

adaptéru.

Pokud k potížím dochází opakovaně, kontaktujte autorizovaný servis.

Funkce MagicTune je k
dispozici pouze na PC
(VGA) s OS Windows,
který podporuje „Plug
and Play“.

Vyměnili jste počítač
nebo grafickou kartu?

" a potom opět restartujte počítač a nainstalujte znovu ovladač grafického

* Pokud chcete zjistit, zda-li váš
počítač podporuje funkci
MagicTune, postupujte dle níže
uvedených kroků (u Windows XP);

Control Panel -> Performance and
Hlavní nabídka Start -> Ovládací
panely -> Systém -> Hardware ->
Správce zařízení -> Monitory -> po
smazání monitoru Plug and Play,
můžete ‘monitor Plug and Play'
můžete monitor nalézt vyhledáním
nového hardwaru.

MagicTune je dodatečný software k
monitoru. Některé grafické karty
možná nebudou váš monitor
podporovat. Pokud budete mít s
grafickou kartou problém, navštivte
naši webovou stránku, abyste si
ověřili seznam kompatibilních
grafických karet.

http://www.samsung.com/monitor/magictune

Stáhněte nejnovější program.
Program lze stáhnout na webových
stránkách

http://www.samsung.com/monitor/magictune.

Ovládací panely, Systém

a

Časté dotazy

Dotaz Odpověď

Jak mohu změnit frekvenci? Frekvenci lze změnit změnou konfigurace grafického adaptéru.

Pamatujte, že podpora grafických adaptérů se může různit podle
použité verze ovladače.
(Podrobnější informace vyhledejte v dokumentaci k počítači nebo
grafickému adaptéru.)

Jak mohu nastavit rozlišení? Systémy Windows ME/XP/2000: Nastavte rozlišení pomocí oken

Ovládací panely, Obrazovka, Nastavení

* Podrobnosti si vyžádejte u výrobce grafického adaptéru.

.

Jak mohu nastavit funkci

A

systému pro úsporu energie
(Power Saver)?

Systémy Windows ME/XP/2000: Tuto funkci nastavte pomocí
parametrů subsystému BIOS počítače nebo pomocí spořiče
obrazovky. (Podrobnější informace vyhledejte v dokumentaci k
systému Windows či k počítači).

Jak mám čistit skříň monitoru a
LCD obrazovku?

Automatický test (Self-Test Feature Check)

utomatický test (Self-Test Feature Check) | Upozornění | Prostředí | Užitečné tipy

Monitor je vybaven automatickým testem, který kontroluje jeho správnou funkci.

Automatický test (Self-Test Feature Check)

1. Vypněte monitor i počítač.

2. Odpojte video kabel od zadní strany počítače.

3. Zapněte monitor.
Pracuje-li monitor normálně, objeví se tato obrazovka:

Odpojte monitor ze zásuvky a potom jej čistěte měkkým hadříkem
s přídavkem čisticího prostředku nebo obyčejné vody.

Dbejte na to, aby na povrchu skříně nezůstaly žádné zbytky
čisticího prostředku a abyste skříň nepoškrábali. Dbejte rovněž na
to, aby se do monitoru nedostala žádná voda.

Nezobrazení kteréhokoli ze čtverečků znamená problém s monitorem. Toto okno se
rovněž na obrazovce objeví během normálního provozu, pokud dojde k odpojení nebo
poškození video kabelu.

4. Vypněte monitor a připojte video kabel znovu; potom zapněte počítač i monitor.
Pokud obrazovka monitoru zůstává i po předchozí proceduře prázdná, zkontrolujte
funkci grafického adaptéru a počítače; monitor pravděpodobně pracuje normálně.

Upozornění

Pokud je nějaká závada na vstupním signálu, na obrazovce se objeví zpráva nebo
zůstane obrazovka prázdná, zatímco kontrolka LED napájení svítí. Zpráva může
znamenat, že nastavení monitoru je mimo rozsah nebo že je třeba zkontrolovat video
kabel.

Prostředí

Umístění a poloha monitoru může mít vliv na kvalitu zobrazení a ostatní jeho
funkce.

z Pokud jsou v blízkosti monitoru basové reproduktory, odpojte je a přemístěte je.

j

z Odstraňte z blízkého okolí monitoru (jeden metr) všechna elektronická zařízení, jako

jsou radiopřijímače, fény, hodiny a mobilní telefony.

Užitečné tipy

z Monitor reprodukuje video signál přijímaný z počítače. Dochází-li k potížím s počítačem nebo

eho grafickým adaptérem, může to způsobit, že je obrazovka monitoru prázdná, že nezobrazuje

správné barvy, že obraz má šum, že je synchronizace mimo rozsah (Sync. Out of Range) a
podobné problémy. V takovém případě zjistěte zdroj problému a potom kontaktujte servis nebo
svého prodejce.

z

Určení zdroje potíží monitoru

Pokud je obrazovka monitoru prázdná a objevuje se zpráva

Mode","Recommanded mode : 1280 x 1024 60Hz"

"Not Optimum

, odpojte kabel od počítače; monitor nechte

zapnutý.

z Pokud monitor zobrazí zprávu nebo pokud obrazovka zbělá, je monitor funkční.
z V takovém případě hledejte zdroj problému v počítači.

Všeobecné údaje

Všeobecné údaje

Název modelu SyncMaster 713N

LCD displej

Rozměry Úhlopříčka 17,0"

Zobrazovaná oblast 337,92mm (vodorovně) x 270,336mm (svisle)

Rozteč bodů 0,264mm (vodorovně) x 0,264mm (svisle)

Typ a-si TFT active matrix (aktivní maska)

Synchronizace

Vodorovně 30 ~ 81 kHz

Svisle 56 ~ 75 Hz

Maximální rozlišení

16,194,277

Rozlišení

Optimální rozlišení 1280 x 1024(60 Hz)

Maximální rozlišení 1280 x 1024(75 Hz)

Vstupní signál, konektory

Analogový RGB, Composite H/V Sync, SOG , 0,7 Vp-p positive při 75 ohmech Oddělená
horizontální a vertikální synchronizace, úroveň TTL + nebo -

Maximální šířka pásma (pixel clock)

140 MHz

Napájení

90 ~ 264 V stř., 60/50 Hz ± 3 Hz

Propojovací kabel Kabel D-sub s

15pinovými konektory, odpojitelnýKabel

Spotřeba energie

Méně než 34 W

Rozměry (š x h x v)/ Hmotnost (Jednoduchý podstavec)

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (bez podstavce)
370,0 x 195,4 x 386,5 mm / 14,6 x 7,7 x 15,2 inch (se základním podstavcem) / 4,4 kg

Rozměry (š x h x v)/ Hmotnost (Otočný podstavec)

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (bez podstavce)
370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 15,9 inch (se základním podstavcem) / 5,8 kg

Montážní podložka VESA

Rozměry 100mm x 100mm (pro použití speciálního držáku.)

Provozní podmínky

Provozní Teplota: 10°C ~ 40°C(50°F ~ 104°F)

Vlhkost 10% ~ 80%, nekondenzující

Skladovací Teplota: -20°C ~ 45°C (-4°F ~113°F)

Vlhkost 5% ~ 95%, nekondenzující

Plug and Play

Monitor lze používat s jakýmkoli systémem typu Plug & Play. S využitím této spolupráce systémů
monitoru a počítače lze dosáhnout nejlepších pracovních podmínek a nastavení monitoru. Pokud
uživatel nevyžaduje jiné nastavení, instalace monitoru probíhá většinou automaticky.

Poznámka: Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez
předchozího upozornění.

PowerSaver (spořič energie)

Tento monitor má vestavěný systém řízení spotřeby energie zvaný PowerSaver. Systém šetří
spotřebovanou energii tím, že přepne monitor do režimu s nízkou spotřebou, pokud není monitor po
určitou dobu používán. Monitor se přepíná zpět do normálního režimu automaticky, pohybem myši
nebo stisknutím klávesy na klávesnici. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez
dozoru, vypněte jej. Systém PowerSaver využívá funkce grafického adaptéru podle specifikace VESA
DPMS, který je nainstalován ve vašem počítači. Tuto funkci nastavíte pomocí softwaru nainstalovaném
ve vašem počítači.

Stav

Normální provoz

Úsporný provoz

EPA/ENERGY 2000

Mechanicky vypnuto

Kontrolka napájení Zelená Zelená, bliká Černá

Spotřeba energie Méně než 34W

Méně než 1W

(Režim Off (vypnuto))

Méně než 1W

(120Vac/220 Vac)

Tento monitor vyhovuje standardu EPA ENERGY STAR® a
ENERGY2000, je-li používán s počítačem podporujícím funkce
standardu VESA DPMS.

Jako partner ENERGY STAR

®

, společnost SAMSUNG stanovila, že

tento výrobek vyhovuje požadavkům standardu ENERGY STAR

®

pro

efektivní spotřebu energie.

Předvolené režimy

Pokud je signál z počítače stejný jako jeden z níže uvedených předvolených režimů, nastavení
monitoru proběhne automaticky. Pokud se však signál liší, obrazovka může zůstat prázdná, zatímco

kontrolka napájení svítí. Nahlédněte do příručky ke grafickém adaptéru počítače a nastavte monitor
podle níže uvedených pokynů.

Tabulka 1 Předvolené režimy

Horizontální

Režim

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 -/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

frekvence

(kHz)

Vertikální

frekvence

(Hz)

Frekvence

bodu

(MHz)

Polarita

synchronizace

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontální frekvence

Čas, který jeden řádek obrazu potřebuje k přeběhnutí mezi levým a
pravým okrajem obrazovky, se nazývá horizontální cyklus a jeho
převrácená hodnota je horizontální frekvence. Jednotka: kHz

Vertikální frekvence

Jako fluorescenční lampa, obrazovka potřebuje k dosažení stabilního
obrazu překreslit obraz několikrát za sekundu. Frekvence tohoto
opakování se nazývá vertikální, nebo také obnovovací frekvence.
Jednotka: Hz

p

ř

Servis

Adresa a telefonní číslo společnosti mohou být změněny bez

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

edchozího upozornění.

e-mail : [e-mail]

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]
Fax: [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

Netherlands : 0800-2295214, http://www.samsung.nl/

A

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

A

Slovníček

Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com/monitor/

Obrazový bod, rozteč bodů

Obrázek na obrazovce monitoru je složen z červených, zelených a modrých bodů. Čím jsou
body blíže u sebe, tím vyšší je rozlišení monitoru. Vzdálenost mezi mezi dvěma body stejné
barvy je označována termínem rozteč bodů (dot pitch). Jednotka: mm

Vertikální frekvence

překreslit. Frekvence tohoto zobrazování se nazývá vertikální nebo obnovovací frekvence.
Jednotka: Hz

Horizontální frekvence

Čas potřebný k přeběhnutí paprsku od jednoho okraje obrazovky k druhému se nazývá
horizontální cyklus. Obrácenou hodnotou horizontálního cyklu je horizontální frekvence.
Jednotka: kHz

Prokládaný a neprokládaný režim

Zobrazování vodorovných řádků obrazovky popořádku odshora dolů se nazývá neprokládaný
režim. Zobrazování nejprve lichých řádků a potom sudých řádků je prokládaný režim. Většina
monitorů používá k dosažení čistého obrazu neprokládaný režim. Prokládaný režim je režim
používaný v televizorech.

Plug & Play

Funkce, která zajišťuje dosažení nejlepší možné kvality obrazu tím, že umožňuje
automatickou výměnu informací o nastavení mezi monitorem a počítačem. Tento monitor
využívá pro funkci Plug & Play mezinárodního standardu VESA DDC.

Rozlišení

Počet vodorovně a svisle rozmístěných bodů obrazovky, ze kterých se skládá výsledný obraz,
se nazývá rozlišení (resolution). Tento počet zároveň vyjadřuje přesnost zobrazení. Vysoké
rozlišení je vhodné zejména pro provádění více úloh (multitasking) na počítači, protože
umožňuje zobrazit na obrazovce více informací.

by uživatel monitoru viděl stabilní obraz, obrazovka jej musí několikrát za sekundu vytvořit a

Příklad:

Příklad: Je-li rozlišení 1280 X 1024, znamená to, že je obraz složen z 1280 bodů ve

Pokud se jeden paprsek obrazovky opakuje 60x za sekundu, jedná se o frekvenci
60 Hz. Při této frekbenci může docházet k blikání. Režim, při kterém je vyloučeno
blikání, obnovuje obrazovku s frekvencí více než 70 Hz.

vodorovném směru (horizontální rozlišení) a 1024 bodů ve svislém směru (vertikální
rozlišení).

A

Dosažení optimální kvality zobrazení

1. Nejlepší kvality obrazu dosáhnete nastavením rozlišení a obnovovací frekvence v ovládacích
panelech počítače podle níže uvedeného popisu. Není-li nejlepší kvalita v ovládacích
panelech podporována TFT-LCD monitorem, může být kvalita obrazu nízká.

{ Rozlišení: 1280 x 1024
{ Vertikální (obnovovací) frekvence: 60 Hz

2. Čistíte-li zvnějšku monitor a ovládací panel, použijte malé množství doporučeného čisticího
prostředku rozprostřené na měkký a suchý hadřík.Netlačte na LCD displej, ale jemně jej
otírejte.Zatlačíte-li příliš na displej, může se na něm objevit skvrna.

3. Nejte-li s kvalitou obrazu spokojeni, můžete lepší kvality dosáhnout pomocí funkce
automatického nastavení (auto adjustment function) v menu na obrazovce po stisknutí
tlačítka pro zavření okna.Pokud se po automatickém nastavení i nadále v obrazu objevuje
rušení (šum), použijte funkci nastavení FINE/COARSE.

4. Pokud je po dlouhou dobu zobrazen stále jeden obraz, mohou na obrazovce zůstat jeho
zbytky nebo stíny. Potřebujete-li se na delší dobu vzdálit od zapnutého monitoru, nastavte jej
proto do režimu pro úsporu energie nebo nastavte spořič obrazovky na pohyblivý obrázek.

Autorská práva

Informace v tomto dokumentu mohou projít změnou bez předchozího upozornění.
© 2005 Samsung Electronics Co., Ltd. Všechna práva vyhrazena.

Jakákoli reprodukce tohoto materiálu je bez písemného povolení společnosti Samsung Electronics
Co., Ltd. přísně zakázána.

Společnost Samsung Electronics Co., Ltd. není zodpovědná za chyby v tomto materiálu ani za
žádné vedlejší či následné škody plynoucí z pořízení, obsahu či použití tohoto materiálu.

Samsung je registrovaná ochranná známka společnosti Samsung Electronics Co., Ltd.; Microsoft,
Windows a Windows NT jsou registrované ochranné známky společnosti Microsoft Corporation;
VESA, DPMS a DDC jsou registrované ochranné známky asociace Video Electronics Standard

ssociation; název a logo ENERGY STAR® jsou registrované ochranné známky agentury U.S.
Environmental Protection Agency (EPA). Jako ENERGY STAR® Partner, společnost Samsung
Electronics Co., Ltd. rozhodla, že tento výrobek vyhovuje požadavkům standardu ENERGY
STAR® pro efektivní využívání energie. Všechny ostatní zde zmíněné názvy produktů mohou být
ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

FCC Information
European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
TCO'03 Recycling Information (TCO'03 applied model only)
Medical Requirement
Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

IC Compliance Notice

|

MPR II Compliance

|

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes
the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television receptions, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is

z

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S.
Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration
5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur
les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community. Compliance with these directives implies conformity to the following
European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics
z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for
Interference by Information Technology Equipment (VCCI). If this is used near a radio or
television receiver in a domestic environment, it may cause radio interference. Install and use
the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your
choice has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far
for the majority of electronic equipment to be recycled in a satisfactory way, most of these
potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and

climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic
equipment in offices consumes an enormous amount of energy, since it is often routinely left
running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have
an environmental plan, which must be adhered to in each country where the company conducts
its operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

z

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any
cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or
electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing
of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone
layer in the stratosphere, causing increased reception on Earth of ultraviolet light with
consequent increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided
you with a product developed for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further development of environmentally
adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an
international environmental and quality labelling labelling of personal computers. The labelling
scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),
Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction
of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that environmentally harmful
substances are used both in the products and during their manufacture. Since it is not so far
possible to satisfactorily recycle the majority of electronics equipment, most of these potentially
damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g.
acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running continuously and thereby consumes a lot of
energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the
presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)
and chlorinated solvents, among other things. The product must be prepared for recycling and
the manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained
via the Internet, using the address:

Environmental requirements

http://www.tco-info.com/

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in
fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may
occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not
contain any mercury. It also demands that mercury is not present in any of the electrical or
electronics components associated with the labelled unit. There is however one exception.
Mercury is, for the time being, permitted in the back light system of flat panel monitors as today
there is no commercially available alternative. TCO aims on removing this exception when a
Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks
of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

z Energy-saving mode after a certain time ?beneficial both for the user and the environment
z Electrical safety

Emissions

Electromagnetic fields

z
z Noise emissions

Ecology

z The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

z Restrictions on

o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in
cooperation with scientists, experts, users as well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved in influencing the development of IT equipment in
a more user-friendly direction. Our labelling system started with displays in 1992 and is now
requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following
countries, please contact the company corresponding to your region of residence. For those
who reside in other countries, please contact a nearest local Samsung dealer for recycling
information for the products to be treated in environmentally acceptable way.

COMPANY

ADDRESS

TELEPHONE [phone]

FAX

E­MAIL

HOME
PAGE

[U.S.A. Residents Only]

U.S.A.

Solid Waste Transfer &
Recycling Inc

442 Frelinghuysen Ave
Newark, NJ 07114

Fax: [phone]

none

http://www.bcua.org/Solid
Waste_Disposal.htm

SWEDEN NORWAY GERMANY

ELKRETSEN

ELKRETSEN Box
1357, 111 83
Stockholm
Barnhusgatan 3, 4
tr.

08-545 212 90

08-545 212 99

[e-mail] [e-mail] [e-mail]

http://www.el­kretsen.se/

[European Residents Only]

Elektronikkretur AS vfw AG

6454 Etterstad 0602 Oslo
Fyrstikkalln 3B

23 06 07 40 49 0 2234 9587 - 0

23 06 07 41

http://www.elretur.no/

Max Plank Strasse
42
50858 Collogne
Germany

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use
in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the
IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device.
z Increase the separation between the equipment.

Connect the equipment into an outlet on a circuit different from that to which the other

z

device(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for
medical equipment.) Furthermore all configurations shall comply with the system standard IEC
601-1-1. Everybody who connects additional equipment to the signal input part or signal output
part configures a medical system, and is therefore, responsible that the system complies with
the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR
DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS
For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

INFORMACE O PRODUKTU (S prevencí retence obrazu)

j

j

Vyp

í

)

pohy

y)

U LCD monitorů a televizorů může dojít k retenci obrazu. To je jev, ke kterému dochází při změně
jednoho obrazu v druhý a zvláště byl-li předchozí obraz statický a byl zobrazován po dlouhou
dobu.

Co je to retence obrazu?

Při běžném provozu LCD panelu k retenci obrazových bodů (pixelů) nedochází. Pokud

e však po dlouhou dobu zobrazen stejný obraz, mezi dvěma elektrodami tekutého
krystalu se nahromadí mírný rozdíl nábojů.To může mít za následek změnu parametrů
tekutých krystalů v určitých částech displeje. Tím se i po změně obrazu v nový na
displeji uchová („vypálí“) starší obraz a zobrazuje se.U všech displejů včetně displejů
založených na technologii LCD dochází k retenci obrazu. Tento jev není způsoben

ejich vadou.

Chcete-li chránit svou LCD obrazovku před retencí obrazu, následujte níže uvedené
pokyny.

nání, spořič obrazovky, úsporný režim (Power Save

Příklad)

z Zobrazuje-li displej statický obrazec, vypínejte jej.

- Vypínejte monitor na 4 hodiny po každých 24 hodinách použití.

- Vypínejte monitor na 2 hodiny po každých 12 hodinách použití.

z Je-li to možné, používejte spořič obrazovky.

- Doporučuje se používat spořič obrazovky s jednou barvou nebo s
pohyblivým obrazem.

z Nastavte monitor na vypnutí (Vypnout monitor) pomocí možností nastavení

schémat napájení PC v dialogovém okně vlastnosti zobrazení.

Pokyny pro specifické aplikace

Příklad) Letiště, přepravní stanice, burzy cenných papírů, banky a řídicí
systémy.
Doporučujeme nastavit zobrazení vašeho programového systému (aplikace)
podle následujících pokynů:

Střídejte v cyklu zobrazení informací se zobrazením loga nebo

blivého obrázku.

Příklad) Cyklus: 1 hodina zobrazování informací následovaná 1 minutou
zobrazování loga nebo pohyblivého obrázku.

Měňte periodicky barvy zobrazování informací (používejte dvě různé

.

barv

Příklad) Měňte 2 barvy informací každých 30 minut.

Vyhněte se používání kombinace znaků a pozadí s velkým rozdílem jasu.
Vyhněte se používání šedých barev, které usnadňují vznik retence obrazu.

Vyhněte se: Použití barev s velkým rozdílem jasu (černá & bílá, šedá)

z

Příklad)

z Doporučené nastavení: Světlé barvy s malým rozdílem jasu

- Měňte každých 30 minut barvu znaků a pozadí.
Příklad)

- Každých 30 minut střídejte zobrazování znaků a pohyblivého obrazu.

počí

A

Příklad)

Nejlepším způsobem ochrany monitoru před retencí obrazu je nastavení počítače
nebo systému tak, aby uváděl do provozu program spořiče obrazovky, pokud
není

Retence obrazu se nemůže objevit, je-li LCD panel provozován v normálních
podmínkách.
Normálními podmínkami se rozumí nepřetržité změny obrazu. Zobrazuje-li LCD panel
po dlouhou dobu (více než 12 hodin) jeden statický obrazec, může se mezi elektrodami
tvořícími tekutý krystal (LC) obrazového bodu (pixelu) objevit mírný rozdíl
napětí.Napěťový rozdíl mezi elektrodami časem vzrůstá a to přinutí tekutý krystal ke
změně.Pokud k tomu dojde, může být i po změně obrazu předchozí obraz vidět.

by k tomuto jevu nedocházelo, je třeba nahromaděný rozdíl napětí snížit.

tač či systém používán.

LCD monitor vyhovuje normě ISO13406-2 (Pixel Fault Class II).
