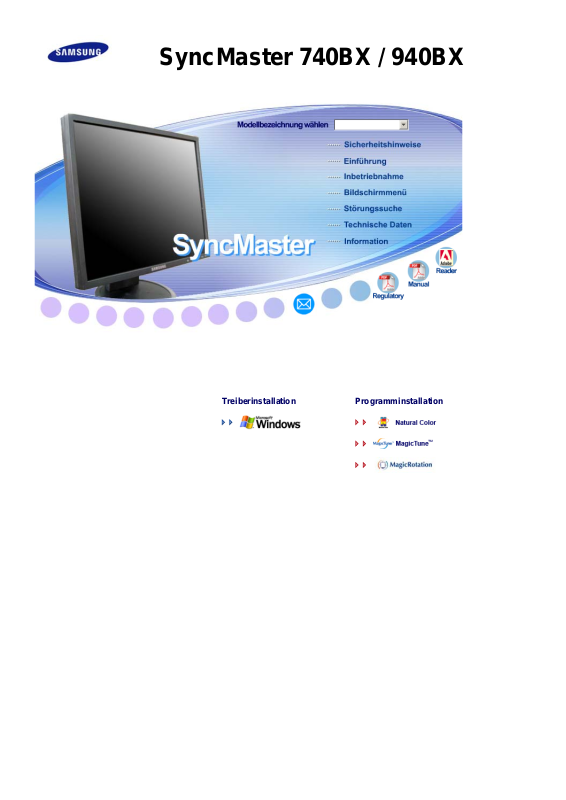

SyncMaster 740BX / 940BX

Treiberinstallation Programminstallation

Symbole

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu
Körperverletzungen oder Schaden an Geräten führen.

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Stromversorgung

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie
Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie
auf aktiven Bildschirmmodus.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

z

Dies könnte elektrischen Schlag oder Feuer verursachen.

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den
Stecker nicht mit nassen Händen.

z

Dies könnte elektrischen Schlag oder Feuer verursachen.

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

z

Unsachgemäße Erdung könnte zu elektrischem Schlag oder
Beschädigung der Geräte führen.

Stecken Sie den Netzstecker in die Steckdose, und stellen Sie sicher,

dass er fest in der Steckdose sitzt.

z

Wackelkontakte können Brände verursachen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine
schweren Objekte darauf, die Schaden veru rs achen könnten.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an
eine Steckdose an.

z

Dies könnte ein Feuer verursachen.

Ziehen Sie den Netzstecker niemals bei eingeschaltetem Monitor au s der
Steckdose.

z Durch das Herausziehen kann eine Spannungsspitze auftreten , di e den

Monitor beschädigt.

Verwenden Sie niemals den Netzstecker, wenn Stecker oder Steckd ose
staubig sind.

z

Wenn Stecker oder Dosenteil des Netzkabels staubig sind, müssen Sie
es mit einem sauberen Tuch reinigen.

z

Durch Verwendung des Netzkabels mit staubigem Stecker oder
Dosenteil können Stromschläge oder Brände verursacht werden.

Aufstellung

Wenden Sie sich an den autorisierten Kundendie nst, wenn der Monitor an einem
Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder
geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe
zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder
Flughäfen, aufgestellt werden soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor
führen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit
niedriger Luftfeuchtigkeit.

z

Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder
Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort
verändern.

z

Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass
der Fuß nicht über die Standfläch e hinausragt.

z

Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und
Verletzungsgefahr führen kann.

Stellen Sie das Gerät nicht auf eine instabile oder zu schmale Fläche.

z Stellen Sie das Gerät auf eine ebene, stabile Fläche, so dass es nicht

herunterfallen und jemanden (vor allem Kinder) verletzen kann.

Stellen Sie das Gerät nicht auf den Fußboden.

z

Es könnte jemand, vor allem Kinder, darüber fallen.

Halten Sie das Gerät von entflammbaren Objekten wie Kerzen,
Insektiziden oder Zigaretten fern.

z

Andernfalls kann ein Brand verursacht werden.

Halten Sie das Netzkabel von Heizgeräten fern.

z

Eine geschmolzene Isolierung kann einen elektrischen Schlag oder
Brand verursachen.

Stellen Sie das Gerät nicht an schlecht belüfteten Orten, wie z.B. in
Regalen oder Schränken, auf.

z

Jede Erhöhung der Innentemperatur des Geräts kann einen Brand
verursachen.

Setzen Sie den Monitor vorsichtig ab.

z

Er könnte sonst beschädigt werden oder zerbrechen.

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

z

Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Die Wandhalterung muss von qualifiziertem Fachpersonal inst alliert
werden.

z Eine Installation durch unqualifizierte Personen kann zu Verletzu ngen

führen.

Reinigung

z

Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene
Montageelement.

Stellen Sie das Gerät in einiger Entfernung von der Wand auf
(mindestens 10 cm / 4 inch), um eine ausreichende Belüftung zu
gewährleisten.

z Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen,

was zu einer Verkürzung der Lebensdauer der Komponente und zu
einer verringerten Leistung führen kann.

Halten Sie die Verpackungsfolien (Tasche) von Kindern fern.

z

Spielende Kinder können an der Kunststofffolie (Tasche) ersticken.

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen,
wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

z Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen
Tuch.

Wenn das Verbindungsstück zwischen dem Stecke r und dem Stift
staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem
trockenen Tuch.

z

Ein verschmutztes Verbindungsstück kann elektrischen Schl ag oder
Feuer verursachen.

Ziehen Sie vor dem Reinigen des Geräts den Ne tzstecker.

z

Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das
Gerät mit einem weichen, trockenen Tuch ab.

Sonstiges

z

Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol,
Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder
Reinigungsmittel.

Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein
Service- oder Kundendienstzentrum.

z

Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet.
Wenn sich Staub über einen längeren Zeitraum im Gehäuse ansammelt,
besteht die Gefahr von Fehlfunktionen . Bei Staub im Gehäuseinneren
besteht außerdem Brandgef ah r.

Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht.

z

Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer
verursachen.

z

Überlassen Sie die Wartung qualifiziertem Fachpersonal.

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er
ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den
Netzstecker heraus und setzen Sie sich mit einem Vertragshändler
oderKundendienst in Verbindung.

z Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.

Halten Sie das Gerät von Orten fern, an denen es mit Öl, Rauch oder
Feuchtigkeit in Berührung kommen kann. Stellen Sie das Gerät nicht in
Fahrzeugen auf.

z

Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen
Brand verursachen.

z Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien

betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte.

Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten
Sie den Monitor aus und ziehen den Netzstecker.Setzen Sie sich dann
mit dem Kundendienstzentrum in Verbindung.

z

Es kann zu Funktionsstörungen des Monitors kommen, die einen
elektrischen Schlag oder einen Brand verursachen.

Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie
ihn währenddessen nicht.

z

Es kann zu Funktionsstörungen des Monitors kommen, die einen
elektrischen Schlag oder einen Brand verursachen.

Bewegen Sie den Monitor nicht durch Ziehen a m Netz- oder Signalkabel.

z

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,
elektrischen Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts od er links, indem Sie nur am
Netz- oder Signalkabel ziehen.

z

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,
elektrischen Schlag oder Feuer verursachen.

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

z

Unzureichende Belüftung könnte Funktionsausfall oder Feuer
verursachen.

Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen
Gegenstände aus Metall auf den Monitor.

z

Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem
Schlag oder Feuer führen.

z

Ist ein Fremdkörper in den Monitor gelangt, ziehen Sie den Netzstecker
und setzen sich mit dem Kundendienstzentrum in Verbindung.

Halten Sie das Gerät von entflammbaren chemis chen Sprays und
brennbaren Stoffen fern.

z

Dies könnte eine Explosion oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

z

Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.

r

Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder
Bohrer, noch leicht entflammbare Gegenstände wie Papier oder
Streichhölzer in die Belüftungsschlitze und die Kopfhörer- bzw. AV­Anschlüsse.

z

Dadurch könnte ein elektrischer Schlag oder ein Brand veru rsach t
werden. Wenn Fremdsubstanzen oder Wasser in das Gerät eind ringen,
schalten Sie es aus, ziehen Sie den Netzstecker, und benachrichtigen
Sie den Kundendienst.

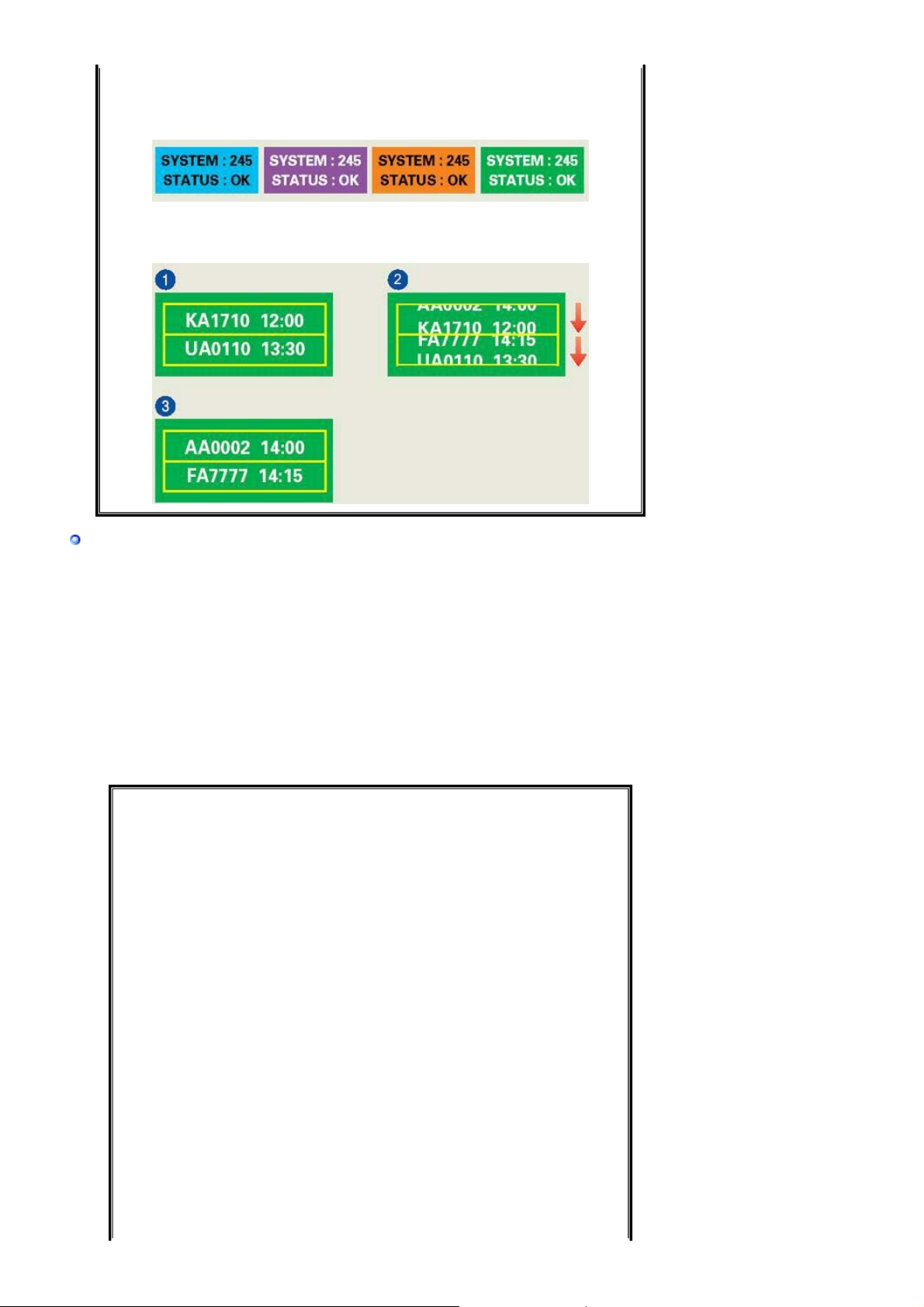

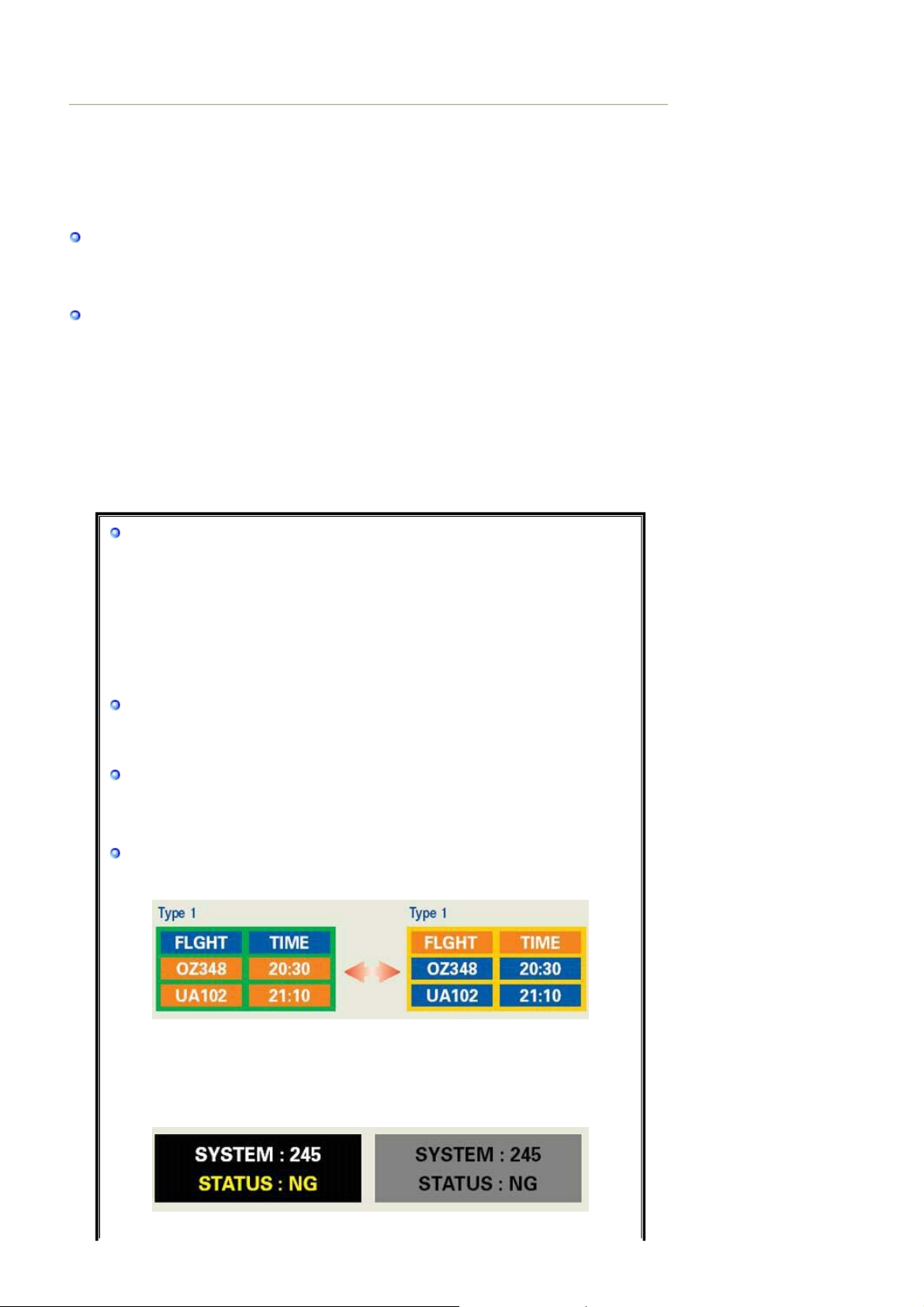

Wenn permanent dasselbe Standbil d auf dem Bildschirm angezeigt wird,
können Nachbilder oder verschwommene Flecken erscheinen.

z

Deshalb sollten Sie zum Energiesparmodus wechseln oder eine n
Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für
längere Zeit nicht am Monitor arbeiten.

Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen
Werte ein.

z

Durch eine ungeeignete Auflösung und Frequenz könne n Ihre Augen
geschädigt werden.

17, 19 Zoll (43, 48 cm) - 1280 X 1024

Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten
des Monitors aus zu geringer Entfernung die Sehfähigkeit
beeinträchtigen kann.

Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach
einer Stunde Arbeit am Monitor mindestens fünf Minuten Pause mach en.

Stellen Sie das Gerät nicht auf eine instabile, unebene Oberfläche od er
an einen Ort, der Vibrationen ausgesetzt ist.

z

Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und
Verletzungsgefahr führen kann. Bei Aufstellung des Geräts an einem
Ort, der Vibrationen ausgesetzt ist, besteht Brandgefahr. Außerdem wird
dadurch u. U. die Lebensdauer des Produkts verkürzt.

Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen
Sie das Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie
stets, ob alle Kabel, einschließlich des Antennenkabels und den Kabeln
zu den Peripheriegeräten abgezogen wurden.

z

Bei Zuwiderhandlung besteht die Gefahr von Kabe lschäden oder
elektrischen Schlägen sowie B

änden.

Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf, da

diese daran ziehen und es dabei beschädigen könnten.

z Wenn das Gerät herunterfällt, kann dies zu schweren Verletzungen bis

hin zum Tod führen.

Wenn Sie das Gerät für einen läng eren Zeitraum nicht verwenden, ziehen
Sie den Netzstecker ab.

z

Anderenfalls kann dies zu übermäßiger Wärmeabstrahlung durch den
abgelagerten Schmutz führen oder eine beschädigte Iso lierung einen
elektrischen Schlag oder einen Brand verursachen.

Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein
könnten.

z Kinder könnten versuchen, auf das Gerät zu steigen, um an diese

Objekte zu gelangen. Das Gerät könnte herunterfallen und dabei
Verletzungen verursachen, die u.U. zum Tode führen können.

Ordnungsgemäße Sitzhaltung bei der Arbeit am Monitor

z

Machen Sie stündlich etwa 10 Minuten Pause, um die Belastung
der Augen zu senken.

z

Stellen Sie den Bildschirm so auf, dass Ihre Augen etwas höher
als der Bildschirm sind.

z Stellen Sie den Winkel des LCD-Flachbildschirms so ein , dass er

nach unten weist.

z

Stellen Sie den LCD-Flachbildschirm so ein, dass Lichtreflexe von
der Beleuchtung zu ihrer Bequemlichkeit minimiert werden.

z

Halten Sie Ihre Arme parallel zum Boden, und legen Sie Ihre
Hände leicht auf die Tastatur.

z

Stellen Sie den Bildschirm oder Stuhl so auf, dass Ihre Augen
etwas höher als der Bildschirm sind.

p

yp

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Wenden Sie sich an einen Händler in Ihrer Nähe, um o

Lieferumfang

Typ 1

tionale Artikel zu kaufen.

2

T

Typ 3

Monitor und einfacher Fuß Fuß

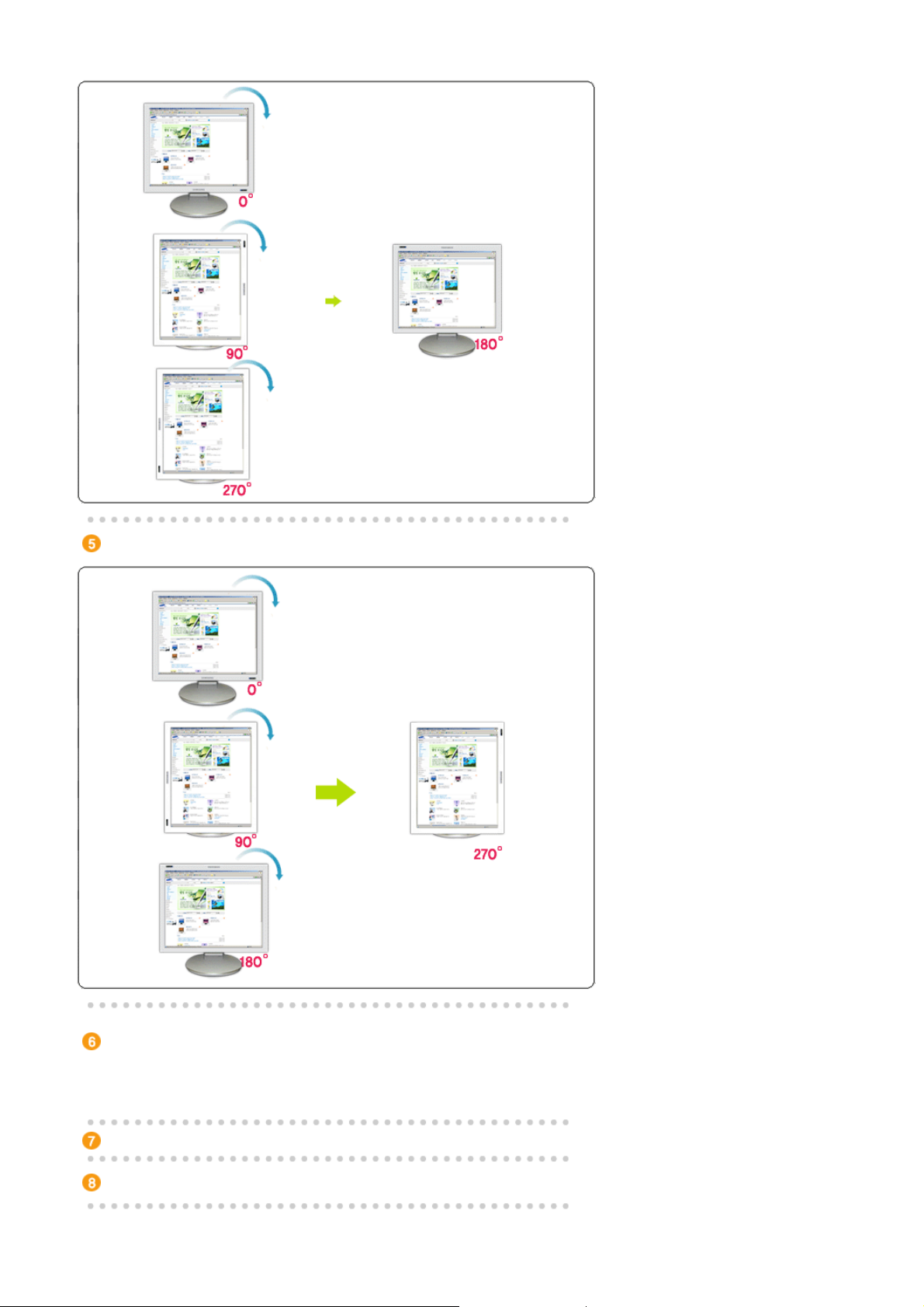

Das Programm MagicRotation ist nicht verfügbar, da der
einfache Fuß die Funktion Pivot nicht unterstützt.

Monitor

g

g

g

g

)

Typ 4

Typ 5

Monitor und Fuß mit Pivot-Funktion

Monitor und Verstellbarer Fuß

Bedienun

Kabel

Monitor und Niedri

sanleitun

Anleitung zum schnellen

Aufstellen

D-sub-Kabel

ster HAS-Stand

Garantiekarte

(Nicht in allen Gebieten

erhältlich)

Netzanschlußkabel

Benutzerhandbuch,

Monitortreiber,

Installations-CD mit

den

Softwareprogrammen

Natural Color,
MagicTune™,

Ma

icRotation

DVI-Kabel (option

A

Vorderseite

Taste MENU [ ]

Taste MagicBright™
[]

Taste Helligkeit [ ]
Taste EINST. [ ]
Eingabetaste (Enter)

[ ] /

Öffnet das OSD-Menü. Dient außerdem zum Beende n des OSD­Menüs und zur Rückkehr in das vorherige Menü.

Bei MagicBright™ handelt es sich um eine neue Funktion, die
abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derze it
sind 6 verschiedene Modi verfügbar: Benutzerdef., Text, Internet,
Game, Sport und Film. Für jeden Modus ist ein Helligkeitswert
voreingestellt. Sie können durch Drücken der Taste 'MagicBright™'
eine der 6 Einstelllungen auswählen.

1) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren
Ingenieuren ausgesucht wurden, entsprechen sie unter
Umständen nicht Ihren Sehgewohnheiten.
Sollte dies der Fall sein, stellen Sie die Helligkeit und den
Kontrast über das Bildschirmmenü ein.

2) Text

Für Unterlagen, Dokumentation und alle Arbeite n mit
umfangreichem Text.

3) Internet

Optimal für eine Mischung aus Texten und Bildern, wie z. B.
Grafiken.

4) Game

Zur Darstellung von bewegten Bildern, z. B. in einem Spiel.

5) Sport

6) Film

>>Klicken Sie hier, um sich die Animation anzusehen.

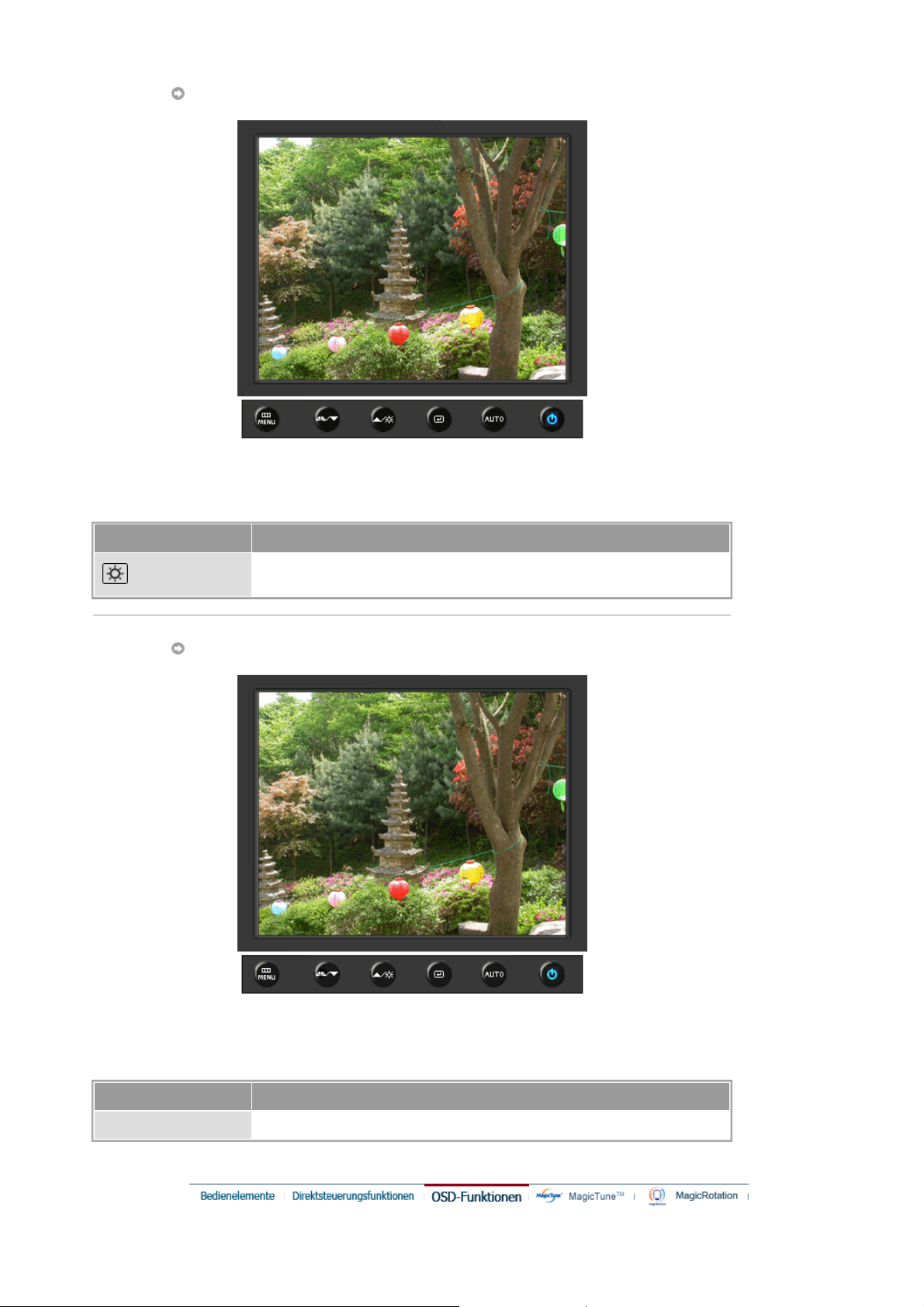

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese
Taste zur Einstellung der Helligkeit.
Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben
und einzustellen.

Zur Darstellung von bewegten Bildern, z. B.
Sportveranstaltungen.

Zum Ansehen von Filmen, von z. B. DVD oder Video-CD.

ktivieren Sie mit dieser Taste das hervorgehobene Menuelement. /

Taste SOURCE

(op

)

Taste AUTO
Netzschalter [ ] /

Indicateur
d'Alimentation

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie

ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verla ssen.

Drücken Sie die ' ' Taste, und wählen Sie anschließend das
Videosignal, während OSD ausgeschaltet ist.
(Wenn Sie die Taste Quelle (Source) zum Ändern des
Eingangsmodus drücken, wird in der oberen linken Ecke des
Bildschirms eine Meldung mit dem aktuellen Eingangssignalmodus
angezeigt - Analog, Digital.)

Hinweis:

Monitor mit dem DVI-Kabel über einem Digital DVI-Port an der
Grafikkarte anschließen.

Mit "Auto" kann der Monitor das eingehende Videosignal selb ständig
einstellen.
Diese Taste dient zum Ein- und Ausschalten des Monitors. /
Diese LED leuchtet bei normalem Betrieb blau und blinkt einmal,
wenn die von Ihnen vorgenommenen Einstellungen gespeiche r t
werden.

Wenn Sie den Digitalmodus auswählen, müssen Sie den

Rückseite

Einfacher Fuß Fuß mit Pivot-Funktion / Verstellbarer Fuß

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

POWER-Anschluss
DVI IN-Anschluss
RGB IN-Anschluss
Ein-/Ausschalter

tion

Kensington-Schloss

Beachten Sie die genaueren Informationen zu den Kabelverbin dungen unter Anschließen

des Monitors.

Schließen Sie das Netzanschlußkabel für den Monitor an die
Netzstrombuchse auf der Rückseite des Monitors an.
Schließen Sie das DVI-Kabel an den DVI-Anschluss auf der
Rückseite des Monitors an.
Schließen Sie das Signalkabel an den 15-poligen D-sub-Anschluss
auf der Rückseite des Monitors an.
Diese Taste dient zum Ein- und Ausschalten des Monitors.

Ein Kensington-Schloss dient zur physischen Sicherung des
Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss
muss separat erworben werden.)

Ein Schloss können Sie beim entsprechenden Händler
erwerben.

A

Anschließen des Monitors

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

1.

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in
eine nahegelegene Steckdose.
Verwenden des D-sub-Anschlusses (Analog) der Grafikkarte

2-1.

Schließen Sie das Signalkabel an den 15-poligen D-sub-Anschluss auf der Rückseite des
Computers an.

Verwenden des DVI-Anschlusses (Digital) der Grafikkarte.

2-2.

[ RGB IN ]

Schließen Sie das DVI-Kabel an den DVI-Anschluss auf der Rückseite des Monitors an.

2-3.

[ DVI IN ]

nschluss an einen Macintosh Computer.

Schließen Sie den Monitor mit einem D-sub-Verbindungskabel an den Macintosh-Rech ner an.
Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter

2-4.

(option).
Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit

3.

abgeschlossen.

A

A

Verwenden des Monitorfußes

Montage des Monitors

Monitor und Fuß

Fuß mit Pivot-Funktion / Verstellbarer Fuß

Fußanschlag

.

Wechseln des Fußes

n diesen Monitor kann eine 75 mm x 75 mm VESA-kompatible Montagevorrichtung angebracht

werden.

Fuß mit Pivot-Funktion

Einfacher Fuß

Verstellbarer Fuß

Niedrigster HAS-Stand

A. Monitor
B. Montagevorrichtungsplattform (Separat erhältlich)

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei
Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren
Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der
Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

Installieren des Monitortreibers (Automatisch)

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit
dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von eine m
Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen
Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier
aufgeführten Internet-Website herunter.

z Internet-Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

"Windows"

.

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie
auf die

"OK"

Taste.

4. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Scha ltfläche

Anyway" (Trotzdem fortfahren)

(Microsoft

®

Windows® XP/2000 Betriebssystem)

. Klicken Sie anschließend auf

"OK"

.

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträcht
System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung.com/.

5. Die Installation für den Monitor ist nun beendet.

"Continue

Installieren des Monitortreibers (Manuell)

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit
dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von eine m
Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen
Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier
aufgeführten Internet-Website herunter.

z Internet-Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows® XP Betriebssystem

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

Themes"

Icon.

"Start"

->

"Control Panel"

und dann klicken Sie auf das

"Appearance and

3. Klicken Sie auf das

"Advanced.."

4. Klicken Sie auf die
an.

"Display"

"Properties"

Icon und wählen Sie

Taste unter dem

"Settings"

"Monitor"

an. Dann klicken Sie auf

Menü und wählen Sie

"Driver"

5. Klicken Sie auf
klicken Sie auf die

6. Wählen Sie

disk"

"Don't search , I will… "

.

"Update Driver.."

"Next"

Taste.

und dann wählen Sie

, dann klicken Sie auf "Next" und dann auf

"Install from a list or.."

an, danach

"Have

7. Klicken Sie auf die
Ihren Monitormodell auf der Modellliste. Danach klicken Sie auf die

8. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche

Anyway" (Trotzdem fortfahren)

"Browse"

Taste und dann wählen Sie den A:\(D:\driver) und suchen Sie

"Next"

. Klicken Sie anschließend auf

"OK"

.

Taste.

"Continue

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht
Ihr System.
*Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung.com/

.

9. Klicken Sie auf die

"Close"

Taste und dann klicken Sie kontinuierlich auf die

"OK"

Taste.

10. Die Installation für den Monitor ist nun beendet.

Microsoft® Windows® 2000 Betriebssystem

Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu se hen ist, befolgen Sie
diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette ei nl e ge n" -Fenster.

2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.

3. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".

4. Wählen Sie "Monitor".

Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig

konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste.

Bitte führen Sie die folgenden Schritte nacheinander aus.

5. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die "Weite r"-

Taste.

6. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen

bestimmten Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf
"Diskette".

7. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A:\(D:\driver).

8. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Tas te, dann klicken Sie auf die

"Weiter"-Taste.

10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schl ießen"-Taste.
Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf

die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"­Taste.

Microsoft

®

Windows® Millennium Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie "Einstellen" Taste an und klicken Sie auf "Erwe iterte F unktionen" Taste.

4. Wählen Sie die "Monitor" Taste.

5. Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich.

6. Gehen Sie auf den "Treiber lokalisieren" .

7. Gehen Sie auf "Zeigen Sie die Treibereigenschaften…."und dann klicken Sie auf die
"Nächste" Taste.

8. Klicken Sie auf "Besitze eine Diskette".

9. Spezialisieren Sie auf A:\(D:\driver) und dann klicken Sie auf die "OK" Taste.

10. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht. Danach
klicken Sie auf "OK".

11. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK"
Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten.

Microsoft

®

Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppe lklicken Sie dann auf
"Anzeige".

2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"­Registerkarte, dann auf "Alle Modi anzeigen".

3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und

A

"Vertikalfrequenz") und klicken Sie dann auf "OK".

4. Wenn der Bildschirm normal funktioniert, nachdem Sie auf "Test" geklickt haben, klicken Sie
auf die Schaltfläche "Apply" (Übernehmen). Sollte der Bildschirm nicht normal sei n,
verändern Sie den Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Hinweis:

uflösung und Vertikalfrequenz anhand derVoreingestellten Anzeigemodi in dieser

Bedienungsanleitung.

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von
Systemkonfigurationsdatei ist.

10. Das Aufstellen Ihres Monitors ist "fertiggestellt"

Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der

Linux Betriebssystem

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"­Datei.

2. Das dritte Bild ist für das "Einstellen der Maus".

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Bild ist für "Tastatur auswählen".

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Bild ist für "Einstellen des Monitors".

7. Zuerst stellen Sie eine "Horizontalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz
direkt eingeben.)

8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können di e Frequenz direkt
eingeben.)

9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen Einfluß
auf die eigentliche Benutzung von X-Windows haben.

"Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eing estellt
haben.

Natural Color

Natural Color Software Program

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers od er die
Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint.
Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein
Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea
Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist
nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem
Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild.
Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere
Informationen.

Installation der Natural Color Software

Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Tr eiber ein. Das
Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural
Color, um das Programm zu installieren.
Um das Programm manuell zu installieren, legen Sie die dem Samsung-Monitor beigefügte CD­ROM in das CD-ROM-Laufwerk ein, klicken Sie in Windows auf "Start", und wählen Sie die Option
"Run..." (Ausführen...) aus.
Geben Sie D:\color\eng\setup.exe ein und dann drücken Sie auf die Eingabetaste.
(Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein sollte, m üssen Sie den
entsprechenden Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen.

Wählen Sie im Menü "Start" die Optionen "Settings" (Einstellungen) / "Control
Panel" (Systemsteuerung) aus, und doppelklicken Sie auf "Add/Remove Programs" (Software ) .
Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/De lete] Zeichen.

1.

[ ]Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene
Menüelement zu aktivieren.

[ ]Mit diesen Tasten werden die Parameter im Menü eingestellt.

2.

[ ]Dient zum Auswähle n des Videosignals bei ausgeblendetem OSD-Menü

3.

4. [AUTO

]Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-

Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

AUTO

MENÜ Inhaltsverzeichnis

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die
automatische Einstellung, wie in der Animation (Mitte) gezeigt.
Drücken Sie diese Taste, damit sich das Gerät selbständig auf das
ankommende PC-Signal einstellt. Die Werte für Fein , Gro b un d Positio n
werden automatisch angepasst.
(Nur im Analog-Modus verfügbar)

AUTO

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen
Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist.
(Drücken Sie hier, um die Animationen für die automatische Einstellung
(Auto Adjustment) anzuzeigen.)

z

Wenn die automatische Einstellung nicht ordnungsgemäß
funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit
größerer Genauigkeit zu justieren.

z

Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto­Funktion automatisch ausgeführt.

Gesperrt

MENÜ Inhaltsverzeichnis

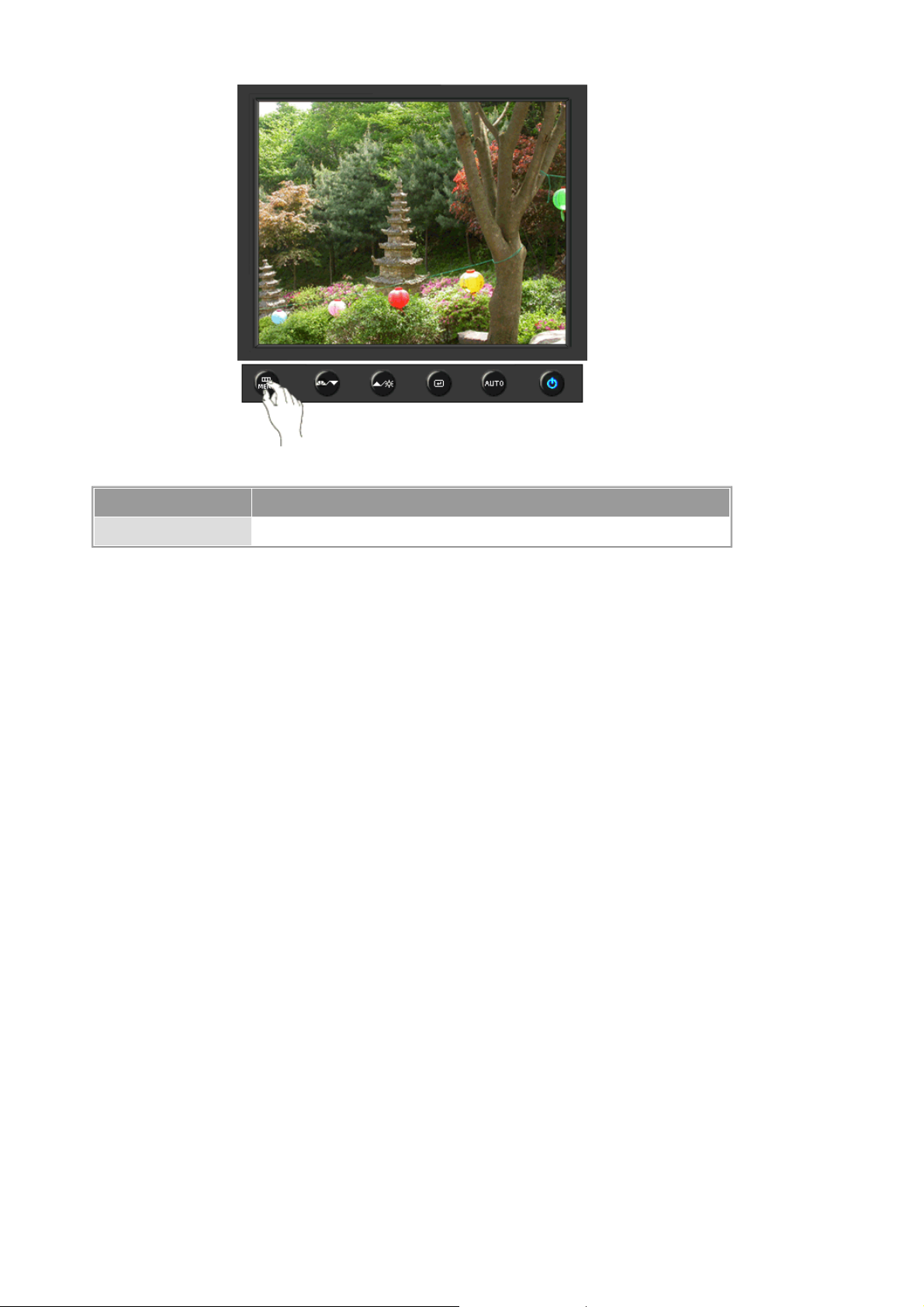

Wird die Taste "MENU" länger als 5 Sekunden gedrückt, wird die OSD-

Gesperrt

Funktion gesperrt (entsperrt).

Sie können die Helligkeits- oder Kontrasteinstellungen des
Monitors auch über die OSD-Einstellungssperre regulie ren.

MagicBright™

MENÜ Inhaltsverzeichnis

Drücken Sie die MagicBright-Taste erneut, und wählen Sie den

MagicBright™

gewünschten Modus aus.

- Zur Auswahl stehen sechs verschiedene Modi
(Benutzerdef./Text/Internet/Game/Sport/Film)

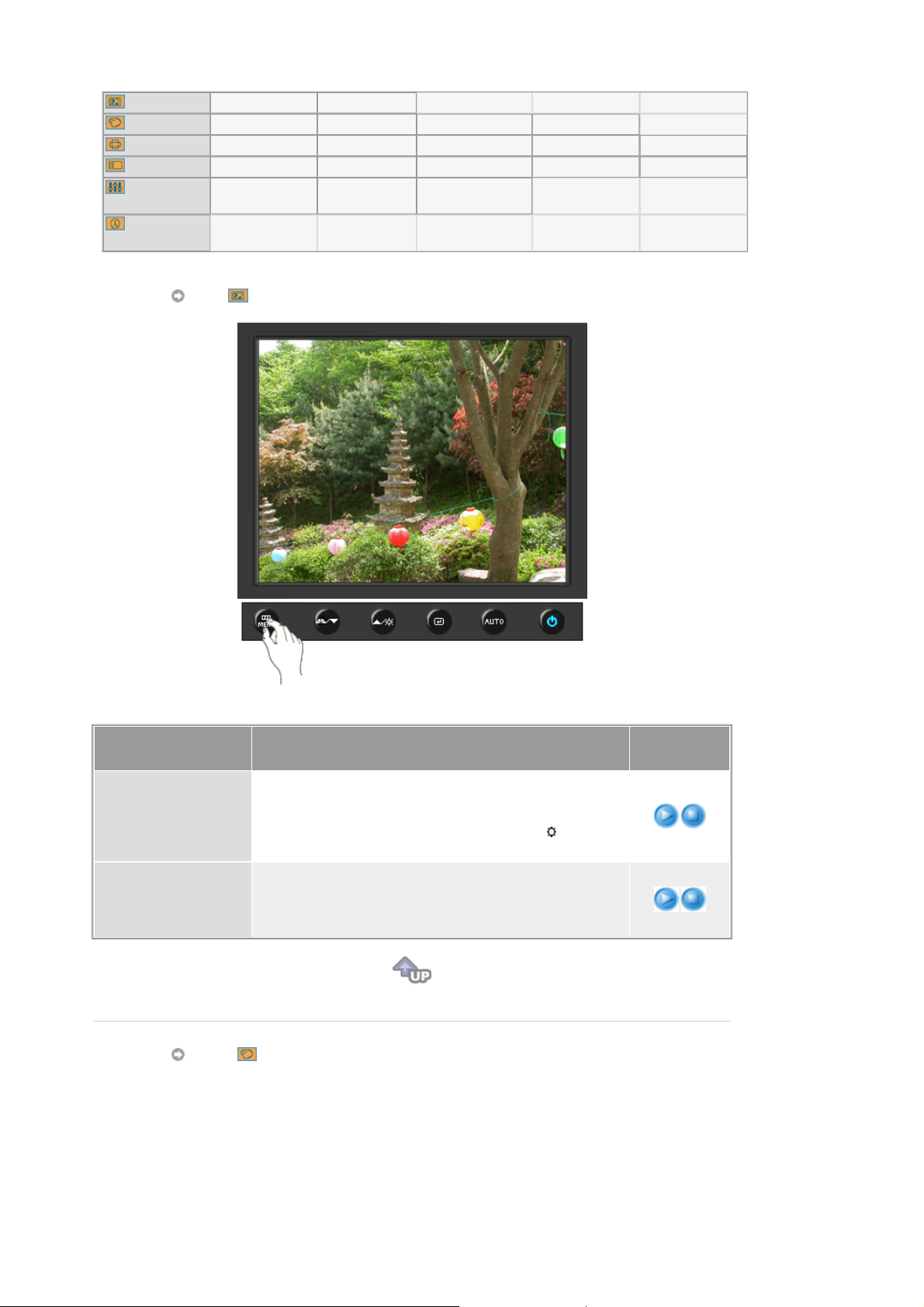

Helligkeit

MENÜ Inhaltsverzeichnis

Helligkeit

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste
zur Einstellung der Helligkeit.

SOURCE

MENÜ Inhaltsverzeichnis

SOURCE

Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.

Farbe
OSD

Einstellungen

Information


Helligkeit Kontrast
MagicColor Farbtemp. Farbanpassung Gamma
Grob Fein Schärfe H-Position V-Position
Sprache H-Position V-Position Transparenz Anz. dauer

Autom. Quelle

zurücksetzen

Farbe
zurücksetzen

MENÜ Inhaltsverzeichnis

Sie können die Bildschirmmenüs nutzen, um die Helligkeit
nach Ihren persönlichen Vorlieben zu ändern.

Helligkeit

Kontrast

Direktsteuerungsfunktionen

nicht angezeigt wird, drücken Sie diese Taste [ ] zur
Einstellung der Helligkeit.

Sie können die Bildschirmmenüs nutzen, um den Kontrast
nach Ihren persönlichen Vorlieben zu ändern.
(In den MagicColor-Modi Vollständig und Intelligent nicht

verfügbar.)

: Wenn das Bildschirmmenü

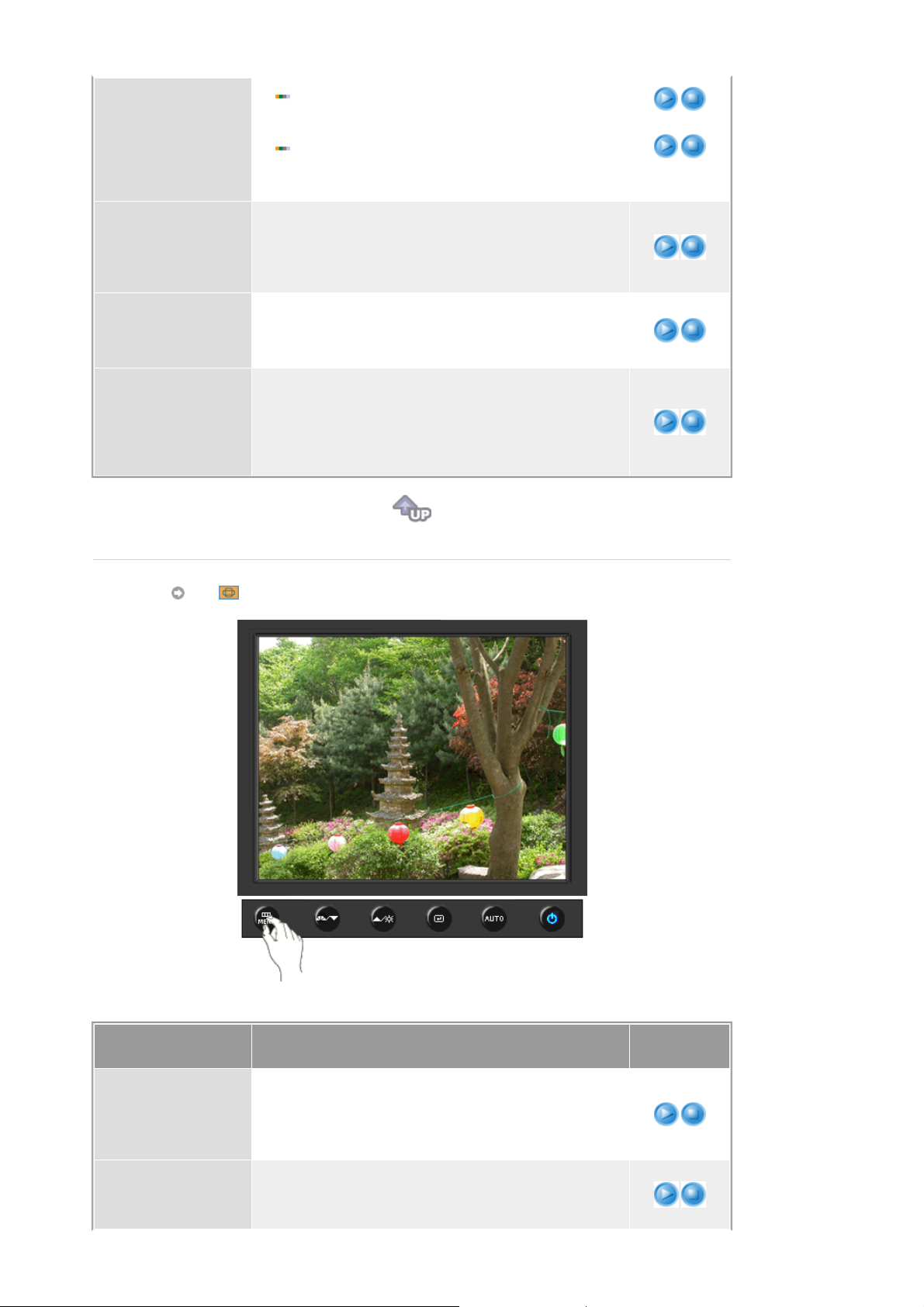

Farbe

Wiedergabe /

Stopp

MENÜ Inhaltsverzeichnis

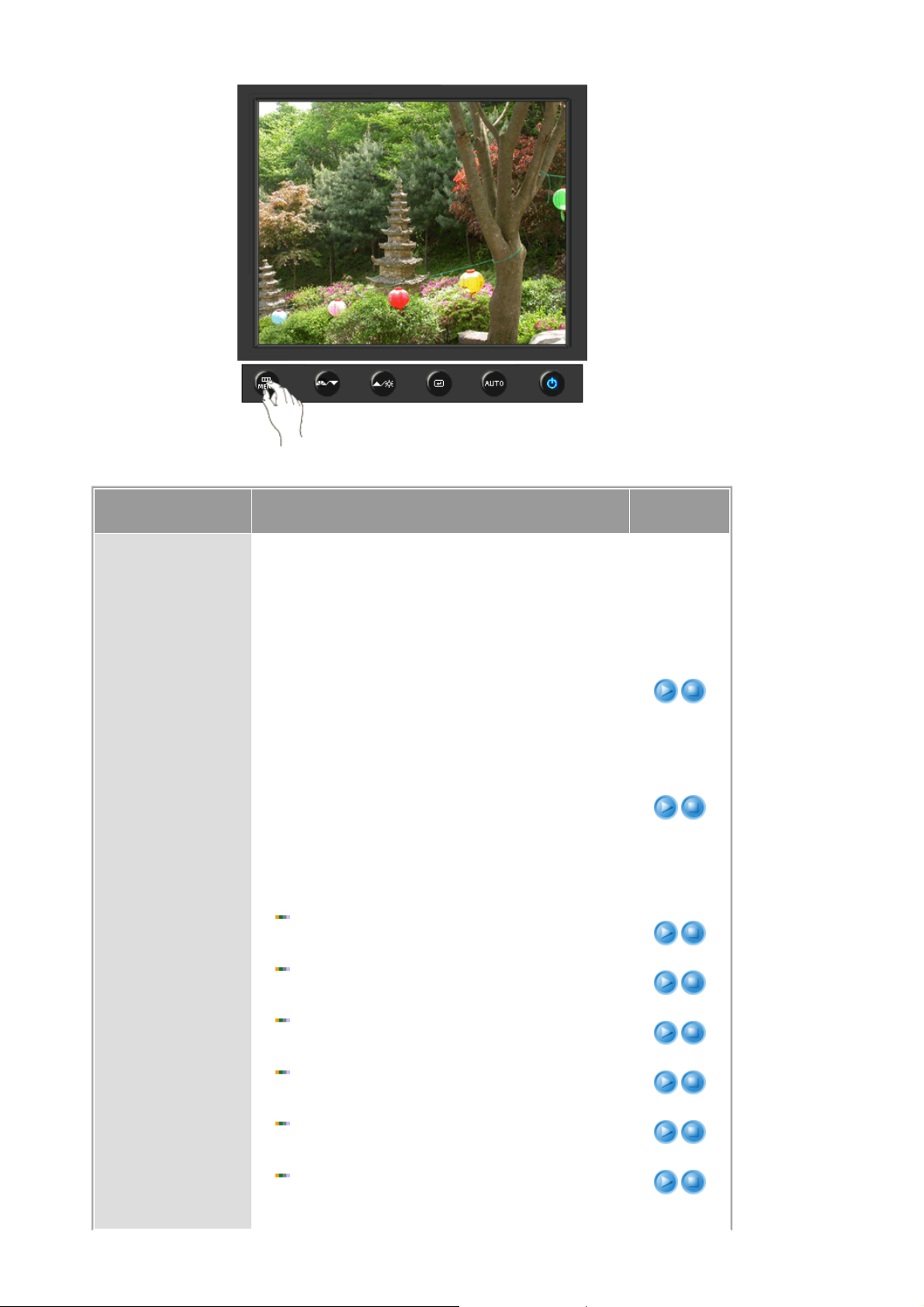

>MagicColor ist eine neue Technologie, die Samsung
eigens zur Verbesserung des digitalen Bildes und für eine
optimierte Farbdarstellung entwickelt hat, ohne dass die
Bildqualität darunter leidet.

- Kehrt zum ursprünglichen Modus zurück.

1) Aus

2) Demo

- Wie der Bildschirm vor der Anwendung von
MagicColor aussieht, erscheint auf der rechten Seite, und
wie er nach der Anwendung von MagicColor aussieht ­auf der linken Seite.

3) Vollständig

- Sorgt nicht nur für lebendige natürliche
Farben, sondern gibt auch Hauttöne wirklichkeitsgetreu
und gestochen scharf wieder.

4) Intelligent

- Für lebendige natürliche Farben, die

gestochen scharf sind.

5) MagicZone

- MagicZone ermöglicht eine klare und
scharfe Wiedergabe von bewegten Mult ime di a bildern und
Fotos durch Aufhellung sowie Verbesserung von Schärfe,
Sättigung und Farbton bestimmter Bildschirmbereiche.
MagicZone eignet sich besonders für die Wiedergabe von

MagicColor

bewegten Bildern.

Wiedergabe /

Stopp

MagicZone

Farbton
: Mit dieser Funktion kann die Farbtoneinstellung für
MagicZone angepasst werden.

Farbsättigung
: Mit dieser Funktion kann die Sättigungseinstellung für
MagicZone angepasst werden.

Helligkeit
: Mit dieser Funktion kann die Helligkeitseinstellung für
MagicZone angepasst werden.

Schärfe
: Mit dieser Funktion können Sie das Layout der
MagicZone einstellen.

H-Position
: Mit dieser Funktion wird die MagicZone horizontal
verschoben.

V-Position
: Mit dieser Funktion wird die MagicZone vertikal
verschoben.

Farbton

Farbsättigung

Helligkeit

Schärfe

H-Position

V-Position

H-Format

Farbtemp.

Farbanpassung

Gamma

H-Format
: Mit dieser Funktion wird die Bildbreite der MagicZone
eingestellt.

V-Format
: Mit dieser Funktion wird die Bildhöhe der MagicZone
eingestellt.

Der Ton der Farben kann geändert werden; hierfür stehen
vier Optionen zur Auswahl - Kalt , Normal, Warm und
Benutzerdef.
(In den MagicColor-Modi Vollständig und Intelligent nicht

verfügbar.)

Folgen Sie diese Anweisung, um individuell R,G,B Farben
einstzustellen.
(In den MagicColor-Modi Vollständig und Intelligent nicht

verfügbar.)

Durch die Gamma-Korrektur wird die Luminanz von
Farben mit mittlerer Lumninanz angepasst.

z

Modus 1

z

Modus 2

z Modus 3

V-Format


MENÜ Inhaltsverzeichnis

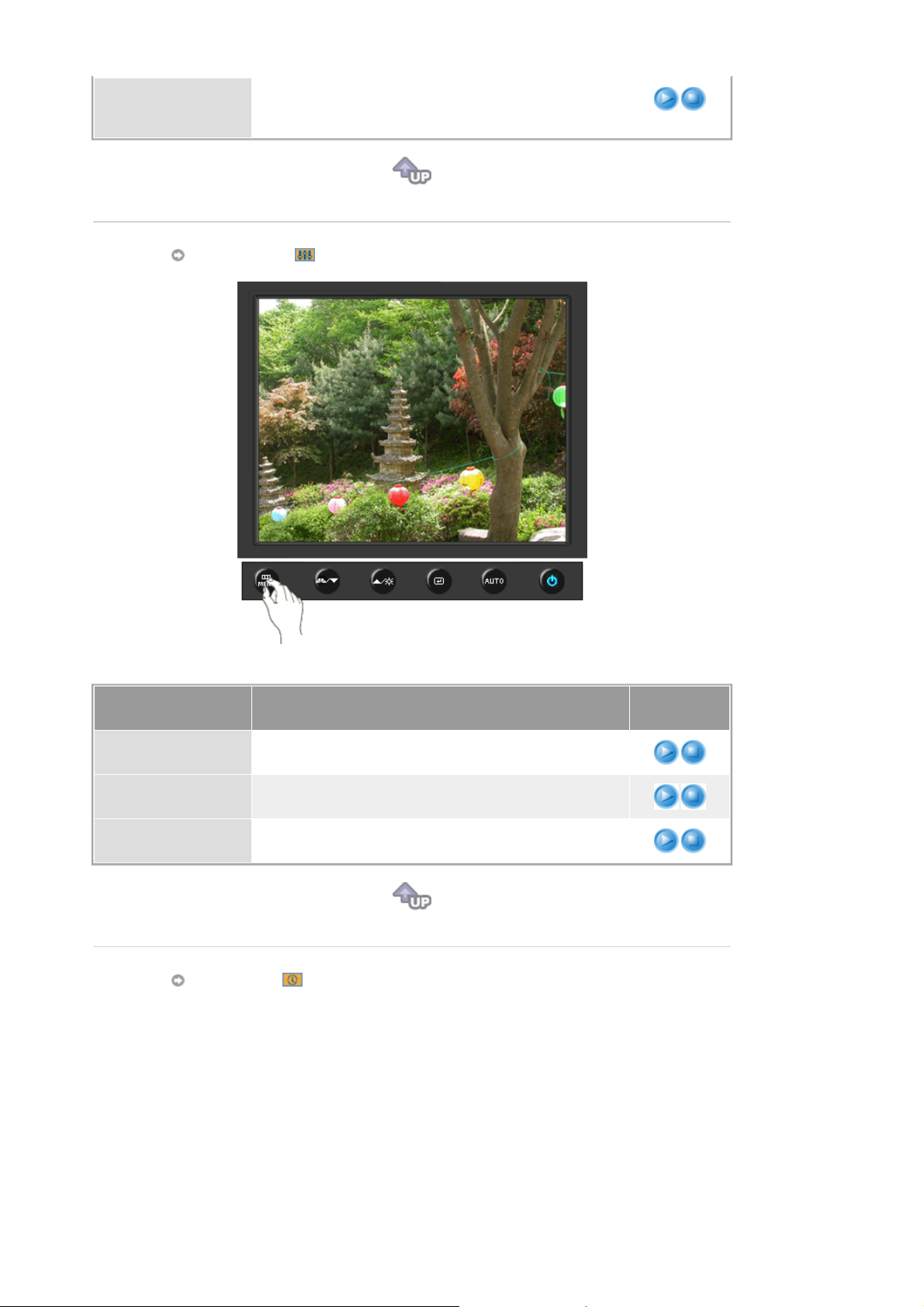

Entfernt Rauschen, z. B. vertikale Streifen. Mit der
Grobeinstellung können Sie den Bildschirmbildbereich

Grob

verschieben. Mithilfe des Menüs zur Horizontalsteuerung
können Sie ihn zentrieren.
(Nur im Analog-Modus verfügbar)

Fein

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn
die Störung auch nach der Fein-Einstellung bestehen
bleibt, wiederholen Sie die Feineinstellung nach dem

Wiedergabe /

Stopp

Schärfe

H-Position

V-Position

OSD

Anpassen der Frequenz (Taktgeschwindigkeit).
(Nur im Analog-Modus verfügbar)

Folgen Sie diesen Anweisungen, um die Klarheit des
Bildes zu ändern.
(In den MagicColor-Modi Vollständig und Intelligent nicht

verfügbar.)

Um die Position der Horizontale auf dem Bildschirm zu
ändern, machen Sie folgendes.
(Nur im Analog-Modus verfügbar)

Um die Position der Bildfläche auf dem Bildschirm zu
ändern, machen Sie folgendes.
(Nur im Analog-Modus verfügbar)

MENÜ Inhaltsverzeichnis

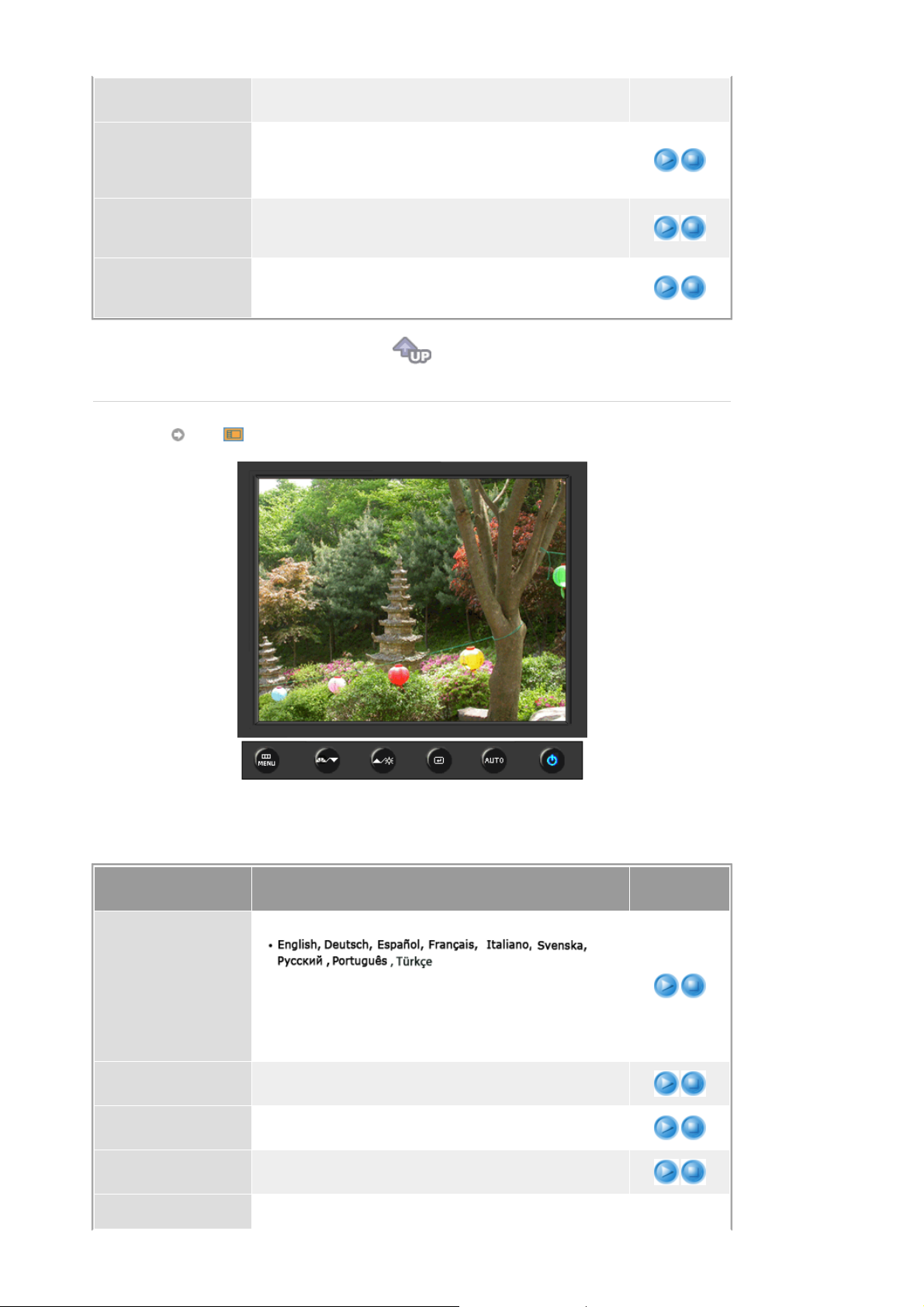

Sie können eine von 9 Sprachen auswählen.

Sprache

H-Position

V-Position

Transparenz

Anmerkung

die Sprache der Bildschirmanzeige aus. Sie hat keinerlei
Auswirkungen auf Software, die auf dem Computer
ausgeführt wird.

Sie können die Horizontale Lage des Menüfensters
wechseln, indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters
wechseln, indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes
von dem OSD.

Das Menü schaltet sich automatisch aus, wenn keine

: Die ausgewählte Sprache wirkt sich nur auf

Wiedergabe /

Stopp

Anz. dauer

Einstellungen

Einstellung innerhalb eines bestimmten Zeitraumes nicht
gemacht wird. Sie können Sie Zeit einstellen, nach
wievielen Sekunden das Menü auschalten soll.

MENÜ Inhaltsverzeichnis

Autom. Quelle

Bild zurücksetzen

Farbe zurücksetzen

Wählen Sie
Signalquelle automatisch auswählt.

Die Bildparameter (Farben) werden durch die werkseitigen
Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des
Erwerbs zurückgesetzt.

Autom. Quelle

Information

Wiedergabe /

Stopp

, damit der Monitor die

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Übersicht

Beschreibung von MagicTune™ ?

Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostr ech n er, de n Beleuchtungsbedingungen
und anderen Umgebungsfaktoren. Nehmen Sie die gewünschten Einstellungen vor, um auf dem Monitor ein
optimales Bild zu erzielen. Leider erweisen sich die manuellen Kontrollen im praktischen Einsatz oft als eine
Herausforderung. Damit die richtige Einstellung (Tuning) erreicht wird, ist ein schrittweises Verfahren
erforderlich, um die beste allgemeine Bildqualität zur realisieren.

In den meisten Fällen erfordert selbst eine einfache Anpassung der Einstellungen für Helligkeit und Kontrast eine
Navigation durch die zahlreichen Ebenen und Menüs des OSDs, die nicht leicht zu verstehen sind. Es gibt darüber
hinaus kein Feedback, das Sie bei der korrekten Einstellungen für den Monitor unterstützen könnte. Mit dem
Dienstprogramm MagicTune™ werden Sie durch die Schritte des Tuning-Prozesses geführt. Die Anweisungen
wurden bewusst einfach gehalten und es wurden neue Hintergrundmuster für jede Monitorsteuerung entwickelt.
Es ist möglich, die Monitoreinstellung für jeden Benutzer zu speichern. Dadurch können die Anzeigeeinstellungen
in einer Mehrbenutzerumgebung bequem ausgewählt werden. Ebenso kann ein einzelner Benutzer, mehrere
definierte Presets haben, die auf Grundlage von Inhalt und Umgebungslicht erstellt wurden.

Grundlegende Funktionsweise

MagicTune™ist ein Dienstprogramm mit dem die allgemeinen Einstellungen oder das Farbtuning bei Verwenden
des

Display Data Channel Command Interface (DDC/CI)-Protokolls

Monitoreinstellungen von der Software gesteuert. Deshalb ist es nicht mehr nötig, das OSD (Monitor on-screen
display) zu verwenden. MagicTune™ unterstützt Windows™ 98SE, ME, 2000, XP Home und XP Professional.

Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen.

MagicTune™ läuft im Hintergrund. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors
möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale
Einstellung auswählen.

überwacht werden. Dabei werden alle

OSD-Modus

Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte
befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

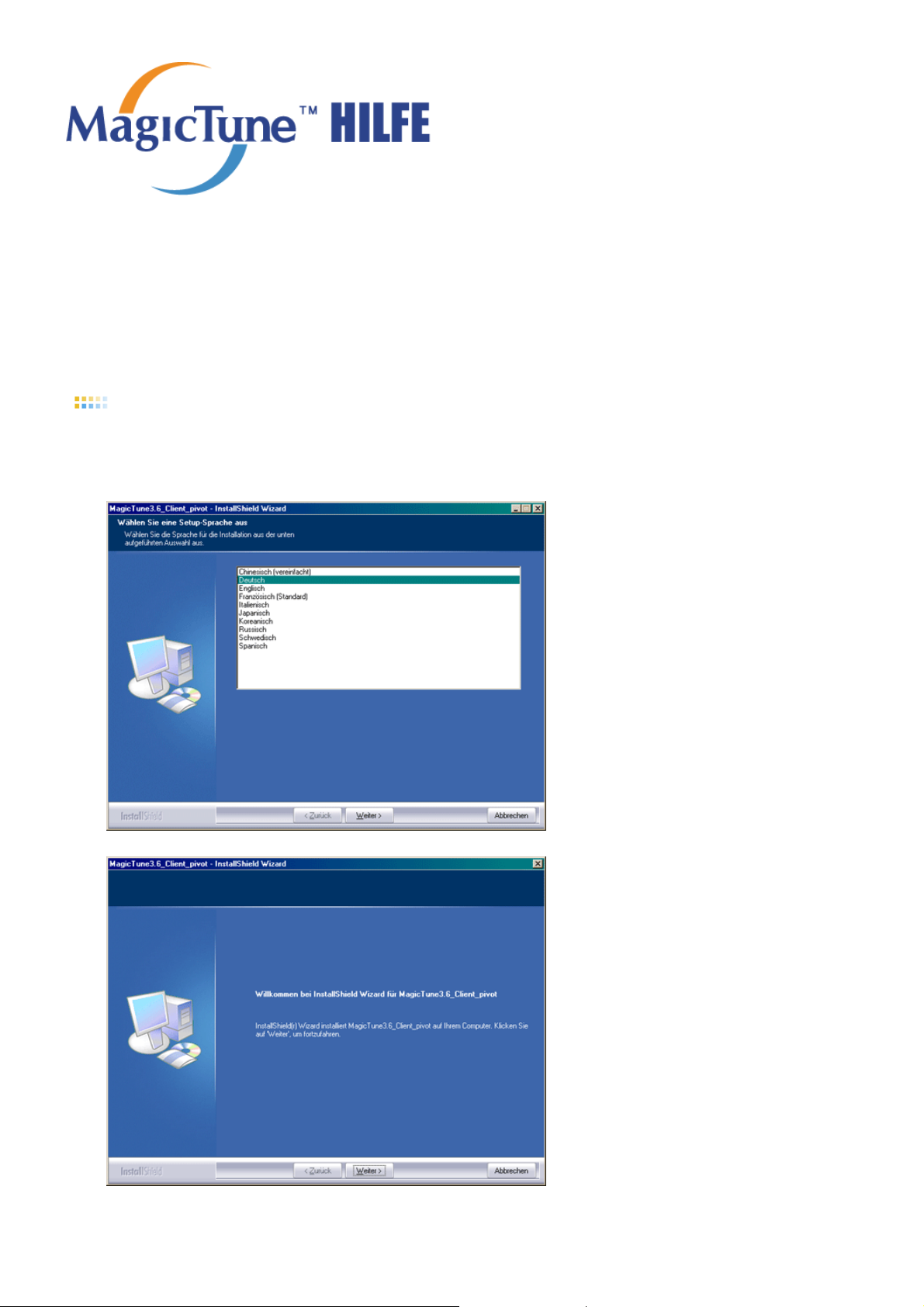

Installation

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf die MagicTune™ Installationsdatei.

3. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“.

4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf "Next".

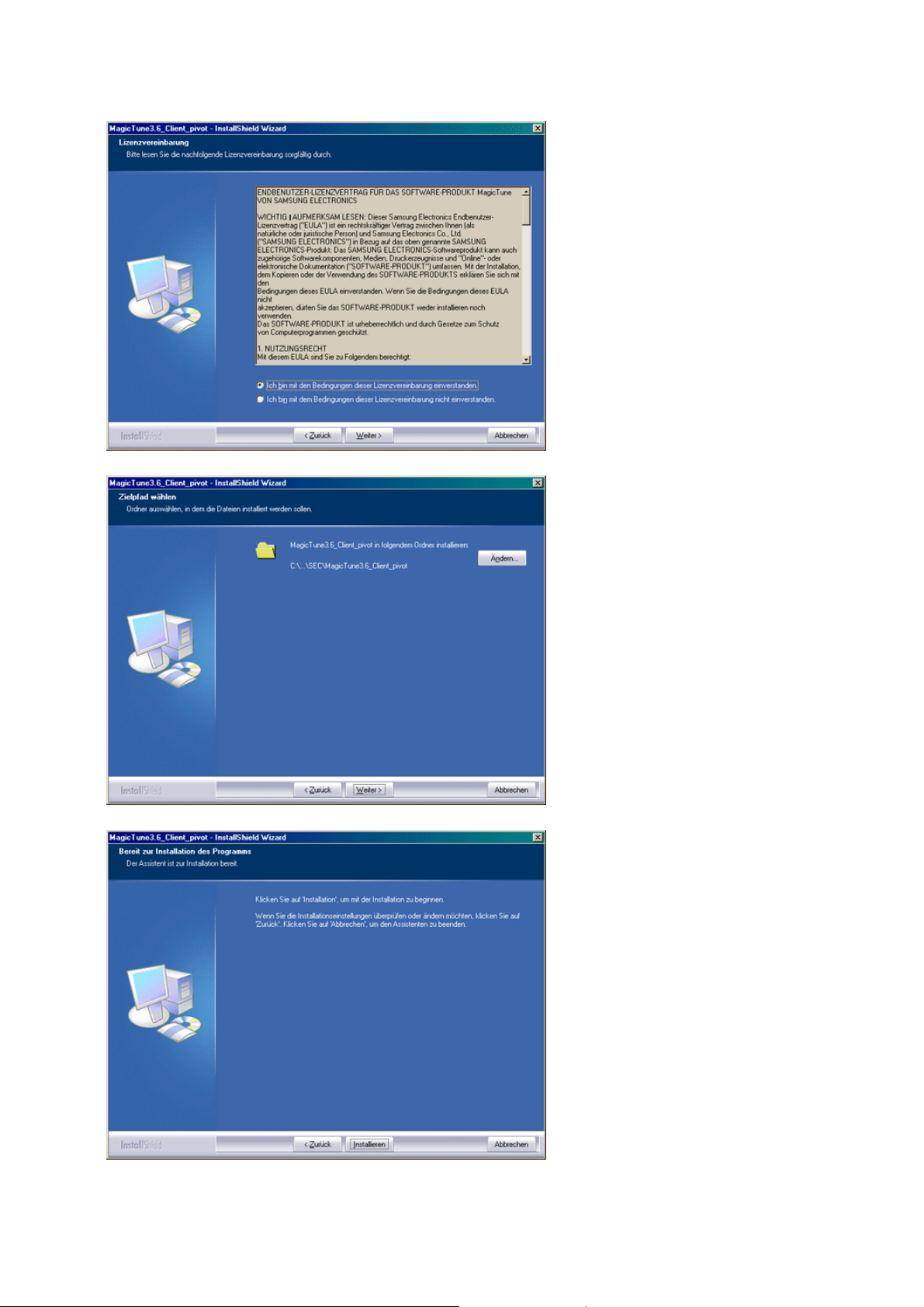

5. Markieren Sie „Ich bin mit den Bedingungen dieser Lizenzvereinbarung einverstanden“ , um die
Nutzungsbedingungen zu akzeptieren.

6. Wählen Sie einen Ordner aus, in den das MagicTune™ Programm installiert werden soll.

7. Klicken Sie auf „Installieren”.

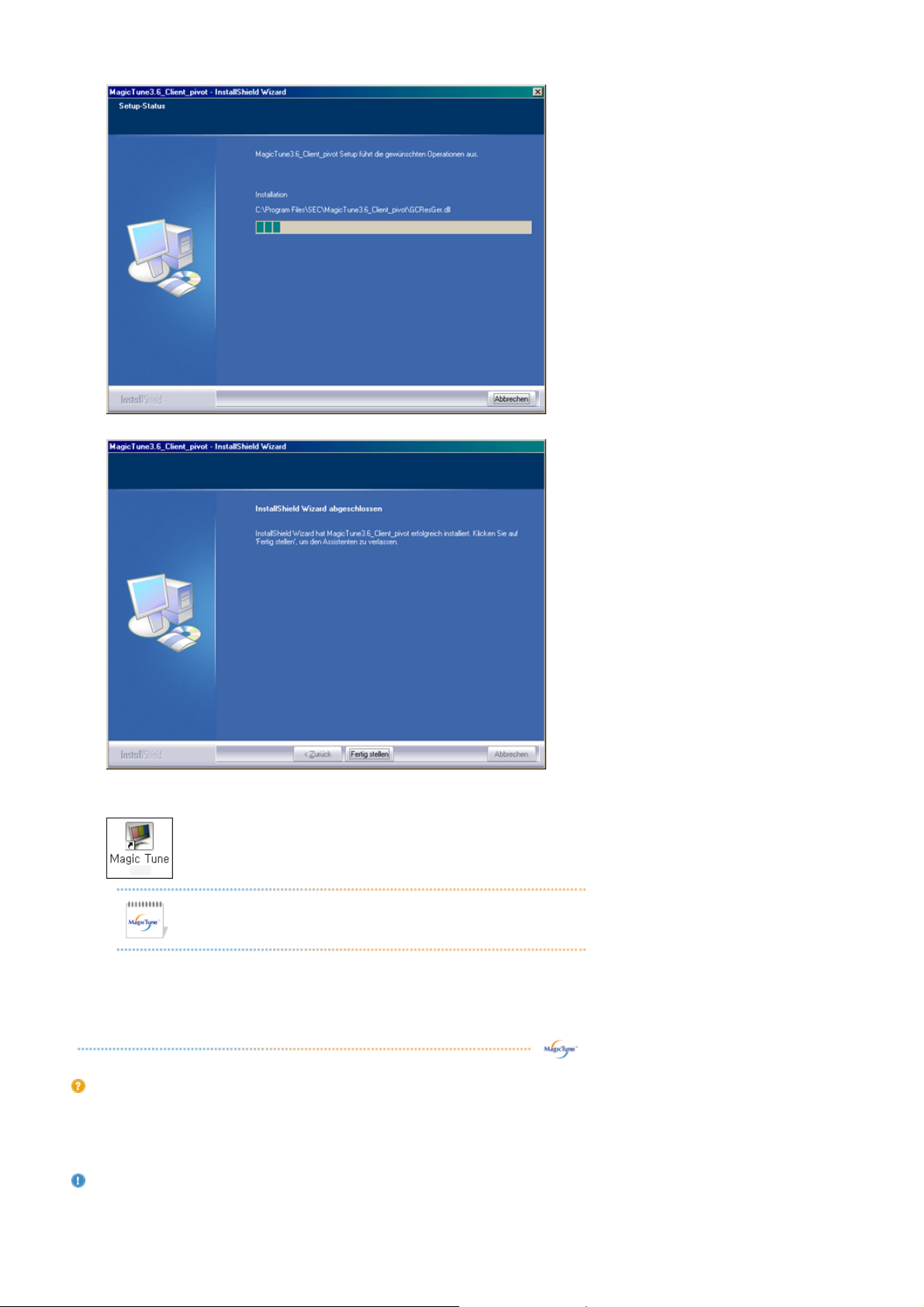

8. Das Fenster „Setup-Status” erscheint.

9. Klicken Sie auf „Fertig stellen“.

10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem
Desktop.

Doppelklicken Sie auf das Symbol, um das Programm zu starten.

Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal
das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.

Probleme bei der Installation

Die Installation von MagicTune™ kann von solchen Faktoren wie Grafikkarte, Motherboard und
Netzwerkumgebung beeinflusst werden. Sollten Probleme bei der Installation auftreten, schlagen Sie bitte unter

„Problembehebung“ nach.

Systemanforderungen

Betriebssysteme

z

Windows™ 98 SE

z Windows™ Me
z Windows™ 2000
z Windows™ XP Home Edition
z Windows™ XP Professional

Zur Verwendung von MagicTune™ wird Windows™2000 oder
höher empfohlen.

Hardware

z 32 MB Arbeitsspeicher oder mehr
z 25 MB Festplattenspeicherplatz oder mehr

* Für weitere Informationen besuchen Sie bitte die MagicTune™

Internetseite

.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

g

gang

Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich.
Sie können Monitorkonfi
für Sie optimale Einstellung auswählen.

z Je nach den Spezifikationen des jeweiligen Monitors stimmt das

Erscheinungsbild des OSD-Modus möglicherweise nicht mit den
Erläuterungen im Handbuch überein.

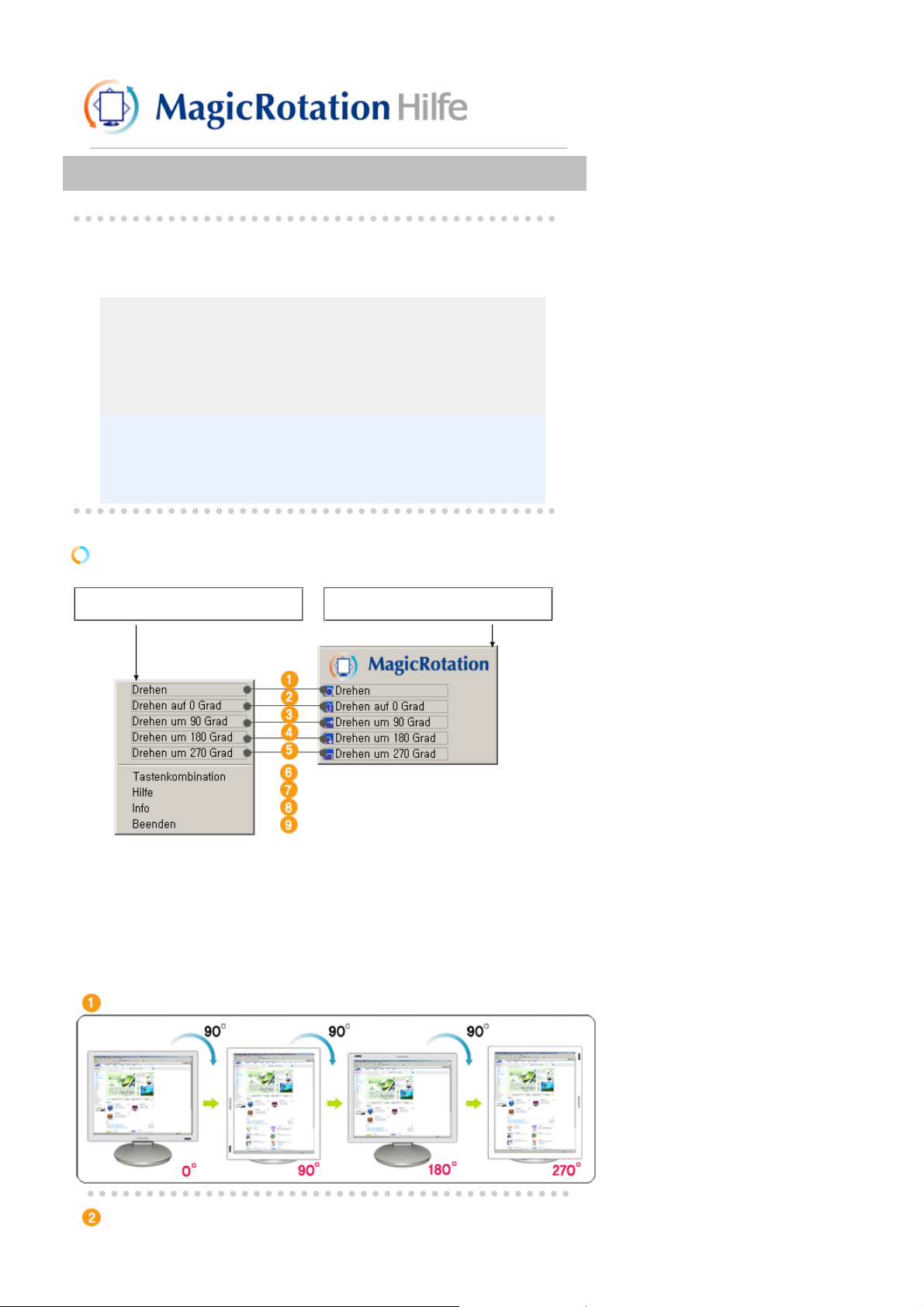

z Wenn MagicRotation™ ausgeführt wird, funktionieren Teile von

MagicTune™ möglicherweise nicht ordnungsgemäß.

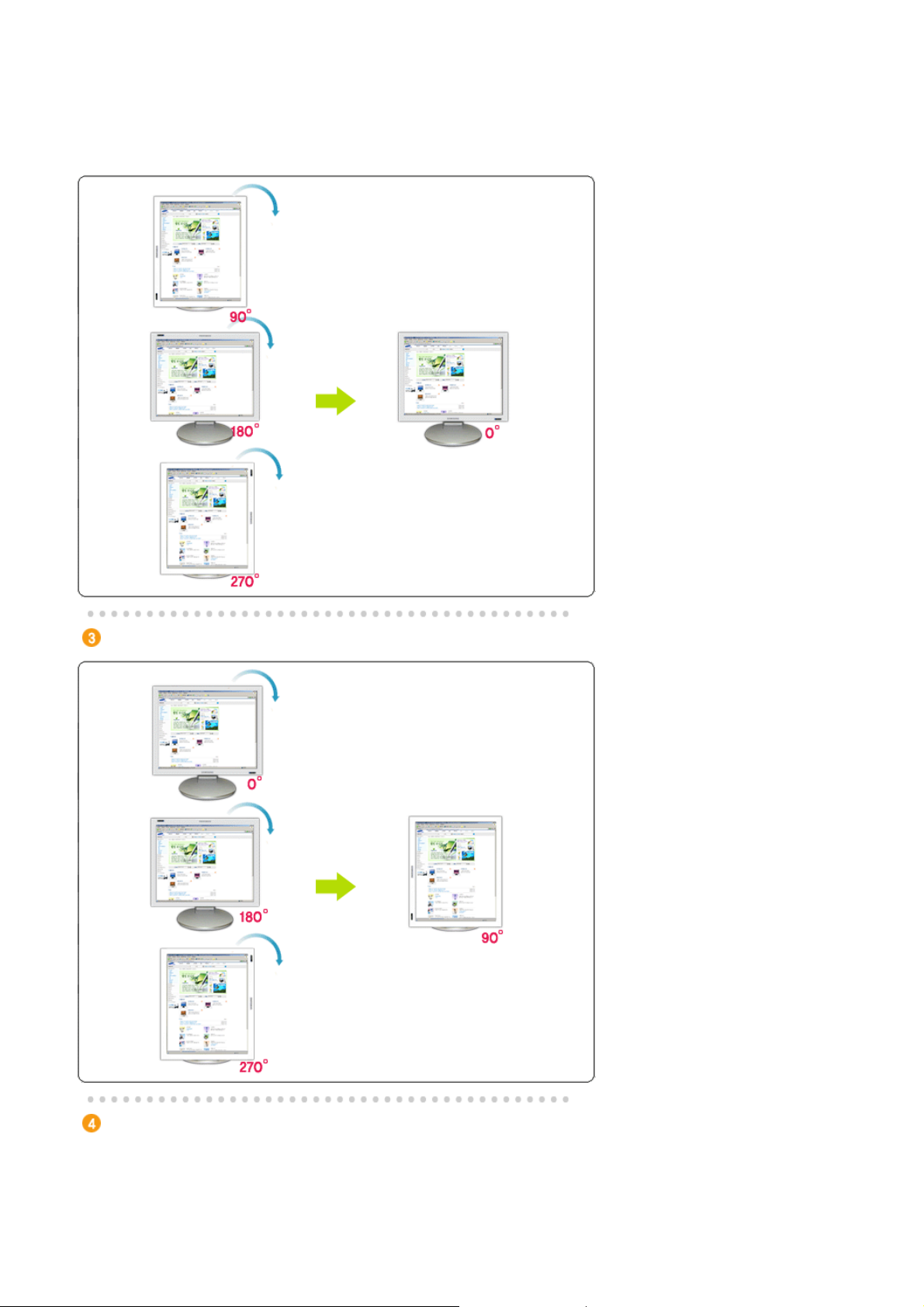

z AutoRotation: Beim Drehen des Monitors wird automatisch die

Bildschirmanzeige entsprechend gedreht.

z Installieren Sie sowohl MagicRotation™ als auch MagicTune™ 3.6

z Starten Sie MagicTune™ 3.6.
z Option → Preference Aktivieren Sie das Kontrollkästchen im Menü

z Der Steuerungsmodus von MagicTune™ hängt vom Monitormodell

z Es wird ein analoger Ausgang unterstützt, so dass Sie den Aus

uration bequem speichern und sich im Anschluss daran die

Befolgen Sie zum Ausführen von Auto Rotation die
folgenden Anweisungen.

auf Ihrem Computer.

"enable task tray".

ab.

des Client Monitors an ein anderes Anzeigegerät anschließen
können.

OSD-Modus

Der OSD-Modus vereinfacht die Durchführung von Einstellungen auf allen Monitoren. Wird am oberen Rand des
Programmfensters eine Registerkarte ausgewählt, werden die Untermenüpunkte für die Einstellung angezeigt. Jede
Registerkarte enthält eine Liste mit Menüs. Für eine schnelle Anpassung der Monitoreinstellungen erlaubt der OSD-Modus
einen einfachen und komfortablen Zugriff auf alle Registerkarten und Untermenüpunkte.

Schaltflächen

OK

Zurücksetzen

Abbrechen

Die Registerkarte Bild

Übernimmt sämtliche Änderungen und beendet MagicTune™.

Setzt die auf der aktiven Registerkarte angezeigten Monitorwerte auf die vom Hersteller
empfohlenen Werte zurück.

Beendet MagicTune™, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie
keine Änderungen auf der Registerkarte vorgenommen haben, werden durch Anklicken
von „Cancel“ keine Aktionen bewirkt.

Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen.

Macht den gesamten Bildschirm heller oder dunkler. Ist die Helligkeit nicht richtig eingestellt, können die

Helligkeit

Kontrast

Auflösung

MagicBright™

Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen Sie die Helligkeit an, um optimale
Betrachtungsbedingungen zu schaffen.

Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf dem
Bildschirm ein. Bestimmt die Schärfe der Bilder.

Führt alle vom Programm unterstützten Anzeigeauflösungen auf.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden,
entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die
Helligkeit und den Kontrast über das Bildschirmmenü ein.

1. Text : Für Unterlagen, Tabellen und alle Arbeiten mit umfangreichem Text.

2. Internet : Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3. Game : Zur Darstellung von bewegten Bildern, z. B. game.

4. Sport : Zur Darstellung von bewegten Bildern, z. B. Sportveranstaltungen.

5. Film : Zum Ansehen von Filmen, von z. B. DVD oder Video-CD.

6. Custom (Benutzerdefiniert): Obwohl die vorkonfigurierten Werte sorgfältig von unseren
Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren
Sehgewohnheiten. Sollte dies der Fall sein, können Sie Brightness (Helligkeit) und Contrast
(Kontrast) über das Bildschirmmenü einstellen.

Der Steuerungsmodus von MagicBright hängt vom Monitormodell ab.
Einige Monitore unterstützen nur vier Modi.(Text, Internet, Unterhalt., Benutzerdef.)

Die Registerkarte Farbe

Hier wird die „Wärme“ der Bildschirmfarben eingestellt.

MagicColor und Gamma werden nur bei Monitoren angezeigt, die diese Funktionen
unterstützen.

Sie können den Farbton ändern.

z Warm 2 - Warm 1 - Kalt 1 - Kalt 2 - Kalt 3 - Kalt 4 - Kalt 5 - Kalt 6 - Kalt 7
z Aus

Farbton

Farbanpassung

Der Farbton-Modus hängt vom Monitormodell ab. Einige Monitore unterstützen nur vier
Modi.( Warm, Normal, Kalt, Benutzerdef.)

Passt die Bildschirmfarben an. Sie können die Bildschirmfarben nach Ihren persönlichen Wünschen
anpassen und den von Ihnen gewünschten Farbanteil einstellen.

Kalibrierung

z R- G - B

Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie werden
MagicTune™ äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise Wiedergabe von Bildern
auf Webseiten, von Digitalkameras oder Scannern wichtig ist.

Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie werden
MagicTune™ äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise Wiedergabe von Bildern
auf Webseiten, von Digitalkameras oder Scannern wichtig ist.

1. Aus : Kehrt zum ursprünglichen Modus zurück

2. Demo : Wie der Bildschirm vor der Anwendung von MagicColor aussieht, erscheint auf der
rechten Seite, und wie er nach der Anwendung von MagicColor aussieht - auf der linken Seite.

3. Vollständig : Für lebendige natürliche Farben, die gestochen scharf sind.

4. Intelligent : Sorgt nicht nur für lebendige natürliche Farben, sondern gibt auch Hauttöne
wirklichkeitsgetreu und gestochen scharf wieder.

5. MagicZone

{ MagicZone ermöglicht eine klare und scharfe Wiedergabe von bewegten

Multimediabildern und Fotos durch Aufhellung sowie Verbesserung von Schärfe,
Sättigung und Farbton bestimmter Bildschirmbereiche. Diese Funktion bietet eine
benutzerfreundliche Oberfläche, auf der der Videowiedergabeteil des
Multimediaprogramms automatisch erkannt wird und der gewünschte Bereich durch
Ziehen markiert werden kann.

{ Wenn der Mauszeiger aktiviert( ) ist, aber zum Durchführen einer anderen Aufgabe

deaktiviert werden muss, drücken Sie die rechte Maustaste oder positionieren den
aktivierten Mauszeiger ( )über der Taskleiste und drücken die linke Maustaste. Wenn

der Mauszeiger deaktiviert ist, wechselt das Symbol auf dem Bildschirm wieder zu dem
zurück, das vor der Aktivierung angezeigt wurde.

{ MagicZone eignet sich besonders für die Wiedergabe von bewegten Bildern.
{ Auto Detect (Automatische Erkennung): Bei der Wiedergabe des Films auf einigen

Playern wird der Wiedergabebildschirm von MagicZone automatisch hervorgehoben
(unterstützt u. a. die Player Gom, Adrenalin, KCP, Windows™ Media und Power DVD). Bei
einigen anderen Playern ist diese Funktion ebenfalls vorhanden, es kann dabei jedoch zu
Problemen kommen.

{ Taskleistenmenü

Farbton Dient zum Anpassen des Farbtons.

MagicColor

Farbsättigung Dient zum Anpassen der Farbsättigung.

Helligkeit Dient zum Anpassen der Helligkeit.

Schärfe

Dient zum Anpassen des Abstands zwischen den hellsten und
den dunkelsten Bildschirmbereichen.

Zone aus Deaktiviert die markierte Zone.

Zurücksetzen Setzt auf die Werkseinstellungen zurück.

z

Je nach Monitormodell können in den MagicColor-Modi Full und Intelligent
die Einstellungen Color Control, Sharpness, Contrast, Color Tone,
Brightness nicht angepasst werden.

z MagicTune™ wird nicht mehr angezeigt, wenn Sie MagicZone ausführen. Wenn

Sie MagicZone nach dem Anpassen schließen, wird MagicTune™ wieder
angezeigt. (Taskleiste deaktiviert)
MagicTune™ wird nicht mehr angezeigt, wenn Sie MagicZone ausführen. Wenn
Sie MagicZone nach dem Anpassen schließen, wird MagicTune™ nicht wieder
angezeigt. (Taskleiste aktiviert)

z

Der MagicColor-Modus hängt vom Monitormodell ab.
Der MagicZone-Modus wird angezeigt, wenn der Monitor diese Funktion
unterstützt.

Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Lumninanz angepasst.

Gamma

Der Gamma-Modus hängt vom Monitormodell ab. Einige Monitore unterstützen nur drei
Modi (Modus1, Modus2, Modus3)

Die Registerkarte Geometrie

Stellt die Werte für Fine , Coarse und die Position ein.

g

g

z Fein : Entfernt Störungen, wie z. B. horizontale Streifen.

Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie
die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Bild einrichten

z Grob : Entfernt Störun

unter Umständen der gesamte Bildbereich verschoben. Mit dem Menü für die

en, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird

Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.

z Auto-Setup : Die automatischen Einstellung ermöglicht, dass sich der Monitor

selbständig auf das ankommende Videosignal einstellen kann. Die Werte für Fein,
Grob und Position werden automatisch angepasst.

Position

Stellt die horizontale und vertikale Lage der Bildfläche auf dem Bildschirm ein.

Schärfe

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.

Die Registerkarte „Option“

Sie können MagicTune™ mithilfe der folgenden Optionen konfigurieren.

Öffnet das Dialogfenster für Vorzugseinstellungen. Die benutzten Vorzugseinstellungen sind
mit einem „V“ im Kontrollkästchen gekennzeichnet. Zum Ein- oder Ausschalten einer
Vorzugseinstellung setzen Sie den Cursor auf das Kästchen und klicken es an.

z

Voreinstellung

System-Tray aktivieren.
Um auf die MagicTune™-Menüs zugreifen zu können, klicken Sie auf das Symbol im
[task tray menu].
Die Menüs werden nicht angezeigt, wenn unter [Options] → [Basic Settings] die
Option [Enable System Tray] deaktiviert ist.

z Sprache wählen – Die gewählte Sprache betrifft nur die Sprache des

Bildschirmmenüs (OSD).

Signalquelle
wählen

z Analog
z Digital

Registerkarte Support

Auf dieser Registerkarte werden die Anlagen-ID und die Versionsnummer des Programms angezeigt. Außerdem kann von
hier aus die Hilfe-Funktion aufgerufen werden.

Hilfe

Anlagen-ID

Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTune™ benöti
Sie bitte die MagicTune™ Internetseite oder klicken Sie hier, um die Hilfe-Dateien
(Bedienungsanleitung) zu öffnen. Die Bedienungsanleitung wird in einem Browser-Fenster
geöffnet.

Sie können den Server zur Steuerung des Client-Monitors verwenden.
(Um dieses Programm als Client verwenden zu können, muss das Server-Programm
installiert sein.)

Benutzername

Zeigt den am Computer registrierten Benutzernamen an.

Benutzer-ID

Zeigt die am Computer registrierte Benutzer-ID an.

Server IP

Tragen Sie die Server-IP-Nummer ein.

Abteilung

Tragen Sie die Abteilung ein.

en, besuchen

Standort

Version

Zeigt die Versionsnummer von MagicTune™.

Tragen Sie den Standort ein.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Farbkalibrierung

1. Farbkalibrierung

Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor.

Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch.

1. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters
in Übereinstimmung zu bringen.

2. Wenn Sie einen bestimmten Farbton auf dem „Kontrollfeld“ feststellen, bewegen Sie den Steuercursor unter
Bezugnahme auf den „Farbreferenzkreis“ zu dem Farbton.
=> Wenn die Anpassung ordnungsgemäß vorgenommen wurde, nehmen Sie keinen Farbton mehr auf dem
Kontrollfeld wahr.

3. Wenn Sie die Anpassung für Schritt 1 beendet haben, klicken Sie auf „Weiter“.

4. Wiederholen Sie die Verfahren 1), 2)und 3) für die verbleibenden Schritte 2 – 5.

5. Durch Anklicken von „Vorschau“ können Sie den Kalibrierungseffekt mühelos anzeigen!

Wie mehrere Anwender ihre persönlichen Farbwerte verwenden können
Definition
Wird der Monitor von mehreren Anwendern genutzt, können mithilfe der Farbkalibrierung individuelle Farbwerte für
jeden Anwender eingestellt und gespeichert werden. Solche Farbwerte lassen sich für bis zu 5 Anwender speichern.

1. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln, und
speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Anwenden der gespeicherten Farbwerte: Klicken Sie im Hauptbildschirm auf Multi User (Mehrere Anwender), um
einen der gespeicherten Farbwerte auszuwählen und zu verwenden.

2. Vorschau

Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“.
Das oben stehende Bild wird angezeigt.

1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen.

2. Klicken Sie auf „Ansicht unkalibriert“, um das Originalbild zu betrachten.

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Deinstallation

Das MagicTune™ Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der
Windows™ Systemsteuerung entfernt werden.

Gehen Sie wie folgt vor, um MagicTune™ zu entfernen.

1. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software].
Wenn das Programm unter Windows™ XP läuft, klicken Sie im [Start]-Menü auf [Systemsteuerung] ­> [Software].

2. Klicken Sie im Fenster [Software] auf das Symbol „Programme hinzufügen oder entfernen“.

3. Scrollen Sie im Fenster „Programme hinzufügen oder entfernen“ nach unten, um „MagicTune” zu
wählen. Klicken Sie darauf, um es zu markieren.

4. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“, um das Programm zu entfernen.

5. Klicken Sie auf „Ja“, um die Deinstallation zu starten.

6. Warten Sie, bis das Dialogfenster „Deinstallation abgeschlossen“ erscheint.

Besuchen Sie bitte die MagicTune™
(Häufig gestellte Fragen) und Software-Upgrades.

Internetseite

für technischen Support der MagicTune™ Software, FAQs

Übersicht | Installation | OSD-Modus | Farbkalibrierung | Deinstallation | Problembehebung

Problembehebung

Das aktuelle Computersystem ist nicht mit MagicTune™ kompatibel.
Drücken Sie "OK", und klicken Sie auf die "Verknüpfung zur MagicTune™-Website", um
weitere Informationen zu diesem Thema anzuzeigen.

Wenn Ihre Videokarte bzw. Ihre Grafikkarte nicht in der Liste der kompatiblen
Geräte enthalten ist, tritt möglicherweise ein Fehler auf.
(Aktuelle oder sehr alte Videokarten sind möglicherweis e nicht kompatibel.)

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen.

Wenn der Videokartentreiber oder der Grafikchip modifiziert wurde, tritt
möglicherweise ein Fehler au f, obwohl die Videokarte in der Liste aufgeführt ist.

Besuchen Sie unsere Homepage, um den Abs chnitt zur Fehlerbehebung anzuzeigen.

Überprüfen Sie, ob Ihr Monitor von Samsung hergestellt wurde.
Geräte anderer Hersteller können Fehler verursachen.

Nur Geräte von Samsung können diese Funktion unterstützen.

Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres
Modell handelt, kann ein Fehler auftreten.
Überprüfen Sie, ob Ihr Monitor MagicTune™ unterstützt.

Diese Funktion wird nur von Monitoren unterstützt, die auf der Homepage angegeben
sind.
Bevor Sie sich einen Monitor kaufen, überprüfen Sie, ob dieser auf der Homepage
angegeben ist, da ältere Geräte MagicTune™ nicht unterstützen.

Wenn für den aktuellen Monitor keine Informationen über EDID (Extended Display
Identification Data) vorhanden sind, tritt ein Fehler auf.
Dies ist der Fall, wenn Sie auf dem Desktop "Start" > "Einstellungen" >
"Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Monitore"
auswählen, den aktuellen "Plug und Play-Monitor" entfernen und das System bei
der Suche nach neuer Hardware keinen "Plug und Play-Monitor" findet.

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen.

Wenn Sie den Monitor bei ausgeschaltetem System durch einen neuen ersetzen,
das System jedoch nicht neu ges tartet wurde, tritt ein Fehler auf.

Wenn Sie einen neuen Monitor anschließen, starten Sie das System neu, bevor Sie
MagicTune™ verwenden.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler
auf.

Dies ist der Fall, wenn die akt uelle Videokartenliste nicht ordnungsgemäß
angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" >
"Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte"
überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber
herunterladen und anschließend installieren.
Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Um den normalen Betrieb zu gewährleisten, starten Sie das System neu.

Wenn nach der Installation von MagicTune™ das System nicht neu gestartet wird,
tritt ein Fehler auf.
(Dies gilt nur für Windows™ 98SE und Windows™ Me.)

Starten Sie vor der Verwendung das System neu.

Stellen Sie die optimale Auflösung ein, um mit MagicTune™ die beste Leistung zu erzielen.
Die optimale Auflösung finden Sie im Benutzerhandbuch.

Wenn Sie vor dem Ausführen von Farbkali brierung nicht die optimale Auflösung
eingestellt haben, kann der Monitor nicht optimal eingestellt werden.

Die optimale Auflösung finden Sie im Handbuch.

MagicTune™ wird von dieser Videokarte nicht unterstützt.
Installieren Sie einen neuen Videokartentreiber.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler
auf.
Dies ist der Fall, wenn die akt uelle Videokartenliste nicht ordnungsgemäß
angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" >
"Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte"
überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber
herunterladen und anschließend installieren.
Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Da das Programm Highlight die Datenübertragungsleitungen verwendet,
beenden Sie das Programm Highlight, bevor Sie auf MagicTune™ zugreifen.

Einige Röhrenmonitore von Sams ung unterstützen die Highlight-Funktion.
Das gleichzeitige Verwenden der Highlight-Funkti on und MagicTune™ kann
Konflikte und damit Fehler verursachen.

Stellen Sie sicher, dass die Highlight-Funktion deaktiviert ist, bevor Sie MagicTune™
verwenden.

Problembehebung

z MagicTune™ funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte

während des Betriebs von MagicTune™ aktualisiert wurde. Sollte dies der Fall sein, starten Sie bitte
das System neu.

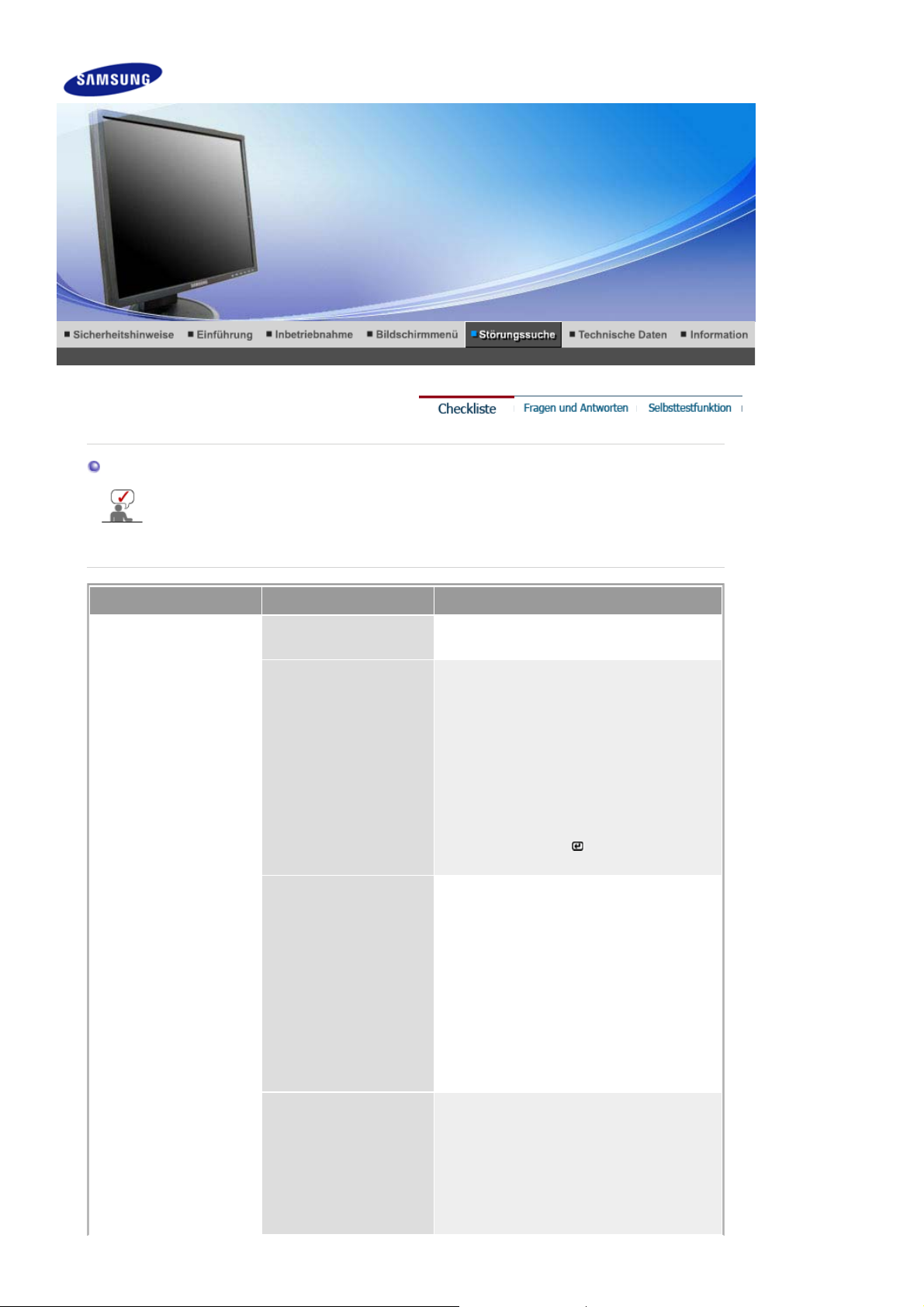

Symptom Checkliste Lösungen

Gehen Sie Die Funktion MagicTune™ * Um zu überprüfen, ob für Ihren PC die

folgendermaßen vor,
wenn MagicTune™
nicht ordnungsgemäß
funktioniert.

ist nur für PCs (VGA) mit
dem Betriebssystem
Windows verfügbar, in
dem Plug & Play
unterstützt wird.

Funktion MagicTune™ verfügbar ist, führen Sie
die untenstehenden Schritte aus (für Windows™
XP);

"Systemsteuerung" -> "System" -> "Hardware"

-> "Geräte-Manager" -> "Monitore" Nachdem
Sie den aktuellen Plug & Play-Monitor
deinstalliert haben, suchen Sie in der Hardware
nach einem neuen "Plug & Play-Monitor".

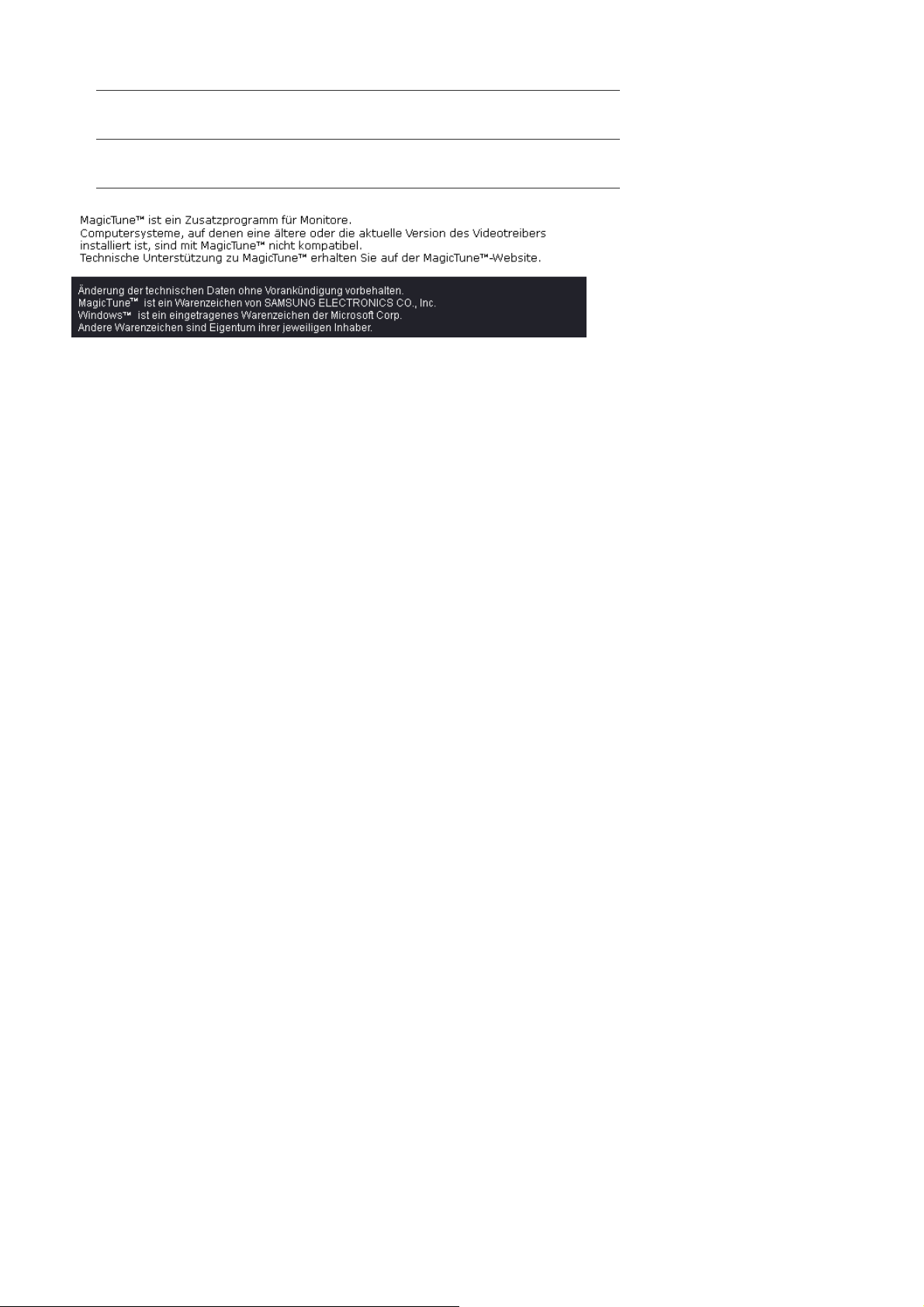

MagicTune™ ist eine zusätzliche
Monitorsoftware. Einige Grafikkarten
unterstützen möglicherweise den Monitor nicht.
Wenn Sie Probleme mit der Grafikkarte haben,
überprüfen Sie, ob Ihre Grafikkarte in der Liste
der kompatiblen Grafikkarten aufgeführt ist, die
sich auf unserer Website befindet.

http://www.samsung.com/monitor/MagicTune

MagicTune™
funktioniert nicht
ordnungsgemäß.

Haben Sie den Computer
oder die Grafikkarte
gewechselt?

Laden Sie die aktuelle Programmversion
herunter. Das Programm kann unter

http://www.samsung.com/monitor/MagicTune

heruntergeladen werden..

z Besuchen Sie bitte die MagicTune™ Internetseite für technischen Support der MagicTune™

Software, FAQs (Häufig gestellte Fragen) und Software-Upgrades.

z

Besuchen Sie unsere Website, und laden Sie die Installationssoftware fürMagicTune™ MAC herunter.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Überblick

Was ist MagicRotation?

Normalerweise erlauben Computermonitore nur die Anzeige im Querformat.
Im heutigen Informationszeitalter müssen immer mehr Benutzer tagtäglich Dokumente,
Webseiten, E-Mails usw. auf dem Computerbildschirm anzeigen. Für diese Art von
Anwendungen ist eine Anzeige im Hochformat wesentlich besser geeignet als im Querfomat, da
der gesamt Inhalt des Dokuments auf dem Bildschirm sichtbar ist. Die Möglichkeit des flexiblen
Umschaltens zwischen Hoch- und Querformat erhöht entscheidend die Produktivität des
Benutzers.

Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine
Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des
Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers
verbessert.

Grundlegende Funktionen

MagicRotation unterstützt Windows™ 98 SE, Me, NT 4.0, 2000, XP Home und XP Professional.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

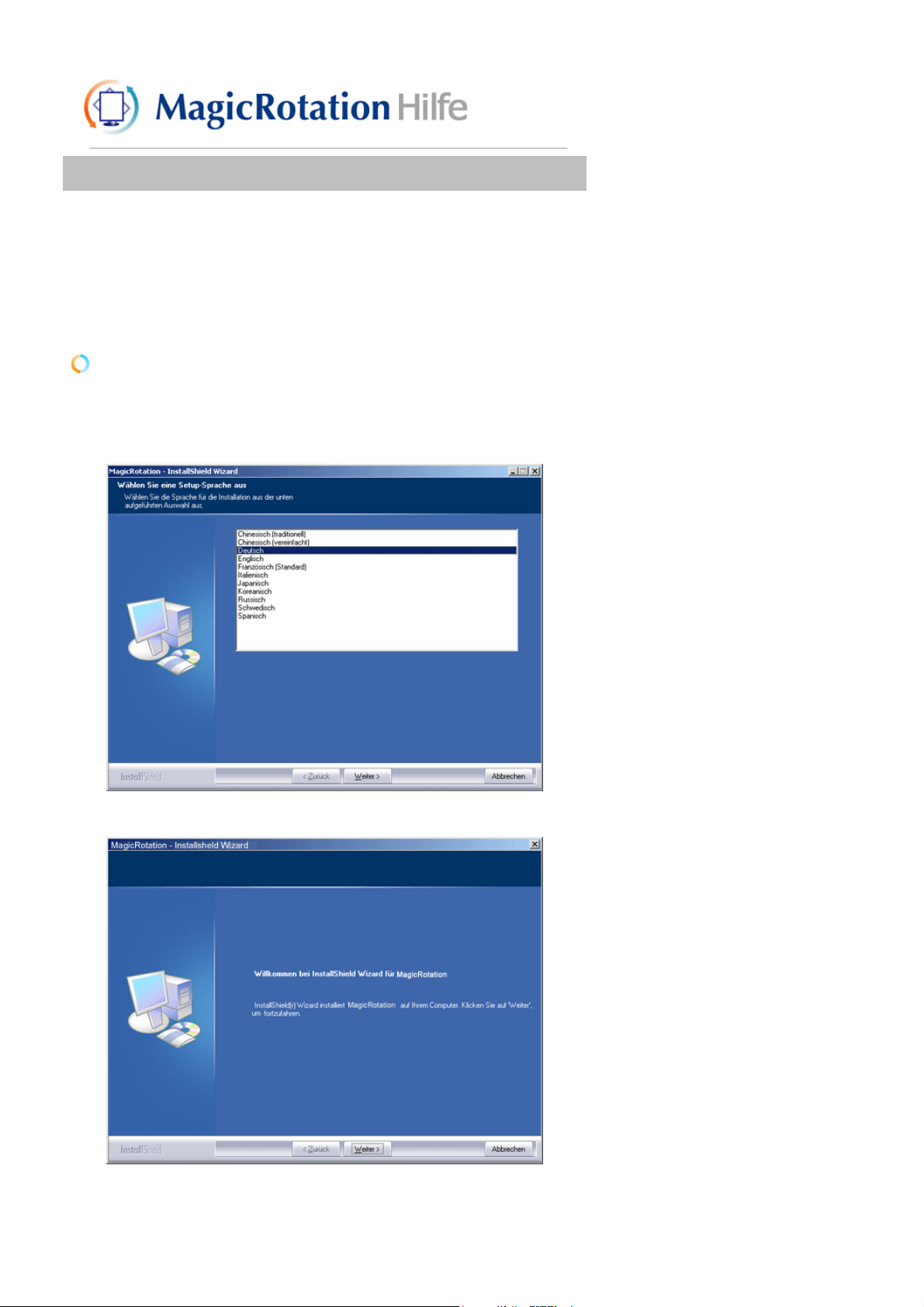

Installation

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Klicken Sie auf die MagicRotation-Installationsdatei.

3. Wählen Sie die Sprache der Installation aus, und klicken Sie auf "Weiter".

4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf „Weiter“.

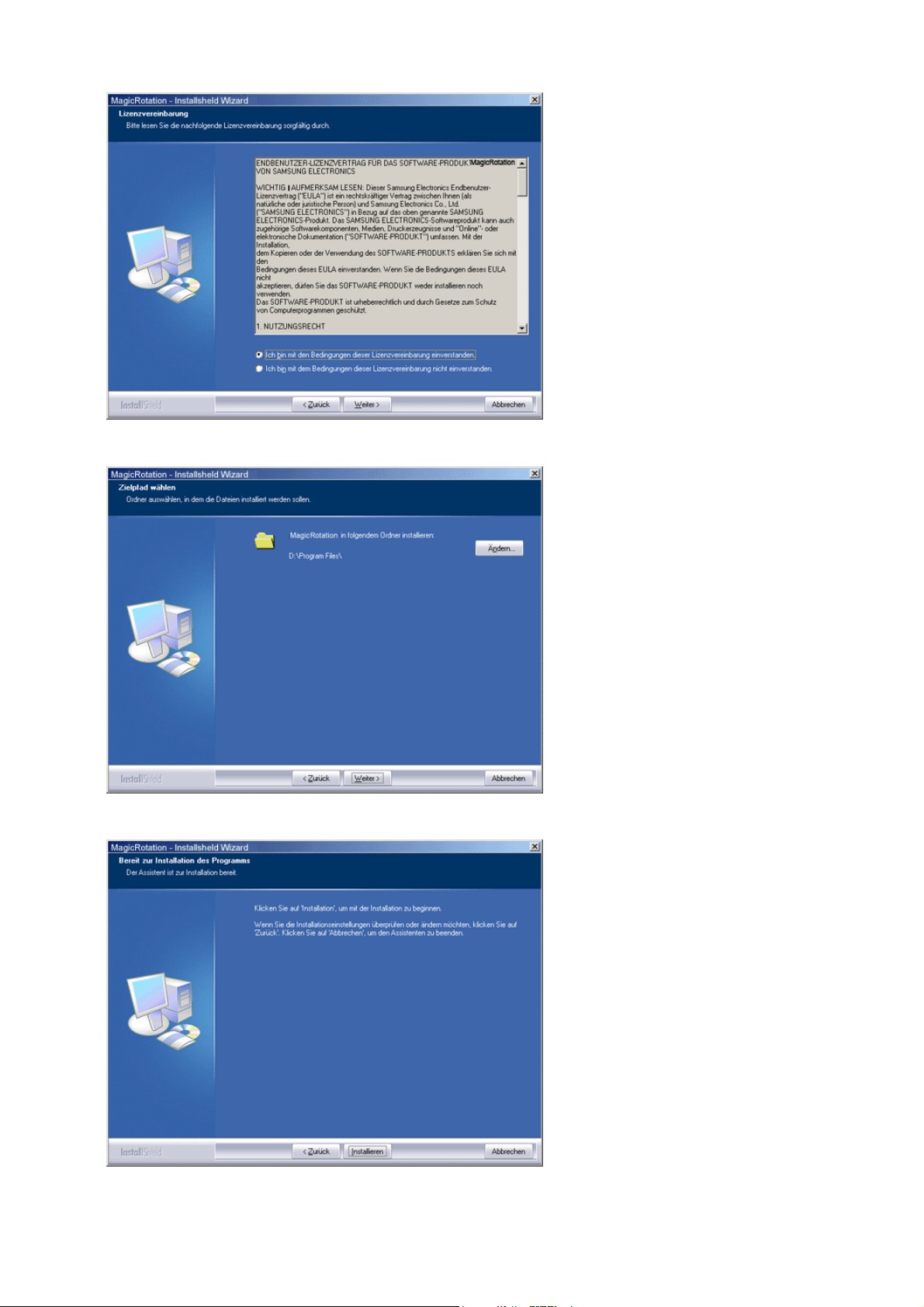

5. Akzeptieren Sie die Bedingungen des Lizenzvertrags, indem Sie das entsprechende

Kontrollkästchen aktivieren.

6. Wählen Sie einen Installationsordner für MagicRotation aus.

7. Klicken Sie auf "Installieren".

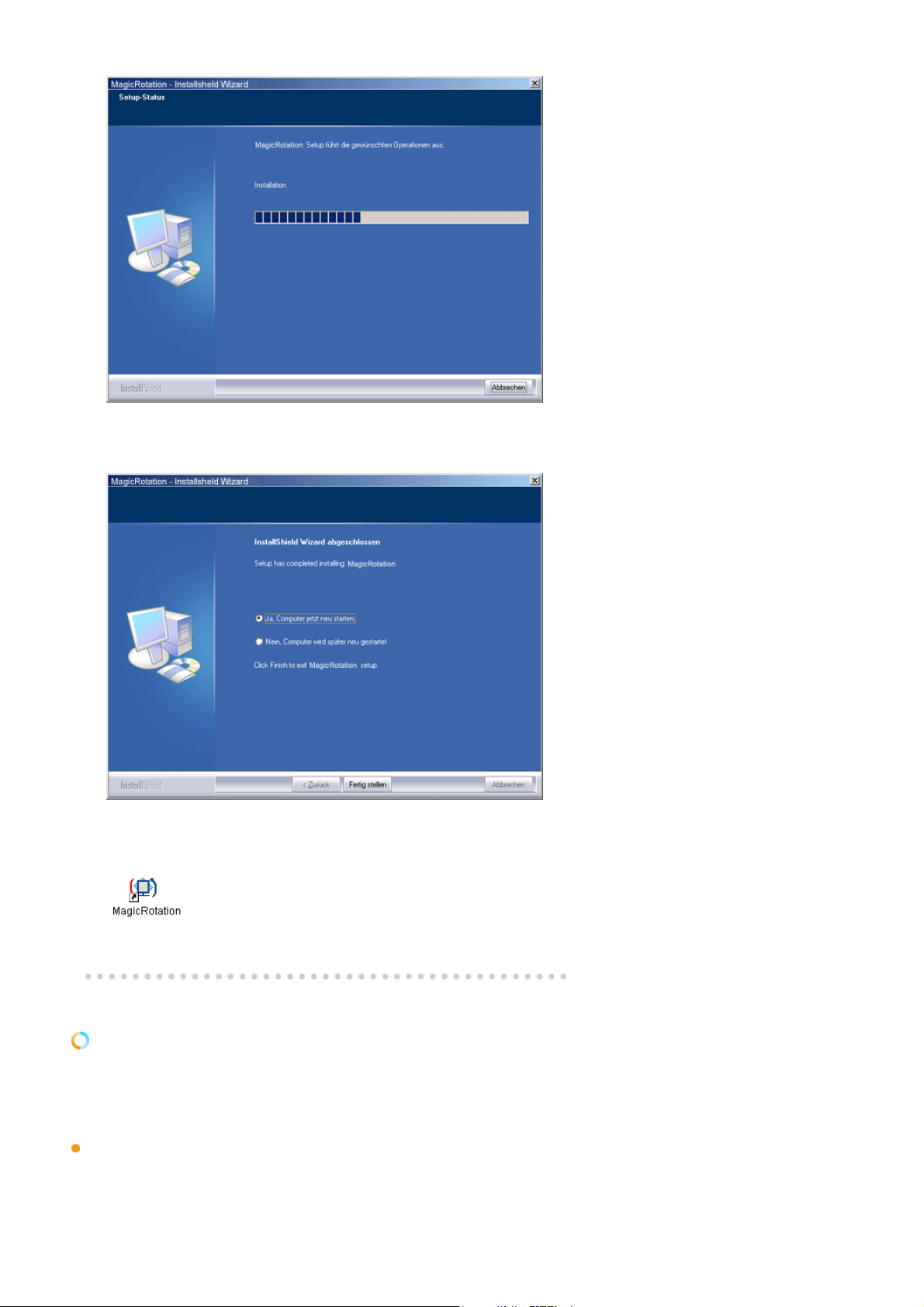

8. Das Fenster mit dem Setup-Status wird angezeigt.

9. Klicken Sie auf "Fertig stellen."

Der Computer muss neu gestartet werden, damit MagicRotation richtig funktioniert.

10. Nach Abschluss der Installation wird auf dem Desktop das Symbol für das Programm

MagicRotation angezeigt.

Installationsprobleme

Die Installation von MagicRotation ist von Faktoren wie Grafikkarte, Hauptplatine und
Netzwerkumgebung abhängig.
Wenn bei der Installation Probleme auftreten, finden Sie Hilfe unter "Fehlerbehebung".

Einschränkungen

1. Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber
korrekt geladen sein.
Als Grafiktreiber sollte der aktuelle Treiber vom Hersteller verwendet werden.

2. Falls Anwendungen wie Windows Media Player oder Real Player Filmdateien bei 90-, 180­oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor:

{ Schließen Sie die Anwendung.
{ Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die

Anwendung aus.

{ Führen Sie die Anwendung erneut aus.

In den meisten Fällen behebt dies das Problem.

3. Anwendungen, die OpenGL und DirectDraw (für 3D-Darstellung) verwenden (z. B 3D­Spiele), können in den ausgewählten Ausrichtungsmodi 90, 180 und 270 Grad
nicht ausgeführt werden.

4. DOS-Anwendungen können in den ausgewählten Ausrichtungsmodi 90, 180 und 270
Grad nicht im Vollbildmodus ausgeführt werden.

5. Die Option "Dual" wird unter Windows™ 98, ME und NT 4.0 nicht unterstützt.

6. MagicRotation bietet keine Unterstützung für 24 Bit pro Pixel (Farbtiefe/Farbqualität).

7. Wenn Sie beabsichtigen, Ihre Grafikkarte austauschen, sollten Sie zuvor MagicRotation
deinstallieren.

Systemvoraussetzungen

Betriebssystem

z Windows™ 98 SE
z Windows™ Me
z Windows™ NT 4.0
z Windows™ 2000
z Windows™ XP Home Edition
z Windows™ XP Professional

Hardware

z Mindestens 128 MB Arbeitsspeicher (empfohlen)
z Mindestens 25 MB freier Festplattenspeicher

Service Packs

z Sie sollten das aktuelle Service Pack auf Ihrem Computer installiert haben.
z Wenn Sie Windows™ NT 4.0 verwenden, sollten Sie Internet Explorer 5.0 oder höher mit

Active Desktop-Komponenten installieren.

* Weitere Informationen finden Sie auf der Website.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

z Wenn MagicRotation™ ausgeführt wird, funktionieren Teile von

MagicTune™ möglicherweise nicht ordnungsgemäß.

z AutoRotation: Beim Drehen des Monitors wird automatisch die

Bildschirmanzeige entsprechend gedreht.

Befolgen Sie zum Ausführen von Auto Rotation die folgenden
Anweisungen.

z Installieren Sie sowohl MagicRotation™ als auch MagicTune™ 3.6 auf Ihrem

Computer.

z Starten Sie MagicTune 3.6.
z Options

Voreinstellung → Aktivieren Sie das Kontrollkästchen enable

→

task tray menu. .

z Das Programm MagicRotation™ ist nicht verfügbar, da der einfache

Fuß die Funktion Pivot nicht unterstützt.

z

Es wird ein analoger Ausgang unterstützt, so dass Sie den Ausgang
des Client Monitors an ein anderes Anzeigegerät anschließen
können.

Benutzeroberfläche

Taskleistenmenü

Drehen: Die Bildschirmanzeige wird in Schritten von 90 Grad gedreht.

Menü wird durch Klicken mit der rechten

Maustaste angezeigt.

Drehen auf 0 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 0 Grad
gestellt.

Drehen auf 90 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 90
Grad gestellt.

Drehen auf 180 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 180
Grad gestellt.

Drehen auf 270 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 270

T

Grad gestellt.

Tastenkombination: Tastenkombination sind standardmäßig verfügbar. Die
Tastenbelegung kann vom Benutzer geändert werden.
Die Änderung einer vorhandenen Schnellzugriffstaste kann direkt über die Tastatur
durchgeführt werden. Als Schnellzugriffstasten können Tastenkombinationen aus
Umschalttaste, STRG-Taste, ALT­nur eine normale Taste gedrückt wird, wird als Schnellzugriffstaste die
Tastenkombination ALT+normale Taste festgelegt.

Hilfe: Mit dieser Option wird die HELP (Hilfe) zu MagicRotation™ angezeigt.

Info: Mit dieser Option wird die Versionsnummer und der Copyright-Vermerk zu

MagicRotation™ angezeigt.

aste und normalen Tasten definiert werden. Wenn

Beenden: Mit dieser Option wird MagicRotation™ beendet.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Deinstallieren

MagicRotation kann nur über die Option "Software" in der Systemsteuerung von Windows
entfernt werden.

Befolgen Sie die folgenden Schritte, um MagicRotation zu entfernen.

1. Wählen Sie in der Taskleiste über [Start] ' [Einstellungen] die Option
[Systemsteuerung].
Unter Windows™ XP wählen Sie im Menü [Start] die Option [Systemsteuerung].

2. Klicken Sie in der Systemsteuerung auf das Symbol "Software".

3. Suchen Sie im Fenster "Software" den Eintrag "MagicRotation",
und klicken Sie auf diesen, um ihn zu markieren.

4. Klicken Sie auf die Schaltfläche "Ändern/Entfernen", um das Programm zu entfernen.

5. Klicken Sie auf "Ja", um den Deinstallationsvorgang zu starten.

6. Warten Sie, bis das Dialogfeld "Deinstallation wurde abgeschlossen" angezeigt wird.

7. Führen Sie nach der Deinstallation einen Neustart aus, um den Deinstallationsvorgang
abzuschließen.

* Weitere Informationen finden Sie auf der Website.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Fehlerbehebung

Bevor Sie sich an den technischen Kundendienst wenden,
führen Sie bitte die nachstehend beschriebenen einfachen
Maßnahmen durch.

z MagicRotation benötigt zum Drehen der Bildschirmanzeige einen installierten

Grafiktreiber, der vom Hersteller der Grafikkarte bereitgestellt wird. Wenn der installierte
Grafiktreiber nicht ordnungsgemäß funktioniert oder Fehler aufweist, sind diese Fehler
auch nach der Installation von MagicRotation weiterhin vorhanden.
Falsches/unberechenbares Verhalten infolge von Fehlern im installierten Grafiktreiber
gehen nicht auf MagicRotation zurück.

Um festzustellen, ob ein Problem vom installierten Grafiktreiber verursacht wird, können
Sie die folgenden Diagnoseschritte durchführen:

1. Stellen Sie fest, ob das Problem sowohl bei einer Ausrichtung von 0 Grad
(Querformat) als auch bei 90 Grad (Hochformat) auftritt.

2. Stellen Sie fest, ob das Problem bei unterschiedlichen Farbtiefen (8/19/32 Bit pro
Pixel) und Auflösungen (800 x 600, 1024 x 768) auftritt.

3. Stellen Sie fest, ob das Problem auch bei deinstallierter MagicRotation-Software
auftritt.

Wenn das Problem in allen oder einem der genannten Fälle auftritt, liegt der Fehler
vermutlich beim installierten Grafiktreiber:

Führen Sie die folgenden Schritte durch, um das Problem zu beheben:

1. Deinstallieren Sie MagicRotation.

2. Fordern Sie den aktuellen Grafiktreiber beim Grafikkartenhersteller an.
Die aktuellen Grafiktreiber von ATI, NVIDIA, MATROX, INTEL usw. können Sie
einfach über die Website des jeweiligen Herstellers herunterladen.

3. Installieren Sie den aktuellen Grafiktreiber.

4. Installieren Sie MagicRotation. In den meisten Fällen behebt dies das Problem.

z MagicRotation funktioniert möglicherweise nicht, wenn Sie den Monitor ausgetauscht

oder den Treiber der Grafikkarte aktualisiert haben, während MagicRotation ausgeführt
wurde.
Wenn dies der Fall ist, starten Sie den Computer neu.

* Weitere Informationen finden Sie auf der Website.

A

Checkliste

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der
Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen,
rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im

uskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung.

Symptom Checkliste Lösusng

Kein Bild. Ich kann den
Monitor nicht einschalten.

Ist das Netzkabel richtig
angeschlossen?

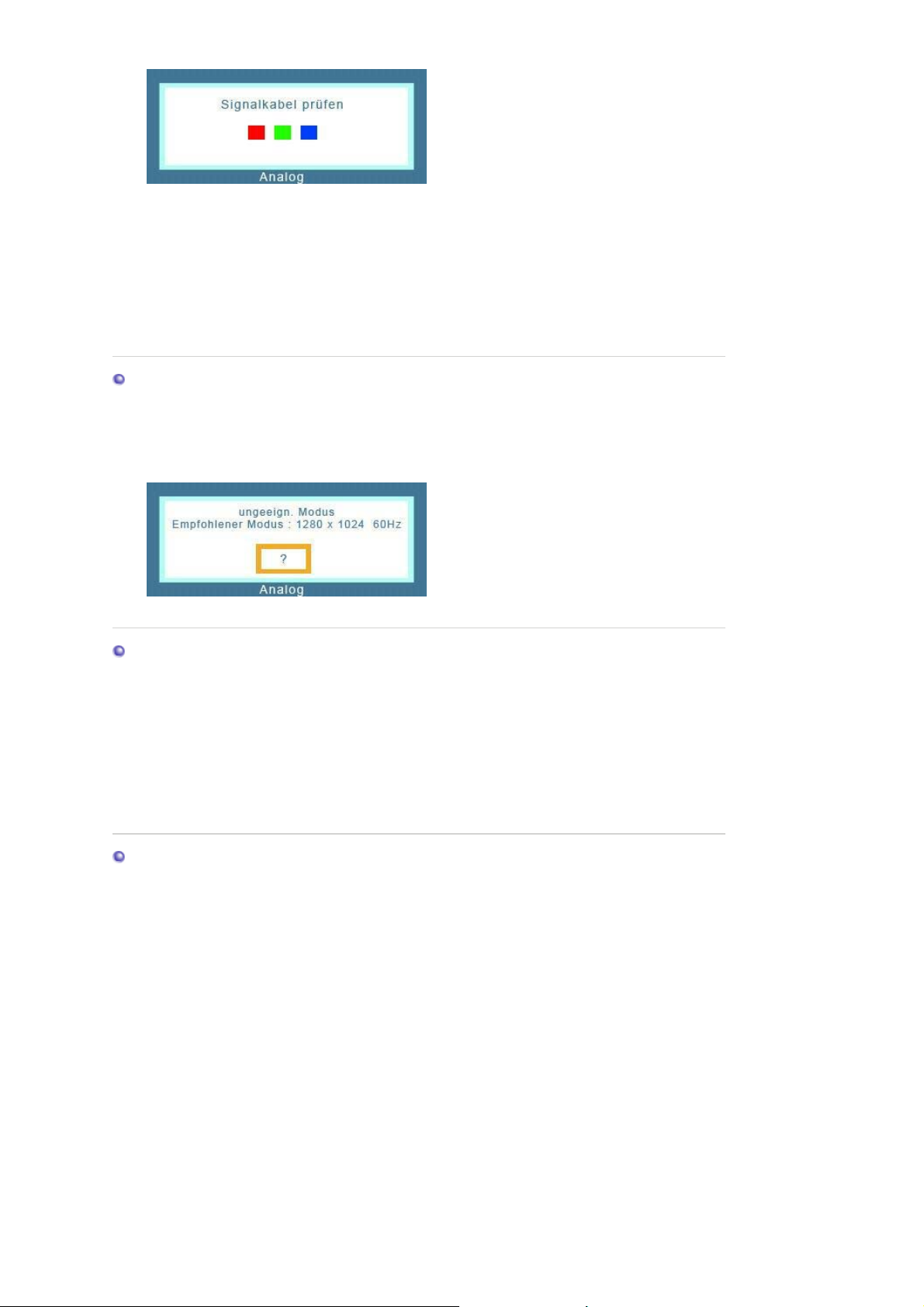

Ist auf dem Bildschirm

"Signalkabel prüfen"

zu

sehen?

Wenn das Gerät
eingeschaltet ist, booten
Sie den Computer
erneut, um das zuerst
erscheinende Bild (den
Login-Bildschirm) zu
sehen.

Überprüfen Sie die Netzkabelverbindu n g
und Stromversorgung.

(Anschluss per D-Sub-Kabel)

Vergewissern Sie sich, ob der Computer
richtig angeschlossen ist.

(Anschluss per DVI-Kabel)

Wenn das Kabel richtig angeschlossen ist,
die Meldung jedoch weiterhin auf dem
Bildschirm angezeigt wird, ist es möglich,
dass der Monitorbetrieb auf „Analog“
eingestellt ist. Verwenden Sie die
Quellenumwandlungsfunktion auf der
Vorderseite des Monitors, damit der Monitor
die Überprüfung des
(Eingabetaste /Quelle) wiederholt.

Wenn das erste Bild (der Login-Bildschirm)
erscheint, booten Sie den Computer im
geeigneten Modus (dem abgesicherten
Modus für Windows ME/2000/XP) und
ändern Sie dann die Frequenz der
Videokarte.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild (der Login­Bildschirm) nicht erscheint, wenden Sie sich
an ein Kundendienstzentrum oder Ihren

Händler.

Ist auf dem Bildschirm

"ungeeign. Modus.
Empfohlener Modus
1280 x 1024 60 Hz"

zu

sehen?

Diese Meldung erscheint, wenn das Signal
von der Videokarte die maximale Auflösung
und Frequenz übersteigt.

Stellen Sie die dem Monitor angemessene
maximale Auflösung und Frequenz ein.

Wenn die Anzeige SXGA oder 75 Hz

überschreitet, wird die Meldung "

Modus. Empfohlener Modus 1280 x 1024

" angezeigt. Wenn die Anzeige 85 Hz

60 Hz

überschreitet, funktioniert der Bildschirm
zwar ordnungsgemäß, aber die Meldung
"

ungeeign. Modus. Empfohlener Modus

1280 x 1024 60 Hz

lang und wird dann ausgeblendet. Bitte
wechseln Sie in dieser einen Minute zum
empfohlenen Modus. (Die Meldung wird
nochmals angezeigt, wenn das System neu
gebootet wird.)

" erscheint eine Minute

ungeeign.

Ich kann die Anzeige auf
dem Bildschirm nicht
sehen.

Es ist kein Bild auf dem
Bildschirm.

ist der Monitor über das
DVI-Kabel
angeschlossen?

Haben Sie das
Bildschirmanzeige­(OSD)-Menü gesperrt,
um Veränderungen zu
vermeiden?

Der Monitor befindet sich im
Energiesparmodus.

Drücken Sie eine Taste auf der Tastatur
oder bewegen Sie die Maus, um den
Monitor zu aktivieren und das Bild auf dem
Bildschirm wiederherzustellen.

Wenn immer noch kein Bild angezeigt wird,
drücken Sie die Taste '
(Eingabetaste/Quelle)'. Drücken Sie
anschließend erneut eine beliebige Taste
auf der Tastatur, um den Monitor zu
aktivieren und das Monitorbild
wiederherzustellen.

Wenn Sie das System vor dem Anschluss
des DVI-Kabels booten oder während des
Systembetriebs das DVI-Kabel abziehen
und wieder anschließen, wird auf dem
Bildschirm möglicherweise nichts angezeigt,
da bestimmte Grafikkartentypen keine
Videosignale senden. Schließen Sie das
DVI-Kabel an und booten Sie anschließend
das System neu.

Entsperren Sie das OSD, indem Sie die
MENU mindestens 5 Sekunden gedrückt
halten.

Die Farben auf dem
Bildschirm sind
merkwürdig oder nur
schwarz und weiß.

Der Bildschirm ist
plötzlich unausgewogen
geworden.

Zeigt der Bildschirm nur
eine Farbe, als ob man
durch Cellophanpapier
auf den Bildschirm sieht?

Sind die Farben auf dem
Bildschirm nach der
Benutzung eines
Programms oder
aufgrund eines
Zusammenstoßes
zwischen Anwendungen
merkwürdig geworden?

Wurde die Videokarte
richtig eingestellt?

Haben Sie die Videokarte
oder den Treiber
geändert?

Haben Sie die Auflösung
oder Frequenz des
Monitors eingestellt?

Der Bildschirm kann aufgrund des Videokartensignalzyklusses
unausgewogen sein. Stellen Sie die Position anhand der
Bildschirmanzeige neu ein.

Überprüfen Sie die Signalkabelver bi nd un g.
Vergewissern Sie sich, daß die Videokarte

vollständig in ihren Schlitz eingeführt ist.
Booten Sie den Computer neu.

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Stellen Sie Position und Größe anhand der
Bildschirmanzeige ein.

Stellen Sie die Auflösung und Frequenz der
Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Der Bildschirm ist
unscharf oder die
Bildschirmanzeige kann
nicht eingestellt werden.

Haben Sie die Auflösung
oder Frequenz des
Monitors eingestellt?

Stellen Sie die Auflösung und Frequenz der
Videokarte ein.
(Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Die LED blinkt auf, aber
es ist kein Bild auf dem
Bildschirm.

Auf dem Bildschirm
werden nur 16 Farben
gezeigt. Die
Bildschirmfarben haben
sich nach Änderung der
Videokarte geändert.

Es gibt die folgende
Meldung: "Unbekannter
Monitor, Plug & Play
(VESA DDC)-Monitor
gefunden".

Gehen Sie
folgendermaßen vor,
wenn MagicTune™
nicht ordnungsgemäß
funktioniert.

Ist die Frequenz richtig
eingestellt, wenn Sie den
Anzeigemodus im Menü
überprüfen?

Wurden die Windows­Farben richtig
eingestellt?

Wurde die Videokarte
richtig eingestellt?

Haben Sie den
Monitortreiber installiert?

Konsultieren Sie das
Videokartenhandbuch,
um zu sehen, ob die Plug
& Play (VESA DDC)­Funktion unterstützt wird.

Die Funktion
MagicTune™ ist nur für
PCs (VGA) mit dem
Betriebssystem Windows
verfügbar, in dem Plug &
Play unterstützt wird.

Stellen Sie die Frequenz anhand des
Videokartenhandbuchs und der

voreingestellten Anzeigemodi.

(Die maximale Frequenz im Verhältnis zur
Auflösung kann von Produkt zu Produkt
unterschiedlich sein.)

Für Windows ME/2000/XP:
Stellen Sie die Farben in der
Systemsteuerung, Anzeige, Einstellungen
richtig ein.

Stellen Sie die Videokarte anhand des
Videokartenhandbuchs ein.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

* Um zu überprüfen, ob für Ihren PC
die Funktion MagicTune™ verfügbar
ist, führen Sie die untenstehenden
Schritte aus (für WindowsT XP);

"Systemsteuerung" → "System" →
"Hardware" → "Geräte-Manager" →
"Monitore" Nachdem Sie den
aktuellen Plug & Play-Monitor
deinstalliert haben, suchen Sie in
der Hardware nach einem neuen
"Plug & Play-Monitor".

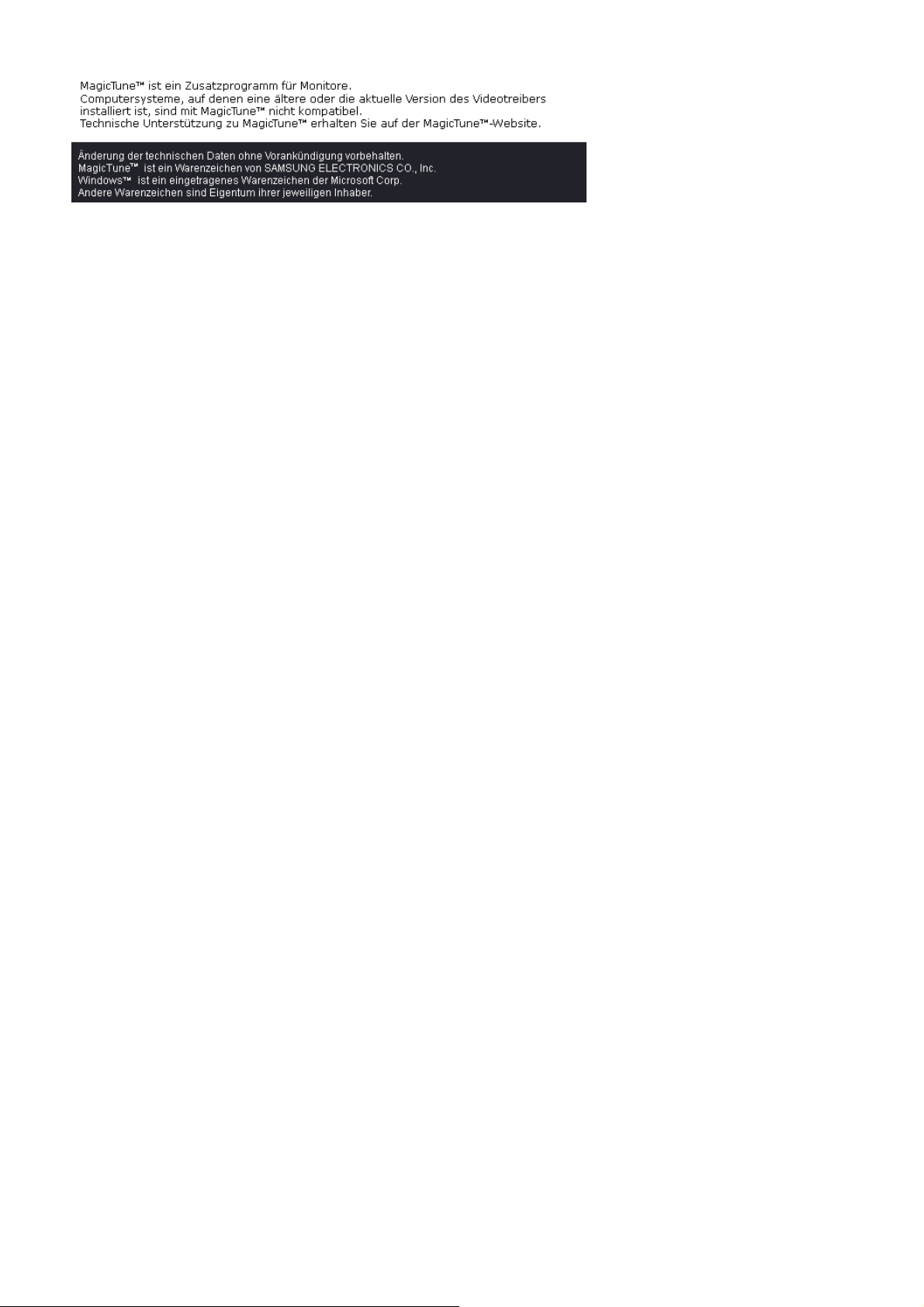

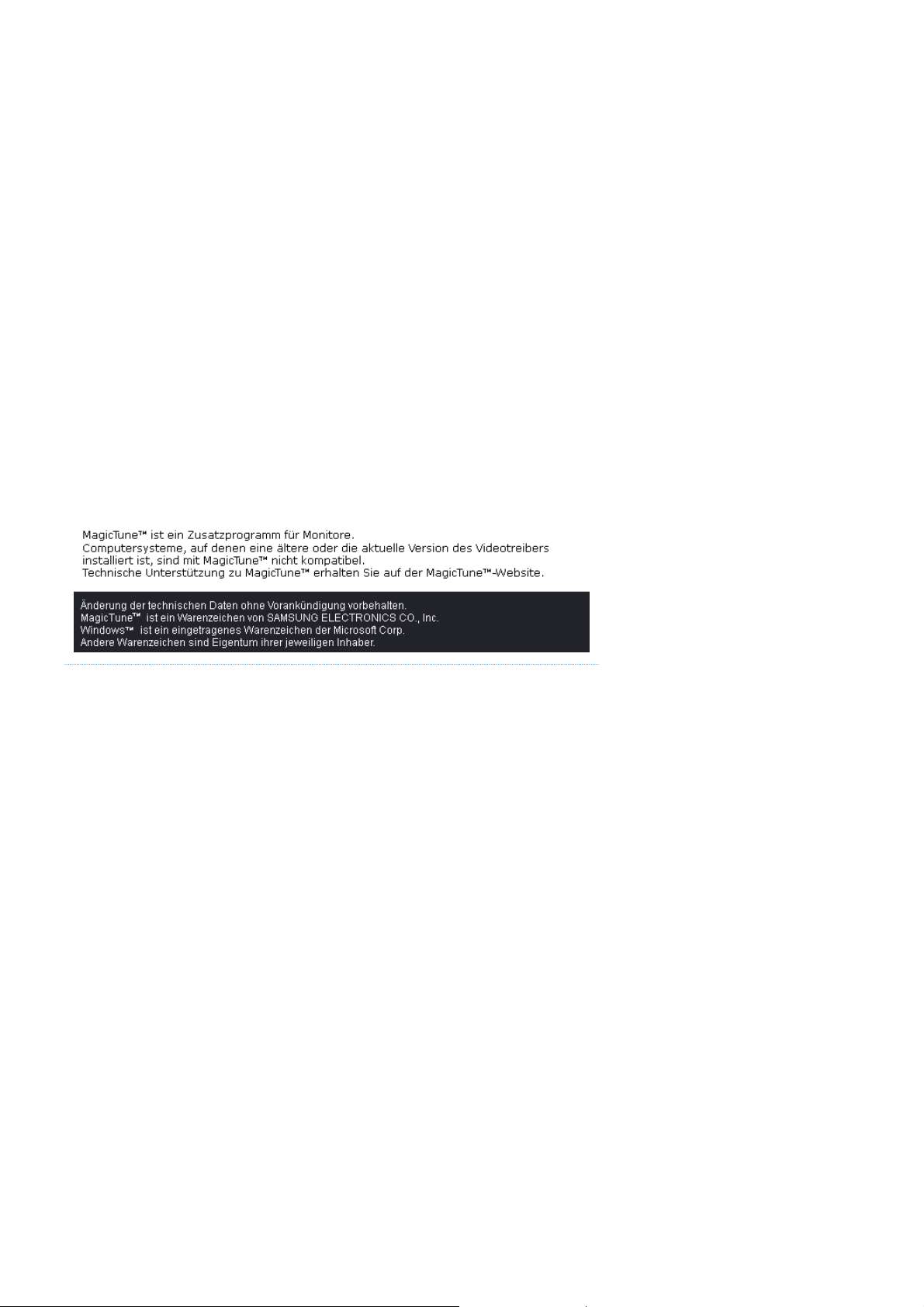

MagicTune™ ist eine zusätzliche
Monitorsoftware. Einige Grafikkarten
unterstützen möglicherweise den
Monitor nicht. Wenn Sie Probleme
mit der Grafikkarte haben,
überprüfen Sie, ob Ihre Grafikkarte
in der Liste der kompatiblen
Grafikkarten aufgeführt ist, die sich
auf unserer Website befindet.

http://www.samsung.com/monitor/magictune

MagicTune™
funktioniert nicht
ordnungsgemäß.

Besuchen Sie unsere Website, und laden Sie die Installationssoftware für MagicT une™
MAC herunter.

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Moni tor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Compu te r verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.
(Wenn ja, fordern Sie technische Unterstützung für die Hauptp latine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben,
überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Video-Bildschirms auf 56 Hz - 75 Hz festgelegt ist.
(Gehen Sie nicht über 75 Hz, wenn Sie die maximale Auflösung verwenden.)

Haben Sie den Computer
oder die Grafikkarte
gewechselt?

Laden Sie die aktuelle
Programmversion herunter. Das
Programm kann unter

http://www.samsung.com/monitor/magictune

heruntergeladen werden.

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den
Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter be i

System, Geräte-Administrator"

(Video)-Treiber erneut zu installieren.

Wenn die Probleme wiederholt auftreten,wenden Sie sich an ein autorisiertes

Kundendienstzentrum.

Fragen und Antworten

Frage Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann du rch Rekonfiguration der Videokarte

Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der

und dann booten Sie den Computer neu, um den Adapter-

verändert werden.
Beachten Sie, daß Videokartenunterstützung je nach

Version des benutzten Treibers unterschiedlich sein kann.
(Entnehmen Sie Einzelheiten dazu dem Computer- oder
Videokartenhandbuch.)

Systemsteuerung, Anzeige, Einstellungen ein.
* Erfragen Sie Einzelheiten beim Videokartenhersteller.

"Systemsteuerung,

Wie kann ich die Energiesparfunktion
einstellen?

Wie wird das Gehäuse und der LCD­Bildschirm gereinigt?

Selbsttestfunktion

Selbsttestfunktion | Warnhinweise | Umgebung | Nützlicher Hinweis

Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren
des Monitors zu überprüfen.

Selbsttestfunktion

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.
Wenn der Monitor nicht ordnungsgemäß funktioniert, wird in der Abbildung unten ein

Feld angezeigt.

Windows ME/XP/2000: Stellen Sie die Funktion beim
BIOS-SETUP des Computers oder Bildschirmschoners ein.
(Konsultieren Sie das Windows/Computerha nd buch)

Ziehen Sie den Netzstecker aus der Steckdose und
reinigen Sie den Monitor sodann mit einem weichen Tuch,
entweder mit einer Reinigungslösung oder klarem Wasser.

Hinterlassen Sie keine Reinigungsmittelrückstände und
zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß
kein Wasser in den Monitor gerät.

r

Dieses Feld wird im normalen Betrieb angezeigt, wenn das Videokabel sich löst oder
beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie
dann sowohl den Computer als auch den Monitor ein.
Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer
bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert
richtig.

Warnhinweise

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem
Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch
leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des
Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

Umgebung

Der Standort und die Position des Monitors können die Qualität und andere
Funktionen des Monitors beeinflussen.

1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den
Netzstecker des Woofer und stellen Sie ihn in ein anderes Zimmer.

2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhre n und
Telefone, die sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

Nützlicher Hinweis

z Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit

dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein
Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist.
Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann
an ein Kundendienstzentrum oder Ihren Händler.

z

Beurteilung des Monitor-Betriebszustands

Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine

Modus","Empfohlener Modus 1280 x 1024 60 Hz"

"ungeeign.

-Meldung erscheint, ziehen Sie das

Kabel aus dem Computer, während der Monitor noch eingeschaltet ist.

{ Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß wird,

bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist.

{ Überp

üfen Sie in diesem Fall, ob das Problem beim Computer liegt.

Allgemein technische Daten

Allgemein

Modellbezeichnung SyncMaster 740BX

LCD-Bildschirm

Grösse Bildschirmdiagonale 17,0" (43 cm)
Display Fläche 337,92 mm (H) x 270,336 mm (V)
Pixel Stufe 0,264 mm (H) x 0,264 mm (V)
Typ a-si TFT-Aktivmatrix

Synchronisierung

Horizontal 30 - 81 kHz
Vertikal 56 - 75 Hz

Anzeigefarbe

16,2 M Farben

Auflösung

Optimale Auflösung 1280 x 1024@60 Hz
Maximale Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB.
Composite H/V Sync, 0,7 V Spitze-Spitze, positiv bei 75 Ohm ±10%
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

100 - 240 V~ (+/- 10 %), 50/60 Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar, 1,8 m
DVI-D to DVI-D Kabel, trennbar, 2,0 m (optional)

Stromverbrauch

Unter 34 W

Abmessungen (B x T x H) / Gewicht (Ohne Fuß)

366 x 60,2 x 301,4 mm / 14,4 x 2,4 x 11,9 Zoll

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

366,0 x 200,0 x 391,2 mm / 14,4 x 7,9 x 15,4 Zoll (Mit Fuß) / 3,4 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

366,0 x 200,0 x 391,2 mm / 14,4 x 7,9 x 15,4 Zoll (Mit Fuß) / 4,7 kg

Abmessungen (B x T x H) / Gewicht (Verstellbarer Fuß)

366,0 x 200,0 x 391,2 mm / 14,4 x 7,9 x 15,4 Zoll (Mit Fuß) / 4,7 kg

Abmessungen (B x T x H) / Gewicht (Niedrigster HAS-Stand)

366,0 x 200,0 x 351,4 mm / 14,4 x 7,9 x 13,8 Zoll (Mit Fuß) / 4,8 kg

VESA Feste Schnittstelle

75 mm x 75 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)

Ökologisch Berücksichtigung

Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)

Luftfeuchtigkeit: 10% - 80%, nicht kondensierend

Lagerung Temperatur: -20 °C - 45 °C (-4 °F -113 °F)

Luftfeuchtigkeit: 5% - 95%, nicht kondensierend

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion
von Monitor und Computersystemen bietet die besten Betriebsbedingungen und
Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n stallation automatisch vonstatten, es
sei denn, der Benutzer möchte andere Einstellungen wä hlen.

Pixel zulässig

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gele gentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z

Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Gerät der Klasse B (Geräte für Informat ionsverarbeitung und Kommunikation zur private n
Nutzung)

Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen,
auch in Wohnbereichen, eingesetzt werden.

(Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der
Klasse A.)

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung
PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer
niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird.
Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des
Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie
Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit
verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer
installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer

installiertes Software-Dienstprogramm.

Stromanschluß

Status

Betriebsanzeige Blau Blau, blinkt Schwarz Schwarz

Normalbetrieb Stromsparmodus

aus

EPA/Energy 2000

(Netzschalter)

Stromanschluß

/Ausschalter)

aus

(Ein-

Stromverbrauch Unter 34 W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000­Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten
Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon
unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, wä hrend die Betriebsanzeige-LED
leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen
ein:

Tabelle 1. Voreingestellte Anzeigemodi

eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses
Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Unter 1 W

(Aus)

Unter 1 W

(120 VAC / 220

VAC)

Unter 0 W

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/­VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird
Horizontalzyklus genannt, und der Bruch dieses
Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele
Male pro Sekunde wiederholen, um dem Benutzer ein Bild
anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz
oder Auffrischrate genannt. Einheit: Hz

Allgemein technische Daten

Allgemein

Modellbezeichnung SyncMaster 940BX

LCD-Bildschirm

Grösse Bildschirmdiagonale 19,0" (48 cm)
Display Fläche 376,32 mm (H) x 301,056 mm (V)
Pixel Stufe 0,294 mm (H) x 0,294 mm (V)
Typ a-si TFT-Aktivmatrix

Synchronisierung

Horizontal 30 - 81 kHz
Vertikal 56 - 75 Hz

Anzeigefarbe

16,7 M Farben

Auflösung

Optimale Auflösung 1280 x 1024@60 Hz
Maximale Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB.
Composite H/V Sync, SOG, 0,7 V Spitze-Spitze, positiv bei 75 Ohm ±10%
Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

100 - 240 V~ (+/- 10 %), 50/60 Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar, 1,8 m
DVI-D to DVI-D Kabel, trennbar, 2,0 m (optional)

Stromverbrauch

Unter 38 W

Abmessungen (B x T x H) / Gewicht (Ohne Fuß)

407,6 x 65,4 x 335 mm / 16,0 x 2,5 x 13,2 Zoll

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

407,6 x 217,0 x 421,5 mm / 16,0 x 8,5 x 16,6 Zoll (Mit Fuß) / 4,85 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

407,6 x 200,0 x 408,0 mm / 16,0 x 7,9 x 16,1 Zoll (Mit Fuß) / 5,55 kg

Abmessungen (B x T x H) / Gewicht (Verstellbarer Fuß)

407,6 x 200,0 x 408,0 mm / 16,0 x 7,9 x 16,1 Zoll (Mit Fuß) / 5,7 kg

Abmessungen (B x T x H) / Gewicht (Niedrigster HAS-Stand)

407,6 x 200,0 x 368,2 mm / 16,0 x 7,9 x 14,5 Zoll (Mit Fuß) / 5,8 kg

VESA Feste Schnittstelle

75 mm x 75 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)

Ökologisch Berücksichtigung

Betrieb Temperatur: 10 °C - 40 °C (50 °F - 104 °F)

Luftfeuchtigkeit: 10% - 80%, nicht kondensierend

Lagerung Temperatur: -20 °C - 45 °C (-4 °F -113 °F)

Luftfeuchtigkeit: 5% - 95%, nicht kondensierend

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion
von Monitor und Computersystemen bietet die besten Betriebsbedingungen und
Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n stallation automatisch vonstatten, es
sei denn, der Benutzer möchte andere Einstellungen wä hlen.

Pixel zulässig

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gele gentlich können
rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten.
Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z

Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Gerät der Klasse B (Geräte für Informat ionsverarbeitung und Kommunikation zur private n
Nutzung)

Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen,
auch in Wohnbereichen, eingesetzt werden.

(Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der
Klasse A.)

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung
PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer
niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird.
Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des
Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie
Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit
verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer
installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer

installiertes Software-Dienstprogramm.

Stromanschluß

Status

Betriebsanzeige Blau Blau, blinkt Schwarz Schwarz

Normalbetrieb Stromsparmodus

aus

EPA/Energy 2000

(Netzschalter)

Stromanschluß

/Ausschalter)

aus

(Ein-

Stromverbrauch Unter 38 W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000­Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten
Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon
unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, wä hrend die Betriebsanzeige-LED
leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen
ein:

Tabelle 1. Voreingestellte Anzeigemodi

eingesetzt wird.
Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses
Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Unter 1 W

(Aus)

Unter 1 W

(120 VAC / 220

VAC)

Unter 0 W

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/­VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 -/­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten
Bildschirmrand horizontal mit dem linken verbindet, wird
Horizontalzyklus genannt, und der Bruch dieses
Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele
Male pro Sekunde wiederholen, um dem Benutzer ein Bild
anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz
oder Auffrischrate genannt. Einheit: Hz

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie
sich bitte an den Samsung-Kundendienst.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca
MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx
U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar
BRAZIL 0800-124-421 http://www.samsung.com/br
CHILE 800-726 -7864 (SAMSUNG) http://www.samsung.com/cl
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin
ECUADOR 1-800-10-7267 http://www.samsung.com/latin
EL SALVADOR 800-6225 http://www.samsung.com/latin
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin
JAMAICA 1-800-234-7267 http://www.samsung.com/latin
PANAMA 800-7267 http://www.samsung.com/latin
PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin
REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin
TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin
VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be
CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz
DENMARK 38 322 887 http://www.samsung.com/dk
FINLAND 09 693 79 554 http://www.samsung.com/fi
FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr
GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de
HUNGARY 06 40 985 985 http://www.samsung.com/hu
ITALIA 199 153 153 http://www.samsung.com/it
LUXEMBURG 02 261 03 710 http://www.samsung.lu
NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl
NORWAY 231 627 22 http://www.samsung.com/no
POLAND 0 801 801 881 http://www.samsung.com/pl
PORTUGAL 80 8 200 128 http://www.samsung.com/pt
SLOVAKIA 0850 123 989 http://www.samsung.com/sk
SPAIN 902 10 11 30 http://www.samsung.com/es
SWEDEN 08 585 367 87 http://www.samsung.com/se
U.K 0870 242 0303 http://www.samsung.com/uk

CIS

RUSSIA 8-800-200-0400 http://www.samsung.ru
UKRAINE 8-800-502-0000 http://www.samsung.com/ur

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au
CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn
HONG KONG 2862 6001 http://www.samsung.com/hk
INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in
INDONESIA 0800-112-8888 http://www.samsung.com/id
JAPAN 0120-327-527 http://www.samsung.com/jp
MALAYSIA 1800-88-9999 http://www.samsung.com/my
PHILIPPINES 1800-10-SAMSUNG (7267864 ) http://www.samsung.com/ph
SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg
THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th
TAIWAN 0800-329-999 http://www.samsung.com/tw
VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za
U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Bezeichnungen

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je
dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen
Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für d en Benutzer ein Bild
zu erzeugen und anzuzeigen. Die Frequenz dieser Wiederholung pro Sekunde wird
Vertikalfrequenz or Auffrischrate genannt. Einheit: Hz

Beispiel : Wenn ein Licht 60 Mal pro Sekunde aufleuchtet, wird dies als 60 Hz angesehen.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal
mit dem linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses
Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben na ch unten dargestellt werden,
wird das die Non-Interlace-Methode genann t, während das abwechselnde Zeigen aller
ungeraden Zeilen und dann aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei
der Mehrheit aller Monitoren wird die Non-Interlac e-Methode eingesetzt, um ein klares Bild zu
gewährleisten. Die Interlace-Methode ist dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwischen
Computer und Monitor die beste Bildschirmqualität bietet. Dieser Moni tor entspricht dem
internationalen Standard VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild
zusammensetzt, wird als 'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die
Genauigkeit der Anzeige. Eine hohe Auflösung ist vorteilhaft, wenn mehrere Aufgaben
ausgeführt werden, da mehr Bildinformation auf dem Bildschirm gezeigt werden kann.

Beispiel : Wenn die Auflösung 1280 x 1024 ist, bedeutet das, daß der Bildschirm sich aus 1280

horizontalen Punkten (horizontale Auflösung) und 1024 vertikalen Linien (vertikale
Auflösung) zusammensetzt.

Für ein besseres Display

1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederho lfrequenz in der
Systemsteuerung des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei
Darstellungen, deren maximale Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild
ungleichmäßig sein.

{

Auflösung: 1280 x 1024

{

Vertikalfrequenz (Bildwiederholfreq ue nz): 60 Hz

2. Dieses Produkt verfügt über ein TFT-LCD-Display, das mit modernster Halbleitertechnolo gie
hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentli ch
können rote, grüne, blaue und weiße Bildpunkte hell erscheinen od er es können schwarze
Punkte auftreten. Dies ist kein Zeichen für schlechte Qualitä t od er technische Defekte.

{

Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subp ixel

3.932.160.

3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine
Menge an Reinigungsmittel und einen trockenen we ichen Lappen. Wischen Sie das LCD­Display sehr sanft ab. Übermäßige Kraftanwendung bei der Reinigung kann das Display
beschädigen.

4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie
die Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem
die Exit-Taste gedrückt wurde. Sollte immer noch Bildrauschen vorhanden sein, benutzen Sie
die FEIN/GROB-Einstellung.

5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder
oder verschwommene Flecken erscheinen.
Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit
einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Autorisierung

Änderungen der in diesem Dokument enthaltenen Informationen sind ohne vorherige
Ankündigung vorbehalten.
© 2006 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist
strengstens untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für d irekt oder als Folge
entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses
Materials.

Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.;
"Microsoft", "Windows" und "Windows NT" sind eingetragene Warenzeich en der Microsoft
Corporation; "VESA", "DPMS" and "DDC" sind eingetragene Warenzeichen der Video Electronics
Standard Association; der "Energy STAR®"-Name und -Logo sind eing etragene Warenzeichen der
Umweltschutzbehörde der U.S.A., der U.S. Environmental Protection Agency (EPA). Als Energy
STAR®-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die Energy
STAR®-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind
möglicherweise die Warenzeichen oder ein getragenen Warenzeichen ihrer jeweiligen Eigentüme r .

RoHS-Abnahme:

Die RoHS-Verordnung 2002/95/EC verbiete t de n Eins atz de r 6 nachfo lg en d au fg efü hrten
Substanzen in Verbindung mit elektrischen oder elektronischen Geräten.

- Bleib (Pb), Kadmium (Cd), Quecksilber (Hg), Chrom VI (Cr VI), Polybromierte Biphenyle (PBB),
Polybromierte Diphenyläther (PBDE)

Diese Zertifizierung trägt zum Schutz von Gesundheit und Umwelt bei, da Elektro- und
Elektronikschrott in unweltfreundlicher Weise entsorgt werden können.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRON ICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

PRODUKTINFORMATION (Bildkonservierungsfrei)

g

(

Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt
wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild
(Bildkonservierung).
Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten
veranschaulichen, um eine Bildkonservierung zu verhindern.

Garantie

Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bil dern
entstehen.
Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.

Was ist Bildkonservierung?

Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf. Bei einer
anhaltenden Darstellung desselben Bildes akkumuliert sich jedoch ein geringfügiger
Unterschied in der elektrischen Ladung zwischen den beiden Elektroden, die die
Flüssigkeitskristalle einschließen. Dadurch können di e Flüssigkeitskristall-Moleküle in
bestimmten Bereichen des Displays fixiert werden, was bei einem Wechsel zu einem
neuen Bild zu einem Nachbild-Effekt führt. Alle Display-Produkte, einschließlich LC­Displays, sind für eine Bildkonservierung anfällig. Dabei handelt es sich nicht um einen
Produktfehler.

Bitte beachten Sie die nachfolgenden Empfehlungen, um Ihr LC-Display vor einer
Bildkonservierung zu schützen.

Abschaltung, Bildschirmschoner oder Energiesparmodus

Beispiel)

z Schalten Sie bei Verwendung eines stehenden Bildes die Stromzufuhr aus.

- Stromzufuhr nach 24-stündigem Betrieb für 4 Stunden ausschalten

- Stromzufuhr nach 12-stündigem Betrieb für 2 Stunden ausschalten

z Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

- Es empfiehlt sich ein einfarbiger Bildschirmschoner oder ein sich
bewegendes Bild.

z Stellen Sie die Abschaltung des Monitors im Energieschema des PCs unter

„Eigenschaften von Anzeige“ ein.

Empfehlungen für spezielle Anwendungen

Beispiel) Flughäfen, Bahnhöfe, Börsen, Banken und Regeleinrichtungen
Wir empfehlen die folgende Einstellung für Ihr Display-Systemprogramm:

Lassen Sie den Bildschirminhalt abwechselnd mit einem Logo oder
Bewe

tbild anzeigen.

Beispiel) Zyklus: Nach 1 Stunde Informationsanzeige 1 Minute Logo- oder
Bewegtbildanzeige

Lassen Sie Farbinformationen in regelmäßigen Abständen wechseln

hierzu 2 verschiedene Farben verwenden).

Beispiel) Bei 2 Farben die Farbinformatione n al le 30 Minuten wechseln.

Vermeiden Sie eine Kombination aus Zeichen und einem Hintergrund mit einem
großen Helligkeitsunterschied.
Vermeiden Sie Grau, das leicht eine Bildkonservierung verursachen kann.

z Vermeiden Sie: Farben mit großen Unterschieden in der Leuchtkraft (Schwarz

und Weiß, Grau)
Beispiel)

Empfohlene Einstellungen: Leuchtende Farben mit geringen Unterschieden in

z

der Helligkeit

- Wechseln Sie die Farbe der Zeichen und des Hintergrundes alle 30 Minuten.
Beispiel)

- Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation
wechseln.
Beispiel)

Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den
PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner
aktiviert wird.

Wird ein LCD-Bildschirm unter normalen Bedingungen genu tzt, tritt keine
Bildkonservierung auf.

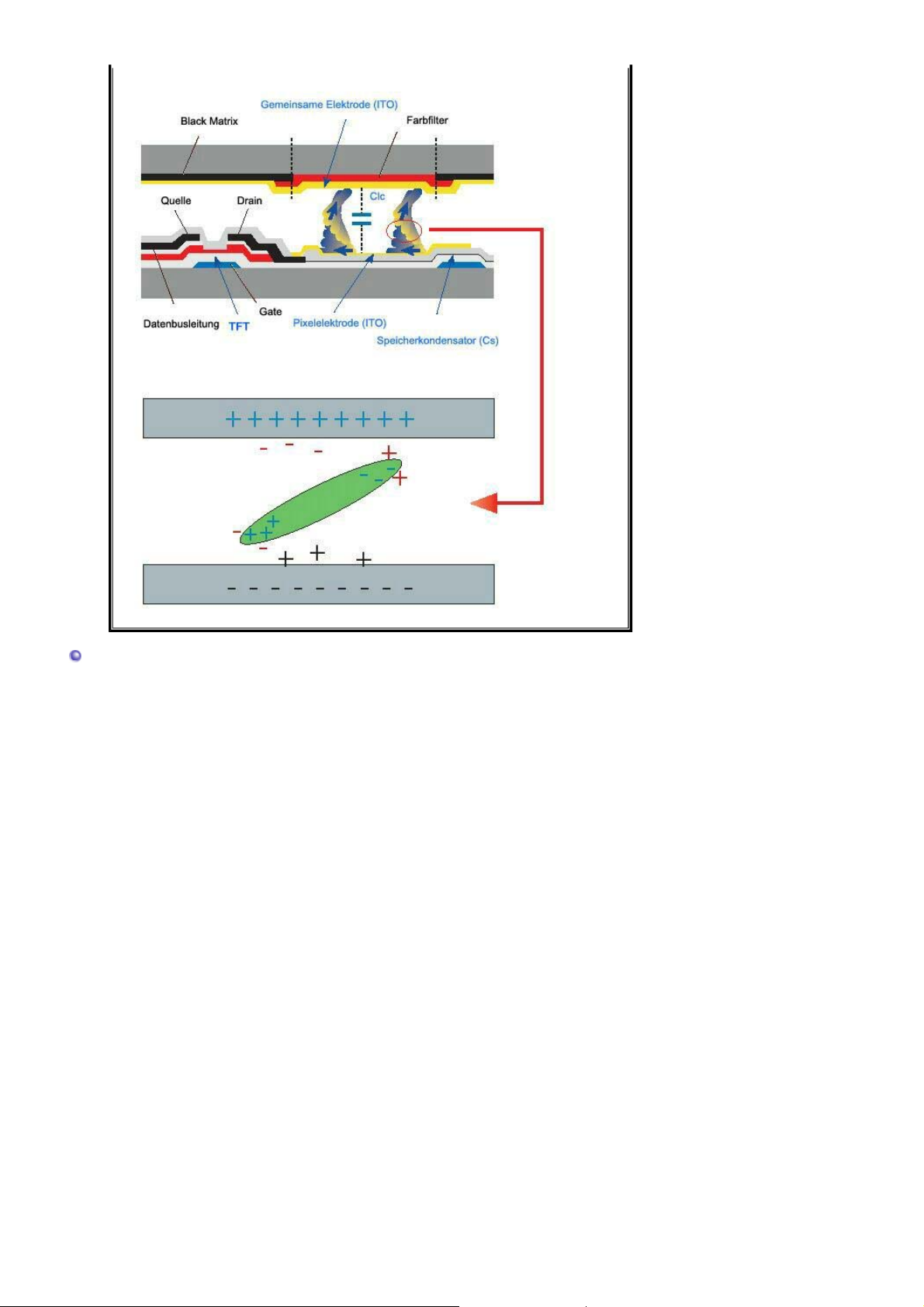

Normale Bedingungen sind gekennzeichnet durch stetig wechselnde Bilder. Wenn auf
einem LC-Display für längere Zeit (über 12 Stunden) ein fixes Bild dargestellt wird,
kann es zu geringfügigen Spannungsunterschieden zwischen den Elektroden kommen,
die den Flüssigkeitskristallbereich in einem Bil dp un kt steu ern . Der
Spannungsunterschied zwischen den Elektroden nimmt mit der Zeit zu und zwingt die
Flüssigkeitskristalle zum Neigen. Wenn dies geschieht, bleibt u. U. bei einem
Bildwechsel ein schwaches Abbild des vorh ergehenden Bildes zurück.
Um dies zu verhindern, muss der akkumulierte Spannungsunterschied gesenkt
werden.

Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.

Korrekte Entsorgung dieses Produkts
(Elektromüll) - Nur Europa

Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem)

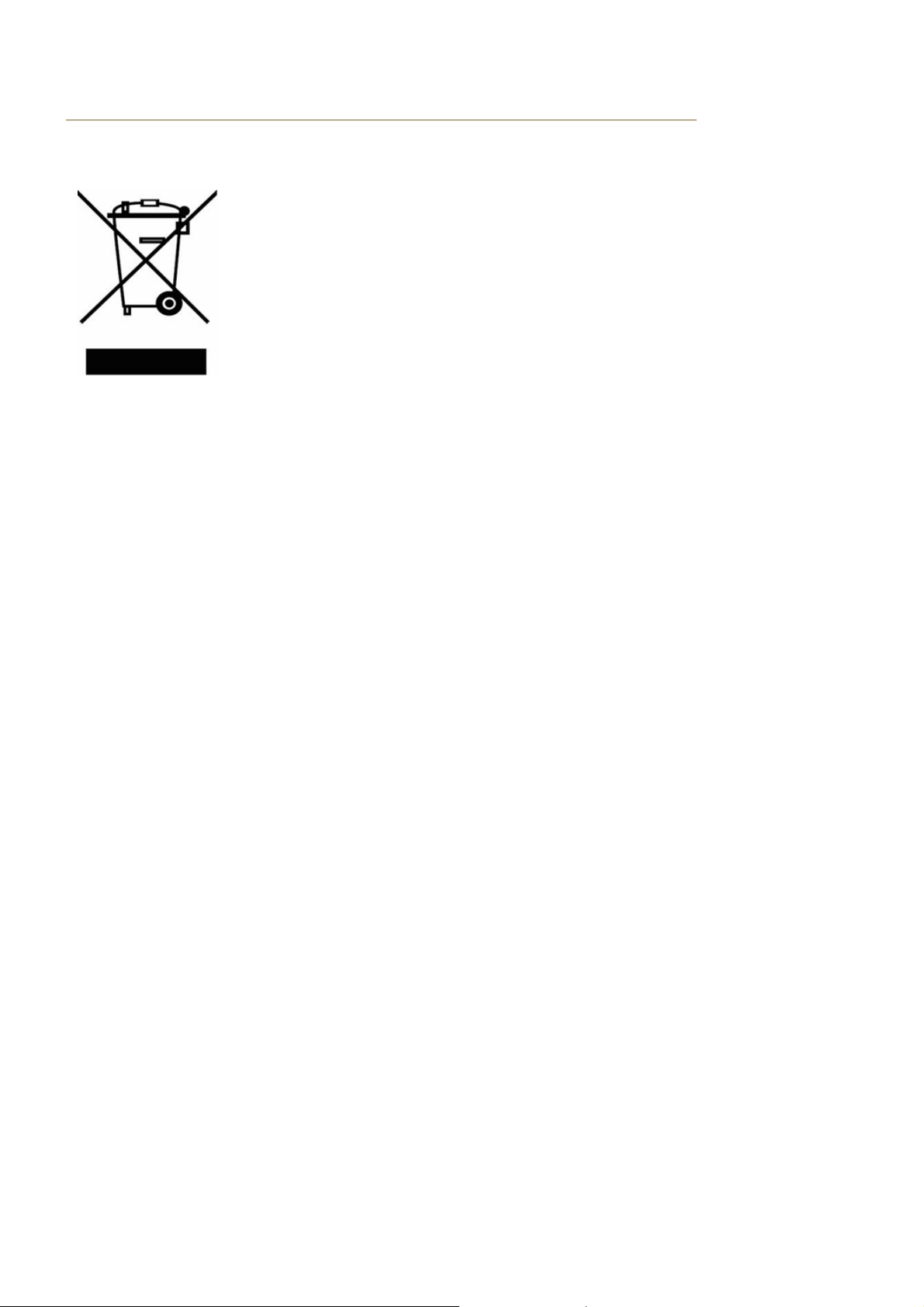

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur
gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln
Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen
Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder
die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie
das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags konsultieren. Dieses Pro dukt darf nicht
zusammen mit anderem Gewerbemüll entsorgt werden.
