Samsung SYNCMASTER 710T, SYNCMASTER 710N User Manual [pl]

SyncMaster 710T / 910T / 710N / 910N / 510T / 510N / 512N / 515V / 915V

/ 712N / 912N / 711T / 912T / 913N / 701T

Niezastosowanie się do wskazówek oznaczonych tym symbolem może doprowadzić do obrażeń
ciała lub uszkodzenia sprzętu.

Zasilanie

Zabronione.

Nie należy otwierać obudowy monitora.

Nie dotykać.

Gdy komputer nie jest używany przez dłuższy czas należy włączyć funkcję DPMS. Jeśli
się używa wygaszacza ekranu, należy go ustawić na tryb "ekran aktywny”.

Nie należy używać zniszczonej lub poluzowanej wtyczki.

Należy przeczytać i zawsze stosować się
do tych zaleceń.

Należy wyjąć wtyczkę z gniazda
zasilającego.

Uziemienie dla zapobieżenia porażenia
prądem.

z Może to spowodować porażenie prądem lub pożar.

Przy wyłączaniu z zasilania nie należy ciągnąć za przewód; nie należy też
dotykać wtyczki mokrymi rękami.

z Może to spowodować porażenie prądem lub pożar.

Należy używać wyłącznie wtyczki i gniazdka z odpowiednim uziemieniem.

z Niewłaściwe uziemienie może spowodować porażenie prądem lub uszkodzenie

sprzętu.

Nie należy nadmiernie wyginać wtyczki i przewodu, ani kłaść na nie
ciężkich przedmiotów, gdyż może to spowodować uszkodzenie.

z Niezastosowanie się do tego zalecenia może spowodować porażenie prądem

lub pożar.

Nie należy podłączać zbyt wielu urządzeń i przewodów do jednego
gniazdka.

z Może to spowodować pożar.

Instalacja

Monitor powinien być ulokowany w miejscu możliwie suchym i czystym.

z We wnętrzu monitora może powstać zwarcie lub pożar.

Przy przenoszeniu nie dopuścić do upuszczenia.

z Może to spowodować uszkodzenie sprzętu lub obrażenia cielesne.

Monitor należy umieścić na płaskiej i stabilnej powierzchni.

z Spadnięcie monitora z powierzchni roboczej może spowodować obrażenia ciała.

g

Monitor należy stawiać ostrożnie.

z Może ulec uszkodzeniu.

Nie należy kłaść monitora ekranem w dół.

z Może to uszkodzić powierzchnię ekranu.

Installing a wall bracket must be done by a qualified professional.
Instalację wspornika naściennego powinien przeprowadzić
wykwalifikowany specjalista.

z Instalacja wykonana przez osoby niewykwalifikowane może prowadzić do

obrażeń ciała.

z Należy zawsze stosować urządzenie montażowe, określone w instrukcji obsłu

i.

Pozostaw dostateczną przestrzeń między urządzeniem i ścianą.

z

Słaba wentylacja może powodować wzrost temperatury wewnętrznej i
prowadzić do pożaru.

Czyszczenie

Czyszcząc obudowę monitora lub powierzchnię ekranu, należy używać lekko wilgotnej,
miękkiej szmatki.

Nie należy rozpylać detergentu bezpośrednio na powierzchnię monitora.

Należy używać zalecanych detergentów i miękkiej szmatki.

eśli wtyk jest brudny lub zakurzony, należy go dokładnie wyczyścić suchą
szmatką.

z Brudny wtyk może spowodować porażenie prądem lub pożar.

Raz w roku kontaktuj się z centrum serwisowym lub centrum obsługi
klienta w celu czyszczenia wnętrza urządzenia.

z Utrzymuj wnętrze urządzenia w czystości. Nagromadzony kurz może prowadzić

do nieprawidłowego działania lub pożaru.

Inne

Nie należy otwierać obudowa i zdejmować tylnej pokrywy. Nie ma tam
żadnych urządzeń przeznaczonych do obsługi przez użytkownika.

z

Może to spowodować porażenie prądem lub pożar.

z

Wszelkie naprawy powinny być wykonywane przez wykwalifikowanych
pracowników serwisu.

Jeśli monitor nie działa prawidłowo, a zwłaszcza, gdy wydaje nienormalne
dźwięki lub, gdy dochodzi z niego swąd, należy natychmiast wyłączyć
zasilanie i zgłosić się do autoryzowanego dealera lub serwisu.

z Może to spowodować porażenie prądem lub pożar.

Należy chronić monitor przed wilgocią i oraz spryskaniem wodą.

z W przeciwnym razie może dojść do uszkodzenia, porażenia prądem lub pożaru.
z Nie wolno uruchamiać monitora w pobliżu wody, okien lub drzwi, gdzie byłby

narażony na śnieg lub deszcz.

Jeśli monitor zostanie upuszczony lub jego obudowa ulegnie uszkodzeniu,
należy go wyłączyć i odłączyć przewód zasilający.

z W przeciwnym razie monitor może ulec uszkodzeniu, powodując porażenie

prądem lub pożar.

z Następnie należy skontaktować się z serwisem.

W czasie wyładowań atmosferycznych na zewnątrz należy wyłączyć
zasilanie monitora lub nie korzystać z niego przez jakiś czas.

z W przeciwnym razie monitor może ulec uszkodzeniu, powodując porażenie

prądem lub pożar.

Nie należy przemieszczać monitora ciągnąc jedynie za przewód zasilania
lub kabel sygnałowy.

z Może to spowodować awarię sprzętu, porażenie prądem lub pożar w rezultacie

uszkodzenia przewodu.

Nie należy przesuwać monitora w prawo lub lewo ciągnąc jedynie za
przewód zasilania lub kabel sygnałowy.

z Może to spowodować awarię sprzętu, porażenie prądem lub pożar w rezultacie

uszkodzenia przewodu.

Nie należy zasłaniać otworów wentylacyjnych monitora.

z Nieodpowiednia wentylacja może spowodować awarię lub pożar.

Nie wolno stawiać na monitorze pojemników z wodą, produktów
chemicznych ani małych metalowych przedmiotów.

z W przeciwnym razie może dojść do uszkodzenia, porażenia prądem lub pożaru.
z Jeśli do monitora dostanie się obca substancja, należy odłączyć przewód

zasilający i skontaktować się z serwisem.

Nie należy używać lub przechowywać w pobliżu monitora substancji
łatwopalnych.

z Może to spowodować eksplozję lub pożar.

Nie należy nigdy wkładać żadnych przedmiotów metalowych w otwory
monitora.

z Może to spowodować porażenie prądem, pożar lub obrażenia ciała.

Do gniazda słuchawkowego i portów A/V monitora nie wolno wkładać
żadnych metalowych przedmiotów, takich jak narzędzia, druty czy wiertła,
ani przedmiotów łatwopalnych, takich jak kawałki papieru lub zapałki.

z

W przeciwnym razie może dojść do uszkodzenia, porażenia prądem lub pożaru.

z W razie dostania się obcych substancji/przedmiotów do monitora, należy

zawsze skontaktować się z serwisem.

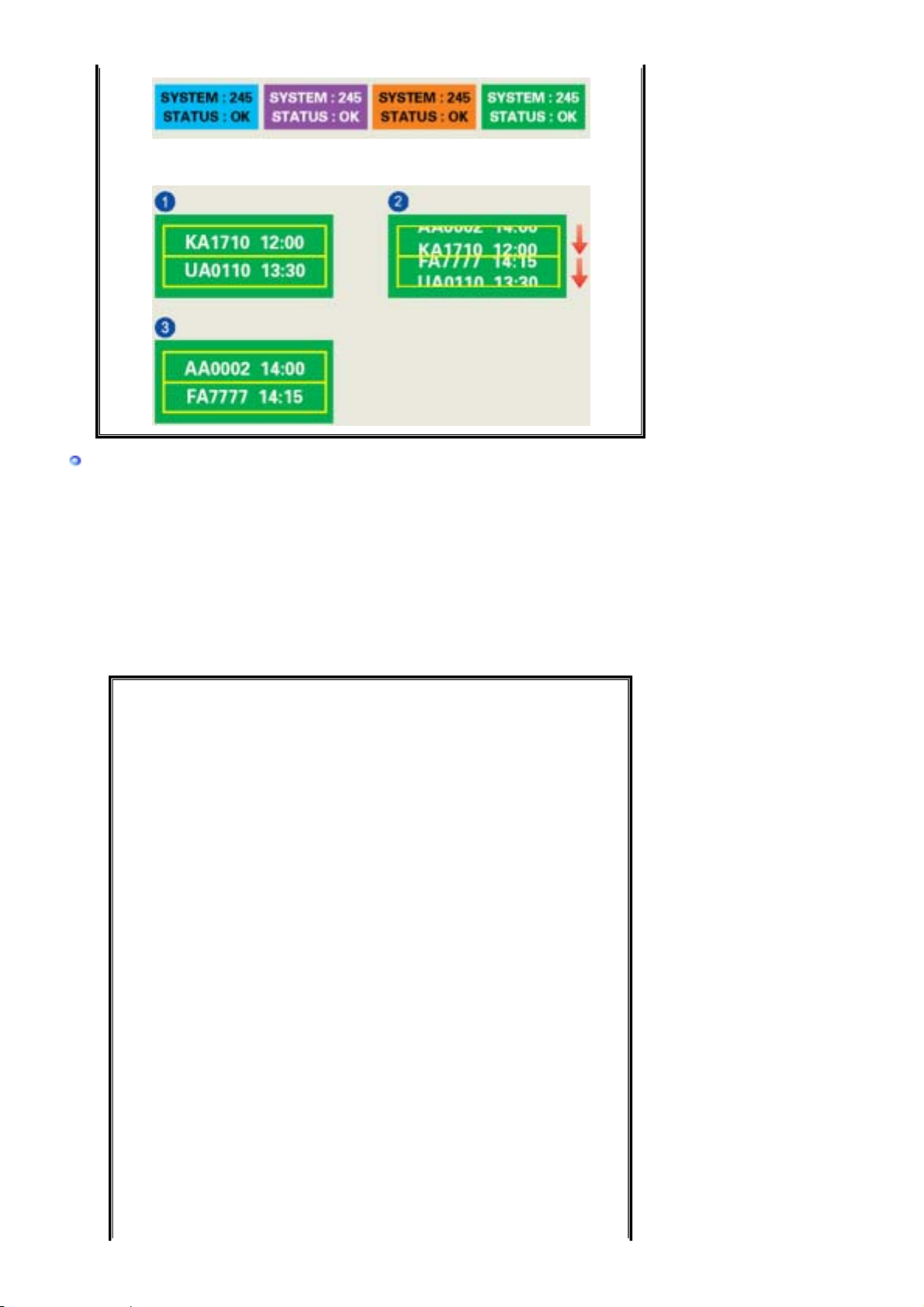

Oglądanie tego samego ekranu przez dłuższy czas może sprawić, że ekran
będzie zamazany lub widoczny będzie trwały obraz.

z Włączaj tryb oszczędzania energii lub wygaszacz ekranu o ruchomym obrazie,

kiedy pozostawiasz monitor na dłuższy okres czasu.

Rozdzielczość i częstotliwość należy dostosować odpowiednio do modelu.

z Niewłaściwa rozdzielczość i częstotliwość może uszkodzić wzrok.

15-calowa - 1024 X 768
17,19-calowa - 1280 X 1024

Zbyt mała odległość od monitora przez dłuższy czas może prowadzić do
uszkodzenia wzroku.

Aby pozwolić odpocząć oczom, po każdej godzinie pracy przed monitorem
zrób co najmniej 5-minutową przerwę.

Nie należy używać monitora w miejscach, gdzie będzie narażony na silne
wibracje.

z Narażenie na działanie silnych wibracji może stanowić zagrożenie pożarowe i

skrócić trwałość monitora.

Przenosząc monitor, wyłącz zasilanie i wyjmij przewód zasilający z
gniazdka. Przed przeniesieniem monitora sprawdź, czy wszystkie kable, w
tym kabel antenowy i kable przyłączeniowe innych urządzeń są odłączone.

z W przeciwnym razie mogą ulec uszkodzeniu i prowadzić do pożaru lub

porażenia prądem.

Zawartość opakowania

Opcja 1

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

Należy się upewnić, If any items are missing,

czy w opakowaniu znajdują się następujące elementy.

SyncMaster 510T / 701T

Monitor i Prosta podstawa Podstawa

Opcja 2

Monitor i Podstawa obrotowa

Instrukcja

Płyta instalacyjna CD

zawierająca Instrukcję

Instrukcja szybkiej

instalacji

Karta gwarancyjna

(Nie wszędzie dostępna)

Kabel

obsługi, sterownik
monitora, oprogramowanie
Natural Color, MagicTune™

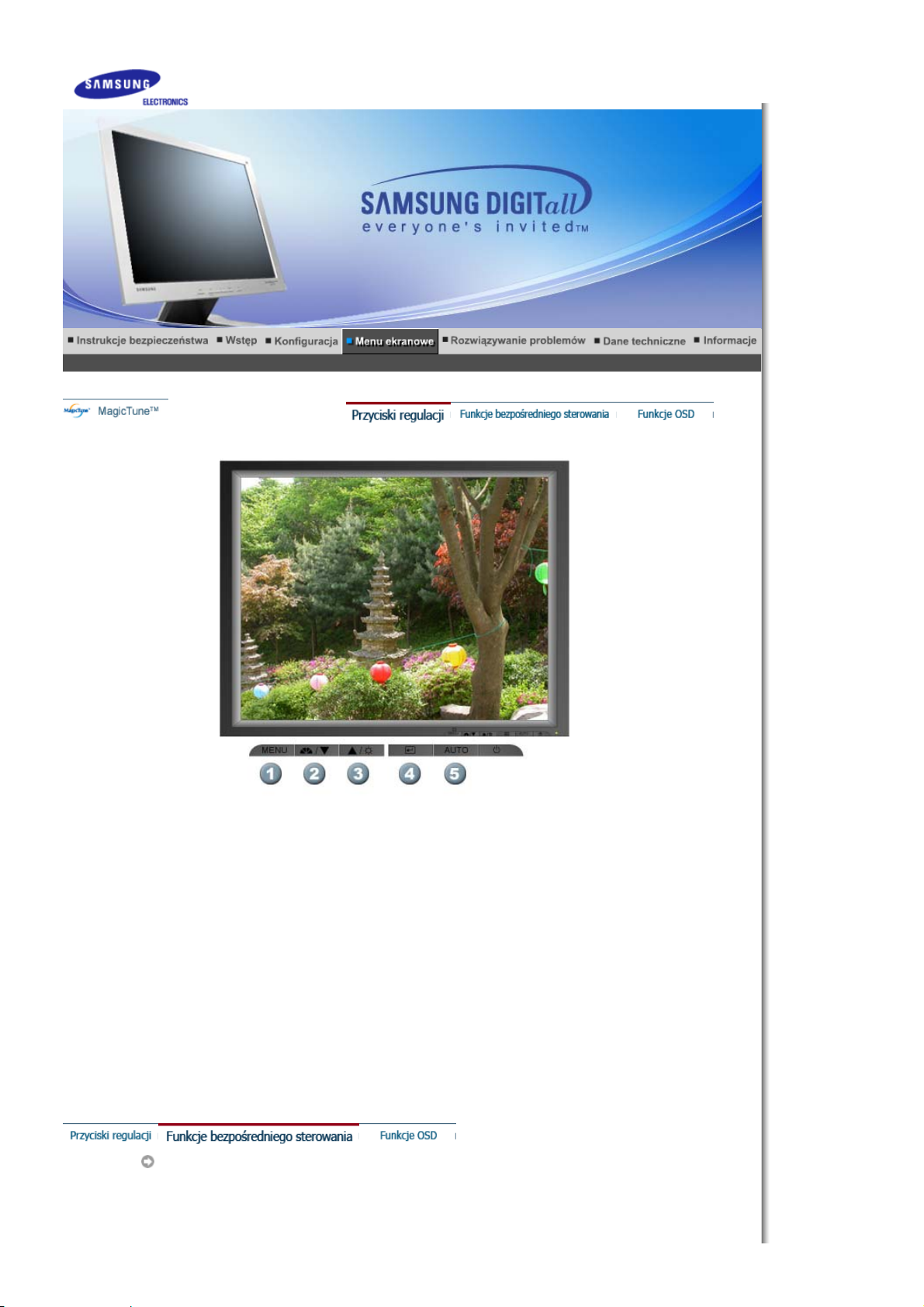

Przód

Port sygnałowy Kabel zasilania Kabel DVI (Opcja)

1. Przycisk Menu [ ]

2. Przycisk MagicBright
[]

Służy do uruchamiania menu OSD. Służy również do zamykania menu OSD
lub powrotu do poprzedniego menu.
MagicBright to nowa funkcja monitora, która umożliwia uzyskanie obrazu o
dwukrotnie lepszej jakości w porównaniu do monitorów obecnych na rynku.
Zapewnia ona optymalną jasność i rozdzielczość obrazu dla tekstu, Internetu
czy animacji multimedialnych, wychodząc naprzeciw różnorodnym
wymaganiom użytkownika. Użytkownik może z łatwością wybrać jedną z
trzech wstępnie skonfigurowanych opcji jasności i rozdzielczości, naciskając
odpowiedni przycisk MagicBright, umieszczony z przodu monitora.

1) Text : Standardowa jasność
Do dokumentów lub prac polegających na obróbce tekstu.

2) Internet : Średnia jasność
Do pracy z materiałem mieszanym, takim jak tekst i grafika.

3) Entertain : Duża jasność
Do oglądania obrazów ruchomych, takich jak filmy DVD lub VCD.

4) Custom
Choć parametry są starannie dobrane przez naszych inżynierów,

ustawienia wstępne mogą nie być dostosowane do Twojego wzroku i

preferencji.
W takim przypadku wyreguluj Jasność i Kontrast za pomocą menu OSD.

3. Przycisk Brightness
[]

2,3. Regulatory [ ]

4. Przycisk Enter [ ] /
Przycisk Source

5. Przycisk auto Sluzy do automatycznej regulacji parametrów o bezposrednim dostepie.

6. Wskaźnik zasilania Ta dioda świeci się na zielono podczas normalnej pracy komputera, a kiedy

7. Przycisk zasilania

Uwaga: Zapoznaj się z opisem funkcji oszczędzania energii PowerSaver zawartym w podręczniku
użytkownika. Dla oszczędności energii należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
się od niego odchodzi na dłużej.

Przy wyłączonym menu OSD, naciśnij przycisk, aby wyregulować jasność.

Przyciski te pozwalają na podświetlenie i regulację parametrów menu
ekranowego.
Służy do wybierania menu OSD. /
Naciśnięcie przycisku Source spowoduje wybranie sygnału wideo przy
wyłączonym OSD. (Po naciśnięciu przycisku Source podczas zmiany trybu
wejściowego, na środku ekranu pojawi się komunikat informujący o
aktualnie wybranym trybie – analogowym lub cyfrowym sygnale
wejściowym.)
Uwaga:Wybierając tryb cyfrowy należy podłączyć monitor do karty
graficznej wyposażonej w złącze cyfrowe, używając kabla DVI.)

monitor zapisuje ustawienia miga pomarańczowym kolorem jeden raz.
Służy do włączania i wyłączania monitora.

Tył

(Konfiguracja panelu tylnego moze byc inna, zaleznie od produktu)

1. Gniazdo zasilania Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej

2. Złącze DVI Podlacz kabel DVI do portu DVI z tylu monitora.

3. Złącze D-sub Podłącz kabel sygnałowy do 15-stykowego złącza typu D-sub z tyłu

Uwaga : Kábel bekötéshez további felvilágositástA monitor bekötése cimszó alatt talál.

czesci obudowy monitora.

monitora.

SyncMaster 710T / 711T / 910T / 912T / 701T(Option)

j

(Konfiguracja panelu tylnego moze byc inna, zaleznie od produktu)

1. Gniazdo zasilania

2. Złącze DVI

3. Złącze D-sub

4. Przycisk zasilania
(Opcja)

Uwaga : Kábel bekötéshez további felvilágositástA monitor bekötése cimszó alatt talál.

Podlacz przewód zasilania monitora do gniazda przewodu zasilania w
tylnej czesci obudowy monitora.
Podlacz kabel DVI do portu DVI z tylu monitora.

Podłącz kabel sygnałowy do 15-stykowego złącza typu D-sub z tyłu
monitora.
Ta dioda świeci się na zielono podczas normalnej pracy komputera, a
kiedy monitor zapisuje ustawienia miga pomarańczowym kolorem

eden raz.

Zawartość opakowania

Opcja 1

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

Należy się upewnić, If any items are missing,

czy w opakowaniu znajdują się następujące elementy.

SyncMaster 510N / 512N / 515V

Monitor i Prosta podstawa Podstawa

Opcja 2

Monitor i Podstawa obrotowa

Instrukcja

Płyta instalacyjna CD

zawierająca Instrukcję

Instrukcja szybkiej

instalacji

Karta gwarancyjna

(Nie wszędzie dostępna)

Kabel

obsługi, sterownik
monitora, oprogramowanie
Natural Color, MagicTune™

Przód

Port sygnałowy Kabel zasilania

1. Przycisk Menu [ ]

2. Przycisk MagicBright
[]

Służy do uruchamiania menu OSD. Służy również do zamykania menu OSD
lub powrotu do poprzedniego menu.
MagicBright to nowa funkcja monitora, która umożliwia uzyskanie obrazu o
dwukrotnie lepszej jakości w porównaniu do monitorów obecnych na rynku.
Zapewnia ona optymalną jasność i rozdzielczość obrazu dla tekstu, Internetu
czy animacji multimedialnych, wychodząc naprzeciw różnorodnym
wymaganiom użytkownika. Użytkownik może z łatwością wybrać jedną z
trzech wstępnie skonfigurowanych opcji jasności i rozdzielczości, naciskając
odpowiedni przycisk MagicBright, umieszczony z przodu monitora.

1) Text : Standardowa jasność
Do dokumentów lub prac polegających na obróbce tekstu.

2) Internet : Średnia jasność
Do pracy z materiałem mieszanym, takim jak tekst i grafika.

3) Entertain : Duża jasność
Do oglądania obrazów ruchomych, takich jak filmy DVD lub VCD.

4) Custom
Choć parametry są starannie dobrane przez naszych inżynierów,

ustawienia wstępne mogą nie być dostosowane do Twojego wzroku i

preferencji.
W takim przypadku wyreguluj Jasność i Kontrast za pomocą menu OSD.

3. Przycisk Brightness
[]

2,3. Regulatory [ ]

4. Przycisk Enter [ ]

5. Przycisk auto Sluzy do automatycznej regulacji parametrów o bezposrednim dostepie.

6. Wskaźnik zasilania Ta dioda świeci się na zielono podczas normalnej pracy komputera, a kiedy

7. Przycisk zasilania

Uwaga: Zapoznaj się z opisem funkcji oszczędzania energii PowerSaver zawartym w podręczniku
użytkownika. Dla oszczędności energii należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
się od niego odchodzi na dłużej.

Tył

Przy wyłączonym menu OSD, naciśnij przycisk, aby wyregulować jasność.

Przyciski te pozwalają na podświetlenie i regulację parametrów menu
ekranowego.
Służy do wybierania menu OSD.

monitor zapisuje ustawienia miga pomarańczowym kolorem jeden raz.
Służy do włączania i wyłączania monitora.

(Konfiguracja panelu tylnego moze byc inna, zaleznie od produktu)

1. Gniazdo zasilania Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej

2. Złącze D-sub Podłącz kabel sygnałowy do 15-stykowego złącza typu D-sub z tyłu

Uwaga : Kábel bekötéshez további felvilágositástA monitor bekötése cimszó alatt talál.

czesci obudowy monitora.

monitora.

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

1. Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej czesci obudowy monitora.
Podlacz przewód zasilania monitora do gniazdka zasilania.

2-1. Używając złącza D-sub (analogowego) na karcie graficznej.

Podłącz kabel sygnałowy do 15-stykowego złącza typu D-sub z tyłu monitora.

2-2. Używając złącza DVI (cyfrowego) na karcie graficznej.

Podlacz kabel DVI do portu DVI z tylu monitora.

2-3. Connected to a Macintosh.

Podłączyć monitor do komputera Macintosh za pomocą kabla ze złączem D-SUB.

2-4. W przypadku starszego modelu komputera Macintosh, do podłączenia monitora potrzebna będzie

specjalna przejściówka.

3. Włącz komputer i monitor. Pojawienie się obrazu na ekranie oznacza pomyślne zakończenie instalacji.

Montaż monitora

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

1. Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej czesci obudowy monitora.
Podlacz przewód zasilania monitora do gniazdka zasilania.

2-1. Używając złącza D-sub (analogowego) na karcie graficznej.

Podłącz kabel sygnałowy do 15-stykowego złącza typu D-sub z tyłu monitora.

2-2. Connected to a Macintosh.

Podłączyć monitor do komputera Macintosh za pomocą kabla ze złączem D-SUB.

2-3. W przypadku starszego modelu komputera Macintosh, do podłączenia monitora potrzebna będzie

specjalna przejściówka.

3. Włącz komputer i monitor. Pojawienie się obrazu na ekranie oznacza pomyślne zakończenie instalacji.

1. Monitor i podstawa

2. Monitor i wieszak

Podstawa obrotowa

SyncMaster 510T / 510N / 512N / 515V

701T

Montowanie podstawy

Ten model monitora uzywa zlacza montazowego 100mm x 100mm, zgodnego ze standardem VESA.

j

SyncMaster 510N / 510T / 512N / 515V / 701T

Prosta podstawa Podstawa obrotowa

A. Monitor

B. Zlacze montazowe?

1. Wylacz monitor i wyjmij wtyczke z gniazda sieciowego.

2. Ulóz monitor LCD ekranem do dolu na plaskiej powierzchni, podkladajac pod spód poduszke dla
ochrony ekranu.

3. Odkrec cztery sruby mocujace i odlacz podstawe od monitora LCD.

4. Naprowadz zlacze montazowe na odpowiednie otwory w tylnym panelu i przymocu
wspornika, oprzyrzadowania do mocowania na scianie lub innego rodzaju podstawy.

czterema srubami

Po zażądaniu przez system operacyjny sterownika monitora, włóż CD-ROM dostarczony
z monitorem do stacji dysków. Instalacja sterownika różni się nieco w różnych
systemach. Wykonaj czynności zalecane przez posiadany system.

Przygotuj pustą dyskietkę i pobierz program sterownika z witryny WWW wskazanej poniżej.

z Strona internetowa : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows XP/2000

1. Włóż dysk CD do napędu CD-ROM.

2. Kliknij “Windows XP/2000 Driver”.

3. Wybierz z listy swój model monitora, a nastepnie kliknij przycisk “OK”.

4. Kliknij polecenie “Zainstaluj” w oknie “Ostrzezenie”.

T

5. Jesli na ekranie ukazala sie ponizsza wiadomosc, kliknij przycisk “Kontynuuj mimo to”.
Nastepnie kliknij „OK.”

en sterownik spelnia wymagania okreslone przez Logo MS i zainstalowanie go nie
uszkodzi systemu.
*Sterownik posiadajacy certyfikat bedzie dostepny na stronie Samsung Monitor
Homepage.

http://www.samsung-monitor.com/.

6. Instalacja sterownika monitora zostala zakonczona.

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Po zażądaniu przez system operacyjny sterownika monitora, włóż CD-ROM dostarczony
z monitorem do stacji dysków. Instalacja sterownika różni się nieco w różnych
systemach. Wykonaj czynności zalecane przez posiadany system.

Przygotuj pustą dyskietkę i pobierz program sterownika z witryny WWW wskazanej poniżej.

z Strona internetowa : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

System operacyjny Microsoft® Windows®XP

1. Włóż dysk CD do napędu CD-ROM.

2. Kliknij przycisk Start - Panel Sterowania, a nastepnie ikone “Wyglad i efekty”.

3. Kliknij ikone “Ekran”, wybierz “Ustawienia” i kliknij “Zaawansowane”.

jeg

4. Kliknij przycisk “Wlasciwosci” w karcie “Monitor” i wybierz “Sterownik”.

5. Kliknij przycisk “Aktualizuj sterownik” i wybierz „Instaluj z listy lub..”, a nastepnie kliknij
przycisk „Dalej”.

6. Wybierz “Nie przeszukuj, sam przeszukam..”, nastepnie kliknij przycisk “Dalej” i przycisk „Z
dysku”.

7. Kliknij przycisk “Przegladaj”, wybierz A: (D: driver), a nastepnie wybierz model swo
i kliknij przycisk „Dalej”.

o monitora \\

8. Jesli na ekranie ukazala sie ponizsza wiadomosc, kliknij polecenie “Kontynuuj mimo to”. Nastepnie
kliknij przycisk "Zakoncz".

Ten sterownik spelnia wymagania okreslone przez Logo MS i zainstalowanie go nie uszkodzi systemu.
*Sterownik posiadajacy certyfikat bedzie dostepny na stronie Samsung Monitor Homepage.

http://www.samsung-monitor.com/

9. Kliknij przycisk “Zamknij”, a nastepnie “OK”.

10. Instalacja sterownika monitora zostala zakonczona.

System operacyjny Microsoft

®

Windows®2000

Jeśli na ekranie ukaże się wiadomość “Nie znaleziono sygnatury cyfrowej”, wykonaj
następujące czynności.

1. Wybierz przycisk “OK” w okienku "Włóż dysk".

2. Kliknij przycisk “Przeglądaj” w oknie "Potrzebny plik".

3. Wybierz A: (D: driver), poczym kliknij polecenie "\\ Otwórz", a następnie “OK”.

Ręczna instalacja instrukcji instalacji monitora

1. Kliknij przycisk "Start", następnie "Ustawienia", "Panel sterowania".

g

A

2. Dwukrotnie kliknij ikonę ”Ekran”.

3. Wybierz kartę "Ustawienia", a następnie "Zaawansowane".

4. Wybierz ”Monitor”.

Przypadek 1: Jeśli przycisk "Właściwości" jest nieaktywny, to znaczy, że monitor jest poprawnie

skonfigurowany. Zakończ instalację.

Przypadek 2: Jeśli przycisk ”Właściwości” jest aktywny, kliknij przycisk ”Właściwości”. Dalej

postępuj, jak poniżej.

5. Kliknij przycisk ”Sterownik” , a następnie ”Aktualizuj Sterownik” i przycisk ”Dalej”.

6. Wybierz “Wyświetl listę znanych sterowników dla tego urządzenia, aby można było wybrać określony
sterownik”, poczym kliknij przycisk ”Dalej”, a następnie przycisk ”Z dysku”.

7. Kliknij przycisk ”Przeglądaj” i wybierz A: (D: driver). \\

8. Kliknij polecenie ”Otwórz”, a następnie przycisk ”OK.”

9. Wybierz swój model monitora i kliknij przycisk ”Dalej” i ponownie ”Dalej”.

10. Kliknij przycisk ”Zakończ”, a następnie ”Zamknij”.

Jeśli widoczna jest wiadomość “Nie znaleziono sygnatury cyfrowej”, kliknij przycisk ”Tak”.
Kliknij przycisk ”Koniec”, a następnie ”Zamknij”.

System operacyjny Microsoft

®

Windows® NT

1. Kliknij kolejno przycisk "Start", "Ustawienia", "Panel sterowania", a następnie dwukrotnie kliknij
ikonę "Ekran".

2. W oknie Wyświetl informacje o rejestracji, kliknij kartę Ustawienia, a następnie Wszystkie tryby
wyświetlania.

3. Wybierz odpowiedni tryb (Rozdzielczość, liczbę kolorów i częstotliwość odchylania poziome
przycisk OK.

4. Kliknij przycisk Zastosuj, jeśli obraz na ekranie wygląda normalnie po kliknięciu przycisku Testuj. Jeśli
obraz 4 nie jest normalny, zmień tryb (niższy tryb rozdzielczości, koloru, czy częstotliwości).

Uwaga: Jeśli okno Wszystkie tryby wyświetlania nie zawiera żadnego trybu, ustaw poziom
rozdzielczości i częstotliwości odchylania pionowego przy pomocy wskazówek w
rozdzialeFabrycznie ustawione tryby wyświetlania,zawartym w tej instrukcji.

System operacyjny Linux

by uruchomić X-Window, należy sporządzić plik X86Config file, który jest rodzajem pliku dokonującego

ustawień systemowych.

1. Naciśnij klawisz Enter na pierwszym i drugim ekranie, po uruchomieniu pliku X86Config.

2. Trzeci ekran służy konfiguracji myszy.

3. Skonfiguruj mysz.

4. Następny ekran służy do wybrania klawiatury.

5. Skonfiguruj klawiaturę.

6. Następny ekrany pozwala na skonfigurowanie monitora.

7. Przede wszystkim, ustaw częstotliwość odchylania poziomego monitora (można ją wpisać
bezpośrednio)

8. Ustaw częstotliwość odchylania pionowego monitora (można ją wpisać bezpośrednio)

9. Wprowadź nazwę swojego modelu monitora. Ta informacja nie wpłynie na wykonanie programu X­Window.

10. Instalacja monitora została zakończona.
Uruchom X-Window po zainstalowaniu pozostałego wymaganego sprzętu.

o) i kliknij

Natural Color

Program Natural Color

j

Jednym z napotykanych ostatnio problemów w użyciu komputerów jest niezgodność koloru wydruku lub
obrazów skanowanych skanerami czy utrwalonych kamerami cyfrowymi z kolorami widocznymi na ekranie.
Program Natural Color pozwala na rozwiązanie tego problemu. Jest to system zarządzania kolorami
opracowany przez firmę Samsung Electronics we współpracy z instytutem Korea Electronics &
Telecommunications Research Institute (ETRI). System ten jest dostępny jedynie dla komputerów firmy
Samsung. Pozwala on na ujednolicenie kolorów widocznych na ekranie monitora i kolorów wydruku lub
skanowanych obrazów. Aby uzyskać więcej informacji, zajrzyj do funkcji Pomocy (F1) programu.

Instalacja programu Natural Color.
Włóż dysk CD załączony z monitorem firmy Samsung do napędu dysków CD. Po zgłoszeniu się programu
instalacyjnego, kliknij Natural Color, aby zainstalować program Natural Color. Aby dokonać ręczne
programu, włóż dyskietkę CD załączoną z monitorem firmy Samsung do napędu dysków CD, kliknij przycisk
[Start] w programie Windows, a następnie wybierz [Wykonaj]. Wpisz: D: color eng setup.exe, a \\\
następnie wciśnij klawisz <Enter>. (Jeśli napęd, w którym znajduje się dysk, nie jest napędem D: , wpisz \
odpowiednią nazwę.)

Usuwanie programu Natural Color
W menu [Start] wybierz [Ustawienia]/[Panel sterowania] a następnie dwukrotnie kliknij [Dodaj/Usuń
program]. Wybierz z listy program Natural Color i kliknij przycisk [Dodaj/Usuń].

instalacji

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

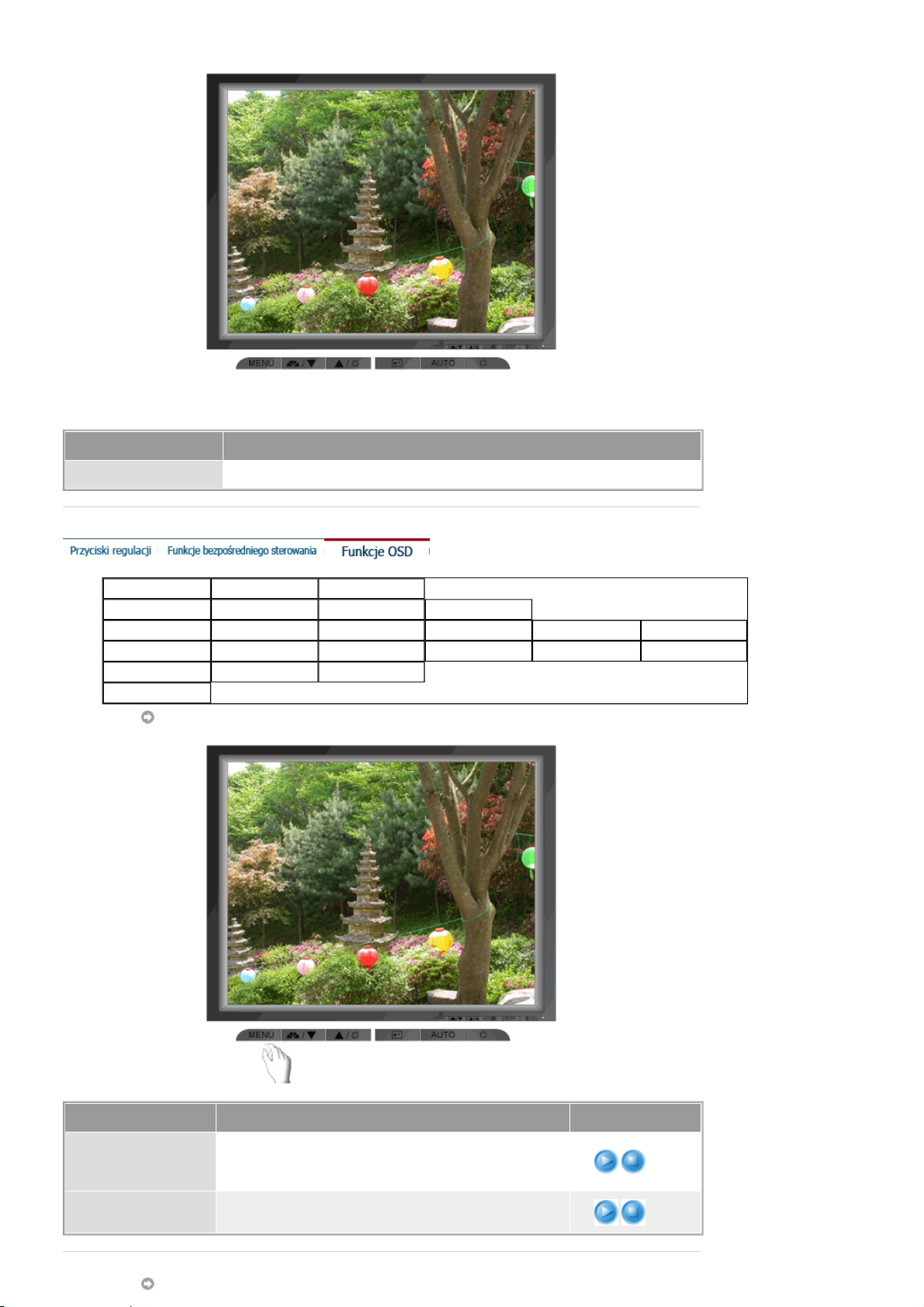

1. Służy do uruchamiania menu OSD. Służy również do zamykania menu OSD lub powrotu do poprzedniego
menu.

2. Pozycje regulacji w menu.

3. Pozycje regulacji w menu.

4. Uruchamiania podswietlonej pozycji menu..

5. łuży do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do regulacji wybranej wartości

menu.

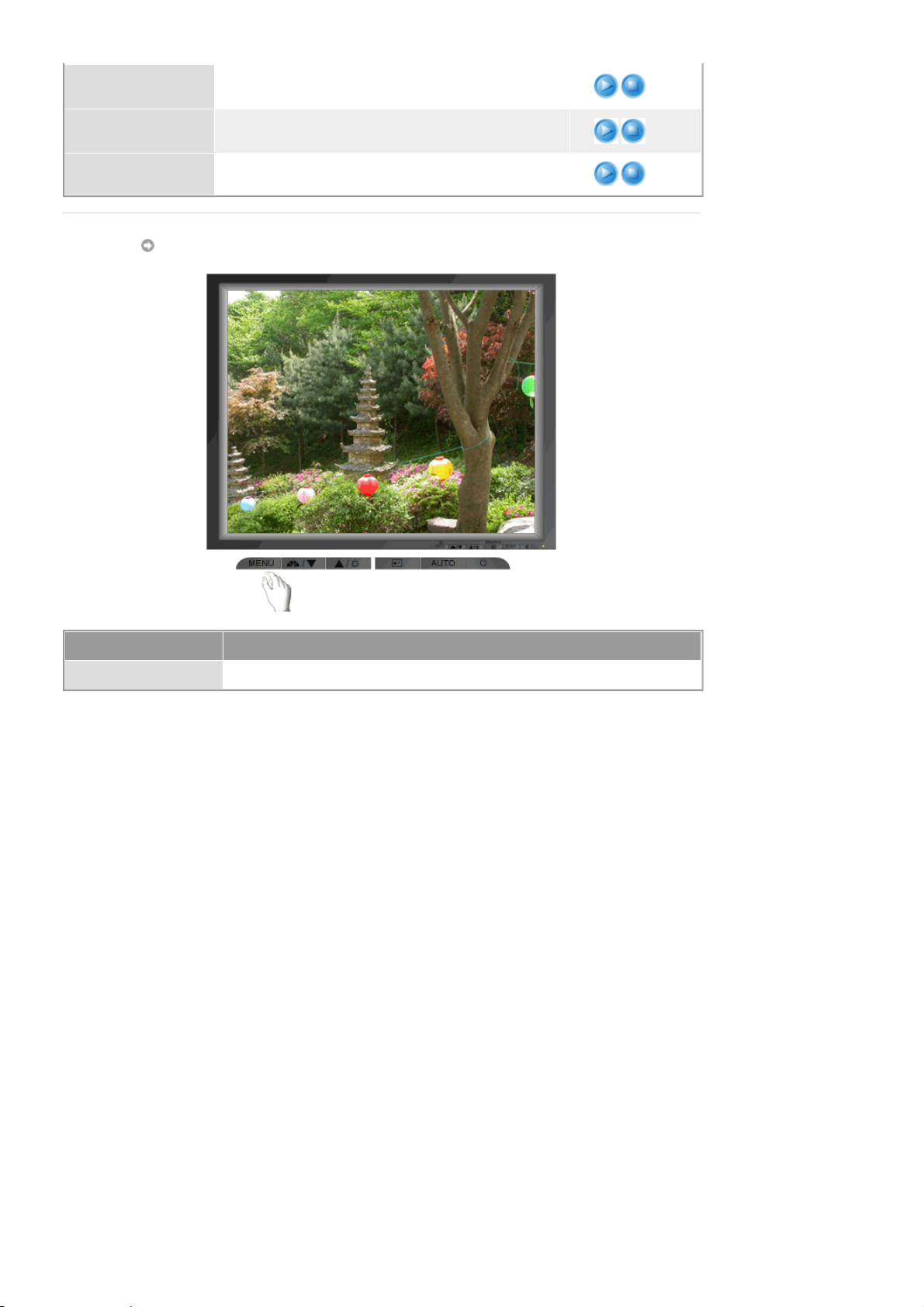

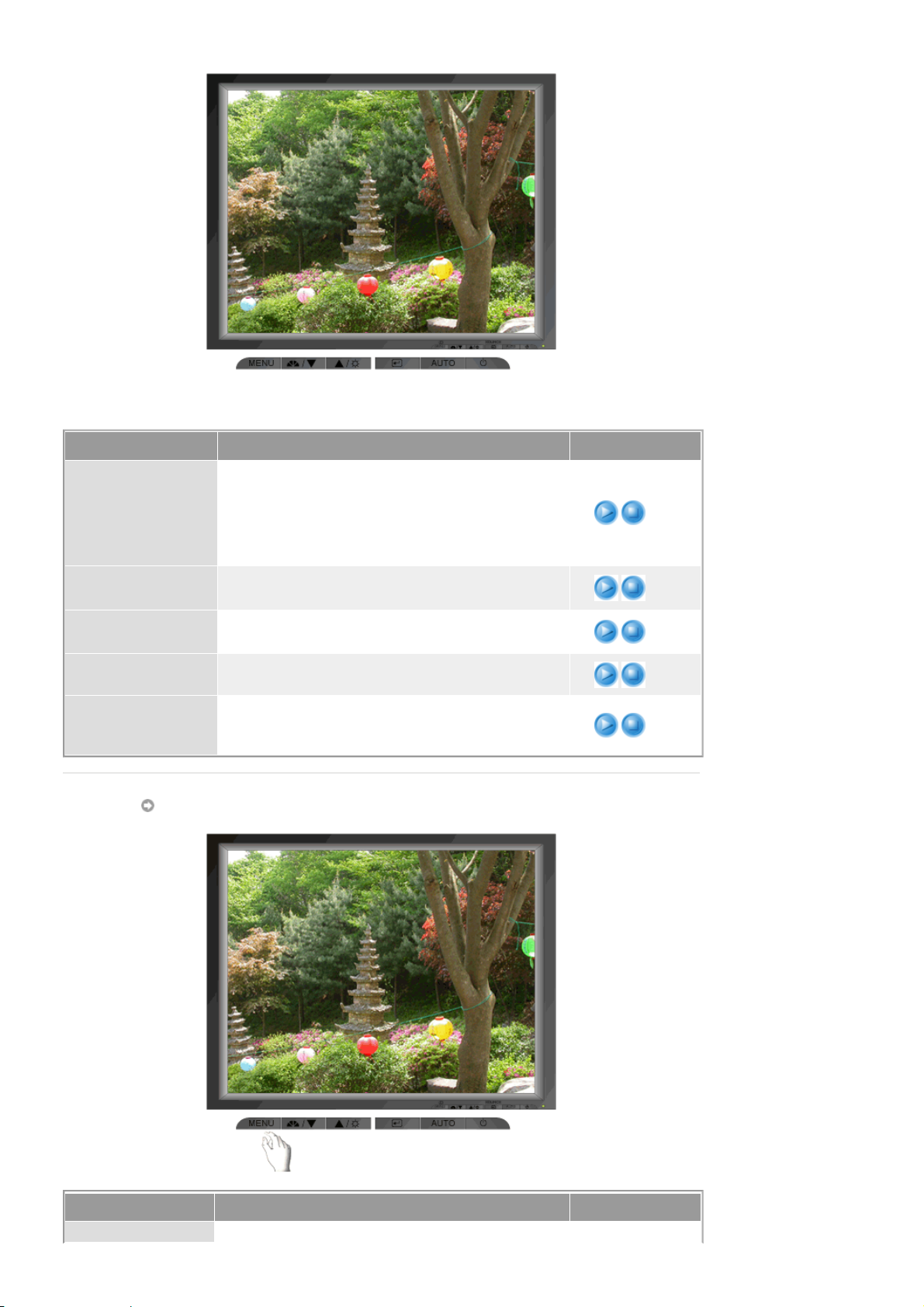

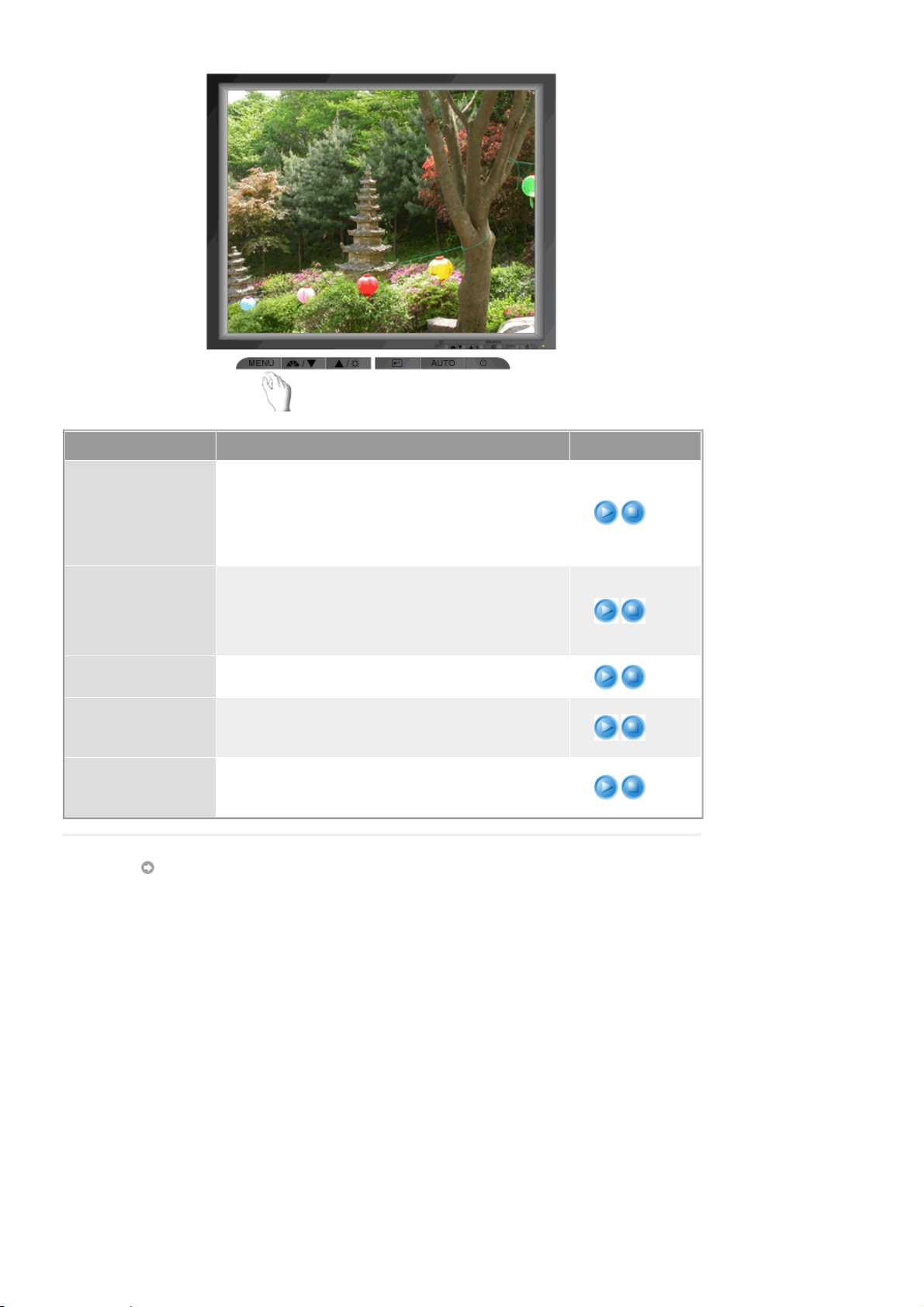

AUTO

Menu Spis treści

AUTO

MagicBright™

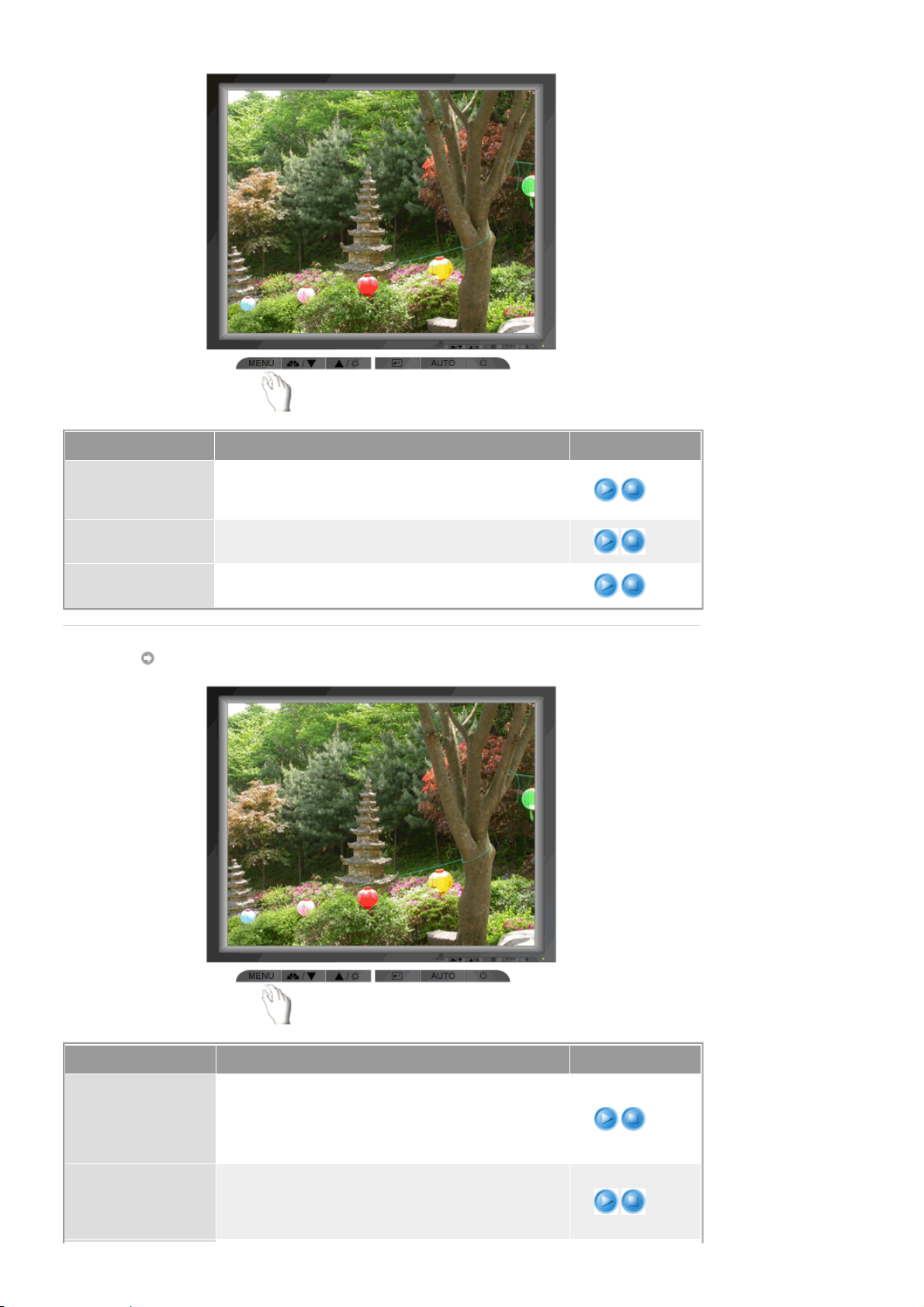

Naciśnięcie przycisku '

'', spowoduje wyświetlenie ekranu Auto

AUTO

Adjustment (Regulacja automatyczna), jak pokazano na animowanym
ekranie na środku.
Służy do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do
regulacji wybranej wartości menu.
(Dostępny tylko w trybie analogowego)

Służy do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do
regulacji wybranej wartości menu. W trybie TV służy do wyboru kanału
telewizyjnego. Dodatkowe informacje znajdują się w części Funkcje
bezpośredniego dostępu Kana

z Jeśli Regulacja automatyczna nie działa prawidłowo, ponownie

naciśnij przycisk Auto, aby dokładniej wyregulować obraz.

z Zmiana rozdzielczości w panelu sterowania spowoduje automatyczne

uruchomienie funkcji Auto.

Menu Spis treści

MagicBright™

Ponownie nacisnąć przycisk MagicBright i wybrać żądany tryb.

- ztery różne tryby (Niestandardowy/Tekst/Internet/Rozrywka)

Brightness

Menu Spis treści

Brightness Regulacja jasności.

Source

Menu Spis treści

Source

1. Picture

2. Color

3. Image

4. OSD

5. Setup

Powoduje włączenie wskaźnika, informującego o wyświetlanym aktualnie sygnale
wejściowym.

Brightness Contrast

Color Tone Color Control Gamma

Coarse Fine Sharpness H-Position V-Position

Language H-Position V-Position Transparency Display Time

Auto Source Image Reset Color Reset

6. Information


Menu Spis treści Odtwarzanie/Stop

Brightness

Contrast Regulacja kontrastu.

Regulacja jasności.
Funkcje bezpośredniego sterowania : Przy wyłączonym
menu OSD, naciśnij przycisk, aby wyregulować jasność.

Color

Menu Spis treści Odtwarzanie/Stop

Color Tone

Color Control

Gamma

Odcień koloru można zmienić, wybierając jeden z czterech
trybów – Cool (Zimny), Normal (Normalny), Warm (Ciepły) i
Custom (Niestandardowy).

Poniższe czynności pozwalają na regulację nasycenia
kolorem czerwonym, zielonym i niebieskim.

Wybierz jeden z trzech predefiniowanych współczynników
gamma.


Menu Spis treści Odtwarzanie/Stop

Służy do usuwania zakłóceń, takich jak pionowe paski.
Regulacja Coarse (Z grubsza) może spowodować

Coarse

Fine

Sharpness Wykonaj te instrukcje, aby zmienić jasność obrazu.

przesunięcie obrazu.
Obraz można ponownie ustawić na środku ekranu,
używając menu Regulacja obrazu w poziomie.
(Dostępny tylko w trybie analogowego)

Służy do usuwania zakłóceń, taki jak poziome paski. Jeśli po
regulacji Fine (Dokładnie) nadal występują zakłócenia,
należy ją powtórzyć po uprzedniej regulacji częstotliwości
(prędkości zegara).
(Dostępny tylko w trybie analogowego)

H-Position

V-Position

OSD

Poniższe instrukcje pozwalają na zmianę położenie obrazu
w poziomie .
(Dostępny tylko w trybie analogowego)

Poniższe instrukcje pozwalają na zmianę położenie obrazu
w pionie .
(Dostępny tylko w trybie analogowego)

Menu Spis treści Odtwarzanie/Stop

Poniższe czynności pozwalają na zmianę języka menu.
Można wybrać jeden z siedmiu języków (angielski,

Language

niemiecki, hiszpański, francuski, włoski, szwedzki, rosyjski).
Uwaga:Wybrany język dotyczy tylko menu ekranowego.
Nie wypływa na język oprogramowania zainstalowanego w
komputerze.

H-Position

V-Positon

Transparency Zmienia przezroczystość tła menu ekranowego.

Display Time

Pozwala na zmianę położenia poziomego menu OSD na
ekranie.

Pozwala na zmianę położenia pionowego menu OSD na
ekranie.

Menu automatycznie znika z ekranu, jeśli przez pewien czas
nie zostanie dokonana zmiana ustawień.
Można wybrać czas pozostawania menu na ekranie.

Setup

Menu Spis treści Odtwarzanie/Stop

Auto Source

Zaznacz Auto Source (Automatyczny wybór źródła), aby
monitor automatycznie wybierał źródło sygnału.

Image Reset

Color Reset Przywraca ustawienia fabryczne parametrów koloru.

Parametry obrazu zostają zastąpione wartościami
fabrycznymi.

Information

Menu Spis treści

Information Wyświetla źródło sygnału wideo, tryb wyświetlania na ekranie OSD.

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

1. Służy do uruchamiania menu OSD. Służy również do zamykania menu OSD lub powrotu do poprzedniego
menu.

2. Pozycje regulacji w menu.

3. Pozycje regulacji w menu.

4. Uruchamiania podswietlonej pozycji menu..

5. łuży do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do regulacji wybranej wartości

menu.

AUTO

Menu Spis treści

AUTO

MagicBright™

Naciśnięcie przycisku '

'', spowoduje wyświetlenie ekranu Auto

AUTO

Adjustment (Regulacja automatyczna), jak pokazano na animowanym
ekranie na środku.
Służy do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do
regulacji wybranej wartości menu.

Służy do przechodzenia w pionie z jednej pozycji menu do kolejnej lub do
regulacji wybranej wartości menu. W trybie TV służy do wyboru kanału
telewizyjnego. Dodatkowe informacje znajdują się w części Funkcje
bezpośredniego dostępu Kana

z Jeśli Regulacja automatyczna nie działa prawidłowo, ponownie

naciśnij przycisk Auto, aby dokładniej wyregulować obraz.

z Zmiana rozdzielczości w panelu sterowania spowoduje automatyczne

uruchomienie funkcji Auto.

Menu Spis treści

MagicBright™

Ponownie nacisnąć przycisk MagicBright i wybrać żądany tryb.

- ztery różne tryby (Niestandardowy/Tekst/Internet/Rozrywka)

Brightness

Menu Spis treści

Brightness Regulacja jasności.

1. Picture

2. Color

3. Image

4. OSD

5. Setup

Brightness Contrast

Color Tone Color Control Gamma

Coarse Fine Sharpness H-Position V-Position

Language H-Position V-Position Transparency Display Time

Image Reset Color Reset

6. Information


Menu Spis treści Odtwarzanie/Stop

Brightness

Contrast Regulacja kontrastu.

Regulacja jasności.
Funkcje bezpośredniego sterowania : Przy wyłączonym
menu OSD, naciśnij przycisk, aby wyregulować jasność.

Color

Menu Spis treści Odtwarzanie/Stop

Color Tone

Color Control

Gamma


Odcień koloru można zmienić, wybierając jeden z czterech
trybów – Cool (Zimny), Normal (Normalny), Warm (Ciepły) i
Custom (Niestandardowy).

Poniższe czynności pozwalają na regulację nasycenia
kolorem czerwonym, zielonym i niebieskim.

Wybierz jeden z trzech predefiniowanych współczynników
gamma.

Menu Spis treści Odtwarzanie/Stop

Służy do usuwania zakłóceń, takich jak pionowe paski.

Coarse

Fine

Regulacja Coarse (Z grubsza) może spowodować
przesunięcie obrazu.
Obraz można ponownie ustawić na środku ekranu,
używając menu Regulacja obrazu w poziomie.

Służy do usuwania zakłóceń, taki jak poziome paski. Jeśli
po regulacji Fine (Dokładnie) nadal występują zakłócenia,
należy ją powtórzyć po uprzedniej regulacji częstotliwości
(prędkości zegara).

Sharpness Wykonaj te instrukcje, aby zmienić jasność obrazu.

H-Position

V-Position

OSD

Poniższe instrukcje pozwalają na zmianę położenie obrazu
w poziomie .

Poniższe instrukcje pozwalają na zmianę położenie obrazu
w pionie .

Menu Spis treści Odtwarzanie/Stop

Poniższe czynności pozwalają na zmianę języka menu.
Można wybrać jeden z siedmiu języków (angielski,

Language

H-Position

V-Positon

Transparency Zmienia przezroczystość tła menu ekranowego.

Display Time

niemiecki, hiszpański, francuski, włoski, szwedzki, rosyjski).
Uwaga:Wybrany język dotyczy tylko menu ekranowego.
Nie wypływa na język oprogramowania zainstalowanego w
komputerze.

Pozwala na zmianę położenia poziomego menu OSD na
ekranie.

Pozwala na zmianę położenia pionowego menu OSD na
ekranie.

Menu automatycznie znika z ekranu, jeśli przez pewien czas
nie zostanie dokonana zmiana ustawień.
Można wybrać czas pozostawania menu na ekranie.

Setup

Menu Spis treści Odtwarzanie/Stop

Image Reset

Color Reset Przywraca ustawienia fabryczne parametrów koloru.

Parametry obrazu zostają zastąpione wartościami
fabrycznymi.

Information

Menu Spis treści

Information Wyświetla źródło sygnału wideo, tryb wyświetlania na ekranie OSD.

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

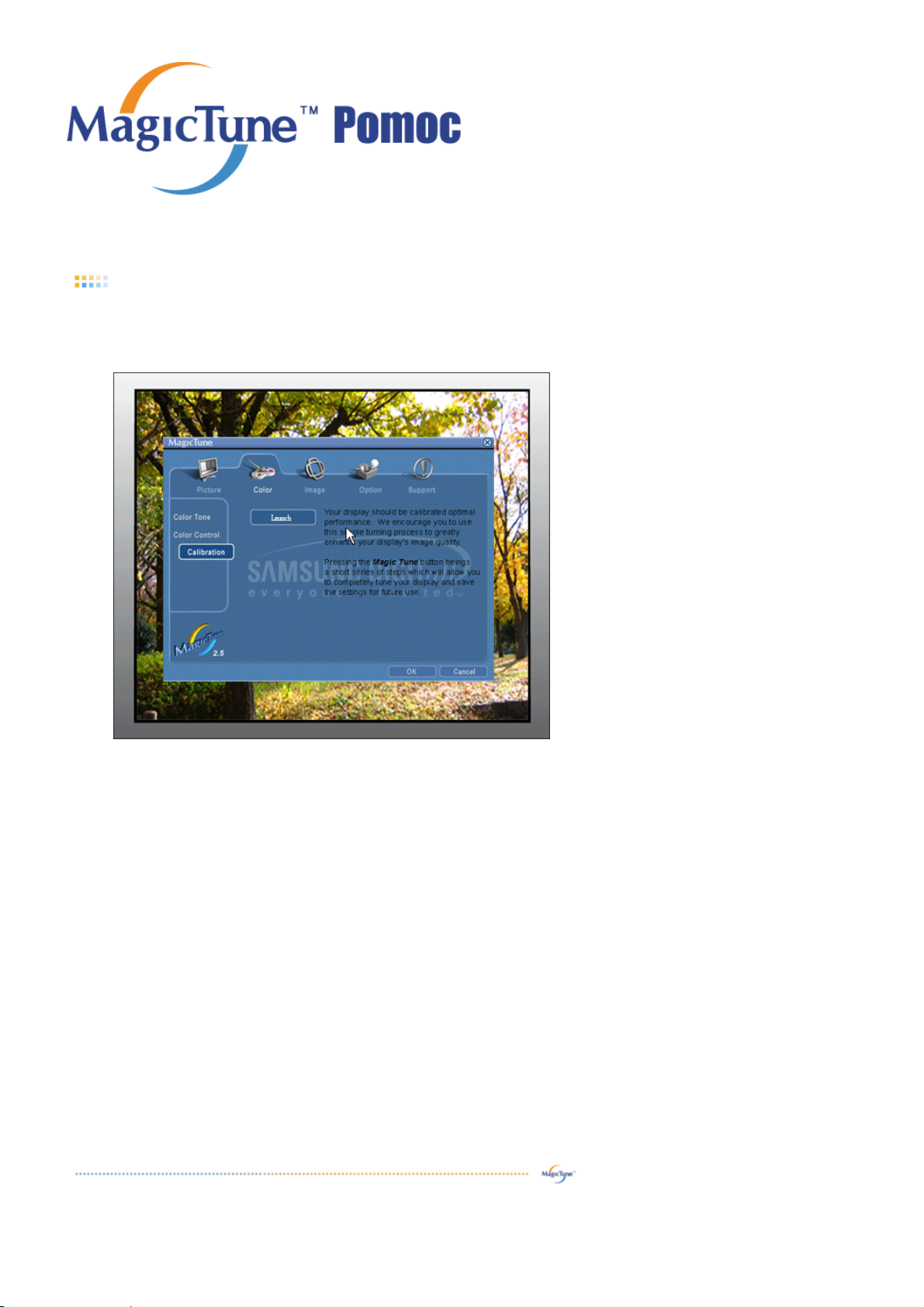

Opis

Czym jest program MagicTune™

Wydajność monitora jest uzależniona od karty graficznej, podłączonego komputera, warunków oświetlenia oraz
innych czynników zewnętrznych. Aby uzyskać jak najlepszy obraz, musisz wyregulować jego parametry
odpowiednio do Twoich indywidualnych preferencji. Niestety wbudowane narzędzia do ręcznej regulacji obrazu
często nie są wystarczające. Prawidłowa regulacja (dostrojenie) wymaga łatwego w obsłudze programu, który
krok po kroku realizuje procedurę umożliwiającą uzyskanie jak najlepszej jakości obrazu.

Przeważnie nawet prosta regulacja jasności czy kontrastu wymaga nawigacji po wielopoziomowym menu OSD,
które wcale niełatwo zrozumieć. Ponadto nie ma żadnego wsparcia w prawidłowej regulacji parametrów
monitora. MagicTune™ to program narzędziowy, który prowadzi użytkownika przez proces regulacji, oferując
zrozumiałe wskazówki oraz szablony tła służące do ustawiania parametrów każdego monitora. Dzięki funkcji
zapamiętywania ustawień ekranu każdego użytkownika można je później łatwo przywrócić w środowisku
współdzielonym. Oczywiście jeden użytkownik monitora również może mieć wiele zdefiniowanych ustawień,
odpowiednio do przeglądanych treści oraz oświetlenia.

Podstawowe funkcje

MagicTune™ to program narzędziowy, który umożliwia regulację kolorów monitora za pomocą protokołu

DDC/CI (Display Data Channel Command Interface)

oprogramowania, eliminując konieczność korzystania z menu OSD monitora. MagicTune obsługuje systemy
Windows 98SE, Me, 2000, NT, XP Home i XP Professional.

P MagicTune umożliwia szybkie i precyzyjne dostrojenie obrazu oraz proste zapamiętywanie i przywoływanie
preferowanych konfiguracji monitora.

. Cała regulacja obrazu odbywa się za pomocą

Tryb OSD

Tryb OSD umożliwia prostą regulację ustawień monitora bez wykonywania wcześniej zaprogramowanych
czynności. Można przejść do dowolnej pozycji menu, aby z łatwością ją ustawić.

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

Instalacja

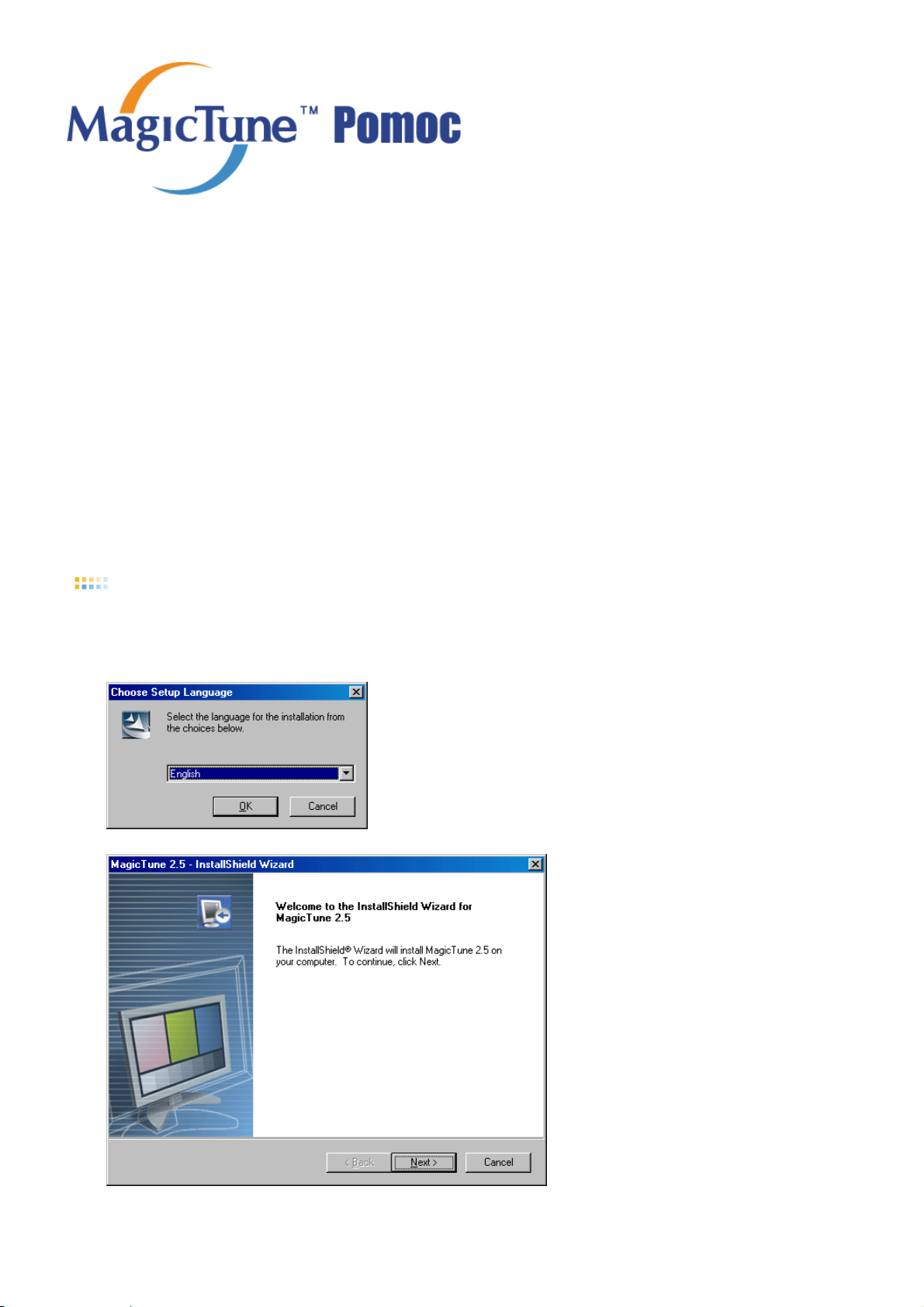

1. Włóż instalacyjną płytę CD do napędu CD-ROM.

2. Click the MagicTune˘â installation file.

3. Wybierz język instalacji, po czym kliknij "Next(Dalej)".

4. iedy pojawi się okno kreatora InstallShield, kliknij "Next(Dalej)".

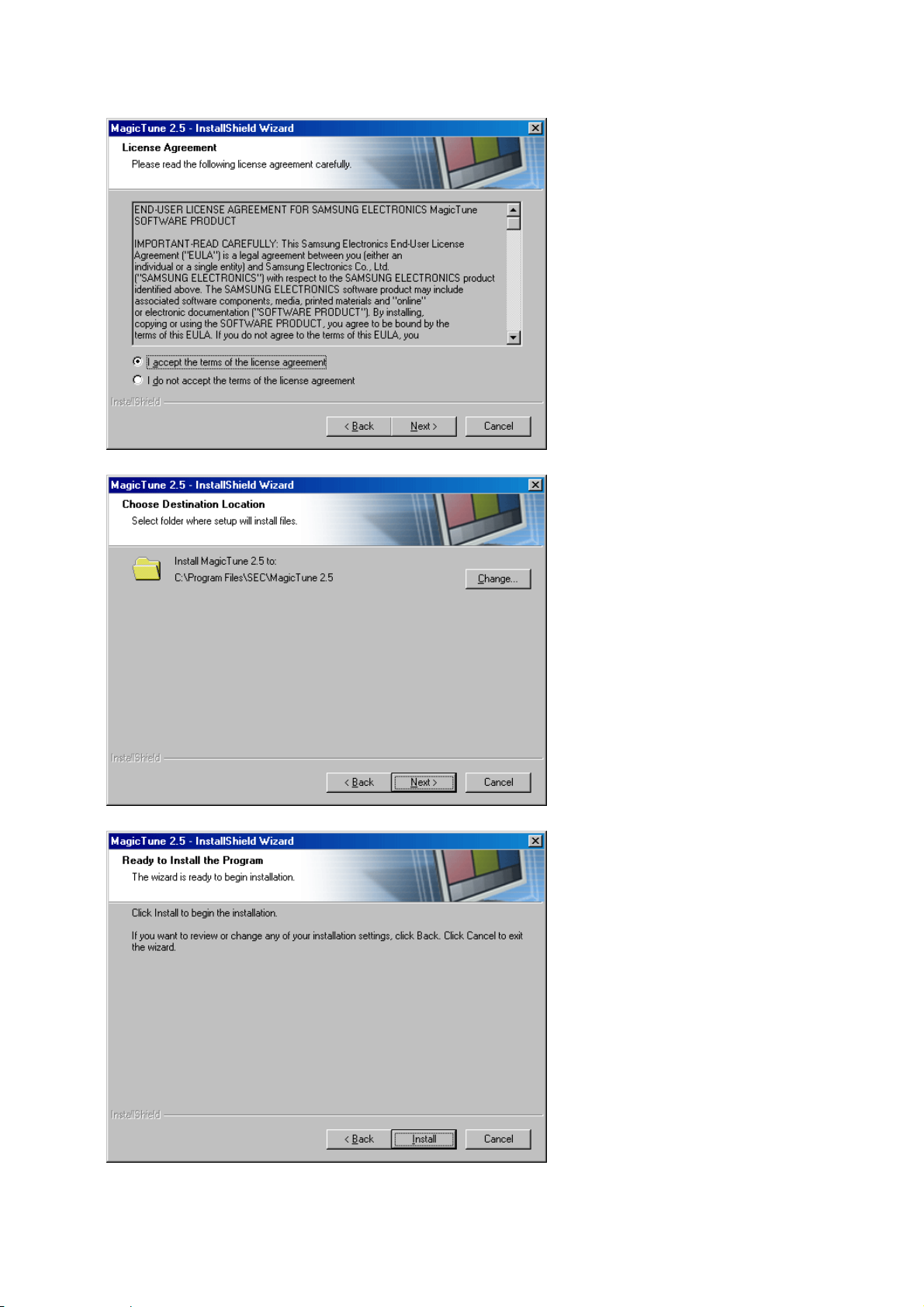

5. Zaznacz I accept to the terms of the license agreement (Akceptuję warunki umowy licencyjnej)" aby

przyjąć warunki użytkowania.

6. Wybierz folder instalacyjny programu MagicTune..

7. Kliknij "Instal(Instaluj)."

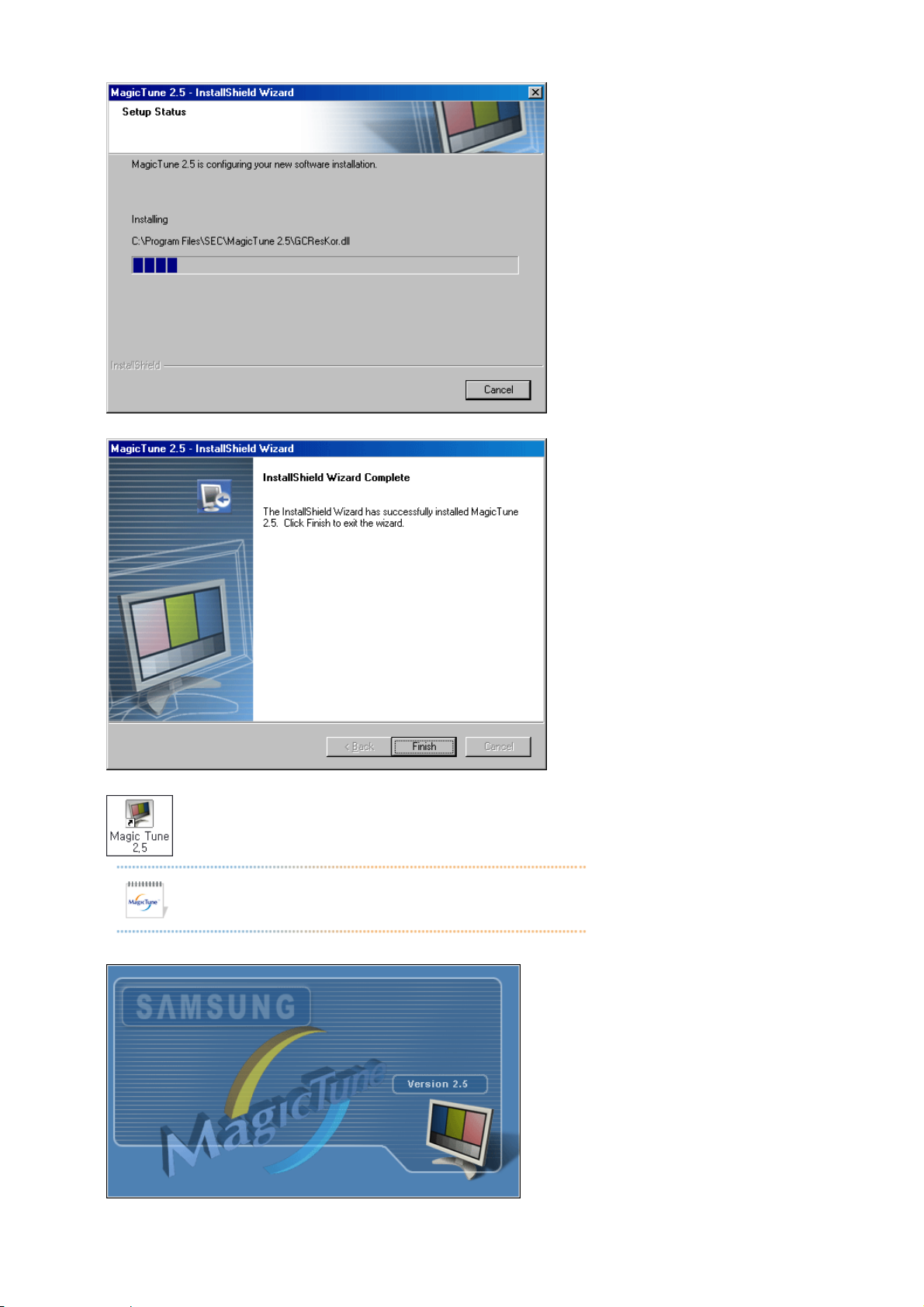

8. Pojawi się okno Installation Status(Status instalacji)".

9. Kliknij "Finish(Zakończ)."

10. Po zakończeniu instalacji na pulpicie pojawi się ikona MagicTune 2.5.

Dwukrotnie kliknij tę ikonę, aby uruchomić program.

Ikona uruchamiania programu MagicTune może się nie pojawić, w zależności od
parametrów technicznych komputera lub monitora. W takim przypadku naciśnij klawisz
F5.

11. Jeśli instalacja zakończyła się prawidłowo, pojawi się następujące okno.

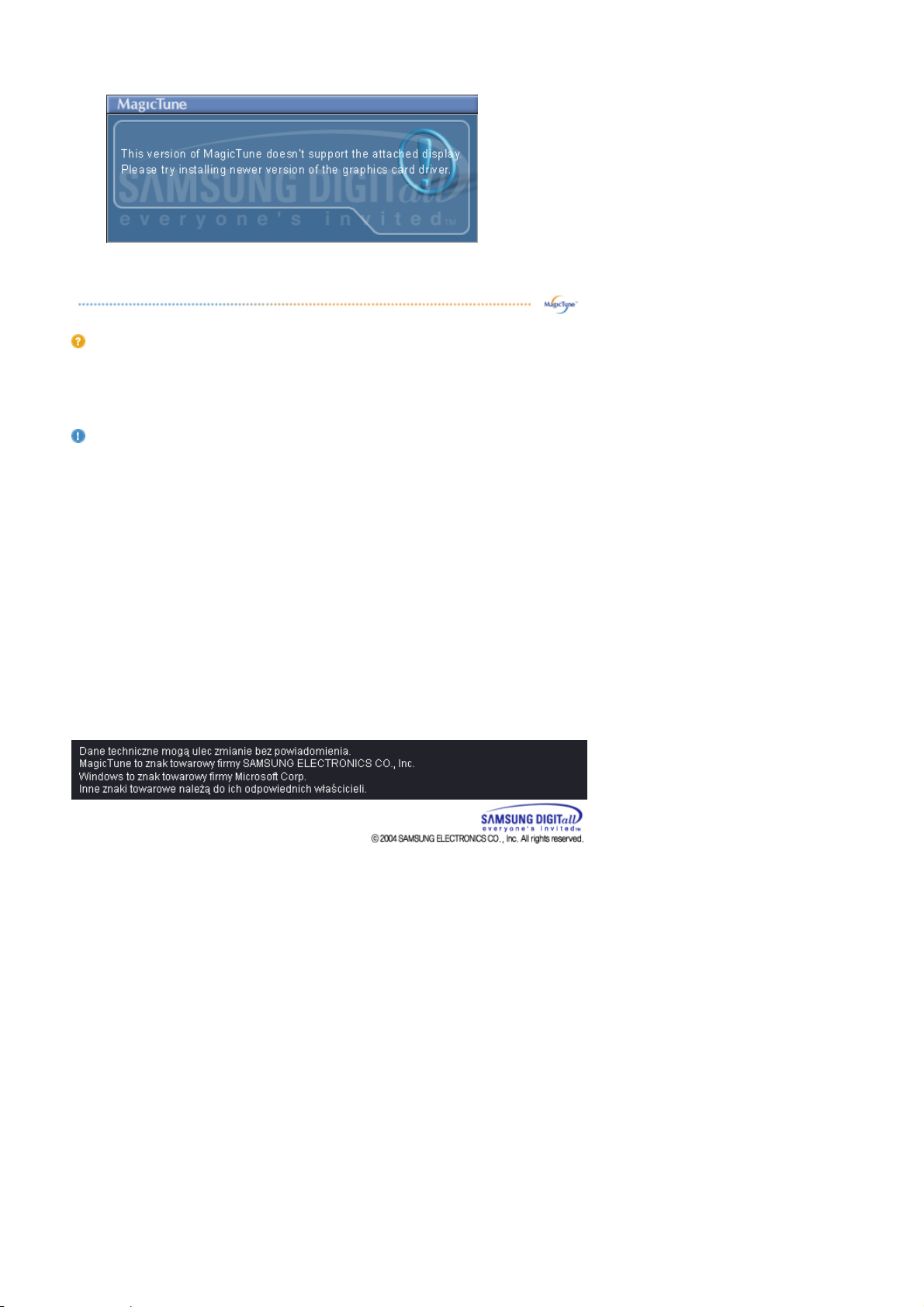

12. Poniższy komunikat o błędzie informuje, że system używa karty graficznej, która nie jest obsługiwana

przez program MagicTune.

Problemy z instalacją

Na instalację programu MagicTune 2.5 mogą wpływać takie czynniki, jak karta graficzna, płyta główna i
otoczenie sieciowe.
W razie problemów z instalacją patrz

„Rozwiązywanie problemów”.

Wymagania systemowe

Systemy operacyjne

z Windows 98 SE
z Windows Me
z Windows NT
z Windows 2000
z Windows XP Home Edition
z Windows XP Professional

Sprzęt

z Minimum 32 MB pamięci
z Minimum 25 MB miejsca na dysku twardym

* Aby uzyskać dodatkowe informacje odwiedź witrynę

internetową MagicTune.

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

MagicTune umożliwia szybkie i precyzyjne dostrojenie obrazu oraz proste
zapamiętywanie i przywoływanie preferowanych konfiguracji monitora.

z Tryb OSD może być niezgodny z wyjaśnieniami w instrukcji, w

zależności od parametrów technicznych danego panelu.

z Po uruchomieniu programu Pivot, pewne elementy programu

MagicTune mogą nie działać prawidłowo.

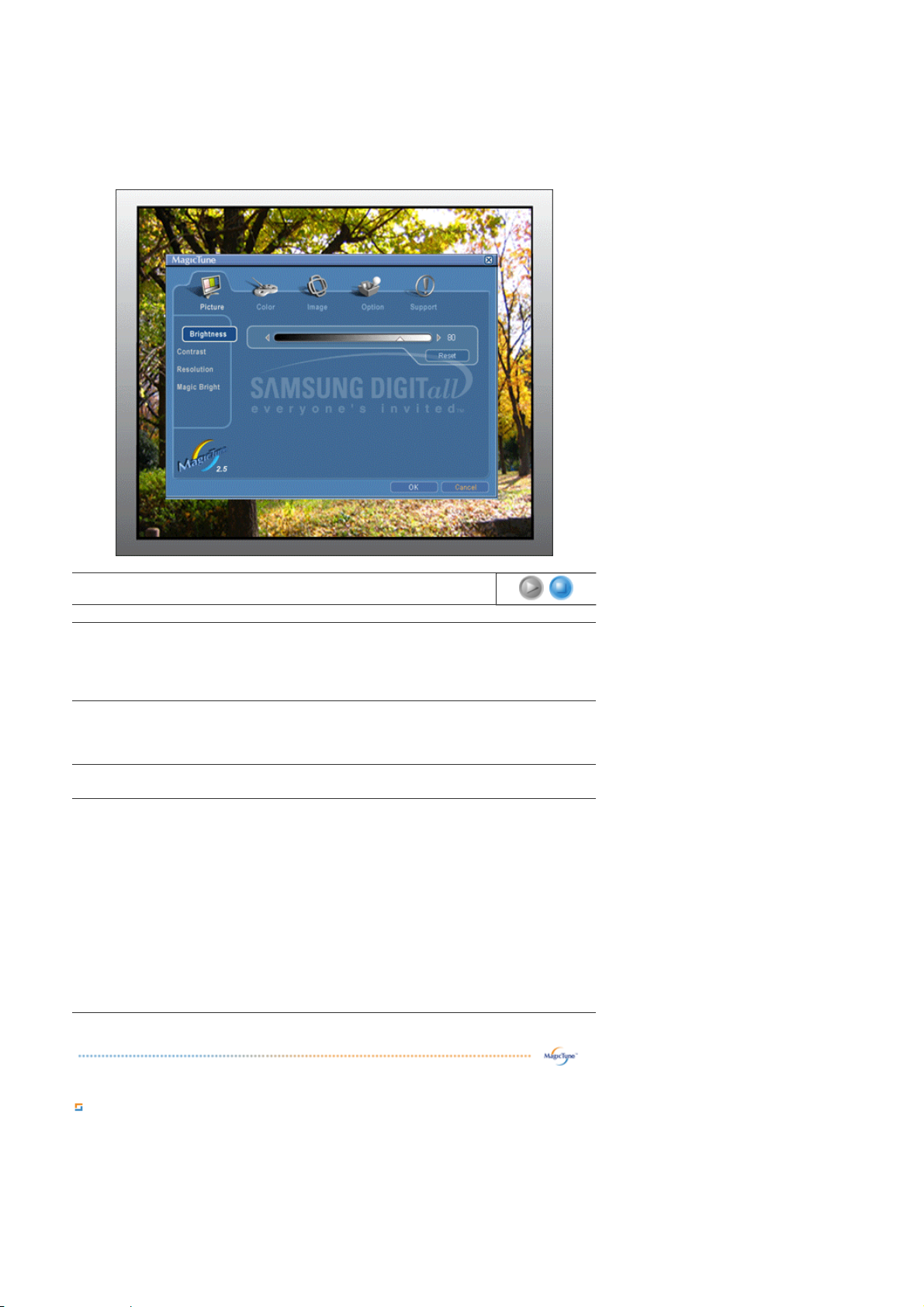

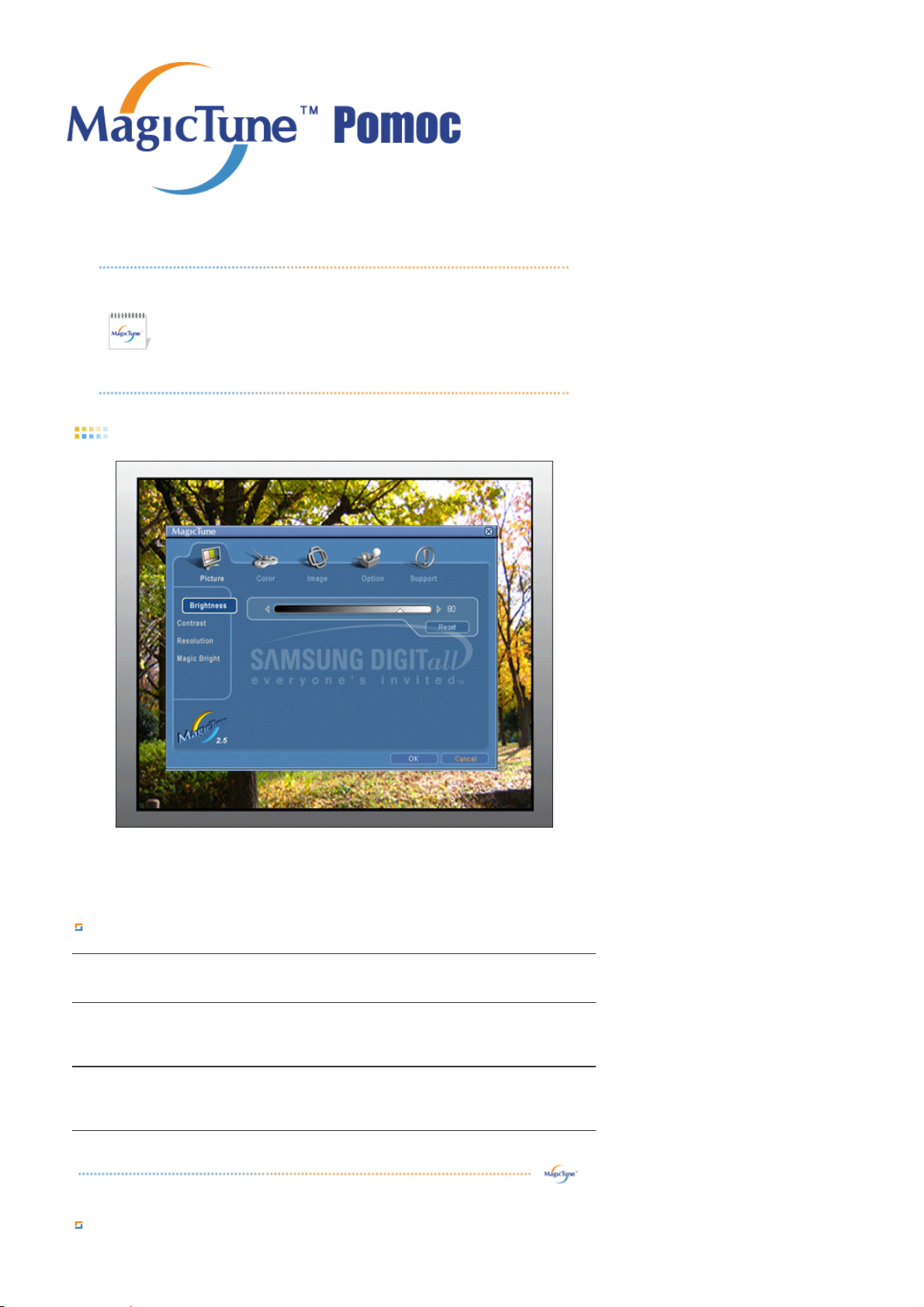

Tryb OSD

Tryb OSD ułatwia regulację ustawień we wszystkich monitorach. Po zaznaczeniu, każda zakładka w górnej części
okna regulacji wyświetla ogólny opis pozycji podmenu do regulacji. Po zaznaczeniu, każda zakładka wyświetla
listę menu. Aby przeprowadzić szybką regulację ustawień monitora, menu OSD umożliwia prosty i wygodny
dostęp do wszystkich zakładek i pozycji podmenu.

Opis przycisków

OK

Reset

Cancel (Anuluj)

Wprowadza dokonane zmiany i zamyka program MagicTune.

Przywraca zalecane przez producenta wartości ustawień monitora wyświetlone w
aktywnym oknie regulacji.

Zamyka program MagicTune bez wprowadzania dokonanych zmian. Jeśli nie wprowadzono
żadnych zmian w oknie regulacji, kliknięcie „Anuluj” niczego nie zmieni.

Opis zakładki Obraz

Umożliwia użytkownikowi regulację ustawień ekranu do żądanych wartości.

Brightness Contrast Resolution MagicBright

nmlkji nmlkj

Brightness

Contrast

Resolution
(Rozdzielczość) Zawiera listę wszystkich rozdzielczości obrazu obsługiwanych przez ten program.

MagicBright™

nmlkj

Służy do rozjaśniania lub ściemniania całego ekranu. Szczegółowe dane obrazów w
ciemnych miejscach mogą być niewidoczne, jeśli jasność nie zostanie ustawiona na
odpowiednim poziomie. Dostosuj jasność, aby uzyskać optymalne warunki oglądania.

Służy do regulacji różnicy w jasności między jasnymi i ciemnymi obszarami ekranu.
Określa ostrość obrazów.

MagicBright™ to nowa funkcja zapewniająca optymalne środowisko oglądania, zależnie od
treści oglądanego obrazu. Obecnie dostępne są cztery różne tryby: Tekst, Internet,
Rozrywka i Niestandardowy. Każdy tryb posiada własną, wstępnie skonfigurowaną jasność.

Aby wybrać jedno z czterech ustawień, wystarczy nacisnąć przycisk MagicBright™.

1. Text (Tekst): Do dokumentów lub prac polegających na obróbce tekstu.

2. Internet: Do pracy z materiałem mieszanym, takim jak tekst i grafika.

3. Entertain (Rozrywka): Do oglądania obrazów ruchomych, takich jak filmy DVD lub
VCD.

4. Custom (Niestandardowy): Choć parametry zostały starannie dobrane przez
naszych inżynierów, ustawienia wstępne mogą nie być dostosowane do Twojego
wzroku i preferencji. W takim przypadku wyreguluj Brightness (Jasność) i Contrast
(Kontrast) za pomocą menu OSD.

nmlkj

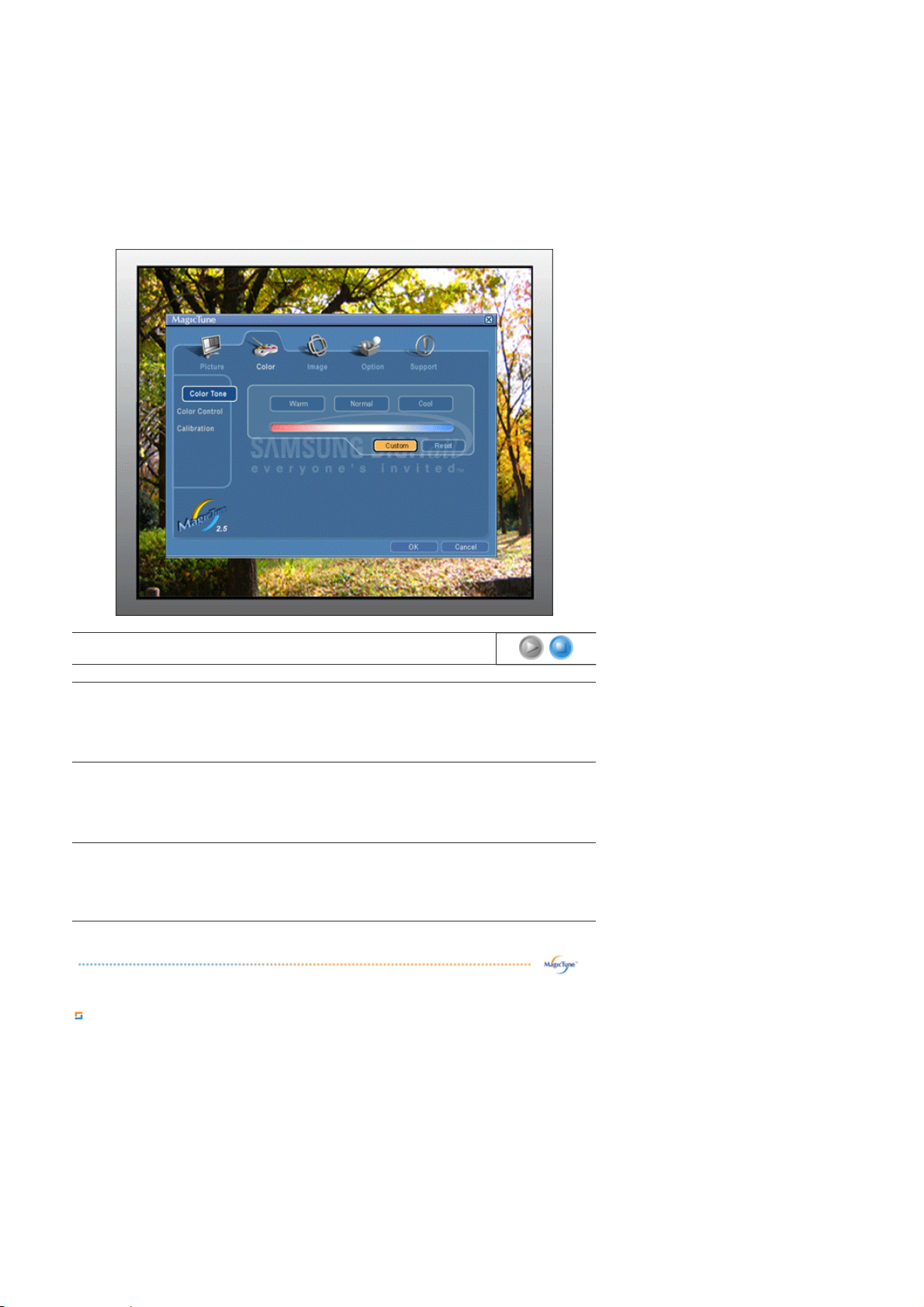

Opis zakładki Kolor

Służy do regulacji „ciepła” koloru tła lub obrazu monitora.

Color Tone Color Control Calibration

nmlkji nmlkj nmlkj

Color Tone

Możliwość zmiany odcieni kolorów.

(Odcień
kolorów)

z

Warm - Normal - Cool

z Custom

Color Control
(Regulacja

Służy do regulacji kolorów obrazu monitora.
Umożliwia wybór preferowanego koloru obrazu monitora.

kolorów)

z R- G - B

Calibration
(Kalibracja)

Proces służący do optymalizacji i konserwacji wybranych kolorów. MagicTune jest niezwykle
przydatny, jeśli należysz do osób, które chcą oglądać obrazy odtworzone w każdym szczególe ­w tym obrazy internetowe i utworzone za pomocą aparatu cyfrowego lub skanera.

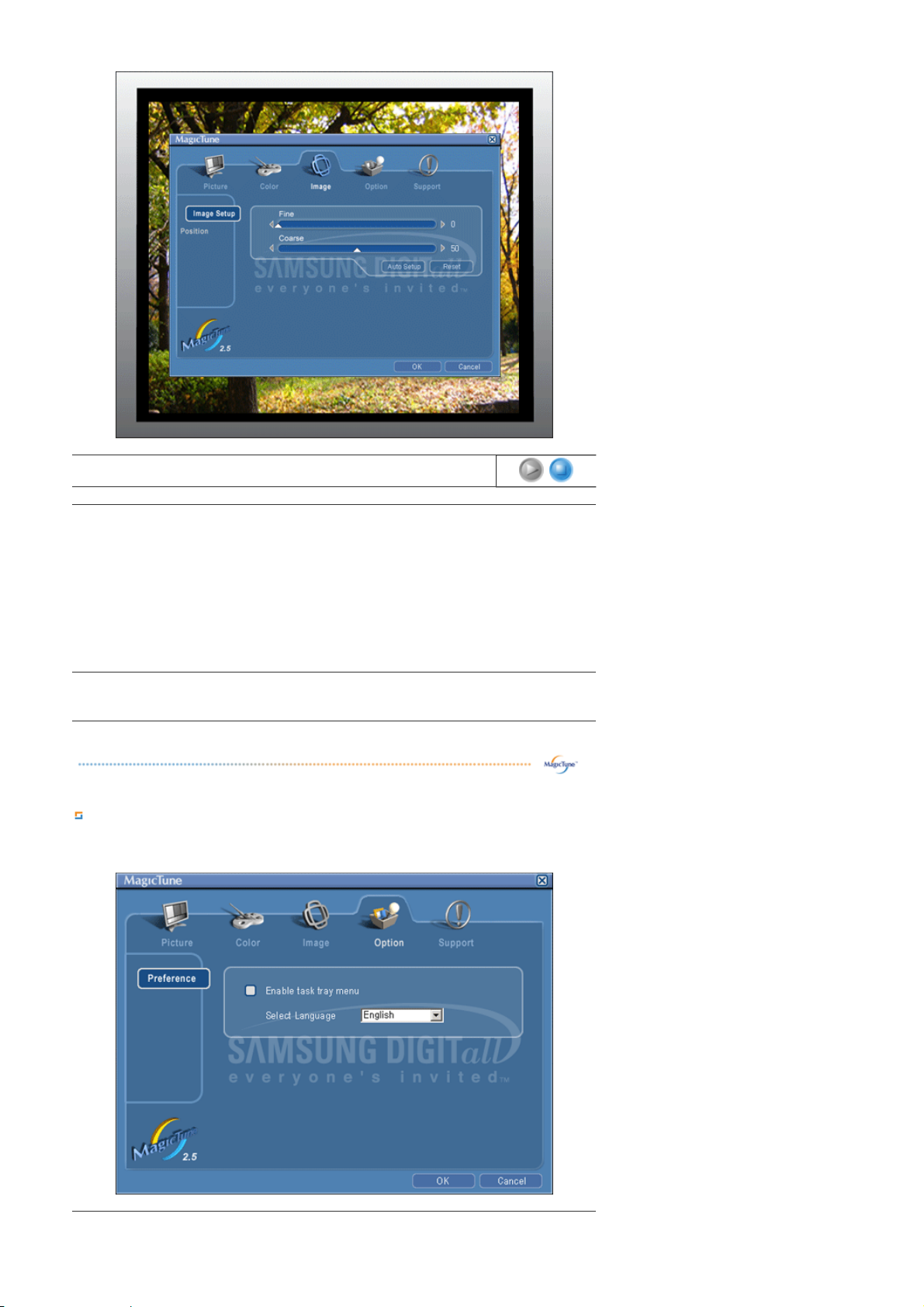

Opis zakładki Obraz

Służy do regulacji wartości Position (Położenie), Fine (Dokładnie) i Coarse (Z grubsza).

Image Setup Position

nmlkji nmlkj

z Fine (Dokładnie): Służy do usuwania zakłóceń, takich jak poziome paski.

Jeśli po regulacji Fine (Dokładnie) nadal występują zakłócenia, powtórz ją po
uprzedniej regulacji częstotliwości (prędkości zegara).

Image Setup
(Konfiguracja
obrazu)

z Coarse (Z grubsza): Służy do usuwania zakłóceń, takich jak pionowe paski.

Regulacja Coarse (Z grubsza) może spowodować przesunięcie obrazu. Możesz
ponownie ustawić go na środku ekranu, używając menu Regulacja obrazu w
poziomie.

z Auto Setup : Służy do przechodzenia w pionie z jednej pozycji menu do kolejnej

lub do regulacji wybranej wartości menu. W trybie TV służy do wyboru kanału
telewizyjnego.

Position

Poniższe instrukcje pozwalają na zmianę położenie obrazu w poziomie, pionie .

Opis zakładki Opcje

Możesz skonfigurować program MagicTune za pomocą następujących opcji.

Służy do ładowania okna dialogowego Preferencje. Używane preferencje posiadają
zaznaczenie „V” w polu wyboru. Aby je włączyć lub wyłączyć, wystarczy umieścić kursor
na tym polu i kliknąć.

Preferences
(Preferencje)

z Włącz menu na pasku zadań. - Aby otworzyć menu MagicTune, kliknij ikonę na

[menu paska zadań].
Menu nie zostaną wyświetlone, jeśli w [Opcje], [Ustawienia podstawowe] została
wyłączona opcja [Włącz pole systemowe].

z Select Language (Wybierz język) - wybór języka spowoduje wyłącznie zmianę

języka OSD.

Source Select

z Analog
z Digital

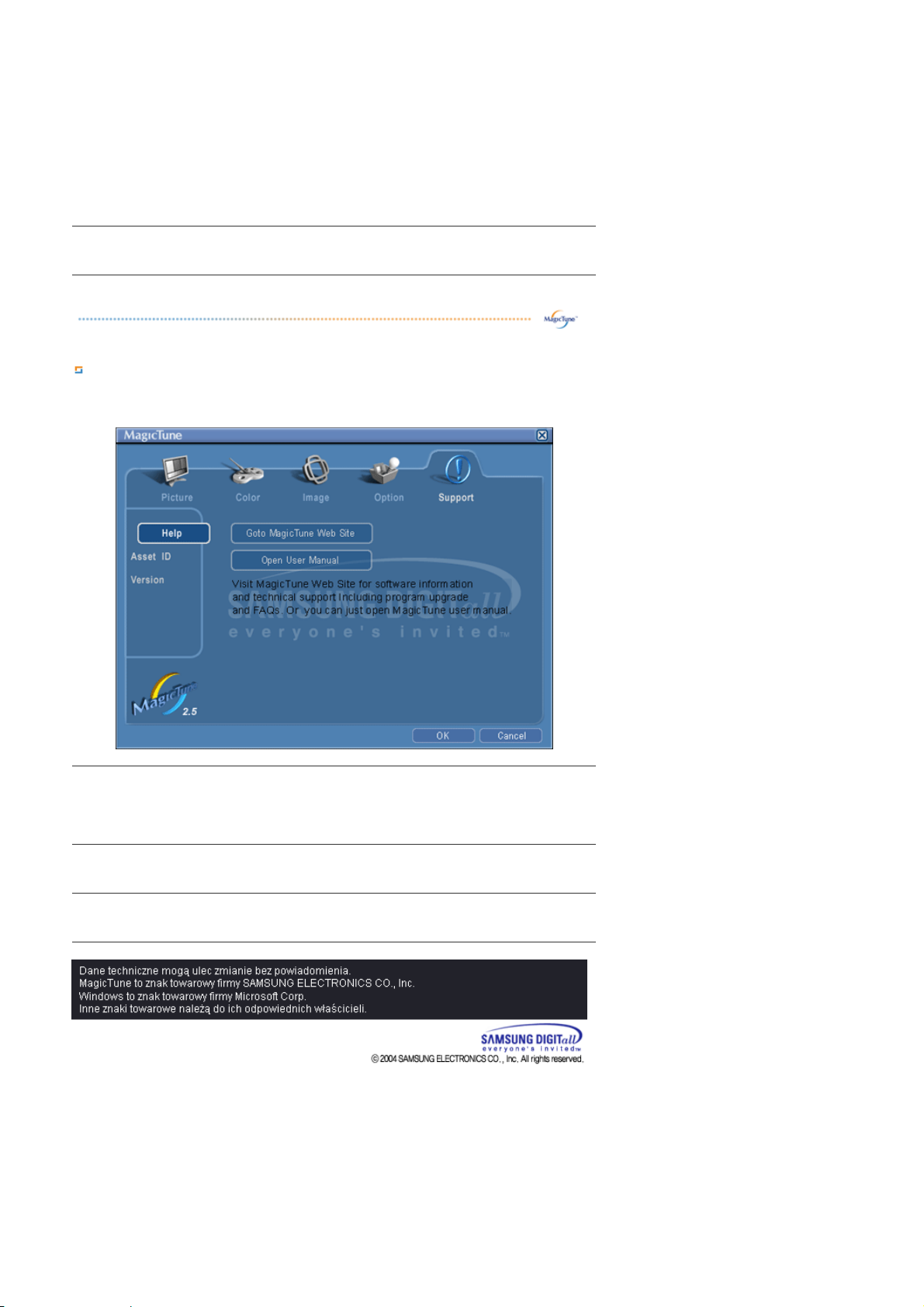

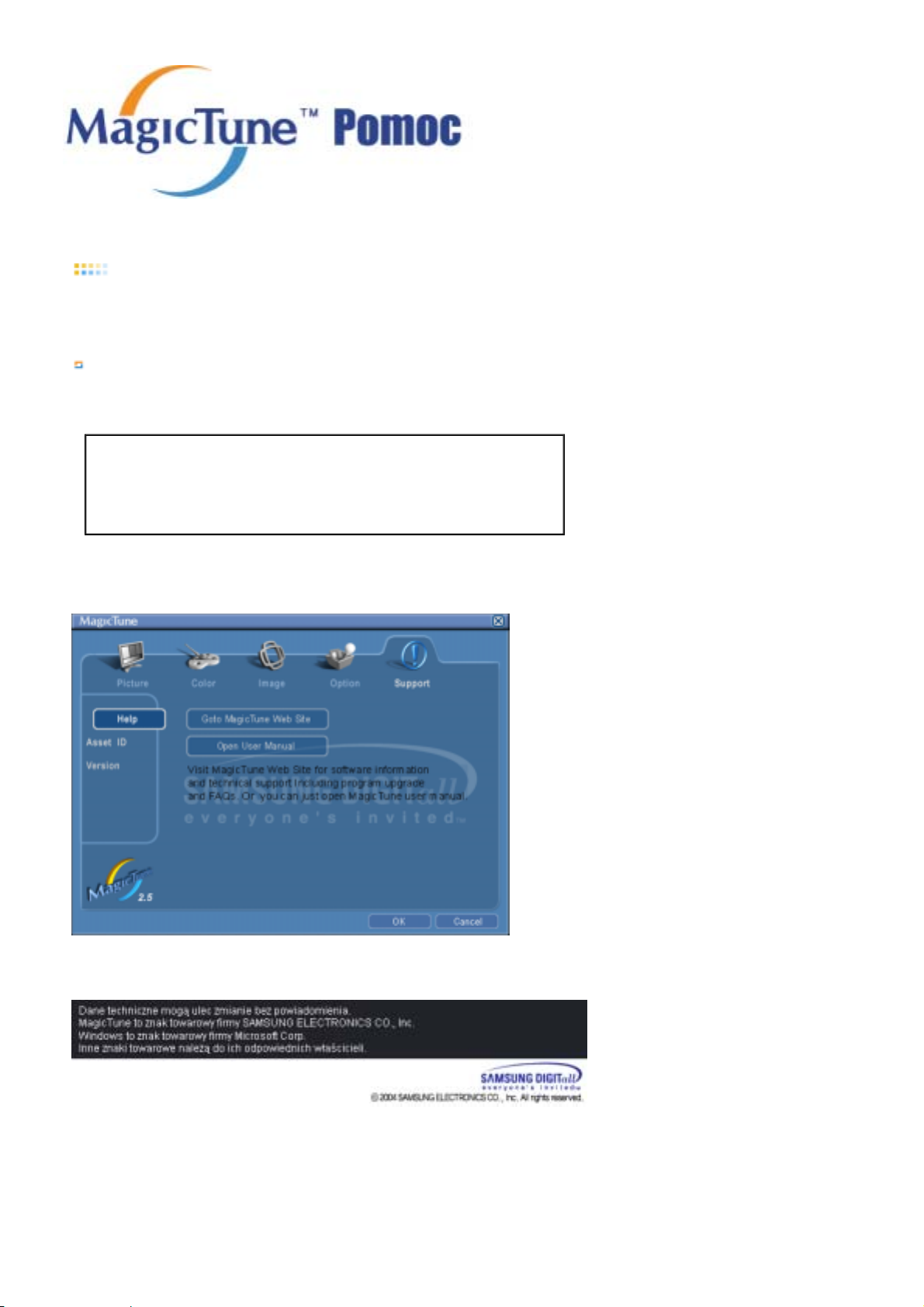

Opis zakładki Pomoc

Wyświetla ID sprzętu i numer wersji programu oraz umożliwia użycie funkcji Pomoc.

Help (Pomoc)

Asset ID
(ID sprzętu)

Version (Wersja)

Jeśli potrzebujesz pomocy w instalacji lub obsłudze programu MagicTune, odwiedź witrynę
internetową MagicTune lub kliknij, aby otworzyć pliki Pomocy (Instrukcja obsługi).
Instrukcja obsługi otwiera się w podstawowym oknie przeglądarki.

Otwiera okno informacyjne monitora, zawierające datę jego produkcji.

Wyświetla numer wersji programu MagicTune.

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

Color Calibration (Kalibracjakolorów)

1. Color Calibration (Kalibracjakolorów)

„Kalibracja kolorów” umożliwia uzyskanie optymalnego zestawu kolorów na ekranie monitora.

Aby uzyskać optymalny zestaw kolorów monitora wykonaj 5 poniższych czynności.

1. Kontroluj „Pasek regulacji jasności” w zakresie dopasowania jasności plamki kontrolnej i jasności wzoru
tła.

2. Kiedy znajdziesz określony odcień koloru na „Plamce kontrolnej”, przesuń kursor regulacji w stronę
odcienia koloru kierując się „Referencyjnym kołem kolorów”.
=> Po prawidłowym zakończeniu regulacji nie znajdziesz żadnego odcienia koloru na „Plamce
kontrolnej”.

3. Po zakończeniu regulacji w punkcie 1, kliknij przycisk „Dalej”.

4. Powtórz procedury 1), 2), 3) dla pozostałych punktów 2 ~ 5.

5. Możesz łatwo sprawdzić efekt kalibracji, klikając przycisk „Podgląd”!

Korzystanie z ustawionych wartości kolorów przez wielu użytkowników
Definicja
Jeśli z monitora korzysta wielu użytkowników, każdy z nich może korzystać z zapisanych wartości kolorów,
ustawionych za pomocą Kalibracji kolorów. Można korzystać z 5 zapisanych wartości kolorów.

1. Zapisywanie ustawionych wartości kolorów:
Naciśnij Next (Dalej), aby pojawił się przycisk Apply (Zastosuj), po czym możesz zapisać ustawione
wartości kolorów.
Można zapisać maksymalnie 5 wartości.

2. Przywoływanie zapisanych wartości kolorów:
Naciśnij przycisk Multi User (Wielu użytkowników) na ekranie głównym, aby wybrać i używać dowolną z
zapisanych wartości kolorów.

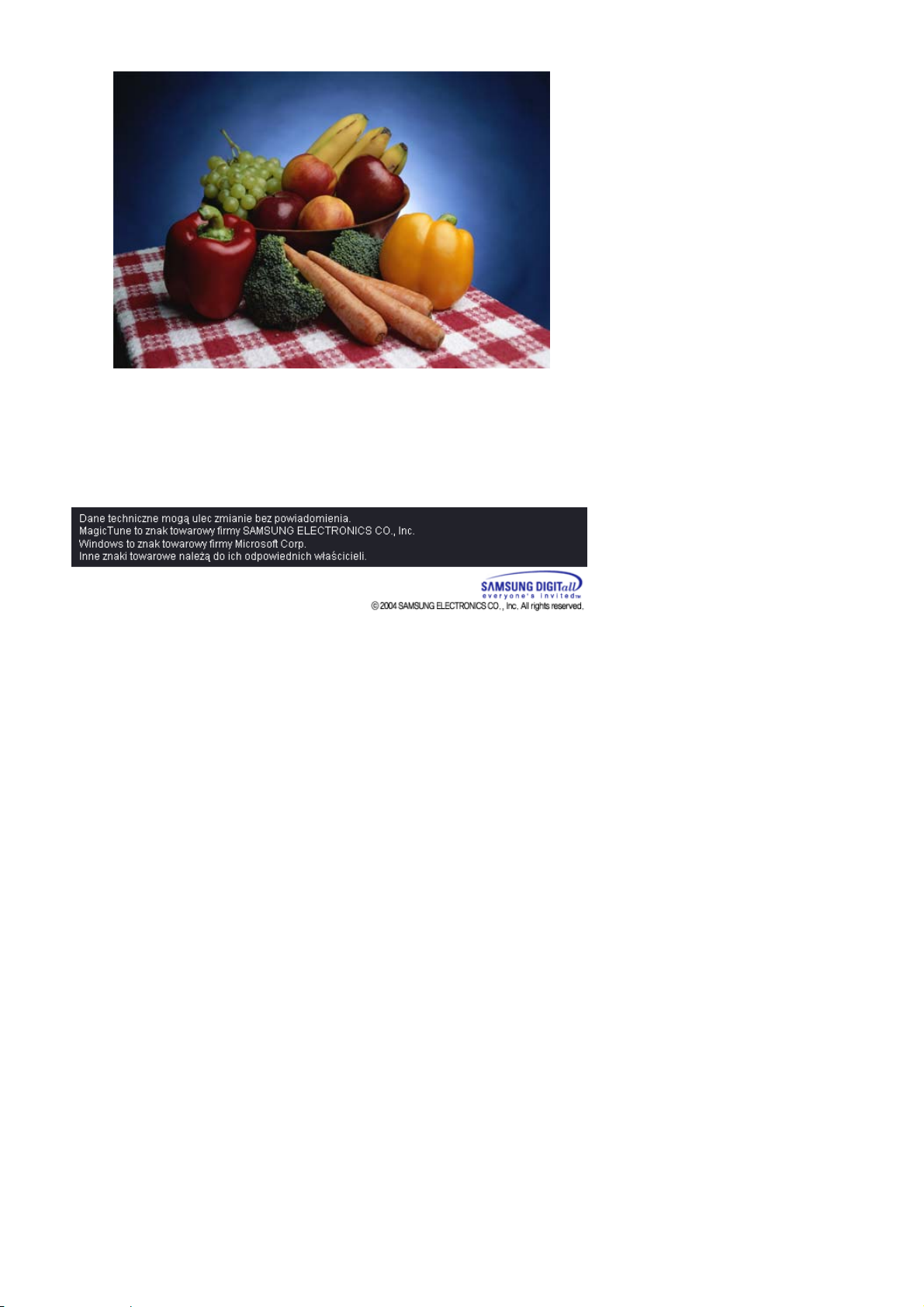

2. Preview(Podgląd)

Naciśnij przycisk"Preview(Podgląd)" w „Kalibracji kolorów”.
Pojawi się powyższyobraz.

1. Naciśnijprzycisk "View Calibrated (Pokaż po kalibracji)" aby zobaczyć efekt przeprowadzonej kalibracji.

2. Naciśnij przycisk "View Uncalibrated(Pokaż przed kalibracją )" ,aby zobaczyć oryginalny obraz.

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

Deinstalacja

Program MagicTune można usunąć tylko za pomocą opcji „Dodaj/Usuń programy" w Panelu sterowania
systemu Windows.

Aby usunąć program MagicTune wykonaj następujące czynności.

1. Przejdź do [Pasek zadań], [Start], [Ustawienia] i wybierz z menu [Panel sterowania]. Jeśli program
pracuje w systemie Windows XP, przejdź do [Panel sterowania] w menu [Start].

2. Kliknij ikonę „Dodaj/Usuń programy” w Panelu sterowania

3. W oknie „Dodaj/Usuń programy” przewiń w dół do „MagicTune”. Kliknij ją, aby ją zaznaczyć.

4. Kliknij przycisk „Zmień/Usuń”, aby usunąć program.

5. Kliknij „Tak”, aby rozpocząć proces deinstalacji.

6. Zaczekaj, aż pojawi się okno dialogowe „Deinstalacja zakończona”.

Odwiedź witrynę
przejrzeć najczęściej zadawane pytania (i odpowiedzi) oraz sprawdzić aktualizacje oprogramowania.

internetową

MagicTune, aby uzyskać pomoc techniczną dla programu MagicTune,

Opis | Instalacja | Tryb OSD | Kalibracjakolorów | Deinstalacja | Rozwiązywanie problemów

Rozwiązywanie problemów

MagicTune może nie działać po wymianie monitora lub aktualizacji sterownika karty graficznej w trakcie
pracy programu. W takim przypadku uruchom ponownie komputer.

Sprawdź, kiedy MagicTune nie działa prawidłowo.

* Funkcja MagicTune występuje tylko w komputerach PC (VGA) z systemem
operacyjnym Windows oraz obsługą Plug and Play.

* Aby sprawdzić, czy Twój komputer obsługuje funkcję MagicTune, wykonaj
poniższe czynności (posiadając Windows XP):

Panel sterowania -> Wydajność i konserwacja -> System -> Sprzęt -> Menedżer urządzeń ->
Monitory -> Po usunięciu monitora Plug and Play, wyszukaj 'Monitor Plug and Play' za pomocą
funkcji wyszukiwania nowego sprzętu.

Odwiedź witrynę
przejrzeć najczęściej zadawane pytania (i odpowiedzi) oraz sprawdzić aktualizacje oprogramowania.

internetową

MagicTune, aby uzyskać pomoc techniczną dla programu MagicTune,

SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

Przed wezwaniem serwisu, należy sprawdzić w zawartych tu informacjach, czy nie można
samodzielnie uporać się z zaistniałymi problemami. Jeśli pomoc fachowca jest konieczna, należy
zadzwonić pod numer na karcie gwarancyjnej, numer w części informacyjnej lub skontaktować się

ze swoim dealerem.

Problem Należy sprawdzić Rozwiązanie problemu

Brak obrazu. Nie
można włączyć
monitora.

Czy kabel zasilania jest prawidłowo
podłączony?

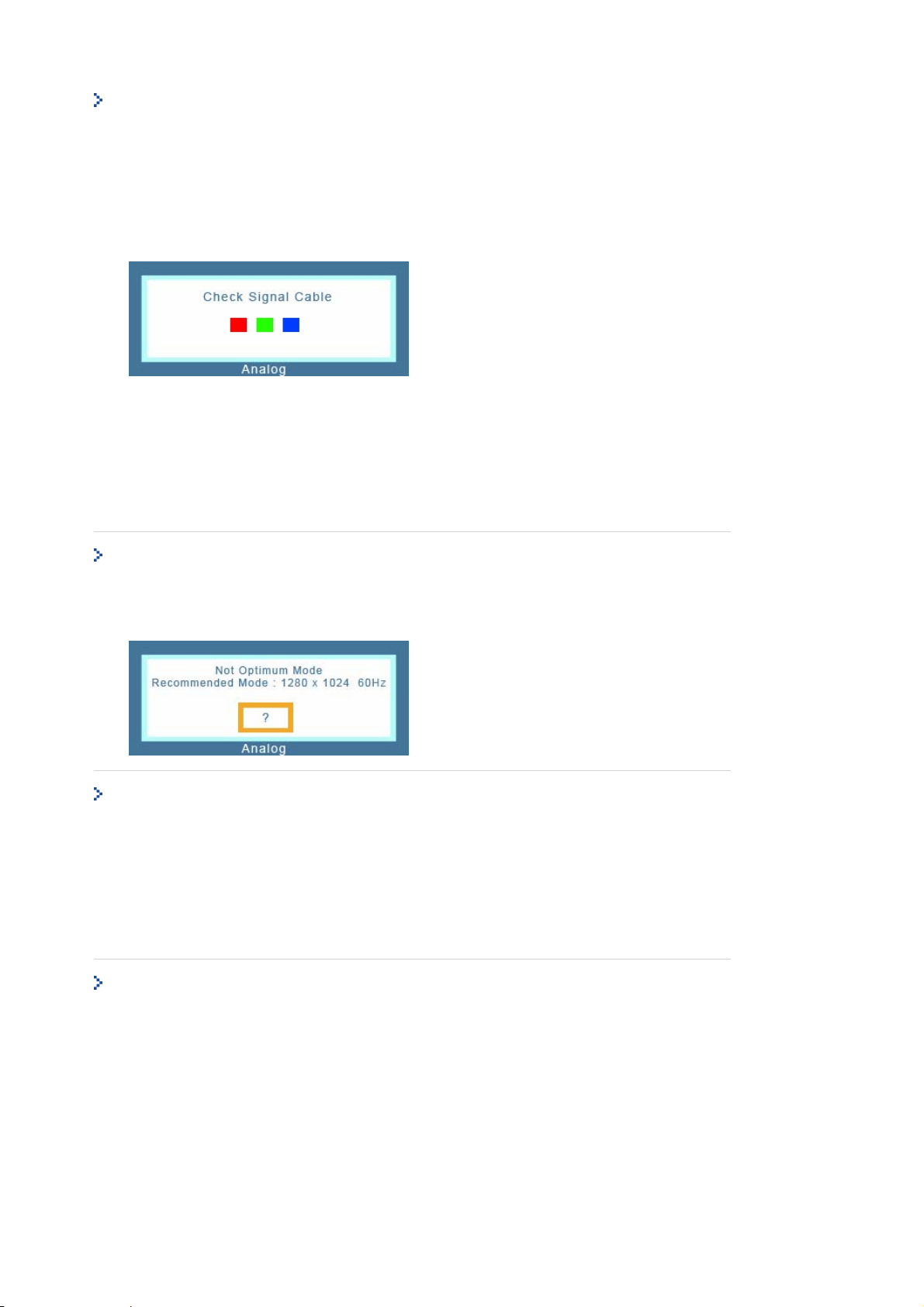

Czy na ekranie widoczna jest
wiadomość Brak połączenia, "Check
Signal Cable"?

Jeśli zasilanie jest włączone, ponownie
uruchom system, aby zobaczyć czy
pojawia się ekran logowania.

Sprawdź podłączenie kabla i zasilanie.

(Podłączony za pomocą przewodu
D-Sub)

Sprawdź, czy komputer jest
podłączony prawidłowo. (Podłączony
za pomocą przewodu DVI)
Jeśli po prawidłowym podłączeniu
monitora na ekranie nadal
wyświetlany jest komunikat (o
błędzie), sprawdź, czy monitor nie
został ustawiony w tryb analogowy.
Naciśnij przycisk Source (Źródło), aby
dwukrotnie sprawdzić źródło sygnału
wejściowego monitora.

Jeśli ekran logowania pojawił się na
monitorze, uruchom komputer w
odpowiednim trybie (awaryjnym dla
Windows ME/2000/XP) i zmień
częstotliwość karty video
(Zobacz: Ustawione fabrycznie tryby

wyświetlania)

Czy na ekranie widoczna jest
wiadomość "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz"

Uwaga: Jeśli ekran początkowy (ekran
logowania) się nie pojawia, skontaktuj

się z serwisem lub ze swoim dealerem.

Ta wiadomość pojawia się, kiedy
sygnał z karty video przekracza
maksymalną rozdzielczość i
częstotliwość monitora.

Ustaw maksymalną rozdzielczość i
częstotliwość tak, aby mieściła się w
zakresie możliwości motora.

Jeśli obraz przekroczy tryb SXGA lub

75 Hz, zostanie wyświetlony
komunikat "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz". Jeśli częstotliwość obrazu

przekroczy 85Hz, ekran będzie
pracował prawidłowo, ale na jedną
minutę zostanie wyświetlony
komunikat "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz". W ciągu tej minuty należy

zmienić tryb na zalecany. (Komunikat
będzie wyświetlany po każdym
ponownym uruchomieniu systemu.)

Na ekranie pojawiają
się dziwne kolory lub
obraz czarno-biały.

Na ekranie nie ma obrazu. Czy dioda
zasilania monitora mruga w odstępach
jednosekundowych?

Podłączony za pomocą przewodu DVI? Po ponownym uruchomieniu

Czy na ekranie widać tylko jeden kolor,
jak gdyby oglądało się obraz przez
celofan?

Czy kolory wydają się dziwne po
uruchomieniu jakiegoś programu, albo
po załamaniu się systemu operacyjnego
między aplikacjami?

Czy karta video jest poprawnie
skonfigurowana?

Monitor znajduje się w trybie
oszczędzania energii PowerSaver.

Naciśnij którykolwiek klawisz na
klawiaturze lub porusz myszą, aby
"obudzić" monitor i przywrócić obraz
na ekranie.

komputera przed podłączeniem
przewodu DVI, lub po odłączeniu i
ponownym podłączeniu przewodu DVI
przy uruchomionym komputerze,
ekran może być pusty, ponieważ
niektóre karty graficzne nie wysyłają
sygnału wideo. Podłącz przewód DVI i
ponownie uruchom komputer.

Sprawdź podłączenie kabla
sygnałowego.

Upewnij się, że karta video jest
prawidłowo osadzona w gnieździe.

Uruchom ponownie komputer.

Skonfiguruj kartę video poprawnie
posługując się instrukcją użytkownika.

Obraz jest przesunięty
w jedna stronę.

Obraz jest nieostry
lub nie da się
regulować OSD.

Dioda LED miga, ale
na ekranie nie ma
obrazu.

Na ekranie widać
jedynie 16 kolorów.
Kolory obrazu

Czy została zmieniona karta video lub
sterownik?

Czy została zmieniona rozdzielczość lub
częstotliwość sygnały wysyłanego do
monitora?

Przesunięcie ekranu w jedną stronę może być spowodowane cyklem
sygnały karty video. Ureguluj pozycję przy pomocy menu ekranowego
OSD.

Czy została wyregulowana rozdzielczość
i częstotliwość monitora?

Czy częstotliwoś jest odpowiednio
ustawiona w Parametrach wyświetlania
w menu?

Czy kolory ustawione są prawidłowo? Dla systemu Windows ME/2000/XP:

Wyreguluj położenie i rozmiar obrazu
przy pomocy OSD.

Odpowiednio ustaw tryb wyświetlania
karty graficznej.
(Zobacz: Ustawione fabrycznie tryby

wyświetlania).

Odpowiednio ustaw tryby wyświetlania
karty video.
(Zobacz ustawione fabrycznie tryby

wyświetlania).

Ustaw odpowiednio częstotliwość,
korzystając z instrukcji karty video i
informacji w rozdziale Ustawienia

fabryczne trybów wyświetlania.

(Maksymalna częstotliwość dla
określonej rozdzielczości może być
inna, zależnie od produktu.)

Ustaw odpowiednio kolory klikając
najpierw kolejno Panel sterowania,

zmieniły się po

A

zmianie karty video.

Czy karta video jest odpowiednio
skonfigurowana?

Ustawienia, Ekran

Skonfiguruj kartę video posługując się
jej instrukcją użytkownika.

Ukazuje się
wiadomość;
”Nierozpoznany
monitor”; znaleziono

monitor z funkcją
Plug & Play (VESA
DDC)

Jeśli monitor nie działa prawidłowo należy sprawdzić.

1. Sprawdź, czy kabel zasilania jest odpowiednio podłączony do komputera.

2. Sprawdź, czy komputer przy uruchamianiu wydaje sygnał dźwiękowy więcej niż 3 razy.
(Jeśli tak, należy przeprowadzić fachowy przegląd głównej płyty komputera.)

3. Jeśli zmieniana była karta video lub inne urządzenia, sprawdź czy sterowniki karty video i monitora zostały
zainstalowane.

4. Sprawdź, czy częstotliwość skanowania obrazu jest ustawiona na 75Hz lub 85Hz.
(Nie przekraczaj 60Hz przy maksymalnej rozdzielczości.)

5. Jeśli masz problemy z zainstalowaniem sterownika karty video, uruchom komputer w Trybie awaryjnym,
usuń Kartę grafiki, klikając najpierw przyciski Panel sterowania, System, Administrator urządzenia, a
następnie uruchom ponownie komputer.

Jeśli problemy uporczywie się powtarzają, skontaktuj się z autoryzowanym serwisem.

Czy zainstalowany jest sterownik
monitora?

Sprawdź w instrukcji karty video, czy
obsługiwana jest funkcja Plug &Play
(VESA DDC).

Zainstaluj sterownik monitora zgodnie
z Instrukcją instalacji sterownika.

Zainstaluj monitor zgodnie z Instrukcją

instalacji sterownika.

Pytania i odpowiedzi

Pytanie Odpowiedź

Jak można zmienić częstotliwość? Obsługiwanie częstotliwości przez kartę video może się różnić, zależnie

Jak można regulować
rozdzielczość?

Jak można zainstalować funcję
oszczędzania energii PowerSaver?

Jak należy czyścić obudowę
zewnętrzną/Panel LCD?

od sterownika.

(Sprawdź szczegóły w podręczniku użytkownika komputera i karty
video.)

Dla systemu Windows ME/XP/2000: Ustaw rozdzielczość klikając
najpierw kolejno Panel sterowania, Ekran, Ustawienia.

*Uzyskaj dalsze infrmacje od producenta karty video.

Dla systemu Windows ME/XP/2000: zainstaluj te funkcję przy BIOS­SETUO komputera lub wygaszacza ekranu. (Sprawdź szczegóły w
instrukcji systemu Windows/komputera)

Należy odłączyć kabel zasilania, a następnie wyczyścić monitor miękką
szmatką, używając środka czyszczącego lub czystej wody.

Należy dobrze usunąć resztki detergentu i nie rysować obudowy. Nie
dopuszczać, aby woda dostała się do monitora.

Autotest monitora

utotest monitora | Ostrzeżenia | Otoczenie | Wskazówki

Monitor jest wyposażony w funkcję Autotest, która pozwala sprawdzić, czy monitor działa
prawidłowo.

Autotest monitora

1. Wyłącz zarówno komputer, jak i monitor.

2. Odłącz przewód sygnału video od komputera.

3. Włącz monitor.

Jesli monitor dziala prawidlowo, na ekranie widoczny bedzie obramowany prostokat z tekstem w
srodku, jak na ponizszym rysunku.
Trzy prostokaty wewnatrz ramki sa koloru czerwonego, zielonego i niebieskiego.

Niepojawienie się któregoś z tych prostokątów na ekranie, oznacza jakiś problem z monitorem. Ten
prostokąt pojawia się również w czasie normalnej pracy monitora, jeśli zostanie uszkodzony lub
rozłączony kabel sygnałowy.

4. Wyłącz monitor, podłącz z powrotem kabel sygnału video i włącz zarówno komputer jak i monitor.

Jeśli ekran pozostaje wygaszony po wykonaniu powyższych czynności, sprawdź kartę grafiki i
komputer, gdyż monitor działa prawidłowo.

Ostrzeżenia

Jeśli wystąpił jakiś problem z sygnałem video, na ekranie ukaże się odpowiednia wiadomość lub
obraz zniknie zupełnie pomimo świecenia się diody LED. Wiadomość może zawierać informację, że
sygnał leży poza zakresem skanowania monitora albo, że należy sprawdzić kabel sygnałowy.

Otoczenie

Umiejscowienie i położenie monitora mogą wpływać na jakość obrazu i inne funkcje
monitora.

1. Jeśli w pobliżu monitora znajdują się głośniki niskotonowe, należy je odłączyć i przenieść do

innego pomieszczenia.

2. Należy usunąć urządzenie elektroniczne takie jak radia, wentylatory, zegary czy telefony
znajdujące się w odległości jednego metra od monitora.

Wskazówki

z Monitor odtwarza sygnał otrzymywany z komputera. Dlatego, gdy komputer lub karta video działają

nieprawidłowo, może to spowodować zniknięcie obrazu, złej jakości kolory, głośną pracę, Video mode not
supported, itd. W takim przypadku należy znaleźć źródło problemu, a następnie skontaktować się z
serwisem lub dealerem.

z Judging the monitor's working condition

Ocenianie warunków pracy monitora
Jeśli na ekranie nie ma obrazu lub pojawia się wiadomość "Not Optimum Mode","Recommanded
mode 1280 x 1024 60Hz", należy odłączyć kabel od komputera, pozostawiając monitor włączony do
zasilania.

{ Jeśli na ekranie pojawia się jakaś wiadomość lub, gdy ekran zacznie świecić się na biało, to

oznacza, że pracuje prawidłowo.

{ W tym przypadku należy sprawdzić prawidłowość działania komputera.

SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

Przed wezwaniem serwisu, należy sprawdzić w zawartych tu informacjach, czy nie można
samodzielnie uporać się z zaistniałymi problemami. Jeśli pomoc fachowca jest konieczna, należy
zadzwonić pod numer na karcie gwarancyjnej, numer w części informacyjnej lub skontaktować się

ze swoim dealerem.

Problem Należy sprawdzić Rozwiązanie problemu

Brak obrazu. Nie
można włączyć
monitora.

Czy kabel zasilania jest prawidłowo
podłączony?

Czy na ekranie widoczna jest
wiadomość Brak połączenia, "Check
Signal Cable"?

Jeśli zasilanie jest włączone, ponownie
uruchom system, aby zobaczyć czy
pojawia się ekran logowania.

Sprawdź podłączenie kabla i zasilanie.

Sprawdź, czy komputer jest
podłączony prawidłowo.

Jeśli ekran logowania pojawił się na
monitorze, uruchom komputer w
odpowiednim trybie (awaryjnym dla
Windows ME/2000/XP) i zmień
częstotliwość karty video
(Zobacz: Ustawione fabrycznie tryby

wyświetlania)

Uwaga: Jeśli ekran początkowy (ekran
logowania) się nie pojawia, skontaktuj

się z serwisem lub ze swoim dealerem.

Czy na ekranie widoczna jest
wiadomość "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz"

Ta wiadomość pojawia się, kiedy
sygnał z karty video przekracza
maksymalną rozdzielczość i
częstotliwość monitora.

Ustaw maksymalną rozdzielczość i
częstotliwość tak, aby mieściła się w
zakresie możliwości motora.

Jeśli obraz przekroczy tryb SXGA lub
75 Hz, zostanie wyświetlony
komunikat "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz". Jeśli częstotliwość obrazu

przekroczy 85Hz, ekran będzie
pracował prawidłowo, ale na jedną
minutę zostanie wyświetlony
komunikat "Not Optimum Mode.

Recommended mode 1280 x 1024
60Hz". W ciągu tej minuty należy

zmienić tryb na zalecany. (Komunikat
będzie wyświetlany po każdym
ponownym uruchomieniu systemu.)

Na ekranie pojawiają
się dziwne kolory lub
obraz czarno-biały.

Obraz jest przesunięty
w jedna stronę.

Na ekranie nie ma obrazu. Czy dioda
zasilania monitora mruga w odstępach
jednosekundowych?

Czy na ekranie widać tylko jeden kolor,
jak gdyby oglądało się obraz przez
celofan?

Czy kolory wydają się dziwne po
uruchomieniu jakiegoś programu, albo
po załamaniu się systemu operacyjnego
między aplikacjami?

Czy karta video jest poprawnie
skonfigurowana?

Czy została zmieniona karta video lub
sterownik?

Czy została zmieniona rozdzielczość lub
częstotliwość sygnały wysyłanego do
monitora?

Monitor znajduje się w trybie
oszczędzania energii PowerSaver.

Naciśnij którykolwiek klawisz na
klawiaturze lub porusz myszą, aby
"obudzić" monitor i przywrócić obraz
na ekranie.

Sprawdź podłączenie kabla
sygnałowego.

Upewnij się, że karta video jest
prawidłowo osadzona w gnieździe.

Uruchom ponownie komputer.

Skonfiguruj kartę video poprawnie
posługując się instrukcją użytkownika.

Wyreguluj położenie i rozmiar obrazu
przy pomocy OSD.

Odpowiednio ustaw tryb wyświetlania
karty graficznej.
(Zobacz: Ustawione fabrycznie tryby

wyświetlania).

Przesunięcie ekranu w jedną stronę może być spowodowane cyklem
sygnały karty video. Ureguluj pozycję przy pomocy menu ekranowego
OSD.

Obraz jest nieostry
lub nie da się
regulować OSD.

Dioda LED miga, ale
na ekranie nie ma
obrazu.

Na ekranie widać
jedynie 16 kolorów.
Kolory obrazu
zmieniły się po
zmianie karty video.

Ukazuje się
wiadomość;
”Nierozpoznany
monitor”; znaleziono

monitor z funkcją
Plug & Play (VESA
DDC)

Jeśli monitor nie działa prawidłowo należy sprawdzić.

1. Sprawdź, czy kabel zasilania jest odpowiednio podłączony do komputera.

2. Sprawdź, czy komputer przy uruchamianiu wydaje sygnał dźwiękowy więcej niż 3 razy.
(Jeśli tak, należy przeprowadzić fachowy przegląd głównej płyty komputera.)

Czy została wyregulowana rozdzielczość
i częstotliwość monitora?

Czy częstotliwoś jest odpowiednio
ustawiona w Parametrach wyświetlania
w menu?

Czy kolory ustawione są prawidłowo? Dla systemu Windows ME/2000/XP:

Czy karta video jest odpowiednio
skonfigurowana?

Czy zainstalowany jest sterownik
monitora?

Sprawdź w instrukcji karty video, czy
obsługiwana jest funkcja Plug &Play
(VESA DDC).

Odpowiednio ustaw tryby wyświetlania
karty video.
(Zobacz ustawione fabrycznie tryby

wyświetlania).

Ustaw odpowiednio częstotliwość,
korzystając z instrukcji karty video i
informacji w rozdziale Ustawienia

fabryczne trybów wyświetlania.

(Maksymalna częstotliwość dla
określonej rozdzielczości może być
inna, zależnie od produktu.)

Ustaw odpowiednio kolory klikając
najpierw kolejno Panel sterowania,
Ustawienia, Ekran

Skonfiguruj kartę video posługując się
jej instrukcją użytkownika.

Zainstaluj sterownik monitora zgodnie
z Instrukcją instalacji sterownika.

Zainstaluj monitor zgodnie z Instrukcją

instalacji sterownika.

3. Jeśli zmieniana była karta video lub inne urządzenia, sprawdź czy sterowniki karty video i monitora zostały
zainstalowane.

4. Sprawdź, czy częstotliwość skanowania obrazu jest ustawiona na 75Hz lub 85Hz.
(Nie przekraczaj 60Hz przy maksymalnej rozdzielczości.)

5. Jeśli masz problemy z zainstalowaniem sterownika karty video, uruchom komputer w Trybie awaryjnym,
usuń Kartę grafiki, klikając najpierw przyciski Panel sterowania, System, Administrator urządzenia, a
następnie uruchom ponownie komputer.

Jeśli problemy uporczywie się powtarzają, skontaktuj się z autoryzowanym serwisem.

Ogólne

Ogólne

Nazwa modelu SyncMaster 710T / 711T / 701T

Panel LCD

Wielkość przekątna 17-calowa

Wielkość obrazu 337,92 (H) x 270,336 (V)

Rozstaw pikseli 0,264mm (H) x 0,264mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 81 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16.194.277 Colors

Rozdzielczość

Rozdzielczość optymalna 1280 x 1024 przy 60 Hz

Rozdzielczość maksymalna 1280 x 1024 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog, DVI zgodny z Digital RGB.
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

Maksymalna częstotliwość piksela

140 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub
Kabel DVI-D do DVI-D, odłączalny

Pobór mocy

Poniżej 34W

Wymiary (Szer.x Głęb x Wys.) / Waga (Prosta podstawa)

370,0 x 60,3 x 316,0 mm (Without Stand)
370,0 x 195,4 x 386,5 mm/ 4,4 kg (bez podstawy)

Wymiary (Szer.x Głęb x Wys.) / Waga (Podstawa obrotowa)

370,0 x 60,3 x 316,0 mm (Without Stand)
370,0 x 200,0 x 404

Złącze montażowe zgodne ze standardem VESA

100mm x 100mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

,0 mm/ 5,8 kg (bez podstawy)

Wilgotność: 10% ~ 80%, bez kondensacji

Wilgotność: 5% ~ 95%, bez kondensacji

Piksele

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 3.932.160 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Wyłącznik

zasilania
wyłączony
(Wskaźnik

Stan

Tryb oszczędzania

Normalna Praca

energii

(EPA/ENERGY2000)

zasilania)

Wyłącznik

zasilania

wyłączony

(Przycisk
zasilania)

(Opcja)

Wskaźnik zasilania Zielony Migający Zielony Czarny Czarny

Pobór mocy Poniżej 34W

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie

Poniżej 1W

(Wyłączony)

(711T 1.5W)

Poniżej 1W

(120Vac/220 Vac)

Poniżej

0W

wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

MAC, 1152 x 870 68.681 75.062 100.00 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 +,-/+,-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

VESA, 1024 x 768 60.023 75.029 78.750 +/+

VESA, 1152 x 864 67.500 75.000 108.00 +/+

VESA, 1280 x 1024 63.981 60.020 108.00 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Częstotliwość odchylania poziomego

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Ogólne

Ogólne

Nazwa modelu SyncMaster 910T / 912T

Panel LCD

Wielkość przekątna 19-calowa

Wielkość obrazu 376,32 (H) x 301,056 (V)

Rozstaw pikseli 0,294mm (H) x 0,294mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 81 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16.777.219 Colors

Rozdzielczość

Rozdzielczość optymalna 1280 x 1024 przy 60 Hz

Rozdzielczość maksymalna 1280 x 1024 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog, DVI zgodny z Digital RGB.
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

Maksymalna częstotliwość piksela

140 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub
Kabel DVI-D do DVI-D, odłączalny

Pobór mocy

Poniżej 38W

Wymiary (Szer.x Głęb x Wys.) / Waga (Prosta podstawa)

Wymiary (Szer.x Głęb x Wys.) / Waga (Prosta podstawa)

416,6 x 60,2 x 349,4 mm (Without Stand)
416,6 x 215,2 x 424,6 mm/ 5,6 kg (bez podstawy)

Wymiary (Szer.x Głęb x Wys.) / Waga (Podstawa obrotowa)

416,6 x 60,2 x 349,4 mm (Without Stand)
416,6 x 200,0 x 420,6 mm/ 7,2 kg (bez podstawy)

Złącze montażowe zgodne ze standardem VESA

100mm x 100mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Wilgotność: 10% ~ 80%, bez kondensacji

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Wilgotność: 5% ~ 95%, bez kondensacji

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

Piksele

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 3.932.160 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Wyłącznik

wyłączony

Stan

Wyłącznik

Tryb oszczędzania

Normalna Praca

energii

(EPA/ENERGY2000)

zasilania

wyłączony

(Wskaźnik

zasilania)

zasilania

(Przycisk

zasilania)

(Opcja)

Wskaźnik zasilania Zielony Migający Zielony Czarny Czarny

P

P

obór mocy Poniżej 38W

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie

oniżej 1W

(Wyłączony)

(912T 1.5W)

Poniżej 1W

(120Vac)

Poniżej

0W

wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

MAC, 1152 x 870 68.681 75.062 100.00 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 -/-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

VESA, 1024 x 768 60.023 75.029 78.750 +/+

VESA, 1152 x 864 67.500 75.000 108.00 +/+

VESA, 1280 x 1024 63.981 60.020 108.00 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Częstotliwość odchylania poziomego

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Ogólne

Ogólne

Nazwa modelu SyncMaster 710N / 712N

Panel LCD

Wielkość przekątna 17-calowa

Wielkość obrazu 337,92 (H) x 270,336 (V)

Rozstaw pikseli 0,264mm (H) x 0,264mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 81 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16.194.277 Colors

Rozdzielczość

Rozdzielczość optymalna 1280 x 1024 przy 60 Hz

Rozdzielczość maksymalna 1280 x 1024 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

Maksymalna częstotliwość piksela

140 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub

Pobór mocy

Poniżej 34W

Wymiary (Szer.x Głęb x Wys.) / Waga (Prosta podstawa)

370,0 x 60,3 x 316,0 mm (Without Stand)
370,0 x 195,4 x 386,5 mm/ 4,4 kg (bez podstawy)

Wymiary (Szer.x Głęb x Wys.) / Waga (Podstawa obrotowa)

370,0 x 60,3 x 316,0 mm (Without Stand)
370,0 x 200,0

Złącze montażowe zgodne ze standardem VESA

100mm x 100mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

x 404,0 mm/ 5,8 kg (bez podstawy)

Wilgotność: 10% ~ 80%, bez kondensacji

Wilgotność: 5% ~ 95%, bez kondensacji

Piksele

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 3.932.160 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Stan Normalna Praca

Tryb oszczędzania

energii

(EPA/ENERGY2000)

Wyłącznik zasilania

wyłączony

(Wskaźnik zasilania)

Wskaźnik zasilania Zielony Migający Zielony Czarny

Pobór mocy Poniżej 34W Poniżej 1W (Wyłączony) Poniżej 1W(120Vac/220 Vac)

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie

wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

MAC, 1152 x 870 68.681 75.062 100.00 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 +,-/+,-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

VESA, 1024 x 768 60.023 75.029 78.750 +/+

VESA, 1152 x 864 67.500 75.000 108.00 +/+

VESA, 1280 x 1024 63.981 60.020 108.00 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Częstotliwość odchylania poziomego

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Ogólne

Ogólne

Nazwa modelu

Panel LCD

Wielkość przekątna 19-calowa

Wielkość obrazu 376,32 (H) x 301,056 (V)

Rozstaw pikseli 0,294mm (H) x 0,294mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 81 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16 194 277

Rozdzielczość

Rozdzielczość optymalna 1280 x 1024 przy 60 Hz

Rozdzielczość maksymalna 1280 x 1024 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog.
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

SyncMaster 910N / 912N / 913N / 915V

Maksymalna częstotliwość piksela

140 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub

Pobór mocy

Poniżej 38W

Wymiary (Szer.x Głęb x Wys.) / Waga (Prosta podstawa)

416,6 x 60,2 x 349,4 mm (Without Stand)
416,6 x 215,2

Wymiary (Szer.x Głęb x Wys.) / Waga (Podstawa obrotowa)

416,6 x 60,2 x 349,4 mm (Without Stand)
416,6 x 200,0

Złącze montażowe zgodne ze standardem VESA

100mm x 100mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

x 424,6 mm/ 5,6 kg (bez podstawy)

x 420,6 mm/ 7,2 kg (bez podstawy)

Wilgotność: 10% ~ 80%, bez kondensacji

Wilgotność: 5% ~ 95%, bez kondensacji

Piksele

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 3.932.160 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Stan Normalna Praca

Tryb oszczędzania

energii

(EPA/ENERGY2000)

Wyłącznik zasilania

wyłączony

(Wskaźnik zasilania)

Wskaźnik zasilania Zielony Migający Zielony Czarny

Pobór mocy Poniżej 38W Poniżej 1W (Wyłączony) Poniżej 1W(120Vac)

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie

wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

MAC, 1152 x 870 68.681 75.062 100.00 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 -/-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

VESA, 1024 x 768 60.023 75.029 78.750 +/+

VESA, 1152 x 864 67.500 75.000 108.00 +/+

VESA, 1280 x 1024 63.981 60.020 108.00 +/+

VESA, 1280 x 1024 79.976 75.025 135.00 +/+

Częstotliwość odchylania poziomego

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Ogólne

Ogólne

Nazwa modelu SyncMaster 510T

Panel LCD

Wielkość przekątna 15-calowa

Wielkość obrazu 304,1 (H) x 228,1 (V)

Rozstaw pikseli 0,297mm (H) x 0,297mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 61 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16.194.277 Colors

Rozdzielczość

Rozdzielczość optymalna 1024 x 768 przy 60 Hz

Rozdzielczość maksymalna 1024 x 768 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog, DVI zgodny z Digital RGB.
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

Maksymalna częstotliwość piksela

81 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub
Kabel DVI-D do DVI-D, odłączalny

Pobór mocy

Poniżej 25W

Wymiary (Szer.x Głęb x Wys.) / Waga

338,0 X 56,3 X 272,0 mm (Without Stand)
338,0 X 195,4

Złącze montażowe zgodne ze standardem VESA

75mm x 75mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

Piksele

X 342,5 mm/ 3,0 kg (bez podstawy)

Wilgotność: 10% ~ 80%, bez kondensacji

Wilgotność: 5% ~ 95%, bez kondensacji

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 2 359 296 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Stan Normalna Praca

Wskaźnik zasilania Zielony Migający Zielony Czarny

Pobór mocy Poniżej 25W Poniżej 1W (Wyłączony) Poniżej 1W/1.5W(110Vac/220Vac)

Tryb oszczędzania

energii

(EPA/ENERGY2000)

Wyłącznik zasilania

wyłączony

(Wskaźnik zasilania)

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie
wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 -/-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

VESA, 1024 x 768 60.023 75.029 78.750 +/+

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość odchylania poziomego

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Ogólne

Ogólne

Nazwa modelu

Panel LCD

Wielkość przekątna 15-calowa

Wielkość obrazu 304,1 (H) x 228,1 (V)

SyncMaster 510N / 512N / 515V

Rozstaw pikseli 0,297mm (H) x 0,297mm (V)

Typ matryca aktywna TFT a-si

Synchronizacja

poziomo 30 ~ 61 kHz

pionowo 56 ~ 75 Hz

Kolor obrazu

16.194.277 Colors

Rozdzielczość

Rozdzielczość optymalna 1024 x 768 przy 60 Hz

Rozdzielczość maksymalna 1024 x 768 przy 75 Hz

Sygnał wejściowy, zakończony

RGB Analog
Złożony Sync, SOG, 0,7 Vpp dodtni przy 75 omach
Synchronizacja separowana, Poziom TTL dodatni lub ujemny

Maksymalna częstotliwość piksela

81 MHz

Zasilanie

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Kabel sygnałowy

odłączalny, 15pin-to-15pin D-sub

Pobór mocy

Poniżej 25W

Wymiary (Szer.x Głęb x Wys.) / Waga

338,0 X 56,3 X 272,0 mm (Without Stand)
338,0 X 195,4 X 342,5 mm/ 3,0 kg (bez podstawy)

Złącze montażowe zgodne ze standardem VESA

75mm x 75mm (do użytku z osprzętem montażowym – wspornikiem)

Warunki użytkowaia

Przy pracy Temperatura: 50°F ~ 104°F(10°C ~ 40°C)

Wilgotność: 10% ~ 80%, bez kondensacji

Przechowywanie Temperatura: -4°F ~113°F (-20°C ~ 45°C)

Wilgotność: 5% ~ 95%, bez kondensacji

Funcja Plug and Play

Ten monitor może być zainstalowany w każdym systemie zgodnym ze standardem Plug & Play. Monitor
zostanie rozpoznany przez system, który zapewni optymalne warunki działania i ustawienia monitora. W
większości przypadków, instalacja monitora odbywa się automatycznie, chyba, że użytkownik zechce wybrać
własne ustawienia.

Piksele

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii
półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

DNa przykład, w tym produkcie znajduje się 2 359 296 subpikseli TFT LCD.

Uwaga : Wygląd i parametry techniczne monitora mogą ulec zmianie bez wcześniejszej
zapowiedzi.

System oszczędzania energii PowerSaver

Monitor ten ma wbudowany system oszczędzania energii zwany PowerSaver. System ten ogranicza zużycie
energii, przełączając monitor po pewnym czasie nieużywania na tryb o niskim poborze mocy. Monitor
automatycznie powraca do normalnej pracy po poruszeniu myszką komputera lub naciśnięciu dowolnego
klawisza klawiatury. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy
odchodzi się od niego na dłuższy czas.System oszczędności energii PowerSaver działa z kartą video komputera
zgodną ze standardem VESA DPMS. Aby zainstalować te funkcję, należy użyć posiadanego programu
narzędziowego.

Stan Normalna Praca

Wskaźnik zasilania Zielony Migający Zielony Czarny

Pobór mocy Poniżej 25W Poniżej 1W (Wyłączony) Poniżej 1W/1.5W(110Vac/220Vac)

Tryb oszczędzania

energii

(EPA/ENERGY2000)

Wyłącznik zasilania

wyłączony

(Wskaźnik zasilania)

Ten monitor jest zgodny ze standardem EPA ENERGY STAR® oraz standardem
organizacji ENERGY2000, kiedy jest w użyciu z komputerem wyposażonym w
VESA DPMS. Jako uczestnik programu ENERGY STAR®, firma SAMSUNG
oświadcza, że produkt ten spełnia wymagania ENERGY STAR® w zakresie
wykorzystania energii.

Fabrycznie ustawione tryby wyświetlania

Jeśli sygnał z komputera jest taki sam, jak poniższe Ustawienia fabryczne, obraz na ekranie zostanie
uregulowany automatycznie. Jednakże, jeśli sygnał jest inny, ekran może zostać wyczyszczony przy świecącej
się diodzie LED. Posługując się podręcznikiem ustaw parametry obrazu następująco.

Tablica 1. Ustawienia fabryczne

Tryb wyświetlania

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

MAC, 640 x 480 35.000 66.667 30.240 -/-

MAC, 832 x 624 49.726 74.551 57.284 -/-

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 -/-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

VESA, 1024 x 768 60.023 75.029 78.750 +/+

Częstotliwość

odchylania

poziomego (Hz)

Częstotliwość odchylania poziomego

Częstotliwość

odchylania

pionowego (Hz)

Częstotliwość

Piksela(MHz)

Sync Polarity

(H/V)

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa
się cyklem poziomym. Odwrotność Cyklu poziomego nazywa się
Częstotliwością odchylania poziomego. Jednostka: kHz

Częstotliwość odchylania pionowego

Podobnie jak lampa fluorescencyjna, ekran wielokrotnie wyświetla ten sam
obraz w ciągu sekundy, aby powstał obraz widzialny dla użytkownika. The
frequency of this repetition is called Vertical Frequency or Refresh Rate.
Unit: Hz

Serwis

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :
Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :
Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :
SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :
Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [e-mail]

ESPAÑA :
Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

V

A

FRANCE :
SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :
TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :
Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :
Samsung Electronics Italia S.p.a.

ia C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MEXICO :
SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.
Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :
Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :
Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU :
Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]

416, Mae tan-3dong, Yeongtong-gu,
Suwon City, Kyoungki-Do Korea

PORTUGAL :
SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :
Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :
Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

THAILAND :
HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

UKRAINE :
SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :
Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A. :
Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)

http://samsungusa.com/monitor/

Terminologia

Dot Pitch

Obraz na ekranie składa się z czerwonych, zielonych i niebieskich punktów. Im bliżej znajdują się te punkty,
tym większa rozdzielczość obrazu. Odległość pomiędzy punktami o tym samym kolorze nosi nazwę Plamki
Jednostka: mm

Częstotliwość odchylania pionowego

Obraz na ekranie musi być odnawiany kilka razy na sekundę, aby powstał widoczny obraz. Częstotliwość
tych powtórzeń zwana jest Częstotliwością odchylania pionowego lub częstotliwością odświeżania.
Jednostka: Hz

Przykład:

Częstotliwość odchylania poziomego

Czas skanowania jednej linii łączącej prawą i lewą krawędź ekranu nazywa się cyklem poziomym.
Odwrotność Cyklu poziomego nazywa się Częstotliwością odchylania poziomego. Jednostka: kHz

Interlace and Non-Interlace Methods
Wyswietlanie linii poziomych obrazu po kolei od góry do dołu nazywa się metodą bez przeplotu, natomiast
wyświetlanie najpierw linii parzystych, a potem nieparzystych nazywa się metodą z przeplotem.
Wyświetlanie bez przeplotu używane jest w większości monitorów, aby zapewnić czysty obraz. Metoda z
przeplotem jest identyczna do stosowanej w odbiornikach telewizyjnych.

Plug & Play (Włącz i pracuj)
Jest to funkcja pozwalająca na osiągnięcie najwyższej jakości obrazu poprzez umożliwienie automatycznej
wymiany informacji pomiędzy komputerem, a monitorem. Ten monitor jest zgodny ze standardem VESA
DDC dla funkcji Plug & Play.

Rozdzielczość
Liczba punktów w linii poziomej i w linii pionowej, składających się na obraz nazywa się „rozdzielczością”.
Liczba ta określa dokładność wyświetlania. Wysoka rozdzielczość jest korzystna przy wykonywaniu
równoczesnych zadań, gdyż pozwala na wyświetlenie na ekranie większej ilości informacji.

Przykład: Jeśli rozdzielczość wynosi 1024 x 768, to oznacza, że obraz składa się z 1024 punktów

Jeśli ten sam sygnał świetlny powtarza się 60 razy na sekundę, mówi się o częstotliwości 60Hz.
W tym przypadku da się zauważyć migotanie obrazu. Aby uniknąć tego problemu używa się
Trybu wolnego od migotania, o częstotliwości 60Hz.

poziomych (rozdzielczość pozioma) i 768 linii pionowych (rozdzielczość pionowa).

Aby poprawic obraz

1. Według poniższych wskazówek ustaw odpowiednio częstotliwość odświeżania monitora w panelu
sterowania komputera, aby zapewnić możliwie wysoką jakość obrazu. Jakość obrazu może być
nierówna, gdy w TFT-LCD nie ustawiono najwyższej jakości obrazu.

{ Rozdzielczość 1024 x 768 / 1280 x 1024
{ Częstotliwość odchylania pionowego: 60Hz

Dla tego produktu użyto panelu TFT LCD wytworzonego przy użyciu zaawansowanej technologii

2.

półprzewodnikowej o precyzji rzędu 1ppm (jedna milionowa).. Jednakże piksele CZERWONY,
ZIELONY, NIEBIESKI I BIAŁY wydają się czasem jaskrawe lub widoczne są czarne piksele. Nie
wynika to ze złej jakości monitora i nie powinno niepokoić użytkownika.

3. Monitor i panel zewnętrzny należy czyścić miękką i suchą szmatką, nakładając na nią niewielką ilość
zalecanego środka. Panel LCD należy czyścić delikatnie, bez użycia siły. Czyszczenie z nadmierną siłą
może doprowadzić do odbarwień.

4. Jeśli jakość obrazu nie jest zadowalająca, można ją poprawić za pomocą „funkcji samodostrajania”,
pojawiającej się na ekranie, po naciśnięciu przycisku konieca. Jeśli po przeprowadzeniu

automatycznej regulacji nie znikną szumy, należy użyć funkcji strojenia
ZGRUBNRGO/PRECYZYJNEGO.

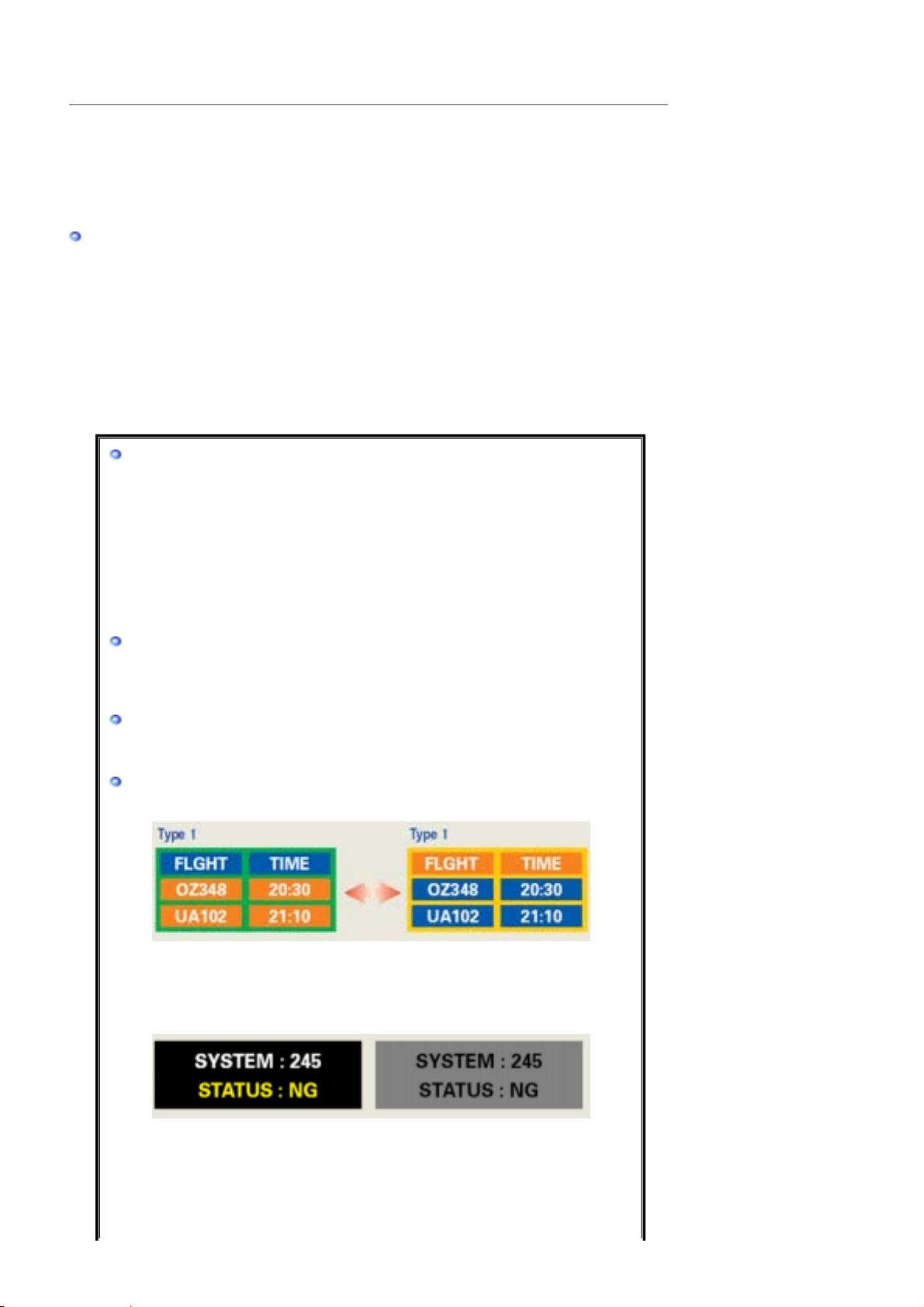

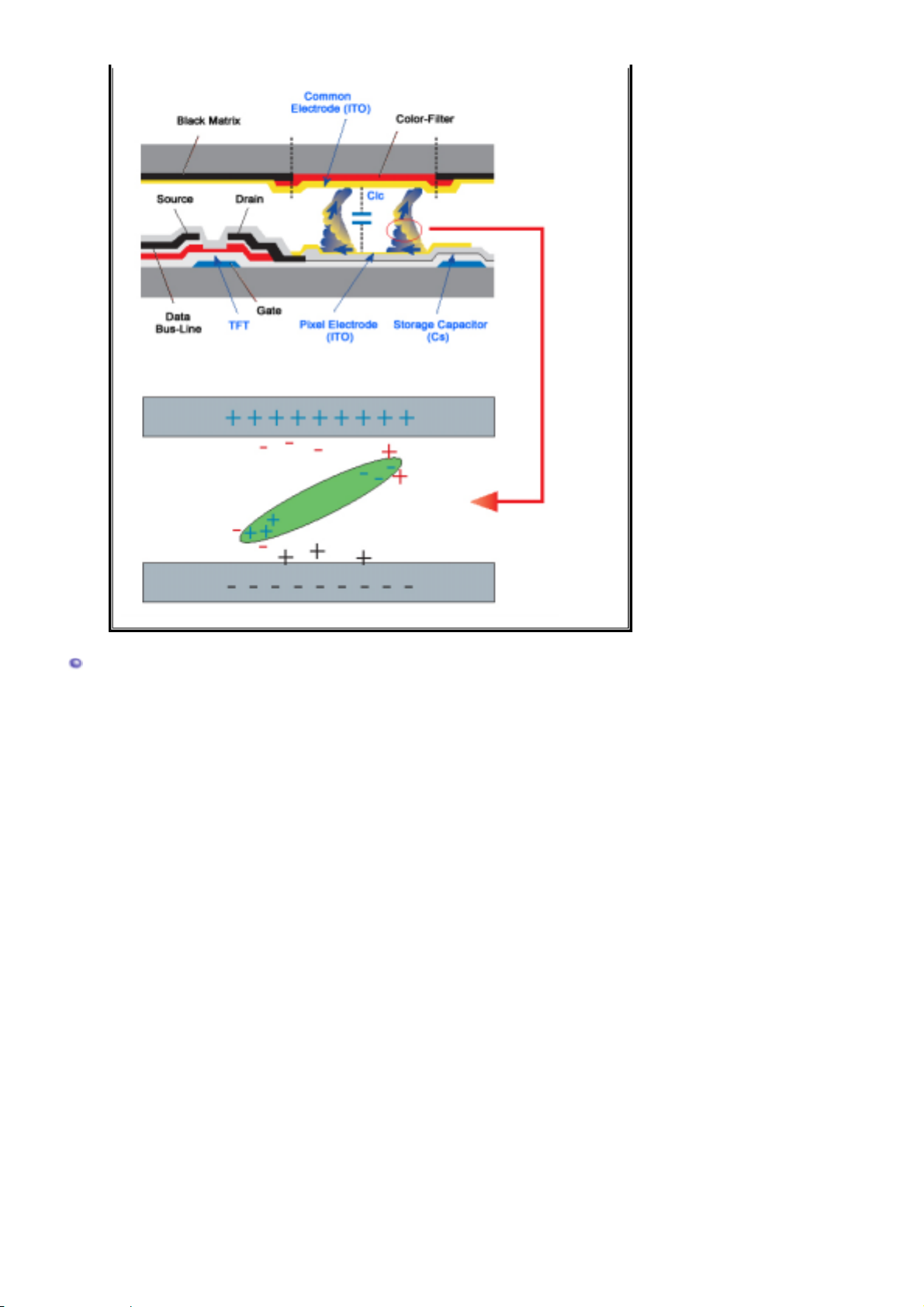

5. Oglądanie tego samego ekranu przez dłuższy czas może sprawić, że ekran będzie zamazany lub
widoczny będzie trwały obraz.
Włączaj tryb oszczędzania energii lub wygaszacz ekranu o ruchomym obrazie, kiedy pozostawiasz
monitor na dłuższy okres czasu.

Upoważnienia

Informacje zawarte w tym dokumencie mogą ulec zmianie bez wcześniejszej zapowiedzi.
© 2004 Samsung Electronics Co., Ltd. Wszystkie prawa zastrzeżone.

Powielanie w jakiejkolwiek formie bez pisemnej zgody Samsung Electronics Co., Ltd. jest surowo zabronione.

Samsung Electronics Co., Ltd. shall not be liable for errors contained herein or for incidental or consequential
damages in connection with the furnishing, performance, or use of this material.

Microsoft, Windows i Windows NT sa zastrzezonymi znakami towarowymi firmy Microsoft Corporation; Microsoft,
Windows i Windows NT są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation VESA, DPMS i DDC
są zastrzeżonymi znakami towarowymi firmy Video Electronics Standard Association; Nazwa i logo ENERGY
STAR® są zastrzeżonymi znakami handlowymi U.S. Environmental Protection Agency (EPA). Jako uczestnik
programu ENERGY STAR®, firma SAMSUNG upewniła się co do tego, że produkt ten spełnia wymagania
ENERGY STAR® w zakresie wykorzystania energii. Wszelkie inne nazwy produktów wspomniane w tym
dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli.

FCC Information
European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
TCO'03 Recycling Information (TCO'03 applied model only)
Medical Requirement
Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

IC Compliance Notice

|

MPR II Compliance

|

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes
the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television receptions, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is

z

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S.
Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration
5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur
les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community. Compliance with these directives implies conformity to the following
European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics
z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for
Interference by Information Technology Equipment (VCCI). If this is used near a radio or
television receiver in a domestic environment, it may cause radio interference. Install and use
the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your
choice has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far
for the majority of electronic equipment to be recycled in a satisfactory way, most of these
potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and
climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic
equipment in offices consumes an enormous amount of energy, since it is often routinely left
running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have
an environmental plan, which must be adhered to in each country where the company conducts
its operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

z TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any
cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing
of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone
layer in the stratosphere, causing increased reception on Earth of ultraviolet light with
consequent increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided
you with a product developed for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further development of environmentally
adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an
international environmental and quality labelling labelling of personal computers. The labelling
scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),
Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction
of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that environmentally harmful
substances are used both in the products and during their manufacture. Since it is not so far
possible to satisfactorily recycle the majority of electronics equipment, most of these potentially
damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g.
acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running continuously and thereby consumes a lot of
energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the
presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)
and chlorinated solvents, among other things. The product must be prepared for recycling and
the manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained

via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in
fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may
occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not
contain any mercury. It also demands that mercury is not present in any of the electrical or
electronics components associated with the labelled unit. There is however one exception.
Mercury is, for the time being, permitted in the back light system of flat panel monitors as today
there is no commercially available alternative. TCO aims on removing this exception when a
Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks
of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

z Energy-saving mode after a certain time ?beneficial both for the user and the environment
z Electrical safety

Emissions

Electromagnetic fields

z
z Noise emissions

Ecology

The product must be prepared for recycling and the manufacturer must have a certified

z

environmental management system such as EMAS or ISO 14 000

z Restrictions on

o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in
cooperation with scientists, experts, users as well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved in influencing the development of IT equipment in
a more user-friendly direction. Our labelling system started with displays in 1992 and is now
requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following
countries, please contact the company corresponding to your region of residence. For those
who reside in other countries, please contact a nearest local Samsung dealer for recycling
information for the products to be treated in environmentally acceptable way.

[U.S.A. Residents Only]

Solid Waste Transfer &

COMPANY

ADDRESS

TELEPHONE [phone]

FAX

E­MAIL

HOME
PAGE

Recycling Inc

442 Frelinghuysen Ave
Newark, NJ 07114

Fax: [phone]

none

http://www.bcua.org/Solid
Waste_Disposal.htm

Medical Requirement

U.S.A.

SWEDEN NORWAY GERMANY

ELKRETSEN

ELKRETSEN Box
1357, 111 83
Stockholm
Barnhusgatan 3, 4
tr.

08-545 212 90

08-545 212 99

[e-mail] [e-mail] [e-mail]

http://www.el­kretsen.se/

[European Residents Only]

Elektronikkretur AS vfw AG

6454 Etterstad 0602 Oslo
Fyrstikkalln 3B

23 06 07 40 49 0 2234 9587 - 0

23 06 07 41

http://www.elretur.no/

Max Plank Strasse
42
50858 Collogne
Germany

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use
in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the
IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device.
z Increase the separation between the equipment.
z Connect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for
medical equipment.) Furthermore all configurations shall comply with the system standard IEC
601-1-1. Everybody who connects additional equipment to the signal input part or signal output
part configures a medical system, and is therefore, responsible that the system complies with
the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR
DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS
For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

INFORMACJE O PRODUKCIE (brak efektu pozostawania obrazu)

j

A

Przy zmianie jednego obrazu na inny na ekranie monitora lub telewizora ciekłokrystalicznego
(LCD) może występować efekt pozostawania obrazu, zwłaszcza jeśli przez długi czas
wyświetlany był obraz nieruchomy.
Zadaniem niniejszej instrukcji jest przedstawienie zasad prawidłowego korzystania z produktów
LCD, aby zabezpieczyć je przed efektem pozostawania obrazu.

Co to jest efekt pozostawania obrazu?

Podczas normalnej pracy panelu LCD efekt pozostawania obrazu nie występuje. Jeśli

ednak ten sam obraz jest wyświetlany przez długi czas, między dwiema elektrodami,
które zawierają ciekły kryształ powstaje niewielka różnica w ładunku
elektrycznym.Może to powodować gromadzenie się ciekłego kryształu w pewnych
obszarach wyświetlacza. W rezultacie, po zmianie obrazu wideo na ekranie pozostaje
ślad po poprzednim obrazie.Efekt pozostawania obrazu występuje we wszystkich
urządzeniach wyświetlających obraz, w tym w urządzeniach LCD.Nie jest to wada
produktu.

by zabezpieczyć posiadane urządzenie LCD przed efektem pozostawania obrazu,

należy stosować się do poniższych zaleceń

Wyłączanie, wygaszacz ekranu lub tryb oszczędzania energii

Przykład)

z Wyłączanie zasilania urządzenia w przypadku wyświetlania nieruchomego

obrazu.

- Wyłączyć zasilanie na 4 godziny po 24 godzinach użytkowania

- Wyłączyć zasilanie na 2 godziny po 12 godzinach użytkowania

z Stosowanie wygaszacza ekranu, jeśli to możliwe

- Zalecany jest jednokolorowy wygaszacz ekranu lub wygaszacz w
postaci ruchomego obrazu.

z Ustawianie funkcji wyłączania zasilania monitora w schemacie zasilania

właściwości ekranu.

Zalecenia dotyczące zastosowań specjalnych

Przykład) Lotniska, stacje tranzytowe, giełdy papierów wartościowych, banki i
systemy sterowania
Zalecamy następującą konfigurację wyświetlanego programu systemowego:

Wyświetlanie informacji na przemian z logo lub obrazem ruchomym.

Przykład) Zmiana cykliczna: po 1 godzinie wyświetlania informacji należy przez
1 minutę wyświetlać logo lub ruchomy obraz.

Regularna zmiana kolorów (stosowanie 2 różnych kolorów).

Przykład) Zamiana jednego wyświetlanego koloru na drugi co 30 minut.

Unikać kombinacji kolorów znaków i tła o dużej różnicy jaskrawości.
Unikać odcieni szarości, które wspomagają powstawanie efektu pozostawania
obrazu.

z Unikać: kolorów o dużej różnicy jaskrawości (czarny i biały, szary)

Przykład)

Zalecane ustawienia: jasne kolory o niewielkiej różnicy jaskrawości

z

- Zmieniać kolor znaków i tła co 30 minut
Przykład)

A

- Co 30 minut zastępować wyświetlane znaki ruchomym obrazem.
Przykład)

Najlepszym sposobem zabezpieczenia monitora przed efektem pozostawania
obrazu jest ustawienie w komputerze lub w systemie wygaszacza ekranu, który
włącza się, kiedy wyświetlacz nie jest używany.

Efekt pozostawania obrazu nie występuje, kiedy panel LCD jest używany w warunkach
standardowych.
Warunki standardowe polegają na ciągłej zmiany obrazu wideo.Kiedy na panelu LCD
przez długi czas wyświetlany jest nieruchomy obraz (ponad 12 godzin), może wystąpić
niewielka różnica w napięciu między elektrodami, które zamieniają ciekły kryształ (LC)
w piksel.Różnica napięcia między elektrodami rośnie z czasem sprawiając, że ciekłe
kryształy opadają. W takich przypadkach po zmianie obrazu może być widoczny obraz
poprzedni.

by temu zapobiec należy obniżyć powstałą różnicę napięcia.

Nasz monitor LCD spełnia wymogi normy ISO13406-2 Klasa II, dotyczącej
uszkodzonych pikseli.
