nvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan resultere i
legemsbeskadigelse eller ødelæggelse af material.
Strøm
Forbudt Bør altid læses og forstås
Må ikke afmonteres Fjern stikket fra kontakten
Må ikke berøres Jordforbindelse for at undgå elektrisk stød
DPMS ( bør forklares - ingen her ved hvad DPMS er PC), hvis den ikke skal bruges i
længere tid. Hvis du bruger en pauseskærm, sæt denne til aktiv status.
Anvend aldrig et beskadiget eller løst stik .
z Dette kan forårsage elektrisk stød eller brand.
g
Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved ledningen
med våde hænder
z Dette kan forårsage elektrisk stød eller brand.
Anvend altid kun stik og kontakter med korrekt jordforbindelse.
z Forkert jordforbindelse kan føre til elek trisk stød eller beskadigelse af materiel.
Undgå at bøje stik og ledninger samt at placere tunge genstande ovenpå
disse og derved beskadige dem.
z Dette kan forårsage elektrisk stød eller brand.
Undgå at tilslutte flere forlængerledninger eller stik til samme kontakt.
z Dette kan føre til brand.
Installation
Anbring din skærm et forholdsvis støvfrit sted med lav luftf ugtighed.
z I modsat fald er der risiko for elektrisk stød eller der kan udvikle si
i skærmen.
Undgå at tabe skærmen under transport.
z Dette kan forårsage legemsbeskadigelse eller skade på materiel.
Anbring skærmen på en jævn, solid flade.
brand inde
z Skærmen kan beskadiges, hvis den falder ned.
V
Sæt skærmen ned med forsigtighed.
z Den kan muligvis blive ødelagt.
Anbring aldrig monitoren med skærmfladen nedad.
z TFT-LCD overfladen kunne blive beskadiget.
Installation af et væghængsel skal foretages af professionel montør.
z Der kan opstå skader ved installationer, der foretages af ikke-kvalificerede
personer.
z Brug altid den monteringsenhed, der er angivet i ejerens brugerhåndbog.
Sørg for, at der er plads til ventilation mellem produktet og væggen.
z
Ringe ventilation kan føre til, at den indvendige temperatur stiger og fører til
en brand.
edligeholdelse
Skærmkabinettet eller TFT-LCD fladen kan tørres af m ed en fugtig, blød klud.
Sprøjt ikke rengøringsmidlet direkte på monitoren.
z Det kan føre til beskadigelse, elektrisk stød eller brand.
Anvend det anbefalede rengøringsmiddel og brug en blød klud.
Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller
snavsede.
z Et snavset stik kan forårsage elektrisk stød eller brand.
V
Diverse
Kontakt et servicecenter eller kundecenter for indvendig rengøring en
gang om året.
z Sørg for at holde produkterne rene indvendigt. Støv, som samles i de
indvendige dele over en længere periode, kan føre til fejlfunktion eller brand.
Afmonter aldrig kabinettet (eller bagpanel). Der er ingen indvendige dele,
der kan vedligeholdes af brugeren.
z
Dette kan føre til elektrisk stød eller brand.
z
Overlad service til en kvalificeret servicete kniker.
Hvis skærmen ikke fungerer normalt - specielt, hvis der fremkommer
mærkelige lyde eller lugt - tag øjeblikkelig stikket ud og kontakt en
autoriseret forhandler eller servicetekniker.
z Det kan føre til elektrisk stød eller brand.
ær opmærksom på ikke at lade vand dryppe ned på skærmen eller
udsætte skærmen for fugt.
z Dette kan resultere i fejl, elektrisk stød eller brand.
z Undgå især at bruge skærmen i nærheden af vand eller udendørs, hvor den
kan blive udsat for sne eller regn.
Hvis du taber skærmen, eller rammen beskadiges, skal du slukke for
skærmen og tage stikket ud af stikkontakten.
z Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.
z Kontakt derefter servicecentret.
Sluk for strømmen, når der er lyn og torden udenfor, eller undlad at bruge
skærmen i en længere periode.
z Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.
Forsøg aldrig at flytte skærmen ved at løfte den ved hjælp af ledning eller
signalkabel.
z Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af
beskadigelse af kablet.
Ryk aldrig skærmen til højre eller til venstre ved bare at trække i
ledningen eller signalkablet.
z Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af
beskadigelse af kablet.
Tildæk aldrig skærmkabinettets ventilationsåbninger.
z Dårlig ventilation kan forårsage systemsvigt eller brand.
Undgå at placere vandbeholdere, kemiske produkter eller små
metalgenstande på skærmen.
z Dette kan resultere i fejl, elektrisk stød eller brand.
z Hvis der kommer en fremmed substans ind i skærmen, skal du tage stikket ud
og kontakte servicecentret.
Brændbare stoffer bør aldrig anvendes eller opbevares i nærheden af
skærmen.
z Det kan forårsage en eksplosion eller brand.
Stik aldrig metalgenstande ind i åbningerne i skærmen.
z Dette kan føre til elektrisk stød, brand eller beskadigelse.
Anbring aldrig et glas vand, kemikalier eller små metalge nstande oven på
skærmen.
z
Det kan føre til beskadigelse, elektrisk stød eller brand.
z
Skulle et fremmedlegeme komme ind i monitoren, tag stikket ud af kontakten
og tilkald et servicecenter.
Hvis du får vist et fast skærmbillede i længere tid, kan der der vises
restbilleder eller slørethed.
z Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et
bevægeligt billede, når du skal være væk fra skærmen i længere tid.
Indstil opløsningen og frekvensen i overensstemmelse med modellen.
z Forkerte indstillinger af opløsning og frekvens kan beskadige synet.
15"- 1024 X 768
17,19" - 1280 X 1024
g
Hvis du for ofte sidder for tæt på skærmen, kan det beskadige synet.
Af hensyn til øjnene anbefales det at tage en pause på fem minutter i
timen ved skærmarbejde.
Brug ikke skærmen, hvor den kan blive udsat for betydelige vibrationer.
z Hvis skærmen udsættes for store vibrationer, kan det forårsage brandfare og
afkorte skærmens levetid.
Sluk for strømmen på stikkontakten, og tag tag netledningen ud, når du
flytter skærmen. Sør
for, at alle ledninger, herunder antenneledningen og
ledninger, som er tilsluttet andre enheder, tages ud, før du flytter
skærmen.
z Hvis du ikke tager en ledning ud, kan det føre til brand eller elektrisk stød.
Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.
Udpakning
Tilbehør 1
SyncMaster 510T / 701T
Skærm og simpel holder Bund
Tilbehør 2
Skærm og pivotholder
Brugervejledning
Hurtig
Installations-cd med
brugervejledning,
installationsvejledning
Garantibevis
(Ikke alle steder)
Kabel
skærmdriver, Natural Color-
software, MagicTune™-
software
Front
D-Sub-kabel Strømkabel DVI-kabel (tilbehør)

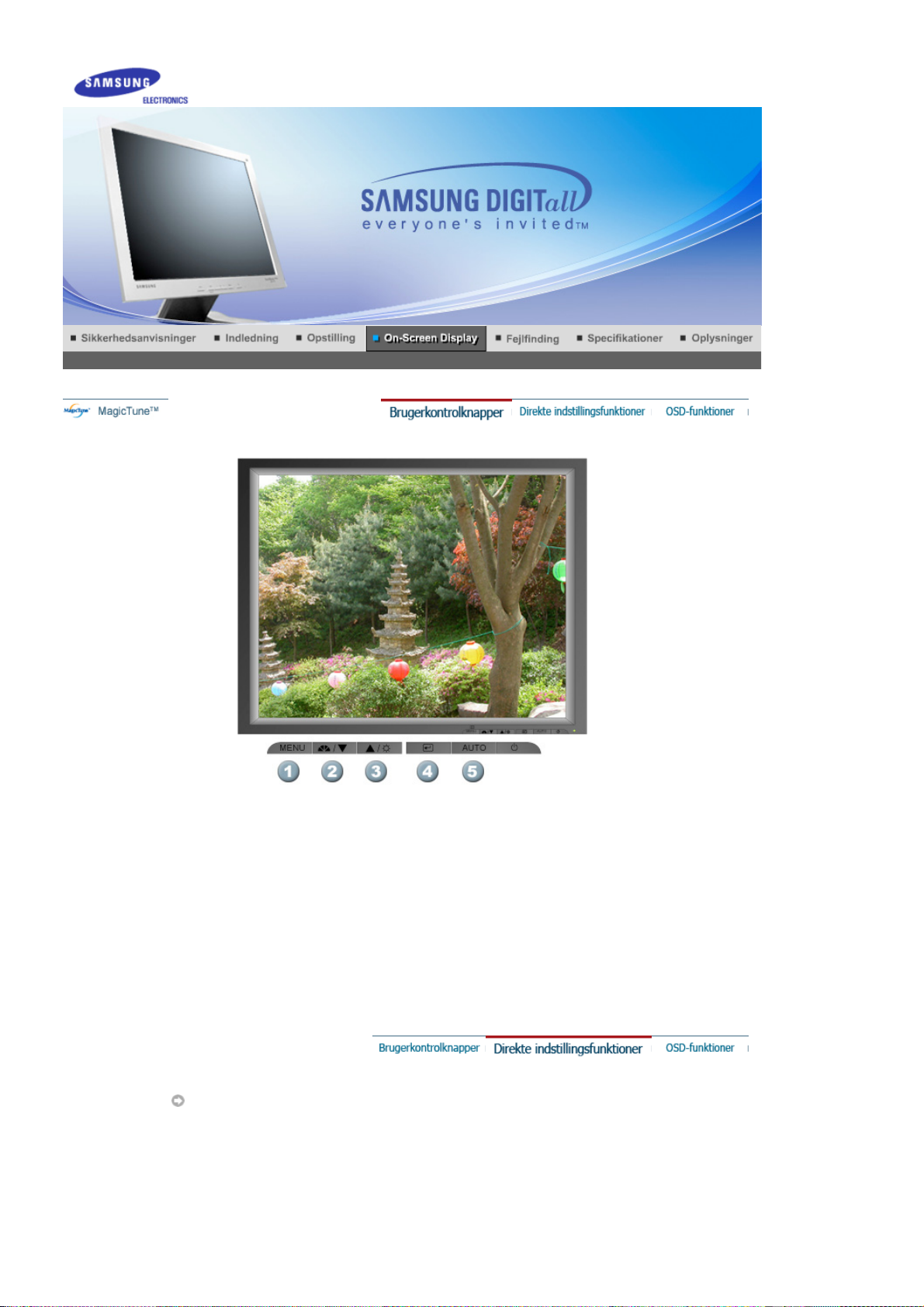

1.Menu knap [ ]
2.Knappen MagicBright
[]
Åbner OSD-menuen. Bruges også til at afslutte OSD-menuen eller vende
tilbage til den forrige menu.
MagicBright refererer til en ny skærmfunktion med en
skærmvisningskvalitet, der er dobbelt så god og tydelig som på
eksisterende skærme. Du får den skærmlysstyrke og -opløsning, der er
mest korrekt til visning af tekst samt til gennemsyn af Internettet og
multimedieanimationer, og derved opfylder funktionen mange forskellige
brugerkrav. Du kan let vælge en af de forudkonfigurerede lysstyrke- og
opløsningsindstillinger ved blot at trykke på en MagicBright-knap, der
findes foran på skærmen.
1) Text : Normal lysstyrke
Til dokumentation eller værker, der involverer meget tekst.
2) Internet : Medium lysstyrke
Til arbejde med en blanding af billeder, f.eks. tekst og grafik.
3) Entertain : Høj lysstyrke
Til visning af film, f.eks. en dvd eller videofilm.
4) Custom
Selvom værdierne vælges omhyggeligt at teknikere, er de
forudkonfigurerede værdier muligvis ikke så behagelige for øjnene,
afhængigt af din smag.
Hvis dette er tilfældet, skal du justere lysstyrken og kontrasten ved
hjælp af OSD-menuen.
3.Knap til lysstyrke
[]
2,3. Justerings knapper
[]
4.Enter-knap [ ] /
Source-knap
5.Auto knapAnvend denne knap til direkte automatisk justering
6.Tænd/sluk lampe Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt
7.Tænd/sluk knap
Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om
energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du forlader
arbejdspladsen i længere tid.
Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere
lysstyrken.
Med disse knapper kan du markere og justere menuelementer.
Bruges til at vælge OSD-menuen. /
Når du trykker på knappen Source, vælges videosignalet, mens OSD er
slået fra.(Når du trykker på kildeknappen for at ændre inputtilstanden,
vises en meddelelse i midten af skærmen, og du får vist den aktuelt
valgte tilstand – analogt eller digitalt inputsignal.)
Bemærk:Hvis du vælger tilstanden Digital, skal du tilslutte skærmen til
grafikkortet med en digital port ved hjælp af DVI-kablet.
gang, når skærmen gemmer dine justeringer.
Anvend denne knap til at tænde eller slukke for skærmen.
Bagpanel
(Konfigurationen bag på monitoren kan variere mellem produkter.)
1. Stik til strømTilslut skærmens strømkabel til dette stik bag på monitoren.
2. DVI-portTilslut DVI-kablet til DVI-porten bag på din monitor.
3. D-Sub-portTilslut signalkablet til videostikket på din computer, video board, videokort
Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.
Gå til afsnittet Ti lslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.
(Konfigurationen bag på mo nitor e n ka n va r ie r e me llem produkter.)
Tilslut skærmens strømkabel til dette stik bag på monitoren.
Tilslut DVI-kablet til DVI-port en bag på din monitor.
Tilslut signalkablet til videostikket på din computer, vid eo board,
videokort eller grafikkort.
Denne lampe lyser grønt ved normal dri ft og blinker grønt en enkelt
gang, når skærmen gemmer dine juste r inger.
Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.
Udpakning
Tilbehør 1
SyncMaster 510N / 512N / 515V
Skærm og simpel holder Bund
Tilbehør 2
Skærm og pivotholder
Brugervejledning
Hurtig
Installations-cd med
brugervejledning,
installationsvejledning
Garantibevis
(Ikke alle steder)
Kabel
skærmdriver, Natural Color-
software, MagicTune™-
software
Front
D-Sub-kabel Strømkabel
1.Menu knap [ ]
2.Knappen MagicBright
[]
Åbner OSD-menuen. Bruges også til at afslutte OSD-menuen eller vende
tilbage til den forrige menu.
MagicBright refererer til en ny skærmfunktion med en
skærmvisningskvalitet, der er dobbelt så god og tydelig som på
eksisterende skærme. Du får den skærmlysstyrke og -opløsning, der er
mest korrekt til visning af tekst samt til gennemsyn af Internettet og
multimedieanimationer, og derved opfylder funktionen mange forskellige
brugerkrav. Du kan let vælge en af de forudkonfigurerede lysstyrke- og
opløsningsindstillinger ved blot at trykke på en MagicBright-knap, der
findes foran på skærmen.
1) Text : Normal lysstyrke
Til dokumentation eller værker, der involverer meget tekst.
2) Internet : Medium lysstyrke
Til arbejde med en blanding af billeder, f.eks. tekst og grafik.
3) Entertain : Høj lysstyrke
Til visning af film, f.eks. en dvd eller videofilm.
4) Custom
Selvom værdierne vælges omhyggeligt at teknikere, er de
forudkonfigurerede værdier muligvis ikke så behagelige for øjnene,
afhængigt af din smag.
Hvis dette er tilfældet, skal du justere lysstyrken og kontrasten ved
hjælp af OSD-menuen.
3.Knap til lysstyrke
[]
2,3. Justerings knapper
[]
4.Enter-knap [ ]
5.Auto knapAnvend denne knap til direkte automatisk justering
6.Tænd/sluk lampe Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt
7.Tænd/sluk knap
Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om
energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du forlader
arbejdspladsen i længere tid.
Bagpanel
Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere
lysstyrken.
Med disse knapper kan du markere og justere menuelementer.
Bruges til at vælge OSD-menuen.
gang, når skærmen gemmer dine justeringer.
Anvend denne knap til at tænde eller slukke for skærmen.
(Konfigurationen bag på monitoren kan variere mellem produkter.)
1. Stik til strømTilslut skærmens strømkabel til dette stik bag på monitoren.
2. D-Sub-portTilslut signalkablet til videostikket på din computer, video board, videokort
Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.
1.Forbind skærmens strømkabel til strømstikket på skærmens bagpanel.
2-1.Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.
2-2.Tilsluttet en Macintosh
2-3.Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Mac-adapter.
3.Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.
Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.
Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.
Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.
SyncMaster 510T / 510N / 512N / 515V / 701T
1. Skærm og bund
2. Skærm og hængsel
Pivotholder
Montering af fodstykke
Til denne monitor anvendes en 100mm x 100mm VESA kompatibel tilslutningsplade for ophæng.
g
SyncMaster 510T / 510N / 512N / 515V / 701T
Simpel holderPivotholder
A. Skærm
B. Tilslutningsplade for ophæng
1. Zet uw monitor uit en trek het netsnoer eruit.
2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht
kussen om het beeldscherm te beschermen.
3. Verwijder de vier schroeven en vervolgens de voet van de LCD-monitor.
4. Anbring tilslutningspladen for ophænget ud for hullerne i bagpanelets monteringsplade og fastspænd
den med de fire skruer, der leveres med fodstykke-armen, vægophæng and det andet fodstykke.
Når du bliver prompted af operativsystemet for skærmdriveren isættes den
medleverede CD-ROM. Installation af driver varierer en smule fra det ene
operativsystem til det andet. Føl
du anvender.
klargør en tom diskette og download driverens programfil fra det her viste Internet web site:
z Internet web site : http://www.samsung.com/ (Worldwide)
Windows XP/2000
1. Sæt CD'en ind i CD-ROM drevet.
2. Klik på "Windows XP/2000 Driver".
3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.
de anvisninger, der gives for det operativsystem, som
4. Klik på "Installér"-knappen i "Advarsel" vinduet.
5. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "OK" knappen.
Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system.
*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.
http://www.samsung.com/.
6. Installation af monitordriver er komplet.
Når du bliver prompted af operativsystemet for skærmdriveren isættes den
medleverede CD-ROM. Installation af drev varierer en smule fra det ene op erativsystem
til det andet. Følg de anvisninger, der gives for det operativsy stem, som du anvender.
klargør en tom diskette og download driverens programfil fra det her viste Internet web site:
z Internet web site : http://www.samsung.com/ (Worldwide)
2. Klik på "Start" - "Kontrolpanel", og klik derefter på ikonet for "Udseende og Emner..".
3. Klik på Display-ikonet, vælg "Indstillinger"-fanen og klik på "Avanceret".
4. Klik på knappen for "Egenskaber" på "Monitor"-fanen og vælg "Driver"-fanen.
5. Klik på "Opdatér driver" og vælg "Installér fra liste eller ...", og klik derefter på "Næste"-
knappen.
6. Vælg "Søg ikke, jeg vil ...", klik så på "Næste" og derefter klik på "Har diskette".
7. Klik på "Gennemse"-knappen, vælg derefter A: (D: driver), v\\ælg din monitormodel i listen og klik
så på "Næste"-knappen.
8. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "Slut"-knappen.
Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system.
*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.
http://www.samsung.com/
9. Klik på "Luk"-knappen og igen på "OK"-knappen.
10. Installation af monitordriver er komplet.
Microsoft
®
Windows® 2000 Operativsystem
Når du ser "Digital Signature Not Found" på din skærm, følg disse trin.
1. Vælg "OK" knappen i "Isæt diskette" vinduet.
2. Klik på "Gennemse" knappen i "Fil kræves" vinduet
3. Vælg A: (D: driver) og klik s\\å på "Åbn" knappen, og derefter "OK" knappen.
Manuel installationsguide
1. Klik på "Start", "Indstillinger", Kontrolpanel".
2. Dobbeltklik "Skærm" ikonet.
3. Vælg "Indstillinger" fanen og klik derefter på "Avanceret"
4. Vælg "Monitor".
Situation1:Hvis "Egenskaber" knappen er inaktiv betyder det, at din skærm ikke er korrekt
konfigureret. Stands installationen.
Situation2:Hvis "Egenskaber" knappen er aktiv, så klik på "Egenskaber" knappen. Følg herefter
hvert af de følgende trin.
5. Klik på "Driver" og så "Opdater Driver" og klik derefter på "Næste" knappen.
6. Vælg "Vis en liste over de aktuelle drivere for dette udstyr, så jeg kan vælge den ønskede driver".
Klik så på "Næste", og derefter på "Har diskette".
7. Klik på "Gennemse" knappen og vælg derefter A: (D: driver). \\
8. Klik på "Åbn" knappen, og klik derefter på "OK" knappen.
9. Vælg din skærmmodel, klik på "Næste" knappen og derefter på "Næste" knappen.
10. Klik på "Slut" knappen og derefter på "Luk" knappen.
Hvis du kan se "Digital Signature Not Found" vinduet, så klik på "Ja" knappen, og derefter på
"OK" knappen. Klik så på "Slut" knappen og derefter på "Luk" knappen.
Microsoft
®
Windows® NT Operativsystem
1. Klik på Start, Indstillinger, Kontrolpanel, og dobbeltklik derefter på Skærm.
2. I Vis registreringsoplysninger vinduet, klik på Indstillinger fanen og klik på All Display Modes.
3. Klik på den ønskede indstilling (Opløsning, Antal Farver og Lodret Frekvens) og klik så på OK.
4. Klik på Anvend knappen, hvis skærmen virker normalt efter at du har klikket på Test. Hvis skærmen
ikke virker normalt, kan du skifte til en anden indstilling (lavere opløsning, farver eller frekvens).
Hvis der ikke er nogen "Mode" i All Display Modes, kan du vælge opløsning og vert ikal
frekvens ved hjælp af afsnittet om Fabriksindstillede Modes i denne håndbog.
Linux Operativsystem
For at kunne udføre X-Window, er det nødvendigt at oprette X86Config filen, som er en form for system
opstillingsfil.
1. Tryk på Enter ved det første og andet skærmbillede efter at have udført X86Config filen.
2. Det tredje skærmbillede bruges til installation af mus.
3. Indsæt en mus for din computer.
4. Næste skærmbillede bruges til Valg af tastatur.
5. Indsæt tastatur for din computer.
6. Næste skærmbillede anvendes til installation af skærm.
7. Først indsættes en vandret frekvens for din skærm. (Du kan indsætte frekvensen direkte).
8. Indsæt derefter en lodret frekvens for din skærm. (Du kan indsætte frekvensen direkte).
9. Indtast Navn på skærmmodel. Disse oplysninger vil ikke have nogen direkte indflydelse på den
faktiske udføring af X-Window.
10. Du har nu afsluttet opstillingen af din skærm.
Udfør X-Window efter at have indsat andet ønsket hardware.
Natural Color - Farvestyrings system
Natural Color Software Program
Et af de seneste problemer man har haft i forbindelse med en computer er, at farverne på de billeder,
der trykkes ud på en printer, eller billeder der skanderes via en scanner eller digitalkamera, ikke er de
samme farver, som ses på skærmen. Natural Color Software er løsningen på dette problem. Det er et
farvestyringssystem, som er udviklet af Samsung Electronics i samarbejde med Korea Electronics &
Telecommunications Research Institute (ETRI). Dette system kan kun fås med Samsung skærme, og
det matcher monitorens skærmfarver med output fra farveprintere og scannere.
For yderligere oplysninger, gå til Hjælp (F1) i softwareprogrammet.
Installation af Natural Color Software
V
V
Sæt den medleverede CD for Samsung monitoren ind i CD-ROM-drevet. Det første skærmbillede for
installation af programmet vises. Klik nu på Natura l Color for at installere Natural Color software. H vis
du ønsker at installere programmet manuelt, indsæt den medleverede Samsung CD i CD-ROM-drevet,
klik på [Start] tasten i Windows og vælg så [Execute].
Indtast D: color eng setup.exe og tryk p\\\å tasten.
(Hvis CD'en ikke er i et D: drev, indtastes det faktiske bogstav for drevet.)\
Fjernelse af Natural Color Software Programmet
ælg [Indstilling]/[Kontrolpanel] på startmenuen og dobbeltklik på [Tilføj/Fjern et program].
ælg Natural Color fra listen og klik så på [Tilføj/ Fjern] tasten.
1. Når menuen for skærmindstillinger er deaktiveret: Brug denne knap til at åbne OSD og aktivere et
fremhævet menupunkt.
2. Juster emner i menuen.
3. Juster emner i menuen.
4. Aktivere et fremhævet menupunkt.
5. Tryk her for at indstille det modtagne PC-signal automatisk.
Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.
AUTO
MenuIndhold
AUTO
MagicBright™
Når du trykker på knappen '
', vises skærmen Auto Adjustment
AUTO
(Automatisk justering) på den animerede skærm i midten.
(Kun tilgængelig i analogt-tilstand)
ryk her for at indstille det modtagne PC-signal automatisk. Værdierne for
Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.
For at gøre den automatiske justeringsfunktion skarpere, anvend 'AUTO'
funktionen, mens AUTO PATTERN er fremme.
(Klick her for at se en animationsfilm der omhandler Automatisk Indstilling.)
z Hvis Auto Adjustment (Automatisk justering) ikke fungerer korrekt,
skal du trykke på knappen Auto (Auto) igen for at justere billedet med
større nøjagtighed.
z Hvis du ændrer opløsningen i kontrolpanelet, udføres funktionen Auto
(Auto) automatisk.
MenuIndhold
MagicBright™
Tryk på knappen MagicBright igen, og vælg den ønskede tilstand.
- fire forskellige tilstande ( Brugerdefineret/Tekst/Internet/Underholdning)
Brightness
MenuIndhold
BrightnessJustering af lysstyrke.
Source
MenuIndhold
SourceAktiverer indikatoren for at angive de aktuelt viste inputsignal.
1. Picture
2. Color
3. Image
4. OSD
5. Setup
BrightnessContrast
Color ToneColor ControlGamma
CoarseFineSharpnessH-PositionV-Position
LanguageH-PositionV-PositionTransparencyDisplay Time
Auto SourceImage ResetColor Reset
6. Information
MenuIndholdPlay/Stop
Brightness
ContrastJustering af kontrast.
Justering af lysstyrke.
Direkte indstillingsfunktioner : Når OSD ikke vises på
skærmen, skal du trykke på knappen for at justere lysstyrken.
Color
MenuIndholdPlay/Stop
Color Tone
Color ControlFølg disse trin for individuel justering af R, G, B farvekontrol.
GammaVælg en af de tre foruddefinerede gammaer.
Farvens tone kan ændres, og en af fire tilstande kan vælges Cool, normal, Warm og Custom (Kold, Normal, Varm og
Brugerdefineret).
MenuIndholdPlay/Stop
Fjerner støj som f.eks. lodrette striber. Coarse-justering kan
Coarse
flytte skærmbilledområdet. Du kan placere det i centrum igen
med menuen for vandret justering.
(Kun tilgængelig i analogt-tilstand )
Fjerner støj som f.eks. vandrette striber. Hvis støjen fortsætter
Fine
Sharpnessølg denne vejledning for at ændre billedets tydelighed.
H-Position
V-Position
efter Fine-justering, skal du gentage den efter justering af
frekvensen (urhastighed).
(Kun tilgængelig i analogt-tilstand )
Følg disse anvisninger for at ændre den lodrette placering af
monitorens skærmbillede.
(Kun tilgængelig i analogt-tilstand )
Følg disse anvisninger for at ændre den lodrette placering af
monitorens skærmbillede.
(Kun tilgængelig i analogt-tilstand )
OSD
MenuIndholdPlay/Stop
Følg disse trin for at ændre menuens sprog. Du kan vælge et af
syv sprog (engelsk, tysk, spansk, fransk, italiensk, svensk,
Language
russisk).
Bemærk: Det valgte sprog har kun indvirkning på OSD. Det
har ingen indflydelse på andet software, der anvendes i
computeren.
H-Position
V-Positon
TransparencyIndstilling af opacitet i OSD baggrund.
Display Time
Du kan ændre den vandrette placering af OSD menuen på din
skærm.
Du kan ændre den lodrette placering af OSD menuen på din
skærm.
Menuen vil automatisk forsvinde efter et vist tidsrum, hvis der
ikke foretages nogen indstillinger.
Du kan indstille den tid, du ønsker at menuen vises, inden den
forsvinder.
Setup
MenuIndholdPlay/Stop
Auto Source
Image ResetBilledfarveparametre udskiftes med fabriksstandardværdier.
Color Resetfarveparametre udskiftes med fabriksstandardværdier.
Vælg Auto Source(Automatisk kilde), hvis skærmen
automatisk skal vælge signalkilden.
Information
MenuIndhold
InformationViser en videokilde og skærmtilstand på OSD-skærmen.
1. Når menuen for skærmindstillinger er deaktiveret: Brug denne knap til at åbne OSD og aktivere et
fremhævet menupunkt.
2. Juster emner i menuen.
3. Juster emner i menuen.
4. Aktivere et fremhævet menupunkt.
5. Tryk her for at indstille det modtagne PC-signal automatisk.
Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.
AUTO
MenuIndhold
AUTO
MagicBright™
Når du trykker på knappen '
', vises skærmen Auto Adjustment
AUTO
(Automatisk justering) på den animerede skærm i midten.
ryk her for at indstille det modtagne PC-signal automatisk. Værdierne for
Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.
For at gøre den automatiske justeringsfunktion skarpere, anvend 'AUTO'
funktionen, mens AUTO PATTERN er fremme.
(Klick her for at se en animationsfilm der omhandler Automatisk Indstilling.)
z Hvis Auto Adjustment (Automatisk justering) ikke fungerer korrekt,
skal du trykke på knappen Auto (Auto) igen for at justere billedet med
større nøjagtighed.
z Hvis du ændrer opløsningen i kontrolpanelet, udføres funktionen Auto
(Auto) automatisk.
MenuIndhold
MagicBright™
Tryk på knappen MagicBright igen, og vælg den ønskede tilstand.
- fire forskellige tilstande ( Brugerdefineret/Tekst/Internet/Underholdning)
Brightness
MenuIndhold
BrightnessJustering af Brightness.
1. Picture
2. Color
3. Image
4. OSD
5. Setup
BrightnessContrast
Color ToneColor ControlGamma
CoarseFineSharpnessH-PositionV-Position
LanguageH-PositionV-PositionTransparencyDisplay Time
Image ResetColor Reset
6. Information
MenuIndholdPlay/Stop
Brightness
ContrastJustering af kontrast.
Justering af lysstyrke.
Direkte indstillingsfunktioner : Når OSD ikke vises på
skærmen, skal du trykke på knappen for at justere lysstyrken.
Color
MenuIndholdPlay/Stop
Color Tone
Color ControlFølg disse trin for individuel justering af R, G, B farvekontrol.
GammaVælg en af de tre foruddefinerede gammaer.
Farvens tone kan ændres, og en af fire tilstande kan vælges Cool, normal, Warm og Custom (Kold, Normal, Varm og
Brugerdefineret).
MenuIndholdPlay/Stop
Coarse
Fine
Fjerner støj som f.eks. lodrette striber. Coarse-justering kan
flytte skærmbilledområdet. Du kan placere det i centrum igen
med menuen for vandret justering.
Fjerner støj som f.eks. vandrette striber. Hvis støjen fortsætter
efter Fine-justering, skal du gentage den efter justering af
frekvensen (urhastighed).
Sharpnessølg denne vejledning for at ændre billedets tydelighed.
H-Position
V-Position
OSD
Følg disse anvisninger for at ændre den lodrette placering af
monitorens skærmbillede.
Følg disse anvisninger for at ændre den lodrette placering af
monitorens skærmbillede.
MenuIndholdPlay/Stop
Følg disse trin for at ændre menuens sprog. Du kan vælge et af
syv sprog (engelsk, tysk, spansk, fransk, italiensk, svensk,
Language
H-Position
V-Positon
TransparencyIndstilling af opacitet i OSD baggrund.
Display Time
russisk).
Bemærk: Det valgte sprog har kun indvirkning på OSD. Det
har ingen indflydelse på andet software, der anvendes i
computeren.
Du kan ændre den vandrette placering af OSD menuen på din
skærm.
Du kan ændre den lodrette placering af OSD menuen på din
skærm.
Menuen vil automatisk forsvinde efter et vist tidsrum, hvis der
ikke foretages nogen indstillinger.
Du kan indstille den tid, du ønsker at menuen vises, inden den
forsvinder.
Setup
MenuIndholdPlay/Stop
Image ResetBilledparametre udskiftes med fabriksstandardværdier.
Color Resetfarveparametre udskiftes medfabriksstandardværdier.
Information
MenuIndhold
InformationViser en videokilde og skærmtilstand på OSD-skærmen.
Ydeevnen for skærme kan variere, afhængigt af grafikkort, værtscomputeren, lysforhold og andre miljømæssige
faktorer.Det bedste billede på en skærm fås, ved at du justerer skærmen efter netop dine forhold.Desværre
viser det sig ofte, at de manuelle knapper, der findes til justering af billedet er svære at bruge. Korrekt justering
kræver et letanvendeligt program, hvor du bliver ført trinvist igennem processen og derved opnår den bedste
overordnede billedkvalitet.
I de fleste tilfælde kræver selv simple justeringer som Lysstyrke eller Kontrast
navigation i skærmmenuerne på flere niveauer (OSD-menuerne), som ikke er brugervenlige. Desuden er der
ingen feedback til at hjælpe med den korrekte indstilling af knapperne på skærmen. MagicTune™ er et
softwareværktøj, som fører dig gennem justeringsprocessen med brugervenlig vejledning og
baggrundsmønstre, som er udviklet til hver enkelt skærmknap. Skærmindstillingerne for hver enkelt bruger kan
gemmes, hvilket giver en nem måde at vælge skærmindstill i n ge r i et mi ljø med flere brugere, eller en enkelt
bruger kan have flere definerede forudindstillinger baseret på indhold og omgivende lys.
Grundlæggende funktioner
MagicTune™ er et softwareværktøj, som bruges til skærmjustering og farveindstilling vha.
protokollen (Display Data Channel Command Interface). Alle justeringer af skærmen styres via softwaren,
så det er ikke nødvendigt at bruge skærmdisplayet. MagicTune understøtter Windows 98SE, Me, 200 0, NT, XP
Home og XP Professional.
Med MagicTune får du hurtigt og præcist indstillet skærmen og kan let gemme og bruge de
skærmkonfigurationer, som er mest velegnet til dig.
DDC/CI-
OSD-tilstand
Med OSD-tilstand kan du let justere skærmindstillingerne uden at udføre foruddefinerede trin. Du har adgang til
det ønskede menupunkt og let angive indstillinger.
10. Når installationen er udført, vises ikonet til det eksekverbare MagicTune 2.5-program på skrivebordet.
Dobbeltklik på ikonet for at starte programmet.
MagicTune-eksekveringsikonet vises muligvis ikke, afhængigt af specifikationen for
computersystemet eller skærmen. Hvis dette er tilfældet, skal du trykke på F5.
11. Følgende vindue vises, hvis installationen er fuldført.
12. Følgende fejlmeddelelse angiver, at systemet bruger et skærmkort, der ikke understøttes af MagicTune.
Installationsproblemer
Installationen af MagicTune 2.5 kan påvirkes af faktorer som skærmkortet, bundkortet og netværksmiljøet.
"Fejlfinding", hvis der opstår problemer under installationen.
Se
Systemkrav
Operativsystemer
z Windows 98 SE
z
Windows Me
z Windows NT
z Windows 2000
z Windows XP Home Edition
z Windows XP Professional
Hardware
z 32 MB hukommelse og derover
z Harddisk på 25 MB og derover
Med MagicTune får du hurtigt og præcist indstillet skærmen og kan let gemme og
bruge de skærmkonfigurationer, som er mest velegnet til dig.
z OSD-tilstanden kan virke, som om den ikke svarer til forklaringen i
vejledningen, afhængigt af specifikationerne for hver enkelt skærm.
z Når Pivot kører, fungerer en del af MagicTune-programmet muligvis
ikke normalt.
OSD-tilstand
Med OSD-tilstand kan du let foretage indstillingsjusteringer på alle skærme. Hvis du vælger en fane, viser hver
fane øverst i justeringsvinduet generelle beskrivelser af de undermenupunkter, du kan justere. Hvis du vælger en
fane, viser hver fane en liste over menuer. Med OSD-tilstanden får du hurtigt og nemt adgang til alle faner og
undermenupunkter, så du hurtigt kan justere skærmindstillingerne.
Knapdefinition
OK
Reset (Nulstil)
Cancel (Annuller)
Anvender de ændringer, der er foretaget, og afslutter MagicTune.
Gendanner de skærmværdier, der vises i det aktive justeringsvindue, til de værdier, der
anbefales af producenten.
Afslutter MagicTune uden at anvende de ændringer, der er foretaget. Hvis du ikke har
foretaget nogen ændringer i justeringsvinduet, udføres der ingen handlinger, når du
klikker på "Cancel" (Annuller).
Definition af fanen Picture (Billede)
Gør det muligt for brugeren at justere skærmindstillingerne til de ønskede værdier.
Brightness Contrast Resolution MagicBright
nmlkjinmlkj
Brightness
Contrast
Resolution
(Opløsning) Se alle de skærmopløsninger, der understøttes af programmet.
MagicBright™
nmlkj
Gør hele skærmen lysere eller mørkere. De detaljerede data for billederne i de mørke
områder kan gå tabt, hvis lysstyrken ikke justeres til det korrekte niveau. Juster lysstyrken,
så du opnår de bedste visningsbetingelser.
Juster forskellen i lysstyrke mellem de lyse og mørke områder på skærmen. Bestemmer
billedets skarphed.
Tryk på knappen MagicBright igen, og vælg den ønskede tilstand.
- fire forskellige tilstande
1. Text: (Tekst) Til dokumentation eller værker, der involverer meget tekst.
2. Internet: (Internet) Til arbejde med en blanding af billeder, f.eks. tekst og grafik.
3. Entertain: (Underholdning) Til visning af film, f.eks. en dvd eller videofilm.
4. Custom: (Brugerdefineret) Selvom værdierne er omhyggeligt udvalgt af vores
teknikere, kan det være, at de foruddefinerede værdier ikke er behagelige for dine
øjne, afhængigt af smag. Hvis dette er tilfældet, skal du justere lysstyrken og
kontrasten ved hjælp af OSD-menuen.
nmlkj
Definition af fanen Color (Farve)
Justerer "varmen" på skærmens baggrunds- eller billedfarve.
Color Tone Color Control Calibration
nmlkjinmlkjnmlkj
Color Tone
(Farvetone)
Farvetonen kan ændres.
z Warm - Normal - Cool
z Custom
Color Control
(Farvestyring)
Justerer skærmens billedfarve.
Du kan ændre skærmfarven efter behov.
z R- G - B
Den proces, der bruges til at optimere og vedligeholde farver, du vælger. MagicTune vil
Calibration
(Kalibrering)
være meget nyttig for dig, hvis du ønsker at få vist billeder med alle detaljer nøjagtigt
gengivet, herunder webbilleder og billeder, som produceres vha. et digitalt kamera eller
en scanner.
Definition af fanen Image (Billedindstillinger)
Justerer værdierne for Position (Placering), og Image Setup (Billedopsætning).
Image Setup Position
nmlkjinmlkj
z Fine (Fin): Fjerner støj som f.eks. vandrette streger.
Hvis støjen fortsætter efter finjusteringen, skal du gentage handlingen, når du har
justeret frekvensen (urhastigheden).
Image Setup
(Billedopsætning)
z Coarse (Grov): Fjerner støj som f.eks. lodrette striber.
Grovjustering kan flytte skærmbilledområdet. Du kan placere det i centrum igen
med menuen for vandret justering.
z Auto Setup : Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives
automatisk. Følg disse anvisninger for at ændre den lodrette placering af
monitorens skærmbillede.
Position
(Placering)
Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.
Definition af fanen Options (Indstillinger)
Du kan konfigurere MagicTune med følgende indstillinger.
Indlæser dialogboksen Preferences (Indstillinger). Indstillinger, der er i brug, har et "V" i
afkrydsningsfeltet. To turn on or off any Preference, position the cursor over the box and
click.
Preferences
(Indstillinger)
z
Enable System Tray (Aktiver opgavebakkemenuen). - Hvis du vil have adgang til
MagicTune-menuerne, skal du klikke på ikonet i [opgavebakkemenuen].
Menuerne vises ikke, hvis [Enable System Tray (Aktiver systembakke)] er fravalgt i
[Options (Indstillinger)] ' [Basic Settings (Grundlæggende indstillinger)].
z Select Language(Vælg sprog) - Valg af sprog påvirker kun sproget i OSD.
Source Select
z Analog
z Digital
Definition af fanen Support (Support)
Viser programmets aktiv-id og versionsnummer og giver dig mulighed for at bruge funktionen Help (Hjælp)
Help
(Hjælp)
Asset ID
(Aktiv-id)
Version
(Version)
Besøg webstedet for MagicTune, eller klik for at åbne Hjælp-filerne (brugervejledningen), hvis
du har brug for hjælp til at installere eller køre MagicTune. Brugervejledningen åbnes i et
grundlæggende browservindue.
Åbner skærmoplysningsvinduet med skærmens fremstillingsdato.
Med"Color Calibration" (Farvekalibrering) kan du opnå optimale farveforhold for skærmen.
Benytfølgende 5 trin for at opnå optimale skærmforhold.
1. Anvend styrebjælken for lysstyrke for at tilpasse lysstyrken for kontrol-patch'et til lysstyrken for
baggrundsmønsteret.
2. Når du ser bestemte farvetoner på kontrol-patch'et, skal du flytte kontrolmarkøren i retning af den farve, der
refererer til farvereferencecirklen.
=> Når justeringen er foretages korrekt, behøver du ikke se nogen farvetone på kontrol-patch'et.
3. Når du er færdig med justeringerne i trin 1, skal du klikke på knappen “Next” (Næste).
4. Gentag fremgangsmåderne ved 1), 2) og 3) for de resterende trin 2-5.
5. Du kan let se kalibreringseffekten ved at klikke på knappen “Preview” (Eksempel).
Sådan kan flere brugere bruge justerede farveværdier
Definition
Når skærmen bruges af flere brugere, kan farveværdier, som justeres via Color calibration for hver bruger, gemmes og
anvendes. Op til 5 brugere kan anvende de gemte farveværdier.
1. How to save adjusted color values:
Press Next to make it change into Apply and then you can save adjusted color values. As many as 5 values can
be saved.
2. Sådan gemmes justerede farveværdier:
Tryk på Next (Næste) for kunne anvende Apply (Anvend). Derefter kan du gemme de justerede farveværdier.
Du kan gemme op til 5 værdier.
2. Preview(Eksempel)
Tryk på knappen "Preview" (Eksempel) på "Color Calibration" (Farvekalibrering).
Billedet ovenfor vises.
1. Tryk på knappen "View Calibrated" (Vis kalibreret) for at se den justerede kalibreringseffekt.
2. Tryk på knappen "View Uncalibrated" (Vis ikke-kalibreret) for at se det oprindelige billede.
MagicTune-programmet kan fjernes ved at bruge indstillingen "Add or Remove Programs" (Tilføj/fjern
programmer) i Kontrolpanel i Windows.
Benyt følgende fremgangsmåde for at fjerne MagicTune.
1. Gå til [Tusk Tray (Opgavebakke)] ' [Start (Start)] ' [Settings (Indstillinger)], og vælg derefter [Control
Panel (Kontrolpanel)] i menuen. Hvis programmet kører på Windows XP, skal du gå til [Control Panel
(Kontrolpanel)] i menuen [Start (Start)].
2. Klik på ikonet "Add or Remove Programs" (Tilføj/fjern programmer i Kontrolpanel.
3. Rul ned til "MagicTune" på skærmbilledet "Add or Remove Programs" (Tilføj/fjern programmer). Klik
på det for at markere det.
4. Klik på knappen "Change/Remove" (Rediger/fjern) for at fjerne programmet.
5. Klik på "Yes" (Ja) for at begynde afinstallationen.
6. Vent på, at dialogboksen "Uninstall Complete" (Fjernelsen er fuldført) vises.
Besøg
webstedet
svar) og hente softwareopgraderinger.
for MagicTune for at få teknisk support til MagicTune, se FAQs (ofte stillede spørgsmål og
MagicTune fungerer muligvis ikke, hvis skærmen udskiftes, eller grafikkortdriveren opdateres, mens
MagicTune kører. Hvis dette er tilfældet, skal du genstarte systemet.
Kontrolleres, når MagicTune ikke fungerer korrekt.
* Funktionen MagicTune findes kun på pc'er (VGA) med Windows-operativsystemet, der understøtter Plug
and Play.
Kontrolpanel -> Ydeevne og vedligeholdelse -> System -> Hardware -> Enhedshåndtering ->
Skærme ->. Når du har slettet Plug and Play-skærmen, skal du søge efter "Plug and Playskærm" ved at søge i den nye hardware.
* Hvis du vil kontrollere, om en pc kan bruges sammen med funktionen
MagicTune, skal du følge trinene nedenfor (i forbindelse med Windows XP):
Besøg
webstedet
svar) og hente softwareopgraderinger.
for MagicTune for at få teknisk support til MagicTune, se FAQs (ofte stillede spørgsmål og
Check oplysninger i det følgende afsnit, før du tilkalder en servicetekniker, for at se, om du
selv kan klare problemet. Hvis du har brug for assistance, kan du bruge telefonnummeret
på dit garantibevis, nummeret, der er angivet i afsnittet med Oplysninger eller du kan
kontakte din forhandle
SymptomerChecklisteMulige løsninger
.
Der er ikke noget
billede på skærmen.
Jeg kan ikke tænde for
monitoren.
Er strømkablet rigtigt tilsluttet?Kontroller strømforbindelse og
forsyning.
Kommer meddelelsen "
Signal Cable"
Hvis strømmen er tilsluttet,
genstart computeren for at se
åbningsskærm-billedet (login
skærmbilledet).
" op på skærmen?
"Check
(Tilsluttet ved hjælp af D-subkablet)
Kontroller, om computeren er
tilsluttet korrekt.
(Tilsluttet ved hjælp af DVI-kablet)
Hvis der vises en (fejl-)meddelelse
på skærmen, selv om skæmen er
tilsluttet korrekt, skal du kontrollere,
om skærmens status er indstillet til
analog. Tryk på knappen Source
(Kilde) for at få skærmen til at
dobbelttjekke signalets inputkilde.
Hvis åbningsskærmbilledet (login
skærmbilledet) kommer frem, start
så computeren i passende mode
(sikker mode for Windows
ME/2000/XP), og juster derefter
videokortets frekvens.
(Se Fabriksindstillede Modes.)
Bemærk: Hvis
åbningsskærmbilledet (login
skærmbilledet) ikke kommer frem,
kontakt da et servicecenter eller din
forhandler.
Kommer "
Recommended mode 1280 x
1024 60Hz
Not Optimum Mode.
" frem på skærmen?
Denne meddelelse vises, hvis
signalet fra videokortet overstiger
den maksi-male opløsning og
frekvens for din monitor.
Juster din monitors maksimale
opløs- ning og frekvens.
Hvis skærmen overstiger SXGA
eller 75Hz, vises meddelelsen "
Not
Optimum Mode. Recommended
mode 1280 x 1024 60Hz
skærmen overstiger 85Hz, fungerer
skærmen korrekt, men meddelelsen
"
Not Optimum Mode.
Recommended mode 1280 x 1024
" i ét minut, hvorefter den
60Hz
forsvinder. Skift til den anbefalede
tilstand i perioden med på ét minut.
(Meddelelsen vises igen, hvis
systemet genstartes).
". Hvis
Skærmbilledet har
underlige farver eller er
kun sort og hvidt.
Skærmbilledet er
pludselig ude af
balance.
Der er ikke noget billede på
skærmen. Blinker
strømindikatorlampen på
monitoren med 1 sekunds
interval?
Tilslutttet ved hjælp af DVI-kablet?Du kan få en tom skærm, hvis du
Har skærmbilledet kun én farve,
som om man ser på skærmen
gennem et stykke cellofan?
Blev skærmbilledets farver
anderledes efter at køre et
program eller på grund af kollision
af applikationer?
Er videokortet indstillet korrekt?Indstil videokortet i henhold til
Har du skiftet videokort eller drev?Juster placering og størrelse af
Har du justeret monitorens
opløsning eller frekvens?
Monitoren er i PowerSaver mode.
Tryk på en tast på tastaturet eller flyt
musen for at aktivere monitoren og
kald billedet frem på skærmen.
starter systemet, inden du tilslutter
DVI-kablet, eller hvis du tager DVIkablet ud og derefter tilslutter det
igen, mens systemet kører, da visse
typer grafikkort ikke udsender
videosignaler. Tilslut DVI-kablet, og
genstart derefter systemet.
Kontroller signalkabelforbindelsen.
Sørg for at videokortet er skubbet
helt ind.
Genstart computeren.
instruktionsbogen for videokort.
skærm billede ved hjælp af OSD.
Juster videokort opløsning og
frekvens.
(Se Fabriksindstillede Modes).
Skærmbilledet er ude
af fokus eller OSD kan
ikke justeres.
LED blinker, men der
er ingen billeder på
skærmen.
Der er kun 16 farver
vist på skærmen.
Skærmbilledets farver
har ændret sig efter at
videokortet blev skiftet.
Der fremkommer en
besked "Ukendt
monitor, Plug & Play
(VESA DDC) monitor
Skærmbilledet kan komme ud af balance som følge af
videokortsignalernes cyklus. Genindstil placering, idet du følger OSD.
Har du justeret monitorens
opløsning eller frekvens?
Check Display Timing på menuen
og kontroller, om frekvensen er
rigtigt indstillet.
Er farverne i Windows indstillet
korrekt?
Er videokortet indstillet korrekt?Indstil vidokortet i henhold til
Har du installeret monitordriver?Installer monitordriver i henhold til
Se i instruktionsbog for videokort
for at finde ud af, om Plug & Play
Juster videokortopløsning og
frekvens.
(Se Fabriksindstillede Modes).
Juster frekvensen rigtigt i henhold til
videokortets instruktionsbog og de
Fabriksindstillede Modes.
(Maximumfrekvens per resolution
kan variere fra det ene produkt til
det andet).
For Windows ME/2000/XP:
Indstil farverne korrekt ved at gå til
Check følgende punkter, hvis der er problemer med monitoren.
1. Kontroller at strømledning og kabel er rigtigt tilsluttet co mputeren.
2. Check om computeren bipper mere end 3 gange ved opstart.
(Hvis den gør, tilkald service for computerens bundkort).
3. Hvis du selv har installeret et nyt videokort eller hvis du selv installerede pc'en, så kontroller det
installerede adapter (video) drev og monitor drev.
4. Kontroller at videoskærmens scanning ratio er indstillet til 75Hz eller 85Hz.
(Den bør ikke overstige 60Hz ved brug af maksimumopløsning.)
5. Hvis du har problemer med at installere adapter (video) drev, så genstart computeren i Sikker
Mode, fjern Display Adapteren i "
computeren for at geninstallere adapter (video) driver
Hvis problemet sker gentagne gange, bør en autoriseret servicetekniker tilkaldes.
Spørgsmål & Svar
SpørgsmålSvar
Har du skiftet pc eller grafikkort?Download det seneste program.
Programmet kan downloades fra
http://www.samsung.com/.
Kontrolpanel, System, Udstyrsadministrator
" og genstart
Hvordan ændrer jeg
frekvensen?
Hvordan kan jeg justere
opløsningen?
Hvordan kan jeg indstille
PowerSaver funktionen?
Hvordan kan jeg rengøre det
udvendige kabinet/LCD
Skærm?
Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om
din monitor fungerer korrekt.
Selv-test Kontrolfunktion
1. Sluk for både computer og monitor.
Frekvensen kan ændres ved at omkonfigurere videokortet.
Bemærk, at support for videokort kan variere, afhængigt af
versionen af den anvendte driver.
(Se instruktionsbogen for computer eller videoko r t for yderlige
oplysninger).
Windows ME/XP/2000: Indstil opløsningen i Kontrolpanel, Skærm,
Indstillinger.
* Kontakt fabrikanten af videokort for yderligere oplysninger.
Windows ME/XP/2000: Indstil BIOS-SETUP for computeren eller
pauseskærmen. (Se Windows/Computerhåndbog).
Slå strømmen fra, tag ledningen ud og tør monitoren af med en
blød klud. Brug enten et rengøringsmiddel eller rent vand.
Sørg for, at der ikke efterlades rester af rengøringsmidlet og at
kabinettet ikke bliver ridset. Pas på, at der ikke kommer vand ind i
monitoren.
2. Fjern videostikkablet fra computerens bagpanel.
3. Tænd for monitoren.
Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende
illustration.
sDe tre felter inde i rammen er rød, grøn og blå.
Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor.
Denne boks kommer også frem under normal drift, hvis videokablet går løst eller bliver
ødelagt.
4. Sluk for din monitor og tilslut videokablet igen; tænd så fo r både co mputer og monitor.
Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bø r du
checke din video controller og computer system; din monitor fungerer korrekt.
Advarsler
Hvis der er noget galt med inputsignalet, vil der fremkomme en besked på skærmen, eller
skærmbilledet forsvinder helt, selv om LED er aktiv. Beskeden kan angive, at monitoren er
uden for scanning rækkevidde eller at du skal checke signalkablet.
Miljø
Stedet og placeringen af monitoren kan have indflyde ls e på kv ali tete n og andre af
monitorens funktioner.
Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjern es og anbringes
z
i andet rum.
z Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er
inden for en radius af 1 meter fra monitoren.
Gode Tips
En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er
z
problemer med pc'en eller videokortet, kan dette forårsage, at monitorskærmens billede
forsvinder, har forkerte farver, udsender støj, Video mode not supported, osv. Hvis det er
tilfældet, check først, hvor problemet er og kontakt så et servicecenter eller din forhandler.
z
Kontrol af monitorens funktionstilstand

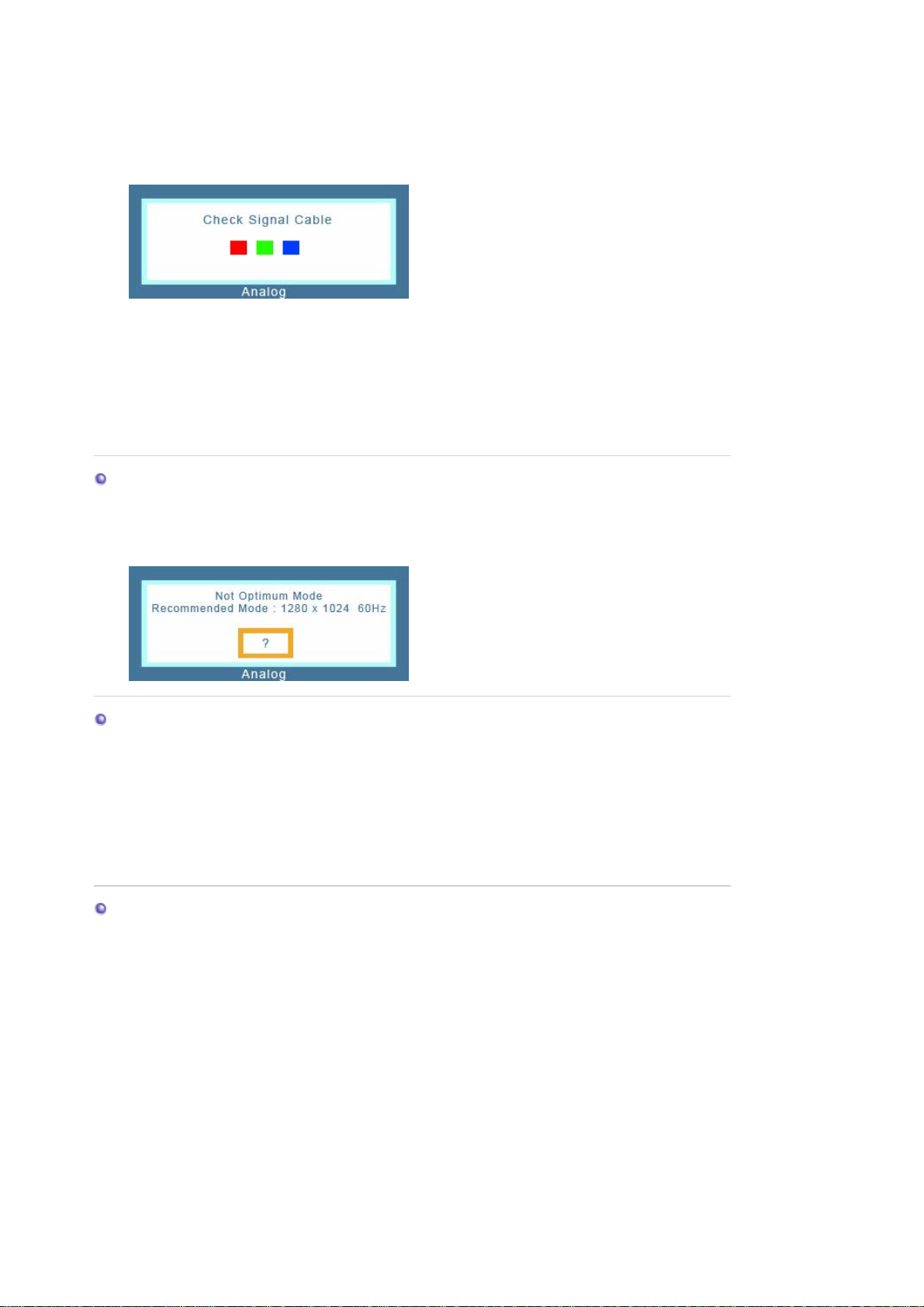

Hvis der ikke er noget billede på skærmen eller advarslen
Mode","Recommanded mode 1280 x 1024 60Hz"
"Not Optimum
kommer frem, fjern da kablet fra
computeren, mens monitoren stadig er tændt.
{ Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det, at
monitoren virker.
{ Hvis det er tilfældet, bør computer en checkes for at se, om der er problemer.
Check oplysninger i det følgende afsnit, før du tilkalder en servicetekniker, for at se, om du
selv kan klare problemet. Hvis du har brug for assistance, kan du bruge telefonnummeret
på dit garantibevis, nummeret, der er angivet i afsnittet med Oplysninger eller du kan
kontakte din forhandle
SymptomerChecklisteMulige løsninger
.
Der er ikke noget
billede på skærmen.
Jeg kan ikke tænde for
monitoren.
Er strømkablet rigtigt tilsluttet?Kontroller strømforbindelse og
forsyning.
Kommer meddelelsen "
Signal Cable"
Hvis strømmen er tilsluttet,
genstart computeren for at se
åbningsskærm-billedet (login
skærmbilledet).
Kommer "
Recommended mode 1280 x
1024 60Hz
" op på skærmen?
Not Optimum Mode.
" frem på skærmen?
"Check
Kontroller, om computeren er
tilsluttet korrekt.
Hvis åbningsskærmbilledet (login
skærmbilledet) kommer frem, start
så computeren i passende mode
(sikker mode for Windows
ME/2000/XP), og juster derefter
videokortets frekvens.
(Se Fabriksindstillede Modes.)
Bemærk: Hvis
åbningsskærmbilledet (login
skærmbilledet) ikke kommer frem,
kontakt da et servicecenter eller din
forhandler.
Denne meddelelse vises, hvis
signalet fra videokortet overstiger
den maksi-male opløsning og
frekvens for din monitor.
Juster din monitors maksimale
opløs- ning og frekvens.
Hvis skærmen overstiger SXGA
eller 75Hz, vises meddelelsen "
Optimum Mode. Recommended
mode 1280 x 1024 60Hz
skærmen overstiger 85Hz, fungerer
skærmen korrekt, men meddelelsen
"
Not Optimum Mode.
Recommended mode 1280 x 1024
" i ét minut, hvorefter den
60Hz
forsvinder. Skift til den anbefalede
tilstand i perioden med på ét minut.
(Meddelelsen vises igen, hvis
". Hvis
Not
systemet genstartes).
p
r
Skærmbilledet har
underlige farver eller er
kun sort og hvidt.
Skærmbilledet er
pludselig ude af
balance.
Skærmbilledet er ude
af fokus eller OSD kan
ikke justeres.
Der er ikke noget billede på
skærmen. Blinker
strømindikatorlampen på
monitoren med 1 sekunds
interval?
Har skærmbilledet kun én farve,
som om man ser på skærmen
gennem et stykke cellofan?
Blev skærmbilledets farver
anderledes efter at køre et
program eller på grund af kollision
af applikationer?
Er videokortet indstillet korrekt?Indstil videokortet i henhold til
Har du skiftet videokort eller drev?Juster placering og størrelse af
Har du justeret monitorens
opløsning eller frekvens?
Skærmbilledet kan komme ud af balance som følge af
videokortsignalernes cyklus. Genindstil placering, idet du følger OSD.
Har du justeret monitorens
opløsning eller frekvens?
Monitoren er i PowerSaver mode.
Tryk på en tast på tastaturet eller flyt
musen for at aktivere monitoren og
kald billedet frem på skærmen.
Kontroller signalkabelforbindelsen.
Sørg for at videokortet er skubbet
helt ind.
Genstart computeren.
instruktionsbogen for videokort.
skærm billede ved hjælp af OSD.
Juster videokort opløsning og
frekvens.
(Se Fabriksindstillede Modes).
Juster videokortopløsning og
frekvens.
(Se Fabriksindstillede Modes).
LED blinker, men der
er ingen billeder på
skærmen.
Der er kun 16 farver
vist på skærmen.
Skærmbilledets farver
har ændret sig efter at
videokortet blev skiftet.
Der fremkommer en
besked "Ukendt
monitor, Plug & Play
(VESA DDC) monitor
fundet".
MagicTune fungerer
ikke korrekt.
Check følgende punkter, hvis der er problemer med monitoren.
1. Kontroller at strømledning og kabel er rigtigt tilsluttet co mputeren.
2. Check om computeren bipper mere end 3 gange ved opstart.
(Hvis den gør, tilkald service for computerens bundkort).
3. Hvis du selv har installeret et nyt videokort eller hvis du selv installerede pc'en, så kontroller det
installerede adapter (video) drev og monitor drev.
4. Kontroller at videoskærmens scanning ratio er indstillet til 75Hz eller 85Hz.
(Den bør ikke overstige 60Hz ved brug af maksimumopløsning.)
5. Hvis du har problemer med at installere adapter (video) drev, så genstart computeren i Sikker
Mode, fjern Display Adapteren i "
Check Display Timing på menuen
og kontroller, om frekvensen er
rigtigt indstillet.
Er farverne i Windows indstillet
korrekt?
Er videokortet indstillet korrekt?Indstil vidokortet i henhold til
Har du installeret monitordriver?Installer monitordriver i henhold til
Se i instruktionsbog for videokort
for at finde ud af, om Plug & Play
(VESA DDC) understøttes.
Har du skiftet pc eller grafikkort?Download det seneste program.
Kontrol
anel, System, Udstyrsadministrato
Juster frekvensen rigtigt i henhold til
videokortets instruktionsbog og de
Fabriksindstillede Modes.
(Maximumfrekvens per resolution
kan variere fra det ene produkt til
det andet).
For Windows ME/2000/XP:
Indstil farverne korrekt ved at gå til
Kontrolpanel, Skærm,
Indstillinger.
instruktionsbogen for videokort.
instruktioner for driverinstallation.
Installer monitordriver i henhold til
instruktioner for driverinstallation.
Programmet kan downloades fra
http://www.samsung.com/.
" og genstart
computeren for at geninstallere adapter (video) driver
Hvis problemet sker gentagne gange, bør en autoriseret servicetekniker tilkaldes.
Spørgsmål & Svar
SpørgsmålSvar
Hvordan ændrer jeg
frekvensen?
Hvordan kan jeg justere
opløsningen?
Hvordan kan jeg indstille
PowerSaver funktionen?
Hvordan kan jeg rengøre det
udvendige kabinet/LCD
Skærm?
Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om
din monitor fungerer korrekt.
Selv-test Kontrolfunktion
1. Sluk for både computer og monitor.
2. Fjern videostikkablet fra computerens bagpanel.
3. Tænd for monitoren.
Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende
illustration.
sDe tre felter inde i rammen er rød, grøn og blå.
Frekvensen kan ændres ved at omkonfigurere videokortet.
Bemærk, at support for videokort kan variere, afhængigt af
versionen af den anvendte driver.
(Se instruktionsbogen for computer eller videoko r t for yderlige
oplysninger).
Windows ME/XP/2000: Indstil opløsningen i Kontrolpanel, Skærm,
Indstillinger.
* Kontakt fabrikanten af videokort for yderligere oplysninger.
Windows ME/XP/2000: Indstil BIOS-SETUP for computeren eller
pauseskærmen. (Se Windows/Computerhåndbog).
Slå strømmen fra, tag ledningen ud og tør monitoren af med en
blød klud. Brug enten et rengøringsmiddel eller rent vand.
Sørg for, at der ikke efterlades rester af rengøringsmidlet og at
kabinettet ikke bliver ridset. Pas på, at der ikke kommer vand ind i
monitoren.
Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor.
Denne boks kommer også frem under normal drift, hvis videokablet går løst eller bliver
ødelagt.
4. Sluk for din monitor og tilslut videokablet igen; tænd så fo r både co mputer og monitor.
Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bø r du
checke din video controller og computer system; din monitor fungerer korrekt.
Advarsler
Hvis der er noget galt med inputsignalet, vil der fremkomme en besked på skærmen, eller
skærmbilledet forsvinder helt, selv om LED er aktiv. Beskeden kan angive, at monitoren er
uden for scanning rækkevidde eller at du skal checke signalkablet.
Miljø
Stedet og placeringen af monitoren kan have indflyde ls e på kv ali tete n og andre af
monitorens funktioner.
z Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjernes og anbringes
i andet rum.
z Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er
inden for en radius af 1 meter fra monitoren.
Gode Tips
z En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er
problemer med pc'en eller videokortet, kan dette forårsage, at monitorskærmens billede
forsvinder, har forkerte farver, udsender støj, Video mode not supported, osv. Hvis det er
tilfældet, check først, hvor problemet er og kontakt så et servicecenter eller din forhandler.
z
Kontrol af monitorens funktionstilstand
Hvis der ikke er noget billede på skærmen eller advarslen
Mode","Recommanded mode 1280 x 1024 60Hz"
"Not Optimum
kommer frem, fjern da kablet fra
computeren, mens monitoren stadig er tændt.
{ Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det, at
monitoren virker.
Hvis det er tilfældet, bør computeren checkes for at se, om der er problemer.
{
Generelt
Generelt
ModelbetegnelseSyncMaster 710T / 711T / 701T
LCD Skærm
Størrelse17,0 " diagonalt
Billedareal337,92 (H) x 270,336 (V)
Pixel Pitch0,264mm (H) x 0,264mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 81 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16.194.277 Farver
Opløsning
Optimal opløsning1280 x 1024@60 Hz
Maksimal opløsning1280 x 1024@75 Hz
Inputsignal. Afgrænset
RGB Analog, DVI-kompatibel Digital RGB.
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
140 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
DVI-D to DVI-D kabel, aftageligt
Effektforbrug
Mindre end 34W
Dimensioner (BxDxH) / Vægt (Simpel holder)
Dimensioner (BxDxH) / Vægt (Simpel holder)
370,0 x 60,3 x 316,0 mm (Uden stand)
370,0 x 195,4 x 386,5 mm(with Basic Stand) / 4,4 kg
Dimensioner (BxDxH) / Vægt (pivotholder)
370,0 x 60,3 x 316,0 mm (Uden stand)
370,0 x 200,0 x 404
VESA Monteringsplade
100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
,0 mm(with Basic Stand) / 5,8 kg
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Strømafbryder
(Strøm t i l /fra)
(tilbehør)
Tilstand
Power Off Mode
Normal Drift
EPA/ENERGY
2000
Strømafbryder
(Tænd/sluk
lampe)
StrømindikatorGrønGrøn, blinkerSortSort
Effektforbrug
Mindre end
34W
Mindre end 1W
(Off-tilstand (Fra))
(711T 1.5W)
Mindre end 1W
(120Vac/220 Vac)
Mindre end 0W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Fabriksindst-illede Modes
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
Fabriksindstillede Timing Modes
Display Mode
IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,00 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 -/VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
VESA, 1152 x 864 67,500 75,000 108,00 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
Generelt
Generelt
ModelbetegnelseSyncMaster 910T / 912T
LCD Skærm
Størrelse19,0 " diagonalt
Billedareal376,32 (H) x 301,056 (V)
Pixel Pitch0,294mm (H) x 0,294mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 81 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16.777.219 Farver
Opløsning
Optimal opløsning1280 x 1024@60 Hz
Maksimal opløsning1280 x 1024@75 Hz
Inputsignal. Afgrænset
RGB Analog, DVI-kompatibel Digital RGB.
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
140 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
DVI-D to DVI-D kabel, aftageligt
Effektforbrug
Mindre end 38W
Dimensioner (BxDxH) / Vægt (Simpel holder)
416,6 x 60,2 x 349,4 mm (Uden stand)
416,6 x 215,2 x 424,6 mm(with Basic Stand) / 5,6 kg
Dimensioner (BxDxH) / Vægt (pivotholder)
416,6 x 60,2 x 349,4 mm (Uden stand)
416,6 x 200,0 x 420
VESA Monteringsplade
100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
,6 mm(with Basic Stand) / 7,2 kg
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Strømafbryder
(Strøm t i l /fra)
(tilbehør)
Tilstand
Power Off Mode
Normal Drift
EPA/ENERGY
2000
Strømafbryder
(Tænd/sluk
lampe)
StrømindikatorGrønGrøn, blinkerSortSort
Effektforbrug
Mindre end
38W
Mindre end 1W
(Off-tilstand (Fra))
(912T 1.5W)
Mindre end 1W
(120Vac)
Mindre end 0W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Fabriksindst-illede Modes
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
Fabriksindstillede Timing Modes
Display Mode
IBM, 640 x 350 31.469 70.086 25.175 +/IBM, 640 x 480 31.469 59.940 25.175 -/IBM, 720 x 400 31.469 70.087 28.322 -/+
MAC, 640 x 480 35.000 66.667 30.240 -/MAC, 832 x 624 49.726 74.551 57.284 -/-
MAC, 1152 x 870 68.681 75.062 100.00 -/-
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 640 x 480 37.861 72.809 31.500 -/-
VESA, 800 x 600 35.156 56.250 36.000 -/-
VESA, 800 x 600 37.879 60.317 40.000 +/+
VESA, 800 x 600 46.875 75.000 49.500 +/+
VESA, 800 x 600 48.077 72.188 50.000 +/+
VESA, 1024 x 768 48.363 60.004 65.000 -/VESA, 1024 x 768 56.476 70.069 75.000 -/VESA, 1024 x 768 60.023 75.029 78.750 +/+
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
VESA, 1152 x 864 67.500 75.000 108.00 +/+
VESA, 1280 x 1024 63.981 60.020 108.00 +/+
VESA, 1280 x 1024 79.976 75.025 135.00 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
Generelt
Generelt
ModelbetegnelseSyncMaster 710N / 712N
LCD Skærm
Størrelse17,0 " diagonalt
Billedareal337,92 (H) x 270,336 (V)
Pixel Pitch0,264mm (H) x 0,264mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 81 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16.194.277 Farver
Opløsning
Optimal opløsning1280 x 1024@60 Hz
Maksimal opløsning1280 x 1024@75 Hz
Inputsignal. Afgrænset
RGB Analog,
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
140 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
Effektforbrug
Mindre end 34W
Dimensioner (BxDxH) / Vægt (Simpel holder)
370,0 x 60,3 x 316,0 mm (Uden stand)
370,0 x 195,4
Dimensioner (BxDxH) / Vægt (pivotholder)
370,0 x 60,3 x 316,0 mm (Uden stand)
370,0 x 200,0 x 404
VESA Monteringsplade
100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
x 386,5 mm(with Basic Stand) / 4,4 kg
,0 mm(with Basic Stand) / 5,8 kg
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Tilstand Normal Drift
Power Off Mode
EPA/ENERGY 2000
Strømafbryder
(Tænd/sluk lampe)
StrømindikatorGrønGrøn, blinkerSort
EffektforbrugMindre end 34W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
Fabriksindst-illede Modes
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Mindre end 1W
(Off-tilstand (Fra))
Mindre end 1W(120Vac/220 Vac)
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
Fabriksindstillede Timing Modes
Display Mode
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,00 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 -/-
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,00 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
Størrelse19,0 " diagonalt
Billedareal376,32 (H) x 301,056 (V)
Pixel Pitch0,294mm (H) x 0,294mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 81 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16 194 277
Opløsning
Optimal opløsning1280 x 1024@60 Hz
Maksimal opløsning1280 x 1024@75 Hz
Inputsignal. Afgrænset
RGB Analog,
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
140 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
Effektforbrug
Mindre end 38W
Dimensioner (BxDxH) / Vægt (Simpel holder)
416,6 x 60,2 x 349,4 mm (Uden stand)
416,6 x 215,2
Dimensioner (BxDxH) / Vægt (pivotholder)
416,6 x 60,2 x 349,4 mm (Uden stand)
416,6 x 200,
VESA Monteringsplade
100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
x 424,6 mm(with Basic Stand) / 5,6 kg
0 x 420,6 mm(with Basic Stand) / 7,2 kg
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Tilstand Normal Drift
Power Off Mode
EPA/ENERGY 2000
Strømafbryder
(Tænd/sluk lampe)
StrømindikatorGrønGrøn, blinkerSort
EffektforbrugMindre end 38W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
Fabriksindst-illede Modes
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Mindre end 1W
(Off-tilstand (Fra))
Mindre end 1W(120Vac)
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
Fabriksindstillede Timing Modes
Display Mode
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
IBM, 640 x 350 31.469 70.086 25.175 +/IBM, 640 x 480 31.469 59.940 25.175 -/IBM, 720 x 400 31.469 70.087 28.322 -/+
MAC, 640 x 480 35.000 66.667 30.240 -/MAC, 832 x 624 49.726 74.551 57.284 -/-
MAC, 1152 x 870 68.681 75.062 100.00 -/-
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 640 x 480 37.861 72.809 31.500 -/-
VESA, 800 x 600 35.156 56.250 36.000 -/-
VESA, 800 x 600 37.879 60.317 40.000 +/+
VESA, 800 x 600 46.875 75.000 49.500 +/+
VESA, 800 x 600 48.077 72.188 50.000 +/+
VESA, 1024 x 768 48.363 60.004 65.000 -/VESA, 1024 x 768 56.476 70.069 75.000 -/VESA, 1024 x 768 60.023 75.029 78.750 +/+
VESA, 1152 x 864 67.500 75.000 108.00 +/+
VESA, 1280 x 1024 63.981 60.020 108.00 +/+
VESA, 1280 x 1024 79.976 75.025 135.00 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
Generelt
Generelt
ModelbetegnelseSyncMaster 510T
LCD Skærm
Størrelse15,0 " diagonalt
Billedareal304,1 (H) x 228,1 (V)
Pixel Pitch0,297mm (H) x 0,297mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 61 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16.194.277 Farver
Opløsning
Optimal opløsning1024 x 768@60 Hz
Maksimal opløsning1024 x 768@75 Hz
Inputsignal. Afgrænset
RGB Analog, DVI-kompatibel Digital RGB.
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
81 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
DVI-D to DVI-D kabel, aftageligt
Effektforbrug
Mindre end 25W
Dimensioner (BxDxH) / Vægt
338,0 X 56,3 X 272,0 mm (Uden stand)
338,0 X 195,4 X 342,5 mm(with Basic Stand) / 3,0 kg
VESA Monteringsplade
75mm x 75mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 2 359 296.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Tilstand Normal Drift
Power Off Mode
EPA/ENERGY 2000
Strømafbryder
(Tænd/sluk lampe)
StrømindikatorGrønGrøn, blinkerSort
EffektforbrugMindre end 25W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
Fabriksindst-illede Modes
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Mindre end 1W
(Off-tilstand (Fra))
Mindre end 1W/1.5W(110Vac/220 Vac)
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
Fabriksindstillede Timing Modes
Display Mode
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 -/VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
Generelt
Generelt
ModelbetegnelseSyncMaster 510N / 512N / 515V
LCD Skærm
Størrelse15,0 " diagonalt
Billedareal304,1 (H) x 228,1 (V)
Pixel Pitch0,297mm (H) x 0,297mm (V)
Typea-si TFT aktiv matrix
Synkronisering
Vandret30 ~ 61 kHz
Lodret56 ~ 75 Hz
Skærmfarver
16.194.277 Farver
Opløsning
Optimal opløsning1024 x 768@60 Hz
Maksimal opløsning1024 x 768@75 Hz
Inputsignal. Afgrænset
RGB Analog,
Sammensat Sync, SOG, 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit,
TTL niveau positivt eller negativt
Maksimum Pixel Clock
81 MHz
Strømforsyning
AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz
Signalkabel
15pin-to-15pin D-sub kabel, aftageligt
Effektforbrug
Mindre end 25W
Dimensioner (BxDxH) / Vægt
338,0 X 56,3 X 272,0 mm (Uden stand)
338,0 X 195,4 X 342,5 mm(with Basic Stand) / 3,0 kg
VESA Monteringsplade
75mm x 75mm (for anvendelse med speciel (Arm) Monteringsbeslag.)
Miljøforhold
DriftTemperatur: 50°F ~ 104°F(10°C ~ 40°C)
OpbevaringTemperatur: -4°F ~113°F (-20°C ~ 45°C)
Plug and Play
Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og
computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor
installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.
Dot Acceptable
Fugtighed: 10% ~ 80%, ikke-kondenserende
Fugtighed: 5% ~ 95%, ikke-kondenserende
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 2 359 296.
Bemærk: Design og specifikationer ka n ændres uden fo r udgående varsel
PowerSaver
Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at
sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå
tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at
spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en
længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er
installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende
denne funktion.
Tilstand Normal Drift
Power Off Mode
EPA/ENERGY 2000
Strømafbryder
(Tænd/sluk lampe)
StrømindikatorGrønGrøn, blinkerSort
EffektforbrugMindre end 25W
Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når
Fabriksindst-illede Modes
Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive
justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om
LED er tændt. Se håndbogen for videokortet og indstil skærmen således:
den anvendes sammen med en computer med VESA DPMS funktion.
SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt
opfylder ENERGY STAR®retningslinjer for energibesparelse.
Mindre end 1W
(Off-tilstand (Fra))
Mindre end 1W/1.5W(110Vac/220 Vac)
Fabriksindstillede Timing Modes
Display Mode
Lodret Frekvens
(kHz)
Vandret Frekvens
(Hz)
Pixel Clock
(MHz)
Sync Polaritet
(V/L)
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 -/VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+
Vandret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant
af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for
Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Lodret Frekvens
Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede
mange gange i sekundet for at vise et billede for brugeren. Denne
gentagelsesfrekvens kaldes den Lodrette Frekvens eller
billedgenskabelsesfrekvensen. Enhed: Hz.
V
Service
irksomhedens adresse og telefonnummer kan ændres uden forudgående varsel.
AUSTRALIA :
Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : 1300 362 603
http://www.samsung.com.au/
BRAZIL :
Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421
http://www.samsung.com.br/
CANADA :
Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
1-800-SAMSUNG (1-800-726-7864)
http://www.samsung.ca/
CHILE :
SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: 56-2-5605353
56-2-800200211
FRANCE :
SAMSUNG ELECTRONICS FRANCE Serv ice
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : 08 25 08 65 65
Fax : 01 48 63 06 38
http://www.samsungservices.com/
GERMANY :
TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min
http://www.samsung.de/
HUNGARY :
Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: 36 1 453 1100
Fax: 36 1 453 1101
http://www.samsung.hu/
ITALY :
Samsung Electronics Italia S.p.a.
ia C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153
http://www.samsung-italia.com/
MEXICO :
MÉXICO :
SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.
SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
Via Lopez Portillo No. 6, Col. San Francisco
Chilpan Tultitlan, Estado de Mexico C.P. 54940. MexicoD.F. Mexico
IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.
EXPORTADO POR:Samsung Electronics CO.,LTD.
EXPORTADO POR: Samsung Electronics CO.,LTD.
Via Lopez PortilloNo. 6,Col. San FranciscoChilpan Tultitlan,Estado de Mexico C.P. 54940. MexicoD.F. Mexico
Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tel:01(55) 5317 2551/3410/3409
Tultitlán, Estado de México, C.P. 54940
Tel: 01-55-5747-5100 / 01-800-726-7864
416, Mae tan-3dong, Yeongtong-gu,Suwon City, Kyoungki-Do Korea
416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea
NETHERLANDS/BELGIUM/LUXEMBOURG :
Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/
PANAMA :
Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
A
Tel. : (507) 210-1122, 210-1133
Tel : 800-3278(FAST)
http://www.samsung-latin.com/
PERU :
Servicio Integral Samsung
v.Argentina 1790 Lima1. Peru
Tel: 51-1-336-8686
Fax: 51-1-336-8551
SOUTH AFRICA :
Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : 0027-11-549-1621
Fax : 0027-11-549-1629
http://www.samsung.co.za/
SWEDEN/DENMARK/NORWAY/FINLAND :
Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel +46 8 590 966 00
Fax +46 8 590 966 50
http://www.samsung.se/
THAILAND :
HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : 0-2635-2567
FAX : 0-2635-2556
UKRAINE :
SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. 8-044-4906878
Fax 8-044-4906887
Toll-free 8-800-502-0000
http://www.samsung.com.ua/
United Kingdom :
Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : (0208) 391 0168
Fax. : (0208) 397 9949
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : (0870) 242 0303
Fax. : (01952) 292 033
V
A
http://samsungservice.co.uk/
U.S.A. :
Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
1-800-SAMSUNG (1-800-726-7864)
http://samsungusa.com/monitor/
Ordforklaring
Dot Pitch
Skærmbilledet er sammensat af røde, grønne og blå punkter. Jo tættere punkterne står, des højere er
opløsningen. Afstanden mellem to punkter af samme farve kaldes 'Dot Pitch'. Enhed: mm.
Lodret Frekvens
Skærmen skal kaldes frem flere gange hvert sekund for at danne og vise et billede for brugeren.
Frekvensen af denne gentagelse per sekund kaldes Lodret Frekvens eller Gentagelsesfrekvens. Enhed:
Hz.
Eksempel:
andret Frekvens
Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes
den Vandrette Cyklus. Det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.
Interlace og Non-Interlace Metoder
Når skærmens vandrette linjer fra top til bund vises i rækkefølge, kaldes det Non-Interlace metode,
mens det kaldes Interlace metode, når lige og derefter ulige linjer vises. Non-Interlace metoden
anvendes for de fleste skærme for at opnå et klart billede. Interlace metoden er den samme metode,
som anvendes for TV.
Plug & Play
Dette er en funktion, som giver den bedst mulige skærmkvalitet for brugeren ved at gøre det muligt
for computer og skærm automatisk at udveksle informationer. Denne monitor opfylder den
internationale standard VESA DDC for Plug & Play funktionen.
Opløsning
ntallet af vandrette og lodrette punkter, der anvendes for at danne skærmbilledet, kaldes 'opløsning'.
Dette tal angiver billedets nøjagtighed. Høj opløsning er velegnet for multi-tasking, idet skærmen er i
stand til at vise flere billedinformationer.
Eksempel: Hvis opløsningen er 1024 x 768 betyder det, at skærmbilledet er sammensat af 1024
Hvis det samme lyssignal gentages 60 gange i sekundet, så kaldes det 60 Hz. I den
situation kan man se flimmer på skærmen. For at undgå dette problem anvendes en
flimmerfri mode med en lodret frekvens på mere end 70 Hz.
vandrette punkter (vandret opløsning) og 768 lodrette punkter (lodret opløsning).
For bedre billede
1. Juster computer-opløsningen og skærmens strålehastighed (opdateringsfrekvens) som beskrevet
nedenfor for at opnå den højeste billedkvalitet. Skærmens billedkvalitet kan være ujævn, hvis der
ikke ydes den højeste billedkvalitet i TFT-LCD.
{
Opløsning: 1280 X 1024 / 1024 x 768
{
Lodret frekvens (opdateringshastighed): 60 Hz
2.
TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en
milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme
lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og
du kan have fuld tillid til produktet.
z Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.
3. Ved rengøring af monitor og skærmflade, bør du kun bruge en blød klud med en smule af det
anbefalede rensemiddel, og derefter tørre efter med en tør klud. Husk ikke at være for hårdhændet,
idet dette kan medføre at der dannes mærker på skærmen.
4. Hvis du ikke er tilfreds med billedkvaliteten, kan du forbedre den ved at udfø re "automatisk
indstillingsfunktion" for skærmbilledet, der vises, når du trykker på vinduets slukke-knap. Hvis der
stadig er forstyrrelser efter automatisk indstilling, anvendes FIN/GROV-justeringsfunktionen.
5. Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed.
Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du
skal være væk fra skærmen i længere tid.
Enhver form for gengivelse uden forudgående skriftlig tilladelse fra Samsung Electronics Co., Ltd er strengt
forbudt.
Samsung Electronics Co., Ltd er ikke ansvarlig for eventuelle fejl i håndbogen eller for heraf følgende
skader som følge af levering, drift eller anvendelse af denne håndbog.
Samsung
Windows NT
indregistrerede varemærker for Video Standards Association;
indregistrerede varemærker for U.S. Environmental Protection Agency (EPA). Samsung Electronics Co., Ltd,
der er en ENERGY STAR® Partner, har fastslået, at dette produkt opfylder ENERGY STAR® retningslinjer
for energibesparelse. Alle andre produkter, der omtales i håndbogen, er muligvis varemærker eller
indregistrerede varemærker for deres respektive ejere.
er det indregistrerede varemærke for Samsung Electronics Co., Ltd;
er indregistrerede varemærker for Microsoft Corporati on;
VESA, DPMS
ENERGY STAR®
Microsoft, Windows
og
DDC
navn og logo er
er
og
FCC Information
European Notice (Europe only) | PCT Notice | VCCI |
TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
TCO'03 Recycling Information (TCO'03 applied model only)
Medical Requirement
Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)
IC Compliance Notice
|
MPR II Compliance
|
FCC Information
User Instructions
The Federal Communications Commission Radio Frequency Interference Statement includes
the following warning:
This equipment has been tested and found to comply with the limits for a Class B digital
Note:
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television receptions, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is
z
connected.
z Consult the dealer or an experienced radio/TV technician for help.
User Information
Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S.
Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.
The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301
Warning
User must use shielded signal interface cables to maintain FCC compliance for the product.
Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration
5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.
IC Compliance Notice
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.
Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur
les équipements produisant des interférences au Canada.
MPR II Compliance
This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.
European Notice(Europe Only)
Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community. Compliance with these directives implies conformity to the following
European Norms:
z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics
z EN61000-3-3:1995 - Voltage Fluctuations
PCT Notice
VCCI
This is a Class B product based on the standard of the Voluntary Control Council for
Interference by Information Technology Equipment (VCCI). If this is used near a radio or
television receiver in a domestic environment, it may cause radio interference. Install and use
the equipment according to the instruction manual.
TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
AB general requirements
AB2 Written Eco-document acompanying the products
Congratulations! You have just purchased a TCO'95 approved and labelled product! Your
choice has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.
Why do we have environmentally-labelled monitors?
In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far
for the majority of electronic equipment to be recycled in a satisfactory way, most of these
potentially damaging substances sooner or later enter Nature.
There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and
climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic
equipment in offices consumes an enormous amount of energy, since it is often routinely left
running continuously.
What does labelling involve?
This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).
The requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electrical and magnetic fields, energy consumption and electrical and fire safety.
The environmental demands concern among other things restrictions on the presence and use
of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have
an environmental plan, which must be adhered to in each country where the company conducts
its operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.
Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.
TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: +46 8 782 92 07
E-mail (Internet):
development@tco.se
Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:
http://www.tco-info.com/
TCO'95 is a co-operative project between(3 logos)
Environmental Requirements
Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.
z TCO'95 demand requires that plastic components weighing more than 25 grams must not
contain organically bound chlorine and bromine.
Lead
Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.
z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been
developed.
Cadmium
Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.
z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per
million) of cadmium. The colour-generating layers of display screens must not contain any
cadmium.
Mercury
Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.
z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per
million) of mercury. It also demands that no mercury is present in any of the electrical or
electronics components concerned with the display unit.
CFCs (freons)
CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing
of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone
layer in the stratosphere, causing increased reception on Earth of ultraviolet light with
consequent increased risks of skin cancer (malignant melanoma).
z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the
manufacturing of the product or its packaging.
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
Congratulations!
You have just purchased a TCO'99 approved and labelled product! Your choice has provided
you with a product developed for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further development of environmentally
adapted electronics products.
This product meets the requirements for the TCO'99 scheme which provides for an
international environmental and quality labelling labelling of personal computers. The labelling
scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),
Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.
The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction
of electric and magnetic fields, energy consumption and electrical safety.
Why do we have environmentally labelled computers?
In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that environmentally harmful
substances are used both in the products and during their manufacture. Since it is not so far
possible to satisfactorily recycle the majority of electronics equipment, most of these potentially
damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g.
acidic and climate-influencing emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running continuously and thereby consumes a lot of
energy.
What does labelling involve?
The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the
presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)
and chlorinated solvents, among other things. The product must be prepared for recycling and
the manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.
The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.
Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet):
development@tco.se
Current information regarding TCO'99 approved and labelled products may also be obtained
via the Internet, using the address:
http://www.tco-info.com/
Environmental requirements
Flame retardants
Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in
fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may
occur.
The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.
Cadmium**
Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not
contain any mercury. It also demands that mercury is not present in any of the electrical or
electronics components associated with the labelled unit. There is however one exception.
Mercury is, for the time being, permitted in the back light system of flat panel monitors as today
there is no commercially available alternative. TCO aims on removing this exception when a
Mercury free alternative is available.
CFCs (freons)
The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks
of skin cancer (malignant melanoma) as a consequence.
Lead**
Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
Congratulations!
The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.
Some of the features of the TCO'03 Display requirements:
Ergonomics
Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.
Energy
z Energy-saving mode after a certain time ?beneficial both for the user and the environment
z Electrical safety
Emissions
Electromagnetic fields
z
z Noise emissions
Ecology
The product must be prepared for recycling and the manufacturer must have a certified
z
environmental management system such as EMAS or ISO 14 000
z Restrictions on
o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.
The requirements included in this label have been developed by TCO Development in
cooperation with scientists, experts, users as well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved in influencing the development of IT equipment in
a more user-friendly direction. Our labelling system started with displays in 1992 and is now
requested by users and IT-manufacturers all over the world.
For more information, Please visit
www.tcodevelopment.com
TCO'03 Recycling Information (TCO'03 applied model only)
For recycling information for TCO'03 certified monitors, for the residents in the following
countries, please contact the company corresponding to your region of residence. For those
who reside in other countries, please contact a nearest local Samsung dealer for recycling
information for the products to be treated in environmentally acceptable way.
[U.S.A. Residents Only]
Solid Waste Transfer &
COMPANY
ADDRESS
TELEPHONE 973-565-0181
FAX
EMAIL
HOME
PAGE
Recycling Inc
442 Frelinghuysen Ave
Newark, NJ 07114
Fax: 973-565-9485
none
http://www.bcua.org/Solid
Waste_Disposal.htm
Medical Requirement
U.S.A.
SWEDENNORWAYGERMANY
ELKRETSEN
ELKRETSEN Box
1357, 111 83
Stockholm
Barnhusgatan 3, 4
tr.
In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use
in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.
EMC
This equipment has been tested and found to comply with the limits for medical devices to the
IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:
z Reorient or relocate the receiving device.
z Increase the separation between the equipment.
z Connect the equipment into an outlet on a circuit different from that to which the other
device(s) are connected.
z Consult the manufacturer or field service technician for help.
Video In / RS 232 / Video Out
Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for
medical equipment.) Furthermore all configurations shall comply with the system standard IEC
601-1-1. Everybody who connects additional equipment to the signal input part or signal output
part configures a medical system, and is therefore, responsible that the system complies with
the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.
Transport and Storage Limitations:
Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing
* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.
Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)
LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR
DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS
For details see lamprecycle.org, eiae.org, or call 1-800-Samsung
PRODUKTOPLYSNINGER (uden billedbibeholdelse)
LCD-skærme og -tv-apparater kan have billedbibeholdelse, når der skiftes fra et billede til et
andet, særligt efter at et statisk billede er blevet vist i længere tid.
I denne vejledning beskrives korrekt brug af LCD-produkter, så de beskyttes mod
billedbebeholdelse.
Hvad er billedbebeholdelse?
Under normal betjening af et LCD-panel forekommer der ingen bibeholdelse af
pixelbilleder. Hvis det samme billede vises i længere tid, akkumuleres en lille forskel i
den elektriske ladning dog mellem de to elektroder, der omslutter de flydende krystaller.
Dette kan resultere i en ophobning af de flydende krystaller i bestemte områder på
skærmen. Derved bevares det forrige billede, når der skiftes til et nyt videobillede. Ved
alle skærmprodukter, herunder LCD-produkter, kan der forekomme billedbibeholdelse.
Dette er ikke en produktfejl.
Følg den anbefalede vejledning nedenfor for at beskytte LCD-enheden mod
billedbibeholdelse.
Tilstanden Strømstyring fra, Pauseskærm eller strømbesparelsestilstand
Eksempel)
z Sluk enheden, når der bruges et statisk mønster.
- Sluk enheden i 4 timer efter 24 timers brug.
- Sluk enheden i 2 timer efter 12 timers brug.
z Brug evt. en pauseskærm.
- Pauseskærm med én farve eller et bevægeligt billede anbefales.
z Sluk skærmen vha. strømstyringsmodellen PC Display Properties
(Skærmegenskaber for pc).
Forslag til specifikke anvendelsesformål
Eksempel) Lufthavne, transithaller, børsmarkeder, banker og styresystemer
Det anbefales at følge konfigurationen af skærmsystemet, som vist nedenfor:
Skærmoplysninger sammen med logo eller cyklussen for bevægelige
billeder.
Eksempel) Cyklus: Skærmoplysninger i 1 time efterfulgt af et skærmlogo eller et
bevægeligt billede i 1 minut.
Skift farveoplysningerne jævnligt (brug 2 forskellige farver).
Eksempel) Roter billedoplysningerne med 2 farver hver halve time.
Undgå at bruge en kombination af tegn og baggrundsfarver, hvor der er stor
lysstyrkeforskel.
Undgå at bruge grå farver, som let kan forårsage billedbibeholdelse.
z Undgå følgende: Farver, hvor der er stor lysstyrkeforskel (sort og hvid, grå)
Eksempel)
z Anbefalede indstillinger: Klare farver med kun en anelse lysstyrkeforskel
- Skift tegnfarverne og –baggrunden hver halve time
Eksempel)
- Hver halve time skal tegnene med bevægelse skiftes.
Eksempel)
Den bedste måde at beskytte skærmen mod billedbibeholdelse er at indstille
pc'en eller systemet til at køre et pauseskærmsprogram, når du ikke bruger
enheden.
Billedbibeholdelse forekommer ikke, når et LCD-panel betjenes under normale forhold.
Normale forhold defineres som en jævnlig ændring af videomønstrene. Når LCD-
panelet betjenes i længere tid med et fast mønster (over 12 timer), kan der forekomme
en anelse forskel i spændingen mellem de elektroder, der styrer de flydende krystaller i
en pixel (LC - Liquid Crystal).Spændingen mellem elektroderne øges med tiden, hvilket
tvinger de flydende krystaller til at "hælde". Når dette sker, kan det forrige billede ses,
når mønstret ændres.
Dette kan undgås, ved at den akkumulerede spænding mindskes.
LCD Monitor opfylder ISO13406-2 Pixelstandard Klasse II.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
