Deutsch > Hauptseite > Sicherheitsanweisungen > Symbole

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen.

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Symbole

Strom

Installation

Reinigung

Anderes

Deutsch > Hauptseite > Sicherheitsanweisungen > Strom

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

Dies könnte elektrischen Schlag oder Feuer verursachen.

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.

Dies könnte elektrischen Schlag oder Feuer verursachen.

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

z Unsachgemäße Erdung könnte zu elektrischem Schlag oder

Beschädigung der Geräte führen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren Objekte darauf, die Schaden verursachen könnten.

Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

Schlag oder Feuer führen.

Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose, ebenso wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.

Dies könnte ein Feuer verursachen.

Symbole

Strom

Installation

Reinigung

Anderes

Deutsch > Hauptseite > Sicherheitsanweisungen > Installation

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

Unzureichende Belüftung könnte Funktionsausfall oder Feuer

verursachen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit.

Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder

Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.

z Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

Stellen Sie den Monitor auf eine ebene und stabile Arbeitsfläche.

z Wenn er herunterfällt, kann er Verletzungen verursachen.

Setzen Sie den Monitor vorsichtig ab.

z Er könnte sonst beschädigt werden oder zerbrechen.

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Symbole

Strom

Installation

Reinigung

Anderes

Deutsch > Hauptseite > Sicherheitsanweisungen > Reinigung

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.

Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder

Feuer verursachen.

Stellen Sie weder Wassergläser, Chemikalien noch kleine Metallobjekte auf den Monitor.

Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Sollte ein Fremdkörper in den Monitor geraten, ziehen Sie den Stecker

heraus und setzen Sie sich dann mit einem Kundendienstzentrum in

Verbindung.

Symbole

Strom

Installation

Reinigung

Anderes

Deutsch > Hauptseite > Sicherheitsanweisungen > Anderes

Entfernen Sie nicht das Gehäuse (oder die Rückwand). Es befinden sich im Inneren keine vom Benutzer zu wartenden Teile.

Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer

verursachen.

z Überlassen Sie die Wartung qualifiziertem Fachpersonal.

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und setzen Sie sich mit einem Vertragshändler oder Kundendienst in Verbindung.

Ein defektes Gerät könnte elektrischen Schlag oder Feuer

verursachen.

Stellen Sie keine schweren Gegenstände auf den Monitor.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

Für jede Stunde, die Sie in den Bildschirm sehen, sollten Sie Ihre Augen 5 Minuten lang entspannen.

Damit verringern Sie eine Ermüdung der Augen.

Benutzen oder lagern Sie keine leicht entzündlichen Substanzen in der Nähe des Monitors.

z Dies könnte eine Explosion oder Feuer verursachen.

Versuchen Sie nicht, die Position des Monitors zu verändern, indem Sie am Netz- oder Signalkabel ziehen.

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

elektrischen Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

elektrischen Schlag oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

z Dies könnte elektrischen Schlag, Feuer oder Verletzungen

verursachen.

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen.

z Deshalb sollten Sie zum Energiesparmodus wechseln oder einen

Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

Deutsch > Hauptseite > Einführung > Auspacken

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen,

wenden Sie sich an Ihren Händler.

Netzanschlußkabel Kappe

Fernsteuerung /

Batterien (AAA X 2)

Bedienungsanleitung auf CD

(Nicht in allen Gebieten erhältlich) Halbfuß

Separat erhältlich

Signalkabel

(15 pin D-Sub)

BNC to RCA

Adaptorjack

Monitor RS232C-Kabel

Garantiekarte

Wandmontageset Lautsprecherset Füße

Installations-CD für Fuß mit Pivot-

Funktion

Für Informationen über optionales Zubehör setzen Sie sich mit einem

Kundendienstzentrum

von

Samsung Electronics in Ihrer Nähe in Verbindung.

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

Deutsch > Hauptseite > Einführung > Vorderseite

Ausführliche Informationen zu den Monitorfunktionen finden Sie unter Benutzersteuerung unter Einstellen des LCD-Monitors. Die Konfiguration an der Vorderseite des Monitors variiert leicht abhängig vom jeweils verwendeten Monitormodell.

1. Auto-Taste 6. Menu-Taste

2. Source-Taste (Quelle) 7. Netzschalter

3. Exit-Taste 8. Betriebsanzeige

4. Auf/Ab-Taste 9. Fernsteuerungssensor

5. Links/Rechts-Taste / Lautstarke -Taste

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

SyncMaster 403T

Ausführliche Informationen in Bezug auf Kabelverbindungen finden Sie im Abschnitt Anschließen von

Kabeln unter Aufstellen.

Die Konfiguration an der Rückseite des Monitors variiert leicht abhängig vom jeweils verwendeten Monitormodell.

1. Ein/Aus-Schalter

2. Signalbuchse

3. EXTERNE STEUERUNG (Serieller ANSCHLUSS RS232C) : MDC (Multiple Device Control)-Programm-Anschluss

4. PC-Video-Anschlussbuchse : Verwenden des 15-polig, D-Sub – RGB-1-Modus (Analog PC)

5. PC-Video-Anschlussbuchse : Verwenden des DVI-D an DVI-D – RGB-2-Modus (Digital PC)

6. PC-Video-Anschlussbuchse / Component-Anschlussbuchse: BNC-Kabel (Eingang)

- RGB-3-Modus (Analog PC)-Anschluss: Anschluss von B, G, R, H, V Port

- Component-Anschluss: Anschluss von Pb, Y, Pr-Port

7. PC-Video-Loopout-Anschlussbuchse (RGB 3 (Analog PC)) / Component-Loopout-Anschlussbuchse (Component) – BNC-Kabel (Ausgang)

8. CVBS-Video-Anschlussbuchse: Video-1-Modus (Eingang)

9. CVBS-Video-Loopout-Anschlussbuchse (Ausgang)

10. S-Video-Anschlussbuchse : Video-2-Modus (Eingang)

11. S-Video-Loopout-Anschlussbuchse (Ausgang)

12. Component-Audio-Anschlussbuchse (Eingang) : Wird das Eingangssignal an die Buchse 6 angeschlossen, darf Audio nur an diese Buchse

angeschlossen werden.

13. CVBS, S-Video-Anschlussbuchse (Eingang) : Wird das Eingangssignal an die Buchse 8 oder 10 angeschlossen, darf Audio nur an diese Buchse

angeschlossen werden.

Loopout (Ausgabe der Schleife) : Max. 5 Monitore werden unterstützt.

14. Lautsprecheranschlussbuchse

15. PC-Stereo-Anschlussbuchse (Eingang)

16. Audio-Line-out-Anschlussbuchse (Ausgang)

17. Kensington-Schloss

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

SyncMaster 323T

Ausführliche Informationen in Bezug auf Kabelverbindungen finden Sie im Abschnitt Anschließen von

Kabeln unter Aufstellen.

Die Konfiguration an der Rückseite des Monitors variiert leicht abhängig vom jeweils verwendeten Monitormodell.

1. Ein/Aus-Schalter

2. Signalbuchse

3. EXTERNE STEUERUNG (Serieller ANSCHLUSS RS232C) : MDC (Multiple Device Control)-Programm-Anschluss

4. PC-Video-Anschlussbuchse : Verwenden des 15-polig, D-Sub – RGB-1-Modus (Analog PC)

5. PC-Video-Anschlussbuchse : Verwenden des DVI-D an DVI-D – RGB-2-Modus (Digital PC)

6. PC-Video-Anschlussbuchse / Component-Anschlussbuchse: BNC-Kabel (Eingang)

Wird das Eingangssignal an die Buchse 8 oder 10 angeschlossen, darf Audio nur an diese Buchse

- RGB-3-Modus (Analog PC)-Anschluss: Anschluss von B, G, R, H, V Port

- Component-Anschluss: Anschluss von Pb, Y, Pr-Port

7. PC-Video-Loopout-Anschlussbuchse (RGB 3 (Analog PC)) / Component-Loopout-Anschlussbuchse (Component) – BNC-Kabel (Ausgang)

8. CVBS-Video-Anschlussbuchse: Video-1-Modus (Eingang)

9. CVBS-Video-Loopout-Anschlussbuchse (Ausgang)

10. S-Video-Anschlussbuchse : Video-2-Modus (Eingang)

11. S-Video-Loopout-Anschlussbuchse (Ausgang)

12. Component-Audio-Anschlussbuchse (Eingang) : Wird das Eingangssignal an die Buchse 6 angeschlossen, darf Audio nur an diese Buchse

angeschlossen werden.

13. CVBS, S-Video-Anschlussbuchse (Eingang) :

angeschlossen werden.

Loopout (Ausgabe der Schleife) : Max. 5 Monitore werden unterstützt.

14. Lautsprecheranschlussbuchse

15. PC-Stereo-Anschlussbuchse (Eingang)

16. Audio-Line-out-Anschlussbuchse (Ausgang)

17. Kensington-Schloss

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

Ausführliche Informationen zu den Funktionen der Fernbedienung finden Sie unter Einstellen des LCDMonitors > Benutzersteuerung > Einstelltasten > Tasten der Fernbedienung. Die Konfiguration an der Fernbedienung variiert leicht abhängig vom jeweils verwendeten Monitormodell.

Die Fernbedienung hat eine Reichweite von ca. 7 cm bis 10 m. Der Empfangssensor des Monitors erfasst Signale der Fernbedienung, die sich bis zu 30 Grad links und rechts von Sensor befinden.

Tastennamen

Auswechseln der Batterie

Einsatz

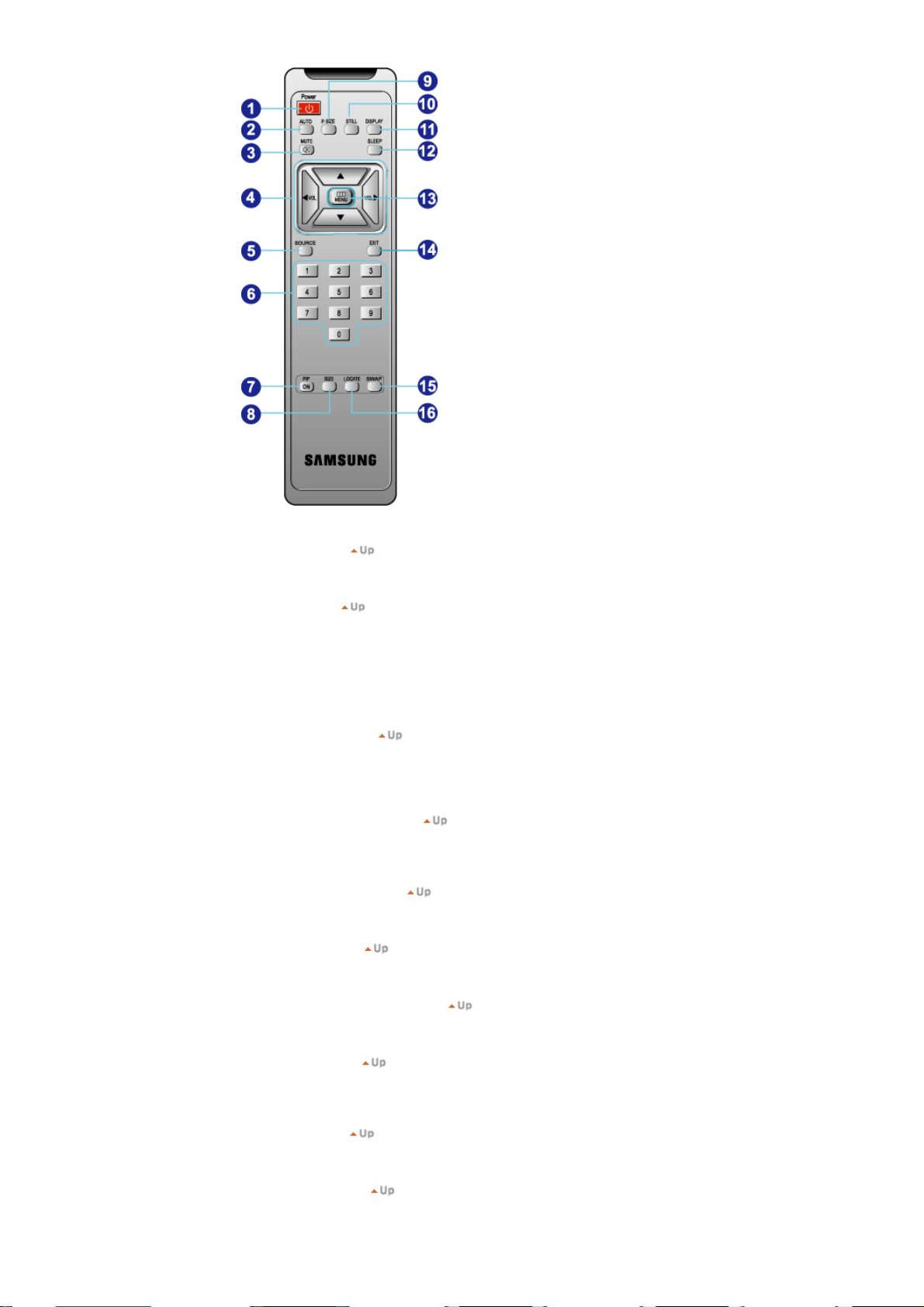

1. Tastennamen

1. Netzschalter

2. Auto-Taste

3. Stummschaltung

4. VOL-Tasten (Lautstärke)

5. Source-Taste (Quelle)

6. Nummerntaste

7. PIP(Picture-in-Picture)-Taste

8. PIP Size-Taste

9. P.Size-Taste

10. Standbild-Taste

11. Anzeige-Taste

12. Sleep-Taste

13. Menü-Taste

14. Exit-Taste (Beenden)

15. Swap-Taste (Haupt- und Nebenbild austauschen)

16. Position-Taste

2. Auswechseln der Batterie

1. Öffnen Sie die Abdeckung, indem Sie auf das mit gekennzeichnete Bauteil drücken.

2. Setzen Sie die Batterien ein. Achten Sie auf die korrekte Polarität (+, -).

3. Setzen Sie die Abdeckung wieder auf und schieben Sie sie in Position.

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

Mechanical Lay-out

Monitor Head

1. Mechanical Lay-out

Stand

Speaker | Mounting Bracket

SyncMaster 403T

2. Monitor Head

3. Stand

4. Speaker

5. Mounting Bracket

Auspacken

Vorderseite

Rückseite

Fernsteuerung

Mechanischer Aufbau

Mechanical Lay-out

Monitor Head

1. Mechanical Lay-out

Stand

Speaker | Mounting Bracket

SyncMaster 323T

2. Monitor Head

3. Stand

4. Speaker

5. Mounting Bracket

1. Mechanical Lay-out

SyncMaster 323T

2. Monitor Head

3. Stand

4. Speaker

5. Mounting Bracket

Installieren der Füße

Anschließen des Monitors Multiple Display Control (MDC)

SyncMaster 403T

Sie sollten nur die mitgelieferten Schrauben verwenden.

Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen.

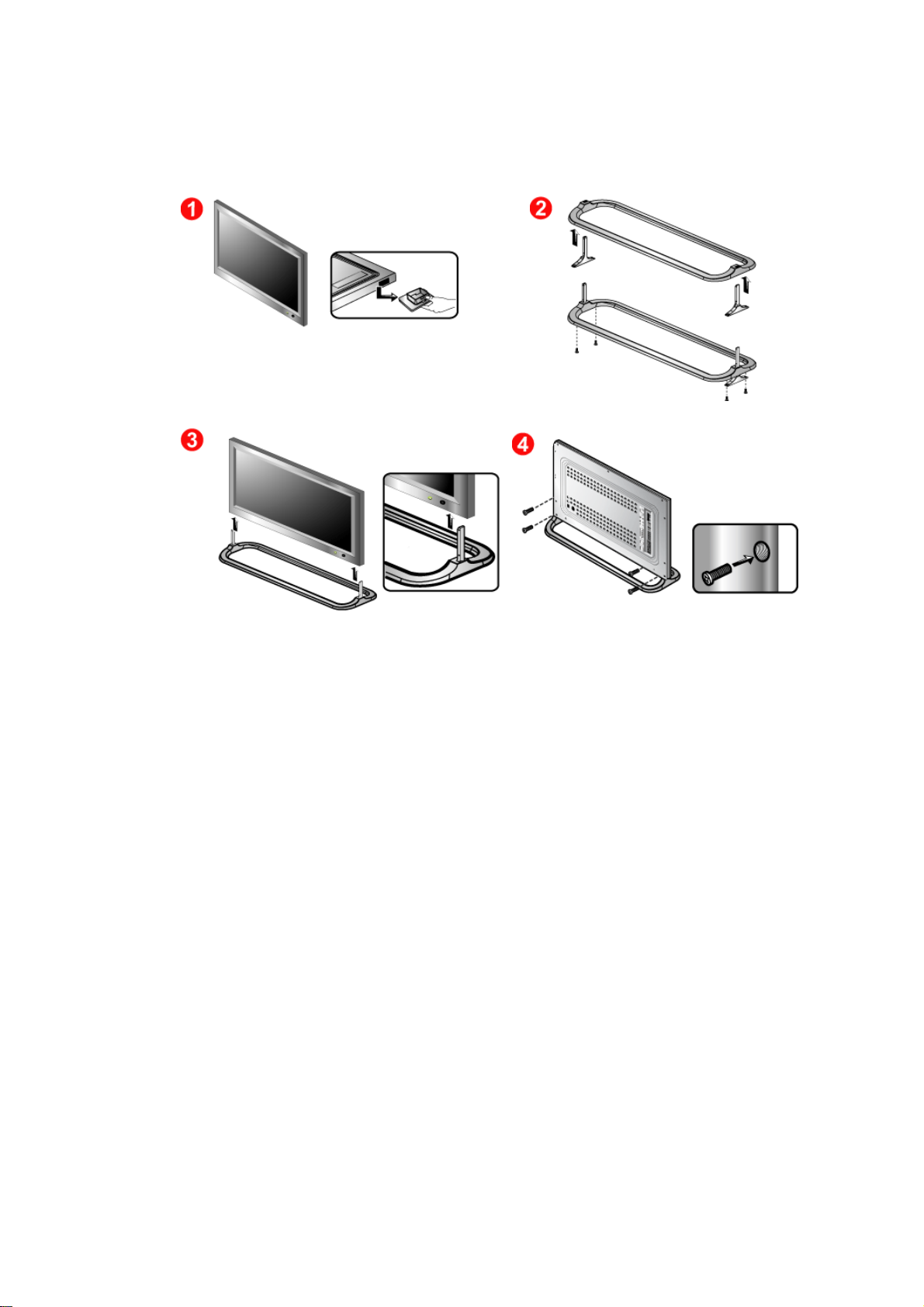

1. Montage der provisorischen Füße

Linker Fuß Rechter Fuß

1. Die Öffnung an der Monitorunterseite, wo der Fuß montiert wird, ist durch eine Schutzabdeckung geschützt. Beachten Sie, dass die Schutzabbdeckung bei der Montage der mitgelieferten provisorischen Füße oder des Fuß-Sets (separat erhältlich) zu entfernen ist. Wenn Sie das Wandmontageset verwenden, muss die Öffnung mit der

2. Stellen Sie den linken bzw. rechten Fuß auf.

3. Stecken Sie den Fuß in das Loch an der Unterseite des Monitors ein. Stecken Sie die Schrauben in die angebenen Löcher ein und ziehen Sie sie fest. (M5 × 4)

2. Installieren der Füße (separat erhältlich)

Kappe

verschlossen werden.

Kappe

verschlossen werden.

2. Achten Sie darauf, dass sie die Teile ordnungsgemäß ausrichten und an der richtigen Stelle montieren. (M5 × 4)

3. Stecken Sie den Fuß in das Loch an der Unterseite des Monitors ein.

4. Stecken Sie die Schrauben in die angebenen Löcher ein und ziehen Sie sie fest. (M5 × 4)

Installieren der Füße

Anschließen des Monitors Multiple Display Control (MDC)

Deutsch > Hauptseite > Aufstellen > Anschließen des Monitors > Installieren der Füße

Sie sollten nur die mitgelieferten Schrauben verwenden.

Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen.

1. Montage der Halbfuß

Linker Fuß Rechter Fuß

1. Eine Abdeckung schützt die Bohrung an der Monitorunterseite, dort wo der Fuß eingesetzt wird. Vergessen Sie bei der Montage des Halbfußes oder des Fußes (separat erhältlich) nicht, die Abdeckung zu entfernen, und bei einer Wandmontage die Bohrung mit dem

Kappe zu bedecken.

2. Stellen Sie den linken bzw. rechten Fuß auf.

3. Stecken Sie den Fuß in das Loch an der Unterseite des Monitors ein. Stecken Sie die Schrauben in die angebenen Löcher ein und ziehen Sie sie fest. (M5 × 4)

Der Halbfuß dient zur Bildschirmeinstellung vor der Installation des Fuß-Kits oder des WandmontageKits (separat erhältlich). Verwenden Sie ihn NICHT anstelle eines regulären Fußes. Samsung Electronics ist nicht verantwortlich für Probleme, die durch die Verwendung des Halbfußes anstelle des regulären Produkts auftreten.

2. Installieren der Füße (separat erhältlich)

2. Achten Sie darauf, dass sie die Teile ordnungsgemäß ausrichten und an der richtigen Stelle montieren. (M5 × 4)

3. Stecken Sie den Fuß in das Loch an der Unterseite des Monitors ein.

4. Stecken Sie die Schrauben in die angebenen Löcher ein und ziehen Sie sie fest. (M5 × 4)

Kappe zu bedecken.

Installieren der Füße

Anschließen des Monitors

Multiple Display Control (MDC)

Deutsch > Hauptseite > Aufstellen > Anschließen des Monitors > Anschließen an einen Computer

Geräte, die sich an einem AV-Eingang anschließen lassen, wie DVD-Player, Videorecorder oder Camcorders sowie Computer können an den Monitor angeschlossen werden. Ausführliche Informationen zum Anschluss dieser Geräte finden Sie unter

Benutzersteuerung

unter Einstellen des

LCD-Monitors.

Anschließen an einen Computer Anschließen eines Camcorders | Anschließen einer DTV Set Top Box Anschließen an eine Audioanlage

Anschließen an einen Videorecorder

Anschließen an einen DVD-Player

Anschließen von Lautsprechern

1. Anschließen an einen Computer

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Schalten Sie den Monitor am Netzschalter ein.

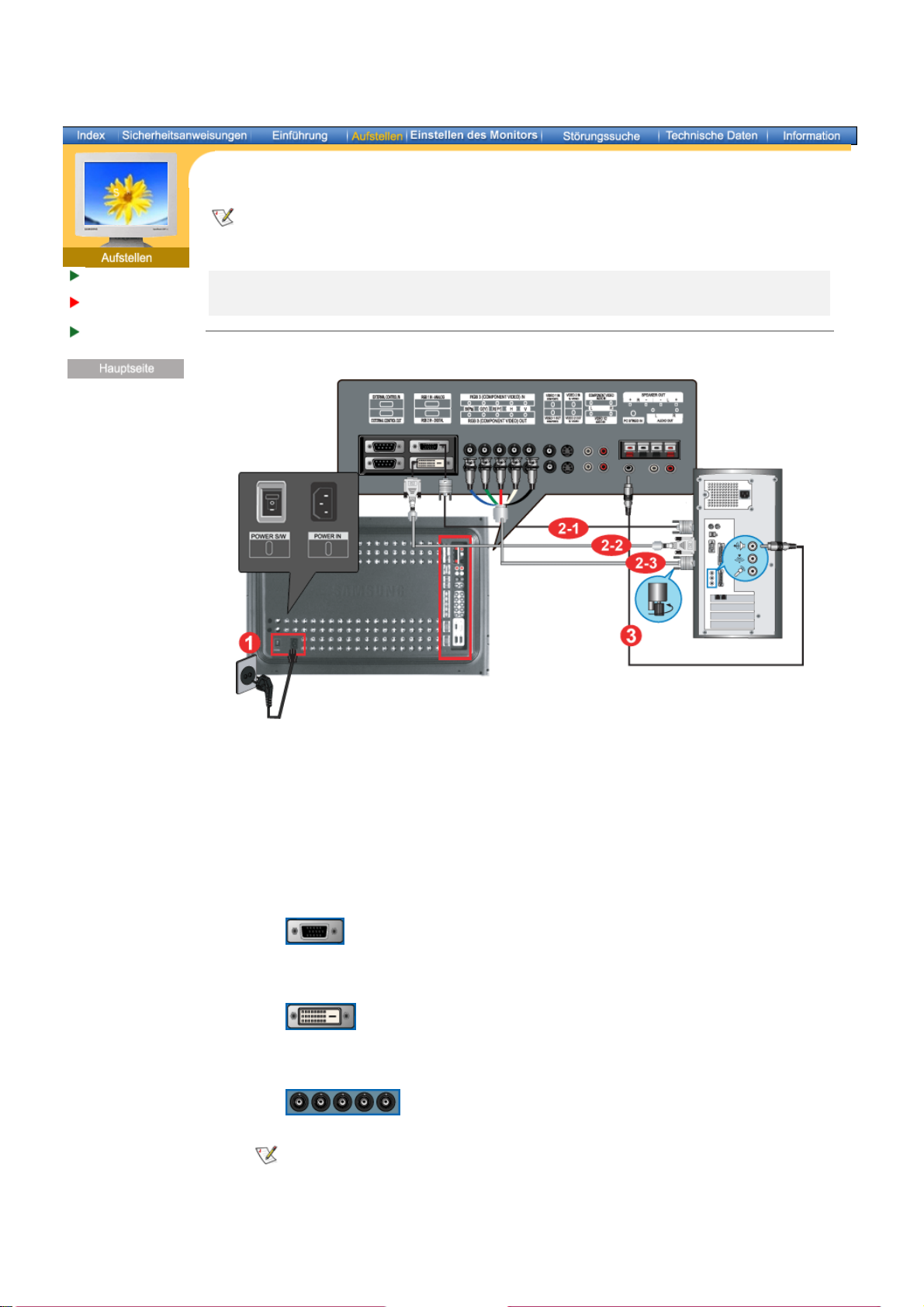

2. Schließen Sie das Signalkabel an den Videoanschluss des Computers an

Es gibt 3 Möglichkeiten, das Signalkabel an den Monitor anzuschließen. Wählen Sie eine der folgenden:

2-1. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

2-2. Verwenden des DVI-Anschlusses (Digital) der Grafikkarte

Verbinden Sie den DVI-Kabel (DVI-D + DVI-D) an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

2-3. Verwenden des BNC-Anschlusses (Analog) der Grafikkarte

Verbinden Sie den BNC-Kabel an dem RGB-3-Modus (Analog PC)-Anschluss: Anschluss von B, G, R, H, V Port, der auf der Rückseite des Monitors ist.

Das DVI- oder BNC-Kabel ist als Zubehör erhältlich.

3. Schließen Sie das Audiokabel für den Monitor an den Audioanschluss an der Rückseite des Computers an.

4. Schalten Sie sowohl den Computer als auch den Monitor ein.

Für Informationen über optionales Zubehör setzen Sie sich mit einem

Kundendienstzentrum

von

Samsung Electronics in Ihrer Nähe in Verbindung.

2. Anschließen an einen Videorecorder

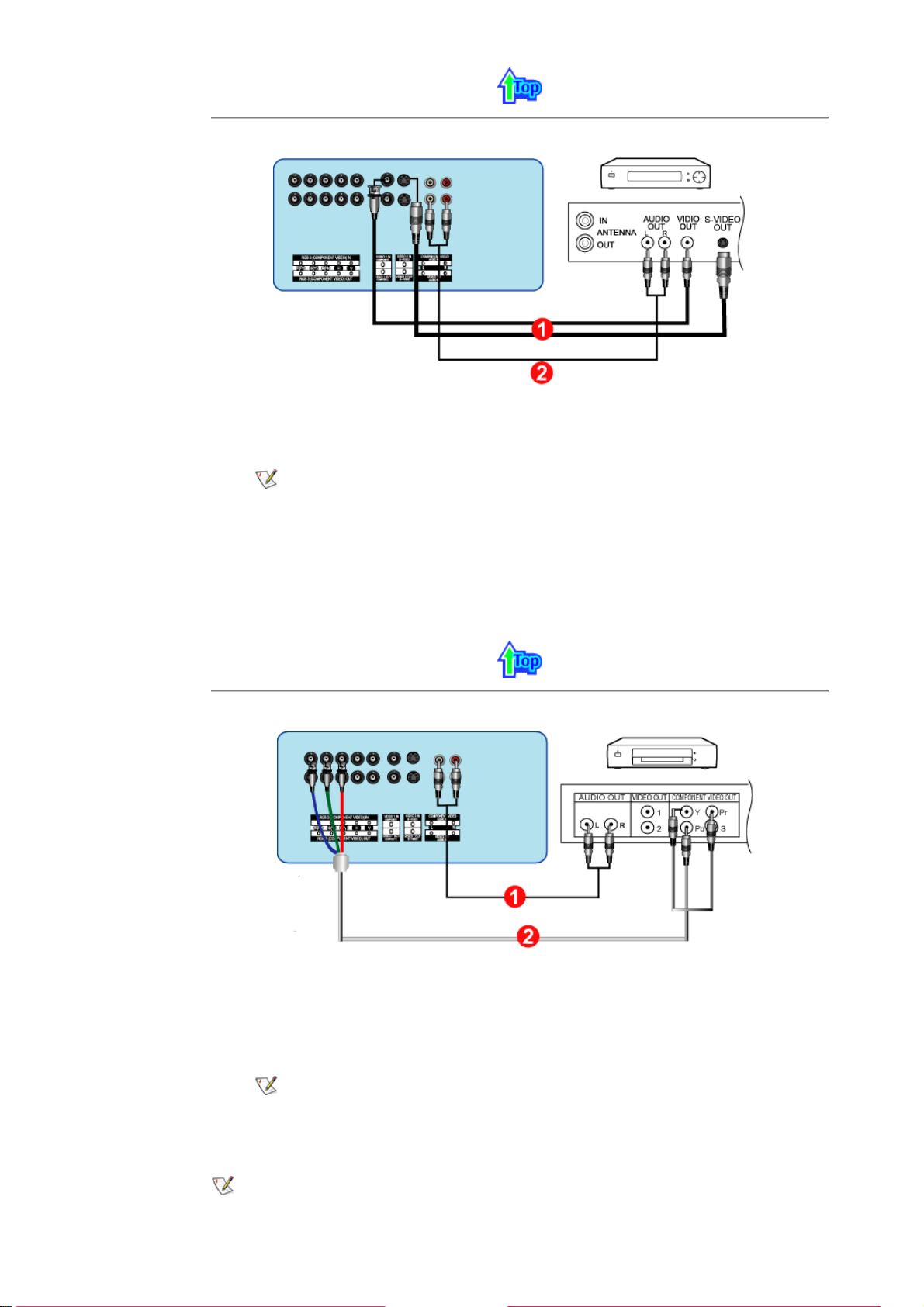

1. Geräte, die sich an einen AV-Eingang anschließen lassen, wie Videorecorder oder Camcorder, können mit dem S-VHS- oder BNC-Kabel an den S-Video-Anschlussbuchse oder CVBS-Video- Anschlussbuchse –Anschluss des Monitors angeschlossen werden.

Das S-VHS- oder BNC-Kabel ist als Zubehör erhältlich.

2. Verbinden Sie den linken und rechten Audioausgang (Audio (L) und Audio (R)) eines Videorecorders oder Camcorders per Audiokabel mit dem linken und rechten Audioeingang des Monitors.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den Video 1 oder Video 2 Eingang, an den Videorecorder oder Camcorder angeschlossen ist.

4. Starten Sie anschließend den Videorecorder oder Camcorder mit eingelegter mit einem eingelegten Band.

3. Anschließen an einen DVD-Player

1. Schließen Sie einen Satz Audiokabel zwischen der linken und der rechten Component Audio Connection Terminal am Monitor und den Audioausgangsbuchsen (AUDIO OUT) am DVD-Player

an.

2. Schließen Sie ein BNC kabel zwischen den Component-Anschluss: Anschluss von Pb, Y, Pr- Port am Monitor und den Pb, Y, Pr-Buchsen am DVD-Player an.

Das BNC-Kabel ist als Zubehör erhältlich.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den BNC Eingang, an einen DVD-Player angeschlossen ist.

4. Starten Sie anschließend den DVD-Player mit eingelegter DVD bzw.

Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihres DVD-Players.

4. Anschließen eines Camcorders

1. Suchen Sie die AV-Ausgangsbuchsen am Camcorder. Sie befinden sich normalerweise seitlich am Camcorder oder auf dessen Rückseite. Schließen Sie einen Satz Audiokabel zwischen den AUDIO OUTPUT-Buchsen am Camcorder und den CVBS, S-Video-Anschlussbuchse (Eingang) am Monitor an.

2. Schließen Sie ein Videokabel zwischen die VIDEO OUTPUT-Buchse am Camcorder und der CVBS-Video-Anschlussbuchse am Monitor an.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den Video 1 Eingang, an eines Camcorders angeschlossen ist.

4. Starten Sie anschließend eines Camcorder mit einem eingelegten Band.

Die hier abgebildeten Audio-Videokabel sind in der Regel im Lieferumfang eines Camcorders enthalten. (Falls dies nicht der Fall sein sollte, sind diese in einem Elektronikfachgeschäft in Ihrer Nähe erhältlich.) Wenn Sie einen Stereo-Camcorder besitzen, müssen Sie ein Satz mit zwei Kabeln anschließen.

5. Anschließen einer DTV Set Top Box

Die Anschlüsse für eine typische Set Top Box werden nachfolgend gezeigt.

1. Schließen Sie einen Satz Audiokabel zwischen der linken und rechten Component-Audio- Anschlussbuchse (Eingang) am Monitor und den Audioausgangsbuchsen (AUDIO OUT) an der Set Top Box an.

2. Schließen Sie ein Videokabel zwischen den Component-Anschluss: Anschluss von Pb, Y, Pr- Port am Monitor und den Pb, Y, Pr-Buchsen an der Set Top Box an.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den BNC Eingang, an einer DTV Set Top Box angeschlossen ist.

Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihrer Set Top Box.

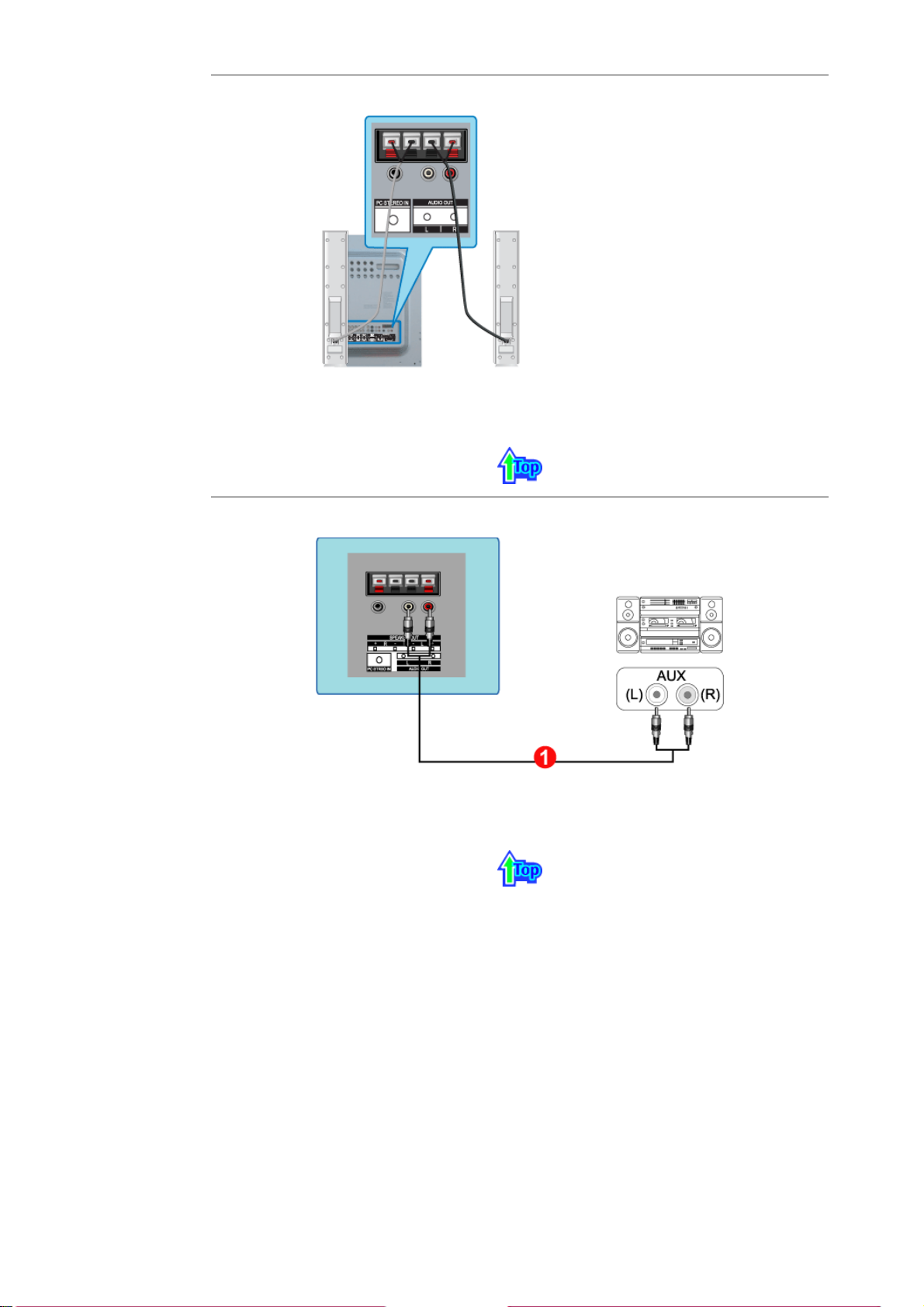

6. Anschließen von Lautsprechern

1. Verbinden Sie das Audiokabel des linken und rechten Lautsprechers mit den Ausgangsbuchsen für externe Lautsprecher auf der Rückseite des Monitors. Achten Sie darauf, dass dabei das rote Kabelende ("+") und das schwarze ("-") Kabelende mit der Markierung auf dem Monitor übereinstimmt.

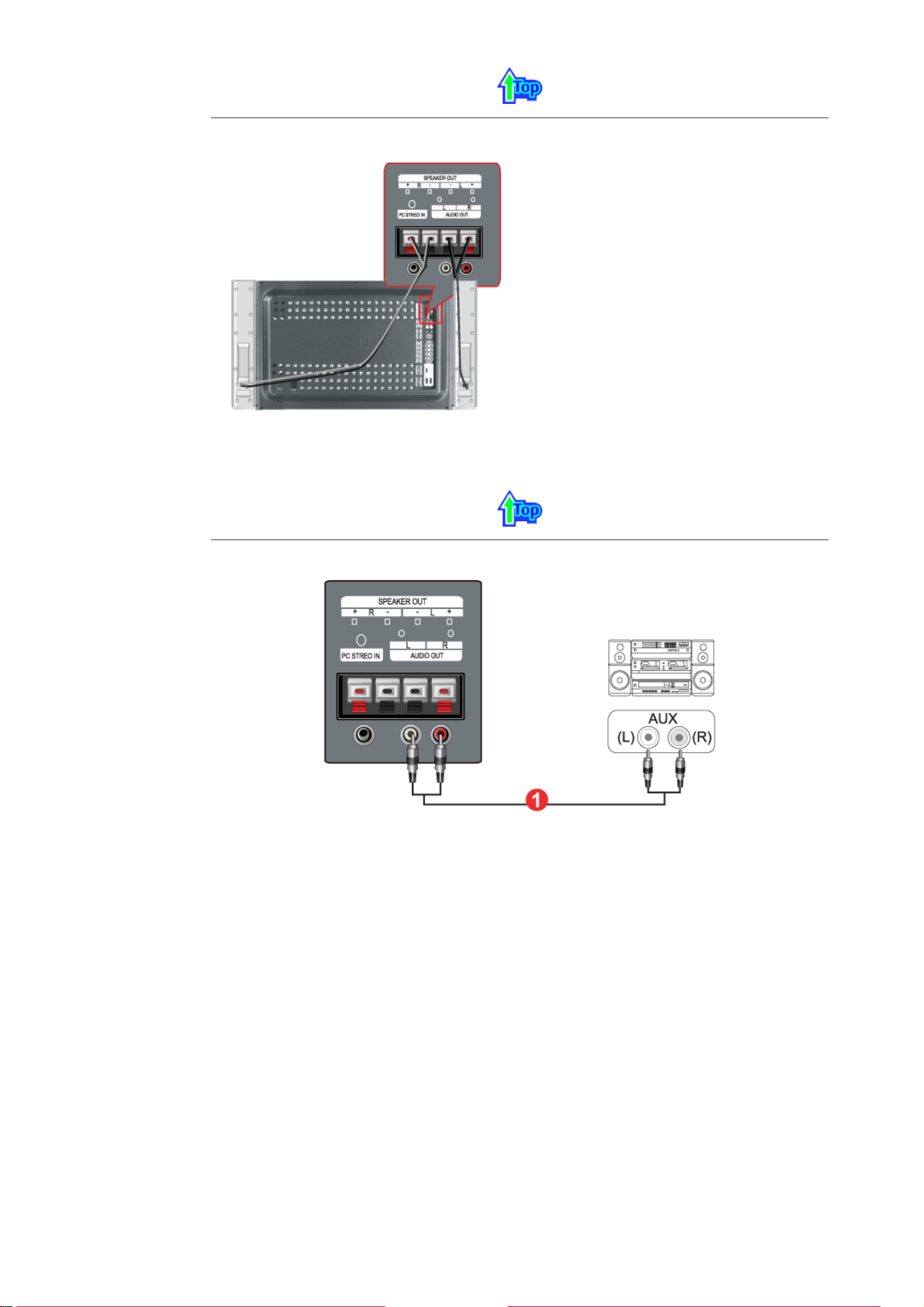

7. Anschließen an eine Audioanlage

1. Schließen Sie einen Satz Audiokabel zwischen den linken und rechten AUX-Buchsen der Audioanlage und den linken und rechten Audioausgangsbuchsen (AUDIO OUTPUT) am Monitor an.

Installieren der Füße

Anschließen des Monitors

Multiple Display Control (MDC)

SyncMaster 323T

Anschließen an einen Computer | Anschließen an einen Videorecorder | Anschließen an einen DVD-Player Anschließen eines Camcorders | Anschließen einer DTV Set Top Box | Anschließen von Lautsprechern Anschließen an eine Audioanlage

1. Anschließen an einen Computer

Benutzersteuerungunter Einstellen des

1. Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Schalten Sie den Monitor am Netzschalter ein.

2. Schließen Sie das Signalkabel an den Videoanschluss des Computers an

Es gibt 3 Möglichkeiten, das Signalkabel an den Monitor anzuschließen. Wählen Sie eine der folgenden:

2-1. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

Verbinden Sie das 15-Pin D-SUB Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

2-2. Verwenden des DVI-Anschlusses (Digital) der Grafikkarte

Verbinden Sie den DVI-Kabel (DVI-D + DVI-D) an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

2-3. Verwenden des BNC-Anschlusses (Analog) der Grafikkarte

Verbinden Sie den BNC-Kabel an dem RGB-3-Modus (Analog PC)-Anschluss: Anschluss von B, G, R, H, V Port, der auf der Rückseite des Monitors ist.

Das DVI- oder BNC-Kabel ist als Zubehör erhältlich.

3. Schließen Sie das Audiokabel für den Monitor an den Audioanschluss an der Rückseite des Computers an.

4. Schalten Sie sowohl den Computer als auch den Monitor ein.

end den Videorecorder oder Camcorder mit eingelegter mit einem eingelegten

Für Informationen über optionales Zubehör setzen Sie sich mit einemKundendienstzentrum von Samsung Electronics in Ihrer Nähe in Verbindung.

2. Anschließen an einen Videorecorder

Das S-VHS- oder BNC-Kabel ist als Zubehör erhältlich.

2. Verbinden Sie den linken und rechten Audioausgang (Audio (L) und Audio (R)) eines Videorecorders oder Camcorders per Audiokabel mit dem linken und rechten Audioeingang des Monitors.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den Video 1 oder Video 2 Eingang, an den Videorecorder oder Camcorder angeschlossen ist.

4. Starten Sie anschließ Band.

3. Anschließen an einen DVD-Player

1. Schließen Sie einen Satz Audiokabel zwischen der linken und der rechten Component Audio Connection Terminal am Monitor und den Audioausgangsbuchsen (AUDIO OUT) am DVD-Player

an.

2. Schließen Sie ein BNC kabel zwischen den Component-Anschluss: Anschluss von Pb, Y, Pr- Port am Monitor und den Pb, Y, Pr-Buchsen am DVD-Player an.

Das BNC-Kabel ist als Zubehör erhältlich.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den BNC Eingang, an einen DVD-Player angeschlossen ist.

4. Starten Sie anschließend den DVD-Player mit eingelegter DVD bzw.

Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihres DVD-Players.

4. Anschließen eines Camcorders

2. Schließen Sie ein Videokabel zwischen die VIDEO OUTPUT-Buchse am Camcorder und der CVBS-Video-Anschlussbuchse am Monitor an.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den Video 1 Eingang, an eines Camcorders angeschlossen ist.

4. Starten Sie anschließend eines Camcorder mit einem eingelegten Band.

5. Anschließen einer DTV Set Top Box

Die Anschlüsse für eine typische Set Top Box werden nachfolgend gezeigt.

1. Schließen Sie einen Satz Audiokabel zwischen der linken und rechten Component-Audio- Anschlussbuchse (Eingang) am Monitor und den Audioausgangsbuchsen (AUDIO OUT) an der Set Top Box an.

2. Schließen Sie ein Videokabel zwischen den Component-Anschluss: Anschluss von Pb, Y, Pr- Port am Monitor und den Pb, Y, Pr-Buchsen an der Set Top Box an.

3. Wählen Sie über die Source-Taste (Quelle) an der Vorderseite des Monitors den BNC Eingang, an einer DTV Set Top Box angeschlossen ist.

Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihrer Set Top Box.

6. Anschließen von Lautsprechern

7. Anschließen an eine Audioanlage

1. Schließen Sie einen Satz Audiokabel zwischen den linken und rechten AUX-Buchsen der Audioanlage und den linken und rechten Audioausgangsbuchsen (AUDIO OUTPUT) am Monitor an.

Installieren der Füße Anschließen des Monitors

Multiple Display Control (MDC)

Deutsch > Hauptseite > Aufstellen > MDC (Multiple Display Control)

Einführung

Installation

3. Erstelle Schritte :

Main Screen Power Control (Stromeinstellungen)

Input Source (Eingangsquelle)

Port Setting

Port Change

6. Image Size Control (Einstellung der Bildgröße):

RGB 1, 2, 3 | Video 1, 2, Component

1. Einführung

Einstellung des Bildformats

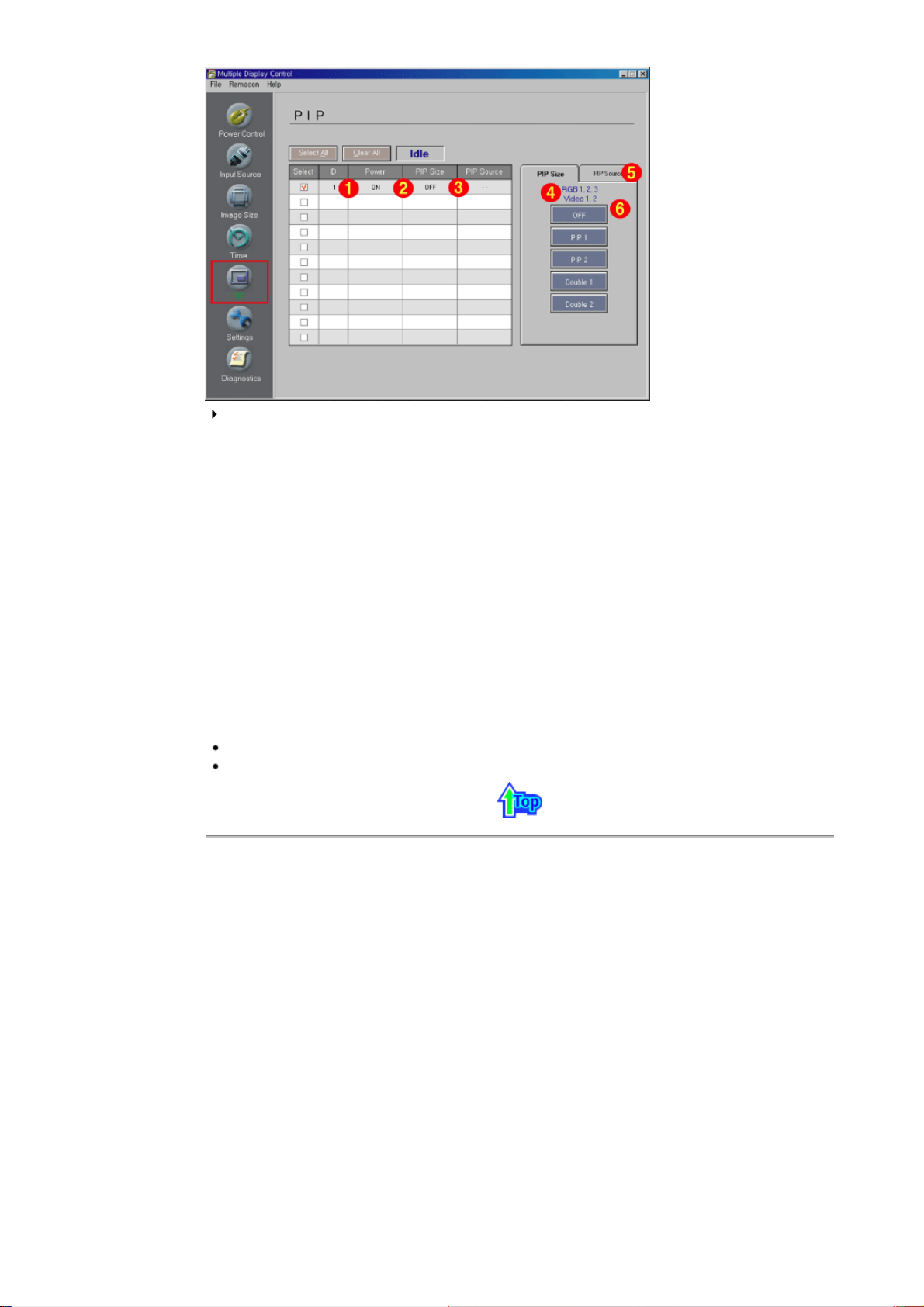

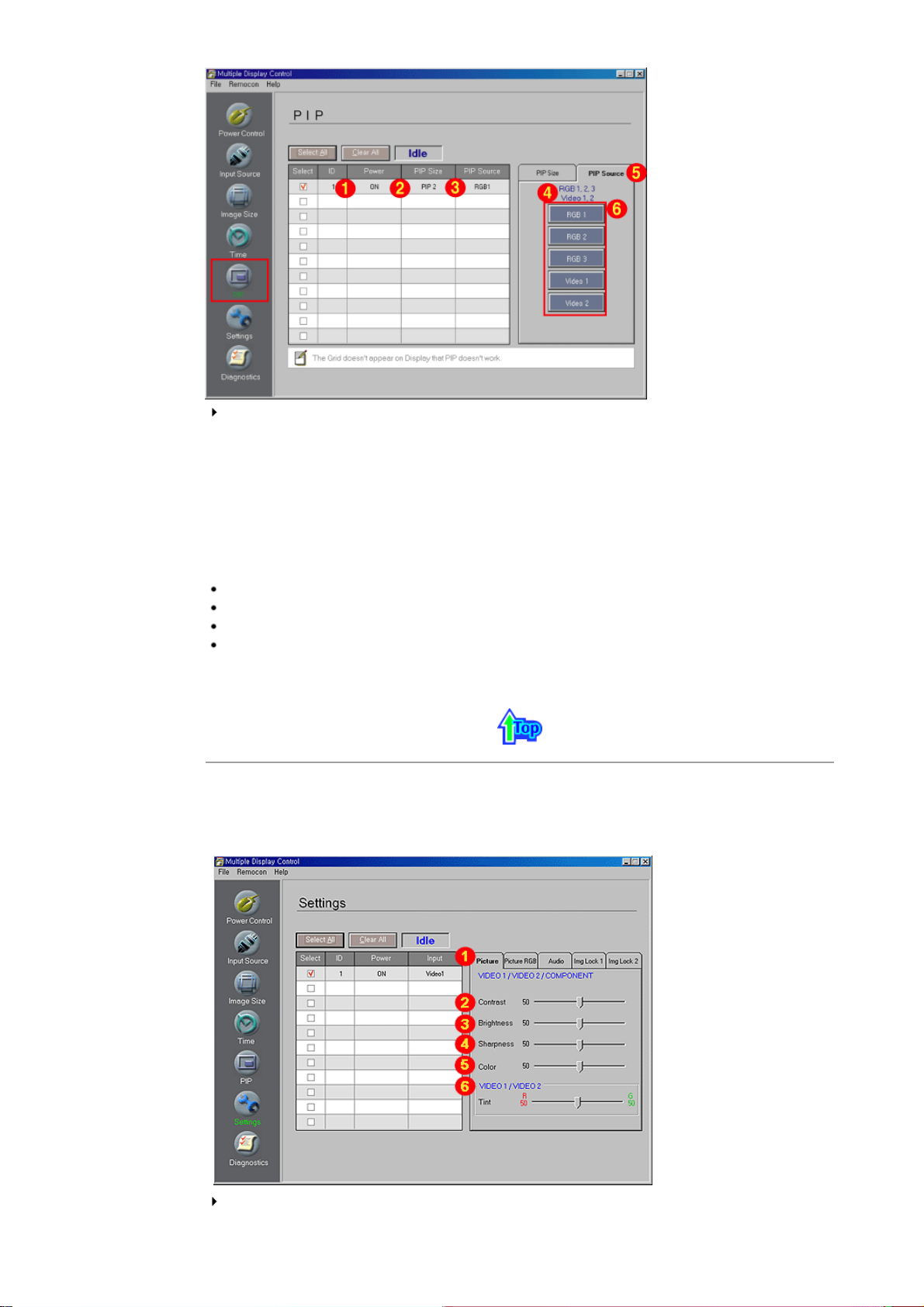

8. PIP-Einstellung :

PIP Size (PIP-Größe)| PIP Source (PIP-Quelle)

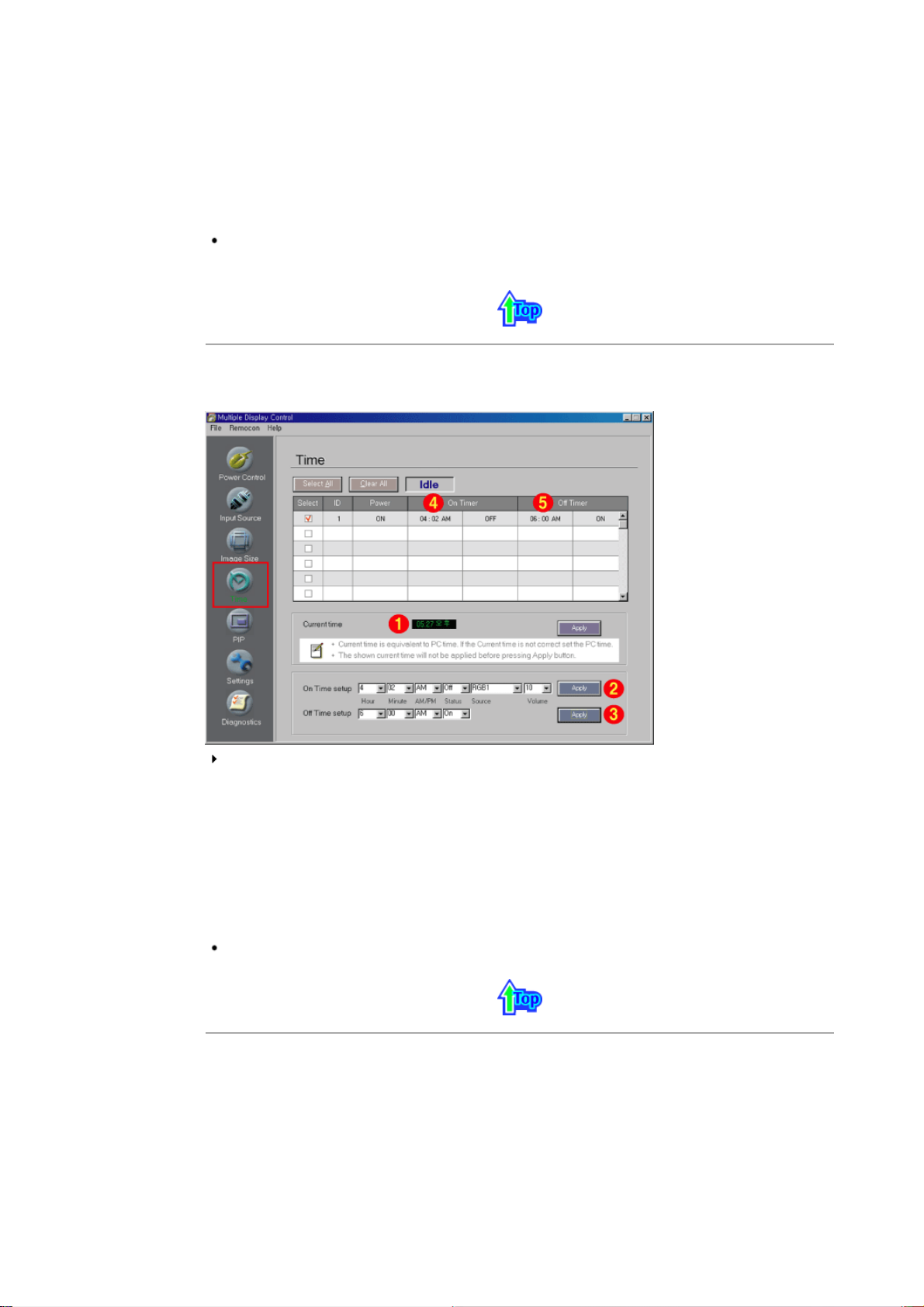

9. Festlegung der Zeiteinstellungen :


Picture RGB

Lock 2 Diagnostik

10.

Problembehandlung

11.

Anzeige der eingestellten Werte im "Multiple Display"-

12.

Modus (Mehrere Displays)

Audio

Image Lock 1


Bei einem MDC (Multiple Display Control = Steuerung für mehrere Displays) handelt es sich um eine Anwendung, die den gleichzeitigen Betrieb mehrerer Displays an einem PC ermöglicht. Für die Kommunikation zwischen dem PC und dem Display wird eine herkömmliche serielle RS-232C-Schnittstelle verwendet. Aus diesem Grund sollten Sie ein serielles Kabel zwischen dem seriellen Port des PCs und dem seriellen Port des Displays installieren.

2. Installation

1. PC-Anforderungen (empfohlen): Pentium II, mindestens 64 MB RAM, PC-Display mit mindestens 800 x 600 und 256 Farben.

2. OS: Windows 95, Windows 98, Windows ME, Windows 2000, Windows XP und XP Professional

Minimale Systemanforderungen für MDC

- Windows 98/ME/2000/XP : Unterstützt sowohl Englisch als auch Versionen in anderen Sprachen.

(* Wenn Sie andere Betriebssystemversionen verwenden, sollte die Anmelde-ID des Benutzers keine Sonderzeichen oder Umlaute enthalten.)

3. Installation: Klicken Sie auf SETUP.EXE. Der folgende Bildschirm wird angezeigt und die wesentlichen Dateien für das Setup werden kopiert.

Der korrekte Betrieb dieses Programms wird nur bei Einsatz mit einem Samsung SyncMaster 403T gewährleistet. Es werden keine Garantien übernommen, wenn das Programm mit anderen Modellen verwendet wird. Manche Funktionen werden vom Monitor SyncMaster 403T nicht unterstützt.

4. Wenn Sie mit den allgemeinen Geschäftsbedingungen der Software einverstanden sind, wählen Sie die Schaltfläche „I Agree“. Daraufhin startet das Installationsprogramm mit der Installation der Pakete.

5. Wählen Sie den Ordner aus, in dem Sie das Programm installieren wollen, und klicken Sie anschließend auf die Install-Schaltfläche. Die Installation ist jetzt abgeschlossen.

3. Erstelle Schritte - Hauptbildschirm

Klicken Sie auf Start > Programme > Multiple Display Control, um das Programm zu starten.

Wählen Sie eine Wertegruppe, um die Lautstärke für diese Wertegruppe am Schieberegler anzuzeigen.

Hauptsymbole Control-Werkzeuge

Auswahlschaltfläche Fernsteuerung

Display-Auswahl Funktionsnam

Info-Gitter Komm. Status

1. Klicken Sie auf Hauptsymbole, um zu den jeweiligen Programmbildschirmen zu wechseln.

2. Klicken Sie auf "Select All" (Alle auswählen) oder Clear (Auswahl löschen), um alle Displays auszuwählen oder die Auswahl rückgängig zu machen.

3. Wählen Sie ein Display aus der Display-Auswahl.

4. Verwenden Sie das Gitter, um kurze Informationen zum ausgewählten Display anzuzeigen.

5. Mit den Control-Werkzeugen legen Sie die Einstellung für die Displays fest.

6. Sie können für das Display den Empfänger für Signale der Fernsteuerung aktivieren bzw. deaktivieren.

7. Die Funktion, deren Einstellung gerade festgelegt wird, wird angezeigt.

8. Zeigt den Kommunikationsstatus zwischen dem MDC und dem Display an. Zeigt "Busy" (Besetzt) während einer Datenübertragung und "Idle" (Frei) an, wenn die Datenkommunikation deaktiviert ist.

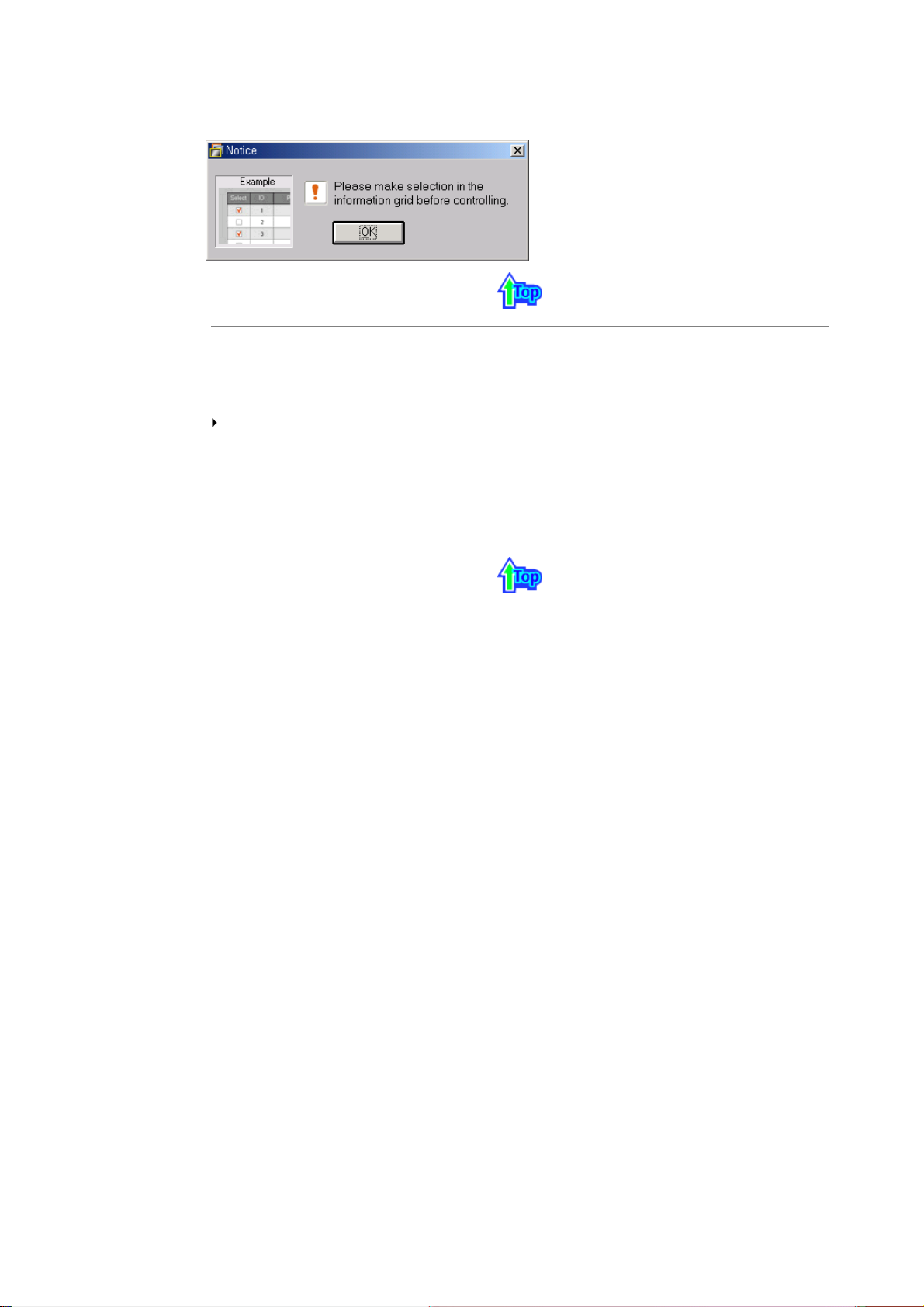

<Hinweis> Die Funktion " Enable/Disable" (Aktivieren/Deaktivieren) für die Fernsteuerung funktioniert

unabhängig von der Energiefunktion und betrifft alle angeschlossenen Displays, die mit MDC verbundenen sind. Unabhängig vom Status zum Zeitpunkt, an dem das MDC heruntergefahren wird, wird die Empfangsfunktion für das Signal der Fernsteuerung für alle Displays beim Beenden von MDC initialisiert.

3. Erste Schritte - Port-Einstellung

1. Multiple Display Control arbeitet nur mir "COM1" zusammen. Das Steuerprogramm funktioniert nicht mit anderen seriellen Ports.

2. Zum Überprüfen des installierten Ports, öffnen Sie die Systemsteuerung > System > Hardware > GeräteManager > Anschlüsse.

3. Wenn es sich beim installierten Port um COM2 handelt, ändern Sie ihn in Windows 2000 in COM1 (siehe nächstes Kapitel). Bei allen anderen Betriebssystemen müssen Sie die Änderung über das BIOS Setup Ihres PCs vornehmen.

4. Klicken Sie auf das Schließfeld, um die Systemsteuerung zu beenden. Über das Menü "Hilfe" finden Sie Informationen zur Arbeit mit dem Programm sowie allgemeine Informationen.

3. Erste Schritte - Änderung des Ports

1. Multiple Display Control arbeitet nur mit COM1 zusammen. Das Steuerprogramm funktioniert nicht mit anderen seriellen Ports, wie COM2.

2. Unter Windows 2000 können Sie einen Port in "COM1" in Windows 2000 wie folgt ändern.

3. Öffnen Sie die Systemsteuerung > System > Hardware > Geräte-Manager > Anschlüsse > Klicken Sie mit der rechten Maustaste auf "Kommunikationsanschluss (COM1)"> Eigenschaften > Registerkarte "Anschlusseinstellungen" > Erweitert

4. Wählen Sie COM1

4. Power Control (Stromeinstellungen)

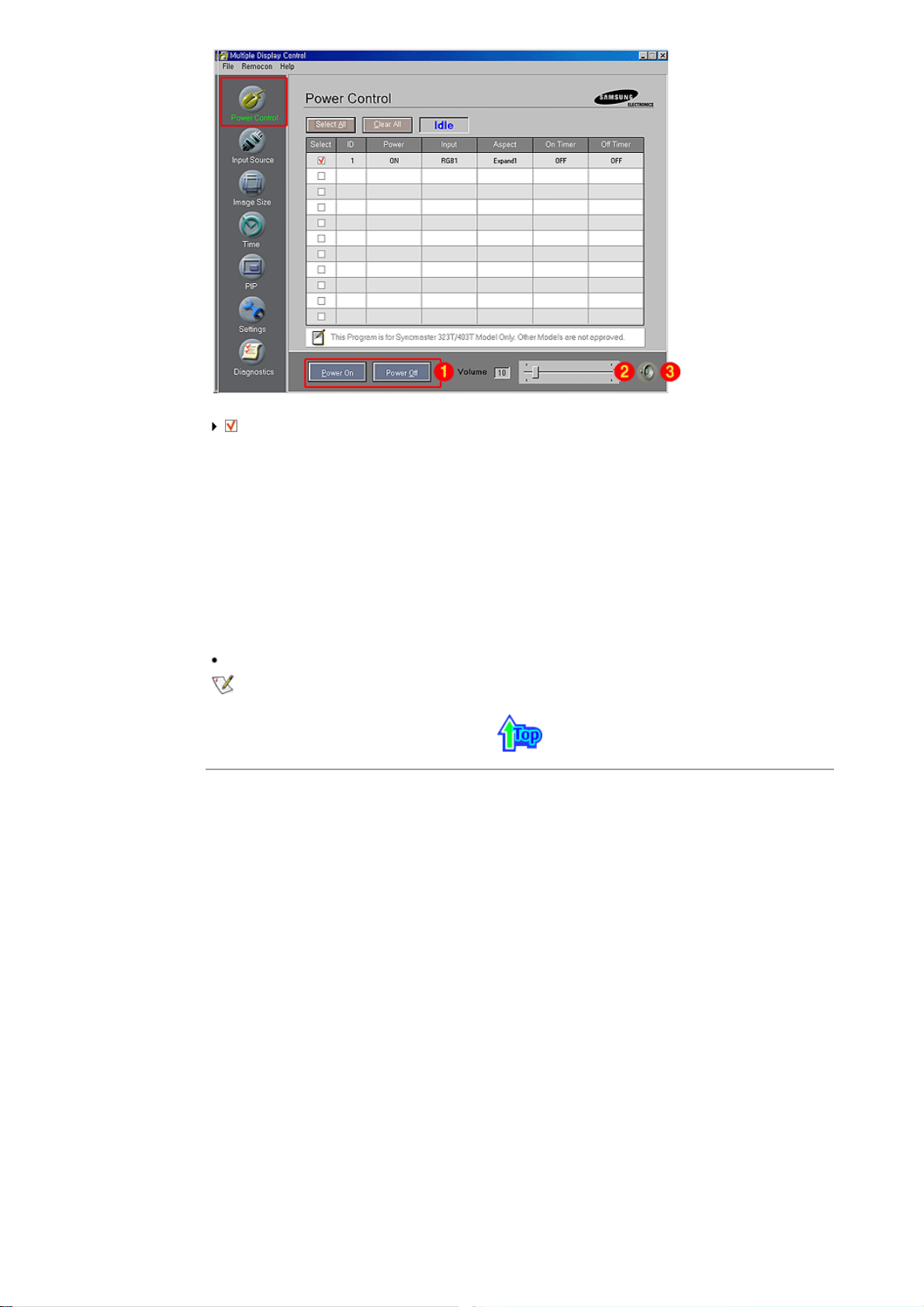

1. Klicken Sie auf das Hauptsymbol "Power Control" (Stromeinstellungen). Der Bildschirm "Power Control" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die von Power Control benötigt werden.

1) Power Status (Energiestatus)

2) Input Source (Eingangsquelle)

3) Aspect Ratio (Bildschirmformat)

4) On Timer Status (Timer-Status EIN)

5) Off Timer Status (Timer-Status AUS)

2. Klicken Sie auf die Schaltfläche "Select All" oder aktivieren Sie ein Kontrollkästchen, um ein Display auszuwählen.

Mit Power Control können Sie einige Funktionen des ausgewählten Display festlegen.

1) Power On/Off (Strom EIN/AUS)

- Schaltet die Energieversorgung des ausgewählten Displays EIN bzw. AUS. Die einzelnen Sets werden im Abstand von einer Sekunde eingeschaltet, um eine Leistungsüberlastung zu verhindern, die beim Einschalten mehrerer Sets zur gleichen Zeit auftreten kann.

2) Volume (Lautstärkeregelung) Bestimmt den Lautstärkepegel für das ausgewählte Display. Der Lautstärkewert wird aus der

Wertegruppe ausgelesen und auf dem Schieberegler angezeigt. (Wenn Sie die Auswahl abbrechen oder "Select All" auswählen, wird der Standardwert 10 wiederhergestellt)

3) Mute On /Off (Stummschaltung EIN/AUS)

- Schaltet den Lautsprecher des ausgewählten Displays stumm (EIN/AUS). Wenn Sie nur eine Wertegruppe auswählen und für diese Gruppe die Stummschaltung bereits aktiviert ist, müssen Sie auf das entsprechende Symbol klicken. (Wenn Sie diese Auswahl rückgängig machen oder "Select All" auswählen, werden die Standardeinstellungen wieder aktiviert.)

Power Control betrifft alle Displays.

Dieses Programm ist nur für das Modell Samsung SyncMaster 403T bestimmt. Es ist nicht für andere Modelle zugelassen.

5. Input Source (Eingangsquelle)

1. Klicken Sie auf das Hauptsymbol "Input Source" (Eingangsquelle). Der Bildschirm "Input Source" wird angezeigt. Klicken Sie auf "Alle auswählen" und bestimmen Sie mithilfe der Kontrollkästchen, welche Monitor eingestellt werden soll.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Steuerung der Eingangsquelle erforderlich sind.

1) Power Status (Energiestatus)

- Zeigt den Energiestatus für das aktuelle Display an.

2) Input Source (Eingangsquelle)

- Zeigt die gegenwärtig aktive Eingangsquelle an.

3) Choose Input Source (Änderung der Quelle)

- Ändert die Eingangsquelle für das ausgewählte Display.

• RGB 1 : Ändert die Signalquelle des gewählten Displays auf RGB 1.

• RGB 2 : Ändert die Signalquelle des gewählten Displays auf RGB 2.

• BNC(RGB 3): Ändert die Signalquelle des gewählten Displays auf RGB 3.

• BNC(Component) : Ändert die Signalquelle des gewählten Displays auf Component.

• Video 1 : Ändert die Signalquelle des gewählten Displays auf Video1.

• Video 2 : Ändert die Signalquelle des gewählten Displays auf Video 2.

Die Einstellung der Eingangsquelle betrifft nur Displays, die gegenwärtig eingeschaltet sind (Status ON).

6. Einstellung der Bildgröße - RGB 1, 2, 3

1. Klicken Sie Image Size (Bildgröße) in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur Einstellung der Bildgröße. Klicken Sie auf "Alle auswählen" und bestimmen Sie mithilfe der Kontrollkästchen, welche Monitor eingestellt werden soll.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße erforderlich sind.

1) Power (Strom)

- Zeigt den Energiestatus für das aktuelle Display an.

2) Aspect (Bildformat)

- Zeigt die aktuelle Bildgröße des gewählten Displays an.

3) Input Source (Eingangsquelle)

- Zeigt die aktuelle Eingangsquelle für das verwendete Display an.

4) Das Informationsgitter zeigt nur die Darstellungsfelder an, deren Signalquelle RGB 1, 2 oder 3 ist.

5) Wenn Sie Image Size (Bildgröße) anklicken, erscheinen zunächst die Registerkarten RGB 1, 2, 3.

- Mithilfe der Schaltfläche Image Size wird die für RGB 1, 2, 3 verfügbare Bildgröße eingestellt.

6) Klicken Sie die Registerkarte Video 1, 2, Component an, um die Bildgröße für die jeweilige Signalquelle einzustellen.

7) Klicken Sie diese Schaltfläche an, um die Bildgröße des gewählten Darstellungsfelds zu ändern.

Die Einstellung der Bildgröße ist nur bei denjenigen Darstellungsfeldern verfügbar, die aktiviert (ON) sind.

6. Einstellung der Bildgröße - Video 1, 2, Component

1. Klicken Sie Image Size (Bildgröße) in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur Einstellung der Bildgröße.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße

erforderlich sind.

1) Klicken Sie die Registerkarte Video 1, 2, Component an, um die Bildgröße für Video 1, 2, Component festzulegen. Klicken Sie auf "Alle auswählen" und bestimmen Sie mithilfe der Kontrollkästchen, welche Monitor eingestellt werden soll.

2) Das Informationsgitter zeigt nur dasjenige Darstellungsfeld an, dessen Signalquelle Video 1, 2 oder Component ist.

3) Die Bildgröße des gewählten Displays beliebig wechseln.

4) Sie können die Bildgröße für RGB 1, 2, 3 auch durch Anklicken der Registerkarte RGB 1, 2, 3 festlegen.

5) Klicken Sie diese Schaltfläche an, um die Bildgröße des gewählten Darstellungsfelds zu ändern.

Die Einstellung der Bildgröße ist nur bei denjenigen Darstellungsfeldern verfügbar, die aktiviert (ON) sind.

7. Festlegung der Zeiteinstellungen

1. Klicken Sie auf das Hauptsymbol "Time" (Zeit). Der Bildschirm "Time" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Zeiteinstellung erforderlich sind.

1) Current Time (Aktuelle Zeit)

- Legt die aktuelle Zeit für das gewählte Display fest (PC-Zeit)

- Um die aktuelle Zeit zu ändern, müssen Sie zunächst die Zeiteinstellung auf dem PC ändern.

2) On Time Setup (Einstellung des On-Timers)

- Legen Sie die Stunde, Minute und AM/PM für den On-Timer des ausgewählten Displays fest.

3) Off Time Setup (Einstellung des Off-Timers)

- Legen Sie die Stunde, Minute und AM/PM für den Off-Timer des ausgewählten Displays fest.

4) Zeigt die Einstellungen für den On-Timer an.

5) Zeigt die Einstellungen für den Off-Timer an.

Sie können die Zeiteinstellungen nur für Displays festlegen, die eingeschaltet sind (Power Status ON).

8. PIP-Einstellung - PIP Size (PIP-Größe)

1. Klicken Sie PIP in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur PIP-Einstellung. Klicken Sie auf "Alle auswählen" und bestimmen Sie mithilfe der Kontrollkästchen, welche Monitor eingestellt werden soll.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Größe erforderlich sind.

1) Power (Strom)

- Zeigt den Energiestatus für das aktuelle Display an.

2) PIP Size (PIP-Größe)

- Zeigt die aktuelle PIP-Größe des derzeit benutzten Darstellungsfelds an.

3) PIP Source (PIP-Quelle)

- Zeigt die aktuelle PIP-Quelle des derzeit benutzten Darstellungsfelds an.

4) Wenn Sie PIP anklicken, erscheint zunächst die Registerkarte PIP Size (PIP-Größe).

- Mit der PIP-Schaltfläche wird die für RGB 1, 2, 3, Video 1, 2 verfügbare PIP-Größe eingestellt.

5) Klicken Sie die Registerkarte PIP Source (PIP-Quelle) an, um die PIP-Quelle für die jeweilige Signalquelle einzustellen.

6) Klicken Sie diese Schaltfläche an, um die PIP-Größe des gewählten Darstellungsfelds zu ändern.

• OFF : Schließt das PIP-Fenster des gewählten Displays.

• PIP 1 : Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf PIP 1.

• PIP 2 : Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf PIP 2.

• Double 1 : Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Double 1.

• Double 2 : Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Double 2.

Die PIP-Größe kann beim Einschalten des Monitors festgelegt werden. Sets mit Component-Eingangssignal erscheinen nicht im Gitter.

8. PIP-Einstellung - PIP Source (PIP-Quelle)

1. Klicken Sie PIP in der Hauptsymbolleiste an. Daraufhin erscheint der Bildschirm zur PIP-Einstellung.

Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Quelle erforderlich sind.

1) Klicken Sie die Registerkarte PIP Source an, um die PIP-Quelle festzulegen. Klicken Sie auf "Alle auswählen" und bestimmen Sie mithilfe der Kontrollkästchen, welche Monitor eingestellt werden soll.

• RGB 1 : Ändert die PIP-Quelle des gewählten Displays auf RGB 1.

• RGB 2 : Ändert die PIP-Quelle des gewählten Displays auf RGB 2.

• RGB 3 : Ändert die PIP-Quelle des gewählten Displays auf RGB 3.

• Video 1 : Ändert die PIP-Quelle des gewählten Displays auf Video 1.

• Video 2 : Ändert die PIP-Quelle des gewählten Displays auf Video 2.

Die PIP-Quelle kann beim Einschalten des Monitors festgelegt werden. Das Gitter erscheint nicht auf dem Bildschirm, da PIP nicht in Betrieb ist. Die PIP-Quelle kann nicht vom Bildschirm aus festgelegt werden, da PIP nicht in Betrieb ist. Sets mit Component-Eingangssignal erscheinen nicht im Gitter.

9. Festlegen der Bildeinstellungen - Picture

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. Wenn die einzelnen Funktionen gewählt werden, wird er Wert der jeweiligen Funktion auf dem Regler angezeigt.

Wenn Sie "Select All" auswählen, wird der Standardwert (50) wiederhergestellt.

1) Picture (Bild)

- Nur verfügbar für VIDEO 1, VIDEO 2, COMPONENT.

2) Contrast (Kontrast)

- Legt den Kontrast für das gewählte Display fest.

3) Brightness (Helligkeit)

- Legt die Helligkeit für das gewählte Display fest.

4) Sharpness (Konturenschärfe)

- Legt die Konturenschärfe für das gewählte Display fest.

5) Color (Farbe)

- Legt die Farbe für das gewählte Display fest.

6) Tint (Farbton)

- Legt den Farbton für das gewählte Display fest.

Diese Einstellungen stehen nur für eingeschaltete Displays (mit dem Power-Status ON) zur Verfügung. Wenn keine Anpassungen vorgenommen werden, wird der Standardwert 50 verwendet.

- Nur verfügbar für VIDEO 1, VIDEO 2.

9. Festlegen der Bildeinstellungen - Picture RGB

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

1) Picture RGB (Bild RGB)

- Nur verfügbar für RGB 1, RGB 2, RGB 3

2) Contrast (Kontrast)

- Legt den Kontrast für das gewählte Display fest.

3) Brightness (Helligkeit)

- Legt die Helligkeit für das gewählte Display fest.

4) Color Temp.

- Legt die Farbtemperatur des gewählten Darstellungsfelds fest.

Diese Einstellungen stehen nur für eingeschaltete Displays (mit dem Power-Status ON) zur Verfügung. Wenn keine Anpassungen vorgenommen werden, wird der Standardwert 50 verwendet.

Dieses Fenster ist für die Darstellungsfelder mit einer RGB-Signalquelle bestimmt.

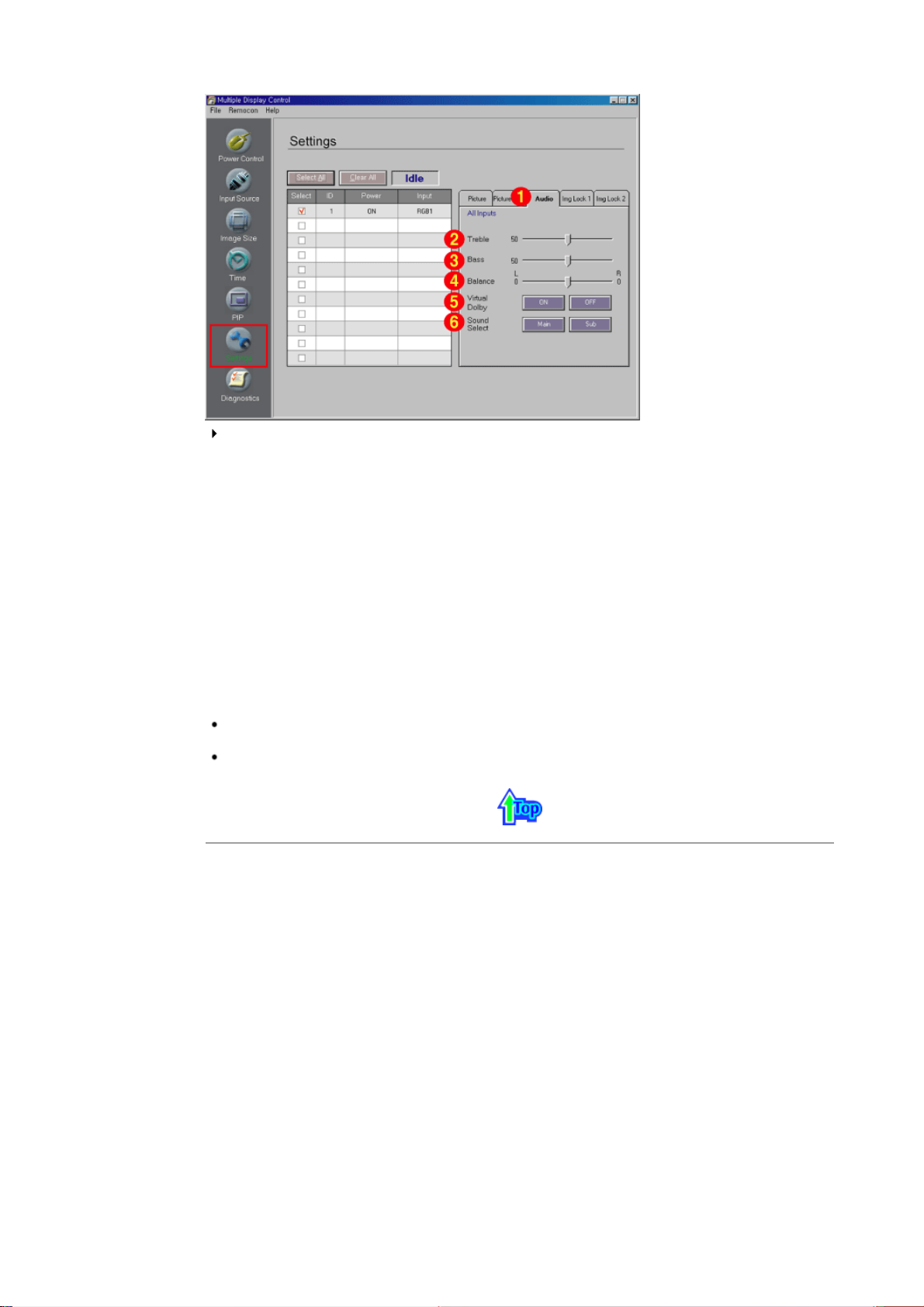

9. Festlegen der Audio-Einstellungen

1. Festlegen der Audio-Einstellungen.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind.Wenn die einzelnen Funktionen gewählt werden, wird er Wert der jeweiligen Funktion auf dem Regler angezeigt. Wenn Sie "Select All" auswählen, wird der Standardwert (50) wiederhergestellt.

1) Audio

- Legt die Audio-Einstellungen für alle Eingangsquellen fest.

2) Treble (Höhen)

- Legt den Pegel der hohen Töne für das gewählte Display fest.

3) Bass

- Legt den Pegel der tiefen Töne für das gewählte Display fest.

4) Balance (Rechts-Links-Ausgleich)

- Legt den Ausgleich des rechten und linken Lautsprechers für das gewählte Display fest.

5) Virtual Dolby

- Virtual Dolby Sound ein-/ausschalten.

6) Sound Select

- Bei aktiviertem PIP können Sie entweder Haupt- oder Nebenbild auswählen.

Diese Einstellungen stehen nur für eingeschaltete Displays (mit dem Power-Status ON) zur Verfügung. Wenn keine Anpassungen vorgenommen werden, wird der Standardwert 50 verwendet.

Die Leistungsmerkmale Audio, Höhen, Tiefen und Virtual Dolby sind nur bei Modellen verfügbar, die die Lautsprecherfunktion unterstützen.

9. Festlegung der Image Lock-Einstellung – Image Lock 1

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind.

1) Image Lock 1

- Nur verfügbar für RGB 1, RGB 3.

2) Coarse

- Legt die Coarse für das gewählte Display fest.

3) Fine

- Legt die Fine für das gewählte Display fest.

4) Position

- Legt die Position für das gewählte Display fest.

5) Auto Adjustment (Automatische Anpassung)

- Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt.

Sie können die Einstellungen nur für Displays festlegen, die eingeschaltet sind (Power Status ON.)

9. Festlegung der Image Lock-Einstellung – Image Lock 2

1. Klicken Sie auf das Hauptsymbol "Settings" (Einstellungen). Der Bildschirm "Settings" wird angezeigt.

Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind.

1) Image Lock 2

- Nur verfügbar für VIDEO 1, VIDEO 2.

2) Zoom

- Vergrößert das Bild auf dem Bildschirm.

3) Panning

- Verlagert das vergrößerte Bild entweder vertikal oder horizontal auf dem Bildschirm.

Sie können die Einstellungen nur für Displays festlegen, die eingeschaltet sind (Power Status ON.)

10. Diagnostik

1. Klicken Sie Diagnostics (Diagnostik) in der Hauptsymbolleiste an. Daraufhin erscheint der Einstellungsbildschirm.

1) SET ID

- Zeigt die ID des derzeit angeschlossenen Displays an.

2) Power Status (Energiestatus)

- Zeigt den Energiestatus fur das aktuelle Display an.

3) Lamp Time

- Zeigt die LCD-Leuchten-Einschaltzeit des derzeit angeschlossenen Displays an.

11. Problembehandlung

1. Das gewünschte Display wird nicht auf dem Info-Gitter "Power Control" (Stromeinstellungen) angezeigt.

Überprüfen Sie die Verbindung mit der RS232C-Schnittstelle. (Überprüfen Sie, ob eine korrekte

Verbindung zum COM1-Port besteht.)

- Überprüfen Sie, ob mehrere der angeschlossenen Displays dieselbe ID haben. Displays mit identischer

ID können wegen einem Datenkonflikt vor Programm nicht ordnungsgemäß erkannt werden. Überprüfen Sie, ob die "Display Set ID" eine Zahl zwischen 1 und 10 ist. (Nehmen Sie die Einstellung

über das Menü "Display" vor.)

< Hinweis > Die Display Set ID muss einen Wert zwischen 1 und 10 haben. Wenn ein ungültiger Wert

2. Das gewünschte Display wird nicht auf den anderen Info-Gittern angezeigt

Überprüfen Sie, ob das Display eingeschaltet ist (Power-Status ON). (Sie können dies auf dem Info-

Gitter "Power Control" überprüfen)

- Überprüfen Sie, ob Sie die Eingangsquelle des Displays ändern können.

gewählt wurde, dann das MDC-System das Display nicht einstellen.

3. Das Dialogfeld wird wiederholt angezeigt.

- Überprüfen Sie, ob das gewünschte Display ausgewählt ist.

4. "On Timer" und "Off Timer" wurden eingestellt, aber andere Zeitangaben werden angezeigt.

- Wenden Sie die "Current Time" an, um die Display-Uhren zu synchronisieren.

5. Die Fernsteuerung funktioniert u. U. nicht richtig, wenn Sie die Remote-Funktion deaktivieren, das RS232C-Kabel entfernen oder das Programm auf ungewöhnliche Weise beenden. Starten Sie das Programm noch einmal, und aktivieren Sie die Remote-Funktion erneut, um den Normalbetrieb wiederherzustellen.

< Hinweis >

Bei Problemen in den Kommunikationsschaltkreisen oder Störungen von Elektrogeräten

in der Nähe kommt es u. U. zu Programmstörungen.

7. Falls Sie dennoch Hilfe benötigen, rufen Sie die Telefonnummer auf der Garantiekarte, die

Telefonnummer im Abschnitt Informationen oder benachrichtigen Sie Ihren Fachhändler.

12. Anzeige der eingestellten Werte im "Multiple Display"-Modus (Mehrere Displays)

Wenn mehrere Displays angeschlossen sind, werden die eingestellten Werte wie folgt angezeigt.

1. Keine Auswahl: Die werkseitigen Standardwerte werden angezeigt.

2. Ein Display ausgewählt: Die für das ausgewählte Display eingestellten Werte werden ausgelesen und angezeigt.

3. Ein Display ausgewählt (ID1) und ein weiteres Display (ID3) wird hinzugefügt: Zunächst werden vom Programm die Werte für ID1 angezeigt , und dann werden die Werte für ID3 ausgelesen und angezeigt.

4. Alle Wertegruppen wurden durch Klicken auf ''Select All" ausgewählt: Die werkseitigen Standardwerte werden wieder hergestellt.

Benutzersteuerung

Anzeige auf dem Bildschirm

Deutsch > Hauptseite > Einstellen des Monitors > Benutzersteuerung > Einstelltasten

Die Konfiguration an der Steuertasten variiert leicht abhängig vom jeweils verwendeten Monitormodell.

Monitortasten

Tasten der Fernsteuerung

| Monitortasten |

Weitere Informationen zu den Funktionen zur Bildschirmeinstellung finden Sie unter

Bildschirm

Anzeige auf dem

1. Auto-Taste

Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fine, Coarse und Position werden automatisch angepasst. Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO" Funktion ausführen, während das (Drücken Sie

hier

AUTO ABLAUF

an ist.

, um die Animationen für die Auto Adjustment anzuzeigen.)

2. Source-Taste (Quelle)

Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.

(Klicken Sie

hier

um die Animationen zum Wechseln der Bildschirmmodi anzuzeigen)

3. Exit-Taste

Wenn das Menü zur Bildschirmeinstellung aktiv ist: Schließen Sie mit der Exit-Taste den Menübildschirm oder das Einstellungsmenü.

4. Auf/Ab-Taste

Drücken Sie diese Taste, um vertikal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen.

5. Links/Rechts-Taste / Lautstarke -Taste

Drücken Sie diese Taste, um horizontal von einem Menübefehl zu nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen. Mit diesen Tasten bestimmen Sie außerdem die Audiolautstärke.

6. Menu-Taste

Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.

7. Netzschalter

Drücken Sie diese Taste, um den Monitor ein- und auszuschalten.

8. Voyant d'alimentation

Leuchtet, wenn Sie die Stromversorgung einschalten. Siehe Technische Daten >

Energiespar-Modus.

9. Fernsteuerungssensor

Richten Sie die Fernsteuerung auf diesen Punkt auf dem Monitor.

| Tasten der Fernsteuerung |

For more information on the screen adjustment functions, refer to

On-Screen Display

1. Netzschalter

Drücken Sie diese Taste, um den Monitor ein- und auszuschalten.

2. Auto-Taste

hier

3. Stummschaltung

Die Audioausgabe wird vorrübergehend unterbrochen (stummgeschaltet). Wenn Sie bei aktiver Stummschaltung die Mute- oder Lautstarke –Taste drücken, wird die Audioausgabe wiederhergestellt.

4. VOL-Tasten (Lautstärke)

Drücken Sie diese Taste, um die Lautstärke zu erhöhen oder zu verringern. (Sie können mit den Tasten auch Optionen in den Onscreen-Menüs auswählen.)

5. Source-Taste (Quelle)

Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.

6. Nummerntaste

Drücken Sie die Nummerntasten im MDC-Programm zur Einstellung der ID.

7. PIP(Picture-in-Picture)-Taste

Jedes Mal, wenn Sie diese Taste drücken, ändert sich die Signalquelle des PIP-Fensters.

8. PIP Size-Taste

Drücken Sie diese Taste, um das PIP-Fenster als PIP 1, PIP 2, Doppelbildschirm 1 oder Doppelbildschirm 2 einzublenden.

9. P.Size-Taste

Drücken Sie diese Taste, um die Bildschirmgröße zu verändern.

10. Standbild-Taste

Drücken Sie diese Taste einmal, um das Bild „einzufrieren“. Drücken Sie sie erneut, um mit der normalen Wiedergabe fortzufahren.

Netzschalter

Auto-Taste

Stummschaltung

VOL-Tasten (Lautstärke)

Source-Taste (Quelle)

Nummerntaste

PIP(Picture-in-Picture)-Taste

PIP Size-Taste

P.Size-Taste

Standbild-Taste

10.

Anzeige-Taste

11.

Sleep-Taste

12.

Menü-Taste

13.

Exit-Taste (Beenden)

14.

Swap-Taste

15.

(Haupt- und Nebenbild austauschen)

Position-Taste

16.

AUTO ABLAUF

an ist.

, um die Animationen für die Auto Adjustment anzuzeigen.)

11. Anzeige-Taste

Zeigt Auflösung, Frequenz und Einstellungen für das Eingangssignal in der Mitte des Bildschirms an.

12. Sleep-Taste

Schaltet das Gerät zu einer voreingestellten Zeit automatisch ab.

13. Menü-Taste

Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.

14. Exit-Taste (Beenden)

Drücken Sie im Bildschirm Benutzersteuerung diese Taste, um zum vorigen Menübildschirm zurückzukehren oder um den momentanen Bildschirm zu verlassen. Im PIP-Modus wird durch Drücken dieser Taste das PIP-Fenster ausgeblendet.

15. Swap-Taste

(Haupt- und Nebenbild austauschen)

Schaltet das Hauptbild in den PIP-Modus und umgekehrt.

16. Position-Taste

Verschiebt das PIP-Fenster auf dem Bildschirm.

Benutzersteuerung

Anzeige auf dem Bildschirm

Deutsch > Hauptseite > Einstellen des Monitors > Anzeige auf dem Bildschirm > OSD-Funktionen

OSD-Funktionen

Animationen zur Bildschirmeinstellung

In den einzelnen Menüs werden während der Einstellung Zeichen und Symbole blau hervorgehoben.

PC Control

Video Control

Audio Control

Function Control

1. PC Control

Ausführliche Informationen zur Bildschirmeinstellung in der zugehörigen Animationen.

Helligkeit Helligkeit einstellen

Kontrast Kontrast einstellen

PC-Einstellung

finden Sie in den

Farbtemperatur Sie können den Farbton ändern. Außerdem können die einzelnen Farbkomponenten vom Benutzer angepasst werden.

1) Modus 1 : Hohe Farbtemperatur.

2) Modus 2 : Mittlere Farbtemperatur.

3) Modus 3 : Niedrige Farbtemperatur.

4) Benutzermodus : Kann vom Benutzer angepasst werden.

Bild Bedienelemente der PC-Anzeige

1) Bildjustierung Mit Image Lock führen Sie die Feineinstellung für die beste Bilddarstellung durch. Dabei werden Störungen entfernt, die für instabile Bilder mit Jitter u.ä verantwortlich sind. Wenn Sie über die FineEinstellung keine zufriedenstellenden Bilder erreichen, führen Sie zunächst eine Coarse-Einstellung mit anschließender Fine-Einstellung durch.

• Grob : Entfernt Störungen, wie vertikale Streifenbildung. Bei der Coarse-Einstellung wird u.U. der gesamte Bildbereich verschoben. Mit dem Menü für die Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.

• Fein : Entfernt Störungen, wie horizontale Streifenbildung. Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

• Reset : Die Image Lock- und Positionsparameter werden durch die werkseitigen Standardwerte ersetzt.

2) Bildgröße Ermöglicht die Auswahl verschiedener Bildgrößen. Variiert je nach Auflösung oder Signalverhältnis. Die Funktionen Vollbild 1, Vollbild 2 und 1:1 sind nur bei PC RGB wirksam.

• Vollbild 1 : Führt den Vollbildmodus aus. (Es erfolgt keine Änderung, wenn die maximale

Auflösung eingestellt ist.)

• Vollbild 2 : Führt den Vollbildmodus aus, wobei das vertikale/horizontale Bildseitenverhältnis

der ursprünglichen Videoauflösung beibehalten wird. (Es erfolgt keine Änderung, wenn die maximale Auflösung eingestellt ist.)

• 1 : 1 Zeigt das Bild so an, wie es von der Signalquelle erzeugt wurde. (Es erfolgt keine

Änderung, wenn die maximale Auflösung eingestellt ist.)

Position Mit dieser Option stellen Sie die horizontale und vertikale Bildschirmposition ein.

2. Video Control

Ausführliche Informationen zur Bildschirmeinstellung in der zugehörigen Animationen.

Sie können diese Funktion nur benutzen, wenn Ihr Bildschirmmodus Video 1, Video 2 oder BNC.

Helligkeit

Helligkeit einstellen

Kontrast Kontrast einstellen

Schärfe Bestimmt die Schärfe des Videobildes.

Farbe Ändert die Farbsättigung.

Farbton Ändert den Farbton.

Video-Einstellung

finden Sie in den

Reset Die Bildparameter werden durch die werkseitigen Standardwerte ersetzt.

Bildgröße Bildschirmgröße anpassen.

• Vollbild 1

• Vollbild 2

• 1 : 1

• Panorama

• Zoom 1

• Zoom 2

3. Audio Control

Ausführliche Informationen zur Bildschirmeinstellung in der zugehörigen Animationen.

Die Option Sound Select steht bei aktivierter Bild im Bild-Funktion zur Verfügung.

Audio-Einstellung

finden Sie in den

Tiefen Die tiefen Audiofrequenzen werden betont (lauter) wiedergegeben.

Höhen

Die hohen Audiofrequenzen werden betont (lauter) wiedergegeben.

Balance Klangbalance ==> Ermöglicht die Regulierung der Klangbalance zwischen dem linken und dem rechten Lautsprecher. (Die optimale Einstellung für den linken und den rechten Lautsprecher ist jeweils 50.)

Virtual Dolby Virtual Dolby Sound ein-/ausschalten (Virtual Dolby simuliert die Wirkung eines Dolby-SurroundAudiosystems und erzeugt eine beeindruckende Klangqualität wie in einem Kino oder einer Konzerthalle.)

Ton wählen Bei aktiviertem Bild im Bild können Sie entweder Hauptsender oder Sekundär auswählen.

4. Function Control

Ausführliche Informationen zur Bildschirmeinstellung in der zugehörigen Animationen.

Geräteanzahl Weist der EINSTELLUNG eine individuelle Kennung (ID) zu.

1) Geräte ID : Der EINSTELLUNG unterschiedliche Kennungen (IDs) zuweisen.

2) Telepilot ID : Zum Auswählen der Senderfunktionen der individuellen EINSTELLUNG. Nur

Bild im Bild

Wenn externe AV-Geräte, wie DVD-Player oder Videorecorder (VCR) an den Monitor angeschlossen werden, können Sie mit Hilfe von Bild im Bild Videos von der externen Quelle in einem kleinen Fenster anzeigen, welches das herkömmliche PC-Video-Signal überlagert. (ein/ausschalten)

1) Ein / Aus

2) Größe Größe des Bild im Bild-Bildes anpassen

• Bild im Bild 1

• Bild im Bild 2

• Dualbild 1

• Dualbild 2

3) Quelle Signalquelle für die Bild im Bild-Funktion auswählen

Bild im Bild Settings

RGB 1 X X X X O O RGB 2 X X X X O O

BNC

Video 2 O O O X X X Video 1 O O O X X X

4) Position : Die Position des Bild im Bild-Fensters ändern.

Erweiterte Bildeinstellung

1) Vollbild-Zoom (Nur verfügbar für VIDEO 1, VIDEO 2)

• Vollbild-Zoom : Vergrößert das Bild auf dem Bildschirm.

die EINSTELLUNG, deren ID mit der Sendereinstellung übereinstimmt, wird aktiviert.

RGB 1 RGB 2

RGB 3 X X X X O O

Component X X X X X X

Funktionseinstellung

BNC

RGB3 Component

finden Sie in den

Video 2 Video 1

• Ausschnitt : Verlagert das vergrößerte Bild entweder vertikal oder horizontal auf dem

Bildschirm.

2) DNIe (Digital Natural Image engine) Die neue Technologie von Samsung bietet Ihnen detailreichere Bilder mit einer Kontraststeigerung und verbesserter Weißwiedergabe sowie 3D-Rauschunterdrückung. Der neue Bildkompensationsalgorithmus sorgt für mehr Luminanz und Schärfe. Die DNIe-Technologie passt alle Signale genau Ihren Augen an.

• Aus : Schaltet den DNIe-Modus aus.

• Mittel : Schaltet den DNIe-Modus ein.

• Hoch : Der Bildschirm ist klarer als bei der Einstellung von Medium (Mittel).

• Demo : Der Bildschirm vor Anwendung von DNIe erscheint auf der rechten Seite, und der

Bildschirm nach Anwendung von DNIe - auf der linken Seite.

3) Reset

Timer

• Uhrzeit : Aktuelle Uhrzeit einstellen

• Einschaltzeit : Zum Einstellen des Fernsehers, damit er sich zu einer voreingestellten Zeit

automatisch einschaltet.

• Ausschaltzeit : Zum Einstellen des Fernsehers, damit er sich zu einer voreingestellten Zeit

automatisch ausschaltet.

• Einschaltquelle : Steuert den Modus zum Zeitpunkt der automatischen Einschaltung des

Monitors.

• Einsch.-Lst. : Reguliert die Lautstärke für die automatische Einschaltung des Fernsehers.

• Sleep-timer : „Einschlaf“-Funktion

BNC Quelle

Mithilfe dieser Option wird eine Signalquelle vom BNC-Anschluss ausgewählt.

1) RGB 3

2) Component

OSD

1) Sprache : Sie können eine von 10 Sprachen auswählen.

2) Position : Verschiebt das OSD-Fenster in vertikaler und horizontaler Richtung.

3) OSD transparenz : Bestimmt, ob der Hintergrund des OSD durchsichtig oder nicht

dargestellt wird.

4) OSD Anzeigedauer : Die Anzahl der Sekunden, die das OSD sichtbar bleibt, bevor es

ausgeblendet wird.

Info Mithilfe dieser Option wird der aktuelle Anzeigemodus angezeigt. Source / Resolution

Lesen Sie diesen Abschnitt, bevor Sie den Kundendienst anrufen

Probleme und Lösungen Fragen und Antworten

Deutsch > Hauptseite > Störungssuche > Lesen Sie diesen Abschnitt, bevor Sie den Kundendienst anrufen

Überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anrufen. Bei Problemen, die Sie nicht selbständig lösen können, sollten Sie sich mit einem Kundendienstzentrum in Verbindung setzen.

Selbsttestfunktion

Symptome und empfohlene Abhilfemaßnahmen

Nicht unterstützter Videomodus

Verkleinerung

Wartung und Reinigung

1. Selbsttestfunktion

Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie folgende Schritte ausführen.

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.

Wenn sich der Monitor im normalen Betriebszustand befindet, jedoch kein Videosignal erkannt werden kann, wird die Abbildung unter ("Check Signal Cable") auf einem schwarzen Hintergrund angezeigt: Während des Monitor-Selbsttestes leuchtet die Betriebsanzeige kontinuierlich grün und die Abbildung wird auf dem Bildschirm bewegt.

Wenn eines der Felder nicht erscheint, weist das auf ein Problem bei Ihrem Monitor hin. Dieses Feld erscheint auch bei normalem Betrieb, wenn das Videokabel herausgezogen oder beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl den Computer als auch den Monitor ein.

Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert richtig..

2. Nicht unterstützter Videomodus

Dies bedeutet, dass die Auflösung oder die Bildwiederholfrequenz der Grafikkarte im Computer nicht ordnungsgemäß eingestellt ist. Starten Sie den Computer im sicheren Modus neu, und wählen Sie "Standard" im Feld "Bildwiederholfrequenz unbekannt", wenn Sie die Eigenschaften für die Anzeige festlegen.

Kontaktieren Sie Ihren Fachhändler oder den Hersteller Ihres Computers, um Informationen über das Starten im abgesicherten Modus zu erhalten.

Informationen zu den Auflösungen und Frequenzen, die vom Monitor unterstützt werden, finden Sie unter Technische Daten > Voreingestellte Anzeigemodi.

Der Bildschirm bleibt manchmal schwarz, obwohl die Meldung "Video mode not supported." (Nicht unterstützter Videomodus) nicht angezeigt wird. Das bedeutet, für den Monitor wurde für eine Frequenz außerhalb des zulässigen Bereichs festgelegt, oder die Energiesparfunktion ist aktiv.

3. Verkleinerung

SXGA, 1280 X 1024 @ 60Hz~75Hz UXGA, 1600 X 1200 @ 60Hz~75Hz

Wenn Sie als Auflösung eine der beiden oben genannten Einstellungen festlegen, wird der Monitor ordnungsgemäß funktionieren, obwohl diese Auflösungen nicht vom Produkt unterstützt werden. Statt dessen wird drei Sekunden lang die Meldung, "Not optimum mode", angezeigt. Das bedeutet, die gegenwärtige Einstellung ist nicht optimal und die Auto Adjustment-Funktion wird eventuell nicht richtig funktionieren. Angaben zur optimalen Auflösung finden Sie unter

Anzeigemodi

Voreingestellte

Besonders augenfreundliche Anzeigemodi

Der

Voreingestellte Anzeigemodi

wird normalerweise

unterstützt.

4. Wartung und Reinigung

1. Pflegen des Monitorgehäuses

Reinigen Sie den Monitor mit einem weichen, sauberen Tuch, nachdem Sie den Netzstecker gezogen haben.

Verwenden Sie zur Reinigung kein Benzol, Verdünner oder andere

brennbare Substanzen oder feuchte Tücher. Wir empfehlen die Verwendung eines milden Samsung-

Reinigungsmittels, um Schäden am Monitor zu vermeiden.

2. Pflege der Flachbildschirmoberfläche

Reinigen Sie die Bildschirmfläche mit einem weichen Baumwolltuch mit gleichmäßigen sanften Bewegungen.

Verwenden Sie unter keinen Umständen Aceton, Benzol oder Verdünner.

(Diese Mittel können die Bildschirmoberfläche beschädigen oder verformen.)

z Schäden, die durch die Verwendung von Lösungsmitteln verursacht

wurden, sind von der Garantie ausgeschlossen und müssen vom Benutzer getragen werden.

5. Symptome und empfohlene Abhilfemaßnahmen

Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder

Ihren Händler.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt. (Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 75Hz eingestellt ist. (Gehen Sie nicht über 60Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei "Systemsteuerung, System, Geräte-Administrator" und dann booten Sie den Computer neu, um den Adapter-(Video)Treiber erneut zu installieren.

Lesen Sie diesen

bschnitt, bevor Sie den Kundendienst anrufen

Probleme und Lösungen

Fragen und Antworten

Deutsch > Hauptseite > Störungssuche > Probleme und Lösungen

In der folgenden Tabelle werden mögliche Probleme sowie deren Lösungen aufgeführt. Bevor Sie den Kundendienst benachrichtigen, sollten Sie die Informationen in diesem Abschnitt lesen und feststellen, ob Sie das Problem nicht selbständig lösen können. Falls Sie dennoch Hilfe benötigen, rufen Sie die Telefonnummer auf der Garantiekarte, die Telefonnummer im Abschnitt Informationen oder

benachrichtigen Sie Ihren Fachhändler.

Installation

1. Installationsprobleme

Bildschirm

Audio

Fernsteuerung

Die hier aufgeführten Probleme und Lösungen betreffen die Monitorinstallation.

Probleme Lösungen

Der Monitorbildschirm flackert.

Überprüfen Sie, ob das Signalkabel zwischen Computer und

Monitor fest angeschlossen und die Schrauben angezogen sind. (Siehe Anschließen an einen Computer)

2. Bildschirmprobleme

Die hier aufgeführten Probleme und Lösungen betreffen den Bildschirm.

Problems Lösungen

Auf dem Bildschirm wird nichts angezeigt und die Betriebsanzeige ist ausgeschaltet.

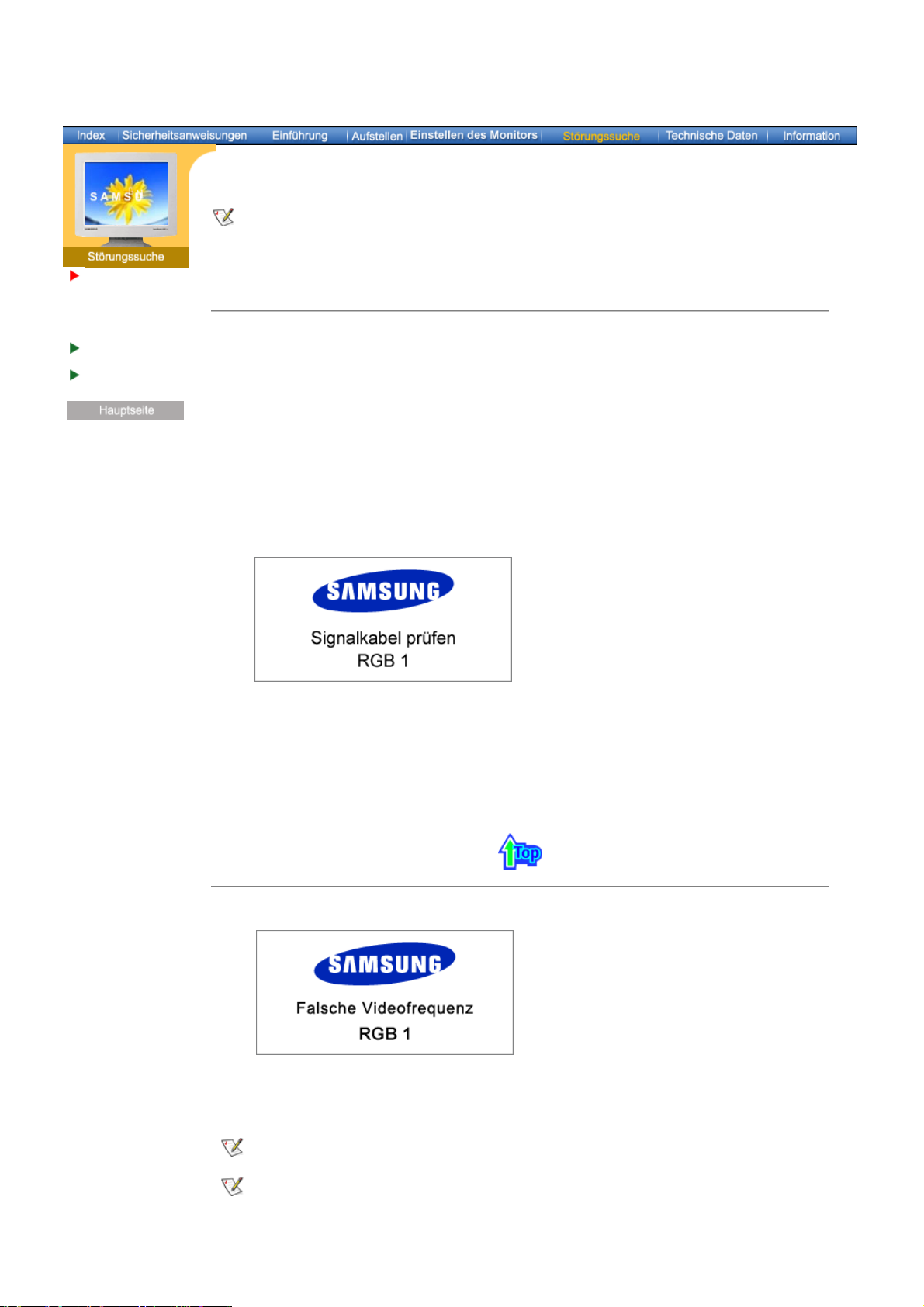

Meldung "Check Signal Cable" (Signalkabel prüfen)

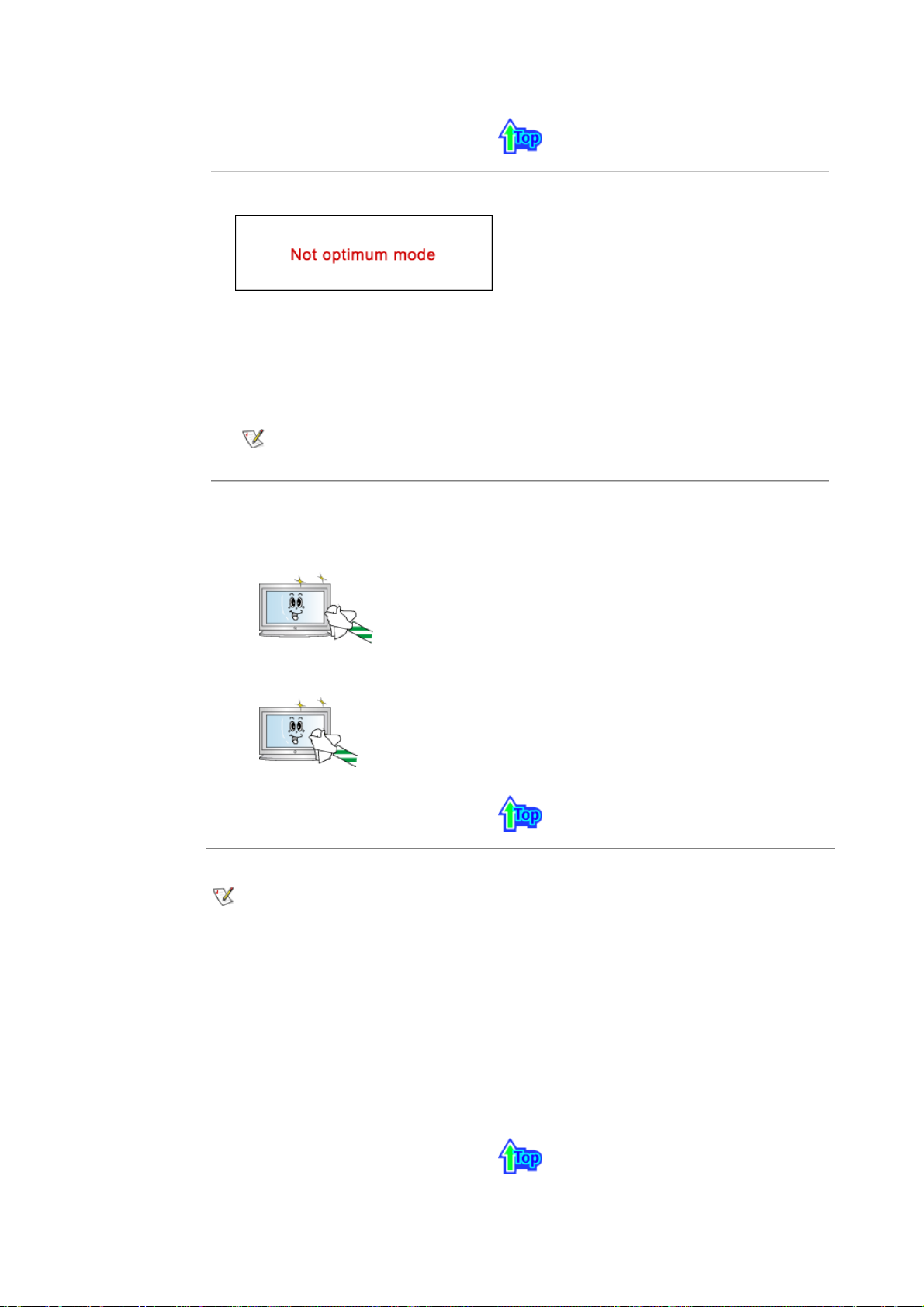

Meldung "Nicht unterstützter Videomodus"

Vergewissern Sie sich, dass das Netzkabel fest mit der

Steckdose verbunden und der LCD-Monitor eingeschaltet ist. (Siehe Anschließen an Monitor)

z Vergewissern Sie sich, dass das Signalkabel fest mit dem

PC oder den Videoquellen verbunden ist. (Siehe

Anschließen an Monitor)

Vergewissern Sie sich, dass der PC oder die Videoquellen

eingeschaltet sind.

Überprüfen Sie die maximale Auflösung und Frequenz der

Grafikkarte. Vergleichen Sie diese Daten mit den Werten in der Tabelle

Voreingestellte Anzeigemodi.

Das Bild läuft in vertikaler Richtung.

Überprüfen Sie, ob das Signalkabel sicher angeschlossen

ist. Schließen Sie es erneut fest an. (Siehe Anschließen an

einen Computer)

Das Bild ist unklar und unscharf. z Schalten Sie den Monitor erneut ein, nachdem Sie

sämtliches Zubehör entfernt haben (Videoerweiterungskabel, usw.). Legen Sie einen empfohlenen Wert für Auflösung und

Frequenz fest. 40-Zoll modell (1280 x 768 @ 60Hz)

Das Bild ist zu hell oder zu dunkel.

Stellen Sie Brightness (Helligkeit) und Contrast (Kontrast)

ein. (Siehe Helligkeit, Kontrast)

Die Bildschirmfarbe ist ungleichmäßig.

Passen Sie die Farbe über das Menü Benutzermodus unter

OSD Color Adjustment an.

Die Farbbildausgabe ist verzerrt mit dunklen Schatten.

Weiße Farbe wird schlecht wiedergegeben.

Der Bildschirm ist leer und die Betriebsanzeige leuchtet grün oder blinkt alle 0.5 oder 1

Der Monitor arbeitet zurzeit im Energiesparmodus.

Bewegen Sie die Maus oder drücken Sie eine Taste auf der

Computertastatur.

Sekunde.

3. Probleme im Zusammenhang mit der Audiowiedergabe

Die hier aufgeführten Probleme und Lösungen betreffen die Wiedergabe von Audiosignalen.

Probleme Lösungen

Kein Ton

Die Lautstärke ist zu leise. z Überprüfen Sie den Lautstärkepegel.

Die Soundausgabe ist zu brillant oder zu basslastig.

Vergewissern Sie sich, dass das Audiokabel fest mit dem

Audio-Eingang des Monitors und dem Audio-Ausgang der Soundkarte verbunden ist. (Siehe Anschließen an Monitor)

z Überprüfen Sie den Lautstärkepegel. (Siehe Lautstärke)

z Wenn die Lautstärke immer noch zu leise ist, nachdem Sie

den Lautstärkeregler in die Maximalstellung gebracht haben, überprüfen Sie die Lautstärkeregelung der Soundkarte oder der Softwareanwendung.

Bringen Sie die Regler für Höhen und Tiefen in eine

geeignete Stellung.

4. Probleme im Zusammenhang mit der Fernbedienung

Die hier aufgeführten Probleme und Lösungen betreffen die Fernsteuerung.

Probleme Mögliche Ursachen

Die Einstelltasten der Fernsteuerung reagieren nicht.

z Überprüfen Sie die Polarität der Batterien (+/-).

Überprüfen Sie, ob die Batterien verbraucht sind.

Überprüfen Sie, ob der Strom eingeschaltet ist.

Überprüfen Sie, ob das Netzkabel sicher angeschlossen ist.

z z Überprüfen Sie, ob sich in der Nähe eine fluoreszierende

oder eine Neonlampe befindet.

Deutsch > Hauptseite > Störungssuche > Fragen und Antworten

Zu Ihrer Referenz werden an dieser Stelle häufig gestellte Fragen zusammengefasst.

Lesen Sie diesen

bschnitt, bevor Sie den Kundendienst anrufen Probleme und Lösungen

Fragen und Antworten

Frag Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte

verändert werden.

Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.)

Wie kann ich die Auflösung einstellen? Windows XP:

Setzen Sie die Auflösung zurück, klicken Sie auf Systemsteuerung Darstellung und Designs Anzeige

Einstellungen.

Windows ME/2000: Stellen Sie die Auflösung in der Systemsteuerung Anzeige Einstellungen ein.

* Erfragen Sie Einzelheiten beim Videokartenhersteller.

Wie kann ich die Energiesparfunktion einstellen?

Windows XP: Setzen Sie die Parameter für die Energiesparfunktionen zurück, klicken Sie auf Systemsteuerung Darstellung und Designs Bildschirmschoner. Sie können die Einstellungen auch im BIOS SETUP vornehmen. (Siehe Windows/Computer Manual)

Windows ME/2000: Set the function at BIOS-SETUP of the computer or the Bildschirm saver. (Siehe Windows/Computer Manual).

Wie kann ich das äußere Gehäuse/die LCD Panel reinigen?

Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie den Monitor sodann mit einem weichen Tuch, entweder mit einer Reinigungslösung oder klarem Wasser.

Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät.

Allgemeine

Energiesparfunktion Voreingestellte

Anzeigemodi

Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine

Modellbezeichnung SyncMaster 403T

LCD Panel

Grösse 40,02-Zoll (Diagonal)

Display Fläche 871,68 (H) x 523,008(V)

Pixel Stufe 0,681 (H) x 0,681 (V)

Type a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 70 kHz

Vertikal 50 ~ 85 Hz

Anzeigefarbe

16.777.216 Farben

Auflösung

Optimum Auflösung 1280 x 768@60Hz

Maximum Auflösung 1280 x 768@60Hz

Eingangssignal

Sync.-Signal

Video-Signal 0,7 Vp-p @ 75 ohm

Video

Farbsystem NTSC, PAL, SECAM

Videoformat CVBS, S-VHS, RGB, Component

Maximaler Pixeltakt

100 MHz

Spannungsversorgung

AC 90 ~ 264 V (50 / 60 Hz)

Stromverbrauch

230W (Maximal)

Energiesparfunktion

Unter 20W

Abmessungen (BxTxH)

Ohne Fuß 974 x 100 x 613 mm

Gewicht

Monitorgehäuse 26 kg

Ökologisch Berücksichtigung

Arbeits Temperatur : 50°F ~ 104°F(10°C ~ 40°C)

Lager Temperatur : -13°F ~113°F (-25°C ~ 45°C)

Audio Characteristics

Audio Input 1 RCA Jack Red(R) White(L), 0,5Vrms (-9dB)

Getrennt: TTL, P. or N.

Composite: TTL, P. or N.

Feuchtigkeit : 10% ~ 80%, nicht kondensiert

Feuchtigkeit : 5% ~ 95%, nicht kondensiert

SyncMaster 403T

Audio Input 2 RCA Jack Red(R) White(L), 0,5Vrms (-9dB)

PC Audio Input 3,5Ø Stereo Jack, 0,5Vrms (-9dB)

Frequency RF: 80Hz ~ 15kHz (at -3dB)

Response A/V: 80Hz ~ 20kHz (at -3dB)

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Dot anwendbar

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

Anzahl der TFT LCD-Pixel : 2.949.120

Allgemeine

Energiesparfunktion Voreingestellte

Anzeigemodi

Design und Technische Daten können ohne Ankündigung geändert werden.

Allgemeine

Modellbezeichnung SyncMaster 323T

LCD Panel

Grösse 32,0-Zoll (Diagonal)

Display Fläche 687,36 (H) x 412,42(V)

Pixel Stufe 0,537 (H) x 0,537 (V)

Type a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 70 kHz

Vertikal 50 ~ 85 Hz

Anzeigefarbe

16.777.216 Farben

Auflösung

Optimum Auflösung 1280 x 768@60Hz

Maximum Auflösung 1280 x 768@60Hz

Eingangssignal

Sync.-Signal

Video-Signal 0,7 Vp-p @ 75 ohm

Video

Farbsystem NTSC, PAL, SECAM

Videoformat CVBS, S-VHS, RGB, Component

Maximaler Pixeltakt

100 MHz

Spannungsversorgung

AC 90 ~ 264 V (50 / 60 Hz)

Stromverbrauch

170W (Maximal)

Energiesparfunktion

Unter 5W

Abmessungen (BxTxH)

Ohne Fuß 787 x 100 x 500 mm

Gewicht

Monitorgehäuse 18,2 kg

Ökologisch Berücksichtigung

Arbeits Temperatur : 50°F ~ 104°F(10°C ~ 40°C)

Lager Temperatur : -4°F ~113°F (-20°C ~ 45°C)

Audio Characteristics

Audio Input 1 RCA Jack Red(R) White(L), 0,5Vrms (-9dB)

Getrennt: TTL, P. or N.

Composite: TTL, P. or N.

Feuchtigkeit : 10% ~ 80%, nicht kondensiert

Feuchtigkeit : 5% ~ 95%, nicht kondensiert

SyncMaster 323T

Audio Input 2 RCA Jack Red(R) White(L), 0,5Vrms (-9dB)

2.949.120

PC Audio Input 3,5Ø Stereo Jack, 0,5Vrms (-9dB)

Frequency RF: 80Hz ~ 15kHz (at -3dB)

Response A/V: 80Hz ~ 20kHz (at -3dB)

Plug und Play-Kompatibilität

Dot anwendbar

Anzahl der TFT LCD-Pixel :

Allgemeine

Energiesparfunktion

Voreingestellte Anzeigemodi

SyncMaster 403T

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Stromsparmodus

Status Normalbetrieb

Betriebsanzeige Grün Grün, blinkt Schwarz

Stromverbrauch Unter 230W Unter 20W Unter 1W

Stromsparmodus

EPA

Stromanschluß aus

Netzschalter

Allgemeine

Energiesparfunktion

Voreingestellte Anzeigemodi

SyncMaster 323T

Status Normalbetrieb

Betriebsanzeige Grün Grün, blinkt Schwarz

Stromverbrauch Unter 170W Unter 5W

Stromsparmodus

EPA

Netzschalter

Unter 1W

Allgemeine

Energiesparfunktion

Voreingestellte Anzeigemodi

SyncMaster 403T

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Anzeigemodus

MAC, 640 x 480 35,000 66,700 30,240 -/-

MAC, 832 x 624 49,730 75,000 57,284 -/-

VGA, 640 x 350 31,470 70,000 25,175 +/-

VGA, 720 x 400 31,470 70,000 28,322 -/+

VGA, 640 x 480 31,470 59,940 25,175 -/-

VGA, 640 x 480 37,861 72,809 31,500 -/-

VGA, 640 x 480 37,500 75,000 31,500 -/-

VGA, 640 x 480 43,269 85,008 36,000 -/-

WVGA, 848 x 480 29,820 60,000 31.490 +,-/+,-

SVGA, 800 x 600 35,160 56,200 36,000 +,-/+,-

SVGA, 800 x 600 37,880 60,300 40,000 +/+

SVGA, 800 x 600 48,100 72,200 50,000 +/+

SVGA, 800 x 600 46,875 75,000 49,500 +/+

SVGA, 800 x 600 53,674 85,061 56,250 +/+

XGA, 1024 x 768 48,363 60,004 65,000 -/-

XGA, 1024 x 768 56,480 70,000 75,000 -/-

XGA, 1024 x 768 60,023 75,029 78,750 +/+

XGA, 1024 x 768 68,677 84,997 94,500 +/+

WXGA, 1280 x 768 47,700 60,000 80,136 +,-/+,-

Tabelle 2. Besonders augenfreundliche Anzeigemodi

Anzeigemodus

SXGA, 1280 x 1024 63,164 59,957 91,000 +,-

Horizontalfrequenz

(kHz)

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

Sync-Polarität

(H/V)

Allgemeine

Energiesparfunktion

Voreingestellte Anzeigemodi

SyncMaster 323T

Tabelle 1, Voreingestellte Anzeigemodi

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 31,470 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 49,500 +/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 75,809 31,500 -/-

VESA, 640 x 480 43,269 85,008 36,000 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 53,674 85,000 56,250 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78750 +/+

VESA, 1024 x 768 68,677 85,997 94,500 +/+

VESA, 1280 x 768 47,700 60,000 80,136 -/+

Tabelle 2. Besonders augenfreundliche Anzeigemodi

Anzeigemodus

SXGA, 1280 x 1024 63,164 59,957 91,000 +,-

Horizontalfrequenz

(kHz)

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Pixeltakt

(MHz)

Sync-Polarität

(H/V)

Sync-Polarität

(H/V)

Dienstzentren

Bezeichnungen

Regulatory

Natural Color Für ein besseres

Display Autorisierung

Deutsch > Hauptseite > Information > Dienstzentren

ITALY : Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MEXICO : SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V. Saturno NO.44, Col. Nueva Industrial Vallejo Gustavo A.Madero C.P.07700, Mexico D.F. Mexico TEL. 52-55-5747-5100 Fax. 52-55-47 52 02 RFC: SEM950215S98

http://www.samsung.com.mx/

NETHERLANDS/BELGIUM/LUXEMBOURG : Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA : Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL : SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, N

2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA : Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND : Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND : HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

Dienstzentren

Bezeichnungen

Regulatory

Natural Color Für ein besseres

Display Autorisierung

Deutsch > Hauptseite > Information > Dienstzentren

UKRAINE : SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom : Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A. : Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://samsungusa.com/monitor/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.

Saturno NO.44, Col. Nueva Industrial Vallejo Gustavo A.Madero C.P.07700, Mexico D.F. Mexico TEL. 52-55-5747-5100

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong-gu, Suwon City, Kyoungki-Do Korea

Dienstzentren

Bezeichnungen

Regulatory

Natural Color Für ein besseres

Display Autorisierung

Deutsch > Hauptseite > Information > Dienstzentren

Dienstzentren

Bezeichnungen

Regulatory

Natural Color

Für ein besseres Display

Autorisierung

Deutsch > Hauptseite > Information > Bezeichnungen

Sync.-Signal

Sync- (synchronisierte) Signale bezieht sich auf die Standardsignale, die zur Anzeige der gewünschten Farben auf dem Monitor erforderlich sind. Sie werden in vertikale und horizontale Sync.-Signale unterteilt. Diese Signale zeigen normale Farbbilder mit der festgelegten Auflösung und Frequenz an.

Sync.-Signaltypen

Getrennt Dabei handelt es sich um eine Konfiguration, bei der einzelne vertikale Sync.-

Signale zum Monitor übertragen werden.

Composite Dabei handelt es sich um eine Konfiguration, bei der vertikale Sync.-Signale zu

einem zusammengesetzten (Composite) Signal kombiniert und zum Monitor übertragen werden. Der Monitor zeigt die Farbsignale durch Aufspalten des zusammengesetzten (Composite) Signals in die ursprünglichen Farbsignale an.

Sync-On-Green Diese Konfiguration verwendet keine Sync.-Signale. Stattdessen werden

horizontale und vertikale Sync.-Signale zu einem Grünsignal kombiniert und zum Monitor übertragen. Diese Methode wird hauptsächlich für Workstations eingesetzt.

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für den Benutzer ein Bild zu erzeugen und anzuzeigen. Die Frequenz dieser Wiederholung pro Sekunde wird Vertikalfrequenz or Auffrischrate genannt. Einheit: Hz

Beispiel: Wenn dasselbe Licht sich 60 mal pro Sekunde wiederholt, wird dies als 60 Hz angesehen. In

diesem Fall ist ein Flimmern des Bildschirms wahrnehmbar. Zur Vermeidung dieses Problems gibt es einen nicht flimmernden Modus, der eine Vertikalfrequenz von mehr als 70 Hz verwendet.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben nach unten dargestellt werden, wird das die Non-Interlace-Methode genannt, während das abwechselnde Zeigen aller ungeraden Zeilen und dann aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei der Mehrheit aller Monitoren wird die Non-Interlace-Methode eingesetzt, um ein klares Bild zu gewährleisten. Die Interlace-Methode ist dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwischen Computer und Monitor die beste Bildschirmqualität bietet. Dieser Monitor entspricht dem internationalen Standard VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild zusammensetzt, wird als 'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die Genauigkeit der Anzeige. Eine hohe Auflösung ist vorteilhaft, wenn mehrere Aufgaben ausgeführt werden, da mehr Bildinformation auf dem Bildschirm gezeigt werden kann.

Beispiel: Wenn die Auflösung 1024 X 768 ist, bedeutet das, daß der Bildschirm sich aus 1024

horizontalen Punkten (horizontale Auflösung) und 768 vertikalen Linien (vertikale Auflösung) zusammensetzt.

MDC (Multiple Display Control = Steuerung für mehrere Displays)

Bei einem MDC (Multiple Display Control = Steuerung für mehrere Displays) handelt es sich um eine Anwendung, die den gleichzeitigen Betrieb mehrerer Displays an einem PC ermöglicht. Für die Kommunikation zwischen dem PC und dem Display wird eine herkömmliche serielle RS-232CSchnittstelle verwendet. Aus diesem Grund sollten Sie ein serielles Kabel zwischen dem seriellen Port des PCs und dem seriellen Port des Displays installieren.

FCC Information European Notice (Europe only)

IC Compliance Notice

PCT Notice

MPR II Compliance

VCCI

Deutsch > Hauptseite > Information > Regulatory

Dienstzentren

Bezeichnungen

Regulatory

Natural Color

Für ein besseres Display

Autorisierung

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

z z Consult the dealer or an experienced radio/TV technician for help.

User Information Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

z z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

Dienstzentren

Bezeichnungen

Regulatory

Natural Color

Für ein besseres Display

Autorisierung

Deutsch > Hauptseite > Information > Natural Color

Natural Color Software Program

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint. Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen.

Installation der Natural Color Software Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren. Wenn Sie das Programm manuell installieren möchten, so legen Sie die CD in den CD-ROM Treiber ein, drücken Sie auf das [Start] Zeichen des Windows und wählen Sie [Execute]. Geben Sie D:\color\eng\setup.exe ein und dann drücken Sie auf die Eingabetaste. (Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein sollte, müssen Sie den entsprechenden Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen. Wählen Sie [Setting]/[Control Panel] auf dem [Start] Menü und dann mit einem Doppelklick auf das [Add/Delete a program]. Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/Delete] Zeichen.

Dienstzentren

Bezeichnungen

Regulatory

Natural Color

Für ein besseres Display

Autorisierung

Deutsch > Hauptseite > Information > Für ein besseres Display

Für ein besseres Display

1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederholfrequenz in der Systemsteuerung des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei Darstellungen, deren maximale Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild ungleichmäßig sein.

Auflösung: 1280 x 768

{ { Vertikalfrequenz (Bildwiederholfrequenz): 60 Hz

2. Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 99,999% gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

Das TFT-LC-Display dieses Produkts bietet 2.949.120 Bildpunkte.

{

3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine Menge an Reinigungsmittel und einen trockenen weichen Lappen. Wischen Sie das LC-Display sehr sanft ab. Übermäßige Kraftanwendung bei der Reinigung kann das Display beschädigen.

4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie die Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem die ExitTaste gedrückt wurde. Sollte immer noch Bildrauschen vorhanden sein, benutzen Sie die FEIN/GROB-Einstellung.

5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen. Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Deutsch > Hauptseite > Information > Autorisierung

Dienstzentren

Bezeichnungen

Regulatory

Natural Color

Für ein besseres Display

Autorisierung

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.

Das Samsung Logo sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.; Microsoft,

Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; VESA, DPMS- und DDC sind eingetragene Warenzeichen der Video Electronics Standard Association; der ENERGY STAR-

Name und -Logo sind eingetragene Warenzeichen der Umweltschutzbehörde der U.S.A., der U.S. Environmental Protection Agency (EPA). Als ENERGY STAR-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind möglicherweise die Warenzeichen oder eingetragenen Warenzeichen ihrer jeweiligen Eigentümer.

Samsung SyncMaster 323T, SyncMaster 403T User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
