Руководство пользователя определяет порядок установки и эксплуатации
автомобильного мультимедийного центра со встроенным модулем навигации
(далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку
устройства рекомендуется производить с привлечением специалиста по
электрооборудованию автомобилей.
Самостоятельное вскрытие устройства, механические повреждения и
нарушение правил эксплуатации могут привести к его неисправностям и
лишению права на гарантийное обслуживание.
При покупке устройства требуйте проверки его работоспособности.
Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина,
разборчивая подпись и дата продажи.
В связи с постоянной работой по совершенствованию устройства,
повышающей его надежность и улучшающей эксплуатационные
характеристики, в конструкцию и сервисные меню могут быть внесены
изменения, не отраженные в настоящем Руководстве.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим
Руководством по эксплуатации.
Назначение устройства
Устройство PROLOGY MDN-1710T оснащено жидкокристаллическим
дисплеем с размером экрана по диагонали 177 мм. Такой дисплей
обеспечивает минимальное потребление энергии и полное отсутствие вредного
для здоровья гамма-излучения.
Устройство обеспечивает:
– совместимость с форматами DVD/MPEG-4/CD/MP3/JPEG;
– воспроизведение цветных видеопрограмм в системах цветности
PAL/NTSC со встроенного проигрывателя, PAL/SECAM/NTSC –
с выносного ТВ-тюнера и входа AUX;
– прием радиостанций в диапазонах FM/УКВ;
– воспроизведение звукового сопровождения через внешние дополнительные
динамики или через линейный 4.1-канальный аудиовыход;
– прием телевизионных программ в диапазонах МВ и ДМВ;
– работу с навигационным программным обеспечением Навител Навигатор
3.2 (Автоверсия).
2 PROLOGY MDN-1710T
Функции устройства
• Моторизованный широкоформатный ЖК-монитор размером 7'' (177 мм)
• Системы цветности PAL/SEСAM/NTSC
• Интерактивная сенсорная панель управления с графическим интерфейсом
• Максимальная выходная мощность 4 х 55 Вт
• Совместимость с форматами DVD, CD, MP3, MPEG-4, JPEG
• Поддержка файловой системы Giga MP3
• Высокоскоростной цифровой PLL-тюнер
• Память на 18 радиостанций (FM/УКВ)
• Система RDS-EON
• Выносной ТВ-тюнер
• Поддержка карт памяти с интерфейсом USB
• Встроенный модуль навигации
• Дистанционное управление
• Отдельный ЖК-дисплей для индикации режимов работы
• Аудио/видеовход mini-Jack на передней панели
• Аудио/видеовход RCA
• Видеовыход RCA
• Видеовход RCA для камеры заднего обзора
• 4.1-канальный аудиовыход RCA
• Стандартный разъем ISO
• Стандартный монтажный размер DIN
Комплект поставки
Автомобильный мультимедийный центр PROLOGY MDN-1710T 1 шт.
Пульт дистанционного управления 1 шт.
Соединительные кабели 1 комплект
Выносной ТВ-тюнер 1 шт.
GPS-антенна 1 шт.
Карта памяти microSD с навигационным программным обеспечением 1 шт.
Декоративная рамка передней панели 1 шт.
Монтажный комплект 1 шт.
Кожух 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
3
Для безопасного и эффективного использования устройства
• Данное устройство является технически сложным товаром и относится
к бытовой радиоэлектронной аппаратуре. По Общероссийскому
классификатору продукции и услуг устройство относится к группировке
3230115 «Устройства радиоприемные комбинированные прочие» (часть IV
ОКДП).

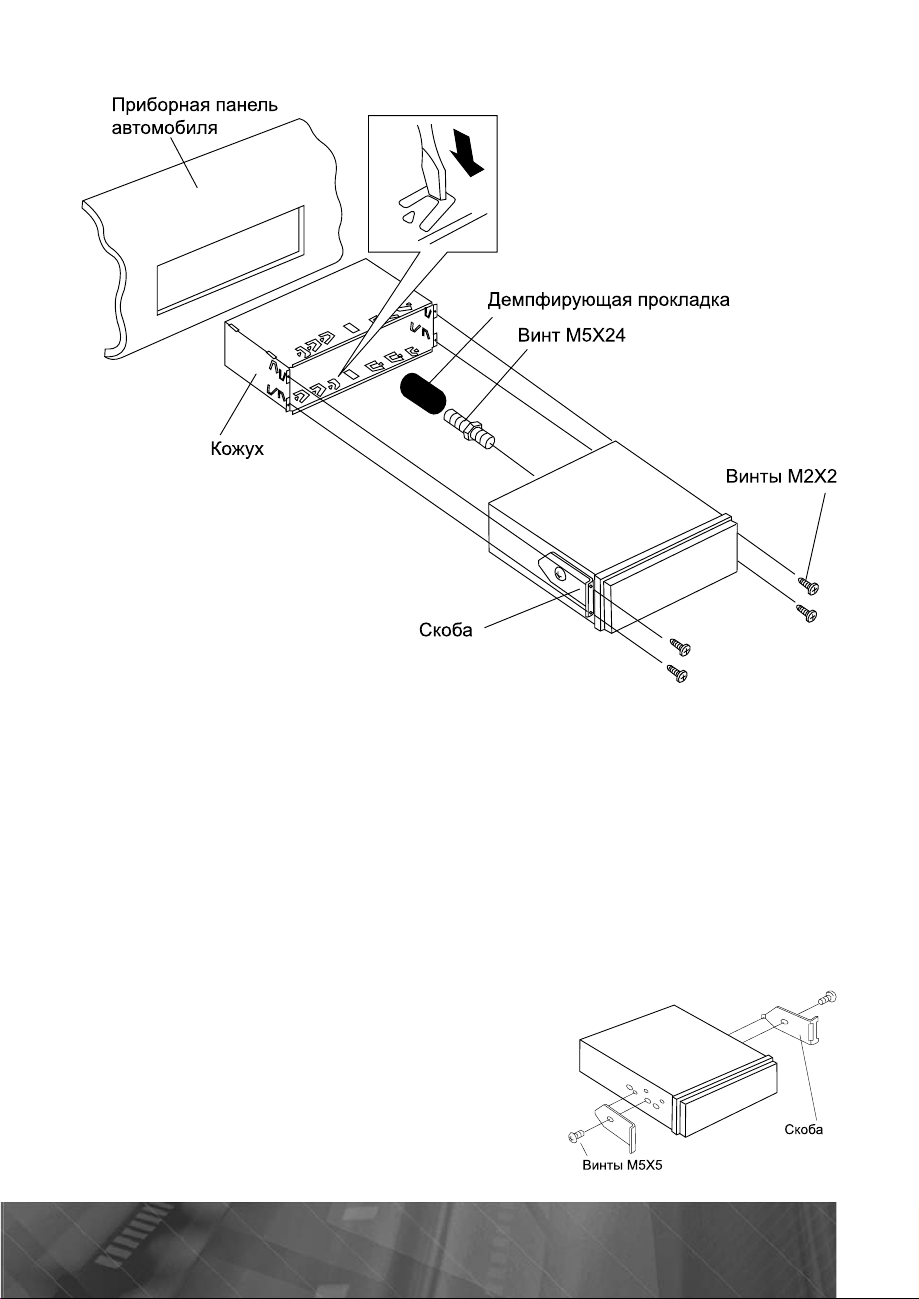

• Монтаж и эксплуатация данного устройства должны осуществляться
в соответствии с настоящим Руководством. Монтаж устройства
осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка устройства популярно изложены в настоящем
Руководстве и могут быть произведены потребителем в полном объ¸ме
самостоятельно. Однако завод-изготовитель настоятельно рекомендует
Вам поручить проведение указанного комплекса работ сервисному
центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) —
установка на легковой автомобиль дополнительного электрооборудования,
сигнализаций и др. (далее — сертифицированный сервисный центр).
• Завод-изготовитель не несет ответственность за проблемы,
возникшие вследствие самостоятельной установки устройства!
• Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с «массой».
• Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим
штатным системам автомобиля. Автомобили имеют низковольтные
или мультиплексные системы, которые могут быть повреждены при
использовании низкоомных проверочных приборов, например, проверочных
ламп или логических пробников (которые используются для тестирования
компьютеров). Для проверки всех штатных цепей автомобиля перед
подключением устанавливаемого устройства используйте только
высококачественный цифровой мультиметр.
• Не пытайтесь в случае поломки открыть корпус устройства и
отремонтировать его самостоятельно. Если устройство не работает
правильно, обратитесь к соответствующему разделу данного Руководства.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть
иногда приняты за его неисправность. Если неисправность не устранена,
обратитесь в сервисный центр.
• При мойке автомобиля следите, чтобы внутрь устройства не попала вода,
так как это может привести к его повреждению. Недопустимо попадание
жидкостей в устройство при мойке панели приборов, внутренней части
ветрового стекла и/или случайное пролитие жидкости на приборную панель,
а также через неплотности моторного щита при мойке моторного отсека, при
подаче моющей смеси под давлением, т.к. это может привести к выходу из
строя устройства.
• После использования автомобиля на открытом воздухе в летний период
необходимо пылесосить салон в целях сбора возможных трупов насекомых и
непопадания их внутрь устройства и его составных частей. Попадание внутрь
устройства и его составных частей насекомых недопустимо.
4PROLOGY MDN-1710T
• Не допускайте попадания каких-либо предметов внутрь отсека диска
устройства, кроме самого диска. Находящиеся внутри устройства узлы могут
быть повреждены любыми посторонними предметами.
• Когда устройство не используется, вынимайте из него диск. Не оставляйте
удаленный диск в отверстии дискового отсека. Избегайте длительного
воздействия на диски прямых солнечных лучей.
• Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет
нормальной. Устройство оборудовано встроенной схемой защиты. Когда
температура внутри устройства повышается до определенной величины,
схема защиты автоматически останавливает воспроизведение. В этом
случае дайте устройству возможность охладиться, а затем снова включите
воспроизведение.
• Конденсат. В дождливую погоду или в условиях повышенной влажности,
а также в холодное время года сразу после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания
сигнала, расположенном внутри устройства, может сконденсироваться влага.
В случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).
• «Перескакивание» воспроизведения. Когда автомобиль движется
по неровной дороге, по дороге с поврежденным покрытием или по
бездорожью, при воспроизведении аудио/видеофайлов могут появляться
пропуски звучания и/или воспроизводимого изображения. Рекомендуется
снизить скорость и плавно преодолевать препятствия, для исключения
перескакивания воспроизведения. Частые поездки в режимах движения
по дороге с поврежденным покрытием или по бездорожью могут
привести к механическим повреждениям (обрыву) резиновых демпферов
проигрывателя, расположенного внутри устройства.
• Очистка. Не пытайтесь очищать устройство с помощью каких-либо
химических веществ, так как это может привести к ухудшению его внешнего
вида. Для очистки корпуса устройства используйте только чистую и сухую
ткань.
• Для того чтобы избежать повреждения жидкокристаллического
монитора следите за тем, чтобы внутрь монитора не попала вода или
какие-либо напитки (жидкости). В случае попадания жидкости внутрь
жидкокристаллического монитора выключите питание, отключите
предохранитель цепи питания и как можно скорее обратитесь в сервисный
центр.
• Следите за тем, чтобы внутрь жидкокристаллического монитора
через вентиляционные отверстия не попадали металлические или
легковоспламеняющиеся предметы.
• Никогда не прикасайтесь к монитору во время автоматических
перемещений. Не пытайтесь изменить наклон монитора вручную.
5
Элементы управления на передней панели
14
1. Кнопка DISP/WIDE — переключение режима отображения на
дополнительном ЖК-дисплее; изменение формата экрана.
2. Кнопка
— переход к следующей части (треку); поиск радиостанций в
направлении увеличения частоты; перемещение курсора вправо.
3. Кнопка
— переход к предыдущей части (треку); поиск радиостанций в
направлении уменьшения частоты; перемещение курсора влево.
4. Кнопка SRC — отключение/включение звука; переход в основное меню;
переключение режимов при закрытом мониторе.
14. ИК-приемник сигналов пульта дистанционного управления.
Дополнительный ЖК-дисплей
1. Иконка диска (отображается при наличии диска в устройстве).
2. Иконка режима повтора воспроизведения.
3. Отображение времени, параметров режима воспроизведения.
4. Параметры приема радиосигнала.
5. Отображение RDS-функций радиоприемника.
7
Элементы управления на пульте дистанционного управления
1
2
17
1. Кнопка выбора источника сиг-
18
íàëà SRC.
2. Кнопка извлечения диска
.
10
11
12
13
14
15
16
3
4
5
6
7
8
9
19
20
21
22
23
24
25
26
27
28
29
EJECT/
3. Кнопка вызова основного меню
DVD-диска MENU.
4. Кнопка перехода к списку загла-
вий DVD-диска TITLE.
5. Кнопка отображения информа-
ции о воспроизведении DISP.
6. Кнопка выбора угла (камеры)
воспроизведения DVD-диска
ANGLE.
7. Кнопка изменения формата
экрана WIDE.
8. Кнопка открывания/закрыва-
ния монитора OPEN/CLOSE
9. Кнопки выбора сохран¸нных
радио- и телеканалов PRESET.
30
10. Кнопка ускоренного воспроиз-
31
32
ведения в прямом направлении;
перемещение курсора вверх
11. Кнопка выбора диапазона ра-
диопри¸мника и остановки воспроизведения
/ BAND.
12. Кнопка паузы/воспроизведе-
íèÿ
.
13. Кнопка перехода к предыдущей
части (треку); автоматический
поиск радиостанций в направлении уменьшения частоты; перемещение курсора влево
.

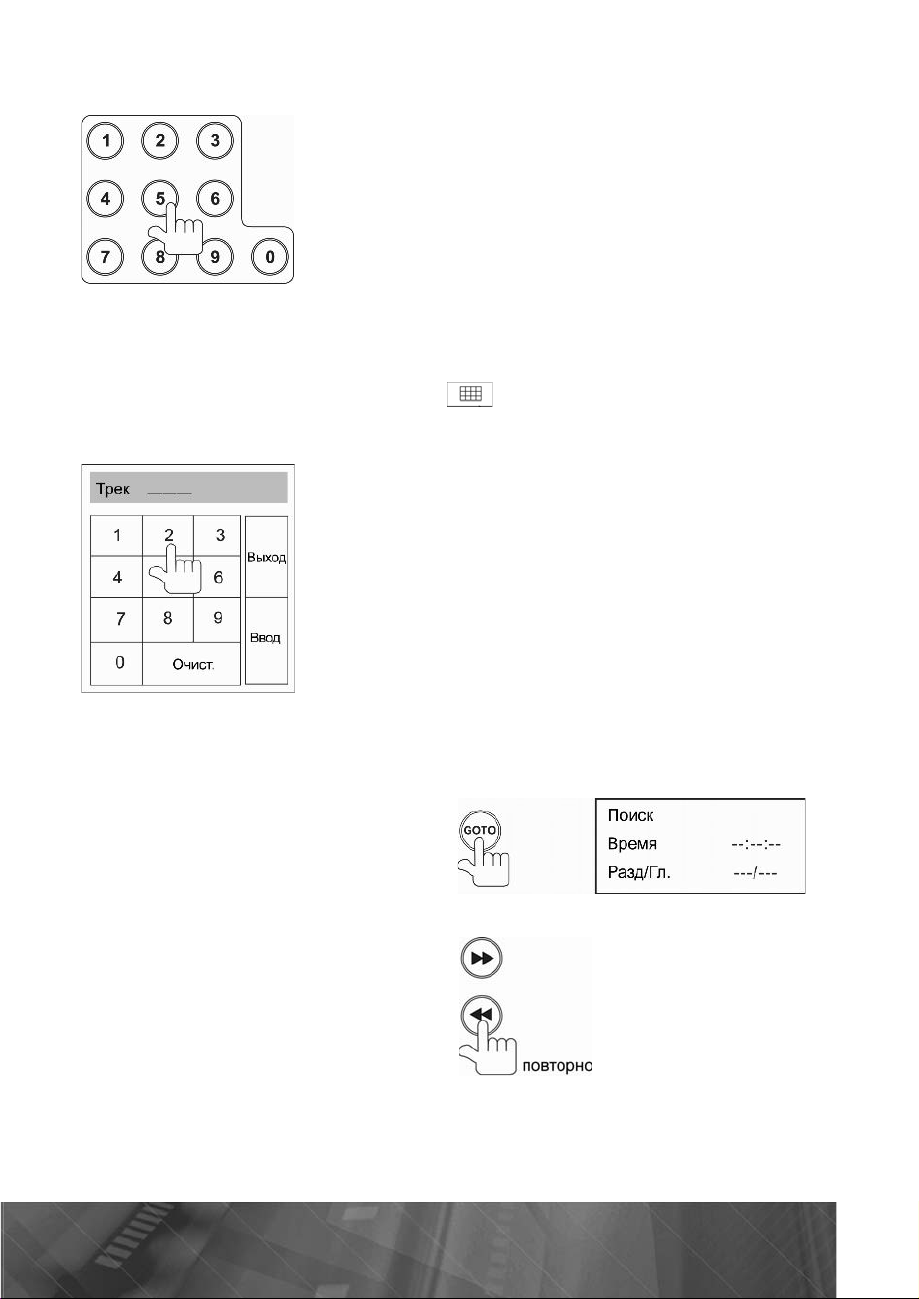

14. Кнопка перехода к названию/
части/времени/треку в режиме воспроизведения дисков
GOTO.
15. Кнопка ускоренного воспроизведения в обратном направлении; перемещение курсора вниз
.
16. Кнопки цифровой клавиатуры 0...9.
17. Кнопка отключения/включения звука MUTE.
18. Кнопка включения/отключения питания
.
19. Кнопка выбора языка звукового сопровождения DVD-диска AUDIO.
20. Кнопка выбора языка субтитров DVD-диска SUBTITLE.
21. Кнопка управления режимом повторного воспроизведения произвольного
фрагмента записи REPT A-B.
22. Кнопка управления режимом повторного воспроизведения REPT.
23. Кнопки изменения угла наклона экрана TILT
.
8PROLOGY MDN-1710T
24. Кнопки уменьшения/увеличения уровня громкости VOL.
25. Кнопка управления режимом сканирующего воспроизведения SCN.
26. Кнопка управления режимом воспроизведения в произвольном порядке
RDM.
27. Кнопка перехода к следующей части (треку); автоматический поиск
радиостанций в направлении увеличения частоты; перемещение курсора
вправо
.
28. Кнопка управления настройками эквалайзера SEL.
29. Кнопка изменения размеров изображения (DVD/JPEG) ZOOM.
30. Кнопка регулировки яркости и контрастности изображения PIC.
31. Кнопка вызова меню настроек системы SETUP.
32. Кнопка удаления введ¸нных цифр CLEAR.
Использование пульта дистанционного управления
• При использовании пульта дистанционного управления направляйте его на
встроенный ИК-приемник сигналов ДУ (поз. 14, стр. 6).
• Дальность действия пульта дистанционного управления составляет до 4–5
метров.
• Отклонение по горизонтали от прямого направления на ИК-приемник не
должно превышать 25°.
Установка батареек в пульт дистанционного управления
• Снимите крышку батарейного отсека, как показано на
рисунке.
• Установите новую батарейку, плюсовой контакт
должен находиться вверху. Затем закройте крышку
пульта. Рекомендуемый тип литиевых батареек —
CR2025 (3В).
Осторожно!
• Никогда не используйте металлический пинцет
или другой подобный инструмент для того, чтобы
держать батарейку. Это может привести к короткому
замыканию.
• Никогда не разбирайте батарейки, не подвергайте их
сильному нагреванию и не кладите их в воду, так как это может привести к их
нагреванию с большим выделением тепла.
• Когда заряд батареек израсходован, они должны быть утилизированы в
соответствии с местными законами.
9
Графические обозначения выполняемых операций
Для управления работой устройства Вам понадобится выполнять следующие
операции с кнопками: быстрое нажатие, нажатие с удерживанием кнопки,
повторные нажатия, вращение регулятора громкости (поз. 5, стр. 6) и т. п. Для
наиболее наглядных объяснений введ¸м следующие графические обозначения:
ОбозначениеОперация
Быстрое однократное нажатие на кнопку
Нажатие и удержание кнопки
Повторные нажатия
Вращение регулятора (поз. 5, стр. 6)
Для управления воспроизведением и регулировки настроек могут
использоваться как кнопки пульта ДУ, так и кнопки передней панели. Функции
кнопок сенсорного экрана описаны на стр. 19.
Иллюстрация для операции с кнопками передней панели будет расположена
слева, а для операции с кнопками пульта ДУ — справа.
Если какие-либо операции управления или изменения настроек могут быть
выполнены только с помощью кнопок передней панели или только с помощью
пульта ДУ, данный момент будет отмечен отдельно.
Интерактивная сенсорная панель управления с графическим
интерфейсом
Данное устройство оборудовано сенсорной интерактивной панелью. Вы
можете выбирать функции или регулировать отдельные параметры, просто
прикасаясь к экрану пальцем или пластиковым стержнем (стилусом).
Примечание. В режиме радиопри¸мника меню выводится на экран
постоянно и не может быть отключено.
Внимание! Не используйте металлические или острозаточенные предметы
для управления сенсорной интерактивной панелью. Также не прилагайте
чрезмерных усилий при касаниях экрана.
10 PROLOGY MDN-1710T
Сенсорные области управления на мониторе
A — вход в основное меню (стр. 12).
В — отображение информации о
воспроизведении.
C — отображение экранного меню управления.
Общие операции
Включение/выключение устройства
Нажмите любую кнопку на передней панели или кнопку POWER на пульте ДУ
для включения устройства.
Удерживайте нажатой кнопку NAV на передней панели или нажмите кнопку
POWER на пульте ДУ для отключения устройства.
Открытие/закрытие монитора
Нажмите кнопку OPEN/CLOSE на передней панели или на пульте ДУ, чтобы
открыть/закрыть монитор.
Внимание!
Не дотрагивайтесь до монитора во время его открытия или закрытия. Это может
привести к поломке механизма и лишению права на бесплатное гарантийное
обслуживание.
Если движение монитора было заблокировано каким-либо внешним
воздействием или преградой, то защитный механизм автоматически
заблокирует монитор в текущем положении, во избежание поломок выдвижного
механизма и возможных проблем с автомобилем.
Настройка угла наклона монитора
Меняя угол наклона монитора, Вы можете добиться наилучшей видимости
изображения. Для этого нажимайте кнопки TILT-/TILT+ на передней панели или TILT
на пульте ДУ для наклона монитора вперед/назад.
Регулировка уровня громкости
Для изменения громкости вращайте регулятор громкости на передней
панели или нажимайте кнопки VOL на пульте ДУ.
Удерживайте регулятор громкости нажатым не менее 2 секунд для
того, чтобы внести в память устройства уровень громкости, который будет
устанавливаться при каждом включении устройства.
Отключение/включение звука
Удерживайте нажатой не менее 2 секунд кнопку SRC на передней панели или
кнопку MUTE на пульте ДУ.
Повторное нажатие кнопки MUTE или любые операции по изменению уровня
громкости автоматически отменяют режим отключения звука.
11
Основное меню
Войти в основное меню можно коснувшись области À монитора (стр. 11) в
любом режиме, кроме режима навигации, или нажав кнопку SRC на передней
панели или на пульте ДУ. Для выбора необходимого режима коснитесь
соответствующей иконки на экране.
1
5678
2
3
USB
AUX 2AUX 1
4
NAVI.
1. Режим проигрывателя дисков.
2. Режим радиоприемника.
3. Режим работы USB-карты.
4. Режим работы навигации.
5. Режим ТВ-тюнера.
6. Переключение на аудио/видеовход AUX, расположенный на передней
панели устройства.
7. Переключение на аудио/видеовход AUX IN 2, расположенный на задней
панели устройства.
8. Переключение на видеокамеру заднего обзора.
Примечание. Если камера заднего обзора подключена ко входу "CAMERA"
на задней панели устройства (стр. 39), а розовый провод REVERSE –
в соответствии со схемой на стр. 41, то при включении заднего хода
автомобиля обзор с камеры включится автоматически.
12 PROLOGY MDN-1710T
Выбор режима отображения экрана
Нажимайте кнопку DISP/WIDE на передней панели или на пульте ДУ при
воспроизведении DVD-дисков, просмотре изображений и в режиме ТВ-тюнера.
Режимы отображения будут меняться в следующем порядке:
В других режимах работы устройства режим отображения NORMAL будет
отсутствовать.
Для выхода из режима хранителя экрана STANDBY коснитесь экрана в любой
точке или повторно нажмите кнопку DISP/WIDE.
Регулировка параметров изображения
1. Войдите в режим настройки изображения. Для этого удерживайте нажатой
кнопку DISP/WIDE на передней панели или нажмите кнопку PIC на пульте
ДУ. На мониторе появится следующее изображение:
2. Выберите опцию BRIGHT (Яркость) или CONTRAST (Контрастность),
последовательно нажимая кнопку PIC на пульте ДУ или удерживая нажатой
не менее 2 секунд кнопку DISP/WIDE на передней панели.
В режиме ТВ-тюнера также доступна опция COLOR (Цветность).
3. Регулируйте величину выбранного параметра при помощи кнопок
/
на передней панели или на пульте ДУ.
4. При просмотре изображений формата JPG должен быть выбран режим
«FULL».
5. Для выхода из режима настройки изображения выполните первый шаг ещ¸
раз или не выполняйте никаких действий по настройке в течение нескольких
секунд.
Перезагрузка системы
После нажатия кнопки RESET (6, стр. 6) шариковой ручкой или другим
подобным предметом устройство выключится. Из памяти устройства будут
стерты все запрограммированные радиостанции. Данная кнопка должна быть
нажата при появлении на дисплее ошибочной индикации или при неверном
функционировании системы.
Нажмите любую кнопку на передней панели или кнопку POWER на пульте ДУ
для повторного включения устройства.
13
Управление радиоприемником
При необходимости переключения устройства в режим работы
радиоприемника см. раздел "Основное меню" на стр. 12.
1. Текущий режим работы (радиоприемник). Коснитесь иконки для входа в
основное меню.
2. Выбранный диапазон.
3. Номер ячейки памяти, в которой хранится настройка на текущую станцию.
4. Текущая частота настройки.
5. Текущее время.
6. Индикаторы включенных функций:
ST: индикатор стереопри¸ма.
LOC: индикатор при¸ма радиостанций с наиболее мощным сигналом.
TA, TP, AF, PTY: индикаторы работы функций RDS (стр. 17).
14PROLOGY MDN-1710T
7. Настройки. Коснитесь иконки для входа в меню настроек устройства.
8. Цифровая клавиатура. Коснитесь иконки для входа в режим ручного ввода
частоты радиостанции.
9. Строка вывода сервисной информации.
10. Кнопки предварительных настроек на радиостанции.
11. Кнопка автоматического поиска станций в направлении уменьшения
частоты.
12. Кнопка пошаговой настройки на станцию в направлении увеличения
частоты.
13. Кнопка автоматического поиска станций в направлении увеличения
частоты.
14. Кнопка пошаговой настройки на станцию в направлении уменьшения
частоты.
15. Кнопка автоматического сохранения наиболее мощных радиостанций.
16. Кнопка выбора диапазона.
17. 1/2 èëè 2/2: коснитесь иконки для отображения второй страницы
сенсорных кнопок.
18. Кнопка входа в режим занесения текущей станции в ячейку памяти.
19. Коснитесь иконки для включения/выключения функции RDS AF (ñòð. 17).
20. Коснитесь иконки для включения/выключения функции RDS TA (ñòð. 18).
21. Индикатор включения режима PTY (кнопка не нажимается).
22. Кнопка сканирования станций в выбранном диапазоне.
Нажмите кнопку BAND на передней панели устройства, на пульте ДУ или
коснитесь кнопки выбора диапазона (16) в экранном меню (стр. 14).
Автоматическая настройка на радиостанцию
Для автоматического поиска радиостанции в направлении увеличения/
уменьшения частоты нажмите кнопку
/ на передней панели, в экранном
меню или на пульте ДУ.
Для остановки поиска повторите указанные операции или нажмите на любую
кнопку, функционально относящуюся к радиопри¸мнику.
Ручная настройка на радиостанцию
Во время ручного поиска частота настройки меняется пошагово. Для
настройки в направлении увеличения/уменьшения частоты нажимайте кнопки
/ в экранном меню или на пульте ДУ.
Коснитесь иконки цифровой клавиатуры (8) в экранном меню (стр. 14) или
нажмите кнопку GOTO на пульте ДУ, затем введите частоту радиостанции в
пятизначном формате. По окончании ввода нажмите кнопку
на пульте ДУ
или коснитесь кнопки «Ввод» в экранном меню.
Автоматическая настройка на радиостанции с сохранением в памяти
Шесть станций текущего диапазона с наиболее мощным сигналом будут
автоматически найдены и занесены в память, заменив ранее сохраненные
радиостанции:
15
1. При закрытом мониторе
2. При открытом мониторе
Коснитесь кнопки AS (15) в экранном меню (стр. 14).
Для остановки автоматического поиска нажмите на кнопку ещ¸ раз.
Ручное сохранение радиостанции в памяти
Во время при¸ма радиостанции:
На пульте ДУ:
удерживайте нажатой не менее 2 секунд одну из кнопок 1…6 цифрового ввода.
При открытом мониторе в экранном меню:
1. Откройте меню занесения станции в память, коснувшись иконки "Память"
(18, стр. 14).
2. Сохраните станцию под желаемым номером ячейки памяти P1–P6.
3. Меню закроется автоматически после нажатия на одну из кнопок.
Радиостанции записываются вместо ранее сохран¸нных, удаляя частоту
настройки предыдущей радиостанции из памяти.
Вызов сохран¸нных в памяти радиостанций
На пульте ДУ:
нажмите одну из кнопок 1…6 цифрового ввода.
При открытом мониторе в экранном меню:
коснитесь кнопки предварительной настройки на радиостанцию Ð1–Ð6 (10)
в экранном меню (стр. 14).
Сканирование радиостанций в выбранном диапазоне
Во время сканирования радиоприемник будет последовательно искать и на
10 секунд настраиваться на каждую радиостанцию выбранного диапазона
в направлении увеличения частоты.
При закрытом мониторе:
нажмите кнопку AS/PS (12, стр. 6)
При открытом мониторе:
коснитесь иконки PS (22) в экранном меню (стр. 14).
Для остановки сканирования нажмите на одну из указанных кнопок ещ¸ раз или
нажмите любую кнопку, функционально относящуюся к радиоприемнику.
Выбор местного или дальнего режимов приема
В режиме местного приема чувствительность автопоиска немного снижена
для наиболее точной настройки на радиостанции, уровень передаваемого
сигнала которых чрезмерно высок. Для включения режима местного приема
нажмите иконку Местн. (23) в экранном меню (стр. 14).
Когда режим местного при¸ма включен, в экранном меню загорается
индикатор «LOC». Для отмены данного режима повторите вышеуказанную
операцию.
16 PROLOGY MDN-1710T
Использование системы RDS (Radio Data System)
Некоторые радиовещательные станции диапазона FM сопровождают передачу
своих программ дополнительной информацией. Декодируя эти данные,
устройство предоставляет пользователю удобные функции по использованию
этой информации.
Настройки режима указаны на стр. 31.
В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY,
CT, RT.
PI (Program Identification Code): Код идентификации программы.
PS (Program Service Name): Название радиовещательной станции в виде
áóêâ è öèôð.
AF (Alternative Frequencies): Альтернативные частоты. Список частот
передатчиков, передающих одну и ту же программу, т.е. имеющих один
и тот же PI.
TP (Traffic Program Identification): Идентификационные данные
радиовещательной станции, передающей информацию о дорожном
движении.
TA (Traffic Announcement Identification): Идентификация сообщения
о дорожном движении. Идентификационные данные, показывающие,
передается или не передается информация о дорожном движении.
EON (Enhanced Other Networks Information): Передача информации по
категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.
PTY (Program Type Code): Код типа программы. Отражает содержание
программы, например, новости, легкая музыка, спорт и т.д.
CT (Clock Time): Информация о текущем времени, благодаря которой ресивер
может автоматически устанавливать и подстраивать собственные часы.
RT (Radio Text): Короткие сообщения о текущей песне или имени
Когда данный режим включен, и сигнал принимаемой радиостанции слаб,
радиоприемник будет автоматически переключаться на альтернативные частоты,
пока не обнаружит наиболее мощную станцию с тем же кодом PI.
Примечание. При включенном режиме AF автоматический и ручной поиск
радиостанций производится только по радиостанциям,
передающим сигналы RDS.
17
Прослушивание сообщений о дорожном движении
Режим TA
Изменение состояния режима TA:
В экранном меню (стр. 14):
Когда включен режим ТА и передается сообщение о дорожном движении:
• устройство временно переключится в режим радиоприемника, если оно
находится в другом режиме воспроизведения.
• устройство временно переключится на радиостанцию в другой сети вещания
(EON), если система EON обнаружит передачу сообщений о дорожном
движении по другой программе.
Настройка на радиостанции по идентификатору TP
Если режим TA включен, нажимайте кнопки / в экранном меню или на пульте
ДУ для поиска радиостанции, содержащей идентификатор TP (при настройке на
такие радиостанции, в экранном меню загорается индикатор «TP»).
Примечание. При включенном режиме TA автоматический и ручной поиск
радиостанций производится только по радиостанциям, которые
передают идентификатор TP.
Использование кода PTY для выбора программ
Перейдите на страницу 2 сенсорных кнопок (17) меню радиоприемника (стр. 14).
Нажмите необходимый элемент списка типов программ (список расположен в
левой части экрана):
NEWS — новости
AFFAIRS — деловые новости
INFO — информация
SPORT — спорт
EDUCATE — образование
DRAMA — драма
CULTURE — культура
SCIENCE — наука
VARIED — программы без
определенного типа
POP M — поп-музыка
ROCK M — рок-музыка
EASY M — эстрадная музыка
LIGHT M — легкая музыка
CHILDREN — детские программы
SOCIAL — социальные программы
RELIGION — религиозные программы
PHONE IN — программы с участием
слушателей
TRAVEL — путешествия
LEISURE — досуг
JAZZ M — äæàç
COUNTRY — кантри
NATION M — национальная музыка
OLDIES M — старые мелодии
FOLK M — народная музыка
DOCUMENT — документальные
программы
CLASSICS — классическая музыка
OTHER M — другая музыка
WEATHER — погода
FINANCE — финансы
Сразу после выбора категории
программы включится автоматический
поиск программы выбранного типа.
Воспроизведение диска начинается автоматически сразу после загрузки,
независимо от текущего режима работы устройства.
Загрузка и удаление дисков
• Вставьте диск в слот таким образом, чтобы рабочая сторона (сторона,
на которую нанесена запись), была обращена вниз. Диск автоматически
будет загружен.
• Для извлечения диска нажмите на кнопку
.
Временная остановка воспроизведения (пауза)
Для возобновления воспроизведения повторите операцию.
Остановка воспроизведения диска
• Для остановки воспроизведения нажмите кнопку
на пульте ДУ или
в экранном меню управления.
• Для продолжения воспроизведения с места остановки нажмите кнопку
на пульте ДУ или в экранном меню управления.
• Во время воспроизведения диска нажмите два раза кнопку
для остановки
воспроизведения. После этого воспроизведение DVD-диска возобновится
с начала последней главы. Для дисков других форматов воспроизведение
возобновится с начала текущего файла.
Ускоренное воспроизведение в прямом направлении
Во время воспроизведения дисков DVD, CD:
Отмена режима ускоренного воспроизведения:
Примечание. Для дисков MP3 и JPEG данная функция не работает.
20 PROLOGY MDN-1710T
Ускоренное воспроизведение в обратном направлении
Для дисков DVD, CD:
Отмена режима:
Повторное воспроизведение участка записи
Для дисков DVD, CD:
Назначьте начальную и конечную точку фрагмента. Выделенный отрезок времени
будет повторяться циклически.
Повторное воспроизведение
Тип дискаРежим повтора
DVDПовтор главы o Повтор раздела o Повтор выкл.
CDПовтор одного o Повтор выкл.
MP3Повтор одного o Повтор папки o Повтор выкл.
21
Воспроизведение в случайном порядке
Данная функция предназначена для воспроизведения содержимого диска
в случайном порядке.
Переход к следующему/предыдущему треку осуществляется также в случайном
порядке.
Для отключения функции нажмите на кнопку ещ¸ раз.
Сканирующее воспроизведение
Данная функция предназначена для включения режима воспроизведение первых
10 секунд каждого трека на диске (для дисков CD, MP3). С помощью такого
предварительного прослушивания Вы можете выбрать желаемый трек.
Для отключения функции выполните указанную операцию ещ¸ раз.
Переход к следующей или предыдущей части (треку)
Переход к следующей части/треку:
Переход к предыдущей части/треку:
Если воспроизведение диска CD или MP3 длилось более 5 секунд, то после
выполнения данной операции воспроизведение возобновится с начала текущего
трека. Чтобы перейти к началу предыдущего трека, проделайте указанную
операцию 2 раза подряд.
Переход к следующей или предыдущей папке (каталогу) (диск MP3)
Нажимайте в экранном меню кнопки Назад или Вперед соответственно. Для
перехода по списку на 6 треков в прямом/обратном направлении нажимайте
кнопки
/ на пульте ДУ или кнопки / в экранном меню (в списке
находятся файлы всех поддерживаемых форматов, которые расположены на
диске/карте памяти USB).
22PROLOGY MDN-1710T
Прямой выбор части или трека
С пульта ДУ:
Во время воспроизведения дисков DVD, CD Вы можете напрямую ввести номер
части или трека с помощью цифровых клавиш пульта ДУ.
Например, Вы хотите выбрать трек 15: нажмите цифру 1, затем цифру 5.
Нажмите область Ñ экрана (стр. 11). в появившемся меню управления
нажмите кнопку цифровой клавиатуры
для вывода на экран меню ввода. С
помощью цифровых кнопок введите номер. Нажмите иконку «Ввод» для
подтверждения ввода.
Переход к произвольному месту записи на диске
Данная функция применима для дисков DVD.
1. Вход в режим GOTO
2. Выбор элемента поиска
23
3. Ââîä öèôð
Пример.
• Необходимо найти момент времени — 1 час, 6 минут, 28 секунд от начала
записи. Выбираем курсором строку «Время» и вводим по порядку 1, 0, 6, 2,
8.
• Необходимо найти раздел 2, главу 9. Выбираем курсором строку «Разд/Гл.»,
вводим 2, затем 9.
4. Выход из режима GOTO.
Также для поиска главы или раздела нажмите область Ñ экрана (стр. 11). в
появившемся меню управления нажмите кнопку цифровой клавиатуры
.
Меню DVD-диска, меню названий
Вход в меню названий /меню диска
Перемещайте курсор для выбора объекта меню.
Выбор языка звукового сопровождения
Äëÿ DVD:
Если на диске записано несколько языков звукового сопровождения, Вы можете
выбрать один из них.
Äëÿ CD:
Во время воспроизведения диска Вы можете выбрать одну из стереодорожек или
стереоканал:
Левый
o Правый o Стерео
Примечание. Левый и правый каналы могут работать неправильно из-за
некорректной записи аудиофайлов.
24PROLOGY MDN-1710T
Выбор языка субтитров
Вы можете выбрать один из записанных на DVD-диске языков субтитров или
отключить субтитры (при условии, что диск записан с многоязычными субтитрами).
Выбор камеры (угла) просмотра
Вы можете выбрать угол просмотра (камеру), если на диске имеются сцены,
записанные более чем одной камерой.
Увеличение и уменьшение изображения
Во время воспроизведения видео или показа изображений формата JPEG Вы
можете увеличивать/уменьшать изображение на экране.
Отображение информации о воспроизведении
Для вывода информации на экран коснитесь области B экрана (стр. 11).
Äëÿ DVD:
1. Òèï диска.
2. Надпись 5/8 обозначает: диск состоит из 8 разделов, на данный момент
проигрывается 5 раздел.
3. Надпись 2/16 обозначает: текущий раздел состоит из 16 глав, на данный
момент проигрывается 2 глава.
4. Время воспроизведения текущего раздела.
5. Данная надпись обозначает: на диске записаны субтитры на 6 языках, и на
данный момент выбран язык под номером 2 — Английский.
25
Режим ТВ-тюнера
Подключите к устройству выносной ТВ-тюнер (стр. 42) согласно схеме (стр. 39).
Необходимо сделать это во время установки устройства перед подключением
проводов питания.
Нажмите область Â экрана (стр. 11) для вызова элементов управления
/
/ AS / PS (поиск каналов в направлении уменьшения/увеличения частоты,
автоматическая настройка с сохранением в памяти, сканирование телеканалов).
Автоматическая настройка на телеканал
Автоматический поиск канала в направлении увеличения частоты:
Автоматический поиск канала в направлении уменьшения частоты:
Как только телесигнал будет найден, поиск будет остановлен. Звук телеканала
появится через 2-4 секунды после появления изображения.
В случае, если телесигнал не будет найден, поиск будет остановлен после нажатия
любой кнопки, функционально относящейся к ТВ-тюнеру.
Автоматическая настройка на телеканалы с сохранением в памяти
Данная функция позволяет автоматически находить и сохранять телеканалы
в доступном диапазоне частот.
Нажмите область Â экрана (стр. 11), затем в появившемся меню нажмите
кнопку AS. Или удерживайте нажатой не менее 3 секунд кнопку
на пульте ДУ.
Для остановки поиска повторите указанные выше операции или нажмите на
любую кнопку, функционально относящуюся к ТВ-тюнеру.
Сканирование телеканалов
Во время сканирования ТВ-тюнер будет автоматически на 5 секунд
настраиваться на каждый сохран¸нный в памяти телеканал.
Нажмите область Â экрана (стр. 11), затем в появившемся меню нажмите
кнопку PS.
Для остановки поиска повторите указанные выше операции или нажмите на
любую кнопку, функционально относящуюся к ТВ-тюнеру.
Переключение каналов
Для перехода к следующему сохраненному каналу нажмите кнопку
на пульте ДУ.
Для перехода к предыдущему сохраненному каналу нажмите кнопку на пульте ДУ.
26PROLOGY MDN-1710T
Прямой вызов сохран¸нных каналов
Нажимайте на цифровые кнопки пульта ДУ:
Для перехода в меню настроек или для выбора настроек эквалайзера нажмите
область Ñ экрана (стр. 11).
При слабом телевизионном сигнале формат изображения может меняться с 4:3
(NORMAL) на 16:9 (FULL). Это не является неисправностью устройства.
Внимание! Каждому частотному каналу соответствует определенный номер
Подключите внешнюю GPS-антенну к соответствующему разъему на
задней панели устройства (стр. 39). Вставьте в слот на задней панели ЖКмонитора карту памяти microSD с навигационным программным обеспечением
«Навител Навигатор 3.2 – Автоверсия». Нажмите иконку NAVI (4) в меню
режимов (стр. 12). Работа устройства в режиме навигации подробно описана в
инструкции, идущей в комплекте с навигационным программным обеспечением.
При переходе из режима навигации в любой другой режим (ТВ-тюнер/
DVD или USB) Вы можете прослушивать принимаемую радиостанцию или
просматривать DVD диск (прослушивать CD/MP3 диск), при этом Вы будете
слышать звуковые «подсказки» режима навигации.
При нажатии на кнопку NAV на передней панели устройство перейдет в
режим навигации, на экране устройства будет отображаться карта с маршрутом
движения. Звуковое сопровождение от ранее выбранного источника (Tuner / CD
/DVD) в момент передачи звуковых “подсказок» будет приглушаться.
Повторное нажатие и кнопки NAV на передней панели возвращает
устройство в первый режим звукового сопровождения.
Режим «Камера»
Данный режим позволяет отображать на ЖК-мониторе сигнал с
видеокамеры заднего обзора, подключенной к разъему «CAMERA» на задней
панели устройства (стр. 39). Также устройство автоматически переключается в
данный режим при включении заднего хода (стр. 41).
Внимание! Если провод REVERSE на задней панели устройства не
подключен в соответствии с указаниями на стр. 41, то при включении заднего
хода устройство не сможет автоматически переключаться в режим «Камера».
27
Режимы AUX 1, AUX 2
Подключите внешний источник аудио/видеосигнала ко входу AUX на
передней панели (режим AUX 1) или ко входу AUX IN 2 на задней панели (режим
AUX 2). Для просмотра сигнала с внешнего источника нажмите иконку AUX 1
èëè AUX 2 в меню режимов (стр. 12). Для выхода из данного режима в меню
режимов коснитесь области À (стр. 11) сенсорной панели или нажмите кнопку
SRC на передней панели устройства или на пульте ДУ.
Примечание. Аудио/видеокабель для подключения внешнего источника
сигнала ко входу AUX приобретается отдельно.
Режим USB
Для управления воспроизведением файлов на картах памяти USB см. раздел
«Операции управления воспроизведением дисков», стр. 20.
Подключите карту памяти USB к разъему (9) на передней панели устройства
(стр. 6). Воспроизведение файлов начнется автоматически. Если карта уже
подключена к устройству, нажмите иконку USB в основном меню (стр. 12).
Для извлечения карты памяти сначала выберите любой другой режим с
помощью кнопки SRC на передней панели или на пульте ДУ, затем просто
потяните карту USB на себя.
Примечание.
• Максимальный объем карт памяти – 16 ГБ
• Файловая система FAT 16 / FAT 32
• Название файла: 32 символа, название директории: 32 символа.
Поддерживается русский язык в названиях файлов и папок
• Информация ID3 TAG:
песня/исполнитель/альбом: 30 символов
Поддерживается русский язык
• Не поддерживается чтение мультикарт
• USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со
скоростью USB 1.1)
28 PROLOGY MDN-1710T
Меню настроек устройства
Режим часы
FM РЕГИОН
Сигн.
1. Вход в меню настроек
На пульте ДУ:
Нажмите кнопку SETUP.
В меню управления:
Коснитесь иконки
2. Выбор опции меню, параметра опции, значения параметра
Используйте кнопки
3. Подтверждение выбора параметра и значения параметра
Нажмите кнопку
Примечание. Все вышеописанные операции могут быть выполнены
нажатием на соответствующие иконки экранного меню.
.
,
,
è на пульте ДУ.
на пульте ДУ.
Основные установки
Режим часы
Выбирается представление показаний часов в 12-часовом или 24-часовом
формате.
×àñû
Коснитесь значения часов/минут для входа в режим регулировки, нажимайте
появившиеся на экране кнопки
FM Регион
При помощи данной функции можно выбрать частотные диапазоны и шаг
настройки радиоприемника в соответствии со стандартами вещания в данном
регионе. Для России необходимо выбрать значение "OIRT".
Сигнал
С помощью данной функции можно включить или выключить звуковые сигналы
подтверждения нажатия кнопок и иконок экранного меню.
29
для установки времени.
Язык (меню языковых настроек)
ßçûê ìåíþ
Выбор языка экранного меню настроек.
Язык аудио
Выбор языка звукового сопровождения DVD-диска.
Примечание.
Если DVD-диск не содержит аудиофайлов на выбранном языке, то все
диалоги будут звучать на установленном по умолчанию языке.
Язык звукового сопровождения также можно выбирать с помощью кнопки
AUDIO пульта ДУ.
Субтитры
Выбор языка субтитров DVD-диска для вывода на экран.
Примечание.
• Если DVD-диск не поддерживает выбранный язык, то субтитры будут
выводиться на том языке, который установлен на диске по умолчанию.
• ßçûê субтитров также можно выбирать ñ помощью кнопки
SUBTITLE пульта ДУ.
Меню диска
Выбор языка меню DVD-диска.
Примечание.
• Если DVD-диск не поддерживает выбранный язык, меню диска и меню
названий будет отображаться на том языке, который установлен на диске по
умолчанию.
Аудио (меню аудионастроек)
Динамическое сжатие
Функция сжатия динамического диапазона аудиосигнала. Данная функция может
понадобиться во время воспроизведения дисков с малым уровнем громкости
устройства или при высоком уровне внешних шумов.
Тонкомпенсация
В этом режиме происходит автоматическое сжатие динамического диапазона,
нормализация уровня диалогов и защита от перегрузки. Данный режим может
потребоваться, чтобы не тревожить окружающих при просмотре DVD в ночное
время.
Сабвуфер
Данная функция управляет работой выхода сабвуфера SUB WOOFER на задней
панели устройства (стр. 39).
30 PROLOGY MDN-1710T
Частота среза
С помощью данной функции Вы можете добиться звучания басов, наиболее
подходящего для акустики Вашего автомобиля. Для этого выбирайте
соответствующую частоту среза фильтра сабвуфера (80/120/160 Гц).
RDS
RDS
Данная опция управляет отображением RDS-информации (cтр. 17) в режиме
радио.
CT (Clock Time)
Данная функция включает/выключает функцию, благодаря которой устройство
может автоматически устанавливать и подстраивать собственные часы по
сигналам, передаваемым радиостанцией.
Громкость TA
Выберите уровень громкости, на котором будет транслироваться информация
о дорожном движении при включенном режиме ТА.
Контроль
Пароль
Некоторые DVD-диски имеют ограниченный доступ к просматриваемому
материалу. Например, можно запретить просмотр фильмов с проявлением
жестокости и сцен эротики для детей.
Нажмите поле значения пароля (слева от символа замка) для вывода на экран
цифровых кнопок. Вы также можете использовать цифровые кнопки пульта ДУ.
На заводе-изготовителе устанавливается пароль «0000».
Когда в поле значения пароля выводится символ открытого замка, Вы можете
ввести любой собственный четырехзначный пароль.
Ограничения
Данный раздел меню позволяет пользователю ограничивать доступ
к воспроизведению кинофильмов на данном устройстве.
Чем больше значение, тем более строгие ограничения для просматриваемого
материала:
1 Детские
2 G
3 PG
4 PG-13
5 PG-R
6 R
7 NC-17
8 Взрослые
Для того, чтобы иметь возможность изменять значение уровня доступа, в опции
«Пароль» должен индицироваться символ открытого замка. Для этого в опции
«Пароль» следует ввести верный пароль и нажать кнопку «Ввод».
31
Заводские установки
Данная опция позволяет сбросить все настройки меню в состояние, которое было
установлено при изготовлении устройства. Для этого нажмите на «СБРОС».
Устройства
Вход камеры
Данная функция управляет режимом отображения обзора с камеры во время
заднего хода автомобиля:
Нормальный: Изображение с камеры выводится на экран в таком же ракурсе,
как видел бы водитель, обернувшись назад.
Зеркальный: Разворот изображения с камеры по горизонтали. В таком режиме
монитор устройства используется как зеркало заднего вида.
Автооткрывание
Âêë.: Экран автоматически открывается/закрывается при включении/
отключении питания устройства.
Âûêë.: Экран автоматически закрывается при отключении питания устройства.
Когда питание устройства включено, экран можно открыть только при нажатии на
кнопку OPEN.
Ручной: Для открывания/закрывания монитора нажимайте кнопку OPEN íà
передней панели устройства или на пульте ДУ.
Вход видео
Данная опция предназначена для выбора системы кодирования цвета: NTSC,
PAL, SECAM, Авто. Рекомендуемое состояние данной опции — автоопределение
системы (Авто). Принудительная установка системы цветности может
понадобиться, если сигнал телевизионной станции слаб настолько, что система
цветности не определяется автоматически.
Парковочный провод
Если данная опция включена, Вы можете просматривать видеофайлы и файлы
изображений на экране устройства после включения стояночного тормоза. Для
реализации этой функции розовый провод «BRAKE» (стр. 39) на задней панели
устройства должен быть подключен в соответствии со схемой на стр. 41.
Громкость
Данная функция позволяет предотвратить резкий перепад громкости при переключении с текущего режима работы на какой-либо другой для каждого режима
работы устройства.
С помощью опции Режим выберите режим работы для установки громкости.
С помощью опции Уровень выберите желаемый уровень громкости от 0 до 6.
Калибровка
Если произош¸л сбой в управлении сенсорным экраном, то есть изображение
кнопки на экране не соответствует е¸ действительному расположению,
необходимо выполнить операцию калибровки сенсорного экрана. Нажмите
32PROLOGY MDN-1710T
иконку "Калибровка экрана" и выполните следующие действия:
1. Нажмите и удерживайте в течение 2 секунд перекрестие A в верхнем левом
углу экрана.
2. Нажмите и удерживайте в течение 2 секунд перекрестие B в нижнем правом
углу экрана.
Режим настроек звучания (эквалайзер)
С помощью данных аудионастроек Вы можете добиться звучания, наиболее
приятного Вашему слуху.
Для входа в режим эквалайзера нажмите на кнопку Эквал. в экранном меню
управления или на кнопку SEL пульта ДУ.
На экране появится следующий интерфейс:
• Регулировка всех параметров осуществляется непосредственно на сенсор-
ном экране: коснитесь нужного параметра, регулятора или области.
• Для изменения баланса громкости каналов коснитесь маленького белого
квадрата внутри области регулировки и перемещайте его в нужную сторону
• Также регулировку всех параметров можно осуществлять с пульта ДУ:
33
• Эквалайзер имеет 8 предустановленных настроек: Ñâîé, Ðîê, Õèï-Õîï, Танцы, Латино, Ðåéâ, Город, Акустика. Все настройки имеют фиксированные
значения уровня частот. Изменять значения параметров можно только для
режима «Свой». Для выбора настройки нажимайте область экрана справа от
надписи «Эквал.».
• При ручной регулировке уровня частот режим эквалайзера автоматически
изменится на «Свой».
• Регулировка баланса тылового–фронтального и левого–правого каналов
осуществляется путем касания области FAD-BAL в том месте, где находится
слушатель. При этом достигается выравнивание стереопанорамы:
F — передние динамики,
R — тыловые динамики;
L — левые динамики,
R — правые динамики.
Уровень громкости сабвуфера не зависит от режима эквалайзера и имеет
отдельную регулировку.
Основные технические характеристики
Общие
Напряжение питания 12 В постоянного тока
Предельные значения напряжения питания 11–14.4 В
Номинал встроенного предохранителя 10 А
Полярность источника питания Только системы
с заземлением
отрицательного
полюса батареи
Максимальная выходная мощность 4 x 55 Вт
Рекомендуемое сопротивление динамиков 4–8 Ом
Установочные размеры устройства (ШxВxГ) 178x50x(165+25) ìì
Âåñ 2.3 кг
Диапазон рабочих температур -10 °С ... +60 °С
Температура хранения -20 °С ... +70 °С
Допустимая влажность при работе 45 % ... 80 %
Допустимая влажность при хранении 30 % ... 90 %
Монитор
Тип дисплея жидкокристаллический
Способ управления активная матрица TFT
Диагональ экрана 7'' (177 мм)
Яркость 300 êä/ì
2
Размер экрана (ШхВ) 154.1x87 мм
Время отклика
при включении 12 мс
при выключении 18 ìñ
Углы обзора
влево/вправо 65°/65°
вверх/вниз 40°/65°
Ресурс 10000 часов (при
25 °Ñ)
34 PROLOGY MDN-1710T
DVD/CD-проигрыватель
Размер дисков 5'' (12 см)
Искажения на линейном выходе 0.1 %
Отношение сигнал-шум, не менее 90 дБ
Динамический диапазон, не менее 90 дБ
Диапазон воспроизводимых частот 20–20000 Ãö
FM-приемник
Диапазон частот 65–108 МГц
Полезная чувствительность 12 дБ (мкВ)
(при отношении с/ш 30 дБ)
Отношение сигнал-шум 55 дБ (1 кГц)
Глубина разделения стереоканалов, не менее 20 дБ (1 кГц)
Искажения 1.5%
Диапазон воспроизводимых частот 40 Гц – 12.5 кГц (-3 дБ)
Сопротивление антенны 75 Îì
Аудиосекция
Уровень сигнала на линейном выходе, не менее 2 В
Сопротивление аудиовыхода 200 Îì
Видеосекция
Номинальный уровень сигнала
на видеовходе и видеовыходе 1±0.2 В
Сопротивление видеовхода и видеовыхода 75 Îì
Примечание.
Технические характеристики устройства могут быть изменены без
предварительного уведомления.
35
Установка устройства
• Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
• Перед окончательной установкой устройства временно подключите к нему
все провода и убедитесь, что все соединения сделаны правильно и система
работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия.
Только в этом случае установка будет надежной и безопасной.
Использование деталей, не входящих в комплект устройства, может привести
к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого
изменения штатных деталей автомобиля, обязательно проконсультируйтесь
у ближайшего дилера.
• Устанавливайте устройство таким образом, чтобы оно не могло стать
причиной ранения водителя или пассажиров во время внезапной остановки
или резкого торможения.
• При установке отклонение устройства от горизонтальной плоскости не
должно превышать 30°. В противном случае технические характеристики
устройства могут отличаться от оптимальных.
• Никогда не устанавливайте устройство там, где оно будет сильно
нагреваться, например, от воздействия прямых солнечных лучей или
горячего воздуха, поступающего от отопителя. Также избегайте мест, в
которых устройство будет подвергаться воздействию сильной вибрации или
на него будет попадать пыль или грязь.
• Сначала подсоединяйте положительную клемму аккумулятора, затем
отрицательную.
• Во избежание перегрева устройства не допускайте блокировки
вентиляционного отверстия на его задней панели.
Процедура установки
Существует два варианта установки устройства, которые подробно
описываются в данном руководстве ниже.
36 PROLOGY MDN-1710T
Первый вариант установки устройства
1. После установки кожуха в приборную панель автомобиля, выберите на
кожухе те металлические язычки, которые соответствуют толщине приборной
панели, и отогните их, чтобы зафиксировать кожух на месте.
2. Закрепите скобы с обеих сторон устройства. Для этого используйте
крепежные винты (5х5 мм). Вставьте устройство в металлический кожух и
закрутите винты в специальных отверстиях по бокам.
3. Закрепите монтажный болт (5х24 мм) в отверстии на задней стенке
устройства, наденьте сверху резиновую заглушку.
4. Вставьте устройство в кожух, закрепите его с помощью винта M4x6 на
кузове автомобиля. Затем закрепите скобы с помощью четыр¸х винтов
M2x2.
5. Закрепите на панели декоративную внешнюю рамку (стр. 38).
Примечание. В зависимости от глубины ниши
в приборной панели, прикручивайте креп¸жные
скобы в соответствующие отверстия на корпусе
устройства.
37
Второй вариант установки
Данный вариант установки предусматривает использование резьбовых
отверстий, которые находятся на боковых панелях устройства. Закрепите
устройство на крепежных кронштейнах штатного радиоприемника.
Примечание. При установке по второму методу кожух и декоративная
внешняя рамка не используются, креп¸жные скобы необходимо удалить.
(в комплект не входят)
Выберите положение кронштейнов, при котором резьбовые отверстия
кронштейнов будут совмещены с резьбовыми соединениями на корпусе
устройства. Закрепите кронштейны с обеих сторон устройства не менее чем
в двух местах. Для этого используйте винты необходимого типа и размера в
зависимости от типа резьбовых отверстий на кронштейне.
Установка и снятие декоративной рамки
После установки устройства в приборную панель по первому варианту
закрепите на нем декоративную рамку. В верхней части рамки расстояние
между крепежными язычками меньше, чем в нижней.
Для снятия рамки приподнимите ее верхнюю часть и выдвиньте вперед:
Затем отведите нижнюю часть рамки вниз и также выдвиньте ее вперед,
после чего снимите рамку с устройства:
38 PROLOGY MDN-1710T
Схема подключения проводов устройства
16-конт.
разъем
10 A
BAT+
GND
ILLUMI
ACC
Красный
Оранжевый
GPS-антенны
Розовый - к концевому выключателю
стояночного тормоза (-)
BRAKE
Держатель
предохранителя
Черный
Желтый
MUTE
P.CONT
REVERSE
Розовый
Коричневый
Синий/Белый
ANT.CONT
Синий
Белый
Передние каналы
Левый канал
+
-
Белый/Черный
Правый канал
+
+
-
Серый
Фиолетовый
Серый/Черный
Тыловые каналы
Левый канал
Правый канал
+
-
Зеленый
Зеленый/Черный
Фиолетовый/Черный
-
Разъем для подключения
GPS Antenna
AUX IN 2
SUB WOOFER
SUR-L
SUR-R
FL
FR
Белый
Левый канал
Передние каналы
Разъем для
подключения
FM/УКВ-антенны
ТВ-тюнера
Разъем для
подключения
Желтый
Видеовход камеры
CAMERA
Желтый
Видеовыход
заднего обзора
VIDEO OUT
Красный
Белый
правого канала
Линейный аудиовход
Линейный аудиовход
Желтый
левого канала
Красный
Синий
Видеовход
Правый канал
Выход на сабвуфер
Белый
Тыловые каналы
Левый канал
Красный
Правый канал
39
Назначение и расположение контактов разъема ISO
A2 \]^]_`bc dfghi jklmfdf ^fomil] p]of (+)
8
12
7
8
7
34
56
34
56
12
Внимание!
• Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
• В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
• Красный провод устройства должен быть подключен к цепи зажигания
во избежание разряда аккумуляторной батареи автомобиля при
продолжительной стоянке.
В случае сброса настроек устройства после выключения зажигания
поменяйте местами подключение желтого и красного провода, как показано на
рисунке:
40 PROLOGY MDN-1710T
Назначение отдельных проводов
Оранжевый (ILLUMI)
Подключите данный провод к лампе габаритных огней. При включении
габаритных огней в т¸мное время суток яркость подсветки основного экрана
и дополнительного ЖК-дисплея будет снижена, чтобы снизить нагрузку на
зрение (в дневное время яркость экрана и дисплея повышена для более ч¸ткой
видимости изображения).
Розовый (REVERSE)
Если к устройству подключена камера заднего вида, то при включении
передачи заднего хода режим воспроизведения автоматически переключится
на обзор с камеры. После выключения передачи заднего хода устройство
автоматически верн¸тся к предыдущему режиму.
Розовый (BRAKE)
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время
движения, на экран будет выводиться предупреждающее сообщение до тех
пор, пока не будет включен стояночный тормоз. Пассажиры на заднем сидении
могут просматривать изображение на дополнительном мониторе (в комплект не
входит).
41
Синий/Белый (P. CONT)
Данный провод предназначен для управления внешним усилителем.
Внимание! Подключайте данный провод только к управляющему входу
внешнего усилителя.
Коричневый (MUTE)
При подключении данного провода к отрицательной клемме аккумулятора,
происходит автоматическое отключение звука во время телефонного звонка при
использовании системы hands-free.
Разъем для подключения ТВ-тюнера (TV BUS)
Подключите выносной ТВ-тюнер к устройству, используя кабель, входящий в
комплект поставки:
Черный провод с разъемом (GPS Antenna)
Подключите к данному разъему антенну GPS, входящую в комплект поставки.
42 PROLOGY MDN-1710T
Воспроизводимые диски и форматы
Тип диска и
логотип
DVD Video
èëè
Audio CD
Размер диска
Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)
5 дюймов (12 см)
5 дюймов (12 см)Приблизительно 74 минуты
Приблизительно 484 минуты (DS/DL)
SS = односторонний,
DS = двухсторонний,
SL = однослойный,
DL = двухслойный
Примечание. Чтение дисков зависит от их качества и параметров
сделанной на них записи (количество вложенных папок и файлов, длина
названий папок и файлов, скорость записи и т.д.).
Значения символов, указываемых на дисках
СимволЗначение
Количество языков звукового сопровождения, записанных на
8
32
9
16:9
43
LB
5
диске.
Данный диск имеет 8 языков звукового сопровождения.
Количество языков субтитров, записанных на диске.
Субтитры данного диска записаны на 32 языках.
Количество ракурсов (камер), записанных на диске.
Видеозапись данного диска имеет 9 ракурсов.
Поддерживаемые форматы экрана.
LB — Letter Box, PS — Pan/Scan
Региональный код DVD-диска.
Региональные коды защиты
Весь мир делится на 6 регионов. DVD может воспроизводиться только, если
номер регионального ограничения диска совпадает с номером региона.
Код Регионы
1США, Канада, Восточные острова Тихого океана.
2Япония, Западная Европа, Северная Европа, Египет, Южная Африка,
Центральный Восток.
3Тайвань — Китай, Гонконг — Китай, Южная Корея, Тайланд, Индонезия,
Юго-Восточная Азия.
4Австралия, Новая Зеландия, Центральная и Южная Америка, Южные острова
Тихого океана/Океания.
5Россия, Монголия, Индия, Центральная Азия, Восточная Европа, Северная Корея,
Северная Африка, Северо-Западная Азия.
6Китай.
Номер региона данного устройства - «5».
Ограничения для файлов MP3
• формат записи: ISO 9660, ISO 9660 + Joliet;
• файлы должны иметь расширение MP3;
• должна быть произведена финализация диска;
• максимальное количество MP3-файлов на DVD-диске — 1500 (Giga MP3);
• устройство не поддерживает форматы файлов MP3 PRO и M3U;
• ID3 версия: V1, V2 (русский язык поддерживается не во всех случаях).
Не поддерживаются форматы:
*.ACC, *.DLF, *.PLS, MP3 PRO, файлы с DRM, а также диски с открытой
сессией.
5
44 PROLOGY MDN-1710T
Технические допуски на возможные незначительные дефекты
изображения
Жидкокристаллическая
панель состоит из множества
точек, называемых пикселями.
Пиксель состоит из трех
субпикселей основных цветов
– красного, зеленого и синего,
расположенных по горизонтали.
Появление на ЖК-панели
небольшого количества
дефектных пикселей (постоянно
светящихся одним цветом)
объясняется огромным общим
количеством пикселей и
сложностью технологического
процесса. Минимизация
подобных дефектов достигается тщательным контролем качества производства
ЖК-панелей, регламентированного требованиями стандарта ISO 13406-2.
Цвет пикселяÇîíà «À»Çîíà «Á»
Белый00
Черный36
Цвет субпикселя
Синий36
Красный36
Зеленый36
Всего36
45
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в автомобилях с напряжением
бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее
повреждения корпуса или соединительных проводов и кабелей.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть
иногда приняты за его неисправность. Ниже приводится таблица, в которой
сведены простые методы проверки, способные помочь Вам устранить большую
часть проблем, возникающих при использовании устройства.
При отсутствии видимых причин неисправности устройство следует
демонтировать и обратиться в сервисный центр. Перед тем, как перейти
к методам проверки, описанным в данной таблице, тщательно проверьте
правильность подключения устройства.
НеисправностьПричинаУстранение
Нет питанияПерегорел предохранитель
устройства
Неправильное подключениеПроверьте подключение питания
Некорректная операцияНажмите кнопку сброса в левом нижнем
Воспроизведение не
начинается, выводится
сообщение «Ошибка
диска»
Когда нажимается
функциональная
кнопка, функция не
работает
Нет изображенияПолностью убрана яркость
Диск не загружен в устройство
или загружен неправильно
Диск сильно загрязненОчистите поверхность диска
Низкое напряжение
аккумуляторной батареи
автомобиля
В устройство загружен диск
не того формата, который
может воспроизводить данный
проигрыватель
Некачественный диск или при
записи диска были заданы
неверные параметры
Воспроизводимый диск не
допускает выполнения данной
операции
изображения
Поменяйте перегоревший
предохранитель на предохранитель
нужного номинала. Если предохранитель
перегорит снова, обратитесь в
сервисный центр
углу передней панели
Загрузите диск в устройство рабочей
стороной вниз
Зарядите аккумуляторную батарею
автомобиля. Если устройство
после этого все равно не работает,
проконсультируйтесь с дилером
Загружайте в устройство только те
диски, которые устройство может
воспроизводить
Используйте качественный диск
Операция не может быть выполнена по
отношению к воспроизводимому диску
(обратитесь также к инструкции, которая
прилагается к диску) или операция не
может быть произведена в данный
момент
Отрегулируйте яркость на мониторе
или на внешнем мониторе, который
подключен к устройству
46 PROLOGY MDN-1710T
НеисправностьПричинаУстранение
Нет изображенияНе включен ручной тормозДля просмотра видеопрограмм следует
Провода динамиков
контактируют с металлической
деталью машины
Динамики неисправны Поменяйте динамики
Нет субтитровНа воспроизводимом диске
DVD не записаны субтитры
Субтитры выключеныВключите субтитры
Субтитры не убираются
с экрана
Звук или изображение
искажены
Монитор не
открывается
автоматически
Настройки устройства
сбрасываются после
выключения двигателя
Мигающее
изображение,
интерференция на
экране
Невозможно изменить
язык звукового
сопровождения или
язык субтитров
Воспроизводимый диск DVD
не допускает отключение
субтитров
Диск загрязнен или имеет
царапины
Функция «Автооткрывание»
отключена
Неправильное подключение
проводов
Формат DVD не совместим
с текущими настройками
монитора устройства
На воспроизводимом диске
DVD записано звуковое
сопровождение или субтитры
только на одном языке
Установите нужный уровень громкости
устройства или на мониторе, который
подключен к устройству
Установите баланс каналов по центру
устройства
Изолируйте все провода
Субтитры не могут быть выведены на
экран
Субтитры невозможно убрать с экрана
монитора
Протрите рабочую поверхность диска
от пыли и грязи. Не используйте для
воспроизведения поцарапанные диски
Включите функцию «Автооткрывание»
Подключите все провода согласно
схеме на стр. 39–42
Поменяйте настройки на
соответствующие диску
Если на диске не записаны звуковое
сопровождение или субтитры
на нескольких языках, Вы не
сможете изменить язык звукового
сопровождения или субтитров
47
НеисправностьПричинаУстранение
Пульт дистанционного
управления не
работает
Радиоприемник не
работает
Не работает функция
автонастройки на
радиостанции
На экране появляется
надпись «Warning!!!
It is illegal to view
video while driving or
operating a motor
vehicle. Set parking
brake to view video.»
Светоизлучающий элемент
пульта дистанционного
управления не направлен
на светоприемник сенсора
дистанционного управления
Пульт дистанционного
управления и устройство
находятся слишком далеко друг
от друга
Между пультом ДУ и сенсором
дистанционного управления
имеются препятствия
Израсходован заряд батарейки
пульта дистанционного
управления
К устройству не подключен
кабель антенны
Радиостанции имеют слишком
слабый сигнал
Просмотр видеофайлов,
изображений, дисков DVD во
время движения автомобиля
Провод BRAKE не подключен
согласно схеме на стр. 41
Для осуществления управления
светоизлучающий элемент пульта
дистанционного управления должен
быть направлен на светоприемник
сенсора дистанционного управления
Расстояние по прямой между пультом
ДУ и сенсором дистанционного
управления не должно превышать пяти
метров
Устраните препятствия
Замените батарейку
Надежно подключите кабель антенны к
устройству
Настраивайтесь на станции вручную
Поставьте автомобиль на стояночный
тормоз
Подключите провод согласно схеме
Для безопасного управления автомобилем
• Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требование Правил дорожного движения Российской
Федерации. Помимо этого старайтесь соблюдать очевидные правила
обращения с Вашим автомобилем, как источником повышенной опасности.
• Эти правила, в первую очередь, определяются риском наступления вреда для
жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним
животным или окружающей среде.
• Для просмотра DVD-дисков, видеофайлов и изображений после окончания
движения обязательно устанавливайте рычаг управления автоматической
трансмиссии в положение «PARK», а рычаг переключения ручной коробки
передач – в нейтральное положение.
• После завершения управления автомобилем всегда ставьте автомобиль на
стояночный тормоз, который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.
• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой
площадке.
48PROLOGY MDN-1710T
• Поддерживайте относительно низкий уровень громкости, чтобы во
время движения иметь возможность слышать все, что происходит вокруг
автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо
другие операции управления устройством, которые могут отвлечь Вас от
управления автомобилем.
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к
«перескакиванию» звучания во время воспроизведения и ухудшению качества
звука и изображения. При обращении с дисками соблюдайте следующие меры
предосторожности:
• Для удаления следов пальцев и пыли с рабочей поверхности диска (той
стороны, на которой нет надписей) протирайте ее мягкой тканью. Протирайте
диски прямо от центра к краям. Небольшие пылинки или слабые пятна не
будут оказывать какое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например,
антистатические аэрозоли или жидкости, бензин или растворители. Такие
химические вещества способны необратимо повредить пластмассовую
поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это
позволит избежать появления на поверхности дисков больших царапин,
способных вызвать «перескакивание» звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию
прямых солнечных лучей, высокой влажности или высокой температуры.
Длительное воздействие высокой температуры может привести к
короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска.
Острые наконечники ручек и чернила могут повредить поверхность диска.
• Никогда не используйте диски с необычным очертанием, например,
имеющим форму сердечка, восьмиугольника и т.д. Использование таких
дисков может привести к сбоям в работе устройства.
• В качестве принадлежности диска можно приобрести специальную
защитную пленку, но ее использование может привести к сбоям в работе
проигрывателя дисков. Использование такой пленки абсолютно недопустимо.
49
Навител Навигатор 3.2 — навигационное
программное обеспечение (Автоверсия),
разработанное ЗАО «ЦНТ» для мультимедийных
устройств с сенсорным экраном, оснащ¸нных встроенными или внешними
GPS-при¸мниками. Вместе с программным обеспечением поставляются:
бесплатная карта всей России, которая содержит основные магистрали с
названиями населенных пунктов; подробные карты крупных городов РФ
(Москва, Санкт-Петербург, Екатеринбург, Новосибирск и т.д.).
Программа позволяет загрузку подробных карт городов и областей
России с номерами домов, названиями улиц, станций метро и другой
важной информацией. В числе прочего, спутниковая программа навигации
обеспечивает голосовое сопровождение по маршруту. Программа
оптимизирована под небольшое разрешение экрана, в ней реализовано
быстрое масштабирование и прокрутка карты, а так же автоматическое
переключение между картами различных масштабов.
ЗАО «ЦНТ» — активно развивающаяся компания, ориентированная на рынок
Российской Федерации и стран СНГ. Миссия компании — совершенствование,
развитие и распространение современных решений и продуктов в области
информационных технологий и цифровой картографии. Мы стремимся
разрабатывать программное обеспечение, удовлетворяющее требованиям
надежности, безопасности и удобства использования.
ЗАО «ЦНТ» уделяет большое внимание оперативной и квалифицированной
технической поддержке своих клиентов. По всем вопросам, связанным
с навигационным программным обеспечением Навител Навигатор 3.2
(Автоверсия) (проблемы в работе, обновления и прочее) обращайтесь
в ЗАО «ЦНТ».
Адрес: 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16
Телефон/факс: (495) 787-66-80
E-mail: info@navitel.su
Web: http://www.navitel.su
Режим работы: понедельник–пятница с 10.00 до 19.00
50 PROLOGY MDN-1710T
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по
группе «Л» ГОСТ 15150 и при необходимости транспортировать любым видом
гражданского транспорта в имеющейся индивидуальной потребительской таре
по группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого
солнечного света и должно исключать возможность механических повреждений.
Срок службы устройства — 2 года. Устройство не содержит вредных
материалов и безопасно при эксплуатации и утилизации (кроме сжигания в
неприспособленных условиях).
Гарантии поставщика
Автомобильный мультимедийный центр PROLOGY MDN-1710T
соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требованиям ГОСТ
122006-87, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной
совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил
эксплуатации, изложенных в настоящем Руководстве пользователя, устройство
обеспечивает безопасность и электромагнитную совместимость в полном
объеме требований, подлежащих обязательной сертификации в системе
ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и
признано годным к эксплуатации.
Устройство имеет гарантийный срок эксплуатации — 12 месяцев с
момента покупки без учета времени пребывания в ремонте при соблюдении
правил эксплуатации. Право на гарантию дается при заполнении сведений
прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже
принадлежности изделия, если их замена предусмотрена конструкцией и не
связана с разборкой изделия:
• на пульт дистанционного управления, элементы питания (батарейки);
* По всем вопросам, связанным с навигационным программным
обеспечением Навител Навигатор 3.2 — Автоверсия (проблемы в работе,
обновления и прочее) обращайтесь в ЗАО «ЦНТ».
Адрес: 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16
Телефон/факс: (495) 787-66-80
E-mail: info@navitel.su
Web: http://www.navitel.su
Режим работы: понедельник–пятница с 10.00 до 19.00
Данная антенна предназначена для оптимального приема телевизионного
сигнала в MB или ДМВ диапазоне. Антенна предназначена для эксплуатации в
автомо билях с напряжением бортовой сети 12 В с заземленным отрицательным
полю сом батареи. Перед началом установки внимательно прочитайте
инструкцию по установке антенны. Для оптимальной работы установите антенну
и проложите ее кабель, как указано в инструкции.
Технические характеристики
Диапазон рабочих частот48,5 ... 862 ÌÃö
Принимаемые каналы ÌÂ1...12
ÄÌÂ21...69
Коэффициент усиленияäî 22 äÁ
Дальность приема при условии
äî 100 êì
прямой видимости
Напряжение питания12Â
Внимание!
Качество приема телевизионного сигнала зависит от расстояния до
передатчика, рельефа местности, отражающих телевизионный сигнал
препятствий, мощности передатчика, помехоустойчивости телевизионного
приемника, наличия на стекле тонирующей пленки или обогревателя стекол.
52 PROLOGY MDN-1710T
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
