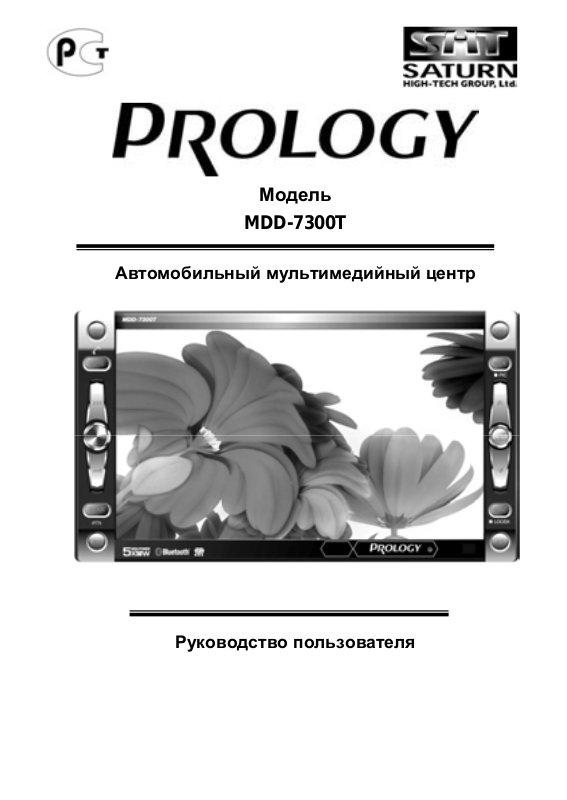

Модель

MDD-7300T

Автомобильный мультимедийный центр

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации

FM/УКВ/СВ - приёмника и проигрывателя DVD/DivX/VCD/CD/MP3/WMA/JPEG

форматов в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Перед использованием устройства, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.

Назначение

Автомобильный мультимедийный центр PROLOGY MDD-7300T оснащен жидкокристаллическим дисплеем с размером экрана по диагонали 164 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гамма-излучения.

Устройство обеспечивает:

Совместимость с форматами DVD/DivX/VCD/CD/MP3/WMA/JPEG.

Отображение цветных видеопрограмм в системах цветности

PAL/NTSC/SECAM.

Прием радиостанций в диапазонах FM/УКВ/СВ.

Прием телевизионных программ в диапазонах МВ и ДМВ.

Функции центра

Встроенный широкоформатный ЖК-монитор с диагональю 6.5” (164 мм)

Системы цветности PAL/NTSC/SECAM

Сенсорная панель управления с графическим интерфейсом

Совместимость с форматами DVD, VCD, CD, MP3, WMA, JPEG, DivX

Встроенный ТВ-тюнер

Высокоскоростной цифровой PLL тюнер

Встроенный слот для карт памяти SD

Поддержка карт памяти с интерфейсом USB

Максимальная выходная мощность 5 х 50 Вт

Поддержка беспроводной технологии Bluetooth®

Система RDS-EON

Память на 30 радиостанций (18 FM/УКВ, 12 СВ)

Дистанционное управление

Антишоковая буферная память

Видеовход RCA для камеры заднего обзора

2 Входа AV стерео

2 Видеовыхода RCA

5.1-канальный аудиовыход RCA

Электронная регулировка параметров звука и изображения

Стандартный монтажный размер 2 DIN

Комплект поставки

Автомобильный мультимедийный центр PROLOGY MDD-7300T Пульт дистанционного управления Протирочная тряпочка ТВ антенна Модуль внешних входов

Соединительные кабели Монтажный комплект

Настоящее Руководство пользователя Гарантийный талон Индивидуальная потребительская тара

PROLOGY MDD-7300T

2

© Saturn Marketing Ltd

Основные технические характеристики

Общие

Напряжение питания Предельные значения напряжения питания Полярность источника питания

Номинал встроенного предохранителя Угол установки

Установочные размеры устройства (ШxВxГ) Вес Диапазон рабочих температур

Температура хранения Допустимая влажность при работе

Допустимая влажность при хранении

Монитор

Тип дисплея Способ управления Диагональ экрана Размер экрана (ШхВ) Разрешение дисплея Контрастность Яркость Углы обзора

влево/вправо вверх/вниз

Время отклика при включении

при выключении

DVD/CD проигрыватель

Размер дисков Уровень видеосигнала (пиковое значение)

Отношение сигнал-шум, не менее Динамический диапазон Искажения на линейном выходе, не более Частотная характеристика Максимальная выходная мощность

PROLOGY MDD-7300T

3

12 В постоянного тока

11 - 16 В

Только системы с заземлением отрицательного полюса батареи

15 А

0˚ ~ 30˚

178 x 100 x (162+18) мм

2.9 кг -20˚С ~ +70˚С

-30˚С ~ +80˚С 45% ~ 80% 30% ~ 90%

жидкокристаллический активная матрица TFT 6.5" (164 мм)

143.4 х 79.32 мм 1200×234 300:1 350 кд/м2

65°/65°

30°/65°

11мс

18мс

12см (5")

1В (75 Ом)

80дБ

90дБ

0.1 %

20 Гц - 20 кГц (±3 дБ)

5 x 50 Вт

© Saturn Marketing Ltd

FM приемник





Диапазон частот

64,0 – 108,0 МГц

Полезная чувствительность





(при отношении С/Ш 30 дБ)

20

дБф

Отношение сигнал-шум, не менее

55

дБ

Глубина разделения стереоканалов, не менее

25

дБ (1 кГц)

Частотная характеристика

40

Гц - 14 кГц (±3 дБ)

Искажения, не более

1%

Сопротивление антенны

75

Ом

AM приемник





Диапазон частот соответствует СВ

522 кГц – 1620 кГц

Чувствительность (при отношении С/Ш 20 дБ)

14

дБ (мкВ)

Амплитуда (± 9 кГц), не менее

50

дБ

Аудиосекция





Уровень выходного аудиосигнала, не менее

4 В (RMS)

Сопротивление аудиовыхода

100 Ом

Видеосекция





Нормальный уровень видеовхода и видеовыхода

1 ± 0.2 В

Сопротивление видеовхода и видеовыхода

75

Ом

PROLOGY MDD-7300T

4

© Saturn Marketing Ltd

Для безопасного и эффективного использования устройства

Данное изделие является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг Устройство относится к группировке 3230115 “Устройства радиоприемные комбинированные прочие” (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть произведены потребителем в полном объёме самостоятельно. Однако за- вод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

Перед установкой устройства, пожалуйста, полностью прочитайте данную Инструкцию. Установка устройства требует подключения ко многим штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

После использования автомобиля на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

Никогда не засовывайте какие-либо предметы внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

PROLOGY MDD-7300T

5

© Saturn Marketing Ltd

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии отсека проигрывателя. Храните диски подальше от прямых солнечных лучей.

Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

"Перескакивание" воспроизведения. Когда автомобиль двигается по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством в сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.

Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить положение монитора вручную.

PROLOGY MDD-7300T

6

© Saturn Marketing Ltd

Для безопасного управления автомобилем:

Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с Вашим автомобилем, как источником повышенной опасности.

Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.

Если водитель автомобиля хочет просматривать видеоматериалы на экране устройстве, необходимо перед просмотром припарковать автомобиль в безопасном месте.

Обязательно устанавливайте рычаг управления автоматической трансмиссии в положение «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.

Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.

Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.

Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

Не меняйте диски, не регулируйте громкость и не осуществляйте какиелибо другие операции управления устройством, которые могут отвлечь Вас от управления автомобилем.

PROLOGY MDD-7300T

7

© Saturn Marketing Ltd

Воспроизводимые диски и форматы

Тип диска и

Размер диска

Максимальное время

логотип



воспроизведения

DVD Video



Приблизительно 133 минуты (SS/SL)





Приблизительно 242 минуты (SS/DL)



5 дюймов (12 см)

Приблизительно 266 минут (DS/SL)

или



Приблизительно 484 минуты (DS/DL)





SS = односторонний, DS = двухсто-





ронний,





SL = однослойный, DL = двухслой-





ный

Video CD







5 дюймов (12 см)

Приблизительно 74 минуты.

или











Audio CD







5 дюймов (12 см)

Приблизительно 74 минуты.







Также воспроизводятся форматы:

JPEG, MPEG4, WMA, DVD-R, DVD-RW, DVD+R, DVD+RW, CD-R, CD-RW, CDDA.

Примечание: чтение дисков зависит от параметров сделанной на них записи.

Значения символов, указываемых на дисках

Символ Значение

Количество языков звукового сопровождения, записанных на диске.

Данный диск имеет 8 языков звукового сопровождения.

Количество языков субтитров, записанных на диске. Субтитры данного диска записаны на 32 языках.

Количество ракурсов (камер), записанных на диске. Видеозапись данного диска имеет 9 ракурсов.

Поддерживаемые форматы экрана. LB – Letter Box, PS - Pan / Scan

Региональный код DVD-диска.

PROLOGY MDD-7300T

8

© Saturn Marketing Ltd

Региональные коды

Для DVD-дисков весь мир делится на 6 регионов. DVD может воспроизводиться только, если номер регионального ограничения диска совпадает с номером региона.

Код Регионы

1США, Канада, Восточные острова Тихого океана.

2Япония, Западная Европа, Северная Европа, Египет, Южная Африка, Центральный Восток.

3Тайвань - Китай, Гонконг – Китай, Южная Корея, Тайланд, Индонезия, Юго-восточная Азия.

4Австралия, Новая Зеландия, Центральная и Южная Америка, Южные острова Тихого океана/Океания.

5Россия, Монголия, Индия, Центральная Азия, Восточная Европа, Северная Корея, Северная Африка, Северо-Западная Азия.

6Китай.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

PROLOGY MDD-7300T

9

© Saturn Marketing Ltd

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество воспроизведения.

Никогда не используйте для очистки дисков химические вещества, например, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

После использования обязательно помещайте диски в их коробки. Это позволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.

Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей, высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Острые наконечники ручек и чернила могут повредить поверхность диска.

Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

Хотя в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

PROLOGY MDD-7300T

10

© Saturn Marketing Ltd

Общие советы по установке устройства

Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его нормальной работы.

Если установка устройства требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

При установке отклонение проигрывателя от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики проигрывателя могут отличаться от оптимальных.

Никогда не устанавливайте устройство там, где оно будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Сначала подсоединяйте положительную клемму аккумулятора, затем отрицательную.

При установке не допускайте блокировки вентиляционного отверстия, во избежание перегрева устройства.

PROLOGY MDD-7300T

11

© Saturn Marketing Ltd

Установка устройства

ВНИМАНИЕ!

Во избежание короткого замыкания перед установкой убедитесь, что зажигание автомобиля выключено, и отрицательная клемма аккумулятора отсоединена.

Первый вариант установки

Второй вариант установки

1. При наличии крепежных резьбовых отверстий в лицевой части ниши выберите положение устройства, при котором отверстия его крепежных скоб совпадут с отверстиями в нише, и используйте подходящие винты для закрепления не менее чем в двух местах с каждой стороны.

2. Совместите резьбовые отверстия на кронштейнах с отверстиями на корпусе устройства так, чтобы положение кронштейнов соответствовало глубине ниши.

PROLOGY MDD-7300T

12

© Saturn Marketing Ltd

Prology MDD-7300T User Manual

Схема подключения проводов устройства

PROLOGY MDD-7300T

13

© Saturn Marketing Ltd

ВНИМАНИЕ!

Неверное подключение проигрывателя может привести к его поломке и лишению права на гарантийное обслуживание.

В данном устройстве используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли такого провода, то подключитесь к плюсовой клемме аккумулятора после блока предохранителя.

Чёрный провод устройства должен быть подсоединён к заземлённой металлической части автомобиля. Если Вы не смогли найти подходящий болт или винт, просверлите отверстие в металлической детали автомобиля и винтом закрепите в нём провод. Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности, с которыми соприкасается провод.

Назначение проводов

(ILLUMI)

Подключите данный провод к лампочке габаритных огней. При включении габаритных огней в тёмное время суток яркость подсветки TFT-экрана и LCDдисплея будет снижена, чтобы не слепить глаза (в дневное время яркость дисплея повышена для более чёткой видимости изображения).

Коричневый (MUTE)

При подключении данного провода к отрицательной клемме аккумулятора, происходит автоматическое отключение звука. (Например, во время телефонного звонка при использовании системы “хэндс-фри”).

Розовый (REVERSE)

Если к проигрывателю подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода режим работы проигрывателя автоматически вернётся к предыдущему режиму.

PROLOGY MDD-7300T

14

© Saturn Marketing Ltd

Зелёный (PRK SW)

Подключите данный провод к концевому выключателю стояночного тормоза. Чтобы предотвратить просмотр видео и изображений во время движения, на синем фоне экрана будет выводиться предупреждающее сообщение до тех пор, пока не будет включен стояночный тормоз. Пассажиры на заднем сидении могут просматривать изображение на дополнительном мониторе (в комплект не входит).

Чёрный провод с RCA-разъёмом (MZ-TFT)

Данный провод предназначён для подключения дополнительного монитора для пассажиров на задних сидениях. Если монитор имеет сенсорный экран, то управление проигрывателем также может осуществляться через него.

Внимание!

Пароль

При включении устройства в самый первый раз необходимо ввести пароль. Если пароль будет введён неверно 6 раз подряд, питание проигрывателя автоматически выключится.

Фабричный пароль 012345. Данный пароль может быть изменён таким же образом, как в режиме настройки уровня защиты (см. раздел настроек Защита Пароль, стр. 45-46)

PROLOGY MDD-7300T

15

© Saturn Marketing Ltd

Элементы управления на передней панели

1.Кнопка включения/выключения питания и выбора режима работы проигрывателя SRC.

2.Кнопка отключения/включения звука и вызова набранного номера в режиме

Bluetooth.

3.Переход к предыдущей части/треку, автоматический поиск радиостанций, передвижение курсора влево.

4.Вращающийся регулятор уровня громкости, вызов режима эквалайзера.

5.Переход к следующей части/треку, автоматический поиск радиостанций, передвижение курсора вправо .

6.Кнопка отображения информации о работе второй зоны REAR.

7.Кнопка вызова режима “картинка в картинке” (Picture-in-Picture) PIP.

8.Кнопка автоматического сохранения радиостанций в память проигрывателя

AS.

9.Кнопка выбора FM/AM диапазона и местного/дальнего режима приёма радиоприёмника BAND.

10.Ручная настройка радиоприёмника в направлении уменьшения частоты, управление режимом ускоренного воспроизведения в обратном направлении, перемещение курсора вниз .

11.Воспроизведение, пауза, подтверждение выбора (“Ввод”) ENTER.

12.Ручная настройка радиоприёмника в направлении увеличения частоты,

управление режимом ускоренного воспроизведения в прямом направлении, перемещение курсора вверх.

13.Кнопка изменения формата экрана и регулировки изображения WIDE.

14.Кнопка открытия/закрытия монитора OPEN.

15.Кнопка сброса всех настроек.

16.Окно ИК–приёмника сигналов пульта ДУ.

PROLOGY MDD-7300T

16

© Saturn Marketing Ltd

Пульты дистанционного управления

1.Кнопка выбора источника сигнала SRC.

2.Кнопка включения/выключения питания .

3.Кнопка вызова меню настроек системы SETUP.

4.Кнопка перехода к списку заглавий DVD-диска TITLE.

5.Кнопки уменьшения/увеличения уровня громкости VOL.

6.Кнопка вызова основного меню DVD-диска и управления режимом PBC (для

VСD) MENU.

7.Кнопка отключения / включения звука MUTE.

8.Кнопка выбора языка звукового сопровождения DVD-диска и выбора канала воспроизведения (для VСD) AUDIO.

PROLOGY MDD-7300T

17

© Saturn Marketing Ltd

Loading...
+ 42 hidden pages
