PROLOGY MDD-722T User Manual

Наименование: Пролоджи МДД-722Т

Страна-производитель: Китай

Изготовитель: Сатурн Хай Тек Груп ЛТД

Основное предназначение товара:

Автомобильный мультимедийный центр

Юридический адрес изготовителя:

1А Кроун Лайн Лондон СВ16 3ДЖ, Великобритания

MDD-722T

Моторизованный широкоформатный ЖК-монитор размером 7" (177 мм)

возьмиêèíî

в дорогу

Руководство пользователя

www.prology.ru

Содержание



Назначение устройства......................................................................................................................

2

Функции устройства.............................................................................................................................

3

Комплект поставки ...............................................................................................................................

3

Для безопасного и эффективного использования устройства......................................

4

Элементы управления на передней панели..............................................................................

7

Элементы управления на пульте дистанционного управления.......................................

8

Использование пульта дистанционного управления...........................................................

9

Графические обозначения выполняемых операций ........................................................

10

Интерактивная сенсорная панель управления с графическим интерфейсом ....

11

Общие операции .................................................................................................................................

11

Вызов основного меню. Выбор режима работы .................................................................

13

Управление радиоприемником....................................................................................................

15

Использование системы RDS (Radio Data System) ..........................................................

20

Экранные кнопки управления.......................................................................................................

22

Операции управления воспроизведением дисков ............................................................

23

Режим ТВ-тюнера...............................................................................................................................

29

Меню настроек устройства............................................................................................................

31

Операции управления телефоном с помощью модуля Bluetooth® ..........................

32

Основные установки .........................................................................................................................

37

Язык (меню языковых настроек) .........................................................................................

37

Аудио (меню аудионастроек) .................................................................................................

38

RDS .....................................................................................................................................................

38

Контроль ..........................................................................................................................................

39

Устройства......................................................................................................................................

39

Громкость ........................................................................................................................................

40

Калибровка ....................................................................................................................................

40

Bluetooth ..........................................................................................................................................

40

Режим настроек звучания — эквалайзер ........................................................................

41

Использование карт памяти USB...............................................................................................

42

Основные технические характеристики..................................................................................

43

Установка устройства.......................................................................................................................

45

Схема подключения проводов устройства.............................................................................

48

Назначение проводов ......................................................................................................................

49

Воспроизводимые диски и форматы........................................................................................

51

Технические допуски на возможные незначительные дефекты изображения...

53

Эксплуатационные ограничения и текущий ремонт..........................................................

54

Для безопасного управления автомобилем..........................................................................

57

Меры предосторожности при обращении с дисками .......................................................

57

Рекомендовано производителем ...............................................................................................

60

Руководство пользователя определяет порядок установки и эксплуатации моторизованного монитора, FM/УКВ/RDS USB DVD-ресивера (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие устройства, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права на гарантийное обслуживание.

При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.

Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.

В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве и не влияющие на работу устройства.

Назначение устройства

Устройство PROLOGY MDD-722T оснащено жидкокристаллическим дисплеем с размером экрана по диагонали 177 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гамма-излучения.

Устройство обеспечивает:

совместимость с форматами DVD/MPEG-4/VCD/CD/MP3/WMA/JPEG;

воспроизведение цветных видеопрограмм в системах цветности PAL/ SECAM/NTSC со встроенного проигрывателя;

прием радиостанций в диапазонах FM/УКВ/СВ;

воспроизведение звукового сопровождения через внешние дополнительные динамики или через линейный 4.1-канальный аудиовыход;

прием телевизионных программ в диапазонах МВ и ДМВ;

работу с навигационным программным обеспечением Навител Навигатор 3.2 (Автоверсия).

2

PROLOGY MDD-722T

Функции устройства

Моторизованный широкоформатный ЖК-монитор размером 7" (177 мм)

Системы цветности PAL/SEСAM/NTSC

Интерактивная сенсорная панель управления с графическим интерфейсом

Максимальная выходная мощность 4 х 50Вт

Встроенный DVD/VCD/MPEG/JPEG/CD/MP3/WMA-проигрыватель

ТВ-тюнер

Высокоскоростной цифровой PLL тюнер

Система RDS EON

Дистанционное управление

Поддержка карт памяти с интерфейсом USB

Отдельный ЖК-дисплей для индикации режимов работы

Поддержка беспроводной технологии Bluetooth® для управления мобильным телефоном и поддержкой передачи высококачественного стереозвука

A/V âõîä RCA

2 Видеовыхода RCA

Видеовход RCA для камеры заднего обзора

Линейный аудиовход mini-Jack на передней панели

4.1-канальный аудиовыход RCA

Электронная регулировка параметров звука и изображения

Стандартный монтажный размер DIN

Комплект поставки

Автомобильный мультимедийный центр PROLOGY MDD-722T

1 øò.

Пульт дистанционного управления

1 øò.

Соединительные кабели

1 комплект

Внешний ТВ-тюнер

1 øò.

Внешний модуль Bluetooth

1 øò.

ТВ-антенна

1 øò.

Монтажный комплект

1 øò.

Кожух

1 øò.

Настоящее Руководство пользователя

1 øò.

Гарантийный талон

1 øò.

Индивидуальная потребительская тара

1 комплект

3

Для безопасного и эффективного использования устройства

Данное устройство является технически сложным товаром и относится к бытовой радиоэлектронной аппаратуре. По Общероссийскому классификатору продукции и услуг устройство относится к группировке 3230115 «Устройства радиоприемные комбинированные прочие» (часть IV ОКДП).

Монтаж и эксплуатация данного устройства должны осуществляться в соответствии с настоящим Руководством пользователя. Монтаж устройства осуществляется в штатное место в панели приборов автомобиля, подключение и настройка устройства популярно изложены в данном Руководстве и могут быть произведены потребителем в полном объ¸ме

самостоятельно. Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) — установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее — сертифицированный сервисный центр).

Завод-изготовитель не несет ответственность за проблемы, возникшие вследствие самостоятельной установки устройства!

Для подачи питания на данное устройство может использоваться только источник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».

Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство. Установка устройства требует подключения ко многим

штатным системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.

Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сертифицированный сервисный центр.

При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового стекла и/или случайное пролитие жидкости на приборную панель, а также через неплотности моторного щита при мойке моторного отсека, при подаче моющей смеси под давлением, т.к. это может привести к выходу из строя устройства.

4

PROLOGY MDD-722T

После использования автомобиля на открытом воздухе в летний период необходимо пылесосить салон в целях сбора возможных трупов насекомых и непопадания их внутрь устройства и его составных частей. Попадание внутрь устройства и его составных частей насекомых недопустимо.

Не допускайте попадания каких-либо предметов внутрь отсека диска устройства, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.

Когда устройство не используется, вынимайте из него диск. Не оставляйте удаленный диск в отверстии дискового отсека. Храните диски подальше от прямых солнечных лучей.

Температура. Устройство может работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура внутри устройства повышается до определенной величины, схема защиты автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.

Конденсат. В дождливую погоду или в условиях повышенной влажности, а также в холодное время года сразу же после того, как включен обогреватель (отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В случае возникновения конденсации влаги устройство не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности извлеките из устройства диск и подождите, пока сконденсировавшаяся влага не испарится (около часа).

• «Перескакивание» воспроизведения. Когда автомобиль движется по неровной дороге, по дороге с поврежденным покрытием или по бездорожью, при воспроизведении аудио/видео файлов могут появляться пропуски звучания и/или воспроизводимого изображения. Рекомендуется снизить скорость и плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным покрытием или по бездорожью могут привести к механическим повреждениям (обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.

Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса устройства используйте только чистую и сухую тряпку.

5

Для того чтобы избежать повреждения жидкокристаллического монитора следите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки (жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно скорее обратитесь с устройством

в сертифицированный сервисный центр.

Следите за тем, чтобы внутрь жидкокристаллического монитора через вентиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.

Никогда не прикасайтесь к монитору во время автоматических перемещений. Не пытайтесь изменить наклон монитора вручную.

6

PROLOGY MDD-722T

Элементы управления на передней панели

1.Кнопка извлечения диска

2.Кнопка сброса всех настроек Reset

3.Вращающийся регулятор громкости, кнопка паузы/возобновления воспроизведения, «Ввод»

4.Кнопка включения/выключения устройства и перехода в основное меню для выбора источника сигнала/SRC

5.ÈÊ–ïðè¸ìíèê сигналов пульта ДУ

6.Дополнительный ЖК-дисплей

7.Кнопка отключения/включения звука MUTE

8.USB-ðàçú¸ì

9.Переход к предыдущей/следующей части (треку), автоматический поиск радиостанций, передвижение курсора влево/вправо/

10.Кнопка переключения режима отображения на вспомогательном ЖК-дисплее DISP (работает только при закрытом мониторе); При открытом мониторе — кнопка изменения формата экрана WIDE

11.При закрытом мониторе: кнопка выбора диапазона радиопри¸мника BAND При открытом мониторе: кнопка уменьшения угла наклона экрана TILT-

12.При закрытом мониторе: кнопка автоматического занесения радиостанций в память, сканирования записанных радиостанций AS/PS; При открытом мониторе: кнопка увеличения угла наклона экрана TILT+

13.Кнопка открывания и закрывания монитора OPEN

14.Аудиовход mini-Jack AUX

7

Элементы управления на пульте дистанционного управления

1.Кнопка включения/выключения питания

2.Кнопка отключения/включения звука MUTE

3.Кнопка перехода в основное меню для выбора источника сигнала SRC

4.Кнопка извлечения компакт-диска

5.Кнопка вызова основного меню DVD-диска, меню PBC VCD-диска MENU

6.Кнопка выбора аудиоканала (MP3/VCD) и выбора языка звукового сопровождения DVD AUDIO

7.Кнопка перехода к меню названий DVD-диска TITLE

8.Кнопка выбора языка субтитров SUB TITLE

9.Кнопка вывода информации о воспроизведении DISP

10.Кнопка повторного воспроизведения произвольного фрагмента записи

REPT A-B

11.Кнопка выбора угла воспроизведения DVD-диска ANGLE

12.Кнопка включения режима повторного воспроизведения REPT

13.Кнопка выбора формата экрана WIDE

8

PROLOGY MDD-722T

14.Кнопки управления углом наклона экрана TILT

15.Кнопка открытия и закрытия монитора

16. Кнопки выбора сохран¸нных радиостанций и телеканалов /

17.Кнопки регулировки уровня громкости VOL -/+

18.Кнопка выбора FM/AM диапазонов в режиме радиопри¸мника/остановка



воспроизведения



/BAND/кнопка отмены телефонного звонка

19.

Кнопка управления режимом сканирующего воспроизведения треков



на диске SCN

20.

Кнопки управления режимом ускоренного воспроизведения в прямом/



обратном направлении, перемещение курсора вверх/вниз /

21.Кнопка управления режимом воспроизведения в случайном порядке RDM

22.Кнопка паузы/возобновления воспроизведения, «Ввод»

23.Кнопка входа в режим аудионастроек SEL

24.Кнопки перехода к следующей/предыдущей части (треку), автоматический поиск радиостанций, перемещение курсора вправо/влево/

25.Кнопка перехода к произвольному месту записи на диске GOTO/кнопка приема телефонного звонка

26.Кнопка настройки яркости и контрастности изображения PIC

27.Кнопка включения режима увеличения изображения ZOOM

28.Кнопки цифрового ввода 0..9

29.Кнопка вызова меню настроек устройства SETUP

30.Кнопка очистки поля вводимой информации CLEAR

Использование пульта дистанционного управления

При использовании пульта дистанционного управления направляйте его на встроенный ИК-при¸мник сигналов ДУ.

Отклонение по горизонтали от прямого направления на ИК-при¸мник не должно превышать 25°.

Установка батареек в пульт дистанционного управления

Извлеките батарейный модуль, расположенный в нижнем торце пульта дистанционного управления, потянув защитную крышку пульта, как показано на рисунке.

Установите новую батарейку, контакт «+» доложен находиться вверху. Затем вставьте крышку в пульт до щелчка. Подходящий тип литиевых батареек — CR2025.

Осторожно!

Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести

к короткому замыканию.

Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.

Когда заряд батареек израсходован, они должны быть утилизированы в соответствии с местными законами.

9

Графические обозначения выполняемых операций

Для управления работой устройства Вам понадобится выполнять следующие операции с кнопками: быстрое нажатие, нажатие с удерживанием кнопки, повторные нажатия, вращение регулятора параметров (3) и тому подобное. Для наиболее наглядных объяснений введ¸м следующие графические обозначения:

Обозначение

Операция

Быстрое однократное нажатие на кнопку

Нажатие и удержание кнопки

Повторные нажатия

Вращение регулятора параметров (3).

Для управления воспроизведением и регулировки настроек равно могут использоваться как кнопки пульта ДУ, так и кнопки передней панели. Функции всех кнопок описаны далее отдельно.

Иллюстрация для операции с кнопками передней панели будет расположена слева, а для операции с кнопками пульта ДУ — справа.

Например:

Если какие-либо операции управления или изменения настроек могут быть выполнены только с помощью кнопок передней панели или только пульта ДУ, данный момент будет отмечен отдельно.

10

PROLOGY MDD-722T

Интерактивная сенсорная панель управления с графическим интерфейсом

Данное устройство оборудовано сенсорной интерактивной панелью. Вы можете выбирать функции или регулировать отдельные параметры, просто прикасаясь к экрану пальцем или пластиковой палочкой (стилусом).

Внимание!

Не используйте металлические или остро заточенные предметы для управления сенсорным интерактивным дисплеем. Также не прилагайте чрезмерных усилий при касаниях экрана.

Сенсорные области управления на мониторе

A — вход в основное меню (стр. 13).

B — отображение информации о воспроизведении.

C — отображение экранного меню управления.

Примечание. Сенсорные области доступны в режимах воспроизведения DVD/ VCD/MPEG-4.

Общие операции

Включение/выключение устройства

Включение:

Нажмите любую кнопку на передней панели (кроме кнопки ) или кнопку на пульте ДУ.

Выключение:

Настройка угла наклона монитора

Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения.

1.На пульте ДУ:

2.На передней панели:

11

Внимание!

Не дотрагивайтесь до монитора во время его открытия или закрытия. Это может привести к поломке механизма и лишению права на бесплатное гарантийное обслуживание.

Еслидвижениемониторабылозаблокированокаким-либовнешнимвоздействием или преградой, то защитный механизм автоматически заблокирует монитор в текущем положении, во избежание поломок выдвижного механизма и возможных проблем с автомобилем.

Открытие/закрытие монитора

Регулировка уровня громкости

Отключение звука

Любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.

Перемещение курсора

Подтверждение ввода («Ввод»)

12

PROLOGY MDD-722T

Вызов основного меню. Выбор режима работы

Войти в основное меню можно также коснувшись области A монитора (стр. 11) в режиме воспроизведения. Для выбора необходимого режима коснитесь соответствующей иконки на экране.

1

2

3



USB

NAVI.

5





4

BT



6







AUX 1

AUX 2

7

8

9

1.Режим проигрывателя дисков

2.Режим работы USB-карты

3.Режим навигатора

Примечание.

Модуль навигации (в комплект поставки не входит) подключается к устройству через разъ¸м NAVI выносного блока ТВ-тюнера.

4.Режим радиоприемника.

5.Режим Bluetooth

6.Режим ТВ-тюнера

7.Переключение на видеокамеру заднего обзора

Примечание. Если камера заднего обзора подключена к устройству (разъем CAMERA, стр. 48), то при включении заднего хода автомобиля режим работы автоматически переключится на обзор с камеры.

8.Переключение на аудиовход AUX на передней панели.

9.Переключение на аудио/видеовход AUX IN 2 на задней панели

13

Выбор режима отображения экрана

Режимы будут меняться в следующем порядке) (в режиме воспроизведения видео и ТВ-тюнера):

В остальных случаях режим NORMAL будет отсутствовать.

Для выхода из режима STANDBY коснитесь экрана в любой точке или нажмите кнопку WIDE.

Регулировка параметров изображения

1.Войдите в режим настройки изображения

2.Выберите опцию (BRIGHT - яркость, CONTRAST - контраст):

3. Регулируйте величину параметра

14

PROLOGY MDD-722T

4.Для выхода из режима настройки изображения выполните первый шаг ещ¸ раз, или не выполняйте никаких действий по настройке в течение нескольких секунд.

Перезагрузка системы

Для исправления сбоя или ошибки системы, нажмите острым кончиком ручки на кнопку сброса (2, стр.7) на передней панели.

ВНИМАНИЕ!

При правильной установке устройства просмотр видео возможен, только если включен стояночный тормоз. При выключенном стояночном тормозе на экран выводится предупреждающее сообщение (cтр. 55). В этом режиме при включении заднего хода может работать только камера заднего обзора, если она подключена ко входу CAMERA (cтр. 48).

Управление радиоприемником

15

1.Текущий режим работы (радиоприемник). Коснитесь иконки для входа в основное меню.

2.Выбранный диапазон.

3.Номер ячейки памяти, в которой хранится настройка на текущую станцию.

4.Текущая частота настройки.

5.Текущее время.

6.Индикаторы включенных функций: ST: индикатор стереопри¸ма.

LOC: индикатор при¸ма радиостанций с наиболее мощным сигналом. TA, TP, AF, PTY: индикаторы работы функций RDS (стр. 20).

7.Настройки. Коснитесь иконки для входа в меню настроек устройства.

8.Цифровая клавиатура. Коснитесь иконки для входа в режим ручного ввода частоты радиостанции.

9.Строка вывода информации.

10.Кнопки предварительных настроек на радиостанции.

11.Кнопка автоматического поиска станций в направлении уменьшения частоты.

12.Кнопка пошаговой настройки на станцию в направлении увеличения частоты.

13.Кнопка автоматического поиска станций в направлении увеличения частоты.

14.Кнопка пошаговой настройки на станцию в направлении уменьшения частоты.

15.Кнопка автоматического сохранения наиболее мощных радиостанций.

16.Кнопка выбора диапазона.

17.1/2 èëè 2/2: коснитесь иконки для отображения второй страницы сенсорных кнопок.

18.Кнопка входа в режим занесения текущей станции в ячейку памяти.

19.Коснитесь иконки для включения/выключения функции RDS AF (ñòð. 20).

20.Коснитесь иконки для включения/выключения функции RDS TA (ñòð. 21).

21.Индикатор включения режима PTY (кнопка не нажимается).

22.Кнопка сканирования станций в выбранном диапазоне.

23.Кнопка выбора местного/дальнего режимов при¸ма.

Выбор диапазона

При закрытом мониторе:

При открытом мониторе:

1.

2. Коснитесь кнопки выбора диапазона (16) в экранном меню (стр. 15).

16

PROLOGY MDD-722T

Автоматическая настройка на радиостанцию

Автоматический поиск ближайшей радиостанции в направлении увеличения частоты.

Автоматический поиск ближайшей радиостанции в направлении уменьшения частоты.

Для остановки поиска повторите указанные операции или нажмите на любую кнопку, функционально относящуюся к радиопри¸мнику.

Ручная настройка на радиостанцию

Во время ручного поиска частота настройки меняется пошагово.

Пошаговая настройка на радиостанцию в направлении увеличения частоты.

Пошаговая настройка на радиостанцию в направлении уменьшения частоты.

Коснитесь иконки цифровой клавиатуры (8) в экранном меню (стр. 15), затем введите частоту радиостанции в пятизначном формате.

17

Автоматическая настройка на радиостанции с сохранением в памяти

Шесть станций текущего диапазона с наиболее мощным сигналом будут автоматически найдены и занесены в память, заменив ранее сохраненные радиостанции.

1.При закрытом мониторе:

2.При открытом мониторе:

Коснитесь кнопки AS (15) в экранном меню (стр. 15).

Для остановки автоматического поиска нажмите на кнопку ещ¸ раз.

Ручное сохранение радиостанции в памяти

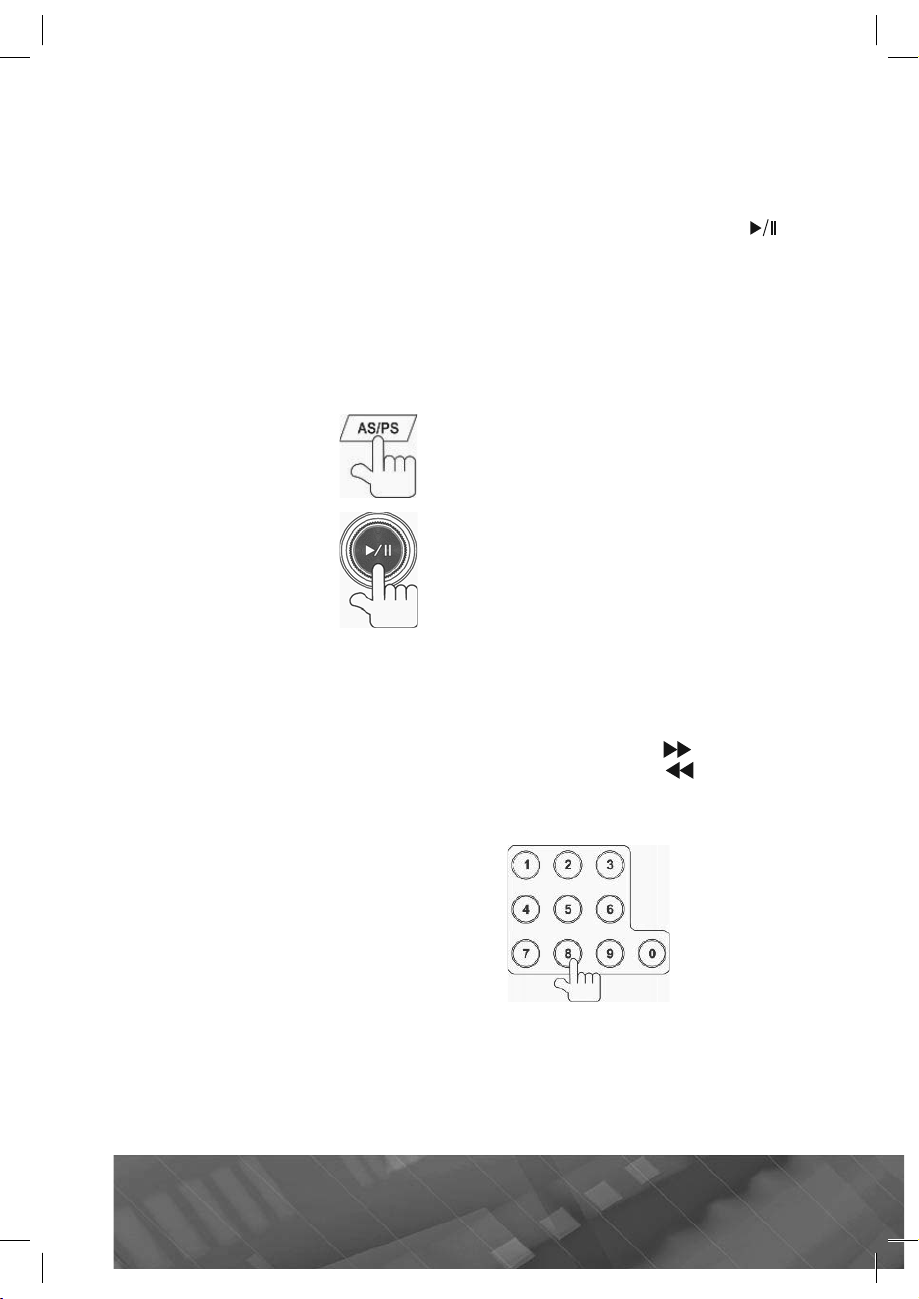

1. Во время при¸ма радиостанции:

На пульте ДУ:

При открытом мониторе в экранном меню:

2.Откройте меню занесения станции в память:

3.Сохраните станцию под желаемым номером ячейки памяти:

4. Данное меню закроется автоматически после нажатия на одну из кнопок. Станции записываются вместо ранее сохран¸нных, удаляя частоту настройки предыдущей станции из памяти.

18

PROLOGY MDD-722T

+ 42 hidden pages
