Модель
MDD-722T
Автомобильный мультимедийный центр
Руководство пользователя
Содержание
Назначение устройства........................................................................................2
Функции проигрывателя.......................................................................................3
Комплект поставки ...............................................................................................3
Основные технические характеристики...............................................................4
Воспроизводимые типы и форматы дисков......................................................... 9
Установка устройства...........................................................................................12
Процедура установки...........................................................................................13
Схема подключения проводов устройства...........................................................15
Назначение проводов .......................................................................................... 16
Элементы управления на передней панели ........................................................17

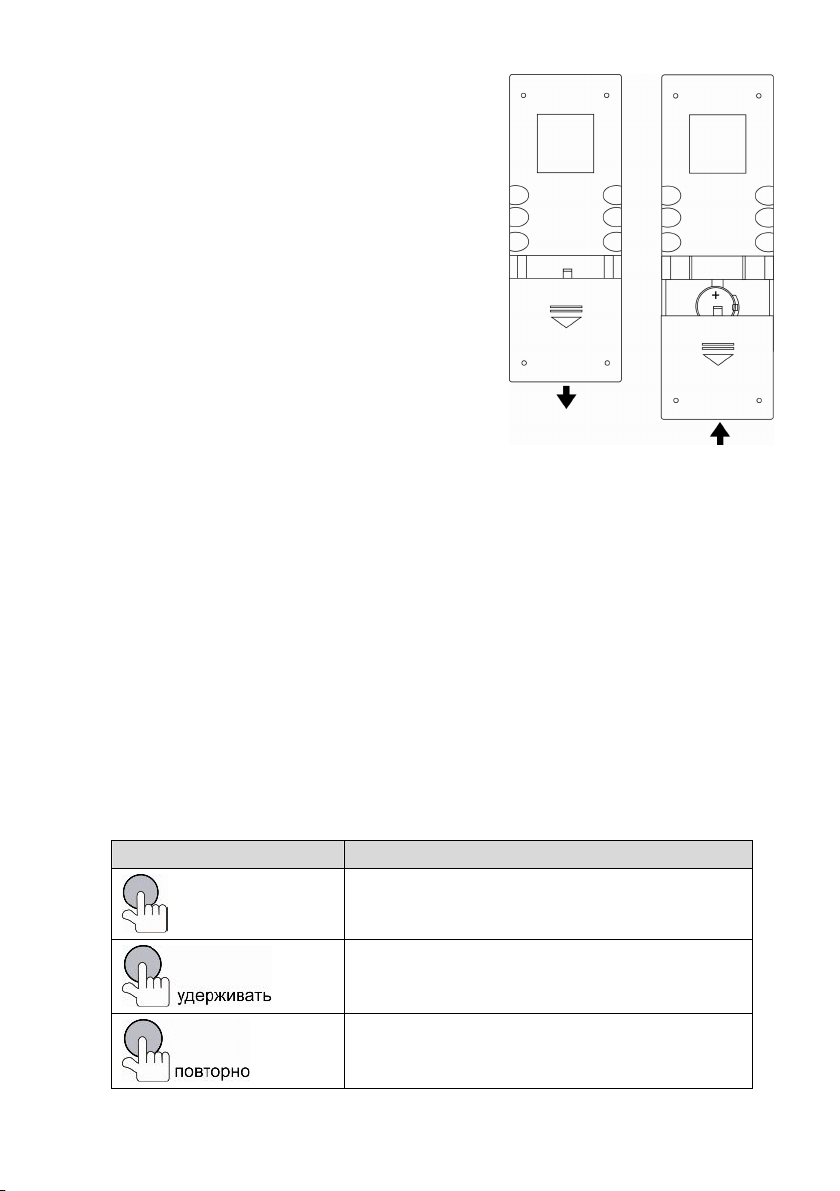

Элементы управления на пульте ДУ....................................................................18
Графические обозначения выполняемых операций............................................ 20
Общие операции.................................................................................................. 22

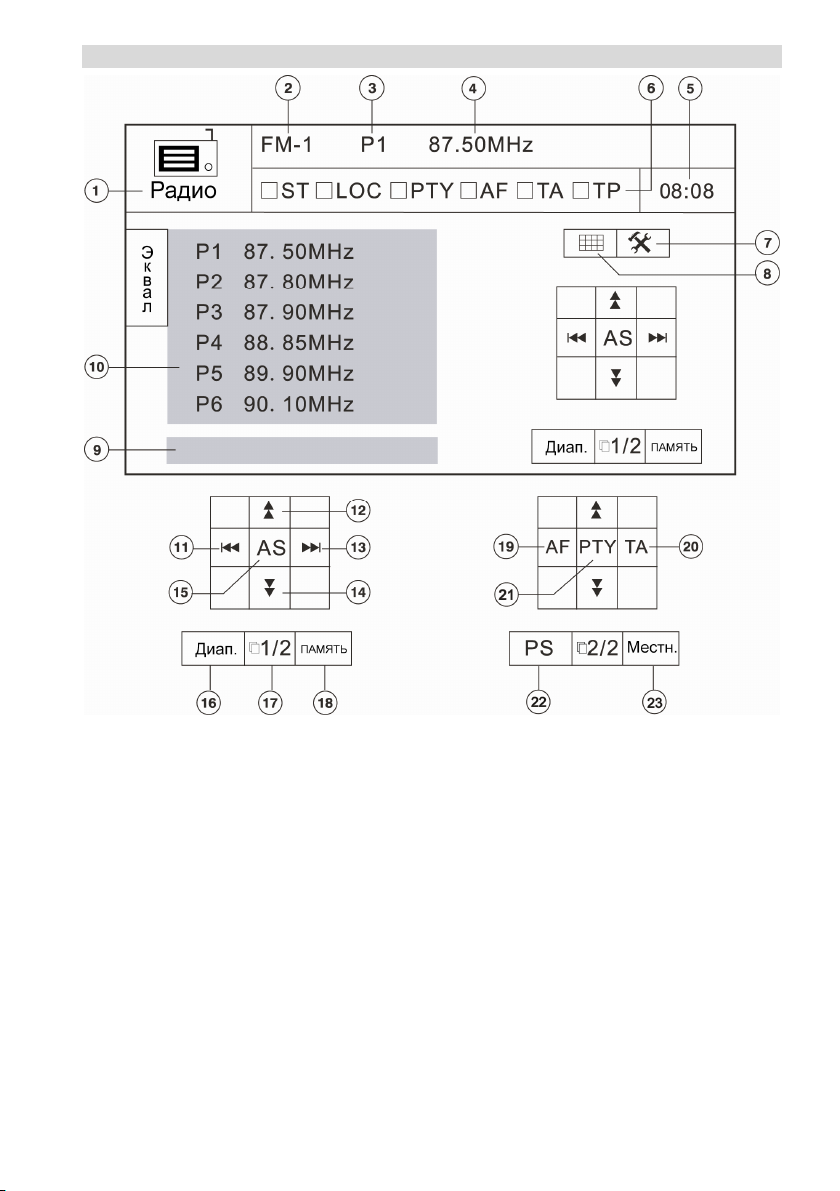

Управление радиоприемником ............................................................................ 26
Использование системы RDS .............................................................................. 31

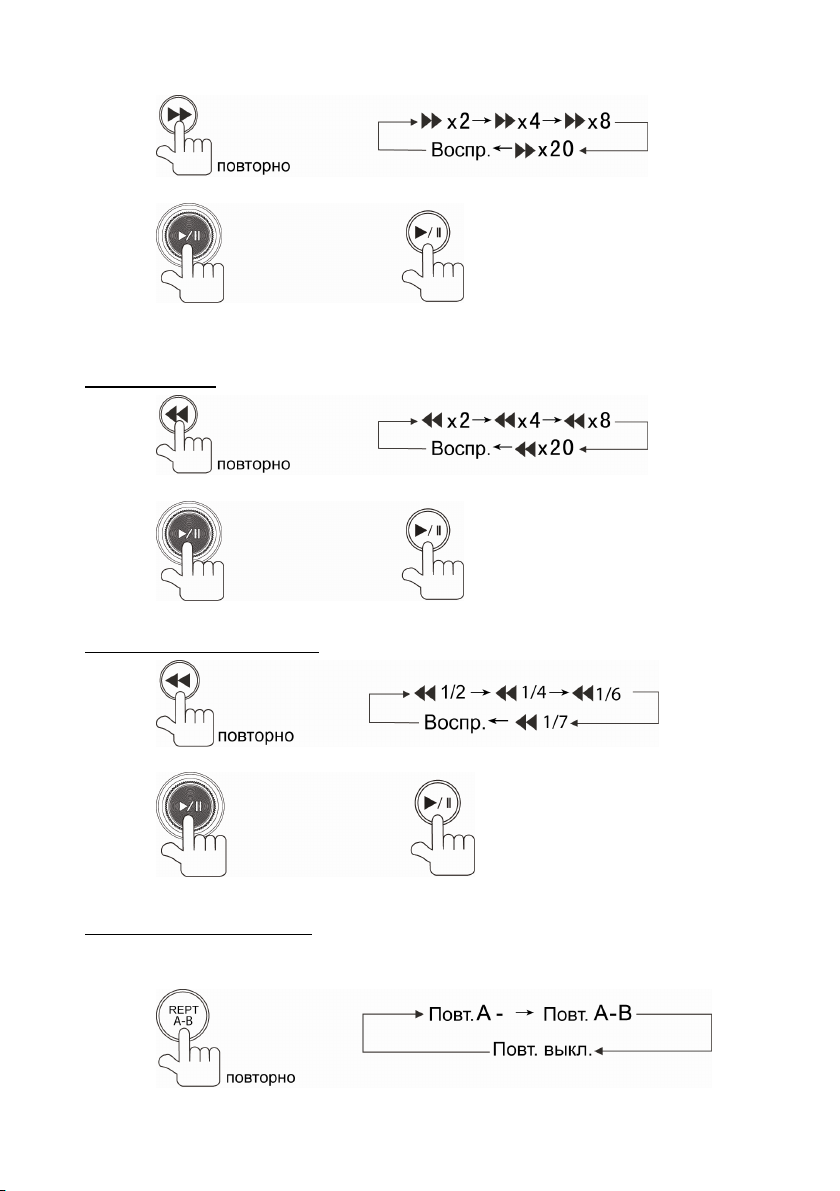

Операции управления воспроизведением дисков............................................... 33

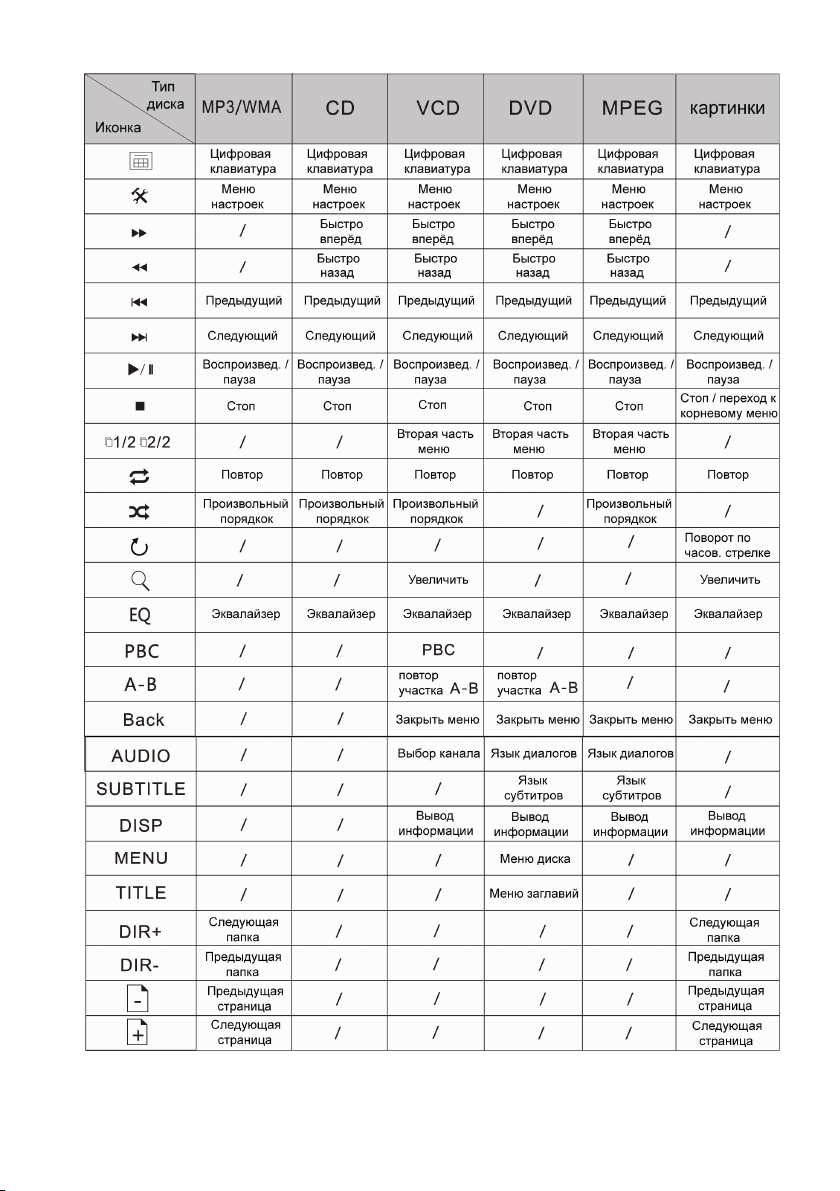

Экранные кнопки управления...............................................................................34
Режим ТВ-тюнера.................................................................................................41
Меню настроек проигрывателя............................................................................43
Режим настроек звучания - эквалайзер ...............................................................48
Использование карт памяти USB.........................................................................49
Операции управления телефоном с помощью выносного модуля Bluetooth® ... 50
Эксплуатационные ограничения и текущий ремонт.............................................55
Хранение, транспортирование, ресурс, утилизация............................................ 59
Гарантии поставщика...........................................................................................59
PROLOGY MDD-722T ã Saturn Marketing Ltd
1
Руководство пользователя определяет порядок установки и эксплуатации моторизованного монитора, FM/УКВ/СВ - приёмника и проигрывателя
DVD/MPEG4/VCD/CD/MP3/WMA/JPEG форматов в автомобиле с напряжением
бортовой сети 12 В. Установку устройства рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства, механические повреждения и нарушение
порядка эксплуатации могут привести к его неисправностям и к лишению права
на гарантийное обслуживание.
При покупке устройства требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.
Назначение
Автомобильный мультимедийный центр PROLOGY MDD-722T оснащен жидкокристаллическим дисплеем с размером экрана по диагонали 177 мм. Такой дисплей обеспечивает минимальное потребление энергии и полное отсутствие
вредного для здоровья гамма-излучения.
Устройство обеспечивает:
- Совместимость с форматами DVD/MPEG4/VCD/CD/MP3/WMA/JPEG
- Отображение цветных видеопрограмм в системах цветности
PAL/SECAM/NTSC со встроенного проигрывателя
- Прием радиостанций в диапазонах FM/УКВ/СВ
- Воспроизведение звукового сопровождения через внешние дополнительные
динамики или через линейный 4.1-канальный аудиовыход
PROLOGY MDD-722T ã Saturn Marketing Ltd
2
Функции центра
· Моторизованный широкоформатный ЖК-монитор размером 7” (177 мм)
· Системы цветности PAL/SEСAM/NTSC
· Интерактивная сенсорная панель управления с графическим интерфейсом
· Максимальная выходная мощность 4 х 50 Вт
· Встроенный DVD/VCD/MPEG/JPEG/CD/MP3/WMA-проигрыватель
· Выносной ТВ-тюнер
· Возможность подключения внешнего блока навигации (Prology MDB-20)
· Высокоскоростной цифровой PLL тюнер
· Система RDS-EON
· Выносной модуль Bluetooth
· Дистанционное управление
· Поддержка карт памяти с интерфейсом USB
· Отдельный ЖК-дисплей для индикации режимов работы
· Аудио/видеовход RCA
· Аудио/видеовход mini-Jack на передней панели
· 2 Видеовыхода RCA
· Видеовход RCA для камеры заднего обзора
· 4.1-канальный аудиовыход RCA
· Электронная регулировка параметров звука и изображения
· Стандартный монтажный размер DIN
Комплект поставки
Автомобильный мультимедийный центр PROLOGY MDD-722T 1 шт.
Пульт дистанционного управления 1 шт.
Соединительные кабели 1 комплект
Кабель 3.5 мм Mini-Jack 1 шт.
Выносной ТВ-тюнер 1 шт.
Выносной модуль Bluetooth 1 шт.
ТВ антенна 1 шт.
Рамка передней панели 1 шт.
Монтажный комплект 1 шт.
Кожух 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
PROLOGY MDD-722T ã Saturn Marketing Ltd
3
Основные технические характеристики
Общие
Напряжение питания 12 В постоянного тока
Предельные значения напряжения питания 10.8 - 16 В
Номинал встроенного предохранителя 10 А
Полярность источника питания Только системы с заземлени-
ем отрицательного полюса
батареи
Установочные размеры устройства (ШxВxГ) 178 x 50 x 190 мм
Вес 2.3 кг
Диапазон рабочих температур -10˚С ~ +60˚С
Температура хранения -30˚С ~ +80˚С
Допустимая влажность при работе 45% ~ 80%
Допустимая влажность при хранении 30% ~ 90%
Монитор
Тип дисплея жидкокристаллический
Способ управления активная матрица TFT
Диагональ экрана 7" (177 мм.)
Яркость 350 кд/м
Размер экрана (ШхВ) 154 х 87 мм
Разрешение дисплея 1440 × 234
Время отклика
при включении 11 мс
при выключении 22 мс
Углы обзора
влево/вправо 60°/60°
вверх/вниз 30°/60°
DVD/CD проигрыватель
Размер дисков 12 см (5")
Системы цветности PAL/NTSC
Система цветности телевизионного сигнала SECAM
Искажения на линейном выходе 0.1 %
Максимальная выходная мощность 4 x 50 Вт
Отношение сигнал-шум, не менее 90 дБ
Динамический диапазон, не менее 90 дБ
Диапазон воспроизводимых частот 20 Гц - 20 кГц (±3 дБ)
FM приемник
Полезная чувствительность 20 дБ
(при отношении С/Ш 30 дБ)
Отношение сигнал-шум 55 дБ (1 кГц)
2
PROLOGY MDD-722T ã Saturn Marketing Ltd
4
Глубина разделения стереоканалов, не менее 20 дБ (1 кГц)
Искажения 1.5%
Диапазон воспроизводимых частот 40 Гц – 12.5 кГц (±3 дБ)
Сопротивление антенны 75 Ом
СВ приемник
Чувствительность (при отношении С/Ш 20 дБ) 40 дБ
Аудиосекция
Уровень выходного аудиосигнала, не менее 2.5 В (RMS)
Сопротивление аудиовыхода 100 Ом
Видеосекция
Нормальный уровень видеовхода и видеовыхода 1 ± 0.2 В
Сопротивление видеовхода и видеовыхода 75 Ом
PROLOGY MDD-722T ã Saturn Marketing Ltd
5
Для безопасного и эффективного использования устройства
· Данное изделие является технически сложным товаром и относится к быто-
вой радиоэлектронной аппаратуре. По Общероссийскому классификатору
продукции и услуг Устройство относится к группировке 3230115 “Устройства
радиоприемные комбинированные прочие” (часть IV ОКДП).
· Монтаж и эксплуатация данного устройства должны осуществляться в соот-
ветствии с настоящим Руководством. Монтаж устройства осуществляется в
штатное место в панели приборов автомобиля, подключение и настройка изделия популярно изложены в Инструкции по установке и могут быть
произведены потребителем в полном объёме самостоятель но. Однако заводизготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса работ сервисному центру, сертифицированному по ГОСТ Р
51709-2001 (ОКУН 017613) - установка на легковой автомобиль дополнительного электрооборудования, сигнализаций и др. (далее – сертифицированный сервисный центр).
· Для подачи питания на данное устройство может использоваться только ис-
точник питания с напряжением +12В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
· Перед установкой устройства, пожалуйста, полностью прочитайте данную
Инструкцию. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные или мультиплексные системы, которые могут быть повреждены при использовании низкоомных проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для проверки всех штатных цепей автомобиля перед подключением устанавливаемого устройства используйте только высококачественный цифровой мультиметр.
· Не пытайтесь в случае поломки открыть корпус устройства и отремонтиро-
вать его самостоятельно. Если устройство не работает правильно, обратитесь к соответствующему разделу данного Руководства. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за
его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
· При мойке автомобиля следите, чтобы внутрь устройства не попала вода,
так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство при мойке панели приборов, внутренней части ветрового
стекла и/или случайное пролитие жидкости на приборную панель, а также
через неплотности моторного щита при мойке моторного отсека, при подаче
моющей смеси под давлением, т.к. это может привести к выходу из
строя устройства.
· После использования автомобиля на открытом воздухе необходимо пылесо-
сить салон в целях сбора возможных трупов насекомых и непопадания их
внутрь устройства и его составных частей. Попадание внутрь устройства и
его составных частей насекомых недопустимо.
· Никогда не засовывайте какие-либо предметы внутрь отсека диска устройст-
ва, кроме самого диска. Находящиеся внутри устройства узлы могут быть повреждены любыми посторонними предметами.
PROLOGY MDD-722T ã Saturn Marketing Ltd
6
· Когда устройство не используется, вынимайте из него диск. Не оставляйте
удаленный диск в отверстии отсека проигрывателя. Храните диски подальше
от прямых солнечных лучей.
· Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной, устройство оборудовано встроенной схемой защиты. Когда температура
внутри устройства повышается до определенной величины, схема защиты
автоматически останавливает воспроизведение. В этом случае дайте устройству возможность охладиться, а затем снова включите воспроизведение.
· Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания сигнала расположенном внутри устройства может сконденсироваться влага. В
случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).
· "Перескакивание" воспроизведения. Когда автомобиль двигается по неров-
ной дороге, по дороге с поврежденным покрытием или по бездорожью, при
воспроизведении аудио/видео файлов могут появляться пропуски звучания
и/или воспроизводимого изображения. Рекомендуется снизить скорость и
плавно преодолевать препятствия, для исключения перескакивания воспроизведения. Частые поездки в режимах движения по дороге с поврежденным
покрытием или по бездорожью могут привести к механическим повреждениям
(обрыву) резиновых демпферов проигрывателя, расположенного внутри устройства.
· Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче-
ских веществ, так как это может привести к ухудшению его внешнего вида.
Для очистки корпуса устройства используйте только чистую и сухую тряпку.
· Для того чтобы избежать повреждения жидкокристаллического монитора сле-
дите за тем, чтобы внутрь монитора не попала вода или какие-либо напитки
(жидкости). В случае попадания жидкости внутрь жидкокристаллического монитора выключите питание, отключите предохранитель цепи питания и как можно
скорее обратитесь с устройством в сервисный центр.
· Следите за тем, чтобы внутрь жидкокристаллического монитора через вен-
тиляционные отверстия не попадали металлические или легко воспламеняющиеся предметы.
· Никогда не прикасайтесь к монитору во время автоматических перемещений.
Не пытайтесь изменить положение монитора вручную.
PROLOGY MDD-722T ã Saturn Marketing Ltd
7
Для безопасного управления автомобилем:
· Для безопасного использования функций устройства, пожалуйста, не забы-
вайте выполнять требование Правил дорожного движения Российской Федерации. Помимо этого старайтесь соблюдать очевидные правила обращения с
Вашим автомобилем, как источником повышенной опасности.
· Эти правила, в первую очередь, определяются риском наступления вреда
для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде.
· Если водитель автомобиля хочет просматривать видеоматериалы на экране
устройстве, необходимо перед просмотром припарковать автомобиль в безопасном месте.
· Обязательно устанавливайте рычаг управления автоматической трансмис-
сии в положение «PARK», а рычаг переключения ручной коробки передач – в
нейтральное положение.
· Всегда ставьте автомобиль на стояночный тормоз, который должен нахо-
диться в исправном состоянии и исключать возможность движения автомобиля.
· Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площад-
ке.
· Поддерживайте относительно низкий уровень громкости, чтобы во время
движения иметь возможность слышать все, что происходит вокруг автомобиля.
· Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо
другие операции управления устройством, которые могут отвлечь Вас от
управления автомобилем.
PROLOGY MDD-722T ã Saturn Marketing Ltd
8
Воспроизводимые диски и форматы
Тип диска и
логотип
DVD Video
или
Video CD
или
Audio CD
Также воспроизводятся форматы:
JPEG, MPEG4, WMA, DVD-R, DVD-RW, DVD+R, DVD+RW, CD-R, CD-RW, CD-DA.
Примечание: чтение дисков зависит от параметров сделанной на них записи.
Размер диска Максимальное время
воспроизведения
Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
5 дюймов (12 см)
5 дюймов (12 см) Приблизительно 74 минуты.
5 дюймов (12 см) Приблизительно 74 минуты.
Приблизительно 266 минут (DS/SL)
Приблизительно 484 минуты (DS/DL)
SS = односторонний, DS = двухсто-
ронний,
SL = однослойный, DL = двухслой-
ный
Значения символов, указываемых на дисках
Символ Значение
Количество языков звукового сопровождения, записанных
на диске.
Данный диск имеет 8 языков звукового сопровождения.
Количество языков субтитров, записанных на диске.
Субтитры данного диска записаны на 32 языках.
Количество ракурсов (камер), записанных на диске.
Видеозапись данного диска имеет 9 ракурсов.
Поддерживаемые форматы экрана.
LB – Letter Box, PS - Pan / Scan
Региональный код DVD-диска.
PROLOGY MDD-722T ã Saturn Marketing Ltd
9
Региональные коды
Для DVD-дисков весь мир делится на 6 регионов. DVD может воспроизводиться
только, если номер регионального ограничения диска совпадает с номером региона.
Код Регионы
1 США, Канада, Восточные острова Тихого океана.
2 Япония, Западная Европа, Северная Европа, Египет, Южная
Африка, Центральный Восток.
3 Тайвань - Китай, Гонконг – Китай, Южная Корея, Тайланд,
Индонезия, Юго-восточная Азия.
4 Австралия, Новая Зеландия, Центральная и Южная Америка,
Южные острова Тихого океана/Океания.
5 Россия, Монголия, Индия, Центральная Азия, Восточная Евро-
па, Северная Корея, Северная Африка, Северо-Западная Азия.
6 Китай.
Номер региона (номер регионального ограничения)
Номер региона данного проигрывателя "5".
Ограничения для файлов MP3/WMA
· Формат записи: ISO 9660 (Level 1 или Level 2), ISO 9660 + Joliet или ISO 9660 +
Romeo.
· Файлы должны иметь расширение MP3.
· Должна быть произведена "финализация" диска.
· Проигрыватель не поддерживает форматы файлов MP3 PRO и M3U.
· Битрейт: 32 кбит/c~320 кбит/c
· Частота дискретизации: 32 кГц, 44 кГц, 48 кГц
· ID3 версия: V1
Ограничения для дисков CD-R/RW,DVD-R, DVD+R, DVD-RW
· Максимальное число файлов: 1500
· Максимальное число папок и директорий: не ограничено, но суммарное коли-
чество символов в имени файла, включая путь, не должно превышать 256.
Примечание: Воспроизведение дисков CD-R/RW, DVD-R/RW и DVD+R/RW зависит от параметров сделанной на них записи. Некоторые диски могут не читаться.
Диски Video CD, совместимые с PBC (управление воспроизведением)
Данный проигрыватель обладает возможностью воспроизведения дисков Video
CD, совместимых с функцией PBC (управление воспроизведением). Кроме воз-
можности обычного воспроизведения аудио и видеосигналов, совместимые с
функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме.
Номер региона (номер регионального ограничения)
Номер региона данного проигрывателя "5".
PROLOGY MDD-722T ã Saturn Marketing Ltd
10
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию"
звучания во время воспроизведения и ухудшению качества звука и изображения.
При обращении с дисками соблюдайте следующие меры предосторожности:
· Для удаления следов пальцев и пыли с рабочей поверхности диска (той сто-
роны, на которой нет надписей) протирайте ее мягкой тряпкой. В отличие от
обычных грампластинок цифровые диски не имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного
удаления загрязнения с поверхности таких дисков достаточно протереть их
мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо влияние на качество
воспроизведения.
· Никогда не используйте для очистки дисков химические вещества, например,
аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
· После использования обязательно помещайте диски в их коробки. Это по-
зволит избежать появления на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
· Не подвергайте диски в течение продолжитель ного времени воздействию
прямых солнечных лучей, высокой влажности или высокой температуры.
Длительное воздействие высокой температуры может привести к короблению и искривлению диска.
· Никогда не приклеивайте бумагу и не пишите на любой из сторон диска. Ост-
рые наконечники ручек или чернила, используемые в некоторых ручках с
войлочным пишущим узлом, могут повредить поверхности диска.
· Никогда не используйте диски с необычным очертанием, например, имеющим
форму сердечка, восьмиугольника и т.д. Использование таких дисков может
привести к сбоям в работе проигрывателя.
· Хотя в магазинах в качестве принадлежности диска продается специальная
защитная пленка, ее использование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.
PROLOGY MDD-722T ã Saturn Marketing Ltd
11
Установка устройства
· Для установки проигрывателя выберите такое место, где он не будет мешать
водителю нормально управлять автомобилем.
· Перед окончательной установкой устройства временно подключите к нему все
провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
· Используйте только прилагающиеся к устройству крепежные изделия. Только
в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может привести к нарушению его
нормальной работы.
· Если установка устройства требует сверления отверстий или любого другого
изменения штатных деталей автомобиля, обязательно проконсультируйтесь у
ближайшего дилера.
· Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной
ранения водителя или пассажиров во время внезапной остановки или резкого
торможения.
· При установке отклонение проигрывателя от горизонтальной плоскости не
должно превышать 30°. В противном случае технические характеристики проигрывателя могут отличаться от оптимальных.
· Никогда не устанавливайте устройство там, где оно будет сильно нагревать-
ся, например, от воздействия прямых солнечных лучей или горячего воздуха,
поступающего от отопителя. Также избегайте мест, в которых устройство будет подвергаться воздействию сильной вибрации или на него будет попадать
пыль или грязь.
· Сначала подсоединяйте положительную клемму аккумулятора, затем отрица-
тельную.
· При установке не допускайте блокировки
вентиляционного отверстия, во избежание перегрева
устройства.
Процедура установки
Существует два варианта установки проигрывателя. При использовании первого
варианта проигрыватель устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта - сзади передней панели. Более
подробно оба варианта установки описываются в данном руководстве ниже.
PROLOGY MDD-722T ã Saturn Marketing Ltd
12
Первый вариант установки проигрывателя
1. После установки кожуха в приборную панель автомобиля, выберите на кожухе
те металлические язычки, которые соответствуют толщине приборной панели,
и отогните их, чтобы зафиксировать кожух на месте.
2. Закрепите скобы с обеих сторон проигрывателя. Для этого используйте кре-
пежные винты (5 х 5 мм). Вставьте устройство в металлический кожух и закрутите винты в специальных отверстиях по бокам.
3. Закрепите монтажный болт (5 х 24 мм) в отверстии на задней стенке проигры-
вателя, наденьте сверху резиновую заглушку.
4. Вставьте проигрыватель в кожух, закрепите его с помощью винта M4 x 6 на
кузове автомобиля. Затем закрепите скобы с помощью четырёх винтов
M2 x 2.
5. Закрепите на панели декоратив-
ную внешнюю рамку.
Примечание: В зависимости от глу-
бины ниши в приборной панели, подбирайте крепёжные скобы соответствующей длины. Если глубина ниши
слишком маленькая, монитор может
выходить за пределы приборной панели примерно на 10 мм.
PROLOGY MDD-722T ã Saturn Marketing Ltd
13
Второй вариант установки
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях проигрывателя. Закрепите устройство на крепежных кронштейнах штатного радиоприемника.
Примечание: При установке по второму методу кожух и декоративная внешняя
рамка не используются, крепёжные скобы необходимо удалить.
Выберите положение кронштейнов, при котором резьбовые отверстия кронштейнов будут совмещены c резьбовыми соединениями на корпусе проигрывателя.
Закрепите кронштейны с обеих сторон проигрывателя не менее чем в двух местах. Для этого используйте винты необходимого типа и размера в зависимости от
типа резьбовых отверстий на кронштейне.
PROLOGY MDD-722T ã Saturn Marketing Ltd
14
Схема подключения проводов устройства
PROLOGY MDD-722T ã Saturn Marketing Ltd
15
Внимание!
· Неверное подключение проигрывателя может привести к его поломке и лише-
нию права на гарантийное обслуживание.
· В данном проигрывателе используются усилители мощности, подключенные
по мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля или друг с другом.
· Красный провод проигрывателя должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
Назначение проводов
Оранжевый (ILLUMI)
Подключите данный провод к лампочке габаритных огней. При включении габаритных огней в тёмное время суток яркость подсветки TFT-экрана и LCD-дисплея
будет снижена, чтобы не слепить глаза (в дневное время яркость дисплея повышена для более чёткой видимости изображения).
Коричневый (MUTE)
При подключении данного провода к отрицательной клемме аккумулятора, происходит автоматическое отключение звука. (Например, во время телефонного
звонка при использовании системы “хэндс-фри”).
Розовый (REVERSE)
Если к проигрывателю подключена камера заднего вида, то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры. После выключения передачи заднего хода режим работы проигрывателя автоматически вернётся к предыдущему режиму.
Розовый (PRK SW)
Подключите данный провод к концевому выключателю стояночного тормоза.
Чтобы предотвратить просмотр видео и изображений во время движения, на синем фоне экрана будет выводиться предупреждающее сообщение до тех пор,
пока не будет включен стояночный тормоз. Пассажиры на заднем сидении могут
PROLOGY MDD-722T ã Saturn Marketing Ltd
16
просматривать изображение на дополнительном мониторе (в комплект не входит).
Чёрный провод с RCA-разъёмом (MZ-TFT)
Функция MZ-TFT позволяет управлять проигрывателем с помощью монитора
с сенсорным управлением (при наличии данной функции в мониторе).
Данный провод предназначён для подключения дополнительного монитора
для пассажиров на задних сидениях.
Элементы управления на передней панели
1. Кнопка извлечения диска .
2. Кнопка сброса всех настроек Reset.
3. Вращающийся регулятор громкости, кнопка паузы / возобновления воспроизве-
дения, “Ввод”.
4. Кнопка включения / выключения проигрывателя и выбора источника сигнала
SRC.
/
5. ИК–приёмник сигналов пульта ДУ.
6. Вспомогательный ЖК-дисплей.
7. Кнопка отключения / включения звука MUTE.
8. USB-разъём.
9. Переход к предыдущей/следующей части (треку), автоматический поиск радио-
станций, передвижение курсора влево/вправо
10. Кнопка переключения режима отображения на вспомогательном ЖК-дисплее
DISP (работает только при закрытом мониторе). При открытом мониторе:
кнопка изменения формата экрана WIDE.
11. При закрытом мониторе: кнопка выбора диапазона радиоприёмника BAND. При
открытом мониторе: кнопка уменьшения угла наклона экрана TILT-.
12. При закрытом мониторе: кнопка автоматического занесения радиостанций в
память, сканирования записанных радиостанций AS/PS. При открытом мони-
торе: кнопка увеличения угла наклона экрана TILT+.
13. Кнопка открывания и закрывания монитора OPEN.
14. Аудио/видеовход mini-Jack
/ .
PROLOGY MDD-722T ã Saturn Marketing Ltd
17
Элементы управления на пульте дистанционного управления
1. Кнопка включения/выключения питания
2. Кнопка отключения/включения звука MUTE
3. Кнопка выбора источника сигнала SRC
4. Кнопка извлечения компакт-диска
5. Кнопка вызова основного меню DVD-диска, меню PBC VCD-диска MENU
6. Кнопка AUDIO выбора аудиоканала (MP3/VCD) и выбора языка звукового сопро-
вождения DVD
7. Кнопка перехода к меню названий DVD-диска TITLE
8. Кнопка выбора языка субтитров SUB TITLE
9. Кнопка вывода информации о воспроизведении DISP
PROLOGY MDD-722T ã Saturn Marketing Ltd
18
10.Кнопка повторного воспроизведения произвольного фрагмента записи REPT
A-B
11.Кнопка выбора угла воспроизведения DVD-диска ANGLE
12.Кнопка включения режима повторного воспроизведения REPT
13.Кнопка выбора формата экрана WIDE
14.Кнопки управления углом наклона экрана
/TILT
15.Кнопка открытия и закрытия монитора
16.Кнопки выбора сохранённых радиостанций и телеканалов
17.Кнопки регулировки уровня громкости VOL / +
18.Кнопка выбора FM/AM диапазонов в режиме радиоприёмника. Остановка вос-
произведения - в других режимах
/ BAND
19.Кнопка управления режимом сканирующего воспроизведения треков на диске
SCN
20.Кнопки управления режимом ускоренного воспроизведения в прямом/обратном
направлении, перемещение курсора вверх/вниз /
21.Кнопка управления режимом воспроизведения в случайном порядке RDM
22.Кнопка паузы/возобновления воспроизведения, “Ввод”
23.Кнопка входа в режим аудионастроек SEL
24.Кнопки перехода к следующей/предыдущей части (треку), автоматический поиск
радиостанций, перемещение курсора вправо/влево
/
25.Кнопка перехода к произвольному месту записи на диске GOTO
26.Кнопка настройки яркости и контрастности изображения PIC
27.Кнопка включения режима увеличения изображения ZOOM
28.Кнопки цифрового ввода 0..9
29.Кнопка вызова меню настроек проигрывателя SETUP
30.Кнопка очистки поля вводимой информации CLEAR
PROLOGY MDD-722T ã Saturn Marketing Ltd
19
Использование пульта дистанционного управления
· При использовании пульта
дистанционного управления направляйте
его на встроенный ИК-приёмник сигналов
ДУ.
· Отклонение по горизонтали от прямого
направления на ИК-приёмник не должно
превышать 25°.
Установка батареек в пульт дистанционного управления
1. Извлеките батарейный модуль,
расположенный в нижнем торце пульта
дистанционного управления, нажав на
выступающую стрелку и потянув, как показано на рисунке.
2. Установите новую батарейку, правильно
расположив контакты "+" и "–". Затем
вставьте батарейный модуль в пульт до
щелчка. Подходящий тип литиевых батареек - CR2025 (3В).
Осторожно:
· Никогда не используйте металлический пинцет или другой подобный инстру-
мент для того, чтобы держать батарейку. Это может привести к короткому замыканию.
· Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и
не кладите их в воду, так как это может привести к их взрыву.
· Когда заряд батареек израсходован, они должны быть утилизированы в соответст-
вии с местными законами.
Графические обозначения выполняемых операций
Для управления работой проигрывателя Вам понадобится выполнять следующие
операции с кнопками:
быстрое нажатие, нажатие с удерживанием кнопк и, повторные нажатия, вращение регулятора (3) и тому подобное. Для наиболее наглядных объяснений введём следующие графические обозначения:
Обозначение Операция
Быстрое однократное нажатие на кнопку
Нажатие и удержание кнопки
Повторные нажатия
PROLOGY MDD-722T ã Saturn Marketing Ltd
20
Быстрые повторные нажатия
Вращение регулятора (3).
Для управления воспроизведением и регулировки настроек равно могут использоваться как кнопки пульта ДУ, так и кнопки передней панели. Функции всех кнопок описаны далее отдельно.
Иллюстрация для операции с кнопками передней панели будет расположена
слева, а для операции с кнопками пульта ДУ – справа.
Например:
Если какие-либо операции управления или изменения настроек могут быть выполнены только с помощью кнопок передней панели или только пульта ДУ, данный момент будет отмечен отдельно.
Интерактивная сенсорная панель управления с графическим интерфейсом
Данное устройство оборудовано сенсорным интерактивным дисплеем. Вы можете выбирать функции или регулировать отдельные параметры, просто прикасаясь к экрану пальцем или пластиковой палочкой.
Внимание! Не используйте металлические или острые предметы для управления
сенсорным интерактивным дисплеем. Также не прилагайте чрезмерных усилий
при касаниях экрана.
Сенсорные области управления на мониторе
Сенсорные области доступны в
режимах DVD/VCD/DivX.
A - Отображение информации о
воспроизведении.
В - Отображение экранного меню
управления.
С - Вход в основное меню (стр. 24).
PROLOGY MDD-722T ã Saturn Marketing Ltd
21
Общие операции
Включение/выключение устройства
Включение
Выключение
Открытие/закрытие монитора
Внимание!
· Не дотрагивайтесь до монитора во время его открытия или закрытия. Это мо-
жет привести к поломке механизма и лишению права на бесплатное гарантийное обслуживание.
· Если движение монитора было заблокировано каким-либо внешним воздейст-
вием или преградой, то защитный механизм автоматически заблокирует мо-
нитор в текущем положении, во избежание поломок выдвижного механизма и
возможных проблем с автомобилем.
Настройка угла наклона монитора
Меняя угол наклона монитора, Вы можете добиться наилучшей видимости изображения.
1. На пульте
2. На передней панели
Регулировка уровня громкости
PROLOGY MDD-722T ã Saturn Marketing Ltd
22

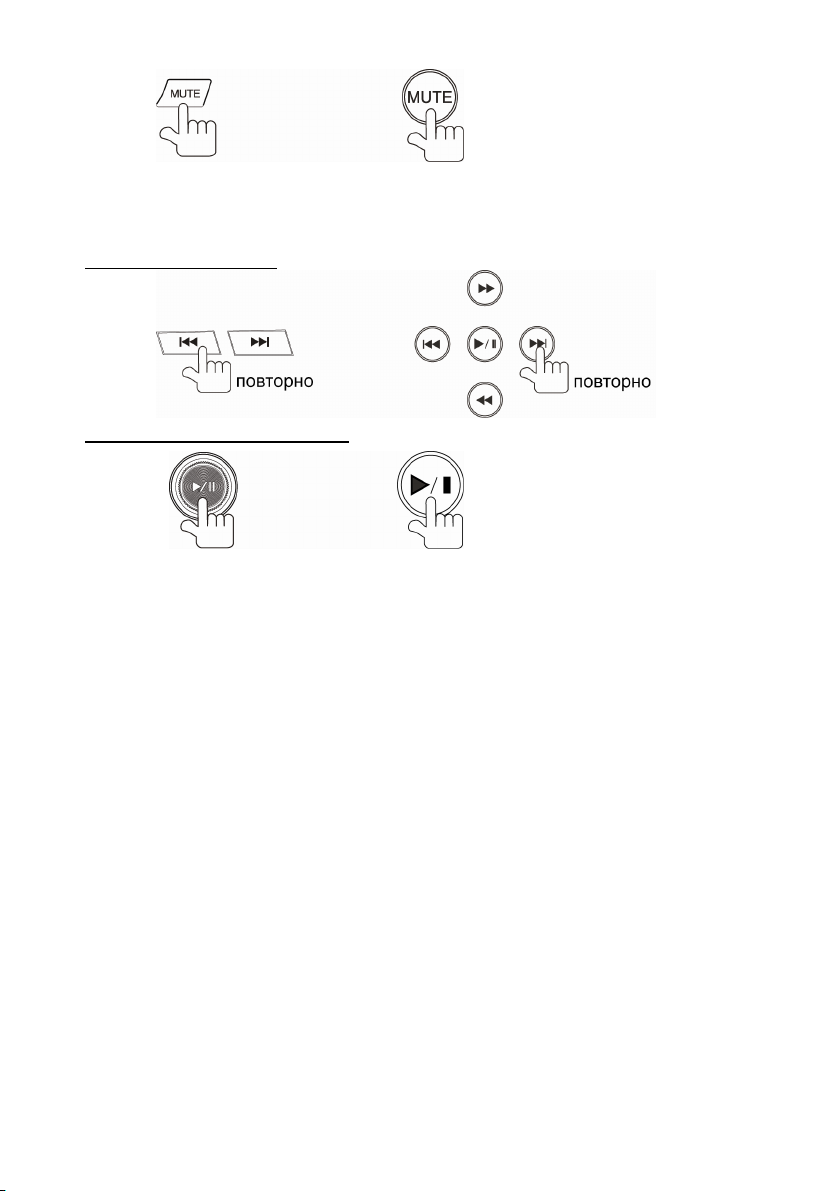

Отключение звука
Любые операции по изменению уровня громкости автоматически отменяют режим отключения звука.
Некоторые часто применяемые операции
Перемещение курсора
Подтверждение ввода (“Ввод”)
PROLOGY MDD-722T ã Saturn Marketing Ltd
23
Вызов Основного меню. Выбор режима работы
Войти в Меню режимов можно также коснувшись области С монитора (стр. 21) в
режиме воспроизведения. Для выбора необходимого режима коснитесь соответствующей иконки на экране.
1. Режим проигрывателя дисков.
2. Режим радиоприемника.
3. Переключение на видеокамеру заднего обзора.
Примечание: Если камера заднего обзора подключена к проигрывателю, то при вклю-
чении заднего хода автомобиля режим работы автоматически переключится на обзор с
камеры.
4. Режим работы USB-карты.
5. Режим ТВ-тюнера.
6. Переключение на аудио/видеовход 1.
7. Переключение на аудио/видеовход 2.
8. Режим Bluetooth.
Примечание:
При подклю чении внешнего модуля навигации Pr ology MDB-20 (продаётся отдельно) в меню появится соответствующая иконка. Нажмите на неё для входа в режим навигатора, затем следуйте указаниям инструкции по эксплуатации модуля нав игации (прилагается отдельно).
Модуль навигации подключается к проигры вателю через разъём NAVI выносного блока ТВтюнера.
PROLOGY MDD-722T ã Saturn Marketing Ltd
24
Выбор режима отображения экрана
Режимы будут меняться в следующем порядке:
Регулировка параметров изображения
1. Войдите в режим настройки изображения
2. Выберите опцию
3. Регулируйте величину параметра
4. Для выхода из режима настройки изображения выполните первый шаг ещё
раз, или не выполняйте никаких действий по настройке в течение нескольких секунд.
Перезагрузка системы
Для исправления сбоя или ошибки системы, нажмите острым кончиком ручки на
кнопку сброса (2) на передней панели.
PROLOGY MDD-722T ã Saturn Marketing Ltd
25
Управление радиоприемником
1. Текущий режим работы (радиоприемник). Докоснитесь до иконки для входа в
основное меню.
2. Выбранный диапазон.
3. Номер ячейки памяти, в которой хранится настройка на текущую станцию.
4. Текущая частота настройки.
5. Текущее время.
6. Индикаторы включенных функций:
ST: индикатор стереоприёма.
LOC: индикатор приёма сильных радиостанций.
TA, TP, AF, PTY: индикаторы работы функций RDS (стр. 31).
7. Настройки. Докоснитесь до иконки для входа в меню настроек проигрывате-
ля.
8. Цифровая клавиатура. Докоснитесь до иконки для входа в режим ручного
ввода частоты радиостанции.
9. Строка вывода информации.
10. Кнопки предварительных настроек на радиостанции.
PROLOGY MDD-722T ã Saturn Marketing Ltd
26
11. Кнопка автоматического поиска станций в направлении уменьшения часто-
ты.
12. Кнопка пошаговой настройки на станцию в направлении увеличения часто-
ты.
13. Кнопка автоматического поиска станций в направлении увеличения частоты.
14. Кнопка пошаговой настройки на станцию в направлении уменьшения часто-
ты.
15. Кнопка автоматического сохранения наиболее мощных радиостанций.
16. Кнопка выбора диапазона.
17. 1/2 или 2/2: докоснитесь до иконки для отображения второй страницы сен-
сорных кнопок.
18. Кнопка входа в режим занесения текущей станции в ячейку памяти.
19. Докоснитесь до иконки для включения/выключения функции DRS AF
(стр. 31).
20. Докоснитесь до иконки для включения/выключения функции DRS TA
(стр. 31).
21. Индикатор включения режима PTY (кнопка не нажимается).
22. Кнопка сканирования станций в выбранном диапазоне.
23. Кнопка выбора местного/дальнего режимов приёма.
Выбор диапазона
При закрытом мониторе
При открытом мониторе:
1.
2. Докоснитесь до кнопки выбора диапазона (16) в экранном меню.
Автоматическая настройка на радиостанцию
Автоматический поиск ближайшей радиостанции в направлении увеличения частоты.
PROLOGY MDD-722T ã Saturn Marketing Ltd
27
Автоматический поиск ближайшей радиостанции в направлении уменьшения
частоты.
Для остановки поиска повторите указанные операции или нажмите на любую
кнопку, функционально относящуюся к радиоприёмнику.
Ручная настройка на радиостанцию
Во время ручного поиска частота настройки меняется пошагово.
· Пошаговая настройка на радиостанцию в направлении увеличения частоты.

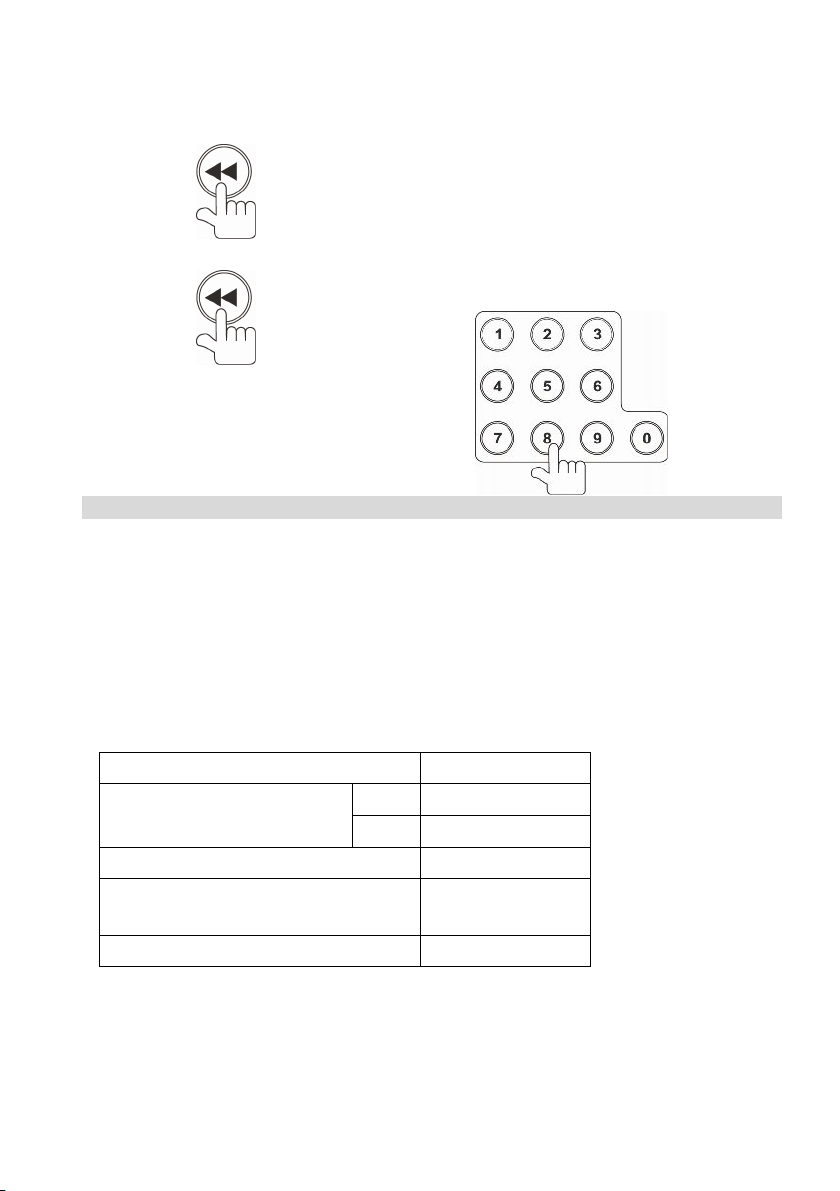

· Пошаговая настройка на радиостанцию в направлении уменьшения частоты.
· Докоснитесь до иконки цифровой клавиатуры (8) в экранном меню, затем вве-
дите частоту радиостанции в пятизначном формате.
Автоматическая настройка на радиостанции с сохранением в памяти
Шесть станций текущего диапазона с наиболее мощным сигналом будут автоматически найдены и занесены в память, заменив ранее сохраненные радиостанции.
При закрытом мониторе:
При открытом мониторе:
Докоснитесь до кнопки AS (15) в экранном меню.
Для остановки автоматического поиска нажмите на кнопку ещё раз.
PROLOGY MDD-722T ã Saturn Marketing Ltd
28
Ручное сохранение радиостанции в памяти
Во время приёма радиостанции:
На пульте ДУ:
При открытом мониторе в экранном меню:
Откройте меню занесения станции в память:
Сохраните станцию под желаемым номером ячейки памяти:
Данное меню закроется автоматически после нажатия на одну из кнопок.
Станции записываются вместо ранее сохранённых, удаляя частоту настройки
предыдущей станции из памяти.
Вызов сохранённых в памяти радиостанций
1. На пульте ДУ
:
2. Докоснитесь до кнопки предварительной настройки на радиостанцию (10) в экранном меню.
PROLOGY MDD-722T ã Saturn Marketing Ltd
29
Сканирование радиостанций в выбранном диапазоне
Во время сканирования радиоприемник будет последовательно искать и на 10
секунд настраиваться на каждую радиостанцию выбранного диапазона в направлении увеличения частоты.
При закрытом мониторе
При открытом мониторе
Докоснитесь до кнопки PS (22) в экранном меню.
Для остановки сканирования нажмите на одну из указанных кнопок ещё раз.
Выбор местного или дальнего режимов приема
В режиме местного приема чувствительность автопоиска немного снижена для
наиболее точной настройки на радиостанции, уровень приема которых чрезмерно высок.
1.
2.
Когда режим местного приёма включен, в экранном меню загорается индикатор
“LOC”.
Для отмены данного режима повторите одну из приведённых выше операций.
PROLOGY MDD-722T ã Saturn Marketing Ltd
30
Использование системы RDS (Radio Data System)
Некоторые радиовещательные станции диапазона FM сопровождают передачу
своих программ дополнительной информацией. Декодируя эти данные, ресивер
предоставляет пользователю удобные функции по использованию этой информации.
В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON,
PTY,CT, RT.
PI (Program Identification Code): Код идентификации программы.
PS (Program Service Name): Название радиовещательной станции в виде букв
и цифр.
AF (Alternative Frequencies): Альтернативные частоты. Список частот передат-
чиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.
TP (Traffic Program Identification): Идентификационные данные радиовеща-
тельной станции, передающей информацию о дорожном движении.
TA (Traffic Announcement Identification): Идентификация сообщения о дорожном
движении. Идентификационные данные, показывающие, передается или не
передается информация о дорожном движении.
EON (Enhanced Other Networks Information): Передача информации по категори-
ям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.
PTY (Program Type Code): Код типа программы. Отражает содержание про-
граммы, например, новости, легкая музыка, спорт и т.д.
CT (Clock Time): Информация о текущем времени, благодаря которой ресивер
может автоматически устанавливать и подстраивать собственные часы.
RT (Radio Text): Короткие сообщения о текущей песне или имени исполните-
ля, передаваемые радиовещательной станцией.
Режим AF
Изменение состояния режима AF:
Когда данный режим включен, и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока
не обнаружит наиболее мощную станцию с тем же кодом PI.
Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS.
Прослушивание сообщений о дорожном движении
Режим TA
Изменение состояния режима TA:
1. В экранном меню
PROLOGY MDD-722T ã Saturn Marketing Ltd
:
31
3. На передней панели:
Когда включен режим ТА и передается сообщение о дорожном движении:
· Если проигрыватель находится в другом режиме воспроизведения, он вре-
менно переключится в режим радиоприемника.
· Проигрыватель временно переключится на радиостанцию в другой сети ве-
щания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе.
Настройка на радиостанции по идентификатору TP
Если режим TA включен, нажимайте кнопки
/ в экранном меню или на
пульте ДУ для поиска радиостанции, содержащей идентификатор TP (при настройке на такие радиостанции, индикатор “TP” высвечивается в экранном меню).
Примечание. При включенном режиме TA автоматический и ручной поиск радиостанций производится только по радиостанциям, которые передают идентификатор TP.
Использование кода PTY для выбора программ
Перейдите на страницу 2 экранного меню радиоприёмника. Нажмите и удерживайте необходимый элемент списка типов программ (список расположен слева):
NEWS - новости
AFFAIRS - деловые новости
INFO - информация
SPORT - спорт
EDUCATE - образование
DRAMA - драма
CULTURE - культура
SCIENCE - наука
VARIED - программы без определенного типа
POP M - поп-музыка
ROCK M - рок-музыка
EASY M - эстрадная музыка
LIGHT M - легкая музыка
CLASSICS - классическая музыка
OTHER M - другая музыка
WEATHER - погода
FINANCE - финансы
CHILDREN - детские программы
SOCIAL - социальные программы
RELIGION - религиозные программы
PHONE IN - программы с участием слушателей
TRAVEL - путешествия
LEISURE - досуг
PROLOGY MDD-722T ã Saturn Marketing Ltd
32
JAZZ M - джаз
COUNTRY - кантри
NATION M - национальная музыка
OLDIES M - старые мелодии
FOLK M - народная музыка
DOCUMENT - документальные программы
Сразу после выбора категории программы включится автоматический поиск программы выбранного типа.
Операции управления воспроизведением дисков
Воспроизведение диска начинается автоматически сразу после загрузки, независимо от текущего режима работы проигрывателя.
Загрузка и удаление дисков
Вставьте компакт-диск в слот таким образом, чтобы рабочая сторона (сторона, на
которую нанесена запись), была обращена вниз. Диск автоматически будет загружен.
Извлечение диска:
Примечание: Извлечь диск можно даже при выключенном питании устройства.
После извлечения диска питание проигрывателя снова выключится.
Временная остановка воспроизведения (пауза)
Для продолжения воспроизведения повторите операцию.
Остановка воспроизведения диска
Для продолжения воспроизведения с места остановки нажмите кнопку .
Во время воспроизведения диска нажмите два раза кнопку
ки воспроизведения. После этого воспроизведение DVD-диска возобновится с
начала последней главы. Для VCD/CD дисков воспроизведение возобновится с
начала диска.
PROLOGY MDD-722T ã Saturn Marketing Ltd
33
/BAND для останов-
Экранные кнопки управления
PROLOGY MDD-722T ã Saturn Marketing Ltd
34
Ускоренное воспроизведение в прямом направлении
Во время воспроизведения дисков DVD, VCD, CD, DivX:
Отмена режима ускоренного воспроизведения:
Примечание: Для дисков MP3 и JPEG данная функция не работает.
Ускоренное воспроизведение в обратном направлении
Для дисков CD:
Отмена режима:
Замедленное воспроизведение
Для дисков DVD, VCD, DivX
:
Отмена режима замедленного воспроизведения:
Повторное воспроизведение участка записи
Для дисков DVD, VCD, CD:
Назначьте начальную и конечную точку фрагмента. Выделенный отрезок време-
ни будет повторяться циклически.
PROLOGY MDD-722T ã Saturn Marketing Ltd
35
Повторное воспроизведение
Тип диска Режим повтора
DVD
VCD (PBC выкл.)
CD
MP3
Повтор главы ® Повтор раздела ® Повтор выкл.
Повтор одного ® Повтор выкл.
Повтор одного ® Повтор выкл.
Повтор одного ® Повтор папки ® Повтор выкл.
Примечание: Для VCD-дисков функция повторного воспроизведения не работает, если опция PBC включена.
Воспроизведение в случайном порядке
Данная функция предназначена для воспроизведения содержимого диска в случайном порядке.
Переход к следующему/предыдущему треку или части осуществляется также в
случайном порядке.
Для отключения функции нажмите на кнопку ещё раз.
Примечание: Если опция PBC VCD-диска включена, то при включении функции
воспроизведения в случайном порядке PBC автоматически отключается.
Сканирующее воспроизведение
Данная функция предназначена для включения режима воспроизведение первых
10 секунд каждого трека на диске (для VCD/CD). С помощью такого предварительного прослушивания Вы можете выбрать желаемый трек.
Для отключения функции выполните указанную операцию ещё раз.
Примечания:
· Если опция PBC VCD-диска включена, то при включении функции сканирую-
щего воспроизведения PBC автоматически отключается.
· Если функция воспроизведения в случайном порядке включена, то сканирую-
щее воспроизведение также будет в случайном порядке.
PROLOGY MDD-722T ã Saturn Marketing Ltd
36
Переход к следующей или предыдущей части (треку)
Переход к следующей части/треку
Переход к предыдущей части/треку
Если воспроизведение диска CD или MP3 длилось более 5 секунд, то после выполнения данной операции воспроизведение возобновится с начала текущего
трека. Чтобы перейти к началу предыдущего трека проделайте указанную операцию 2 раза подряд.
Прямой выбор части или трека
С пульта ДУ:
Во время воспроизведения дисков DVD, VCD, CD Вы можете напрямую ввести
номер части или трека с помощью цифровых клавиш пульта ДУ.
Например, Вы хотите выбрать трек 15: нажмите цифру 1, затем цифру 5.
В экранном меню
:
Докоснитесь до иконки цифровой клавиатуры для вывода на экран меню ввода. С
помощью цифровых кнопок введите номер. Нажмите “Ввод” для подтверждения
ввода.
PROLOGY MDD-722T ã Saturn Marketing Ltd
37
Переход к произвольному месту записи на диске GOTO
Данная функция применима для дисков DVD и VCD.
1. Вход в режим GOTO
Для DVD:
Для VCD:
2. Выбор элемента поиска
4. Ввод цифр
Примеры.
Для диска DVD:
· Ищем момент времени - 1 час, 6 минут, 28 секунд от начала записи. Выбираем
курсором строку “Время” и вводим по порядку 1, 0, 6, 2, 8.
· Ищем раздел 2, главу 9. Выбираем курсором строку “Разд/Гл.”, вводим 2, за-
тем 9.
Для диска VCD:
· Ищем момент времени - 1 час, 14 минут, 7 секунд от начала записи. Выбираем
курсором строку “Время” и вводим по порядку 1, 1, 4, 0, 7.
5. Выход из режима GOTO.
Меню DVD-диска, меню названий
Вход в меню названий /меню диска
Перемещайте курсор для выбора объекта меню .
PROLOGY MDD-722T ã Saturn Marketing Ltd
38
Выбор языка звукового сопровождения
Для DVD:
Вы можете выбрать один из записанных на диске языков звукового сопровожде-
ния.
Для VCD/CD:
На некоторых дисках стереодорожки используются для записи звукового сопро-
вождения на двух языках. Во время воспроизведения диска Вы можете выбрать
одну из стереодорожек или стереоканал:
Левый ® Правый ® Стерео
Примечание: Левый и правый каналы могут работать неправильно из-за некор-
ректной записи аудио файлов.
Выбор языка субтитров
Вы можете выбрать один из записанных на DVD-диске языков субтитров или отключить субтитры (при условии, что диск записан с многоязычными субтитрами).
Выбор камеры (угла) просмотра
Вы можете выбрать угол просмотра (камеру), если на диске имеются сцены, записанные более чем одной камерой.
Функция PBC
Даная функция доступна для VCD-дисков, поддерживающих функцию PBC (с
версией не ниже 2.0).
Если функция PBC включена, то после загрузки диска на экран монитора автоматически выводится меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения будет нажата кнопка /BAND.
· Когда функция PBC включена, не могут быть выполнены операции повторного
воспроизведения, прямого выбора части/трека.
· При работе режимов сканирующего воспроизведения , воспроизведения в про-
извольном порядке, поиска, функция PBC автоматически отключается.
PROLOGY MDD-722T ã Saturn Marketing Ltd
39
Увеличение и уменьшение изображения
Во время воспроизведения видео или показа картинок Вы можете увеличивать/уменьшать изображение на экране.
Отображение информации о воспроизведении

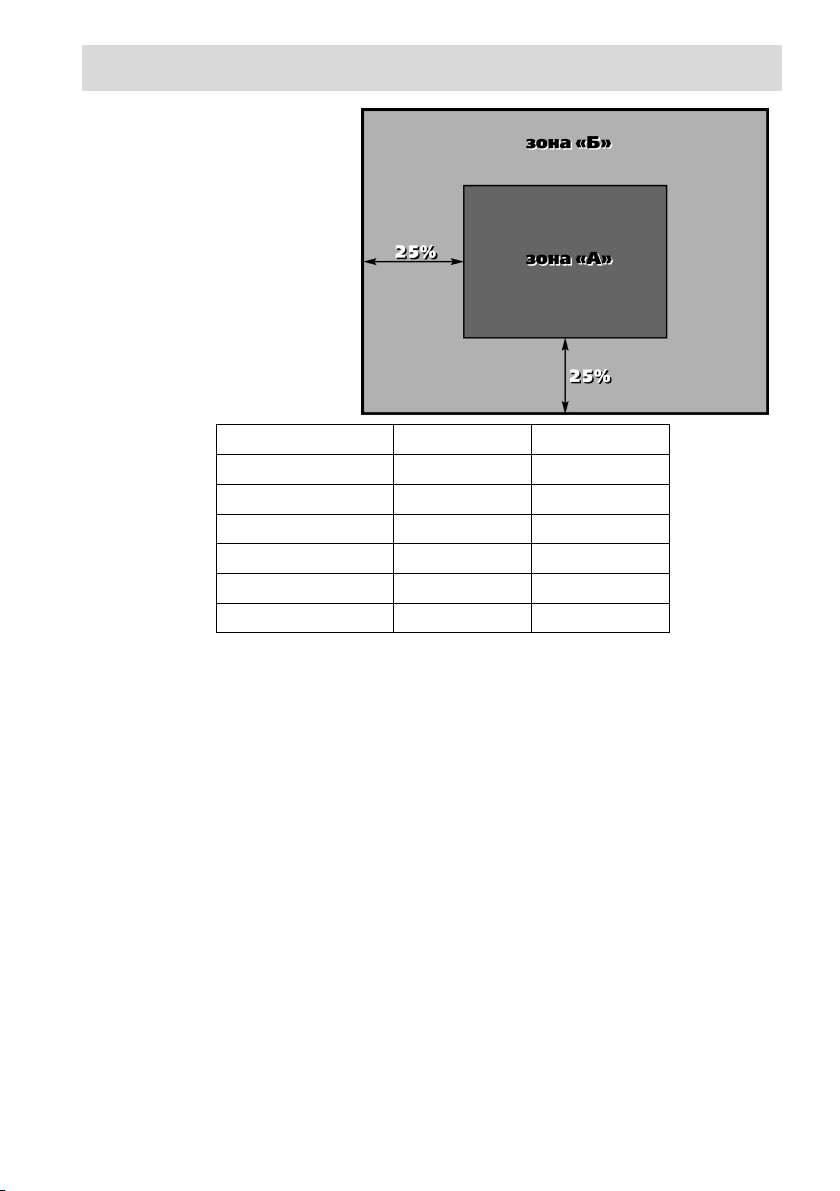

Для вывода информации на экран докоснитесь до области A экрана (стр. 21).
Для DVD:
1. Тип диска.
2. Надпись 5/8 обозначает: диск состоит из 8 разделов, на данный момент
проигрывается 5 раздел.
3. Надпись 2/16 обозначает: текущий раздел состоит из 16 глав, на данный
момент проигрывается 2 глава.
4. Время воспроизведения текущего раздела.
5. Данная надпись обозначает: на диске записаны субтитры на 6 языках, и
на данный момент выбран язык под номером 2 – Английский.
Для VCD:
1. Тип диска.
2. Надпись 6/8 обозначает: на диске имеется всего 18 треков, на данный
момент проигрывается трек под номером 6.
3. Время воспроизведения текущего трека.
PROLOGY MDD-722T ã Saturn Marketing Ltd
40
Режим ТВ-тюнера
Автоматическая настройка на телеканал
Автоматический поиск канала в направлении увеличения частоты.
Автоматический поиск канала в направлении уменьшения частоты.
Как только телесигнал будет найден, поиск будет остановлен и начнется воспроизведение найденного телеканала. В случае если телесигнал не будет найден,
поиск после совершения полного цикла остановится на первом канале.
Автоматическая настройка на телеканалы с сохранением в памяти
Данная функция позволяет автоматически находить и сохранять телеканалы в
доступном диапазоне частот.
При закрытом мониторе
При открытом мониторе
Для остановки поиска повторите указанные выше операции или нажмите на любую кнопку, функционально относящуюся к ТВ-тюнеру.
Сканирование телеканалов
Во время сканирования ТВ-тюнер будет автоматически на 10 секунд настраиваться на каждый сохранённый в памяти телеканал.
При закрытом мониторе
При открытом мониторе
PROLOGY MDD-722T ã Saturn Marketing Ltd
41
Для остановки поиска повторите указанные выше операции или нажмите на любую кнопку, функционально относящуюся к ТВ-тюнеру.
Переключение каналов
· Переход к следующему каналу
· Переход к предыдущему каналу
Прямой вызов сохранённых каналов
Нажимайте на цифровые кнопки пульта ДУ:
Рекомендовано производителем
Автомобильная всеволновая телевизионная антенна PROLOG Y Т VА- 300
Назначение
Данная антенна предназначена для оптимального приема телевизионного сигнала в MB или ДМВ диапазоне. Антенна предназначена для эксплуатации в автомобилях с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи. Перед началом установки внимательно прочитайте инструкцию по
установке антенны. Для оптимальной работы установите антенну и проложите ее
кабель, как указано в инструкции.
Технические характеристики
Диапазон рабочих частот 48,5... 862 МГц
МВ 1 ... 12Принимаемые каналы
ДМВ 21 ...69
Коэффициент усиления ДО 22 дБ
Дальность приема при условии
до 100 км
прямой видимости
Напряжение питания 12В
Внимание!
Качество приема телевизионного сигнала зависит от расстояния до передатчика,
рельефа местности, отражающих телевизионный сигнал препятствий, мощности
передатчика, помехоустойчивости телевизионного приемника, наличия на стекле
тонирующей пленки или обогревателя стекол.
Сделано в России
PROLOGY MDD-722T ã Saturn Marketing Ltd
42

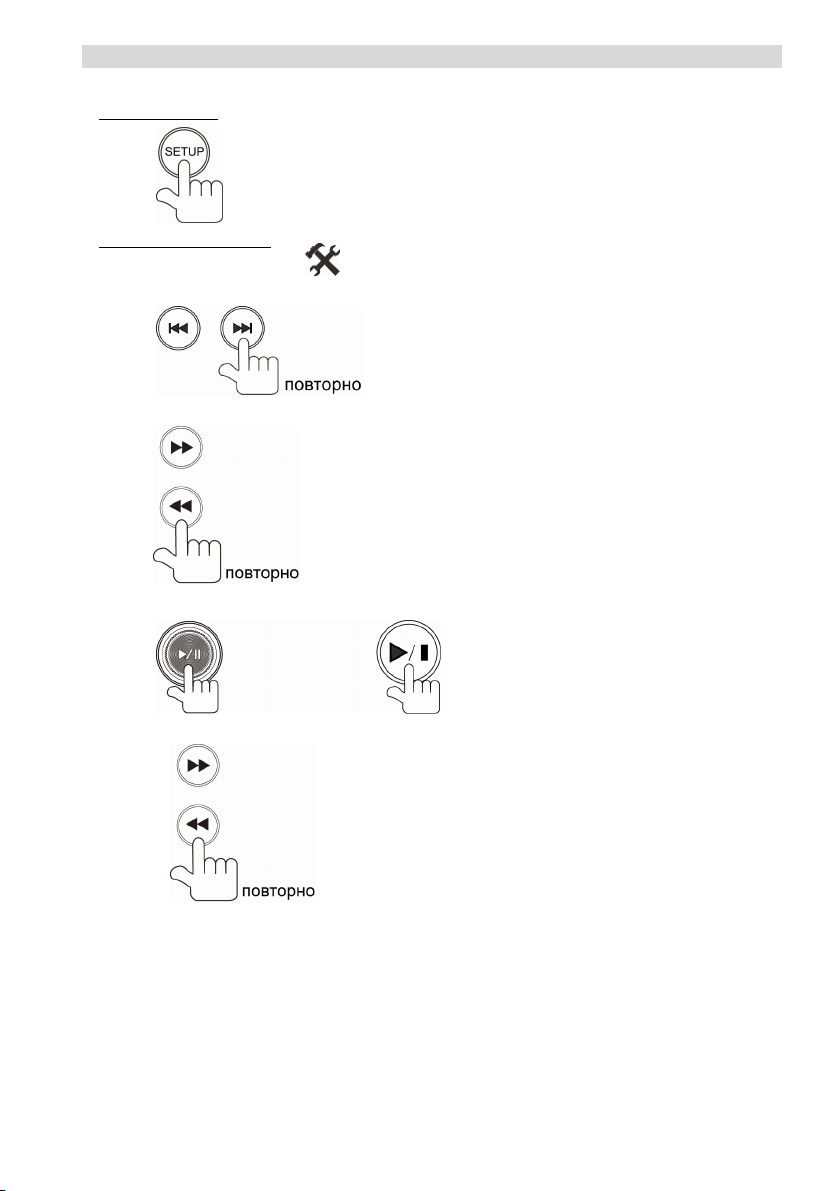

Меню настроек проигрывателя
1. Вход в меню настроек
На пульте ДУ:
В меню управления:
Докоснитесь до иконки
2. Выбор опции меню
3. Выбор параметра опции
4. Подтверждение выбора параметра
5. Выбор значения параметра
5. Подтверждение выбора значения параметра (См. пункт 3)
Примечание: Все вышеописанные операции могут быть выполнены нажатием на
соответствующие элементы меню.
PROLOGY MDD-722T ã Saturn Marketing Ltd
43
Основные установки
Режим часов
Выбирается представление показаний часов в 12-часовом или 24-часовом
формате.
Часы
Докоснитесь до значения часов/минут для входа в режим регулировки,
нажимайте появившиеся на экране
Радио
При помощи данной функции можно выбрать частотные диапазоны и шаг настройки радиоприемника в соответствии со стандартами вещания в данном ре-
гионе.
Звуковой сигнал
С помощью данной функции можно включить или выключить звуковые сигналы,
сопровождающие все нажатия на кнопки.
для установки времени.
Меню языковых настроек
Меню
Выбор языка экранного меню настроек.
Аудио
Выбор языка звукового сопровождения DVD-диска.
Примечания:
· Если DVD-диск не содержит аудио файлов на выбранном языке, то все диалоги будут звучать на установленном по умолчанию языке.
· Язык звукового сопровождения также можно менять с помощью кнопки AUDIO
пульта ДУ.
Субтитры
Выбор языка субтитров DVD-диска для вывода на экран.
Примечания:
· Если DVD-диск не поддерживает выбранный язык, то субтитры будут выводиться на том языке, который установлен на диске по умолчанию.
PROLOGY MDD-722T ã Saturn Marketing Ltd
44
· Язык субтитров также можно менять с помощью кнопки SUB TITLE пульта ДУ.
DVD меню
Выбор языка меню DVD-диска.
Примечание:
Если DVD-диск не поддерживает выбранный язык, меню диска и меню названий
будет отображаться на том языке, который установлен на диске по умолчанию.
Меню аудио настроек
Динамическое сжатие
Функция сжатия динамического диапазона аудиосигнала. Данная функция может
понадобиться во время воспроизведения дисков с малым уровнем громкости
проигрывателя или при высоком уровне внешних шумов.
Сабвуфер
Данная функция управляет работой сабвуфера.
Выкл.: выбирайте данную опцию при 4-канальном режиме; выход сабвуфера
выключен.
Вкл.: выбирайте данную опцию при 4.1-канальном режиме; выход сабвуфера
включен.
Фаза сабвуфера
0° - входная фаза выхода сабвуфера.
180° - выходная фаза выхода сабвуфера.
Частота среза
С помощью данной функции Вы можете добиться необходимого звучания басов,
наиболее подходящего для акустики вашего автомобиля. Для этого выбирайте
соответствующую частоту среза фильтра сабвуфера.
Настройки RDS
RDS
Данная опция включает и выключает функцию RDS.
CT (Clock Time)
Данная функция включает/выключает режим вывода информацим о текущем
времени, благодаря которой ресивер может автоматически устанавливать и подстраивать собственные часы.
Громкость TA
Выберите уровень громкости, на котором будет транслироваться информация о
дорожном движении при включенном режиме ТА.
Уровень AF
Данная функция устанавливает уровень громкости при переключении на альтернативные частоты.
PROLOGY MDD-722T ã Saturn Marketing Ltd
45
Контроль
Пароль
Коснитесь правой колонки опции “Пароль” для вывода на экран цифровых кнопок.
Введите новый четырёхзначный пароль и нажмите кнопку Ввод.
На заводе-изготовителе устанавливается пароль "0000".
Когда в поле значения пароля выводится символ открытого замка, вы можете
ввести любой собственный пароль.
Контроль
Данный раздел меню позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (дети) до "Взрослые" (без ограничений).
Чем меньше значение, тем более строгие ограничения для просматриваемого
материала:
1 Детские
2 G
3 PG
4 PG-13
5 PG-R
6 R
7 NC-17
8 Взрослые
Для того, чтобы иметь возможность изменять значение уровня доступа, в опции
"ПАРОЛЬ" должен индицироваться символ открытого замка. Для этого в опции
"ПАРОЛЬ" следует ввести верный пароль и подтвердить ввод.
Заводские установки
Данная опция позволяет сбросить все настройки меню в состояние, которое было
установлено при изготовлении проигрывателя. Для этого докоснитесь до правой
колонки опции - “Сброс”.
Устройства
Вход камеры
Данная функция управляет режимом отображения обзора с камеры во время
заднего хода автомобиля:
Нормальный: Изображение с камеры выводится на экран в таком же ракурсе,
как видел бы водитель, обернувшись назад.
Зеркальный: Разворот изображения с камеры по горизонтали. В таком режиме
монитор может использоваться как зеркало заднего вида.
Автооткрывание
Вкл.: Экран автоматически открывается при включении питания проигрывателя.
Выкл.: Экран открывается только при нажатии на кнопку OPEN, когда питание
проигрывателя включено.
Ручной: Если экран был открыт ранее, он остаётся в таком положении даже при
выключении зажигания автомобиля.
PROLOGY MDD-722T ã Saturn Marketing Ltd
46
Видеовход
Данная опция предназначена для выбора системы кодирования цвета: NTSC,
PAL, Авто, SECAM. Рекомендуемое состояние данной опции - автоопределение
системы ("Авто"). Принудительная установка системы цветности может понадобиться, если сигнал телевизионной станции слаб настолько, что система цветности не определяется автоматически.
Парковка
Когда данная опция выключена, Вы можете просматривать видео даже во время
движения. При включенной опции Вы сможете просматривать изображения и
видео только после включения стояночного тормоза.
Громкость
Данная функция позволяет предотвратить резкий перепад громкости при переключении с текущего режима работы на какой-либо другой.
С помощью опции Режим выберите режим работы для установки громкости.
С помощью опции Уровень выберите желаемый уровень громкости от 0 до 6.
Калибровка экрана
Если произошёл сбой в управлении сенсорным экраном, то есть изображение
кнопки на экране не соответствует её действительному расположению, необходимо выполнить операцию калибровки сенсорного экрана. После входа в режим
калибровки, необходимо выполнить следующие действия:
1. Нажмите и удерживайте точку А в верхнем левом углу.
2. Нажмите и удерживайте точку В в нижнем правом углу.
PROLOGY MDD-722T ã Saturn Marketing Ltd
47
Режим настроек звучания - эквалайзер
С помощью данных аудио настроек Вы можете добиться звучания, наиболее
приятного вашему слуху.
Вход в режим эквалайзера:
Вы также можете нажать на кнопк у “Эквал.” в экранном меню управления.
На экране появится интерфейс:
Регулировка с пульта ДУ:
Регулировка в сенсорном меню:
· Докоснитесь до нужного параметра, регулятора или области.
· Для изменения баланса каналов докоснитесь до маленького белого квадрата
внутри области регулировки и тяните его в нужную сторону (см. рисунок выше).
PROLOGY MDD-722T ã Saturn Marketing Ltd
48
Эквалайзер имеет 8 предустановленных настроек: Свой, Рок, Хип-Хоп, Танцы,
Латино, Рейв, Город, Акустика. Все настройки имеют фиксированные значения
уровня частот. Изменять значения параметров можно только для режима “Свой”.
При изменении уровня низких, высоких или средних частот режим эквалайзера
автоматически изменится на “Свой”.
Уровень сабвуфера не зависит от режима эквалайзера и регулируется отдельно.
Использование карт памяти USB
¨ Проигрыватель поддерживает чтение карт памяти, содержащих форматы:
MP3, WMA, JPEG, VCD, AVI.
¨ Поддерживаются карты объёмом до 8 Гб;
* Объем поддерживаемой карточки зависит от фирмы-изготовителя. Реко-
мендуются карточки фирм Kingston и A-Data;
¨ Файловая система fat 12 / fat 32;
¨ Название файла: 32 символа; название директории: 32 символа;
tag: 32 символа;
¨ Информация ID3 TAG (версия 2.0): песня/исполнитель/альбом: 32 символа;
Русский шрифт не поддерживается.
¨ Не поддерживается чтение мультикарт;
¨ USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается, только чтение со
скоростью USB 1.1);
¨ Не все виды USB-карт совместимы с данным устройством.
PROLOGY MDD-722T ã Saturn Marketing Ltd
49
Операции управления телефоном с помощью выносного модуля
Bluetooth®
Перед использованием функции Bluetooth необходимо подключить выносной модуль BT к соответствующему разъёму проигрывателя (схема подключения, стр. 15).
Список мобильных телефонов, совместимых с модулем Bluetooth
мультимедийного центра
Nokia 5300, N73, 6085, 6111, 6270, 6230, 8910, 6600
Motorola V600, V501, V3, K1, V3x, A1200, E398
Samsung & LG D820, D528, E568, D508, KG320, Shine KE970
Sony-Ericsson K700i, K610i, K618i, K800i, S700i, T610, T68, T68i,
W550i, W880i, M600i, Z800i, Z600
Dopod & ASUS 818, 565, ASUS P535
Panasonic & Sharp X88, GX-T15, WX-T71, S55
Нажмите на иконку BT в Основном Меню (стр. 24) для включения режима работы
Bluetooth.
В данном устройстве предусмотрено два режима работы Bluetooth: телефонный
режим и стерео режим.
Для выбора режима работы нажимайте на соответствующие кнопки меню.
®
1. Телефонный режим
Согласование с телефоном
После завершения процесса согласования выносной модуль Bluetooth проигрывателя будет идентифицирован в списке устройств мобильного телефона.
Процедура согласования:
o Нажмите на кнопку .
o Включите функцию Bluetooth в Вашем мобильном телефоне.
o В телефоне введите ПИН-код для соединения с данным устройством.
o Во время сопряжения (в течение 60 секунд), Вы можете отменить данный
процесс нажатием на кнопку
o Если мобильный телефон не смог определить модуль Bluetooth устройства за
несколько попыток, возможно модуль Bluetooth Вашего телефона работает не
правильно. Перезагрузите тел ефон и попробуйте снова.
PROLOGY MDD-722T ã Saturn Marketing Ltd
.
50
Соединение с телефоном
Если соединение выполнено, Вы можете управлять функциями мобильного телефона, такими как “хэндс-фри”, загрузка списка вызовов и телефонная книга.
Имеется 3 режима соединения
· Соединение после включения питания
Модуль BT проигрывателя автоматически соединится с последним подключенным телефоном через 10 секунд после включения питания.
· Ручное соединение
Восстановить соединение можно двумя способами: послать запрос с телефона
или нажать на кнопку
Примечание
быть выбрана опция “Ручное”.
· Автоматическое соединение
Через 20 секунд после разрыва соединения модуль BT проигрывателя автоматически вышлет запрос на соединение.
Примечание
быть выбрана опция “Авто”.
Примечания:
1. После удачного соединения модуль BT проигрывателя получит информацию о
Вашем телефоне, и на экране будет отображаться информация об имени телефона, интенсивности сигнала и статусе заряда батареи.
2. Если в процессе разговора Вы перевели звонок с устройства на мобильный
телефон, и перед завершением вызова не перевели звонок обратно, то режим
автосоединения будет отменён. В следующий раз соединение необходимо будет
устанавливать вручную.
3. Некоторые мобильные телефоны автоматически отключают питание BT после
разрыва соединения, в этом случае устройство не сможет повторно подключиться к телефону.
Разъединение
Разорвать соединение можно двумя способами: отменить соединение с помо-
щью телефона или нажать на кнопку
После разъединения на экране появится сообщение “Соединение разорвано”, и
статус заряда батареи и интенсивности сигнала исчезнет.
“Хэндс-фри”
Вы можете отвечать на звонки или набирать номер с помощью кнопок передней
панели проигрывателя, пульта ДУ или экранного меню управления.
Загрузка списка вызовов и телефонной книги
Вы можете просматривать на экране проигрывателя списки пропущенных, принятых и исходящих вызовов, а также загружать телефонную книгу телефона.
: В меню настроек проигрывателя Bluetooth
: В меню настроек проигрывателя Bluetooth
:
экранного меню BT проигрывателя.
®
Соединение должна
®
Соединение должна
экранного меню BT проигрывателя.
PROLOGY MDD-722T ã Saturn Marketing Ltd
51
2. Режим стерео A2DP
Согласование с телефоном
Процедура согласования:
· Нажмите на кнопку .
· Откройте интерфейс воспроизведения аудио файлов в Вашем мобильном те-
лефоне и установите режим воспроизведения на Bluetooth.
· После регистрации проигрывателя в Вашем телефоне, введите ПИН-код для
соединения с данным устройством. После удачного сопряжения, проигрыватель
автоматически выйдет из режима согласования.
· Если в течении 60 секунд от мобильного телефона не поступит запроса за со-
гласование, проигрыватель выйдет из режима согласования.
· В течение первых 60 секунд процесса согласования, Вы можете отменить дан-
ную операцию нажатием на кнопку
· Если мобильный телефон не смог определить модуль Bluetooth устройства за
несколько попыток, возможно модуль Bluetooth телефона работает не правильно.
Перезагрузите телефон и попробуйте снова.
Соединение с телефоном
Имеется 2 режима соединения
· Запрос с модуля BT устройства
Выберите режим работы стерео, затем нажмите на кнопку
BT. После удачного соединения мобильный телефон откроет режим проигрыва-
теля аудио файлов.
· Запрос с мобильного телефона
Все перечисленные ниже операции автоматически меняют режим работы BT
проигрывателя на стерео режим: открытие интерфейса аудиопроигрывателя в
мобильном телефоне, воспроизведение одного аудиофайла, переключение режима воспроизведения на BT.
Если в списке устройств мобильного телефона не появился модуль BT устройства, то следует сначала выполнить процедуру согласования и соединения с проигрывателем.
Разъединение
Разорвать соединение можно двумя способами: отменить соединение с помо-
щью телефона или нажать на кнопку
Воспроизведение музыки
Вы можете прослушивать аудио файлы, хранящиеся в телефоне, а также управлять воспроизведением с помощью проигрывателя.
:
.
в экранном меню
экранного меню BT проигрывателя.
Приём входящих вызовов
Во время входящего вызова режим BT автоматически меняется на телефонный,
и на дисплей выводится номер вызывающего абонента.
PROLOGY MDD-722T ã Saturn Marketing Ltd
52
Если в разделе настроек Bluetooth проигрывателя включена опция Автоответ,
то звонок будет принят автоматически. Иначе, вызов потребуется принять вручную.
Как сделать вызов
Есть несколько способов набора номера:
1. С помощью мобильного телефона.
2. С помощью пульта ДУ:
Ввод номера:
Удаление набранных цифр:
Вызов введённого номера:
3. С помощью кнопок экранного меню.
· Докоснитесь до кнопки
· Введите номер телефона с помощью цифровых кнопок.
· Удалить введённые цифры (начиная с последней) можно с помощью кнопки
УБРАТЬ.
в меню для открытия панели набора номера.
- набор номера
- отмена вызова
· Нажмите на кнопку ВЫХОД для выхода из панели ввода номера.
4. С помощью списков вызовов или списка абонентов телефонной книги.
После того, как модуль BT устройства получит информацию о списках вызовов и
списке абонентов, выберите необходимый номер, затем нажмите на кнопку
Примечание
: В стерео режиме набор номера невозможен.
.
Отклонение вызова
Отменить/отклонить вызов можно с помощью кнопки отмены вызова в мобильном
телефоне, на передней панели проигрывателя или в экранном меню :
.
PROLOGY MDD-722T ã Saturn Marketing Ltd
53
/
Перевод звонка
Для перевода звонка с устройства на мобильный телефон во время разговора,
набора номера или вызова нажмите на кнопку
вода звонка обратно на модуль BT проигрывателя, нажмите кнопку ещё раз.
Примечание: некоторые мобильные телефоны автоматически переводят звонок
на себя.
в экранном меню. Для пере-
Управление микрофоном
Чтобы вторая сторона линии не могла слышать Ваш голос во время разговора,
Вы можете отключить встроенный микрофон проигрывателя нажатием на кнопку
экранного меню. Для отмены данного режима нажмите на указанную кнопку
ещё раз.
Списки вызовов
Список меню режима BT состоит из 4 групп: пропущенные вызовы, отвеченные
вызовы, исходящие вызовы, телефонная книга.
При нажатии на одну из групп, проигрыватель начнёт загрузку соответствующих
данных с мобильного телефона. В каждой группе может отображаться до 30 последних номеров.
Воспроизведение музыки с мобильного телефона
Подключите телефон к проигрывателю. Войдите в режим проигрывателя музыки
в Вашем телефоне. После удачного соединения модуль BT устройства автоматически сменится на режим стерео.
Управлять воспроизведением аудиофайлов, хранящихся в мобильном телефоне,
можно с помощью меню управления проигрывателя:
- Воспроизведение / пауза
- Остановка воспроизведения
- Предыдущий трек
- Следующий трек
Примечание: Не все мобильные телефоны поддерживают данную функцию .
PROLOGY MDD-722T ã Saturn Marketing Ltd
54
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать устройство, имеющее повреждения
корпуса или соединительных кабелей.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены
простые проверки, способные помочь Вам устранить большую часть проблем,
возникающих при использовании устройства.
При отсутствии видимых причин неисправности устройство следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя и дополнительных устройств.
Симптом Причина Устранение
Нет питания
Воспроизведение
не начинается,
выводится сообщение “Ошибка
диска”
Перегорел предохранитель проигрывателя
Неправильное подключение
Некорректная операция Нажмите кнопку сброса в
Диск не загружен в проигрыватель или загружен
неправильно
Диск сильно загрязнен Очистите поверхность диска
Низкое напряжение аккумуляторной батареи автомобиля
Поменяйте перегоревший
предохранитель на предохранитель нужного номинала. Если предохранитель
перегорит снова, обратитесь
в сервисный центр
Проверьте подключение
питания
правом нижнем углу передней панели
Загрузите диск в проигрыватель правильно, рабочей
стороной вниз
Зарядите аккумуляторную
батарею автомобиля. Если
проигрыватель после этого
все равно не работает, проконсультируйтесь с дилером
В проигрыватель загружен
диск не того формата, который может воспроизводить данный проигрыватель
Когда нажимается
функциональная
кнопка, функция не
работает
PROLOGY MDD-722T ã Saturn Marketing Ltd
Воспроизводимый диск не
допускает выполнения
данной операции
55
Загружайте в проигрыватель
только те диски, которые
проигрыватель может воспроизводить
Операция не может быть
произведена по отношению
к воспроизводимому диску
(обратитесь также к инструкции, которая прилагается
к диску) или операция не
может быть произведена в
данный момент
Симптом Причина Устранение
Нет изображения
Полностью "убрана" яркость изображения
Отрегулируйте яркость на
мониторе или на внешнем
мониторе, который подключен к устройству
Не включен ручной тормоз Для просмотра видеопро-
грамм следует припарковать
автомобиль, и включить
ручной тормоз
Нет звука
Неправильное подключение
Полностью "убрана" громкость звука
Проверьте правильность
подключения устройства
Установите нужный уровень
громкости устройства или на
мониторе, который подключен к устройству
Неправильно настроен
баланс звука
Неправильное подключение
Установите баланс каналов
по центру
Проверьте правильность
подключения устройства
Нет субтитров
Субтитры не "уби-
раются" с экрана
Звук или изображение искажены
Монитор не открывается автоматически
Провода динамиков кон-
Изолируйте все провода
тактируют с металлической деталью машины
Динамики неисправны Поменяйте динамики
Используется режим ускоренного или замедленного
воспроизведения в прямом
или обратном направлении
На воспроизводимом диске DVD не записаны суб-
В режиме ускоренного или
замедленного воспроизве-
дения в прямом или обрат-
ном направлении звук от-
ключается
Субтитры не могут быть
выведены на экран
титры
Субтитры выключены Включите субтитры
Воспроизводимый диск
DVD не допускает отклю-
Субтитры невозможно уб-
рать с экрана монитора
чение субтитров
Диск загрязнен или имеет
царапины
Протрите рабочую поверх-
ность диска от пыли и грязи.
Не используйте для воспро-
изведения поцарапанные
диски
Функция “Автооткрывание ”
отключена
Включите функцию “Автоот-
крывание”
PROLOGY MDD-722T ã Saturn Marketing Ltd
56
Симптом Причина Устранение
Настройки проигрывателя сбрасы-
Неправильное подключение проводов
Подключите все провода
согласно инструкции.
ваются после выключения двигателя
Мигающее изображение, интерференция на экра-
Формат DVD не совместим
с текущими настройками
монитора проигрывателя
Поменяйте настройки на
соответствующие диску
не
Невозможно изме-
нить язык звукового сопровождения
или язык субтитров
На воспроизводимом диске DVD записано звуковое
сопровождение или субтитры только на одном
языке
Если на диске не записаны
звуковое сопровождение
или субтитры на нескольких
языках, вы не сможете из-
менить язык звукового со-
провождения или субтитров
Воспроизводимый диск
DVD не допускает смену
языка звукового сопровож-
Язык звукового сопровожде-
ния или субтитров изменить
невозможно
дения или субтитров
Пульт дистанционного управления
не работает
Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник
сенсора дистанционного
управления
Для осуществления управ-
ления светоизлучающий
элемент пульта дистанци-
онного управления должен
быть направлен на свето-
приемник сенсора дистан-
ционного управления
Пульт дистанционного
управления и проигрыватель находятся слишком
далеко друг от друга
Расстояние по прямой меж-
ду пультом ДУ и сенсором
дистанционного управления
не должно превышать пяти
метров
Между пультом ДУ и сен-
Устраните препятствие
сором дистанционного
управления имеются препятствия
Израсходован заряд бата-
Замените батарейку
рейки пульта дистанционного управления
Радиоприемник не
работает
Не работает функция автонастройки
К проигрывателю не подключен кабель антенны
Радиостанции имеют
слишком слабый сигнал
Надежно подключите кабель
антенны к устройству
Настраивайтесь на станции
вручную
на радиостанции
PROLOGY MDD-722T ã Saturn Marketing Ltd
57
Технические допуски на возможные незначительные дефекты изображения
Панель монитора условно
разделяется на две зоны, "А"
и "Б", как показано на рисунке
справа. ЖК-панель подлежит
бесплатной замене в течение
гарантийного срока, если
число пикселей, постоянно
светящихся одним цветом,
превышает любое число
пикселей, указанное в таблице.
Цвет пикселя Зона "А" Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6
PROLOGY MDD-722T ã Saturn Marketing Ltd
58
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по
группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного
света и должно исключать возможность механических повреждений.
Срок службы устройства 2 года. Устройство не содержит вредных материалов и
безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных
условиях).
Гарантии поставщика
Автомобильный мультимедийный центр PROLOGY MDD-722T соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требованиям ГОСТ 12200687, ГОСТ 22505-97, ГОСТ 28002-88 и нормам электромагнитной совместимости
ЭМС 10-94 и ЭМС 21-94. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, устройство обеспечивает
безопасность и электромагнитную совместимость в полном объеме требований,
подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признано годным к эксплуатации.
Устройство имеет гарантийные срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана
с разборкой изделия:
· на пульт дистанционного управления, элементы питания (батарейки);
· выносной ТВ-тюнер, выносной модуль Bluetooth
· комплект проводки, монтажные приспособления, документацию, прилагаемую
к изделию.
Наименование: Пролоджи МДД-722Т
Страна производитель: Кит ай.
Изготовитель: Сатурн Хай Тек Груп ЛТД.
Основное предназначение товара:
Автомобильный м ультимедийный центр
1A Кроун Л айн, Лондон, СВ16 3ДЖ, Великобритания.
PROLOGY MDD-722T ã Saturn Marketing Ltd
Юридический адрес изготовителя:
59
Loading...
