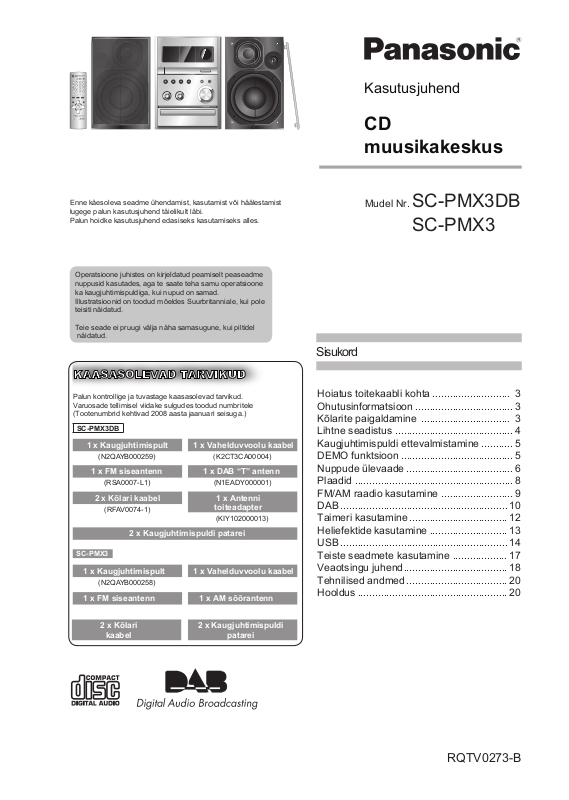

Kasutusjuhend
CD
muusikakeskus
Enne käesoleva seadme ühendamist, kasutamist või häälestamist
lugege palun kasutusjuhend täielikult läbi.
Palun hoidke kasutusjuhend edasiseks kasutamiseks alles.
Operatsioone juhistes on kirjeldatud peamiselt peaseadme
nuppusid kasutades, aga te saate teha samu operatsioone
ka kaugjuhtimispuldiga, kui nupud on samad.
Illustratsioonid on toodud mõeldes Suurbritanniale, kui pole
teisiti näidatud.
Teie seade ei pruugi välja näha samasugune, kui piltidel
näidatud.
KAASASOLEVAD TARVIKUD
Palun kontrollige ja tuvastage kaasasolevad tarvikud.
Varuosade tellimisel viidake sulgudes toodud numbritele
(Tootenumbrid kehtivad 2008 aasta jaanuari seisuga.)
SC-PMX3DB
1 x Kaugjuhtimispult
(N2QAYB000259)
1 x FM siseantenn
(RSA0007-L1)
2 x Kõlari kaabel
(RFAV0074-1)
2 x Kaugjuhtimispuldi patarei
SC-PMX3
1 x Kaugjuhtimispult
(N2QAYB000258)
1 x FM siseantenn 1 x AM sõõrantenn
2 x Kõlari
kaabel
1 x Vahelduvvoolu kaabel
(K2CT3CA00004)
1 x DAB “T” antenn
(N1EADY000001)
1 x Antenni
toiteadapter
(KIY102000013)
1 x Vahelduvvoolu kaabel
2 x Kaugjuhtimispuldi
patarei
Mudel Nr. SC-PMX3DB
SC-PMX3
Sisukord
Hoiatus toitekaabli kohta ........................... 3
Ohutusinformatsioon ..................................3
Kõlarite paigaldamine ............................... 3
Lihtne seadistus ......................................... 4
Kaugjuhtimispuldi ettevalmistamine ...........5
DEMO funktsioon .......................................5
Nuppude ülevaade .....................................6
Plaadid ....................................................... 8
FM/AM raadio kasutamine ......................... 9
DAB .......................................................... 10
Taimeri kasutamine .................................. 12
Heliefektide kasutamine ...........................13
USB .......................................................... 14
Teiste seadmete kasutamine ................... 17
Veaotsingu juhend.................................... 18
Tehnilised andmed ................................... 20
Hooldus ....................................................20
RQTV0273-B
Lugupeetud klient!
Täname, et ostsite selle toote.
Parimate tulemuste saavutamiseks ja ohutuse tagamiseks lugege
käesolev kasutusjuhend hoolikalt läbi.
Antud kasutusjuhend on järgmiste seadmete kasutamiseks.
Seade SC-PMX3DB SC-PMX3
Peaseade SA-PMX3DB SA-PMX3
Kõlarid SB-PMX3 SB-PMX3
1.KLASSI
LASERTOODE
Toote tagumine külg
ETTEVAATUST - TOOTE AVAMISEL
VÄLJUB 1M KLASSI NÄHTAMATU
LASERKIIRGUS. ÄRGE VAADAKE SEDA
VAHETULT KASUTADES OPTILISI INSTRUMENTE.
ANTUD SEADE ON MÕELDUD KASUTAMISEKS MÕÕDUKAS
KLIIMAS.
Seadet võivad kasutamise ajal segada mobiiltelefonist tulenevad
raadiohäired. Sellise segamise korral suurendage vahemaad
antud seadme ja mobiiltelefoni vahel.
Pistikupesa peab olema seadme lähedal ning kergesti
ligipääsetav.
Toitejuhtme pistik peab olema hõlpsasti kättesaadav.
Käesoleva seadme täielikuks vooluvõrgust lahti ühendamiseks
eemaldage toitejuhtme pistik vahelduvvoolu pistikupesast lahti.
HOIATUS:
TULEKAHJU, ELEKTRILÖÖGI JA SEADME KAHJUSTAMISE OHU
ÄRAHOIDMISEKS
• ÄRGE ASETAGE SEADET VIHMA, NIISKUSE, TILKUVA VÕI PRITSIVA
VEE KÄTTE EGA ÄRGE ASETAGE SEADME PEALE VEEGA TÄIDETUD
ANUMAID NAGU VAASID.
• KASUTAGE AINULT SOOVITATUD TARVIKUID.
• ÄRGE EEMALDAGE SEADME PEALMIST KATET (VÕI TAGAKATET);
SEADME SEES EI OLE KASUTAJA POOLT HOOLDATAVAID OSI.
JÄTKE SEADME HOOLDUS KVALIFITSEERITUD
HOOLDUSSPETSIALISTIDE HOOLEKS.
RQTV0273
2
Toote sees
Müügi- ja tugiinformatsioon
(Suurbritannias ja Iiri Vabariigis)
Klienditeenindus keskus
• Klientidele Suurbritannias: 0844 844 3852
• Klientidele Iiri Vabariigis: 01 289 8333
• Tooteinformatsiooniks külastage meie kodulehte
• E-mail: customer.care@panasonic.co.uk
Otsemüük Panasonic UKst
• Tellige lisatarvikuid ja -varustust oma seadmele lihtsalt ja
mugavalt helistades meie Klienditeenindus keskusesse
esmaspäevast neljapäevani 9.00-17.30, reedeti 9.30-17.30
(välja arvatud riigipühadel)
• või täitke internetis meie lisatarvikute tellimise ankeet
aadressil: www.panasonic.co.uk.
• Enamus krediit- ja deebetkaartides on vastuvõetavad.
• Kõik küsitlused, tehingud ja soodustused tulenevad otse
Panasonic UK Ltd-lt.
• See ei saaks olla lihtsam!
• Interneti kaudu on võimalik osta suures valikus tooteid,
külastage meie kodulehte lisainformatsiooniks.
Olete huvitatud pikendatud garantii soetamisest?
Helistage 0870 240 6284 või külastage meie kodulehte
www.panasonic.co.uk/guarantee.
– Kui näete sellist sümbolit –
Informatsioon utiliseeritavate elektriliste ja
elektrooniliste seadmete kasutajatele (eratarbijad)
See sümbol tootel ja/või kaasasolevatel
dokumentidel tähendab, et kasutatud elektrilisi
ja elektroonilisi tooteid ei tohi ära visata tavapärase
majapidamisprügi hulka.
Korrektseks käitlemiseks, kogumiseks ja taaskasutuseks,
palun viige märgitud tooted vastavatesse tasuta
kogumispunktidesse.
Alternatiivselt võite osades maades ära anda kasutatud toote,
kui ostate vastava uue. Korrektne kasutusest kõrvaldamine aitab
säästa märkimisväärselt ressursse ja vältida võimalikku
potentsiaalset negatiivset mõju inimeste terviselt ja keskkonnale.
Palun võtke ühendust oma kohaliku kogumispunktiga täpsema
informatsiooni saamiseks.
Ebaõige ära viskamise eest kohaldatakse
sanktsioone vastavalt rahvuslikele regulatsioonidele.
Euroopa Liidu äriühingud
Kui te soovite kasutusest kõrvaldada elektrilisi ja elektroonilisi
seadmeid, palun võtke ühendust oma edasimüüja või varustajaga
täpsema informatsiooni saamiseks
Informatsioon väljaspool Euroopa Liitu olevatele
maadele seadmete kasutusest kõrvaldamise kohta
See sümbol kehtib vaid Euroopa Liidus. Kui te soovite kasutusest
kõrvaldada elektrilisi ja elektroonilisi seadmeid, palun võtke ühendust
oma edasimüüja või varustajaga täpsema informatsiooni
saamiseks.
HOIATUS!
SEE SEADE KASUTAB LASERIT. SELLES KASUTUSJUHENDIS
KIRJELDATUST ERINEV JUHTNUPPUDE KASUTAMINE,
SEADISTAMINE VÕI TOIMINGUD VÕIVAD PÕHJUSTADA OHTLIKKU
KOKKUPUUDET KIIRGUSEGA. ÄRGE AVAGE KORPUST JA ÄRGE
SEADET ISE REMONTIGE. USALDAGE SEADME HOOLDUS
PÄDEVATELE HOOLDUSSPETSIALISTIDELE
HOIATUS!
• ÄRGE ASETAGE SEADET RAAMATUKAPPI, SISSEEHITATUD
SEINAKAPPI EGA MUUSSE UMBSESSE KOHTA. TAGAGE, ET
SEADE OLEKS HÄSTI ÕHUTATUD. ÜLEKUUMENEMISE
VÄLTIMISEKS JÄLGIGE, ET
ÕHUAVASID EI TAKISTAKS KARDINAD VÕI
MUUD MATERJALID.
• ÄRGE KATKE SEADME VENTILATSIOONI AVASID KINNI AJALEHTEDE,
LAUDLINADE, KARDINATE EGA MUUDE SARNASTE ESEMETEGA.
• ÄRGE ASETAGE SEADME PEALE KÜÜNLAID EGA MUID LAHTISE
TULE ALLIKAID.
• VABANEGE PATAREIDEST KESKKONNASÕBRALIKUL VIISIL.
Hoiatus toitekaabli kohta
Suurbritannia, “EB” koodiga piirkonna mudelitele ainult.
Teie ohutuse mõttes palun lugege järgnev tekst hoolikalt läbi.
Seade on teie turvalisuse ja mugavuse tagamiseks varustatud
kolmeklemmilise toitepistikuga.
Pistikul on 5-ampriline elektrikaitse. Kui kaitse on vaja välja vahetada,
veenduge, et asenduskaitsme nimivool on 5 A ning et sellel on
ASTA või BSI heakskiit vastavalt standardile BS 1362.
Kontrollige ASTA või BSI tähise olemasolu kaitsmel
Kui toitepistik on varustatud eemaldatava kaitsmekattega, siis veenduda,
et see paigaldatakse kaitsme väljavahetamisel kindlasti tagasi.
Kui kaitsmekate on kadunud, ei tohi pistikut kasutada enne, kui on
saadud uus kate.
Kaitsme asenduskatte saate osta kohalikult edasimüüjalt.
HOIATUS!
KUI PAIGALDATUD VALATUD PISTIK ON EBASOBIV TEIE KODUS
OLEVA PISTIKUPESA JAOKS , TULEB KAITSE EEMALDADA,
PISTIK ÄRA LÕIGATA NING OHUTULT ÄRA VISATA.
ÄRALÕIGATUD PISTIKU ASETAMISEL MIS TAHES 13 A
PISTIKUPESSA ON SUUR OHT SAADA ELEKTRILÖÖK.
Uue pistiku paigaldamisel palun järgige allpool toodud kaabli tähistusi.
Iga kahtluse korral palun konsulteerige väljaõppinud elektrikuga.
OLULINE
Seadme toitekaabli juhtmete värvused tähendavad
järgmist: Sinine: nulljuhe, Pruun: faasijuhe
Kuna käesoleva seadme toitekaabli juhtmete värvid
ei pruugi vastata teie kasutatava pistiku värvitähistele, toimige
alljärgnevalt: Sinine juhe tuleb ühendada toitepistiku sees selle
kontaktiga, mis on tähistatud kas N-tähega või on sinist või musta värvi.
Pruuni värvi juhe tuleb ühendada toitepistiku sees selle kontaktiga,
mis ontähistatud kas L-tähega või on pruuni või punast värvi
HOIATUS: MITTE MINGIL JUHUL EI TOHI KUMBAGI NEIST
JUHTMETEST ÜHENDADA MAANDUSKONTAKTIGA, MIS ON
TÄHISTATUD KAS E TÄHEGA, MAANDUSE SÜMBOLIGA
VÕI ON ROHELIST VÕI ROHELIST/KOLLAST VÄRVI.
KÄESOLEV PISTIK EI OLE VEEKINDEL – HOIDKE SEDA
KUIVANA.
Enne kasutamist
Eemaldage pistikukate.
Kaitsme vahetamine
Kaitsme asukoht võib olenevalt toitepistiku tüübist olla erinev (joonised
A ja B).
Selgitage välja paigaldatud toitepistik ja järgige alljärgnevaid juhiseid.
Joonisel kujutatud toitepistik võib tegelikust erineda..
1. Avage kaitsmekate kruvikeerajaga.
Joonis A Joonis B
2. Vahetage kaitse välja ja kinnitage kaitsmekate
Joonis A Joonis B
S
ATA
Kaitsmekate
kaitse
(5 A)
kaitse
(5 A)
Ohutusinformatsioon
Paigaldamine
Asetage seade tasasele pinnale eemale otsesest päikesevalgusest,
kõrgest temperatuurist, suurest niiskusest ja ülemäärasest vibratsioonist.
Nimetatud tingimused võivad seadet ja selle osasid kahjustada ja
vähendada seadme eluiga.
Heli moonutamise ja soovimatute akustiliste efektide ärahoidmiseks
asetage seade vähemalt 15 cm kaugusele seinast.
Ärge asetage seadme peale raskeid esemeid.
Pinge
Ärge kasutage kõrgpinge toiteallikat. See võib seadme üle koormata
ning tekitada tulekahju.
Ärge kasutage alalisvoolu elektriallikat. Kontrollige allikat korralikult kui
kasutate seadet laeval või kusagil mujal, kus kasutatakse alalisvoolu.
Vahelduvvoolu kaablite kaitse
Veenduge, et vahelduvvoolu kaabel on korralikult ühendatud ega ole
vigastatud. Nõrk ühendus ning kaabli vigastused võivad põhjustada
tulekahju või elektrilöögi. Ärge tõmmake, painutage ega asetage raskeid
esemeid kaabli peale.
Kaabli lahtiühendamisel haarake tugevasti pistikust. Vahelduvvoolu
kaablist tõmbamisel võite saada elektrilöögi.
Ärge puudutage kaablit märgade kätega. Sellisel juhul võite saada
elektrilöögi.
Võõrkehad
Ärge laske metallesemetel kukkuda seadme sisemusse. See võib
põhjustada elektrilöögi või funktsionaalseid häireid.
Ärge laske vedelikel sattuda seadme sisse. See võib põhjustada
elektrilöögi või funktsionaalseid häireid. Kui nii juhtub, ühendage seade
elektrivõrgust viivitamatult lahti ning konsulteerige edasimüüjaga.
Ärge piserdage putukamürki seadme peale ega sisse. Mürgid
sisaldavad süttivaid gaase, mis võivad seadmele piserdades põlema minna.
Teenused
Ärge üritage seadet ise parandada. Heli katkemise, näidikute mitte
süttimise, suitsu ilmumise või mõne muu probleemi korral, millele antud
kasutusjuhendis ei ole viidatud, ühendage vahelduvvoolukaabel lahti ning
kontakteeruge oma edasimüüjaga või autoriseeritud teenusekeskusega.
Kui seadet on parandanud, lahti võtnud või kokku pannud kvalifitseerimata
isik, võib seade vigastada saada ning elektrilöögi oht on suur.
Pikendage kasutusiga eemaldades seadme toiteallikast, kui seadet
pikka aega ei kasutata
Kõlarite paigutamine
Asetage kõlarid nii, et tweeterid jääksid sissepoole.
Kasutage ainult kaasasolevaid kõlareid.
Antud seade ja kõlarid annavad parima heli.
Teiste kõlarite kasutamine võib kahjustada seadet ning helikvaliteet
võib halveneda.
Märkus
• Hoidke kõlarid peaseadmest vähemalt 10 mm kaugusel korraliku
ventilatsiooni tagamiseks.
• Nendel kõlaritel ei ole magnetkaitset. Ärge asetage neid televiisori,
arvuti ega teiste magnetiliselt mõjutatavate seadmete lähedusse.
• Kõlari kahjustuste ärahoidmiseks ärge puudutage kõlari koonuseid,
kui olete võrgu ära võtnud.
HOIATUS!
• Kasutage kõlareid ainult soovitatud keskusega. Vastasel juhul
võivad võimendi ja kõlarid kahjustada saada ning põhjustada
tulekahju. Kahjustuste või ootamatute soorituste ilmnemisel
konsulteerige väljaõppinud teenusepakkujaga.
• Ärge kinnitage neid kõlareid seinale ega lakke.
Tweeter (kõrgsageduslik valjuhääldi)
RQTV0273
3
Lihtne seadistus
Ühenduste loomine
Kaasasolev vahelduvvoolu kaabel on mõeldud kasutamiseks ainult selle seadmega.
Toite säilitamine
Seade kasutab vähesel hulgal voolu isegi ooterežiimis (ligikaudu 0.7 W). Kui te ei kasuta seadet pikka aega, ühendage see elektri
säästmiseks seinast lahti. Pärast taasühendamist tuleb mõned mäluseaded uuesti seada.
Ühendage kõlari kaablid.
vask ( )
hõbe ( )
Ebakorrektne ühendamine võib seadet kahjustada.
SC-PMX3DB
Palun vaadake 17. leheküljel “iPodi
universaalplatvormile ühendamine” ja
“Bluetooth-seadme ühendamine ja taasesitamine”.
SC-PMX3
must
( )
punane ( )
Ühendage AM sõõrantenn.
AM sõõrantenn
Püstitage antenn tema alusele. Hoidke lõtv antenni
juhe eemal teistest juhtmetest.
Ühendage FM siseantenn.
kleeplint
punane
must
Ühendage vahelduvvoolu kaabel
SUURBRITANNIAS AINULT
LUGEGE ENNE ÜHENDAMIST
OHUTUSINFORMATSIOONI
VAHELDUVVOOLU KAABLI KOHTA
LEHEKÜLJEL 3.
Ühendusklemm Kaasasolev vahelduvvoolu kaabel on
mõeldud kasutamiseks ainult selle seadmega. Ärge
kasutage seda mõne teise seadmega. Ärge kasutage
ka teiste seadmete juhtmeid antud seadmega.
Ühendusklemmi sisestamine
Seadme sisselase
Isegi kui ühendusklemm on korralikult sisestatud, võib
sõltuvalt sisselaske tüübist ühendusklemm välja ulatuda,
nagu pildil näidatud. Sellega aga ei kaasne probleeme
seadme kasutamisel.
Majapidamise
pistikusse
SC-PMX3DB
Ühendage DAB “T” antenn
T ristpuu peaks olema tugevasti välja venitatud.
Leidke asukoht, kus vastuvõtt on hea.
Seadmel on signaali kvaliteedi kontrollimiseks
funktsioon.
Kleepige antenn seina või samba külge, kohta,
kus on kõige vähem häirijaid.
RQTV0273
4
4
FM
siseantenn
Veenduge, et
kruvi on lõpuni
keeratud.
Parimaks vastuvõtuks
Soovitame DAB väliantenni ( lehekülg 5).
Valikulised antenni ühendused
FM väliantenn
FM väliantenn
75
Ω koaksiaalne kaabel
(ei kuulu komplekti)
Antud
seadme
tagapaneel
• Ärge kasutage kunagi väliantenni äikesetormi ajal.
• FM väliantenni ei saa ühendada paremaks vastuvõtuks. Paigaldamiseks konsulteerige edasimüüjaga.
• Kui FM väliantenn on paigaldatud, ühendage FM siseantenn lahti.
SC-PMX3
• Ühendage AM väliantenn ilma AM sõõrantenni lahti ühendamata. Vedage 5- kuni 12-meetrine vinüülkattega juhe horisontaalselt aknaga
või mõnda teise mugavasse kohta
(ei kuulu komplekti)
SC-PMX3DB
Kasutage antenni
pistiku adapterit
(kaasas)
SC-PMX3
AM väliantenn
Antud seadme
tagapaneel
AM väliantenn
(ei kuulu komplekti)
AM sõõrantenn
(kaasasolev)
SC-PMX3DB
DAB väliantenn
DAB väliantenn
(ei kuulu komplekti)
Antud seadme tagapaneel
Veenduge, et kruvi on
lõpuni keeratud.
Kaugjuhtimispuldi ettevalmistamine
Patareid:
• Eemaldage patareid, kui kaugjuhtimispulti ei kasutata pikka aega. Säilitage neid
jahedas pimedas kohas.
• Patareide valesti käsitsemine võib põhjustada elektrolüüdi leket, mis võib pulti
tõsiselt kahjustada.
Sisestage nii, et
2
poolused (+ ja –)
sobiksid nendega
kaugjuhtimispuldil.
R6/LR6, AA
3
1
• Ärge kasutage taaslaetavaid patareisid.
• Ärge kuumutage ega asetage tulle.
• Ärge jätke patareisid suletud uste ja akendega autosse otsese päikesevalguse
kätte pikaks ajaks.
Ärge:
• kasutage samaaegselt vanu ja uusi patareisid.
• kasutage samaaegselt erinevat tüüpi patareisid.
• võtke lahti ega lühistage patareisid.
• üritage taaslaadida leelis- või mangaanpatareisid.
• kasutage patareisid, mille kate on ära rebitud.
Kasutamine
Suunake takistusi vältides seadme ees olles kaugjuhtimispuldi signaalandurile
( lehekülg 6 või 7) maksimaalselt 7 meetri kauguselt.
HOIATUS
Patarei valesti asetamisel on plahvatusoht. Vahetage patarei välja ainult sama või
samalaadse tootja poolt soovitatud patarei vastu. Vabanege kasutatud patareidest
vastavalt tootja juhistele.
ENGLISH
DEMO funktsioon
Kui seade on esimest korda vooluvõrku ühendatud, kuvatakse ekraanile selle
funktsioonide demonstratsioonid.
Kui demonstratsiooni seade on väljas, saate demonstratsiooni vaadata
valides “DEMO ON”.
Vajutage ja hoidke allavajutatuna nuppu [ , –DEMO].
Nupu igakordsel allhoidmisel ekraanikuva muutub.
Ooterežiimis olles valige “DEMO OFF” ,
et vähendada energia tarbimist.
RQTV0273
5
Nuppude ülevaade
SC-PMX3DB
Peaseade
Viiteleheküljed on toodud sulgudes.
Vahelduvvoolu varustamise näidik (AC IN)
See näidik põleb, kui seade on ühendatud
1
Ooterežiim/sees lülitus ( /l) (8) Vajutage
seda nuppu, et lülitada seade sees olemisel
ooterežiimi või vastupidi. Ooterežiimis tarbis
2
vahelduvvooluvõrku.
seade siiski vähesel hulgal energiat.
Plaadi mängimine/paus (8, 9, 14, 15)
3
USB mängimine/paus (14, 16)
4
Valiku mängimine/paus (17)
Bassi reguleerimine (13)
Kõrgete toonide reguleerimine (13)
Ekraanipaneel
Plaadi alus (8)
Kaugjuhtimispuldi andur
Loo vahelejätmine/otsimine, albumi valik,
häälestamine/eelseatud kanali valikud,
aja reguleerimine (8 kuni 14, 16 kuni 18)
USB kaas (14)
D.BASS valik (13)
5
Stopp/Demo (5, 8, 14 kuni 17)
6
DAB/FM raadio, muusikapordi
valik (9, 10, 17)
7
Helitugevuse reguleerimine
Kõrvaklappide pesa ( )
Vältige järjest pikka aega kuulamist,
et ära hoida kõrvakuulmise kahjustumist.
Kõrvaklappidest tulenev tugev heli rõhk võib
põhjustada kõrvakuulmise kahjustamist
Pistiku tüüp: Ø3.5 mm stereo (ei kuulu komplekti)
Muusikapordi pesa (17)
Kaugjuhtimispult
Nupud nagu näiteks töötavad samamoodi nagu peaseadmel olevad nupud.
Loo vahelejätmine/otsimine,
häälestamine/eelseatud kanali
RQTV0273
1
Unetaimer (12)
Automaatne väljalülitamine
valikud, Aja reguleerimine,
Numbrid
(8, 9, 11, 14, 17)
Kustutamine (9)
Programm (8, 9, 11)
Kustutamine (9)
programmi mängimine,
programmi kontrollimine
(8 kuni 14, 16, 17)
DAB menüü (11, 12, 18)
EQ häälestamine (13)
USB salvestamise
start/paus (14, 15)
1
2
6
5
6
Kell/Taimer (12, 13)
Mängimise taimer/Salvestamise taimer (13)
Valgusregulaator
Ekraanikuva (8, 11, 15 kuni 17)
7
Vaigistamine
Bass/Kõrged toonid (13)
Kordus (8)
Mängimise režiim (8 kuni 11, 14)
4
3
Stopp (8, 14 kuni 17)
OK (8, 11, 12, 16 kuni 18)
Albumi valik, bassi/kõrgete toonide
reguleerimine, programmi kontroll
(8, 11 kuni 14, 17, 18)
DAB sekundaarne (11)
Re-Master (13)
Surround (13)
USB redigeerimise režiim (15, 16)
USB salvestamise režiim (16)
Plaadi aluse avamine/sulgemine (8)
USB port (14)
CDlt USB automaatne
kiirsalvestamine (15
Salvestamise märgutuli (14)
See funktsioon võimaldab
seadme väljalülitamise ainult
plaadi või USB režiimis, kui
seadet pole 10 minutit
kasutatud.
Seadistus säilitatakse ka
seadme väljalülitamisel.
Tumendab ekraanipaneeli.
Vaigistab heli
• Aktiveerimiseks vajutage nuppu.
• Katkestamiseks vajutage uuesti.
See funktsioon võimaldab
kerida ekraanikuva sätteid
kiiremini kui hetke seadistus.
• Vajutage ja hoidke allavajutatuna nuppu
[DISPLAY], kuni kuvatakse teade “FAST
SCROLLING ON”.
• Lõpetamiseks vajutage ja hoidke
allavajutatuna uuesti nuppu [DISPLAY],
kuni kuvatakse “FAST SCROLLING OFF”.
SC-PMX3
Peaseade
Viiteleheküljed on toodu sulgudes.
Alalisvoolu näidik (AC IN)
See näidik süttib, kui seade on
ühendatud alalisvooluvõrku
1
Ooterežiim/sees lülitus ( /) (8)
Vajutage seda nuppu, et lülitada seade
sees olemisel ooterežiimi või vastupidi.
Ooterežiimis tarbis seade siiski
vähesel hulgal energiat.
2
Plaadi mängimine/paus (8, 9, 14, 15)
3
USB mängimine/paus (14, 16)
4
Bass reguleerimine (13)
Kõrgete toonide reguleerimine (13)
Ekraanipaneel
FM/AM raadio (9)
Plaadi alus (8)
Kaugjuhtimispuldi andur
Loo vahelejätmine/otsimine, albumi
valik, häälestamise/eelseatud kanali
valikud, aja reguleerimine (8, 9, 12
kuni 14, 16, 17)
USB kaas (14)
5
D.BASS valik (13)
Stopp/Demo (5, 8, 14 kuni 17)
6
Muusikapordi valik (17)
7
Helitugevuse reguleerimine
Plaadi aluse avamine/sulgemine (8)
Vältige järjest pikka aega kuulamist, et ära
Kõrvaklappidest tulenev tugev heli rõhk võib põhjustada
Kõrvaklappide pesa ( )
hoida kõrvakuulmise kahjustumist.
kõrvakuulmise kahjustamist.
Pistiku tüüp: Ø3.5 mm stereo
(ei kuulu komplekti)
Muusikapordi pesa (17)
Kaugjuhtimispult
Nupud nagu funktsioon on samad nagu juhtnupud põhiseadmel
Automaatne väljalülitamine
Loo vahelejätmine/otsimine,
häälestamine/eelseatud kanali
1
Unetaimer (12)
Numbrid
(8, 9, 11, 14, 17
Kustutamine (9)
Programm (8, 9)
Puhastamine (9)
valikud, Aja reguleerimine,
programmi mängimine,
programmi kontrollimine
(8 kuni 14, 16, 17)
OK (8, 12, 16, 17)
EQ häälestamine (13)
USB salvestamise
start/paus (14, 15)
1
2
6
5
Kell/Taimer (12, 13)
Mängimise taimer/Salvestamise taimer (13)
Valgusregulaator
Ekraanikuva (8, 15 kuni 17)
7
Vaigistamine
Bass/Kõrged toonis (13)
Kordus (8)
Mängimise režiim (8,9, 14)
4
3
Stopp (8, 14 kuni 17)
Albumi valik, bassi/kõrgete
toonide reguleerimine
(8, 13, 14, 17, 18)
Re-Master (13)
Surround (13)
USB redigeerimise režiim
(15, 16)
USB salvestamise režiim (16)
• Aktiveerimiseks vajutage nuppu.
• Katkestamiseks vajutage uuesti
USB port (14)
CDlt USB automaatne
kiirsalvestamine (15)
Salvestamise märgutuli (14)
See funktsioon võimaldab
seadme väljalülitamise
ainult plaadi või USB
režiimis, kui seadet pole
10 minutit kasutatud.
Seadistus säilitatakse ka
seadme väljalülitamisel.
Tumendab ekraanipaneeli.
Vaigistab heli.
RQTV0273
7
Plaadid
Tavaline mängimine
MP3
CD
Vajutage nuppu [ /l], et seade sisse lülitada.
1
Vajutage nuppu [ ], et avada plaadi alus ja plaat sisestada
Vajutage uuesti nuppu [ ] plaadi aluse sulgemiseks
2
Silt peab jääma ülespoole
Vajutage nuppu [ , CD], et alustada mängimist.
3
Reguleerige helitugevust
4
Selleks et Tegevus
Peatada plaat Vajutage nuppu [ ].
Hetkeks katkestada
mängimine
Lugusid vahele jätta
või
Otsida
läbi lugude
või
Jätta album vahele
või
Mängimise funktsiooni režiim
MP3
CD
Vajutage nuppu [ , CD].
1
Vajutage nuppu [PLAY MODE] soovitud režiimi valimiseks.
2
Režiim Et mängida
1-TRACK
1TR
1-ALBUM
1ALBUM
või
RANDOM
RND
1-ALBUM RANDOM
1ALBUM RND
või
Märkus
• Režiimi RANDOM või 1-ALBUM RANDOM mängimisel ei saa lugusid
vahele jätta, et kuulata juba kõlanud lugusid.
• Hetke režiim kustutatakse, kui avate plaadisahtli
CD
• Režiimi RANDOM mängimisel saate kerida edasi ja tagasi ainult hetkel
mängiva loo piires.
Plaadi alus
Vajutage nuppu [ , CD]. Vajutage uuesti,
et jätkata mängimist.
Vajutage nuppu [ ] või [ ].
VÕI
Vajutage numbrinuppe.
CD
Vajutage ja hoidke allavajutatuna nuppu
[ ] või [ ]
mängimise või pausi ajal.
Vajutage nuppu [ , ALBUM]
Ühte valitud lugu plaadil.
Vajutage numbrinuppe loo valimiseks.
Ühte valitud albumit plaadil.
Vajutage [ , ALBUM]
albumi valimiseks.
Plaati suvalises järjekorras.
Kõiki lugusid valitud albumis suvalises
järjekorras. Vajutage nuppu [ , ALBUM]
albumi valimiseks.
/
/
MP3
MP3
/
MP3
/
/
/
/
DISPLAY
Ekraanikuva funktsioon
See funktsioon võimaldab kuvada hetkel mängitava loo informatsiooni.
Vajutage nuppu [DISPLAY] korduvalt mängimise või pausi režiimi ajal.
CD
Kulunud mängimise aeg Allesjäänud mängimise aeg
MP3
Kulunud
Mängimise
bitikiirus
Märkus
• Maksimaalselt kuvatakse ligikaudu 30 tähemärki
• See seade toetab versiooni 1.0 & 1.1 ID3 märksõnu. Teksti
andmeid, mida ei toetata, ei kuvata.
• ID3 on MP3-lugudele lisatud märksõna, et võimaldada loo kohta
informatsiooni
Allesjäänud
aeg
mängimise aeg
ID3 (Esitaja) ID3 (Lugu) ID3 (Album)
Albumi
nimi
Loo
nimi
Mängimine edasijõudnule
Korduv esitus
Saate korrata programmi või mõne muu valitud režiimi mängimist.
MP3
CD
Vajutage nuppu [REPEAT] enne mängimist või selle ajal.
“ ” kuvatakse ekraanile.
Katkestamiseks
Vajutage nuppu [REPEAT] uuesti.
“ ” kustub ekraanilt
Programmi mängimine
See funktsioon võimaldab mängimiseks valida kuni 24 lugu.
CD
Vajutage nuppu [ , CD] ja seejärel [ ] taustiņu.
1
Vajutage nuppu [PROGRAM].
2
Valige numbrinuppudega soovitud lugu.
3
Korrake neid samme teiste lugude valimiseks
Vajutage nuppu [ , CD] et alustada mängimist.
4
MP3
Vajutage nuppu [ , CD] ja seejärel [ ].
1
Vajutage nuppu [PROGRAM].
2
Vajutage nuppu [ , ALBUM] soovitud albumi valimiseks.
3
4 Vajutage üks kord nuppu [ ] ja seejärel valige
4
numbrinuppudega soovitud lugu.
Vajutage [OK].
5
Korrake samme 3 kuni 5, et valida veel teisi lugusid.
Vajutage nuppu [ , CD] mängimise alustamiseks.
6
Kahekohalise numbriga loo valimiseks vajutage üks kord nuppu
>
[ 10] ja seejärel vajalikud kaks numbrit.
=
Kolmekohalise numbriga loo valimiseks vajutage kaks korda nuppu
>
[ 10] ja seejärel vajalikud kolm numbrit.
=
/
/
8
RQTV0273
Selleks et
Katkestada programmi
režiim
Programmi
taasmängida
Kontrollida
programmi sisu
Lisada
programmile
Kustutada viimane lugu
Kustutada kõik
programmi lood
Märkus
• Kui üritate programmi valida rohkem kui 24 lugu, kuvatakse teade
“PROGRAM FULL”.
• Programm kustutatakse mälust, kui avate plaadi aluse
CD
• Programmi mängimise ajal saate kerida edasi ja tagasi ainult hetkel
mängitava loo ulatuses
Märkus
• See seade mängib MP3 faile ja lõpetatud CD-DA formaadis audio
CD-R/RW plaate.
• Sõltuvalt plaadile salvestamise tingimustest ei pruugi see mängida mõnda
CD-R/RW plaati.
• Ärge kasutage ebakorrapärase kujuga plaate.
• Ärge kasutage plaate, mille sildid ja kleebised või nende all olev liim on
lahti tulemas.
• Ärge kleepige plaatidele lisa silte ega kleebiseid.
• Ärge kirjutage plaadi peale midagi.
CD
• Sellel seadmel on ligi pääs kuni 99 loole.
• Valige sellise märgistused CD plaat:
Märkus DualDisci kasutamise kohta.
Digitaalse audio sisuga DualDisci pool ei vasta Compact Disc
Digital Audio (CD-DA) formaadi tehnilistele nõuetele, seega nende
taasesitamine võib osutuda võimatuks.
MP3
• Faile koheldakse kui lugusid ning kaustu koheldakse kui albumeid.
• Sellel seadmel on ligipääs kuni 999 loole, 255 albumile ning 20 sessioonile.
• Failidel peab olema “.MP3” või “.mp3” laiend.
• Plaat peab vastama ISO9660 tasemele 1 või 2 (välja arvatud laiendatud
formaadid).
• Kindlas järjekorras mängimiseks lisage kaustade ja lugude ette
kolmekohalised numbrid sellises järjekorras, nagu soovite neid mängida
Tegevus
Vajutage nuppu [PROGRAM] stopp režiimis
Vajutage nuppu [PROGRAM] ja seejärel
[ , CD].
Vajutage nuppu [ ] või [ ], kui
stopprežiimis on ekraanile kuvatud “PGM”.
Programmi koostamise ajal kontrollimiseks
vajutage kaks korda nuppu [PROGRAM] pärast
tähise “PGM” ilmumist, seejärel vajutage
nuppu [ ] või [ ].
/
CD
Korrake stopprežiimis sammu 3.
MP3
Korrake stopprežiimis samme 3 kuni 5.
Vajutage nuppu [DEL] stopprežiimis.
Vajutage nuppu [CLEAR] stopprežiimis.
Kuvatakse teade „CLEAR ALL”.
/
/
/
FM/AM raadio kasutamine
Käsitsi häälestamine
Vajutage korduvalt nuppu [MUSIC P., DAB/FM], et valida „FM” režiim.
1
SC-PMX3
Vajutage korduvalt nuppu [FM/AM], et valida “FM” või “AM” režiim.
Vajutage nuppu [PLAY MODE], et valida “MANUAL”.
2
Vajutage nuppu [ ] või [ ],
3
et valida soovitud jaama sagedus.
Kui vastu võetakse FM raadiojaama, siis kuvatakse ekraanile “ ST „.
Automaatselt häälestamine
Vajutage nuppu [ ] või [ ] ], kuni sagedus hakkab
kiiresti muutuma. Seade alustab automaatset häälestamist, peatub siis,
kui leiab raadiojaama.
• Automaatne häälestamine ei pruugi toimida tugevate segajate tõttu
• • Automaatse häälestamise peatamiseks vajutage nuppu [ ]
või [ ] veel kord.
/
/
FM helikvaliteedi parandamine
Vajutage ja hoidke allavajutatuna nuppu [PLAY MODE], et kuvada “MONO”.
Katkestamiseks
Vajutage ja hoidke allavajutatuna nuppu [PLAY MODE] veel kord, kuni
märge “MONO” kaob.
• MONO katkestatakse ka sageduse muutmisel.
• Lülitage “MONO” välja tavalise kuulamise jaoks
Mälu seadistamine
SC-PMX3DB
FM lainealalt saab mällu jätta kuni 30 jaama.
Ettevalmistamine
Vajutage korduvalt nuppu [MUSIC P., DAB/FM], et valida “FM”.
SC-PMX3
FM lainealalt saab mällu jätta kuni 30 jaama ning AM lainealalt kuni
15 jaama.
Ettevalmistamine
Vajutage korduvalt nuppu [FM/AM]), et valida “FM” või “AM”.
Automaatne seadistamine
Vajutage ning hoidke allavajutatuna nuppu [PROGRAM], et alustada
seadistamist.
Käsitsi seadistamine
Vajutage nuppu [PLAY MODE] ja valige “MANUAL”.
1
Vajutage nuppu [ ] või [ ] et häälestada vajalik jaam.
2
Vajutage nuppu [PROGRAM].
3
Vajutage numbrinuppu kanali valimiseks.
4
Kanalile salvestatud jaam kustutatakse, kui samale kanalile
salvestatakse uus jaam
Korrake samme 2 kuni 4 teiste jaamade lisamiseks.
5
Seadistatud jaama valimine
Vajutage numbrinuppu kanali valimiseks. Kahekohalise kanali valimiseks
vajutage nuppu [ 10] ning seejärel vajalikud kaks numbrit.
VÕI
1
2
>
=
Vajutage nuppu [PLAY MODE] ja valige “PRESET”.
Vajutage nuppu [ ] või [ ] kanali valimiseks.
/
/
/
/
/
/
/
/
RQTV0273
9
SC-PMX3DB
DAB
DAB (digital audio broadcasting) tähistab digitaalse audio edastamise
standardit. See on uus raadio vorm, mida saadetakse digitaalselt. Erinevalt
tavalistest analoogringhäälingutest, halveneb digitaalraadio heli tunduvalt
vähem ning seega võimaldab helikvaliteeti, mis on võrreldav plaadi omaga.
DAB struktuur
Lainealad
DAB lainealasid on kahte tüüpi, “BAND III” (mida antud seade ka vastu
võtab) ja “L BAND”(mida ei saadeta Suurbritannias ja antud seade seda
vastu ei võta).
Sagedused
BAND III lainealal on 41 sagedust. Nende seas 7 kasutatakse
Suurbritannias (seisuga jaanuar 2008).
Ansambel, jaam ja teenus
Raadiojaamade arv, mis moodustavad ühe sageduse, erinevad DAB- ja
analoograadio vahel. Analoogjaamu saadetakse kõiki erinevatel sagedustel,
isegi, kui jaamade saatjaks on üks ja seesama. DABiga on võimalik saata
jaamu samal sagedusel.
DAB terminoloogias nimetatakse samal sagedusel saadetavat jaamade
gruppi ansambliks.
Nagu diagrammil näidatud, koosneb ansambel jaamadest, millele on
esmased teenused, neil võib olla ka teiseseid teenuseid. See tähendab, et
näiteks erinevates piirkondades toimuvate spordiürituste kommentaare saab
saata korraga.
DAB vastuvõtja meetod sellel seadmel
Sõltuvalt piirkonnast on saatja sagedus ja samal sagedusel saadetud
jaamade sagedus erinev. Sellest tulenevalt tuleks enne mällu salvestada
vastuvõetavad jaamad ja seejärel nende seast valida vastuvõtu meetod.
DAB automaatne skaneerimine
See funktsioon otsib hetkel saadaval olevaid raadiojaamu ja salvestab need
mällu.
Esmakordsel DABi valimisel käivitub see funktsioon automaatselt
Märkus
Isegi kui jaam on mällu salvestatud, ei pruugi mõned jaamad saateid
edastada sõltuvalt kellaajast jne. Sellisel korral kuvatakse teade
“NO SERVICE”.
Jaamade mälu uuendamine
Raadiojaama nime muutumisel või kui saatmist alustab uus jaam, uuendab
seade mälu automaatselt, kui:
• kuvatakse eelmise raadiojaama nimi valides “STATION TUNE”.
• valides „STATION TUNE” kuvatakse uue jaamaga samal sagedusel
saadetav raadiojaam.
RQTV0273
10
Märkus
• Enam mitte edastatavaid raadiojaamu ei kustutata automaatselt.
Kui soovite jaama kustutada, korrake automaatset skaneerimist –
moodustatakse uus mälu.
• Kui sagedusel hakatakse saatma uut jaama, ei lisata seda automaatselt
mällu. Nende mällu salvestamiseks korrake automaatset skaneerimist.
On võimalik, et teil tuleb muuta ka automaatse skaneerimise ulatust, kui uus
saadetav jaam asub seatud ulatusest väljaspool ( lehekülg 12).
JAAMA HÄÄLESTAMINE
Võite valida jaamu mälust, mida seab salvestada, nagu üleval näidatud,
alfabeetilises järjekorras. Võite kergesti valida oma lemmikjaamu kasutades
eelseadistamist ( lehekülg 11).
DAB operatsioon
Vajutage korduvalt nuppu [MUSIC P., DAB/FM], et sisestada
1
DABi režiim. Seade lülitub sisse
Kui valite DABi esimest korda,
kuvatakse „DAB Auto Scan...”,
hetkel vastuvõetavad
jaamad salvestatakse mällu.
Kui häälestate sagedusel,
kuvatakse antud sagedusel
olev ansambel.
Üle kantakse alfabeetilises
järjekorras esimesel kohal
olev jaam.
Märkus
Teade “Scan Failed.” Ilmub, kui ühtegi jaama mällu ei salvestata.
Sellisel juhul reguleerige antenni ja proovige automaatset skaneerimist
või muutke automaatse skaneerimise sageduse ulatust. ( lehekülg 12)
Vajutage nuppu [PLAY MODE], et valida “STATION TUNE”.
2
Nupu igakordsel vajutamisel:
“STATION TUNE”
Vajutage nuppu [ ] või [ ], et valida jaam.
3
Jaama nimed muutuvad alfabeetilises järjekorras.
“PRESET TUNE”
/
/
DAB automaatne skaneerimine
Vajutage ning hoidke allavajutatuna nuppu [PLAY MODE], kuni ilmub “DAB
Auto Scan”.
Kui sagedust otsitakse automaatse skaneerimise abil sellel seadmel,
siis kuvatakse umbes kaheks sekundiks sagedusele vastav ansambel
Märkus
• Mälu uuendamisel automaatse skaneerimise teel ei muudeta ei kustutata
eelseadistatud jaamu.
• Kui sagedust ei saada kätte, säilitatakse eelmine mälu.
• Kõiki vastuvõetud jaamu kuvatakse umbes kaheks sekundiks.
Eelseadistamine
Kanali eelseadistamine
Seadistada saab kuni 20 kanalit.
Vajutage nuppu [ ] või [ ], et valida jaam.
1
Vajutage nuppu [PROGRAM].
2
Kanali valimiseks kasutage numbrinuppe.
3
Rohkemate jaamade eelseadistamiseks vajutage nuppu [PLAY MODE]
4
ja valige “STATION TUNE” ning korrake samme 1 kuni 3.
Märkus
Te ei saa eelseadistada jaama, kui seda ei saadeta või kui valite teisese
teenuse.
/ /
Eelseadistatud kanali valimine
Vajutage nuppu [PLAY MODE] “PRESET TUNE” valimiseks.
1
Vajutage nuppu [ ] või [ ] või numbrinuppe kanali
2
valimiseks.
/ /
Teiseste teenuste kuulamine
Vajutage nuppu [DAB SECONDARY] teisese teenuse valimiseks.
Kui teisest teenust saadetakse, siis kuvatakse “ ”.
Teisesed teenused valitakse igakordsel nupu vajutamisel. Esmase teenuse
juurde pöördutakse pärast viimast teisest teenust.
Ekraanikuva
Vajutage nuppu [DISPLAY] ekraanikuva valimiseks.
Nupu igakordsel vajutamisel:
Dünaamika märgistus
(info saate kohta)
Automaatse kellaseadmisfunktsiooni
sisselülitamine
Aja informatsiooni reguleerimine DAB jaama vastuvõtmise ja automaatse
aja reguleerimise ajal.
Vajutage nuppu [DAB MENU] menüürežiimi sisenemiseks.
1
2 Kümne sekundi jooksul vajutage nuppu [ , ALBUM], et valida
2
“AUTO CLOCK ADJ.” ja seejärel vajutage [OK].
Kümne sekundi jooksul vajutage nuppu [ , ALBUM], et valida
3
“ADJUST ON” ning seejärel vajutage nuppu [OK].
Valige “ADJUST OFF” automaatse kella reguleerimise funktsiooni
väljalülitamiseks
Väljumiseks
Vajutage uuesti nuppu [DAB MENU].
/
/
DAB signaali kvaliteedi kontrollimine
Vastuvõtmise parendamine ekraanil signaali kvaliteedi kontrollimise ajal
antenni reguleerides.
Vajutage nuppu [DAB MENU] menüürežiimi sisenemiseks.
1
Märkus
Teade “Scan Failed.” ilmub, kui ühtegi jaama pole mällu salvestatud.
Sellisel juhul reguleerige antenni ja prooviga automaatset skaneerimist
või muutke automaatse skaneerimise sageduse ulatust.
Kümne sekundi jooksul vajutage nuppu [ , ALBUM], et valida
2
“SIGNAL QUALITY” ja seejärel vajutage nuppu [OK].
/
PTY displei
(programmi tüüp)
Ansambli märgistus
(ansambli nimi)
Sageduse displei
Aja displei
Vajutage nuppu [ , ALBUM] sageduse valimiseks
3
Väljumiseks
Vajutage uuesti nuppu [DAB MENU].
Märkus
Pärast antenni reguleerimist on uute jaamade kuulamiseks vajalik teha
automaatne skaneerimine jaamamälu uuendamiseks.
/
RQTV0273
11
DAB (jätkub)
Automaatse skaneerimise
sageduse ulatus
Automaatselt skaneeritakse ainult sagedusi, mis kasutatakse hetkel
Suurbritannias seisuga jaanuar 2008 BAND III lainealal . (“United
Kingdom”, tehaseseaded).
Valige “ALL BAND III”, kui soovite mällu salvestada jaamu teistel
sagedustel.
Vajutage nuppu [DAB MENU] menüürežiimi sisenemiseks
1
Kümne sekundi jooksul vajutage nuppu [ , ALBUM],
2
et valida “DAB SCAN MODE” ja seejärel vajutage nuppu [OK].
/
Taimeri kasutamine
Kella seadmine
Tegemist on 24-tunnise kellaga
Vajutage nuppu [CLOCK/TIMER], et valida “CLOCK”.
1
Nupu igakordsel vajutamisel:
CLOCK
PLAY
Algupärane ekraan
REC
Kümne sekundi jooksul vajutage nuppu [ , ALBUM],
3
et valida “United Kingdom” või “ALL BAND III” ja seejärel vajutage
nuppu [OK].
Pärast muutuste tegemist käivitub automaatne skaneerimine
automaatselt.
Väljumiseks
Vajutage uuesti nuppu [DAB MENU]
Märkus
Kui “DAB SCAN MODE” muudetakse, kustutatakse DAB jaamade
eelseadistused ning kui DAB mängimise taimer on seadistatud, siis
see lülitub välja
Sageduste
plokk
Varjutatud aladega on märgitud sagedused, mida kasutatakse hetkel
Suurbritannias alates jaanuarist 2008
Kõik III laineala Sagedus
Sagedus
(MHz)
/
Sageduste
plokk
Sagedus
(MHz)
Kaheksa sekundi jooksul vajutage nuppu [ ] või [ ] aja seadmiseks.
2
Kinnitamiseks vajutage nuppu [CLOCK/TIMER] või [OK].
3
Kella kuvamine
Vajutage nuppu [CLOCK/TIMER] mõneks sekundiks kella kuvamiseks.
Märkus
Kell võib aeg-ajalt taha jääda või ette käia. Pange kell vajadusel uuesti õigeks..
/ /
Unetaimeri kasutamine
See funktsioon võimaldab seadme väljalülitamist valitud aja pärast.
Vajutage korduvalt nuppu [SLEEP] soovitud aja valimiseks.
Kuvatakse teade “SLEEP”.
Lõpetamiseks
Vajutage nuppu [SLEEP], et valida “OFF”.
Järelejäänud aja muutmine
Vajutage nuppu [SLEEP] järelejäänud aja kuvamiseks ning vajutage uuesti
nuppu [SLEEP], et valida soovitud aeg
Märkus
• Esitus- ja unetaimerit saab kasutada üheaegselt.
• Unetaimer on alati prioriteetsem. Veenduge, et taimerite seadistused ei kattuks.
Esitus- või salvestustaimeri
kasutamine
Taimerit saab kasutada äratajana (esitustaimer) või raadiojaamalt või muusikapordi
allikalt salvestamiseks (salvestustaimer).
Ettevalmistamine
Lülitage seade sisse ja seadistage kell.
Selleks et Tegevus
Esitustaimer Valmistage ette muusikaallikas, mida soovite
kuulata: plaat, raadio, USB, lisavaliku pordi või
muusikapordi allikas ning reguleerige helitugevus
Salvestustaimer Ühendage USB seade ja häälestage
raadiojaamale ( lehekülg 9), DABile
( lehekülg 11) või valige muusika allikas
( lehekülg 17).
12
RQTV0273
Heliefektide kasutamine
Vajutage korduvalt nuppu [CLOCK/TIMER] soovitud taimeri seadmiseks
1
CLOCK
Kümne sekundi jooksul vajutage nuppu [ ] või [ ]
2
algusaja seadmiseks.
Esitustaimeri indikaator Salvestustaimeri indikaator
Kinnitamiseks vajutage nuppu [CLOCK/TIMER].
3
Lõpuaja seadmiseks korrake samme 2 ja3.
4
Taimeri aktiveerimine
Vajutage nuppu [ PLAY/REC] soovitud taimeri sisselülitamiseks.
5
Seadme väljalülitamiseks vajutage nuppu [ /l]
6
Et äratus töötada saaks, peab seade olema väljalülitatud.
Et Tehke
Seadistuste muutmine Korrake samme 1 kuni 4 ja 6.
Allika või helitugevuse 1) Vajutage nuppu [ PLAY/REC] taimeri
muutmine indikaatori ekraanilt kaotamiseks.
2) Tehke allika või helitugevuse muutused.
3) Läbige sammud 5 ja 6.
Seadistuste vaatamine Vajutage korduvalt nuppu [CLOCK/TIMER],
(kui seade on sisselülitatud et valida PLAY või REC.
või ooterežiimil.)
Katkestamine Vajutage nuppu [ PLAY/REC] ekraanilt
taimeri indikaatori kustutamiseks.
Märkus
• Esitus- ja salvestustaimerit ei saa kasutada samaaegselt.
• Salvestustaimer algab 30 sekundit enne seatud aega.
• Esitustaimer algab õigel ajal valjeneva heliga kuni seatud tasemeni.
• Kui taimer on sees, alustab see määratud kellaajal iga päev.
• Et taimer töötaks, peab seade olema ooterežiimil.
• Kui lülitate taimeri töötamise ajal seadme välja ja taas sisse, siis taimeri
lõpetamise funktsioon ei tööta.
• Taimeri sisse lülitudes valitakse allikaks MUSIC PORT ning
seade lülitub sisse ja rakendab MUSIC PORDI
signaalallikana. Kui Te soovite taasesitada või salvestada
ühendatud audioseadmelt, aktiveerige teise seadme
taasesitamisrežiim ja suurendage helitugevust.(Vaadake
teise seadme kasutusjuhendit.)
PLAY
Algupärane ekraan
Lõpuaeg
PLAY
ekraanikuva
puudub (väljas)
REC
/ /
Alustusaeg
REC
Heliefektide valimine
Heliefekte saab muuta valides Preset EQ (eelseadistuse ekvalaiser) või
reguleerides bassi või kõrgete nootide efekti.
Eelseadistatud ekvalaiser
Vajutage korduvalt nuppu [PRESET EQ] soovitud seadistuse valimiseks.
Seadistus Efekt
HEAVY Lisab rock-muusikale võimsust.
CLEAR Pehmendab kõrgeid helisid.
SOFT Taustamuusika jaoks.
VOCAL Lisab vokaalile sära.
EQ-OFF Efekt puudub.
Bass või kõrged helid
Võimaldab nautida madalamat või kõrgemat heli.
Vajutage nuppu [BASS/TREBLE] soovitud seadistuse valimiseks.
1
Seadistus Efekt
BASS Madalamate helide jaoks
TREBLE Kõrgete helide jaoks
Vajutage nuppu [ , ALBUM] taseme reguleerimiseks.
2
VÕI
Bassi või kõrgete helide reguleerimiseks põhiseadmel.
Keerake nuppu [BASS] või [TREBLE] helitaseme häälestamiseks.
Märkus
Tooni tase võib varieeruda -4 kuni +4 vahel.
/
Surround heli kasutamine
Võimaldab lisada stereohelile loomulikku avarust ja sügavust.
Aktiveerimine
Vajutage nuppu [SURROUND] indikaatori kuvamiseks.
Tühistamine
Vajutage veelkord nuppu [SURROUND] indikaatori
kustutamiseks.
Märkus
• Kõrvaklappidega kuulates on surround heli vähem tajutav.
• Kui FM stereo vastuvõtul häiringud suurenevad, siis tühistage surround
heliefekt..
Bassi võimendamine
D.Bass (Dynamic bass)
Võimaldab nautida võimsamat bassiefekti.
Vajutage nuppu [D.BASS], et valida “ON D.BASS” või “OFF D.BASS”.
Märkus
Tegelik efekt sõltub plaadist.
Helikvaliteedi muutmine :
RE-MASTER
MP3
See funktsioon taastab salvestamise ajal kaotsi läinud sagedused ning annab
originaalile lähedase heli.
Vajutage nuppu [RE-MASTER], et valida “ON RE-MASTER” või
“OFF RE-MASTER”.
Märkus
Seda funktsiooni ei saa seadistada salvestamise ajal.
RQTV0273
13
USB
USB massmälu tüüpi seadmed:
• USB seadmed, mis toetavad pulka ainult kandjana.
• USB seadmed, mis toetavad täiskiirusega USB 2.0.
Toetavad formaadid
• Kausta koheldakse albumitena.
• Faile koheldakse lugudena.
• Lool peab olema laiend “.mp3” või “.MP3”.
• CBI (Control/Bulk/Interrupt) ei toetata.
• NTFS failisüsteemi kasutatavat seadet ei toetata. [Ainult FAT
12/16/32 (File Allocation Table 12/16/32) failisüsteemi toetatakse.]
• Sõltuvalt sektori suurusest ei pruugi mõned failid töötada.
• Maksimaalne albumite arv: 255 albumit
• Maksimaalne lugude arv: 2500 lugu
• Maksimaalne lugude arv ühes albumis: 999 lugu
USB massmälu tüüpi seadme ühendamine
Ettevalmistamine
Enne USB massmälu tüüp seadme ühendamist veenduge, et sellele
salvestatud andmetest on olemas ka varukoopiad.
USB heakskiidetud seade
(ei kuulu komplekti)
Ei ole soovitatav kasutada USB pikenduskaablit.
Pikenduskaabliga ühendatud USB ei tunta selle
seadme poolt ära.
Avage USB pesa kate.
1
Vähendage helitugevust ja ühendage USB massmälu seade.
2
Märkus
• Ärge eemaldage USB seadet lugemise, taasesitamise või salvestamise ajal.
• Ärge ühendage USB jaoturi abil.
USB massmälu seadme mängimine
Ühendage USB seade.
1
Vajutage nuppu [ , USB] mängimise alustamiseks.
2
Selleks et Tegevus
Peatada mängimine Vajutage nuppu [ , USB].
Mängimisele naasmiseks vajutage uuesti.
Lõpetada mängimine Vajutage nuppu t [ ].Hetkel mängiv lugu jäetakse
mällu.Vajutage nuppu [
hakata.
VÕI
Vajutage uuesti nuppu [ ], et mälu kustutada.
Lugu vahele jätta Vajutage nuppu [ ] või [ ].
VÕI
Vajutage numbrinuppe.
või
Albumi vahele jätta Vajutage nuppu [ , ALBUM].
või
Ülejäänud funktsiooni töötavad sarnaselt, nagu kirjeldatud peatükis „Plaadid”
( lehekülg 8 ja 9).
RQTV0273
14
/
/
Selle seadme
esipaneel
, USB], et uuesti mängima
/
Märkus
• Valitakse ainult üks mälukaart, kui ühendate multipordiga USB
kaardilugeja. Tavaliselt esimesena sisestatud mälukaart.
• Ühendage USB kaardilugeja seadme küljest lahti enne, kui
eemaldate mälukaardi. Erinev käitumine võib põhjustada
seadme rikke
• Kui te ühendate oma digitaalse audiopleieri USB pesasse, on
see voolu all kogu aeg, v.a. ooterežiimis või valikulise pordi
laadimise režiimis.
USB massmälu seadmele salvestamine
Te saate salvestada USB massmälu seadmele heli või muusikapalasid allikatest,
nagu plaadid, raadio, MUSIC PORT või OPTION port.
Märkus
• Salvestamisel luuaks iga kord uus album.
• Salvestatud heli ja muusika salvestatakse kausta nimega “REC_DATA”.
• Kõik lood salvestatakse .mp3 formaadis.
Plaadilt salvestamine
Autorikaitsega plaatidelt salvestamine on keelatud.
Tavaline salvestamine
MP3
CD
Ühendage USB seade.
1
2 Sisestage plaat, millelt soovite salvestada.
2
Vajutage nuppu [ , CD] ja seejärel [ ].
3
Valige soovitud salvestamise režiim.
4
Et Tehke
Programmeeritud Programmeerige lood, mida soovite salvestada.
lugude salvestamine ( lehekülg 8)
Kindlate lugude Vajutage nuppu [PLAY MODE] soovitud režiimi
salvestamine valimiseks. ( lehekülg 8)
Vajutage nuppu [ , USB] salvestamise alustamiseks.
5
Kuvatakse “REC” ning salvestamise indikaator vilgub.
Et Tehke
Lõpetada Vajutage nuppu [ ].
salvestamine Mõneks sekundiks kuvatakse “WRITING”.
Salvestatud lugu ( lehekülg 16)
kustutada
Salvestamise indikaator
Peaseadme
esipaneel
Täiskiirusega salvestamine
CD
Ainult peaseadmega
Salvestamise kiirus:
CDlt USB seadmele : neli korda (4x) tavakiirusest.
CD-RWlt USB seadmele: kaks korda (2x) tavakiirusest.
Ühendage USB seade.
1
Sisestage plaat, millelt soovite salvestada.
2
Vajutage nuppu [ , CD] ja seejärel [ ].
3
Vajutage nuppu [ CD USB HI-SPEED AUTO REC] salvestamise
4
alustamiseks.
Täiskiirusel salvestamise piirangud
See seade kasutab kopeerimise juhtsüsteemi, et piirata täiskiirusel
salvestamise kasutamist..
• 74 minuti jooksul pärast esimese täiskiirusel salvestamist ei saa teist korda
samalt plaadilt täiskiirusel salvestada.
(Te võite teine kord salvestada tavakiirusel.)
Kuvatakse “PLEASE WAIT XX MIN”, kui üritate teist täiskiirusel salvestamist.
“XX MIN” – minutite arv, kaua peate ootama enne teist täiskiirusel
salvestamist.
• 74 minuti jooksul saate salvestada kuni 24 plaati.
Kui lõpetate 24 plaadi salvestamise umbes 74 minutiga, ei saa te 25. plaati
salvestada.
Märkus
• Sõltuvalt plaadi olukorrast, ei pruugi neljakordsel kiirusel ega täiskiirusel
salvestamine võimalik olla. Salvestage plaat tavakiirusel.
• Täiskiirusel salvestamisel on hääl vaigistatud
CDlt salvestamine kasutades analoogformaati
CD
Te võite muuta salvestamise režiimi vaikimisi seatud digitaalselt analoogsele
salvestamisele.
Vajutage nuppu [ , CD] ] ja seejärel [ ].
1
Vajutage ja hoidke allavajutatuna [EDIT MODE], et valida
2
“ANALOG-REC”.
Nupu igakordsel vajutamisel ja allhoidmisel:
ANALOG-REC
(analoogne salvestamine) (digitaalne salvestamine)
Märkus
• Pärast analoogse salvestamise lõpetamist muudetakse salvestamise režiim
tagasi vaikimisi sättele “DIGITAL-REC”.
• Täiskiirusel salvestamine ei ole võimalik analoogse salvestamise korral.
DIGITAL-REC
Ekraani funktsioonid
See funktsioon võimaldab kuvada salvestamise ajal informatsiooni.
Vajutage korduvalt nuppu [DISPLAY] USB salvestamise režiimi ajal.
CD
Kulunud aeg Järelejäänu aeg
MP3
Mängitud
aeg
USB
Järelejäänud
salvestamise aeg
USB järelejäänud
salvestamise aeg
Salvestamise
REC režiim
Järelejäänud
mängimise
aeg
ID3
(Esitada)
Salvestamise
REC režiim
Albumi
nimi
ID3
(Lugu)
Loo
nimi
ID3
(Album)
Teistest allikatest salvestamine
Ühendage USB seade.
1
Valige allikast, kust soovite salvestada.
2
Raadiost salvestamine:
Häälestage raadiojaamale ( lehekülg 9)
MUSIC PORT:
Mängige ühendatavat audioseadet. ( lehekülg 17)
OPTION port:
Valige salvestamiseks soovitud lugu. ( lehekülg 17)
Vajutage nuppu [ , USB] salvestamise alustamiseks.
3
Kuvatakse “REC” ning salvestamise indikaator hakkab vilkuma.
Et Tehke
Salvestamise Vajutage nuppu [ ].
lõpetamine Mõneks sekundiks kuvatakse teade “WRITING”
Salvestamise Vajutage nuppu [ , USB].
peatamine Näidik “REC” vilgub.
Vajutage uuesti salvestamise alustamiseks.
Salvestatud loo ( lehekülg 16)
kustutamine
Märkus
• Salvestamise peatamisel märgitakse loole pausi koht.
( ) vaadake allpool)
• Salvestamise pausi ajal ei saa allikat vahetada.
Loole märgistuste lisamine
Võite lisada loole märgistusi kohta, kus raadios või teise seadme peal lugu
muutub. Need märgistused eraldavad lugusid salvestamise ajal.
Neid saab lisada salvestamise ajal automaatselt või käsitsi.
Enne salvestamist
Vajutage korduvalt nuppu [EDIT MODE], et valida soovitud loo märgistamise
režiim.
Raadio:
Nupu igakordsel vajutamisel:
MUSIC PORT või OPTION port:
Nupu igakordsel vajutamisel:
Redigeerimise režiim Efekt
MANUAL Loo märgistused lisatakse käsitsi.
TIME MARK Loo märgistused lisatakse automaatselt iga 5
minuti tagant.
SYNCHRO Salvestamine algab automaatselt siis, kui teine
seade alustab mängimist.
Salvestamine peatub, kui seade ei tuvasta umbes
3 sekundi jooksul ühtegi heli.
Salvestamise ajal
Vajutage nuppu [EDIT MODE] MANUAL režiimis loo märgistuse
lisamiseks.
Märkus
Kui vajutate nuppu [EDIT MODE] kasutades TIME MARK režiimi, hakatakse
5 minutit otsast uuesti lugema.
MANUAL TIME MARK
SYNCHROMANUAL
TIME MARK
RQTV0273
15
USB (jätkub)
Ekraani funktsioonid (FM raadio režiimil)
Saate kuvada FM RDS raadiojaama, millelt hetkel salvestate, informatsiooni.
Vajutage nuppu [DISPLAY] USB salvestamise ajal, kui kuulate
FM RDS raadiojaama.
Sagedus
USB järelejäänud
REC salvestamise
aeg
Jaama nimi
Salvestamise
REC režiim
Programmi
(PS)
tüüp (PTY)
REC salvestava
loo info
Muud salvestamise funktsioonid
Salvestamise režiim
Enne salvestamist saate valida soovitud salvestamise režiimi.
Vajutage korduvalt nuppu [REC MODE] soovitud sätte valimiseks.
128 KBPS 192 KBPS 320 KBPS
Algupärane ekraan
Salvestamise režiim Efekt.
128 KBPS Kauamängiv režiim
192 KBPS Tavarežiim
320 KBPS Lühirežiim
Salvestamise ajal
Vajutage korduvalt nuppu [DISPLAY] hetke salvestamise režiimi kuvamiseks.
Märkus
Salvestamise ajal ei saa te salvestamise režiimi muuta.
Ekraani funktsioon
Te saate vaadata USB seadme järelejäänud salvestamise aega enne
salvestamist või selle ajal.
Vajutage nuppu [DISPLAY].
Salvestatud lugude kustutamine
See funktsioon võimaldab kustutada mittesoovitud lood kiiresti ja lihtsalt..
Vajutage nuppu [ , USB] ja seejärel [ ].
1
Valige soovitud album või lood.
2
Vajutage nuppu [EDIT MODE] soovitud kustutamise režiimi valimiseks.
Nupu igakordsel vajutamisel:
3
TRACK DEL ALBUM DEL FORMAT
Originaaldisplei
Redigeerimise režiim Efekt
TRACK DEL Kustutab ühe loo
ALBUM DEL Kustutab ühe albumi
FORMAT Kustutab kõik albumid
Vajutage nuppu [OK].
4
Umbes kahe sekundi jooksul kuvatakse kustutatavad lood pärast
“PRESS OK” kuvamist.
Näide:
Loo number
Vajutage uuesti [OK].
5
Vajutage [ ] või [ ], et valida “YES” ja seejärel vajutage
/
6
kustutamise kinnitamiseks [OK]
Kuvatakse “WRITING”.
VÕI
Vajutage nuppu [ ] või [ ],et valida “NO” ja seejärel
vajutage [OK] kustutamise tühistamiseks.
Näide:
Märkus
“ALBUM DEL” korral kustutatakse albumist, kus on rohkem kui 1000 lugu, ainult
999 lugu. Valitud albumi kustutamiseks korrake samme 2 kuni 6
/
/
/
Märkus
Salvestamise ajal kuvatava järelejäänud aeg on hinnanguline sõltuvalt hetke
salvestamise režiimist.
RQTV0273
16
Teiste seadete kasutamine
Teiste kaasaskantavate audioseadete
ühendamine ja mängimine
See funktsioon võimaldab kuulata muusikat kaasaskantavast audioseadmest.
Peaseadme
Audiojuhe(ei kuulu komplekti)
Kaasaskantav audioseade (ei kuulu komplekti)
Lülitage enne MUSIC PORT pesasse ühendamist kaasaskantava
audioseadme ekvalaiseri funktsioon välja (kui mõni on võimalik)
Vastasel juhul võib kõlarist tulev heli moonduda.
Ühendage audiojuhe MUSIC PORT pesasse ja vajutage korduvalt
1
nuppu [MUSIC P., DAB/FM] ( :[MUSIC PORT]),
et valida MUSIC PORT.
Mängiga kaasaskantavad audioseadet. (Vaadake kaasaskantava
2
audioseadme kasutusjuhendit.)
Märkus
Kõik välisseadmed ja kaablid on müügil eraldi.
iPodi universaalplatvorm
SC-PMX3DB ühendamine
Võite laadida või mängida oma iPodi, kui ühendate iPodi universaalplatvormi
(SH-PD10, müüakse eraldi) antud seadmega.
SC-PMX3
iPod ühendamine ja laadimine
Ühendage Ipodi universaalplatvorm OPTION porti.
1
Sisestage sobiv adapter ja asetage oma iPod universaalplatvormile.
2
(Vaadake SH-PD10 kasutusjuhendit.)
Märkus
iPod ei lae USB režiimis olles.
iPodi mängimine
Ühendage iPod nagu eespool kirjeldatud.
1
iPod
(ei kuulu
komplekti)
SH-PD10
(ei kuulu komplekti)
Vajutage nuppu [ , OPTION], et valida allikaks “OPTION”.
2
Et Tehke
Peatada Vajutage nuppu [ , OPTION].
Naasmiseks vajutage nuppu [ , OPTION].
Lugu vahele jätta Vajutage nuppu [ ] või [ ].
või
Kerida loo piires Vajutage ning hoidke allavajutatuna
nuppu [ ] või [ ].
või
iPodi menüüekraani kuvada Vajutage nuppu [DISPLAY].
esipaneel
SC-PMX3DB
Antud seadme
tagapaneel
/
/
/
/
Kasutada iPod kursorina Vajutage nuppu [ , ALBUM].
või
Valige iPodi menüü ühik Vajutage [OK].
Märkus
Vaadake SH-PD10 kasutusjuhendit ühilduvate iPod mudelite jaoks.
iPod on Apple Inc. kaubamärk, mis on registreeritud USAs ja teistes
riikides.
Bluetooth seadme SC-PMX3DB
ühendamine ja mängimine.
Ühendades Bluetooth vastuvõtja (näiteks SH-FX570R, müügil eraldi),
saate vastu võtta ja mängida helisid, mis on teie Bluetooth seadmele
salvestatud (arvuti jne).
SH-FX570R (ei kuulu komplekti)
Ühendage Bluetooth vastuvõtja OPTION porti.
1
Vajutage nuppu [ , OPTION], et valida allikaks “OPTION”.
2
Vajutage nuppu [ ].
3
Mängige oma Bluetooth audioseadet.
4
(Vaadake SH-FX570R kasutusjuhendit.)
Selleks et Tegevus
Peatada Jätkamiseks Vajutage nuppu [ , OPTION].
Vajutage nuppu [ , OPTION].
Lugusid vahele jätta Vajutage nuppu [ ] vai[ ].
või
Selle seadme
tagapaneel
/
/
SC-PMX3DB
/
Kaugjuhtimiskoodi muutmine
Muutke koodi, kui leiate, et kaugjuhtimispult ettekavatsematult juhib ka teisi
seadmeid.
Muutke peaseadme koodi
SC-PMX3DB
Vajutage nuppu [DAB/FM/MUSIC P.], et valida “DAB”.
1
Vajutage ja hoidke allavajutatuna peaseadmel nuppu
2
[DAB/FM/MUSIC P.] ja seejärel vajutage ja hoidke allavajutatuna
nuppu [2] (või [1]) kaugjuhtimispuldil, kuni kuvatakse “REMOTE 2”
(või “REMOTE 1”).
SC-PMX3
Vajutage ja hoidke allavajutatuna peaseadmel nuppu [MUSIC P.] ja seejärel
vajutage ja hoidke nuppu [2] (või [1]) kaugjuhtimispuldil.
Kuvatakse “REMOTE 2”.
Muutke kaugjuhtimispuldi koodi
Vajutage ja hoidke 4 sekundit allvajutatuna kaugjuhtimispuldil nuppu [OK]
ja [2] (või [1]).
Kui kaugjuhtimispult ja peaseade kasutavad erinevaid koode, ilmub teade
peaseadme ekraanile, mis näitab peaseadme koodi. Korrake üleval toodu
samme, et kaugjuhtimispuldile sama kood seada.
RQTV0273
17
Veaotsingu juhend
Enne hoolduskeskuse poole pöördumist, teostage alltoodud kontrollimised. Kui Te ei suuda viga allpool toodud nõuannete alusel parandada või esineb mingi
tabelis nimetamata häire, võtke ühendust kohaliku volitatud hoolduskeskusega, mille kontaktandmed on toodud kasutusjuhendi lisas või konsulteerige
müügifirmaga, millest Te seadme ostsite.
Taasesitamine
Puudub heli. Lülitage heli sisse.
Kõlarite juhtmed võivad olla halvasti ühendatud. Lülitage seade välja, kontrollige ja parandage ning
lülitage seade sisse ( lehekülg 4).
Heli on ebamäärane, vastupidine või tuleb Kontrollige kõlarite ühendust ( lehekülg 4).
ainult ühest kõlarist
Taasesituse ajal kostub sumisevat heli. Vahelduvvoolu juhe või fluorestseeriv valgus on juhtme lähedal.
Hoidke teised seadmed ja juhtmed käesoleva seadme juhtmetest kaugemal
Kui teie piirkonnas on võimalik, keerake vahelduvvoolu toitejuhtmepistik või konnektor teistpidi, et
muuta juhtmete polaarsus vastupidiseks.
Kuvatakse vale ekraan või mängimine ei käivitu. Plaat võib olla valet pidi. ( lehekülg 8).
Pühkige plaati.
Vahetage plaat välja, kui see on kriimustatud, kõverdunud või ebastandardne.
Seadmes võib järsu temperatuuri muutuse tõttu olla tekkinud kondensatsioon. Selle eemaldumiseks
oodake umbes tund aega ja proovige uuesti.
Raadio
Kostub müra. Kasutage väliantenni ( lehekülg 5).
Stereo indikaator vilgub või ei põle üldse.
Heli on moonutatud.
Kostub tümpsuvat heli. Lülitage teler välja või asetage see seadmest kaugemale.
AM saate ajal on kuulda madalsageduslikku Paigutage antenn teistest kaablitest ja juhtmetest eemale.
suminat.
USB
Ei loeta USB seadet või selle sisu. USB seadme formaat või selle sisu ei ühildu süsteemiga ( lehekülg 14).
Selle toote USB peremees („Host“) funktsioon võib osade USB seadmetega mitte töötada.
USB seadmed, mille maht on üle 8 GB, võivad teatud juhtudel mitte toimida.
USB välkseadme aeglane töötamine. Suureformaadiliste failide või suure mälumahuga USB välkseadmete lugemiseks kulub rohkem aega.
DABi kuulamine
DABi vastuvõtmine on nõrk Hoidke antenn eemal arvutitest, teleritest, teistest kaablitest ja juhtmetest.
Kasutage väliantenne ( lehekülg 5).
DATA DAB signaalilt saadetakse andmete ülekandeid (data broadcast). Neid ei saa antud seadmel kasutada.
SCRAMBLED Ligipääs vastuvõetavale raadiojaamale puudub.
NO SERVICE Jaama hetkel ei saadeta.
NO SIGNAL Jaama ei saa vastu võtta. Kontrollige antenni ( lehekülg 4).
SKANEERIMINE EBAÕNNESTUS Jaamad ei ole kättesaadavad. Kontrollige antenni ja proovige automaatset
skaneerimist ( leheküljed 4 ja 10).
STATION FULL DAB jaamamälu on täis. Mälu kustutamiseks kasutage järgmisi meetodeid:
1. Vajutage nuppu [DAB MENU].
2. Vajutage nuppu [ , ALBUM], et valida “STATION CLEAR”.
3. Vajutage nuppu [OK]. Kuvatakse “OK? Vajutage OK”.
4. Vajutage nuppu [OK].
Jaamamälu on kustutatud seade alustab automaatset skaneerimist.
/
18
RQTV0273
Muud
Pilt teleri ekraanilt kaob või ilmuvad ekraanile Antenni paigutus või suund on vale. Kui kasutate siseantenni, siis kasutage selle asemel välisantenni
triibud. ( lehekülg 5).
Televiisori antennikaabel on seadmele liiga lähedal. Seadke televiisori antennikaabel seadmest
kaugemale.
Kaugjuhtimispult ei tööta. Kontrollige, kas patareid on korralikult sisestatud ( lehekülg 5).
Vahetage tühjad patareid uute vastu välja.
Seadme ekraanikuvad
“NO PLAY” Kontrollige sisu.
Mängida saab ainult MP3 formaadis faile.
“USB OVER CURRENT ERROR” USB massmälu seadme kiirus ületab 500mA. Eemaldage USB seade.
Lülitage põhiseade välja ja seejärel sisse tagasi.
“F61” Kontrollige ja korrigeerige kõlarijuhtmete ühendusi.
Kui see viga ei paranda, on tegemist elektritoite probleemiga. Konsulteerige edasimüüjaga.
“F76” Tegemist on elektritoite probleemiga. Konsulteerige edasimüüjaga.
“ERROR” Sooritati vale toiming. Lugege kasutusjuhendit ja üritage uuesti.
“VBR–” Seade ei saa kuvada järelejäänud esitusaega muutuva bitikiirusega (VRB) radade puhul
“- -:- -” Lülitasite voolujuhtme vooluvõrku esimest korda või oli hiljuti voolukatkestus.
Seadistage kellaaeg ( lehekülg 12).
“MP3 ERROR” või “PLAYERROR” Mängisite formaati, mida ei toetata.
Kontrollige sisu.
“UNSUPPORT” Olete sisestanud seade, mida ei toetata. ( lehekülg 14).
“HI-SPEED CAN’T REC” Analoogrežiimis ei saa te kasutada täiskiirusel salvestamist.
Valige digitaalne režiim või salvestage tavakiirusel.
RQTV0273
19
Tehnilised andmed
VÕIMENDI
RMS väljundivõimsuse stereorežiim
esikanal (mõlema kanali ajami)
80 W kanali kohta (3 Ω), 1 kHz, 10% THD
Kogu RMS stereorežiimi võimsus 160 W
FM/AM TÜÜNER, TERMINALID
Sagedusmodulatsioon (FM)
Eelseadistatav mälu FM 30 jaama
Sagedusulatus 87.50 kuni 108.00 MHz (50 kHz sammuga)
Tundlikkus 4.5 dBμV (IHF)
S/N suhe 50 dB 9.0 dBμV
Antenni terminalid 75 Ω (ebasümmeetriline)
SC-PMX3
Amplituudmodulatsioon (AM)
Eelseadistatav mälu AM 15 jaama
Sagedusulatus 522 kuni 1629 kHz (9 kHz sammuga)
SC-PMX3
AM tundlikkus S/N suhe
20dB 999 kHz juures 660 μV/m
Muusikapordi sisendi pesa
Tundlikkus 100 mV, 11 k
Stereo terminal, 3.5 mm pesa
Telefoni pesa
Stereo terminal, 3.5 mm pesa
SC-PMX3DB
PLAAT
Mängitavad plaadid (8cm või 12 cm)
(1) CD, CD-R/RW (CD-DA, MP3*)
* MPEG-1 Layer 3, MPEG-2 Layer 3
Vastuvõtt
Lainepikkus (CD) 785 nm
Laserivõimsus (CD) CLASS 1
Audio väljund (Plaat)
Kanalite arv (FL, FR), 2 kanalit
USB
USB port
USB standard USB 2.0 full speed
Toetatavad
meediafailiformaadid (*.mp3)
USB seadme failisüsteem FAT 12 / FAT 16 / FAT 32
USB porti võimsus
maksimaalselt 500 mA
USB bitikiirus 128 / 192 / 320 kbps
Sageduse tundlikkus 4 Hz kuni 20 kHz
Väljundi tase ( 1 kHz, 0 dB) 1000 mV ± 150 mV
S/N suhe > 80 dB
Heliulatus > 80 dB
Eraldamine > 60 dB
Harmooniline kogumoonutus < 0.1 %
USB salvestamise kiirus 1x, 4x (ainult CD)
Salvestatav failiformaat MP3 (*.mp3)
valiku port Versioon 1
SC-PMX3DB
DAB väliantenn
Terminal F-Connector (75 Ω)
Sagedusriba (lainepikkus)
Band III (ainult
Suurbritannias) 11B kuni 12D (218.640 MHz kuni 229.072 MHz)
Band III
(Euroopas) 5A kuni 13F (174.928 MHz kuni 239.200 MHz)
L Band LA kuni LW (1452.960 MHz kuni 1490.624 MHz)
Vahevõimendi 1. : 38.912 MHz, 2. : 2.048 MHz
Tundlikkus *BER 4x10
Maksimaalne sisendi võimsus 0 dBm
Minimaalne tingimus -98 dBm
Eralduvus
Lähikanal (Band III) 33 dB
Kaugkanal (Band III) 45 dB
DAB mälu 20 kanalit
KÕLARID
Tüüp 3-suunaline, 3 kõlari süsteem (Bass refl ex)
Kõlarid Takistus 3 Ω
1. Tweeter 1.9 cm kergelt kuppeltüüpi
2. Woofer 14 cm koonustüüpi
3. Super tweeter 1.5 cm piezo tüüpi
Sisendi võimsus (IEC) 80 W (maksimaalselt)
Väljundi helirõhk 81 dB/W (1.0 m)
Ristsagedus 5.3 kHz, 10 kHz
Sagedusulatus 41 Hz kuni 65 kHz (-16 dB)
48 Hz kuni 58 kHz (-10 dB)
Mõõtmed (L x K x S) 161 mm x 240 mm x 262 mm
Mass 2.6 kg
ÜLDANDMED
Toide AC 230 kuni 240 V, 50 Hz
Voolutarve 85 W
Mõõtmed (L x K x S 175 mm x 240 mm x 349.8 mm
Mass 4.5 kg
Töötemperatuuri ulatus 0°C kuni +40°C
Töötamise
niiskus 35 % kuni 80 % RH (kondensatsioon puudub)
Energia tarbimine ooterežiimis 0.7 W (ligikaudu)
Märkus
1. Tehnilisi andmeid on õigus muuta ette teatamata.
2. Harmooniline kogumoonutus on mõõdetud digitaalse
DAB
-4
Esitatud anded massi ja mõõtmete kohta on ligikaudsed.
spektraalanalüüsija abil.
Hooldus
Kui välispind on määrdunud
Seadme puhastamiseks pühkige seda pehme kuiva lapiga.
• Ärge kunagi kasutage seadme puhastamiseks alkoholi, värvilahustit või bensiini.
• Enne kemikaalidega töödeldud puhastuslapi kasutamist lugege tähelepanelikult lapiga kaasas olevat instruktsiooni.
Matsushita Electric Industrial Co., Ltd.
Veebilehekülg: http://panasonic.net
Järgib direktiivi 2004/108/EC, artikkel 9(2)
Panasonicu testimiskeskus
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F.R. Germany
RQTV0273-B
L0108SN0
Loading...
