Projektor DLP®
Uživatelská příručka
OBSAH
BEZPEČNOST...................................................................................... |
4 |
Důležité bezpečnostní instrukce................................................................................................ |
4 |
Čištění objektivu......................................................................................................................... |
5 |
Bezpečnostní informace pro funkci 3D...................................................................................... |
6 |
Autorských Práv......................................................................................................................... |
7 |
Právní omezení.......................................................................................................................... |
7 |
Definice ochranných známek..................................................................................................... |
7 |
FCC............................................................................................................................................ |
7 |
Prohlášení o shodě pro státy EU............................................................................................... |
8 |
WEEE......................................................................................................................................... |
8 |
ÚVOD.................................................................................................... |
9 |
Obsah krabice............................................................................................................................ |
9 |
Standardní příslušenství............................................................................................................ |
9 |
Doplňkové příslušenství............................................................................................................. |
9 |
Popis produktu.......................................................................................................................... |
10 |
Připojení.................................................................................................................................... |
11 |
Klávesnice................................................................................................................................. |
12 |
Dálkové ovládání 1.................................................................................................................... |
13 |
Dálkové ovládání 2.................................................................................................................... |
14 |
NASTAVENÍ A INSTALACE................................................................ |
15 |
Instalace projektoru................................................................................................................... |
15 |
Připojení zdrojů k projektoru..................................................................................................... |
17 |
Nastavení promítaného obrazu................................................................................................. |
18 |
POUŽÍVÁNÍ PROJEKTORU................................................................ |
22 |
Zapnutí / vypnutí projektoru...................................................................................................... |
22 |
Výběr vstupního zdroje............................................................................................................. |
23 |
Procházení nabídkou a funkce.................................................................................................. |
24 |
Strom nabídky OSD.................................................................................................................. |
25 |
Nabídka nastavení zobrazení obrazu....................................................................................... |
32 |
Nabídka Zobrazení Vylepšené hraní......................................................................................... |
34 |
Nabídka Obrázek 3D................................................................................................................. |
34 |
Nabídka poměru stran obrazu................................................................................................... |
35 |
Nabídka Zobrazení - Maskování hran....................................................................................... |
36 |
Nabídka Zobrazení - Zoom....................................................................................................... |
36 |
Nabídka Zobrazení - Posun obrazu.......................................................................................... |
36 |
Nabídka Zobrazení - Sbíhavost................................................................................................ |
36 |
Nabídka Zvuk - Ztlumit.............................................................................................................. |
37 |
Nabídka Zvuk - Hlasitost........................................................................................................... |
37 |
Nabídka Nastavení - Projekce.................................................................................................. |
37 |
Nabídka Nastavení - Nastavení lampy...................................................................................... |
37 |
2 Čeština
Nabídka Nastavení - Nastavení filtru........................................................................................ |
37 |

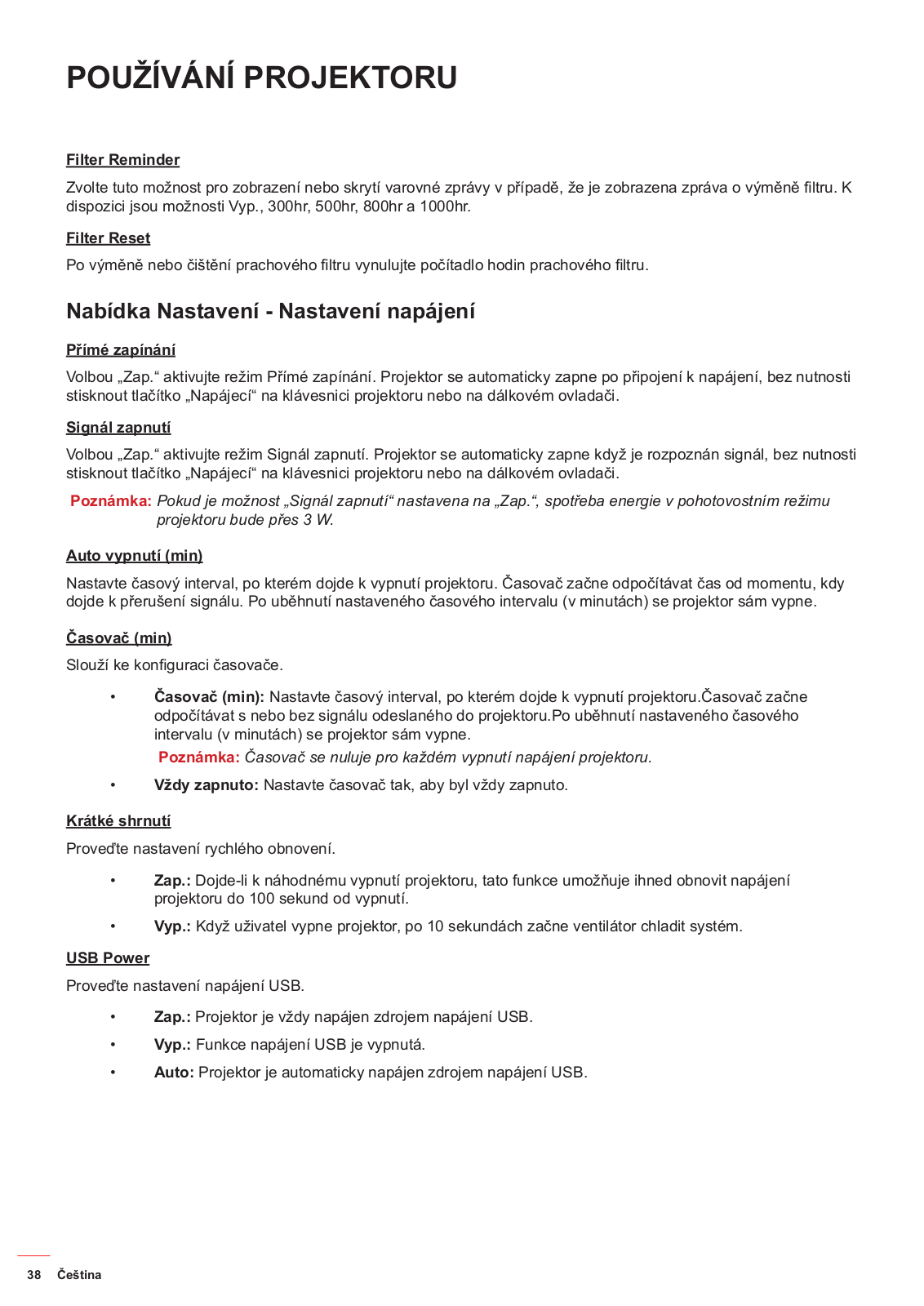

Nabídka Nastavení - Nastavení napájení................................................................................. |
38 |
Nabídka Nastavení Zabezpečení.............................................................................................. |
39 |
Nabídka Nastavení - HDMI Link nastavení............................................................................... |
39 |
Nabídka Nastavení - Testovací vzorek..................................................................................... |
40 |
Nabídka Možnosti - Dálkové nastavení..................................................................................... |
40 |
Nabídka Nastavení - Možnosti.................................................................................................. |
40 |
Nabídka Setup - Reset.............................................................................................................. |
41 |
Nabídka Info.............................................................................................................................. |
41 |
ÚDRŽBA.............................................................................................. |
42 |
Výměna lampy (pouze pracovníci údržby)................................................................................ |
42 |
DODATEČNÉ INFORMACE................................................................ |
43 |
Kompatibilní rozlišení................................................................................................................ |
43 |
Velikost obrazu a promítací vzdálenost.................................................................................... |
44 |
Rozměry projektoru a stropní instalace..................................................................................... |
45 |
Kódy IR dálkového ovládání 1.................................................................................................. |
46 |
Kódy IR dálkového ovládání 2.................................................................................................. |
48 |

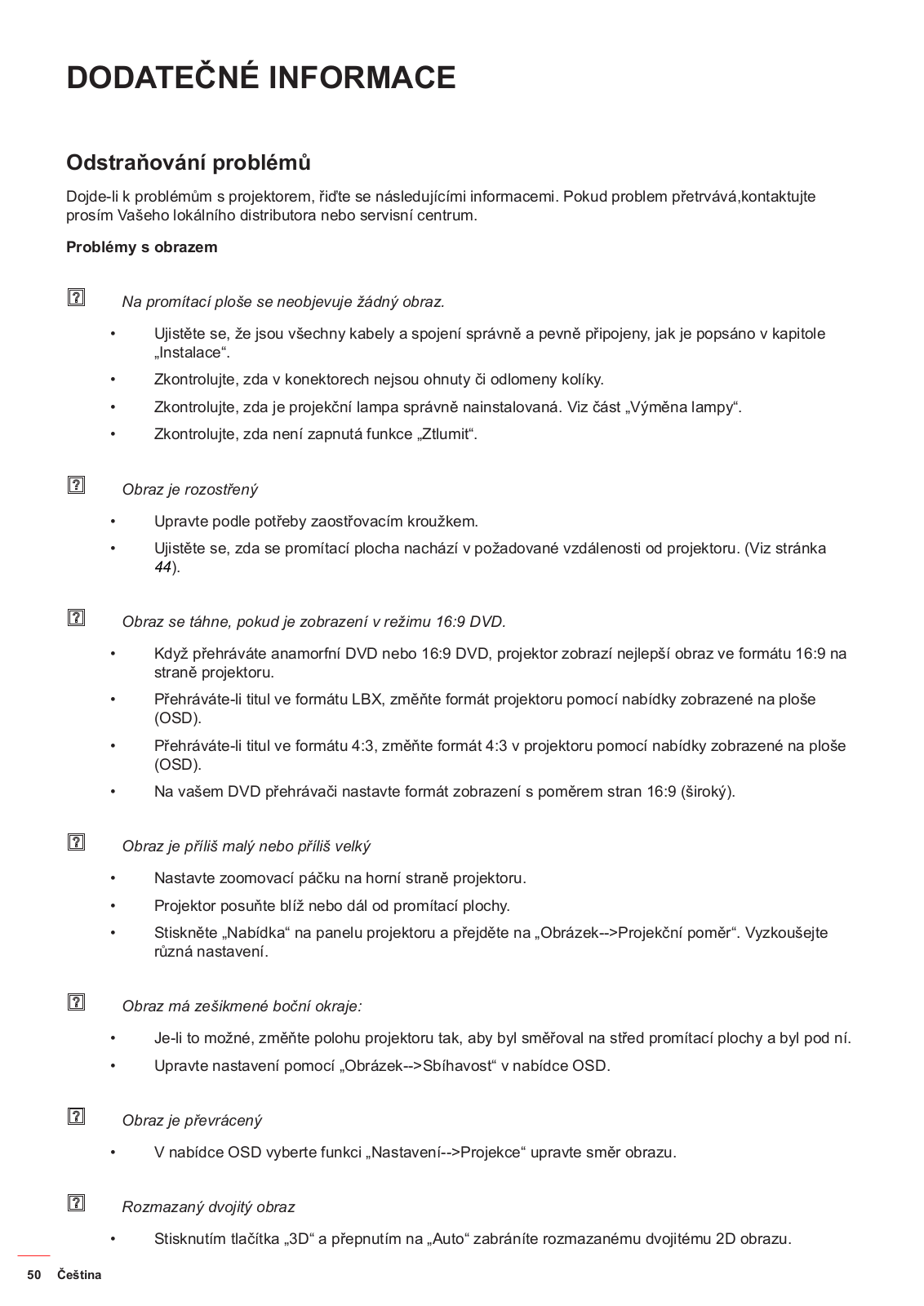

Odstraňování problémů............................................................................................................. |
50 |

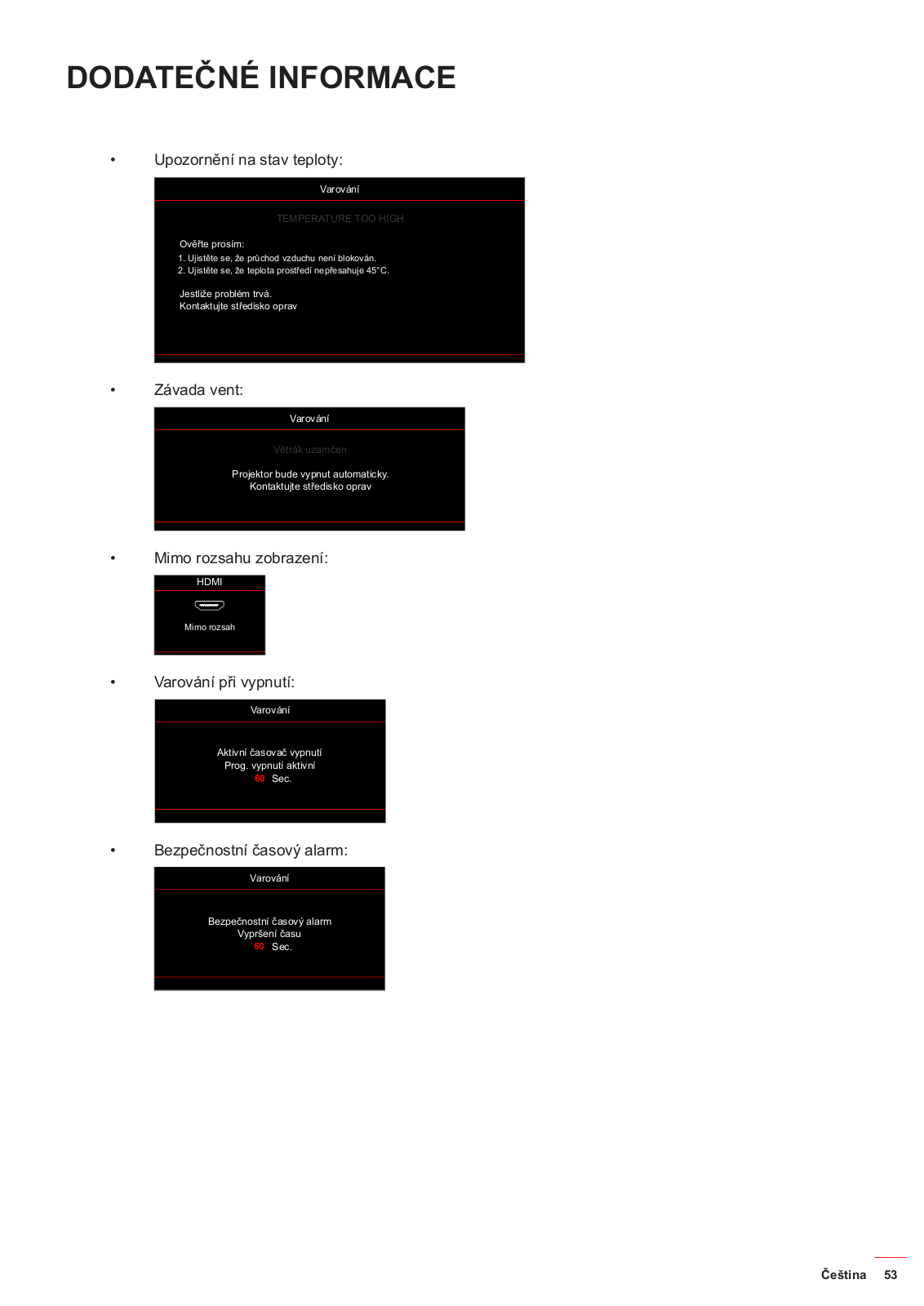

Varovné indikátory.................................................................................................................... |
52 |
Technické údaje........................................................................................................................ |
54 |
Globální zastoupení Optoma.................................................................................................... |
55 |
Čeština 3
Kontrolka označená symbolem blesku s šipkou v rovnostranné trojúhelníku má za úkol varovat uživatele na přítomnost neizolovaného
„nebezpečného napětí“ v skřínce přístroje, které je dostatečně vysoké pro vyvolání úrazu elektrickým proudem u osob.
Vykřičník v rovnostranném trojúhelníku má za úkol upozornit uživatele, že v příručkách dodávaných s přístrojem jsou uvedeny pokyny důležité pro provoz a údržbu (servis).
Řiďte se prosím všemi výstrahami, varováními a provádějte údržbu podle pokynů v tomto návodu.
Nedívejte se upřeně do paprsku, RG2.
Jako u všech zdrojů jasného světla se nedívejte upřeně do přímého paprsku, RG2 IEC 62471-5:2015.
Neblokujte větrací otvory. Aby projektor správně fungoval a nepřehříval se, doporučujeme jej umístit na takové místo, na kterém nebude omezeno větrání. Neumísťujte projektor na zarovnaný konferenční stolek, sedačku, postel atd. Neumísťujte projektor do uzavřených prostor, například do knihovny nebo do skříňky s omezeným prouděním vzduchu.
Aby se omezilo nebezpečí požáru a/nebo úrazu elektrickým proudem, nevystavujte projektor dešti ani vlhkosti. Neumísťujte projektor v blízkosti zdrojů tepla, například radiátorů, ohřívače, kamen nebo jiných spotřebičů, jako například zesilovačů, které vyzařují teplo.
Zabraňte vniknutí předmětů nebo tekutin do projektoru. Mohou se dostat do kontaktu s částmi o vysokém napětí a způsobit zkrat, který by mohl mít za následek požár nebo úraz elektrickým proudem.
Nepoužívejte zařízení v následujících podmínkách:
±±V extrémně teplém, studeném nebo vlhkém prostředí.
(i)Zajistěte, aby se okolní pokojová teplota nacházela v rozsahu 5°C - 40°C.
(ii)Relativní vlhkost je 10 % ~ 85 %
±±V oblastech náchylných k nadměrnému prachu a špíně.
±±Blízko přístrojů, které vytváří silné magnetické pole.
±±Místo na přímém slunečním světle.
Tento projektor nepoužívejte na místech, na kterých se mohou v ovzduší vyskytovat hořlavé nebo výbušné plyny. Během provozu se lampa uvnitř projektoru silně zahřívá a v případě vznícení plynů by mohlo dojít k požáru.
Pokud došlo k fyzickému poškození nebo nesprávnému použití projektoru, nepoužívejte jej. Mezi příklady fyzického poškození/nesprávného použití patří (ale bez omezení):
±±Došlo k pádu projektoru.
±±Došlo k poškození napájecího kabelu nebo zástrčky.
±±Došlo k potřísnění projektoru tekutinou.
±±Projektor byl vystaven dešti nebo vlhkosti.
±±Do projektoru spadl cizí předmět nebo se něco uvolnilo uvnitř projektoru.
Projektor neumísťujte na nestabilní místo. Projektor by mohl spadnout a mohlo by dojít ke zranění osob nebo k poškození projektoru.
Během provozu neblokujte světlo vycházející z objektivu projektoru. Světlo předmět zahřeje a může jej roztavit a následně způsobit popáleniny nebo požár.
4 Čeština
Neotvírejte nebo nerozebírejte výrobek kvůli možnému zasažení elektrickým proudem.
Nepokoušejte se opravit tento přístroj vlastními silami. Po otevření skříňky nebo odložení krytu budete vystavení nebezpečnému napětí a jiným rizikům. Před odesláním přístroje na opravu kontaktujte společnost Optoma.
Prohlédněte všechny bezpečnostní symboly na skřínce přístroje.Tento přístroj smí opravovat pouze kvalifikovaný servisní pracovník.Používejte pouze doplňky specifikované výrobcem.
Během provozu se nedívejte přímo do objektivu projektoru. Světlo může poškodit Vaše oči.Před výměnou lampy nechte přístroj vychladnout.
Tento projektor je schopen samostatně zjistit věk lampy. Lampu vyměňte, když k tomu budete vyzváni varovným hlášením.
Po výměně modulu lampy resetujte funkci „Vynulování lampy“ v nabídce OSD „Nastavení │ Nastavení lampy“.
Po vypnutí projektoru nechte dokončit chladící cyklus větráku, než zařízení odpojíte od sítě. Ochlazení zařízení zabere až 90 sekund.
Ke konci životnosti lampy se na obrazovce zobrazí zpráva „Překročena životnost lampy“. Obraťte se na místního prodejce nebo servisní středisko a co nejdříve nechte lampu vyměnit.
Před čištěním přístroj vypněte a odpojte zástrčku napájecího kabelu z elektrické zásuvky.
K očištění krytu použijte měkký suchý hadřík mírně navlhčený čistícím prostředkem. Zařízení nečistěte abrazivními čistícími prostředky, vosky nebo rozpouštědly.
Nebudete-li zařízení delší dobu používat, odpojte zástrčku napájecího kabelu z elektrické zásuvky.
Poznámka: Když lampa dosáhne konec své životnosti, projektor se nedá zapnout, nebyl-li vyměněn lampový modul.
Neumísťujte projektor na místa, na kterých by mohl být vystaven vibracím nebo nárazu.Nedotýkejte se objektivu holýma rukama.
Před skladováním vyjměte baterii/baterie z dálkového ovladače. Zůstanou-li baterie delší dobu v ovladači, mohou vytéct.
Projektor nepoužívejte ani neuchovávejte na místech, na kterých se může vyskytovat kouř z oleje nebo cigaret. Mohlo by to omezit výkon projektoru.
Dodržte správnou orientaci umístění projektoru. Nestandardní umístění může omezit výkon projektoru.
Použijte prodlužovací kabel nebo přepěťovou ochranu. Výpadky napájení a dlouhodobé podpětí mohou zařízení ZNIČIT.
Před čištěním objektivu vypněte napájení projektoru, odpojte napájecí kabel a počkejte, dokud projektor zcela nevychladne.
K odstranění prachu použijte nádobku se stlačeným vzduchem.
Opatrně otřete objektiv speciální utěrkou pro čištění objektivů. V žádném případě se nedotýkejte objektivu prsty.
K čištění objektivu nepoužívejte alkalické/kyselé detergenty ani těkavá rozpouštědla. Na poškození objektivu způsobená při čištění se nevztahuje záruka.
Varování: K odstranění prachu nebo nečistot z objektivu nepoužívejte sprej, který obsahuje hořlavé plyny. Mohlo by dojít k požáru vlivem vysokého tepla uvnitř projektoru.
Varování: Nečistěte objektiv, pokud se projektor zahřívá, protože by mohlo dojít k odloupnutí povrchové vrstvy z objektivu.
Varování: Objektiv neotírejte ani se jej nedotýkejte tvrdým předmětem.
Čeština 5
Přístroj a jeho periferní doplňky musí být řádně uzemněné, aby se zabránilo úrazu elektrickým proudem.
Než vy nebo vaše dítě použijete funkci 3D, seznamte se a dodržujte všechna doporučená varování a zásady.
Varování
Děti a mládež mohou být vnímavější ke zdravotním problémům souvisejícím se sledováním ve 3D a při sledování tohoto zobrazení musí být pod přímým dozorem.
Varování před fotocitlivým záchvatem a dalšími zdravotními riziky
U některých diváků může dojít k epileptickému záchvatu při vystavení některým blikajícím obrázkům nebo světlům obsaženým v některých obrázcích projektoru nebo videohrách. Pokud trpíte epilepsií nebo pokud se ve vaší rodině v minulosti vyskytla epilepsie nebo záchvaty, před používáním funkce 3D se poraďte s odborným lékařem.
I osoby, jenž epilepsií nebo záchvaty netrpí nebo se epilepsie nebo záchvaty neprojevily v minulosti v jejich rodinách, se mohou nacházet v nediagnostikovaném stavu, který může způsobit fotocitlivé epileptické záchvaty.
Těhotné ženy, senioři, osoby ve vážném zdravotním stavu, osoby postižené poruchami spánku nebo pod vlivem alkoholu by neměly používat funkci 3D tohoto přístroje.
Pokud se u vás projeví některý z následujících příznaků, ihned přestaňte sledovat obrázky 3D a poraďte se s odborným lékařem: (1) změněné vidění; (2) závrativost; (3) závrať; (4) mimovolné pohyby, například trhání očí nebo svalů; (5) zmatenost; (6) nevolnost; (7) ztráta vědomí; (8) nepokoj; (9) křeče; a/ nebo (10) dezorientace. U dětí a mládeže se mohou tyto příznaky projevovat pravděpodobněji, než u dospělých. Rodiče musí sledovat své děti a ptát se jich, zda se u nich neprojevují tyto příznaky.
Sledování 3D projekce může rovněž způsobovat pohybová onemocnění, percepční následky, dezorientaci, namáhání zraku a sníženou postojovou stabilitu. Pro snížení vlivu těchto projevů doporučujeme uživatelům, aby prováděli pravidelné přestávky. Pokud vaše oči prokazují příznaky únavy nebo vysoušení nebo pokud se u vás projeví některý z výše uvedených příznaků, ihned přestaňte tento přístroj používat a nepokračujte v jeho používání alespoň třicet minut po zmizení příznaků.
Dlouhodobé sledování 3D projekce příliš blízko promítací plochy může poškodit zrak. Ideální sledovací vzdálenost je minimálně trojnásobek výšky promítací plochy. Doporučujeme, aby se oči diváka nacházely v rovině s promítací plochou.
Dlouhodobé sledování 3D projekce s nasazenými 3D brýlemi může způsobit bolest hlavy nebo únavu. Pokud se u vás projeví bolest hlavy, únava nebo nevolnost, přestaňte sledovat 3D projekci a odpočiňte si.
Nepoužívejte 3D brýle k jinému účelu, než ke sledování 3D projekce.
Nošení 3D brýlí k jakémukoli jinému účelu (jako běžné brýle, sluneční brýle, ochranné brýle atd.) vám může způsobit fyzickou újmu a může oslabit váš zrak.
Sledování 3D projekce může u některých diváků způsobit dezorientaci. Z tohoto důvodu NEUMÍSŤUJTE 3D PROJEKTOR v blízkosti otevřených schodišťových šachet, kabelů, balkónů nebo jiných předmětů, o které lze zakopnout, do kterých lze vrazit nebo u kterých může dojít ke sražení, poškození nebo převržení.
6 Čeština
Tato publikace, včetně všech fotografií, obrázků a softwaru, je chráněna mezinárodními zákony na ochranu autorských práv a veškerá práva jsou vyhrazena. Bez písemného souhlasu autora je zakázáno reprodukování této příručky nebo jakéhokoli obsaženého materiálu.
© Autorských Práv 2019
Změny informací v tomto dokumentu bez předchozího upozornění vyhrazeny. Výrobce neposkytuje žádná ujištění ani záruky s ohledem na obsah tohoto dokumentu a výslovně se zříká jakékoli záruky obchodovatelnosti nebo vhodnosti pro určitý účel. Výrobce si dále vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění.
Kensington je ochranná známka společnosti ACCO Brand Corporation registrovaná v USA. Vydané registrace a podané patentové přihlášky v dalších zemích na celém světě.
HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC v USA a dalších zemích.
MHL, Mobile High-Definition Link a logo MHL jsou ochranné známky nebo registrované ochranné známky společnosti MHL Licensing, LLC.
DLP®, DLP Link a logo DLP jsou registrované ochranné známky společnosti Texas Instruments a BrilliantColorTM je ochranná známka společnosti Texas Instruments.
Všechny ostatní názvy produktů použité v této příručce jsou majetkem příslušných vlastníků a jsou uznávány.
FCC
Toto zařízení bylo testováno a zjistilo se, že se podřizuje limitu určeném pro Třídu B digitálních zařízení podle Kapitoly 15 podmínek Federální komise pro komunikaci. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat radiové frekvence a nebylo-li nainstalováno v souladu s pokyny, může způsobit škodlivé interference radiovým komunikacím.
Ale neexistuje žádná záruka, že v konkrétní instalaci nedojde k rušení. Jestliže toto zařízení způsobí škodlivé zasahování do rádiového nebo televizního příjmu, což je možné zkontrolovat vypnutím nebo zapnutím zařízení, uživateli se doporučuje opravit zasahování jedním z následujících kroků:
Přesměrujte nebo přemístěte přijímací anténu.
Zvětšete vzdálenost mezi zařízením a přijímačem.
Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
V případě potřeby se poraďte v místě zakoupení výrobku nebo se zkušeným televizním či rozhlasovým technikem.
Poznámka:: Stíněné kabely
Všechna připojení do jiných počítačových zařízení musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy FCC.
Upozornění
Změny nebo úpravy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním úřadem pro komunikace (FCC), při provozu tohoto projektoru.
Čeština 7
Provozní podmínky
Zařízení odpovídá části 15 pravidel FCC. Provoz vyžaduje splnění následujících dvou podmínek:
1.Toto zařízení nesmí způsobovat škodlivé rušení, a
2.Zařízení musí akceptovat jakékoli rušivé signály včetně poruch, které mohou mít za následek neočekávanou funkci.
Poznámka:: Uživatelé v Kanadě
Toto zařízení třídy B splňuje kanadské předpisy ICES-003. Remarque à l'intention des utilisateurs canadiens
Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.
EMC Směrnice 2014/30/EU (včetně dodatků)Nízkonapěťová směrnice 2014/35/EU
RED 2014/53/EU (je-li výrobek vybaven schopností vysílat RF záření)
Pokyny pro likvidaci
Toto elektronické zařízení nelikvidujte společně s komunálním odpadem. Na snížení možného znečištění životního prostředí a pro zabezpečení co nejvyšší míry jeho ochrany toto zařízení přiměřeným způsobem recyklujte.
8 Čeština
ÚVOD
Produkt opatrně rozbalte a zkontrolujte, zda máte položky uvedené v seznamu standardního příslušenství. Podle modelu, specifikace nebo regionu, ve kterém byl produkt zakoupen, nemusí být některé volitelné příslušenství k dispozici. Další informace získáte v místě zakoupení. Některé příslušenství se může lišit podle regionu.
Záruční list je poskytován pouze v některých specifických regionech. Podrobné informace vám poskytne prodejce.
|
ON |
|
OFF |
|
|
|
User1 |
User2 |
User3 |
|
|
|
Brightness Contrast |
Mode |
|
|
|
|
|
Aspect ratio |
|
|
Záruční list * |
|
|
Volume |
|
|
|
|
Keystone |
|
|
|
|
|
|
DB |
3D |
|
|
|
Mute |
|
Sleep Timer |
|
Stručná uživatelská |
|
Menu |
|
Re-sync |
|
|
|
Source |
|
|
|
|
|
HDMI1 |
HDMI2 |
|
|
příručka |
|
|
Volume |
|
|
|
|
VGA1 |
VGA2 Video YPbPr |
|
|
|
Projektor |
Dálkový ovladač |
Napájecí kabel |
Dokumentace |
Poznámka:
Dálkový ovladač je dodáván s baterií.
* Informace o záruce pro Evropu viz www.optomaeurope.com.
|
|
|
|
|
Pouzdro na přenášení |
|
Kabel HDMI |
|
Víčko objektivu |
|
|
|
|
|
Poznámka: Volitelné příslušenství se liší podle modelu, specifikace a regionu.
Čeština 9
ÚVOD
1 2
3 |
6 |
|
4 |
|
5 |
|
7 |
8 |
9 |
|
|
10 |
13 12
11
6 |
Poznámka: Mezi štítky „vstup“ a „výstup“ udržujte minimální vzdálenost 20 cm.
Číslo Položka
1.Objektiv
2.IR Receiver
3.Klávesnice
4.Zaostřovací kroužek
5.Víčko objektivu
6.Stavěcí nohy projektoru
7.Ventilace (vstup)
Číslo Položka
8.Kontrolní panel
9.Kryt lampy
10.Ventilace (výstup)
11.Port zámku KensingtonTM
12.Napájecí zásuvka
13.Vstup/výstup
10 Čeština
ÚVOD
1 |
2 |
3 |
HDMI |
|
|
|
|
AUDIO OUT |
|
USB POWER OUT |
|
5 |
4 |
|
Číslo Položka
1.Konektor HDMI
2.Konektor VÝSTUP NAPÁJENÍ USB (5 V1,5 A)/servisní/myš
3.Konektor AUDIO-OUT
Číslo Položka
4.Port zámku KensingtonTM
5.Napájecí zásuvka
Poznámka:
Vzdálená myš vyžaduje speciální dálkový ovladač.
Aby byla zaručena optimální kvalita obrazu a aby se zabránilo chybám připojení, doporučujeme používat vysokorychlostní nebo certifikované Premium HDMI kabely do délky 5 metrů.
Čeština 11
ÚVOD
1 2 3
|
9 |
|
|
|
|
12 |
|
|
4 |
|
11 |
|
|
5 |
|
|
|
|
6 |
|
10 |
9 |
8 |
7 |
Číslo |
Položka |
|
Číslo |
Položka |
1. |
Indikátor LED zapnutí/pohotovostního |
7. |
IR Receiver |
režimu |
|||
2. |
Indikátor LED lampy |
8. |
Vstoupit |
3. |
Indikátor LED teploty |
9. |
Korekce sbíhavosti |
4. |
Informace |
10. |
Menu |
5. |
Opakovaná synchronizace |
11. |
Source |
6. |
Čtyři směrové klávesy výběru |
12. |
Napájecí |
12 Čeština
ÚVOD
1 |
ON |
|
OFF |
14 |
|
|
|||
2 |
|
|
|
15 |
3 |
|
User2 |
|
|
User1 |
User3 |
|
||
4 |
Brightness Contrast |
Mode |
16 |
|
|
|
|
17 |
|
|
Keystone |
Aspect ratio |
|
|
5 |
|
|
18 |
|
|
DB |
3D |
||
|
|
|
||
|
|
|
19 |
|
6 |
Mute |
|
Sleep Timer |
7 |
|
Volume |
20 |
8 |
Source |
Re-sync |
21 |
|
|
22 |
|
|
|
|
|
9 |
Menu |
|
23 |
|
|
|
|
10 |
|
Volume |
24 |
11 |
HDMI1 |
HDMI2 |
25 |
|
|
||
12 |
VGA1 |
VGA2 Video YPbPr |
26 |
|
|
||
13 |
|
|
27 |
Číslo Položka
1.Zapnutí
2.Uživatel2
3.Uživatel1
4.Jas
5.Sbíhavost
6.Ztlumit
7.DB (Dynamic Black)
8.Source
9.Vstoupit
10.Menu
11.HDMI1
12.VGA1 (nepodporováno)
13.VGA2 (nepodporováno)
14.Vypnout
Číslo Položka
15.Uživatel3
16.Kontrast
17.Mód zobrazení
18.Projekční poměr
19.3D nabídka zap. / vyp.
20.Časovač
21.Hlasitost +
22.Opakovaná synchronizace
23.Čtyři směrové klávesy výběru
24.Hlasitost -
25.HDMI2 (nepodporováno)
26.YPbPr (nepodporováno)
27.Video (nepodporováno)
Poznámka:
Dodaný dálkový ovladač se může lišit podle regionu.
Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.
Čeština 13
ÚVOD
|
10 |
|
11 |
1 |
12 |
2 |
|
3 |
13 |
|
14 |
4 |
4 |
5 |
|
6 |
15 |
|
|
2 |
|
7
8
9
Číslo Položka
1.Tlačítko zap./vyp.
2.Sbíhavost +/-
3.Ztlumit AV
4.Hlasitost - / +
5.Vstoupit
6.Menu
7.HDMI
8.VGA (nepodporováno)
9.Source
16
17
18
Číslo Položka
10.Indikátor LED IR
11.Blokováno
12.Projekční poměr
13.Ztlumit
14.Čtyři směrové klávesy výběru
15.Tři rozměry
16.Video (nepodporováno)
17.Resynchronizace
18.Mód jasu
Poznámka:
Dodaný dálkový ovladač se může lišit podle regionu.
Některé klávesy nemusí mít funkce u modelů, které tyto funkce nepodporují.
Před prvním použitím dálkového ovládání sejměte průhlednou izolační pásku. Vložení baterie viz stránka 20.
CR20253VOL
T
S
14 Čeština
Tento projektor lze nainstalovat ve čtyřech různých polohách.
Vyberte polohu podle rozvržení místnosti nebo podle vašich osobních preferencí. Zvažte velikost a tvar promítací plochy, umístění vhodné elektrické zásuvky, umístění a také vzdálenost mezi projektorem a ostatním vybavením.
Umístění na stolku vpředu |
Umístění na stolku vzadu |
Umístění na stropě vpředu |
Umístění na stropě vzadu |
Projektor musí být umístěn rovnoměrně na ploše a pod úhlem 90 stupňů / kolmo k promítací ploše.
Při výběru umístění projektoru pro danou velikost promítací plochy použijte tabulku vzdáleností na stránce 44.
Při určování velikosti promítací plochy pro danou vzdálenost použijte tabulku vzdáleností na stránce
44.
Poznámka: Čím je projektor umístěn dále od promítací plochy, tím se promítaný obraz zvětšuje a rovněž se proporčně zvětšuje svislé posunutí.
DŮLEŽITÉ!
Projektor používejte pouze v umístění na stole nebo na stropě. Projektor musí být umístěn vodorovně - nikoli nakloněný dopředu/dozadu nebo vlevo/vpravo. V jakékoli jiné orientaci může dojít ke zneplatnění záruky a může dojít ke zkrácení životnosti lampy projektoru nebo samotného projektoru. V případě nestandardní instalace požádejte o radu společnost Optoma.
Čeština 15
NASTAVENÍ A INSTALACE
Upozornění k instalaci projektoru
Umístěte monitor na vodorovné místo.
Úhel náklonu projektoru nesmí přesáhnout 15 stupňů a projektor nesmí být nainstalován žádným jiným způsobem, než na stole nebo ve stropním držáku; v opačném případě může se může podstatně zkrátit životnost lampy a mohlo by to vést k dalšímu nepředpokládanému poškození.
15°
-15°
Okolo výstupního otvoru větrání ponechte alespoň 30 cm volného místa.
|
Minimálně 100 mm |
|
Minimálně 300 mm |
Minimálně 300 mm |
|
|||||||
|
(3,94 palců) |
|
(11,81 palců) |
|
(11,81 palců) |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Minimálně 100 mm (3,94 palců)
|
|
|
|
|
|
|
|
|
|
|
|
|
Minimálně 100 mm |
|
|
|
|
Minimálně 100 mm |
|||
|
|
|
|
|
||||||
|
|
(3,94 palců) |
|
|
|
(3,94 palců) |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zajistěte, aby vstupní větrací otvory nerecyklovaly horký vzduch z výstupního větracího otvoru.
Při používání projektoru v uzavřeném prostoru zajistěte, aby teplota okolního vzduchu v uzavřeném prostoru nepřesahovala provozní teplotu, když je projektor zapnutý, a aby vstupní a výstupní větrací otvory nebyly zablokovány.
Veškeré uzavřené prostory musí projít certifikovaným tepelným hodnocením, aby bylo zajištěno, že projektor nerecykluje vystupující vzduch, protože by to mohlo způsobit vypnutí přístroje, i když se teplota v uzavřeném prostoru pohybuje v přijatelném rozsahu provozní teploty.
16 Čeština
NASTAVENÍ A INSTALACE
1
3
4
2
HDMI
AUDIO OUT
USB POWER
MOLEX
5
6
MOLEX
Číslo Položka
1.Kabel HDMI
2.Adaptér HDMI
3.Napájecí kabel USB
Číslo Položka
4.Kabel výstupu zvuku
5.Kabel USB
6.Napájecí kabel
Čeština 17
