Proyector portátil

VT660K/VT560/VT465

Manual del usuario

Información Importante

Precauciónes

Precaución

Lea con cuidado este manual antes de utilizar el Proyector NEC VT660K/
VT560/VT465 y tenga el manual a mano para poder consultarlo más
adelante.
Su número de serie está situado en la parte inferior de su proyector.
Anótelo aquí:

PRECAUCIÓN

Para desactivar la alimentación asegúrese de extraer el
enchufe de la toma de red eléctrica.
La toma de red debe estar lo más cerca posible del equipo,
y además debe ser fácilmente accesible.

PRECAUCIÓN

PARA EVITAR DESCARGAS ELÉCTRICAS, NO ABRA LA
CAJA.
EN EL INTERIOR NO HAY PARTES QUE PUEDA REPARAR
EL USUARIO. ACUDA A PERSONAL DE SERVICIO
CUALIFICADO DE NEC.

Este símbolo advierte al usuario de la presencia de tensión
sin aislamiento dentro de la unidad suficiente como para
producir sacudidas eléctricas. Por lo tanto, es peligroso realizar
cualquier tipo de contacto con cualquier pieza del interior de
la unidad.

Este símbolo alerta al usuario de la presencia de importante
información concerniente al funcionamiento y mantenimiento
de la unidad. Debe leerse atentamente la información para
evitar problemas.

ADVERTENCIA

PARA EVITAR FUEGO O DESCARGAS ELÉCTRICAS, NO
EXPONGA ESTA UNIDAD A LA LLUVIA O LA HUMEDAD. NO
UTILICE EL ENCHUFE DE ESTA UNIDAD CON UN CABLE
ALARGADOR O EN UNA TOMA DE PARED A MENOS QUE LOS
DOS DIENTES SE PUEDAN INSERTAR COMPLETAMENTE. NO
ABRA LA CAJA. EN EL INTERIOR HAY COMPONENTES CON
ALTA TENSIÓN. EL SERVICIO DEBE SER LLEVADO A CABO
POR PERSONAL CUALIFICADO DE NEC.

Importante para su seguridad

Estas instrucciones de seguridad son para garantizar una larga vida de
su proyector y para evitar incendios y descargas eléctricas. Léalas
detenidamente y respete todas las advertencias.

Instalación

1. Para mejores resultados, use su proyector en una habitación oscura.

2. Instale el proyector sobre una superficie plana y a nivel, en un lugar
seco alejado del polvo y de la humedad.

3. No instale su proyector en un lugar donde quede expuesto a la luz
directa del sol, ni cerca de calefactores o de aparatos que irradien
calor.

4. La exposición a la luz directa del sol, humo o vapor puede dañar los
componentes internos.

5. Manipule su proyector con cuidado. Las caídas o descargas
eléctricas pueden dañar los componentes internos.

6. No ponga objetos pesados encima del proyector.

7. Si desea instalar el proyector en el techo:

a. No intente instalar el proyector usted mismo.

b. El proyector debe de ser instalado por técnicos cualificados para

asegurar un funcionamiento adecuado y reducir el riesgo de
lesiones corporales.

c. Además, el techo debe de ser lo suficientemente fuerte como

para soportar el proyector y la instalación debe de realizarse de
acuerdo con las normas de edificios locales.

d. Consulte a su distribuidor para mayor información.

3. Ordenanza de la información sobre ruidos acústicos
GSGV:

El nivel del presión del sonido es inferior a 70 dB (A) según
ISO 3744 o ISO 7779.

PRECAUCIÓN

• Evite visualizar imágenes estacionarias (congeladas) du­rante períodos de tiempo prolongados. De lo contrario,
puede ocurrir que tales imágenes permanezcan
temporalmente en la superficie del panel de la pantalla
de cristal líquido (LCD). Si sucediera esto, continúe
usando el proyector. El fondo estático de las imágenes
anteriores desaparecerá.

• No coloque el proyector sobre su costado al encender la
lámpara. De lo contrario puede resultar dañado el
proyector.

S-2

Precauciones ante fuegos y descargas eléctricas

1. Asegúrese de que existe una ventilación suficiente que los
ventiladores no presentan obstrucciones para evitar la acumulación
de calor en el interior del proyector. Deje un mínimo de 3 pulgadas
(10 cm) de espacio entre su proyector y las paredes que lo rodean.

2. Evite que objetos extraños, como clips y trozos de papel, caigan
sobre el proyector.

No intente recuperar ningún objeto que pueda haber caído en el
proyector. No inserte ningún objeto metálico, como un cable o un
destornillador, en el proyector. Si algún objeto cayese en el interior
de su proyector, desconéctelo inmediatamente y deje que un miembro
del personal de servicio técnico retire el objeto de su proyector.

3. No coloque ningún líquido sobre su proyector.

4. No mire directamente a la lente mientras el proyector está encendido.
Podría producir lesiones graves en sus ojos.

Mantenga cualquier objeto similar a una lupa fuera de la trayectoria de la luz

5.
del proyector. La luz proyectada desde la lente es extensiva, de modo que
cualquier objeto anómalo que pueda redirigir la luz que sale de la lente puede
provocar resultados impredecibles, como fuego o lesiones en los ojos.

6.

No cubra la lente con la tapa para lentes incluida o similar mientras el
proyector esté encendido. Si lo hace, puede hacer que se funda la tapa
y quemarse las manos debido al calor emitido desde la salida de luz.

7.

El proyector está diseñado para funcionar con una corriente de alimentación
de 100-120 o 200-240 V 50/60 Hz CA. Asegúrese de que su fuente de
alimentación cumple estos requisitos antes de utilizar el proyector.

8. Maneje con cuidado el cable eléctrico y evite doblarlo en exceso.
Un cable dañado puede causar una descarga eléctrica o fuego.

9. Si no va a utilizar el proyector durante un largo periodo de tiempo,
desconecte el enchufe de la toma de corriente.

10. No toque el enchufe de alimentación durante una tormenta. Si lo
hace, puede ocurrir una descarga eléctrica.

PRECAUCIÓN

1. No intente tocar la salida de ventilación del costado izquierdo

(mirando el proyector de frente), pues puede calentarse mientras el
proyector esté encendido.

2. No utilice la pata de inclinación con otro propósito que no sea el
originalmente establecido. El uso incorrecto, como la sujeción de la
pata de inclinación o colgar en una pared pueden dañar el proyector.

Al transportar el proyector por el asa de transporte, asegúrese de que los dos

3.
tornillos que asa de transporte a la cubierta del proyector estén bien apretados.

Una sujeción insuficiente puede hacer que el proyector caiga y le
cause alguna herida.

4. No envíe el estuche de transporte blando por servicios de entrega
de paquetes o envíos de carga. Es posible que el proyector en el
interior del estuche de transporte blando se dañe. (sin embargo, es
posible transportarlo como equipaje de mano.)

5. Habilite el modo Alta velocidad de ventilador si va a usar el proyector
durante varios días seguidos. (En el menú, seleccione [Avanzado]
→ [Modo alta veloc. vent.].)

6. No desenchufe el cable de alimentación de la toma de corriente
mural bajo ninguna de las circunstancias siguientes.

De lo contrario, el proyector podrá sufrir daños:

* Mientras se visualiza el icono de reloj de arena.

* Mientras los ventiladores de refrigeración están funcionando.

(Los ventiladores de refrigeración siguen funcionando durante
60 segundos después de que se apaga el proyector.)

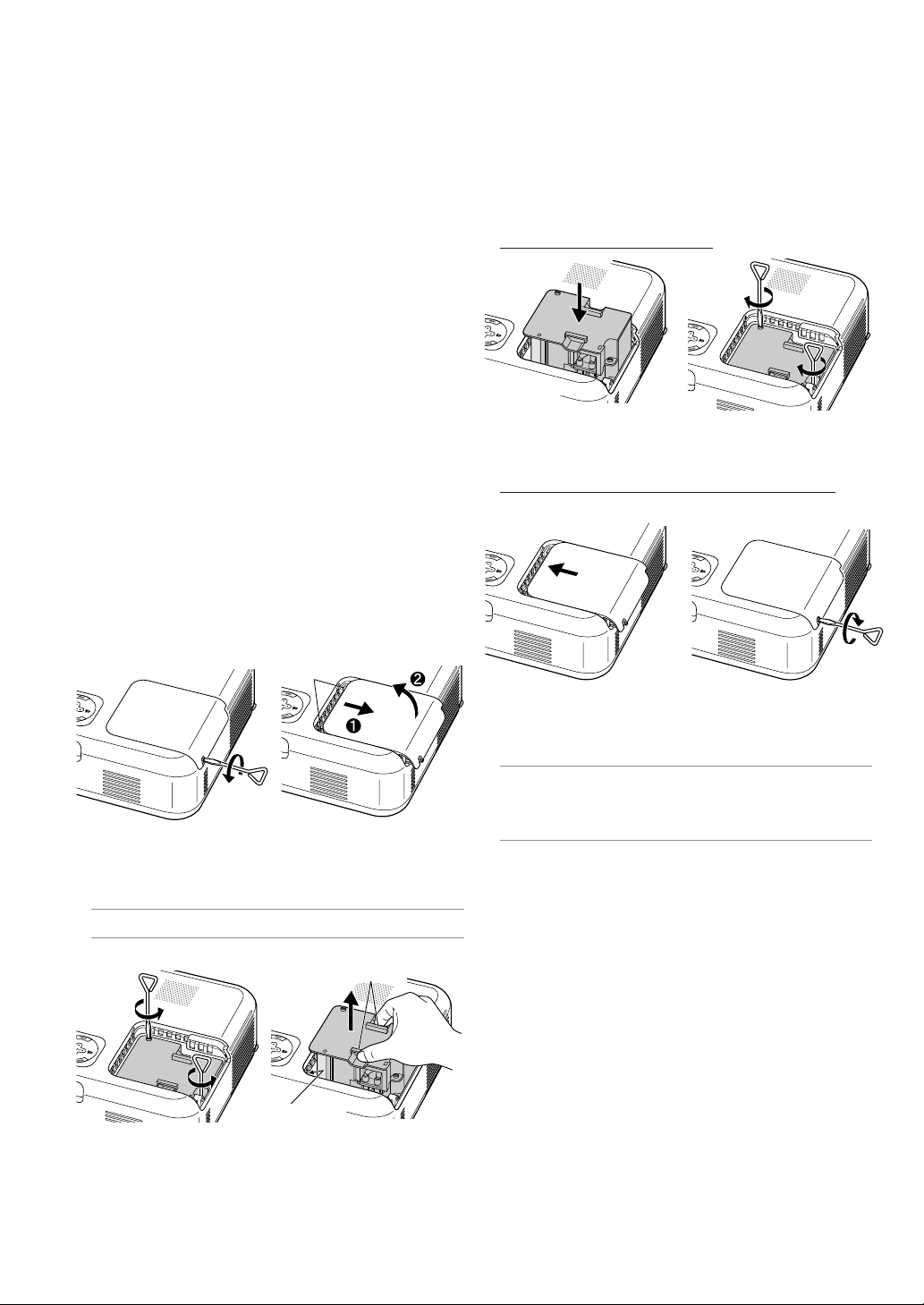

Sustitución de la lampara

• Para sustituir la lámpara, siga todas las instrucciones que aparecen
en la página S-30.

• Asegúrese que reemplazar la lámpara cuando aparezca el mensaje

“La lámpara ha alcanzado el fin de su vida util. Por favor
cambiela.”. Si continúa utilizando la lámpara después de que ésta

haya alcanzado el final de su vida útil, la bombilla de la lámpara
podría estallar y las piezas de cristal podrían esparcirse por la caja
de la lámpara. No toque los trozos de cristal, pues podría cortarse.

Si esto sucediera, póngase en contacto con su distribuidor NEC
para el recambio de la lámpara.

S-3

• Espere 60 segundos como mínimo después de apagar el proyector.
Luego, desactive el interruptor de alimentación principal, desconecte
el cable de alimentación y permita que el proyector se enfríe du­rante 60 minutos antes de reemplazar la lámpara.

¿Cuál es el contenido de la caja?

Asegúrese de que la caja contiene todos los elementos que aparecen
en la lista. Si falta alguna pieza, póngase en contacto con su distribuidor.
Por favor, guarde la caja original y los materiales de embalaje por si en
alguna ocasión necesita transportar su Proyector VT660K/VT560/
VT465.

Tapa de la lente
(24F38091)

Proyector

O
F

F
V
ID

E
O

P
O

S

W

­V

E

I

D

R

E

O

O

R

N
G
B

A
U

T
O

A
D

J
.

S
E

L
E

C
T

PJ

P
IC

T
U

R
E

HELP

A

FRE

S

P
E

EZE

C

T

PIC

MA

-MU

GN

IFY

TE

V
O

L
U

M
E

Mando a distancia
(7N900381)

Cable de alimentación
(US: 7N080206)
(EU: 7N080005)

Estuche de transporte blando
(24BS7201)

Quick

Connect

Guide

Important

Information

Sólo para Norteamérica

Tarjeta de registro
Garantía limitada

Sólo para Europa

Póliza de garantía

Cable USB
(7N520013)

Pilas

Cable de señal RGB
(7N520012)

Asa de transporte, tornillo(M4⳯2)
Destornillador para tornillos de
cabeza plana
(Asa de transporte: 24F38031)
(Tornillo: 24N06281)
(Destornillador: 24C07231)

CD-ROM
Manual del usuario

ÍNDICE

Información Importante ................................................... S-2

Precauciónes ................................................................................................................... S-2

¿Cuál es el contenido de la caja? ..................................................................................... S-3

INTRODUCCIÓN .............................................................. S-5

Introducción al proyector ................................................................................................ S-5

Denominación de las partes del proyector ...................................................................... S-6

Fijación del asa de transporte que se suministra ......................................................... S-6

Características de la parte superior ............................................................................. S-7

Descripción del panel de terminales ............................................................................ S-8

Denominación de las partes del mando a distancia ..................................................... S-9

Instalación de pilas ................................................................................................ S-10

Precauciones con el mando a distancia ................................................................. S-10

Radio de operaciones para mando a distancia sin cables ...................................... S-10

INSTALACIÓN Y CONEXIONES............................................. S-11

Cómo instalar la pantalla y el proyector ......................................................................... S-11

Cómo seleccionar una posición ................................................................................. S-11

Distancia de proyección y tamaño de la pantalla ....................................................... S-12

Cómo hacer las conexiones ........................................................................................... S-13

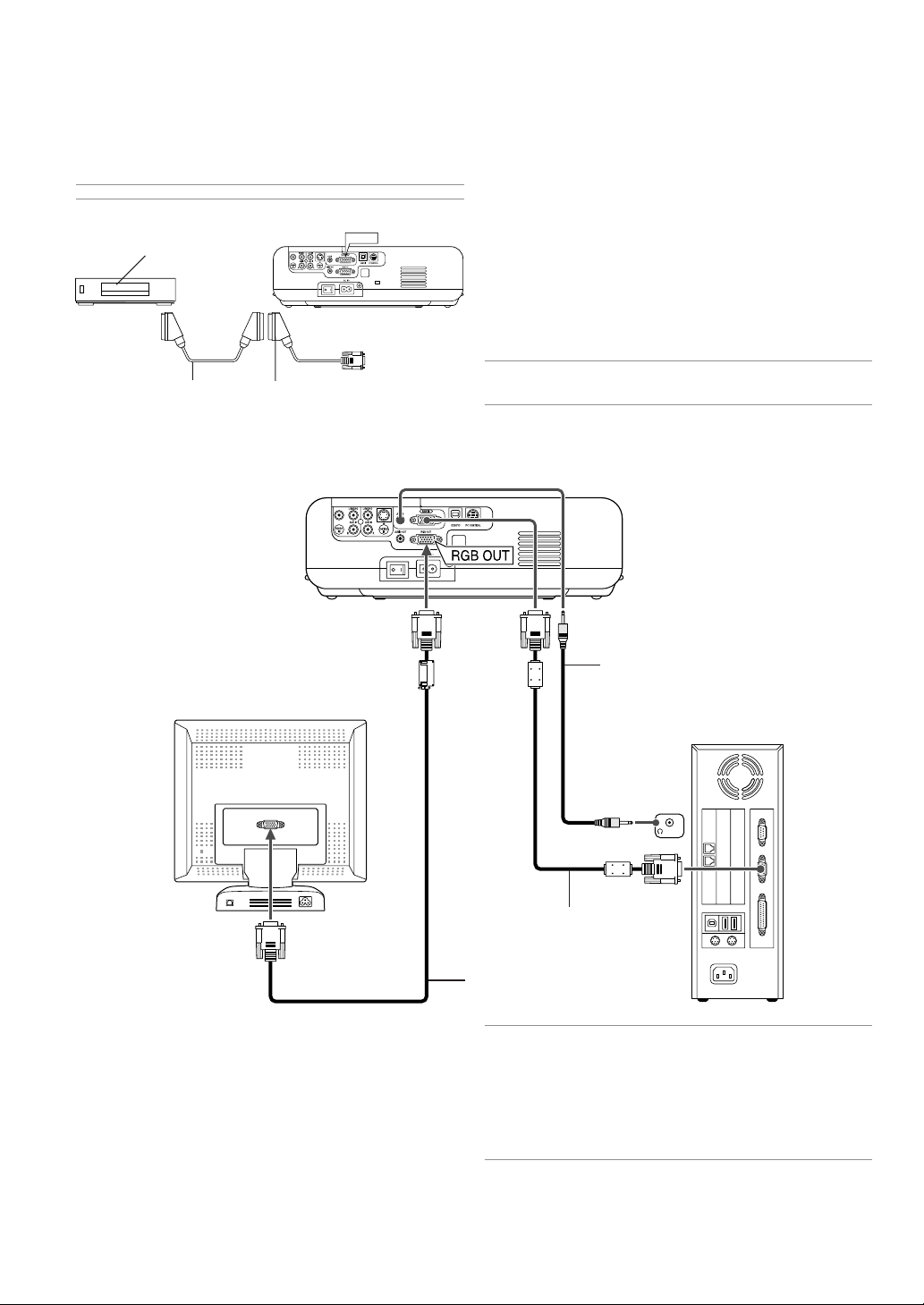

Conexión de un ordenador PC o Macintosh ............................................................... S-13

Cómo conectar la salida SCART (RGB) ...................................................................... S-14

Conexión a un monitor externo ................................................................................. S-14

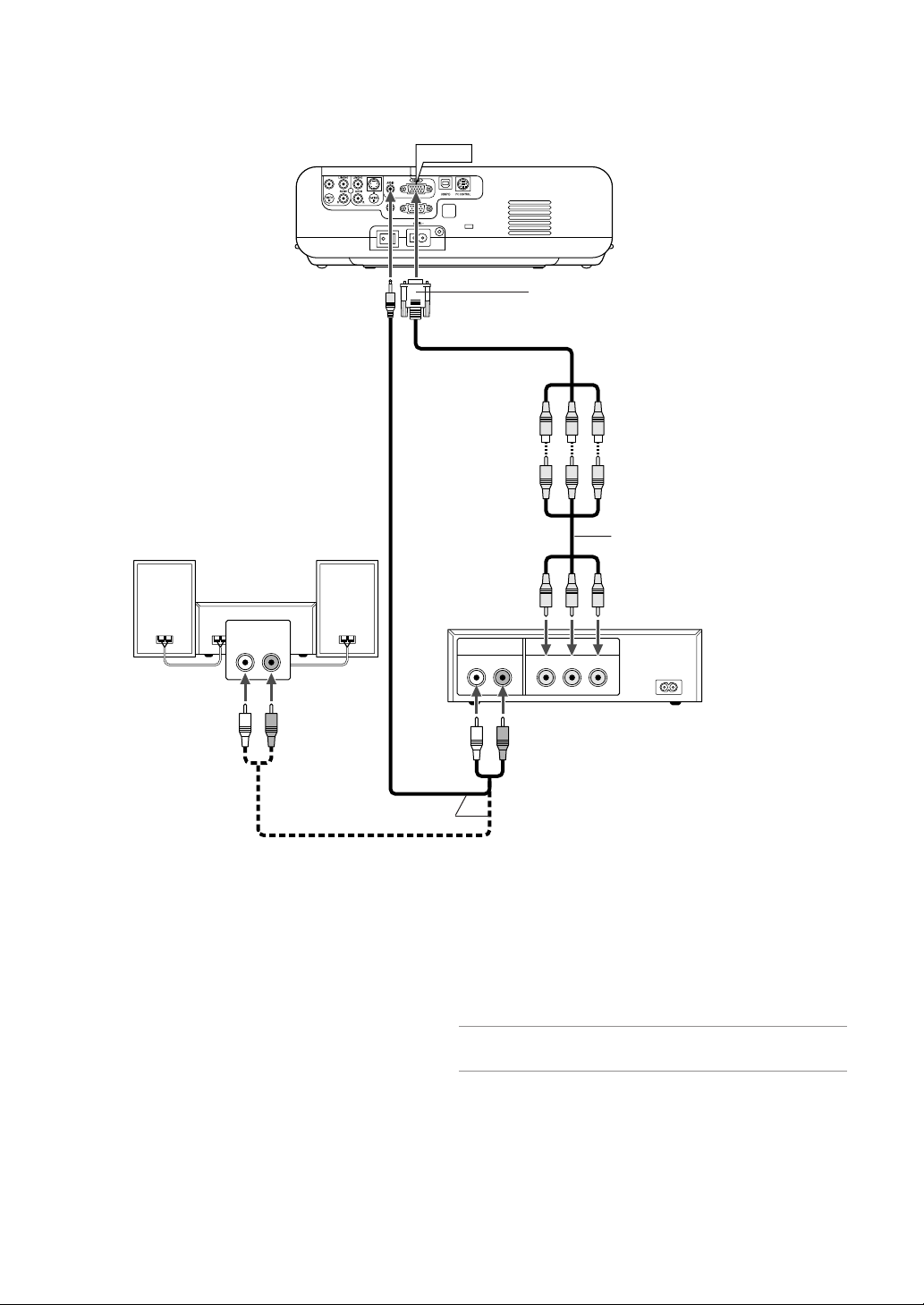

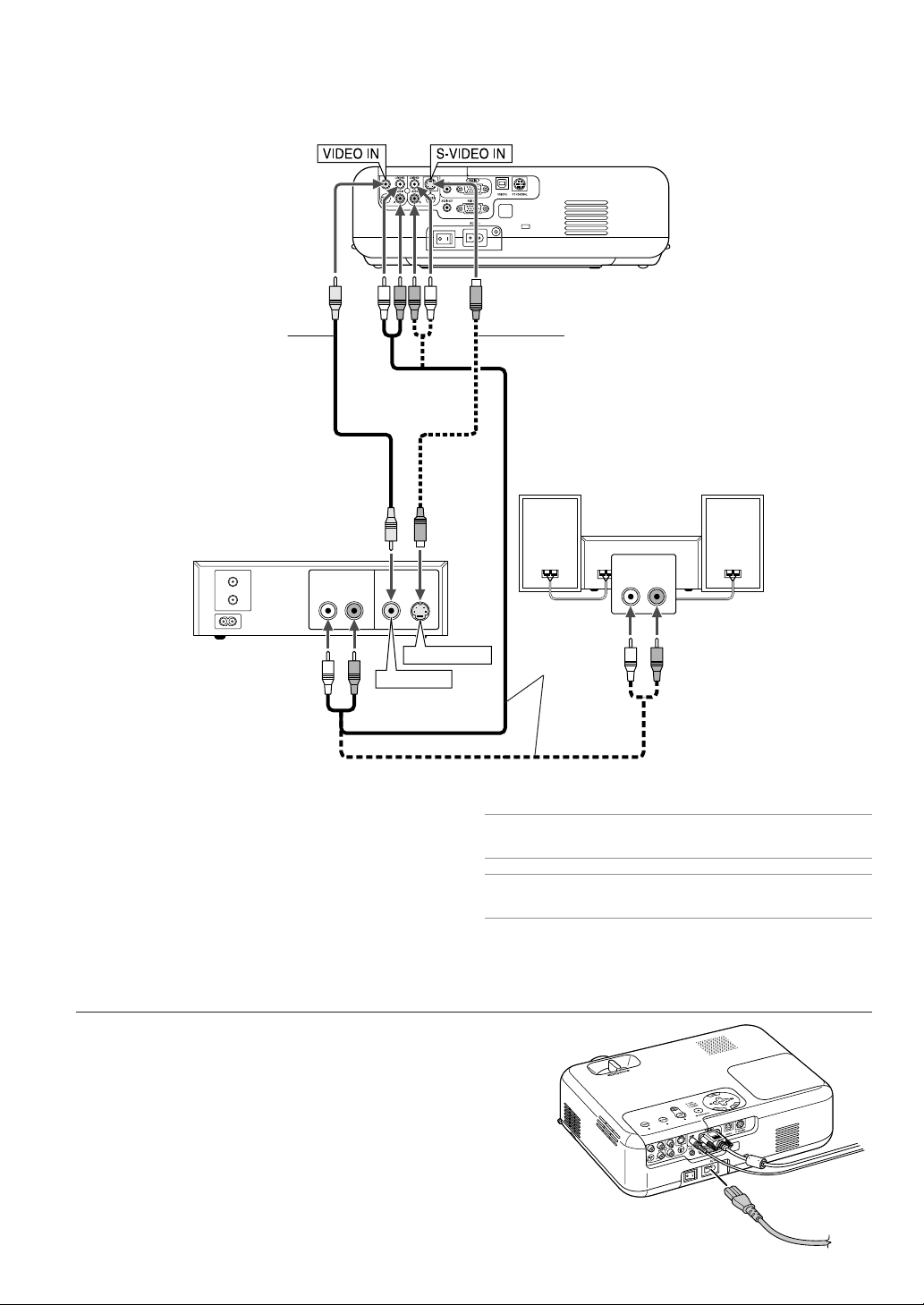

Conexión del reproductor de DVD ............................................................................. S-15

Conexión de una videograbadora o reproductor de discos láser ............................... S-16

Conexión del cable de alimentación suministrado ..................................................... S-16

PROYECCIÓN DE UNA IMAGEN (FUNCIONAMIENTO BÁSICO) ......... S-17

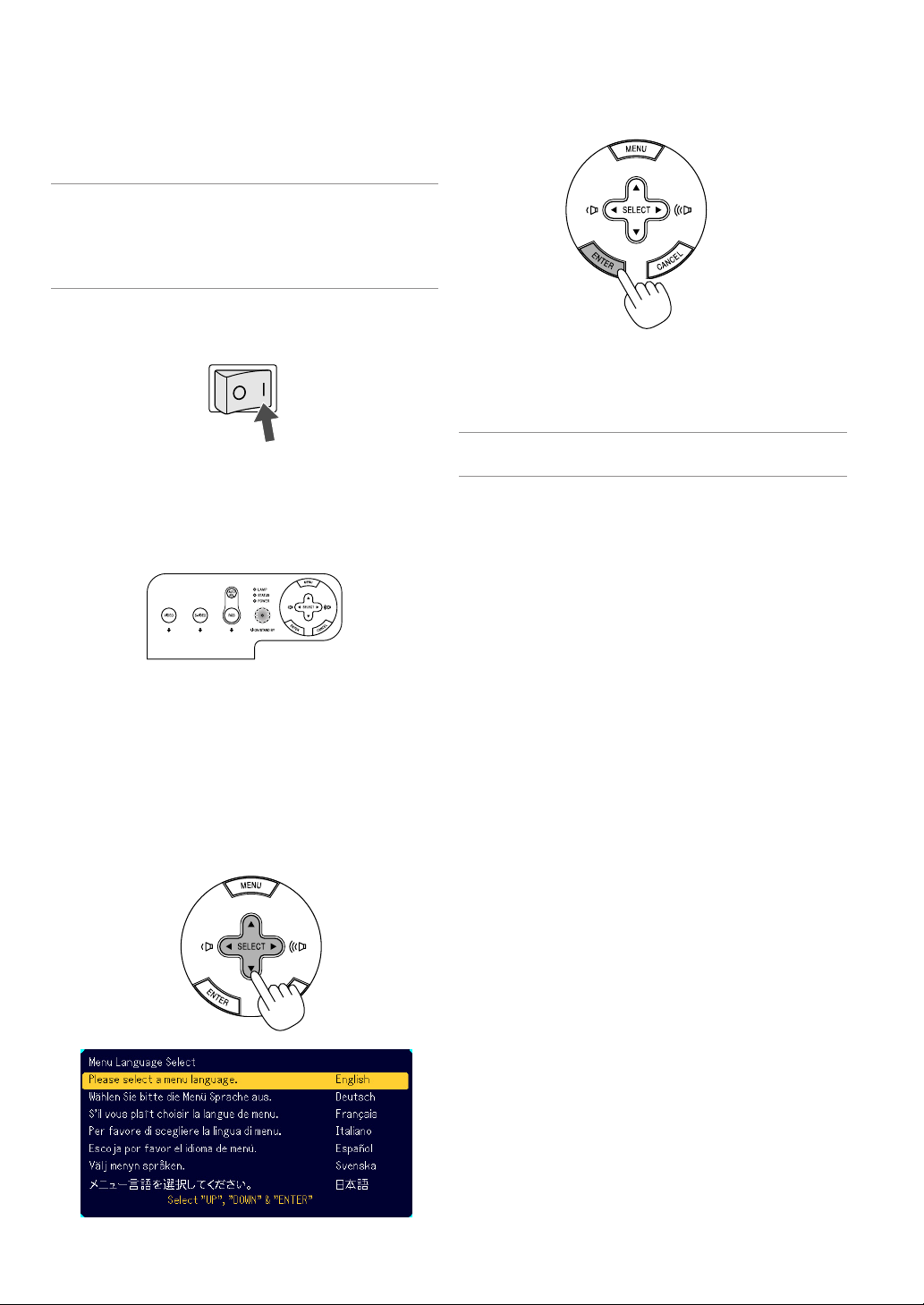

Para encender el proyector ............................................................................................ S-17

Selección de una fuente ................................................................................................ S-18

Ajuste del tamaño y la posición de la imagen ................................................................ S-18

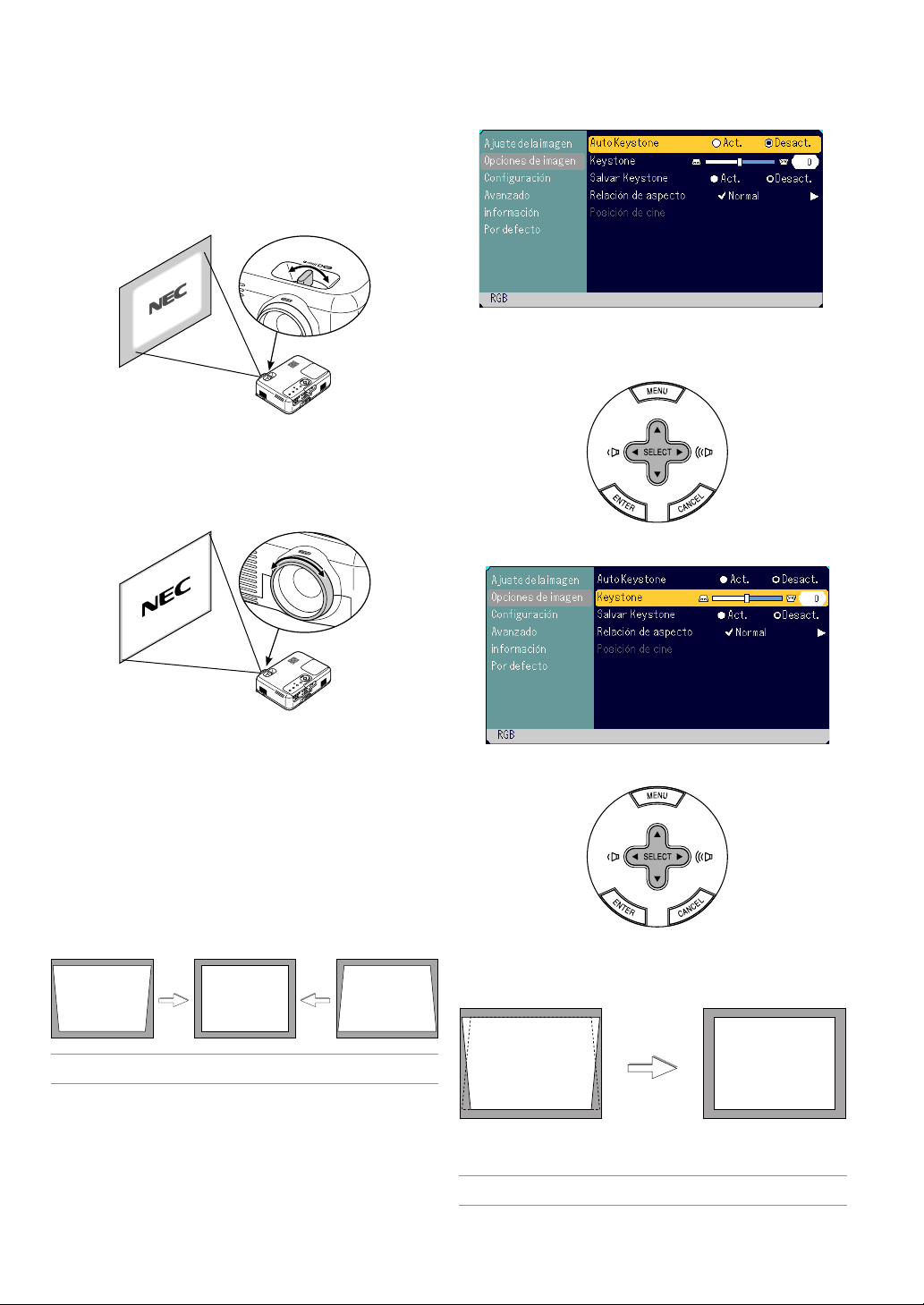

Corrección de la distorsión trapezoidal vertical ............................................................. S-19

Optimización automática de la imagen RGB .................................................................. S-20

Aumento o disminución del volumen ............................................................................ S-20

Para apagar el proyector ............................................................................................... S-20

FUNCIONES CONVENIENTES .............................................. S-21

Uso de la función de ratón remoto ................................................................................ S-21

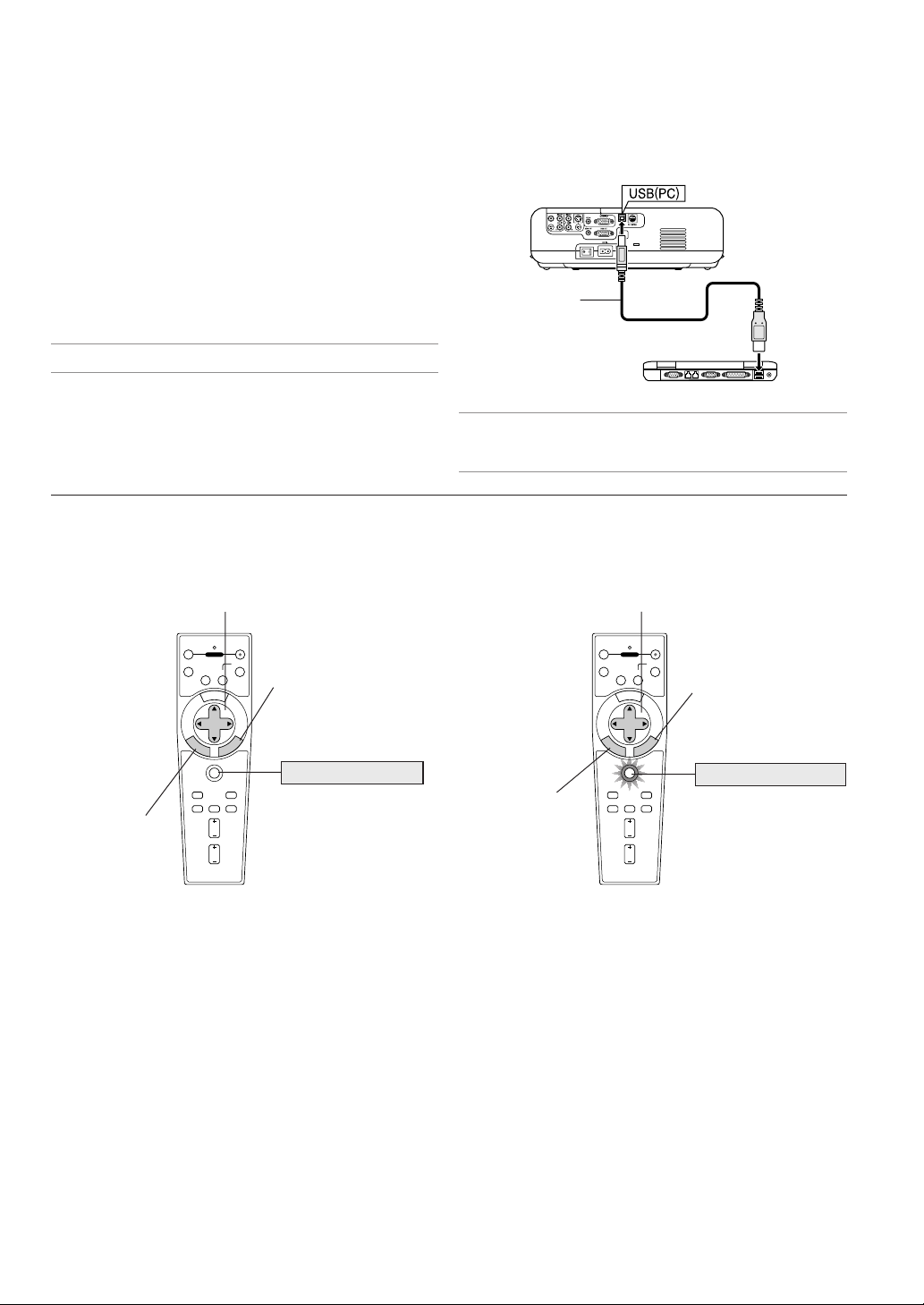

Conexión del ordenador para usar la función de “ratón remoto” ............................... S-21

Al realizar la utilizando el puerto USB ........................................................................ S-21

Cambio entre el modo de ordenador y el modo de proyector .................................... S-21

Interrupción de la imagen y del sonido ......................................................................... S-22

Congelación de una imagen .......................................................................................... S-22

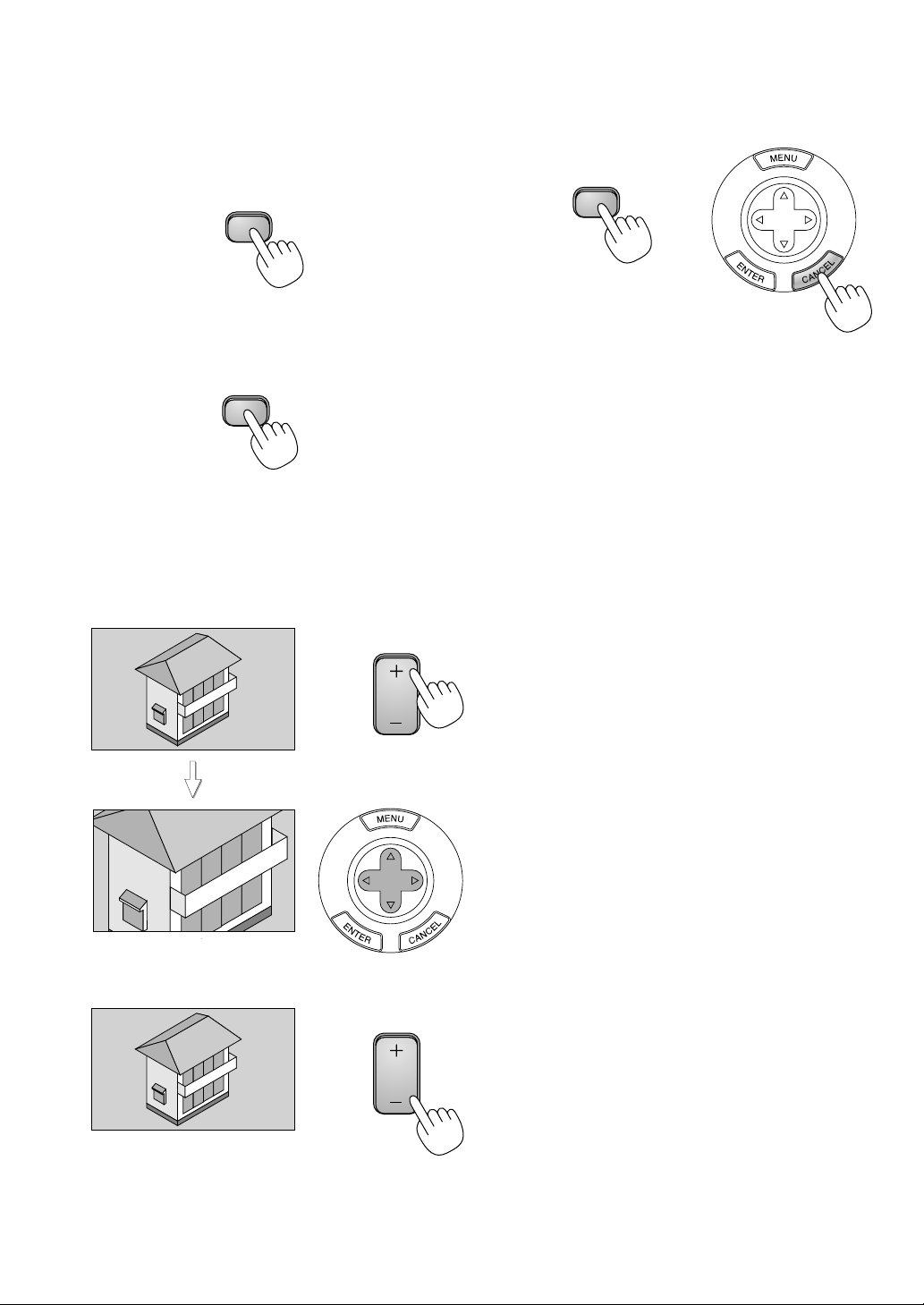

Ampliación y movimiento de la imagen ......................................................................... S-22

Para obtener información .............................................................................................. S-22

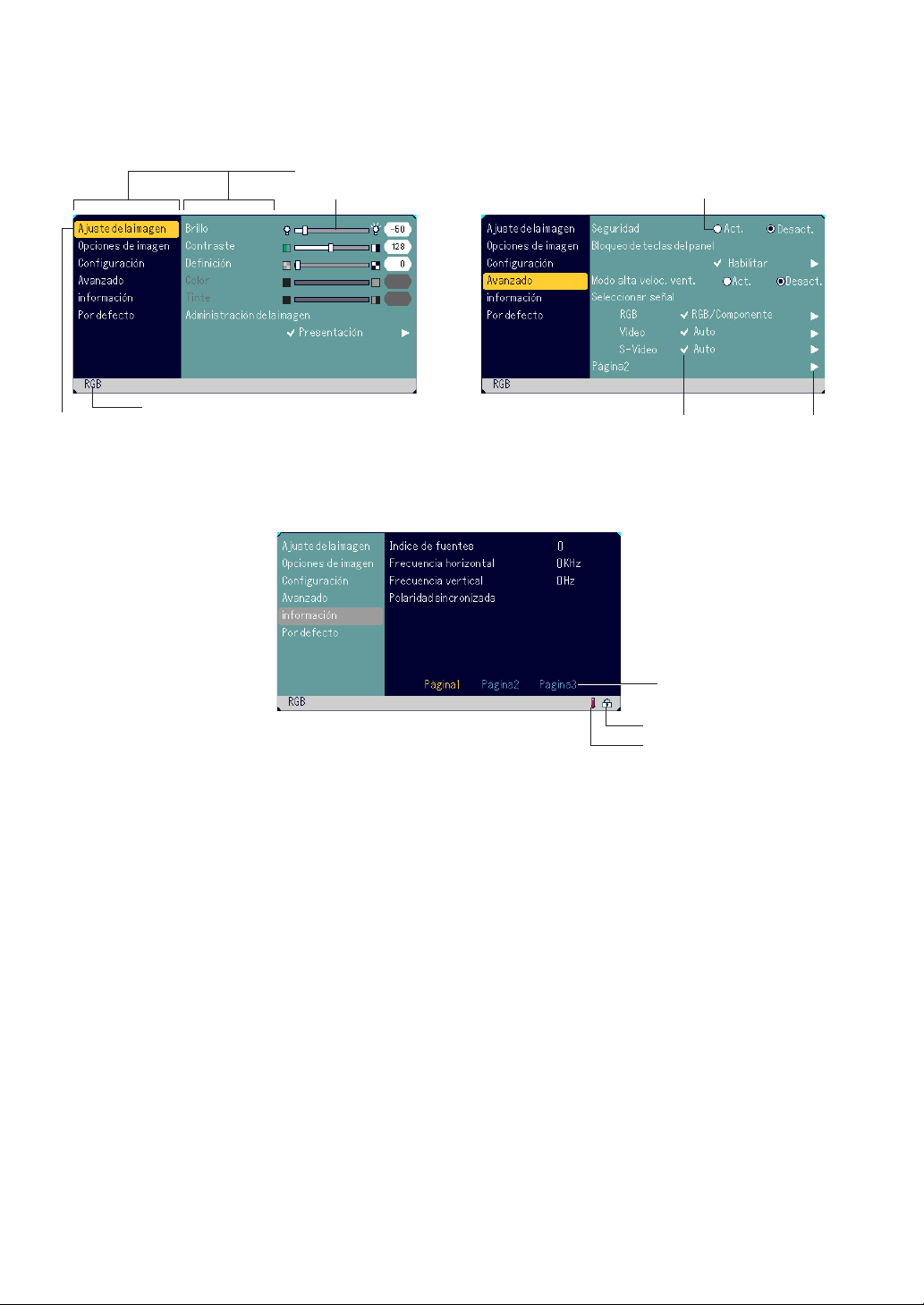

USO DEL MENÚ EN PANTALLA ............................................ S-23

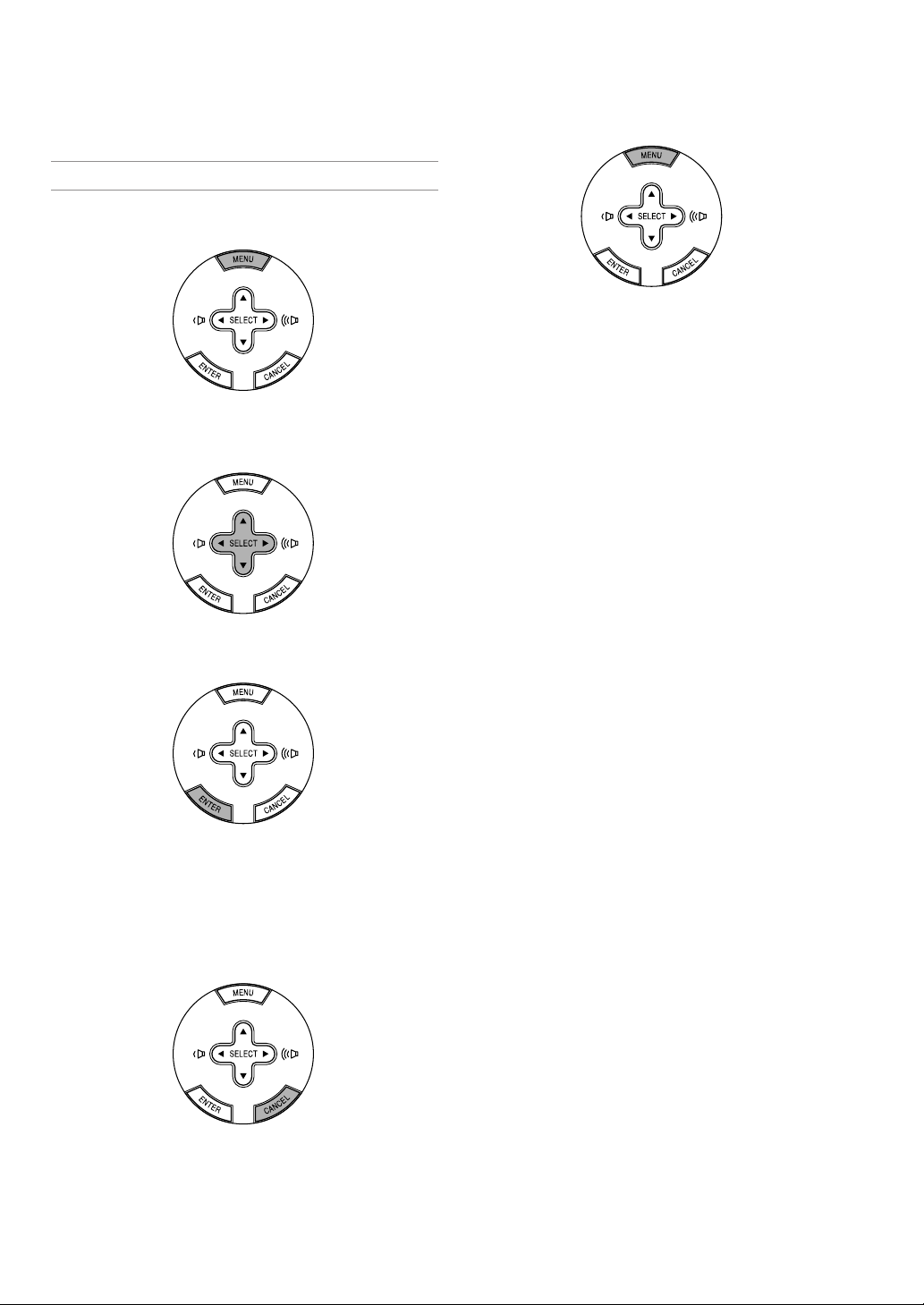

Operaciones básicas ...................................................................................................... S-23

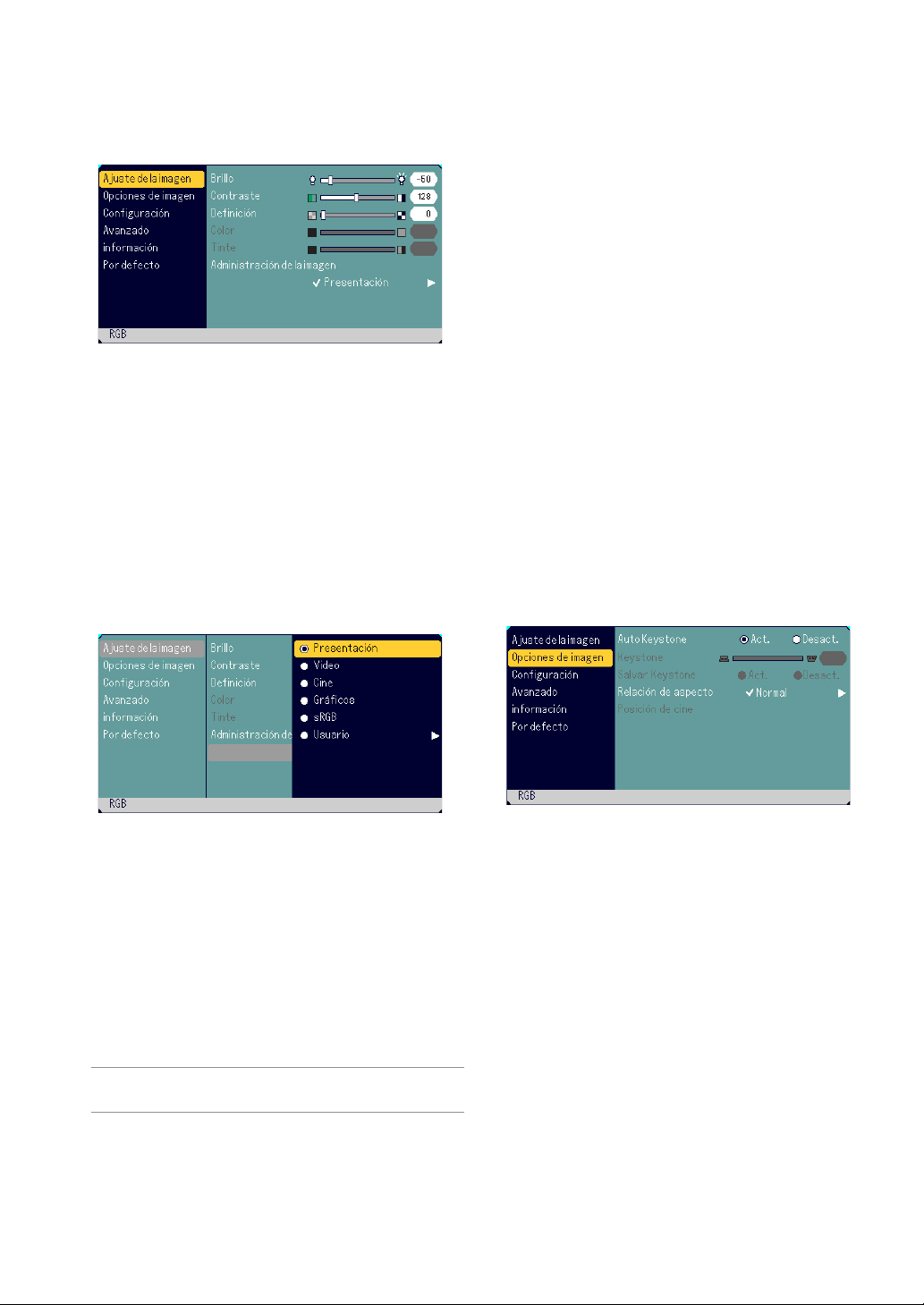

Uso de los menús ...................................................................................................... S-23

Lista de los elementos del menú ................................................................................... S-24

Elementos de los menús ............................................................................................... S-25

Descripción y funciones de los menús .......................................................................... S-26

Ajuste de la imagen ................................................................................................... S-26

Brillo / Contraste / Definición / Color / Tinte ........................................................... S-26

Administración de la imagen ................................................................................. S-26

Opciones de imagen .................................................................................................. S-26

Activación de corrección trapezoidal automática [Auto Keystone] ......................... S-26

Corrección manual de la distorsión trapezoidal vertical [Keystone] ....................... S-26

Guardar la corrección trapezoidal vertical [Salvar Keystone] ................................. S-26

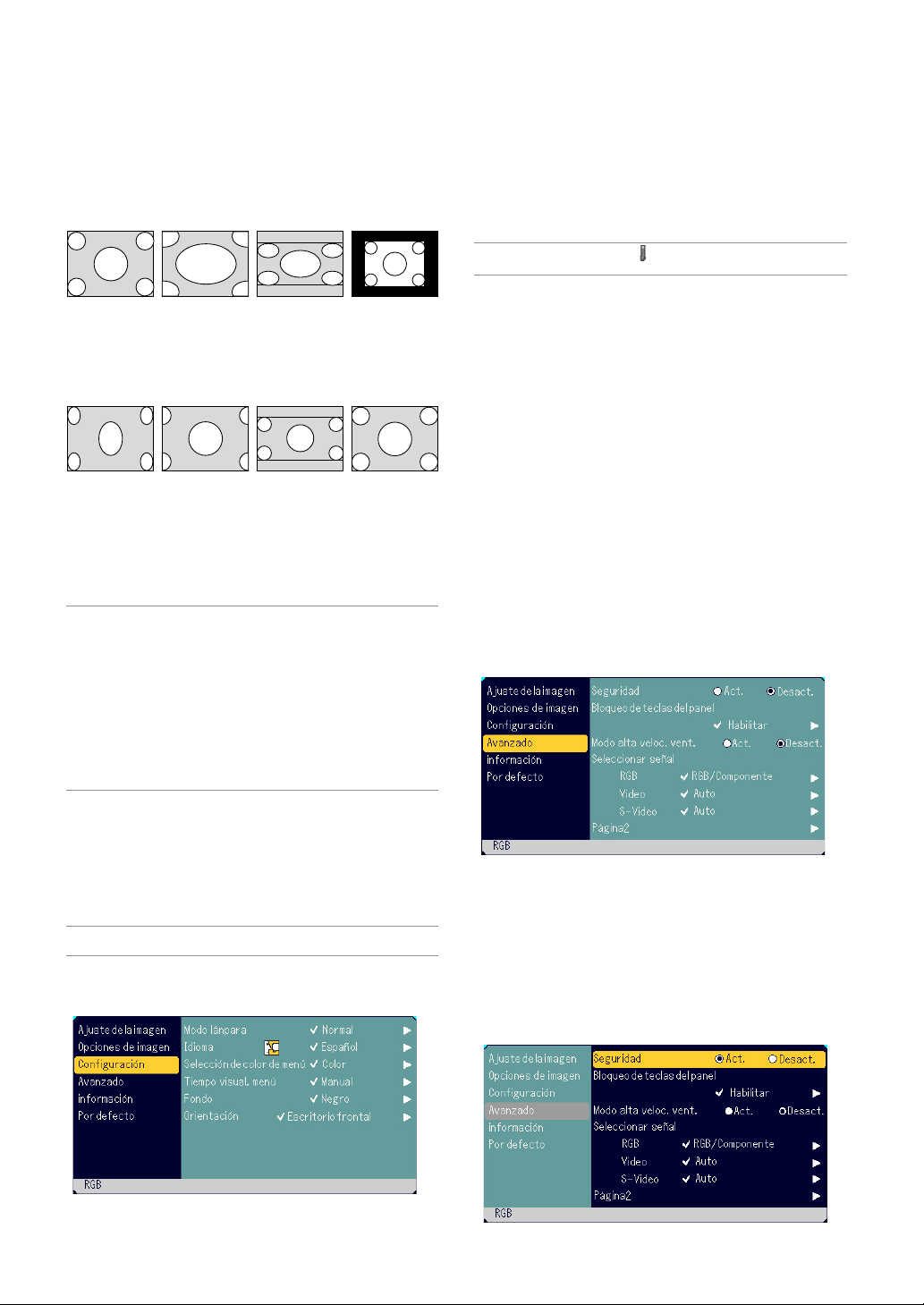

Selección de la relación de aspecto [Relación de aspecto] .................................... S-27

Ajuste de la posición vertical de imagen [Posición de cine] (sólo para Cine) ......... S-27

Configuración ............................................................................................................ S-27

Selección de modo de lámpara [Modo lámpara] ................................................... S-27

Selección de idioma para los menús [Idioma] ....................................................... S-27

Selección de color para el menú [Selección de color de menú] ............................. S-27

Selección del tiempo de visualización del menú [Tiempo visual. menú] ................ S-27

Selección de un color o logotipo para el fondo [Fondo] ........................................ S-27

Selección de la orientación del proyector [Orientación] ......................................... S-27

Avanzado ................................................................................................................... S-27

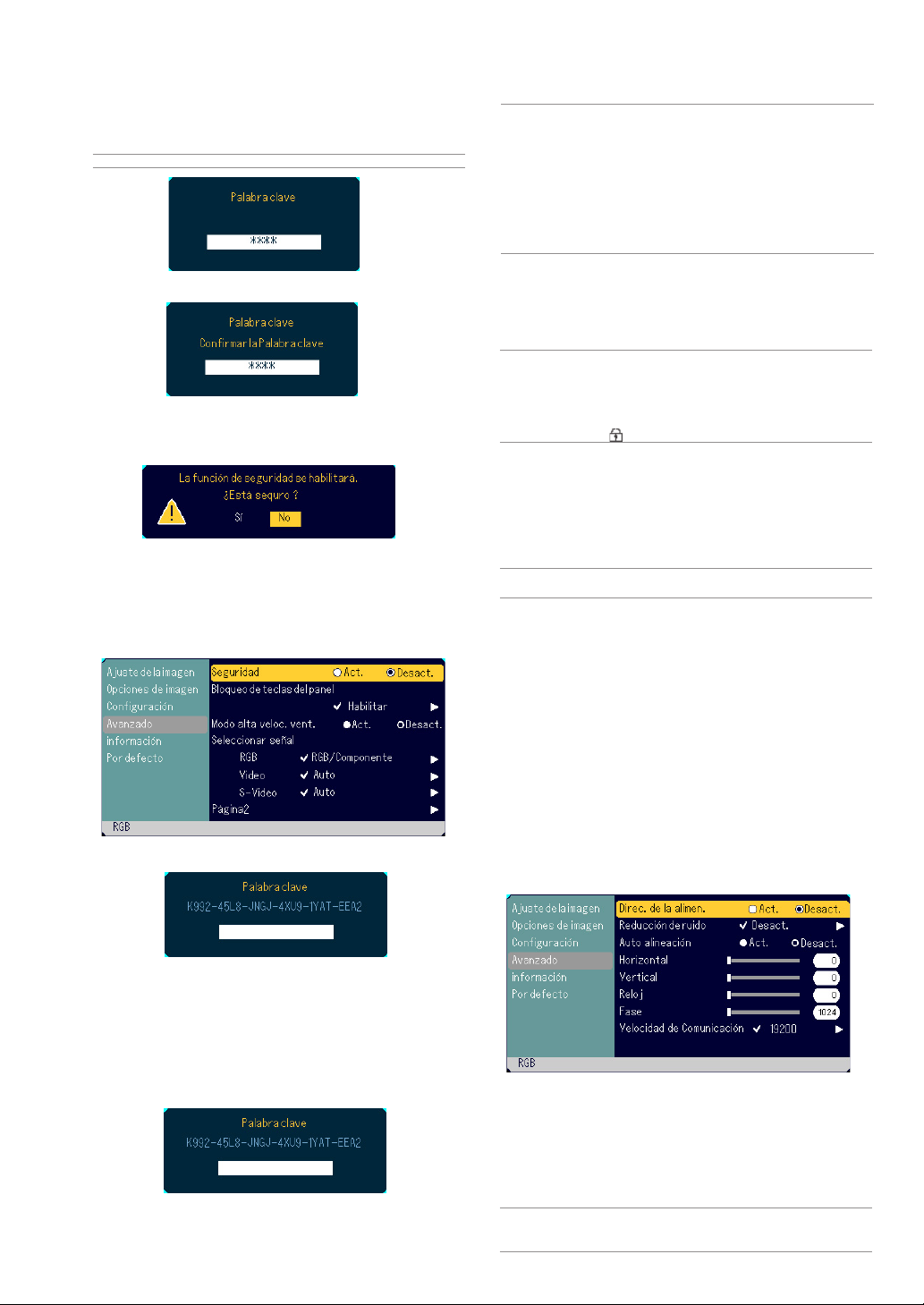

Seguridad .............................................................................................................. S-27

Inhabilitación de los botones de la cubierta [Bloqueo de teclas del panel] ............ S-28

Habilitación del modo de alta velocidad del ventilador [Modo alta veloc. vent.] .... S-28

Selección de formato de señal [Seleccionar señal] ................................................ S-28

Página2 .................................................................................................................. S-28

Habilitación de la función de gestión de energía [Direc. de la alimen.] .................. S-28

Selección del nivel de Reducción de ruido [Reducción de ruido] .......................... S-28

Habilitación de la función de ajuste automático [Auto alineación] ......................... S-29

Ajuste de la Posición y el Reloj (cuando Auto alineación esté desactivado) ........... S-29

Selección de velocidad de comunicación [Velocidad de Comunicación] ................ S-29

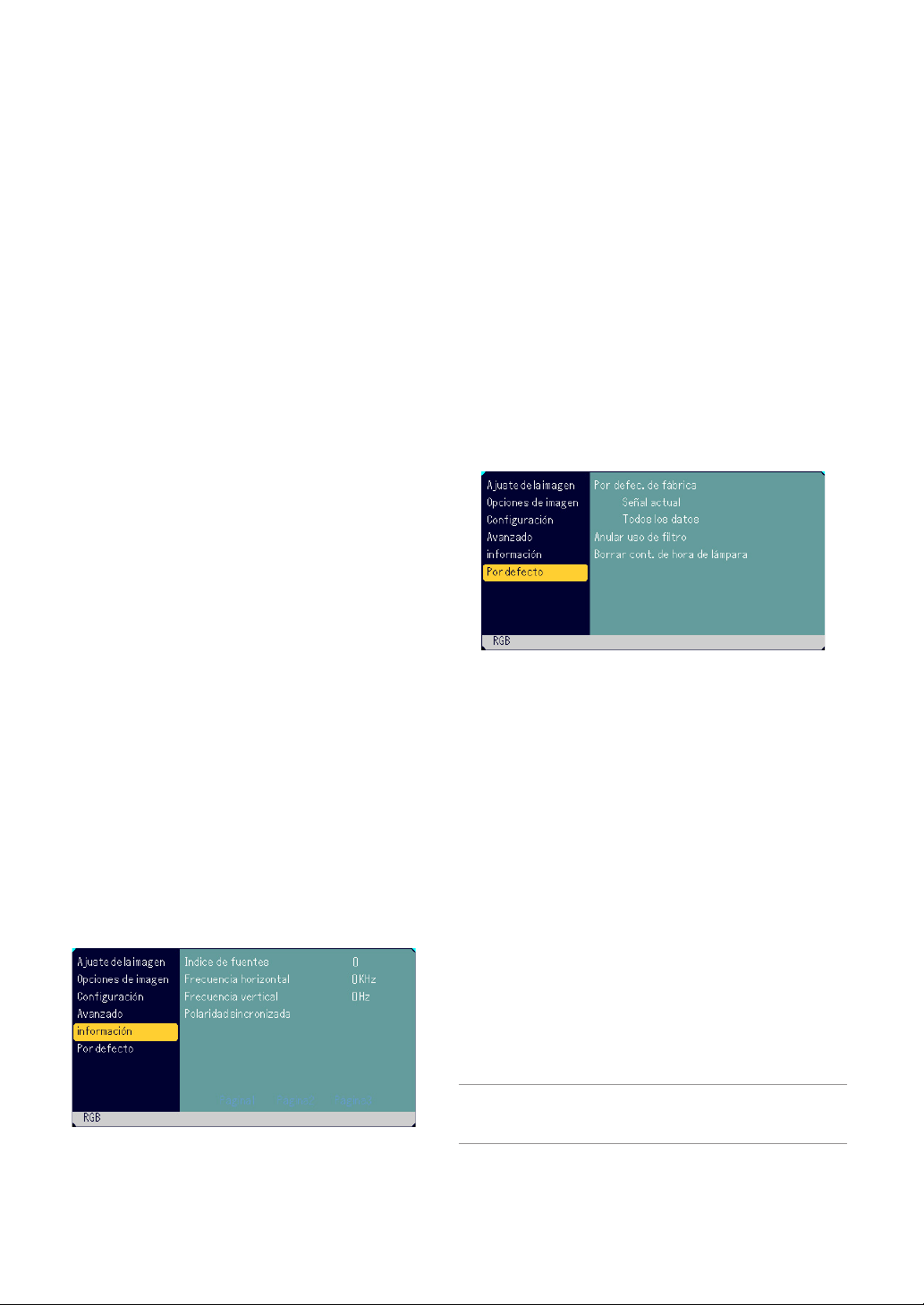

Información ............................................................................................................... S-29

Por defecto ................................................................................................................ S-29

Restablecer los Ajustes de fábrica [Por defec. de fábrica] ..................................... S-29

Anular uso de filtro [Anular uso de filtro] .............................................................. S-29

Borrado del contador de la lámpara [Borrar cont. de hora de lámpara] ................. S-29

MANTENIMIENTO .......................................................... S-30

Reemplazo de la lámpara .............................................................................................. S-30

Limpieza ........................................................................................................................ S-31

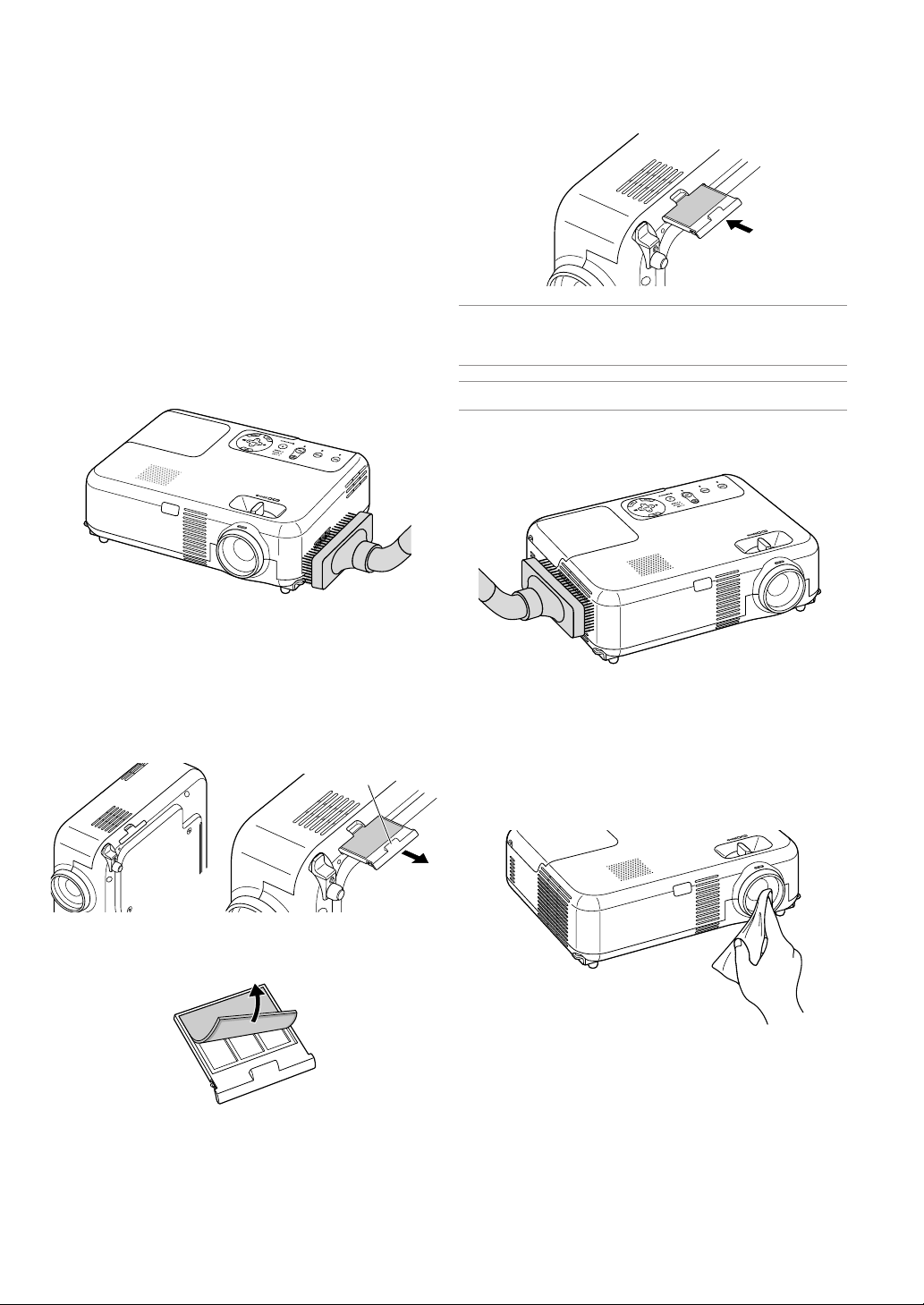

Limpieza o reemplazo del filtro .................................................................................. S-31

Limpieza de la cubierta y del objetivo ........................................................................ S-31

DETECCIÓN DE FALLOS .................................................... S-32

Indicador de alimentación (POWER) ............................................................................. S-32

Indicador de estado (STATUS) ...................................................................................... S-32

Indicador de lámpara (LAMP) ....................................................................................... S-32

Problemas comunes y sus soluciones .......................................................................... S-33

ESPECIFICACIONES ........................................................ S-34

APÉNDICE ................................................................... S-35

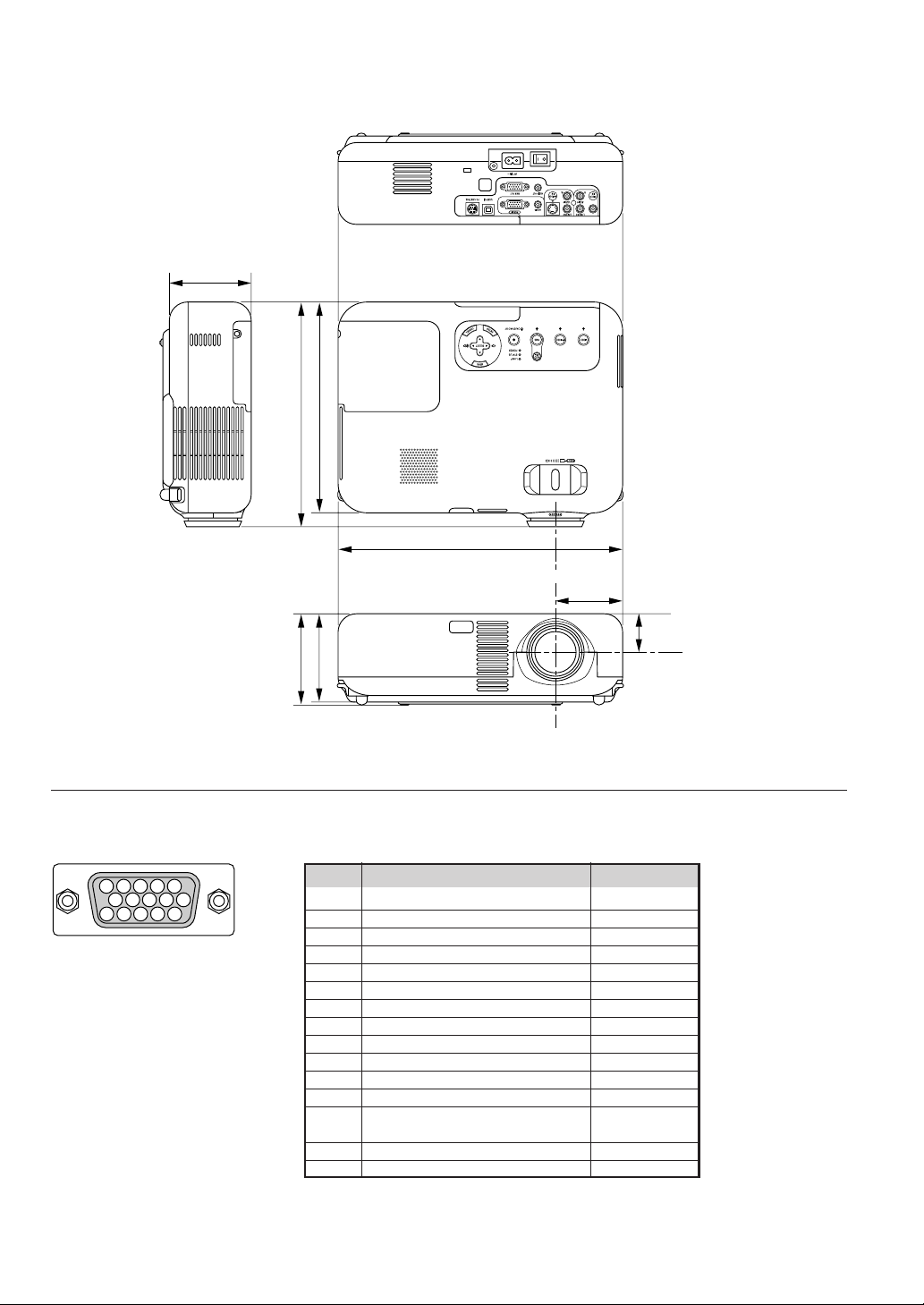

Dimensiones de la cubierta ........................................................................................... S-35

Asignación de los contactos del conector de entrada D-Sub RGB ................................. S-35

Lista de señales de entrada compatibles ....................................................................... S-36

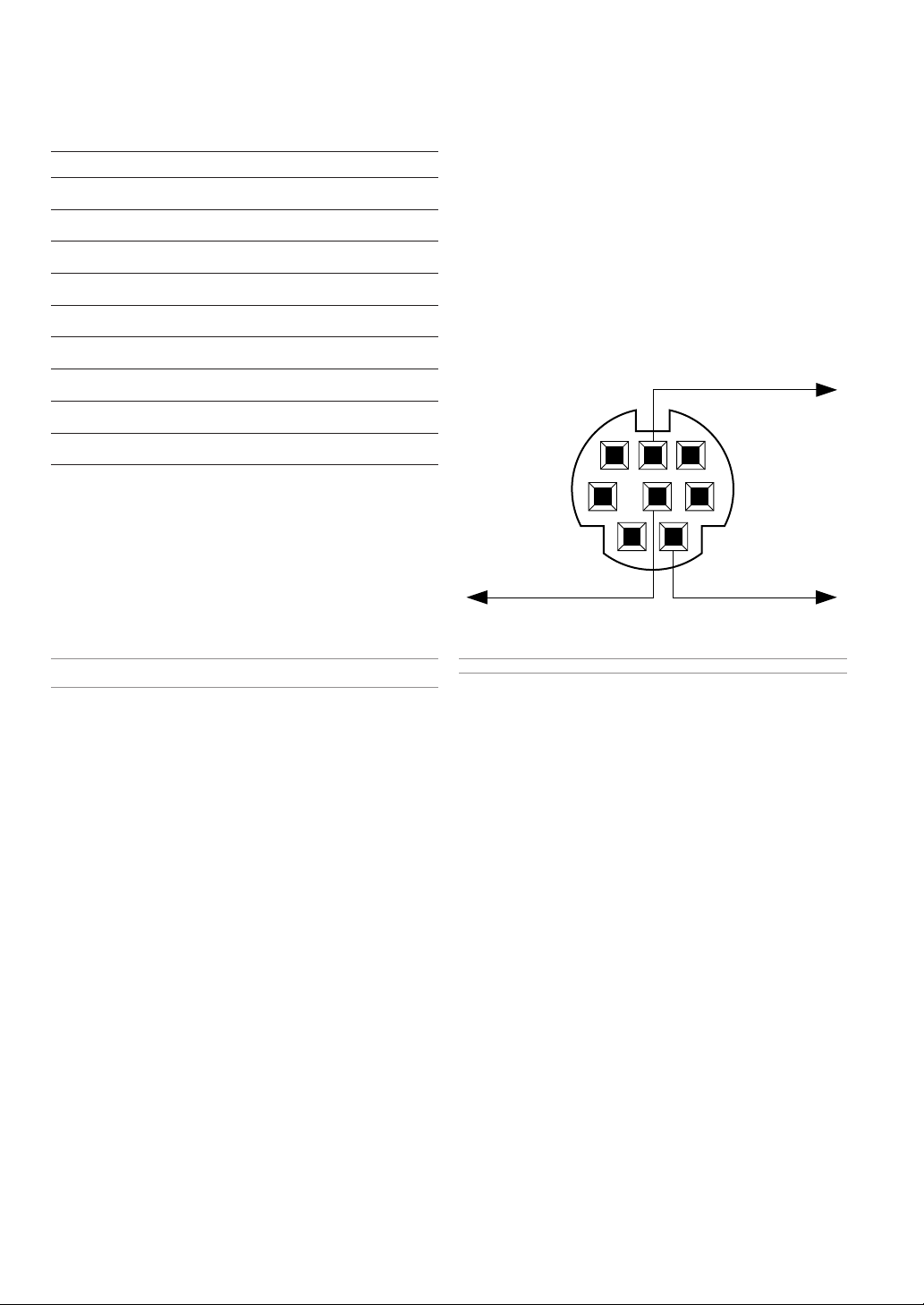

Códigos de control del PC ............................................................................................. S-37

Conexión de cables ....................................................................................................... S-37

Guía TravelCare ............................................................................................................. S-38

S-4

INTRODUCCIÓN

Introducción al proyector

Esta sección incluye una descripción general del nuevo proyector
VT660K/VT560/VT465 y describe las características y controles.

Felicitaciones por haber adquirido el proyector VT660K/
VT560/VT465

El VT660K/VT560/VT465 es uno de los mejores proyectores disponibles
en la actualidad. El VT660K/VT560/VT465 le permite proyectar
imágenes precisas en un formato de hasta 300 pulgadas (medido
diagonalmente) desde un ordenador PC o Macintosh (de sobremesa o
portátil), videograbadora, reproductor de DVD o cámara de documentos.
Puede usar el proyector en una mesa o carro, puede usar el proyector
para proyectar imágenes por detrás de la pantalla y el proyector puede
instalarse de forma independiente en el techo*
puede utilizarse sin necesidad de cables.

1

No intente instalar el proyector en el techo usted mismo.

*

El proyector debe ser instalado por técnicos cualificados para
asegurar un funcionamiento adecuado y reducir el riesgo de
lesiones corporales.

Además, el techo debe de ser lo suficientemente fuerte como
para resistir el peso del proyector y la instalación debe de
realizarse de acuerdo con las normas de construcción locales.
Por favor consulte a su distribuidor para mayor información.

Funciones que disfrutará:

• Corrección trapezoidal automática vertical hasta +/- 30 grados

• Reducción de ruido

• Lente de corta longitud focal

• 205 W lámpara (164 W en el modo Eco) : VT660K/VT465
200 W lámpara (160 W en el modo Eco) : VT560

•Teclas para la selección de fuente

• Nuevo sistema de gestión de color

• Un nuevo diseño de menú mejora la operabilidad

• Protección mediante función de seguridad
La función de seguridad impide que el proyector se utilizado por per­sonas no autorizadas.
La palabra clave impide que personas no autorizadas cambien la
configuración o los ajustes del proyector.

• La exclusiva tecnología de mezcla inteligente de pixeles Advanced
AccuBlend de NEC – una tecnología de compresión de imagen
altamente precisa – ofrece una imagen clara con resolución UXGA
(1600⳯1200) *

• Compatible con la mayoría de las señales IBM VGA, SVGA, XGA,
SXGA/UXGA (con Advanced AccuBlend)*
componente (YCbCr / YPbPr) o cualquier otra señal RGB dentro de
un margen de frecuencias horizontales de 24 a 100 kHz y un margen
de frecuencias verticales de 50 a 120 Hz. Esto incluye señales de
vídeo de los sistemas NTSC, PAL, PAL-N, PAL-M, PAL60, SECAM y
NTSC4.43.

2

Una imagen UXGA (1600⳯1200) y SXGA (1280⳯1024) se

*

muestra con la tecnología Advanced AccuBlend de NEC en el
VT660K y VT560.

Una imagen UXGA (1600⳯1200), SXGA (1280⳯1024) y XGA
(1024⳯768) se muestra con la tecnologia Advanced AccuBlend
en el VT465.

NOTA: Los sistemas de vídeo compuesto son los siguientes:
NTSC: Sistema de TV para vídeo utilizado en EE.UU. y Canadá.
PAL: Sistema de TV utilizado en Europa Occidental.
PAL-N: Sistema de TV utilizado en Argentina, Paraguay y Uruguay.
PAL-M: Sistema de TV utilizado en Brasil.
PAL60: Sistema de TV utilizado para reproducción NTSC en televisores PAL.
SECAM: Sistema de TV utilizado en Francia y Europa Oriental.
NTSC4.43: Sistema de TV usado en los países del Medio Oriente.

2

.

1

. El mando a distancia

2

, Macintosh, señales de

• El mando a distancia suministrado puede utilizarse sin cable; también
se puede usar el mando a distancia para controlar de forma
inalámbrica el ratón de un PC mediante la función incorporada de
“ratón remoto”.

• Puede controlar el proyector desde un ordenador PC utilizando un
puerto de control PC.

• El moderno diseño de la cubierta hace que el proyector sea ligero,
compacto y fácil de transportar, y que se adapte perfectamente a
cualquier oficina, sala de juntas o auditorio.

Acerca de este manual

La manera más rápida de comenzar es tomarse un tiempo y hacer todo
bien desde el principio. Tómese unos minutos para revisar el manual
del usuario. Esto le ahorrará tiempo más adelante. Al principio de cada
sección encontrará una descripción general. Si una sección no es
aplicable‚ simplemente pásela por alto.

• IBM es una marca comercial o marca comercial registrada de Inter­national Business Machines Corporation.

• Mac y PowerBook son marcas comerciales de Apple Computer, Inc.,
registradas en EE.UU. y otros países.

• Windows, Windows 98, Windows Me, Windows XP o Windows 2000
son marcas comerciales o marcas comerciales registradas de
Microsoft Corporation.

• Otros nombres de productos y compañías mencionados en este
manual de usuario pueden ser las marcas comerciales o marcas
comerciales registradas de sus propietarios respectivos.

S-5

Denominación de las partes del proyector

Altavoz monoaural (1W)

Cubierta de la lámpara
(Consulte la página S-30)

Tornillo de la cubierta

Ventilación (salida)
Por aquí es expulsado
el aire caliente.

Palanca ajustable de la pata
de inclinación
(Consulte la página S-18)

Pata de inclinación ajustable
(Consulte la página S-18)

Ventilación (entrada) /
Cubierta del filtro

Interruptor de alimentación principal
Cuando se conecta el cable de alimentación
suministrado a una toma de corriente mural
y se activa el interruptor de alimentación prin­cipal, el indicador POWER se ilumina de color
naranja y el proyector entra en modo de
espera. (Consulte la página S-17)

* Esta ranura de seguridad acepta el sistema de seguridad MicroSaver®. MicroSaver® es una marca registrada de Kensin gton Microware Inc. El

logotipo es una marca registrada propiedad de Kensington Microware Inc.

Controles (Consulte la página S-7)

Sensor del mando a distancia
(Consulte la página S-10)

CA
Conecte aquí la clavija de dos contactos
del cable de alimentación suministrado;
conecte el otro extremo del cable a una
toma de corriente mural. (Consulte la
página S-16)

Palanca de zoom

Anillo de enfocar

Lente

Palanca ajustable de la pata
de inclinación
(Consulte la página S-18)

Pata de inclinación ajustable
(Consulte la página S-18)

Tapa de la lente

Sensor del mando a
distancia (Consulte
la página S-10)

Ranura de seguridad
incorporada (

)*

Fijación del asa de transporte que se suministra

Puede transportar el proyector fijando de forma segura el asa de
transporte que se suministra en el proyector.
Para fijar el asa de transporte que se suministra, utilice el destornillador
para tornillos de cabeza plana incluido y dos tornillos.
Coloque un paño suave sobre la superficie de trabajo antes de darle la
vuelta al proyector para prevenir que se hagan rasguños en la cubierta
superior. Asegúrese de que el asa de transporte se ha fijado con la
orientación correcta como se muestra a continuación.

PRECAUCIÓN
Cuando transporte el proyector por asa de transporte, asegúrese
de que los dos tornillos que asa de transporte a la cubierta del
proyector estén apretados.

S-6

Características de la parte superior

765 10

8

2 3 4 11

1319 12

1. Botón POWER (ON/STAND BY) ( )
Use este botón para encender/apagar el proyector cuando la
alimentación principal está conectada y el proyector se encuentra
en modo de espera.
Para encender el proyector, mantenga pulsado este botón durante
un mínimo de dos segundos. Para apagar el proyector, pulse dos
veces el botón.

2. Indicador POWER
Cuando este indicador está de color verde, significa que el proyector
está encendido; cuando el indicador está de color naranja, el proyector
se encuentra en modo de espera. Para más detalles, consulte la
sección “Indicador de alimentación” en la página S-32.

3. Indicador STATUS
Si esta luz parpadea de color rojo rápidamente, indica que ha ocurrido
un error, que la cubierta de la lámpara no está debidamente instalada
o que el proyector se ha recalentado. Si permanece encendida de
color naranja, indica que se ha pulsado un botón del proyector
mientras la función Bloqueo de teclas del panel estaba activa. Para
más detalles, consulte la sección “Indicador de estado” en la página
S-32.

4. Indicador LAMP
Si este indicador parpadea en rojo rápidamente, le está avisando de
que la lámpara ha alcanzado el final de su vida útil. Cuando este
indicador se encienda, sustituya la lámpara lo antes posible (Consulte
la página S-30).
Si se enciende de color verde de manera constante, indica que el
modo de lámpara está ajustado a Eco. Para más detalles, consulte
la sección “Indicador de lámpara” en la página S-32.

5. Botón VIDEO
Pulse este botón para seleccionar una fuente de vídeo de una
videograbadora, reproductor DVD, reproductor de discos láser o
cámara de documentos.

6. Botón S-VIDEO
Pulse este botón para seleccionar una fuente de S-vídeo de una
videograbadora, reproductor DVD, reproductor de discos láser o
cámara de documentos.

7. Botón RGB
Pulse este botón para seleccionar una fuente RGB de un ordenador
u otro equipo conectado a su puerto RGB.

8. Botón AUTO ADJ.
Utilice este botón para ajustar la posición-H/V y pixel reloj/fase para
una imagen óptima (Consulte la página S-20).

9. Indicadores de fuente
Cuando se selecciona una de las entradas RGB, VIDEO o S-VIDEO,
el indicador de la fuente correspondiente se enciende.

10. Botón MENU
Para visualizar el menú en pantalla.

11. Botones SELECT GHFE / Volume
GH : Utilice estos botones para seleccionar el menú del ítem que

desee ajustar.

FE : Utilice estos botones para cambiar el nivel del menú

seleccionado del ítem.
Con pulsar una vez el botón E se ejecuta la selección. Cuando
no aparece ningún menú, estos botones funcionan como con­trol de volumen.

Cuando se amplíe una imagen, estos botones podrán utilizarse para
mover la imagen por la pantalla.

12. Botón ENTER
Ejecuta su selección de menú y activa ítems seleccionados desde el
menú.

13. Botón CANCEL
Al pulsar este botón volverá al menú anterior.
Mientras esté en el menú principal, al pulsar este botón el menú se
cerrará.

S-7

Descripción del panel de terminales

712 8

3456

1.

Conector de entrada RGB IN / componente (mini D-Sub de 15 contactos)

Conecte su ordenador u otros equipos RGB analógicos, tales como
ordenadores compatibles con IBM o Macintosh. Use el cable RGB
suministrado para conectar el ordenador. Este conector también
cumple la función de conector de entrada de componente que permite
conectar una salida de vídeo de componente de un equipo tal como
un reproductor de DVD. Este conector también admite señales de
salida SCART. Consulte la página S-14 para más detalles.

2. RGB Miniconector de entrada AUDIO (miniclavija estéreo)
Aquí es donde se conecta la salida de audio del ordenador o
reproductor de DVD cuando está conectada a la entrada RGB. Se
necesita un cable de audio (disponible en el comercio).

3. Conector de salida RGB OUT (mini D-Sub de 15 contactos)
Puede utilizar este conector para proyectar la imagen de su ordenador
a un monitor externo desde la fuente de entrada RGB.
Este conector emite la señal RGB en el modo de espera.

8. Puerto PC CONTROL (DIN 8 contactos)
Utilice este puerto para conectar su PC para controlar su proyector.
Esto le permite utilizar su PC y el protocolo de comunicación serial
para controlar el proyector. Si está usted escribiendo su propio
programa, los códigos de control del PC típicos están en la página
S-37.

4. Miniconector de salida AUDIO OUT (miniclavija estéreo)
Puede utilizar esta clavija para habilitar la salida de sonido desde la
fuente seleccionada actualmente (RGB, VIDEO o S-VIDEO). El nivel
de sonido de salida puede ajustarse de acuerdo con el nivel de sonido
del altavoz interno.
Tenga en cuenta que este conector no se podrá utilizar como un
conector de auriculares.
(Cuando se conecte el equipo de audio, el altavoz del proyector se
desactivará.)
Cuando se inserte una miniclavija en este conector, las señales de
audio izquierda y derecha no se mezclarán, sino que se separarán.
Por ejemplo, cuando se inserte una miniclavija en el conector AU­DIO IN solamente, sólo saldrá el sonido izquierdo.

5. Conector de entrada S-VIDEO IN (mini DIN de 4 contactos)
Aquí es donde se conecta la entrada S-Vídeo de una fuente externa
tal como una videograbadora.

NOTA: S-Vídeo ofrece colores más reales y mayor resolución que el formato
tradicional de vídeo compuesto.

S-VIDEO Conectores de entrada AUDIO R/L (RCA)
Aquí están las entradas de audio del canal izquierdo y derecho para
sonido estéreo de una fuente S-Vídeo.

6. Conector de entrada VIDEO IN (RCA)
Conecte una videograbadora, reproductor de DVD, reproductor de
discos láser, o cámara de documentos aquí para proyectar el vídeo.

VIDEO Conectores de entrada AUDIO R/L (RCA)
Aquí están las entradas de audio del canal izquierdo y derecho para
sonido estéreo de una fuente de Vídeo.

7. Puerto USB (PC) [Tipo B]
Conecte este puerto al puerto USB (tipo A) de su PC utilizando el
cable USB suministrado. Puede controlar las funciones del ratón del
ordenador desde el mando a distancia.

S-8

Denominación de las partes del mando a distancia

NOTA: Si usa un ordenador Macintosh, puede hacer clic botón CANCEL (derecho)
o ENTER (izquierdo) para activar el ratón.

1

2

3

8
7

9

12

10

11

OFF ON

4

5

VIDEO

POWER

S-VIDEO

AUTO ADJ.

RGB

6

N

U

E

M

SELECT

E

N

T

E

R

L

E

C

N

A

C

PJ

13

14

16

19


HELP

ASPECT

FREEZE PIC-MUTE

MAGNIFY

VOLUME

15

18
17

20

1. Transmisor infrarrojo
Dirija el mando a distancia hacia el sensor de mando a distancia
situado en la cubierta del proyector.

2. LED
Destella cuando cualquier botón es pulsado.

3. Botón POWER ON
Si la alimentación principal está conectada, puede utilizar este botón
para encender o apagar el proyector.

NOTA: Para encender el proyector, mantenga pulsado el botón POWER ON
durante al menos dos segundos.

4. Botón POWER OFF
Puede usar este botón para apagar el proyector.

NOTA: Para apagar el proyector, pulse dos veces el botón POWER OFF.

5. Botón VIDEO
Pulse este botón para seleccionar una fuente de vídeo de una
videograbadora, reproductor DVD, reproductor de discos láser o
cámara de documentos.

6. Botón S-VIDEO
Pulse este botón para seleccionar una fuente de S-vídeo de una
videograbadora.

7. Botón RGB
Pulse este botón para seleccionar las entradas RGB.

8. Botón AUTO ADJ.
Utilice el botón para ajustar una fuente RGB para obtener una buena
calidad de imagen. Consulte la página S-20.

9. Botón MENU
Muestra el menú para diversas configuraciones y ajustes.

10. Botón SELECT GHFE (Ratón)
Cuando el proyector se encuentra en el modo de ordenador, estos
botones funcionan como el ratón de un ordenador.
Cuando se encuentre en el modo de proyector, indicado por la
iluminación del botón PJ. Consulte la página S-21.

GH : Utilice estos botones para seleccionar el menú del ítem que

desee ajustar.

FE : Utilice estos botones para cambiar el nivel del menú

seleccionado del ítem. Con pulsar una vez el botón E se
ejecuta la selección. Cuando no aparece ningún menú, estos

botones funcionan como control de volumen.
Cuando se amplíe una imagen, estos botones podrán utilizarse para
mover la imagen por la pantalla.

11. Botón ENTER (clic izquierdo)
Cuando se encuentre en el modo de ordenador, este botón funcionará
como el botón izquierdo del ratón. Cuando pulse este botón y lo
mantenga presionado durante al menos 2 segundos, se establecerá
el modo de desplazamiento. Cuando se encuentre en el modo de
proyector, indicado por la iluminación del botón PJ: Use este botón
para introducir la opción que haya seleccionado en el menú. Al pul­sar el botón ENTER se ejecuta la selección. Consulte la página S-7.

12. Botón CANCEL (clic derecho)
Cuando se encuentre en el modo de ordenador, este botón funcionará
como el botón derecho del ratón. Cuando se encuentre en el modo
de proyector, indicado por la iluminación del botón PJ: Al pulsar el
botón CANCEL se ejecuta la selección. Consulte la página S-7.

13. Botón PJ
Pulse este botón para cambiar la función de los botones SELECT,
CANCEL y ENTER entre el modo de proyector (botón iluminado de
color rojo) y el modo de ordenador. Pulse este botón o el botón
POWER ON/OFF, MENU, ASPECT, HELP o MAGNIFY para cambiar
al modo de proyector; el botón PJ se iluminará de color rojo. Para
volver al modo de ordenador, pulse el botón PJ otra vez. Consulte la
página S-21.

14. Botón PICTURE
Pulse este botón para visualizar la pantalla de ajuste de imagen con
opciones tales como brillo, contraste, definición, color y tinte. Consulte
la página S-26.

15. Botón ASPECT
Pulse este botón para visualizar la pantalla de selección de formato.
Consulte la página S-27.

16. Botón HELP
Proporciona la información establecida.

17. Botón FREEZE
Este botón congela las imágenes. Púlselo de nuevo para reanudar
el movimiento.

18. Botón PIC-MUTE
Este botón apaga la imagen y el sonido durante un período de tiempo
breve.
Vuelva a pulsar el botón para restaurar la imagen y el sonido.

19. Botón MAGNIFY (+) (–)
Use este botón para ajustar el tamaño de la imagen hasta un 400%.
La imagen se amplía alrededor del centro de la pantalla. Consulte la
página S-22.

20. Botón VOLUME (+) (–)
Pulse el botón (+) para aumentar el nivel de volumen, y el botón (–)
para disminuirlo.

NOTA: El ajuste predeterminado es el modo de ordenador, que le permite usar
los botones SELECT, CANCEL y ENTER como el ratón de su ordenador. Cuando
se pulsa el botón POWER ON/OFF, MENU, ASPECT, HELP o MAGNIFY el botón
PJ se ilumina de color rojo para indicar que se ha seleccionado el modo de
proyector. Si no se pulsa ningún botón antes de 60 segundos, la luz se apaga y
el modo de proyector queda cancelado.

S-9

Instalación de pilas

7m/22 pies

30

˚

30

˚

7m/22 pies

30

˚

30

˚

1. Presione firmemente la cubierta del compartimiento de las pilas y
deslícela para retirarla.

2. Retire las dos pilas antiguas e instale pilas nuevas (AA). Asegúrese
de que la polaridad (+/–) de las pilas sea correcta.

Precauciones con el mando a distancia

• Manipule el mando a distancia con cuidado.

• Si se moja el mando a distancia, límpielo y séquelo inmediatamente.

• Evite el calor y humedad excesivos.

• Cuando no vaya a usar el mando a distancia por un período
prolongado de tiempo, retire las pilas.

• No coloque las pilas al revés.

• No utilice pilas nuevas y usadas al mismo tiempo y no mezcle pilas
de distinto tipo.

Radio de operaciones para mando a distancia sin cables

3. Deslice la cubierta sobre las pilas hasta que encaje en posición. No
mezcle tipos de pilas diferentes ni pilas nuevas con usadas.

Acerca del funcionamiento del mando a distancia:

Si pulsa y mantiene pulsado el botón SELECTGHFE mientras instala
pilas nuevas, el mando a distancia podría funcionar incorrectamente.
Si ocurriera esto, extraiga las pilas y vuélvalas a instalar sin tocar el
botón SELECT.

Sensor a distancia en la
cubierta del proyector

• La señal infrarroja tiene un alcance en línea recta a nivel de la vista
de aproximadamente 22 pies/7 m, dentro de un ángulo de 60 grados
respecto del sensor de mando a distancia situado en la cubierta del
proyector.

• El proyector no responderá si hay objetos entre el mando a distancia
y el sensor o si el sensor está expuesto a alguna luz fuerte. Las pilas
débiles también pueden impedir que el mando a distancia controle
correctamente el proyector.

Mando a
distancia

S-10

INSTALACIÓN Y CONEXIONES

Esta sección describe como montar su proyector y como conectar el vídeo y las fuentes de audio.

1

Su proyector resulta muy sencillo de
configurar y de utilizar. No obstante, an­tes de comenzar primero deberá:

Instalar una pantalla y el proyector.

1
2

Conectar el ordenador o equipo de
vídeo al proyector. Consulte la página
S-13-16.

3

Conecte el cable de alimentación
suministrado. Consulte la página S-16.

2

NOTA: Antes de trasladar el proyector,
compruebe que el cable de alimentación y
demás cables estén desconectados. Al trasladar
el proyector o cuando no lo esté usando, cubra
el objetivo con la tapa de la lente.

A la toma de corriente de la pared.

3

Cómo instalar la pantalla y el proyector

Cómo seleccionar una posición

Cuanto más lejos se encuentre el proyector de la pantalla o pared, mayor será la imagen. El tamaño mínimo que puede tener la imagen es de
aproximadamente 21" (0,53 m) medido diagonalmente cuando el proyector se encuentre más o menos a 27,6 pulgadas (0,7 m) de la pared o
pantalla. El tamaño máximo que puede tener la imagen es de 300" (7,6 m) cuando el proyector se encuentre más o menos a 393,7 pulgadas (10
m) de la pared o pantalla. Use el siguiente dibujo como referencia.

Tamaño de pantalla (Unidad: cm/pulgadas)

609,6(

W

)X457,2(H)/240(

365,8(

304,8(

W

)X228,6(H)/120(

243,8(

W

)X182,9(H)/96(

203,2(

W

)X152,4(H)/80(

162,6(

W

121,9(

W

)X91,4(H)/48(

81,3(

W

)X61,0(H)/32(

61,0(

W

)X45,7(H)/24(

50,8(W)X38,1(H)/20(W)X15(H)

42,7(W)X32(H)/17(W)X13(H)

Centro del objetivo

W

)X121,9(H)/64(

W

W

)X36(H)

W

)X24(H)

W

)X18(H)

)X48(H)

487,7(

W

)X365,8(H)/192(

406,4(

W

)X304,8(H)/160(

W

)X274,3(H)/144(

W

)X90(H)

W

)X72(H)

)X60(H)

60"

40"

30"

25"

21"

0,7/27,6"

0,8/31,5"

1,0/39,4"

W

W

)X108(H)

100"

80"

1,3/51,2"

W

)X144(H)

)X120(H)

120"

2,0/78,7"

W

)X180(H)

150"

2,7/106,3"

200"

180"

3,4/133,9"

300"

240"

4,0/157,5"

Tamaño de pantalla

6,1/240,2"

5,1/200,8"

6,7/263,8"

8,1/318,9"

10,1/397,6"

S-11

Distancia (Unidad: m/pulgadas)

Distancia de proyección y tamaño de la pantalla

A continuación se muestran las posiciones relativas adecuadas del proyector y la pantalla. Consulte la tabla para determinar la posición de
instalación.

Diagrama de distancia

Altura de la
pantalla

Ancho de la pantalla

Diagonal de la pantalla

(B)

(D)

Ángulo de
proyección (α)

Centro de
pantalla

Centro del
objetivo

Distancia de
proyección (C)

Parte inferior
de la pantalla

B = Distancia vertical entre el centro del objetivo y el centro de la pantalla
C = Distancia de proyección
D = Distancia vertical entre el centro del objetivo y el extremo de la
pantalla (fondo de la pantalla por escritorio)
α = Ángulo de proyección

NOTA: Las distancias pueden variar +/–5%.

Tamaño de la pantalla B C

Diagonal Ancho Alto

pulgadas

pulgadas

100
120
150
180
200
210
240
270
300

17

21

20

25

24

30

32

40

48

60

58

72

64

80

67

84

72

90

80

96
120
144
160
168
192
216
240

pulgadas

13
15
18
24
36
43
48
50
54
60
72

90
108
120
126
144
162
180

pulgadas

10
15
17
19
20
22
24
29
36
44
48
51
58
65
73

Gran angular – Teleobjetivo

pulgadas

5

––– - 29

6

29 - 35

7

35 - 42
47 - 57
71 - 86
86 - 103

96 - 115
101 - 121
108 - 129
120 - 144
144 - 173
181 - 217
217 - 260
241 - 290
253 - 304
290 - 348
326 - 391
363 - 400

D

pulgadas

10
12
12
14
16
17

α

Gran angular – Teleobjetivo

grados

1

––– - 10,0

1

11,8 - 9,9

2

11,7 - 9,8

2

11,6 - 9,7

3

11,5 - 9,6

4

11,4 - 9,6

5

11,4 - 9,6

5

11,4 - 9,6

5

11,4 - 9,5

6

11,4 - 9,5

7

11,4 - 9,5

9

11,4 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5

ADVERTENCIA
* La instalación del proyector en el techo debe ser realizada por

un técnico. Si desea mayor información póngase en contacto
con el distribuidor NEC.

* No intente instalar el proyector usted mismo.

• Utilice el proyector únicamente sobre una superficie sólida y nivelada.
El proyector puede ocasionar lesiones físicas o sufrir serios daños si
se cae al suelo.

• No utilice el proyector en sitios en los que haya gran variación de
temperatura. El proyector debe emplearse dentro de un margen de
temperaturas entre 32°F (0°C) y 95°F(35°C).

• No exponga el proyector a la humedad, el polvo o el humo. Esto
afectará a la imagen de la pantalla.

• Asegúrese de que haya una buena ventilación alrededor del proyector
para que el calor pueda disiparse. No cubra los orificios de ventilación
en el costado o en la parte delantera del proyector.

Tamaño de la pantalla B C

Diagonal Ancho Alto

mm

533
635

762
1016
1524
1829
2032
2134
2286
2540
3048
3810
4572
5080
5334
6096
6858
7620

mm
427
508
610

813
1219
1463
1626
1707
1829
2032
2438
3048
3658
4064
4267
4877
5486
6096

mm
320
381
457
610

914
1097
1219
1280
1372
1524
1829
2286
2743
3048
3200
3658
4115
4572

mm

130
150
180
250
370
440
490
520
550
610
740

920
1110
1230
1290
1470
1660
1840

Gran angular – Teleobjetivo

mm
––– - 740
740 - 880
890 - 1070

1200 - 1440
1810 - 2180
2180 - 2620
2430 - 2920
2550 - 3060
2740 - 3290
3050 - 3660
3660 - 4400
4590 - 5510
5510 - 6610
6130 - 7350
6440 - 7720
7360 - 8830
8290 - 9940
9210 - 11050

mm

110
120
120
130
150
180
220
270
300
310
350
400
440

D

30
40
40
60
90

α

Gran angular – Teleobjetivo

grados

––– - 10,0
11,8 - 9,9
11,7 - 9,8
11,6 - 9,7
11,5 - 9,6
11,4 - 9,6
11,4 - 9,6
11,4 - 9,6
11,4 - 9,5
11,4 - 9,5
11,4 - 9,5
11,4 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5
11,3 - 9,5

Cómo reflejar la imagen

El utilizar un espejo para reflejar la imagen del proyector le permite
disfrutar de una imagen más grande. Contacte con su distribuidor NEC
si necesita un espejo. Si está utilizando un espejo y la imagen aparece
al revés, use los botones MENU y SELECT situados en la cubierta del
proyector o los botones del mando a distancia para corregir la
orientación. (Consulte la página S-27.)

S-12

Cómo hacer las conexiones

NOTA: Si utiliza un PC portátil, asegúrese de realizar la conexión entre el proyector y el PC portátil antes de encender el ordenador portátil. En la mayoría de los casos
la señal no podrá ser emitida desde la salida RGB a menos que se encienda el PC portátil después de haber sido conectado al proyector.

* Si la pantalla queda en blanco mientras usa el mando a distancia, es probable que se deba a la acción del protector de pantalla o a la función de ahorro de energía

del ordenador.

* Si accidentalmente pulsa el botón POWER del mando a distancia, espere 60 segundos y luego pulse el botón POWER nuevamente para reanudar la operación.

Conexión de un ordenador PC o Macintosh

Del cable de señal RGB (suministrado) al

Cable audio (no suministrado)

IBM VGA o compatibles (sobremesa) o
Macintosh (escritorio)

mini conector de 15 contactos D-Sub del
proyector. Se recomienda utilizar un
amplificador de distribución, disponible en
comercios, en caso de conectar un cable
de señal más largo que el suministrado.

PHONE

NOTA: Para modelos Macintosh
más antiguos, utilice un adaptador
de contactos disponible en el
comercio (no suministrado) para
realizar la conexión al puerto de
vídeo del Mac.

La conexión del ordenador PC o Macintosh al proyector le permitirá
proyectar la imagen de la pantalla del ordenador para una presentación
excelente.
Para conectar a un PC o Macintosh, simplemente:

1. Desconecte la alimentación del proyector y del ordenador.

2. Utilice el cable de señal suministrado para conectar su ordenador
PC o Macintosh al proyector.

3. Encienda el proyector y el ordenador.

4. Si después de un período de inactividad el proyector comienza a
proyectar imágenes en blanco, puede que se deba a que el protector
de pantalla del ordenador que tiene conectado al proyector esté
instalado.

PHONE

IBM VGA o compatibles (portátil) o
Macintosh (portátil)

S-13
