СОДЕРЖАНИЕ стр.

1. Меры предосторожности ............................................................................... 104

2. Функции ........................................................................................................... 106

3. Наименования частей и их функции ............................................................. 107

4. Синхронизация с текущим временем ........................................................... 109

5. Установка текущего дня ................................................................................ 110

6. Метод установки значений дневного таймера ............................................ 111

7. Задание количества градусов для перевода назад .................................... 112

8. Настройка на Цельсий (°C)/Фаренгейт (°F) для перевода назад............... 113

9. Метод установки недельного таймера.......................................................... 114

10.Объяснение работы таймера......................................................................... 115

11. Время компенсации при прекращении подачи энергии .............................. 116

1. Меры предосторожности

• Для Вашей безопасности сначала обязательно изучите “Меры предосторожности”, описанные
ниже, и используйте пульт дистанционного управления надлежащим образом.

• Описанные здесь меры предосторожности содержат важную информацию по безопасности. Всегда
соблюдайте их.

• После того, как Вы прочитаете это руководство, держите его и руководство по установке в легко
доступном для конечного пользователя месте, где их можно найти в любой момент.
При изменении пользователя передайте данное руководство и инструкцию по установке конечному
пользователю.

Символы и терминология

ОСТОРОЖНО

ПРЕДУПРЕЖДЕНИЕ

Данный символ указывает на действия, которые могут привести к серьезной травме
или гибели в случае нарушения Вами правил использования прибора PAC-YT32PTA.

Данный символ указывает на действия, которые могут привести к травме или
повреждению имущества в случае нарушения Вами правил использования прибора
PAC-YT32PTA.

104

Специальные меры предосторожности

ОСТОРОЖНО

■ Обратитесь к вашему дилеру или техническому представителю для того чтобы они установили систему.

• Любая неточность в случае вашей собственной попытки собрать систему может привести к электрошоку
или пожару.

■ Надежно установите на опоре, которая выдержит вес контроллера.

• Если опора недостаточно прочна, контроллер может упасть и причинить травмы.

■ Обеспечьте подсоединение контроллера к соответствующему источнику питания.

• Если подсоединить контроллер к источнику питания с неподходящим напряжением, частотой и т.п., может
произойти пожар и повреждение контроллера.

■ При возникновении ненормальных условий прекратите эксплуатацию.

• Продолжение работы несмотря на ненормальные условия может привести к поломкам, поражению
электрическим током или пожару. При возникновении ненормальных условий (запаха горелого и т.п.)
прекратите эксплуатацию, выключите выключатель питания и обратитесь к обслуживающему вас дилеру
или техническому представителю.

■ Убедитесь что вмонтирование выполнено в соответствии с руководством.

• Любая неточность при сборке системы может привести к электрошоку или пожару.

■ Если контроллер больше не предполагается использовать и подлежит удалению в отходы, обратитесь к
обслуживающему вас дилеру.

■ Никогда не пытайтесь исправить или починить PAC-YT32PTA самостоятельно.

• Любая неточность, вызванная попыткой выполнить ремонт самостоятельно, может привести к

электрическому шоку или пожару.

■ Немедленно выключите прибор и свяжитесь с дилером, продавшим его, при выводе на дисплей кода ошибки
или при возникновении неполадки.

• При эксплуатации пульта дистанционного управления в таком состоянии может возникнуть пожар или

повреждение прибора.

ПРЕДУПРЕЖДЕНИЕ

■ Не устанавливайте в место открытое для утечки легковоспламеняющихся газов.

• Легковоспламеняющиеся газы аккумулируемые вокруг системы PAC-YT32PTA могут вызвать

воспламенение.

■ Не мойте с водой.

• Это может привести к неисправности.

■ Не удаляйте изоляционную пластинку из ОСП.

• Это может привести к неисправности.

■ Не используйте контроллер для специальных целей.

• Данное изделие предназначено для использования с СИСТЕМОЙ УПРАВЛЕНИЯ CITY MULTI. Данный

контроллер предназначен для использования только с системами управления кондиционированием
воздуха в зданиях фирмы MITSUBISHI. Не используйте его для других целей, например для управления
другими системами кондиционирования воздуха – это может привести к поломке.

■ Не распыляйте инсектициды и другими горючие аэрозоли на контроллер.

• Не распыляйте воспламеняющиеся аэрозоли вблизи контроллера и на контроллер. Это может привести

к пожару или взрыву.

■ Не используйте никакую специальную среду.

• Использование любой поверхности экспонируемой к маслу (включая машинное масло), пару и серному

газу может значительно ухудшить функции или вызвать повреждение компонентов системы.

■ Не трогайте кнопки на пульте управления влажными руками.

• Это может вызвать повреждение и неисправность.

■ Контроллер должен работать в указанном диапазоне рабочих температур.

• Не допускайте выхода температуры из указанного рабочего диапазона. Это может привести к серьезным

поломкам. Проверьте температурный диапазон контроллера, он указан в руководстве по эксплуатации
контроллера.

RU

105

Спасибо за покупку таймера программирования Mitsubishi Electric, предназначенного для
использования с Системой Управления CITY MULTI и кондиционером воздуха Mr. SLIM. Данный
таймер программирования имеет следующие функции.

(1) Он может быть запрограммирован на включение, выключение кондиционера воздуха или на

перевод назад, в течение периода 24 часов отрезками времени по 30 минут. Могут быть
запрограммированы две независимые схемы работы (функции таймера задержки) или 24­часовая схема работы. (Режим A, Режим Б)

(2) Схема работы таймера задержки, режимы А или Б, указанные в п. (1) выше, могут быть выбраны

на каждый день. (Функция Недельного Таймера)

2. Функции

<Спецификации таймера программирования>

Название
Модель

Внешние размеры

Метод установки
Система часов
Точность часов

Дисплей времени

Индикации Дисплей дня

Дисплей установки значений таймера
Цикл программирования
Отрезки установки времени
Число устанавливаемых точек отсчета времени

Номинальное напряжение

mm

in

Таймер программирования
PAC-YT32PTA
120 × 130 × 19
4-3/4 × 5-1/8 × 3/4
Установка на стену
Система с тактовым генератором на жидких кристаллах
± 50 сек. /месяц при 25°C (77°F)
Дисплей на жидких кристаллах
Дисплей на жидких кристаллах
Дисплей на жидких кристаллах
24 часа
30 мин.
48 точек отсчета в день
Постоянный ток в 5 Вольт ± 5 % (поступает от

пульта дистанционного управления)

106

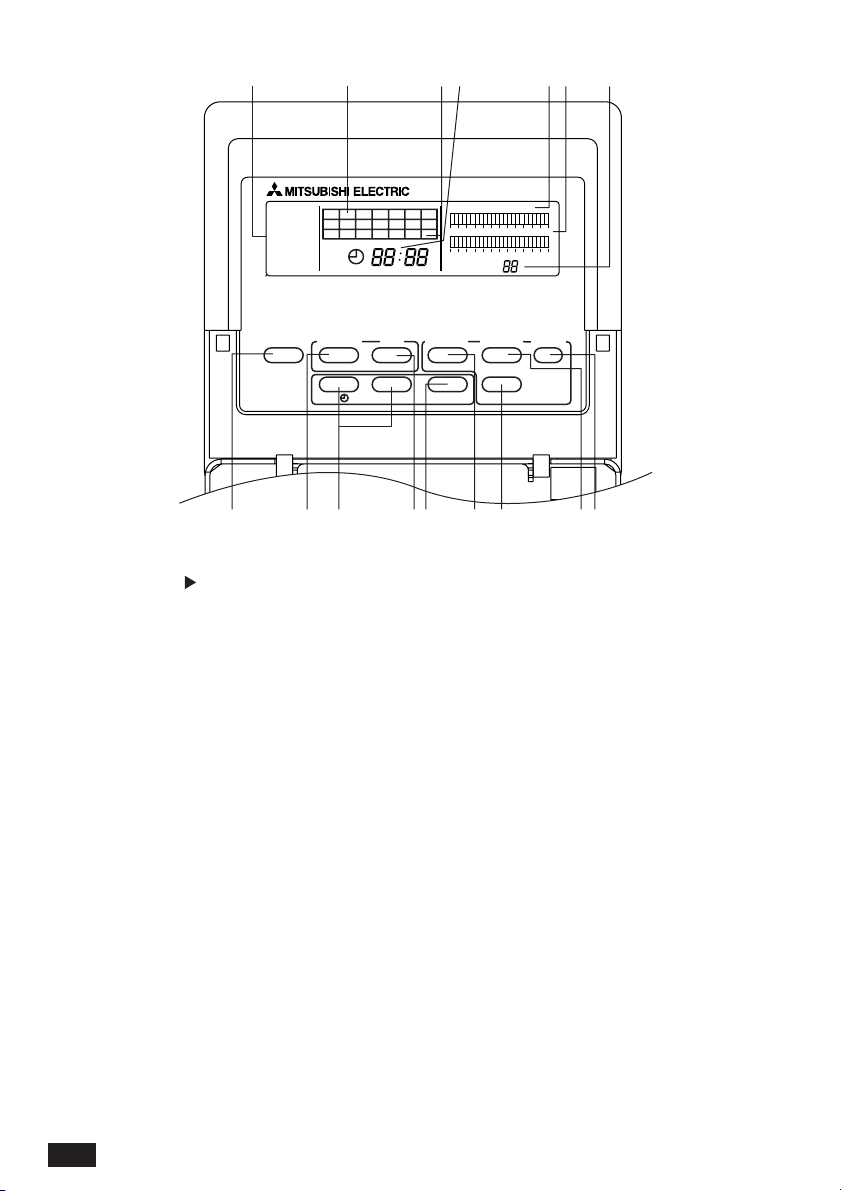

3. Наименования частей и их функции

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

ABCDEFG

1234567 89

A ДИСПЛЕЙ УСТАНОВКИ /

МОНИТОРИНГА:
Когда дисплей показывает SET
(УСТАНОВКА), можно выполнять
настройку часов, изменять день и
устанавливать ежедневные и
еженедельные значения таймера. Когда
дисплей показывает MONITOR
(МОНИТОРИНГ), все переключатели, за
исключением переключателя
УСТАНОВКА/МОНИТОРИНГ (SET/
MONITOR), становятся неактивными.
Это нормальное состояние.

B ДИСПЛЕЙ УСТАНОВКИ НЕДЕЛЬНОГО

ТАЙМЕРА:
Служит для того, чтобы воспользоваться
возможностью применения схемы
работы, заданной с помощью
УСТАНОВКИ СХЕМЫ, к различным дням
недели.

C ДИСПЛЕЙ ТЕКУЩЕГО ДНЯ:

Показывает текущий день.

D ДИСПЛЕЙ ТЕКУЩЕГО ВРЕМЕНИ:

Во время состояния МОНИТОРИНГА
(MONITOR) на дисплее показывается
текущее время.
Во время установки значения дневного
таймера на дисплее показывается
желаемое время установки таймера.

E ДИСПЛЕЙ РЕЖИМА РАБОТЫ:

Показывает режим работы.

F ДИСПЛЕЙ УСТАНОВКИ ДНЕВНОГО ТАЙМЕРА:

24 часа разделяются на 48 интервалов времени, и каждый
интервал состоит из 30 минут.
Дисплей временного интервала включает 3 схемы работы.

G ДИСПЛЕЙ ПЕРЕВОДА НАЗАД (SET BACK):

Показывает значение перевода назад.

1 Кнопка УСТАНОВКИ/МОНИТОРИНГА

С помощью этой кнопки выберите режим “MONITOR
(МОНИТОРИНГ)” или “SET (УСТАНОВКА)”.
“МОНИТОРИНГ”: Показывает текущее установленное значение

“УСТАНОВКА”: Задайте режим УСТАНОВКИ “SET” для

таймера. При этом все переключатели, за
исключением переключателя ВЫБОРА
РЕЖИМОВ, становятся неактивными. Это
нормальное состояние.

настройки часов, изменения дня и установки
значений дневного и недельного таймера.

2 Кнопка MODE A/B/OFF (НЕДЕЛЬНЫЙ ТАЙМЕР)

Используется для настройки таймера на один из дней недели.

3 Кнопка НАСТРОЙКА ЧАСОВ

Используется для настройки текущего времени.

Нажмите на кнопку [
каждом нажатии кнопки время переводится вперед на 1
минуту; непрерывное нажатие переводит время вперед по 1
минуте через каждые 0.5 секунд, и когда последняя цифра
минутного значения становится равной “0”, время переводится
вперед 10-минутными интервалами.
Кнопка [
каждом нажатии кнопки время переводится назад на 1 минуту;
непрерывное нажатие переводит время назад по 1 минуте
через каждые 0.5 секунд, и когда последняя цифра минутного
значения становится равной “0”, время переводится назад 10­минутными интервалами.

] используется для перевода времени назад. При

], чтобы перевести время вперед. При

4 Кнопка УСТАНОВКА ДНЯ

Используется для установки дня.

RU

107

ABCDEFG

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

1234567 89

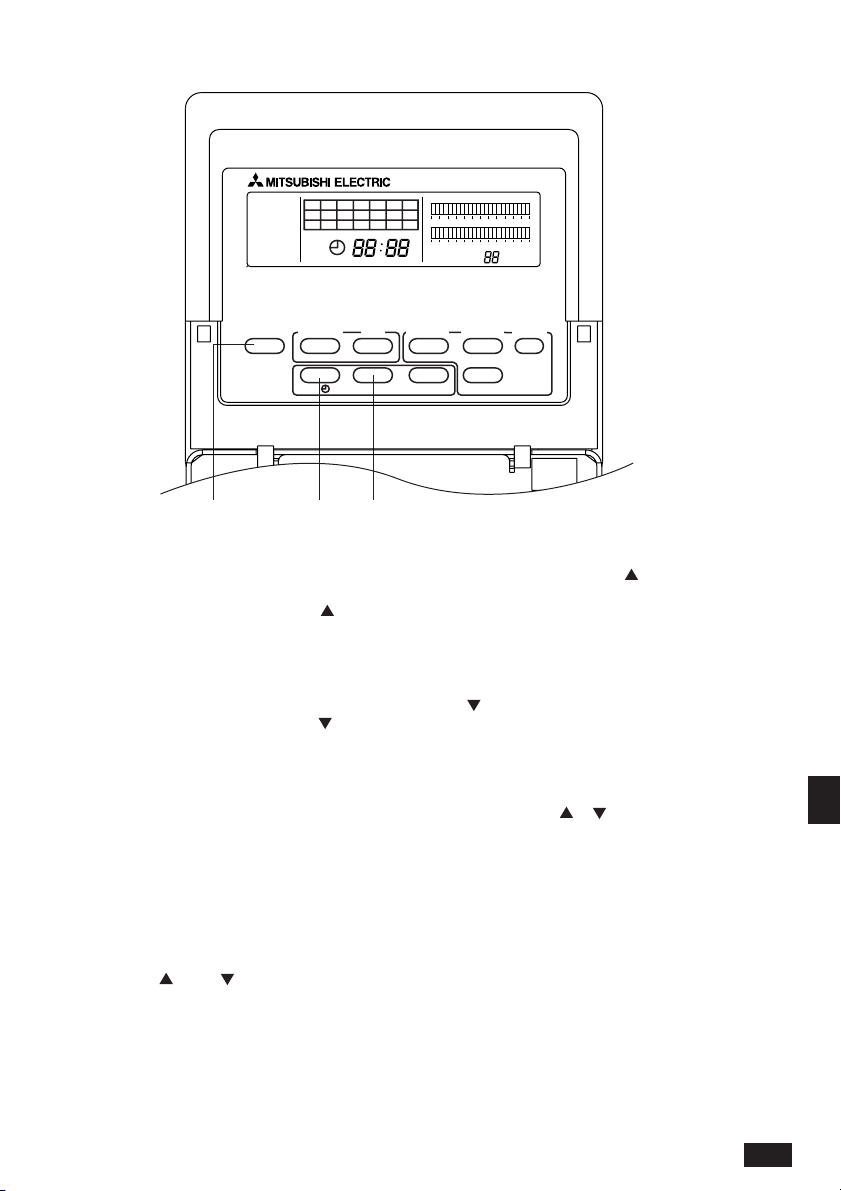

5 Кнопка УСТАНОВКА ДНЯ НЕДЕЛИ

Используется для установки дня недели.
Нажатие кнопки [

W

→

... позволяя установить день недели.

6 Кнопка ПЕРЕВОД НАЗАД (SET BACK)

Используется для перевода значения температуры назад.
Перевод назад может быть выполнен в диапазоне 1, 2, 4, 6 и 8°C (2, 4, 8, 12 и 16°F).

7 Кнопка ON/OFF/SET BACK (ВКЛ./ПЕРЕВОД НАЗАД/ВЫКЛ.)

Используется для выбора схемы установки времени.

8 Кнопка ДНЕВНОЙ ТАЙМЕР

Используется для установки значений таймера отрезками времени в 30 минут.

9 Кнопка MODE A/B (ВЫБОРА РЕЖИМОВ A, Б)

Используется для выбора режимов A или Б при задании времени работы.

] перемещает световую индикацию дня недели в такой последовательности: S

→ M → T →

108

4. Синхронизация с текущим временем

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

14 3 2

1 Нажмите на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите режим “SET

(УСТАНОВКА)”.

2 Для перевода времени вперед нажмите на кнопку НАСТРОЙКИ ЧАСОВ [ ] и затем установите

время.

• При каждом нажатии кнопки [ ] время перемещается вперед на 1 минуту. При непрерывном
нажатии кнопки время переводится вперед 1-минутными интервалами, а затем, когда
последняя цифра становится равной 0, оно переводится вперед 10-минутными интервалами.
При непрерывном нажатии, когда и первая цифра минутного значения становится равной 0,
время переводится вперед 1-часовыми интервалами.

3 Чтобы перевести время назад, нажмите на кнопку [ ] настройки времени и установите время.

• При каждом нажатии кнопки [ ] время переводится назад на одну минуту. При непрерывном
нажатии время переводится назад 1-минутными интервалами, а затем, когда последняя цифра
становится равной 0, время переводится назад 10-минутными интервалами.
При непрерывном нажатии, когда и первая цифра минутного значения становится равной 0,
время переводится назад 1-часовыми интервалами.

* В тот момент, когда нажимаются кнопки НАСТРОЙКИ ЧАСОВ [ ], [ ], цифра, показывающая

секунды, устанавливается на 0, и часы начинают работу.

4 После завершения настройки времени нажмите на кнопку [SET/MONITOR (УСТАНОВКА/

МОНИТОРИНГ)] и возвратитесь в режим “MONITOR (МОНИТОРИНГА)”.
* Как будет объяснено далее, дисплей текущего времени используется также, чтобы показывать

начальный момент временного интервала (30-минутных промежутков), который необходимо
настроить во время установки значений дневного таймера (например, в интервале от 0:00 до
0:30, на дисплее будет показано 0:00). Чтобы вернуть дисплей в режим дисплея текущего
времени из режима дисплея начального момента интервала, нажмите на кнопку НАСТРОЙКИ
ЧАСОВ [ ] или [ ] один раз, или на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и
установите режим “MONITOR (МОНИТОРИНГА)”.

RU

109

5. Установка текущего дня

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

13 2

1 Нажмите на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите “SET

(УСТАНОВКУ)”.

2 Нажатие на кнопку УСТАНОВКИ ДНЯ (TODAY) [ ] изменяет показания светящегося дисплея в

таком порядке:
Воскресенье → Понедельник → Вторник → Среда → . . .

Установите текущий день, следя за индикациями текущего дня на дисплее на жидких
кристаллах.

3 Когда процедура установки завершена, нажмите на кнопку [SET/MONITOR (УСТАНОВКА/

МОНИТОРИНГ)] и вернитесь в режим “MONITOR (МОНИТОРИНГА)”.

ПРИМЕЧАНИЕ: • При первом включении прибора, а также, если был сбой в подаче электроэнергии

в течение 48 часов или дольше, необходимо установить текущее время и день.

• Если сбой в подаче электроэнергии продолжается менее 48 часов, часы работают
на внутренней батарейке.

110

6. Метод установки значений дневного таймера

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

15 4

32

1 Нажмите на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите “SET”

(УСТАНОВКУ).

2 Нажмите на кнопку [MODE A/B (РЕЖИМ А/Б)] и выберите режим работы.
3 В этом случае будет мигать секция дисплея, показывающая текущее время. Когда Вы хотите

изменить время и нажать кнопку [DAILY TIMER (ДНЕВНОЙ ТАЙМЕР)], чтобы перевести время
на этой мигающей секции дисплея вперед, на дисплее текущего времени будет показано
начальное время установленного Вами временного интервала.

4 Задайте схему работы с помощью кнопки установки, как показано ниже.

При каждом нажатии кнопки [ON/OFF/SET BACK (ВКЛ./ВЫКЛ./ВОЗВРАТ НАЗАД)] дисплей
временного интервала изменяется в следующем порядке: “Светится” → “Отключен” → “Мигает”
→ “Светится” → ...

[Если Вы хотите включить прибор ВКЛ.]

→ Нажмите на кнопку [ON/OFF/SET BACK] один раз → Данная секция дисплея будет светиться.

[Если Вы хотите отключить прибор ОТКЛ.]

→ Нажмите два раза на кнопку [ON/OFF/SET BACK] → Данная секция дисплея погаснет.

[Если Вы хотите задать режим перевода назад]

→ Нажмите на кнопку [ON/OFF/SET BACK] три раза → Данная секция дисплея начнет мигать.

* Установка дневного таймера (Пример)

7:00~12:00, 13:30~21:00 Светится → Кондиционер включен (ВКЛ.)
21:00~3:00, 6:00~7:00 Отключен → Кондиционер отключен (ОТКЛ.)
12:00~13:30
3:00~6:00 (заштрихованная секция) Мигает → Операция перевода назад

Дисплей на жидких кристаллах

Светится

Мигает

036 912

15 16 21 24

12

5 Когда процедура установки завершена, нажмите на кнопку УСТАНОВКА/МОНИТОРИНГ [SET/

MONITOR] и возвратитесь к режиму Мониторинга.

111

RU

7. Задание количества градусов для перевода назад

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

13 2

1

Нажмите на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите режим “SET (УСТАНОВКА)”.

2

Нажмите на кнопку [SET BACK (ПЕРЕВОД НАЗАД)], затем установите количество градусов перевода назад.

• При каждом нажатии кнопки [SET BACK (ПЕРЕВОД НАЗАД)] количество градусов перевода
назад становится на 1°C (2°F) больше. Количество градусов перевода назад может быть
установлено на 1, 2, 4, 6 и 8°C (2, 4, 8, 12 и 16°F). Если его перевести вперед до 8°C (16°F), оно
возвращается по 1°C (2°F).

3 Когда процедура установки завершена, нажмите на кнопку [SET/MONITOR (УСТАНОВКА/

МОНИТОРИНГ)] и вернитесь к режиму “MONITOR (МОНИТОРИНГА)”.
В режиме мониторинга, если схема перевода назад не была задана с помощью метода установки

дневного таймера, описанного в п.6, количество градусов перевода назад не будет показано на дисплее.

4 Во время операции перевода назад изменяется дисплей установленной температуры на

стандартном пульте дистанционного управления.

* Операция перевода назад
В этом режиме задается временной интервал, в течение которого нагрузка на кондиционер воздуха
уменьшается. Во время заданного временного интервала температура во время кондиционирования
воздуха устанавливается таким образом, что она превышает обычно установленную температуру
на несколько градусов, а во время обогрева температура устанавливается так, что она на несколько
градусов ниже, чем обычно задаваемая температура. С помощью такого управления работой можно
сократить расходы на эксплуатацию кондиционера. Количество градусов перевода назад может
быть установлено на 1, 2, 4, 6 и 8°C (2, 4, 8, 12 и 16°F).

Пример) В случае кондиционирования воздуха в гостинице и т.д., при 24-часовом режиме работы

8:00 ~ 23:00 Установка работы системы кондиционирования воздуха на 26°C (79°F)
23:00 ~ 8:00 Операция перевода назад

Объем перевода назад: 2°C (4°F)

Как показано на графике справа, в течение
времени, заданного для перевода назад,
установленное значение термостата
повышается автоматически на 2°C (4°F).
Установленное значение затем возвращается
к обычному значению, после того как время
для перевода назад истекло.

112

28°C (83°F)

26°C (79°F)

8:00 23:00 8:00

Обычная
работа системы
кондиционирования
воздуха

Работа системы
кондиционирования
воздуха в
режиме
перевода назад

Обычная работа
системы
кондиционирования
воздуха

8. Настройка на Цельсий (°C)/Фаренгейт (°F) для перевода назад

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

12534

1 Нажмите кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите режим “SET

(УСТАНОВКА)”.

2 Одновременно нажмите кнопки [DAY (ДЕНЬ)] и [DAILY TIMER (ДНЕВНОЙ ТАЙМЕР)] и выберите

режим “C/F (ЦЕЛЬСИЙ/ФАРЕНГЕЙТ)”.

- Режим “C/F (ЦЕЛЬСИЙ/ФАРЕНГЕЙТ)” выключается нажатием любой кнопки, кроме [SET BACK

(ПЕРЕВОД НАЗАД)].

- Если в режиме “C/F (ЦЕЛЬСИЙ/ФАРЕНГЕЙТ)” в течение 3 минут не выполняется ни одна

операции, этот режим настройки выключается.

3 В режиме настройки “C/F (ЦЕЛЬСИЙ/ФАРЕНГЕЙТ)” мигает [SET BACK (УСТАНОВКА НАЗАД)].

В этот момент при каждом нажатии кнопки [SET BACK (ПЕРЕВОД НАЗАД)] индикация SET
BACK на дисплее переключается на SET BACK C ↔ SET BACK F. Выберите настройку,
соответствующую настройке подключенного пульта дистанционного управления .

- Если подключен пульт дистанционного управления, принадлежащий к типу устройств с

настройкой по Цельсию, выберите настройку “SET BACK C”.

- Если подключен пульт дистанционного управления, принадлежащий к типу устройств с

настройкой по Фаренгейту, выберите настройку “SET BACK F”.

4 В завершении настройки, нажмите любую кнопку, кроме [SET BACK (ПЕРЕВОД НАЗАД)], чтобы

переключиться с режима настройки “C/F (ЦЕЛЬСИЙ/ФАРЕНГЕЙТ)” в режим “SET (УСТАНОВКА)”.

5 Нажмите кнопку SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ) для возврата в режим “MONITOR

(МОНИТОРИНГ)”.

RU

113

9. Метод установки недельного таймера

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

S M TWTFS

14 3 2

1 Нажмите на кнопку [SET/MONITOR (УСТАНОВКА/МОНИТОРИНГ)] и выберите “SET

(УСТАНОВКУ)”.

2 В это время мигает верхняя часть дисплея текущего дня.

Нажмите на кнопку [DAY (ДЕНЬ)] для данной мигающей секции дисплея и установите желаемый
день.

3 Кнопка установки определяет установленные значения следующим образом.

При каждом нажатии кнопки [MODE A/B/OFF (РЕЖИМ А/Б/ВЫКЛ.)] данная секция дисплея
меняется в следующем порядке: “Светится” → “Отключен” → “Мигает” → “Светится” → ...
Режим A: Светится Режим Б: Мигает Режим ВЫКЛ: Отключен

4 После завершения процедуры установки нажмите на кнопку [SET/MONITOR (УСТАНОВКА/

МОНИТОРИНГ)] и вернитесь к режиму “MONITOR (МОНИТОРИНГА)”.
* Установка значений недельного таймера (Пример)

Понедельник, Вторник, Четверг ....... абота в режиме A

Среда, пятница................................... Работа в режиме Б

Суббота, Воскресенье ....................... Выключен

Дисплей на жидких кристаллах

Светится

Мигает

114

10. Объяснение работы таймера

■

S

▲

■

M

▲

■

T

▲

■

W

▲

■

T

▲

■

F

▲

■

S

▲

SET BACK

MODE A MODE B

0369

12

12 15 18 21 24

SET
M

O

NITOR

SET/MONITOR

ON/OFF/SET BACK

WEEKLY SETTING

PAC-YT32PTA

CLOCK

TODAY

DAILY SETTING

▲

▲

▲

MODE A/B/OFF

DAY SET BACK

DAILY TIMER MODE A/B

(1) Если он присоединен к пульту дистанционного управления.
1 Нажмите на кнопку “MODE (РЕЖИМ)” на пульте дистанционного управления, чтобы выбрать

режим работа [Timer/Continuous (Таймер/Непрерывная)] или [Timer (Таймер)], и установите
систему в режим “Таймера ”.
Если система не находится в режиме “Таймера ”, работа таймера программирования
дезактивируется. Если используется таймер программирования, 24-часовой Таймер Вкл./Выкл.
на пульте дистанционного управления не может быть использован.

2 Если на пульте дистанционного управления нажать на кнопку Пуск/Остановка (Run/Stop) во

время работы в режиме “Таймера”, система прекращает работу. Также, если нажать на кнопку
Пуск/Остановка, запрограммировав прибор в режим “Таймера”, система начинает работать в
режиме “Таймера”.

Объяснение дано с использованием следующей схемы установки:
Для примера обратитесь к диаграмме справа

7:00~12:00, 13:30~21:00 Светится → Кондиционер воздуха включен (ВКЛ.)
3:00~6:00 (заштрихованная секция) Мигает → Операция перевода назад
21:00~3:00, 6:00~7:00 Отключен → Кондиционер воздуха выключен (ВЫКЛ.)
12:00~13:30

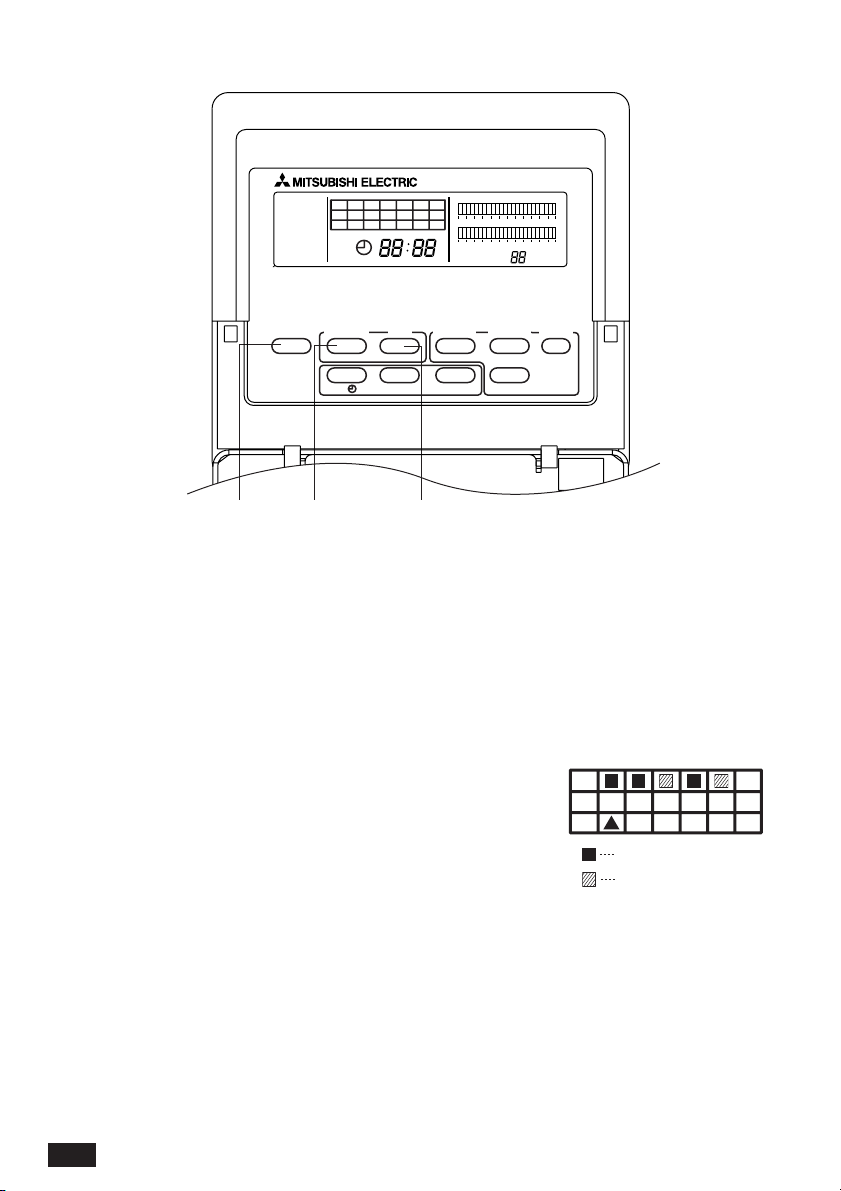

Схема работы таймера

программирования

Работа кондиционера

Дисплей режима таймера на

пульте дистанционного

управления

воздуха

Перевод назад

Перевод назад

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

Кнопка Пуск/
Остановка [Run/Stop]
на пульте
дистанционного
управления

6:000:00 12:00 18:00 0:00

Кнопка Таймер
[Timer] на пульте
дистанционного
управления

RU

ВЫКЛ

115

11. Время компенсации при прекращении подачи энергии

В случае использования таймера программирования функция показа времени может
поддерживаться внутренней батарейкой во время прекращения подачи энергии.

• Время компенсации при прекращении подачи энергии ..... около 48 часов (при 25°C (77°F))

ПРИМЕЧАНИЕ: При первом включении кондиционера и после сбоя в подаче энергии, который

длился более 48 часов, понадобится примерно 30 минут для полной перезарядки
резервной батарейки.

116

HEAD OFFICE: MITSUBISHI DENKI BLDG., 2-2-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

WT03616X02 Printed in Japan
