Miele WS 5435 AV, WS 5436 LP, WS 5435 LP, WS 5436 AV Installation diagram [de]

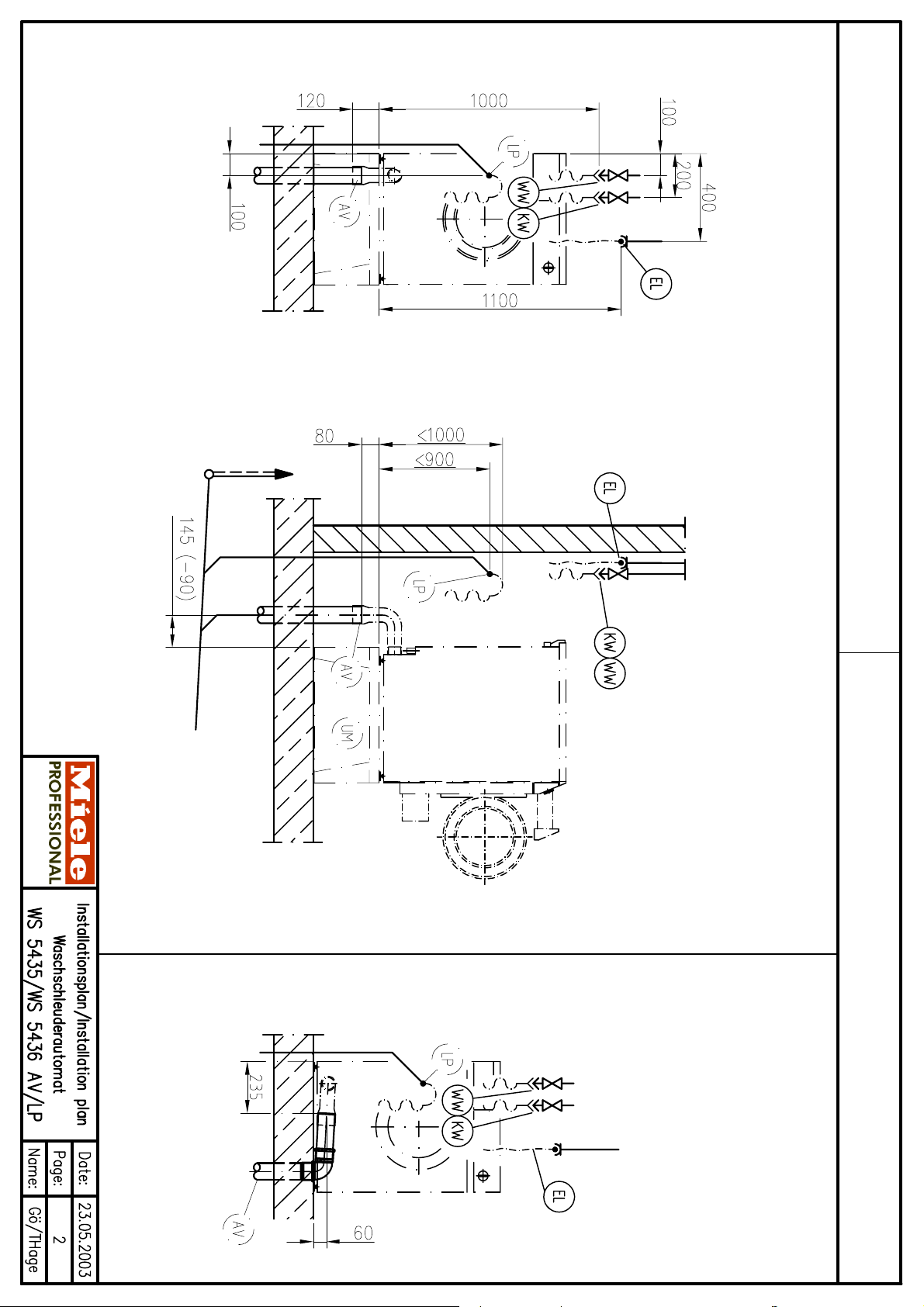

Installationsplan / Installation plan
Installatietekening Plan d`installation
Pianta di installazione
Plano de instalación
Plano de instalação Σχέδιο εγκατάστασης
Asennusohje
Installasjonsplan
Installationsplan
WS 5435/WS 5436 AV/LP
Materialnummer / Mat. no.: 6011090 Änderungsstand / Version: 00 Datum Zeichnung / Drawing date: 23.05.2003 Datum Legende / Legend date: 23.05.2003
Technisches Datenblatt
Waschschleuderautomat Beheizungsart:
WS 5435/WS 5436 AV/LP Elektro (EL)
Legende:
Elektroanschluss 1. Standardspannung (Lieferzustand) V 2N AC 400
Anschlusskabel, Querschnitt mindestens mm² 4 × 1,5 Länge Anschlusskabel (H05VV-F) mm 2.000
Frequenz Hz 50 Anschlusswert kW 5,5 Absicherung A 2 × 16
Fett eingekreiste Kurzzeichen bedeuten: Anschluss erforderlich
Strichpunktiert eingekreiste Kurzzeichen bedeuten: Anschluss optional oder nach Geräteausführung erforderlich
Hiervon abweichend in folgenden Ländern:
2. Standardspannung (Lieferzustand) V 3N AC 400 Frequenz Hz 50
Absicherung A 3 × 10 Anschlusskabel, Querschnitt mindestens mm² 5 × 1,5 Länge Anschlusskabel (H05VV-F) mm 2.000
3. Standardspannung (Lieferzustand) V 1N AC 230 Frequenz Hz 50
Absicherung A 1 × 16 Anschlusskabel, Querschnitt mindestens mm² 3 × 1,5 Länge Anschlusskabel (H05VV-F mit Stecker) mm 2.000
4. Standardspannung (Lieferzustand) V 1N AC 200 Frequenz Hz 50-60
Absicherung A 1 × 20 Anschlusskabel, Querschnitt mindestens mm² 3 × 2,75 Länge Anschlusskabel (H05VV-F mit Stecker) mm 2.000
Alternativspannung V 1N AC 230 Frequenz Hz 50 Anschlusswert kW 2,85 Absicherung A 1 × 16 Anschlusskabel, Querschnitt mindestens mm² 3 × 1,5 Länge Anschlusskabel (H05VV-F)
Anschlusswert kW 4,8
Anschlusswert kW 3,2
Anschlusswert kW 3,5
umschaltbar
mm 2.000
Installationsplan WS 5435/WS 5436 AV/LP EL Stand: 23.05.2003 Seite 5
Es wird empfohlen das Gerät über eine Steckvorrichtung anzuschließen, damit eine elektrische Sicherheitsprüfung einfach durchgeführt werden kann. Die Steckvorrichtung muss nach Geräteinstallation zugänglich sein. Bei Festanschluss des Gerätes ist bauseitig ein Hauptschalter mit allpoliger Trennung vom Netz und mind. 3 mm Kontaktöffnungsweite zu installieren. Zur Erhöhung der Sicherheit wird dringend empfohlen dem Gerät einen Fehlerstromschutzschalter vorzuschalten. Den nationalen Installationsbestimmungen entsprechend ist gegebenenfalls ein Potentialausgleich mit guter Kontaktverbindung herzustellen.
Kaltwasser
Anschlussgewinde bauseits nach DIN 44 991 (flachdichtend) Zoll ¾" Außengewinde Länge Anschlussschlauch (Lieferumfang) mm 1.500
WS 5435 (WS 5436) [mit Warmwasseranschluss] l/h ca. 47 (52) WS 5435 (WS 5436) [bei fehlendem Warmwasseranschluss] l/h [ca. 59 (65)]
Mindestfließdruck kPa 100 Maximaler Druck kPa 1.000 Volumenstrom max. (bei fehlendem Warmwasser) l/min 12 (12)
Wasserbedarf (60° Programm Durchschnittswert)
Warmwasser
Volumenstrom max. (bei fehlendem Warmwasser) l/min 12 Anschlussgewinde bauseits nach DIN 44 991 (flachdichtend) Zoll ¾" Außengewinde Länge Anschlussschlauch (Lieferumfang) mm 1.500
WS 5435 (WS 5436) l/h ca. 12 (13)
Abwasser
Geräteversion mit
Ablaufventil
Volumenstrom kurzzeitig max. l/min 50
Abwasser
Geräteversion mit
Volumenstrom kurzzeitig max. l/min 36 Förderhöhe max. (ab Unterkante Gerät) mm 1.000
Laugenpumpe Schlauchtülle bauseits für den Ablaufschlauch (da × l) mm 22 × 30
Temperatur max. °C 70 Mindestfließdruck kPa 100 Maximaler Druck kPa 1.000
Wasserbedarf (60° Programm Durchschnittswert)
Fehlt Warmwasser, Warmwasser mit beiliegender Blindkappe verschließen und Steuerung auf Kaltwasserzulauf umprogrammieren. Oder Schlauch mit an Kaltwasser anschließen
Temperatur max. °C 70 Abwasserstutzen maschinenseitig ist ein Gummiwinkel (di × s × l) [DN 70] mm 75 × 4,0 × 50 Ablauf bauseits (d
Belüftete Sammelleitung erforderlich, falls Belüftung unzureichend, Miele Montagesatz M.-Nr.: 05238090 einsetzen. Werden mehrere Maschinen an eine Sammelleitung angeschlossen, so ist diese entsprechend groß zu dimensionieren.
Temperatur max. °C 70 Ablaufschlauch (di × s × l) [DN 22] mm 22 × 6 × 1.500
Belüftete Sammelleitung erforderlich, falls Belüftung unzureichend, Miele Montagesatz M.-Nr.: 05238090 einsetzen. Werden mehrere Maschinen an eine Sammelleitung angeschlossen, so ist diese entsprechend groß zu dimensionieren.
× s × l) [DN 70] mm 75 × 1,9 × 50
a

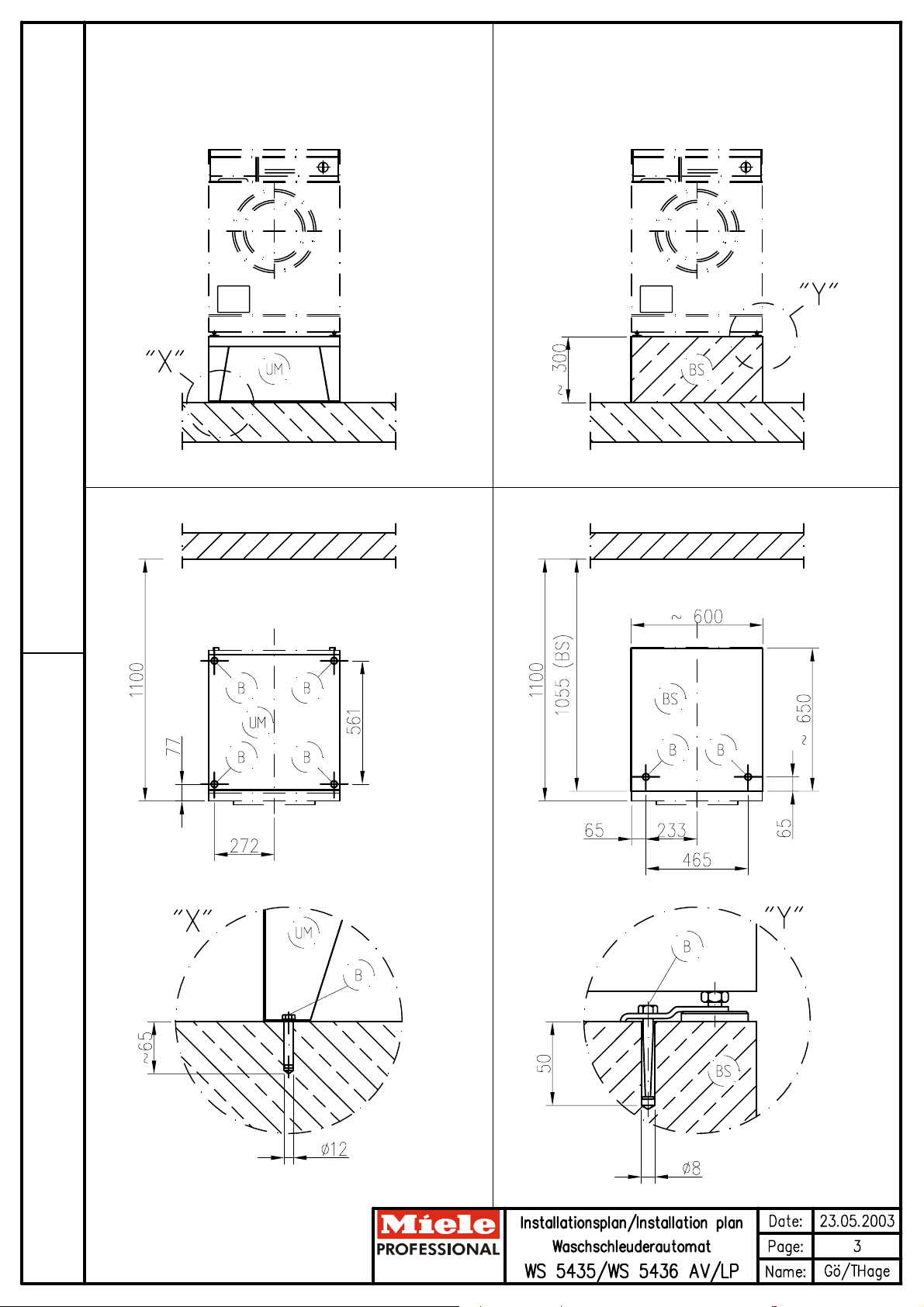

Unterbau Miele
Breite Typ UG (Typ UO) mm 609 (598) Tiefe Typ UG (Typ UO) mm 622 (615)
Betonsockel
Breite empfohlen mm 600 Tiefe empfohlen mm 650 Auf gute Bodenhaftung ist zu achten!
UG/UO 5005 (UG = Unterbau geschlossen/UO = Unterbau offen) Höhe mm 300
Betonsockel (Mindestgüte B15) Höhe empfohlen mm 300 Höhe mindestens mm 70
Installationsplan WS 5435/WS 5436 AV/LP EL Stand: 23.05.2003 Seite 6
Befestigung
(Lieferumfang)
4 × Dübel (Ø × Länge) mm 12 × 60 Maschinenbefestigung bei Aufstellung auf einem Sockel
Befestigungsmaterial für schwimmenden Estrich ist
Unterbau Miele UG/UO 5005 4 × Spannlaschen (Befestigung Gerät mit dem Sockel) 4 × Holzschraube DIN 571 (Ø × Länge) mm 8 × 65
zwingend erforderlich!
bauseitig zu erbringen
2 × Dübel (Ø × Länge) mm 8 × 40 Maschinenbefestigung bei Aufstellung auf einem Sockel
Befestigungsmaterial für schwimmenden Estrich ist
Kassiergerät
mögliche
Erweiterungen
Flüssigdosierung, Anschluss an eine serielle Schnittstelle, RS 232
Maschinendaten Breite mm 595 Tiefe mm 715 Höhe mm 850 Einbringöffnung min. (B × T × H) mm 650 × 850 × 1.000 Wandabstand empfohlen (bis zur Vorderkante Gerät) mm 1.100 Wandabstand min. mm 900 Nettogewicht WS 5435 (WS 5436) kg 112,5 (114) Fußbodenbelastung im Betrieb max. N 2.714 statische Belastung max. WS 5435 (WS 5436) N 1.447 (1.511) dynamische Belastung max. N 1.365 Drehfrequenz der Trommel max. Hz 20 Wärmeabgabe durchschnittlich an den Aufstellungsraum W 250
auf Betonsockel 2 × Spannlaschen 2 × Holzschraube DIN 571 (Ø × Länge) mm 6 × 50
zwingend erforderlich!
bauseitig zu erbringen
Folgende Erweiterungen sind möglich: Ausrüstung mit Kassiergeräten, Aufstellung als Waschtrockensäule,
Die Installationen dürfen nur von konzessionierten Installateuren nach den jeweiligen gültigen Vorschriften, gesetzlichen Grundlagen, den Unfallverhütungsvorschriften und den gültigen Normen durchgeführt werden! Bei Geräteaufstellung unbedingt die Montageanleitung beachten! Änderungen vorbehalten! Maße in mm
Installationsplan WS 5435/WS 5436 AV/LP EL Stand: 23.05.2003 Seite 7
