6261D 6271D 6281D 6381D 6391D

Cordless Driver Drill Instruction Manual

Perceuse-visseuse sans fil Manuel d’instructions

Akku-Bohrschrauber Betriebsanleitung

Trapano-avvitatore a batteria Istruzioni per l’uso

Snoerloze boor-/schroevendraaier Gebruiksaanwijzing

Taladro-atornillador a batería Manual de instrucciones

Berbequim aparafusador a bateria Manual de instruções

Akku bore-skruemaskine Brugsanvisning

GR Βιδοτρύπανο με μπαταρία Οδηγίες χρήσεως

ENGLISH (Original instructions)

Explanation of general view

1 Button 2 Battery cartridge 3 Switch trigger 4 Reversing switch lever 5 Low speed

SPECIFICATIONS

Model 6261D 6271D 6281D 6381D 6391D

Steel 10 mm 10 mm 10 mm 13 mm 13 mm

Capacities

No load speed

-1

)

(min

Overall length 192 mm 200 mm 216 mm

Net weight 1.5 kg 1.5 kg 1.6 kg 1.7 kg 2.0 kg

Rated voltage D.C. 9.6 V D.C. 12 V D.C. 14.4 V D.C. 14.4 V D.C. 18 V

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications and battery cartridge may differ from country to country.

• Weight, with battery cartridge, according to EPTA-Procedure 01/2003

Intended use

The tool is intended for drilling and screw driving in wood, metal and plastic.

General Power Tool Safety Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

Wood 21 mm 25 mm 25 mm 25 mm 36 mm

Wood screw 5.1 mm x 38 mm 5.1 mm x 63 mm 6 mm x 75 mm

Machine screw 6 mm

High 0 – 1,300

Low 0 – 400

SPECIFIC SAFETY RULES

DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to drill safety rules. If you use this power tool unsafely or incorrectly, you can suffer serious personal injury.

1. Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

2. Hold power tools by insulated gripping surfaces,

when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live” and could give the operator an electric shock.

3. Always be sure you have a firm footing.

Be sure no one is below when using the tool in high locations.

4. Hold the tool firmly.

6 High speed 7 Speed change lever 8 Graduations 9 Adjusting ring 10 Drill marking

GEA010-1

GEB001-4

11 Pointer 12 Sleeve

5. Keep hands away from rotating parts.

6. Do not leave the tool running. Operate the tool only when hand-held.

7. Do not touch the drill bit or the workpiece immediately after operation; they may be extremely hot and could burn your skin.

8. Some material contains chemicals which may be toxic. Take caution to prevent dust inhalation and skin contact. Follow material supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING: MISUSE or failure to follow the safety rules stated in this instruction manual may cause serious personal injury.

ENC004-1

IMPORTANT SAFETY INSTRUCTIONS

FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all instructions and cautionary markings on (1) battery charger, (2) battery, and (3) product using battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively shorter, stop operating immediately. It may result in a risk of overheating, possible burns and even an explosion.

4. If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may result in loss of your eyesight.

5. Always cover the battery terminals with the battery cover when the battery cartridge is not used.

6. Do not short the battery cartridge: (1) Do not touch the terminals with any conduc-

tive material.

(2) Avoid storing battery cartridge in a container

with other metal objects such as nails, coins, etc.

(3) Do not expose battery cartridge to water or

rain. A battery short can cause a large current flow, overheating, possible burns and even a breakdown.

7. Do not store the tool and battery cartridge in locations where the temperature may reach or exceed 50°C (122°F).

8. Do not incinerate the battery cartridge even if it is severely damaged or is completely worn out. The battery cartridge can explode in a fire.

9. Be careful not to drop or strike battery.

SAVE THESE INSTRUCTIONS.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before completely discharged. Always stop tool operation and charge the battery cartridge when you notice less tool power.

2. Never recharge a fully charged battery cartridge. Overcharging shortens the battery service life.

3. Charge the battery cartridge with room temperature at 10°C – 40°C (50°F – 104°F). Let a hot battery cartridge cool down before charging it.

4. Charge the Nickel Metal Hydride battery cartridge when you do not use it for more than six months.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the bat-

tery cartridge is removed before adjusting or checking function on the tool.

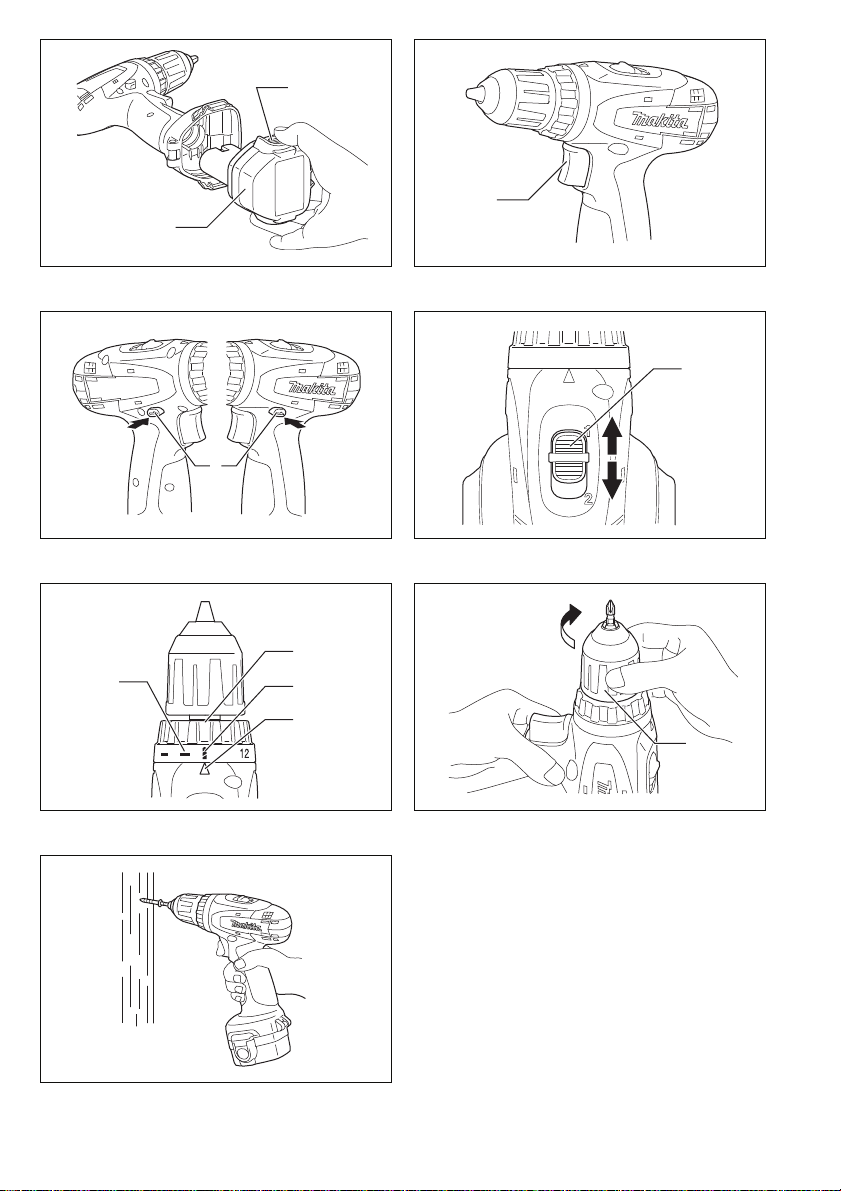

Installing or removing battery cartridge (Fig. 1)

• Always switch off the tool before insertion or removal of

the battery cartridge.

• To remove the battery cartridge, withdraw it from the

tool while pressing the buttons on both sides of the cartridge.

• To insert the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip it into place. Always insert it all the way until it locks in place with a little click. If not, it may accidentally fall out of the tool, causing injury to you or someone around you.

• Do not use force when inserting the battery cartridge. If

the cartridge does not slide in easily, it is not being inserted correctly.

Switch action (Fig. 2)

CAUTION:

• Before inserting the battery cartridge into the tool,

always check to see that the switch trigger actuates properly and returns to the “OFF” position when released.

To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch trigger. Release the switch trigger to stop.

Reversing switch action (Fig. 3)

This tool has a reversing switch to change the direction of rotation. Depress the reversing switch lever from the A side for clockwise rotation or from the B side for counterclockwise rotation. When the reversing switch lever is in the neutral position, the switch trigger cannot be pulled.

CAUTION:

• Always check the direction of rotation before operation.

• Use the reversing switch only after the tool comes to a complete stop. Changing the direction of rotation before the tool stops may damage the tool.

• When not operating the tool, always set the reversing switch lever to the neutral position.

Speed change (Fig. 4)

To change the speed, first switch off the tool and then slide the speed change lever to the “2” side for high speed or “1” side for low speed. Be sure that the speed change lever is set to the correct position before operation. Use the right speed for your job.

CAUTION:

• Always set the speed change lever fully to the correct position. If you operate the tool with the speed change lever positioned halfway between the “1” side and “2” side, the tool may be damaged.

• Do not use the speed change lever while the tool is running. The tool may be damaged.

Adjusting the fastening torque (Fig. 5)

The fastening torque can be adjusted in 17 steps by turning the adjusting ring so that its graduations are aligned with the pointer on the tool body. The fastening torque is minimum when the number 1 is aligned with the pointer, and maximum when the m marking is aligned with the pointer. The clutch will slip at various torque levels when set at the number 1 to 16. The clutch is designed not to slip at the m marking. Before actual operation, drive a trial screw into your material or a piece of duplicate material to determine which torque level is required for a particular application.

NOTE:

• The adjusting ring does not lock when the pointer is positioned only halfway between the graduations.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and the battery cartridge is removed before carrying out any work on the tool.

Installing or removing driver bit or drill bit (Fig. 6)

Turn the sleeve counterclockwise to open the chuck jaws. Place the bit in the chuck as far as it will go. Turn the sleeve clockwise to tighten the chuck. To remove the bit, turn the sleeve counterclockwise.

OPERATION

Screwdriving operation (Fig. 7)

CAUTION:

• Adjust the adjusting ring to the proper torque level for your work.

Place the point of the driver bit in the screw head and apply pressure to the tool. Start the tool slowly and then the speed gradually. Release the switch trigger as soon as the clutch cuts in.

CAUTION:

• Make sure that the driver bit is inserted straight in the screw head, or the screw and/or bit may be damaged.

NOTE:

• When driving wood screws, predrill pilot holes to make driving easier and to prevent splitting of the workpiece. See the chart.

Nominal diameter of

wood screw (mm)

3.1 2.0 – 2.2

3.5 2.2 – 2.5

3.8 2.5 – 2.8

4.5 2.9 – 3.2

4.8 3.1 – 3.4

5.1 3.3 – 3.6

5.5 3.7 – 3.9

5.8 4.0 – 4.2

6.1 4.2 – 4.4

Recommended size of

pilot hole (mm)

increase

• Always secure small workpieces in a vise or similar hold-down device.

• If the tool is operated continuously until the battery cartridge has discharged, allow the tool to rest for 15 minutes before proceeding with a fresh battery.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and the battery cartridge is removed before attempting to perform inspection or maintenance.

To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized Service Centers, always using Makita replacement parts.

ACCESSORIES

CAUTION:

• These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita service center.

• Drill bits

•Screw bits

• Various type of Makita genuine batteries and chargers

• Rubber pad assembly

• Wool bonnet

• Foam polishing pad

• Plastic carrying case

Drilling operation

First, turn the adjusting ring so that the pointer points to the m marking. Then proceed as follows.

Drilling in wood

When drilling in wood, the best results are obtained with wood drills equipped with a guide screw. The guide screw makes drilling easier by pulling the bit into the workpiece.

Drilling in metal

To prevent the bit from slipping when starting a hole, make an indentation with a center-punch and hammer at the point to be drilled. Place the point of the bit in the indentation and start drilling. Use a cutting lubricant when drilling metals. The exceptions are iron and brass which should be drilled dry.

CAUTION:

• Pressing excessively on the tool will not speed up the drilling. In fact, this excessive pressure will only serve to damage the tip of your bit, decrease the tool performance and shorten the service life of the tool.

• There is a tremendous force exerted on the tool/bit at the time of hole break through. Hold the tool firmly and exert care when the bit begins to break through the workpiece.

• A stuck bit can be removed simply by setting the reversing switch to reverse rotation in order to back out. However, the tool may back out abruptly if you do not hold it firmly.

For European countries only

ENG103-3

Noise

The typical A-weighted noise level determined according to EN60745:

Sound pressure level ( Uncertainty (K) : 3 dB(A)

The noise level under working may exceed 80 dB (A)

) : 70 dB(A)

Wear ear protection

Vibration

The vibration total value (tri-axial vector sum) determined according to EN60745:

Work mode: driling into metal Vibration emission ( Uncertainty (K): 1.5 m/s

• The declared vibration emission value has been measured in accordance with the standard test method and

h, D

): 2.5 m/s

or less

ENG202-3

ENG901-1

may be used for comparing one tool with another.

• The declared vibration emission value may also be used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the power tool can differ from the declared emission value depending on the ways in which the tool is used.

• Be sure to identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time).

ENH101-12

EC Declaration of Conformity

We Makita Corporation as the responsible manufacturer declare that the following Makita machine(s):

Designation of Machine: Cordless Driver Drill Model No./ Type: 6261D. 6271D, 6281D, 6381D, 6391D are of series production and

Conforms to the following European Directives:

98/37/EC until 28th December 2009 and then with

2006/42/EC from 29th December 2009 And are manufactured in accordance with the following standards or standardised documents:

EN60745 The technical documentation is kept by our authorized representative in Europe who is:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, MK15 8JD, England

30th January 2009

Tomo y asu Kato

Director

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

FRANÇAIS (Instructions originales)

Descriptif

1Bouton 2Batterie 3 Gâchette 4Inverseur 5 Vitesse réduite

SPÉCIFICATIONS

Modèle 6261D 6271D 6281D 6381D 6391D

Acier 10mm 10mm 10mm 13mm 13mm

Capacités

Vitesse à vide

-1

)

(min

Longueur totale 192 mm 200 mm 216 mm

Poids net 1,5 kg 1,5 kg 1,6 kg 1,7 kg 2,0 kg

Tension nominale D.C. 9,6 V D.C. 12 V D.C. 14,4 V D.C. 14,4 V D.C. 18 V

• Etant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

• Les spécifications et la batterie peuvent être différentes suivant les pays.

• Poids, avec la batterie, conformément à la procédure EPTA-01/2003

Utilisations

L’outil est prévu pour le perçage et le vissage dans le bois, le métal et le plastique.

Consignes de sécurité générales pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en

garde et toutes les instructions. Il y a risque de choc

électrique, d’incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

Bois 21 mm 25 mm 25 mm 25 mm 36 mm

Vis en bois 5,1 mm x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm

Vis à métaux 6 mm

Grande vitesse 0 – 1 300

Vitesse réduite 0 – 400

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la perceuse. Si vous n’utilisez pas cet outil électrique de façon sûre ou adéquate, vous courez un risque de blessure grave.

1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil

en possède. Toute perte de maîtrise comporte un

risque de blessure.

6 Grande vitesse 7 Levier de changement

de vitesse 8 Graduations 9 Bague de réglage

GEA010-1

GEB001-4

10 Repère de perçage 11 Pointeur 12 Manchon

2. Saisissez l’outil électrique par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l’outil tranchant peut entrer en contact avec un câble caché ou avec son propre cordon d’alimentation. Le contact de

l’outil tranchant avec un fil sous tension peut mettre les parties métalliques de l’outil électrique sous tension et causer un choc électrique chez l’utilisateur.

3. Veillez toujours à avoir une bonne assise. Veillez à ce qu’il n’y ait personne en-dessous quand vous utilisez l’outil dans des endroits élevés.

4. Tenez votre outil fermement.

5. N’approchez pas les mains des pièces en mouvement.

6. Ne vous éloignez pas de l’outil pendant qu'il fonctionne. Ne faites marcher l’outil que lorsque vous le tenez en main.

7. Ne touchez pas le foret ni la pièce tout de suite après l’utilisation, car ils seraient extrêmement chauds et pourraient vous brûler.

8. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu’ils dégagent et pour éviter tout contact avec la peau. Conformez-vous aux consignes de sécurité du fabricant.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT : La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indiquées dans ce manuel d’instructions peut entraîner une blessure grave.

PRÉCAUTIONS IMPORTANTES

ENC004-1

POUR LA BATTERIE

1. Avant d’utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l’outil utilisant la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement l’utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Lorsque vous n’utilisez pas la batterie, recouvrezen toujours les bornes avec le couvre-batterie.

6. Ne court-circuitez pas la batterie : (1) Ne touchez les bornes avec aucun matériau

conducteur.

(2) Évitez de ranger la batterie dans un conteneur

avec d’autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.

(3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

7. Ne rangez pas l’outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50°C.

8. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

9. Prenez garde d’échapper ou de heurter la batterie.

CONSERVEZ CES INSTRUCTIONS.

Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit complètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.

2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.

4. Chargez la batterie au nickel-hydrure métallique lorsqu’elle est restée inutilisée pendant plus de six mois.

DESCRIPTION DU FONCTIONNEMENT

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et

que sa batterie est retirée avant de l’ajuster ou de vérifier son fonctionnement.

Installation et retrait de la batterie (Fig.1)

• Débranchez toujours l’outil avant d’installer ou de reti-

rer la batterie.

• Pour enlever la batterie, sortez-la de l’outil en appuyant

sur les boutons placés de chaque côté de la batterie.

• Pour insérer la batterie, alignez la languette de la batterie sur la rainure du logement, et glissez la batterie jusqu’à ce qu’elle se verrouille dans un déclic. Sinon, la batterie risque de tomber accidentellement, ce qui pourrait vous blesser, vous ou d’autres personnes alentour.

• Ne forcez jamais quand vous introduisez la batterie. Si la batterie ne rentre pas aisément, c’est que vous ne l’insérez pas correctement.

Interrupteur (Fig. 2)

ATTENTION:

• Avant de mettre la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne correctement et qu’elle revient sur la position “OFF” quand vous la relâchez.

Pour démarrer l’outil, tirez simplement sur la gâchette. Plus vous appuyez sur la gâchette, plus la vitesse augmente. Pour l’arrêter, relâchez la gâchette.

Inverseur (Fig.3)

L’outil possède un inverseur qui permet d’intervertir le sens de rotation. Appuyez sur le levier de l’inverseur et déplacezle à partir du côté A pour une rotation vers la droite, ou à partir du côté B pour une rotation vers la gauche. Lorsque l’inverseur est à la position neutre, il n’est pas possible d’actionner la gâchette.

ATTENTION:

• Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.

• N’actionnez l’inverseur qu’une fois que l’outil est complètement arrêté. Si vous changez le sens de rotation de l’outil avant l’arrêt de l’outil, vous risquez de l’endommager.

• Quand vous n’utilisez pas l’outil, ramenez toujours l’inverseur sur la position neutre.

Changement de vitesse (Fig. 4)

Pour changer de vitesse, commencez par éteindre l’outil, puis déplacez le levier de changement de vitesse sur le côté “2” pour faire marcher l’outil à grande vitesse, ou sur le côté “1” pour le faire marcher à vitesse réduite. Vérifiez que le levier de changement de vitesse est réglé sur la bonne position avant le travail. Utilisez la vitesse qui convient pour le travail.

ATTENTION:

• Réglez toujours le levier de changement de vitesse à fond sur la position voulue. Si vous actionnez l’outil alors que le levier est placé à mi-chemin entre la position “1” et la position “2”, vous risquez d’endommager l’outil.

• N’actionnez pas le levier de changement de vitesse pendant que l’outil fonctionne. Cela pourrait endommager l’outil.

Réglage du couple de serrage (Fig. 5)

Le couple de serrage peut être réglé sur 17 crans à l’aide de la bague de réglage. Tournez la bague de façon que ses graduations soient alignées sur le pointeur du corps de l’outil. Le couple de serrage est minimal lorsque le chiffre 1 est aligné sur le pointeur, et il est maximal lorsque le repère est aligné sur le pointeur. L’embrayage glissera à différents niveaux de couple lorsque le couple est réglé entre 1 et 16. L’embrayage est conçu pour ne pas glisser au repère m. Avant de procéder, effectuez toujours un essai dans le matériau de travail ou dans un matériau analogue pour déterminer le temps de serrage qui convient pour le travail en question.

NOTE :

• La bague de réglage ne se verrouille pas lorsque le pointeur est placé entre les graduations.

ASSEMBLAGE

ATTENTION :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est sortie avant d’effectuer toute intervention sur l’outil.

Installation et retrait de l’embout ou du foret (Fig. 6)

Tournez le manchon vers la gauche pour ouvrir le mandrin. Enfoncez le foret dans le mandrin le plus loin qu’il aille. Tournez le manchon vers la droite pour serrer le mandrin. Pour retirer le foret, tenez la bague et tournez le manchon vers la gauche. Pour retirer l’embout/le foret, tournez le manchon dans le sens inverse des aiguilles d’une montre.

EMPLOI

Vissage (Fig. 7)

ATT EN TI ON :

• Ajustez la bague de réglage sur le niveau de couple qui convient au travail à effectuer.

Insérez la pointe de l’embout dans la tête de la vis et appuyez sur l’outil. Commencez par faire tourner l’outil lentement, puis augmentez la vitesse progressivement. Relâchez la gâchette dès que la vis est complètement enfoncée.

ATT EN TI ON :

• Vérifiez que l’embout est bien enfoncé droit dans la tête de la vis, sinon la vis et/ou le foret risquent d’être endommagés.

NOTE:

• Pour enfoncer des vis en bois, le travail sera plus facile si vous commencez par percer des trous pilotes, et vous éviterez ainsi de fendre la pièce. Voyez le tableau ci-dessous.

Diamètre nominal de

vis en bois (mm)

3,1 2,0–2,2

3,5 2,2–2,5

3,8 2,5–2,8

4,5 2,9–3,2

4,8 3,1–3,4

5,1 3,3–3,6

5,5 3,7 – 3,9

5,8 4,0 – 4,2

6,1 4,2 – 4,4

Dimension

recommandée du trou

pilote (mm)

Perçage

Tournez d’abord la bague de réglage de sorte que le pointeur indique le repère

. Procédez ensuite comme suit.

Perçage dans du bois

Pour percer dans du bois, vous obtiendrez les meilleurs résultats avec un foret en bois doté d’une vis de guidage. La vis de guidage facilite le perçage en attirant le foret dans la pièce.

Perçage dans du métal

Pour que le foret ne glisse pas quand vous commencez à percer le trou, faites une entaille à l’aide d’un outil à centrer et d’un marteau. Placez la pointe du foret dans l’entaille et commencez à percer. Pour percer des métaux, utilisez un lubrifiant de coupe. Seuls le fer et le cuivre devront être percés à sec.

ATT EN TI ON :

• Vous ne percerez pas plus rapidement en appuyant plus fort sur l’outil. Au contraire, une pression excessive ne pourra qu’endommager la pointe du foret, réduisant ainsi les performances de l’outil et sa durée de vie.

• Il s’exerce une pression considérable sur l’outil/le foret au moment où le trou se perce. Tenez l’outil fermement et faites attention lorsque le foret commence à pénétrer dans la pièce.

• Pour retirer un foret coincé, il suffit de régler l’inverseur dans le sens de rotation inverse, ce qui fait ressortir le foret. Faites attention car l’outil risque de ressortir brusquement si vous ne le tenez pas fermement.

• Si les pièces sont petites, fixez-les toujours dans un étau ou tout autre dispositif de serrage similaire.

• Si l’outil a fonctionné de façon continue jusqu’à ce que la batterie soit déchargée, laissez l’outil reposer pendant 15 minutes avant de recommencer avec une batterie fraîche.

ENTRETIEN

ATT EN TI ON :

• Assurez-vous toujours que l’outil est hors tension et que la batterie est sortie avant de procéder à son inspection ou à son entretien.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, travaux d’entretien et autres réglages doivent être effectués dans un centre de service aprèsvent Makita agréé, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES

ATT EN TI ON :

• Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

• Forets

• Embouts de vis

• Les divers types de batteries et chargeurs Makita authentiques

• Ensemble de plateau caoutchouc

• Peau de mouton

• Plateau de polissage en mousse

• Mallette de transport en plastique

Pour les pays d’Europe uniquement

ENG103-3

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745 :

Niveau de pression sonore ( Incertitude (K) : 3 dB(A)

Le niveau de bruit en fonctionnement peut dépasser

) : 70 dB(A) ou moins

80 dB(A)

Porter des protecteurs anti-bruit

Vibrations

Valeur totale de vibrations (somme de vecteur triaxial)

ENG202-3

déterminée selon EN60745 :

Mode de travail : perçage dans le métal Émission de vibrations ( Incertitude (K) : 1,5 m/s

) : 2,5 m/s2 ou moins

h, D

ENG901-1

• La valeur d’émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.

• La valeur d’émission de vibrations déclarée peut aussi être utilisée pour l’évaluation préliminaire de l’exposition.

AVERTISSEMENT :

• L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la valeur d’émission déclarée, suivant la façon dont l’outil est utilisé.

• Les mesures de sécurité à prendre pour protéger l’utilisateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement).

ENH101-12

Déclaration de conformité CE Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine : Perceuse-visseuse sans fil N° de modèle / Type : 6261D, 6271D, 6281D, 6381D, 6391D sont produites en série et

sont conformes aux Directives européennes suivantes :

98/37/CE jusqu’au 28 décembre 2009, puis 2006/

42/CE à compter du 29 décembre 2009 et qu’elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745 La documentation technique est conservée par notre représentant agréé en Europe, à savoir :

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, MK15 8JD, Angleterre

30 janvier 2009

Tomo y asu Kato

Directeur

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, JAPAN

DEUTSCH (Originale Anleitungen)

Übersicht

1 Akku-Entriegelungsknopf 2 Akku 3 Elektronikschalter 4 Drehrichtungsumschalter 5 Niedrige Drehzahl

TECHNISCHE DATEN

Modèle 6261D 6271D 6281D 6381D 6391D

Stahl 10mm 10mm 10mm 13mm 13mm

Bohrleistung

Leerlaufdrehzahl

-1

)

(min

Gesamtlänge 192 mm 200 mm 216 mm

Nettogewicht 1,5 kg 1,5 kg 1,6 kg 1,7 kg 2,0 kg

Nennspannung D.C. 9,6 V D.C. 12 V D.C. 14,4 V D.C. 14,4 V D.C. 18 V

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten und der Blockakku können von Land zu Land unterschiedlich sein.

• Gewicht mit Akku nach EPTA-Verfahren 01/2003

Vorgesehene Verwendung

Das Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitswarnungen

und Anweisungen durch. Eine Missachtung der unten

aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Holz 21 mm 25 mm 25 mm 25 mm 36 mm

Holzschraube 5,1 mm x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm

Maschinenschraube 6 mm

Hoch 0 – 1 300

Niedrig 0 – 400

SPEZIELLE SICHERHEITSREGELN

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses Elektrowerkzeug auf unsichere oder unsachgemäße Weise benutzen, können Sie schwere Verletzungen erleiden.

1. Benutzen Sie (einen) Zusatzgriff(e), sofern er

(sie) mit dem Werkzeug geliefert wurde(n). Ve r-

lust der Kontrolle kann Verletzungen verursachen.

6 Hohe Drehzahl 7 Drehzahlumschalter 8 Teilstriche 9 Einstellring 10 Bohrsymbol

GEA010-1

GEB001-4

11 Markierungspfeil 12 Werkzeugverriegelung

2. Halten Sie Elektrowerkzeuge nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden.

Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

4. Halten Sie die Maschine mit festem Griff.

5. Halten Sie die Hände von rotierenden Teilen fern.

6. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung.

7. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.

8. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

WARNUNG: MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

ENC004-1

WICHTIGE SICHERHEITSVORSCHRIFTEN

FÜR AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie ein Zerlegen des Akkus.

3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.

6. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem

Material berührt werden.

(2) Lagern Sie den Akku nicht in einem Behälter

zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw.

(3) Setzen Sie den Akku weder Wasser noch

Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

7. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.

8. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

9. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.

2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus (Abb.1)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.

• Zum Abnehmen des Akkus ziehen Sie ihn aus der Maschine heraus, während Sie die Entrieglungsknöpfe auf beiden Seiten drücken.

• Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Maschinengehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.

• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb. 2)

VORSICHT:

• Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Elektronikschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Einschalten der Maschine drücken Sie einfach den Elektronikschalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten lassen Sie den Elektronikschalter los.

Drehrichtungsumschalter (Abb. 3)

Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalters ist der Elektronikschalter verriegelt.

VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine zum vollkommenen Stillstand gekommen ist. Anderenfalls kann die Maschine beschädigt werden.

• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung.

Drehzahlumschalter (Abb. 4)

Um die Getriebeuntersetzung zu ändern, schalten Sie zunächst die Maschine aus, und dann schieben Sie den Drehzahlumschalter auf die Stellung “2” für hohe Drehzahl, oder auf die Stellung “1” für niedrige Drehzahl. Vergewissern Sie sich vor Arbeitsbeginn stets, dass sich der Drehzahlumschalter in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.

VORSICHT:

• Achten Sie stets darauf, dass sich der Drehzahlumschalter vollkommen in seiner jeweiligen Endposition befindet. Wird die Maschine bei einer Zwischenstellung des Schalters zwischen “1” und “2” betrieben, kann die Maschine beschädigt werden.

+ 28 hidden pages
