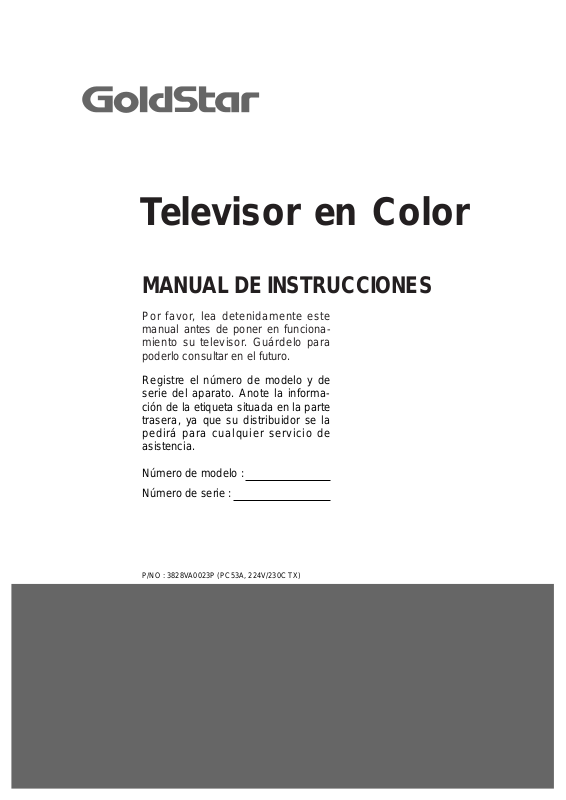

Televisor en Color
MANUAL DE INSTRUCCIONES
Por favor, lea detenidamente este manual antes de poner en funcionamiento su televisor. Guárdelo para poderlo consultar en el futuro.
Registre el número de modelo y de serie del aparato. Anote la información de la etiqueta situada en la parte trasera, ya que su distribuidor se la pedirá para cualquier servicio de asistencia.
Número de modelo :
Número de serie :
P/NO : 3828VA0023P (PC53A, 224V/230C TX)
Contenido
Instalación |
3 |
Localización y función de los controles |
4 |
Mando a distancia |
|
Instalación de las pilas |
|
Panel frontal |
|
Funcionamiento básico |
7 |
Encendido y apagado |
|
Selección de programas |
|
Ajuste del volumen |
|
Función Mudo |
|
Visualización rápida |
|
Selección del idioma en pantalla |
|
Menús en pantalla |
8 |
Selección del menú |
|
Presintonización de los canales TV |
9 |
Ajuste automático de programas |
|
Ajuste manual de programas |
|
Ajuste óptimo |
|
Edición de programas |
|
Ajuste de imagen |
13 |
Otras funciones |
14 |
Modos TV y AV |
|
Bloqueo on/off |
|
Sleep timer (programación de la desconexión del aparato) |
|
Visualización de una lista de programas |
|
Teletexto (opcional) |
16 |
Entrar/Salir de teletexto |
|
Modo LIST |
|
Modo TOP |
|
Modo FASTEXT |
|
Funciones teletexto especiales |
|
Conexión de equipos externos |
19 |
Toma de la antena |
|
Euroconector(es) |
|
Lista de puntos de comprobación para |
|
la resolución de problemas |
Cubierta trasera |
2
Instalación
Alimentación
El equipo funciona con el suministro eléctrico de la red que se especifica en la etiqueta situada en la parte posterior. No utilice nunca corriente continua con el aparato. Para proteger su aparato contra daños durante tormentas eléctricas, desenchúfelo de la red y quite el enchufe de la antena.
Advertencia
No exponga el aparato a la Iluvia o la humedad pues puede incendiarse o dar sacudidas peligrosas.
Servicio
No retire nunca la tapa posterior del aparato ya que esto le puede exponer a corrientes de muy alta tensión y a otros peligros. Si el aparato no funciona correctamente, desenchúfelo y Ilame a su suministrador.
Antena
Conecte el cable de la antena en la toma marcada +75Ω situada en la parte posterior. Para una mejor recepción se deberá usar una antena externa.
Situación
Coloque su aparato de forma que ningún rayo del sol o luz briliante incida directamente en la pantalla. Se debe tener cuidado en no exponer el aparato a vibraciones innecesarias, humedad, polvo o calor. Asegúrese también que el aparato está colocado en una posición que permita el paso libre de aire. No cubra o tape las aberturas de ventilación en la parte posterior.
3
Localización y función de los controles
1
2 |
|
|
POWER |
|
MUTE |
|
|
|
|
3 |
|
|
|
PSM |
4 |
1 |
2 |
3 |
|
|
|
|
Q. VIEW |
|
5 |
4 |
5 |
6 |
|
6 |
|
|
|
TV/AV |
|
7 |
8 |
9 |
|
7 |
0 |
|
PR |
|
MENU |
VOL |
|
VOL |
|
|
|
OK |
||
8 |
|
|
|
|
TEXT |
|
|
|
|
PR
9 |
PR.LIST |
|
10 |
MIX |
TIME |
REVEAL |
INDEX |
|
EXPAND |
HOLD |
UPDATE MODE |
|
|
START LENGTH |
SP/LP |
ON/OFF |
|
11 |
QSR |
PLAY |
FF |
|
|
REW |
|||
|
|
|
|
|
|
CH |
P/STILL |
STOP |
REC |
Todas las funciones pueden ser controladas mediante el mando a distancia. Asimismo, algunas funciones pueden ajustarse mediante los botones en el panel frontal del televisor.
Mando a distancia
Inserte las pilas antes de utilizar el mando a distancia.
1.BOTON "POWER"
Pone el televisor en modo de espera.
2.BOTON "MUTE"
Conecta y desconecta el sonido.
3.PSM (Memoria de Estado de Imagen)
Reproduce el ajuste de imagen que usted haya seleccionado.
4.QUICK VIEW
Vuelve al programa visualizado anteriormente.
5.TECLAS DE NUMEROS
Permiten conectar el televisor desde el modo en espera o seleccionar directamente un número.
6.TV/AV
Selecciona el modo TV o AV.
7.MENU
Selecciona un menú.
8.D / E (Programa Arriba/Abajo)
Permite conectar el televisor desde el modo en espera. Selecciona un programa o elemento de menú.
F / G (Volumen Abajo/Arriba)
Ajusta el volumen.
Ajusta los elementos del menú.
OK
Acepta su selección o permite visualizar el modo actual.
(Con TELETEXTO)
4
Localización y función de los controles
9.PR. LIST
Permite visualizar o hacer desaparecer la lista de programas.
10.BOTONES TELETEXTO (opcional)
Estos botones se utilizan para teletexto.
Para mayor información, ver sección "Teletexto".
11.BOTONES VCR (opcional)
Controlan un magnetoscopio Goldstar.
*ESTOS BOTONES NO TIENEN FUNCION
Instalación de las pilas
El mando a distancia funciona mediante dos pilas tipo AA. Deslice con cuidado la tapa del mando a distancia, hacia abajo, hasta que aparezca el alojamiento de las pilas. Inserte dos pilas según se indica mediante los símbolos de polaridad y , marcados en el alojamiento.
Nota : Al objeto de no dañar el mando en el caso de fugas, extraiga las pilas si no va a utilizar el mando a distancia durante un período de tiempo prolongado.
POWER |
|
MUTE |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
0 |
|
|
PR |
|
VOL |
OK |
VOL |
|
PR |
|
|
MENU |
PSM |
TV/AV Q.VIEW PR.LIST
(Sin TELETEXTO)
1
2
5
8
7
3
9
4
6
5
Localización y función de los controles
Panel frontal
v ø |
MENU OK F VOL G D PR E |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1.ALIMENTACION PRINCIPAL
Conecta y desconecta el televisor.
2.INDICADOR DE POTENCIA/ESTADO EN ESPERA
Se enciende con una luz brillante cuando el televisor está en modo en espera.
Muestra una luz débil cuando el televisor está conectado.
3.SENSOR DE CONTROL REMOTO
4.MENU
Selecciona un menú.
5.OK
Acepta su selección o permite visualizar el modo actual.
6.VOLUMEN ARRIBA/ABAJO
Ajusta el volumen.
Ajusta los elementos del menú.
7.PROGRAMA ARRIBA/ABAJO
Cambia el aparato al modo ON, desde el modo en espera. Selecciona un programa o un elemento del menú.
6
