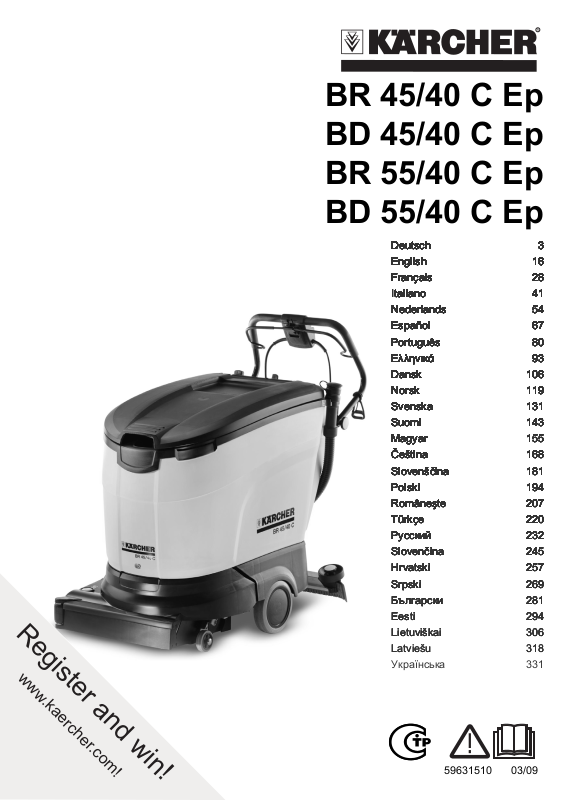

BR 45/40 C Ep BD 45/40 C Ep BR 55/40 C Ep BD 55/40 C Ep

Deutsch 3Deutsch 3Deutsch 3

Deutsch 3

Deutsch 3 English 16

English 16

English 16 Français 28

Français 28

Français 28 Italiano 41

Italiano 41

Italiano 41 Nederlands 54

Nederlands 54

Nederlands 54 Español 67

Español 67

Español 67 Português 80

Português 80

Português 80 Ελληνικά 93

Ελληνικά 93

Ελληνικά 93 Dansk 106

Dansk 106

Dansk 106 Norsk 119

Norsk 119

Norsk 119 Svenska 131

Svenska 131

Svenska 131 Suomi 143

Suomi 143

Suomi 143 Magyar 155

Magyar 155

Magyar 155 Čeština 168

Čeština 168

Čeština 168 Slovenščina 181

Slovenščina 181

Slovenščina 181 Polski 194

Polski 194

Polski 194 Româneşte 207

Româneşte 207

Româneşte 207 Türkçe 220

Türkçe 220

Türkçe 220 Русский 232

Русский 232

Русский 232 Slovenčina 245

Slovenčina 245

Slovenčina 245 Hrvatski 257

Hrvatski 257

Hrvatski 257 Srpski 269

Srpski 269

Srpski 269 Български 281

Български 281

Български 281 Eesti 294

Eesti 294

Eesti 294 Lietuviškai 306

Lietuviškai 306

Lietuviškai 306 Latviešu 318

Latviešu 318

Latviešu 318 Українська 331

59631510 03/09

2

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise DE - 3 Funktion DE - 3 Bestimmungsgemäße Ver-

wendung Umweltschutz DE - 4 Bedienelemente DE - 5 Vor Inbetriebnahme DE - 6 Betrieb DE - 7 Pflege und Wartung DE - 10 Störungen DE - 12 Technische Daten DE - 13 Zubehör DE - 15 CE-Erklärung DE - 15 Garantie DE - 15 Ersatzteile DE - 15

DE - 4

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte,

5.956-251.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Symbole

In dieser Betriebsanleitung werden folgende Symbole verwendet:

 Gefahr

Kennzeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

몇 Warnung

Kennzeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachschäden eintreten.

Hinweis

Kennzeichnet Anwendungstipps und wichtige Informationen zum Produkt.

Funktion

Das Gerät wird zur Nassreinigung oder zum Polieren von ebenen Böden eingesetzt. Es kann durch Einstellen eines Reinigungsprogramms und der Wassermenge leicht an die jeweilige Reinigungsaufgabe angepasst werden. Eine Arbeitsbreite von 450/550 mm und ein Fassungsvermögen der Frisch- und Schmutzwassertanks von jeweils 40 l ermöglichen eine effektive Reinigung. Der Netzbetrieb ermöglicht ein hohes Leistungsvermögen ohne Arbeitszeitbegrenzung.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Schaltbügel

Für eine sofortige Außerbetriebnahme des Bürstenantriebs: Schaltbügel loslassen.

- 3

3DE

Bestimmungsgemäße

Verwendung

Umweltschutz

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen Hartflächen benutzt werden. Der Einsatztemperaturbereich liegt zwischen +5°C und +40°C.

– Das Gerät ist nicht geeignet für

die Reinigung gefrorener Böden (z. B. in Kühlhäusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist für die Reinigung von Bö-

den im Innenbereich bzw. von überdachten Flächen entwickelt. Bei anderen Anwendungsgebieten muss der Einsatz alternativer Bürsten geprüft werden.

– Das Gerät ist nicht bestimmt für die Rei-

nigung öffentlicher Verkehrswege.

– Zulässige Flächenbelastung des

Bodens berücksichtigen. Das Gerät ist nicht für den Einsatz in ex-

plosionsgefährdeten Umgebungen geeignet.

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

4 DE

- 4

Bedienelemente

- 5

5DE

1 Entriegelung 2 Deckel Schmutzwassertank 3 Schwimmer 4 Schmutzwassertank 5 Flusensieb (Absaugung) 6 Einfüllöffnung Frischwassertank 7 Schraube Tankbefestigung 8Griff 9 Ablassschlauch Schmutzwasser 10 Zugentlastungshaken für Netzkabel 11 Fahrwerk 12 Sterngriffe zum Auswechseln der Saug-

lippen 13 Saugschlauch 14 Saugbalken * 15 Flügelmuttern zum Neigen des Saug-

balkens 16 Flügelmuttern zum Befestigen des

Saugbalkens 17 Programmwahlschalter 18 Regulierknopf Wassermenge 19 Hebel Saugbalkenabsenkung 20 Spritzschutz 21 Kehrgutbehälter (Option BR-Variante) 22 Bürstenwalzen (BR-Variante) 23 Reinigungskopf 24 Taste Bürstenwechsel (BR-Variante) 25 Abdeckung Wasserzufuhr 26 Füllstandsanzeige und Ablassschlauch

Frischwasser 27 Sterngriff Schubbügelbefestigung 28 Netzstecker 29 Schaltbügel 30 Schubbügel 31 Scheibenbürste (BD-Variante) 32 Knopf Vortriebsgeschwindigkeit (BD-

Variante) 33 Pedal Bürstenwechsel (BD-Variante) * nicht im Lieferumfang

Vor Inbetriebnahme

Abladen

Î Sterngriffe der Schubbügelbefestigung

lösen.

Î Schubbügel nach hinten schwenken

und Sterngriffe festziehen.

Î Lange seitliche Bretter der Verpackung

als Rampe an die Palette legen.

Î Rampe mit Nägeln an der Palette be-

festigen.

Î Kurze Bretter zur Abstützung unter die

Rampe legen.

Î Holzleisten vor den Rädern entfernen. Î Gerät am Schubbügel nach unten drü-

cken.

Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Gerät von der Palette über die Rampe

herunterschieben.

6 DE

- 6

Bürsten montieren

Vor Inbetriebnahme müssen die Bürsten montiert werden (siehe „Wartungsarbeiten“).

Saugbalken montieren

Î Saugbalken so in Saugbalkenaufhän-

gung einsetzen, dass das Formblech

über der Aufhängung liegt.

Î Flügelmuttern festziehen.

Î Saugschlauch aufstecken.

Betrieb

몇 Warnung!

Beschädigungsgefahr. Saugbalken vor dem Rückwärtsfahren anheben.

Hinweis

Für eine sofortige Außerbetriebnahme des Bürstenantriebs Schaltbügel loslassen.

Betriebsstoffe einfüllen

몇 Warnung

Beschädigungsgefahr. Nur die empfohlenen Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden. Dosierhinweise beachten.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-

mittel

Unterhaltsreinigung aller wasserbeständigen Böden

Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)

Unterhaltsreinigung und Grundreinigung von Industriefußböden

Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen

Unterhaltsreinigung von Fliesen im Sanitärbereich

Reinigung und Desinfektion im Sanitärbereich

Entschichtung aller alkalibeständigen Böden (z. B. PVC)

Entschichtung von Linoleumböden

Î Deckel des Schmutzwassertanks öff-

nen.

Î Wasser-Reinigungsmittel-Gemisch bis

zur MAX Markierung der Füllstandsanzeige einfüllen. Höchsttemperatur der Flüssigkeit 60 °C.

Î Deckel des Schmutzwassertanks

schließen.

RM 780 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

Zum Einsatzort fahren

Mit ausgefahrenem Fahrwerk kann das Gerät zum Einsatzort geschoben werden, ohne dass die Bürsten den Boden berühren.

Î Saugbalken anheben. Î Gerät am Schubbügel nach unten drü-

cken.

Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Gerät am Schubbügel zum Einsatzort

schieben.

- 7

7DE

Reinigungsprogramme

1OFF

Gerät ist außer Betrieb. 2 Scheuersaugen

Boden nass reinigen und Schmutzwas-

ser aufsaugen. 3 Nassschrubben

Boden nass reinigen und Reinigungs-

mittel einwirken lassen. 4 Saugen

Schmutzflotte aufsaugen. 5 Polieren

Boden ohne Flüssigkeitsauftrag polie-

ren.

Saugbalken einstellen

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

Î Flügelmuttern lösen. Î Saugbalken neigen.

Î Flügelmuttern festziehen.

Vortriebsgeschwindigkeit einstel-

len (nur BD-Variante)

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden:

Î Flügelmuttern lösen. Î Saugbalken drehen.

Î Flügelmuttern festdrehen.

8 DE

- 8

Î Gerät am Schubbügel nach unten drü-

cken.

Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Geschwindigkeit drosseln:

Knopf in Richtung „–“ drehen.

Î Geschwindigkeit erhöhen:

Knopf in Richtung „+“ drehen.

Netzanschluss herstellen

Î Ende des Verlängerungskabels als

Schlaufe in Zugentlastungshaken ein-

hängen. Î Netzstecker einstecken.

Reinigen

Î Fahrwerk mit dem Fuß nach hinten

schwenken. Î Programmwahlschalter auf gewünsch-

tes Reinigungsprogramm drehen. Î Wassermenge entsprechend der Ver-

schmutzung des Bodenbelages am Re-

gulierknopf einstellen.

Î Saugbalken absenken. Î Bürsten durch Ziehen des Schaltbügels

einschalten.

몇 Warnung!

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

Anhalten und abstellen

Î Regulierknopf Wassermenge schlie-

ßen. Î Gerät noch 1-2 m vorwärts fahren, um

Restwasser abzusaugen. Î Programmwahlschalter auf „OFF“ dre-

hen.

Î Saugbalken anheben. Î Gerät am Schubbügel nach unten drü-

cken. Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Netzkabel ausstecken.

몇 Warnung!

Gefahr der Deformierung der Bürste/n. Beim Abstellen des Gerätes Bürste/n durch absenken des Fahrwerks entlasten

Schmutzwassertank entleeren

Hinweis

Bei vollem Schmutzwassertank verschließt der Schwimmer den Saugkanal. Die Absaugung wird unterbrochen. Schmutzwassertank leeren.

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

Î Ablassschlauch Schmutzwasser aus

Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.

Î Wasser durch Öffnen der Dosiereinrich-

tung am Ablassschlauch ablassen.

Î Anschließend Schmutzwasserbehälter

mit klarem Wasser ausspülen.

Frischwassertank entleeren

Î Kupplung am oberen Ende der Füll-

standsanzeige lösen.

Î Schlauch der Füllstandsanzeige über

einer geeigneten Sammeleinrichtung absenken und Flüssigkeit ablaufen lassen.

Î Kupplung wieder am Gerät einrasten.

Transport

Î Zum Transport auf einem Fahrzeug das

Gerät gegen Verrutschen sichern.

- 9

9DE

Zur Verringerung des Platzbedarfs kann der Schubbügel nach vorne geschwenkt werden: Î Sterngriffe der Schubbügelbefestigung

lösen. Î Schubbügel nach vorne schwenken.

Pflege und Wartung

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ drehen und Netzstecker ziehen.

몇 Warnung

Beschädigungsfahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen.

Wartungsplan

Nach der Arbeit

몇 Warnung

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

Î Schmutzwasser ablassen. Î Flusensieb prüfen, bei Bedarf reinigen. Î Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini-

gen. Î Sauglippen und Spritzschutz säubern,

auf Verschleiß prüfen und bei Bedarf

austauschen. Î Bürsten auf Verschleiß prüfen, bei Be-

darf austauschen.

Monatlich

Wartungsarbeiten

Sauglippen austauschen

Î Saugbalken abnehmen. Î Sterngriffe herausschrauben.

Î Kunststoffteile abziehen. Î Sauglippen abziehen. Î Neue Sauglippen einschieben. Î Kunststoffteile aufschieben. Î Sterngriffe einschrauben und fest-

ziehen.

Bürstenwalzen austauschen

Î Schmutzwassertank leeren. Î Gerät am Schubbügel nach unten drü-

cken.

Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Dichtungen zwischen Schmutzwasser-

tank und Deckel auf Zustand prüfen, bei

Bedarf austauschen. Î Bürstentunnel reinigen.

(nur BR Variante)

Jährlich

Î Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

10 DE

- 10

Î Taste Bürstenwechsel drücken und Ab-

deckung am Bürstenkopf zur Seite schwenken.

Î Bürstenwalzen herausziehen. Î Neue Bürstenwalzen einsetzen und

einrasten.

Î Abdeckung schließen, Bürsten ausrich-

ten und Abdeckung einrasten. Î Fahrwerk mit dem Fuß nach hinten

schwenken.

Scheibenbürste austauschen

Î Schmutzwassertank leeren. Î Gerät am Schubbügel nach unten drü-

cken. Î Fahrwerk mit dem Fuß nach vorne

schwenken.

Î Knopf zur Einstellung der Vortriebsge-

schwindigkeit in Richtung „–“ drehen. Î Pedal Bürstenwechsel über den Wider-

stand hinaus nach unten drücken. Î Gerät rückwärts fahren, bis die Schei-

benbürste frei ist. Î Scheibenbürste entfernen und neue

Scheibenbürste vor das Gerät legen. Î Gerät vorwärts über die Scheibenbürs-

te fahren. Î Fahrwerk mit dem Fuß nach hinten

schwenken. Die Bürste rastet im Bürs-

tenantrieb ein. Î Vortriebsgeschwindigkeit einstellen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr: Î Frisch- und Schmutzwassertank ent-

leeren.

Î Gerät in einem frostgeschützten Raum

abstellen.

Störungen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ drehen und Netzstecker ziehen.

Î Schmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

- 11

11DE

Störung Behebung

Gerät lässt sich nicht starten

Ungenügende Wassermenge

Prüfen, ob Netzstecker eingesteckt ist.

Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.

Störungen

Ungenügende Saugleistung

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nicht

Ablassschlauch Schmutzwasser verstopft

Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.

Flusensieb reinigen.

Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.

Saugschlauch und Saugbalken auf Verstopfung prüfen, ggf. Verstopfung beseitigen

Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.

Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.

Einstellung des Saugbalkens überprüfen.

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.

Dosiereinrichtung am Ablassschlauch öffnen. Saugschlauch vom Saugbalken abziehen und mit der Hand verschließen. Programmwahlschalter auf Saugen stellen. Die Verstopfung wird aus dem Ablassschlauch in den Schmutzwasserbehälter gesaugt.

12 DE

- 12

Technische Daten

BR 45/40 C Ep BD 45/40 C Ep

Leistung

Nennspannung V/Hz 230 / 1~50 230 / 1~50

Mittlere Leistungsaufnahme W 1100 1200

Saugmotorleistung W 830 830

Bürstmotorleistung W 800 800

Saugen

Saugleistung, Luftmenge l/s 40 40

Saugleistung, Unterdruck kPa 180 180

Reinigungsbürsten

Arbeitsbreite mm 450 450

Bürstendurchmesser mm 96 550

Bürstendrehzahl 1/min 1100 145

Maße und Gewichte

Theoretische Flächenleistung m²/h 1800 1800

Volumen Frisch-/Schmutzwassertank l 40 40

Länge (ohne Schubbügel) mm 1100 1100

Breite (ohne Saugbalken) mm 600 600

Höhe (ohne Schubbügel) mm 900 900

Gewicht (ohne Tankinhalt) kg 80 80

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 70 67

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349) m/s² 1,0 1,0

- 13

13DE

BR 55/40 C Ep BD 55/40 C Ep

Leistung

Nennspannung V/Hz 230 / 1~50 230 / 1~50

Mittlere Leistungsaufnahme W 1100 1200

Saugmotorleistung W 780 780

Bürstmotorleistung W 800 800

Saugen

Saugleistung, Luftmenge l/s 40 40

Saugleistung, Unterdruck kPa 180 180

Reinigungsbürsten

Arbeitsbreite mm 550 550

Bürstendurchmesser mm 96 550

Bürstendrehzahl 1/min 1100 145

Maße und Gewichte

Theoretische Flächenleistung m²/h 2100 2100

Volumen Frisch-/Schmutzwassertank l 40 40

Länge (ohne Schubbügel) mm 1100 1100

Breite (ohne Saugbalken) mm 650 650

Höhe (ohne Schubbügel) mm 900 900

Gewicht (ohne Tankinhalt) kg 85 85

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 70 67

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349) m/s² 1,0 1,0

14 DE

- 14

Zubehör

CEO

Head of Approbation

Netzkabel 20 m, 3 x 1,5 mm Bestell-Nr.: 6.647-022.0

2

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.533-xxx Einschlägige EG-Richtlinien

2006/95/EG 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–67 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2:

2005

Angewandte nationale Normen

-

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

- 15

15DE

Please read and comply with

these instructions prior to the initial operation of your appliance. Retain these operating instructions for future reference or for subsequent possessors.

Contents

Safety instructions EN - 3 Function EN - 3 Proper use EN - 4 Environmental protection EN - 4 Operating elements EN - 5 Before Commissioning EN - 6 Operation EN - 7 Maintenance and care EN - 9 Faults EN - 11 Specifications EN - 12 Accessories EN - 14 CE declaration EN - 14 Warranty EN - 14 Spare parts EN - 14

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, 5.956-251.

Safety Devices

Symbols

The following symbols are used in this operating manual:

 Danger

Indicates an immediate threat of danger. Failure to observe the instruction may result in death or serious injuries.

몇 Warning

Indicates a possibly dangerous situation. Failure to observe the instruction may result in light injuries or damage to property.

Note

Indicates useful tips and important information about the product.

Function

The appliance is used for the wet cleaning or polishing of level floors. It can be easily adjusted to the cleaning task by setting a cleaning program and the water quantity. A working width of 450/550 mm and a capacity of 40 l each of the fresh and dirt water reservoirs enable an effective cleaning. The power supply operation allows a high capacity without a restriction of the working time.

Note

The appliance can be equipped with various accessories depending on the cleaning task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

Safety devices serve for the protection of the user and must not be put out of operation or bypassed with respect to their function.

Control handle

To put the brush drive out of operation immediately: release the control handle.

16 EN

- 3

Proper use Environmental protection

Only use this appliance as directed in these operating instructions.

– The appliance may only be used for the

cleaning of hard surfaces that are not sensitive to moisture and polishing operations.

The application temperature ranges from +5°C to +40°C.

– The appliance is not suitable for clean-

ing frozen floors (e.g. in cold stores).

– The appliance may only be equipped

with genuine accessories and spare parts.

– The appliance has been designed for

the cleaning of interior floors or covered surfaces. For other areas of application, the use of alternative brushes must be checked.

– The appliance is not intended for the

cleaning of public traffic routes.

– Take the permissible floor surface load-

ing into account. The appliance is not suitable for use in

potentially explosive environments.

The packaging materials are recyclable. Please do not throw packaging in the domestic waste but pass it on for recycling.

Old units contain valuable recyclable materials. Batteries, oil and similar substances may not be released into the environment. Therefore please dispose of old units through suitable collection systems.

- 4

17EN

Operating elements

18 EN

- 5

1 Unlocking 2 Cover dirt water reservoir 3Float 4 Dirt water reservoir 5 Lint sieve (suction) 6 Fresh water reservoir filler neck 7 Screw for tank fastening 8 Handle 9 Dirt water discharge hose 10 Strain relief clamp for mains cable 11 Chassis 12 Star grips to exchange the vacuum lips 13 Suction hose 14 Vacuum bar * 15 Wing nuts for tilting the vacuum bar 16 Wing nuts for fastening the vacuum bar 17 Program selection switch 18 Water quantity regulator 19 Vacuum bar lowering lever 20 Splash guard 21 Waste container (Option BR model) 22 Brush rollers (BR model) 23 Cleaning head 24 Key for brush rollers (BR model) 25 Cover for water supply 26 Filling level display and fresh water dis-

charge hose 27 Star grip pushing handle fastening 28 Mains plug 29 Control handle 30 Push handle 31 Disk brushes (BD model) 32 Button for advancing speed (BD model) 33 Pedal for changing brushes (BD model) * not included in the delivery

Before Commissioning

Î Place long lateral boards of the packag-

ing as a ramp next to the pallet.

Î Fix the ramp on the pallet with nails. Î Place short boards as a support under-

neath the ramp.

Î Remove the wooden bars in front of the

wheels.

Î Press the appliance to the bottom using

the push handle.

Î Turn the running gear to the front with

your foot.

Î Push down the appliance through the

ramp from the pallet.

Installing the Brushes

The brushes must be installed before the initial operation (see "Maintenance works").

Installing the Vacuum Bar

Î Insert the vacuum bar into the vacuum

bar suspension in such a manner that the profiled sheet is positioned above the suspension. Tighten the wing nuts.

Unloading

Î Release the star grips of the pushing

handle fastening. Î Turn the pushing handle backwards

and tighten the star grips.

Î Insert the suction hose.

- 6

19EN

Operation

몇

Warning!

Risk of damage. Raise the vacuum bar before reversing.

Note

To put the brush drive out of operation immediately release the control handle.

Filling in detergents

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid.

Note

Do not use highly foaming detergents. Observe the dosing notes.

Recommended detergents:

Application Detergent

Routine cleaning of all water resistant floors

Routine cleaning of glossy surfaces (e.g. granite)

Routine cleaning and basic cleaning of industrial floors

Routine cleaning and basic cleaning of fine stoneware tiles

Routine cleaning of tiles in sanitary areas

Cleaning and disinfection in sanitary areas

Removal of coating from all alkali-resistant floors (e.g. PVC)

Removal of coating from linoleum floors

Î Open the cover of the fresh water reser-

voir.

RM 780 RM 746

RM 755 es

RM 69 ASF

RM 753

RM 751

RM 732

RM 752

RM 754

Î Fill in the water detergent mixture up to

the MAX marking of the filling level display. Maximum temperature of the liquid 60°C.

Î Close the cover of the dirt water reser-

voir.

Driving to the Place of Use

When the running gear is driven out the appliance can be pushed to the place of use without any contact of the brushes with the floor.

Î Raise the vacuum bar. Î Press the appliance to the bottom using

the push handle.

Î Turn the running gear to the front with

your foot.

Î Use the pushing handle to push the ap-

pliance to the place of use.

Cleaning Programs

1 OFF Appliance is out of operation. 2 Scrub cleaning Wet cleaning the floor

and vacuum up dirt water.

3 Wet scrubbing Wet cleaning the floor

and allow the detergent to react.

4 Vacuuming Vacuuming up the deter-

gent solution.

5 Polishing Polishing the floor without the

application of liquid.

Setting the Vacuum Bar

Oblique position

To improve the vacuuming result on tiled floors the vacuum bar can be turned to an oblique position of up to 5°. Î Release the wing nuts.

20 EN

- 7

Î Turn the vacuum bar.

Î Tighten the wing nuts.

Inclination

If the vacuum result is unsatisfactory the inclination of the straight vacuum bar can be modified.

Î Release the wing nuts. Î Tilt the vacuum bar.

Î Press the appliance to the bottom using

the push handle.

Î Turn the running gear to the front with

your foot.

Î Reducing the speed: Turn the button in

"–" direction.

Î Increasing the speed: Turn the button in

"+" direction.

Establish mains contact

Î Insert the looped end of the extension

cable in the strain relief hook.

Î Plug in the mains plug.

Cleaning

Î Tighten the wing nuts.

Setting the Advance Speed (Only

BD Model)

Î Turn the running gear to the back with

your foot.

Î Turn the program selection switch to

the desired cleaning program.

Î Adjust the water quantity using the reg-

ulating button according to the dirt on the floor covering.

Î Lower the vacuum bar. Î Turn on the brushes by pulling the con-

trol handle.

몇 Warning!

Risk of damage to the floor covering. Do not operate the appliance on the spot.

Shutting Down the Appliance

Î Close the water quantity regulator. Î Drive the appliance forward for another

1-2 m to draw off residual water.

- 8

21EN

Î Turn the program selection switch to

"OFF".

Î Raise the vacuum bar. Î Press the appliance to the bottom using

the push handle. Î Turn the running gear to the front with

your foot. Î Disconnect the mains plug.

몇 Warning!

Danger of deformation of the brush(es). When shutting down the appliance relieve the brush(es) by lowering the running gear.

Emptying the Dirt Water Reservoir

Note

If the dirt water reservoir is full the float closes the suction channel. The suction operation is interrupted. Empty the dirt water reservoir.

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

Î Take the dirt water discharge hose from

the support and lower above a suited

collection device.

Î Engage the coupling on the appliance

again.

Transport

Î If you want to transport the appliance on

a vehicle secure it from slipping.

To reduce the required space the push handle can be turned to the front: Î Release the star grips of the push han-

dle fastening.

Î Turn the push handle to the front.

Maintenance and care

 Danger

Risk of injury. Turn the program selection switch to "OFF" and disconnect the mains plug before performing any work on the appliance.

몇 Warning

Risk of damage to the appliance on account of water leakage. Drain out dirt water and the remaining free water before wokring at the machine.

Maintenance schedule

Î Let off water by opening the dosage de-

vice at the discharge hose. Î The rinse the dirt water reservoir with

clear water.

Emptying the fresh water tank

Î Release the coupling at the upper end

of the fill level display. Î Lower the hose for the fill level display

into a suitable collector and drain off liq-

uid.

22 EN

- 9

After working with the appliance

몇 Warning

Risk of damage. Do not hose down the appliance with water and do not use aggressive detergents.

Î Drain off dirty water. Î Check the fluff filter, clean if required. Î Clean the outside of the appliance with

a damp cloth soaked in mild detergent.

Î Clean the vacuum lips and the splash

guard, check for wear and replace if required.

Î Check the brushes for wear, replace if

required.

Monthly

Î Check the condition of the seals be-

tween dirty water tank and cover, replace if required.

Î Clean the brush housing. (BR model

only)

Yearly

Î Have the prescribed inspection carried

out by the customer service.

Maintenance Works

Replacing the vacuum lips

Î Remove the vacuum bar. Î Unscrew the star grips.

Î Remove the plastic parts. Î Remove the vacuum lips. Î Insert new vacuum lips. Î Insert the plastic parts. Î Screw in and tighten the star grips.

Replacing the brush rollers

Î Empty the dirt water reservoir. Î Press the appliance to the bottom using

the push handle. Î Turn the running gear to the front with

your foot.

Î Press the brush change key and tilt the

cover on the brush head towards the

side.

Î Pull out the brush rollers. Î Insert and lock into place the new brush

rollers.

Î Close the cover, align the brushes and

lock in the cover.

Î Turn the running gear to the back with

your foot.

Replacing the disk brushes

Î Empty the dirt water reservoir. Î Press the appliance to the bottom using

the push handle.

Î Turn the running gear to the front with

your foot.

Î Turn the button for the setting of the ad-

vance speed in "– " direction.

Î Press the pedal for changing the brush-

es downward beyond its resistance.

Î Drive the appliance in reverse till the

disk brush is free.

Î Remove the disk brush and place the

new disk brush in front of the appliance.

Î Drive the appliance forward over the

disk brush.

Î Turn the running gear to the back with

your foot. The brush will lock into the brush drive.

Î Set the advance speed.

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office.

- 10

23EN

Frost protection

In case of danger of frost: Î Empty the fresh and dirt water reser-

voirs. Î Store the appliance in a frost-protected

room.

Fault Remedy

Appliance cannot be started

Insufficient water quantity

Check if the mains plug is connected.

Check fresh water level, refill tank if necessary.

Check hoses for blockages; clean if required.

Faults

 Danger

Risk of injury. Turn the program selection switch to "OFF" and disconnect the mains plug before performing any works on the appliance.

Î Drain and dispose of the dirt water and

the residual fresh water. In case of faults that cannot be remedied using the table below please contact the

customer service.

Faults

Insufficient vacuum performance

Insufficient cleaning result

Brushes do not turn Check if foreign matters block the brushes; remove foreign matter

Drain hose for dirty water is blocked

Clean the seals between dirt water reservoir and cover and check for tightness, replace if required.

Clean the fluff filter.

Clean the vacuum lips on the vacuum bar, replace if required

Check if the suction hose and vacuum bar are chocked, clean if required

Check the suction hose for tightness; replace if required.

Check if the cover on the dirt water discharge hose is closed

Check the setting of the vacuum bar.

Check the brushes for wear, replace if required.

if required.

Open dosing equipment at the drain hose. Pull out the suction hose from suction beam and close it by hand. Set the program selection switch to suction or vacuuming. The blockage will be sucked out from the drain hose into the dirt water tank.

24 EN

- 11

Specifications

BR 45/40 C Ep BD 45/40 C Ep

Power

Nominal voltage V/Hz 230 / 1~50 230 / 1~50

Average power consumption W 1100 1200

Suction engine output W 830 830

Brush engine output W 800 800

Vacuuming

Cleaning power, air quantity l/s 40 40

Cleaning power, negative pressure kPa 180 180

Cleaning brushes

Working width mm 450 450

Brush diameter mm 96 550

Brush speed 1/min 1100 145

Dimensions and weights

Theoretical surface cleaning performance m²/h 1800 1800

Fresh/dirt water reservoir volume l 40 40

Length (without pushing handle) mm 1100 1100

Width (without vacuum bar) mm 600 600

Height (without pushing handle) mm 900 900

Weight (without tank contents) kg 80 80

Noise emission

Sound pressure level (EN 60704-1) dB(A) 70 67

Machine vibrations

Vibration total value (ISO 5349) m/s² 1,0 1,0

- 12

25EN

BR 55/40 C Ep BD 55/40 C Ep

Power

Nominal voltage V/Hz 230 / 1~50 230 / 1~50

Average power consumption W 1100 1200

Suction engine output W 780 780

Brush engine output W 800 800

Vacuuming

Cleaning power, air quantity l/s 40 40

Cleaning power, negative pressure kPa 180 180

Cleaning brushes

Working width mm 550 550

Brush diameter mm 96 550

Brush speed 1/min 1100 145

Dimensions and weights

Theoretical surface cleaning performance m²/h 2100 2100

Fresh/dirt water reservoir volume l 40 40

Length (without pushing handle) mm 1100 1100

Width (without vacuum bar) mm 650 650

Height (without pushing handle) mm 900 900

Weight (without tank contents) kg 85 85

Noise emission

Sound pressure level (EN 60704-1) dB(A) 70 67

Machine vibrations

Vibration total value (ISO 5349) m/s² 1,0 1,0

26 EN

- 13

Accessories

CEO

Head of Approbation

Mains cable 20 m, 3 x 1.5 mm Order No. 6.647-022.0

2

CE declaration

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.533-xxx Relevant EU Directives

2006/95/EC 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–67 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2:

2005

Applied national standards

-

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your accessory within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

Spare parts

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and troublefree.

– At the end of the operating instructions

you will find a selected list of spare parts

that are often required.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

The undersigned act on behalf and under the power of attorney of the company management.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Phone: +49 7195 14-0 Fax: +49 7195 14-2212

- 14

27EN

Lisez attentivement ce mode

d’emploi avant la première utilisation de l’appareil et respectez les conseils y figurant. Conservez ce mode d’emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.

Table des matières

Consignes de sécurité FR - 3 Fonction FR - 3 Utilisation conforme FR - 4 Protection de l’environne-

ment Eléments de commande FR - 5 Avant la mise en service FR - 6 Fonctionnement FR - 7 Entretien et maintenance FR - 10 Pannes FR - 12 Données techniques FR - 13 Accessoires FR - 15 Déclaration CE FR - 15 Garantie FR - 15 Pièces de rechange FR - 15

FR - 4

Consignes de sécurité

Lire la présente notice d'instructions ainsi que la brochure ci-jointe Consignes de sécurité pour les nettoyeurs à brosses n°

5.956-251 avant d'utiliser l'appareil et respecter les instructions.

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur. Par conséquent, ils ne doivent en aucun cas être désactivés ou transformés.

Symboles

Les symboles suivants sont utilisés dans ces instructions de service :

 Danger

Signalise un danger imminent. Un non respect de cette consigne peut conduire à la mort ou entraîner de graves blessures.

몇 Avertissement

Signalise une situation éventuellement dangereuse. Un non respect de cette consigne peut entraîner de légères blessures ou encore des dégâts matériels.

Remarque

Donne des conseils pour l'utilisation et d'importantes informations relatives au produit.

Fonction

L’appareil est employé pour nettoyer ou pour polir des sols plans par voie humide. Il peut être aisément adapté à l'application respective en ajustant un programme de nettoyage et la quantité d'eau correspondants. Une largeur de travail de 450/550 mm et une capacité respective de 40 l pour le réservoir d'eau propre et le réservoir d'eau sale sont les garants pour un nettoyage efficace. Un fonctionnement par courant permet d'obtenir une capacité élevée sans limitation de la durée de travail.

Remarque

L'appareil peut être équipé de différents accessoires en fonction de l'application respective. De plus amples détails figurent dans notre catalogue ou sur notre site Internet www.kaercher.com.

Etrier de commande

Pour une mise hors service immédiate de l'entraînement des brosses : relâcher l'étrier de commande

28 FR

- 3

Utilisation conforme Protection de l’environne-

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

– L'appareil doit uniquement être utilisé

pour nettoyer des surfaces dures non sensibles à l'humidité ni au polissage.

– La plage de température pour l'utilisa-

tion est de +5°C à +40°C.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

– L'appareil a été conçu pour le nettoyage

de sols dans le domaine intérieur ou bien de surfaces couvertes d'un toit. Pour d'autres domaines d'application, il faut contrôler l'éventuelle nécessité d'utiliser d'autres brosses.

– L'appareil n'est pas destiné au nettoya-

ge de voies publiques.

– Tenir compte de la sollicitation concen-

trée admissible du sol.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à risque d'explosion.

ment

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les rendre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l’huile et d'autres substances semblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes adéquats de collecte pour éliminer les appareils usés.

- 4

29FR

Eléments de commande

30 FR

- 5

Karcher BD 45/40 C Ep User Manual [ru]
