BD 40/12 C

www.kaercher.com

Deutsch 3 English 16 Français 29 Italiano 44 Nederlands 59 Español 73 Português 88 Dansk 102 Norsk 115 Svenska 128 Suomi 141 Ελληνικά 154 Türkçe 169 Русский 182 Magyar 197 Čeština 210 Slovenščina 223 Polski 236 Româneşte 250 Slovenčina 263 Hrvatski 276 Srpski 289 Български 303 Eesti 318 Latviešu 331 Lietuviškai 344 Українська 357

59636080 11/11

Lesen Sie vor der ersten Benut-

Deutsch

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

zung Ihres Gerätes diese Origi-

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . DE . . .1

Funktion . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .1

Umweltschutz. . . . . . . . . . . DE . . .1

Bedienelemente . . . . . . . . . DE . . .2

Vor Inbetriebnahme . . . . . . DE . . .3

Betrieb . . . . . . . . . . . . . . . . DE . . .3

Transport . . . . . . . . . . . . . . DE . . .5

Lagerung . . . . . . . . . . . . . . DE . . . 5

Pflege und Wartung . . . . . . DE . . .5

Störungen. . . . . . . . . . . . . . DE . . .9

Zubehör . . . . . . . . . . . . . . . DE . .11

Technische Daten . . . . . . . DE . .12

EG-Konformitätserklärung . DE . .13

Garantie . . . . . . . . . . . . . . . DE . .13

Ersatzteile . . . . . . . . . . . . . DE . .13

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, 5.956-251. Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 2% zugelassen.

Das Gerät darf nur betrieben werden, wenn der Behälter und alle Deckel geschlossen sind.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden eingesetzt. Sie kann durch Einstellen der Wassermenge leicht an die jeweilige Reinigungsaufgabe angepasst werden. Eine Arbeitsbreite von 385 mm und ein Fassungsvermögen der Frisch-und Schmutzwassertanks von 12 l ermöglichen eine effektive Reinigung bei hoher Einsatzdauer. Die Batterien können mittels eingebautem Ladegerät an einer 230-V-Steckdose geladen werden.

Bestimmungsgemäße

Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen glatten Böden benutzt werden.

– Dieses Gerät ist zur Verwendung in In-

nenräumen bestimmt.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühlhäusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

Umweltschutz

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

– 1

3DE

Bedienelemente

1 Ablassschlauch Schmutzwasser 2 Schubbügel 3 Bedienpult 4 Netzkabel mit Netzstecker 5 Schraube Schmutzwassertank 6 Hebel Saugbalkenabsenkung 7 Hebel Neigungsverstellung 8 Kabelhaken, drehbar 9 Saugschlauch 10 Ladegerät 11 Batterielade-Anzeige 12 Regulierventil Wassermenge 13 Filter Frischwasser 14 Batterie 15 Schmutzwassertank 16 Saugbalken 17 Reinigungskopf

4 DE

18 Scheibenbürste 19 Einfüllöffnung Frischwassertank 20 Füllschlauch, beigelegt 21 Deckel Schmutzwassertank 22 Schwimmer 23 Abdeckung Haube

– 2

Bedienpult

1 Griffschalter 2 Batteriezustands-Anzeige 3 Schalter Saugturbine 4 Schalter Bürstbetrieb 5 Schalter Reinigungslösung

Vor Inbetriebnahme

Vorsicht

Beschädigungsgefahr. Bevor der Schmutzwassertank abgenommen werden kann, muss die Schraube Schmutzwassertank herausgedreht werden.

 Saugschlauch Schmutzwassertank ab-

ziehen.

 Schraube Schmutzwassertank heraus-

schrauben.

 Schmutzwassertank abnehmen.  Bei Erstinbetriebnahme Batteriekabel

mit den Batterien verbinden (siehe: Pflege und Wartung/Wartungsarbeiten/ Batterien einsetzen und anschließen).

 Scheibenbürste anbringen (siehe „Pfle-

ge und Wartung“).

 Stopfen im Ablassschlauch Schmutz-

wasser auf dichten Sitz prüfen.

 Saugschlauch auf Verstopfung prüfen

und anschließend mit Saugbalken und Schmutzwassertank verbinden. Auf Dichtheit der Verbindungen achten.

Batterie laden

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, wird das Gerät ausgeschaltet. Die Ladezeit beträgt ungefähr 10 Stunden. Das Ladegerät beendet den Ladevorgang selbstständig.

 Netzstecker in Steckdose stecken.

Batterielade-Anzeige

1 Batterie ist entladen (rot) 2 Batterie ist halb geladen (gelb) 3 Batterie ist geladen (grün)

Betrieb

Betriebsstoffe einfüllen

몇 Warnung

Beschädigungsgefahr. Nur die empfohlenen Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reingungsmitteln beachten.

Hinweis

Keine stark schäumenden Reinigungsmittel verwenden. Dosierhinweise beachten.

 Deckel des Frischwassertanks öffnen.

– 3

5DE

 Füllschlauch in die Einfüllöffnung ste-

cken und anderes Ende an einen Wasserhahn führen.

 Frischwasser (maximal 50 °C) einfüllen.  Reinigungsmittel beigeben. Hinweise

zur Dosierung beachten.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-

mittel

Unterhaltsreinigung (auch bei alkaliempfindlichen Böden)

Reinigung von Fettverschmutzungen

Grundreinigung (Strippen) von alkalibeständigen Hartbelägen

Grundreinigung (Strippen) von Linoleum

Grundreiniger, sauer RM 751 Desinfektionsreiniger RM 732

Reinigungsmittel sind im Fachhandel erhältlich.

 Füllschlauch entfernen.  Deckel des Frischwassertanks schließen.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Einstellungen

 Hebel Neigungsverstellung ziehen.  Schubbügel auf gewünschte Höhe ein-

stellen.

 Hebel Neigungsverstellung loslassen.  Wassermenge entsprechend der Ver-

schmutzung und Art des Bodenbelages am Regulierventil einstellen.

 Schalter Bürstbetrieb einschalten.  Schalter Reinigungslösung einschal-

ten.

 Schalter Saugturbine einschalten, die

Absaugung startet.

 Hebel Saugbalkenabsenkung nach un-

ten drücken.

Hinweis

Je nach Reinigungsaufgabe können einzelne Funktionen auch ausgeschaltet bleiben. Betätigte Schalter leuchten auf.

Reinigen

Vorsicht

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben. Beschädigungsgefahr. Saugbalken vor längerem Rückwärtsfahren anheben.

 Griffschalter betätigen, Bürstenantrieb

und Reinigungslösungs-Auftrag werden eingeschaltet (falls eingestellt).

 Gerät vorwärts über die zu reinigende

Fläche schieben.

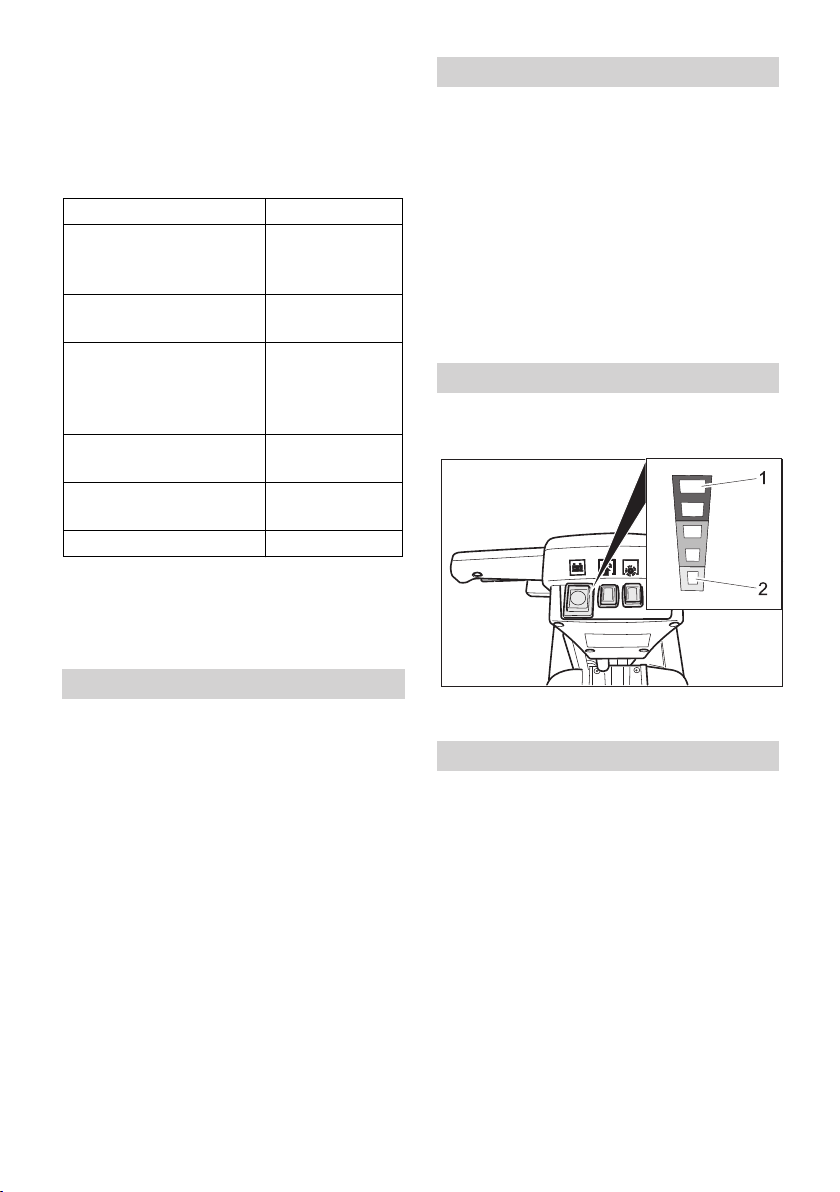

Batteriezustandsanzeige

Leuchtet wenn der Schalter Bürstbetrieb eingeschaltet ist.

1 Batterie ist geladen 2 Batterie ist entladen

Anhalten und abstellen

 Griffschalter loslassen.  Gerät noch 1-2 m vorwärts fahren, um

Restwasser abzusaugen.

 Hebel Saugbalkenabsenkung nach

oben ziehen.

Vorsicht

Die Sauglippen können sich dauerhaft verformen. Gerät immer mit angehobenem Saugbalken abstellen.

 Schalter Saugturbine ausschalten.  Schalter Bürstbetrieb ausschalten.  Schalter Reinigungsmittelauftrag aus-

schalten.

6 DE

– 4

Schmutzwassertank entleeren

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

Vorsicht

Beschädigungsgefahr. Bevor der Schmutzwassertank abgenommen werden kann, muss die Schraube Schmutzwassertank herausgedreht werden.

 Ablassschlauch Schmutzwasser aus

Halterung nehmen, Deckel öffnen und über einer geeigneten Sammeleinrichtung absenken.

 Schmutzwasserbehälter mit klarem

Wasser ausspülen.

oder  Saugschlauch Schmutzwassertank ab-

ziehen.

 Schraube Schmutzwassertank heraus-

schrauben.

 Schmutzwassertank abnehmen und

zur Sammeleinrichtung tragen.

 Schmutzwasserbehälter mit klarem

Wasser ausspülen.

 Schmutzwassertank wieder am Gerät

anbringen.

Frischwassertank entleeren

몇 Warnung

Örtliche Vorschriften zur Abwasserbehandlung beachten.

 Ablassstutzen nach außen schwenken.  Ring zurückschieben.  Stopfen abziehen.  Frischwassertank leerlaufen lassen.  Frischwassertank mit klarem Wasser

ausspülen.

 Stopfen in den Ablassstutzen drücken.

Frostschutz

Bei Frostgefahr:  Frisch- und Schmutzwassertank ent-

leeren.

 Gerät in einem frostgeschützten Raum

abstellen.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Bürste herausnehmen, um Beschädi-

gung der Bürste zu vermeiden.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

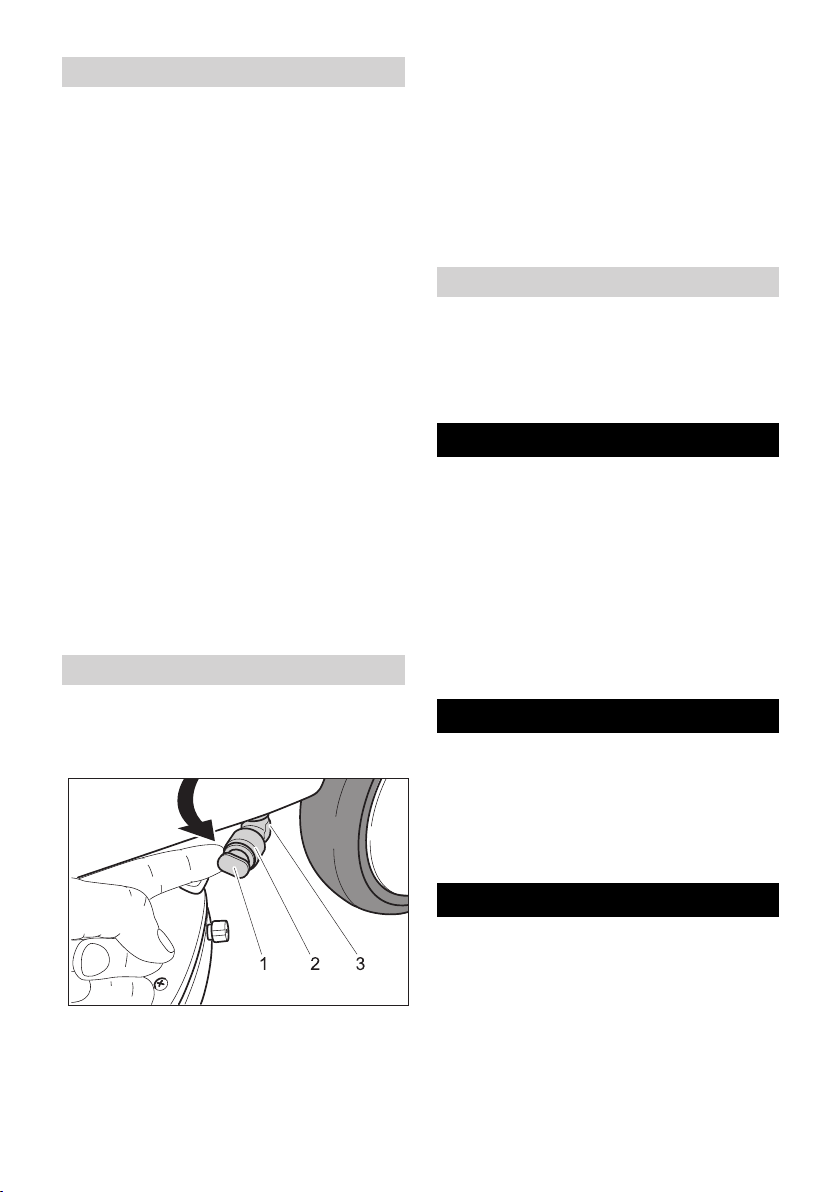

1 Stopfen 2 Ring 3 Ablassstutzen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Schalter Bürstbetrieb und Saugturbine ausschalten und Netzstecker des Ladegerätes ziehen.

몇 Warnung

Beschädigungsfahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen.

 Gerät auf einer ebenen Fläche abstel-

len.

– 5

7DE

Wartungsplan

Wartungsarbeiten

Nach der Arbeit

몇 Warnung

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

 Schmutzwasser ablassen.  Deckel des Schmutzwassertanks ab-

nehmen und Deckelinnenseite und Schwimmer mit Wasser abspülen.

 Schmutzwassertank mit klarem Wasser

ausspülen.

 Saugbalken abnehmen und reinigen

(siehe „Wartungsarbeiten“).

 Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

 Sauglippen säubern, auf Verschleiß

prüfen und bei Bedarf austauschen.

 Bürste auf Verschleiß prüfen, bei Be-

darf austauschen (siehe „Wartungsarbeiten“).

 Batterie bei Bedarf laden.

Wöchentlich

 Filter Frischwasser reinigen.

Monatlich

 Batteriepole auf Oxidation prüfen, bei

Bedarf abbürsten und mit Polfett einfetten. Auf festen Sitz der Verbindungskabel achten.

 Dichtungen zwischen Schmutzwasser-

tank und Deckel auf Zustand prüfen, bei Bedarf austauschen.

Jährlich

 Vorgeschriebene Inspektion durch

Kundendienst durchführen lassen.

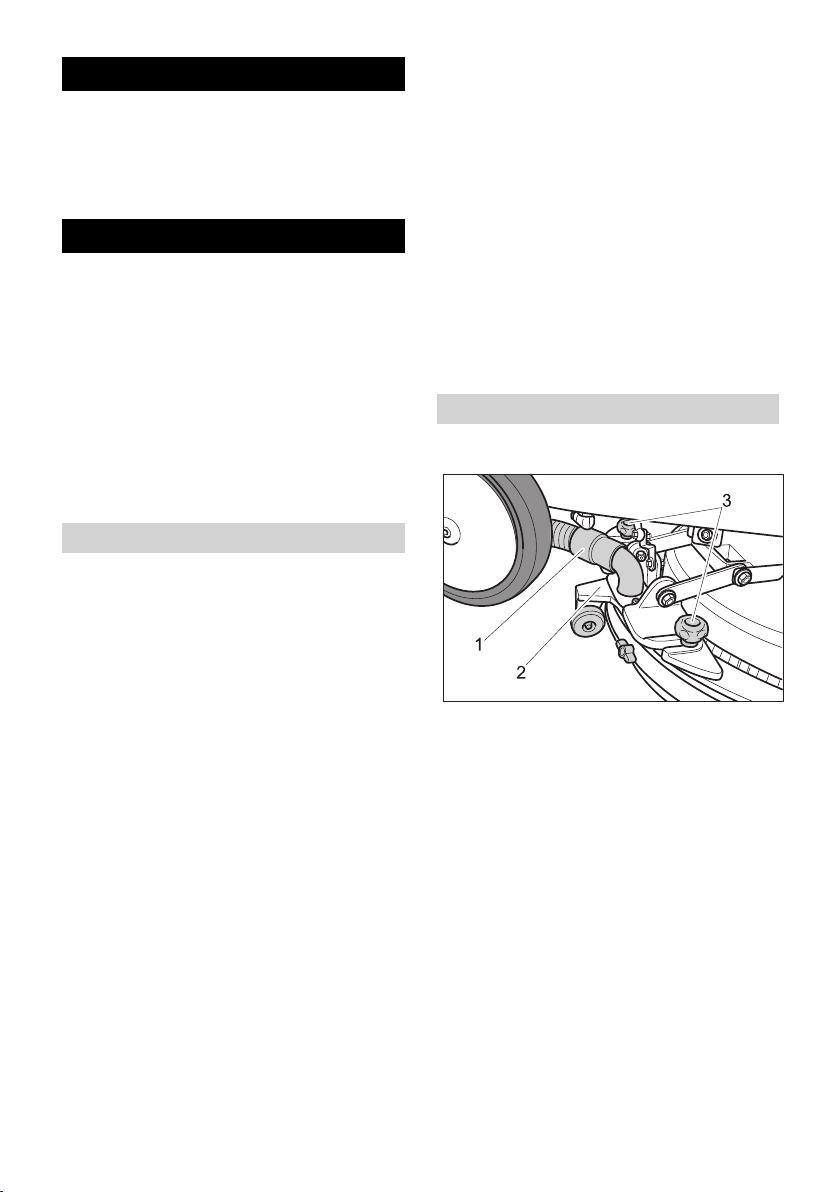

Saugbalken ausbauen

1 Saugschlauch 2 Saugbalken 3 Kreuzgriff Saugbalkenbefestigung

 Saugschlauch abziehen.  Kreuzgriffe lösen.  Saugbalken abnehmen.

Sauglippen wenden oder austauschen

 Saugbalken abnehmen.

1 Flügelmutter 2 Sauglippe

 Flügelmuttern abschrauben.  Sauglippen wenden oder ersetzen.

Hinweis

Vordere und hintere Sauglippe nicht vertauschen.

 Saugbalken in umgekehrter Reihenfol-

ge wieder zusammenbauen.

8 DE

– 6

Einstellung Saugbalken prüfen

 Schalter Saugturbine einschalten, die

Absaugung startet.

 Saugbalken absenken.  Gerät ein kurzes Stück vorwärts schieben.  Schalter Saugturbine ausschalten.

Filter Frischwasser reinigen

 Einstellung des Saugbalkens prüfen,

bei Bedarf Saugbalken einstellen.

Saugbalken einstellen

 Mutter lösen.  Rad nach oben oder unten verschie-

ben.

 Mutter anziehen.  Einstellung des Saugbalkens prüfen.

Scheibenbürste austauschen

 Gerät vorsichtig nach hinten kippen.  Scheibenbürste mit beiden Händen

zum Reinigungskopf ziehen.

 Scheibenbürste um ca. 45° gegen den

Uhrzeigersinn drehen (von oben gesehen).

 Scheibenbürste nach unten abnehmen.  Neue Scheibenbürste in umgekehrter

Reihenfolge einfügen.

1 Filtereinsatz 2 Filtertasse

 Filtertasse abschrauben.  Filtereinsatz herausnehmen.  Filtereinsatz mit klarem Wasser spülen.  Filtereinsatz einbauen.  Filtertasse montieren und festziehen.

Sicherungen auswechseln

1 Saugschlauch 2 Schraube 3 Hauptsicherung, 30 A, grün

 Schrauben herausdrehen.  Abdeckung abnehmen. 

Sicherungen prüfen, ggf. durch neue Sicherung des gleichen Wertes ersetzen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen KärcherVerkaufsbüro Wartungsverträge abgeschlossen werden. Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

– 7

9DE

Batterien austauschen

Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beachten

Augenschutz tragen

Kinder von Säure und Batterien fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Vorsicht

Beschädigungsgefahr. Bevor der Schmutzwassertank abgenommen werden kann, muss die Schraube Schmutzwassertank herausgedreht werden.

 Saugschlauch vom Schmutzwasser-

tank abziehen.

 Schraube Schmutzwassertank heraus-

schrauben.

 Schmutzwassertank abnehmen.  Kabel vom Minuspol der Batterie ab-

klemmen.

 Restliche Kabel von den Batterien ab-

klemmen.

 Batterien herausnehmen.  Verbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Batterie einsetzen und anschließen

Entsorgung

Batterie nicht in Mülltonne werfen

 Gefahr

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Batterien ausbauen

 Schalter Saugturbine ausschalten.  Schalter Bürstbetrieb ausschalten.  Schalter Reinigungsmittelauftrag aus-

schalten.

10 DE

 Batterien in das Batteriefach stellen.  Pole mit dem beiliegenden Verbin-

dungskabel verbinden.

Vorsicht

Beschädigungsgefahr beim Verpolen des Anschlusskabels. Rotes Kabel an den Pluspol und schwarzes Kabel an den Minuspol anklemmen.

 Anschlusskabel an die noch freien Bat-

teriepole (+) und (-) klemmen.

 Steckverbinder des Gerätes mit den

Steckverbindern des Anschlusskabels verbinden.

 Schmutzwassertank wieder am Gerät

anbringen.

 Saugschlauch mit dem Schmutzwas-

sertank verbinden.

– 8

몇 Warnung

Vor Inbetriebnahme des Gerätes Batterie aufladen.

Störungen

 Gefahr

Verletzungsgefahr. Vor allen Arbeiten am Gerät Schalter Bürstbetrieb und Saugturbine ausschalten und Netzstecker des Ladegerätes ziehen.

몇 Warnung

Beschädigungsfahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen.

Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Störungen mit Anzeige

Die Batteriezustandsanzeige zeigt folgende Störungen an:

Störung Behebung

X 1 Stromaufnahme Saugturbine zu

hoch.

X 1 Stromaufnahme Bürstenantrieb zu

hoch. X 1 Kabelbruch Saugturbine. X 1 Keine Scheibenbürste im Reini-

gungskopf eingesetzt.

Stromaufnahme Bürstenantrieb zu

niedrig.

Kabelbruch Bürstenantrieb. 1 = leuchtet, X = blinkt Verschiedene Segmente der Batteriezustandsanzei-

ge blinken.

– 9

Schalter Bürstbetrieb ausschalten, kurz warten und wieder einschalten. Tritt die Störung erneut auf, Kundendienst verständigen.

Schalter Bürstbetrieb ausschalten, Griffschalter loslassen, Schalter Bürstbetrieb einschalten.

11DE

Störungen ohne Anzeige

Störung Behebung

Gerät lässt sich nicht starten Ladezustand der Batterie prüfen.

Hauptsicherung prüfen, ersetzen.

Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen.

Schalter Reinigungslösung einschalten. Regulierventil Wassermenge öffnen. Filter Frischwasser reinigen.

Ungenügende Saugleistung Schalter Saugturbine einschalten.

Schmutzwassertank leeren. Dichtungen zwischen Schmutzwassertank und Deckel rei-

nigen und auf Dichtigkeit prüfen, bei Bedarf austauschen. Sauglippen am Saugbalken reinigen, bei Bedarf wenden

oder austauschen. Saugschlauch und Saugbalken auf Verstopfung prüfen,

ggf. Verstopfung beseitigen Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Überprüfen, ob der Deckel am Schmutzwasser-Ablass-

schlauch geschlossen ist. Einstellung des Saugbalkens prüfen, bei Bedarf Saugbal-

ken einstellen.

Ungenügendes Reinigungsergebnis

Bürsten drehen sich nicht Schalter Bürstbetrieb einschalten.

Bürstentyp und Reinigungsmittel auf Eignung prüfen. Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.

Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen. Schalter Bürstbetrieb ausschalten, kurz warten, Schalter wieder einschalten.

12 DE

– 10

Zubehör

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden.

Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bezeichnung

Scheibenbürste, natur (weich)

Scheibenbürste, rot (mittel, Standard)

Scheibenbürste, schwarz (hart)

Treibteller 6.907-150.0 Zur Aufnahme von Pads. 1 1 Disc-Pad, rot (mittel) 6.369-003.0 Zur Reinigung leicht verschmutzter

Disc-Pad, grün (hart) 6.369-002-0 Zur Reinigung normal verschmutzter

Disc-Pad, schwarz (sehr hart)

Teile-Nr.

6.907-153.0 Zum Polieren von Böden. 1 1

6.907-151.0 Zur Reinigung gering verschmutzter

6.907-152.0 Zur Reinigung stark verschmutzter

6.369-001.0 Zur Reinigung stark verschmutzter

Beschreibung

oder empfindlicher Böden.

Böden.

Stück/Verpackung

Gerät benötigt Stück

– 11

13DE

Technische Daten

Leistung

Nennspannung V 24 Batteriekapazität Ah (5h) 25 Mittlere Leistungsaufnahme W 510 Saugmotorleistung W 250 Bürstmotorleistung W 250

Saugen

Saugleistung, Luftmenge l/s 20 Saugleistung, Unterdruck kPa 8,0

Reinigungsbürsten

Arbeitsbreite mm 385 Bürstendurchmesser mm 385 Bürstendrehzahl 1/min 150

Ladegerät

Spannung V/Hz 220...240 / 50/60 Leistungsaufnahme W 130

Maße und Gewichte

Theoretische Flächenleistung m Volumen Frisch-/Schmutzwassertank l 12/12 Zulässiges Gesamtgewicht kg 76 Transportgewicht kg 64 Länge x Breite x Höhe mm 810 x 467 x 1140

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert m/s Unsicherheit K m/s Schalldruckpegel L Unsicherheit K Schallleistungspegel L

+ Unsicherheit K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

14 DE

– 12

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger Typ: 1.783-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Angewandte nationale Normen

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

Head of Approbation

– 13

15DE

Please read and comply with

English

to the initial operation of your appliance and store them for later use or subsequent owners.

these original instructions prior

Contents

Safety instructions . . . . . . . EN . . .1

Function . . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .1

Environmental protection . . EN . . .1

Control elements . . . . . . . . EN . . . 2

Before Startup . . . . . . . . . . EN . . . 3

Operation . . . . . . . . . . . . . . EN . . .3

Transport . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . EN . . .5

Maintenance and care . . . . EN . . .5

Faults . . . . . . . . . . . . . . . . . EN . . .9

Accessories . . . . . . . . . . . . EN . .11

Technical specifications . . . EN . .12 EC Declaration of Conformity EN . .13

Warranty. . . . . . . . . . . . . . . EN . .13

Spare parts. . . . . . . . . . . . . EN . .13

Safety instructions

Before using the appliance for the first time, read and observe these operating instructions and the accompanying brochure: Safety information for brush cleaning units and spray-extraction units, 5.956-251.

The machine has been approved for use on surfaces with gradients of up to 2%.

The appliance may only be operated when the container and all lids are closed.

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

16 EN

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Function

The scrubbing vacuum cleaner is used for the wet cleaning of level floors. It can be easily adjusted to the cleaning task by setting the water quantity. A working width of 385 mm and a capacity of 12 l each of the fresh and dirt water reservoirs enable an effective cleaning even when the machine is used for long duration. The batteries can be charged using the builtin charger connected to a 230 V socket.

Proper use

Use this appliance only as directed in these operating instructions.

– The appliance should only be used for

cleaning level floors that are not affected by moisture.

– This appliance is intended for inside

use.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold stores).

– The appliance may only be equipped with

original accessories and spare parts.

Environmental protection

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old appliances. Please dispose your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

– 1

Control elements

1 Dirt water discharge hose 2 Push handle 3 Operator console 4 Mains cable with mains plug 5 Screw of wastewater reservoir 6 Vacuum bar lowering lever 7 Lever for level adjustment 8 Cable hook, rotating 9 Suction hose 10 Charger 11 Battery charging display 12 Water volume regulating valve 13 Fresh water filter 14 Battery 15 Dirt water reservoir 16 Vacuum bar 17 Cleaning head

18 Disc brush 19 Fresh water reservoir filler neck 20 Fill hose, included 21 Cover dirt water reservoir 22 Float 23 Hood cover

– 2

17EN

Operator console

1 Handle switch 2 Battery status display 3 Switch of suction turbine 4 Switch for brush operations 5 Switch for detergent solution

Before Startup

Caution

Risk of damage. The screw for the wastewater tank must be unscrewed before the wastewater reservoir can be removed.

 Pull off the suction hose from the waste-

water reservoir.

 Unscrew the wastewater reservoir

screw.

 Remove the dirt water reservoir.  During the initial startup, connect the

battery cable to the batteries (see: Care and Maintenance/Maintenance Tasks/ Install and connect batteries).

 Install the disc brush (see "Mainte-

nance and Servicing")

 Check the plug in the drain hose for the

wastewater tank for tightness.

 Check the suction hose for blockages

and connect it to the suction bar and the wastewater reservoir. Pay attention to the tightness of the connections.

Charging battery

Note

The device is equipped with a safety mechanism to prevent total discharge, i.e. when the permissible minimum capacity is reached, the machine will be shut off. The charging process takes approx. 10 hours. The charger automatically switches off the charging process.

 Insert the mains plug into the socket.

Battery charging display

1 Battery is discharged (red) 2 Battery is charged halfway (yellow) 3 Battery is charged (green)

Operation

Filling in detergents

몇 Warning

Risk of damage. Only use the recommended detergents. With respect to different detergents the operator bears the increased risk regarding the operational safety and danger of accident. Only use detergents that are free from solvents, hydrochloric acid and hydrofluoric acid. Follow the safety instructions for using detergents.

18 EN

– 3

Note

Do not use highly foaming detergents. Observe the dosing notes.

 Open the cover of the fresh water reser-

voir.

 Insert the filling hose into the fill opening

and guide the other end to a water faucet.

 Fill in fresh water (maximum 50 °C).  Add detergent. Follow dosing instruc-

tions for detergent.

Recommended detergents:

Application Detergent

Regular cleaning (even for floors sensitive to alkalies)

Cleaning dirt from grease

Basic cleaning (stripping) of alkali-resistant hard coatings

Basic cleaning (stripping) linoleum

Base cleaner, acidic RM 751 Disinfection cleaning RM 732

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Note

Depending on the cleaning task, individual functions can remained switched off. Activated switches light up.

Cleaning

Caution

Risk of damage to the floor covering. Do not operate the appliance on the spot. Risk of damage. Raise the suction bar before backing up for extended periods of time.

 Operate the handle switch - the brush

drive and the detergent applicator are switched on (if set up).

 Move the appliance forward over the

surface to be cleaned.

Battery status indicator

Lights up when the brush drive switch is switched on,

Detergents are available in specialised stores.

 Remove the filling hose.  Close the cover of the fresh water res-

ervoir.

Settings

 Pull the lever for level adjustment.  Adjust the handle to the desired height.  Release the lever for level adjustment.  Set the water quantity at the regulating

valve according to the dirt level and the type of flooring.

 Switch on the button for brush opera-

tions.

 Switch on "Detergent" button.  Press the switch of the suction turbine;

the vacuum process will start.

 Press downward the lever for lowering

the vacuum bar.

1 Battery is charged 2 Battery is discharged

Shutting Down the Appliance

 Release the handle switch.  Drive the appliance forward for another

1-2 m to draw off residual water.

 Pull suction bar lowering lever upwards.

Caution

The vacuum lips can become permanently deformed. Always park the appliance with the suction bar raised.

 Switch off suction turbine switch.  Switch off the button for brush operations.  Switch off "Detergent application" but-

ton.

– 4

19EN

Emptying the Dirt Water Reservoir

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

Caution

Risk of damage. The screw for the wastewater tank must be unscrewed before the wastewater reservoir can be removed.

 Take the wastewater drain hose from

the support, open the lid and lower the hose above a suitable collection unit.

 Rinse the dirt water reservoir with clear

water.

or  Pull off the suction hose from the waste-

water reservoir.

 Unscrew the wastewater reservoir

screw.

 Remove the wastewater reservoir and

carry it to the disposal site.

 Rinse the dirt water reservoir with clear

water.

 Reattach the wastewater tank to the ap-

pliance.

Emptying the Fresh Water Tank

몇 Warning

Please observe the local provisions regarding the wastewater treatment.

 Swivel the drain hubs outwards.  Push back the ring.  Pull off the plug.  Let the fresh water reservoir drain com-

pletely.

 Rinse the fresh water tank with clear

water.

 Push the plugs into the drain hub.

Frost protection

In case of danger of frost:  Empty the fresh and dirt water reser-

voirs.

 Store the appliance in a frost-protected

room.

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 Remove the brush to avoid damage to

the brushes.

 When transporting in vehicles, secure

the appliance according to the guidelines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

1 Stopper 2 Ring 3 Drain hub

20 EN

Maintenance and care

 Danger

Risk of injury. Before carrying out any tasks on the device, switch off the button for brush operations and suction turbine and pull out the charger plug.

몇 Warning

Risk of damage to the appliance on account of water leakage. Drain out dirt water and the remaining free water before working at the machine.

 Park the machine on an even surface.

– 5

Maintenance schedule

Maintenance Works

After the work

몇 Warning

Risk of damage. Do not wash down the appliance with water and do not use aggressive detergents.

 Drain off dirt water.  Remove the lid of the wastewater reser-

voir and wash the inside of the lid and the float with water.

 Rinse the dirt water tank with clear water.  Remove and clean the suction bar (see

"Maintenance Procedures").

 Clean the outside of the appliance with

a damp cloth which has been soaked in mild detergent.

 Clean the vacuum lips, check for wear

and replace them if required.

 Check the brush for wear and replace if

required (see "Maintenance tasks").

 Charge battery if required.

Weekly

 Clean the fresh water filter.

Monthly

 Check battery pole for oxidation; brush

it if required and lubricate it using pole grease. Ensure that the connection cable sits firmly.

 Check the condition of the seals be-

tween dirt water reservoir and cover, replace if required.

Yearly

 Have the prescribed inspection carried

out by the customer service.

Dismantling the vacuum bar

1 Suction hose 2 Vacuum bar 3 Cross handle for fastening of vacuum bar

 Pull off the suction hose.  Loosen cross-handles.  Remove the vacuum bar.

Turn or replace vacuum lips

 Remove the vacuum bar.

1 Wing nut 2 Vacuum lip

 Unscrew the wing nuts.  Reverse or replace the vacuum lips.

Note

Do not transpose the front and rear vacuum lips.

 Reassemble the suction bar in the re-

verse sequence.

– 6

21EN

Check the vacuum bar setting

 Press the switch of the suction turbine;

the vacuum process will start.

 Lower the vacuum bar.  Push the appliance forward a bit.  Switch off suction turbine switch.

Clean the fresh water filter

 Adjustment of the vacuum bar, adjust if

necessary.

Setting the Vacuum Bar

 Loosen the nut.  Move the wheel upwards or down-

wards.

 Tighten nut.  Check the setting of the vacuum bar.

Replacing the disk brushes

 Tilt the appliance rearward.  Use both hands to pull the disc brush to

the cleaning head.

 Turn the disk brush by approx. 45° in

anti-clock-wise direction (viewed from above).

 Remove the disk brush at the bottom.  Insert new disk brush in reverse se-

quence.

1 Filter inlay 2 Filter pot

 Unscrew the filter cup.  Take out the filter inlay.  Rinse the filter inlay with clear water.  Install a new filter inlay.  Install and tighten filter pot.

Replacing fuses

1 Suction hose 2 Screw 3 Main fuse, 30 A, green

 Loosen screws.  Remove cover.  Test the fuses, if necessary replace

with new fuses of the same capacity.

22 EN

– 7

Maintenance contract

To ensure a reliable operation of the appliance maintenance contracts can be concluded with the competent Kärcher sales office. Please observe the following warning notes when handling batteries:

Replace batteries

Observe the directions on the battery, in the instructions for use and in the vehicle operating instructions

Wear eye protection

Keep children away from acid and batteries

Danger of explosion

Fire, sparks, naked flames and smoking must be strictly avoided

Danger of chemical burns

Removing the batteries

 Switch off suction turbine switch.  Switch off the button for brush opera-

tions.

 Switch off "Detergent application" button.

Caution

Risk of damage. The screw for the wastewater tank must be unscrewed before the wastewater reservoir can be removed.

 Pull out the suction hose off of the

wastewater reservoir.

 Unscrew the wastewater reservoir

screw.

 Remove the dirt water reservoir.  Clamp off the minus pole of the battery.  Clamp off the remaining cables from the

battery.

 Remove the batteries.  Dispose of the used batteries according

to the local provisions.

Insert batteries and connect

First aid

Warning note

Disposal

Do not throw the battery into the regular waste

 Danger

Danger of explosion. Do not put tools or similar on the battery, i.e. on the terminal poles and cell connectors. Risk of injury. Ensure that wounds never come into contact with lead. Always clean your hands after having worked with batteries.

 Insert the batteries in the battery com-

partment.

 Connect pole using the enclosed con-

necting cable.

Caution

Risk of damage during repoling the connecting cable. Connect the red cable to the plus pole and the black cable to the minus pole of the battery.

 Connect the connection cable to the

free battery poles (+) and (-).

 Connect the connectors of the appli-

ance to the connectors of the connecting cable.

– 8

23EN

 Reattach the wastewater tank to the ap-

pliance.

 Conect the suction hose with the waste-

water reservoir.

몇 Warning

Charge the battery before commissioning the machine.

Faults with display

The battery status indicator shows the following faults:

Fault Remedy

Faults

 Danger

Risk of injury. Before carrying out any tasks on the device, switch off the button for brush operations and suction turbine and pull out the charger plug.

몇 Warning

Risk of damage to the appliance on account of water leakage. Drain out dirt water and the remaining free water before working at the machine.

In case of faults that cannot be remedied using the table below please contact the customer service.

X 1 Power consumption of suction tur-

bine is too high

X 1 Power consumption the brush drive

is too high X 1 Suction turbine cable break. X 1 No disc brush inserted in cleaning

head.

Power consumption of the brush

drive is too low.

Brush drivee cable break. 1 = lights up, X = blinks Different segments of the battery status indicators are

blinking.

24 EN

Turn off the switch for the brush operation; wait briefly and switch it back on. If the fault recurs, call customer service.

Turn off the switch for the brush operation; release the handle switch and switch the brush drive switch back on.

– 9

Faults without display

Fault Remedy

Appliance cannot be started Check charging status of battery.

Check/replace main fuse.

Insufficient water quantity Check fresh water level, refill tank if necessary.

Switch on "Detergent" button. Open the water volume regulating valve. Clean the fresh water filter.

Insufficient vacuum performance

Insufficient cleaning result Check the brush type and the detergent for their suitability.

Brushes do not turn Switch on the button for brush operations.

Switch on "suction turbine" button. Empty the dirt water reservoir. Clean the seals between dirt water reservoir and cover

and check for tightness, replace if required. Clean the vacuum lips on the vacuum bar, turn or replace

if required Check if the suction hose and vacuum bar are chocked,

clean if required Check the suction hose for tightness; replace if required. Check if the cover on the dirt water discharge hose is

closed Adjustment of the vacuum bar, adjust if necessary.

Check the brushes for wear, replace if required.

Check if foreign matters block the brushes; remove foreign matter if required. Turn off the switch for the brush operation; wait briefly and switch it back on.

– 10

25EN

Accessories

The appliance can be equipped with various accessories depending on the cleaning

task. Please request our catalogue or visit us on the Internet at www.kaercher.com.

Description

Disk brush, natural (white)

Disk brush, red (medium, standard)

Disk brush, black (hard)

Driver plate 6.907-150.0 For intake of pads. 1 1 Disc pad, red (medium) 6.369-003.0 For cleaning slightly dirtied floors. 5 1 Disc pad, green (hard) 6.369-002-0 For cleaning normal dirtied floors. 5 1 Disc pad, black (very

hard)

Part no.:

6.907-153.0 For polishing floors. 1 1

6.907-151.0 For cleaning slightly dirtied or sensi-

6.907-152.0 For cleaning heavily dirtied floors. 1 1

6.369-001.0 For cleaning heavily dirtied floors. 5 1

Description

tive floors.

Each/packaging

Machine requires piece

26 EN

– 11

Technical specifications

Power

Nominal voltage V 24 Battery capacity Ah (5h) 25 Average power consumption W 510 Suction engine output W 250 Brush engine output W 250

Vacuuming

Cleaning power, air quantity l/s 20 Cleaning power, negative pressure kPa 8,0

Cleaning brushes

Working width mm 385 Brush diameter mm 385 Brush speed 1/min 150

Charger

Voltage V/Hz 220...240 / 50/60 Power Input W 130

Dimensions and weights

Theoretical surface cleaning performance m Fresh/dirt water reservoir volume l 12/12 Permissible overall weight kg 76 Transport weight kg 64 Length x width x height mm 810 x 467 x 1140

Values determined as per EN 60335-2-72

Total oscillation value m/s Uncertainty K m/s Sound pressure level L Uncertainty K

Sound power level L

+ Uncertainty K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

– 12

27EN

EC Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Floor cleaner Type: 1.783-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Applied national standards

The undersigned act on behalf and under the power of attorney of the company management.

Warranty

The warranty terms published by our competent sales company are applicable in each country. We will repair potential failures of your accessory within the warranty period free of charge, provided that such failure is caused by faulty material or defects in fabrication. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase.

Spare parts

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

CEO

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

28 EN

Head of Approbation

– 13

Lire ces notice originale avant la

Français

pareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

première utilisation de votre ap-

Table des matières

Consignes de sécurité . . . . FR . . .1

Fonction . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .2

Protection de l’environnement FR . . .2 Eléments de commande . . FR . . .3 Avant la mise en service . . FR . . .4

Fonctionnement . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . . 6

Entreposage. . . . . . . . . . . . FR . . . 7

Entretien et maintenance . . FR . . .7

Pannes . . . . . . . . . . . . . . . . FR . .10

Accessoires . . . . . . . . . . . . FR . . 13

Caractéristiques techniques FR . .14 Déclaration de conformité CE FR . . 15

Garantie . . . . . . . . . . . . . . . FR . .15

Pièces de rechange . . . . . . FR . .15

Consignes de sécurité

Lire la présente notice d'instructions ainsi que la brochure ci-jointe Consignes de sécurité pour les nettoyeurs à brosses n°

5.956-251 avant d'utiliser l'appareil et respecter les instructions.

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Fonction

Cette aspirateur à friction est mis en œuvre pour nettoyer des sols plans par voie humide. Il peut être aisément adapté à la tâche de nettoyage respective par réglage du débit d'eau. Une largeur de travail de 385 mm et une capacité de 12 l pour le réservoir d'eau propre et le réservoir d'eau sale sont les garants d'un nettoyage efficace cumulé à haute durée d'utilisation. Les batteries peuvent être rechargées au moyen d’un chargeur intégré branché à une prise de 230V.

Cette balayeuse doit être utilisée uniquement sur des surfaces qui présentent une pente maximale de 2%.

L'appareil peut être seulement exploité, lorsque le réservoir et tous les couvercles sont fermés.

– 1

29FR

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

– L'apareil peut être urilizé que pour le

polissage des sols plats qui ne sont pas sensibles à l'humidité.

– Cet appareil est destiné à une utilisation

dans les locaux intérieurs.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange d'origine.

Protection de

l’environnement

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

30 FR

– 2

Eléments de commande

1 Flexible de vidange pour eau sale 2 Guidon de poussée 3 Pupitre de commande 4 Câble secteur avec fiche secteur 5 Vis du réservoir d'eau sale 6 Levier pour abaisser la barre d'aspiration 7 Levier Réglage d'inclination 8 Crochet de câble, rotatif 9 Flexible d’aspiration 10 Chargeur 11 Affichage du chargement de la batterie 12 Vanne de régulation du débit d'eau 13 Filtre d'eau propre 14 Batterie 15 Réservoir d'eau sale 16 Barre d'aspiration 17 Tête de nettoyage

18 Disque-brosse 19 Orifice de remplissage pour réservoir

d'eau propre 20 Tuyau de remplissae fourni 21 Couvercle du réservoir d'eau sale 22 Flotteur 23 Capot protecteur

– 3

31FR

Pupitre de commande

1 Interrupteur poignée 2 Affichage de l'état de la batterie 3 Sélecteur turbine 4 Sélecteur mode brosse 5 Commutateur solution de nettoyage

Avant la mise en service

Attention

Risque d'endommagement. Avant que le réservoir d'eau sale ne puisse être retiré, la vis du réservoir d'eau sale doit être dévissée.

 Retirer le flexible d'aspiration du réser-

voir d'eau sale.

 Dévisser la vis du réservoir d'eau sale.  Retirer le réservoir d'eau sale.  Lors de la première mise en service, re-

lier le câble de la batterie aux batteries (voir : entretien et maintenance/travaux de maintenance/mettre les batteries en place et les raccorder).

 Mettre le disque-brosse en place (voir

« Entretien et maintenance »).

 Contrôler le bon serrage de l'obturateur

dans le tuyau de vidange d'eau sale.

 Vérifier si le flexible d'aspiration est ob-

turé et le relier à la barre d'aspiration et au réservoir d'eau sale. Faire attention à l'étanchéité des raccords.

Chargement de la batterie

Remarque

L'appareil dispose d'une protection anti-décharge complète, c'est-à-dire qu'il développe encore la puissance minimale autorisée avant de s'arrêter. La durée de charge est de 10 heures environ. Le chargeur achève le chargement de façon autonome.

 Brancher la fiche secteur dans une

prise de courant.

Affichage du chargement de la batterie

1 La batterie est déchargée (rouge). 2 La batterie est à moitié chargée (jaune) 3 La batterie est rechargée (vert)

Fonctionnement

Remplissage de carburant

몇 Avertissement

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail et au risque d'accident. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique. Respecter les consignes de sécurité figurant sur les détergents.

32 FR

– 4

Remarque

Ne jamais utiliser de détergents extrêmement moussants. Tenir compte des consignes de dosage.

 Ouvrir le couvercle du réservoir d'eau

propre.

 Introduire le tuyau de remplissage dans

l'orifice de remplissage et guider l'autre extrémité à un robinet d'eau.

 Remplir d'eau fraîche (maximum 50° C)  Ajouter de détergent. Observer les

consignes pour le dosage.

Détergents recommandés :

Application Produit déter-

gent

Nettoyge d'entretien (y compris pour les sols sensibles aux alcalins)

Nettoyages des salissures graisseuses

Nettoyage minutieux (stripage) des revêtements durs résistants aux alcalins

Nettoyage de base (stripage) du linoléum

Nettoyeur de base, acide

Détergent désinfectant RM 732

Les détergents sont disponibles dans le commerce spécialisé.

 Retirer le tuyau de remplissage.  Fermer le couvercle du réservoir d'eau

propre.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Détergent 751

Réglages

 Tirer le levier Réglage d'inclinaison.  Régler le guidon de poussée à la hau-

teur désirée.

 Lâcher le levier Réglage d'inclinaison.  Régler la quantité d'eau correspondant

à la salissure et au type de sol à l'aide de la vanne de régulation.

 Activer l'interrupteur d'entraînement de

brosse

 Activer l'interrupteur de solution déter-

gente  Activer l'interrupteur de turbine d'aspi-

ration, l'aspiration démarre.  Pousser le levier d'abaissement de

barre d'aspiration vers le bas

Remarque

Suivant le nettoyage à effectuer, il est possible de laisser certaines fonctions hors circuit. Les interrupteurs activés s'allument.

Nettoyage

Attention

Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur place. Risque d'endommagement. Toujours soulever la barre d'aspiration avant de rouler longtemps en marche arrière.

 Actionner l'interrupteur poignée pour

mettre l'entraînement de brosse et l'ap-

plication de la solution détergente en

marche (si réglé).  Déplacer l'appareil en avant, sur la sur-

face à nettoyer.

Affichage de l'état de la batterie

S'allume lorsque l'interrupteur du mode brosse est activé.

1 La batterie est rechargée 2 La batterie est déchargée

– 5

33FR

Arrêt et mise hors marche

de l'appareil

 Relâcher l'interrupteur poignée.  Encore avancer l'appareil de 1 à 2 m

pour aspirer toute l'eau restante.

 Tirer le levier de l'abaissement de la

barre d'aspiration vers le haut.

Attention

Les lèvres d'aspiration peuvent se déformer de façon permanente. Toujours immobiliser l'appareil avec la barre d'aspiration levée.

 Mettre le commutateur turbine d'aspira-

tion hors service.

 Couper l'interrupteur entraînement de

brosse

 Couper l'interrupteur application du dé-

tergent

Vidange du réservoir d'eau sale

몇 Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

Attention

Risque d'endommagement. Avant que le réservoir d'eau sale ne puisse être retiré, la vis du réservoir d'eau sale doit être dévissée.

 Sortir le flexible de vidange pour l'eau

sale du support, ouvrir le couvercle et l'abaisser au-dessus d'un collecteur approprié.

 Rincer le réservoir d'eau sale à l'eau

propre.

ou  Retirer le flexible d'aspiration du réser-

voir d'eau sale.

 Dévisser la vis du réservoir d'eau sale.  Retirer le réservoir d'eau sale et l'em-

mener au dispositif collecteur.

 Rincer le réservoir d'eau sale à l'eau

propre.

 Remettre le réservoir d'eau sale en

place sur l'appareil.

Vidange du réservoir d'eau propre

몇 Avertissement

Tenir compte des prescriptions locales pour le traitement des eaux usées.

1 Bouchon 2 Bague 3 Tubulure d'évacuation  Pivoter la tubulure d'évacuation vers

l'extérieur.

 Repousser la bague.  Retirer l'obturateur.  Vider le réservoir d'eau propre.  Rincer le réservoir d'eau propre à l'eau

claire.  Enfoncer l'obturateur dans la tubulure

d'évacuation.

Protection antigel

En cas de risque de gel :  Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.  Déposer l'appareil dans une pièce à

l'abri du gel.

Transport

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

 Retirer la brosse pour éviter qu'elle ne

se détériore.  Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

34 FR

– 6

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

 Danger

Risque de blessure. Avant tout travail sur l'appareil, désactiver les sélecteurs mode brosse et turbine et débrancher la fiche secteur du chargeur.

몇 Avertissement

Risque de dommage pour l'appareil par eau que fuit. Vider l'eau sale et l'eau propre résiduaire avant comencer les travaux à l'appareil.

 Garer l'appareil sur une surface plane.

Plan de maintenance

Après le travail

몇 Avertissement

Risque d'endommagement. Ne pas laver l'appareil au jet d'eau et ne jamais utiliser de détergents agressifs.

 Vider l'eau sale.  Retirer le couvercle du réservoir d'eau

sale et rincer la partie intérieure du couvercle et le flotteur à l'eau.

 Rincer le réservoir d'eau sale à l'eau

propre.

 Retirer la barre d'aspiration et la net-

toyer (voir les « travaux de maintenance »).

 Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de détergent doux.

 Nettoyer les lèvres d'aspiration, contrô-

ler leur degré d'usure et le cas échéant les remplacer.

 Contrôler l'usure de la brosse et la rem-

placer si nécessaire (cf. "travaux d'entretien").

 Charger la batterie, en cas de besoin.

Hebdomadairement

 Nettoyer le filtre d'eau propre.

Mensuellement

 Contrôler les bornes de la batterie, en

cas de besoin brosser et graisser avec

graisse de borne. Faire attention que

les câbles de raccordement sont bien

branché.  Contrôler les joints entre le réservoir

d'eau sale et le couvercle ; le cas

échéant, les remplacer.

Tous les ans

 L'inspection prescrite doit être effec-

tuée par le service après-vente.

Travaux de maintenance

Démontage de la barre d'aspiration

1 Flexible d’aspiration 2 Barre d'aspiration 3 Ecrou à croisillon de fixation de barre

d'aspiration

 Retirer le flexible d'aspiration.  Deserrer les écrous à croisillon.  Retirer la brosse d'aspiration.

– 7

35FR

Changer ou tourner les lèvres d'aspiration

 Retirer la brosse d'aspiration.

1 Ecrou papillon 2 Lèvre d'aspiration

 Dévisser l'écrou à ailettes.  Changer ou tourner les lèvres d'aspiration.

Remarque

Ne pas permuter la lèvre d'aspiration avant avec celle arrière.

 Remonter la barre d'aspiration dans

l'ordre inverse.

Vérifier le réglage de la barre d'aspiration

 Activer l'interrupteur de turbine d'aspi-

ration, l'aspiration démarre.

 Abaisser la barre d'aspiration.  Faire avancer l'appareil sur une courte

distance.

 Mettre le commutateur turbine d'aspira-

tion hors service.

Réglage de la barre d'aspiration

 Desserrer les écrous.  Décaler la roue vers le haut ou vers le bas.  Serrer les écrous.  Vérifier le réglage de la barre d'aspiration.

Échanger les disques-brosses

 Basculer avec précaution l'appareil

vers l'arrière.  Tirer le disque-brosse des deux mains

vers la tête de nettoyage.  Tourner le disque-brosse de 45° envi-

ron dans le sens inverse des aiguilles

d'une montre (vu d'en haut).

 Retirer le disque-brosse par le bas.  Mettre en place le nouveau disque-

brosse dans l'ordre inverse.

Nettoyer le filtre d'eau propre

 Vérifier le réglage de la barre d'aspira-

tion, régler la barre d'aspiration si nécessaire.

36 FR

1 Elément d'un filtre 2 Tasse de filtre

 Dévisser le boîtier de filtre.  Sortir l'élément filtrant.  Rincer la cartouche de filtre à l'eau

claire.

 Monter l'élément de filtre.  Monter et serrer la tasse de filtre.

– 8

Remplacer les fusibles

Risque de brûlure

Premiers soins

Attention

Mise au rebut

1 Flexible d’aspiration 2 Vis 3 Fusible principal, 30 A, vert

 Dévisser les vis.  Retirer le capot.  Contrôler le fusible, le cas échéant le

remplacer par un fusible de même valeur.

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclure des contrats de maintenance avec le bureau de ventes Kärcher responsable. Respecter impérativement ces consignes en cas de manipulation des batteries :

Remplacement des batteries

Respecter les consignes situées sur la batterie, dans les instructions de service et dans le mode d'emploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des acides et des batteries

Risque d'explosion

Toute flamme, matière incandescente, étincelle ou cigarette est interdite à proximité de la batterie.

Ne pas mettre la batterie au rebut dans le vide-ordures

 Danger

Risque d'explosion. Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie. Risque de blessure. Ne jamais mettre en contact des plaies avec le plomb. Prendre soin de toujours se laver les mains après avoir manipulé la batterie.

Démonter les batteries

 Mettre le commutateur turbine d'aspira-

tion hors service.  Couper l'interrupteur entraînement de

brosse  Couper l'interrupteur application du dé-

tergent

Attention

Risque d'endommagement. Avant que le réservoir d'eau sale ne puisse être retiré, la vis du réservoir d'eau sale doit être dévissée.

 Retirer le flexible d'aspiration du réser-

voir d'eau sale.

 Dévisser la vis du réservoir d'eau sale.  Retirer le réservoir d'eau sale.  Débrancher le câble du pôle moins de

la batterie.  Déconnecter les câbles restants de la

batterie

 Sortir les batteries.  Eliminer les batteries dans le respect

des dispositions en vigueur.

– 9

37FR

Montage et branchement de la batterie

 Poser la batterie dans le compartiment

à batterie

 Connecter les bornes avec le câble de

raccordement ci-joint.

Attention

Risque d'endommagement en cas d'inversion des pôles du câble de raccordement. Connecter le câble rouge au pôle plus et le câble noir au pôle moins.

 Brancher le câble de raccordement aux

bornes de batterie encore libres (+) et (-).

 Relier les connecteurs de l'appareil aux

connecteurs du câble de raccordement.

 Remettre le réservoir d'eau sale en

place sur l'appareil.

 Relier le flexible d'aspiration au réser-

voir d'eau sale.

몇 Avertissement

Charger la batterie avant de mettre l'appareil en service.

Pannes

 Danger

Risque de blessure. Avant tout travail sur l'appareil, désactiver les sélecteurs mode brosse et turbine et débrancher la fiche secteur du chargeur.

몇 Avertissement

Risque de dommage pour l'appareil par eau que fuit. Vider l'eau sale et l'eau propre résiduaire avant comencer les travaux à l'appareil.

En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.

38 FR

– 10

Pannes avec affichage

L'affichage d'état de la batterie indique les défauts suivants :

Panne Remède

X 1 Consommation de courant trop éle-

vée de la turbine d'aspiration.

X 1 Consommation de courant trop éle-

vée de l'entraînement de brosse.

X 1 Rupture de câble de la turbine d'as-

piration.

X 1 Pas de disque-brosse mis en place

dans la tête de nettoyage Consommation de courant trop

basse de l'entraînement de brosse. Rupture de câble de l'entraînement

de brosse. 1 = allumé, X = clignote Divers segments de l'affichage d'état de la batterie cli-

gnotent.

Couper l'interrupteur du mode brosse, attendre un moment puis le remettre en marche. Si le défaut réapparaît, contacter le service après-vente.

Couper l'interrupteur du mode brosse, relâcher la poignée, mettre l'interrupteur du mode brosse en marche.

– 11

39FR

Pannes sans affichages

Panne Remède

Il est impossible de mettre l'appareil en marche

Quantité d'eau insuffisante Contrôler le niveau d'eau propre et en cas de besoin, rem-

Puissance d'aspiration insuffisante

Résultat de nettoyage insuffisant

Les brosses ne se tournent pas Activer l'interrupteur mode brosse.

Vérifier le niveau de charge de la batterie. Contrôler le fusible principal, le remplacer.

plir le réservoir Activer l'interrupteur de solution détergente Ouvrir la vanne de régulation du débit d'eau. Nettoyer le filtre d'eau propre. Activer l'interrupteur de la turbine d'aspiration. Vider le réservoir d'eau sale. Nettoyer les joints entre le réservoir d'eau sale et le cou-

vercle et vérifier s'ils sont étanches, en cas de besoin remplacer.

Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas de besoin tourner ou remplacer.

Vérifiier si le flexible d'aspiration et la barre d'aspiration sont colmatés et le cas échéant, éliminer le colmatage

Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin remplacer.

Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé.

Vérifier le réglage de la barre d'aspiration, régler la barre d'aspiration si nécessaire.

Vérifier si le type de brosse et le détergent conviennent. Contrôler le degré d'usure des brosses et le cas échéant,

les remplacer.

Vérifier si des corps étrangers bloquent les brosses et le cas échéant, éliminer les corps étrangers. Couper l'interrupteur du mode brosse, attendre un moment puis remettre l'interrupteur en marche.

40 FR

– 12

Accessoires

L'appareil peut être équipé de différents accessoires en fonction de l'application respective. De plus amples détails figurent

dans notre catalogue ou sur notre site Internet www.kaercher.com.

Désignation

Disque-brosse, nature (douce)

Disque-brosse, rouge (moyenne, standard)

Disque-brosse, noire (dure)

Plateau de propulsion 6.907-150.0 Pour la réception de pads. 1 1 Disc-Pad, rouge

(moyen) Disc-Pad, vert (dur) 6.369-002-0 Pour le nettoyage des sols normale-

Disc-Pad, noir (très dur) 6.369-001.0 Pour le nettoyage des sols très sales. 5 1

Référence

6.907-153.0 Pour le polissage des sols. 1 1

6.907-151.0 Pour le nettoyage des sols pas trop

6.907-152.0 Pour le nettoyage des sols très sales. 1 1

6.369-003.0 Pour le nettoyage des sols pas trop

Description

sales ou sensibles.

sales.

ment sales.

Pièce/emballage

L'appareil besoin la pièce

– 13

41FR

Caractéristiques techniques

Performances

Tension nominale V 24 Capacité de la batterie Ah (5h) 25 Puissance absorbée moyenne W 510 Puissance du moteur d'aspiration W 250 Puissance de moteur de brosses W 250

Aspiration

Puissance d'aspiration, débit d'air l/s 20 Puissance d'aspiration, dépression kPa 8,0

Brosses de nettoyage

Largeur de travail mm 385 Diamètre des brosses mm 385 Vitesse des brosses t/min 150

Chargeur

Tension V/Hz 220...240 / 50/60 Puissance absorbée W 130

Dimensions et poids

Surface théoriquement nettoyable m Volume du réservoir d'eau propre/réservoir d'eau sale l 12/12 Poids total admissible kg 76 Poids de transport kg 64 Longueur x largeur x hauteur mm 810 x 467 x 1140

Valeurs déterminées selon EN 60335-2-72

Valeur totale de vibrations m/s Incertitude K m/s Niveau de pression sonore L Incertitude K

Niveau de pression sonore L

+ incertitude K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

42 FR

– 14

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Nettoyeur de plancher Type: 1.783-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normes nationales appliquées :

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur les accessoires sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Pièces de rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d’origine garantissent un fonctionnement sûr et parfait de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du mode d'emploi.

– Plus information sur les pièces de rechange

vous les trouverez sous www.kaercher.com sous le menu Service.

CEO

Responsable de la documentation: S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Winnenden, 2010/07/14

Head of Approbation

– 15

43FR

Prima di utilizzare l'apparecchio

Italiano

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

per la prima volta, leggere le

Indice

Norme di sicurezza . . . . . . IT . . .1

Funzione . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . .1 Protezione dell’ambiente . . IT . . .2

Dispositivi di comando . . . . IT . . .3

Prima della messa in funzione IT . . .4

Funzionamento . . . . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .6

Supporto. . . . . . . . . . . . . . . IT . . .7

Cura e manutenzione. . . . . IT . . .7

Guasti. . . . . . . . . . . . . . . . . IT . .10

Accessori . . . . . . . . . . . . . . IT . .13

Dati tecnici . . . . . . . . . . . . . IT . .14

Dichiarazione di conformità CE IT . .15

Garanzia. . . . . . . . . . . . . . . IT . .15

Ricambi . . . . . . . . . . . . . . . IT . .15

Norme di sicurezza

Prima di usare l'apparecchio per la prima volta si prega di leggere attentamente e di osservare le presenti istruzioni per l'uso e l'accluso opuscolo "Norme di sicurezza per dispositivi di pulizia spazzole e apparecchi a spruzzo-estrazione" 5.956-251.

L'apparecchio è omologato per l'uso su superfici con pendenza fino a 2%.

Prima di mettere in funzione l’apparecchio, assicurarsi che il serbatoio e tutti i coperchi siano ben chiusi.

Simboli riportati nel manuale d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido di superfici piane. Mediante l'impostazione della quantità d'acqua può essere reso idoneo a soddisfare le diverse esigenze di pulizia. Una larghezza massima di 385 mm e una capienza di acqua pulita e sporca di 12 l permettono una pulizia effettiva in caso di lunghi tempi di utilizzo. Le batterie possono essere caricate con l'apposito caricabatterie integrato ad una presa da 230V.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

– L'apparecchio dev'essere utilizzato

esclusivamente per la pulizia di pavimenti lisci resistenti all'umidità.

– Questo apparecchio è destinato esclu-

sivamente per l'uso in ambienti interni.

– L'apparecchio non si adatta alla pulizia

di pavimenti gelati (per es. in magazzini frigoriferi).

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio originali.

44 IT

– 1

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

– 2

45IT

Dispositivi di comando

1 Tubo di scarico dell'acqua sporca 2 Archetto di spinta 3 Quadro di comando 4 Cavo di alimentazione con connettore 5 Vite serbatoio di acqua sporca 6 Leva abbassamento barra di aspirazione 7 Leva regolazione inclinazione 8 Gancio per cavo, girevole 9 Tubo flessibile di aspirazione 10 Caricabatterie 11 Visualizzatore di carica batteria 12 Valvola di regolazione quantità di acqua 13 Filtro dell'acqua pulita 14 Batteria 15 Serbatoio acqua sporca 16 Barra di aspirazione 17 Testa di pulizia

46 IT

18 Spazzola a disco 19 Foro di rabbocco serbatoio acqua pulita 20 Tubo flessibile di riempimento, compreso 21 Coperchio serbatoio acqua sporca 22 Galleggiante 23 Copertura cofano

– 3

Quadro di comando

1 Interruttore ad impugnatura 2 Visualizzatore stato batteria 3 Interruttore turbina di aspirazione 4 Interruttore funzionamento spazzole 5 Interruttore soluzione detergente

Prima della messa in funzione

Attenzione

Rischio di danneggiamento. Prima di rimuovere il serbatoio dell'acqua sporca, bisogna svitare la corrispondente vite.

 Staccare il tubo flessibile di aspirazione

del serbatoio dell'acqua sporca.

 Svitare la vite del serbatoio di acqua

sporca.

 Togliere il serbatoio acqua sporca.  Per la prima messa in funzione collega-

re il cavo della batteria alle batterie (vedi: Cura e manutenzione/Lavori di manutenzione/Inserire e collegare le batterie).

 Applicare la spazzola a disco (vedi "Cu-

ra e manutenzione").

 Accertarsi che il tappo nel tubo flessibi-

le di scarico dell'acqua sporca sia chiuso ermeticamente.

 Controllare che il tubo flessibile di aspi-

razione non sia otturato e successivamente collegare con la barra di aspirazione ed il serbatoio di acqua sporca. Accertarsi che i collegamenti siano ermetici.

Carica della batteria

Avvertenza

L'apparecchio è provvisto di una protezione contro lo scaricamento, vale a dire che al raggiungimento del livello minimo di capacità l'apparecchio viene disattivato. Il tempo di carica dura circa 10 ore. Il caricabatterie termina automaticamente la ricarica.

 Inserire la spina in una presa elettrica.

Visualizzatore di carica batteria

1 Batteria scarica (rosso) 2 Batteria mezza carica (giallo) 3 Batteria caricata (verde)

Funzionamento

Aggiungere carburante e sostanze

aggiuntive

몇 Attenzione

Rischio di danneggiamento. Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti. Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico. Osservare le avvertenze di sicurezza riportate sui detergenti.

Avvertenza

Non utilizzare detergenti fortemente schiumogeni. Attenersi alle raccomandazioni per il dosaggio.

 Aprire il coperchio del serbatoio di ac-

qua pulita.

– 4

47IT

 Inserire il tubo flessibile di riempimento

nell'apertura di rabbocco e condurre l'altra estremità ad un rubinetto.

 Aggiungere acqua pulita (massimo 50 °C).  Aggiungere del detergente. Osservare

le indicazioni relative al detergente.

Detergenti consigliati:

Impiego Detergente

Pulizia di manutenzione (anche per pavimenti sensibili a sostanze alcaline)

Pulizia di sporco da grasso

Pulizia accurata (corde) di rivestimenti duri resistenti a sostanze alcaline

Pulizia accurata (corde) di linoleum

Detergente di base, acido RM 751 Detergente disinfettante

I detergenti possono essere acquistati nei negozi specializzati.  Rimuovere il tubo flessibile di riempi-

mento.

 Chiudere il coperchio del serbatoio di

acqua pulita.

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

RM 732

Impostazioni

 Tirare la leva di regolazione dell'inclina-

zione.

 Regolare l'archetto di spinta all'altezza

desiderata.

 Rilasciare la leva di regolazione dell'in-

clinazione.

 Impostare la quantità d´acqua adegua-

ta allo sporco ed alla superficie da pulire tramite la valvola di regolazione.

 Attivare l'interruttore per il funziona-

mento delle spazzole.

 Attivare l'interruttore per la soluzione

detergente.

 Azionare l'interruttore della turbina di

aspirazione, l'aspirazione si avvia.

 Premere verso il basso la leva della

barra di aspirazione.

Avvertenza

In base all'operazione di pulizia è possibile disattivare anche singole funzioni. L'interruttore attivato si accende.

Pulizia

Attenzione

Pericolo di danneggiamento della superficie da pulire. Non utilizzare l’apparecchio fermandosi a lungo sullo stesso punto. Rischio di danneggiamento. Prima di effettuare spostamenti prolungati all'indietro sollevare la barra di aspirazione.

 Azionare l'interruttore ad impugnatura e

si attiva il motore delle spazzole e l'applicazione della soluzione detergente (se impostata).

 Spingere l'apparecchio in avanti sopra

la superficie da pulire.

Indicatore di carica della batteria

Acceso quando è attivato l'interruttore di funzionamento delle spazzole.

1 Batteria caricata 2 Batteria scarica

Arresto e spegnimento

 Rilasciare l'interruttore ad impugnatura.  Spingere l'apparecchio in avanti per al-

tri 1-2 m, così da aspirare l'acqua residua.

 Sollevare la leva dell'abbassamento

della barra di aspirazione.

48 IT

– 5

Attenzione

Le labbra di aspirazione possono deformarsi in modo definitivo. Parcheggiare l'apparecchio sempre con la barra di aspirazione sollevata.

 Disattivare l'interruttore della turbina di

aspirazione.

 Disattivare l'interruttore per il funziona-

mento delle spazzole.

 Disattivare l'interruttore per l'applicazio-

ne del detergente.

Svuotare il serbatoio dell'acqua

sporco

몇 Attenzione

Rispettare le norme vigenti locali sul trattamento delle acque di scarico.

Attenzione

Rischio di danneggiamento. Prima di rimuovere il serbatoio dell'acqua sporca, bisogna svitare la corrispondente vite.

 Rimuovere dal supporto il tubo di scari-

co dell'acqua sporca, aprire il coperchio e abbassare su di un dispositivo di raccolta adeguato.

 Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

oppure  Staccare il tubo flessibile di aspirazione

del serbatoio dell'acqua sporca.

 Svitare la vite del serbatoio di acqua

sporca.

 Rimuovere il serbatoio dell'acqua spor-

ca e portarlo verso il dispositivo di raccolta.

 Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

 Inserire nuovamente il serbatoio

dell'acqua sporca sull'apparecchio.

Svuotare il serbatoio

dell'acqua pulita

몇 Attenzione

Rispettare le norme vigenti locali sul trattamento delle acque di scarico.

1 Tappo 2 Anello 3 Manicotto di soffiaggio

 Orientare il manicotto di soffiaggio

all'esterno.

 Arretrare il disco.  Rimuovere il tappo.  Scaricare il serbatoio di acqua pulita.  Sciacquare il serbatoio dell'acqua pulita

con acqua pulita.

 Introdurre il tappo nel manicotto di sof-

fiaggio.

Antigelo

In caso di pericolo di gelo:  Svuotare il serbatoio dell'acqua pulita e

dell'acqua sporca.

 Collocare l'apparecchio in un locale

protetto dal gelo.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

 Estrarre la spazzola per prevenire

eventuali danni alla spazzola.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

– 6

49IT

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

 Pericolo

Rischio di lesioni. Prima di qualsiasi intervento sull'apparecchio, disattivare l'interruttore per il funzionamento delle spazzole e della turbina di aspirazione e tirare la spina di rete del caricabatterie.

몇 Attenzione

Pericolo di danneggiamento per l'apparecchio a causa della fuoriuscita di acqua. Scaricare l'acqua sporca e l'acqua pulita residua prima di iniziare a lavorare con l'apparecchio.

 Depositare la spazzatrice su una super-

ficie piana.

Schema di manutenzione

 Verificare l'usura della spazzola, even-

tualmente sostituirla (vedi "Lavori di manutenzione").

 Se necessario, caricare la batteria.

Ogni settimana

 Pulire il filtro dell'acqua pulita.

Una volta al mese

 Controllare l'ossidazione dei poli della

batteria, se necessario spazzolarli e lubrificarli con grasso per poli. Controllare che i cavi di collegamento siano fissati correttamente.

 Controllare lo stato delle guarnizioni tra

il serbatoio dell'acqua sporca e il coperchio, sostituirle se necessario.

Una volta all'anno

 Far effettuare l'ispezione prevista dal

servizio clienti.

Interventi di manutenzione

Smontare la barra di aspirazione

Dopo il lavoro

몇 Attenzione

Rischio di danneggiamento. Non rivolgere il getto d'acqua sull'apparecchio e non utilizzare detergenti aggressivi.

 Svuotare l'acqua sporca.  Rimuovere il coperchio del serbatoio

dell'acqua sporca e sciqcquare il lato interno del coperchio ed il galleggiante con l'acqua.

 Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

 Rimuovere la barra di aspirazione e pulire

(vedere „Interventi di manutenzione“).

 Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

 Pulire i labbri di aspirazione, verificarne

l'usura ed eventualmente sostituire.

50 IT

1 Tubo flessibile di aspirazione 2 Barra di aspirazione 3 Dado ad alette per fissaggio barra di

aspirazione

 Staccare il tubo flessibile di aspirazione.  Allentare i dadi ad alette.  Togliere la barra di aspirazione.

– 7

Sostituire o girare i labbri di aspirazione

 Togliere la barra di aspirazione.

1 Dado ad alette 2 labbra di aspirazione

 Svitare i dadi ad alette.  Sostituire o girare i labbri di aspirazione

Avvertenza

Non invertire il labbro di aspirazione anteriore e posteriore.

 Riassemblare la barra di aspirazione in

ordine inverso.

Verificare la regolazione della barra di aspirazione

 Azionare l'interruttore della turbina di

aspirazione, l'aspirazione si avvia.

 Abbassare la barra di aspirazione.  Spingere l'apparecchio un po in avanti.  Disattivare l'interruttore della turbina di

aspirazione.

Regolare la barra di aspirazione

 Svitare il dado.  Spostare la ruota verso l'alto o il basso.  Stringere il dado.  Verificare la regolazione della barra di

aspirazione.

Sostituire la spazzola a disco

 Ribaltare l'apparecchio leggermente in-

dietro.

 Tirare con entrambe le mani la spazzo-

la a disco verso la testa di pulizia.

 Ruotare la spazzola a disco di ca. 45° in

senso antiorario (vista dall'alto).

 Togliere la spazzola a disco verso il

basso.

 Introdurre una nuova spazzola a disco

nella sequenza inversa.

Pulire il filtro dell'acqua pulita

 Verificare la regolazione della barra di

aspirazione ed all'occorrenza regolare.

1 Inserto filtrante 2 Tazza-filtro

 Svitare la tazza-filtro.  Estrarre l'inserto del filtro.

– 8

51IT

 Sciacquare l'inserto del filtro con acqua

pulita.

 Inserire la cartuccia.  Montare e stringere la tazza-filtro.

Sostituzione dei fusibili

1 Tubo flessibile di aspirazione 2 Vite 3 Fusibile principale, 30 A, verde

Sostituire le batterie

Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e nel manuale d'uso dell'apparecchio

Indossare una protezione per gli occhi

Tenere l'acido e le batterie fuori dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare scintille, usare fiamme libere e fumare

Pericolo di ustioni chimiche

 Svitare le viti.  Togliere la copertura.  Controllare i fusibili ed eventualmente

sostituirli con un fusibile dello stesso valore.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente. Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

52 IT

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti domestici

 Pericolo

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria. Rischio di lesioni. Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Smontare le batterie

 Disattivare l'interruttore della turbina di

aspirazione.

 Disattivare l'interruttore per il funziona-

mento delle spazzole.

 Disattivare l'interruttore per l'applicazio-

ne del detergente.

– 9

Attenzione

Rischio di danneggiamento. Prima di rimuovere il serbatoio dell'acqua sporca, bisogna svitare la corrispondente vite.

 Rimuovere il tubo flessibile di aspirazio-

ne dal serbatoio dell'acqua sporca.

 Svitare la vite del serbatoio di acqua

sporca. Rimuovere il serbatoio dell'acqua sporca.

  Scollegare il cavo dal polo negativo del-

la batteria.

 Scollegare i cavi residui dalle batterie.  Estrarre le batterie.  Smaltire le batterie scariche in confor-

mità alle disposizioni in vigore.

Inserire e collegare le batterie

Guasti

 Pericolo

몇 Attenzione

Pericolo di danneggiamento per l'apparecchio a causa della fuoriuscita di acqua. Scaricare l'acqua sporca e l'acqua pulita residua prima di iniziare a lavorare con l'apparecchio.

In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

 Introdurre le batterie nell'apposito

scomparto.

 Collegare i poli con il cavo di collega-

mento in dotazione.

Attenzione

Pericolo di danneggiamento in caso di polarizzazione errata del cavo di collegamento. Collegare il cavo rosso al polo positivo ed il cavo nero al polo negativo.

 Serrare il cavo di collegamento ai poli

(+) e (-) della batteria ancora liberi.

 Collegare il connettore a spina dell'ap-

parecchio con i connettori del cavo di collegamento.

 Inserire nuovamente il serbatoio

dell'acqua sporca sull'apparecchio.

 Collegare il tubo flessibile di aspirazio-

ne al serbatoio di acqua sporca.

몇 Attenzione

Caricare la batteria prima della messa in funzione dell'apparecchio.

– 10

53IT

Guasti visualizzati

L'indicatore di stato della batteria indica i seguenti guasti:

Guasto Rimedio

X 1 Potenza assorbita della turbina di

aspirazione troppo elevata.

X 1 Potenza assorbita dell'azionamen-

to della spazzola troppo elevata. X 1 Rottura cavo turbina di aspirazione. X 1 Nessuna spazzola a disco inserita

nella testa di pulizia.

Corrente assorbita dell'azionamen-

to spazzola troppo bassa.

Rottura cavo alimentazione spaz-

zola. 1 = acceso, X = lampeggia Diversi segmenti dell'indicatore di stato della batteria

lampeggiano.

Spegnere l'interruttore per il funzionamento della spazzola, aspettare brevemente e riattivare. Se il guasto si ripresenta chiamare il servizio clienti.

Spegnere l'interruttore per il funzionamento della spazzola, rilasciare l'interruttore ad impugnatura, azionare l'interruttore azionamento della spazzola.

54 IT

– 11

Guasti non visualizzati

Guasto Rimedio

L'apparecchio non si accende Controllare lo stato di carica della batteria.

Controllare il fusibile principale, sostituire

Quantità di acqua insufficiente. Controllare il livello di acqua pulita, riempire eventualmen-

te il serbatoio Attivare l'interruttore per la soluzione detergente. Aprire la valvola di regolazione della quantità di acqua. Pulire il filtro dell'acqua pulita.

Potenza di aspirazione insufficiente

Risultato di pulizia insufficiente Verificare l'idoneità del tipo di spazzola e detergente.

Le spazzole non ruotano Attivare l'interruttore per il funzionamento delle spazzole.

Attivare l'interruttore della turbina di aspirazione. Svuotare il serbatoio dell'acqua sporca. Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il

coperchio e controllarne l'impermeabilità, eventualmente sostituire.

Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente girarli o sostituirli

Controllare eventuali otturazioni del tubo flessibile e della barra di aspirazione, eliminare le eventuali otturazioni

Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo.

Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso.

Verificare la regolazione della barra di aspirazione ed all'occorrenza regolare.

Verificare l'usura delle spazzole, eventualmente sostituirle.

Controllare se corpi estranei bloccano le spazzole, eventualmente rimuoverli. Spegnere l'interruttore per il funzionamento della spazzola, aspettare brevemente e riattivare l'interruttore.

– 12

55IT

Accessori

L'apparecchio può essere equipaggiato da diversi accessori in relazione ai diversi lavori di pulizia. Richiedete il nostro catalogo

o visitate il nostro sito Internet alla pagina www.kaercher.com.

Denominazione

Spazzola a disco, naturale (versione morbida)

Spazzola a disco, rosso (versione media, standard)

Spazzola a disco, nera (versione dura)

Piatto di azionamento 6.907-150.0 Serve da supporto per i tamponi. 1 1 Disc-Pad, rosso (medio) 6.369-003.0 Per la pulizia di pavimenti poco sporchi. 5 1 Disc-Pad, verde (duro) 6.369-002-0 Per la pulizia di pavimenti normal-

Disc-Pad, nero (molto duro)

Codice componente

6.907-153.0 Per la lucidatura di pavimenti. 1 1

6.907-151.0 Per la pulizia di pavimenti poco spor-

6.907-152.0 Per la pulizia di pavimenti molto

6.369-001.0 Per la pulizia di pavimenti molto

Descrizione

chi o delicati.

sporchi.

mente sporchi.

sporchi.

Pezzi/Confezione

Quantità necessaria

56 IT

– 13

Dati tecnici

Potenza

Tensione nominale V 24 Capacità della batteria Ah (5h) 25 Medio assorbimento di potenza W 510 Potenza del motore di aspirazione W 250 Potenza del motore delle spazzole W 250

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 20 Potenza di aspirazione, pressione negativa kPa 8,0

Spazzole pulenti

Larghezza della superficie di lavoro mm 385 Diametro spazzole mm 385 Numero giri spazzole 1/min 150

Caricabatterie

Tensione V/Hz 220...240 / 50/60 Assorbimento di potenza W 130

Dimensioni e pesi

Potenza di superficie teorica m Volume del serbatoio di acqua pulita/sporca l 12/12 Peso totale consentito kg 76 Peso di trasporto kg 64 Lunghezza x larghezza x Altezza mm 810 x 467 x 1140

Valori rilevati secondo EN 60335-2-72

Valore complessivo oscillazione m/s Dubbio K m/s Pressione acustica L Dubbio K

Pressione acustica L

+ Dubbio K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

– 14

57IT

Dichiarazione di conformità

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: detergente per pavimenti Modelo: 1.783-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE) 2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Norme nazionali applicate

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manuale d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaercher.com alla voce “Service”.

I firmatari agiscono su incarico e con la procura dell’amministrazione.

CEO

Responsabile della documentazione: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

58 IT

Head of Approbation

– 15

Lees vóór het eerste gebruik

Nederlands

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

van uw apparaat deze originele

Inhoudsopgave

Veiligheidsinstructies . . . . . NL . . .1

Functie . . . . . . . . . . . . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .1

Zorg voor het milieu . . . . . . NL . . .2

Bedieningselementen. . . . . NL . . .3

Voor de inbedrijfstelling . . . NL . . .4

Werking . . . . . . . . . . . . . . . NL . . .4

Vervoer. . . . . . . . . . . . . . . . NL . . .6

Opslag . . . . . . . . . . . . . . . . NL . . .6

Onderhoud . . . . . . . . . . . . . NL . . .6

Storingen . . . . . . . . . . . . . . NL . .10

Toebehoren . . . . . . . . . . . . NL . .12

Technische gegevens . . . . NL . .13

EG-conformiteitsverklaring. NL . .14

Garantie . . . . . . . . . . . . . . . NL . .14

Reserveonderdelen . . . . . . NL . .14

Veiligheidsinstructies

Lees en neem voor het eerste gebruik van het apparaat deze bedieningshandleiding in acht en de bijgeleverde brochure Vieligheidsaanwijzingen voor borstelreinigingsapparaten en sproeiextractieapparaten,

5.956-251. Het apparaat is toegelaten voor het gebruik op oppervlakken met een helling tot 2%.

Het apparaat mag uitsluitend gebruikt worden als de tank en alle deksels gesloten zijn.

Symbolen in de gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren. Door het instellen van de waterhoeveelheid kan het eenvoudig aan de betreffende reinigingsopdracht aangepast worden. Een werkbreedte van 385 mm en een schoon- en vuilwatertank met elk een capaciteit van 12 l maken een effectieve reiniging bij hoge gebruiksduur mogelijk. De batterijen kunnen door middel van een ingebouwd oplaadapparaat aan een 230V-stopcontact opgeladen worden.

Reglementair gebruik

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

– Het apparaat mag alleen voor het reini-

gen van niet-vochtgevoelige gladde vloeren gebruikt worden.

– Dit apparaat is voor gebruik binnen be-

stemd.

– Het apparaat is niet geschikt voor de

reiniging van bevroren vloeren (bijv. in koelhuizen).

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reserveonderdelen.

– 1

59NL

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

60 NL

– 2

Bedieningselementen

1 Aftapslang vuil water 2 Duwbeugel 3 Bedieningspaneel 4 Stroomkabel met stekker 5 Schroef vuilwatertank 6 Hendel omlaag zetten zuigbalk 7 Hendel hellingsverstelling 8 Kabelhaak, zwenkbaar 9 Zuigslang 10 Oplaadapparaat 11 Weergave batterijlading 12 Regelventiel waterhoeveelheid 13 Filter vers water 14 Accu 15 Vuilwaterreservoir 16 Zuigbalk 17 Reinigingskop

18 Schijfborstel 19 Vulopening verswaterreservoir 20 Vulslang, bijgevoegd 21 Deksel reservoir vuil water 22 Vlotter 23 Afdekking kap

– 3

61NL

Bedieningspaneel

1 Greepschakelaar 2 Weergave batterijtoestand 3 schakelaar zuigturbine 4 schakelaar borstelwerking 5 Schakelaar reinigingsoplossing

Voor de inbedrijfstelling

Voorzichtig

Beschadigingsgevaar. Vooraleer het vuilwaterreservoir kan worden weggenomen, moet de schroef van het vuilwaterreservoir uitgedraaid worden.

 Zuigslang vuilwaterreservoir verwijderen.  Schroef vuilwatertank eruit schroeven.  Vuilwaterreservoir wegnemen.  Bij eerste ingebruikneming accukabel

met de accu's verbinden (zie: Verzorging en onderhoud/onderhoudswerken/ accu's plaatsen en aansluiten).

 Schijvenborstel aanbrengen (zie „On-

derhoud en instandhouding“).

 Stop in de aftapslang vuil water contro-

leren op dichtheid.

 Zuigslang op verstopping controleren

en vervolgens verbinden met zuigbalk en vuilwatertank. Letten op dichtheid van de verbindingen.

Accu laden

Waarschuwing

Het apparaat beschikt over een diepontladingsbeveiliging, d.w.z. wanneer de nog toelaatbare minimale capaciteit bereikt wordt, wordt het apparaat uitgeschakeld. De oplaadtijd bedraagt ca. 10 uur. Het oplaadapparaat beëindigt het oplaadproces zelfstandig.

 Netstekker in het stopcontact steken.

Weergave batterijlading

1 Batterij is ontladen (rood) 2 Batterij is half opgeladen (geel) 3 Batterij is opgeladen (groen)

Werking

Bedrijfsstoffen vullen

몇 Waarschuwing

Beschadigingsgevaar. Alleen de aanbevolen reinigingsmiddelen gebruiken. Voor andere reinigingsmiddelen draagt de exploitant het verhoogde risico betreffende de gebruiksveiligheid en gevaar voor ongevallen. Alleen reinigingsmiddelen gebruiken, die vrij zijn van oplossingsmiddelen, zoutzuur en bijtende zuren. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

62 NL

– 4

Instructie

Geen sterk schuimende reinigingsmiddelen gebruiken. Doseeraanwijzingen in acht nemen.

 Deksel van het verswaterreservoir openen.  Vulslang in de vulopening plaatsen en

het andere uiteinde naar een waterkraan brengen.

 Schoon water (max. 50 °C) vullen.  Reinigingsmiddel toevoegen. Instructies

betreffende de dosering in acht nemen.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-

middel

Onderhoudsreiniging (ook bij alkaligevoelige vloeren)

Reiniging van vet RM 69 ES ASF

Basisreiniging (strippen) van alkalibestendige, harde vloerbedekkingen

Basisreiniging (strippen) van linoleum

Grondreiniger, zuur RM 751 Ontsmettend reinigings-

middel

RM 745 RM 746

RM 69 ASF RM 752

RM 754

RM 732

Waarschuwing

In functie van de reinigingsopdracht kunnen afzonderlijke functies ook uitgeschakeld blijven. Ingedrukte schakelaars lichten op.

Reinigen

Voorzichtig

Beschadigingsgevaar voor bodemdeklaag. Apparaat niet op die plaats gebruiken. Beschadigingsgevaar. Zuigbalk voor lang achteruitrijden optillen.

 Greepschakelaar indrukken, borstel-

aandrijving en aanbrenging reinigingsoplossing worden ingeschakeld (indien ingesteld).

 Apparaat vooruit over de te reinigen op-

pervlakte schuiven.

Batterijtoestandsweergave

Brandt wanneer de schakelaar Borstelwerking ingeschakeld is.

Reinigingsmiddelen zijn verkrijgbaar in de vakhandel.

 Vulslang verwijderen.  Deksel van het verswaterreservoir sluiten.

Instellingen

 Hendel hellingsverstelling aantrekken.  Duwbeugel instellen op de gewenste

hoogte.

 Hendel hellingsverstelling loslaten.  Waterhoeveelheid in functie van de ver-

vuiling en de soort van de bodemdeklaag aan het regelventiel instellen.

 Schakelaar borstelwerking inschakelen.  Schakelaar Reinigingsoplossing in-

schakelen.

 Schakelaar zuigturbine inschakelen, de

afzuiging start.

 Hendel Zuigbalk omlaag zetten naar

beneden duwen.

1 Batterij is opgeladen 2 Accu is ontladen

Stoppen en stilleggen

 Greepschakelaar loslaten.  Apparaat nog 1-2 m vooruit rijden, om

het restwater af te zuigen.

 Hendel Omlaag zetten zuigbalk naar

boven trekken.

Voorzichtig

De zuiglippen kunnen blijvend vervormd worden. Apparaat altijd wegzetten met een opgetilde zuigbalk.

 Schakelaar zuigturbine uitschakelen.

– 5

63NL

 Schakelaar Borstelwerking uitschakelen.  Schakelaar Aanbrengen van reinigings-

middel uitschakelen.

Vuilwatertank legen

몇 Waarschuwing

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

Voorzichtig

Beschadigingsgevaar. Vooraleer het vuilwaterreservoir kan worden weggenomen, moet de schroef van het vuilwaterreservoir uitgedraaid worden.

 De aftapslang vuilwater uit de houder ne-

men, deksel openen en boven een geschikte verzamelinrichting laten zakken.

 Vuilwatertank met schoon water uit-

spoelen.

 Zuigslang vuilwaterreservoir verwijderen.  Schroef vuilwatertank eruit schroeven.  Vuilwatertank wegnemen en naar de af-

voerplaats dragen.

 Vuilwatertank met schoon water uit-

spoelen.

 Vuilwatertank opnieuw op het apparaat

aanbrengen.

Schoonwatertank legen

몇 Waarschuwing

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

 Afvoeropening naar buiten zwenken.  Ring terugschuiven.  Stop verwijderen.  Schoonwatertank laten leeglopen.  Schoonwatertank met zuiver water uit-

spoelen.

 Stop in de afvoeropening duwen.

Vorstbeveiliging

Bij vorstgevaar:

 Schoon- en vuilwatertank legen.  Apparaat in een vorstvrije ruimte opslaan.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

 Borstel eruitnemen om beschadiging

van de borstel te vermijden.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

1 Stop 2 Ring 3 Afvoeropening

64 NL

 Gevaar

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat de schakelaar borstelwerking en zuigturbine uitschakelen en stekker van het oplaadapparaat uittrekken.

몇 Waarschuwing

Beschadigingsgevaar voor het apparaat door uitlopend water. Vuil water en resterend schoon water voor de werkzaamheden aan het apparaat aflaten.

 Apparaat op een egaal oppervlak neer-

zetten.

– 6

Onderhoudsschema

Onderhoudswerkzaamheden

Na het werk

몇 Waarschuwing

Beschadigingsgevaar. Apparaat niet met water afspuiten en geen agressieve reinigingsmiddelen gebruiken.

 Vuil water aflaten.  Deksel van de vuilwatertank nemen en

de binnenkant van het deksel en de vlotter met water afspoelen.

 Vuilwaterreservoir met zuiver water uit-

spoelen.

 Zuigbalk wegnemen en reinigen (zie

„Onderhoudswerkzaamheden“).

 Apparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte doek reinigen.

 Zuiglippen reinigen, op slijtage contro-

leren en indien nodig vervangen.

 Borstel op slijtage controleren, indien

nodig vervangen (zie "Onderhoudswerkzaamheden".

 Accu indien nodig opladen.

Wekelijks

 Filter vers water reinigen.

Maandelijks

 Accupool op oxidatie controleren, in-

dien nodig schoonborstelen en met poolvet invetten. Op stevige zitting van de verbindingskabels letten.

 Afdichtingen tussen vuilwatertank en

deksel op conditie controleren, zonodig vervangen.

Jaarlijks

 Voorgeschreven inspectie door klan-

tendienst laten uitvoeren.

Zuigbalk demonteren

1 Zuigslang 2 Zuigbalk 3 Kruisknop zuigbalkbevestiging

 Zuigslang verwijderen.  Kruisknoppen lossen.  Zuigbalk wegnemen.

Zuiglippen vervangen of draaien

 Zuigbalk wegnemen.

1 Vleugelmoer 2 Zuiglip

 Vleugelmoeren losschroeven.  Zuiglippen draaien of vervangen.

Waarschuwing

Voorste en achterste zuiglip niet verwisselen.

 Zuigbalk in omgekeerde volgorde op-

nieuw monteren.

– 7

65NL

Instelling zuigbalk controleren

 Schakelaar zuigturbine inschakelen, de

afzuiging start.

 Zuigblak omlaag brengen.  Apparaat een kort eindje vooruit duwen.  Schakelaar zuigturbine uitschakelen.

Filter schoon water reinigen

 Instelling van de zuigbalk controleren,

indien nodig zuigbalk instellen.

Zuigbalk instellen

 Moer losdraaien.  Wiel naar boven of beneden verschuiven.  Moer aandraaien.  Instelling van de zuigbalk controleren.

Schijfborstel vervangen

 Apparaat voorzichtig naar achteren

kantelen.

 Schijfborstel met beide handen naar de

reinigingskop trekken.

 Schijfborstel ongeveer 45° tegen de

richting van de wijzers van de klok (bovenaanzicht) draaien.

 Schijfborstel naar omlaag wegnemen.  Nieuwe schijfborstel in de omgekeerde

volgorde aanbrengen.

1 Filterelement 2 Filterbeker

 Filterkopje eraf schroeven.  Filterinzet eruit nemen.  Filterelement met zuiver water spoelen.  Filterelement inbouwen.  Filterbeker monteren en aanspannen.

Zekeringen verwisselen

1 Zuigslang 2 Schroeven 3 Hoofdzekering, 30 A, groen

 Schroeven eruit draaien.  Afdekking wegnemen.  Zekeringen controleren, eventueel door

nieuwe zekering van gelijke waarde vervangen.

66 NL

– 8

Onderhoudscontract

Voor een betrouwbare werking van het apparaat kunnen met het verantwoordelijke Kárcher-verkoopkantoor onderhoudscontracten worden afgesloten. Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

Batterijen vervangen

Aanwijzingen op de accu, in de gebruiksaanwijzing en in de voertuiggebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken verboden

Pas op voor bijtende vloeistoffen

Batterijen demonteren

 Schakelaar zuigturbine uitschakelen.  Schakelaar Borstelwerking uitschakelen.  Schakelaar Aanbrengen van reinigings-

middel uitschakelen.

Voorzichtig

Beschadigingsgevaar. Vooraleer het vuilwaterreservoir kan worden weggenomen, moet de schroef van het vuilwaterreservoir uitgedraaid worden.

 Zuigslang van de vuilwatertank trekken.  Schroef vuilwatertank eruit schroeven.

 Vuilwaterreservoir wegnemen.  Kabel van de minpool van de batterij

losmaken.

 Resterende kabels van de batterijen af-

halen.

 Batterijen eruit nemen.  Verbruikte batterijen conform de gel-

dende bepaleingen verwijderen.

Accu plaatsen en aansluiten

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

 Gevaar

Explosiegevaar. Geen werktuigen e.d. op de accu, d.b. op eindpolen en accucelverbinder leggen. Verwondingsgevaar. Wonden nooit in contact brengen met lood. Na het werk aan accu's altijd de handen reinigen.

 Accu's in het accuvak plaatsen.  Polen met de bijgevoegde verbindings-

kabels verbinden.

Voorzichtig

Beschadigingsgevaar bij een verkeerde aansluiting van de aansluitkabel. Rode kabel op de positieve pool en zwarte kabel op de negatieve pool klemmen.

 Aansluitingskabels aan de nog vrije ac-

cupool (+) en (-) vastklemmen.

 Connector van het apparaat met de

connectoren van de aansluitkabel verbinden.

 Vuilwatertank opnieuw op het apparaat

aanbrengen.

 Zuigslang met de vuilwatertank verbinden.

– 9

67NL

몇 Waarschuwing

Voor de inbedrijfstelling van het apparaat de accu opladen.

Storingen

 Gevaar

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat de schakelaar borstelwerking en zuigturbine uitschakelen en stekker van het oplaadapparaat uittrekken.

몇 Waarschuwing

Beschadigingsgevaar voor het apparaat door uitlopend water. Vuil water en resterend schoon water voor de werkzaamheden aan het apparaat aflaten.

Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Storingen met weergave

De batterijtoestandsweergave geeft de volgende storingen aan:

Storing Oplossing

X 1 Stroomopname zuigturbine te hoog. Schakelaar Borstelwerking uitschaX 1 Stroomopname borstelaandrijving

te hoog. X 1 Kabelbreuk zuigturbine. X 1 Geen schijfborstel in de reinigings-

kop geplaatst.

Stroomopname borstelaandrijving

te laag.

Kabelbreuk borstelaandrijving. 1 = brandt, X = knippert Verschillende segmenten van de batterijtoestands-

weergave knipperen.

68 NL

– 10

kelen, kort wachten en opnieuw inschakelen. Indien de storing opnieuw optreedt, de klantendienst verwittigen.

Schakelaar Borstelwerking uitschakelen, greepschakelaar loslaten, schakelaar Borstelwerking inschakelen.

Storingen zonder indicatie

Storing Oplossing

Apparaat wil niet starten. Ladingstoestand van de accu controleren.

Hoofdzekering controleren, vervangen.

Onvoldoende waterhoeveelheid Peil van het schone water controleren, indien nodig reser-

voir bijvullen. Schakelaar Reinigingsoplossing inschakelen. Regelventiel waterhoeveelheid openen. Filter vers water reinigen.

Onvoldoende zuigcapaciteit Schakelaar zuigturbine inschakelen.

Vuilwaterreservoir leegmaken. Afdichting tussen vuilwaterreservoir en deksel reinigen en

op dichtheid controleren, indien nodig vervangen. Zuiglippen aan de zuigbalk reinigen, indien nodig om-

draaien of vervangen. Zuigslang en zuigbalk op verstopping controleren, indien

nodig verstopping verhelpen Zuigslang op dichtheid controleren, indien nodig vervangen. Controleren of het deksel aan de aftapslang voor het vuile

water gesloten is. Instelling van de zuigbalk controleren, indien nodig zuig-

balk instellen.

Onvoldoende reinigingsresultaat Borsteltype en reinigingsmiddel op geschiktheid controleren.

Borstels op slijtage controleren, indien nodig vervangen.

Borstels draaien niet Schakelaar borstelwerking inschakelen.

Controleren of vreemde voorwerpen de borstels blokkeren, indien nodig vreemde voorwerpen verwijderen. Schakelaar Borstelwerking uitschakelen, kort wachten, schakelaar opnieuw inschakelen.

– 11

69NL

Toebehoren

In functie van de verschillende reinigingsopdrachten kan het apparaat uitgerust worden met verschillende accessoires. Vraag

onze catalogus aan of bezoek onze webpagina op www.kaercher.com.

Benaming

Schijfborstel, natuur (zacht)

Schijfborstel, rood (gemiddeld, standaard)

Schijfborstel, zwart (hard)

Drijfschijf 6.907-150.0 Voor de opname van pads. 1 1 Disc-pad, rood (ge-

middeld) Disc-pad, groen (hard) 6.369-002-0 Voor de reiniging van normaal ver-

Disc-Pad, zwart (heel hard)

Onderdelen-nr.

6.907-153.0 Voor het polijsten van vloeren. 1 1

6.907-151.0 Voor de reiniging van licht vervuilde

6.907-152.0 Voor de reiniging van sterk vervuilde

6.369-003.0 Voor de reiniging van licht vervuilde

6.369-001.0 Voor de reiniging van sterk vervuilde

Beschrijving

of gevoelige vloeren.

vloeren.

vuilde vloeren.

vloeren.

Aantal/verpakking

Aantal stuks nodig

70 NL

– 12

Technische gegevens

Vermogen

Nominale spanning V 24 Accucapaciteit Ah (5h) 25 Gemiddeld opgenomen vermogen W 510 Vermogen zuigmotor W 250 Vermogen borstelmotor W 250

Zuigen

Zuigvermogen, luchthoeveelheid l/s 20 Zuigvermogen, onderdruk kPa 8,0

Reinigingsborstels

Werkbreedte mm 385 Borsteldiameter mm 385 Borsteltoerental 1/min 150

Oplaadapparaat

Spanning V/Hz 220...240 / 50/60 Netbelasting W 130

Maten en gewichten

Theoretische oppervlaktecapaciteit m Volume reservoirs schoon/vuil water l 12/12 Toelaatbaar totaalgewicht kg 76 Transportgewicht kg 64 Lengte x breedte x hoogte mm 810 x 467 x 1140

Berekende waarden volgens EN 60335-2-72

Totale bewegingswaarde m/s Onzekerheid K m/s Geluidsdrukniveau L Onzekerheid K Geluidskrachtniveau L

+ onveiligheid K

/u 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

– 13

71NL

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger Type: 1.783-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG) 2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Toegepaste landelijke normen

Garantie

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij Service.

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

72 NL

Head of Approbation

– 14

Antes del primer uso de su apa-

Español

actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

rato, lea este manual original,

Índice de contenidos

Indicaciones de seguridad . ES . . .1

Función . . . . . . . . . . . . . . . ES . . .1

Uso previsto . . . . . . . . . . . . ES . . .1

Protección del medio ambiente ES . . .2

Elementos de mando . . . . . ES . . .3

Antes de la puesta en marcha ES . . .4

Funcionamiento . . . . . . . . . ES . . .4

Transporte . . . . . . . . . . . . . ES . . . 6

Almacenamiento . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .7

Averías . . . . . . . . . . . . . . . . ES . .10

Accesorios . . . . . . . . . . . . . ES . .13

Datos técnicos . . . . . . . . . . ES . .14

Declaración de conformidad CE ES . .15

Garantía . . . . . . . . . . . . . . . ES . .15

Piezas de repuesto . . . . . . ES . .15

Indicaciones de seguridad

Antes de utilizar por primera vez el aparato, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las indicaciones de seguridad para aparatos de limpieza con cepillos y aparatos pulverizadores, 5.956-251.

El equipo está diseñado para funcionar en superficies con una pendiente de hasta 2%.

El aparato sólo se puede poner en funcionamiento cuando el depósito y todas las tapas estén cerradas.

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

Función

La fregadora/aspiradora sirve para efectuar la limpieza en húmedo de pisos llanos. Puede adaptarse fácilmente a la tarea de limpieza que corresponda ajustando el caudal de agua. Una anchura de trabajo de 385 mm y unos depósitos de agua limpia y de agua sucia con una capacidad de 12 l le permiten llevar a cabo una limpieza efectiva en aplicaciones prolongadas. Las baterías se puede cargar con el cargador incorporado en un enchufe de 230 V.

Uso previsto

Utilice el aparato únicamente de conformidad con las indicaciones del presente manual de instrucciones.

– El aparato sólo se puede utilizar para

limpiar suelos lisos resistentes a la humedad.

– Este aparato está destinado a ser usa-

do en interiores.

– El aparato no es apto para la limpieza

de pisos congelados (p. ej., en almacenes frigoríficos).

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto originales.

– 1

73ES

Protección del medio

ambiente

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

74 ES

– 2

Elementos de mando

1 Manguera de salida de agua sucia 2 Estribo de empuje 3 Pupitre de mando 4 Cable de alimentación con enchufe de

clavija de red 5 Tornillo del depósito de agua sucia 6 Palanca de bajada de la barra de aspi-

ración 7 Palanca ajuste de inclinación 8 Gancho de cable, giratorio 9 Manguera de aspiración 10 cargador 11 Indicador de carga de batería 12 Válvula de regulación del caudal de

agua 13 Filtro de agua limpia 14 Batería

15 depósito de agua sucia 16 barra de aspiración 17 Cabezal limpiador 18 cepillo en forma de disco 19 Orificio de llenado del depósito de agua

limpia 20 Manguera de relleno adjunta 21 Tapa del depósito de agua sucia 22 Flotador 23 Cubierta del capó

– 3

75ES

Pupitre de mando

1 Interruptor del mango 2 Indicador de estado de la batería 3 Interruptor turbina de aspiración 4 Interruptor modo de cepillo 5 Interruptor solución de limpieza

Antes de la puesta en marcha

Precaución

Peligro de daños en la instalación: Antes de poder extraer el depósito de agua sucia, se tiene que desenroscar el tornillo del depósito de agua sucia.

 Quitar la manguera de aspiración del

depósito de agua sucia.

 Desatornille el tornillo del depósito de

agua sucia.

 Extraer el depósito de agua sucia.  En la primera puesta en funcionamiento

conectar el cable de las baterías con las baterías (vea: Cuidados y mantenimiento/tareas de mantenimiento/uso y conexión de baterías).

 Coloque el cepillo de disco (consulte el

capítulo "Cuidado y mantenimiento").

 Compruebe que el tapón de la mangue-

ra de salida del agua sucia esté bien asentado.

 Compruebe que la manguera de aspi-

ración no esté atascada y después conéctela con la barra de aspiración y el depósito de agua sucia. Asegúrese de que las conexiones sean herméticas.

Carga de batería

Nota

El aparato dispone de una protección de descarga total, es decir, cuando se alcance la capacidad mínima permitida, el aparato se desconectará. El tiempo de carga es de 10 horas aproximadamente. El cargador finaliza el proceso de carga por sí solo.

 Enchufar la clavija de red a una toma de

corriente.

Indicador de carga de batería

1 La batería está descargada (rojo) 2 La batería está a media carga (amarillo) 3 La batería está cargada (verde)

Funcionamiento

Adición de combustibles

몇 Advertencia

Peligro de daños en la instalación. Utilice únicamente el detergente recomendado. En caso de usar otros detergentes, el propietario-usuario asume unos mayores riesgos en lo que a la seguridad durante el funcionamiento y al peligro de sufrir accidentes se refiere. Utilice únicamente detergentes que no contengan disolventes, ácidos clorhídricos ni ácidos hidrofluóricos. Tener en cuenta las indicaciones de seguridad de los detergentes.

76 ES

– 4

Nota

No utilice detergentes altamente espumosos. Respete las indicaciones de dosificación.

 Abra la tapa del depósito de agua limpia.  Coloque la manguera de relleno en la

abertura de llenado y lleve el otro extremo a un grifo de agua.

 Eche agua limpia (50 ºC como máximo).  Añadir detergente. Observar las indica-

ciones de dosificación.

Detergente recomendado:

Empleo Detergente

Limpieza de mantenimiento (también en suelos sensibles al álcali)

Limpieza de manchas de grasa

Limpieza básica (marca) de pavimentos duros resistentes al álcali

Limpieza básica (marca) de linóleo

Limpiador intensivo, ácido RM 751 Desinfectante RM 732

RM 745 RM 746

RM 69 ES ASF RM 69 ASF

RM 752

RM 754

Nota

Algunas funciones pueden dejarse desconectadas también según la tarea de limpieza. El interruptor accionado se ilumina.

Limpieza

Precaución

Peligro de daños para el revestimiento del suelo. No utilice el aparato en esa zona. Peligro de daños en la instalación: antes de una circulación marcha atrás prolongada, levante la barra de aspiración.

 Accione el interruptor del mango; se co-

nectarán el accionamiento de cepillos y

la aplicación de solución de detergente

(si está ajustada).  Desplace el aparato hacia delante so-

bre la superficie que se va limpiar.

Indicación del estado de la batería

Se ilumina cuando el interruptor del accionamiento de cepillos está conectado.

Detergente disponible en comercios especializados.

 Retire la manguera de relleno.  Cierre la tapa del depósito de agua limpia.

Configuraciones

 Tirar de la palanca de ajuste de inclinación.  Ajustar el estribo de empuje a la tempe-

ratura deseada.

 Soltar la palanca de ajuste de inclinación.  Ajuste el caudal de agua con la válvula

de regulación en función de la suciedad y el tipo del pavimento del suelo.

 Conecte el interruptor en el modo de

funcionamiento de cepillos.

 Conecte el interruptor de solución de

detergente.

 Conecte el interruptor de la turbina de

absorción; la aspiración arrancará.

 Pulsar hacia abajo la palanca de baja

de barra de aspiración.

1 la batería está cargada 2 La batería está descargada

– 5

77ES

Detención y apagado

 Suelte el interruptor del mango.  Conduzca el aparato entre 1-2 m hacia

delante para aspirar el agua restante.

 Tire hacia arriba de la palanca de baja-

da de la barra de aspiración.

Precaución

Los labios de aspiración se pueden deformar de forma permanente. Coloque el aparato siempre con la barra de aspiración elevada.

 Desconectar el interruptor de la turbina

de aspiración.

 Desconecte el interruptor en el modo

de funcionamiento de cepillos.

 Desconecte el interruptor de aplicación

del detergente.

Vaciado del depósito de agua sucia

몇 Advertencia

Respete la normativa local vigente en materia de tratamiento de aguas residuales.

Precaución

Peligro de daños en la instalación: Antes de poder extraer el depósito de agua sucia, se tiene que desenroscar el tornillo del depósito de agua sucia.

 Retire el soporte la manguera de salida

de agua sucia, abra la tapa y bájela mediante un mecanismo recogedor adecuado.

 Aclare el depósito de agua sucia con

agua limpia.

o  Quitar la manguera de aspiración del

depósito de agua sucia.

 Desatornille el tornillo del depósito de

agua sucia.

 Quite el depósito de agua sucia y lléve-

lo hacia el mecanismo recogedor.

 Aclare el depósito de agua sucia con

agua limpia.

 Vuelva a colocar otra vez el depósito de

agua sucia.

Vaciado del depósito de agua limpia

몇 Advertencia

Respete la normativa local vigente en materia de tratamiento de aguas residuales.

1 Tapón 2 anillo 3 Manguito de salida

 Gire el manguito de salida hacia afuera.  Desplace el anillo hacia atrás.  Quite el tapón.  Deje que el depósito de agua limpia

funcione en vacío.  Aclare el depósito de agua limpia con

agua limpia.



Apriete el tapón en el manguito de salida.

Protección antiheladas

En caso de peligro de heladas:  Vacíe el depósito de agua limpia y el

depósito de agua sucia.  Guarde el aparato en un lugar protegi-

do de las heladas.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

 Extraiga el cepillo para evitar que sufra

daños.  Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

78 ES

– 6

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

 Peligro

Peligro de lesiones. Antes de realizar cualquier trabajo, desconectar el aparato con el interruptor de modo de cepillos y la turbina de aspiración y tirar del enchufe del cargador.

몇 Advertencia

Si se sale agua se puede dañar el aparato. Purgar el agua sucia y el resto de agua limpia antes de trabajar en el aparato.

 Coloque la dispositivo sobre una super-

ficie plana.

Plan de mantenimiento

Después del trabajo

몇 Advertencia

Peligro de daños en la instalación. No salpique al aparato con agua ni utilice detergentes agresivos.

 Purgue el agua sucia.  Extraiga la tapa del depósito de agua

sucia y enjuague el interior de la tapa y el flotador con agua.

 Aclare el depósito de agua sucia con

agua limpia.

 Retire y limpie la barra de aspiración

(consulte "Trabajos de mantenimiento").

 Limpie el aparato por fuera con un trapo

húmedo ligeramente empapado en una solución jabonosa suave.

 Limpie los labios de aspiración; com-

pruebe si presentan desgaste y, en caso necesario, reemplácelos.

 Compruebe si los cepillos presentan des-

gaste y, en caso necesario, cámbielos (véase "Trabajos de mantenimiento").

 Si es necesario recargar la batería.

Todas las semanas

 Limpiar el filtro de agua limpia.

Mensualmente

 Comprobar si los polos de la batería es-

tán oxidados, si es necesario cepillar y

lubricar con lubricante para polos. Cer-

ciorarse del asiento firme y correcto del

cable de conexión.



Compruebe el estado de las juntas situa-

das entre el depósito de agua sucia y la

tapa y, en caso necesario, cámbielas.

Anualmente

 Encargue al servicio técnico la revisión

anual obligatoria.

Trabajos de mantenimiento

Desmontar la barra de aspiración

1 Manguera de aspiración 2 barra de aspiración 3 Mango en cruz de la fijación de barra de

aspiración

 Quitar la manguera de aspiración.  Soltar los mangos en cruz.  Retire la barra de aspiración.

– 7

79ES

Cambiar o girar los labios de aspiración

 Retire la barra de aspiración.

1 tuerca de mariposa 2 Labio de aspiración

 Desenrosque las tuercas de mariposa.  Cambie o gire los labios de aspiración.

Nota

No confunda el labio de aspiración anterior y posterior.

 Monte de nuevo la barra de aspiración

en el orden inverso.

Comprobar el ajuste de la barra de aspiración

 Conecte el interruptor de la turbina de

absorción; la aspiración arrancará.

 Baje la barra de aspiración.  Desplace un poco el aparato hacia de-

lante.

 Desconectar el interruptor de la turbina

de aspiración.

Ajuste de la barra de aspiración

 Suelte las tuercas.  Desplace la rueda hacia arriba y hacia

abajo.

 Apriete la tuerca.  Compruebe el ajuste de la barra de as-

piración.

Cambiar el cepillo de disco

 Incline el aparato hacia atrás con cuidado.  Tire del cepillo de disco con ambas ma-

nos hacia el cabezal de limpieza.  Gire el cepillo de disco alrededor de 45°

en sentido contrario de las agujas del

reloj (visto desde arriba).

 Retire la escobilla de disco por debajo.  Insertar un nuevo cepillo de disco si-

guiendo los mismos pasos en el orden

inverso.

Limpiar el filtro de agua limpia

 Compruebe el ajuste de la barra de as-

piración y si es necesario ajuste la barra de aspiración.

80 ES

1 cartucho filtrante 2 Taza del filtro

– 8

 Desenroscar la taza del filtro.  Extraer el inserto filtrante.  Enjuagar el filtro con agua limpia.  Montar filtro.  Montar y apretar la taza del filtro.

Cambiar el fusibles

1 Manguera de aspiración 2 tornillo 3 Fusible principal, 30 A, verde

Cambiar las baterías

Tenga en cuenta las indicaciones presentes en la batería, en las instrucciones de uso y en el manual del vehículo. Use protección para los ojos

Mantenga a los niños alejados del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir chispas, aplicar una llama directa y fumar Peligro de causticación

Primeros auxilios

 Desatornille el tornillo.  Extraer la cubierta.  Comprobar los fusibles, si procede, cam-

biarlo por uno nuevo del mismo valor.

Contrato de mantenimiento

Para garantizar el funcionamiento seguro del aparato, es posible firmar contratos de mantenimiento con el departamento comercial correspondiente de Kärcher. Al manipular baterías, tenga siempre en cuenta las siguientes advertencias:

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la basura

 Peligro

Peligro de explosiones. No coloque herramientas u otros objetos similares sobre la batería, es decir, sobre los terminales y el conector de elementos. Peligro de lesiones. No deje nunca que el plomo entre en contacto con las heridas. Luego de trabajar con las baterías, límpiese siempre las manos.

Desmontar las baterías

 Desconectar el interruptor de la turbina

de aspiración.  Desconecte el interruptor en el modo

de funcionamiento de cepillos.  Desconecte el interruptor de aplicación

del detergente.

– 9

81ES

Precaución

Peligro de daños en la instalación: Antes de poder extraer el depósito de agua sucia, se tiene que desenroscar el tornillo del depósito de agua sucia.

 Saque la manguera de aspiración del

depósito de agua sucia.

 Desatornille el tornillo del depósito de

agua sucia.

 Extraiga el depósito de agua sucia.  Enganchar el cable del polo negativo

de la batería.

 Desembornar el resto del cable de las

baterías.

 Extraer las baterías.  Eliminar las baterías usadas de acuer-

do con las normativas vigentes.

Colocar la batería y cerrar

몇 Advertencia

Cargar la batería antes de poner el aparato en funcionamiento.

Averías

 Peligro

Peligro de lesiones. Antes de realizar cualquier trabajo, desconectar el aparato con el interruptor de modo de cepillos y la turbina de aspiración y tirar del enchufe del cargador.

몇 Advertencia

Si se sale agua se puede dañar el aparato. Purgar el agua sucia y el resto de agua limpia antes de trabajar en el aparato.

Cuando las averías no se puedan solucionar con ayuda de la tabla que aparece a continuación, acuda al servicio técnico.

 Colocar las baterías en el comparti-

mento de las baterías.

 Conectar los polos con el cable de co-

nexión que viene incluido.

Precaución

Riesgo de daños por inversión de la polaridad del cable de conexión. Enganchar el cable rojo en el polo positivo y el cable negro en el polo negativo.

 Enganchar el cable de conexión al polo

de batería libre (+) y (-).

 Enchufe el conector enchufable del

aparato con el conector enchufable del cable de conexión.

 Vuelva a colocar otra vez el depósito de

agua sucia.

 Conecte la manguera de aspiración con

el depósito de agua sucia.

82 ES

– 10

Averías con indicación

La indicación del estado de la batería muestra los siguientes fallos:

Avería Modo de subsanarla

X 1 Consumo de corriente de la turbina

de aspiración demasiado alto

X 1 Consumo de corriente del acciona-

miento de cepillos demasiado alto

X 1 Rotura del cable de la turbina de

aspiración

X 1 No se han colocado cepillos de dis-

co en el cabezal de limpieza. Consumo de corriente del acciona-

miento de cepillos demasiado bajo. Rotura de cable del accionamiento

de cepillos 1 = se ilumina, X = parpadea Los diferentes segmentos de la indicación del estado

de la batería parpadean

Desconecte el interruptor del accionamiento de cepillos, espere un poco y vuelva a conectarlo. Si se sigue produciendo el fallo, informe al servicio técnico.

Desconecte el interruptor de accionamiento de cepillos, suelte el interruptor del mango y conecte el interruptor del accionamiento de cepillos.

– 11

83ES

Averías sin indicación

Avería Modo de subsanarla

No se puede poner en marcha el aparato

Caudal de agua insuficiente Compruebe el nivel de agua limpia y, de ser necesario, lle-

Potencia de aspiración insuficiente

Resultados de limpieza insuficientes

Los cepillos no giran Conexión del interruptor del modo de cepillos.

Comprobar el estado de carga de la batería. Compruebe el fusible principal y reemplácelo.

ne el depósito. Conecte el interruptor de solución de detergente. Abra la válvula de regulación del caudal de agua. Limpiar el filtro de agua limpia. Conecte la turbina de aspiración. Vacíe el depósito de agua sucia. Limpie las juntas situadas entre el depósito de agua sucia

y la tapa; compruebe su estanqueidad y, en caso necesario, cámbielas

Limpie los labios de aspiración de la barra de aspiración y, en caso necesario, girar o cambiar

Compruebe si la manguera y la barra de aspiración está obstruida y, de ser necesario, desatásquela

Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo.

Compruebe si está cerrada la tapa de la manguera de salida de agua sucia.

Compruebe el ajuste de la barra de aspiración y si es necesario ajuste la barra de aspiración.

Compruebe que el tipo de cepillo y el detergente son adecuados.

Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos.

Compruebe si hay cuerpos extraños bloqueando los cepillos y, de ser así, elimínelos. Desconecte el interruptor del accionamiento de cepillos, espere un poco y vuelva a conectarlo.

84 ES

– 12

Accesorios

En función de la tarea de limpieza de que se desee realizar, es posible dotar al aparato de distintos accesorios. Solicite nues-

tro catálogo o visítenos en la página de internet www.kaercher.com.

denominación

Escobilla de disco, natural (suave)

Escobilla de disco, rojo (medio, estándar)

Cepillo de disco, negro (duro)

platillo motriz 6.907-150.0 Para alojamiento del pad. 1 1 Pad del disco, rojo

(medio) Pad del disco, verde

(duro) Pad del disco, negro

(muy duro)

No. de pieza

6.907-153.0 Para pulir pavimentos. 1 1

6.907-151.0 Para limpiar pavimentos de poca su-

6.907-152.0 Para limpiar pavimentos muy sucios. 1 1

6.369-003.0 Para limpiar pavimentos ligeramente

6.369-002-0 Para limpiar pavimentos de sucie-

6.369-001.0 Para limpiar pavimentos muy sucios. 5 1

Descripción

ciedad o delicados.

sucios.

dad normal.

unidad/paquete

Aparato necesita pieza

– 13

85ES

Datos técnicos

Potencia

Tensión nominal V 24 Capacidad de batería Ah (5h) 25 Consumo medio de potencia W 510 Potencia del motor de aspiración W 250 Potencia del motor de barrido W 250

Aspirar

Potencia de aspiración, caudal de aire l/s 20 Potencia de aspiración, depresión kPa 8,0

Cepillos de limpieza

Anchura de trabajo mm 385 Diámetro cepillos mm 385 Nº de rotaciones de los cepillos 1/min 150

cargador

Tensión V/Hz 220...240 / 50/60 Consumo de potencia W 130

Medidas y pesos

Potencia teórica por metro cuadrado m Volumen de los depósitos de agua limpia y agua sucia l 12/12 Peso total admisible kg 76 Peso de transporte kg 64 Longitud x anchura x altura mm 810 x 467 x 1140

Valores calculados conforme a la norma EN 60335-2-72

Valor total de oscilación m/s Inseguridad K m/s Nivel de presión acústica L Inseguridad K

Nivel de potencia acústica L

+ inseguridad K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

86 ES

– 14

Declaración de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Limpiasuelos Modelo: 1.783-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE) 2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Normas nacionales aplicadas

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del accesorio serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Piezas de repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información sobre piezas de repuesto.

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

CEO

Persona autorizada para la documentación: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

Winnenden, 2010/07/14

Head of Approbation

– 15

87ES

Leia o manual de manual origi-

Português

lho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

nal antes de utilizar o seu apare-

Índice

Avisos de segurança . . . . . PT . . .1

Funcionamento . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .1

Protecção do meio-ambiente PT . . .2 Elementos de manuseamento PT . . .3 Antes de colocar em funciona-

mento . . . . . . . . . . . . . . . . . PT . . .4

Funcionamento . . . . . . . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .6

Armazenamento. . . . . . . . . PT . . .6

Conservação e manutenção PT . . .6

Avarias . . . . . . . . . . . . . . . . PT . .10

Acessórios . . . . . . . . . . . . . PT . .12

Dados técnicos. . . . . . . . . . PT . .13

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . .14

Garantia . . . . . . . . . . . . . . . PT . .14

Peças sobressalentes . . . . PT . .14

Avisos de segurança

Antes da primeira utilização do aparelho, leia estas Instruções de Serviço e a brochura anexa "Indicações de segurança para aparelhos de limpeza com escovas e aparelhos de extracção por pulverização",

5.956-251.

O aparelho está homologado para funcionar em superfícies com uma inclinação de até 2%.

O aparelho só pode funcionar se o recipiente e todas as tampas estiverem fechadas.

Símbolos no Manual de Instruções

 Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Funcionamento

Esta máquina de esfrega e aspiração só pode ser utilizada para a limpeza húmida de soalhos planos. Através da regulação do caudal de água, este pode ser facilmente adaptado à respectiva tarefa de limpeza. Uma largura de trabalho de 385 mm e uma capacidade de 12 l, tanto para o depósito de água limpa como para o depósito de água suja, permitem uma limpeza efectiva com um elevado tempo de utilização. As baterias podem ser carregadas numa tomada de 230V através dum carregador incorporado.

Utilização conforme o fim a

que se destina a máquina

Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço.

– O aparelho só pode ser utilizado para a

limpeza de pisos lisos não sensíveis a humidade.

– Este aparelho foi concebido para espa-

ços interiores:

– O aparelho não é apropriado para a lim-

peza de solos congelados (p. ex. em armazéns frigoríficos).

– O aparelho só pode ser equipado com

acessórios e peças sobressalentes originais.

88 PT

– 1

Protecção do meio-ambiente

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

www.kaercher.com/REACH

– 2

89PT

Elementos de manuseamento

1 Mangueira de escoamento de água

suja 2 Alavanca de avanço 3 Painel de comando 4 Cabo de rede com ficha 5 Parafuso do depósito de água suja 6 Alavanca de abaixamento da barra de

aspiração 7 Alavanca para ajuste da inclinação 8 Gancho de cabos, rotativo 9 Tubo flexível de aspiração 10 Carregador 11 Indicação da carga da bateria 12 Válvula de regulação da quantidade de

água 13 Filtro de água limpa 14 Bateria

90 PT

15 depósito de água suja 16 Barra de aspiração 17 Cabeça de limpeza 18 Escova de discos 19 Abertura de enchimento do depósito de

água limpa 20 Mangueira de enchimento, incluída 21 Tampa do depósito de água suja 22 Flutuador 23 Revestimento da cobertura

– 3

Painel de comando

1 Platina 2 Indicação do estado da bateria 3 Interruptor da turbina de aspiração 4 Interruptor do funcionamento das escovas 5 Botão da solução de limpeza

Antes de colocar em

funcionamento

Atenção

Perigo de danos. Antes de ser possível retirar o depósito de água suja, é necessário desenroscar o depósito de água suja.

 Retirar a mangueira de aspiração do

depósito de água suja.

 Desenroscar o parafuso do depósito da

água suja.

 Retirar o depósito da água suja.  Ligar o cabo da bateria às baterias du-

rante a primeira colocação em funcionamento (ver: Manutenção e conservação/Trabalhos de manutenção/Montar e conectar as baterias).

 Montar a escova de discos (ver "Con-

servação e manutenção").

 Controlar o assento estanque do bujão

da mangueira de escoamento da água suja.

 Controlar a mangueira de aspiração re-

lativamente a entupimentos e ligar depois à barra de aspiração e ao depósito da água suja. Ter atenção à estanqueidade das ligações.

Carregar a bateria

Aviso

O aparelho dispõe de uma protecção contra descarregamento profundo. Quando for atingido um valor mínimo admissível da capacidade, o aparelho desliga. O tempo de carga é de cerca de 10 horas. O carregador termina o processo de carregamento automaticamente.

 Ligue a ficha de rede à tomada de cor-

rente.

Indicação da carga da bateria

1 A bateria está descarregada (vermelho) 2 A bateria está com meia carga (amarelo) 3 A bateria está carregada (verde)

Funcionamento

Encher produtos de consumo

몇 Advertência

Perigo de danos. Utilizar somente os detergentes recomendados. Se o operador utilizar outros detergentes, corre maiores riscos relativamente à segurança no funcionamento e ao perigo de acidentes. Utilizar só detergentes isentos de diluentes, ácido clorídrico e ácido fluorídico. Ter atenção aos avisos de segurança nos

detergentes.

Aviso

Não utilizar detergentes que desenvolvam muita espuma. Observar os avisos de dosagem.

 Abrir a tampa do depósito de água limpa.  Inserir a mangueira de enchimento na

abertura de enchimento e conectar a

– 4

91PT

outra extremidade numa torneira da água.

 Adicionar água limpa (máximo 50 °C).  Adicionar produto de limpeza. Observar

as instruções de dosagem.

Detergentes recomendados:

Aplicação Detergente

Limpeza de manutenção (também para soalhos sensíveis ao álcalis)

Limpeza de gorduras RM 69 ES ASF

Limpeza profunda (remoção) de pavimentos rijos resistentes aos álcalis

Limpeza a fundo (lavagem) de linóleo

Detergente universal, ácido

Produto desinfectante RM 732

Os detergentes podem ser adquiridos no comércio especializado.

 Retirar a mangueira de enchimento.  Fechar a tampa do depósito de água

limpa.

RM 745 RM 746

RM 69 ASF RM 752

RM 754

RM 751

Ajustes

 Puxar a alavanca do ajuste da inclinação.  Ajustar o arco de impulsão na altura de-

sejada.

 Soltar a alavanca do ajuste da inclinação.  Regular na válvula de regulação o cau-

dal da água, de acordo com a sujidade e o tipo de pavimento.

 Ligar o interruptor "Funcionamento das

escovas".

 Ligar o botão da solução de limpeza.  Ligar o botão da turbina de aspiração; a

aspiração é activada.

 Pressionar a alavanca para a descida

da barra de aspiração para baixo.

Aviso

Consoante a função de limpeza também podem permanecer desligadas algumas funções. Os botões accionados acendem.

92 PT

Limpar

Atenção

Perigo de danificação do pavimento. Não operar o aparelho demasiado tempo no mesmo lugar. Perigo de danos. Elevar a barra de aspiração antes de efectuar movimentos de marcha atrás longos.

 Premir a platina, o accionamento das

escovas e a aplicação da solução de

limpeza são ligados (se ajustado).  Deslocar o aparelho, em frente, sobre a

superfície que pretende limpar.

Indicador do estado da bateria

Brilha se o botão do accionamento das escovas estiver ligado.

1 A bateria está carregada 2 A bateria está descarregada

Parar e desligar

 Soltar a platina.  Deslocar o aparelho ainda 1-2 m para a

frente, a fim de aspirar alguns resíduos

de água.  Puxar a alavanca da descida da barra

de aspiração para cima.

Atenção

Os lábios de aspiração podem sofrer deformações permanentes. Desligar o aparelho sempre com a barra de aspiração subida.

 Desligar o interruptor da turbina de as-

piração.  Desligar o interruptor "Funcionamento

das escovas".  Desligar o interruptor da aplicação do

detergente.

– 5

Esvaziar o depósito de água suja

몇 Advertência

Respeitar as normas locais sobre tratamento de esgotos.

Atenção

Perigo de danos. Antes de ser possível retirar o depósito de água suja, é necessário desenroscar o depósito de água suja.

 Retirar a mangueira de descarga da

água suja do suporte, abrir a tampa, e baixá-la por cima de um dispositivo colector adequado.

 Lavar o depósito de água suja com

água limpa.

ou  Retirar a mangueira de aspiração do

depósito de água suja.

 Desenroscar o parafuso do depósito da

água suja.

 Retirar o depósito da água suja e trans-

portar para o dispositivo colector.

 Lavar o depósito de água suja com

água limpa.

 Voltar a fixar o depósito da água suja no

aparelho.

Esvaziar o depósito de água limpa

몇 Advertência

Respeitar as normas locais sobre tratamento de esgotos.

 Girar o bocal de escoamento para fora.  Empurrar o anel para trás.  Retirar o bujão.  Permitir o esvaziamento do depósito da

água fresca.  Enxaguar o depósito de água fresca

com água limpa.  Premir o bujão para dentro do bocal de

escoamento.

Protecção anticongelante

No caso de perigo de geadas:  Esvaziar os depósitos de água limpa e

suja.  Guardar o aparelho num local protegido

contra geadas.

Transporte

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

 Retirar a escova para evitar danos na

mesma.  Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

Armazenamento

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Este aparelho só pode ser armazenado em espaços fechados e cobertos.

1 Bujão 2 anel 3 Bocal de descarga

Conservação e manutenção

 Perigo

Perigo de lesão. Antes de qualquer trabalho no aparelho deverá desligar o interruptor de funcionamento da escova e da turbina de aspiração, bem como, a ficha do carregador.

– 6

93PT

몇 Advertência

Perigo de danos para o aparelho devido á saída de água. Retirar a água suja e a água limpa residual antes de iniciar os trabalhos no aparelho.

 Estacionar o aparelho sobre uma su-

perfície plana.

Plano de manutenção

Após o trabalho

몇 Advertência

Perigo de danos. Não borrifar o aparelho com água e não usar nenhum detergente agressivo.

 Esvaziar a água suja.  Retirar a tampa do depósito da água

suja e enxaguar a parte interior da tampa e o flutuador com água.

 Lavar o depósito de água suja com

água limpa.

 Retirar a barra de aspiração e limpar

(ver "Trabalhos de manutenção").

 Limpar a parte exterior do aparelho

com um pano embebido em barrela.

 Limpar os lábios de aspiração, contro-

lar o desgaste e, se necessário, substituir.

 Verificar o desgaste da escova e subs-

tituir, se necessário (ver "Trabalhos de manutenção").

 Carregar a bateria se necessário.

Semanalmente

 Limpar o filtro de água limpa.

Mensalmente

 Controlar a oxidação dos pólos da bate-

ria e, se necessário, escová-los e lubrificá-los com massa própria. Controlar o assento correcto do cabo de ligação.

 Verificar o estado das juntas entre o de-

pósito de água suja e a tampa e, se necessário, substituí-las.

Anualmente

 Solicite aos Serviços Técnicos para pro-

cederem à inspecção recomendada.

Trabalhos de manutenção

Desmontar a barra de aspiração

1 Tubo flexível de aspiração 2 Barra de aspiração 3 Manípulo em cruz da fixação da barra

de aspiração

 Retirar a mangueira de aspiração.  Desapertar o manípulo em cruz.  Desmontar a barra de aspiração.

Substituir ou virar os lábios de aspiração

 Desmontar a barra de aspiração.

1 Porca de orelhas 2 Lábio de aspiração

 Desaparafusar as porcas de orelhas.  Substituir ou virar os lábios de aspira-

ção.

Aviso

Não trocar o lábio de aspiração dianteiro e traseiro.

 Montar a barra de aspiração na ordem

inversa.

94 PT

– 7

Verificar o ajuste da barra de aspiração

 Ligar o botão da turbina de aspiração; a

aspiração é activada.

 Baixar a barra de aspiração.  Deslocar o aparelho um pouco para a

frente.

 Desligar o interruptor da turbina de as-

piração.

Limpar o filtro de água limpa

1 Elemento filtrante 2 Taça de filtro

 Verificar o ajuste da barra de aspiração

e, se necessário, reajustar a barra de aspiração.

Ajustar a barra de aspiração

 Soltar a porca.  Deslocar a roda para cima ou para baixo.  Apertar a porca.  Controlar a afinação da barra de aspira-

ção.

Substituir escova de disco

 Inclinar o aparelho cuidadosamente

para trás.

 Puxar a escova de discos, com as duas

mãos, para a cabeça de limpeza.

 Rodar a escova de disco cerca de 45°

no sentido inverso ao dos ponteiros do relógio (visto de cima).

 Retirar a escova de disco para baixo.  Inserir nova escova de disco na ordem

inversa.

 Desaparafusar a taça do filtro.  Retirar o elemento filtrante.  Lavar o elemento filtrante com água

límpida.

 Montar elemento filtrante.  Montar e fixar a taça do filtro.

Substituir os fusíveis

1 Tubo flexível de aspiração 2 Parafuso 3 Fusível principal, 30 A, verde

 Desaparafusar parafusos.  Retirar a cobertura.  Verificar o fusível, substituir eventual-

mente por um novo fusível do mesmo

valor.

– 8

95PT

Contrato de manutenção

Para um serviço seguro do aparelho podem ser concluídos contratos de manutenção com os escritórios de venda da Kärcher correspondentes. Observar impreterivelmente os seguintes avisos de advertência ao manusear baterias:

Substituir as baterias

Observar os avisos na bateria, no manual de instruções e nas instruções de funcionamento do veículo

Usar óculos de protecção

Manter o ácido e das baterias fora do alcance das crianças

Perigo de explosão

É proibido fogo, faíscas, luz aberta e fumar

Perigo de corrosão da pele

Desmontar as baterias

 Desligar o interruptor da turbina de as-

piração.  Desligar o interruptor "Funcionamento

das escovas".  Desligar o interruptor da aplicação do

detergente.

Atenção

Perigo de danos. Antes de ser possível retirar o depósito de água suja, é necessário desenroscar o depósito de água suja.

 Desmontar a mangueira de aspiração

do depósito da água suja.  Desenroscar o parafuso do depósito da

água suja.

 Retirar o depósito da água suja.  Desligue o cabo do pólo negativo da

bateria.  Desconectar os restantes cabos das

baterias.

 Retirar as baterias.  Eliminar as baterias gastas de acordo

com a legislação em vigor.

Montar e conectar a bateria

Primeiro socorro

Nota de alerta

Eliminação dos resíduos

Não eliminar a bateria no lixo doméstico

 Perigo

Perigo de explosão. Não colocar ferramentas ou objectos semelhantes sobre a bateria, ou seja, sobre os pólos finais e os conectores de células. Perigo de lesão. Em caso de ferimentos, evitar o contacto com chumbo. Depois de executar trabalhos na bateria, lavar sempre as mãos.

96 PT

 Colocar as baterias no respectivo com-

partimento.  Ligar os pólos com o cabo de ligação in-

cluído no volume de fornecimento.

Atenção

Perigo de danos em caso de polarização errada do cabo de alimentação. Conectar o cabo vermelho ao pólo positivo e o cabo preto ao pólo negativo.

 Conectar o cabo de ligação junto aos

pólos da bateria ainda livres (+) e (–).

– 9

 Unir os conectores do aparelho aos co-

nectores do cabo de ligação.

 Voltar a fixar o depósito da água suja no

aparelho.

 Ligar a mangueira de aspiração ao de-

pósito de água suja.

몇 Advertência

Carregue as baterias antes de colocar em funcionamento o aparelho.

Avarias com indicação

O indicador do estado da bateria indica as seguintes avarias:

Avaria Eliminação da avaria

Avarias

 Perigo

Perigo de lesão. Antes de qualquer trabalho no aparelho deverá desligar o interruptor de funcionamento da escova e da turbina de aspiração, bem como, a ficha do carregador.

몇 Advertência

Perigo de danos para o aparelho devido á saída de água. Retirar a água suja e a água limpa residual antes de iniciar os trabalhos no aparelho.

Em caso de avarias, que não possam ser solucionadas com a ajuda desta tabela, deverá recorrer à Assistência Técnica.

X 1 Consumo de corrente demasiado

elevado da turbina de aspiração.

X 1 Consumo de corrente demasiado

elevado do accionamento das es-

covas. X 1 Ruptura do fio da turbina de aspiração. X 1 Não foram aplicadas escovas para vi-

dros na cabeça de limpeza.

Consumo de corrente demasiado bai-

xo do accionamento das escovas.

Ruptura do fio no accionamento

das escovas. 1 = brilha, X = pisca Vários segmentos do indicador do estado da bateria

piscam.

– 10

Desligar o interruptor do funcionamento das escovas, aguardar brevemente e ligar novamente. Se esta avaria ocorrer novamente, peça a intervenção dos Serviços Técnicos.

Desligar o interruptor (botão) do funcionamento das escovas, soltar a platina, ligar o interruptor do funcionamento das escovas.

97PT

Avarias sem indicação

Avaria Eliminação da avaria

O aparelho não entra em funcionamento

Quantidade de água insuficiente Controlar o nível da água limpa e, se necessário, encher

Potência de aspiração insuficiente

Resultados de limpeza insuficientes

As escovas não rodam Ligar o interruptor "Funcionamento das escovas".

Verificar o estado de carregamento da bateria. Verificar, substituir o fusível principal.

o depósito Ligar o botão da solução de limpeza. Abrir a válvula de regulação da quantidade de água. Limpar o filtro de água limpa. Ligar o interruptor da turbina de aspiração. Esvaziar o depósito de água suja. Limpar as juntas entre o depósito de água suja e a tampa

e verificar a estanquicidade, se necessário substituí-las. Limpar os lábios de aspiração na barra de aspiração e, se

necessário, substitui-los ou virá-los. Controlar se a mangueira de aspiração e a barra de aspi-

ração está entupida e, se necessário, eliminar o entupimento

Verificar a estanquicidade da mangueira de aspiração, se necessário substituir.

Verificar se a tampa na mangueira de aspiração da água suja está fechada.

Verificar o ajuste da barra de aspiração e, se necessário, reajustar a barra de aspiração.

Verificar se o tipo de escova e o produto de limpeza são adequados.

Verificar se há desgaste nas escovas e substituí-las, se necessário.

Verificar se algum corpo estranho está a bloquear as escovas. Remover os corpos estranhos, se for necessário. Desligar o interruptor do funcionamento das escovas, aguardar brevemente e ligar novamente.

98 PT

– 11

Acessórios

O aparelho pode ser equipado com vários acessórios conforme as respectivas tarefas de limpeza. Consulte o nosso catálogo

ou visite-nos na Internet sob www.karcher.com.

Denominação

Escova para vidros, natural (macia)

Escova para vidros, vermelha (média, padrão)

Escova de disco, preta (rija)

Disco de accionamento 6.907-150.0 Para o alojamento de feltros. 1 1 Feltro de disco, ver-

melho (médio) Feltro de disco, verde

(duro) Feltro de disco, preto

(muito duro)

Refª

6.907-153.0 Para o polimento de soalhos. 1 1

6.907-151.0 Para a limpeza de soalhos pouco sujos

6.907-152.0 Para a limpeza de soalhos muito sujos. 1 1

6.369-003.0 Para a limpeza do soalhos pouco sujos. 5 1

6.369-002-0 Para a limpeza de pavimentos com suji-

6.369-001.0 Para a limpeza de soalhos muito sujos. 5 1

Descrição

ou soalhos sensíveis.

dade normal.

Unidades/embalagem

Peça necessária para o aparelho

– 12

99PT

Dados técnicos

Potência

Tensão nominal V 24 Capacidade da bateria Ah (5h) 25 Consumo de potência médio W 510 Potência do motor de aspiração W 250 Potência do motor das escovas W 250

Aspirar

Potência de aspiração, quantidade de ar l/s 20 Potência de aspiração, depressão kPa 8,0

Escovas de limpeza

Largura de trabalho mm 385 Diâmetro da escova mm 385 Velocidade da escova 1/min 150

Carregador

Tensão V/Hz 220...240 / 50/60 Consumo de potência W 130

Medidas e pesos

Desempenho teórico por superfície m Volume do depósito de água limpa/água suja l 12/12 Peso total admissível kg 76 Peso de transporte kg 64 Comprimento x Largura x Altura mm 810 x 467 x 1140

Valores obtidos segundo EN 60335-2-72

Valor total de vibração m/s Insegurança K m/s Nível de pressão acústica L Insegurança K

Nível de potência acústica L

+ Insegurança K

/h 1100

<2,5

0,1 dB(A) 66 dB(A) 0,75 dB(A) 80

100 PT

– 13

Karcher BD 40/12 C Bp Pack User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Deutsch

English

Français

Italiano

Nederlands

Español

Português
