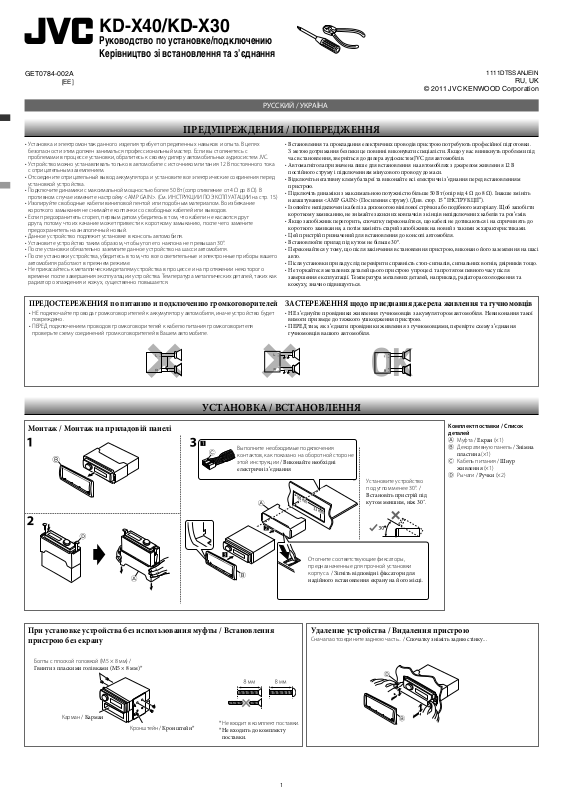

KD-X40/KD-X30

Руководство по установке/подключению Керівництво зі встановлення та з’єднання

GET0784-002A

[EE]

РУССКИЙ / УКРАЇНА

ПРЕДУПРЕЖДЕНИЯ / ПОПЕРЕДЖЕННЯ

• Установка и электромонтаж данного изделия требует определенных навыков и опыта. В целях безопасности этим должен заниматься профессиональный мастер. Если вы столкнетесь с проблемами в процессе установки, обратитесь к своему дилеру автомобильных аудиосистем JVC.

•

Устройство можно устанавливать только в автомобиле с источником питания 12 В постоянного тока с отрицательным заземлением.

• Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед установкой устройства.

• Подключите динамики с максимальной мощностью более 50 Вт (сопротивление от 4 Ω до 8 Ω). В противном случае измените настройку <AMP GAIN>. (См. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 15.)

•

Изолируйте свободные кабели виниловой лентой или подобным материалом. Во избежание короткого замыкания не снимайте колпачки со свободных кабелей или выводов.

•

Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются друг друга, потому что их качание может привести к короткому замыканию, после чего замените предохранитель на аналогичный новый.

•

Данное устройство подлежит установке в консоль автомобиля.

•

Установите устройство таким образом, чтобы угол его наклона не превышал 30°.

• После установки обязательно заземлите данное устройство на шасси автомобиля.

•

После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.

•

Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.

• Встановлення та прокладання електричних проводів пристрою потребують професійної підготовки.

З метою дотримання безпеки це повинні виконувати спеціалісти. Якщо у вас виникнуть проблеми під час встановлення, зверніться до дилера аудіосистем JVC для автомобілів.

• Автомагнітола призначена лише для встановлення на автомобілях з джерелом живлення 12 В постійного струму і підключенням мінусового проводу до маси.

• Відключіть негативну клему батареї та виконайте всі електричні з’єднання перед встановленням пристрою.

• Підключіть динаміки з максимальною потужністю більше 50 Вт (опір від 4 Ω до 8 Ω). Інакше змініть налаштування <AMP GAIN> (Посилення струму). (Див. стор. 15 “ІНСТРУКЦІЇ”).

• Ізолюйте непідключені кабелі за допомогою вінілової стрічки або подібного матеріалу. Щоб запобігти короткому замиканню, не знімайте захисних ковпачків з кінців непідключених кабелів та роз’ємів.

• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не дотикаються і на спричинять до короткого замикання, а потім замініть старий запобіжник на новий з такими ж характеристиками.

• Цей пристрій призначений для встановлення до консолі автомобіля.

• Встановлюйте прилад під кутом не більше 30°.

• Переконайтеся у тому, що після закінчення встановлення пристрою, виконано його заземлення на шасі

авто.

• Після установки приладу слід перевірити справність стоп-сигналів, сигнальних вогнів, двірників тощо.

• Не торкайтеся металевих деталей цього пристрою у процесі та протягом певного часу після

завершення експлуатації. Температура металевих деталей, наприклад, радіатора охолодження та кожуху, значно підвищується.

1111DTSSANJEIN

RU, UK

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле.

ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців

• НЕ з’єднуйте провідники живлення гучномовців з акумулятором автомобіля. Невиконання такої вимоги призведе до тяжкого ушкодження пристрою.

• ПЕРЕД тим, як з’єднати провідники живлення з гучномовцями, перевірте схему з’єднання гучномовців вашого автомобіля.

УСТАНОВКА / ВСТАНОВЛЕННЯ

Монтаж / Монтаж на приладовій панелі

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции / Виконайте необхідні

електричні з’єднання

Установите устройство под углом менее 30°. /

Встановіть пристрій під кутом меншим, ніж 30˚.

Комплект поставки / Список деталей

Муфта / Екран (×1)

Декоративную панель / Знімна

пластина (×1)

Кабель питания / Шнур

живлення (×1)

Рычаги / Ручки (×2)

При установке устройства без использования муфты / Встановлення пристрою без екрану

Болты с плоской головкой (M5 × 8 мм) / Гвинти з пласкими голівками (M5 × 8 мм) *

Карман / Карман

Кронштейн / Кронштейн *

* Hе входит в комплект поставки. * Не входить до комплекту

поставки.

Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса. / Зігніть відповідні фіксатори для

надійного встановлення екрану на його місці.

Удаление устройства / Видалення пристрою

Сначала отсоедините заднюю часть... / Спочатку зніміть задню стінку...

STEERING

WHEEL

REMOTE

KD-X40

KD-X30

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ / ЕЛЕКТРИЧНІ З’ЄДНАННЯ

Подключение внешних усилителей или низкочастотного динамика / Приєднання зовнішнього підсилювача або низькочастотного динаміка

Кабель сигнала / Сигнальний шнур *

Провод внешнего устройства /

Провідник зовнішнього пристрою

JVC-усилитель /

Підсилювач JVC

Расширительный провод / Подовжуючий кабель *

KD-X40:

FRONT : К передним динамикам / REAR/SW : К задним динамикам или сабвуферу /

KD-X30:

REAR/SW : К задним динамикам или сабвуферу /

динаміків або сабвуфера

– – – – – – – – – – – – – – – – – – – – – – – – – – – –

динаміків або сабвуфера

К синему (с белой полосой)

проводу устройства / До синього (з

білою смугою) контакту пристрою

До передніх динаміків

До задніх

Предохранитель 10 A /

Выполните сброс устройства. /

Перезавантажте пристрій.

Задний разъем заземления /

Тильна клема заземлення

Вход Aerial / Антенний вхід

Адаптер пульта дистанционного управления / Адаптер дистанційного керування *

Синий (с желтой полосой) / Синій

(з жовтою смугою)

C Кабель питания (поставляется) /

Шнур живлення (входить до комплекту)

Запобіжник 10 А

Для некоторых автомобилей VW/Audi или Opel (Vauxhall) / Для деяких авто марки VW/Audi або Opel (Vauxhall)

Возможно, потребуется изменить схему соединений для прилагаемого шнура питания, как показано на рисунке. / Вам, можливо, прийдеться внести зміни до

з’єднання провідників шнура живлення згідно з ілюстрацією.

• Перед установкой приемника обратитесь к авторизованному агенту по продажам

автомобильных систем. / Перед тим, як встановлювати цей пристрій, зв’яжіться з

уповноваженим дилером вашого авто.

Исходная схема соединений / Початкова схема з’єднання рознімань

Разъем ISO /

Рознімання ISO

Y: Желтый / Жовтий R: Красный / Червоний

Преобразованная схема соединений 1 / Змінена схема з’єднання рознімань 1

Если приемник не включается, используйте преобразованную схему соединений 2. / Якщо пристрій не включається, скористуйтеся зміненою схемою з’єднання рознімань 2.

Преобразованная схема соединений 2 / Змінена схема з’єднання рознімань 2

Подключение адаптера Bluetooth или портативного аудиопроигрывателя / Підключення адаптеру Bluetooth або портативного аудіопрогравача

Выполните необходимую настройку <SRC SELECT>. См. стр. 10 и 16 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.

Оберіть належне значення налаштування <SRC SELECT> (Вибір джерела), див. стор. 10 і 16 цих ІНСТРУКЦІЇ.

Синий, с белой полосой /

KS-BTA100

(приобретается отдельно /

придбаний окремо)

– – – – – – – – – – – – – – – – – – – – – – – или / або – – – – – – – – – – – – – – – – – – – – –

B1/B2 Правый задний динамик (фиолетовый/фиолетовый с черной полосой) / Задня колонка,

права (Пурпурний/пурпурний, чорний зі смугами) (+/–)

B3/B4 Правый передний динамик (серый/серый с черной полосой) / Передня колонка, права

(Сірий/сірий, чорний зі смугами) (+/–)

B5/B6 Левый передний динамик (белый/белый с черной полосой) / Передня колонка, ліва

(Білий/білий, чорний зі смугами) (+/–)

B7/B8 Левый задний динамик (зеленый/зеленый с черной полосой) / Задня колонка, ліва

(Зелений/зелений, чорний зі смугами) (+/–)

К системе сотового телефона (Коричневый) / К системе мобильного телефона (коричневий)

A4 Аккумулятор автомобиля 12 В (Желтый) / Акумулятор автомобіля 12 В (жовтий) A5 Удаленный провод или антенна, макс. 200 mA (Синий, с белой полосой) / Віддалений

вивід/живлення антени (200 мА макс.) (синій, білий зі смугами)

A6 К контрольному переключателю освещения автомобиля (Оранжевый, с белой полосой) /

До реле управління освітленням автомобіля (оранжевий, з білою смугою)

A7 Разъем для дополнительной принадлежности (Красный) / Додатковий вивід (червоний) A8 Металлический корпус/шасси автомобиля (Черный) / Металевий корпус/шасі автомобіля

(чорний)

Мини-стереоразъем 3,5 мм / Мініатюрний стереофонічний штекер 3,5 мм *

Разъем ISO / Рознімання ISO

синій, білий зі смугами

Черный / чорний

Коричневый /

коричневий

К синему (с белой полосой) проводу шнура питания C, входящего в комплект поставки /

До синього (з білою смугою) контакту шнура живлення C з комплекту поставки

Заземление / Заземлення К коричневому проводу шнура питания C, входящего в комплект поставки / До

коричневого контакту шнура живлення C з комплекту поставки

Портативный аудиопроигрыватель и т. д. / Портативний аудіоплеєр і т. ін.*

ВАЖНО: Для подключения устройства к автомобилю рекомендуется использовать особый жгут проводов, подходящий для конкретного автомобиля (приобретается отдельно).

(A) Если в автомобиле имеется разъем ISO / Якщо ваш автомобіль оснащений виводом за

стандартом ISO

Особый жгут проводов (приобретается отдельно) /

Спеціальна електропроводка (можна придбати окремо)

C Кабель питания (поставляется) /

Шнур живлення (входить до комплекту)

Для получения дополнительной информации по подключению обратитесь к дилеру автомобильных аудиосистем JVC или в компанию, поставляющую комплекты. /

Зверніться до дилера аудіосистем JVC для автомобілів або до компанії, що постачає набори інструментів, для отримання більш детальної інформації щодо підключення.

Не входит в комплект поставки.

Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в

месте, не покрытом краской.

*3 Выполните необходимую настройку <L/O MODE>. См. стр. 15 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.

ВАЖЛИВО: Спеціальна електропроводка (можна придбати окремо), що підходить для вашого автомобіля, рекомендується для з’єднання пристрою з вашим автомобілем.

(B) Если в автомобиле ОТСУТСТВУЕТ разъем ISO / Якщо ваш автомобіль НЕ оснащений

виводом за стандартом ISO

Не входить до комплекту поставки.

Надійно прикрутіть провідник заземлення до металічного корпусу або до шасі авто у місці, яке не

має фарбового покриття.

*3 Налаштуйте <L/O MODE> (Режим L/O) відповідним чином (див. стор. 15 “ІНСТРУКЦІЇ”).

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ / НЕСПРАВНОСТІ

• Сработал предохранитель. h Правильно ли подключены черный и красный провода?

• Питание не включается.

• Звук не выводится через громкоговорители. h Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

•

На дисплее отображается сообщение “MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT”, и операция не может выполняться. h Не замкнут ли накоротко выводной провод динамика

или не соприкасается ли с шасси автомобиля/головным устройством? ; Выполнена ли перенастройка приемника?

• Звук искажен. h Заземлен ли провод выхода громкоговорителей? ; Заземлены ли разъемы “–”

правого (R) и левого (L) громкоговорителей?

• Шум мешает звучанию.

автомобиля с помощью более короткого и тонкого шнуров?

• Устройство нагревается.

разъемы “–” правого (R) и левого (L) громкоговорителей?

• Приемник не работает.

Подключен ли желтый провод?

Соединен ли находящийся сзади зажим заземления с шасси

Заземлен ли провод выхода громкоговорителей? ; Заземлены ли

Выполнена ли перенастройка приемника?

• Вийшов з ладу запобіжник. h Чи правильно приєднані червоний та чорний провідники?

• Не можна включити живлення.

• Звук з гучномовців відсутній.

• На дисплеї з’являється надпис “MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING

CHK WIRING THEN RESET UNIT”, та неможливо виконати жодну операцію. динаміку є короткозамкненим або торкається рами автомобіля/головного пристрою? ; Чи ви переналаштовували пристрій?

• Звук спотворений. провідники “–” лівого та правого гучномовця?

• Звук чути з перешкодами. коротших та товстіших шнурів?

• Пристрій нагрівається. провідники “–” лівого та правого гучномовця?

• Цей пристрій не працює взагалі.

Особый жгут проводов (приобретается отдельно) /

Спеціальна електропроводка (можна придбати окремо)

C Кабель питания (поставляется) /

Шнур живлення (входить до комплекту)

Чи приєднаний жовтий провідник?

Чи не замкнуто “на коротко” вихідні провідники гучномовця?

Кабель виходу

Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом

Чи приєднано тильну клему заземлення до шасі авто за допомогою

Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом

Чи ви переналаштовували пристрій?
