Malli- ja sarjanumero on merkitty laitteen takana oleviin tunnistetarroihin. Sarjanumero sisältää tiedot
alkuperämaasta, laitteen versiosta, valmistuskoodista ja laitteen valmistusnumerosta.
4Luku 1 Tuote-esittelyFIWW
MallinimiMallinumero
M575dnCD644A
M575fCD645A
FIWW
Tuotteen kuvat
5
Ohjauspaneeli
Ohjauspaneelin aloitusnäyttö
Aloitusnäytöstä on pääsy laitteen toimintoihin, ja siinä näkyy laitteen nykyinen tila.
Voit palata aloitusnäyttöön milloin vain laitteen ohjauspaneelin oikeassa reunassa olevalla aloituspainikkeella.
HUOMAUTUS:HP päivittää säännöllisesti laitteen laiteohjelmiston toimintoja. Voit hyödyntää
uusimpia toimintoja päivittämällä laitteen laiteohjelmiston. Voit ladata uusimman
laiteohjelmistopäivityksen osoitteesta
HUOMAUTUS:Aloitusnäytössä esitetyt toiminnot voivat vaihdella laitteeseen määritettyjen asetusten
mukaan.
3 6 7 8 9 4 5
2
1
www.hp.com/go/lj500colorMFPM575_firmware.
10
1 1
12
1PäivityspainikePeruuta muutokset ja palauta oletusasetukset koskettamalla päivityspainiketta.
2Kirjaudu tai Kirjaudu
ulos
3PysäytyspainikePysäytä nykyinen työ painamalla pysäytyspainiketta. Työn tila -näyttö avautuu, ja voit
5Laitteen tilaTilarivillä on tietoja laitteen yleisestä tilasta.
6KielivalintapainikeValitse laitteen ohjauspaneelin näytössä käytettävä kieli painamalla kielivalintapainiketta.
7LepotilapainikeAseta laite lepotilaan painamalla lepotilapainiketta.
8VerkkopainikeValitsemalla verkkopainikkeen saat tietoja verkkoyhteydestä.
9OhjepainikeKoskettamalla ohjepainiketta voit avata laitteen sisäisen ohjetoiminnon.
Ota käyttöön suojatut ominaisuudet valitsemalla Kirjaudu-painike.
Jos olet kirjautunut sisään suojattujen ominaisuuksien käyttöä varten, voit kirjautua ulos
valitsemalla Kirjaudu ulos-painikkeen. Kun olet kirjautunut ulos, laite palauttaa kaikki toiminnot
oletusasetuksiinsa.
peruuttaa työn tai jatkaa sitä.
10Kopiot-kenttäKentässä Kopiot näkyy, miten monta kopiota laite on asetettu tekemään.
6Luku 1 Tuote-esittelyFIWW
11VierityspalkkiVoit vierittää näyttöä koskettamalla vierityspalkin ylä- tai alanuolta.
12OminaisuudetAloitusnäytössä voi näkyä seuraavia ominaisuuksia sen mukaan, miten laitteen asetukset on
määritetty.
Pikasarjat
●
Kopioi
●
Sähköposti
●
Faksi (laitteille, joissa on faksi)
●
USB-tallennus
●
Tallenna verkkokansioon
●
Tallenna laitteen muistiin
●
Hae USB-muistitikulta
●
Hae laitteen muistista
●
Työn tila
●
Tarvikkeet
●
Lokerot
●
Hallinta
●
Laitteen huolto
●
Ohjauspaneelin puhdistus
Puhdista ohjauspaneeli pehmeällä, nukkaamattomalla liinalla. Älä käytä talouspaperia tai
paperiliinoja, koska ne voivat naarmuttaa näyttöä. Pinttyneen lian voi tarvittaessa pyyhkiä pois veteen
tai lasinpesunesteeseen kastetulla liinalla.
Ohjauspaneelin ohje
Laitteessa on sisäinen ohjetoiminto, joka opastaa kunkin näytön käytössä. Voit käynnistää
ohjetoiminnon koskettamalla näytön oikeassa yläkulmassa olevaa Ohje
Joissakin näytöissä Ohje-painikkeen koskettaminen avaa yleisen valikon, jossa voit etsiä haluamiasi
aiheita. Voit selata valikkorakennetta koskettamalla valikossa olevia painikkeita.
Niissä näytöissä, joissa on asetuksia yksittäisiä töitä varten, Ohje-painike avaa aiheen, joka selostaa
kyseisessä näytössä olevia asetuksia.
Jos laite huomauttaa virheestä tai antaa varoituksen, kosketa Virhe
painiketta, jolloin näyttöön tulee ongelman kuvaus. Kuvaus sisältää myös ongelman ratkaisemista
helpottavia ohjeita.
-painiketta.
-painiketta tai Varoitus -
FIWW
Ohjauspaneeli
7
Löydät tarvitsemasi yksittäiset asetukset helpommin, kun avaat tai tulostat koko Hallinta-valikon raportin.
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
Laiteraporteissa on yksityiskohtaisia tietoja laitteesta ja sen nykyisestä kokoonpanosta. Voit tulostaa
raportit tai tarkastella niitä seuraavien ohjeiden mukaan:
1.Valitse laitteen ohjauspaneelin aloitusnäytössä Hallinta-painike.
2.Avaa Raportit-valikko.
3.Valitse jokin raporttiluokka
Vahvistus-/tilasivut
●
Faksiraportit(Vain faksimallit)
●
Muut sivut
●
4.Valitse tarkasteltavan raportin nimi ja tulosta se sitten valitsemalla Tulosta-painike tai tarkista
Nykyiset asetukset -sivuNäyttää Hallinta-valikon kunkin vaihtoehdon
nykyiset asetukset.
AsetussivuNäyttää tuotteen asetukset ja asennetut
lisävarusteet.
Tarvikkeiden tilasivuNäyttää tarvikkeiden arvioidun jäljellä
olevan käyttöiän sekä tilastotiedot
käsiteltyjen sivujen ja töiden
kokonaismääristä, sarjanumeron, sivumäärät
ja ylläpitotietoja.
HP näyttää tarvikkeiden jäljellä olevan
käyttöiän asiakkaiden palvelemiseksi.
Tarvikkeiden oikeat käyttöiät saattavat
poiketa näytetyistä arvioista.
KäyttötiedotNäyttää laitteen läpi kulkeneiden paperien
määrän paperikokokohtaisesti; luettelossa on
sivumäärien lisäksi tieto siitä, ovatko tulosteet
olleet yksipuoleisia, kaksipuoleisia,
yksivärisiä vai värillisiä.
TiedostohakemistosivuNäyttää laitteen muistiin tallennettujen
tiedostojen tiedostonimet ja kansionimet.
Verkkopalvelujen tilasivuNäyttää laitteeseen tarjolla olevat Web-
palvelut.
Työn värinkäyttölokiNäyttää laitteen värinkäyttötilastot.
FIWW
Laiteraportit
9
Taulukko 1-1 Raportit-valikko (jatkoa)
Ensimmäinen tasoToinen tasoKuvaus
FaksiraportitFaksitoimintalokiSisältää luettelon fakseista, jotka laitteella on
faksitapahtumasta (joko lähetyksestä tai
vastaanotosta).
Muut sivutEsittelysivuTulostaa esittelysivun, joka esittelee laitteen
tulostusmahdollisuuksia.
RGB-mallitTulostaa eri RGB-arvojen värimallit. Voit
käyttää malleja oppaana tulostevärien
sovittamiseen.
CMYK-mallitTulostaa eri CMYK-arvojen värimallit. Voit
käyttää malleja oppaana tulostevärien
sovittamiseen.
PCL-fonttiluetteloTulostaa käytettävissä olevat PCL-fontit.
PS-fonttiluetteloTulostaa käytettävissä olevat tason 3 HP
postscript -emulointifontit.
10Luku 1 Tuote-esittelyFIWW
2Laitteen liittäminen ja ohjelmiston
asentaminen
Laitteen liittäminen tietokoneeseen USB-kaapelilla ja ohjelmiston asentaminen (Windows)
●
Laitteen liittäminen verkkoon verkkokaapelilla ja ohjelmiston asentaminen (Windows)
●
Laitteen liittäminen tietokoneeseen USB-kaapelilla ja ohjelmiston asentaminen (Mac)
●
Laitteen liittäminen verkkoon verkkokaapelilla ja ohjelmiston asentaminen (Mac)
●
FIWW11
Laitteen liittäminen tietokoneeseen USB-kaapelilla
ja ohjelmiston asentaminen (Windows)
Tämä laite tukee USB 2.0 -yhteyttä. Käytä A-B-tyypin USB-kaapelia. HP suosittelee, että käytät USBkaapelia, jonka pituus on enintään 2 m.
VAROITUS: Liitä USB-kaapeli vasta, kun asennusohjelma niin kehottaa.
1.Sulje tietokoneen kaikki avoimet ohjelmat.
2.Asenna ohjelmisto CD-levyltä ja seuraa näyttöön tulevia ohjeita.
3.Valitse kehotettaessa Liitä suoraan tähän tietokoneeseen USB-kaapelilla-asetus ja valitse
sitten Seuraava-painike.
4.Liitä USB-kaapeli laitteeseen ja tietokoneeseen, kun ohjelmisto niin kehottaa.
5.Kun asennus on suoritettu, napsauta Valmis-painiketta tai asenna lisää ohjelmistoja tai määritä
perusasetukset laitteen digitaalisille lähetystoiminnoille napsauttamalla
Lisävaihtoehtojapainiketta.
6.Tarkista ohjelmiston asennus tulostamalla sivu mistä tahansa ohjelmasta.
12Luku 2 Laitteen liittäminen ja ohjelmiston asentaminenFIWW
Laitteen liittäminen verkkoon verkkokaapelilla ja
ohjelmiston asentaminen (Windows)
IP-osoitteen määrittäminen
1.Varmista, että laitteen virta on kytketty ja että Valmis-viesti näkyy laitteen ohjauspaneelin näytössä.
2.Liitä verkkokaapeli laitteeseen ja verkkoon.
FIWW
3.Odota 60 sekuntia, ennen kuin jatkat. Tuon ajan kuluessa verkko tunnistaa laitteen ja antaa sille
IP-osoitteen tai isäntänimen.
4.Selvitä laitteen IP-osoite tai isäntänimi painamalla laitteen ohjauspaneelin aloitusnäytössä Verkko
-painiketta.
Jos Verkko
a.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
b.Avaa seuraavat valikot:
●
●
●
-painike ei näy, voit etsiä IP-osoitteen tai isäntänimen tulostamalla asetussivun.
Raportit
Vahvistus-/tilasivut
Asetussivu
Laitteen liittäminen verkkoon verkkokaapelilla ja ohjelmiston asentaminen (Windows)
13
c.Näytä tiedot ohjauspaneelissa painamalla Näytä-painiketta tai tulosta sivut painamalla
Tulosta-painiketta.
d.Tarkista IP-osoite Jetdirect-sivusta.
Jetdirect Page
HP Color LaserJet
5.IPv4: Jos IP-osoite on 0.0.0.0, 192.0.0.192 tai 169.254.x.x, IP-osoite on määritettävä
manuaalisesti. Muussa tapauksessa verkkomääritys onnistui.
IPv6: Jos IP-osoite alkaa merkeillä "fe80:", laitteen pitäisi pystyä tulostamaan. Muutoin IP-osoite
on määritettävä manuaalisesti.
Ohjelmiston asentaminen
Page 1
1.Sulje tietokoneen kaikki ohjelmat.
2.Asenna ohjelmisto CD-levyltä.
3.Noudata näyttöön tulevia ohjeita.
4.Valitse Liitä kiinteän verkon kautta -asetus, kun näyttöön tulee kehote.
5.Valitse käytettävissä olevien laitteiden luettelosta laite, jonka IP-osoite on oikea. Jos laite ei näy
luettelossa, kirjoita manuaalisesti laitteen IP-osoite, isäntänimi tai laiteosoite.
6.Kun asennus on suoritettu, napsauta Valmis-painiketta, tai asenna lisää ohjelmistoja tai määritä
perusasetukset laitteen digitaalisille lähetystoiminnoille napsauttamalla Lisävaihtoehtojapainiketta.
7.Tarkista ohjelmiston asennus tulostamalla sivu mistä tahansa ohjelmasta.
14Luku 2 Laitteen liittäminen ja ohjelmiston asentaminenFIWW
Laitteen liittäminen tietokoneeseen USB-kaapelilla
ja ohjelmiston asentaminen (Mac)
Tämä laite tukee USB 2.0 -yhteyttä. Käytä A-B-tyypin USB-kaapelia. HP suosittelee, että käytät USBkaapelia, jonka pituus on enintään 2 m.
1.Liitä USB-kaapeli laitteeseen ja tietokoneeseen.
FIWW
2.Asenna ohjelmisto CD-levyltä.
3.Valitse laitteen kuvake ja seuraa näytön ohjeita.
4.Osoita Sulje-painiketta.
5.Tarkista ohjelmiston asennus tulostamalla sivu mistä tahansa ohjelmasta.
Laitteen liittäminen tietokoneeseen USB-kaapelilla ja ohjelmiston asentaminen (Mac)
15
Laitteen liittäminen verkkoon verkkokaapelilla ja
ohjelmiston asentaminen (Mac)
IP-osoitteen määrittäminen
1.Varmista, että laitteen virta on kytketty ja että Valmis-viesti näkyy laitteen ohjauspaneelin näytössä.
2.Liitä verkkokaapeli laitteeseen ja verkkoon.
3.Odota 60 sekuntia, ennen kuin jatkat. Tuon ajan kuluessa verkko tunnistaa laitteen ja antaa sille
IP-osoitteen tai isäntänimen.
4.Selvitä laitteen IP-osoite tai isäntänimi painamalla laitteen ohjauspaneelin aloitusnäytössä Verkko
-painiketta.
Jos Verkko
a.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
b.Avaa seuraavat valikot:
●
●
●
16Luku 2 Laitteen liittäminen ja ohjelmiston asentaminenFIWW
-painike ei näy, voit etsiä IP-osoitteen tai isäntänimen tulostamalla asetussivun.
Raportit
Vahvistus-/tilasivut
Asetussivu
c.Näytä tiedot ohjauspaneelissa painamalla Näytä-painiketta tai tulosta sivut painamalla
Tulosta-painiketta.
d.Tarkista IP-osoite Jetdirect-sivusta.
Jetdirect Page
HP Color LaserJet
5.IPv4: Jos IP-osoite on 0.0.0.0, 192.0.0.192 tai 169.254.x.x, IP-osoite on määritettävä
manuaalisesti. Muussa tapauksessa verkkomääritys onnistui.
IPv6: Jos IP-osoite alkaa merkeillä "fe80:", laitteen pitäisi pystyä tulostamaan. Muutoin IP-osoite
on määritettävä manuaalisesti.
Ohjelmiston asentaminen
Page 1
1.Sulje tietokoneen kaikki ohjelmat.
2.Asenna ohjelmisto CD-levyltä.
3.Valitse laitteen kuvake ja seuraa näytön ohjeita.
4.Osoita Sulje-painiketta, kun asennus on valmis.
HUOMAUTUS:Suorita seuraavat vaiheet, kun tulostusjärjestelmäohjelmisto on jo asennettu ja
ainoastaan, jos et lisännyt tulostinta ohjelmaa asennettaessa.
5.
Avaa tietokoneesta Apple
-valikko, valitse Järjestelmäasetukset-valikko ja valitse sitten
Tulosta ja faksaa -kuvake (OS X v10.5 ja 10.6) tai Tulosta ja skannaa -kuvake (OS X
v10.7).
6.Osoita plus-symbolia (+).
7.Muodosta verkkoyhteys joko Bonjourilla (oletusselain) tai IP-tulostuksen avulla.
HUOMAUTUS:Bonjour on helpoin ja paras tapa, jos laite on asennettu paikalliseen verkkoon.
IP-tulostusta on käytettävä, jos haluat asentaa laitteen toiseen verkkoon.
FIWW
Laitteen liittäminen verkkoon verkkokaapelilla ja ohjelmiston asentaminen (Mac)
17
Jos käytät Bonjouria, toimi seuraavasti:
a.Valitse Oletusselain-välilehti.
b.Valitse laitteen nimi luettelosta. Ohjelmisto varmistaa laitteen verkkoyhteyden. Käytä-
kenttään täytetään automaattisesti laitteen oikea PPD.
HUOMAUTUS:Jos verkossa on useampi kuin yksi laite, tulosta asetussivu ja etsi luettelosta
Bonjour-tulostinnimi, joka vastaa asennettavana olevaa tulostinta.
HUOMAUTUS:Jos laitetta ei ole luettelossa, tarkista, että laite on käytössä ja yhteydessä
verkkoon. Sammuta laite ja käynnistä se uudelleen. Jos laitteen PPD ei ole avattavassa
Käytä-luettelossa, käynnistä tietokone uudelleen ja käynnistä asennus uudelleen.
c.Suorita asennus osoittamalla Lisää-painiketta.
Jos käytät IP-tulostusta, toimi seuraavasti:
a.Valitse IP-tulostin-välilehti.
b.Valitse avattavasta Protokolla-valikosta HP Jetdirect - Socket. Se on HP-tuotteiden
d.Nimi-, Sijainti- ja Käytä-kenttien tiedot täytetään automaattisesti. Jos laitteen PPD ei ole
Käytä-kentässä, käynnistä tietokone uudelleen ja käynnistä asennus uudelleen.
18Luku 2 Laitteen liittäminen ja ohjelmiston asentaminenFIWW
3Syöttö- ja tulostelokerot
Tuetut paperikoot
●
Tuetut paperityypit
●
Lokeroiden määrittäminen
●
Vaihtoehtoinen kirjelomaketila
●
Lokero 1
●
Lokero 2
●
Valinnainen lokero 3
●
Perustulostuslokero
●
Paperinitojan käyttäminen (vain nitovat mallit)
●
FIWW19
Tuetut paperikoot
HUOMAUTUS:Saat parhaat tulokset valitsemalla oikean paperikoon ja -tyypin tulostinohjaimessa
ennen tulostusta.
Taulukko 3-1 Tuetut paperikoot
Koko ja mitatLokero 1Lokero 2Lokero 3
(valinnainen)
Letter
216 x 279 mm
Legal
216 x 356 mm
A4
210 x 297 mm
RA4
215 x 305 mm
A5
148 x 210 mm
B5 (JIS)
182 x 257 mm
B6 (JIS)
Automaattinen
kaksipuolinen
tulostus
128 x 182 mm
Executive
184 x 267 mm
Statement
140 x 216 mm
4x6
102 x 152 mm
10 x 15 cm
102 x 152 mm
3x5
76 x 127 mm
5x7
127 x 178 mm
20Luku 3 Syöttö- ja tulostelokerotFIWW
Taulukko 3-1 Tuetut paperikoot (jatkoa)
Koko ja mitatLokero 1Lokero 2Lokero 3
(valinnainen)
5x8
127 x 203 mm
A6
105 x 148 mm
Postikortti (JIS)
100 x 148 mm3,9 x 5,8 tuumaa
D-postikortti (JIS)
200 x 148 mm
16 K
184 x 260 mm
16 K
195 x 270 mm
16 K
Automaattinen
kaksipuolinen
tulostus
197 x 273 mm
8,5 x 13
216 x 330 mm
Kirjekuori 10
105 x 241 mm
Kirjekuori 9
98 x 225 mm
Kirjekuori B5
176 x 250 mm
Kirjekuori C5
162 x 229 mm
Kirjekuori C6
114 x 162 mm
Kirjekuori DL
110 x 220 mm
Kirjekuori Monarch
98 x 191 mm
FIWW
Tuetut paperikoot
21
Taulukko 3-1 Tuetut paperikoot (jatkoa)
Koko ja mitatLokero 1Lokero 2Lokero 3
(valinnainen)
Mukautettu
76 x 127 – 216 x 356 mm
Mukautettu
148 x 210 – 216 x 297 mm
Mukautettu
148 x 210 – 216 x 356 mm
Automaattinen
kaksipuolinen
tulostus
22Luku 3 Syöttö- ja tulostelokerotFIWW
Tuetut paperityypit
Täydellinen luettelo HP:n papereista, joita tämä laite tukee, on saatavissa osoitteesta www.hp.com/
support/lj500colorMFPM575.
HUOMAUTUS:Saat parhaat tulokset valitsemalla oikean paperikoon ja -tyypin tulostinohjaimessa
ennen tulostusta.
Paperin tyyppiLokero 1
Tavallinen
Kevyt 60–74 g/m
Keskiraskas 96–110 g/m
Paksu 111-120 g/m
Paksu 111-130 g/m
Erittäin paksu 131-175 g/m
Erittäin paksu 131-163 g/m
2
2
2
2
2
2
Värikalvo
Tarrat
Kirjelomake
Esipainettu
Rei'itetty
Värillinen
Lokero 2
1
Lokero 3
(valinnainen)
Automaattinen
kaksipuolinen
tulostus
Karkea
Kovapaperi
Kierrätys
Kirjekuori
Kartonki 176-220 g/m
2
Keskiraskas kiiltävä 105–110 g/m
Paksu kiiltävä 111–130 g/m
2
Erittäin paksu kiiltävä 131–175 g/m
Kiiltävä kortti 176–220 g/m
2
2
2
Läpinäkymätön kalvo
HP EcoSMART Lite -paperi
HP Tough -paperi
FIWW
Tuetut paperityypit
23
Paperin tyyppiLokero 1
Lokero 2
1
Lokero 3
(valinnainen)
Automaattinen
kaksipuolinen
tulostus
HP Matte 105 g/m
HP Matte 120 g/m
HP Matte 160 g/m
HP Matte 200 g/m
2
2
2
2
HP Soft Gloss 120 g/m
HP Glossy 130 g/m
HP Glossy 160 g/m
HP Glossy 220 g/m
2
2
2
1
Lokeron 2 paperipinon korkeus on 100 arkkia (kiiltävä paperi) ja 20 mm(lyhyt paperi: A5, A6, 4x6 ja vaakasuunta).
2
24Luku 3 Syöttö- ja tulostelokerotFIWW
Lokeroiden määrittäminen
Laite pyytää automaattisesti määrittämään lokeron tyypin ja koon seuraavissa tapauksissa:
Kun lisäät paperia lokeroon.
●
Kun määrität tulostustyölle tietyn lokeron tai paperityypin tulostinohjaimen tai ohjelmistosovelluksen
●
avulla eikä lokeroa ei ole määritetty tulostustyön asetusten mukaiseksi.
HUOMAUTUS:Kehote ei tule näyttöön, jos tulostat lokerosta 1 ja sen paperikokoasetuksena on
Kaikki koot ja paperityyppiasetuksena Kaikki tyypit. Jos tulostustyössä ei määritetä paperilokeroa, laite
tulostaa lokerosta 1, vaikka tulostustyön paperikoko ja -tyyppiasetukset eivät vastaisi lokeroon 1
asetettua paperia.
Lokeron määrittäminen paperin lisäämisen yhteydessä
1.Aseta lokeroon paperia. Sulje lokero, jos käytät lokeroa 2 ja 3.
2.Lokeron määritysilmoitus näkyy laitteen ohjauspaneelissa.
3.Voit hyväksyä havaitun koon ja tyypin valitsemalla OK-painike tai voit valita jonkin toisen
paperikoon tai -tyypin valitsemalla Muokkaa-painike.
4.Valitse oikea paperikoko ja -tyyppi ja paina sitten OK-painiketta.
Lokeron määrittäminen tulostustyön asetusten mukaan
1.Määritä ohjelmassa lähdelokero sekä paperin koko ja tyyppi.
2.Lähetä tulostustyö laitteeseen.
Jos lokeron asetukset on määritettävä, laitteen ohjauspaneelissa näkyy lokeron määritysilmoitus.
3.Lisää lokeroon ilmoituksen mukaista paperityyppiä ja -kokoa ja sulje lokero.
4.Voit hyväksyä havaitun koon ja tyypin valitsemalla OK-painike tai voit valita jonkin toisen
paperikoon tai -tyypin valitsemalla Muokkaa-painike.
5.Valitse oikea paperikoko ja -tyyppi ja valitse sitten OK-painike.
Lokeron määrittäminen ohjauspaneelin avulla
Voit määrittää lokeroille tyypin ja koon myös silloin, kun laite ei anna kehotetta.
1.Selaa ohjauspaneelin aloitusnäytössä Lokerot-painikkeen kohtaan ja kosketa sitä.
2.Kosketa määritettävän lokeron riviä ja valitse sitten Muokkaa-painike.
3.Valitse vaihtoehtojen luettelosta paperikoko ja paperityyppi.
4.Tallenna valinta valitsemalla OK-painike.
FIWW
Lokeroiden määrittäminen
25
Vaihtoehtoinen kirjelomaketila
Käyttämällä Vaihtoehtoinen kirjelomaketila -toimintoa voit lisätä kirjelomakkeita tai esipainettua paperia
lokeroon samalla tavalla kaikkia tulostus- tai kopiointitöitä varten riippumatta siitä, teetkö yksi- vai
kaksipuolisia tulosteita tai kopioita. Kun käytät tätä tilaa, lisää paperia samoin kuin automaattista
kaksipuolista tulostusta varten.
Voit käyttää toimintoa aktivoimalla sen laitteen ohjauspaneelin valikoista. Jotta voit käyttää toimintoa
Windowsissa, toiminto on otettava käyttöön ja paperityyppi määriteltävä myös tulostinohjaimessa.
Vaihtoehtoisen kirjelomaketilan ottaminen käyttöön tuotteen ohjauspaneelin valikoiden
avulla
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
2.Avaa seuraavat valikot:
Lokeroiden hallinta
●
Vaihtoehtoinen kirjelomaketila
●
3.Paina Ota käyttöön -vaihtoehtoa.
Voit tulostaa Windowsin vaihtoehtoisessa kirjelomaketilassa toimimalla seuraavasti jokaisen
tulostustyön kohdalla.
10. Laajenna Muu-asetusluettelo ja valitse Kirjelomake-asetus. Napsauta OK-painiketta.
11. Sulje Ominaisuudet-valintaikkuna napsauttamalla OK-painiketta. Tulosta työ valitsemalla
Tulosta-valintaikkunasta OK-painike.
26Luku 3 Syöttö- ja tulostelokerotFIWW
Lokero 1
Lokeron kapasiteetti ja paperin suunta
Älä ylitäytä lokeroita, jotta laitteeseen ei tulisi tukoksia. Varmista, että pinon yläreuna jää täyttörajan
alapuolelle. Jos käytät lyhyttä/kapeaa ja paksua/kiiltävää paperia, lisää paperia alle puolet lokeron
kapasiteetista.
Taulukko 3-2 Lokeron 1 kapasiteetti
Paperin tyyppiTeknisiä tietojaMäärä
tulostusmateriaaliSkaala:
2
60 g/m
Kirjekuoret
TarratEnintään: 0,102 mm paksuPinon enimmäiskorkeus: 10 mm
KalvotVähintään: 0,102 mm paksuPinon enimmäiskorkeus: 10 mm
Kiiltävä paperiAlue:
Alle 60 g/m
105 g/m
– 220 g/m
2
– 220g/m
2
–90 g/m
2
2
2
Pinon enimmäiskorkeus: 10 mm
Vastaa 100 arkkia 75 g/m
Enintään 10 kirjekuorta
Enintään 50 arkkia
Pinon enimmäiskorkeus: 10 mm
Enintään 50 arkkia
Taulukko 3-3 Lokeron 1 paperin suunta
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
Esipainettu tai
kirjelomake
PystyYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Tulostettava puoli alaspäin
Yläreuna edellä
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli ylöspäin
Alareuna edellä
2
-painoista paperia
FIWW
Lokero 1
27
Taulukko 3-3 Lokeron 1 paperin suunta (jatkoa)
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
kaksipuolinen tulostus Tulostettava puoli ylöspäin
VaakaYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Alareuna edellä
Tulostettava puoli ylöspäin
Yläreuna laitteen etuosaa kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli ylöspäin
Alareuna edellä
Tulostettava puoli ylöspäin
Yläreuna laitteen etuosaa kohti
kaksipuolinen tulostus Tulostettava puoli ylöspäin
Yläreuna laitteen etuosaa kohti
Rei'itettyPysty tai vaaka1- tai 2-puolinen
tulostus
Reiät laitteen takaosaa kohtiEi käytössä.
Tulostettava puoli ylöspäin
Yläreuna laitteen etuosaa kohti
28Luku 3 Syöttö- ja tulostelokerotFIWW
Taulukko 3-3 Lokeron 1 paperin suunta (jatkoa)
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
KirjekuoretKirjekuoren pitkä sivu
edellä laitteeseen
Kirjekuoren lyhyt sivu
edellä laitteeseen
Yksipuolinen
tulostaminen
Yksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Tulostettava puoli alaspäin
Yläreuna edellä
Tulostettava puoli alaspäin
Yläreuna laitteen takaosaa kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Ei käytössä.
Ei käytössä.
Lokeron 1 täyttäminen
1.Avaa lokero 1.
FIWW
Lokero 1
29
2.Vedä lokeron jatke ulos.
3.Avaa lokeron jatke tukemaan paperia ja avaa
sivuohjaimet.
4.Lisää paperia lokeroon etupuoli alaspäin ja
lyhyt yläreuna edellä.
30Luku 3 Syöttö- ja tulostelokerotFIWW
5.Varmista, että pino mahtuu ohjaimien
kielekkeiden alle eikä ylitä lokeron
kapasiteettia.
6.Säädä sivuohjaimet niin, että ne koskettavat
kevyesti paperinippua, mutta eivät taivuta
paperia.
Kirjekuorten tulostaminen
Ellei sovellusohjelma asettele kirjekuoren tekstiä automaattisesti, valitse sivun suunnaksi Vaaka
sovellusohjelmasta tai tulostinohjaimesta. Aseta lähettäjän ja vastaanottajan osoitteen reunukset
seuraavassa kuvatulla tavalla, kun tulostat Commercial nro 10- tai DL-kirjekuorille:
Osoitteen tyyppiVasen reunusYläreunus
Palaa15 mm15 mm
Kohde102 mm51 mm
Jos kirjekuori on muunkokoinen, säädä reunusten asetukset sopiviksi.
Paperityypin automaattinen tunnistus toimii silloin, kun lokeron asetukseksi on määritetty Kaikki tyypit tai
Tavallinen.
Nostettuaan paperia lokerosta laite tunnistaa piirtoheitinkalvot, paperin painon ja kiiltävyysasteen.
Voit hallita lopputulosta tarkemmin valitsemalla työlle tietyn paperityypin tai määrittämällä lokeron
asetukset haluttua paperityyppiä varten.
FIWW
Lokero 1
31
Automaattitunnistusasetukset
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
2.Avaa seuraavat valikot:
Yleisasetukset
●
Tulostuslaatu
●
Automaattinen tunnistustoiminta
●
3.Valitse jokin automaattinen tunnistustila.
Täystunnistus (vain lokero 1)Laite tunnistaa kaikista lokerosta nostamistaan paperiarkeista, onko kyseessä kevyt
paperi, paksu paperi, kiltävä paperi, luja paperi vai kalvot.
Laajennettu tunnistus
HUOMAUTUS: Tämä on oletusasetus
kaikille lokeroille.
Vain kalvoLaite erottaa toisistaan kalvot ja muut materiaalit. Tämä asetus tuottaa nopeimman
Laite tunnistaa lokerosta nostamistaan muutamasta ensimmäisestä paperiarkista,
onko kyseessä kevyt paperi, paksu paperi, kiltävä paperi, luja paperi vai kalvot.
Laite olettaa, että loput sivut ovat samanlaisia.
tulostuksen, mutta joitakin paperityyppejä käytettäessä se saattaa huonontaa
tulostuslaatua.
32Luku 3 Syöttö- ja tulostelokerotFIWW
Lokero 2
Lokeron kapasiteetti ja paperin suunta
Älä ylitäytä lokeroita, jotta laitteeseen ei tulisi tukoksia. Varmista, että pinon yläreuna jää täyttörajan
alapuolelle. Jos käytät lyhyttä/kapeaa ja paksua/kiiltävää paperia, lisää paperia alle puolet lokeron
kapasiteetista.
Taulukko 3-4 Lokeron 2 kapasiteetti
Paperin tyyppiTeknisiä tietojaMäärä
tulostusmateriaaliAlue:
2
60 g/m
KalvotVähintään: 0,102 mm paksuPinon enimmäiskorkeus: 25 mm
Kiiltävä paperiAlue:
105 g/m
–220 g/m
2
–220 g/m
2
2
Vastaa 250 arkkia 75 g/m2-painoista paperia
Pinon enimmäiskorkeus: 25 mm
Jos käytät A5-, A6- tai 4x6-kokoista paperia tai
tulostat vaakasuuntaisesti, pinon enimmäiskorkeus
on15 mm.
100 arkkia
Taulukko 3-5 Lokeron 2 paperin suunta
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
Esipainettu tai
kirjelomake
PystyYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Tulostettava puoli ylöspäin
Yläreuna lokeron oikeaa reunaa
kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli ylöspäin
Yläreuna lokeron oikeaa reunaa
kohti
FIWW
Lokero 2
33
Taulukko 3-5 Lokeron 2 paperin suunta (jatkoa)
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
kaksipuolinen tulostus Tulostettava puoli alaspäin
VaakaYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Yläreuna lokeron vasenta reunaa
kohti
Tulostettava puoli ylöspäin
Yläreuna laitteen takaosaa kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli alaspäin
Yläreuna lokeron vasenta reunaa
kohti
Tulostettava puoli ylöspäin
Yläreuna laitteen takaosaa kohti
kaksipuolinen tulostus Tulostettava puoli alaspäin
Yläreuna laitteen etuosaa kohti
Rei'itettyPysty tai vaaka1- tai 2-puolinen
tulostus
Reiät laitteen takaosaa kohtiEi käytössä.
Tulostettava puoli alaspäin
Yläreuna laitteen etuosaa kohti
34Luku 3 Syöttö- ja tulostelokerotFIWW
Lokeron 2 täyttäminen
Tähän lokeroon mahtuu 250 arkkia paperia, jonka paino on 75 g/m2. Jos paperi on paksumpaa,
lokeroon mahtuu tätä vähemmän paperia. Älä ylitäytä lokeroa.
VAROITUS:Älä käytä lokerossa 2 kirjekuoria, tarroja, postikortteja tai paperikokoja, joita ei tueta.
Käytä näitä paperityyppejä ainoastaan lokerossa 1.
1.Avaa lokero.
HUOMAUTUS:Älä avaa lokeroa, kun se
on käytössä.

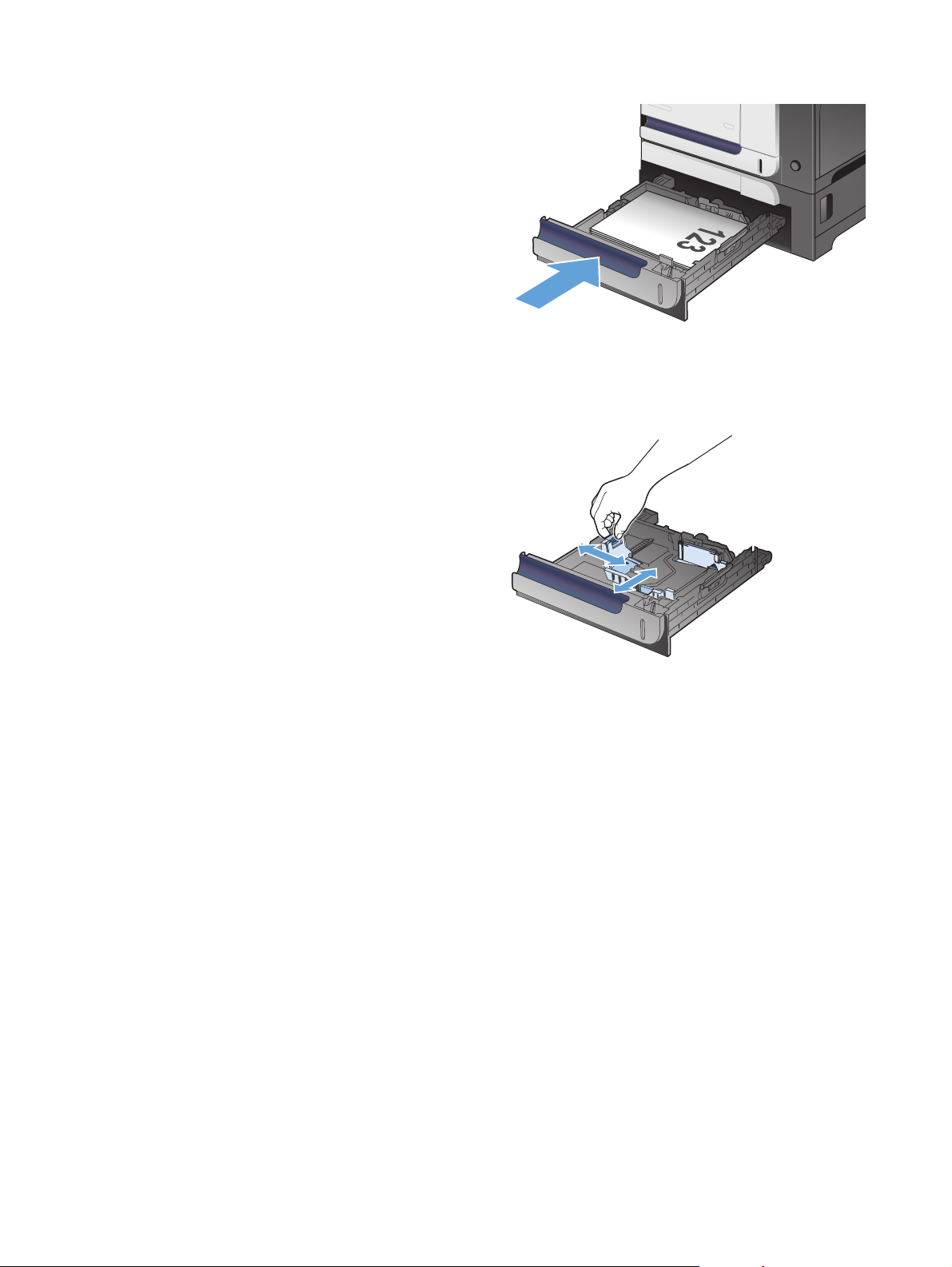

2.Säädä paperin leveys- ja pituusohjain
puristamalla säätösalpaa ja siirtämällä
ohjaimet käytetyn paperin mukaiseen kohtaan.
3.Aseta paperi lokeroon etupuoli ylöspäin.
Tarkista, että ohjaimet koskettavat pinoa
kevyesti, mutta eivät taivuta paperia.
HUOMAUTUS:Älä ylitäytä lokeroa, jotta
laitteeseen ei tulisi tukoksia. Varmista, että
pinon yläreuna jää täyttörajan alapuolelle.
HUOMAUTUS:Jos lokeroa ei ole säädetty
oikein, näyttöön voi tulla virheilmoitus
tulostamisen aikana tai paperi voi juuttua.
FIWW
Lokero 2
35
4.Työnnä lokero takaisin laitteeseen.
Y
X
5.Ohjauspaneelissa näkyvät lokeron
paperityyppi ja -koko. Jos määritykset eivät ole
oikein, vaihda koko tai tyyppi ohjauspaneelin
ohjeiden avulla.
Paperityypin automaattinen tunnistaminen toimii silloin, kun lokeron asetukseksi on määritetty Kaikki
tyypit tai tavallinen paperi.
Nostettuaan paperia lokerosta laite tunnistaa piirtoheitinkalvot, paperin painon ja kiiltävyysasteen.
Voit hallita lopputulosta tarkemmin valitsemalla työlle tietyn paperityypin tai määrittämällä lokeron
asetukset haluttua paperityyppiä varten.
Automaattitunnistusasetukset
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
2.Avaa seuraavat valikot:
Yleisasetukset
●
Tulostuslaatu
●
Automaattinen tunnistustoiminta
●
3.Valitse jokin automaattinen tunnistustila.
36Luku 3 Syöttö- ja tulostelokerotFIWW
Laajennettu tunnistus
HUOMAUTUS: Tämä on oletusasetus
kaikille lokeroille.
Vain kalvoLaite erottaa toisistaan kalvot ja muut materiaalit. Tämä asetus tuottaa nopeimman
Laite tunnistaa lokerosta nostamistaan muutamasta ensimmäisestä paperiarkista,
onko kyseessä kevyt paperi, paksu paperi, kiltävä paperi, luja paperi vai kalvot.
Laite olettaa, että loput sivut ovat samanlaisia.
tulostuksen, mutta joitakin paperityyppejä käytettäessä se saattaa huonontaa
tulostuslaatua.
FIWW
Lokero 2
37
Valinnainen lokero 3
Lokeron kapasiteetti ja paperin suunta
Älä ylitäytä lokeroita, jotta laitteeseen ei tulisi tukoksia. Varmista, että pinon yläreuna jää täyttörajan
alapuolelle. Jos käytät lyhyttä/kapeaa ja paksua/kiiltävää paperia, lisää paperia alle puolet lokeron
kapasiteetista.
Taulukko 3-6 Lokeron 3 kapasiteetti
Paperin tyyppiTeknisiä tietojaMäärä
tulostusmateriaaliAlue:
2
60 g/m
TarratEnintään: 0,102 mm paksuPinon enimmäiskorkeus: 56 mm
KalvotVähintään: 0,102 mm paksuPinon enimmäiskorkeus: 56 mm
Kiiltävä paperiAlue:
105 g/m
–220 g/m
2
–220 g/m
2
2
Vastaa 500 arkkia 75 g/m2-painoista paperia
Pinon enimmäiskorkeus: 56 mm
Pinon enimmäiskorkeus: 56 mm
Taulukko 3-7 Lokeron 3 paperin suunta
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
Esipainettu tai
kirjelomake
PystyYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Tulostettava puoli ylöspäin
Yläreuna lokeron oikeaa reunaa
kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli ylöspäin
Yläreuna lokeron oikeaa reunaa
kohti
38Luku 3 Syöttö- ja tulostelokerotFIWW
Taulukko 3-7 Lokeron 3 paperin suunta (jatkoa)
Paperin tyyppiKuvan suuntaKaksipuolinen
tulostustila
kaksipuolinen tulostus Tulostettava puoli alaspäin
VaakaYksipuolinen
tulostaminen
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = ei
käytössä
Yläreuna lokeron vasenta reunaa
kohti
Tulostettava puoli ylöspäin
Yläreuna laitteen takaosaa kohti
Paperin lisääminen
Vaihtoehtoinen
kirjelomaketila = käytössä
Tulostettava puoli alaspäin
Yläreuna lokeron vasenta reunaa
kohti
Tulostettava puoli ylöspäin
Yläreuna laitteen takaosaa kohti
kaksipuolinen tulostus Tulostettava puoli alaspäin
Yläreuna laitteen etuosaa kohti
Rei'itettyPysty tai vaaka1- tai 2-puolinen
tulostus
Reiät laitteen takaosaa kohtiEi käytössä.
Tulostettava puoli alaspäin
Yläreuna laitteen etuosaa kohti
FIWW
Valinnainen lokero 3
39
Lokeron 3 täyttäminen
Tähän lokeroon mahtuu 500 arkkia paperia, jonka paino on 75 g/m2. Jos paperi on paksumpaa,
lokeroon mahtuu tätä vähemmän paperia. Älä ylitäytä lokeroa.
VAROITUS:Älä tulosta lokerosta 3 kirjekuoria, postikortteja tai paperikokoja, joita ei tueta. Käytä
näitä paperityyppejä ainoastaan lokerossa 1.
1.Avaa lokero.
HUOMAUTUS:Älä avaa lokeroa, kun se
on käytössä.
2.Säädä paperin leveys- ja pituusohjain
puristamalla säätösalpoja ja siirtämällä
ohjaimet käytetyn paperin mukaiseen kohtaan.
3.Aseta paperi lokeroon etupuoli ylöspäin.
Tarkista, että ohjaimet koskettavat pinoa
kevyesti, mutta eivät taivuta paperia.
HUOMAUTUS:Älä ylitäytä lokeroa, jotta
laitteeseen ei tulisi tukoksia. Varmista, että
pinon yläreuna jää täyttörajan alapuolelle.
HUOMAUTUS:Jos lokeroa ei ole säädetty
oikein, näyttöön voi tulla virheilmoitus
tulostamisen aikana tai paperi voi juuttua.
40Luku 3 Syöttö- ja tulostelokerotFIWW
4.Työnnä lokero takaisin laitteeseen.
Y
X
5.Ohjauspaneelissa näkyvät lokeron
paperityyppi ja -koko. Jos määritykset eivät ole
oikein, vaihda koko tai tyyppi ohjauspaneelin
ohjeiden avulla.
Paperityypin automaattinen tunnistaminen toimii silloin, kun lokeron asetukseksi on määritetty Kaikki
tyypit tai tavallinen paperi.
Nostettuaan paperia lokerosta laite tunnistaa piirtoheitinkalvot, paperin painon ja kiiltävyysasteen.
Voit hallita lopputulosta tarkemmin valitsemalla työlle tietyn paperityypin tai määrittämällä lokeron
asetukset haluttua paperityyppiä varten.
Automaattitunnistusasetukset
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
2.Avaa seuraavat valikot:
Yleisasetukset
●
Tulostuslaatu
●
Automaattinen tunnistustoiminta
●
3.Valitse jokin automaattinen tunnistustila.
FIWW
Valinnainen lokero 3
41
Laajennettu tunnistus
HUOMAUTUS: Tämä on oletusasetus
kaikille lokeroille.
Vain kalvoLaite erottaa toisistaan kalvot ja muut materiaalit. Tämä asetus tuottaa nopeimman
Laite tunnistaa lokerosta nostamistaan muutamasta ensimmäisestä paperiarkista,
onko kyseessä kevyt paperi, paksu paperi, kiltävä paperi, luja paperi vai kalvot.
Laite olettaa, että loput sivut ovat samanlaisia.
tulostuksen, mutta joitakin paperityyppejä käytettäessä se saattaa huonontaa
tulostuslaatua.
42Luku 3 Syöttö- ja tulostelokerotFIWW
Perustulostuslokero
Tulostelokero sijaitsee asiakirjansyöttölaitteen alla. Siihen mahtuu enintään 250 arkkia, joiden paino on
75 g/m
2
.
FIWW
Perustulostuslokero
43
Paperinitojan käyttäminen (vain nitovat mallit)
Nidontamekanismi käynnistyy, kun paperi asetetaan paperinitojaan.
1.Aseta nitojan luukussa olevaan aukkoon
enintään 20 paperiarkkia, joiden paino on
enintään 75 g/m
yli 75 g/m
arkkeja.
VAROITUS:Älä nido nitojassa muovia,
pahvia tai puuta. Näiden materiaalien
nitomisyritys voi vahingoittaa paperinitojaa.
HUOMAUTUS:Suositellun määrän
ylittäminen voi aiheuttaa tukoksia tai
vahingoittaa nitojaa.
2.Odota, kunnes nitoja on nitonut arkit. Kun
paperi asetetaan nitojan aukkoon niin pitkälle
kuin se menee, nitojan mekanismi käynnistyy.
2
2
. Jos materiaalin paino on
, aseta nitojaan vähemmän
3.Poista nidottu paperi aukosta.
HUOMAUTUS:Jos et voi poistaa papereita
nidonnan jälkeen, avaa nitojan luukku
varovasti ja vedä asiakirja ulos.
44Luku 3 Syöttö- ja tulostelokerotFIWW
4Osat, tarvikkeet ja lisävarusteet
Osien, lisävarusteiden ja tarvikkeiden tilaaminen
●
HP ja muut kuin HP-tarvikkeet
●
HP:n väärennösten vastainen Web-sivusto
●
Tulostaminen, kun värikasetin arvioitu käyttöikä on lopussa
●
Hyvin vähissä -asetukset -vaihtoehdon ottaminen käyttöön ja poistaminen käytöstä
●
ohjauspaneelissa
Asiakkaan korjattavissa olevat osat
●
Lisävarusteet
●
Värikasetit
●
Väriaineen keräysyksikkö
●
Niitit (vain nitovat mallit)
●
FIWW45
Osien, lisävarusteiden ja tarvikkeiden tilaaminen
Tilaa tarvikkeita ja paperiawww.hp.com/go/suresupply
Tilaa aitoja HP:n osia tai lisävarusteita
Tilaaminen huollon tai tuotetuen kauttaOta yhteys HP:n valtuuttamaan huoltoon tai tukipalveluun.
Tilaaminen HP:n ohjelmistollaHP:n sulautetussa Web-palvelimessa on linkki HP SureSupply -
www.hp.com/buy/parts
sivustolle, josta voit tilata alkuperäisiä HP-tarvikkeita eri
tavoilla.
46Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
HP ja muut kuin HP-tarvikkeet
Hewlett-Packard Company ei voi suositella uusia eikä uusittuja värikasetteja, jotka eivät ole HP:n
valmistamia.
HUOMAUTUS:Muun valmistajan kuin HP:n toimittaman värikasetin tai uudelleentäytetyn värikasetin
käyttö ei vaikuta HP:n tulostintuotteita koskevaan asiakastakuuseen tai asiakkaan kanssa tehtävän HPtukipalvelusopimuksen ehtoihin. Jos kuitenkin laitteen virhetoiminto tai vahingoittuminen johtuu muun
valmistajan kuin HP:n värikasetin tai uudelleentäytetyn värikasetin käytöstä, HP laskuttaa normaalin
aika- ja materiaalihinnastonsa mukaan laitteen huollosta kyseisen virhetoiminnon tai vahingoittumisen
vuoksi.
FIWW
HP ja muut kuin HP-tarvikkeet
47
HP:n väärennösten vastainen Web-sivusto
Siirry osoitteeseen www.hp.com/go/anticounterfeit, kun olet asentanut HP:n värikasetin ja
ohjauspaneelissa on ilmoitus, että kasetti ei ole HP:n. HP auttaa määrittämään tuotteen aitouden ja etsii
ratkaisun ongelmaan.
Muun kuin aidon HP-värikasetin voi tunnistaa seuraavien merkkien avulla:
Tarvikkeiden tilasivun mukaan laitteeseen on asennettu jonkin muun valmistajan tarvike.
●
Värikasetin käyttämisessä on paljon ongelmia.
●
Kasetti ei ole samannäköinen kuin yleensä (esimerkiksi pakkaus on erilainen kuin HP:n pakkaus).
●
48Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
Tulostaminen, kun värikasetin arvioitu käyttöikä on
lopussa
<Väri> <Tarvike> vähissäViesti näkyy, kun tarvikkeen arvioitu käyttöikä on loppumassa.
<Väri> on tarvikkeen väri ja <Tarvike> on tarvikkeen tyyppi.
<Väri> <Tarvike> erittäin vähissäViesti näkyy, kun tarvikkeen arvioitu käyttöikä loppuu.
Tulostuslaadussa voi ilmetä ongelmia, kun käytetään
tarviketta, joka on arvioidun käyttöikänsä lopussa.
FIWW
Tulostaminen, kun värikasetin arvioitu käyttöikä on lopussa
49
Hyvin vähissä -asetukset -vaihtoehdon ottaminen
käyttöön ja poistaminen käytöstä ohjauspaneelissa
Oletusasetukset voi ottaa käyttöön tai poistaa käytöstä milloin tahansa, eikä niitä tarvitse ottaa
uudelleen käyttöön uuden kasetin asentamisen jälkeen.
1.Selaa ohjauspaneelin aloitusnäytössä Hallinta-painikkeen kohtaan ja kosketa sitä.
2.Avaa seuraavat valikot:
Tarvikkeiden hallinta
●
Tarvikeasetukset
●
3.Avaa jokin seuraavista vaihtoehdoista:
Musta kasetti
●
Väriainekasetit
●
Väriaineen keräysyksikkö
●
Kiinnitysyksikkö
●
Asiakirjansyöttölaitteen huoltopakkaus
●
4.Valitse jokin seuraavista vaihtoehdoista:
Valitse Lopeta, jos haluat, että laite keskeyttää tulostamisen (myös faksien tulostamisen),
●
kunnes kasetti on vaihdettu.
Valitse Kehote jatkamaan, jos haluat, että laite keskeyttää tulostamisen (myös faksien
●
tulostamisen) ja kehottaa vaihtamaan kasetin. Voit huomioida kehotteen ja jatkaa
tulostamista.
Valitse Jatka, jos haluat että laite ilmoittaa, kun kasetin muste on hyvin vähissä mutta jatkaa
●
tulostamista.
HUOMAUTUS:Jatka-asetuksen avulla tulostusta jatketaan automaattisesti, vaikka muste on
hyvin vähissä. Asetuksen käyttäminen voi johtaa huonoon tulostuslaatuun.
Jos valitset Lopeta- tai Kehote jatkamaan -asetuksen, laite keskeyttää tulostamisen, kun tarvike on erittäin
vähissä. Kasetin vaihtamisen jälkeen laite jatkaa tulostamista automaattisesti.
Jos määritykseksi on valittu Lopeta tai Kehote jatkamaan, faksit eivät välttämättä tulostu, kun laite jatkaa
tulostamista. Näin saattaa käydä, jos laite on vastaanottanut laitteen odottaessa enemmän fakseja kuin
sen muistiin mahtuu.
Kun tarvike on erittäin vähissä, laite voi tulostaa faksit ilman keskeytyksiä, jos valitset värillisille ja
mustille kaseteille Jatka-asetuksen. Tämä voi kuitenkin heikentää tulostuslaatua.
Kun HP-tarvikkeen käyttöikä on erittäin vähissä, kyseisen tarvikkeen HP Premium Protection -takuu on
päättynyt.
50Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
Asiakkaan korjattavissa olevat osat
Tuotteelle on saatavissa seuraavat asiakkaan vaihdettavissa olevat osat.
Pakolliseksi merkityt osat on tarkoitettu asiaan vaihdettaviksi, ellei asiakas ole halukas
●
maksamaan HP:n huoltohenkilökunnalle korjauksen suorittamisesta. HP:n tuotetakuu ei kata näiden
osien tukea paikan päällä tai huoltoon lähetettynä.
Valinnainen-luettelossa olevat osat voidaan pyydettäessä vaihtaa HP:n huoltohenkilökunnan
●
toimesta ilman lisämaksua tuotetakuun voimassaoloaikana.
HUOMAUTUS:Lisätietoja on osoitteessa www.hp.com/go/learnaboutsupplies
Taulukko 4-1 Asiakkaan korjattavissa olevat osat
KohdeKuvausVaihtamisvaihtoehdotTuotenumero
110 V kiinnitysyksikköVaihtokiinnitysyksikköPakollinenCD644-67906
220 V kiinnitysyksikköVaihtokiinnitysyksikköPakollinenCD644-67907
Asiakirjansyöttölaitteen rullien
huoltosarja
Oikean luukun sarja500 arkin lokero, oikea luukku,
Lisää laitteeseen faksitoiminnot. Sisältyy
malliin M575f.
-tulostuspalvelin
-tulostuspalvelin
2 m
CF084A
CC478-67901
J8021A
J8026A
C6518A
FIWW
Lisävarusteet
53
Värikasetit
Näytä värikasetti
●
Värikasetin tiedot
●
Tulostuskasettien vaihtaminen
●
Näytä värikasetti
3
1
2
1Muovisuojus
2Kuvarumpu
VAROITUS: Älä kosketa vihreää telaa. Sen koskettaminen voi vahingoittaa kasettia.
3Muistisiru
Värikasetin tiedot
VäriKasetin numeroTuotenumero
Musta vaihtoperuskasetti507ACE400A
Musta vaihtoriittokasetti507XCE400X
Syaani vaihtokasetti507ACE401A
Keltainen vaihtokasetti507ACE402A
Magenta vaihtokasetti507ACE403A
Ympäristöä suojelevat ominaisuudet: Kierrätä värikasetit HP Planet Partners
-kierrätysohjelmassa.
Lisätietoja tarvikkeista on osoitteessa
54Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
www.hp.com/go/learnaboutsupplies.
Tässä olevia tietoja voidaan muuttaa ilman erillistä ilmoitusta. Uusimmat tarviketiedot ovat osoitteessa
www.hp.com/go/lj500colorMFPM575_manuals.
Värikasettien kierrättäminen
Voit kierrättää aidot HP:n värikasetit sijoittamalla käytetyn kasetin laatikkoon, jossa uusi kasetti
toimitettiin. Käytä mukana toimitettua palautustarraa ja lähetä käytetty tarvike HP:lle kierrätettäväksi.
Katso tarkemmat tiedot kierrätysoppaasta, joka toimitetaan kaikkien uusien HP-tarvikkeiden mukana.
Värikasetin säilyttäminen
Säilytä värikasetti avaamattomassa pakkauksessa ennen asennusta.
VAROITUS:Älä altista värikasettia valolle muutamaa minuuttia kauempaa, sillä valo saattaa
vaurioittaa kasettia. Peitä kuvarumpu, jos värikasetti on poistettava laitteesta tavallista pidemmäksi
aikaa.
HP ja muut kuin HP-tarvikkeet
Hewlett-Packard Company ei voi suositella uusia eikä uusittuja värikasetteja, jotka eivät ole HP:n
valmistamia.
HUOMAUTUS:Muiden valmistajien kuin HP:n tuotteiden aiheuttamien ongelmien huolto ei sisälly
HP:n takuuseen eikä huoltosopimuksiin.
Tulostuskasettien vaihtaminen
Laite käyttää neljää väriä, ja jokaiselle värille on oma värikasetti: musta (K), magenta (M), syaani (C) ja
keltainen (Y).
VAROITUS:Jos väriainetta pääsee vaatteille, pyyhi se pois kuivalla kankaalla ja pese vaatteet
kylmällä vedellä. Kuuma vesi kiinnittää väriaineen kankaaseen.
HUOMAUTUS:Tulostuskasetin pakkauksessa on lisätietoja käytettyjen värikasettien kierrätyksestä.
Lisätietoja on osoitteessa www.hp.com/go/learnaboutsupplies
Väriaineen keräysyksikön vaihtaminen
Vaihda väriaineen keräysyksikkö, kun laitteen ohjauspaneeliin tulee kehote.
HUOMAUTUS:Väriaineen keräysyksikkö on kertakäyttöinen. Älä yritä tyhjentää väriaineen
keräysyksikköä ja käyttää sitä uudelleen. Muutoin laitteen sisään saattaa joutua irtonaista väriainetta,
joka voi heikentää tulostuslaatua. Palauta käytetty väriaineen keräysyksikkö kierrätettäväksi HP:n Planet
Partners -ohjelman kautta.
HUOMAUTUS:Jos tulostat asiakirjoja, joiden peitto on suuri, väriaineen keräysyksikkö voi täyttyä
nopeasti. Jos tulostat tällaisia asiakirjoja, HP suosittelee varayksikön hankkimista.
1.Avaa etuluukku. Varmista, että luukku on
kokonaan auki.
2.Tartu väriaineen keräysyksikön yläosassa
olevaan siniseen tarraan ja poista yksikkö
laitteesta.
58Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
3.Aseta liitetty sininen korkki yksikön yläosassa
olevaan siniseen aukkoon.
4.Poista uusi väriaineen keräysyksikkö
pakkauksesta.
FIWW
Väriaineen keräysyksikkö
59
5.Aseta uuden yksikön alaosa laitteeseen ja
paina yksikön yläosasta, kunnes yksikkö
naksahtaa paikalleen.
6.Sulje etuluukku.
HUOMAUTUS:Jos väriaineen
keräysyksikkö on asennettu väärin, etuluukku ei
mene kokonaan kiinni.
Käytetyn väriaineen keräysyksikön kierrätysohjeet toimitetaan uuden väriaineen keräysyksikön mukana.
60Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
Niitit (vain nitovat mallit)
ValintaKuvausTuotenumero
Nitojan kasettiPakkauksessa on kaksi niittikasettia.
Lisätietoja on osoitteessa www.hp.com/go/learnaboutsupplies
Niittien lataaminen
1.Avaa nitojan luukku.
HUOMAUTUS:Nitoja luukun avaaminen
poistaa nitojan käytöstä.
Ohjeet ja vaihtoniittikasettien osanumerot ovat
nitojan luukussa.
Q7432A
Kuhunkin kasettiin mahtuu 1 500
muotoilematonta niittiä.
2.Jos aiot vaihtaa niittikasetin (esimerkiksi niittien
loputtua niittikasetista), poista niittikasetti
laitteesta.
FIWW
Niitit (vain nitovat mallit)
61
3.Aseta uusi niittikasetti nitojan luukun takana
olevaan aukkoon.
4.Sulje nitojan luukku.
62Luku 4 Osat, tarvikkeet ja lisävarusteetFIWW
5Tulostus
Tuetut tulostinohjaimet (Windows)
●
Tulostustyöasetusten muuttaminen (Windows)
●
Tulostustyöasetusten muuttaminen (Mac OS X)
●
Tulostustehtävät (Windows)
●
Tulostustehtävät (Mac OS X)
●
Muut tulostustehtävät (Windows)
●
Muut tulostustehtävät (Mac OS X)
●
Väritulostus
●
Tulostustöiden tallentaminen laitteeseen
●
Työn erotinsivun lisääminen (Windows)
●
HP ePrint -apuohjelman käyttäminen
●
HP ePrint Mobile -ohjaimen käyttäminen
●
Applen AirPrint-toiminnon käyttäminen
●
HP Smart Print (Windows)
●
Helppokäyttöisen USB-tulostuksen käyttäminen
●
FIWW63
Tuetut tulostinohjaimet (Windows)
Laitteen toimintoja käytetään tulostinohjainten avulla. Lisäksi yhteys laitteeseen luodaan
tulostinohjaimilla (tulostinkielen avulla). Seuraavat tulostinohjaimet ovat saatavissa osoitteesta
www.hp.com/go/lj500colorMFPM575_software.
HP PCL 6 -ohjain
HP UPD PS -ohjain
HP UPD PCL 5
Oletusohjain, joka toimitetaan laitteen mukana CD-levyllä. Tämä ohjain
●
asennetaan automaattisesti, ellet valitse jotakin muuta ohjainta.
Suositellaan kaikkiin Windows-ympäristöihin
●
Tarjoaa parhaan mahdollisen nopeuden, tulostuslaadun ja laitteen toimintojen
●
tuen useimmille käyttäjille
Kehitetty yhteensopivaksi Windows Graphic Device Interface (GDI) -liitäntää
●
varten, jotta saadaan paras mahdollinen nopeus Windows-ympäristöissä
Ei ehkä ole täysin yhteensopiva kolmansien osapuolten toimittamien ja
●
mukautettujen ohjelmistojen kanssa, joiden perustana on PCL 5
●
Suositellaan tulostukseen Adobe
joissa käytetään paljon grafiikkaa
Tukee postscript-emulointitulostusta ja postscript flash -fontteja
●
Suositellaan yleiseen toimistotulostukseen Windows-ympäristöissä
●
Yhteensopiva aiempien PCL-versioiden ja HP LaserJet -laitteiden kanssa
●
Paras valinta tulostettaessa kolmansien osapuolten toimittamista tai
●
mukautetuista ohjelmistoista
Paras valinta, kun käytetään useita ympäristöjä, joissa laitteen on oltava PCL 5
●
-tilassa (UNIX, Linux, keskustietokone)
®
-ohjelmistoista tai muista ohjelmistoista,
●
●
HP UPD PCL 6
●
●
●
●
HP:n yleistulostinohjain (UPD)
HP:n yleistulostinohjain (UPD) Windowsiin on tulostinohjain, jonka avulla voidaan käyttää heti lähes
mitä tahansa HP LaserJet -laitetta sijainnista riippumatta, ilman erillisiä ohjaimia. Se perustuu
Suunniteltu käytettäväksi yritysten Windows-ympäristöissä, joissa voidaan siten
käyttää yhtä ohjainta useiden laitemallien kanssa
Suositellaan, kun tulostetaan useisiin laitemalleihin kannettavasta Windowstietokoneesta
Suositellaan tulostukseen kaikissa Windows-käyttöjärjestelmissä
Varmistaa yleisesti parhaan nopeuden, tulostuslaadun ja tulostintoimintojen
tuen useimmille käyttäjille
Kehitetty Windows Graphic Device Interface (GDI) -liittymää varten parhaan
nopeuden varmistamiseksi Windows-käyttöjärjestelmissä
Ei ehkä ole täysin yhteensopiva kolmansien osapuolten toimittamien ja
mukautettujen ohjelmistojen kanssa, joiden perustana on PCL 5
64Luku 5 TulostusFIWW
HP:n tulostinohjaintekniikkaan. Se on testattu huolellisesti useiden ohjelmistojen kanssa. Se on tehokas
ja luotettava ratkaisu.
HP UPD on suoraan yhteydessä kuhunkin HP-laitteeseen, kerää kokoonpanotietoja ja mukauttaa
käyttöliittymän siten, että siinä näkyvät laitteessa käytettävissä olevat toiminnot. Se mahdollistaa
automaattisesti kaikkien laitteen toimintojen käyttämisen, kuten kaksipuolinen tulostus ja nidonta, joten
niitä ei tarvitse ottaa käyttöön manuaalisesti.
Lisätietoja on osoitteessa
UPD-asennustilas
Perinteinen tila
Dynaaminen tila
www.hp.com/go/upd.
Jos haluat käyttää tätä tilaa, lataa UPD Internetistä. Siirry osoitteeseen
●
www.hp.com/go/upd.
Käytä tätä tilaa, jos asennat ohjaimen yhteen tietokoneeseen.
●
Toimii tietyn laitteen kanssa.
●
Jos käytät tätä tilaa, UPD on asennettava erikseen kaikkiin tietokoneisiin
●
kutakin laitetta varten.
Jos haluat käyttää tätä tilaa, lataa UPD Internetistä. Siirry osoitteeseen
●
www.hp.com/go/upd.
Dynaamisessa tilassa voit käyttää yhtä ohjainasennusta, jotta voit etsiä HP-
●
tuotteita ja tulostaa niihin mistä tahansa.
Käytä tätä tilaa, jos asennat UPD-ohjaimen työryhmää varten.
●
FIWW
Tuetut tulostinohjaimet (Windows)
65
Tulostustyöasetusten muuttaminen (Windows)
Kaikkien tulostustöiden asetusten muuttaminen ohjelman
sulkemiseen saakka
Toimintavaiheet saattavat vaihdella: tämä on yleisin tapa.
1.Valitse ohjelmistossa Tulosta.
2.Valitse tuote ja valitse sitten Ominaisuudet tai Määritykset.
Kaikkien tulostustöiden oletusasetusten muuttaminen
1.Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä
oletusarvoinen Käynnistä-valikkonäkymä): Valitse Käynnistä ja valitse Tulostimet ja
faksit.
Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä
perinteinen Käynnistä-valikkonäkymä): Valitse Käynnistä, Asetukset ja sitten
Tulostimet.
Windows Vista: Valitse näytön vasemmassa alakulmassa oleva Windows-symboli, valitse
Ohjauspaneeli ja valitse sitten Tulostimet.
Windows 7: Valitse näytön vasemmassa alakulmassa oleva Windows-symboli ja valitse sitten
Laitteet ja tulostimet.
2.Napsauta tulostinohjainkuvaketta hiiren kakkospainikkeella ja valitse sitten
Tulostusmääritykset.
Laitteen kokoonpanoasetusten muuttaminen
1.Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä
oletusarvoinen Käynnistä-valikkonäkymä): Valitse Käynnistä ja valitse Tulostimet ja
faksit.
Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä
perinteinen Käynnistä-valikkonäkymä): Valitse Käynnistä, Asetukset ja sitten
Tulostimet.
Windows Vista: Valitse näytön vasemmassa alakulmassa oleva Windows-symboli, valitse
Ohjauspaneeli ja valitse sitten Tulostimet.
Windows 7: Valitse näytön vasemmassa alakulmassa oleva Windows-symboli ja valitse sitten
Laitteet ja tulostimet.
2.Napsauta tulostinohjainkuvaketta hiiren kakkospainikkeella ja valitse Ominaisuudet tai
Tulostimen ominaisuudet.
3.Napsauta Laitteen asetukset -välilehteä.
66Luku 5 TulostusFIWW
Tulostustyöasetusten muuttaminen (Mac OS X)
Kaikkien tulostustöiden asetusten muuttaminen ohjelman
sulkemiseen saakka
1.Valitse Tiedosto-valikko ja valitse sitten Tulostaminen.
2.Valitse tämä laite Tulostin-valikosta.
3.Tulostinohjain näyttää oletuksena Kopiot ja sivut -valikon. Avaa valikon avattava luettelo ja
valitse valikko, jonka tulostusasetuksia haluat muuttaa.
4.Valitse jokaisesta valikosta tulostusasetukset, jotka haluat muuttaa.
5.Muuta haluamiasi asetuksia valikoissa.
Kaikkien tulostustöiden oletusasetusten muuttaminen
1.Valitse Tiedosto-valikko ja valitse sitten Tulostaminen.
2.Valitse tämä laite Tulostin-valikosta.
3.Tulostinohjain näyttää oletuksena Kopiot ja sivut -valikon. Avaa valikon avattava luettelo ja
valitse valikko, jonka tulostusasetuksia haluat muuttaa.
4.Valitse jokaisessa valikossa tulostusasetukset, jotka haluat tallentaa myöhempää käyttöä varten.
5.Valitse Esiasetukset-valikosta Tallenna nimellä... ja kirjoita esiasetuksen nimi.
6.Osoita OK-painiketta.
Nämä asetukset tallennetaan Esiasetukset-valikkoon. Jos haluat käyttää uusia asetuksia, valitse
tallennettu esiasetusvaihtoehto aina, kun käynnistät ohjelman ja tulostat.
Laitteen kokoonpanoasetusten muuttaminen
1.
Avaa tietokoneesta Apple
Tulosta ja faksaa -kuvake (OS X v10.5 ja 10.6) tai Tulosta ja skannaa -kuvake (OS X
v10.7).
2.Valitse ikkunassa vasemmalla oleva laite.
3.Osoita Lisävarusteet ja tarvikkeet-painiketta.
4.Valitse Ohjain-välilehti.
5.Tee asennettujen lisävarusteiden määritykset.
-valikko, valitse Järjestelmäasetukset-valikko, ja valitse sitten
