Harman kardon AVR 4000 User Manual [es]

AVR 4000 Receptor de audio/vídeo

MANUAL DEL USUARIO

• HALL 1

• HALL 2

• THEATER

• VMAx

• LOGIC 7

• SURR. OFF

•

•

•

•

• 5CH STEREO

DIGITAL
PRO LOGIC
3 STEREO

AVR 4000

Test Tone

Speaker Channel Digital Select Delay

• VID 1

• VID 2

• VID 3

• VID 4

• DVD

• CD

• TAPE

• FM

• AM

• 6 CH.

Power Phones

Set

Tone Mode

¤

Surround Mode

⁄

¤

Tuning

⁄

¤

Preset

⁄

¤

Source

⁄

Band RDS

Bass

Min Max

In – DIgital – In/Out

S-Video

Optical 3 Coaxial 3

COAXIAL

THEATER

5 CH STEREO

HALL 12

3

-

STEREO

PRO LOGIC

DIGITAL

DTS

DOLBY D

PCM
MP3

NIGHT

MULTI

OPTICAL

ANALOG

OSD

LFE

0CL0

1 2 3

1 2 3

MEMORY PRESET

SLEEP

AUTO

5.1 LOGIC 7 CM

VMAx NF

MUTE

RDS PTY CT RT TA

TUNED ST

O

O

R

O

O

LS

O

O

RS

O

O

Power for the Digital Revolution

™

®

2 ÍNDICE

3 Introducción
4 Información de seguridad
5 Controles del panel frontal
7 Display de información del Panel Frontal
9 Conexiones del panel posterior

11 Funciones principales del mando

a distancia

14 Funciones Zona II del mando a distancia
15 Instalación y Conexiones
19 Configuración del sistema
19 Selección de altavoces y colocación
20 Primer encendido y Uso del OSD
21 Ajuste de entrada
20 Ajuste de surround
21 Ajuste de altavoces
23 Para hacer los ajustes independientes de

la entrada seleccionada

23 Ajustes de retardo
24 Ajustes de modo Noche
25 Uso de Ezset
25 Ajuste de nivel de salida manual
27 Funcionamiento
27 Funcionamiento Básico
27 Selección de fuente
27 Controles y Uso de Auriculares
28 Carta de Modo Surround
29 Reproducción de Audio Digital
31 Grabación de cinta
32 Ajuste del Trim de Nivel deSalida
32 Entrada directa de 6 canales
33 Operación del Tuner
34 Operación RDS
35 Características avanzadas
36 Claridad del display
37 Ajuste del Time Out OSD pleno
38 Operación Multiroom
39 Programación a distancia
39 Programación a distancia con códigos
39 Código Readout
40 Aprender códigos a distancia
40 Programación Macro
41 Función del dispositivo programado
42 Volumen Punch-Through
42 Control del canal Punch-Through
43 Reasignación de los Selectores de

Control del Dispositivo

43 Para hacer reset de la memoria a

distancia

44 Lista de Función
46 Tabla de Códigos Setup
56 Guía para resolver problemas
57 Especificaciones técnicas

ÍNDICE

Convenciones tipográficas

Se han seguido determinadas convenciones para ayudarle a utilizar este manual junto con el mando a
distancia, los controles del panel frontal y las conexiones del panel posterior.

EJEMPLO - (negrita) indica un botón del mando a distancia o del panel frontal, o una toma de conexión

del panel posterior.

EJEMPLO - (fuente OCR) indica un mensaje visible en la pantalla de información del panel frontal.

1

- (número en un cuadrado) indica un control del panel frontal



- (número en un círculo) indica una conexión del panel posterior

0

- (número en un óvalo) indica un botón o un indicador del mando a distancia

A

- (letra en un cuadrado) indica un indicador de la pantalla del panel frontal

å

- (letra en óvalo) indica un botón del mando a distancia Zone II.

DECLARACIÓN DE CONFORMIDAD

Nosotros, Harman Consumer International:

2, route de Tours,
72500 Chateau-du-Loir,
FRANCIA

declaramos bajo nuestra propia responsabilidad que
el producto descrito en este manual del usuario cumple con
las siguientes normas técnicas:

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

Carsten Olesen

Harman Kardon Europe A/S

09/00

INTRODUCCIÓN 3

Introducción

Gracias por elegir Harman Kardon!

Con la compra de un receptor AVR 4000
Harman Kardon, podrá disfrutar durante muchos
años de la mejor calidad de sonido. El receptor
AVR 4000 se ha diseñado especialmente para
transmitir toda la emoción y detalles de las ban­das sonoras de las películas y de toda la música
que elija. Con los sistemas de decodificación
Dolby* Digital y DTS incorporados, el AVR 4000
proporciona seis canales independientes de
audio capaces de leer las pistas sonoras digitales
de los últimos lanzamientos en DVD y LD y de
las emisiones de televisión digital.

Aunque hay complejos sistemas digitales en el
interior del receptor AVR 4000 para realizar
estas funciones, su conexión y funcionamiento
son sencillos. Conexiones con código de color,
mando a distancia programable, y los menús en
pantalla hacen que la unidad sea fácil de utilizar.
Si desea obtener las máximas prestaciones de su
nuevo receptor, le recomendamos que dedique
unos minutos a leer este manual. Así, se asegu­rará de realizar las conexiones a altavoces, equi­pos reproductores y otros dispositivos externos
de manera correcta.Además, en unos pocos
minutos aprenderá las funciones de los distintos
controles y aprovechará toda la potencia del
receptor AVR 4000.

Si tiene alguna pregunta en relación con el pro­ducto o su instalación y funcionamiento, diríjase
a su mejor fuente de información.

Descripción y funciones.

El AVR 4000 es uno de los receptores de
audio/vídeo más versátiles disponible, e incorpo­ra una amplia gama de opciones de audición.
Además de Dolby Digital y decodificación DTS
para fuentes digitales, también tiene varios
modos de envolvente analógico disponibles para
fuentes como CD,VCR, emisiones de TV, o el
propio sintonizador FM/AM del equipo.Además
de Dolby Pro Logic, Dolby 3 Stereo,5 Canales
estéreo y los modos de ecualización Hall y
Theater, los receptores de Harman Kardon tam­bién ofrecen Logic 7*, para crear un campo más

ancho y envolvente, y transiciones más definidas.
Finalmente, el AVR 4000 es uno de los pocos
receptores A/C que ofrecen decodificación de
datos MP·, de modo que se puede escuchar las
selecciones de música más reciente directamen­te desde ordenadores compatibles o reproducir
aparatos con la potencia y la fidelidad que usted
espera de Harman Kardom.
También es exclusivo de Harman Kardon el siste­ma VMAx™, que crea un campo de sonido
espacioso cuando sólo se utilizan dos altavoces
delanteros por medio de un procesado de tecno­logía propietaria.

Además de proporcionar una amplia gama de
opciones de escucha, el AVR 4000 es fácil de
configurar, de modo que proporciona los mejo­res resultados con sus altavoces y su ambiente
de escucha específico.
Los menús en la pantalla hacen muy sencillo
introducir los ajustes para los altavoces, entradas
y tiempos de retardo, mientras que nuestro
mando a distancia exclusivo Ezset™ mide los
niveles de sonido del sistema y lo calibra auto­máticamente para una presentación del campo
de sonido perfectamente balanceada.

Para la máxima flexibilidad, el AVR 4000 lleva
conexiones para cinco dispositivos de vídeo,
todos con entradas compuestas y de S-Vídeo.
Tiene dos entradas de audio adicionales, y un
total de seis entradas digitales que hacen que el
AVR 4000 sea capaz de manejar todas las más
recientes fuentes de audio digitales.
También dispone de las salidas digitales coaxia­les y ópticas para conexión directa a grabadores
digitales, y para poder usar con grabadores por­tátiles el conector coaxial del panel frontal debe
conectarse a una salidaes- una exclusiva de Har­man Kardon. Dos salidas de grabación de Vïdeo,
salidas preamps para usar con amplificadores de
potencia externos, y una entrada de seis canales,
hacen del AVR 4000 una apuesta de futuro, con
todo lo que se necesita para acomodar a los
nuevos formatos del mañana.

La flexibilidad y potencia del AVR 4000 se
extienden más allá de la sala en que se utilice.
Este equipo incluye un sistema de control multi­sala sofisticado con el que se puede seleccionar
una fuente para una sala y otra para una segun­da habitación. Los canales de audio derecho e
izquierdo son enrutados a la sala remota, junto
con el audio, con un control total del volumen
por medio de un enlace por infrarrojos separado.
Se suministra un mando a distancia Zone II para
utilizar el AVR 4000 desde la sala de audición
principal.

El potente amplificador del equipo se sirve de la
tecnología de Harman Kardon para satisfacer el
rango dinámico de cualquier programa que
seleccione.

Harman Kardon inventó el receptor de alta fide­lidad hace más de cuarenta y siete años. La cir­cuitería avanzada y el diseño hacen el AVR 4000
es uno de los mejores receptores nunca ofrecido
por Harman Kardon.

■ Decodificación de Dolby Digital y DTS
mediante tecnología Crystal

®

Chip

■ Modos Logic 7 y VMAx exclusivos de
Harman Kardon

■ Decodificación MP3 para Uso con
Ordenadores y Reproductores de Audio
Digital compatibles

■ Control a Distancia que fija
automáticamente los Niveles de Salida
para un Funcionamiento Optimo

■ Entradas Digital del Panel Frontal y
Salida Digital Coaxial para Conexión
Fácil a Aparatos Digitales Portátiles y a
las Ultimas Consolas de Vídeo Juegos

■ Entradas y Salidas Digitales Múltiples

■ Menú en Pantalla y Sistema de Display

■ Entrada Directa de 6 Canales y Salidas

Preamp para Fácil Expansión y Uso con
Futuros Formatos de Audio

■ Sistema Multi-Zona Completa con
Control Remoto "Zone II"
Independiente

■ Control Remoto Principal con Códigos
Internos y Capacidad de Aprender

PRECAUCION

´

TM

PELIGRO DE DESCARGA

ELE´CTRICA. NO ABRIR

PRECAUCIO´N: PARA REDUCIR EL RIESGO DE DESCARGA ELE´CTRICA, NO RETIRE LA TAPA (NI LA
CUBIERTA POSTERIOR). EN EL INTERIOR NO HAY PIEZAS UTILIZABLES POR EL USUARIO. CUALQUIER
REPARACIO´N DEBERA´ SER REALIZADA POR PERSONAL TE´CNICO CUALIFICADO.

ADVERTENCIA: PARA PREVENIR EL RIESGO DE INCENDIO O DE DESCARGA ELE´CTRICA, NO EXPONGA
ESTE EQUIPO A LA LLUVIA NI A LA HUMEDAD.

El símbolo del relámpago con punta de
flecha, dentro de un triángulo equilátero,
alerta al usuario de la presencia de un
“voltaje peligroso” sin aislar en el interior del
producto, el cual puede ser de la suficiente
magnitud como para constituir un riesgo de
descarga eléctrica para las personas.

El signo de exclamación dentro de un
triángulo equilátero alerta al usuario de
la existencia de importantes instruccio­nes sobre funcionamiento y manteni­miento (asistencia) en el manual que
acompa~na al equipo.

4 INFORMACIÓN DE SEGURIDAD

Información de seguridad

Información de seguridad
importante

Verifique el voltaje de línea antes del uso

El receptor AVR 4000 se ha diseñado para ten­sión CA de 220-240 voltios. Si lo conecta a un
voltaje de línea distinto, puede causar riesgo de
incendio o problemas de seguridad, además de
dañar la unidad.

Si no está seguro de los requisitos de tensión de
su modelo, o del voltaje de línea de su localidad,
consulte a su distribuidor autorizado antes de
enchufar la unidad en una toma mural.

No utilice cables prolongadores

Para evitar riesgos de seguridad, utilice sólo el
cable de alimentación conectado a la unidad. No
se recomiendan los cables prolongadores con
este producto. Como en los demás dispositivos
eléctricos, no coloque los cables de alimentación
debajo de alfombras, ni sitúe objetos pesados
sobre ellos. Si estos cables están dañados, deben
sustituirse inmediatamente por otros que cum­plan las mismas especificaciones de fábrica.

Utilice el cable de alimentación
CA con cuidado

Al desconectarlo de una toma de CA, tire del
enchufe y nunca del cable. Si no va a utilizar la
unidad durante un largo espacio de tiempo, des­conecte el enchufe de la toma de CA.

No abra la carcasa

No hay partes que pueda reparar el usuario en
el interior de este producto.Abrir su carcasa
puede causar riesgo de descarga eléctrica y cual­quier modificación en el mismo anulará la
garantía. Si entra agua o un objeto metálico
como un clip, un cable o una grapa accidental­mente en la unidad, desconéctela de la toma de
alimentación CA inmediatamente y consulte a
un servicio técnico autorizado.

Lugar de instalación

■ Para que la unidad funcione correctamente y
evitar riesgos de seguridad, colóquela sobre
una superficie firme y nivelada. Si la coloca
sobre una estantería, compruebe que sus par­tes aguantan el peso del producto.

■ Asegúrese de dejar el suficiente espacio libre
de ventilación por encima y debajo de la uni­dad. Si la instala dentro de un gabinete u otro
lugar cerrado, compruebe que haya la sufi­ciente circulación de aire en el interior. En
algunos casos, puede ser necesario un venti­lador.

■ No coloque la unidad directamente sobre una
superficie enmoquetada.

■ No la instale en lugares con temperaturas
muy altas o muy bajas, o en áreas expuestas
a luz solar directa o equipos de calefacción.

■ Evite también las zonas con mucha humedad.

■ No obstruya las ranuras de ventilación en la

parte superior de la unidad, ni coloque obje­tos sobre ellas.

Limpieza

Limpie la unidad con un paño limpio y seco
cuando tenga suciedad. Si es necesario,hume­dezca el paño en agua jabonosa y después
enjuáguelo. Seque la unidad con otro paño. NO
utilice benceno, aerosoles, disolventes, alcohol u
otros limpiadores volátiles.Tampoco utilice lim­piadores corrosivos, ya que dañarán el acabado
de las partes metálicas. No pulverice insecticidas
cerca de la unidad.

Transporte de la unidad

Antes de cambiar la unidad de sitio, compruebe
que ha desconectado todos los cables de inter­conexión con otros componentes y que la ha
desenchufado de la toma de CA.

Desembalaje

La caja y materiales de embalaje utilizados para
el receptor durante su transporte se han diseña­do especialmente para protegerlo de golpes y
vibración. Es aconsejable que guarde la caja y
materiales de embalaje para utilizarlos otra vez
si necesita transportar o repararlo.

Para reducir al mínimo el tamaño de la caja de
embalaje en su lugar de almacenamiento, puede
aplanarla. Para ello, rasque las hendiduras con
cinta en la parte inferior y dóblela. Los demás
insertos de la caja pueden guardarse de la
misma manera. Los materiales que no puedan
plegarse pueden guardarse en una bolsa
plástica.

Si no desea conservar los materiales de embala­je, recuerde que la caja de cartón y otros ele­mentos de protección son reciclables. Respete el
medio ambiente y deshágase de estos materia­les en un centro de reciclado.

CONTROLES DEL PANEL FRONTAL 5

1

Interruptor de encendido principal:

Presiónelo para encender el AVR 4000RDS. Con
el botón introducido, la unidad está en el modo
Standby, como indica el LED ámbar

3

alrede-

dor del control de encendido del sistema

2

. El botón DEBE estar introducido para que
funcione la unidad. Para apagarla por completo
y bloquear el uso del mando a distancia, pulse
este botón hasta que vuelva a sobresalir del
panel frontal y se lea ”OFF” en su parte supe­rior.

NOTA: Este conmutador normalmente debe
dejarse en la posición "ON"

2

Control de encendido del sistema: Con

el interruptor de encendido principal

1

introducido en ”ON”, pulse este botón para
encender el AVR 4000RDS y vuelva a pulsarlo
para apagarlo (modo Standby). El indicador de

encendido

3

alrededor del botón será de
color verde cuando la unidad esté en funciona­miento.

3

Indicador de Encendido: Este LED debe

estar iluminado en color ambar cuando la uni­dad está en modo Standby para señalar que la
unidad está lista para ser encendida. Cuando la
unidad está en funcionamiento, el indicador se
volverá verde.

4

Toma de auriculares: Sirve para oír la sali-

da del AVR 4000 por unos auriculares.
Asegúrese de que los auriculares tengan una
toma fono estéreo estándar de 6,3 mm. Los
altavoces de la sala principal y todas las salidas
de preamplificador



se apagarán automática-

mente si se utilizan auriculares.

5

Botones selectores: Una vez establecida

la configuración del AVR 4000RDS, estos boto­nes sirven para seleccionar entre las opciones
disponibles, que se mostrarán en la pantalla de

información

Û

.

6

Modo de Tono: Pulsando este botón se

capacita e incapacita los controles de tono de
Balance, Graves y Agudos.Al pulsar este botón
de modo que aparezcan las palabras TONE

IN en el Display de Información
Principal

Û

, la señal de salida será "plana",

sin ninguna alteración de balance

*

, graves o

agudos.

Controles del panel frontal

1
2
3
4
5
6
7
8
9
)

!
@
#
$
%
^
&
*
(
Ó

Ô

Ò
Ú
Û
Ù
ı
ˆ
˜
¯

Interruptor Principal de Encendido
Sistema de Control Remoto
Indicador de Encendido
Conector de Auriculares
Botones Selectores
Modo de Tono
Selector de Modo Surround
Selector de Sintonizador
Selector de Banda de Sintonizador
Selector de Preselección de Emisoras

Selector de Fuente de Entrada
Botón Selector de RDS
Entrada 3 Optica Digital
Indicador de Estado 3 Coax Digital
Conector 3 Coax Digital
Conector de entrada 4 Vídeo
Control de Graves
Control de Balance
Control de Agudos
Control de Volumen

Botón Set
Indicadores de Entrada
Retardo
Selector de Entrada Digital
Display Principal de Información
Botón Selector de Canal
Botón Selector de Altavoz
Selector de Tono de Test
Indicadores de Modo Surround
Ventana del Sensor Remoto

4

6

Ò

Ú

ıÙ

ˆ

• HALL 1

• HALL 2

• THEATER

• VMAx

• LOGIC 7

• SURR. OFF

•

•

•

•

• 5CH STEREO

DIGITAL
PRO LOGIC
3 STEREO

AVR 4000

Test Tone

Speaker Channel Digital Select Delay

• VID 1

• VID 2

• VID 3

• VID 4

• DVD

• CD

• TAPE

• FM

• AM

• 6 CH.

Volume

Power Phones

Set

Tone Mode

¤

Surround Mode

⁄

¤

Tuning

⁄

¤

Preset

⁄

¤

Source

⁄

Band RDS

Bass

Min Max Min Max L R

Treble Balance

In – DIgital – In/Out

Video 4

S-Video Video L – Audio – R

30

1

2

3

5

7

8

9

)

!

@

Optical 3 Coaxial 3

#

$

%

^

*

&

(

Ó



29

Û

Ô

COAXIAL

THEATER

5 CH STEREO

HALL 12

3

-

STEREO

PRO LOGIC

DIGITAL

DTS

DOLBY D

PCM
MP3

NIGHT

MULTI

OPTICAL

ANALOG

OSD

LFE

0CL0

1 2 3

1 2 3

MEMORY PRESET

SLEEP

AUTO

5.1 LOGIC 7 CM

VMAx NF

MUTE

RDS

PTY CT

RT TA

TUNED ST

O

O

R

O

O

LS

O

O

RS

O

O

6 CONTROLES DEL PANEL FRONTAL

Controles del panel frontal

7

Selector de modo Surround: Presiónelo

para cambiar el modo de envolvente desplazán­dose por una lista de los modos disponibles.
Observe que los modos Dolby Digital y DTS sólo
se pueden elegir si se utiliza una entrada digital.
(Consulte la página 28 para más información
acerca de los modos disponibles).

8

Selector del sintonizador: Pulse el lado

izquierdo del botón para sintonizar las emisoras
de menor frecuencia y el lado derecho para las
de mayor frecuencia. Al recibir una emisora con
potencia de señal suficiente, el indicador

TUNED

W

se encenderá en la pantalla de

información

Û

(consulte la página 33 para
más información sobre sintonización de emiso­ras).

9

Botón AM/FM: Presiónelo para seleccionar

el sintonizador como fuente de entrada del AVR
4000RDS.Al pulsarlo se oirá la última emisora
sintonizada. Presiónelo otra vez para cambiar
entre las bandas AM y FM, manténgalo pulsado
para cambiar entre los modos de recepción esté­reo y mono, o entre sintonización automática y
manual (consulte la página 33 para más infor­mación).

)

Selector de Preselección de Emisoras:

Pulse este botón para deslizarse arriba y abajo
por la lista de emisoras que han sido introduci­das en la memoria de preselección. (Ver la pági­na 33 para más información sobre la programa­ción del tuner)

!

Selector de fuente de entrada:

Presiónelo para cambiar la entrada desplázando­se por una lista de fuentes de entrada seleccio­nables.

@ Botón de Selección RDS: Pulse este
botón para ver los diferentes mensajes que son
parte del sistema de datos RDS del sintonizador
AVR 4000 (ver la página 34 para más informa­ción sobre el RDS).

#

Entrada Optica Digital 3: Conecte la sali-

da de audio digital óptica de un producto de
audio o vídeo a este conector. Cuando la
Entrada no está en uso, debe comprobar que
tenga la tapa de plástico instalada para evitar
que se ensucie por el polvo, lo que podría degra­dar el funcionamiento futuro.

$

Indicador de Estado Coax Digital 3:

Este indicador LED se encenderá normalmente
en verde claro para mostrar que el conector
Digital Coaxial 3 funciona como una entrada.
Cuando el conector se ha configurado como una
salida, el indicador se encenderá en rojo para
mostrar que el conector puede usarse para gra­bación (Ver la página 21 para más información
sobre la configuración del conector Digital
Coaxial 3).

%

Conectores Coax Digital 3: Este jack se

usa normalmente para conectar a la salida de
aparatos de audio portátiles, consolas de vídeo
juegos, u otros productos que tengan un conec­tor coax digital. También puede configurarse
como jack de salida, para alimentar una señal
digital a un CD-R, Mini-discl u otro aparato de
grabación digital. (Ver la página 31 para infor­marse sobre la configuración del conector Coax
Digital a una salida).

^

Conectores de Entrada de Vídeo 4:

Estos conectores de audio/vídeo pueden usarse
para la conexión temporal a los vídeo juegos o
productos portátiles de audio/vídeo como cam­corders o reproductores de audio portátiles.

&

Control de graves: Gírelo para cambiar la

salida de baja frecuencia de los canales izquier­do y derecho hasta ±10dB como máximo.Ajuste
este control según sus preferencias o la acústica
de la habitación.

*

Balance: Gírelo para cambiar el volumen

relativo de los canales frontales izquierdo/
derecho.

NOTA : Para una mejor función del modo
surround, este control deberá estar en su punto
medio o en la posición “las 12 en punto“.

(

Control de agudos: Gírelo para cambiar la

salida de alta frecuencia de los canales izquierdo
y derecho hasta ±10dB como máximo.Ajuste
este control según sus preferencias o la acústica
de la habitación.

Ó

Volumen: Gire este dial de izquierda a

derecha para aumentar el volumen y en sentido
contrario para reducirlo.Si se ha silenciado el
sonido de la unidad, al ajustar el volumen volve­rá a oírse.

Ô

Botón Set: Presiónelo cuando elija opcio-

nes en el proceso de ajuste y configuración, a fin
de introducir los valores correctos, mostrados en
la pantalla de información

Û

, en la memo­ria del AVR 4000. Este botón también sirve para
cambiar el brillo de la pantalla. (Consulte la
página 36).



Indicadores de entradas: Se enciende un

LED verde delante de la entrada elegida como
fuente del AVR 4000.

Ò

Selector ”Delay”: Pulse este botón para

empezar la secuencia necesaria de introducción
de tiempos de retraso (consulte las páginas 23
para información detallada sobre los tiempos de
retraso).

Ú

Selector de entrada digital: Presiónelo

cuando reproduzca una fuente que tenga una
salida digital para seleccionar entre las entradas
digitales Optical

# 

y Coaxial

% 

.
(Consulte la página 29-31 para más información
sobre audio digital).

Û

Display de Información Principal:

Muestra mensajes e indicaciones de estado que
ayudan a utilizar el receptor (consulte la página
7-8 para una explicación completa de esta pan­talla).

Ù

Selector de canales: Presiónelo para ini-

ciar el proceso de afinar los niveles de salida de
canales de una fuente de audio externa. (Para
más información sobre el ajuste fino del nivel de
salida, consulte la página 32).

ı

Botón selector de altavoces: Presiónelo

para empezar el proceso de selección de las
posiciones de altavoz que se utilizarán en la
habitación (consulte la página 21 para más
información sobre este ajuste y configuración).

ˆ

Selector de tono de prueba: Presiónelo

para empezar el ajuste de los niveles de salida
de canales por medio de un tono de prueba
interno como referencia. (Para más información
sobre los ajustes del nivel de salida, consulte la
página 26).

˜

Indicadores de modo Surround: Se

encenderá un LED verde delante del modo de
envolvente que esté actualmente seleccionado.

¯

Sensor remoto: El sensor detrás de esta

ventana recibe las señales infrarrojas del mando
a distancia. Apunte este mando hacia el área del
sensor, que no debe taparse o cubrirse a menos
que se haya instalado otro externo.

A
B
C
D
E
F
G
H
I
J
K

L
M
N
O
P
Q
R

S
T
U

V
W
X
Y
Z
AA
AB
AC
AD
AE

PANTALLA DE INFORMACIÓN DEL PANEL FRONTAL 7

Pantalla de información del panel frontal

COAXIAL

THEATER

5 CH STEREO

HALL 12

3

-

STEREO

PRO LOGIC

DIGITAL

DTS

DOLBY D

PCM
MP3

NIGHT

MULTI

OPTICAL

ANALOG

OSD

LFE

0CL0

1 2 3

1 2 3

MEMORY PRESET

SLEEP

AUTO

5.1 LOGIC 7 CM

VMAx NF

MUTE

TUNED ST

A

B

D

E

N

O

K

M

L

T

U

S

RQ

P

Z

Y

X

W

V

F

H

I

J

O

O

R

O

O

LS

O

O

RS

O

O

C

G

RDS

AE

PTY

ADCTACRTABTAAA

Indicadores Bitstream
Indicadores de Fuente Optica
Indicador de Modo DTS
Indicador Dolby Digital
Indicadores de Fuente Coaxial
Indicador Dolby Digital
Indicadores de fuente Coaxial
Indicador Dolby Pro Logic
Indicador de entrada analógica
Indicador Modo Vmax
Indicaores de Modo Logic 7

Indicador de Modo Sala
Indicador OSD
Indicador de Modo Teathre
Indicador de Modo Noche
Indicador Multi Room
Indicadores Canal de entrada/Altavoz
Indicadores Numero Preset/Temporizador
Sleep
Indicador Preset
Indicador Sleep
Indicador de Memoria

Indicador de modo Hall
Indicador Tuned
Indicador AUTO
Display de Información Principal
Indicador Mute
Indicador de Avisos de Tráfico TA
Indicador RT Text
Indicador de Tiempo Clock
Indicador PTY
Indicador RDS

A

Indicadores Bistream TM : Cuando la

entrada es una fuente digital, uno de estos indi­cadores se encenderá para mostrar el tipo espe­cífico de señal en uso.

B

Indicadores de Fuente Optica: Estos

indicadores se encienden para mostrar cuando
se ha seleccionado una Entrada de Optica
Digital.

C

Indicador de Modo DTS: Este indicador

se ilumina al seleccionar el modo DTS

D

Indicador Dolby Digital: Este indicador se

enciende cuando se selecciona Dolby Digital

E

Indicadores de Fuente Coaxial: Este

indicador se enciende para indicar que se ha
seleccionado una Entrada Digital Coaxial.

F

Indicador Dolby Pro Logic: Este indicador

se enciende cuando se selecciona el modo Dolby
Pro Logic.

G

Indicador de Entrada Analógico: Este

indicador se enciende al seleccionar la fuente de
entrada analógica.

H

Indicador Dolby 3 Estéreo: Este indicador

se enciende al seleccionar Dolby 3 Estéreo .

I

Indicador de Modo VMAx: Este indicador

se ilumina para mostrar que el modo VMAx está
en uso. VMAxF aparece cuando se seleccio­na el modo Far Field VMAx: VMAx N aparece
cuando se selecciona el modo Field VMAx. (Ver
la página 28 para tener una descripción de los
modos VMAx.

J

Indicador Estéreo de 5 canales: Este

indicador se enciende al seleccionar el modo
Estéreo de 5 canales.

K

Indicadores del modo Logic 7: Se

enciende cuando están activados los modos
Logic 7. Se visualizará LOGIC 7C con la ver­sión Cinema, y LOGIC 7M con la versión
Music del modo Logic 7. (ver la página 28 para
una descripción sobre los modos Logic 7)

L

Indicadores de modo Hall: Se encienden

cuando se selecciona uno de los modos de sala
Hall.

M

Indicador de OSD: Cuando se utilice el sis-

tema OSD de menús en pantalla, recuerde que
no funcionarán los demás indicadores mientras
estén activados los menús.

N

Indicador de modo ”Theater”: Se

enciende al utilizar el modo de sonido de sala de
cine.

O

Indicador de modo ”Night”: Se enciende

cuando el receptor entra en el modo nocturno,
que preserva el rango dinámico de los progra­mas de señal digital a un volumen bajo.

P

Indicador de multisala: Se enciende

cuando está activado el sistema de multisala.
Observe que sigue encendido aunque el sistema
de la sala principal esté en el modo Standby y
los demás indicadores estén apagados.
(Consulte la página 38 para más información
sobre el sistema multisala).

8 PANTALLA DE INFORMACIÓN DEL PANEL FRONTAL

Pantalla de información del panel frontal

Q

Indicadores de entrada de

altavoces/canales: Tienen varias funciones,

señalando el tipo de altavoz elegido para cada
canal, o la configuración de la señal de datos
entrante. El indicador de altavoces izquierdo,
central y derecho consta de tres luces, al igual
que el indicador de altavoces de envolvente
izquierdo y derecho, mientras que el del subwoofer
es de una luz. La luz central se enciende al
seleccionar un altavoz “pequeño”, mientras que
las dos luces externas se encienden al seleccio­narlo “grande”. Si no se enciende ninguno de
estos indicadores de canal central, de envolvente
o de subwoofer, se deberá a que no hay altavo­ces elegidos para esas posiciones. (Consulte la
página 21 para más información sobre la confi­guración de altavoces). Las letras dentro de cada
luz indicadora central son los canales de entrada
activos. En las entradas analógicas estándar sólo
se encienden L y R, por lo que se trata de una
entrada estéreo. Cuando se reproduce una fuen­te digital, estos indicadores se encienden mos­trando los canales recibidos en la entrada digi­tal. Si las letras destellan, significa que se ha
interrumpido la señal en la entrada. Consulte la
página 30 para más información sobre los indi­cadores de canales.

R

Numero Preset/Temporizador Sleep:

Cuando el sintonizador está en uso, estos núme­ros indican que la localización de memoria de
preselección está en uso. (Ver la página 33 para
más información sobre las emisoras preseleccio­nadas). Cuando está en uso la función Sleep,
estos números muestran los minutos que que­dan antes de que la unidad pase a modo
Standby.

S

Indicador de preajuste: Se enciende

mientras se utiliza el sintonizador para indicar
que el número de preajuste/temporizador

de reposo

R

muestra el número de emisora
preprogramada. (Consulte la página 31 para
más información sobre los preajustes del sintoni­zador).

T

Indicador SLEEP: Se enciende cuando está

activada la función de desconexión automática.
El número que aparece en el visor son los minu­tos que faltan para que el AVR 4000 regrese al
modo de espera (Standby) (para más informa­ción de la función SLEEP, ver página 27).

U

Indicador de memoria: Destella cuando

se introducen emisoras preajustadas y otros
datos en la memoria del sintonizador.

V

Indicador de modo estéreo: Se enciende

al sintonizar una emisora de FM con sonido
estéreo.

W

Indicador de sintonización: Se enciende

al recibirse una emisora con la suficiente poten­cia de señal para una audición aceptable.

X

Indicador de Auto: Se enciende cuando se

utiliza el modo Auto del sintonizador.

Y

Pantalla de información principal:

Muestra mensajes relativos al estado, la fuente
de entrada, el modo de sonido envolvente, el
sintonizador, el volumen y otros aspectos de fun­cionamiento de la unidad.

Z

Indicador de silenciamiento: Se enciende

para recordarle que la salida de sonido del
receptor se ha silenciado con el botón ”Mute”

˚. Pulse este botón otra vez si desea vol-

ver al volumen de salida anterior.

AA

Indicador de Avisos de Tráfico TA: Este

indicador se ilumina si la emisora RDS sintoniza­da transmite a veces información de tráfico (ver
la página 32 para más información sobre RDS)

AB

Indicador RT Text: Este indicador se ilumi-

na cuando la emisora RDS sintonizada transmite
datos de radiotexto (RT).

AC

Indicador de Tiempo Clock: Este indica-

dor se ilumina cuando la emisora RDS sintoniza­da transmite el código CT (clock time), indicando
el tiempo actual del día.

AD

Indicador PTY: Este indicador se ilumina

cuando la emisora RDS sintonizada está transmi­tiendo datos de programa tipo o durante una
búsqueda PTY.

AE

Indicador RDS: Este indicador se ilumina

cuando la emisión sintonizada transmite datos
RDS.

CONEXIONES DEL PANEL POSTERIOR 9

Conexiones del panel posterior

AC INPUT

~230V/50Hz A

TAPE

MULTI OUT FRONT SPKRS (8Ω)

RIGHT LEFT

CENTER

SPKR (8Ω)

PRE OUT

6 CH. DIRECT INPUT

ANTENNA

DIGITAL IN

DIGITAL OUT

VID 3 VID 3

MULTI

REMOTE

VID 2 VID 2

OPT

OPT

COAX

COAX

VID 1 VID 1

DVD DVD

CD

MON.

OUT

IN

OUT

AM

GND

FM
75Ω

IN

OUT

1

2

1

2

IN

OUT

IN

OUT

IN

OUT

L R

CENTER SL FL ML

SUBWOOFER SR FR MR

L R

VIDEO S-VIDEO

+

–

+

–

SURR. SPKRS (8Ω)

SERIAL NO.

MODEL NO. AVR 4000

NORTHRIDGE

CALIFORNIA, USA

MADE IN CHINA

AC OUTLETS

~230V/50Hz

UNSWITCHED / 100W MAX

SWITCHED / 50W MAX

RIGHT LEFT

£

∞
¶

ª

‚

⁄

¤

‹

›

fi

fl

°

·

a

b

c

d

e

f

g

i

j

‡

™

¡

¢

§

•

FL FR SL SR CENTER SUBWOOFER

31

32

IN

OUT

IN

h

k

33


































!
"

Entradas de Cinta
Salidas de Cinta
Entradas de Audio Vídeo 1
Antena AM
Salidas de Audio Vídeo 1
Entrada de Audio DVD
Antena FM
Entradas de CD
Entradas Directa 6 Canales
Salidas Multiroom
Salidas Preamp
Salida Subwoofer
Salidas de Monitor de Vídeo
Salidas de Altavoz Frontal/Central

Salidas de Altavoz Surround
Outlet Accesorio conmutado AC
Outlet Accesorio no conmutado AC
Cable de corriente AC
Salida IR remota
Entrada IR remota
Entrada IR Multiroom
Entradas de Vídeo DVD
Salidas de Vídeo Vídeo 1
Entradas de Vídeo Vídeo 3
Entradas de Vídeo Vídeo 2
Salidas de Vídeo Vídeo 2
Entradas de Vídeo Vídeo 1
Entradas Digital Optica

Entradas Digital Coaxial
Salidas Audio Digital
Entradas de Audio Vídeo 3
Entradas de Audio Vídeo 2
Salidas de Audio Vídeo 2



Entradas de Tape: Se conectan a las tomas

PLAY/OUT de un equipo grabador de audio.



Salidas Tape: Conecte estos jacks a los

jacks RECORD/INPUT de una grabadora de
audio.



Entradas de Audio Vídeo 1: Conecte

estos jacks a los jacks de audio PLAY/OUT en el
VCR de otra fuente de vídeo .



Antena AM: Conecte a estos terminales la

antena de bucle AM suministrada con el recep­tor. Si utiliza una antena de AM externa, conecte
los terminales AM y GND (masa) de acuerdo
con las instrucciones de la antena.



Salidas de Audio Vídeo 1: Conecte estos

jacks a los jacks de audio RECORD/INPUT en
un VCR u otro grabador de Audio.



Entrada de Audio DVD: Conecte estos

jacks a la salida de audio analógico de el DVD u
otra fuente de vídeo.



Antena FM: Conecte la antena de FM de

interior suministrada o una antena de FM de
exterior opcional.



Entradas CD: Conéctelas a la salida analó-

gica de un reproductor o cargador de discos
compactos.



Entradas directas de 6 canales: Si utiliza

un decodificador digital de audio externo, conéc­telas a las salidas del decodificador.



Salidas Multiroom: Conecte estos jacks a

un amplificador de potencia de audio para escu­char la fuente seleccionada por el sistema multi­room en una habitación a distancia.



Salidas Preamp: Estos conectores pueden

conectarse a una amplificador de potencia exter­no.



Salida de subwoofer: Conéctela a la

entrada de nivel de línea de un subwoofer
amplificado. Si se utiliza un amplificador externo
para este altavoz, conecte esta salida a la entra­da del mismo.

10 CONEXIONES DEL PANEL POSTERIOR

Conexiones del panel posterior



Salidas de vídeo TV Monitor: Conéctela

a la entrada de vídeo compuesto and/or S-Video
de un monitor de TV o un reproductor de vídeo
para ver los menús en pantalla y la salida de
cualquier fuente de vídeo seleccionada con el
conmutador de vídeo del receptor.



Salidas de Altavoz Frontal/Central:

Conecte estas salidas a los terminales corres­pondientes + o – en sus altavoces frontal/cen­tral.Al hacer conexiones de altavoz, debe asegu­rarse que mantenga la polaridad correcta conec­tando los terminales (+) rojos en el AVR 4000 a
los terminales rojos (+) en el altavoz y los termi­nales negros (-) en el AVR 4000 a los terminales
negros (-) en los altavoces. (Ver la página 15
para más información sobre la polaridad de alta­voz).



Salidas de Altavoz Surround: Conecte

estas salidas a los terminales + y – correspon­dientes de sus altavoces de surround izquierdo y
derecho. Cuando realice conexiones de altavoces
debe siempre asegurarse de que guarda la pola­ridad correcta conectando los terminales rojos
(+) en el AVR 4000 a los terminales rojos (+) en
sus altavoces y los terminales negros (-) en el
AVR 4000 a los terminales negros (-) en sus
altavoces. (vea la página 15 para más informa­ción sobre la polaridad).



Salida de CA conmutada: Sirve para la ali-

mentación eléctrica de cualquier equipo que
desee encender al mismo tiempo que la unidad
con el control de encendido del sistema

2

.



Salida de CA no conmutada: Sirve para

la alimentación eléctrica de cualquier dispositivo
de CA. El dispositivo conectado a esta salida
permanece encendido con independencia de que
el AVR esté encendido o apagado (en modo
Standby), siempre que esté encendido el

interruptor de encendido principal

1

.

Nota: El consumo total de todos los aparatos
conectados a los outlets accesorios no puede
exceder de 100 watios desde el Outlet no con­mutado



y 50 desde Outlet Conmutado .



Cable de alimentación CA: Conecte el

enchufe de este cable a una toma mural de CA
no conmutada.



Salida de Remote IR: Permite que el sen-

sor IR del receptor sirva para otros dispositivos
controlados por el mando a distancia. Conecte
esta salida a la entrada ”IR IN” de equipos
Harman Kardon o compatibles.



Entrada de Remote IR: Si el sensor IR en

el panel frontal del AVR 4000 queda tapado por
las puertas de un gabinete u otros objetos, se
puede utilizar un sensor IR externo. Conecte la
salida de ese sensor a esta entrada.



Entrada Multiroom IR

(sistema multisala): Conecte la salida de un

sensor de IR (infrarrojos) situado en otra habita­ción para utilizar el sistema de control multisala
del AVR 4000.



Entradas DVD Vídeo: Conecte estos jacks

al los jacks de salida S-Vídeo o compuesto en un
reproductor DVD u otra fuente de vídeo.



Salidas de Vídeo Video 1: Conecte estos

jacks al compuesto RECORD/INPUT o al conec­tor S-Vídeo en un VCR.



Entradas de Vídeo Vídeo 3: Conecte

estos jacks al compuesto PLAY/OUT o al conec-
tor S-Vídeo en cualquier fuente de vídeo.



Entradas de Vídeo Vídeo 2: Conecte

estos jacks al compuesto PLAY/OUT o a los
conectores S-Vïdeo en un segundo VCR u otra
fuente de vídeo.



Salida de Vídeo Vídeo 2: Conecte estos

terminales a los terminales RECORD/INPUT de
S-Vídeo o Vídeo compuesto del segundo VCR.



Entrada de Vídeo Vídeo 1: Conecte estos

terminales a los terminales PLAY/OUT de S-
Vídeo o Vídeo compuesto de un VCR u otra
fuente de vídeo.



Entradas digitales ópticas: Conéctela a la

salida digital óptica de un reproductor de DVD,
reproductor de MD, receptor de HDTV, o repro­ductor de CD o LD. La señal puede ser Dolby
Digital, DTS o una fuente digital PCM estándar.



Entradas Digital Coaxial: Conecte este

terminal a la salida digital coaxial de un DVD, un
receptor HDTV, un Laser Disc, un Mini Disc ó un
CD. La señal puede ser Dolby Digital,DTS ó PCM
estándar. No conecte salidas digitales RF de sali­da de un reproductor de LD a estos terminales.



Salidas de audio digital: Conecte estas

salidas al conector de entrada digital correspon­diente de una grabadora digital, por ejemplo, de
CD-R o MiniDisc.

Entradas de Audio Vídeo 3: Conecte

estos terminales a los terminales PLAY/OUT de
audio de cualquier fuente de vídeo.

!

Entradas de Audio Vídeo 2: Conecte

estos terminales a los terminales PLAY/OUT de
audio de un VCR o cualquier otra fuente de
vídeo.

"

Salidas de Audio Vídeo 2: Conecte estos

terminales a los terminales RECORD/INPUT de
audio de un VCR o cualquier otra fuente de
vídeo.

Nota: Las salidas de Vídeo y S-Vídeo de cual­quier fuente S-Vídeo no deben ser conectadas al
AVR-4000 en paralelo, ya que pueden producir­se defectos en la señal.

0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q













FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA 11

Funciones principales del mando a distancia

Botón de encendido
Ventana del transmisor IR
Indicador Programa/SPL
Botón de apagado
Selectores de entrada
Selector AVR
Selección de sintonizador AM/FM
Botón de aprendizaje
Botón de Test
Botón Sleep
Selector de Modo Surround
Modo Noche
Botón de Selección de Canal
Botones Arriba/Abajo

⁄/¤

Botón

‹

Botón de Ajuste
Selección Digital
Teclas numéricas
Modo Sintonizador
Botón Directo
Sintonía Arriba / Abajo
Botón OSD
Botones Macro
Controles de Transporte
Botones de salto Arriba / Abajo
Botón de Selección RDS
Preset Arriba / Abajo
Botón de Borrado
Botón Memoria
Retardo / canal Previo
Botón

›

Selección de Altavoz
Multiroom
Volumen Arriba / Abajo
Selector TV/Vídeo
Selección de Indicador SPL
Entrada Directa 6 Ch
Mute
Micrófono Sensor EzSet

NOTA: Los nombres de función mostrados aquí
corresponden a las funciones de cada botón
cuando se usa el mando con el AVR 4000.
Muchos botones tienen otras funciones cuando
se usan con otros dispositivos. Consulte la pági­na 44-45 para ver una lista de estas funciones.

POWER

AVR

AM/FM

VCR

6 CH.

OFF

ON

SLEEP

SURR.

M-ROOM

PR

C

H

.

D

I

G

I

T

A

L

M

E

N

U

S

P

K

R

N

O

R

M

A

L

D

E

L

A

Y

SET

TUN-M

MEM

RDS

OSD

DIRECT

TUNING

PRESET

CLEAR

DWN

UP

TEST

NIGHT

4000

SKIP

a

bc

d

e

f

g

h

i

j

k

l

m

n

p

o

q

n

s

r

t

u

v

w

`

32

30

29

DVD

CD

TAPE

VID 2

TV

CBL/SAT

VID 4VID 1

VID 3

SPLLEARN

1

2

3

4

7

6

5

9

0

8

M2

M3

M4

M1

28

VOL.

37

36

35

34

33

31

38

z

x

y

39

TM

12 FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA

Funciones principales del mando a distancia

NOTA IMPORTANTE: El mando a distancia del

AVR 4000 puede ser programado para controlar
hasta 7 aparatos, incluyendo el propio AVR

4000. Antes de utilizar el mando es importante
que recuerde pulsar el Botón Selector de

Entrada

4

que corresponde a la unidad con
la que desea trabajar. Además, el mando del AVR
4000 viene programado de fábrica para poder
ser usado con el AVR 4000 y la mayoría de
reproductores de CD y DVD y pletinas de casset­te Harman Kardon. Este mando es también
capaz de funcionar con una amplia gama de
aparatos utilizando los códigos de control o
aprendiendo directamente desde el mando a
distancia del aparato deseado.Antes de utilizar
el mando con otros aparatos, siga las instruccio­nes de la página 39 para programar los códigos
adecuado.

También es importante recordar que muchos de
los botones del mando a distancia adoptan dis­tintas funciones, según el producto seleccionado
mediante los botones De selección de entrada.
Las siguientes descripciones se refieren princi­palmente a las funciones del mando a distancia
cuando se usa con el AVR 4000RDS (consulte la
página 44 para más información sobre las fun­ciones alternativas de los botones del mando a
distancia).

0

Botón de Encendido: Pulse este botón

para activar el dispositivo seleccionado con el

Selector de Entrada

4

.

1

Visor de Infrarrojos: Apunte este visor

hacia el AVR 4000 cuando pulse los botones del
mando a distancia para comprobar que las ins­trucciones son recibidas adecuadamente.

2

Indicador Programa/SPL: este indicador

de tres colores se utiliza para guiarle a través del
proceso de programación o aprendizaje del
mando a distancia del AVR 4000 y también es
utilizado como indicador de nivel al utilizar la
función EzSet. (Vea la página 25 para más infor­mación sobre los ajustes de los niveles de salida,
y consulte la página 25 para ver información
sobre la programación del mando a distancia).

3

Botón de Apagado: Pulse este botón

para pasar a estado de espera al AVR 4000 o
cualquier otro aparato seleccionado. Observe
que al apagar el AVR 4000, se desactivarán
todas las funciones de la habitación principal,
pero si el sistema Multiroom está activado, sus
funciones siguen activas.

4

Selectores de entrada CD/Tape/DVD:

Al pulsar uno de estos botones, se realizan tres
acciones al mismo tiempo. Primero, la unidad se
enciende en caso de estar apagada. Segundo,se
selecciona la fuente indicada por el botón como
señal de entrada del AVR. Finalmente, conmuta
el mando a distancia para que controle el dispo­sitivo seleccionado. Después de pulsar uno de
estos botones, deberá pulsar el selector AVR

5

de nuevo para controlar las funciones del

AVR con el mando a distancia.

5

Selector AVR: Al pulsar este botón, el

mando a distancia pasa a controlar las funciones
del AVR 4000. Si la unidad está en el modo
Standby, también se encederá al pulsar este
botón.

6

Selector de AM/FM: Pulse este botón

para seleccionar el sintonizador del AVR 4000
como opción de sonido. Si lo pulsa cuando esté
utilizando el sintonizador, cambiará entre las
bandas de AM y FM.

7

Botón de Aprendizaje: Pulse este botón

para iniciar el proceso de "aprendizaje" de códi­gos del mando a distancia de otro aparato en el
AVR 4000. (Vea la página 40 para más informa­ción sobre esta función).

8

Tono de Test: Pulse este botón para

comenzar la secuencia para ajustar los niveles
de salida del AVR 4000. (Vea la página 40 para
más información).

9

Botón Sleep: Presiónelo para que la uni-

dad entre en el modo Sleep.Al transcurrir el
tiempo mostrado en la pantalla, el AVR 4000
entrará automáticamente en el modo Standby. Si
lo sigue pulsando, el tiempo restante se acortará
en el siguiente orden hasta que la unidad se
apague:

Mantenga pulsado el botón durante dos segun­dos para desactivar el modo Sleep.

Tenga en cuenta que este botón también se uti­liza para cambiar los canales en su TV,VCR y
Receptor SAT cuando esté seleccionado.

A

Botón Selector de Modo Surround:

Pulse este botón para comenzar el proceso de
cambio al modo Surround. Una vez pulsado el
botón, use los botones

⁄/¤

D

para seleccio­nar el modo surround deseado (vea la página 29
para más información).Tenga en cuenta que
este botón también se emplea para sintonizar
canales cuando TV,VCR y receptores SAT se
seleccionan usando el Selector de dispositivo

4

. Cuando el mando a distancia del
AVR 4000 se está programando para los códigos
de otro aparato, este botón también se utiliza en
el proceso de “Auto Búsqueda“. (Vea la página
?? para mas información sobre la programación
del mando a distancia).

B

Botón de modo Night: Pulse este botón

para activar el modo nocturno (Night). Este
modo está disponible sólo con fuentes digitales
que emitan señal Dolby Digital, conservando los
diálogos de forma inteligente para ser oíos siem­pre aunque sean de bajo nivel. (Para más infor­mación ver página 31).

C

Botón de selección de canal: Este

botón se utiliza para iniciar el proceso de ajuste
de los niveles de salida del AVR 4000RDS con
una fuente externa. Después de pulsarlo,utilice
los botones

⁄/¤

D

para seleccionar el canal

que quiere ajustar y luego pulse el botón de
ajuste Set

F

seguido de los botones

⁄/¤

D

de nuevo para cambiar el ajuste de nivel

(consulte la página 32 para más información).

D

Botones

⁄/¤

: Son botones con varias fun­ciones. Su uso más frecuente es para cambiar el
modo de sonido envolvente. Pulse primero el
botón Botón Selector de Modo Surround

¤

A

. Después,pulse estos botones para despla-

zarse hacia arriba o abajo en la lista de modos
de sonido envolvente que aparecen en la pan-

talla de información

Û

. Estos botones tam­bién se utilizan para aumentar o reducir los nive­les de salida al configurar la unidad con el tono
de prueba interno de la unidad o con una fuente
externa. También sirven para introducir tiempos
de retraso después de pulsar el botón Delay



.

Cuando esté programando el mando a distancia
para los códigos de otro dispositivo, este botón
también se utiliza durante la "búsqueda auto­mática" (véase la página 39 para más informa­ción sobre la programación del mando a distan­cia).

E

Botón ‹ : Pulse este botón para cambiar el

ajuste o selección de menú si se han selecciona­do dispositivos accionados por menú (TV, VCR,
DVD y algunos otros).

F

Botón de ajuste Set: Sirve para introducir

ajustes en la memoria del AVR 4000. También se
utiliza en los procedimientos de configuración de
los tiempos de retraso, los altavoces y el nivel de
salida de los canales.

G

Botón de selección Digital: Presiónelo

para asignar una de las entradas digitales

#%

a una fuente de sonido (consulte la
página 30 para más información sobre la selec­ción de entradas digitales).

H

Teclas numéricas: Sirven como teclado

numérico de diez botones para introducir posi­ciones preajustadas en el sintonizador. También
sirven para seleccionar los números de canal
cuando se selecciona TV, VCR, o receptor de
cable o satélite en el mando a distancia, o para
elegir los números de tema en un reproductor de
CD, DVD o LD, según la programación del
mando.

90

min80min70min60min50min

40

min

30

min20min10min

OFF

FUNCIONES PRINCIPALES DEL MANDO A DISTANCIA 13

I

E Modo de sintonizador: Pulse este

botón cuando esté usando el sintonizador para
escoger entre sintonización manual y automáti­ca. Cuando se pulsa de forma que se apaga el
indicador AUTO

X

, los botones de sintoniza-

ción

K8≠

permiten mover la frecuencia
arriba o abajo en incrementos de un paso.
Cuando se está utilizando la banda FM y está
encendido el indicador AUTO

X

, pulsando este
botón se cambia a recepción monofónica
haciendo que las estaciones más débiles sean
audibles. (consulte la página 33 para más infor­mación).

J

Botón Direct: Pulse este botón cuando

esté utilizando el sintonizador para entrar direc­tamente la frecuencia de la emisora.Tras pulsar
el botón, pulse en las Teclas Numéricas

H

la
frecuencia de la emisora deseada (Vea la página
29 para más información).

K

Botones de sintonización arriba/

abajo: Cuando se está usando el sintonizador,

estos botones permiten avanzar y retroceder en
la banda de frecuencia seleccionada. Si se ha
pulsado el botón de modo de sintonizador

I

de forma que esté encendido el indicador

AUTO

X

, estos botones activan la búsqueda de

la siguiente emisora con una señal de calidad
aceptable. Cuando el indicador AUTO

X

, está
apagado, permiten sintonizar emisoras en incre­mentos de un paso (consulte la página 33 para
más información).

L

Botón Info/OSD: Pulse este botón para ver

y seleccionar el sistema de mensajes en pantalla.

M

Botones Macro: Pulse estos botones para

almacenar o recuperar una "Macro", que es una
secuencia de comandos pre – programada alma­cenada en el mando a distancia. (Vea la página
41 para más información).

N

Botones de transporte avance/

retroceso: Estos botones no tienen ninguna fun-

ción para el AVR 4000, pero se pueden programar
para la función de avance/retroceso de reproduc­ción en una amplia gama de reproductores de CD
o DVD y grabadoras de cinta de audio o vídeo
(consulte la página 39 para más información sobre
la programación del mando a distancia).

O

Botones de Salto Arriba/Abajo: Estos

botones no tienen una función directa con el
AVR 4000, pero al ser usado con en cambiador
de DVD permite saltar de disco o de pista.

P

Botón de Selección RDS: Pulse este

botón para visualizar los mensajes varios que
son parte del sistema RDS del sintonizador del
AVR 4000. (Vea la página 34 para más informa­ción).

Q

Preset Arriba / Abajo: Cuando esté utili-

zando el sintonizador, pulse estos botones para
moverse por las emisoras almacenadas en la
memoria del AVR 4000. Cuando esté selecciona­do CD o DVD con el Botón de Selección de

Entrada

4

, estos botones funcionan como

Avance /Retroceso lento (DVD) ó "+10" (CD).



Botón de Borrado: Pulse este botón para

borrar las entradas no correctas al usar el
mando para entrar directamente la frecuencia de
sintonía de una emisora.



Botón Memory: Presiónelo para introdu-

cir una emisora de radio en el sistema de memo­ria preajustada del AVR 4000. Después de pul­sarlo, el indicador MEMORY

U

parpadeará y
se dispone de cinco segundos para introducir
una posición de memoria preajustada mediante
las teclas numéricas

H

(consulte la página

33 para más información).



Botón Delay/Prev Ch.: Pulse este botón

para comenzar el proceso de ajuste de los tiem­pos de retraso usados por el AVR 4000 al proce­sar el sonido envolvente. Después de pulsarlo, se
introducen los tiempos de retraso pulsando el
botón de ajuste Set

F

y usando después los

botones

⁄/¤

D

para cambiar el ajuste. Pulse
el botón de ajuste de nuevo para completar el
proceso (consulte la página 23 para más infor­mación).



Botón›: pulse este botón para cambiar el

ajuste o selección de menú en caso de haber
seleccionado dispositivos accionados por menú
(TV, VCR, DVD y algunos otros).



Selector de altavoces: Pulse este botón

para comenzar el proceso de configuración del
sistema de control de graves (Bass Management
System) del AVR 4000 para los tipos de altavoz
que utilice en su sistema. Una vez pulsado este
botón, emplee los botones

⁄/¤

D

para selec-

cionar el canal que quiera configurar. Pulse el
botón de ajuste Set

F

y después seleccione el
tipo de altavoces que corresponda (consulte la
página 21 para más información).



Botón de sistema multisala: Pulse este

botón para activar el sistema multisala o comen­zar el proceso de cambio del nivel de entrada o
volumen para la segunda zona (consulte la pági­na 38 para más información sobre el sistema
multisala).



Botón de volumen

⁄/¤

: Pulse estos

botones para elevar o disminuir el volumen del
sistema.



Botón TV/Vídeo: este botón no tiene una

función directa en el AVR 4000, pero al ser
usada cion un DVD,VCR ó receptor de satélite
programado, al serr pulsado conmuta entre la
salida del reproductor o receptor y la entrada de
vídeo externa de ese reproductor. Consulte el
manual de instrucciones del reproductor o
receptor específico para más detalles.



Selección de Indicador SPL: Este botón

activa la función EzSet del AVR 4000 para cali­brar rapidamente y con precisión los niveles de
salida del mismo. Pulse y mantenga apretado el
botón durante tres segundos y luego deje de
pulsarlo. Observe que le tono de prueba se pone
en marcha, y el Indicador de Programa

2

cambia de color. Durante esta secuencia, el siste­ma EzSet ajusta automáticamente los niveles de
salida de todos los canales hasta que tengan el
mismo nivel, como se muestra en el Indicador
Programa iluminándose en verde para cada
canal. (Vea la página 25 para más información
sobre el EzSet).



Selector directo de 6 canales: Presióne-

lo para elegir como fuente de sonido el compo­nente conectado a una entrada directa de

seis canales



.



Botón Mute: Presiónelo para silenciar

temporalmente el AVR 4000 o el televisor que
esté controlando, según el dispositivo seleccio­nado.
Cuando el mando del AVR 4000 ha sido progra­mado para manejar otro aparato,este botón se
pulsa junto con el botón Input Selector

4

para comenzar el proceso de programación. (Vea
la página 39 para más información sobre la pro­gramación del mando a distancia).



Micrófono Sensor EzSet: El micrófono

sensor para EzSet está situado bajo estas hendi­duras. Cuando utilice el mando para calibrar los
niveles de salida d elos altavoces utilizando
EzSet, asegúrese de que el sensor no está obs­truido. (Vea la página 25 para más información).

NOTA: Si alguno de los botones pulsados en el
mando a distancia son activos con el aparato
seleccionado, el correspondiente Botón Selec-

tor

45

parpadeará brevemente para con-

firmar la selección.

Funciones principales del mando a distancia

14 FUNCIONES DEL MANDO A DISTANCIA ZONE II

Funciones del mando a distancia Zone II

å

Apagado

∫

Selector AVR

ç

Selección Sintonizador AM/FM

∂

Selectores de Entrada

≠

Sintonía Arriba / Abajo – reproducción Rápida

ƒ

Grabación / Pausa

©

salto Preset / Pista

˙

Salto de Disco

î

Volumen Arriba / Abajo

∆

Reproducción / Reproducción Inversa / Stop

˚

Mute

NOTA: El mando de Zona II puede ser utilizado
en la misma sala donde está situado el AVR
4000, o bien puede ser usado en una habitación
separada con un sensor de infrarrojos opcional
conectado al terminal de entrada Multi IR b
del AVR 4000. Cuando es utilizado en la misma
sala, controla el AVR 4000 y cualquier producto
Harman Kardon compatible conectado a él.
Cuando se utiliza en otra sala a través del sensor
conectado al terminal Multi IR b, los botones
de encendido, fuente de entrada, volumen y

mute controlarán la fuente y el volumen para la
segunad zona, conectada a los terminales Multi
Out ‚. (Vea la página 38 para una información
completa sobre el sistema Multiroom).

El mando a distancia Zone II se puede utilizar en
la sala en que se coloque el AVR 4000 o en otra
habitación separada, si hay un sensor de infra­rrojos opcional conectado a la toma de entrada

Multi IR



del AVR 4000.

å

Apagar: Si utiliza este mando a distancia

en la sala en que instale el AVR 4000, presione
este botón para introducir el equipo en espera.
Si lo utiliza en otra habitación con un sensor
conectado a la entrada Multi IR



, este botón

desactiva el sistema de multisala.

∫

Selector de AVR: Presiónelo para encen-

der este equipo. La entrada que se utilizaba
antes de apagarlo por última vez estará selec­cionada.

ç

Selección Sintonizador AM/FM: Pulse

este botón para seleccionar como entrada del
sistema Multiroom el sintonizador. Pulse de
nuevo para conmutar entre AM y FM.

∂

Selectores de entrada: Con el AVR apa-

gado, presione uno de estos botones para
encenderlo y seleccionar una determinada entra­da. Si el equipo ya está encendido, al presionar­los cambiará la entrada seleccionada.

≠

Sintonía Arriba / Abajo – reproducción

Rápida: Estos botones pueden ser utilizados

para cambiar la frecuencia del sintonizador.
Estos botones también pueden controlar el
avance o retroceso rápido de un reproductor de
CD, DVD o cassette compatible Harman Kardon
en la misma sala, o desde una sala remota
donde haya un IR link conectado al AVR 4000.

ƒ

Grabación / Pausa: Pulse este botón para

cativar la función de Grabación o Pausa de un
aparato Harman Kardon compatible conectado
al sistema.

©

Preajustes arriba/abajo - Omitir pista:

Con el sintonizador del AVR seleccionado como
fuente de entrada, estos botones sirven para
desplazarse por la lista de emisoras guardada en
la memoria de preajustes. Si hay un reproductor
de CD o un reproductor de DVD seleccionado,
estos botones activan el avance o retroceso de
pistas o la función de salto de capítulos.

˙

Salto de Disco: Pulse este botón para

cambiar de disco en un cargador de CD o DVD
harman Kardon compatible.

î

Volumen arriba/abajo: Si utiliza el

mando a distancia en la sala en que instale el
AVR 4000, presione este botón para subir o
bajar el volumen en dicha sala. Si lo utiliza en
otra habitación con un sensor conectado a la
toma Multi IR



, este botón cambiará el volu-

men en esa habitación.

∆

Reproducción / Reproducción Inversa /

Stop: Pulse estos botones para controlar el

transporte de un reproductor de CD, DVD o cas­sette Harman Kardon compatible.

˚

Mute: Si utiliza el mando a distancia en la

sala en que se ubica el AVR 4000, presione este
botón para cancelar el volumen. Si lo utiliza en
otra habitación con un sensor conectado a la
entrada Multi IR



, sólo se cancelará el volu­men en esa habitación. Vuelva a presionarlo
para volver al nivel de volumen anterior.

Nota Importante: No importa en que sala sea
utilizado el mando a distancia de la Zona II.
Como en el mando principal, es importante pul­sar el Botón de Selección de Entrada

∂

que

corresponda al aparato a controlar.

/

POWER

A

B

C

D

E

F
G

H

I

AM/

OFF

AVR

FM

DVD

DN

DN

VID 1

VID 3

CD

TUNING

PRESET

DISC SKIP

DISC SKIP

VOLUME

MUTE

VID 2

VID 4

TAPE

K

UP

UP

J

INSTALACIÓN Y CONEXIONES 15

Después de desempaquetar la unidad y de colo­carla sobre una superficie sólida que pueda
aguantar su peso, deberán realizarse las cone­xiones con los demás equipos de audio y vídeo.

Conexión de equipos de audio

Aconsejamos realizar con cables de alta calidad
las conexiones con los equipos de fuente de
sonido y grabación, para preservar la integridad
de las señales.

Al conectar un equipo de fuente de audio o los
altavoces, es recomendable desenchufar la uni­dad de la toma mural de CA. Esto impide cual­quier posibilidad de enviar señales de audio o
transitorios eléctricos que puedan dañar los alta­voces.

1. Conecte la salida analógica de un reproductor
de CD a las entradas CD



.

NOTA: Si el reproductor de CD tiene salidas de
audio fijas y variables, es mejor utilizar las sali­das fijas, a menos que la entrada al receptor sea
tan baja que el sonido sea ruidoso, o tan alta
que la señal se distorsione.

2. Conecte los terminales analógicos Play/Out de
una pletina de cassette, MD, CD-R u otor apara­to grabador a los terminales Tape Input



.

Conecte los terminales analógicos Record/In de
la grabadora a los terminales Tape Output



.

3. Conecte la salida de las fuentes digitales que
utilice a las conexiones de entrada correspon­dientes en el panel frontal o posterior del AVR

4000. Tenga en cuenta que las entradas Optical
y Coaxial

#%

pueden utilizarse con
una fuente de Dolby Digital o DTS, o con la sali­da PCM (S/P-DIF) de un reproductor de CD, MD
o LD convencional.

4. Conecte las salidas digitales coaxiales u

ópticas



en el panel posterior del AVR a las
correspondientes entradas digitales de un graba­dor de CD-R o un grabador de minidiscos.

5. Monte la antena tipo bucle de AM suministra­da con la unidad según se muestra a continua­ción. Conéctela a los terminales atornillados AM
y GND



.

6. Conecte la antena de FM suministrada a la
conexión FM (75 ohm)



. También se puede
utilizar una antena exterior en el tejado, una
interior eléctrica, una de cable o la conexión de
un sistema de TV por cable. Tenga en cuenta que
si la antena o la conexión utilizan un hilo de par
trenzado de 300 ohmios, necesitará el adapta­dor de 300 ohmios a 75 ohmios que se suminis­tra con la unidad para esta conexión.

7. Conecte las salidas



de altavoces fron­tales, centrales y de sonido envolvente a los alta­voces correspondientes.

Para que todas las señales de audio se envíen a
los altavoces sin perder claridad o resolución, es
aconsejable utilizar cable de alta calidad. Hay
disponibles muchas marcas comerciales distin­tas, y en su elección puede considerarse la dis­tancia entre los altavoces y el receptor, el tipo de
altavoz, las preferencias del usuario y otros fac­tores. Su distribuidor o su instalador serán una
valiosa fuente de información a la hora de selec­cionar el cable adecuado.

Independientemente de la marca de cable que
se haya seleccionado le recomendamos que utili­ce un cable de cobre multihilo fino y con un diá­metro superior a 2 mm

2

Se puede utilizar cable de 1,5 mm2de diámetro
para los recorridos cortos de menos de 4 m. No
se recomienda un cable de menos de 1 mm

2

de
diámetro debido a la pérdida de potencia y ren­dimiento que ocurrirá.

Los cables que se tiendan por el interior de la
pared deberán llevar las marcas correspondien­tes que indiquen su aprobación según las nor­mas de la organización de estandarización que
corresponda. Puede consultar al instalador, o a
un electricista que conozca los códigos de edifi­cación aplicables en su localidad, acerca de la
instalación de cables por el interior de paredes.

Observe la polaridad correcta al conectar los
cables de los altavoces.Acuérdese de unir el hilo
”negativo” o ”negro” al mismo terminal tanto
en el receptor como en el altavoz. El hilo ”positi­vo” o ”rojo” también se deberá unir a los mis­mos terminales del AVR 4000 y el altavoz.

NOTA: La mayoría de fabricantes siguen la con­vención de utilizar el color negro para los termi­nales negativos y rojo para los positivos, aunque
otros pueden variar esta configuración. Para
obtener las fases correctas y el mejor rendimien­to, consulte la placa de identificación o el
manual del altavoz para verificar la polaridad. Si
no conoce la polaridad de los altavoces, pida a
su distribuidor más información antes de proce­der o consulte al fabricante del altavoz.

También es aconsejable que los cables utilizados
para conectar los pares de altavoces tengan la
misma longitud. Por ejemplo, los altavoces fron-

tal-izquierdo y frontal-derecho, o envolvente­izquierdo y envolvente-derecho, deben conectar­se con cables de idéntica longitud, aunque estén
a distancias distintas del AVR 4000.

8. Las conexiones a un subwoofer se realizan
normalmente con una conexión de audio de
nivel de línea entre la salida de subwoofer



y la entrada del subwoofer con amplificador
integrado. Si se utiliza un subwoofer pasivo, la
conexión va primero al amplificador, que puede
estar conectado a más de un altavoz. Si se utili­za un subwoofer con amplificador que no tiene
conexiones de nivel de entrada, siga las instruc­ciones del altavoz para realizar la conexión.

NOTA: Un sistema de altavoces con dos satélites
frontales y un subwoofer pasivo debe conectarse
a las salidas de los altavoces frontales



y no a la salida de subwoofer.

Conexión de equipos de vídeo

Los equipos de vídeo se conectan de la misma
manera que los componentes de audio.También
se recomienda el uso de cables de interconexión
de alta calidad para mantener la calidad de la
señal.

1. Conecte los terminales de audio y vídeo
Play/Out del VCR a los terminales Vídeo 1 ó

Vídeo 2

!

del panel trasero. Los ter-

minales de audio y vídeo Record/In del VCR han
de conectarse a los terminales Vídeo 1 ó Vídeo

2

"

del AVR 4000.

2. Conecte las salidas analógicas de audio y
vídeo de un receptor de satélite, decodificador
de TV por cable, televisor o cualquier otra fuente
de vídeo a las entradas Video 2 In

!

(in not

in use) o Video 3



jacks.

3. Conecte las salidas analógicas de audio y
vídeo de un reproductor de DVD o LD a las
entradas DVD



.

4. Conecte las salidas digitales de audio de un
reproductor de CD o DVD, receptor de satélite,
decodificador o convertidor de HDTV a las
correspondientes entradas digitales Optical o

Coaxial

#%

.

5. Conecte las Salidas de vídeo TV Monitor



del receptor a la entrada de vídeo compues­to de un monitor de televisión o un proyector de
vídeo.

Notas sobre conexión de vídeo:

• Las señales de S-Vídeo o Vídeo Compuesto

solo pueden ser visualizadas en su formato
nativo y no pueden ser convertidas a otro for­mato. El OSD puede ser visto en la pantalla en
cualquier caso, tanto si se ha seleccionado en
la entrada del TV Vídeo ó S-Vídeo.

Instalación y conexiones

16 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

Conectores Scart A/V

Para las conexiones descritas en el apartado
anterior, el dispositivo de vídeo necesita conec­tores RCA (Cinch) o/y conectores de S-Video
para todas las señales de audio y vídeo: cual­quier dispositivo de vídeo normal (que no sea ni
SVHS ni High 8) sólo para reproducción necesita
3 conectores RCA; los VCR para grabación y
reproducción hasta 6 conectores RCA. Cualquier
dispositivo de S-Video (SVHS o High 8) necesita
2 conectores RCA (audio) y 1 conector de S­Video (vídeo), si es una unidad de reproducción,
o 4 conectores RCA (entrada y salida de audio) y
2 de S-Video (entrada y salida de vídeo), si es un
VCR con grabación.

Muchos dispositivos de vídeo europeos están
equipados con conectores RCA (“Cinch”) sólo
parcialmente, no para todas las entradas/salidas
de audio y vídeo arriba descritas, pero sí dispo­nen de un conector conocido como “Scart” o
“Euro-AV” (un terminal casi rectangular con 21
pins, vea dibujos en esta página).

En ese caso, se necesitan los siguientes adapta­dores o cables de Scart a Cinch:

• Unidades de reproducción, como receptores
de satélite, videograbadoras, convertidores de TV
por cable, o reproductores de DVD y LD, necesi­tan un adaptador de Scart a 3 clavijas RCA en el
caso de dispositivos de vídeo normales (figura

1), o de Scart a 2 clavijas RCA + 1 clavija de S­Video en el caso de dispositivos de S-Video
(figura 4).

• Las unidades VCR HiFi necesitan adaptadores
de Scart a 6 clavijas RCA para vídeo normal
(figura 3), o de Scart a 4 clavijas de audio y + 2
clavijas de S-Video para S-Video. Lea con aten­ción las instrucciones del adaptador para averi­guar qué clavijas son para la señal de grabación
que llega al VCR (conectar con los conectores
Video Out del AVR) y para la de reproducción
que sale del VCR (conectar con los conectores
Video In del AVR). Distinga entre las señales de
audio y vídeo. Consulte a su proveedor en caso
de duda.

• Si se utilizan sólo dispositivos de vídeo norma­les, el monitor de TV necesita sólo un adaptador
de 3 clavijas RCA a Scart (figura 3). Si también
se usan dispositivos de S-Video, se necesita ade­más un adaptador de 2 clavijas RCA + 1 de S­Video a Scart (figura 6) conectado a la entrada
Scart del televisor.

Tenga en cuenta que sólo las clavijas de vídeo
(la clavija Cinch ”amarilla” de la figura 3 y la de
S-Video en la figura 6) debe conectarse a la

Salida TV Monitor



del AVR, y el volumen

del televisor debe estar al mínimo.

Nota importante sobre cables
adaptadores:

Si los conectores Cinch del adaptador empleado
están etiquetados, conecte siempre las clavijas
de audio y vídeo ”In” (entrada) a las tomas de
audio y vídeo ”In” correspondientes del AVR
4000RDS. Si no llevan etiquetas, preste atención
a las direcciones del flujo de señal mostradas en
los diagramas anteriores y en las instrucciones
del adaptador. Si tiene alguna duda, consulte a
su proveedor.

NOTAS IMPORTANTES PARA CONEXIONES
DE S-VIDEO:

1. Sólo deben conectarse los conectores S-Video
In/Out (entrada/salida) de los dispositivos
S-Video al AVR 4000RDS, pero NUNCA los
conectores de entrada y salida de vídeo normal y
S-Video al mismo tiempo (excepto para TV, con­sulte el punto 2).

2. Como la mayoría de unidades AV, el AVR
4000 no convierte la señal de Vídeo a S-Vídeo o
viceversa. Por ello, es necesario realizar las dos
conexiones entre el AVR 4000 y el televisor, si
van a utilizarse fuentes de vídeo y de S-Video,
además de seleccionar la correspondiente entra­da del televisor.

Black

Yellow

Red

Figura 1:

Adaptador SCART/Cinch

para reproducción;

flujo de señal:

SCART

→

Cinch

Black

Red

Blue

Yellow

Green

White

Figura 2:

Adaptador SCART/Cinch

para reproducción y graba-

ción;

flujo de señal:

SCART ↔ Cinch

Black

Yellow

Red

Figura 3:

Adaptador Cinch/SCART

para reproducción;

flujo de señal:

SCART

→

Cinch

Rot

Schwarz

S-Video In

Figura 4:

Adaptador SCART/S-Video

para reproducción;

flujo de señal:

Cinch

→

SCART

Schwarz

Rot

Blau

Gelb

S-Video In

S-Video Out

Figura 5:
Adaptador SCART/S-Video
para reproducción y graba-

ción;

flujo de señal:

SCART ↔ Cinch

Rot

Schwarz

S-Video Out

Figura 6:

Adaptador SCARTS/S-Video

para reproducción;

flujo de señal:

Cinch

→

SCART

Negro

Amarillo

Rojo

Negro

Rojo

Azul

Amarillo

Verde

Blanco

Negro

Amarillo

Rojo

Negro
Rojo

Entrada de
S-Vide

Rojo

Negro

Salida de S-Vide

Negro

Rojo

Azul

Amarillo

Entrada de S-Vide

Salida de S-Vide

INSTALACIÓN Y CONEXIONES 17

Nota importante sobre el uso de
adaptadores SCART-Cinch:

Cuando se conectan fuentes de vídeo directa­mente a la TV a través de cable SCART,se trans­miten también señales específicas de control
además de las señales de Audio/Vídeo. Estas
señales específicas son: Con todas las fuentes de
vídeo, la señal para selección de entrada auto­mática que conmuta el TV directamente al canal
adecuado al iniciarse la emisión de señal de
vídeo. Con los reproductores de DVD, la señal
cambia automáticamente el formato de la TV a
16:9 (en los TV en que es posible) y activa o des­activa el decodificador de vídeo RGB, en función
de los ajustes del DVD. Con cualquier cable
adaptador, estas señales de control se pierden y
se ha de ajustar el TV manualmente.

Conexiones de alimentación
y del sistema

El AVR 4000 se ha diseñado para un uso flexible
con sistemas multisala, componentes de control
externos y amplificadores.

Ampliación del control a
distancia de la sala principal

Si coloca este equipo detrás de puertas sólidas o
de cristales ahumados, puede impedir que el
sensor remoto reciba las instrucciones. En este
caso, puede utilizar el sensor remoto de cual­quier otro equipo Harman Kardon o equipo com­patible que no quede tapado por puertas, o ins­talar un sensor de IR opcional. Conecte la sali-
da de IR remoto del equipo utilizado, o la sali­da del sensor remoto, a la toma de entrada de

IR remoto



.

Aunque haya otros componentes que no reciban
las órdenes del mando a distancia, sólo se nece­sita un sensor. Utilice el sensor de la unidad o
uno opcional con una conexión entre la salida

Remote IR



del AVR 4000 y la entrada

Remote IR de los demás equipos Harman Kar-

don o compatibles.

NOTA: Todos los componentes controlados a
distancia deben estar conectados entre sí en
serie. Conecte la salida IR OUT de una unidad
con la entrada IR IN del siguiente para estable­cer esta conexión en serie.

Enlace de IR para multisala

La clave del correcto control de una segunda
habitación consiste en enlazar ésta con la ubica­ción del AVR 4000 por medio de cables para un
receptor de infrarrojos, los altavoces o un ampli­ficador. El receptor de infrarrojos de la segunda
sala deberá conectarse al AVR 4000 con cable
coaxial estándar (puede ser un receptor IR
opcional o cualquier otro dispositivo Harman
Kardon controlable a distancia que tenga un
integrado un sensor de IR en esa sala). Conecte
la salida de IR remoto de ese dispositivo o del
sensor opcional a la entrada de IR para mul-

tisala



en el panel posterior del AVR 4000.

Si hay otros equipos de fuente Harman Kardon
compatibles en la instalación de la sala princi­pal, la salida Remote IR



del panel posterior
debe conectarse a la entrada IR IN del reproduc­tor de CD o DVD (no casette). Esto permite con­trolar las funciones del equipo de fuente desde
la sala remota, además del volumen y la señal
de entrada de la sala remota.

Instalación y conexiones

18 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

Conexiones de audio multisala

Dependiendo de la distancia entre el AVR 4000 y
la sala remota, hay dos opciones posibles (A y B):

Opción 1: Utilice un cable de audio apantallado
de alta calidad con conectores RCA (Cinch) en
ambos extremos para conectar la posición del
AVR 4000 con la sala remota. En la sala remota,
conecte el cable RCA a un amplificador estéreo.
El amplificador estará conectado a los altavoces
de la sala remota. No se requiere un control de
volumen, ya que el AVR 4000 y la conexión
remota de IR cubren esa función. En el AVR
4000, conecte el cable RCA a las salidas de
audio multisala



del panel posterior del

AVR.

Opción 2: Coloque el amplificador al que esta­rán conectados los altavoces de la sala remota
en la misma sala que el AVR 4000 y conecte las

salidas de audio multisala



del panel pos­terior del AVR a la entrada de audio del amplifi­cador. Utilice cable de altavoces adecuado para
conectar el amplificador opcional a los altavoces
de la sala remota. Se recomienda cable de alta
calidad y de al menos 2,5 m

2

para conexiones

multisala largas.

NOTA IMPORTANTE: Cualquier cable tendido
por el interior de la pared debe llevar la certifica­ción requerida por las normas de edificación y
electricidad locales. Para evitar interferencias, los
cables de audio y de altavoz nunca deben ten­derse paralelos o en el mismo conducto que los
cables de CA. Si tiene dudas al respecto,consul­te a su proveedor o instalador habitual.

Conexiones de un Amplificador de Audio
Externo

Si se desea, el AVR 4000 puede ser conectado a
un amplificador de audio externo opcionalmen­te.

Cuando se utiliza un amplificador externo,
conecte los terminales Preamp Out



a las
entradas del amplificador. Aunque conecte
amplificadores externos, el control del volumen
se realiza a través del AVR 4000, aunque los
ajustes que puedan realizarse en los controles
de volumen del aparato externo influirán en el
aspecto sonoro final del sistema.

Conexión de un decodificador
de audio externo

Para lograr la mayor flexibilidad,el AVR 4000 se
puede utilizar con decodificadores externos
opcionales de otros sistemas de audio digitales
que no sean el propio sistema de decodificación
Dolby Digital y DTS de este equipo, y con repro­ductores de DVD que tengan los decodificadores
integrados. Si se utiliza un decodificador externo,
conecte las salidas de ese dispositivo a las entra­das directas 6-Channel



comprobando que

coincidan los canales.

Estas entradas también sirven para conectar dis­positivos como reproductores de DVD u otros
productos con decodificadores de sonido envol­vente digital integrados.Aunque el sistema digi­tal del AVR 4000 proporciona típicamente un
rendimiento de audio superior a muchos otros
decodificadores, puede utilizar estas entradas
para conectar hasta 6 canales de un reproductor
de DVD con decodificador integrado y salidas
analógicas de 6 canales.

Conexiones de alimentación CA

Este equipo tiene dos salidas de CA para acce­sorios. Sirven para la alimentación eléctrica de
otros dispositivos, aunque no se deben utilizar
con equipos que necesiten mucha tensión eléc­trica, como amplificadores,por ejemplo. La
potencia eléctrica en cada salida no debe ser
mayor de 100 watts.

La salida de CA conmutada



sólo recibe
alimentación con la unidad completamente
encendida. Por eso, se recomienda para los dis­positivos que no tengan un interruptor mecánico
de encendido que pueda dejarse en ”ON”
(encendido).

NOTA: Algunos productos de audio y vídeo
entrarán en el modo Standby cuando se utilicen
con salidas conmutadas, por lo que no se
podrán activar sólo con esta salida sin utilizar el
respectivo mando a distancia.

La salida de CA no conmutada



recibe ali­mentación siempre que la unidad esté enchufa­da a una toma de CA activa y que esté encendi­do el interruptor de encendido principal

1

.

Finalmente, cuando haya terminado todas las
conexiones, enchufe el cable de alimentación a
una toma mural de CA no conmutada de 220­240 voltios. ¡El AVR 4000 está casi preparado
para funcionar!

INSTALACIÓN Y CONEXIONES 19

Instalación y conexiones

Una vez realizadas todas las conexiones de
audio, vídeo y del sistema,son necesarios varios
ajustes de configuración. Bastan unos minutos
para configurar y calibrar la unidad correctamen­te, lo cual aumentará sensiblemente la calidad
de la audición.

Selección de los altavoces

Se debe utilizar el mismo modelo o marca
comercial de altavoces frontales izquierdo y
derecho y central, cualquiera que sea ésta.Así,
se creará un ambiente de sonido sin fisuras,
eliminándose las posibles perturbaciones que
ocurren cuando el sonido se desplaza por alta­voces frontales con canales no coincidentes.

Colocación de los altavoces

El lugar de colocación de los altavoces en un sis­tema doméstico multicanal puede tener mucha
importancia en la calidad del sonido reproducido.

Según el tipo de altavoz central del dispositivo
de visualización utilizado, coloque el altavoz
directamente por encima o debajo de un televi­sor, o en el centro detrás de una pantalla de pro­yección frontal con microperforaciones.

Una vez instalado, coloque los altavoces fronta­les izquierdo y derecho separados entre sí la
misma distancia que hay entre el altavoz central
y su posición de audición preferida. La mejor
manera de situar los altavoces de canal frontal
es separar sus reforzadores de agudos no más
de 60 cm por encima o debajo del reforzador de
agudos en el altavoz central.

Debe haber al menos 50 cm entre los altavoces
frontales y el televisor para evitar cambios de
color en el televisor cuando los altavoces no
están magnéticamente aislados.

Según las características acústicas de la habita­ción y el tipo de altavoces, es posible que el
sonido reflejado se pueda mejorar si se colocan
los altavoces frontal izquierdo y derecho ligera­mente por delante del altavoz central. Si es posi­ble, ajuste los altavoces frontales para que diri­jan el sonido a la altura de los oídos en la posi­ción de audición.

Al seguir estas instrucciones, descubrirá que hay
que probar hasta encontrar la ubicación correcta
de los altavoces en el correspondiente lugar de
instalación. No sea reacio a cambiar los objetos
de sitio hasta que el sonido del sistema suene
correctamente. Optimice los altavoces para con­seguir que las transiciones de audio en la parte
delantera de la habitación sean suaves.

Los altavoces de sonido envolvente se deben
colgar de las paredes laterales de la habitación,
ligeramente por detrás de la posición de audi­ción. El centro del altavoz se dirige hacia el
oyente.

Si los altavoces no se pueden montar en las
paredes laterales, es posible colocarlos sobre la
pared trasera, detrás de la posición de audición.
No deben situarse a más de dos metros de la
parte trasera de la zona de asientos.

Los subwoofers producen principalmente sonido
no direccional, por lo que pueden colocarse casi
en cualquier lugar de la habitación. Su lugar de
instalación se basará en el tamaño de la habita­ción y en la forma y tipo de subwoofer utilizado.
Una manera de encontrar su mejor ubicación es
colocarlo en la parte delantera de la habitación,
a unos 15 cm de la pared o cerca de una esqui­na. Otro método consiste en situar provisional­mente el subwoofer en la posición de audición
preferida, y después caminar por la habitación
hasta encontrar el lugar en que se oiga mejor.
Colóquelo en ese lugar. Además, siga las instruc­ciones del fabricante del altavoz y pruebe con
otras posiciones de colocación en la habitación.

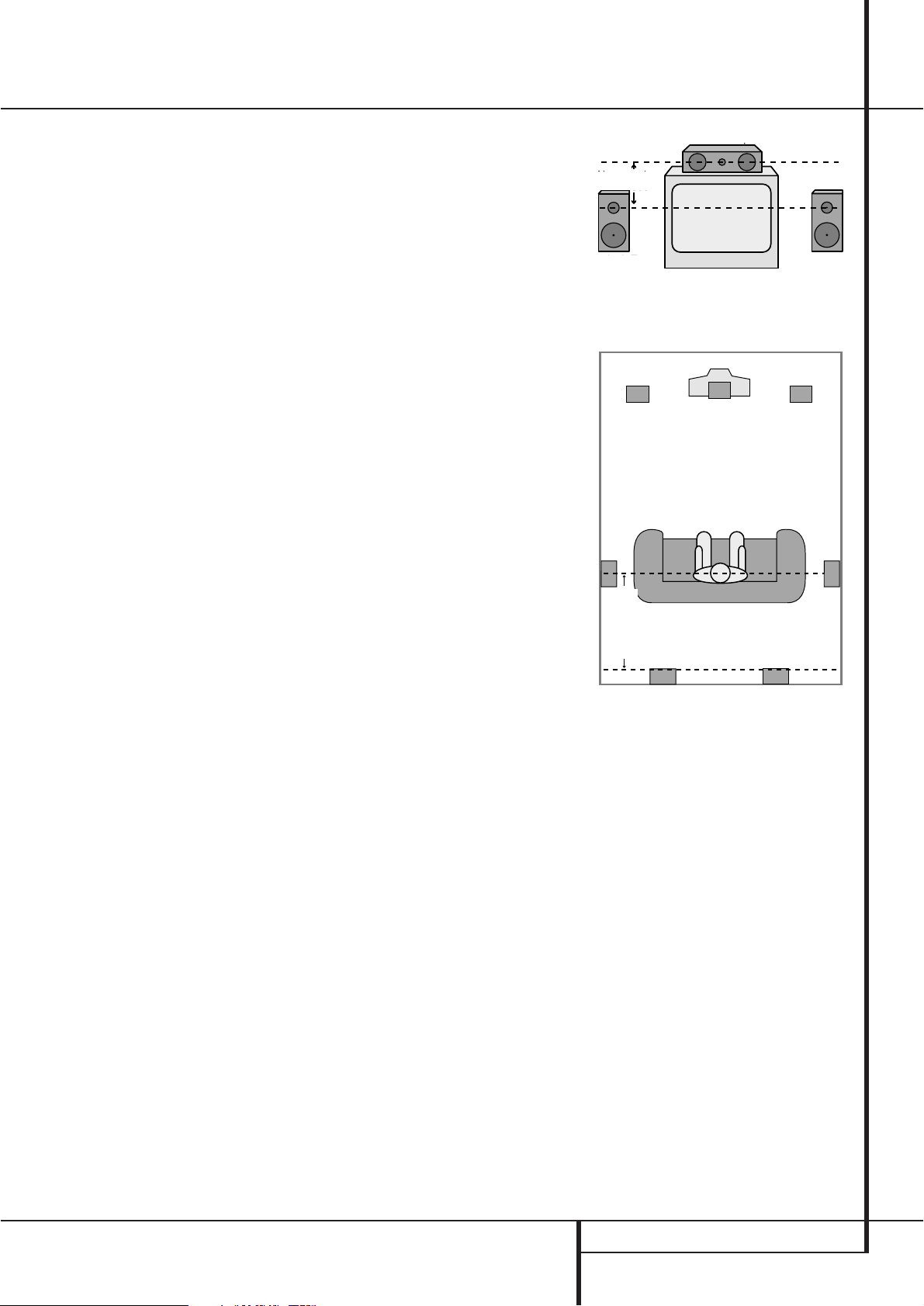

Right Front
Speaker

Left Front

Speaker

No more than

60cm

Center Front Speaker

A) Instalación de altavoces de canal delantero
con televisores de visión directa o sistemas de
retroproyección

B) La distancia entre los altavoces izquierdo y
derecho debe ser igual a la que hay entre las
posiciones de asientos y la pantalla de visualiza­ción. También puede probar a situar los
altavoces delanteros izquierdo y derecho algo
por delante del altavoz central.

Altavoz delantero central

No más de 60 cm

Altavoz delantero
derecho

Altavoz delantero

izquierdo

TV o pantalla de proyección

Altavoz delantero

izquierdo

Altavoz delante-

ro izquierdo

Altavoz delante-

ro izquierdo

No más de 2 metros

cuando se instalen

altavoces en la zona

posterior

Instalación opcional en la pared posterior

TV or Projection Screen

Center Front

Left Front

Speaker

No more than 2m

speakers are used

when rear-mounted

Optional Rear-Wall Mounting

Speaker

Right Front

Speaker

20 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

Primer encendido y Utilización
del OSD

Una vez colocados y conectados los altavoces,
los siguientes pasos consisten en programar las
dos memorias del sistema. El AVR 4000 utiliza
dos clases de memoria, una asociada a la entra­da elegida, por ejemplo,los modos de Surround,
y otra que es independiente de la entrada, como
por ejemplo, el nivel de salida de los altavoces,
la frecuencia de cambio o los tiempos de retraso
que utiliza el procesador de sonido Surround.

Ahora, el receptor AVR 4000RDS se puede
encender para empezar a realizar los ajustes
finales.

1. Conecte el cable de alimentación



en una toma de CA no conmutada.

2. Pulse el interruptor de encendido

principal

1

hasta que quede introducido en la

superficie del panel frontal. Tenga en cuenta que
se encenderá de color ámbar el indicador de

encendido

3

para señalar que la unidad está

en el modo Standby.

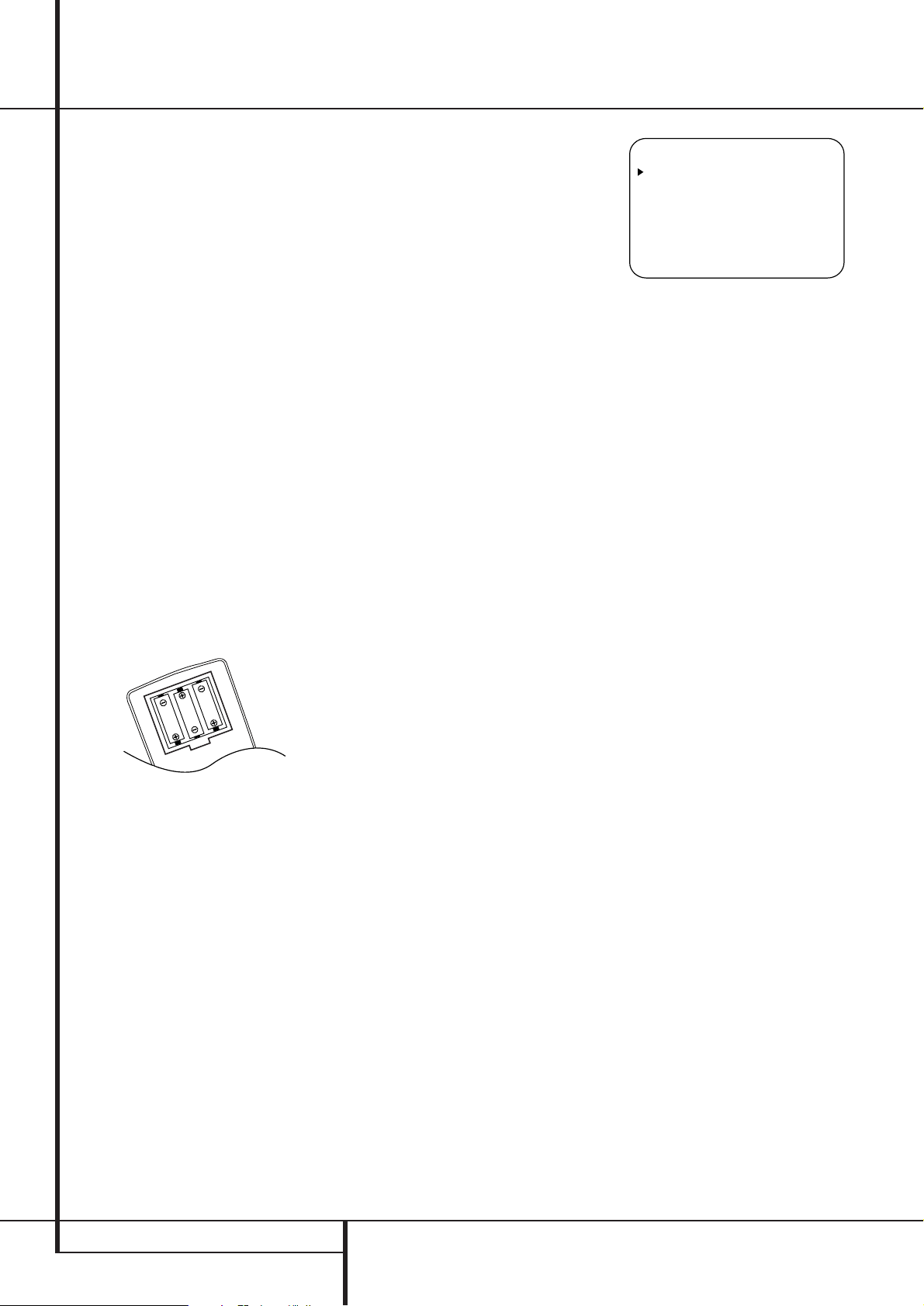

3. Instale las 3 pilas AAA suministradas en el
mando a distancia como se muestra a continua­ción. Asegúrese de que coincidan las marcas de
polaridad (+) y (–) en la parte inferior del com­partimiento.

4. Encienda el AVR 4000 pulsando Control de

Alimentación del Sistema

2

ó Selector de

Fuente de Entrada

!

en el panel frontal, o a

través del mando a distancia pulsando el Selec-

tor AVR

5

o cualquiera de los Selectores

de Entrada

46

. El Indicador de Encendi-

do

3

se iluminará en verde para confirmar que

la unidad está en marcha, y el Display Principal

de Información

Û

también se iluminará.

Uso del sistema de mensajes
en pantalla (OSD)

Para los siguientes ajustes, quizá sea más fácil
utilizar el sistema de menús en pantalla del
equipo. Estos menús dan una idea clara del esta­do actual de la unidad, y simplifican la selección
que se realice de altavoces, tiempos de retraso,
entradas y funciones digitales.

Para ver los mensajes en pantalla, asegúrese de
haber conectado las salidas TV Monitor Out



del panel posterior a la entrada de vídeo
compuesto o S-Video del televisor o proyector.
Para poder ver los mensajes del AVR, debe selec­cionarse la fuente de vídeo correcta en el men­saje de vídeo.

NOTA IMPORTANTE: Al visualizar los mensajes
en un televisor de proyección, es importante no
dejarlos en pantalla demasiado tiempo.Al igual
que ocurre con cualquier pantalla de vídeo, pero
sobre todo con proyectores, la visualización
constante de una imagen estática, como estos
menús o una imagen de videojuego, puede
hacer que la imagen quede permanentemente
”marcada” en el tubo de rayos catódicos. Este
tipo de daño no queda cubierto por la garantía
del AVR 4000RDS y, posiblemente, tampoco por
la garantía del televisor de proyección.

El AVR 4000 tiene dos modos de menús en pan­talla, “Semi-OSD” y “Full-OSD”. Cuando ajuste
la configuración, es recomendable utilizar el sis­tema Full-OSD, que mostrará en la pantalla un
completo informe de estado o una lista, lo que
permitirá ver las opciones disponibles y ajustar­las en la pantalla más fácilmente. El modo Semi­OSD muestra las indicaciones en una sola línea.

El sistema Full-OSD y los menús en pantalla son
la forma más sencilla de introducir los ajustes, ya
que se muestra la serie entera de ajustes para
cada opción. Sin embargo,cuando esté en uso el
sistema Full-OSD, las selecciones de menú no se
mostrarán en la pantalla de información

Û

Y

. En este sistema, se mostrará OSD ON en la

pantalla de información principal

Y

y el

indicador de OSD

M

se encenderá para avisar
que es necesario visualizar el vídeo con otro
método distinto.

Si el sistema Semi-OSD se utiliza con los botones
de configuración, las indicaciones en pantalla
mostrarán una sola línea de texto con la selec­ción de menú actual. Dicha selección también
se mostrará en la pantalla de información

principal Y.

Selección de los menús en pantalla

El sistema Full-OSD está disponible cuando se
presiona el botón OSD

L

. Al presionarlo, apa­recerá el menú principal MASTER MENU
(Figura 1) y se podrán realizar ajustes en cada
menú. Observe que estos menús permanecerán
en la pantalla durante 20 segundos después de
la última acción realizada y desaparecerán. El
intervalo de tiempo se puede ajustar en hasta 5
segundos en el menú ADVANCED

SELECT, cambiando el elemento FULL
OSDTIME OUT.

El sistema Semi-OSD está disponible de fábrica,
aunque se puede desactivar en el menú
ADVANCED SELECT (consulte la página

32). En el sistema Semi-OSD se pueden realizar
los ajustes directamente presionando los corres­pondientes botones de las opciones en el panel
frontal o el mando a distancia.

Figura 1

Ajustes a realizar con cada entra­da utilizada

El AVR 4000 tiene un avanzado sistema de
memoria que permite establecer configuraciones
distintas para los altavoces, la entrada digital y
el modo de envolvente de cada fuente de entra­da. Esta flexibilidad permite individualizar la
manera en que se oyen las fuentes y hacer que
el equipo lo memorice. Por ejemplo, se pueden
asociar distintos modos de envolvente y entra­das digitales o analógicas a las distintas fuentes,
o establecer configuraciones de altavoces distin­tas con cambios en el sistema de bajos. Una vez
introducidos los ajustes, se recuperarán automá­ticamente al seleccionar una entrada.

El AVR 4000 está ajustado de fábrica con todas
las entradas configuradas para una fuente ana­lógica, con Stereo como modo de envolvente,los
altavoces delanteros izquierdo y derecho ajusta­dos en “large” (los demás altavoces con modos
de envolvente en “small”) y un subwoofer
conectado.Antes de utilizar el equipo, es proba­ble que quiera cambiar algunos ajustes en las
entradas, para configurarlas correctamente y que
coincidan con el uso de las demás entradas digi­tales o analógicas, el tipo de altavoces instala­dos y los datos del modo de envolvente. Recuer­de que la memoria del AVR 4000 guarda los
ajustes de cada entrada por separado,por lo que
tendrá que configurarlas todas. Sin embargo,
después sólo tendrá que modificarlas cuando
cambie los componentes de su sistema.

Para que este procedimiento sea lo más rápido y
fácil posible, es recomendable utilizar el sistema
Full-OSD con menús en pantalla y desplazarse
por cada entrada. Una vez terminada la configu­ración de la primera entrada, puede duplicar los
ajustes en las demás. Es útil ajustar los datos de
configuración en el orden en que aparecen en el
menú “Audio Setup”, ya que algunas opciones
necesitan un determinado valor en las opciones
de otros menús.

* MASTER MENU *

IN/OUT SETUP
SURROUND SETUP
SPEAKER SETUP
OUTPUT ADJUST
CHANNEL ADJUST
MULTI-ROOM
ADVANCED
EXIT

INSTALACIÓN Y CONEXIONES 21

Ajuste de entradas

El primer paso a la hora de configurar el AVR
4000 consiste en seleccionar una entrada. Para
ello, se presiona el selector de fuente de

entrada

!

del panel frontal hasta que aparez-

ca el nombre de la entrada requerida en la pan-

talla de información principal

Y

y se

encienda el LED de color verde en los indicado-

res de entrada



del panel frontal, junto al
nombre de la entrada.También se puede selec­cionar presionando el botón correspondiente

46

del mando a distancia.

Si ajusta la configuración con el sistema Full­OSD, presione el botón OSD

L

una vez para
que se muestre el menú principal MASTER
MENU (Figura 1). Tome en cuenta que el cursor

› aparecerá en la siguiente línea de ajustes. Pre-

sione el botón Set

F

para acceder al menú
IN/OUT SETUP (Figura 2) que aparecerá
en la pantalla. Presione los botones

‹/›

E

hasta que aparezca el nombre de la

entrada y se encienda el LED verde junto al
nombre en los indicadores de entrada



del panel frontal. Si la entrada utiliza las entra­das analógicas izquierda/derecha estándar, no se
necesitan más ajustes.

Figura 2

Si desea asociar una de las entradas digitales a
la fuente de entrada seleccionada, presione el
botón

¤

D

en el mando a distancia mientras
se muestre el menú IN/OUT SETUP en la
pantalla (Figura 2), y observará que el cursor se
mueve a la línea DIGITAL IN. Presione los
botones

‹/›

E

hasta que aparezca el
nombre de la entrada digital que desea. Para
volver a la entrada analógica, presione los boto­nes hasta que se muestre ANALOG. Cuando
aparece la entrada correcta, pulse el botón

¤

D

hasta que aparezca el cursor › junto al

RETURN T O MENU, y pulse el botón

Set

F

.

Para cambiar la entrada digital asociada a una
selección de entrada en cualquier momento a
través del sistema semi-OSD, pulse el botón

Selección de Entrada Digital

ÚGdel

panel frontal o el mando a distancia. Durante los
siguientes cinco segundos, haga su selección de
entrada con los botones Selectors del panel
frontal

5

o los botones ⁄/¤Ddel mando a

distancia hasta que la entrada digital o analógi­ca mostrada en el Display Principal de Infor-

mación

Y

y en el tercio inferior del display de

vídeo conectado al AVR 4000 sea la deseada.
Pulse entonces el botón Set

F

para entrar la

nueva asignación de entrada digital.

Una función exclusiva de Harman Kardon es la
capacidad de conmutar los conectores del panel
frontal entre su uso normal como entradas y la
posibilidad de utilizarlos como salidas, de mane­ra que se facilita la conexión de aparatos graba­dores. En el AVR 4000, el terminal Digital Coa-

xial 3

%

es normalmente una entrada, pero
puede ser conmutado a salida digital para ser
utilizado con grabadores de CD-R ó MD. Para
pasar este terminal a salida, pulse los botones

⁄/¤

D

mientras el menú IN/OUT
SETUP está en pantalla, de manera que el

cursor

› esté a lado de COAXIAL 3. Pulse

entonces los botones

‹/›

E/

para que la

palabra OUT se ilumine. Observe que el Indica­dor de Estado Digital Coaxial 3

$

se ilumi­nará en rojo, indicando que este terminal es
ahora una salida de grabación.

Nota: Una señal puede ser enviada a este
terminal solo cuando la entrada seleccionada
para su uso en el AVR 4000 es digital. Las señales
digitales son transferidas independientemente de
su formato y del tipo de terminal (coaxial u óptico)
utilizado. Las señales analógicas no son converti­das a digital, y el formato de la señal (PCM, Dolby
Digital ó DTS) no puede ser cambiado.

La selección del terminal Digital Coaxial 3 como
salida será efectiva mientras el AVR 4000 perma­nezca encendido. Una vez apagado el aparato, el
terminal vuelve a su estado original como entrada.

Ajustes del modo Surround

Una vez terminada la configuración de una entra­da, el siguiente paso es ajustar el modo de envol­vente que desee utilizar. Los modos de envolvente
son, generalmente, una preferencia personal, por
lo que puede elegir cualquiera que desee. La tabla
de Modo Surround de la página 28 le ayudará a
seleccionar el modo que mejor que se ajuste a la
fuente de entrada seleccionada. Sin embargo,
para definir los parámetros iniciales del AVR
4000, es mejor seleccionar Dolby Pro Logic para
las entradas analógicas, y Dolby Digital para las
entradas digitales. En la entrada de un reproduc­tor de CD, una pletina de cassette o un sintoniza­dor, es preferible ajustar el modo en Stereo, si ésa
es su forma habitual de oír fuentes estéreo, en
que es improbable que se grabe sonido envolven­te codificado.Alternativamente, los modos 5
Channel Stereo ó Logic 7 pueden ser una buena
elección para material estéreo convencional.

Es más fácil ajustar el modo Surround con el sis­tema Full-OSD de menús en pantalla. En el
menú principal MASTER MENU (Figura 1),
presione el botón

⁄/¤

D

para que el cursor

›

se mueva al menú SURROUND SETUP.

Presione el botón Set

F

en el menú
SURROUND SETUP (Figura 3 o 4) para
que se muestre en la pantalla.

Figura 3

Figura 4

El ajuste de fábrica de todas las entradas es Ste­reo, y aparecerá el mensaje SURR OFF en la pan­talla (Figura 3) a menos que una entrada selec­cionada tenga alguna opción de envolvente con­figurada. Para cambiar el modo de envolvente
con el cursor

›

en la línea de Surround, presione

los botones

‹/›

E

hasta que se muestre
el nombre del modo que desee.A medida que lo
cambie, también se encenderá un LED verde en
los nombres de modos de los indicadores de

modo Surround

˜

del panel frontal.

Tome en cuenta que las líneas de datos en las
opciones de la pantalla pueden mostrar números
o guiones, según se pueda ajustar o no cada
parámetro. Por ejemplo, las opciones Center
Delay (retraso central) y Night Mode (modo noc­turno) sólo sirven para Dolby Digital y Dolby Pro
Logic. Además, Dolby Digital y DTS sólo se mues­tran como opciones (Figura 4) si seleccionó pre­viamente una entrada digital. Los ajustes que
son independientes de la entrada elegida, como
el retraso, el modo nocturno o la frecuencia de
cambio, se describen en el siguiente capítulo,
página 23.

Ajuste de Altavoces

Este menú le dice al AVR 4000 que tipo de alta­voces se están utilizando. Es importante ya que
determina los altavoces que reciben el sonido de
bajas frecuencias (bajos). En estos ajustes,utilice
la opción LARGE si se trata de altavoces
convencionales de gama completa que reprodu­cen sonido de menos de 100Hz. Utilice la opción
SMALL para los altavoces pequeños periféri­cos de frecuencias limitadas que no reproduzcan
sonido de menos de 100Hz. Tome en cuenta que
si los altavoces delanteros (izquierdo y derecho)
están definidos en “Small”, se necesitará un
subwoofer para reproducir los sonidos de bajas
frecuencias. Si no está seguro de su clase de
altavoces, consulte las especificaciones en su
manual de usuario, o comuníquese con su distri-

Instalación y conexiones

* IN/OUT SETUP *

INPUT :VIDEO 1
DIGITAL IN:ANALOG
COAXIAL 3 :IN OUT
RETURN TO MENU

* SURROUND SETUP *

SURROUND: SURR OFF

CENTER DELAY: MS
SURR DELAY: MS
NIGHT:   
RETURN TO MENU

* SURROUND SETUP *

SURROUND: DOLBY
DIGITAL
CENTER DELAY: 0MS
SURR DELAY: 00MS
NIGHT: OFF MID MAX
RETURN TO MENU

22 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

buidor. Recuerde que la configuración de los
altavoces se debe realizar por separado para
cada entrada del AVR 4000.

Para ajustar los altavoces, es recomendable ele­gir el modo Dolby Pro Logic. Notará el modo
surround que tiene asociado con la entrada
seleccionada, seleccione el modo Dolby Pro
Logic y después que el ajuste de altavoces se
realizó con esta entrada, haga reset al modo
surround seleccionado anteriormente.Vea que
con la entrada seleccionada actualmente todos
los ajustes se copiarán también a otros modos
surround (lo más posible) y no es necesario
repetir con otros modos (pero con cada entrada
usada).

1. Es más fácil introducir los ajustes apropiados
para el ajuste de altavoz por medio del menú
SPEAKER SETUP (figura 5). Si este
menú no está listo en su pantalla desde los ajus­te previos, pulse el botón OSD

L

para llegar
al MASTER MENU (figura 1) y luego pul-
sar el botón

¤

D

dos veces de modo que el

cursor esté en la línea SPEAKER
SETUP. En este punto, pulse el botón Set

F

para llegar al menú SPEAKER

SETUP (figura 5).

Figure 5

2. Cuando aparece el menú SPEAKER
SETUP, el cursor en pantalla

› estará enci-

ma de la lista de posiciones de altavoz, señalan­do hacia la línea LEFT/RIGHT, que fija la
configuración para los altavoces izquierdo y
derecho. Si desea hacer un cambio a la configu­ración de los altavoces frontales , pulse los boto­nes

‹/›

E

de modo que aparezca
LARGE o SMALL igualando la descrip­ción apropiada de las definiciones que aparecen
arriba.

Si elige SMALL, los sonidos de bajas frecuen-
cias del canal delantero sólo se enviarán a la
salida de subwoofer. Si no tiene un subwoofer
conectado, no oirá el sonido de bajas frecuen­cias provenientes de los canales delanteros.

Cuando LARGE se seleccione, se enviará una
salida de gama plena a las salidas frontal dere­cha y frontal izquierda. Dependiendo de la elec­ción hecha en la línea SUBWOOFER en
este menú (ver página 22), la información de
graves izquierdo y derecho puede dirigirse a un
subwoofer.

Nota importante: Si utiliza un juego de alta­voces con dos satélites delanteros y un subwoo­fer pasivo conectados a las salidas de altavoces
delanteros



, deberá seleccionar la opción

LARGE.

3. Cuando vez seleccionado el canal delantero,
presione el botón

¤

D

en el mando a distan-

cia para que el cursor se mueva a CENTER.

4. Pulse los botones

‹/›

E

en el mando a
distancia con el fin de elegir la opción idónea
para su altavoz central, de acuerdo con las des­cripciones de esta página.

Si elige SMALL, los sonidos de bajas frecuen-
cias del canal central se enviarán a los altavoces
delanteros si están ajustados en LARGE y Sub
(subwoofer) está desactivado. Si Sub está activa­do, este sonido de bajas frecuencias sólo se
enviará al altavoz subwoofer.

Si elige LARGE se enviará el sonido de gama
completa a la salida de altavoz central, y NO se
enviará ninguna señal de canal central a la sali­da de subwoofer en ninguno de los modos
Surround analógicos y digitales.

Cuando se seleccione NONE , no se enviará
señal a la salida del canal central. El receptor
funcionará en un modo de canal central "phan­tom" y la información del canal central se envia­rá a las salidas frontal derecha y frontal izquier­da. Este modo es necesario si no se usa altavoz
Central (vea que para el uso del modo surround
Logic 7C se necesita un altavoz Central, pero
Logic 7M funciona bien sin altavoz Central).

5. Cuando vez seleccionado el canal central, pre­sione el botón

¤

D

en el mando a distancia

para que el cursor cambie a SURROUND.

6. Pulse los botones

‹/›

E

del mando a
distancia para elegir la mejor opción para los
altavoces de envolvente de su sistema, de acuer­do con las descripciones de esta página.

Si selecciona SMALL, el sonido de bajas fre-
cuencias del canal de envolvente se enviará a los
altavoces delanteros cuando Sub (subwoofer)
esté desactivado, o se enviará a la salida de sub­woofer cuando esté activado. El modo Pro Logic
no utiliza sonido de bajos en los canales de
envolvente.

Si selecciona LARGE, se envía una salida de
gama completa a las salidas de canal de envol­vente (en todos los modos Surround analógicos
y digitales). No se enviarán señales de canal
graves de envolvente a la salida de subwoofer,
excepto en los modos Hall y Theater.

Si selecciona NONE, la información de sonido
envolvente se dividirá entre las salidas de canal
delantero derecho e izquierdo. Para unas ópti­mas prestaciones cuando no se instalen altavo­ces de envolvente, utilice el modo Dolby 3 Stereo
en vez de Dolby Pro Logic.

7. Cuando vez seleccionado el canal de envol­vente, presione el botón

¤

D

del mando a
distancia para que el cursor se mueva a SUB-
WOOFER.

8. Pulse los botones

‹/›

E

del mando a
distancia para elegir la opción más adecuada a
su sistema.

Las elecciones disponibles para la posición sub­woofer dependerá de los ajustes para los otros
altavoces, particularmente para las posiciones
frontal izquierda/derecha.

Si los altavoces frontal izquierdo /derecho se
fijan en SMALL, el subwoofer se fijará auto-
máticamente en SUB, que está en la posición
"on".

Cuando los altavoces frontales están configura­dos como LARGE, hay tres opciones disponi-
bles:

• Si no hay subwoofer conectado al AVR 4000,
pulse los botones

E

‹/› en el mando a

distancia de modo que aparezca NONE en el
menú en pantalla. Cuando se selecciona esta
opción, toda la información de graves se dirigirá
a los altavoces "principales" frontales izquierdo
y derecho.

• Si hay un subwoofer conectado al AVR 4000,
tiene la opción de tener los altavoces frontales
izquierdo/derecho reproduciendo las frecuencias
graves en todas las ocasiones , y tener el subwo­ofer funcionando sólo cuando el AVR 4000 se
usa con una fuente digital que contenga unos
Efectos de Baja Frecuencia aplicados,o banda
sonora LFE. Esto le permite usar ambos, sus alta­voces principal y subwoofer para tomar ventaja
de los graves especiales creados para ciertas
películas. Para seleccionar esta opción pulse los
botones

Ey 

‹/› en el mando a distan-

cia de modo que aparezca en el menú en panta­lla SUB (LFE).

• Si se conecta un subwoofer y usted quiere
usarlo para la reproducción de graves en conjun­ción con los altavoces principal frontal izquier­do/derecho, dependiendo del tipo de fuente de
programa o el modo surround que esté escu­chando, pulse los botones

E

‹/› en el

mando a distancia de modo que SUB
L/R+LFE aparezca en el menú en panta-

lla. Cuando se selecciona esta opción, una ali­mentación "completa" se enviará a los altavo­ces "principales" izquierdo/derecho y el subwo­ofer recibirá las frecuencias de graves frontal
derecho y izquierdo bajo la frecuencia seleccio­nada en el jaiste de la siguiente opción es este
menú tal como se describe más abajo.

9. Cuando haya completado su selección
para el subwoofer, pulse el botón n

¤ en el

mando a distancia para cambiar el cursor a
SUB X-OVER FREQ.

* SPEAKER SETUP *

LEFT/RIGHT: SMALL
CENTER : SMALL
SURROUND : SMALL
SUBWOOFER : SUB
SUB X-OVER FREQ:80 HZ
RETURN TO MENU

INSTALACIÓN Y CONEXIONES 23

En esta línea usted seleccionará la frecuencia en
la cual la información de graves se dirige a la

Salida Subwoofer



. Las elecciones disponi­bles dependerá de la elección hecha previamen­te para los altavoces frontales izquierdo/dere­cho. Cuando haga esta selección,escoja la fre­cuencia crossover que está más cerca de las fre­cuencias de límite más bajo de sus altavoces
frontales izquierdo/derecho o, si usa unos alta­voces frontales L/R de gama plena capaces de
reproducir los graves por debajo de 40 Hz,,
escoja la frecuencia que esté más cerca del lími­te de frecuencia superior de su subwoofer. Esta
figura se imprime normalmente en el Manual de
Instrucciones o hojas informativas para los alta­voces , o consulte al fabricante de los altavoces.

• Cuando los altavoces frontales han sido fija­dos en LARGE, las elecciones de crossover
son 40Hzo 60 Hz para igualr los puntos
de crossover típicos o los altavoces de gama
plena. Escoja la opción que se más cerca de su
diseño de altavoces.

• Cuando los altavoces principales están confi­gurados como SMALL, podemos sintonizar
la frecuencia de corte en 80HZo en
100 HZ que son los valores típicos para la
mayoría de satélites disponibles en el mercado.
Seleccione la opción más cercana a la frecuencia
de corte de sus altavoces.

10. Cuando vez terminada la selección de alta­voces, presione el botón

¤

D

y después el

botón Set

F

para volver al menú principal.

11. El modificar la configuración de altavoces en
cualquier momento sin necesidad de utilizar el
sistema Full-OSD de menús en pantalla, si pre­siona el botón selector de altavoces en el panel

frontal

ı

o en el mando a distancia .Al
presionar el botón, se mostrará FNTSPE-
AKER en el tercio inferior de la indicación en
pantalla y en la pantalla de información

principal

Y

.

En cinco segundos, presione los botones selecto­res del panel frontal

‹/›

5

o los botones

⁄/¤

D

del mando a distancia para elegir
otra posición de altavoz distinta, o presione el
botón Set

ÔFpara empezar el ajuste de los

altavoces delanteros izquierdo y derecho.

Cuando el botón Set

ÔFha sido pulsado y

el sistema está listo para un cambio al ajuste de
altavoz frontal, la indicación en pantalla y la
pantalla de información principal Y mos­trarán FNT LARGE o FNT SMALL,
según cuál sea el ajuste actual. Presione los
botones selectores del panel frontal

‹/›

5

o

los botones

⁄/¤

D

del mando a distancia
hasta que aparezca la opción deseada, de acuer­do con las instrucciones anteriores sobre
“Large” y “Small”,y después presione el botón

Set

ÔFotra vez para confirmarla.

Si necesita cambiar la posición de otro altavoz,
presione los botones selectores del panel

frontal

‹/›

5

o los botones

⁄/¤

D

del

mando a distancia para elegir otra posición de
altavoz diferente, pulse el botón Set

ÔFy

después pulse los botones selectores en el
panel frontal

‹/›

5

o los botones

⁄/¤

D

del mando a distancia hasta que aparezca

la configuración correcta y pulse otra vez el
botón Set

ÔFpara confirmar su selección.

Para ayudar en este procedimiento, los iconos de
los indicadores de entrada de altavoces/

canal

Q

cambian al elegir los altavoces de
cada posición. Cuando sólo se lista la caja de
icono interior, el altavoz se fija para "pequeño".
significa que ese altavoz está ajustado en
“Small”. Si se encienden el cuadro central y los
dos externos con círculos, los altavoces estarán
ajustados en “Large”.

Si no se enciende ningún indicador, significa que
ese altavoz está ajustado en “None” o “No”.

Nota: Los iconos sólo están disponibles al cam­biar la configuración con el sistema Semi-OSD.

Por ejemplo,en la siguiente Figura 6 los altavo­ces delanteros izquierdo y derecho están ajusta­dos en “Large”, los altavoces central, surround
derecho y surround izquierdo están ajustados a
pequeño, y hay un subwoofer.

Figura 6

Ajustes para otras entradas

Tras haber ajustado una entrada para modo
surround, entrada digital (/si la hay) y tipo de
altavoz, vuelva a la línea INPUTSETUP
del menú AUDIOSETUP y entre los ajustes
para cada entrada que vaya a utilizar. En la
mayoría de casos, solo la entrada digital y el
modo surround serán diferentes de una entrada
a la siguiente, mientras que el tipo de altavoz
será normalmente el mismo y será entrado rápi­damente usando la misma entrada que en la
fuente anterior.

Haciendo ajustes independientes
de entrada seleccionada

Tras haber realizado los ajustes descritos arriba
para todas las fuentes de estrada en su sistema,
los ajustes siguientes , hechos con cualquier
entrada, permanecerá independientes en efecto
de la entrada seleccionada. Para fijar el tiempo
de retardo para modos surrround de Dolby Digi­tal y Dolby Pro Logic, debe usarse el sistema de
menú OSD.

Ajustes de Retardo

Sólo para los modos Dolby Digital y Dolby Pro
Logic, puede ser preciso ajustar el tiempo de
retardo . Tenga en cuenta que el tiempo de
retardo no es ajustable para otros modos.

Nota Importante: Sólo el tiempo de retardo se
fija cuando cualquier entrada será efectiva tam­bién con todas las otras entradas.Además los
ajustes de tiempo de retardo surround deben
hacerse sólo para los modos Dolby Pro Logic o
Dolby Digital. Los otros ajustes se realizan auto­máticamente.

Debido a las diferentes distancias entre la posi­ción de escucha para los altavoces de canal
frontal y los altavoces de surround, la cantidad
de tiempo que tarda el sonido a alcanzar nues­tros oídos desde los altavoces frontal o surround
es diferente. Debe compensar esta diferencia a
través del uso de ajustes de retardo para ajustar
el timing para la colocación específica del alta­voz y las condiciones acústicas en su sala de
escucha o home cinema.

El ajuste de fábrica es el más adecuado en la
mayoría de habitaciones, aunque en algunas insta­laciones puede haber una distancia inusual entre
los altavoces frontales y de sonido envolvente que
cause que los sonidos del canal frontal se oigan
separados de los del canal de sonido envolvente.

Para volver a sincronizar los altavoces frontales y
de sonido envolvente, siga estos pasos:

1. Mida la distancia entre la posición de audi­ción/visualización y los altavoces frontales en
metros.

2. Mida la distancia entre la posición de audi­ción/visualización y los altavoces de sonido
envolvente.

3. Reste la distancia a los altavoces de sonido
envolvente de la distancia a los altavoces fronta­les y multiplique el resultado por 3.

a. El valor óptimo para ajustar el tiempo de retraso

de los modos de sonido envolvente Dolby Digi­tal será el resultado de la resta anterior. Por
ejemplo, si los altavoces frontales están a 3 m
de la posición de audición, y los altavoces de
sonido envolvente a 1 m, el tiempo de retraso
óptimo será (3-1) x3 = 6. En este ejemplo,el
retraso para Dolby Digital debería ser de 6 mili­segundos.

Instalación y conexiones

LR

24 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

b. Para ajustar el tiempo de retraso del modo Pro

Logic, el valor óptimo se calcula sumando 15
al resultado de la resta anterior. Por ejemplo,
si los altavoces frontales están alejados 3 m y
los altavoces de sonido envolvente 1 m, el
retraso óptimo será (3-1) x3 +15 = 21. Por
eso, en este ejemplo el retraso para Dolby Pro
Logic deberá ajustarse en 21 milisegundos.

NOTA: Los modos DTS, Logic 7, 5CH Stereo, Hall
y Theatre llevan un tiempo de retardo fijo, no
ajustable.

El modo Dolby Digital incluye un ajuste separado
para el retraso del canal central, ya que sus
señales son discretas y hacen que la posición del
altavoz central sea muy importante. Para calcular
el retraso del canal central, mida la distancia
entre la posición de audición preferida en el cen­tro de la habitación y los altavoces central e
izquierdo o derecho.

Si ambas distancias son iguales, no necesita rea­lizar más ajustes y puede definir el retraso cen­tral en cero. Si la distancia a los altavoces fron­tales es mayor que al altavoz central, puede
cambiarlos de posición acercando ambos altavo­ces frontales a la posición de audición o alejan­do el altavoz central.

Si no puede cambiarlos de lugar, ajuste el tiem­po de retraso del altavoz central, sumando un
milisegundo por cada 30 cm que esté adelanta­do este altavoz comparado con los frontales. Por
ejemplo, si los altavoces frontales izquierdo y
derecho están a 3 m de la posición de audición y
el central está a 2,4 m, el resultado será
300 cm - 240 cm = 60 cm, lo que implica un
retraso óptimo de 2 milisegundos.

Para ajustar el tiempo de retardo, continúe den­tro del menú MASTER MENU (Figuar 1).
Siel sistema no está en este punto, pulse el
botón OSD

L

para llamar al menú master.
Para ajustar los retardos para el modo Dolby
Digital (incluyendo el retardo del canal central y
el retardo del surround para el modo Pro Logic
se ajusta automáticamente), pulse el botón Set

F

y seleccione cualquier entrada que esté aso­ciada a una entrada digital y el modo Dolby
Digital (el modo surround asociado a cada
entrada seleccionada se indicará en los Indica­dores de Modo Surround

˜

del panel fron-

tal), y vuelva al menú master. Pulse el botón

¤

D

y a continuación el botón SetFpara ir al
menú de ajuste surround y pulse el botón

¤

D

una vez.

Al estar seleccionado el modo Dolby Digital, el
cursor › parará en la línea CENTER
DELAY. Pulse los botones

‹/›

E

hasta que el número calculado con la formula
anterior aparezca en el display. Cuando está
entrado el CENTER DELAY, pulse el
botón

¤

D

una vez para pasar a la línea
SURR DELAY para poder ajustar el tiem­po de retardo de los altavoces surround. Pulse
los botones

‹/›

E

hasta que el número
calculado con la formula anterior para el modo
Dolby Digital (item 3a) aparezca en el display.
Una vez entrados los ajustes, pulse el botón

¤

D

para pasar a la siguiente línea.

Observe que los ajustes de retardo pueden ser
modificados en cualquier momento mientres
estén seleccionados los modos Dolby Digital o
Dolby Pro Logic pulsando el botón Delay

Ò

del panel frontal o del mando , seguido de
una pulsación del botón Set

F

. A continua-

ción, pulse los botones

⁄/¤ n del mando o

los botones Selector

5

del panel frontal hasta
que aparezca el número deseado en el Display

de Información Principal

Y

.

Ajustes del modo Sleep

El modo nocturno Sleep es una función de Dolby
Digital con un procesado propio que conserva el
rango dinámico y la inteligibilidad de las pistas de
sonido de las películas, además de reducir su nivel
pico.Así, se impide que haya transiciones abruptas
de sonido sin reducir el impacto sonoro de la fuen­te digital. Observe que el modo nocturno sólo
estará disponible al reproducir señales de Dolby
Digital.

Para configurar este modo desde el sistema de
menús, compruebe que el cursor

›

esté en la
línea “Night” del menú SURROUND
SETUP. Después, presione los botones

‹/›

E

para elegir entre los siguientes ajustes:

OFF: Si aparece resaltado OFF, el modo noc-
turno está desactivado.

MID: Si aparece resaltado MID, el modo noc-
turno aplica un algoritmo de compresión media
a la señal.

MAX: Si aparece resaltado MAX, se aplica un
algoritmo de compresión mayor.

Se recomienda elegir MID al principio y después
cambiar a MAX, si se desea.

Tome en cuenta que el modo nocturno se puede
ajustar directamente cuando se reproduzca una
fuente de Dolby Digital, presionando el botón

Night

B

. Al hacerlo, se mostrará D-

RANGE en el tercio inferior de la indicación en

pantalla y en la pantalla de información
principal Y. Presione el botón

⁄/¤

D

en

menos de tres segundos para seleccionar un
ajuste, y después presione Set

F

para confir-

marlo.

Una vez ajustado el modo Surround, presione
los botones

⁄/¤

D

para que el cursor se

mueva a RETURN T O MENU, y presione
el botón Set

F

para volver al menú master.

Ajuste del nivel de salida

Ajustar el nivel de salida es una parte muy
importante del proceso de configuración de
cualquier producto de sonido Surround. En parti­cular, es importante para un receptor de Dolby
Digital como el AVR 4000, ya que al configurar
las salidas correctamente, oirá las pistas de soni­do en la dirección y con la intensidad adecua­das.

NOTA: Los usuarios a veces se sienten confundi­dos por el funcionamiento de los canales de
envolvente.Aunque se asuma que el sonido
deba provenir siempre de todos los altavoces, la
mayor parte del tiempo no habrá sonido o muy
poco en estos canales. Se debe a que este soni­do se utiliza sólo cuando el director de una pelí­cula o el mezclador de audio deciden situar soni­dos para crear un ambiente, un efecto especial,
o para dar continuidad a la acción desde la
parte delantera a la parte trasera de la sala.
Cuando los niveles de salida están ajustados
correctamente, es normal que los altavoces de
sonido envolvente se activen sólo en ocasiones.
Si se aumenta excesivamente el volumen de los
altavoces traseros, se anulará el efecto de
campo envolvente que imita el sonido en una
sala cinematográfica.

NOTA IMPORTANTE: El nivel de salida se
puede ajustar por separado para cada modo de
envolvente analógico y digital. Así, pueden com­pensarse las diferencias de nivel entre los alta­voces, que también pueden variar según el
modo de envolvente elegido, o aumentar y redu­cir el nivel de algún altavoz de acuerdo con el
modo de envolvente.

Antes de empezar el ajuste de los niveles de
salida, asegúrese de que todos los altavoces
estén conectados correctamente. El volumen del
sistema se debe reducir. Asegúrese también de
que el control de balance

*

esté ajustado

en la posición de “12 horas” central.

INSTALACIÓN Y CONEXIONES 25

Instalación y conexiones

Utilización de EzSet

El sistema EzSet exclusivo de Harman Kardon
hace posible el ajuste rápido y preciso de los
niveles de salida del AVR 4000 sin necesidad de
un medidor de presión sonora, aunque el ajuste
manual también es posible. De todas maneras,
para un ajuste fácil, siga estos pasos mientras se
sienta en la posición de escucha que vaya a ser
habitual.

1. Asegúrese que todos los altavoces están
correctamente configurados en "grande" o
"pequeño" (como se ha explicado anteriormen­te) y desactive el sistema OSD si estaba activa­do.

2. Ajuste el volumen hasta que se muestre ­15en el Display de Información Principal

Y

.

3. Seleccione cualquier entrada asociada con el
modo Dolby Pro Logic. Recuerde hacer los mis­mos ajustes con los otros modos surround que
haya asociado con las entradas utilizadas.

4. Primero se realizará un pre-test no automáti­co: Active el tono de prueba interno pulsando el
botón Test Tone

8

. Oirá un ruido de prueba
circulando de un altavoz a otro en el sentido de
las agujas del reloj alrededor de la habitación.

Escuche y asegúrese que el sonido viene del
altavoz cuya posición se indica en el Display de

Información Principal

Y

. Si el sonido que
viene de un altavoz no coincide con la posición
indicada, apague el AVR 4000 con el Conmuta­dor Principal de Encendido

1

y verifique las
conexiones de los altavoces para verificar que
cada uno de ellos está conectado a la salida de
altavoz correcta.

5. Sostenga el mando frente a usted hasta la
longitud que de su brazo, procurando no tapar el
Micrófono Sensor EzSet



en la parte superior
del control remoto y diríjalo al AVR 4000 no ver­ticalmente (tal como haría con un micrófono)

6. Pulse y sostenga el Selección de Indicador

SPL



durante 3 segundos. Suelte el botón

cuando el Indicador Programa/SPL

2

deje
de parpadear y usted escuche el tono de prueba
desde el altavoz frontal izquierdo.

7. En este punto,la circuitería EzSet se activa,
ajustando el nivel de salida de cada canal de
modo que cuando se ha completado el proceso
todos los niveles serán iguales y al punto de
referencia fijado. Este proceso tarda unos pocos
minutos, dependiendo de la extensión del ajuste
requerido.

8. Durante el ajuste, verá la localización de la
posición del canal que se está ajustando apare­cer tanto en el display de pantalla como en Dis-

play de Información Principal

Y

(si está
conectado),alternando con una lectura de los
ajustes de salida, relativos al nivel de volumen
de referencia. Al proceder el ajuste, simultánea­mente suceden varias cosas:

• La posición del canal que se está ajustando
parpadea en los Indicadores de Posición Alta-

voz/Canal

Q

. Si el tono de prueba se oye
desde un canal distinto que el se muestra en el
Indicador, hay un error en las conexiones de los
altavoces . Su este es el caso,pulse el Boton de

Test

8

DOS VECES para parar el ajuste.

Luego, apague la unidad y verifique que los alta­voces estén conectados a las Salidas



correctas.

• Cuando el canal frontal izquierdo se fija al
principio del proceso, EzSet ajustará el nivel de
volumen principal, como muestra la indicación
de FRONT L LEV alternando en el display
(si está conectado)y el Display de Informa-

ción Principal

Y

con la indicación de volu­men. Durante el ajuste, el tono de prueba puede
parecer que pulse o click, ya que EzSet cambia el
nivel. Esto es un aspecto normal del funciona­miento del sistema.

• Como los otros canales están programados, el
nombre de canal y el offset ajuste aparecerá en
el display en pantalla (si está conectado) y el

Display de Información Principal

Y

. Mien-

tras está cambiando el nivel, el Indicador de

Programa/DPS

2

cambia los colores para
reflejar el nivel de salida en relación con la refe­rencia. Un indicador rojo muestra que el nivel es
demasiado alto, mientras que un indicador
ambar indica que el nivel es demasiado bajo.
Cuando el indicador es verde, el nivel es correcto
y el ruido de prueba se moverá hasta el siguien­te canal.

• Mientras se hacen los ajustes, el LED rojo bajo
el Selector AVR

5

parpadeará. Esto es nor-

mal, e indica que está funcionando EZSet.

9. Una vez que el tono de prueba ha circulado
una vez a través de cada canal, enviará el tono
hasta el canal izquierdo otra vez, para finalmen­te ajuster su nivel de salida.

10. Una vez finalizados los ajustes del canal
frontal derecho, el Indicador de Programa/SPL
parpadeará en verde tres veces y luego se
apaga. El tono parará y el AVR 4000 volverá al
funcionamiento normal.

Ajuste Manual del Nivel de Salida

Los Niveles de Salida pueden ajustarse manual­mente, tanto para fijarlos a un nivel específico
con un medidor SPL , como para hacer ajustes
finos a los niveles obtenidos usando el mando a
distancia EzSet.

El ajuste manual de nivel de salida se hace más
fácil a través del menú OUTPUT ADJUST
(figura 7). Si está en el menú principal, presione
los botones

¤

D

hasta que el cursor ›de la
pantalla esté en la línea OUTPUT
ADJUST. Si no está en el menú principal,
presione el botón OSD (19) para abrir el menú
MASTER MENU (Figura 1), y después pre­sione los botones

¤

L

tres veces, para que el

cursor

›

se mueva a la línea Output Adjust.Pre-

sione el botón Set

D

para abrir en la pantalla

el menú OUTPUT ADJUST (Figura 7).

Figura 7

En cuanto aparezca el menú, oirá que circula un
tono de prueba de altavoz en altavoz, de
izquierda a derecha, por el perímetro de la sala.
Este tono de prueba se reproduce durante dos
segundos en cada altavoz antes de seguir circu­lando, y se indica como un cursor destellante en
la pantalla junto al nombre de cada posición.
Ahora puede subir el volumen del sistema para
oír claramente el tono de prueba.

NOTA IMPORTANTE: El tono de prueba tendrá
un volumen mucho menor al normal de la músi­ca, por lo que deberá bajar el volumen después
de ajustar todos los canales y ANTES de volver al
menú principal y desactivar este tono.

Después de comprobar la colocación de los alta­voces, deje que el tono de prueba vuelva a circu­lar y vea qué canales se oyen más alto que los
demás. Utilice el altavoz delantero izquierdo
como referencia y presione los botones

‹/›

E

del mando a distancia para definir el
mismo nivel de volumen en todos los altavoces.
Cuando presione uno de los botones

‹/›

el
tono de prueba se detendrá en el canal corres­pondiente para que le de tiempo a ajustarlo.Al
soltar el botón, el tono seguirá circulando en 5
segundos.También puede mover el cursor

›

del
menú en pantalla directamente al altavoz que
desee ajustar presionando los botones

⁄/¤

D

en el mando a distancia.

* OUTPUT ADJUST *

FRONT LEFT : 0dB
CENTER : 0dB
FRONT RIGHT: 0dB
SURR RIGHT : 0dB
SURR LEFT : 0dB
RETURN TO MENU

26 INSTALACIÓN Y CONEXIONES

Instalación y conexiones

Siga ajustando cada altavoz hasta que todos
tengan el mismo volumen. Tome en cuenta que
estos ajustes deben realizarse con los botones

‹/›

E

del mando a distancia, NO con los

controles principales de volumen.

También puede ajustar los niveles de salida
manualmente mientras usa la característica de
indicación de nivel del mando a distancia EzSet.
Para activar el sensor y el indicador, simplemente
pulse y suelte el botón Selector de Indicador

SPL



en el mando a distancia mientras el

tono de prueba está circulando, el Indicador de

Programa/SPL

2

cambiará el color para indi-

car el nivel.

Debido a que las funciones a distancia como en
sensor de nivel, en este caso todos los ajustes
adicionales pueden hacerse con los botones del
panel frontal sólo, con la ayuda de una persona.
Ajuste el nivel usando los botones

‹/›

5

en el
panel frontal hasta que el LED se ilumine en
verde para todos los canales . Cuando esté rojo
el nivel es demasiado alto. Pulse el botón Selec-

tor de Indicador SPL



cuando haya termi­nado par encender y apagar el indicador y el
sensor.

NOTA: El nivel de la salida de subwoofer no se
ajusta con el tono de prueba. Para cambiar este
nivel, siga los pasos del ajuste fino de niveles de
salida en la página 30.

Habrá terminado los ajustes cuando todos los
altavoces tengan idéntico volumen. Ahora gire el

Volumen

Óhacia abajo en unos –40 dB,

de otra manera el nivel de escucha estaría
demasiado alto al empezar a sonar la música de
la fuente. Para salir de este menú, presione los
botones

⁄/¤

D

hasta que el cursor ›de la

pantalla se mueva a la línea RETURN T O
MENU, y después presione el botón Set

F

para desactivar el tono de prueba y volver al
menú principal MASTER MENU.

Los niveles de salida también se pueden ajustar
en cualquier momento con los botones conven­cionales y el sistema Semi-OSD. Para ello, presio­ne el selector de tono de prueba

ˆ8.En

cuanto lo presione el tono de prueba empezará
a circular como se describió previamente. El
canal en que se debe oír este tono se indicará
en el tercio inferior de la indicación en pantalla y
en la pantalla de información principal

Y

.
Para más ayuda, mientras el tono de prueba esté
circulando la posición del canal correspondiente
también aparecerá en los indicadores de alta-

voces/canal

Q

con una letra destellante en

ese canal. Suba el volumen

Óhasta que

oiga el tono con claridad.

Para ajustar el nivel de salida, presione los boto­nes selectores del panel frontal

5

o los

botones

‹/›

E

hasta que la pantalla de
información o la indicación en pantalla muestren
el nivel que desee. Una vez soltados los botones,
el tono de prueba sigue circulando a los 5 segun­dos.

Gire hacia abajo Volume

Óen unos –40

dB de otro modo el nivel de escucha sería dema­siado alto al empezar a sonar la música de la
fuentes. Después selector de tono de prueba

ˆ8para desactivar este tono y terminar el

procedimiento.

NOTA IMPORTANTE: El ajuste del nivel de sali­da tendrá efecto en todas las entradas, aunque
sólo para el modo de envolvente seleccionado.
Para que tenga efecto en otros modos, seleccio­ne uno (con una entrada) y repita este ajuste
como se describió anteriormente.Además, así
podrán compensarse las diferencias entre los
altavoces, que pueden tener distinto nivel según
cada modo de envolvente, y se podrá subir o
bajar el nivel de algunos en función del modo de
envolvente elegido.

Nota: El ajuste del nivel de salida no está dispo­nible para los modos VMAx o Surround Off, ya
que en estos casos no se utiliza ningún altavoz
de envolvente (por lo que no puede haber dife­rencias entre los altavoces de la sala). Para com­pensar las diferencias de volumen entre los
modos Stéreo,VMAx y otros modos de envol­vente (independientes de la entrada selecciona­da), las salidas se pueden configurar con el pro­cedimiento de ajuste de precisión también para
los modos Surround Off (Stereo) y VMAx, consul­te la página 32.

Una vez terminados los ajustes de las páginas
anteriores, el AVR 4000 estará preparado para
funcionar. Aunque son necesarios algunos ajus­tes más, puede efectuarlos después de oír distin­tas fuentes y material grabado. Estos ajustes
avanzados se describen en las páginas 36-37 de
este manual. Además, se puede modificar en
cualquier momento la configuración inicial del
equipo.Al añadir fuentes nuevas o diferentes o
altavoces, o si desea cambiar un ajuste para
reflejar mejor su gusto de escucha, simplemente
siga las instrucciones para cambiar los ajustes
para este parámetro como se muestra arriba.
Vea que cualquier ajuste cambiado en cualquier
momento, también cuando los botones discretos
se usan únicamente, se guardará en la memoria
del AV4000, también si se apaga la sintoniza­ción completamente, a menos que se haga un
reset (ver página 56). Los ajustes también pue­den depender de la entrada (configuración de
Altavoces, selección de entrada analógica/digi­tal, modo surround) o en el modo surround
seleccionado (nivel de saslida de altavoz) o ser
independiente de cualquier entrada o modo
surround (crossover, sólo dependiendo de la con­figuración del altavoz frontal), como se ha des­crito en las páginas anteriores.

Una vez terminados los ajustes y la configura­ción del AVR 4000, está a punto de disfrutar de
la mejor audición musical. ¡Enhorabuena!

FUNCIONAMIENTO 27

Funcionamiento

Funcionamiento básico

Una vez terminado el ajuste y configuración de la
unidad, podrá utilizarla y disfrutarla de una
manera muy sencilla. Las siguientes instrucciones
se deben seguir para obtener las máximos resul­tados de su nuevo receptor:

Encendido y apagado del AVR 4000

• Para encender el AVR 4000 por primera vez, pre­sione el interruptor principal de encendido

1

en el panel frontal. Esto introducirá el equipo

en Standby, y el indicador de encendido

3

se
encenderá de color ámbar. Una vez que el equipo
esté en espera, puede empezar la audición presio­nando el control de encendido del sistema

2

, el botón de fuente de entrada!en el

panel frontal, o el selector de AVR

5∫.

Observe que el indicador de encendido

3

cambiará al color verde. El equipo se encenderá y
volverá a la fuente de entrada seleccionada la
última vez, si la hay. También puede encenderlo
desde el modo de espera si presiona cualquiera
de los botones selectores de fuente

46

∫ç∂

del mando a distancia.

NOTA: Tras pulsar uno de los botones Selector

de Entrada

4∂(excepto VID4) para encen-

der la unidad, pulse el Selector AVR

5

∫

para tener las funciones AVR en el mando a dis­tancia.

Para apagar el AVR 4000 y finalizar la audición,
sólo tiene que pulsar el control de encendido

del sistema

2

en el panel frontal o el botón

de apagado

3åen el mando a distancia.

Se desconectará la alimentación al equipo conec­tado a la toma de CA conmutada

‹

y el indi-

cador de encendido

3

cambiará al ámbar.

Cuando utiliza el mando a distancia para ”apa­gar” la unidad, en realidad introduce el sistema en
el modo Standby (o de ”espera”), como indica el
color ámbar del indicador de encendido

3

.

Si se va a ausentar y no va a utilizar la unidad
durante un largo periodo de tiempo, es recomen­dable que la desconecte totalmente con el inte­rruptor de encendido principal

1

del panel

frontal.

NOTA: todas las memorias se perderán si la uni­dad permanece desenchufada de la alimentación
más de 2 semanas.

Usando el temporizador SLEEP

• Si desea programar el AVR 4000 para que se
apague automáticamente, pulse el botón Sleep

9

en el mando a distancia. El tiempo antes de
que la unidad se desconecte se incrementa cada
vez que se pulsa el botón en el siguiente orden:

El tiempo de retraso se mostrará en el indicador

de número de preajuste/temporizador de
reposo

R

y empezará a contar hacia atrás

hasta que haya terminado.

Cuando el tiempo sleep programado a transcurri­do, la unidad se apagará automáticamente
(pasará al modo Standby). Verá que el display del
panel frontal disminuirá a la mitad de su brillo
cuando se programa la función Sleep. Para can­celar esta función Sleep, pulse y mantenga el
Botón Sleep

9

hasta que el display de infor­mación vuelva a su brillo habitual y los números
de indicador Sleep desaparezcan así como las
plalbras SLEEP OFF que aparecen en el

Display de Información Principal

Y

.

Selección de la fuente

• Para seleccionar una fuente, presione cualquier
selector de fuente

46

ç∂

del mando a

distancia.

NOTA: Tras pulsar uno de los botones Input

Selector

4∂(excepto VID4) para encender

la unidad, pulse el AVR Selector

5∫para

tener el control a distancia de las funciones AVR.

• También puede cambiar la fuente de entrada si
presiona el selector de entradas

!

del panel
frontal. Cada vez que presione este botón se des­plazará por la lista entradas disponibles que
puede elegir.

• Al cambiar la entrada,el AVR 4000 automáti­camente conmutará la entrada digital (si es
seleccionada), el modo surround y la configura­ción de altavoz que fue introducida durante el
proceso de configuración de esta fuente.

• Puede utilizar las entradas de Video 4

^

del panel frontal para conectar dispositivos como
un videojuego o una videograbadora a su siste­ma doméstico de manera provisional.

• Al cambiar la fuente, aparecerá brevemente el
nombre de la nueva entrada en el tercio inferior
de la indicación en pantalla que utilice. El nom­bre también se mostrará en la pantalla de

información principal

Y

, y se encenderá un

LED verde junto a éste en los indicadores de

entradas



del panel frontal.

• Cuando se selecciona una fuente pura de audio
(Sintonizador, CD,Tape, entradas directas de 6
Canales ), la última entrada de vídeo usada per­manece dirigida a las Salidas Vídeo 1 y Vídeo 2



(excepto desde su propia fuente Vídeo 1) y

Salida Vídeo Monitor



que permite ver y

escuchar simultáneamente fuentes diferentes.

• Si elige una fuente de vídeo, la señal de audio
se alimentará a los altavoces, y la señal de vídeo
de la entrada se dirigirá a la correspondiente
toma de salida de monitor



, con el fin de

visualizarla en un TV que esté conectado al AVR

4000.

Controles y Uso de los Auriculares

• Ajuste el volumen a un nivel cómodo de oír con
el control de volumen Ódel panel frontal o
los botones de volumen arriba/abajoî
del mando a distancia.

• Puede utilizar el control de balance

*

para
ajustar la salida de sonido relativa entre los alta­voces delanteros izquierdo y derecho.

• Para silenciar todas las salidas de altavoces
provisionalmente, presione el botón Mute



˚

. Esto interrumpe la salida a los altavoces y a
la toma de auriculares, sin tener efecto en la gra­bación o copia que esté realizando. Cuando el
sistema esté en silencio, el indicador MUTE

Z

se encenderá en la pantalla de información

Û

. Presione botón Mute˚

otra vez para

volver al funcionamiento normal.

• Durante la audición puede ajustar el control

de bajos

&

y el control de agudos

(

según sus preferencias y la acústica de la sala.
Tome en cuenta que estos controles no funcio­nan con la entrada directa 6-Channel.

• Para fijar la salida del AVR 4000 de modo que
la salida sea "plana" con los controles de Tono, y
el control de Balance des-activado. Pulse el
botón Modo Tono

6

una vez o dos de modo

que aparezcan momentáneamente las palabras
Tone Out en el Display de Información Prin-

cipal

Y

. Para que los controles de tono se vuel-

van a activar, presione el botón de modo de

tono

6

una o dos veces hasta que aparezca

TONE IN unos momentos en la pantalla
de información principal

Y

.

• Para oír música en silencio, enchufe unos auri­culares con toma fono estéreo de 6,3 mm en la

toma de auriculares

4

del panel frontal.
Tome en cuenta que cuando conecte los auricu­lares, la palabra HEADPHONE se desplazará
una vez por la pantalla de información prin-

cipalYy todos los altavoces quedarán en

silencio.Al retirar la toma de auriculares se resta­blece la alimentación de audio.

90

min80min70min60min50min

40

min

30

min20min10min

OFF

28 FUNCIONAMIENTO

Funcionamiento

Tabla de los modos de ”Surround”

MODO DESCRIPCIÓN INTERVALOS DE RETRASO

DOLBY DIGITAL Disponible sólo con fuentes de entrada digital codificadas en Dolby Digital. Central: 0 ms - 5 ms

Proporciona hasta cinco canales de audio independientes y otro especial Ajuste inicial - 0 ms
para efectos de baja frecuencia. Surround: 0 ms - 15 ms

Ajuste inicial - 0 ms

DTS Disponible sólo con fuentes de entrada digital codificadas en DTS. Retraso no ajustable

Disponible en discos especiales DVD, LD y de sólo audio, el sistema DTS proporciona
hasta cinco canales de audio principales por separado y un canal de baja
frecuencia independiente especial.

DOLBY PRO LOGIC Es el modo estándar de decodificación de las señales de sonido envolvente analógicas. 15 ms - 30 ms

Utiliza la información codificada en la grabaciones estéreo de dos canales para Ajuste inicial = 15 ms
producir cuatro salidas: izquierda, central, derecha y un canal de sonido envolvente mono.
Utilice este modo para reproducir con precisión los programas que lleven la marca
Dolby Surround, DTS Stereo,UltraStereo u otros logotipos ”Surround”. Los programas
codificados con sonido envolvente pueden ser películas de vídeo en cassette, DVD y LD,
programas de TV y TV por cable, programas de radio y discos compactos de audio.
El procesado Dolby Pro Logic también sirve para dar un placentero sonido envolvente a
partir de fuentes estereofónicas sin codificación ”surround”.

DOLBY 3 STEREO Este modo utiliza la información de los programas estéreo de dos canales o codificados Sin canales de sonido envolvente

con sonido envolvente para crear los datos del canal central.Además, la información
que normalmente se envía a los altavoces de sonido envolvente traseros, se mezcla en
los canales frontales izquierdo y derecho para aumentar el realismo. Utilice este modo
si tiene un altavoz de canal central pero no utiliza altavoces de sonido envolvente.

THEATER Este procesado de sonido envolvente utiliza una decodificación de matriz para simular Tiempo de retraso no ajustable.

el sonido de una sala de cine o un auditorio Con fuentes estereofónicas o incluso con
fuentes monofónicas.

HALL 1 y HALL 2 Los dos modos Hall ofrecen una codificación del sonido matricial que simula Tiempo de retraso no ajustable.

una sala de ópera de tamaño medio incluso usando fuentes de sonido monofónicas.

Vmax Near Cuando sólo se usan los dos altavoes frontales de canal, el modo patentado por Harman Sin canales surround
Vmax Far Vmax desarrolla un espacio de sonido tri-dimensional con la ilusión de "altavoces fantasmas"

en sus posiciones centrales y surround. El modo Vmax N o "campo cercano"debe
seleccionarse cuando su posición de escucha esté a menos de 1,5 m de los altavoces.
El modo Vmax F o "campo lejano" debe seleccionarse cuando su posición de escucha sea
mayor que 1,5 m de distancia de los altavoces.

Estéreo 5 Ch. Este modo lleva las ventajas de los altavoces múltiples para colocar una señal estéreo No hay retardo disponible

tanto a la parte frontal como posterior de una habitación. Ideal para reproducir para este modo
música en situaciones como una fiesta, coloca la misma señal en los altavoces frontal
izquierdo y surround izquierdo y fontal derecho y surround derecho. El canal central se
alimenta de un mono mix sumado del material en fase de los canales izquierdo y derecho.

SURROUND OFF Esto modo desactiva todo el procesado de sonido envolvente y presenta los dos canales Sin canales de envolvente.
(STEREO) puros izquierdo y derecho de los programas estéreo de dos canales.

Modo avanzado que extrae la máxima información envolvente tanto de los programas esté­reo convencionales como de los codificados con sonido envolvente. Cuando se utiliza con
material codificado, la descodificación es más precisa en la ubicación de los sonidos, en
tanto que los panorámicos y los fundidos son mucho más uniformes y realistas que con otras
técnicas de descodificación. Logic 7 también ofrece una mayor sensación de espacio y un
escenario de sonido más amplio cuando se usa con grabaciones estéreo tradicionales y pro­gramas de música aprovechando la información envolvente natural que también incorporan
dichas grabaciones. El modo Logic 7C o Cinema está preparado expresamente para ofrecer
un campo de sonido óptimo con las bandas sonoras cinematográficas. El modo Logic 7M o
Music emplea una fórmula de descodificación especialmente concebida para la música.

Tiempo de retraso no ajustableLOGIC 7 C

LOGIC 7 M

FUNCIONAMIENTO 29

Funcionamiento

Selección de Modo Surround

Una de las características más importantes del
AVR4000 es la capacidad para reproducir un
campo de sonido surround multicanal pleno
desde una fuente digital, programas codificados
surround de matriz analógica y estéreo estándar
e incluso programas mono. En resumen, un total
de trece modos de escucha están disponibles en
el AVR 4000.

La selección de un modo de envolvente se basa en
las preferencias personales y en la fuente de pro­gramas que vaya a utilizar. Por ejemplo, las pelícu­las o series de TV que incorporen el logotipo de
alguno de los principales procesos de codificación
de sonido envolvente, como Dolby Surround,DTS
Stereo o UltraStereo

††

, se deberán reproducir en
los modos de envolvente Los modos Dolby 3
Estéreo o Dolby Pro Logic surround dependiendo
del material de fuente y los altavoces en uso.

No obstante, para crear campos de sonido envol­vente más amplios, y panorámicos o rasantes
más definidos, con todas las grabaciones envol­ventes y estéreo analógicas, deberá seleccionar el
exclusivo modo Logic 7 de Harman Kardon. Este
modo genera una señal estéreo posterior izquier­da y derecha, exactamente igual que la grabada
en directo (es decir, el sonido grabado desde la
parte posterior izquierda se oirá sólo desde ese
lado). Una mejora espectacular con respecto al
modo de audición Pro Logic normal.

NOTA: Cuando un programa se ha codificado
con información de matriz, retiene los datos de
envolvente siempre que se emita en estéreo. Por
eso, las películas con sonido envolvente se pue­den decodificar con cualquiera de los modos
analógicos, como Pro Logic o Logic 7,cuando se
emitan por canales de TV convencionales, por
cable, de pago por visión o vía satélite. Además,
los programas realizados para la televisión, las
retransmisiones deportivas,los programas de
radio y los CD de música se graban cada vez más
con sonido envolvente. Puede ver una lista de
estos programas en el sitio Web de Dolby Labo­ratories, en www.dolby.com.

Incluso cuando en un programa no consta que
lleve información surround internacional, puede
ser que los modos Pro Logic, Dolby 3 Stereo o
Logic 7 a menudo ofrecen presentaciones de
surround envolvente a través del uso de la infor­mación de surround, presente en todas las graba­ciones estéreo. Sin embargo, para los programas
estéreo sin ninguna información surround deben
escogerselos modos Theater, Hall y Stereo 5 CH
(Stereo 5 CH es particularmente efectivo con gra­baciones estéreo "extremas") y para programas
mono, sugerimos que use Theater o Hall. Y cuan­do use sólo uno o dos altavoces de canal frontal,
debe seleccionar el modo patentado por Harman
Vmax, proporcionando un espacio de sonido tridi­mensional virtualmente sólo con dos altavoces.

Los modos Surround se eligen con los controles del
panel frontal o del mando a distancia. Si desea utili­zar el panel frontal, presione el selector de modo

Surround

7

y desplácese por la lista de modos

disponibles. Si desea utilizar el mando a distancia,
presione el selector de modo Surround

A

y

después presione los botones

⁄/¤

D

para cam-

biar de modo. Cuando los presione, el nombre del
modo de envolvente se mostrará en la pantalla de

información principal

Y

, y se encenderá un

indicador de modo

C D F H I J K L

N

.Al cambiarlo, se encenderá un LED verde junto

al modo actual seleccionado en los indicadores

de modo Surround

˜

del panel frontal.

Tome en cuenta que los modos Dolby Digital y DTS
sólo se pueden seleccionar cuando se utilice una
entrada digital.Además, si hay una fuente digital
en uso, el AVR 4000 elegirá y cambiará al modo
correspondiente (Dolby Digital o DTS), con inde­pendencia del que esté seleccionado. Si desea más
información sobre la selección de fuentes digitales,
consulte la siguiente sección de este manual.

Para oír un programa con sonido estéreo tradi­cional de dos canales sólo por los altavoces
delanteros izquierdo y derecho (y por el subwoo­fer, si tiene uno instalado y configurado, siga las
instrucciones anteriores para el mando a distan­cia, hasta que aparezca SURR OFF en la

pantalla de información principal

Y

.

Reproducción de audio digital

El audio digital es el principal avance respecto a
los sistemas antiguos como Dolby Pro Logic. Pro­porciona cinco canales discretos: delantero
izquierdo, central, delantero derecho, de envol­vente izquierdo y de envolvente derecho. Cada
uno reproduce la gama de frecuencias completa
(20Hz a 20kHz) y ofrece una gama dinámica y
una relación de señal a ruido mejoradas.Ade­más, los sistemas digitales pueden suministrar
otro canal más dedicado especialmente a los
datos de bajas frecuencias. Es el canal “.1” al
que se refiere, por ejemplo, el nombre “5.1”. El
canal de bajos está separado de los demás, pero
tiene un ancho de banda limitado, por lo que los
diseñadores le dan un nombre propio.

Dolby Digital

Dolby Digital (originalmente conocido como
AC-3

®

) es una parte estándar del DVD, y está dis­ponible en discos LD especialmente codificados y
emisoras satélites y es una parte del nuevo sistema
de televisión de alta definición (sistema HDTV).

Tome en cuenta que se necesita un demodulador
de RF externo para utilizar el AVR 4000 con pistas
de sonido en Dolby Digital de discos láser. Conecte
la salida RF del reproductor de LD al demodulador,
y la salida digital del demodulador a las entradas

ópticas o coaxiales

#%

del AVR 4000.
No se requiere un demodulador para los reproduc­tores de DVD o los discos láser codificados con DTS.

DTS

DTS es otro sistema de audio digital capaz de
proporcionar sonido 5.1. Tanto DTS como Dolby
Digital son sistemas digitales, pero utilizan méto­dos distintos para decodificar las señales, por lo
que requieren circuitos de decodificación diferen­tes para reconvertir las señales digitales a seña­les analógicas.

Las pistas de sonido codificadas DTS están dispo­nibles en DVD selecto y discos de LD, además de
en CDs DTS especial sólo-audio especial. Puede
usar cualquier reproductor de LD, DVD o CD
equipado con una salida digital para reproducir
CD de DTS codificado especial sólo audio con el
AVR 4000, pero DTS-LDs pueden reproducirse en
reproductores LS y los DTS-DVD sólo en repro­ductores DVD. Lo único que se requiere es conec­tar la salida del reproductor a la entrada Optica
o Coaxial en el panel posterior



o en el

panel frontal

#%

.

Para poder escuchar pistas de sonido DVD codifi­cadas en DTS, el reproductor DVD debe ser com­patible con la señal DTS, lo que se indica con el
logotipo de DTS en el panel frontal del reproduc­tor de DVD.Tenga en cuenta que algunos de los
primeros aparatos de DVD no son capaces de
reproducir discos DVD codificados en DTS. Esto
no indica un problema del AVR 4000, sino que
dichos reproductores no son capaces de enviar la
señal DTS o las salidas digitales. Si tiene dudas
acerca de la capacidad de su reproductor DVD
para sonido DTS, consulte el manual del usuario
del reproductor.

Reproducción de audio PCM

La modulación de código de pulsos (PCM) es el
sistema de audio digital no comprimido utilizado
para discos de audio compactos estándar, discos
láser sin Dolby Digital ni DTS y algunos discos
DVD con codificación PCM especial. Los circuitos
digitales del AVR 4000RDS decodifican señales
digitales a analógicas con alta calidad, y se pue­den conectar directamente a la salida de audio
digital de su reproductor de CD/DVD o LD (LD
sólo para programas PCM o DTS,para discos
Dolby Digital se ”Dolby Digital” de RF).

Las conexiones pueden hacerse tanto en entra­das Optica como Coaxial



en el panel
posterior o en el panel frontal en las Entradas
Digitales

#%

.

Para oír una fuente digital PCM,seleccione primero
la entrada de la fuente (por ejemplo,CD) para
enviar su señal de vídeo (si la hay) al monitor de TV
y proporcionar su señal de audio analógica para
grabar. Después, pulse el selector de entrada

digital

ÚGy los botones ⁄/¤D

del

mando a distancia o los botones selectores

5

del

panel frontal, hasta que OPTICALo COAX
aparezcan en la pantalla de información prin-

cipal

Y

. Pulse el botón de ajuste SetÔF

para introducir la opción requerida.

30 FUNCIONAMIENTO

Funcionamiento

Cuando se reproduzca una fuente de PCM,se
encenderá el indicador PCM

A

. Durante la repro­ducción de PCM puede seleccionar cualquier modo
de envolvente excepto Dolby Pro Logic y DTS.

La reproducción de fuentes de PCM también
puede utilizar el modo Logic 7. Al reproducir una
fuente estéreo o fuente PMC codificada
surround, como un LD o CD,o una pista de audio
PCM de un DVD, use el modo Logic 7 C o Cine­ma. Para grabaciones de música pora de codifica­ción surround, use el modo Logic 7 M o Music
para una etapa de sonido frontal más amplia (ver
la Carta de Modo Surround, página 28)

Reproducción de Audio MP3

El AVR 4000 es uno de los primeros receptores
A/V en proporcionar decodificación en tablero
para el formato de audio MP3 usado en archivos
específicos de audio en ordenador y por los gra­badores / reproductores MP3. Además, algunos
reproductores nuevos de CD y DVDson capaces
de reproducir discos ópticos que se graban con
MP3, mejor que la información de audio CD
estándar. Ofreciendo decodificación MP3, el AVR
4000 es capaz de proporcionar una conversión
más precisa de las señales digitales a una salida
analógica, junto con los beneficios de escucha
del MP3 audio a través del amplificador de alta
corriente de AVR 4000 y los altavoces de su sis­tema surround, preferibles a los altavoces más
pequeños y de menor potencia usados típica­mente con los ordenadores.

Para aprovechar las ventajas de la capacidad del
MP3 del AVR 4000, sólo tiene que conectar la
salida de PCM de una tarjeta de sonido de orde­nador capaz de alimentar el formato MP3 en su
salida digital, o la salida digital de un reproduc­tor de CD o DVD compatible MP3 o de un repro­ductor MP3 a las Entradas Digitales del panel
posterior



ó del panel frontal

#%

. Cuan-

do se selecciona la señal MP3, el indicador

MP3 Bitstream

A

se ilumina, y el audio

comienza a reproducirse.

NOTAS:

• El AVR 4000 es capaz de reproducir señales
solamente en el formato MP3. No es compatible
con otras compresiones de audio para ordenador.

• El modo MP3 DSP del AVR 4000 requiere un
flujo MP3 SPDIF. Actualmente, solo unas pocas
unidades proporcionan esto, pero la siguiente
generación de placas base y sistemas operativos
seguirán esta tendencia, ya que SPDIF es el
estándar del hardware de audio y vídeo.

• La señal de entrada de audio digital puede ser
óptica o coaxial, pero en formato PCM. La cone­xión directa de una salida serie ó USB no es posi­ble, aunque la señal esté en formato MP3.Si tiene
alguna duda sobre el formato de salida de los
datos de su ordenador o tarjeta de sonido, consulte
el manual de instrucciones correspondiente.

Selección de una fuente digital

Para utilizar el modo Dolby Digital, es necesario
haber conectado correctamente una fuente digi­tal al AVR 4000RDS. Conecte las salidas digitales
de un reproductor de DVD, receptores de HDCD,
sistemas periféricos de CD a las entradas
Optical o Coaxial panel frontal o posterior

#%

del panel posterior. Para que haya
una señal de refuerzo y una fuente para las gra­baciones estéreo analógicas, las salidas analógi­cas del equipo de fuente digital también se debe­rán conectar a las entradas correctas en el panel
posterior del AVR 4000RDS (por ejemplo, conecte
la salida de audio estéreo analógica de un repro­ductor de DVD a las entradas DVD

j

del panel
posterior al conectar las salidas digitales del
reproductor).

Al reproducir una fuente digital como un DVD,
primero seleccione su entrada usando el mando
a distancia o los controles del panel frontal como
se señala en este manual para alimentar su señal
de vídeo (si la hay) al monitor de TV y para pro­porcionar su señal audio analógica para graba­ción. Cuando la entrada digital apropiada con el
reproductor DVD no se selecciona automática­mente (debido a los ajustes de entrada hechos
antes durante la configuración de sistema, ver la
página 21), seleccione la fuente digital pulsando
el Selector de Entrada Digital

GÚy

luego usando los botones

⁄/¤

D

en el mando

a distancia o los botones Selector

5

en el
panel frontal para elegir cualquiera de las entra­das OPTICA ó COAXIAL, como aparece
en el Display de Información Principal Y,

Display Indicador

BE

o display en pantalla.
Cuando la fuente digital está sonando, el AVR
4000 detecta automáticamente si es Dolby Digi­tal Multicanal, fuente DTS,MP3 o una señal con­vencional PCM, que es la salida estándar desde
los reproductores CD. Se encenderá un Indica-

dor Bistream

A

en el Display de Informa-

ción General

Û

para confirmar que la señal

digital es Dolby Digital DTS, MP3 o PCM.

Verá que la entrada digital (esto es, coaxial) per­manece asociada con cualquier entrada analógi­ca (esto es, DVD) tan pronto como es selecciona­da, dado que la entrada digital no necesita ser
re-seleccionada cada vez que se hace la selec­ción apropiada de entrada.

Indicadores de estado digital

Cuando una fuente digital está sonando, el AVR
4000 nota el tipo de datos de bitstream que está
presente. Usando esta información,el modo
surround correcto se seleccionará automáticamen­te. Por ejemplo, los bistreams DTS pueden hacer
que la unidad se conmute a decodificación DTS, u
los bitstream Dolby Digital permiten la decodifica­ción Dolby Digital. Cuando la unidad nota datos
PCM, de CDs y LDs y alguna música de DVDs o
algunas pistas , el modo surround apropiado se
puede seleccionar manualmente. Dado que la

gama de modos surround disponibles depende del
tipo de dato digital que está presente, el AVR
4000 usa una variedad de indicadores que le per­miten saber el tipo de señal presente. Esto le ayu­dará a entender la elección de modos y los cana­les de entrada grabados en el disco.

Si se reproduce una fuente digital, se enciende el

indicador de flujo de bits

A

mostrando el

tipo de señal en reproducción:

DOLBY D:Cuando se enciende este indicador,
se recibe un flujo de bits Dolby Digital. Según la
pista de audio seleccionada en el reproductor de
fuente y el número de canales del disco, se podrán
utilizar distintos modos de envolvente. Observe
que puede grabar sólo un canal de audio sin sub­woofer denominado “1.0”, o los cinco canales
con subwoofer (canal “5.1” de audio) y todos los
pasos intermedios en el caso de pistas de audio
codificadas con sonido envolvente digital (consulte
la siguiente NOTA). En estas pistas, excepto las
“2.1” de audio,sólo estarán disponibles los
modos Dolby Digital y VMAx. Si la señal de Dolby
Digital sólo tiene dos canales (“2.0”), ambos
(izquierdo y derecho) contendrán probablemente
datos Pro Logic. En este caso,el AVR 4000 conmu­tará automáticamente al modo Pro Logic, pero
también puede seleccionar el modo Vmax.

DTS: Si se enciende el indicador de DTS signifi­ca que se recibe un flujo de bits DTS. Si el equipo
detecta este tipo de datos, sólo se puede utilizar
este modo.

PCM: Si se enciende el indicador de PCM signi­fica que se recibe una señal de modulación
estándar de codificación de pulsos (PCM). Este
tipo de señal de audio digital se utiliza en la gra­bación de discos CD convencionales y discos
láser. Si hay presente un flujo de bits PCM, esta­rán disponibles todos los modos de envolvente
excepto Dolby Digital y DTS.Tome en cuenta que
la señal PCM también se puede elegir para las
pistas de audio de un reproductor de DVD, inclu­so si son pistas en Dolby Digital (pero no con la
decodificación Dolby Digital). Por eso, incluso las
pistas de audio de canal “2.0” se pueden repro­ducir en todos los modos, aunque el más efectivo
será Logic 7.

MP3: Cuando el indicador MP3 se enciende, se
recibe una señal digital MPEG/Layer 3. Este es el
formato de audio popular usado por la mayoría
de programas de ordenador para grabar archivos
de audio comprimidos. Cuando un bitstream
MP3 está presente, el sonido automáticamente
se reproducirá en modo estéreo (surround apa­gado). El modo surround no está disponible
durante la reproducción MP3.

Además de los Indicadores Bitstream de flujo
de bits, el AVR 4000 tiene una serie exclusiva de
indicadores de canales de entrada que informan
del número de canales con información digital
que se reciben o si se interrumpe la señal.

FUNCIONAMIENTO 31

Funcionamiento

Estos indicadores son las letras L/C/R/LS/RS/LFE
dentro de los cuadros centrales de los indicado­res de entrada de altavoces/canal Qen la

pantalla de información Ûdel panel frontal.

Si se utiliza una señal analógica estéreo conven­cional o una señal de matriz de envolvente, sólo
se encenderán los indicadores “L” y “R”, ya que
las señales analógicas sólo tienen un canal
izquierdo y uno derecho, e incluso las grabacio­nes con sonido Surround pueden presentar la
información de envolvente sólo en los canales
izquierdo y derecho.

Sin embargo, las señales digitales también pueden
tener entre uno y seis canales separados,según el
material grabado,el método de emisión y la codifi­cación. Cuando se reproduce una señal digital, las
letras en los indicadores respectivos se encienden
al recibirla. Es importante observar que aunque
Dolby Digital a veces se denomina sistema “5.1”,
no todos los DVD de Dolby Digital o las pistas
seleccionadas en un DVD o un programa en Dolby
Digital, estarán codificados para “5.1”. Por eso, es
normal que en un disco DVD con pistas en Dolby
Digital sólo se enciendan los indicadores “L” y “R”.

NOTA: Muchos discos DVD se graban con versio­nes en “5.1” y “2.0” de las mismas pistas de
audio, aunque la versión “2.0” suele utilizarse
para otros idiomas.Al reproducir un DVD com­pruebe el tipo de material grabado del disco. La
mayoría de discos muestran esta información en
una lista o iconos en la parte posterior de la
funda. Si un disco ofrece varias opciones de soni­do distintas, quizá deba realizar algunos ajustes
en su reproductor de DVD (normalmente, con el
botón “Audio Select” o en un menú en pantalla)
para alimentar la señal completa de “5.1” al AVR
4000, o para elegir las pistas de sonido y el idio­ma correctos. (Las pistas de audio “2.0” se pue­den reproducir en todos los modos de envolvente,
incluso Logic 7 ver indicador "PCM" en la página

30), consulte el indicador “PCM”a la izquierda de
esta página). También el tipo de señal alimentada
puede cambiar durante la reproducción de un
DVD. En algunos casos, la previsualización especial
del material sólo se grabará en audio “2.0” mien­tras que las funciones principales estarán en
“5.1”. Siempre que el reproductor de DVD esté
conectado a la salida directa de 6 canales, el AVR
4000 detectará automáticamente los cambios en
el flujo de bits y el conteo de canales, reflejándolo
en los indicadores.

Las letras de los indicadores de entrada de

altavoces/canal

Q

también destellan para
indicar que se ha interrumpido el flujo de bits.
Esto ocurre si se selecciona una fuente de entra­da digital antes de que empiece la reproducción,
o si una fuente digital se introduce en pausa, por
ejemplo, un disco DVD. Los indicadores destellan­tes avisan que la reproducción se ha detenido
por la ausencia de señal digital, y no un fallo del
AVR. Esto es normal y la reproducción digital se
reanudará al iniciarla otra vez.

Modo Night

Es una función especial de Dolby Digital que per­mite que las fuentes de entrada Dolby Digital se
reproduzcan con calidad digital, y que reduce el
nivel pico máximo y aumenta los niveles bajos
entre un 25% y un 33%. Esto impide que las
transiciones demasiado abruptas del sonido
resulten molestas, sin reducir el impacto sonoro
de la fuente digital. El modo nocturno sólo está
disponible si se selecciona el modo Dolby Digital.

El modo Night se puede poner en marcha cuan­do un DVD Dolby Digital está reproduciendo pul­sando el botón Night

B

en el mando a distan-

cia. A continuación, pulse los botones

D

⁄/¤

para seleccionar tanto las gamas medias o las
versiones de compresión plena del modo Night.
Para apagar el modo Night, pulse los botones

D

⁄/¤ hasta que el mensaje en el tercio infe-

rior del display de vídeo y el Display de Infor­mación Principal

Y

lea D-RANGE OFF.

Cuando el modo Night está activo, el Indicador

de Modo Night

O

también se iluminará.

El modo nocturno también se puede seleccionar
para que siempre tenga el mismo nivel de com­presión con las opciones del menú “Surround
Setup”. Consulte la página 24 para más informa­ción sobre el uso de los menús en pantalla para
configurar esta opción.

NOTAS IMPORTANTES SOBRE LA
REPRODUCCIÓN DIGITAL:

1. Cuando se detiene la fuente digital en repro­ducción, o si está en pausa, avance rápido o en
búsqueda de capítulos, los datos de sonido digital
se interrumpirán momentáneamente y destellarán
las letras de posición de canales de los indicado-

res de altavoces/canal

Q

. Esto es normal y no
indica un fallo del AVR 4000 o del equipo de
fuente. El AVR 4000 volverá a la reproducción
digital en cuanto los datos estén disponibles y
esté en un modo de reproducción normal.

2. Aunque el AVR 4000 decodificará práctica­mente todos los CD, fuentes HDTV y películas de
DVD, es posible que algunas fuentes digitales
futuras no sean compatibles con este equipo.

3. 2- Verá que no todos los programas codifica­dos digitalmente y no todas las pistas de audio
en un DVD contienen audio de canal 5.1 pleno.
Consulte la guía de programas suministrada con
su disco DVD o disco láser para conocer el tipo
de sonido que tiene grabado. El AVR 4000 detec­tará la decodificación digital de envolvente utili­zada, la mostrará en los indicadores de flujo

de bits

A

y en los indicadores de canal de

entrada

Q

, y se ajustará automáticamente.

4. Cuando se reproduzca una fuente de Dolby
Digital o de DTS, normalmente no podrá seleccio­nar algunos modos de envolvente analógicos
como Dolby Pro Logic, Dolby, Stereo, Hall,Thea­ter, 5 CH estéreo o Logic 7, excepto con pistas de
audio especiales (consulte la descripción anterior

de “AC-3”) y con formatos de información selec­cionados (ver la indicación "Dolby Digital" en la
página anterior).

5. Cuando una fuente Dolby Digital o DTS está
sonando, no es posible hacer una grabación ana­lógica usnado las salidas de grabación Tape



o Vídeo 1 o Vídeo 2

"

, si la fuente está
conectada a cualquier entrada digital sólo del
AVR 4000. Pero la señal de dos canales analógi­cos de esta fuente, el "Downmix" a Estéreo o
Dolby Surround, puede grabarse conectando sus
salidas de audio analógico a las entradas analó­gicas apropiadas (esto es DVD) del AV 4000,
incluso si la entrada digital del AV 4000 perma­nece seleccionada. Adicionalmente, las señales
digitales pasarán a través de las Salidas de

Audio Digitales



.

Grabación de cintas de cassette

En funcionamiento normal, la fuente de audio o
vídeo seleccionada para escucha a través del AV
4000 se envía a las salidas de grabación. Esto
significa que cualquier programa que esté miran­do o escuchando puede grabarse simplemente
colocando máquinas conectadas a las salidas
para Salidas Tape



o Vídeo 1 o 2 Salidas



en el modo de grabación.

Cuando la salida digital esté conectada a un gra­bador, podrá grabarla usando un CD-R o
MiniDisc.
Vea que todas las señales digitales pasarán a tra­vés de ambas salidas digitales simultáneamente,
coaxial y óptica, no importa que tipo de entrada
digital se seleccionó.

Además de las salidas digitales del panel posterior,
el AVR 4000 ofrece la característica exclusiva de
Harman Kardon de salida digital del panel frontal
configurable. Para una conexión más fácil de gra­badores de audio digital, puede conmutar el Jack

Digital Coaxial

%

del panel frontal desde una

estrada a una salida siguiendo estos pasos:

1. Pulse el botón

L

OSD para ver el

MASTER MENU principal (figura 1).

2. Pulse el botón

F

Set para entrar el menú

IN/OUT SETUP (figura 2).

3. Pulse el botón

¤

D

dos veces de modo

que el cursor

› en pantalla esté al lado de

COAXIAL 3.

4. Pulse uno de los botones

‹/›

E/

de

modo que se ilumine la palabra OUT.

5. Pulse el botón OSD

L

para salir de los

menús y volver al funcionamiento normal.

Vea que una vez hechos los ajustes,el Indicador de

Estatus 3 Coaxial Digital

$

, se volverá rojo

indicando que el Jack 3 Coaxial

%

ahora es una
salida, en lugar de su ajuste por defecto como
entrada. Una vez el jack cambia a una salida,el

32 FUNCIONAMIENTO

Funcionamiento

ajuste queda hasta que el AVR 4000 se enciende, a
menos que los ajustes cambien en el sistema del
menú OSD, como se ha descrito arriba.Vea, sin
embargo, que una vez el AVR 4000 se apaga, el
ajuste se cancela. Cuando la unidad se enciende
de nuevo, el Jack 3 Coaxial

%

volverá a su ajus­te por defecto normal como entrada. Si desea usar
el jack como salida, el ajuste debe cambiarse de
nuevo usando el sistema de menú OSD.

NOTAS:

• Las salidas digitales sólo están activas cuando
hay una señal digital presente, y no cambian una
entrada analógica a señal digital, ni cambian el
formato de la señal digital signal (POR EJEMPLO
UNA SEÑAL Dolby Digital a PCM o viceversa,
pero señales coaxiales son convertidas a ópticas
y viceversa). Además, la grabadora digital debe
ser compatible con la señal de salida. Por ejem­plo, en una grabadora de CD o MiniDisc es posi­ble grabar la entrada digital PCM de un repro­ductor de CD, pero no una señal Dolby Digital o
DTS.

• No es posible hacer una grabación analógica
de una fuente Dolby Digital o DTS si la fuente
está conectada a una entrada digital sólo del
AVR 4000. Sin embargo, puede grabar las seña­les analógicas de dos canales de dicha fuente
(consulte el anterior apartado 5, “Notas impor­tantes sobre la reproducción digital”).

Ajuste fino de los niveles
de salida

El ajuste normal de las salidas del AVR 4000 se
realiza con un tono de prueba, como se describió
en la página 24 o 25. Sin embargo,a veces es
preferible ajustar estos niveles utilizando un pro­grama de referencia, como un disco o la selec­ción que elija. Además, el nivel de salida del sub­woofer y de los modos Stereo y VMAx sólo se
puede ajustar con este procedimiento.

Para ajustar estos niveles con un programa de
referencia, elija el modo de envolvente para el
que va a afinar los altavoces (consulte la NOTA a
continuación), empiece a reproducir la grabación
de referencia y fije el volumen de prueba de los
canales delanteros izquierdo y derecho con el

control de volumen

Óî

.

Una vez fijado el volumen, pulse el botón

selector de canal CÙ

y observará que

aparece el mensaje FRONT L LEV en la
pantalla de información principal

Y

.Para

cambiar este nivel, pulse el botón de ajuste Set

FÔy después aumente o disminúyalo con

los botones selectores

5

o los botones

⁄/¤

D

. NO utilice el control de volumen, o modifi-

cará el volumen utilizado de referencia.
Una vez realizado el cambio, presione el botón

SetFÔ

y utilice los botones selectores

5

o los botones

⁄/¤

D

para seleccionar el
siguiente canal de salida que desee ajustar. Para
el nivel del subwoofer, presione los botones

selectores 5 o los botones

⁄/¤

D

hasta

que aparezca WOOFERLEV en la pantalla

de información principal

Y

o en el sistema
de menús en pantalla (disponible sólo si el sub­woofer está encendido).

Presione el botón Set

FÔcuando aparezca

el nombre del canal buscado en la pantalla de
información principal

Y

y siga las instruccio-

nes anteriores para ajustar el nivel.
Repita este procedimiento todas las veces que

sea necesario hasta haber ajustado todos los
canales que necesitaban modificaciones. Una vez
terminados los ajustes, pulse el botón Set

F

Ô

dos veces y el AVR 4000RDS volverá al fun-

cionamiento normal.
Si está usando un disco con señales de prueba de

ruido o un generador de señal externa como la
fuente desde la cual arreglar los niveles de salida,
puede usar la función EzSet del mando a distancia
para guiarle hasta el nivel SPL correcto. Para usar
el mando a distancia con este propósito, inicie el
tono de prueba desde la fuente y pulse y deje ir
rápidamente el Selector de Indicador SPL



para activar el sensor. Cuando el tono de prueba
se alimenta la altavoz que quiere arreglar, el Indi-

cador de Programa

2

cambia de color para
indicar el nivel. Ajuste el nivel para el canal apro­piado hasta que la luz LED de color verde se
encienda para todos los canales. Cuando es rojo
el nivel es demasiado alto; cuando es ambar el
nivel es demasiado bajo.Ya que el control remoto
se usa como sensor de nivel de presión (SPL), en
este caso los canales pueden seleccionarse y los
niveles ajustarse, como se ha descrito antes, con
el boton

Ù

Selector de Canal y con los boto-

nes Selector

5

y SetÔsólo en el panel fron-

tal del AVR 4000 (con la colaboración de un ayu­dante). Después de que los niveles de salida se
han alineado, pulse el Selector indicador SPL



para apagar el sensor y el indicador.

La salida de canal de cualquiera de las entradas
también se puede configurar con el sistema
Full-OSD de menús en pantalla. Primero,ajuste
el volumen a un nivel cómodo de oír con un

control de volumen

Óî

. Después

presione el botón OSD

L

para abrir el menú

MASTER MENU (Figura 1). Presione el botón

¤

D

hasta que el cursor ›de la pantalla se

mueva a la línea CHANNEL ADJUST.
Presione el botón Set

F

para activar el menú

CHANNEL ADJUST (Figura 8).

Figura 8

Una vez que se muestre el menú en pantalla, uti­lice los botones

⁄/¤

D

para mover el cursor

›

al canal que desee ajustar. Después, aumente

o reduzca el nivel de salida con los botones

‹/›

E

.

Después de terminar todos los ajustes, utilice los
botones

⁄/¤

D

para mover el cursor ›a la

línea RETURN T O MENU y después pre­sione el botón Set

F

si desea volver al menú

principal y cambiar otros ajustes. Si no, puede
presionar el botón OSD

L

para salir del siste-

ma de menús.

NOTA: Los niveles de salida se puede afinar por
separado para cada modo de envolvente digital y
analógico. Si desea distintos niveles de ajuste
preciso en un determinado modo, selecciónelo y
siga las instrucciones de los pasos anteriores.

El ajuste fino de los niveles de salida siguiendo el
procedimiento anterior modificará automática­mente el ajuste de niveles del menú “Output
Adjust” (Figura 7, página 25) y viceversa. Con los
modos Stereo y VMAx, el procedimiento anterior
es la única manera de afinar el nivel de salida (es
decir, igualar el nivel de VMAx con el de los
demás modos).

Entrada directa de 6 canales

El receptor AVR 4000RDS está equipado para
futuras ampliaciones en que se utilicen adapta­dores opcionales externos para formatos que
podría no ser capaz de procesar. Si conecta un
adaptador a la entrada directa de 6 canales

£

, puede seleccionarla pulsando el selector de

entrada 6-Ch

B

. La entrada directa de 6

canales también se puede seleccionar presionan­do el botón selector de fuente de entrada

!

del panel frontal hasta que se muestre 6

CH DIRECT en la pantalla de informa-

ción principal

W

y se encienda un LED verde

al lado del indicador de entrada 6 CH

Ó

.

Tenga en cuenta que no se puede seleccionar un
modo de sonido envolvente cuando se está utili­zando la entrada directa de 6 canales, ya que el
procesado se determina por el decodificador
externo.Además, con esta entrada en uso no se
reciben las señales en las salidas de grabación, el

Tono

&(

y Balance*.

Memoria de seguridad

Este producto está equipado con un sistema de
memoria de seguridad que guarda las emisoras
preajustadas del sintonizador y la información de
configuración del sistema si la unidad se apaga
del todo, se desenchufa por equivocación o se
produce un corte de tensión eléctrica. Esta
memoria tiene una duración aproximada de dos
semanas, después de lo cual será necesario vol­ver a introducir toda la información.

* CHANNEL ADJUST *

FRONT LEFT : 0dB
CENTER : 0dB
FRONT RIGHT : 0dB
SURR RIGHT : 0dB
SURR LEFT : 0dB
SUBWOOFER : 0dB
CHANNEL RESET: OFF ON
RETURN TO MENU

FUNCIONAMIENTO 33

Funcionamiento

Funcionamiento del sintonizador

El sintonizador del AVR 4000 puede recibir emi­soras de AM,FM y FM estéreo, además de datos
RDS. Las emisoras se sintonizan manualmente, o
puede guardarlas como preajustes y recuperarlas
de una memoria de 30 posiciones.

Selección de emisoras

1. Presione el botón selector de sintonizador
AM/FM

6

en el mando a distancia para elegir
el sintonizador como fuente de entrada.También
puede seleccionarlo en el panel frontal si presio­na el selector de fuente de entrada

!

hasta que se encienda, o presione el selector de

banda de sintonizador

9

en cualquier

momento que desee.

2. Vuelva a presionar el selector de sintonizador

AM/FM

6

o el selector de banda de sinto­nizador

9

para cambiar entre AM y FM,y ele-

gir la banda de frecuencias.

3. Presione el botón de modo de sintonizador

I

en el mando a distancia o mantenga presio-

nado el selector de banda

9

del panel fron­tal durante 3 segundos para seleccionar la sinto­nización automática o manual.

Cuando el indicador AUTO

X

esté encendido
en la pantalla de información principal, el sinto­nizador sólo se detendrá en las emisoras que se
reciban con la suficiente señal.

Si el indicador AUTO

X

no está encendido, el
sintonizador está configurado en modo manual y
se detendrá en cada incremento de frecuencia de
la banda seleccionada.

4. Para seleccionar las emisoras presione uno de
los botones de sintonización

8K. Si el

indicador AUTO

X

está encendido, presione el
botón para que el sintonizador busque la siguien­te emisora de mayor o menor frecuencia que se
reciba con una señal aceptable, o mantenga el
botón presionado para avanzar más rápidamente
y suéltelo para iniciar otra vez la búsqueda auto­mática. En el modo Auto, el sintonizador reprodu­cirá cada emisora en modo estéreo o monoaural,
según se transmita el programa. Si el indicador

AUTO

X

no está encendido, haga una ligera pre-

sión sobre el botón de sintonización

8

K

para avanzar un incremento de frecuencia cada
vez, o manténgalo presionado para buscar una
emisora en particular. Cuando se encienda el indi­cador TUNED

W

, la emisora estará sintonizada

correctamente y se oirá con claridad.

5. Las emisoras se pueden sintonizar directamen­te si se presiona el botón Direct

J

y después

se presionan las teclas numéricas

H

que
correspondan a la frecuencia de esa emisora.
Ésta se sintonizará automáticamente después de
que introduzca el último número. Si presiona un
botón equivocado al introducir la frecuencia
directamente, presione el botón Clear



para

borrarlo y empiece otra vez.
NOTA: Cuando la recepción de una emisora de

FM estéreo no tenga la señal suficiente, aumen­tará la calidad del sonido si cambia al modo
monoaural presionando el botón de modo de
sintonizador

I

en el mando a distancia, o

manteniendo presionado el selector de banda

9

del panel frontal durante 3 segundos hasta

que se apague el indicador STEREO

V

Sintonización preajustada

Se pueden almacenar hasta 30 emisoras en la
memoria del AVR 4000RDS y recuperarlas fácil­mente con los controles del panel frontal o el
mando a distancia.

Para introducir una emisora en la memoria,sin­tonícela de acuerdo con los pasos descritos pre­viamente y siga a continuación:

1. Pulse el botón Memory



del mando a dis-

tancia. El indicador MEMORY

U

se encende-

rá y parpadeará en la pantalla de información

Û

.

2. Antes de cinco segundos, pulse las Teclas

Numéricas

H

correspondiente a la localiza­ción donde desee guardar las emisoras de fre­cuencia. Una vez entrado, el número de preselec­ción aparece en el Display de Tiempo Núme-

ro de Preset/ Sleep

R

.

3. Repita este procedimiento para las demás
emisoras que desee preajustar.

Recuperación de emisoras preajustadas

• Para seleccionar una emisora que ya haya
introducido en la memoria, pulse las teclas

numéricas

H

que correspondan a su posición

en la memoria.

• Para sintonizar manualmente la lista de emiso­ras preajustadas una por una, pulse los botones

Preset

)Qdel panel frontal o el mando a

distancia.

34 FUNCIONAMIENTO

Funcionamiento

Funcionamiento del sistema RDS

El AVR 4000RDS está equipado con sistema RDS
(Radio Data System, sistema de datos de radio),
que aporta una amplia gama de información a
la radio de FM. Utilizado ya en muchos países, el
RDS es un sistema que sirve para transmitir sig­nos de llamada de emisora o información de
redes, una descripción del tipo de programa de
la emisora, mensajes de texto sobre la misma o
sobre selecciones musicales y la hora correcta.

A medida que aumenta el número de emisoras
de FM equipadas con RDS, el AVR 4000RDS ser­virá como un centro de uso sencillo tanto de
información como de ocio. Esta sección ayuda a
sacar el mayor partido al sistema RDS.

Sintonización RDS

Cuando se sintoniza una emisora de FM que
contiene datos RDS, se encenderá el indicador

RDS

AE

y el AVR 4000RDS mostrará automáti-

camente el signo de llamada de la emisora en la

pantalla de información principal

Y

.

Opciones visualización RDS

El sistema RDS es capaz de transmitir una amplia
variedad de información, además del signo de lla­mada de la emisora inicial que aparece al sintoni­zar la emisora por primera vez. En funcionamiento
normal, el RDS muestra en la pantalla el nombre
de emisora, la red de radiodifusión o las letras de
llamada. El botón RDS

@Ppermite ver los

distintos tipos de datos en el siguiente orden:

• Las letras de llamada de la emisora (con algu­nas emisoras privadas se incluye más informa­ción)

• La frecuencia de la emisora

• El tipo de programa (PTY), según se muestran
en la lista a continuación. El indicador PTY

AD

se encenderá al recibir estos datos.

• Un “mensaje de texto” (Radiotexto, RT) con
información especial sobre la emisora recibida.
Observe que este mensaje puede desplazarse
por la pantalla para tener una longitud mayor
que los ocho caracteres que permite la pantalla.
Según la potencia de señal, los mensajes de
texto pueden tardar hasta 30 segundos en apa­recer, y cuando RT esté seleccionado, el mensaje
TEXT destella en la pantalla de información.
El indicador RT

AB

se encenderá cuando se
reciban los datos de texto y vayan a mostrarse
en la pantalla.

• La hora actual (CT, Current Time). Puede tardar
hasta dos minutos en aparecer. Mientras, par­padeará en la pantalla la palabra TIME indi­cando que se ha seleccionado CT.El indica-
dor CT

AC

se encenderá al recibir datos de
texto Tenga en cuenta que la exactitud del
mensaje horario depende de la emisora y no
del AVR 4000RDS.

Las emisoras de RDS pueden no incluir alguna
de estas funciones. Si no se transmiten los datos
necesarios para el modo seleccionado, la panta-

lla de información principal

Y

mostrará el
mensaje NO TYPE, NO TEXT o NO
TIME después del periodo de retraso de ese
modo.

En todos los modos de FM, la función RDS
requiere una potencia de señal suficiente para
funcionar. Si recibe sólo parte de los mensajes o
alguno de los indicadores RDS, PTY, CT o RT

AEADACAB

se enciende y apaga, pruebe a
ajustar la antena o sintonice otra emisora de
RDS que se reciba mejor.

Búsqueda de programas (PTY)

Una importante función del sistema RDS es su
capacidad de codificar las emisiones con códigos
de tipo de programa (PTY) que indican el tipo de
emisión. La siguiente lista muestra las abreviatu­ras que se suelen utilizar para cada PTY, además
de una explicación de cada tipo.

• (RDS ONLY): Sólo RDS

• (TRAFFIC): Tráfico

• NEWS: Noticias

• AFFAIRS: Eventos especiales

• INFO: Información general

• SPORT: Información deportiva

• EDUCATE: Información educativa

• DRAMA: Teatro

• CULTURE: Información cultural

• SCIENCE: Información científica

• VARIED: Miscelánea

• POPM: Música popular

• ROCKM: Música rock

• M O R M: Rock ligero

• LIGHTM: Música ligera clásica

• CLASSICS: Música clásica

• OTHERM: Otros estilos, reggae, rap, etc.

• WEATHER: Información meteorológica

• FINANCE: Información económica

• CHILDREN: Programas infantiles

• SOCIAL: Asuntos sociales

• RELIGION: Programas religiosos

• PHONEIN: Programas con llamadas de la

audiencia

• TRAVEL: Información de viajes y turismo

• LEISURE: Información de viajes y turisno

FUNCIONAMIENTO 35

Funcionamiento

• JAZZ: Música jazz

• COUNTRY: Música country

• NATIONM: Música nacional

• OLDIES: Clásicos de siempre

• FOLKM: Música folklórica

• DOCUMENT: Información documental

• TEST: Prueba de emergencia

• ALARM: Información de emergencia

Puede buscar un tipo de programa (PTY) especí­fico mediante el siguiente procedimiento:

1. Presione el botón RDS

@Phasta que se

muestre el PTY actual en la pantalla de infor­mación principal

Y

.

2. Mientras se muestra el PTY presione los boto­nes de preajuste arriba/abajo

)Qo man-

téngalos presionados para moverse por la lista
de tipos PTY disponibles, según se han enumera­do previamente. Para buscar la siguiente emisora
que transmita datos RDS, utilice los botones de

preajuste arriba/abajo

)Qhasta que se

muestre RDS ONLY en la pantalla.

3. Pulse cualquiera de los botones de sintoniza­ción arriba/abajo

8Kpara que el sintoni-

zador comience a explorar la banda de FM bus­cando la primera emisora con datos RDS que
coincida con la selección realizada y tenga una
señal de calidad aceptable.

4. Mientras el indicador de PTY

AD

destella
en la pantalla, el sintonizador realizará una
exploración completa de toda la banda de FM
buscando la siguiente emisora del tipo PTY
requerido que se reciba con la suficiente señal.
Si no la encuentra, la pantalla mostrará NONE
durante unos segundos y el sintonizador volverá
a la última emisora de FM sintonizada antes de
la búsqueda.

NOTA: Muchas emisoras no transmiten un PTY
específico. La pantalla indicará NONE cuando se
seleccione una emisora de este tipo y esté acti­vado el modo PTY.

NOTA: Algunas emisoras transmiten información
del tráfico de manera continua. Para identificar­las, transmiten constantemente un código de
tráfico especial que hará que se encienda el

indicador TA

AA

en la pantalla. Estas emiso­ras se pueden buscar si se selecciona TRAFFIC, la
opción delante de NEWS en la lista. El AVR 4000
buscará las emisoras, aunque no estén emitien­do información del tráfico en ese momento.

36 FUNCIONES AVANZADAS

El AVR 4000 está equipado con una serie de fun­ciones avanzadas que añaden flexibilidad a su
funcionamiento.Aunque no son imprescindibles
para utilizar el equipo, proporcionan otras opcio­nes que quizá desee conocer.

Brillo de la pantalla
La pantalla de información principal

Û

en
el panel frontal del AVR 4000 está ajustada de
fábrica en un nivel de brillo que es suficiente en
condiciones de iluminación normales. Sin embar­go, para las salas para cine doméstico se puede
reducir el brillo o apagar la pantalla por completo.

Si desea cambiar el ajuste de brillo de la pantalla
en una determinada audición, será necesario que
ajuste el menú ADVANCED SELECT.
Para comenzar los ajustes, pulse el botón OSD

L

para que aparezca en pantalla el

MASTER MENU. Pulse el botón

⁄

D

dos veces, hasta que el ›cursor de la pantalla
se situe al lado de la línea ADVANCED.
Presione el botónSet

F

para abrir el menú

ADVANCED SELECT (Figura 9).

Figura 9

Para cambiar el brillo en el menú ADVANCED
SELECT, asegúrese de que el cursor

›

esté en

la línea VFD, y después presione el botón

›



hasta que el nivel deseado se resalte en la panta­lla de vídeo. Si está resaltado FULL, está ajus-
tado el nivel de brillo normal. Si está resaltado
HALF, el nivel de brillo está ajustado a la
mitad. Si está resaltado OFF, se apagarán todos
los indicadores de la pantalla de informa-

ción

Û

. Sin embargo,los LED verdes de los indi-

cadores de entradas



y los indicadores de

modo Surround

˜

, además del indicador de

encendido

3

, siempre se iluminarán para avisar

que el equipo está encendido.

Si desea hacer otros ajustes en el menú, pulse los
botones

⁄/¤

D

hasta que el ›cursor esté al

lado del campo deseado o la línea RETURN
TO MENU y pulse el botón Set

F

. Si no

quiere hacer más ajustes, pulse el botón OSD

L

para salir del sistema de menú.

El brillo de la pantalla también se puede cambiar
manteniendo presionado el botón Set

Ô

del

panel frontal durante tres segundos hasta que
aparezca el mensaje VFD FULL en la pan-

talla de información principal

Y

. En menos

de cinco segundos, presione los botones selec-

tores

5

del panel frontal hasta que se muestre

el nivel de brillo que desee.Ahora, vuelva a pre­sionar el botón Set

Ô

para introducir el ajuste.

El nivel de brillo que haya seleccionado tendrá
efecto hasta que lo vuelva a cambiar o apague el
equipo.

Volumen de encendido

El AVR 4000, al igual que la mayoría de recepto­res de audio/vídeo, volverá al volumen que tenía
ajustado la última vez que lo apagó. Sin embar­go, puede preferir que el equipo se encienda en
un determinado volumen, con independencia del
último ajuste que haya realizado antes de apa­garlo. Para cambiar el estado de fábrica y encen­der el AVR 4000 siempre con el mismo volumen,
será necesario ajustar el menú ADVANCED
SELECT. Para comenzar los ajustes, pulse el
botón OSD

L

para que aparezca en pantalla el

MASTER MENU (Figura 1). Pulse el botón

⁄

D

dos veces, hasta que el ›cursor de la

pantalla se situe al lado de la línea
ADVANCED. Presione el botón Set

F

para abrir el menú ADVANCEDSELECT
(Figura 9).

En el menú ADVANCED SELECT, com­pruebe que el cursor

›

esté en la línea de nivel

de volumen de fábrica utilizando los botones

⁄/¤

D

. Después,presione el botón ›
hasta que se resalte ONen la indicación en pan­talla. Presione el botón

¤

D

una vez para que

el cursor

›

se mueva a la línea DEFAULT

VOL SET.Para definir el volumen de encen-

dido, presione los botones

‹/›

E

o man­téngalos presionados hasta que el nivel que
desee aparezca en la línea DEFAULT
VOL SET.Observe que este ajuste no es
posible con los controles de volumen convencio­nales.

NOTA: El volumen de encendido no se oirá
durante su ajuste, por lo que puede establecerlo
antes. Para ello, oiga una fuente de sonido y
ajuste el volumen como desee con los controles
convencionales

Óî

. En el nivel de volu­men requerido, anote cómo aparece en el tercio
inferior de las indicaciones en pantalla o en la

pantalla de información principal

Y

(el
nivel característico se mostrará como un número
negativo, por ejemplo, -25dB). Para introducir el
ajuste, utilice los botones

‹/›

E

.

A diferencia de los demás ajustes de este menú,
el volumen de encendido estará en efecto hasta
que lo modifique o lo desactive, incluso cuando
desconecte el equipo totalmente.

Si desea hacer otros ajustes en el menú, pulse los
botones

⁄/¤

D

hasta que el ›cursor esté al

lado del campo deseado o la línea RETURN
TO MENU y pulse el botón Set

F

. Si no

quiere hacer más ajustes, pulse el botón OSD

L

para salir del sistema de menú.

Funciones avanzadas

* ADVANCED SELECT *

VFD :FULL HALF OFF
VOLUME DEFAULT:OFF ON
DEFAULT VOL SET:25dB
SEMI OSD :OFF ON
SEMI OSD TIME OUT: 35
FULL OSD TIME OUT:205
RETURN TO MENU

FUNCIONES AVANZADAS 37

Funciones avanzadas

Ajustes de Semi-OSD

El sistema Semi-OSD muestra mensajes de una
línea en el tercio inferior de las indicaciones en
pantalla siempre que se cambie el volumen, la
fuente de entrada, el modo de envolvente o la
frecuencia del sintonizador en cualquiera de las
configuraciones. Este sistema es útil ya que per­mite ver los cambios de los controles y las ins­trucciones del mando a distancia sin necesidad
de consultar la pantalla del panel delantero. Sin
embargo, también puede desactivar los mensa­jes en pantalla en una audición. Es posible ajus­tar el periodo de tiempo que las indicaciones
permanecerán en la pantalla. El AVR 4000 per­mite ambas posibilidades.

Para desactivar el sistema Semi-OSD, es necesa­rio que ajuste el menú ADVANCED
SELECT (Figura 9). Para comenzar los ajus­tes, pulse el botón OSD

L

para que aparezca
en pantalla el MASTER MENU. Pulse el
botón

⁄

D

dos veces, hasta que el ¤ cursor

de la pantalla se situe al lado de la línea
ADVANCED. Presione el botón Set

F

para abrir el menú ADVANCEDSELECT.

En el menú ADVANCED SELECT, asegú­rese de que el cursor

› esté en la línea SEMI

OSD utilizando los botones

⁄/¤

D

. Des-

pués, presione el botón

›



para que resalte

OFF en la pantalla.

Tome en cuenta que este ajuste será provisional
y estará en efecto hasta que lo cambie o apague
el AVR 4000. Si se apaga el equipo, las indica­ciones de Semi-OSD seguirán activadas, aunque
las haya apagado en una audición anterior.

Para cambiar el intervalo de tiempo que se
muestran las indicaciones de Semi-OSD en la
pantalla, vaya al menú ADVANCED
SELECT como se describió previamente y
presione los botones

⁄/¤

D

hasta que el cur-

sor

›

esté en la línea SEMI-OSD

TIME OUT. Después, presione los botones

‹/›

E

hasta que se muestre el intervalo
en segundos que desee.A diferencia de otras
opciones de este menú, es un ajuste permanente
que tendrá efecto hasta que lo cambie, incluso si
apaga el equipo.

Si desea hacer otros ajustes en el menú, pulse
los botones

⁄/¤

D

hasta que el ›cursor esté

al lado del campo deseado o la línea
RETURN T O MENU y pulse el botón Set

F

. Si no quiere hacer más ajustes,pulse el

botón OSD

L

para salir del sistema de menú.

Ajuste del retraso del sistema Full-OSD

El sistema de menús FULL-OSD sirve para
facilitar la configuración y ajustes del AVR 4000
por medio de una serie de menús en pantalla. El
ajuste de fábrica de estos menús hace que per­manezcan durante 20 segundos de inactividad
en la pantalla de vídeo y después desaparezcan.
Este intervalo de retraso es una medida de segu­ridad que impide que el texto de los menús
queme el tubo CRT de su monitor o proyector, lo
que puede ocurrir si permanece indefinidamente
en la pantalla. Por otra parte, se puede preferir
un tiempo de retraso algo mayor o menor.

Para cambiar el retraso del sistema Full-OSD, es
necesario que ajuste el menú ADVANCED
SELECT (Figura 1). Para comenzar los ajus­tes, pulse el botón OSD

L

para que aparezca
en pantalla el MASTER MENU. Pulse el
botón

⁄

D

dos veces, hasta que el ¤ cursor

de la pantalla se situe al lado de la línea
ADVANCED. Presione el botón Set

F

para abrir el menú ADVANCED
SELECT (Figura 9).

En dicho menú, asegúrese de que el cursor

›

esté en la línea FULL-OSD TIME
OUT utilizando los botones

⁄/¤

D

. Des-

pués, presione los botones

‹/›

E

hasta
que se muestre el intervalo en segundos que
desee.A diferencia de otras opciones de este
menú, es un ajuste permanente que tendrá efecto
hasta que lo cambie, incluso al apagar el equipo.

Si desea hacer otros ajustes en el menú, pulse
los botones

⁄/¤

D

hasta que el ›cursor esté

al lado del campo deseado o la línea
RETURN T O MENU y pulse el botón Set

F

. Si no quiere hacer más ajustes,pulse el

botón OSD

L

para salir del sistema de menú.

38 FUNCIONAMIENTO DEL SISTEMA MULTISALA

Funcionamiento del sistema multisala

El AVR 4000RDS está totalmente equipado para
funcionar como centro de control de sistema
multisala, con sensores de infrarrojos (IR),TV,
altavoces y amplificadores externos opcionales.
Aunque algunas instalaciones multisala requie­ren los servicios de un instalador profesional, el
usuario medio puede realizar una instalación
multisala sencilla.

Instalación

La clave del funcionamiento a distancia en varias
salas está en la conexión de la sala remota y la
posición del AVR 4000RDS con cable para un
receptor de infrarrojos y altavoces o un amplifi­cador y un TV. Consulte la página 16 para las
instrucciones de instalación completas de un sis­tema multisala.

Configuración del sistema multisala

Una vez efectuadas las conexiones de audio y de
enlaces de IR, el AVR 4000 se deberá configurar
para funcionar en modo de multisala siguiendo
los pasos a continuación. Presione el botón OSD

L

para abrir el menú MASTER MENU

(Figura 1) en la pantalla. Presione el botón

⁄/¤

D

hasta que el cursor ›esté en la línea

MULTI-ROOM. Presione el botón Set

F

para abrir el menú MULTI-ROOM
SETUP (Figura 10).

Figura 10

Cuando aparezca el menú MULTI-ROOM
SETUP, el cursor

› estará en la línea

MULTI-ROOM. Esa opción se utiliza para
encender y apagar el sistema, por lo que no
debe ajustarla a menos que desee encenderlo en
este momento. Para encenderlo, presione el
botón

›

E

hasta que aparezca resaltado
ON. Si no desea encender el sistema en este
momento o continuar en el siguiente paso, pre­sione una vez el botón

¤

D

para que el cursor

› esté en la línea MULTI IN.

En la línea MULTI I N, presione los boto­nes

‹/›

E

hasta que aparezca resaltada
la entrada de audio/vídeo que desee para el sis­tema multisala. Una vez realizada la selección,
presione el botón

¤

D

una vez para que el

cursor

›

esté en la línea MULTI VOL.

En la línea MULTI VOL, presione los boto­nes

‹/›

E

o manténgalos presionados
hasta introducir el nivel de volumen que desee
para el sistema multisala. NO utilice los contro­les de volumen normales para esto. Una vez ter­minada la configuración de multisala, pulse los
botones

¤

D

una vez de manera que el

›

cursor se sitúe en la línea RETURN T O
MENU y pulse el botón Set

F

. Si no va a

hacer más ajustes, presione el botón OSD

L

para salir del sistema de menús en pantalla.

Funcionamiento en multisala

Cuando trabaje con el AVR 4000 desde otra sala
donde ha sido montado un sensor IR conectado
al terminal Multiroom IR Input



del panel
trasero del AVR 4000, puede usted utilizar tanto
el mando a distancia principal como el mando a
distancia Zone II. Para activar el Multiroom,
pulse cualquiera de los botones Input Selector
del mando a distancia Zone II

∫ç∂

o del

mando principal

456

. Pulse el Selector

AVR

5∫para que la unidad reproduzca la

última fuente, o cualquiera de los otros botones
de selección de entrada para elegir otra fuente
de sonido.

Tan pronto como se ha asignado una fuente al
IR del AVR 4000 para la segunda sala, se pue­den utilizar los botones del mano principal ó del
Zone II para cambiar el volumen

î, la fre-

cuencia de sintonización u

è

, el preset del

sintonizador

Q©o hacer mute ˚

.

Si el terminal Remote IR Output



del AVR
4000 está conectado al terminal de entrada IR
de un componente de audio Harman Kardon
compatible, como un CD, DVD o cassette, las
funciones de transporte de estas máquinas
podrán ser controladas con los Controles de

Transporte x

Ƀ©˙∆

de ambos

mandos a distancia.

Para apagar el sistema desde la segunda sala,
pulse el botón de Apagado

3å. Recuerde

que el AVR 4000 puede ser conectado o desco­nectado en la segunda sala independientemente
del estado de funcionamiento en la sala princi­pal.

NOTA: Cuando se selecciona como fuente el
sintonizador para la segunda sala, cualquier
cambio en la frecuencia de sintonía o de preset
también afectará a la emisora que se esté escu­chando en la sala principal, si allí también se
está utilizando el sintonizador. De igual manera,
si en la sala principal cambiamos de emisora,
este cambio afectará también a la segunda sala.

Para activar la alimentación de la segunda sala,
pulse el botón Multiroom



en el mando.A

continuación, pulse el botón Set

F

. Pulse los

botones

⁄/¤

D

para activar o desactivar el

envío de señal a la segunda sala. Cuando se
activa el sistema multiroom, el indicador Multi

P

se ilumina en el Display de Información

Principal

Û

, y el Display de Información

Principal

Y

o el OSD mostrarán MULTI

ON. Pulse el botón Set

F

dos veces para

entrar el ajuste.

Cuando está activado el sistema Multiroom, la
entrada seleccionada mediante el menú
Multiroom será enviada a los terminales Salida

Multiroom



del panel posterior. El volumen
será el ajustado en el mismo menú, pero puede
ser modificado mediante un sensor opcional que
se ha de instalar en la segunda sala y el mando
Zone II, o bien los controles del amplificador
conectado a los terminales Salida Multiroom



.

Una vez activado el sistema multisala, se man­tendrá activado aunque el AVR 4000RDS de la
sala principal se ponga en modo Standby pul­sando el botón de apagado

3

en el mando

a distancia o el control de encendido del

sistema

2

en el panel frontal. Para desactivar
el sistema multisala desde la sala principal, aun­que el AVR esté en modo Standby, pulse el
botón de sistema multisala

Q

y después el

botón Set

8

. Pulse los botones ⁄/¤6

hasta que se apague el indicador MULTIOen
la pantalla de información

Ò

, o aparezca el

mensaje MULTI OFF.

Incluso al apagar el AVR 4000 (al modo standby)
y apagar también el sistema multiroom, este
sistema puede ser vuelto a activar en cualquier
momento desde cualquier habitación pulsando
cualquier botón Selector

456

∫ç∂

en el mando.

* MULTI-ROOM SETUP *

MULTI-ROOM:OFF ON
MULTI IN :FM PRESET 01
MULTI VOL :25dB
RETURN TO MENU

PROGRAMACIÓN DEL MANDO A DISTANCIA 39

Programación del mando a distancia

El AVR 4000 está equipado con un mando a dis­tancia muy potente que controla no sólo las fun­ciones del reproductor, televisores, decodificado­res, reproductores VCR, receptores de satélite u
otros equipos de cine doméstico. Cuando progra­me el mando a distancia del AVR 4000 con los
códigos para los productos de su sistema, podrá
sustituir casi todos los demás mandos por este la
conveniencia de un solo mando a distancia uni­versal.

Programación del mando a
distancia con códigos

Cuando sale de fábrica, el mando a distancia
está perfectamente programado para reconocer
todas las funciones del AVR 4000, así como las
de las platinas de casete, cambiadores de CD y
reproductores de CD y DVD de Harman Kardon.
Además, con cualquiera de los métodos explica­dos a continuación, podrá programar el mando a
distancia para controlar una gran variedad de
equipos de otras marcas.

Nota: El botón Selector de Entrada Vídeo 4

4

no puede ser programado con códigos ya
que funciona como selector de entrada tan solo
para el AVR. Es más, solo el código por defecto
"001" puede ser programado en el botón

Selector AVR

5

.

Introducción directa de códigos

Este método es la manera más fácil de progra­mar el mando a distancia para controlar distintos
equipos.

1. Consulte las tablas de las páginas siguientes
para ver el código o códigos de tres dígitos que
coincidan con el tipo de producto (p.ej.,VCR, TV,
etc.) y su marca comercial. Si encuentra más de
un código para una determinada marca, anote
las posibles opciones.

2. Encienda el producto para el que desee pro­gramar el mando a distancia del AVR 4000.

3. Pulse y mantenga pulsados tanto el Selector

de Entrada

4

para el tipo de producto a

entrar ( ejemplo:VCR, TV) como el botón Mute



a la vez. Cuando el Indicador de Pro-

grama /SPL

2

se enciende en color ambar y
empieza a parpadear, deje ir los botones. Es
importante que empiece el paso siguiente antes
de 20 segundos.

4. Si la unidad que desea programar en el mando
a distancia del AVR 4000 tiene una función de
encendido/apagado controlable a distancia, siga
los tres pasos siguientes:

a. Dirija el mando a distancia del AVR4000 hacia

la unidad a programar, e introduzca el primer
código numérico de 3 cifras usando los botones

Numéricos

H

. Si la unidad que está siendo

programada se apaga, se ha introducido el
código correcto. Pulse el Selector de Entrada

4

de nuevo, y verá que la luz roja bajo el
Selector de Entrada parpadeará tres veces antes
de oscurecerse para confirmar la entrada.

b. Si el producto a programar No se apaga, conti-

núe entrando el código numérico de tres cifras
hasta que el equipo se apague. En este punto,
se ha entrado el código correcto. Pulse el

Selector de Entrada

4

de nuevo y verá

que la luz roja bajo el Selector de Entrada
parpadeará tres veces antes de oscurecerse
para confirmar la entrada.

5. Si la función de encendido de la unidad a pro­gramar no puede controlarse a distancia, siga los
siguientes pasos (máximo 20 segundos pueden
transcurrir tras el paso 3 anterior, o deberá repe­tirlo antes).

a. Introduzca el primer código numérico de tres

dígitos usando los botones Numéricos

H

y

pulse el Selector de Entrada

4

de nuevo.
Pulse el botón a distancia de cualquier función
que pueda controlarse remotamente con la uni­dad por ejemplo, Pause o Play

fl

N

. Si la
unidad que está siendo programada empieza
esta función, se ha introducido el código correcto.

b. Si la unidad no empieza la función cuyo botón

fue pulsado, repita los pasos 3 y 5ª de arriba
con el siguiente código numérico de tres cifras
listado en la tabla de códigos setup para esta
marca y tipo de producto, hasta que la unidad
reaccione correctamente en la función de
transporte transmitida.

6. Haga una prueba de todas las funciones del
mando a distancia para asegurarse de que el
producto funciona correctamente. Recuerde que
muchos fabricantes utilizan una combinación de
distintos códigos, por lo que se recomienda com­probar que no sólo funciona el control de encen­dido, sino también el volumen y control de los
canales y el transporte de reproducción. Si estas
funciones no se activan correctamente, es posible
que deba programar un código distinto en el
mando a distancia.

7. Si la unidad no responde con ningún código,el
código del producto no aparece en las tablas de
este manual, o no todas las funciones se activan
correctamente, intente programar el mando a dis­tancia con el método de búsqueda automática.

Nota sobre el uso del mando a
distancia del AVR 4000 con el
Grabador de CD Harman Kardom

Al enviarlo desde la fábrica, el mando a distancia
del AVR 4000 está programado para controlar los
reproductores de CD Harman Kardom. Pero tam­bién es capaz de controlar la mayoría de las fun­ciones de los grabadores de CD CDR2 y CDR20
(ver la lista de funciones en la página 44) si se
introduce el código "002" en el botón Selector

de CD

2

como se ha descrito antes. Para regre­sar a los comandos de control del reproductor de
CD, debe introducirse el código "001".

Método de búsqueda automática

Si el producto que desea programar en el mando
a distancia del AVR 4000 no está enumerado en
las tablas de códigos del manual, o si el código
utilizado no parece funcionar correctamente,
podrá programarlo con el procedimiento de bús­queda automática que se describe a continua-

ción. Tenga en cuenta que este método sólo fun­ciona con equipos cuya función de encendido
puede controlarse a distancia:

1. Encienda el producto que desea incluir en el
mando a distancia del AVR 4000.

2. Pulse y mantenga pulsados tanto el Selector

de Entrada

4

para el tipo de producto a

entrar (ejemplo:VCR, TV) como el botón Mute



a la vez. Cuando el Indicador de

Programa /SPL

2

se enciende en color
ambar y empieza a parpadear, deje ir los boto­nes. Es importante que empiece el paso siguiente
antes de 20 segundos.

3. Para encontrar si el código de su unidad está
pre-programado, enfoque el mando del AVR
4000 hacioa ésta, para ser programada y presio­ne y suelte el botón

⁄

D

. Esto activa la emi­sión de los códigos infrarrojos almacenados en la
memoria del mando.Verá que se va encendiendo
el piloto rojo debajo de botón Input Selector

4

indicando que se envía un código. Cuando
el aparato a ser programado se apague,apriete
enseguida el botón

⁄

D

. Note que ello llevará
un minuto o más entre que el código es allado y
se apaga la unidad.

4. Si no se suelta el botón

⁄

después de que la
unidad se haya apagado, el código se borrará.
Esto es porque la opción test debe ser hecha:
conecte la unidad de nuevo y mientras el Input
Selector permanece rojo presione varias veces
el botón

¤

D

para recorrer los códigos mien­tras observa lo que ocurre en la unidad.Tan
pronto como se apague hemos encontrado el
código correcto.

5. Pulse de nuevo el Selector de Entrada

4

,
y verá que la luz roja parpadeará tres veces antes
de oscurecerse para confirmar la entrada.

6. Haga una prueba con todas las funciones del
mando a distancia para cerciorarse de que con­trola el producto.Tome en cuenta que muchos
fabricantes utilizan una combinación de distintos
códigos, por lo que se recomienda comprobar que
no sólo funciona el encendido y apagado, sino
también los controles de volumen, los canales y el
transporte de reproducción. Si todas las funciones
no se activan correctamente, es posible que deba
introducir un código distinto con el método de
búsqueda automática, o programarlo con el
método de introducción directa.

Lectura de códigos

Cuando se haya introducido el código con el
método de búsqueda automática, siempre será
recomendable averiguar qué código es para poder
volver a programarlo fácilmente si fuera necesario.
También se pueden leer los códigos para verificar
qué dispositivo está programado en un determina­do botón selector del mando a distancia.

40 PROGRAMACIÓN DEL MANDO A DISTANCIA

Programación del mando a distancia

1. Pulse y sostenga el Selector de Entrada

4

para el dispositivo que desee encontrar el

código y el botón Mute



a la vez. Verá que el

Indicador de Programa /SPL

2

inicialmente
se volverá ámbar y empezará a parpadear. Deje ir
los botones y empiece el paso siguiente antes de
20 segundos.

2. Pulse el botón Set

F

. El Indicador Pro-

grama /SPL

2

parpadeará en verde en una
secuencia que se corresponde con el código de 3
dígitos, con una pausa de 1 segundo entre cada
dígito. Cuente el número de parpadeos entre
cada pausa para determinar el dígito del código.
Un parpadeo es el número 1, dos parpadeos es
el número 2 y así. Verá que la secuencia rápida
de tres parpadeos se usa para indicar un "0".

Ejemplo: Un destello y una pausa de un segundo,
seguido de seis destellos, otra pausa de un
segundo y diez destellos más indicará que el
código ajustado es 164.

Escriba aquí los códigos de ajuste de los equipos
de su sistema para su futura referencia:

DVD ____________ CD ________________

VID1/VCR ________ VID2/TV __________

VID3/CBL/SAT ______________________

CINTA ____________________________

Aprendizaje de códigos del
mando a distancia

Además de los códigos de su biblioteca interna,
el mando a distancia del AVR 4000 puede
“aprender” códigos de otros mandos a distancia
que no estén en su biblioteca. Además, esta fun­ción permite “volver a aprender” los códigos de
un equipo programado para añadir otras funcio­nes no incluidas. Para memorizar o transferir
códigos de IR de un mando a distancia al mando
del AVR 4000, realice los siguientes pasos:

1. Coloque la parte delantera del mando cuyo
código va a transmitir frente a la ventana de

transmisor de IR

1

del mando a distancia
del AVR 4000. Ambos deben estar separados
entre 2 cm y 4 cm.

2. Elija el botón del mando a distancia que vaya
a utilizar como selector de los códigos que desea
introducir. Debe ser uno de los Selectores de

Entrada

4

(excepto el VID4).

3. Pulse el botón Selector de Entrada

4

elegido y el botón Learn7a la vez. Sostenga
estos botones hasta que el Indicador Progra-

ma/SPL

2

parpadee en ámbar y la luz debajo
del botón del selector del dispositivo se vuelva
rojo. Deje ir los botones. Es importante que empie­ce este paso antes de transcurrir 20 segundos.

4. Pulse el botón en el mando a distancia del
AVR 4000 que desee programar. Verá que el

Indicador de Programa /SPL

2

dejará de

parpadear.

Nota Importante: Los códigos no pueden
enseñarse a todos los botones del mando. Los
botones con los números siguientes no se
pueden aprender (para los números, ver el dibujo
de la página 11): 6, 7,8, 36, 37, 9, 12, 33, 19,
29, 20, 21,22, 23, 26, 27, 28.

5. Mientras el Indicador de Programa/SPL

2

esté encendido, pulse y sostenga el botón
en el mando original al que desee "enseñar" en
el control remoto del AVR 4000. Cuando el

Indicador de Programa/SPL

2

se vuelva
verde, suelte el botón.Verá que el Indicador de
Programa empezará a parpadear en ámbar de
nuevo.

NOTA: Si el Indicador de Programa/SPL

2

se vuelve rojo durante el Paso 5, la programación
no fue un éxito. Repita los pasos para ver si el
código "tomará". Si el indicador sigue
parpadeando en rojo en el paso 5, este código
no puede enseñarse.

6. Repita los pasos 4 a 5 con cada botón del
mando original cuya función desee transferir al
mando a distancia del AVR 4000.

7. Una vez han sido transferidos todos los códi­gos desde el control remoto de la fuente original
al control remoto del AVR 4000, pulse el botón

Learn

7

. Esto apagará todos los LEDs del

modo aprender.

8. Repita los pasos 1 hasta 7 para cualquier con­trol remoto desee "enseñar" en el control remo­to del AVR 4000.

Para borrar los Códigos Aprendidos

El control remoto del AVR 4000 permite eliminar o
borrar el código aprendido en un botón único para
un aparato único, para eliminar o borrar todos los
códigos que han sido aprendidos desde un dispo­sitivo único, o para borrar todos los comandos que
han sido aprendidos para todos los aparatos.

Para borrar un código único aprendido dentro de
ajustes de aparato único, siga estos pasos:

1. Pulse y sostenga pulsado ambos botones,el

Selector de Entrada

456

dentro del

cual ha sido programado el botón individual a
ser borrado, y el botón Learn

7

.

2. Cuando el LED rojo bajo el Selector de Entrada
se ilumina en rojo y el Indicador Program/SPL

2

parpadea en ámbar, suelte los botones.

3. Pulse y suelte de nuevo el Selector de

Entrada

456

para el aparato al que
pertenece el botón individual que queremos
borrar ha sido programado.

4. Pulse el botón 7

H

tres veces.

5. Pulse y suelte el botón individual para el cual
el código ha de ser borrado. El Indicador

Program/SPL

2

parpadeará dos veces en

verde y pasará a ámbar.

6. Para borrar otros botones del mismo aparato,
púlselos como se explica en el paso 5.

7. Cuando todos los botones a ser borrados han
sido pulsados, pulse el botón Learn

7

para

completar el proceso.

Para borrar todos los códigos de un solo aprato,
siga los siguientes pasos:

1. Pulse y sostenga pulsado ambos botones,el

Selector de Entrada

456

del aparato

del que desea borrar los códigos y el botón

Learn

7

.

2. Cuando el LED rojo bajo el Selector de Entrada
se ilumina en rojo y el Indicador Program/SPL

2

parpadea en ámbar, suelte los botones.

3. Pulse y suelte de nuevo el mismo Selector de

Entrada

456

para el aparato cuyos
códigos desea borrar.

4. Pulse el botón 8

H

tres veces.

5. El Indicador Program/SPL

2

se apagará y
la luz roja bajo el Selector de Entrada parpadeará
para indicar que los códigos han sido borrados.

PROGRAMACIÓN DEL MANDO A DISTANCIA 41

Programación del mando a distancia

Para borrar todos los códigos de todos los apa­ratos programados en el mando a distancia, siga
estos pasos:

1. Pulse cualquier Selector de Entrada

456

y también el botón Learn7.

2. Cuando el LED rojo bajo el Selector de

Entrada se ilumina en rojo y el Indicador Pro­gram/SPL

2

parpadea en ámbar, suelte los

botones.

3. Pulse y suelte el mismo Selector de Entra-

da

456

de nuevo.

4. Pulse el botón 9

H

tres veces.

5. El Indicador Program/SPL

2

se apagará
y la luz roja bajo el Selector de Entrada parpade­ará para indicar que los códigos han sido borra­dos.

Programación Macro

Las macros le permiten repetir de manera fre­cuente y fácil diferentes combinaciones de
comandos con la pulsación de un solo botón en
el mando del AVR 4000. Una vez programada,
una macro envía hasta 19 códigos a diferentes
en una secuencia predeterminada permitiéndole
automatizar procesos como el encendido de
aparatos, selecciones de fuentes de señal, etc. El
mando a distancia del AVR puede almacenar
hasta cinco macros diferentes, una de ellas aso­ciada al botón de Encendido

0

, y otras cua-

tro a través de los botones Macro

M

.

1. Pulse el botón Menú



y el botón Macro

M

a programar o el botón Encendido

0

simultáneamente. Fíjese que el último Selector
de Entrada se ilumina en rojo, y el Indicador

Prgram/SPL

2

parpadea en ámbar.

2. Entre los pasos para la secuencia macro pul­sando el botón correspondiente al comando de
se paso. Cada macro puede contener hasta 19
pasos, y cada pulsación de botón,incluso los
usados para cambiar de dispositivo, cuentan
como un paso. El Indicador Program/SPL

2

parpadea en verde con cada pulsación de botón
al entrar comandos.

NOTA: Cuando entre comandos para activar
cualquier dispositivo durante una secuencia
macro, pulse el botón Mute



. No pulse el

botón de encendido.

• Recuerde pulsar el botón Selector de Entra-

da

4

adecuado antes de cambiar las funcio-

nes a otro aparato. Esto es necesario también
para el botón Selector AVR

5

, siempre que
no esté encendida la luz roja y las funciones AVR
puedan ser programadas.

3. Cuando todos los pasos han sido entrados,
presione el botón SEP

9

para entrar los

comandos. La luz roja bajo el Selector de

Entrada

45

parpadeará y luego se apaga-

rá.

Ejemplo: Para programar el botón Macro 1

M

de manera que encienda el AVR 4000, el
televisor y un receptor de satélite, siga estos
pasos:

• Pulse los botones Macro 1

M

y Mute



simultáneamente y suéltelos.

• Fíjese que el Indicador Program/SPL parpa-
deará en verde.

• Pulse el Selector AVR

5

.

• Pulse el botón Mute



para almacenar el

encendido del AVR.

• Pulse el botón Selector de Entrada VID 2

4

para indicar que el siguiente comando es
para encender el televisor.

• Pulse el botón Mute



para almacenar el

encendido del televisor.

• Pulse el botón Selector de Entrada VID 3

4

para indicar que el siguiente comando es
para encender el receptor de satélite.

• Pulse el botón Mute



para almacenar el

encendido del receptor de satélite.

• Pulse el botón Sleep/Channel Up

9

para
completar el proceso y almacenar la secuencia
macro.

Tras seguir estos pasos, cada vez que pulse el
botón Macro 1

M

, el mando envía todas las

ordenes de encendido.

Borrado de órdenes Macro

Para borrar las órdenes que han sido programa­das en uno de los botones Macro, siga los
siguientes pasos:

1. Pulse el botón Mute



y el botón Macro

M

que contiene el comando que desea borrar.

2. Verá que el Indicador Program/SPL

2

parpadeará en ambar, y el Led bajo el Selector
AVR

5

pasa a rojo.

3. Antes de 10 segundos, pulse el botón Selector
de Modo Surround/Channel Down

A

.

4. El Led rojo bajo el Selector AVR se apagará,
y el Indicador Program/SPL

2

se pondrá

verde y parpadeará 3 veces antes de apagarse.

5. Cuando el Indicador Program/SPL

2

se

apaga, la macro ha sido borrada.

42 PROGRAMACIÓN DEL MANDO A DISTANCIA

Funciones del equipo programado

Una vez programado el mando a distancia del
AVR 4000 con los códigos de los demás equipos
del sistema, pulse el correspondiente selector

de entrada

4

para que el mando cambie de
controlar el AVR 4000 a controlar el otro equipo.
Al pulsar cualquier de estos selectores, la luz roja
destellará brevemente para indicar que ha cam­biado el dispositivo controlado.

Si está controlando equipos distintos a este
receptor, es posible que los controles no corres­pondan exactamente a la función impresa en el
mando a distancia. Algunas órdenes, como las
teclas numéricas, serán iguales que en el AVR

4000. Otros botones cambiarán su función, que
será la segunda impresa en el mando a distancia.
Por ejemplo,los selectores de modo envolvente y
desconexión automática también funcionan
como botones de canal +/- con la mayoría de los
televisores, vídeos o equipos de TV por cable
receptores de satélite.

Con algunos productos, sin embargo, la función
de un botón concreto no ejecuta la orden impre­sa en el mando a distancia. Para conocer la fun­ción que controla un botón, consulte la lista de
las páginas 40. Cuando consulte estas tablas,
primero compruebe el tipo de dispositivo contro­lado (TV, vídeo, etc.), a continuación observe el
diagrama de control del mando a distancia en la
página 44. Observe que cada botón tiene un
número asignado.

Para averiguar que función tiene un botón en
particular para un dispositivo específico, busque
el número de botón en la Lista de Funciones y
mire entonces en la columna del aparato que
está controlando. Por ejemplo, el botón número
54 es el botón Macro 2 para el AVR 4000, pero
es el botón "Favorite" para muchos receptores
de satélite y muchos decodificadores de cable. El
botón número 32 es el botón de Retardo para el
AVR 4000, pero es el botón Abrir/ Cerrar para
reproductores de CD.

Observe que los números utilizados para descri­bir las funciones de botón a la izquierda de las
tablas son diferentes al código numérico utiliza­do en el resto de este manual para describir las
funciones de los botones para el AVR 4000.

Notas sobre el uso del mando a distancia
del AVR 4000 con otros equipos

• Algunos fabricantes pueden utilizar distintas
series de códigos para la misma categoría de pro­ductos. Por ello, es importante comprobar que los
códigos introducidos sirven para todos los contro­les posibles. Si sólo es posible controlar algunas de
las funciones, pruebe a ver si otros códigos sirven
para mayor número de botones.

• Dependiendo de la marca y el tipo de producto
usado, las funciones enumeradas en las tablas de
la sección Lista de Funciones pueden no coincidir
con las funciones con las que responde la unidad
al recibir la orden. En estos casos es aconsejable
apuntar la respuesta de la unidad en la línea
correspondiente de la tabla o confeccionar una
nueva lista.

• Al pulsar un botón del mando a distancia del
AVR 4000, debe destellar brevemente el selec-

tor de entrada

4

. Si destella con algunos
botones de un determinado producto, pero no
todos, esto NO indica un fallo del mando a dis­tancia, sino que no hay una función programada
para esos botones.

• El mando a distancia viene preprogramado con
códigos para unidades de última generación,
pero algunos códigos pueden ser diferentes a los
necesitados para unidades más antiguas. Cuando
un dispositivo no responda como se explica en la
lista de funciones (página 44, 45), deje que el
mando a distancia del AVR 4000 aprenda los
códigos adecuados desde el mando a distancia
original.

Volumen Punch- Through

El mando del AVR 4000 puede ser programado
para usar el Control de Volumen



y el

Mute



tanto del televisor como del AVR en
conjunto con cualquiera de los 6 aparatos con­trolados por el mando. Por ejemplo, ya que el
AVR 4000 suele usarse como sistema de sonido
para ver la televisión, usted puede desear tener
el volumen del AVR activado a pesar de que el
mando esté controlando el televisor.

Para programar el mando para Volumen Punch
Through, siga estos pasos:

1. Pulse el Selector de Entrada

4

para la

unidad a la que desea asociar el control de volu­men y el botón Mute



simultáneamente

hasta que se encienda la luz roja bajo el Selec-

tor de Entrada

4

y observe que el Indica-

dor Program/SPL

2

parpadea en ámbar.

2. Pulse el botón Volume Up



y observe que

el Indicador Program/SPL

2

deja de parpa-

dear y se queda ámbar.

3. Pulse Selector AVR

5

o Selector de

entrada

4

para el aparato al que asociará el

control de volumen en modo Punch Through. El

Indicador Program/SPL

2

parpadeará en
verde 3 veces y se apagará para confirmar la
entrada de datos.

Ejemplo: Para tener activado el control de volu­men del AVR aunque el mando esté ajustado
para controlar el televisor, pulse primero el

Selector de Entrada Vídeo/TV

4

y el botón

Mute



a la vez. A continuación, pulse el

botón Volume Up



, seguido del Selector

de Entrada AVR

5

.

NOTA: Si desea volver a la configuración inicial
del mando a distancia tras entrar en el modo de
volumen Punch Through, deberá repetir los pasos
mostrados anteriormente. No obstante, pulse el
Selector de Entrada Vídeo/TV en los pasos uno y
tres.

Programación del mando a distancia

PROGRAMACIÓN DEL MANDO A DISTANCIA 43

Programación del mando a distancia

Control de Canal Punch /Through

El mando a distancia del AVR 4000 puede ser
programado para funcionar de manera que la
función de control de canal para el televisor,
receptor de satélite o decodificador de cable
pueda ser usado conjuntamente con uno de los
otros aparatos controlados por el mando. Por
ejemplo, mientras usa y controla el VCR, puede
desear cambiar de canal en un receptor de satéli­te sin tener que cambiar el aparato seleccionado
por el AVR 4000 o el mando. Para programar el
mando para control de canal Punch Through siga
estos pasos:

1. Pulse el Selector de Entrada

4

para la

unidad a la que desea asociar al control de canal
y el botón Mute



simultáneamente hasta

que se encienda la luz roja bajo el Selector de

Entrada

4

y observe que el Indicador Pro-

gram/SPL

2

parpadea en ámbar.

2. Pulse el botón Volume Down



y observe

que el Indicador Program/SPL

2

deja de

parpadear y se queda ámbar.

3. Pulse y suelte Selector AVR

5

o Selector

de entrada

4

en función de a que aparato

asignará el control de canal en modo Punch
Through. El Indicador Program/SPL

2

par­padeará en verde 3 veces y se apagará para con­firmar la entrada de datos.

Ejemplo: Para controlar los canales usando su
televisor mientras el mando está configurado
para controlar el VCR,primero pulse el botón

Selector de Entrada VID 1/VCR

4

y el

botón Mute



simultáneamente.A continua-

ción suéltelos y pulse el botón Volume Down



, seguido del botón Selector de Entrada

VID 2 /TV

4

.

NOTA: Para quitar el Control de Canal Punch
Through, y volver el mando a su configuración
original, repita los pasos mostrados en el ejemplo
anterior. No obstante, pulse el Selector de
entrada VID 1 /VCR en los paso 1 y 3.

Control de Transporte Punch
Through

El mando a distancia del AVR 4000 puede pro­gramarse para que las funciones de control de
transporte x (Play, Stop,Avance rápido, Rebo­binado, Pausa y Grabación) de un VCR, CD o
DVD, pueda funcionar junto con uno de los otros
aparatos controlados por el mando. Por ejemplo,
mientras está usando y controlando el televisor,
puede desear comenzar o parar el VCR o DVD sin
tener que seleccionar el aparato en el mando del
AVR 4000. Para programar el mando para con­trol de transporte Punch Through, siga estos
pasos:

1. Pulse el Selector de Entrada

4

para la

unidad a la que desea asociar al control de trans­porte y el botón Mute



simultáneamente

hasta que se encienda la luz roja bajo el Selector
de Entrada 5 y observe que el Indicador Pro-
gram/SPL 3 parpadea en ámbar.

2. Pulse el botón Play x y observe que el

Indicador Program/SPL

2

deja de parpade-

ar y se queda ámbar.

3. Pulse y suelte Selector AVR

5

o Selector

de entrada

4

en función de a que aparato

asignará el control de transporte en modo Punch
Through. El Indicador Program/SPL

2

par­padeará en verde 3 veces y se apagará para con­firmar la entrada de datos.

Ejemplo: Para controlar el transporte de un
reproductor de CD mientras el mando está confi­gurado para controlar un televisor, pulse el botón

Selector de entrada VID 2 /TC

4

y el botón

Mute



a la vez. A continuación suéltelos y

pulse el botón Play x seguido del botón

Selector de Entrada CD

4

.

NOTA: Para quitar el Control de Transporte
Punch Through, y volver el mando a su configura­ción original, repita los pasos mostrados en el
ejemplo anterior. No obstante, pulse el Selector

de entrada VID 2 /TV en los paso 1 y 3.

NOTA: Antes de programar el mando para Volu-

men, canal o transporte Punch Through, asegúre­se que la programación necesaria para el televi­sor, CD, DVD o Receptor satélite específicos ha
sido completada.

Reasignación de los botones
selectores de dispositivos

Aunque los selectores de entrada

4

están
asignados normalmente al tipo de producto indi­cado en el mando a distancia, es posible reasig­nar uno de estos botones para que controle un
segundo dispositivo de otro tipo. Por ejemplo, si
dispone de dos unidades VCR pero no tiene
decodificador de cable (AUX), puede programar
el botón CBL/SAT

4

para que controle el
segundo VCR.Antes de proceder con los pasos
de programación normales para la introducción
manual de códigos de tres dígitos o la búsqueda
automática de códigos, deberá reasignar el
botón de la siguiente manera:

1. Pulse el Selector de entrada

4

que desea

reasignar y el botón Mute



simultáneamente

hasta que se ilumine la luz roja bajo el Selector

de Entrada

4

y el Indicador Program/SPL

2

parpadea en ámbar.

2. Pulse Selector de Vídeo o Entrada

4

para la función que desea programar en el botón
reasignado.

3. Introduzca el código de tres dígitos que corres­ponda al modelo específico que se desea contro­lar con el botón reasignado.

4. Pulse el mismo Selector de Entrada

4

pulsado en el paso 1 una vez más para almace­nar la selección. El Led rojo bajo el selector de
entrada reasignado parpadeará tres veces y se
apagará.

Ejemplo: Para usar el botón CBL/SAT para ope­rar con un segundo VCR,primero pulse el Selec­tor de entrada CBL/SAT

4

y el botón Mute



simultáneamente hasta que se ilumina el led

rojo bajo el botón CBL/SAT

4

. Pulse el botón

VCR

4

seguido del código de tres dígitos para

el modelo específico que desea controlar. Por
último, pulse el botón CBL/SAT

4

de nuevo.

Reinicialización de la memoria del
mando.

A medida que añada componentes a su sistema
de Home Cinema, puede llegar el momento en
que desee reprogramar completamente el mando
a distancia. Para ello, es posible reinicializar el
mando a sus ajustes y códigos de origen siguien­do estos pasos. Observe que una vez que se ha
reinicializado el mando, todos los comandos y
códigos que haya entrado serán borrados:

1. Pulse cualquiera de los botones Selector de

entrada

4

y el botón "0" Hsimultánea-

mente hasta que el Indicador Program/SPL

2

comience a parpadear en ámbar.

2. Pulse el botón "3"

H

tres veces.

3. El led rojo bajo el Selector de entrada

4

se apagará y el Indicador Program/SPL

2

para de parpadear y se pone verde.

4. El Indicador Program/SPL

2

permanece­rá verde hasta que se reinicializa el mando. Esto
puede llevar un tiempo en función de cuantas
órdenes han de borrarse de la memoria.

5. Cuando el Indicador Program/SPL

2

se
apaga, el mando a distancia ha sido reinicializa­do a sus ajustes de fábrica.

44 LISTA DE FUNCIONES

Lista de funciones

4000

1

4

5

6

7

8

9

10

11

14

18

22

23

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

63

64

60

61

62

24

15

16

17

21

20

19

12

13

2

3

No. Button Name AVR Function DVD CD/CDR

1 Power Off Power Off Power Off Power Off
2 Power On Power On Power On Power On
3 Mute Mute
4 AVR AVR Select
5 DVD DVD Input Select DVD Select
6 CD CD Input Select CD Select
7 Tape Tape Input Select
8 VID 1 Video 1 Select

9 VID 2 Video 2 Select
10 VID 3 Video 3 Select
11 VID 4 Video 4 Select
12 Learn
13 AM/FM Tuner Select
14 6 Ch. Select 6 Ch Input Select
15 SPL SPL
16 Sleep Sleep
17 Test Test Tone -/Input Select
18 TV TV/DVD -/CDP Select
19 Volume Up Volume Up Volume Up
20 Surround Select

Surround Mode Select

-/CDR Select

21 Night Night Mode Select Subtitle on/off
22 Multi Room Multi-Room Select Sub on/off
23 Volume Down Volume Down Volume Down
24 Channel/Guide Channel Trim Title
25

⁄

Move/Adjust Up Up

26 Speaker/Menu Speaker Adjust Menu Intro/­27

fi

Move/Adjust Left Left

28 Set Set Enter
29

fl

Move/Adjust Right Right

30 Digital/Exit

Digital Input Select

Open/Close

31

¤

Move/Adjust Down

Down

32 Delay/Prev. Ch. Delay Adjust Return Open/Close
33 1 111
34 2 222
35 3 333
36 4 444
37 5 555
38 6 666
39 7 777
40 8 888
41 Tun-M Tuner Mode Chapter Repeat
42 9 999
43 0 000
44 Memory Memory Audio Time/CDR Display
45 Tune Up Tune Up
46 Direct Direct Tuner Entry Angle Random
47 Clear Clear Clear Clear
48 Preset Up Preset Tune Up Slow Forward +10/­49 Tune Down Tune Down -/

Track Increment

50 OSD OSD
51 D. Skip Disc Skip Disc Skip
52 Preset Down

Preset Tune Down

Slow Rev

53 M1
54 M2
55 M3
56 M4
57 Rewind R. Search R. Search
58 Play Play Play
59 Fast Forward F. Search F. Search
60 Record -/Record
61 Stop Stop Stop
62 Pause Pause Pause
63 Skip Down Skip – Skip –
64 Skip Up Skip + Skip +

LISTA DE FUNCIONES 45

Lista de funciones

No. Button Name Tape VCR (VID 1) TV (VID 2) CBL (VID 3) SAT(VID 3)

1 Power Off Power Off Power Off Power Off Power Off Power Off
2 Power On Power On Power On Power On Power On Power On
3 Mute Mute
4 AVR
5 DVD
6 CD
7 Tape Tape Select
8 VID 1 VCR Select

9 VID 2 TV Select
10 VID 3 VID 3 Select
11 VID 4
12 Learn
13 AM/FM
14 6 Ch. Select
15 SPL
16 Sleep Channel + Channel + Channel + Channel +
17 Test
18 TV TV/VCR TV/VCR TV/Cable TV/Sat
19 Volume Up Volume Up Volume Up
20 Surround Select Channel – Channel – Channel –
21 Night
22 Multi Room
23 Volume Down Volume Down
24 Channel/Guide Info/Guide Info/Guide
25

⁄

Up Up Up Up

26 Speaker/Menu Menu Menu Menu Menu
27

fi

Left Left Left Left

28 Set Enter Enter Enter Enter
29

fl

Right Right Right Right

30 Digital/Exit Exit Exit Exit Exit
31

¤

Down Down Down Down

32 Delay/Prev. Ch. Prev Channel Prev Channel Prev Channel
33 1 1111
34 2 2222
35 3 3333
36 4 4444
37 5 5555
38 6 6666
39 7 7777
40 8 8888
41 Tun-M
42 9 9999
43 0 0000
44 Memory
45 Tune Up
46 Direct
47 Clear Clear Clear Clear Clear
48 Preset Up
49 Tune Down
50 OSD OSD OSD OSD OSD
51 D. Skip
52 Preset Down
53 M1 Cancel Sleep PPV Cancel
54 M2 Fav Fav
55 M3 Bypass Next
56 M4 Music Alt
57 Rewind Rewind Rewind Day – Say –
58 Play Play Play
59 Fast Forward Fast Fwd Fast Fwd Day + Day +
60 Record Record/Rec.Pause Record
61 Stop Stop Stop
62 Pause Pause
63 Skip Down Scan – Page – Page –
64 Skip Up Scan + Page + Page +

46 TABLAS DE CODIGOS DE AJUSTES

Tablas de codigos de ajustes: TV

Fabricante/Marca Código

AIWA 340 341
AKAI 019 049 050 063 102 123 133 139 141 150 174 182 195 209 225 281 288
ALBA 044 049 050 123 134 163 179 184 195 225 228 239
AMSTRAD 004 011 195
ARC EN CIEL 029 034 074 182 186
ARCAM 029 272
ASTRA 195
ATLANTIC 050 113 236 242 272
AUDIOSONIC 031 076 195
BANG & OLUFSEN 279
BARCO 310 326 327
BEKO 063 184 240 241
BLAUPUNKT 019 053 057 060 113 118 244 245 246 248 249 263
BRANDT ELECTRONIQUE 029 034 074 182 186
BRION VEGA 065 083 167 173 181 196 311
BRIONVEGA 279
BRITANNIA 272
BRUNS 056 065 279
BSR 094 110 139 168 269
BUSH 006 018 049 123 134 139 142 143 179 195 223 225 226 239 262 287
BUSH(UK) 107 147 168
CGE 002 044 054 090 093 094 096 139 142 163 168 189 309 324
CLATONIC 076 123
CONDOR 050 113 272
CROWN 154
CTC CLATRONIC 045
DAEWOO 063 140 145 161 193 195
DECCA(UK) 046 050 102 106 131
DUAL 050 095 139 156 168 243
DUAL-TEC 040 050 168 195
DUMONT 045 065 080 139 146 274 279 294 296 308 330
DUMONT-FINLUX 020 045 061 075 078 091 104 117 147
DYNATRON 049 063
ELBE 121 194 292 323 324
ELTA 195
EMERSON 004 044 065 279 282
EUROPHON 044 045 046 050 068 120 168 273 291
EXPERT 242
FERGUSON 001 032 050 073 074 076 080 082 102 103 121 158 204 244

245 246 251 258 261 274 276 277 283 284 290 299 304
FIDELITY(UK) 133 304
FINLANDIA 033 122 223 262
FINLUX 003 020 045 061 075 078 080 090 091 104 117 139

146 147 163 197 235 274 279 294 296 308 330
FISHER 050 056 065 069 104 117 139 143 156 189 206 275 279
FUJITSU 282
FUNAI 076 094 269 282
GEC 104 120 171 262
GEC(UK) 046 050 102 107 150 162 192
GOLDSTAR 050 055 063 107 139 152 155 168 195 202 203 219 254 272
GOODMANS 018 063 102 139 143 155
GORENJE 124 189
GRAETZ 090 104 136 139 153 159 162 171 198 262
GRANADA 018 033 063 102 104 105 112 120 148 171 209 237 238 240 241 262 280 318
GRANADA(UK) 046 050 090 107 139 143 162 262
GRUNDIG 005 019 053 080 090 101 115 118 166 244 245 246 247 248 249 263 295 296

TABLAS DE CODIGOS DE AJUSTES 47

Tablas de codigos de ajustes: TV (continuación)

Fabricante/Marca Código

HANSEATIC 018 049 050 063 104 107 113 143
HIFIVOX 029 034 074 182 186 259
HITACHI 007 009 018 020 023 033 050 074 086 104 107 110 126 127 139 143 150 162

168 171 176 182 185 186 192 212 218 231 259 262 264 270 288 289 299 316
IMPERIAL 002 044 054 090 093 094 142 163 168 189 262 309 324
INTERVISION 342 343 344 345 346 347 348 349 350 351 352 353
INTERFUNK 049 063 065 074 090 104 112 139 150 153 159 182 256 262 279 318
ITT 090 117 134 139 150 157 162 171 193 198 209 256 262 287 298 305
ITT-NOKIA 090 097 104 117 134 136 139 150 153 159 162

171 172 185 193 198 209 256 262 287 298 305
JVC 018 103 123 129 143 158 170 174 182 225 287 319
KARCHER 003 020 031 050 068 107 195 207 217
KATHREIN 124
KENDO 044 045
KORTING 027 065 094 113 279
LOEWE 089
LOEWE OPTA 035 046 049 052 063 065 120 144 213 279
LUXOR 050 090 107 122 127 133 139 150 155 159 172 185 209 262 267
MAGNADYNE 045 046 047 062 065 104 120 139 150 168 265 273 279
MARANTZ 063
MARELLI 279
METZ 019 051 053 065 067 070 092 118 169 244 245 246 279
MINERVA 019 053 080 090 118 244 245 246 248 249 295 296
MITSUBISHI 013 018 019 021 049 063 065 105 124 131 132 143

157 164 183 244 245 246 252 266 281 285 286 287
MULTITECH 031 045 046 050 120 189 195 265
MURPHY(UK) 162
NAD 209
NATIONAL 033 085 104
NEC 018 143 177
NECKERMANN 002 050 065 107 133 139 180 189 250 262 279 312
NOKIA 090 104 117 134 136 139 150 153 157 159

162 171 193 198 209 256 262 287 298 305
NORDMENDE 017 029 034 038 074 083 130 150 165 174 182 186 218 259 262 288 289
OCEANIC 104 108 109 116 139
OCEANIC(F) 150
OPTONICA 190
ORION 004 051 094 131 134 139 150 179 191 195 199 216 269 286 321 322
OSAKI 066 102 123
OTTO VERSAND 018 049 050 053 063 104 107 139 143 244 245 246 250 287 312 317
PANASONIC 016 033 039 085 099 104 135 137 149 150 151 262 270
PATHE' CINEMA 113 121
PATHE' CINEMA(F) 050 168
PATHE' MARCONI 029 034 074 182 186
PHILCO 002 016 044 054 065 090 093 094 104 142 163 168 189 279 309 324
PHILIPS 015 022 049 050 063 065 079 089 111 112 157 158 160 175 188 192

215 217 220 221 250 268 271 272 279 292 297 304 305 318 328 329
PHOENIX 050 075 104 113 148 279
PIONEER 049 063 074 182 209 218 227 262
PROLINE 030 049 102 191 321
PROTECH 063 076 139
QUELLE 003 019 020 037 049 050 053 063 075 078 080 090 091 094 113 115 117

118 131 139 146 147 150 153 155 235 244 245 246 254 256 274 295 296
RADIOLA 050 063 065 079 112 158 160 188 250 297
RADIOMARELLI 045 046 047 062 063 065 104 105 150 168
RANK 147

48 TABLAS DE CODIGOS DE AJUSTES

Tablas de codigos de ajustes: TV (continuación)

Fabricante/Marca Código

RBM(UK) 147
REDIFFUSION 059 105 139 171 262 266 298
REDIFFUSION(UK) 150 162
REDIFUSION 104 105
REX 036 040 063 071 079 095 110 138 171 236 242 243 260 262 278 293
RFT 354 355 356 357 358 359
ROADSTAR 031 195
ROTEL 257
RTF 056 065
SABA 014 017 025 029 034 038 046 065 074 077

120 133 178 182 186 218 259 262 279 288 289
SALORA 033 075 107 127 133 136 139 148 150 153 171 172 185 198 209 256 262 267
SAMPO 135
SAMSUNG 050 063 066 076 102 155 189 195 217 314 315 320
SANYO 003 018 020 041 050 056 065 102 117 131 143

189 198 201 206 209 257 275 280 286 287 306
SBR 063 112 157 158 192 268 271
SCHAUB LORENZ 090 104 136 139 153 159 162 171 198 262
SCHNEIDER 031 040 050 063 065 069 079 095 104 112 114 139

148 156 158 160 168 188 243 250 262 271 283 297
SCOTT 282
SEG 045 050 056
SELECO 036 040 063 071 079 095 110 138 171 236 242 243 260 262 278 293 294 324
SHARP 018 094 143 190 206 214 257 317 319
SIEMENS 003 018 019 023 053 066 113 118 206 244 245 246 247 248 249 257 262
SILVER 076
SINGER 045 047 065 104 279 324
SONY 012 018 028 131 143 204 208 211 286 312 313 325
SOUND WAVE 049 113 163
STANDARD 050
STERN 036 040 063 071 079 095 110 138 171 236 242 243 260 262 278 293
TANDBERG 065 078 169 182 259
TANDY 050 096 102 123 190 262
TEC 040 050 168 243
TELEFUNKEN 032 037 064 074 082 178 182 186 187 218 290
TELETECH 195
TELETON 236
TENSAI 050 063 117 123
THOMSON 008 010 017 029 034 074 134 147 174 182 186 218 230 234 259 264 288 289
THORN 053 103 158 222 276 304
THORN-FERGUSON 032 073 074 076 080 082 103 121 158 178 258 261

274 276 277 283 284 290 304 308 312 313 319 330
TOSHIBA 001 018 128 141 143 147 205 287 296 324
TRISTAR 304 319
TRIUMPH 004 046 147 235 294
UHER 069 080 090 113 147 148 236 242 262
ULTRAVOX 044 045 047 050 065 104 133 139 279
UNIVERSUM 003 020 076 155 202 235 244 245 246 308 312 330
VESTEL 125 319
VOXSON 065 090 171 262 279
WALTHAM 262
WATSON 113 244 245 246
WATT RADIO 045 050 068 104 121 139 150 265 272 291
WEGA 018 139 143 279
WEGA COLOR 065 088
WELTBLICK 063

TABLAS DE CODIGOS DE AJUSTES 49

Tablas de codigos de ajustes: TV (continuación)

Fabricante/Marca Código

WESTINGHOUSE 063 094 272
WESTON 168
YOKO 050 195
ZANUSSI 036 040 063 071 079 095 110 138 171 236 260 262 278 293

Tablas de configuración de códigos: VCR

Fabricante/Marca Código

AIWA 039 044 055 073 112 116 121 148 152
AKAI 028 035 044 053 070 090 092 103 124 133 149 150 155
AKURA 029 112
ALBA 029 061 073 114 119 120 121 136 144
AMSTRAD 039 107 119 148
ANITECH 155
ARC EN CIEL 044 045 090
ARISTONA 049 091 109
ASTRA 148
ASTRO SOUND 155
ATLANTIC 155
AUDIOSONIC 170 171
BANG & OLUFSEN 044 155
BAUR 054 134 155 156 157 158
BLAUPUNKT 086 091 098 107 109 129 137 140 147
BRANDT ELECTRONIQUE 044 045 090
BRAUN 147
BRION VEGA 160 139
BUSH 028 029 061 073 119 120 121 136 144
BUSH(UK) 134
CANON 147
CONDOR 155
CROWN 009 061 144
CROWN/ONWA 148
DAEWOO 009 061 063 064 068 069 144 155
DECCA 039 044 048 148 155
DECCA(UK) 054
DEGRAAF 015 018 039 049 054 148
DUAL 044 090 128 148 155
DUMONT 015 039 054 148 155
DYNATECH 039 148
ELBE 036 148
ELTA 148
EMERSON 011 032 039 060 062 073 127 148 155
FERGUSON 003 005 044 083 085 090 094 100 104 108 122 130 131 135 138
FINLADIA 015 054
FINLUX 015 018 019 039 044 049 053 054 103 107 143 146 147 148 149 159

50 TABLAS DE CODIGOS DE AJUSTES

Tablas de configuración de códigos: VCR

Fabricante/Marca Código

FISHER 008 015 019 032 034 160
FUJITSU 148
FUNAI 039 148
GRANADA(UK) 107
GBC(UK) 054 084
GEC 160
GOLDSTAR 036 055 134 148 155
GOODMANS 029 039 042 050 054 055 061 073 144 148 155
GRAETZ 044 045 084 090 106
GRAETZ(ITT) 160
GRANADA 001 015 019 049 109 147 149 155 160 162
GRANADA(UK) 018 054 134 140
GRUNDIG 054 086 091 097 098 099 109 140 143
HANSEATIC 054 134 155 160
HARMAN/KARDON 036
HIFIVOX 044 045 090
HITACHI 018 025 039 044 074 087 090 134 138 149 160
IMPERIAL 039 042 096 148 155
INTERFUNK 054 084 155 160
INTERVISION 148 155
ITT 015 019 042 044 084 090 103 133 139
ITT/NOKIA 149 150 155 160 162
ITT-NOKIA ! 015 019 042 044 045 084 090 103 106 133 139
JENSEN 044
JVC 001 004 007 010 044 045 047 085 090 112 115 133 135 141
KARCHER 042 054 134 155
KENDO 103
KENWOOD 019 044 047 112
KOENIG 159
KOERTING 155
KUBA 147 148
LLOYD 039 148
LOEWE 065
LOEWE OPTA 054 082 091 109 140 155
LUXOR 103 106 134 149 160
MAGNADYNE 054 155 159 160
MAGNAVOX 060 062
MARANTZ 036 050 054 073 091 109 111 140
MEMOREX 008 015 019 039 049 055 148
METZ 091 098 105 109 140
MINERVA 086 098 109 140
MITSUBISHI 047 053 054 076 098 123 154 155
MULTITECH 021 029 039 054 098 144 148 155
NATIONAL 107
NEC 036 044 047 090
NECKERMANN 011 019 042 044 054 090 109 127 133 134 139 140 155 156 157 158 160
NESCO 148
NOKIA 015 019 042 044 045 084 090 103 106 133 139
NORDMENDE 004 007 010 014 016 020 022 023 037 039 044 045

047 090 095 097 101 102 125 126 128 132 133 141 142
OCEANIC(ITT) 160
OPTONICA 049 050
ORION 011 031 032 033 059 073 078 127 148 155
OSAKI 039 055 148 155
OTTO VERSAND 054 098 134 147 155 156 157 158 159
PALLADIUM 148 160

TABLAS DE CODIGOS DE AJUSTES 51

Tablas de configuración de códigos: VCR

Fabricante/Marca Código

PANASONIC 017 071 084 088 089 107 129 137 147 148 160
PATHE' MARCONI 044 045 090
PHILIPS 006 041 043 046 049 050 054 065 079 082 091 109 145 146 155
PIONEER 047 054 113 145
PROLINE 039 148
QUELLE 011 042 044 048 054 055 098 107 109 127 139 140
RADIOLA 049 091 109
RCA 060 062
REALISTIC 008 015 019 039 042 049 050 147 148
REDIFFUSION 160
REX 004 007 044 045 090
ROADSTAR 029 042 055 148
SABA 004 007 009 012 013 014 016 022 023 044

045 047 090 102 125 128 132 133 142
SALORA 001 019 053 134 162
SAMSUNG 009 042 054 056 057 060 062 066 067 092 096 150 155
SANSUI 044 047
SANYO 002 008 015 019 040 073 106 149 151 160
SBR 054 079 082
SCHAUB LORENZ 044 045 084 090 106 160
SCHNEIDER 029 039 042 049 054 091 096 109 148 155 160
SEG 042 096 148
SELECO 044 045 090 155
SHARP 049 050 058 075 148
SIEMENS 019 086 091 098 106 109 140
SINGER 155
SONY 039 048 051 052 077 081 156 157 158
SUNSTAR 039 148
SUPERTEC 148 155
SYLVANIA 039 053 148
TANDBERG 032 127
TEAC 039 044 148
TEC 148 155
TECHNICS 107 147
TELEFUNKEN 004 007 016 024 026 038 044 045 090 128 132 133
TELERENT 147 148
TENSAI 148 155
THOMSON 016 020 044 045 047 090 126 128 133 141
THORN 044 085 090 110 135
THORN-FERGUSON 004 022 023 044 083 085 090 094 100 104 108

130 131 133 135 149 155 156 157 158 160 162
TOSHIBA 009 044 045 053 080 090 153 155
TRANSONIC 155
UHER 042 044 096
ULTRAVOX 139 155 159 160
UNITECH 042
UNIVERSUM 147 148 149 155 156 157 158 160
W.WESTINGHOUSE 160
WATSON 155 159
WELTBLICK 155
WHITE WESTINGHOUSE 139
YAMAHA 036 044
YOKO 042 098 148 155
ZANUSSI 044 045 090
ZENDER 090

52 TABLAS DE CODIGOS DE AJUSTES

Tablas de configuración de códigos: CD

Fabricante/Marca Código

AIWA 072 111 118 156 170
AKAI 050 177 184
ARCAM 220
AUDIOMECA 220
BSR 044 064
CALIFORNIA AUDIO 015 109
CAPETRONIC 070
CROWN 042
DENON 187 188 212
FISHER 023 055 057 068
FUNAI 126
GOLDSTAR (LG) 016 087
GRUNDIG 220 224 225 226 227
HAITAI 099 214
HARMAN KARDON 001 002 025 040 054 190 218 219
HITACHI 049 093
JVC 029 176 195 196
KENWOOD 014 020 023 030 062 078 079 148 151 176 178 181
KYOCERA 012
LINN 220
LUXMAN 018 035 077 102
MAGNAVOX 039 051 113
MARANTZ 043 051 058 084 191 192 193
MBL 184 062
MCINTOSH 194
MERIDIAN 220
MISSION 051
MITSUBISHI 032
MITSUMI 152
NAD 013 074 197 198
NAIM 220
NAKAMICHI 199 200 201 225
NEC 021 069
ONKYO 037 038 045 046 171 175 202 203
PANASONIC 015 075 109 119 158 183 204
PHILIPS 039 051 138 149 209
PIONEER 017 036 071 094 096 100 112 123 131 160 161 162 215
PRIMARE
PROTON 051 210
REALISTIC 049 056 057 058 093 095 104 105 108 164 166
REVOX 220 229
ROTEL 051
SAE 051
SAMSUNG 028
SANSUI 047 051 081 134 157 172
SANYO 033 057 068 082 095 168
SHARP 020 058 073 105 114 151 159 167 180 181
SHERWOOD 003 026 027 041 058 105 133 230 231 232 233

234 235 236 237 238 239 240 241 242 243
SIGNATURE 040
SONY 060 103 115 116 118 132 139 163 205 206 207 208 212 217
T&A 221
TEAC 011 022 048 058 085 086 106 107 110 121 137 146 154
TECHNICS 244 245 246 247 248 249 250
THETA DIGITAL 039
THOMSON 217

TABLAS DE CODIGOS DE AJUSTES 53

Tablas de configuración de códigos: CD (continuación)

Fabricante/Marca Código

THORENS 220
TOSHIBA 013 074 097 151 155 173
UNIVERSUM (QUELLE) 220 222 223
YAMAHA 019 031 053 061 135 169

Tablas de configuración de códigos: CBL

Fabricante/Marca Código

BT CABLE 007
CABLETIME 008 011 012 016
CLYDE CABLE VISION 017
DECSAT CANAL 010
FILMNET 018 019 020
FRANCE TELECOM 013 021
GEC 017
JERROLD 001 022
MOVIE TIME 028
NSC 028
PHILIPS 023
PIONEER 002
SALORA 003
SAMSUNG 002 024
SATBOX 004
SCIENTIFIC ATLANTA 005 006 025 026
STS 028
TELESERVICE 011 014
TUDI 027
UNITED CABLE 001
VISIOPASS 009
WESTMINSTER CABLE 007
ZENITH 014

54 TABLAS DE CODIGOS DE AJUSTES

Tablas de configuración de códigos: SAT

Fabricante/Marca Código

AIWA 141
AKAI 033
ALBA 001 017 024 056 070 111 115 117 126
AMSTRAD 071 097 128 132
ANKARO 051 121 133
ASTRA 068 098 099
ASTRO 175 176 177 178 179 180 181 182
BLAUPUNKT 038 090
BRUNS 133
BUSH 024 048 056 070 077 106 126
BUSH(UK) 053
CAMBRIDGE 060
CAMBRIDGE ARD200 104
ECHOSTAR 016 021 047 050 065 066 072 086 131
ELTASAT 059
FERGUSON 045 048 052 053 063 064 067 077 106 108 111 124
FINLUX 009 010
FTE 080 136 137
FUBA 014 047 121 128 131
G SAT 130
GALAXIS 133
GOLDSTAR 079 107
GOODMANS 111
GRAETZ 088 099
GRANADA 099
GRUNDIG 003 038 053 067 090
HIRSCHMANN 009 038
HITACHI 106 111 120
HUTH 133
IMPERIAL 126
ITT 067 069 099 120 123
ITT-NOKIA 021 067 088 099 120 123
KATHREIN 001 033 080 081 090 091 096 100 110 112 114 118
KOSMOS 080
LEMON 161
LENCO 079
LOEWE 174
LORENZEN 160 161 162 163 164
LUXOR 043 088 095 099 120 123 125 129 130 131
MARANTZ 033
MASPRO 002 049 053 093 096 106 108 113
METZ 090
MINERVA 090
MITSUBISHI 090
MULTISTAR 080
NEC 030 036 046 073
NOKIA 067 088 099 105 120 123
NORSAT 046
OTTO VERSAND 090
PACE 011 048 053 063 064 067 124
PACE MSS SERIES 067
PANASONIC 031 124
PHILIPS 019 032 033 053 121 124
PTT TELECOM 041
QUADRAL 165 166 167 168 169 170 171 172 173
QUELLE 090

TABLAS DE CODIGOS DE AJUSTES 55

Tablas de configuración de códigos: SAT (continuación)

Fabricante/Marca Código

RADIOLA 053
RADIX 047
SAKURA 054 057
SALORA 034 068 088 095 099 120 130 131
SAMSUNG 080 127 132
SAT 127
SCHAUB LORENZ 088 099
SCHNEIDER 053
SIEMENS 038 090
SKY MASTER 133
SKYLAB 121
TANDBERG 008
TANDY 085 122
TECHNISAT 005 006 028 047 084 102 103
TELECOM 041
TELEFUNKEN 083
THORN-FERGUSON 023 045 048 052 053 063 064 067
VORTEC 082 083 132 142
WISI 004 022 026 027 047 123 127 131
ZEHNDER 080 127
ZENITH 044

Tablas de configuración de códigos: DVD

Fabricante/Marca Código

CALIFORNIA AUDIO 040
DENON 002 019 022 034
GE 003 004
GOLDSTAR (LG) 005
HARMAN KARDON 001 032
JVC 006
KENWOOD 007
MAGNAVOX 009 033
MARANTZ 033
MITSUBISHI 023 036
NAD 010
ONKYO 015
PANASONIC 024 025 034 035
PHILIPS 033
PIONEER 012 020 038 041 042
RUNCO 027
SAMSUNG 031
SANYO 013
SHARP 021 028
SONY 014 029
TECHNICS 026
THOMSON 003 004 051
TOSHIBA 033
YAMAHA 016 017 030

56 GUÍA DE SOLUCIÓN DE PROBLEMAS

Guía de solución de problemas

Reinicio del procesador

En el caso improbable de que la unidad o la pan­talla de información presenten un comporta­miento anómalo, la causa podría estar en el fun­cionamiento errático de la memoria o el micro­procesador del sistema.

Para corregir este problema, desenchufe la uni­dad de la toma mural CA y espere al menos tres
minutos. Después de esta pausa,vuelva a enchu­far el cable de alimentación CA y compruebe el
funcionamiento de la unidad. Si aún presenta
errores, reiniciar el sistema puede ser una solu­ción.

Para borrar todo el sistema de memoria del AVR
4000, incluidos los preajustes del sintonizador,
los ajustes al nivel de salida, los tiempos de
retraso, y los datos de configuración de altavo­ces, introdúzcalo en el modo Standby presionan­do el control de encendido del sistema

2

.

A continuación, pulse los botones Tone Mode

6

y RDS@simultáneamente.

El equipo se encenderá de manera automática y
se mostrará RESET en la pantalla de infor-

mación principal

Y

. Una vez borrada la
memoria de esta manera, será necesario volver a
configurar los ajustes de todo el sistema y las
emisoras preajustadas del sintonizador.

NOTA: Al reiniciar el procesador, se borrarán
todos los ajustes de configuración de altavoces,
niveles de salida, modos de sonido envolvente,
entradas digitales y emisoras preajustadas en el
sintonizador. Después de reiniciarse, la unidad
utilizará la configuración de fábrica y los ajustes
de cada elemento deberán introducirse otra vez.

Si el sistema sigue funcionando incorrectamente,
puede deberse a una descarga eléctrica o una
interferencia importante en la línea de CA que
haya dañado la memoria o el microprocesador.

Si los pasos anteriores no han solucionado el
problema, consulte a su distribuidor autorizado
Harman Kardon.

SÍNTOMA CAUSA SOLUCIÓN

La unidad no funciona al pulsar el • No hay alimentación de • CA - Asegúrese de que el cable de alimentación
interruptor de encendido principal CA está enchufado a una toma con corriente eléctrica

• Compruebe si la toma eléctrica tiene un interruptor

La pantalla se enciende pero • La conexión de las entradas se interrumpe • Asegúrese de que todas las conexiones

de entradas y altavoces sean correctas no
hay sonido ni imágenes

• Está activado el silenciamiento Mute • Pulse el botón Mute

• El volumen está al mínimo • Aumente el volumen

Hay sonido, pero la pantalla del • El brillo de la pantalla está desactivado • Consulte la sección ”Brillo de la pantalla” en la
panel frontal no se enciende. página 36 y ajuste la pantalla en VFD FULL

No hay sonido en ningún altavoz y la luz • El amplificador está en modo de protección • Revise los cables de conexión de altavoz en
alrededor del interruptor de encendido es posiblemente por un cortocircuito los extremos del receptor y los altavoces
de color rojo • El amplificador está en modo de • Consulte a su distribuidor autorizado

protección for fallos internos Harman Kardon

No hay sonido en el altavoz central o en • Modo ”surround” incorrecto • Seleccione un modo que no sea el estéreo
los de sonido envolvente • Configuración incorrecta • Compruebe el modo de los altavoces

• Programa estéreo o mono • Con modos (analógicos o digitales) Dolby, El decodificador

• Altavoces conectados incorrectamente de sonido envolvente no puede crear información en los
canales central o traseros a partir de programas no codificados

• Revise los cables de altavoz o utilice el tono de
prueba para verificar las conexiones (página 26)

La unidad no responde a las órdenes del • Pilas gastadas en el mando a distancia • Cambie las pilas del mando a distancia
mando a distancia • Dispositivo seleccionado equivocado • Pulse el botón selector del AVR

• Sensor remoto tapado • Compruebe que no hay obstáculos entre el mando
a distancia y el sensor remoto o conecte un sensor externo

El sintonizador emite zumbidos intermitentes • Hay interferencias locales • Aleje la unidad o la antena de ordenadores,

luces fluorescentes, motores y otros aparatos eléctricos

En los indicadores de canales destellan • Se interrumpió la señal de audio digital. • Reanude la reproducción del DVD
letras y se interrumpe el audio digital • Compruebe que hay una entrada digital seleccionada.

ESPECIFICACIONES TÉCNICAS 57

Especificaciones Técnicas

Sección de audio

Modo estereofónico
Potencia continua promedio (FTC)

60 vatios por canal, 20Hz-20kHz,
@ < 0,07% THD, ambos canales en 8 ohm

Modos ”Surround” de cinco canales
Potencia en cada canal

Canales delanteros izdo. y dcho.:
50 vatios por canal,
@ < 0,07% THD, 20Hz - 20kHz en 8 ohm

Canal central:
50 vatios,
@ < 0,07% THD, 20Hz - 20kHz en 8 ohm

Canales de envolvente:
50 vatios por canal,
@ < 0,07% THD, 20Hz - 20kHz en 8 ohm

Sensibilidad de entrada/Impedancia

Lineal (alto nivel) 200 mV/ 47k ohm
Relación señal a ruido (IHF-A) 95 dB
Separación de canales adyacentes del sistema ”Surround”

Codificación analógica 40 dB

(Pro Logic, etc.)

Dolby Digital (AC-3) 55 dB

DTS 55 dB
Respuesta en frecuencia

@ 1W (+0dB, -3dB) 10Hz–100kHz
Capacidad de alta corriente

instantánea (HCC) ±35 amp
Intermodulación de transitorios

Distorsión (TIM) No medible
Rise Time 16µsec

Respuesta 40V/µseg**

Sección de sintonizador FM

Rango de frecuencia 87,5 - 108MHz
Sensibilidad útil IHF 1,3µV/13,2dBf
Relación señal a ruido Mono/Estéreo: 70/65dB DIN
Distorsión Mono/Estéreo: 0,15/0,3%
Separación estéreo 35dB @ 1kHz
Selectividad ±300kHz, 65dB
Rechazo de imagen 80dB
Rechazo IF 90dB

Sección de sintonizador de AM

Rango de frecuencia 520-1611kHz
Relación señal a ruido 45dB
Sensibilidad útil Bucle: 500µV
Distorsión 1kHz, 50% Mod: 0,8%
Selectividad ±9kHz: 30dB

Sección de vídeo

Formato de vídeo PAL/NTSC
Nivel de
entrada/Impedancia 1Vp-p/75 ohm
Nivel de salida/Impedancia 1Vp-p/75 ohm
Respuesta en
frecuencia de vídeo 10Hz-8MHz (-3dB)

General

Requisitos de alimentación CA 220-240V / 50Hz
Consumo eléctrico 72W inactivo, 580W máx.

Dimensiones (máximas)

Anchura 440mm
Altura 167mm
Fondo 435mm
Peso 14,5kg

La medida de profundidad incluye los diales, botones y terminales de conexión.
La medida de altura incluye las patas y el chasis.
Todas las características y especificaciones están sujetas a cambios sin previo aviso.

Harman Kardon es una marca registrada, y Power for the Digital Revolution es una
marca comercial de Harman Kardon, Inc.

EzSet es una marca registrada de Harman International Industries, Inc.

(patente Nº 5.386.478).

* Fabricado bajo licencia de Dolby Laboratories.
”Dolby”, ”Pro Logic”, ”AC-3” y el símbolo de doble ”D” son marcas registradas de
Dolby Laboratories.
©1992-1999 Dolby Laboratories, Inc. Todos los derechos reservados.

†

UltraStereo es una marca registrada de UltraStereo Corp.

††

DTS y DTS Surround son marcas registradas de Digital Theater Systems, Inc.

VMAx es una marca registrada de Harman International Industries Inc., y ha sido
fabricada por Cooper Bauck Transaural Stereo con licencia de patente.

Logic 7 es una marca registrada de Lexicon, Inc.

Crystal es una marca comercial registrada de Cirrus Logic Corp.

** Sin anti-rotación de entradas o circuito de aislamiento de salidas.

TM

250 Crossways Park Drive,Woodbury, New York 11797
www.harmankardon.com
Harman Consumer International:
2, route de Tours, 72500 Château-du-Loir, France
© 2000 Harman Kardon, Incorporated
Part No.:J90200012200
