AVR 460 AVR 360

AUDIO/VIDEO RECEIVER

KÄYTTÄJÄN OHJEKIJRA – Erikoistoiminnot

TURVALLISUUSOHJEITA

TÄRKEÄT TURVALLISUUSOHJEET

Lue nämä ohjeet

Säilytä nämä ohjeet

Huomioi kaikki varoitukset

Seuraa kaikkia ohjeita

Älä käytä laitetta veden lähellä

Puhdista vain kuivalla liinalla

Älä peitä ilmanvaihtokanavia. Asenna valmistajan ohjeiden mukaisesti.

Älä asenna veden tai lämmönlähteiden, kuten pattereiden, lämmittimien,

hellojen tai muiden laitteiden, lähellä.

Älä unohda polarisoidun tai maadoitetun pistokkeen tarkoitusta. Polarisoidulla pistokkeella on kaksi piikkiä, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas maadoitushaara. Leveä piikki tai haara on sinun turvallisuutesi vuoksi. Jos mukana olevat pistokkeet eivät sovi pistorasiaasi , kysy sähkömieheltä korvaavaa pistoketta.

Suojaa virtajohtoa sen päälle astumiselta tai puristumiselta, erityisesti

10.

pistokkeiden, jatkojohtojen ja kohdalla sekä kohdalla, josta johto eroaa laitteesta.

11.

Käytä vain valmistajan spesifioimia liitteitä/lisävarusteita.

Käytä ainoastaan valmistajan määrittelemää tai laitteen mukana

12.

myytävää kärryä, jalustaa, kolmijalkaa, kannatinta tai pöytää. Käytettäessä kärryä, ole varovainen liikuttaessasi kärry/ laiteyhdistelmää välttyäksesi kaatumisesta seuraavilta onnettomuuksilta.

Ota tämän laitteen pistoke pois pistorasiasta ukkosilmalla ja kun sitä ei

13.

käytetä pitkään aikaan.

14.

Viittaa kaikki huolto koulutetuille huoltohenkilöille. Huoltoa tarvitaan, kun laite on vahingoittunut millä tavalla tahansa, kuten virtajohto tai pistoke on vahingoittunut, päälle on kaatunut nestettä tai muita tavaroita, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti, tai se on pudotettu.

Älä altista tätä laitetta pisaroinnille tai loiskeille ja varmista, ettei mitään

15.

nesteillä täytettyä astiaa, kuten vaaseja, ole asetettu laitteen päälle.

16.

Kytkeäksesi tämän laitteen täysin verkkovirrasta, irroita virtalähdejohdon pistoke pistorasiasta.

17.

Virtalähdejohdon verkkovirtapistoke voi pysyä valmiiksi käytettävänä.

Älä altista paristoja tai akkuja auringonpaisteelle, tulelle tai muulle

18.

kuumuudelle.

Kolmion sisällä oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun.

Kolmion sisällä oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.

KÄYTTÖTURVALLISUUTEEN LIITTYVÄÄ TIETOA

Varmista sähköverkon sopivuus ennen käyttöä

AVR 460/AVR 360 kytketään sähköverkkoon, jonka jännite on 230-240 V (AC). Epäsopivasta sähköverkosta voi aiheutua vaaratilanne ja jopa tulipalo. Lisäksi laite saattaa rikkoutua.

Pyydä tarvittaessa jälleenmyyjältä lisätietoja laitteesi sähköntarpeesta ja selvitä paikallisen sähköverkon ominaisuudet ennen laitteen kytkemistä pistorasiaan.

Älä käytä jatkojohtoja

Käytä vain laitteen vakiovarusteisiin kuuluvaa virtajohtoa, jotta vältät turvallisuusriskin. Jatkojohtoja ei kannata käyttää. Älä sijoita sähköjohtoja maton tai muun peitteen alle ja estä johdon joutuminen puristuksiin. Vaihda vahingoittunut johto välittömästi uuteen. Uuden johdon pitää täyttää kaikki valmistajan asettamat laatuvaatimukset, joten se kannattaa hankkia valtuutetusta huoltopalvelusta.

Käsittele virtajohtoa (AC) huolellisesti

Irrota virtajohto pistorasiasta vetämällä varovasti pistokkeesta, älä johdosta. Laite kannattaa irrottaa sähköverkosta, kun sitä ei aiota käyttää pitkään aikaan.

Älä avaa laitekoteloa

Laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaamisesta saattaa aiheutua sähköisku, ja laitteeseen tehdyt muutokset mitätöivät takuun. Jos laitteen sisään joutuu vettä tai metalliesineitä, kuten paperiliitin, johdonpätkä tai niitti, irrota laite heti sähköverkosta ja ota yhteys valtuutettuun huoltoon.

VAROITUS

saattavat aiheuttaa tulipalon tai sähköiskun.

: Älä altista laitetta sateelle tai muulle kosteudelle, sillä ne

HUOMAA

: Tämä omistajan käsikirja kuvaa harman/ kardon AVR 460/AVR 360 -viritinvahvistinten erikoistoiminnot. Käyttöohje sisältää myös muistiinpanosivuja, joihin voit tehdä henkilökohtaisia muistiinpanoja laitteen kytkentään ja säätöihin liittyen. Ole hyvä ja lue laitteesi mukana tulleet peruskäyttöohjeet ennen kuin siirryt tähän erikoistoiminnot kattavaan käsikirjaan.

SUOMI

SI SÄLTÖ ja -OMINAISUUDET

ERIKOISTOIMINNOT

Äänenkäsittely ja Surround-ääni

Analogiset äänisignaalit

Digitaaliset äänisignaalit

Surround-tilat

Dolby® Surround -asetukset

Kaiutinasetukset

Äänensävyt

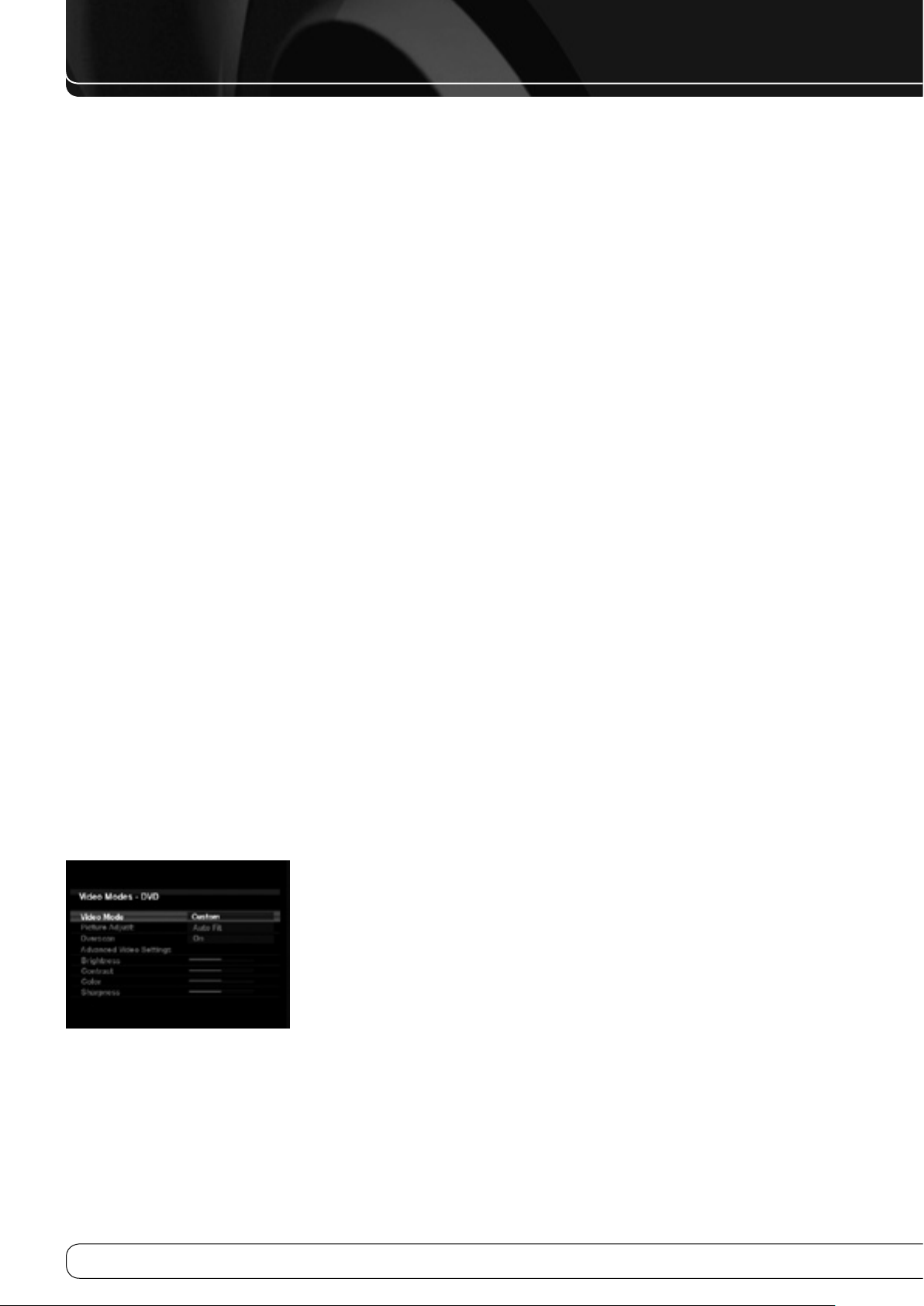

Videosäädöt

Videotilat

1 0

Muokatun kuvan asetusten säätäminen

1 1

Monihuonetoiminto

1 1

Monihuonejärjestelmän käyttö

1 1

Järjestelmän asetukset

1 2

Kaukosäätimen lisäasetukset

1 3

Suorittimen tehdasasetusten palautus

1 3

Muisti

1 4

LIITE

2 7

TEKNISET TIEDOT

2 7

Tavaramerkit

Rekisteröi AVR 460/AVR 360 internet-osoitteessa www.harmankardon. com.

HUOMAA

Rekisteröinnin ansiosta saat halutessasi tiedotteita uusista tuotteista ja/tai mielenkiintoisia mainoksia.

: Rekisteröintiin tarvitaan laitteen sarjanumero.

Harman Kardon AVR 460/AVR 360

7.1 -kanavainen Audio/Video-viritinvahvistin

Vahvistin

AVR 460 • : 60 W x 7, seitsemän täysimittaista kanavaa kahdeksan ohmin kuormille, 20 Hz - 20 kHz, <0,07% THD, 420 W kokonaisteho. AVR 360: 55 W x 7, 385 W kokonaisteho

Suurvirtatekniikka, ultralaajakaistavahvistin, vähäinen negatiivinen • takaisinkytkentä

Täysin erilliset vahvistinpiirit •

Quadruple-crossover-bassokäsittely •

Dual 32-bit TI DA 710 DSP -suorittimet •

192 kHz / 24 bit AD- ja DA-muunnos •

96 kHz Upconversion -muunnos •

Dolby® Volume -prosessointi •

Surround-toimintatilat

Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD •

Dolby Pro Logic® II ja IIx (Movie, Music ja Game), jopa 96 kHz •

Harman Virtual Speaker •

Harman Headphone •

DTS-HD High resolution Audio™, DTS-HD Master Audio™ •

DTS® (5.1, DTS Stereo, DTS-ES® 6.1 Discrete ja Matrix) •

DTS 96/24™ (DTS Stereo) •

DTS Neo:6® (Cinema 5-, 6- ja 7-kanavainen; Music 5-, 6- ja 7-kanavainen), • jopa 96 kHz

Logic 7® (Movie, Music ja Game), jopa 96 kHz •

5- ja 7-kanavainen Stereo, jopa 96 kHz •

Surround Off (DSP- ja analogipiirin ohitus) •

ERIKOISTOIMINNOT

AVR 460/AVR 360 -viritinvahvistimen toiminta tapahtuu suurelta osin automaattisesti, eikä sinun tarvitse juurikaan säätää laitetta. AVR 460/AVR 360 -viritinvahvistin voidaan muokata järjestelmäsi ja mieltymystesi mukaisesti. Tässä erikoistoimintokäsikirjassa kuvataan käytettävissäsi olevia erikoissäätöjä.

ÄÄNENKÄSITTELY JA SURROUNDÄÄNI

Lähteiden äänisignaalit on koodattu eri formaatteihin jotka vaikuttavat sekä äänenlaatuun että käytettävissä olevaan kaiuttimien määrään surroundtilassa. Voit myös valita toisen surround-tilan käsisäätöisesti, silloin kun se on käytettävissä.

Analogiset äänisignaalit

Analogiset äänisignaalit koostuvat yleensä kahdesta kanavasta: vasen ja oikea. AVR 460/AVR 360 -viritinvahvistin sisältää kolme soittotilaa:

Analoginen ohitustila

1. : 2-kanavainen signaali siirretään suoraan lähdön kautta äänenvoimakkuuden säätöön ilman digitointia tai prosessointia basson hallintaa surround-äänentoistoa varten. Valitaksesi analogisen ohitustilan:

Analogiset audiotulot tulee olla valittuna lähteeksi. Tarvittaessa voit a) painaa kauko-ohjaimen Info-näppäintä ja käyttää selataksesi audiotuloja lähteiden asetuksista.

Äänen säädöt tulee poistaa käytöstä asettamalla äänen säätö pois b) päältä. Paina Audio Effects -näppäintä siirtyäksesi sävysäätöihin.

2-kanavainen stereotila tulee olla valittuna. Paina Surround Modes c)

-näppäintä siirtyäksesi STEREO-asetusriville Surround Mode

-alavalikossa. Paina OK-näppäintä valitaksesi 2-kanavaisen stereon.

HUOMAA

stereotila on valittuna, audio soitetaan analogisessa ohitustilassa.

Analogiset surround-tilat: 2. AVR 460/AVR 360 pystyy käsittelemään 2-kanavaisia äänisignaaleita tuottaakseen monikanavaisen surroundäänikentän vaikkei tallenteeseen olisikaan koodattu surround-ääntä. Laitteen tiloihin kuuluu muun muassa Dolby Pro Logic II/IIx -tilat, Dolby Virtual Speaker -tilat, DTS Neo:6 -tilat, Logic 7 -tilat sekä Stereotilat.

: Bridge II -lähteen audio on analogista. Kun 2-kanavainen

-painikkeita

Digitaaliset äänisignaalit

Digitaaliset äänisignaalit tarjoavat suuremman kapasiteetin, jonka avulla keski- ja surround-kanavatieto voidaan koodata suoraan signaaliin. Tuloksena on parempi äänenlaatu ja hämmästyttävän hyvä suuntaavuus, sillä jokainen kanava toistetaan erillisenä.

Silloinkin, kun vain kaksi kanavaa on koodattuna, digitaalisen signaalin ansiosta voidaan käyttää korkeampaa näytteenottotaajuutta joka tuottaa enemmän yksityiskohtia. Korkeatarkkuusäänitykset kuulostavat erityisen häiriöttömiltä, erityisesti korkeilla taajuuksilla.

Surround Modes

Surround-tilan valinta riippuu sisään tulevan äänisignaalin muodosta sekä omista mieltymyksistä. Taulukko A12 sisältää lyhyen kuvauksen jokaisesta surround-tilasta ja näyttää sisään tulevan signaalin tyypit tai digitaalisista bittivirroista joiden kanssa tilaa voidaan käyttää. Lisätietoja Dolby- ja DTStiloista saat yritysten verkkosivuilta: www.dolby.com ja www.dtsonline.com.

Jos asiassa on epäselvyyttä, DVD-levyn kannesta voit tarkistaa, mitä surround-tiloja levyllä on. Yleensä levyn vähemmän tärkeät osiot, kuten trailerit, lisämateriaalit tai levyvalikko, ovat käytettävissä vain Dolby Digital

2.0- (2-kanavainen) tai 2-kanavaisessa PCM-tilassa. Jos itse elokuva toistuu ja näyttö ilmoittaa jonkin surround-tilan saatavuudesta, etsi levyn valikosta ääni- tai kielivalintaosiota. Varmista myös, että DVD-soittimesi äänilähtö on asetettu antamaan ulos alkuperäistä bittivirtaa, ei vain 2-kanavaista PCM:ää. Pysäytä levyn toisto ja tarkista DVD-soittimen valikkojärjestelmä.

Tietylle tulosignaalille on valittavissa vain rajoitettu määrä surround-tiloja. Vaikka kaikki AVR 460/AVR 360:n kaikki surround-tilat eivät ole koskaan käytettävissä, yleensä tietylle tulolle on käytettävissä laaja valikoima tiloja.

Monikanavatallenteita on yleensä 5.1-, 6.1- tai 7.1-muodoissa.. Kanavat

5.1-kanavaisessa tallenteessa ovat etuvasen, etuoikea, keski, surround vasen, surround oikea ja LFE. LFE-kanava merkitään ”.1”, mikä ilmaisee, ettei se kata koko taajuusaluetta, vaan rajoittuu mataliin taajuuksiin.

6.1-kanavaiset tallenteet lisäävät yhden surround- takakanavan ja

7.1-kanavaiset tallenteet taas lisäävät vasemman ja oikean surroundtakakanavan 5.1-kanavaiseen kokoonpanoon. Uudet äänimuodot ovat saatavissa 7.1-kanavaisina. AVR 460/AVR 360 pystyy soittamaan uudet äänimuodot, tarjoten entistä jännittävämmän kotiteatterikokemuksen.

HUOMAA

surround-takakanavien tulee olla käytössä. Katso Kaiutinasetukset -osio sivulla 6 saadaksesi lisätietoja.

Digitaalisia muotoja ovat Dolby Digital 2.0 (vain kaksi kanavaa), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS

5.1, DTS-ES (6.1 Matrix ja Discrete), DTS 96/24 (5.1), 2-kanavaiset PCM-tilat 32kHz, 44,1kHz, 48kHz tai 96kHz sekä 5.1 tai 7.1 monikanavainen PCM.

Kun digitaalisignaali vastaanotetaan, AVR 460/AVR 360 tunnistaa koodaustyypin ja kanavien määrän, joka näkyy lyhyesti etupaneelin näytössä kolmella numerolla kauttaviivalla erotettuna (esim. “3/2/.1”).

: Jotta voidaan käyttää 6.1- ja 7.1- kanavaisia surround-tiloja

SUOMI

ERIKOISTOIMINNOT

Ensimmäinen numero kertoo signaalin etukanavien määrän:

“1” tarkoittaa monofonista äänitystä, yleensä vanhempaa ohjelmaa, joka on

digitaalisesti remasteroitu tai harvemmin uutta ohjelmaa, jonka ohjaaja on valinnut tällaisen erikoistehosteen.

“2” tarkoittaa, että signaalissa on vasen ja oikea kanava, muttei keskikanavaa.

“3” tarkoittaa, että kaikki kolme etukanavaa (vasen, oikea ja keski) ovat

käytössä.

Toinen numero ilmaisee, onko signaalissa surround- kanavia:

“0” tarkoittaa, että surround-tietoa ei ole.

“1” ilmaisee, että käytössä on surround-matriisisignaali.

“2” ilmaisee erillistä vasenta ja oikeaa surround-kanavaa.

“3” on käytössä DTS-ES –bittivirtojen kanssa ja ilmaisee, että vasemman

ja oikean surround-sivukanavan lisäksi käytössä on erillinen surroundtakakanava.

“4” on käytössä 7.1-kanavaisten digitaalimuotojen kanssa ja ilmaisee,

että käytössä on kaksi erillistä surround-sivukanavaa ja kaksi erillistä surround-takakanavaa.

Kolmas numero ilmaisee LFE-kanavaa:

“0” tarkoittaa, että LFE-kanavaa ei ole.

“.1” tarkoittaa, että LFE-kanava on käytössä.

6.1-kanavaiset signaalit – Dolby Digital EX sekä DTS-ES Matrix ja Discrete – sisältävät lipun, joka kertoo viritinvahvistimelle, että surround-takakanava tulee purkaa, joka näytetään muodossa 3/2/.1 EX-ON Dolby Digital EX

-materiaalissa ja 3/3/.1 ES-ON DTS-ES -materiaalissa.

Dolby Digital 2.0 -signaalit voivat sisältää myös Dolby Surround -lipun DS-ON tai DS-OFF, riippuen siitä sisältääkö 2-kanavainen bittivirta vain stereotietoa vai yhdistetyn monikanavaohjelman, jonka AVR:n Dolby Pro Logic - purkulaite osaa purkaa. Oletuksena signaalit toistetaan Dolby Pro Logic Iix Movie –tilassa.

Vastaanotettaessa PCM-signaalia näyttöön tulee PCM-viesti ja sen jälkeen signaalin näytteenottotaajuus (32kHz, 44,1kHz, 48kHz tai 96kHz).

Kun signaalissa on vain kaksi kanavaa - vasen ja oikea - voidaan signaali purkaa muille kanaville käyttäen analogisia surround-tiloja. Jos haluat käyttää muuta surround-muotoa kuin sitä, jossa signaali on digitaalisesti koodattu, voit avata Surround Modes -valikon painamalla Surround Modes –näppäintä (ks. kuva 29).

Auto Select -valinta käyttää tulosignaalin omaa digitaalista koodausta, esim. Dolby Digital, DTS, Dolby TrueHD tai DTS-HD Master Audio. Kaksikanavaisella materiaalilla AVR ottaa oletuksena käyttöön Logic 7 Movie –tilan. Jos käytät mieluummin toista surround- tilaa, valitse valikosta sopiva rivi: Virtual Surround, Stereo, Movie, Music tai Video Game. Paina OK-näppäintä vaihtaaksesi tilan.

Jokaisella rivillä on surround-oletustilansa:

Virtual Surround

• : Dolby Virtual Speaker Reference

Stereo

• : 7-kanavainen stereo

Movie

• : Logic 7 Movie

Music

• : Logic 7 Music

Video Game

• : Logic 7 Game

Voit vaihtaa kunkin rivin asetusta eri surround-tilaan. Uusien tilojen valikoima riippuu järjestelmäsi kaiuttimien määrästä.

Virtual Surround

• : Dolby Virtual Speaker Reference tai Wide

Stereo

• : 2-kanavainen stereo, 5-kanavainen stereo tai 7-kanavainen stereo

Movie

• : Logic 7 Movie, DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic IIx Movie

Music

• : Logic 7 Music, DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic IIx Music

Video Game

• : Logic 7 Game, Dolby Pro Logic II Game, Dolby Pro Logic IIx Game

Kun olet ohjelmoinut surround-oletustilan kullekin ohjelmatyypille, valitse vain ko. rivi Surround Modes -valikosta aina, kun haluat ohittaa AVR:n automaattisen surround-tilan valinnan. AVR käyttää samaa surround-tilaa, kun lähde valitaan seuraavan kerran.

Tarkista liitteen Taulukosta A12 saadaksesi lisätietoja siitä, mitkä surroundtilat ovat käytettävissä eri bittivirtojen kanssa.

Dolby Surround -asetukset

Dolby-tiloille on valittavissa tiettyjä lisäasetuksia. Kun Dolby Pro Logic II tai IIx Music -tilat on valittuna, valitse Edit -alavalikko säätääksesi Center Width, Dimension ja Panorama -asetuksia. Katso Kuva 29.

Kuva 29 - Dolby Pro Logic II/IIx Music Mode -asetukset

Center Width

etukaiuttimen kautta. Korkeampi numero (7:ään asti) kohdistaa puhetiedon tiukasti keskikanavaan. Matalammat numerot laajentavat äänikenttää. Vaihda asetusta

Dimension

”siirtää” ääntä huoneen etu- tai takaosaan. Asetus “0” on neutraali oletus. Asetus “F-3” siir tää äänen enimmäkseen huoneen etuosaan, kun taas “R-3” siirtää äänen enimmäkseen taaksepäin. Vaihda asetusta

Panorama

äänestä siirretään surround-kaiuttimiin, jolloin saadaan ympäröivä tehostevaikutelma. Kukin OK-näppäimen painallus vaihtaa asetuksen päälle tai pois.

: Tämä asetus vaikuttaa siihen, miltä puhe kuulostaa kolmen

M N

-näppäimillä.

: Tämä asetus vaikuttaa surround-äänen syvyyteen, jolloin voit

M N

-näppäimillä.

: Kun Panorama-tila on asennossa ON, osa etukaiuttimien

ERIKOISTOIMINNOT

KAIUTINASETUKSET

AVR 460/AVR 360 on suunniteltu toimimaan joustavasti lähes kaikkien saatavilla olevien kaiuttimien kanssa.

EzSet/EQ tunnistaa automaattisesti kunkin kaiuttimen ominaisuudet ja optimoi AVR 460/AVR 360:n suorituskyvyn järjestelmääsi. Jos jostakin syystä et voi ajaa EzSet/EQ:ta tai jos haluat vielä muokata asetuksia, voit käyttää Manual Speaker Setup -valikoita.

Ennen käsiasetusten alkua sijoita kaiuttimet oikeisiin kohtiin kaiutinten sijoitus -osion ohjeiden mukaisesti ja yhdistä ne AVR:ään. Saadaksesi selville kaiutinten taajuusvasteen, katso kaiutinten käyttöopas tai tutustu valmistajan verkkosivuihin. Vaikka lähtötason mittaus voidaan tehdä korvakuulolta, paikallisesta elektroniikkaliikkeestä hankittu SPL(äänenpaine-)mittari on tarkempi mittausväline.

Suosittelemme tallentamaan kokoonpanoasetukset oikeille paikoilleen Taulukoihin A3 - A11 liitteessä, mikäli ne tulee syöttää uudelleen järjestelmän nollauksen jälkeen, tai jos AVR:n päävirtakytkin kytketään pois tai laite on irrotettuna verkkovirrasta yli neljän viikon ajan.

HUOMAA

korkeampi videoresoluutio nähdäksesi kokoonpanoa helpottavat grafiikat.

VAIHE YKSI – Kaiutinten jakotaajuuden määrittäminen

Ilman EzSet/EQ:ta AVR 460/AVR 360 ei voi tunnistaa, montako kaiutinta siihen on kytketty, tai määrittää niiden ominaisuuksia. Tarkista kaiuttimen tekniset tiedot ja etsi taajuusvaste, joka annetaan yleensä alueena, esim. 100Hz – 20kHz (±3dB). Kirjoita ylös alin taajuus, jonka pääkaiuttimet voivat toistaa (100Hz esimerkissä) ja merkitse se liitteen Taulukkoon A3 kaiuttimen jakotaajuudeksi. Se ei siis ole sama kuin kaiuttimen tiedoissa ilmoitettu jakotaajuus. Kirjoita ylös subwooferin elementin koko.

Viritinvahvistimen basson hallinta määrittää millä kaiuttimilla viritinvahvistin toistaa matalataajuiset äänet (basson) lähteestä. Jos lähetät matalimmat äänet pienille satelliittikaiuttimille, et kuule niitä kovin hyvin, ja kaiutin voi jopa rikkoutua jos sen suorituskyky ylitetään. Jos lähetät korkeimmat nuotit subwooferille, et välttämättä kuule niitä ollenkaan.

Oikealla bassonhallinnalla AVR 460/AVR 360 jakaa lähdesignaalin jakotaajuuden kohdalla. Kaikki jakotaajuuden yläpuolella oleva informaatio toistetaan satelliittikaiuttimella ja kaikki jakotaajuuden alapuolinen informaatio toistetaan subwooferilla. Näin jokainen järjestelmäsi kaiutin toimii parhaimmillaan ja tarjoaa nautittavan äänikokemuksen.

: Kun käytät AVR:n Speaker Setup -valikoita, valitse 720p tai

VAIHE KOLME – Manual Setup -valikko

Olet nyt valmis ohjelmoimaan säädöt viritinvahvistimeen. On parasta istua tavallisessa kuuntelupaikassa ja säätää huone mahdollisimman hiljaiseksi.

Viritinvahvistimen ja videonäytön ollessa päällä paina kauko-ohjaimen AVRnäppäintä, jolloin valikkojärjestelmä tulee näyttöön. Siirrä kohdistin Speaker Setup -riville painamalla OK-näppäintä. Katso Kuva 20 peruskäyttöohjeista.

Jos olet ajanut EzSet/EQ-prosessin, sen tulokset on tallennettu. Jos haluat hienosäätää EzSet/EQ:n tuloksia tai konfiguroida AVR 460/AVR 360

-viritinvahvistimen asetukset aivan alusta, valitse Manual Setup. Näkyviin tulee kuvassa 30 näkyvä näyttö.

Kuva 30 – Speaker Setup Position -valikko

HUOMAA

alaosan mukaisesti. Voit tallentaa nykyiset asetukset valitsemalla Backvaihtoehdon.

Tehdäksesi kaiutinten asetukset uudelleen alusta, valitse Reset-vaihtoehto.

Parhaiden tulosten saavuttamiseksi, tee kaiutinten asetukset seuraavassa järjestyksessä: Kaiutinten määrä, jakotaajuus (koko), subwooferin tila, etäisyys ja tason säätö.

Kaiutinten määrä

Siirrä kohdistin Number of Speakers -riville ja paina OK-näppäintä. Katso Kuva

31.

-näppäimellä, ja tuo Speaker Setup -valikko näyttöön

: Kaikissa kaiutinasetusvalikoissa on Back-valinta Kuvan 30

VAIHE KAKSI – Mittaa kaiutinten etäisyys

Paras tilanne olisi, että kaikki kaiuttimet olisivat sijoitettuna ympyrään, yhtä kauaksi kuuntelupaikasta. Huoneesi ei kuitenkaan ehkä vastaa ihannetta, ja jotkin kaiuttimet on ehkä pitänyt sijoittaa toisia kauemmas. Äänet, joiden tulisi saapua samaan aikaan eri kaiuttimista, puuroutuvat saapuessaan eri aikoihin.

Käytä AVR:n Distance/Delay -säätöä, jolla vahvistin voi kompensoida kaiutinten todellisia sijainteja.

Mittaa kunkin kaiuttimen etäisyys kuuntelupaikkaan ja kirjoita se liitteen Taulukkoon A4. Vaikka kaikki kaiuttimet olisivat yhtä kaukana kuuntelupaikasta, kaiutinten etäisyys tulee syöttää vaiheen kolme mukaisesti.

Kuva 31 – Number of Speakers -valikko

Ohjelmoi oikea asetus kullekin ryhmälle: ON jos kaiuttimet ovat käytössä järjestelmässä, OFF, jos kaiuttimia ei ole asennettu. Etuvasen ja -oikea kaiutin ovat aina ON-tilassa, eikä niitä voi kytkeä pois. Järjestelmän asetuksiin tehdyt muutokset näkyvät ruudun yläreunassa lukevassa kaiutinten kokonaismäärässä.

SUOMI

ERIKOISTOIMINNOT

Surround-takakaiutinten asetuksissa on kolmas vaihtoehto: Zone 2. AVR 460/AVR 360 kykenee monialuetoimintaan, jossa kaiutinpari voidaan sijoittaa toiseen huoneeseen. AVR 460/AVR 360:n määritettävien surroundtakavahvistimen avulla monialuetoiminta on helpompaa kuin koskaan, sillä erillistä päätevahvistinta ei enää tarvita. Valitse vain tältä riviltä Zone 2 ja kytke surround-takakaiutinten lähdöt toisessa huoneessa oleviin kaiuttimiin. Päähuone asetetaan automaattisesti käyttämään jopa 5.1-kanavaista ääntä. Lisätietoja on Monialuetoimintaosiossa.

HUOMAA

ei aseteta EzSet/EQ II:ssa. Käyttääksesi kaiuttimia pääkuuntelualueella, säädä ne "On" -tilaan ja suorita EzSet/EQ II 7.1-kanavaiselle järjestelmälle. Mikäli kaiuttimia käytetään ainoastaan monialuetoiminnan aikana, säädä ne käsisäätöisesti alla olevien ohjeiden mukaisesti.

Tämän valikon asetukset vaikuttavat kaiutinten asetusprosessin loppuvaiheisiin sekä eri surround-tilojen käytettävyyteen eri aikoina.

Kun olet valmis, valitse Back-valinta tai käytä Back/Exit-näppäintä.

: Kun surround-takakaiuttimet on kytketty Zone 2 -tilaan, niitä

Adjust Crossover Frequencies -valikko

Kun olet ohjelmoinut järjestelmässä olevien kaiuttimien määrän, AVR palaa Manual Speaker Setup Position –valikkoon (ks. Kuva 30). Siirry Crossover (Size) –riville ja paina OK-näppäintä, jolloin näyttöön tulee Adjust Crossover Frequencies -valikko (ks. kuva 32).

Subwooferin tila

Siirrä kohdistin Sub Mode –riville. Subwooferin asetus riippuu siitä, miten ohjelmoit etuvasemman ja -oikean kaiuttimen.

Jos asetit etukaiuttimien jakotaajuuden numerona, subwoofer-asetus • on LFE, eikä sitä voi muuttaa. Kaikki matalataajuuksinen informaatio lähetetään aina subwooferille. Jos sinulla ei ole subwooferia, suosittelemme, että päivität kaiuttimet koko äänialueen toistaviin tai hankit järjestelmään subwooferin heti kun mahdollista.

Jos asetit etukaiuttimet arvoon LARGE, voit valita subwooferille yhden • kolmesta eri asetuksesta.

L/R+LFE

♦ : Tämä asetus lähettää kaiken matalataajuuksisen

informaation subwooferille, myös sellaisen, joka normaalisti toistettaisiin etuvasemmalla ja -oikealla kaiuttimella, sekä erityisen matalataajuustehostekanavan (LFE) tiedot.

Off

♦ : Valitse tämä asetus mikäli et käytä subwooferia. Kaikki

matalataajuuksinen informaatio lähetetään etuvasemmalle ja

-oikealle kaiuttimelle.

LFE

♦ : Tämä asetus toistaa vasemman ja oikean kanavan

matalataajuusinformaation etukanavilla, ja ohjaa vain LFE-kanavan tiedon subwooferille.

HUOMAA

valitse sopiva jakotaajuus numerona Main Speaker -kohdasta, jolloin subwoofer asetetaan automaattisesti LFE-tilaan.

: Jos käytät Harman Kardon HKTS -sarjan kaiutinjärjestelmää,

Kuva 32 – Adjust Crossover Frequencies -valikko

AVR näyttää vain ne kaiutinryhmät, jotka ohjelmoit Number of Speakers –valikossa.

Katso Taulukosta A3 kunkin kaiuttimen jakotaajuus. Pääkaiuttimille tämä on siis alin taajuus, jonka ne toistavat hyvin.

Valitse kullekin pääkaiuttimelle jokin seitsemästä jakotaajuudesta: 40Hz, 60Hz, 80Hz, 100Hz, 120Hz, 150Hz tai 200Hz. Jos jakotaajuus on alle 40 Hz, valitse ensimmäinen vaihtoehto ”Large”. Tämä asetus ei viittaa kaiuttimen fyysiseen kokoon, vaan sen taajuusvasteeseen – kyseessä on siis ns. kokoäänialueen kaiutin.

Määritä subwooferin elementin koko: 8, 10, 12 tai 15 tuumaa (20, 25, 30 tai 38 cm). AVR asettaa subwooferin jakotaajuudeksi 100Hz, mutta se käyttää elementin kokoa hienosäädössä. Kirjoita asetuksesi muistiin liitteen Taulukkoon A3.

Kun olet valmis, valitse Back-valinta tai paina Back/Exit-näppäintä.

Adjust Speaker Distance -valikko

Kaiutinten sijoittaminen eri etäisyydelle kuuntelupaikasta voi puurouttaa äänen, koska ääniä kuullaan haluttua aiemmin tai myöhemmin.

Vaikka kaikki kaiuttimet olisivat samalla etäisyydellä kuuntelupaikasta, älä ohita tätä valikkoa.

Siirrä Manual Speaker Setup –valikossa kohdistin Distance-riville ja paina Set OK -näppäintä, jolloin näyttöön tulee Adjust Speaker Distance –valikko. Katso Kuva 33.

Kuva 33 – Adjust Speaker Distance -valikko

Tässä valikossa sinun tulee syöttää etäisyys kustakin kaiuttimesta kuuntelupaikkaan. Mittasit etäisyyden vaiheessa kaksi, mittaa kaiutinten etäisyydet, ja kirjoitit sen liitteen Taulukkoon A4 (ks. sivu 15).

Mittayksikön oletus on jalka. Jos haluat vaihtaa yksikön metreiksi, palaa AVR:n päävalikkoon. Valitse System Settings -valikko ja vieritä sitten alas kohtaan General Setup ja valitse Unit of Measure -rivi.. Paina OK-näppäintä vaihtaaksesi asetuksen.

Valitse kaiutin ja käytä vaihtelevat 0 ja 10 metrin välillä, mutta oletuksena kaikille kaiuttimille on 3 metriä.

M N

-näppäimiä muokataksesi etäisyyttä. Arvot

HUOMAA

monihuonejärjestelmän käyttöön et voi säätää näiden viiveasetuksia.

: Kun surround-takakanavat on määritetty

ERIKOISTOIMINNOT

VAIHE NELJÄ – Kanavien lähtötasojen määrittäminen käsin

Perinteisessä kaksikanavaisessa viritinvahvistimessa kanavatasapainosäädin vaikuttaa stereokuvaan säätämällä vasemman ja oikean kanavan suhteellista äänenvoimakkuutta.

Kun kanavia on jopa seitsemän ja lisänä on subwoofer, äänikuvasta tulee kriittisempi ja monimutkaisempi. Tarkoitus on varmistaa, että kukin kanava kuuluu kuuntelupaikkaan samalla äänenvoimakkuudella.

EzSet/EQ hoitaa tämän tärkeän vaiheen puolestasi yksinkertaisesti ja automaattisesti. Jos kuitenkin haluat tehdä säädöt käsin, AVR:n Adjust Speaker Levels -valikon kautta voit tehdä niin, joko käyttäen järjestelmän testiääntä tai toistaen lähdemateriaalia.

Varmista, että kaikki kaiuttimet on kytketty oikein.1.

Säädä kaiuttimien määrä, jakotaajuus, etäisyys ja subwooferin tila 2. jokaiselle järjestelmäsi kaiuttimelle vaiheen kolme kuvauksen mukaisesti.

Mittaa kanavien tasot voidaan mitata seuraavilla tavoilla ja voit säätää 3. kanavien tasoja Adjust Speaker Levels -valikon avulla:

Suosittelemme käyttämään kädessä pidettävää SPL-mittaria, joka a) käyttää C-Weighting, Slow -asteikkoa. Yritä säätää jokainen kanava niin, että mittarin lukema on 75dB.

Korvakuulolta. Yritä säätää tasot niin, että kaikki kanavat kuulostavat b) yhtä kovilta.

Jos käytät kädessä pidettävää SPL-mittaria lähdemateriaalin, kuten c) testilevyn tai muun äänen kanssa, toista sitä nyt ja säädä AVR:n päääänenvoimakkuus siten, että mittari näyttää 75 dB lukemaa.

Ota valikkojärjestelmä esille painamalla Setup-painiketta ja siirry sitten Speaker Setup -riville. Ota esiin Speaker Setup -valikko painamalla OK-painiketta. Valitse Manual Setup, paina OK-painiketta ja siirry sitten Level Adjust -riville. Ota esiin Adjust Speaker Levels -valikko painamalla OK-painiketta. Katso Kuva 34.

Kuva 34 – Adjust Speaker Levels -valikko

Kaikki kaiutinkanavat tulevat näyttöön nykyisine tasoasetuksineen.

Reset Levels: Jos haluat aloittaa nollaamalla kaikki tasot tehtaan oletukseen 0dB, selaa valikkoa tälle riville asti ja paina OK-näppäintä. Tasot nollataan.

Jos haluat asettaa tasot käyttäen AVR 460/AVR 360:n sisäistä testiääntä, säädä TEST TONE –riviä seuraavasti:

Test Tone

määritysprosessi painamalla toistuvasti OK-näppäintä, jolla valitaan asetus OFF, AUTO tai MANUAL. Aina kun siirrät kohdistimen pois ruudun kanavaluetteloalueelta, asetus muuttuu arvoon OFF, mikä pysäyttää testiäänen.

Kun asetus on arvossa AUTO, testiääni liikkuu automaattisesti kaikille kanaville, pysähtyen muutamaksi sekunniksi kunkin kanavan kohdalla ja siirtyen sitten seuraavalle usean sekunnin kuluttua. Liikettä ilmaisee korostuspalkki. Voit säätää minkä tahansa kanavan tasoa kun testiääni on sen kohdalla. Voit myös siirtää kohdistimen toiselle riville milloin tahansa

Kun asetus on arvossa MANUAL, testiääni ei siirry seuraavalle kanavalle, ennen kuin siirrät sen

Individual Channels

asetukseen, siirry kullekin kanavalle ja säädä halutuksi välillä –10dB ja +10dB.

Kun olet säätänyt kaiuttimien tasot, valitse Back-valinta tai käytä Back/Exitnäppäintä. Kirjoita asetuksesi muistiin liitteen Taulukkoon A3.

: Tämä rivi määrittää, onko testiääni käytössä. Aloita tasojen

M N

-näppäimillä,

-näppäimillä, jolloin testiääni seuraa kohdistinta.

-näppäimillä.

: Jos käytät ulkoista lähdettä lähtötasojen

M N

-näppäinten avulla taso

AUDIO EFFECTS

Muokataksesi muita äänen asetuksia, kuten äänen sävyä suorituskyvyn parantamiseksi, paina Audio Effects - näppäintä avataksesi Audio Effects valikon (ks. Kuva 26 peruskäyttöohjeessa). Valikkoon voidaan siirtyä myös Setup Source -valikon kautta painamalla Info Settings -painiketta ja valitsemalla Audio Effects.

HUOMAA

erikseen.

Dolby Volume

Volume -prosessoinnista ja sen eduista. Katso Taulukosta A3 samalta sivulta selitykset jokaiselle Dolby Volume -asetuksista.

Tone Control

käytettävissä. Kun asetus on pois, äänensävyn säätimet ovat nollassa, eikä niihin tehdä muutoksia. Kun asetus on päällä, basso- ja diskanttitaajuuksia korostetaan tai leikataan sävysäätöjen mukaisesti. Kun käytössä on analoginen äänilähde ja valittuna on 2- kanavainen stereotila, Tone Control –asetuksen asettaminen asentoon Off siirtää laitteen analogiseen ohitustilaan.

Treble ja Bass

lämpömittarin asetusta keskiosassa.

LFE Trim

ollessa käytössä. Asetuksen oletuksena on 0 dB. Voit laskea tasoa enintään 10 dB painamalla

MP3 Enhancer

kuin MP3-äänelle voit valita sen asetukseksi päällä tai jättää voimaan poisoletusasetuksen.

EQ On/Off

hienosäätöasetukset jotka saatiin EzSet/EQ II:n avulla. Asetukset tallennetaan myöhempää käyttöönottoa varten.

Kun olet valmis, paina Audio Effects -painiketta tai Back/Exit-painiketta.

: Audio Effects -asetukset vaikuttavat jokaiseen lähteeseen

: Katso peruskäyttöohjeen sivulta 29 lisätietoja Dolby

: Tämä asetus määrittää, ovatko diskantin ja basson säätimet

: Nosta tai laske matalia taajuuksia jopa 10dB säätämällä

M N

-näppäimillä. Oletusarvo on 0dB, lämpömittarin

: Vaimentaa subwooferin voimakkuutta. Toimii vain LFE-kanavan

M N

painikkeita; asetuksena näkyy negatiivinen luku.

: Enhancer: Voimistaa MP3-raitojen taajuusaluetta. Muulle

: Tämä asetus ottaa käyttöön tai poistaa käytöstä

SUOMI

ERIKOISTOIMINNOT

VIDEOKUVAN SÄÄTÄMINEN

AVR 460/AVR 360 -viritinvahvistimessa on suorituskykyinen DCDi by Faroudja

-videoprosessointipiiri. Tuleva videosignaali voidaan parantaa 1080 p:n resoluutioon asti (1080i:hin komponenttivideolähdöillä) ja näin saada aikaan erinomainen videolaatu myös analogisilla videolähteillä. Faroudjayrityksen kehittämä DCDi Cinema Dual 3D kampasuodatin ja 10-bittinen videoprosessointi pitävät huolen siitä, että rajalinjoja ei näy ja kuvioinnit näkyvät paremmin vähemmällä prosessoinnilla.

Kiitos ”Torino”-videokäsittelypiirin voidaan ruutugrafiikat esittää korkealla tarkkuudella ja yhdistää tulevaan videokuvaan. Näin saadaan teräviä, selviä viestejä ja voit jatkaa ohjelman katsomista järjestelmän säädön aikana.

Videoprosessori luo automaattisesti parhaan mahdollisen kuvan joka perustuu videomonitorisi suorituskykyyn ja tulevaan lähdevideoon. Voit kokeilla Videotilat-valikkoa ja pyrkiä vielä parantamaan kuvaasi.

Video Modes

Kun olet säätänyt videonäyttösi kuvan asetukset, voidaan AVR:n kautta tehdä tarvittaessa lisäsäätöjä kuvan parantamiseksi. Siirry asetuksiin Video Modes –valikosta. Paina Video Modes –näppäintä, jolloin kuvan 35 mukainen ruutu tulee näyttöön. Valikkoon voidaan siirtyä myös Info Settings -valikosta.

HUOMAA

erikseen.

Kuva 35 – Video Modes -valikko

Video Mode

näytölle ilman mitään käsittelyä. Videon skaalaamista ei voida kytkeä pois päältä, mutta valitsemalla HDMI Bypass -tilan Info Settings -valikosta lähteelle, joka on kytketty johonkin laitteen HDMI-tuloista, siirtää videon suoraan HDMI-tulosta HDMI-lähtöön, ohittaen videon prosessoinnin.

Valitsemalla jonkin näistä käsittelyvalinnoista voit optimoida kuvan nykyiselle ohjelmalle tekemällä säätöjä kirkkauteen, kontrastiin, väriin ja terävyyteen:

Sports

• : Urheilutapahtumille.

Nature

• : Ulkona, luonnonolosuhteissa kuvatuille ohjelmille.

Movie

• : Elokuville ja monille tv-lähetyksille.

Custom

• : Sallii kuvan asetusten käsisäädön. Säätimet Brightness (kirkkaus), Contrast (kontrasti), Color (väri) ja Sharpness (terävyys) tulevat ruutuun liukusäätiminä, joiden arvot vaihtelevat välillä 0 - 100. Jokaisen säädön oletusarvo on 50. Voit muuttaa kunkin asetuksen arvoa

-näppäimillä.

Picture Adjust

kuvasuhdetta. Näytettäessä laajakuvaa (16:9) perinteisen kuvasuhteen (4:3) laitteella käytetään kirjelaatikkomuotoa. Mustat palkit voivat ilmestyä kuvan päälle ja alle.

Näytettäessä perinteisen kuvasuhteen kuvaa laajakuvalaitteella mustat tai harmaat palkit voivat ilmestyä kuvan oikealle ja vasemmalle puolelle.

: Video Modes -asetukset vaikuttavat jokaiseen lähteeseen

: Oletusasetus Processor Off siirtää kuvasignaalin suoraan

M N

: Tällä asetuksella voit vaihtaa näytetyn kuvan

Plasma- ja CRT-monitorit voivat kärsiä ”palamisesta” kun sama kuva, kuten vaaka- tai pystypalkit, jäävät näytölle pitkäksi aikaa. Tämän asetuksen avulla voit säätää kuvaa niin, että se täyttää koko näyttöruudun. Korosta valinta ja paina OK-painiketta. Jokainen asetusta. Paina OK-näppäintä vaihtaaksesi asetuksen.

Auto Fit

• : AVR säätää automaattisesti kuvan sopivaksi näytön ominaisuuksille.

Height Fit

• : Säätää kuvan niin, että sen päällä ja alla ei näy palkkeja. Sivuissa voi olla palkkeja.

Width Fit

• : Säätää kuvan niin, että sivuilla ei näy palkkeja. Kuvan päällä ja alla voi olla palkkeja.

Zoom 1x

• : Näyttää kuvan siten, kuin se tulee lähteestä. Jos kuva on 4:3-kuvasuhteessa, se saatetaan näyttää pystypalkeilla laajakuvanäytössä. Jos kuva on 16:9-kuvasuhteessa, se saatetaan näyttää kirjelaatikkotilassa perinteisen kuvasuhteen (4:3) näyttölaitteella.

Zoom 2x ja Zoom 3x

• : Venyttää kuvaa niin, että se täyttää koko ruudun. Kuvan uloimmat osat saattavat leikkautua pois.

Kokeile vapaasti tätä asetusta kullekin lähteelle, kunnes löydät joka ohjelmalle miellyttävän näyttömuodon.

Overscan

tapana varata niin sanottu ylisuuri pyyhkäisy, jonka näkee uudemmilla teräväpiirtonäytöillä, vaikka tätä ei pystynyt havaitsemaan vanhemmissa analogisissa televisioissa. Koska kaikki näytöt eivät kuitenkaan pysty näyttämään tätä kehyksen osaa, ohjaajat välttävät sijoittamasta tärkeää tietoa tälle alueelle. Voit kytkeä tämän asetuksen päälle jos näyttösi pystyy näyttämään ylisuuren pyyhkäisyn välttääksesi näkemästä mustaa reunusta kuvan ympärillä, mikä voi aiheuttaa ei-toivottua "palamista" joillain plasmaja CRT-näytöillä. AVR kytkee tämän asetuksen pois päältä oletusarvoisesti silloin, kun lähdelaite kytketään johonkin HDMI-tuloista. Asetus kytketään oletusarvoisesti päälle kun lähde kytketään johonkin analogisista videotuloista.

Advanced Video Settings

Advanced Video Modes –alivalikko (ks. kuva 36). Tämä valikko ei ole käytössä silloin kun videoprosessori (Video Mode -asetus) on kytketään pois päältä.

Kuva 36 – Advanced Video Modes -valikko

: Historiallisista syistä johtuen, videokuvan ympärille on

-painikkeiden painallus muuttaa

: Paina N- tai OK-näppäintä, jolloin avautuu

ERIKOISTOIMINNOT

Noise Reduction

LOW, MEDIUM, HIGH tai OFF.

MPEG Noise Reduction

videovääristymien erityistyyppiä, hyttyshäiriötä ja peittäviä haamukuvia. Jos kohteiden reunojen tai elokuvan vierivien nimilistojen ympärillä näkyy utuisuutta tai värinää tai jos kuvat näyttävät pikselöityvän neliökappaleiksi, vaihda MPEG Noise Reduction asetukset oletuksesta Off tilaan Low, Medium tai High, jotta kuva paranisi.

Cross Color Suppressor

joita syntyy kun korkeataajuuksinen luminanssisignaali (kirkkaussignaali) tulkitaan väärin kromasignaaliksi (värisignaaliksi). Tästä voi aiheutua ei-toivottua vilkuntaa, välkkyviä värejä tai sateenkaarikuvioita. Tämä asetus ei ole käytettävissä HDMI-lähteissä, eikä silloin, kun videosignaalia ei ole.

Black Level

lähtöä. Voit kytkeä sen päälle saadaksesi täyden mustantason joka näyttää mustan koko dynaamiseen alueen siten kuin se näkyy useimmilla DVDlevyillä. Jos asetukseksi on valittu pois päältä, asetus vastaa videolaitteiston standardeja. Se saattaa olla tarkoituksenmukaisempi, jos videonäytössäsi on rajallinen videonkäsittelykapasiteetti.

Deinterlacing

Se merkitsee sitä, että joka kerran, kun televisionäyttö päivittyy, kehyksessä näkyy vain puolet pikseleistä vaihdellen kaikkien parillisten ja parittomien pikselirivien välillä. Nykyaikaiset näytöt pystyvät näyttämään koko kehyksen yhdellä kertaa skannaamalla progressiivisesti kaikkia pikselirivejä. Jotta katselu olisi optimaalista progressive scan -näytöllä (useimmat litteäpaneeliset näytöt), videokuvasta on poistettava lomitus. Jos kuvaa katsellaan komposiittivideomonitorin kautta, aina kun AVR:n videolähtöresoluutio on 576i, tämä asetus voidaan kytkeä pois päältä.

Film Mode Detect

Deinterlacing-asetus on päällä. Sen avulla voidaan korjata virheitä siirrettäessä filmiohjelmia videolle. Filmikuvan kuvataajuus on 24 kuvaa sekunnissa (progressiivinen kuvanmuodostus), kun taas videokuva on hieman alle 60 kuvaa sekunnissa (lomitettu). AVR pystyy havaitsemaan, oliko ohjelma alun perin kuvattu filmille ja siirretty videolle (esimerkiksi DVD:n valmistamista varten) ja mikäli näin on, AVR korjaa mahdolliset siirrossa tapahtuneet virheet. Valitse asetukseksi 3:2 (NTSC-materiaalille), 2:2 (PALmateriaalille), pois tai Auto.

: Voit poistaa signaalin kohinaa valitsemalla asetuksen

: Tällä asetuksella on tarkoitus säätää kahta

: Tällä asetuksella voit poistaa ristivärihäiriöitä,

: Tämä asetus toimii vain kun käytetään Komposiittivideo-

: Historiallisista syistä videotiedot on lomitettu.

: Tämä asetus on käytössä vain silloin kun

Mukautetun kuvan asetusten säätäminen

Aseta Video Mode -asetus Custom -tilaan nähdäksesi kuvan asetukset Kuvan 37 mukaisesti.

Testi-CD:n testikuvion tai muun lähteen kautta tulevan testikuvion avulla voidaan tehdä seuraavia säätöjä:

Televisiosi värinvoimakkuuden asettaminen. •

Värisäätöjä väripalkkien avulla, joita voivat olla (vasemmalta oikealle) • musta, valkoinen, keltainen turkoosi, vihreä, magenta, punainen, sininen, musta.

Värinmuutos, joka näkyy palkkien selkeänä erotuksena. •

Televisiosi väripiirien suorituskyky (“Video” -signaaleilla); palkkien • reunoilla ei tulisi näkyä pystysuunnassa liikkuvia pisteitä.

Käytä harmaaskaalaa sekä mustavalkoisia kenttiä testikuviossa säätääksesi kirkkautta ja sävykkyyttä.

Kirkkauden säätäminen

Säädä televisiosi värejä kunnes väripalkit näkyvät mustavalkoisina.1.

Säädä sävykkyys alimmalle tasolle jolla pystyt vielä erottamaan 2. harmaaskaalan palkit.

Säädä kirkkaus siten, että kaikki harmaaskaalan palkit ovat näkyvissä. 3. Viimeisen vasemmalla näkyvän palkin tulee olla mahdollisimman musta, mutta seuraavan sävyn tulee selkeästi erottua siitä. Harmaaskaalan palkkien tulisi asteittain ja tasaisesti muuttua mustasta valkoiseksi.

Sävykkyyden säätäminen

Säädä televisiosi kontrastia kunnes näet kirkkaan valkoisen palkin ruudun 1. oikeassa alakulmassa ja erittäin mustan palkin vasemmalla.

Mikäli valkoinen palkki ei muutu enää kirkkaammaksi kun lisäät 2. sävykkyyttä tai jos valkoisten kirjainten reunat heijastavat mustille alueille (merkittävästi vähentäen kirjainten terävyyttä), sävykkyys on säädetty liian korkeaksi. Vähennä sävykkyyttä kunnes nämä ilmiöt häviävät ja videokuva näyttää yhä realistiselta.

Mikäli katsot televisiota päivänvalossa, säädä sävykkyyttä niin, että 3. normaali videokuva näyttää samalta kuin huoneesi ympäristö, näin silmäsi pysyvät rentoina kun katsot televisiota. Vähennä asetusta kun ympäristön valo himmenee parantaaksesi kuvan terävyyttä.

Keskiosan harmaaskaalan palkit tulisi erottua selkeästi toisistaan kuten 4. sävykkyyden säätämisen aikana. Mikäli näin ei ole, toista kirkkauden säätämisen ja sävykkyyden säätämisen vaiheet 3.

Värisävyn säätäminen

Kun kirkkaus ja sävykkyys on säädetty optimaalisesti, voit säätää 1. värisävyä. Säädä taso siten, että värit näyttävät vahvoilta mutta luonnollisilta. Mikäli värisävy on säädetty liian korkeaksi, riippuen televisiosta, jotkin palkeista näkyvät leveämpänä tai värinvoimakkuus ei lisäänny kun säätöä lisätään. Testaa värinvoimakkuutta videokuvalla kasvoista, kukista, hedelmistä ja vihanneksista.

Säädä värisävyä harmaaskaalan alla näkyvän valkoisen palkin mukaan 2. käyttämällä televisiosi värisävyn säätöä.

Kuva 37 Video Modes -asetuksen mukautettu prosessointi

SUOMI

Terävyyden säätäminen

Toisin kuin yleensä kuvitellaan, kuva näyttää tarkemmalta ja selkeämmältä silloin kun terävyyttä lasketaan maksimitasosta. Vähennä televisiosi terävyyttä ja tarvittaessa AVR 460/AVR 360:n asetusta minimoidaksesi valkoisten linjojen ilmestymisen harmaaskaalan palkkien välille testikuvassa.

Konvergenssi ja reunaterävyys

Testinäyttöä saattaa ympäröidä ristiviivoin varjostettu kuvio, jonka avulla voidaan arvioida reunojen tarkkuutta ja konvergenssia edestä tai takaa projisoivissa videonäytöissä. Mikäli et pysty parantamaan kuvaa käyttämällä saatavilla olevia säätimiä, ota yhteyttä näytön valmistajan valtuuttamaan huoltohenkilöön saadaksesi apua.

Kun olet valmis, paina Back/Exit-painiketta.

MONIALUETOIMINTA

Monihuonejärjestelmän ollessa käytössä voit nauttia jännittävästä

5.1-kanavaisesta kotiteatteriesityksestä päähuoneessa, ja samaan aikaan muut voivat kuunnella samaa materiaalia tai kokonaan toista esitystä toisessa huoneessa.

Vaikkei monihuonejärjestelmän asentaminen olekaan monimutkaista, se vaatii johtojen sijoittamista seinien sisälle. Muista, että asentajasta riippumatta paikalliset rakennussäännökset vaikuttavat seinärakenteisiin tehtävien sähkötöiden suorittamiseen. Mikäli sinulla on kysyttävää monihuonejärjestelmän asentamiseen liittyen, suosittelemme että otat yhteyttä ammattiasentajaan. Katso Asennusosion Vaihe kahdeksan peruskäyttöohjeen sivulta 22 saadaksesi ohjeita monihuonejärjestelmän asentamiseen liittyen.

Monialuejärjestelmän käyttö

AVR 460/AVR 360:n monihuonejärjestelmää voidaan käyttää Zone 2 -valikon kautta. Paina Setup-painiketta ja siirry Zone 2 –valikko näyttöön painamalla OK-näppäintä. Katso Kuva 38.

painikkeilla Zone 2 -riville. Tuo

ERIKOISTOIMINNOT

HUOMAA

monihuonejärjestelmässä. Jotta digitaalisia laitteita, kuten CD-soitinta, voisi kuunnella etähuoneessa, toimi seuraavasti:

Volume

Surround Back Amps

monialuetoimintaan. Kun tämä rivi on asetettu Zone 2 -tilaan, voit säätää pääkuuntelualueen enintään 5.1-kanavaiseksi. EzSet/EQ-prosessi konfiguroi vain pääjärjestelmän. Konfiguroi Speaker Setup -valikon Manual Setup

-kohdan avulla etäkaiuttimet tällä asetuksella päähuoneessa ja palauta sitten täksi asetukseksi Zone 2.

Käytä monihuonejärjestelmää pääkaukosäätimellä liu’uttamalla kaukosäätimen alalaidassa oleva Zone Select -kytkin asentoon “2”. Valitse huone Zone 2 -kaukosäätimellä (vain AVR 460) painamalla Zone-valitsinta, jolloin Zone-ilmaisin vaihtuu vihreäksi, jos kaukosäätimen asetukseksi on valittu huone 1, tai punaiseksi jos kaukosäätimen asetukseksi on valittu huone 2.

JÄRJESTELMÄN ASETUKSET

AVR 460/AVR 360 tarjoaa järjestelmän asetuksia, joilla voit helpottaa laitteen käyttöä. Näihin asetuksiin pääsee System Settings -valikosta, joka valitaan painamalla Setup-painiketta ja siirtymällä System-riville. Tuo System Settings –valikko näyttöön painamalla OK-näppäintä. Katso Kuva 39.

: Vain Bridge III:n sisältäviä analogisia äänilähteitä voi käyttää

Digitaalisen ääniliitännän lisäksi liitä lähteen analogiset äänilähdöt 1. AVR:n vapaana oleviin analogisiin audiotuloihin. Kirjaa liitteen taulukkoon A5 mitä tuloja käytettiin.

Info Settings –valikossa jätä Audio Input From Source –asetukseksi 2. digitaalitulo. Selaa kuitenkin alaspäin kohtaan Zone 2 Audio ja valitse vaiheessa 1 käytetty analoginen äänilähde.

: Äänenvoimakkuutta säädellään erikseen etäalueelle.

: Tällä määritetään surround- takakanavat

Kuva 38 - Zone 2 -valikko

Status

: Tämä asetus kytkee monialuejärjestelmän päälle ja pois. Jos kukaan

ei kuuntele etähuoneessa, jätä tämä asetus oletusarvoiseen OFF-asentoon.

Source

: Näyttää etäalueen lähteen. Voit valita eri lähteen kuin päähuoneessa. Jos kuitenkin sama lähde on valittu molemmille alueille, molempien alueiden kuuntelijat kuulevat samaa sisältöä.

Kuva 39 – System Settings -ruutu

Front-Panel Dimmer

himmennys 50 % tai 25 % täydestä kirkkaudesta tai pimennä näyttö kokonaan valitsemalla Off. Äänenvoimakkuuden säätimen valo sammuu, kun näyttö on kokonaan tai osittain himmennettynä, mutta virtavalo palaa aina ilmaisten, että AVR:n virta on kytkettynä.

: Valitse On 100 % jos haluat täyden kirkkauden,

ERIKOISTOIMINNOT

GENERAL AVR SETTINGS

Volume Units

desibeliasteikolla vai numeroasteikolla 0-90. Kun desibeliasteikko on käytössä, suurin äänenvoimakkuus on 0dB ja alemmat voimakkuudet mitataan negatiivisina arvoina.

Volume Default ja Volume Default Level

asetuksella yhdessä voidaan ohjelmoida äänenvoimakkuuden taso, johon AVR aina asettuu, kun se kytketään päälle. Aseta haluttu voimakkuus kytkemällä Volume Default käyttöön ja asettamalla Volume Default Level. Jos Volume Default -asetusta ei käytetä, AVR soittaa viimeksi käytetyllä voimakkuudella.

Unit of Measure

tehtävään kaiutinten etäisyyteen. Valitse metrit tai jalat.

Language

esitetään: English (englanti, French (ranska), Spanish (espanja), German (saksa), Italian (italia) tai Russian (venäjä).

HDMI Audio to TV

tuloliitännöistä tulevat äänisignaalit HDMI-lähdön kautta näytölle. Normaalisti asetuksen voi jättää asentoon Off, koska ääni kuuluu AVR:n, ei näytön kaiuttimista. Jos käytät televisiota ilman koko kotiteatterijärjestelmää, vaihda tämä asetus arvoon On. Voit aina mykistää TV:n kaiuttimet, kun käytät AVR:n ääntä.

Dolby Volume Calibration

säätöpoikkeaman peruskäyttöohjeen sivulla 30 kuvatulla tavalla. Oletusarvo 0dB on sopivin vaihtoehto kun järjestelmän kaiuttimien herkkyysarvo on 88dB (8 ohmia, 1 watti, 1 metri). Mikäli kaiuttimiesi herkkyysarvo on korkeampi, lisää Dolby Volume Calibration -asetusta 88dB:n ja kaiuttimiesi herkkyyden erotuksen verran. Mikäli kaiuttimiesi herkkyys on alhainen, laske Dolby Volume Calibration -asetusta 88dB:n ja kaiuttimiesi herkkyyden erotuksen verran.

Menu Appearance

Menu Transparency

video-ohjelmat, kun valikkojärjestelmä on käytössä. Valitsemalla Normal saat täysin läpinäkyvän taustan, Medium jättää taustan osittain näkyviin ja Opaque peittää videon täysin, kun valikot näkyvät ruudussa.

Volume Status Messages

äänenvoimakkuutta säädetään tai lähdettä vaihdetaan tai havaitaan muutos tulosignaalissa, ruudulla näytetään tilaviesti. Tämän asetuksen avulla voidaan valita, kauanko viesti pysyy näytössä. Asetuksen arvoksi voidaan asettaa 2-10 sekuntia, oletus on 3 sekuntia. Valitse "Off" -asetus mikäli et halua nähdä tilaviestejä.

Menus

Video- ja Audio Effects -valikot pysyvät näkyvissä viimeisimmän säädön jälkeen: 5, 10 tai 30 sekuntia, 1 minuutin tai 5 minuuttia. Valitse “No Time-Out” (Ei aikakatkaisua), jos haluat, että valikot näkyvät toistaiseksi. Tätä asetusta ei kuitenkaan suositella sen vuoksi, että vaarana on “kuvan kiinnipalaminen” joillakin videonäytöillä.

Setup and Slide-In Menus

asetusvalikot (päävalikko, Speaker Setup -valikko, Zone 2 -valikko, kaikki liukuvalikot) pysyvät näkyvissä viimeisimmän säädön jälkeen. Valitse aikakatkaisuksi 5, 10 tai 15 (oletus) minuuttia tai ei aikakatkaisua, mikä jättää valikot ruutuun kunnes poistat ne. Suosittelemme asettamaan aikakatkaisun, jotta vältetään plasma- ja CRT-näyttöjen kiinnipalamisriskiä.

Screen Saver

ajan, jonka kuluttua ilman toimintaa (niin, että valikoita ei näytetä) AVR:n sisäänrakennettu näytönsäästäjä käynnistyy. Valitse ajaksi 5, 10, 20 tai 30 minuuttia tai 1 tunti tai kytke näytönsäästäjä pois. Suosittelemme asettamaan aikakatkaisun, jotta vältetään plasma- ja CRT-näyttöjen kiinnipalamisriskiä.

: Valitse, esitetäänkö äänenvoimakkuus perinteisellä

: Näillä kahdella

: Tämä asetus vaikuttaa kaiutinten käsiasetuksissa

: Valitse kieli, jolla AVR:n kuvaruutunäytöt ja muut näytöt

: Tämä asetus määrittää, välitetäänkö HDMI-

: Tämä asetus määrittää Dolby Volumen

: Tämän asetuksen avulla voidaan valita, näkyvätkö

: Kun AVR kytketään päälle,

: Tällä asetuksella määritellään, kuinka kauan Surround Modes-,

: Tämä asetus määrittää, kauanko

: Tämän asetuksen avulla voit määrittää aikakatkaisun

System Information

Software Version

Inc. julkaisee ajoittain ohjelmistopäivityksiä jotka parantavat laitteesi suorituskykyä tai lisäävät toimintoja. Mikäli sinulla on ongelmia AVR:n toiminnan kanssa, asiakaspalvelun edustaja saattaa pyytää sinulta laitteesi ohjelmistoversiota saadakseen selville onko laitteelle saatavilla uudempaa päivitystä.

Upgrade Software

ohjelmistopäivitys, asennusohjeet löytyvät verkkosivuston Product Support

-osiosta tai Harman Kardonin asiakaspalvelusta. Voit siirtyä tähän valikkoon asentaaksesi ohjelmistopäivityksen.

HUOMAA

säätimiä tule käyttää. Tämä voi johtaa AVR:n pysyvään vaurioitumiseen.

: Tämä valikkorivi sisältää vain tietoa. Harman Kardon

: Mikäli AVR 460/AVR 360:lle julkaistaan

: Ohjelmistopäivityksen aikana laitetta ei saa sulkea, eikä sen

KAUKOOHJAIMEN ERIKOISTOIMINNOT

AVR 460/AVR 360:n kauko-ohjain toimii myös yleiskauko-ohjaimena joka voidaan ohjelmoida toimimaan muiden laitteiden kanssa. Katso toimintoluettelosta (Liitteen taulukko A13) apua toisten laitteiden käyttöä varten. Jokaisen näppäimen toiminto ei välttämättä vastaa näppäimen merkintöjä.

Läpiohjelmointi

Kauko-ohjaimen läpiohjelmointitoiminnon avulla voit valita tietyn kauko-ohjaimen osan toimimaan samalla, kun tietyt osat ohjaavat toista laitetta. Esimerkiksi samalla, kun AVR:n avulla ohjaat surround-tiloja ja muita äänitoimintoja, voit käyttää DVD-soittimen toiston ohjausta. Tai samalla kun ohjaat televisiosi näyttötoimintoja, voit vaihtaa kanavia kaapelipäätelaitteestasi.

Läpiohjelmointi otetaan käyttöön seuraavasti minkä tahansa laitteen käytön aikana:

Paina ja pidä pohjassa lähteenvalitsinta (tai Setup-painiketta) 1. päälaitteelle, jota kaukosäätimen tulee ohjata. Lähteenvalitsin syttyy, sammuu ja syttyy jälleen ilmaisten, että kaukosäädin on ohjelmointitilassa ja että voit vapauttaa painikkeen.

Valitse läpiohjelmoinnin tyyppi.2.

Ohjelmoi kanavan vaihdon läpiohjelmointi painamalla Channel Up a)

-painiketta.

Ohjelmoi toiston läpiohjelmointi painamalla Play-painiketta.b)

Paina sen laitteen lähteen valintaa, jonka kanava- tai toistonäppäinten 3. haluat toimivan samalla, kun käytät ensimmäisessä vaiheessa valitsemaasi laitetta. Lähteenvalitsin vahvistaa ohjelmoinnin vilkkumalla.

Jos haluat esimerkiksi katsoa televisiota ja vaihtaa kanavia kaapelipäätteellä, paina ja pidä pohjassa TV-painiketta, kunnes se syttyy. Paina sitten Channel Up -painiketta ja sitten Cable/SAT-painiketta.

Voit peruuttaa läpiohjelmoinnin noudattamalla yllä olevia ohjeita, mutta painamalla samaa lähteen valintaa vaiheissa 1 ja 3.

HUOMAA

omistettu aina AVR:lle.

Toiminto-ohjelmointi (Makrot)

Toimintojen avulla voit helposti toistaa jopa 19 käskyn yhdistelmiä painamalla yhtä näppäintä AVR:n kauko-ohjaimesta. Toiminnot sopivat hyvin virran päälle ja pois kytkemiseen, lähettämään moninumeroisia kanavanumerokomentoja yhdellä painalluksella, tai toisen laitteen ohjaamiseen helpommin kuin sisäänrakennetuilla läpiohjelmointikäskyillä. Kauko-ohjain voi tallentaa jopa yksitoista eri toimintojaksoa.

: Äänenvoimakkuuden ja mykistyksen säätimet on

SUOMI

ERIKOISTOIMINNOT

HUOMAA

Taukoa tai viivettä ei voida ohjelmoida ennen käskyjen lähettämistä virran kytkennän jälkeen, eikä laite välttämättä ole valmis ottamaan vastaan komentoja välittömästi käynnistämisen jälkeen.

Ohjelmoi tai “tallenna” toiminto noudattamalla seuraavia vaiheita:

Siirry ohjelmointitilaan painamalla ja pitämällä pohjassa samanaikaisesti 1. Activity-painiketta ja sitä aakkosnumeerista näppäintä (tai AVR:n virta päälle- tai pois -painiketta), jolle toiminto nimetään.

Paina lähteenvalitsinta (tai Setup-painiketta) kustakin laitteesta ennen 2. kuin syötät yksittäisiä komentoja. Tämä vaihe katsotaan yhdeksi 19 kullekin toiminnolle sallitusta komennosta.

Kytke virta päälle painamalla AVR:n tai laitteen virta päälle -painiketta.3.

Kytke virta pois päältä painamalla AVR:n tai laitteen virta pois -painiketta.4.

Lopeta ohjelmointiprosessi painamalla Activity-painiketta, jolloin 5. viimeisin lähteenvalitsin (tai Setup-painike) vilkkuu kolme kertaa.

Komentoa ei voi “muokata” toiminnon sisällä. Toiminnon poistaminen:

Paina ja pidä pohjassa Activity-painiketta ja aakkosnumeerista näppäintä 1. tai AVR:n virta päälle- tai pois-painiketta, kunnes lähteenvalitsin tai Setup-painike syttyy.

Poista toiminto painamalla Activity-painiketta.2.

Toteuta toiminto painamalla Activity-painiketta ja paina sitten aakkosnumeerista näppäintä (tai AVR:n virta päälle- tai pois-painiketta).

: Ole varovainen kun ohjelmoit monimutkaisia toimintoja.

Opetus (vain AVR 460)

Jos olet ohjelmoinut tuotekoodeja kaukosäätimeen ja havaitset joidenkin toimintojen puuttuvan, AVR 460 -viritinvahvistimella voi “opettaa” yksittäisiä koodeja tuotteen alkuperäisestä kaukosäätimestä. Katso peruskäyttöohjeiden sivu 24.

SUORITTIMEN TEHDASASETUSTEN PALAUTUS

Jos laite ei toimi normaalisti virtapiikin jälkeen, katkaise virta päävirtakytkimellä ja irrota virtajohto pistorasiasta vähintään kolmeksi minuutiksi. Kytke sitten virtajohto takaisin ja kytke laitteen virta päälle. Jos ongelma ei poistunut, palauta AVR-viritinvahvistimen tehdasasetukset.

HUOMAA

tekemät säädöt, kuten videoresoluutio-, kaiutin- ja tasoasetukset sekä radion pikavalinnat. Muokkaa asetukset uudelleen taulukkoihin tekemiesi muistiinpanojen avulla.

Palauta tehdasasetukset seuraavalla tavalla. Laita AVR 460/AVR 360 ensin valmiustilaan. (Paina tarvittaessa etulevyn Valmiustila/Käyttötilakytkintä, jotta virtailmaisin muuttuu keltaiseksi). Paina sitten etulevyn OK-painiketta yli 5 sekuntia, jotta näyttöön ilmestyy RESET-sana.

Jos viritinvahvistin ei toimi moitteettomasti tehdasasetusten palautuksen jälkeen, ota yhteys valtuutettuun Harman Kardon -huoltoon. Valtuutettujen huoltopalveluiden yhteystiedot löytyvät esimerkiksi verkko-osoitteesta www. harmankardon.com.

HUOMAA

minuutti ennenkuin painat mitään ohjelmalähdevalitsinta.

: Tehdasasetusten palautus pyyhkii muistista kaikki käyttäjän

: Kun olet palauttanut tehdasasetukset, odota vähintään 1

MUISTINVARMENNUS

Jos AVR 460/AVR 360 irrotetaan sähköverkosta tai sähkönsaanti estyy sähkökatkoksen takia, laite säilyttää käyttäjän tekemät asetukset muistissaan jopa kaksi viikkoa.

Kaukosäätimen tehdasasetusten palautus

Jos haluat palauttaa kaukosäätimen sen tehdasoletusasetuksiin, paina samanaikaisesti ja pidä pohjassa TV-lähteenvalitsinta ja “0”-näppäintä. Jos TV-painike syttyy uudelleen, syötä koodi “333”. Jos TV-painike sammuu ja kaikki lähteenvalitsimet vilkkuvat, kaukosäädin on palautettu oletusasetuksiin.

LISÄTIE TOJA

Lisätietoja – Oletusasetukset, muistiinpanot, kauko-ohjainkoodit

Taulukko A1 – Ohjelmalähteiden suositeltavat kytkemistavat

AVR 460/AVR 360:n

Laitetyyppi

Kaapeli-TV-, satelliittiTV-, HDTV- tai muu televisiovastaanotin

DVD Audio/Video-, SACD-, Blu-ray Disc-, HD-DVD-soitin

Harman Kardon DMC 1000 tai muu mediapalvelin

TV TV Optinen liitäntä 1 Analoginen liitäntä 3 Komponentti 1* Videopelikonsoli Game HDMI 3 Analoginen liitäntä 4 HDMI 3 CD-soitin, videokamera,

kasettidekki tai muu audiotai videolaite

Tallennin Mikä tahansa Koaksiaalinen tulo 2 ja

iPod tai iPhone The Bridge III Ei The Bridge III The Bridge III valokuva- ja

* Tämä liitäntä on tarkoitettu televisiovastaanottimelle, jossa ei ole omaa näyttöä. Älä kytke television tai muun näyttölaitteen videolähtöä AVR-viritinvahvistimeen.

ohjelmalähdetunnus Digitaalinen audioliitäntä Analoginen audioliitäntä Videoliitäntä

CBL/SAT HDMI 2 Analoginen liitäntä 1 HDMI 2

DVD HDMI 1 Analoginen liitäntä 2 HDMI 1

Media Server HDMI 4 Analoginen liitäntä 5 HDMI 4

AUX Etulevyn koaksiaalinen

audioliitäntä

koaksiaalinen lähtö

Etulevyn analoginen liitäntä Etulevyn komposiittiliitäntä

(ei laitteelle, joka syöttää vain audio-ohjelmaa)

Analoginen liitäntä 4 (tulo ja lähtö)

Komposiittivideo 2 tulo ja lähtö

videokäsittelyn sisältäviin iPod- ja iPhone-malleihin

Taulukko A2 – Tehdasasetukset ohjelmalähteitä varten

Kaap./Sat DVD Media Server Radio TV Game AUX The Bridge

Surroundtoimintatilat (Auto Select)

Videotulo HDMI 2 HDMI 1 HDMI 4 Ei Component 1 HDMI 3 Composite

Audiotulo HDMI 2 HDMI 1 HDMI 4 Ei Optical 1 HDMI 3 Coaxial Front The Bridge III Resoluutio

näyttöä varten* Audio Auto

Polling Zone 2 Audio Analog 1 Analog 2 Analog 5 Radio Analog 3 Analog 4 Analog Front The Bridge III Dolby Volume Medium Low Medium Medium Medium Medium Low Medium

* Videolähtösignaalin tarkkuus voi olla muu HDMI-liitäntää käytettäessä.

Logic 7 Movie Logic 7 Movie Logic 7 Music Logic 7 Movie Logic 7 Movie Logic 7 Movie Logic 7 Music Logic 7 Music

The Bridge III

Front

576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i

Off Off Off Ei Off Off Off Ei

SUOMI

Taulukko A3 – Kaiuttimien/kanavien oletusasetukset

LISÄTIE TOJA

Kaikki digitaaliset ja 2-kanavaiset äänitulot

Vas./Oik. kaiuttimet PÄÄLLÄ PÄÄLLÄ

Keskikaiutin PÄÄLLÄ PÄÄLLÄ

Vas./Oik. Surround-kaiuttimet PÄÄLLÄ PÄÄLLÄ

Vas./Oik. Surround-takakaiuttimet POIS POIS

Bassokaiutin 1 PÄÄLLÄ PÄÄLLÄ

Bassokaiutin 2 PÄÄLLÄ PÄÄLLÄ

Vas./Oik. kaiuttimien jakotaajuus 100Hz Suuri*

Keskikaiuttimen jakotaajuus 100Hz Suuri*

Vas./Oik. Surround-kaiuttimien jakotaajuus 100Hz Suuri*

Vas./Oik. Surround-takakaiuttimien jakotaajuus

Bassotila LFE LFE*

Bassokaiuttimen koko 10 tuumaa/25 cm PÄÄLLÄ

Etu vasen taso 0dB 0dB

Keski taso 0dB 0dB

Etu oikea taso 0dB 0dB

Surround oikea taso 0dB 0dB

Surround taka oikea taso 0dB 0dB

Surround taka vasen taso 0dB 0dB

Surround vasen taso 0dB 0dB

Basson taso 0dB 0dB

* Huomaa: 6-/8-kanavaiset tulot ovat “suoria” tuloja, joiden signaalit kulkevat suoraan äänenvoimakkuudensäätimeen ilman bassonhallintakäsittelyä. Näin

ollen kaiuttimet ovat aina kokoäänialueen kaiuttimia, eikä niitä voi säätää. Kaikkien muiden äänitulojen asetukset ovat kaikkialla maailmassa samat.

100Hz Suuri*

6-/8-kanavaiset äänitulot*

Omat asetukset Position 1

Taulukko A4 – Viiveasetusten oletusarvot

Etäisyys kaiuttimesta

Kaiuttimen sijainti

Vasen etu 4 metriä

Keski 4 metriä

Oikea etu 4 metriä

Oikea surround 3,3 metriä

Vasen surround 3,3 metriä

Surround taka oikea 3,3 metriä

Surround taka vasen 3,3 metriä

Bassokaiutin 4 metriä

A/V Lip Sync Delay -tahdistus (katso Info Settings -valikko)

kuuntelupaikkaan

0 mS

Omat viiveasetuksesi Position 1

LISÄTIE TOJA

Taulukko A5 – Lähteiden asetukset

Kaap./Sat DVD

Laitetyyppi

Surround Modes

Videotulo The Bridge III

Audiotulo The Bridge III

Näyttöresoluutio

Äänen synkronoinnin säätö

Muuta nimi Ei

Audio Auto Polling Ei

Zone 2 Audio The Bridge III

Dolby Volume

Media Server

Radio TV Game AUX The Bridge

Taulukko A6 – Äänisäätöjen asetukset

Oletus Kaap./Sat DVD

Dolby Volume Katso lähde

Äänen säätö Pois

Diskantti 0dB

Basso 0dB

LFE-hienosäätö 0dB

MP3-voimistaja Pois

Media Server Radio TV Game AU X The Bridge

SUOMI

Taulukko A7 – Videotilojen asetukset

Oletus Kaap./Sat DVD

Videotila Pois

Kirkkaus* 50

Kontrasti* 50

Väri* 50

Terävyys* 50

Kuvan Autom.

sovitus

Ylisuuri pyyhkäisy Päällä

Häiriönpoisto** Matala

MPEG-häiriönpoisto** Matala

Cross Color Suppressor** Päällä

Black Level** Pois

Deinterlacing** Päällä

Filmitilan ilmaisu** 3:2

* Huomaa: Asetukset ovat käytettävissä vain, kun Video Mode on tilassa Custom. ** Huomaa: Nämä asetukset näky vät vain, kun valittuna on Advanced Video Settings.

LISÄTIE TOJA

Media Server Radio TV Game AU X The Bridge

Taulukko A8 – Surround-tilat

Media

Oletus Kaap./Sat DVD

Autovalinta Logic 7 Movie tai

digitaaliformaatti

Virtual Surround Dolby Virtual

kaiutinviite

Stereo 5 CH Stereo

Elokuva Logic Logic 7 Movie

Musiikki Logic Logic 7 Music

Peli Logic Logic 7 Game

Keskileveys* 0

Ulottuvuus* 0

Panoraama* Pois

* Huomaa: Nämä asetukset ovat valittavana vain, kun Dolby Pro Logic II tai IIx Music –tila on valittuna. Pääset asetuksiin valitsemalla Edit-vaihtoehdon.

Server Radio TV Game AUX The Bridge

LISÄTIE TOJA

Taulukko A9 – Kauko-ohjaimen koodit

Lähteen tulo Laitetyyppi (jos vaihtunut) Tuotekoodi

Kaap./Sat

DVD

Media Server

Game

AUX

Taulukko A10 – Järjestelmän asetukset

Ominaisuus Oletus Omat asetukset

Etupaneelin himmennin Päällä 100%

Voimakkuusyksiköt dB

Oletusvoimakkuus Pois

Oletusvoimakkuustaso –25dB

Mittayksikkö Metriä

Kieli Englanti

HDMI Audio to TV Pois

Dolby Volume Calibration 0dB

Menu Transparency Medium

Voimakkuus/tilaviestit 3 sekuntia

Valikot 1 minuutti

Asetus- ja liukuvalikot 15 minuuttia

Ruudunsäästäjä 10 minuuttia

Ohjelmistoversio Tarkista tuotteesi

Taulukko A11 – Zone 2-asetukset

Lähteen tulo Oletus Omat asetukset

Tila Pois

Lähde FM-radio

Voimakkuus –25dB

Surround-takavahvistimet Pääkuunteluhuone

SUOMI

LISÄTIE TOJA

Taulukko A12 – Surround-tilat

Surround-tila Kuvaus Tuleva bittivirta tai signaali

Dolby Digital Luo viisi erillistä pää-äänikanavaa sekä omistetun LFE (low frequency

effects) -kanavan.

Dolby Digital EX Dolby Digital 5.1:n laajennus joka lisää surround-takakanavan jota

voidaan myös soittaa yhden tai kahden surround-takakaiuttimen kautta. Voidaan valita manuaalisesti silloin kun muu kuin EX Dolby Digital äänivirta on havaittu.

Dolby Digital Plus Dolby Digital Plus on Dolby Digitalin kehitetty versio, joka on

tehokkaammin koodattu ja voi sisältää lisää erillisiä kanavia sekä toistaa äänivirtaa internetistä. Se tarjoaa myös paremman äänenlaadun. Lähdemateriaali voidaan toimittaa HDMI:n kautta tai purkaa Dolby Digitaliksi tai PCM-muotoon ja siirtää koaksiaalisen tai optisen S/P-DIF-digitaaliliitännän kautta.

Dolby TrueHD Dolby True HD on DVD Audio -levyissä käytetyn MLP Lossless™

äänimuodon laajennus. Dolby TrueHD lisää Dolby Digitalin ominaisuuksia, kuten yötilan asetukset, mutta tarjoaa samalla täysin häviötöntä ääntä, joka vastaa täysin studiossa tehtyä alkuperäisäänitystä.

Dolby Digital Stereo Luo 2-kanavaisen yhdistelmän Dolby Digital -materiaaleja. Dolby Digital 1/0/.0 tai .1, 2/0/.0 tai .1, 3/0/.0 tai .1, •

Dolby Pro Logic II Mode Group

Dolby Pro Logic II Movie

Dolby Pro Logic II Music

Dolby Pro Logic II Game

Dolby Pro Logic Dolby Pro Logic Alkuperäinen Dolby Pro Logic joka ohjasi alle 7kHz:n

Dolby Pro Logic IIx Mode Group

Dolby Pro Logic IIx Movie

Analoginen dekooderi joka tuottaa viisi täyttä erillistä äänikanavaa matriisikoodatuista tai 2-kanavaisista analogisista lähteistä. Käytettävissä on neljä muunnelmaa.

Dolby Pro Logic II:n muunnelma joka on optimoitu elokuville ja televisio-ohjelmille.

Dolby Pro Logic II:n muunnelma joka on optimoitu musiikille. Sallii äänikentän muokkaamisen kolmessa eri ulottuvuudessa:

Keskileveys (säätää äänikentän leveyttä) • Syvyys (säätää äänikentän syvyyttä) • Panorama (säätää ympäröivää tehostevaikutelmaa) •

Dolby Pro Logic II:n muunnelma joka korostaa surround-kanavia ja bassoa parantaen näin videopelikokemusta.

tietoa sisältävää mono-signaalia surround-kanaviin.

Dolby Pro Logic II:n laajennus joka lisää surround-takakanavan jota voidaan myös soittaa yhden tai kahden surround-takakaiuttimen kautta. Dolby Pro Logic IIx -tiloja ei voida ainoastaan valita Dolby Digital

-bittivirtoja käytettäessä, vaan AVR 460/AVR 360:n jälkikäsittelyn ansiosta niitä voidaan käyttää myös joidenkin DTS-bittivirtojen kanssa takakanavan luomiseen 5.1-kanavaisiin tiloihin.

Tämä tila muistuttaa Dolby Pro Logic II Movie -tilaa ylimääräisellä surround-takakanavalla varustettuna.

Dolby Digital 1/0/.0 tai .1, 2/0/.0 tai .1, 3/0/.0 tai .1, • 2/1/.0 tai .1, 2/2/.0 tai .1, 3/2/.0 tai .1

Dolby Digital EX (toistetaan 5.1-kanavaisena) • Dolby Digital Plus koodataan ja siirretään koaksiaali- •

tai optisen yhteyden kautta

Dolby Digital EX • Dolby Digital 2/2/.0 tai .1, 3/2/.0 tai .1 •

Dolby Digital Plus HDMI:n kautta (lähde purkaa Dolby • Digitaliksi kun koaksiaalinen tai optinen liitäntä on käytössä)

Blu-ray Disc tai HD-DVD Dolby TrueHD:llä purettuna, • HDMI:n kautta toimitettuna

2/1/.0 tai .1, 2/2/.0 tai .1, 3/2/.0 tai .1 Dolby Digital EX •

Katso alla

Dolby Digital 2.0 tai 2.1 • Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

Katso alla

Dolby Digital 2/0/.0 tai .1, 2/2/.0 tai .1, 3/2/.0 tai .1, EX • Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

LISÄTIE TOJA

Taulukko A12 – Surround-tilat – jatkoa

Surround-tila Kuvaus Tuleva bittivirta tai signaali

Dolby Pro Logic IIx Music

Dolby Pro Logic IIx Game

Harman Virtual Speaker Simuloi 5.1-kanavaista toistoa vaikka käytössä olisi vain kaksi kaiutinta

Harman Virtual Headphone

DTS Digital Käyttämällä eri koodaus/dekoodaustapaa kuin Dolby Digital, tämä tila

DTS-HD DTS-HD on uusi korkeatarkkuuksinen äänimuoto, joka täydentää

DTS-HD Master Audio DTS-HD Master Audio DTS-HD Master Audio tarjoaa bittitasolle

DTS-ES Matrix DTS Extended Surround lisää yhden surround-takakanavan digitaaliseen

DTS-ES Discrete DTS-ES Discrete on toisenlainen Extended Surround -tila, joka lisää

DTS Stereo Luo 2-kanavaisen yhdistelmän DTS Digital -materiaaleja tai

DTS Neo:6 Mode Group

DTS Neo:6 Cinema

Tämä tila muistuttaa Dolby Pro Logic II Music -tilaa, mukaan lukien keskileveyden, syvyyden ja panoraman säätömahdollisuudet. Dolby Pro Logic IIx Music lisää surround-takakanavan.

Tämä tila muistuttaa Dolby Pro Logic II Game -tilaa ylimääräisellä surround-takakanavalla varustettuna.

tai mikäli halutaan käyttää ympäröivämpää äänikenttää.

Harman.kuulokkeiden virtuaalinen surround-käsittely jäljittelee

5.1-kanavaista kaiutinjärjestelmää. Muita surround-tiloja ei ole käytettävissä näille kuulokkeille.

mahdollistaa jopa viisi erillistä pääkanavaa sekä LFE-kanavan.

HD-DVD- ja Blu-ray-levyjen teräväpiirtokuvaa. Se lähetetään DTSytimellä korkeatarkkuuslaajennuksin. Vaikka haluttaisiin käyttää vain DTS 5.1 -surround-ääntä (tai sitä olisi käytettävä, koska monialuejärjestelmä on käytössä), teräväpiirtolevyjen korkeampi kapasiteetti tarjoaa DTS:n kaksinkertaisella bittimäärällä DVD-Video –levyihin verrattuna.

asti tarkan jäljennöksen studion alkuperäisäänityksestä jopa

7.1-kanavaisena, mikä tuottaa äärimmäisen tarkan suorituskyvyn.

DTS 5.1 –surround-ääneen. Matrix-versio sisältää surroundtakakanavan tiedon ohjaamisen vasemman- ja oikeanpuoleisiin surround-kanaviin ollen yhteensopiva 5.1-kanavaisten järjestelmien kanssa.

surround-takakanavan, mutta tämä tieto saadaan levyltä, ei surroundkanavien sisältämästä tiedosta.

matriisikoodatun surround-äänikentän.

DTS Neo:6 analoginen prosessointi on käytettävissä DTS ja DTS 96/24 -signaaleille sekä 2-kanavaisille tai PCM-signaaleille 3-, 5- tai 6-kanavaiseen toistoon.

Riippuen järjestelmässäsi olevien kaiuttimien määrästä, valitse 3-, 5tai 6-kanavainen versio elokuvia tai videokuvaa varten.

Dolby Digital 2/0/.0 tai .1, 2/2/.0 tai .1, 3/2/.0 tai .1, EX • Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

Dolby Digital 2/0/.0 tai .1 • Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz) •

Dolby Digital • Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz) •

DTS 1/0/.0 tai .1, 2/0/.0 tai .1, 3/0/.0 tai .1, 2/1/.0 tai • .1, 2/3/.0 tai .1, 3/2/.0 tai .1

DTS-ES Matrix (toistetaan 5.1-kanavaisena) • DTS-ES Discrete (toistetaan 5.1-kanavaisena) •

Blu-ray Disc tai HD-DVD -levyt DTS-HD -tiloilla, HDMI:n • kautta toimitettuna

•• Blu-ray Disc tai HD-DVD -levyt DTS-HD Master • Audio -teknologialla koodattuna, HDMI:n kautta toimitettuna

DTS-ES Matrix •

DTS-ES Discrete •

DTS 1/0/.0 tai .1, 2/0/.0 tai .1, 3/0/.0 tai .1, 2/1/.0 tai • .1, 2/3/.0 tai .1, 3/2/.0 tai .1

DTS 96/24 • DTS-ES Matrix • DTS-ES Discrete •

Katso alla

DTS 2/2/.0 tai .1, 3/2/.0 tai .1 • DTS 96/24 • Analoginen (2-kanavainen) • PCM (32kHz, 44,1kHz, tai 48kHz) •

SUOMI

LISÄTIE TOJA

Taulukko A12 – Surround-tilat – jatkoa

Surround-tila Kuvaus Tuleva bittivirta tai signaali

DTS Neo:6 Music

Logic 7 Mode Group

Logic 7 Movie

Logic 7 Music

Logic 7 Game

5-kanava-stereo Tämä vaihtoehto sopii erityisesti musiikin kuunteluun esimerkiksi

7-kanava-stereo Laajentaa 5-kanava-stereo -tilaa lisäämällä surround-takakanavat. Analoginen (2-kanavainen) •

2-kanava-stereo Poistaa kaikki surround prosessoinnit käytöstä ja soittaa puhdasta

2-kanava-stereo (Analoginen ohitus)

Saatavilla vain 5- ja 6-kanavaisissa tiloissa, luo surround-toiston joka sopii musiikkitallenteisiin.

Harman Internationalin omistama Logic 7 -teknologia parantaa 2-kanavaisia ja matriisikoodattuja äänitteitä hakemalla erillistä tietoa surround-takakanaville. Tämä luo tarkemman äänen, parantaa panorointia ja laajentaa äänikenttää jopa 5.1-kanavaisilla järjestelmillä. Logic 7 -teknologia käyttää 96kHz prosessointia, ja on käytettävissä 5.1tai 7.1-kanavaisissa tiloissa. Käytettävissä on kolme muunnelmaa.

Logic 7 Movie -tila toistaa keskikanavaa entistä selkeämmin ja sopii hyvin 2-kanavaisiin lähteisiin jotka sisältävät Dolby Surround tai matriisikoodausta.

AVR 460/AVR 360 on ohjelmoitu oletusarvoisesti 2-kanavaisille signaaleille. Logic 7 Music on tarkoitettu tavanomaisille 2-kanavaisille musiikkiäänitteille.

Logic 7 Game -tilan avulla voit parantaa videopelikokemuksiasi. Analoginen (2-kanavainen) •

juhlissa. Vasempaan etu- ja vasempaan surround-kaiuttimeen syötetään sama signaali, samoin oikeaan etu- ja oikeaan surroundkaiuttimeen. Keskikaiutin toistaa monofonisen äänen.

2-kanavaista signaalia tai sekoitettua monikanavaista signaalia. Signaali digitoidaan ja siihen lisätään bassonhallinnan asetukset, jolloin se saadaan sopimaan myös bassokaiuttimen käyttöön.

Lähettää analogista tulosignaalia ohittaen kaiken digitaalisen prosessoinnin (esim. surround- ja bassonhallinnan). Äänen säätö

-asetus tulee olla pois päältä.

DTS 2/2/.0 tai .1, 3/2/.0 tai .1 • DTS 96/24 • Analoginen (2-kanavainen) • PCM (32kHz, 44,1kHz, tai 48kHz) •

Katso alla

Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

Analoginen (2-kanavainen) • Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz, 192kHz) •

Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz, 192kHz) •

Analoginen (2-kanavainen; DSP-yhdistelmä käytössä • monikanavaohjelmalle)

Viritin • PCM (32kHz, 44,1kHz, 48kHz, 96kHz) •

Analoginen (2-kanavainen) • Viritin •

LISÄTIE TOJA

1 2

16 17 18

23 24

37 38 39 40

31 32 33

56789

10 11

13 14 15

41 42 43

44 45 46

47 48

50 51

525553 54

Taulukko A13 – Kauko-ohjaimen toimintoluettelo

Kuva 40 – Kauko-ohjaimen toimintoluettelo

Tarkista Kuvan 40 numeroidut näppäimet käyttäessäsi toimintoluetteloa.

Näppäimen

Nro

nimi AVR

01 AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On AVR Power On 02 AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off AVR Power Off 03 Device Power On Power On On Power On Power On Power On Play Power On Power On Power On Power On Power On 04 Device Power Off Power Off Off Power Off Power Off Power Off Stop Power Off Power Off Power Off Power Off Power Off 05 Cable/SAT Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 06 DVD Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 07 The Bridge Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 08 Radio R adio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio Radio 09 TV Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 10 Game Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 11 Media Server Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 12 AUX Input Sel Input Sel Input Sel Input S el Input S el Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel Input Sel 13 Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects Audio Effects 14 Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes Video Modes 15 Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes Surround Modes S urround Modes 16 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 17 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 18 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 19 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 20 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 21 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 22 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 23 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 24 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 25 Last 26 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 27 Activity Activit y Activity Activity Activity Activity Activity Activity Activity Activity Activity Activity Activity Activity Activity 28 Back/Exit Back/Exit Back/Exit Back/Exit Clear Back Back/Exit Bypass Clear Exit/Cancel Exit Exit Cancel 29 Menu Menu Menu Menu Menu Menu Menu Menu Menu Start Menu Menu Menu Menu 30 Ylös Ylös Tune Up Tune Up Ylös Ylös Ylös Ylös Ylös Ylös Ylös Ylös Ylös Ylös 31 Vasemmalle Vasemmalle Preset/Alas Preset/Alas Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle Vasemmalle 32 OK OK OK OK Enter Enter OK OK OK Select Enter Setup Select Enter 33 Oikealle Oikealle Preset/Ylös Preset/Ylös Oikealle Oikealle Oikealle Oikealle Oikealle Oikealle Oikealle Oikealle Oikealle Oikealle 34 Light Light Light Light Light Light Light Light Light Light Light Light Light Light Light 35 Alas Alas Tune Down Tune Down Alas Alas Alas Alas Alas Alas Alas Alas Alas Alas 36 Disc Menu Disc Menu Disc Menu OSD OSD DVD Menu OSD AV TiVo OSD 37 Punainen Angle Angle Guide 38 Vihreä Tekstitys Tekstitys PPV 39 Keltainen Audio Audio Fav. Ch. 40 Sininen Zoom Zoom Music X Intro Scan Aspect Jump Down Skip 41 Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume + AVR Volume +

Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – AVR Volume – 42 Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute AVR Mute 43

Channel/Page Up Channel/Preset Up

Channel/Page Down 44 Previous Prev. Step Previous Previous Slow Down Skip Down Back Last Clip Thumb Down Scan Down 45 Pause Pause Pause Pause Pause Pause Pause Pause Pause Pause 46 Next Next Step Next Step Next Slow Up Skip Up Replay Next Clip Thumb Up Scan Up 47 Rew

48 Play

49 FF

50 Record Record Tekstitys Time Record Record Record Record 51 Stop Stop Stop Stop Stop Stop Stop Stop Stop Stop 52 Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup AVR Sel and Setup 53 Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings Info Settings 54 Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep Sleep 55 Zone Select Zone Select Zone Select Zone Select Zone Select Zone Select Zone Select Zone Select Sleep Sleep Sleep Sleep Sleep 56 Learn Oppia Oppia Oppia Oppia Oppia O ppia Oppia Oppia Oppia Oppia Oppia Oppia Oppia O ppia

Last Last Last Prev. Ch Last Prev. Ch Enter Prev. Ch Instant Replay Enter/Last

Preset Up Preset Up Page Up Channel Up Page Up Channel Up Scan Up (+10) Channel Up Channel Up Channel Up Channel Up

Channel/Preset Down

Rew

Preset Down Preset Down Page Down Channel Down Page Down Channel Down S can Down Disc Skip Channel Down Channel Down Channel Down Channel Down

Radio

FM AM DMC1000 CD HDT V PVR TiVo VCR

DVD

Play

G B

Media Server

Rew

Play

SUOMI

TV The Bridge Kaap./Sat Game

LISÄTIE TOJA

AUX

Rew

Play

G B

Pre v. R. Search Rew

Play

Next F. Search FF

Open/Close Caption Mark Window

Random Play Fav. Ch Repeat Live TV

Repeat MT S Jump Up Slow

Play

G B

Rew

Play

G B

Rew

Play

G B

Rew

Play

G B

LISÄTIE TOJA

Katso taulukoita A14–A24 ohjelmoidessasi komponenttien koodeja kaukosäätimeen.

Taulukko A14 – Kaukosäätimen tuotekoodit: TV

Valmistaja/Tuotemerkki Laitteiston koodinumero

ADMIRAL 192 ANAM 045 106 109 112 122 AOC 037 122 123 128 AUDIOVOX 012 BLAUPUNKT 084 BROKSO NIC 205 20 6 CITIZEN 045 123 128 132 CONTEC 045 CRAIG 045 157 158 159 CROWN 045 132 CURTIS MATHE S 123 128 132 DAEWOO 045 0 87 102 105 106 108 111 114 116 119 127 128 132 DAYTRON 128 132 DYNATECH 063 DYNE X 014 ELECTROHOME 115 132 EMERSO N 045 123 128 132 139 157 158 159 162 205 FUJITSU 041 042 funai 045 FUTURETECH 045 GE 029 0 87 121 123 128 133 145 159 163 GRUNDIG 193 HALL MARK 128 HARMAN K ARDON 201 HITACHI 123 128 132 144 147 HYT EK 016 INKEL 120 JC PENNEY 115 123 128 132 145 JENSEN 019 JVC 079 08 7 134 KEC 045 KLH 006 KTV 045 123 132 162 LG/GOLDSTAR 002 013 101 110 122 128 132 LLOY TRO N 172 17 3 LODGENE T 0 69 LXI 077 145 148 MAGNAVOX 03 0 040 123 128 132 145 148 MARANT Z 115 123 148 MEMORE X 069 128 METZ 084 MGA 115 123 128 MITSUBISH I 077 115 123 128 160 167 168 MTC 175 176 NATIONAL 148 177 179 180 181 182 NEC 010 115 121 123 125 OLEVIA 007 OPTONICA 077 ORION 207 208 209 210 211 PANASONIC 087 148 169 PHILCO 0 45 115 123 128 132 148 PHILIPS 033 034 035 036 123 128 132 145 148 PIONEER 024 123 128 POLARO ID 003 004 005 0 06 043 PORTL AND 128 132 PROS CAN 133 PROTON 008 059 122 128 132 165 QUASAR 032 087 RADIO SHAC K 045 128 132 180 196 197 RCA 021 115 123 128 133 145 161 163 REALIST IC 0 45 167 196 RUNCO 04 4 046 152 153 SAMPO 059 123 128 SAMSUNG 020 022 124 128 132 145 SANYO 026 054 SCOTT 045 128 132 SEARS 128 132 145 SHARP 077 128 132 SIEMENS 084 SIGNATURE 069 SONY 028 031 117 130 136 194 212 SOUNDESIGN 045 128 SYLVANIA 025 123 128 145 148 SYMPHONIC 184

TANDY 077 TATUN G 063 TECHNICS 181 TECHWOOD 128 TEKNIK A 045 069 115 123 128 132 TELERENT 069 TER A 156 THOMSON 190 191 TIVO 051 052 ja kat so taulukko A24 TMK 128 TOSHIBA 0 63 129 202 TOTEVISION 132 VIDEO CONC EPTS 160 VIDTECH 128 VIEWSON IC 011 038 039 047 VIZIO 001 002 WARDS 069 128 132 148 WESTING HOUSE 017 018 023 YAMA HA 123 128 YORK 128 ZENITH 069 0 90

Taulukko A15 – Kaukosäätimen tuotekoodit: AUX-HDTV

Valmistaja/Tuotemerkki Laitteiston koodinumero

APEX 614 616 DISH NET WORK 612 LG 604 MAGNAVOX 6 07 608 60 9 610 611 MOTOROLA 605 RCA 601 612 SAMSUNG 603 TATUN G 618 TIVO Kats o taulukko A24 ZENITH 602 6 06 619

Taulukko A16 – Kaukosäätimen tuotekoodit: AUX-VCR

Valmistaja/Tuotemerkki Laitteiston koodinumero

AIWA 340 AKAI 348 4 08 409 426 AUDIO DYNAMI CS 318 348 BROKSO NIC 410 4 47 CANON 435 440 CAPEHART 394 CITIZEN 434 CRAIG 345 416 DAEWOO 317 39 4 40 4 DAYT RON 3 94 DBX 318 348 DYNATECH 340 EMERSO N 313 340 342 410 412 FIS HER 317 FUNAI 340 GE 376 39 5 424 HARMAN K ARDON 302 303 318 349 HITACHI 340 34 8 JC PENNEY 318 345 JENSEN 348 JVC 318 34 8 411 432 KENWOOD 320 348 LG/GOLDSTAR 318 407 LLOYD 340 LXI 320 3 40 MAGNAVOX 3 40 MAR ANTZ 318 MEMORE X 317 320 340 352 353 354 376 4 42 MGA 349 MITSUBIS HI 349 431 MULTITECH 340 NAD 439 NATIONAL 4 40 NEC 318 348 NORDMENDE 348

SUOMI

LISÄTIE TOJA

OPTIMUS 459 ORION 447 PANASONIC 425 450 467 472 PHILCO 3 40 PHILIPS 3 40 375 PORTLAND 394 PULSAR 376 QUASAR 301 425 RADIO SHAC K 355 434 4 40 442 458 459 RCA 395 424 425 457 472 REALIST IC 317 320 340 345 459 SAMSUNG 345 351 395 40 5 409 SANSUI 348 416 447 SANYO 317 320 SCOTT 410 412 SEARS 317 320 SHARP 429 456 SONY 380 429 SOUNDESIGN 340 SYLVANIA 340 SYMPHONIC 34 0 TANDY 317 340 TEAC 3 40 348 TEKNIKA 340 THOMAS 340 TIVO Kats o taulukko A24 TMK 313 TOSHIBA 412 455 TOTEVISION 345 UNITECH 345 VECTOR RE SEARCH 318 VIDEO CONC EPTS 318 340 VIDEOSONIC 345 WARDS 340 345 412 YAMAHA 318 340 348 ZENITH 340 350 376 38 3

Taulukko A17 – Kaukosäätimen tuotekoodit: AUX-CD

Valmistaja/Tuotemerkki Laitteiston koodinumero

ADCOM 063 069 AIWA 072 111 118 156 170 AKAI 050 177 184 AUDIO TECHN ICA 053 AUDIOACCE SS 125 AUDIOFILE 211 BSR 04 4 CALIFO RNIA AUDIO 109 CAPETR ONIC 070 CARRERA 087 CARVER 136 140 141 143 144 145 185 186 CASIO 117 166 CLARINETTE 166 DENON 187 188 213 EMERSO N 052 093 108 FISHER 055 095 FUNAI 126 GE 164 HAITAI 099 214 HARMAN K ARDON 001 0 02 025 054 190 HITACHI 093 INKEL 216 JC PENNEY 0 98 147 JENSEN 153 JVC 176 195 196 KENWOOD 030 062 078 079 148 151 176 178 181 LG/GOLDSTAR 016 087 LOTTE 108 LUXMAN 07 7 102 LXI 164 MAGNAVOX 039 113 MARANT Z 058 0 84 191 192 193 MCINTOSH 194 MCS 080 0 98 MITSUMI 152 MODULAIRE 166 NAD 013 074 197 198 NAKAMI CHI 199 200 2 01

NEC 069 NIKKO 053 055 ONKYO 037 038 045 046 171 175 202 203 OPTIMUS 065 089 0 91 092 099 104 212 PANASONIC 075 109 119 158 183 20 4 PHILIPS 039 138 149 209 PIONEER 071 094 100 112 123 131 161 162 215 PROTON 210 RADIO SHAC K 126 166 213 RCA 024 081 093 150 REALIST IC 0 58 093 095 104 105 108 164 166 SANSUI 047 081 134 157 172 SANYO 033 082 095 SCOTT 108 SHARP 058 105 114 151 159 167 180 181 SHERWOOD 003 041 058 105 133 SONY 103 115 116 118 132 139 163 2 05 206 207 208 212 217 SOUNDSTREAM 124 SYMPHON IC 0 59 110 TAEKWANG 177 TEAC 011 058 0 85 08 6 106 107 110 121 137 146 154 THETA DIGITAL 039 TOSHIBA 013 074 0 97 151 155 173 VECTOR RE SEARCH 0 87 VICTOR 120 130 WARDS 095 YAMAHA 019 031 053 0 61 135 169 YORK 166

Taulukko A18 – Kaukosäätimen tuotekoodit: DVD

Valmistaja/Tuotemerkki Laitteiston koodinumero

APEX DIGI TAL 061 DENON 019 020 051 GE 003 0 04 HARMAN K ARDON 001 0 02 JVC 006 LG/GOLDSTAR 005 010 055 064 066 MAGNAVOX 0 56 MARANTZ 059 MITSUBISHI 023 NAD 062 ONKYO 00 9 0 48 PANASONIC 008 024 030 04 4 PHILIPS 016 056 PIONEER 018 027 041 0 65 PROCEED 060 PROSCAN 003 004 RCA 003 004 SAMSUNG 017 053 054 SHARP 028 SONY 011 012 015 043 045 THOMSON 003 004 TOSHIBA 0 09 058 067 YAMAHA 030 063 ZENITH 005 0 55 06 4 STARCOM 002 011 163 STARGATE 120 TANDY 024 TELECAPATION 028 TEXSCAN 036 TFC 122 TIVO 029 030 ja kat so taulukko A24 TOCOM 170 2 05 UNITED CA BLE 011 UNIVERS AL 033 034 039 042 113 VIDEOWAY 124 211 VIEWSTAR 019 025 053 0 86 089 190 ZENITH 065 125 211 219

LISÄTIE TOJA

Taulukko A22 – Kaukosäätimen tuotekoodit: Mediapalvelin

Valmistaja/Tuotemerkki Laitteiston koodinumero

APPLE 0 08 009 BEYOND 003 ESCIENT (F IREBALL) 00 4 0 05 00 6 007 HARMAN K ARDON 001 0 02 MICROSOFT 003 REQUES T 010

Taulukko A23 – Kaukosäätimen tuotekoodit: AUX-kaapeli/ Satelliittitallennin (PVR)

Valmistaja/Tuotemerkki Laitteiston koodinumero

DAEWOO 701 70 4 ECHOSTAR 714 715 716 EXPRESSVU 714 HUGHES 717 727 HYUNDAI 718 PANASONIC 710 72 3 PHILIPS 711 717 7 24 727 PRO SCAN 719 RCA 719 727 REPLAYT V 708 710 712 725 726 SONICBLUE 710 712 SONY 707 713 720 721 722 723 724

Taulukko A24 – Kaukosäätimen tuotekoodit: AUX-TiVo

Valmistaja/Tuotemerkki Laitteiston koodinumero

COMCAS T TIVO 808 COX TIVO 808 DIRECT V TIVO 8 06 HUMAX TI VO 803 Nero Liqu idTV TIVO 805 PIONEER TI VO 801 TIVO HD XL DVR 807 TIVO HD DVR 804 TIVO SERIE S2™ DT DVR 802 TOSHIBA TIVO 803

SUOMI

TEKNISET TIEDOT

Vahvistin

Stereotila, jatkuva keskimääräinen teho (FTC) AVR 360: 70 Wattia/kanava, 20Hz - 20 kHz

AVR 460: 80 Wattia/kanava, 20Hz - 20 kHzz @ < 0,07 % THD, molemmat kanavat kuormitettuna, 8 Ω kuorma

7 kanavainen surround-tila Teho kanavaa kohden, kaikki kanavat käytössä

Vasen/oikea etukanava:

AVR 360: 55 Wattia/kanava AVR 460: 60 Wattia/kanava @ < 0,07 % THD, 20 Hz - 20 kHz, 8 Ω

Keskikanava:

AVR 360: 55 Wattia AVR 460: 60 Wattia @ < 0,07 % THD, 20 Hz - 20 kHz, 8 Ω

Surround-kanavat (V & O sivu, taka):

AVR 360: 55 Wattia/kanava, AVR 460: 60 Wattia/kanava, @ < 0,07 % THD, 20 Hz - 20 kHz, 8 Ω kuormalla

AVR 360: 130 Wattia/kanava, 6 Ω kuormalla

AVR 460: 140 Wattia/kanava, 6 Ω kuormalla @1kHz, <1% THD, yksi kanava odotuksiin.

Tuloherkkyys/Sovitus Lineaarinen (High-Level) 200 mV / 47 kilo-ohmia

Häiriöetäisyys (IHF-A) 100 dB Surround-järjestelmän kanavaerottelu

Analoginen dekoodaus 40 dB

(Pro Logic jne.) Dolby Digital (AC-3) 55 dB DTS 55 dB

Taajuusvaste 1 W (+0 dB, -3 dB) 10 Hz 130 kHz

Suuri hetkellinen virransyöttökyky (HCC) ±35 A

TIM-särö Alle mittaustarkkuden Nousunopeus 16 µs Muutosnopeus 40 V/µs

FM-viritin

Viritystaajuus 87,5–108,0 MHz Pienin antennisignaali IHF 1,3 µV / 13,2 dBf Häiriöetäisyys Mono/Stereo 70/68 dB (DIN) Särö Mono/Stereo 0,2/0,3 % Stereoerottelu 40 dB @ 1 kHz Selektiivisyys ±400 kHz, 70 dB Peilitaajuusvaimennus 80 dB Välitaajuusvaimennus 90 dB

AM-viritin

Viritystaajuus 522–1710 kHz Häiriöetäisyys 45 dB Pienin antennisignaali Kehä 500 µV Särö 1 kHz, 50 % Mod 0,8 % Selektiivisyys ±9 kHz, 30 dB

Rekisteröi AVR 460/AVR 360 -viritinvahvistimesi osoitteessa www. harmankardon.com

HUOMAA

yhteydessä voit valita, haluatko tiedotteita uusista tuotteista ja/tai mainoksia.

: rekisteröintiin tarvitaan laitteen sarjanumero. Rekisteröinnin

Video-osa

Värijärjestelmä PAL Tulotaso/Sovitus 1 Vp-p / 75 ohmia Lähtötaso/Sovitus 1 Vp-p / 75 ohmia Videotaajusvaste (komposiitti) 10 Hz – 8 MHz (-3 dB) Videotaajusvaste (komponenttivideo) 10 Hz – 100 MHz (-3 dB) HDMI™ Versio 1.3a, 10-bit Deep Color

Yleistä

Sähköntarve AC 230-240 V, 50 Hz

Tehonkulutus AVR 360: valmiustila< 1W,

Enintään 540W AVR 460: valmiustila< 1W, Enintään 890W

(7 kanavaa käytössä)

Mitat (enintään) Leveys 440 mm Korkeus 165 mm Syvyys 382 mm Paino AVR 360: 14,0 kg AVR 460: 14,4 kg

Syvyysmitta sisältää nupit, painikkeet ja liittimet.

Korkeusmitta sisältää jalat ja kotelon.

Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta.

Harman Kardon ja Logic 7 ovat yhdysvalloissa ja/tai muualla rekisteröityjä tavaramerkkejä, jotka omistaa Harman International Industries, Incorporated. EzSet/EQ, Designed to Entertain ja The Bridge III -logo ovat tavaramerkkejä, jotka omistaa Harman International Industries, Incorporated.

Apple, iPod, iPhone, iTunes ja Macintosh ovat Yhdysvalloissa ja muualla rekisteröityjä tavaramerkkejä, jotka omistaa Apple Inc. iPod on lisävaruste. ”Made for iPod” tarkoittaa, että kyseinen laite on suunniteltu kytkettäväksi iPod-soittimeen. Valmistaja on varmistanut, että laite täyttää Apple-yrityksen asettamat laatuvaatimukset. Apple ei vastaa tämän laitteen toiminnasta eikä turvallisuusmääräysten tai muiden säädösten mukaisuudesta.

A-BUS on rekisteröity tavaramerkki, jonka omistaa Leisure Tech Electronics Pty Ltd.

Blu-ray Disc on tavaramerkki, jonka omistaa Blu-ray Disc Association.

CEA on rekisteröity tavaramerkki, jonka omistaa Consumer Electronics Association.

Valmistettu Dolby Laboratories -yrityksen myöntämällä lisenssillä. Dolby, kaksoisD-symboli ja Pro Logic ovat rekisteröityjä tavaramerkkejä, jotka omistaa Dolby Laboratories. MLP Lossless on tavaramerkki, jonka omistaa Dolby Laboratories.

Valmistettu patenttilisensseillä U.S Patent # 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 sekä muut U.S.- ja maailmanlaajuiset patentit ja patenttihakemukset. DTS on rekisteröity tavaramerkki ja DTS-logot, DTS-symbolit, DTS-HD ja DTS-HD Master Audio ovat tavaramerkkejä, jotka omistaa DTS, Inc. ©1996-2008 DTS, Inc. Kaikki oikeudet pidätetään.

Faroudja DCDi Cinema on tavaramerkki, jonka omistaa Genesis Microchip Inc.

HD-DVD on tavaramerki, jonka omistaa DVD Format/Logo Licensing Corporation (DVD FLLC).

HDMI, HDMI-logo ja High-Densition Multimedia Interface ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC.

SACD on tavaramerkki, jonka omistaa Sony Corporation.

TiVo on rekisteröity tavaramerkki, jonka omistaa TiVo Inc.

Harman kardon AVR 360, AVR 460 User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
