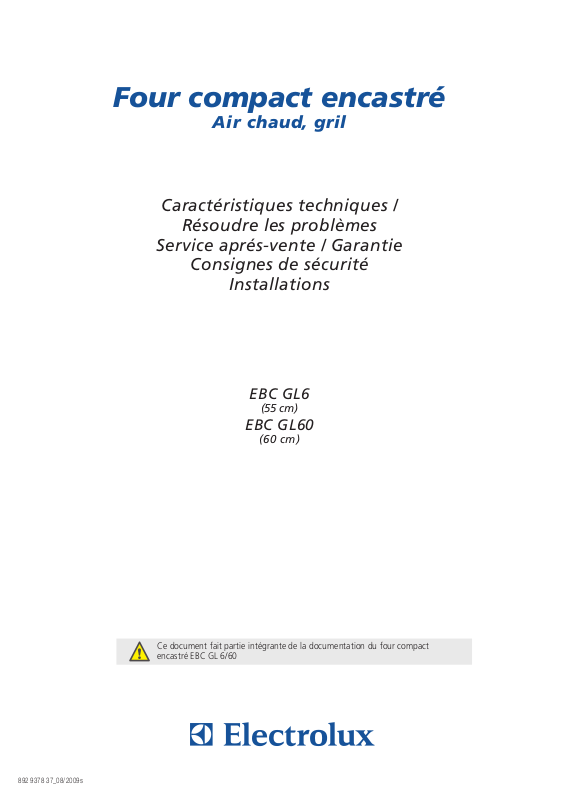

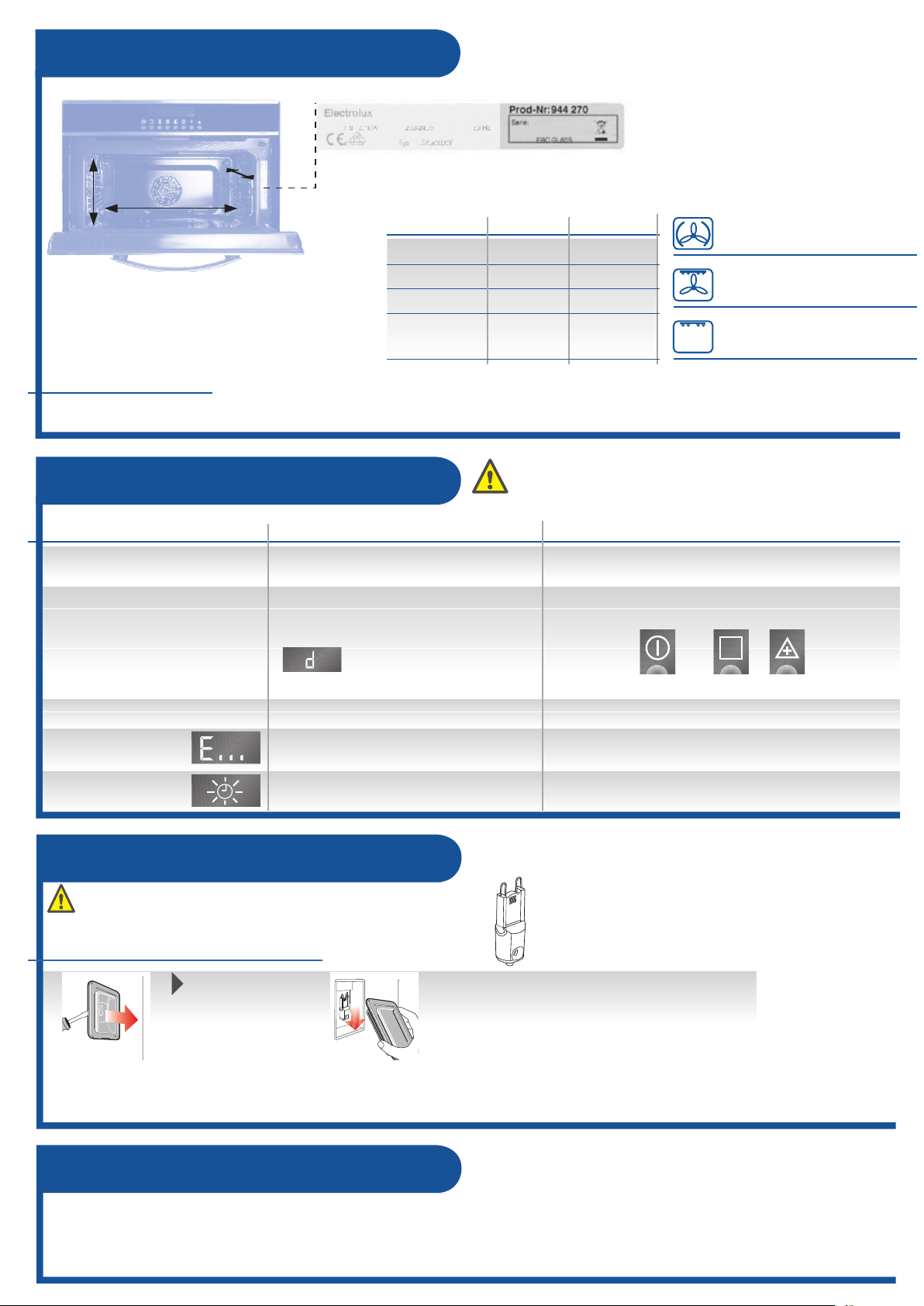

Caractéristiques techniques /

Résoudre les problèmes

Service aprés-vente / Garantie

Consignes de sécurité

Installations

Ce document fait partie intégrante de la documentation du four compact
encastré EBC GL 6/60

Four compact encastré

Air chaud, gril

231

Notice d’installation

Montage

ATTENTION: Ne pas coincer le câble!
Pour un raccordement au-dessus,
fixez le câble à l’aide du collier rilsan
du côté gauche.

Glisser le four dans la niche de
façon à obtenir un montage affleuré

Fixer le four des deux còtés avec
au moins 2 vis (détail A)

Poser l’appareil devant la niche et
brancher la prise électrique

En cas de montage dans les matériaux inflammables, les normes NIBT 2000,
chapitre 4.2.2 et les directives de protection contre l’incendie et leurs
ordonnances de l’association des assurances incendie.

Variante

Si le petit four est installé au-dessus d’un four encastrable, ceci doit être fait avec le jeu d’angle de support
no. 315 68 3900. La mesure d’encastrement est à repérer dans l’instruction de montage no. 315 6837 00.

EBC GL6 (55 cm, 230 V) EBC GL60 (60 cm, 230 V)

Détails voir les consignes de sécurité, page C

La connexion électrique par l’intermédiaire d’une prise doit être prévue du côté bâtiment de manière que la prise soit placée hors de l’espace coordonné.

1. Raccorder les bornes en se référant au couplage

2. Assurer l’arrêt de traction

Le connexion au secteur doit être exécutée par un électricien agrée.

Le câble d’alimentation doit être du type H05VV-F ou supérieur.

L’installation doit posséder un câble d’alimentation avec fiche ou, en cas de raccordement fixe, l’installation électrique domestique doit
comporter un dispositif permettant de sépararer l’appareil du réseau sur tous les pôles simultanément avec un interstice d’ouverture de
contact de min. 3 mm (NIBT 2000)

En cas de service, il faut débrancher l’appareil du réseau!

Connexion électrique

- Longueur du câble: 2.50 m à partir de l’appareil

- Fiche: type 12

Guidage
de câble

Guidage
de câble
