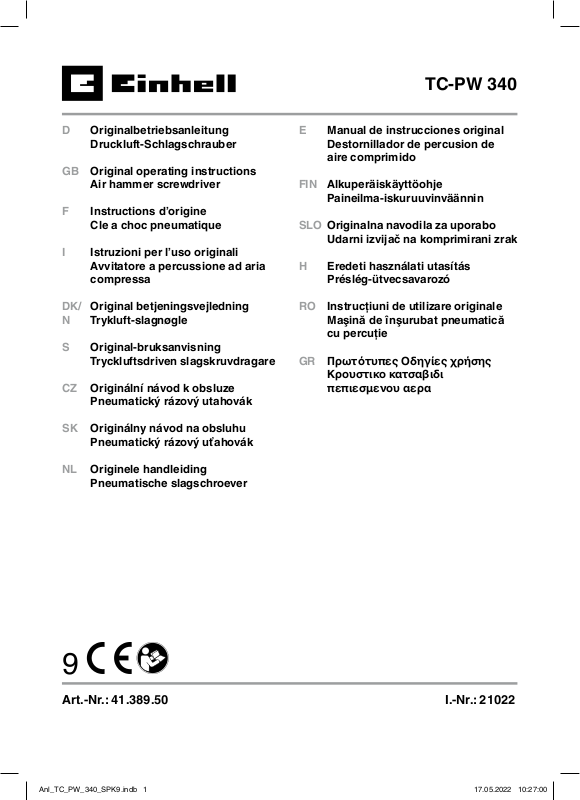

Einhell TC-PW 340 User guide

Download

TC-PW 340

D Originalbetriebsanleitung

Druckluft-Schlagschrauber

GB Original operating instructions

Air hammer screwdriver

F Instructions d’origine

Cle a choc pneumatique

I Istruzioni per l’uso originali

Avvitatore a percussione ad aria compressa

DK/ Original betjeningsvejledning N Trykluft-slagnøgle

S Original-bruksanvisning

Tryckluftsdriven slagskruvdragare

CZ Originální návod k obsluze

Pneumatický rázový utahovák

SK Originálny návod na obsluhu

Pneumatický rázový uťahovák

NL Originele handleiding

Pneumatische slagschroever

E Manual de instrucciones original

Destornillador de percusion de aire comprimido

FIN Alkuperäiskäyttöohje

Paineilma-iskuruuvinväännin

SLO Originalna navodila za uporabo

Udarni izvijač na komprimirani zrak

H Eredeti használati utasítás

Préslég-ütvecsavarozó

RO Instrucţiuni de utilizare originale

Maşină de înşurubat pneumatică cu percuţie

GR Πρωτότυπες Οδηγίες χρήσης

Kρουστικο κατσαβιδι πεπιεσμενου αερα

Art.-Nr.: 41.389.50 I.-Nr.: 21022

Anl_TC_PW_340_SPK9.indb 1Anl_TC_PW_340_SPK9.indb 1 17.05.2022 10:27:0017.05.2022 10:27:00

- 2 -

Anl_TC_PW_340_SPK9.indb 2Anl_TC_PW_340_SPK9.indb 2 17.05.2022 10:27:0017.05.2022 10:27:00

Anl_TC_PW_340_SPK9.indb 3Anl_TC_PW_340_SPK9.indb 3 17.05.2022 10:27:0017.05.2022 10:27:00

- 3 -

3 4

- 4 -

Anl_TC_PW_340_SPK9.indb 4Anl_TC_PW_340_SPK9.indb 4 17.05.2022 10:27:0117.05.2022 10:27:01

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen.

Drehrichtung

Drehmomenteinstellung

- 5 -

Anl_TC_PW_340_SPK9.indb 5Anl_TC_PW_340_SPK9.indb 5 17.05.2022 10:27:0217.05.2022 10:27:02

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise nden

Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-4)

1. Abzugshebel

2. Schalter zur Einstellung von Rechts-Linkslauf

und Drehmoment

3. Vierkant für Nussaufnahme

4. Stecknippel

5. Ölasche (ohne Öl)

6. Steckaufsätze (SW: 8 mm, 10 mm, 11 mm, 13

mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Lieferumfang

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen

(falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.

Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit

Kunststobeuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Druckluft-Schlagschrauber

•

Stecknippel

•

Ölflasche (ohne Öl)

•

Steckaufsätze (8 Teile)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Der Schlagschrauber ist ein handliches, druckluftbetriebenes Gerät für den Einsatz beim Heimwerker. Er eignet sich zum Befestigen und Lösen von Verschraubungen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Beachten Sie! Zu geringe Schlauch-Innendurchmesser und zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.

- 6 -

Anl_TC_PW_340_SPK9.indb 6Anl_TC_PW_340_SPK9.indb 6 17.05.2022 10:27:0217.05.2022 10:27:02

4. Technische Daten

max. Lösemoment ...................................340 Nm

max. Drehmoment ...................................340 Nm

Arbeitsbereich (max. Gewindegröße) ........... M14

max. zulässiger Arbeitsdruck .................... 6,3 bar

Leerlaufdrehzahl ..................................7500 min

Vierkantaufnahme ....................12,7 mm (1/2 Zoll)

Luftverbrauch ........................................ 142 l/min.

empfohlener Schlauchdurchmesser ........... 9 mm

Gewicht .......................................................1,9 kg

Gefahr! Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 15744 ermittelt.

Schalldruckpegel L Unsicherheit K Schallleistungspegel L Unsicherheit K

.............................. 99 dB(A)

............................................ 3 dB

...................... 110 dB(A)

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN ISO 15744 und EN ISO 28927-2.

Schwingungsemmissionswert a Unsicherheit K = 1,5 m/s

= 4,8 m/s

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Werkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig. Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

-1

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen. Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird. Tragen Sie Handschuhe.

•

Vorsicht! Restrisiken Auch wenn Sie dieses Druckluft-Werkzeug

vorschriftsmäßig bedienen, bleiben immer

Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Werkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Werten der Druckluftversorgung übereinstimmen.

Trennen Sie vor allen Einstell-, Wartungs- und

Reinigungsarbeiten die Druckluftversorgung.

Luftversorgung:

Über eine Druckluftquelle mit Druckeinstellmöglichkeit wie z.B. Kompressor. Lesen Sie vor Inbe-

triebnahme auch den Absatz Wartung und Pege.

Leistungsgröße des Kompressors:

Der verwendete Kompressor sollte mindestens

ein Kesselvolumen von 50 Liter haben.

Einstellwerte für das Arbeiten:

Stellen Sie an Ihrer Druckluftversorgung maximal einen Arbeitsdruck von 6,3 bar ein.

- 7 -

Anl_TC_PW_340_SPK9.indb 7Anl_TC_PW_340_SPK9.indb 7 17.05.2022 10:27:0217.05.2022 10:27:02

Beachten Sie: Tragen Sie beim Arbeiten mit dem Schrauber die erforderliche Schutzkleidung, insbesondere Schutzbrille. Beachten Sie die Sicherheitsbestimmungen.

zugshebel (1).

Bei stark festsitzenden oder angerosteten

•

Schrauben/Muttern ist ein „Anlösen“ der Schrauben/Muttern mit einem Radkreuz oder Drehmomentschlüssel vorzunehmen.

5.1 Ölen des Gerätes

Vor jeder Inbetriebnahme und bei längerem Be-

trieb:

Geben Sie 3-5 Tropfen Druckluft-Spezialöl in

•

den Druckluftanschluss (5) (nicht im Lieferumfang enthalten)

Lassen Sie das Gerät kurz laufen, damit

•

überschüssiges Öl ausgeblasen wird.

5.2 Werkzeug aufstecken / entnehmen (Bild 1)

Stecken Sie den benötigten Steckschlüsselein-

satz auf die Vierkantaufnahme (3).

Zum Entnehmen ziehen Sie den Steckschlüsse-

leinsatz von der Vierkantaufnahme (3) ab.

6. Bedienung

6.1 Anschluss an eine Druckluftversorgung

Verbinden Sie den Stecknippel (5) mit der

•

Schnellkupplung eines Druckluftschlauches

(Schlauch nicht im Lieferumfang enthalten).

Beachten sie den maximal zulässigen Ar-

•

beitsdruck des Gerätes.

6.2 Drehrichtungsumschalter / Drehmomentschalter (Bild 4)

Über den Drehrichtungsumschalter (2) können

Sie zwischen Links-und Rechtslauf wählen und

Drehmoment einstellen:

1 – kleines Drehmoment 2 – mittleres Drehmoment 3 – großes Drehmoment

Hinweis!

Um Beschädigungen am Getriebe zu vermeiden, lassen Sie das Gerät vollständig zum Stillstand kommen bevor Sie die Drehrichtung ändern!

6.3 Arbeiten mit dem Schlagschrauber

Lösen:

Stellen Sie den Drehrichtungsumschalter (2)

•

auf Linkslauf ein. Stecken Sie den Steckschlüsseleinsatz auf

•

den Schlagschrauber (Siehe Punkt 5.2).

Setzen Sie den Schlagschrauber auf die

•

Schraube/Mutter und drücken Sie den Ab-

Anziehen:

Warnung! Der Schlagschrauber sollte nur

•

zum Lösen von Schrauben/Muttern verwendet werden. Sollen jedoch Schrauben/Muttern mit dem Schlagschrauber festgezogen werden, ist ein dafür vorgesehener Drehmomentbegrenzer zu verwenden, da dies sonst zu Beschädigungen der Schraubverbindung führen kann. Diese sind im Fachhandel erhältlich und nicht im Lieferumfang enthalten. Vor dem Festziehen führen Sie die Schraube/

•

Mutter sorgfältig in das Gewinde ein. Ziehen Sie Schrauben/Muttern, für die eine

•

Drehmoment-Vorgabe gilt (z.B. im Kfz- Bereich durch Vorgaben des Fahrzeugherstellers) unbedingt nur mit einem dafür vorgesehenen Drehmomentbegrenzer fest.

Gefahr!

Schrauben/Muttern mit einem Drehmomentschlüssel auf das vom Hersteller vorgeschriebene Drehmoment nachziehen bzw. überprüfen!

7. Reinigung, Wartung und

Ersatzteilbestellung

Trennen Sie vor allen Reinigungsarbeiten das Gerät von der Druckluftversorgung.

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

- 8 -

Anl_TC_PW_340_SPK9.indb 8Anl_TC_PW_340_SPK9.indb 8 17.05.2022 10:27:0317.05.2022 10:27:03

7.2 Wartung

Warnung!

Trennen Sie das Gerät vom Druckluftnetz, bevor Sie Wartungs- und Reinigungsarbeiten durchführen.

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb zu.

Für eine dauerhafte einwandfreie Funktion Ihres Geräts ist eine regelmäßige Schmierung Voraussetzung.

Überprüfen Sie regelmäßig die Drehzahl und das Vibrationsniveau durch eine einfache Sichtkontrolle.

Hinweis: Verwenden Sie umweltverträgliches Druckluftöl, wenn das Gerät außerhalb von Werkstätten benutzt wird.

Folgende Möglichkeiten stehen Ihnen in Sachen

Schmierung zur Auswahl:

Über einen Nebelöler

Schalten Sie zwischen der Druckluftquelle und

dem Gerät einen Nebelöler (nicht im Lieferumfang enthalten, im Fachhandel erhältlich).

Von Hand

Vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Ist das Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem

Einschalten 5-10 Tropfen Spezial-Druckluftöl in

den Druckluftanschluss geben. Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.

Sonstige Wartung

Im Geräteinneren benden sich keine weiteren zu

wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos nden Sie unter www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät bendet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpa-

ckung ist Rohsto und ist somit wieder verwendbar oder kann dem Rohstokreislauf zurückge-

führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager-

temperatur liegt zwischen 5 und 30 ˚C. Bewahren

Sie das Gerät in der Originalverpackung auf.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Von der Garantie ausgeschlossen sind:

Verschleißteile

•

Schäden durch unzulässigen Arbeitsdruck.

•

Schäden durch nicht aufbereitete Druckluft.

•

Schäden, hervorgerufen durch unsachgemä-

•

ßen Gebrauch oder Fremdeingriff.

- 9 -

Anl_TC_PW_340_SPK9.indb 9Anl_TC_PW_340_SPK9.indb 9 17.05.2022 10:27:0317.05.2022 10:27:03

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Nussaufnahme Verbrauchsmaterial/ Verbrauchsteile* Steckaufsätze, Verlängerung Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall

folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 10 -

Anl_TC_PW_340_SPK9.indb 10Anl_TC_PW_340_SPK9.indb 10 17.05.2022 10:27:0317.05.2022 10:27:03

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-

sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 11 -

Anl_TC_PW_340_SPK9.indb 11Anl_TC_PW_340_SPK9.indb 11 17.05.2022 10:27:0317.05.2022 10:27:03

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projek te möglich machen können. Aus diesem Grund ist Ser vice bei uns gelebter A nspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Ser vice auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersat zteilver füg-

barkei t, 24 Stunden Versandservice, eine leistungsfähige Reparatur- Organisation und ein ﬂ ächendeckendes

Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetzt noch schneller und einfacher für Sie erreichbar – r und um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREISINFORMATIONEN

GARANTIEVERLÄNGERUNGEN

Einhell Service

Eschenstraße 6 944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPAR ATURSERVICE

Telefon: 09951 - 959 2000 Telefax: 09951 - 959 1700 E-Mail: Service-DE@Einhell.com

Wir freuen uns auf Ihren Besuch unter

PRODUKTINFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN VOR ORT

Einhell-Service.com

>>>

- 12 -

Anl_TC_PW_340_SPK9.indb 12Anl_TC_PW_340_SPK9.indb 12 17.05.2022 10:27:0717.05.2022 10:27:07

Danger! - Read the operating instructions to reduce the risk of injury

Caution! Wear ear-mus. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted by the device can cause loss of sight.

Each time before use, oil the compressed air tool via the compressed air coupling.

Direction of rotation

Torque selector

- 13 -

Anl_TC_PW_340_SPK9.indb 13Anl_TC_PW_340_SPK9.indb 13 17.05.2022 10:27:0817.05.2022 10:27:08

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric

shock, re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

Protect yourself and your environment from risks and accidents by taking the appropriate precautionary measures.

Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic

bags, foils or small parts. There is a danger of swallowing or suocating!

Pneumatic impact driver

•

Nipple

•

Oil bottle (without oil)

•

Plug-on attachments (8 items)

•

Original operating instructions

•

Safety information

•

3. Proper use

The impact driver is a handy, pneumatically operated tool designed for DIY applications. It is suitable for fastening and releasing threaded connections.

2. Layout and items supplied

2.1 Layout (Fig. 1-4)

1. Trigger lever

2. Switch for setting forward/reverse rotation and the torque

3. Square driver mount for connector

4. Nipple

5. Oil bottle (without oil)

6. Plug-on attachments (sizes: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Items supplied

Please check that the article is complete as

specied in the scope of delivery. If parts are

missing, please contact our service center or the sales outlet where you made your purchase at the latest within 5 working days after purchasing the product and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the service information at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care.

Anl_TC_PW_340_SPK9.indb 14Anl_TC_PW_340_SPK9.indb 14 17.05.2022 10:27:0817.05.2022 10:27:08

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

Remember. Too small a diameter of the hose and too long a hose line will result in loss of power.

- 14 -

4. Technical data

Max. loosening torque .............................340 Nm

Max. torque .............................................340 Nm

Working range (max. thread size) ................ M14

Max. permissible working pressure ......... 6.3 bar

Idling speed ........................................7500 min

Square drive mount ................12.7 mm (1/2 inch)

Air consumption .................................. 142 l/min.

Recommended hose diameter ................... 9 mm

Weight ........................................................1,9 kg

Sound and vibration

Sound and vibration values were measured in accordance with EN ISO 15744.

sound pressure level ........................99 dB(A)

uncertainty ............................................. 3 dB

sound power level ........................110 dB(A)

uncertainty .............................................3 dB

Wear ear-mus.

The impact of noise can cause damage to hearing.

Total vibration values (vector sum of three directions) were determined in accordance with EN ISO 15744 and EN ISO 28927-2.

Vibration emission value a K uncertainty = 1.5 m/s

= 4.8 m/s

The specied vibration value was established in

accordance with a standardized testing method. It may change according to how the electric equip-

ment is used and may exceed the specied value

in exceptional circumstances.

The specied vibration value can be used to

compare the equipment with other electric power tools.

The specied vibration value can be used for initial assessment of a harmful eect.

Keep the noise emissions and vibrations to a minimum.

Only use appliances which are in perfect wor-

•

king order. Service and clean the appliance regularly.

•

Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary. Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution! Residual risks

-1

Even if you use this electric power tool in accordance with instructions, certain residual risks cannot be rules out. The following hazards may arise in connection with the equipment’s construction and layout:

1. Lung damage if no suitable protective dust mask is used.

2. Damage to hearing if no suitable ear protection is used.

3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and maintained.

5. Before starting the equipment

Before you connect the equipment to the power supply make sure that the data on the rating plate are identical to those of the supply voltage.

Disconnect the compressed air supply before performing any cleaning, adjusting and maintenance work.

Air supply:

Via a compressed air source with pressure setting function, e.g. a compressor. Before starting up, please also read the section on care and maintenance.

Performance values of the compressor:

The compressor used should have a tank volume

of at least 50 liters.

Setting values for work with the suction spray gun:

Set a maximum working pressure of 6.3 bar at your compressed air supply.

Remember:

Wear the necessary protective clothing, in particular safety goggles, when working with

the screwdriver. Pay attention to the safety regulations.

- 15 -

Anl_TC_PW_340_SPK9.indb 15Anl_TC_PW_340_SPK9.indb 15 17.05.2022 10:27:0817.05.2022 10:27:08

5.1 Lubricating the tool

Each time before starting and during prolonged

operation:

Insert 3-5 drops of special compressed air oil

•

into the compressed air connection (5) (not included in delivery)

Let the equipment run briefly so that any sur-

•

plus oil is blown out.

5.2. Inserting/removing a tool (Fig. 1)

Fit the required drive socket insert by pushing

onto the square drive mount (3). Remove the drive socket insert by pulling it o the square drive mount (3).

6. Operation

6.1 Connecting to a compressed air supply

Connect the nipple (5) to the quick-lock coup-

•

ling of a compressed air hose (the hose is not supplied).

Note the maximum permissible operating

•

pressure of the equipment.

6.2 Rotational direction switch/ torque switch (Fig. 4)

You can select counter-clockwise or clockwise rotation and the torque using the rotational direction

switch (2).

1 – Low torque 2 – Medium torque 3 – High torque

Important!

To avoid gear damage, make sure that the tool has come to a complete stop before you change the direction of rotation.

6.3 Working with the impact driver

Loosening:

Set the direction of rotational direction switch

•

(2) to counter-clockwise.

Mount a drive socket insert on the impact dri-

•

ver (see point 5.2).

Place the impact driver on the screw/nut and

•

press the trigger lever (1).

If the screws/nuts are very tight or if they are

•

rusted, use a tire wrench or torque wrench to slightly loosen them.

Tightening:

Warning! Use the impact driver only for loo-

•

sening screws/nuts. If you want to use the impact driver to tighten screws and nuts, you must also use a torque limiter which is designed for this purpose. If not, the screw connection may be damaged. The torque limiter is available from your dealer. It is not included in the scope of this delivery. Prior to tightening, carefully insert the screw/

•

nut into the threads. It is important that screws/nuts with special

•

torque specifications (for example provided

by the vehicle manufacturer in the automoti-

ve sector) are tightened only with a suitable

torque limiter.

Danger!

Screws/nuts must be nish-tightened with a

torque wrench which is set to the torque speci-

ed by the manufacturer and then they must be

checked!

7. Cleaning, maintenance and

ordering of spare parts

Disconnect the compressed air supply from the equipment before performing any cleaning work.

7.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure. We recommend cleaning the equipment im-

•

mediately each time after use.

Clean the equipment regularly with a damp

•

cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into the interior of the equipment.

7.2 Maintenance Warning!

Disconnect the equipment from the compressed air supply before you carry out any maintenance or cleaning work.

Compliance with the maintenance instructions listed here will help this quality product provide you with a long service life and trouble-free operation.

- 16 -

Anl_TC_PW_340_SPK9.indb 16Anl_TC_PW_340_SPK9.indb 16 17.05.2022 10:27:0917.05.2022 10:27:09

Regular lubrication is essential for your equipment to work properly for a prolonged period of time. Regularly check the speed and the vibration level by simply observing the tool.

Note: Use environmentally friendly compressed air oil if you want to operate the equipment outside the workshop.

The following lubrication options are available:

Lubrication by mist oiler

Connect a mist oiler between the compressed air source and the equipment (not supplied, available at retail stores)

By hand

Each time before using the compressed air tool insert 3-5 drops of special compressed air oil into the compressed air connection. If the compressed air tool has not been used for several days you must insert 5-10 drops of special compressed air oil into the compressed air connection before switching on. Store your compressed air tool only in a dry room.

Other maintenance

There are no other parts inside the equipment which require maintenance.

Excluded from the guarantee are:

Wear parts

•

Damage cause by too much operating pres-

•

sure. Damage caused by non-conditioned com-

•

pressed air. Damage caused by improper use or unautho-

•

rized intervention.

8. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your

local council oces.

9. Storage

Store the equipment and accessories in a dark and dry place at above freezing temperature. The

ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the Einhell Germany AG.

Subject to technical changes

7.3 Ordering replacement parts:

Please quote the following data when ordering

replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.Einhell-Service.com.

- 17 -

Anl_TC_PW_340_SPK9.indb 17Anl_TC_PW_340_SPK9.indb 17 17.05.2022 10:27:0917.05.2022 10:27:09

Service information

We have competent service partners in all countries named on the guarantee certicate whose contact details can also be found on the guarantee certicate. These partners will help you with all service re-

quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* Connector Consumables* Plug-on attachments, extension

Missing parts

* Not necessarily included in the scope of delivery!

In the eect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.

Please ensure that you provide a precise description of the problem and answer the following questions

in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 18 -

Anl_TC_PW_340_SPK9.indb 18Anl_TC_PW_340_SPK9.indb 18 17.05.2022 10:27:0917.05.2022 10:27:09

Warranty certicate

Dear Customer,

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown.

Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee

claims are not aected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectication of

said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect

installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-

posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or

parts are replaced. In such cases, the work performed or parts tted will not result in an extension

of the guarantee period, and no new guarantee will become active for the work performed or parts

tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:

www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identication will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oer a chargeable repair service for any defects which are not covered by

the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 19 -

Anl_TC_PW_340_SPK9.indb 19Anl_TC_PW_340_SPK9.indb 19 17.05.2022 10:27:0917.05.2022 10:27:09

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

Huilez l’outil pneumatique avant chaque mise en service par le biais du raccord d’air comprimé.

Sens de rotation

Réglage du couple

- 20 -

Anl_TC_PW_340_SPK9.indb 20Anl_TC_PW_340_SPK9.indb 20 17.05.2022 10:27:0917.05.2022 10:27:09

Danger !

Lors de l’utilisation d’appareils, il faut respecter

certaines mesures de sécurité an d’éviter des

blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-

vente à la n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.

Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Protégez-vous et votre environnement contre les risques d’accidents en prenant des mesures adéquates de précaution.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (gure 1-4)

1. Levier de détente

2. Interrupteur pour régler la marche à droite - la marche à gauche et le couple de rotation

3. Carré pour emmanchement des douilles

4. Raccord enchable

5. Flacon d’huile (sans huile)

6. Embouts enchables (pas de vis : 8 mm, 10

mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm,

22 mm)

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des

enfants jouer avec des sacs et des lms en

plastique et avec des pièces de petite taille.

Ils risquent de les avaler et de s’étouer !

Visseuse à chocs pneumatique

•

Raccord enfichable

•

Flacon d’huile (sans huile)

•

Embouts enfichables (8 pièces)

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à

l’aectation

La visseuse à chocs est un appareil maniable à air comprimé convenant pour le bricolage à domicile. Elle convient pour visser et dévisser les

raccords letés.

La machine doit exclusivement être employée

conformément à son aectation. Chaque utilisation allant au-delà de cette aectation est

considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément

à leur aectation, n’ont pas été construits, pour

être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

- 21 -

Anl_TC_PW_340_SPK9.indb 21Anl_TC_PW_340_SPK9.indb 21 17.05.2022 10:27:0917.05.2022 10:27:09

À respecter ! Un tuyau de diamètre intérieur trop faible et une conduite exible trop longue provoquent une perte de puissance au niveau de l’appareil.

4. Données techniques

Couple de desserrage max. .....................340 Nm

Couple de rotation max. ..........................340 Nm

Plage de travail (taille de letage max.) ......... M14

Pression de service maximum autorisée . 6,3 bar

Vitesse de rotation à vide ....................7500 tr/min

Emmanchement carré ................... 12,7 mm 1/2“

Consommation d’air ............................ 142 l/min.

Diamètre de tuyau recommandé ................ 9 mm

Poids ..........................................................1,9 kg

Bruit et vibration

Les valeurs de bruits et de vibrations ont été déterminées conformément à EN ISO 15744.

Niveau de pression acoustique L Imprécision K

............................................3 dB

Niveau de puissance acoustique L Imprécision K

............................................ 3 dB

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de l’ouïe.

....... 99 dB(A)

... 110 dB(A)

La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état. Entretenez et nettoyez l’appareil régulière-

•

ment. Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas. Portez des gants.

•

Prudence ! Risques résiduels Même en utilisant cet outil électrique confor-

mément aux prescriptions, il reste toujours

des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.

2. Décience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

Les valeurs totales des vibrations (sommes

5. Avant la mise en service

vectorielles dans trois directions) ont été déterminées conformément à EN ISO 15744 et EN ISO

28927-2.

Valeur d’émission de vibration a Insécurité K = 1,5 m/s

= 4,8 m/s

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux valeurs de l’alimentation en air comprimé.

Débranchez l’alimentation en air comprimé avant tous travaux de réglage, de mainte-

La valeur d’émission de vibration a été mesurée

nance et de nettoyage.

selon une méthode d’essai normée et peut être

modiée, en fonction du type d’emploi de l’outil

électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

Alimentation en air :

Par une source en air comprimé avec une possibilité de réglage de la pression comme par ex. un compresseur. Lisez avant la mise en service éga-

La valeur d’émission de vibration indiquée peut

lement le paragraphe maintenance et entretien. être utilisée pour comparer un outil électrique à un autre.

Puissance du compresseur :

Le compresseur utilisé devrait avoir un réservoir

d’un volume minimum de 50 litres.

- 22 -

Anl_TC_PW_340_SPK9.indb 22Anl_TC_PW_340_SPK9.indb 22 17.05.2022 10:27:0917.05.2022 10:27:09

Valeurs de consigne pour le travail :

Réglez sur votre alimentation en air comprimé au maximum une pression de travail de 6,3 bar.

À respecter : Portez les vêtements de protection appropriés pour travailler avec la visseuse, en particulier des lunettes de protection. Respectez les consignes de sécurité.

5.1 Huilage de l’appareil

Avant chaque mise en service et pour tout foncti-

onnement prolongé :

Mettez 3 à 5 gouttes d’huile spéciale pour ou-

•

tils pneumatiques dans le raccord d’air com-

primé (5) (non compris dans la livraison)

Faites tourner brièvement l’appareil pour éva-

•

cuer l’excédent d’huile.

5.2 Encher / Retirer l’outil (gure 1)

Enchez l’embout de clé à douille nécessaire sur l’emmanchement carré (3).

Pour le retirer, tirez l’embout de clé à douille de

l’emmanchement carré (3).

Insérez l’embout de clé à douille sur la vis-

•

seuse à chocs (voir point 5.2).

Placez la visseuse à chocs sur la vis/l’écrou

•

et appuyez sur le levier de détente (1).

Lorsque les vis/écrous sont grippés ou rouil-

•

lés, il est nécessaire de les « forcer » à l’aide d’une clé en croix ou d’une clé dynamométrique.

Visser :

Avertissement ! La visseuse à chocs doit

•

uniquement être utilisée pour le dévissage de vis / écrous. Si cependant, on veut visser des vis/écrous avec la visseuse à chocs, il faut utiliser un limitateur de couple prévu à cet effet car sinon les raccords vissés peuvent être

endommagés. Celui-ci est disponible dans

les magasins spécialisés et n’est pas compris dans la livraison. Avant de visser, engagez la vis/l’écrou avec

•

précaution dans le filetage. Serrez les vis/écrous pour lesquels un couple

•

est prescrit (par ex. indications du fabricant du véhicule dans le secteur automobile)

uniquement à l’aide d’un limitateur de couple prévu à cet effet.

6. Commande

6.1 Raccordement à une alimentation en air

comprimé

Branchez le raccord enfichable (5) à

•

l’accouplement rapide d’un tuyau à air com-

primé (tuyau non compris dans la livraison).

Respectez la pression de service maximum

•

autorisée de l’appareil.

6.2 Inverseur de sens de rotation / Interrup-

teur de couple (gure 4)

Vous pouvez choisir entre la marche à gauche et la marche à droite par le biais de l’inverseur de

sens de rotation (2) et régler le couple :

1 – petit couple 2 – couple moyen 3 – grand couple

Remarque !

An d’éviter des endommagements au niveau de

l’engrenage, laissez l’appareil s’arrêter complète-

ment avant de modier le sens de rotation !

6.3 Travailler avec la visseuse à chocs Dévisser :

Réglez l’inverseur de sens de rotation (2) sur

•

la marche à gauche.

Danger !

Contrôlez les vis/les écrous avec une clé dyna-

mométrique pour vérier s’ils sont serrés avec le

couple prescrit par le fabricant !

- 23 -

Anl_TC_PW_340_SPK9.indb 23Anl_TC_PW_340_SPK9.indb 23 17.05.2022 10:27:1017.05.2022 10:27:10

7. Nettoyage, maintenance et

commande de pièces de rechange

Débranchez l’appareil de l’alimentation en air comprimé avant tous travaux de nettoyage.

7.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi propres et sans poussière que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

tout de suite après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide

•

d’un chiffon humide et un peu de savon noir. N’utilisez aucun produit de nettoyage ni solvant ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

7.2 Maintenance Avertissement !

Débranchez l’appareil du réseau d’air comprimé

avant d’eectuer les travaux de maintenance et

de nettoyage.

Le respect des consignes de maintenance indiquées ici assure une longue durée de vie à ce produit de qualité et un fonctionnement sans dérangement.

Un fonctionnement durable et irréprochable de votre appareil suppose un graissage régulier.

Vériez régulièrement la vitesse de rotation et le

niveau de vibration par un contrôle visuel.

Remarque : utilisez de l’huile pour outils pneumatiques non polluante lorsque l’appareil est utilisé à l’extérieur.

Vous avez les possibilités suivantes en matière

de graissage :

Pulvérisateur d’huile

Branchez un pulvérisateur d’huile entre la source

d’air comprimé et l’appareil (non compris dans la

livraison, disponible dans le commerce spécia-

lisé).

À la main

Avant chaque mise en service de l’outil pneu-

matique, mettez 3 à 5 gouttes d’huile spéciale

pour outils pneumatiques dans le raccord d’air

comprimé. Si l’outil pneumatique ne fonctionne

pas pendant plusieurs jours, mettre 5-10 gouttes

d’huile spéciale air comprimé dans le raccord

d’air comprimé avant la mise en marche.

Entreposez votre outil pneumatique uniquement

dans des lieux secs.

Autre maintenance

Aucune autre pièce à l’intérieur de l’appareil n’a

besoin de maintenance.

Sont exclus de la garantie :

les pièces d’usure

•

les dommages dus à une pression de service

•

inadmissible. les dommages dus à un air comprimé non

•

traité. les dommages dus à un emploi non conforme

•

aux règles ou à une intervention d’un tiers.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,

veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à

l’adresse www.Einhell-Service.com.

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per-

mettant d‘éviter les dommages dus au transport.

Cet emballage est une matière première et peut

donc être réutilisé ultérieurement ou être réin-

troduit dans le circuit des matières premières.

L‘appareil et ses accessoires sont en matériaux

divers, comme par ex. des métaux et matières

plastiques. Les appareils défectueux ne doivent

pas être jetés dans les poubelles domestiques.

Pour une mise au rebut conforme à la réglemen-

tation, l‘appareil doit être déposé dans un centre

de collecte approprié. Si vous ne connaissez pas

de centre de collecte, veuillez vous renseigner

auprès de l‘administration de votre commune.

- 24 -

Anl_TC_PW_340_SPK9.indb 24Anl_TC_PW_340_SPK9.indb 24 17.05.2022 10:27:1017.05.2022 10:27:10

9. Stockage

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température

de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage

d’origine.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obtenu.

Sous réserve de modications techniques

- 25 -

Anl_TC_PW_340_SPK9.indb 25Anl_TC_PW_340_SPK9.indb 25 17.05.2022 10:27:1017.05.2022 10:27:10

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service

après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se

tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* Emmanchement des douilles Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les

cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Embouts enchables, rallonge

- 26 -

Anl_TC_PW_340_SPK9.indb 26Anl_TC_PW_340_SPK9.indb 26 17.05.2022 10:27:1017.05.2022 10:27:10

Bon de garantie

Chère cliente, cher client,

nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable

dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation

incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance

et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce

de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du

service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :

www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justicatif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justicatifs correspondants ou

sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 27 -

Anl_TC_PW_340_SPK9.indb 27Anl_TC_PW_340_SPK9.indb 27 17.05.2022 10:27:1117.05.2022 10:27:11

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cue antirumore. L’eetto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

Oliate sempre l‘utensile ad aria compressa attraverso il relativo attacco dell‘aria prima di metterlo in esercizio.

Senso di rotazione

Regolazione del momento torcente

- 28 -

Anl_TC_PW_340_SPK9.indb 28Anl_TC_PW_340_SPK9.indb 28 17.05.2022 10:27:1117.05.2022 10:27:11

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza.

Conservate bene le informazioni per averle a

disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Servizio Assistenza alla ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!

L’apparecchio e il materiale d’imballaggio

non sono giocattoli! I bambini non devono

giocare con sacchetti di plastica, lm e pic-

coli pezzi! Sussiste pericolo di ingerimento e

soocamento!

Avvitatore pneumatico

•

Nipplo ad innesto

•

Boccetta per olio (senza olio)

•

Inserti (8 pezzi)

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

Proteggete voi e l’ambiente circostante dal pericolo di infortuni, prendendo delle precauzioni adatte.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-4)

1. Leva a grilletto

2. Selettore per impostare rotazione destrorsa/

sinistrorsa e coppia

3. Attacco quadrato per adattatore

4. Nipplo ad innesto

5. Boccetta per olio (senza olio)

6. Inserti (n.: 8 mm, 10 mm, 11 mm, 13 mm, 17

mm, 19 mm, 21 mm, 22 mm)

2.2 Elementi forniti

Vericate che l‘articolo sia completo sulla base

degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul

3. Utilizzo proprio

L‘avvitatore a impulsi è un apparecchio manegge-

vole, azionato ad aria compressa, per l‘utilizzo nel

fai da te. È adatto per ssare ed allentare viti.

L’apparecchio deve venire usato solamente per lo

scopo a cui è destinato. Ogni altro tipo di uso che

esuli da quello previsto non è un uso conforme.

L’utilizzatore/l’operatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo

che ne risultino.

Tenete presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigi-

anale o industriale. Non ci assumiamo alcuna

garanzia quando l’apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in

attività equivalenti.

Da tenere presente!

Diametri interni dei tubi insucienti e tubi

essibili troppo lunghi causano una perdita

di ecienza dell‘apparecchio.

- 29 -

Anl_TC_PW_340_SPK9.indb 29Anl_TC_PW_340_SPK9.indb 29 17.05.2022 10:27:1117.05.2022 10:27:11

4. Caratteristiche tecniche

Momento torcente max. di sblocco .........340 Nm

Momento torcente max. ..........................340 Nm

Zona di lavoro (max. dimensioni del letto) . M14 Pressione di esercizio max. consentita ... 6,3 bar

Numero di giri al minimo .....................7500 min

Attacco quadrato ................12,7 mm (1/2 pollice)

Consumo di aria ............................. ca. 142 l/min.

Diametro consigliato del tubo essibile ...... 9 mm

Peso .......................................................... 1,9 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN ISO 15744.

Livello di pressione acustica L Incertezza K

..............................................3 dB

Livello di potenza acustica L Incertezza K

..............................................3 dB

........... 99 dB (A)

........... 110 dB (A)

Portate cue antirumore.

L’eetto del rumore può causare la perdita

dell’udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo le norme EN ISO 15744 ed EN ISO 28927-2.

Valore emissione vibrazioni a Incertezza K = 1,5 m/s

= 4,8 m/s

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma-

lizzato e può variare a seconda del modo in cui

l’elettroutensile viene utilizzato e, in casi eccezio-

nali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può

essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere

utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le

vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to. Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.

-1

all’apparecchio. Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Adattate il vostro modo di lavorare

•

Attenzione!

Rischi residui

Anche se questo elettroutensile viene utiliz-

zato secondo le norme, continuano a sussis-

tere rischi residui. In relazione alla struttura

e al funzionamento di questo elettroutensile

potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cue antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identicazione corrispondano ai valori dell‘alimentazione dell‘aria compressa.

Prima di qualsiasi lavoro di regolazione, manutenzione e pulizia staccate l‘alimentazione dell‘aria compressa.

Alimentazione dell‘aria:

Da una fonte di aria compressa con possibilità di regolazione come ad es. un compressore. Prima della messa in esercizio leggete anche il punto Manutenzione e cura.

Potenza del compressore

Si consiglia di utilizzare un compressore con un

volume minimo del serbatoio di 50 litri.

Valori di regolazione per il lavoro:

Regolate l‘alimentazione dell‘aria compressa con una pressione di esercizio max. di 6,3 bar.

- 30 -

Anl_TC_PW_340_SPK9.indb 30Anl_TC_PW_340_SPK9.indb 30 17.05.2022 10:27:1117.05.2022 10:27:11

Da tenere presente

Nel lavorare con l‘avvitatore portate gli indumenti protettivi necessari, in particolare gli

occhiali. Osservate le disposizioni di sicurezza.

5.1 Lubricazione dell‘apparecchio

Prima della messa in esercizio e con un esercizio

prolungato:

Aggiungete 3-5 gocce di olio speciale per aria

•

compressa nell‘attacco dell‘aria compressa

(5) (non compreso tra gli elementi forniti).

Lasciate l‘apparecchio brevemente in funzio-

•

ne in modo che l‘olio eccedente venga espulso.

5.2 Inserire/togliere la punta (Fig. 1)

Inserite l‘inserto necessario per chiave a tubo

sull‘attacco quadrato (3).

Per l‘estrazione togliete l‘inserto per chiave a tubo

dall‘attacco quadrato (3).

6. Uso

6.1 Collegamento a un‘alimentazione di aria

compressa

Collegate l‘innesto rapido (5) con

•

l‘accoppiamento rapido di un tubo dell‘aria

compressa (tubo flessibile non compreso tra gli elementi forniti).

Tenete presente la pressione massima di la-

•

voro consentita per l‘apparecchio.

6.2 Selettore del senso di rotazione/selettore di coppia (Fig. 4)

Con il selettore del senso di rotazione (2) potete

scegliere fra rotazione destrorsa e sinistrorsa e

regolare la coppia:

1 – coppia bassa 2 – coppia media 3 – coppia alta

6.3 Lavorare con l‘avvitatore

Svitamento:

Portate il selettore del senso di rotazione (2)

•

su „rotazione sinistrorsa“. Inserite l‘inserto per chiave a tubo

•

sull‘avvitatore (vedi Punto 5.2).

Mettete l‘avvitatore sulla vite/sul dado e pre-

•

mete la leva del grilletto (1).

Se le viti/i dadi sono bloccate/i o arrugginite/i

•

si deve „iniziare ad allentarle/i“ con una chiave a croce o una chiave torsiometrica.

Avvitamento:

Avvertimento! L‘avvitatore deve venire utiliz-

•

zato solo per svitare viti/dadi. Qualora tuttavia si dovessero serrare viti/dadi con l‘avvitatore, bisogna utilizzare l‘apposito limitatore del momento torcente, perché altrimenti potrebbe venire danneggiato il collegamento a vite. Tali limitatori sono disponibili presso i rivenditori specializzati e non sono compresi tra gli elementi forniti. Prima del serraggio inserite attentamente la

•

vite/il dado nel filetto. Viti/dadi per cui vale un‘indicazione del

•

momento torcente (per es. sugli autoveicoli

in base alle indicazioni del costruttore del

veicolo) vanno serrati esclusivamente con

l‘apposito limitatore del momento torcente.

Pericolo!

Impiegate una chiave torsiometrica per serrare viti/dadi al momento torcente prescritto dal produttore ovvero per controllarli!

Avvertenza!

Per evitare danni alle trasmissioni aspettate che l‘apparecchio si fermi completamente prima di cambiare la direzione di rotazione!

- 31 -

Anl_TC_PW_340_SPK9.indb 31Anl_TC_PW_340_SPK9.indb 31 17.05.2022 10:27:1117.05.2022 10:27:11

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Prima di ogni operazione di pulizia, staccate l‘apparecchio dall‘alimentazione dell‘aria compressa.

7.1 Pulizia

Tenete il più possibile liberi da polvere e

•

sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull‘apparecchio o pulitelo con un getto di aria compressa a bassa pressione.

Consigliamo di pulire l‘apparecchio subito

•

dopo averlo usato. Pulite l‘apparecchio regolarmente con

•

un panno umido e un po‘ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell‘apparecchio. Fate attenzione che non possa penetrare acqua all‘interno dell‘apparecchio.

7.2 Manutenzione

Avvertimento!

Separate l‘apparecchio dalla rete di alimenta-

zione dell‘aria compressa prima di eettuare le

operazioni di pulizia e manutenzione.

Il rispetto delle avvertenze per la manutenzione qui indicate garantisce una lunga durata ed un esercizio senza problemi di questo prodotto di qualità.

Manualmente

Prima della messa in esercizio dell‘utensile ad aria compressa versate sempre da 3 a 5 gocce di olio speciale per aria compressa nel relativo attacco. Se l‘utensile ad aria compressa non viene usato per più giorni, prima di rimetterlo in

esercizio dovete versare 5-10 gocce d‘olio per

aria compressa nel relativo attacco.

Conservate l‘utensile ad aria compressa solo in

luoghi asciutti.

Ulteriore manutenzione

All‘interno dell‘apparecchio non si trovano altre parti che richiedano manutenzione.

Sono esclusi dalla garanzia:

Parti soggette ad usura

•

Danni causati da pressione di esercizio non

•

consentita Danni causati da aria compressa non trattata

•

Danni causati da uso scorretto o da interventi

•

da parte di terzi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com.

Una lubricazione regolare dell‘apparecchio garantisce un funzionamento duraturo e perfetto.

Controllate regolarmente il numero di giri e il livello di vibrazioni con un semplice controllo visivo.

Avvertenza: usate olio per aria compressa ecocompatibile se utilizzate l‘apparecchio all‘aperto.

Per la lubricazione ci sono le seguenti possibilità

Con un nebulizzatore per olio

Inserite un nebulizzatore per olio (non compreso

tra gli elementi forniti, disponibile presso i rivendi-

tori specializzati) tra la fonte di aria compressa e

l‘apparecchio.

Anl_TC_PW_340_SPK9.indb 32Anl_TC_PW_340_SPK9.indb 32 17.05.2022 10:27:1117.05.2022 10:27:11

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi

non devono essere gettati nei riuti domestici. Per

uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

- 32 -

9. Conservazione

Conservate l’apparecchio e i suoi accessori in un

luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per

la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori-

ginale.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modiche tecniche

- 33 -

Anl_TC_PW_340_SPK9.indb 33Anl_TC_PW_340_SPK9.indb 33 17.05.2022 10:27:1117.05.2022 10:27:11

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certicato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certicato di garanzia), che sono a vostra disposizione per

tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Adattatore Materiale di consumo/parti di consumo * Inserti, prolunga Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris-

pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 34 -

Anl_TC_PW_340_SPK9.indb 34Anl_TC_PW_340_SPK9.indb 34 17.05.2022 10:27:1117.05.2022 10:27:11

Certicato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al

numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività

di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per

un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle

norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual-

mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un

servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri

documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi

documenti o senza targhetta d‘identicazione sono esclusi dalla prestazione di garanzia perché non possono essere classicati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-

ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 35 -

Anl_TC_PW_340_SPK9.indb 35Anl_TC_PW_340_SPK9.indb 35 17.05.2022 10:27:1117.05.2022 10:27:11

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Smør altid trykluftværktøjet med olie via tryklufttilslutningen, før det tages i brug.

Drejeretning

Indstilling af drejningsmoment

- 36 -

Anl_TC_PW_340_SPK9.indb 36Anl_TC_PW_340_SPK9.indb 36 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger nder du i det

medfølgende hæfte.

Fare! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes).

Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke

legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og kvælning!

Trykluft-slagnøgle

•

Indstiksnippel

•

Olieflaske (uden olie)

•

Nøglepåsatse (8 dele)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Beskyt dig selv og dine omgivelser mod uheld ved hjælp af passende sikkerhedsforanstaltninger.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (g. 1-4)

1. Aftrækker

2. Kontakt til at indstille højre-venstreløb og drejningsmoment

3. Firkant til isætning af nød

4. Indstiksnippel

5. Olieaske (uden olie)

6. Nøglepåsatse (nøglevidde: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i

Slagnøglen er et handy, trykluftdrevet værktøj til gør det selv-manden. Den er egnet til at fastgøre og løsne skrueforbindelser.

Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Bemærk! Er slangens indvendige diameter for lille og

slangeledningen for lang, vil dette nedsætte

maskinens ydeevne.

- 37 -

Anl_TC_PW_340_SPK9.indb 37Anl_TC_PW_340_SPK9.indb 37 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

4. Tekniske data

Maks. løsningsmoment ............................ 340 Nm

Maks. drejningsmoment ........................... 340 Nm

Arbejdsområde (maks. gevindstørrelse) ....... M14

Maks. tilladt arbejdstryk ............................ 6,3 bar

Omdrejningstal, ubelastet ....................7500 min

Firkantholder ...................... 12,7 mm (1/2 tomme)

Luftforbrug ............................................ 142 l/min.

Anbefalet slangediameter ........................... 9 mm

Vægt ...........................................................1,9 kg

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN ISO 15744.

Lydtryksniveau L Usikkerhed K

Lydeektniveau L

Usikkerhed K

................................. 99 dB(A)

............................................. 3 dB

............................. 110 dB(A)

............................................ 3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Samlede svingningstal (vektorsum af tre retninger) er beregnet i henhold til EN ISO 15744 og EN ISO 28927-2.

Svingningsemissionstal a Usikkerhed K = 1,5 m/s

= 4,8 m/s

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan

- afhængig af den måde, el-værktøjet anvendes

på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Lad i givet fald maskinen underkaste et efter-

•

syn. Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig! Tilbageværende risici

-1

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.

2. Høreskader, såfremt der ikke bæres egnet høreværn.

3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden produktet sluttes til, skal det kontrolleres, at angivelserne på mærkepladen svarer til trykluftforsyningens værdier.

Afbryd for trykluftforsyningen, før indstillings-, vedligeholdelses- og rengøringsarbej-

de gennemføres.

Luftforsyning:

Via en trykluftkilde med trykindstillingsmulighed som f.eks. kompressor. Læs også afsnittet Vedligeholdelse og pleje, før produktet tages i brug.

Kompressorens eektvolumen:

Den anvendte kompressor bør mindst have et

kedelvolumen på 50 liter.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

Indstillingsværdier til arbejdet:

På trykluftsforsyningen indstilles et arbejdstryk på maksimalt 6,3 bar.

Bemærk: Alt arbejde med maskinen skal foregå iført det nødvendige beskyttelsestøj, især sikkerhedsbriller Følg sikkerhedsbestemmelserne.

mellemrum. Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

- 38 -

Anl_TC_PW_340_SPK9.indb 38Anl_TC_PW_340_SPK9.indb 38 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

5.1 Oliesmøring af produktet

Før ibrugtagning og ifm. lang drift:

Kom 3-5 dråber trykluft-specialolie ned i tryk-

•

lufttilslutningen (5) (følger ikke med)

Lad produktet køre et kort stykke tid, så over-

•

skydende olie blæses ud.

5.2 Værktøj sættes på / fjernes (g. 1)

Sæt den rigtige topnøgleindsats på rkantholderen (3).

Topnøgleindsatsen fjernes igen ved at trække den

af rkantholderen (3).

6. Betjening

specialforhandler og følger ikke med maskinen. Før skruen/møtrikken omhyggeligt ind i gevin-

•

det, før den spændes. Skruer/møtrikker, for hvilke der gælder et fo-

•

reskrevet drejningsmoment (f.eks. i bilindustrien, hvor drejningsmomenter kan være fastsat

af bilproducenten), må kun spændes med en

dertil indrettet momentbegrænser.

Fare!

Spænd skruer/møtrikker på det af producenten foreskrevede moment med en momentnøgle og kontroller bagefter!

6.1 Tilslutning af en trykluftforsyning

Forbind indstiksniplen (5) med lynkoblingen

•

på en trykluftslange (slange følger ikke med).

Overhold det maks. tilladte arbejdstryk, der

•

gælder for produktet.

6.2 Drejeretningsomskifter / momentkontakt

(g. 4)

Drejeretningsomskifteren (2) bruges til at vælge

mellem højre- og venstregang og indstille drej-

ningsmoment:

1 – lille drejningsmoment 2 – gennemsnitligt drejningsmoment 3 – stort drejningsmoment

Bemærk!

For at undgå beskadigelser på gearet skal produktet standses helt, før drejeretningen ændres!

6.3 Arbejde med slagnøglen Løsning:

Indstil drejeretningsomskifteren (2) på venst-

•

regang.

Sæt topnøgleindsatsen på slagnøglen (se

•

punkt 5.2).

Sæt slagnøglen på skruen/møtrikken og tryk

•

på aftrækkeren (1).

Sidder skruerne/møtrikkerne urokkeligt fast,

•

evt. fordi de er rustet fast, skal skruerne/ møtrikkerne løsnes med et hjulkryds eller en momentnøgle.

Tilspænding:

Advarsel! Slagnøglen må kun anvendes til at

•

løsne skruer/møtrikker. Skal skruer/møtrikker spændes med slagnøglen, kræves en særlig momentbegrænser, da der ellers kan opstå skader på skruesamlingen. Disse fås hos din

7. Rengøring, vedligeholdelse og

reservedelsbestilling

Afbryd produktet fra trykluftforsyningen, før rengøringsarbejde startes.

7.1 Renholdelse

Hold så vidt muligt beskyttelsesanordninger,

•

ventilationskanaler og motorhus fri for støv og snavs. Tør produktet af med en ren klud eller foretag trykluftudblæsning med lavt tryk. Vi anbefaler, at produktet rengøres hver gang

•

efter brug. Rengør af og til produktet med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengøringsog opløsningsmidler, da de vil kunne beskadige produktets kunststofdele. Sørg for, at der ikke kan trænge vand ind i de indvendige dele.

7.2 Vedligeholdelse

Advarsel!

Kobl maskinen fra trykluftnettet, inden vedligeholdelse og rengøring påbegyndes.

Hvis de her anførte vedligeholdelsesanvisninger overholdes, vil du kunne få glæde af dette kvalitetsprodukt i lang tid fremover.

Regelmæssig smøring af produktet er en forudsætning for en fejlfri, konstant funktion.

Kontroller med jævne mellemrum omdrejningstallet og vibrationsniveauet ved en simpel visuel kontrol.

Bemærk: Brug forureningsfri trykluftolie, når maskinen benyttes uden for værkstedet.

- 39 -

Anl_TC_PW_340_SPK9.indb 39Anl_TC_PW_340_SPK9.indb 39 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

Du kan vælge mellem følgende muligheder for

smøring:

Via en oliesmøreanordning

Tilslut en oliesmøreanordning mellem trykluft-

kilden og produktet (følger ikke med, fås hos forhandleren).

Manuelt

Påfør 3-5 dråber special-trykluftsolie på trykluftstilslutningen, hver gang før trykluftsværktøjet tages i brug. Har trykluftsværktøjet været ude af

drift i ere dage, skal der dryppes 5-10 dråber

special-trykluftsolie i trykluftstilslutningen, inden du tænder. Trykluftværktøjet skal opbevares i et tørt rum.

Anden form for vedligeholdelse

Der ndes ikke yderligere vedligeholdelseskrævende dele inde i produktet.

Følgende er ikke omfattet af garantien:

Sliddele

•

Skader som følge af forkert arbejdstryk.

•

Skader som følge af urenset trykluft.

•

Skader som følge af usagkyndig brug eller

•

uautoriseret indgreb i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes følgende

oplyst:

Produktets typebetegnelse

•

Produktets varenummer

•

Produktets identnummer

•

Nummeret på den ønskede reservedel

•

Aktuelle priser og øvrige oplysninger nder du på

internetadressen www.Einhell-Service.com.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger

mellem 5 og 30˚C. Opbevar el-værktøjet i den

originale emballage.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniske ændringer forbeholdes

8. Bortskaelse og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin-

deligt husholdningsaald. For at sikre en fagmæssig korrekt bortskaelse skal produktet indleveres på et aaldsdepot. Hvis du ikke har kendskab til lokalt aaldsdepot, så kontakt din kommune.

- 40 -

Anl_TC_PW_340_SPK9.indb 40Anl_TC_PW_340_SPK9.indb 40 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.

reparation, anskaelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Nødholder Forbrugsmateriale/ forbrugsdele* Nøglepåsatse, forlængelse Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det

er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 41 -

Anl_TC_PW_340_SPK9.indb 41Anl_TC_PW_340_SPK9.indb 41 17.05.2022 10:27:1217.05.2022 10:27:12

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-

nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som

følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller

som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el-

ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identicering. Er defekten

omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 42 -

Anl_TC_PW_340_SPK9.indb 42Anl_TC_PW_340_SPK9.indb 42 17.05.2022 10:27:1317.05.2022 10:27:13

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material nns det risk för att hälsovåd-

ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget nns det risk för att gnistor uppstår

eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Olja in tryckluftsverktyget i tryckluftsanslutningen inför varje användning.

Rotationsriktning

Vridmomentsinställning

- 43 -

Anl_TC_PW_340_SPK9.indb 43Anl_TC_PW_340_SPK9.indb 43 17.05.2022 10:27:1317.05.2022 10:27:13

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar nns i det bifogade häftet.

Fara! Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

Skydda dig själv och omgivningen mot olyckor genom att vidtaga lämpliga försiktighetsåtgärder.

Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden).

Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast-

påsar, folie eller smådelar! Risk för att barn

sväljer delar och kvävs!

Tryckluftsdriven slagskruvdragare

•

Insticksnippel

•

Oljeflaska (utan öl)

•

Hylsor (8 delar)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Slagskruvdragaren är en litet och nätt tryckluftsdriven maskin avsedd för gör-det-självare. Maskinen är lämplig för att dra åt och lossa förskruvningar.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1-4)

1. Avtryckare

2. Omkopplare för inställning av höger-/vänstergång och vridmoment

3. Fyrkant för hylsa

4. Insticksnippel

5. Oljeaska (utan öl)

6. Hylsor (NV: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.

Anl_TC_PW_340_SPK9.indb 44Anl_TC_PW_340_SPK9.indb 44 17.05.2022 10:27:1317.05.2022 10:27:13

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Obs! Maskinens prestanda försämras om slangens innerdiameter är för liten eller om slangledningen är för lång.

- 44 -

4. Tekniska data

Max. lossningsmoment ...........................340 Nm

Max. vridmoment ....................................340 Nm

Max. tillåtet arbetsområde

(max. gängstorlek) ....................................... M14

Max. tillåtet arbetstryck ........................... 6,3 bar

Tomgångsvarvtal .................................7500 min

Fyrkantsfästet ........................ 12,7 mm (1/2 tum)

Luftförbrukning .................................... 142 l/min.

Rekommenderad slangdiameter ................ 9 mm

Vikt .............................................................1,9 kg

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN ISO 15744.

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverkty-

-1

gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammltermask används.

2. Hörselskador om inget lämpligt hörselskydd används.

3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

Ljudtrycksnivå L Osäkerhet K

Ljudeektnivå L

Osäkerhet K

................................. 99 dB(A)

..............................................3 dB

................................ 110 dB(A)

..............................................3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN ISO 15744 och EN ISO 28927-2.

Vibrationsemissionsvärde a Osäkerhet K = 1,5 m/s

= 4,8 m/s

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

5. Före användning

Innan du ansluter apparaten ska du övertyga dig om att informationen på märkskylten stämmer överens med värdena för tryckluftsförsörjningen.

Koppla lossa tryckluftsförsörjningen inför alla inställnings-, underhålls- och rengöringsarbeten.

Luftförsörjning

Via en tryckluftskälla med möjlighet att ställa in trycket, t ex en kompressor. Läs igenom avsnittet om underhåll och skötsel innan du använder maskinen.

Kompressorns prestanda

Kompressorn som används bör uppvisa en tryck-

kärlsvolym på minst 50 liter.

Inställningsvärden för att utföra arbetsuppgifter

Ställ in tryckluftsförsörjningen på maximalt 6,3 bar arbetstryck.

Obs! Bär alltid lämpliga skyddskläder när du använder skruvdragaren, särskilt skyddsglasögon. Beakta gällande säkerhetsbestämmelser.

- 45 -

Anl_TC_PW_340_SPK9.indb 45Anl_TC_PW_340_SPK9.indb 45 17.05.2022 10:27:1317.05.2022 10:27:13

5.1 Olja maskinen

Inför varje driftstart samt vid längre drift:

Tillsätt 3-5 droppar tryckluftsspecialolja i

•

tryckluftsanslutningen (5) (medföljer ej)

Låt maskinen köra kort så att överflödig olja

•

kan blåsas ut.

5.2 Sätta in / ta ut verktyg (bild 1)

Sätt en passande hylsa på fyrkantsfästet (3).

Hylsan kan helt enkelt dras av från fyrkantsfästet

(3).

6. Använda

Skruva noggrant skruven/muttern på gängor-

•

na innan den dras åt. Skruvar/muttrar med föreskrivna åtdragnings-

•

moment (t ex inom fordonsteknik föreskrivs detta ofta av fordonstillverkaren) ska tvunget

dras åt med en föreskriven vridmomentbegränsare.

Fara!

Använd en momentnyckel för att kontrollera att skruvarna/muttrarna har dragits åt med det åtdragningsmoment som föreskrivs av fordonstillverkaren. Dra åt ytterligare vid behov.

6.1 Ansluta till en tryckluftsförsörjning

Anslut insticksnippeln (5) med hjälp av en

•

snabbkoppling på en tryckluftsslang (slang medföljer ej).

Beakta maximalt tillåtet arbetstryck i maski-

•

nen.

6.2 Omkopplare för rotationsriktning / vridmomentsbrytare (bild 4)

Använd omkopplaren för rotationsriktningen (2) för att skifta mellan vänster- och högergång:

1 – lågt vridmoment 2 – medelhögt vridmoment 3 – högt vridmoment

Märk!

För att undvika skador på växeln måste maskinen ha stannat helt innan rotationsriktningen ändras!

6.3 Jobba med slagskruvdragaren

Lossa

Ställ in omkopplaren för rotationsriktningen

•

(2) på vänstergång. Sätt hylsan på slagskruvdragaren (se punkt

•

5.2).

Sätt slagskruvdragaren mor skruven/muttern

•

och tryck sedan in avtryckaren (1).

Om skruvarna/muttrarna sitter hårt eller om

•

de har rostat fast, måste de lossas med ett hjulkors eller en momentnyckel.

Dra åt

Varning! Slagskruvdragaren ska endast an-

•

vändas till att lossa skruvar/muttrar. Om skruvar/muttrar ska dras åt är det nödvändigt att använda en lämplig vridmomentsbegränsare eftersom det annars finns risk för skador på skruvförbandet. Dessa medföljer ej utan måste köpas i en specialbutik.

7. Rengöring, Underhåll och

reservdelsbeställning

Koppla loss maskinen från tryckluftsnätet innan du utför rengöring.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen

•

direkt efter varje användningstillfälle. Rengör maskinen regelbundet med en fuktig

•

duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

7.2 Underhålla maskinen Varning!

Koppla loss maskinen från tryckluftsnätet innan du utför underhåll och rengöring.

Följ underhållsanvisningarna för att garantera att du under många års tid ska få glädje av denna kvalitetsprodukt utan att driftstörningar uppstår.

För att din maskin ska fungera pålitligt under lång tid framöver är det viktigt att den smörjs in regelbundet.

Kontrollera regelbundet varvtalet och vibrationsnivån med en enkel optisk kontroll.

Märk: Använd miljövänlig tryckluftsolja om maskinen ska användas utanför verkstäder.

- 46 -

Anl_TC_PW_340_SPK9.indb 46Anl_TC_PW_340_SPK9.indb 46 17.05.2022 10:27:1317.05.2022 10:27:13

Maskinen kan smörjas på ett av följande olika

sätt:

Med en dimsmörjningsanordning

Koppla in en dimsmörjningsanordning mellan

tryckluftskällan och maskinen (medföljer ej, nns i specialaärer).

För hand

Tillsätt 3-5 droppar special-tryckluftsolja i tryckluftsanslutningen varje gång innan du använder tryckluftsverktyget. Om tryckluftsverktyget inte har

använts under era dagar, måste du tillsätta 5-10

droppar olja i tryckluftsanslutningen innan maskinen används. Förvara tryckluftsverktyget endast i torra utrymmen.

Övrigt underhåll

I maskinens inre nns inga andra delar som kräver underhåll.

Följande täcks inte av garantin:

Slitagedelar

•

Skador av otillåtet arbetstryck.

•

Skador av ej förbehandlad tryckluft.

•

Skador av ej avsedd användning eller främ-

•

mande ingrepp.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser-

vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information nns på

www.Einhell-Service.com

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpackningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var

närmsta insamlingsställe nns.

- 47 -

Anl_TC_PW_340_SPK9.indb 47Anl_TC_PW_340_SPK9.indb 47 17.05.2022 10:27:1317.05.2022 10:27:13

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Hylsa Förbrukningsmaterial/förbrukningsdelar* Hylsor, förlängning Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal-

jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 48 -

Anl_TC_PW_340_SPK9.indb 48Anl_TC_PW_340_SPK9.indb 48 17.05.2022 10:27:1317.05.2022 10:27:13

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande

punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),

missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt

täcks inte av våra garantitjänster eftersom de inte kan identieras. Om defekten i produkten täcks av

våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 49 -

Anl_TC_PW_340_SPK9.indb 49Anl_TC_PW_340_SPK9.indb 49 17.05.2022 10:27:1317.05.2022 10:27:13

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

Pneumatické nářadí před každým uvedením do provozu naolejujte přes pneumatickou přípojku.

Směr otáčení

Nastavení utahovacího momentu

- 50 -

Anl_TC_PW_340_SPK9.indb 50Anl_TC_PW_340_SPK9.indb 50 17.05.2022 10:27:1417.05.2022 10:27:14

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní poky-

ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Chraňte sebe a své okolí vhodnými bezpečnostními opatřeními před nebezpečím úrazu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.

Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). Překontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Pneumatický rázový utahovák

•

Zasouvací vsuvka

•

Lahvička na olej (bez oleje)

•

Násuvné nástavce (8 dílů)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Rázový utahovák je lehce ovladatelný, pneumaticky poháněný přístroj určený pro domácí kutily. Je vhodný pro utahování a uvolňování šroubových spojů.

Přístroj smí být používán pouze podle svého

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

1. Spouštěcí páčka

2. Přepínač pro přepínání chodu vlevo / vpravo a točivého momentu

3. Čtyřhran pro upínání nástavce

4. Zasouvací vsuvka

5. Lahvička na olej (bez oleje)

6. Násuvné nástavce (velikost: 8 mm, 10 mm,

11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22

mm)

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Anl_TC_PW_340_SPK9.indb 51Anl_TC_PW_340_SPK9.indb 51 17.05.2022 10:27:1417.05.2022 10:27:14

účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Dodržujte! Příliš malý vnitřní průměr hadice a příliš dlouhé hadicové vedení vedou ke ztrátě výkonu přístroje.

- 51 -

4. Technická data

Max. uvolňovací moment .........................340 Nm

Max. utahovací moment: ..........................340 Nm

Pracovní rozsah (max. velikost závitu) ......... M14

Max. přípustný pracovní tlak .................... 6,3 baru

Volnoběžné otáčky ...............................7500 min

Čtyřhranné upínání ...............12,7 mm (1/2 palce)

Spotřeba vzduchu ................................. 142 l/min.

Doporučený průměr hadice ........................ 9 mm

Hmotnost ....................................................1,9 kg

Hluk a vibrace

Hluk a vibrace byly měřeny podle normy EN ISO

15744.

Hladina akustického tlaku L Nejistota K

Hladina akustického výkonu L

Nejistota K

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) byly stanoveny podle normy EN ISO 15744 a EN ISO 28927-2.

Emisní hodnota vibrací a Nejistota K = 1,5 m/s

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

•

................................................. 3 dB

................................................ 3 dB

Používejte pouze přístroje v bezvadném stavu.

Pravidelně provádějte údržbu a čištění přístroje. Přizpůsobte Váš způsob práce přístroji. Nepřetěžujte přístroj. V případě potřeby nechte přístroj zkontrolo-

................ 99 dB(A)

= 4,8 m/s

.......... 110 dB(A)

vat.

Přístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi-

-1

ka. V souvislosti s konstrukcí a provedením

elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s hodnotami dostupného napájení stlačeným vzduchem.

Před veškerými nastavovacími, údržbovými a čisticími pracemi odpojte napájení stlačeným

vzduchem.

Zásobování vzduchem:

Pomocí zdroje stlačeného vzduchu s možností nastavení tlaku jako např. kompresor. Před uvedením do provozu si přečtěte také odstavec „Údržba a péče“.

Výkon kompresoru:

Použitý kompresor by měl mít objem kotle 50 l.

Hodnoty nastavení pro práci:

Nastavte na Vašem zásobování stlačeným vzduchem maximálně pracovní tlak 6,3 barů.

Dbejte:

Noste při práci s utahovákem potřebný ochranný oděv, především ochranné brýle. Dodržujte prosím bezpečnostní pokyny.

5.1 Naolejování přístroje

Před každým uvedením do provozu a při delším provozu:

Do pneumatické přípojky (5) přidejte 3–5

•

kapek speciálního pneumatického oleje (není součástí dodávky). Přístroj uveďte krátce do chodu, aby se

•

- 52 -

Anl_TC_PW_340_SPK9.indb 52Anl_TC_PW_340_SPK9.indb 52 17.05.2022 10:27:1417.05.2022 10:27:14

přebytečný olej vyfoukl.

5.2 Vložení / vyjmutí nástroje (obr. 1)

Nasuňte potřebný klíčový nástavec na čtyřhranné upínání (3). Při sejmutí vytáhněte klíčový nástavec ze čtyřhranného upínání (3).

dávky. Před utažením naveďte šroub / matici pečlivě

•

na závit. Utahujte šrouby / matice, pro které platí

•

směrná hodnota pro točivý moment (např. v oblasti automobilů hodnoty výrobce vozidla), bezpodmínečně pouze k tomu určeným omezovačem točivého momentu.

6. Obsluha

6.1 Připojení k napájení stlačeným vzduchem

Zasouvací vsuvku (5) spojte s rychlospojkou

•

pneumatické hadice (hadice není součástí dodávky). Dbejte maximálního přípustného pracovního

•

tlaku přístroje.

6.2 Přepínač směru otáčení / točivého momentu (obr. 4)

Pomocí přepínače směru otáčení (2) lze zvolit pravý nebo levý chod a nastavovat točivý moment: 1 – malý točivý moment 2 – střední točivý moment 3 – velký točivý moment

Upozornění!

Aby se předešlo poškození převodovky, nechte přístroj před změnou směru otáčení zcela zasta-

vit!

6.3 Práce s rázovým utahovákem

Uvolňování:

Nastavte přepínač směru otáčení (2) na levý

•

chod.

Na rázový utahovák nasaďte klíčový nástavec

•

(viz bod 5.2). Rázový utahovák nasaďte na šroub / matici a

•

stiskněte spouštěcí páčku (1). U velmi pevně utažených nebo zrezivělých

•

šroubů / matic kola je třeba „uvolnit“ šrouby / matice pomocí křížového klíče na kola nebo momentového klíče.

Utahování:

Varování! Rázový utahovák by měl být

•

používán pouze k uvolňování šroubů a matic. Pokud by se ale pomocí rázového utahováku měly šrouby / matice utahovat, je třeba použít k tomu určený omezovač točivého momentu, protože jinak by to mohlo vést k poškození šroubového spoje. Ten je k dostání v odborném obchodě a není obsažen v rozsahu do-

Nebezpečí!

Šrouby / matice zkontrolujte, resp. dotáhněte momentovým klíčem, aby bylo dosaženo výrobcem předepsaného točivého momentu!

7. Čištění, údržba a objednání náhradních dílů

Před veškerými čisticími pracemi odpojte přístroj od napájení stlačeným vzduchem.

7.1 Čištění

Udržujte bezpečnostní zařízení, větrací

•

otvory a kryt motoru tak čisté a zbavené prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přístroj vyčistit ihned po

•

každém použití. Přístroj pravidelně čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje. Dbejte na to, aby se do přístroje ne-

dostala voda.

7.2. Údržba

Varování! Než začnete provádět údržbové a čisticí práce, odpojte přístroj od pneumatické sítě.

Dodržování zde uvedených pokynů k údržbě zajišťuje tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz.

Předpokladem pro trvalou a bezvadnou funkčnost vašeho přístroje je pravidelné mazání.

Pravidelně kontrolujte počet otáček a hladinu vibrací jednoduchou vizuální kontrolou.

Upozornění: Používejte ekologicky šetrný pneumatický olej, pokud přístroj používáte mimo dílnu.

- 53 -

Anl_TC_PW_340_SPK9.indb 53Anl_TC_PW_340_SPK9.indb 53 17.05.2022 10:27:1417.05.2022 10:27:14

Pokud jde o mazání, máte na výběr následující možnosti:

Pomocí mlhové maznice

Mezi zdroj stlačeného vzduchu a přístroj zapojte mlhovou maznici (není součástí dodávky, k dostání ve specializovaném obchodě).

Ručně

Před každým uvedením pneumatického nářadí do provozu přidejte do přípojky stlačeného vzduchu 3-5 kapek speciálního pneumatického oleje. Pokud je pneumatické nářadí mimo provoz několik dní, musíte dát před zapnutím 5-10 kapek speciálního pneumatického oleje do přípojky stlačeného vzduchu. Pneumatické nářadí skladujte pouze v suchých

místnostech.

Další údržba

Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se

informovat na místním zastupitelství.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

Ze záruky jsou vyloučeny:

Rychle opotřebitelné součásti

•

Škody v důsledku nepřípustného pracovního

•

tlaku.

Škody v důsledku neupraveného stlačeného

•

vzduchu.

Škody způsobené neodborným používáním

•

nebo cizím zásahem.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.Einhell-Service.com

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem rmy Einhell Ger-

many AG.

Technické změny vyhrazeny

- 54 -

Anl_TC_PW_340_SPK9.indb 54Anl_TC_PW_340_SPK9.indb 54 17.05.2022 10:27:1417.05.2022 10:27:14

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Upínání nástavce Spotřební materiál/spotřební díly* Násuvné nástavce, prodloužení Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 55 -

Anl_TC_PW_340_SPK9.indb 55Anl_TC_PW_340_SPK9.indb 55 17.05.2022 10:27:1417.05.2022 10:27:14

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití

místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší

servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 56 -

Anl_TC_PW_340_SPK9.indb 56Anl_TC_PW_340_SPK9.indb 56 17.05.2022 10:27:1417.05.2022 10:27:14

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.

Pneumatický prístroj pred každým uvedením do prevádzky naolejujte cez prípojku stlačeného vzduchu.

Smer otáčania

Nastavenie točivého momentu

- 57 -

Anl_TC_PW_340_SPK9.indb 57Anl_TC_PW_340_SPK9.indb 57 17.05.2022 10:27:1517.05.2022 10:27:15

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné pred-

pisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Chráňte seba a vaše okolie vhodnými bezpečnostnými opatreniami pred rizikami vzniku

nehody.

tabuľku uvedenú v servisných informáciách na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.

Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo

prehltnutia a udusenia!

Pneumatický rázový uťahovač

•

Zásuvná vsuvka

•

Fľaša na olej (bez oleja)

•

Násuvné nástavce (8 dielov)

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Rázový uťahovač je ľahko ovládateľný, pneumatický prístroj pre použitie pri domácich remeselných činnostiach. Je vhodný na uťahovanie a uvoľňovanie skrutkových spojov.

Prístroj smie byť použitý len na ten účel, na ktorý

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-4)

1. Spúšťacia páčka

2. Prepínač na nastavenie pravo-ľavotočivého chodu a točivého momentu

3. Štvorhran pre uloženie nástavca

4. Zásuvná vsuvka

5. Fľaša na olej (bez oleja)

6. Násuvné nástavce (veľk.: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše

servisné stredisko alebo na obchod, v ktorom ste

prístroj zakúpili. Prosím, dbajte pritom na záručnú

Anl_TC_PW_340_SPK9.indb 58Anl_TC_PW_340_SPK9.indb 58 17.05.2022 10:27:1517.05.2022 10:27:15

bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

- 58 -

Nezabudnite!

Príliš malý vnútorný priemer hadice a príliš dlhé hadicové vedenie vedú k strate výkonu

prístroja.

4. Technické údaje

max. uvoľňovací moment ........................340 Nm

max. točivý moment ................................340 Nm

pracovný rozsah (max. veľkosť závitu) ........ M14

max. prípustný pracovný tlak ................. 6,3 baru

otáčky pri voľnobehu ...........................7500 min

štvorhranné uloženie ............12,7 mm (1/2 palca)

spotreba vzduchu ............................... 142 l/min.

odporúčaný priemer hadice ....................... 9 mm

hmotnosť ....................................................1,9 kg

Hlučnosť a vibrácie

Hodnoty hluku a vibrácie boli merané podľa EN

ISO 15744.

Hladina akustického tlaku L

Nepresnosť K

............................................ 3 dB

Hladina akustického výkonu L Nepresnosť K

...........................................3 dB

............... 99 dB (A)

......... 110 dB (A)

Obmedzte tvorbu hluku a vibráciu na minimum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

prístroja.

Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať. Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!

-1

Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokiaľ sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Používajte ochranu sluchu.

5. Pred uvedením do prevádzky

Pôsobenie hluku môže spôsobiť poškodenie

sluchu.

Presvedčite sa pred zapojením prístroja o tom,

že sa údaje na typovom štítku zhodujú s údajmi Celkové hodnoty vibrácií (vektorový súčet troch smerov) merané podľa EN ISO 15744 a EN ISO 28927-2.

Emisná hodnota vibrácie a

Faktor neistoty K = 1,5 m/s

= 4,8 m/s

h 2

zásobovania stlačeným vzduchom.

Pred všetkými nastavovacími, údržbovými

a čistiacimi prácami odpojte zásobovanie

stlačeným vzduchom.

Zásobovanie vzduchom:

Pomocou zdroja stlačeného vzduchu s Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia

možnosťou nastavenia tlaku ako napr. kompresor.

Pred uvedením do prevádzky si prečítajte taktiež

kapitolu údržba a starostlivosť. elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.

Výkonnosť kompresoru:

Použitý kompresor by mal mať minimálne objem Uvedená emisná hodnota vibrácií sa môže použiť

kotla 50 litrov. za účelom porovnania elektrického prístroja s inými prístrojmi.

Nastavovacie hodnoty pre prácu:

Nastavte na Vašom napájaní stlačeným vzduUvedená emisná hodnota vibrácií sa môže taktiež

chom maximálne pracovný tlak 6,3 bar. použiť za účelom východiskového posúdenia

vplyvov.

- 59 -

Anl_TC_PW_340_SPK9.indb 59Anl_TC_PW_340_SPK9.indb 59 17.05.2022 10:27:1517.05.2022 10:27:15

Nezabudnite:

Používajte pri práci so skrutkovačom potrebný ochranný odev, predovšetkým ochranné

okuliare.

Dodržiavajte bezpečnostné predpisy.

5.1 Olejovanie prístroja

Pred každým uvedením do prevádzky a pri dlhšej prevádzke:

Pridať 3-5 kvapiek špeciálneho pneumatické-

•

ho oleja do pripojenia stlačeného vzduchu (5) (nie je súčasťou dodávky). Nechajte prístroj krátko bežať, aby sa

•

prebytočný olej vyfúkol von.

5.2 Nasadenie / odobranie nástroja (obr. 1)

Nasuňte požadovaný násuvný kľúčový nástavec na štvorhranné uloženie (3). Pri odstránení stiahnite násuvný kľúčový nástavec dole z štvorhranného uloženia (3).

6. Obsluha

6.1 Pripojenie na zdroj stlačeného vzduchu

Spojte zásuvnú koncovku (5) s rýchlospojkou

•

pneumatickej hadice (hadica nie je v objeme dodávky). Dbajte na maximálny prípustný pracovný tlak

•

prístroja.

6.2 Prepínač smeru otáčania / prepínač

točivého momentu (obr. 4)

Pomocou prepínača smeru otáčania (2) môžete voliť medzi ľavotočivým a pravotočivým smerom otáčania a nastaviť točivý moment: 1 – malý točivý moment 2 – stredný točivý moment 3 – veľký točivý moment

Upozornenie!

Aby ste zabránili poškodeniu prevodovky, nechajte prístroj úplne zastaviť pred tým, než budete meniť smer otáčania!

6.3 Práca s rázovým uťahovačom Uvoľňovanie:

Nastavte prepínač smeru otáčania (2) na

•

ľavotočivý chod. Nasuňte násuvný kľúčový nástavec na rázový

•

uťahovač (pozri bod 5.2). Nasaďte rázový uťahovač na skrutku/maticu

•

a stlačte spúšťaciu páčku (1). V prípade veľmi pevne utiahnutých alebo

•

zhrdzavených skrutiek/matíc je potrebné „povolenie“ skrutiek/matíc pomocou krížového kolesového kľúča alebo momentového kľúča.

Uťahovanie:

Výstraha! Rázový uťahovač by sa mal

•

používať výlučne len na uvoľňovanie skrutiek/ matíc. Pokiaľ by sa však mali pomocou tohto rázového uťahovača uťahovať skrutky/matice, tak sa musí používať na tento účel určený obmedzovač točivého momentu, pretože inak môže hroziť poškodenie skrutkového spoja. Je možné ho zakúpiť v odborných predajniach a nie je súčasťou dodávky. Pred uťahovaním zaveďte skrutku/maticu

•

riadne na závit. Uťahujte skrutky/matice, pre ktoré platí

•

smerná hodnota pre točivý moment (napr. v automobilovej oblasti hodnoty výrobcu vozidla), bezpodmienečne len pomocou príslušného obmedzovača točivého momen-

tu.

Nebezpečenstvo!

Skrutky/matice dotiahnuť resp. skontrolovať po-

mocou príslušného obmedzovača točivého mo-

mentu na výrobcom predpísaný točivý moment!

7. Čistenie, údržba a objednanie

náhradných dielov

Pred všetkými čistiacimi prácami odpojte prístroj

od prívodu stlačeného vzduchu.

7.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným

vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť

umelohmotné diely prístroja. Dbajte na to, aby

sa do vnútra prístroja nedostala voda.

- 60 -

Anl_TC_PW_340_SPK9.indb 60Anl_TC_PW_340_SPK9.indb 60 17.05.2022 10:27:1517.05.2022 10:27:15

7.2 Údržba

Výstraha!

Pred vykonávaním údržbových prác a čistenia odpojte prístroj zo siete stlačeného vzduchu.

Dodržiavanie tu uvedených údržbových pokynov zabezpečí pre tento kvalitný výrobok dlhú životnosť a bezporuchovú prevádzku.

Predpokladom pre trvale bezporuchovú funkčnosť Vášho prístroja je pravidelné mazanie.

Pravidelne kontrolujte otáčky a úroveň vibrácie jednoduchou vizuálnou kontrolou.

Upozornenie: Používajte ekologicky šetrný pneumatický olej, pokiaľ prístroj používate mimo dielenských priestorov.

Pre účely mazania sú k dispozícii na výber nasledujúce možnosti:

Prostredníctvom olejničky

Zapojte medzi zdroj stlačeného vzduchu a prístroj olejničku (nie je obsiahnutá v dodávke, je možné zakúpiť v odborných predajniach).

Manuálne

Pred každým uvedením pneumatického prístroja do prevádzky sa musí pridať 3-5 kvapiek špeciálneho pneumatického oleja do pripojenia stlačeného vzduchu. Ak je prístroj mimo prevádzku niekoľko dní, tak sa musí pridať 5-10 kvapiek špeciálneho pneumatického oleja do pripojenia stlačeného vzduchu. Skladujte Váš pneumatický prístroj len v suchých

miestnostiach.

Ostatná údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie diely vyžadujúce údržbu.

Zo záruky sú vylúčené:

Diely podliehajúce opotrebeniu.

•

Poškodenia neprípustným pracovným tlakom.

•

Poškodenia neupraveným stlačeným vzdu-

•

chom.

Poškodenia spôsobené nesprávnym

•

používaním alebo cudzími zásahmi.

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné

uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke

www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne-

nia poškodeniu pri transporte. Tento obal je vyro-

bený zo suroviny a tým pádom je ho možné znovu

použiť alebo sa môže dať do zberu na recykláciu

surovín. Prístroj a jeho príslušenstvo sa skladajú

z rôznych materiálov, ako sú napr. kovy a plasty.

Poškodené prístroje nepatria do domového odpa-

du. Prístroj by sa mal odovzdať k odbornej likvi-

dácii na príslušnom zbernom mieste. Pokiaľ Vám

nie je známe takéto zberné miesto, informujte sa

prosím na miestnej samospráve.

9. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,

suchom a nezamŕzajúcom mieste mimo dosahu

detí. Optimálna teplota pre skladovanie je medzi

5 až 30 °C. Skladujte tento elektrický prístroj v ori-

ginálnom balení.

Dodatočná tlač alebo iné reprodukovanie do-

kumentácie a sprievodných dokladov výrobkov,

taktiež ich častí, je prípustná len s výslovným súh-

lasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

- 61 -

Anl_TC_PW_340_SPK9.indb 61Anl_TC_PW_340_SPK9.indb 61 17.05.2022 10:27:1617.05.2022 10:27:16

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uloženie nástavca Spotrebný materiál / spotrebné diely* Násuvné nástavce, predĺženie Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 62 -

Anl_TC_PW_340_SPK9.indb 62Anl_TC_PW_340_SPK9.indb 62 17.05.2022 10:27:1617.05.2022 10:27:16

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento

výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie

uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa

musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití

miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:

www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú

adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 63 -

Anl_TC_PW_340_SPK9.indb 63Anl_TC_PW_340_SPK9.indb 63 17.05.2022 10:27:1617.05.2022 10:27:16

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

Het pneumatisch gereedschap vóór elke inbedrijfstelling via de persluchtaansluiting oliën.

Draairichting

Koppelinstelling

- 64 -

Anl_TC_PW_340_SPK9.indb 64Anl_TC_PW_340_SPK9.indb 64 17.05.2022 10:27:1717.05.2022 10:27:17

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Bescherm u en uw omgeving door geschikte voorzorgsmaatregelen tegen het gevaar van ongevallen.

kocht, en leg een geldig bewijs van aankoop voor.

Gelieve daarvoor de garantietabel in de service-

informatie aan het einde van de handleiding in

acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is.

Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn

geen speelgoed voor kinderen! Kinderen mo-

gen niet met plastic zakken, folies en kleine

stukken spelen! Er bestaat inslik- en verstik-

kingsgevaar!

Pneumatische slagschroevendraaier

•

Insteeknippel

•

Oliefles (zonder olie)

•

Insteekopzetstukken (8 delen)

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap

(g. 1-4)

1. Adapter voor stofafzuiging

1. Trekker

2. Schakelaar voor de instelling rechts-/links-

draaiend en koppel

3. Vierkant voor adapter van verwisselbare kop

4. Insteeknippel

5. Oliees (zonder olie)

6. Insteekopzetstukken (SW: 8 mm, 10 mm, 11

mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-

Anl_TC_PW_340_SPK9.indb 65Anl_TC_PW_340_SPK9.indb 65 17.05.2022 10:27:1717.05.2022 10:27:17

De slagschroevendraaier is een handig op per-

slucht werkend apparaat voor gebruik door de

doe-het-zelver. Hij is geschikt voor het bevestigen

en losdraaien van schroefverbindingen.

De machine mag slechts voor werkzaamheden

worden gebruikt waarvoor ze bedoeld is. Elk

ander verder gaand gebruik is niet reglementair.

Voor daaruit voortvloeiende schade of verwon-

dingen van welke aard dan ook is de gebruiker/

bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe-

enkomstig hun bestemming niet geconstrueerd

zijn voor commercieel, ambachtelijk of industrieel

gebruik. Wij geven geen garantie indien het ge-

reedschap in ambachtelijke of industriële bedrij-

ven alsmede bij gelijk te stellen activiteiten wordt

gebruikt.

- 65 -

Opgelet! Slangen met een te geringe binnendiameter en een te lange slangleiding hebben een vermogensverlies aan het apparaat tot gevolg.

4. Technische gegevens

Max. losdraaimoment ..............................340 Nm

Max. koppel .............................................340 Nm

Werkbereik (max. schroefdraadgrootte) ...... M14

Max. toelaatbare werkdruk ...................... 6,3 bar

Stationair toerental ..............................7500 min

Vierkante adapter ...................12,7 mm (1/2 inch)

Luchtverbruik ...................................... 142 l/min.

Aanbevolen slangdiameter ........................ 9 mm

Gewicht ......................................................1,9 kg

Geluid en vibratie

De geluids- en trilwaarden werden vastgesteld volgens EN ISO 15744.

Geluidsdrukniveau L Onzekerheid K Geluidsvermogen L Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

.......................... 99 dB (A)

...........................................3 dB

......................... 110 dB (A)

.......................................... 3 dB

Beperk de geluidsontwikkeling en vibratie tot

een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan. Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt. Draag handschoenen.

•

Voorzichtig!

-1

Restrisico’s

Er blijven altijd restrisico’s over ook al wordt

dit elektrisch gereedschap naar behoren be-

diend. Volgende gevaren kunnen zich voordo-

en in verband met de bouwwijze en uitvoe-

ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker wordt gedragen.

2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.

5. Vóór inbedrijfstelling

Totale trilwaarden (vectorsom van drie richtingen)

vastgesteld overeenkomstig EN ISO 15744 en

EN ISO 28927-2.

Trillingsemissiewaarde a Onzekerheid K = 1,5 m/s²

= 4,8 m/s

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de waarden van de persluchttoevoer, alvorens het apparaat aan te sluiten.

Onderbreek vóór alle instel-, onderhouds- en

reinigingswerkzaamheden de persluchttoevoer.

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijken.

De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.

Anl_TC_PW_340_SPK9.indb 66Anl_TC_PW_340_SPK9.indb 66 17.05.2022 10:27:1717.05.2022 10:27:17

Luchttoevoer:

Via een persluchtbron met de mogelijkheid om de druk in te stellen zoals bijv. een compressor. Lees vóór inbedrijfstelling ook het hoofdstuk Onderhoud en verzorging.

Vermogen van de compressor:

De ingezette compressor moet minstens een ke-

telvolume van 50 liter bezitten.

Instelwaarden voor het werken:

Stel aan uw persluchttoevoer maximaal een werkdruk van 6,3 bar in.

- 66 -

Opgelet:

Draag de vereiste beschermende kleding, met name een veiligheidsbril, als u met de

schroevendraaier werkt. Neem de veiligheidsvoorschriften in acht.

5.1 Oliën van het apparaat

Vóór elke inbedrijfstelling en bij langer bedrijf:

Doe 3-5 druppels speciale persluchtolie in de

•

persluchtaansluiting (5) (niet meegeleverd).

Laat het apparaat kort lopen, opdat overtolli-

•

ge olie wordt uitgeblazen.

5.2 Gereedschap erop steken / wegnemen (afbeelding 1)

Steek het benodigde steeksleutelelement op de

vierkante adapter (3).

Om het weg te nemen trekt u het steeksleutelele-

ment van de vierkante adapter (3) af.

6. Bediening

6.1 Aansluiting van de persluchttoevoer

Verbind de steeknippel (5) met de snelkop-

•

peling van een persluchtslang (slang niet meegeleverd).

Houd rekening met de maximaal toegelaten

•

werkdruk van het apparaat.

6.2 Omschakelaar voor de draairichting / Koppelschakelaar (afbeelding 4)

Met de omschakelaar voor de draairichting (2)

kunt u kiezen tussen links- en rechtsdraaiend en

het koppel instellen:

1 – klein koppel 2 – gemiddeld koppel 3 – groot koppel

Aanwijzing!

Om beschadigingen aan de transmissie te vermijden moet u het apparaat volledig tot stilstand laten komen, voordat u de draairichting verandert!

6.3 Werken met de slagschroevendraaier

Losdraaien:

Stel de omschakelaar voor de draairichting

•

(2) in op linksdraaiend.

Steek het steeksleutelelement op de slag-

•

schroevendraaier (zie punt 5.2).

Zet de slagschroevendraaier op de schroef/

•

moer en druk op de trekker (1).

Bij stevig vastzittende of verroeste schroeven/

•

moeren moeten deze eerst met een wiels-

leutel of draaimomentsleutel al iets worden losgedraaid.

Aandraaien:

Waarschuwing! De slagschroevendraaier

•

mag alleen worden gebruikt voor het losdraaien van schroeven/moeren. Als daarentegen schroeven/moeren met de slagschroevendraaier moeten worden vastgedraaid, dan moet een daartoe voorziene draaimomentbegrenzer worden ingezet, aangezien dit anders beschadigingen van de schroefverbinding tot gevolg kan hebben. Deze zijn verkrijgbaar in de speciaalzaak en niet meegeleverd.

Vóór het vastdraaien leidt u de schroef/moer

•

zorgvuldig in de schroefdraad. Draai schroeven/moeren waarvoor een kop-

•

pel is voorgeschreven (bijv. bij voertuigen door de fabrikant van het voertuig), absoluut

alleen aan met een daartoe voorziene draaimomentbegrenzer.

Gevaar!

Schroeven/moeren met een draaimomentsleutel aandraaien resp. controleren op het door de fabrikant voorgeschreven koppel!

7. Reiniging, onderhoud en

bestellen van wisselstukken

Isoleer het apparaat vóór alle reinigingswerkzaamheden van de persluchttoevoer.

7.1 Reiniging

Houd de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. Het valt aan te bevelen om het apparaat on-

•

middellijk na elk gebruik schoon te maken. Maak het apparaat regelmatig schoon met

•

een vochtige doek en wat smeerzeep. Gebruik geen reinigings- of oplosmiddelen, omdat deze de kunststof delen van het apparaat zouden kunnen aantasten. Zorg ervoor dat geen water binnenin het apparaat terecht kan komen.

- 67 -

Anl_TC_PW_340_SPK9.indb 67Anl_TC_PW_340_SPK9.indb 67 17.05.2022 10:27:1717.05.2022 10:27:17

7.2 Onderhoud

Waarschuwing!

Isoleer het apparaat van het persluchtnet, voordat u onderhouds- en reinigingswerkzaamheden uitvoert.

De naleving van de hier opgesomde onderhoudsvoorschriften garandeert voor dit kwaliteitsproduct een lange levensduur en een storingvrij bedrijf.

Voor een langdurige foutloze werking van uw apparaat is regelmatige smering een voorwaarde.

Controleer regelmatig het toerental en het trillingsniveau door een eenvoudige visuele controle.

Aanwijzing: Gebruik milieuvriendelijke persluchtolie, indien het apparaat buiten werkplaatsen wordt ingezet.

Voor de smering kunt u kiezen tussen de volgen-

de mogelijkheden:

Via een olievernevelaar

Schakel tussen de persluchtbron en het apparaat

een olievernevelaar (niet meegeleverd, verkrijgbaar in de speciaalzaak).

Met de hand

Voor elke inbedrijfstelling van het persluchtgereedschap 3-5 druppels speciale persluchtolie in de persluchtaansluiting doen. Indien het pneumatisch gereedschap meerdere dagen buiten bedrijf

is, moet u alvorens het in te schakelen 5-10

druppels speciale persluchtolie in de persluchtaansluiting doen. Bewaar uw pneumatisch gereedschap alleen in droge ruimtes.

Overig onderhoud

Binnenin het apparaat zitten geen andere te onderhouden onderdelen.

Van de garantie uitgesloten zijn:

Slijtagedelen

•

Schade door ontoelaatbare werkdruk

•

Schade door niet geconditioneerde perslucht

•

Schade veroorzaakt door onoordeelkundig

•

gebruik of vreemde ingreep.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-

gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com.

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg-

temperatuur ligt tussen 5° C en 30° C. Bewaar

het elektrische gereedschap in de originele verpakking.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 68 -

Anl_TC_PW_340_SPK9.indb 68Anl_TC_PW_340_SPK9.indb 68 17.05.2022 10:27:1717.05.2022 10:27:17

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-

ners, wier contactgegevens u kunt aeiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te

uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Adapter voor verwisselbare kop Verbruiksmateriaal/verbruiksstukken* Insteekopzetstukken, verlenging Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij

in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 69 -

Anl_TC_PW_340_SPK9.indb 69Anl_TC_PW_340_SPK9.indb 69 17.05.2022 10:27:1717.05.2022 10:27:17

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via

het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als

het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd

ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing

(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming

van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 70 -

Anl_TC_PW_340_SPK9.indb 70Anl_TC_PW_340_SPK9.indb 70 17.05.2022 10:27:1717.05.2022 10:27:17

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y

polvo por el aparato pueden provocar pérdida de vista.

Antes de cada puesta en servicio, engrasar la herramienta neumática a través de la toma de aire comprimido.

Sentido de giro

Ajuste de par

- 71 -

Anl_TC_PW_340_SPK9.indb 71Anl_TC_PW_340_SPK9.indb 71 17.05.2022 10:27:1817.05.2022 10:27:18

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver-

tencias de seguridad. Guardar esta información

cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato

a terceras personas, será preciso entregarles,

asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Protegerse a uno mismo y el medio ambiente tomando las medidas adecuadas para prevenir cualquier tipo de accidente.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (g. 1-4)

1. Disparador

2. Conmutador para ajustar la marcha izquierda-derecha y el par de torsión

3. Alojamiento cuadrado para brocas

4. Niple

5. Botella de aceite (sin aceite)

6. Vasos de inserción (de 8 mm, 10 mm,11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de

entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser-

vice Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras

la compra del artículo presentando un recibo de

compra válido. A este respeto, observar la tabla

de garantía de las condiciones de garantía que se

encuentran al nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para

el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo.

Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue-

guen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asxia!

Atornillador de percusión neumático

•

Niple

•

Botella de aceite (sin aceite)

•

Vasos de inserción (8 uds.)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El atornillador de percusión es un aparato manejable accionado por aire comprimido para ser empleado en talleres domésticos. Ha sido concebido para apretar y soltar tornillos.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso

inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon-

sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía

cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

- 72 -

Anl_TC_PW_340_SPK9.indb 72Anl_TC_PW_340_SPK9.indb 72 17.05.2022 10:27:1817.05.2022 10:27:18

¡A tener en cuenta! Si el diámetro interior de la manguera es demasiado pequeño o la manguera demasiado

larga, el aparato pierde potencia.

4. Características técnicas

Par de desapriete máx. ............................340 Nm

Par de torsión máx. ..................................340 Nm

Área de trabajo (tamaño máx. de la rosca) ... M14

Presión máx. de servicio ........................... 6,3 bar

Velocidad en vacío ............................... 7500 rpm

Alojamiento cuadrado .......12,7 mm (1/2 pulgada)

Consumo de aire ..................................142 l/min.

Diámetro de la manguera recomendado ..... 9 mm

Peso ............................................................1,9 kg

Ruido y vibración

Los valores de ruido y vibración se han determinado conforme a EN ISO 15744.

Nivel de presión acústica L Imprecisión K

............................................3 dB

Nivel de potencia acústica L Imprecisión K

............................................ 3 dB

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para

el oído.

................. 99 dB(A)

............ 110 dB(A)

¡Reducir la emisión de ruido y las vibraciones al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad. Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato. Apagar el aparato cuando no se esté utilizan-

•

do. Llevar guantes.

•

Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua-

damente, siempre existen riesgos residuales.

En función de la estructura y del diseño de esta herramienta eléctrica pueden producirse los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Valores totales de vibración (suma de vectores en las tres direcciones) determinados conforme a las normas EN ISO 15744 y EN ISO 28927-2.

Valor de emisión de vibraciones a Imprecisión K = 1,5 m/s

= 4,8 m/s

Antes de conectar la máquina, asegurarse de que los datos de la placa de identicación coin-

cidan con los datos del suministro de aire comprimido.

Desconectar el suministro de aire comprimido antes de realizar cualquier trabajo de

ajuste, mantenimiento y limpieza.

El valor de emisión de vibraciones indicado se

ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice la herramienta eléctrica.

El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con otras.

El valor de emisión de vibraciones indicado también puede utilizarse para una valoración prelimi-

nar de los riesgos.

Anl_TC_PW_340_SPK9.indb 73Anl_TC_PW_340_SPK9.indb 73 17.05.2022 10:27:1817.05.2022 10:27:18

Suministro de aire:

A través de una fuente de aire comprimido con posibilidad de ajuste como, p. ej. compresor. Antes de la puesta en marcha es preciso leer también el apartado „Mantenimiento y cuidados“.

Potencia del compresor:

El compresor empleado debería de tener al me-

nos un volumen de la cámara de 50 litros.

Valores de ajuste para trabajar:

Poner en el suministro de aire comprimido una

presión de trabajo máxima de 6,3 bar.

- 73 -

Asegurarse de: Ponerse la ropa de protección adecuada para trabajar con el destornillador, sobre todo, gafas de protección. Respetar las disposiciones existentes en materia de seguridad.

5.1 Engrasado del aparato

Antes de toda puesta en marcha y en caso de

funcionamiento durante mucho tiempo:

Poner de 3 a 5 gotas de aceite especial para

•

herramientas neumáticas en la conexión del aire comprimido (5) (no incluido en el volumen de entrega).

Dejar que el aparato marche brevemente

•

para expulsar el aceite sobrante.

5.2 Cómo colocar/quitar la herramienta

(g. 1)

Colocar el adaptador para llave de vaso necesario en el alojamiento cuadrado (3).

Para quitarlo, retirar el adaptador para llave de

vaso del alojamiento cuadrado (3).

6. Manejo

6.1 Conexión a un suministro de aire comprimido

Conectar el niple (5) al acoplamiento rápi-

•

do de una manguera de aire comprimido

(manguera no incluida en el volumen de entrega). Tener en cuenta la presión de trabajo máxima

•

admisible del aparato.

6.3 Cómo trabajar con el atornillador de percusión

Soltar:

Poner el conmutador inversor del sentido de

•

giro (2) en marcha a la izquierda.

Encajar el adaptador para llave de vaso en el

•

atornillador de percusión (ver punto 5.2). Poner el atornillador de percusión en el tornil-

•

lo/la tuerca y pulsar el disparador (1). Si los tornillos/las tuercas están muy apreta-

•

dos u oxidados, soltarlos con una llave de cruceta o llave dinamométrica.

Apretar:

¡Aviso! El atornillador de percusión solo se

•

deberá utilizar para soltar tornillos/tuercas.

No obstante, si se debiesen también apretar los tornillos/tuercas con el atornillador, utilizar

un limitador del par de torsión para no dañar

las atornilladuras. Dicho limitador se puede encontrar en una tienda especializada. No

está incluido en el volumen de entrega.

Antes de apretar, introducir con cuidado el

•

tornillo/la tuerca en la rosca. Apretar los tornillos/las tuercas para los que

•

exista una pauta del par de torsión (p. ej. en el ámbito automovilístico, las pautas impuestas por el fabricante del vehículo) solo con un

limitador previsto para ello.

¡Peligro!

Apretar los tornillos/las tuercas con una llave di-

namométrica con el par de torsión indicado por el

fabricante o comprobar que estén bien apretados.

6.2 Conmutador inversor del sentido de giro/

conmutador del giro de torsión (g. 4)

Con ayuda del conmutador de inversión del sentido de giro (2) se puede cambiar entre marcha a la izquierda/derecha y ajustar el par de torsión: 1 – Par de torsión pequeño 2 – Par de torsión medio 3 – Par de torsión grande

¡Advertencia!

Para evitar daños en el engranaje, dejar que el aparato se detenga completamente antes de cambiar el sentido de giro.

Anl_TC_PW_340_SPK9.indb 74Anl_TC_PW_340_SPK9.indb 74 17.05.2022 10:27:1817.05.2022 10:27:18

7. Mantenimiento, limpieza y pedido

de piezas de repuesto

Desconectar el aparato del suministro de aire comprimido antes de realizar trabajos de limpieza.

7.1 Limpieza

Evitar al máximo posible que la suciedad y

•

el polvo se acumulen en los dispositivos de

seguridad, las rendijas de ventilación y la

carcasa del motor. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido

manteniendo la presión baja.

Se recomienda limpiar el aparato inmediata-

•

mente después de cada uso.

Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No

- 74 -

utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato.

Daños producidos por el uso de aire compri-

•

mido sin depurar. Daños producidos por un uso inadecuado o

•

por la intervención de terceros.

7.2 Mantenimiento ¡Aviso!

Desconectar el aparato de la red de aire comprimido antes de realizar trabajos de mantenimiento y limpieza.

El cumplimiento de las instrucciones de manteni-

miento especicadas en este manual proporciona a este producto de calidad una larga duración y

un servicio sin averías.

Para que su aparato funcione perfectamente du-

rante mucho tiempo, será preciso engrasarlo de forma periódica.

Realizar periódicamente un control visual para comprobar la velocidad y el nivel de vibración.

Advertencia: utilizar solo aceite de aire compri-

mido ecológico cuando se vaya a utilizar el aparato fuera de un taller.

Para lubricar se puede elegir entre las siguientes

posibilidades:

A través de un pulverizador de aceite

Conectar un pulverizador de aceite (no incluido

en el volumen de entrega, disponible en comercios especializados) entre la fuente de aire comprimido y el aparato.

De forma manual

Antes de cualquier puesta en marcha, introducir 3-5 gotas de aceite especial para herramientas

neumáticas en la toma de aire comprimido. Si la herramienta neumática se halla varios días fuera de servicio, antes de conectarla se deberán poner 5-10 gotas de aceite en la toma de aire

comprimido. Guardar la herramienta neumática sólo en espacios secos.

Mantenimiento adicional

No es preciso realizar el mantenimiento de otras piezas en el interior del aparato.

La garantía no cubre los siguientes casos:

Piezas de desgaste

•

Daños producidos por una presión de servi-

•

cio no admisible.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en

www.Einhell-Service.com

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para

evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El

aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico.

Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no

conocer ninguna, será preciso informarse en el

organismo responsable del municipio.

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de

almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su

embalaje original.

Sólo está permitido copiar la documentación y

documentos anexos del producto, o extractos de

los mismos, con autorización expresa de Einhell

Germany AG.

Nos reservamos el derecho a realizar modicaciones técnicas

- 75 -

Anl_TC_PW_340_SPK9.indb 75Anl_TC_PW_340_SPK9.indb 75 17.05.2022 10:27:1817.05.2022 10:27:18

Información de servicio

En todos los países mencionados en el certicado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certicado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de

repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Alojamiento para brocas Material de consumo/Piezas de consumo* Vasos de inserción, alargadera Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 76 -

Anl_TC_PW_340_SPK9.indb 76Anl_TC_PW_340_SPK9.indb 76 17.05.2022 10:27:1817.05.2022 10:27:18

Certicado de garantía

Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que

este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio

de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley

no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato

dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una

instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de

cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o inuencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de nalizado el plazo de garantía, dentro de un periodo de

dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el

plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo

de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el

comprobante pertinente o sin la placa de identicación puesto que resulta difícil clasicarlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para

ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía

conforme a la información de servicio de este manual de instrucciones.

- 77 -

Anl_TC_PW_340_SPK9.indb 77Anl_TC_PW_340_SPK9.indb 77 17.05.2022 10:27:1817.05.2022 10:27:18

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-

veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.

Öljyä paineilmatyökalu ennen jokaista käyttöönottoa paineilmaliitännän kautta.

Kiertosuunta

Vääntömomentin säätö

- 78 -

Anl_TC_PW_340_SPK9.indb 78Anl_TC_PW_340_SPK9.indb 78 17.05.2022 10:27:1817.05.2022 10:27:18

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet.

Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki

turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Suojaa itseäsi ja ympäristöäsi tapaturman vaaroilta tarkoituksenmukaisin varotoimin.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta. Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

•

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita. Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi-

pusseilla, kelmuilla tai pienillä osilla! Niistä

uhkaa nielaisu- ja tukehtumisvaara!

Paineilma-iskuruuvinväännin

•

Pistokenippa

•

Öljypullo (ilman öljyä)

•

Pistolisäkesarja (8-osainen)

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

3. Määräysten mukainen käyttö

Iskuruuvinväännin on kätevä paineilmakäyttöinen laite, joka on tarkoitettu käytettäväksi kodinkorjaustöissä. Se sopii käytettäväksi ruuviliitosten kiristämiseen ja irrottamiseen.

2. Laitteen kuvaus ja toimituksen

sisältö

2.1 Laitteen kuvaus (kuvat 1-4)

1. Liipaisin

2. Katkaisin kiertosuunnan (vasen-oikea) ja

vääntömomentin asettamista varten

3. Nelikanta-palaistukka

4. Pistokenippa

5. Öljypullo (ilman öljyä)

6. Pistokelisälaitteet (koko: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Anl_TC_PW_340_SPK9.indb 79Anl_TC_PW_340_SPK9.indb 79 17.05.2022 10:27:1817.05.2022 10:27:18

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Huomaa! Liian pieni letkun sisähalkaisija ja liian pitkä letkujohto aiheuttavat laitteen tehohäviöitä.

- 79 -

FIN

4. Tekniset tiedot

suurin irrotusmomentti .............................340 Nm

suurin vääntömomentti ............................340 Nm

työalue (suurin kierrekoko) ............................ M14

suurin sallittu työpaine .............................. 6,3 bar

joutokäyntikierrosluku .........................7500 min

nelikulmaistukka .............. 12,7 mm (1/2 tuumaa)

ilmantarve ............................................ 142 l/min.

suositeltu letkun halkaisija .......................... 9 mm

paino ..........................................................1,9 kg

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN ISO 15744 mukaisesti.

Äänen painetaso L Mittausvirhe K Äänen tehotaso L Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardien EN ISO 15744 ja EN ISO 28927 -2 mukaisesti.

Tärinänpäästöarvo a Epävarmuus K = 1,5 m/s

............................. 99 dB(A)

............................................3 dB

............................. 110 dB(A)

........................................... 3 dB

= 4,8 m/s

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

Huomio! Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty

-1

jäämäriski. Tämän sähkötyökalun rakenteesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pölysuojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkasta ennen laitteen liittämistä, että tyyppikilven tiedot vastaavat käytettävän paineilmansyötön arvoja.

Irrota laite paineilmansyötöstä ennen kaikkia

säätö-, huolto- ja puhdistustoimia.

Ilmansyöttö:

Paineensäätimellä varustetulla paineilmanlähteellä, esim. kompressorilla. Lue ennen käyttöönottoa myös luku Huolto ja hoito.

Ilmoitettu tärinän päästöarvo on mitattu normitetun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyökalua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuksen alustavaa arviointia.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Anl_TC_PW_340_SPK9.indb 80Anl_TC_PW_340_SPK9.indb 80 17.05.2022 10:27:1817.05.2022 10:27:18

Kompressorin tehotiedot:

Käytetyn kompressorin kattilatilavuuden tulisi olla

vähintään 50 litraa.

Säätöarvot työskentelyä varten:

Säädä paineilmansyötön työskentelypaineen arvoksi enintään 6,3 baaria.

Huomaa: Käytä ruuvinväännintä käyttäessäsi tarvitta-

via suojavarusteita, erityisesti suojalaseja.

Noudata turvallisuusmääräyksiä.

5.1 Laitteen öljyäminen

Ennen jokaista käyttöönottoa ja pitemmän käytön

jälkeen:

Pane 3-5 tippaa paineilma-erikoisöljyä pain-

•

eilmaliitäntään (5) (öljy ei sisälly toimitukseen)

Anna laitteen käydä hetken, jotta ylimääräi-

•

nen öljy puhalletaan pois.

- 80 -

FIN

5.2 Työkalun paikalleenasettaminen /poistaminen (kuva 1)

Työnnä tarvittava pistoavainlisäke nelikulmaistuk-

kaan (3).

Ota pistoavainlisäke pois vetämällä se irti nelikul-

maistukasta (3).

6. Käyttö

välmistajan antamant määräykset), ehdottomasti vain käyttäen tähän tarkoitettua vääntömomentin rajoitinta.

Vaara!

Jälkikiristä tai tarkasta ruuvit/mutterit momenttiavaimella valmistajan määräämään vääntömomenttiin!

6.1 Liittäminen paineilmansyöttöön

Liitä pistonippa (5) paineilmaletkun pikaliitti-

•

meen (letku ei kuulu toimitukseen).

Huomioi laitteen suurin sallittu työpaine.

•

6.2 Kiertosuunnan vaihtokytkin / vääntömomenttikatkaisin (kuva 4)

Kiertosuunnan vaihtokytkimen (2) avulla voit valita kiertosuunnan vasen/oikea ja säätää vääntö-

momentin:

1 – vähäinen vääntömomentti 2 – keskimääräinen vääntömomentti 3 – suuri vääntömomentti

Viite!

Vaihdepyörästön vaurioitumisen välttämiseksi anna laitteen pysähtyä täysin, ennen kuin muutat kiertosuuntaa!

6.3 Työskentely iskuruuvinvääntimellä

Irrotus:

Siirrä kiertosuunnan vaihtokytkin (2) asentoon

•

vasen. Työnnä pistoavainlisäke iskuruuvinvääntime-

•

en (katso kohta 5.2).

Aseta iskuruuvinväännin ruuviin/mutteriin ja

•

paina laukaisuvipua (1).

Jos ruuvit/mutterit ovat juuttuneet pahasti

•

kiinni tai ruostuneet, tulee ne „löysätä“ mutteriristiavaimella tai momenttiruuviavaimella.

7. Puhdistus, huolto ja varaosatilaus

Ennen kaikkia puhdistustoimia erota laite paineilmansyötöstä.

7.1 Puhdistus

Pidä turvalaitteet, ilmaraot ja moottorin runko

•

niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. Suosittelemme laitteen puhdistamista aina

•

heti käytön jälkeen. Puhdista laite säännöllisin väliajoin kostealla

•

rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuottimia; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä.

7.2 Huolto Varoitus!

Irrota laite paineilmaverkosta, ennen kuin suoritat huolto- ja puhdistustöitä.

Tässä annettujen huolto-ohjeiden noudattaminen varmistaa tämän laatutuotteen pitkäikäisyyden ja häiriöttömän toiminnan.

Säännöllinen voitelu on laitteesi jatkuvan moitteettoman toiminnan edellytys.

Kiristys:

Varoitus! Iskuruuvinväännintä tulisi käyttää

•

vain ruuvien ja muttereiden irrottamiseen. Jos ruuvit/mutterit halutaan kuitenkin kiristään iskuruuvinvääntimellä, tulee käyttää tähän tarkoitettua vääntömomentin rajoitinta, koska muuten ruuviliitos saattaa vahingoittua liiallisen voiman vuoksi. Rajoittimia on saatavana alan liikkeistä, ne eivät kuulu toimitukseen. Ennen kiristämistä pujota ruuvi/mutteri huolel-

•

lisesti kierteisiin. Kiristä sellaiset ruuvit/mutterit, joille on

•

määrätty vääntömomentti (esim. autoalalla

Anl_TC_PW_340_SPK9.indb 81Anl_TC_PW_340_SPK9.indb 81 17.05.2022 10:27:1817.05.2022 10:27:18

Tarkasta säännöllisin väliajoin kierrosluku ja tärinän taso yksinkertaisella silmämääräisellä tarkastuksella.

Viite: Käytä ympäristöystävällistä paineilmaöljyä, jos käytät laitetta verstaan ulkopuolella.

- 81 -

FIN

Voitelun suorittamisessa on kaksi mahdollista

vaihtoehtoa:

Öljysumuttimella

Kytke paineilmanlähteen ja laitteen välille öljy-

sumutin (ei kuulu toimitukseen, saatavana alan liikkeistä).

Käsin

Pane ennen jokaista paineilmatyökalun käynnistystä 3-5 tippaa erikois-paineilmaöljyä paineilmaliitäntään. Jos paineilmatyökalua ei käytetä

useampaan päivään, tulee panna 5-10 tippaa

erikois-paineilmaöljyä paineilmaliitäntään ennen laitteen käynnistämistä. Säilytä paineilmatyökaluasiain kuivissa tiloissa.

Muu huolto

Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

Takuu ei kata näitä osia:

kuluvat osat

•

luvattoman työpaineen aiheuttamat vauriot.

•

käsittelemättömän paineilman aiheuttamat

•

vauriot. virheellisen käytön tai vieraan käsittelyn ai-

•

heuttamat vauriot.

7.3 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.Einhell-Service.com.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten

ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C

välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell

Germany AG :n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

- 82 -

Anl_TC_PW_340_SPK9.indb 82Anl_TC_PW_340_SPK9.indb 82 17.05.2022 10:27:1917.05.2022 10:27:19

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Palaistukka Käyttömateriaali / käyttöosat* Pistolisäkkeet, pidennys Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa

seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

- 83 -

Anl_TC_PW_340_SPK9.indb 83Anl_TC_PW_340_SPK9.indb 83 17.05.2022 10:27:1917.05.2022 10:27:19

FIN

Takuutodistus

Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakaspalvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat

määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi-

antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai

laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä

(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 84 -

Anl_TC_PW_340_SPK9.indb 84Anl_TC_PW_340_SPK9.indb 84 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Orodje na stisnjeni zrak morate pred vsakim zagonom naoljiti s priključkom za stisnjeni zrak.

Vrtilna smer

Nastavitev navora

- 85 -

Anl_TC_PW_340_SPK9.indb 85Anl_TC_PW_340_SPK9.indb 85 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta

navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri

roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi

ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode

ali škodo, ki bi nastale zaradi neupoštevanja teh

navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

Nevarnost! Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Z ustreznimi previdnostnimi ukrepi zaščitite sebe in svoje okolje pred nevarnostjo nesreče.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1-4)

1. Potezna ročica

2. Stikalo za nastavitev desnega/levega teka in navora

3. Štirirob za bitni sprejem

4. Vtična mazalka

5. Oljna steklenica (brez olja)

6. Natični nastavki (velikost: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj-

kasneje v 5 delovnih dnevih po nakupu izdelka

obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob

koncu tega navodila.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo).

Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med

transportom.

Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih

delov materiala!

Kompresorski udarni vijačnik

•

Vtična mazalka

•

Oljna steklenica (brez olja)

•

Natični nastavki (8 delov)

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Predpisana namenska uporaba

Udarni vijačnik je priročna naprava na stisnjeni zrak, ki se uporablja v domači obrti. Primeren je za pritrjevanje in odpuščanje privijačenj.

Ta stroj se lahko uporablja le v skladu z njeg-

ovo namembnostjo. Vsaka druga uporaba šteje

kot nenamenska nedovoljena uporaba. Za

kakršnekoli poškodbe ali škodo, ki bi nastale

zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu

ali industriji. Ne prevzemamo nobene odgovor-

nosti, če je bila naprava uporabljana v obrtništvu

ali industriji ter v podobnih dejavnostih.

Upoštevajte!

Premajhen notranji premer cevi in predolge

cevne napeljave lahko povzročijo izgubo moči delovanja naprave.

- 86 -

Anl_TC_PW_340_SPK9.indb 86Anl_TC_PW_340_SPK9.indb 86 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

4. Tehnični podatki

Najv. navor sproščanja .............................340 Nm

Najv. vrtilni moment ..................................340 Nm

Delovno območje (maks. velikost navoja) .....M14

Najv. dovoljeni delovni tlak ....................... 6,3 bar

Število vrtljajev prostega teka ..............7500 min

Štirirobni nastavek ................12,7 mm (1/2 palca)

Poraba zraka ........................................ 142 l/min.

Priporočeni premer cevi .............................. 9 mm

Teža .......................................................... 1,9 kg

Hrup in vibracije

Vrednosti hrupa in vibracij so bile izmerjene v skladu z EN ISO 15744.

Nivo zvočnega tlaka L

Negotovost K

Nivo zvočne moči L

Negotovost K

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti nihanja (vsota vektorjev treh smeri), ugotovljena po EN ISO 15744 in EN ISO 28927-2.

Emisijska vrednost vibracij a Negotovost K = 1,5 m/s

....................... 99 dB (A)

.............................................3 dB

.......................... 110 dB (A)

............................................ 3 dB

= 4,8 m/s

Pozor!

Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar-

nosti v zvezi s konstrukcijo in izvedbo tega

električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

-1

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne zaščite za ušesa.

3. Zdravstvene težave, ki so posledica tresljajev rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priključitvijo se prepričajte, da se podatki

na tipski tablici ujemajo z vrednostmi za oskrbo s stisnjenim zrakom.

Pred nastavitvenimi, vzdrževalnimi in čistilnimi deli ločite oskrbo s stisnjenim zra-

kom.

Oskrba z zrakom:

Z virom stisnjenega zraka z možnostjo nastavitve

tlaka, npr. s kompresorjem. Pred zagonom prebe-

rite poglavje Vzdrževanje in nega.

Zmogljivost kompresorja:

Uporabljeni kompresor mora imeti prostornino

kotla vsaj 50 litrov.

Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko sp-

reminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.

Navedena vrednost emisije tresljajev se lahko

uporablja v primerjavo električnega orodja z enim

drugim orodjem.

Navedena vrednost emisije tresljajev se lahko

uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Uporabljajte samo brezhibne naprave.

•

Redno vzdržujte in čistite napravo.

•

Vaš način dela prilagodite napravi.

•

Ne preobremenjujte naprave.

•

Po potrebi dajte napravo v preverjanje.

•

Izključite napravo, ko je ne uporabljate.

•

Uporabljajte rokavice.

•

Anl_TC_PW_340_SPK9.indb 87Anl_TC_PW_340_SPK9.indb 87 17.05.2022 10:27:1917.05.2022 10:27:19

Nastavitvene vrednosti za delo:

Na svoji oskrbi s stisnjenim zrakom nastavite

največji delovni tlak 6,3 bar.

Upoštevajte: Pri delu z izvijačem nosite potrebna zaščitna oblačila in še zlasti zaščitna očala. Upoštevajte varnostne določbe.

5.1 Mazanje naprave z oljem

Pred vsakim zagonom in pri daljšem obratovanju:

Nanesite 3-5 kapljice posebnega olja za stis-

•

njeni zrak v priključek za stisnjeni zrak (5) (ni v obsegu dobave) Naprava naj kratek čas deluje, da izpiha

•

presežno olje.

- 87 -

SLO

5.2 Nastikanje/odstranjevanje orodja (slika 1)

Na štirirobni sprejem (3) nataknite potreben nastavek natičnega ključa. Snameta ga tako, da nastavek natičnega ključa povlečete s štirirobnega sprejema (3).

6. Uporaba

6.1 Priključitev na oskrbo s stisnjenim zrakom

Povežite natični nastavek (5) s hitrim spojem

•

cevi za stisnjeni zrak (cev ni v obsegu dobave). Upoštevajte največji dopustni delovni pritisk

•

naprave.

6.2 Stikalo za preklop smeri obračanja / stikalo za vrtilni moment (slika 4)

Z stikalom za preklop smeri obračanja (2) lahko

izbirate med levim in desnim tekom in nastavljate

vrtilni moment:

1 – majhen vrtilni moment 2 – srednji vrtilni moment 3 – velik vrtilni moment

Napotek!

Da preprečite poškodbe na menjalniku, se mora

naprava povsem ustaviti, preden zamenjate smer

obračanja!

6.3 Delo z udarnim vijačnikom

Odpuščanje:

Stikalo za preklop speri obračanja (2) postavi-

•

te na levi tek.

Vtaknite nastavek za nasadni ključ na udarni

•

vijačnik (glejte točko 5.2). Udarni vijačnik nastavite na vijak/matico in

•

pritisnite potezno ročico (1). Pri močno pritrjenih ali zarjavelih vijakih/mati-

•

cah najprej „odpustite“ vijak/matico s križnim ključem za kolesa ali momentnim ključem.

Pritegovanje:

Opozorilo! Udarni vijačnik uporabljajte le za

•

odpuščanje vijakov/matic. Če vijake/matice premočno zategnete z udarnim vijačnikom,

uporabite namenski omejevalnik navora, saj

lahko sicer poškodujete vijačne spoje. Na

voljo so v specializirani trgovini in ni v obsegu dobave. Pred pritegnitvijo vijak/matico skrbno uvedite

•

v navoj.

Vijake/matice, za katere je določen navor

•

(npr. pri avtomobilih s strani izdelovalca avtomobilov) vedno pritegujte s predvidenim

omejevalnikom navora.

Nevarnost!

Vijake/matice pritegnite z momentnim ključem

na navor, ki ga je predpisal izdelovalec, oz. navor preverite!

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Pred čiščenjem ločite napravo od oskrbe s stisnjenim zrakom.

7.1 Čiščenje

Zaščitno opremo, zračne reže in ohišje motor-

•

ja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s

suho krpo ali s stisnjenim zrakom pod nizkim pritiskom.

Priporočamo, da napravo očistite neposredno

•

po vsakem končanem delu. Redno čistite napravo z vlažno krpo in nekaj

•

milnice. Ne uporabljajte nobenih čistilnih ali topil; le-ta lahko poškodujejo plastične dele

naprave. Pazite na to, da ne pride voda v notranjost naprave.

7.2 Vzdrževanje

Opozorilo!

Napravo ločite od tlaka, preden jo začnete vzdrževati ali čistiti.

Upoštevanje navedenih vzdrževalnih napotkov zagotavlja dolgo življenjsko dobo in nemoteno delovanje tega kakovostnega pripomočka.

Pogoj za trajno brezhibno delovanje naprave je redno mazanje.

Redno preverjajte število vrtljajev in raven vibracij

s preprostim vizualnim pregledom.

Napotek: Uporabljajte le okolju prijazno olje za stisnjeni zrak, če napravo uporabljate zunaj delavnice.

- 88 -

Anl_TC_PW_340_SPK9.indb 88Anl_TC_PW_340_SPK9.indb 88 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

Pri mazanju so vam na voljo naslednje možnosti:

9. Skladiščenje

Z oljno razpršilno mazalko

Med vir stisnjenega zraka in napravo vstavite

oljno mazalko (ni v obsegu dobave, dobite v specializirani trgovini).

Ročno

Pred vsakim zagonom orodja na stisnjeni zrak na-

kapajte v priključek stisnjenega zraka 3-5 kapljice specialnega olja za stisnjeni zrak. Če orodja na stisnjeni zrak več dni ne uporabljate, morate pred vklopom v priključek stisnjenega zraka vkapati 5-10 kapljic specialnega olja za stisnjeni zrak. Orodje na stisnjeni zrak skladiščite le v suhem

prostoru.

Drugo vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih

bilo treba vzdrževati.

Iz garancije je izključeno naslednje:

obrabni deli

•

škoda zaradi nedovoljenega delovnega tlaka

•

škoda zaradi nepripravljenega stisnjenega

•

zraka

škoda, nastala zaradi nepravilne uporabe ali

•

nedovoljenih posegov

7.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.Einhell-Service.com.

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem

in za otroke nedostopnem mestu. Optimalna

skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglas-

jem Einhell Germany AG.

Pridržana pravica do tehničnih sprememb

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno

reciklirati. Naprava in njen pribor sta izdelana iz

različnih materialov kot npr. kovine in plastika.

Okvarjene naprave ne sodijo med gospodin-

jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

- 89 -

Anl_TC_PW_340_SPK9.indb 89Anl_TC_PW_340_SPK9.indb 89 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,

katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot

so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer

Obrabni deli* Bitni sprejem Obrabni material/ obrabni deli* Natični nastavki, podaljšek

Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako

kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

- 90 -

Anl_TC_PW_340_SPK9.indb 90Anl_TC_PW_340_SPK9.indb 90 17.05.2022 10:27:1917.05.2022 10:27:19

SLO

Garancijska listina

Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-

datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni

presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu

enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne

obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.

Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-

kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:

www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali

novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-

visnimi informacijami, opisanimi v teh navodilih za uporabo.

- 91 -

Anl_TC_PW_340_SPK9.indb 91Anl_TC_PW_340_SPK9.indb 91 17.05.2022 10:27:1917.05.2022 10:27:19

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást

Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.

Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros

por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipattanó szillánk, forgács vagy a keletkező por vakulást okozhat.

A préslégszerszámot minden üzembevétel előtt megolajozni a préslég csatlakozáson keresztül.

Forgásirány

Forgatónyomaték beállítás

- 92 -

Anl_TC_PW_340_SPK9.indb 92Anl_TC_PW_340_SPK9.indb 92 17.05.2022 10:27:1917.05.2022 10:27:19

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a

készüléket, akkor kérjük kézbesítse ki vele együtt

ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a gyelmen kívül hagyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Veszély! Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások

betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet-

nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan

•

a készüléket a csomagolásból. Távolítsa el a csomagolási anyagot valamint

•

a csomagolási- / és szállítási biztosítékot (ha létezik). Ellenőrizze le, hogy teljes a szállítás terjedel-

•

me. Ellenőrizze le a készüléket és a tartozékrés-

•

zeket szállítási károkra. Ha lehetséges, akkor őrizze meg a csomago-

•

lást a garanciaidő lejáratának a végéig.

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

Préslég-ütvecsavarozó

•

Tűző menetes csatlakozó

•

Olajpalack (olaj nélkül)

•

Dugótoldatok (8 rész)

•

Eredeti üzemeltetési útmutató

•

Biztonsági utasítások

•

Megfelelő óvintézkedések használata által védje magát és a környezetét a balesetveszélyek elöl.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (1-4-es kép)

1. Elsütőkar

2. Kapcsoló a jobb-balmenet és a forgatónyo-

maték beállításához

3. Négyél a csuklóbefogóhoz

4. Tűző menetes csatlakozó

5. Olajpalack (olaj nélkül)

6. Dugótoldatok (SW: 8 mm, 10 mm, 11 mm, 13

mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez gyelembe az utasítás végén a szervíz-információkban található szavatossági

3. Rendeltetésszerűi használat

Az ütvecsavarozó az egy kézhezálló, préslég által üzemeltetett készülék a barkácsolás területén belüli használatra. A csavarkötések odaerősítésére

és megeresztésére alkalmas.

A készüléket csak rendeltetése szerint szabad

használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

- 93 -

Anl_TC_PW_340_SPK9.indb 93Anl_TC_PW_340_SPK9.indb 93 17.05.2022 10:27:2017.05.2022 10:27:20

Vegye gyelembe! A túl kicsi tömlő-belső átmérő és a túl hosszú tömlővezeték a készülék teljesítményveszté-

séhez vezet.

4. Technikai adatok

max. megeresztőnyomaték .....................340 Nm

max. forgatónyomaték .............................340 Nm

Munkarészleg (max. menetméret) ............... M14

Max. enegdélyezett munkanyomás ......... 6,3 bar

Üresjárati fordulatszám ......................7500 perc

Négyélű befogó .......................12,7 mm (1/2 coll)

Légfogyasztás ..................................... 142 l/perc

Ajánlott tömlőátmérő .................................. 9 mm

Súly ............................................................1,9 kg

Zaj és vibrálás

A zaj és a vibrálási értékek az EN ISO 15744-nek megfelelően lettek megállapítva.

Hangnyomásmérték L Bizonytalanság K

Hangteljesítménymérték L

Bizonytalanság K

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

........................ 99 dB(A)

.......................................3 dB

................ 110 dB(A)

...................................... 3 dB

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

•

A készüléket rendszeresen karbantartani és

•

megtisztítani.

Illessze a munkamódját a készülékhez.

•

Ne terhelje túl a készüléket.

•

Hagyja adott esetben leellenőrizni a készü-

•

léket.

Kapcsolja ki a készüléket, ha nem használja.

•

Hordjon kesztyűket.

•

Vigyázat!

-1

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennma-

radó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.

2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-karrezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

A rezgésösszértékek (három irány vektoriális összege) az EN ISO 15744 és az EN ISO 28927-2 szerint lettek megállapítva.

Rezgésemisszióérték a Bizonytalanság K = 1,5 m/s

= 4,8 m/s

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes

esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Győződjön meg a hozzácsatlakoztatás előtt arról, hogy a típustáblán megadott adatok megegyeznek a préslégellátás értékeivel.

Minden beállítási, karbantartási és tisztítási munkálatok előtt leválasztani a préslégellá-

tást.

Légellátás:

Egy préslégforráson keresztül nyomásbeállítási lehetőséggel, mint például egy kompresszoron. Beüzemeltetés előt olvassa el a Karbantartás és ápolás-i szakaszt is.

A kompresszor teljesítményének nagysága:

A használt kompresszornak legalább egy 50 literes kazánürtartalommal kell rendelkeznie.

Beállítási értékek a munkához:

A préslégellátáson maximálisan 6,3 bar munkanyomást állítani be.

- 94 -

Anl_TC_PW_340_SPK9.indb 94Anl_TC_PW_340_SPK9.indb 94 17.05.2022 10:27:2017.05.2022 10:27:20

Vegye gyelembe:

A csavarozóval való dolgozásnál mindig

hordani a szükséges védőöltözéket, különösen védőszemüveget. Vegye gyelembe a biztonsági határozatokat.

5.1 A készülék olajozása

Minden üzembevétel előtt és minden hosszabb üzemnél:

adjon 3-5 csöpp préslég-speciális olajat a

•

préslég csatlakozásba (5) ( nincs a szállítás terjedelmében)

hagyja a készüléket röviden futni, azért hogy

•

ki fújja a felesleges olajat.

5.2 Feldugni / levenni a szerszámot (1-es kép)

Dugja a négyélű befogóra (3) rá a szükséges dugókulcs betétet. A kivételhez húzza le a dugókulcs betétet a négyélű befogórol (3).

6. Kezelés

6.1 Egy préslégellátásra való csatlakoztatás

Csatlakoztasa össze a tűző menetes csatla-

•

kozót (5) egy préslégtömlő gyorskuplungjával (a tömlő nincs a szállítás terjedelmében). Vegye figyelembe a készülék maximális en-

•

gedélyezett munkanyomását.

6.2 Forgásirány átkapcsoló / forgatónyomaték kapcsoló (4-es kép)

A forgásirány kapcsoló (2) által tud a bal- és a jobbmenet között választani és beállítani a forgatónyomatékot. 1 - alacsony forgatónyomaték 2 - közepes forgatónyomaték 3 - magas forgatónyomaték

Utasítás!

A hajtóművön levő sérülések elkerüléséhez, hagyja a készüléket teljesen leállni mielőtt megváltoztatná a forgási irányt!

6.3 Munkavégzés az ütvecsavarozóval

Kiereszteni:

Állitsa be a balmenetre a forgásirány átkapc-

•

solót (2). Dugja fel a dugókulcs betétet az ütvecsavaro-

•

zóra (lásd az 5.2-es pontot). A csavarra/anyára rátenni az ütvecsavarozót

•

és megnyomni az elsütőkart (1). Erősen beszorult vagy odarozsdásodott csa-

•

varoknál/anyáknál egy kerékkereszttel vagy egy forgatónyomatékkulccsal egy „meglazítást“ kell elvégezni a csavarokon/anyákon.

Meghúzni:

Figyelmeztetés! Az ütvecsavarozót csak a

•

csavarok/az anyák kioldására kellene felhasználni. Ha pedig az ütvecsavarozóval csavarokat/anyákat kellene feszesre húzni, akkor ahhoz egy arra előrelátott forgatónyomatékhatárolót kell használni, mivel ez különben a

csavarösszeköttetések sérüléséhez vezethet.

Ez a szakkereskedelemben kapható és nincs a szállítás terjedelmében. A feszesre való meghúzás előtt vezesse gon-

•

dosan be a csavart/anyát a menetbe. Azokat a csavarokat/anyákat, amelyekre egy

•

forgatónyomaték-normaelőírás érvényes, (mint például a gjm-területén a gépjármű gyártója általi normaelőírás) azokat okvetlenül csak az arra előrelátott forgatónyomatékhatárolóval húzni feszesre.

Veszély!

Csavarokat/anyákat a forgatónyomatékkulccsal a gyártó által előírt forgatónyomatékra utánhúzni ill. leellenőrizni!

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés

Minden tisztítási munkálat előtt leválasztani a készüléket a préslégellátásról.

7.1 Tisztítás

Tartsa a védőberendezéseket, szellőztető

•

réseket és a motor gépházat annyira por- és

piszokmentesen, amennyire csak lehet. Dörz-

sölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel. Azt ajánljuk, hogy minden használat után

•

azonnal tisztítsa ki a készüléket. A készüléket rendszeresen egy nedves

•

posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül-

hessen víz a készülék belsejébe.

- 95 -

Anl_TC_PW_340_SPK9.indb 95Anl_TC_PW_340_SPK9.indb 95 17.05.2022 10:27:2017.05.2022 10:27:20

7.2 Karbantartás

Figyelmeztetés!

Mielőtt karbantartási és tisztítási munkálatokat végezne el, válassza le a készüléket a présléghálózatról.

Az itt megadott karbantartási utasításoknak a betartása ennek a minőségi terméknek egy hosszú élettartamot és egy zavarmentes üzemet

biztosít.

A készülékének a tartósan kifogástalan működésének a feltétele egy rendszeres kenés.

Egy egyszerű szemmeli vizsgálattal rendszeresen leellenőrizni a fordulatszámot és a vibrálási

szintet.

Utasítás: A környezetet nem károsító préslégolajat használni, ha a műhelyen kívül használná a

készüléket.

A kenéssel kapcsolatban a következő lehetőségek állnak Önnek választékként a rendelkezésére:

Egy ködolajozón keresztül

Kapcsoljon a préslégforrás és a készülék közé egy ködolajozót (nincs a szállítás terjedelmében, kapható a szaküzletben).

kézzel

A préslég-szerszám minden üzembevétele előtt 3-5 csepp speciális-préslégolajat adni a préslégcsatlakoztatásba. Ha a préslégszerszám több napig üzemen kívül lenne, akkor a bekapcsolás előtt 5-10 csepp speciális-préslégolajat kell a préslégcsatlakoztatásba adni. A préslégszerszámot csak száraz teremekben tárolni.

Egyébb karbantartás

A készülék belsejében nem található további karbantartandó rész.

A szavatosság alol ki vannak zárva:

Gyorsan kopó részek

•

A nem engedélyezett munkanyomás általi

•

károk. A nem előkészített préslég általi károk.

•

Szakszerűtlen használat vagy idegen szemé-

•

lyek belenyúlása által előidézett károk.

7.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

A készülék típusát

•

A készülék cikk-számát

•

A készülék ident- számát

•

A szükséges pótalkatrész pótalkatrész

•

számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

8. Megsemmisítés és

újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű

megsemmisítéshez le kellene adni a készüléket

egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

9. Tárolás

A készüléket és a készülék tartozékait egy sötét,

száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban őrizni.

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével

engedélyezett.

Technikai változtatások jogát fenntartva

- 96 -

Anl_TC_PW_340_SPK9.indb 96Anl_TC_PW_340_SPK9.indb 96 17.05.2022 10:27:2017.05.2022 10:27:20

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa

Gyorsan kopó részek* Csuklóbefogó Fogyóeszköz/ fogyórészek* Dugótoldat, hosszabbítás Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

•

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

•

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?

•

Írja le ezt a hibás működést.

- 97 -

Anl_TC_PW_340_SPK9.indb 97Anl_TC_PW_340_SPK9.indb 97 17.05.2022 10:27:2017.05.2022 10:27:20

Garanciaokmány

Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére. Kérjük vegye gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás gyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé-

nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnci-

ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza-

kap egy megjavított vagy egy új készüléket.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan-

cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

- 98 -

Anl_TC_PW_340_SPK9.indb 98Anl_TC_PW_340_SPK9.indb 98 17.05.2022 10:27:2017.05.2022 10:27:20

Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident

Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului.

Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale

se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

Atenţie! Purtaţi ochelari de protecţie. Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite din aparat şi praful rezultat pot provoca pierderea vederii.

Scula pneumatică trebuie unsă cu ulei înainte de ecare punere în funcţiune prin intermediul racordului

pentru aer comprimat.

Sens de rotaţie

Reglorul cuplului de torsiune

- 99 -

Anl_TC_PW_340_SPK9.indb 99Anl_TC_PW_340_SPK9.indb 99 17.05.2022 10:27:2017.05.2022 10:27:20

Pericol!

La utilizarea aparatelor trebuie respectate câteva

măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aceste materiale în bune condiţii, pentru ca aceste informaţii să e disponibile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţile şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi în broşura anexată!

Pericol!

Citiţi indicaţiile de siguranţă şi îndrumările.

Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electrocutare, incendiu şi/sau răniri grave. Păstraţi

pentru viitor toate indicaţiile de siguranţă şi îndrumările.

Protejaţi-vă pe dvs. şi mediul înconjurător prin măsuri adecvate de protecţie împotriva acciden-

telor.

2. Descrierea aparatului şi cuprinsul

livrării

2.1 Descrierea aparatului (Fig. 1-4)

1. Trăgaci

2. Comutator pentru reglarea sensului de rotaţie stânga-dreapta şi a momentului de rotaţie

3. Pătrat de antrenare

4. Niplu

5. Sticlă pentru ulei (fără ulei)

6. Chei tubulare (diametru: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

2.2 Cuprinsul livrării

Vă rugăm să vericaţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea ar-

ticolului la centrul nostru de service sau la maga-

zinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în

informaţiile de service din capătul instrucţiunilor

de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu

•

grijă. Îndepărtaţi ambalajul, precum şi siguranţele

•

de ambalare şi de transport (dacă există). Verificaţi dacă livrarea este completă.

•

Controlaţi aparatul şi accesoriile dacă nu

•

prezintă pagube de transport. Păstraţi ambalajul după posibilitate, până la

•

expirarea duratei de garanţie.

Pericol!

Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Maşină de înşurubat cu percuţie pneumatică

•

Niplu

•

Sticlă pentru ulei (fără ulei)

•

Chei tubulare (8 bucăţi)

•

Instrucţiuni de utilizare originale

•

Indicaţii de siguranţă

•

3. Utilizarea conform scopului

Maşina de înşurubat cu percuţie este un aparat uşor de manevrat, cu acţionare pneumatică, destinat pentru utilizarea privată. Ea se pretează la strângerea şi desfacerea îmbinărilor cu şurub.

Aparatul poate  utilizat numai în conformitate

cu scopul pentru care a fost creat. Orice utilizare

care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/ operatorul şi nu producătorul.

Vă rugăm să ţineţi de asemenea cont de faptul că

aparatele noastre nu sunt construite pentru utili-

zare în scopuri meşteşugăreşti sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare.

- 100 -

Anl_TC_PW_340_SPK9.indb 100Anl_TC_PW_340_SPK9.indb 100 17.05.2022 10:27:2017.05.2022 10:27:20

Einhell TC-PW 340 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
