D Originalbetriebsanleitung
Kfz-Schlagschrauber
F Instructions d’origine
Visseuse à chocs pour automobile
I Istruzioni per l’uso originali
Avvitatore a impulsi per auto
NL Originele handleiding
Slagschroevendraaier voor
voertuigen
E Manual de instrucciones original
Atornillador de percusión de coche
P Manual de instruções original
Aparafusadora de impacto para
ofi cinas auto
CC-HS 12/1
2
Art.-Nr.: 20.483.12 I.-Nr.: 11019
Anl_CC_HS_12_1_SPK2.indb 1Anl_CC_HS_12_1_SPK2.indb 1 19.05.2020 11:09:3319.05.2020 11:09:33
- 2 -
Anl_CC_HS_12_1_SPK2.indb 2Anl_CC_HS_12_1_SPK2.indb 2 19.05.2020 11:09:3419.05.2020 11:09:34
1
1
4
5
6
2
3
7
- 3 -
Anl_CC_HS_12_1_SPK2.indb 3Anl_CC_HS_12_1_SPK2.indb 3 19.05.2020 11:09:3519.05.2020 11:09:35
- 4 -
Anl_CC_HS_12_1_SPK2.indb 4Anl_CC_HS_12_1_SPK2.indb 4 19.05.2020 11:09:3519.05.2020 11:09:35
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
- 5 -
Anl_CC_HS_12_1_SPK2.indb 5Anl_CC_HS_12_1_SPK2.indb 5 19.05.2020 11:09:3619.05.2020 11:09:36
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2. Gerätebeschreibung und
Lieferumfang

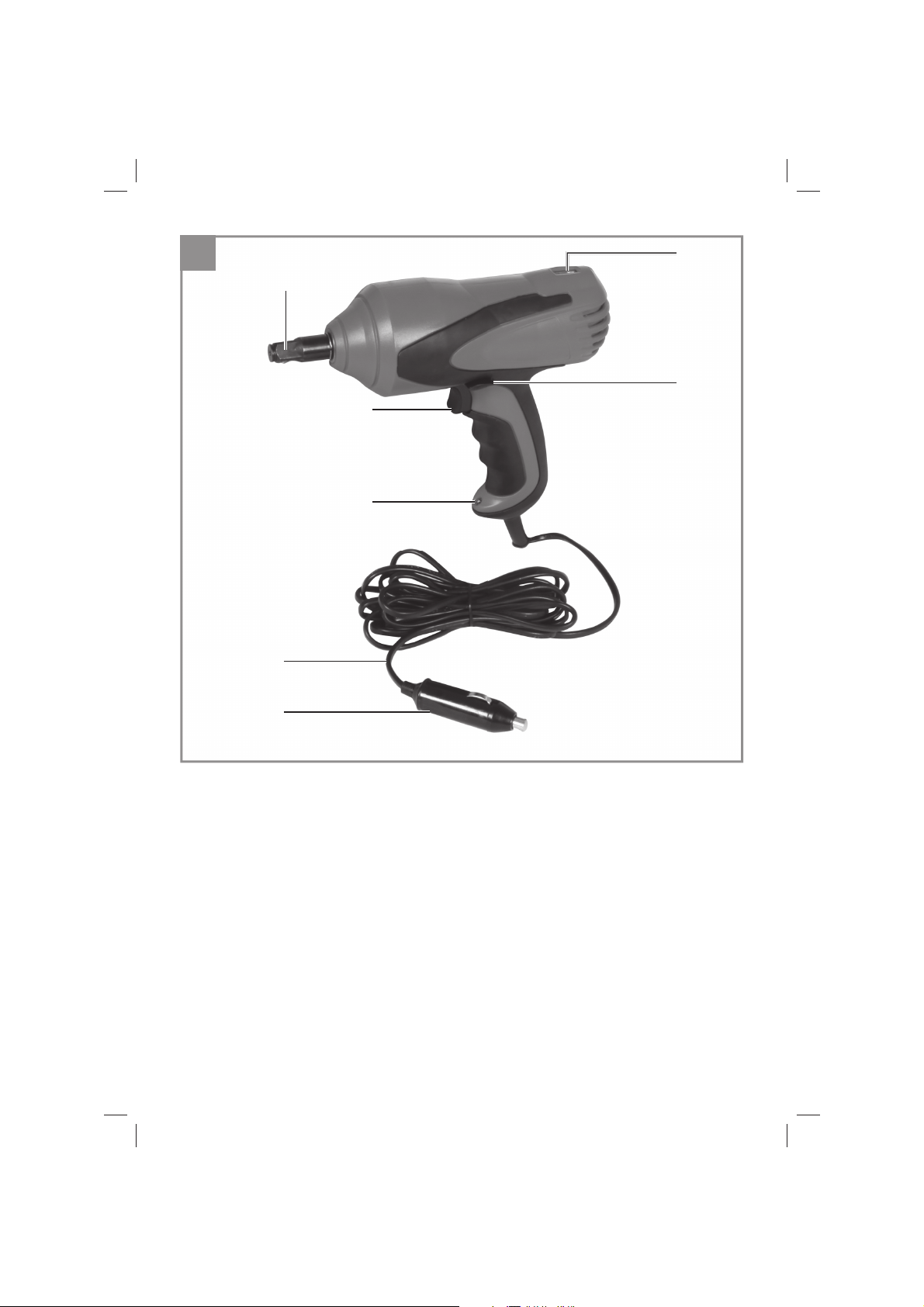

2.1 Gerätebeschreibung (Bild 1)
1 Außen-Vierkantaufnahme
2 Wasserwaagen Libelle
3 Umschalter Rechts- Linkslauf
4 Ein- Ausschalter
5 LED-Licht
6 Anschlusskabel
7 12V - Anschlussstecker mit innenliegender
Sicherung
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
1 Schlagschrauber 12 Volt/d.c.
•
1 Kunststoffkoffer
•
Je 1 Doppelseitiger Steckschlüsseleinsatz
•
17/19 mm und 21/23 mm
2 Ersatz-Feinsicherungen (30 x 6 mm / 15 A)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Schlagschrauber ist ein handliches, mit
Gleichspannung betriebenes Gerät, zum Anschluss an das 12 Volt Bordnetz von PKW’s, für
den Einsatz im Kfz-Bereich. Er eignet sich zum
Befestigen und Lösen von Verschraubungen im
Kfz-Bereich (Reifenmontage, usw.).
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
- 6 -
Anl_CC_HS_12_1_SPK2.indb 6Anl_CC_HS_12_1_SPK2.indb 6 19.05.2020 11:09:3619.05.2020 11:09:36
D
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
max. Lösedrehmoment ............................350 Nm
Betriebsspannung ................................. 12 V / d.c.
Leistungsaufnahme ..................................... 80 W
Arbeitsbereich (max. Gewindegröße) ........... M14
Vierkantaufnahme ....................12,7 mm (1/2 Zoll)
Gewicht .......................................................1,7 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel LpA .............................. 86 dB(A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
............................................ 3 dB
pA
WA
........................ 97 dB(A)
WA
........................................... 3 dB
2
= 4,27 m/s
h
2
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Gefahr!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Begrenzen Sie die Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
5. Vor Inbetriebnahme
Nur einwandfreie und geeignete Steckschlüsseleinsätze verwenden.
Hinweis: Das Gerät ist mit einer Fliehkraftkupplung ausgestattet.
A) Wird der am Vierkant angebrachte Steck-
schlüsseleinsatz auf die Radmutter/Radschraube gesteckt, wird der Motor dadurch
belastet. Der Motor läuft, ohne dass sich der
Steckschlüsseleinsatz dreht. Der Motor baut
über die Fliehkraftkupplung ein Drehmoment
auf und liefert bei Erreichen dieses Drehmoments jeweils kurze Schlagbewegungen an
- 7 -
Anl_CC_HS_12_1_SPK2.indb 7Anl_CC_HS_12_1_SPK2.indb 7 19.05.2020 11:09:3719.05.2020 11:09:37
D
den Steckschlüsseleinsatz. Dadurch wird die
Radmutter/Radschraube festgezogen bzw.
gelöst.
B) Ist der Motor unbelastet, so dreht sich der am
Vierkant oder der angebrachte Steckschlüsseleinsatz. Vorsicht! Halten Sie den Vierkant
oder den angebrachten Steckschlüsseleinsatz nicht mit der Hand fest. Durch eine plötzlich auftretende Schlagbewegung besteht
Verletzungsgefahr.
6. Bedienung
6.1 Spannungsversorgung
Verbinden Sie den 12 V Anschlussstecker (Abb.
1 Pos. 7) mit der Zigarettenanzünderbuchse des
PKW’s.
6.2 Drehrichtungsschalter (Abb. 1/Pos. 3)
Mit dem Schiebeschalter über dem Ein/AusSchalter können Sie die Drehrichtung des
Schraubers einstellen und den Schrauber gegen
ungewolltes Einschalten sichern. Sie können
zwischen Links- und Rechtslauf wählen. Um eine
Beschädigung des Getriebes zu vermeiden, darf
die Drehrichtung nur im Stillstand umgeschaltet
werden. Befi ndet sich der Schiebeschalter in der
Mittelstellung, ist der Ein/Aus-Schalter blockiert.
6.3 Ein-/Aus-Schalter (Abb. 1/Pos. 4)
Einschalten:
Ein-/Ausschalter (4) drücken.
Ausschalten:
Ein-/Ausschalter (4) loslassen.
6.4.1 Anziehen
Stecken Sie den Steckschlüsseleinsatz auf den
Schraubenkopf und betätigen Sie den Ein/AusSchalter.
Die Schraube bzw. Mutter muss vor dem Ansetzen des Elektroschraubers sorgfältig in das
Gewinde eingeführt werden. Das erzeugte
Drehmoment bei Standardschrauben M12/M14
beträgt pro Zuschlag ca. 50 Nm. Bei PKW’s sollte
jede Schraube mit zwei Zuschlägen angezogen
werden. Danach zur Kontrolle jede Schraube
mit einem weiteren Zuschlag anziehen. Dadurch
wird ein Gesamt-Drehmoment von ca. 150 Nm
erreicht.
Bei schweren Fahrzeugen (z. B. Luxusklasse, Off -
road, usw.) empfehlen sich drei Zuschläge. Danach zur Kontrolle jede Schraube überkreuz mit
einem weiteren Zuschlag anziehen. Dadurch wird
ein Anzugsmoment von ca. 200 Nm erreicht.
Nach Anziehen der Schraubverbindungen sind
diese auf sichtbare Beschädigungen zu prüfen.
Gefahr!
Radmuttern mit Drehmomentschlüssel auf
das vom Fahrzeughersteller vorgeschriebene
Drehmoment nachziehen bzw. überprüfen.
6.4.2 Lösen
Zum Lösen einer Radschraube/Radmutter gehen Sie wie unter dem Abschnitt „Anziehen“
vor, schalten jedoch auf die entgegengesetzte
Drehrichtung. Je nachdem wie fest die Radmutter/Radschraube sitzt, sind zum Lösen mehrere
Schlagbewegungen nötig.
6.4 Arbeiten mit dem Schlagschrauber
Stecken Sie den benötigten Steckschlüsseleinsatz auf den Vierkant. Stellen Sie die richtige
Drehrichtung am Schlagschrauber ein.
Hinweise:
Die auf der Geräteoberseite vorhandene
•
Wasserwaagen Libelle (Abb. 1 / Pos. 2)
erleichtert das gerade Ansetzen des Steckschlüsseleinsatzes auf eine Radmutter/Radschraube.
Das LED-Licht (Abb. 1 / Pos. 5) leuchtet nach-
•
dem das Gerät an der 12 Volt Stromversorgung angeschlossen ist. Es ermöglicht das
Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen.
- 8 -
Anl_CC_HS_12_1_SPK2.indb 8Anl_CC_HS_12_1_SPK2.indb 8 19.05.2020 11:09:3719.05.2020 11:09:37
D
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie den 12V Stecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Sicherungswechsel 12V-Stecker
Bei Überlastung schmilzt die im 12V-Anschlussstecker liegende 15A Sicherung. Schrauben Sie
die Steckerspitze ab und ersetzen Sie die defekte
Sicherung durch eine desselben Typs. Schrauben
Sie die Steckerspitze wieder auf. Ermitteln Sie die
Ursache die zur Überlastung geführt hat.
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
- 9 -
Anl_CC_HS_12_1_SPK2.indb 9Anl_CC_HS_12_1_SPK2.indb 9 19.05.2020 11:09:3719.05.2020 11:09:37
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 10 -
Anl_CC_HS_12_1_SPK2.indb 10Anl_CC_HS_12_1_SPK2.indb 10 19.05.2020 11:09:3819.05.2020 11:09:38
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Steckschlüsseleinsätze
Verbrauchsmaterial/ Verbrauchsteile* Feinsicherung
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 11 -
Anl_CC_HS_12_1_SPK2.indb 11Anl_CC_HS_12_1_SPK2.indb 11 19.05.2020 11:09:3819.05.2020 11:09:38
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_CC_HS_12_1_SPK2.indb 12Anl_CC_HS_12_1_SPK2.indb 12 19.05.2020 11:09:3819.05.2020 11:09:38
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_CC_HS_12_1_SPK2.indb 13Anl_CC_HS_12_1_SPK2.indb 13 19.05.2020 11:09:3819.05.2020 11:09:38
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
- 14 -
Anl_CC_HS_12_1_SPK2.indb 14Anl_CC_HS_12_1_SPK2.indb 14 19.05.2020 11:09:3919.05.2020 11:09:39
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-
sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.
Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.
Cet appareil ne convient pas aux personnes (y
compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou
leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à
moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une
personne responsable de leur sécurité. Surveillez
les enfants pour vous assurer qu’ils ne jouent pas
avec l’appareil.
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
1 visseuse à chocs 12 V/d.c.
•
1 coffret en plastique
•
Respectivement 1 double embout de clé à
•
douille 17/19 mm et 21/23 mm
2 fusibles fins de rechange (30 x 6 mm / 15 A)
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1)
1. Emmanchement carré extérieur
2. Niveaux à bulle d‘air
3. Commutateur marche à droite / marche à
gauche
4. Interrupteur marche/arrêt
5. Lampe LED
6. Câble de raccordement
7. Fiche de raccordement 12 V avec fusible in-
terne
Anl_CC_HS_12_1_SPK2.indb 15Anl_CC_HS_12_1_SPK2.indb 15 19.05.2020 11:09:4019.05.2020 11:09:40
La visseuse à chocs est un appareil maniable à
tension continue, à raccorder au réseau de bord
12 V des véhicules, pour une utilisation dans le
secteur automobile. Elle sert à serrer et à desserrer des raccords vissés dans le secteur automobile (montage de pneus, etc.).
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
- 15 -
F
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Couple de desserrage max. ....................350 Nm
Tension de service ...............................12 V / d.c.
Puissance absorbée ................................... 80 W
Plage de travail (taille de fi letage max.) ......... M14
Emmanchement carré ................... 12,7 mm 1/2“
Poids ..........................................................1,7 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
....... 86 dB(A)
pA
..... 97 dB(A)
WA
= 4,27 m/s
h
2
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Limitez le temps de travail !
Pour cela, tous les composants du cycle de
fonctionnement doivent être pris en compte (par
exemple, les temps pendant lesquels l’outil électrique est éteint et ceux pendant lesquels il est
certes allumé mais fonctionne sans sollicitation).
5. Avant la mise en service
Utilisez uniquement des embouts de clé à douille
appropriés et en parfait état.
Remarque : L‘appareil est équipé d‘un accouplement centrifuge.
A) Si l‘embout de clé à douille monté sur le carré
est enfi ché sur l‘écrou de roue / boulon de
roue, le moteur est sollicité. Le moteur tourne
sans que l‘embout de clé à douille ne tourne.
Le moteur crée un couple via l‘accouplement
centrifuge et fournit de brefs mouvements de
percussion à l‘embout de clé à douille lorsque
ce couple est atteint. L‘écrou de roue / le boulon de roue est ainsi serré ou desserré.
- 16 -
Anl_CC_HS_12_1_SPK2.indb 16Anl_CC_HS_12_1_SPK2.indb 16 19.05.2020 11:09:4019.05.2020 11:09:40
F
B) Si le moteur n‘est pas sollicité, le carré ou
l‘embout de clé à douille monté tourne. At-
tention ! Ne tenez pas le carré ou l‘embout
de clé à douille monté avec la main. Il y a un
risque de blessure dû à un mouvement de
percussion soudain.
6. Commande
6.1 Alimentation en tension
Raccordez la fi che de raccordement 12 V (fi g. 1
pos. 7) à l‘allume-cigare du véhicule.
6.2 Interrupteur de sens de rotation (fi g. 1/
pos. 3)
Vous pouvez régler le sens de rotation de la visseuse à l’aide de l’interrupteur à coulisse situé audessus de l’interrupteur marche/arrêt et bloquer
la visseuse contre toute mise en marche involontaire. Vous pouvez choisir entre marche à gauche
et marche à droite. Afi n d’éviter d’endommager
l’engrenage, le sens de rotation doit être uniquement commuté à l’arrêt. Si l’interrupteur à coulisse se trouve en position médiane, l’interrupteur
marche/arrêt est bloqué.
6.3 Interrupteur marche/arrêt (fi g. 1/pos. 4)
Mise en circuit :
Appuyez sur l‘interrupteur marche/arrêt (4).
Mise hors circuit :
Relâchez l‘interrupteur marche/arrêt (4).
6.4.1 Serrer
Enfi chez l‘embout de clé à douille sur la tête de
boulon et actionnez l‘interrupteur marche/arrêt.
Le boulon ou l‘écrou doit être inséré avec précaution dans le fi letage avant de placer le tournevis
électrique. Le couple généré avec les vis standard M12/M14 est d‘env. 50 Nm par coup. Pour
les voitures, chaque vis doit être serrée avec
deux coups. Vérifi ez ensuite en serrant chaque
vis avec un coup supplémentaire. Cela permet
d‘obtenir un couple total d‘env. 150 Nm.
Pour les véhicules lourds (par ex. véhicule de
luxe, tout-terrain, etc.), trois coups sont recommandés. Vérifi ez ensuite en serrant chaque vis en
croix avec un coup supplémentaire. Cela permet
d‘obtenir un couple de serrage d‘env. 200 Nm.
Après avoir serré les raccords vissés, vérifi ez
qu‘ils ne sont pas visiblement endommagés.
Danger !
Resserrez ou contrôlez les écrous de roue
avec une clé dynamométrique sur le couple
prescrit par le constructeur automobile.
6.4.2 Desserrer
Pour desserrer un boulon de roue / écrou de roue,
procédez comme décrit dans la section « Serrer
», mais en commutant sur le sens de rotation opposé. En fonction du niveau de serrage de l‘écrou
de roue / boulon de roue, plusieurs mouvements
de percussion sont nécessaires pour le desserrer.
6.4 Travailler avec la visseuse à chocs
Enfi chez l‘embout de clé à douille dont vous avez
besoin sur le carré. Réglez le bon sens de rotation sur la visseuse à chocs.
Remarques :
Le niveau à bulle d‘air présent sur la partie
•
supérieure de l‘appareil (fig. 1 / pos. 2) permet
de placer facilement l‘embout de clé à douille
de manière droite sur un écrou de roue / boulon de roue.
La lampe LED (fig. 1 / pos. 5) s‘allume après
•
le raccordement de l‘appareil à l‘alimentation
électrique 12 V. Elle permet d‘éclairer l’endroit
à visser en cas de conditions de luminosité
défavorables.
Anl_CC_HS_12_1_SPK2.indb 17Anl_CC_HS_12_1_SPK2.indb 17 19.05.2020 11:09:4019.05.2020 11:09:40
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che 12 V.
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
- 17 -
F
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.
7.3 Changement de fusible fi che 12 V
En cas de surcharge, le fusible 15 A de la fi che
de raccordement 12 V fond. Dévissez l‘embout
de la fi che et remplacez le fusible défectueux par
un du même type. Revissez l‘embout de la fi che.
Déterminez la cause de la surcharge.
7.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative
aux appareils électriques et systèmes électroniques usés et selon son application dans le droit
national, les outils électriques usés doivent être
récoltés à part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé,
en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de
l’art en cas de cessation de la propriété. L’ancien
appareil peut être remis à un point de collecte
dans ce but. Cet organisme devra l’éliminer dans
le sens de la Loi sur le cycle des matières et les
déchets. Ne sont pas concernés les accessoires
et ressources fournies sans composants électroniques.
Toute réimpression ou autre reproduction de la
documentation et des papiers joints aux produits,
même sous forme d’extraits, est uniquement
permise une fois l’accord explicite de l’ISC GmbH
obtenu.
Sous réserve de modifi cations techniques
- 18 -
Anl_CC_HS_12_1_SPK2.indb 18Anl_CC_HS_12_1_SPK2.indb 18 19.05.2020 11:09:4019.05.2020 11:09:40
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* Embouts de clé à douille
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
Fusible fi n
- 19 -
Anl_CC_HS_12_1_SPK2.indb 19Anl_CC_HS_12_1_SPK2.indb 19 19.05.2020 11:09:4019.05.2020 11:09:40
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
- 20 -
Anl_CC_HS_12_1_SPK2.indb 20Anl_CC_HS_12_1_SPK2.indb 20 19.05.2020 11:09:4119.05.2020 11:09:41
I
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso.
Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.
Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.
- 21 -
Anl_CC_HS_12_1_SPK2.indb 21Anl_CC_HS_12_1_SPK2.indb 21 19.05.2020 11:09:4119.05.2020 11:09:41
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elettroutensile. Il mancato rispetto delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.
Questo apparecchio non è destinato ad essere
usato da persone (bambini compresi) con capacità fi siche, sensoriali o mentali limitate o che
manchino di esperienza e/o conoscenze, a meno
che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto
da essa istruzioni su come usare l’apparecchio. I
bambini devono essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
1 avvitatore a impulsi da 12 Volt/DC
•
1 valigetta in plastica
•
1 inserto per chiave a tubo a due estremità da
•
17/19 mm e 21/23 mm
2 fusibili sottili di ricambio (30 x 6 mm / 15 A)
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
L‘avvitatore a impulsi è un apparecchio manegge-
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1)
1. Attacco quadrato esterno
2. Livella a bolla
3. Selettore di rotazione destrorsa/sinistrorsa
4. Interruttore ON/OFF
5. Luce a LED
6. Cavo di collegamento
7. Spina di collegamento da 12V con fusibile
interno
Anl_CC_HS_12_1_SPK2.indb 22Anl_CC_HS_12_1_SPK2.indb 22 19.05.2020 11:09:4119.05.2020 11:09:41
vole alimentato a tensione continua per il collegamento alla rete di bordo da 12 Volt dell’auto e per
l‘impiego nel settore degli autoveicoli. È adatto
per avvitare e svitare collegamenti a vite negli autoveicoli (montaggio ruote, ecc.).
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
- 22 -
I
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
4. Caratteristiche tecniche
Momento torcente max. di sblocco .........350 Nm
Tensione di esercizio ............................ 12 V / DC
Potenza assorbita ...................................... 80 W
Ambito di lavoro (max. dimensioni del fi letto) M14
Attacco quadrato ................ 12,7 mm (1/2 pollice)
Peso ............................................................1,7 kg
Pericolo!
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.
Livello di pressione acustica L
Incertezza K
..............................................3 dB
pA
Livello di potenza acustica L
Incertezza K
..............................................3 dB
WA
Portate cuffi e antirumore.
L’ e ff etto del rumore può causare la perdita
dell’udito.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma
EN 60745.
Valore emissione vibrazioni a
Incertezza K = 1,5 m/s
2
Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.
Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.
........... 86 dB (A)
pA
............. 97 dB (A)
WA
= 4,27 m/s
h
2
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:
1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipolvere adeguata.
2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.
Limitate il tempo di lavoro!
Al riguardo si devono prendere in considerazione
tutte le fasi del ciclo di esercizio (ad esempio i
periodi in cui l‘elettroutensile è disinserito e quelli
in cui è inserito, ma funziona a vuoto).
5. Prima della messa in esercizio
Utilizzate solo inserti per chiave a tubo adatti e in
perfetto stato.
Avvertenza: l‘apparecchio è dotato di una frizione centrifuga.
A) Il motore viene sollecitato quando l’inserto
per chiave a tubo montato sull’attacco quadrato viene inserito sul dado/sulla vite della
ruota. Il motore funziona senza che l’inserto
per chiave a tubo ruoti. Il motore genera un
momento torcente attraverso la frizione centrifuga e, una volta giunto a regime, sviluppa
brevi movimenti a impulsi sull’inserto per chiave a tubo. In questo modo si avvita ovvero
svita il dado/la vite della ruota.
- 23 -
Anl_CC_HS_12_1_SPK2.indb 23Anl_CC_HS_12_1_SPK2.indb 23 19.05.2020 11:09:4119.05.2020 11:09:41
I
B) Se il motore non viene sollecitato, l’attacco
quadrato o l’inserto per chiave a tubo ruotano.
Attenzione! Non tenere fermo con la mano
l’attacco quadrato o l’inserto per chiave a
tubo. Un movimento a impulsi improvviso
comporta un pericolo di lesioni.
6. Uso
6.1 Alimentazione di tensione
Collegate la spina di collegamento da 12 V (Fig. 1
Pos. 7) con la presa accendisigari dell’auto.
6.2 Commutatore del senso di rotazione (Fig.
1/Pos. 3)
Con l‘interruttore a scorrimento sopra l‘interruttore
ON/OFF potete regolare il senso di rotazione
dell‘avvitatore a impulsi e assicurarlo contro
un‘accensione involontaria. Potete scegliere
fra rotazione sinistrorsa e destrorsa. Per evitare
danni al meccanismo, il senso di rotazione può
venire cambiato solo ad apparecchio fermo. Se
l‘interruttore a scorrimento si trova in posizione
centrale, l‘interruttore ON/OFF è bloccato.
6.3 Interruttore ON/OFF (Fig. 1/Pos. 4)
Accensione:
Premete l’interruttore ON/OFF (4).
Spegnimento:
Mollate l‘interruttore ON/OFF (4).
6.4 Lavorare con l‘avvitatore
Inserite l‘inserto per chiave a tubo necessario
sull‘attacco quadrato. Impostate il corretto senso
di rotazione sull‘avvitatore a percussione.
6.4.1 Avvitamento
Inserite l‘inserto per chiave a tubo sulla testa della
vite e azionate l‘interruttore ON/OFF.
La vite ovvero il dado devono essere ben inseriti
nella punta dell‘avvitatore prima di posizionarlo
per il lavoro. Il momento torcente generato in
caso di viti standard M12/M14 è di ca. 50 Nm per
operazione di avvitamento. In caso di autovetture
ciascuna vite dovrebbe essere serrata tramite
due operazioni di avvitamento. In seguito per controllo serrate ogni vite con un‘ulteriore operazione
di avvitamento. In questo modo si raggiunge un
momento torcente complessivo di ca. 150 Nm.
In caso di veicoli pesanti (ad esempio auto di lusso, fuoristrada, ecc.) si consigliano tre operazioni
di avvitamento. In seguito per controllo serrate
ogni vite in modo incrociato con un‘ulteriore operazione di avvitamento. In questo modo si raggiunge una coppia di serraggio di ca. 200 Nm.
Dopo aver serrato i collegamenti a vite controllate
che non presentino danni visibili.
Pericolo!
Serrate nuovamente ovvero controllate i dadi
delle ruote con una chiave torsiometrica
secondo il momento torcente indicato dal
costruttore.
6.4.2 Svitamento
Per svitare il dado/la vite dell’auto procedete
come indicato al punto “Avvitamento”, ma impostando il senso di rotazione opposto. Lo svitamento richiede diversi impulsi a seconda a seconda di
quanto sia serrato il dado/la vite dell’auto.
Avvertenze:
La livella a bolla presente sul lato superiore
•
dell’apparecchio (Fig. 1 / Pos. 2) consente di
inserire più facilmente l’inserto per chiave a
tubo in posizione dritta su un dado/una vite
dell’auto.
La luce a LED (Fig. 1 / Pos. 5) si illumina
•
una volta che l’apparecchio è collegato
all’alimentazione di tensione da 12 Volt. Permette di illuminare il punto da avvitare in caso
di condizioni di luce sfavorevoli.
Anl_CC_HS_12_1_SPK2.indb 24Anl_CC_HS_12_1_SPK2.indb 24 19.05.2020 11:09:4219.05.2020 11:09:42
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Staccate la spina da 12V.
7.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
- 24 -
I
panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.
7.3 Sostituzione fusibile nel connettore da
12V
In caso di sovraccarico il fusibile da 15A integrato
nel connettore da 12V si fonde. Svitate l‘estremità
del connettore e sostituite il fusibile difettoso con
uno dello stesso tipo. Riavvitate l‘estremità del
connettore. Verifi cate la causa del sovraccarico.
7.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui
rifi uti di apparecchiature elettriche ed elettroniche
e il suo recepimento nelle normative nazionali, gli
elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto
in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio.
L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi
allo smaltimento secondo le norme nazionali sul
riciclaggio e sui rifi uti. Non ne sono interessati gli
accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche
parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita
solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
- 25 -
Anl_CC_HS_12_1_SPK2.indb 25Anl_CC_HS_12_1_SPK2.indb 25 19.05.2020 11:09:4219.05.2020 11:09:42
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Inserti per chiave a tubo
Materiale di consumo/parti di consumo * Fusibile sottile
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 26 -
Anl_CC_HS_12_1_SPK2.indb 26Anl_CC_HS_12_1_SPK2.indb 26 19.05.2020 11:09:4219.05.2020 11:09:42
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
- 27 -
Anl_CC_HS_12_1_SPK2.indb 27Anl_CC_HS_12_1_SPK2.indb 27 19.05.2020 11:09:4219.05.2020 11:09:42
NL
Gevaar! - Handleiding lezen om het letselrisico te verminderen.
Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.
- 28 -
Anl_CC_HS_12_1_SPK2.indb 28Anl_CC_HS_12_1_SPK2.indb 28 19.05.2020 11:09:4219.05.2020 11:09:42
NL
Gevaar!
Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de veiligheidsinstructies.
1. Veiligheidsaanwijzingen
De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.
Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.
Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.
Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek,
sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht
van een persoon gebeurt die verantwoordelijk is
voor hun veiligheid of die hen aanwijst, hoe het
gereedschap moet worden gebruikt. Op kinderen
moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.
2.2 Leveringsomvang
Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de serviceinformatie aan het einde van de handleiding in
acht te nemen.
Open de verpakking en neem het toestel
•
voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede
•
verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet
•
is.
Controleer het toestel en de accessoires op
•
transportschade.
Bewaar de verpakking indien mogelijk tot het
•
verloop van de garantieperiode.
Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstikkingsgevaar!
1 slagschroevendraaier 12 volt DC
•
1 kunststof koffer
•
Telkens 1 dubbelzijdig steeksleutelelement
•
17/19 mm en 21/23 mm
2 reserve fijnzekeringen (30 x 6 mm / 15 A)
•
Originele handleiding
•
Veiligheidsinstructies
•
3. Reglementair gebruik
2. Beschrijving van het gereedschap
en leveringsomvang
2.1 Beschrijving van het gereedschap
(fi g. 1)
1. Uitwendige vierkante adapter
2. Waterpas
3. Omschakelaar rechts-/linksdraaiend
4. Aan/Uit-schakelaar
5. LED-licht
6. Aansluitkabel
7. 12V aansluitstekker met inwendige zekering
Anl_CC_HS_12_1_SPK2.indb 29Anl_CC_HS_12_1_SPK2.indb 29 19.05.2020 11:09:4319.05.2020 11:09:43
De slagschroevendraaier is een handig apparaat
dat werkt op gelijkspanning, om aan te sluiten
aan het 12 volt boordnet van auto’s voor de inzet
in voertuigen. Hij is geschikt voor het vast- en
losdraaien van schroefverbindingen van motorrijtuigen (bandenmontage enz.).
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.
- 29 -
NL
Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Technische gegevens
Max. losdraaimoment ..............................350 Nm
Bedrijfsspanning .................................12 volt DC
Krachtontneming ........................................ 80 W
Werkbereik (max. schroefdraadgrootte) ...... M14
Vierkante adapter ...................12,7 mm (1/2 inch)
Gewicht ......................................................1,7 kg
Gevaar!
Geluid en vibratie
De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.
Geluidsdrukniveau LpA .......................... 86 dB (A)
Onzekerheid K
Geluidsvermogen L
Onzekerheid K
Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.
Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.
Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s
De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onderling te vergelijken.
De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.
........................................... 3 dB
pA
........................... 97 dB (A)
WA
.......................................... 3 dB
WA
= 4,27 m/s
h
2
2
Beperk de geluidsontwikkeling en vibratie tot
een minimum!
Gebruik enkel intacte toestellen.
•
Onderhoud en reinig het toestel regelmatig.
•
Pas uw manier van werken aan het toestel
•
aan.
Overbelast het toestel niet.
•
Laat het toestel indien nodig nazien.
•
Schakel het toestel uit als het niet wordt ge-
•
bruikt.
Draag handschoenen.
•
Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:
1. Longletsels indien geen gepaste stofmasker
wordt gedragen.
2. Gehoorschade indien geen gepaste gehoorbeschermer wordt gedragen.
3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onderhouden.
Beperk de werktijd!
Daarbij moet rekening worden gehouden met
alle aandelen van de bedrijfscyclus (bijvoorbeeld
tijden waarin het elektrisch gereedschap is uitgeschakeld, en zulke, waarin het weliswaar is ingeschakeld maar loopt zonder belasting).
5. Vóór inbedrijfstelling
Gebruik alleen foutloze en geschikte steeksleutelelementen.
Aanwijzing: Het apparaat is uitgerust met een
centrifugaalkoppeling.
A) Als het aan het vierkant aangebrachte steeks-
leutelelement op de wielmoer/wielschroef
wordt gestoken, dan wordt de motor daardoor
belast. De motor loopt, zonder dat het steeksleutelelement zich draait. De motor bouwt via
de centrifugaalkoppeling een draaimoment
op en levert bij het bereiken hiervan telkens
korte slagbewegingen aan het steeksleutelelement. Daardoor wordt de wielmoer/wielschroef vast- resp. losgedraaid.
- 30 -
Anl_CC_HS_12_1_SPK2.indb 30Anl_CC_HS_12_1_SPK2.indb 30 19.05.2020 11:09:4319.05.2020 11:09:43
NL
B) Als de motor onbelast is, dan draait het
vierkant of het aangebrachte steeksleutelelement. Voorzichtig! Houd het vierkant of het
aangebrachte steeksleutelelement niet vast
met de hand. Er bestaat verwondingsgevaar
door een plotseling optredende slagbeweging.
6. Bediening
6.1 Spanningsvoeding
Verbind de 12 V aansluitstekker (afb. 1, pos. 7)
met de bus van de sigarettenaansteker van de
auto.
6.2 Draairichtingschakelaar (afb. 1, pos. 3)
Met de schuifschakelaar boven de Aan/Uitschakelaar kunt u de draairichting van de slagschroevendraaier instellen en deze beveiligen
tegen ongewild inschakelen. U kunt kiezen tussen
links- en rechtsloop. Om een beschadiging van
de transmissie te vermijden mag de draairichting
alleen in stilstand worden omgeschakeld. Als de
schuifschakelaar zich in de middelste stand bevindt, dan is de Aan/Uit-schakelaar geblokkeerd.
6.3 Aan/Uit-schakelaar (afb. 1, pos. 4)
Inschakelen:
Aan/Uit-schakelaar (4) indrukken.
Uitschakelen:
Aan/Uit-schakelaar (4) loslaten.
6.4 Werken met de slagschroevendraaier
Steek het benodigde steeksleutelelement op
het vierkant. Stel de juiste draairichting in aan de
slagschroevendraaier.
6.4.1 Aandraaien
Steek het steeksleutelelement op de schroefkop
en activeer de Aan/Uit-schakelaar.
De schroef resp. moer moet vóór het aanzetten
van de elektrische schroevendraaier zorgvuldig
in de schroefdraad worden geleid. Het gegenereerde draaimoment bij standaard schroeven
M12/M14 bedraagt per toeslag ca. 50 Nm. Bij
auto’s moet elke schroef met twee toeslagen
worden aangedraaid. Draai daarna ter controle
elke schroef aan met een extra toeslag. Daardoor
wordt een totaal aandraaimoment van ca. 150 Nm
bereikt.
Bij zware voertuigen (bijv. luxe klasse, off road
enz.) vallen drie toeslagen aan te bevelen. Draai
daarna ter controle elke schroef kruiselings aan
met een extra toeslag. Daardoor wordt een totaal
aandraaimoment van ca. 200 Nm bereikt.
Na het aandraaien van de schroefverbindingen
moeten deze op zichtbare beschadigingen worden gecontroleerd.
Gevaar!
Wielmoeren met een draaimomentsleutel
aandraaien op het door de voertuigfabrikant
voorgeschreven draaimoment resp. controleren.
6.4.2 Losdraaien
Om een wielschroef/wielmoer los te draaien
gaat u te werk zoals beschreven onder het punt
‘Aandraaien’, schakelt u echter in tegengestelde
draairichting. Al naargelang hoe vast de wielmoer/
wielschroef zit, zijn om deze los te draaien meerdere slagbewegingen nodig.
Instructies:
De waterpas aan de bovenkant van het ap-
•
paraat (afb. 1, pos. 2) vergemakkelijkt het om
het steeksleutelelement recht aan te zetten
op een wielmoer/wielschroef.
Het LED-licht (afb. 1, pos. 5) brandt nadat
•
het apparaat is aangesloten aan de 12 volt
stroomtoevoer. Het maakt het mogelijk om de
plaats waar wordt geschroefd te verlichten als
er niet voldoende licht is.
Anl_CC_HS_12_1_SPK2.indb 31Anl_CC_HS_12_1_SPK2.indb 31 19.05.2020 11:09:4319.05.2020 11:09:43
7. Reiniging, onderhoud en
bestellen van wisselstukken
Gevaar!
Trek de 12 V stekker uit.
7.1 Reiniging
Hou de veiligheidsinrichtingen, de ventila-
•
tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk
•
gebruik te reinigen.
- 31 -
Reinig het toestel regelmatig met een vochti-
•
ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.
7.2 Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
7.3 Zekeringwissel 12 V stekker
Bij overbelasting smelt de in de 12 V aansluitstekker liggende 15 A zekering. Schroef de punt van
de stekker eraf en vervang de zekering door
een van hetzelfde type. Schroef de punt van de
stekker weer erop. Stel de oorzaak vast die heeft
geleid tot de overbelasting.
7.4 Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
•
Artikelnummer van het toestel
•
Ident-nummer van het toestel
•
Wisselstuknummer van het benodigd stuk
•
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
8. Verwijdering en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.
NL
9. Opbergen
Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele verpakking.
Enkel voor EU-landen
Elektrisch gereedschap hoort niet bij het huisvuil
thuis!
Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen
en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te
worden verzameld en milieuvriendelijk te worden
gerecycleerd.
Recyclagealternatief i.p.v. het toestel terug te
sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen,
mede te werken bij de behoorlijke recyclage in
geval hij zich van het eigendom ontdoet. Het
afgedankte toestel kan hiervoor ook bij een
verzamelplaats worden afgegeven die voor een
verwijdering als bedoeld in de wetgeving in zake
recyclage en afvalverwerking zorgt. Hieronder
vallen niet bij de afgedankte toestellen gevoegde
accessoires en hulpmiddelen zonder elektrische
componenten.
Nadruk of andere reproductie van documentatie
en geleidepapieren van de producten, geheel of
gedeeltelijk, enkel toegestaan mits uitdrukkelijke
toestemming van iSC GmbH.
Technische wijzigingen voorbehouden
- 32 -
Anl_CC_HS_12_1_SPK2.indb 32Anl_CC_HS_12_1_SPK2.indb 32 19.05.2020 11:09:4319.05.2020 11:09:43
NL
Service-informatie
Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.
U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.
Categorie Voorbeeld
Slijtstukken* Steeksleutelelementen
Verbruiksmateriaal/verbruiksstukken* Fijnzekering
Ontbrekende onderdelen
* niet verplicht bij de leveringsomvang begrepen!
Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.
Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende
vragen te beantwoorden:
Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
•
Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
•
Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
•
Beschrijf deze foutieve werkwijze.
- 33 -
Anl_CC_HS_12_1_SPK2.indb 33Anl_CC_HS_12_1_SPK2.indb 33 19.05.2020 11:09:4319.05.2020 11:09:43
NL
Garantiebewijs
Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:
1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die
dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat
van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.
3. Van onze garantie zijn uitgesloten:
- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.
4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.
Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat
bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd,
worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van
de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen
wij u per omgaande een gerepareerd of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.
Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.
- 34 -
Anl_CC_HS_12_1_SPK2.indb 34Anl_CC_HS_12_1_SPK2.indb 34 19.05.2020 11:09:4319.05.2020 11:09:43
E
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
- 35 -
Anl_CC_HS_12_1_SPK2.indb 35Anl_CC_HS_12_1_SPK2.indb 35 19.05.2020 11:09:4419.05.2020 11:09:44
E
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técnicos con los que está provista esta herramienta eléctrica. El incumplimiento de las instruc-
ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.
Guardar todas las instrucciones de seguridad e indicaciones para posibles consultas
posteriores.
Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia
y/o los conocimientos necesarios. Las personas
aptas deberán recibir formación o instrucciones
necesarias sobre el funcionamiento del aparato
por parte de una persona responsable para su
seguridad. Vigilar a los niños para asegurarse de
que no jueguen con el aparato.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fi g. 1)
1. Alojamiento cuadrado exterior
2. Nivel de burbuja
3. Interruptor de giro izquierda/derecha
4. Interruptor ON/OFF
5. Luz LED
6. Cable de conexión
7. Enchufe de 12V con fusible interior
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.
Abrir el embalaje y extraer cuidadosamente
•
el aparato.
Retirar el material de embalaje, así como los
•
dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté
•
completo.
Comprobar que el aparato y los accesorios
•
no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta
•
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asfi xia!
1 atornillador de percusión 12 V/c. c.
•
1 maletín de plástico
•
Adaptador para llave tubular de doble cara, 1
•
de 17/19 mm y 1 de 21/23 mm
2 fusibles para corriente débil de repuesto
•
(30 x 6 mm / 15 A)
Manual de instrucciones original
•
Instrucciones de seguridad
•
3. Uso adecuado
El atornillador de percusión es un aparato manejable, con corriente continua que se conecta a la
red de a bordo de 12 V de vehículos y su uso está
destinado al ámbito del automóvil. Es adecuada
para fi jar y afl ojar atornilladuras en vehículos
(para el montaje de neumáticos, etc.).
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
- 36 -
Anl_CC_HS_12_1_SPK2.indb 36Anl_CC_HS_12_1_SPK2.indb 36 19.05.2020 11:09:4419.05.2020 11:09:44
E
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Par de afl oje máx. ................................... 350 Nm
Tensión de servicio .............................. 12 V / c. c.
Potencia ....................................................... 80 W
Área de trabajo (tamaño máx. de la rosca) ... M14
Alojamiento cuadrado ......12,7 mm (1/2 pulgada)
Peso ...........................................................1,7 kg
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.
Nivel de presión acústica L
Imprecisión K
............................................3 dB
pA
Nivel de potencia acústica L
Imprecisión K
............................................3 dB
WA
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para
el oído.
Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron
conforme a la norma EN 60745.
Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s
El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice
la herramienta eléctrica.
El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con
otras.
El valor de emisión de vibraciones indicado también puede utilizarse para una valoración preliminar de los riesgos.
................. 86 dB(A)
pA
.............. 97 dB(A)
WA
= 4,27 m/s
2
h
2
¡Reducir la emisión de ruido y las vibraciones al mínimo!
Emplear sólo aparatos en perfecto estado.
•
Realizar el mantenimiento del aparato y limpi-
•
arlo con regularidad.
Adaptar el modo de trabajo al aparato.
•
No sobrecargar el aparato.
•
En caso necesario dejar que se compruebe
•
el aparato.
Apagar el aparato cuando no se esté utilizan-
•
do.
Llevar guantes.
•
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producirse los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.
Limitar el tiempo de trabajo.
Al hacerlo, deben tenerse en cuenta todas las
partes del ciclo de servicio (por ejemplo los
tiempos en los que la herramienta eléctrica está
desconectada y los tiempos en los que está
conectada pero funciona sin carga).
5. Antes de la puesta en marcha
Utilizar únicamente adaptadores para llave tubular adecuados y en perfecto estado.
Advertencia: El aparato está provisto de un embrague centrífugo.
A) Si el adaptador para llave tubular colocado en
el alojamiento cuadrado se encaja en la tuerca/el tornillo de la rueda, el motor se somete
a una carga. El motor marcha sin que gire el
adaptador para llave tubular. El motor aumenta un par de torsión por medio del embrague
centrífugo y transmite respectivamente movimientos de impacto cortos al adaptador para
llave tubular cuando se alcanza ese par. De
- 37 -
Anl_CC_HS_12_1_SPK2.indb 37Anl_CC_HS_12_1_SPK2.indb 37 19.05.2020 11:09:4419.05.2020 11:09:44
E
este modo, se aprieta o se suelta la tuerca/el
tornillo de la rueda.
B) Si el motor no está sometido a carga, se gira
el adaptador para llave tubular colocado o
encajado en el alojamiento cuadrado. ¡Cui-
dado! No sujetar con la mano el alojamiento
cuadrado o el adaptador llave tubular colocado. Existe el peligro de sufrir lesiones debido
a un movimiento de impacto repentino.
6. Manejo
6.1 Alimentación de tensión
Conectar el enchufe 12 V (fi g. 1 pos. 7) a la clavija
de enchufe para el encendedor del vehículo.
6.2 Interruptor de inversión de marcha (fi g. 1/
pos. 3)
Con el interruptor deslizante situado sobre el
interruptor ON/OFF se puede ajustar el sentido
de giro del atornillador de percusión y asegurarlo
contra una conexión involuntaria. Se puede elegir
entre giro a la izquierda y giro a la derecha. Con
el fi n de evitar que se dañe el engranaje, el senti-
do de giro solo se deberá cambiar cuando la herramienta se haya detenido por completo. Cuando
el interruptor deslizante se encuentre en la posición media, se bloqueará el interruptor ON/OFF.
6.3 Interruptor ON/OFF (fi g. 1/pos. 4)
Encendido:
Pulsar el interruptor ON/OFF (4).
Apagado:
Soltar el interruptor ON/OFF (4).
6.4.1 Cómo apretar
Colocar el adaptador para llave tubular sobre la
cabeza del tornillo y presionar el interruptor ON/
OFF.
El tornillo o la tuerca deben introducirse cuidadosamente en la rosca antes de aplicar el
atornillador eléctrico. El par de torsión creado en
los tornillos estándar M12/M14 es de aproximadamente 50 Nm por impacto. En los automóviles,
cada tornillo se debe apretar con dos impactos.
Controlarlo luego apretando cada tornillo con un
impacto más. De este modo se alcanza un par
total de aproximadamente 150 Nm.
En el caso de los vehículos pesados (por
ejemplo, de lujo, todoterreno, etc.) se recomiendan tres impactos. Controlarlo luego apretando
en cruz cada tornillo con un impacto más. De este
modo se alcanza un par de apriete total de aproximadamente 200 Nm.
Después de apretar las atornilladuras, comprobar
que no haya daños visibles.
¡Peligro!
Apretar o comprobar las tuercas de las ruedas con una llave dinamométrica para el par
prescrito por el fabricante del vehículo.
6.4.2 Cómo afl ojar
Para afl ojar un tornillo/una tuerca de la rueda,
proceder como en el apartado „Cómo apretar“
pero cambiando al sentido de rotación opuesto.
Dependiendo de lo apretado que esté el tornillo/
la tuerca de la rueda, se necesitarán varios movimientos de impacto para afl ojar.
6.4 Cómo trabajar con el atornillador de percusión
Insertar el adaptador para llave tubular adecuado
en el alojamiento cuadrado. Ajuste el sentido de
giro correcto en la atornilladora.
Advertencias:
El nivel de burbuja en la parte superior del
•
aparato (fig. 1/pos. 2) facilita la colocación del
adaptador para llave tubular directamente en
la tuerca/el tornillo de la rueda.
La luz LED (fig. 1/pos. 5) se enciende
•
después de que el aparato se conecte a la
fuente de alimentación de 12 voltios y sirve
para iluminar los puntos de trabajo en caso
de que no haya suficiente luz natural.
Anl_CC_HS_12_1_SPK2.indb 38Anl_CC_HS_12_1_SPK2.indb 38 19.05.2020 11:09:4419.05.2020 11:09:44
7. Mantenimiento, limpieza y pedido
de piezas de repuesto
¡Peligro!
Retirar el enchufe de 12 V.
7.1 Limpieza
Reducir al máximo posible la suciedad y
•
el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada
•
uso.
- 38 -
Limpiar el aparato con regularidad con un
•
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.
7.2 Mantenimiento
No hay que realizar el mantenimiento a más
piezas en el interior del aparato.
E
9. Almacenamiento
Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.
7.3 Cambio del fusible del enchufe de 12 V
En caso de sobrecarga, se funde el fusible de 15
A en el enchufe de 12 V. Desenroscar la punta de
la clavija y cambiar el fusible defectuoso por otro
del mismo tipo. Volver a enroscar la punta de la
clavija. Determinar la causa que ha llevado a la
sobrecarga.
7.4 Pedido de piezas de recambio:
Al solicitar recambios se indicarán los datos siguientes:
Tipo de aparato
•
No. de artículo del aparato
•
No. de identidad del aparato
•
No. del recambio de la pieza necesitada.
•
Encontrará los precios y la información actual en
www.isc-gmbh.info
8. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura
casera.
Según la directiva europea 2012/19/CE sobre
aparatos usados electrónicos y eléctricos y su
aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse
de modo ecológico para facilitar su posterior
reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no
optar por su devolución, está obligado a reciclar
adecuadamente dicho aparato eléctrico. Para
ello, también se puede entregar el aparato usado
a un centro de reciclaje que trate la eliminación
de residuos respetando la legislación nacional
sobre residuos y su reciclaje. Esto no afecta a los
medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos
usados.
Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos
de los mismos, con autorización expresa de iSC
GmbH.
Nos reservamos el derecho a realizar modifi caci-
ones técnicas
- 39 -
Anl_CC_HS_12_1_SPK2.indb 39Anl_CC_HS_12_1_SPK2.indb 39 19.05.2020 11:09:4419.05.2020 11:09:44
E
Información de servicio
En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
Categoría Ejemplo
Piezas de desgaste* Adaptadores para llave tubular
Material de consumo/Piezas de consumo* Fusible para corriente débil
Falta de piezas
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa
exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
•
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
•
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
•
Describa ese fallo en el funcionamiento.
- 40 -
Anl_CC_HS_12_1_SPK2.indb 40Anl_CC_HS_12_1_SPK2.indb 40 19.05.2020 11:09:4519.05.2020 11:09:45
E
Certifi cado de garantía
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas
naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del
fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.
3. Nuestra garantía no cubre:
- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).
- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho
de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.
Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente
o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si
nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un
aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.
- 41 -
Anl_CC_HS_12_1_SPK2.indb 41Anl_CC_HS_12_1_SPK2.indb 41 19.05.2020 11:09:4519.05.2020 11:09:45
P
Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções.
Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo.
Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilha-
ços e a poeira que saem do aparelho podem provocar cegueira.
- 42 -
Anl_CC_HS_12_1_SPK2.indb 42Anl_CC_HS_12_1_SPK2.indb 42 19.05.2020 11:09:4519.05.2020 11:09:45
P
Perigo!
Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de instruções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes
encontram-se na brochura fornecida.
Aviso!
Leia todas as instruções de segurança,
indicações, ilustrações e dados técnicos
fornecidos com esta ferramenta elétrica. O
incumprimento das indicações seguintes pode
provocar choques elétricos, incêndios e/ou ferimentos graves.
Guarde todas as instruções de segurança e
indicações para consultar mais tarde.
Este aparelho não se destina a ser usado por
pessoas (inclusive crianças) com limitações
físicas, sensoriais ou psíquicas e experiência ou
conhecimento insufi cientes, a não ser quando
acompanhadas de uma pessoa responsável pela
sua segurança ou que instrua sobre como se
deve utilizar a máquina. As crianças devem ser
mantidas sob vigilância para garantir que não
brincam com o aparelho.
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m
do manual.
Abra a embalagem e retire cuidadosamente o
•
aparelho.
Remova o material da embalagem, assim
•
como os dispositivos de segurança da embalagem e de transporte (caso existam).
Verifique se o material a fornecer está com-
•
pleto
Verifique se o aparelho e as peças acessóri-
•
as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-
•
mo do período de garantia.
Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!
1 aparafusadora de impacto 12 Volt/d.c.
•
1 mala de transporte em plástico
•
1 ponta de chave de caixa de dois lados
•
17/19 mm e 21/23 mm respetivamente
2 fusíveis de substituição para fraca intensi-
•
dade (30 x 6 mm / 15 A)
Manual de instruções original
•
Instruções de segurança
•
2. Descrição do aparelho e material
a fornecer
2.1 Descrição do aparelho (fi gura 1)
1. Encaixe quadrado exterior
2. Nível de bolha de ar
3. Comutador de rotação reversível direita/esquerda
4. Interruptor para ligar/desligar
5. Luz LED
6. Cabo de ligação
7. Ficha de ligação de 12 V com fusível integrado
Anl_CC_HS_12_1_SPK2.indb 43Anl_CC_HS_12_1_SPK2.indb 43 19.05.2020 11:09:4519.05.2020 11:09:45
3. Utilização adequada
A aparafusadora de impacto é um aparelho prático, que funciona com tensão contínua, e deve ser
ligada ao sistema elétrico de 12 Volt de veículos,
para trabalhos em automóveis. Ela é apropriada
para fi xar e soltar uniões roscadas durante os
trabalhos em automóveis (montagem de pneus,
etc.).
A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da
- 43 -
P
responsabilidade do utilizador/operador e não do
fabricante.
Chamamos a atenção para o fato de os nossos
aparelhos não terem sido concebidos para uso
comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for
utilizado no comércio, artesanato ou indústria ou
em actividades equiparáveis.
4. Dados técnicos
Binário máx. de desaperto .......................350 Nm
Tensão de serviço ................................12 V / d.c.
Potência absorvida .....................................80 W
Área de trabalho (máx. dimensão da rosca) M14
Encaixe quadrado .........12,7 mm (1/2 polegadas)
Peso ...........................................................1,7 kg
Perigo!
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.
Nível de pressão acústica LpA ................ 86 dB(A)
Incerteza K
Nível de potência acústica L
Incerteza K
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de três
direcções) apurados de acordo com a EN 60745.
Valor de emissão de vibração a
Incerteza K = 1,5 m/s
O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da ferramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.
O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.
O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.
................................................3 dB
pA
...............................................3 dB
WA
2
..............97 dB(A)
WA
= 4,27 m/s
h
2
Reduza a produção de ruído e de vibração
para o mínimo!
Utilize apenas aparelhos em bom estado.
•
Limpe e faça a manutenção do aparelho re-
•
gularmente.
Adapte o seu modo de trabalho ao aparelho.
•
Não sobrecarregue o aparelho.
•
Se necessário, submeta o aparelho a uma
•
verificação.
Desligue o aparelho, quando este não estiver
•
a ser utilizado.
Use luvas.
•
Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:
1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manutenção de forma adequada.
Limite o tempo de trabalho!
Para tal, é necessário ter em atenção todos os
momentos do ciclo de operação (por exemplo, os
períodos em que a ferramenta elétrica está desligada, e aqueles em que está de facto ligada, mas
a funcionar sem carga).
5. Antes da colocação em
funcionamento
Utilize apenas pontas de chave de caixa adequadas e em perfeito estado.
Nota: o aparelho está equipado com uma embraiagem centrífuga.
A) Se a ponta de chave de caixa colocada no
encaixe quadrado for encaixada na porca da
roda/no parafuso da roda, o motor é sujeito
a carga. O motor funciona sem que a ponta
de chave de caixa rode. O motor aumenta o
binário mediante a embraiagem centrífuga
e transmite respetivamente movimentos de
- 44 -
Anl_CC_HS_12_1_SPK2.indb 44Anl_CC_HS_12_1_SPK2.indb 44 19.05.2020 11:09:4519.05.2020 11:09:45
P
impacto curtos à ponta de chave de caixa
quando esse mesmo binário é alcançado.
Assim, a porca da roda/o parafuso da roda é
apertada(o) ou solta(o).
B) Se o motor não estiver sob carga, roda o en-
caixe quadrado ou a ponta de chave de caixa
colocada. Cuidado! Não segure com a mão
o encaixe quadrado ou a ponta de chave de
caixa colocada. Existe o perigo de ferimento
devido a um movimento de impacto súbito.
6. Operação
6.1 Alimentação de tensão
Ligue a fi cha de ligação de 12 V (fi g. 1 pos. 7) à
tomada do isqueiro do veículo.
6.2 Comutador do sentido de rotação (fi g. 1/
pos. 3)
Com o interruptor corrediço por cima do interruptor para ligar/desligar pode ajustar o sentido de
rotação da aparafusadora de impacto e protegêla contra ligações inadvertidas. Pode optar entre
rotação à esquerda e à direita. O sentido de
rotação só deve ser comutado com a ferramenta
parada a fi m de evitar danos na engrenagem. Se
o interruptor corrediço se encontrar na posição
central, o interruptor para ligar/desligar está bloqueado.
6.3. Interruptor para ligar/desligar (fi g. 1/pos.
4)
Ligar:
Pressione o interruptor para ligar/desligar (4).
Desligar:
Solte o interruptor para ligar/desligar (4).
local de aparafusamento se a luminosidade
for fraca.
6.4.1 Apertar
Encaixe a ponta de chave de caixa na cabeça do
parafuso e acione o interruptor para ligar/desligar.
O parafuso ou a porca tem de ser inserido cuidadosamente na rosca antes de se aplicar a aparafusadora elétrica. O binário criado em parafusos
standard M12/M14 é de aprox. 50 Nm por impacto. Nos veículos ligeiros cada parafuso deverá
ser apertado com dois impactos. A seguir volte a
apertar cada parafuso com mais um impacto para
efeitos de controlo. Desta forma é atingido um
binário total de aprox. 150 Nm.
No caso de veículos pesados (p. ex. classe de
luxo, Off road, etc.) são recomendados três im-
pactos. A seguir volte a apertar em cruz cada
parafuso com mais um impacto para efeitos de
controlo. Desta forma atinge-se um binário de
aperto de aprox. 200 Nm.
Depois de apertar as uniões roscadas, verifi que-
as quanto a danos visíveis.
Perigo!
Aperte ou verifi que as porcas das rodas com
uma chave dinamométrica quanto ao binário
prescrito pelo fabricante do veículo.
6.4.2 Soltar
Para soltar o parafuso da roda/a porca da
roda, proceda conforme descrito sob a secção
„Apertar“, mas comutando para o sentido de rotação oposto. Dependendo do grau de aperto da
porca da roda/do parafuso da roda, serão necessários vários movimentos de impacto para soltar.
6.4 Trabalhar com a aparafusadora de impacto
Coloque a ponta de chave de caixa adequada no
encaixe quadrado. Ajuste o sentido de rotação
correto na aparafusadora de impacto.
Notas:
O nível de bolha de ar do lado superior do
•
aparelho (fig. 1 / pos. 2) facilita a colocação a
direito da ponta de chave de caixa na porca
da roda/no parafuso da roda.
A luz LED (fig. 1 / pos. 5) acende depois de o
•
aparelho ser ligado à alimentação de corrente de 12 Volt. Ela permite manter iluminado o
- 45 -
Anl_CC_HS_12_1_SPK2.indb 45Anl_CC_HS_12_1_SPK2.indb 45 19.05.2020 11:09:4519.05.2020 11:09:45
P
7. Limpeza, manutenção
e encomenda de peças
sobressalentes
Perigo!
Puxe a fi cha de 12 V.
7.1 Limpeza
Mantenha os dispositivos de segurança,
•
ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar comprimido a baixa pres são.
Aconselhamos a limpar o aparelho directa-
•
mente após cada utilização.
Limpe regularmente o aparelho com um pano
•
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho elétrico aumenta o risco de choque
elétrico.
7.2 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
7.3 Troca do fusível na fi cha de 12 V
Em caso de sobrecarga, derrete-se o fusível
de 15 A integrado na fi cha de ligação de 12
V. Desenrosque a ponta da fi cha e substitua o
fusível defeituoso por outro do mesmo tipo. Volte
a enroscar a ponta da fi cha. Apure a causa da
sobrecarga.
8. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respetivos acessórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.
9. Armazenagem
Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre
os 5 e os 30 ˚C. Guarde a ferramenta elétrica na
embalagem original.
7.4 Encomenda de peças sobressalentes:
Ao encomendar peças sobressalentes, devem-se
fazer as seguintes indicações:
Tipo da máquina
•
Número de artigo da máquina
•
Número de identificação da máquina
•
Número da peça sobressalente necessária
•
Pode encontrar os preços e informações actuais
em www.isc-gmbh.info
- 46 -
Anl_CC_HS_12_1_SPK2.indb 46Anl_CC_HS_12_1_SPK2.indb 46 19.05.2020 11:09:4619.05.2020 11:09:46
P
Só para países da UE
Não deite as ferramentas elétricas para o lixo doméstico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
- 47 -
Anl_CC_HS_12_1_SPK2.indb 47Anl_CC_HS_12_1_SPK2.indb 47 19.05.2020 11:09:4619.05.2020 11:09:46
P
Informações do serviço de assistência técnica
Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.
Categoria Exemplo
Peças de desgaste* Pontas de chave de caixa
Consumíveis/peças consumíveis* Fusível para fraca intensidade
Peças em falta
* não incluído obrigatoriamente no material a fornecer!
Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In-
ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo
sempre às seguintes questões:
O aparelho já funcionou alguma vez ou possui o defeito desde o início?
•
Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
•
Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
•
Descreva este erro de funcionamento.
- 48 -
Anl_CC_HS_12_1_SPK2.indb 48Anl_CC_HS_12_1_SPK2.indb 48 19.05.2020 11:09:4619.05.2020 11:09:46
P
Certifi cado de garantia
Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:
1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pessoas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:
- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.
- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).
- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.
4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.
5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição
o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido
à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, serlhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.
- 49 -
Anl_CC_HS_12_1_SPK2.indb 49Anl_CC_HS_12_1_SPK2.indb 49 19.05.2020 11:09:4619.05.2020 11:09:46
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
D erklärt folgende Konformität gemäß EU-Richtlinie und
Normen für Artikel
GB explains the following conformity according to EU directi-
ves and norms for the following product
F déclare la conformité suivante selon la directive CE et les
normes concernant l’article
I dichiara la seguente conformità secondo la direttiva UE e
le norme per l’articolo
NL verklaart de volgende overeenstemming conform EU
richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y
normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as
diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af
EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och
standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien
vaatimukset
EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU
a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za
izdelek
SK vydáva nasledujúce prehlásenie o zhode podľa smernice
EÚ a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a
következő konformitást jelenti ki
Kfz-Schlagschrauber CC-HS 12/1 (Einhell)
2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
X
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notifi ed Body:
(EU)2016/425
X
2011/65/EU_(EU)2015/863
X
2006/42/EC
Annex IV
Notifi ed Body:
Reg. No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:
2012/46/EU_(EU)2016/1628
Emission No.:
PL deklaruje zgodność wymienionego poniżej artykułu z
następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно
Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi
normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την
Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i
normama za artikl
RS potvrđuje sledeću usklađenost prema smernicama EZ i
normama za artikal
RUS следующим удостоверяется, что следующие продукты
соответствуют директивам и нормам ЕС
UKR проголошує про зазначену нижче відповідність виробу
директивам та стандартам ЄС на виріб
MK ја изјавува следната сообрзност согласно
ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda
açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og
standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru
Standard references: EN 62841-1; EN 62841-2-2; EN 55014-1; EN 55014-2
Landau/Isar, den 26.02.2020
First CE: 2020 Archive-File/Record: NAPR022583
Art.-No.: 20.483.12 I.-No.: 11019 Documents registrar: Josef Landauer
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar
- 50 -
Anl_CC_HS_12_1_SPK2.indb 50Anl_CC_HS_12_1_SPK2.indb 50 19.05.2020 11:09:4619.05.2020 11:09:46
Liu/Product-ManagementAndreas Weichselgartner/General-Manager
- 51 -
Anl_CC_HS_12_1_SPK2.indb 51Anl_CC_HS_12_1_SPK2.indb 51 19.05.2020 11:09:4619.05.2020 11:09:46
- 52 -
Anl_CC_HS_12_1_SPK2.indb 52Anl_CC_HS_12_1_SPK2.indb 52 19.05.2020 11:09:4719.05.2020 11:09:47
- 53 -
Anl_CC_HS_12_1_SPK2.indb 53Anl_CC_HS_12_1_SPK2.indb 53 19.05.2020 11:09:4719.05.2020 11:09:47
EH 05/2020 (01)
Anl_CC_HS_12_1_SPK2.indb 54Anl_CC_HS_12_1_SPK2.indb 54 19.05.2020 11:09:4719.05.2020 11:09:47
Loading...
